Название проводов и кабелей при монтаже: Маркировка проводов и кабелей при монтаже: ПУЭ, в электрощитах

Маркировка проводов и кабелей при монтаже: ПУЭ, в электрощитах

Одним из важнейших элементов при монтаже является маркировка кабельных линий и проводов. Это делается в распределительных щитках, шкафах, практически во всех устройствах распределения линий электропередач, начиная от подстанции до отдельного потребителя.

Цели маркировки проводов

Обозначение кабельных линий и проводов производится с целью упростить монтажные работы, ремонт и профилактическое обслуживание объектов в процессе эксплуатации. Для повышения мер безопасности, которые снижают вероятность аварийных ситуаций и травматизма обслуживающего персонала.

Фактически маркировка начинается при изготовлении кабелей и проводов, производители обязаны делать изоляцию проводов разного цвета, который устанавливают международные требования, российские руководящие документы ПУЭ (Правила устройства электроустановок), ПТЭЭП (правила тех.эксплуатации электроустановок), разные ГОСТы и стандарты. Читайте также статью: → «Маркировка проводов (N, PE, L)». На оболочке кабелей печатается маркировка, которая несет информацию о его характеристиках:

• количестве и сечении проводов в кабеле;
• тип изоляции;
• из какого метала провода;
• о материале внешнего слоя изоляции и многое другое.

Все эти меры недостаточны для достижения максимальной безопасности и не предоставляют обслуживающему персоналу информации о назначении линий кабелей и отдельных участков электропроводки. В процессе монтажа в распределительных устройствах на кабели и провода наносится дополнительная маркировка, где отображается не только характеристики кабелей, но и его назначение в данной цепи.

Указывается перечень основных параметров:

• марка кабеля;
• с какого объекта приходит;
• длинна;
• назначение и другие данные по мере необходимости.

Чтобы маркировка производилась удобно и быстро, для проводов с различными характеристиками, по диаметру и изоляции придумали несколько способов. Маркерные конструкции отличаются, но все они обеспечивают четкую и долговременную надпись.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

В большинстве случаев обозначения ставят на кабель или провод после его прокладки, но при определенных обстоятельствах приходится это делать раньше. Когда в местах распределения ограниченное пространство, опасные работы на высоте и другие причины. Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка». В таких случаях используют:

• ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
• Термоусадочные изолирующие трубки;
• Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

• До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
• Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
• Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
• Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
• Самоклеущиеся нейлоновые маркеры;
• Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
• Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ Клипсы РА Клипсы Р

Печатающие устройства и приборы

Для нанесения надписей на элементы маркировки были разработаны специальные приборы, которые можно разделить на несколько видов:

Переносные автоматические и полуавтоматы

принтер Canon MK 1500

Одним из современных аппаратов автоматической печати на стикерах, ПХВ кембриках и термоусадочных трубках считается принтер Canon MK 1500.

Имеется возможность выбирать несколько видов шрифта, устанавливать режимы обрезки на различных интервалах. Скорость печати 2.5 см в минуту, на 20 мм трубке можно напечатать 35 маркеров за минуту с 5-ю полноразмерными символами.

Hotmarker M-3E

Hotmarker M-3E принтер печатает символы на кабелях, кембриках и плоских лентах, методом горячего теснения. Нагретые матрицы принтера впечатывают краску в оболочку кабеля. Матрица имеет форму колеса, на котором 10 + пробел символов, всего 7 матриц, это позволяет формировать тысячи комбинаций. Данный принтер способен маркировать изделия диаметром 13 мм.

Стационарные принтеры

Brady LabelMark

Используются на крупномасштабных производствах, где необходимо маркировать большие объемы продукции с разными видами маркеров. Благодаря программному обеспечению Brady LabelMark быстро перестраивается с одной программы на другую. В течении 6.5 секунд печатает символы и наклеивает бирку на кабель.

Программа размещается на обычном ПК, с него передается принтеру. Для управления программой и работе на принтере не требуется особой высококвалифицированной подготовки. Аппарат имеет высокое разрешение печати, до 300dpi это позволяет печатать мелкие шрифты и четкие изображения логотипов. Символы наносятся на провода с диаметрами 1.5-15.2 мм, максимальные размеры маркера 50,8 Х 50,8 мм.

Технические характеристики
Технология печати	термотрансферная
Разрешение печати	300 точек на дюйм (300 dpi)
Длительность производственного цикла, секунд	4,5 — 6,5
Минимальный диаметр провода, мм	1,52
Максимальный диаметр провода, мм	15,24
Максимальная ширина печати, мм	50,8
Максимальная длина печати, мм	41,3
Максимальная ширина этикетки, мм	50,8
Максимальная длина этикетки, мм	76,2
Минимальная ширина этикетки, мм	6,35
Минимальная длина этикетки, мм	19,05
Внешний диаметр риббона	68,58 мм
Шрифты, Штрих-коды, Графика	Печать шрифтов, штрих-кода и графики соотносятся возможностям LabelMark™ при создании этикетки. По этому вопросу подробнее ознакмьтесь с ПО LabelMark™.
Интерфейсы и разъемы	USB, Serial RS-232C, Ethernet, PCMCIA, CompactFlash
Память	Встроенная 4Mb Расширение памяти 32Mb RAM с использованием PCMCIA или CompactFlash®
Габариты, мм	571,5 х 368,3 х 450,9
Вес, кг	38,5
Температура рабочая	от 10° до 41° C
Температура хранения и транспортировки	от -18° до 60° C
Влажность	от 20% до 80% без образования конденсата
Питание	90-264 В AC, при 47-63 кГц

Офисные лазерные принтеры

Используются при печати на листах самоклеящихся стикеров или обычных листах бумаги Формата А4. Бирки накладываются на кабеля и обворачиваются прозрачным скотчем. Это простой и дешевый способ для небольших объемов маркировки.

Совет №1. Не покупайте дорогое оборудование для маркировки если вы профессионально не занимаетесь работами связанными с электромонтажом. Используйте дешевые методы маркировки.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла  уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

• На фазный провод наносится буквенное обозначение «L»;
• Нейтральный провод обозначается буквой «N»;
• Провода заземления отмечают значком
• В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
• В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

Маркировка цепей постоянного тока

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

• №1 освещение;
• №2 розетки;
• №3 кондиционер;
• №4 теплые полы;
• №5 Бойлер для нагрева воды;
• №6 электрическая плитка;
• №7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.

Маркировка проводов в РЩ по группам

Так как руководящие документы требуют прокладки для бытовой техники с большой мощностью потребления (бойлер, электроплита, теплый пол) отдельных линий и индивидуального защитного автомата. В частных домах допускаются маркеры с прямыми обозначениями, так и пишут «Баня», «Теплые полы», «Освещение». Читайте также статью: → «Монтаж электропроводки в доме: правила».

На электрощитах промышленной сборки на внутренней стороне дверцы наклеивается схема подключения с указанием маркировки всех проводов, остается для надежности подписать прямое назначение. Мудрые люди эту информацию при монтаже записывают на видео или делают фото, сохраняют на электронных носителях, даже в серверах соц. сетей.

Совет №2. Если вы собирали щит сами или приглашали электрика, такую схему надо составить и приклеить к дверце с внутренней стороны.

Особенности маркировки РЩ и кабелей

По требованиям ПУЭ сами распределительные устройства тоже должны маркироваться, для квартир и частных домов допускают отсутствие названий, по причине явного определения их назначения. Когда щит находится за пределами участка на столбе ЛЭП или другом сооружении обязательно указывается его маркировка. В ней указывается:

• Изготовитель;
• Назначение и тип ВРУ, ГРЩ, РЩ, НКУ;
• Номиналы напряжения и тока;
• Степень защиты;
• На дверцах знак «Осторожно напряжение»;
• Надписи должны быть четкими и устойчивыми к окружающей среде.

На маркерах кабелей заходящих и выходящих в РЩ указывается следующая информация:

• Мака кабеля, в ней количество жил, сечение, метал проводов, материал изоляции;
• Назначение кабеля;
• Откуда приходит;
• Куда уходит;
• Длина.

Совет №3. На внутренней стороне дверцы должна располагаться  подробная электрическая схема подключения кабелей  и распределением направлений от РУ.

Часто допускаемые ошибки при маркировке

1. Самая распространенная ошибка начинающих монтажников, и опытных при невнимательности. Когда привинчивают провода в щитке на клемы, предварительно не одев кембрики с маркировкой или термоусадочные трубки. Потом приходится отвинчивать и одевать элементы маркировки.
2. Путают «PEN» проводник с проводом заземления, цветовая маркировка у них одинаковая, надо внимательно разобраться.
3. Если щиток вынесен за пределы участка, но находится на вашем балансе, это определяется договором с энергопоставляющей организацией. Надо обязательно иметь на него техническую документацию схемы, и выполнить все требования ПУЭ, ПТЭЭП и других документов. Могут быть претензии от Росстехнадзора, вплоть до отключения потребителя и штрафов.

Часто задаваемые вопросы

Вопрос №1. Можно использовать при монтаже провода одного цвета, а на маркировке указывать назначение?

Можно, но маркировка должна соответствовать всем требованиям ПУЭ, где указан и цвет. Поэтому на концы проводов поставьте термоусадочную трубку по цвету назначения провода. В крайнем случае, намотайте цветную изоленту. На нее наденьте кембрик с маркером.

Вопрос №2. Где приобрести принтеры для маркировки и шаблоны маркеров?

Продаются в специализированных магазинах с оборудованием для электромонтажа, в интернет магазинах (shtrih-center.ru/print_kabel.html) Если вы не занимаетесь электромонтажными работами профессионально вам это не требуется. Воспользуйтесь простыми способами маркировки, которые описаны статье.

Вопрос №3. Как определить марку кабеля, если маркировка стерлась?

Обозначение кабеля обычно наносится по всей длине, посмотрите внимательно, если нет, отрежьте кусок кабеля, сантиметров 10. Покажите специалистам, они вам скажут.

Вопрос №4. Маркировка какого типа считается самой надежной?

Очень надежной маркировкой считаются самоклеющиеся маркеры под ламинированным слоем, термоусадочные трубки. Для РЩ в домашних условиях все перечисленные средства будут надежными, так как внешняя среда в жилом помещении не может быть агрессивной.

Вопрос №5. Как грамотно начертить схему РЩ, если я не разбираюсь в электронике и тем более в условных обозначениях на схемах?

В этом случае надо приглашать грамотного специалиста, он обязательно разберется и составит схему.

Оцените качество статьи:

Цветовая маркировка проводов и кабелей при монтаже ГОСТ ПЭУ

Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа.

Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством.

Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов. На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции. О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!

Как определить заземление?

Согласно ПУЭ, земельный провод должен быть окрашен в желто-зеленый цвет. Важно обратить внимание на то, что заводами производителями также практикуется нанесение на земельный провод полос с желто-зеленым окрасом, которые наносят в продольном и поперечном направлении. Иногда оболочка может быть просто желтого либо зеленого цвета. На схеме заземление обозначают латинскими буквами «PE». Многие называют «землю» нулевой защитой, однако путать её с нулем рабочим не стоит!

Как определить нейтраль?

Трехфазные и однофазные электрические сети должны иметь синий, либо голубой цвет нуля. Ноль на схеме обозначается латинской буквой «N». Также его называют нулевым либо нейтральным рабочим контактом!

Как определить фазу?

Фазный провод (L) может маркироваться заводом в одном из таких цветовых решений:

В основном провода фазы бывают черного, коричневого или белого цвета.

Важно!

Цветовая маркировка электрических проводов в данной сфере обладает множеством нюансов и часто новичкам приходится сталкиваться с рядом вопросов

Как например:

• «Что означает аббревиатура PEN?»;
• «Как отыскать заземление, фазу и ноль, если у изоляции нет цвета, либо она обладает нестандартным окрасом?»;
• «Как самому указать фазу, заземление и ноль?»;
• «Есть ли еще стандарты по цветовому окрасу изоляции?».

На каждый из этих вопросов мы сейчас дадим простое и краткое объяснение!

Что означает PEN?

Уже устаревшая система TN-C подразумевает использование глухозаземлённой нейтрали. Плюсом такой системы можно назвать простоту электромонтажных работ. Минусом TN-C является вероятность поражения человека электрическим током в процессе монтажа электропроводки в домашних условиях.

Совмещенный провод имеет желто-зеленый цвет (как у PE), однако на концах изоляции присутствует синий цвет, характерный для нейтрали. На электрической схеме данный контакт обозначается как «PEN».

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции. В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется. В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

Как самому указать L, N, PE?

Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.

Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Заводские стандарты (ГОСТ)

C каждым десятилетием обозначение изоляции видоизменялось, поэтому не исключено, что нижеописанная информация Вам также может оказаться полезной.

До 2000-го года использовалась такая цветовая маркировка проводов:

• N – белый;
• PE – черный;
• L – яркий.

Спустя некоторое время было внесено довольно существенное изменение: PE был «перекрашен» в желто-зеленый цвет.

После этого маркировка стала такой.

• N – черный или белый;
• PE – желто-зеленый;
• L – яркий.

Если же Вам по той или иной причине тяжело ориентироваться между контактами, предоставляем к Вашему вниманию детальную расшифровку маркировки кабелей и проводов по цветам. Маркировка соответствует как отечественным, так и европейским стандартам:

Требования ПУЭ, СНИП, ПТЭ ЭП к маркировке кабельных линий

ПУЭ

п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

СНИП 3-05-06-85

п.3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.
3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.
3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.



ПТЭ ЭП

2.3. Каждая КЛ должна иметь документацию, указанную в пункте 2.2 настоящей главы, которая оформлена отдельным делом (паспорт), соответствующий диспетчерский номер и название. Открыто проложенные кабели, а также все кабельные муфты должны иметь бирки с обозначениями: на конце и в начале линий на бирках должны быть указаны марка кабеля, напряжение, сечение, номера или наименования линий; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Бирки нужно закреплять по всей длине КЛ через каждые 50 м на открыто проложенных кабелей, а также на поворотах трассы и в местах прохождения кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

 Вы можете выбрать и купить кабельные бирки

Маркировка кабелей и проводов: таблица и расшифровка

При монтаже проводки или прокладке линий, необходимо правильно выбирать повода, ведь при неграмотном подборе может случиться перегрев, короткое замыкание или пожар. Чтобы самостоятельно выбрать изделия, нужно уметь читать маркировку. В этой статье представлена расшифровка маркировки кабелей и проводов.

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

• из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
• из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
• также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода. Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

• Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

• В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
• Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
• П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
• Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
• Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
• Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
• г — будет обозначаться, что провод имеет высокую герметизацию;
• Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Таблица для силовых кабелей

• О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
• нг — негорючий электрокабель;
• Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

• К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
• символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
• В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
• В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0. 8

• Ф — изоляционная оболочка произведена из фторопласта;
• Г — голый кабель;
• Ш — говорит о том, что это шнур;
• Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Как указывается сечение провода

Цифры в маркировке обычно указывают площадь сечения провода. Первая цифра означает число жил, а вторая сечение.

Для примера, на проводе такая маркировка 4×2,5, расшифруется как, провод с четырьмя жилами, с сечением одной 2,5 кв. мм.

Также цифрами может указываться длина изделия, его форма и толщина.

Обратите внимание! В составе жил маленькие проволоки, от их количества зависит площадь сечения.

Виды электрических проводов и их методы маркировки

Основные модели можно увидеть ниже:

Основные виды электрических кабелей

• ПБПП (ПУНП) — моножильный кабель монтажного вида, с внутренней и внешней оболочкой из ПВХ материала. В составе могут быть жилы от 1 до 4 с наибольшим сечением в 4 квадрата. В основном он применяется для осветительной группы в жилом помещении, прокладывается через розетки (используется для приборов слабой мощности). Жилы изготавливаются как из меди, так и из алюминия;
• ПБППг (ПУГНП). Внутри жил достаточно тонкие проволоки. Символ «г» в конце названия указывает на то, что это кабель гибкий;
• ППВ. Медный моножильный кабель — используется для скрытой электрической прокладки или для установки в гофре либо кабель-канале. Изоляция выполнена в один слой;
• АППВ — такая же модель, как и выше, толь с алюминиевой жилой внутри;
• ПВС — это один из популярных электрических кабелей с защитой из ПВХ состава. Внутри имеет секторное сечение и витые проволоки. Площадь сечения может быть от 0,75 до 14 квадратов. В основном применяется для проводки в жилом помещении;

Кабель ШВВП 2×0,75

• ШВВП — электрический кабель смешанного типа, используется для бытовых приборов. Его особенность в том, что внутри и медные и алюминиевые жилы. Эти элементы нужно объединять клеммником.

Маркирование кабелей и проводов

На кабелях всегда указываются буквы и цифры. Они могут обозначать свойства изделия, его длину, площадь сечения и другие параметры. Ниже представлено три основных типа маркировки кабельной продукции.

Цифровое обозначение

Цифры на изделии в основном располагают данными о площади сечения, допустимом напряжении для провода, длине изделия. Иногда на маркировке пишется количество жил. Например, ВВГ 2×1,5, что можно расшифровать как, силовой кабель с двумя жилами и площадью для каждой из них по 1,5 мм квадратных. Подходит для напряжения 1 киловатт.

Буквенное обозначение

Буквенное обозначение марки

Буквами пишутся все свойства изделия. Провод может быть с двумя оболочками, экранизированный, голый, с заземлением или негорючий. Для примера можно взять ВВГнг, что означает что это силовой провод, с двумя слоями изоляции, устойчив к возгоранию.

Цветовая маркировка

Цветовая маркировка в основном указывает фазы проводов. Это помогает не путаться в процессе прокладки линии. Основные цвета, желтый, зеленый, красный и синий. Для нулевой фазы и заземления используются темно-жёлтые или голубые оттенки.

Таблица маркировки кабелей и проводов

С помощью этой таблицы можно определять основные классификации изделий и подбирать необходимое сечение.

Полезные советы при работе с проводами:

• если используется смешанный тип кабеля (из меди и алюминия), то необходимо применять клеммники. При соприкосновении друг с другом двух разных металлов, происходит окисление, в следствии чего кабель перегревается, и в точке соприкосновения происходит короткое замыкание или возгорание;

Цветовая маркировка

• если площадь сечения подобрана неправильно, то при подключении в сеть мощных приборов проводка может сгореть. Чтобы правильно рассчитать площадь сечения, необходимо вычислить мощность всех приборов, которые будут подключаться;
• для прокладки в земле, рекомендуется использовать изделие с бронированным слоем изоляции. Он сбережет кабель от постоянных нагрузок;

Результат короткого замыкания

• прокладка допустима только при температуре не ниже 15 градусов, в противном случае придется предварительно прогревать провод специальной пушкой;
• если внешняя изоляция была подвергнута механическим повреждениям, то такое изделие нельзя прокладывать на линии. Достаточно быстро ПВХ ослабеет и жилы нагнут перегреваться. В результате получится КЗ;
• если провода не хватает, то нужно использовать кабельную муфту. Работать с ней должен только опытный человек;
• маркировка проводов и кабелей при монтаже поможет узнать содержание изделия и его параметры;
• при прокладке в штробах, необходимо использовать гофры или кабель-каналы, которые будут защищать изделие от внешнего воздействия.

Защитные гофры

Маркировка помогает выбрать правильное изделие. Но помимо нее нужно знать общий ряд правил для любого провода.

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы. Медные изделия будут дороже, но вполне окупают себя своей безопасностью.

Далее провод выбирается по гибкости и жесткости. Жесткое изделие обычно состоит из одной жилы, а гибкое — из множества. Чем больше проволок внутри кабеля и чем меньше каждая проволока — тем мягче будет изделие.

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

Как выглядит сечение

Знать расшифровку маркировок необходимо не только электрику, но и обычному человеку. Таким образом будет легче приобретать кабельную продукцию. При прокладке в обязательном порядке необходимо соблюдать все правила безопасности и технологию монтажа кабельных изделий. Даже при правильной расшифровке, некорректная проводка может привести к последствиям.

Расшифровки кабельных обозначений (маркировок) — Профсектор

Маркировка проводов и кабелей, ее виды и стандарты

Разновидность кабельной продукции предполагает четкую систематизацию, упрощающую его использование и применение. Это может быть маркировка кабельных окончаний, наносимая в процессе прокладки и монтажа или цифровой маркер, применяющийся в крупных трассах и коммуникациях.

Здесь речь пойдет о наиболее широкой в использовании, заводской маркировке, единую систему используемую в процессе производства. Она призвана информировать не только профессиональных монтажников, но пригодится и рядовым пользователям в быту, будь то подключение розеток и светильников или же замене кабельных линий, помогая с идентификацией продукции на месте.

В этой статье будет рассмотрен кабель русского производства и общие вводные параметры.

Расшифровка кабеля

Главными маркировками при расшифровке кабельной продукции являются

• буквенная
• цветовая

Они позволяют понять: вид и область применения, используемые материалы жилы и изоляции, вид возможной защиты, сечение, его подключение и многое другое.

Расшифровка буквенных маркировок

Буквенный маркер имеет такую структуру

Примеры

Цветовая маркировка кабеля

Определившись с видом и типом кабеля, переходим к его подключению. Здесь нам необходимо представлять цветовые решения. Такая систематизация кабельных жил помогает упростить взаимодействие с проводниками (нейтраль/ноль, фаза, заземление/«земля») и дальнейшую эксплуатацию.

Таблица цветов кабеля

Маркировка и характеристика провода (кабеля)

Жила — в общем случае отдельный проводник.
Провод — одна неизолированная и одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.
Установочный провод — провод для электрических распределительных сетей низкого напряжения.
Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.
Шнур — две или более изолированных гибких и особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллические оболочки и защитные покрытия. Шнур предназначен для подсоединения подвижных устройств (например, электрических бытовых приборов) к электрической сети.
Провода и кабели различаются по количеству жил, сечению и номинальному рабочему напряжению. Провода изготавливаются с изоляцией на напряжение 380, 660 и 10000В (СИП) переменного тока, кабели — на любое напряжение. У изолированного провода токопроводящая жила заключена в оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок проводов покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Провода, предназначенные для прокладки в местах, где имеется повышенная опасность их механического повреждения, защищаются дополнительной оплеткой из стальной оцинкованной проволоки.
Голыми называются провода, у которых поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия. Голые провода марок ПСО, ПС, A, AG и другие применяются, как правило, для воздушных линий электропередач.
Изолированными называются провода, у которых токопроводящие жилы покрыты изоляцией, а поверх изоляции имеется оплетка из хлопчатобумажной пряжи или оболочка из резины, пластмассы либо металлической ленты. Изолированные провода подразделяются на защищенные и незащищенные.
Защищенными называются изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних климатических воздействий. К ним относятся провода марок АПРН, ПРВД, АПРФ и др.
Незащищенными называют изолированные провода, не имеющие поверх электрической изоляции защитной оболочки (провода марок АПРТО, ПРД, АППР, АППВ, ППВ и др.).

Маркировка

Марка провода (кабеля) — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов.
В маркировке отечественных проводов, кабелей и шнуров российских производителей используются следующие обозначения:
1-я буква характеризует материал токопроводящей жилы:
алюминий — А,
медь — буква отсутствует.
2-я буква обозначает:
П — провод.
3-я буква обозначает материал изоляции:
В — оболочка из поливинилхлоридного пластиката,
П — оболочка полиэтиленовая,
Р — оболочка резиновая,
Н — оболочка наиритовая.
В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка,
Т — для прокладки в трубах,
П — плоский,
Ф — металлическая фальцованная оболочка,
Г — повышенная гибкость,
И — повышенные защитные свойства,
Р- оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д.
Например: ПВ — медный провод с поливинилхлоридной изоляцией.

Современные марки провода и кабеля

Монтажные провода марки МПМ, МПМУ, МПМУЭ и МПМЭ применяются для межблочного и внутриблочного соединений в электрических устройствах. Токопроводящие жилы изготавливаются из медных, луженных оловом проволок. Жилы проводов МПМУ и МПМУЭ усилены луженой металлической проволокой. Провода марок МПМ и МПМУ одножильные, марки МПМУЭ и МПМЭ — одно-, двух- и трехжильные. Сечения проводов: МПМ — 0,12-1,5 мм2; МПМУ — 0,12-0,5 мм2; МПМУЭ и МПМЭ — 1,43-3,34 мм2. Все провода имеют полиэтиленовую изоляцию низкого давления в виде сплошного слоя. Провода марок МПМУЭ и МПМЭ дополнительно содержат экран в виде оплетки из луженых медных проволок. Провода применяются в цепях переменного тока напряжением до 250 В с частотой до 5000 Гц, либо в цепях постоянного тока напряжением до 350 В. Электрическое сопротивление изоляции проводов в нормальных условиях составляет не менее 105 МОм/м. Использование проводов допустимо при температуре окружающей среды в диапазоне -50…+85 «С.
Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с однопроволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ- изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.
Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2,3,4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ- изоляции и такой же оболочке.
Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.
Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.
Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой, медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.
Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют однопроволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета. Внутренняя промежуточная оболочка состоит из резиновой смеси. Двухжильный кабель имеет провода черного и синего цветов, трехжильный — черного, синего и желто-зеленого, четырехжильный — черного, синего, коричневого и желто-зеленого, пятижильный — черного, синего, коричневого, черного и желто-зеленого.
Соединительные кабели марок МКШ и МКЭШ предназначены для межблочного и внутриблочного соединений в электрических устройствах. Количество жил может быть равным 2, 3, 5, 7, 10 или 14. Сечение токопроводящих жил: 0,35-0,75 мм2. Кабель МКЭШ имеет экран из луженых медных проволок. Применяются при напряжении до 500 В и частоте до 400 Гц. Использование кабеля допустимо при температуре окружающей среды в диапазоне -50…+70 «С.
Контрольные кабели марок КВБбШв, КВВВбГ предназначены для подключения электрических приборов и оборудования. Число жил может составлять от 10 до 37. Сечение токопроводящих жил из медной проволоки: 1,5-6,0 мм2. Выпускаются в пластмассовой изоляции и оболочке из ПВХ- пластиката и имеют, кроме того, экран из алюминиевой фольги. Рассчитаны на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Контрольные кабели марок КВВГ, КВВГЭ, КВВГнг и КВВГЭнг предназначены для подключения электрических приборов и оборудования. Число жил может составлять 4-37. Сечение токопроводящих жил из медной проволоки: 1,0-6,0 мм2. Выпускаются с изоляционной оболочкой из ПВХ- пластиката. Кабели КВВГЭ и КВВГЭнг под оболочкой имеют экран из алюминиевой фольги. Кабели КВВГнг и КВВГЭнг обладают пониженной горючестью. Рассчитаны на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Шнур ШВВП предназначен для подключения электрических приборов и оборудования к электросети. Число жил может быть равным 2 или 3. Шнур выпускается со скрученными жилами, в ПВХ- изоляции и такой же оболочке. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,5 или 0,75 мм2. Применяется с номинальным напряжением, не превышающим 380 В. Шнур рассчитан на максимальное напряжение 4000 В частотой 50 Гц, приложенное в течение 1 мин.
Шнур ШВО предназначен для подключения электроплит, электроутюгов, электрокаминов и других электронагревательных приборов. Число жил может составлять 2 или 3. Провода этого шнура имеют скрученные медные жилы сечением 0,5-1,5 мм2, полиэтиленовую изоляцию, ПВХ- оболочку и нитяную оплетку. Применяется с номинальным напряжением 250 В. Шнур рассчитан на максимальное напряжение 2000 В с частотой 50 Гц, приложенное в течение 1 мин.

Диаметр и вес алюминиевых неизолированных проводов

Общие типы электрических проводников — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Плохо проложенные и обслуживаемые электрические кабели являются частой причиной электрических пожаров в домах. Во многих старых домах есть проводка, которая сейчас считается устаревшей или опасной. Инспекторы InterNACHI должны понимать основные различия между различными типами кабельных систем, чтобы они могли определять небезопасные условия.

Romex Cables

Romex — это торговое название типа электрического проводника с неметаллической оболочкой, который обычно используется в качестве разводки жилого помещения.Ниже приведены несколько основных фактов о проводке Romex:

• Romex ™ — это распространенный тип жилой проводки, которая классифицируется Национальным электрическим кодексом (NEC) как подземный фидер (UF) или кабель с неметаллической оболочкой (NM и NMC). .
• Проводники NM и NMC состоят из двух или более изолированных проводов, заключенных в неметаллическую оболочку. Покрытие кабеля NMC непроводящее, огнестойкое и влагостойкое. В отличие от других кабелей, обычно используемых в домах, их можно использовать во влажной среде, например в подвалах.
• Подземные питающие жилы похожи на кабели NM и NMC, за исключением того, что UF-кабели содержат твердую пластиковую сердцевину и не могут быть «скручены» между пальцами.

К проводникам Romex применяются следующие правила NEC:

• Они не допускаются в жилом строительстве выше трех этажей или в любом коммерческом строительстве.
• Они должны быть защищены, закреплены и закреплены зажимами на коробках устройств, распределительных коробках и приспособлениях.
• Поддерживающие устройства, которые могут повредить кабели, такие как гнутые гвозди и перегнутые скобы, не допускаются. Кабели
• NM и NMC следует закреплять с интервалами, не превышающими 4½ футов, и их следует закреплять в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому правилу, могут провисать и уязвимы для повреждений.
• Они предназначены для постоянной проводки в домах и не должны использоваться вместо электропроводки или удлинителей.

Примечание. В некоторых общинах никогда не разрешалось использование электропроводки Romex в жилищном строительстве. В этих общинах обычно используется бронированный кабель.

Бронированные кабели (AC)

Бронированные кабели (AC), также известные как BX, были разработаны в начале 1900-х годов Эдвином Гринфилдом. Сначала он назывался «BX», что означает «продукт B — экспериментальный», хотя сегодня гораздо чаще используется переменный ток. Как и кабели Romex, их нельзя использовать в жилых домах выше трех этажей, а правила защиты и поддержки проводки переменного тока по существу такие же, как и правила для Romex.Однако, в отличие от Romex, проводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту. Некоторыми крупными производителями армированного кабеля являются General Cable, AFC Cable Systems и United Copper Systems.

Проводники входа для обслуживания (SE)

Эти кабели начинаются от места сращивания и входят в счетчик. Они не допускаются внутри домов, за исключением кабеля SE «стиль R», который может использоваться в качестве внутренней проводки в ответвленных цепях для духовок и сушилок для одежды. Кабели типа R должны иметь четкую маркировку на поверхности их оболочки.

Электропроводка с ручкой и трубкой

В большинстве домов, построенных до Второй мировой войны, проводка проводилась по методу ручки и трубки, а теперь эта система устарела. Их сложнее улучшить, чем современные системы электропроводки, и они представляют собой опасность возгорания. Проводка с ручкой и трубкой поддерживается керамическими ручками и периодически проходит через керамические трубки под каркасом и в местах пересечения проводов. Каждый раз, когда инспектор сталкивается с проводкой с ручкой и трубкой, он должен идентифицировать это как дефект и рекомендовать квалифицированному электрику оценить систему.Ниже приведены несколько причин, по которым инспекторам следует с осторожностью относиться к этой старой системе электропроводки:

• Рассеиваемое тепло от трубчатой ​​проводки может создать опасность возгорания, если провода окружены изоляцией здания. Возможное исключение — изоляция из стекловолокна, которая является огнестойкой, хотя даже этот тип изоляции не должен перекрывать проводку с ручкой и трубкой. Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов KT.
• Проводка с ручкой и трубкой более уязвима к повреждениям, чем современная проводка, поскольку она изолирована волокнистыми материалами и лаком, который может стать хрупким.
• Некоторые страховые компании отказываются оформлять страхование от пожара для домов с этим типом проводки, хотя это можно исправить, если электрик сможет проверить безопасность системы.
• Невзирая на любые присущие им недостатки, существующие кабельные системы KT, вероятно, будут небезопасными, потому что им почти гарантированно будет не менее 50 лет.

Таким образом, инспекторы должны понимать различные типы проводников, которые обычно встречаются в домах.

Глава 8 — Справочник по телекоммуникациям для транспортных специалистов

Введение

Рисунок 8-1: Строительство трассы волоконно-оптического кабеля — Фотография предоставлена ​​Adesta, LLC

Глава вторая представила термин «среда» для описания физического уровня системы связи, которая используется для передачи информации между двумя или более точками.В этой главе представлены рекомендации, которые следует использовать при обращении со средой во время строительства. За элементы, описанные в этой главе, обычно отвечает генеральный подрядчик, однако для руководителей проектов и консультантов важно хорошо знать процесс строительства. Общие методы проектирования и строительства такие же, как и в отношении практически любого проекта строительных работ. Проекты кабелепроводов и кабелей с прямой прокладкой должны разрабатываться с учетом рекомендаций производителей кабелей и кабелепроводов по радиусам изгиба и спецификациям глубины покрытия.Башни и столбы, поддерживающие радиоантенны, должны быть спроектированы в соответствии с рекомендациями производителя по монтажу и опорам.

Многие из представленных руководств были разработаны производителями, желающими убедиться, что покупатели довольны их продукцией. Другие руководящие принципы были разработаны на основе наблюдения за типичными ошибками, допускаемыми строительными подрядчиками. Самая важная рекомендация, которую можно дать, — внимательно следить за процессом строительства. Не позволяйте подрядчикам идти «короткими путями».Сделайте инструкции производителя по конструкции и обращению с носителями частью спецификаций проекта. Может быть веская причина не следовать рекомендациям (или спецификации), и подрядчики должны быть обязаны объяснить необходимость отклонения. Большинство запросов на этот тип действий будет в форме повторного выравнивания «пути». Относитесь к запросу так же, как и к любому другому проекту строительства автомагистрали.

Рисунок 8-2: Строительство трассы волоконно-оптического кабеля — Фотография предоставлена ​​Adesta, LLC

Физическая конструкция тракта передачи данных должна соответствовать национальным и местным нормам строительного проектирования.Большинство муниципалитетов выдают разрешения на строительство. Многие имеют специальные коды, относящиеся к местоположению кабелепровода или радиомачт.

Для очень больших проектов наймите независимую фирму по управлению строительством, которая будет наблюдать за процессом испытаний и строительства. Обучите внутренний персонал наблюдению за небольшими проектами. Требуйте от строительных подрядчиков следовать рекомендациям производителя при установке их продукции.

Большая часть этой главы посвящена уходу за оптоволоконным кабелем и его установке.Медный (витая пара, коаксиальный и антенный кабель) кабель для передачи данных требует аналогичного ухода и тестирования во время установки.

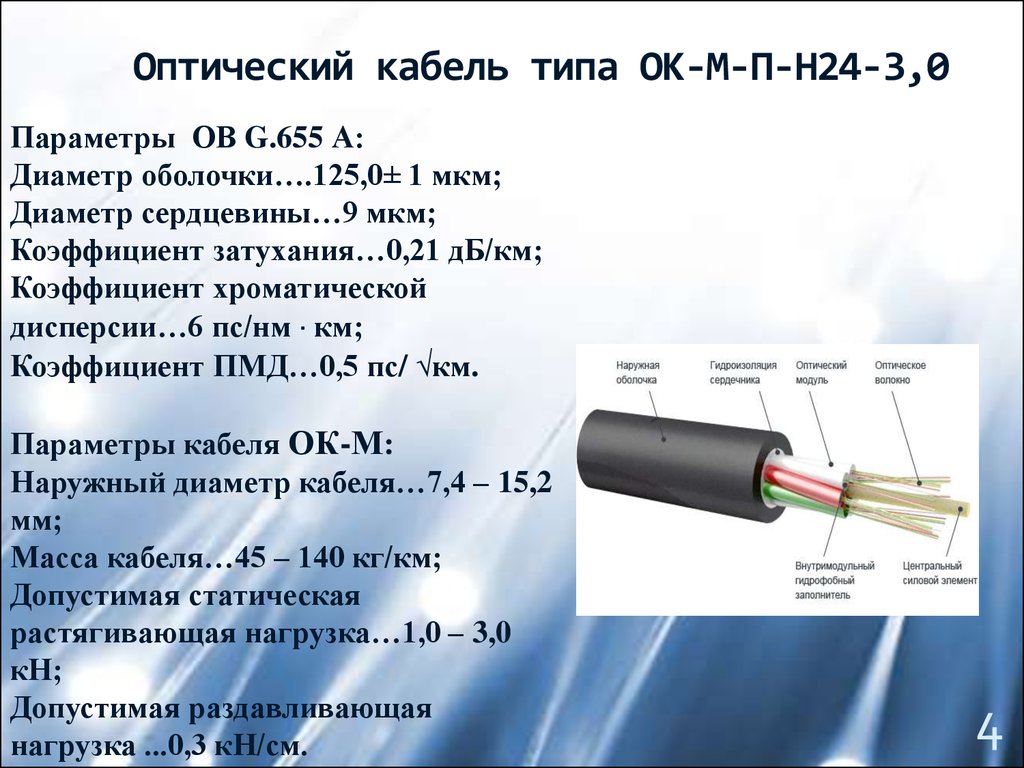

Обращение и установка оптоволоконного (и медного) кабеля связи

Большинство систем ITS, Traffic и FMS используют оптоволоконный или медный кабель в качестве основной среды передачи данных. Использование рекомендованных процедур во время установки может сэкономить значительную сумму денег. Большинство проблем с носителями возникает из-за недостаточного ухода во время установки.В этом разделе приведены инструкции по прокладке кабеля связи «вне завода». Каждый производитель кабеля предоставит конкретную информацию, относящуюся к предоставляемому им продукту, по уходу и обращению во время установки.

Ниже приводится список рекомендаций по обращению с оптоволоконным кабелем связи и его установке. Этим же общим процедурам можно также следовать при установке коаксиального кабеля или кабеля витой пары. Общие процедуры и требования применяются ко всем волоконно-оптическим кабелям связи, независимо от того, проложены они по воздуху на опорах коммуникационных сетей, или в подземных трубопроводах, или в трубопроводах, прикрепленных к конструкции, или во внутренних каналах, помещенных в кабелепровод, или непосредственно в земле.

• Прием и проверка кабеля
• Разгрузка, перемещение и складирование кабеля
• Кабель испытательный на барабанах
• Ведение документации и записей
• Установка кабеля

Прием и проверка оптоволоконного кабеля

Сообщите производителю кабеля или представителю службы поддержки дистрибьютора о любых особых требованиях к упаковке или доставке (док-станция для доставки недоступна, звоните перед доставкой и т. Д.). Включите эту информацию в спецификации, чтобы подрядчики знали об этих требованиях. Убедитесь в наличии персонала с испытательным оборудованием. Перед приемкой поставки важно проверить поврежденные (или подозрительные) кабельные барабаны — запросите уведомление за 24 часа.

Когда прибудет посылка, убедитесь, что типы и количество кабелей соответствуют транспортной накладной. Осмотрите каждую катушку и поддон с материалом на предмет повреждений при разгрузке. Подозрительный кабель следует отложить для более детальной проверки перед подписанием товаросопроводительных документов.Доставщики могут работать в сжатые сроки, но они не платят за кабель!

Сообщите генеральному подрядчику и производителю / дистрибьютору о поврежденных кабельных барабанах, прежде чем подписывать контракт на поставку кабеля. После телефонного звонка отправьте письменное уведомление по электронной почте или факсу.

• Получение кабеля не означает его приемку!
• Дистрибьютор может заставить вас принять кабель, сказав, что вам придется ждать 18 месяцев для нового кабеля.
• Напомните человеку, оказывающему давление, что ему не заплатят, пока заказ не будет выполнен.
• Согласитесь с 30-дневной задержкой в ​​обмен на полнофункциональную систему. Задержка обойдется дешевле, чем замена поврежденного кабеля.

Некоторые дополнительные моменты, которые следует учитывать:

• Бухты волоконно-оптических кабелей поставляются с катящимися кромками, а не штабелями по бокам. Обязательно обратите внимание на ориентацию и состояние катушки при осмотре.
• Если есть видимые или подозреваемые повреждения кабеля и если принято решение принять груз, отметьте повреждение и номер катушки на ВСЕХ копиях коносамента.
• Если повреждение слишком велико для приема груза, сообщите водителю перевозчика, что в доставке отказано из-за повреждения. Немедленно уведомите производителя / дистрибьютора кабеля, отдел обслуживания клиентов, чтобы можно было договориться о поставке для замены.
• Результаты испытаний кабеля на момент изготовления и загрузки катушки прилагаются к каждой катушке.Сравните их с вашими собственными тестами, используя методы, описанные в разделе тестирования кабеля.

Кабель для разгрузки, перемещения и хранения

При разгрузке катушек с кабелем из автофургона необходимо соблюдать осторожность. Катушки могут выглядеть как два колеса на оси, но их нельзя скатывать с задней части грузовика. Катушки тяжелые и могут содержать от 5000 до 15000 метров кабеля. Ниже приведены инструкции по разгрузке, перемещению и хранению катушек кабеля связи:

• Катушки для оптоволоконных кабелей обычно очень тяжелые, поэтому их необходимо загружать и выгружать с помощью крана, специального погрузчика или вилочного погрузчика.
• Вилочные погрузчики должны поднимать барабан так, чтобы его плоская сторона была обращена к оператору погрузчика.
• Вытяните вилы под всю катушку.
• Держите все катушки вертикально на их скрученных краях, никогда не кладите их горизонтально и не штабелируйте. Катушки с оптоволоконным кабелем всегда хранятся на кромке качения
• Все барабаны отмечены стрелкой, указывающей направление, в котором катушка должна вращаться. Катитесь только в указанном направлении.
• ЗАПРЕЩАЕТСЯ ронять катушки с задней части грузовика на штабель шин, на землю или любую другую поверхность. Удар может привести к травмам персонала и повреждению кабеля.
• Катушка имеет маркировку с инструкциями по обращению. Проконсультируйтесь с этими инструкциями, если у вас есть сомнения относительно обращения с катушкой.
• Чтобы предотвратить повреждение катушки при длительном хранении, храните оптоволоконный кабель таким образом, чтобы защитить катушку от погодных условий.

Тестирование кабелей

Производители проверяют кабель на целостность на заводе после того, как он был загружен на катушку.Это ваша уверенность в том, что ни одна из волоконных (или медных) жил, из которых состоит кабель, не имеет обрывов. Результаты публикуются и добавляются к биркам на кабельной катушке и к документации, прилагаемой к каждой кабельной катушке. Не принимайте кабельные катушки без документации по испытаниям. Тестирование оптоволоконного кабеля включает пять этапов, начиная с момента производства:

1. Заводские испытания кабельной катушки и документация,
2. Визуальный осмотр на месте доставки на предмет повреждений при транспортировке и возможное испытание катушки,
3. Тестирование перед установкой, которое проводится, когда кабель доставляется на строительную площадку, но перед его установкой,
4. Тестирование монтажа, которое проводится после того, как кабель протянут через кабелепровод (или установлен на опорах) и в каждой точке сращивания,
5. Заключительное приемочное испытание, которое проводится непосредственно перед активацией.

Почему тестирование так важно и почему так много тестов? Каждый этап тестирования происходит при передаче ответственности.

• Завод в судоходную компанию
• Транспортная компания генеральному подрядчику (или DOT)
• Генеральный подрядчик монтажной (дорожно-строительной) организации
• Монтажная компания подрядчику по сварке
• От подрядчика до конечного пользователя

Каждая организация будет утверждать, что кабель был в хорошем состоянии на момент доставки товара или услуги.Тестирование на каждом этапе гарантирует, что ответственность за ущерб может быть возложена на соответствующую компанию. Значительная часть затрат на создание волоконно-оптической кабельной системы приходится на окончательную установку (протягивание кабеля, сращивание и проверка качества) кабеля. Представьте, что вам нужно заменить 15 000 футов кабеля из-за повреждения, полученного во время протягивания. Знание об ответственности подрядчика по установке сэкономит много времени и сэкономит время.

Ниже приводится список рекомендаций по тестированию:

• Испытание катушек оптоволоконных кабелей при доставке не требуется (большинство производителей предлагают это сделать, чтобы убедиться, что не произошло повреждений во время транспортировки), однако тестирование до и после сборки имеет важное значение для выявления любого ухудшения характеристик кабеля, вызванного во время установки.Тестирование перед установкой обеспечивает базовую производительность.
• Тестирование перед установкой — обычно оно состоит из теста OTDR (оптического рефлектометра во временной области), выполняемого на длине волны 1550 нм. Все оптоволоконные кабели перед отправкой должны пройти двунаправленное тестирование рефлектометром, а протокол испытаний должен быть прикреплен к катушке. Двунаправленное тестирование важно для проверки результатов и уверенности в том, что не было упущено никаких потенциальных проблем. Помните, что данные могут течь по нити волокна в двух направлениях.Протестируйте, чтобы убедиться, что это так.
• Тест перед установкой позволит проверить характеристики кабеля и убедиться в отсутствии повреждений при транспортировке. Испытания должны проводиться совместно системным оператором и строительным подрядчиком, чтобы исключить будущие трудности в случае повреждения кабеля во время строительства.
• Тестирование установки — Кабель следует проверить после того, как он был помещен в кабелепровод или на опоры, и перед сращиванием, чтобы убедиться в отсутствии повреждений при установке.Тестирование установки обычно выполняется с помощью рефлектометра.
• Тестирование стыков выполняется после каждого стыка, чтобы убедиться, что выполнено чистое соединение с низкими потерями. OTDR, локальное обнаружение впрыска и выравнивание профиля можно использовать отдельно или в комбинации для тестирования стыков.
• После установки — Окончательное приемочное тестирование — Обычный метод тестирования после установки заключается в выполнении сквозного тестирования OTDR в обоих направлениях. Результаты следует сравнить с тестом перед установкой.Настоятельно рекомендуется установить постоянную программу тестирования после включения системы.
• Важно, чтобы техники, проверяющие оптоволокно, использовали испытательное оборудование той же марки и модели и один и тот же профиль испытаний. Использование различного испытательного оборудования и профилей приведет к путанице и противоречивым результатам испытаний.
• Убедитесь, что кто-то из ваших сотрудников (или консультант по коммуникациям) может понять результаты теста, чтобы убедиться, что все спецификации соблюдены.

Рис. 8-3: Волоконно-оптические волокна для сращивания плавлением — Фотография любезно предоставлена ​​Adesta, LLC

Ведение документации и записей

«Лучшая защита — это хорошее нападение» — это фраза, которую следует применять при построении системы кабельной связи. Установка оптического волокна включает в себя несколько волокон в кабеле, который может быть очень длинным и иметь множество стыков и соединений. Если кабель поврежден во время установки и не обнаружен в ходе текущих полевых испытаний, затраты на замену могут быть чрезвычайно высокими.Рекомендуется ежедневно вести и поддерживать в актуальном состоянии следующие записи:

• схематические чертежи — для включения информации «как построено» для записей карт улиц
• данные о потерях в сварке
• Измерения сквозных оптических потерь
• сквозных трассировок сигнатур OTDR
• сквозные испытания измерителей мощности

Документация необходима для предоставления исторических справок по техническому обслуживанию и аварийному восстановлению.Сохраняя эти данные, системный оператор может быть уверен в быстром восстановлении после быстрого определения местоположения любой проблемы, которая может возникнуть в кабеле. Сбор данных начинается с доставки оптоволоконного кабеля, продолжается на этапе строительства и в течение всего срока службы системы по мере добавления новых устройств.

Ниже приводится список данных, которые должны быть собраны для постоянной записи:

• Расчетные данные получены из технических паспортов кабельной катушки и журналов сварки.
• Измеренные данные, такие как данные рефлектометра, получены в результате сквозного тестирования кабеля.
• Общее количество кабеля, протянутого между точками сращивания, включая провисшие петли катушки
• Размещение и использование тяговых коробок и коробок для сращивания кабелей
• Точные карты улиц, показывающие расположение оптоволоконного кабеля и всех принадлежностей
• Точная информация о местонахождении любого ремонта
• Карты, показывающие, где другие инженерные сети пересекают оптоволоконный кабель или находятся в непосредственной (параллельной) близости от кабеля
• Запись всех устройств связи, подключенных к оптоволоконному кабелю
• Если используется общая труба (или кабельная траншея) — перечислить других пользователей
• Любая другая информация, которая может потребоваться для поддержки изменений или аварийного ремонта.

Общие рекомендации по кабелям, установке и проектированию

Следующие рекомендации представлены для помощи в общем проектировании, строительстве и установке волоконно-оптических кабельных систем. Многие из этих рекомендаций можно использовать и для других типов коммуникационных кабелей.

Размещение кабельной коробки / соединительной коробки

Рисунок 8-4: Коробка для сращивания волоконно-оптического кабеля — Фотография предоставлена ​​Adesta, LLC

• Каждый перекресток улицы (шириной до 50 футов) — один (1) блок, расположенный в пределах 10 погонных футов от перекрестка, за исключением транспортных устройств (сигнал, DMS, видеодетектор и т. Д.)) расположен недалеко (в пределах 50 погонных футов) от перехода.
• Каждая автострада, железная дорога или мост — два (2) бокса, расположенных (по одному) в конечных точках перехода.
• Все соединения среднего пролета должны быть помещены в соединительную коробку и закреплены в соответствующем кабельном лотке.
• Все соединительные коробки, используемые для прокладки антенного кабеля, должны быть установлены на удобной опоре электросети. Если на опоре нет места, то рядом с опорой электросети необходимо установить подходящую заземленную монтажную / тяговую коробку.Весь кабель, выходящий из антенной установки, должен быть проложен в кабелепроводе.
• Все точки сращивания должны иметь достаточный зазор (минимум 50 футов), чтобы можно было в будущем добавить коммуникационные устройства, отремонтировать кабель и сращивание или дополнительные участки «ответвления» кабеля. Это будет особенно верно, если кабель расположен в пределах полосы отвода автострады.
• Все соединительные коробки должны быть должным образом заземлены в соответствии с требованиями NEC. Стандарты EIA / TIA и Bellcor (Telcordia).
• Установленные на антенне соединительные коробки следует использовать только для временного ремонта — фактически, многие перевозчики используют их для постоянного ремонта.
• Соединения среднего пролета кабеля (точки, где встречаются концы кабельных барабанов) должны быть сращены плавлением и помещены в соединительную коробку. Никогда не используйте механический сросток для соединения концов кабельной катушки.

Инструкции по прокладке и протяжке кабеля

Растягивающее напряжение:

• У каждого производителя есть особые инструкции и спецификации относительно величины натяжения, которое можно использовать при протягивании оптоволоконного кабеля. Подрядчик должен соблюдать спецификации производителя кабеля и рекомендуемые процедуры установки.
• Kellems или зажимы для опрессовки используются для протягивания волоконно-оптического кабеля. Используйте ручку подходящего размера для протягиваемого кабеля.
• Если пряжа Aramid® является частью кабельной конструкции; привяжите его к рукоятке, чтобы еще больше распределить тяговое усилие. НИКОГДА НЕ ПРЕВЫШАЙТЕ максимальное тяговое усилие.
• Чрезмерное тянущее усилие приведет к необратимому удлинению кабеля. Удлинение может привести к выходу оптического волокна из строя из-за разрушения.
• Важны хорошие методы строительства и надлежащее оборудование для контроля натяжения.
• При прокладке антенного кабеля разместите достаточное количество кабельных блоков вдоль трассы, чтобы свести кабель к минимуму. Чрезмерное провисание увеличивает натяжение при растяжении.
• При вытягивании не позволяйте тросу скользить по фланцу катушки, так как это может поцарапать или порвать оболочку.
• Хвостовая нагрузка — это натяжение троса, вызванное массой троса на барабане и тормозами барабана. Нагрузку на хвост можно свести к минимуму, используя минимальное торможение или его полное отсутствие при снятии кабеля с катушки — иногда предпочтительнее отсутствие торможения.
• Динамометры должны использоваться для измерения динамического натяжения троса.
• Отрывные вертлюги следует использовать вместе с динамометрами, чтобы гарантировать, что максимальное растягивающее усилие не будет превышено.

Радиус изгиба кабеля:

• При прокладке кабеля кабели часто проложены вокруг углов. НИКОГДА НЕ ПРЕВЫШАЙТЕ минимальный радиус изгиба. Перегиб кабеля может деформироваться и повредить волокно внутри.
• Радиус изгиба волоконно-оптического кабеля указан в загруженном и ненагруженном состоянии.
• Загружен означает, что трос находится под натяжением и одновременно изгибается.
• Без нагрузки означает, что трос не натянут или имеет остаточное натяжение около 25% от его максимального натяжения при растяжении. Радиус изгиба без нагрузки — это также радиус, разрешенный для хранения.
• Не превышайте минимальный радиус изгиба или максимальное растягивающее усилие.
• Соблюдайте все инструкции по натяжению и минимальному радиусу изгиба, а также спецификации, выданные производителем кабеля.
• Как правило, планируйте кабельную трассу так, чтобы исключить как можно больше изгибов и изгибов. Кривые и изгибы усиливают ослабление оптоволоконного сигнала.

Руководство по стратегии вытягивания:

• Волоконно-оптические кабели могут быть заказаны по длине на одной кабельной катушке и могут быть проложены за один непрерывный участок.Однако даже типичная установка на 3-5 миль / 5-8,0 км создает проблемы при установке из-за накопления растягивающего напряжения на таком длинном маршруте. Это натяжение можно уменьшить, используя промежуточные вспомогательные устройства, такие как серия механических лебедок или приводов шпилей, подключенных к главному контроллеру. Однако, если эти устройства недоступны, для прокладки длинных волоконно-оптических кабелей необходимо использовать протяжку кабеля средней точки.
• Кабель проложен от средней до конечных точек.
• Убедитесь, что все кабелепроводы свободны от препятствий. Используйте смазку на водной основе, чтобы уменьшить коррозию внешней оболочки.
• Возможно, потребуется ремонт существующего кабелепровода — внимательно осмотрите.
• При прокладке антенного кабеля убедитесь, что на пути нет ветвей деревьев.

Общие инструкции по прокладке кабелей

Кабель обычно устанавливается одним из трех способов: по воздуху, прямо в землю или в кабелепроводе.В этом разделе приведены некоторые общие рекомендации по использованию этих методов построения. Методы перечислены в порядке затрат на создание. Антенна обычно считается самой низкой стоимостью, а размещение кабелепровода — самой высокой стоимостью.

Воздушная конструкция

Воздушный кабель обычно протягивается от полюса к полюсу или от здания к полюсу. Доступны два типа кабеля: самонесущий или стяжной. Самонесущий кабель спроектирован либо с усиленным центральным силовым элементом, либо в конфигурации в виде восьмерки, который имеет внешний силовой элемент, который может быть зажат.Перекрепленный кабель аналогичен кабелю, который может быть проложен прямо под землей, и для него требуется «опорный провод связи», к которому крепится кабель.

При использовании антенного кабеля инженер должен предусмотреть достаточное количество опор на трассе, чтобы свести к минимуму эффект провисания кабеля. Это вызвано внешними силами, такими как ветер, лед и резкие перепады температуры, которые увеличивают вес кабеля. Производители предоставляют спецификации, помогающие при проектировании и планировании кабельной трассы.

Вот несколько общих рекомендаций:

• Не рекомендуется использовать плотный буферный кабель для установки на воздухе
• Используйте кабель с защитной оболочкой от УФ-излучения, чтобы минимизировать воздействие солнечных лучей.
• Используйте металлический армированный кабель, чтобы свести к минимуму ущерб от белок и птиц.
• Всегда следуйте рекомендациям производителя при прокладке самонесущего кабеля.При отклонении от рекомендаций обратитесь к производителю за дополнительной информацией.
• Обеспечьте хранение достаточного количества провисающих петель, чтобы учесть проблемы, связанные с обрывами кабелей и повреждениями опор из-за суровых погодных условий и дорожно-транспортных происшествий.

Таблица 8-1 взята из брошюры Corning Cable по самонесущему оптоволоконному кабелю. Пожалуйста, обратитесь к документации производителя кабеля за рекомендациями по установке в тяжелых погодных условиях нагрузки, таких как сильный ветер или сильное скопление льда и снега.

Обратите внимание, что по мере увеличения количества прядей волокна, содержащихся в кабеле, расстояние между опорами электросети уменьшается.То же самое и с факторами нагрузки.

Строительство антенного кабеля с использованием существующих опор электроснабжения требует разрешения на доступ от владельца опоры. В большинстве случаев владельцем является местная электроэнергетическая компания, но некоторые опоры принадлежат телефонным компаниям. Столбы инженерных сетей имеют идентификационные бирки.

Рисунок 8-5: Типовой телефонный столб

Линии электропитания всегда располагаются наверху опоры. Телефонные операторы размещаются на следующем более низком уровне, на расстоянии около 10 футов по вертикали от электрических линий.Другие пользователи расположены над телефонными линиями, но на расстоянии не менее 10 футов от электросети. Самый нижний ряд линий должен располагаться на высоте не менее 15 футов над уровнем земли. Если места для размещения всех допустимых пользователей недостаточно, необходимо увеличить высоту столба. Последний пользователь несет ответственность за оплату установки удлинителя (или более высокой стойки) и перемещения всех пользователей на их подходящие места. Использование существующих опор для электроснабжения может быть очень дорогостоящим.

Строительство прямого захоронения

Кабель можно закапывать прямо в почву, используя один из двух основных методов строительства: строительство открытой траншеи или кабельный плуг. В обоих случаях следует использовать кабель, рассчитанный на прямое захоронение. Эти кабели имеют металлическую бронированную оболочку, чтобы предотвратить повреждение грызунами, которые могут попытаться прогрызть кабель. Метод прямого захоронения особенно полезен в сельской и загородной местности. Немощеный участок сельской дороги или полосы отвода от шоссе является хорошим кандидатом для этого метода строительства.Маршрут необходимо тщательно спланировать, избегая заглубленных других коммуникаций (вода, электричество, телефон, газ и т. Д.) И соблюдая экологические требования.

При использовании метода строительства открытой траншеи экскаватор с обратной лопатой используется для рытья траншеи глубиной 36 дюймов. Траншея засыпается соответствующим материалом, чтобы предотвратить изгиб кабеля из-за оседания. Затем траншея заполняется до уровня 24 дюймов. Затем в траншею укладывают желтую предупреждающую ленту до завершения процесса заполнения до уровня местности.Глубина 36 дюймов — средняя. Кабель всегда следует прокладывать ниже линии замерзания. Фактическая глубина прокладки кабеля может варьироваться в зависимости от пересечения дорог или пересечения дренажных канав (дренажных линий). Цель состоит в том, чтобы уберечь кабель от повреждений.

Во втором методе строительства закапывания используется плуг, который вскрывает землю, прокладывает кабель и закрывает его. Это экономичный и эффективный способ строительства. Однако предупреждающая лента не установлена.

Использование этих методов не устраняет необходимости учитывать размещение провисшего кабеля и проемы для доступа.Всегда будет необходимость добавлять в систему устройства связи и узлы доступа.

Прямой подземный кабель всегда обозначается на уровне дороги оранжевыми маркерами. На столбах есть информация о том, что кабель связи проложен ниже, а также контактная информация на случай повреждения кабеля. Маркеры следует размещать примерно через каждые 1000 футов, а также по обе стороны проезжей части, проезжей части и моста.

Вариантом метода прокладки кабеля с прямой прокладкой является прямая прокладка гибкого кабелепровода.Если планы предусматривают установку дополнительных оптоволоконных кабелей (по тому же маршруту) в течение нескольких лет, заглубление гибкого трубчатого канала с первоначальным кабелем обеспечивает значительную экономию по сравнению с повторным открытием траншеи. «Уровень 3» (оператор связи) использовал этот метод строительства, чтобы обеспечить дополнительные ресурсы на будущее. Когда «Уровню 3» необходимо установить дополнительный оптоволоконный кабель на своем пути, можно использовать гибкую трубку для минимизации затрат на строительство. Этот метод также снижает загруженность дорог из-за строительства.

Конструкция кабелепровода

Прокладка кабеля в кабелепроводе — самое дорогое решение для прокладки волоконно-оптической кабельной трассы. Начало с нуля требует значительного объема планирования, особенно в городских районах, где используется большая часть трубопроводов. Все коммуникации на (или рядом) предполагаемой трассе строительства должны быть расположены и промаркированы. Путь может быть изменен, чтобы избежать использования некоторых инженерных сетей, или разработано предложение по временному прерыванию обслуживания и последующему ремонту поврежденных инженерных сетей.Необходимо решить экологические проблемы. Если предлагается строительство существующих улиц или дорог, необходимо учитывать затраты на ремонт и восстановление. Необходимо обеспечить обслуживание и защиту автомобильного и пешеходного движения.

Конструкция кабелепровода должна соответствовать требованиям к радиусу изгиба коммуникационного кабеля. Внутренний диаметр кабелепровода должен быть как минимум на 25% больше внешнего диаметра кабеля. Это помогает предотвратить волочение кабеля при протягивании через кабелепровод.

Кабель, проложенный в кабелепроводе, должен быть рассчитан на погружение в воду. Все подземные трубопроводы в конечном итоге содержат немного воды. Кабели, предназначенные для этой цели, имеют герметик, предотвращающий проникновение воды в оптоволоконную (или медную) среду передачи.

Если канал прокладывается на глубине более трех футов, может потребоваться вырыть траншею достаточно широкой, чтобы оставить место для строительного персонала. При рытье траншей на глубине более шести футов потребуются «укрепляющие» стены (конкретные требования см. В местных строительных нормах) для предотвращения обрушения и травм строительного персонала.

Большинство трубопроводов, используемых для проектов телекоммуникационных кабелей, представляет собой полиэтилен высокой плотности (HDPE). ASTM разработало рекомендуемый стандарт ASTM F2160 «Стандартные технические условия на трубопровод из полиэтилена высокой плотности (HDPE) с твердыми стенками, основанный на контролируемом внешнем диаметре (OD)». Этот стандарт был разработан, чтобы гарантировать, что трубы разных производителей могут использоваться с гарантией того, что внутренний и внешний диаметры трубы трубы и толщина стенки трубы будут совпадать.

Некоторые DOT могут потребовать использования стальных трубопроводов для мостовых переходов или других типов строительства. Используя соответствующие муфты, можно смешивать сталь и полиэтилен высокой плотности. HDPE легче по весу и с ним легче обращаться, чем со сталью, однако при определенных условиях нагрузки он может быть не таким жестким.

Строительство беспроводных систем

Рисунок 8-6: Установка беспроводной системы — Фотография предоставлена ​​GDI Systems, LLC

Беспроводные носители используются для поддержки каналов связи между устройствами и TCC.Это часто рассматривается как недорогая альтернатива прокладке кабеля связи. Многие ведомства используют радиосвязь с расширенным спектром в диапазоне 900 МГц и 2,4 ГГц.

В этом разделе основное внимание будет уделено установке радиоантенн и линии передачи для радиосистем «прямой видимости» (также называемых микроволновыми). Это системы, обычно используемые для управления дорожным движением и автомагистралями.

Spread Spectrum Radio, DSRC и развивающиеся системы 802.16 Wi-Max или WLAN требуют проектирования в зоне прямой видимости.Проектирование и строительство башен и столбов выполняется в соответствии со стандартными методами гражданского строительства и местными нормативами. Это также справедливо для антенных несущих конструкций, установленных в зданиях.

Планирование беспроводных систем

Системное планирование имеет решающее значение для успешной установки, работы и надлежащей работы любой системы связи, беспроводные системы не являются исключением, и это особенно верно для беспроводной связи в пределах прямой видимости (микроволновой). Если предлагаемая вами микроволновая линия не будет работать на очень длинном пути, вы сможете подтвердить, существует ли видимая линия прямой видимости между двумя предлагаемыми антенными площадками.Это только первый шаг, и он часто достигается с помощью комбинации стробоскопов, зеркал (которые отражают солнце), биноклей и зрительных труб. Возможность видеть одно место с другого не гарантирует, что видимый путь подходит для микроволнового сигнала, но, по крайней мере, вы, кто знает, что возможность такого пути существует.

Во многих случаях могут возникнуть препятствия, которые необходимо преодолеть, такие как здания, деревья, небольшие холмы и эстакады, и может быть невозможно подтвердить наличие прямой видимости без дополнительной помощи. Имейте в виду, что даже «идеально чистый» визуальный путь на самом деле может быть не так. Например, небольшие ветки лиственных деревьев, бесплодные зимой, могут быть не видны до весны или лета, когда появится рост.Даже каркас новостройки может быть не виден, пока не поднимутся борта! Обеспечение прямой видимости для систем светофоров должно быть легко осуществимым из-за небольших расстояний (несколько кварталов).

При установлении прямой видимости чрезвычайно важно планировать будущее. В городских районах строительство новых зданий может привести к полному перекрытию проезжей части. В районах, где строительство не ожидается, быстрый рост деревьев или листвы может со временем серьезно повлиять на путь.В то время как ряд программных продуктов доступен для помощи в работе с маршрутами, сочетание топографического картирования пути с последующим обходом или проездом по пути часто является отличным способом начать процесс подтверждения прямой видимости.

Предполагая, что может быть установлен соответствующий путь прямой видимости от радиостанции к радиостанции, как осуществимость, так и жизнеспособность двухточечной микроволновой радиосвязи будет зависеть от коэффициентов усиления, потерь и чувствительности приемника, соответствующих системе. .Коэффициенты усиления связаны с выходной мощностью передатчика радио и коэффициентами усиления как передающей, так и приемной антенн. Потери связаны с прокладкой кабелей между радиостанциями и их соответствующими антеннами, а также с расстоянием между антеннами. Другие потери также могут возникать, если путь частично заблокирован или если отражения на пути нейтрализуют часть нормального принимаемого сигнала. Производители указывают соответствующую выходную мощность и коэффициент усиления РЧ для каждого из своих продуктов.

Радиопередатчики описываются с точки зрения выходной мощности, выраженной в ваттах.Выходная мощность также может быть выражена в децибелах усиления (дБ). Радиоприемники оцениваются по чувствительности (способность принимать минимальный сигнал). Рейтинг указан в милливаттах (мВт) или децибелах усиления (дБ). Антенный кабель рассчитывается с точки зрения потерь сигнала на фут и выражается в дБ потерь на фут. Антенна рассчитана на коэффициент усиления (дБ). Существует ряд программ, которые вычисляют потери на трассе по частоте и используют технические характеристики системного оборудования, чтобы помочь определить общую осуществимость системы.

Одним из первых факторов, которые необходимо учитывать для любого микроволнового тракта, является фактическое расстояние от антенны до антенны. Чем дальше должен проходить микроволновый сигнал, тем больше потери сигнала. Эта форма затухания называется потерями в свободном пространстве (FSL). Предполагая, что на пути нет препятствий, при расчетах FSL необходимо учитывать только две переменные:

• Частота микроволнового сигнала — численно более высокие частоты требуют большей мощности для покрытия заданного расстояния.
• Фактическое расстояние пути — чем больше расстояние, тем больше потеря сигнала.

Сигнал, передаваемый на частоте 6 ГГц, будет иметь большую доступную мощность, чем сигнал, передаваемый на частоте 11 ГГц. Например, микроволновая система на частоте 6 ГГц может рассчитывать на покрытие примерно 25 миль между точками связи. Та же система, использующая частоту 11 ГГц, покрывает только около 10 миль.

Когда радиочастотная энергия передается от параболической антенны, энергия распространяется наружу, как луч фонарика. На этот микроволновый луч может влиять местность между антеннами, а также объекты на пути или вдоль него.Когда центральная линия луча от одной антенны к другой антенне просто задевает препятствие на пути, некоторый уровень потери сигнала возникает из-за дифракции. Величина потери сигнала может сильно варьироваться в зависимости от физических характеристик и расстояния объекта от антенны.

СВЧ-луч также может отражаться от воды или относительно гладкой местности, почти так же, как световой луч может отражаться от зеркала. Опять же, поскольку длина волны микроволнового луча намного больше, чем длина волны видимого светового луча, критерии определения «гладкой местности» между ними сильно различаются.Хотя световой луч может плохо отражаться от асфальтовой дороги, грязного поля, рекламного щита или стены здания, для микроволнового луча все они могут быть сильно отражающими поверхностями. Даже пологая местность может оказаться хорошим отражателем.

СВЧ-луч, достигающий антенны, может эффективно подавляться его собственным отражением «на середине пути», вызывая огромные потери сигнала. На длинные микроволновые пути также может влиять атмосферная рефракция, являющаяся результатом изменений диэлектрической проницаемости атмосферы.

Для относительно коротких микроволновых трактов 2,4 ГГц только точки отражения и препятствия обычно вызывают серьезную озабоченность. Воздействие атмосферы и кривизны Земли обычно не учитывается, поэтому проектировать эти пути довольно просто. Однако для длинных или необычных путей необходимо учитывать все аспекты проектирования путей.

Проблемы с помехами — СВЧ-радиосистемы с расширенным спектром являются одними из наиболее устойчивых к помехам сетей связи, используемых сегодня.Сигналы с расширенным спектром очень трудно обнаружить и по своей природе обладают высокой устойчивостью к помехам и помехам. По мере того, как передается все больше и больше сигналов, «уровень шума» в полосе соответственно увеличивается. Как только шум достигает определенного уровня, связь в полосе частот фактически прекращается.

В США полоса 2,4 ГГц не требует лицензии, что очень затрудняет определение того, работает ли другая радиостанция с расширенным спектром таким образом, который может создавать помехи для вашего собственного канала.Хотя эти каналы обычно способны распространять узкополосные помехи, другие сигналы с расширенным спектром в диапазоне 2,4 ГГц могут создавать помехи, если они имеют надлежащую частоту и амплитуду. Крайне трудно предсказать влияние мешающего сигнала, если не известна конкретная информация о источнике помех. Как правило, другие сигналы с расширенным спектром в диапазоне 2,4 ГГц имеют тенденцию повышать уровень шума в диапазоне. По этой причине, даже при работе с очень короткими трассами и не подверженными каким-либо условиям замирания, для трассы всегда следует поддерживать запас на замирание 15 дБ или больше.

Несколько слов об антеннах

Все радиочастотные системы имеют антенну (или несколько антенн в решетке). Транспондер, используемый в транспортном средстве для взимания платы, имеет антенну. Тот факт, что его нельзя увидеть, не означает, что его нет. Антенна встроена в комплект. Сравнение стоимости всех элементов, составляющих радиосистему, покажет, что антенна является наиболее дешевым элементом. Однако большинство проблем, которые могут возникнуть в радиосистеме, могут быть связаны либо с неправильной установкой, либо с неправильным выбором антенны.Следуйте приведенным ниже рекомендациям для правильной установки.

Рисунок 8-7: Пример диаграммы покрытия антенны — изделия для специалистов по антеннам

Все антенны имеют схожие характеристики. Они имеют вертикальную и горизонтальную полярность. Манипулирование этими характеристиками создает определенную диаграмму направленности антенны. Некоторые антенны предназначены для обеспечения круговой диаграммы направленности, называемой всенаправленной. Другие имеют эллиптический узор, называемый однонаправленным.Производители антенн обычно предоставляют диаграмму направленности в горизонтальной плоскости как часть своей документации по продукции. При необходимости инженер может запросить копию вертикального рисунка. Отображение диаграммы направленности антенны предназначено для радиосистемы с расширенным спектром 2,4 ГГц компании Antenna Specialists, Inc. Антенна проецирует два сильно направленных лепестка. При настройке радиосистемы очень важно, чтобы установщики согласовали лепестки шаблона с дизайном системы. Если направление лепестков отклонено всего на несколько градусов, это может привести к снижению производительности системы.

Рекомендации по обращению и установке беспроводной антенны и кабеля передачи

Кабель передачи

RF требует такой же осторожности, как и оптоволоконный кабель связи. Это важно. Для предотвращения помех другим радиосистемам на вышке кабель передачи имеет внутренний экран из меди или медной фольги. Если этот экран сломан, ваша система может создавать помехи другим системам на объекте. Кроме того, если экран треснул, ваша система подвергнется помехам.В некоторых кабелях для радиопередачи используется полая медная трубка, которая действует как «волновод». Если полая трубка повреждена, ваша система может работать неправильно. Применяются следующие правила:

• Все кабели должны быть проверены и протестированы при получении.
• Все результаты испытаний следует сравнить с заводскими испытаниями перед отправкой.
• Проверьте номенклатуру кабеля, чтобы убедиться, что вы получили правильный продукт.
• Сообщите поставщику (или производителю) обо всех несоответствиях как можно быстрее.
• При установке следуйте рекомендациям производителя
• Закройте все открытые концы кабеля, чтобы влага не попала в кабельную сборку.

Для монтажа кабеля на опоре или вышке требуется использование квалифицированного персонала, испытательного оборудования и осторожности во избежание повреждения линии передачи:

• Используйте подъемный трос, который выдерживает общий вес кабеля — см. Спецификации производителя
• Используйте шкивы как вверху, так и внизу стойки (или башни) для направления подъемного троса.
• Поддержите барабан с кабелем на оси так, чтобы кабель можно было свободно вынуть из барабана. Попросите члена экипажа контролировать вращение барабана.
• Короткие отрезки кабеля, скрученные и связанные. Перед подъемом размотайте кабель, лежащий на земле, от столба.
• Подняв кабель до верхней части опоры, закрепите его на опорной конструкции сверху вниз.
• Ни в коем случае не прикрепляйте кабель к электрическому (или осветительному) кабелепроводу.
• Верх и низ кабеля, прикрепленного к опоре, должны быть электрически заземлены на опору с помощью комплекта заземления.
• Входное соединение антенны не может использоваться в качестве заземления кабеля на верхней части мачты.
• Проверьте все разъемы, чтобы убедиться, что они не «пропускают» ВЧ-мощность.

Заключение

Информация, представленная в этой главе, должна быть рассмотрена менеджерами проекта, ответственными за проектирование и внедрение сетей связи за пределами завода.Строительство инфраструктуры связи обходится дорого — не увеличивайте стоимость, позволяя подрядчикам сокращать путь. Требовать соблюдения инструкций производителя по установке.

Бывают случаи, когда руководящие принципы необходимо изменить. Убедитесь, что вы понимаете возможные проблемы и требуете от подрядчиков письменного объяснения записи.

Ресурсов:

Служба сельского хозяйства (RUS) является подразделением Министерства сельского хозяйства США.RUS оказывает помощь сельским телефонным компаниям посредством публикации стандартов на строительство и оборудование. Эти публикации основаны на существующей практике телекоммуникационной отрасли и доступны для широкой публики через Интернет. Существует список продуктов, принимаемых для получения кредитов и грантов RUS. Это не означает, что другие продукты не будут соответствовать требованиям конкретного проекта.

http://www.usda.gov/rus/telecom/publications/pdf_files/1755-4-2004.pdf

http://www.usda.gov/rus/telecom/publications/bulletins.htm

Металлический армированный кабель Vs. Традиционный электрический кабель и кабелепровод

Почему выбирают кабель с металлической армировкой?

Электрический провод?

НАШЕ РЕШЕНИЕ ПОСЛЕДУЮЩИЙ ВОПРОС

КАК ЭКОНОМИТЬ С FEEDER MC

Подрядчики, использующие армированный кабель типа MC, сообщают о 50-70% экономии труда и материалов по сравнению с традиционными трубами и проволокой.

Преимущества армированного кабеля

• Устранение необходимости в кабелепроводах
• Обеспечивает более высокую механическую защиту и долговечность
• Требуется меньше рабочих часов при установке

Подрядчики могут легко определить возможности для армированного кабеля , потому что его можно использовать в любом приложении, где проложены обычные трубы и провода.Сюда входят промышленные, коммунальные и коммерческие проекты.

Feeder MC в основном используется в коммерческом строительстве, а MC с рубашкой широко используется в промышленности. Он разрешен для внутреннего или внешнего обслуживания, фидера или ответвленных цепей и может быть открытым или скрытым.

АЛЬТЕРНАТИВНАЯ ЭКОНОМИЯ

Армированные кабельные конструкции с металлической оболочкой (MC) представляют собой экономичную альтернативу традиционным трубам и проводам.Эти высокопроизводительные решения обеспечивают значительную экономию средств за счет устранения необходимости в прокладке электропроводки и трудозатрат на установку. Подрядчикам, использующим армированный кабель, требуется ограниченное тяговое оборудование, меньшее количество катушек, никаких специальных инструментов для резки или гибки и меньше времени на установку тяговых устройств.

ПРЕИМУЩЕСТВА БРОНИРОВАННОГО КАБЕЛЯ

• Армированные кабели обеспечивают необходимую защиту и долговечность без необходимости использования кабелепроводов, колен, дорогостоящих отводов и муфт для кабелепроводов.
• Металлическая броня устойчива к коррозии, что делает ее пригодной для участков, подверженных воздействию влаги.
• Броня с блокировкой является гибкой, в отличие от брони из кабелепровода или даже сплошной сварки, что гарантирует, что повреждение не повлияет на внутренние проводники. Кроме того, его легче установить там, где сложные, близко расположенные изгибы затруднительны для кабелепровода.
• Для установки не требуются специальные инструменты для резки или гибки.

Эти преимущества могут означать значительную экономию материальных и трудовых затрат.

ПРИМЕР ЭКОНОМИИ ЗАТРАТ

На основе почасовой ставки электриков Союза и рекомендованного NECA рабочего времени для одиночных кабелей / кабелепроводов по сравнению с питающим кабелем MC (обновлено в феврале 2021 г.)

Достаточно сложно оправдать мои ожидания. Служение приходит время от времени. Продукция и услуги всегда на высшем уровне.

Быстрая обработка расценок и заказов, исключительные знания в области проводки, а команда Service Wire очень профессиональна.

ПИТАТЕЛЬ MC

Растущая цена и ограниченная доступность трубопровода могут иметь сильное влияние на прибыльность подрядчика, ставя под сомнение их способность конкурировать на рынке после пандемии. Устраните проблему с помощью Feeder MC.

Service Wire предлагает броню из оцинкованной стали или алюминия. Броня намотана на проводники по спирали и позволяет легко изгибать ее.Куртки доступны из ПВХ, ServiceCPE ^® и EnviroPLUS ^® (LSZH) .

Армированный кабель типа MC

может быть установлен в кабельный лоток, стойки, подвесы или в качестве экономичной замены кабелепровода и провода, если это указано в Национальном электротехническом кодексе (NEC).

Ищете сравнение цен? Мы обновили нашу таблицу экономии затрат на рабочую силу и материалы.Запросите копию и посмотрите, как вы можете начать экономить сегодня.

Запросить литературу

ПИТАТЕЛЬ MC

Гибкий блокируемый MC (UL 1569)

• XHHW-2 Внутренние проводники

  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:

# 8 AWG — 600 тысяч кубометров

2-4 проводника

Цветовые коды 120 В и 480 В

50% земля

ПВХ, ServiceCPE ^® или EnviroPLUS ^® Куртка

КУРТКА MC

Гибкая блокировка типа MC (UL 1569)

• XHHW-2 Внутренние проводники

  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:

AIA и GSIA

# 14 AWG — 750 тыс. Куб. Мил.

2-37 проводников

Цветовые коды 120 В и 480 В

50% земля

ПВХ, ServiceCPE ^® или EnviroPLUS ^® Куртка

TECK90

Гибкая блокировка типа MC (UL 1569)

• XHHW-2 Внутренние проводники
  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 8 AWG — 600 тысяч кубометров
2-19 Проводников
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ^® или EnviroPLUS ^® Куртка

Родственные

СТАТЬИ

Изоляционные материалы | Allied Wire & Cable

Изоляционные материалы для проводов и кабелей

Что такое изоляция проводов и кабелей?

Изоляция — это непроводящий материал в конструкции кабеля.В радиочастотных кабелях его также часто называют диэлектриком.

Изоляция препятствует утечке электрического тока, что предотвращает контакт электрического тока провода с другими проводами и кабелями поблизости. Он также сохраняет целостность материала провода, защищая от таких экологических угроз, как вода и тепло. Долговечность и эффективность провода зависят от его изоляции.

Какие бывают типы изоляции проводов и кабелей?

Доступно множество различных материалов для изоляции проводов и кабелей, которые различаются в зависимости от сценария использования.Три основных изоляционных материала: пластик, резина и фторполимер. Ниже приводится список изоляционных материалов для проводов и кабелей с информацией о типичных применениях, преимуществах и недостатках каждого варианта. Изоляция проводов и изоляция кабелей в основном одинаковы. Когда дело доходит до изоляции провода, вы пытаетесь изолировать один провод, что является определением провода. Говоря об изоляции кабеля, мы обычно говорим о кабеле, состоящем из нескольких проводов (проводов).Изоляция кабеля может относиться к типу изоляции, окружающей каждый провод, или к изоляции кабеля в целом, тип изоляции и уровень изоляции для вашего кабеля будут зависеть от варианта использования вашего приложения.

Пластиковая изоляция

Сравнительные свойства пластиковой изоляции

Резиновая изоляция

Сравнительные свойства резиновых изоляционных материалов

Фторполимерная изоляция

Сравнительные свойства фторполимерных изоляций

Типы пластиковой изоляции

Поливинилхлорид (ПВХ)

• ПВХ — относительно недорогой и простой в использовании изоляционный материал для проводов и кабелей, который может быть использован в самых разных областях.Изоляция ПВХ имеет диапазон температур от -55 ° C до + 105 ° C и устойчива к пламени, влаге и истиранию. Он также может выдерживать воздействие бензина, озона, кислот и растворителей.

ПВХ

• может использоваться в качестве изоляционного материала для медицинских и пищевых целей, поскольку он не имеет запаха, вкуса и нетоксичен. Изоляция из ПВХ может использоваться в толстостенных и тонкостенных конструкциях. Однако его не следует использовать, когда требуется гибкость и увеличенный срок службы при низких температурах.При использовании в устройствах с ретракционным шнуром он демонстрирует гибкость ниже среднего. PVC демонстрирует высокое затухание и потери емкости, что означает, что мощность теряется при использовании в электрической системе.

Полутвердый ПВХ (SR-PVC)

• Полутвердый ПВХ в основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для толщины 30–16 мм стена толщиной 10 мил соответствует стандарту UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВХ также устойчив к воздействию тепла, воды, кислоты и щелочи.Он также трудновоспламеняемый.

Напорный поливинилхлорид (пленочный ПВХ)

• Plenum PVC подходит для использования в приточных пространствах — в помещениях зданий за подвесными потолками или фальшполами, оставленными открытыми для обеспечения циркуляции воздуха. Стандартный ПВХ считается вариантом изоляции без камеры статического давления, поскольку он не обладает качествами, необходимыми для безопасного использования в областях с камерой статического давления. Для обеспечения герметичности изоляция должна соответствовать более строгим правилам пожарной безопасности.

Полиэтилен (PE)

• PE в основном используется в коаксиальных кабелях и кабелях с малой емкостью из-за его образцовых электрических качеств. Его часто используют в этих применениях, потому что он доступен по цене и может быть вспенен для снижения диэлектрической проницаемости до 1,50. Это делает PE популярным вариантом для кабелей, требующих высокоскоростной передачи данных.

• PE также может быть сшитым для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и воздействию растворителей.Его можно использовать при температуре от -65 ° C до + 80 ° C. ПЭ любой плотности жесткий, твердый и негибкий. Этот материал также легко воспламеняется. Можно использовать добавки, чтобы сделать его негорючим, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.

Полипропилен (ПП)

Полиуретан (PUR)

• PUR известен своей исключительной прочностью, гибкостью и долговечностью даже при низких температурах.Он также имеет отличную стойкость к химическим веществам, воде и истиранию. Этот материал хорошо подходит для использования с втягивающимся шнуром и является популярным вариантом для использования в солевом тумане и при низких температурах в военных целях.
• PUR — легковоспламеняющийся материал. Его можно сделать огнестойким, но это принесет в жертву прочность и качество поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства. Из-за этого его используют не только для утеплителя, но и для курток.

Хлорированный полиэтилен (CPE)

• CPE обладает очень хорошей термостойкостью, маслостойкостью и атмосферостойкостью.CPE служит более дешевой и более экологически чистой альтернативой CSPE. Его надежная работа при воздействии огня также делает его выгодной альтернативой ПВХ-изоляции. CPE обычно используется в силовых кабелях и кабелях управления, а также в промышленных электростанциях.

Нейлон

• Нейлон обычно экструдируют поверх более мягких изоляционных смесей. Он служит прочной оболочкой, демонстрируя высокую стойкость к истиранию, прорезанию и химическому воздействию, особенно при тонкостенных применениях.Кроме того, он очень гибкий. Одним из недостатков нейлона является поглощение влаги. Это ухудшает некоторые его электрические свойства.

Сравнительные свойства пластиковой изоляции

Типы резиновой изоляции

Термопластичный каучук (TPR)

• Во многих приложениях TPR используется для замены настоящей термореактивной резины.У него улучшенная окраска, более высокая скорость обработки и более широкий диапазон рабочих температур. Он также демонстрирует отличную устойчивость к жаре, погодным условиям и старению без отверждения. TPR не устойчив к прорезанию, но может использоваться там, где предпочтительны другие свойства резины.

Неопрен (полихлоропрен)

• Неопрен — это синтетический термореактивный каучук, который необходимо вулканизировать для получения желаемых качеств. Обладает исключительной стойкостью к истиранию, порезам, маслам и растворителям.Неопрен также известен своим долгим сроком службы, широким диапазоном температур и удобством использования. Он чрезвычайно огнестойкий и самозатухающий. Неопрен особенно желателен для ручных наборов шнуров и часто используется в военной продукции.

Бутадиен-стирольный каучук (SBR)

• SBR — это термореактивный компаунд, по качеству близкий к неопрену. Он имеет диапазон температур от -55 ° Цельсия до + 90 ° Цельсия. SBR в основном используется в кабелях Mil-C-55668.

Силикон

• Силикон чрезвычайно термостойкий, негорючий и может использоваться при температурах до + 180 ° C. Он умеренно устойчив к истиранию и чрезвычайно эластичен. Преимущества включают длительный срок хранения и хорошие свойства склеивания, которые необходимы для многих электрических применений.

Стекловолокно

• Стекловолокно — это наиболее широко применяемая изоляция из стекла. Его можно использовать непрерывно при температуре до + 482 ° по Цельсию.Этот материал устойчив к влаге и химическим веществам, но довольно устойчив к истиранию. Его общие области применения включают термообработку, обжиговые печи для стекла и керамики, литейное производство и обширные области применения в обработке алюминия.

Этиленпропиленовый каучук (EPR)

• EPR известен своими превосходными тепловыми и электрическими характеристиками, что позволяет использовать меньшую площадь поперечного сечения при той же несущей способности, что и другие кабели. Обычно используется в высоковольтных кабелях.EPR — это устойчивость к теплу, окислению, атмосферным воздействиям, воде, кислотам, спирту и щелочам.
• Гибкость этого материала также делает его подходящим для временных установок и приложений в горнодобывающей промышленности. EPR имеет температурный диапазон от -50 ° C до + 160 ° C, но не так прочен на разрыв, как другие варианты изоляции. Он также относительно мягкий и может потребовать большего ухода во время установки, чтобы избежать повреждений.

Резина

• Резиновая изоляция обычно относится как к натуральному каучуку, так и к компаундам SBR, каждый из которых доступен в различных формулах для использования в широком диапазоне применений.Поскольку формулы различаются, также меняются диапазоны температур и некоторые другие основные характеристики. Хотя этот тип изоляции имеет низкую маслостойкость и озоностойкость, он демонстрирует хорошую низкотемпературную гибкость, электрические свойства, а также устойчивость к воде, спирту и истиранию.

Хлорсульфированный полиэтилен (CSPE)

• CSPE хорошо работает в качестве низковольтной изоляции. Он известен своей способностью работать в широком диапазоне температур и устойчивостью к химическим веществам и УФ-лучам.Этот изоляционный материал можно найти в проводе прибора, подводящем проводе, выводах катушек, выводах трансформатора и выводных проводах двигателя. CSPE также упоминается как Hypalon, зарегистрированная торговая марка Dupont.

Этилен-пропилен-диеновый мономер (EPDM)

• Эта изоляция из синтетического каучука демонстрирует исключительную устойчивость к нагреванию, озону, погодным условиям и истиранию. EPDM также демонстрирует отличные электрические свойства. Дополнительные преимущества включают превосходную гибкость как при высоких, так и при низких температурах, от -55 ° C до + 150 ° C, а также хорошую диэлектрическую прочность.EPDM используется в качестве замены силиконовой резины в некоторых приложениях.

Сравнительные свойства резиновых изоляционных материалов

Типы фторполимерной изоляции

PFA

• PFA имеет различные номинальные температуры в зависимости от конструкции кабеля: от -65 ° Цельсия до + 250 ° Цельсия.Он также имеет очень низкий коэффициент рассеяния, что делает его электрически эффективным вариантом. Он не обладает термореактивными качествами, поэтому его можно использовать только в некоторых случаях. Хотя PFA можно обрабатывать большой длины, это также дорогой материал.

Политетрафторэтилен (PTFE)

• ПТФЭ — термопластический материал, который имеет диапазон температур от -73 ° Цельсия до + 204 ° Цельсия. Он чрезвычайно гибкий, а также устойчив к воде, маслу, химическим веществам и теплу.Механические свойства ПТФЭ низкие по сравнению с другими фторполимерными материалами.

Фторированный этиленпропилен (FEP)

• Этот материал используется в основном из-за его технологических характеристик и широкого спектра применений. Он также обладает высокой огнестойкостью. Улучшенная передача данных также может быть достигнута при вспенивании FEP. Цены и обработка также улучшаются. FEP обычно используется в кабельных системах и военном оборудовании.

ETFE и ECTFE Halar

• Эти материалы прочнее и гибче, чем PFA или FEP, и могут стать термореактивными при облучении. Вспенивание ECTFE и ETFE улучшает передачу данных и снижает вес. Однако у ETFE и ECTFE отсутствуют многие электрические преимущества FEP.

Поливинилиденфторид (ПВДФ)

• ПВДФ — гибкий, легкий и термостойкий материал. Он также устойчив к химическим веществам, жаре, погодным условиям, истиранию и огню.PVDF — это относительно недорогой вариант изоляции, поэтому он используется в самых разных отраслях и сферах применения. Он часто встречается в кабелях, которые должны соответствовать стандарту UL 910 Plenum Cable Test Flame Test, который маркирует кабели как подходящие для использования в пространстве здания для циркуляции воздуха. PVDF также обычно называют Kynar, это зарегистрированная торговая марка Arkema Inc.

.

Термопластические эластомеры (TPE)

• Термопластические эластомеры состоят из смеси полимеров, обычно пластика и резины, чтобы объединить преимущества каждого материала в одном изоляционном продукте.TPE можно формовать, экструдировать и повторно использовать как пластмассовые материалы, сохраняя при этом гибкость и растяжение резины.
• TPE обычно используется там, где обычные эластомеры не могут обеспечить необходимый диапазон физических свойств. TPE теперь все больше и больше используется в автомобильной промышленности и бытовой технике. К недостаткам ТПЭ можно отнести низкую химическую и термостойкость, низкую термическую стабильность и более высокую стоимость, чем у других типов изоляции.

Сравнительные свойства фторполимерных изоляций

Кабельная трасса — обзор

Благодаря постоянному успеху в морской съемке и исследовании морского дна, при съемке подводной кабельной трассы применяется ряд инновационных методов.Это делает сбор и обработку информации более эффективными, требования к методике обследования становятся более стандартными, а качество результатов обследования существенно повышается.

Лучший способ протягивать провод через кабелепровод

Conduit обеспечивает надежный барьер между электропроводкой и внешними условиями, которые со временем могут повредить или вызвать коррозию. Доступен широкий спектр кабелепроводов как для внутреннего, так и для наружного применения, в том числе гибкий кабелепровод, позволяющий огибать препятствия. Однако повторная разводка этих трубопроводов во время ремонта и ремонта может быть сложной задачей. При длине кабелепровода иногда сотни футов, может быть трудно гарантировать, что проводка проложена на всем протяжении, не зацепившись за нее.К счастью, есть несколько способов протянуть провод через кабелепровод, и некоторые из них описаны здесь.

Способы протяжки кабеля

В идеальных ситуациях вы будете работать с кабелепроводом, в котором все еще проложен старый провод. В этих случаях вы можете просто прикрепить конец старого провода к концу нового провода и использовать его в качестве тягового провода, протягивая новый провод через кабелепровод. Однако это не всегда вариант, особенно при работе с новым кабелепроводом или сильно поврежденной старой проводкой.

Если вам нужно протянуть провод через кабелепровод, вы можете выбрать один из нескольких способов. Ниже перечислены некоторые из лучших методов протяжки провода через кабелепровод, а также их преимущества и ограничения.

1. Строковый метод

Метод струны — это простейший метод протягивания проволоки через канал, основанный на использовании прочной струны, называемой натяжной струной. Метод работает следующим образом:

1. Привяжите веревку: Привяжите прочную веревку к длинному негибкому стержню.
2. Протолкните стержень: Протолкните стержень через кабелепровод привязанным концом вперед. Продолжайте нажимать, пока струна не выйдет из противоположной стороны кондита.
3. Присоедините провод: Привяжите электрические провода к веревке.
4. Протяните проволоку: Протяните стержень и нить через канал, протягивая проволоку вместе с ними.

Этот метод лучше всего работает с короткими и прямыми участками кабелепровода. Для более длинных участков трубопровода или участков с большей кривизной потребуется альтернативный метод.

2. Метод проводной мыши

Метод мыши — это разновидность струнного метода, в котором вместо стержня используется инструмент, называемый мышью для кабелепровода или поршнем для кабелепровода. Этот инструмент представляет собой небольшой цилиндр из пенопласта, диаметр которого немного меньше диаметра внутренней части трубы. Он используется в тандеме с магазинным пылесосом. Метод использования этого инструмента подробно описан ниже:

1. Привяжите веревку: Возьмите проводную мышь и привяжите к ней прочную легкую веревку. Для этого через мышь должна проходить проволочная петля.
2. Вставьте мышь: Поместите мышь в кабелепровод, противоположный стороне, с которой вы собираетесь тянуть. Установите мышь так, чтобы она заполняла пространство кабелепровода и чтобы струна следовала за ней.
3. Примените вакуум: Возьмите магазинный вакуум и примените его к противоположному концу кабелепровода. Убедитесь, что вакуумный шланг прикреплен к кабелепроводу так, что он обеспечивает наилучшее всасывание.
4. Потяните мышь: Включите вакуум и подавайте его, пока мышь не всасывается до конца кабелепровода.Выключите пылесос и удалите мышь.
5. Присоедините провод: Отвяжите веревку от проволочной петли мыши и закрепите ее на проволоке.
6. Потяните за провод: Потяните за противоположный конец струны, чтобы протянуть провод в канал. Для более длинных каналов попросите напарника протянуть проволоку в канал.

Этот метод очень полезен для трубопровода с более сложными витками и поворотами, но может быть ограничен длиной трубопровода.

3.Рыболовный груз Method

В методе рыболовного груза используется тяжелый рыболовный груз, который направляет проводку непосредственно через кабелепровод. Метод работает следующим образом:

1. Привяжите груз: Прикрепите тяжелый рыболовный груз к концу проволоки с помощью веревки или рыболовной проволоки, чтобы груз выступал на расстоянии 2–3 дюймов перед проводкой. Обязательно выбирайте рыболовный груз, достаточно тонкий, чтобы проходить через канал, но достаточно тяжелый, чтобы тянуть смазанную проволоку.
2. Вставьте груз: Поместите рыболовный груз внутри кабелепровода и отрегулируйте размещение проводки так, чтобы он мог легко перемещаться за грузом.
3. Бросьте груз: Бросьте груз в кабелепровод. Если вы работаете со свободно движущимся кабелем, поднимите его конец выше груза, чтобы сила тяжести могла тянуть его за собой. При необходимости отрегулируйте ориентацию кабелепровода, чтобы получить нагрузку на изгибы кабелепровода. Продолжайте этот процесс, пока весь провод не будет протянут через канал.

Применение этого метода несколько ограничено. Он лучше всего подходит для прямого вертикально проложенного трубопровода, хотя его можно применить практически к любому каналу, который может свободно перемещаться.Он не идеален для кабелепровода, который закреплен в горизонтальном положении или имеет чрезмерные изгибы.

4. Метод рыболовной ленты

Вышеуказанные методы отлично подходят для прямых трубопроводов, но их намного сложнее протянуть через трубопроводы с большей кривизной. Так как же протянуть провод через гибкий кабелепровод с несколькими витками? Метод рыбьей ленты — наиболее распространенное решение. В этой технике используется рыболовная лента — инструмент, который обычно используют электрики для протягивания провода. Рыбная лента — это длинная плоская металлическая проволока, намотанная внутри катушки с крючком на конце.Чтобы использовать рыбную ленту, вам также понадобятся инструменты для зачистки проводов и линейные плоскогубцы. Метод рыбьей ленты работает следующим образом:

1. Протяните ленту: Проденьте конец ленты в конец трубы, из которой вы хотите вытянуть. Продолжайте проталкивать ленту через кабелепровод и по ходу разматывать катушку. Когда конец рыбной ленты выйдет из конца кабелепровода, прекратите подачу ленты.
2. Зачистите изоляцию: Зачистите изоляцию с конца провода с помощью приспособлений для зачистки проводов.Если вы подаете несколько проводов, зачистите каждый провод на разное количество, оставив один провод длиннее других.
3. Присоедините провода: Удерживайте провода вместе, чтобы изоляция была выровнена, и скрутите их плоскогубцами. Согните самую длинную проволоку так, чтобы она образовала крючок, и прикрепите ее к крючку на конце рыбной ленты. Как только они будут прикреплены, оберните точку крепления изолентой, чтобы они не отсоединились во время процесса вытягивания.
4. Протяните проволоку: Протяните проволоку в кабелепровод, потянув за ленту, в то время как партнер протягивает проволоку.

Метод рыболовной ленты можно применять практически ко всем типам трубопроводов. Обратите внимание, что рыбная лента доступна в диапазоне длин от 25 футов до 100 футов, поэтому убедитесь, что вы выбрали подходящую для вашего приложения. Для более коротких длин или небольших работ, нейлоновая лента — экономичный вариант, который также хорошо работает.

5. Соединительный метод рыболовной ленты

В некоторых случаях вы можете встретить кабелепровод с поворотом на 90 градусов или существующие провода — и то, и другое может оказаться проблематичным.

Протянуть проволоку через кабелепровод с существующими проводами сложно, потому что любая используемая вами техника может зацепиться за существующие провода — кабельная мышь и метод рыболовного груза по этой причине совершенно непригодны для использования в этих случаях.

Протягивание кабеля через изгибы кабелепровода также может оказаться проблематичным. Для большинства трубопроводов, чем больше угол, тем сложнее закрепить натяжную веревку или рыболовную ленту. Эта проблема еще более выражена при использовании трубопровода из ПВХ, поскольку угловые соединения могут легко зацепиться за рыбную ленту, когда она проходит через канал.

Одним из способов решения этих проблем является использование двух рыболовных лент на каждом конце канала. Обратите внимание, что этот метод требует работы с партнером. Метод выглядит следующим образом:

1. Создайте петли: Возьмите одну из рыбных лент и обнажите конец.С помощью прочной веревки создайте пучок петель вокруг конца рыбной ленты и надежно прикрепите его изолентой.
2. Создайте крючок: Возьмите вторую ленту для рыбы и сделайте крючок на ее конце. Проверьте два конца, чтобы убедиться, что они легко зацепятся друг за друга.
3. Подача лент: Пусть вы и ваш партнер встанете на двух концах канала, каждый с одной из двух модифицированных лент с рыбой. Начните подавать ленты с каждого конца. Планируйте это так, чтобы ваши ленты встречались в проблемной точке трубопровода.
4. Зацепите и потяните: Когда ленты встретятся, закрутите загнутый конец так, чтобы было больше шансов схватить одну из петель. Как только вы думаете, что поймали другую леску, потяните, чтобы проверить. Когда две веревки будут прикреплены, потяните за один конец рыбной ленты, чтобы протянуть другой полностью через канал.

После того, как вы поймали и протянули одну рыбную ленту через весь канал, вы можете продолжить, используя обычную технику рыболовной ленты для протягивания проволоки. Важно отметить, что кабелепровод с тяжелыми витками или существующие провода потребуют тщательной смазки, чтобы провода полностью пропустили без защемления.

Дополнительные советы по протяжке кабеля

Перед тем, как выбрать один из вышеперечисленных способов протягивания провода через кабелепровод, важно проанализировать свои условия и надлежащим образом подготовиться к процессу. Вот несколько важных советов:

• Найдите существующие инструменты: При осмотре кабелепровода проверьте, нет ли в нем существующих проводов или кабелей, так как их можно использовать в качестве натяжных струн для новой проводки. Также проверьте, целы ли эти провода — оборванные провода могут создавать препятствия во время процесса протягивания.
• Ознакомьтесь с местными правилами: Кабели в оболочке являются альтернативой изолированной проводке и разрешены Национальным электротехническим кодексом. Однако их не повсеместно разрешено использовать во внутренних трубопроводах и никогда не следует использовать на открытом воздухе. Даже если это разрешено, размер кабеля в оболочке делает его практически невозможным для прокладки через что-либо, кроме коротких прямых каналов. Если вы думаете о замене проводки с использованием неметаллического кабеля, обязательно ознакомьтесь с местными законами и кодексами, чтобы убедиться, что это приемлемо, и убедитесь, что ваше приложение будет совместимо.
• Смажьте проводку: Вытащить провода достаточно сложно при работе с прямым кабелепроводом. Однако изгибы и повороты увеличивают трение о провод, что затрудняет протягивание. Если ваш кабелепровод имеет изгибы и изгибы, смажьте проводку непроводящей смазкой, когда вы вводите ее в кабелепровод. Этот гель или мыльное вещество покрывает проводку, делая ее достаточно гладкой, чтобы ее было легче скользить по кабелепроводу. Нанесите смазку непосредственно на проволоку, прежде чем протягивать ее, используя меньше к концу протяжки.Как и в случае с любой смазкой, следуйте инструкциям производителя для оптимальной работы.
• Работа с партнером: Хотя теоретически вы можете тянуть за провод самостоятельно, лучше работать хотя бы с одним человеком, независимо от того, какой метод вы выберете. Этот человек может помочь, потянув за проводку, пока вы добавляете смазку, или наоборот. Это особенно рекомендуется для более длинных и сложных участков кабелепровода.
• Осмотрите кабелепровод: Безусловно, самый важный совет по подготовке — это проверить длину кабелепровода от конца до конца.Измерьте длину кабелепровода и обратите внимание на любые изгибы, которые могут вызвать проблемы. Убедитесь, что какой бы метод вы ни выбрали, он соответствует длине и форме рассматриваемого кабелепровода. Также обратите внимание на тип трубопровода, который вы используете: канал с гофрированными краями будет легче захватывать провода по всей длине трубопровода, в то время как гладкий ПВХ-канал может захватывать только соединения.

Типы трубопроводов

Одна из важных вещей, которую следует учитывать при подготовке к протяжке кабеля, — это тип кабелепровода, с которым вы будете работать.Толщина кабелепровода, а также текстура помогут определить лучший способ протягивания провода через канал. Более тонкие каналы могут не позволить использовать рыболовные утяжелители или мышей, в то время как каналы большего размера могут поддерживать эти методы.

Вот некоторые распространенные типы кабелепровода:

С каким бы типом кабелепровода вы ни работали, AerosUSA может предоставить высококачественные версии по отличным ценам.

О компании AerosUSA Conduits

AerosUSA — ведущий поставщик высокопроизводительных трубопроводных систем для промышленного применения.Как эксклюзивный представитель всемирно известного производителя Flexa GmbH в США, мы располагаем обширным эксклюзивным ассортиментом высококачественных трубопроводов.

Особо следует отметить наши полиамидные трубы и оцинкованные трубы, изготовленные для нужд различных отраслей промышленности. Наши гофрированные полиамидные трубы обеспечивают отличную защиту от ударов и ультрафиолетового излучения, а также имеют удобные в использовании защелкивающиеся соединители. С другой стороны, наши металлические оцинкованные трубы обеспечивают защиту от коррозии и экранирование, необходимые для самых сложных промышленных условий.

Независимо от того, какой тип кабелепровода вам нужен, AerosUSA предлагает такие кабелепроводы:

• Защита кабеля
• Отличные пломбы
• Исключительная гибкость
• Быстрая установка
• Огнестойкость
• Высокая ударопрочность
• Высокая стойкость к ультрафиолетовому излучению
• Легкий вес
• Длительный срок службы

Выберите AerosUSA

Мы также поставляем другие системы защиты и управления кабелями.Наша обширная линейка качественных средств защиты Flexa GmbH включает:

Благодаря нашему обширному ассортименту, конкурентоспособным ценам и быстрой доставке вы можете доверять нам в предоставлении необходимых вам решений. Вдобавок ко всему, у нас есть квалифицированный персонал, обладающий отраслевым опытом, необходимый для того, чтобы предложить нашим клиентам правильное решение, независимо от их отрасли. Мы обслуживали многие отрасли, в том числе:

Мы можем помочь и вашей компании. Свяжитесь с нами сегодня, чтобы узнать, чем может помочь AerosUSA.

Монтаж и прокладка проводов, шнуровка и связывание пучков проводов — бортовая электросистема

Монтаж и прокладка проводов

Открытая проводка

Соединительный провод используется в открытых жгутах «точка-точка», обычно внутри или в герметичном фюзеляже, причем каждый провод обеспечивает достаточную изоляцию, чтобы противостоять повреждениям при обращении и эксплуатации. Электропроводка часто устанавливается в самолетах без специальных ограждающих средств.Эта практика известна как открытая проводка и предлагает такие преимущества, как простота обслуживания и меньший вес.

Группы и связки проводов и трассировка

Провода часто устанавливаются связками, чтобы создать более организованный монтаж. Эти жгуты проводов часто называют жгутами проводов. Жгуты проводов часто изготавливаются на заводе или в электротехнической мастерской на монтажной доске, так что жгуты проводов могут быть предварительно скомпонованы для установки в самолет. [Рис. 1] В результате все привязные ремни для конкретной установки самолета идентичны по форме и длине.Жгут проводов можно закрыть экраном (металлической оплеткой), чтобы избежать электромагнитных помех. Следует избегать группирования или связывания определенных проводов, таких как электрически незащищенная силовая проводка или проводка, дублирующая жизненно важное оборудование. Пучки проводов, как правило, должны быть менее 75 проводов или от 11⁄2 до 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., Идентичность групп внутри жгута может быть сохранена.

Провисание пучков проводов

Электропроводку следует прокладывать с достаточным провисом, чтобы пучки и отдельные провода не находились под напряжением. Провода, подключенные к подвижному или амортизированному оборудованию, должны иметь достаточную длину, чтобы обеспечить полный ход без натяжения жгута. Проводка клеммных наконечников или разъемов должна иметь достаточный провисание, чтобы можно было провести два повторных подключения без замены проводов. Это провисание должно быть в дополнение к петле оттока и припуску для подвижного оборудования.Обычно группы или пучки проводов не должны отклоняться более чем на 1⁄2 дюйма между точками опоры. [Рис. 2] Это значение может быть превышено, если нет возможности соприкосновения группы или жгута проводов с поверхностью, которая может вызвать истирание. На каждом конце должен быть достаточный зазор, чтобы можно было заменить клеммы и упростить техническое обслуживание; не допускать механических нагрузок на провода, кабели, соединения и опоры; допускать свободное движение ударно-вибрационного оборудования; и позволять перемещать оборудование по мере необходимости для выполнения центровки, обслуживания, настройки, снятия пылезащитных крышек и замены внутренних компонентов при установке в самолет.

Скрученные провода

Если это указано на инженерном чертеже или когда это делается на местном уровне, иногда приходится скручивать параллельные провода. Ниже приведены наиболее распространенные примеры:

1. Электропроводка вблизи магнитного компаса или магнитного клапана
2. Трехфазная распределительная проводка
3. Некоторые другие провода (обычно радиопроводы), указанные на технических чертежах

Скрутите провода так, чтобы они плотно прилегали друг к другу, делая примерно такое количество витков на фут, как показано на рисунке 3.Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.

Рисунок 3.Рекомендуемое количество витков проволоки на фут

Муфтовые соединения в пучках проводов

Соединение допускается на проводке, если это не влияет на надежность и электромеханические характеристики проводки. Соединение силовых проводов, коаксиальных кабелей, мультиплексной шины и проводов большого сечения должно иметь утвержденные данные. Сращивание электрического провода должно быть сведено к минимуму и полностью исключено в местах, подверженных сильной вибрации. Сращивание отдельных проводов в группе или связке должно иметь инженерное разрешение, а место сращивания (-ов) должно быть расположено таким образом, чтобы обеспечивать возможность периодической проверки.

Для сращивания отдельных проводов доступны многие типы авиационных соединителей. Предпочтительно использовать самоизолированный соединительный элемент; однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт пластиковой муфтой, закрепленной на обоих концах. Экологически закрытые соединения, соответствующие стандарту MIL-T-7928, обеспечивают надежное соединение в зонах SWAMP. Однако можно использовать неизолированный стыковой соединитель при условии, что стык покрыт двустенной термоусадочной муфтой из подходящего материала.

Между любыми двумя соединителями или другими точками разъединения не должно быть более одного стыка в одном сегменте провода. Исключения включают в себя присоединение к запасному гибкому выводу герметизированного разъема, при сращивании нескольких проводов к одному проводу, при регулировке размера провода, чтобы он соответствовал размеру обжимного цилиндра контактов разъема, а также при необходимости произвести утвержденный ремонт.

Соединения в пучках необходимо располагать в шахматном порядке, чтобы свести к минимуму любое увеличение размера пучка, не позволяя пучку поместиться в предназначенное для него пространство или вызывая перегрузку, которая отрицательно сказывается на обслуживании.[Рисунок 4]

Соединения не должны использоваться в пределах 12 дюймов от оконечного устройства, за исключением случаев присоединения к запасному выводу гибкого провода герметизированного оконечного устройства, для сращивания нескольких проводов к одному проводу или для регулировки размеров проводов таким образом, чтобы они были совместимы с контактом. размеры обжимного ствола.

Радиусы изгиба

Минимальный радиус изгиба в группах или связках проводов не должен быть менее чем в 10 раз больше наружного диаметра самого большого провода или кабеля, за исключением клеммных колодок, где провода разрываются на концах или в обратном направлении в пучке.Если провод имеет подходящую опору, радиус может быть в три раза больше диаметра провода или кабеля. Если нецелесообразно прокладывать проводку или кабели в пределах требуемого радиуса, изгиб должен быть заключен в изолирующую трубку. Радиус для провода термопары должен быть выбран в соответствии с рекомендациями производителя и должен быть достаточным, чтобы избежать лишних потерь или повреждения кабеля. Убедитесь, что радиочастотные кабели (например, коаксиальный и триаксиальный) изогнуты с радиусом не менее шести раз больше внешнего диаметра кабеля.

Защита от натирания

Провода и группы проводов должны быть защищены от истирания или истирания в тех местах, где контакт с острыми поверхностями или другими проводами может повредить изоляцию или может возникнуть истирание корпуса или других компонентов. Повреждение изоляции может привести к короткому замыканию, неисправности или непреднамеренному срабатыванию оборудования.

Защита от высоких температур

Электропроводку необходимо прокладывать вдали от высокотемпературного оборудования и линий, чтобы предотвратить повреждение изоляции.Провода должны быть рассчитаны таким образом, чтобы температура проводника оставалась в пределах максимальной спецификации провода, если принять во внимание температуру окружающей среды и повышение температуры, связанные с допустимой нагрузкой по току. Также следует учитывать остаточный нагрев, вызванный воздействием солнечного света при длительной стоянке самолетов. Провода, такие как те, которые используются в системах обнаружения пожара, пожаротушения, отключения подачи топлива и автономного управления полетом, которые должны работать во время и после пожара, должны быть выбраны из тех типов, которые соответствуют требованиям для обеспечения целостности цепи после воздействия огня. на указанный период.Изоляция проводов быстро разрушается при воздействии высоких температур.

Отделите провода от высокотемпературного оборудования, такого как резисторы, выхлопные трубы, нагревательные каналы, чтобы предотвратить пробой изоляции. Изолируйте провода, которые должны проходить через горячие участки, с помощью высокотемпературного изоляционного материала, такого как стекловолокно или ПТФЭ. Избегайте высокотемпературных зон при использовании кабелей с мягкой пластиковой изоляцией, например полиэтиленом, поскольку эти материалы подвержены износу и деформации при повышенных температурах.Многие коаксиальные кабели имеют такую ​​изоляцию.

Защита от растворителей и жидкостей

Дуговое замыкание между электрическим проводом и металлической линией горючей жидкости может пробить линию и привести к пожару. Необходимо приложить все усилия, чтобы избежать этой опасности, физически отделив провод от линий и оборудования, содержащих кислород, масло, топливо, гидравлическую жидкость или спирт. Электропроводка должна быть проложена над этими линиями и оборудованием с минимальным расстоянием 6 дюймов или более, когда это возможно.Когда такое расположение нецелесообразно, проводку необходимо проложить так, чтобы она не проходила параллельно жидкостным линиям. Расстояние между проводкой и такими линиями и оборудованием должно быть не менее 2 дюймов, за исключением случаев, когда проводка жестко зажата, чтобы поддерживать расстояние не менее 1⁄2 дюйма, или когда она должна быть подключена непосредственно к оборудованию, транспортирующему жидкость. Установите зажимы, как показано на Рисунке 5. Эти зажимы не должны использоваться как средство поддержки пучка проводов. Необходимо установить дополнительные зажимы для поддержки пучка проводов и зажимов, прикрепленных к той же конструкции, которая используется для поддержки линии (линий) жидкости, чтобы предотвратить относительное движение.

Провода или группы проводов должны входить в распределительную коробку или заканчиваться на части оборудования в восходящем направлении, где это практически возможно. Убедитесь, что имеется ловушка или капельная петля для предотвращения попадания жидкостей или конденсата на концы проводов или кабелей, которые наклонены вниз к разъему, клеммной колодке, панели или соединительному блоку.Капельная петля — это область, в которой провода проходят вниз, а затем вверх к соединителю. [Рис. 6] Жидкости и влага будут течь по проводам к нижней части контура и собираться там, чтобы капать или испаряться, не влияя на электрическую проводимость в проводе, соединении или подключенном устройстве.

Если провода должны быть проложены вниз к распределительной коробке или электрическому блоку, а капельная петля невозможна, вход должен быть герметизирован в соответствии со спецификациями производителя, чтобы предотвратить попадание влаги в коробку / блок.Провода и кабели, проложенные в трюмах и других местах, где собираются жидкости, должны прокладываться как можно дальше от самой нижней точки или иным образом иметь влагонепроницаемое покрытие.

Защита проводов в колесных арках

Провода, расположенные на шасси и в области колесной арки, могут подвергаться воздействию многих опасных условий, если не имеют соответствующей защиты. Там, где пучки проводов проходят через точки изгиба, не должно быть никаких напряжений в креплениях или чрезмерного провисания при полном выдвижении или втягивании деталей.Проводку и защитные трубки необходимо часто проверять и заменять при первых признаках износа.

Провода должны быть проложены так, чтобы жидкость вытекала из разъемов. Если это невозможно, разъемы необходимо заделать. Электропроводка, которая должна быть проложена в колесных арках или других внешних местах, должна иметь дополнительную защиту в виде оболочки жгута и разгрузки от натяжения разъема. Кабелепроводы или гибкие рукава, используемые для защиты проводки, должны быть оборудованы дренажными отверстиями для предотвращения попадания влаги.

Во время осмотра техник должен проверить, что провода и кабели должным образом защищены в колесных арках и других местах, где они могут быть повреждены от ударов камней, льда, грязи и т. Д. (Если изменение прокладки проводов или кабелей нецелесообразно, используйте защитную оболочку. может быть установлен). Этот тип установки должен быть сведен к минимуму.

Установка зажима

Провода и жгуты проводов должны поддерживаться зажимами или пластиковыми кабельными хомутами. [Рис. 7] Зажимы и другие основные опорные устройства должны быть изготовлены из материалов, совместимых с их установкой и окружающей средой с точки зрения температуры, сопротивления жидкости, воздействия ультрафиолетового (УФ) света и механических нагрузок на пучки проводов.Расстояние между ними не должно превышать 24 дюйма. Зажимы на пучках проводов должны быть выбраны так, чтобы они плотно прилегали без защемления проводов [Рисунки с 8 по 10]

Внимание: использование металлических зажимов на коаксиальных радиочастотных кабелях может вызвать проблемы, если зажимная посадка такова, что исходное поперечное сечение радиочастотного кабеля искажено.

Зажимы на пучках проводов не должны позволять пучку перемещаться через зажим при приложении небольшого осевого усилия.Зажимы на ВЧ-кабелях должны подходить без защемления и должны быть достаточно плотными, чтобы кабель не мог свободно перемещаться через зажим, но может позволить кабелю проскользнуть через зажим при приложении небольшого осевого усилия. Кабель или жгут проводов можно обернуть одним или несколькими витками изоленты, если это необходимо для достижения такой посадки. Запрещается использовать пластиковые зажимы или кабельные стяжки, если их выход из строя может привести к нарушению работы подвижных органов управления, контакту жгута проводов с подвижным оборудованием или истиранию основных или незащищенных проводов.Их нельзя использовать на вертикальных участках, где непреднамеренное смещение провисания может привести к истиранию или другим повреждениям. Зажимы должны устанавливаться так, чтобы их крепежные детали располагались над ними, где это возможно, так, чтобы они не поворачивались в результате веса пучка проводов или его натирания. [Рисунок 8]

Для поддержки пучка проводов вдоль участка следует использовать зажимы, покрытые неметаллическим материалом.Между зажимами можно использовать завязывание, но его не следует рассматривать как замену адекватного зажима. Клейкие ленты подвержены старению и поэтому неприемлемы в качестве зажимного средства. [Рисунок 9]

Задняя часть зажима, когда это возможно, должна опираться на конструктивный элемент. [Рис. 10] Для сохранения зазора между проводами и конструкцией следует использовать стойки.Зажимы должны быть установлены таким образом, чтобы электрические провода не соприкасались с другими частями летательного аппарата при воздействии вибрации. Между последним зажимом и электрооборудованием следует оставить достаточный зазор, чтобы предотвратить деформацию клемм и свести к минимуму неблагоприятные воздействия на ударно установленное оборудование. Если провода или пучки проводов проходят через переборки или другие элементы конструкции, необходимо предусмотреть втулку или подходящий зажим для предотвращения истирания.

Когда жгут проводов зажат в нужном положении, если между вырезом в перегородке и жгутом проводов имеется зазор менее 3⁄8 дюйма, необходимо установить подходящую втулку, как показано на рисунке 11. Втулку можно разрезать под углом 45 °. Угол ° для облегчения установки при условии, что он закреплен на месте и паз находится в верхней части выреза.

Осмотр проводов и кабельных зажимов

Проверьте надежность затяжки зажимов проводов и кабелей. Если кабели проходят через конструкцию или переборки, проверьте правильность зажима и втулки. Убедитесь в отсутствии достаточного люфта между последним зажимом и электронным оборудованием, чтобы предотвратить натяжение клемм кабеля и свести к минимуму неблагоприятное воздействие на ударно установленное оборудование. Провода и кабели поддерживаются подходящими зажимами, втулками или другими устройствами с интервалом не более 24 дюймов, за исключением случаев, когда они находятся в желобах, каналах или трубопроводах.Поддерживающие устройства должны быть подходящего размера и типа, а провода и кабели должны быть надежно закреплены на месте без повреждения изоляции.

Используйте металлические стойки, чтобы поддерживать зазор между проводами и конструкцией. Лента или трубка неприемлемы в качестве альтернативы стойкам для поддержания зазора. Установите фенольные блоки, пластиковые вкладыши или резиновые втулки в отверстия, переборки, полы или конструктивные элементы, где невозможно установить угловые зажимы для обеспечения разделения проводки.В таких случаях может использоваться дополнительная защита в виде пластика или изоляционной ленты.

Надежно закрепите фиксирующие болты зажима, чтобы движение проводов и кабелей ограничивалось расстоянием между точками опоры, а не паяными или механическими соединениями на клеммных штырях или разъемах.

Меры предосторожности при подключении подвижных элементов управления

Зажимы проводов, проложенных рядом с подвижными элементами управления полетом, должны быть закреплены стальной арматурой и должны располагаться на таком расстоянии, чтобы выход из строя одной точки крепления не мог повлиять на работу органов управления.Минимальное расстояние между проводкой и подвижными элементами управления должно составлять не менее 1⁄2 дюйма, когда пучок перемещается легким давлением руки в направлении элементов управления.

Трубопровод

Трубопроводы изготавливаются из металлических и неметаллических материалов, жестких и гибких форм. В первую очередь, его предназначение — механическая защита кабелей или проводов. Размер кабелепровода следует выбирать для конкретного применения пучка проводов, чтобы упростить обслуживание и возможное расширение схемы в будущем, указав внутренний диаметр (ВД) кабелепровода примерно на 25% больше, чем максимальный диаметр пучка проводов.[Рисунок 12]

Проблем с кабелепроводами можно избежать, следуя этим рекомендациям:

• Не размещайте кабелепровод, где пассажиры или обслуживающий персонал могут использовать его в качестве опоры для рук или ног.
• Обеспечьте дренажные отверстия в самой нижней точке кабелепровода. Заусенцы при сверлении следует аккуратно удалить.
• Поддерживающая труба для предотвращения истирания конструкции и нагрузки на ее концевые фитинги.

Жесткий трубопровод

Поврежденные участки кабелепровода следует отремонтировать, чтобы предотвратить повреждение проводов или пучка проводов, которые могут занимать до 80 процентов площади трубы. Минимальные допустимые радиусы изгиба трубы для жесткого кабелепровода показаны на рис. 13. Изогнутые или смятые изгибы в жестких кабелепроводах не рекомендуются и должны быть заменены. Изгибы трубок, которые были сплющены в форму эллипса и имеют меньший диаметр менее 75 процентов от номинального диаметра трубки, следует заменять, поскольку площадь трубки уменьшилась как минимум на 10 процентов.С сформированной и обрезанной до окончательной длины трубки следует удалить заусенцы, чтобы предотвратить повреждение изоляции провода. При установке сменных трубных секций с фитингами на обоих концах следует позаботиться о том, чтобы исключить механическое напряжение.

Рисунок 13.Минимальный радиус изгиба жесткого кабелепровода

Гибкий трубопровод

Гибкий алюминиевый кабелепровод, соответствующий спецификации MIL-C-6136, доступен в двух типах: Тип I, гибкий гибкий кабелепровод без покрытия, и Тип II, гибкий кабельный канал с резиновым покрытием. Доступен гибкий латунный кабелепровод, соответствующий спецификации MIL-C-7931, который обычно используется вместо гибкого алюминия, где необходимо минимизировать радиопомехи. Также доступна гибкая пластиковая трубка. (Ссылка MIL-T-8191A.) Гибкий кабелепровод может использоваться там, где нецелесообразно использовать жесткий канал, например в областях, в которых имеется движение между концами трубопровода или где необходимы сложные изгибы.

При разрезании гибких трубок ножовкой рекомендуется использовать прозрачную липкую ленту, чтобы свести к минимуму истирание оплетки. Лента должна быть отцентрирована над контрольной меткой разреза, при этом пила должна прорезать ленту. После разрезания гибкого кабелепровода необходимо удалить прозрачную ленту, обрезать потертые концы оплетки, удалить заусенцы изнутри кабелепровода и установить стяжную гайку и наконечник. Минимальные допустимые радиусы изгиба гибкого кабелепровода показаны на рисунке 14.

Рисунок 14.Минимальные радиусы изгиба гибкой трубы из алюминия или латуни

Экранирование провода

В обычных системах электропроводки цепи экранируются индивидуально, парами, тройками или квадратами в зависимости от требований к экранированию каждой цепи, указанных в технической документации. Обычно провод экранирован, если предполагается, что на цепь может повлиять другая цепь в жгуте проводов. Когда провода подходят близко друг к другу, они могут создавать достаточно помех, чтобы вызвать пагубное нарушение подключенной схемы.Этот эффект часто называют перекрестными помехами. Провода должны подойти достаточно близко, чтобы их поля могли взаимодействовать, и они должны быть в рабочем режиме, который вызывает эффект перекрестных помех. Однако вероятность перекрестных помех реальна, и единственный способ предотвратить перекрестные помехи — это экранировать провод. [Рисунок 15]

Соединение и заземление

Одним из наиболее важных факторов при проектировании и обслуживании электрических систем самолета является надлежащее соединение и заземление.Неадекватное соединение или заземление может привести к ненадежной работе систем, электромагнитным помехам, повреждению чувствительной электроники электростатическим разрядом, опасности поражения персонала электрическим током или повреждению от удара молнии.

Заземление

Заземление — это процесс электрического соединения проводящих объектов либо с проводящей конструкцией, либо с каким-либо другим проводящим обратным путем с целью безопасного завершения нормальной или неисправной цепи. [Рис. 16] Если провода, по которым проходят обратные токи от различных типов источников, таких как сигналы генераторов постоянного и переменного тока, подключены к одной и той же точке заземления или имеют общее соединение в обратных путях, происходит взаимодействие токов.Следует избегать смешивания обратных токов от различных источников, поскольку шум передается от одного источника к другому и может стать серьезной проблемой для цифровых систем. Чтобы свести к минимуму взаимодействие между различными обратными токами, следует идентифицировать и использовать разные типы заземления. Как минимум, конструкция должна использовать три типа заземления: (1) возврат переменного тока, (2) возврат постоянного тока и (3) все остальные.

Для распределенных энергосистем точка возврата мощности для альтернативного источника энергии будет отделена.Например, в системе с двумя генераторами переменного тока (один с правой стороны, а другой с левой стороны), если правый генератор переменного тока подавал резервное питание на оборудование, расположенное с левой стороны, (левая стойка оборудования) резервный источник переменного тока возврат на землю должен быть помечен как «AC Right». Обратные токи для левого генератора должны быть подключены к точке заземления с надписью «AC Left».

При проектировании цепи заземления следует уделять столько же внимания, сколько и другим выводам цепи. Требование к правильному заземлению состоит в том, чтобы они поддерживали практически постоянный импеданс.Цепи заземления должны иметь номинальный ток и падение напряжения, достаточные для удовлетворительной работы подключенного электрического и электронного оборудования. Проблемы EMI, которые могут быть вызваны сетевым проводом системы, могут быть существенно уменьшены путем размещения соответствующего заземляющего провода рядом с источником силовой проводки (например, панели автоматического выключателя) и прокладки силового провода и его заземляющего провода в виде витой пары. Следует проявлять особую осторожность, чтобы обеспечить замену заземляющих заземляющих проводов. В этом отношении может помочь использование пронумерованных изолированных проводов вместо неизолированных заземляющих перемычек.Как правило, оборудование должно иметь внешнее заземление, даже если оно заземлено изнутри. Прямые соединения с магниевой конструкцией нельзя использовать для заземления, поскольку они могут создать опасность пожара.

Заземляющие соединения для генераторов, трансформаторных выпрямителей, аккумуляторов, внешних силовых розеток и других сильноточных нагрузок должны быть прикреплены к отдельным заземляющим скобам, которые прикреплены к конструкции самолета с помощью надлежащего соединения металл-металл.Это крепление и окружающая конструкция должны обеспечивать адекватную проводимость, чтобы выдерживать нормальные токи и токи короткого замыкания в системе, не создавая чрезмерного падения напряжения или повреждения конструкции. Для крепления таких кронштейнов необходимо использовать не менее трех крепежных элементов, расположенных в форме треугольника или прямоугольника, чтобы свести к минимуму подверженность ослаблению при вибрации. Если конструкция изготовлена ​​из материала, такого как композит из углеродного волокна (CFC), который имеет более высокое удельное сопротивление, чем алюминий или медь, необходимо обеспечить альтернативный путь заземления для обратного тока питания.Особое внимание следует уделить составным самолетам.

Следует избегать подключения к заземлению или заземлению при токе короткого замыкания в зонах с воспламеняющимися парами. Если они должны быть выполнены, убедитесь, что эти соединения не образуют дуги, искры или перегрева при всех возможных условиях протекания тока или механических повреждений, включая индуцированные токи молнии. Должны быть установлены критерии для проверки и технического обслуживания для обеспечения постоянной летной годности в течение ожидаемого срока службы воздушного судна. Токи замыкания при возврате мощности обычно представляют собой самые высокие токи, протекающие в конструкции.Это может быть полная токовая нагрузка генератора. Если полный ток короткого замыкания генератора протекает через локализованную область структуры из углеродного волокна, может произойти сильный нагрев и отказ. CFC и другие аналогичные материалы с низким сопротивлением не должны использоваться в обратных цепях питания. Дополнительные падения напряжения в обратном пути могут вызвать проблемы с регулированием напряжения. Аналогичным образом, повторяющийся локальный нагрев материала скачками тока может вызвать его деградацию. Обе проблемы могут возникать без предупреждения и не вызывать повторяющихся отказов или аномалий.

Следует избегать использования общих заземляющих соединений для более чем одной цепи или функции, за исключением случаев, когда можно показать, что связанные неисправности, которые могут повлиять на более чем одну цепь, не приводят к опасным условиям. Даже когда потеря нескольких систем сама по себе не создает опасности, последствия такого отказа могут сильно отвлекать экипаж.

Склеивание

Соединение — это электрическое соединение двух или более проводящих объектов, которые иначе не соединены должным образом.

Необходимо учитывать следующие требования к склеиванию:

1. Подключение оборудования — пути с низким импедансом к конструкции самолета обычно требуются для электронного оборудования, обеспечивающего радиочастотные обратные цепи, и для большей части электрического оборудования, чтобы способствовать снижению электромагнитных помех. Корпуса компонентов, вырабатывающих электромагнитную энергию, должны быть заземлены на конструкцию. Для обеспечения надлежащей работы электронного оборудования особенно важно соблюдать технические требования к установке системы, когда выполняются соединения, соединения и заземление.
2. Склеивание металлической поверхности — все токопроводящие объекты на внешней стороне планера должны быть электрически соединены с планером через механические соединения, токопроводящие шарниры или скрепляющие ремни, способные проводить статические заряды и удары молнии. Исключения могут быть необходимы для некоторых объектов, таких как элементы антенны, функция которых требует, чтобы они были электрически изолированы от планера. Такие предметы должны быть снабжены альтернативными средствами отвода статических зарядов и / или токов молнии, в зависимости от ситуации.
3. Статические связи — все изолированные проводящие части внутри и снаружи самолета, имеющие площадь более 3 квадратных дюймов и линейный размер более 3 дюймов, которые подвергаются значительному электростатическому заряду из-за атмосферных осадков, жидкости или воздуха в движении, должны иметь механически надежное электрическое соединение с конструкцией самолета с достаточной проводимостью для рассеивания возможных статических зарядов. Сопротивление менее 1 Ом в чистом и сухом виде обычно обеспечивает такое рассеивание на более крупных объектах.Более высокие сопротивления допустимы при соединении более мелких объектов с конструкцией планера.

Проверка облигаций и земель

Сопротивление всех соединений и заземления следует проверять после выполнения соединений перед повторной отделкой. Сопротивление каждого соединения обычно не должно превышать 0,003 Ом. Для точного измерения очень низких значений сопротивления требуется высококачественный испытательный прибор, AN / USM-21A или аналогичный.

Установка клеящей перемычки

Связывающие перемычки должны быть как можно короче и установлены таким образом, чтобы сопротивление каждого соединения не превышало.003 Ом. Перемычка не должна мешать работе подвижных элементов летательного аппарата, таких как наземные органы управления, и нормальное движение этих элементов не должно приводить к повреждению перемычки соединения. [Рисунок 17]

• Склеивающие соединения — чтобы обеспечить соединение с низким сопротивлением, непроводящие покрытия, такие как краска и анодирующие пленки, должны быть удалены с поверхности крепления, чтобы к ней соприкасался контактный зажим.Электропроводку нельзя заземлять непосредственно на магниевые части.
• Защита от коррозии — коррозия является одной из наиболее частых причин сбоев в соединении и заземлении электрической системы. Области вокруг завершенных соединений должны быть быстро обработаны подходящим финишным покрытием.
• Предотвращение коррозии — электролитическое воздействие может быстро вызвать коррозию соединения, если не будут приняты соответствующие меры. В большинстве случаев рекомендуются перемычки из алюминиевого сплава; однако следует использовать медные перемычки для соединения деталей из нержавеющей стали, стали с кадмиевым покрытием, меди, латуни или бронзы.Если нельзя избежать контакта между разнородными металлами, выбор перемычки и крепежа должен быть таким, чтобы коррозия была сведена к минимуму; Деталью, которая может подвергнуться коррозии, должна быть перемычка или связанное с ней оборудование.
• Установка соединительной перемычки — следует избегать использования припоя для прикрепления соединительных перемычек. Трубчатые элементы должны быть скреплены зажимами, к которым крепится перемычка. Правильный выбор материала зажима должен свести к минимуму вероятность коррозии.
• Соединение с заземлением — когда соединительные перемычки проводят значительный обратный ток заземления, номинальный ток перемычки должен быть определен как адекватный, и падение напряжения будет незначительным.[Рисунок 18]

Пучки проволоки для шнуровки и завязывания

Стяжки, шнуровка и ремни используются для закрепления групп или пучков проводов, что упрощает обслуживание, осмотр и установку. Ремни нельзя использовать в зонах SWAMP, таких как колесные арки, около закрылков или складок крыльев. Их нельзя использовать в зонах с высокой вибрацией, где повреждение ремня может привести к перемещению проводки по частям, которые могут повредить изоляцию и вызвать загрязнение механических соединений или других движущихся механических частей.Их также нельзя использовать там, где они могут подвергаться воздействию ультрафиолетового излучения, если только ремни не устойчивы к такому воздействию. [Рисунок 18]

Метод одинарной шнуровки и обвязки лентой может использоваться для групп проволоки диаметром 1 дюйм или меньше. Рекомендуемый узел для начала метода шнуровки с одинарным шнуром — это зубчатая зацепка, закрепленная двумя петлями сверху.[Рисунок 19, шаг A] Используйте метод двойной обвязки жгутов проводов диаметром 1 дюйм или больше. При использовании метода двойной шнуровки используйте в качестве начального узла боулин-на-бугорке. [Рисунок 20, шаг A]

Связывание

Используйте группы проводов или связки пучков, если опоры для проводов находятся на расстоянии более 12 дюймов друг от друга.Галстук состоит из зубчатой ​​петли вокруг группы проводов или связки, закрепленных квадратным узлом. [Рисунок 21]

Проверка провода

Ремонтные работы в самолете предъявляют жесткие требования к окружающей среде для электрических проводов. Чтобы гарантировать удовлетворительную работу, ежегодно проверяйте провод на предмет истирания, дефектной изоляции, состояния концевых заделок и возможной коррозии.
