Нужно ли заливать бетоном винтовые сваи: «Нужно ли заливать бетон в винтовые сваи?» – Яндекс.Кью

«Нужно ли заливать бетон в винтовые сваи?» – Яндекс.Кью

Прочное фундаментное основание при строительстве домов является гарантией их устойчивости, особенно на проблемных грунтах. Обустройство фундамента на винтовых сваях является одним из самых бюджетных вариантов, но такая конструкция требует дополнительного усиления при помощи бетонирования, что позволит ей выдерживать нагрузку до 3 т.

Необходимость заливки винтовых свай бетоном нередко ставится под сомнение, и всё же именно эта технологическая операция является лучшим методом повысить несущую способность конструкций и обеспечить их коррозионную стойкость. Кроме того, такая технология предохранит сваи от разрушения в зимний период, что возможно при попадании воды внутрь трубы и ее последующего замерзания, а также обеспечит сохранность фундаментов соседних зданий при проведении строительных работ в районах плотной застройки.

Бетонирование винтовых свай благотворно влияет на механические свойства конструкции, способствуя увеличению жесткости, прочности, упругости. Тем не менее противники подобного усиления указывают на опасность, связанную с разностью коэффициентов теплового расширения металла и бетона. По их мнению, это может привести к образованию микротрещин, в которых будет скапливаться влага, что приведет к активизации коррозионных процессов.

Но такое возражение вряд ли найдёт много сторонников, поскольку опровергается практикой. Действительно, высокие прочностные характеристики таких строительных материалов как железобетон или трубобетон не подлежат сомнению, поэтому нет никаких оснований считать, что заполнение винтовых свай бетоном сможет негативно повлиять на их коррозионную стойкость.

К тому же, для развития коррозии кроме наличия влаги необходим постоянный доступ кислорода, а процедура бетонирования как раз и вытесняет воздух из ствола сваи. Следует также учесть, что бетон является щелочной средой, благоприятной для воздействия с черными металлами, а значит, не оказывает сколько-нибудь заметного химического или физического воздействия на металлические конструкции.

Бетонирование винтовых свай после подрезки

Если судить по способности выдерживать внешние силы сдавливания, винтовая свая обладает значительным запасом прочности. На примере самой популярной модели винтовых свай — с диаметром 108 мм — от каждой отдельной сваи можно ожидать гарантированного удержания двух тонн, и это лишь до бетонирования. Эта процедура увеличит несущую нагрузку винтовой сваи еще на треть, и не позволит свае деформироваться. повысив ее упругость на прогиб, что особенно актуально при ввинчивании свайно-винтовых фундаментов на холмистой местности.

Нужно сказать, что бетонирование свай решает, помимо вопроса несущей способности, еще и проблему гидроизоляции. Так, бетон предотвращает проникновение влаги в ствол винтовой сваи, и это — критичный момент технологии, поскольку с внутренней стороны сваи не принято обрабатывать защитными покрытиями, и бетон здесь еще выполняет функцию адсорбента, храня сваи нетронутыми изнутри.

Обычно сваи заливаются песочно-бетонной смесью, и уровень заливки, как правило, находится несколько глубже, чем уровень подрезки свай. Нужно учесть, что спустя короткое время смесь просядет на несколько сантиметров. Поэтому после заливки в сваю досыпается либо порошковый бетон, либо цемент. Это делается для ликвидации излишков воды и логического завершения качественной заливки сваи.

Если температура выше нуля, песочно-бетонную смесь разводят обычной водой, но при заморозках в раствор нужно добавить долю специальной присадки от замерзания, чтобы сваю не разорвало от расширения заледеневшей смеси. На установке свайно-винтового фундамента самый дешевый вариант антиморозной присадки — самая обыкновенная пищевая соль, желательно мелкого помола. Пока весь раствор окончательно не застынет, соль не даст воде перейти в состояние льда. Но этот прием особенно хорош, если заморозки легкие и не превышают пяти градусов. При более сильном морозе нужно воспользоваться специальными антиморозными жидкостями. Пренебрегая этим шагом, вы сильно рискуете потерять как сваю, так и залитую в нее смесь.

В средней полосе России, по статистике, уровень промерзания почвы зимой редко превышает полметра, поэтому нижнюю часть сваи можно заливать и без присадок, поскольку грунт будет иметь плюсовую температуру. Под толстым снежным покрывалом уровень промерзания находится еще ближе к поверхности, что позволяет немного сэкономить на присадках.

Бетонирование винтовых свай: заливка, армирование

Бетонный фундамент на опорах, внедряемых в почву посредством ввинчивания, считается прочным и надежным основанием. Бетонирование винтовых свай выполняют для повышения прочностных характеристик основы, так как внутренняя полость конструкции является полой, там может образовываться конденсат и, как следствие, металл подвергается коррозии. Заливка цементом с мелкими фракциями или песчано-цементной смеси служит барьером для проникновения влаги в стволе и увеличивает прочность конструкции на изгиб. Монтирование винтового типа фундамента считается одним из самых бюджетных способов обустройства.

Зачем необходимо заливать винтовые сваи бетоном?

Конструкция элементов производится различного диаметра с лопастями для ввинчивания в массив собственноручно или специальной техникой. Опасность для стальной трубы представляет замерзание воды в зимний период, что приводит к разрушению ствола. Во избежание дефектов всю внутреннюю полость заливают бетоном. Процесс бетонирования, помимо несущей способности, выполняет защиту от проникновения влаги. Обработку гидроизоляцией по внутренней поверхности стержня не делают, так как песчано-цементный раствор выступает в роли абсорбента.

Бетонный фундамент на винтовых сваях выполняется в таких целях, как:

• Исключение попадания в пространство ствола воды. Жидкость приводит к коррозии, а когда вода замерзает, ей нужно больше места, чем в жидком состоянии, что способствует деформации элемента сваи.
• Увеличение несущей способности.

Какой бетон используют для заполнения?

Согласно документации работы могут выполняться раствором марки М350.

Проектная документация регламентирует марку бетона для свай М350 или низкофракционный М200. Характеристика смеси дает возможность использовать ее для производства изделий и конструкций, несущих экстремально высокую нагрузку. Прочностные характеристики относят к классу В 25, где давление в 25 МПа приходится на 1 м2, что создает высокий уровень сопротивления к износу.

Технология бетонирования

Первым делом выполняют отметки уровня, по которым в дальнейшем подрезают все участки. Заливку песчано-бетонной смеси выполняют несколько ниже краев. Смесь готовят в пропорции 1 к 3 цемента и песка соответственно. Сухие составляющие смешивают с водой до состояния густой сметаны. Раствор заливается внутрь трубы с уплотнением вручную, используя прут. Он в трубе проседает, поэтому через небольшой промежуток времени снова заполняют верх сваи цементом или порошковым бетоном, что способствует устранению остаточной лишней влаги, выравниванию смеси и качественной заливки.

Смесь засыпают в сухом виде, потому что со временем она сама напитается влагой, превратившись в камень. Заполненная бетонным раствором свая обвязывается швеллером или на нее помещают стальной оголовок для дальнейшего крепления конструкции сооружения. Ростверк соединяет элементы основания, объединяясь со сваями, добавляя их в свою толщу. Такое взаимное расположение частей используют для возведения фундамента сооружений из любого типа материалов. Основание с ростверком не нуждается в замоноличивании, потому что он сварен и закреплен на оголовки элементов.

По мере проседания раствора труба им доливается. Сверху конструкций фиксируются оголовки .

При температуре выше 0ºC смесь могут разводить водой, но при минусовых показателях обязательно следует добавлять присадку от замерзания раствора, так как сваю может разорвать от разности давления при расширении воды в смеси. Пищевая соль служит в качестве бюджетной присадки, не дает воде перейти в другое состояние пока цемент не схватится.

Если же температура воздуха довольно низкая (-5ºC и более), тогда следует применять антиморозные жидкости, чтобы не разрушилась свая и не вытек залитый раствор.

Необходимые материалы и инструменты для монтирования

Для поведения работ нужно, чтобы под рукой были оголовки.

К материалам для установки этого вида фундамента относят:

• сваи винтового типа;
• оголовки;
• деревянные палочки для разметки территории;
• мелкофракционный песок;
• цемент и резервуар для замешивания;
• вода;
• средства от коррозии для обработки стыков и швов.

Список необходимых инструментов для выполнения работ:

• измерительная рулетка 20 м;
• маркер, который наносится на металлическую поверхность;
• водяной строительный уровень и магнитный;
• диски для болгарки, которые могут осуществлять обработку по металлу;
• сварочное оборудование;
• резервный источник питания электроэнергии;
• бур земельный со съемными фрезами подходящего диаметра.

Обрезка свай

Для таких работ необходимо надевать средства индивидуальной защиты.

Нанесение меток для среза лучше наносить перманентным фломастером серебристого цвета, потому что именно этот цвет хорошо отражается лучами от лазера. Линия, по которой проводят нарезку, обматывается хомутом для правильного среза. Далее болгаркой с тонким диском выполняют процесс обрезки. Это долгий и трудоемкий процесс, за 1 рабочий день профессиональный мастер может обрезать всего 20 свай. Обязательно необходимо при выполнении работ надевать наушники, очки и толстые перчатки.

Армирование

Нарезку прутьев выполняют в соответствии со схемой армирования проекта. Арматуру собирают в каркас заданной формы, к которому крепят хомуты и фиксируют в местах их пересечения. Сама конструкция ростверка, если она предусмотрена, собирается по следующему принципу:

Ростверк тоже необходимо правильно армировать.

1. Хомуты раскладывают через каждые 400 мм.
2. Продольные арматура продевается внутрь.
3. Вязальной проволокой связываются места пересечений.
4. К решетке привязывают стержни Г-образной формы для крепления с ростверком.

Заливка бетона

В подготовленные углубления вставляют рубероид и армированный каркас. Свая заливается песчано-цементным раствором. Это необходимо для блокировки поступления кислорода и воды внутрь сваи и для придания дополнительной возможности сопротивления горизонтальным нагрузкам. Процесс заливки скважины выполняется послойно. Каждый слой составляет 200 мм. Объем залитой смеси уплотняется ручным вибратором или подручными средствами. Остается приварить оголовки, швеллер или что-то подобное как основание венцов.

Винтовой столб или бетон? — Ювента

Фундамент для забора — важнейший элемент всей конструкции. На данный момент существует два основных типа. Бетонирование или винтовой метод. Как выбрать?

При установке забора каждый руководствуется своими знаниями, полученными советами от друзей, «как у соседа» и рекомендациями специалистов. Но всегда остаются сомнения. Будет ли забор надёжно стоять. Не унесёт ли его ветром. Не поднимется ли он по весне…

Мы можем с уверенностью сказать, что и бетонное основание и винтовой фундамент, будут являться надёжной опорой для вашего забора. Но существуют существенные различия, на которых мы хотим сделать акцент. А выбор за вами…!

К классическому фундаменту относится бетонирование. Это надёжный материал, заслуживший свою репутацию.

Свайно-винтовой фундамент зимой | СВ-Фундамент

Вероятно, многим известно, что изготовление фундамента в условиях холодного сезона практически не представляется возможным. Но с помощью определенных технологий и методов возвести крепкий фундамент можно даже при отрицательных температурах. По надежности он не будет уступать фундаментам, заложенным в сезон.

С тем, что благоприятным временем для возведения фундамента остается период апрель-ноябрь, спорить не приходится. В это время удается экономить время, деньги, силы рабочих, без особых сложностей. Но возможны ситуации, когда в сезон возвести фундамент просто не удалось, в таком случае не нужно преждевременно переживать. Опытные специалисты способны справиться с поставленной задачей даже при не самых благоприятных условиях, при серьезных отрицательных температурах, промерзшая земля в таком случае не станет помехой для действительно качественного фундамента. Но обязательным условием становится строгое следование действующим нормам, с учетом возможных особенностей предстоящих работ.

Особенности зимней закладки фундамента – возможные трудности и способы их устранения

•
  Самым востребованным фундаментом остается ленточный. В таком случае не должно быть в процессе выкапывания подмерзаний основания с подземными водами. В раствор также необходимо добавление веществ для снижения степени замерзания бетона. Удастся избежать быстрого застывания раствора при заливке. Для этого предусмотрен и своевременный подогрев  заливки. Подобный способ нарушает нормы и действующие стандарты, но также указывается в нормативной документации. Хотя сильный мороз не позволит подогреву или различным добавкам помочь избежать замерзания, не всегда возможна действительно качественная закладка.

•
  Работа в условиях отрицательных температур ведется с меньшей производительностью, требуется более регулярный отдых, да и времени на определенные задачи необходимо больше. Для некоторых «мокрых» работ можно уменьшить объем или вовсе сократить их количество. Соответственно, нужно воспользоваться готовыми блоками, производимыми непосредственно на заводе. Они укладываются в готовый котлован. Для данного фундамента требуется раствора сравнительно немного, поэтому удается сокращать необходимые мокрые работы.

•
  Фундамент может выполняться на готовых сваях из аналогичного бетона. При возведении не очень большого дома, можно рекомендовать отказаться от ленточного фундамента ради свайной технологии. Часто такой выбор делается для строительства деревянных домов. При соблюдении всех правил для возведения свайного фундамента удается обеспечивать прочность и надежность.

•
  Бетонные сваи могут быть бурозабивными либо буронабивными. В первом случае загоняются в землю готовые сваи, во втором – заливка пробуренных выемок бетоном. В зимнее время более предпочтителен первый вариант, ведь готовить и заливать раствор самостоятельно в таком случае не понадобится. Но среди недостатков отмечается не только дороговизна, но также высокий уровень шума в процессе работ.

В поисках идеальных решений в подобной ситуации

В таком случае ответ однозначный – лучше подойдет технология винтовых свай

•
  Свайные технологии сохраняют удивительную популярность, распространены среди заказчиков и опытных строителей. Но не все сваи отличаются качеством и удобством возведения зимой. Для устройства буронабивных свай требуются многочисленные сложные действия в рамках подготовки, а вот бурозабивные сваи нуждаются в дополнительных расходах для использования техники. Для винтовых свай подобные условия не требуются, поэтому остаются одними из уверенных лидеров среди современных фундаментных технологий для малоэтажного строительства.

• Вряд ли использование винтовых свай приходится считать новой разработкой, поскольку они встречались в Великобритании еще два столетия назад. Далее технология начала применяться в Америке и другой Европе, покорив и отечественный рынок. Подобные сваи ранее использовались не для фундаментов, а при возведении опор мостов. Но в последние годы свайно-винтовые фундаменты становятся всё боле востребованными в деятельности компаний, специализирующихся на винтовых сваях.

•
  Стандартные винтовые сваи становятся отличным выбором для любого строительства. Стальные трубы длиной в 250 см. и диаметром 10.8 см. Толщина стенки равна 4 мм. На конце трубы находится специальная лопасть соответствующей конструкции. Поэтому возможно вкручивание лопасти сваи для любого грунта, за исключением лишь скалы. Выполняется ввинчивание без шума, без необходимости специальной техники – ручная работа. Лопасть способствует исключительной устойчивости свай и конструкции в целом.

•
  Подобный фундамент становится оптимальным решением для мерзлых грунтов и грунта с высокой влажностью или подвижностью, для рыхлых грунтов. Оптимальный выбор для особенно сложных мест.

•
  Винтовые сваи позволяют сохранять окружение дома со всеми деревьями, кустарниками, газоном.  Не потребуются глобальные земляные работы, поэтому проект может быть реализован в любое время года. По сравнению с ленточной конструкцией винтовые сваи обеспечивают практически двукратную экономию. Да и работа может выполняться самостоятельно, не нужно привлекать нанятых специалистов.

•
  Разработано строительство фундамента на винтовых сваях действительно внимательно и тщательно. Перед закладкой необходимо определиться с подходящим числом свай и дистанцией между ними. При большем количестве свай возрастает и стоимость фундамента.

На их число влияют определенные факторы:

• Особенности почвы.
•  Тяжесть дома.
•  Архитектурные нюансы проекта.

 Несомненные преимущества свайно-винтовых фундаментов, по сравнению с другими альтернативами возведения фундамента, для винтовых свай характерны аналогичные показатели надежности и долговечности при меньших тратах. Обеспечивается и простота сооружения, особенно выгодно в холодный сезон.

•
  После доставки свай к месту возведения ввинчиваются они в грунт в предварительно намеченных местах. Для этого необходима максимальная точность – допускается отклонение максимум на 1.5 градуса. Грамотный подход позволяет справиться с установкой 20 свай за день. Учитывая, что для дома на 1. кв. м., вполне достаточно 12 свай, выполнение основных работ с фундаментом возможно в течение одного дня.

•
  За выравниванием свай необходим другой важный этап – заливка бетоном пустот, образовавшихся внутри свай. Стенки в таком случае будут своеобразной опалубкой, для других фундаментов которую нужно сооружать отдельно. Требуется добавление в бетон определенных веществ для снижения минимальной температуры. Если данная процедура не выполнена, произойдет затвердевание раствора. Далее на каждую сваю надеваются оголовники – рекомендуют некоторые специалисты обвязывать сваи брусом или швеллером.

•
  Стандартные винтовые сваи благодаря тесному контакту с почвой способны справляться с нагрузкой до 5 тонн. При вкручивании сваи происходит уплотнение грунта под воздействием лопастей.  Поэтому свая себя укрепляет в почве самостоятельно. Обеспечивается максимальная долговечность для сваи благодаря специальному покрытию, выполненному из эпоксидной эмали. Она же применяется для сохранности корпусов ледоколов. Поэтому свая не будет ржаветь, сохраняя свойства порядка 90 лет –дольше самих стен дома.

•
  В зимнее время без особых проблем и неоправданных трат может сооружаться исключительно свайно-винтовой фундамент. Для него характерна отличительная надежность и долговечность эксплуатации, с возможностью пристройки для основного здания всего необходимого.

•
  Важное преимущество винтовых свай заключается в возможности их повторного применения. При необходимости строительства временного здания можно ставить его на подобный фундамент без заливания бетоном. После того, как будет выполнен демонтаж, достаточно выкрутить сваи, вновь можно будет повторно использовать. Следует отметить и высокую ремонтопригодность свайно-винтового фундамента.

•
  При покупке свай для фундамента важно определиться с действительно надежным и ответственным производителем. По определению стоимость качественных винтовых свай не может быть очень дешевой. При чрезмерной экономии вы рискуете столкнуться с некомпетентным подходом, применением неспециализированного оборудования. Вряд ли такая экономия будет целесообразной. Перед покупкой можно предварительно поискать отзывы и дополнительную информацию о выбранном производителе.

Мнение опытного строителя о выборе свайно-винтового фундамента:

На территории Северо-Западного региона свайно-винтовой фундамент пока слабо распространен, но преимущества технологии не вызывают сомнений. В первую очередь, возможность всесезонного возведения фундамента, включая и зиму. Соответственно, строительство может вестись в любое время года. Не требуется для работ прогревание грунта или выполнение масштабных земляных работ. Достаточно просто избавиться от снега на строительном участке, иногда это уже входит в стоимость услуги, порой клиент сам справляется с подобной задачей.

•
  Возможность строительства сразу после монтажа свай, не приходится ждать до весны. Конфигурация лопасти свайной трубы особенная – возможно эффективное и достаточно простое закручивание сваи на полагающуюся глубину. Лопасть будет способствовать равномерности нагрузки для грунта, препятствуя процессу морозного пучения грунта.

•
  Заливать полость необходимо цементом, для повышения несущей способности фундамента, надежного препятствования ржавчины с внутренних сторон стенок свай. Требуется добавление в цемент специальных присадок, способствующих снижению температурного порога, чтобы избежать замерзания раствора.

•
  При возведении фундамента зимой, аналогично другому периоду, важно учитывать основное – требуется возведение свайно-винтового фундамента с учетом действующих правил, не нарушая основные инструкции. Рекомендуется помощь специалистов, чтобы избежать различных неприятностей в дальнейшем.

Как заливать винтовые сваи — Инженер ПТО

Прочное фундаментное основание при строительстве домов является гарантией их устойчивости, особенно на проблемных грунтах. Обустройство фундамента на винтовых сваях является одним из самых бюджетных вариантов, но такая конструкция требует дополнительного усиления при помощи бетонирования, что позволит ей выдерживать нагрузку до 3 т.

Необходимость заливки винтовых свай бетоном нередко ставится под сомнение, и всё же именно эта технологическая операция является лучшим методом повысить несущую способность конструкций и обеспечить их коррозионную стойкость. Кроме того, такая технология предохранит сваи от разрушения в зимний период, что возможно при попадании воды внутрь трубы и ее последующего замерзания, а также обеспечит сохранность фундаментов соседних зданий при проведении строительных работ в районах плотной застройки.

Обоснование необходимости бетонирования ствола винтовой сваи

Бетонирование винтовых свай благотворно влияет на механические свойства конструкции, способствуя увеличению жесткости, прочности, упругости. Тем не менее противники подобного усиления указывают на опасность, связанную с разностью коэффициентов теплового расширения металла и бетона. По их мнению, это может привести к образованию микротрещин, в которых будет скапливаться влага, что приведет к активизации коррозионных процессов.

Но такое возражение вряд ли найдёт много сторонников, поскольку опровергается практикой. Действительно, высокие прочностные характеристики таких строительных материалов как железобетон или трубобетон не подлежат сомнению, поэтому нет никаких оснований считать, что заполнение винтовых свай бетоном сможет негативно повлиять на их коррозионную стойкость.

К тому же, для развития коррозии кроме наличия влаги необходим постоянный доступ кислорода, а процедура бетонирования как раз и вытесняет воздух из ствола сваи. Следует также учесть, что бетон является щелочной средой, благоприятной для воздействия с черными металлами, а значит, не оказывает сколько-нибудь заметного химического или физического воздействия на металлические конструкции.

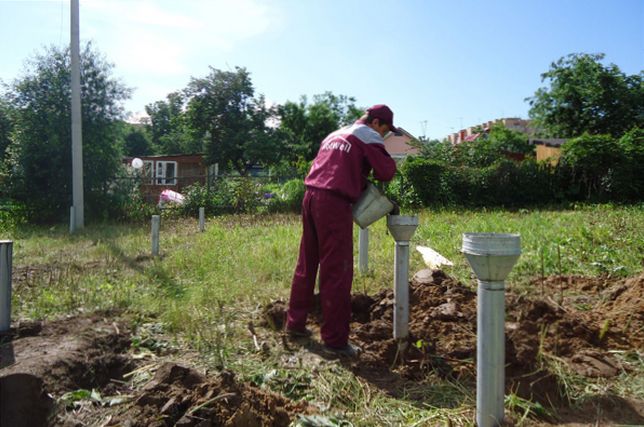

Процедура заполнения полости ствола винтовой сваи

Итак, мы убедились, что вопрос, нужно ли бетонировать винтовые сваи, должен решаться положительно. Как же выполнить эту операцию правильно с наилучшим результатом? На самом деле, такая технология не требует ни применения специального оборудования, ни особых приемов. Производится она следующим образом:

• После завинчивания сваи необходимо срезать участок с монтажным отверстием.
• Внутрь ствола сваи заливается бетонный раствор, при этом для экономии материалов рекомендуется использовать воронку.
• После заливки происходит уплотнение раствора, которое можно производить рукой, но лучше для этой цели использовать кусок арматуры. Такая несложная процедура позволит сократить количество внутренних полостей.
• После застывания бетонной смеси монтируется оголовок.

Чем лучше всего заливать винтовую сваю и зачем? Обычно для этого используется песочно-бетонная смесь, которая обладает склонностью к усадке, да и сама заливка производится несколько ниже уровня подрезки. При застывании бетона образуется небольшое углубление, поэтому для качественной заливки следует досыпать в сваю цемент или порошковый бетон.

При выборе марки бетона следует учесть характеристики возводимого здания. Так, бетон М-200 больше подходит для 1-2-этажных домов, а марка М-300 используется при возведении зданий высотой до 5 этажей.

Следует помнить, что заливать или засыпать винтовые сваи в холодное время года следует с добавлением антиморозных присадок, что предохранит ее от разрушения, возможного при расширении заледеневшего раствора. Если позволяют климатические условия, нижнюю часть можно заполнить и без использования присадок, что позволяет получить некоторую экономию этих материалов.

Для еще большего усиления конструкции можно использовать арматуру, нарезав ее по длине сваи и установив в полость трубы перед заливкой.

Другие методы заполнения свай

Всегда ли надо заливать сваи бетоном? Нередко применяются и другие материалы, оказывающие такой же эффект, например, сухие песчано-цементные смеси чаще используют при отрицательной температуре воздуха. Этот вариант хорош и тем, что если в ствол попадет влага, смесь впитает ее, увеличив тем самым собственную прочность. Засыпать винтовые сваи можно и пескобетоном, который действует так же, как и ПЦС. Что лучше – заливать или засыпать сваи в фундаменте? Некоторые специалисты считают, что использование сухих смесей должно быть предпочтительнее бетонных, так как они не образуют внутренние полости.

Кстати, вопрос, чем залить винтовые сваи, может стать неактуальным, если вместо обычных газоводопроводных труб с толщиной стенки до 4 мм использовать толстостенные трубы. Например, труба диаметром 108 мм с толщиной стенок 7 мм может выдержать большие нагрузки, чем бетонированная свая с более тонкими стенками. Правда, стоимость такой трубы несравнимо выше, поэтому процесс бетонирования остается популярным и надежным способом увеличения стойкости свай по отношению к механическим и физико-химическим нагрузкам, повышает долговечность фундамента и, в конечном итоге, надежность и устойчивость всей постройки.

В статье рассматриваются необходимость бетонирования ствола винтовой сваи, совместная работа стали и бетона, и альтернативные способы заполнения трубы.

Процедура заполнения полости ствола винтовой сваи

Нередко заказчики сомневаются в необходимости заполнения ствола винтовой сваи. Причина кроется в том, что, не будучи специалистом, довольно сложно оценить все преимущества процедуры. Тем не менее, в соответствии с технологией, инъекция раствора в ствол сваи – один из важных процессов.

Производится она следующим образом: в завинченную сваю после спиливания участка с монтажным отверстием заливается, как правило, бетонный или цементно-песчаный раствор. Желательно при этом использовать воронку раствор не будет проливаться, и Вы получите возможность лучше контролировать расход материала.

После заливки при помощи металлического стержня (это может быть кусок арматуры) рекомендуется уплотнить раствор. Конечно, устранить все оставшиеся воздушные полости таким образом вряд ли удастся, но все же процедура позволит существенно сократить их количество. После этого можно монтировать оголовок и продолжать работы.

Бетонированные сваи в большей степени подвержены коррозии – миф или реальность?

Казалось бы, технология простая и необходимая, но ее целесообразность, тем не менее, была поставлена под сомнение. Некоторые компании не используют бетонирование ствола сваи, так как, с их точки зрения, оно уменьшает срок службы фундамента. Это мнение подкрепляется тем, что у металла и бетона коэффициенты теплового расширения отличаются. Из-за этого несоответствия якобы образуются микрозазоры, в которых скапливается влага, и при наличии доступа кислорода коррозия протекает в ускоренном темпе.

Эти доводы не имеют под собой реальных оснований и легко опровергаются. Коэффициенты линейного теплового расширения стали и бетона мало различаются между собой, и существующая незначительная разница не может стать причиной конфликта материалов. Конструкции из стали и бетона и при отрицательных температурах, и в условиях нестационарного теплового режима ведут себя аналогично однородным. Именно это делает возможным применение таких материалов как железобетон и трубобетон.

Даже если в бетонном растворе останутся полости, отсутствие возможности проникания воздуха сведет к минимуму вероятность образования в них конденсата на внутренней стенке ствола. При заливке литого раствора происходит вытеснение воздуха из ствола и образование полостей становится маловероятным. Основным преимуществом данной технологии является то, что бетон является щелочной средой (pH более 7 единиц) и препятствует процессам коррозии металла. К примеру, в железобетоне арматура сохраняется за счет наличия защитного слоя бетона толщиной в несколько сантиметров, который обеспечивает наличие щелочной среды вокруг стальных стержней. Коррозия арматуры в железобетоне возможна только при наличии сильно агрессивных сред или изменения уровня pH в сторону уменьшения за счет карбонизации. Это возможно только при открытом контакте с воздушной или водной средой. Поэтому вода, которая попадает в полости, трещины и зазоры затвердевшего бетона внутри трубы не изменяет уровень pH. Бетон не оказывает негативного воздействия на металл, а является защитной средой.

Более того, заполнение стальной трубы бетоном повышает жесткость элементов, увеличивает местную устойчивость стенок и глушит вибрации.

Альтернативное заполнение полости ствола винтовой сваи

Для работы с бетоном наиболее благоприятной является температура в промежутке от +15° до +25℃. Если использовать противоморозные добавки, этот диапазон расширяется до +5℃. Стоит напомнить о том, что при отрицательной же температуре воздуха бетонную либо песчано-цементную смесь необходимо постоянно подогревать, из-за чего возникают дополнительные расходы, поэтому для заполнения ствола винтовой сваи можно использовать и сухую песчано-цементную смесь.

Как и в случае с бетонным или песчано-цементным раствором, после срезки участков с технологическим отверстием она засыпается в сваю через воронку, а затем уплотняется.

Песчано-цементная смесь, как и бетонный раствор «выдавливает» воздух, а наличие цемента обеспечивает создание щелочной среды при попадании воды. Всё это предотвращает тем самым возникновение коррозионных процессов на внутренней поверхности трубы.

Если, несмотря на все приведенные доводы, Вы все же с настороженностью относитесь к этой процедуре, то Вам следует использовать сваи с толщиной стенки 6 и более миллиметров. Только в этом случае допускается не заполнять ствол, при условии, что оголовок будет проварен полностью в соответствии с пунктом 9.2.2. СП 28.13330 «Защита строительных конструкций от коррозии».

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

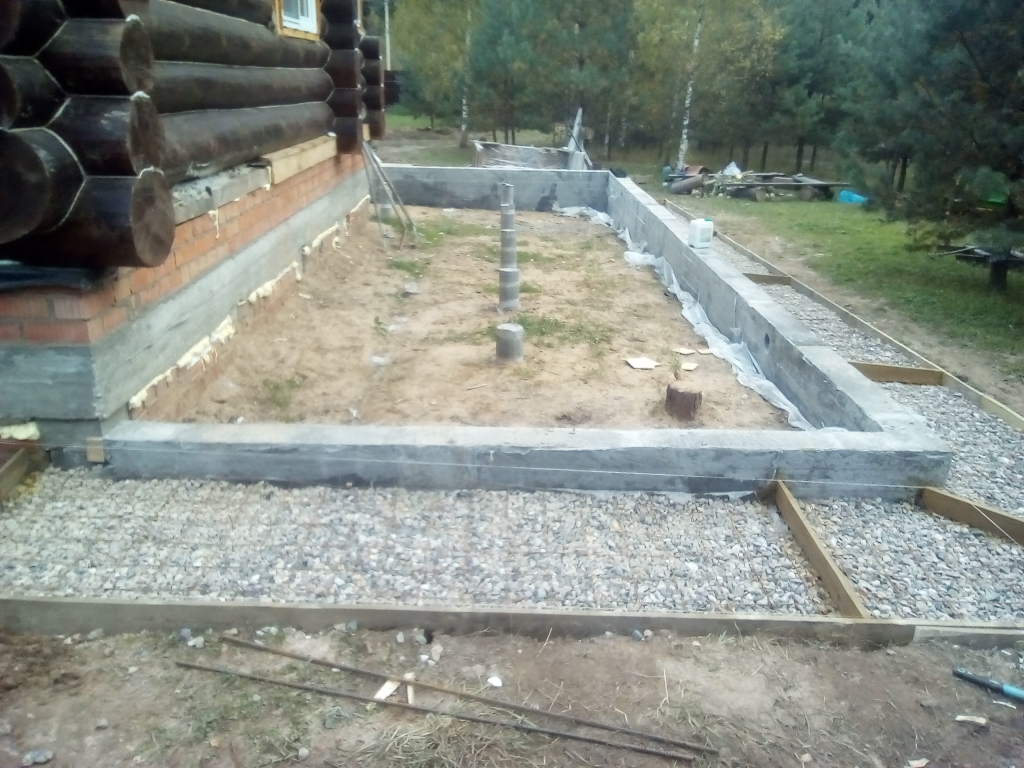

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Как заливают сваи под фундамент дома

Назад к списку статей

Содержание

При выборе места постройки, редко удается найти удовлетворяющий по всем параметрам участок. А ведь надежный фундамент является залогом долговечности строения. Из-за универсальности и способности компенсировать недостатки земли, в строительстве широкое распространение получил фундамент на сваях. Поэтому имеет смысл разобраться в его устройстве.

Где используются сваи

Вот наиболее распространенные случаи их применения:

• Неровный рельеф.
• Слабая несущая способность верхнего слоя грунта.
• Болотистая почва или высокое залегание грунтовых вод, близость водоемов.
• Вечная мерзлота.
• Финансовые или транспортные ограничения, когда применение спецтехники затруднено.
• Особо тяжелые сооружения – высотные здания, плотины и другие объекты, создающие повышенное давление на почву.

Какие бывают сваи

По материалу изготовления:

• Деревянные.
• Стальные.
• Бетонные, железобетонные.

Деревянные дешевы, но обладают наименьшей долговечностью и прочностью. Стальные прочнее, служат дольше. Сваи из железобетона имеют максимальный срок службы и стойкость к нагрузкам.

По способу заглубления:

• Винтовые – ввинчиваются специальной машиной или вручную силой нескольких человек.
• Буронабивные – в месте монтажа бурится скважина, в качестве усиления монтируется каркас из арматуры, дальше нужно залить сваи бетоном.
• Забивные – вбиваются с помощью дизельного молота.
• Вибропогружаемые – погружаются в грунт под воздействием вибрационной машины.
• Вдавливаемые – вдавливаются в грунт спецтехникой. Такой метод применяется в районах с плотной застройкой и в случае возможного повреждения окружающих строений от вибрации или ударов молота.

Еще один важнейший параметр – время заглубления. Оно целиком зависит от того, надо ли заливать сваи бетоном. По этой характеристике винтовая технология вне конкуренции, следом идут вдавливаемые сваи. Вибропогружение и забивка примерно сопоставимы по быстроте.

Обратной стороной скорости выступает стоимость – аренда строительной техники и покупка готовых изделий обходятся дорого. Относительно небольшая итоговая стоимость у винтовых свай, но область их применения ограничена малоэтажным строительством и каркасными конструкциями. Поэтому они особенно популярны для сооружения временных объектов, дополнительным плюсом в этом сегменте является возможность их вторичного использования.

Отдельно остановимся на буронабивной технологии. Почему стоит особенно присмотреться к этой категории и разобрать, как заливают сваи под фундамент дома? По времени установки они не могут соперничать с другими типами свай из-за продолжительности отвердевания бетона. Однако в некоторых случаях это может оказаться не самым важным параметром по следующим причинам:

• При закладке свайно-ленточного или плитного типа фундаментов также используется заливка бетоном, в результате все равно придется, ждать его отвердевания и время заглубления уже не будет играть большой роли.
• При возведении малогабаритных построек, в особенности частных, количество свай небольшое и, как правило, закладка фундамента занимает меньший период.
• В частном строительстве дополнительные преимущества – простота исполнения, возможность обойтись без использования техники.

Этого перечня должно быть достаточно для принятия решения. Время подумать о том, как залить сваи под фундамент своими руками. Последний фактор, иногда решающий – требуемый бюджет намного меньше других способов установки.

Подготовка

Основные шаги:

• Исследование земли.
• Расчет общей нагрузки.
• Выбор типа фундамента.
• Определение количества свай.
• Разметка и расчистка участка.

Разберем каждый шаг подробней.

Исследование почвы это выяснение:

• Рельефа – измерение уклона на всей площади застройки, на отдельных участках. Отмечают все холмики, ямки, трещины, рытвины и другие дефекты.
• Несущей способности – зависит от свойств грунта: типа, плотности, влажности, связности. С целью их установления производят отбор проб.
• Глубины промерзания – главным образом определяется климатической зоной, наибольших значений достигает в холодных регионах.
• Глубины залегания грунтовых вод, близости водоемов – сюда же относятся их сезонные колебания и опасность подтопления.

Установление этих параметров нужно для дальнейших расчетов, необходимости проведения и объемов коррекционных мероприятий. Кроме того, станет ясна целесообразность использования свай и глубина их монтажа. Знать нагрузку, которую будет оказывать дом, нужно для подсчета количества свай – каждая из них обладает ограниченным запасом прочности, его превышение приведет к трещинам, уменьшению срока службы. Итоговая масса зависит от размера, этажности, используемых материалов.

Важность исследования земельного участка тем выше, чем большей массой и этажностью будет обладать планируемая постройка. Большое значение имеют как результаты непосредственного анализа почвы, так и статистика, накопленная за прошлые года. Приблизительное представление о пригодности земли для строительства может дать состояние расположенных по соседству домов, опрос их владельцев.

Опираясь на полученные данные, переходят к следующему шагу. Необходимо подобрать конструкцию фундамента. Учитывая массу и число этажей будущего дома, выбирают:

• Столбчатый фундамент – самый простой в исполнении, используется для легких каркасных и деревянных домов, как правило, одноэтажных.
• Свайно-ленточный – способен выдержать большую массу, допускает строительство кирпичных двух- трехэтажных домов.
• Плитный – самый прочный, можно строить дома большой этажности. Однако, объем работ и расход материалов тоже значительный.

На финальном этапе подготовки размечают и очищают участок. После этого определяют места установки свай, убирают мусор, выкорчевывают растительность. Сваи обязательно должны стоять в углах, местах соединения и пересечения несущих стен.

Этапы заливки

• Бурение скважины.
• Обустройство песчаной подушки.
• Монтаж опалубки, гидроизоляции.
• Монтаж укрепляющего каркаса из арматуры.
• Собственно заливка.

Всего пять этапов. Теперь остановимся на каждом из них подробней, чтобы понять как правильно заливать сваи под фундамент. Для бурения подойдет обычный ручной бур, хотя с механизированным процесс пройдет быстрее. При ручном методе желательно вынимать почву по мере углубления, иначе вращать его будет намного труднее, а при большой глубине застрянет.

На дне ямы с помощью лопаты или широкой насадки на бур можно сделать небольшое расширение – для песчаной подушки. Хватит примерно 30 сантиметров песка, но его нужно хорошо утрамбовать. Такая подушка послужит для равномерного распределения давления, что предотвратит перекос.

Для изготовления опалубки используют металлопрофиль или асбестоцементные трубы. Дополнительно можно провести гидроизоляцию специальным раствором или пленкой. В качестве простейшего варианта применяют рубероид. Его сворачивают в рулон, закрывают полиэтиленом с нижнего конца, опускают в скважину. После этого заливают немного бетона, слегка приподнимают – внизу образуется расширение. Благодаря этому возрастают несущие качества.

Профилированныелисты и гидроизоляционные пленки доступны для покупки по адресу metprof-vrn.ru. При заказе с сайта действуют скидки, товар сопровожден подробным описанием и можно получить консультацию специалиста по телефону.

Дальше устанавливают арматурный каркас. Его собирают на основе прутьев толщиной от одного сантиметра, скрепленных проволочными кольцами через каждые 25-30 сантиметров. Такая конструкция повышает сопротивляемость боковым нагрузкам.

Изготовление арматуры с опалубкой определяет высоту над уровнем земли. Высота сваи, в свою очередь зависит от выбранного фундамента. При столбчатом она должна выступать на уровень предполагаемых столбчатых оснований. При ленточном и плитном монтаж производится вровень с грунтом.

Время приступать к завершающему этапу. Им является заливка бетона. Марку прочности выбирают исходя из рассчитанной ранее нагрузки на сваи. Для самых легких конструкций подойдет класс М-200, для тяжелых – М-350. Для повышения прочности заливку желательно проводить без перерывов. Выход на плановые параметры происходит в течение месяца теплой сухой погоды. Следует избегать начала работ в дожди, иначе итоговая прочность будет ниже расчетной.

Микросваи — спиральные сваи VS бетонные опоры

В ответ на растущий мировой спрос на новое строительство инженеры и подрядчики всегда ищут новые и быстрые способы заложения фундамента. Помимо скорости, им также нужна стабильная, прочная и долговечная система фундамента. В прошлом инженеры часто обращались к буронабивным бетонным опорам, но благодаря недавним инновациям многие теперь обращаются к системам со спиральными сваями.

Понимание различий

Для подрядчиков и инженеров, желающих оценить достоинства обеих систем, мы составили краткий обзор двух фундаментных систем.

Бетонные опоры с отверстиями

Буробетонные сваи — это разновидность системы железобетонных фундаментов. Как правило, эти фундаменты используются для поддержки больших зданий или тяжелых грузов. Эти бетонные сваи должны быть установлены на месте и требуют использования специального оборудования, чтобы сначала удалить грунт с места установки сваи, а затем залить бетон в только что пробуренную шахту. Удаленный грунт должен быть удален с рабочего места, и во многих случаях после заливки сваи остается бетон.

Процесс изготовления буронабивных бетонных свай требует использования различных машин, специального оборудования, времени и ресурсов. Хотя эти системы часто приводят к очень прочному фундаменту, это верно только в том случае, если почва, в которой они расположены, уже имеет высокое качество и не находится рядом с уровнем грунтовых вод. В этих случаях, если почва слишком рыхлая или уровень грунтовых вод слишком высок, шахту необходимо выкопать глубже, а яму, возможно, придется укрепить стальными сепараторами или стабилизирующими материалами.Это увеличивает стоимость, время и трудозатраты на и без того дорогостоящий процесс.

Винтовые свайные системы

Установка винтовой сваи с помощью сборной винтовой опоры позволяет быстро и точно создать фундамент. Доказано, что винтовые сваи выдерживают большие и тяжелые нагрузки, чем другие системы фундамента, и для этого используется меньше материалов. Эти винтовые сваи доставляются на строительную площадку в собранном виде. Используя обычное строительное оборудование или, в некоторых случаях, даже ручной инструмент, спиральную сваю можно просверлить и закрепить в почве.В результате этого процесса не остается почвы, так как спиральная свая погружается в землю.

Достижения в технологиях спиральных свай гарантируют, что эти системы фундамента эффективны на самых разных почвах, даже на рыхлых или некачественных. Если спиральную сваю необходимо вдавить глубже в почву, монтажная бригада может добавить удлинители до тех пор, пока не будет достигнута желаемая несущая способность.

Система STELCOR®

Обе системы имеют свои достоинства и обеспечивают практический способ заложить фундамент здания.Помня об этих элементах, IDEAL Foundation Systems разработала систему STELCOR®, в которой используется лучшее из обеих систем. Признавая необходимость устойчивого фундамента на участках с неглубокой или некачественной почвой, система STELCOR использует систему спиральных свай, а затем закрепляет сваю на месте путем заливки раствора в спиральную сваю. Несущий грунт смещается, а раствор обеспечивает более высокую нагрузку на фундамент на меньшей глубине. Система не имеет вибрации, что защищает окружающую среду от воздействия.Вместо того, чтобы полагаться на вредный бетон и сопутствующие товары, система STELCOR оказывает очень мягкое воздействие на окружающую среду и при необходимости может быть легко удалена.

Свяжитесь с IDEAL сегодня

Если вы беретесь за крупный строительный проект и нуждаетесь в стабильной и прочной системе фундамента, обратитесь в IDEAL Foundation System, чтобы узнать о нашей системе STELCOR. Наши специалисты могут предоставить вам расценки на ваш проект и дать вам необходимую информацию о вашем проекте. Свяжитесь с нами сегодня.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и винтовых анкеров

A1.Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий.Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки.В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций.В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки.В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Мониторинг крутящего момента установки также означает, что условия грунта в каждом месте установки могут быть проверены, а подповерхностная изменчивость может быть оценена. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут быть изготовлены в виде модульных систем, состоящих из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто встречаются мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать с минимальными изменениями структурной целостности или без них.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее примерно 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Образовательный архив спиральных свай — Conte Company

Многие подрядчики уже знают об огромных преимуществах, которые дает использование винтовых свай (или винтовых свай) в качестве фундамента для домов и зданий. Но есть гораздо больше способов использовать винтовые сваи, чем просто закрепить большие конструкции в различных почвенных условиях.Некоторые из этих инновационных приложений начинают находить признание у знающих профессионалов в области строительства и генеральных подрядчиков по всей стране.

Преимущества использования винтовых свай

Давно известно, что винтовые сваи являются идеальной системой для использования в местах, где тип почвы делает традиционный фундамент более опасным. Многие жители Нью-Джерси после урагана «Сэнди» обнаружили, что спиральные сваи можно использовать с большим преимуществом для поднятия их домов выше уровня штормовых нагонов, обеспечивая уровень безопасности и душевное спокойствие.

Поскольку установка винтовых свай, как правило, происходит намного быстрее, чем другие решения для глубоких фундаментов, многие строители ценят их использование, когда их строительные проекты связаны с ограничениями по времени. В окрестностях существующего жилья, где между зданиями мало места для работы оборудования, винтовые сваи могут быть намного проще установить, чем традиционный фундамент. То же самое и с ремонтом фундамента — винтовые сваи гораздо проще устанавливать в ограниченном пространстве.

Helicals — идеальное решение при строительстве на воде или болотах. Для типичного строительства при строительстве на хорошей, сухой почве традиционные бетонные фундаменты являются экономически эффективным выбором, но в определенных ситуациях, когда земля будет менее восприимчива к бетону, винтовые сваи являются прекрасной альтернативой.

В отличие от большинства других методов фундамента, винтовые сваи также могут быть удалены и переработаны с минимальными усилиями. Поскольку во многих случаях они изначально были только ввинчены в землю, необходимо только «открутить» их и снова использовать в другом месте.Универсальность, обеспечиваемая спиральными сваями, не имеет себе равных в строительных кругах, поскольку они могут быть легко настроены для адаптации к съемным конструкциям и обеспечивают огромную ценность независимо от их использования.

В поисках новых способов использования винтовых свай

По правде говоря, существует бесконечное множество способов использовать винтовые сваи всякий раз, когда требуется какой-либо тип анкеровки или фундамента для больших или малых конструкций. Фактически, они быстро меняют способ установки фундаментов для многих конструкций.Это может быть клише, но единственное реальное ограничение — это воображение и креативность строителя. Вот несколько нетрадиционных способов использования винтовых свай…

Столбы ограждения

При креплении столбов ограждений или настилов на винтовые сваи — они никуда не денутся. Даже когда необходимо установить ограждение на некоторых болотистых или мягких почвах, столбы ограждения можно прикрепить к монтажным кронштейнам на винтовых сваях, закрепленных глубоко в земле, где существует устойчивый слой почвы.Не только стабильность столбов, но и максимальная поддержка.

Солнечные фермы

По мере роста спроса на чистую энергию растет и потребность в обширных солнечных фермах по всей стране. Существует несколько быстрых, надежных и экономичных способов закрепления отдельно стоящих солнечных батарей, включая Н-образные сваи и винтовые сваи. Оба они способны выдерживать огромные нагрузки, действующие на растягивающие, сжимающие и поперечные силы. Без реальной потребности в бетоне они могут быть установлены очень быстро, что дает больше времени для других аспектов строительства солнечных батарей.

Когда расширяет существующую солнечную ферму , может быть трудно перемещать большое, забивное оборудование вокруг существующих солнечных батарей. В таких случаях единственным вариантом может быть небольшая, маневренная техника, необходимая для забивки винтовых свай. Обычно все, что нужно — это мини-экскаватор.

Детские площадки

Из всех возможных способов использования спиральных свай вы не сразу вспомните игровую площадку. Однако закрепить современную детскую площадку проще простого, чем винтовые сваи.Монтажный кронштейн можно подсоединить к установленным сваям перед закреплением рекреационного оборудования. С помощью полностью надежной системы крепления игровая площадка может быть защищена от любых сил, которые могут на нее воздействовать, а когда безопасность детей является проблемой, полная надежность всегда является первым приоритетом.

Палатки для праздников

Когда вы устанавливаете групповые палатки в одном и том же месте снова и снова для повторяющегося события или серии событий, имеет смысл предоставить более постоянную систему крепления для этих групповых палаток.Идеальное решение проблемы — установить столько винтовых свай, сколько потребуется, чтобы вместить количество возводимых палаток, и просто прикрепить палатки к полупостоянным винтовым сваям. Мало того, что палатки будут иметь большую устойчивость, также не придется заново изобретать колесо для каждого года. В качестве дополнительного бонуса, используя полупостоянные сваи, некоторые стили палаток могут позволить вам устранить или уменьшить количество проводов, по которым посетители могут споткнуться.

Променад

Дощатые настилы обычно располагаются в непосредственной близости от водоемов, обычно океана, и поэтому их обеспечение непросто.Не проблема для опытного установщика винтовых свай. Сама конструкция дощатого настила может быть безопасно установлена ​​значительно выше нормальной ватерлинии и может быть прикреплена скобами к сваям. Зоны, подверженные наводнениям, могут быть даже зонированы для использования спиральных свай в будущем, потому что они очень эффективны при закреплении конструкций на воде или вокруг нее. Также важно отметить экологичность винтовых свай для тротуаров на заболоченных территориях. Он не имеет себе равных по сравнению с другими методами фундамента, так как не требуется заливка раствора, нет грунта от бурения и остаются только сваи.В результате проект оказывает очень низкое воздействие на окружающую среду и не представляет угрозы для окружающей дикой природы.

Инновационные фонды повсюду

Конечно, не во всех проектах можно использовать винтовые сваи. Но они являются невероятно полезным и эффективным решением, когда строительство нужно было начать вчера. Это особенно актуально для надземных сооружений, при строительстве на участках рядом с водой, а также в проектах с ограничениями доступа, которые могут затруднять работу более крупной техники.

Компания Conte предлагает линейку неглубоких спиральных свай, производство и установка которых обходятся дешевле, чем их более крупные аналоги. Эти более короткие сваи работают точно так же и являются отличным решением для всех видов фундаментов с легкой конструкцией. Наша дочерняя компания Innovative Foundation Systems специализируется на свайных фундаментах для ограждений и солнечных батарей, а также на других областях, где традиционно использовался бетон. Для получения более подробной информации свяжитесь с нами.

Есть ли у вас творческий подход к использованию винтовых свай?

Давай поговорим! Мы поможем вам обдумать это…

Поддержка вашей проезжей части с помощью винтовых свай Cantsink

Гладкая, безупречная подъездная дорога имеет важное значение для внешнего вида вашего дома, не говоря уже о долгосрочном обслуживании ваших автомобилей.

Без надлежащей опоры под тяжелым бетоном поверхности проезжей части эта безупречная консистенция поверхности проезжей части может быстро потрескаться, погнуться и рассыпаться. Вес бетона на поверхности почвы может со временем привести к ее оседанию, особенно если под землей много влаги.

Прежде чем вы это узнаете, бесшумное скольжение между улицей и проезжей частью может превратиться в раздражающую и неприглядную полосу препятствий.

Запатентованные спиральные сваи

Cantsink, устанавливаемые под поверхностью проезжей части, могут предотвратить разрушительное воздействие времени и смещения, проседания почвы.Одним щелчком мыши или звонком дружелюбные специалисты Cantsink придут к вам домой. Они оценят ваши потребности, а опытные инженеры компании будут работать с вашим подрядчиком по подъездной дорожке, чтобы разработать индивидуальную систему поддержки для вашего проекта.

Эти стальные опоры специально изготовлены с уникальной спиральной пластиной на нижнем конце стального вала 2 7/8 дюйма, которая проста в установке и практически не обнаруживается после установки. Запатентованная конструкция Cantsink не только делает их на 50 процентов прочнее, чем любые другие стальные опоры на рынке, но и делает процесс Cantsink более экологически ответственным.

Cantsink производит свою продукцию из высококачественной стали американского производства на производственном предприятии с нулевым потреблением энергии в Метро Атланте. Международный совет по кодам, который разрабатывает безопасные и надежные строительные стандарты для строительства в сообществах по всему миру, сертифицировал линейку продуктов Cantsink посредством строгого независимого процесса тестирования.

Индивидуальная разработка делает опору Cantsink адаптируемой к широкому диапазону погодных и почвенных условий

Благодаря запатентованным спиральным сваям Cantsink установка выполняется быстро и легко благодаря процессу, исключающему догадки и вызывающему лишь минимальные нарушения окружающего ландшафта.Как только сваи будут на месте, ваш подрядчик может заливать бетон, зная, что поверхность проезжей части останется гладкой, привлекательной и беззаботной для жизни вашего дома.

Компания Cantsink, основанная в 1988 году, пользуется доверием дизайнеров, строителей и инженеров, предлагая надежные и экономичные системы поддержки для всех элементов, включая подъездные пути, которые делают дом привлекательным и неповторимым. Запатентованные спиральные сваи Cantsink не позволяют почве и погодным условиям влиять на структурную целостность вашего дома и другие его конструктивные особенности.

Основания Cantsink обладают особыми преимуществами: они обладают уникальной устойчивостью к погодным и географическим условиям, таким как насыщенная дождями почва, низкие зимние температуры и меняющиеся почвенные условия. Все это может нарушить структурное выравнивание и целостность застроенной среды.

Какая бы ни была проблема с опускающимися конструкциями, винтовые опоры Cantsink могут стать ключом к ее решению. Независимо от того, строите ли вы новую подъездную дорогу или ремонтируете разрушающуюся, начинать с индивидуального размещения свай Cantsink — лучшая гарантия надежной подъездной дороги в будущем.

Нажмите сейчас или позвоните сегодня, чтобы проложить путь к непреходящей красоте вашего дома.

Проектирование и строительство троп водно-болотных угодий, издание 2007 г.

Проектирование и строительство троп водно-болотных угодий: издание 2007 г.

Конструкции, требующие фундамента

Кордрой, магистрали, тротуары и улучшенные
дренажные системы построены прямо на земле и не
требуется фундамент. Остальные приемы — пуансон, болотные мосты,
Гэдбери и променад — все
требуется какой-то построенный фундамент, чтобы поднять
конструкция от земли.

Тип необходимого фундамента зависит от конструкции.
построены, доступны материалы, а также почва и
водные условия. Может быть больше одного типа фундамента.
подходит для каждой конструкции, поэтому обсудим основы
первый. К таким основаниям относятся шпалы, шпалы, концевые опоры.
сваи, фрикционные сваи и винтовые сваи.

Шпалы (пороги)

Самым простым фундаментом является опора на планку проступи или стрингеры.
на шпалах, также называемых порогами, или грязевыми порогами.Журнал
естественно устойчивое к гниению дерево или обработанный столб или столб большого диаметра.
используется для шпал. Спящие привыкли
поддержка конструкции перфоратора, гэдбери и болотного моста.
Насечки для каждого типа конструкции различаются и будут
обсуждается далее в этой главе.

Шпала (рисунок 24) помещается в неглубокую траншею справа.
угол к средней линии следа. Второе спальное место помещается в
еще одна траншея, параллельная первому спальному месту.Расстояние между
две шпалы — это пролет. Пролет определяется
с помощью столярных или строительных инженеров
опыт.

Прикрепление шпал к земле с помощью выколоток диаметром от 24 до 30 дюймов
это дополнительная работа, но она может сократить расходы на техническое обслуживание в будущем.
заболоченные земли, подверженные наводнениям. Прикрепление наиболее важно рядом с
ручьи или реки, в которых может наблюдаться высокая скорость воды во время
затопление. Закрепление также может снизить потребность в обслуживании
частых паводков.Наружные выколотки должны быть
забивается в отверстия, просверленные под противоположными углами. Установлены штифты
под этими углами будет сопротивляться плавучести и поднятию от мороза и
также предотвратит вандализм. Если для крепления используется арматура, отверстие
может быть на 1/16 дюйма меньше диаметра, чем арматурный стержень. Иначе,
отверстие должно быть диаметром штифта.

Рисунок 24 — Поместите шпалы в неглубокую траншею и закрепите их булавками.
против
углов, чтобы они не уплыли во время сезонного наводнения.

Бревна иногда используются вместо бревен для шпал.
С древесиной легче работать, потому что она не требует
насечка. Однако бревна не имеют такого рустикального стиля.
качество как бревна. Бамперы парковочные сборные железобетонные и другие
сборные железобетонные блоки использовались для шпал, но они
далеки от деревенского. Бетонные бамперы весом 150 фунтов
на кубический фут доставить на участок сложно. В большинстве водно-болотных угодий
почвы, они в конечном итоге погрузятся в землю.

Иногда основание для спального места может быть усилено
копать глубже, шире и дольше; укладка геотекстиля;
добавление нескольких дюймов гравия поверх геотекстиля;
и складываем геотекстиль поверх гравия, чтобы
инкапсулируйте его. Положите шпал поверх этого фундамента.

Крайбинг

На неровной местности или при переходе широкой низкой местности, бревно
или деревянные опоры могут использоваться для поддержки тропы.Обычно журналы
используются для создания опор (рисунок 25). Копайте два параллельно
неглубокие траншеи на расстоянии нескольких футов друг от друга. Поместите спальное место в каждую
траншеи и по диагонали прижать к земле тремя 30-дюймовыми выколотками. Привод
два внешних штифта под противоположными углами. В зависимости от ширины готового
след, первый слой (или курс) может быть от 3 до 5 футов в длину
журналы. Второй курс
еще двух бревен размещается на первом ряду бревен, рядом с
их концы.Каждый ряд бревен размещается под прямым углом к
курс ниже и прикреплен к нему. Прикручивание
наращивается до тех пор, пока не будет достигнута необходимая высота. Положите верхний курс
перпендикулярно средней линии тропы. Стрингеры или планка
могут быть прибиты к каждому из верхних бревен или бруса, или
одиночное бревно большого диаметра можно надрезать и прикрепить к
верхние бревна (аналогично описанным ранее шпалам).

Рисунок 25 — Опора бревен с двумя шпалами.

Если вы используете бревна, в нижней части можно использовать седловые выемки.
всех, кроме спящих. В результате получится прочная стена из бревен.
Более простой способ — использовать квадратную выемку на концах
каждый журнал, который контактирует с другим. Эта техника оставит
Зазор между бревнами от 3 до 6 дюймов (рисунок 26).

Рис. 26 — Укладка бревен с одинарной шпалой. Не
вырезать бревна, которые
контактировать с землей.

Забейте шипы или выколотки длиной 12 дюймов в предварительно просверленные отверстия на
углы накладки, чтобы скрепить ее.Избегайте штабелирования
стыки друг на друга. Швы должны быть смещены, иначе
штифты с каждого курса будут попадать в штифты в журналах
курс ниже.

Бревна проще в использовании, чем бревна, потому что в них нет
быть надрезанным. Для большей устойчивости и предотвращения заедания
от смыва паводком можно залить открытое пространство
в сердцевине опоры камнем.

Корзины из проволочного габиона, наполненные камнем, также могут использоваться для детских кроваток.
конструкции.Сверху ставятся шпалы.

Деревянные сваи

Сваи — еще одна техника фундамента. Три типа свай
были использованы для троп водно-болотных угодий. Строительные инженеры
эти сваи называются концевыми сваями, фрикционными сваями и
винтовые сваи (рисунок 27). Инженеры-геотехники используют
ручной датчик относительной плотности для определения почвы
условия. Зонд вбивается в землю с фиксированным
сила, позволяющая рассчитать сопротивление.

Рисунок 27 — Фрикционные и опорные сваи. Куча посередине
начиналась как фрикционная свая, но стала концевой сваей, потому что
встретил твердое сопротивление, прежде чем подняться.

Концевые сваи

Сваи с торцевыми опорами используются в местах с твердым грунтом или
твердая порода находится на глубине от 2 до 10 футов под землей. Хотя
почва на этих участках может поддерживать шпалы, сваи могут использоваться для
поддерживать протектор при резких перепадах уклона, когда протектор
должен находиться на высоте от 1 до 5 футов над землей или водой.Сваи также могут
опорные поручни.

Для установки сваи с торцевой опорой выкопайте яму немного шире.
чем кучу до точки ниже линии замерзания. Если вы столкнетесь
твердый камень на дне ямы до достижения линии промерзания,
куча может опираться на камень. Силовые шнеки помогают сделать
копать проще и быстрее. В дикой природе или где только
требуется несколько ям, копатель почтовых ям с ручным управлением
шнек или лопата выполнят эту работу.

Поместите сваю вертикально и вертикально в отверстие. Поместите выкопанный
земля (или импортный крупный песок или гравий) в яме
слоями от 6 до 8 дюймов, одинаково со всех сторон ворса, и
уплотните его утрамбовкой. Подбивочная планка — лучший инструмент для
уплотнение земли (рисунок 28).

Рисунок 28 — Лом (рок) и утрамбовочный стержень. Штанга трамбовка
легче лома и лучше всего подходит для рыхления почвы в ямах
и для утрамбовки столбов.

Несущие сваи могут быть изготовлены из естественно устойчивых к гниению.
или обработанная под давлением древесина, сталь или бетон, отлитые в звуковые трубки
(одноразовые цилиндрические формы). Обычно используется древесина
потому что он легко доступен и проще в использовании, чем сталь или
конкретный. Соединения с деревянной сваей также намного проще.
сделать, а инструменты, необходимые для работы, легче и больше
легко доступны. Древесина — лучший выбор для концевых опор
сваи, потому что их плоские прямоугольные стороны легче соединять
чем круглая поверхность бревен.Как правило, пиленый, подвергнутый обработке давлением 6
на 6 секунд подходят для этой работы (рисунок 29).

Рисунок 29 — Использование бруса для концевых свай составляет
соединения проще, чем при использовании круглых свай. Срезать вершины на
угол, чтобы они пролили воду.

Сваи фрикционные

Фрикционные сваи обычно используются, когда земля влажная и
небрежный — области, где вам нужны бревна или какая-то колода
стоять во время работы.Фрикционные сваи для грунтовых работ
обычно не менее 12 футов в длину и от 10 до 12 дюймов в диаметре.
Фрикционные сваи значительно тяжелее, их неудобно обрабатывать.
транспортировать, и их сложнее установить, чем сваи с торцевыми опорами.

Фрикционная свая должна представлять собой бревно, устойчивое к естественному гниению, или
обработанное давлением бревно или столб. Вырежьте точку на узком
в конце и выкопайте неглубокую яму в том месте, где должна собираться свая. Куча
должен управляться широким концом вверх и узким концом
вниз.Куча должна стоять максимально отвесно.

Для прокладки тропы на заболоченных территориях используются фрикционные сваи.
управляется вручную. Забивка сваи производится «молотком» —а
2½ фута стальной трубы диаметром 12 дюймов (рис.
30).
Сверху приварена крышка и два отверстия диаметром ½ дюйма.
в колпачке врезаются, чтобы выпустить воздух. Две стальные ручки диаметром ½ дюйма
к бокам трубы привариваются арматурные стержни. В одной области, где трение
строительство свай было обычным явлением, два из этих молотов использовались для забивания свай.
рукой.Один молот весил 90 фунтов, а другой — 135 фунтов.
Использование этих инструментов создает сильные тела. Обычно два человека
работают вместе при работе с этими ручными копрами.

Теория фрикционной сваи состоит в том, что поверхность сваи
трение о неряшливую почву. Чем глубже куча
забит, тем больше будет трение, пока, наконец, ворс не окажется
вверх »и может двигаться только на доли дюйма с каждым
удар молотка.Когда эта точка будет достигнута, забивка сваи
останавливается, обычно на глубине от 6 до 10 футов. Иногда твердая почва
или скала будет достигнута до того, как поднимется куча. С этой точки зрения
забивка останавливается, и свая становится сваей, несущей конец.

Если тропа строится постепенно, можно использовать сваи длиной от 12 до 16 футов.
управляться небольшой, легкой машиной с копрометром
вложение. Прокладка достаточно прочной тропы для водно-болотных угодий,
копатель может оказаться полезным в прибрежных районах,
подвержены ураганам, северо-востоку или тайфунам.Если водно-болотное угодье
след может поддержать машину, вероятно, выдержит
несколько сильных штормов. Если требуются более длинные сваи,
на некоторые площадки можно доставить более тяжелый копер на барже.

Рисунок 30 — Сваебойный молоток
банка
весить 135 фунтов или больше.

Конструкция изогнутой

Используются ли деревянные концевые опоры или фрикционные сваи, один раз
свая на месте, конструкция аналогичная. Вторая куча
размещается на противоположной стороне от средней линии следа так, чтобы
каждый находится на одинаковом расстоянии от центральной линии.Когда оба
сваи стоят на месте, они соединяются одной или двумя ригелями.
Комбинация ригелей и свай называется гнутой.

На сгибе с одним ригелем верхняя часть каждой деревянной стопки срезана ровно.
и вровень с противоположной стопкой. Брус размером 3 на 6 или 3 на 8 — это
положить плашмя на верхнюю часть обеих свай так, чтобы он выступал на несколько
в дюймах от каждого из них. Эта древесина, или бухгалтерская книга, с шипами
до вершины каждой стопки (рисунок 31).

При использовании двух реек одна прикручивается к передней части, а другая
к задней части каждой стопки, охватывая пространство между
геморрой.Просверлите отверстие в каждой свае параллельно центральной линии следа.
Эти отверстия (и ригели) должны быть на одном уровне с каждым
Другие. Регистр размером 3 на 6 дюймов удерживается на месте с одной стороны
свая, а отверстие в свае продлевается через ригель.
Это повторяется до тех пор, пока каждый ригель не будет прикреплен к каждой свае.
Бухгалтерские книги должны быть на одном уровне друг с другом.

Рисунок 31 — Изгиб с одной бухгалтерской книгой. Поднимите бухгалтерскую книгу до вершины
каждую стопку.Свая и гроссбух вместе называются изогнутыми.

Другой метод для того же типа установки — определение
правильная высота ригелей и зажим пары ригелей
к каждой стопке изогнутой. Просверлите отверстие в гроссбухе, в свае,
и противоположная бухгалтерская книга, все сразу. Это быстрее, но требует
два больших зажима, которые можно открыть минимум на 1 фут (рисунок 32).

Рисунок 32 — Изгиб с двумя регистрами. Обрежьте вершины свай по метке
.
угол, чтобы они пролили воду.Болты проходят сквозь сваю, и оба
бухгалтерские книги.

После установки пары изгибов, обработанных давлением 3 на 12 дюймов
планки проступей прибиваются к гроссбуху или ригелям, как описано
для болотного моста на шпалах. Если досок больше 2
футов над землей или водой, ступенька должна быть не ниже
две доски шириной для троп, которые не должны быть доступны
стандарты. Собирать и утилизировать обработанную деревянную отделку
и опилки.

Если палуба будет выше 3 футов над землей,
диагональные распорки нужны для соединения свай из гнутых. А
одинарная диагональная скоба достаточна, если колода составляет всего от 3 до 4½
футов над землей (рисунок 33). Если колода выше
чем 4½ фута, необходимы две диагональные распорки. Эти подтяжки
должен быть установлен как поперечная распорка, образуя X между
сваи. Диагональные распорки обычно изготавливаются из дерева (рис. 34).
Угол наклона подтяжек должен составлять от 30 до 60 градусов.
к горизонтали, чтобы обеспечить достаточную поддержку.Углы 30, 45,
или 60 градусов, или треугольник 3-4-5, математика
столярные работы проще в полевых условиях.

Иногда земля находится значительно ниже поверхности
протектор. Если протектор находится на высоте 4 футов или более над землей и
расстояние между изгибами 6 футов и более, диагональные связи
может понадобиться для соединения последовательных изгибов. Укрепляющий
между загибами делается деревянными элементами справа
одна стопка сгибается к правой стопке следующей, а левая стопа
согнутой влево стопки следующей (рисунок 35).Иметь ввиду
что скобы препятствуют потоку воды и могут способствовать скоплению мусора
и ледяные заторы.

Рисунок 33 — Одной диагональной распорки достаточно, если колоды больше нет.
чем
4½ фута над землей. Попеременные скобы при последовательных изгибах.

Рисунок 34 — Используйте поперечную распорку, если платформа выше 4½ футов.
выше
земля. Сверхдлинные распорки можно скрепить болтами с помощью скобы
.
проставочный блок для увеличения жесткости.

Рисунок 35 — Иногда необходимо закрепление между изгибами.

В национальных лесах все
мосты требуют проектирования
одобрение инженерного отдела
до постройки.
Мосты обычно определяются
как структуры более 20
футов длиной и выше 5
ноги от земли. Некоторые из
более сложные конструкции
описанная в этом отчете встреча
эти критерии и требуют
инженерная экспертиза
и одобрение.

Винтовые сваи (винтовые сваи)

Винтовые сваи или винтовые сваи — более точные термины для
недавняя адаптация старой строительной техники с использованием
анкерные болты. Винтовые анкеры изначально использовались в бедных
почвы, часто с кабельной растяжкой. Конструкция винтового анкера была изменена для использования в качестве винтовой сваи. Хотя
технически некорректно, термин анкер-шуруп все еще используется
(рисунок 36).

Рисунок 36 — Винтовые сваи —
альтернатива фрикционным сваям.

Винтовые сваи теперь используются для поддержки чего-либо из коммунальных услуг.
столбы к большим зданиям, построенным на бедных заболоченных почвах. Они требуют
специальное оборудование и техника для установки. Многие сертифицированные
подрядчики расположены по всей стране, что позволяет
конкурсные торги. Иногда сертифицированные подрядчики будут обучать
волонтеры для работы. Винтовые сваи — отличный
альтернатива фрикционным сваям. Они меньше весят, легче
установить с переносным оборудованием, и в результате меньше земли
беспокойство.Их общая стоимость может быть намного меньше, чем
фрикционные сваи (рисунок 37).

Винтовая свая состоит из винтовой выводной секции и балки.
седло. Ведущая секция — цельная высокопрочная сталь 3½, 5 или
7 футов длиной, заостренный внизу. Один, два или три твердой стали
спирали диаметром 8, 10 или 12 дюймов, расположенные на расстоянии от 2½ до 3 футов
отдельно приварены к прочному стальному валу. Диаметр
и количество спиралей зависит от груза, который нужно нести, и
почвенные условия на участке.Спирали прикреплены к
стальной вал с одним краем прорези ниже другого,
создание передней кромки и задней кромки. Все элементы
винтовой сваи горячеоцинкованные. Предусмотрены отверстия для болтов.
в конце каждой ведущей секции для прикручивания еще одной винтовой
секцию к ведущей секции (рисунок 38).

Рисунок 37 — Винтовые сваи, установленные в Колорадо. Седла не
еще
прикрепил.
Для безопасности концы закрыты временными пластиковыми заглушками.

Рис. 38 — Для этого променада использовалась спиральная свая. Стрингеры
прилагается
непосредственно к опоре балки, помогая сохранить дощатый настил
близко к земле.

Седло L-образной балки длиной 12 дюймов подходит к концу
стальной вал винтовой сваи, к которой крепятся секции
все вместе. Седло балки состоит из стального уголка, приваренного к
трубная втулка.Два отверстия под болты в вертикальной опоре стального уголка
расположены напротив двух отверстий под болты в стальной боковой стопорной пластине (рис.
39).
Боковая стопорная пластина удерживается на месте двумя болтами через
стальной уголок, через деревянную балку или стрингер, и через
боковая стопорная пластина. Кронштейн балки можно отрегулировать до
3½ дюйма, затянув гайки на болте. Седло на заказ
часто используется для размещения больших деревянных или стальных реек.

Рисунок 39 — Винтовой анкерный кронштейн для винтовых свай.

В бедных почвах иногда используются более длинные винтовые сваи для
достичь необходимой несущей способности. Чтобы достичь этого
вместимость, сваю забивают в землю до заданного
крутящий момент (сила, необходимая для закручивания ведущей части в
земля) достигнута. Удлинители можно прикрутить к
свинцовой секции и закапывают в землю до правильного
крутящий момент достигается.

Винтовая свая в сборе

Спиральные сваи для троп водно-болотных угодий обычно состоят из
две винтовые сваи напротив друг друга, по одной с каждой стороны
болотный мост или дощатый настил, или они могут быть расположены под
променад.Две стопки можно связать вместе с помощью ригеля.
или пара ригелей, поставленных на край, опираясь на балку
седло каждой стопки. Бухгалтерские книги обычно изготавливаются из цельного дерева — 3
на 6, 8, 10 или 12 дюймов, или на две или три части 2 на 4 или 2
на 6s, прибитых вместе. Ригели также могут быть клееными. В
ригели прикреплены болтами к каждой опоре балки (рисунок 40).

Рисунок 40 — Типичная конфигурация бухгалтерской книги
сборки винтовой сваи.

Если настил находится на высоте от 3 до 4 ½ футов над землей, диагональная скоба
нужен между сваями.Если колода больше 4½ футов
над землей необходимы две диагональные распорки, установленные
как крестовины. Диагональные раскосы могут быть дополнительными спиральными.
сваи (рисунок 41) или стальные уголки с прикрепленным диагональным тросом
им. Если изгибы находятся на расстоянии 6 футов или более, диагональные связи
между изгибами тоже может понадобиться. Последовательные наклоны
может скрепляться по диагонали от левой винтовой сваи одного
гнутая вправо винтовая свая очередного загиба. Процедура
повторил, чтобы соединить две оставшиеся винтовые сваи изгибов.

Рисунок 41 — Типичный узел спиральной сваи.

Винтовые сваи — зеленая альтернатива бетонным фундаментам

Если чему-то нас научило последнее десятилетие, так это тому, что многое из того, что делали наши предки, было намного лучше для окружающей среды и для нас в целом, чем современные методы.

Кажется, что это верно даже в случае инженерно-геологических изысканий и строительства фундаментов.

Винтовые сваи или свайный фундамент впервые приобрели известность в конце 19 ^-го века и стали одной из самых известных форм фундаментов, используемых во всем мире.Это было просто, быстро, эффективно и не требовало альтернативных требований, таких как бетон.

Если вы не знакомы с винтовой сваей, это довольно простой, но очень эффективный механизм. По сути, это винт, который вкручивается в землю с помощью землеройного оборудования с гидравлическим навесным оборудованием. На одном конце сваи находится винт или спираль, а другим крепится к зданию. Эта форма наземной анкерной системы работает с различными грунтовыми условиями и зданиями всех форм и размеров.

Однако одна из главных достопримечательностей заключается в том, что свайная система или винтовая свая являются гораздо более зеленой альтернативой обычному фундаменту, для которого обычно требуется бетон.

Реальность бетонных оснований

Производство, транспортировка и использование бетона оказывает сильное воздействие на окружающую среду. Цементная промышленность является одним из крупнейших источников выбросов парниковых газов на планете, кроме того, производство и использование бетона вызывает ряд других проблем, включая эрозию почвы, загрязнение воды и наводнения.

Производство бетона также требует использования различных неприятных ингредиентов, в то время как транспортировка бетона также создает проблемы для окружающей среды.

В качестве альтернативы система спиральных свай представляет собой гораздо более экологичную альтернативу, поскольку она требует лишь небольшой части производства, доли транспортных расходов и не создает проблем с эрозией почвы, как это создает альтернатива.

Установка фундамента

Установка бетонного фундамента — сложная задача, требующая большого количества очень тяжелой техники.

В то время как традиционные фундаменты требуют значительного смещения грунта и удаления излишков грунта с участка, сваи этого не делают. Это значительно экономит транспортные расходы и снижает.

Дополнительно необходимо внести материалы для заполнения фундамента. Это означает, что грузовики снова используются для перевозки сотен или тысяч тонн товарной бетонной смеси на объект. Кроме того, используется больше машин для заливки и выравнивания пространства, чтобы бетон мог правильно схватываться — это довольно интенсивные усилия с огромным углеродным следом.

Свайные фундаменты — гораздо более экологичная альтернатива и не требует использования большей части тяжелой техники, как бетонный фундамент.

Кроме того, если необходимо удалить фундамент дальше по линии, винтовые сваи можно легко удалить из земли.

Винтовые сваи проекта

также требуют намного меньше времени для установки, что сокращает время проекта. В свою очередь, для их установки требуется гораздо меньше людей, чем для установки традиционного фундамента.Меньше людей означает меньше энергии и меньший углеродный след. О том, как устанавливаются винтовые сваи, вы можете узнать из видео.

Этот процесс также безопаснее, чем при установке бетонного фундамента, что означает меньший риск для рабочей силы. Конечно, следует упомянуть и о снижении стоимости всего вышеупомянутого.

Бетонные фундаменты действительно имеют свое место, однако винтовые сваи могут использоваться для большинства фундаментных работ в современном строительстве.Они предлагают гораздо более экологичную альтернативу традиционным методам, а также дешевле и, таким образом, становятся все более популярными в последнее десятилетие или около того.

Как и многое другое, кажется, что некоторые из старых методов, которые мы использовали, являются самыми экологичными и зачастую намного менее эффективными.

Винтовой свайный фундамент — Как обсуждать

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента.Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Это сэкономит ваше время и деньги, и вы можете использовать ручные машины для установки таких оснований, как гидравлический крутящий момент. Такие фундаменты на винтовых сваях можно найти во многих отраслях промышленности, таких как железная дорога, телекоммуникации и гражданское строительство. Эти фундаменты могут выдерживать большие растягивающие и сжимающие нагрузки, и вы можете использовать такие фундаменты для создания подпорной конструкции.Преимущества фундамента на винтовых сваях:

Легко установить

Фундаменты на винтовых сваях просты в установке и требуют меньше времени, чем бетонные. Если вы хотите завершить свои строительные проекты в срок, вы можете пойти на этот процесс. Кроме того, это может снизить низкий углеродный след, и вы можете сохранить окружающую среду, выбрав эти основы. Экономит затраты на земляные работы. Вам не нужно удалять почву из земли, и вы можете сэкономить на земляных работах.Устанавливать такой фундамент из винтовых свай можно на неровном грунте, при этом не нужно снимать грунт или рыть землю. Если вы хотите построить фундамент на мягком грунте, то можете использовать этот фундамент на винтовых сваях. С другой стороны, вы не можете установить бетонный фундамент на мягком грунте, потому что вам нужно подготовить землю, выкопав землю. В случае с фундаментом на винтовых сваях такие хлопоты не нужны. Нет необходимости в тяжелой технике: вам не нужно арендовать землеройную технику, и вы можете установить такой фундамент на сваях с минимальными затратами труда.Таким образом, вы сэкономите на расходах, и вы легко сможете закончить свою работу в течение недели. Экономит время, затрачиваемое на строительство: Такие винтовые сваи также можно использовать для дома и коммерческих зданий. Если вы хотите построить свой дом традиционным способом, вам нужно выкопать землю и перевезти строительные материалы из одного места в другое. Кроме того, для этого нужно использовать какое-то тяжелое оборудование. На реализацию вашего проекта уйдет больше года. Если вы живете в арендованном доме и хотите как можно скорее переехать в новый дом, то вы можете установить такой фундамент из винтовых свай.Это даст вам немедленный доступ к вашему новому дому, и вы сможете завершить его в течение нескольких месяцев.

• Экологичность: Не будет парниковых газов и эрозии почвы, и вы можете спасти окружающую среду от загрязнения, выбрав этот процесс. На бетонном основании могут быть трещины, и их нужно заделать. Бетонные основания могут пострадать от неблагоприятных погодных условий. На поддержание такой бетонной конструкции придется потратить огромные деньги, и вы можете сэкономить на этой раскладушке, выбрав фундамент из винтовых свай.

• Без бурения: Фундамент на основе винтовых свай не может создавать никакой вибрации, потому что для этой установки не потребуется удар и сверление. Вы можете просто использовать моментный двигатель для установки таких фундаментов на земле.

Однако вы не сможете установить такой фундамент из винтовых свай своими инструментами и навыками. Для безупречного строительства вам необходимо нанять лучшего подрядчика. В этом случае вы можете найти таких подрядчиков в Интернете и проверить их отзывы, чтобы выбрать наиболее подходящего для вашего бюджета.

Винтовой свайный фундамент под кабину

Коттедж

Поскольку хижины часто строят возле озер или рек с низкой плотностью почвы, им нужен прочный, прочный фундамент для поддержания их уровня, несмотря на движение грунта, вызванное циклами замерзания и оттаивания.
Если старый фундамент вашего коттеджа со временем пострадает, мы можем поместить под конструкцию винтовые сваи, чтобы расширить или укрепить ее.
Стабильность и устойчивость
Винтовые сваи обеспечат вашему сараю прочное, прочное основание, которое будет противостоять перемещению грунта из-за состава почвы или циклов замораживания и оттаивания.Винтовые сваи также являются отличным решением на участках, подверженных наводнениям или крутых склонах.

Наши сваи, забитые под линией промерзания грунта и закрепленные спиральной подушкой под валами, устойчивы к колебаниям температуры и подвижкам грунта. Построенный на прочном фундаменте, ваш коттедж изящно справится с изменяющимися погодными условиями сезона.

Быстрая и простая установка
Количество, размер и расположение свай будут зависеть от типа конструкции и веса сваи.Наши специалисты определят подходящий тип сваи для ваших нужд в зависимости от объема конструкции и типа почвы. Сваи подбираются с учетом этого состава, так как дома обычно строят на грунтах с низкой плотностью.

Винтовые сваи могут привести к тому, что вы полностью откажетесь от землеройных работ, а используемые нами машины намного легче, чем те, которые требуются для строительства обычного бетонного фундамента. Наши минитракторы Kubota оснащены покрышками для травы, которые не повредят ваше имущество, в отличие от тяжелого оборудования, необходимого для традиционных фундаментов.Наши устройства также могут циклически работать и работать в очень ограниченном пространстве.

Как только сваи упадут в землю, вы будете готовы строить свой коттедж. Больше никаких задержек! Однако убедитесь, что у вас достаточно утеплителя для пола в вашем загородном доме, так как дно будет подвергаться воздействию элементов.

Фундамент на винтовых сваях uk

Преимущества винтовых свай

Винтовые сваи

устанавливаются быстро — как фундамент. Они работают в самых разных почвенных условиях и очень экономичны в установке.Винтовые сваи имеют относительно низкую прочность и не мешают окружающей среде.

Недостатки винтовой сваи

Винтовые сваи просты в установке, но для их установки нужны специальные машины.

Поддерживает настилы винтовых пирсов. Фото: Ascension.
Сколько стоит винтовой кол?
В доме Rise на востоке Канады — мы платим в среднем 250 долларов за стандартный спиральный бассейн. Цена включает полные монтажные кронштейны и полезный небольшой технический отчет в конце.Эта профессиональная установка дает вам душевное спокойствие, зная, что док-станция имеет правильный размер, принимает нужный крутящий момент и будет стоять на земле, не двигаясь.

Винтовые сваи — бетонные сваи

Некоторые из вас могут сказать, что платить за один порт — это высокая цена, а вы думаете дешево. Но подумайте о сравнении бетонных опор. Это еще один распространенный порт, где выкапываются ямы и заливается бетон. Бетон, вероятно, является наиболее распространенным выбором для бассейнов, заднего двора и других портовых сооружений.

Поддерживает бетонную опору для настилаБетонная опораБетонная опора для настиловБетонное ограждение Изображение предоставлено: Rise.
При строительстве бетонных лесов затраты на материалы будут составлять около 70, а время на установку займет от нескольких дней. Стоимость установки колеблется от 30 до 230 долларов США, в зависимости от того, какая машина вам нужна, и в зависимости от условий вашей почвы.

Рассматривая монтаж своими руками, учтите, что заливка бетонных лесов может быть очень неправильной. И насколько ценно ваше время для вас? Он вам очень понадобится для этой работы.В общем, 250 долларов может быть разумной ценой. Так вы будете спокойны, зная, что ваш фонд никуда не денется!

Как винтовые сваи влияют на окружающую среду?

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому вот несколько моментов, которые следует учитывать при использовании станций вставки катушек. Большая часть энергии, используемой при постановке на якорь, поступает от лесозаготовительных и производственных процессов и небольшого процента от транспортировки.Обычно они сделаны из стали и покрыты цинком и требуют сильного источника тепла. Одним из преимуществ является то, что отходы от этого производственного процесса относительно низкие и в значительной степени зависят от протирки продукта. Другими словами, полная воплощенная энергия Тха Лан была относительно небольшой.

Как долго прослужит стопка винтов?

Прочность и долговечность также имеют решающее значение для низкой ударной силы положения шестерни. Эти продукты обычно требуют очень много времени. Конечно, их долговечность зависит от качества строительных лесов и почвы, в которой они размещены.

Часто задаваемые вопросы (FAQ)

В: Сколько стоит винтовая свая?

Будьте готовы заплатить от 250 до 350 за профессионально установленный стек для террасы для террасы. Домашние дополнения сильно различаются.

В: Насколько глубока куча шурупов?

Он расположен на 10-25 футов ниже большинства мест. Однако, если желаемый крутящий момент не достигается, может потребоваться его дальнейшее увеличение. У нас есть сваи глубиной до 100 футов.

В: Винтовые сваи дешевле бетона?

Обычно дороже в использовании, чем винтовые сваи.Это относится к большинству инсталляций, кроме колод. Для настила винтовые сваи иногда могут быть дороже.

В: Как долго прослужит стопка винтов?

Около 75 лет
Срок службы сваи зависит от типа почвы, в которой находится винтовая стойка, и ее химических свойств (pH, влажность и т. Д.). Вы можете ожидать около 75 лет нормальной эксплуатации на средней почве.

В: Сколько стоит свайный фундамент?

Стальные трубные сваи имеют самую высокую удельную стоимость — от 213 долларов за метр за 81 штуку.Сваи от 3 см до 819 долларов за сваи 154,9 см. Удельная стоимость сваи PPC для сваи PPC 30 см ниже и составляет от 72 до 197 долларов за метр. От 95 до 262 долларов за метр для сваи 41 см.

В: Сколько стоит установка винтовых опор?

Сколько стоит пристань для яхт? Стоимость террасного пирса зависит от конструкции, размеров и веса прилегающих конструкций и почвенных условий. Из-за этих многочисленных переменных стоимость установленного пирса для парковки может составлять от 15 до 30 за фут, поэтому типичная 20-метровая терраса на террасе может стоить от 300 до 600 долларов на человека.

Вывод

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента. Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Они просты в установке и используются во всем мире.

Статьи по теме

Причины, по которым каждый домовладелец должен использовать качественные кровельные решения

Каковы обязанности кровельщика?

Как сделать крышу энергоэффективной?

Шлифовка пола

.
