Как из выключателя сделать розетку быстро и без проблем

Меняем розетку на выключатель

При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.

На место розетки монтируем выключатель

Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.

Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.

Переделка под одинарный выключатель

Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.

Демонтируем розетку

Итак:

• Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
• Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
• Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.

Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

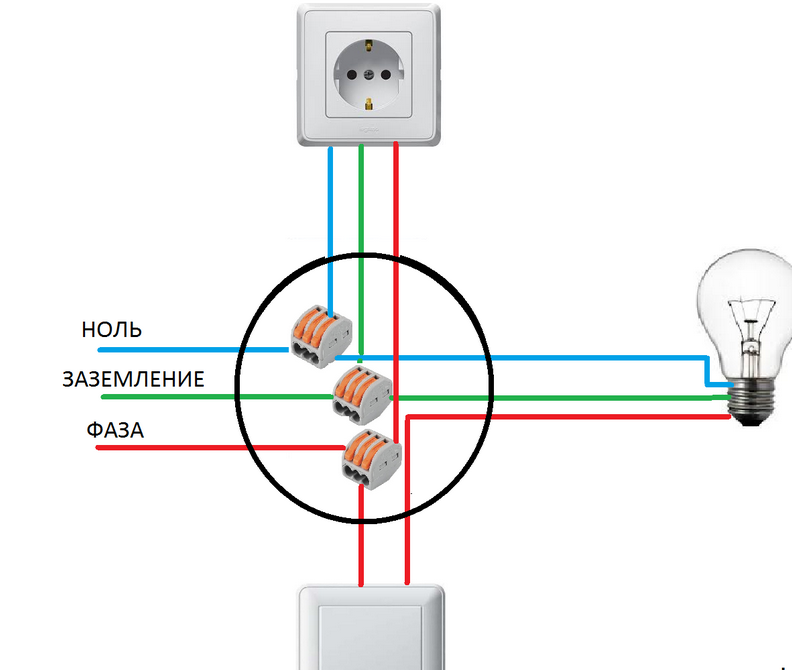

На фото представлена возможная схема подключения в распределительной коробке

• На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
• Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
• Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
• Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
• Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
• Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.

Переделка под двойной выключатель

Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.

Подключаем двухклавишный выключатель

Итак:

• Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
• Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
• В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.

Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.

На место выключателя монтируем розетку

Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.

Монтируем розетку на место выключателя

Итак:

• Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
• Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
• Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
• Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
• Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.

Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.

Вывод

Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.

Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.

А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.

Как подключить розетку от выключателя и наоборот

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

• Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
• От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
• Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
• От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

• Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
• Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

• Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
• Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

• Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

• Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
• Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
• Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

• Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

• Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
• Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

• Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
• Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
• После удлинения заземляющего проводника подключаем его к выводу выключателя.
• Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
• После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

• Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
• Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
• Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
• Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Как сделать розетку от выключателя

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

• одна жила на входной контакт;
• две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

1. Обесточьте рабочее место (отключите вводной автомат).
2. Вытяните из подрозетника двухклавишный выключатель.
3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
4. Между двумя отверстиями проложите в штробе двухжильный провод.
5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Важно помнить! Такая коммутация – это временный, по каким-то причинам необходимый вариант. Постарайтесь как можно быстрее перейти на нормальную электрическую схему.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Как сделать розетку из выключателя и наоборот . Электропара

Такой вопрос наиболее часто возникает во время проведения
ремонтных работ или глобальной перепланировки. В комнате меняется расположение
мебели и различных элементов декора, и старый выключатель становится попросту
лишним в помещении, а вот розетки как раз и не хватает. Зачем производить
утомительные работы по штроблению отверстий, когда можно использовать уже
имеющееся? Разумеется, в случае переделки выключателя в розетку такой шаг имеет
смысл только тогда, когда выключатель был расположен по европейским стандартам –
ну не ставить же розетку на высоту полутора метров! Мы расскажем, как сделать
из выключателя розетку и наоборот.

Делаем выключатель от
розетки

Задача – адаптировать имеющуюся электрическую точку из
розетки в выключатель света. Сложности могут возникнуть в том случае, если
электрические провода светильника и провода от точки идут к разным распределительным
коробкам, тогда придется штробить стену.

Независимо от характера работ перед их началом следует
обесточить рабочую зону, отключив автоматы. Проверяем отсутствие напряжения при
помощи индикаторной отвертки, затем приступаем к снятию старой розетки. Лицевая
панель чаще всего легко снимается, ее нужно потянуть на себя. Рабочий механизм
демонтируется отверткой. В итоге из стены видно только монтажную коробку с
двумя или тремя проводами, в зависимости от типа проводки.

Современные дома
оснащаются проводкой с заземлением, которая полностью удовлетворяет требованиям
безопасности, в данном случае будет три провода. Если вы видите только два
провода, значит, заземляющей жилы нет, это бывает в домах советской постройки.

Синий провод N – нулевой, желто-зеленый – земля, а фазный провод может
быть  разных цветов в зависимости от
марки кабеля и производителя, чаще это коричневый, черный цвет. Определить
фазу несложно – при наличии напряжения дотронуться до концов проводов
индикатором, на фазе зажжется лампочка. Никогда не соединяйте провода вместе –
случится короткое замыкание.

Далее при отключенном напряжении приступаем к работам в
распаячной коробке. Для этого аккуратно снимаем крышку и начинаем искать
провода, которые идут к розетке и к светильнику.

Сначала отключаем провод, который соединял светильник с
выключателем, нулевой не трогаем. Если между ними не было соединения,
подключаем нулевой провод к нулевой клемме кабеля. У розетки, напротив,
отключаем нулевой провод, а фазу не трогаем. Старый нулевой провод от розетки
соединяем с фазным проводом осветительного прибора.

Устанавливаем выключатель, подаем напряжение, проверяем.

Ставим розетку вместо
выключателя

Розетка также может пригодиться больше, чем старый
выключатель. Например, была изменена схема освещения, и управление светом
теперь производится с помощью беспроводных устройств.

Отключаем напряжение в рабочей зоне и снимаем выключатель.  Из монтажной коробки будут видны два провода,
причем оба фазных. Заземляющие провода здесь не нужны.

Снимаем крышку с распределительной коробки, отключаем
провод, соединенный с проводом от светильника, и подключаем его к нулевой жиле
кабеля. Закрываем распределительную коробку.

На месте старого выключателя крепим электрическую розетку,
подаем напряжение, проверяем работоспособность, после чего можно считать работы
оконченными.

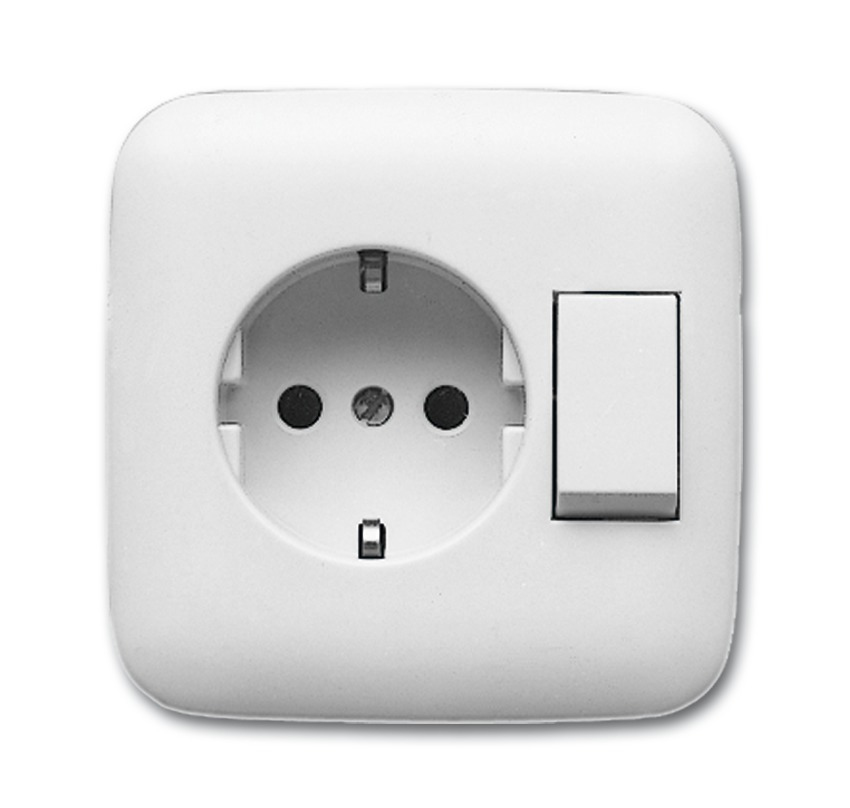

В целом, сделать розетку из выключателя, или выключатель из
розетки – совсем несложно, главное: соблюдать требования безопасности и никогда
не работать при включенном напряжении.

Как правильно перенести розетку на другое место в квартире своими руками

У каждого человека время от времени возникает необходимость сменить интерьер или просто переместить электроприбор на другое, более подходящее для него место. В таких случаях приходится менять расположение электророзеток в доме либо перенести одну из них, допустим, на другую поверхность. Для выполнения такой работы можно, конечно, вызвать на дом мастера, а можно произвести перенос розетки своими руками. Процедура эта достаточно проста — каких-то особых навыков не требуется. Необходимо лишь внимательно изучить все этапы предстоящей работы и тщательно придерживаться инструкции, а также соблюдать технику безопасности.

Нормы безопасности — прежде всего

Прежде чем начать перенос розеток в квартире, нужно непременно ознакомиться со следующими нормами техники безопасности.

Перед началом работы понадобится схема электропроводки квартиры. Если таковой не имеется, то найти старую проводку можно с помощью бесконтактного индикатора. Эта процедура требуется для демонтажа старых проводов и аккуратного, без повреждений, монтирования новых.

Непременно выключить автоматы в щитке, расположенные на входе в квартиру, разорвав соединение и “нуля”, и “фазы”. Если отсоединен только один провод, то, применив индикаторную отвертку или мультиметр, убедиться, что ток не подается.

Если полное обесточивание проводки невозможно, для любых действий нужно обязательно использовать диэлектрические перчатки и соблюдать предельную осторожность во избежание короткого замыкания. При отсутствии освещения используется фонарь, работающий от батареек.

Перенос розетки своими руками допустимо осуществлять с использованием кабеля, сечение которого не меньше 1,5 кв. мм.

Кабель можно укладывать лишь вертикальным и горизонтальным способом. Если укладка горизонтальная, расстояние от потолка не должно быть меньше 20 см, и не меньше 10 см от карнизов и балок. Если укладка вертикальная, расстояние от углов, а также окон и дверей — минимум 10 см.

От пола розетки размещают на расстоянии 0,5-0,8 м, от отопительных батарей, стальных труб и газовых приборов — 0,5 м.

Соединения ответвлений кабеля обязательно выполняются в специальных корпусах — коробках. Для любых соединений применяются клеммы (зажимы) — закручивать провода просто так строго запрещается.

Новая розетка монтируется от 80 см до одного метра, иногда до полутора метров.

Предварительная подготовка

Перед тем как перенести розетку в другое место, находят, где именно расположена распределяющая коробка, которая прежде питала провода. Главный фактор тут — металл, который послужил материалом для жил старых проводов. Чтобы максимально упростить монтаж, делается первоначальная схема. Она поможет оптимизировать трудовой процесс и снизить денежные затраты.

Как перенести розетку

После изучения норм безопасности и составления предварительной схемы домашний мастер сталкивается с вопросом: как правильно перенести розетку, не нарушив декор стены? Розетка бытового назначения внутри имеет диэлектрическое основание, а снаружи лицевую панель. Демонтирование старой розетки начинается с лицевой панели — ее необходимо снять, то есть с помощью отвертки открутить винт, которым она присоединена к диэлектрическому основанию. В некоторых видах моделей крепление панели к внутренней части производится с использованием защелок. В таком случае ее можно поддеть ножом с тонким лезвием. Лицевую панель также необходимо бывает снять при оклеивании стены обоями. Основание розетки в таком случае не вынимают из монтажной коробки. После того, как панель снята, диэлектрическое основание становится доступным. Распорные лапки надежно фиксируют его в коробке. Ослабив при помощи отвертки оба закрепляющих лапки винта, диэлектрическое основание можно вынуть. Затем розетку нужно отсоединить от сетевой проводки. Розетку следует тщательно осмотреть на предмет повреждений, и, если они обнаружатся, заменить ее новой.

Выбор розетки

По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:

• напряжение сети от 220 до 240 вольт;
• сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.

Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.

Если крепление винтовое, то провод:

1. должен иметь петлевой изгиб;
2. иметь прямую конфигурацию.

В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.

Метод укорачивания проводника

Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:

1. согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;
2. завести провод и поместить коробку в просверленную нишу;
3. шпаклевкой замазать стену возле коробки и саму;
4. подсоединить к устройству провода;
5. по окончании процесса закрывают новое устройство крышкой.

Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.

Метод удлинения проводника

Когда вновь устанавливаемое устройство планируется вдали от бывшего узла, то пользуются методом, предусматривающим удлинение проводника. При этом методе возможно использование старой коробки. Последовательность действий:

1. разработать на поверхности стены штробу от предыдущей точки к новой;
2. просверлить штробы под розетку;
3. обесточить сеть;
4. произвести демонтаж б/у розетки путем соединения в ее коробке проводов — нового и старого;
5. протянуть кабель до штрабы;
6. завести проводник в обновленную коробку, после чего установить ее;
7. подсоединить проводники к обновленному устройству и прикрыть крышкой;
8. зашпаклевать новую штробу.

Чтобы соединить проводники, используются:

Клеммы на пружинах и колодки с клеммами. Первые пригодны для проводников медных и алюминиевых, а вторые для алюминиевых проводников, отличающихся повышенной хрупкостью, лучше не использовать. Колодки бывают одноразового и многоразового использования.

Зажимы для изоляции. Они бывают нескольких цветов, которыми хорошо маркируются жилы (“фазовое”, “нулевое”, “заземленное”).

Скручивание и спайка. Надежнее всего сваривание с помощью паяльника. Кабельные оконечности скручиваются и погружаются в емкость с припоем. После спайки наматывается изолента.

Как использовать старый подрозетник

Если бывший в употреблении подрозетник используется в виде распределяющей коробки при наращивании проводов, необходимо проследить, чтобы соединение не контактировало со шпаклевкой. “Народный способ”— вырезание гипсокартонной вкладки, размер которой соответствует “стакану”. Для крепежа используют “жидкие гвозди”, а поверх замазывают слоем жидкой шпаклевки.

Основной ошибкой, допускаемой неопытным мастером, считается закладка нарощенного провода в ту же самую старую штробы с последующей замазкой гипсом или алебастром. В этом случае утрачивается доступность соединения, а это ведет к промедлениям, если случится поломка или выход из строя участка цепи.

Шлейфование розеток

Об этом способе уместно говорить тогда, когда не предусматривается подключать электроприборы повышенной мощности (холодильники, электроплиты, микроволновые печи, стиральные машины). При этом создается перемычка от старой к новой точке. Иными словами, перенос делается общим шлейфом. Нужно помнить, что переносить можно не более 3-х точек. Если хотя бы одно гнездо повредится — выйдет из строя вся цепь. Шлейф — это не смещение розетки выше или ниже, а монтирование новой точки на максимально близком расстоянии от старой.

Безусловный плюс шлейфования — экономичность. Следует купить розетку и приготовить материалы:

• провод с нужным сечением;
• подрозетник из пластика;
• перфоратор;
• отвертку-индикатор;
• плоскогубцы;
• молоток;
• простую отвертку;
• приспособление, которым снимается оплетка.

Провод можно уложить закрытым способом (в штробе) либо открытым (внутри кабель-канала). Чтобы правильно выбрать подрозетник, нужно знать,из чего сделана стена (бетон, кирпич, гипсокартон). Для первого и второго выбираются обыкновенные, из пластика, для последнего — имеющие распорки в виде лапок.

Как подготовить нишу для подрозетника и произвести монтирование

Перед переносом розетки в другое место необходимо подготовить стену и сделать штробу. Сверлится ниша. Делается это коронкой либо перфоратором с “болгаркой”. Далее производят погружение в отверстие “стакана”. После этого внутрь “стакана” вводят кабель, идущий от распределяющей коробки.

Как уложить кабель и подключить клеммы

Кабель помещается в нишу и закрепляется через каждые пять сантиметров хомутами. Коробку распределения вскрывают и отсоединяют проводник кабеля от провода прежней розетки. Бывшая линия подвергается демонтажу.

Если старая штроба вскрыта, ее заполняют шпаклевкой. Дальше устройство погружается в коробку и фиксируется болтами. Пустоты недопустимы! Иначе впоследствии розетке грозит выпадение. Также необходимо, чтобы жилы плотно прилегали одна к другой. Поэтому метод скручивания здесь не подойдет. Лучше установить колодки, клеммы с пружинами или колпачки.

Дальше подрозетник необходимо прочно закрепить на поверхности. Для бетонной поверхности применяют шпаклевку. Если поверхность гипсокартонная или деревянная, “стакан” закрепляется лапками с распорками.

Как подключить новую точку от щитка

Для осуществления этой операции сверлится ниша для подрозетника и выбирается штроба для прокладки проводника. Предоставляется возможность ведения линии непосредственно от щита распределения.

Далее действуют следующим образом:

• обесточивается сеть;
• предыдущее устройство удаляется, включая с провода;
• с кабельных проводников счищается изоляция;
• в нишу вкладываются провода из меди и соединяются;
• устанавливается подрозетник;
• устройство подсоединяется к проводникам и фиксируется в коробке;
• ниша закрывается, производится отделка поверхности.

Преимущества: сечение проводов можно выбирать самостоятельно, поэтому возможно подключение приборов большой мощности. Такой узел очень надежен.

Минус: существенные затраты на монтаж.

Прокладывая новый провод, необходимо оставлять на обоих его концах какой-то запас. Это обеспечит качество соединения. Подсоединение идет с использованием клемм с винтами или пружинами. ”Фаза” закрепляется на левый зажим, а “ноль” — на правый. “заземление” присоединяется к клемме с “усами”, находящейся поверх корпуса.

Метод наружной установки

Чтобы снизить расходы и труд на монтирование, можно выбрать розетку накладного типа и ведение внешнего кабеля. Кабель защищается ПВХ-каналом, который может иметь различных типы и конфигурации. Кабельный канал должен быть покрыт прочной изоляцией (которая подвергается заземлению) во избежание поражения электрическим током. Наружная установка хороша для каждой системы подключения, но имеет минусы в смысле эстетики. Поэтому чаще используется в промышленных объектах или в качестве временного варианта.

Рассмотрев, как перенести розетку, уместно сделать вывод о том, что процедура эта несложная, однако при этом необходимо осознавать степень ответственности. Ведь речь идет об электричестве! Любая ошибка или мелкая погрешность может привести к короткому замыканию и возгоранию. Какими бы надежными ни были схемы подсоединения, как бы тщательно ни соблюдались меры безопасности, стопроцентной гарантии не существует. Поэтому первый перенос розетки в квартире лучше всего делать под присмотром опытного мастера.

Оцените материал:

Как перенести розетку в другое место: инструктаж по переносу

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.

Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

Содержание статьи:

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами важно обеспечить максимальный уровень безопасности.

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм².
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей , либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять . Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

Использование гнезда бывшей розетки

Устройство распаечной коробки

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

• Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
• Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно , а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм² с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
4. С помощью простого карандаша намечают линию прокладки штробы.
5. По намеченной линии перфоратором или болгаркой проделывают штробу.
6. Посредством коронки выдалбливают отверстие под установку подрозетника.
7. Путем соединения проводов удлиняют линию.
8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
9. В проделанном отверстии устанавливают подрозетник.
10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
11. Подключенный розеточный блок заглубляют в «стакан».
12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.

Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.

Как подключить розетку от выключателя света

Здравствуйте, уважаемые читатели сайта sesaga.ru. Очень часто в комментариях к статьям про выключатель, люстру или розетку поднимается вопрос о возможности подключения розетки от выключателя света.

Как правило, ситуация житейская: был сделан ремонт, а про розетку забыли, или же выключатель не нужен, а нужна розетка. И таких ситуаций достаточное количество.

Если исходить из норм и правил, то так делать нельзя, так как схема освещения будет использоваться не по назначению и такое ее использование может вызвать отрицательные последствия. Но если деваться некуда и Вы себе отдаете отчет о возможных последствиях, то такая переделка имеет право на жизнь.

Сразу же хочу предупредить, что такая переделка имеет свои определенные подводные камни. Например. Если розетка устанавливается на место одноклавишного выключателя, то получаем только розетку, а освещение теряем.

Однако здесь Вам может повести если вдруг окажется, что монтаж схемы освещения был выполнен трех жильным кабелем и все три жилы доходят до потолка. В этом случае освещение тоже остается.

Поэтому без каких либо проблем предпочтительней переделывать схему с двухклавишным выключателем, так как она уже включает в себя три жилы, которые остается лишь только вызвонить и правильно подключить.

Обязательно! Все монтажные соединения производим с отключенным напряжением.

1. Переделка схемы с одноклавишным выключателем

На рисунке приведена стандартная схема освещения с одноклавишным выключателем. Ее подробная работа рассказана в этой статье.

Переделка производится очень просто: отсоединяем люстру и замыкаем между собой две потолочные жилы. Вместо выключателя устанавливаем розетку.
Все. Переделка закончена.

Еще один важный момент.
Некоторые пользователи, чтобы оставить освещение, параллельно выключателю подключают розетку и, используя нить лампы как проводник, пытаются получить напряжение в розетке.

Это бесполезно делать, так как нить лампы имеет достаточное сопротивление и желаемые 220 В с необходимой силой тока получить не получится. А если стоят энергосберегающие или светодиодные лампы, то напряжения в розетке вообще не будет, так как этим лампам самим надо напряжение для работы.
Не повторяйте ошибок других.

2. Переделка схемы с двухклавишным выключателем

На рисунке приведена стандартная схема освещения с двухклавишным выключателем, на примере которой будет рассказан процесс переделки. Сам процесс будет производится в два этапа.

На первом этапе определяемся с потолочными проводами, и тут нам придется поработать под напряжением. На втором этапе произведем монтаж схемы. Естественно, места под выключатель и розетку должны быть подготовлены заранее.

Действуем строго по пунктам:

а) Отключаем подачу напряжения в данное помещение и отсоединяем люстру от проводов. Выключатель вынимаем из подрозетника и оставляем висеть на проводах.

б) Потолочные провода разводим в стороны, чтобы оголенные концы не касались друг друга и снова подаем напряжение.

в) Нажимаем, например, левую клавишу выключателя и индикаторной отверткой на потолке находим первый фазный провод коричневого цвета. Отмечаем один его конец на потолке, а второй на выключателе (цвета жил указываются согласно приведенной схемы).

г) Нажимаем правую клавишу и отверткой находим второй фазный провод красного цвета. Также отмечаем оба конца: один на потолке, а второй напротив правой клавиши. Оставшийся третий провод синего цвета будет являться нулем.

д) На выключателе отверткой находим приходящий фазный провод и отмечаем его. Как правило, он подключается с противоположной стороны от двух выходящих.

е) Отключаем подачу напряжения в данное помещение и отсоединяем выключатель. Провода, которыми он был подключен, оставляем на своих местах или запоминаем, как были.

ж) Подключаем люстру, предназначенную для работы с одноклавишным выключателем. Один ее вывод соединяем с первым фазным проводом, а второй вывод с нулевым.

з) Подключаем одноклавишный выключатель, но в подрозетник его пока не устанавливаем, а оставляем на весу: приходящий фазный провод соединяем с нижним его контактом, а верхний контакт соединяем с выводом, который ранее стоял напротив левой клавиши. Подаем напряжение и проверяем работу схемы освещения. Если все нормально, то напряжение отключаем опять.

и) Соединяем перемычкой второй фазный провод с нулевым, как показано на рисунке. Если провод позволяет, то соединяем напрямую.

к) Подсоединяем розетку, но в подрозетник пока не устанавливаем. На правый контакт розетки подключаем оставшийся провод красного цвета и он будет являться нулевым. На левый контакт розетки кидаем перемычку от нижнего контакта выключателя. Подаем напряжение и радуемся проделанной работе.

Удачи!

Преобразование розетки в переключаемую розетку — электрик не требуется

Большинство из нас, домашних мастеров, были там. У нас есть выключатель света в одном месте и розетка с лампой или осветительной арматурой, прикрепленной к другому месту, не управляемому переключателем, но мы хотим, чтобы этот выключатель света управлял светом. Что мы собираемся делать? Что касается нас, мы столкнулись с этой ситуацией во время сборки кухонной полки. Но мы были там и сделали это, и мы знали, что нам нужно сделать, чтобы наша установка работала так, как мы хотели.

Для нашего проекта полки мы установили утопленные светильники под нижней полкой, и у нас была розетка для включения света, но у нас было несколько проблем, с которыми мы столкнулись, прежде чем она заработала так, как мы хотели.

Перед нами стояли следующие задачи:

1. Размещение аудиоконтроллера всего дома в существующей распределительной коробке не сработает. Регулировка звука слишком широкая и была сдвинута слишком далеко вправо, что означало, что заглушка выходного отверстия не подходила ни к регулятору звука, ни к розетке.
2. Мы хотели, чтобы розетка оставалась максимально низкопрофильной, чтобы использование плагина дистанционного управления для управления освещением не работало, или постоянное подключение к розетке и отключение от сети не было вариантом
3. Мы хотели, чтобы эти светильники управлялись тем же выключателем, который управляет остальной частью кухни под светильниками шкафа, а не отдельным выключателем, который каким-то образом застрял на стене или добавлен рядом с любым другим выключателем.

Решение этих трех довольно сложных проблем? Быстрый обмен и покупка.

Как вы, возможно, знаете, у нас есть обширная коллекция предметов домашней автоматизации по всему дому, и именно здесь мы начали решать проблемы №2 и №3. Я зашел на сайт Smarthome.com и заказал один из диммеров Insteon OutletLinc. Переключатель, который мы хотели управлять этими огнями, уже является переключателем X10, а это означает, что мы уже решили половину сложности (удаленная часть уравнения).

Эти розетки выглядят как стандартные дуплексные розетки, одна из которых всегда включена (нижняя), а вторая управляется пультом дистанционного управления Insteon (например, выключателем света или кнопкой на передней панели выключателя).Как банально гласит пластиковая крышка на передней панели устройства … «Добро пожаловать в будущее». (Да, этот ботаник во мне даже считает такой слоган супер дрянным.)

Проблема № 1 также была решена довольно легко, но потребовала небольшой работы. Мне нужно было заменить регулируемую распределительную коробку с одним блоком (синюю) и рамку низкого напряжения с одним блоком (оранжевая часть) на коробку с двумя блоками. Это позволило бы новой розетке и звуковому контроллеру сосуществовать в гармонии, а также позволило бы установить крышку розетки должным образом.

Для начала мне просто пришлось снять старую розетку и управление аудиосистемой (конечно, после первого выключения прерывателя).

Прежде всего позвольте мне сказать, что в Интернете и блогах слишком много сообщений о том, что «вот как вы меняете торговую точку». Есть видео, руководства, статьи, посты с 42 фотографиями, в которых описывается, «как откручивают винт», и страшилки о «сбоях при установке розеток». В итоге люди часто чрезмерно боятся электричества, но это несложно, и каждый может это сделать.Вам просто нужно быть осторожным, уважать то, с чем вы имеете дело, выключать автоматический выключатель, часто проверять линию, чтобы убедиться, что в ней нет питания, и быть терпеливым и тщательным.

При этом я говорю не о простых сообщениях «как сменить розетку». Скорее, это то, как переключить распределительную коробку и установить переключаемую розетку Smarthome, что немного отличается. На самом деле я пытаюсь сказать: «Пожалуйста, не судите».

Сняв старую розетку, я отрезал изгибы проводов, чтобы не мешать снятию распределительной коробки.В противном случае завитки на проводах зацепили бы коробку на выходе, в результате чего я ругался и проклинал проект.

Эта распределительная коробка — одна из тех, которые мне очень нравятся в проектах (и та, которую мы установили во время ремонта нашей кухни). Он крепится с помощью металлической пластины сбоку и позволяет регулировать ее глубину, поворачивая винт сбоку коробки. Дополнительным преимуществом этого является то, что если вы отрегулируете его полностью вперед, он снимется с фиксированного на месте воротника, и вы можете заменить его на распределительную коробку другого размера в том же стиле, не выдергивая гвозди и не разрывая стену.Насколько это здорово?

Я знаю некоторых подрядчиков, которые любят использовать переделанные распределительные коробки повсюду, даже при новом строительстве, чтобы их можно было легко снять в будущем, если это необходимо, но с этим типом распределительных коробок это еще проще.

После снятия старой распределительной коробки я также вытащил оранжевую низковольтную коробку. Мне бы хотелось, чтобы он оставался таким, каким он был, но размер просто не позволял. Вся причина, по которой обычно используют один из этих оранжевых псевдобоксов, заключается в том, чтобы гарантировать, что линейное напряжение (розетка) и низкое напряжение (управление звуком) остаются в отдельных областях.Вы не хотите оказаться в ситуации, когда ваши элементы линейного напряжения когда-либо превратят ваши элементы низкого напряжения в элементы линейного напряжения. Это создает опасность возгорания, а также может привести к серьезным повреждениям электрических компонентов в вашем доме. По словам The Offspring, «вы должны держать их отдельно».

Установить двойную распределительную коробку было так же просто, как пропустить старые провода через заглушки …

… И вставьте новую коробку в старую металлическую монтажную манжету и полностью отрегулируйте глубину.

Когда все провода были на месте, установка розетки была довольно простой. В отличие от обычных розеток, эта розетка Smarthome не требует, чтобы вы наматывали провода на стойки, а, скорее, прикрутили проволочные гайки к нескольким косичкам, которые выходят из задней части розетки.

Когда я накручиваю гайки для проводов, мне всегда нравится прикрывать их основание до самого провода изолентой. Он просто добавляет один дополнительный барьер, который не позволит заземляющему проводу или другому предмету войти в заднюю часть гайки и вызвать короткое замыкание.Каждый раз, когда вы включаете или выключаете свет, или когда питание идет в розетку, провод немного перемещается, поэтому всегда хорошо прикрыть все ваши базы на случай, если одна из них выйдет из предполагаемого места.

Последний пункт, чтобы еще раз установить разделение между линиями и элементами низкого напряжения в единой распределительной коробке, — это использование этого оранжевого разделителя, который сделан для коробки. Распределительная коробка позволяет перемещать разделитель между двумя элементами и предотвращать любые проблемы, если один из элементов линейного напряжения каким-то образом отсоединился и соприкоснулся с низким напряжением.

Я открыл крышку розетки и назвал проект «готовым». Он хорошо выглядит, отлично подходит, и все три проблемы, о которых я говорил, были решены.

Со всем установленным я настроил розетку, чтобы она реагировала на включение или выключение переключателя под шкафом. Следуя инструкциям, прилагаемым к розетке, настроить розетку довольно просто. Вы просто удерживаете кнопку на передней панели, пока индикатор на розетке не начнет мигать, а затем отправляете код элемента, на который розетка тоже должна реагировать.Теперь, когда мы заходим на кухню, это может выглядеть так …

… Но при быстром нажатии переключателя все выглядит вот так.

Сейчас я не могу сказать, что мы закончили с полками на 100%. Венди, очевидно, нужно прийти и поработать с ними волшебством, «укладывая» их. Но на данный момент они полностью функциональны и готовы к ее работе. Мне все еще нужно построить небольшую коробку или что-то в этом роде, чтобы скрыть силовой трансформатор для фонарей. Я бы хотел встроить трансформатор прямо в полку, но он для этого немного великоват.Ну что ж.

Есть ли в вашем доме выключатель, розетка или другое место, для которого можно использовать одно из этих устройств? Подобные технологии, хотя сейчас они и являются новинкой, в конечном итоге станут стандартом всего через несколько лет. Как только это произойдет, откроется мир возможностей управления своим домом.

Преобразование выключателя света в розетку

»Проекты домашних электромонтажных работ
»Электропроводка в жилых помещениях: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у Электрика

Выключатель света на розетку
[ad # block] Электрический вопрос: Можно ли включить выключатель света в розетку?

Этот вопрос по электропроводке поступил от: Вальтера, домовладельца из США.

Дополнительные комментарии: Этот веб-сайт очень полезен, он помог мне, когда я ремонтировал часть своего дома.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Уолтер.

Как подключить выключатель света к розетке

Применение

: скрыть проводку коммутатора в качестве розетки.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.

Преобразование выключателя света в розетку

ВАЖНО: Обязательно прочтите следующую информацию, потому что преобразование выключателя света в розетку требует специальной электропроводки, которую лучше всего проверить с помощью тестера напряжения.

• Да, выключатель можно преобразовать в розетку, если можно определить проводку на источнике и один из проводов (нейтральный или белый) можно подключить к источнику нейтрали.
• Как вы увидите на схемах подключения, предоставленных по ссылкам ниже, обычно белый провод используется в качестве ножки переключателя.
• Таким образом, в основном два провода, используемые для переключателя, должны быть точно идентифицированы, затем удалены из конфигурации, которая у него сейчас есть, и затем соединены с горячим и нейтральным источником. Будьте очень осторожны и запишите существующие конфигурации проводки, прежде чем что-либо менять.
• Лучше всего это выполнит квалифицированный электрик, который сможет точно определить существующую проводку и внести необходимые изменения.

Следующее поможет вам с преобразованием переключателя света
Электропроводка переключателя света

Схемы подключения

Электропроводка розетки

Электропроводка Электрическая розетка для дома
Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые часто встречаются в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.

Для получения дополнительной информации об электропроводке
Электропроводка

Электропроводка
Проекты домашней электропроводки с изображениями и схемами электропроводки.

Как использовать электрические тестеры

При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить случайное поражение электрическим током.
Типы электрических тестеров
Использование электрических тестеров

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и проверок для всех проектов электропроводки.

Можете ли вы превратить выключатель света в розетку? (Вот как!)

Есть ли у вас в доме свет, который просто не используется? Вам нужно больше розеток в комнате или во всем доме и вы хотите использовать выключатель света и превратить его в розетку, которую вам нужно использовать? Использование выключателя света может быть полезно, потому что вам не нужно переделывать всю проводку, чтобы это сделать.Достаточно всего нескольких простых изменений.

Можно превратить выключатель света в розетку. Приняв правильные меры предосторожности и соблюдая осторожность при переключении нескольких проводов, вы можете легко превратить любой выключатель света в своем доме в розетку. Давайте посмотрим, как это сделать у вас дома.

Можно ли включить выключатель света в розетку?

Да. Вы можете перенести выключатель в доме на розетку. Если где-то в вашем доме есть свет, который, кажется, никуда не денется, или вы больше не используете свет, у вас может возникнуть соблазн переключить его на розетку, которую вы можете использовать вместо этого.Процесс преобразования выключателя света в розетку проще, чем вы думаете.

Если у вас дома есть какой-то осветительный прибор, который вы не используете, может быть хорошей идеей переключить его на розетку. Это легче сделать, чем думают многие домовладельцы. Вы даже можете оставить светильник и выключатель и добавить розетку под всем этим. Доступно множество вариантов, и вы можете превратить этот выключатель в розетку, если захотите.

Как включить выключатель света в розетку?

Теперь, когда мы знаем, что это возможно, важно понять, какие шаги необходимо предпринять, чтобы включить обычный выключатель света в розетку.Шаги включают:

Найдите провод под напряжением

Один из первых шагов, которые вы должны сделать перед началом процедуры замены, — это осмотреться и найти панель выключателя. Он находится внутри главной панели, и вам понадобится тот, который будет управлять переключателем, над которым вы планируете работать.

Его необходимо отключить, чтобы вы были в безопасности. После того, как выключатель выключен, вам нужно снять крышку и потратить немного времени на проверку проводов, чтобы убедиться, что они все еще выдают какое-либо напряжение.Тестер напряжения поможет вам понять, является ли это проблемой.

Как проверить провод под напряжением

Чтобы проверить, выключен ли прерыватель, вы можете включить выключатель, с которым вы планируете выполнять работу, а затем подсоединить один провод тестера к любому из черных проводов, которые там есть, и подсоединить его к выключателю. Поместите другой конец тестера на зеленый винт заземления.

Если вы получаете какое-либо показание счетчика выше нуля или при этом загорается свет, значит, цепь все еще находится под напряжением.Вам необходимо отключить другие выключатели и больше не работать, пока вы не получите нулевое показание на тестере или пока индикатор на тестере не перестанет светиться.

Проверка клемм на выключателе света

После того, как правый выключатель будет установлен, вы можете снова включить выключатель, прежде чем выключать выключатель. Снова используйте тестер, чтобы проверить оба терминала на наличие питания, используя ту же процедуру, которую мы обсуждали выше. Один из терминалов здесь под напряжением, а другой здесь мертв. Снова выключите прерыватель.Затем пометьте провод под напряжением лентой, чтобы вы могли запомнить его при выполнении следующих шагов.

Этапы преобразования коммутатора в розетку

Снимите черные провода с переключателя света и крышки

Когда вы закончите с описанными выше шагами, пора отсоединить черные провода от переключателя. Затем возьмите проволочный колпачок и прикрутите его к мертвому, прежде чем вставлять его обратно в коробку.

Это просто помогает убрать все с дороги на данный момент.Вы не хотите, чтобы под крышкой показывалась оголенная проводка. Если это все же произойдет, вы рискуете прикоснуться к нему другим проводом или своими инструментами.

Снимите нейтральный и заземляющий провода и колпачок

Отсюда пора открутить, а затем удалить провода заземления. Обязательно разделите их, а затем изолируйте один провод, принадлежащий кабелю, который является горячим проводом под напряжением. Затем вы можете раскрутить белые нейтральные провода, которые находятся внутри коробки, закрывая тот, который такой же и принадлежит ранее закрытому горячему проводу.

На этом этапе у вас должен быть зеленый провод заземления, белый провод и черный провод без заглушки. Дважды проверьте, что все они подключены к одному и тому же кабелю.

Подключите провода к правильным клеммам на новой розетке

Теперь пора подключить черный провод к латунным клеммам, которые идут с новой розеткой, и белый провод, который будет соответствовать хромированной клемме.

Примечание о розетках GFCI?

Если вы не планируете устанавливать розетку GFCI, вы можете подключить ее либо к нижнему, либо к верхнему набору клемм.Если вы делаете розетки GFCI, вам необходимо подключить их к терминалу с надписью LINE.

Подключите зеленый провод заземления

Завершите все это заземляющим проводом. Этот провод должен перейти к зеленому винту заземления. Обязательно вкрутите его в розетку и коробку, а затем установите на все это правую крышку, чтобы проводка оставалась внутри.

Включите автоматический выключатель

Самый последний шаг — снова включить цепь на панели выключателя.Когда это будет сделано, вы успешно взяли выключатель в своей комнате и превратили его в розетку, которую можно использовать для чего угодно!

пожаловаться на это объявление

rewire — Повторное подключение розетки, управляемой переключателем, к потолочному светильнику

Сначала отключите цепь на панели выключателя. Хорошей практикой является подтверждение отсутствия питания на каких-либо кабелях в коробках, над которыми вы работаете, с помощью бесконтактного тестера.

Если в коробке переключателя имеется только один двухжильный кабель, это петля переключателя.Это означает, что питание от сети поступает на коммутируемую приборную коробку (в вашем случае — на розетку), и к переключателю подводится только горячий провод. Другой провод в кабеле переключателя — это переключаемый горячий (хотя он, вероятно, белый или белый с черной маркировкой), который передает питание обратно в переключаемую розетку.

Что вам нужно сделать, так это преобразовать это переключенное горячее состояние в нейтральное. Для начала нужно определить, какая проволока всегда горячая. Обычно это черный провод, но вам нужно быть уверенным.На коробке розетки посмотрите, какой провод от выключателя присоединен к черному проводу от сети. Если он черный, оставьте его подключенным. Если нет, отключите его и подключите черный провод переключателя к черному проводу питания.

Затем подключите белый провод переключателя к белому сетевому проводу. Вам также потребуется подключить горячую сторону розетки к черному сетевому проводу (вы уже удалили один из проводов переключателя с горячей стороны переключаемой розетки).

Теперь у вас есть всегда горячая розетка и полный контур, идущий к распределительной коробке.

В распределительной коробке прикрепите белый провод от кабеля розеточной коробки (теперь нейтральный) к белому проводу, идущему к осветительной арматуре. Подсоедините черный провод от кабеля розетки к переключателю (горячий), а черный провод от приспособления к другой стороне переключателя (переключается).

На осветительной арматуре, от черного к черному, от белого к белому.

Мы не упоминали заземления, но все они должны быть подключены в каждой коробке, а также к выключателям и светильникам, при необходимости используя косички.Это дополнительные отрезки провода, которые вы прикрепляете к жгуту проводов, чтобы привязать приборы или переключатели к линиям заземления.

электрика — Как поменять переключаемую розетку на полугорячую?

Ответ на комментарии о белых / нейтральных / незаконных и т. Д. Для управления розеткой с помощью выключателя. Это часто используется для утилизации (лучшее решение для установки для утилизации — использовать продукт, называемый воздушным выключателем. Возможно, вы их видели, тогда кнопка находится в углу раковины в вырезе и соответствует отделке вашей раковина).Я электротехнический подрядчик с 20-летним опытом, не стесняйтесь обращаться к NEC за подтверждением. Хотя рекомендуется маркировать белые провода, которые используются в качестве незаземленных проводов (сделать их «горячим проводом»), это вряд ли будет самой вопиющей ошибкой, которую может совершить домовладелец. Тем не менее, в NEC входит маркировка для использования как таковая: Статья 200.7 (C) (1) (окраска, клейкая лента или другие способы идентификации).

На мой взгляд, лучший способ подключения для коммутируемой розетки также зависит от того, как провода подведены к каждой коробке.

Сценарий 1 сначала запитывает коммутатор, а затем идет к розетке. Сценарий 2 провода сначала идут к розетке, а затем к выключателю.

Сценарий 1: здесь довольно просто. У переключателя белые нейтральные провода соединяются с гайкой провода, у заземляющих проводов также есть собственная гайка (провод от гайки к зеленому винту переключателя). У черных проводов есть собственный винт (не имеет значения, какой провод к какому черному винту идет). Затем розетка подключается как обычно. Белый провод к серебряному винту, черный провод к цветному винту, неизолированный провод к зеленому винту.Этим методом нельзя подвести «полугорячий» провод, не хватает проводов.

Сценарий 2:

Вариант A (вся розетка реагирует на переключение): в коробке розетки подключите горячую линию (черный провод, идущий от панели) к белому проводу, который идет к переключателю (отметьте, как указано выше). Затем подключите черный провод, идущий от переключателя, к любому цветному винту на розетке. Наконец, подключите «нейтраль линии» (белый провод от панели) к серебряному винту на розетке).Оголенные медные провода вместе с проволочной гайкой с косичкой к зеленому винту.

У переключателя белый провод идет к одному винту (пометьте как обсуждалось), черный — к другому винту. Голый медный провод идет к зеленому винту.

Вариант B (наполовину горячий): в коробке розетки с помощью плоскогубцев или ножей удалите металлический язычок, соединяющий верхний винт с нижней частью (не делайте этого с нейтральной стороной розетки). Затем подключите нейтраль линии (белый провод от панели) к любому серебряному винту, затем свяжите линию горячим (от этикетки) с белым проводом, идущим к переключателю, с помощью проволочной гайки.В этой же проволочной гайке протяните «косичку» (короткий черный провод) к одному из цветных винтов. Наконец, прикрепите белый провод от переключателя к другому цветному винту (пометьте соответствующим образом). Оголенные медные провода вместе с проволочной гайкой и оголенным гибким проводом к зеленому винту.

У переключателя (как и раньше) белый провод идет к одному винту (пометьте, как обсуждалось), черный — к другому. Голый медный провод идет к зеленому винту.

Этот метод гарантирует, что к розетке будут подключены черный и белый провод, а не два белых или два черных провода.(может вызвать замешательство у непрофессионала).

Одна из ваших розеток всегда будет горячей, другая будет управляться переключателем.

* Ни при каких обстоятельствах нельзя использовать неизолированный медный (заземляющий) провод в качестве нейтрали или горячего провода. Заземляющий провод не предназначен для использования в качестве токонесущего проводника, и с принятием новых правил NEC, требующих, чтобы выключатели AFCI почти для всех цепей в жилом доме, выключатель постоянно отключался. Эти выключатели обнаруживают эти разногласия и разрывают цепь.Позже, если вы не знаете, где это, может быть дорого обойтись электрику.

А теперь поздравьте себя с пивом.

Кто-то еще спросил, для чего можно было сломать язычок между серебряными винтами. Если вам нужна выделенная цепь для 2 устройств и у вас есть только одна групповая коробка (одно устройство), сломайте оба набора язычков, подсоедините оба черных к винтам разного цвета, а белые к серебряным винтам (убедитесь, что черный и белый от одного кабеля идите к нижнему разъему, а другая пара — к другому разъему.* обратите внимание, что если вы их перепутаете, вы можете не понять этого, если они управляются стандартными выключателями. Они будут путешествовать только при определенных обстоятельствах. Поэтому убедитесь, что вы правильно спарели провода. С выключателями AFCI, о которых я упоминал ранее, они немедленно сработают и не вернутся в исходное положение, пока не будет исправлено.

* следует упомянуть, что новый кодекс требует, чтобы цепи утилизации и посудомоечной машины были защищены GFCI. Нельзя разделить емкости на «половину горячего» и оставаться податливым. Обычной практикой является наличие двухканальной коробки с розеткой GFCI для обоих устройств.

Удачи всем. Это не снисходительно, я только хочу предложить помощь.

Преобразование коммутируемой розетки в горячую

Уважаемый г-н электрик: Как мне постоянно переводить коммутируемую розетку на горячую?

Ответ: Обычно несколько простых изменений подключения проводки к розетке — это то, что необходимо для постоянного преобразования коммутируемой розетки в горячую. Однако новичку проще всего просто отключить настенный выключатель и соединить два провода от выключателя с помощью соединителя.Затем вы можете установить глухую настенную пластину, чтобы закрыть неиспользуемую распределительную коробку. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к применимым продуктам на EBay.

На фотографиях ниже показана работа, которую я выполнил для клиента, где я установил два настенных выключателя и потолочный вентилятор, используя существующее расположение выключателя розетки. В рамках задачи нужно было поменять переключаемую розетку на горячую, чтобы я мог питать новый вентилятор.

На фото вверху поста видно, что в распределительной коробке не было нулевого проводника.Белый провод на переключателе использовался в качестве горячего провода, а черный шел к разделенной коммутируемой розетке, изображенной ниже.

Согласно национальному электротехническому кодексу белый провод, используемый в качестве горячего, необходимо заменить на другой цвет. Нет ничего необычного в том, что белый провод используется в качестве проводника под напряжением на переключателе, но его все равно необходимо идентифицировать другим цветом.

Если вы работаете с белым горячим проводом, найдите время, чтобы повторно идентифицировать его с помощью изоленты другого цвета.Не используйте зеленый или серый цвет. Вы также можете использовать перманентный чернильный маркер, чтобы раскрасить проволоку.

Работа по переоборудованию коммутатора, изображенная ниже, была выполнена с использованием пластиковых электрических коробок. Если вас больше интересует преобразование металлической электрической коробки с одной группой в две или более, посетите этот пост .

Я подал заявку на получение разрешения на электрооборудование на работу ниже за несколько недель до начала работы. Инспектору не требовалась грубая проверка, потому что это была небольшая работа.После того, как работа была завершена, мне потребовался только осмотр у городского электротехника.

В свое заявление о разрешении я включил на машинке одну страницу с подробным описанием того, что я буду делать. Это помогает инспектору лучше понять, что происходит.

Первым делом отключите питание автоматическим выключателем. Проверьте провода с помощью вольтметра, косички или бесконтактного детектора напряжения , чтобы убедиться, что они обесточены.Затем отсоедините существующий выключатель и отдельно закрепите концы провода. Не соединяйте провода переключателя вместе.

Подойдите к розетке и снимите белый провод с группы тёплых проводов. Подключите этот белый провод к другим белым нейтральным проводам в коробке. Сделать это можно прямо на розетке или соединив их все вместе и добавив косички.

Вставьте небольшой гвоздь, скрепку или маленькую отвертку в прорези на задней стороне розетки, чтобы освободить провода, если они не наматываются на винты.

Подключите все черные горячие провода к горячей стороне розетки или гибкого кабеля.

Наполовину переключаемая розетка с белым проводом ЛИНИЯ питания к переключателю

Если розетка розетки разделена, как указано выше, вам необходимо заменить ее.

Ниже показано то же место розетки с соединенными вместе горячими проводами и белыми нейтралами под одним и тем же соединителем. Для предотвращения прохождения полной НАГРУЗКИ выходной цепи через розетку использовались косички.

См. Мой пост о электрических схемах коммутируемых розеток для руководства.

Настенная электрическая розетка вытащена из стены и преобразована из коммутируемой с помощью косичек.

После постоянного преобразования коммутируемой розетки в «горячую», у меня были горячая и нейтраль в месте существующего переключателя. Я протянул кабель Romex 14/3 к месту нового потолочного вентилятора от переключателей, чтобы у меня был переключатель для вентилятора и переключатель для осветительной арматуры, висящей на вентиляторе.

Одна вещь, которая не изображена на фотографии выше, — это удлинитель розетки, который я использовал, чтобы заполнить пространство между утопленной розеткой и готовой поверхностью стены.Мой пост про использование удлинителей розеток можно посмотреть здесь .

Я вырезал отверстие для новой распределительной коробки на две группы , в то время как старая еще была на месте. Чем больше отверстие, тем легче вытащить старое.

Замочная кольцевая пила использовалась для вырезания отверстия для новой двухконтактной распределительной коробки. Я прижал лицевую сторону нового двухрядного старого рабочего ящика к существующему переключателю и провел вокруг него линию, чтобы направлять меня во время резки.

ЗАМЕНИТЕ ОДНУ БАНКУ НА ПЕРЕКЛЮЧАТЕЛЬ НА 2 БАНКА

Отверстие распределительной коробки увеличено для новой двухрядной старой распределительной коробки

Я заклеил концы провода в существующей распределительной коробке перед тем, как попытаться снять коробку.Несмотря на то, что питание отключено, я все равно обращаюсь с проводами так, как будто они горячие, пока я работаю с ними.

Используя старую отвертку, оторвите имеющуюся распределительную коробку от деревянной стойки

. Я храню большую старую отвертку с плоской головкой в ​​сумке для инструментов на случай ситуаций, когда нужно немного поддеть, но монтировка слишком велика. Осторожно поднесите отвертку к гвоздям, чтобы коробка снялась.

Одна пластиковая распределительная коробка, отделенная от каркаса стены

Существующая распределительная коробка была первоначально установлена ​​во время строительства этого дома.Пластиковые ящики для гвоздей устанавливаются быстро и дешево. Внутри распределительной коробки все еще остается пыль от оригинальной конструкции, потому что установщик не нашел времени, чтобы очистить коробку.

В процессе снятия старой коробки кусок затвердевшего герметика откололся и оставил зазубрину в правом нижнем углу. К счастью, домовладелец планировал покрасить после того, как я закончу.

Отрезание гвоздей для распределительной коробки с помощью моих диагональных плоскогубцев Knipex

с высоким рычагом

Мне очень нравятся мои диагональные плоскогубцы Knipex 10 ″ с высоким рычагом.Никогда не проблема подрезать ногти. Обрезка гвоздей позволяет легко снять распределительную коробку со стены.

Старая распределительная коробка с одной группой удалена, а отверстие увеличено для новой двухконтактной пластиковой старой рабочей распределительной коробки

Как только старая распределительная коробка была извлечена, у меня было достаточно места, чтобы протянуть новый кабель для установки потолочного вентилятора.

Ниже вы можете видеть, что я сделал две красные косички из лишнего провода на 14/3, который я потянул. Пигтейлы подают питание на новые переключатели. Белые нейтральные провода соединены вместе.Я обычно использую черный провод на 14/3 для управления НАГРУЗКОЙ вентилятора и красный провод для включения и выключения освещения НАГРУЗКА.

Двухконтактный пластиковый старый рабочий распределительный блок, протертый с помощью сращивания проводов и соединенных косичками

Вы не можете легко увидеть на фотографии выше, , но я вколол один винт для листового металла через правую сторону коробки в деревянную стойку стены. Обычно я делаю это для большей безопасности. Будьте осторожны, чтобы не перетянуть и не деформировать коробку.

Переключатель потолочного вентилятора и регулятор освещенности в

Для управления освещением потолочного вентилятора использовался регулятор освещения.Для вентилятора использовался стандартный настенный выключатель. Регулятор скорости потолочного вентилятора можно было бы установить вместо стандартного настенного переключателя для управления потолочным вентилятором.

Готовый настенный выключатель и диммер в распределительной коробке с двумя группами

Новые органы управления потолочными вентиляторами состоят из настенного выключателя Leviton Decora для вентилятора и диммера Lutron Skylark для освещения вентилятора.

Потолочный вентилятор с прикрепленным к нему комплектом освещения, свисающий с потолка

Щелкните здесь, чтобы преобразовать переключаемую розетку в потолочный вентилятор с использованием металлических распределительных коробок.

См. Другие мои сообщения относительно установки cei ling fan .

Мой пост со схемами подключения потолочных вентиляторов будет полезен.

Преобразование трехпозиционных переключателей в однополюсные

В выходной коробке со стороны линии (слева) отсоедините один из бегущих проводов от переключателя 3- и установите на него соединитель проводов, чтобы сделать его запасным.Другой конец этого провода будет заглушен в коробке со стороны нагрузки.

В коробке со стороны нагрузки снимите переключатель. Присоедините соединительный элемент к другому концу запасного путевого провода. Подсоедините общий провод переключателя положения 3- к другому проводу бегунка, чтобы подать коммутируемое линейное напряжение на свет. Установите заглушку.

Однополюсный переключатель на стороне нагрузки

В боковом блоке линии снимите 3-позиционный переключатель .Используя соединительный элемент, подключите линейный провод к одному из бегущих проводов для подачи сетевого напряжения на 3- позиционный переключатель в коробке со стороны нагрузки. Установите на него соединитель провода другого путешественника, чтобы сделать его запасным. Установите на коробку заглушку.

В коробке со стороны нагрузки снимите запасной провод бегунка с переключателя и прикрепите к нему соединитель.

Варианты подключения 2 и 3 см. На стр. 2

Как преобразовать 3-

-позиционные переключатели в однополюсные

Чтобы преобразовать 3- -позиционные переключатели в однополюсные, один из путевых проводов снимается с переключателя.Для того, чтобы 3- позиционный переключатель функционировал как однополюсный, провода должны быть подключены к общей и одной из подвижных клемм. Это не сработает, если провода подключены к двум клеммам бегунка. Другой пассажирский терминал остается неподключенным.

3- позиционные переключатели могут быть преобразованы в однополюсные в нескольких конфигурациях.

1. Однополюсный выключатель на линии (левая часть схемы), заглушка на стороне нагрузки (для освещения).

2. Заглушка со стороны линии, однополюсный выключатель со стороны нагрузки

3. Однополюсный выключатель на линии, розетка на стороне нагрузки.
