Пластинчатые радиаторы отопления | Гид по отоплению

Наряду с секционными, трубчатыми и панельными радиаторами широкое распространение получили и пластинчатые радиаторы отопления. По уровню теплоотдачи они уступают только радиаторам панельного типа. Однако в отличие от них имеют более низкую стоимость, могут функционировать при давлении в системе свыше 10 Атм (до 17-20 Атм) и допускают скрытую установку во внутрипольных нишах.

Старый ребристый радиатор.

Принципиальное отличие пластинчатых батарей отопления от других типов заключается в способе обогрева помещения. Во всех остальных конструкциях до 70-80% мощности расходуется на тепловое излучение и обогрев стен и предметов в помещении, от которых затем прогревается воздух. В пластинчатых эта мощность служит для нагрева воздуха напрямую и обеспечения его конвекции (перемешивания) внутри помещения. Отсюда и второе название этих приборов отопления – конвекторы.

Современный ребристый отопительный прибор.

Нагрев воздуха – это одновременно и достоинство и недостаток, которые предопределяют область применения этих приборов. Дело в том, что нагрев помещений до нужной температуры с помощью теплового излучения хотя и занимает больше времени, но и эффект от него длиться дольше, и для нахождения людей создаваемые условия больше подходят с точки зрения комфорта.

За прибором отопления находится теплоотражающая алюминиевая пластина.

Ребристые, наоборот, способны в кратчайшие сроки нагреть до нужной температуры большие объемы воздуха, но при этом создают значительные потоки воздуха, которые создают дискомфорт для находящихся в неподвижной позе людей. Именно этим обусловлено их применение в коридорах общественных зданий, на лестничных клетках, в спортивных залах, складских комплексах и т.д. То есть там, где существуют значительные объемы помещений и происходит постоянное движение людей (либо не происходит, как на складах).

Старый пластинчатый радиатор в подъезде жилого дома

Конструкция и виды

В основе конструкции пластинчатого радиатора отопления лежит одна или несколько прямых, U или W-образная трубка, к которой перпендикулярно приварены или закреплены иным образом большое количество металлических теплообменных пластин. Движущийся по трубкам теплоноситель нагревает эти пластины, а они затем отдают полученное тепло в помещение.

Радиатор в одном из подсобных помещений гостиницы «Байкал» (Москва).

Обычно готовый прибор размещается внутри тонкостенного корпуса, служащего для предохранения от ожогов и порезов об острые кромки пластин. Корпус или кожух также защищает пластины радиатора от пыли и механических повреждений. Однако существуют модели, как правило, это стальные радиаторы с увеличенной толщиной ребер и обработанными кромками, которые предназначены для эксплуатации без кожуха, «как есть».

Старая ребристая батарея.

Наряду с размерами и формой различают следующие основные разновидности пластинчатых батарей отопления.

1. По материалу прибора: стальные; медные; биметаллические в комбинациях: сталь – медь, сталь – алюминий, реже медь – алюминий.
2. По количеству труб: однотрубные и многотрубные с коллектором.
3. По способу подсоединения к магистрали: с боковым и нижним подключением.
4. По способу монтажа бывают навесные радиаторы и встраиваемые в напольную нишу. Последние устанавливаются либо непосредственно на перекрытие, либо на теплоизоляционный материал.

Старый пластинчатый радиатор отопления.

Самые распространенные и доступные по стоимости из перечисленных отопительных приборов – стальные. Но они же обладают и наименьшей теплоотдачей. Самые дорогие – медные. Обладают наивысшей теплоотдачей, эксплуатационной надежностью и привлекательным внешним видом.

Пластинчатая батарея с декоративным коробом.

Если говорить о достоинствах и недостатках, то к несомненным достоинствам относится дешевизна, высокая теплоотдача и скорость обогрева воздуха. А также надежность за счет минимального количества стыковочных узлов. Наиболее существенные недостатки: неравномерность распределения температур по уровням помещения и повышенные требования к чистоте. Хотя, последнее правильнее назвать скрытым достоинством стальных пластинчатых радиаторов отопления.

Ребристый радиатор, за которым расположена алюминиевая теплоотражающая пластина.

В заключение. Подавляющее большинство производимых радиаторов работают по принципу естественной циркуляции воздуха. Но есть модели с встроенным вентилятором. Это, соответственно, увеличивает стоимость и общее энергопотребление прибора, но и за счет увеличения интенсивности перемешивания воздуха частично решает проблему резкого различия температур по высоте помещения.

Пластинчатый радиатор: конструкция устройства, принцип действия, основные разновидности, преимущества и недостатки. Пластинчатые радиаторы: варианты радиаторов «гармошка»

Что собой представляют пластинчатые радиаторы отопления?

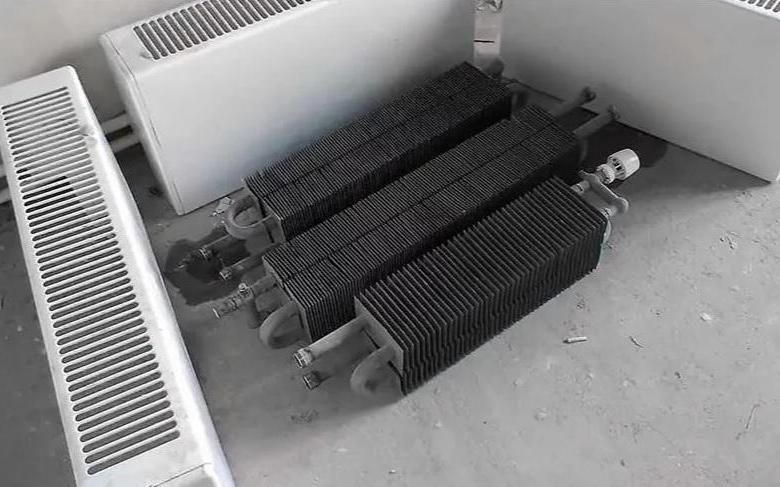

Из каких частей состоит пластинчатая батарея для отопления.

Пластинчатые батареи отопления – это разновидность конвекторного отопительного оборудования. Для них характерна большая площадь теплообменной части и минимальное количество труб, по которым циркулирует теплоноситель.

Схема работы прибора очень простая:

• теплоноситель под повышенным давлением прогоняется по тонким трубам нагревательного элемента, отдавая им свою тепловую энергию;
• температура нанизанных на трубы металлических пластин повышается от разогретых труб за малый промежуток времени;
• между разогретыми пластинами быстро поднимается температура воздуха;
• легкий разогретый воздух поднимается вверх под потолок комнаты, вытесняя холодный воздух;
• холодный воздух опускается к конвектору, где между его пластин повышает свою температуру.

В отличие от других нагревательных устройств, пластинчатые батареи отопления не обогревают помещение за счет теплового излучения (ИК-волн), так как температура их поверхности не поднимается до нужного уровня. Подобные батареи поднимают температуру воздуха в комнате только за счет конвекции воздуха.

Чтобы поддерживать температуру воздуха в помещении при помощи пластинчатого конвектора, необходимо запомнить особенность устройства. Так как трубы нагревательного прибора отличаются маленьким диаметром, то и количество теплоносителя, который пройдет через них за единицу времени, будет недостаточным для быстрого повышения температуры пластин. Именно потому в отопительной системе, где устанавливается вышеуказанное оборудование, теплоноситель должен циркулировать под большим давлением и отличаться высокой температурой. Это позволит быстро повысить температуру пластин, а следовательно, обеспечить хорошую конвекцию воздуха.

Как повысить эффективность отопительного прибора? Увеличить мощность пластинчатого радиатора поможет металлическая гофра, прикрепленная по принципу защитной панели. Эта гофра увеличивает полезную площадь нагревательного элемента, которая участвует в теплообмене. Именно потому возрастает объем воздуха, который может пройти через конвектор и повысить свою температуру.

Старые пластинчатые радиаторы отопления обогревали помещение за счет естественной циркуляции воздуха. В результате в комнате большой площади наблюдался резкий перепад температур. Вверху всегда было теплее, чем у пола. Решить данную проблему помог встроенный вентилятор. Современные пластинчатые батареи теперь относятся к разряду энергозависимого оборудования (вентилятор работает от электричества). Но в данном случае увеличивается эффективность прибора за счет искусственной циркуляции воздуха.

Из стали.

Разновидности оборудования. Как видно с фото, пластинчатые радиаторы отопления в первую очередь отличаются между собой конструкционными материалами.

Сегодня можно купить такие радиаторы:

Новые и старые радиаторы отопления пластинчатые могут отличаться между собой количеством рабочих

Из алюминия.

контуров и конвекционных панелей. Так, если приборы с одним контуром и одним набором пластин, он обозначается, как прибор 11. Соответственно класс 22 указывает на 2 змеевика и 2 набора пластин. Существует класс 21, где на 2 ряда пластин приходится 1 змеевик.

На фото пластинчатые радиаторы отопления могут быть самых разных размеров. Именно благодаря разнообразию размеров, покупатель может выбрать себе изделие, максимально подходящее под параметры помещения и дизайн интерьера.

Особенности конструкции пластинчатых радиаторов

Современные пластинчатые конвекторы  устроены с той же простотой конструкционного решения, что и предшествующие «советские» модели.

Такие радиаторы состоят из следующих конструкционных элементов:

• Изогнутого — чаще всего — U-образного — отрезка трубы, на торцах которой установлены два шаровых вентиля.
• Набора пластин, «нанизанных» на трубу. Причем в большинстве случаев пластины изготовлены из того же материала, что и трубы.
• Защитного кожуха – металлической коробки с открытой верхней частью и дном. Причем внутри кожуха можно вместит не один отрезок трубы (нитку), а сразу несколько таких «пакетов».

Устроенные подобным образом секционные и пластинчатые батареи работают по следующей  схеме:

• Теплоноситель движется по трубе под большим давлением, практически не остывая.
• Тонкие пластины разогреваются до высокой температуры буквально за считанные секунды.
• Температура воздух внутри корпуса мгновенно поднимается на несколько градусов.
• Теплый воздух поднимается вверх, сквозь перфорацию в крышке кожуха, а холодный воздух «засасывается» в корпус сквозь отверстия в днище.

В итоге пластинчатые батареи отопления обеспечивают высокую скорость тепловой конвекции воздушных масс, прогревая небольшую комнату буквально за считанные минуты. Однако при обогреве действительно больших помещений естественно конвекции будет недостаточно. В этом случае со стороны днища в корпус пластинчатого конвектора инсталлируется тангенциальный вентилятор, обеспечивающий принудительную конвекцию.

Конструкция и принцип работы радиатора

Причем забор воздушных масс осуществляется не со стороны днища, и сквозь перфорацию в нижней части боковых граней кожуха, что дает возможность «утопить» пластинчатую батарею в плите перекрытия, оставив на уровне напольного покрытия лишь верхнюю решетку.

Достоинства и недостатки пластинчатых батарей

Несомненным плюсом подобных отопительных приборов является высокая прочность конструкции.

Сквозь такой радиатор можно прокачивать теплоноситель под давлением 20 и более атмосфер – прочность конструкции зависит лишь от кольцевой жесткости трубы, которая выдерживает давление до 40 Бар.

Кроме того, такой радиатор не потечет – у него нет внутренних стыков. К прочим достоинствам следует причислить низкую стоимость и хорошую совместимость с дешевыми терморегуляторами, принцип действия которых основан на дозировании притока теплоносителя в отопительный прибор.

К явным «минусам» подобных отопительных приборов относится, во-первых, однообразие экстерьера, формы которого определяются контурами коробчатого кожуха, и, во-вторых, потеря тепловой мощности вследствие контакта с пылью – сквозь «забитые» пластины проходит существенно меньший объем воздуха.

Впрочем, оба недостатка легко устранимы – коробчатый корпус можно «утопить» в напольное покрытие или оформить в виде плинтуса, а пыль легко чистится с помощью обычного пылесоса.

Типы пластинчатых радиаторов

Классификацию сортамента пластинчатых батарей в большинстве случаев организуют по следующим конструкционным особенностям:

• По типу материала трубы и пластин.
• По числу «ниток» в корпусе кожуха.
• По схеме подключения радиатора в разводку.
• По схеме крепления кожуха к опорной поверхности.

Опираясь на первый способ классификации — По типу материала трубы и пластин, —  мы можем выделить следующие типы батарей:

• Стальные пластинчатые радиаторы, основные элементы которых изготовлены из одноименного металла. Такие отопительные приборы относительно дешевы, но их тепловая мощность оставляет желать лучшего. Поэтому в паре с высокопрочными стальными тубами принято использовать пластины из металлов с более высокой теплопроводностью.
• Медные пластинчатые батареи, элементы которых изготовлены из этого цветного металла. Такой радиатор обеспечивает максимальную тепловую мощность. Однако подобные изделия «по карману» далеко не всем домовладельцам. Поэтому, для удешевления стоимости конструкции, из меди производят только внутренние трубы, на которые нанизывают пластины из более дешевого металла.

Пластинчатый радиатор из меди

Второй способ классификации – по числу «ниток» в корпусе – выделяет из сортамента следующие типы:

• Радиаторы с одним нагревательным элементом – «пакетом» из одной трубы и одного набора пластин.
• Батареи с двумя и более нагревательными элементами, в конструкцию которых входит напорный коллектор, распределяющий поток теплоносителя по нескольким «пакетам», и обратный коллектор, собирающий «исходящий» теплоноситель для последующей передачи в разводку.

Первый тип радиаторов дешевле и компактнее второй разновидности. Однако последний вариант обеспечит более высокую тепловую мощность, объяснимую большей площадью нагревательных элементов (пластин и труб).

Третий вариант классификации – по схеме подключения в разводку – выделяет следующие типы батарей:

• Радиаторы с боковым подключением. В этом случае штуцеры батареи расположены на боковой поверхности кожуха. Из-за этого покупателю батареи придется установить особые фитинги – уголки, обеспечивающие сопряжение горизонтального нагревательного элемента (трубы) и вертикального участка арматуры, отходящего от горизонтальной напорной или обратной ветви разводки. Впрочем, если трубы разводки уложены вертикально, то уголки не нужны.
• Радиаторы с нижним подключением. В этом случае штуцеры батареи расположены в нижней части кожуха, со стороны днища, что облегчает стыковку радиатора с горизонтальной разводкой, одновременно затрудняя монтаж к вертикальному стояку.

В итоге владельцам систем отопления с горизонтальной разводкой рекомендуют батареи с нижним подключением, а собственникам систем с вертикальными стояками – батареи с боковым подключением. Хотя последний вариант можно адаптировать к горизонтальной разводке с помощью дешевого фитинга – уголка.

Четвертый вариант классификации – по способу крепления к опорной поверхности – выделяет следующие типы радиаторов:

• Навесные батареи, корпус которых крепится к стене с помощью особых кронштейнов.
• Встраиваемые батареи, корпус которых «утапливается» в пол, опираясь на плиту перекрытии днищем.

Причем наибольшее распространение получили именно навесные радиаторы. Ведь монтаж  «утапливаемых» в пол батарей требует больших усилий, направленных на обустройство ниши и скрытую укладку разводки.

Стальные пластинчатые радиаторы – общие сведения

Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Читайте так же:  Вытяжка в погребе правильно с двумя трубами

Пластинчатые радиаторы образуют достаточно мощную тепловую завесу. Это свойство конвекторов позволяет использовать их в системах обогрева в полу. Правда, конструкция тепловых конвекторов для установки в пол отличается от настенных конвекторов, но принцип обогрева одинаков.

Вариации пластинчатых радиаторов

Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.

Варианты подключения нагревательных элементов

Подключение пластинчатой батареи.

Любой пластинчатый нагревательный элемент заводского изготовления оснащается комплектом с вмонтированным клапанным вкладышем. Он совместно с термостатом участвует в процессе регулировки температуры радиатора. Кроме этого, существуют батареи с интегрированным комплексом, через который происходит подключение к трубам контура отопления, находящиеся под полом или вмонтированные в стену.

Конвекторы в большинстве случаев могут иметь либо боковое, либо нижнее подключение. В случае с боковым способом подключения штуцеры нагревательного элемента выводятся на его кожух сбоку. С горизонтальной разводкой отопления владельцу батареи придется покупать специальный фитинг. Он поможет адаптировать горизонтально расположенный прибор и вертикально поднимающийся участок арматуры от горизонтального контура. Лучше обстоят дела, если контур отопления проходит по комнате вертикально. Тогда штуцер не нужен.

При нижнем подключении патрубки радиатора выходят на поверхность кожуха снизу. Это упрощает подключение нагревательного элемента к горизонтальному контуру, но усложняет процесс установки в случае с вертикальной разводкой.

Стальной пластинчатый радиатор отопления должен подключаться только к системе с принудительной циркуляцией теплоносителя. В противном случае вода будет двигаться с маленькой скоростью по системе, что ухудшит производительность нагревательного элемента.

Не рекомендуется стальные, пластинчатые конвекторы монтировать в систему отопления с открытым расширительный баком . В этом случае теплоноситель регулярно обогащается кислородом из-за прямого контакта с воздухом. Как результат – кислотность теплоносителя возрастает, что приводит к коррозии внутренней поверхности трубок радиатора. Их срок службы сокращается.

Если же в открытую систему отопления все же устанавливают водяные конвекторы, то контур должен оснащаться антидиффузионным барьером. Он предотвращает проникновение кислорода в разводку отопления.

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.

Таблица мощности

Отопительный радиатор работает так:

1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).

Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.

Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

Порядок расчета тепловой мощности

Знание тепловой мощности одной секции позволит узнать необходимое их количество, но как вычислить этот параметр.

В данной статье будут рассмотрено несколько вариантов, как сделать необходимые расчеты в зависимости от разных переменных:

Расчет мощности по площади

В его основе лежат санитарные нормы, согласно которым на 10 «квадратов» помещения должен приходиться 1 киловатт тепловой энергии (100 ватт на м²). При проведении расчета необходимо учитывать поправочный коэффициент, соответствующий определенному региону России. Например, для Якутии и Чукотки он равен 2, для Дальнего Востока составляет 1,6, а для южных областей и республик находится в пределе от 0,7 до 0,9 (прочитайте также: «Как рассчитать батареи отопления — количество и размер»).

Разумеется, что подобный метод не может обеспечить абсолютную точность, поскольку:

• панорамный способ остекления в одну нитку значительно увеличивает потерю тепла по сравнению с тем, когда стена сплошная;
• несмотря на то, что расположение квартир внутри здания не учитывают, при наличии теплых стен при одинаковом количестве батарей в них будет намного теплее, чем в угловом помещении, имеющем стену, соприкасающуюся с улицей;
• расчет верен только в том случае, когда высота потолков не превышает 2,5 — 2,7 метра (стандартный параметр для квартир, построенных в советское время). Уточненных вычислений требуют помещения в сталинках, у которых трехметровые потолки. Кроме этого, в начале 20-го века во многих строящихся домах высота потолков достигала 4 — 4,5 метра.

В качестве примера будет приведен расчет количества секций чугунных батарей для комнаты размером 3 на 5 метров, которая расположена в доме, находящемся в Краснодарском крае.

Порядок действий следующий:

• сначала определяют площадь 3х5=15м²;
• потом вычисляют требуемую тепловую мощность отопления — 15м² х100Вт х0,7= 1050 ватт. 0,7 – региональный коэффициент;
• если мощность каждой секции составляет 180 ватт, тогда потребуется 1050: 180 = 5,83 секции. После округления до целых значений получается 6 секций.

Простые вычисления мощности по объему

Поскольку расчет мощности батареи отопления в зависимости от объема воздуха в помещении учитывает высоту потолка, он является более точным. На один кубометр требуется 40 ватт мощности отопительного оборудования.

Расчет производится для той же комнаты в Краснодарском крае при том, что ее построили с высотой потолков, равной 3,1 метра:

• прежде всего, вычисляют объем помещения 3х5х 3,1 = 46,5 кубометра;
• радиаторы должны обладать мощностью 46,5х 40 = 1860 ватт, а с учетом регионального коэффициента 1860х0,7 = 1302 ватта или 8 чугунных секций (1302: 180 =7,23).

Уточненные вычисления мощности по объему

Более точный расчет мощности батарей отопления производят c учетом разных переменных:

• количества окон и дверей. В среднем теплопотери по причине наличия одного окна стандартного размера составляют 100 ватт, а одной двери – 200 ватт;
• если помещение располагается в углу здания или в его торце, используют коэффициент 1,1 – 1,3, который зависит от толщины стен и материала их изготовления;
• для частных домовладений применяют коэффициент 1,5, так как в них отмечаются повышенные теплопотери через крышу и пол, поскольку снизу и сверху нет теплых квартир.

Параметры для вычисления составляют 40 ватт на один кубометр, также учитываются региональные коэффициенты, как и при проведении вычислений, исходя из площади комнаты (подробнее: «Расчет отопления по площади — определяем мощность отопительных приборов»).

Теперь расчет мощности тепла для радиаторов отопления будет выполнен для помещения аналогичного по площади (как в Краснодарском крае), но находящегося в углу частного домовладения в Оймяконе, где средняя температура в январе опускается до — 54 градусов, а температурный минимум за все время наблюдений достигал 82 градусов мороза. Особо неприятный момент заключается в том, что дверь выходит на улицу и имеется окно.
Последовательность вычислений такая:

• поскольку известна базовая мощность, равная 1860 ватт, к ней прибавляют 300 ватт (окно плюс дверь) и получают 2160 ватт;
• так как дом частный, происходит потеря тепла за счет холодного пола и крыши — 2160х1,5 = 3240 ватт;
• угол дома вынуждает использовать коэффициент 1,3 и в итоге получится – 3240х1,3 = 4212 ватт;
• Оймяконский климат требует применения регионального коэффициента, равного 2 — 4212х2 = 8424 ватта.

Если радиаторы будут чугунными, то количество секций должно быть равным 8424: 180 = 46,8, а с округлением – 47. Поскольку длина секции составляет 93 миллиметра, то батарея растянется на 4,4 метра.
Видео о стандартах расчетов мощности батарей отопления:

Подключение радиаторов

1. Как уже известно, пластинчатый радиатор перед продажей комплектуется краном и клапанным вкладышем с термостатом для автоматической регулировки температуры теплоносителя и воздуха в помещении;
2. Некоторые модели оснащаются механизмами подключения радиатора к отопительному контуру под полом или вмонтированному в стены помещения;
3. Основные схемы подключения радиаторов – боковая или нижняя:
   1. При боковом присоединении подключения штуцера радиатора находятся по бокам, что не мешает подключать их к вертикальному стояку. При горизонтальном подключении радиатор присоединяется через фитинг.
   2. При нижнем присоединении штуцера радиатора выводятся снизу, поэтому горизонтальное подключение не представляет проблемы, а для вертикальной схемы радиатор подключается через фитинги.
4. Из-за высокой инерционности стальных радиаторов их подключают к системе с принудительным движением теплоносителя, чтобы повысить и ускорить теплоотдачу;
5. Для стальных приборов отопления включение в схему с открытым расширительным бачком чревато быстрым развитием коррозии из-за присутствия в теплоносителе большого количества кислорода, поступающего из воздуха. Из-за этого кислотность теплоносителя повышается, и внутренняя поверхность змеевика батареи отопления начинает разрушаться. Соответственно, время безремонтной эксплуатации радиатора уменьшается;
6. Если других решений нет, и необходимо устанавливать радиатор в открытую отопительную систему, то тепловой контур защищается антидиффузионным барьером, который не пропускает воздух в трубы отопления.

Нижнее подключение радиатора
Боковое подключение радиатора

Практические и организационные выводы

Принцип работы пластинчатых приборов такой же, как и у водяных – они увеличивают и удерживают температуру в комнате за счет потоков теплого воздуха.

1. Надежность и прочность стальных радиаторов намного выше, чем у приборов из других сплавов и металлов, поэтому они рекомендованы к работе в центральной системе отопления.
2. Медные радиаторы не разрушаются от коррозии, но в системах с высоким давлением их лучше не устанавливать. Еще один недостаток – высокая цена.
3. Алюминиевые радиаторы дешевле всех, имеют отличную теплоотдачу, но слабый механически корпус, который тоже быстро коррозирует в кислотной среде.

Так как подключение пластинчатых отопительных приборов осуществляется через нижние или боковые штуцера, их можно монтировать прямо на пол, встраивать в поверхность пола или вешать на стену комнаты. Для каждого отдельного случая можно подобрать свое оформление и техническое оснащение прибора.

Заключение

Пластинчатый стальной радиатор – это достаточно простая, но при этом эффективная конструкция. Использовать ее стоит не везде, но там, где нужно быстро и эффективно обогреть большую площадь, она точно окажется уместной. Более подробно изучить особенности таких батарей вы сможете, если уделите время просмотру видео в этой статье.

Источники

• https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory
• https://climanova.ru/stalnye-plastinchatye-radiatory-otopleniya-plyusy-i-minusy.html
• https://iobogrev.ru/plastinchatyj-radiator-otoplenija-sssr
• http://jsnip.ru/vodosnabzheniya/plastinchatyj-radiator.html
• https://teplospec.com/radiatory-batarei/raschet-moshchnosti-batarey-otopleniya-kak-rasschitat-samomu.html
• https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2949-plastinchatyj-radiator

Пластинчатые радиаторы отопления старого образца

Что такое радиаторы отопления, знают все, а вот как выглядят пластинчатые радиаторы отопления, представить могут немногие. Между тем, это просто более эффективно отдающие тепло отопительные приборы из металла, сделанные из трубок прямой или криволинейной формы, по которым течет все тот же теплоноситель. Но для ускоренной и более полной отдачи тепла к трубкам приварены или прикреплены обжимом пластины, которые увеличивают во много раз площадь теплового обмена между радиатором и атмосферой в помещении. Используют пластинчатые батареи отопления как при подключении централизованного отопления, так и в работе с автономными отопительными системами, в частных домах, квартирах, общественных и производственных помещениях. Их подключение обеспечивает экономию энергоносителей, самих радиаторов, минимизацию схемы отопления и высокий КПД системы. Варианты моделей пластинчатых радиаторов

Конструкция и назначение пластинчатых радиаторов

Выбрать, купить и установить можно любой радиатор, но он будет бесполезным, если помещение или здание не утеплено – только в паре с термоизоляционными работами пластинчатый радиатор проявит себя наиболее эффективно. К тому же, эффективность радиатора – это не высокая температура теплоносителя, которая отдается в воздух через трубки и пластины, а удерживание постоянной и комфортной температуры в комнате в течение всего времени. Поэтому при правильном решении вопроса о поверхность таких батарей отопления нельзя обжечься – во-первых, температура не будет критичной, а во-вторых, пластины закрыты металлическим кожухом.

Если подходить к вопросу принципиально, то радиаторы отопления пластинчатые являются конструктивным вариантом конвекторов с разницей в количестве трубок и пластин (трубок меньше, пластин – больше). Внутреннее устройство пластинчатого радиатора

Аналогично радиаторам панельного образца, в пластинчатых приборах существует классификация по количеству теплообменных трубок и панелей (пластин), которые изготавливаются методом горячей штамповки и точечной сварки. За счет плотного соединения тепло отдается не только с поверхности пластин, но и с остальных площадей прибора – с трубок и даже соединительных швов и стыков. Маркировка же приборов происходит таким образом: если радиатор имеет одну панель (пластину на корпусе) и один теплообменник, то маркируется он как класс «11». Три пластины и две трубки – «32» класс, и т.д.

Если вы хотите купить и установить новый радиатор в магазине или заменить старый, то в комплекте с новой моделью вы получите монтажный набор и инструкцию по сборке и креплению. В зависимости от конструкции прибора его подключение может быть резьбовым или сварным, что зависит от устройства ввода-вывода теплоносителя. Кроме того, потребуется подсоединение крана Маевского и термостатом или двух отдельных приборов – собственно крана Маевского и отдельного термостата. Термостатический клапан врезать совсем не обязательно, но он позволит автоматически регулировать температуру в отдельном помещении путем ограничения поступления теплоносителя в змеевик радиатора. Последние модели пластинчатых батарей часто оснащаются встроенными термостатами и кранами. Пластинчатые отопительные радиаторы с термостатом

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 60 0 С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

1. На обогрев 1 м 2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
2. Для помещения площадью 16 м 2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W. Таблица мощности

Отопительный радиатор работает так:

1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций). Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция. Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.

Радиаторы из разных сплавов

Преимущества и недостатки пластинчатых приборов отопления

Достоинства:

1. Простая и надежная конструкция;
2. Дешевая стоимость, ремонт и обслуживание;
3. Длительность эксплуатации;
4. Быстрый прогрев обогреваемых помещений.

Пластинчатые радиаторы из стали способны работать под давлением до 20 at и пир температуре теплоносителя до 120 0 С. Дизайн современных приборов разительно отличается разнообразием от моделей старого образца, и это качество помогает не только не нарушать дизайн и интерьер помещений, но и создавать новый, так как красивый и оригинально оформленный радиатор нет нужды прятать за панелями или кожухами.

Недостатки:

1. Помещения в доме обогреваются только за счет естественного перемещения воздушных масс, и увеличение теплоотдачи возможно только включением в схему электровентилятора;
2. Высокая инерционность пластинчатых радиаторов из любого металла или сплавов за счет тонких стенок приборов – металл быстро нагревается, но точно так же быстро и остывает при прекращении подачи теплоносителя;
3. Сложность ухода за радиатором – из-за небольших расстояний между пластинами между ними трудно убирать пыль.

Пластинчатые радиаторы в оформлении интерьера

Подключение радиаторов

1. Как уже известно, пластинчатый радиатор перед продажей комплектуется краном и клапанным вкладышем с термостатом для автоматической регулировки температуры теплоносителя и воздуха в помещении;
2. Некоторые модели оснащаются механизмами подключения радиатора к отопительному контуру под полом или вмонтированному в стены помещения;
3. Основные схемы подключения радиаторов – боковая или нижняя:

1. При боковом присоединении подключения штуцера радиатора находятся по бокам, что не мешает подключать их к вертикальному стояку. При горизонтальном подключении радиатор присоединяется через фитинг.
2. При нижнем присоединении штуцера радиатора выводятся снизу, поэтому горизонтальное подключение не представляет проблемы, а для вертикальной схемы радиатор подключается через фитинги.

Если других решений нет, и необходимо устанавливать радиатор в открытую отопительную систему, то тепловой контур защищается антидиффузионным барьером, который не пропускает воздух в трубы отопления.

Нижнее подключение радиатора

Боковое подключение радиатора

Практические и организационные выводы

Принцип работы пластинчатых приборов такой же, как и у водяных – они увеличивают и удерживают температуру в комнате за счет потоков теплого воздуха.

1. Надежность и прочность стальных радиаторов намного выше, чем у приборов из других сплавов и металлов, поэтому они рекомендованы к работе в центральной системе отопления.
2. Медные радиаторы не разрушаются от коррозии, но в системах с высоким давлением их лучше не устанавливать. Еще один недостаток – высокая цена.
3. Алюминиевые радиаторы дешевле всех, имеют отличную теплоотдачу, но слабый механически корпус, который тоже быстро коррозирует в кислотной среде.

Так как подключение пластинчатых отопительных приборов осуществляется через нижние или боковые штуцера, их можно монтировать прямо на пол, встраивать в поверхность пола или вешать на стену комнаты. Для каждого отдельного случая можно подобрать свое оформление и техническое оснащение прибора.

Наряду с секционными, трубчатыми и панельными радиаторами широкое распространение получили и пластинчатые радиаторы отопления. По уровню теплоотдачи они уступают только радиаторам панельного типа. Однако в отличие от них имеют более низкую стоимость, могут функционировать при давлении в системе свыше 10 Атм (до 17-20 Атм) и допускают скрытую установку во внутрипольных нишах.

Принципиальное отличие пластинчатых батарей отопления от других типов заключается в способе обогрева помещения. Во всех остальных конструкциях до 70-80% мощности расходуется на тепловое излучение и обогрев стен и предметов в помещении, от которых затем прогревается воздух. В пластинчатых эта мощность служит для нагрева воздуха напрямую и обеспечения его конвекции (перемешивания) внутри помещения. Отсюда и второе название этих приборов отопления – конвекторы.

Нагрев воздуха – это одновременно и достоинство и недостаток, которые предопределяют область применения этих приборов. Дело в том, что нагрев помещений до нужной температуры с помощью теплового излучения хотя и занимает больше времени, но и эффект от него длиться дольше, и для нахождения людей создаваемые условия больше подходят с точки зрения комфорта.

Ребристые, наоборот, способны в кратчайшие сроки нагреть до нужной температуры большие объемы воздуха, но при этом создают значительные потоки воздуха, которые создают дискомфорт для находящихся в неподвижной позе людей. Именно этим обусловлено их применение в коридорах общественных зданий, на лестничных клетках, в спортивных залах, складских комплексах и т.д. То есть там, где существуют значительные объемы помещений и происходит постоянное движение людей (либо не происходит, как на складах).

Конструкция и виды

Обычно готовый прибор размещается внутри тонкостенного корпуса, служащего для предохранения от ожогов и порезов об острые кромки пластин. Корпус или кожух также защищает пластины радиатора от пыли и механических повреждений. Однако существуют модели, как правило, это стальные радиаторы с увеличенной толщиной ребер и обработанными кромками, которые предназначены для эксплуатации без кожуха, «как есть».

Наряду с размерами и формой различают следующие основные разновидности пластинчатых батарей отопления.

1. По материалу прибора: стальные; медные; биметаллические в комбинациях: сталь – медь, сталь – алюминий, реже медь – алюминий.
2. По количеству труб: однотрубные и многотрубные с коллектором.
3. По способу подсоединения к магистрали: с боковым и нижним подключением.
4. По способу монтажа бывают навесные радиаторы и встраиваемые в напольную нишу. Последние устанавливаются либо непосредственно на перекрытие, либо на теплоизоляционный материал.

Самые распространенные и доступные по стоимости из перечисленных отопительных приборов – стальные. Но они же обладают и наименьшей теплоотдачей. Самые дорогие – медные. Обладают наивысшей теплоотдачей, эксплуатационной надежностью и привлекательным внешним видом.

Если говорить о достоинствах и недостатках, то к несомненным достоинствам относится дешевизна, высокая теплоотдача и скорость обогрева воздуха. А также надежность за счет минимального количества стыковочных узлов. Наиболее существенные недостатки: неравномерность распределения температур по уровням помещения и повышенные требования к чистоте. Хотя, последнее правильнее назвать скрытым достоинством стальных пластинчатых радиаторов отопления.

В заключение. Подавляющее большинство производимых радиаторов работают по принципу естественной циркуляции воздуха. Но есть модели с встроенным вентилятором. Это, соответственно, увеличивает стоимость и общее энергопотребление прибора, но и за счет увеличения интенсивности перемешивания воздуха частично решает проблему резкого различия температур по высоте помещения.

Вступление

Пластинчатый радиатор представляет собой гнутую или прямую водопроводную трубу, с нанизанными на нее стальными пластинами. По трубе двигается теплоноситель, а пластины значительно усиливают конвекцию воздуха. Простота конструкции определяет их невысокую цену. Для эстетики конвектора закрывают симпатичными коробами из тонкой стали, окрашенной в белый цвет.

Стальные пластинчатые радиаторы – общие сведения

Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Пластинчатые радиаторы образуют достаточно мощную тепловую завесу. Это свойство конвекторов позволяет использовать их в системах обогрева в полу. Правда, конструкция тепловых конвекторов для установки в пол отличается от настенных конвекторов, но принцип обогрева одинаков.

Недостатки пластинчатых радиаторов (конвекторов)

• Конвективный тип радиаторов не позволяет равномерно прогреть помещение. У радиаторов теплее, чем у противоположенной стены помещения.
• Пластины конвектора отличный сборщик пыли. Чистить их трудно. Со временем пыль уменьшает их теплоотдачу.
• Внешний вид пластинчатых радиаторов не радует, хотя есть симпатичные модели.

Вариации пластинчатых радиаторов

Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.

Подключение конвекторов

Продаются два типа конвекторов по подключению. На это нужно обращать внимание при покупке. Первый тип, это конвектора с боковым подключением. Второй тип это конвектора с нижним подключением0. Он укомплектовывается клапанным вкладышем.

Тепловая мощность пластинчатых радиаторов

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

Расчет радиатора производится по стандартной схеме расчета секций радиаторов, с учетом всех поправочных коэффициентов. Напомню, как это делается. ( читать статью: Упрощенный расчет системы отопления)

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

Стальные пластинчатые радиаторы отопления — плюсы и минусы

Пластинчатые радиаторы отопления появились в городских квартирах и загородных домах еще в прошлом веке, во время существования СССР. Советских строителей привлекала относительно высокая теплоотдача и максимальная конструкционная прочность такой батареи.

Стальные пластинчатые радиаторы

Современные пластинчатые радиаторы не только сохранили изначальную прочность, но и приумножили тепловую мощность конструкции. В итоге проверенная временем классика превратилась в инновационное решение, устроившее и дизайнеров интерьеров и специалистов по инженерным коммуникациям.

Особенности конструкции пластинчатых радиаторов

Современные пластинчатые конвекторы  устроены с той же простотой конструкционного решения, что и предшествующие «советские» модели.

Такие радиаторы состоят из следующих конструкционных элементов:

• Изогнутого — чаще всего — U-образного — отрезка трубы, на торцах которой установлены два шаровых вентиля.
• Набора пластин, «нанизанных» на трубу. Причем в большинстве случаев пластины изготовлены из того же материала, что и трубы.
• Защитного кожуха – металлической коробки с открытой верхней частью и дном. Причем внутри кожуха можно вместит не один отрезок трубы (нитку), а сразу несколько таких «пакетов».

Устроенные подобным образом секционные и пластинчатые батареи работают по следующей  схеме:

• Теплоноситель движется по трубе под большим давлением, практически не остывая.
• Тонкие пластины разогреваются до высокой температуры буквально за считанные секунды.
• Температура воздух внутри корпуса мгновенно поднимается на несколько градусов.
• Теплый воздух поднимается вверх, сквозь перфорацию в крышке кожуха, а холодный воздух «засасывается» в корпус сквозь отверстия в днище.

В итоге пластинчатые батареи отопления обеспечивают высокую скорость тепловой конвекции воздушных масс, прогревая небольшую комнату буквально за считанные минуты. Однако при обогреве действительно больших помещений естественно конвекции будет недостаточно. В этом случае со стороны днища в корпус пластинчатого конвектора инсталлируется тангенциальный вентилятор, обеспечивающий принудительную конвекцию.

Конструкция и принцип работы радиатора

Причем забор воздушных масс осуществляется не со стороны днища, и сквозь перфорацию в нижней части боковых граней кожуха, что дает возможность «утопить» пластинчатую батарею в плите перекрытия, оставив на уровне напольного покрытия лишь верхнюю решетку.

Достоинства и недостатки пластинчатых батарей

Несомненным плюсом подобных отопительных приборов является высокая прочность конструкции.

Сквозь такой радиатор можно прокачивать теплоноситель под давлением 20 и более атмосфер – прочность конструкции зависит лишь от кольцевой жесткости трубы, которая выдерживает давление до 40 Бар.

Кроме того, такой радиатор не потечет – у него нет внутренних стыков. К прочим достоинствам следует причислить низкую стоимость и хорошую совместимость с дешевыми терморегуляторами, принцип действия которых основан на дозировании притока теплоносителя в отопительный прибор.

К явным «минусам» подобных отопительных приборов относится, во-первых, однообразие экстерьера, формы которого определяются контурами коробчатого кожуха, и, во-вторых, потеря тепловой мощности вследствие контакта с пылью – сквозь «забитые» пластины проходит существенно меньший объем воздуха.

Впрочем, оба недостатка легко устранимы – коробчатый корпус можно «утопить» в напольное покрытие или оформить в виде плинтуса, а пыль легко чистится с помощью обычного пылесоса.

Типы пластинчатых радиаторов

Классификацию сортамента пластинчатых батарей в большинстве случаев организуют по следующим конструкционным особенностям:

• По типу материала трубы и пластин.
• По числу «ниток» в корпусе кожуха.
• По схеме подключения радиатора в разводку.
• По схеме крепления кожуха к опорной поверхности.

Опираясь на первый способ классификации — По типу материала трубы и пластин, —  мы можем выделить следующие типы батарей:

• Стальные пластинчатые радиаторы, основные элементы которых изготовлены из одноименного металла. Такие отопительные приборы относительно дешевы, но их тепловая мощность оставляет желать лучшего. Поэтому в паре с высокопрочными стальными тубами принято использовать пластины из металлов с более высокой теплопроводностью.
• Медные пластинчатые батареи, элементы которых изготовлены из этого цветного металла. Такой радиатор обеспечивает максимальную тепловую мощность. Однако подобные изделия «по карману» далеко не всем домовладельцам. Поэтому, для удешевления стоимости конструкции, из меди производят только внутренние трубы, на которые нанизывают пластины из более дешевого металла.

Пластинчатый радиатор из меди

Второй способ классификации – по числу «ниток» в корпусе – выделяет из сортамента следующие типы:

• Радиаторы с одним нагревательным элементом – «пакетом» из одной трубы и одного набора пластин.
• Батареи с двумя и более нагревательными элементами, в конструкцию которых входит напорный коллектор, распределяющий поток теплоносителя по нескольким «пакетам», и обратный коллектор, собирающий «исходящий» теплоноситель для последующей передачи в разводку.

Первый тип радиаторов дешевле и компактнее второй разновидности. Однако последний вариант обеспечит более высокую тепловую мощность, объяснимую большей площадью нагревательных элементов (пластин и труб).

Третий вариант классификации – по схеме подключения в разводку – выделяет следующие типы батарей:

• Радиаторы с боковым подключением. В этом случае штуцеры батареи расположены на боковой поверхности кожуха. Из-за этого покупателю батареи придется установить особые фитинги – уголки, обеспечивающие сопряжение горизонтального нагревательного элемента (трубы) и вертикального участка арматуры, отходящего от горизонтальной напорной или обратной ветви разводки. Впрочем, если трубы разводки уложены вертикально, то уголки не нужны.
• Радиаторы с нижним подключением. В этом случае штуцеры батареи расположены в нижней части кожуха, со стороны днища, что облегчает стыковку радиатора с горизонтальной разводкой, одновременно затрудняя монтаж к вертикальному стояку.

В итоге владельцам систем отопления с горизонтальной разводкой рекомендуют батареи с нижним подключением, а собственникам систем с вертикальными стояками – батареи с боковым подключением. Хотя последний вариант можно адаптировать к горизонтальной разводке с помощью дешевого фитинга – уголка.

Четвертый вариант классификации – по способу крепления к опорной поверхности – выделяет следующие типы радиаторов:

• Навесные батареи, корпус которых крепится к стене с помощью особых кронштейнов.
• Встраиваемые батареи, корпус которых «утапливается» в пол, опираясь на плиту перекрытии днищем.

Причем наибольшее распространение получили именно навесные радиаторы. Ведь монтаж  «утапливаемых» в пол батарей требует больших усилий, направленных на обустройство ниши и скрытую укладку разводки.

Пластинчатые радиаторы

Пластинчатые радиаторы отопления появились в городских квартирах и загородных домах еще в прошлом веке, во время существования СССР. Советских строителей привлекала относительно высокая теплоотдача и максимальная конструкционная прочность такой батареи.

Стальные пластинчатые радиаторы

Современные пластинчатые радиаторы не только сохранили изначальную прочность, но и приумножили тепловую мощность конструкции. В итоге проверенная временем классика превратилась в инновационное решение, устроившее и дизайнеров интерьеров и специалистов по инженерным коммуникациям.

Блок: 1/3 | Кол-во символов: 567
Источник: http://climanova.ru/stalnye-plastinchatye-radiatory-otopleniya-plyusy-i-minusy.html

Вступление

Пластинчатый радиатор представляет собой гнутую или прямую водопроводную трубу, с нанизанными на нее стальными пластинами. По трубе двигается теплоноситель, а пластины значительно усиливают конвекцию воздуха. Простота конструкции определяет их невысокую цену. Для эстетики конвектора закрывают симпатичными коробами из тонкой стали, окрашенной в белый цвет.

Блок: 2/7 | Кол-во символов: 371
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Конструкция и виды

В основе конструкции пластинчатого радиатора отопления лежит одна или несколько прямых, U или W-образная трубка, к которой перпендикулярно приварены или закреплены иным образом большое количество металлических теплообменных пластин. Движущийся по трубкам теплоноситель нагревает эти пластины, а они затем отдают полученное тепло в помещение.

Обычно готовый прибор размещается внутри тонкостенного корпуса, служащего для предохранения от ожогов и порезов об острые кромки пластин. Корпус или кожух также защищает пластины радиатора от пыли и механических повреждений. Однако существуют модели, как правило, это стальные радиаторы с увеличенной толщиной ребер и обработанными кромками, которые предназначены для эксплуатации без кожуха, «как есть».

Старая ребристая батарея.

Наряду с размерами и формой различают следующие основные разновидности пластинчатых батарей отопления.

1. По материалу прибора: стальные; медные; биметаллические в комбинациях: сталь – медь, сталь – алюминий, реже медь – алюминий.
2. По количеству труб: однотрубные и многотрубные с коллектором.
3. По способу подсоединения к магистрали: с боковым и нижним подключением.
4. По способу монтажа бывают навесные радиаторы и встраиваемые в напольную нишу. Последние устанавливаются либо непосредственно на перекрытие, либо на теплоизоляционный материал.

Старый пластинчатый радиатор отопления.

Самые распространенные и доступные по стоимости из перечисленных отопительных приборов – стальные. Но они же обладают и наименьшей теплоотдачей. Самые дорогие – медные. Обладают наивысшей теплоотдачей, эксплуатационной надежностью и привлекательным внешним видом.

Пластинчатая батарея с декоративным коробом.

Если говорить о достоинствах и недостатках, то к несомненным достоинствам относится дешевизна, высокая теплоотдача и скорость обогрева воздуха. А также надежность за счет минимального количества стыковочных узлов. Наиболее существенные недостатки: неравномерность распределения температур по уровням помещения и повышенные требования к чистоте. Хотя, последнее правильнее назвать скрытым достоинством стальных пластинчатых радиаторов отопления.

Ребристый радиатор, за которым расположена алюминиевая теплоотражающая пластина.

В заключение. Подавляющее большинство производимых радиаторов работают по принципу естественной циркуляции воздуха. Но есть модели с встроенным вентилятором. Это, соответственно, увеличивает стоимость и общее энергопотребление прибора, но и за счет увеличения интенсивности перемешивания воздуха частично решает проблему резкого различия температур по высоте помещения.

Блок: 2/2 | Кол-во символов: 2691
Источник: https://otoplenie-guide.ru/oborudovanie/radiatori/plastinchatie-radiatori-otopleniya

Описание изделий

Конструкция устройства

Ветхие пластинчатые радиаторы отопления в СССР употреблялись фактически наравне с привычными чугунными батареями. Их устанавливали в школах, поликлиниках, государственных учреждениях – т.е. там, где нужно было обогревать большой количество воздуха.

На сегодня конструкция аналогичных устройств была пара усовершенствована (по большей части за счет применения современных материалов), но неспециализированная схема осталась неизменной:

• Базу системы образовывает U-образная выгнутая трубка, по которой движется теплоноситель. На входе и на выходе устанавливаются краны, разрешающие отсечь радиатор от системы.

Обратите внимание! Значительно чаще употребляются простые шаровые вентили, потому, что регулировка поступления теплоносителя не нужно, а вот надежность нужна большая.

• На трубку надеваются теплообменные пластины. Они смогут быть изготовлены из того же материала, что и сама труба, либо же смогут быть сделаны из другого металла.

• Значительно чаще вся эта система планирует в тонкостенном железном корпусе, основной функцией которого есть защита теплообменников от пыли, от царапин и ожогов при взаимодействии с обогревателем уберегается человек. Для выхода тёплого воздуха в верхней части корпуса проделываются отверстия.

Принцип действия

Функционирует такая система достаточно просто:

• Теплоноситель (тёплая вода либо пар с большой температурой) под давлением до 20 атмосфер двигается по трубам. Наряду с этим высокая скорость движения ведет к тому, что при перемещении по контуру температура теплоносителя понижается незначительно.
• При прохождении через участок с теплообменниками вода отдает часть энергии пластинам. Те, со своей стороны, быстро нагреваются до большой температуры.

• Холодный воздушное пространство поступает в корпус радиатора через отверстия в нижней части.
• Большая площадь пластин облегчает теплоотдачу, потому, что они фактически всей поверхностью контактируют с воздухом.
• По окончании того как температура окружающей среды увеличивается, он поднимается вверх и выходит из корпуса через отверстия в крышке.

Обратите внимание! Имеется и бескорпусные модели, но эффективность их функционирования ниже за счет определенного процента потерь тепла.

Процесс вертикального перемещения воздуха при теплообмене происходит непрерывно и называется конвекцией. Сами же отопительные устройства довольно часто именуют конвекторами.

Необходимо подчернуть, что не всегда естественного подъема воздуха не редкость достаточно. В этом случае в нижней части корпуса монтируется вентилятор, который снабжает перемещение воздушных масс. С одной стороны, цена отопления наряду с этим возрастает за счет применения дополнительной электричества, но иначе значительно увеличивается и эффективность.

Основные разновидности

На сегодня рынок предлагает пара разновидностей батарей пластинчатого типа.

Их возможно условно поделить по ряду показателей:

Блок: 2/4 | Кол-во символов: 4660
Источник: https://partner-tomsk.ru/otoplenie/plastinchatyiy-radiator-konstruktsiya-ustroystva-printsip

А стоит ли покупать пластинчатые нагревательные приборы?

Пластинчатый радиатор старого образца.

Подобным вопросом задается любой покупатель, когда ему предлагают обратить внимание на столь непопулярный в наше время нагревательный прибор – пластинчатый радиатор.

В его пользу говорит следующий ряд преимуществ:

• простота конструкции;
• невысокая закупочная стоимость и недорогое сервисное обслуживание;
• долговечность при правильном использовании;
• высокая скорость обогрева помещения.

Как показывает практика, если конструкционным материалом выступает сталь, то оборудование в состоянии выдержать давление до 20 атм., что положительно сказывается на его производительности и долговечности. Кроме этого, пластинчатому радиатору не причинит вреда высокая температура теплоносителя (120°C и выше).

Если пластинчатые радиаторы отопления старого образца имели неприглядный вид, то современные модели оборудования отличаются интересным дизайном. Это поможет при создании интерьера комнаты. Такие радиаторы больше не приходится прятать за панелями, что, кстати, уменьшает их производительность. Они выступают своеобразным украшением комнаты.

Недостатки прибора:

• обогрев помещения только за счет конвекции. Однако эффективность прибора можно увеличить, оснастив его вентилятором;
• при снижении температуры теплоносителя эффективность оборудования падает. Резко падает и температура воздуха в помещении;
• накапливается пыль между пластинами.

Варианты, как можно наладить газовое отопление гаража своими руками.

В качестве примера, здесь представлена схема парового отопления без насоса. Такое тоже возможно.

Блок: 3/5 | Кол-во символов: 1593
Источник: https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory

Преимущества и недостатки

Востребованность пластинчатых радиаторов на ранке обогревателей для коммерческой и общественной недвижимости объясняется их объективными достоинствами:

• Во-первых, высокая скорость движения теплоносителя позволяет прокладывать длинные контуры с минимальными потерями энергии.
• Во-вторых, отсутствие внутренних стыков делает систему исключительно надежной: правильно смонтированный контур без протечек и разрывов должен выдерживать опрессовочное давление до 40 атмосфер.

Установка пластинчатого конвектора в полу

• В-третьих, несомненным плюсом является низкая стоимость изделий и комплектующих к ним, обусловленная простотой конструкции. Это касается, прежде всего, терморегуляторов, которые функционируют по принципу дозирования потока теплоносителя.

Конечно, есть и недостатки:

• С одной стороны, внешний вид радиаторов оставляет желать лучшего, поскольку коробчатые корпуса не отличаются оригинальностью дизайна.
• С другой сторон, если снять корпус, то ребра теплообменников будут забиваться пылью, что существенно снизит эффективность обогрева.

Совет!
Даже закрытую батарею нужно периодически очищать с помощью пылесоса, удаляя загрязнения из выходных отверстий в верхней части корпуса.

Блок: 3/4 | Кол-во символов: 1214
Источник: https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2949-plastinchatyj-radiator

Пластинчатые радиаторы

Более подробно хотелось бы остановиться на тепловых приборах такого вида, как пластинчатые радиаторы. Именно они чаще всего применяются в многоквартирных домах и домах, подключенных к централизованной тепловой магистрали. Основная проблема, связанная с подключением возникает из-за повышенного давления внутри сети, которое может достигать показателя в 13-17 Атм.

В таких условиях остается лишь две группы приборов, способных работать при таких показателях рабочего давления – секционные и пластинчатые батареи. Остальные приборы не рекомендуются для установки производителями, поскольку при первой существенной нагрузке произойдет конструктивное разрушение панелей или теплообменника.

Устройство медно-алюминиевого радиатора

Пластинчатые конвекторы представляют собой усиленный пластинами теплообменник, который способен выдержать нагрузки до 40 Атм. Конвекция у таких радиаторов значительно ниже, нежели у панельных, однако это компенсируется высокой теплоотдачей. Установленные пластины служат с одной целью – повысить теплоотдачу и теплопроводность радиатора. Поэтому такие радиаторы довольно часто называют конвекторами. Современные радиаторы представляют сложную структуру, которая может включать установку дополнительных тепловентиляторов или медных и алюминиевых пластин.

Пластинчатые радиаторы могут использоваться в помещениях с большим объемом и площадью, устанавливаться в условиях коммерческой недвижимости (например, для отопления склада или офиса).

Подавляющее большинство отечественных батарей представлено схемой, при которой на стальную трубу наваривается ряд пластинчатых теплообменников. Такие приборы отличаются прочностью, дешевизной, простотой эксплуатации и даже ремонтопригодностью. Что же касается зарубежных аналогов, то там пластинчатые радиаторы применяются более эффективно. Наиболее часто они используются как внутрипольные конвекторы, декоративные тепловые панели или специализированные радиаторы особой формы. При этом материал корпуса и трубного теплообменника может быть разным — от нержавейки, до меди или алюминия.

Стоит отметить также дополнительные возможности стальных пластинчатых радиаторов, с установленными дополнительными вентиляторами. Такое усовершенствование конструкции приводит к резкому увеличению проходящего объема воздуха через пластины. Это гарантирует повышение теплоотдачи в несколько десятков раз. Внутрипольные конвекторы могут быть изготовлены со специальными приемниками влаги для порогов в магазинах, бассейнов, саун. Специальная лейка собирает полученную влагу и транспортирует ее в канализацию.

Пластинчатый радиатор в корпусе

Пластинчатые конвекторы остаются наиболее прочными и устойчивыми к механическим повреждениям радиаторами, после чугуна. Различные формы и типы поверхности, применяемые при создании радиатора, увеличивают сферу применения таких приборов. Например, в местах, которые могут быть на виду, применяются решетки и панели, скрывающие теплообменник. Кроме того, такую проблему, как впадение пыли и обрастание паутиной удалось решить с помощью разборной конструкции верхней крышки. Достаточно снять решетку, пройтись пылесосом или влажным полотенцем – и прибор легко очистится от загрязнений.

Блок: 3/5 | Кол-во символов: 3199
Источник: https://klivent.biz/otopleniye/plastinchatye.html

В заключение о водяных конвекторах

Пластинчатые радиаторы отопления – это своеобразные водяные конвекторы, которые повышают температуру в помещении за счет циркуляции теплого воздуха. Они разнятся между собой как конструкционными материалами, так и строением. Самыми прочными считаются стальные пластинчатые радиаторы отопления. Характеристики оборудования позволяют их монтировать в централизованные системы отопления.

Медным конвекторам не страшна коррозия. Однако их нельзя подвергать высокому давлению в системе. Кроме этого, они отличаются высокой ценой. Алюминиевый радиатор недорогой, отличается высокой производительностью, но непрочный. На современном рынке можно найти различные классы приборов. Классность присваивается в зависимости от количества змеевиков и рядов пластин в радиаторе.

Монтаж приборов выполняется либо через нижние, либо через боковые патрубки. Пластинчатые радиаторы можно устанавливать непосредственно на пол в комнате, подвешивать их на стену или встраивать в пол. Как правильно выполнить монтаж пластинчатого радиатора поможет разобраться видео:

Блок: 5/5 | Кол-во символов: 1079
Источник: https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory

Вариации пластинчатых радиаторов

Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.

Блок: 5/7 | Кол-во символов: 165
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Пластинчатые радиаторы

Вступление

Пластинчатый радиатор представляет собой гнутую или прямую водопроводную трубу, с нанизанными на нее стальными пластинами. По трубе двигается теплоноситель, а пластины значительно усиливают конвекцию воздуха. Простота конструкции определяет их невысокую цену. Для эстетики конвектора закрывают симпатичными коробами из тонкой стали, окрашенной в белый цвет.

Стальные пластинчатые радиаторы — общие сведения

Стальные пластинчатые радиаторы в простой речи называют «»гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Пластинчатые радиаторы образуют достаточно мощную тепловую завесу. Это свойство конвекторов позволяет использовать их в системах обогрева в полу. Правда, конструкция тепловых конвекторов для установки в пол отличается от настенных конвекторов, но принцип обогрева одинаков.

Недостатки пластинчатых радиаторов (конвекторов)

• Конвективный тип радиаторов не позволяет равномерно прогреть помещение. У радиаторов теплее, чем у противоположенной стены помещения.
• Пластины конвектора отличный сборщик пыли. Чистить их трудно. Со временем пыль уменьшает их теплоотдачу.
• Внешний вид пластинчатых радиаторов не радует, хотя есть симпатичные модели.

Вариации пластинчатых радиаторов

Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.

Подключение конвекторов

Продаются два типа конвекторов по подключению. На это нужно обращать внимание при покупке. Первый тип, это конвектора с боковым подключением. Второй тип это конвектора с нижним подключением0. Он укомплектовывается клапанным вкладышем.

Тепловая мощность пластинчатых радиаторов

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

 Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

Другие статьи раздела: Радиаторы

Популярные

Социальные кнопки для Joomla

Блок: 3/5 | Кол-во символов: 3405
Источник: https://teplo-ltd.ru/otoplenie/radiator-plastinchatyj-otopleniya.html

Подключение конвекторов

Продаются два типа конвекторов по подключению. На это нужно обращать внимание при покупке. Первый тип, это конвектора с боковым подключением. Второй тип это конвектора с нижним подключением0. Он укомплектовывается клапанным вкладышем.

Блок: 6/7 | Кол-во символов: 263
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Кол-во блоков: 11 | Общее кол-во символов: 19207
Количество использованных доноров: 8
Информация по каждому донору:

1. https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory: использовано 3 блоков из 7, кол-во символов 799 (4%)
2. https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2949-plastinchatyj-radiator: использовано 1 блоков из 4, кол-во символов 1214 (6%)
3. https://teplo-ltd.ru/otoplenie/radiator-plastinchatyj-otopleniya.html: использовано 1 блоков из 5, кол-во символов 3405 (18%)
4. https://otoplenie-guide.ru/oborudovanie/radiatori/plastinchatie-radiatori-otopleniya: использовано 1 блоков из 2, кол-во символов 2691 (14%)
5. https://partner-tomsk.ru/otoplenie/plastinchatyiy-radiator-konstruktsiya-ustroystva-printsip: использовано 1 блоков из 4, кол-во символов 4660 (24%)
6. https://klivent.biz/otopleniye/plastinchatye.html: использовано 1 блоков из 5, кол-во символов 3199 (17%)
7. https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory: использовано 2 блоков из 5, кол-во символов 2672 (14%)
8. http://climanova.ru/stalnye-plastinchatye-radiatory-otopleniya-plyusy-i-minusy.html: использовано 1 блоков из 3, кол-во символов 567 (3%)

Преимущества и недостатки пластинчатых радиаторов отопления

Радиаторы представляют собой тепловые приборы, основной задачей которых является быстрый теплообмен с внутренним объемом помещения. Это значит, что батареи должны не только обладать большой площадью, но и иметь достаточную теплопроводность. Важность выбора материала и типа радиатора заключена в разбросе цен и разнообразии физических характеристик. В суровую зиму не многие захотят ощутить на собственном опыте «прелести» некачественного отопления. Естественным требованием для повышения эффективности отопления станет хорошая теплоизоляция здания, отсутствие сквозняков и правильно рассчитанная рабочая мощность котельного оборудования.

Поскольку батареи являются пусть и ключевым, однако не основным элементом системы отопления, важно получить правильно разработанный и рассчитанный проект отопления загородного дома, квартиры или коммерческого предприятия. При этом могут использоваться различные типы и виды батарей, начиная от секционных биметаллических, заканчивая пластинчатыми конвекторами или даже медно-алюминиевыми панелями.

Блок: 1/5 | Кол-во символов: 1038
Источник: https://klivent.biz/otopleniye/plastinchatye.html

Вступление

Пластинчатый радиатор представляет собой гнутую или прямую водопроводную трубу, с нанизанными на нее стальными пластинами. По трубе двигается теплоноситель, а пластины значительно усиливают конвекцию воздуха. Простота конструкции определяет их невысокую цену. Для эстетики конвектора закрывают симпатичными коробами из тонкой стали, окрашенной в белый цвет.

Блок: 2/7 | Кол-во символов: 371
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Основные виды

Среди основных (бытовых) типов радиаторов отопления стоит выделить наиболее часто используемые:

• Секционные (алюминиевые или биметаллические) – представляют собой секционно-собранные конструкции из сегментов, которые соединены стальными ниппелями. Имеют приятный внешний вид, могут обеспечить неплохую конвекцию и могут состоять из различного количества секций в одном радиаторе отопления.
• Трубчатые радиаторы – применяются реже, к преимуществам относятся длительный период отдачи тепла, приятный дизайн прибора.
• Панельные – наиболее эффективные тепловые приборы для индивидуального строительства, имеют большую площадь теплоотдачи. К недостаткам стоит отнести высокую стоимость, низкое рабочее давление (до 10 Атм). Могут обеспечить хорошую конвекцию, большой модельный ряд позволит подобрать прибор под любую площадь помещения.
• Пластинчатые – имеют высокое рабочее давление, относительно высокую теплоотдачу и обеспечивают хорошую конвекцию. Возможно использование тепловых приборов по схеме внутрипольного конвектора, большой выбор дизайнерских моделей и форм.

Следует отметить, что кроме различного материала, который применяется при создании прибора, различаются также приборы по объему теплоносителя, рабочему давлению, конструктивным особенностям (например, количество панелей, секций, теплообменников).

Блок: 2/5 | Кол-во символов: 1336
Источник: https://klivent.biz/otopleniye/plastinchatye.html

Конструкция и виды

В основе конструкции пластинчатого радиатора отопления лежит одна или несколько прямых, U или W-образная трубка, к которой перпендикулярно приварены или закреплены иным образом большое количество металлических теплообменных пластин. Движущийся по трубкам теплоноситель нагревает эти пластины, а они затем отдают полученное тепло в помещение.

Обычно готовый прибор размещается внутри тонкостенного корпуса, служащего для предохранения от ожогов и порезов об острые кромки пластин. Корпус или кожух также защищает пластины радиатора от пыли и механических повреждений. Однако существуют модели, как правило, это стальные радиаторы с увеличенной толщиной ребер и обработанными кромками, которые предназначены для эксплуатации без кожуха, «как есть».

Старая ребристая батарея.

Наряду с размерами и формой различают следующие основные разновидности пластинчатых батарей отопления.

1. По материалу прибора: стальные; медные; биметаллические в комбинациях: сталь – медь, сталь – алюминий, реже медь – алюминий.
2. По количеству труб: однотрубные и многотрубные с коллектором.
3. По способу подсоединения к магистрали: с боковым и нижним подключением.
4. По способу монтажа бывают навесные радиаторы и встраиваемые в напольную нишу. Последние устанавливаются либо непосредственно на перекрытие, либо на теплоизоляционный материал.

Старый пластинчатый радиатор отопления.

Самые распространенные и доступные по стоимости из перечисленных отопительных приборов – стальные. Но они же обладают и наименьшей теплоотдачей. Самые дорогие – медные. Обладают наивысшей теплоотдачей, эксплуатационной надежностью и привлекательным внешним видом.

Пластинчатая батарея с декоративным коробом.

Если говорить о достоинствах и недостатках, то к несомненным достоинствам относится дешевизна, высокая теплоотдача и скорость обогрева воздуха. А также надежность за счет минимального количества стыковочных узлов. Наиболее существенные недостатки: неравномерность распределения температур по уровням помещения и повышенные требования к чистоте. Хотя, последнее правильнее назвать скрытым достоинством стальных пластинчатых радиаторов отопления.

Ребристый радиатор, за которым расположена алюминиевая теплоотражающая пластина.

В заключение. Подавляющее большинство производимых радиаторов работают по принципу естественной циркуляции воздуха. Но есть модели с встроенным вентилятором. Это, соответственно, увеличивает стоимость и общее энергопотребление прибора, но и за счет увеличения интенсивности перемешивания воздуха частично решает проблему резкого различия температур по высоте помещения.

Блок: 2/2 | Кол-во символов: 2691
Источник: https://otoplenie-guide.ru/oborudovanie/radiatori/plastinchatie-radiatori-otopleniya

Стальные пластинчатые радиаторы — общие сведения

Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Пластинчатые радиаторы образуют достаточно мощную тепловую завесу. Это свойство конвекторов позволяет использовать их в системах обогрева в полу. Правда, конструкция тепловых конвекторов для установки в пол отличается от настенных конвекторов, но принцип обогрева одинаков.

Блок: 3/7 | Кол-во символов: 1129
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

А стоит ли покупать пластинчатые нагревательные приборы?

Пластинчатый радиатор старого образца.

Подобным вопросом задается любой покупатель, когда ему предлагают обратить внимание на столь непопулярный в наше время нагревательный прибор – пластинчатый радиатор.

В его пользу говорит следующий ряд преимуществ:

• простота конструкции;
• невысокая закупочная стоимость и недорогое сервисное обслуживание;
• долговечность при правильном использовании;
• высокая скорость обогрева помещения.

Как показывает практика, если конструкционным материалом выступает сталь, то оборудование в состоянии выдержать давление до 20 атм., что положительно сказывается на его производительности и долговечности. Кроме этого, пластинчатому радиатору не причинит вреда высокая температура теплоносителя (120°C и выше).

Если пластинчатые радиаторы отопления старого образца имели неприглядный вид, то современные модели оборудования отличаются интересным дизайном. Это поможет при создании интерьера комнаты. Такие радиаторы больше не приходится прятать за панелями, что, кстати, уменьшает их производительность. Они выступают своеобразным украшением комнаты.

Недостатки прибора:

• обогрев помещения только за счет конвекции. Однако эффективность прибора можно увеличить, оснастив его вентилятором;
• при снижении температуры теплоносителя эффективность оборудования падает. Резко падает и температура воздуха в помещении;
• накапливается пыль между пластинами.

Варианты, как можно наладить газовое отопление гаража своими руками.

В качестве примера, здесь представлена схема парового отопления без насоса. Такое тоже возможно.

Блок: 3/5 | Кол-во символов: 1593
Источник: https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory

Преимущества и недостатки

Востребованность пластинчатых радиаторов на ранке обогревателей для коммерческой и общественной недвижимости объясняется их объективными достоинствами:

• Во-первых, высокая скорость движения теплоносителя позволяет прокладывать длинные контуры с минимальными потерями энергии.
• Во-вторых, отсутствие внутренних стыков делает систему исключительно надежной: правильно смонтированный контур без протечек и разрывов должен выдерживать опрессовочное давление до 40 атмосфер.

Установка пластинчатого конвектора в полу

• В-третьих, несомненным плюсом является низкая стоимость изделий и комплектующих к ним, обусловленная простотой конструкции. Это касается, прежде всего, терморегуляторов, которые функционируют по принципу дозирования потока теплоносителя.

Конечно, есть и недостатки:

• С одной стороны, внешний вид радиаторов оставляет желать лучшего, поскольку коробчатые корпуса не отличаются оригинальностью дизайна.
• С другой сторон, если снять корпус, то ребра теплообменников будут забиваться пылью, что существенно снизит эффективность обогрева.

Совет!
Даже закрытую батарею нужно периодически очищать с помощью пылесоса, удаляя загрязнения из выходных отверстий в верхней части корпуса.

Блок: 3/4 | Кол-во символов: 1214
Источник: https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2949-plastinchatyj-radiator

Варианты подключения нагревательных элементов

Подключение пластинчатой батареи.

Любой пластинчатый нагревательный элемент заводского изготовления оснащается комплектом с вмонтированным клапанным вкладышем. Он совместно с термостатом участвует в процессе регулировки температуры радиатора. Кроме этого, существуют батареи с интегрированным комплексом, через который происходит подключение к трубам контура отопления, находящиеся под полом или вмонтированные в стену.

Конвекторы в большинстве случаев могут иметь либо боковое, либо нижнее подключение. В случае с боковым способом подключения штуцеры нагревательного элемента выводятся на его кожух сбоку. С горизонтальной разводкой отопления владельцу батареи придется покупать специальный фитинг. Он поможет адаптировать горизонтально расположенный прибор и вертикально поднимающийся участок арматуры от горизонтального контура. Лучше обстоят дела, если контур отопления проходит по комнате вертикально. Тогда штуцер не нужен.

При нижнем подключении патрубки радиатора выходят на поверхность кожуха снизу. Это упрощает подключение нагревательного элемента к горизонтальному контуру, но усложняет процесс установки в случае с вертикальной разводкой.

Стальной пластинчатый радиатор отопления должен подключаться только к системе с принудительной циркуляцией теплоносителя. В противном случае вода будет двигаться с маленькой скоростью по системе, что ухудшит производительность нагревательного элемента.

Не рекомендуется стальные, пластинчатые конвекторы монтировать в систему отопления с открытым расширительный баком. В этом случае теплоноситель регулярно обогащается кислородом из-за прямого контакта с воздухом. Как результат – кислотность теплоносителя возрастает, что приводит к коррозии внутренней поверхности трубок радиатора. Их срок службы сокращается.

Если же в открытую систему отопления все же устанавливают водяные конвекторы, то контур должен оснащаться антидиффузионным барьером. Он предотвращает проникновение кислорода в разводку отопления.

Блок: 4/5 | Кол-во символов: 2006
Источник: https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory

В заключение о водяных конвекторах

Пластинчатые радиаторы отопления – это своеобразные водяные конвекторы, которые повышают температуру в помещении за счет циркуляции теплого воздуха. Они разнятся между собой как конструкционными материалами, так и строением. Самыми прочными считаются стальные пластинчатые радиаторы отопления. Характеристики оборудования позволяют их монтировать в централизованные системы отопления.

Медным конвекторам не страшна коррозия. Однако их нельзя подвергать высокому давлению в системе. Кроме этого, они отличаются высокой ценой. Алюминиевый радиатор недорогой, отличается высокой производительностью, но непрочный. На современном рынке можно найти различные классы приборов. Классность присваивается в зависимости от количества змеевиков и рядов пластин в радиаторе.

Монтаж приборов выполняется либо через нижние, либо через боковые патрубки. Пластинчатые радиаторы можно устанавливать непосредственно на пол в комнате, подвешивать их на стену или встраивать в пол. Как правильно выполнить монтаж пластинчатого радиатора поможет разобраться видео:

Блок: 5/5 | Кол-во символов: 1079
Источник: https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory

Вариации пластинчатых радиаторов

Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.

Блок: 5/7 | Кол-во символов: 165
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Подключение конвекторов

Продаются два типа конвекторов по подключению. На это нужно обращать внимание при покупке. Первый тип, это конвектора с боковым подключением. Второй тип это конвектора с нижним подключением0. Он укомплектовывается клапанным вкладышем.

Блок: 6/7 | Кол-во символов: 263
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Тепловая мощность пластинчатых радиаторов

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

 Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

Другие статьи раздела: Радиаторы

Блок: 7/7 | Кол-во символов: 1072
Источник: https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory

Кол-во блоков: 13 | Общее кол-во символов: 13957
Количество использованных доноров: 5
Информация по каждому донору:

1. https://obotoplenii.ru/radiatory-otopleniya/plastinchatye-radiatory: использовано 5 блоков из 7, кол-во символов 3000 (21%)
2. https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2949-plastinchatyj-radiator: использовано 1 блоков из 4, кол-во символов 1214 (9%)
3. https://klivent.biz/otopleniye/plastinchatye.html: использовано 2 блоков из 5, кол-во символов 2374 (17%)
4. https://utepleniedoma.com/otoplenie/otoplenie-doma/plastinchatye-radiatory: использовано 3 блоков из 5, кол-во символов 4678 (34%)
5. https://otoplenie-guide.ru/oborudovanie/radiatori/plastinchatie-radiatori-otopleniya: использовано 1 блоков из 2, кол-во символов 2691 (19%)

Пластинчатые радиаторы отопления и их описание

Радиатор – тепловой прибор, осуществляющий теплообмен с воздушной массой, которая находится в помещении. Получается, основной характеристикой радиаторов является именно теплопроводность. От материала, которым представлен радиатор и его разновидности, в первую очередь зависит тот набор характеристик, которым он может порадовать современных потребителей.

Согласитесь, далеко не все хотят с наступлением холодов на своем собственном опыте ощущать «прелесть» некачественного радиатора. Для того, чтобы помочь вашему радиаторы, позаботьтесь о дополнительной теплоизоляции вашего дома, обеспечьте отсутствие сквозняков, а также отнеситесь более внимательно к расчету рабочей мощности теплового оборудования.

Батарея далеко не единственный элемент отопительной системы, хоть и назван ключевым. Именно поэтому очень важно правильно разработать и, что не менее ценно, рассчитать систему отопления.

Разновидности радиаторов отопления

Бытовые радиаторы отопления подразделяются на несколько основных разновидностей:

• Секционные – представлены секционно-собранными конструкциями. Каждый сегмент соединен с соседним при помощи ниппелей из стали. Такие модели отличаются эстетичным внешним видом, обеспечивают неплохой теплообмен и могут быть представлены несколькими секциями для повышения эффективности;
• Трубчатые – их характеризует приятный дизайн, однако не достаточно эффективная теплоотдача;
• Панельные – прекрасные приборы с высокой эффективностью, способны довольно быстро распространять тепло даже по большой комнате. Если говорить о недостатках, то это, прежде всего, высокая стоимость и возможность обеспечить прекрасную конвекцию;
• Пластинчатые – характеризуются высоким рабочим давлением, неплохой теплоотдачей и прекрасной конвекцией.

Кроме материала, использующегося для изготовления радиаторов отопления, их можно подразделить на виды в зависимости от объема теплоносителя, рабочего давления и характерных особенностей конструкции (количество панелей, число теплообменников).

Пластинчатые радиаторы отопления — описание

Давайте остановимся более подробно на пластинчатых радиаторах. В многоквартирных домах в последнее время все чаще встречаются пластинчатые радиаторы. Главная проблема, которая с ними случается чаще всего, в процессе монтажа – это довольно высокое рабочее давление (до 17 Атм).

Пластинчатый конвектор – теплообменник, усиленный пластинами. Примечательно, что он способен выдержать рабочее давление до 40 Атм. Конвекцию таких моделей вряд ли кто-то сможет назвать высокой, однако это с лихвой компенсируется прекрасной теплоотдачей. Пластины в данном случае выполняют довольно значимую роль – повышают теплоотдачу отопительного прибора. Именно поэтому довольно часто пластинчатые радиаторы многие называют конвекторами. Современные модели представлены сложной конструкцией, в которой в качестве дополнения могут присутствовать дополнительные тепловентиляторы, а также пластины из меди или алюминия.

Пластинчатые радиаторы отопления – настоящая находка для просторных помещений, их довольно часто устанавливают, как в жилых помещениях, так и в объектах коммерческой недвижимости, например, офисах, ресторанах, кинотеатрах и т.д.

Дополнительные способности пластинчатого радиатора, оснащенного вентиляторами, позволяют увеличить объем обрабатываемого воздуха и, соответственно, повышению пластичности. Именно это в итоге гарантирует повышение теплоотдачи модели. За счет использование специальной лейки удается собирать всю образовавшуюся влагу и перемещать ее в канализацию.

Если вы хотите купить радиатор отопления, советуем посетить сайт http://www.luzar.ru/catalogue/radiatory/

Вулкан

Архитектурно отличительные

Коммерческие панельные радиаторы

Vulcan Radiator сочетают в себе превосходство лучистого отопления с изящным архитектурным дизайном. Эти гладкие, потрясающие панели популярны в Европе, а также в престижных коммерческих целях по всей Северной Америке. Их можно использовать в качестве основной системы отопления или в качестве дополнения к традиционному отоплению.

Energy Efficient
Плоские излучающие поверхности снижают потребление энергии, обеспечивая высокий уровень комфорта при низких настройках термостата.

Decorator Designed Styles
Доступен в исполнении с горизонтальной плоской трубкой по периметру основания с креплением на стене или на пьедестале или с вертикальной плоской трубкой для монтажа на стене или потолке. Все модели панельных радиаторов предназначены для дополнения традиционного или современного декора.

Экономия места
Панели радиаторов с одним коллектором имеют ширину всего 2-3 / 4 дюйма и выступают на 2-1 / 8 дюйма от стены. Они разработаны таким образом, чтобы не мешать размещению мебели или оформлению окон.

Durable
Прочная толстостенная, полностью сварная стальная конструкция обеспечивает долгий срок службы в самых сложных коммерческих условиях.

Комфорт
Панельные радиаторы Vulcan обеспечивают комфортное одеяло лучистого тепла. Типичная установка панельных радиаторов предлагает систему, которая работает бесшумно и мягко согревает пассажиров с эффектом излучения, обеспечиваемым конструкцией плоских трубчатых панельных радиаторов.

Защитное покрытие
Коммерческие панельные радиаторы имеют порошковое покрытие, обеспечивающее привлекательный внешний вид, устойчивый к истиранию, царапинам и царапинам.

Универсальность
Панельные радиаторы Vulcan подходят для отопления отдельных помещений или могут быть интегрированы с другим водяным отопительным оборудованием в помещении. Vulcan производит панельные радиаторы длиной от 20 дюймов до 15-0 футов с шагом 2 дюйма. Мощность BTU на фут составляет от 100 до невероятных 4900. В зависимости от выбранных моделей эти панельные радиаторы могут обеспечивать тепло для множества требуемых тепловых нагрузок в помещении.

Style
Дизайн узких панелей позволяет интегрировать их в любой интерьер, предоставляя архитектору полную свободу действий, чтобы предоставить клиенту именно то, что он хочет.Модели панельных радиаторов сочетаются с любым декором и могут использоваться для создания любого акцента, от приглушенного до яркого и смелого. Они могут быть установлены невысокими и сплошными под окнами или сегментированными для эркеров. Для максимальной экономии места их также можно установить на потолке или вертикально на стенах с высокими узкими панелями. Панельные радиаторы Vulcan доступны в семи стандартных вариантах отделки и более 100 архитектурных цветов.

COR Cooling ™ Бар и пластина

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Благодаря нашему обширному ассортименту и возможностям наших стержневых и пластинчатых радиаторов COR Cooling ™ мы можем поставлять заменяющие радиаторы для множества клиентов в различных отраслях промышленности.

• Усиленная конструкция стержня и пластины для различных конфигураций двигателей.
• Усиление углового блока предотвращает преждевременный выход из строя концевых труб.
• Анодированные сердечники и алюминий для увеличения срока службы, сокращения времени простоя и устойчивости к коррозии.
• Могут быть включены индивидуально разработанная система трубопроводов и аксессуары.
• Расширительные прорези по бокам позволяют сердцевине равномерно расширяться и сжиматься, чтобы предотвратить преждевременное растрескивание.
• Улучшенная конструкция внешнего открытого ребра для предотвращения засорения и облегчения очистки.

ПОВЫШЕННЫЙ СРОК СЛУЖБЫ ПРОДУКТА

Полностью сварная конфигурация алюминиевых стержней и пластин COR Cooling ™ представляет собой надежное решение для многих систем охлаждения, обеспечивая устойчивость к коррозии, повреждению от мусора и полностью обслуживаемый охладитель. Большие охладители или охладители, подверженные вибрации, обычно наблюдаемые в горнодобывающей промышленности и тяжелой промышленности, могут иметь проблемы с структурной целостностью. Чтобы решить эти проблемы, H-E Parts использует комбинацию угловых блоков и компенсаторов.

Продукты COR Cooling ™ обеспечивают улучшенное охлаждение.

В продуктах

COR Cooling ™ используется алюминий, чтобы воспользоваться преимуществами превосходных охлаждающих характеристик материала, что приводит к улучшенным характеристикам охлаждения при тех же ограничениях пространства. Наш ассортимент нестандартных конструкций ребер COR Cooling ™ обеспечивает решение проблем с воздушным потоком, влияющих на эффективность охлаждения.

COR Cooling ™ капли замены

В дополнение к предложению охладителей премиум-класса по конкурентоспособным ценам, компания H-E Parts разработала сокращающуюся замену для целого ряда применений, что позволяет преодолеть многие проблемы, возникающие при работе в различных и суровых условиях.

BeaconMorris — Маяк Моррис | Полотенцесушитель и панельный радиатор

ОБЗОР ИЗДЕЛИЯ И ХАРАКТЕРИСТИКИ ПАНЕЛЬНОГО РАДИАТОРА

Панельные радиаторы

Beacon Morris не только практичны, но и прекрасно дополнят любой интерьер. Разработан для работы во всех типах приложений, включая современные низкотемпературные системы. Наши панельные радиаторы универсальны как для жилых, так и для коммерческих помещений.

Повседневный, но изысканный вид для любой комнаты.

Все радиаторы имеют привлекательную декоративную решетку, закругленные края и могут быть установлены в любом месте с (6) различными точками подключения для максимальной гибкости.В отличие от обычного плинтуса, который работает исключительно за счет «конвекции», панельные радиаторы Beacon Morris сочетают в себе излучение и конвекцию для максимального комфорта. Используя лучистое отопление, панельные радиаторы могут обогревать предметы, а не пространство, создавая большее ощущение индивидуального комфорта при более низких настройках температуры. Работа при более низких температурах приводит к повышению эффективности всей вашей гидравлической системы, экономя деньги без ущерба для комфорта. Имея более 70 конфигураций, у нас есть подходящий продукт практически для любого применения водяного отопления, будь то дома, в офисе или в любой другой обстановке.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• 1472 — 18 355 БТЕ
• Реверсивный радиатор
• Верхняя решетка и боковые панели
• Вентиляционное отверстие / 1 заглушка
• Сталь с предварительной обработкой с порошковым покрытием белого цвета
• Высокая устойчивость к царапинам и ударам
• Оптимальная коррозионная стойкость
• Вкладыши клапана для термостатической головки
• Максимальное рабочее давление 145 фунтов / кв. Дюйм
• Максимальная рабочая температура 200 ° F
• Каждый блок прошел индивидуальные испытания под давлением
• Несколько подключений для простоты установки
  • — (2) нижние соединения 3/4 «
  • — (4) Боковые соединения 1/2 «
• 10-летняя гарантия

ОБЗОР И ХАРАКТЕРИСТИКИ ПРОДУКТА ДЛЯ ПОЛОТЕНЦА

Превратите свою ванную комнату в индивидуальный спа-салон.

Полотенцесушители Beacon Morris — долгожданное украшение любой ванной комнаты. Элегантные и стильные наши полотенцесушители олицетворяют комфорт и удобство. Они не только обеспечивают хорошее теплое полотенце, но и обеспечивают комфортное тепло в помещении и помогают уменьшить влажность воздуха. Полотенцесушители доступны как в прямом, так и в изогнутом исполнении и являются прекрасной альтернативой традиционному обогреву плинтуса.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• Электролазерная сварка
• Катодная грунтовка погружением с прочным порошковым покрытием
• Стандартное рабочее давление: 145 фунтов на квадратный дюйм
• Максимальная рабочая температура 200 ° F
• Соединения: 1/2 «(внутренняя резьба)
• 10-летняя гарантия

BPR02 — РАДИАТОР ТОРМОЗНОЙ ДИСКИ

Концепт

Тщательное наблюдение за динамикой тормозной системы привело к созданию нашего «радиатора тормозной пластины», в частности, с преобразованием тепловой энергии во время торможения и с распространением теплового излучения по близлежащим компонентам.Было замечено, что по разным причинам тормозные системы потеряли в течение последних лет некоторые характеристики баланса, которых они уже достигли в прошлом, по таким причинам, как: повышение скоростных характеристик; тенденции обзора расходов производителей; приход синтетических материалов. В этом заключается наша цель изобрести устройство двойного действия, которое могло бы, с одной стороны, уменьшить тепловое излучение, исходящее от колодок к зажиму и маслу, а с другой стороны, обеспечить охлаждение колодки, чтобы избежать устойчивых критических температур.

Таким образом, мы создали специальные гибридные колодки, состоящие из двух частей: одна изготовлена ​​из специальной термической стали, а другая — из легкого сплава с высокой скоростью теплообмена.

Проект был реализован после одного года тестирования и сравнений, проведенных прямо перед выпуском финальной версии.

Проект

Наши радиаторы были разработаны с использованием двух различных металлических элементов, чтобы оптимизировать теплоизоляцию тормозной колодки суппортом и ее охлаждение.

Основной корпус нашего радиатора изготовлен из специальной термостойкой стали с высокой степенью теплопроводности. Материал сначала вырезается лазером, а затем обрабатывается на станке с ЧПУ в наших мастерских, прорези имеют две цели: первая — для уменьшения контактной поверхности, вторая — для выпуска горячего воздуха, образующегося внутри полости тормозного поршня, за счет уменьшения эффекта горячей камеры, и распространение тепла в поршне и масле. Основной корпус стальной мойки соединен с радиатором из легкого сплава, изготовленным из специального алюминия с высокой теплопроводностью, задача которого — способствовать процессу отвода тепла.

Наши тесты показали снижение температуры тормозных колодок максимум до 20 градусов и значительное улучшение торможения, невероятную стабильность при начале торможения, оптимальное значение отката тормозных колодок, приводящее к горячему свободному колесу. Кроме того, тормозные колодки продемонстрировали более длительный срок службы на 25% из-за менее обременительного использования по температуре.

Проект разрабатывался более года и за это время мы использовали разные мотоциклы и всегда получали один и тот же результат.

Развитие

Разработка проекта длилась год, мы начали с выбора материалов и процесса их производства. Были опробованы различные конфигурации и обработка различных материалов, мы использовали инструменты сбора данных и специальные тепловые камеры для наблюдения за распространением тепла путем исследования различных точек тормозного суппорта и тормозной колодки. Мы провели более 500 часов на трассе и 20 000 км дорожных испытаний.

Всего продукт был протестирован на шести различных мотоциклах и в различных условиях эксплуатации.

Итак, мы пришли к этим конфигурациям, которые, по нашему мнению, гарантируют точный компромисс между эффективностью, весом, стоимостью и простотой установки.

Установка радиаторов Myson Hydronic. Гидравлический панельный радиатор 95% Radiant

Здесь, в Houseneeds, мы гуляем пешком. Когда мы решили расширить офис, нам не хватало тепла в новом помещении. Нет проблем со складом, полным теплоснабжения. Европейские панельные радиаторы Myson были выбраны как лучший способ утеплить пространство.Мы подключили систему отопления здания с помощью трубок Al-PEX, коллектора PEX, затем перешли на трубку HousePEX Pex A и, наконец, на радиаторы Myson

.

Чем отличаются европейские панельные радиаторы?

Европейские панельные радиаторы излучают тепло по горизонтали, излучая 85% тепла примерно по 15-футовой полукруглой схеме. Они нагревают стену только на 15% в виде конвекции. Это противоположность плинтуса из ребристой трубы. Панельные радиаторы быстро реагируют, когда требуется тепло.Это дополняет лучистое тепло, когда неиспользуемое пространство, например, комната для гостей, быстро требует тепла. Во многих домах радиаторы размещают в жилом помещении на цокольном или первом этаже, а затем используют радиаторы в спальнях или прихожих, где требуется быстрое нагревание.

Легко добавить в существующую систему плинтусов!

Панельные радиаторы также работают с такими же темпами, как и гидронные плинтусы. Это означает, что вы можете добавлять по одному радиатору за раз, подключаясь к существующей системе через тройники Mono-Flo. Этот специальный тройник частично отводит воду из серии, экономя воду высокой температуры для остальных радиаторов.

Панельные радиаторы стоят недорого! Радиаторы Myson, начиная с примерно 60 долларов плюс доставка, являются отличной альтернативой плинтусу и дополняют любой излучающий дизайн, где требуется быстрый нагрев.

1. Выбор расположения радиаторов

При выборе места для радиатора необходимо учитывать множество факторов: где вы будете сидеть в комнате, двери, окна и доступ к линиям электропитания. Всегда есть баланс. Картонный макет помогает визуализировать это.

2.Подключение к системе отопления

Вот снимок офисного помещения сверху. В качестве места крепления был выбран неиспользуемый жидкостный конвектор. После нескольких изменений проводки циркуляционный насос, который раньше обслуживал вентиляторный конвектор, теперь подает горячую воду к радиаторам. Коллектор был установлен на опорной плите. Затем PEX был запущен в отдельные места для каждого радиатора.

3. Запуск PEX

Мы использовали излишки HousePEX, которые остались с того момента, когда PEX был чистым.Все наши текущие HousePEX имеют красный или прозрачный цвет и сертифицированы ASTM для обогрева.

Линии вытеснены и закреплены пластиковыми опорами изгиба и зажимами-когтями. Мы подключили радиаторы к 3/8 дюйма, линии подачи и возврата, обслуживание с помощью трубчатого коллектора PEX, оснащенного балансировочными клапанами и расходомерами, позволяющими индивидуальный контроль потока.

4. Крепление монтажных кронштейнов

Myson имеет в продаже 2 вида кронштейнов с каждого радиатора.Существует подробное руководство Myson1, которое поможет вам. Мы использовали бетонные кронштейны и опорную плиту из фанеры, так как существующий каркас не подходил для монтажа. Светоотражающая изоляция за радиаторами — хорошая идея, если вы одновременно открываете стены. Поддерживающая доска может быть размером с отпечаток стопы и не является обязательной. Большинство установок крепятся непосредственно к стене.

5. Заглушка подающей и обратной линий

PEX был направлен в выбранное место и вынесен на высоту плинтуса.

6. Присоединение меди к PEX и монтаж плинтуса

Использовались отводы Sioux Chief Copper с заглушкой — XLE23S0. Это обеспечивает зазубрину из PEX 3/8 дюйма для обжима и 1/2 дюйма из меди для сжатия клапанов. Встроенный изгиб на 90 ° обеспечивает необходимый изгиб, а закрученный закрытый конец позволяет легко проводить испытания под давлением. Мы считаем, что это один из лучших способов уйти, если вы собираетесь оставить это в стене. Простой в использовании инструмент для обжима прикрепляет PEX, обеспечивая постоянное соединение.

После того, как PEX был прикреплен к меди, мы прикрепили плинтус (внизу справа). В этом проекте мы не использовали розетки, поэтому они плотно прилегают к плинтусу. При использовании накладки делается отверстие размером чуть меньше, чем можно сделать на крышке, что упрощает присоединение клапана. Заглушки были вырезаны и очищены для клапанов.

7. Установка клапанов Myson

Производитель предоставляет четкие инструкции и специальный клей для клапанов.Они прижимаются к меди гаечным ключом.

8. Подвешивание радиатора

В идеале два человека могут подвешивать радиатор к кронштейнам, сначала подвешивая верх, а затем надев его на нижний крюк. Вот панель на месте крупным планом.

9. Готовая продукция

Вот панель в новом пространстве. Все радиаторы связаны в один термостат. Мы разместили термостат в центре комнаты.Клапан TRV, поставляемый Myson в качестве аксессуара, отдельно управляет каждым радиатором. Клапан TRV имеет настройку температуры. Это позволяет объединить весь этаж дома как одну зону с индивидуальным контролем помещения.

10. Термостатический радиаторный клапан Myson TRV, крупный план и клапан LKD16AN, крупный план

Однопанельные и двухпанельные радиаторы: в чем разница?

Однопанельные и двухпанельные радиаторы: в чем разница?

Радиаторы были изобретены, чтобы выполнять свою работу — поддерживать в комнате как можно больше тепла.Очевидно, что размер вашей комнаты будет определять размер радиатора, который лучше всего подходит для нее, и вы можете использовать однопанельные или двухпанельные радиаторы.

Для стандартных и больших помещений двухпанельные радиаторы являются наиболее эффективными. Однопанельные радиаторы выделяют меньше тепла, потому что они имеют меньшую площадь поверхности для выхода тепла. Добавление « ребер » внутри двухпанельного радиатора — металлических листов, которые зигзагообразно образуют между панелями стандартных радиаторов — помогает еще больше увеличить площадь поверхности, что означает, что двухпанельные радиаторы излучают более чем в два раза больше тепла, чем однопанельные радиаторы. .

Где использовать однопанельные радиаторы

Однопанельные радиаторы лучше подходят для небольших помещений с ограниченным пространством. Мало того, что вам не нужна большая тепловая мощность, которую производит двойник, они также не будут так далеко торчать от стены. Это означает, что они не занимают так много места и в узких местах позволят людям безопасно пройти мимо, не натыкаясь на них.

Можно получить однопанельные радиаторы, оснащенные конвекционными ребрами, которые сделают их более эффективными, но это будет означать, что радиатор не будет прилегать к стене, поэтому, если пространство узкое, это может быть не очень хорошо. идея.

Дизайнерские двухпанельные радиаторы

«Стандартный» тип двухпанельных радиаторов, которые есть у большинства людей в своих домах, может быть эффективным, но, честно говоря, они не добавляют много эстетики комнате. Вот почему популярность дизайнерских радиаторов продолжает расти — они не только удивительно эффективны, но и настолько привлекательны, что сами по себе могут считаться произведениями искусства.

У нас есть ассортимент дизайнерских двухпанельных радиаторов, чтобы вы могли воспользоваться дополнительной площадью поверхности и теплопроизводительностью.~ Chic Aluminium выпускается в различных цветах и ​​вариантах отделки, и если у вас есть только узкое пространство на стене, также доступен вертикальный радиатор в форме выпускников.

Для зимних садов или небольших комнат, где единственное место для установки радиатора находится под окном, универсальный конвектор представляет собой небольшой, но чрезвычайно эффективный двухпанельный радиатор.

А если вы действительно хотите произвести фурор в дизайне, попробуйте радиатор Oslo. Дизайн с волновым эффектом доступен в виде двухпанельного радиатора, или вы можете немного смешать вещи, пересекая трубки, чтобы создать интригующий узор, который создаст отличную тему для разговора (или, возможно, даже горячую тему!).

Комментарии

Оставьте первый комментарий:

Прочный и качественный стальной пластинчатый радиатор

Если вы пытаетесь приобрести. Стальной пластинчатый радиатор по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Предлагаемые на сайте стальные пластинчатые радиаторы отличаются высоким качеством и изготовлены с использованием новейших технологий, обеспечивающих долговечное качество и долговечность.Представленные здесь товары продаются ведущими. Стальные пластинчатые радиаторы Поставщики и оптовые торговцы обеспечивают превосходное качество и стабильную работу. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Стальной пластинчатый радиатор , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям.Файл. Стальной пластинчатый радиатор усовершенствован и эффективен в управлении окружающей средой в вашей комнате. Эти. Стальной пластинчатый радиатор работает с температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Стальной пластинчатый радиатор различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы.
