Подключение к коллектору теплого пола: Правильное подключение коллектора теплого пола: установка, настройка

Как подключить коллектор теплого пола

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

• за занавесками

• под прямыми лучами солнца

• в местах с высокой влажностью

• вблизи посторонних источников света или тепла

• на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

• управлять несколькими сервоприводами

• отображать текущую температуру

• устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Статьи по теме

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

• параллельный;
• последовательный;
• комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

• трубопроводы-тройники;
• клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
• насос циркулярного типа;
• оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Оцените статью:

Поделитесь с друзьями!

Как Правильно Подключить Коллектор Теплого Пола

Благодаря системе напольного отопления в жилых и производственных помещениях достигается равномерный прогрев, оптимальная температура и максимальный тепловой комфорт. И для эффективной работы всей системы водяного теплого пола устанавливается распределительный коллекторный блок, или просто коллектор (гребенка) теплого пола.

Какой коллектор будем подключать?

Коллекторов теплого пола большое количество с разными модификациями. Для того чтобы процесс подключения и установки был простым и точным мы должны выбрать раздел с нужным видом коллектора.

Простой коллектор без регулирующих элементов: это проходная коллекторная балка с резьбовыми отводами без какой-либо запорной или регулирующей арматуры.

Простые коллекторы применяются в системах теплого пола без радиаторов отопления, в которых длина контуров приблизительно одинакова и не требуется точной балансировки.

Специфика подключения

Для подключения таких коллекторов необходимы:

• Распределительные коллектры (на подачу и обратку)
• Кран шаровый с накидной гайкой или американкой- 2 шт ( устанавливаются на магистральных трубопроводах перед коллекторами, и позволяют отключить систему для проведения технического обслуживания)
• Коллекторные соединительные фитинги (евроконуса) для подключения труб отопительных контуров.
• Комплект креплений
• Коллекторный тройник
• Автоматический воздухоотводчик с отсечным клапаном
• Дренажный кран

Механизм работы простых коллекторов

Коллектор с регулировочными вентилями или запорными кранами — более сложный элемент, на котором расположены регулирующие или запорные элементы. Коллектора с отсечными шаровыми кранами предназначены только для полного закрытия или открытия контуров отопления. А конструкция гребенок с регулирующими вентилями предусматривает плавное регулирование теплоносителя по отдельным контурам.

1. Коллекторы в сборе для теплого пола. Для того чтобы упростить монтаж и правильно отрегулировать систему напольного отопления существуют готовые коллекторы с настроечными клапанами и расходомерами. Такой комплект предусматривает две гребенки для подающего и обратного контуров. На одной расположены термостатические регулирующие клапана, а на второй балансировочные клапана с расходомерами. Такая комплектация позволяет оптимально выровнять расход теплоносителя по петлям и получить необходимое соотношение тепловых мощностей.

Подключение коллектора к системе напольного отопления

Если Вы решили сделать водяной теплый пол самостоятельно, своими руками, давайте разберемся как правильно сделать подключение гребенки теплого пола.

Для начала рассмотрим, как подключить простые коллекторы теплого пола. В случаях, когда подбирается экономный вариант создания водяного теплого пола, собрать коллектор можно своими руками. В данном случае применяются коллекторы с регулирующими вентилями и с запорными кранами. На обратный трубопровод устанавливается гребенка с вентильными кранами для балансировки и регулирования количества теплоносителя. На подающий трубопровод применяется гребенка с отсечными кранами. Также в системе необходимо наличие циркуляционного насоса, на коллекторы необходимо установить автоматические воздухоотводчики для удаления воздуха из системы. Для подключения труб теплого пола применяются специальные коллекторные фитинги (евроконуса) или муфты с накидной гайкой. Схематически это выглядит следующим образом.

Данную модель можно применять в случаях, когда нет радиаторного отопления и температура теплоносителя не превышает 55^оС. Также необходимо учитывать, что данное подключение коллектора не позволит полноценно отрегулировать напольное отопление, вся балансировка производится в процессе эксплуатации, условно говоря по ощущениям теплового комфорта.

В случае, когда нет возможности получить низкую температуру теплоносителя от источника отопления, или комбинируется напольное отопление с радиаторным, необходимо добавить терморегулирующие элементы. Для этого на подающем трубопроводе перед коллектором производиться монтаж трехходового смесительного клапана. Регулировка осуществляется вручную (в техпаспорте обычно указывается какой будет расход теплоносителя при определенном закрытии штока) или при помощи термоголовки с накладным датчиком температуры. Во втором варианте Вы получите точную необходимую температуру теплоносителя, поступающего в систему теплого пола.

Какой бы вариант Вы не выбрали, для того чтобы собрать коллектор теплого пола, у нас Вы можете найти уже готовый комплект, позволяющий сделать монтаж теплого пола.

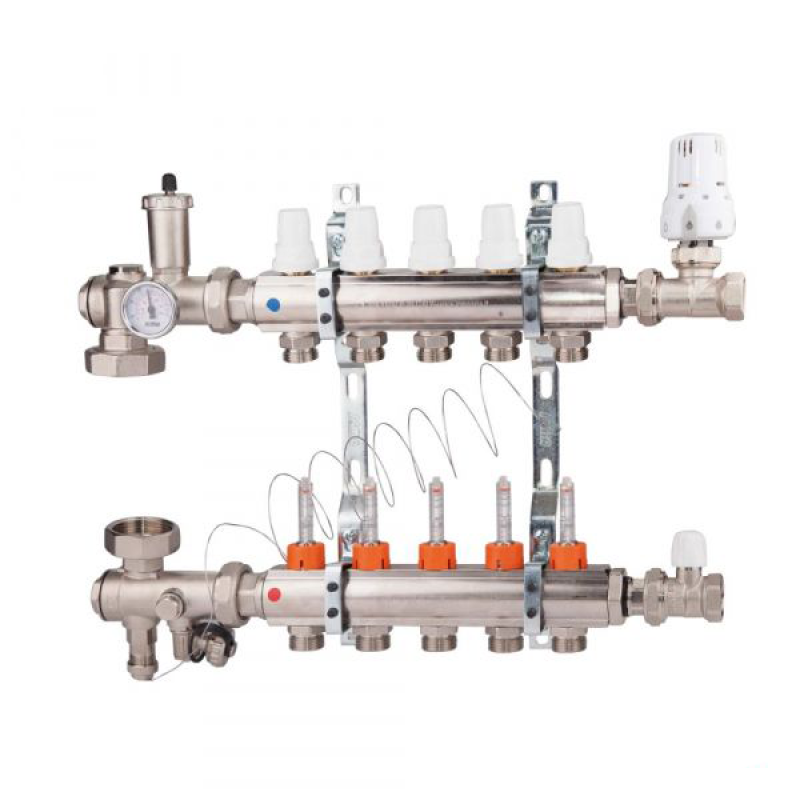

Теперь рассмотрим, как правильно подключить готовые распределительные коллекторные блоки. В данном случае производители предоставляют уже готовые решения, которые значительно экономят время монтажа и пространство, и в конечном счете позволяют правильно и точно отрегулировать всю систему.

Устройство коллекторов (распределительных блоков) выглядит таким образом: на одном коллекторе устанавливаются регулировочные клапана с расходомерами, позволяющие отбалансировать петли теплого пола между собой, на втором коллекторе – термостатические клапаны, необходимые для достижения оптимальной комнатной температуры. Для достижения необходимой температуры в комнатах термостатические клапаны можно настроить вручную, или же установить на них сервопривода, и при помощи комнатных термостатов управлять в автоматическом режиме.

Такие коллекторные блоки зачастую сразу комплектуются автоматическими воздухоотводчиками, дренажными кранами, креплениями, пробками и коллекторными фитингами для труб теплого пола.

Подключать коллекторные блоки можно напрямую к котлу или иному источнику, если в систему будет подаваться теплоноситель не выше 55 градусов. Если температура теплоносителя выше 55-60^оС, также применяется термостатический смесительный клапан или готовый насосно-смесительный узел.

Как отрегулировать коллектор и настройка теплого пола

Когда установлен коллектор и к нему подключены все трубопроводы, возникает вопрос: как правильно его отрегулировать, чтобы получить эффективную работу напольного отопления.

Задачей балансировки (регулирования) водяного теплого пола является правильное соотношение расхода теплоносителя по отопительным контурам, т.е., чтобы греющая вода не уходила в один контур (с наименьшим гидравлическим сопротивлением), а равномерно распределялась по всей системе отопления. Далее рассмотрим, как отрегулировать коллектор теплого пола.

Какой бы коллектор мы не применяли, простой с вентилями или в сборе с расходомерами, балансировку необходимо производить по самой длинной петле.

В системе напольного отопления балансировка петель осуществляется на подающем коллекторе вентильными кранами или клапанами с расходомерами.

Для этого на самом длинном контуре регулировочный клапан необходимо максимально отпустить в открытое положение, и относительно это контура выставляются расходы последующих петель. Вычисляем соотношение петель, и балансируем систему. Например, у нас есть четыре контура 80, 60, 60 и 40 метров. Самый длинный открыт максимально, по 60 метров необходимо прикрутить на треть, а самый короткий мы прикручиваем на половину.

При кажущейся сложности процесс регулирования теплого пола достаточно прост, и Вы сможете отрегулировать коллектор своими руками затратив немного времени.

Следует заметить, что коллекторы с расходомерами позволяют настроить систему быстро, точно и получить максимально эффективную работу, а применение коллекторов с регулировочными вентилями дают работоспособную систему, но все настройки делаются приблизительно и окончательно регулируются по ощущениям в процессе эксплуатации.

Правильность настройки контуров теплого пола можно проверить по температуре теплоносителя в обратном контуре. Разность температур на входе и выходе должна быть одинаковой на всех контурах. Так как в петли заходит теплоноситель с одинаковой температурой, то выравнивание производим по показаниям на обратном коллекторе. Данную операцию можно произвести по термометрам, если они были предварительно установлены, или же применить электронный термометр (например, пирометр). Для начала определяем разницу температур на самом длинном контуре, и в соответствии с этими показателями проверяем все остальные контура. Если показания одинаковые – значит система настроена правильно, если есть отклонения, то корректируем петли, приоткрывая или закрывая регулировочные вентиля.

Собрать коллектор на практике не так сложно, и при желании это можно сделать самостоятельно, а в нашем интернет магазине Вы всегда сможете купить как отдельные комплектующие, так и готовые решения для водяного теплого пола проверенных производителей по приемлемым ценам.

сбор и подключение насосно-смесительного узла (гребенки) к системе отопления

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

Так выглядит «гребенка»

Виды смесительных узлов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена.

Одна из таких моделей изображена на фото.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами.  Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.

Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер.

Коллектор на три контура с интегрированными двухходовыми шаровыми кранами

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления.

Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Пример гребенки с регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами.

Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей. В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок, состоит из следующих элементов:

1. Кран на распределительную гребенку.
2. Расходомеры (ротаметры).
3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
4. Ручные клапаны регулировки расхода теплоносителя.
5. Манометр.
6. Кран на обратку.
7. Трехходовой клапан.
8. Циркуляционный насос.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.

Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется.

При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа.

Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока.

Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-90°С) до приемлемых для водяного обогрева полов – 40-50°С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок.

Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (фото).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов.

В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.

Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике.

Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Мы рекомендуем приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств.

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Видео по теме

Предыдущая

Теплый полСовмещенное отопление: водяные полы и радиаторы

Следующая

Теплый полВодяной теплый пол без коллектора

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.

Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.

Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.

После того, как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.

Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.

Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

Порядок подключения коллекторной группы при устройстве теплого пола

Каждый стремится создать в своем жилище отличные условия для проживания. Особое внимание уделяется теплоте и уюту. С этой целью создается теплый пол, который может быть представлен в различных вариантах. Но стоит отметить, что до этой процедуры очень важно провести все подготовительные мероприятия. Все начинается именно со стен, так как здесь устанавливается коллектор для теплого пола. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представляется в виде шкафа, который крепится в стену в подготовленную нишу. Крепление осуществления у основания пола.

Предназначение

Никаких сложностей не должно возникнуть, чтобы устроить теплый пол смесительный собственными силами. Нужны лишь минимальные познаний и понимания технологии. Устанавливаемый шкаф предназначается для того, чтобы скрыть коллектор. Но дополнительно в нем происходит сокрытие всех нагревательных труб со всеми остальными компонентами снабжения дома теплом. Могут также устанавливаться устройства для регулирования системой теплого пола. Коллекторный шкаф имеет свои габариты, которые равны 60*40*12 см. Места он занимает незначительно, а роль играет существенную.

После завершения монтажа шкафа для коллектора теплого пола, в него помещаются подающие и возвратные трубы. Каждая из них имеет свое предназначение. Возвратная служит для того, чтобы собрать воду, отдавшую свое тепло в систему, вернуть ее в нагрев, где и повышает температуру. Подающая же играет противоположную роль – подача горячей воды из котла по всей системе. Она также имеет и другую основную функцию – поставка теплоносителя.

В коллекторном шкафу концы указанных выше труб должны быть закрыты запорными вентилями. Это позволяет убрать из отопительной системы какое-либо конкретное помещение в доме или квартире. Просто происходит закрытие обоих клапанов для теплого пола. Такие действия обычно проводятся с целью экономии энергии, а также при проведении ремонтных работ в одной из комнат.

Пластиковая труба должна надежно фиксироваться на металлическом вентиле. Здесь на помощь приходит компрессионный элемент (фитинг). Этими всеми составляющими следует запастить до начала проведения монтажа всей системы, чтобы в последующем никуда не отвлекаться.

В работе системы теплого пола должно быть постоянство. За это отвечает циркуляционный насос.

Понятие коллектора

Когда имеются все составляющие системы, можно приступать к изучению коллектора, как основного составляющего. Простым языком – это трубный отрезок, имеющий несколько выходов, расположенных по одну сторону. Происходит подсоединение к вентилю. Для этого используются специальные фитинги, через которые проходят контуры из металлопластика.

Распределительный коллектор представлен в виде отрезка трубы, имеющий ответвления. Ее противоположный конец будет иметь выход, который глушиться при помощи обычной заглушки. Не лишним будет вообще расположить там разветвитель.

Что касается разветвителя, то с его одной стороны можно установить кран для слива, а со второй – автоматический отводчик воздуха. Последний компонент системы коллекторного теплого пола способствует удалению непреднамеренного образования воздуха.

Описанное расположение всех элементом коллекторной системы относится к возвратному и подающему трубопроводу. Во время покупки гребенки для теплого пола, следует приобретать ее в паре. Есть и другие тонкости работы с коллектором. Некоторые из них могут подсказать в магазине при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность теплого пола выбирается для установки в помещении.

Устройство

Когда осуществляется монтаж водяного теплого пола, работа может занимать незначительное время. Все будет зависеть от длины теплого пола, наличие соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к одной из составляющего всей системы для обеспечения подачи тепла в помещение. При этом он имеет своеобразный характер работоспособности со своими нюансами. Самый основной из них – подготовка трубопроводов осуществляется отдельно от всей системы. И это не смотря на то, что теплоноситель циркулирует по всем трубам одновременно.

Коллектор необходим для того, чтобы была возможность изолировать подающие и обратные трубы от водяной установки нагрева. В комплекте в обязательном порядке имеются следующие составляющие:

1. Насосная группа.
2. Распределитель греющего теплоносителя.
3. Коллектор обратной остывшей воды.

Никто не задумывается о том, сколько стоит укладка теплого пола. Приобретать компоненты лучше всего в совокупности и от одного производителя. Только так можно будет получить высшее качество. К тому же в таком случае будет меньше и стоимость, вне зависимости от того, какая будет длина контура теплого пола.

Процесс монтажа

Коллекторные теплые полы могут быть монтированы самостоятельно или при помощи специалистов. Правда, в последнем случае придется оплатить в полном объеме услуги, которые будут возрастать в зависимости от того, какой будет установлен смесительный узел для теплого пола, а также, сколько метров теплого пола придется уложить на основание пола. При этом следует подумать о качестве поверхности, которую следует тщательным образом подготовить.

Неважно то, работа выполняется самостоятельно или специалистов. В том или ином случае самому следует обращать внимание на сам процесс, помня о тонкостях монтажа. Это позволит получить максимально лучший результат. Начальные работы будут зависеть от расположения магистрального трубопровода котельного приспособления, а также трубопровода отдельных комнат в квартире или доме. Именно с данного участка и будет старт всему процессу. Ориентир для контура теплого пола берется обычно в стене. При этом выбирается такой участок, который удален на одинаковое расстояние до длинных точек труб от конечных веток. Такое решение позволит решить вопрос с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные составляющие.

Можно столкнуться с большим количеством комнат, которые будут отапливаться системой. В таком случае надо задуматься о том, сколько потребляет теплый пол. Лучший вариант – устроить не один, а сразу несколько узлов, позволяющих разделить теплоноситель. Такое решение принесет лучшую теплоотдачу, быстрейший прогрев, экономию средств.

Составляющие коллекторов

Устройство системы теплого пола с помощью коллектора включает в себя следующие основные компоненты, без которых обойтись нельзя:

1. Подающий на пол коллектор. Его иначе можно назвать клапан регулировки расхода на отдельно взятую ветку.
2. Смесительный узел, а также клапан на три хода.
3. Клапан регулировки с сервоприводом. Это так называемый коллектор возврата, который по стоимости практически идентичен подающему.
4. Циркуляционный насос, имеющий дренажное устройство.
5. Группа автоматизации работы системы.
6. Гребенки, но при необходимости. Они больше подойдут для подачи тепла в помещение при помощи радиаторов.

Клапаны автоматического управления позволяют прервать подачу носителя тепла в теплый пол после достижения определенной температуры. В контур он уже не попадает до остывания. Здесь уже неважно, сколько потребляет теплый пол, так как все показатели будут снижаться за счет постоянного контроля. Используют также расходомеры, позволяющие выставлять нужные параметры отдаваемого в помещение тепла. Настройка осуществляется очень легко и без лишних трудностей. Их располагают с обратной стороны гребенки.

Обе гребенки между собой соединяются при помощи циркуляционного насоса. Он позволяет воде постоянно циркулировать по систему теплого пола. Стоит отметить, что каждый из элементов коллекторной группы приобретается как отдельно, так и в совокупности. В последнем случае не стоит переживать о том, что чего-то не хватит и будет не доставать. Но самостоятельный сбор всей системы требует определенных знаний. Так, например, стоит знать о том, что придется приобрести в насосную группу дренажный сливной кран. Кроме этого потребуется до начала всех работ установить сам шкаф для коллектора, который дополнительно снабжается точкой отвода воздуха из системы.

Гребеночная система комплектуется различными измерительными и показательными приборами. Сюда входят манометры, термометры, датчики нагрева и прочее. Последние, кстати, устанавливаются в стяжке пола. Какой именно вариант заливки пола выбрать, следует ориентироваться из требования самой системы теплого пола, ее особенностей.

Качество устройства коллекторной группы для теплого пола скажется в последующем на работоспособности системы отопления. К тому же надежность водяного теплого пола строиться на всех ее составляющих. Пристальное внимание во время монтажа позволит получить желаемый результат, способный прослужить на протяжении длительного времени.

Проверка

Когда вся система установлена, и компоненты между собой соединены, располагаются на нужных местах, следует для начала выполнить пробный запуск системы. После прогрева можно обнаружить имеющие недочеты и дефекты работы. При этом давление в системе должно быть большим, чем рабочее примерно на четверть. Все стыки должны быть герметичны и не пропускать.

Когда все уточнено, можно запускать с нормальным режимом циркулирования теплого пола.

Видео:

Видео:

Видео:

Видео:

Видео:

Руководство по установке коллекторов водяного теплого пола

Если вы установили какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью. Здесь сходятся трубопроводы из каждой зоны и где подается / смешивается подача горячей воды от источника тепла.

Выбор, установка и обслуживание коллектора могут быть трудными, и если вы сделаете это неправильно, то это может привести к появлению трещин и утечек, которые могут привести к неэффективной и неэффективной системе.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола. В этом руководстве вы узнаете:

Как работает коллектор теплого пола?

Коллекторы

используются в системах теплого пола для управления потоком воды через систему, чтобы обеспечить равномерное и комфортное тепло по всему полу. Коллектор действует как узел системы отопления, соединяющий подающую и обратную линии в центральном месте.

Коллектор состоит из впускного коллектора и обратного коллектора. Коллектор потока оснащен расходомерами, которые четко показывают скорость потока, достигнутую в каждом контуре.

Каждая петля на возвратной планке имеет клапан для открытия / закрытия петли — обычно это управляется клапаном привода, который реагирует на запрос тепла от комнатного термостата.

Выбор подходящего коллектора теплого пола

Коллекторы из нержавеющей стали

Ambiente предназначены для использования с водяными системами теплого пола. Их можно использовать либо вместе с насосом / смесителем, либо напрямую с централизованно смешиваемым / перекачиваемым источником тепла.

Коллектор изготовлен из штампованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый манифольд испытывается под давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии.Точка наполнения / слива со шланговым соединением расположена как на подающей, так и на возвратной штанге.

Во многих системах напольного отопления вода перекачивается и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насоса / смесителя, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос / смеситель в виде CircoMax, который является уникальным для Ambiente и имеет следующие преимущества:

+ Насос можно поворачивать на 90 градусов, в результате получается очень тонкий общий профиль, который можно разместить в распределительном шкафу

+ Блок легко переносится с одной стороны коллектора на другую (левую или правую) без необходимости регулировки или изменения блока

+ Он оснащен новейшей насосной техникой Grundfos в виде насоса UPM3 25-70 Auto

+ Может перекачивать более длинные контуры, чем традиционные насосы с коллектором

+ Встроенный датчик температуры потока на штанге потока

+ Клапан смесителя имеет больший диапазон настройки температуры от 25 до 80 градусов, что является преимуществом для ввода в эксплуатацию и начальной настройки, что означает, что системы можно оставить работающими при низкой температуре потока, не создавая угрозы для чувствительных напольных покрытий.

+ Ambiente также предлагает распределительные шкафы для всех типоразмеров коллекторов

Размер и тип коллектора, необходимого для теплого пола, зависит от проекта, необходимо учитывать количество комнат, напольное покрытие и тип используемой системы теплого пола.

Ambiente может посоветовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам детали вашего проекта, и мы порекомендуем лучший коллектор для использования.

Стандартные размеры коллектора для теплого пола

Схема коллектора теплого пола (схема)

Схема коллектора Ambiente из нержавеющей стали.

Кому следует устанавливать коллекторы теплого пола?

Только квалифицированные монтажники, сантехники и теплотехники должны устанавливать коллекторы теплого пола. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист проложил трубы и установил коллектор.

Ambiente работает с высококвалифицированными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию.

Как установить коллектор водяного теплого пола

Коллекторы

Ambiente поставляются в собранном виде, и их просто необходимо установить на кронштейны перед установкой. После того, как вы проложили перила и проверили планы системы теплого пола, чтобы увидеть количество и длину каждой необходимой петли, вы можете установить коллектор.

1. Начиная с одной стороны коллектора, подсоедините к расходомеру коллектора. Запишите, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2. Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу на клипсы в соответствии с конструкцией системы.

3. По завершении петли следуйте тем же маршрутом обратно к коллектору и подключитесь к возвратной планке (нижняя планка с синими колпачками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4. Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубой UFH.

5. После того, как все контуры установлены и подключены к коллектору, система может быть испытана под давлением.

Обратите внимание, что две планки коллектора смещены, так что трубы могут проходить за нижней планкой для соединения с верхней планкой — мы рекомендуем использовать верхнюю планку в качестве потока, а нижнюю планку в качестве возврата.

Как подключить коллектор теплого пола

Ambiente предоставляет установщикам электрические схемы, на которых показано, как подключать коллектор UFH для конкретной системы и термостата, который используется.

Вот пример схемы подключения однозонного коллектора с термостатом PRT / E.

Как сбалансировать систему теплого пола

Баланс достигается за счет регулировки расходомеров, чтобы гарантировать, что скорость потока, подаваемая в каждую зону, находится на оптимальном уровне, чтобы обеспечить равномерное и комфортное тепло по всему полу.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.Ознакомьтесь с главными советами Installer Online по установке и балансировке систем теплого пола.

Куда поставить коллектор теплого пола?

Коллекторы

следует размещать в легкодоступном месте, чтобы обеспечить возможность обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять не менее 200 мм между уровнем готового пола и нижней частью коллектора, с зазором 75 мм сверху и не менее 50 мм с каждой стороны.

Распространенные проблемы коллектора теплого пола

Если система подогрева пола не работает должным образом, существует несколько распространенных проблем, которые могут быть причиной.К ним относятся:

+ Воздух в системе. Чтобы исправить это, вам нужно будет выпустить воздух из системы с помощью вентиляционного отверстия на расходомере коллектора

.

+ Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на расходомере. Конструкция УВЧ даст правильные значения, с которыми они должны быть установлены

+ Блокировка в системе. Если засорение вызвано физическим предметом, а не воздухом, необходимо промыть систему, чтобы удалить мусор

Как отрегулировать коллектор теплого пола

Чтобы отрегулировать расход коллектора теплого пола, вам необходимо отрегулировать расходомеры, поворачивая их для увеличения или уменьшения расхода.

Каждая петля на расходомере имеет расходомер, чтобы четко указать скорость потока, достигнутую в каждой петле — их можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.

Как удалить воздух из коллектора теплого пола

Если вы подозреваете, что вам может потребоваться удалить воздух из системы теплого пола, чтобы выпустить воздух, застрявший в системе, вам необходимо проверить вентиляционные отверстия, их регулировка позволит вам удалить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии. Точка наполнения / слива со шланговым соединением расположена как на подающей, так и на возвратной штанге.

Заполнение и промывка системы:

1. Закройте запорные шаровые краны, которые подсоединены к коллектору на обеих стержнях.

2. Изолируйте все зоны, закрутив синие колпачки на нижней (возвратной) штанге и расходомеры на верхней (подающей) штанге.

3. Откройте первый расходомер (самый дальний от заправочного клапана) на верхней (расходной) планке (используйте красную манжету, чтобы полностью повернуть черную секцию против часовой стрелки, не используйте ручки — только вручную). Убедитесь, что все другие расходомеры закрыты, за исключением контура, который вы промываете.

4. Снимите черную пластиковую заглушку с заправочного клапана на верхней (проточной) штанге и установите шланговое соединение / шланг, который должен быть подключен к водопроводу. Откройте заправочный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5. Подсоедините подходящий шланг к сливному клапану на нижней штанге.

6. Полностью ослабьте синий защитный колпачок на нижней планке первой заполняемой зоны.

7. Откройте кран на водопроводной сети и откройте сливной клапан на нижней планке, используя ключ на обратной стороне заглушки.

8. Пропустите воду через контур до тех пор, пока из системы не будет удален воздух, закрывая синие колпачки на каждом контуре по мере его продувки.

9. Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3-8.

10. На этом этапе систему можно проверить под давлением, если это необходимо, закрыв сливной клапан и открутив все синие защитные колпачки — давление должно расти медленно — дайте ему подняться до 4 бар, затем закройте заправочный клапан и перекрыть водопроводную воду. Его следует оставить на 24 часа, чтобы проверить наличие значительных падений давления.

Как обслуживать коллектор теплого пола

Для обслуживания коллектора теплого пола необходимо проверить давление в системе. Руководство по испытаниям под давлением можно найти в руководствах по установке Ambiente.

Вам необходимо проверить работу насосов, проверить блокировку системы, проверить включение каждой зоны, проверить правильность настройки органов управления, найти утечки и удалить воздух из системы.

Коллекторы теплого пола должны устанавливаться только квалифицированными монтажниками, сантехниками и теплотехниками.Ambiente может предоставить установщикам всю документацию, руководства по установке, электрические схемы и техническую поддержку, необходимую для идеального монтажа системы теплого пола.

Свяжитесь с Ambiente сегодня, чтобы запросить ценовое предложение!

Свяжитесь с нами

Вы нашли эту статью полезной? Ознакомьтесь с этими публикациями в Руководстве для установщика по контролю термостата теплого пола, и что вы должны учесть перед установкой «модернизированного» теплого пола?

Эту статью написал Роберт Таффин.
Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Для соединения группы собирающих устройств с полом

Каждый стремится создать в своем доме прекрасные условия для проживания. Особое внимание уделяется теплу и уюта. Для этого создайте теплый пол, который может быть представлен в разных вариантах исполнения. Но стоит отметить, что перед этой процедурой очень важно провести все подготовительные мероприятия.Все начинается со стен, ведь здесь установлен коллектор теплых полов. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представлен в виде шкафа, который крепится к стене в подготовленную нишу. Крепление к черному полу.

Обозначение

Каких-либо затруднений возникнуть не должно, чтобы устроить теплый пол-дом. Нам нужны лишь минимальные знания и понимание технологии. Навесной шкаф предназначен для того, чтобы скрыть заголовок.Но, кроме того, это происходит, когда все трубы отопления скрываются от всех остальных компонентов теплоснабжения дома. Также устройство можно установить для управления системой теплого пола. Коллекторный шкаф имеет габариты, равные 60 * 40 * 12 см. Места он занимает немного, а играет существенную роль.

После установки шкафа коллектора теплого пола, в него помещаются питающие и обратные трубы. У каждого из них есть свое предназначение. Возврат служит для сбора воды, отдает тепло системе, возвращает ее теплу и повышает температуру где.Подача играет и обратную роль — горячая вода от котла во всю систему. Еще у нее есть еще одна основная функция — подача теплоносителя.

Коллекторный шкаф над концами труб должен быть закрыт запорной арматурой. Это позволяет удалить из системы отопления любую конкретную комнату в доме или квартире. Так же идёт закрытие обоих клапанов теплого пола. Эти действия обычно проводятся в целях экономии энергии, а также ремонтных работ в одной из комнат.

Пластиковая труба должна быть надежно закреплена на металлической калитке. Вот тут и приходит компрессионный элемент (штуцер). Этими всеми компонентами следует запастись перед установкой всей системы, чтобы в дальнейшем не отвлекаться.

В системе теплый пол должна быть постоянство. Он отвечает за этот циркуляционный насос.

Концепция коллектора

Когда есть все компоненты системы, можно приступить к изучению коллектора, как основной составляющей.Проще говоря — отрезок трубы, имеющий множество выводов, расположенных на одной стороне. Собирается подключение к вентилю. Для этого нужна специальная фурнитура, сквозь которую контуры металла.

Коллектор представляет собой отрезок трубы, имеющий ответвление. На противоположном конце будет выход, заглушенный обычной вилкой. Никакого вреда вообще не будет там разветвитель.

Что касается сплиттера, то с его одной стороны можно установить сливной вентиль, а второй — автоматический конденсатоотводчик воздуха.Последний компонент коллектора системы теплого пола помогает удалить непреднамеренное образование воздуха.

Описанное устройство всей системы коллектора элементов относится к линии сбора и подачи. Покупая расческу для теплого пола, ее нужно приобретать попарно. Есть и другие тонкости работы с коллектором. О некоторых из них можно узнать в магазине при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность выбрана для теплого пола в помещении.

Устройство

При установке водяного теплого пола, Работы могут занять непродолжительное время. Все будет зависеть от протяженности теплого пола, наличия соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к составной части всей системы, обеспечивающей подачу тепла в помещение. Однако у него своеобразный характер исполнения со своими нюансами. Самый простой из них — подготовка трубопроводов осуществляется отдельно от всей системы.И это при том, что теплоноситель циркулирует по трубам одновременно.

Коллектор должен иметь возможность изолировать трубы подачи и обратной воды отопительной установки. В обязательном порядке входят следующие компоненты:

1. насосная группа.
2. Распределитель теплоносителя.

Коллектор с обратным водяным охлаждением

3. .

Никто не задумывается, сколько стоит укладка теплых полов. Приобретайте лучшие компоненты вместе и из одних рук.Только так можно получить более высокое качество. К тому же в таком случае будет меньше и стоимость вне зависимости от того, какой будет длина поверхности нагрева.

монтажный процесс

коллектор теплого пола Их можно установить самостоятельно или с помощью специалистов. Правда, в последнем случае вам придется оплатить полный объем услуг, который будет увеличиваться в зависимости от того, какой будет установлен смесительный узел для теплого пола, и сколько метров теплого пола придется уложить на черный пол.При этом необходимо подумать о качестве поверхности, которую следует тщательно подготовить.

Как бы то ни было, работа ведется самостоятельно или специалистами. В частном случае обратить внимание на сам процесс, имея в виду тонкости монтажа. Это даст наилучший возможный результат. Первоначальные работы будут зависеть от расположения трубопровода инструментального котла, а также отдельных помещений трубопровода в квартире или доме. Именно с этой области и будет запущен весь процесс.Ориентиры для поверхности нагрева берут обычно в стене. При этом выбирается часть, которая была удалена на такое же расстояние до точек длинных труб от концевых ответвлений. Это решение решит проблему с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные компоненты.

Вы можете столкнуться с множеством комнат, которые будут отапливаться системой. В этом случае необходимо задуматься о том, сколько расходуется теплый пол. Оптимальный вариант — расположить не один, а несколько узлов, разрешив совместное использование теплоносителя.Такое решение даст лучший отвод тепла, быстрый нагрев, экономию.

комплектующие коллекторов

Система теплого пола

с коллекторным аппаратом включает в себя следующие основные компоненты, без которых невозможно обойтись:

1. Подача в напольный коллектор. В противном случае его можно назвать регулирующим клапаном для отдельного ответвления.
2. смесительный узел, а клапан трехоборотный.
3. Клапан серво регулировки. Это так называемый сборщик отдачи, стоимость которого практически идентична стоимости корма.
4. Циркуляционный насос, дренажное устройство имеющее.
5. Групповая система автоматизации работы.
6. Гребенки, но при необходимости. Они больше подходят для подачи тепла в помещение с помощью радиаторов.

автоматические регулирующие клапаны позволяют средам прерывать подачу тепла для обогрева пола после достижения определенной температуры. В общих чертах он больше не охлаждается. Здесь не имеет значения, сколько израсходовано теплого пола, так как при постоянном мониторинге все показатели будут снижены.Использование также потока, позволяет вам установить параметры, которые вы хотите дать для обогрева комнаты. Настройка проста и не вызывает затруднений. У них есть тыльная сторона расчески.

Две гребенки соединены между собой циркуляционным насосом. Это позволяет воде постоянно циркулировать через систему теплого пола. Стоит отметить, что каждый из элементов коллекционной ленты приобретается как отдельно, так и вместе. В последнем случае не беспокойтесь о том, что чего-то не хватит и не достанется.Но для самостоятельного сбора всей системы требуются определенные знания. Так, например, следует знать о том, что придется приобрести дренажный сливной клапан насосной группы. Дополнительно требуется перед всеми работами установить корпус под сам коллектор, который дополнительно снабжен точкой выхода воздуха из системы.

Грабельная система оснащена различными измерительными приборами и показательными. К ним относятся манометры, термометры, датчики отопления и другие датчики. недавняя, кстати, установлена ​​в стяжку пола.Какой вариант заливки пола выбрать, следует руководствоваться требованием к системе теплого пола, ее особенностями.

Качественное устройство коллекторной группы для теплого пола в будущем повлияет на эффективность системы отопления. Кроме того, надежность водяного теплого пола во всех его составляющих. Внимание при установке обеспечит желаемый результат, способный прослужить долго.

осмотр

Когда вся система установлена, и компоненты подключены друг к другу, расположенные в нужных местах, следует приступить к выполнению пробного запуска системы.После прогрева можно выявить дефекты при эксплуатации и дефекты. При этом давление в системе должно быть больше, чем рабочее около четверти. Все стыки необходимо герметизировать и не пропускать.

Когда все доработано, можно запустить нормальный режим циркуляционного теплого пола.

Видео:

Видео:

Видео:

Видео:

Видео:

Как работает солнечный теплый пол?

Солнечная тепловая система может не только обеспечить вас горячей водой для вашего дома, но и обеспечить теплый пол.

В последние годы популярность полов с подогревом в Великобритании возросла, и многие домовладельцы выбрали его вместо более традиционных систем центрального отопления из-за его высокой эффективности и низких эксплуатационных расходов. Обеспечивая сочетание лучистого и конвекционного тепла, полы с подогревом могут работать от электричества или горячей воды в зависимости от типа системы. Для напольной системы, использующей нагретую воду, также известной как мокрая система, солнечные тепловые панели могут вносить часть необходимой подогретой воды.

Что такое теплый пол от солнечных батарей?

«Скрытая» система отопления предлагает множество преимуществ по сравнению с обычными радиаторами, и нет ничего более популярного, чем полы с подогревом. Система теплых полов нагревает весь пол в комнате при низкой температуре (чтобы не обжечься ноги), а тепло поднимается вверх в пространство комнаты.

Существует 2 типа систем теплого пола:

• Сухие системы: обогрев помещения с помощью электричества с помощью ряда проводов или электрических нагревательных листов
• Влажные системы: циркуляция горячей воды через ряд труб

Это означает, что независимо от того, есть ли у вас солнечная фотоэлектрическая (PV) система или солнечная тепловая система, вы можете использовать генерируемую энергию для питания вашей собственной солнечной системы теплого пола.

Как работает теплый пол от солнечных батарей

Солнечные фотоэлектрические панели преобразуют солнечную энергию в электричество, которое можно использовать для питания электроприборов в доме, включая солнечные полы с подогревом.

Накопительный гелиотермический накопитель можно использовать для сочетания теплого пола и горячей воды под давлением. Цилиндры предназначены для работы с солнечными панелями и котлом, но также могут быть адаптированы для работы с дополнительными источниками тепла, такими как печи, котлы и тепловые насосы.

Вода в термоаккумуляторе нагревается котлом примерно до 60 ° C — 70 ° C. В тепловом аккумуляторе есть две катушки, соединенные между собой. Водопроводная вода поступает в нижний змеевик и циркулирует по всем змеевикам, пока не достигнет желаемой температуры наверху.

В тепловом аккумуляторе есть два отвода для теплых полов. Солнечный змеевик можно найти в самой нижней части теплового накопителя, которая является самой прохладной. Эта область водонагревателя не нагревается котлом и дополнительно охлаждается холодной водой, поступающей из водопровода и змеевика горячей воды для бытового потребления.Это позволяет увеличить вклад солнечной энергии в отопление.

Преимущества питания теплых полов с помощью солнечной энергии

Самым большим преимуществом использования солнечной энергии в сочетании с системой напольного отопления является снижение счетов за электроэнергию. После того, как солнечная тепловая система установлена, она будет иметь чрезвычайно низкие эксплуатационные расходы в течение всего срока службы, поэтому вы можете с удовольствием платить меньше за энергию. Это также означает сокращение производства углекислого газа в вашем доме и возможность меньше полагаться на поставщиков коммунальных услуг.

Соображения по поводу солнечного теплого пола

Солнечные панели могут генерировать возобновляемую энергию только при дневном свете. Это означает, что вы не сможете полагаться на них в обеспечении энергией вашего солнечного теплого пола в вечернее и ночное время — когда вам это, скорее всего, понадобится больше всего.

Однако возобновляемая электроэнергия от солнечных фотоэлектрических панелей может храниться в солнечной батарее, которая может использоваться, когда солнечные панели не генерируют энергию.

Получите бесплатные расценки на установку солнечных панелей

Заинтересованы в солнечном обогреве пола для вашего дома? Вы можете бесплатно получить расценки на установку солнечных фотоэлектрических или тепловых панелей, заполнив нашу простую онлайн-форму. Вы свяжетесь с 3 местными установщиками, каждый из которых предоставит вам бесплатное ценовое предложение для сравнения, после чего вы сможете продолжить установку, будучи уверенными, что получите наиболее конкурентоспособную цену.

Смесительный агрегат для теплого пола

Смесительный агрегат для теплого пола

На самочувствие человека, находящегося в помещении, сильно влияет преобладающий температурный режим. Оптимальная температура для человека в гостиной на высоте роста +19 — (+20) градусов Цельсия, у пола +22 — (+25).Лучшее решение в этом случае — система теплых полов, важной частью которой является смесительный узел для теплого пола.

Состав

• Назначение смесительных узлов
• Конструкция регулирующих клапанов
• Принцип смесителя
• Типы смесительных узлов
• Варианты управления: Отличия

Назначение смесительных узлов

Смесительный узел используется в системах отопления. Как правило, котельная подает в систему отопления воду, температура которой составляет примерно 70 — 90 градусов выше нуля, потому что это такой показатель, который необходим для радиаторного отопления.Но система водяных полов с подогревом — это низкотемпературная система отопления, для которой требуется температура теплоносителя, достигающая 25-35 градусов.

Смесительный агрегат предназначен для понижения температуры воды за счет смешивания горячего теплоносителя с обратным потоком — жидкостью, возвращающейся из нагревательного устройства и отдавшей тепло. Месильные агрегаты оснащены всеми клапанами, агрегатами и другими элементами, контролирующими и контролирующими температурный режим.

Помимо систем теплого пола, смесительные агрегаты широко используются для организации панельного отопления — настенного и потолочного, а также для обогрева теплиц и открытых площадок.Однако коллектор для водяного пола часто используется для стабилизации температуры жидкости в трубопроводе в системе теплого пола в жилых помещениях — в собственных квартирах и частных одноквартирных домах.

Конструкция регулирующих клапанов

Коллектор для теплого водяного пола состоит из таких частей: регулирующий клапан (вентиль), циркуляционный насос, электропривод регулирующего клапана, шаровые краны, обратный клапан, фильтр и др. балансировочный клапан и прочая арматура.

Что входит в состав смесительного устройства

Смесительный блок, как упоминалось выше, предназначен для смешивания воды из возвратной линии.Регулирование осуществляется клапаном, который установлен в подающем коллекторе и термостатической головке, имеющей выносной датчик погружения. Балансировочный клапан, расположенный в линии смешения, устанавливает оптимальное соотношение охлаждающей жидкости, поступающей из прямой и обратной линий.

Коллектор для теплого пола может быть дополнительно оборудован зонными термостатами и другими измерительными приборами, воздухоотводчиком и сливным клапаном для слива воды. Широкий ассортимент приборов позволяет точно рассчитать энергоресурсы за счет установки теплосчетчика.

Латунь и бронза используются в качестве материалов для регулирующих клапанов, неоцинкованная черная сталь для труб и чугун для корпуса. Герметизация выполняется с помощью льна. Отсутствие цинкового покрытия позволяет использовать смесительные узлы, в которых в качестве охлаждающей жидкости используются водно-гликолевые растворы, реагирующие с цинком.

Принцип смесителя

Насос работает непрерывно и обеспечивает ток теплоносителя в трубах, а клапан пропускает необходимое количество горячей воды запрограммированной температуры в нужное время.Таким образом достигается необходимый температурный уровень водяного теплого пола.

Принцип работы смесительного узла

Регулируется только количество теплоносителя, поэтому теплый пол никогда не перегревается, и разрыв конструкции невозможен. Малая пропускная способность клапана обеспечивает стабильное и очень плавное регулирование температуры в помещении.

Это важно знать! Температура пола бывает двух типов — комфортная и обогреваемая. Система водяных полов в первом случае создает комфорт в жилище, а энергозатрат на их обогрев не происходит, это достигается за счет дополнительных нагревательных элементов.Во втором варианте такой пол также выполняет роль нагревательного элемента, и уровень нагрева будет намного выше.

Смесительные узлы устанавливаются в коллекторном шкафу в самом начале монтажа системы теплого пола. Возможен как левосторонний, так и правосторонний монтаж смесительного устройства. Вы также можете выполнить установку без вывода сообщений.

Типы смесительных агрегатов

Смесительные агрегаты для водяного теплого пола делятся на несколько типов. Если вы купили индивидуальный коллектор, то следует помнить, что к нему подключен только один потребитель.Если вы выберете отдельные групповые узлы, вы сможете подключить к ним потребителя повышенной мощности. Также возможно подключение нескольких потребителей с меньшей мощностью.

На внутреннем рынке также существуют основные смесительные узлы для подключения нескольких потребителей, которые отличаются большой мощностью. Покупателям также предлагаются модели теплообменников. Малый энергопотребитель включен по замкнутой цепи. Есть модели с разным количеством выходов — от двух до двенадцати.

Опции управления: Различия

• Ручное управление осуществляется следующим образом: смесительный узел используется без каких-либо клапанов, вручную устанавливается процент смешивания.Но такой коллектор для водяного теплого пола не принято использовать для высокотемпературных источников тепла, когда максимальная температура в подающей трубе больше 50 градусов.

• Управление в режиме ограничения температуры происходит таким образом: на гидрораспределителе должна быть установлена ​​термостатическая головка с датчиком выносного типа. В контуре теплого пола температура ограничивается в соответствии с заданной температурой на головке, которая подается отдельно.

Модификации регулирующей арматуры для теплого пола с разными принципами управления

• Регулирование наружной температуры осуществляется по такой схеме: на гидрораспределителе должен быть установлен электропривод, подключенный к терморегулятору. В контуре теплого пола температура регулируется в соответствии с перепадами температуры на улице. Электропривод и регулятор поставляются отдельно.

Таким образом, если вы решили установить систему теплого водяного пола, то вам следует подумать о приобретении смесительного узла, который поможет снизить температуру воды за счет смешивания горячей жидкости с водой. возвращаться.На рынке представлены разные модели, все зависит исключительно от требований системы отопления.

(PDF) Возможность подогрева полов с использованием солнечной энергии

6

Разница в стоимости между двумя методами

означает годовую экономию затрат

Годовая экономия затрат = старый — новый.

= 5216 турецких лир — 1956 турецких лир = 3260 турецких лир

5. Результат и обсуждение.

Благодаря этому исследованию сравнения между

использования солнечной энергетической системы и сплит-блока переменного тока

для обогрева пола были получены

следующие результаты, как описано в Приложении

. Чистая приведенная стоимость NPV показывает

общей потенциальной прибыли проекта, она используется

при планировании капитальных вложений для анализа рентабельности

инвестиции или проекта. Чистая приведенная стоимость

= PV Годовая экономия — Жизненный цикл PV

Инвестиции Если NPV больше нуля, проект

прибыльный с экономической точки зрения

NPV составила 1467 TL.

Отношение сбережений к инвестициям SIR — это отношение экономических показателей

, вычисленное из числителя

дисконтированных сбережений энергии и / или воды

плюс (меньшая) экономия (увеличение) других

эксплуатационных расходов, и знаменатель

увеличились первоначальные инвестиционные затраты плюс минус

увеличились, уменьшились затраты на замену, за вычетом остаточной стоимости

(все в выражении приведенной стоимости), как

по сравнению с базовым вариантом; полезно, когда

оценивает два или более вариантов дизайна. Экономия —

Отношение

к капиталовложениям = PV Годовая экономия / PV

Инвестиции за жизненный цикл, SIR было1.1. Внутренняя норма доходности

IRR — это ставка дисконтирования, по которой

приводит к чистой приведенной стоимости, а инвестиции равны

чистой приведенной стоимости. Как IRR, так и NPV

широко используются, чтобы решить, какие инвестиции предпринять

, а какие не делать, IRR

составляла 30%. Simple Payback SPB — это

времени, которое потребуется для возврата первоначальных инвестиций

в энергосбережение, разделив первоначальную установленную стоимость

на годовую экономию затрат на электроэнергию. было3.1 год. Обратите внимание, что ставка дисконтирования

25%, потому что TL считается валютой с высоким риском

в международном банковском деле, а период анализа

10 лет, потому что высокая ставка дисконтирования приводит к

низкой экономии за период более 10 лет.

6-Заключение

В заключение, солнечная энергетическая система для полов с подогревом

является лучшим распределением

система отопления, которая возможна для

квартир на Северном Кипре, солнечное отопление

система защищает нашу окружающую среду и дает

создает ощущение роскоши, хотя установка или эксплуатация

не требует больших затрат, но солнечная система

имеет преимущества по сравнению с обычным радиаторным отоплением.Солнечная энергетическая система

сокращает час работы электрического обогрева

и минимизирует ежемесячные счета за отопление на

. В этом исследовании простая окупаемость

составляла 3,1 года, чистая приведенная стоимость составляла

1467 TL, коэффициент инвестиций в сбережения SIR составлял

выше единицы, а внутренняя норма доходности составила

30%. Результаты использования солнечной энергетической системы

были бы экономически полезны для теплого пола

.

Ссылки

[1] -R.karadag и I.Teke, Исследование числа

FloorNusselt в системе напольного отопления

для условий изолированного потолка, Energy

Conversion and Management, 2007, значение

48, P.P 967 976.

[2] -http: //www.alternative- heating.com/under-

floor-heating.html Последняя проверка была на 20-

5-2011.

[3] -А. Тур, С. Фарбо и Л. Салх, Энергосбережение

для солнечной системы отопления, Солнечная энергия

, 2006 г., значение 80, P1463-1474.

[4] — К. Гали, С. Чехаде и К. Эль-Хури,

«Лучистое напольное отопление: возможность экономии энергии на

», Международная конференция по

Вода, нагреваемая солнечными батареями, с лучистым теплом пола

Автор Оле Соренсен, 16.03.2006

Представьте, что ваша солнечная система горячего водоснабжения обогревает вашу кухню, воду для стирки и ванны, а также обогревает ваш дом. Холодным зимним утром вы могли бы с комфортом скатиться с постели на прикосновении к теплому полу и погреться в лучах вчерашнего солнца, принимая душ. У вас также будет душевное спокойствие, зная, что, хотя ваша система лучистого теплого пола обеспечивает вам здоровье и комфорт, она также является вкладом в более здоровую планету.

Гидравлическое лучистое отопление для пола — прекрасный способ обогреть ваш дом, потому что оно энергоэффективно, бесшумно, очень комфортно, невидимо в жилом пространстве и безопасно для людей, чувствительных к аллергии, поскольку защищает от сквозняков, которые приносят пыль.Системы теплого пола позволяют равномерно обогревать все помещения, а не только в определенных местах, как с принудительной подачей воздуха. Комната нагревается от пола, сначала согревая ноги и тело. Такие компоненты, как резервуары, насосы, котлы и системы управления, имеют долгий срок службы, а на трубную продукцию предоставляется гарантия 25 лет и более.

Системы лучистого теплого пола могут быть воздушными, электрическими или водяными. Основное внимание здесь уделяется системам водяных излучающих полов, которые являются наиболее эффективными и широко используются в Европе на протяжении десятилетий.Сегодня 50 процентов новых систем отопления — это теплые полы. Вот как это работает: нагретая вода из бойлера перекачивается по трубам из полиэтилена (тип прочного нетоксичного пластика), проложенным по схеме под полом. Трубы также могут быть встроены в бетонную фундаментную плиту, легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты. Можно использовать самые разные напольные покрытия, такие как плитка, дерево, бетон или ламинат.

Гидравлическая система водяного отопления пола может работать на ископаемом топливе, но она очень эффективна, поскольку считается низкотемпературной системой отопления.Типичная система водоснабжения с солнечным обогревом начинается с солнечного коллектора, который поглощает солнечное излучение и преобразует его в энергию, которая используется для нагрева воды. Накопленная нагретая вода затем применяется для дополнения нагрева воды для дома и воды, используемой в системе теплого пола.

Последние разработки в солнечной технологии обеспечивают еще большую энергоэффективность. Базовый плоский коллектор — это наиболее часто используемый тип солнечного коллектора, но новая технология, называемая солнечными эвакуированными трубками с тепловыми трубками, обеспечивает улучшенную производительность на 200-400 процентов.Базовый плоский коллектор представляет собой плоскую коробку с пластинами-поглотителями — именно там поглощается солнечное излучение — с трубами, заполненными водой, проходящими через них. Этот тип коллектора имеет тенденцию терять тепло через стекло. С другой стороны, в солнечных вакуумных трубках также используется пластина-поглотитель, но вместо протекающей через нее воды используется специальная герметичная трубка. Вакуум исключает потери тепла. Солнечные вакуумные трубки расположены в ряд, который соединен с медным стержнем (коллектором) тепловой трубкой.Труба нагревает воду, проходящую через коллектор, и вода циркулирует в резервуар для хранения.

Солнечные вакуумные трубки доступны в массивах по 30 или более и хорошо работают как при прямом, так и при непрямом солнечном свете, что делает их полезными в районах с холодной, облачной зимой, обеспечивая при этом более высокие температуры и более высокую эффективность, чем плоские коллекторы.

Трубки можно отрегулировать для оптимальной ориентации для максимального поглощения солнечного излучения. Поскольку каждая солнечная трубка представляет собой независимый коллектор со своим собственным механизмом теплопередачи, каждую из них можно индивидуально ориентировать для оптимизации притока тепла.А поскольку трубки легкие и никогда не горячие на ощупь, установка и обслуживание просты. Концепция прямого потока позволяет установку горизонтально, вертикально или под любым требуемым углом, обеспечивая архитектурную и эстетическую свободу. Так что, если вы не можете поставить его на крышу, вы можете повесить его на внешней стене.

При рассмотрении возобновляемых источников энергии, обогрев вашего дома водой с солнечным подогревом и водяным водяным обогревом пола является одним из наиболее экономически осуществимых вариантов. При сроке службы системы значительно выше 30 лет и сроке окупаемости всего 7 лет для систем горячего водоснабжения и 12 лет для домашних систем отопления, солнечная энергия является здоровым решением, которое будет приносить плоды на многие годы вперед. Совокупные налоговые льготы Северной Каролины и федерального бюджета для установок возобновляемой энергии по состоянию на 2006 год составят до 55 процентов стоимости проекта. Мы настоятельно рекомендуем изучить конкретные правила, применимые к различным налоговым льготам (www.ncsc.ncsu.edu — хорошее место для начала).

Когда вы решите сократить использование ископаемого топлива за счет установки солнечной системы горячего водоснабжения (ГВС) для нагрева воды для бытового потребления, считайте свой вклад достойным. В Соединенных Штатах установлено более 300 000 системных блоков SHW (не включая бассейны), и их количество продолжает расти. Фактически, в отчете за июнь 2004 года описывается установка системы Thermomax SHW, состоящей из 360 солнечных коллекторов с вакуумными трубками и тепловыми трубками, в верхней части контура циркуляции горячей воды в Срединно-Атлантическом центре Управления социального обеспечения в Филадельфии. А в период с 1996 по 2004 год потребительская база компании Hawaiian Electric Company установила более 25 000 систем ТБО. При этом они эффективно снизили потребность в коммунальных услугах в общей сложности на 12,7 мегаватт: этого достаточно для обеспечения электропитания примерно 18 000 типичных домов в США.

По данным Министерства энергетики США, на нагрев воды для бытовых нужд сегодня приходится до 14 процентов потребления энергии средним домохозяйством и почти 4 процента от общего потребления энергии в США (1,7 квадриллиона киловатт-часов с 2004 г.), что в среднем составляет 1 кв.18 триллионов тонн углекислого газа. Учитывая нашу потребность в независимости от ископаемого топлива и ошеломляющее количество загрязнения, которое они производят, инвестиции в солнечную энергию, безусловно, принесут с собой искренний комфорт, зная, что мы даем себе и нашим детям более здоровое будущее и возвращаем столь необходимый баланс. наша экосистема.

[Оле Соренсен — владелец компании Solar Dynamics в Эшвилле, Северная Каролина. Вы можете связаться с ним по телефону (828) 665-8507 или по электронной почте ole @ solardynamics.орг.]

Теплый пол — альтернатива воздушному отоплению — тоже солнечная энергия Интервью со Стивеном Хеккеротом

Гидравлический или лучистый пол с подогревом — это метод обогрева дома, магазина или другого здания с сосредоточением тепла в полу. Он работает путем встраивания специальных труб в бетонный фундамент или в тонкую бетонную смесь поверх деревянного пола.По этой трубке течет нагретая вода (или смесь антифриза, пригодная для пищевых продуктов), нагревая тепловую массу бетона.

Обычные системы с принудительной подачей воздуха, дровяные печи или другие методы отопления производят неравномерное тепло с самыми высокими температурами воздуха около потолков. Гидравлическое отопление нагревает пол под ногами, мягко нагревая комнату или целую конструкцию. Это приводит к аналогичным уровням нагрева с превосходным комфортом без потери энергии и денег в ежемесячных счетах за топливо.Теплая вода, циркулирующая по трубам в лучистом полу, может поступать из солнечных коллекторов, водонагревателей, водонагревателей, дровяных печей или тепловых насосов.

Я попросил Стивена Хеккерота описать технологию, вопросы проектирования, а также методы строительства и монтажа, связанные с водяным отоплением в целом и, в частности, с обогревом лучистых полов с помощью солнечных коллекторов.

MH: Я впервые услышал о пропускании горячей воды по трубам в полу несколько десятилетий назад.Думаю, я слышал о тех, которые не сработали. Протекшая или корродированная медная трубка. Вода, которая замерзла и потрескала бетон. Какая ситуация сегодня? Какие трубки вы использовали?

Вверху: принудительное воздушное отопление в сравнении с кривой нагрева , идеальной для человека. Внизу: лучистые полы с подогревом хорошо подходят для человеческого комфорта.

Стивен: Технологии, материалы и методы прошли долгий путь за последние десятилетия.Я использую трубки PEX от Wirsbo. Он специально разработан, чтобы выдерживать суровые условия погружения в бетон и воздействия воды при высоких или низких температурах. Доступны различные диаметры — 3/8 дюйма, ½ дюйма, 5/8 дюйма, ¾ дюйма и 1 дюйм. Трубки диаметром 5/8 дюйма популярны, потому что они обеспечивают хороший баланс между стоимостью и перепадом давления. Трубки диаметром ¾ и 1 дюйм относительно дороги. 3/8 дюйма и 1/2 дюйма обладают слишком большим сопротивлением, что означает больший расход энергии для перекачивания жидкости по трубе.Трубка диаметром 5/8 дюйма — это минимальный размер, необходимый для термосифона. НКТ поставляется в рулонах длиной 300 и 1000 футов.

MH: Следует пояснить, что термосифон — это естественный поток воды. Это результат нагрева воды и ее конвективного подъема в рамках схемы циркуляции в замкнутой системе. Например, вода, нагретая в солнечном коллекторе, естественно, будет хотеть подниматься, эффективно как выталкивая, так и вытягивая более холодную воду в схеме циркуляции. Это нетехнологичный способ передачи тепла от коллектора на хранение и использование.

Стивен, не могли бы вы описать схему расположения трубок?

Stephen: Трубки PEX укладываются по шаблонам, называемым зонами, в области подушек для заливки бетоном. Зона может быть одной комнатой. Для большего помещения могут понадобиться две зоны. Эти зоны заканчиваются коллекторной трубой, которая соединена с источником нагретой жидкости. Длина зоны определяет диаметр трубки. Небольшая зона трубки 3/8 дюйма потребует того же усилия насоса, что и трубка 5/8 дюйма большей длины.Поскольку в любой трубке присутствует сопротивление, 280 футов — это наибольшее расстояние, рекомендованное производителем для трубки диаметром 5/8 дюйма.

Трубка имеет преувеличенную S-образную форму с множеством вариаций. Он может быть как шесть дюймов по центру (на расстоянии друг от друга), так и на расстоянии до полутора футов. 12-дюймовый узор по центру является обычным явлением. Зоны следует размещать везде, где есть пешеходный поток. Расположите трубку перед унитазом, рядом с ванной и перед раковиной в ванной комнате. Используйте ту же стратегию для плиты, кухонной мойки и вокруг обеденного стола.Если вы работаете по подробному плану, избегайте таких мест, как под шкафами или в туалете. Увеличьте расстояние между трубками до 1 ½ фута в менее проходимых областях. Средний размер зоны составляет около 250-400 кв. Футов

.

Wirsbo создал руководство (CDAM, 185 страниц, 5 долларов США от Wirsbo), в котором излагаются дополнительные шаблоны, направленные на решение конкретных проблем или предпочтений. Руководство чрезвычайно полезно для понимания оборудования, проблем, схем, вариантов и методов отопления практически от любого источника энергии в любом климате.В Западной Европе 50% всего нового строительства используют системы лучистого теплого пола.

MH: Есть ли разница в стратегии системы, которая будет зависеть от солнечной энергии, и системы, которая зависит от пропана или дров?

Стивен: В целом да. Используя солнечное отопление, вы рассчитываете, что бетон будет действовать как тепловая масса. Медленно нагреть, медленно охладить. При пропановом нагреве масса не нужна. Более тонкая плита, возможно, всего 2 дюйма толщиной на существующем полу, нагревается быстрее, чем большая плита, но она не удерживает тепло долго.

MH: Это садовый бетон, о котором вы говорите?

Стивен: Да и нет. Регулярные бетонные работы для толстых плит (более 4 дюймов) и солнечного отопления. Для тонких плит используйте гипербетон и флоу-бетон. Они похожи на бетон, но не такие твердые. Их использование не дает готового пола. Вы должны отделать пол плиткой, линолеумом или каким-либо другим покрытием.

MH: Лучистые полы с подогревом идеально подходят для солнечного отопления.По вашему опыту, это правда?

Стивен: Если вы вкладываете средства в бетонный фундамент и плиту, имеет смысл заставить их работать на вас другим способом, например, в виде тепловой массы. Тонкий слой изоляции под бетонной плитой будет служить препятствием для того, чтобы земля действовала как теплоотвод. В то же время земля помогает регулировать температуру плиты, потому что любой экстремум будет смягчен относительно постоянной температурой земли.

Для солнечного отопления вам понадобится плита толщиной 4-6 дюймов. Чтобы изменить температуру такой большой тепловой массы и ее заземления, потребуется много времени. Летом будет прохладно, а вертикально установленные солнечные коллекторы сохранят тепло зимой.

MH: Не могли бы вы назвать приблизительную стоимость трубок Wirsbo?

Стивен: Розничная торговля, 1000-футовый рулон ½-дюймовой трубки стоит около 70 центов за фут. Примерно 80 центов за фут для трубки диаметром 5/8 дюйма.Трубка поставляется с кислородным барьером или без него. Я предпочитаю небарьерный, потому что он дешевле, и я стараюсь не использовать фитинги, которые могут окисляться. Система, предназначенная для использования воды, нагретой солнечными батареями, которая циркулирует с помощью термосифона, восприимчива к засорению пузырьками воздуха. Их трудно избежать там, где трубки лежат настолько плоско или могут иметь выступы. Пузырьки в воде скапливаются в мельчайших возвышенностях, в конце концов перекрывая поток. Небольшой линейный центробежный насос мощностью 1/20 л.с. можно использовать для продувки.Вода будет циркулировать по трубке достаточно быстро, чтобы вытеснить пузырьки воздуха. Продувочный насос включается только тогда, когда система застаивается и коллекторы перегреваются. Когда циркуляция восстанавливается, насос отключается.

Как узнать, что пузырь блокирует поток термосифона? Установите датчики температуры в различных точках системы и подключите их к контроллеру дифференциала. Используйте датчик, который вставляется в тройник на водопроводе и принимает датчик от цифрового измерителя. Когда разница температур между двумя точками, т.е.е., в верхней части коллектора и в некоторой точке в бетоне достигает заданного значения, он будет запускать продувочный насос до тех пор, пока поток термосифона не восстановится.

MH: В одной системе водяного отопления я видел шаровые краны на каждой трубе, которая вела от коллектора в зону. Предположительно, это давало хозяину возможность контролировать отдельные зоны, какая комната отапливалась, а какая нет.Насколько хорошо они работают в системе с солнечным обогревом?

Стивен: Я не использую зоны в системах с солнечным обогревом. Петли может быть много, но весь пол рассматривается как одна зона. Система всегда включена. Благодаря вертикально установленным коллекторам пол нагревается солнцем в течение трех сезонов и охлаждается до температуры земли летом. Тепловая масса — это огромный тепловой маховик. Зимой вы сбрасываете в него тепло, а летом выносите.

MH: Перекачивает ли эта система также горячую воду для душа, мытья посуды и стирки?

Stephen: Солнечные панели для системы теплого пола расположены под углом, чтобы перехватывать лучи зимнего солнца, которое в полдень находится на высоте 20-35 градусов над южным горизонтом. Использование горячей воды для бытового потребления должно быть под углом, чтобы оптимизировать приток тепла круглый год, поэтому коллектор должен быть направлен к средней точке, примерно на 45-60 градусов над горизонтом в континентальной части США. Конечно, эти коллекторы циркулируют эту воду через резервуар для хранения для дальнейшего использования. В доме Макмиллана дополнительные коллекторы были добавлены в западном конце здания и наклонены, чтобы использовать летнее солнце для горячего водоснабжения.

MH: Какая еще сантехника необходима для системы теплого пола?

Стивен: Я уже упоминал о проточном насосе, который используется в основном для очистки системы от пузырьков воздуха. Он должен быть центробежным, иначе вода не будет течь через него во время термосифона. Требуется выпускной клапан для воздуха, расширительный бак и продувочные клапаны. Это стандартное оборудование.

MH: Опишите ли вы требования к изоляции под бетонной плитой, которая будет действовать как тепловая масса?

Stephen: Изоляция работает только как тепловой разрыв.У него не должно быть очень высокого значения R, потому что мы хотим, чтобы плита действовала как теплоотвод летом. Я использовал пузырчатую пленку с фольгой, которая сделана специально для использования под плитами. Он также выполняет функции теплового разрыва и лучистого барьера. И это недорого. Жесткая пена, такая как технопенопласт с фольгой или картон, также подойдет. Здесь температура земли под плитой остается постоянной — 58 градусов по Фаренгейту. Дальше на север температура земли ниже и требуется больше изоляции. Южнее изоляция не требуется.В Карловых пещерах поддерживается постоянная температура 70 градусов по Фаренгейту, в то время как температура поверхности снаружи колеблется от нуля до 115 градусов по Фаренгейту.

MH: Можете описать подготовку площадки под заливку фундамента под теплый пол?

Стивен: Общая глубина «пола» составляет около 8 дюймов. Процесс?

1. Засыпьте выемку двумя дюймами сухого песка. Земля будет влажной, поэтому ее необходимо высушить, а затем равномерно засыпать песком.
2. Уложите один дюйм поролона или пузырчатой ​​пленки толщиной ¼ дюйма. Не экономьте; это дешево.
3. Насыпьте сухой песок на изоляцию, чтобы удерживать изоляцию на месте и чтобы пузырьки не поднимались через залитый бетон и не испортили отделку.
4. Добавьте проволочную сетку. Я использую провод 6-6-10-10. Это провод №10 в обоих направлениях, 6 дюймов по центру. Загибая назад углы, проволока будет идеально сплющена.
5. Разложите выкройку излучающей трубки и привяжите ее к сетке.Пропустите трубки от каждой зоны вверх в коллектор. Коллектор представляет собой трубный коллектор диаметром от ¾ до 1 дюйма, изготовленный из латуни, с тройниками для установки труб.
6. Залить бетон. Это должно быть 4-6 дюймов в глубину.

MH: Не могли бы вы описать систему теплого пола в доме Макмиллана?

Стивен: Всего в доме Макмилланов восемь петель. Дом открытой планировки, поэтому есть четыре петли в большой комнате (кухня, столовая, гостиная), две в семейной / гостевой комнате и по одной для двух ванных комнат наверху.Конструкция требовала прямого солнечного усиления на южной стороне, солнечного термосифона с резервным пропановым баком на восточном конце и прямого термосифона с продувочным насосом на западном конце. Пропан — резервный источник тепла.

Наконечники термосифонирования 1. Используйте термосифон только в местах с редкими отрицательными температурами. 2. Холодная труба от дна резервуара до дна источника тепла должна иметь наклон вниз, чтобы не задерживать воздух. 3. Используйте тройник от слива бака в качестве холодной трубы, возвращающейся в коллектор, чтобы вся вода в баке нагревалась. (Избегайте использования стандартного впускного отверстия для холодной воды в водонагревателях как части контура термосифона.) 4. Горячая труба должна иметь наклон от верха источника тепла до ½ — вверх по стенке бака, чтобы оставалось место для тепла и пузырьков воздуха. подняться в бак. 5. Найдите воздуховыпускной клапан и расширительный бак в самой высокой точке системы. 6. Все трубы должны быть изолированы. 7. По возможности избегайте использования L и переходников. 8. Если источник тепла добавлен для поддержки коллекторов, датчик для управления им должен быть расположен рядом с верхней частью резервуара. 9. Используйте таймеры или другие датчики, чтобы гарантировать, что резервный обогрев не будет работать, пока солнце не успеет нагреть воду.

Бак на 80 галлонов пропановой воды с прямым выпуском воздуха используется на восточной стороне с простым таймером. Таймер не нагреет воду для пола до полудня, давая возможность солнечной энергии нагреть систему.Если этого не произошло, таймер включает вентилятор на баке с пропановой водой, который в используемом мной устройстве позволяет включиться нагревателю. Небольшой насос перекачивает воду через теплообменник в резервуаре, а затем по трубопроводу излучающего пола.

Мне нравится сводить к минимуму элементы управления в системах, потому что они недолговечны, и система работает нестабильно или дает сбой. Я буду использовать датчики дифференциальной температуры. Когда пол холоднее, чем вода в баке, включается насос. Этот насосный двигатель потребляет 80 Вт.

MH: Мы еще не говорили о солнечных тепловых панелях.

Stephen: Солнечные водонагревательные коллекторы в этой установке монтируются вертикально к южной наружной стене. Это максимизирует приток тепла зимой и препятствует значительному нагреву летом. Есть много торговых марок, новых и бывших в употреблении.

Панели в доме Макмиллана были использованы компанией Triple A Solar в Нью-Мексико. У них есть коллекторы диаметром 1 дюйм и подступенки ½ дюйма в алюминиевом корпусе размером 10 на 4 фута, покрытом йодированной бронзой, толщиной 5 дюймов.Трубы и ребра стояка изготовлены из черной хромированной меди для улавливания и отвода тепла, преобразуемого солнечным светом. Единственное требование к сантехнике — использовать только аналогичные металлы во всех частях, чтобы избежать преждевременной коррозии. Остекление коллектора изготовлено из закаленного стекла с шероховатой поверхностью для минимизации отражений.

MH: Насколько я понимаю, существует довольно много используемых солнечных водонагревательных модулей. Когда несколько десятилетий назад законодательство о налоговых льготах и ​​списании подстегнуло бум в отрасли солнечного водонагревания, в него было вовлечено множество различных компаний.Ранее вы упомянули о разработке системы с небольшим количеством элементов управления. Много лет назад серьезным недостатком отрасли была система управления. Он был слишком сложным, слишком разнообразным, слишком склонным к сбоям. С другой стороны, многие коллекционные образцы того периода были солидными. Вышла из строя какая-то другая часть системы, а не коллектор. Эти системы все еще удаляются из зданий или заменяются более новыми конструкциями.

Stephen: Б / у водогрейные коллекторы широко доступны.Подержанные коллекторы от Triple A Solar стоили 150 долларов каждый. Новые, эти коллекционеры будут стоить более 500 долларов каждый. Панели, которые были удалены из системы, могут оказаться хорошей инвестицией. Простая проверка давления обнаружит любые утечки.

MH: Давайте поговорим о холодном климате, солнечных водонагревательных модулях и системах лучистого теплого пола. Опасность любой солнечной водонагревательной системы заключается в том, что вода может замерзнуть в коллекторе и разорвать трубу. По крайней мере, бардак. Конечно неудобно.Скорее всего, дорого. Это проблема солнечных коллекторов в системах нагрева воды для бытовых нужд. А как насчет солнечных коллекторов для систем лучистого теплого пола?

Stephen: Есть два способа решить эту проблему в холодном или теплом климате, который иногда замерзает. Первый использует обычную водопроводную воду и полагается на спускной термоклапан или клапан Dole.Этот клапан спроектирован так, что начинает капать, когда вода в клапане падает до заданной температуры, 38 ° F или 43 ° F. Движущаяся вода замерзает при гораздо более низкой температуре, чем неподвижная. Капельный клапан действует как утечка в системе, выпуская воду, вводя новую воду, нагретую из плиты или резервуара. По мере того, как становится холоднее, из клапана Dole капает еще больше. Я убедился, что клапан Доула надежен на северном побережье Калифорнии, где низкие температуры бывают редко. Его нужно проверять и чистить ежегодно, но он идеально подходит для мягкого климата.

Другой способ избежать замерзания коллектора — добавить в воду полипропиленгликоль. Это пищевой антифриз, используемый в хлебопекарной промышленности в качестве наполнителя теста. Это около 10 долларов за галлон, но вам не нужно много. 10% раствор защитит коллекторы до 20-25 градусов по Фаренгейту. Используйте более высокий процент для соответственно более низких температур.

MH: Стивен, спасибо, что нашли время поделиться своим опытом с читателями BHM. Какие-нибудь заключительные мысли?

Стивен: Ориентация на 80% соответствует солнечному дизайну.Хорошая ориентация означает выбор строительной площадки с беспрепятственным доступом к солнечной энергии, максимальным использованием крыши и стен, выходящих на юг, а также использованием большой изоляции на северных стенах и крыше. На южной крыше установлены солнечно-электрические модули и коллекторы для горячего водоснабжения.

Большая часть площади окон (7-10% площади здания) должна быть расположена на южных стенах для дневного освещения и прямого солнечного излучения зимой. План здания должен быть разработан таким образом, чтобы здесь можно было разместить вертикально установленные солнечные коллекторы для теплого пола.Добавьте выступы, чтобы предотвратить усиление солнечной энергии летом. У северных и западных стен должна быть минимальная площадь окон, менее 2% площади пола для северных окон, чтобы избежать потери тепла, и западных окон, чтобы избежать дневного перегрева. В восточной стене должны быть окна 4-6% площади пола для раннего утреннего разогрева.

Идеальная строительная площадка с уклоном на юг, увеличивая солнечное излучение и способствуя конвекции и термосифонным петлям. Северная сторона здания должна быть вырыта в склоне, чтобы предотвратить теплопотери и увеличить заземление.По моему опыту, владельцы хорошо спроектированного дома на солнечных батареях будут платить мало или совсем ничего за электричество или тепло в течение всего срока службы здания.
