Подключение электрического одножильного кабельного теплого пола к терморегулятору

Краткое содержание

Регулятор температуры – это важный элемент любого электрического теплого пола. Он позволяет повысить эффективность работы всей системы и значительно снизить энергопотребление. Схема установки данного прибора достаточно проста. Произвести его монтаж сможет даже неспециалист, который обладает базовыми навыками работы с электроприборами.

Одножильный греющий кабель для теплого пола

Как работает терморегулятор?

Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.

Подключение теплого пола к терморегулятору

Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:

Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.


Как подключить кабельный теплый пол к терморегулятору

Монтаж одножильного кабеля

Схема установки основных элементов электрического теплого пола выглядит следующим способом:

  • При необходимости выравнивается поверхность основания.
  • При помощи клеящей ленты производится монтаж теплоизоляционной подложки с фольгированным покрытием.

    Укладка одножильного нагревательного кабеля, схема подключения

  • К коробке терморегулятора подводится силовой кабель. В результате соединительная муфта должна находиться внутри конструкции под стяжкой.
  • На подготовленном основании устанавливается клейкая лента. Она должна размещаться перпендикулярно виткам электрического кабельного теплого пола и надежно фиксировать его.
  • Между витками кабеля устанавливается гофрированная трубка, куда производится монтаж температурного датчика.
  • При помощи тестера проверяют рабочее сопротивление кабеля, которое не должно отличаться от указанного в паспорте значения больше, чем на 10%. Если все в порядке, производится заливка цементно-песчаной стяжки.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

  • К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
  • К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
  • Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
  • Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

    Схема подключения одножильного кабеля для теплого пола Теплолюкс

  • После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
  • Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
  • На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Особенности подключения разных типов напольного отопления

В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе – датчика, осуществляется следующим способом:

  • при подключении системы отопления, которая сформирована при помощи одножильного кабеля, нужно произвести установку основного токоведущего провода белого цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером пять подключается провод зеленого цвета – заземление;
  • подсоединение двужильного кабеля осуществляется к тем же контактам, но по другой схеме. С его конца выходят три провода, где коричневый – фаза, синий – ноль, зеленый – заземление. Они в последовательном порядке подключаются к каждому гнезду.

    Схема подключения датчика термостата к теплому полу

Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.

Видео: Монтаж одножильного и двужильного нагревательных кабелей

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

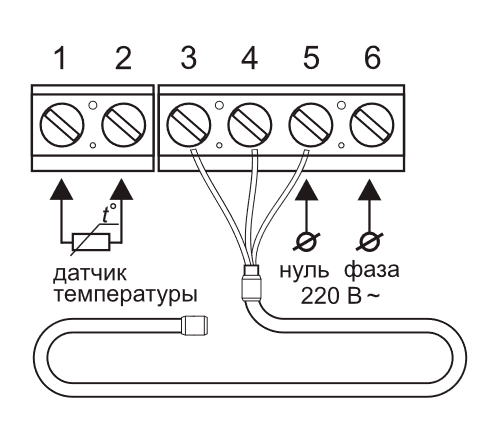

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

Подключение теплого пола к электричеству: как подключить своими руками

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

  • Поддержание заданной температуры в автоматическом режиме;
  • Нагрев пола в определенные временные промежутки;
  • Экономия электроэнергии;
  • Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

  1. Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
  2. К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
  3. В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
  4. Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
  5. Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

h3_2

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера.  До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

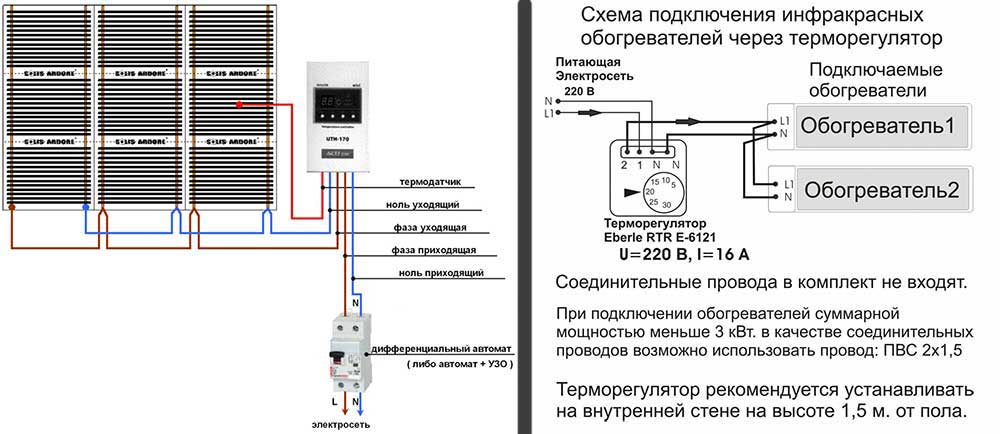

Схема подключения электрического теплого пола:

  1. Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  2. Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  3. Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  4. Зажать клеммы плоскогубцами.
  5. Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  6. Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  7. Изолировать клеммы битумным скотчем.
  8. Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  9. Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  10. Подключить провод термодатчика к термостату.
  11. Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  12. Проверить работу системы.
  13. Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

  1. Разложить каждый мат параллельно друг другу.
  2. Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
  3. Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
  4. Подключить провод первого мата к терморегулятору.
  5. Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
  6. Подключить датчик к терморегулятору.
  7. Проверить работоспособность системы.
  8. Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

  1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. Контрольная проверка системы.
  7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части.  Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Подключение теплого пола к терморегулятору

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Блок: 1/6 | Кол-во символов: 672
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Блок: 2/4 | Кол-во символов: 880
Источник: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Блок: 2/6 | Кол-во символов: 1098
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

Разновидности терморегуляторов:

  • Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.
  • Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.
  • Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

  • Резистивный кабель. Бывает двухжильный и одножильный.

  • Кабель с функцией саморегулировки.

  • Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

  • Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Блок: 3/8 | Кол-во символов: 9953
Источник: https://stroy-podskazka. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Как изготовить арболитовые блоки своими руками

Следующий Пост

Блок: 3/4 | Кол-во символов: 61
Источник: https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola.html

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Блок: 3/4 | Кол-во символов: 3454
Источник: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Блок: 4/4 | Кол-во символов: 545
Источник: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Блок: 5/6 | Кол-во символов: 1744
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html

Установка и настройка

С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.

Гребенка выполняет сразу несколько функций:

  • Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
  • Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.

Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.

Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.

Таким образом, циркуляция в системе выглядит следующим образом:

  • Горячая вода из котла поступает в коллектор.
  • Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
  • Внутри происходит смешение, пока температура не достигнет нужного уровня.
  • Клапан закрывается.

Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:

  • с ручным или электронным управлением;
  • с возможностью программирования и без неё.

Самые простые терморегуляторы – механические, управляются поворотным колесиком. Имеют существенный недостаток – повышенное энергопотребление, ведь в этом случае легко забыть и оставить теплый пол включенным.

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.

Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.

Единственной проблемой для некоторых пользователей может стать сложность программирования такого терморегулятора. Для этого производители в комплект включают достаточно подробную инструкцию по использованию, регулировке и настройке.

Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).

При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:

  • Следует обесточить помещение.
  • Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
  • Очистка должна проводиться без применения едких химических средств.
  • Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

  • «Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

  • «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
  • «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

  • «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
  • «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Блок: 4/5 | Кол-во символов: 11289
Источник: https://dekoriko. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

  1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
  2. В отверстие установочного стакана необходимо вывести термодатчик.
  3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
  4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
  5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
  6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Блок: 5/8 | Кол-во символов: 2506
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Советы мастеров

Есть нюансы, которые необходимо учитывать при установке теплых полов и их подключении к терморегулятору.

  • Следует тщательно вымерять площадь помещения и, соответственно, длину кабеля.
  • Первоначально лучше создать на бумаге план монтажа системы теплого пола, он может вам понадобиться, например, при перестановке в помещении или каких-либо ремонтных работах.
  • Стоит проверить сопротивление системы до того, как кабель будет залит в стяжку, разброс до 10% находится в пределах нормы.
  • Проверку работоспособности лучше проводить только после полного высыхания стяжки.

О том, как подключить терморегулятор от теплого пола, смотрите в следующем видео.

Блок: 5/5 | Кол-во символов: 1828
Источник: https://dekoriko. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

  • Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
  • Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
  • Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Блок: 7/8 | Кол-во символов: 946
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Кол-во блоков: 16 | Общее кол-во символов: 35677
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://stroy-podskazka. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/: использовано 4 блоков из 8, кол-во символов 14106 (40%)
  2. https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html: использовано 3 блоков из 6, кол-во символов 3514 (10%)
  3. https://dekoriko.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/: использовано 2 блоков из 5, кол-во символов 13117 (37%)
  4. https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html: использовано 3 блоков из 4, кол-во символов 4879 (14%)
  5. https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola.html: использовано 1 блоков из 4, кол-во символов 61 (0%)

Одножильный или двужильный теплый пол: энергопотребление, подключение

Электрический пол может иметь различные модификации, отличающиеся друг от друга, к примеру, по конструкции, методам регулировки тепла и комплектации. Поэтому выбор системы требует тщательного анализа. Подбирая комплектацию для той или иной конструкции, важно правильно выбрать будет ли это одножильный или двужильный теплый пол.

Прежде всего, необходимо разобраться в принципе функционирования электрических нагревательных элементов. В основе получения тепловой энергии лежат свойства металлов вырабатывать тепло при прохождении электрического тока. В зависимости от показателя сопротивления можно регулировать мощность. На этот параметр влияет материал изготовления жилы и ее диаметр. Чем больше сечение – тем интенсивнее будет происходить нагрев. Но в то же время значительно возрастает потребление электроэнергии.

Чтобы выполнять монтаж было удобнее, и система получилась и по возможности долговечной уже в процессе производства отрезок кабеля с двух концов оснащают «холодными концами» – проводниками питания из меди.

Внимание

Удлинять или укорачивать можно только сам кабель, но не медные концы.

Если вы стоите перед выбором какой нагревательный элемент пола с подогревом предпочесть – одно- или двужильный, прежде, нужно знать основные характеристики каждого из них, включая потребление электроэнергии теплым полом для данного варианта.

Одножильный теплый пол

Нагревательным элементом одножильного пола служит не что иное, как кабель, имеющий определенный диаметр. В качестве материала для единственной жилы используют нихром, оцинковку, латунь или другого материала. Когда на него подается электричество, то благодаря имеющемуся у него сопротивлению материал нагревается.

Чтобы максимально обезопасить эксплуатацию системы, обязательно наличие определенной изоляции в два–четыре слоя.

  • Термостойкий изолирующий слой из поливинилхлорида, фторопласта, силиконовой резины или сшитого полиэтилена для тепловой жилы;
  • Частичная защита от электромагнитного излучения за счет оболочки из фольгированного алюминия фольги и сетки из меди.
  • Внешняя изоляция из гибкого пластика, обладающая механической прочностью.
  • Роль заземления выполняет оболочка из меди, которую подключают к подающему кабелю.

При правильном подключении нагревательная жила нагревается не более, чем на 80°С, а изоляция способна выдержать 100°С и более.

На заметку

Очевидно, что эксплуатационный срок кабеля зависит от того, сколько нагревается теплый пол. К примеру, при малых расчетных значениях он возрастает, так как изоляции в этом случае легче справляться с перегрузками. Однако, при этом понижается удельная мощность, а это значит, что кабеля придется покупать больше и укладывать с меньшим шагом.

Двужильный теплый пол

Подобные конструкции имеют несколько иную структуру – два тепловых проводника значительно увеличивают нагревательную мощность системы. Эти модели по сравнению с одножильными более энергоемкие и проще в установке. Для кабелей с одним проводником необходимо предусмотреть подвод 2-х концов провода для подключения к электропитанию. Во втором случае замыкание цепи происходит на окончании кабеля – контакты просто соединяются друг с другом.

Установка одножильной системы

Подключение одножильного теплого пола, в отличие от двужильного осуществляют через подвод двух его «холодных» концов, тогда как двужильные замыкают соединяя контакты на концах кабеля между собой.

Весь процесс самостоятельного монтажа можно разбить на несколько обязательных этапов:

  • расчет мощности нагрева, наиболее приемлемой для данного помещения;
  • выбор оптимальной модели с учетом общей поверхности и площади покрытия нагревательными элементами;
  • подготовка схемы с указанием плана укладки кабеля, места расположения датчика и термостата и их подключения.

Главным показателем системы обогрева считается энергопотребление теплого пола, которое полностью определяется мощностью выбранного варианта и схемы устройства, в частности, высоты защитной стяжки из бетона.

Для жилых помещений толщина защитного верхнего слоя равняется 5–10 см, а для «мокрых» – высота пола может несколько увеличиться, поскольку необходимо уложить также дополнительную гидроизоляцию.

Расчет мощности

Сначала необходимо определить будет ли одножильный или двужильный теплый пол служить в качестве основной или вспомогательной системы обогрева, так как именно этим и определяется в первую очередь их выбор. Покажем на примере, как рассчитать тепловые потери в комнате и наиболее соответствующую условиям мощность нагревающих элементов.

Допустим, что для обычной квартиры из двух комнат общий расход тепла с учетом соответствующих коэффициентов сопротивления теплопередачи поверхностей равен 6 кВт.

На заметку

Если расчет проводят для вспомогательной системы учитывается также и мощность и основной.

В среднем для обогрева 10 кв. м жилого помещения должно быть сгенерировано порядка 1 кВт тепла. К примеру, при обогревании основным отоплением на 90%, за счет нагреваемого пола компенсируют недостающие 10%. То есть при наших исходных данных 90% составляет 5,4 кВт и недостает 0,6 кВт, конечно, при условии, что полы прогревают на всей площади квартиры.

Такое положение вещей довольно большая редкость – чаще всего полы с подогревом устанавливают в конкретных помещениях: на кухне, в ванной. Для облегчения расчетов принято использовать усредненные значения мощностей для помещений этого типа:

  • для кухонного и жилого помещения – 110-150 ватт на кв. м;
  • для душевой, ванной – 140-150 ватт на кв. м

Еще одним определяющим фактором считается комфортность температуры. Как правило, более усиленный нагрев обеспечивают двужильные модели. Необходимый тепловой микроклимат будет регулироваться в зависимости от времени, необходимого на нагрев пола. Если особых требований к температурному режиму нет, можно использовать одножильную модель.

Специфика монтажа

После предварительных расчетов мощности можно выбрать определенную модель теплого электрического пола. В настоящее время существует 2 вида продукции этого назначения – готовые маты с уже укрепленными нагревательными элементами и кабели, которые можно монтировать с произвольным шагом.

Для стандартных помещений можно устанавливать маты. Они могут комплектоваться одножильными или двужильными кабелями. Высокую скорость нагрева температуры можно достичь, используя последний вариант. Также следует обращать внимание на диаметр проводника – чем он больше, тем выше будет температура на максимальном режиме работы.

Особенность монтажа одножильного кабеля заключается в обязательном замыкании цепи питания. Недостаток такой особенности установки заключается в обязательной проводке 2-х концов кабеля к месту их подключения к источнику питания. Это может быть крайне неудобно для больших площадей, когда схема укладки представляет собой стандартную «змейку». Однако для комнат малой площади это проблем не составит. Кроме этого учитывается доступная стоимость одножильного теплого пола.

В двужильных моделях замыкание цепи происходит по другой схеме. В этом случае на концевых окончаниях кабеля соединяются два провода. Питание от терморегулятора получается при подключении 2-х жил от нагревательных элементов. Из-за сложности конструкции подобные модели стоят дороже, чем одножильные. Но их эксплуатационные свойства дают возможность утеплить большие площади.

Совет

Потребление электроэнергии теплым полом напрямую зависит от его мощности. Поэтому необходимо рассчитать максимально допустимую нагрузку электропроводки. В случае необходимости – провести ее модернизацию или замену

.

Нюансы выбора пола с обогревом в соответствии с особенностями нагревательного кабеля

  • Указанная выше схема подключения двужильного кабеля, точнее отсутствие необходимости возвращать его второе окончание к термостату существенно облегчает установку в помещениях, имеющих непростую конфигурацию. Немаловажно, что на всю установку уходит не более четырех–пяти часов.
  • С точки зрения вреда для организма человека, обе модели полов считаются безвредными. Однако, и здесь есть свои тонкости: электромагнитное поле, создаваемое двужильным кабелем меньше, чем допустимое по норме раза в 300, а одножильного – в 60. Поэтому для таких помещений, как кухня или гостиная, где, как правило, люди остаются подолгу, чаще используют двужильные полы. Одножильный же будет более уместен, к примеру, в ванной, на балконе или в любом другом помещении, где обычно человек задерживается ненадолго.

Но что же все-таки выбрать — одножильный или двужильный теплый пол? Все зависит от удельной тепловой емкости и параметров комнаты. Для больших площадей лучше всего монтировать кабели с 2-мя жилами. Системы с небольшим энергопотреблением могут быть обустроены одножильным теплым полом.

© 2021 prestigpol.ru

устройство и разновидности, установка и видео

Все больше владельцев квартир для обогрева своего жилища выбирают теплый пол. В магазинах предлагается большое разнообразие таких систем, поэтому без проблем можно подобрать подходящую по цене и мощности. Для ее установки необязательно приглашать специалистов. Работа эта достаточно простая, поэтому установку можно провести самостоятельно. В отличие от водяного пола электрический вариант может использоваться в практически любых помещениях.

Работа по установке электрического теплого пола заключается в грамотном размещении элементов нагрева, которые составляют её основу. Когда пленка с нагревательными кабелями уложена, необходимо только подключить пол к терморегулятору и источнику электроэнергии. Для подключения используются различные схемы монтажа, выбор которых делается с учетом нагревательного элемента, используемого в системе обогрева и конфигурации помещения.

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

  • кабель резистивного типа;
  • саморегулирующийся кабель;
  • тепловые маты;
  • нагревательная пленка;
  • карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Как подключить терморегулятор?

Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

Установка термостата

Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

  • стационарное подключение от электрощита;
  • подключить при помощи стандартной электророзетки.

Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками, не обращаясь к специалисту.

Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая предназначена для проверки внутреннего датчика, который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

Как подключить кабельный теплый пол?

Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

Далее монтаж выполняется в соответствии со следующей схемой.

  1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
  2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого используем тестер и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
  3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

Подключение тепловых матов

Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь, на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя, а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Особенности подключения пленочной системы обогрева

Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

Нюансы подключения

Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева, поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

Оцените статью: Поделитесь с друзьями!

как правильно подключить и настроить, схема установки и особенности эксплуатации

Самый ответственный момент в монтировании теплого пола – это подсоединение теплых полов к терморегулятору. Данный электроприбор поддерживает постоянную комфортную температуру в жилом помещении, расходуя минимальное количество электроэнергии.

Особенности

Терморегулятор предназначается для стабилизации температурных показателей, автоподключения и отключения нагревательных приборов. Электроприбор принимает показатели с температурного датчика и автоматизированным способом отключает электрическое питание при достижении необходимой температуры. Даже в это время электроприбор активен и продолжает авторегулировку температуры. При понижении температурных показателей, регулятор возобновляет свою деятельность.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

Разновидности терморегуляторов:

  • Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.
  • Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.
  • Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

  • Резистивный кабель. Бывает двухжильный и одножильный.
  • Кабель с функцией саморегулировки.
  • Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).
  • Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

  • Белый – L-фаза.
  • Синий – N ноль.
  • Желто-зеленый провод – заземление.

Схема соединения:

  1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
  2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
  3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
  4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Схемы подсоединения бывают разными и могут отличаться, поэтому производители для правильного подсоединения все электроконтакты нумеруют.

Инструкция подключения теплого водяного пола:

  • Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
  • В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
  • Имеющиеся электропровода соединить в единую цепь.
  • Настроить нагревательные элементы механизма.
  • По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

  • Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
  • Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

  1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
  2. В отверстие установочного стакана необходимо вывести термодатчик.
  3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
  4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
  5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
  6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:

  • При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.» и «V».
  • При наборе температуры светится указатель Set.
  • Желаемый результат заданного температурного состояния информируется индикатором Run.
  • Отключение от электрического питания выполняется клавишей ON/OFF.

Регулирование температуры водяного теплого пола

Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.

Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.

Автоматизированное управление температурных показателей намного упрощает контроль водных конструкций. Отрегулировать гребенку и механические вентили вручную в данном случае не возникает необходимости.

Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.

Инструкции по монтированию терморегулятора:

  • Вблизи не должно находиться других источников отопления.
  • Попадание солнечного света на корпус строго запрещено.
  • Установка термостата возможна на высоте 100-150 см от напольного покрытия.

Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.

Установка термоприбора должна выполняться до заливки стяжки. Для дальнейшей замены его необходимо укладывать в гофрорукав. Край гофрорукава, который расположен в стяжке, необходимо заизолировать. Другой край укладывается в канавку на стене и укладывается на коробку термостата. Данная укладка является довольно трудоемкой, но она позволяет без проблем заменить неисправный датчик.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

  • Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
  • Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
  • Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Советы профессионалов

Электромонтажные работы обязательно проводятся, в соответствии с техникой безопасности. При пренебрежении этими правилами, возникает большой риск неблагоприятных последствий.

Рекомендации:

  • Электрические работы проводятся только в обесточенном помещении. Если имеется возможность отключения необходимой линии, ее лучше отключить от сети питания.
  • Подключение устройства возможно только в собранной конструкции.
  • Термостат необходимо поддерживать в чистом состоянии.
  • Превышение мощности и тока от заданных производителем параметров строго запрещено.
  • Без специальных навыков ни в коем случае не производить ремонт регулятора.
  • Если имеется старая электропроводка, безопаснее будет установить отдельную линию для подключения теплого пола, которая специализирована на автоматику.
  • Лучшим вариантом для регулирования температуры будет установка отдельных термостатов в каждую комнату.

О том, как подключить теплый пол, смотрите в следующем видео.

Часто задаваемые вопросы — магазин электрических теплых полов

КУПИТЬ СЕЙЧАС РАССЧИТАТЬ ПРОЕКТ

Развернуть все

Темы часто задаваемых вопросов

Общие

Q Могут ли ваши кабели обогревать бассейн?
А

Да, могут.
Нам нужна дополнительная информация, чтобы разработать правильный тепловой расчет и предложить лучшее решение.Мы отправим вам анкету, которая поможет нам получить необходимую информацию.

Q Как лучше всего подогревать мраморные матрасы?
А

Что касается лечебных кроватей, то мы рекомендуем использовать кабельные секции TMOE с последовательным сопротивлением, специально разработанные для турецких бань (хамам) и других родственных объектов с поддержанием температуры поверхности до 100 градусов.

В зависимости от количества лечебных кроватей мы можем установить соответствующий датчик температуры, чтобы обеспечить раздельный контроль температуры в нескольких точках.

Q Как мы можем использовать ваши нагревательные кабели для финских саун?
А

Поскольку в саунах, где теплый воздух поднимается первым, используется только одна каменка, наши специалисты рекомендуют использовать нагревательный кабель для обогрева пола в самой сауне, а также в гардеробных и бассейнах.И, конечно же, его можно использовать для сушки влажных полов!

Q Как с вами связаться?
А

Вы можете связаться с нами, используя нашу страницу КОНТАКТЫ, или отправив электронное письмо по адресу [email protected], чтобы задать общий вопрос, или в случае возникновения бизнес-проблемы, чтобы открыть страницу ПАРТНЕРСТВА или написать письмо партнеру @ sst-iwarm .com.

Мы доступны круглосуточно с понедельника по субботу, и мы ответим вам в течение 24 часов.

Q Зачем нужны теплые полы?
А

По сравнению с традиционными источниками тепла системы теплого пола совершенно незаметны.

Кроме того, системы теплого пола позволяют сократить расходы на отопление. Напольный монтаж системы отопления обеспечивает повышенную поверхность теплоотдачи. Близкое расположение к поверхности пола обеспечивает быстрый и оптимальный прогрев.

Q Когда следует тестировать нагревательные маты или датчик?
А

При доставке, перед установкой и после установки.

Q Как проверить нагревательный мат или датчик?
А

Сопротивление нагревательного кабеля и датчика следует измерить омметром, поместив жилы кабеля на щупы омметра.

Q Можно ли установить нагревательный мат в стену или потолок?
А

Нет, нагревательные маты протестированы только для полов с подогревом.

Q Каковы преимущества систем электрического отопления по сравнению с системами водяного отопления?
А

Полы с подогревом — удобный источник тепла. Обеспечивает физический и психологический комфорт.

Электрические системы отопления потребляют энергию только во включенном состоянии. Их легче модернизировать, устанавливать в небольших помещениях и неудобных местах, и в основном их можно установить самостоятельно.Для подключения системы требуется только квалифицированный электрик.

Система водяного теплого пола требует большей глубины установки труб. Для установки водопровода потребуется вызвать специалиста. Трубы необходимо проложить под полом (вместе с другой рекомендуемой изоляцией пола и стяжкой), а также подключить теплый пол к бойлеру или солнечной системе водяного отопления. Циркуляционный насос трубного отопления работает большую часть времени и потребляет много энергии.

Q Подходят ли системы обогрева пола для аллергиков?
А

Да, конечно. Такая система отопления особенно подходит для людей, страдающих аллергией. Уменьшится движение воздуха и завихрения пыли, а влажность снизится. Все это поможет избавиться от пылевых клещей, плесени или бактерий.

Системы контроля утечек воды

Q Не могли бы вы сообщить мне, можно ли применить вашу систему контроля утечки воды к насосным станциям открытого бассейна? Длина бассейна 120 м, насосные станции расположены в углах бассейна на глубине 3 м.Под ними следует расположить датчики утечки воды. Система управления находится в 50 метрах от бассейна.
А

Да, это возможно. Как проводные, так и беспроводные системы могут использоваться для контроля утечек воды. Беспроводная система Neptune ProW + с радиодатчиками может работать там, где есть дополнительные репитеры. Дальность действия датчиков составляет 50 метров при прямой видимости. Дальность действия ретранслятора составляет около 80 м. Размещение и количество репитеров устанавливаются опытным путем.

В случае проводной системы мы можем изготовить датчик любой длины провода.

Q Могу ли я использовать системы контроля утечки воды Neptune в бюветах на территории отеля? Если да, то где разместить датчики?
А

Наши системы Neptun предназначены для установки в любых помещениях, где требуются быстрые действия, чтобы остановить любую утечку воды.

Мы можем разослать анкету, и на основе предоставленной информации и чертежей помещения наши специалисты смогут дать свои рекомендации о том, где и как следует размещать датчики и шаровые краны с электрическим приводом.

Технический

Q Какова максимальная температура, до которой водопроводная вода в жилом доме может быть нагрета с помощью самоограничивающегося кабеля?
А

Что касается труб, наши самоограничивающиеся кабели предназначены для поддержания рабочих температур и защиты от замерзания.В основном требуется температура в пределах 10-30 градусов. В случае жилых домов целесообразнее использовать баковый или безбаковый водонагреватель, чтобы обеспечить нагрев до 80 градусов, что будет более экономно по сравнению с электрическим кабельным нагревом.

Q Можно ли укоротить нагревательный провод?
А

Нет, никогда не обрезайте и не укорачивайте нагревательный провод!

Q Можно ли укоротить или удлинить холодный конец?
А

Да, можно сократить или удлинить холодный конец до любой необходимой длины.

Q Можно ли резать несущий материал?
А

Да, можно резать несущий материал. Тем не менее, убедитесь, что вы не перерезали нагревательный кабель!

Q Какова высота установки нагревательного мата?
А

Монтажная высота нагревательного мата от 1.От 8 мм до 5,1 мм и зависит от нагревательного мата.

Полы с подогревом

Q Какая электрическая мощность потребляется у электрического нагревательного мата?
А

Потребляемая электрическая мощность — это общая выходная мощность установленного нагревательного мата.

Q Какое минимальное граничное расстояние от стены для системы теплого пола?
А

Практическое правило — оставлять вдоль стен бордюр в 10 см.

Q Выбрать нагревательный мат или нагревательный кабель?
А Нагревательный кабель

применяется особенно для сложных планировок помещений. По сравнению с нагревательным матом нагревательный кабель не закреплен на сетке и может быть адаптирован к любой планировке помещения. Это обеспечивает большую гибкость. Поскольку нефиксированная длина кабеля позволяет изменять общую выходную мощность, нагревательный кабель в основном рекомендуется в качестве основного средства обогрева.

В то же время нагревательный мат легче установить, и для него не требуется вероисповедания. Это позволяет сохранить уровень пола на одном уровне.

Q Электрические системы теплого пола, предназначенные для обогрева помещения или просто для поддержания пола в тепле
А

Они работают для обеих целей. Нагревательный кабель рекомендуется использовать для обогрева помещения, если нагревательные маты в основном предназначены для поддержания тепла в полу.

Q Ограничит ли теплый пол мой выбор отделки пола?
А

Очень важно правильно выбрать систему подогрева пола, чтобы обеспечить безопасность помещения. У нас есть разные системы теплых полов, подходящие для любой отделки пола. Поэтому обращайтесь к нам, чтобы сделать правильный выбор.

Термостаты

Q Какой термостат для какого нагревательного мата выбрать?
А

Все наши термостаты можно использовать с любыми нагревательными матами.Выбор зависит от ваших личных предпочтений и стоимости.

Q Можно ли подключить к вашему термостату датчик температуры другого поставщика?
А

В зависит. В целом любой температурный датчик сопротивления на 6,8 кОм соответствует нашим термостатам. В противном случае свяжитесь с нами для подробного ответа.

Q Можно ли установить датчик температуры непосредственно на полу?
А

Нет, датчик температуры пола должен быть помещен в пластиковую гофрированную трубку.Уложенный на пол конец трубы следует закрыть пробкой, чтобы предотвратить проникновение бетонной смеси или плиточного клея во время монтажных работ.

Q Что мне делать, чтобы настроить термостат MCS 300?
А

Перейдите по ссылке 1 и ссылке 2, чтобы получить все инструкции по установке и эксплуатации.

Если у Вас возникнут другие вопросы, свяжитесь с нами, и мы немедленно ответим Вам.

Вопрос:

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ МАТ Под полом или плитку 150 Вт + термостат Все размеры

**** НОВИНКА *** 2 мм тонкий электрический нагревательный мат 150 Вт / м2

Мат имеет ширину 0,5 м (например, мат 10 кв.м = 0,5 м x 20 м линейная длина)

Наша новая система состоит из кабельного мата толщиной 2 мм толщиной 150 Вт на кв.м, который можно раскатать и разрезать по форме, подходящей для любой комнаты.Внутри мата находится тонкий 2-миллиметровый нагревательный кабель, который предварительно сплетен в сетку из стекловолокна шириной 500 мм. Коврик следует положить прямо под нагреваемую поверхность, прижать и затем выложить плиткой. При желании можно добавить самовыравнивающуюся стяжку или покрыть ее тонким слоем плиточного клея, чтобы поверхность была ровной.

Вы также можете приобрести термостаты на выбор в комплект поставки — стандартный термостат или термостат с сенсорным ЖК-дисплеем, каждый из которых имеет датчик температуры, который можно разместить под полом, чтобы гарантировать, что ваша комната нагревается до нужной температуры.

Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши плиты XPS, тепловые маты и термостаты

Самый большой коврик — 12м2. При заказе 13м2 и выше вы получите 2 коврика нужного вам размера.

Для установки соедините маты параллельно термостату.

Пример — требуется 16 м2 = 2x 8 м2

В комплекте с ковриком:

1.Нагревательный мат на выходе толщиной 2 мм, 150 Вт / кв.м

2. Труба водовод 2 метра

3. Инструкция по установке

В комплекте с термостатом:

1. Провод напольного датчика 2,5 метра

2. Инструкция по установке

Технические характеристики

  • Мат Доступны размеры 1 / 1,5 / 2 / 2,5 / 3 / 3,5 / 4/5/6/7/8/9/10/11/12 м²
  • Ширина коврика: 0,5 м
  • Мощность: 150 Вт / м2 (от -5% до + 10%)
  • Расстояние между кабелями: 80 мм (150 Вт / м2)
  • Диаметр кабеля: 2 мм
  • Макс.Температура окружающей среды: 30 ° C
  • Мин. Температура установки: 5 ° C
  • Номинальное напряжение: 230 В
  • Длина выводного провода: 2,5 м
  • Двухжильный нагревательный кабель
  • Фторполимер с улучшенной изоляцией проводов
  • Наружная изоляция из усовершенствованного фторполимера
  • Гарантия 50 лет

Основные характеристики

  • Технология двухжильного нагревательного кабеля позволяет одноточечное соединение
  • Полный экран заземления для обеспечения электробезопасности и спокойствия
  • Излучает нулевую ЭДС (электромагнитные поля)
  • Присоединенный соединительный кабель 3M для подключения с одного конца
  • Легко устанавливается на прочный черный пол, такой как бетон, плиточные подкладки и морская фанера
  • Клей со сверхвысокой липкостью на всей нижней стороне мата позволяет скручивать и фиксировать нанесение за один раз без скручивания углов и необходимости использования клеящих фиксирующих полос
  • Утверждено в соответствии с EN60335-2-96 в соответствии с требованиями Правил электропроводки 17-го издания, сертификатом CE и соответствует требованиям RoHS
  • 50-летняя гарантия производителя от производственных дефектов
  • Тепловая мощность 150 Вт / м² для систем первичного отопления или обогрева полов
  • Малая высота сборки
  • Простая установка предварительно проложенного кабеля нагревателя
  • Подходит для влажных помещений
  • Одноточечное соединение
  • Прочная конструкция

Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши платы XPS, тепловые маты и термостаты

Используется для:

Нагревательный мат

150 Вт идеально подходит для ванных комнат, кухонь, гостиных, столовых и большинства других помещений.

Установка и установка

Все наши изделия могут быть установлены профессиональным мастером по ремонту.

Пожалуйста, убедитесь, что любые работы, которые по закону должны выполняться квалифицированным / уполномоченным лицом, выполняются таким специалистом.

Используйте мультиметр для проверки нагревательного мата до / во время / после установки системы теплого пола.



Щелкните видео по установке нагревательного коврика , чтобы посмотреть, как укладывать наши платы XPS, тепловые маты и термостаты

SunTouch Устранение неисправностей термостата SunStat — Центр знаний

Термостат, кажется, ничего не делает.

  1. Убедитесь, что на термостат подается питание.
  2. Проверьте автоматический выключатель и попробуйте сбросить выключатель.
  3. Измерьте напряжение на «стороне линии», поступающее от панели выключателя на блоке управления, и проверьте от «L1» до «L2».
    • Проверьте все соединения между выключателем и блоком управления. Проверьте напряжение на каждом соединении, начиная с панели выключателя и двигаясь к контролю.
      • Система обогрева пола на 120 В имеет черный и белый провода питания (с заземляющим проводом).
      • Система обогрева пола на 240 В имеет черный и синий провода питания (с заземляющим проводом).
  4. Подключение проводов может быть неправильным. См. Электрическую схему на задней панели блока управления. Провода со стороны линии подключаются к входящему питанию от панели выключателя, а провода со стороны нагрузки подключаются к проводам питания системы обогрева пола.
    • Если элемент управления по-прежнему не показывает никаких доказательств подачи питания на него, когда было доказано, что он получает надлежащее напряжение, попробуйте заменить элемент управления.

Control показывает код ошибки на дисплее.

Проверьте соединения проводов компонента, на который указывает код ошибки. При необходимости удалите и переустановите этот компонент.

Ошибка 2:
Если вы получаете код «ER 2», возможно, провода датчика имеют слишком много оголенных медных проводов на клеммных соединениях с системой управления. Это может привести к соприкосновению оголенных проводов датчика.

  1. Отключите питание блока управления на панели выключателя.Отсоедините провода датчика от клемм 1 и 2 и проверьте сопротивление с помощью цифрового омметра, установленного на шкале 20 кОм (20 000 Ом), как описано в руководстве по установке.
    • Если тест датчика показывает, что он находится в диапазоне для текущей температуры пола, обрежьте оголенные концы до длины не более 3/16 ″ и установите заново. Снова включите выключатель.

Ошибка 6:
Если вы получаете код «ER 6», это означает, что регулятор стал слишком горячим внутри.Есть несколько возможных причин для запуска ответа ER 6.

  1. Система обогрева пола может потреблять ток более 15 ампер, что приводит к внутреннему перегреву регулятора.
    • Проверьте ампер-нагрузку на элементе управления. Каждый регулятор SunTouch SunStat рассчитан на максимум 15 ампер, будь то 120 или 240 В. Любую нагрузку выше 15 А необходимо разделить и использовать реле SunStat или дополнительный термостат для переноса части системы. Обратите внимание: для работы с дополнительным термостатом потребуется еще один датчик температуры пола.
  2. Другой источник тепла может создавать дополнительное тепло, которое толкает регулятор за пределы его внутреннего температурного предела. Есть ли рядом с регулятором лампа, обогреватель, теплоотвод или другой источник тепла? Может ли прямой солнечный свет попасть на пульт?
    • Постарайтесь удалить все внешние источники тепла в непосредственной близости от регулятора.
  3. В элементе управления может отсутствовать соответствующая вентиляция для отвода выделяемого тепла.
    • Элементы управления SunTouch не следует устанавливать внутри шкафов.Шкафы, как правило, плохо вентилируются, что может привести к перегреву внутри блока управления. Панель управления не должна быть покрыта тяжелыми занавесками или чем-либо подобным, что препятствует рассеиванию тепла.
  4. Если 120-вольтовая система была подключена к 240-вольтовой сети, произойдет серьезный перегрев кабеля для обогрева пола, а также в системе управления, что приведет к гораздо более высокому току тока и температуре провода, чем рассчитаны кабели для обогрева пола на 120 В.
    • Черно-белые провода питания (с заземляющим проводом) обозначают кабель 120 В.
    • Черно-синие провода питания (с заземляющим проводом) обозначают кабель 240 В.
  5. Выключение и повторное включение элемента управления с помощью переключателя на элементе управления не приведет к удалению всех кодов ошибок.

Примечание. После внесения определенных типов изменений в систему или элемент управления вам может потребоваться отключить питание элемента управления на панели выключателя, а затем снова включить его, чтобы элемент управления прошел полный «перезапуск» в чтобы очистить некоторые коды ошибок.

Если код ошибки не указан выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.com/knowledge-center/product-installation-manuals/

Control показывает отключение GFCI.

  1. Попробуйте выключить элемент управления и снова включить его, чтобы сбросить GFCI.
  2. Если GFCI снова отключается, возможно, управление подключено неправильно. См. Схему подключения на задней панели блока управления.
    • Провода со стороны линии подключаются к источнику питания, идущему от панели выключателя.
    • Провода со стороны нагрузки подключаются к проводам питания системы обогрева пола.
  3. Кабель обогрева пола может иметь короткое замыкание на массу, что приведет к отключению GFCI.
    • Отсоедините провода питания системы от блока управления. Используйте цифровой мультиметр для проверки на замыкание на массу или короткое замыкание. Если вы обнаружите короткое замыкание на провод заземления, обратитесь к производителю, прежде чем пытаться определить местонахождение повреждения или произвести ремонт.
  4. Если GFCI не срабатывает сразу после того, как начинает подавать питание на пол, в системе может быть «конфликт GFCI» с компонентом в цепи питания или устройством, которое использует эту цепь питания совместно с системой обогрева пола.
    • Некоторые электродвигатели и другие электрические устройства могут вызывать неприятные срабатывания GFCI, если с системой обогрева пола все в порядке. Попытайтесь определить, происходит ли отключение GFCI элемента управления в то же самое время, когда что-то еще в доме только что включилось. По возможности мы рекомендуем использовать выделенную цепь для подачи питания на систему обогрева пола, чтобы избежать большинства проблем, связанных с отключением GFCI.

Датчик температуры пола не работает должным образом.

Датчик температуры пола может быть поврежден или находиться в неправильном месте, если наконечник датчика находится посередине между нагревательными проводами. Установить новый датчик обычно проще, чем перемещать или ремонтировать существующий датчик.

  1. Попробуйте временно подключить к контроллеру новый датчик. Для этого теста датчик можно оставить висеть в воздухе. Если кажется, что это дает элемент управления лучший сигнал для работы, вам нужно будет определить, какой из следующих двух вариантов может лучше подойти для вашей установки.
    • Возможно, проще всего установить новый датчик в шов раствора. Избегайте размещения датчика над кабелем для обогрева пола или слишком близко к кабелю для обогрева пола, что часто приводит к «короткому циклу» системы, а пол не нагревается обычным образом.
    • Новый датчик можно установить снизу пола, если у вас есть доступ к этому месту.
  2. Убедитесь, что к системе управления подключен только один датчик. Одновременно к контроллеру можно подключить только один датчик температуры пола.
  3. Датчик температуры пола может быть поврежден. Проверьте это с помощью цифрового мультиметра.
  4. Датчик температуры пола можно проверить только после его отключения от блока управления. Если ваш цифровой мультиметр имеет несколько настроек для измерения сопротивления, его необходимо установить на шкалу 20 кОм (20 000 Ом) или ближайший эквивалент вашего измерителя.
    • Датчик должен измерять около 7 кОм при 91 ° F (33 C), или около 10 кОм при 77 ° F (25 ° C), или примерно до 20 кОм при 48 ° F (9 ° C). Если ваш датчик не соответствует текущей температуре пола, его необходимо заменить.

Если проблема не указана выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.com/knowledge-center/product-installation-manuals/

Подробнее о теплых полах | Термогруппа


Какая система теплых полов лучше всего подходит для моей области применения?

Если вы не уверены, какая система подогрева пола лучше всего соответствует вашим потребностям, или вас пугает множество вариантов и предложений на рынке, онлайн-инструмент для выбора системы теплого пола от Thermogroup поможет вам принять наилучшее решение.Наш инструмент выбора системы подогрева пола проведет вас через простой четырехэтапный процесс, чтобы выбрать наиболее подходящую систему подогрева пола для вашего индивидуального применения, а также перечислит все продукты, необходимые для выполнения работы, так что вы можете быть уверены, что у вас будет все необходимое, когда дело доходит до установки. Если у вас есть какие-либо требования, выходящие за рамки тех, которые указаны в инструменте, не стесняйтесь обращаться к нам, чтобы обсудить ваши требования.

Попробуйте переключатель системы отопления

Безопасно ли электрическое отопление в ванных комнатах? А как насчет воды?

Установить систему Thermonet в ванной комнате совершенно безопасно.Термонет защищен по стандарту IP68, что означает, что его можно без проблем разместить в зоне 1 ванной комнаты. Однако термостат следует устанавливать вдали от источников воды.

Нужно ли использовать специальный клей для укладки плитки на теплый пол?

Вам понадобится клей для гибкой плитки на цементной основе, однако существует множество вариантов, поэтому обратитесь за советом к своему производителю или продавцу плитки.

Как управлять системой теплого пола?

Каждая система должна быть подключена к термостату. У вас может быть простая версия с ручным включением / выключением, но мы рекомендуем использовать программируемый термостат нагрева с графиком нагрева для большей эффективности.

Нужно ли включать теплоизоляцию в мой пол?

Мы рекомендуем использовать утеплитель Econoboard, так как он может вдвое снизить эксплуатационные расходы.Системы теплого пола по-прежнему смогут работать без теплоизоляции, однако это увеличит время нагрева и эксплуатационные расходы.

Мне нужен контактор / демпфер?

Термостаты

Thermogroup имеют максимальную нагрузку 16 ампер. Если ваша система превышает эту общую нагрузку, вам потребуются контактор и демпфер подходящего номинала для обеспечения безопасной и функциональной цепи.

Могу ли я удлинить или укоротить холодный хвост?

Да! Низкопрофильный холодный хвост можно укоротить или удлинить до 50 м с помощью стандартного двухжильного гибкого стержня 1,5 мм. Мы рекомендуем, чтобы подключения были доступны.

Могу ли я установить теплый пол в душе?

При условии, что пол в душе облицован плиткой (а не под душем), как и остальная часть пола в ванной, все системы теплого пола Thermogroup подходят для установки в душевой зоне.Кабель имеет степень защиты IP (степень защиты от проникновения) IP68 и сплошную оплетку заземления по всей длине кабеля. Это гарантирует безопасность при контакте кабеля с водой и дает вам уверенность в безопасности в маловероятном случае повреждения при установке. Для дополнительной защиты мы рекомендуем не отключать систему обогрева в душевой зоне.

Что делать, если у меня остался нагревательный кабель?

Всегда следует точно измерять комнату и выбирать систему, которая покрывает доступную площадь обогрева.Если у вас есть дополнительный кабель, вы можете провести его по краю комнаты (минимальное расстояние 40 или 50 мм), по стенам или в душевой (если она выложена плиткой).

Что произойдет, если он выйдет из строя или сломается у меня под полом?

В системе электрического теплого пола нет движущихся частей, а отказы кабелей при правильной установке крайне редки. Поврежденный кабель обычно можно найти и отремонтировать с минимальными нарушениями.

Могу ли я соединить два или более нагревательных кабеля или матов, чтобы уместить большую площадь?

Нет, нагревательные кабели или маты нельзя соединять вместе, однако два или более могут быть подключены параллельно к одному термостату. При подключении нескольких кабелей или матов необходимо следить за тем, чтобы общая нагрузка не превышала общую нагрузку вашего термостата.

Могу ли я отрезать нагревательный кабель, если у меня его избыток?

Нет — никогда.Обрезка нагревательного кабеля изменит сопротивление и вызовет перегрев элемента. Если вы случайно перерезали кабель, позвоните в нашу службу технической поддержки для получения помощи.

Сколько стоит эксплуатация системы электрического теплого пола?

Каждая система отличается из-за теплоизоляции собственности, типа используемого напольного покрытия и уровня изоляции под системой отопления.Чтобы узнать приблизительные текущие расходы, воспользуйтесь нашим калькулятором текущих расходов.

Можно ли использовать теплый пол в качестве основного источника тепла?

Да, если вы покрываете системой теплого пола не менее 80% площади пола, ее можно использовать в качестве основного источника тепла в помещении.

Какое напольное покрытие можно использовать поверх теплого пола?

При установке в слой плиты или стяжки, пол с подогревом подходит для большинства видов отделки пола при условии соблюдения указаний производителя по максимальной температуре пола.

Как долго следует оставлять теплый пол включенным?

Продолжительность зависит от вашего образа жизни, используемой системы и желаемой температуры.

Доставляет ли пол с подогревом какие-либо проблемы с плиткой или напольным покрытием?

Нет — при правильной установке подогрев пола не влияет на напольное покрытие.

Кто устанавливает теплые полы?

Наши системы теплого пола просты в установке и снабжены подробным руководством по установке. Часто подогрев пола устанавливает электрик, плиточник, строитель или даже домовладелец. Тестирование и подключение теплого пола должно выполняться квалифицированным электриком.


Можно ли пройти по проложенным греющим кабелям до укладки плитки?

Несмотря на то, что кабель долговечен и выдерживает пешеходное движение, мы рекомендуем в качестве меры предосторожности свести к минимуму ходьбу по необработанной поверхности пола. Не ставьте на кабель тяжелые предметы с острыми краями, например ведра с плиточным клеем.

Могу ли я включить обогреватель, чтобы он нагрелся, прежде чем укладывать плитку?

№Системы нагревательных кабелей должны быть заключены в слой цемента, чтобы способствовать распространению тепла. Включение обогрева перед нанесением цементного слоя приведет к перегреву и возгоранию кабеля. Нагревательный кабель должен быть проверен квалифицированным электриком, чтобы убедиться в отсутствии повреждений во время установки.

Требуется ли обслуживание полов с подогревом?

№В системе электрического теплого пола нет деталей, требующих обслуживания. Термостат необходимо запрограммировать в соответствии с вашим расписанием, и вы можете настроить его, когда захотите.

В чем разница между одножильными и двухжильными нагревательными кабелями и матами?

Одножильный мат или кабель имеет только один холодный конец, который необходимо подключить к термостату, в отличие от двухжильного кабеля или мата, который имеет холодный хвост на обоих концах нагревательного кабеля, который необходимо подключить к термостату.Все кабели для теплого пола Thermogroup имеют один холодный хвостовик, что ускоряет и упрощает монтаж.

Могу ли я использовать свой пол с подогревом на электричестве в непиковую нагрузку?

При использовании обогрева In Slab вы можете воспользоваться тарифом на электроэнергию в непиковые периоды, поскольку нагревание плиты создает тепловую массу под полом, которая обеспечивает медленное непрерывное выделение тепла.Системы обогрева под плиткой и стяжкой имеют более быстрое время нагрева и охлаждения, поэтому не подходят для использования с электричеством в непиковую нагрузку.

Существуют ли особые требования к проводке?

Ваш электрик должен убедиться, что сила тока в цепи соответствует размеру устанавливаемой системы теплого пола.Подогрев пола также должен быть установлен в цепи, защищенной УЗО.

Нужно ли устанавливать датчик температуры пола в кабелепровод?

Мы рекомендуем использовать кабелепровод для датчика температуры пола, чтобы в случае выхода из строя датчика температуры пола или модернизации термостата можно было заменить датчик температуры пола, не повредив напольное покрытие.Если это невозможно, мы рекомендуем установить датчик второго этажа в качестве запасного.

В чем разница между контроллером теплого пола и контроллером вешалки для полотенец?

Контроллер теплого пола (термостат) позволяет вам контролировать температуру вашего пола, тогда как контроллер вешалки для полотенец является только устройством отсчета времени (Вкл. / Выкл.) И не позволяет контролировать температуру.

Могу ли я управлять полом с подогревом с помощью шины C-Bus?

Да, убедитесь, что вы приобрели ручной контроллер с подогревом пола, и его можно подключить к вашей системе C-Bus и управлять ею.

Могу ли я управлять полом с подогревом и полотенцесушителем с одного контроллера?

Да, с нашим Thermotouch 4.Термостат с двойным управлением 3dC, вы можете индивидуально управлять как полом с подогревом, так и вешалкой для полотенец с одного контроллера.

Для чего нужен гибкий кабелепровод? Нужно ли мне его устанавливать?

Мы рекомендуем устанавливать датчик температуры пола в гибком кабелепроводе, чтобы в случае отказа датчика температуры пола или если вы решите модернизировать свой термостат позже, датчик температуры пола можно было бы снять и заменить без повреждения напольного покрытия.

Что такое экологическая температура?

Температура Eco — это более низкая температура, которая устанавливается для периода «Выкл» на термостате. Обычно устанавливается температура в пределах 15-18 ° C. Это означает, что отопление все равно будет включаться, если температура упадет ниже этого значения даже в период «выключения», гарантируя, что подогрев пола не будет пытаться обогреваться от замерзания в течение каждого периода «включения».

Нужно ли мне покупать датчик температуры пола?

Нет, каждый термостат Thermotouch поставляется с совместимым датчиком температуры пола, поэтому его не нужно покупать отдельно.

Что такое датчик температуры пола?

Датчик температуры пола — это небольшой датчик, который устанавливается под полом между двумя проложенными нагревательными кабелями.Он подключен к термостату и дает точное значение температуры пола.

На какую температуру установить теплый пол?

Все ситуации индивидуальны, однако рекомендуется для начала установить теплый пол на 24 ° C. После тестирования в течение нескольких дней увеличьте или уменьшите температуру, чтобы найти комфортную температуру.Обратите внимание, что снижение на 1 ° C может не повлиять на комфорт или тепло пола настолько, чтобы сделать это заметным, но может помочь снизить эксплуатационные расходы.

Что такое контактор / демпфер?

Контактор предназначен для переключения нагрузок более 16А на один термостат. Демпфер также должен быть подключен для поглощения любых скачков напряжения, которые могут нарушить память термостата.

Мне нужен контактор / демпфер?

Термостаты

Thermogroup имеют максимальную нагрузку 16 А. Если ваша система превышает эту общую нагрузку, вам потребуется контактор / демпфер подходящего номинала для обеспечения безопасной и функциональной цепи.

Могу ли я управлять несколькими зонами с помощью одного контроллера?

Нет, каждая зона, которой вы хотите управлять индивидуально, должна иметь свой собственный отдельный контроллер.

Электрические теплые полы | Климатические решения Gaia

в меньшую сторону.

.

Какая отделка пола подходит для системы DEVImat?

Большинство видов отделки пола подходят для использования с полом с подогревом при условии, что пол подготовлен правильно и соблюдаются любые температурные рекомендации производителя. Для отделки, такой как дерево, ламинат и ковры, важно, чтобы нагревательный мат был полностью покрыт латексной выравнивающей смесью до того, как будет установлена ​​требуемая отделка.

DEVImat слишком велик для комнаты, можно его разрезать?

DEVImat нельзя укорачивать, так как это изменит сопротивление мата и может вызвать его перегрев.Важно, чтобы площадь, требующая обогрева, была точно измерена (только свободная площадь пола) и чтобы вы всегда округляли значения

Существуют ли какие-либо ограничения на то, какую мебель или другие предметы я могу разместить поверх моей системы теплого пола?

Напольное отопление зависит от тепла, которое он производит, без ограничений, если оно ограничено, это может вызвать перегрев данной конкретной области и, в худшем случае, обесцвечивание пола. Такие предметы, как кресла-мешки и матрасы, положенные прямо на пол, могут вызвать проблемы.Все, что позволяет воздуху под ним, нормально.
Обратите внимание; что термоустойчивые элементы не должны устанавливаться на теплый пол так, чтобы тепло могло удерживаться. Это захваченное тепло может привести к поломке, если его оставить без должной заботы или внимания. Возможными примерами термоограничивающих предметов могут быть тяжелые коврики, кресла-мешки или матрас, уложенный в непосредственном контакте с полом. Некоторые предметы мебели, которые не пропускают воздух, также могут вызывать беспокойство. Если вы не уверены, свяжитесь с Гайей.
Всегда консультируйтесь с производителем отделки пола при определении пригодности отделки пола для систем теплого пола. Всегда следует соблюдать инструкции производителя.

У меня перегорает предохранитель, когда я использую коврик?

Сгорают предохранители или автоматические выключатели срабатывают при коротком замыкании или перегрузке. Короткое замыкание является наиболее частой из двух причин. Обычно это происходит из-за механического повреждения, например, из-за того, что нагревательный кабель порезан, зажат или, возможно, просверлен

Требуется ли изоляция с продуктами DEVImat?

DEVImat спроектирован как модернизированный продукт, который можно укладывать непосредственно на существующую поверхность пола, поэтому изоляция не требуется.Однако, если в полу есть место для добавления теплоизоляции или плиточной плиты, это улучшит характеристики.

Нужно ли грунтовать пол перед укладкой DEVImat?

У коврика есть клейкая основа, но если пол пыльный или жирный, он не будет хорошо держаться. Грунтование пола поможет коврику полностью прилегать к поверхности пола.

Почему система не нагревается?

Это могло произойти по ряду причин:

  • Убедитесь, что у вас есть питание (напряжение) на термостате
  • Убедитесь, что термостат работает
  • Проверить настройки на термостате
  • Проверьте целостность и сопротивление коврика.Эти проверки, возможно, должны быть выполнены квалифицированным электриком
  • .

У меня большая площадь пола, для которой требуется два коврика. Как мне соединить их вместе?

Холодные хвостовики должны быть выведены из пола и подключены параллельно. т.е. основные цвета соединены вместе, коричневый с коричневым, синий с синим и т. д.

Какой тип мата мне нужно заказать — 100Вт / м², 150Вт / м² или 200Вт / м²?

Маты 100 Вт / м² предназначены для укладки на деревянные полы.Если деревянный пол вентилируется, важно иметь какую-либо изоляцию под
матами мощностью 150 Вт / м² для установки на бетонные полы
Коврики мощностью 200 Вт / м² для установки на бетонные полы, где требуется более чувствительное тепло

Я хочу использовать DEVImat под ламинатом, какой тип подложки вы порекомендуете?

Подложка, обычно поставляемая с деревянным ламинатом, представляет собой акустическую подложку толщиной около 2-3 мм, это приемлемо.Если вы устанавливаете что-либо, кроме этого, позвоните в нашу техническую группу DEVI за советом

Могу ли я положить DEVImat под ванну, душевой поддон, кухню и т. Д.?

DEVI не рекомендует устанавливать DEVImat под любыми подобными приспособлениями по ряду причин:

  • Он может препятствовать выработке тепла системой, что может привести к ее перегреву или повреждению мебели
  • Если когда-либо произойдет неисправность, выполнить ремонт будет чрезвычайно сложно

У меня есть пол из дерева и бетона.Какой DEVImat мне использовать?

DEVI рекомендует, чтобы каждая секция пола имела собственный «коврик» и термостат. Если использовать мат одного размера и термостат, то где установить датчик? В этом случае полы будут обеспечивать неравномерную температуру.

Какой клей для плитки / выравнивающий состав / раствор для плитки вы рекомендуете?

Покрытие должно быть гибким или иметь эластичную добавку

Какой толщины должен быть слой клея / выравнивающей смеси?

Клейкая основа должна быть достаточно толстой, чтобы покрывать кабели; обычно достаточно 4-5 мм

Как долго я должен покинуть систему отопления после облицовки плиткой, прежде чем включить ее?

DEVI рекомендует дать клею возможность высохнуть / отвердеть естественным путем и в соответствии с рекомендациями производителя.

Сколько времени нужно отопительной системе, чтобы прогреться?

Это зависит от различных факторов, таких как:

  • Какая система была установлена?
  • Какая стяжка уложена?
  • Какая глубина стяжки пола?

Это может быть что угодно, от 30 минут для Devimat под плиткой до 5-7 часов для системы хранения

Какой ширины у DEVImat?

Фактическая ширина мата составляет 430 мм, но рекомендуется устанавливать его с интервалом 500 мм, чтобы обеспечить достаточное пространство между прогонами.

В чем разница между двухжильными и одножильными матами?

Разница между двумя матами заключается в «холодном хвосте»:

  • Двухпроводной мат, нет второй соединительной клеммы для возврата к термостату
  • Мат с одним проводом. На каждом конце мата имеется по одному холодному хвостовику, и они должны быть снова собраны вместе в точке соединения.

Что за черная штука на дальнем конце DEVImat?

Это соединение на конце двухпроводного мата, где нагревательный элемент подключен к нейтрали.Это произведено внутри кабеля

Как подключить непромокаемый коврик для зеркала DEVIclear?

Рекомендуется, чтобы зеркальные коврики были подключены к цепи освещения, которая включается и выключается вместе с комнатным освещением. Подключение к цепи освещения может быть выполнено с помощью коробки, установленной в стене рядом с зеркалом и запечатанной глухой пластиной, или соединительной коробкой в ​​соседней пустоте

Какие размеры у зеркальных ковриков?

Доступно 2 размера:

  • 800 мм x 600 мм
  • 500 мм x 700 мм

Как долго мне нужно оставить систему отопления после стяжки, прежде чем включить ее?

Рекомендуется дать стяжке возможность высохнуть естественным путем, и это опять же будет зависеть от ее толщины.Обычно от момента укладки стяжки до включения системы достаточно времени, чтобы она высохла

Где поставить термостат?

Обычно термостат следует располагать в контролируемой комнате, чтобы он мог точно определять температуру воздуха. Кроме того, по возможности, он должен находиться вдали от прямых солнечных лучей и от сквозняков или посторонних источников тепла, которые могут повлиять на него, например, радиатора или телевизора.

Термостаты для ванных комнат и ванных комнат должны быть размещены удаленно либо за дверью, либо в шкафу и связаны с датчиком пола, который будет расположен в ванной или на полу в спальне.

Дисплей термостата пуст.Что это значит?

Убедитесь, что у вас есть питание (напряжение), идущее к термостату, так как это довольно часто означает, что на термостат нет питания

Можно ли установить термостат в ванной?

Согласно правилам электропроводки, термостаты не должны устанавливаться в помещениях со стационарной ванной или душем.

Должен ли я использовать УЗО?

Использование УЗО особенно рекомендуется во «влажных» помещениях, таких как ванные комнаты и ванные комнаты.УЗО обеспечивает лучшую защиту в случае неисправности.

Мой коврик / кабель поврежден или сломан. Могу я это исправить?

Да. В большинстве случаев все коврики и кабели можно отремонтировать. Gaia предлагает полную диагностику и гарантийный ремонт

Какова ориентировочная стоимость эксплуатации системы теплого пола?

Эксплуатационная стоимость кабеля или мата зависит от его номинальной мощности / мощности и зависит от количества потребляемой электроэнергии.

Единица электроэнергии составляет 1000 Вт (1 кВт) в течение 1 часа по стоимости единицы электроэнергии i.e 1500 Вт x 1 час x 15 шт. / блок = 22,5 шт. / час

Каков срок гарантии на продукцию DEVI?

Все кабели DEVImats и DEVIflex — 20 лет для всех продуктов, установленных после 01.09.2013, 10 лет для продуктов до этой даты.

Все термостаты — 2 года (5 лет на Devireg Touch)

На что распространяется гарантия DEVI?

Все маты, кабели и элементы управления защищены от производственных дефектов.

Любой отказ, вызванный механическим повреждением, будет устранен, но расходы будут покрыты заказчиком

Какой кабель находится под напряжением, а какой — нейтраль от нагревательного элемента?

Это будет зависеть от продукта к продукту.

Для двухжильных кабелей / матов будет прикреплен трехжильный кабель с идентифицируемыми цветами жил

Для однопроводных матов будет сине-черный холодный хвост, синий — нейтраль, а черный — под напряжением.

Для одножильных кабелей оба «холодных хвоста» черные, полярности нет, т.е.е не имеет значения, какой кабель подключен к фазе, а какой к нейтрали.

Какую максимальную толщину отделочного покрытия я могу получить с помощью нагревательных кабелей DEVImat или DEVIflex?

Это будет зависеть от указанной отделки.

Для древесины, 20 мм для мягкой древесины, 30 мм для твердой древесины. Большинство деревянных ламинатов в порядке, но, возможно, их потребуется обработать по качеству

.

Подходит большинство виниловых пластинок, если производитель соблюдает температурные ограничения

.

Коврики и подложки подходят, но чем ниже рейтинг, тем лучше время отклика системы.

Можно ли удлинить «холодные хвосты» или сенсорные кабели?

Как холодные хвосты, так и сенсорные кабели можно удлинить до 50 метров

Какой источник питания мне нужен?

Это будет зависеть от обогреваемой зоны и плотности уложенного кабеля / мата.Ваш электрик должен уметь рассчитать это, если он узнает мощность установленного теплого пола

Подходит ли моя система теплого пола для использования под коврами?

Да, при условии, что мат / кабели сначала покрыты латексной выравнивающей смесью

Что такое «датчик температуры пола»?

Датчик температуры пола — это ограничивающее устройство, которое регулирует верхний предел температуры пола, установленный на термостате

В какой коробке находится датчик температуры пола?

Датчик температуры пола поставляется в основании коробки термостата

Куда подключен датчик температуры пола?

Датчик температуры пола подключен к соответствующему термостату и подключен к клемме NTC.На кабелях нет полярности, поэтому не имеет значения, какой кабель к какой клемме

Я не устанавливал датчик температуры пола. Это необходимо?

Термостаты DEVIreg 540/550 можно запрограммировать на работу с датчиком воздуха, уровнем пола или датчиком воздуха и пола. Если выбрано определение пола или помещения и пола, необходимо установить датчик температуры пола. Это особенно необходимо при управлении отоплением в ванных комнатах и ​​соседних комнатах, где термостаты расположены за дверью

Схема подключения электрического теплого пола.Как подключить теплый пол к терморегулятору: фото и видео

С наступлением холодов многие начинают задумываться о дополнительном отоплении своих домов. Так как с началом отопительного сезона, как правило, ремонтные работы начинаются в местах порывов теплотрасс. Или приходят мысли перейти на электрическое отопление, как дополнительную альтернативу загородному дому. В этой статье мы поговорим о терморегулирующем устройстве — термостате, а именно поговорим о том, как установить и подключить термостат к инфракрасному обогревателю.


Нюансы установки

Не будем вдаваться в типы и типы регуляторов, устраивать сличения и турниры. Все они по-своему хороши и выполнят свое предназначение, верно служа. Первое, на что стоит обратить внимание — это место установки. Это не зависит от того, какие у вас обогреватели, инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости от обогревателей;
  • в местах, где есть сквозняк;
  • в зоне нагрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, так как при нахождении рядом с ТЭНом воздух рядом с ним раньше нагреется до нужной температуры, что приведет к ложной тревоге, в результате чего помещение не будет нагреть до комфортной температуры.

Если установить термостат в зоне нагрева ИК-обогревателя, его корпус будет раньше нагреваться и искажать показания датчика. В местах, где есть сквозняк, датчик не покажет нужную температуру и обогреватели будут перегревать комнату, потребляя лишнюю электроэнергию.Размещение датчика температуры по высоте должно производиться в зоне комфорта, на уровне 1,5 метра от пола.

Электрические схемы

Обязательно перед установкой и подключением термостата ознакомьтесь с инструкцией и паспортными данными на приборе. Так как производитель указывает необходимое сечение кабеля и дает схему подключения своей продукции. В случае отклонения от требований и экономии на проводе и терморегуляторах велика вероятность выхода оборудования из строя или возникновения пожара.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3,5 кВт:

Если помещение отапливается группой обогревателей мощностью до 3,5 кВт, то схема подключения будет иметь вид:

В случае, если вы являетесь владельцем трехфазной сети и обогрев осуществляется группой нагревателей общей мощностью более 3,5 кВт, то добавляется магнитный пускатель, который управляется терморегулятором. к цепи управления:

Здесь по такому принципу установлен терморегулятор.Как видите, в установке и подключении термостата есть некоторые особенности, поэтому важно сначала ознакомиться с инструкциями производителя, а затем приступить к основному процессу.

Нравится (0
)
Мне не нравится (0
)

Если вы решили оборудовать теплый пол, вам понадобится такой прибор, как терморегулятор. Это необходимо для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае прокладки электро- и инфракрасной конструкции.Если пол — водяной, то представленный элемент использовать нельзя. Однако лучше это сделать, так как термостат поможет установить комфортный температурный режим.

Если вы хотите правильно подключить электрический пол к сети, нужно не только правильно его установить, но и нужно и правильно. Есть несколько типов устройств:

  • Простой. Они позволяют установить только один параметр — температуру. Причем делается это механически.
  • Сложно.Они работают благодаря программируемому управлению. На электронном табло отражены все необходимые параметры.

По способу установки в данном случае можно выделить следующие термостаты:

  1. Стена, утопленная внутри стены.
  2. Накладные расходы.

Устройство и назначение датчика

Если вы решили оборудовать полы электрическими, вам достаточно подключить к ним датчик, который будет измерять температуру теплого пола.Он состоит из 2-х проводов, которые крепятся друг к другу термопарой. Этот элемент способен изменять сопротивление в зависимости от того, до какой температуры нагревается пленка.

Датчики могут указывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электросети (кликните для увеличения)

Во втором случае датчик может быть расположен непосредственно в корпусе термостата. Однако учтите, что перед выбором представленного предмета обязательно учитывайте наличие в помещении дополнительных отопительных приборов.Если в комнате есть батарейки, то лучше отдать предпочтение датчику, измеряющему температуру теплого пола. В этом случае его показатели будут максимально точными.

Особенности укладки ИК пленки

Правильно нужно подключить не только регулятор. Это важно само по себе. Имеет определенные особенности:

  • Не стоит закрывать ТЭН плинтусами, мебелью или какими-либо декоративными материалами.
  • Лучше всего располагать панели по длине комнаты.Благодаря такому расположению можно значительно уменьшить количество точек, к которым будет подключаться пленка.
  • Нагревательные элементы нельзя класть слишком близко к линиям электропередач. Минимальное расстояние между ними обычно составляет около 5 см.
  • Если в помещении присутствуют другие нагревательные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения системы электрического теплого пола

Итак, если вы уже определились с типом отопления и смонтировали систему, можно приступать к ее подключению.Подключение теплого пола к термостату в этом случае выглядит следующим образом:

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы подключаются довольно легко. А как насчет водяного отопления? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и не обязательно. Устройство управляет сервоприводом, определяющим расход теплоносителя в трубопроводе. То есть у вас есть дополнительная возможность сэкономить.

Итак, работа по подключению термостата состоит из следующих действий:

  • При устройстве теплого водяного пола необходимо учитывать высоту датчика над полом. Он должен быть около 1 метра. Помните, чтобы адекватно отображать температурные показатели, необходимо размещать датчик подальше от любых других нагревателей или аккумуляторов.
  • Соедините регулятор и датчик проводами.

Контур контроля температуры для теплого пола

  • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
  • На термостате выставить нужную температуру нагрева. В течение пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то прибор без сбоев и проблем отрегулирует работу обогрева. Самостоятельное подключение термостата нужно производить очень аккуратно и аккуратно. При неправильном подключении система теплых полов будет работать некорректно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Мнения, пожелания, дополнения к статье оставляйте в комментариях!

В отопительный сезон многие собственники задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественное отопление помещения. Одно из лучших решений на сегодняшний день — электрический пол с подогревом. Он потребляет меньше энергии по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортное отопление.

Установить такую ​​систему очень просто.В этом поможет подключение теплого пола к электричеству, схема которого подробно представлена ​​в инструкции производителя. Перед установкой необходимо поэтапно изучить процесс установки. Если все сделано правильно, гарантия производителя будет действовать во время работы независимо подключенной системы. У некоторых производителей он достигает 20-25 лет.

Принцип электрического отопления

Популярность теплых полов растет с каждым годом.Причина — во многих особенностях таких систем. Установить электрический теплый пол можно практически под любое покрытие. В каждой комнате смонтирована представленная система. В отличие от конвекторов, радиаторов и других подобных устройств, электрический провод нагревает напольное покрытие. Поэтому внизу комнаты наблюдаются самые высокие температуры. Под потолком воздух холоднее.

Поэтому такой принцип обогрева максимально удобен для человека. Конвекторы, наоборот, способствуют скоплению наиболее нагретых воздушных масс у потолка.Ниже определены самые низкие температуры. Но люди находятся в этой зоне. Поэтому они неэффективно расходуют энергию.

Подключить теплый пол к электричеству, схема которого представлена ​​в инструкции, очень просто. Этот процесс несложно проделать самостоятельно.

Типы систем

Изучая вопрос, как подключить теплый пол к электричеству, необходимо учитывать существующие типы систем. Чаще всего для представленных целей используются провода.Это изделие состоит из нихромовой сердцевины, вокруг которой созданы различные изоляционные оболочки.

Кабель бывает разного сечения. Если диаметр изделия в сечении достигает примерно 7 мм, его монтируют в стяжку. По строительным нормам этот слой составляет от 3 до 5 см. Если стяжки меньше, нагрев распределяется неравномерно. Будут ощущаться более теплые и более прохладные участки.

Если нет возможности сделать стяжку в помещении (поднять уровень пола на 5-7 см), применяется тонкая проволока.Его диаметр составляет 3,5 мм. Эта система устанавливается сразу в плиточный клей. Слой раствора всего 5-8 мм. Эта система быстрее нагревается, но и остывает буквально через 30 минут после выключения.

Инфракрасный теплый пол

Классические варианты теплого пола заливаются раствором. Но если в комнате уже готово деревянное основание, такой тип системы не подходит. В этом случае он наносится в виде пленки.

Углеродная паста предпочтительно является нагревательным элементом в таком устройстве.Схема подключения пленочного теплого пола к электричеству практически не отличается от провода. Но есть несколько нюансов.

Инфракрасная пленка работает аналогично солнечному теплу. Лучи не нагревают воздух, но окружающие предметы становятся теплыми. На пленку нельзя наносить раствор, клей. Такие системы разработаны специально для сухой установки. Плиточный клей или стяжка со временем разъедают пленку.

А вот под ламинат, линолеум или тонкий ковролин пленка укладывается очень просто.В этом случае его эффективность будет максимальной. Сфера применения инфракрасного теплого пола обширна. Его даже устанавливают в вольерах для животных, за зеркалами, в инкубаторах и так далее.

Системное назначение

Может быть комфортным или автономным. Чтобы в помещении не использовались какие-либо отопительные приборы, кроме электрических проводов, необходимо будет покрыть ими около 70% площади помещения.

Клей для стяжки или плитки нагревается и выделяет тепло в окружающую среду.Это можно сравнить с панелью конвектора с подогревом, расположенной вокруг цоколя комнаты.

Особенности подключения теплого пола необходимо учитывать при создании отопления в каждой комнате. Комфортное отопление создается, если система монтируется под небольшой площадью пола. Ногам, идущим по этой поверхности, будет тепло, но для обогрева помещения следует использовать другие приспособления.

Пленочные теплые полы изначально создавались для комфортного обогрева. Деревянное основание требует обогрева не выше +30 ºС.Поэтому создает только комфортный обогрев.

Регулятор температуры

Какую бы систему ни выбрали хозяева квартиры или дома, она должна быть подключена к сети через термостат. Это устройство контролирует степень нагрева. В продаже есть различные регуляторы температуры.

В простейшем варианте прибор имеет встроенный или выносной датчик, измеряющий температуру. В самом простом варианте прибор имеет встроенный или выносной датчик, измеряющий температуру.В некоторых моделях одновременно присутствуют оба типа учета. Также есть двухзонные разновидности, в которых сразу 2 выносных датчика.

Терморегулятором можно управлять механически или задав программу на неделю. С обратной стороны устройство может иметь от 4 до 9 выводов. Но чаще всего их всего 6 штук.

Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезда для подключения будет 4. Две следующие клеммы используются для подключения проводов от сети (фаза и ноль).

Далее теплые полы подключены к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системой, предполагает подключение 2-х проводов от ТЭНа к последним 2-м выводам.

Однопроволочный

В продаже есть нагревательные провода одножильного и двухжильного типа. Их связь немного другая. Для таких систем подходит любой терморегулятор. Чаще всего эти устройства выдерживают нагрузку 3,5 кВт.Но есть терморегуляторы с меньшими параметрами.

Следовательно, перед подключением необходимо учитывать общую мощность системы. Сплошной провод имеет соединительные клеммы с обеих сторон. Это необходимо учитывать в процессе верстки. Оба конца должны вернуться к одному терморегулятору. Далее подключаются теплые полы к электричеству. Как именно выполнить эту работу поможет инструкция производителя.

Нагревательный провод подключается к холодному соединению через гильзу.Для установки в одножильную систему с каждой стороны выходит по 3 провода (синий, коричневый и желто-зеленый). Перед подключением подключаются контакты соответствующего цвета и вставляются в клеммы термостата.

Двойной провод

Чаще представлен в продаже двухжильный провод. Установить проще. Его первый конец также имеет холодный провод для подключения. Второй край, в отличие от одноядерной системы, герметичен. Никаких проводов для подключения отсюда не выходит.

Следовательно, при раскладке системы герметичный конец можно оставить далеко от регулятора температуры.Соответствующие холодные провода входят в клеммы устройства. Это более простая схема подключения теплого пола (инструкция всегда прилагается к изделию производителем).

Инфракрасный теплый пол

Несколько отличается подключение инфракрасного теплого пола. Пленка поступает в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы на нужном участке уложить пленку.

Специальные зажимы также включены. Вам понадобится провод и битумная изоляция.На контакты пленки надеваются металлические зажимы, к ним подводится провод. Соединения выделяют с помощью битумного материала.

Саморегулирующийся провод

Для отопления труб, резервуаров зимой применяется. Его приобретают реже, чем перечисленные системы. Но в некоторых случаях это просто необходимо. Этот провод не боится перегрева. Его можно монтировать без стяжки.

Благодаря специальному устройству этот продукт может изменять степень нагрева в зависимости от температуры окружающей среды.Поэтому в этом случае регулятор температуры не требуется.

Подключить теплый пол к электричеству (схема предполагает использование терморегулятора) несложно. Его может выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.

Подключение теплого пола — самый популярный способ дополнительного обогрева помещения. В целях экономии часть работ допустимо выполнить своими руками. В представленном материале мы рассмотрим, как соединить теплый пол с существующими системами отопления и какие тонкости при этом важно учесть.

Внедрены два основных типа теплого пола — это теплый пол с водяным подогревом и электрический. В отопительном варианте водяным теплоносителем является нагретая вода, подаваемая от котла или общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные нагревательные элементы, а они, в свою очередь, передают тепло окружающим предметам. По такому принципу работают электрические коврики, нагревательный кабель. А принцип действия инфракрасной пленки заключается в излучении длинных инфракрасных волн специализированными элементами, которые нагревают все предметы в комнате.

Любой из видов имеет свои тонкости при подключении, тогда мы рассмотрим подключение теплого пола более широко.

Виды теплых полов

Подготовка основания и подключение теплого пола

Перед подключением теплого пола необходимо произвести приготовления. Какую бы схему напольного покрытия вы ни выбрали для реализации, всегда важно подготовить фундамент:

  • Первым делом демонтируем старый настил.
  • Если будет выполняться новая стяжка, то удаление старой стяжки также необходимо.
  • Затем основание проверяется, и при обнаружении трещин и глубоких сколов они герметизируются. Для этого трещину зачищают до прочного основания, поверхность загрунтовывают и заливают подготовленным раствором, либо специально покупной ремонтной смесью.
  • Следующий этап — укладка гидроизоляционного слоя в виде полиэтиленовой пленки минимальной толщиной 200 мкм.
  • Затем укладывается слой теплоизоляции, а на стены по периметру помещения монтируется демпферная пленка, которая выравнивает температурное расширение будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплого пола, за исключением инфракрасного теплого пола.

Подключение водяного пола

Самый грамотный ответ, как подключить теплый пол на основе водяного варианта, — это подключить их к котлу с помощью водяного насоса.В связи с тем, что температура теплоносителя не может быть больше 35 градусов, необходимо использовать коллекторно-смесительные узлы.

Для обеспечения такого подключения устанавливаются трехходовые и двухходовые клапаны. Затем подводящая труба подключается к распределительному щиту, который должен иметь выходы по количеству контуров, а также регуляторы расхода и клапаны. С их помощью можно регулировать подачу воды и регулировать температуру всего пола.

Для отключения единой цепи подачи и возврата устанавливаются краны.

Примерная схема примыкания водяного пола

Подключение термостата к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, необходимо изучить, что такое контроллер и как он подключается к контуру.

Основная задача этого устройства — регулирование температуры в помещении. Также через термостат ТЭНы подключаются к источнику питания.

Термостат, контролирующий температуру воздуха в помещении, монтируется на стене на расстоянии не менее одного метра от пола.

Есть два основных способа подключения термостата. Это подключение к отдельной питающей линии от распределительного щита или подключение к существующей розетке.

В графике поставки всегда присутствует схема подключения теплых полов, а значит, эту процедуру можно проводить без подсказки.

После установки термостата выполняем стробирование двух каналов. В один будут проложены питающие провода, а во втором — контрольные провода датчика, который будет размещен прямо в толще стяжки.По окончании основных операций, описанных выше, можно выполнить монтаж и подключение теплого пола в помещении к настроенному и установленному датчику.

Рынок предлагает широкий выбор регуляторов, от самых примитивных механических систем до регуляторов с интеллектуальным управлением (после настройки и использования, затем постоянно без вмешательства). Как подключить теплый пол к терморегулятору — задача не сложная.

Кабельное подключение к полу

Как подключить тёплый пол кабелем.В начале монтажа кабеля нужно составить схему разводки магистральных проводов. При этом подсчитываются такие моменты:

  1. Прокладывать нагревательный кабель под мебелью непрактично, поэтому провод не кладут под него.
    Требуемый буфер от стен — тридцать сантиметров.
  2. Шаг между витками проволоки выбирается произвольно по принципу: чем плотнее расположение, тем сильнее нагрев, но плотнее 10 см прокладывать нецелесообразно.По мере того как расход материалов увеличивается, а КПД остается прежним.

Не допускайте перекрещивания провода во время укладки, так как это может привести к короткому замыканию и выходу из строя всей системы теплого пола. Также предпочтительно использовать двухжильный кабель, так как он производит гораздо меньше электромагнитного излучения во время работы.

Крепить кабель к полу можно любым способом, например, его довольно просто и удобно уложить на монтажную ленту.

После установки кабеля нужно проложить датчик контроля. После этого нужно выполнить правильность смонтированной системы в целом. Для этого возьмите мультиметр и проверьте сопротивление на концах кабеля. Он должен соответствовать данным, указанным в документации.

После проверки пол готов к стяжке.

Подождав подходящее время, пока стяжка полностью не высохнет, можно начинать напрямую подключать всю электрику к термостату и электросети.Выполнить эту процедуру довольно просто, достаточно строго соблюдать схему.

Осторожно затяните все сделанные соединения. От качества затяжки зависит эффективность и долговечность эксплуатации теплых полов. Если во время работы, как подключить теплый пол, сделать некачественное соединение проводов, то в этом месте произойдет нагрев, что может привести к возгоранию.

Схема кабельного этажа

Подключение электрических матов

Как подключить электрические коврики.Нагревательные маты по своей сути являются более совершенным типом кабельного теплого пола, поэтому подключить этот тип теплого пола будет проще. Отличие заключается в том, что в конструкции мата используется более тонкая проволока, уже выставлен нужный интервал и проволока закреплена на специальном материале.

Таким образом, установка такой конструкции значительно упрощается и требует меньших усилий. Также не требуется заливка толстой стяжки, чтобы скрыть проволоку, достаточно выполнить тонкую стяжку или можно нанести плиточный клей, если финишное покрытие — керамогранит.

Так как готовая конструкция имеет небольшую толщину, то для прокладки датчика температуры необходимо предварительно отшлифовать нишу в основании.

Еще одно важное преимущество использования матов — это экономия высоты потолка.
Принцип подключения датчиков и блока питания полностью совпадает с термокабелем пола.

Уложенные друг на друга теплые коврики

Инфракрасное подключение к полу

Как подключить теплый пол инфракрасного типа.Для инфракрасного теплого пола подключение отличается от приведенного выше, так как сам пол работает по другому алгоритму. Вся конструкция состоит из углеродных или биметаллических нагревательных элементов, впаянных в тонкий слой материала с термостойкими характеристиками.

По краям этой пленки проложены медные проводники, которые напрямую подключаются к сети.
Перед установкой инфракрасной пленки важно уложить специализированный пленочный теплоотражающий утеплитель.

Пленку можно разрезать на специально предназначенные места, которые размещаются по всей пленке с интервалом 30 сантиметров.

В остальном принцип установки не отличается от нагревательных матов и нагревательного кабеля.

В данной статье были рассмотрены основные типы теплых полов, а также способы их соединения. Ознакомившись с описанным материалом, вы можете выполнить это действие самостоятельно, так что подключение теплого пола под силу каждому.

Обязанность по установке термостата зависит от модификации вашего теплого пола. Если отопление осуществляется электричеством, то термостат является обязательным элементом конструкции, но в поле теплой воды его можно не устанавливать. Однако для экономии теплоносителя и регулирования обогрева помещения несколькими источниками тепла термостат можно установить и в системах теплого водяного пола.

Что такое термостаты?

В зависимости от внутреннего электронного наполнения термостаты можно разделить на сложные с программируемым управлением и простые, в которых задается только один параметр — температура.В сложных устройствах есть электронный блок и дисплей; в простых устройствах желаемая температура устанавливается механически.

Также можно разделить терморегуляторы на типы по способу установки. Как и обычные настенные выключатели, их можно встраивать, встраивать в стены и накладывать.

Датчики температуры

Для того, чтобы терморегулятор мог эффективно выполнять свою работу, на него должна поступать информация, собираемая датчиками температуры.Датчик состоит из двух проводов, соединенных термопарой, которая изменяет сопротивление в зависимости от степени нагрева.

Датчики температуры могут снимать информацию как непосредственно с нагревательного элемента, так и измерять температуру воздуха в помещении. Как правило, датчики температуры воздуха монтируются непосредственно в корпусе термостата и не требуют отдельной установки. Существуют терморегуляторы, которые одновременно получают информацию от датчиков температуры двух типов.

Лучше всего измерять температуру нагревательного элемента теплого пола или самого пола в помещениях с дополнительными источниками тепла, таких как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем теплого пола изготавливаются из инфракрасной пленки или нагревательного кабеля. Монтаж таких систем достаточно прост — они укладываются либо в толщину стяжки, либо на стяжку непосредственно под чистовое покрытие пола.

Регулятор температуры подключается к таким этажам следующим образом:

Затем проверьте термостат:

  1. Установите минимальную температуру на контроллере,
  2. Дайте ему поесть
  3. Включить тумблер обогрева,
  4. Плавно меняйте значение температуры, при включении ТЭНов должен быть слышен легкий щелчок.
  5. Осмотрите теплый пол.

Подключение теплого водяного пола к термостату

В системах водяного отопления терморегулятор управляет специальным сервоприводом, регулирующим поток теплоносителя в системе.Разработанные для электрических полов, они могут быть программируемыми и механическими. Датчики температуры в таких системах, как правило, измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло в атмосферу с некоторой задержкой.

Итак, простейший механический регулятор температуры для системы водяного теплого пола выглядит так.

  1. При создании теплого водяного пола датчик температуры обычно устанавливают на высоте около метра, можно расположить его в непосредственной близости от термостата.Обратите внимание, что рядом с датчиком нет дополнительных источников тепла.
  2. После установки датчика проложите от него провода к термостату. Есть датчики с передачей информации по воздуху — в этом случае необходимо добиться стабильной передачи сигнала.
  3. После запуска системы поместите обыкновенный термометр рядом с датчиком температуры и установите на термостате конкретную температуру нагрева. В течение нескольких часов система должна поддерживать стабильную температуру.

Помните, что монтаж электрических цепей в доме должен производиться с выключенным защитным автоматом.

Для того, чтобы более подробно ознакомиться с порядком подключения теплого пола к терморегулятору, просмотрите видеоурок, представленный на нашем сайте.

Видеоинструкция — установка термостата своими руками

Подключаем одножильный теплый пол к термостату.Подключение теплого пола к терморегулятору

Перед тем, как подключить теплый пол в своей квартире или частном доме, люди задаются вопросом об разновидностях таких систем, их преимуществах, недостатках и особенностях монтажа. Отопление такого типа намного эффективнее, так как теплый воздух, нагретый от пола, равномерно распределяется по площади помещения. Нет необходимости устанавливать радиаторы, которые занимают лишнее пространство и зачастую обогревают не дом, а стену, граничащую с улицей.

Для лучшей гидроизоляции пола необходимо сделать стяжку.

Установка полов с подогревом имеет свои особенности. Выбор системы следует проводить только после тщательных расчетов, так как ее замена сопряжена с некоторыми трудностями. С каждым годом производители улучшают компоновку своей продукции, что дает возможность установить теплый пол своими руками, без привлечения специалистов.

Виды полов с подогревом

В зависимости от источника тепловой энергии пол бывает трех типов:

  • электрический;
  • электро-водяной;
  • вода.

Электрический теплый пол работает по принципу обычной нагревательной спирали — два ее конца, замыкаясь, начинают нагревать токопроводящий металл по всей длине. Структура оболочки кабеля, ее поперечное сечение и степень теплоотдачи рассчитываются таким образом, чтобы температура нагрева не поднималась до значений, при которых провод начинает гореть.

Система данного типа укладывается прямо в цементную стяжку, поверх которой укладывается практически любое декоративное покрытие.Исключение составляют натуральная пробка и паркет — температура их эксплуатации не должна превышать 28 ° C во избежание необратимых структурных изменений.

Электрогидравлические системы являются переходным типом между электрическими и водяными. Источником нагрева в них является металлическая проволока, а эффективное распределение тепла обеспечивает теплоноситель. Важным отличием от предыдущего типа является то, что кабель не крепится внутри монтажных трубок, а находится в свободном состоянии в среде жидкости.Это позволяет в случае поломки быстро и быстро заменить провод, не повредив напольное покрытие, бетонную стяжку и всю систему.

Водяной теплый пол подключается к контуру газового котла, в этом случае теплоносителем выступает обычная теплая вода. Перед тем, как подключить теплые полы такого типа, некоторые люди не задумываются, как будет нагреваться вода, думая, что источником тепла будет система центрального отопления.

Согласно действующему законодательству существует запрет на установку теплых полов, подключенных к общему отоплению.Это связано с многочисленными случаями неправильного монтажа, который проводится без согласования проекта, при отсутствии паспортов и другой технической документации на отопительные приборы. Все это в сочетании с превышением температуры теплоносителя приводит к частым прорывам труб, подтоплениям и выходу из строя всей системы отопления дома.

Любые попытки реализовать такую ​​схему в домашних условиях считаются незаконными и влекут за собой наложение штрафа. Получение разрешения на подключение водяного теплого пола к центральному стояку возможно только в случае горизонтального типа разводки отопительных труб, при вертикальном типе, применяемом в большинстве многоэтажных домов, ваши шансы на легализацию близки к нулю.

Подбор комплектующих для системы водяного отопления

Первое, о чем нужно позаботиться — это расчет мощности системы. Эффективность нагрева зависит от нескольких параметров:

  • площадь помещения;
  • размер поперечного сечения трубы;
  • температура охлаждающей жидкости;
  • начальная температура воздуха;
  • шаг укладки труб;
  • толщина бетонной стяжки и тип напольного покрытия.

Расчет можно производить как вручную, так и с помощью специализированных программных пакетов.Во втором случае вы обезопасите себя от множества ошибок и получите на выходе схему установки, работая над которой вы сможете провести установку в конкретных условиях.

Второй важный параметр — это выбор типа трубы, по которой будет циркулировать теплоноситель. От его свойств зависит не только надежность системы, но и эффективность теплообмена с бетонной стяжкой. Наиболее распространенные материалы для производства труб следующие:

  1. Металлопластик экологически безопасен, экономичен и имеет высокий запас прочности.К недостаткам можно отнести сложность монтажа отдельных элементов — их нужно сваривать между собой, а оборудование для этого достаточно дорогое, покупать его для разовых работ нецелесообразно.
  2. Гофрированная труба из нержавеющей стали — такие трубы благодаря своей конструкции легко изгибаются, что позволяет собрать систему с минимальным количеством соединений.
  3. Медная труба отличается очень высокой теплопередачей. Медь устойчива к коррозии, что увеличивает срок ее службы по сравнению с другими видами труб, но стоимость такой системы намного выше.

«Сердце» всей системы — газовый котел, один из контуров которого подключает систему горячего водоснабжения, а второй — трубы теплого пола. В модели котла должно быть ограничение по максимальной температуре отопительной воды. Среднее значение этого параметра составляет 25-35 ° с возможностью увеличения до 45 ° С.

Подключение теплого пола

Рисунок 1. Схемы укладки теплого пола.

Рассмотрение схем подключения теплого пола целесообразно начинать с водяного его варианта, как наиболее выгодного по цене и эффективности.Хотя установка такой системы имеет свои сложности и особенности, но проявив немного внимания к деталям, вполне возможно сделать это самостоятельно.

Монтаж начинается с установки на подводящих и обратных выводах коллекторов (гребенок) котла, количество подключений на которых соответствует расчетному количеству трубных контуров. При прокладке системы следует руководствоваться тем, что общая длина одной трубы не превышает 50-60 метров: это минимизирует теплопотери, позволяя котлу работать более экономично.Для полного контроля за состоянием нагрева на входных патрубках устанавливаются регуляторы. В случае возникновения аварийной ситуации это даст возможность отключить систему. Также к подающему и обратному патрубку подключается разветвитель со сливным краном и воздухоотводчиком. Кран позволяет сливать воду из системы, например, при отключении отопления зимой или при плановом ремонте. Вентиляционное отверстие предотвращает попадание воздуха в трубы, тем самым предотвращая засорение системы.

Трубы устанавливаются одним из двух способов — «змейкой» или «спиралью». При укладке змейки отчетливо чувствуется разница температур между подающей и обратной трубами, поэтому этот способ применяют в помещениях, где люди находятся недолго. Для спален предпочтительнее укладывать «по спирали» (рис. 1).

Расстояние между отдельными трубами должно быть от 150 до 200 мм. В холодном климате допускается укладка с меньшим зазором — до 100 мм.

Электрический теплый пол — альтернатива воде

Принцип электрического теплого пола отличается только источником нагрева.В данном случае это обычная сеть с напряжением 220 вольт, к которой через термостат подключаются системные провода. По черновому полу кабели укладываются спиралью или змейкой, при этом желательно оставлять пустое место под участками, где будет располагаться крупногабаритная мебель. Сверху на провода заливают бетонную стяжку небольшой толщины, и после ее застывания приступают к укладке декоративного покрытия пола.

Электрический теплый пол можно установить в условиях, не подходящих для создания другого типа отопления, например, в обычной квартире многоэтажного дома.Для повышения эффективности системы следует позаботиться об изоляции пола. Итак, ваша электроэнергия не будет потрачена на обогрев потолка соседям, а полностью уйдет на создание комфортных условий в доме.

Заключение по теме

Теплый пол — это эффективная и современная система отопления.

В частном доме, коттедже или квартире с индивидуальным газовым котлом он может стать отличной альтернативой обычному отоплению.

Схема теплого пола не предполагает наличия отдельных радиаторов, что увеличивает свободную площадь помещения и позволяет равномерно распределять тепло.

Электрический теплый пол может использоваться как основной источник тепла, так и как дополнение к основной системе отопления. На рынке представлены пленочные (инфракрасные) и кабельные варианты теплого пола.

Ознакомьтесь с порядком подготовки фундамента, укладкой и подключением теплого пола, укладкой финишного покрытия и приступайте к работе — все действия можно выполнить самостоятельно.

Шаг первый. Демонтируем старое напольное покрытие и стяжку. При укладке пленочного теплого пола старую стяжку, если она в нормальном состоянии, демонтировать нельзя. В случае монтажа кабельной системы от стяжки придется избавиться. Тщательно очистите поверхность от пыли и грязи.

Шаг второй. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании можно выбрать и другой утеплитель. Важно, чтобы влагостойкий материал подходил к стенам примерно на 100-120 мм.

Шаг третий. По периметру основания монтируем демпферный пояс на стену. Благодаря ему будет компенсировано тепловое расширение системы при нагреве. Излишки гидроизоляции и демпфирующей ленты аккуратно подрезать.

Пленка и демпферная лента

Шаг четвертый. Укладываем теплоизоляционный слой. За счет этого будут исключены потери тепловой энергии через основание. Утеплитель следует утеплить с учетом конкретного расположения помещения, типа основания и целевого назначения системы отопления.

Если вы планируете использовать систему в качестве дополнения к основному отоплению, теплоизоляция может быть выполнена из вспененного полиэтилена с отражающим слоем фольги. Кроме того, материал возьмет на себя функцию подложки под теплый пол.

Если на первом этаже отапливаемое помещение, лучше всего оборудовать утеплитель листовым пенополистиролом. Толщина материала 2-5 см. Подойдет и другой изолятор аналогичной толщины.

При установке системы отопления в неотапливаемом помещении, например, на веранде или балконе, теплоизоляционный слой должен быть более основательным.Например, подойдет 10-сантиметровый утеплитель пенополистиролом или минеральной ватой аналогичной толщины.

Шаг пятый. На утеплитель укладываем армирующую сетку. При желании в раствор стяжки можно добавить микрофибру и пластификатор. Такой улучшенный состав позволит обойтись без дополнительного армирования.

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуй инструкциям.

Делаем схему укладки

Шаг первый. Выберите место установки термостата. Рекомендуется устанавливать на расстоянии 15 сантиметров от поверхности пола.

Шаг второй. Делаем схему прокладки системы отопления.

Важно: пленку нельзя класть под крупную бытовую технику, мебель и другие тяжелые предметы.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки укладывать с отступом не менее 100 мм и не более 400 мм от стен;
  • , если теплый пол будет использоваться в качестве основной системы отопления, он должен занимать не менее 70-75% общей площади;
  • , если инфракрасная пленка уложена в качестве дополнения к существующему обогреву, достаточно, чтобы она занимала около 40-50% площади основания.

Укладываем и подключаем систему

Шаг первый. Накладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно разрезать до заводских линий.

Прокладку элементов проводят медными частями контактов вниз по направлению к стене с терморегулятором.

Шаг второй. Подключаем контактные зажимы к краю медной полосы и подключаем провода.

Шаг третий. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей.Для утепления подойдет специальная битумная мастика.

Важно: чем длиннее нагревательные пластины, тем меньше контакт. Помните: полоса не может быть длиннее 8 м.

Установить часть зажимов на токоведущую поверхность. Остальные находятся внутри нагревательной пленки.

Шаг четвертый. Подсоедините термодатчик к нижней стороне инфракрасной пленки и тщательно изолируйте ее.

Шаг пятый. Установите термостат.Перед этим должен быть завершен монтаж всего запланированного материала и подключены все контакты и кабели. Термостат рекомендуется устанавливать постоянно. При отсутствии такой возможности можно включить его в розетку как обычный электроприбор.

По опыту, основную часть кабелей, соединяющих термостат и нагревательную пленку, лучше всего прокладывать под плинтусом.

Наконец, подключаем систему к электросети и приступаем к ее тестированию.

Тестируем систему после установки

Изучите поведение системы после включения сети. Если есть перегрев, искры и прочие дефекты, все в порядке. Можно приступать к укладке финишного напольного покрытия. Перед этим достаточно покрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все же рекомендуют залить тонким слоем стяжки — финишное покрытие ее качественнее покроет.

Монтаж электрокабеля теплого пола

Шаг первый.Установите термостат в заранее подготовленную монтажную коробку. Приносим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене паз для подключения к нагревательному проводу.

Установка датчика температуры на кабельный коврик

Шаг второй. Готовим схему прокладки кабельного теплого пола. Вы можете сделать этот шаг первым, как хотите. На бумаге разметьте место для прокладки греющего кабеля. При дальнейшей установке тяжелой мебели и оборудования кабель прокладывать нельзя.

Калькуляторы для расчета длины греющего кабеля и шага его прокладки

Для правильного построения схемы необходимо знать два значения — общую длину кабеля и шаг кабеля (расстояние между соседними проводами в шлейфе). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— общая площадь участков помещения, по которым будет проложен кабель;

— особенности помещения — выберите вариант из предложенного списка;

— удельная мощность кабеля — указывается в паспорте на изделие, Вт на метр.

Для электрических теплых полов практикуются два способа подключения. Выбор одного из них зависит от типа теплого пола:

  1. Инфракрасные коврики;
  2. Нагревательные кабели.

Инфракрасный теплый пол

Подключение пленочного инфракрасного теплого пола — не сложная задача. Однако требуются определенные знания и начальные навыки электромонтажных работ. Все специализированные инструменты можно заменить на обычные, с достаточной точностью качество монтажа и подключения не снизится.

  1. дырокол;
  2. Универсальный обжимной пресс

  3. с профилями для различных контактных клемм.

Прежде всего следует взять план квартиры и схематично изобразить расположение стационарной мебели без ножек и напольной бытовой техники. В этих местах не рекомендуется размещать нагревательные элементы теплого пола. Ориентируясь на размер, отметим размещение листов ИС более теплого пола другим цветом. Завершенный план должен выглядеть примерно так:

Выбираем принципиальную схему подключения термоэлементов:

Последовательное подключение — самое простое, применяется, если в помещении все одной зоны нагрева.

Последовательное соединение с датчиком температуры. В цепь питания встроен термодатчик, который прерывает подачу питания, когда температура достигает порогового значения.

Схема параллельного включения нескольких независимых отопительных контуров с дополнительным регулированием датчика температуры.

Размещение и подключение инфракрасных нагревательных элементов

  • Инфракрасные термопанели не должны перекрывать предметы интерьера или элементы отделки, плотно прилегающие к поверхности пола: плинтусы, декоры и т. Д.
  • Термопанели желательно располагать по длине помещения. В этом случае будет меньше точек подключения и линий электропередач.
  • Линии электропитания проводки, проложенной в полу, должны находиться на расстоянии 5 см от нагревательных элементов. Все свободное пространство между ними необходимо заполнить теплоизоляцией.
  • Расстояние между термопанелями и другими источниками тепла: радиаторами, водопроводными трубами, каминами, напольными духовками должно быть установлено 20 см.

Нагревательная ИК-пленка настолько удобна, что ее можно разрезать в любом месте, даже по нагревательной части элемента. Перед подключением теплого пола необходимо отделить первый и последний нагревательный элемент (черная полоса) термопанели от сборной шины. Это называется высечкой.

Выпускается следующим образом. На расстоянии 3-4 мм от токопроводящей шины пробивают дырочку с подходом к белой полосе. Ножницами вырезаем часть нагревательной ленты шириной 5 мм.

Инструкция по подключению тепловой панели инфракрасного теплого пола:

(без использования специального инструмента)

Установка датчика температуры

Датчик температуры устанавливается исключительно на термопленку.

Блок регулятора теплого пола

Терморегулятор монтируется в стене. Выбирать место его расположения необходимо так, чтобы был прямой и свободный доступ к ЛЭП.

  1. Обеспечение кабеля питания.
  2. Дистанционный датчик температуры.
  3. Контактная клемма подключения заземляющих проводов.
  4. Электропитание ковриков.

Подключение контроллера теплого пола возможно как напрямую, так и через простую вилку, как у обычного электроприбора.

Более подробно и наглядно процедуру подключения теплого инфракрасного пола можно увидеть на видео:

Электро, кабельное отопление пола

Электрический нагревательный кабель может продаваться в бухтах или рулонах, уже прикрепленных к сетке.

Как подключить теплый пол на основе электротермического кабеля зависит от типа нагревательного элемента. Различают двухпроводные и одножильные нагревательные кабели. Кроме того, схема подключения зависит от типа проводки в квартире. Проводка от двух проводов — это ноль и фаза, а из трех — ноль, фаза и земля.

Принципиальная схема подключения кабеля электрического теплого пола к двухпроводной электрической сети.

Принципиальная схема подключения кабеля электрического теплого пола к трехпроводной электросети.

  • Одножильный нагревательный кабель;
  • Двухжильный нагревательный кабель.

На всех схемах подключения датчик температуры подключен к первой и второй клеммам клеммной колодки. На устройстве эти контакты отмечены соответствующей надписью или изображением.

В обоих случаях после соединения и перед укладкой финишного покрытия необходимо провести пробный пуск для проверки работоспособности всех частей теплого пола. Это особенно важно, если дальнейший монтаж будет производиться заливкой бетона.

1.
2.
3.
4.
5.
6.

Подогрев полов, ставший в последнее время столь популярным в частном домостроении, бывает водяным или электрическим, в зависимости от типа ТЭНов. Монтаж и подключение теплого пола к системе управления желательно доверить профессионалам, так как для его обустройства требуется опыт проведения подобных работ. Чтобы грамотно их выполнить, нужно обладать знаниями основ гидродинамики или правил монтажа электроприборов.

Особенности электрического подключения

Одним из основных элементов, обеспечивающих оптимальную работу электрического теплого пола, является термостат, это может быть:

  • устройство механическое — в нем заданная температура задается реостатом;
  • Электронное устройство

  • — на нем задается температурный режим с помощью реле. В них при наличии микропроцессорного программатора можно обеспечить автоматическое управление процессом функционирования нагревательной конструкции в соответствии с заданными параметрами.

Как механические, так и электронные термостаты могут влиять на работу следующих электрических элементов систем теплого пола:

  • Нагревательный кабель в надежной изоляции, имеющий большое сопротивление. Он выделяет тепло, когда через него проходит электрический ток;
  • Термомат

  • — в этом случае кабель располагается на ранее выполненной теплоизоляционной пленке;
  • специальная тонкая пленка, излучающая тепловые волны (инфракрасные лучи).Его толщина составляет не более 0,5 миллиметра. В слое пленки установлена ​​плоская полупроводниковая полоска, обеспечивающая нагрев.

Подключение электрического пола через термостат

В целях обеспечения экономичного энергопотребления при установке электрического пола для обогрева домовладения его необходимо подключить к силовому кабелю напрямую через термостат (как это выглядит на фото). Читайте также: «».

Обычно схема подключения теплого пола отображается производителем на корпусе терморегулирующего устройства или в паспорте на него.Если у вас есть практические навыки и соответствующие знания, вы можете сделать это самостоятельно. Кабель питания к прибору подводят либо по проводке, либо прямо к розетке, наблюдая. При подключении термостата к электросети используется автоматический выключатель, специально разработанный для этой цели.

Расчет необходимого количества терморегуляторов

Обычно в частном доме полы с электрическим подогревом оборудуют в нескольких комнатах и ​​комнатах, поэтому необходимо монтировать терморегуляторы и датчики температуры отдельно в каждый из отопительных контуров.Благодаря этому во время работы системы отопления можно избежать лишних нагрузок на электрические сети. Поскольку отапливаемые помещения не всегда работают в одном и том же режиме, наличие отдельных термостатов — разумное решение. Например, спальню можно обогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного отопления

Способы подключения водяного пола для отопления отличаются от устройства электросистемы.

Подача жидкого теплоносителя может быть обеспечена подключением конструкции к основному отоплению.Но такой вариант не всегда приемлем, так как он может привести к большим тепловым потерям от соседей, если квартира находится в многоквартирном доме. Без ущерба такое устройство теплого пола допустимо только для помещений, в которых стационарная система предусматривает обратный поток. К тому же температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в помещении.

Даже такая схема подключения теплого пола не позволяет полностью регулировать температурный режим жидкого теплоносителя.Даже если задвижки установлены на входе и выходе отопительного контура, температура воды зависит от степени ее нагрева в основной системе, но это все равно необходимо.

Что касается индивидуальных систем отопления, то они практически не имеют недостатков, если используются в частных домах.

Вариант первый.

Как правильно подключить теплый водяной пол хорошо видно на принципиальной схеме, на которой расположены элементы системы отопления:

  • термостатический механизм регулирующего клапана — на него поступает сигнал от температуры, установленной в цепи датчика.В случае достижения необходимого температурного режима устройство прекращает подачу теплоносителя;
  • Балансировочный клапан

  • — данное устройство позволяет предотвратить холостой ход воды в отопительных контурах. При отключении подачи теплоносителя благодаря этому элементу источник тепла запускается по малому кругу, минуя котел;
  • Циркуляционный насос

  • — обеспечивает дополнительный напор нагретой воды для прохождения по отопительным контурам;
  • Предохранительный термостат

  • — устанавливается на входе теплоносителя в патрубок системы контроля температуры воды;
  • коллектор системы водяного пола с подогревом — обеспечивает распределение водяного теплоносителя по контурам;
  • электропривод клапанной группы на водяном коллекторе отвечает за управление клапанами, расположенными на контурах отопления;
  • Байпас

  • (коллекторный маятниковый клапан) — необходим для надежной циркуляции теплоносителя по малому кругу системы;
  • несколько выносных регуляторов температуры воды напольной конструкции с подогревом — позволяет индивидуально поддерживать нужный температурный режим в каждом рабочем помещении, в котором обогрев осуществляется с помощью данной системы.

Вариант второй.

Есть электрическая схема с использованием гидравлического сепаратора, который представляет собой накопительный бак, предназначенный для хранения охлаждающей жидкости. Он укомплектован специальным коллекторным ящиком в оборудованной нише в стене.

Независимо от того, какой вариант будет выбран для подключения теплого пола с использованием жидкого теплоносителя, важным этапом монтажных работ является установка коллектора. К этому устройству подключаются все контуры системы водяного отопления.Коллектор позволяет регулировать рабочее давление и температуру теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

При проектировании подключения водяного пола всегда просчитывается расположение контуров отопления (подробнее: «»). Их нельзя располагать в помещении, где планируется установка стационарного оборудования.

Две основные цепи для подключения цепей, обеспечивающих функционирование водяного теплого пола — «змейка» и «улитка» (ее еще называют «спираль»).Второй способ специалисты рекомендуют использовать в регионах с холодным климатом, так как тогда покрытие пола прогревается более равномерно и не подвергается деформации из-за значительных колебаний температуры.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированное соединение пола с подогревом

Пол с подогревом может работать:

  • как автономная система отопления помещений;
  • в сочетании с традиционно используемыми радиаторами.

В последнем случае трубы отопления подключаются в первую очередь к трубам, по которым транспортируется теплоноситель, а обратный ход нагретой воды направляется по контурам системы теплого пола.

Основными элементами комбинированной схемы соединения пола с отоплением являются:

  • котел;
  • Насос

  • для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиатора отопления;
  • бак с мембранной перегородкой;
  • устройство управления;
  • краны.

В заключение следует отметить, что даже несмотря на возможность произвести соединение пола своими руками, без соответствующей схемы сделать это невозможно.

В комплект поставки термостата Devireg 535, помимо инструкции и брошюр на разных языках, входит механизм термостата с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к термостату воспользуемся стандартной схемой подключения (см. Изображение ниже), подробно о ней мы рассказали в нашей статье «».

Для удобства производители всегда указывают схему подключения на задней стороне термостата или рядом с клеммами, чтобы во время установки цепь всегда оставалась видимой.

Перед подключением термостата, устройством теплого пола Деви, концы нагревательного кабеля втягиваются в банку. Туда же подключаются трехжильный питающий кабель и гофрированная труба (гофрированная труба) для датчика температуры.

Перед установкой в ​​первую очередь отключите подачу электрического тока. Для этого в электрическом щите необходимо перевести рычаги выключателей в положение «выключено», обычно в положение, в котором рычаг направлен вниз. Какие автоматы следует выключать, если они не подписаны, определяется опытным путем, выключая их по очереди и проверяя, например, индикаторной отверткой наличие разводки напряжения на выключатель.В крайнем случае выключите все. Но опять же, при отсутствии электрического тока обязательно на месте установки!

Приступаем к установке термостата теплого пола

1.

Установите датчик температуры теплого пола.

Для этого:

1.1.

Гофрированную трубу (гофрированную трубу) разрезать в банке.

Второй конец гофры находится рядом с нагревательными матами в полу.Это сделано для того, чтобы после всех отделочных работ можно было разместить датчик температуры теплого пола, контролирующий степень нагрева, от термостата до обогреваемой поверхности.

1.2.

Поместите датчик температуры теплого пола в гофру, как показано на рисунке ниже.

Затем нажмите до упора, датчик должен обязательно попасть в указанное для него место при укладке теплого пола.

2. Подключаем землю к теплому полу.

Как определить, какой из проводов фаза, ноль, а какой заземление, вам поможет наша подробная инструкция.

2.1.
Для этого отрежьте кусок (60 мм — 80 мм) и удалите изоляцию с проводов, идущих от греющего кабеля.

2.2.
Для большего удобства необходимо жилы экрана скрутить между собой, как показано на изображении ниже

2.3.

Соедините с клеммной колодкой концы нагревательного кабеля с массой (защитным нулем) питающего кабеля — желто-зеленым проводом.

Для подключения удобно использовать клеммную колодку WAGO 222-412, как в нашем примере. После закрепления проводов соединение втягивается в розетку и позже оказывается за терморегулятором.

3.

Подготовьте термостат к установке.

Снимите переднюю панель с рамой.Для этого вставьте прямую отвертку в паз в нижней части передней панели и нажмите, как показано на изображении ниже.

После этого нажмите на защелку, и передняя панель сдвинется вперед, и вы легко сможете разобрать термостат на составные части.

4.

Подключаем провода к терморегулятору.

Отрежьте кусок (60–80 мм) и удалите изоляцию с концов проводов (8–10 мм), необходимую при подключении термостата.После этого зажимаем их в соответствующие клеммы, согласно схеме установки.

5.
Скручиваем провода за терморегулятором.

Итак, при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в банку они должны быть аккуратно уложены и не загораживать монтаж в дальнейшем.

6.
Выставляем уровень и закрепляем в банке механизм терморегулятора.

7.
Установить раму.

8.

Защелкните переднюю панель.

Для этого вставьте его в седло и аккуратно до щелчка нажмите. Передняя панель после фиксации также сохраняет декоративную рамку.

Теперь вы можете включить электропитание и протестировать работу термостата и всей системы теплого пола. Для этого нажмите кнопку включения (с левой стороны термостата), после чего должен загореться красный индикатор, а на ЖК-экране, где установлен теплый пол, появится текущая температура поверхности.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
