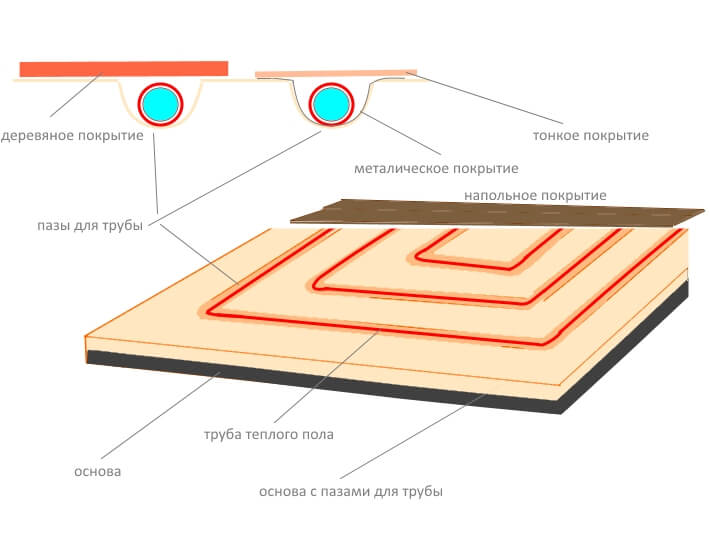

Правила укладки теплого пола: Правила укладки труб водяного теплого пола

Правила монтажа тонких нагревательных матов DEVI

Итак, вы стали обладателем теплого пола, выбрав тонкий нагревательный кабель на сетке — нагревательный мат DEVI. На сегодняшний день это один из самых популярных типов кабельного электрического обогрева.

Как подобрать теплый пол на основе электрического нагревательного кабеля или мата — читайте в статье «Рассчитываем параметры теплого пола».

Установку нагревательного мата вы можете сделать самостоятельно, но все электрические подключения должен осуществить квалифицированный специалист. Электрик должен произвести контрольные замеры и занести все данные в паспорт изделия, поставив дату и подпись согласно требованиям ПУЭ — правил устройства электроустановок, иногда называемых «настольной книгой электрика».

Также это даст вам возможность рассчитывать на гарантию, которую предоставляют производители. Практически у всех производителей есть условия предоставления гарантии, где одним из пунктов значится заполненный паспорт и наличие подписи квалифицированного (есть подтверждающие документы) или сертифицированного (есть сертификат от производителя) электрика.

Еще один очень важный момент — запрещено резать (укорачивать, удлинять, бить молотком и т. п.) нагревательную часть кабеля! Только сетевой кабель и датчик температуры пола можно удлинять или укорачивать до допустимых пределов.

Теперь давайте приступим непосредственно к установке теплого пола.

1. Определяем место, где будет установлен терморегулятор теплого пола. Как правило, его устанавливают рядом с выключателями света или в общую рамку, если данный терморегулятор совместим с ней. DEVI предлагает два вида таких регуляторов: DEVIreg™ Touch и DEVIreg™ Smart. Оба терморегулятора встраиваются во многие рамки известных производителей. Важно помнить, что к этой точке заранее необходимо подвести от щитка электрический кабель соответствующего сечения, чтобы теплый пол был защищен отдельным автоматом.
2. От места установки терморегулятора делаем штробу в стене и в полу для установки датчика температуры пола. Переход штробы от стены к полу делаем одним или двумя большими радиусами, чтобы датчик можно было легко вставить или вытащить. Датчик устанавливаем в гофрированную трубку (для замены на случай выхода его из строя), один конец которой выводим в монтажную коробку, а второй располагаем на полу, где будет уложен теплый пол, между «нитками» нагревательного кабеля.
3. Укладываем нагревательный мат на ту площадь, которую выбирали при расчете. Начинаем от места, ближайшего к терморегулятору. Повороты делаем, разрезая сетку (только сетку!). Сетка с клеящим составом, так что если пол чистый и загрунтованный, то она легко приклеится к полу. В узких местах можно уложить кабель, предварительно освободив его из сетки (просто вырезать необходимый кусок сетки), и закрепить кусочками алюминиевого скотча, плиточным клеем или клеевым пистолетом.
4. Заливаем плиточным клеем или минимальной стяжкой (без воздушных пузырьков — плотная заливка) и укладываем плитку. Предупреждаем плиточника, чтобы при «расшивании» швов не перестарался и не повредил кабель. Также предупреждаем всех строителей, которые будут что-то устанавливать в данном месте, о наличии теплого пола. Рекомендуем зарисовать схему укладки и сфотографировать раскладку перед заливкой с приставленной линейкой около мест расположения датчика температуры пола, соединительной и концевой муфт. Это облегчит работу сервисной службы в случае выхода системы из строя.
5. Теперь дело за электриком! Он делает необходимые замеры, заносит данные в паспорт и производит все необходимые электрические подключения.
6. Ждем 3–5 дней, пока плиточный клей или тонкая стяжка затвердеют.

Теперь включаем терморегулятор, настраиваем температуру, составляем расписание, ждем выхода системы на рабочий режим и наслаждаемся комфортом!

Технология укладки теплого пола

Автор Alexey На чтение 5 мин. Просмотров 323 Опубликовано 02.01.2016
Обновлено 02. 01.2016

В последнее время все чаще и чаще при обустройстве своего дома люди прибегают к установке теплых полов. Это очень удобно и выгодно.

Во-первых, такие такой способ обогрева не будет вам мешать и занимать место – он просто укладывается под половое покрытие. Во-вторых, при таком способе помещения хорошо и равномерно прогреваются. Причем на уровне ног температура достигает 25°С, а наверху 18°С, что считается наиболее благоприятными условиями для человеческого организма.

Теплые полы бывают водяные и электрические. Установка водяных полов требует больших трудозатрат и наличия автономного источника тепловой энергии. Тут без помощи специалистов не обойтись. Электрические же полы более простые в плане монтажа, поэтому их вы можете установить самостоятельно.

О том, как самостоятельно провести монтаж электрического теплого пола и пойдет речь в нашей статье.

Способы монтажа теплого пола

От того, какого вида теплый пол вы выберете для своего дома, будет зависеть и способ его укладки. Есть такие виды теплых полов, как:

• Кабельный теплый пол

Это обычный электрический кабель, который монтируется затем в слой стяжки, а сверху укладывается напольное покрытие. Чаще всего применяется в ванной комнате, кухне или на лоджии. Самый трудоемкий из способов укладки теплого пола.

• Кабельный теплый пол на основании

В конструкцию входит тот же кабель, только уже закрепленный на металлической сетке. В монтаже очень простой – нужно только укладывать нагревательные маты под напольное покрытие.

• Инфракрасный теплый пол

Если вы собираетесь провести монтаж теплых полов без проведения капитального ремонта, лучше всего остановиться на инфракрасных полах. В этом случае на стяжку под линолеум или ламинат кладут слой утеплителя с вспененным полиэтиленом и поверхностью из фольги.

Подготовка к монтажу

Приступая к монтажу электрического теплого пола предварительно приобретите следующие инструменты:

1. Кабель, нагревательный мат или инфракрасную пленку;
2. Соединительные провода;
3. Крепления;
4.  Терморегулятор;
5. Система защиты УЗО;
6.  Медный кабель для заземления.

инструменты для монтажа полов

После этого необходимо произвести замеры и вычислить количество материалов, которые будут нужны вам для ремонтных работ.

Заранее наметьте план монтажа теплого пола, не внося при этом участков с мебелью и бытовыми приборами. Нельзя чтобы в этих местах или рядом с источниками тепла пролегал кабель. На листе у вас получится неправильная фигура, на которую и будет уложен нагревательный кабель.

Для каждого помещения необходимо составить свой план разметки, а затем перенести его на пол. Также в стене выделите место для терморегулятора и сделайте там отверстие, если он у вас вставной.

После проведенных разметок приступайте к вычислению необходимых материалов.

Производители кабельного теплого пола составили специальные таблицы для облегчения расчетов. По ним вы сможете подобрать нужный шаг укладки и требуемое количество провода на каждую комнату.

Расчет укладки инфракрасной пленки и нагревательных матов еще проще – нужно купить то количество пластин, покрывающее всю необходимую поверхность пола.

Подготовка напольной поверхности

Если вы укладываете кабельный теплый пол необходимо убрать старый слой стяжки и очистить поверхность пола.

Затем на пол уложите гидроизоляционный слой, который будет проходить внахлест на стену, примерно на 10 см. слой крепится к стене при помощи демпферной ленты. После проведения работ нужно будет обрезать остатки слоя и ленты.

Для того, чтобы тепло не уходило вниз, применяют следующие способы утепления пола:

• Инфракрасные пленки с фольгированными отражающими поверхностями, когда теплый пол применяется как дополнительный вид обогревания помещения;
• Листы пенополистирола толщиной 20-50 мм;
• Листы пенополистирола или слой минеральной ваты толщиной 100 мм, если помещение раньше никак не отапливалось;
• На утепляющий слой нужно уложить арматурную сетку или добавить в состав стяжки пластификатор или микрофибру.

Монтаж теплого пола

Перед укладкой нужно проверить нагревательный кабель на показатель сопротивления. Допускается погрешность в 10% от данных на коробке кабеля. Если сопротивление в пределах допустимого, можно начинать укладку.

При монтаже кабельного теплого пола кабель закрепляют на сетке из арматуры при помощи стяжек или крепежных лент. Если монтаж происходит в ванной комнате или в бане, необходимо дополнительно установить модуль УЗО и провести заземление. Заземление производят при помощи медного кабеля, который нужно затем подвести к терморегулятору.

Укладывая инфракрасный теплый пол, пленочные пластины нужно расстелить поверх слоя утеплителя, а затем закрепить их при помощи скотча.

Нагревательный провод, проходящий между двумя плитами в целях безопасности надо спрятать в небольшой кусок гофрированной трубы.

Соединение провода питания с нагревательным кабелем нужно расположить на расстоянии 10-15 см от стены, чтобы провод питания тоже оказался в стяжке. Место соединения необходимо отметить, так как это может понадобиться в случае последующего устранения неполадок.

После укладки кабеля нужно еще раз проверить его сопротивление. Если разница с предыдущими показателями небольшая, можно проверить теплый пол в действии. Для этого положите гофрированную трубу между двумя проводами нагревательного кабеля, а другой конец по штробе подведите к терморегулятору. Внутрь трубы поместите датчик.

Если кабель нагревается и все работает, нужно обесточить всю систему и снять терморегулятор до окончания монтажных работ.

Далее, если это необходимо(укладка кабельного пола), сделайте стяжку пола. После застывания стяжки сверху укладывается выбранное напольное покрытие.

Для стяжки теплого пола нагревательный кабель заливают раствором из цемента и песка. Заливать помещение нужно от дальнего угла по направлению к выходу. Состав будет застывать в течение 30 дней. В течение этого периода нельзя включать систему обогревания.

Если же у вас кабельный пол на основании или инфракрасный пол, то стяжку проводить не нужно, а паркет или линолеум укладывается сразу поверх нагревательных пластин.

Напольное покрытие для теплого пола должно иметь высокую теплопроводность. Поэтому лучше использовать покрытие из камня или керамической плитки. Деревянное же напольное покрытие хуже проводит тепло.

Как видите, монтаж теплого дома может провести любой желающий. Для этого не требуется специальных знаний. Только пользуйтесь нашими рекомендациями и пусть в вашем доме всегда будет тепло и уютно.

Порядок работы и правила укладки инфракрасного теплого пола

Теплые полы с момента своего появления на российском рынке, стали пользоваться большой популярностью. Они оптимальны для дополнительного обогрева жилых помещений в многоквартирном доме или загородном коттедже. Например, инфракрасный карбоновый пол отлично справляется с задачей обогрева комнат, благодаря ему удобно поддерживать температуру воздуха на отметке 22-24 градус. Процесс укладки пола предельно прост и, при желании с такой задачей вполне справится и новичок. Ниже рассмотрим особенности укладки теплого пола в доме, наиболее популярные варианты покрытий их особенности и технические характеристики.

Что из себя представляет инфракрасный теплый пол

Инфракрасные теплые полы отлично справляются с поддержкой нормальных и комфортных температур в доме, не пересушивая воздух в помещении. Главное же преимущество ИК полов в том, что они полностью могут заменить традиционную систему отопления в квартире. Теплые полы представляют собой нагревательные элементы, которые пропуская через себя напряжение, обеспечивают помещение теплом. Нагревательный элемент прогревается, в результате чего появляется инфракрасное излучение, которое сквозь препятствия, такие как напольное покрытие, передает тепло и нагревает воздух.  Температура воздуха будет сохраняться на одной отметке, благодаря пленке и нагревательным стержням, которые еще некоторое время, после отключения прогревают воздух в комнате.

Виды карбоновых покрытий

Первые продажи ИК полов ознаменовались успехом среди покупателей. Сегодня их предпочитает каждый 5-й житель страны. Спрос на продукцию породил огромное множество производителей, которые постоянно предлагают все более совершенные виды покрытий. Благодаря высокой конкуренции на рынке, цена на полы остается вполне адекватной. Сегодня лидерами продаж и надежными компаниями являются такие производители покрытий, как Rexva, Caleo, Green Life и множество других торговых марок.

Укладывать теплые полы можно мокрым способом и сухим. Мокрый способ предполагает помимо основного покрытия, его заливку плиточным клеем или цементной стяжкой. Важно то, что подключать такой пол можно только полного высыхания раствора. Специалисты рекомендуют выжидать месяц и только после этого вводить отопление в эксплуатацию.  Сухой способ позволяет укладывать теплый пол и сразу начинать им пользоваться. Наиболее часто сегодня в продаже можно встретить стержневые и пленочные теплые полы. Пленочные поступают в продажу в рулонах, ширина у разных видов от полуметра и варьируется до метра. Нарезать пленочные полы можно по метру, строго по указанной производителем разметке. Карбоновый нагреватель нанесен на внутреннюю сторону пленки. Форма нагревательных элементов может быть линейной, сплошной, с перфорацией или в виде пчелиных сот. Наиболее надежным вариантом является сплошное покрытие. Здесь прогрев пола происходит равномерно и самое главное очень быстро, а расход электроэнергии довольно экономичен.

Как правило, перфорированное покрытие уместно использовать при заливке пола стяжкой или клеевым раствором. Перфорация обеспечивает усиленное сцепление раствора и пола дома. С продольной полоской пленка пользуется самым большим спросом среди покупателей. Ее можно самостоятельно уложить дома, без помощи специалистов. Места разреза понятно маркированы. При нарезке полотна очень сложно повредить карбоновые элементы. Стержневые полы представляют собой систему пластичных стержней, которые соединяются параллельно друг другу медным проводом. Внутри стержней есть нагревательный элемент, который и продуцирует тепло. Стержневые маты имеют одно важное преимущество, они саморегулирующие. Если на такой пол поставить тяжелую мебель, они не деформируются и не перегреются.

Особенности укладки теплых полов

Чтобы теплые полы не пришлось переукладывать, их необходимо монтировать в строгом соответствии с инструкцией. Даже, самый современный и надежный пол не будет работать, если в процессе подключения будут допущены ошибки и не точности. Большинство производителей теплых полов предлагают подробную инструкцию об особенностях монтажа теплого пола. Если соблюдать все рекомендации, он прослужит не менее 25 лет, тогда как гарантия от производителя на него 10 лет. Например, популярные марки теплого пола стержневого типа обладают функцией саморегуляции температуры. Это полностью исключает возможность перегрева отдельных стержней и выход их из строя. Особенно, если на полу расположилась тяжелая мебель.

Перед укладкой пола необходимо удалить старое покрытие, выяснить уровень падения полов, при необходимости поверхность выровнять. Для этого можно использовать самовыравнивающиеся смеси или цементный раствор. Заранее стоит продумать место подключения пола к сети и расположение терморегулятора. Он должен быть расположен в доступном месте, не желательно закрывать его габаритной мебелью.

Температурный датчик укладывают в паз, заранее подготовленный в полу. Его нужно поместить в гофрированную трубу с зондом и заглушкой. После чего можно приступать к укладке теплоизоляционного материала. Все стыки необходимо тщательно обработать клейкой лентой. Ее же потребуется использовать для фиксации покрытия к первичному полу. На изоляцию необходимо разложить карбоновые маты, по всей площади комнаты. Специалисты рекомендуют разматывать рулон пола со стороны расположения терморегулятора. После укладки пола, его необходимо тщательно закрепить на месте. Можно заранее подготовить в изоляции специальные отверстия, для лучшего сцепления стяжки с основным полом. После того как пол высох, его можно готовить к подключению. Заранее стоит изолировать карбоновую систему обогрева. Полосы мата необходимо соединить проводами, заранее зачистив изоляцию. Чтобы они более надежно были соединены между собой, в комплекте к полу идут специальные гильзы в термоусаживаемой ленте. Каждую гильзу нужно надеть на оголенный провод и обжать клещами или плоскогубцами. Для термоусадки вам понадобится строительный фен. Специалисты рекомендуют для лучшей изоляции использовать два слоя термоусадки. Далее концы теплого пола необходимо подсоединить к клеммнику терморегулятора, строго придерживаясь схеме, представленной к теплому полу. После чего можно подключать датчик температуры.

Когда система теплого пола собрана, можно приступать к самому важному моменту – подключению его к сети. Для начала выберите оптимальный температурный режим, после чего включайте полы. Первое тепло появится не сразу, прогрев пола занимает 15-20 минут. Если он подключен корректно, в комнате станет теплее. Теперь можно приступать к укладке финальной цементной стяжки или заливке плиточным клеем.

Укладка нагревательной пленки

Пленочные полы укладывают в таком же порядке, как и карбоновые. Единственное существующее отличие, ИК полы необходимо укладывать таким образом, чтобы на них не шла большая нагрузка от мебели. Под диваном, шкафами и тумбами полы стелить нельзя. Важно помнить, что при укладке пленки, ее нужно располагать на расстоянии 5-10 см друг от друга, не внахлест. Крепить пленку дополнительно к полу не нужно, как и делать отверстия для стяжки цементного раствора. Самое главное, хорошо изолировать места разреза медной шины, для этого подойдет битумная изоляция. После чего можно на медной шине устанавливать контактные зажимы, куда пойдут соединительные провода, предварительно зачищенные от изоляции. Датчик температуры в ИК полах крепите к нагревательной полосе. Желательно для него подготовить отверстие в теплоизоляции. Как и с карбоновым полом, зажимы располагаются в такой же последовательности. Уложенные провода необходимо зафиксировать скотчем. После чего, пол можно подключать к терморегулятору. Если площадь подключаемого пола большая, а рассчитанное потребление энергии будет составлять более 2 кВт, стоит заранее приобрести отдельный автомат, к которому и подключать систему полов.

Когда система пола полностью собрана, перед укладкой ламината ее необходимо включить в тестовом режиме и проверить корректность работы. Если дефектов нет, можно приступать к укладке финального напольного покрытия. Например, если это будет ковролин или тонкий линолеум, рекомендуется сверху теплых полов уложить слой фанеры или другого материала, после чего застилать полы. Если вы все подключили правильно и корректно, пол прослужит от 25 до 50 лет.

Достоинства и недостатки карбонового пола

Любые теплые полы имеют свои преимущества и недостатки. Так, карбоновые полы имеют достаточно высокую цену, на рынке можно приобрести поддельную продукцию, не всегда отличимую от оригинала. Поломки карбонового пола довольно сложно поддаются ремонту. Оригинальная продукция имеет высокую цену и, далеко не каждый человек способен позволить себе такую покупку. По причине высокой стоимости, часто можно приобрести поддельный продукт, с более низким ценником. Но, о качестве здесь вовсе не идет речи. Поддельные карбоновые полы довольно быстро выходят из строя, а ремонт сопряжен с определенными трудностями. В частности, придется демонтировать напольное покрытие, чтобы выяснить причину поломки. Если теплые полы являются единственным источником тепла в помещении, дополнительно придется позаботиться об утеплении стен помещения. А это дополнительные расходы.

Преимущества ИК полов

Главным достоинством инфракрасных теплых полов является то, что они очень легко, просто и быстро поддаются укладке. Имея достаточно демократичную цену, они надежны и безопасны, потребляют умеренное количество электроэнергии, практически не требуют ремонта, если были подключены к сети корректно.  Как правило, для обустройства одной комнаты средних размеров, потребуется один рабочий день, чтобы уложить полы и подключить их. Для выполнения всего спектра работ, не требуется особый набор инструментов. Большая часть комплектующих поставляется вместе с полом. Если говорить о стоимости материала, то она предельно демократичная. Расчитывая расходы на паровое или водяное отопление, цена на теплые полы чисто символическая. К тому же, теплые полы карбонового типа можно использовать как дополнительный источник тепла, так и основной. Если подключение было выполнено строго по инструкции, расход электроэнергии будет минимальным.

К тому же, покрытие полностью безопасно для здоровья человека. Полу такого типа не страшна влага и сырость. Сбой работы одной секции не повлечет выход из строя всей системы отопления. Равномерный прогрев будет выполняться по всей площади помещения в привычном режиме. Довольно часто карбоновые полы можно встретить в детских комнатах, спальнях, кухнях, санузлах. Особенность системы в том, что секции нагрева расположены параллельно друг другу. Если один квадрат перестал работать, на функциональность остальных секций это никак не повлияет.

Принципы эксплуатации и ремонта теплых полов

Современные системы теплых полов настолько продуманы до мелочей, что вывести их из строя довольно сложно. Чтобы пол прослужил предельно долго, стоит обращать внимание на рекомендации производителя о правилах использования. Оригинальный товар, с сертификатом соответствия имеет определенную гарантию. Сам срок службы покрытий довольно большой.

Если правила укладки были корректными, с соблюдением всех этапов монтажа, они прослужат не один десяток лет. Производитель не просто так рекомендует дополнительно к полу приобретать терморегулятор и датчик температуры. Их отсутствие полностью лишает приобретение ценности. Укладка и монтаж дополнительного оборудования должны выполняться строго по инструкции. Игнорирование требований производителя рано или поздно приведет к неисправности. При соблюдении этих простых правил, теплые полы будут долго радовать своим теплом, не доставляя владельцам дома особых неудобств.

Неисправности теплого пола

Несмотря на то, что производители дают гарантию на теплые полы не менее 10 лет, потенциальные проблемы могут возникнуть раньше этого срока. Как правило, поломки возникают из-за не правильного подключения пола к сети или не соблюдения правил эксплуатации. Если такая проблема уже возникла, придется проводить ремонт. Если вышел из строя стержневой пол, вам потребуется снять декоративное напольное покрытие, провести замену неисправных элементов или полностью заменить теплый пол на новый. Такой процесс довольно затратен по времени и финансам. По этой причине, перед покупкой стержневого пола, стоит тщательно изучить качество продукции, отдавая предпочтение не аналогам, а оригинальному товару.

Инфракрасные полы гораздо проще поддаются ремонту, не требуют особых финансовых расходов и потери времени. Достаточно заменить вышедший участок пола на новый, подключить его к общей системе теплого пола и продолжать пользоваться современной системой отопления.

Золотые правила установки теплых полов

Когда многие домовладельцы начинают поиски системы обогрева полов, они могут быть удивлены, узнав, что они могут приобрести продукт и установить его самостоятельно. Подрядчик не требуется (хотя они могут нанять его, исходя из своего уровня знаний). Но факт в том, что установить систему теплого пола может любой желающий, получив подробные инструкции от производителя.

Независимо от того, устанавливает ли систему домашний мастер или опытный подрядчик, есть несколько правил, которым нужно следовать, чтобы гарантировать безопасное и правильное выполнение проекта.

Правило №1: Никогда не обрезайте нагревательный провод.

Ошибка жидкости: внутренняя

WarmlyYours Flex Rolls и Easy Mats оснащены нагревательным кабелем, который заделан другим материалом, например пластиковой сеткой или ультратонкой фольгой. Этот материал удерживает кабель в виде змеевика, сохраняя постоянное расстояние между кабелями и уменьшая трудозатраты на прокладку нагревательного кабеля. Когда устанавливаются гибкие ролики, их необходимо разрезать и повернуть, чтобы обогреть всю комнату. В этом случае особенно важно соблюдать осторожность, чтобы не порезать нагревательный провод.Сетку или фольгу рулонов следует разрезать, но нагревательный элемент нельзя разрезать или надрезать. На протяжении всего процесса установки очень важно следить за тем, чтобы нагревательный кабель оставался неповрежденным — как для безопасности установщика, так и для успеха проекта.

Правило № 2: Получите индивидуальный план установки.

WarmlyYours Radiant Heating предлагает бесплатные планы установки для каждого проекта. Все, что нужно сделать домовладельцу, — это предоставить план помещения, подробно указать, где расположены постоянные приспособления и вентиляционные отверстия, и указать, где он хотел бы разместить термостат, и WarmlyYours бесплатно предоставит подробный план установки. План установки показывает, какие продукты необходимы и как лучше всего их сконфигурировать, чтобы получить максимальное тепловое покрытие для помещения. Индивидуальный план установки можно запросить у торгового представителя WarmlyYours онлайн (https://www.warmlyyours.com/contact/quote-request-simple) или по телефону 800-875-5285. Наряду с руководством по установке, это самый важный документ, который вам понадобится, чтобы помочь вам в установке системы подогрева пола.

Ошибка жидкости: внутренняя

Правило № 3: Никогда не нагревайте под постоянными приспособлениями или над вентиляционными отверстиями.

Системы лучистого теплого пола не предназначены для установки под стационарными светильниками или над вентиляционными отверстиями. Важно избегать этих участков, чтобы система подогрева пола не перегревалась. К постоянным приспособлениям относятся такие вещи, как шкафы, туалеты, душевые, ванны и т. Д. Однако плавающие умывальники обеспечивают достаточно места между полом и умывальником, чтобы сделать его безопасным. В общем, между вашей системой теплого пола и любыми приборами, расположенными выше, должно быть достаточно «места для дыхания». Если есть какие-либо опасения, что ваш проект не соответствует этому правилу, вы можете дважды проконсультироваться с экспертом WarmlyYours по телефону 800-875-5285.

Ошибка жидкости: внутренняя

Правило № 4: Протестируйте систему с помощью цифрового омметра и проверьте цепь.

Перед, во время и после установки следует проверить систему теплого пола с помощью цифрового омметра. Этот инструмент гарантирует, что система находится в хорошем рабочем состоянии и остается в пределах допустимого диапазона сопротивления Ом, указанного на изделии. Точно так же подключение проверки контура к системе на протяжении всей установки предупредит вас, если какой-либо ущерб нанесен нагревательному элементу.Например, если провод порезан, порезан или даже слишком сильно изогнут, при проверке цепи сработает сирена, предупредив вас о необходимости остановить работу и убедиться, что не было нанесено никаких повреждений.

Правило № 5: Обратитесь в службу технической поддержки.

WarmlyYours Radiant Heating обеспечивает бесплатную техническую поддержку 24/7. Если у вас возникнут вопросы до, во время или после установки, не стесняйтесь звонить WarmlyYours по телефону 800-875-5285. Члены нашей команды потратили годы на устранение неполадок в системе теплого пола, поэтому они, вероятно, уже сталкивались с любыми вопросами или проблемами, которые могли возникнуть у вас на пути.Их миссия — помогать нашим клиентам направлять их, поэтому обязательно воспользуйтесь этим уникальным преимуществом, если вам нужно.

Следуя этим пяти золотым правилам, вы вооружитесь самыми важными знаниями, когда будете готовы приступить к реализации проекта теплого пола.

Знаете какие-нибудь другие «золотые правила», которые должны быть в этом списке? Сообщите нам об этом в Facebook или Twitter!

Правила техники безопасности

Агрегаты с подогревом пола должны управляться утвержденным термостатом и инструкциями по его управлению.

Систему пола нельзя включать до тех пор, пока пол полностью не высохнет, а стяжка / клей полностью не затвердеют. После высыхания систему следует постепенно включать в течение 48 часов.

Мебель с плоским дном НЕ ДОЛЖНА БЫТЬ размещена над участками, где установлен нагревательный мат / кабель, поскольку это может ограничить поток воздуха к полу, вызывая тепловую блокировку, а в крайних случаях может привести к перегреву кабеля, что может привести к опасности возгорания.Сюда также входят коврики, кресла-мешки и другие предметы, у которых значение tog превышает 2,5.

В зоне пола с подогревом нельзя просверливать или прибивать гвозди, так как это может повредить нагревательные элементы.

ПРЕДУПРЕЖДЕНИЕ: Опасность поражения электрическим током и возгорания.

В случае повреждения или неправильной установки системы теплого пола может произойти возгорание или поражение электрическим током, что приведет к серьезным травмам или повреждению имущества.Вы должны внимательно следить за предупреждениями и инструкциями, содержащимися в наших руководствах по эксплуатации и видео.

• Необходимо использовать термостат.
• Важно, чтобы это оборудование устанавливалось только квалифицированными электриками, которые знакомы с правильными размерами, установкой, конструкцией и эксплуатацией систем обогрева пола, а также с соответствующими опасностями. Установка должна соответствовать всем национальным и местным электротехническим нормам и правилам.Если вы не знакомы с этими требованиями, обратитесь к электрику.
• Наши системы предназначены только для теплых полов. Убедитесь, что в пол не проникают гвозди, шурупы или аналогичные устройства, которые могут вызвать повреждение при первой установке или во время последующих ремонтов пола в будущем.
• Если система теплого пола повреждена, ее необходимо заменить. Не пытайтесь соединить или отремонтировать какую-либо часть системы.
