Правильная укладка теплого водяного пола: Технология монтажа водяного теплого пола

Правильная укладка водяного и электрического теплого пола

Поставьте лайк, поблагодарите автора за его труд!

   Часто взявшись
делать монтаж электрического теплого пола, в самый ответственный момент
монтажник задается вопросом о правильной укладке теплого пола. Следуя нашим
небольшим рекомендациям Вы сделаете все правильно. Перед укладкой теплого пола
обязательно удостоверьтесь, что основа не слишком холодная и не влажная. Это
позволит в будущем сэкономить на коммунальных платежах, ведь самое главное в
любом отоплении – уменьшение теплопотерь.

Как правильно сделать монтаж водяного или электрического теплого пола своими руками

Итак, для электрического
теплого пола правильная укладка будет:

1.            Если
кабель имеет толщину более 5 мм и удельную мощность более 15 вт, то он требует
стяжки, а шаг установки для напольного обогрева будет в приделах 10-15 см. Если же этот
кабель используется не просто для комфорта, а для отопления шаг укладки будет
8-12 см.

2.            У тонкого
нагревательного кабеля правильность установки 7-10 сам, без стяжки. Обычно
толщина 3,5 – 4,2 мм, тонет в плиточном клею.

3.            Не
забывайте, для монтажа кабельных систем вам понадобится монтажная лента или
сетка с хомутами.

4.            Для
нагревательного мата ничего особого не нужно. Разрезайте сетку где угодно. Не
затрагивая кабель, уложите как угодно, после установки датчика укладываете
плитку

5.            Важно в
любой кабельной системе сильно не перегибать кабель, изгиб должен быть очень
плавным.

6.            Инфракрасная
пленка ложится медными шинами в низ, матовой стороной на верх, подсоединяется
пайкой или клипсами из луженой меди. Под мягкие покрытия, такие как линолеум и
ковролин накрывается дополнительно двп 3-5 мм для защиты от механических
повреждений. В качества отражателя служит подложка под ламинат.

7.            Стержневой
греющий пол укладывается по принципу нагревательного мата.

8.            Датчик
температуры терморегулятора в кабельных системах укладывается между витками
кабеля, в пленочном полу непосредственно под пленку — под карбон, в стержневом
—  между полосками стержня по середине.

9.            Отступ от
стен к напольному отоплению 5-15 см., от мебели 5-10.

О том, как выглядит правильно смонтированный теплый пол

Монтаж инфракрасной пленки: подложка не токо-проводящий вспененный полиэтилен 4 мм, вырезайте канавки для кабеля, накрывайте полиэтиленом 150-200 микрон

По поводу водяного теплого пола можно отметить следующее:

   От того, как уложен
теплый водяной пол, зависит оптимальность и долговечность его работы. Перед
началом установки шланга необходимо подготовить поверхность и уложить
теплоизоляционный материал. Затем уложить армирующую сетку, если планируется
заливка стяжки. В этом случае также не следует забывать, что по периметру
помещения необходимо закрепить демпферную ленту, которая будет компенсировать
расширение стяжки при ее нагреве.

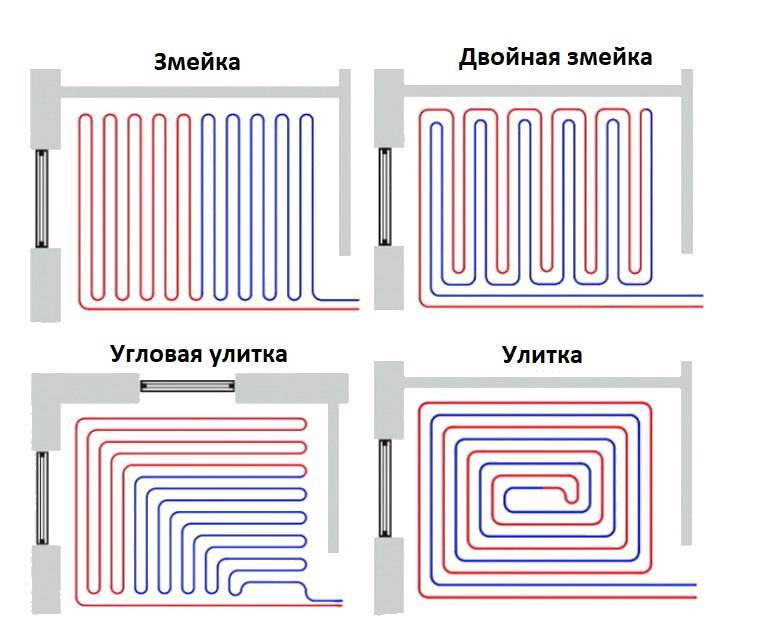

   Существует два
способа установки труб: змейкой и улиткой (она же спираль). При укладке улиткой
шланг описывает периметр комнаты от краев к центру, а затем — наоборот, при
этом монтаж не особо затруднительный, способ укладки труб этим методом
позволяет придерживаться любого шага укладки трубы, начиная с шага 10 мм и
далее. При укладке улиткой теплопотери будут минимальными. Профессиональные
монтажники считают этот способ установки наиболее эффективным. Укладка трубы
змейкой более сложная, шаг укладки шланга может составлять до 200 мм, по
сравнению с улиточными 10 мм. Теплопотери при установке змейкой также будут
большими, чем при установке улиткой. Это связано с тем, что теплоноситель
подается только с одной стороны и теряет энергию до конца системы, то есть,
температура постепенно будет понижаться по мере удаления от смесительного узла.

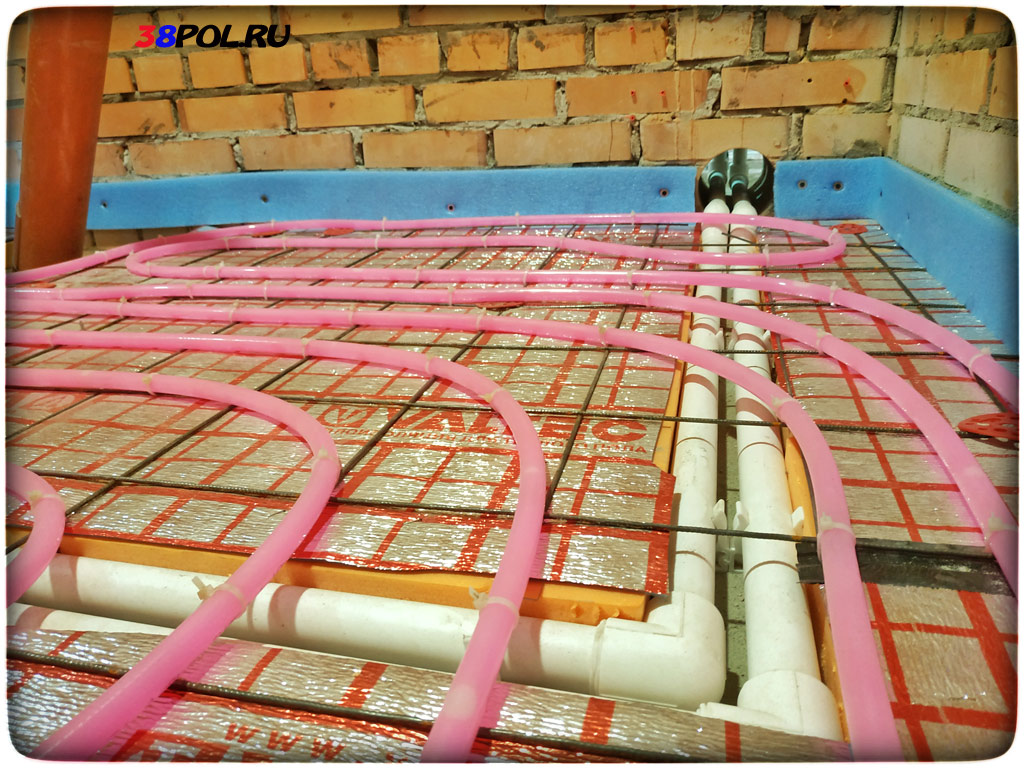

   Правильным
считается шаг установки трубы в 15 см, в краевых зонах – 10 см (возле наружных
стен, на лоджиях, балконах). При укладке шланга не следует забывать, что
необходимо отступить от стен хотя бы на 10 см, при монтаже саму трубу следует
разматывать от коллектора (или того места, где он будет находиться), при
раскатке необходимо огибать разные препятствия, места, где будет установлена
сантехника, тяжелая мебель. Крепление трубы производится по ходу разматывания с
помощью или якорных скоб к утеплителю, или пластиковых стяжек к армирующей
сетке, причем сначала крепятся углы трубы и середина ее  длинных сторон, после полной установки шланга добавляются крепления на остальные ее участки. Расстояние между креплениями
должно быть около 50 – 100 мм. Крепить трубу нужно прочно, чтобы она не
поднималась и не выпирала при заливке стяжки.
