Правильное подключение радиатора отопления, боковое, нижнее, диагональное подключение

Комфорт и уют в помещениях зависит от созданного в них микроклимата. В холодное время года в его формировании участвуют радиаторы, вернее целая система отопления квартиры или дома. Мы расскажем о правильном подключении радиаторов отопления. Показать схемы подключения, виды, типы и попытаться выбрать самое эффективное подключение.

Ответы на эти вопросы необходимо получить до начала процесса монтажа, потому что переделывать всегда сложнее, чем делать. Вам интересно, или с нижним, чем они отличаются? Давайте разберемся в этом вопросе, чтобы не возникло проблем при эксплуатации.

Основные схемы подключения

Вы выбрали для своих помещений стальные радиаторы. Мастера разработали схему, предложив один из способов подключения оборудования. Это важный момент. От выбранного варианта подачи теплоносителя зависит, как будут нагреваться радиаторы и поддерживаться микроклимат.

Основные схемы подключения радиаторов

Количество тепла, которое начнет давать ваш прибор отопления, встроенный в общую систему, не в последнюю очередь зависит от предложенной схемы установки. Существует три основных варианта монтажа подающего и отводящего патрубков: диагональный, боковой и нижний.

Диагональное подключение радиатора отопления

Данный тип подключения стального радиатора отопления считается максимальным по эффективности теплоотдачи. При такой установке достигается равномерное распределение теплоносителя и оптимальный температурный градиент. Предпочитают диагональные (перекрестные) при установке длинных секционных радиаторов (число секций от 12 и более) а также при обогреве больших площадей или когда надо выжать из радиатора максимум теплоотдачи. Часто бывает что у клиента есть определенная ниша под радиатор, а таких размеров недостаточно для обогрева помещения, тогда можно пробовать для повышения эффективности диагональное подключения радиаторов.

В диагональной схеме подающий теплоноситель трубопровод монтируется к верхнему патрубку одной стороны радиатора, а к нижнему подходит отводящий трубопровод с другой стороны устанавливаемого оборудования, по диагонали. Или наоборот.

Недостатком этого типа подключения мастера считают неудобство монтажа, а потребители — неэстетичный внешний вид. Из-за этого в многоэтажных домах не практикуют диагональный монтаж. Если вы выбрали его для частного дома или при капитальном ремонте в квартире, то добиться внешней гармонии позволит прокладка трубопроводов в стене (штроба) или установка фальшстены.

Боковое подключение радиатора отопления

Это наиболее часто встречающийся вариант монтажа в городских в квартирах, потому что вертикальные контуры подачи и обратки (стояки), всегда проложены по единой системе.

При секционных моделях число секций батареи не превышает 12-ть.

Трубы идут от этажа к этажу в одном месте.

Схема бокового одностороннего подключения батареи отопления проста и предельно понятна: подающая труба монтируется к верхнему патрубку, а обратная — к нижнему. Подведение и обратка расположены на одной стороне оборудования. Такая схема энергетически эффективна и эстетически приемлема. Единственное что батарея не должна превышать 12 секций, или 1000 мм. Также есть еще разновидность седельного подключения — это когда подключение боковое но снизу (снизу по бокам).

Информация по теме: Обвязка радиаторов | Радиаторные комплекты для бокового подключения | Лучшие алюминиевые радиаторы

Нижнее подключение радиаторов отопления

Третий вариант — нижнее подключение радиаторов отопления, которое теоретически относится к схемам одностороннего монтажа. Отличительная особенность этого типа в сравнении с боковым – запрет на перемену мест подводящего и обратного патрубка. Используется в новостройках, трубопровод подводится на прямую к каждому радиатору отопления, от рспределительного отопительного щитка в корридоре.

В данный момент самый распространенный метод подключения, еще называют лучевая развязка отопления. Обвязка стального радиатора и возможность самостоятельной установки оборудования.

Информация по теме: Обвязка стального радиатора | Радиаторные комплекты для нижнего подключения |

Подключение радиаторов отопления при однотрубной системе

При однотрубной системе подача теплоносителя в радиатор и обратка возвращается в один и тот же контур, и потом последовательно теплоноситель проходит по всем радиаторам в одном контуре. Такую систему еще называют последовательной, последовательное подключение радиатора. Недостаток такой схемы, что последние радиаторы будут самые менее теплые. Данную систему обязательно надо отбалансировать с помощью преднастройки в клапанах.

Схема практически изжила себя, осталась более менее в частных домах, так как она менее затратна и легка в инсталяции.

Подключение радиаторов отопления при двухтрубной системе

Двухтрубная система отопления для радиаторов в данный момент самая распространенная, так как позволяет вести учет тепла каждого отдельного пользователя. На примере новостройки, есть общий стояк, а от него уже расходятся контура по всем квартирам. Каждый из пользователей может сам управлять подачей отопления в своем жилище. Применяется во всех новых домах и новостройках.

Грамотное решения вопроса, как правильно провести установку стального радиатора с нижним подключением, боковым или радиальным, обеспечивает еще и правильный выбор радиаторной арматуры. Она определяется мастером в соответствии с купленной моделью.

Потребители получили сегодня широчайший выбор вариантов вплоть до совершенно экзотических.

Ориентироваться при подключении приходится и на особенности самого радиатора.

От них, а не только от варианта монтажа, будет зависеть выбор .

Отопление – вид коммуникации, который имеет повышенные риски в эксплуатации. Никому не интересно мерзнуть в стужу, но еще менее привлекательным выглядит залив своей квартиры и соседей. Рекомендуем 10 раз подумать, прежде чем предпринимать самостоятельные действия по монтажу стальных радиаторов в квартирах и домах. Так как вариантов есть много, рпавильных и не правильных. Но главное, чтобы все это делал проверенный специалист. Обращайтесь к профессионалам Киевской Tепловой Компании. Предлагаем комплексное и гарантированное обслуживание в сфере водоснабжения, отопления, канализации.

Правильное подключение радиаторов

Проверка правильного подключения радиаторов при опрессовке системы отопления

Правильное подключение радиаторов отопления означает их правильную работу. Это легко проверить в процессе опрессовки системы отопления с использованием горячего теплоносителя. Опрессовка, это финальный этап установки системы отопления, проверка правильности монтажа всех ее компонентов. Результат определяется с помощью тактильных тепловых рецепторов кожи. Дотрагиваясь до каждой батареи отопления, убеждаются в том, что она нагрета. Последовательно проверяют, равномерно ли нагреты все батареи в доме. При наличии пирометра, инфракрасного дистанционного термометра, можно использовать его. Он оказывается в особенности полезен для проверки равномерности нагревания отдельных секций радиаторов.

Обычно в системе применяют не термостаты, а более дешевый вариант регулирования температуры батарей: краны. Сантехники часто используют слово краны как профессионализм, с ударением на последнем слоге, кранЫ. Краны позволяют регулировать температуру отдельных радиаторов посредством изменения проточного сечения для отдельных радиаторов и веток системы отопления. Опытные сантехники устанавливают краны таким образом, чтобы использовать их также для продавливания воздушных пробок в отоплении в процессе опрессовки системы. Это касается как промежуточных кранов, так и воздушников, кранов Маевского или спускных кранов. Некоторые сантехники предпочитают устанавливать вместо кранов Маевского небольшие спускные краны, которые служат дольше и не «примерзают».

Если отдельные радиаторы не греются, либо не греются целые ветки системы отопления, содержащие несколько радиаторов, это как раз свидетельствует чаще всего о наличии воздушных пробок. Как убрать, выгнать, удалить воздушную пробку? Для этого иногда приходится временно отключать отдельные ветки, чтобы подать максимум давления в «неправильную ветку». В закрытой системе отопления с принудительной циркуляцией убрать воздушные пробки проще.

Самые распространенные ошибки подключения радиаторов отопления

Самой неприятной, но, к сожалению, достаточно распространенной ошибкой подключения радиаторов является обратное подключение радиаторов, неправильная схема подключения радиаторов. Подача, приток теплоносителя, воды, должна всегда, во всех способах подключения, быть сверху, насколько это возможно. А обратка, отток охлажденной воды, должен быть снизу. Если подключают ошибочно, наоборот, подача снизу, а обратка сверху, теплоотдача радиатора может снижаться более чем в два раза. Естественно, что результат такого неправильного подключения легко определяется в процессе опрессовки отопления.

Неправильное, обратное подключение радиаторов

Бесспорно, обратное подключение радиаторов является грубейшей ошибкой. Причиной может быть то, что сантехник или, что бывает чаще, мастер-универсал не может правильно определить направление движения теплоносителя в системе отопления, идентифицировать, где подача, а где обратка. Другой причиной может быть незнание базовых принципов и схем подключения радиаторов.

Второй по значимости причиной неправильного подключения радиаторов является проблема удаления воздушных пробок. Эта проблема тесно связана с уклоном труб отопления. Кратко эту проблему можно обозначить так:

— уклон подачи должен быть отрицательным или выпуклым с воздушником (или напорным баком в открытой системе) на самой высокой точке;

— уклон обратки должен быть также отрицательным или вогнутым, желательно, хотя и не всегда возможно, расположить в самой нижней точке кран для спуска теплоносителя из системы отопления.

Равномерность нагрева, как показатель правильного подключения радиаторов

В любом радиаторе отопления отдельные секции греются неравномерно, по-разному. Также каждая отдельная секция радиатора нагревается неравномерно. Вверху она более теплая, а снизу холоднее. Но эта разница должна быть невелика. Опытный сантехник сразу определит, является ли неравномерность нагрева секций или каждой отдельной секции признаком неправильного подключения радиаторов, или эта разница находится в пределах нормы, и подключение радиаторов выполнено правильно.

Следует отметить, что у чугунных батарей отопления коэффициент теплопередачи заметно ниже, чем у алюминия. Это выражается в том, что секции чугунных батарей нагреваются более равномерно, чем секции биметаллических и алюминиевых радиаторов. Это не является признаком ошибки, чаще всего радиаторы подключены правильно.

Неравномерное нагревание каждой секции радиатора, когда вверху она горячая, а внизу слишком холодная, может свидетельствовать об обратном подключении радиатора отопления, либо о том, что нижний проток забит осадками. Различное нагревание отдельных секций: обычно ближние к трубе отопления 1-2-3 секции греются, а остальные остаются холодными, также свидетельствует об обратном подключении.

Либо подобный симптом может означать, что использовано боковое подключение, и напора теплоносителя, его скорости, не хватает для того, чтобы вода проходила через дальние секции. Подобная проблема решается изменением бокового подключения на диагональное подключение радиаторов, либо добавлением удлинителя протока жидкости. Последний вариант используется для того, чтобы не менять дизайн установки радиатора.

Как лучше подключить радиатор отопления: tvin270584 — LiveJournal

Монтаж системы водяного отопления требует правильного расчета и проектирования. Одним из таких этапов является подключение радиатора отопления в систему. От этого зависит эффективность всей системы, поэтому сделать это нужно правильно. В статье мастер сантехник расскажет, как лучше подключить радиатор отопления.

Выбор радиаторов

Прежде чем перейти к тому, как правильно подключить радиаторы отопления, нужно определиться с их видом. Изделия из разных материалов имеют свои свойства и требования к эксплуатации.
В настоящее время на рынке можно встретить следующие батареи:

До сих пор чугунные батареи остаются весьма распространенными. К их преимуществам относятся долговечность и невысокая цена. А вот недостатков у них множество: это большой вес, необходимость регулярной покраски, невысокая теплоотдача (по сравнению с более современными приборами из других материалов).
Биметаллические радиаторы представляют собой стальную трубу, окруженную алюминиевыми ребрами. Они совмещают в себе качества стальных и алюминиевых изделий. Основным недостатком таких батарей является их высокая стоимость.
Стальные радиаторы имеют хорошую теплоотдачу, однако они малоустойчивы к гидравлическим ударам. По этой причине они используются в основном в автономных отопительных системах в частных домах.
Алюминиевые батареи в последнее время стали пользоваться большой популярностью. Они стоят недорого, отличаются красивым внешним видом и долговечностью. В зависимости от индивидуальных потребностей, можно выбирать изделия с разным количеством секций. Главным недостатком является низкая теплоемкость – алюминиевые радиаторы быстро нагреваются и остывают. С другой стороны, уже через 15 минут после включения системы отопления в холодном помещении чувствуется увеличение температуры воздуха. Кроме того, воздух из отопительной системы приходится спускать через специальный клапан.
Таким образом, недостаточно просто выполнить правильное подключение радиаторов отопления, нужно еще и подобрать подходящий тип батарей.
Схемы разводки труб системы отопления

Выбор схемы подключения радиатора отопления в первую очередь зависит от типа разводки труб системы отопления. Наиболее часто встречается однотрубная система отопления и двухтрубная.
Схема подключения радиатора в однотрубной системе отопления
Само определение «однотрубная» говорит само за себя. Осуществить подключение при однотрубной системе отопления можно по разному.
Последовательное подключение
Суть данной схемы заключается в последовательном подключении радиаторов отопления. То есть труба выходящая из одного радиатора входит в другой радиатор.

Из последнего радиатора труба подключается к холодному входу котла отопления или в стояк многоквартирного дома.
У данного способа существует один плюс и пару минусов.
Плюс заключается в простоте и бюджетности осуществления монтажа.
Минус этого варианта в том, что температура в первом радиаторе всегда будет на порядок выше, чем в последнем и чем больше количество радиаторов, тем больше будет эта разница.
Ещё минусом является отсутствие возможности регулировать температуру радиаторов по отдельности. Установив терморегулятор на один радиатор, регулироваться будут все, что не всегда будет соответствовать нужным требованиям конретной комнаты.
Все радиаторы отопления по ориентации подключения можно разделить на батареи с боковым и нижнем подключением. Поэтому при однотрубном отоплении последовательным способом радиаторы с нижний подводкой подключаются так:

Конкретно, какой из входов на батареи является подающим, а какой обратным читайте в инструкции, прилагаемой к радиатору.
Радиаторы с боковым подключением можно подключить по диагонали

Этот способ подключения является самым эффективным по сравнению с другими. Именно его производители берут за основу, когда пишут технические характеристик, испытывая свои радиаторы.
Односторонним способом

Удобно, когда основная труба проходит сбоку от радиатора.
Нижним подключением (седельное подключение)
Для того чтобы была возможность регулировать каждый радиатор в отдельности при однотрубной системе отопления применяется седельное подключение:

Но при этом мощность радиатора падает примерно на 15 % .
Стоит отметить, что таким способом можно воспользоваться, только при наличии принудительной циркуляции.
Схема подключения радиатора при двухтрубной системе отопления
Двухтрубная система отопления представлена подающей и обратной трубами. Такая система эффективней однотрубной. Варианты подключения при таком отоплении схожи с однотрубной, но всё таки есть разница, которую демонстрируют изображения ниже:

При подключении радиаторов отопления вне зависимости от выбранного способа, желательно ставит на подающую и обратную трубы шаровые краны на случай каких-то внештатных ситуаций, что бы можно было устранить проблему без остановки всей системы. А лучше установить терморегулирующие вентили на батареи, что бы была возможность контролировать температурный климат в помещении.
Эффективность отдачи тепла в зависимости от подключения

В зависимости от способа, которым радиатор подключен в систему отопления эффективность батареи от её максимальной возможности разнится, поэтому на изображении ниже наглядно все варианты и их эффективность указана.

В каком месте ставить радиаторы
Радиаторы отопления в первую очередь ставятся под окнами. И это не случайно, так как тёплый воздух, идущий от него, создает тепловую завесу холодному воздуху, что улучшает обогрев помещения и предотвращает запотевание стекла.
Как располагать радиаторы под окнами

Во-первых, ширина батареи не должна быть меньше 70 % от ширины окна, далее высота радиатора от пола 8-12 см. Ниже нельзя, так как нарушатся конвекционные потоки, выше тоже не рекомендуется потому, как пол в таком помещении будет плохо прогреваться. Теперь, что касается расстояния от стены до батареи. Оно должно варьироваться от 3 до 5 см, опять же для условий возникновения конвекционных потоков, которые так необходимы для эффективной работы системы отопления.
Если при подсчете необходимой мощности радиаторов отопления окажется, что места под окнами уже не хватает, а нужно установить ещё батареи, то они ставятся уже в свободном месте, желательно на стене, граничащей с улицей.
Видео
В сюжете — Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально

В продолжение темы посмотрите также наш обзор Не работают батареи отопления

Источник

https://santekhnik-moskva.blogspot.com/2020/05/Kak-luchshe-podklyuchit-radiator-otopleniya.html

Правильное подключение радиаторов отопления: диагональное, нижнее, боковое, последовательное

Любые современные батареи, будь то алюминиевые, чугунные или биметаллические, поставляются с четырьмя открытыми патрубками для подключения к магистрали отопления. В соответствии с конструктивными особенностями разводки выбирается схема соединения радиаторов с подведенными трубами, а оставшиеся отверстия закрываются заглушками или воздухоотводящими кранами.

В этой статье мы будем изучать возможные варианты установки батарей и расскажем, какая схема лучше с точки зрения эффективности теплоотдачи. [contents]

Диагональное подключение

Считается, что наилучшие результаты работы вашего радиатора можно получить, используя диагональное подключение. Для того чтобы правильно реализовать этот способ, нужно подсоединить входную трубу к одному из верхних входов, а обратку – к нижнему с противоположного края. Тогда теплоноситель будет циркулировать по оптимальному маршруту, захватывая наибольшую часть поверхности отопительного прибора.

Такая комбинация является особенно эффективной, если радиатор состоит из большого числа (более 10) секций. Все другие виды соединений в этом случае будут заметно проигрывать.

Поэтому диагональное соединение считается эталонным, и все производители указывают параметры своего оборудования относительно этого варианта устройства отопления.

Диагональное подключение многосекционной батареи

К недостаткам рассматриваемого способа можно отнести:

большой расход труб в системе;
невозможность спрятать коммуникации в стене или в коробе;
сложную геометрию разводки;
неудобный монтаж.

Применяется диагональная схема в тех случаях, когда главным требованием является максимальная теплоотдача, а соображения эстетики и дизайна отходят на второй план. В силу неэкономичности и сложности разводки, в многоэтажных домах этот способ установки радиаторов практически не используется.

Нижнее подключение

В противоположность диагональному, нижний способ подключения батарей не позволяет оптимизировать систему отопления по производительности, но зато обеспечивает возможность сделать радиатор практически незаметным.

Нижнее подключение радиатора

Такое соединение (его иногда называют ленинградкой), в силу особенностей прохождения теплоносителя между входным и выходным коллектором, снижает КПД в системе на 10-15%. Причем столь ощутимыми эти потери становятся лишь в многоквартирных домах при большой длине магистрали.

Если вы планируете устанавливать радиатор в собственном доме (особенно одноэтажном), нижняя схема подключения будет отличным вариантом.

Верхняя часть батареи прогревается хуже нижней, особенно это становится заметным при засорении или завоздушивания внутренних полостей. В этих случаях требуется чистка и удаление воздуха при помощи кранов Маевского.

Боковая схема

Чаще всего радиаторы системы отопления, особенно в многоквартирных домах, монтируются по боковой схеме. Ее суть заключается в том, что обе магистрали подходят к батарее с одной стороны.

Боковое подключение радиатора отопления

Преимущества бокового подключения:

высокая эффективность;
удобный монтаж;
экономия на трубах;
возможность организации байпаса между магистралями для установки регулирующей арматуры.

Если сравнивать между собой диагональную и боковую разводку, преимущество стоит отдать последней, т. к. разница в эффективности составляет всего несколько процентов, а выгоды бокового подключения очевидны.

Диагональная схема начинает выигрывать, если нужно подключить радиатор с большим количеством секций или организовать последовательное расположение нескольких мощных батарей. Правильное понимание этих особенностей поможет оптимально распределить радиаторы в системе.

Расположение радиатора

Радиатор лучше всего устанавливать под окном. Это общеизвестное правило объясняется очень просто: именно там батарея отопления создаст наилучшие условия, препятствующие попаданию холодного воздуха в помещение.

Схема размещения радиаторов отопления под окном

В городской квартире окна и двери – самые главные источники теплопотерь. В частных домах, как мы уже отмечали, к ним добавляются крыша и пол. Батарея под подоконником создаст завесу из теплого воздуха, который, как известно, стремится вверх при нагреве, и не пустит холод внутрь.

Если в помещении несколько окон, лучше распределить радиаторы между ними и подключить их последовательно. Также специалисты рекомендуют ставить несколько точек обогрева в угловые комнаты.

Правильно разместить радиатор помогут следующие советы:

Расстояние батареи до пола и подоконника должно быть не менее 10 см. В противном случае эффективность ее работы снизится, а под ней будет неудобно убираться;
Не стоит сильно углублять радиатор в сторону стены, лучше оставить зазор около 5 см;
При использовании декоративных защитных экранов эффективность радиаторов снижается на 10-15%.
С точки зрения теплоотдачи преимущество имеют алюминиевые радиаторы, но в городских квартирах лучше устанавливать биметаллические изделия.

И еще один немаловажный момент: самостоятельно изменять схему подключения радиаторов, их соединение между собой или устанавливать запорные вентили при отсутствии байпасов в многоквартирных домах запрещено. Все переделки в системе отопления необходимо согласовывать с Управляющей компанией.

Установка радиаторов

Самостоятельная установка радиаторов не вызовет проблем в системе отопления в дальнейшем, если правильно выполнить все требования к таким работам и обеспечить герметичность всех соединений. Кроме того, некоторые виды батарей требуют аккуратности при обращении: алюминиевые и биметаллические радиаторы имеют довольно мягкий внешний корпус, который можно легко помять при ударе.

Процесс установки производится в следующем порядке:

Снимаем старый радиатор (если это необходимо). Естественно, магистраль отопления должна быть при этом перекрыта;
Размечаем место установки. Радиаторы обычно вешаются на специальный кронштейн, который крепится к стене. Крепеж в комплекте чаще всего рассчитан на бетонные или кирпичные стены. Если вы хотите повесить радиатор на мягкую стену, например, из гипсокартона, необходимо использовать специальные дюбели. Алюминиевые и биметаллические батареи не создадут опасных нагрузок для такой стены, а вот чугунный вариант здесь лучше не использовать. Кронштейн нужно установить так, чтобы радиатор располагался с учетом требований, описанных в предыдущем разделе;
Теперь нужно собрать батарею. Для этого во все четыре монтажных отверстия вкручиваем переходники, идущие в комплекте. Обычно два из них имеют левую резьбу, а два – правую, поэтому необходимо проявить внимательность. Далее, в зависимости от схемы подключения, неиспользуемые коллекторы заглушаем, один краном Маевского, а другой – специальным запорным колпачком. Все места соединений тщательно герметизируем;
Для предотвращения протекания воды в местах соединений прокладываем сантехнический лен. Фум ленту здесь лучше не использовать. Лен нужно наматывать правильно: для правой резьбы по часовой стрелке, а для левой – в обратном направлении. В этом случае при накручивании на резьбу подсоединяемых элементов лен не будет выбиваться из-под них. Для надежности соединение можно дополнительно уплотнить специальными средствами, например, пастой Unipak;
К местам подвода магистральных труб прикручиваем шаровые краны. Они позволят в дальнейшем снимать радиатор для чистки и обслуживания, не останавливая работу всей системы;
Теперь осталось только повесить радиатор на кронштейн и подключить к нему подводимые трубы. Места соединений герметизируем по приведенному выше алгоритму.

Итак, мы рассмотрели все возможные виды подключений батарей отопления. Если вы только планируете структуру системы для собственного жилья, то можете выбрать наиболее подходящую схему. Если же вы живете в городской квартире, такой свободы у вас нет. В любом случае, понимание принципов и особенностей подключения радиаторов позволит вам самостоятельно обслуживать и устанавливать отопительные приборы в своем доме.

видео-инструкция по монтажу своими руками, особенности установки двух батарей к одному стояку, схема, цена, фото

Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

Схема подключения радиатора отопления двухтрубная система с нижней разводкой

Типы отопительных систем

Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

Чем отличаются между собой одно- и двухтрубные схемы обогрева

Двухтрубный вариант подключения

Рассмотрим ее особенности:

Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе – диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:

длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
короткий – пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Разводка

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления, так же, как и в предыдущем случае, подключаются диагонально.

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Диагональное подключение двух радиаторов отопления к одному стояку

Варианты подключения отопительных приборов к системе

Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.

Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.
В данном случае используют такие варианты присоединения радиатора:

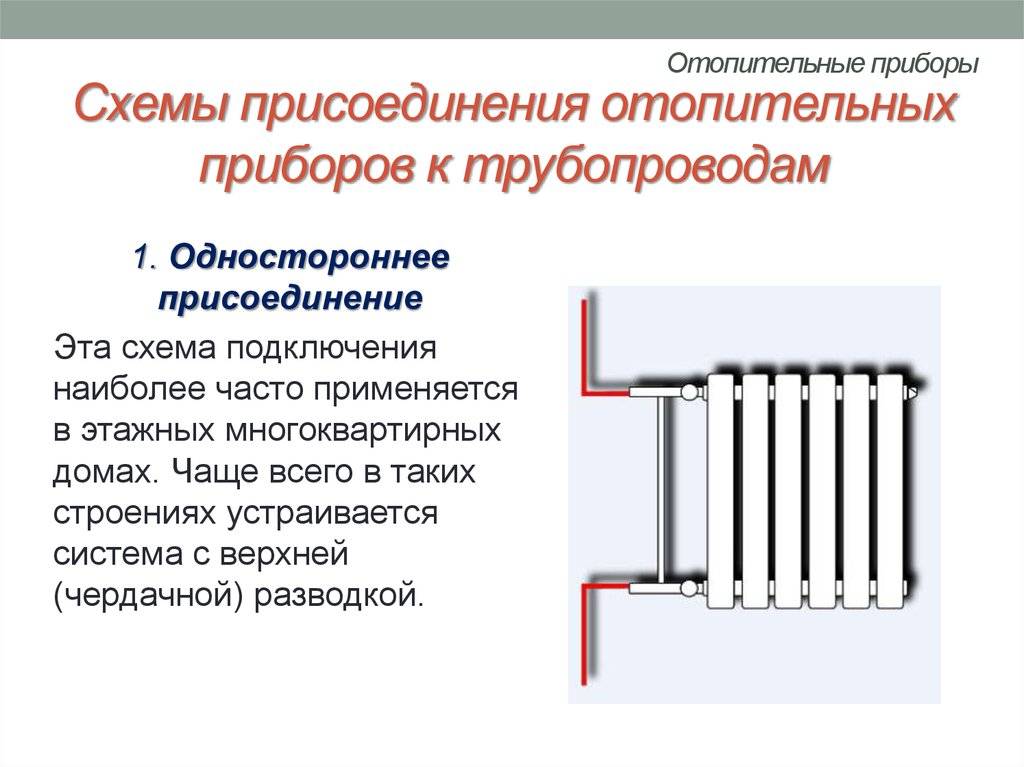

одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

Одностороннее боковое подсоединение прибора с верхней разводкой системы

диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.

Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:

одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

Подсоединение боковое при нижней обвязке

диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

Диагональный способ подсоединения при нижней обвязке

нижний способ – в этом случае подача подходит снизу к радиатору и выходит с другой стороны тоже снизу. Наибольший эффект будет только при установке насоса;

Как подключить нижним способом конечный радиатор

На фото – вариант подсоединения, когда обратное кольцо за отопительным прибором

Совет: производить закольцовку подачи и обратки дальше, чем установлен последний радиатор следует предельно осторожно, иначе это может повлиять на настройку всей отопительной системы.

Учтите:

при верхней разводке максимальный эффект вы получите при диагональном подсоединении приборов;
при нижней разводке и насосе самым эффективным вариантом будет нижний (снизу-снизу).

Вывод

Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.

Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Как подключить стальной радиаторо отопления, схемы подключения

Для начала необходимо определиться, какой стальной радиатор необходимо подключить — с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода — подачу и обратку, путать которые нельзя.

Схемы бокового подключения радиаторов

Существует три основные схемы подключения труб к радиатору:

1. Диагональное подключение — наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая — к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора — максимальная. При обратном подключении — подающий трубопровод снизу, а обратный — сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12. Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).

2. Боковое одностороннее подключение — самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная — к нижнему, этой же стороны радиатора. При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.

3. Нижнее подключение. Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.

Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.

Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т.к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.

Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. Обратный патрубок — всегда первый от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.

Чем подключить стальной радиатор отопления

Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).

Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.

У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.

Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.

Радиатор подключен с помощью прямых узлов нижнего подключения и переходников 3/4(евроконус)х20 PPRC

Способы подключения радиаторов отопления | ГрейПей

Эффективная работа системы отопления во многом зависит от способа подключения радиаторов. Вид подключения чаще всего зависит от типа системы отопления, способа прокладки трубопроводов. Во всех случаях правильный выбор обвязки прибора влияет на качественные показатели работы оборудования. Статья рассматривает все варианты и схемы обвязки, дает анализ эффективности функционирования радиатора в зависимости от выбранной конфигурации подключения.

Виды схем систем отопления

На способ подключения значительное влияние имеет вид схемы отопления. Выделяют следующие виды систем отопления:

Однотрубная;
Двухтрубная;
Коллекторно-лучевая;
Комбинированная.

В однотрубной схеме приборы отопления подключены последовательно, друг за другом, к подающему трубопроводу. Каждый последующий радиатор имеет меньшую температуру, чем предыдущий.

Этот недостаток частично нивелируется организацией байпаса (перемычки) между входом и выходом теплоносителя из радиатора. Подробнее об однотрубной схеме водяного отопления можно прочитать здесь.

Двухтрубная система имеет два магистральных трубопровода – прямой и обратный. Приборы подключены к ним параллельно, работают без взаимного влияния.

Только при неверном расчете диаметров магистралей и их излишней протяженности может наблюдаться незначительное снижение температуры на концевых радиаторах. Подробное описание конфигураций двухтрубной схемы — в этой статье.

Коллекторно-лучевая система является особой конфигурацией двухтрубной схемы. Здесь радиаторы подключаются отдельными трубопроводами к распределительным коллекторам.

Комбинированная схема сочетает в себе все черты 3 основных типов систем отопления.

Отдельным видом схемы отопления можно назвать систему с естественной циркуляцией теплоносителя. Но в ней, как правило, для подключения радиаторов не используется арматура. Это обусловлено гидравлическими характеристиками системы. Для работы принципа гравитации теплоносителя необходим диаметр трубопроводов не менее 35 – 40 мм, создание минимального сопротивления. Установка запорно-регулирующей арматуры негативно влияет на работы системы в целом.

Запорно-регулирующая арматура для радиаторов

Арматура в обвязке радиаторов применяется для регулирования расхода теплоносителя и отключения прибора. Прибор отключают для промывки, устранения утечек в межсекционные прокладки, замены при выходе из строя.

Для подключения радиаторов применяются следующие типы запорно-регулирующей арматуры:

Шаровые краны;
Регулирующие вентили;
Термостатические регулирующие вентили;
Специальные узлы подключения.

Шаровые краны производятся в двух исполнениях – прямые и угловые, выпускаются с наружными и внутренними резьбами, со сгонами типа «американка». Применяются чаще всего краны со сгонами – они удобны для снятия прибора без отключения системы. Это особенно важно для централизованных систем отопления. Регулирование шаровыми кранами имеет низкую точность.

Регулирующие вентили выпускаются в тех же компоновочных конфигурациях, что и шаровые краны. Наличие клапана позволяет осуществить более точную ручную регулировку потока теплоносителя.
Термостатические вентили являются усовершенствованной моделью регулирующей арматуры. Имеется возможность установки терморегулирующих головок на эти изделия, существуют модели с сервоприводами. Вентили этого типа не требуют постоянного ручного регулирования, температура задается по желанию, далее изделие работает в автоматическом режиме.

Привязку радиаторов к трубопроводам следует производить с разборными соединениями – сгонами типа «американка».

Особая разновидность запорно-регулирующей арматуры – узлы подключения радиаторов. Узлы нижнего подключения (с накидными гайками) используют в основном для присоединения стальных секционных и панельных приборов нагрева. Боковые узлы подключения универсальны для всех типов радиаторов – стальных с боковыми отверстиями, алюминиевых, биметаллических, чугунных. Подробнее о запорно-регулирующей арматуре радиаторов можно прочитать тут.

Размещение радиаторов отопления

Радиаторы отопления устанавливаются двумя способами – настенным и напольным. При этом некоторые производители выпускают регулируемые кронштейны, позволяющие регулировать пространственное положение изделия.

Для осуществления качественного конвективного движения потока воздуха требуется соблюдать следующие размеры до ограждающих конструкций:

От пола до низа радиатора – от 80 до 120 мм;
От верха до подоконника или верха ниши – от 100 до 120 мм;
От задней плоскости до стены – не менее 25 – 30 мм.

Радиаторы рекомендуется располагать в местах наибольших тепловых потерь – под окнами, на внутренней поверхности наружных слабоизолированных стен, перед витринами и витражами, рядом с проходами и дверными проемами.

Из дизайнерских соображений приборы отопления часто размещают в нишах для экономии пространства, экранируют. Следует знать, что эти мероприятия снижают КПД изделий на следующую величину:

Установка в нише – от 6 до 9 %;
Частичное экранирование – от 10 до 15 %;
Полное экранирование – до 50 %.

Схемы обвязки радиаторов отопления

Выделяют следующие основные схемы подключения радиаторов:

Диагональное;
Боковое;
Нижнее;
Верхнее.

Диагональное подключение считается самым эффективным, при нем радиатор реализует 100 % своего потенциала. Подающий трубопровод подключают в верхнее отверстие прибора, обратный – в противоположный нижний выход.

Прямое диагональное подключение рекомендуется для всех типов отопительных систем. Существует обратное подключение по диагонали – подключение вниз, выход – противоположный верх.

С теплотехнической точки зрения оно является ошибочным ввиду внутренней конфигурации секций. КПД прибора при этом присоединении снижается до 80 %. Такой способ обвязки может быть вызван только какими-то особыми решениями в области дизайна, индивидуальным расположением прибора.

Боковое подключение по эффективности занимает второе место. Реализуется около 96 – 97 % тепловой мощности прибора. При большом количестве секций (более 12) этот показатель может снижаться.

В однотрубной схеме отопления боковое подключение реализуется двумя способами:

С монтажом байпаса;
Без монтажа байпаса.

Байпас предусмотрен для выравнивания температуры (частичного) на радиаторах одной ветки. Не устраивают байпас в системах с большим объемным расходом высокотемпературного теплоносителя, в коротких ветках с 2 – 3 радиаторами небольшой мощности.

Наиболее распространено боковое подключение в многоквартирных жилых домах с вертикальным прохождением стояков. Обратное боковое подключение снижает мощность радиатора до 76 – 78 %. Это вызвано внутренним устройством секций прибора.

Нижнее подключение является менее эффективным, чем вышеописанные варианты. Оно реализует около 85 – 90 % потенциала обогревательного устройства. Присоединение этого типа используется чаще всего при нижней прокладке трубопроводов отопления.

Верхнее подключение также ограничивает возможности радиатора. При этом виде обвязки некачественно задействуется нижний сегмент радиатора, теплоноситель покидает прибор по кратчайшему пути. При этом ухудшается теплоотдача, КПД снижается до 80 – 85 %.

Узлы подключения радиаторов отопления

Различают следующие виды узлов подключения:

Узлы нижнего подключения;
Узлы бокового подключения;
Блоки для однотрубных и двухтрубных схем – с наличием байпаса, без него, с регулируемым байпасом;
Универсальные узлы;
Узлы подключения с зондами.

Узлы нижнего подключения используют для присоединения стальных радиаторов. Радиаторы имеют нижние патрубки с резьбой (или внутреннюю резьбу). Узлы оборудуются накидными гайками с резиновой прокладкой или сгонами (при внутренней резьбе радиатора).

Узлы бокового подключения (со вставкой) применяются для всех типов радиаторов. Они реализуют принцип бокового присоединения прибора.

Различают узлы для однотрубных систем – с наличием встроенного нерегулируемого байпаса и с возможностью регулировки. Для двухтрубных схем узлы производятся обычно без байпаса.

Универсальные узлы сочетают в себе все возможности балансировки.

Узлы подключения с зондами (трубками) реализуют более качественное разделение прямого и обратного потоков теплоносителя внутри радиатора. Зонд выполняется чаще всего из обычной стали и оцинковывается. В системах с низким качеством теплоносителя срок его службы значительно снижается из-за слабой коррозионной стойкости.

Эффективность работы узлов подключения вызывает некоторые сомнения из-за гидравлической компоновки потоков – это тема отдельной статьи. Стоимость узлов значительно превышает стоимость обвязки раздельными кранами или вентилями.

Правильное подключение радиаторов – один из ведущих критериев, влияющих на эффективность работы системы отопления в целом. Верный выбор способа обвязки косвенно влияет и на потребление топлива в автономных системах (при наличии качественной регулировки). Немаловажно это и для многоквартирных домов – уж коли берутся немалые деньги за отопление – нужно забрать свое, пусть даже придется открыть форточки.

(Просмотров 1 545 , 1 сегодня)

Зачем испытывать под давлением систему охлаждения двигателя?

Испытание под давлением используется для проверки герметичности системы охлаждения и проверки крышки радиатора.Самым распространенным измерителем давления является устройство с ручным насосом с переходниками для крышек разного размера и заливной горловины радиатора. Другой тип манометра использует производственный воздух, подключенный к переливному шлангу охлаждающей жидкости. Третий тип имеет переходник, который заменяет крышку радиатора и позволяет вставлять датчик давления или температуры. Производственный воздух или просто давление, создаваемое системой охлаждающей жидкости, можно использовать для измерения давления и проверки на утечки.
Чтобы проверить систему с помощью ручного тестера насоса, убедитесь, что радиатор заполнен.Используйте соответствующий переходник и подсоедините его к заливной горловине. Присоедините манометр к адаптеру. Медленно подайте давление в системе до диапазона системы или диапазона, указанного на крышке радиатора. Система должна удерживать давление не менее двух минут. Если нет, проверьте систему на утечки.
Чтобы проверить крышку радиатора с помощью ручного насоса, прикрепите крышку к насосу с помощью соответствующего адаптера и дайте насосу поработать до тех пор, пока крышка не начнет сбрасывать давление. Обратите внимание на показания на крышке, чтобы увидеть, выпускается ли он при надлежащем давлении.Прекратите увеличивать давление. Колпачок должен выдерживать это давление примерно одну минуту. Если крышка открывается рано или поздно или не удерживает давление, замените крышку.
Чтобы проверить систему с использованием заводского воздуха, установите адаптер с датчиком давления. Подключите производственный воздух и увеличьте настройку регулятора до номинального давления для этой системы. После того, как давление будет достигнуто, отключите подачу воздуха в магазин. Система должна удерживать давление в течение двух минут. Если давление падает, то проверьте систему на герметичность.
Если внешних утечек не обнаружено, всегда учитывайте возможность выхода из строя прокладки головки, что приведет к утечке охлаждающей жидкости либо в цилиндры, либо в масляные каналы.
При профессиональном обслуживании вашей мобильной системы кондиционирования настаивайте на надлежащих процедурах ремонта и качественных запасных частях. Настаивайте на рекуперации и рециркуляции, чтобы хладагент можно было повторно использовать и не выбрасывать в атмосферу.
Вы можете написать нам по адресу [email protected] или посетить http: // bit.ly / cf7az8, чтобы найти ремонтную мастерскую Общества мобильных кондиционеров в вашем районе. Посетите http://bit.ly/9FxwTh, чтобы узнать больше о мобильном кондиционере и системе охлаждения двигателя вашего автомобиля.

9 мифов и ошибок о системе охлаждения (плюс полезные советы по системе охлаждения)

(Изображение / Джим Смарт)

Существует множество мифов и заблуждений об охлаждении двигателя, но правда в том, что система охлаждения вашего двигателя должна выполнять балансировку.Он должен отводить достаточно тепла, чтобы ваш двигатель работал, и в то же время поддерживать достаточно тепла, чтобы поддерживать его эффективную работу. Это означает, что двигатель должен находиться в диапазоне от 180 до 210 градусов по Фаренгейту.

Для достижения и поддержания оптимального температурного диапазона хорошей системе охлаждения требуется комбинация радиатора и вентилятора подходящего размера. Он также должен иметь соответствующую скорость водяного насоса и поток охлаждающей жидкости между двигателем и радиатором.

Обычно, когда двигатели перегреваются или работают слишком холодно, это происходит из-за мифов и заблуждений об этих системах охлаждения.Вот некоторые из наиболее распространенных мифов и ошибок, и почему вам следует их избегать.

Удаление термостата

Один из величайших — или, возможно, худших — мифов о системе охлаждения заключается в том, что вы можете снять свой термостат , чтобы избежать перегрева. Это только добавит оскорбления к травме! Когда охлаждающая жидкость никогда не отдает тепло через радиатор, она становится все горячее и горячее, особенно если вы застряли в пробке. И даже на открытой дороге охлаждающая жидкость никогда не успевает застрять в радиаторе достаточно долго, чтобы отдать тепловую энергию в атмосферу.

Никогда не эксплуатируйте двигатель без термостата!

Выбор термостата зависит от области применения. Хотя энтузиасты склонны выбирать термостат на 160 градусов F для решения проблем с перегревом, 160-градусный термостат изначально предназначался для спиртового антифриза. На сегодняшний день лучшим термостатом для классических автомобилей является 180-градусный термостат . Если вы испытываете перегрев с 180, у вас более серьезные проблемы с другими компонентами.Более поздние модели автомобилей с компьютерным управлением требуют использования термостата от 192 до 195 градусов по Фаренгейту.

Вода — лучшая охлаждающая жидкость

Другой миф — вода — лучшая охлаждающая жидкость .

Это верно с точки зрения теплопроводности; однако это также лучший источник коррозии. Если вы используете прямую воду, вы всегда должны добавлять смазку для водяного насоса и ингибитор коррозии. Также используйте усилитель охлаждающей жидкости, например Water Wetter, , который улучшает поверхностное натяжение и теплопроводность.

Производители охлаждающей жидкости часто предлагают смесь этиленгликоля и воды в соотношении 50/50, которая защитит вашу систему охлаждения до -34F. Если вы ожидаете более низких температур, вам понадобится блочный обогреватель или теплый гараж. Марк Джеффри из Trans Am Racing в Южной Калифорнии говорит нам, что он использует 100-процентный этиленгликоль и не использует воду без последствий, и делал это уже много лет. Его логика заключается в том, что температура охлаждающей жидкости лишь ненамного выше, и такой подход исключает любой риск коррозии.

Если вы выберете смесь 50/50, для удобства вы можете купить антифриз, уже смешанный с водой. Если вы собираетесь использовать смесь этиленгликоля и воды, рекомендуется использовать дистиллированную воду, чтобы минералы не попадали в вашу систему охлаждения.

Summit Racing предлагает вам еще один вариант охлаждающей жидкости, известный как безводная охлаждающая жидкость Evans High Performance. Это последняя охлаждающая жидкость, которую вам когда-либо придется покупать, потому что она долговечна. Вы используете его на 100% в системе охлаждения вашего автомобиля.Начните свой полк Evans с новых шлангов и компонентов системы охлаждения, а также с абсолютно сухой системы. Если вы обслуживаете систему со следами этиленгликоля и воды, лучше всего начать с набора Evans Coolant Conversion Kit .

Неправильная заливка охлаждающей жидкости

Мы видели много людей, у которых охлаждающая жидкость не обслуживалась или использовалась чрезмерно.

При обслуживании холодного двигателя следует доливать охлаждающую жидкость на один дюйм ниже наливной горловины, чтобы она могла расширяться при нагревании двигателя.По мере прогрева двигателя охлаждающая жидкость может подниматься на дюйм. Запустите двигатель, сняв крышку радиатора и оставив охлаждающую жидкость на один дюйм ниже горловины. Затем наблюдайте, как прогревается двигатель. Дайте время, чтобы термостат открылся и двигатель отрыгнул любые воздушные карманы.

Без пружины, предотвращающей обрушение

Есть те, в том числе производители шлангов, которые считают, что в нижнем шланге радиатора не нужна пружина, препятствующая разрушению. По правде говоря, в нижнем шланге радиатора должна быть пружина предотвращения разрушения, если у вас старый автомобиль с обычной системой охлаждения.

Поскольку нижний шланг радиатора направляет охлаждающую жидкость к водяному насосу и двигателю, он подвержен отрицательному давлению и разрушается при высоких оборотах. Пружина предотвращения развала предотвращает это. Один производитель шлангов говорит, что вам не нужна пружина, предотвращающая смятие, потому что она использовалась только для заводской заливки. Этого никогда не было из-за избыточного давления в нижнем шланге во время заполнения.

Всегда вставляйте пружину предотвращения смятия в нижний шланг радиатора.

Чем быстрее вентилятор, тем лучше

Насчет электровентиляторов существует множество мифов. Бытует мнение, что чем быстрее вращается вентилятор, тем лучше, но это не совсем так. На высокой скорости поток от радиатора должен быть достаточно сильным, чтобы отводить тепло от радиатора. Когда воздух движется слишком быстро, возникают проблемы с пограничным слоем, когда тепло не уносится, потому что воздух на самом деле не касается ребер и трубок.

Вы хотите, чтобы воздух достаточно медленно перемещался по ребрам и трубам туда, где он уносит тепло.На скорости выше 40 миль в час вашему двигателю не нужен охлаждающий вентилятор. Вот почему лучше всего работает вентилятор с термостатической муфтой или электрический вентилятор.

Чем больше поклонников, тем лучше

Некоторые люди считают, что чем больше фанатов, тем лучше. Но это тоже не совсем так. Вам действительно не нужен вентилятор как за радиатором, так и перед ним. В идеале за радиатором должен быть установлен вентилятор, обеспечивающий охлаждающую способность в зависимости от температуры охлаждающей жидкости. Если вашему автомобилю требуется два охлаждающих вентилятора, существует более серьезная проблема, чем мощность вентилятора.

Неправильное расстояние между вентиляторами и кожух

Одно правило, которое мы видим нарушенным снова и снова, — это расстояние между вентиляторами и кожух . В большинстве случаев охлаждающие вентиляторы должны быть закрыты кожухом для правильного направления скорости воздуха через радиатор. Мы рекомендуем вам обратить пристальное внимание на то, что завод делает в любом приложении.

С видом на крышку радиатора

Послепродажные радиаторы — популярные обновления, но вам также следует обратить внимание на крышку радиатора .

Ваша охлаждающая жидкость находится под давлением, чтобы поддерживать максимально высокую точку кипения. Вот почему вам нужна максимальная граница давления, подходящая для вашего применения. Крышки для старых автомобилей должны быть рассчитаны на 7–12 фунтов; новые автомобили должны иметь крышки радиатора, рассчитанные на 12-18 фунтов.

Дешево это круто

Это клише, но вы получаете то, за что платите. При замене компонентов системы охлаждения, таких как шланги, водяной насос и термостат, не делайте этого дешево.Тратьте хорошие деньги на лучшие компоненты и лучше спите. Шланги системы охлаждения Goodyear Super Hi-Miler служат дольше, чем обычные стандартные шланги, особенно в сочетании с высококачественными зажимами с червячной передачей.

Вы можете найти широкий ассортимент водяных насосов практически для любого вообразимого применения. Независимо от того, какую марку насоса вы выберете, всегда выбирайте высокопроизводительный водяной насос и учитывайте передаточное число шкивов (скорость насоса).

Теперь, когда вы знаете, каких подводных камней следует избегать, прокрутите слайд-шоу ниже, чтобы получить несколько ценных советов по выбору компонентов системы охлаждения.

Как исправить утечку охлаждающей жидкости / антифриза

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Есть несколько автомобильных гремлинов, более распространенных, чем негерметичный радиатор. Почти у всех и их матерей есть истории о том, как они проснулись в одно прекрасное осеннее утро, вышли в машину и обнаружили большую лужу зеленой жидкости там, где должен быть чистый пол. Мы все там были, это не весело.

Утечка охлаждающей жидкости или антифриза может быть вызвана рядом причин, в том числе плохо затянутыми хомутами, изношенными шлангами или коробкой с негодными дорожными гвоздями, которые превратили радиатор в швейцарский сыр. Все это может быстро превратить ваш продуктовый магазин в лопнувший капюшон, отрыжку пара, эвакуатор, требующий дня. Однако вы можете сэкономить время и деньги, если обнаружите проблему на ранней стадии и устраните ее самостоятельно.

Учитывая, что охлаждение вашего автомобиля в некоторой степени важно для его общего состояния (шучу, это жизненно важно!), Drive собрал это руководство о том, как устранить утечку охлаждающей жидкости или антифриза, и ответил на все ваши животрепещущие вопросы. .Готовый?

Что такое охлаждающая жидкость и антифриз?

Антифриз и охлаждающая жидкость — это моторные жидкости, предназначенные для поддержания работы двигателя при эффективной рабочей температуре, будь то защита от замерзания или перегрева.

Концентрированный антифриз обычно состоит из этиленгликоля и диоксида кремния, который в сочетании с заранее заданной смесью обычного h3O образует охлаждающую жидкость и сохраняет двигатель вашего автомобиля холодным и достаточно теплым для большинства температур во всем мире. В местах с очень холодным климатом, например, на полюсах Земли, используют пропиленгликоль, который замерзнет, только если температура упадет до -74.2 градуса по Фаренгейту.

Что такое утечка охлаждающей жидкости / антифриза?

Утечка охлаждающей жидкости / антифриза может происходить по разным причинам, включая перегоревший шланг радиатора, плохой зажим шланга, деформированную прокладку головки блока цилиндров или, как наиболее распространенную причину, инородный объект, поднятый впереди вас грузовиком, проникает через сам радиатор. Возникающий в результате каскад жидкости может перегреть ваш двигатель, искривлять голову, загрязнить масло и оставить вас на каком-нибудь уединенном шоссе. Ни один из этих вариантов не подходит для вашего здоровья или вашего автомобиля.Пора это исправить.

Основные сведения об утечках охлаждающей жидкости / антифриза

Необходимое время: От одного до двух часов

Уровень квалификации : Средний

Система автомобиля : Отопление / охлаждение

Безопасность при ремонте охлаждающей жидкости / антифриза Leak

Работа с автомобилем может быть опасной и грязной, поэтому вот именно то, что вам нужно, чтобы не умереть, не получить увечья или не потерять палец, и чтобы ваши джинсы, рубашка и кожа оставались безупречными — надеюсь .

Все, что вам понадобится для устранения утечки охлаждающей жидкости / антифриза

Мы не рысь в вашем ящике с инструментами или в гараже, то есть мы не знаем, какие у вас есть инструменты и детали. Итак, вот список того, что вам понадобится для устранения утечки охлаждающей жидкости / антифриза.

Список инструментов

Список запчастей

Организация ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу.( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не просите ребенка давать вам паяльную лампу — прим. Ред. ).

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. парковка, которая также хорошо вентилируется. Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от шума.

Вот как исправить утечку охлаждающей жидкости / антифриза

Теперь, когда вы собрались и подготовили все инструменты, приступим к делу!

The Egg Fix

Итак, вы оказались в центре Монтаны.Куда бы вы ни посмотрели, нет ничего, кроме запустения, к сожалению, потому что ваш радиатор только что дал течь и превратился в дуршлаг. Однако у вас есть дюжина свежих яиц на заднем сиденье, и мы не знаем почему. Вам повезло, друзья, ведь неоплодотворенные куриные продукты могут помочь! Вот что ты делаешь.

Дайте машине остыть и остыть в течение 5-10 минут.
Откройте капот и открутите крышку радиатора.
Взломайте и бросьте два яйца в бачок радиатора.
Убедитесь, что утечка прекратилась. Если да, то ты золотой. Если этого не произошло, разбейте еще несколько яиц в радиатор до упора.

Этот старый трюк работает, когда нагретая охлаждающая жидкость / антифриз готовит яйца, а давление утечки пытается вытеснить приготовленные яйца, тем самым останавливая утечку до тех пор, пока вы не сможете ее заменить. Наука!

Замена поврежденных или старых хомутов для шлангов

Шланги автомобиля зажимаются хомутами, маленькими металлическими кругами, на которых есть какой-то винт или другое приспособление для их затягивания.А по мере того как автомобиль стареет или используется в местности, где ржавчина почти не возникает из-за ежегодного соления дорог, хомуты для шлангов могут выйти из строя и повсюду выпустить охлаждающую жидкость. Вот как вы можете заменить их, когда они появятся.

Дайте машине остыть и остыть в течение 5-10 минут.
Откройте капот и открутите крышку радиатора.
Найдите поврежденный или изношенный хомут, если он все еще там.
В зависимости от того, где находится хомут, может потребоваться слить охлаждающую жидкость / антифриз. Поместите ведро под шланг и слейте столько жидкости, сколько необходимо для доступа к шлангу и зажиму.
Отвинтите поврежденный или старый хомут для шланга, если можете, возможно, вам также придется его разрезать.
Наденьте новый хомут на освободившийся шланг.
Затяните хомут для шланга.
Залейте в радиатор новую жидкость и закрутите крышку радиатора.
Включите автомобиль и дайте ему прогреться до рабочей температуры. Теперь вы можете проверить герметичность нового зажима. Если все в порядке, все готово!

Замена шланга радиатора

По мере старения автомобиля пластиковые и резиновые шланги, питающие двигатель его жизненно важными жидкостями, могут трескаться, трескаться и трескаться, как и Райс Криспис.Скорее всего, вы заметите несколько капель охлаждающей жидкости на земле, но это может быстро превратиться в наводнение. Когда это произойдет, вам нужно будет их заменить.

Дайте машине остыть и остыть в течение 5-10 минут.
Откройте капот и открутите крышку радиатора.
Найдите поврежденный шланг.
В зависимости от того, где находится шланг, может потребоваться слить немного охлаждающей жидкости / антифриза. Поместите ведро под шланг и слейте столько жидкости, сколько необходимо для доступа к шлангу.
Отвинтите хомуты с обеих сторон шланга.Осмотрите зажимы, чтобы убедиться, что они не нуждаются в замене.
Наденьте два шланговых зажима на новый шланг с обеих сторон в соответствующие места.
Затяните два шланговых зажима.
Залейте в радиатор новую жидкость и закрутите крышку радиатора.
Включите автомобиль и дайте ему прогреться до рабочей температуры. Теперь вы можете осмотреть новый шланг на предмет утечек. Если все в порядке, все готово!

Замена радиатора

Поскольку разные производители автомобилей используют разные места и кронштейны для радиаторов, Drive выбрал наиболее распространенный стиль (спереди, установлен за бампером автомобиля) в качестве нашего примера.Вам нужно будет проконсультироваться с вашим ручным модником и , вероятно, пыльным, и , чтобы точно определить, как вы можете заменить свой конкретный радиатор.

Дайте машине остыть и остыть в течение 5-10 минут.
Откройте капот и найдите радиатор.
Отсоедините аккумулятор.
Слейте остатки охлаждающей жидкости из радиатора в ведро, ослабив хомут у основания радиатора или открутив сливную пробку.
После слива удалите оставшиеся шланги, соединяющие радиатор с остальной частью двигателя.
Снимите старый термостат.
Закройте отверстия, заклеив выходы лентой.
В некоторых автомобилях вентиляторы установлены на радиаторе, поэтому их необходимо отключить.
Найдите кронштейн, удерживающий выдутый радиатор на месте, и сначала снимите нижние гайки и болты.
Удерживая верхнюю часть радиатора, снимите верхние гайки и болты, удерживающие его.
Снимите кронштейн вентилятора со старого радиатора.
Установите кронштейн вентилятора на новый радиатор.
Вставьте новый радиатор и прикрутите его на место.
Установите вентиляторы на место.
Снимите ленту со шланга, в котором находился старый термостат, и замените его новым.
Подсоедините все шланги к новому радиатору.
Залейте жидкость в новый радиатор.
Подсоедините аккумулятор.
Заведите автомобиль со снятой крышкой радиатора. Скорее всего, вам нужно будет сжать и освободить шланги, чтобы удалить любые застрявшие пузырьки воздуха в шлангах, когда автомобиль перекачивает новую жидкость через двигатель и радиатор.
Как только пузырьки прекратятся, проверьте, нет ли утечек, и отправьте автомобиль на тест-драйв. Будьте осторожны, так как жидкость может стать очень горячей на ощупь.
Если все в порядке и температура в вашей машине не меняется, поздравляю, вы сделали это!

Получите помощь в устранении утечки охлаждающей жидкости / антифриза от механика на JustAnswer (h3)

Хотя подробные практические инструкции Drive легко выполнить, ржавый болт, компонент двигателя не в правильном положении или грязная утечка масла может сорвать проект.Вот почему мы сотрудничаем с JustAnswer, который связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самыми сложными задачами.

Итак, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Профессиональные советы по устранению утечки охлаждающей жидкости / антифриза

На протяжении многих лет редакторы The Drive видели мутные лужи зеленой жидкости под нашими автомобилями больше раз, чем мы хотели бы рассказать. Однако была одна поездка по пересеченной местности, где камень пробил наш радиатор и прошел около 1000 миль с воздушным охлаждением — к счастью, это была разгар зимы, и температура на улице колебалась около 15 градусов.

Вот наши любимые советы, приемы и приемы по устранению утечки охлаждающей жидкости / антифриза.

Время от времени проверяйте уровень жидкости в радиаторе, так как он может сказать вам, утечка охлаждающей жидкости в вашем автомобиле более заметна, чем при медленной утечке.
Если в шланге радиатора есть небольшая утечка, можно использовать что-то вроде Flex Seal, чтобы исправить это на достаточно долгое время, чтобы купить новый шланг и правильно выполнить работу.
Если из радиатора удаляются жидкости, а температура окружающего воздуха ниже 30 градусов по Фаренгейту, вы можете проехать небольшое расстояние, не повредив двигатель.Это для наихудшего сценария, не более того. Однако мы по-прежнему рекомендуем брать буксир.

Часто задаваемые вопросы о охлаждающей жидкости, антифризе и поврежденных радиаторах

У вас есть вопросы, У Drive есть ответы!

В. Могу ли я управлять автомобилем с утечкой охлаждающей жидкости / антифриза?

А. Можно, автор это доказал, но не хочется делать это привычкой. Небольшая утечка управляема, но может быстро превратиться в серьезную проблему, которая будет стоить намного дороже, чем просто замена или ремонт радиатора.

В. Хорошо, почему в моей машине течет антифриз, но не перегревается?

A. Это может быть связано с утечкой через шток крышки радиатора. В верхней части двигателя есть крышка радиатора. Чуть ниже колпачка находится ступенька, место, куда вы заливаете охлаждающую жидкость / антифриз. Если этот шток треснет при повышении температуры охлаждающей жидкости / антифриза, он может пузыриться и вытекать из штока, вызывая небольшую утечку. Этой утечки будет недостаточно, чтобы ваша поездка перегрелась.

В. Я нервничаю, чтобы спросить, но каковы признаки вздутия прокладки головки блока цилиндров?

A. Не волнуйтесь, спросить всегда можно здесь, на The Drive . Вот несколько симптомов перегоревшей прокладки головки блока цилиндров, обратите внимание на последний.

Перегрев

Если прокладка головки двигателя взорвется, даже немного, двигатель может перегреться и повредить несколько компонентов. Одна вещь, которую вы никогда не должны делать, когда ваша машина перегревается: снимите крышку радиатора и проверьте охлаждающую жидкость.Вот так можно получить билет в скорую помощь, если лицо обожжено.

Milky Oil

Если вы заметили в масле молочный цвет, возможно, у вас взорвана прокладка — нижняя сторона крышки масляного бачка вашего автомобиля, скорее всего, будет забрызгана молочным маслом. Это происходит, когда охлаждающая жидкость контактирует с маслом и загрязняет его.

Пузырьки внутри радиатора

Если вы заметили пузырьки внутри радиатора или резервуара охлаждающей жидкости, это означает, что в вашей системе есть воздух, что может быть вызвано утечкой или повреждением прокладки головки блока цилиндров.

В. Если это так, могу ли я починить перегоревшую прокладку головки?

A. Ха-ха-ха, нет. Выдутая прокладка головки блока цилиндров вызывает всевозможные проблемы после первоначальной неисправности и по сути означает, что вам нужен новый двигатель. Можно попытаться продлить гибель машины, но это не изменит, знаете ли, смертельного исхода.

В. Сколько стоит починка перегоревшей прокладки головки блока цилиндров?

A. По мере того, как вы заменяете двигатель, он может стоить от 1000 долларов США за четырехцилиндровый двигатель на свалке до 22 000 долларов США, поскольку автор назвал новый двигатель для своего Volkswagen Passat W8 2004 года выпуска.А теперь представьте, сколько будет стоить Bently. Ой.

В. Какова стоимость негерметичного радиатора?

A. Вы хотите сделать это правильно или пока просто обойдетесь? Потому что, если вы купите одно из быстрых исправлений, вы получите около 20-50 долларов. Чтобы правильно отремонтировать радиатор, что означает замену блока, новый радиатор может стоить от 300 до 1200 долларов в зависимости от автомобиля, расположения радиатора и трудозатрат.

В. Я вижу пар, может ли утечка охлаждающей жидкости вызвать пожар?

А. Может, но это маловероятно, учитывая, что большая часть охлаждающей жидкости / антифриза смешана с водой. Так что есть лучшая надежда!

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive !

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Оставьте комментарий ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Как заменить автомобильный термостат

Если
двигатель
нагревается очень медленно, или никогда не достигает нормальной температуры, или если перегревается быстро,
термостат
вероятно неисправен.

Расположение термостата

В большинстве автомобилей термостат размещается под кожухом рядом с
Помпа
на
крышка цилиндра
; корпус подключается непосредственно к верху
радиатор

шланг
. В некоторых автомобилях термостат расположен рядом с нижним шлангом.

Быстро проверьте термостат, запустив двигатель на холоде. Положите руку на радиатор или верхний шланг, не касаясь
поклонник
.

Если термостат работает правильно, шланг будет оставаться довольно прохладным в течение нескольких минут, а затем быстро нагреется.

Если с самого начала шланг постепенно нагревается, значит, термостат застрял в открытом положении. Если шланг не сильно нагревается, но двигатель быстро нагревается, термостат заклинило.

Убедитесь, что новый термостат подходит для вашего автомобиля.На нем обычно штампуется температура, при которой он начинает открываться.

Снятие и замена термостата

Ослабьте верхний хомут, затем снимите шланг. Сначала частично слейте воду из системы охлаждения.

С обычным термостатом, установленным наверху, вам нужно слить только часть
система охлаждения
. Не сливайте воду, пока двигатель горячий — вы можете получить ожоги. Подождите, пока двигатель остынет.

Слить
охлаждающая жидкость
от крана радиатора или из нижнего шланга, пока он не окажется ниже уровня корпуса термостата.

Если шланг не снимается легко, осторожно постучите по нему деревянным предметом, стараясь не повредить корпус.

Слейте его в чистый контейнер, если вы хотите использовать его повторно, и
фильтр
это через муслин, прежде чем вылить его обратно.

Отсоедините верхний шланг от корпуса термостата, ослабив хомут и осторожно отсоединив шланг.

Снимите корпус и снимите термостат.

Снимите гайки крепления корпуса.Если корпус не поднимается легко, постучите по нему деревянным предметом. Не отрывайте его отверткой, поскольку это может привести к его повреждению и утечке в дальнейшем.

Выньте термостат. Если двигатель холодный, но термостат открыт, он застрял и его необходимо заменить. В противном случае протестируйте его в
кастрюля
воды.

Установка термостата

Многие термостаты устанавливаются определенным образом: одна сторона имеет маркировку «передняя», «рад» или стрелка, указывающая на радиатор.Температура открытия обычно указана на ободке термостата.

Перед тем, как вставить новый термостат, удалите скребком все следы старого корпуса.
прокладка
; будьте очень осторожны, чтобы не повредить корпус.

Используйте щетку для ногтей или кусок дерева, чтобы не поцарапать металл. При этом закройте отверстие тряпкой, чтобы не допустить падения кусочков старой прокладки.

Снимите гайки крепления корпуса.

Вставьте новый термостат, затем слегка смажьте новую прокладку корпуса неусаживающимся уплотнением.
сложный
.Соответствовать
он и корпус на месте. Поочередно затягивайте гайки корпуса, чтобы не деформировать корпус. Будьте осторожны, не перетяните их.

Долейте систему охлаждения и повторите тест касания шланга, наблюдая за утечками.

Тестирование термостата на сковороде

Ни термостат, ни термометр не должны касаться дна.

Подвесьте термостат на шнурке в кастрюле с водой и нагрейте кастрюлю. Термостат не должен касаться стенок или дна — тепло от металла испортит испытание.

Погрузите термометр для готовки в воду и отметьте температуру, при которой термостат начинает открываться. Он должен быть в пределах трех или четырех градусов от цифры, нанесенной на термостат.

Продолжайте нагрев, чтобы проверить, что термостат
клапан
открывается полностью.

Ни термостат, ни термометр не должны касаться дна.

Термостат в верхнем шланге

Термостат в верхнем шланге

Термостат Renault в шланговом соединении с водяным насосом.

Как найти и исправить утечки охлаждающей жидкости

Утечки охлаждающей жидкости могут произойти в любом месте системы охлаждения. В девяти из десяти случаев утечки охлаждающей жидкости легко обнаружить, потому что можно увидеть, как охлаждающая жидкость капает, разбрызгивается, просачивается или пузырится из негерметичного компонента. Первым признаком неисправности обычно является перегрев двигателя. Но в вашем автомобиле также может быть контрольная лампа низкого уровня охлаждающей жидкости. Если вы подозреваете, что в вашем автомобиле течь охлаждающая жидкость, откройте капот и визуально осмотрите двигатель и систему охлаждения на предмет каких-либо признаков утечки жидкости из двигателя, радиатора или шлангов.Цвет охлаждающей жидкости может быть зеленым, оранжевым или желтым в зависимости от типа антифриза в системе. Вы также можете заметить сладкий запах, характерный для антифриза на основе этиленгликоля.

Наиболее частые места, где может протекать охлаждающая жидкость:

Изношенное уплотнение на валу водяного насоса может привести к утечке охлаждающей жидкости.

Водяной насос — Плохое уплотнение вала позволяет охлаждающей жидкости вытекать из вентиляционного отверстия прямо под валом шкива водяного насоса.Если водяной насос состоит из двух частей с опорной пластиной, прокладка между корпусом и задней крышкой может протекать. Прокладка или уплотнительное кольцо, которыми насос крепится к передней крышке двигателя на водяных насосах, установленных на крышке, также могут протекать охлаждающей жидкости. Ищите пятна, обесцвечивание или жидкую охлаждающую жидкость снаружи водяного насоса или двигателя.

Этот радиатор сильно корродирован, и его не стоит ремонтировать.

Радиатор — В радиаторах могут образовываться утечки вокруг верхних или ослабленных шланговых соединений в результате вибрации.Швы, в которых сердечник соединяется с торцевыми баками, — еще одно место, где часто возникают утечки, особенно на алюминиевых радиаторах с пластиковыми торцевыми баками. На медных / латунных радиаторах утечки обычно возникают там, где охлаждающие трубки в сердечнике соединены или припаяны к разъемам сердечника. Само ядро также уязвимо для повреждений камнями. Внутренняя коррозия, вызванная старой охлаждающей жидкостью, которую никогда не меняли, также может разъедать металл в радиаторе, вызывая утечку.

Большинство современных систем охлаждения рассчитаны на работу при давлении от 8 до 14 фунтов на квадратный дюйм.Если радиатор не выдерживает давления, двигатель перегревается и охлаждающая жидкость теряется.

Пережимайте шланги для проверки на наличие возрастных трещин, затвердевания, мягких пятен, пузырей или вздутий.

Шланги — Трещины, проколы или расколы в шланге радиатора или шланге обогревателя приводят к утечке охлаждающей жидкости. Утечка из шланга обычно приводит к разбрызгиванию струи горячей охлаждающей жидкости из шланга. Ржавое соединение шланга или ослабленный или поврежденный хомут также могут привести к утечке охлаждающей жидкости из конца шланга. Иногда утечка может произойти только после того, как шланг станет горячим и откроется точечное отверстие или трещина.

Морозильные пробки — это литые пробки или расширительные пробки по бокам блока цилиндров и / или головки цилиндров. Плоские стальные заглушки подверглись коррозии изнутри и могут образовывать утечки, которые трудно увидеть из-за расположения заглушки за выпускным коллектором, опорой двигателя или другими принадлежностями двигателя. На блоках V6 и V8 свечи легче всего проверять из-под автомобиля.

Сердечник обогревателя — Сердечник обогревателя расположен внутри блока отопления, вентиляции и кондиционирования (HVAC) под приборной панелью.Он находится вне поля зрения, поэтому вы не можете напрямую увидеть утечку. Но если сердечник обогревателя протекает (или протекает шланговое соединение с сердечником обогревателя), охлаждающая жидкость будет просачиваться из нижней части блока HVAC и капать на пол внутри салона. Ищите пятна или мокрые пятна на дне пластикового корпуса системы отопления, вентиляции и кондиционирования воздуха или на полу со стороны пассажира. Некоторые автомобили Chrysler имеют репутацию из-за утечек охлаждающей жидкости в сердечнике нагревателя и повторных отказов сердечника нагревателя. Некоторые обнаружили, что запасной медный / латунный сердечник нагревателя служит дольше в этих применениях, чем алюминиевый сердечник нагревателя оригинального оборудования.

Прокладка впускного коллектора — Прокладка, которая соединяет впускной коллектор с головками цилиндров, может протекать и позволять охлаждающей жидкости попасть во впускной канал, картер или стечь снаружи двигателя. Некоторые двигатели, такие как двигатели General Motors 3,1 л и 3,4 л V6, а также двигатели V8 объемом 4,3, 5,0 и 5,7 л, печально известны негерметичными прокладками впускного коллектора. Прокладки впускного коллектора на этих двигателях пластиковые и часто выходят из строя на пробеге от 50 000 до 80 000 миль. Другие проблемные области применения включают прокладки впускного коллектора на Buick 3800 V6 и Ford 4.Двигатели 0L V6.

ВНУТРЕННЯЯ УТЕЧКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Утечки охлаждающей жидкости являются наихудшими по двум причинам. Во-первых, их невозможно увидеть, потому что они спрятаны внутри двигателя. Во-вторых, устранение внутренних утечек охлаждающей жидкости может быть очень дорогостоящим.

Плохая прокладка головки блока цилиндров — Внутренние утечки охлаждающей жидкости чаще всего возникают из-за плохой прокладки головки блока цилиндров. Через прокладку головки охлаждающая жидкость может протекать в цилиндр или в картер. Утечки охлаждающей жидкости в картер разжижают масло и могут повредить подшипники в двигателе.Утечка охлаждающей жидкости из прокладки головки цилиндра может привести к загрязнению свечи зажигания и образованию большого количества белого дыма в выхлопе. Добавление герметика в систему охлаждения может закрыть утечку, если она не так уж плоха, но в конечном итоге прокладку головки необходимо заменить.

Если вы подозреваете утечку через прокладку головки, проверьте давление в системе охлаждения. Если он не может удерживать давление, есть внутренняя утечка. «Тестер блока» также может использоваться для диагностики негерметичной прокладки головки блока цилиндров. Это устройство всасывает воздух из системы охлаждения в камеру, содержащую специальную жидкость для обнаружения утечек синего цвета.Горючие газы вступят в реакцию с жидкостью и заставят ее изменить цвет с синего на зеленый, если прокладка головки блока цилиндров протекает.

Неисправности прокладки головки часто являются результатом перегрева двигателя (который мог произойти из-за утечки охлаждающей жидкости в другом месте системы охлаждения, неисправного термостата или неработающего электрического вентилятора охлаждения). Когда двигатель перегревается, тепловое расширение может раздавить и повредить части прокладки головки блока цилиндров. Из этих поврежденных участков может начаться утечка давления сгорания и / или охлаждающей жидкости.

Трещина в головке блока цилиндров может вызвать утечку охлаждающей жидкости внутрь двигателя.

Трещина в головке или блоке — Внутренние утечки охлаждающей жидкости также могут возникать, если в головке цилиндров или блоке двигателя есть трещина в рубашке охлаждения. Утечка из камеры сгорания в головке или блоке цилиндров приведет к утечке охлаждающей жидкости в цилиндр. Это разбавит масло на стенках цилиндра и может повредить поршень и кольца. Если охлаждающая жидкость содержит силикаты (обычный зеленый антифриз), она также может загрязнить кислородный датчик и каталитический нейтрализатор.Если в цилиндр просачивается достаточное количество охлаждающей жидкости (например, когда двигатель остается на ночь), это может даже привести к гидроблокировке двигателя и предотвратить его запуск при попытке запустить. Подобные внутренние утечки можно диагностировать путем испытания системы охлаждения под давлением или с помощью устройства проверки блоков.

Утечка охлаждающей жидкости в картер — тоже плохая новость, потому что она может повредить подшипники. Утечка охлаждающей жидкости в картер приведет к тому, что уровень масла на щупе окажется выше нормального. Масло также может выглядеть пенистым, мутным или обесцвечиваться из-за загрязнения охлаждающей жидкости.

Негерметичный масляный радиатор ATF — Внутренняя утечка охлаждающей жидкости также может происходить в масляном радиаторе автоматической коробки передач внутри радиатора. На большинстве автомобилей с автоматической коробкой передач ATF проходит через масляный радиатор внутри радиатора. Если трубка протекает, охлаждающая жидкость может попасть в линии передачи, загрязнить жидкость и разрушить трансмиссию. Красные или коричневые капли масла в охлаждающей жидкости могут быть признаком такой утечки. Поскольку масляный радиатор находится внутри радиатора, радиатор необходимо заменить, чтобы устранить проблему.Трансмиссионная жидкость тоже должна быть заменена.

ПРОВЕРКА ДАВЛЕНИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ НА УТЕЧКИ

Есть несколько способов узнать, удерживает ли ваша система охлаждения давление. Один из них — долить систему охлаждения, закрутить крышку радиатора и запустить двигатель. Когда двигатель достигнет нормальной рабочей температуры, включите кондиционер (чтобы увеличить охлаждающую нагрузку на систему) и / или совершите короткую поездку. Затем проверьте радиатор, шланги и водяной насос на просачивание или утечку.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ открывать крышку радиатора при горячем двигателе! Даже если система охлаждения протекает, охлаждающая жидкость будет находиться под значительным давлением, особенно если оно низкое и охлаждающая жидкость кипит внутри двигателя. Заглушите двигатель и дайте ему постоять около часа, чтобы он остыл. Затем накройте крышку радиатора тряпкой и медленно поворачивайте крышку, пока она не начнет сбрасывать давление. Подождите, пока все давление не стравится, прежде чем полностью открутить колпачок.

Комплект для проверки давления радиатора

Для проверки системы охлаждения также можно использовать специальный инструмент, называемый измерителем давления. Инструмент представляет собой не что иное, как небольшой ручной насос с комбинированным вакуумметром и штуцером, прикрепленным к заливной горловине радиатора. Чтобы проверить герметичность, прикрепите инструмент к радиатору и создайте в радиаторе давление до номинального давления на крышке радиатора. Например, если у вас есть крышка радиатора, на которой написано 12 фунтов, вы увеличиваете давление в радиаторе до 12 фунтов.и подождите, чтобы увидеть, что произойдет. Если утечек нет, система должна удерживать давление от 10 до 15 минут. Если он не удерживает давление, система протекает. Если вы не видите видимых утечек снаружи, это означает, что утечка находится внутри (плохая прокладка головки, треснувшая головка или блок). См. Раздел «Как исправить протекающую прокладку головки».

Проверка блока — еще один инструмент, который можно использовать для обнаружения негерметичной прокладки головки блока цилиндров. Газочувствительная синяя жидкость меняет цвет, если в охлаждающей жидкости присутствуют газы сгорания.

В охлаждающую жидкость также можно добавить краситель для обнаружения утечек, чтобы облегчить обнаружение медленной утечки. Некоторые из этих красителей светятся ярко-зеленым или желтым светом при воздействии ультрафиолета.

ПРОВЕРКИ КРЫШКИ РАДИАТОРА

Крышку радиатора также следует испытать под давлением, особенно если система перегревается или теряет охлаждающую жидкость без очевидных внешних утечек. Слабая крышка, не способная удерживать давление, позволит системе выкипеть. Если колпачок не может выдерживать номинальное давление, замените его.

Лучшее решение для негерметичного радиатора — заменить его новым или отремонтированным радиатором.

РЕМОНТ ПРОТЕЧЕГО РАДИАТОРА

Если ваш радиатор протекает, у вас есть несколько вариантов ремонта:

Вы можете попробовать дешевое решение и добавить бутылку герметика системы охлаждения в радиатор. Эти продукты предназначены для герметизации небольших утечек. Они также могут заглушить внутренние утечки в двигателе. Некоторые работают лучше, чем другие, но большинство предоставляют лишь временное решение вашей проблемы.

Вы можете попробовать отремонтировать радиатор самостоятельно.Радиаторы из меди или латуни на старых автомобилях часто можно припаять для устранения утечек. Трещины или проколы в алюминиевых радиаторах новых автомобилей часто можно отремонтировать с помощью эпоксидного клея. Но если сердцевина сильно корродирована или повреждена, радиатор, возможно, придется профессионально отремонтировать в радиаторной мастерской или заменить новым радиатором.

КАК ИСПРАВИТЬ ПРОТЕЧНЫЙ ЯДЕР НАГРЕВАТЕЛЯ

Как и в случае негерметичного радиатора, вы можете попробовать самое дешевое решение и добавить бутылку герметика системы охлаждения, чтобы посмотреть, остановит ли это утечку.Если утечка небольшая, герметик, вероятно, остановит утечку — по крайней мере, временно. Но если герметик не остановит утечку, вам придется разобрать корпус HVAC, чтобы заменить сердечник нагревателя. Это очень трудоемкая и трудоемкая работа, требующая ОЧЕНЬ много труда на большинстве автомобилей. Работа по замене сердечника нагревателя часто может длиться от 8 до 10 часов и более!

У некоторых автомобилей были проблемы с повторяющимися отказами сердечника нагревателя (например, некоторые автомобили Chrysler). В некоторых случаях проблема заключается в конструкции самого сердечника нагревателя или металлических сплавов, из которых он был изготовлен.Но частой причиной утечек сердечника нагревателя является электролизная коррозия. Одно из исправлений — прикрепить заземляющий браслет к сердечнику нагревателя. Другой вариант — заменить алюминиевый сердечник нагревателя оригинального оборудования на вторичный медный / латунный сердечник нагревателя.

УТЕЧКА В БАКЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Другой компонент системы охлаждения, который иногда требует внимания, — это бачок перелива охлаждающей жидкости. Бачок для перелива охлаждающей жидкости не просто улавливает перелив из радиатора. Он служит резервуаром для хранения излишков охлаждающей жидкости.Когда система горячая, охлаждающая жидкость будет вытеснена через герметичную крышку радиатора в резервуар. Затем, когда система остынет, при понижении давления охлаждающая жидкость будет втягиваться обратно в радиатор.

На многих новых автомобилях бачок охлаждающей жидкости находится под давлением и является неотъемлемой частью системы охлаждения. Пробка заливной горловины системы охлаждения находится на бачке бачка, а бачок соединен шлангами с радиатором и двигателем. Бачок сделан из прозрачного пластика, и уровень охлаждающей жидкости виден внутри.

Если бачок охлаждающей жидкости треснул или протекает, система может терять охлаждающую жидкость каждый раз при нагреве двигателя. В конечном итоге это может вызвать перегрев двигателя.

Небольшие проколы или трещины в переливном резервуаре обычно можно отремонтировать с помощью силиконового герметика. Если необходимо заменить резервуар, убедитесь, что шланги правильно проложены между радиатором и резервуаром и не имеют перегибов, которые могут блокировать поток охлаждающей жидкости вперед и назад.

КАК УСТАНОВИТЬ ПРОТЕЧКУ ЗАМЕРЗЫВАЮЩУЮ ПРОБКУ

Freeze plus (также называемую расширительной пробкой) — это круглые металлические пробки, которые запрессовываются в отливку головки блока цилиндров и блока цилиндров.Заглушка должна выдвигать и сохранять отливку, если охлаждающая жидкость не содержит достаточно антифриза, чтобы предотвратить ее замерзание в холодную погоду. Со временем свечи могут корродировать изнутри и протекать, что приводит к потере охлаждающей жидкости и перегреву двигателя.

Один из способов временно устранить протекающую пробку замерзания — очистить поверхность пробки, слегка отшлифовать ее наждачной бумагой и залить твердой высокотемпературной двухкомпонентной эпоксидной смолой, такой как герметик для бензобака или эпоксидная смола JB Weld. Дайте ему застыть в течение ночи.Этот трюк обычно закрывает негерметичные расширительные заглушки, которые в противном случае было бы очень трудно заменить.

Для замены негерметичной пробки замораживания выбейте старую пробку молотком и выколоткой. Удар по одной стороне вилки обычно вызывает ее скручивание. Затем заглушку можно вытащить большой отверткой. Очистите отверстие, затем нанесите обильное количество герметика на отверстие и осторожно вбейте новую заглушку. Заглушка должна входить прямо, иначе она может не загерметизироваться.

Другой вариант ремонта — замена цельнометаллической стопорной пробки на расширяемую.Расширяемые заглушки имеют резиновую втулку, которая расширяется и закрывает отверстие при затягивании центрального болта заглушки. Его легче установить и он менее подвержен утечкам, чем сплошная пробка.

КАК УСТАНОВИТЬ НЕДЕРАЮЩИЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Не тратьте время, пытаясь залатать или обернуть негерметичный шланг радиатора или обогревателя. Герметики и продукты Stop Leak также плохо работают со шлангами. Замените неисправный шланг на новый и осмотрите все остальные шланги, потому что, если один вышел из строя, другие, вероятно, тоже дойдут до конца пути.

Старые шланги часто жесткие и прилипают к фитингам, что затрудняет их снятие. Используйте лезвие бритвы или нож для резки коробок, чтобы разрезать старый шланг, чтобы его можно было легко снять с концевых фитингов.

Также рекомендуется заменить оригинальные хомуты для шлангов, особенно если они кольцевого типа. Кольцевые хомуты с возрастом могут потерять натяжение и не удерживать шланг плотно. Хомуты из нержавеющей стали с червячной передачей лучше всего. Но изношенные приводные хомуты из качественной нержавеющей стали, а не из дешевых простых стальных, которые производятся в Китае.Они заржавеют и выйдут из строя.

Вам также следует осмотреть внутреннюю часть вашего старого радиатора и шланги обогревателя после того, как они были сняты, чтобы проверить наличие глубоких трещин или трещин, вызванных электролизной коррозией. Этот тип коррозии может быть вызван старым антифризом, который больше не обеспечивает адекватной защиты от коррозии, или паразитными электрическими токами, которые используют охлаждающую жидкость в качестве пути заземления.

КАК ИСПОЛЬЗОВАТЬ ПРОТЕЧКУ ВОДЯНОГО НАСОСА

No Stop Утечка или герметик системы охлаждения герметизирует водяной насос, через который утечка охлаждающей жидкости проходит через уплотнение вала.Замена — ваш единственный вариант. Но вы можете сэкономить деньги на работе, используя модернизированный водяной насос, а не новый водяной насос.

Замена водяного насоса — не слишком сложная задача для большинства двигателей, но для некоторых она может быть сложной. На некоторых двигателях (например, двигателях GM V6 объемом 2,8 л) болты, удерживающие водяной насос, также удерживают крышку привода ГРМ на месте. Если не проявить осторожность, уплотнение крышки привода ГРМ может сломаться, и охлаждающая жидкость попадет в картер. GM рекомендует использовать специальный инструмент (J-29176 или аналогичный), чтобы плотно удерживать крышку привода ГРМ во время замены насоса.

Проверьте муфту вентилятора, так как слабая муфта может вызвать перегрев двигателя.

Если ваш двигатель оснащен вентилятором с ременным приводом и муфтой вентилятора, рекомендуется также проверить муфту вентилятора при замене водяного насоса. Срок службы обоих примерно одинаков, поэтому муфту вентилятора также может потребоваться замена. Если из муфты протекает силиконовая жидкость или подшипник качается, его необходимо заменить.

ЗАПРАВКА СИСТЕМЫ ОХЛАЖДЕНИЯ

При заправке системы охлаждения после ремонта всегда используйте смесь антифриза и воды в соотношении 50/50.Никогда не используйте чистую воду, потому что она не имеет защиты от замерзания, защиты от коррозии и кипит при более низкой температуре (212 градусов по Фаренгейту), чем смесь антифриза и воды (которая защищает до 240 градусов по Фаренгейту).

Используйте тип антифриза, указанный производителем транспортного средства, или универсальную охлаждающую жидкость, совместимую со всеми марками / моделями. Для большинства автомобилей последних моделей требуется охлаждающая жидкость определенного типа OAT или HOAT с длительным сроком службы. В автомобилях GM используется Dex-Cool.

На некоторых поздних моделях переднеприводных автомобилей заправка системы охлаждения может быть сложной задачей, если только вы не «отрыгнете» систему, открыв вентиляционное отверстие или сломав шланг в верхней точке системы, чтобы позволить воздуху выйти.Если вы не выпустите весь воздух, двигатель может перегреться при первой поездке.

Лучший способ заправить систему — долить охлаждающую жидкость до тех пор, пока радиатор не будет заполнен в пределах дюйма. Также долейте охлаждающую жидкость в бачок охлаждающей жидкости, долив его до нужного уровня. Если в системе есть резервуар с охлаждающей жидкостью под давлением, добавляйте охлаждающую жидкость до тех пор, пока уровень внутри резервуара не достигнет отметки COLD FULL. Запустите двигатель и дайте ему поработать на холостом ходу с закрытой крышкой радиатора или бачка охлаждающей жидкости, пока термостат не откроется и охлаждающая жидкость не начнет циркулировать через двигатель.Нагреватель также должен быть включен, чтобы охлаждающая жидкость протекала через сердечник нагревателя. Когда уровень охлаждающей жидкости упадет, продолжайте добавлять охлаждающую жидкость, пока система не перестанет потреблять охлаждающую жидкость. Затем установите крышку радиатора и проедьте небольшое расстояние. Заглушите двигатель и после того, как он остынет, еще раз проверьте уровень охлаждающей жидкости. Если низкий, добавьте по мере необходимости.

Поделиться

Щелкните здесь, чтобы загрузить или распечатать эту статью.

Другие статьи о системе охлаждения:

Электролизная коррозия системы охлаждения (причины и способы устранения)

Диагностика и замена водяного насоса

Обслуживание системы охлаждения

Типы охлаждающей жидкости

Системы восстановления охлаждающей жидкости

Ремонт и замена радиатора

Контрольная лампа температуры горит.Что вы должны сделать?

Перегрев двигателя: причины и способы устранения

Как диагностировать и заменить термостат

Как исправить протекающую прокладку головки

Ремонт ремня и шланга

Проверки и изменения охлаждающей жидкости, более сложные в наши дни

Универсальная охлаждающая жидкость: один антифриз для Все?

Heater Service

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 Руководства по электронному ремонту «сделай сам»

Распространенные проблемы радиатора и системы охлаждения | Новости

АВТО.COM — Если пар идет из-под капота, сигнальная лампа температуры горит ярко-красным на приборной панели или стрелка указателя температуры приближается к отметке High, пора съехать с дороги и выключить двигатель. пока он не зажарился: у вас проблема с системой охлаждения вашего автомобиля, и вы хотите сделать все возможное, чтобы не допустить ее перегрева — гораздо более серьезная проблема.

Связано: Как узнать, течет ли мой радиатор?

Любые признаки перегрева двигателя — серьезная проблема, поэтому лучше всего выключить двигатель, чтобы предотвратить его дальнейшее повреждение.Вождение автомобиля с перегретым двигателем может деформировать головки цилиндров и повредить радиатор или внутренние детали двигателя, такие как клапаны, распределительные валы и поршни.

Даже дать двигателю остыть в течение часа и долить в радиатор смесь антифриза и воды в соотношении 50-50, может не решить проблему. Вот несколько причин, по которым двигатель может перегреться для устранения неполадок:

Уровень охлаждающей жидкости может быть чрезвычайно низким из-за длительного пренебрежения или из-за утечки охлаждающей жидкости в радиаторе или шлангах радиатора.Охлаждающая жидкость циркулирует внутри блока цилиндров, чтобы охладить его, и утечка может быть в блоке или из водяного насоса или шлангов нагревателя. Старая охлаждающая жидкость теряет свои антикоррозионные свойства, что приводит к образованию ржавчины и, в конечном итоге, к повреждению.
Термостат, который позволяет охлаждающей жидкости циркулировать, может застрять в закрытом положении или образоваться засор, возможно, из-за мусора в системе охлаждения.
Перестал работать вентилятор охлаждения двигателя или ребра охлаждения радиатора забиты мусором, что ограничивает поток воздуха, снижающий температуру охлаждающей жидкости.
Крышка радиатора вышла из строя и больше не поддерживает достаточное давление в системе охлаждения, что приводит к выкипанию охлаждающей жидкости (двигатели обычно работают при температуре от 210 до 220 градусов по Фаренгейту).
Прокладка головки, закрывающая зазор между головкой блока цилиндров и блоком двигателя, могла выйти из строя, что привело к утечке охлаждающей жидкости внутрь камер сгорания. Должен быть виден пар, выходящий из выхлопной системы.
Водяной насос перестал работать, или ремень, приводящий его в движение, порвался или проскальзывает и не перекачивает достаточное количество охлаждающей жидкости.
Вы буксировали прицеп на 5000 фунтов с транспортным средством, оборудованным для буксировки всего 2000 фунтов, что превышает охлаждающую способность транспортного средства. (Вы, наверное, тоже напрягли трансмиссию.)

Регулярная проверка уровня охлаждающей жидкости двигателя в переливном бачке может помочь избежать катастроф. Если вам нужно постоянно доливать охлаждающую жидкость, это признак утечки, о которой следует позаботиться, прежде чем она станет серьезной, когда вы платите за более серьезную проблему с перегревом в вашей системе охлаждения.Проверка охлаждающей жидкости и проверка всей системы механиком каждые пару лет — еще лучший способ предотвратить проблемы с системой охлаждения.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.
