Принцип работы электродного котла: принцип работы электродных котлов, достоинства и недостатки электродных котлов отопления

принцип работы электродных котлов, достоинства и недостатки электродных котлов отопления

При устройстве отопительной системы многие выбирают электрические котлы отопления. Ведь они не нуждаются в особых требованиях при установке. А также не создают проблем при эксплуатации. Хорошим вариантом электрического котла является электродный. В нашей статье рассмотрим подробнее про такой вид отопительных котлов.

Содержание:

1. История происхождения
2. Принцип работы электродных котлов
3. Достоинства и недостатки электродных котлов отопления
4. Важные моменты

История происхождения

Электрические электродные котлы впервые изготовили в прошлом столетии. Производителем был оборонный комплекс для подводного флота. Изначально такие котлы создавались для отопления отсеков в подводной лодке, которая имела дизельный двигатель. Такие котлы отлично подходили для отопления лодок. Ведь они имеют небольшие размеры, в отличие от других отопительных приборов. А также не требуется устройство вентиляции и при работе электродные котлы не создают шума. Такое оборудование отлично нагревало теплоноситель. В его качестве применяли морскую воду.
Но через несколько лет военному флота не требовалось большое количество таких котлов, поэтому их поставка прекратилась.

Первыми создателями электрических электродных котлов были инженеры: Д.Н. Кунков и А.П. Ильин.

С каждым годом такие котлы все более совершенствуются. Более востребованы они для отопления частных домов.

Принцип работы электродных котлов

Электродные котлы работают на основе взаимодействия теплоносителя. Он занимает место между катодом и анодом, и электрическим током. Электрический ток проходит через теплоноситель вследствие чего, отрицательные и положительные ионы начнут двигаться. Отрицательные ионы движутся к положительным, а положительные к отрицательно заряженному электроду.
Носитель тепла будет нагреваться быстро благодаря постоянному движению ионов. Подключены ионы к переменному току с частотой равной 50Гц. Электроды будут постоянно меняться ролями. В секунду их полярность меняется 50 раз.

Вода не будет раскладываться на водород и кислород благодаря такой частой смене заряда. Давление в котле повышается совместно с температурой. Из-за повышения давления происходит циркуляции теплоносителя по системе отопления. Электроды, которые находятся в емкости котла, не будут участвовать в нагреве воды и соответственно сами не нагреваются.

Для того чтобы котел работал эффективно омическое сопротивление воды должно быть на определенном уровне. А именно не превышать 3 тыс. Ом при температуре равной 15°.

Для того чтобы теплоноситель нагревался он должен иметь некоторое количество солей. Ведь первоначально электродные котлы работали на морской воде. Поэтому при использовании в качестве теплоносителя обычную воду ее нагреть не получится. Так как между электродами не будет электроцепи.

Достоинства и недостатки электродных котлов отопления

Электродные котлы отопления имеют несколько достоинств:

1. При установке такого котла не требуется устройство дымохода.
2. Электродный котел имеет высокую мощность и при этом имеет компактные размеры, чего не скажешь о других видах отопительных котлов.
3. Отопительный электродный котел может самостоятельно поднимать давление в системе.
4. КПД в данной модели довольно-таки высокое. И может достигать 100%.
5. Электродные котлы являются экологически чистыми и не несут вред здоровью.
6. Если количество теплоносителя становится ниже нормы, то котел автоматически прекращает работу. Поэтому не стоит беспокоиться об опасности аварии.
7. Не требует размещения в большом помещении. Занимает мало места.
8. Если буду происходить перепады в напряжении, то на котле они никак не отразятся. В таком случае просто изменится мощность.
9. Можно управлять режимом температуры во время работы котла и автоматики благодаря небольшой инертности оборудования. Таким образом, происходит экономия топлива. Ведь температура в помещении будет задана на определенном уровне.
10. Электродные котлы можно использовать как дополнительный источник тепловой энергии или применять сразу несколько таких котлов.

Но электрические электродные котлы имеют и недостатки:

1. Устройство данного котла требует устройства заземления.
2. Теплоноситель не должен иметь температуру выше 75°. В противном случае котел начнет потреблять большое количество электроэнергии.
3. Отопительная система должна быть оснащена циркуляционным насосом.
4. Необходимо проверять состояние электродов. Если появилась накипь, то эффективность работы котла снизится.
5. Электродный котел может потреблять только переменный ток.
6. Переменный ток изнашивает электроды. Поэтому периодически их необходимо заменять.
7. Устанавливать и подключать такой котел рекомендуется при помощи специалиста.
8. При одноконтурном котле подогретую воду нельзя применять в бытовых целях.
9. Если произойдет завоздушивание в отопительном контуре, то процесс коррозии значительно ускорится.
10. При помощи специального оборудования необходимо контролировать электропроводность теплоносителя.
11. Необходимо соблюдать требования к характеристикам теплоносителя. Если они изменятся, то и работа котла снизится. А значит вырабатывать тепло, оборудование будет намного хуже.

Важные моменты

Если вы решили использовать в своей отопительной системе электрические электродные котлы, то стоит изучить некоторые важные моменты:

• Для более качественной работы котла необходимо устроить теплоизоляцию трубопроводов;
• Если у вас уже установлена отопительная система и вы решили поменять оборудование, то при установке электродного котла затраты на электричество значительно повысятся. Желательно применять отопительную систему, которая рассчитаны для таких котлов;
• Если в вашем доме более одного этажа и на них установлены радиаторы, то рекомендуется установить независимые электродные котлы отдельно для каждой группы;
• Антифриз протекает чаще, чем вода. Поэтому при использовании его в качестве теплоносителя следует уделять внимание всем разъемным соединениям для предотвращения протечки.

Электрические электродные котлы не подходят системы «теплый пол» так как температура в такой отопительной системе не может превышать 45°. В таком случае котел не будет давать полную отдачу.

Читайте также:

принцип работы, плюсы и минусы, вода для электродного котла

Как показала практика, отопление жилых и промышленных объектов с помощью обычной централизованной системы отопления не всегда является эффективным и практичным. Именно эта причина побуждает искать альтернативные источники тепла, которые были бы конкурентоспособными и экономичными.

Одним из ярких примеров такого оборудования являются электродные котлы отопления, которые позволяют быстро и качественно прогревать отапливаемое здание. На чем основан принцип их работы? Какие преимущества и недостатки они имеют? Как увеличить их экономичность? Рассмотрим эти вопросы подробнее.

Содержание

Принцип работы электродных котлов отопления

Данный тип котлов используют исключительно в системах отопления закрытого типа. Высокой скорости нагрева и КПД удается достигнуть, благодаря уникальной системе ионизации теплоносителя.

Суть этого способа нагрева заключается в прямой передаче энергии, которая находится в электрическом токе, молекулам воды. В результате этого, удается достичь определенных показателей, которые значительно влияют на скорость прогрева теплоносителя. А именно:

• Скорость нагрева воды. Воздействие электрического тока нагревает теплоноситель практически моментально. Это свойство в значительной степени влияет на скорость нагрева помещения. В то время пока, к примеру, газовый котел еще разогревает жидкость в системе отопления, электродный уже отапливает помещение.
• Выход на номинальную мощность. Несложные расчеты показывают, что для того, чтобы прогреть систему отопления, часто расходуется большое количество топлива с наименьшей теплоотдачей. В этом отношении электродный отопительный котел отличается от аналогичного оборудования. Высокая скорость нагрева теплоносителя обеспечивает выход узла на номинальную мощность очень быстро.

Пеллетные котлы разновидность твердотопливных отопительных котлов, быстро набирающая популярность благодаря своей дешевизне и эффективности.

Как правильно расчитывать мощность газового котла, читайте здесь.

Еще одной особенностью электродного оборудования является его защита от перегрева, которая часто отсутствует в системах, работающих на других видах топлива.

Если по любым причинам в котел перестает поступать теплоноситель, нагрев прекращается автоматически.

Преимущества устройств

Все отопительное оборудование имеет свои положительные и отрицательные стороны. Поэтому, при выборе наиболее подходящей модели электродного котла, стоит обращать внимание, как на плюсы, так и на минусы. Итак, основные преимущества:

• Экономичность. Стоимость котлов ниже, чем у аналогичных отопительных приборов. Во время работы достигается достаточно высокий уровень теплоотдачи, КПД составляет не менее 96-98%. При установке дополнительного оборудования и использования специального теплоносителя можно добиться экономии расхода электроэнергии около 40%.
• Компактность. Котел весит очень мало, что существенно отличает его от газового оборудования, вес которого может достигать 50-60 кг и больше. Промышленный электродный агрегат имеет вес около 6 кг.
• Возможность увеличения мощности. Если номинальной производительности прибора не хватает для нагрева помещения, можно использовать несколько нагревательных узлов, подключая их в общую сеть. Максимальная мощность, в таком случае, составит 150 кВт. Блок управления электродным котлом одновременно будет управлять и контролировать работу всех отдельных узлов.

Целью испытаний водогрейных котлов является определение фактических эксплуатационных, теплотехнических и экологических показателей.

Схему водогрейной котельной смотрите тут.

• Безопасность. Использование электродных котлов намного безопасней, чем эксплуатация газового или оборудования, работающего на твердом топливе.

Еще одним весомым преимуществом является то, что данное оборудование можно использовать практически для любых систем отопления промышленных и бытовых объектов, а также складов и других помещений.

Основные недостатки электродных отопительных котлов

Как уже отмечалось, каждый вид отопительной техники, имеет свои недостатки, и электродные котлы не являются в этом исключением. К минусам такого оборудования относятся:

• Требовательность к качеству теплоносителя. В систему отопления нельзя залить обычную воду из-под крана. Запрещается и использование для этих целей тосола или жидкости из артезианских источников.
• Регистрация. Еще один аспект, который существенно уменьшает количество желающих установить такой вид отопительного оборудования. Сроки регистрации могут растянуться до полугода и больше, а сбор сопроводительных документов потребует определенных финансовых затрат. Впрочем, все расходы обычно окупаются уже за первый год автономного отопления помещения.

Котлы на отработанном масле. Область применения и виды.

Об устройстве котла на отработанном масле, читайте здесь.

Недостатки не так уж и значимы, а выгоды и перспективы от его установки, а также быстрая окупаемость, делают электродный котел одним из наиболее экономически выгодных отопительных устройств.

Как увеличить производительность?

Кроме того, что электродные котлы сами по себе достаточно экономичны и производительны, с помощью дополнительных приборов и материалов можно увеличить их КПД еще больше. Для этой цели может использоваться:

1. Теплоноситель. Лучше всего заполнять систему отопления специальной жидкостью, которую продают производители данного оборудования. Обычная вода для электродного котла не подходит. В крайнем случае, для придания ей необходимых свойств, необходимо добавить обычную поваренную соль.
2. Блок управления. Автоматический регулятор, который самостоятельно устанавливает наиболее экономичный и производительный режим в рамках установленной программы. Преимущества от его применения очевидны в случае, если необходимо объединить несколько нагревательных котлов в единую сеть и управлять всеми одновременно.

Относительно небольшие материальные затраты могут существенно увеличить производительность оборудования. Вложения при этом окупаются достаточно быстро.

Электродные котлы для систем отопления являются удобным и практичным оборудованием, которое составляет серьезную конкуренцию газовым и твердотопливным аналогам.

Электродный котел для отопления частного дома

Свое название электродный котел отопления получил по способу выработки тепловой энергии — электродному нагреву жидких сред —  широко используемому в промышленности.

С помощью электродов нагревают молоко и соки при их пастеризации, подогревают большие объемы жидкости и проводят тепловую обработку кормов. Их широко используют в промышленных водогрейных и паровых котлах, в пищевой и фармацевтической промышленности, но, несмотря на столь широкое применение,  в жилых домах электродные котлы отопления появились сравнительно недавно и до настоящего времени широкого распространения не получили.

Причин для этого 2:

• малое количество предложений на рынке теплотехнического оборудования
• большое количество недостоверной и противоречивой, порой пугающей, информации об электродных котлах отопления в средствах массовой информации

Между тем, электродные котлы отопления эффективны, экономичны, удобны и надежны, что позволяет рекомендовать их для отопления частных домов. Для подтверждения правомерности всех перечисленных характеристик рассмотрим принцип действия электродного котла отопления и его устройство.

Принцип работы электродного котла отопления

В электродном котле отопления используется свойство воды проводить электрический ток. При погружении в нее (или в другую аналогичную  жидкость) электродов, между ними возникает электромагнитное поле, под воздействием которого молекулы солей, щелочей или других примесей, растворенных в воде, диссоциируют на ионы и катионы, создавая в жидкости так называемую электролитическую проводимость.

Проводники второго рода, как и любые другие токопроводящие материалы, характеризуются величиной удельного сопротивления, зависящей от концентрации присутствующих в растворе веществ.

Это значит, что катионы и ионы, движущиеся соответственно к аноду и катоду, встречают на своем пути сопротивление, преодоление которого ведет к преобразованию части их энергии в тепло, что ведет к нагреву жидкости.

В поле постоянного тока анионы и катионы по истечении определенного периода времени достигнут соответственно катода и анода. В итоге можно будет наблюдать процесс электролиза. Чтобы этого не произошло, в электродных котлах используется переменный ток, в поле которого направление движения заряженных частиц в электролите меняется с частотой 50Гц.

При этом выделяется большое количество тепловой энергии, что ведет к нагреву токопроводящей среды, в случае котла отопления, воды или антифриза.

Следует отметить, что явление электролитической проводимости можно наблюдать только при нагреве воды, в которой растворены соли. Нагреть таким способом дистиллированную воду невозможно, электрическая проводимость в ней не образуется.

Вещество, в котором наблюдается электрическая проводимость, называется электролитом или проводником второго рода, а его нагрев называется прямым нагревом.

Конструкция электродного котла

Любая электродная система представляет собой совокупность электродов, соединенных между собой и подключенных к электрической сети. Чаще всего электроды изготавливают из металла, например, стали, или графита. При этом электроды предназначены только для подвода электрической энергии. В процессе работы котла они не нагреваются, происходит нагрев только токопроводящей жидкости.

В качестве нагреваемой среды в котлах отопления используется солевой раствор, состав которого обычно регламентируется производителями электродных котлов отопления.

Специфика электродного котла отопления состоит в необходимости нагрева жидкости, циркулирующей в трубопроводе системы отопления. Если учесть, что электроды обеспечивают интенсивный нагрев до высоких температур, что может привести к закипанию теплоносителя, то можно сказать, что для успешной работы электродной системы отопления нужен хороший циркуляционный насос, обеспечивающий своевременный отвод нагретой жидкости из камеры нагрева.

В котле отопления электроды расположены в проточной камере, через которую циркулирует теплоноситель. Такой котел называют еще проточным, подчеркивая, что работать он может только при постоянной циркуляции жидкой среды.

Размер электродного котла невелик. К примеру, котел мощностью 4 кВт, обеспечивающий обогрев 40м2, представляет собой цилиндр длиной 30 см, с одной стороны которого установлены электроды.

Монтируется котел непосредственно в трубопровод системы отопления, в любом удобном месте. Теплоноситель поступает в него через боковой патрубок, а выводится через свободный, противоположный от электродов, торец. Для обеспечения безопасной работы устройства котел комплектуется системой автоматического контроля, блокирующей подачу электроэнергии при перегреве теплоносителя или прекращении его циркуляции.

Система отопления с электродным котлом

Электродные котлы могут работать только в закрытых системах отопления с принудительной циркуляцией. В самотечной открытой отопительной системе скорость движения теплоносителя недостаточна для отвода нагретой жидкости от электродов.

Устройство системы отопления с электродным котлом такое же, как и с любым другим котлом отопления. Единственное отличие состоит в том, что электродных котлов в системе отопления может быть несколько, что позволяет управлять нагревом теплоносителя с помощью включения или отключения одного из котлов отопления.

При установке электродный котел обязательно должен быть заземлен.

Котлы торговой марки Галан

В нашей стране электродные котлы отопления выпускает ЗАО Галан. Мощность котлов варьируется от 2 до 25 кВт. По отзывам покупателей, котлы Галан работают надежно и эффективно.

Преимущества электродных котлов отопления

• Высокий КПД – вся вырабатываемая котлом тепловая энергия расходуется на нагрев теплоносителя. Потерь на транспортировку тепла нет.
• Компактность – электродные котлы самые компактные на сегодняшний день. Соперничать с ними по размеру не может ни одно традиционное отопительное устройство
• Возможность использования с любыми приборами отопления
• Простой монтаж

Недостатки электродных котлов отопления

К недостаткам электродных котлов отопления следует отнести состав теплоносителя, в котором обязательно должны присутствовать растворенные соли или щелочи, способные вывести из строя любой прибор отопления.

Поэтому в отопительных системах с электродными котлами рекомендуется использовать фирменные теплоносители, качество которых утверждено производителями котлов. к примеру, производители котлов Галан рекомендуют использовать их с теплоносителем Галан, состав которого обеспечит сохранность приборов отопления.

Подведем итоги

Простые и эффективные электродные котлы отопления должны занять достойное место в отоплении частных домостроений и дач. Их эксплуатация обеспечит дом теплом, главное, не забывать использовать в системе отопления специальный теплоноситель, разработанный специально для котлов этого вида.

Электродные котлы отопления – устройство, принцип работы, рекомендации

С проблемой индивидуального обогрева жилища сталкивается большинство частных владельцев домов. Одним из вариантов решения вопроса являются энергосберегающие электродные котлы отопления, считающиеся высокоэффективными, надежными и безопасными в работе. Они дают возможность задавать нужную температуру нагрева радиаторов и окружающего воздуха, а также круглосуточно поддерживать микроклимат в помещении по заданным параметрам.

Немного истории

Электродные отопительные котлы было предложено использовать в бытовых условиях еще в 80-е годы прошлого столетия. Идея принадлежала Дмитрию Кункову, а изобретение получило патент. До этого момента подобное оборудование использовалось в военной промышленности и устанавливалось на подводных лодках и кораблях ВМФ. Российская компания ГАЛАН смогла усовершенствовать изобретение, разработав уникальный и принципиально новый водонагревательный котел электродного типа, который был представлен на рынке в 1992 году.

Уже через два года появилась серийная модель, эксплуатация которой в системе отопления подтвердила факт значительного снижения расхода энергии, используемой для обогрева помещений по сравнению с выпускаемыми ранее теплогенераторами. Сегодня отопительные приборы «Галан» широко используются в отдаленных от коммуникаций поселках и труднодоступных местах, на складах и железнодорожных полустанках, в районах стихийных бедствий и городских коттеджах.

Устройство электродных котлов

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:

• однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
• трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.

Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.

Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.

Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.

Без установки автоматики компания ГАЛАН гарантийный срок на работу котла не дает.

Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.

Преимущества электродного отопительного оборудования

Отопительные котлы «Галан» обладают несомненными достоинствами по сравнению с другими видами котельного оборудования:

• высокий КПД (до 98%) получается благодаря прямому преобразованию электроэнергии в тепло непосредственно в теплоносителе;
• экономия электричества до 40% происходит за счет использования автоматики и регулировки тепловых режимов;
• простой монтаж обеспечивают малые размеры приборов и удобное подсоединение патрубков;
• возможность встраивания в существующие отопительные системы устраняет необходимость перекладки труб;
• допустимость параллельного подключения котлов позволяет многократно увеличить мощность обогревательной системы;
• реальность установки резервного котла исключает внезапность остановки подогрева теплоносителя.

Принцип работы

Электродные, или ионные, котлы не нуждаются в специальных разрешениях на монтаж оборудования, чего не скажешь, к примеру, о газовых отопительных агрегатах.

При включении прибора «Галан» в электросеть происходит нагрев теплоносителя путем расщепления молекул жидкости на ионы с разной полярностью. Каждый из них стремится к положительно или отрицательно заряженной электродной пластине.

В процессе работы происходит постоянное изменение направления тока, поэтому пластины ионами не «обрастают».

В результате распада и движения частичек жидкой среды начинается выделение тепловой энергии и повышение давления, что приводит к быстрому нагреву воды или антифриза внутри системы. Теплоноситель, разогревшись, начинает выталкиваться вверх, а его место занимает остывшая порция жидкости. Создающийся напор позволяет в малоэтажных особняках обходиться без циркуляционного насоса.

Теплоноситель в ионном котле является одним из составляющих элементов электрической цепи, поэтому при его отсутствии процесс нагрева не происходит. Автоматика, в этом случае, отключает прибор, поэтому опасаться пожара не следует. Котел прекратит работу и при возникновении короткого замыкания, и при повышении температуры окружающего воздуха, либо радиаторов выше заданного уровня. Не зря ионные котлы «Галан» относят к системе «умный дом».

Рекомендации

Ионные котлы запрещено использовать для подогрева проточной воды из водопровода, а также перекачиваемой напрямую жидкой среды из колодцев, водоемов и скважин. Данный вид котельного оборудования предназначен только для замкнутых систем отопления.

Необходимо, чтобы вода, использующаяся в качестве теплоносителя, четко соответствовала техническим характеристикам, описанным в паспорте электродного котла «Галан». Ее категорически не разрешается закачивать из трубопровода горячего водоснабжения, иначе срок службы прибора окажется слишком коротким.

Также не допускается ставить ионные котлы на системы «теплый пол». Дело в том, что рабочие температуры теплоносителя электродного теплогенератора при оптимальном режиме работы значительно выше требуемых для нормального функционирования «теплого пола».

Если в доме установлены чугунные радиаторы или в существующей системе находятся трубы большого диаметра, то использование ионных котлов специалистами не рекомендовано. Проблема здесь заключается в повышенном объеме теплоносителя и неоднородности внутренних поверхностей отопительных батарей. Но выход из ситуации все же имеется. В этом случае потребуется:

• использование более мощного электродного прибора;
• установка на обратку фильтра грубой очистки;
• применение фильтра грязевика, или отстойника;
• предварительная промывка чугунных радиаторов.

Ионные котлы в системы необходимо устанавливать строго вертикально таким образом, чтобы клеммная группа оказалась снизу. При использовании в отопительной системе труб из пластика, потребуется их замена на черные (неоцинкованные) металлические трубы на участке от выходного патрубка теплогенератора. Его длина должна составлять 2-2,5 метра.

В случае снижения в расширительном бачке уровня теплоносителя менее чем на треть объема емкости, его следует долить до требуемой отметки. Но если возникнут непредвиденные ситуации, то котел потребуется немедленно отключить. Это необходимо сделать при:

• появлении перегрева проводов и автоматики;
• наличии дыма и клубов пара;
• отсутствии напряжения;
• утечке или промерзании теплоносителя;
• неисправности заземляющего устройства;
• присутствии влаги на корпусе;
• поломке насоса.

После выключения оборудования незамедлительно вызывается мастер для устранения проблем.

Настройка теплоносителя для котлов Галан | Руководства по котлам Галан | Настройки

Первый запуск + настройка теплоносителя + пуконаладка + подготовка воды

Подготовка

      В качестве теплоносителя, в системе отопления с электродным котлом, используется дистиллированная вода с очень определенной плотностью. Собственно регулировка плотности теплоносителя, в соответствии с прилагаемой таблицей, и есть процедура пуско-наладки.

Обратите внимание, не стоит экспериментировать залив теплоноситель не рекомендованный заводом изготовителем (талый снег, колодезную воду, дождевую воду, с озера).

        Даже новая система отопления имеет достаточную степень загрязнения, чтобы заранее подготовленный  раствор теплоносителя мог изменить свою плотность и соответственно электрическое сопротивление. В старых системах отопления, где годами накапливались солевые отложения и шлам, применение заранее подготовленного теплоносителя вообще исключено и перед проведением пусконаладочных работ, необходимо  промыть систему ингибитором коррозии, или установить в систему сепаратор шлама. Процедура пуско-наладки значительно упрощается, если раствор теплоносителя приготавливается непосредственно в момент закачки. Для этого не требуется специального технологического оборудования (типа кондуктометра), а работу может выполнить обычный электрик общей квалификации. Из инструмента необходимо иметь перекачивающий насос (бытовой), для закачки теплоносителя из емкости в систему отопления и амперметр-клещи, для замера нагрузки на «фазном» проводе.

Процедура пуско-наладки сводится к следующему:

1. Перекачка насосом дист. воды из емкости в систему отопления. Давление устанавливается максимальное (показатель подрывного клапана, контроль по манометру). Это даст возможность легко «обезвоздушить» систему и выполнить опрессовку.

2. Замер «клещами» нагрузки на фазном проводе покажет ноль (или близко к нолю), поскольку дист. вода имеет минимальное эл. сопротивление. Токовые клещи предназначены для измерения переменных токов высоких величин бесконтактным методом.

3.  После опрессовки системы, убираем из заправочной емкости остатки неизрасходованной дист. воды. Затем открыв заправочный вентиль, сливаем обратно в заправочную емкость небольшое количество воды из системы (10л.) и растворяем в ней порцию пищевой соли (порция с учетом общего соотношения 5 — 8мг. на 100л. воды). Край чайной ложки на 100 литров теплоносителя!

4. Полученный раствор закачиваем обратно в систему порциями в 3 — 4 приема, с промежутками 10 мин. Циркуляционный насос при этом равномерно перемешивает  раствор с основной массой теплоносителя.

5. После закачки солевого раствора даем системе отработать 1 час, постоянно контролируя рост температуры и силы тока при возрастании нагрузки.

6. Через 1 час раствор полностью становится однородным. Параметры замеров должны соответствовать значениям настроечной таблицы паспорта котла.

7. Если значения таблицы не достигнуты, производим процедуру повторно, и тд …

8. Если раствор вышел пересыщенным, также спускаем в заправочную емкость несколько литров теплоносителя (уже раствора), удаляем его и замещаем таким же количеством чистой дист. воды, уменьшая плотность.

9. Предварительная настройка считается оконченной, если результаты замера отличаются, от  рекомендованных  в таблице паспорта, на 2-3%.

10. По завершению предварительной настройки необходимо слить часть теплоносителя,  для уменьшения давления в системе до рабочего (см. маркировку подрывного клапана, контроль по манометру).

11. Повторный, контрольный замер производится через  3 суток работы системы отопления. При необходимости делается точная подгонка параметров плотности теплоносителя с рекомендованными параметрами таблицы паспорта, выше описанным методом.

12. Если котельное оборудование монтировалось в систему отопления, ранее эксплуатировавшуюся с городской теплосетью или ее возраст более 8 — 10 лет, рекомендуем по окончании отопительного сезона провести вторичную процедуру пуско-наладки с промывкой системы ингибитором и полной заменой теплоносителя.  Если в системе отопления установлен сепаратор воздуха и шлама (Spirovent` AIR & DIRT сепаратор растворенного воздуха и шлама) , то тогда такая процедура не нужна.

Настройка параметров Бирта:

Рекомендуем обратить внимание на стандартные настройки терморегулятора «BeeRT»  во время первого запуска отопительной системы. Стандартная настройка зависит от типа установленных радиаторов. Если Вы самостоятельно не можете определить тип радиаторов, обратитесь к специалистам компании Галан Украина — они помогут Вам.

В основном в систему отопления устанавливают стальные, металлические радиаторы известных производителей, как KORAD. В таком случае настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) — 65-70 °С, гистерезис 5.

Ро – подача (красный датчик установлен на выходе с котла) — 80 °С, гистерезис 2.

Если Вы используете секционные алюминиевые или биметаллические радиаторы, известных производителей MIRADO, NOVA FLORIDA, тогда настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) — 55 °С, гистерезис 5-6.

Ро  – подача (красный датчик установлен на выходе с котла) — 70 °С, гистерезис 2.

Для старых, чугунных радиаторов настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) — 60 °С, гистерезис 7-8.

Ро – подача (красный датчик установлен на выходе с котла) — 70 °С, гистерезис 2.

Гистерезис (настройка гистерезиса) — это  разница между температурой отключения и последнего включения, простыми словами это желаемая температура остывания радиатора.

Измерения и настройка параметров

      Замер показателя силы тока производится амперметром (мультиметром) клещевым по нагрузке на «фазном» проводе (на каждой из фаз, при 380V)  .

Методика:

1. Снимаем верхнюю панель силового блока.

2. Находим фазный провод – ввод питания на автомат.

3. Подсоединение выполняется с небольшим отпуском, для удобства и безопасности захвата фазного провода клещами амперметра.

4. Фазный провод  должен быть ориентирован по центру между дуг клещей.

5. Не оставляйте клещи висящими на перемычке между замерами.

6. Замеряем стартовый ток (при температуре теплоносителя 15-17°С на «обратке») и конечный ток (при  температуре теплоносителя 60°С на «обратке»). Сравниваем полученный результат с данными настоечной таблицы (страница 27 «руководство по эксплуатации»).

7. Проверяем целостность соединений и закрываем панель силового блока.

ВНИМАНИЕ!

           При использовании теплоносителя на основе антифриза , в разбавленном или чистом виде, соли требуется несколько больше чем для дист. воды. Поскольку растворимость в среде антифриза замедленная, то и время на подготовку раствора увеличивается.

         Если пуско-наладочные работы проводятся в холодное время года (с отрицательной наружной температурой) и помещение не отапливается, процедура усложняется, а время работ увеличивается. Системе отопления требуется дополнительное время и энергоресурсы, что бы выйти на рабочий режим, так как несущие конструкции «коробки» здания имеют большую степень охлаждения. В этом случае рекомендуем перед началом работ прогреть здание переносными нагревающими устройствами  (калорифер, термо-пушка…)  до стабильной температуры +12°С, не менее   3 суток.  При вводе в эксплуатацию системы отопления в зимний период, требуется от 10 до 15 суток для выхода системы на рабочий эксплуатационный, экономичный режим. В течение всего времени набора температуры в здании, расход эл. энергии будет максимально предельным.

Распространенные ошибки

            В основном у заказчиков к системе отопления встречаются две основные претензии, это плохая эффективность (плохо греет) и энергопотребление больше ожидаемого (много ест). Разберем эти две проблемы подробнее.

Эффективность

               Парадокс в том, что претензии по эффективности предъявляются не к системе отопления в целом и помещении, а только к котлу. Выясняя и устраняя причины плохой работы системы отопления следует помнить, что котел, это только часть системы и его работа зависит от качества отопительного оборудования с каким он работает и качества помещения в котором установлена система отопления (его теплопотери):

1. Радиаторы. Качество радиаторов на прямую влияет на работу котла и эффективность системы отопления в целом. Каждый вид радиаторов (секционные, панельные, конвекторные…) имеет свои параметры мощности и у разных производителей они разные. Правильный подбор радиаторов, задача не менее важная чем подбор котла, принцип чем больше тем лучше, не приемлем (смотрите материал «как правильно выбрать радиаторы»). Особенно эта проблема актуальна в случае монтажа котла в существующею систему отопления, которая проектировалась под другой котел, либо под теплосеть (совершенно другие техусловия). При подборе радиаторов учитываются:

• Литраж – суммарный литраж системы не должен превышать максимально допустимый для выбранной модели котла (общий подход — не более 10л на 1кВт. установочной мощности).

• Мощность – суммарная мощность (секций, панелей) не должна превышать установочную мощность котла. Котел работает через показатели датчиков, по этому запрашиваемая радиаторами мощность должна быть адекватной возможностям котла.

2. Циркуляционный насос. Правильный подбор насоса влияет на пропорциональное перемещение теплоносителя в системе и стабильность процесса  ионизации молекулы воды в электродной камере котла. Циркуляционные насосы различаются по назначению, производительности и качеству (от производителя).

3. Гидравлика. Основная задача котла (любого) – нагреть воду, задача радиаторов передать тепло воды воздуху, гидравлическая часть системы отопления это транспортная система, задача которой оптимально и без потерь доставить нагретый теплоноситель от котла к радиаторам. Теплоизоляция, диаметральные переходы труб, наличие необходимой запорной арматуры  (клапана, вентиля, термоголовки, расширительные бачки, гребенки, группы безопасности, и тд…) все это исполняется только на основании тех. условий  для конкретной системы отопления и конкретного котла.

4. Качество электропитания. Электродный котел, как и любой электроприбор, требует определенного качества электропитания в граничных пределах, показанных в паспорте. Если линия электропитания имеет недостатки (пониженное напряжения на всех или одной из фаз, систематические скачки, несоответствие электропроводки к заявленной мощности…) необходимо принять меры по устранению проблем, заменить электроарматуру, установить нормализатор тока соответствующей мощности.

5. Помещение. Основным условием эффективной и экономичной работы для любой системы отопления, является качество ограждающих конструкций, их теплоизоляция. Имеется в виду характеристики окон, дверей, толщина стен и  потолка и какие применены теплоизоляционные материалы (и применены ли вообще). От этих характеристик зависит то, как эффективно помещение удерживает тепло, полученное от системы отопления. Даже в проблемном помещении с недостаточной теплоизоляцией,  возможно  добиться комфортной температуры, заставив систему работать на предельных режимах. Но какой ценой?!

Энергопотребление

Работа электродного котла основана на принципе – «по запросу». Контроль за температурой воздуха в помещении осуществляет программируемый термодатчик «COMPUTHERM Q7».  При снижении температуры воздуха проходит сигнал на блок управления котлом «BeeRT», который в зависимости от показателей собственных датчиков, установленных на «обратке» и «подаче», включает котел на строго определенное время, необходимое для восстановления потерянной помещением температуры. Как только температура в помещении восстановлена, запрос на включение снимается и котел выключается в «пассивный» режим.

Работа отопительной системы  — циклическая (с плавным набором мощности)

Цикл работы  состоит из двух периодов:

1. «активный период» – котел работает, восполняя потерю температуры в помещении.

2. «пассивный период» — котел не работает, находясь в режиме ожидания пока помещение теряет тепло до установленной  температуры.

Соотношение времени этих двух периодов дает представление как быстро система восстанавливает желаемую температуру и как эффективно помещение удерживает полученное тепло. Хорошим соотношением считается, соотношения «активного» периода к «пассивному»,  как 1/2, допустимым как 1/1. Время «активного периода», это и есть то количество кВт/часов, которое котел потребляет при производстве горячей воды для системы отопления.

Вопрос, «…сколько электроэнергии потребляет котел?», с данным уровнем автоматики, не по адресу. Котел затратит электроэнергии для производства горячей воды столько, сколько от него затребует через датчики, система отопления и соответственно помещение. Ни больше, но и не меньше.

Принцип работы электродных котлов | Строительство в Томске

Работа электродных котлов осуществляется за счет переменного тока в сети с частотой не менее 50 Гц. Название электродный котел, говорит, что в нем имеются электроды, условно их принято называть минус и плюс. Маркировка полюсов минус и плюс условный, потому что потенциал за секунду может измениться сотню раз.

Теплоноситель для систем электродного котла имеет свою химическую формулу, за счет которой осуществляется ионизация теплоносителя, в результате чего выделяется огромное количество тепла. Увеличивается теплоотдача за счет хаотичного движения ионов по системе.

Плюсы электродного котла

• Такой котел никогда не боится снижения напряжения. Процедура ионизации теплоносителя в системе будет проходить, даже если в сети напряжение не будет более 180 вольт. Это один из больших плюсов электродного котла, особенно для тех мест, где постоянно скачет напряжение питания.
• За счет принципа работ, котлы получаются компактного размера. Скорее всего, многие знают из рекламного ролика котел Галант.
• Электродные котлы полностью безопасны. Опять вернемся к принципу работы. Если из системы исчезает теплоноситель, то система попросту перестанет работать. Никаких аварийных последствий не возникнет, следовательно, нет необходимости автоматического слежения за наличием в системе теплоносителя.
• В электродных котлах, в отличие от ТЭН котлов не образуется от воды накипь, а длительный эксплуатационный срок выше.

Недостатки электродного котла

Процесс ионизации «чистой» воды осуществлен не будет. И в этом есть первый недостаток электродных котлов. Вода для такой системы отопления должна быть либо дистиллированной, либо же чтобы в теплоносителе имелась подготовка.

В воду рекомендуется добавлять соль или соду, из расчета на 100 литров воды 6-8 мг.

Если учитывать принцип работы электродного котла, то по факту ток переменный в таком котле проходит через весь теплоноситель, следовательно, возможна утечка тока в частности на радиаторы и другие металлические приборы на отопление. В таком случае необходим профессиональный подход к правильному заземлению. Необходим специалист, который сможет построить защиту от дифференциальных токов.

Выше мы упомянули о том, что подобного рода котлы не бояться образовании накипи, но в них может протекать обратный эффект. Спустя время работы, электроды способны уменьшаться, так как постоянно отдают свои частицы. Это говорит о том, что вам придется время от времени менять их. Как это часто происходит? Раза два, три за пять лет, может и чаще.

Электродные котлы отопления — Система отопления

Сборка отопления особняка имеет некоторые комплектующие. Монтаж обогревания насчитывает, развоздушки котел, коллекторы, увеличивающие давление насосы, трубы, крепежи, батареи, бак для расширения терморегуляторы, систему соединения. Эти комплектующие системы неоспоримо важны. Посему подбор всех частей монтажа нужно осуществлять технически обдуманно. На данной вкладке веб проекта мы сможем помочь определить для гаража необходимые компоненты системы.

Чем привлекают покупателя электродные котлы отопления? Какие у них преимущества и недостатки? В чем заключается принцип их работы? Чем отличаются газовые, твердотопливные, электродные, электрические котлы отопления?

Качественные электродные котлы отопления

Исключительно положительные отзывы на электродные котлы отопления позволяют потенциальному потребителю думать об их состоятельности и перспективности использования. Действительно, высокая мощность установки и отличная теплоотдача дают котлам некоторое преимущество. Однако принцип действия его работы не разрешает познакомиться с широким потребителем.

Работа электродного или ионного котла основывается на процессе ионизации самого теплоносителя, поэтому применение непредназначенного для данного типа котлов антифриза не допускается в целях безопасности. В электродных котлах отопления тепло выделяется за счет движения катионов и анионов к заряженным электродам. Этот фактор требует от внутреннего покрытия котла высокой коррозийной стойкости. Кроме того, трубопровод должен иметь аналогичное покрытие, иначе через несколько месяцев работы вся система отопления будет нуждаться в капитальном ремонте. Это главное отрицательное качество электродных котлов.

Электродные котлы отопления «Галан»

Электродные котлы отопления имеют ряд достоинств в виде долговечности, низкой стоимости, малых габаритов. К тому в отличие от своих аналогов для их монтажа не требуется разрешение от компетентных органов, так как электродные электрические котлы отопления соответствуют требованиям обычной бытовой техники.

Электродные котлы отопления «Галан» завоевали авторитет среди прочих предложений котельных установок. Они характеризуются объединением нагревательного элемента с циркуляционным насосом, позволяя потребителю сэкономить значительное количество средств. Они являются экологически безопасными по сравнению с популярными газовыми котлами.

Источник: http://termosys.ru/elektrodnye-kotly-otopleniya.html

Обзор производителей и характеристик котлов отопления.

Электрические и электродные котлы «ГАЛАН» — надежное отопление

Индивидуальное отопление становиться все более актуальным в нашей стране. Качество централизованных систем отопления не позволяет в достаточной мере удовлетворить необходимую потребность в тепле, а стоимость такого ресурса неуклонно растет. Компания «Галан » производит и реализует отопительное оборудование в России и странах СНГ. Продукция компании представлена электродными и электрическими отопительными котлами. способными удовлетворить максимальные потребности пользователя. Использование инновационных технологий позволит не только добиться максимально эффективного обогрева любого помещения, любой площади, но и сделать это очень экономно и экологически безопасно.

Электрические котлы «ГАЛАКС».

Видео.

Электрические котлы «ГАЛАКС» — одни из инновационных отопительных приборов. Использование современных материалов, комплектующих и достижений технического и технологического прогресса, дают повышение эффективности работы оборудования, при его экономичности. Котлы «ГАЛАКС» отличаются удобностью и простотой установки. Соотношение высокого показателя полезного действия и стоимости отопления на одним квадратный метр помещения сопоставимы, разве что, с электродными котлами. Такой вид отопительного оборудования имеет ряд неоспоримых преимуществ, котлы «ГАЛАКС»:

— надежны в использовании, просты в монтаже;

Источник: http://neoenerg.ru/otoplenie/kotel/116-kotly-elektrodnye-galan.html

В последнее время автономные системы отопления приобретают всё большую популярность. Несомненно, собственная отопительная система имеет ряд преимуществ перед централизованной. Вы можете значительно экономить на коммунальных платежах, самостоятельно выбирая продолжительность отопительного сезона, получаете возможность регулировать температуру в помещении. Делая выбор в пользу автономного отопления, Вы сталкиваетесь с проблемой выбора оборудования, которое обеспечивало бы бесперебойную работу всей системы.

Ещё теплее…

Изменение цен на энергоресурсы, появление новых технологий отопления, повышенное внимание к вопросам экологичности жилья толкает людей к поиску альтернативных либо дополняющих вариантов отопления жилых помещений.

Компания «Галан» совершила революцию в области автономного отопления, представив в 1992 году на рынок свое изобретение – электрический электродный котел, который производится на оборонных предприятиях России под строгим контролем качества выпускаемой продукции.

Электрические электродные котлы «Галан» представлены в трех исполнениях «Очаг», «Гейзер» и «Вулкан».

Знакомьтесь, это «Галан-Очаг» — самый маленький из гаммы электродных котлов семейства «Галан». Он весит всего 500 грамм, но при этом развивает мощность до 5 кВт и способен эффективно отапливать помещение до 200 (!) куб.м. Объем теплоносителя тоже небольшой — 70 литров. При запуске этого котла с температурой обратной трубы 5 градусов по Цельсию энергетический порог начинается с 10-12А. По мере прогревания системы удельное сопротивление растет, вследствие чего мощность плавно возрастает до номинального значения. Для сравнения: тэновый котел аналогичной мощности при аналогичных условиях запуска требует около 10 минут на разогрев стояка до температуры 50-55 градусов Цельсия с одновременным потреблением электроэнергии 5 кВт, что на 50% превышает стартовые энергозатраты «Галан — 03 Очаг».

Средний в этом семействе — котел «Галан-Гейзер». На сегодня это самый популярный среди потребителей отопительный агрегат мощностью 9 кВт. Он способен работать как при однофазном, так и трехфазном подключении к электросети. Легко может обогреть двухэтажный коттедж общей площадью 450 куб.м. Из другихтеплотехнических характеристик: обьем теплоносителя — 300 л, вес — 6,5 кг.

И, наконец, старший и самый мощный в семье (25 кВт) котел «Галан-Вулкан». Работает при трехфазном подключении к электросети. Способен отапливать помещения общей площадью до 800 куб.м. Объем теплоносителя — 500 литров. Самостоятельно развивает давление до 2 атм. Вес — 6,5 кг.

Всё гениальное просто.

Конструкция электродного котла «Галан» довольна проста, а его установка не требует специальных разрешений.

Вода нагревается посредством ионизации, в результате положительные и отрицательные ионы перемещаются к разноименным электродам. После чего происходит смена полюсов в электродах, и снова перемещение ионов. За счет таких колебаний и происходит выделение энергии. При этом нагревательный элемент в самих трубах отсутствует.

Обычно в электрических котлах используется трубчатый электронагреватель – ТЭН, поверхность которого со временем покрывается теплоизолирующей коркой из солей и КПД котла падает.

Таким образом, избавившись от лишней детали – электронагревателя (ТЭНа), мы получили более простую и эффективную конструкцию. Преобразование электрической энергии в тепло происходит без посредников, поэтому мы получаем эффективный и следовательно экономичный источник отопления.

Кстати, специалисты посчитали, что электродные котлы экономичнее ТЭНовых как минимум на 20–30 %.

Благодаря своим компактным размерам и небольшому весу, котел экономит место в доме (для монтажа котла достаточно 1 кв.м на стене в любом помещении), а монтаж и установку может осуществить один специалист, не прибегая к помощи со стороны.

Некоторые покупатели считают, что удобство монтажа это плюс, который касается только монтажников. Это не совсем так, ведь сумма, которую вам придется заплатить за установку электродного котла или за монтаж котельной, где отдельно устанавливаются котел, бойлер, насосы, расширительный бак и многое другое, отличается очень существенно.

Важным преимуществом электродных котлов является простота их эксплуатации.

Он не нуждается в постоянном обслуживании и чистке, обязательных для жидкотопливного котла и стоящих, обычно, несколько сотен долларов в год.

Система отопления, приспособленная к ритму Вашей повседневной жизни.

По желанию покупателя электроводонагреватель «Галан» комплектуется автоматикой, которая позволяет потребителю не только задавать нужную ему температуру радиаторов или температуру воздуха в помещении, но и автоматически поддерживать ее круглосуточно, включая и выключая электроводонагреватель.

Различные программы регулирования, привязанные к часам и дням недели (с использованием цифровых датчиков) обеспечивают эффективное энергосбережение.

Только этот вид отопления легко интегрируется в единую систему управления коттеджем типа «Интеллектуальный дом».

Например, вот какой можно установить температурный режим. С 10 вечера до 6 утра – около 18 градусов С – температура, благоприятная для сна. К 7 часам, когда домашние начинают просыпаться, пусть будет теплее – 23-25 градусов С. И пусть остается такой в течение часа, пока все собираются на работу. Часов с 9 утра, когда дома никого нет, градус можно слегка понизить, но так, чтобы цветы в горшках не замерзли. А к 18.00, когда все начинают возвращаться с работы, пусть температура опять поднимется до 25 градусов С.

А если захотите уехать на несколько дней, можно установить минимальную температуру.

А чтобы вернуться в теплый дом, нужно лишь позвонить домой. И прямо по телефону установить комфортную температуру.

Таким образом, мы не только создаем идеальные условия для жизни, но и значительно экономим электроэнергию.

Безопасность семьи бесценна.

Самые популярные на данный момент газовые котлы при всех своих достоинствах имеют ряд и очевидных недостатков. К сожалению, при сильных морозах, когда собственно и нужно задействовать всю мощность котла, снижается давление в газовых сетях из-за естественного увеличения расхода газа его потребителями Ошибки в установке и эксплуатации сложной конструкции приводят к авариям. Статистика МЧС свидетельствует, взрывы бытового газа происходят на самом деле с пугающей регулярностью.

Здесь очевидны преимущества «умной» отопительной системы с помощью электродного котла — ей не нужен циркуляционный насос, а если по каким-либо причинам произошла утечка теплоносителя, то котел работать не будет. Ток, как и вода в кольцевом зазоре котла, являются элементами единой электрической цепи. Таким образом, нет теплоносителя — нет потребления электричества — нет нагрева — нет опасности возникновения пожара.

Электродный котел «Галан» сам настраивается на потребляемую мощность и автоматически отключается при превышении заданной температуры радиаторов или воздуха в помещении. Система также автоматически прекращает работать в случае возникновения короткого замыкания, при перегреве проводов, подводящих ток, или при утечке жидкости в отопительной системе. Электродные котлы «Галан» незаменимы там, где отсутствуют коммуникации.

Удобство экспуатации также обеспечивает использование в системе отопления специального теплоносителя, который можно не сливать из системы отопления при длительном перерыве в использовании котла даже в зимнее время (например, на даче). Теплоноситель «Галан» для электродных котлов не замерзает до — 400С.

Достоинства электродного котла:

• экономичность, которую обеспечивают: высокий КПД (до 98%), возможность программирования режимов работы в различное время суток, отсутствие затрат на обслуживание, невысокая стоимость оборудования;
• простота монтажа и эксплуатации;
• безопасность;
• малогабаритность;
• бесшумная работа;
• отсутствие потребности в запасах топлива;
• возможность монтажа как на новой отопительной системе, так и на уже существующей;
• возможность параллельного подключения с другими котлами;
• экологическая безупречность.

Энергосберегающие, надежные, создающие комфорт — электродное отопительное оборудование «Галан» несет в себе целый ряд достоинств и преимуществ, которые по достоинству оцените вы и ваши домочадцы, потому что ничего нет дороже тепла домашнего очага.

Статья предоставлена компанией ООО «100 Ватт»

Источник: http://www.vashdom.ru/articles/100-watt_1.htm

Существует множество способов отопления своего жилья при помощи электрической энергии. Однако обычно на ум приходит такой вариант, как котел, работающий на водяном ТЭНе. Принцип работы здесь состоит в том, что нихромовая нить внутри имеет высокое сопротивление, она нагревается и передает тепло наполнителю трубы, потом – металлической оболочке и воде. Но почему бы не сделать этот процесс еще проще? Ведь можно без посредника при помощи примитивных электродов из двух бритвенных лезвий присоединить к ним провода и подключить электрическое питание. Именно так и возникли электродные котлы отопления.

Электродные котлы отопления

Как появились электродные котлы

Такие устройства, как электродные котлы отопления, были созданы еще в середине прошлого столетия предприятиями оборонного комплекса для подводного флота Советского Союза. В частности – это было для того чтобы производить отопление отсеков подводных лодок, которые имели дизельные двигатели. Такой прибор по тем временам полностью соответствовал всем условиям заказа подводного флота. Ведь устройства имели довольно маленькие размеры, если сравнивать их с обычными котлами. Им не требовалась вытяжка, при работе такие устройства не шумели. При всех достоинствах они эффективно нагревали носитель тепла, а стоит заметить, что использовалась для этого морская вода. Далее к 90-тым годам заказы для оборонного комплекса уменьшились в объемах, так, и потребности военного флота в таких котлах прекратились.

Самая первая так называемая гражданская версия электродного котла отопления была создана инженерами – А.П. Ильиным и Д.Н. Кунковым. На свое изобретение инженеры получили патент в 1995 году.

Таким образом, мы видим, что электродные котлы современного вида – это устройства, которые были доведены до совершенства относительно недавно. В современности такие приборы пользуются популярностью в бытовых условиях, как показывают отзывы о них.

Современные электродные котлы отопления

В чем заключается принцип работы

Ионные котлы отопления работают на основе прямого взаимодействия теплоносителя, который занимает пространство между анодом и катодом, и электрического тока. После того, как электрический ток проходит через носитель тепла, положительные и отрицательные ионы начинают хаотично двигаться. Положительные движутся к отрицательно заряженному электроду, а отрицательные – к положительно заряженному. Благодаря тому, что ионы постоянно двигаются в этой среде и встречают сопротивление, теплоноситель нагревается быстро. Этому способствует то, что электроды постоянно меняются ролями – каждую секунду полярность их изменяется 50 раз: так, каждый электрод 25 раз будет анодом и 25 – катодом в течение 1 секунды. Они подключены к переменному току частотой 50 Гц.

Принцип работы электродного котла

Заметим тот факт, что именно благодаря такой частой смене заряда у электродов вода не раскладывается на кислород и водород – для электролиза требуется постоянный ток. С тем, как растет температура в котле, повышается давление. Именно оно вызывает такой процесс, как циркуляция носителя тепла по контуру отопления. Таким образом, электроды в емкости котла не участвуют непосредственно в нагревании воды и не нагреваются сами.

Отметим также то, что важным условием для корректной работы котла является омическое сопротивление воды на уровне, который не превышает 3000 Ом с температурой 15 градусов.

Для этого носитель тепла должен иметь в составе определенное количество солей, ведь не стоит забывать, что первоначально такие котлы использовали именно морскую воду. Так, если вы зальете туда дистиллированную воду, то нагреть ее не получится, так как просто-напросто не будет электроцепи между электродами.

Характеристики электродных котлов отопления

Электрические электродные котлы отопления обладают некоторыми положительными свойствами:

• Прежде всего, это высокий КПД, стремящийся к 100%.
• Довольно маленькие размеры при высокой мощности, если сравнивать с другими видами котлов.
• Не требуется наличие такого элемента, как дымоход.
• Котел может сам поднять давление в системе отопления.

Электродный котел занимает очень мало места

• Нет опасности аварии, когда недостаточно теплоносителя в котле. Он просто остановит свою работу, так как не будет электроцепи между электродами.
• Благодаря малой инертности есть возможность эффективно управлять температурными режимами в то время, как котел работает с автоматикой. В результате – работа котла становится менее затратной, так как температура в помещениях всегда будет на том уровне, который задан контроллеру.
• Перепады в напряжении не страшны ионному котлу – просто изменится его мощность.
• Это еще и выгодно, и практично – ионные котлы отопления, технические характеристики их позволяют устанавливать их как дополнительный источник тепловой энергии, а также есть возможность ставить несколько таких котлов одновременно.
• Такие котлы являются безопасными для экологии.

Но стоит выделить несколько недостатков электродных котлов:

• Электродный котел отопления потребляет только переменный ток, а при постоянном будет электролиз воды.
• Нужно соблюдать высокие требования к электролитическим характеристикам носителя тепла. Если они изменятся – качество работы котла, то есть, выработка тепла, будет снижено.
• Такой котел требует обязательного заземления, собственно, как и любой котел с ТЭНом.
• Температура нагревания носителя тепла не должна быть более 75 градусов, так как энергопотребление котла значительно повысится.
• На электродах может появиться накипь, вследствие чего мощность котла может стать ниже.

Накипь приводит к разрушению ТЕНов

• Необходимо оснащать отопительную систему насосом циркуляции.
• Из-за переменного тока электроды изнашиваются, поэтому придется их менять.
• Если отопительный контур завоздушиться, процесс коррозии только ускорится.
• Если ваша система одноконтурная, то нагретую воду нельзя будет использовать для бытовых целей.
• Работы по устройству и наладке таких котлов требуют привлечения специалистов.
• Теплоноситель для электродных котлов отопления в процессе работы будет иметь разную электропроводность, которую нужно будет контролировать. Для этого потребуются знания и оборудование.

Что следует знать

Когда вы создаете отопительную систему, которая будет использовать катодные котлы отопления, стоит обратить внимание на несколько аспектов:

• Потребление электрической энергии таким котлом будет во многом выше, если вы установите котел в ранее используемую систему. Лучше всего ставить электродный котел в такую систему, которая создана специально под него.
• Если вы будете использовать антифриз в качестве теплоносителя, то нужно особенно уделить внимание разъемным соединениям, так как антифриз имеет более высокую текучесть, чем вода.
• Все трубы в системе следует обернуть теплоизоляционным слоем – так  анодные котлы отопления будут работать более эффективно.
• Если радиаторы находятся на разных этажах в здании, то более эффективным будет такой вариант, как установка независимых ионных котлов для каждой группы.

Для любителей нетрадиционных систем отметим, что электродные котлы отопления своими руками или фабричные – не подойдут для систем Теплый пол и Теплый плинтус. Температура в таких системах не должна быть более 45 градусов – поэтому котел не сможет дать полную отдачу.

Источник: http://otoplenie-doma.org/elektrodnye-kotly-otopleniya.html

Смотрите также:

24 октября 2021 года

Нагрев с прямым сопротивлением — ваш электротехнический гид

Основной принцип резистивного нагрева заключается в том, что когда
ток проходит через некоторое сопротивление, происходит потеря мощности, которая появляется в
форма тепла. Существует два типа резистивного нагрева: прямой .
резистивный нагрев и косвенный резистивный нагрев .

В прямой резистивный нагрев , электрический
ток проходит через сам заряд. Этот ток дает I ² R
потери в виде тепла внутри самого тела.Этот принцип используется в
подогрев воды электродным котлом.

В электродном котле электроды
опускается в резервуар, наполненный водой. Ток через электроды
в воду и вода нагревается за счет потерь I ² R. Для температур
до 100 ° C используются электроды из низкоуглеродистой стали.

Автоматическое перемешивание производится при загрузке
нагреваться, и для получения однородной массы не требуется внешнего метода перемешивания.
обогрев.

При косвенном нагреве сопротивлением ток не
течет через тело, которое нужно нагреть, но течет через сопротивление
элементы, которые нагреваются. Затем тепло передается от системы отопления.
элемент к заряду в основном за счет излучения или конвекции.

На рисунке показан простой эскиз косвенного сопротивления.
нагревательная печь. В этом методе тепло не проходит через заряд; следовательно
естественного перемешивающего действия нет.

Итак, для получения
равномерный нагрев методом косвенного сопротивления. Техника, которая работает
по этому принципу включают погружной стержень, электрочайник, электрический утюг и т. д.

Контроль температуры резистивного нагрева

Контроль температуры необходим для печи сопротивления или
печь. Температура может поддерживаться постоянной или изменяться в зависимости от требований.
Управление может быть ручным или автоматическим. Следующие способы могут контролировать тепло
в духовке или печи:

1. Использование переменного количества элементов : В этом
метода, количество работающих нагревательных элементов изменяется, поэтому общая мощность
ввод изменен.

2. Изменение подключений : В этом методе подключения
нагревательных элементов заменяются переключателями в разные моменты времени в зависимости от
требования.

3. Отводы трансформатора : мы можем контролировать напряжение
печь с помощью автотрансформатора. Это экономичный метод измерения температуры.
контроль. Кроме того, в этом методе автоматический контроль температуры может быть
получается термостатами.

4. SCR позволяет очень точно регулировать температуру.

5. Цепь управления термостатом : Используется в
автоматические нагревательные приборы для контроля температуры. Это связано в
серия с элементом сопротивления. Он состоит из биметаллической ленты.

Биметаллическая полоса состоит из двух полос из разных металлов,
имеющие другой коэффициент расширения, надежно скрепленные между собой. Когда
термостат включен последовательно с резистивным элементом тока
начинает протекать через термостат, биметаллическая полоса начинает гнуться.

Через некоторое время открывается точка контакта A , показанная на рисунке.
и ток, протекающий через резистивный элемент, прекращается. Сейчас нет тока
протекая по контуру, биметаллическая полоса начинает охлаждаться, биметаллическая полоса
полоса восстанавливает свою первоначальную форму и, следовательно, точка контакта A замыкается. Таким образом,
термостат контролирует нагрев элемента, снова замыкая и размыкая цепь
и снова.

На термостате имеется винт. Это меняет напряжение
между двумя полосами и, следовательно, изменяет время включения и отключения контакта
точка А .

Свойства резистивных нагревательных элементов

Высокое удельное сопротивление : Он должен иметь высокую удельную
сопротивление, так что требуется небольшое количество проволоки для получения определенного
количество тепла.

Низкотемпературный коэффициент сопротивления :
Материал резистивного нагревательного элемента должен обладать низкотемпературным
коэффициент сопротивления, так что сопротивление не может изменяться при изменении
температура.

Высокая температура плавления : Температура плавления материала.
должна быть очень высокой, чтобы можно было получить высокую температуру.

Без окисления : Без окисления
для обеспечения длительного срока службы нагревательного элемента.

Наиболее распространенным материалом для нагревательного элемента является
либо сплав никеля и хрома, либо сплав никеля, хрома и железа.
Они используются для температур до 1100 ^o C. Состав
сплав для резистивных нагревательных элементов зависит от рабочей температуры. Для
при более высоких температурах используются карбид кремния, вольфрам и графит.

Эврика представляет собой медно-никелевый сплав с содержанием меди и приблизительно 56%.
44% никеля. Используется , где требуется низкотемпературный коэффициент ,
например, в инструментальных катушках, шунтах и ​​т. д.

Спасибо, что прочитали около прямой резистивный нагрев
и косвенный резистивный нагрев . Для получения дополнительной информации посетите википидию.

Электрическое отопление | Все сообщения

Принцип работы | Каталог котлов

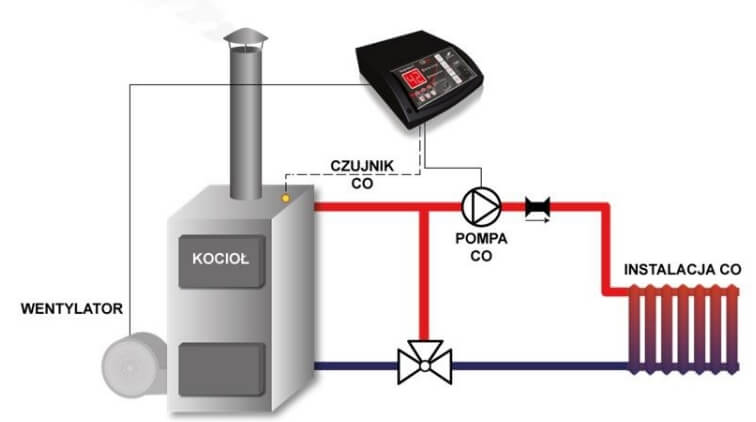

Как в газовых, так и в жидких котлах используется контролируемое сжигание топлива для нагрева воды. Ключевыми компонентами котла, участвующими в этом процессе, являются горелка, камера сгорания, теплообменник и средства управления.

Горелка смешивает топливо и кислород и с помощью запального устройства создает платформу для сгорания. Это горение происходит в камере сгорания, и выделяемое при этом тепло передается воде через теплообменник. Органы управления регулируют зажигание, скорость розжига горелки, подачу топлива, подачу воздуха, тягу на выхлопе, температуру воды, давление пара и давление в котле.

Горячая вода, производимая котлом, перекачивается по трубам и доставляется к оборудованию по всему зданию, которое может включать змеевики горячей воды в установках кондиционирования воздуха, оборудование для нагрева горячей воды для обслуживания и оконечные устройства. Паровые котлы производят пар, который течет по трубам из зон высокого давления в зоны низкого давления без помощи внешнего источника энергии, такого как насос. Пар, используемый для нагрева, может быть напрямую использован паром, использующим оборудование, или может обеспечивать тепло через теплообменник, который подает горячую воду к оборудованию.

Котел — это закрытый сосуд, который обеспечивает передачу тепла от горения воде до тех пор, пока она не станет нагретой водой или паром. Затем горячая вода или пар под давлением могут использоваться для передачи тепла процессу. Вода — полезный и недорогой носитель для передачи тепла процессу. Когда вода при атмосферном давлении превращается в пар, его объем увеличивается примерно в 1600 раз, создавая силу, почти такую ​​же взрывную, как порох. Это заставляет котел быть оборудованием, к которому нужно обращаться с особой осторожностью.

В состав котельной системы входят: система питательной воды, паровая система и топливная система. Система питательной воды подает воду в котел и автоматически регулирует его для удовлетворения потребности в паре. Различные клапаны обеспечивают доступ для обслуживания и ремонта. Паровая система собирает и регулирует пар, производимый в котле. Пар направляется через систему трубопроводов к месту использования. Во всей системе давление пара регулируется с помощью клапанов и проверяется манометрами.Топливная система включает в себя все оборудование, используемое для подачи топлива для выработки необходимого тепла. Оборудование, необходимое в топливной системе , зависит от типа топлива, используемого в системе.

Вода, подаваемая в котел, которая превращается в пар, называется питательной водой.

Два источника питательной воды :

1. Конденсат или конденсированный пар, возвращаемый из технологических процессов и
2. Подпиточная вода (очищенная неочищенная вода), которая должна поступать из-за пределов котельной и производственных процессов.Для повышения эффективности котла экономайзер предварительно нагревает питательную воду, используя отходящее тепло дымовых газов.

Принцип работы электрокотла. Правильно выбрать проточный электрический котел

При проектировании частного дома одной из важных систем коммуникаций является ведение горячего водоснабжения. Для этого используют различные обогреватели. Один из популярных узлов этой системы — бойлер для нагрева воды. Модели нового поколения имеют множество преимуществ по сравнению с традиционными установками.

Потребляемая мощность в обычном бытовом котле находится на уровне 1,0-2,5 кВт, что позволяет использовать обычные электрические сети без дополнительных модернизаций. Одной квартиры достаточно, чтобы удовлетворить потребности семьи, проживающей в квартире или загородном коттедже.

Разнообразие томов

10-15 литров

Подобные размеры используются для мытья посуды, рук или принадлежностей в ванных комнатах. Также они легко прячутся под раковиной или за дверцу кухонной мебели.При выборе таких моделей необходимо учитывать расположение форсунок: верхнее или нижнее. Глубина популярных устройств не превышает 270-300 мм.

30 литров

Востребованы модели для одиноких людей или для загородных условий. Преимуществом большинства таких котлов для нагрева воды является невысокая стоимость. Компактные размеры позволяют разместить прибор даже в небольшой ванной комнате.

50-80 Литров

Котел на горячую воду Рассчитан на несколько точек потребления.Трубопровод разбавления доступен как для душевой кабины, так и для крана на кухне. Объема хватает для обеспечения горячего водоснабжения семейной пары.

100 литров

Оптимальный выбор для молодой семьи с маленькими детьми, проживающей в городской многоэтажке. Они легко распределяют воду для нескольких кранов и для наполнения ванной комнаты.

150 литров

Данный агрегат используется в условиях, когда горячей водой пользуются регулярно несколько человек.Стоит учитывать, что ценник на эту продукцию будет выше, чем на менее вместительные модели.

200-300 литров

Такие котлы для водяного отопления могут удовлетворить потребность в ГВС нескольких семей. Устройства в зависимости от модели подключаются к сети 220 В или 380 В. Одним из явных недостатков настроек нагрева является их инертность. Для выхода из рабочего режима им часто требуется 4-6 часов. Большие габариты и большая масса вынуждают производителей отказаться от навесного типа в этих условиях.Выпускаются напольные модели многомерных котлов. Их выгоднее всего эксплуатировать в помещениях с двухтарифными счетчиками.

При выборе водонагревателя определенной марки необходимо учитывать небольшой запас мощности от расчетного значения.

Не следует выбирать слишком большие блоки, так как они будут нагреваться и создавать нежелательный дискомфорт. Иногда более целесообразно приобрести два средних по параметрам устройства для разных точек потребления, чем выбрать один большой аппарат.

Расположение оборудования

Различие по способу установки происходит следующим образом:

• исключительно вертикальная установка;

Установка

• предусмотрена только в горизонтальном виде;
• универсальный бойлер для горячей воды настраивается любым удобным способом.

Основная задача выбора места расположения аппарата — уметь грамотно распорядиться пространством в помещении. Иногда уместна горизонтальная установка, ведь она не стачивает полезное пространство на низком уровне.В смешанных санузлах такие устройства принято располагать над унитазом.

Отдельные модели горизонтальных водонагревателей обеспечивают более быстрое повышение температуры жидкости. По сравнению с вертикальными аналогами, 100-литровые установки дают результат на 0,5-1,5 часа раньше, в зависимости от температуры температуры. Подобный бойлер для нагрева воды дает значительную экономию электроэнергии и обеспечивает комфорт. большая семья без очереди в ванную.

Принцип работы и устройство ТЭНа

Нагревательный элемент с запасом воды выполнен в виде герметичного металлического сосуда.Также устройство котла предполагает наличие нагревателя, работающего от электричества. Тэнни в течение определенного времени после запуска нагревает жидкость, доводя ее до уровня, установленного на датчике тепла, в пределах 35-85 0 С. После этого нагрев отключается и вода начинает остывать.

Система постоянно контролирует степень нагрева. Как только падение установленного значения температуры превысит 0,5 0 с, автоматически включится нагрев. После достижения желаемой температуры произойдет отключение.Циклическая работа отключения оборудования от сети способствует экономии электроэнергии и своевременному обеспечению горячей водой.

Основную роль в этом процессе играет термостат, который есть в конструкции практически каждого котла. Экономичным является оборудование, в котором встраиваются электронные или капиллярные термостаты.

Видео: Принцип работы и устройство котла

Дополнительная функциональность:

• функция ускоренного нагрева жидкости;
• наличие автоматизированной или ручной системы управления;
• Емкость антибанкриального покрытия на внутренней поверхности.

В отличие от большинства проточных моделей Водонагреватели подключаются к стандартной бытовой электросети 220 В.

Относительно небольшая потребляемая мощность до 2,5 кВт не оказывает отрицательного влияния на КПД приборов. Снаряжение обычно настраивают на несколько точек снятия с охраны.

Внутренняя поверхность покрыта защитным слоем в виде качественной эмали, имеющей положительные характеристики:

• — высокая прочность;
• не подвержен коррозионным процессам;
• устойчив к высоким температурам;
• не токсичен;
• не является химически активным веществом.

Также есть емкости из нержавеющей стали. В железном сплаве несколько процентов хрома, что делает металл стойким к ударам водной среды. Однако в бюджетных моделях производители могут сэкономить на сварке, что приводит к быстрому вымыванию в области частиц хрома. Металл со временем начинает разъедать. Впоследствии шов поражается ржавчиной, что приводит к протечкам. Для таких резервуаров может быть меньший гарантийный срок.

Продлить срок службы резервуара производители могут с помощью установленного антикоррозийного анода. Он выступает в роли расходных материалов. Примерный срок службы — около 7 лет, затем меняют магниевый анод. Об этом состоянии сообщает любой сигнал, например, загорается лампочка на табло или используется звуковой информатор.

Фактор Тан

От нагрева встроенные загар покрываются накипью. Известковый флаг Это следствие жесткой воды. Перед установкой на котел специальных фильтров для умягчения воды рекомендуется использовать по схеме. Если такой возможности нет, пользователь может самостоятельно провести механическую очистку поверхности.Их легко удалить, но предварительно придется слить всю воду из полости.

Практично выбрать закрытый загар для электрокотла. Благодаря специальной защите в виде рукава исключает прямой контакт с водой и наукой

Подобный вид Танниса относится к группе «мокрых», расположенных непосредственно внутри полости. Если своевременно его очистить не удастся, то устройство будет тратить больше энергии на обогрев и в конечном итоге приведет к быстрому выходу из строя всего котла.

Более производительным, но в то же время дорогим является использование «сухого» типа Тана. У них нет прямого контакта с водой. Барьером служит защитный кожух или специальная колба, закрепленная на фланце. Фактически, такие водонагреватели практически одинаково продуктивно работают как с жесткой, так и с мягкой водой без потери производительности.

При использовании нескольких танов в одной емкости можно будет нагревать воду при необходимости в ускоренном темпе, затратив меньше времени. На «сухой» производитель дает гарантию 7-8 лет, а на «мокрый» — 4-5 лет.На оборудование, не имеющее предохранительного клапана, гарантия не распространяется.

Метод управления

На передней панели расположены различные регуляторы. Благодаря им настраиваются текущие параметры оборудования. Используются поворотные рычаги (механические) или кнопочные регулировки (цифровые). Данные отображаются на ЖК-дисплее или на стрелочном индикаторе.

Обзор популярных моделей

Видео: Бойлер устройства косвенного нагрева, принцип работы и схема подключения

Раньше для купания нужно было произвести целый ритуал: набрать воду, нагреть, разбавить. Теперь достаточно просто знать, как выбрать электрокотел для нагрева воды или отопления дома.

Какой выбрать

Существует множество классификаций, по которым можно выделить водонагреватели.Например, объемом . Естественно, не существует единой средней меры, какой котел предпочтительнее покупать для семьи, а какой для одного человека все зависит от индивидуальных потребностей. Электрокотлы с бойлером на 100 литров предпочтительнее для нескольких человек, чем на 50. Но при этом, если в семье проживает 6 взрослых, то лучше покупать модель на 150-200 литров.

Фото — Виды водонагревателей

Также водонагреватели разделяются по типу нагрева воды .Есть модели с емкостью, а есть без нее. Первые более популярны, используются в разных условиях и считаются более традиционными. Следует отметить, что они потребляют довольно небольшое количество электроэнергии из-за того, что вода нагревается только один раз, и она просто поддерживается определенной температурой.

Электрический проточный котел подойдет больше, чем накопительный, если не любите ограничивать себя в расходе горячей воды, ведь он работает постоянно.Его принцип работы заключается в том, что он должен нагревать весь поток воды, который следует через нагревательный термоэлектрический элемент или загар. Часто такие модели дешевле накопительных, но их главный недостаток — повышенное энергопотребление. Хорошая газовая колонка Довольно «прожорливая», для быстрого нагрева воды требуется не менее 8 кВт. В большинстве случаев такой котел изготавливается из нержавеющей стали и имеет небольшие размеры.

Фото — Проточный котел

Также бытовые электрокотлы бывают с сухими шторами и мокрые . В чем разница:

1. Dry Ten заключен в специальную оболочку, которая защищает видимый элемент от прямого воздействия воды. Это позволяет увеличить срок службы котла и повысить его надежность;
2. Wet Ten известен тем, что быстро нагревает воду за счет прямого контакта с жидкостью, но в то же время достаточно короткий. Из-за появления накипи и других минеральных загрязнений эта электрическая часть водонагревателя часто выходит из строя, не прослужив годы.

Также можно использовать одно- или двухконтурное устройство
. Принцип их работы отличается тем, что один бойлер нагревает только воду для купания, а второй электрический водонагреватель также используется для обогрева жилья.

1. Одномоторный прибор предназначен исключительно для нагрева воды. Такой водонагреватель может быть на 30, 50, 80 литров и больше. Потребляет небольшое количество электроэнергии (при наличии бака) и отличается доступной стоимостью;
2. Двухконтурный электрокотел можно использовать не только для нагрева воды, но и для отопления дома или квартиры. Модели с рециркуляцией более практичны, чем одноконтактные, из-за этого они немного выше оцененных. В такую ​​систему дополнительно помещается водяной насос, который помогает различать воду через систему отопления.

Фото — двухкомпонентная модель

Также при выборе котла рекомендуем обращать особое внимание на его форму и размеры. Бывает, что выбранную по силовым параметрам модель просто не ставят в котельную или санузел.Теперь для душа стараются подбирать компактные модели, где горение происходит за счет электрического проточного нагревателя. Идеальное решение — плоский котел с проточным нагревом Тип ABS Blu R Slim.

Фото — Электрокотел плоский

Если размеры квартиры позволяют купить электрокотел с емкостной работой (TERMOLUX и др.). Такой трехфазный котел с баком — оптимальный вариант как для дома за городом, так и для дачи или квартиры, скажем, Tesy или Platinum, в которых мощность не более 1.5 кВт.

Есть промышленный котел (например DRAZICE или TATRAMAT на 1000 литров). Самая объемная модель — OSO-Hotwater на 10 000 литров. Эта колонка отличается большим объемом нагретой жидкости (с емкостью) или большой мощностью Тана, обеспечивающей скорость горячей воды. из-за больших размеров Часто этот водонагреватель бывает горизонтально приставным или уличным.

Видео: как выбрать бойлер по параметрам

Как установить водонагреватель

После того, как вы выбрали желаемую модель, нужно знать, как подключить электрокотел своими руками.Установка устройства не представляет собой ничего сложного, все, что вам нужно, — это пошаговая инструкция и необходимые приспособления. Вам понадобятся: подвесные крючки, шланги для врезки в водопроводные трубы, прокладки, краны и уплотнители.

Фото — Подключение электрического водонагревателя

Как установить:

1. В ванной, котельной или туалете выбирается место, где можно повесить бойлер и оно никому не будет мешать. Чаще всего для такой работы выбирают участок стены над унитазом.После нужно измерить желаемую высоту приборов и нанести разметку на стену в выделенных местах. Проделайте в них отверстия и установите металлические крючки, на которые нужно повесить котел;
2. Любой современный бойлер (Termx — Thermex, Electrolux — Electrolux, Gorenje) Места установки шлангов обозначены соответствующими цветами. Для системы холодного водоснабжения на боковом или нижнем баке имеется отверстие с синим кружком, а для горячей воды — с красным;
3. Вне зависимости от типа котла, в яме с холодной водой Монтируется кран, с помощью которого будет контролироваться расход жидкости.Схема его установки стандартная: сначала охлаждающая жидкость на резьбе, после ввинчивания крана в систему. Шланг прикручивается к крану снизу;
4. После этого подсоедините трубу к «горячему» отверстию, и снимите шланги к смесителю;
5. Осталось только проверить работу электрической части котла, при необходимости настроить и включить в сеть.

Если все сделать правильно — то ремонтный прибор скоро понадобится.Следует помнить, что в среднем один раз в год следует менять термостат на моделях с мокрым фарфором.

Обзор цен

Конечно, вы можете сделать самодельный электрический одномонтажный котел, но рейтинг популярных брендов говорит о том, что цены для лидеров рынка не завышены. Например, отлично зарекомендовала себя марка Ariston (Аристон), у нее есть модели на любой вкус, к тому же котлы этого производителя имеют долгий срок службы. На втором месте по популярности Atlantic (Атлантик) — котлы французской компании.Их отличает доступная стоимость и разнообразие ассортимента. И на третьем — Baxi (Баччи), которые считаются одними из самых доступных и надежных моделей среди аналогов.

Фото — Ariston ABS Shape 10 UR

Сколько стоит котел Ariston ABS SHAPE 10 UR (Италия) в России, Казахстане, Беларуси и Украине.

Если в загородном доме нет возможности подключения к газовым сетям, стоит обратить внимание на электрокотлы.Эти устройства нагревают хладагент с помощью электрического тока.

Электрокотлы бывают трех основных типов. Это такелажные котлы. Нагревательный элемент в них — Десятка. Второй тип — это электрокотлы прямого действия. В этих котлах электрические поплавки проходят прямо через воду, нагревая ее. И, наконец, инверторные котлы, работающие на электромагнитной индукции.

Лакокрасочные электрокотлы

В надежных котлах электрическая энергия превращается в тепловую через трубчатые нагреватели (шипы).Десятка установлена ​​в баке, куда поступает энергоноситель. Вот и нагрев воды. Далее нагретая вода поступает в систему отопления.

Для отопления используются одинарные котлы. Если помимо отопления требуется горячая вода для хозяйственных нужд, то используйте двухконтурные котлы.

Котлы Reostate не имеют прямого электрического контакта с водой. Что исключает утечку тока.

Трубчатые нагреватели имеют ограниченный ресурс. Со временем они выгорают.Кроме того, лес страдает от образования накипи, которая их отображает. Поэтому в ризостатах электрокотлов должна быть предусмотрена замена на десятку.

Котлы резиновые средней мощности Имеют небольшие размеры. Их можно прикрепить к стене. На полу размещаются мощные котлы больших габаритов.

Электрокотлы прямого действия

Из названия этих котлов следует, что нагрев теплоносителя в них осуществляется без посредников.Здесь вода проходит между электродами и нагревается под действием тока. Теплоноситель в котлах прямого действия входит в электросеть. Не используйте в этих котлах дистиллированную воду, так как она имеет очень низкую электропроводность.

Как правило, электрические котлы прямого действия имеют компактные габариты. Это облегчает их работу.

Электродные котлы очень требовательны к качеству воды. Кроме того, электроды растворяются во время работы.Поэтому необходимо заранее предусмотреть их замену.

Котлы инверторные

В инверторных котлах электромагнитная индукция обслуживается коэффициентом нагрева теплоносителя. Котел состоит из двух контуров: магнитного и теплообменного. В первом контуре генерация магнитного поля. Во втором контуре вода напрямую нагревается. В этих котлах с помощью инвертора постоянного тока. Превращается в переменную. Находясь на катушке переменного тока, образует магнитное поле.Магнитное поле, в свою очередь, нагревает охлаждающую жидкость.

В инверторных котлах отсутствует нагревательный элемент, что значительно увеличивает сроки эксплуатации. Эти котлы нагревают воду быстрее, чем корень.

Инверторные котлы высокой цены имеют большие габариты и вес.

В заключение отметим, что при всей простоте эксплуатации и экономичности электрические отопительные котлы имеют один существенный недостаток. Они потребляют много электроэнергии, тем самым увеличивая стоимость производимого тепла.

Водогрейный котел — гениальное изобретение, позволяющее быстро решить проблему с отсутствием горячего водоснабжения в квартире или в частном доме. В упрощенном виде это бак с ТЭНом, в котором вода нагревается снаружи. Водонагревателей в продаже много, что несколько затрудняет. Поэтому мы решили написать этот обзор, который расскажет о типах котлов и их характеристиках. В конце дадим рекомендации по выбору.

Устройство и виды котлов

Основными частями котла являются: трубы для подачи и отвода воды, датчик температуры, загар, бак, теплоизоляция и корпус.

Современное водонагревательное оборудование отличается удобством и высоким КПД. Водонагреватель, висящий на стене, обеспечивает приготовление и хранение горячей воды, давая возможность комфортно принимать душ, мыть или мыть посуду. Котельного устройства для нагрева воды вполне достаточно.Это основа трех элементов:

• Вместительный бак — в нем подогрев и хранение горячей воды;
• Нагревательный элемент — обеспечивает нагрев пострадавшей водой;
• Теплоизоляция и корпус — эта связка обеспечивает длительное хранение воды и поддержание ее температуры.

Также внутри расположены магниевые аноды для защиты резервуаров от коррозии и электроника, отслеживающая температуру воды в резервуарах.

Электрокотлы

Водогрейные котлы работают от электричества — внутри установлен Tenni.Они обеспечивают подогрев воды до нужной температуры, при этом их мощность редко превышает 2 кВт. Как только температура воды в баке достигает заданного предела, нагрев автоматически отключается. Датчик температуры продолжит отслеживать температуру. Как только он упадет ниже определенного уровня, ТЭН снова включится, чтобы работать. Это обеспечивает автоматическую поддержку температуры воды.

В некоторых котлах устанавливают сразу два загара, для более быстрого нагрева воды и реализации экономичного режима.

Котлы косвенного нагрева

Бойлер косвенного нагрева нагревает воду за счет змеи, по которой течет горячая вода из бойлера.

Если в доме есть отопительный котел, то в зимнее время года можно сэкономить на потреблении электроэнергии. Для этого нужно обратить внимание на бойлеры на горячую воду косвенного нагрева. Чем они отличаются от обычных водонагревателей? В них за нагрев отвечает спиральный змеевик, выдвижной бак.Змея подключается к системе отопления и забирает ей часть тепла — благодаря своей большой площади обеспечивает быстрый нагрев воды в резервуаре.

Корпоративные отопительные котлы позволяют экономить электроэнергию. Но они должны располагаться возле отопительных котлов, где температура теплоносителя в системе отопления будет максимальной. Если у вас отдельная котельная и вы хотите сэкономить на электричестве, смело покупайте или сделайте свой бойлер косвенного нагрева.

Специалисты по теплотехнике и системам отопления Утверждается, что связка отопительного котла с бойлером косвенного нагрева является наиболее эффективной и экономичной — она ​​обеспечит полноценный обогрев помещения и быстрое приготовление горячей воды.

Что делать в теплое время года, когда не работает отопление? В этом случае следует обратить внимание на бойлеры косвенного нагрева со встроенными или врезными танками. Готовить горячую воду они смогут в любое время года.

Котлы газовые

Схема водонагревателя, нагревательным элементом которого является газовая горелка.

Также в продаже есть газовые котлы, работающие на магистральном или баллонном газе. Они довольно экономичны, по сравнению с электрическими моделями, но имеют недостаток — их эксплуатация в некоторых квартирах и домах запрещена. Если говорить об электрокотлах для нагрева воды, то их можно использовать где угодно, начиная от дачных домиков И заканчивая отдельными квартирами.

Виды баков в котле

Выбирая котел для нагрева воды, следует обратить внимание на устройство резервуаров. Они изготовлены из прочной стали и защищены магниевыми анодами. Внутренняя поверхность дополнительно покрыта защитным составом. Эмалевое покрытие другое, водонагревателей с такими баками в продаже полно.Но эмаль довольно хрупкая, поэтому долгим сроком службы не может похвастаться. Она приостановлена ​​из-за образования микротрещин в результате перегрева.

Что касается стеклокерамического покрытия, то это несколько более дорогая эмаль, хотя и не лишена определенных недостатков — она ​​такая же хрупкая и может разрушиться при неожиданном ударе или падении. Также существует проблема с образованием микротрещин, разрушающих стеклокерамическое покрытие.

Благодаря современным технологиям Разработчикам удалось значительно повысить надежность стеклокерамики и эмали, поэтому при повреждении покрытия можно не опасаться.

Водонагреватель с баком из нержавеющей стали

Самыми надежными считаются емкости из нержавеющей стали. Они не подвержены коррозии, не ржавеют и не портятся. В старых и недорогих моделях сварные швы считаются слабым местом, где еще может развиться очаг коррозии. Но современные защитные технологии решают эту проблему — есть специальные добавки и дополнительная катодная защита. Главный недостаток емкостей из нержавеющей стали — это их стоимость.

Наш совет такой — если вы хотите, чтобы водогрейный котел прослужил как можно дольше, обратите внимание на модели с баками из нержавеющей стали. Если денег хватает только на стеклокерамику или эмаль, не допускайте нагрева до температуры выше +60 градусов — так емкости прослужат намного дольше и будут меньше подвержены коррозии.

Объем цистерн

Чтобы правильно выбрать объем бака водонагревателя, учитывайте количество членов семьи и точки забора воды.

Хотите купить бойлер для нагрева воды, но не можете определиться с объемом бака? Что ж, это самый главный критерий. Здесь необходимо ориентироваться на количество потребителей и количество водоразделов . Если семья состоит из двух человек, то минимальный объем — 50 литров, оптимальный объем — 80 литров (достаточно, чтобы принимать душ за другим, не дожидаясь нагрева воды до заданной температуры). Максимальное количество водонепроницаемых точек — 3 шт.

Семье из трех человек рекомендуется выбирать электрокотел для нагрева воды с емкостью бака 100 литров.Этого объема хватит для принятия душа всей семьей, друг с другом. Максимальное количество водонепроницаемых точек — 3 шт. Это душевая кабина, кухонная мойка, умывальник в ванной. На четыре точки водозабора и четыре человека хватит водонагревателя на 120 литров, а на пять точек и пять человек — на 150 литров.

Если вы любите принимать ванну, то минимальный рекомендуемый объем бойлера будет 150 литров. Правда, следующему человеку придется подождать, пока водонагреватель нагреет замещенную воду.

Есть и более вместительные котлы прямого и косвенного нагрева. Они ориентированы на тех, кто потребляет воду в больших количествах. Также они актуальны для предприятий общественного питания, где большая проходимость людей и нужно постоянно мыть посуду.

Компактный бойлер с баком на 15 литров — хороший вариант для установки на кухне.

Если бойлер нужен только для периодического мытья посуды в домашних условиях, можно купить самую маленькую и компактную модель с баком на 10-20 литров.Этого объема хватит, чтобы помыть десяток тарелок и несколько кастрюль. Следует отметить, что вода в таких бойлерах очень быстро остывает, так как ее заменяет холодная вода из водопровода.

Внешний вид и цена

Цена водогрейных котлов складывается из следующих факторов:

• Вместимость бака — чем больше бак, тем дороже котел;
• Материал изготовления резервуара — наименьшую стоимость имеет емкость стальная с эмалевым покрытием, наибольшая — емкость из нержавеющей стали.Существенный вклад в цену добавляет наличие антибактериальных свойств у внутреннего покрытия резервуара;
• Наличие пультов дистанционного управления — полезное дополнение, влияющее на стоимость;

№

• Размеры и конструкция — наибольшей стоимостью имеют водонагреватели с дизайнерской отделкой. Также цена изделия влияет на толщину изделия — узкие котлы, визуально не загромождающие пространство, намного дороже цилиндрических моделей в виде бочки;

Марка производителя

• — вполне естественно, что котел от малоизвестной марки будет стоить дешевле, чем аналогичная по характеристикам модель от известного производителя.

Вы можете выбрать котел, который в полной мере украсит ваш интерьер.

Выбирая электрокотел для водяного отопления, нужно обращать внимание не только на функциональность и характеристики, но и на внешние данные. Если водонагреватель планируется установить на кухне, где будет дизайнерская отделка Помещение должно выглядеть небольшими, но вместительными моделями с достойным дизайном. Если водонагреватель будет стоять в котельной, то здесь можно ограничиться простой уличной или настенной моделью с хорошей и прочной емкостью.

основная »Водоснабжение» Принцип работы электрокотла. Правильно выбрать проточный электрический котел

Электродный котел, Котел струйного типа, Электродные паровые котлы, विद्युदग्र बायलर в Горегаоне (Вт), Мумбаи, New Therm Boilers And Heating Systems Pvt Ltd

Характерная особенность: • Вне сферы действия Закона о регулировании котлов Индии.• Отсутствие проверок и ежегодных остановок. • Быстрая реакция на пропаривание. Полный пар за 2 минуты. • Полностью автоматический комплектный котел с электродом • Трудосбережение и экономичность, так как не требуется обученного обслуживающего персонала. • Не требуется котельная, дымоход или топливный склад, чистый и компактный. • Удобнее, чем котлы, работающие на угле / мазуте. • Отсутствие риска возгорания. • Абсолютная безопасность от взрыва, так как нет пламени или дыма. • Котел может работать вместе с установкой, используя пар. • Занимает минимум площади.Ни дыма, ни пепла, ни грязи. Приложения: Hi-Therm Boilers — производитель полностью автоматического электродного парового котла , который представляет собой паровой агрегат, состоящий из бойлера, питающего насоса и элементов управления вместе с питающим баком, размещенных на тяжелой платформе MS. Отделка элегантная. Электродные котлы имеют особую простую в установке конструкцию и поэтому могут быть удобно размещены на крышах зданий, в подвалах, под лестницами и во многих других местах, которые в противном случае остались бы свободными.Этот паровой котел с электродом также дает значительную экономию на монтажных работах на месте, поскольку все, что требуется, это подключение к электросети и оборудованию, использующему пар, к водопроводу и канализации. Кроме того, нет дыма, дыма и запаха. Также из-за абсолютной чистоты котел можно разместить рядом с оборудованием, использующим пар. Электродные паровые котлы в основном являются промышленными электрическими котлами из-за их общего использования в промышленности.Электродный паровой котел имеет отличную систему автоматического управления и очень прост в эксплуатации, чрезвычайно эффективен и экономичен. Он полностью пожаробезопасен и абсолютно безопасен даже без воды, так как в сухом состоянии электрический ток не может проходить. Принципы работы: Котел с лектродом E принципиально отличается от любого другого метода нагрева воды или производства пара. Прохождение электричества через любой резистор вызывает повышение температуры внутри материала.По такому же принципу действует паровой котел с электродом . Прохождение электричества через воду вызывает повышение температуры воды. Таким образом, в паровом котле с электродом тепло генерируется внутри самой воды и не передается ей от какого-либо другого источника тепла с более высокой температурой. Кроме того, произведенное тепло точно эквивалентно расширенному электричеству, и, следовательно, при этом преобразовании не может быть никаких потерь энергии. Примечание: • Используйте только мягкую воду.Использование жесткой воды приводит к отложению накипи на поверхности электродов, что увеличивает потребление электроэнергии. • Используйте только источники питания переменного тока. Использование источников постоянного тока приведет к высвобождению водорода и кислорода в результате электролиза. Подача переменного тока со скоростью 10 циклов в секунду и выше не вызывает электролиза. • l иллюстрации являются иллюстративными и могут быть изменены с нашим уведомлением.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Типы паровых котлов, конструкция и принцип работы — Электротехника 123

Что такое паровой котел?

Котел или паровой котел . простыми словами — это устройство, используемое для выработки пара при желаемом давлении и температуре путем передачи тепловой энергии, которая обычно вырабатывается при сжигании топлива, чтобы нагреть воду и превратить ее в пар.Пар, используемый в котле, используется для внешних целей, т. Е. электроэнергии, выработки, отопления или других промышленных целей.

Другое определение котла может заключаться в следующем: «Котел» означает сосуд высокого давления, в котором пар генерируется для использования вне его самого за счет применения тепла, которое полностью или частично находится под давлением, когда пар отключен.

Полная котельная система может быть определена как комбинация устройства, используемого для производства, снабжения или рекуперации тепла, вместе с устройством для передачи тепла, которое таким образом становится доступным для нагреваемой и испаряемой жидкости.

Формула КПД парового котла

КПД любого котла можно выразить как процент от общего количества тепла, отведенного паром на выходе, от общего количества тепла, поставляемого топливом, т.е.

КПД парового котла (%) = Отведенное тепло по пару на выходе x 100 / тепло, отдаваемое топливом

Это значение включает термический КПД, КПД сгорания и КПД от топлива к пару. В целом КПД парового котла зависит от размера котла и используемого топлива.Хорошо известный КПД парового котла составляет от 80% до 88%, что связано со многими потерями тепла, которые могут включать неполное сгорание, радиационные потери от парового котла , окружающего стену, дефектные дымовые газы.

Основная функция котла

Как видно из названия, паровой котел работает очень просто, то есть генерирует, накапливает и распределяет пар. Жидкость содержится в корпусе котла, который называется кожухом, а тепловая энергия, выделяемая при сгорании топлива, передается воде, которая преобразует воду в пар с заданной температурой и давлением.

Типы паровых котлов

• Пожарные котлы: Относительно небольшая паропроизводительность (12000 кг / час). Давление пара от низкого до среднего (18 кг / см2). Работает на нефти, газе или твердом топливе.
• Водотрубные котлы: Используются для высоких требований к пару и при высоком давлении. Диапазон производительности 4500–120 000 кг / час. Эффективность сгорания водотрубного котла повышается за счет принудительной тяги воздуха. Этим котлам необходима вода хорошего качества и установка водоподготовки для поддержания требуемого качества воды для котлов .
• Моноблочный котел : Обеспечивает высокую теплопередачу, более быстрое испарение, хорошую конвективную теплопередачу. Хорошая полнота сгорания и высокая тепловая эффективность. Классифицируется по количеству проходов.
• Котел со стокером: Использует как подвесное, так и колосниковое сжигание. Уголь непрерывно подается над горящим угольным пластом. Угольная мелочь сгорает во взвешенном состоянии, а более крупные куски угля горят на решетке. Хорошая гибкость для соответствия изменяющимся требованиям к нагрузке. В промышленном применении предпочтительнее, чем другие типы кочегаров.Подкатегории в кочегарки с разбрасывателем и кочегарки с цепной или подвижной решеткой.
• Паровые котлы на пылевидном топливе: Пылькоугольный порошок вдувается воздухом для горения в котел через сопла горелки. Температура горения 1300-1700 ° C. Некоторые из преимуществ — различное качество угля, быстрая реакция на изменения нагрузки и высокие температуры воздуха для предварительного нагрева. Уголь измельчается до мелкого порошка, так что менее 2% составляет +300 микрон, а 70-75% — менее 75 микрон. Уголь вдувается с частью воздуха для горения в паровую котельную через ряд сопел горелки.
• Котел-утилизатор
• Котел с псевдоожиженным слоем (FBC)

Области применения паровых котлов

Существует множество применений котлов, которые в основном можно разделить на следующие классы.

Котлы для выработки электроэнергии: существуют возможности для выработки энергии с использованием пара из котла, эта мощность может быть механической или электрической, поэтому примером механической энергии является паровой двигатель, а примером электрической энергии является паровая турбина, которая использует пар для производства механическая энергия, а затем для выработки электроэнергии.

Отопление — еще одно важное применение пара, вырабатываемого котлами, которое используется для отопления жилых и промышленных зданий в холодную погоду и для производства горячей воды для горячего водоснабжения.

Котлы для промышленных процессов: Пар обычно используется в промышленных процессах, таких как калибровка, отбеливание и т. Д., В текстильной промышленности и других областях, таких как сахарные заводы, цементные заводы, сельскохозяйственная и химическая промышленность.

Выбор парового котла

Промышленные котлы — очень важная часть любой отрасли, где они используются.Иногда они становятся причиной серьезных несчастных случаев при неправильном обращении или чрезмерном давлении. Ниже приведены некоторые факторы, которые следует учитывать при выборе котлов, чтобы обеспечить безопасную рабочую атмосферу и надежность котельных систем.

1. Требуемое рабочее давление и качество пара: Котел должен вырабатывать максимальное количество пара при требуемом давлении, температуре и качестве с минимальным расходом топлива и затратами
2. Производительность пара должна соответствовать требованиям предполагаемого Использование, дополнительный сверхконструированный или недоработанный бойлер — не лучший выбор.Хорошая котельная система должна быть способна справляться с изменяющейся потребностью в подаче пара.
3. Наличие площади должно хватить для обслуживания и эксплуатации парового котла. Кроме того, доступность для ремонта и осмотра должна быть основным фактором при выборе парового котла и доступном месте или пространстве.
4. Монтажное оборудование: Должен быть абсолютно надежным, легким, не занимать больших площадей. Паровой котел должен иметь возможность быстрого запуска и соответствовать правилам техники безопасности.Компоненты котла должны легко переноситься, а его установка должна быть простой.
5. Коэффициент переносимой нагрузки
6. Доступность топлива и воды
7. Затраты на эксплуатацию и техническое обслуживание: Все детали и компоненты парового котла должны быть легко доступны для осмотра, ремонта и замены. Трубки котла не должны накапливать сажу или водные отложения и должны быть достаточно прочными, чтобы не допустить износа и коррозии. Контуры воды и газа должны быть такими, чтобы обеспечивать минимальную скорость жидкости (для низких потерь на трение).

Пожарный паровой котел Анимационное видео Пояснение

Mitsubishi Power | Электростатические осадители (ESP)

Основные принципы ESP

На разрядный электрод подается высокое напряжение, вызывающее коронный разряд, который производит отрицательные ионы. Электрически заряженная пыль накапливается на собирающем электроде под действием электрического поля.
Скопившаяся пыль удаляется ударным молотком (сухой ESP), скребковой щеткой (сухой ESP) или промывкой водой (влажный ESP).

Характеристики пылеулавливания и характеристики пыли

Накопленные нами ноу-хау в области оценки характеристик различных свойств пыли и состояния дымовых газов, а также обширный практический опыт отражены в конструкции ЭЦН.

Улучшение характеристик ESP для борьбы с пылью с высоким удельным сопротивлением

Наиболее важным аспектом ЭЦН для угольных котлов является сохранение и повышение пылеулавливающей способности пыли с высоким удельным сопротивлением.На основании исследования механизма явления обратной короны было разработано несколько усовершенствований для противодействия пыли с высоким сопротивлением.
Наши технологии показаны в следующей таблице. Мы можем предложить подходящие технологии для заводских приложений и операций и можем реализовать как компактную конструкцию, так и высокую эффективность.
