Принцип работы редуктор давления воды: принцип работы, виды, правила монтажа, цены, производители

для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Содержание статьи:

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до .

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Галерея изображений

Фото из

Защита насосов и насосных станций

Безопасный монтаж водонагревательного оборудования

Регулировка подачи и расхода воды

Устранение шума в трубах

Только при стабильном  нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют .

Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

• поршневые;
• мембранные.

Они названы по главному действующему элементу, расположенному внутри корпуса.

Поршневые редукторы. Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия (+)

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга (+)

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к , герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

Галерея изображений

Фото из

Шаг 1 – сброс давления

Шаг 2 – ослабление винта

Шаг 3 – установка нужного давления

Шаг 4 – затягивание винта

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Регулятор давления воды в системе водоснабжения

Скачки давления в системе водоснабжения могут стать причиной выхода из строя сантехнического оборудования, а это, в свою очередь, может стать причиной протечек. Избежать скачков давления в водопроводе и уберечь свои краны и трубы от порчи поможет установка регулятора давления.

Регулятор давления воды: принцип действия

Основным предназначением регулятора давления воды (РДВ) является поддержание давления жидкости на заданном уровне. По сути РДВ стабилизирует давление, снижая его уровень при повышении, и повышая при снижении.

В зависимости от конструктивных особенностей РДВ делят на две категории:

• Со стабилизацией давления на участке водопровода до места установки прибора (в этом случае специалисты называют прибор «до себя»).  Приборы типа «до себя» работают по принципу изменения проходного сечения рабочего клапана. При понижении уровня давления ниже номинального клапан открывается, делая проход свободным для движения воды. При повышении уровня давления выше номинального, наоборот, клапан закрывается, что создает препятствие движению воды и приводит к понижению уровня давления в водопроводе. Клапан приводится в движение с помощью сервопривода.

Такие приборы регулировки давления называют еще пропорциональными, подчеркивая тем самым, что их пропускная способность прямо пропорциональна отклонению уровня давления от номинального значения. РДВ этого типа чаще всего устанавливают на насосных станциях. В быту они применяются редко.

• Со стабилизацией уровня давления воды в водопроводе на участке трубопровода, расположенном после установки РДВ (в этом случае прибор называют «после себя»). Принцип действия прибора «после себя» аналогичен принципу действия прибора «до себя». Он также меняет проходное сечение трубопровода, повышая или понижая давление в нем, но изменение положения клапана происходит под воздействием энергии потока воды.

Регулировочный клапан расположен так, что его мембрана направлена в сторону подающего потока воды. С обратной стороны мембрану подпирает пружина, создавая противодействие давлению воды на мембрану. При понижении давления в водопроводе пружина ослабевает и открывает клапан, освобождая проток для воды. При повышении давления в водопроводе, напротив, пружина сжимается, перекрывая проток для воды. Устройство предельно простое, компактное и надежное, что позволяет его широко использовать для контроля над уровнем давления в бытовых сетях водопровода.

Что даст установка регулятора давления в квартире или в доме

1. Регулятор давления воды в водопроводе применяется для поддержания заданного уровня давления воды в той части водопровода, которая находится в собственности владельца жилья. Поэтому в быту чаще всего используются приборы типа «после себя», устанавливаемые на вводе трубы в дом или в квартиру. особенно актуальна установка регулятора давления воды в многоэтажных домах, где для обеспечения напора воды на верхних этажах устанавливают дополнительное насосное оборудование после которого уровень давления воды может многократно превышать максимально допустимое значение для таких приборов как стиральная машина или посудомойка. Неслучайно течь часто образуется именно в месте их подключения.
2. Установка РДВ позволяет обезопасить свое оборудование и приборы от возможных гидравлических ударов в сети водопровода, которые также не редкость.
3. Установка РДВ обеспечит номинальное давление в сети водопровода, значение которого будет соответствовать условиям безопасной работы оборудования. Простой пример: часто в квартире давление воды отличается от номинального значения. Отклонение может составлять от 1 до 3 и более атмосфер. Если давление в сети водопровода высокое, а в квартире есть накопительный бойлер, настроенный на максимальное давление 5 атм, то он будет постоянно сбрасывать «лишнее» давление, сливая воду. Если давление наоборот, слишком низкое, а в квартире есть проточный водонагреватель, то он просто не включится в работу. Вряд ли вам это понравится. Тем, у кого есть РДВ, подобные проблемы неведомы.
4. Установка регулятора давления позволит сократить ненужный расход воды. Действительно, открыв кран для умывания или других нужд, впустую выльется воды больше при слишком высоком давлении в сети, чем при нормальном давлении, необходимом для комфортного потребления воды.
5. В случае аварии в сети водопровода при нормальном уровне давления риск затопления ниже, чем при избыточном напоре.

Учитывая все преимущества РДВ необходимость его установки очевидна.

Как выбрать регулятор давления воды в водопроводе?

Бытовые регуляторы давления воды могут быть поршневые или мембранные.

Поршневые регуляторы чувствительны к качеству воды и применяются только при установке на трубопровод дополнительных фильтров. Поршень при попадании частичек грязи может заклинить и прибор выйдет из строя.

Мембранные регуляторы более надежны и могут использоваться в любых водопроводных системах. Однако при их эксплуатации необходимо следить за целостностью мембраны, проводя периодическое техническое обслуживание в соотвоствии с рекомендациями производителя.

Выбирая РДВ, необходимо обратить внимание на его технические характеристики:

• входное давление
• выходное давление
• температуру рабочей среды.

Выходное давление подбирают по параметром оборудования, используемого в доме. Обычно это 4 атм.

Для регулирования давления воды в системе холодного водоснабжения берут РДВ с рабочей температурой до 40 С, а для системы горячего водоснабжения подбирают устройство с более широким диапазоном температур до 130 С.

Монтаж РДВ

Для обеспечения технического обслуживания устройства перед ним и после РДВ устанавливается запорная арматура. Монтируется РВД после ввода воды в дом, но перед приборами учета. Для лучшего настроя работы редуктора его комплектуют манометром.

Редуктор давления воды: принцип действия, устройство и правила монтажа

Задумывая установку новой или реконструкцию старой системы водоснабжения в своей квартире или загородном доме, мы, обычно, планируем размещение основных приборов и конструктивных элементов, таких как:

• ванна, джакузи, душевая кабина, раковина, мойка, унитаз;
• проточный или накопительный водонагреватель;
• фильтры очистки воды;
• стиральная и посудомоечная машина;
• система отопления, или система теплых полов.

Многие из них, имея немалую цену, характеризуются достаточно строгими условиями эксплуатации, нарушение которых значительно сокращает срок их службы. Одной из основных характеристик этих условий является предельный уровень давления воды в системе. Так, например, водонагреватели снабжены аварийными клапанами давления, которые просто стравливают избыток воды наружу, а повышение давления в системе водопровода, как правило, происходит в ночные часы и, можно только представить картину, которую увидят в таких случаях хозяева квартиры утром и что услышат они от соседей. При резких скачках давления или при гидроударах может произойти даже разрушение самого водонагревательного прибора, делающее невозможной его дальнейшую эксплуатацию.

Редуктор давления воды

И это касается большинства приборов, используемых в системе водоснабжения. Избежать подобных аварийных ситуаций и связанных с ними значительных непредвиденных расходов может помочь небольшой прибор, называемый редуктором давления воды.

Описание редуктора давления воды

Редуктор давления воды служит для стабилизации ее напора в системе и ограничении его критического уровня. Принцип действия редуктора основан на автоматической компенсации предельного входного давления с помощью пружины или мембраны. При этом давление воды на выходе остается постоянным, предохраняя внутренние трубопроводы и сети от избыточных нагрузок или гидроударов, особенно часто возникающих в частных домах при питании водопроводной системы от насоса. Представляет собой небольшую конструкцию в металлическом корпусе, снабженную двумя резьбовыми соединениями, с помощью которых врезается во входную трубу водопроводной системы. Он может быть снабжен манометром, показывающим давление в системе и регулировочным винтом, обеспечивающим установку предельного уровня этого давления.

Принцип действия редуктора давления воды

По принципу действия редукторы давления воды делятся на

• динамические, обеспечивающие непрерывное регулирование постоянного потока воды и используемые в основном на магистральных трубопроводах и промышленных объектах;
• статические, работающие в условиях неравномерного потребления воды, обычно устанавливаемые на входах в квартиры или частные дома.

По месту регулировки давления они подразделяются на редукторы, действующие:

• «до себя», закрытые при отсутствии давления и открывающиеся при увеличении давления воды на входе регулятора, ограничивая его предельный уровень;
• «после себя», при отсутствии давления открытые и закрывающиеся при превышении предельного уровня напора воды на выходе регулятора.

Статические регуляторы всегда поддерживают давление постоянным на выходе, т. е. «после себя».

Устройство редуктора давления воды

По своей конструкции редукторы давления воды делятся на три основных типа:

Поршневые редукторы давления воды

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Установленный редуктор давления воды

Мембранные редукторы давления воды

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана. Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные редукторы давления воды

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения. Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Характеристики редуктора давления воды

Основными характеристиками редуктора являются:

• Номинальный диаметр, который должен соответствовать условному проходу трубопроводной системы. Этот параметр регламентируется ГОСТ 28338–89;
• Наибольшее предельное давление, при котором гарантирована длительная эксплуатация. Этот параметр должен соответствовать ГОСТ 26349–84;
• Пропускная способность, куб. м./ч., при которой обеспечиваются установленные пределы регулировки;
• Диапазон регулируемых давлений редуктора;
• Диапазон рабочих температур прибора, определяющий способность его функционирования в системах отопления и горячего водоснабжения, а также в условиях низких температур;

Монтаж редуктора давления воды. Правила установки

Редукторы давления воды устанавливаются манометром вверх в месте подключения водопроводной системы к магистральному трубопроводу или стояку, желательно на горизонтальном участке отвода сразу за водомерным счетчиком. Кроме того, желательно предусмотреть установку фильтра грубой очистки до редуктора, если он уже не был установлен на входе водопроводной системы. Перед редуктором и непосредственно следом за ним необходимо установить запорные вентили. Регулировка и настройка рабочего давления в системе должна устанавливаться при нулевом расходе воды.

После редуктора необходимо предусмотреть прямой участок трубы длиной не менее пяти рабочих диаметров. Имея необходимые навыки сантехнических работ, можно установить прибор самостоятельно, однако, для гарантии и качества их выполнения лучше доверить эту работу квалифицированному мастеру-сантехнику.

Устройство, принцип работы и установка редуктора давления воды

Доброго времени суток всем, кто читает этот пост! В нем я расскажу о редукторах понижения давления. Начинаем, как обычно, с определения.

Для чего нужен редуктор давления воды

Редуктор понижения давления — устройство, которое позволяет локально снизить давление в системе водоснабжения квартиры или частного дома.

Предназначен редуктор для защиты водопроводного оборудования от действия высокого давления.

Редукторы понижения давления бывают следующих основных видов:

Поршневой редуктор давления воды: принцип работы и устройство

Поршневые редукторы — внутри таких редукторов находится поршень, который держится пружиной.

Изнутри такой редуктор делится на две камеры — входную и выходную.

Вода во входной камере давит на поршень и приоткрывает створ, через который попадает в выходную камеру.

Таким образом, из-за узкого створа давление в выходной камере получается меньше, чем во входной.

По температуре такие редукторы ограничиваются верхним пределом в 80° Цельсия (если иное не оговорено в паспорте).

Это позволяет применять для горячего и холодного водоснабжения.

Устройство поршневого редуктора давления воды

Устройство поршневого редуктора показано на нижнем рисунке:

1. Крышка.
2. Верхняя часть корпуса.
3. Нижняя часть корпуса.
4. Диск корпуса.
5. Регулировочная гайка.
6. Пружина.
7. Диафрагма.
8. Кольцевые уплотнения
9. Стержень.
10. Уплотнение клапана.
11. Клапан.

Мембранный редуктор давления воды: принцип работы и устройство

Мембранные редукторы — более дорогой и совершенный вид редукторов понижения давления.

Мембранный редуктор имеет больший диапазон регулирования давления и менее чувствителен к качеству воды.

Отсутствие в конструкции трущихся частей обеспечивает больший, чем у поршневых редукторов срок службы.

По температурным характеристикам мембранные редукторы не отличаются от поршневых, но могут применяться на более высоких давлениях (до 25 атмосфер).

Принцип работы такого редуктора поясню при помощи рисунка.

Устройство мембранного редуктора давления воды

1. Латунный корпус.
2. Крышка корпуса.
3. Пробка корпуса.
4. Регулирующая втулка.
5. Гайка.
6. Верхняя часть штока.
7. Пружина.
8. Цилиндрическая часть штока.
9. Мембрана.
10. Распределительное кольцо.
11. Винт золотника.
12. Прокладка.
13. Нижняя часть штока.
14. Уплотнитель.
15. Седло.

Как видно из верхнего рисунка, вода, попадающая на вход редуктора, своим давлением давит на прикрепленный к штоку золотник.

Вода стремится вдавить золотник в седло с одной стороны, а с другой его стремится удержать на месте пружина.

После чего вода через небольшую щель попадает на выход редуктора.

Таким образом, давление на выходе из редуктора будет меньше, чем на его входе.

Если давление на входе будет меньше чем то, на которое настроен редуктор, то проток через редуктор не блокируется.

Установка редуктора давления воды своими руками

Требования по монтажу зависят от производителя редукторов и обязательно указываются в инструкции, которая идет в комплекте с редуктором.

Для всех редукторов важно соблюдать направление протока (оно указывается на корпусе при помощи стрелки).

Для некоторых важно положение в пространстве. Связано это с особенностями конструкции или с наличием встроенного грязевика.

Обычный поршневой редуктор не чувствителен к изменению положения в пространстве.

Кроме того, для возможности снятия и обслуживания необходимо ставить шаровые краны до и после редуктора.

Устанавливается редуктор понижения давления на вводе в дом или квартиру до приборов учета, но после фильтров грубой очистки.

При установке редуктора перед водонагревателем, производитель рекомендует выдерживать расстояние и не ставить его прямо на вводе.

Иначе излишние давление, которое появляется при нагреве воды нарушит работу редуктора и от него не будет никакого толку.

На этом рекомендации по монтажу редукторов заканчиваются.

Выбираем редуктор давления воды

Редуктор, при правильной эксплуатации должен прослужить вам много лет.

При выборе прибора в магазине, я рекомендую не покупать совсем дешевые поршневые модели.

Они скорее всего сделаны из дешевых материалов и срок их службы будет меньше, чем у качественных европейских моделей.

На этом все, пишите вопросы в комментариях.

Редуктор давления воды в системе водоснабжения: регулировка, технические характеристики, виды

Выбираем редуктор давления воды в системе водоснабжения

Во время ремонта и установки отопительной системы или системы водоснабжения в жилых и других помещениях, профессионалы часто рекомендуют устанавливать редуктор давления воды. В этой статье пойдёт речь именно об этих агрегатах: для чего они нужны, как устанавливаются, виды таких устройств, их правильная регулировка и технические характеристики.

Предназначение

Ни для кого не секрет, что в системе водоснабжения присутствует множество различных агрегатов, таких как:

— регулировочные вентили;
— шаровые краны;
— смесители;
— душ;
— водонагреватели и многое другое.

Все эти агрегаты при не правильном использовании или перепадах давления в системе водоснабжения и отопительной системе в короткие сроки теряют свою функциональность, проще говоря, быстро ломаются. Замена этих приборов не дешёвая и для избегания поломок от гидроудара, перепадов давления проводится установка редуктора водяного давления в системе водоснабжения.

Устройство и принцип работы

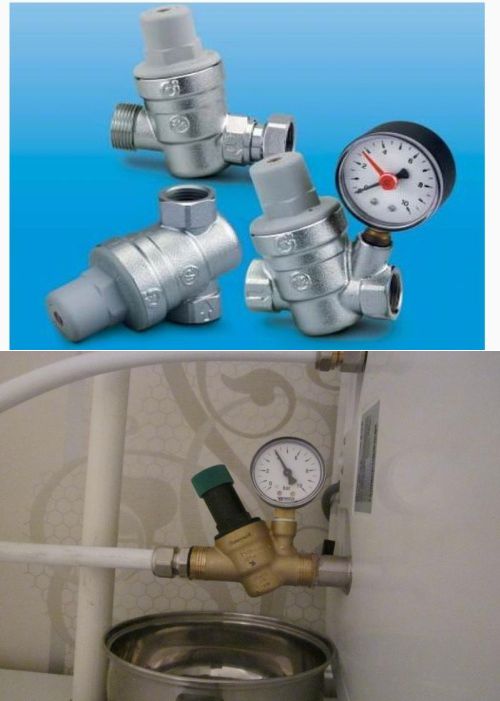

Редукторы давления воды с фильтром и манометром Valtec 1/2″

Редуктор давления воды — это компактная металлическая конструкция с манометром (также существуют более дешёвые виды без манометров и фильтров), с винтом для регулировки давления и двумя резьбовыми патрубками диаметром 1/2″, 3/4″ или 1″ для установки-монтажа в систему водоснабжения. Внутри находится поршень с пружиной или мембрана для настройки водяного давления подаваемого в систему водоснабжения помещения.

Установка редуктора производится на вводе системы в квартиру или дом при центральном водоснабжении или же после насоса подающего воду в помещение. Редукторы благодаря своему строению выравнивают давление подачи воды, кроме всего давление можно регулировать и установить необходимое давление.

Виды редукторов давления воды

1. Поршневые редукторы.

Поршневые или пружинные редукторы практически самый распространённый вид, благодаря своей простоте и не большой стоимости. Оснащены подпружиненным поршнем, который частично перекрывает сечение трубы, благодаря чему на выходе получается определённое давление.

Поршневой редуктор давления воды регулируемый: технические характеристики

Такими редукторами можно изменять давление на выходе от одной до пяти атмосфер. Но они имеют свои минусы, если не установить при входе сетчатый фильтр грубой очистки, то движущиеся части могут быстро выйти из строя или редуктор может засориться.

2. Мембранные редукторы.

Редукторы этого типа практичнее и надёжнее клапанных устройств, но и более дорогостоящие. Имеют подпружиненный клапан, который позволяет производить регулировку давления в системе регулировочным клапаном. Подобные редукторы обладают более значительным диапазоном регулирования давления от одного до семи Бар.

Основной поломкой такого устройства является расслоение мембраны, для продления срока работоспособности, также рекомендуется устанавливать перед устройством фильтр грубой очистки.

Мембранный редуктор давления воды: технические характеристики

3. Проточные редукторы

Также существуют, так называемые проточные редукторы давления. Они используются в большинстве для полива в сельском хозяйстве и на приусадебных участках. Регулировка давления осуществляется с помощью лабиринта, который находится внутри корпуса редуктора, множественные изгибы и резкие повороты уравнивают давление на выходе.

По этой причине, больше по размеру своих собратьев, зато благодаря отсутствию подвижных элементов они производятся из более дешёвых материалов (в основном из пластика), и стоят дешевле остальных.

Как выбрать редуктор давления воды для системы водоснабжения

Какой же редуктор лучше использовать?

Так как проточные редукторы производятся из дешёвых материалов, в частности из полимеров они хороши только для использования при поливе огородов. Для ввода в дом или квартиру использовать такие агрегаты можно, но благодаря их устройству и материалам, использованным при производстве, такие редукторы подвержены частым засорам и поломкам, и категорически не пригодны для использования в водяных отопительных системах.

Поршневые редукторы более надёжные и недорогие, полностью пригодны для установки в отопительную систему и систему водоснабжения квартиры или дома. Но необходима установка дополнительного очистного оборудования для воды (сетчатого фильтра грубой очистки).

Редуктор давления прямого действия: технические характеристики

Мембранные редукторы надёжны и просты в эксплуатации, долговечней поршневых устройств, но более дорогостоящие и тоже подвержены поломкам без очистительных устройств.

Так что выбор редуктора зависит в основном от финансовых возможностей. И не стоит забывать, что для холодной воды и для горячей воды требуются различные модели редукторов.

Установка редуктора давления воды

В первую очередь необходимо перекрыть подачу воды в помещение. Затем при вводе в квартиру или дом, на горизонтальном участке трубы устанавливается первый запорный вентиль, затем водяной счетчик, второй запорный вентиль, и после него необходимо смонтировать фильтр грубой очистки, и только после — можно устанавливать редуктор водяного давления.

На резьбу наматывается специальный уплотнитель для избегания нежелательных протечек, это может быть пакля или специальная подмотка. Затем на резьбу с уплотнителем накручивается сам редуктор водяного давления, но не стоит затягивать слишком сильно, чтобы не повредить детали устройства.

После редуктора необходимо установить запорный вентиль и только после него можно монтировать остальную систему водоснабжения или водяного отопления. Когда редуктор установлен, необходимо отрегулировать давление подачи воды в систему. Смотрим схему установки.

Установка редуктора давления в системе водоснабжения

1 — фильтр грубой очистки;
2 — обратный клапан;
3 — счетчик воды;
4 — фильтр промывной с дренажным краном;
5 — редуктор давления воды с манометром.

Почему устройство желательно устанавливать после счётчика? По законодательству РФ, перед водяным счётчиком не должно находиться точек забора воды. По этой причине редуктор, который находится перед механизмом учёта, будет запломбирован, что значительно затрудняет обслуживание и ремонт редуктора давления воды.

Регулировка давления воды

Регулировка давления в системе не сложная и должна производиться при нулевом расходе воды в системе. Для начала нужно закрыть вентиль на выходе из редуктора, затем открыть входные вентили и впустить воду в редуктор.

Когда в редуктор уже поступила вода, вращая специальным ключом винт для регулировки, необходимо установить необходимое давление. Обычно устанавливается давление немного выше требуемого, так как при открытии крана давление в системе немного понижается. Как правило, среднее давление в бытовой системе водоснабжения от двух до трёх с половиной атмосфер.

Важно помнить! Для правильной и качественной работы прибора необходимо время от времени очищать его от грязи и проверять его состояние.

Основные поломки редукторов

Иногда редуктор может поломаться, либо ни выдавать нужного давления или вовсе не пропускать воду, либо давление в системе слишком большое и невозможно его уменьшить. Не стоит сразу бежать в магазин за новым устройством.

Это может быть незначительная поломка клапана или мембраны, может просто засорение либо лопнувшая пружина. Имея небольшие навыки можно самостоятельно снять клапан прочистить редуктор или фильтр и заменить испорченную деталь самостоятельно при наличии таковой. Необходимые детали можно купить в специализированном магазине или же использовать донора. Смотрим видео: редуктор давления воды Valtec.

На основании всего вышесказанного можно сделать вывод — редуктор давления воды в системе водоснабжения предназначен для выравнивания и настройки давления. Устанавливать такие устройства лучше после приборов замера, а при выходе из строя не обязательно сразу менять его на новый редуктор и, что их существует несколько типов и множество видов. Однако кроме бытовых редукторов давления существуют и промышленные.

Читайте также:

Характерные причины неисправностей квартирных редукторов давления

В. Поляков

Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.

Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой

F1= Рвх. • Sа,

где Sа – площадь малого поршня.

Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.

Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.

В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

Рис. 1. Принципиальная схема регулятора давления «после себя»

В мембранных редукторах вместо поршня «b» используется резиновая мембрана.

В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.

Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.

Рис. 2. Схематическое обозначение редуктора давления

Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.

Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.

Рис. 3. Типовой график расхода редуктора давления при увеличении (синяя кривая) и при снижении расхода (красная линия)

Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.

Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Эксплуатационная надежность и ремонтопригодность – важнейшие показатели, которые зависят от качества самой воды, ее жесткости, чистоты и содержания растворенных газов (воздуха). Помимо этого важна пригодность редуктора для пропуска воды питьевого качества (то есть, использование подходящих материалов), недоступность для несанкционированного вмешательства в настройки – эти и ряд других дополнительных условий выделяют квартирные регуляторы в отдельную группу регулирующей арматуры. Актуальные рекомендации по установке квартирных регуляторов изложены в ДСТУ-Н Б В.3.2-3:2014 «Руководство по выполнению термомодернизации жилых зданий».

Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

Таблица 1. Редукторы торговой марки VALTEC

если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.

Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений

В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.

Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.

Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.

Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.

Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.

Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.

Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.

Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).

Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора

Рис. 6. Кавитационное разрушение золотниковой обоймы редуктора

Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.

Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)

Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:

• Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
• Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
• Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.

Рис. 7. Диаграмма кавитации

Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.

если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.

Видео. Редуктор давления воды: особенности и настройка

Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.

Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 30 556

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Редуктор давления воды: принцип работы и разновидности

Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

   Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.

   Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Автор статьи Александр Куликов

Все, что вам нужно знать о редукционных клапанах — Flo от Moen

Гениальность редукционных клапанов заключается в том, что они настроены на регулирование расхода воды до определенного давления. Это означает, что если в вашем районе произойдет внезапный скачок давления воды в городском водопроводе, пружина и диафрагма клапана затянутся, и в вашем доме все равно будет постоянное давление.

Некоторые муниципальные водопроводные сети перекачивают воду под чрезвычайно высоким давлением — иногда намного превышающим 100 фунтов на квадратный дюйм.Местные компании водоснабжения часто увеличивают давление, чтобы доставить воду в труднодоступные места, такие как высотные дома или высокогорные районы.

Но давление воды выше 80 фунтов на квадратный дюйм может со временем вызвать значительный износ ваших труб, приспособлений и приборов.

Дома, построенные после 1980-х годов, обычно уже имеют установленный редукционный клапан. Однако они не длятся вечно. Если у вас есть редукционный клапан, которому больше десяти лет, вы можете подумать о его замене.

Сколько стоит редукционный клапан?

Редукционные клапаны начинаются с 50 долларов. Установка нового редукционного клапана профессиональным сантехником обойдется вам примерно в 350 долларов. Если у вас больше опыта, вы можете купить дом и установить его самостоятельно. Тем не менее, это довольно сложный проект, и часто требуется вырезать часть вашего основного водопровода и припаять клапан.

Как проверить давление воды в доме

Если вы думаете, что у вас проблемы с давлением дома, вы можете использовать манометр, чтобы получить точные показания давления воды.Использовать манометр очень просто — он прикручивается к одному из ваших наружных патрубков. Открыв кран, вы мгновенно оцените давление воды в доме. Датчики можно купить в большинстве хозяйственных магазинов и магазинов товаров для дома.

Интеллектуальные системы водной безопасности, такие как Flo от Moen, используют датчики для отслеживания давления воды в вашем доме в режиме реального времени, обнаруживая даже самые незначительные колебания давления с помощью ежедневных автоматических тестов здоровья. Smart Water Shutoff может даже обнаруживать утечки величиной до капли в минуту, что дает вам возможность предотвратить превращение небольших капель в огромные бедствия.Сантехника вашего дома также контролируется на предмет использования воды, что чрезвычайно полезно для определения наличия и источника утечки.

Почему имеет значение давление

Все приспособления, устройства и трубы в вашем доме были сконструированы таким образом, чтобы выдерживать определенный уровень давления воды, обычно от 60 до 80 фунтов на квадратный дюйм. Душевые лейки, унитазы, смесители, приборы, водонагреватели и соединения труб могут начать изнашиваться и в конечном итоге выйти из строя, если они постоянно подвергаются воздействию высокого давления.

В нижней строке? Высокое давление — дорогое удовольствие. Вам не только придется чаще беспокоиться о замене приспособлений и приборов, но и рискуете образоваться небольшие утечки в труднодоступных местах. Эти небольшие утечки могут привести к повреждению конструкции водой и появлению черной плесени.

С другой стороны, вы можете столкнуться с внезапной серьезной утечкой, если лопнет труба или разорвется шланг стиральной машины. Представьте себе что-то подобное вскоре после того, как вы уйдете на работу или пока вы уезжаете на выходные.

Если не считать катастрофических событий, высокое давление воды стоит всего , как правило, дорого . Постоянно высокое давление воды означает, что больше воды используется для повседневной работы, связанной с водой в вашем доме. Каждый душ, который вы принимаете, и каждый смыв унитаза расходует больше воды, чем необходимо, что увеличивает ваш счет за воду и наносит ущерб окружающей среде.

Посмотрите, как высокое давление воды влияет на различные области вашего дома:

Водонагреватели

Когда вода нагревается, она расширяется.Водонагреватель, работающий в нормальных условиях, оборудован для борьбы с этим расширением. У большинства водонагревателей даже есть расширительный бак , который принимает на себя бремя расширяющейся воды во время нагрева.

Но если давление воды слишком велико, возможно, в баке слишком много воды. Как только эта вода начнет нагреваться и расширяться, и ей некуда будет уходить — я уверен, вы догадались, что произойдет дальше.

Вы можете получить протечку или, что еще хуже, лопнувший резервуар для воды.Разорвавшийся резервуар для воды в вашем подвале может означать тысяч долларов на ремонт повреждений водой , не говоря уже о стоимости замены сломанного резервуара.

Стиральные машины и прочая техника

Самым уязвимым местом в этих устройствах являются наливные шланги. Слишком большое давление может привести к растрескиванию шлангов, внезапному отделению от устройства, что приведет к утечкам и наводнениям.

Высокое давление воды также приводит к дополнительному износу стиральной и посудомоечной машины.Даже если вам повезло, что у вас не разорвался шланг, ваши приборы не прослужат так долго, если они будут находиться в постоянном стрессе. Большинство бытовых приборов, использующих воду, выдерживают давление воды не выше 80 фунтов на квадратный дюйм.

Туалеты и оборудование

Как и ваша техника, ваши туалеты и другая сантехника рассчитаны на давление около 80 фунтов на квадратный дюйм.

Высокое давление воды может привести к тому, что ваш туалет будет работать постоянно, что приведет к потере тысяч галлонов воды в течение года.Это также может привести к повреждению компонентов смыва в бачке унитаза.

Такие приспособления, как смесители и насадки для душа, могут начать протекать под определенным давлением. Это потому, что картриджи внутри этих приспособлений не были рассчитаны на работу с высоким давлением воды. Утечки, плевки и стук (гидравлический удар) при выключении светильников — все это симптомы высокого давления воды.

Утечки и разрывы труб

Трубы отлично подходят для того, чтобы сообщить нам, если у нас слишком высокое давление воды.Вы когда-нибудь слышали громкий стук в трубах, когда закрываете кран? Этот шум называется «гидроудар », «» — это звук быстро движущейся воды, которая внезапно останавливается в вашей водопроводной системе. При более разумном давлении гидроудара просто не существует.

Постоянное напряжение высокого давления, протекающее по вашим трубам, особенно серьезно сказывается на трубных соединениях . У вас может получиться крошечная утечка в трубе, которая долгое время остается незамеченной. Эти небольшие невидимые протечки на самом деле довольно опасны, поскольку ставят под угрозу структурную целостность вашего дома и способствуют росту токсичной черной плесени.

Умные датчики воды

В случае протекания внутри вашего дома, будь то утечка из стиральной машины или раковины, устройства обнаружения утечек, которые предупреждают вас об обнаружении влаги, могут предотвратить вредное и дорогостоящее повреждение водой. Отдельно от Shutoff, но по-прежнему являясь частью системы Flo by Moen, интеллектуальные детекторы воды предупреждают ваш смартфон, а также включают звуковой сигнал устройства, если он обнаруживает влажность или изменения влажности в любом месте дома.И, если у вас есть Shutoff, он даже будет работать с ним, чтобы автоматически отключать воду в вашем доме, чтобы предотвратить серьезные повреждения.

Заключение

Подобно тому, как нормальное кровяное давление жизненно важно для вашего здоровья, нормальное давление воды является ключом к поддержанию здоровья водопровода в вашем доме. Если не контролировать, высокое давление воды приведет к износу практически всего, что соприкасается с вашей водопроводной системой.

Контроль давления воды в вашем доме и наличие рабочего редукционного клапана поможет сэкономить деньги с течением времени. Потратив несколько сотен долларов сегодня, вы сэкономите тысячи долларов в будущем.

Как работает редукционный клапан?

При правильной установке редукционный клапан с пилотным управлением серии Bermad 720 обеспечивает оптимальную производительность в вашем трубопроводе. В этой статье описывается работа редукционного клапана и ключевые компоненты, обеспечивающие максимальную эффективность.

Функция редукционного клапана.

Предназначенный для работы даже в самых суровых условиях, редукционный клапан представляет собой регулирующий клапан с гидравлическим приводом и диафрагменным приводом, который снижает более высокое давление на входе до более низкого постоянного давления на выходе — независимо от колеблющихся требований или изменяющейся силы на входе. По сути, клапан поддерживает постоянное давление ниже по потоку, не обращая внимания на поток.

Посмотрите, как работает функция:

Ключевые компоненты редукционного клапана:

Редукционный клапан давления включает в себя множество элементов, обеспечивающих оптимальную работу.

Корпус клапана.

Корпус клапана стабилизирует обратный поток при регулировании давления.

Загляните внутрь корпуса клапана.

Корпус клапана имеет внутреннюю дроссельную заглушку с V-образным портом, которая обеспечивает точный и стабильный отклик при регулировании расхода и давления при одновременном снижении шума и вибрации. Дроссельная заглушка с V-образным портом также позволяет клапану работать почти до нуля без рывков.

Следующая анимация дает визуальный обзор того, как заглушка V-образного порта работает с корпусом клапана:

Пилотный регулятор.

Пилотный регулятор отвечает за определение потока воды между камерой управления.

Двусторонний сбалансированный пилотный регулятор Bermad, часто называемый головным элементом клапана, определяет поток воды в камеру управления и из нее.Он совпадает с игольчатым клапаном, чтобы регулировать поток и поддерживать постоянное давление. Посетите нашу страницу продукта, чтобы узнать больше о пилотных регуляторах.

Большой контрольный фильтр.

Присмотритесь к корпусу большого контрольного фильтра.

Чтобы клапан работал с минимальным обслуживанием и безотказной работой, очень важно фильтровать воду, поступающую в пилотный регулятор.Фильтр большего размера увеличивает надежность системы регулирующих клапанов и время между обслуживанием, сводя к минимуму количество неисправностей в работе и техническое обслуживание. Чтобы узнать больше о больших фильтрах управления, перейдите на страницу наших продуктов.

На следующей анимации вы увидите, как все ключевые компоненты — корпус, пилот и фильтр — работают вместе для выполнения функции снижения давления.

Полную установку, ввод в эксплуатацию и работу редукционного клапана Bermad 720 можно посмотреть здесь:

Ищете дополнительную поддержку? Мы здесь, чтобы помочь.

Здесь, в Bermad, мы стремимся предоставить вам информацию о продуктах, технологиях и операционных системах.

Если у вас есть дополнительные вопросы, вам нужна дополнительная информация или вы хотите обсудить какие-либо технические аспекты редукционного клапана, вы можете:

Если вы хотите получить практический опыт работы с редукционным клапаном, вы можете посетить ближайший учебный центр Bermad для личной демонстрации.

Сделать запрос

Как работают редукционные клапаны давления воды?

Одно из устройств, которое может помочь вам снизить давление воды в вашем доме, — это редукционный клапан .Эти клапаны работают, уменьшая количество воды, проходящей через трубу. Вода, которая нагнетается по трубам под высоким давлением до клапана, будет замедляться после клапана. Это может помочь обеспечить меньший износ труб, по которым проходит вода, а также отсутствие избыточного давления на фитинги или соединения, что может привести к их утечке или ослаблению.

Типы редукционных клапанов давления воды

Существует два очень разных типа редукционных клапанов давления воды: с пилотным управлением и клапан прямого действия.Они имеют круглые корпуса и часто изготавливаются из латуни или железа. Клапан прямого действия, который является наиболее распространенным и популярным типом редукционного клапана давления воды, имеет колоколообразную форму, которая содержит пружину с шарообразным корпусом. Пружина настроена на заранее определенное давление на клапан, которое затем можно использовать для уменьшения или увеличения давления на воду. Клапан с пилотным управлением более сложен и часто используется в промышленности, где поток воды считается важным для технологического процесса.В домашних условиях вы, вероятно, найдете редукционный клапан прямого действия, и это тот тип, который установят домашние установщики.

Внешний вид нагнетательного клапана

Напорный клапан прямого действия выглядит как раструб, при этом пружина в верхней части раструба движется вниз к круглому или шаровидному стопору. Когда давление воды слишком велико, эта пробка упадет в воду, создавая препятствие, которое значительно замедлит количество воды, проходящей по трубам.Клапан давления надежно вставлен в трубу, и это предотвращает воздействие давления воздуха или грунта на редукционный клапан давления воды или на сами трубы.

Клапан и приводы

Чтобы контролировать воду, ваш редукционный клапан будет регулироваться величиной давления внутри клапана. Редукционный клапан давления воды часто размещают перед трубами за пределами дома, чтобы вы могли снизить давление во всех различных частях вашего дома.Как только нагнетательный клапан установлен, когда вы включаете воду из крана, давление, проходящее через клапан, опускается вниз по земному шару. Пружина в колпаке предотвращает отталкивание клапана водой, а это означает, что поток воды теряет энергию, пытаясь пройти мимо земного шара. Приводом в данном случае является пружина, которая удерживает шар от движения вверх и вниз в ответ на давление воды.

Основы регуляторов давления

Регуляторы давления Beswick можно найти в нашем онлайн-каталоге: Нажмите здесь, чтобы узнать о регуляторах давления

Регуляторы давления

используются во многих бытовых и промышленных применениях.Например, регуляторы давления используются в газовых грилях для регулирования пропана, в домашних отопительных печах для регулирования природного газа, в медицинском и стоматологическом оборудовании для регулирования подачи кислорода и анестезиологических газов, в системах пневматической автоматизации для регулирования сжатого воздуха, в двигателях для регулирования подачи топлива и в топливных элементах для регулирования водорода. Как видно из этого неполного списка, регуляторы имеют множество применений, но в каждом из них регулятор давления выполняет одну и ту же функцию. Регуляторы давления снижают давление на входе (или на входе) до более низкого давления на выходе и работают для поддержания этого давления на выходе, несмотря на колебания давления на входе.Снижение давления на входе до более низкого давления на выходе — ключевая характеристика регуляторов давления.

При выборе регулятора давления необходимо учитывать множество факторов. Важные соображения включают: диапазоны рабочего давления для входа и выхода, требования к потоку, жидкость (газ, жидкость, токсичность или воспламеняемость?), Ожидаемый диапазон рабочих температур, выбор материалов для компонентов регулятора, включая уплотнения, а также в качестве ограничений по размеру и весу.

Материалы, используемые в регуляторах давления

Доступен широкий спектр материалов для работы с различными жидкостями и рабочими средами. Обычные материалы компонентов регулятора включают латунь, пластик и алюминий. Также доступны различные марки нержавеющей стали (например, 303, 304 и 316). Пружины, используемые внутри регулятора, обычно изготавливаются из музыкальной проволоки (углеродистой стали) или нержавеющей стали.

Латунь подходит для большинства обычных применений и обычно экономична.Когда речь идет о весе, часто указывается алюминий. Пластик рассматривается, когда в первую очередь важна низкая стоимость или требуется одноразовый предмет. Нержавеющие стали часто выбирают для использования с агрессивными жидкостями, использования в агрессивных средах, когда важна чистота жидкости или когда рабочие температуры будут высокими.

Не менее важна совместимость материала уплотнения с жидкостью и с диапазоном рабочих температур. Буна-н — типичный уплотнительный материал.Некоторые производители предлагают дополнительные уплотнения, в том числе: фторуглерод, EPDM, силикон и перфторэластомер.

Используемая жидкость (газ, жидкость, токсичная или легковоспламеняющаяся)

Прежде чем выбирать материалы, которые лучше всего подходят для вашего применения, следует учитывать химические свойства жидкости. Каждая жидкость будет иметь свои уникальные характеристики, поэтому необходимо тщательно выбирать материалы корпуса и уплотнения, которые будут контактировать с жидкостью. Части регулятора, контактирующие с жидкостью, известны как «смачиваемые» компоненты.

Также важно определить, является ли жидкость легковоспламеняющейся, токсичной, взрывоопасной или опасной по своей природе. Регулятор без сброса давления предпочтителен для использования с опасными, взрывоопасными или дорогостоящими газами, поскольку конструкция не обеспечивает сброс избыточного давления на выходе в атмосферу. В отличие от регулятора без сброса давления, регулятор сброса (также известный как саморазгрузочный) предназначен для сброса избыточного давления на выходе в атмосферу. Обычно для этой цели сбоку на корпусе регулятора имеется вентиляционное отверстие.В некоторых специальных конструкциях вентиляционное отверстие может иметь резьбу, и любое избыточное давление может быть сброшено из корпуса регулятора через трубки и выпущено в безопасной зоне. Если выбран этот тип конструкции, излишки жидкости должны удаляться соответствующим образом и в соответствии со всеми правилами техники безопасности.

Температура

Материалы, выбранные для регулятора давления, не только должны быть совместимы с жидкостью, но также должны работать должным образом при ожидаемой рабочей температуре.Основная проблема заключается в том, будет ли выбранный эластомер правильно функционировать в ожидаемом диапазоне температур. Кроме того, рабочая температура может влиять на пропускную способность и / или жесткость пружины в экстремальных условиях эксплуатации.

Рабочее давление

Давление на входе и выходе — важные факторы, которые следует учитывать перед выбором лучшего регулятора. Необходимо ответить на следующие важные вопросы: каков диапазон колебаний давления на входе? Какое необходимое давление на выходе? Какое допустимое изменение давления на выходе?

Требования к потоку

Какая максимальная скорость потока требуется приложению? Насколько различается скорость потока? Требования к переносу также являются важным фактором.

Размер и вес

Во многих высокотехнологичных приложениях пространство ограничено, и вес является важным фактором. Некоторые производители специализируются на миниатюрных компонентах, и с ними следует консультироваться. Выбор материала, особенно компонентов корпуса регулятора, будет влиять на вес. Также внимательно изучите размеры порта (резьбы), стили регулировки и варианты монтажа, так как они будут влиять на размер и вес.

Регуляторы давления в работе

Регулятор давления состоит из трех функциональных элементов

1. ) Элемент понижения или ограничения давления.Часто это подпружиненный тарельчатый клапан.
2. ) Чувствительный элемент. Обычно это диафрагма или поршень.
3. ) Элемент опорной силы. Чаще всего весна.

Во время работы опорная сила, создаваемая пружиной, открывает клапан. Открытие клапана создает давление на чувствительный элемент, который, в свою очередь, закрывает клапан до тех пор, пока он не откроется ровно настолько, чтобы поддерживать установленное давление. Упрощенная схема «Схема регулятора давления» иллюстрирует это устройство баланса сил.(см. ниже)

(1) Элемент понижения давления (тарельчатый клапан)

Чаще всего в регуляторах в качестве ограничительного элемента используется подпружиненный «тарельчатый» клапан. Тарельчатый клапан включает эластомерное уплотнение или, в некоторых конструкциях высокого давления, термопластическое уплотнение, которое выполнено с возможностью уплотнения на седле клапана. Когда сила пружины отодвигает уплотнение от седла клапана, жидкость может течь от входа регулятора к выходу. Когда давление на выходе увеличивается, сила, создаваемая чувствительным элементом, сопротивляется силе пружины, и клапан закрывается.Эти две силы достигают точки баланса в уставке регулятора давления. Когда давление на выходе падает ниже заданного значения, пружина отталкивает тарелку от седла клапана, и дополнительная жидкость может течь от входа к выходу до тех пор, пока не будет восстановлен баланс сил.

(2) Чувствительный элемент (поршень или диафрагма)

Конструкции поршневого типа часто используются, когда требуется более высокое давление на выходе, когда требуется повышенная прочность или когда давление на выходе не должно поддерживаться в жестких пределах.Конструкция поршня имеет тенденцию быть медленной по сравнению с конструкцией диафрагмы из-за трения между уплотнением поршня и корпусом регулятора.

При низком давлении или когда требуется высокая точность, предпочтительнее использовать мембранный тип. В мембранных регуляторах используется тонкий дискообразный элемент, который используется для определения изменений давления. Обычно они изготавливаются из эластомера, однако в особых случаях используется тонкий извилистый металл. Мембраны существенно снижают трение, присущее поршневым конструкциям.Кроме того, для регулятора конкретного размера часто можно обеспечить большую зону чувствительности с помощью конструкции диафрагмы, чем это было бы возможно, если бы использовалась конструкция поршневого типа.

(3) Опорный силовой элемент (пружина)

Эталонным силовым элементом обычно является механическая пружина. Эта пружина воздействует на чувствительный элемент и открывает клапан. Большинство регуляторов имеют регулировку, которая позволяет пользователю регулировать заданное значение давления на выходе, изменяя силу, прилагаемую эталонной пружиной.

Точность и емкость регулятора

Точность регулятора давления определяется графиком зависимости давления на выходе от расхода. Полученный график показывает падение давления на выходе при увеличении расхода. Это явление известно как спад. Точность регулятора давления определяется как степень наклона устройства в диапазоне потоков; чем меньше спад, тем выше точность. Кривые зависимости давления от расхода, представленные на графике «Карта работы регулятора давления прямого действия», указывают на полезную регулирующую способность регулятора.При выборе регулятора инженеры должны изучить кривые зависимости давления от расхода, чтобы убедиться, что регулятор может соответствовать требованиям к рабочим характеристикам, необходимым для предлагаемого применения.

Определение падения

Термин «спад» используется для описания падения давления на выходе ниже исходного заданного значения при увеличении потока. Падение также может быть вызвано значительными изменениями давления на входе (от значения, когда был установлен выход регулятора). Когда давление на входе возрастает по сравнению с исходной настройкой, давление на выходе падает.И наоборот, когда давление на входе падает, давление на выходе растет. Как видно на графике «Карта работы регулятора давления прямого действия», этот эффект важен для пользователя, поскольку он показывает полезную регулирующую способность регулятора.

Размер отверстия

Увеличение отверстия клапана может увеличить пропускную способность регулятора. Это может быть полезно, если ваша конструкция может вместить регулятор большего размера, однако будьте осторожны, чтобы не переоценить. Регулятор с клапаном увеличенного размера для условий предполагаемого применения приведет к большей чувствительности к колебаниям входного давления и может вызвать чрезмерное падение давления.

Давление блокировки

«Давление блокировки» — это давление выше заданного значения, которое требуется для полного закрытия регулирующего клапана и обеспечения отсутствия потока.

Гистерезис

Гистерезис может возникать в механических системах, таких как регуляторы давления, из-за сил трения, создаваемых пружинами и уплотнениями. Взгляните на график, и вы заметите, что для данного расхода давление на выходе будет выше при уменьшении расхода, чем при увеличении расхода.

Одноступенчатый регулятор

Одноступенчатые регуляторы — отличный выбор для относительно небольшого снижения давления. Например, воздушные компрессоры, используемые на большинстве заводов, создают максимальное давление в диапазоне от 100 до 150 фунтов на квадратный дюйм. Это давление проходит через завод, но часто снижается с помощью одноступенчатого регулятора до более низкого давления (10 фунтов на квадратный дюйм, 50 фунтов на квадратный дюйм, 80 фунтов на квадратный дюйм и т. Д.) Для работы автоматизированного оборудования, испытательных стендов, станков, оборудования для проверки герметичности, линейных приводов, и другие устройства.Одноступенчатые регуляторы давления обычно не работают при больших колебаниях входного давления и / или расхода.

Двухступенчатый (двухступенчатый) регулятор

Двухступенчатый регулятор давления идеально подходит для приложений с большими колебаниями расхода, значительными колебаниями давления на входе или снижением давления на входе, например, с газом, подаваемым из небольшого резервуара для хранения или газового баллона.

Для большинства одноступенчатых регуляторов, за исключением тех, которые используют конструкцию с компенсацией давления, большое падение давления на входе вызовет небольшое увеличение давления на выходе.Это происходит из-за того, что силы, действующие на клапан, изменяются из-за большого падения давления с момента первоначальной настройки давления на выходе. В двухступенчатой ​​конструкции вторая ступень не будет подвергаться этим большим изменениям входного давления, а будет только небольшое изменение по сравнению с выходом первой ступени. Такое расположение обеспечивает стабильное давление на выходе из второй ступени, несмотря на значительные изменения давления, подаваемого на первую ступень.

Трехступенчатый регулятор

Трехступенчатый регулятор обеспечивает стабильное давление на выходе, аналогично двухступенчатому регулятору, но с дополнительной способностью выдерживать значительно более высокое максимальное давление на входе.Например, трехступенчатый регулятор серии Beswick PRD3HP рассчитан на работу с давлением на входе до 3000 фунтов на квадратный дюйм и обеспечивает стабильное давление на выходе (в диапазоне от 0 до 30 фунтов на квадратный дюйм), несмотря на изменения давления питания. Небольшой и легкий регулятор давления, который может поддерживать стабильно низкое выходное давление, несмотря на давление на входе, которое со временем будет уменьшаться из-за высокого давления, является критическим компонентом во многих конструкциях. Примеры включают портативные аналитические приборы, водородные топливные элементы, беспилотные летательные аппараты и медицинские устройства, работающие на газе под высоким давлением, подаваемом из газового баллона или баллона для хранения.

Теперь, когда вы выбрали регулятор, который лучше всего подходит для вашего применения, важно правильно установить и отрегулировать регулятор, чтобы обеспечить его правильную работу.

Большинство производителей рекомендуют установку фильтра перед регулятором (некоторые регуляторы имеют встроенный фильтр) для предотвращения загрязнения седла клапана грязью и твердыми частицами. Работа регулятора без фильтра может привести к утечке в выпускной канал, если седло клапана загрязнено грязью или инородным материалом.Регулируемые газы не должны содержать масел, смазок и других загрязнителей, которые могут загрязнить или повредить компоненты клапана или повредить уплотнения регулятора. Многие пользователи не знают, что газы, подаваемые в баллонах и небольших газовых баллончиках, могут содержать следы масел, оставшихся после производственного процесса. Присутствие масла в газе часто не очевидно для пользователя, поэтому эту тему следует обсудить с поставщиком газа, прежде чем выбирать материалы уплотнения для регулятора. Кроме того, газы не должны содержать чрезмерной влажности.В приложениях с высоким расходом может произойти обледенение регулятора при наличии влаги.

Если регулятор давления будет использоваться с кислородом, имейте в виду, что этот кислород требует специальных знаний для безопасного проектирования системы. Необходимо указать смазочные материалы, совместимые с кислородом, и обычно требуется дополнительная очистка для удаления следов смазочно-охлаждающих масел на нефтяной основе. Обязательно сообщите поставщику регулятора о том, что вы планируете использовать регулятор в кислородной системе.

Не подключайте регуляторы к источнику питания с максимальным давлением, превышающим номинальное давление на входе регулятора.Регуляторы давления не предназначены для использования в качестве запорных устройств. Когда регулятор не используется, давление питания должно быть отключено.

Установка

ШАГ 1
Начните с подключения источника давления к входному отверстию и линии регулируемого давления к выходному отверстию. Если порты не отмечены, обратитесь к производителю, чтобы избежать неправильного подключения. В некоторых конструкциях внутренние компоненты могут быть повреждены, если давление питания по ошибке подается на выпускное отверстие.

ШАГ 2
Перед включением давления подачи в регулятор, отвинтите ручку управления регулировкой, чтобы ограничить поток через регулятор. Постепенно увеличивайте давление питания, чтобы не «шокировать» регулятор внезапным выбросом жидкости под давлением. ПРИМЕЧАНИЕ. Избегайте полностью закручивать регулировочный винт в регулятор, поскольку в некоторых конструкциях регуляторов полное давление подачи будет подаваться на выпускное отверстие.

STEP 3
Установите регулятор давления на желаемое давление на выходе.Если регулятор работает без сброса давления, будет легче отрегулировать давление на выходе, если жидкость течет, а не «тупиковый» (нет потока). Если измеренное давление на выходе превышает желаемое давление на выходе, выпустите жидкость со стороны выхода регулятора и уменьшите давление на выходе, повернув ручку регулировки. Никогда не выпускайте жидкость, ослабляя фитинги, так как это может привести к травме.

С регулятором разгрузочного типа избыточное давление будет автоматически сбрасываться в атмосферу со стороны выхода регулятора, когда ручка поворачивается для понижения настройки выхода.По этой причине не используйте регуляторы разгрузочного типа с легковоспламеняющимися или опасными жидкостями. Убедитесь, что лишняя жидкость удалена безопасно и в соответствии со всеми местными, государственными и федеральными законами.

ШАГ 4
Чтобы получить желаемое давление на выходе, сделайте окончательные настройки, медленно увеличивая давление ниже желаемой уставки. Установка давления ниже желаемой настройки предпочтительнее, чем установка сверху желаемой настройки. Если вы превысили заданное значение при настройке регулятора давления, уменьшите заданное давление до точки ниже заданного значения.Затем снова постепенно увеличивайте давление до желаемой уставки.

STEP 5
Несколько раз включите и выключите давление питания, контролируя давление на выходе, чтобы убедиться, что регулятор постоянно возвращается к заданному значению. Кроме того, давление на выходе также следует периодически включать и выключать, чтобы регулятор давления вернулся к желаемой уставке. Повторите последовательность настройки давления, если давление на выходе не возвращается к желаемому значению.

Beswick Engineering специализируется на миниатюрных жидкостных и пневматических фитингах, быстроразъемных соединениях, клапанах и регуляторах. У нас есть команда опытных инженеров, готовых помочь вам с вашими вопросами. Индивидуальный дизайн доступен по запросу. Отправьте запрос на нашей странице «Связаться с нами» или щелкните значок чата в правом нижнем углу экрана.

Редукционные клапаны | Caleffi

… РАСПРЕДЕЛЕНИЕ ВОДЫ ОСУЩЕСТВЛЯЕТСЯ ПРИ ВЫСОКИХ И ЧАСТО ПЕРЕМЕННЫХ ДАВЛЕНИЯХ.

Напор в сети необходимо снизить и стабилизировать перед доставкой к службам частной сети.
Эту функцию выполняют редукционные клапаны, то есть устройства, позволяющие регулировать давление на выходе до заданных оптимальных значений.

… ПРИНЦИП ДЕЙСТВИЯ редукционного клапана основан на сравнении двух противоположных сил.

1) Пружина толкает запорный элемент вниз в направлении открытия редукционного клапана.
2) Под действием давления на выходе диафрагма стремится вернуть запорный элемент вверх в направлении закрытия редукционного клапана.

… РЕДУКТОР ДАВЛЕНИЯ РАБОТАЕТ ВО ВРЕМЯ ОТКАЗА ВОДЫ.

Открытие крана в контуре после редукционного клапана вызывает снижение давления ниже диафрагмы. Теперь сила пружины способна преодолеть силу, оказываемую водой под диафрагмой: пружина заставляет запорный элемент опускаться, позволяя воде проходить через клапан.
Степень открытия запорного клапана тем больше, чем больше число открытых кранов, т.е. чем больше падение давления под диафрагмой.

… КЛАПАН РЕДУКЦИИ ДАВЛЕНИЯ РАБОТАЕТ ТАКЖЕ ПРИ ЗАКРЫТЫХ КРЕПЛЕНИЯХ.

Когда все краны после редукционного клапана закрыты, давление под диафрагмой увеличивается до тех пор, пока сила тяги (настройка) пружины не уравняется. Запорный клапан закрывается, поддерживая давление на выходе на заданном уровне.

… НАСТРОЙКА РЕДУКЦИОННОГО КЛАПАНА включает установку рабочего давления путем регулировки пружины. Чтобы увеличить настройку, просто поверните ручку по часовой стрелке; пружина сжимается, поэтому для противодействия ей требуется более высокое значение давления на выходе. Настройка клапана должна выполняться при закрытых всех выходных вентилях. Для выполнения этой операции обычно необходимо установить манометр после редукционного клапана.

… На движение запорной части редукционного клапана Caleffi не влияет давление на входе; эта характеристика, которая является существенной для редукционного клапана, достигается за счет использования «компенсированного седла»: седло запорного механизма сконструировано таким образом, что оно имеет одинаковую площадь упорной поверхности как вверх, так и вниз.

… … падение давления во время забора воды зависит от количества воды, которое требуется: чем выше потребность в воде, тем больше падение давления.Редукционные клапаны Caleffi гарантируют низкие перепады давления на стадии открытия. Разница давлений, измеренная между примером с одним открытым краном и примером с тремя открытыми кранами, составляет всего 0,2 бара.

… Редукционный клапан давления часто устанавливается в домах: одна из важнейших особенностей — это отсутствие шума при работе клапана. Редукционные клапаны Caleffi имеют идеальный профиль сечения в области максимальной скорости потока, что обеспечивает чрезвычайно низкий уровень шума.

Что такое редукционный клапан и как он используется в гидравлике?

Когда дело доходит до гидравлики — для некоторых крупных машин и оборудования — есть ветви гидравлического контура, которые должны работать при более низком давлении. Редукционный клапан помогает в этой важной работе, которая может предотвратить повреждение машины и огромные счета.

Редукционный клапан поддерживает пониженное давление в ответвлениях гидросистемы . Предохранительный клапан системы или другое устройство для установки давления определяет давление в основной системе выше по потоку. Редукционный клапан обычно представляет собой открытый 2-ходовой клапан, который позволяет жидкости, находящейся под давлением в системе, проходить через него до тех пор, пока ниже по потоку не будет достигнуто заданное давление. Затем он переключается на дросселирование потока в ветвь.

Силы, создаваемые давлением ниже по потоку, приводят в действие редукционный клапан.Падение давления на пружинном основном золотнике клапана создается силами, устанавливающими необходимое рабочее давление. Требуемая установка давления поддерживается постоянным регулированием положения главного золотника.

Как правило, редукционный клапан регулирует давление на выходе или выходе. Вот более подробное описание функций 3 редукционных клапанов в гидравлических настройках:

1.Регулятор воздушной линии саморазгрузочного типа

Для пневматического контура регуляторы воздушной линии снижают давление. Энергию можно сэкономить, по возможности снижая давление. , потому что воздух в линии подачи к машине находится под максимальным давлением. Например, около половины входной энергии будет потеряно без должным образом отрегулированного регулятора с требованием к машине 60 фунтов на квадратный дюйм и настройкой компрессора на 120 фунтов на квадратный дюйм. Пневматический агрегат потребляет больше мощности компрессора, чем необходимо, когда он работает при более высоком давлении. .

Для тактов втягивания пневмоцилиндров также очень полезны регуляторы пневматической линии. Ход втягивания цилиндра потребляет меньше мощности компрессора, когда он экономит воздух от пониженного давления.

2. Редукционный клапан с перепускным обратным клапаном

Стандартный редукционный клапан нормально открыт. Когда давление на выходе превышает заданное значение, клапан закрывается, что блокирует поток. Давление ниже по потоку может попытаться увеличиться.Например, при сопротивлении противоположного цилиндра редукционный клапан также блокирует обратный поток. Что-то может лопнуть или получить механическое повреждение, если повышенное давление в линии ниже по потоку сохранится.

В цепях с несколькими исполнительными механизмами часто невозможно рассчитать размеры всех исполнительных механизмов для работы при максимальном давлении в системе . Вот хороший пример: цилиндру требуется определенное количество фунтов силы, но даже при максимальном давлении стандартное отверстие не производит достаточного усилия.В этом случае конструктор должен перейти к следующему по величине стандартному отверстию. Однако следующее по величине отверстие создает слишком большую силу. Это может привести к повреждению машины или детали. Вместо установите редукционный клапан в ответвлении с цилиндром слишком большого размера, чтобы снизить давление в этом ответвлении и создать необходимое усилие в цилиндре.

3. Редукционно-предохранительный клапан с байпасным обратным клапаном

Максимальное давление на выходе устанавливается редукционно-предохранительным клапаном .Когда выходное давление пытается подняться (из-за высоких температур или внешних источников), жидкость сбрасывается в бак. Редукционно-предохранительный клапан имеет полнопоточный трубопровод к резервуару со встроенным предохранительным клапаном. Захваченная жидкость сбрасывается в бак, когда давление в контуре ниже по потоку поднимается на 3-5 процентов выше пониженного давления. Регулировка пониженного давления автоматически устанавливает максимальное давление сброса .

Примечание : Всегда имеется дренажная линия, открытая в бак для регулирования потока масла с помощью редукционных клапанов гидравлического давления.Когда выходное отверстие редукционного клапана ниже его входа, масло сливается. Это создает небольшое количество тепла в системе. Блокировка дренажной линии позволяет выходному давлению подняться до давления в системе за счет полного открытия клапана.

Регулятор давления воды

: все, что вам нужно знать

Регулятор давления воды, также называемый редукционным клапаном (PRV), представляет собой тип водопроводного клапана, который регулирует давление при прохождении воды через клапан.

Этот клапан часто устанавливается сразу после перекрытия водопровода и необходим в домах с высоким или переменным давлением воды. Без него высокое давление воды может нанести серьезный ущерб, разорвав трубы, повредив водопроводную арматуру или даже со временем повредив бытовую технику.

Как это работает?

Регулятор работает с помощью внутренней диафрагмы, пружины и внешнего регулируемого винта.

При высоком давлении воды пружина и диафрагма затрудняют прохождение воды.И наоборот, когда в клапан поступает вода с более низким давлением, вода легко проходит, поскольку диафрагма и пружина находятся под меньшим давлением. Таким образом, регулятор давления воды может регулировать давление воды и регулироваться с помощью внешнего винта, регулирующего натяжение пружины.

Для получения дополнительной информации посмотрите это короткое видео:

Где они расположены?

Как уже упоминалось, они обычно обнаруживаются сразу после отключения основной воды. Это настолько высокое давление воды, которое может быть ограничено до того, как достигнет остальной водопроводной системы дома и приведет к повреждению.

Однако это не означает, что их можно было найти где-нибудь еще. Непрофессиональные сантехники или домовладельцы могут устанавливать регуляторы давления в других частях дома.

Нужен ли мне регулятор давления воды?

Если ваш дом находится на городской воде, скорее всего, у вас переменное или высокое давление воды в некоторые части дня.

В городах требуется высокое давление воды для пожарных гидрантов и для того, чтобы вода работала против силы тяжести и достигала верхних уровней в многоэтажных зданиях.

Таким образом, домовладельцы нередко обнаруживают, что давление воды у них меняется.

Вам понадобится регулятор давления воды, если давление воды достигает уровня около 80 фунтов на квадратный дюйм. Фактически, строительные нормы и правила требуют регуляторов давления воды, если фунт / кв. Дюйм достигает 80.

Как проверить давление воды

Чтобы проверить давление воды, вы можете использовать любой манометр, прикрепляемый к нагрудникам шлангов или смесителям. Их можно найти в местном хозяйственном магазине или на Amazon.

Просто прикрепите манометр к нагруднику для шланга, включите воду и снимите показания манометра, чтобы определить давление воды.

В вашем доме должно быть около 50 фунтов на квадратный дюйм.

Как установить регулятор давления воды

На Amazon можно найти новые регуляторы давления воды. Обязательно приобретите тот, который подходит по размеру для ваших труб.

Установить регулятор давления воды довольно просто, если вы умеете работать. Процесс выглядит следующим образом:

1. Отключите воду в магистрали и прямо перед водонагревателем.
2. Слейте воду из самой нижней точки дома и откройте кран в самой высокой точке дома.
3. Вырежьте участок водопровода, необходимый для установки регулятора давления воды сразу после отключения воды. Будьте осторожны, отрежьте только необходимую длину.
4. Установите регулятор давления воды и убедитесь, что вход воды находится с правой стороны.
5. Медленно включите воду, чтобы проверить герметичность и безопасное давление воды.
6. При необходимости отрегулируйте регулятор давления воды.

Если вы новичок в сантехнике, лучше всего обратиться к лицензированному сантехнику, чтобы он помог вам с этим проектом и удостоверился, что он завершен должным образом.

Вот более подробное видео по установке и настройке регулятора давления воды:

Как отрегулировать регулятор давления воды

Отрегулировать напор воды довольно просто. Сначала перейдите к регулятору давления воды и найдите верхний винт и контргайку.

Ослабьте контргайку, затем вы можете либо затянуть, либо ослабить верхний винт, чтобы отрегулировать давление воды.Затягивание винта (вправо) уменьшит общее давление воды. Ослабление винта (слева) увеличит общее давление воды.

Видео по ссылке выше показывает это более подробно.

Техническое обслуживание

Как и все, ничто не вечно. В какой-то момент потребуется замена регуляторов давления воды.

Если вы заметили гидроудары, запотевание спринклеров, капание из кранов или переменное давление воды, возможно, пришло время заменить регулятор давления воды.

Заключение

Регуляторы давления воды или редукционные клапаны помогают регулировать давление, поступающее в ваш дом. Слишком большое давление может повредить ваши приборы, трубы и приспособления.

Эти клапаны со временем могут нуждаться в замене или регулировке, поэтому обязательно проверьте давление воды в доме.

Если у вас есть дополнительные вопросы, обязательно оставьте комментарий ниже!

.
