Принудительная тяга в дымоходе: Обратная тяга в дымоходе и печи: что делать, почему возникает и идет

Принудительная вытяжка для дымохода вентилятором. Каминные вентиляторы дымососы. Разновидности тяговых вентиляторов

Тягой называется естественное передвижение воздушных масс от какого-либо теплового генератора во внешнюю атмосферу вместе с удалением опасных продуктов сгорания. Если она слабая, то топливо будет гореть очень медленно. Также это может пагубно влиять на организм человека — загазованность помещения в некоторых случаях приводит к смерти. Чтобы создать принудительную циркуляцию воздуха, устанавливают вентилятор для дымохода.

Если возникли сомнения, что тяга в дымоходе от отопительного прибора слабая, то обязательно следует произвести проверку. Наиболее простым способом считается обследование с помощью анемометра. Нормальным показателем является сила тяги в 10−20 Па. Большой недостаток таких приборов заключается в том, что недорогие аппараты имеют плохую точность измерения. Если показатель будет ниже 1 Па, то они покажут, что система совсем не выводит продукты сгорания. Профессиональные устройства стоят довольно дорого. Их применяют зачастую только печники.

Для проверки дымохода можно воспользоваться и народными методами:

Естественная циркуляция воздушных масс происходит благодаря разнице уличного и внутреннего атмосферного давления. В помещении температура гораздо выше. Холодный воздух давит на тёплый снизу, тем самым удаляя его в зону с меньшим давлением, то есть на улицу. Измерения в летний период будут менее точными.

Перед тем как говорить о применении принудительной вытяжки для дымохода, следует разобраться в самом процессе удаления продуктов сгорания. Также нужно понять причины ухудшения тяги в дымоходе. Все факторы, влияющие на это, можно разделить на три основные группы:

1. 1. Условия внутри помещений.
2. 2. Внешние факторы.
3. 3. Конструкция дымохода.

К внутренним также относится температура и объём воздуха в доме, количество потребителей кислорода, условия передвижения воздушных масс. На тягу влияет и конструкция дома. Например, монтаж пластиковых окон зачастую ухудшает циркуляцию потоков воздуха. Это связано с более высокой герметичностью стеклопакетов, что снижает объёмы поступающего кислорода.

К внешним факторам можно отнести влажность воздуха на улице, его температуру, атмосферное давление, ветровые потоки, скорость течения воздушных масс. Из-за всего этого появляются постоянные изменения тяги в дымоходе. Процесс удаления угарного газа из печей и других теплогенераторов следует постоянно контролировать.

К факторам, связанным с конструкцией дымохода, относятся:

1. 1. Расположение конструкции. Дымоход может находиться снаружи возле стены или же внутри помещения.
2. 2. Длина трубы и количество поворотов.
3. 3. Качество поверхностей внутренних стенок канала. Большое количество сажи сужает дымоход, что является основной причиной ухудшения тяги. На шероховатых дымоотводящих трубах она накапливается более активно.
4. 4. Насколько высоко расположен дымовик относительно верхней точки крыши.
5. 5. Теплоотдача материалов, из которого выполнен дымоход. Утеплённые конструкции способствуют хорошей тяге.

Все эти факторы полностью зависят от человека. На этапе проектирования можно учесть все вероятные проблемы. Если конструкция уже готова, то недостатки устраняются во время ремонта.

Как выбрать вентилятор для дымохода

Бесконечно можно смотреть на три вещи, одна из которых – как горит огонь. Довольно часто в обустройстве частных домов многие используют камины. А кто-то вынужден использовать котлы на твердом топливе, чтобы отапливать помещение зимой. В любом случае все это связано с огнем. Он создает уют и обеспечивает тепло. Однако, где огонь, там и дым. Ни одна система не может функционировать без дымохода. Бывает такое, что они не совсем справляются со своей задачей и в доме постоянно присутствует запах дыма. В таком случае поможет увеличение тяги дымохода с помощью вентилятора. Это принудительное выведение, на которое придется несколько потратиться.

Если вы столкнулись с такой проблемой, то вас может интересовать ответы на такие вопросы: какие виды изделий существуют, в чем между ними разница, как выбрать вентилятор для дымохода? Все это мы рассмотрим дальше.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

1. Дефлектор Вольперта.
2. Дефлектор Григоровича.
3. Круглый или шаровидный дефлектор.

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Дымовой вентилятор

Вытяжной вентилятор для дымохода – это термоустойчивое электрическое устройство. Его монтируют непосредственно на дымоход, чтобы увеличить тягу в дымоходной трубе. Важно не перепутать вентилятор для дымохода с вентилятором для камина, который нужен для подачи воздуха для поддержания горения. Здесь принцип работы другой. Если сказать просто, то дымоходный вентилятор – это электрический мотор с лопастями, позволяющими принудительно вытягивать дым из трубы и направлять его на улицу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоход для улучшения тяги чем-то напоминает дефлектор, только для его работы совершенно не требуется ветровая сила. Он работает постоянно, отлично справляясь со своей задачей. К тому же в продаже можно найти экономные модели. Они работают в двух режимах: когда на улице сильный ветер, то вращение происходит естественным путем, без применения электричества. А в безветренную погоду запускается электрический мотор. Это идеальное решение для дымохода.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы. Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи. Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

• при обустройстве камина;
• для отопительной системы;
• при создании сауны или бани;
• для кузни.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Обзоры популярных вентиляторов

MMOTORS JSC BO VO 90/25 T (+150°C)

Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м 3 /ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.

MMOTORS JSC BA VA 9/2 T (+150)

В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors ВOК 150/120 (+150°C)

Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м 3 /ч. Посадочный диаметр – 12 см. Класс защиты IP44.

Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.

Заключение

Вопрос усиления тяги в дымоходе очень важный. От этого зависит не только ваш комфорт, но и безопасность. Поэтому не стоит пренебрегать отсутствием вентилятора для дымохода в своем доме. Лучше потратиться и купить устройство, чем постоянно ощущать запах дыма в помещении. Можно с уверенностью сказать, что впоследствии вы не пожалеете о своем решении.

Виды и изготовление усилителей тяги для дымохода

Снижение тяги может привести к обратному попаданию продуктов горения в помещение и отравлению угарным газом. Для поднятия силы тяги используют специальные приспособления – усилители (стабилизаторы, вентиляторы, дефлекторы). Их можно купить или сделать своими руками.

Причины снижения тяги

Первоначально необходимо обследовать трубу на факт засорения сажей или другими посторонними объектами (чистый дымоход печи, где слой сажи не более 2 мм). Затем следует проверить тягу при помощи анемометра и сверить показатель с нормой.

Одним из факторов, влияющих на тягу, является неправильно подобранные метрические показатели дымохода:

• слишком большой или недостаточный диаметр дымоходной трубы печи;
• протяженность горизонтальных участков трубы или поворотных элементов;
• неправильно подобрана длина трубы для печи;
• неверно расположенный относительно конька крыши дымоотвод.

К факторам, влияющим на тягу, также относят нарушения герметичности в дымоходе:
отсутствие элементов, выпавшие кирпичи, трещины, зазоры. Они создают дополнительную циркуляцию и поток воздуха. Как улучшить тягу в дымоходе, вам подскажут специалисты, также вы можете самостоятельно найти большой объем информации о способах и применяемых устройствах.

Способы улучшения тяги

• Установка дефлектора.
  Одним из распространённых приспособлений для поднятия аэродинамических показателей дымоотвода является дефлектор. Суть его работы заключается в создании эффекта низкого давления (за счет округлой формы) в момент обтекания воздушным потоком, компенсация происходит за счет вывода из трубы печи горючих газов.

Чтобы изготовить дефлектор своими руками, понадобятся
несколько листов нержавеющей стали толщиной 1 мм, болгарка, сварочный аппарат, хомут по диаметру дымохода, термостойкий герметик и другие инструменты.

Схемы и чертежи дефлектора можно найти в сети интернет, нарисовать или распечатать на бумаге и перенести на лист металла. После нужно вырезать элементы, согнуть в нужную конструкцию и сварить по стыкам. При помощи хомута конструкцию прикрепляют к верхней части трубы дымохода.

• Установка автоматического стабилизатора.
  Данный регулятор тяги дымохода поддерживает уровень оптимальной тяги за счет заслонки или конструкции в виде зонтика, когда давление в трубе возрастает. Стабилизатор понижает его за счет поступления дополнительного потока воздуха из помещения. Стабилизатор может быть элементом модульной системы дымоходов для печей.

Изготовить автоматический стабилизатор можно самостоятельно, для этого понадобится
лист нержавейки толщиной 8-10 мм, стальной прут, сварочный аппарат, болгарка. Подготовив заранее схему стабилизатора, вырезают отрезок стального листа и скручивают его в трубу, затем делают сварку и шлифуют стык. После делают отверстие для ограничителя, равное 15% диаметра дымоходной трубы печи.

В трубе делают два сквозных отверстия, в которые помещают стальной прут, фиксируют его с одной стороны винтами, а с другой оставляют 10 см его длины и крепят рукоятку. Затем приваривают ограничитель, который впоследствии будет закрывать проем трубы. Устанавливают стабилизатор в промежуточный участок дымохода и с двух сторон используют хомуты.

• Дымовой вентилятор
  – очень эффективный способ создать дополнительную принудительную тягу. Принцип действия вентилятора заключается в его расположении и вращении лопастей, которые создают разряженную воздушную область, куда идет приток дыма.

Часто устанавливают каминный кирпичный дымоотвод, его также используют и для печей. Вентилятор требует дополнительного подключения к электросети, данный факт по технике безопасности не всегда возможен.

Применять вентилятор, как усилитель тяги, актуально для узких дымоходов печи
, где аэродинамические естественные показатели очень слабые, есть необходимость увеличить эти показатели. Существуют модели вентиляторов, которые помимо работы от электричества при сильном ветре вращаются за счет механического вращения потоком.

В последнее время все большую популярность приобретают камины в интерьерах загородных домов и коттеджей.
Разнообразие линейки каминов от классики до модерна впишутся в дизайн и украсят любое помещение, создадут уютную атмосферу.

Каминные вентиляторы применяются как для удаления дыма из каминов, так и в общеобменных системах вентиляции.

Что такое каминные вентиляторы или дымососы

Каминный вентилятор помогает использовать камин или печь с максимальным комфортом и КПД.
Вентилятор, установленный на дымовой трубе, обеспечивает поддержание постоянной оптимальной тяги в дымоходе, независимо от погодных условий, атмосферного и ветрового давления, рельефа местности, длины и конфигурации дымохода.

П

остоянная
оптимальная тяга позволяет избежать попадания дыма, сажи и запаха в помещение, обеспечивает плавное максимальное сгорание твердого топлива и поддерживает КПД печи или камина на высоком уровне.

Существуют два вида вентиляторов: с горизонтальным и вертикальным выбросом дыма. Такие дымососы оснащены специальными двигателями с термозащитой. Разработан специальный профиль колес каминных вентиляторов, благодаря которому на них не оседает сажа и копоть.

Преимущества камина, оснащенного дымососом:

• Помещение будет иметь дополнительную вентиляцию воздуха.
• Срок службы камина увеличится
• Поддержка оптимальной влажности в помещении.
• Увеличится КПД камина.

Дымососы с вертикальным отводом воздуха

Такие вентиляторы устанавливаются непосредственно на трубу.
В процессе их работы дым выбрасывается вертикально, не создавая проблем с каминной тягой.

Дымососы с горизонтальным выбросом воздуха

Для более эффективной работы вентилятора, а так же для налаживания системы вентиляции помещения используют каминные вентиляторы с горизонтальным выбросом воздуха.
Каминные вентиляторы с горизонтальным выбросом дыма могут отводить дым в горизонтальном направлении, направляя его по сложным системам дымоотводов. За счет такого устройства можно в несколько раз увеличить теплоотдачу. При помощи вентилятора с горизонтальным выбросом тепло по специальной системе вентиляции подается в другие комнаты строения, этим обеспечивается высокая теплоотдача и снижение температуры в самом камине. Камин не перегревается, термостойкий кирпич служит намного дольше.

Благодаря применению двухкамерной конструкции изделия, он способен гонять воздух по системе отопления любой температуры без вреда приводу и схемам вентилятора.
Вентиляторы могут быть оснащены регулятором мощности, датчиком температуры.

Каминные вентиляторы созданы для повышения эффективности использования каминного тепла и позволяют снизить затраты на обогрев помещения.
Задачей каминного вентилятора является забор горячего воздуха из камина и передача его в помещения при помощи соответствующих воздуховодов.
Каминные вентиляторы создают эффективную и энергосберегающую систему отопления.

Горячий воздух проходит в обход камеры с двигателем по дополнительному кольцу далее в систему воздуховодов.

Благодаря каминному вентилятору можно смонтировать энергосберегающую систему отопления.

С помощью встроенного термостата с диапазоном 25-90 °С задается температура, при которой вентилятор автоматически включается и начинает подачу горячего воздуха в помещения.

Камины стали уже давно очень популярны в качестве обогревателей в частных домах. Прогресс не стоит на месте и привычные камины стали получать высокотехнологичную начинку. Каминный вентилятор — одно из дополнений, которое делает эксплуатацию камина еще более удобной и комфортной.

В нашем интернет-магазине вы всегда сможете купить вентилятор для камина. Большое количество моделей высокого качества позволят подобрать наиболее подходящий вариант. Каминный вентилятор предназначен для улучшения тяги и оптимизации работы камина. За счет наличия каминного вентилятора дым, чад и прочие продукты горения не попадают внутрь помещения. Также это позволит избежать значительных тепловых потерь.

Каминный вентилятор монтируется на крыше здания в дымоходе, верхней его части. Не забудьте, что установка проводится таким образом, чтобы к каминному вентилятору был постоянный доступ для его обслуживания. Все каминные вентиляторы обычно делят на две разновидности:

• вентилятор каминный с выбросом дыма горизонтально;
• вентилятор каминный с вертикальным выходом дыма.

Для изготовления каминного вентилятора используют обычно оцинкованную сталь. Для защиты на него наносят покрытие на эпоксидной основе. Неприятный шум убирается за счет наличия специального звукоизолирующего кожуха. Корпус каминного вентилятора имеет перфорацию. Она позволяет охлаждать вентилятор в процессе работы. У некоторых моделей каминных вентиляторов имеется терморегулятор. Он отключает прибор при достижении им максимально установленной температуры и автоматически включает его после остывания. Практически все модели каминного вентилятора имеют возможность регулировки скорости вращения лопастей. Таким образом тяга в камине будет оптимальной.

При первом запуске каминного вентилятора необходимо включать его на самой большой скорости. Таким образом вы быстро сможете убрать холодный воздух из дымохода и обеспечить качественную тягу. При определении модели каминного вентилятора для покупки необходимо рассчитать нужную мощность и производительность прибора. Стоит обратить пристальное внимание на класс защиты и устойчивость к атмосферным негативным явлениям. При выборе каминного вентилятора с вертикальным выбросом дыма стоит помнить, что он крайне прост в установке и последующей эксплуатации. Монтаж можно делать прямо на дымоход.

Если вы остановились на вентиляторе каминном горизонтальным отводом дыма, то он может обеспечить теплом остальные помещения в доме. Для этого отведенный воздух направляется в сеть вентиляционных труб, которые нагреваясь будут отдавать тепло. Каминные вентиляторы подходят для печей на любом топливе угле, дровах, паллетах, для газовых каминов и так далее. Каминный вентилятор имеет длительный срок эксплуатации, высокую надежность и удобство в применении. Наш магазин предлагает купить каминный вентилятор в любое время по приемлемым ценам. Товар всегда есть на складе. Мы можем обеспечить доставку вентилятора для камина по Москве и Московской области, а также в любой регион России.

20.09.2017

3117

Печник (Москва)

Вентиляторы для усиления каминной тяги, позволяют улучшить работу как дровяного, так и газового отопительного агрегата. Такие конструкции имеют простое и преимущественно стандартное строение, однако, несмотря на это, к выбору такой установки следует подходить со всей ответственностью и со знанием дела. Ознакомиться со всей самой точной и актуальной информацией по данной теме вы можете из материалов представленных ниже, а также просмотрев видео в этой статье.

Плюсы использования

Если вы не знаете, как повысить тягу камина , рекомендуем произвести установку специального вентилятора-усилителя. Данная конструкция имеет следующие плюсы и преимущества в эксплуатации:

• Исправная работа без постоянного перегрева;
• Обеспечение дополнительного источника циркуляции воздушных масс. Данный элемент исполняет роль дополнительной вентиляции;
• Камин прослужит намного дольше, за счёт замедленного разрушения покрытия и материалов изготовления;
• В комнате с установленной печью камином из кирпича всегда будет оптимальная влажность воздуха, которую при необходимости можно как повысить, так и уменьшить, за счёт повышения/понижения интенсивности горения в очаге пламени;
• КПД установки будет повышен до максимального предела.

Важно: перед тем как увеличить тягу в камине, понадобится максимально подробно и детально ознакомиться с инструкцией представленной производителем и при установке, а также дальнейшей эксплуатации соблюдать все требования и правила, во избежание возникновения поломок и ухудшения работы отопительного агрегата.

Интересно знать: если нет тяги в камине , такие вентиляторы помогут решить данную проблему. Однако использовать их можно только после первоначального решения исходной проблемы и проведения диагностики печи специалистом.

Работа дымососов допускается под воздействием температурного режима вплоть до 250 градусов, а сама конструкция имеет надёжную защиту от коррозий, повреждений и ржавчины, за счёт наличия специального покрытия составом, в основе которого лежат эпоксиды.

Подробней ознакомиться с различными вариациями и моделями вы можете, просмотрев фото подборку, представленную в данной статье.

Из-за чего тяга может ухудшиться

Если вы не знаете, от чего зависит тяга в камине, и по каким причинам она может ухудшиться, важно знать о ряде самых распространённых причин, которые заключаются в следующем:

1. Дымоход может оснащаться различными тройниками, коленами и другими соединительными элементами, расположенными по ходу канала, по которому проходит дым;
2. Ошибки монтажа или возможное неправильное расположение задвижки;
3. Изначально неправильно подобран диаметр и сечение дымоходной трубы;
4. Если в камине нет тяги, возможно выход располагается ниже конька находящегося на кровле. Возможно, это уже спровоцировало «опрокидывание» данного элемента;
5. В непосредственной близости от дымоходной трубы располагаются более высокие и крупные дома, сооружения и другие постройки. Таким образом, очень высокое или напротив низкое давление может стать причиной ухудшения работы тягового механизма.

Интересно знать: для того чтобы выполнить диагностику своими руками, достаточно просто отключить всю отопительную систему и замерять количество и слой накопившейся на стенках дымохода сажи и копоти. Толщина такого слоя не должна превышать 2-3 миллиметров.

Проведение устройства и удлинения

Для того чтобы наладить работу тягового механизма можно применить на практике один из следующих вариантов:

• Удлинить дымоход до достижения оптимального размера и габаритов;
• Применить дополнительную фурнитуру и детали;
• Дополнить конструкцию покупным дымососом электрического типа;
• Купить тяговые стабилизаторы.

Чистка и уход за изделием достаточно сложный и трудоемкий процесс

Важно: следите за тем, чтобы давление во внутренней части дымохода варьировалось в пределах от 10 до 20 Па. Для того чтобы определить данный критерий, рекомендуется использовать специальные приборы, например вы можете воспользоваться анемометром, цена на который зависит от выбранной модели и производителя.

Интересно знать: инструкция по удлинению дымохода говорит о том, что оптимальная суммарная длина данного элемента не должна быть меньше 5-7 метров, в зависимости от конструктивных особенностей и этажности дома. При этом колена и сужения должны встречаться как можно реже.

Разновидности каминных вентиляторов

В зависимости от ваших пожеланий и индивидуальных особенностей отопительной установки, вы можете купить и установить одну из следующих конструкций:

Изготовление дефлектора своими руками

Для сборки нам нужно будет воспользоваться:

• Ножницами для резки по металлу и угольником;
• Рулеткой и деревянным молотком;
• Заклепочником и ручн6ой электродрелью;
• Свёрлами и саморезами имеющими прессшайбу в 1,5 сантиметра;
• Лист жести или оцинкованного металла толщиной порядка 0,2-0,6 миллиметров;
• Крепежами.

Инструкция по сборке.

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

• применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
• неверный монтаж и регулировка заслонки;
• неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

• размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
• наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
• преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение — увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

1. удлинение дымохода;
2. использование специальных приспособлений;
3. задействование электрических дымососов;
4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги — это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

Дефлекторы

Дефлектор — это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

1. угольник;
2. рулетка;
3. ножницы по металлу или болгарка;
4. деревянный молоток;
5. заклепочник;
6. ручная электродрель;
7. набор сверл;
8. сверлоконечные саморезы с прессшайбой 15 мм;
9. жесть или оцинковка 0,3-0,5 мм;
10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

1. вырезать все необходимые детали;
2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
3. собрать и соединить между собой оба конуса устройства;
4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

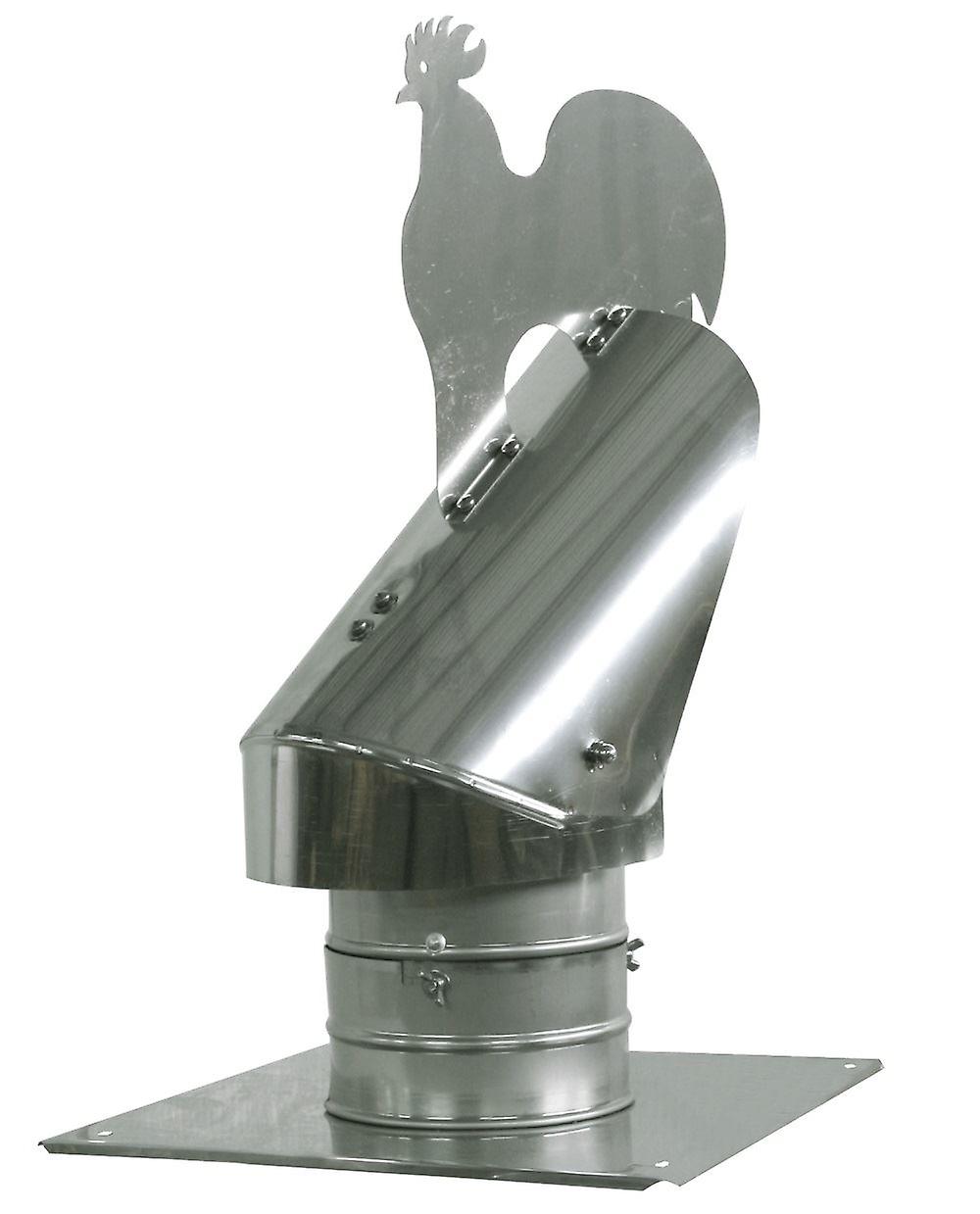

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

Ротационные турбины

Ротационные турбины — это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Как улучшить тягу в дымоходе: справляемся с проблемой

Все владельцы печи, камина или котла для твердого топлива либо газа, знают, что такое тяга и насколько она важна для правильного функционирования всей системы отопления. Но, как улучшить тягу в дымоходе при недостаточной ее силе, известно далеко не всем. Давайте разбираться во всех тонкостях процесса.

Что это такое

Простым языком, объяснить, что такое тяга просто – это сила, с которой продукты сгорания выводятся наружу через дымоход. Если все идет по плану и дым выветривается наружу дома, значит, имеет место обычная тяга. При обратном процессе, когда весь угар и чад попадает в помещение, это называется обратной тягой. Она довольно опасна тем, что контролировать ее силу трудно. Чересчур большое количество продуктов горения в помещении с людьми может спровоцировать головные боли, отравления и даже удушие. (См. также: Дымоходы для печей)

Причины недостаточной тяги

Чтобы этого не случалось, важно знать, как усилить тягу в дымоходе, когда естественная ее сила недостаточна для безопасного пользования котлами и каминами. Чтобы знать, как ликвидировать негативные процессы, необходимо знать, что их спровоцировало. И только тогда приступать к разрешению проблем.

Самые распространенные причины плохой тяги:

• Закрытая задвижка на дымоходе – случается чаще всего. Она располагается между котлом и дымовыми ходами, может сдвинуться и закрыться в результате даже случайного незаметного движения.
• Сырая погода на улице, низкое атмосферное давление, значительные осадки ли слишком большие перепады снаружи и внутри помещения – самая банальная проблема, которая легко и быстро решается.

(См. также: Ротационные печи)

• Недостаточная высота дымоходной трубы – огрехи конструктора, строителя или самого хозяина, который покупал материалы, исправить которые довольно хлопотное дело, но вполне посильное хозяевам. К тому же, существует простой и дешевый выход из всех возможных решений проблемы.

• Забитые дымовые пути – недосмотр хозяев перед началом отопительного сезона, состояние дымовых каналов необходимо проверять перед началом каждого отопительного сезона. Самый простой способ это сделать – засунуть в камин или котел зеркало стеклом вверх и посмотреть, видно ли через трубу небо или что-то заграждает. Даже если небо видно, дымоход может быть недостаточно просторным для необходимой силы тяги котла.
• Щели или недостаточная герметизация стыков, переходов и частей дымохода – тоже поправимая ситуация, которая не требует больших капиталовложений или радикальных строительных работ.

(См. также: Ремонт кирпичной печи своими руками)

Ликвидация проблем

Зная, что спровоцировало недостаток тяговой силы в котле, будем искать решения проблем. Самые распространенные способы, как сделать тягу в дымоходе надлежащей без дополнительного оборудования:

• Открыть задвижку и этим автоматически и моментально провести устранение обратной тяги в дымоходе.
• Прогреть трубу снаружи – это помогает, когда на улице идет дождь, имеет место сильный туман или просто повышенная влажность. Для прогрева необходимо сжечь в верхнем отделе выходного отверстия дымохода бумагу, тряпку или газету. Это слегка повысит температуру трубы в дымоходе.
• Малую высоту дымохода ликвидируют заменой короткой трубы более высокой. В идеале – это не меньше 3м.

(См. также: Как почистить трубу дымохода)

• Щели и дыры закидывают цементным раствором, временно заделывают герметиком или заваривают сваркой по металлу. По окончании отопительного сезона все закладывают основательно и проверяют тягу.

• Прочистить дымоходные пути, и не только тоннель от котла до трубы, но и саму трубу. Там могут быть перья птиц, остатки случайно залетевших птиц или больших комах, но, чаще всего, это сажа. Она может быть порошкообразной, как пепел и располагаться в тоннеле между котлом и трубой. Такой мусор чистят лопаткой, жаровней или любым другим приспособлением с задней дверцы тоннеля. Другой вид сажи, который появляется в результате использования сосновых дров с большим процентом содержания смолы, или же через частое применение сырых дров для топки. В обоих случаях появится твердая сажа, которая пластами прикрепится к стенкам дымоходной трубы и периодически, эти пласты отпадают, перекрывая путь для выхода дыма. Чтобы очистить эту сажу необходимо сделать вот какую штуку: на палку прикрепить шнур, длиной равной высоте дымохода, а на конец этого шнура прикрепить связанную тряпку или что-то тяжелое. Диаметр этого шара должен быть таким, чтобы он легко проходил в отверстие дымовой трубы. Также важен достаточный его вес для сбивания сажных отложений на стенках. Из лестницы этот снаряд забрасывают в дымоход и дергают за шнур. Таким образом, пласты сажи счищают и разбивают. Они упадут либо в тоннель, либо, непосредственно в котел, откуда извлечь их будет довольно легко.

Специальные приспособления

Принудительная тяга в дымоходе также возможна и точно принесет нужный эффект, обеспечит безопасность, исключая возможность обратной тяги совершенно. Для этого придуманы механические и электрические приборы. (См. также: Дымоходы для каминов)

Дефлектор – это приспособление являет собой некую защитную стенку от ветра, которая направляет дым и другие продукты горения из трубы по направлению дуновения ветра, это исключает противодействие ветра и тяги, и наоборот, усиливает последнюю, создавая для нее оптимальные внешние условия.

Не менее успешно увеличение тяги дымохода может гарантировать ротационная турбина. Этот механический прибор закрепляется на краю трубы и, не взирая, на направление ветра и его силу вращается в нужную сторону. Этот процесс сопутствует почти естественному возрастанию тяговой силы котла.

Недорогое и эффективное улучшение тяги в дымоходе будет благодаря дымовому флюгеру. Он устанавливается наверх трубы, минимизирует влияние ветровых потоков на тягу внутри дымохода. К тому же невозможным можно считать перевертывание такого флюгера сильным ветром, что упрощает его обслуживание.

Если нету тяги в дымоходе, можно применить дымосос. Этот электрический прибор являет собой банальный вентилятор с мотором. Он принудительно вытягивает продукты горения вверх и выбрасывает наружу.

Как избежать проблем с тягой

Чтобы не пришлось думать о том, что такое усиление тяги в дымоходе и как этого добиться, необходимо всегда контролировать все, что связано с отоплением, начиная с процесса создания чертежей и весь период использования. Недостаточная тяга может быть из-за неправильного конструирования, соединения деталей, малого дымохода, большого количества пепла в котле, дыр в тоннеле или плохой изоляции самой трубы.

В момент постройки отопительной системы, стоит следить за качеством выполняемых работ, за всеми стыками, соединительными деталями и другими мелочами, чтобы обязательно была установлена решетка для самовысыпания пепла – колосники. Поддувало всегда должно быть достаточно приоткрыто для обеспечения полноценного воздухооборота в камине, котле или печи. Саму трубу желательно утеплить при помощи минеральной ваты на асбестовом листе. Нижнюю часть дымохода на высоте до 1,5м можно отделать штукатуркой, под которую заложить пенопласт. Это убережет от резких перепадов температуры и значительного захолодания дымохода.

Пепел необходимо регулярно чистить и удалять из котла, чтобы он не препятствовал прохождению воздуха и оттоку дыма. Точно так же важно не реже 2-3 раз в год чистить дымоход от сажи и саму трубу от осевших на ней продуктов горения.

Следите, чтобы нигде не выпадал раствор, камешки, не было трещин. Вовремя заделывайте все щели и другие дефекты. А чтобы избежать попадания в дымоход птиц, мусора и атмосферных осадков, стоит позаботиться о козырьке, решетке или других защитных приспособлений для отверстия трубы. При наличии денег и желание и можно установить в колет регулятор тяги. Он будет нормализировать тягу и следить за тем, чтобы все было правильно.

Некоторые запреты и ограничения

Перед установкой какого-либо устройства из перечисленных в этой статье, необходимо учитывать все стороны медали. Ведь негативные последствия тоже будут. Например, увеличится осадок на стенках дымохода, возможно чрезмерное образование сажи даже при применении подходящих дров или газа. Важно ознакомиться со строительными и нормами и правила газовых служб. Не всегда ими разрешено устанавливать те ли иные новшества для усиления тяги в котле. Лучше все документально оформлять, оплачивать и обращаться за установкой к специалистам, это позволит исключить возможные предупреждения, письменные запреты и штрафы.

Не обязательно, но рекомендовано, удалить все деревья и кусты с развитой корневой системой в радиусе 1,5 м от дымохода, иначе корни будут подрывать фундамент и провоцировать появление трещин в дымоходе. А следствием трещин будет недостаточная тяга.

Если тяги нет постоянно и большинство способов никак не влияют на ситуацию, лучше обратится к печнику или другому специалисту в государственной или частной канторе. Он оценит ситуацию на месте, даст дельный совет. Это будет стоять денег, но в результате получится дешевле чем методом проб – ошибок и лишних затрат искать выход и панацею от недостаточной тяги.

Будьте бдительны и после любых сложностей с тяговой силой камина или котла, следите и проверяйте все ли в порядке. Безответственность в такой ситуации чревата порчей мебели, локальными возгораниями или более серьезными проблемами.

Тяга в дымоходе: не-механический «вентилятор»-дымосос в печной трубе (трубе камина)

вопрос:
Плохая тяга!!!

Проблема слабой тяги. Установка вентилятора вне каминной трубы. При увеличении скорости печного газа.

Хорошая тяга печи — это когда для полного сгорания дров (и вообще топлива) достаточно кислорода, но не более того. И поэтому кубатуру протекающего через печь-камин нужно регулировать тягой — разрежением в печной трубе.

Но дым идёт в комнату, а не в трубу.

Проблема слабой тяги

Вентилятор для усиления тяги в трубе стоит и портится постоянно, а нужен вентилятор, в основном, в момент розжига печи-камина.

Усиление тяги в трубе камина при растопке, неблагоприятных погодных условиях обычно решается установкой электрического вентилятора в дымоход. Однако, электрический вентилятор, каким бы он ни был дорогим и хорошим, в тяжелейших условиях дымохода долго не живёт — печной газ содержит агрессивные органические соединения и абразивные частицы, в трубе температура колеблется от почти уличной (хоть и с теплоизолированной трубой) до +120 градусов по Цельсию, неизбежно выпадает водяной конденсат.

Предпосылки к недостаточной тяге в дымоходе — это неблагоприятное направление ветра, высокая влажность воздуха при малой разнице температуры забортного воздуха и температуры печного газа (дыма) на выходе из печи. Дрова горят плохо, дым валит из трубы, что означает неполное сгорание топлива.

Установка вентилятора вне каминной трубы

Аэродинамическое устройство для увеличения разряжения для усиления тяги в каминной трубе устанавливается в верхней части трубы, а энерго-питающая установка (нагнетающий вентилятор) — в удобном месте. От вентилятора до печной трубы поток воздуха идёт по отдельной от дымохода трубе, хоть пластмассовой канализационной диаметром 50-110 мм.

«В экстремальных случаях следует устанавливать вытяжной вентилятор с регулятором тяги — он стабилизирует тягу трубы.»
(1)

Как видно на схеме, устанавливать вытяжной вентилятор-дымосос устанавливать вовсе не обязательно, его заменяет обычный вентилятор:
(использование принципа сохранения, физический закон Бернулли — именно этот закон поднимает самолёты в воздух.)

Аэродинамический аппарат создания тяги в дымоходена схеме:
from stove — дымоход, скорость и направление потока печного газа не важна
from fan — поток воздуха от напорного вентилятора

Гравитационная тяга в дымоходе (описываемая физическим законом Архимеда) — это здорово, но еще Михайло Ломоносов заметил, что неэкономично — слишком много тепла улетает в трубу. Приблизительно 10 ватт электрического вентилятора дают такую же тягу в дымоходе, как 500 ватт тепловой мощности, вылетающих в трубу для создания гравитационной тяги.

Принцип работы аэродинамического всасывающего насоса можно описать так: поток воздуха от внешнего вентилятора (на схеме — синяя стрелка) увлекает за собой дымовые газы (красная стрелка).

Кто не верит в принцип работы аэродинамического дымососа, советую слазить в кладовку (родителей) и найти древнюю приставку для побелки к пылесосу — она работает на этом же законе Бернулли.

Принудительная тяга в дымоходе особенно актуальна для каминов и печей с водяной рубашкой («отопительных котлов») по причине излишне высокой теплоотдачи ( Описание и устройство индивидуального водяного отопления, основанное на печи-камине с водяной рубашкой), так как низкая температура печных газов в дымоходе вызывает конденсацию воды, осаждение сажи и прочего дёгтя.

А «осадки» на стенках дымохода еще больше ухудшают тягу, главным образом, путём охлаждения печных газов, а не только затыкая дымоход.

При увеличении скорости печного газа (тяги из печи):
уменьшается время коптящего горения в холодный дымоход;
ускоряется прогрев дымохода —
поэтому уменьшается конденсат и копоть в дымоходе;
в случае неблагоприятного ветра, высокой влажности и температуры наружного воздуха пропадает необходимость топить со всей дури, только чтобы тяга была.

P.S.
В одном 4-этажном частном* доме печь стоит в подвале, сильная тяга. Но по причине дымохода высотой 15-метров раза два в году хозяин лазит на крышу с двумя вёдрами воды тушить дымоход. Понятно, что дымоход чистить нужно, но нужно и автоматически регулировать тягу при порывах ветра, ибо при скорости раскаленного печного газа в трубе 50 километров в час какое угодно малое количество сажи загорается. Загорелась труба — прощай канальный вентилятор.

* — привожу СНГ-термин, у нас не-частных домов нет. Высотные дома, и те по-настоящему частные 🙂

Продолжение:
Реализация дымососа без вентилятора в печной трубе
Изготовление, испытания, доработки, эксплуатация
Тяга — из печи-камина с водяной рубашкой, он же — «котёл».

(1)
www.jotul.com
Jøtul — manufacturer of cast iron stoves and fireplaces


14авг2012

Перепечатка (кроме материалов под «стандартным копирайтом» — знаком ©) и цитирование приветствуются, если указываются:
в любых гипертекстовых документах — прямая гиперссылка на автора и на страницу-источник;
в обычных документах — указание автора, название материала, источник (например, FAQ-for-FAQ.NetNotebook.Net).

Авторские права, интеллектуальная собственность:
Статьи: указанный в статье автор или правообладатель
Вебдизайн и структуры: © Astrela Ltd., 2010-2018; 2019-2021 Вадим Шулман

лицензировано под Creative Commons Attribution-Share Alike 3.0 License,
если не указано иное.
Внешние элементы: их соответствующие правообладатели и лицензии.
(С), (TM): их соответствующие правообладатели.

Устройства усиления тяги в дымоходе: да или нет? | Hetta

Правильно спроектированный и установленный дымоход обеспечивает хорошую тягу. Как минимум,   достаточную, чтобы не задумываться о каких-либо дополнительных устройствах ее усиления. Но на один собранный по всем правилам профессионалами дымоход приходится несколько самодельных, собранных из приобретенных самостоятельно компонентов и спроектированных по принципу «и так сойдет». Их владельцам приходится задумываться, как усилить тягу в дымоходе, защитить его от ветра при близком расположении к высоким постройкам. Столкнувшись с обратной тягой или ее недостатком для нормальной работы печи, камина или котла, у владельцев возникает первая мысль — что можно установить, чтобы исправить ситуацию? Рынок, естественно, готов предложить массу всевозможных дефлекторов, флюгеров, турбин и дымососов. Так ли это эффективно?

Дымоходный дефлектор

Это аэродинамическое устройство, предназначенное для усиления тяги в дымоходе посредством отклонения от него воздушных потоков. Боковой ветер или поток воздуха, отраженый от крыши «подсасывает» дым из трубы, усиливая тем самым тягу.

Это устройство действительно помогает, но как обычно есть одно «но»: помогает только в том случае, если дефлектор правильно подобран не только по диаметру дымоходной трубы, но и по данным ветровой нагрузки.

Турбовент

Это механическое устройство в виде турбины, которая использует энергию ветра, вращаясь и создавая разрежение над дымоходом. Такое устройство хорошо для системы вентиляции или газового котла, но применять его в системах с твердотопливными котлами, печами или каминами не стоит. К тому же, это решение не лишено недостатков: в штиль оно работать не будет, а во время ветра — будет вращаться даже тогда, когда печь не работает. И тем самым «вытягивать» тепло из дома. В сильный же ветер устройство может привести к чрезмерной тяге, а это опасно перегревом первых метров дымохода и даже возгоранием сажи в нем, если дымоход не прочищен вовремя.

Флюгеры

Это устройство, которое всегда поворачиается против направления ветра и тем самым заслоняет устье дымохода от воздушного потока. Таким образом, это устройство никак не поможет усилить тягу, а лишь уменьшит влияние ветра на работу дымохода. Флюгер требует постоянного ухода (он нуждается в периодической смазке подвижной части), без которого может остановиться вследствие замерзания зимой или засорения и тем самым сыграть противоположную роль.

Дымовой вентилятор или дымосос

Это электрическое устройство, устанавливаемое на дымоход для того, чтобы усилить тягу в трубе. По сути — принудительная вытяжка из канала. В последнее время появились некие гибриды дымовых вентиляторов с турбовентом. Работает это так: когда ветер есть, работает турбовент, а двигатель вентилятора отключен. А если скорость ветра низкая, ветра нет вообще или по каким-то причинам тяги недостаточно — включается электромотор.

И напоследок

Законы аэродинамики пока еще никто не отменял. Под любым препятствием, установленным в дымоходной трубе или непосредственно над оголовком, неизбежно образуется зона повышенного давления. Поэтому вполне обычные последствия многих самостоятельных доработок дымоходов — это копоть, повышенное образование конденсата, темные потеки на оголовке дымохода.

Помните: любое устройство, перекрывающее трубу дымохода, практически со стопроцентной вероятностью вызовет сажистую копоть и конденсат. Лучший способ увеличить тягу в дымоходе — это изначально правильно его спроектировать и установить, доверив работу профессионалам.

P.S. Украина СНиП 2.04.05-91, пункт 3.75: «…. Устройство зонтов, дефлекторов и других насадок на дымовых трубах не допускается».

виды, установка, сборка и монтаж

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль. При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

• внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
• верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
• зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
• нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные названия больше условные, без четкой границы, но разница между ними – существенна, особенно в историческом плане.

Так, по принципу действия современные дымовые дымоходы бывают такими:

По своему устройству и принципу действия их делят на такие виды:

1. Аэродинамический несовершенный дефлектор имеет внутренний карман – область, в которой иногда может скапливаться воздух или дым.
2. Полный совершенный открытого кармана не имеет, но для ветра всегда открыт доступ в рабочее пространство дефлектора.
3. Совершенный закрытый не имеет кармана и доступа для ветра. Из недостатков только выделим то, что трубы под такие дефлекторы желательно усилить. А вот как-то украсить или модифицировать закрытый дефлектор не получится, так как любые внешние приспособления будут влиять на его аэродинамику.

У каждого из этих видов – есть свои преимущества.  Например, совершенные закрытые дефлекторы обеспечивают более стабильную тягу при разных атмосферных условиях, которой достаточно для всех печей и котлов. Такие хорошо гасят динамическую нагрузку от ветра. Про вентиляционные дефлекторы существует такой миф: чем проще устройство, тем более оно надежно. Но просто – не всегда хорошо.

Например, при некоторых конструкциях под колпаком дефлектора иногда собирается застоявшийся воздух, и он мешает общее тяге, почему и приходится все усложнять. А еще «простые» дефлекторы неэффективны в безветренную погоду, если только не подключены к электрической сети.

Все эти виды реализованы в популярных конструкциях дефлекторов, которые мы сейчас рассмотрим внимательнее.

Дымники, или обычные колпаки

Классический дымник – это строгая по своей геометрической форме металлическая крышка, которую надевают прямо на дымоходную трубу. Но это не дефлектор, хотя с ним его часто путают! Хотя зачем нужен дефлектор, и почему вместо него не может стоять самый обычный колпак?

Дело в том, что, если в доме растопить печь или камин, а потом погасить огонь и лечь спать, и за ночь колпак может занести снегом, и жильцы отравятся продуктами горения. Поэтому в местности с сильными снегопадами к этому вопросу подходят по-другому.

Чаще всего дымник применяют для широкого кирпичного дымохода. Дымник защищает трубу сверху, но при этом все его четыре стороны по бокам остаются открытыми. Т.е. для самого дыма здесь преград нет, а вот дождь или снег прямо в трубу уже попадать не будет. Но, к сожалению, дымник редко делают декоративным.

Флюгарки во всех их проявлениях

А вот у флюгарки уже куда сложнее строение. По сути, это вращающаяся часть флюгера. Ее главная задача – обеспечить бесперебойный выход дыма из трубы в местности, где часто бывает сильный ветер.

Иногда флюгарку еще называют «флюгарок». Конструкция ее подвижная, а декоративная крышка открыта только с одной стороны. При помощи своего хвоста она поворачивается на ветру. Получается, она как бы закрывает собой дымоход от ветра и не позволяет ему попадать в середину дома, в чем и заключается ее уникальность.

Простые конструкции: модели Григоровича и Вольперта

Дефлектор Григоровича – самый простой по устройству. Его устанавливают на трубу, на специально клиновидную насадку. К слову, такую конструкцию вы вполне можете изготовить самостоятельно:

Турбодефлектор для газовых котлов

Ротационные турбины – это специальные механические устройства, которые наиболее эффективно задействуют энергию ветра для повышения тяги в трубе. Независимо от того, с какой стороны дует ветер, любая насадка вращается всегда только в одном направлении и представляет собой шар с вертикальными полосами-лопастями.

Состоит такой дефлектор из двух таких частей: верхняя вращается, а нижняя – стационарна. Именно нижнюю часть дефлектора крепят к вентиляционной трубе. А во внутренней оси установлен специальный подшипник, который и позволяет совершать обороты:

Вот этот турбодефлектор в работе:

Дефлектор ЦАГИ, тщательно разработанный инженерами

У дефлектора ЦАГИ также есть свои плюсы и минусы. Например, он хорошо защищен от проникновения внутрь насекомых, мелких птиц и пыли, а потому служит долго.

Особенно хорош ЦАГИ тем, что противостоит обратной тяге даже при полном штиле и затягивание дыма назад здесь исключено даже для воздушных отводов большого сечения. Выглядит его конструкция вот как:

Дефлекторы-дымососы для тихой погоды

Дефлектор-дымосос – это электрический вентилятор, который термоустойчив и устанавливается прямо в дымоход. Его не стоит путать с каменными вентиляторами, это немного другое.

Для дымососов подходит электропитание от 10 до 220 вольт, смотря какую модель вы решили приобрести. Например, одна из самых популярных новинок рынка – гибрид Турбовента и вентилятора, который способен работать сразу в двух режимах: когда есть ветер – вращается самостоятельно, без подключения энергии, а когда тяги недостаточно – запускается двигатель. Просто и эффективно.

Открытый тарельчатый дефлектор

Тарельчатый дефлектор – это конструкция в виде тарелки, которая работает только при отсутствии достаточной силы ветра на электродвигателе. Такие дефлекторы по типу Астата придумали для вентиляции, но именно на их основе сегодня разрабатываются дымовые дефлекторы.

Рассмотрим также еще несколько видов дефлекторов:

• Н-образная конструкция отлично подходит для местности с порывистым ветрами.
• Еще один вид дефлектор «Шенард» – конструкция в виде звезды.
• Отдельного внимания требует многоярусный дефлектор, главное преимущество которого в том, что он может задействовать ветровой поток, который идет снизу вверх.

Помните также о таком моменте, что все эти флюгарки и дефлекторы отлично ведут себя на вентиляционных трубах, но в случае с дымоходами – немного другая история. Каждый отдельный случай с такими приборами рассматривается всегда индивидуально, а именно тип печи и противопожарные требования.

Поэтому не ленитесь изучать техническую информацию, консультироваться с печниками и перестраховываться. Тогда все получится, и дрова в печи будут гореть ярко, а о токсичном дыме вообще не нужно будет задумываться.

А какой из самых популярных дымовых дефлекторов вы считаете наиболее практичным?

Виды и выбор дымоходов для систем отопления – Вермилоджик

Выбирая отопительный котел в наше время, возможно, столкнуться с двумя их видами. Основное отличие котлов будет в том, что у одних тяга в дымоходах будет естественная, а у других принудительная. Согласно конструктивных особенностей, каждому дымоходу будет отвечать определенный тип тяги.

Котлы на естественной тяге

Если обратить внимание на конструкцию дымоходов используемых в котлах с естественным типом тяги, то она кажется правильной и, на первый взгляд, ни в каких доработках и изменениях не нуждается. Однако, если разобраться, то можно увидеть, что отопительные котлы, производившиеся ранее, могли работать только лишь в одном режиме. Это способствовало тому, что температура газов выходящих сквозь дымоход была постоянной и препятствовала возникновению конденсата в самом дымоходе. Однако с развитием технологий, стали появляться котлы, которые работают в разных режимах, в зависимости от того, какая температура должна быть в помещениях обогреваемых данным котлом.

Смена режимов, подразумевает время паузы в работе котла, а это приводит к остыванию дымохода и как следствие к появлению конденсата в нем. Появление конденсата отрицательно влияет на состояние дымохода и значительно сокращает срок его эксплуатации. В связи с этим, следующим шагом после возникновения отопительных котлов с возможностью выбора режима работы, возникла необходимость внесения изменений в конструкцию самих дымоходов.

Еще одним требованием к конструкции дымоходов является необходимость изготовления их из материалов, защищенных от воздействия агрессивных веществ. Обусловлено это тем, что при сгорании в котлах определенного вида топлива образуется сера, которая, вступая в реакцию с конденсатом, внутри дымохода превращается в серную кислоту. О том, что серная кислота оказывает отрицательное влияние на материал, из которого сделан дымоход, знают многие. Вот и возникла необходимость в выборе материала, который будет устойчив к воздействию серной кислоты и других агрессивных веществ.

Дымоходы из нержавеющей стали

Одним из оптимальных вариантов являются дымоходы, сделанные из нержавеющей стали, которая благодаря различным химическим добавкам в своем составе обеспечивает необходимую стойкость к воздействию различных веществ, способствующих преждевременному разрушению дымохода. Одним из свойств нержавеющей стали является ее устойчивость к воздействию высоких температур, что так же немаловажно.

Но даже если дымоход выполнен из нержавеющей стали, то это не означает, что за ним не нужен бережный уход и содержание его в чистоте. Регулярный уход и очищение от всякого рода веществ, скопившихся внутри дымохода, значительно продлят срок его эксплуатации.

Дымоходы из вермикулита

Модульная система элементов дымовых труб «Вермилоджик» является лучшим решением на данный момент для реализации дымоотвода систем отопления. Высокая надежность материала «вермикулит» подтверждена множеством тестов и годами успешной безаварийной эксплуатации наших клиентов. Возможность использования дымоходов из вермикулита определяется требованиями:

• Температура отходящих газов в рабочем режиме должна быть не менее 200С.
• Сухой режим дымоотведения (насыщенность топлива водой не более 30%).

Фактор формы дымохода

Немало важную роль играет и форма дымохода. В дымоходах цилиндрической формы копоть будет скапливаться в значительно меньших количествах, что позволяет увеличить сроки между чистками. Из нержавеющей стали в последнее время производят дымоходы двух типов: одноконтурные и двухконтурные. Различие их в том, что двухконтурные дымоходы, благодаря своим конструктивным особенностям, имеют теплоизоляцию, и предназначен для расположения в не отапливаемых помещениях или на улице. Одноконтурный дымоход теплоизоляционного слоя не имеет и устанавливается в помещениях с отоплением. Дымоходы, сделанные из нержавеющей стали, имеют простую конструкцию, просты в эксплуатации и их монтаж не требует особых усилий.

Котлы на принудительной тяге

Относительно котлов имеющих принудительный тип тяги, то такие котлы на современном рынке появились относительно недавно. За короткое время они стали довольно популярными. Простота конструкции и малые габаритные размеры поспособствовали этому. Дымоход для таких котлов в силу особенности своей конструкции может иметь различное расположение (вертикальное и горизонтальное). Представляет он две трубы, которые вставлены одна в одну, благодаря такой конструкции втягивание чистого воздуха необходимого для горения топлива возможно по одной трубе, а отвод продуктов горения подругой. Внешне это выглядит как одна труба.

Выбор дымоходов на современном рынке очень разнообразен и каждый может подобрать себе дымоход нужной конструкции и подходящей для определенного типа отопительного котла.

Проблемы при проектировании дымохода —

Знакомство с дымоходом и черчение

Чтобы решить проблему, полезно узнать немного о том, как она возникла. Существует множество запутанных технических объяснений того, как работают дымоходы, и как простая проблема с сквозняком может привести к неудобной жилой среде. Чтобы понять проблемы с черновиками, вы сначала должны знать, что такое черновик. Составление камина — это то, насколько хорошо ваш камин вытесняет продукты пожара в дымоход и в атмосферу.Проблемы с вытяжкой могут привести к тому, что продукты сгорания могут скопиться и попасть в ваш дом, оставив после себя неприятные и небезопасные условия. Если тяга работает правильно, то вредные газы и дым от огня будут нормально выходить через дымоход. Хотя существует множество факторов, которые могут вызвать проблемы с сквозняками, обычно есть простые решения. Первый шаг — это в первую очередь поиск проблемы!

Как работает дымоход?

Дымоходы работают в рамках концепции, согласно которой горячий воздух поднимается вверх.Это основа того, как работает дымоход. Эта концепция, также известная как эффект стека, заключается в том, что горячий воздух вместе с дымовыми газами от огня поднимается к вершине дымохода, а затем оставшаяся свободная область должна быть заполнена более холодным воздухом, который затем поможет горячему воздуху продолжить свой подъем. через дымоход в окружающую среду. Когда процесс работает должным образом, все продукты сгорания покидают дымоход, и ни один из газов не попадает в комнату дома. Проблемы возникают, когда горячий воздух хочет выйти через дымоход, но в помещении существует отрицательное давление воздуха, и он не может уйти.Это вызывает обратную тягу, при которой воздух, который должен выходить через верх дымохода, меняет направление и вместо этого попадает в дом. Когда происходит обратная вытяжка, этот процесс приводит к попаданию вредных химикатов и сажи в комнаты дома и, таким образом, создает проблему.

Коэффициенты тяги

Сломанный или поврежденный демпфер может создать проблемы при вытяжке.

Существует множество элементов дымохода, которые могут быть причиной проблем с тягой вашего камина. Проблемы варьируются от засорения дымохода до неправильного размера топки и / или неудач с установкой.Часто проблема бывает такой же простой, как засорение или закрытие заслонки, или кто-то намеренно перекрыл дымоход и забыл об этом. Менее очевидными причинами могут быть грязный колпак дымохода, который не подходит должным образом или был установлен неправильно, структурные повреждения, другие ремонтные работы, которые не были выполнены правильно, или нежелательные животные и насекомые, которые выбрали неудобное место для дома. Проблемы могут также возникнуть из-за частично перекрытого дымохода в результате скопления креозота (сажи) вдоль стенок дымохода или искрогасителя.Это частичное засорение является серьезной проблемой, поскольку оно также может вызвать возгорание дымохода.

Они могут быть милыми, но твари могут оставлять после себя беспорядок из материалов для гнезд, которые создают засорение дымоходов.

Дымоход с забитым проходом или заглушкой дымохода похож на шланг с закрытым патрубком — вредные газы не могут выйти наружу, поэтому они попадают в дом. Материал может попасть в дымоход из-за гнездящихся животных, которые могут создать серьезные засоры и повлиять на вытяжную функцию дымохода.Птицы, белки, еноты и даже насекомые могут решить сделать ваш дымоход своим летним домом. Ежегодная проверка дымохода позволит убедиться в отсутствии засоров в дымоходе.

Топка

Дымоход должен иметь размер, соответствующий размеру топки.

Топка может вызвать две основные проблемы, которые приводят к проблемам с сквозняками. Во-первых, топка и дымоход должны быть в правильном соотношении друг к другу, чтобы система работала должным образом.На каждые 10 квадратных дюймов топки должен приходиться один квадратный дюйм дымохода, чтобы справиться с количеством дыма и продуктов сгорания, которые образуются в топке такого размера. Если соотношение неверно, это, скорее всего, приведет к вредоносной резервной копии в вашем доме. Второе соображение, которое следует сделать с топкой, — это то, что она не должна находиться на расстоянии более одного дюйма от задней стенки дымохода. Это связано с тем, что иногда дым и газы от огня находятся слишком близко к передней части топки, чтобы их можно было поднять вместе с тягой, и поэтому таким образом попадают в дом.Чтобы газы не выходили таким образом в вашем доме, перед тем, как развести огонь, прижмите решетку к задней стенке камина. Кроме того, всегда убедитесь, что огонь разводится поверх решетки, чтобы в огонь поступало достаточно кислорода.

Дымоход

Иногда конструкция дымохода может быть фактором проблем с тягой. Хотя есть много вещей, которые могут пойти не так в процессе строительства, обеспечение того, чтобы ваш камин был спроектирован в соответствии с правилами камина, устранит эти проблемы.Иногда используется неправильное соотношение топки и дымохода, или камин может быть изготовлен неправильно. Кроме того, если топка слишком неглубокая (менее 20 дюймов), дым и может попасть в комнату без возможности выхода через соответствующий дымоход. Углы дымохода также могут вызвать проблемы, потому что тепло может не создавать достаточной силы для выхода через невертикальный проход через стенки дымохода. Заглушки дымоходов часто имеют решетки, которые могут частично блокироваться скоплением креозота, что снижает тяговую способность дымоходной системы.

Внешние факторы

Также возможно, что дымоход работает правильно, и проблема исходит из дома или комнаты, в которой находится камин. Дымоход использует эффект дымохода для работы, но если в комнате есть другой прибор, который также вытягивает воздух наружу, это также может вызвать проблемы с сквозняком. Например, причиной может быть вентиляционное отверстие. Если вентиляционное отверстие, такое как центральный пылесос, сушилка для одежды или печь с принудительной подачей воздуха, находится в той же комнате, что и камин, и они оба работают одновременно, это может вызвать проблемы, поскольку они оба всасывают воздух из комнаты.В этом случае камин может вместо этого работать в обратном направлении и выпускать нежелательный дым в комнату вместо того, чтобы выводить эти газы наружу.

В новом доме с плотно закрытыми стенами также могут возникнуть проблемы с заменой воздуха, выходящего через верхнюю часть дымохода. Воздух, который выходит через верх дымохода вместе с газами и дымом, должен быть чем-то заменен, и если дом слишком тесный и новый воздух не может поступать внутрь, возникнет обратная тяга. Как правило, если оставить окно открытым, проблема сразу же решается.Сильный ветер также может вызвать аналогичные проблемы, когда дым может выталкиваться обратно в дымоход в комнату и не выходить сверху.

Не гореть зеленым

Всегда важно сжигать правильное топливо для костра, особенно во избежание проблем с тягой. Если вы используете зеленую или влажную древесину, огонь может не гореть достаточно горячо, чтобы воздух поднялся и сменился более прохладным. Это вызовет проблемы с сквозняком, и дым и газы не смогут выйти из комнаты.

Если проблема не исчезнет, ​​выполните следующие действия.

1. Для начала лучше позвонить в местный сертифицированный трубочист. Ваш инспектор по дымоходу порекомендует любые корректирующие действия, которые необходимо предпринять — небольшая плата будет стоить спокойствия, которое обеспечит эта проверка.

2. Перед тем, как разжечь огонь, поместите металлическую решетку как можно дальше от стены дымохода.

3. Купите и используйте защитный металлический экран, чтобы защитить очаг от летящих искр и тлеющих углей.

4. Убедитесь, что ваша заслонка открыта, когда камин используется.

5. Выключайте все остальные вентиляционные отверстия в той же комнате, что и камин, когда он используется.

6. Если вашему дому меньше 25 лет, откройте окно во время пожара на случай, если дом слишком плотно запечатан.

7. Для большей тяги увеличьте высоту дымохода, чтобы получить большую тягу. Это не всегда подходящее решение, поскольку существует ограничение на это, поскольку силы трения могут препятствовать увеличению высоты, которую вы можете добавить.

Хотя вы можете придумать, как избавиться от большей части избыточного дыма в вашем доме самостоятельно, из-за негативного воздействия на здоровье, связанного с обратным сквозняком, всегда рекомендуется проконсультироваться с вашим специалистом по дымоходам, чтобы убедиться, что ваш дом безопасен. Благодаря вашему новому опыту в области дымоходов и того, как предотвратить попадание вредных продуктов сгорания в ваш дом, вам больше не нужно беспокоиться, когда вы разжигаете огонь. Просто сядьте, расслабьтесь и наслаждайтесь успокаивающим потрескиванием огня.

Если ваш камин не оформлен должным образом, позвоните нам по телефону 860-659-0937 и назначьте осмотр дымохода, чтобы определить характер вашей проблемы.

Дымоход | Инжиниринг | Фэндом

A Дымоход — это отдельно стоящая конструкция для отвода горячих газов из котла в атмосферу [1] и их рассеивания на значительной высоте.

Другое определение []

Слово «дымоход» также относится к системе отвода горячих газов и дыма от печи, печи или камина в атмосферу. Обычно они почти вертикальные, чтобы обеспечить плавный поток горячих газов, втягивая воздух в камеру сгорания за счет конвекции или нагнетания вентиляторами.

Строительство []

На тепловой электростанции дымоход — очень важный объект дизайна и эксплуатации. Эти дымоходы иногда называют трубами.

Они всегда вертикальны, чтобы обеспечить плавный поток горячих газов. Газовый поток в каждом котле поддерживается вентиляторами с принудительной тягой, нагнетающими атмосферный воздух в камеру сгорания, а также с помощью вентиляторов с принудительной тягой, отсасывающих дымовые газы из камеры сгорания.

Обычно в крупных энергоблоках (110 МВт и более) два котла подключаются к одной дымовой трубе.Дымоход в этом случае будет иметь внутри два дымохода, каждый из которых работает независимо от каждого котла. Также предусмотрены необходимые заслонки для изоляции каждого котла от точки безопасности с учетом работы и персонала.

Сегодня использование монолитного бетона в строительстве почти полностью заменило кирпич в этой роли. Они могут достигать высоты около 300 м. Высота должна гарантировать, что загрязняющие вещества рассеиваются на более широкой территории в соответствии с требованиями законодательства.

Внутренняя часть дымохода внизу каждого дымохода предназначена для удаления скопившейся летучей золы.

Внутренняя поверхность, контактирующая с дымовыми газами, также покрыта кислотостойкой краской, чтобы избежать кислотного воздействия дымовых газов на бетонную поверхность.

Правила

[]

Высота должна соответствовать действующим местным нормам и дополнительным требованиям, если она находится рядом с воздушным портом.

Предупредительные огни воздушных судов также предусмотрены наверху, чтобы идентифицировать эту высокую конструкцию при пролете над ней летательных аппаратов.

Верх дымохода (восприимчивый к ударам молнии из-за своей высоты) также снабжен молниеотводами, отводящими их прямо на землю.

Тяга или тяга дымохода []

Когда уголь, нефть, природный газ, древесина или любое другое топливо сжигается в печи, духовке, камине, водогрейном котле или промышленной печи, образующиеся горячие газы продуктов сгорания называются дымовыми газами. Эти дымовые газы обычно выводятся в окружающий наружный воздух через дымовые трубы или так называемые трубы (иногда называемые дымовыми трубами).

Дымовые газы внутри дымоходов или дымовых труб намного горячее, чем окружающий наружный воздух, и, следовательно, менее плотные, чем окружающий воздух.Это заставляет нижнюю часть вертикального столба горячего дымового газа иметь более низкое давление, чем давление в нижней части соответствующего столба наружного воздуха. Это более высокое давление за пределами дымохода является движущей силой, которая перемещает необходимый воздух для горения в зону горения, а также перемещает дымовой газ вверх и из дымохода. Это движение или поток воздуха для горения и дымовых газов называется «естественная тяга / тяга», «естественная вентиляция», «эффект дымохода» или «эффект дымовой трубы». Чем выше штабель, тем больше создается сквозняк.

Следует отметить, что не все печи, котлы или промышленные печи полагаются на естественную тягу или тягу. Многие печи, котлы и печи используют вентиляторы или нагнетатели для достижения одних и тех же целей, а именно: потока воздуха для горения в камеру сгорания и потока горячего дымового газа из дымохода или дымовой трубы.

Проектирование дымовых труб и дымовых труб для обеспечения правильной естественной тяги или тяги включает в себя множество факторов, таких как:

• Высота и диаметр стопки.
• Желаемое количество избыточного воздуха для горения, необходимое для обеспечения полного сгорания.
• Температура дымовых газов на выходе из камеры сгорания.
• Состав дымового газа, от которого зависит его плотность.
• Сопротивление трения потоку дымовых газов через дымоход или дымовую трубу, которое будет варьироваться в зависимости от материалов, из которых изготовлен дымоход или дымовая труба.
• Потери тепла дымовыми газами при их прохождении через дымоход или дымовую трубу.
• Местное атмосферное давление окружающего воздуха, которое определяется высотой над уровнем моря.

Расчет многих из вышеперечисленных факторов проектирования требует повторяющихся методов проб и ошибок.

Государственные агентства в большинстве стран имеют специальные коды, которые регулируют выполнение таких расчетных расчетов. Многие неправительственные организации также имеют кодексы, регулирующие конструкцию дымоходов и дымовых труб (в частности, коды ASME).

В качестве приближения «первого предположения» следующее уравнение можно использовать для оценки естественной тяги / скорости потока, предполагая, что молекулярная масса (т. Е. Молекулярная масса) дымового газа и наружного воздуха равны и что давление на трение и тепловые потери незначительны: [2]

[]

Другое применение []

Дымоходы можно найти в зданиях, электростанциях, паровозах и кораблях (в США термин «дымовая труба»).

Редкое использование дымохода в качестве пилона также указано во внешних ссылках.

На следующем рисунке показан способ подключения к котлам на тепловых электростанциях.

Внешние ссылки []

Камин не тянет и дымит дом

Давайте посмотрим, о чем мы поговорим в этой статье:

Дымный камин — это одна из неудач, к сожалению, очень распространенная, причина которой является результатом нескольких способствующих факторов: мы сказали, что главный подозреваемый — дымоход , но мы никогда не должны забывать о «человеческом фактор ».

Что мы подразумеваем под «человеческим фактором»?

Не скрываясь, мы искренне должны сказать, что , даже до структурных недостатков, наш выбор стоит на первом месте, и он имеет к нему отношение .

Иногда мы можем влюбиться в камин, возможно, слишком большой для нашего дома , не учитывая побочные эффекты, которые может повлечь этот выбор.

В других случаях мы позволяем себе заманить себя непрофессиональными продавцами, которые, выполняя наши пожелания, охотно продают нам дымоход по довольно высокой цене, возможно, не позволяя нам заметить некоторые детали, или уменьшая его реальную стоимость.

Когда вы решите купить новый камин , первое, что вам нужно сделать, еще до просмотра каталогов или посещения магазинов, это иметь четкое представление о , как устроен дымоход, и как устроен наш дом .

Дымоход и камин — два неразделимых элемента . Даже если они продаются отдельно, если у них нет правильного «ощущения», если они не достигают идеальной гармонии, они мало что дадут от того удовлетворения, которое побудило нас к покупке.

Итак, прежде чем принимать какое-либо решение, давайте остановимся, чтобы поразмыслить и вспомнить, что изображение нас, сидящих в кресле перед камином, с нашими ногами, покрытыми одеялом, и наблюдающих, загипнотизированных мерцающим пламенем, может быть реальностью только благодаря логическому и научному подходу, с помощью которого мы рассматриваем проблему , как построить наш следующий камин как можно лучше .

Принудительная тяга возникает, когда во время розжига камина возникает естественная циркуляция воздуха между поднимающимся горячим столбом (, который сообщается с внешним миром через дымоход и колпак ) и образующимся холодным воздухом, который спускается в пустое пространство. .Если этот процесс затруднен в какой-либо точке, принудительная тяга больше не является оптимальной, и дым будет выходить наружу .

Если камин не тянет, то могут быть разные причины. Попробуем их суммировать:

• Неправильная конструкция дымохода
• Плохо спроектированный колпак дымохода
• Некоторые факторы, не относящиеся к зданию
• Отсутствие наружного воздухозаборника

Теперь мы собираемся проанализировать каждый элемент, чтобы понять критические точки и их возможные решения; начнем с дымохода.Продолжайте читать.

Дымоход — это не что иное, как канал, через который выходит дым, соединяющий камин с внешним пространством.

Принудительная тяга дымохода возникает из-за того, что при розжиге камина или печи возникает естественная циркуляция между столбом горячего воздуха, идущим вверх по дымоходу, и холодным воздухом, идущим вниз по направлению к дымоходу. в результате пустое пространство.

Некоторые люди думают, что дымоход должен гарантировать правильную принудительную тягу — независимо от того, находится ли он внутри или снаружи дома — и тот факт, что если дымоход выходит на одну сторону скатной крыши, это не повлияет на сам принудительная тяга.Это неверно, и поэтому, даже внутри одного дома , могут быть некоторые дымоходы, которые хорошо вытягивают , и другие дымоходы, которые не , даже если они имеют одинаковые характеристики: одинаковая длина, тот же материал, тот же раздел.

Лето , когда легче выполнить кладку и работы по мониторингу с меньшими срочностями, это лучший период для проектирования камина на следующую зиму, а также для замены и улучшения дымохода, чтобы мы были уверены, что все будет работать идеально и без промедления. подходящее время.

Дымоходы бывают разных форм и материалов. Пока мы можем с полным основанием сказать, что нержавеющая сталь является одним из лучших материалов, а круглое сечение — лучшей формой для труб .

Сталь из-за своей гладкости обеспечивает меньшее сопротивление прохождению дыма, в то время как круглое сечение обеспечивает равномерное распределение дыма по внутренней поверхности дымохода.

Существуют также некоторые дымоходы из других материалов, таких как огнеупорная керамика , и различных форм, например, квадрат или прямоугольник .Но лучше (на самом деле, необходимо), чтобы внутренние края были как можно более закругленными, потому что они всегда являются критической точкой для накопления сажи и коррозии.

Принудительная тяга связана с сечением и высотой дымохода , которые также должны быть пропорциональны размеру камина.

Для правильной вытяжки дымохода необходимо, чтобы он отвечал ряду основных требований:

• Без перетяжек и резких изменений направления
• Соответствующий раздел
• Для эффективной изоляции
• Чтобы быть достаточно длинным

Разберем каждую из них.

Изменение направления дымохода не должно превышать 45 ° (лучше 30 °) .

Лучшим решением будет идеально прямой дымоход, но по многим причинам это редко осуществимо.

Картинка ниже прекрасно передает представление о том, как дымоход должен, по возможности, выдерживать более мягкие изменения.

Дымоход должен быть идеально адаптирован к размеру камина .

Наличие сужений внутри дымохода означает создание турбулентности в дымоходе.

Дымоход также соединяется длиной ; Возвращаясь к примеру с камином, установленным на чердаке, следует увеличить сечение дымохода, чтобы компенсировать его небольшую длину. Чем длиннее дымоход, тем меньше (в определенной степени) может быть сечение.

Изоляция дымохода необходима для предотвращения охлаждения дыма во время фазы подъема. и замедления его выброса, что приведет к вытеканию дыма из камина.

Минеральная вата — самый распространенный изоляционный материал для стальных дымоходов.Понятно, что чем более централизованы дымоходы, тем лучше будет их естественная изоляция, так как они будут меньше подвержены холоду снаружи.

Когда дымоходы расположены по периметру стен, они более проблематичны, и тем более, когда их строительство вне периметральных стен является обязательным.

Существуют двухслойные стальные дымоходы с изоляционным материалом, помещенным внутри зазора между двумя стенками, но их выбор должен быть сделан в последнюю очередь. Прежде всего потому, что двухслойные трубы из нержавеющей стали довольно дороги; во-вторых, потому что их изоляция никогда не может сравниться с изоляцией дымохода, помещенного внутри периметральных стен.

Дымоход должен быть достаточно длинным, чтобы в нем мог быть возвратный дым, и его длина не должна быть меньше 3 метров. Чем длиннее дымоход, тем лучше будет тяга. .

Понятно, что если мы хотим установить камин на чердаке, длинный дымоход будет довольно сложно построить, поэтому мы должны принять во внимание тот факт, что порыв ветра может легче оттеснить дым обратно.

Заглушка дымохода является завершающей частью дымохода , который выходит на шатровую крышу.

Заглушка дымохода — еще один важный фактор, определяющий хорошую или плохую тягу дымохода.

Поскольку колпак дымохода является внешней частью дымохода, он, естественно, подвергается воздействию элементов и, что более важно, силы и направления ветра.

Заглушка дымохода должна быть закрыта. для предотвращения попадания дождя или снега внутрь дымохода до камина путем тушения огня; Кроме того, он должен быть спроектирован так, чтобы сам ветер не проникал внутрь, отталкивая дым назад .

На рынке представлены самые разные дымоходы, и в этой статье мы представим лишь некоторые из них. Заглушки дымоходов обычно изготавливаются из кирпичной кладки (камня, кирпича или сборных материалов), но они также могут быть изготовлены из меди, стали или фаянсовой плитки, готовые к установке.

Раньше рабочие-строители действительно умели строить дымоходы из половинной черепицы, а иногда и старые были приятны для глаз и эффективны против ветра.

Сборные материалы, которые сегодня используются все чаще, в сочетании с различными модулями, создающими горизонтальные трещины для выхода дыма, не слишком неэстетичны и, в первую очередь, они являются результатом долгих исследований того, как гарантировать лучший выход дыма, поскольку возможный.

Обычно ширина заглушки дымохода должна быть увеличена вдвое по сравнению с сечением дымохода , а его отверстие должно располагаться на высоте метра над уровнем крыши не менее .

К сожалению, эту рекомендацию не всегда можно выполнить, потому что потребуется построить очень высокий дымоход, чтобы доходить до верха крыши, особенно если дымоход находится над стенами периметра здания; кроме того, помимо того, что это не совсем лучший вариант с эстетической точки зрения, он более подвержен сильным ветрам и, следовательно, потенциально более хрупок; в результате его как-то нужно усилить.

Заглушка дымохода также должна быть расположена на расстоянии не менее десяти метров от всех тех препятствий, которые могут ее возвышать. , таких как стены близлежащих домов, деревья и т. Д.

В очень ветреных местах, где потоки ветра обычно идут с одного и того же направления, может быть полезно строительство «асимметричных» дымоходов, если они ориентированы в благоприятном направлении.

Для обеспечения оптимальной принудительной тяги необходимо, чтобы цикл между поступлением горячего воздуха и выходом холодного воздуха из дымохода всегда поддерживался как таковой .

При горении образуется дым, который необходимо удалить через дымоход; холодный воздух должен будет компенсировать воздух, потребляемый пламенем, и, следовательно, способствовать процессу горения.

Когда поток воздуха прерывается или когда этого недостаточно для обеспечения баланса между входящим и выходящим воздухом, горение становится трудным процессом, и комната имеет тенденцию заполняться дымом .

Очень распространенный факт, когда дымоход сначала тянет хорошо, а потом, через некоторое время, начинает дымиться; это очевидный признак того, что воздух, необходимый для горения, заканчивается, и что что-то внутри внутреннего / внешнего воздушного потока не работает должным образом.

Когда вы покупаете новый камин (например, моноблочный), вы видите, что указаны требуемый диаметр дымохода и наружного воздухозаборника.

Когда камин не был спроектирован с учетом самого дома, часто возникает множество проблем: не только иметь соответствующий дымоход, но и иметь внешний воздухозаборник, способный поддерживать оптимальный процесс горения.

Когда устанавливается новый камин, лучшим решением было бы, чтобы холодный воздух, поступающий извне, направлялся в саму камин ; К сожалению, это не всегда возможно, особенно когда мы устанавливаем камин в доме, который для этого не предназначен.

Однако, если это невозможно, вы не можете освободить себя от создания бреши в стене по периметру, которая позволяет свежему воздуху проникать внутрь, одновременно восстанавливая равновесие воздушного потока внутри помещения, где расположен камин.

С другой стороны, если бы мы построили камин в самой внутренней части дома, не размещая его у одной из стен по периметру, мы бы столкнулись с другой проблемой: необходимость размещения воздухозаборника подальше от самого камина. , в результате чего, прежде чем достигнуть очага, холодный воздух будет проникать во все пространство, снижая энергоэффективность камина и создавая дискомфорт для тех, кто находится внутри , с ощущением холода на уровне пола.

Тем не менее, это единственно возможное решение, если только невозможно создать воздуховод (например, на уровне дымохода) рядом (и, очевидно, отсоединенным) от самого дымохода; это решение может быть четко принято, если дымоход (и соответствующий ему дымоход) построен с нуля, или, по крайней мере, его можно принять во внимание, если воронка с уже существующим дымоходом достаточно широка, чтобы создать некоторое пространство для наружного воздуха. совок.

Что касается циркуляции воздуха, то есть и другие причины, которые могут вызвать неисправность камина, например, наличие двух разных дымоходов внутри одного и того же места или открытая лестница, сообщающаяся с верхними этажами.В этих случаях могут возникать определенные явления угнетения воздуха, поэтому целесообразно (насколько это возможно):

1. закрыть лестницу, построив специальную стену с дверью, которая, помимо наилучшей тяги силы, гарантирует, что тепло не будет чрезмерно рассеиваться внутри лестничной клетки в ущерб месту, где находится дымоход.
2. закройте отверстие дополнительного дымохода, аккуратно его запечатав.

До сих пор мы видели, как построить камин и дымоход с лучшими характеристиками, чтобы всегда иметь лучшую естественную принудительную тягу для дымохода.

Тем не менее, в некоторых экстремальных ситуациях может быть реализована любая модификация, и при потенциальном возврате дыма единственное, что можно сделать, — это полагаться на решения, которые заставляют дымоход тянуть даже против его воли.

Решения, которые мы собираемся проиллюстрировать, в основном применяются на уровне заглушки дымохода, и они компенсируют все те случаи, когда нисходящий ветер или низкое давление воздуха отталкивают дымы назад.

Может быть, описание всех трех случаев как «принудительной тяги» может быть неправильным выбором, но, несмотря на это, они являются дополнительными инструментами, которые улучшат естественную тягу дымохода.

Дымоходный электровентилятор

Электрический вытяжной вентилятор — это, пожалуй, наиболее эффективное и принудительное решение, поскольку оно заключается в отводе дымовых газов даже в том случае, если дымоход имеет некоторые структурные дефекты, которые не позволяют обеспечить надлежащий выброс наружу.

Это не означает, что его нужно использовать как средство для решения других проблем. Если дымоход загрязнен, принудительная вытяжка с помощью электрического вентилятора может привести, например, к недостаточной очистке до тех пор, пока не возникнет риск возгорания самого дымохода.

Электрический вытяжной вентилятор имеет очень низкую энергию, а также преимущество, заключающееся в том, что он может быть отключен при необходимости: если, например, наша дымовая труба плохо втягивает в особенно ветреный день, мы можем включить вентилятор и включить его. в другие дни. Таким образом, когда он отключен, он не будет препятствовать естественному выбросу дыма.

Как видно из рисунка справа, вентиляторное устройство представляет собой особую конструкцию, которая заменяет последнюю часть крышки, сохраняя стиль сборных клемм, с немаловажными эстетическими результатами.

Верхнюю секцию над вентилятором можно дополнительно настроить, сняв оригинальную крышу и надстроив опорную базу двигателя: она может выдерживать вес до 200 кг, конструкция, которая лучше всего подходит для нашего здания.

Терминал регулируется, так что его можно модифицировать в соответствии с различными размерами дымоходов, которые могут быть как квадратными, так и прямоугольными.

Как вы можете видеть из видео ниже, процедура установки вентилятора очень проста, и, когда он установлен над дымоходом, его нужно только подключить к источнику питания через удлинительный кабель, идущий от крышки до электрического блока, который обычно ставится возле вытяжки дымохода.

Наконец, давайте посмотрим на цены: от 300 евро и выше, в зависимости от выбранной модели. Вот несколько моделей разных производителей с соответствующей ссылкой, по которой вы можете купить их в Интернете:

Для получения дополнительной информации посетите веб-сайт компании Gemi: http://gemielettronica.it/english.htm

А теперь перейдем к другой инновационной системе, используемой для создания тяги в дымоходе: ветру и электрокамину.

Вентилятор ветряного камина отличается от электрического вентилятора тем, что он работает не за счет удаления дыма, а за счет создания разрежения за счет эффекта Вентури внутри дымохода, так что он не может позволить дыму течь обратно в дымоход из-за к нисходящим ветрам.

Воздуходувка является патентом компании Mazzocchi Giampaolo, и она также доступна в электрической версии для решения тех проблем с тягой, которые не связаны непосредственно с потоками нисходящего ветра.

Оригинальность воздуходувки заключается в использовании преимущества ветра, который при спуске создает несколько проблем с потоком дыма, и может нейтрализовать это неудобство.

Это устройство состоит из системы вентиляторов, которая приводится в движение ветром от крышки дымохода и генерирует поток воздуха, который сначала проталкивается внутрь внутренней части дымохода; затем он выталкивается из самой трубы, изгибаясь кверху и создавая воздушный поток, который толкается к выходному отверстию дымохода.

На картинке в начале статьи показан вышеупомянутый механизм.

Поскольку система ветроэнергетическая, она не будет работать без ветра . Однако, если неисправность дыма возникла из-за нисходящего ветра, это не должно быть проблемой в случае отсутствия ветра.

Для наиболее серьезных проблем вы можете использовать ту же систему, но на этот раз она будет с электрическим приводом.

Преимущество электровентилятора Nila в том, что его можно установить на дымоход любого типа без изменения его конструкции и внешнего вида.Он имеет вентилятор с электрическим приводом, расположенный на крышке дымохода и наклоненный к шатровой крыше, поэтому он полностью незаметен.

К наружной части заглушки дымохода идет труба; труба начинается от выхлопных отверстий, а затем идет вниз к внутренней части.

Структура хорошо представлена ​​на рисунке справа.

Благодаря этому методу колпак дымохода в основном делается ветрозащитным. за счет увеличения скорости вывода дыма наружу.

Наконец, установка очень проста и подойдет даже опытному мастеру-мастеру.

Видео ниже очень легко объясняет все этапы установки электрической модели и ее режим работы.

Если вы не хотите видеть металлическую трубу за заглушкой дымохода, вы также можете сделать отверстие сбоку в самой заглушке. Однако в этом последнем случае процедура немного сложнее.

Для получения дополнительной информации и контактов посетите официальный сайт: www.nilasystem.it

Вращающийся колпак дымохода из нержавеющей стали — одно из лучших решений проблемы утечки дыма.

Эти типы заглушек для дымоходов присутствуют на рынке в течение длительного времени, и, как и ранее упомянутые решения, они необходимы для предотвращения того, чтобы нисходящий ветер, попадая в дымоходную трубу, отталкивал дымы сгорания обратно.

Заглушки дымохода соединяются с конечной частью дымохода, в том числе каменной, и являются водонепроницаемыми и ветрозащитными.

Обычно они производятся из трех различных материалов: оцинкованный металл, нержавеющая сталь, медь .

Если вам нужно выбрать один из этих трех материалов, лучше всего подойдут нержавеющая сталь или медь, потому что они менее уязвимы к коррозии дымом, чем оцинкованный металл; однако мы говорим о многих годах, и многое из этого зависит также от частоты использования и географической зоны: явления коррозии более заметны во влажных и туманных областях именно потому, что частицы влажности, объединяясь с дымом, стремятся к оставаться прикрепленным к крышке дымохода.

Другой важный аспект , который мы должны проверить при выборе вращающейся заглушки дымохода , связан с шумом, производимым во время вращения .

Эти колпачки явно активируются ветром, и чем сильнее ветер, тем выше будет скорость вращения. Следовательно, механизм вращения должен быть одновременно прочным и бесшумным.

На рисунке ниже вы можете увидеть конструкцию колпака дымовой трубы и то, как основной механизм вращения основан на использовании шариковых подшипников и смазочного масла, которые уменьшают трение и, следовательно, шумность.

Для получения дополнительной информации посетите веб-сайт одной из самых известных компаний: http://www.perfetto.it

Давайте закончим некоторыми примерами ветрозащитных и дымозащитных кожухов дымоходов из нержавеющей стали:

• Воздуходувка
• Дымозащитный терминал
• Заглушка дымохода ветрозащитная

Наука о дымовых системах находится в постоянном развитии, хотя со стороны может показаться, что инновации явно не являются ключевым фактором.

На самом деле, есть много компаний, которые продолжают тестировать различные инновационные решения, чтобы гарантировать, что принудительная тяга наших каминов всегда лучшая, в любых погодных условиях.

Одно из таких нововведений — запуск статического многофункционального кожуха дымохода .

Мы уже говорили о вращающихся колпаках дымоходов и о том, как они используют движение ветра для активации тяги. Критическим моментом этих клемм является тот факт, что они имеют определенные движущиеся части, которые в некоторых случаях могут подвергаться шуму, а также износу, как и любая механическая часть.

Статические многофункциональные кожухи предотвращают эти неудобства из-за того, что в них нет движущихся частей , даже несмотря на то, что они были тщательно проанализированы для поддержания оптимальной принудительной тяги даже в случае ветра.

Форма этой крышки дымохода, по сути, использует потоки воздуха, которым подвергается дымоход, и благодаря эффекту Вентури создает углубление внутри дымохода, увеличивая его тягу.

Таким образом, эти многофункциональные кожухи ассоциируют довольно обычную форму (похожую на шпили на вершинах многих церквей) с авангардной технологией, чтобы естественным образом активировать процесс вытяжки дымохода.

Эти клеммы изготовлены из нержавеющей стали 304, которая может быть отполирована, непрозрачна или покрыта бронзой, , чтобы они выглядели как состаренная медь. По заказу возможно изготовление из разных материалов. Строение этих кожухов дымохода можно увидеть на рисунке слева.

Кожухи оснащены дефлекторами, предназначенными для удаления дыма и отвода воздушных потоков, чтобы не вызывать возврат дыма на уровень камина.

Для получения дополнительной информации посетите соответствующую веб-страницу: http: // www.zgcamini.com/#!cappelli-multifunzione/mhcyb

дымовых газов в вашем доме — что вы должны знать об утечках продуктов сгорания

ВЫЛИВАЮТСЯ ЛИ ГАЗЫ СГОРАНИЯ В ВАШ ДОМ?

Есть ли в вашем доме какие-либо из этих устройств для сжигания топлива?

• Газовая печь, бойлер или водонагреватель
• Топка, котел или водонагреватель на жидком топливе
• Дровяная печь или камин
• Переносные обогреватели на пропане, природном газе или керосине
• Устройства для сжигания топлива прочие (e.грамм. газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и газообразные продукты сгорания. Обычно эти продукты сгорания, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого сбежать в ваш дом, где могут вызвать множество проблем со здоровьем и другие проблемы.

Утечка продуктов сгорания — это термин, используемый для описания нежелательного потока продуктов сгорания в ваш дом.Используемые количества обычно небольшие; тем не менее, каждый год в некоторых домах случаются серьезные или долгосрочные разливы продуктов сгорания, что иногда приводит к серьезным или трагическим последствиям. Вам будет предоставлена ​​некоторая важная информация о разливе продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, представленная здесь, предназначена для того, чтобы научить вас, как не допускать попадания продуктов сгорания в ваш дом.

ПОЧЕМУ ТАКОЕ ОБЕСПЕЧЕНИЕ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, присутствие этих газов в домашнем воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

• Окись углерода (без цвета, запаха и чрезвычайно токсична)
• Полициклические ароматические углеводороды
• Альдегиды
• Несгоревшие углеводороды
• Оксиды серы
• Оксиды азота
• Твердые частицы (например, сажа)
• Двуокись углерода и водяной пар — оба присутствуют в больших количествах и, хотя и относительно безвредны, могут создавать дискомфорт в помещении или способствовать возникновению проблем с влажностью в доме

Точный состав и характеристики дымовых газов зависят от нескольких факторов.К ним относятся тип сжигаемого топлива, тип используемой горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жителей зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ПОНИМАНИЕ ВЫВОДА И ПРОЛИВОВ

Когда дела идут хорошо

Типичная масляная или газовая система воздушного отопления схематически показана на рисунке 1. Во время работы система генерирует два отдельных воздушных потока:

1) Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может втягиваться в оборудование из окружающей комнаты или отводиться прямо снаружи дома.Отопительное оборудование предназначено для полного удаления образующихся дымовых газов из вашего дома.

Рисунок 1 Расход воздуха в базовой системе принудительного воздушного отопления

Текстовая версия

Рисунок 1 — Основные воздушные потоки в системе принудительного воздушного отопления: Изображение печи, на котором показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, текущий вверх через теплообменник, нагреваясь и подаваемый обратно в дом. Воздух для горения и циркулирующий воздух, показанные серыми и черными стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.

Рисунок 2 — Утечка продуктов сгорания через впускное отверстие для разрежающего воздуха печи с естественным тягловым газом

Текстовая версия

Рисунок 2 — Вытекание при сгорании из впускного отверстия разрежающего воздуха в печи с естественным тягловым газом: На изображении печи показаны синие стрелки, представляющие холодный воздух, возвращающийся из птичника, проходящий вверх через теплообменник, нагреваясь и подавая обратно воздух в камеру. дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черными при прохождении через теплообменник, встречает дымовые газы, выходящие из дымохода, представленные большой белой стрелкой, в результате чего дымовые газы просачиваются в дом.

2) Циркуляционный воздух

Тепло, вырабатываемое оборудованием для обогрева помещений, передается в жилые помещения дома. В системе с приточным воздухом это достигается за счет циркуляции нагретого домашнего воздуха. Более холодный воздух возвращается в печь, нагревается в теплообменнике и возвращается в дом по отопительным каналам. В правильно работающей печи с принудительной подачей воздуха воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

Системы водяного отопления — системы, которые обычно используют воду и радиаторы для распределения тепла, — не имеют циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Аналогичным образом, газовые или масляные водонагреватели, камины и дровяные печи требуют воздуха для горения, и все дымовые газы должны выводиться наружу.

Когда дела идут не так

К сожалению, системы сжигания не всегда работают должным образом, и в результате может происходить утечка топлива.

Иногда утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда увидеть, как дым выходит в комнату. Или если у вас есть темное пятно на стене над камином, это может указывать на попадание продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно расположены вдали от основных жилых помещений дома и горят относительно чисто.Кроме того, многие газообразные продукты сгорания, особенно из природного газа и пропана, трудно обнаружить, поскольку они невидимы и не имеют запаха или почти не имеют запаха.

Три основных фактора, действуя по отдельности или вместе, могут создать условия, способствующие разливу горения в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом / вентиляцией

Задача дымохода — выводить дымовые газы из дома. Однако дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или в плохом состоянии.Есть много причин неадекватной работы или выхода дымохода из строя. Вот несколько примеров:

• Дымоход может быть неподходящего размера — слишком мал для работы или слишком велик для поддержания достаточной тяги.
• Препятствия, такие как птичьи гнезда, трупы животных, битые кирпичи, обрушившаяся облицовка и лед, могут блокировать поток воздуха в дымоходе.
• Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к попаданию в зону высокого давления.
• Коррозия может стать проблемой из-за конденсации влаги или плохой конструкции или монтажа.
• Неизолированный дымоход на внешней стене вызывает особую озабоченность, поскольку в отсутствие дымовых газов он может стать очень холодным. Это может привести к конденсации влаги из воздуха. Когда дымоход сначала заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, пока дымоход не прогреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как крошащийся кирпич и керамические футеровки дымоходов, деформированные металлические футеровки, трещины и утечки, засоры и плохая тяга.

Фактор 2: Проблемы с оборудованием

Приборы для сжигания в вашем доме состоят из нескольких компонентов, и, как и дымоходы, они должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать надлежащему отводу продуктов сгорания.

Например, плохо обслуживаемая или поврежденная топка или горелка котла может вызвать неполное сгорание топлива, что приведет к низким температурам горелки. Это может привести к первоначальному разливу при запуске.В качестве альтернативы, частично заблокированный или очень холодный дымоход также может способствовать утечке (см. Рисунок 2).

Фактор 3: Проблемы с давлением

Зимой закрываем дома. В то же время у нас есть вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. Фактически, многие приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха на улице, и в доме происходит разгерметизация.Поскольку давление в помещении пытается уравняться с давлением на улице, свежий наружный воздух втягивается в дом через отверстия, такие как трещины и щели вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если в вашем доме слишком большая разгерметизация, воздух может быть засосан обратно (т. Е. Поток воздуха будет реверсирован) через дымоход или вентиляционную систему, особенно в отопительном оборудовании с естественной тягой. Оборудование с естественной тягой использует плавучесть для перемещения нагретых продуктов сгорания вверх по дымоходу или вентиляционному отверстию без использования вентиляторов.Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. Рисунок 3). Если вы когда-либо открывали заслонку камина перед зажиганием камина и чувствовали, что в комнату проникает большой поток холодного воздуха, вы столкнулись с обратным тяготением.

Рисунок 3 — Вытяжка из-за разгерметизации

Текстовая версия

Рисунок 3 — Дом с обратной вытяжкой из-за разгерметизации Изображение двухэтажного дома с вытяжными вентиляторами для ванной и кухни, центральной системой вакуумирования и сушилкой для белья.Дом показан как сдавленный как разгерметизированный. Стрелки показаны спускающимися вниз по дымовой трубе печи и бака горячей воды и представляют собой выхлопные газы, выходящие на нижний уровень.

Обратная вытяжка наиболее распространена во время цикла выключения топочного устройства. Если прибор запускается во время обратной тяги, нисходящий поток воздуха в дымоходе может быть трудно изменить. Просыпание продуктов сгорания может продолжаться после пуска столько, сколько потребуется для устранения обратного вытягивания.В домах, где цикл включения короткий, а дымоход не изолирован или не обогревается, этот тип пускового разлива может происходить часто, так как дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты сгорания во время запуска особенно грязны, поэтому даже незначительные утечки такого типа следует считать нежелательными. В некоторых случаях обратная тяга также может иметь место во время работы топочного устройства — например, в камине с тлеющим огнем.(См. Раздел А как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ РАЗЛИВОВ ПРИ ПОПАДАНИИ СГОРАНИЯ

Как говорится, лучшее лекарство — профилактика. Некоторые из описанных ниже действий будет легче осуществить, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Обслуживание устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших топочных устройств.Обратитесь в этом за помощью к квалифицированному специалисту. Специалист по обслуживанию должен проверить герметичность теплообменника, наличие утечки при запуске и конденсацию в дымоходах.

Техническое обслуживание должно включать настройку — правильно настроенный прибор для сжигания редко производит CO, самую серьезную угрозу. При необходимости отрегулируйте ваше нагревательное оборудование так, чтобы оно работало в циклах продолжительностью шесть минут или дольше (чтобы минимизировать утечку при запуске). Помните, что тщательная проверка может стоить немного дороже, чем простая очистка, но это хорошо потраченные деньги.

Осмотр и уход за дымоходом

Забитый дымоход не будет выводить дымовые газы из вашего оборудования. Позаботьтесь о профессиональной проверке дымохода на предмет отсутствия трещин и препятствий, например осколков кирпича, льда или мертвых животных. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обращения в службу поддержки.

Обновите дымоход

Поговорите со специалистами по дымоходам, чтобы узнать, как можно улучшить характеристики дымохода. Если вы строите или ремонтируете, постарайтесь расположить новый дымоход на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для воздуха для горения сам по себе не решит проблемы утечки или обратного вытягивания; Также следует решить проблемы с дымоходом и разгерметизацией.

Обновите свое устройство

При замене существующего оборудования или покупке нового оборудования инвестируйте в устройства, которые менее подвержены утечке. Устройства с принудительной тягой, которые используют вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке.Герметичные устройства для сжигания, использующие технологию прямого сброса, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, которые дополнительно ограничивают возможность утечки. Спросите совета у продавца.

Избегайте условий, которые приводят к возврату кредита

При небольшой осторожности условия, которые могут привести к обратному вытягиванию, можно свести к минимуму за счет уменьшения разницы давления внутри и снаружи.
Например:

• Остерегайтесь одновременного использования нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой емкости и сушилка для белья.
• Если вы устанавливаете новую приставку с мощным вытяжным вентилятором, получите совет специалиста о том, как сбалансировать это на стороне подачи воздуха.
• Избегайте комбинаций приборов, которые могут создать условия пониженного давления — например, печи с естественной тягой и вытяжным вентилятором верхнего диапазона.
• Если ваша печь, бойлер или водонагреватель находятся в небольшом отдельном помещении, позвольте воздуху свободно перемещаться между механическим помещением и остальной частью дома. Решеткой могут быть решетчатые двери или установленные дверные / настенные решетки.
• Если у вас есть система воздушного отопления, убедитесь, что вы не забираете возвратный воздух из непосредственной близости от ваших топочных устройств. Также убедитесь, что дверца воздуходувки на вашей печи находится на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или герметично.

А ТАКЖЕ ДЕРЕВЯННЫЕ КАМИНЫ?

Дровяные камины могут представлять значительную угрозу утечки продуктов сгорания, и к ним следует относиться с большим уважением. Большинство людей с камином испытали небольшие клубы дыма, когда он горит.Они могут не знать, что тлеющие угли угасающего огня могут выделять высокие концентрации CO. Это происходит потому, что когда огонь горит, выделяется мало тепла; тяга в дымоходе может быть очень слабой, и углекислый газ легко проливается в дом, иногда даже после того, как люди ушли спать.

Меры безопасности для камина включают техническое обслуживание дымохода, сигнальные устройства и предотвращение условий, которые способствуют возникновению обратной тяги. Когда камин горит или тлеет, всегда следует подавать дополнительный воздух снаружи.Плотно закрытые дверцы камина во время пожара также могут помочь снизить вероятность утечки. Подумайте о том, чтобы добавить плотно прилегающие двери, если их нет, или, что еще лучше, установите энергоэффективную каминную топку.

БУДЬТЕ ОСТОРОЖНЫ ПРИ ОБОРУДОВАНИИ, НЕ ПРЕДНАЗНАЧЕННЫМ ДЛЯ ИЗОБРЕТЕНИЯ

Если у вас дома есть газовая плита без вентиляции, обязательно используйте вытяжку с вентиляцией вне помещения и обеспечьте дополнительную вентиляцию всякий раз, когда прибор работает. Вытяжки с рециркуляцией не удаляют продукты сгорания.Никогда не используйте прибор для приготовления пищи, работающий на природном газе, в качестве прибора для обогрева помещения — существует реальная опасность отравления углекислым газом.

Невентилируемые переносные обогреватели не должны использоваться внутри помещений. Никогда не используйте уголь или газ для барбекю в помещении.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ПРОЛИВОВ СГОРАНИЯ

Даже при наличии хорошей программы предотвращения вы должны внимательно следить за утечкой дымовых газов.
Обратите внимание на предупреждающие знаки, такие как:

• Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
• Запахи горения в любой части дома
• Горячий и влажный воздух вокруг нагревательного оборудования
• Пятна сажи вокруг любого топочного устройства, воздуховода, регистров или необычный рокочущий звук во время его работы
• Фитинги из плавленого пластика в верхней части водонагревателя

Проведите тест дымохода , быстрая и простая процедура, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рисунке 4 — обратите внимание: этот тест невозможен для закрытых топочных устройств.

Установить сигнальные устройства. Сигнализаторы дыма и CO следует использовать всякий раз, когда присутствуют приборы для сжигания. Купите сигнализацию CO, сертифицированную в соответствии с действующим стандартом Канадской ассоциации стандартов (CSA) 6.19 для бытовых устройств сигнализации по угарному газу. Дымовая сигнализация и сигнализация CO должны быть установлены в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваш местный отдел пожарной охраны или чиновник здания могут дать рекомендации по установке.

Имейте в виду, что отравление CO может произойти при воздействии большого количества CO в течение короткого периода времени или небольшого количества CO в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (например,грамм. люди, страдающие астмой и другими респираторными заболеваниями). Также хорошей идеей является размещение детектора CO вблизи спальни или слышимого из нее звукового сигнала. Однако имейте в виду, что сигналы тревоги по CO могут не срабатывать в некоторых ситуациях, например, при длительном воздействии низкого уровня. Кроме того, хотя это и не связано с утечкой сгорания, автомобиль на холостом ходу в пристроенном гараже может вызвать срабатывание сигнализации CO в доме, когда выхлопные газы мигрируют через протекающие общие стены, двери и потолки. Избегайте холостого хода автомобиля в гараже.

Обратите внимание, что все дымовые извещатели и извещатели имеют срок годности и должны быть заменены в соответствии с инструкциями производителя.Кроме того, для блоков с батарейным питанием или блоков с электрическими блоками с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Сигнализация CO также должна иметь логотип CSA.

Рисунок 4 — Проверка потока в дымоходе

• Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным шкафом газовой печи или водонагревателя или возле барометрической заслонки масляной печи, когда ваша печь работает. Следите за направлением дыма.
• Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте, нет ли движения дыма в вытяжном шкафу или заслонке.
• Если дым попадет в дом, возможно, у вас проблема с утечкой. Вам следует немедленно вызвать опытного профессионального подрядчика по отоплению для тщательного осмотра.

Текстовая версия

Рисунок 4 — Проверка потока в дымоходе Рука, держащая палочку ладана возле вытяжного колпака газовой печи

УСТРАНЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Если у вас возникла проблема с утечкой продуктов сгорания, важно как можно скорее ее устранить.Часто для решения существующих проблем и предотвращения будущих проблем требуются аналогичные стратегии. После того, как вы определили, что у вас есть проблема или вы определили причину, подумайте о соответствующих действиях, описанных в разделе Предотвращение утечки продуктов сгорания. Убедитесь, что все необходимые ремонтные работы или улучшения выполняются как можно быстрее и опытными профессионалами. Если вы не уверены в своих возможностях, проконсультируйтесь в Интернете или в своем телефонном справочнике, чтобы найти профессионалов, специализирующихся, например, на воздуховоде, инспекции зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании.Ваша топливная компания также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания специалистов по жилищным вопросам, он предоставляется только для общих информационных целей. Ответственность за любые действия или действия, предпринятые на основе описанной информации, материалов и методов, несет пользователь. Читателям рекомендуется обратиться к соответствующим профессиональным ресурсам, чтобы определить, что является безопасным и подходящим в их конкретном случае. Natural Resources Canada не несет ответственности за какие-либо последствия, возникшие в результате использования описанной информации, материалов и методов.

Очаг в доме как система

Проблемы с дымоходом — Решение проблем

инжектор — это средство для всасывания жидкости, газа или даже мелких частиц, увлеченных газом, со второй жидкостью (имейте в виду, что жидкость может быть жидкостью или газом, то есть воздухом), нагнетатель будет направлен на трубку Вентури, сужение дымохода, на конце воздуходувки есть небольшое сходящееся сопло, которое проходит через камеру, соединенную с кузницей, вы продуваете холодный воздух (или что-то еще) через сужение дымохода, воздух ускоряется, что также означает давление падает, втягивая дымовой газ вместе с воздухом нагнетателя.

Это то, как работает карбюратор, или крыло самолета, или ряд других полезных изобретений
Анимация принципа Бернулли
Эффект Вентури
Учебное пособие по потоку дросселирования pdf
Сопло Де Лаваля (не рекомендуемый профиль Вентури, просто интересно)

есть три возможных Недостатки
1. мощность для запуска воздуходувки, правильно спроектированный дымоход использует пассивный эффект дымовой трубы для работы, которая использует энергию от выхлопа (и недостаток энергии в конце дымовой трубы).Если вы можете заставить воздуходувку выполнять другую полезную работу, это может не быть проблемой.

2. Если то, что вы питаете воздуходувкой, находится внутри воздуха, у вас могут быть потери тепла зимой, с другой стороны, вы можете рассматривать это как преимущество вентиляции в другое время года, вы можете даже вытягивать другое оборудование при условии, что не слишком жарко. Главное, чтобы воздуходувка не подвергалась прямому воздействию дымовых газов.

3. поскольку дымовые газы разбавляются воздухом перед тем, как они поднимутся по дымовой трубе, их охлаждение происходит быстрее, с явной возможностью конденсации химических веществ внутри дымовой трубы, что приводит к большей коррозии, помимо энергии, используемой для работы с принудительной подачей воздуха. система — это основная возможная проблема.В идеале вы должны использовать либо дешевую дымоходную трубу, которую легко заменить при необходимости, либо коррозионно-стойкую, например, из нержавеющей стали.

Четвертая возможная проблема — забыть включить нагнетатель, что было бы плохо, так как у угарного газа нет. Если воздуходувка всасывает воздух из цеха, при выключенном выхлопе он может напрямую загрязнить цех

Какая наука стоит за хорошей тягой в дымоходе?

Любой, кто когда-либо пытался, потерпел неудачу и снова попытался зажечь дома теплый и уютный огонь, знает, что это нечто большее, чем просто растопка и спички.Дым не только поднимает старую дорожку между камином и крышей. За хорошей тягой в дымоходе стоит наука, которая сводит к минимуму теплопотери, позволяя дыму и дымовым газам улетучиваться.

Тяга или вытяжка дымохода использует те же принципы эффекта дымохода, что и любой теплый воздух из вашего дома. В таких небольших помещениях, как дымоход, решающее значение имеют конструкция и расположение.

Эффект стека выталкивает теплый воздух из вашего дома

Вы, наверное, слышали как минимум тысячу раз, что теплый воздух поднимается вверх.Это эффект стека. В конце концов, теплый воздух должен куда-то уходить. В доме с принудительным воздушным отоплением и хорошей изоляцией внутри остается больше тепла. Однако некоторые всегда находят выход.

Теплый воздух, выходящий через верхнюю часть дома, заменяется свежим воздухом, поступающим через нижнюю часть дома, который имеет тенденцию быть более прохладным. Вентиляционные отверстия помогают облегчить этот процесс. Однако это происходит в каждом доме, даже если теплый и прохладный воздух выходит и проникает через крошечные щели и щели.

В средней точке находится плоскость нейтрального давления.Доктор Energy Saver говорит, что это результат эффекта стека. Он расположен между плоскостью теплого и положительного давления вверху и холодным и отрицательным давлением внизу дома. Вот как работает черновик.

Дымоходы для камина работают под эффектом стека

В теплом дымоходе поднимается горячий воздух из камина. Это сквозняк, он похож на перекачку жидкости через шланг. Как только он запускается, горячий воздух легко втягивается через дымоход и выходит через верх.

Если дымоход плохо всасывается, дым и газы снова попадают в дом, потому что они должны куда-то уходить. Одно из лекарств — разжечь огонь, чтобы улучшить натяжение. Это не всегда работает и небезопасно. Более высокий дымоход и дымоход могут улучшить тягу, но только до определенной степени.

К сожалению, не все проблемы с черновиками решаются легко. Если дымоход был построен некачественно, он может быть обречен до тех пор, пока его не перестроят или модифицируют.

Эффективность традиционного камина сомнительна, так как правильная тяга удаляет как дым, так и тепло.

Конструкция дымохода способствует конвекции

Независимо от того, где расположен камин или какой высоты дымоход, дизайн определяет, насколько хорошо он втягивает. Дымоходы обычно не стреляют прямо из топки. В более старом камине или том, который построен на месте (не топка), прямо над топкой обычно есть заслонка, коптильная полка и коптильная камера. Дымовая полка представляет собой горизонтальный выступ сразу за заслонкой. Его цель — способствовать конвекции.

Когда холодный воздух проходит по дымоходу, он ударяется о дымовую полку и закручивается в конвективную петлю.Эта петля вытягивает дым и горячий воздух.

Конвекция все еще может происходить без дымовой полки, и Fine Homebuilding утверждает, что нет никаких реальных исследований того, имеет ли она значение, наличие или отсутствие. Однако многие подрядчики соглашаются с тем, что без этого домовладелец с такой же вероятностью заполнит дом дымом, как он или она отправит дым в дымоход. Если дымоход и дымоход находятся в основном внутри дома, а не частично или полностью снаружи, плохая конвекция может стать более серьезной проблемой.Прохладный внешний вид дымохода способствует процессу конвекции.

Практически каждый наслаждается уютом тёплого костра в холодный день. Однако без хорошей тяги в дымоходе домовладелец, вероятно, устанет бороться с обратной тягой и дымом внутри дома. Загрязнения сажи на кирпиче, кафеле или камне над топкой или каминной полкой являются хорошими индикаторами хронической сквозняков. Если камин не был построен неумелым мастером, домовладелец мог решить его с помощью более высокого дымохода или, возможно, новой вставки.

Летом ваши клиенты могут полюбоваться красотой камина. С наступлением более холодной погоды они могут быть более склонны задаваться вопросом, как это работает. С помощью приложения для составления отчетов об осмотре дома вы можете задокументировать как физическое состояние, так и индикаторы, которые ожидает плохая тяга при первом возгорании.
