Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно. А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

• Электроустановка должна находиться на высоте 60 – 150 см от пола;
• Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
• Доступ не должен быть ограничен открывающееся дверью;
• Кабели не должны проходить внизу, а сверху;
• Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
• Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
• Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
• Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
• Строительные конструкции из металла должны быть максимально не соприкасаемые;
• Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

Схема распределения электрической проводки по местам использования.

проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

• Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
• Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

• На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
• Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
• От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
• Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

• Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
• Щит распределения и установочная коробка должна быть из металла.
• Герметизированные соединения.
• Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
• Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

domstrousam.ru

Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта — без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью — в ней мы расскажем о тонкостях и нюансах этого дела.

Введение

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок — то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж — она считается основополагающей.

Делаем разводку

Проводка может быть двух типов — наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается — в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, используемая для освещения.
2. Сеть, используемая для питания розеток.
3. Силовая сеть (для мощных потребителей).
4. Сеть, используемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Нож для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты — это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками — запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами — вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля — медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель — он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить — вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 — его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное — не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Интересное по теме:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika. ru

Монтаж электропроводки в частном доме своими руками: схема разводки

Каждый человек, строящий новый дом или делающий капитальный ремонт, реконструкцию старого дома желает выполнить все работы в короткие сроки, качественно и с минимальными финансовыми затратами. Для этого необходимо продумать и составить проект всех будущих коммуникаций с учетом последовательности выполняемых монтажных работ. Поэтому следует правильно оценить возможности: что можно сделать своими руками, а где довериться специалистам.

Монтаж электропроводки

Последовательность монтажа

Для новых зданий в первую очередь надо продумать, от какого источника электроэнергия будет поступать к дому. Это может быть ближайшая ЛЭП или подстанция. На этапе строительства стоит согласовать этот вопрос с энергетиками и сделать временный монтаж распределительного щита. Предварительно стоит выбрать место и установить контур заземления для будущего дома. Вводной кабель может быть проложен воздушной или подземной линией в зависимости от местных условий.

Все эти детали согласуются на начальном этапе строительных работ. Прокладывая кабель, нужно сразу учитывать его параметры:

• условия размещения: воздушная линия или подземная;
• длину;
• марку кабеля, тип изоляции: резина или ПВХ;
• количество и сечение жил.

Прокладка кабеля в частном доме

Сечение проводов кабеля рассчитывается с учетом величины нагрузки, которую планируют использовать. Все эти данные отображаются в проекте на монтаж электропроводки; составляется поэтажная схема, в которой обозначаются все элементы и места их расположения:

•  вводной щит с количеством автоматов защиты, их марка;
• маршруты проводки с указанием длины и маркировки кабеля;
• распределительные коробки;
• выключатели и розетки;
• элементы осветительной системы;
• отдельно указываются места расположения розеток для проводки мощных нагревательных приборов.

На основании данных этой схемы проводки можно сделать расчет основных элементов электропроводки и расходных материалов:

• автоматов защиты;
• переключателей;
• распределительных коробок;
• подрозетников;
• проводов различного сечения, розеток для освещения и общего тракта;
• дюбелей, саморезов для крепления распределительного щита, клипс фиксации провода.

Распределительная коробка

После проделанных вышеперечисленных мероприятий можно приступать к монтажу электропроводки в доме, предварительно установив контур заземления. Место для контура заземления выбирается не далеко от постоянного вводного распределительного щита.

Монтаж этой конструкции несложный, все можно сделать своими руками при желании. Во многих специализированных магазинах продают готовые наборы для заземления частных домов с подробной инструкцией, по которой легко все собрать и установить своими руками.

Схема подключения

Монтаж электропроводки осуществляется по плану проекта и схеме установки вводного распределительного щита. Основные составляющие элементы проводки:

• вводный автомат защиты;
• узел учета расхода электроэнергии;
• УЗО;
• автоматы защиты на отдельные группы.

В частном доме обычно электропроводку разделяют на 3-4 группы: освещение, розетки, подсобные наружные помещения, гаражи, сараи и отдельная группа проводки – на мощные нагревательные приборы.

Монтаж электропроводки в доме

Для проводки используются кабели ПУНП или ВВГ в двойной изоляции ПВХ на отдельно взятом проводе и общей оболочке.

ВВГ 3х2,5 – эти цифры обозначают, что в кабеле три медных провода сечением 2,5 кв/мм. Такие провода применяются для проводки розеточных групп. Для освещения используется кабель с проводами 1,5 кв/мм. Между распределительными коробками обычно прокладывают провода с сечением 4 кв/мм.

Для отдельных групп электронагревательных приборов: печей, бойлеров, стиральных машин ставят провод не менее 6 мм/кв.

Кабель в четыре провода от распределительного щита прокладывается непосредственно к прибору на электрическую печь, бойлер, сплит-систему или стиральную машину. Эти кабели желательно прокладывать без распределительных коробок, на каждый элемент в вводном щите ставить отдельный автомат защиты из расчета его максимальной токовой нагрузки.

В цепи освещения между распределительными коробками можно проложить кабель с проводами 2,5 кв/мм. Если речь идет про современные электроприборы, люстры и другие осветительные конструкции, то обычно используют проводку с 4-мя проводами, которые заземляются. На розетках тоже предусмотрен контакт заземляющего провода, этого требуют ПУЭ.

Пример схемы распределительной коробки

В розеточной группе между распределительными коробками прокладывают кабель в четыре провода с сечением 4 кв/мм. От коробки до розетки можно пустить кабель с сечением проводов 2,5 кв/мм, он выдерживает токи нагрузки до 30А от приборов, потребляющих мощность до 6 кВт. Этого вполне достаточно для длительной эксплуатации утюгов, пылесосов, фенов и даже бытовых обогревательных калориферов мощностью от 700 Вт до 1,5 кВт.

Развод электропроводки

Монтаж проводов по стенам, крепление подрозетников и распределительных коробок можно сделать своими руками. Самое сложное и ответственное дело – правильный развод проводки, соединение контактов в распределительных коробках и сбор схемы. Впоследствии довольно сложно исправлять ошибки при соединении в распределительных коробках. Если своими руками сделать это не получается, стоит пригласить в помощь специалиста.

Проводка внутри дома может быть нескольких видов:

Открытая проводка применяется очень редко в деревянных домах на специальных изоляторах, в современных условиях для этого используют пластиковые кабель-каналы. В них проводка надежно защищена от механических повреждений, они не горят, легко крепятся к деревянной поверхности.

Монтаж открытой проводки в доме

Рассмотрим классический вариант кирпичных стен. Здесь провода удобнее всего фиксировать клипсами, которые вбиваются в стены обычным молотком. Для распределительных коробок специальной коронкой с победитовыми зубцами делают в стене углубления. После расключения в распределительных коробках всех цепей каждая группа проверяется мультиметром или другим прибором для прозвонки.

При положительном результате оголенные контакты на всей схеме электропроводки изолируются, крышки распределительных коробок закрываются. Подрозетники фиксируются в своих гнездах, сеть обязательно обесточивают. Стены и провода заштукатуривают.

В частном доме, если знать точное расположение проводки, нельзя впоследствии перебить провод, забивая дюбеля для шкафа или полки. В местах розеток, ламп освещения, выключателей остаются концы длиной по 15-20 см для разделки и подключения. После полной отделки стен можно устанавливать выключатели, розетки, вешать люстры и другие осветительные приборы.

Электропроводка. Видео

Про особенности монтажа электропроводки в доме расскажет это видео. Взяв на вооружение дельные советы отсюда, можно начинать прокладку собственными силами.

Оцените статью:

elquanta.ru

Разводка электропроводки в частном доме своими руками

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

• линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
• фломастеры разных цветов или ручки с разноцветной пастой,
• кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

• Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
• Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
• И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

• Мы определились с местами установки электроустановочных изделий розеток и выключателей.
• Определили места установки электрооборудования.
• На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
• Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

• Лампа освещения 9 шт.
• Выключатели 8 шт.
• Розетки 12 шт.
• Электрический щит 1 шт.
• Электрический водонагреватель типа «Аристон» или другой 1 шт.
• Стиральная машина 1 шт.
• Холодильник 1 шт.
• Посудомоечная машина 1 шт.
• Электропечь с духовкой 1 шт.
• Домашний кинотеатр 1 шт.
• Компьютер 2 шт.
• Розетки IP44, влагостойкие. 2 шт.
• Розетка трехполюсная. 25A 1 шт.
• Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

postroju-dom.ru

Проводка в частном доме – особенности ее планирования, организации и установки

Содержание статьи (ссылки кликабельны):

1. Какой кабель является лучшим для проводки?
2. Виды электрофурнитуры.
3. Что надо учесть во время планирования проводки?
4. Особенности разводки или создания контуров.
5. Где устанавливать выключатели?
6. Как установить скрытую проводку?
7. Открытая проводка.
8. Использование инсталляционных коробов.
9. Использование напольной коробки.
10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

• монтажных коробок;
• розеток;
• любых видов выключателей;
• переключателей;
• кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

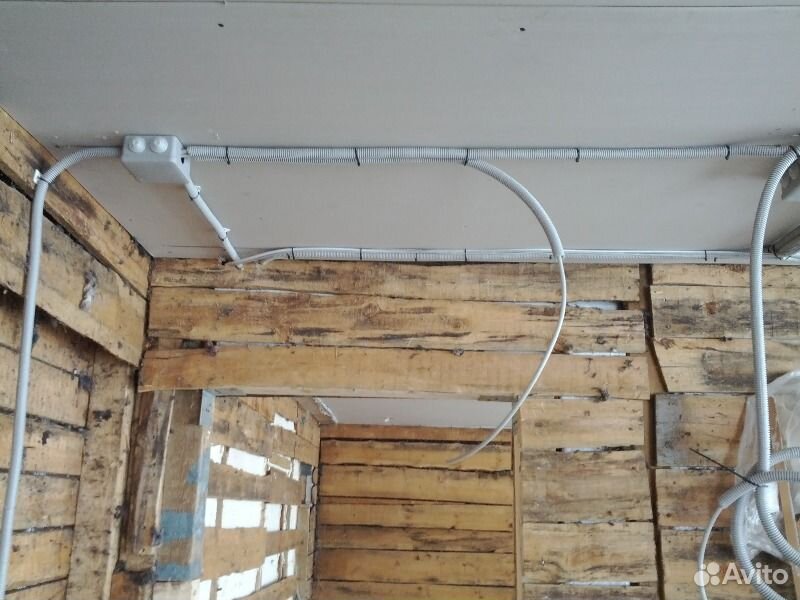

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Применение металлических кабель-каналов в доме, офисе и на производстве Как произвести правильную замену электропроводки в квартире и какие материалы понадобятся для этой процедуры? Правила осуществления замены проводки в квартире в панельном доме Каким образом можно установить открытую проводку в деревянном доме с помощью своих рук и что надо знать для правильного ее монтажа?

electricadom.com

Электропроводка в доме своими руками

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть различными: переезд, перепланировка территории, выход из строя старой проводки. Количество потребителей электроэнергии возрастает с каждым годом: трудно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих бытовых помощников, питающихся от сети. Это неизбежно ведет к изменению требований к системам электроснабжения, обустройству их с учетом новых стандартов. Многие считают, что электропроводка в доме — задача, выполнить которую под силу лишь профессионалам. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, осуществить работы самостоятельно вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет определяющее значение. Сюда относятся разметочные, пробивочные и заготовительные работы.

Соберем инструменты для монтажа ↑

Самым трудоемким занятием принято считать проделывание бороздок (штроб) для проводов и подготовку отверстий для розеток и выключателей. Работу значительно облегчают электродрель и штроборез. Штроборез отличается от болгарки наличием двух алмазных дисков, которые закрыты плотным кожухом.

Штроборез

Также необходимо приготовить кусачки с изолированными ручками, пассатижи, индикатор для проверки наличия питания в сети, алебастр, изоленту, выключатели, розетки, светильники, установочные и распределительные короба, провода. Могут понадобиться каналы для проводки, кабель.

Расчет электропроводки ↑

Расчетные работы — важный момент в решении вопроса как провести электропроводку в доме.

[include id=»1″ title=»Реклама в тексте»]

При выборе провода следует принять во внимание его сечение и минимальную мощность всех электроприборов. В комнате, где будет использоваться техника высокой мощности, сечение должно быть больше.

Это важно!Мощность электроприборов указана в паспорте. Для кухонной техники следует предусмотреть отдельный кабель.

Необходимо учесть, что провода с медными жилами выдерживают гораздо большую нагрузку, нежели их алюминиевые собратья. Чаще всего применяется двух- или трехжильный провод типа АПВ, ВВП, АППВС с площадью сечения 4,5 мм2. Трехжильный кабель используется при подключении люстр с двумя режимами работы.

Медные провода

Рассчитывая длину провода, не нужно забывать о количестве монтажных точек (выключателей, розеток, соединительных коробов). Для каждой точки понадобится не менее 10 см провода. Подсчитывая число соединительных коробов, помните, что данный показатель зависит от количества розеток и выключателей.

Как разметить территорию ↑

Одним из самых важных пунктов проведения электромонтажных работ является составление схемы, которая представляет собой чертеж вашего дома с указанием точек расположения розеток, выключателей, осветительных приборов.

Схема электропроводки

Первым делом необходимо проложить путь для главного пучка проводов. Горизонтальные участки прокладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов. Разметку креплений проводников можно проводить с крайних точек.Повысит эффективность работы разметочный шнур, окрашенный синькой или углем. Один конец закрепляем, а другой, оттянув от разметочной области, бросаем вниз резким движением руки. По прямым следам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

В местах спуска к выключателям и розеткам устанавливаются ответвительные короба. Скрытая электропроводка в доме предполагает использование аналогичных штепсельных розеток и выключателей, монтируемых в установочные короба диаметром 70 мм.

Это важно!Выключатель размещают со стороны дверной ручки, но так, чтобы дверь его не задевала. Расстояние от пола — 50-80 или 150 см. Высота от пола при монтаже розеток не регламентируется.

На кухне лучше установить тройную розетку, не забывая об отводах для подключения воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливают розетки рядом с газовыми/электрическими плитами, раковинами, водопроводными трубами.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Нельзя устанавливать розетки и выключатели в зоне размещения крана и в зоне ванны (душа, раковины). Здесь допускается установка штепсельных розеток, защищенных УЗО, в пространстве радиусом 2,4 метра от умывальника.

Устройство защитного отключения (УЗО) предназначено для защиты от токов при возникновении утечки. В ванной целесообразно использовать УЗО класса А до 30мА, для розеток — автомат типа В на ток 25А и УЗО на 30 мА. Для линии освещения вполне хватит автомата на 10А типа В.

УЗО

Что касается проводов, то, как уже упоминалось, лучше приобретать медные образцы. Принято выделять три способа соединения: спайка, скрутка и посредством клемм. Скрутка ввиду небезопасности сегодня практически не применяется. В качестве альтернативы используется бандажная скрутка, когда кабели скрепляются медным проводом меньшего сечения. Оптимальный вариант в домашних условиях — использование клемм, которые надежно удерживают кабель.

Монтаж может осуществляться несколькими способами: скрытым, открытым и комбинированным.Скрытая электропроводка выполняется над подвесными потолками, в пустотах строительных конструкций, в замоноличенных трубах, внутри перегородок. Горизонтальные участки прокладываются в слое пола, выполненном из пожаробезопасных материалов.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм. Крепление должно обеспечивать максимально плотное прилегание к основе штробы. Расстояние между точками крепежа — 0,5-1,2 м.Для разводки под подвесными потолками, выполненных из материалов класса горючести Г1, необходимы кабели с индексом НГ (не распространяющие горение). Материалы класса Г2, Г3, Г4 предполагают применение проводов в металлорукавах. Если проводка ведется в сауне или ванной комнате, то специалисты советуют применять только кабели в оболочке из поливинилхлорида.

Открытая электропроводка в доме

Открытая электропроводка производится по стенам, в кабельных плинтусах, пластиковых каналах. Важно не смешивать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Монтаж штепсельных розеток и выключателей ↑

Штепсельные розетки и выключатели бывают скрытые и открытые. Для установки открытых розеток и выключателей необходимы подрозетники, изготовленные из токонепроводящих материалов (оргстекла, дерева, гетинакса и др.).

[include id=»2″ title=»Реклама в тексте»]

Прикрепляются они саморезами или с помощью клея КНЭ-2/60, БМК-5. Розетки крепятся к подрозетнику двумя шурупами, выключатели устанавливаются в обрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

Подрозетник

Скрытые розетки и выключатели монтируют в пластиковые или металлические короба типа КП-1,2, У-196.

Короба ответвительные, соединительные, установочные ↑

При покупке ознакомьтесь с сертификатами соответствия. Короба должны быть изготовлены из пожаробезопасных материалов. Подсоединение кабелей осуществляется при помощи сварки, опрессовки или зажимов.

Это важно!Места ввода кабелей в установочные короба защищают втулками из негорючих материалов или кусками поливинилхлоридной трубки.

В комнатах с невысокой влажностью можно размещать провода в пустотах перекрытий и нишах стен. Стенки гнезд должны быть без шероховатостей, крышки — из негорючих материалов.

Ответвительный короб

Установка распределительного щита ↑

Распределительный щит — неотъемлемый компонент электроснабжения любого помещения. При монтаже проводки придется продумать не только его месторасположение, но и выбрать систему защиты, определить количество линий.

Продумывая дислокацию распределительного щита, учитывать лишь интерьерные и эстетические особенности недостаточно, необходимо соблюдать нормативы. Главное требование — доступность, т.е. организация оперативного доступа при необходимости. Щит должен закрепляться на высоте, удобной для визуального осмотра (1,5 метра).

Это важно!Распределительный щит не стоит размещать в котельных, а также влажных и пыльных местах. Сухое, чистое помещение повышает срок эксплуатации устройства в несколько раз.

Распределительный щит

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним энергосетям. Тут у многих возникают проблемы, т.к. действия эти в основном проводят организации, имеющие соответствующую разрешительную документацию.Это означает, что придется побеспокоиться о наличии некоторых бумаг — акте о скрытых работах по устройству заземления (если дом новый), заверить схему электропроводки или получить разрешение на замену того или иного элемента сети, например, счетчика.В строящемся загородном доме все намного проще — подключение к сети осуществляется «своим» электриком, все регистрационные моменты проводятся по упрощенной схеме.

Вот и все. Когда процесс завершен, следует замазать выбоины и дыры, образовавшиеся в ходе работ, соединить провода между собой и подключить электропроводку к распределительному щитку.

strmnt.com

Проводка в доме своими руками: схемы и правила монтажа

Монтаж электропроводки в частном доме своими руками – очень ответственная работа. Без специальных знаний в этой сфере, без соблюдения правил и техники безопасности можно нанести вред своему здоровью или подвергнуть риску свою семью. Перед тем как начать прокладывать линию электропередачи нужно составить схему расположения выхода сети во всех комнатах дома.

Правила и ТБ

Очень большое значение при монтаже электропроводки в частных квартирах и деревянных домах имеет техника безопасности. Работы, которые связаны с электричеством, всегда должны проходить с отключенным питанием. Важным также является выбор проводов. Нужно обращать на маркировку и их серию. Для частных домов обычно используется медная проводка с двойной изоляцией, чтобы увеличить защиту кабеля. Если в помещении сохранились старые провода из алюминия, то его нужно обязательно заменить. Нежелательно соединять медные и алюминиевые жилы между собой, так как они имеют разную сопротивляемость. Если нет возможности провести замену кабеля, то скрепление жил проводится при помощи клемм, а не скручивания. Прямое их соединение может через время создать короткое замыкание и привести к возгоранию помещения.

Установка электрического счетчика должна проходить вдали от будущих работ. Желательно сразу определить место, где будет установлено устройство защитного отключения и контуры заземления. Вся электропроводка должна быть полностью изолирована. Соединения контактов обычно помещаются в специальные герметичные изолированные коробы для продления сроков эксплуатации кабеля. Перед началом монтажа нужно составить план и схему будущей электропроводки.

Схема

Схема распределения электроприборов в квартире из 2-х комнат

Перед тем как приступить к прокладыванию своими руками электропроводки в частном доме следует сделать схему, по которой будут проводиться работы. Для этого необходимо взять план постройки и предварительно составить проект. Нужно знать, где будет размещаться мебель, какое количество электроприборов будет работать в сети, а также их общую мощность. Это позволит определить места для монтажа розеток, выключателей, светильников и прочих бытовых устройств. Схема может помочь сделать ремонт без повреждения проложенной силовой линии, а также при демонтаже старой проводки.

Размеченная схема позволит с большей точностью сделать расчеты и провести прокладывание эл. кабеля в деревянном доме или квартире. Чертеж должен начинаться от щитка, так как устройство защитного отключения является важным приспособлением, которое обеспечивает определенную защиту дому. Схема расположения проводки должна соответствовать определенным нормам и стандартам. Эл. провода должны располагаться в горизонтальном или вертикальном положении. Нельзя их укладывать перекрестно. Такое размещение кабелей позволит снизить вероятность повреждения их при ремонте.

Проект эл. проводки допускает расположение кабелей только под прямым углом. При прокладывании проводов из одной точки в другую в одной комнате нельзя допускать их изгиб в нескольких местах, а также перекосы при монтаже. Дополнительные изгибы шнура увеличивают протяженность сети в частном доме, что сказывается на сопротивлении провода.

В деревянных домах и квартирах эл. проводку принято монтировать под потолком или вдоль пола. Для того чтобы удобно можно было проводить работы, кабеля размещаются на 25-30 сантиметров ниже уровня потолка. Это оптимальная высота для того, чтобы не усложнять ремонт, и снизить вероятность механического повреждения эл. провода. Когда электрическая сеть размещается вдоль полового покрытия, тогда расстояние от пола должно быть около 15-20 сантиметров. Эти параметры должны учитываться при составлении схемы.

В обязательном порядке нужно отмечать места будущих выключателей и розеток. Это очень важный момент, так как длина провода должна рассчитываться с учетом всех точек выведения проводки. При скрытой эл. сети слишком короткий кабель может не позволить установить в определенном месте розетку или другую фурнитуру. Розетки размещаются в местах постоянного подключения электрических приборов, выключатели обычно встраивают со стороны дверной ручки при входе в комнату на высоте от 80 сантиметров. Такая высота обусловлена тем, что у детей также не должно возникать трудностей при доступе к выключателю.

Установка розеток своими руками должна проходить на высоте от 25 сантиметров от пола. Нижняя часть стены подходит лучше не только с эстетической стороны, но и по части экономии эл. провода. В среднем для составления схемы нужно учитывать, что в частном доме должно находиться по одной эл. розетке на 6-7 квадратных метров. В комнатах может быть больше розеток, чем на кухне. Их расположение может быть продиктовано расположением мебели или личными требованиями. В кухне может быть монтировано и больше 5 розеток. Это обычно связано с тем, что там подключается большое количество эл. приборов и ее размерами.

При составлении схемы нужно учитывать, что размещение розеток от окна или дверного проема не должно находиться на расстоянии менее 10 сантиметров. Распределительную коробку можно разместить в каждой комнате. От этого будет зависеть разводка эл. проводки. Специалисты настоятельно не рекомендуют устанавливать розетки и заводить проводку в ванную комнату. Предварительная схема электропроводки позволяет сделать расчет длины требуемого кабеля для монтажа. При ее составлении нужно учитывать особенности укладывания силовой линии в квартирах, деревянных домах.

Видео “Пошаговая инструкция прокладки”

Пошаговый монтаж

Чтобы сделать электропроводку своими руками нужно обладать специальными познаниями. При самостоятельном монтаже разводки и прокладывании силовой линии в деревянный дом или квартиру нужно учитывать особенности помещения. Чтобы сделать электропроводку своими руками в деревянном доме обязательно следует использовать защитные металлические рукава, коробы или трубы. Они необходимы для обеспечения полной защиты деревянных помещений от возможного искрения, короткого замыкания и возгорания. В таких домах может использоваться скрытая и отрытая линия электропроводки.

В каменных домах и квартирах чаще всего используется скрытый метод. При помощи специального инструмента (дрель и перфоратор) делается штробление углубления на стене. Штроба делается для того, чтобы в нее поместить силовой кабель, а также удобно было делать разводку по всему дому. При помощи углубления электропроводка утапливается в стену и после шпатлевки ее не видно. Это выглядит более эстетично, но при необходимости сделать ремонт или замену проводки будут возникать определенные осложнения.

Поэтому при желании сделать электрическую сеть своими руками нужно выбрать хороший и мощный провод, который сможет выдерживать большую нагрузку при одновременном подключении многих приборов. Лучшим вариантом является трехфазный провод. Трехфазный кабель также имеет заземление, что делает снабжение электричеством в деревянном и каменном доме более безопасным.

Чаще всего при монтаже электросети используется кабель серии ВВГ. Он имеет достаточную эластичность, прочность и хорошую изоляцию. После штробления углублений проводка укладывается так, чтобы не было натяжения и перекручивания жил. После этого канал замазывается алебастром. Этот вид штукатурки быстро высыхает и держит провод. Изначально его желательно только закрепить на отдельных участках. Когда будет завершен процесс монтажа всей электрической сети, можно провести тестирование линии. При работающей проводке можно завершить заделывание штробы, и сделать облицовку стен.

Подключение кабеля к устройству защитного отключения делается при помощи пайки. Обычное скручивание в этом месте недопустимо. Если проводка выходит на улицу, то ее желательно делать из меди, так как она более устойчивая, чем алюминий. В деревянных домах не делается высверливание углублений в стенах. Кабеля должны быть помещены в защитную оплетку и уложены под пол или между стен. Чаще в таких помещениях предпочитают делать отрытую проводку, соблюдая технику безопасности. Перед тем как приступить к монтажу силовой линии в деревянном доме нужно узнать о правилах ПУЭ. Здесь указан свод инструкций по укладыванию разного вида электролиний, методики и рациональные способы проведения безопасной сети.

Видео “Монтаж проводки в доме”

Что делать, если вы решите провести данные манипуляции с домашней сетью электроэнергии самостоятельно? Ответ найдете в видео ниже.

otoke.ru

Как сделать ретро электропроводку в деревянном доме своими руками (видео)

Содержание

Стиль ретро является популярным направлением в дизайне и часто используется для обустройства загородных домов:
как в интерьере, так и для обустройства наружной части — фасада.
Частный дом с его деревянными стенами и полами — подходящая площадка для ретро-дизайна, так как дерево более винтажный материла, нежели бетон или пластик.
Но подобное преимущество сопряжено с рядом трудностей, такими как приобретение соответствующей электропроводки, ее прокладка и монтаж .

Особенно актуальной эта проблема является в деревянном строении. Поскольку данный материал относится легковоспламеняемым,
требуется соблюдать осторожность во всем, что касается электричества. Так, монтаж электропроводки внутри деревянных элементов грозит
серьезной опасностью при коротком замыкании, потому преимущественно используется наружная прокладка проводов.
Чтоб не нарушать принципы дизайна и сохранить необходимый внешний вид, рекомендуется вместо стандартного кабеля применять особый тип электропроводки
— оформленную под ретро.

Примеры ретро проводки в загородном доме

Типичная ретро проводка в первой половине ХХ века представляла собой два соединенных проводка.
Каждый такой проводок был одножильным, состоял из множества проволок, свитых друг с другом по спирали.
Для данной электропроводки предусматривалась одинарная изоляция, а в качестве крепежных элементов применялись опорные ролики из фарфора.
Какие-либо ответвительные коробки не использовались, а скрученные вместе проводки убирали под изолирующую часть, чтобы электропроводка не торчала
и по возможности не портила интерьер. Примеры подобных работ можно увидеть на старых фотографиях, видео и ретро-иллюстрациях.

Современные требования противопожарной безопасности относят такой тип проводок к недопустимым, тем более в деревянном доме.
Но ее наружный вид идеально соответствует ретро-стилистике. Поэтому дизайнеры при оформлении интерьера используют качественную имитацию:
заводские провода с индексами НГ и LS, пригодные для открытой прокладки. Внешняя оболочка таких проводов изготовлена из пластика.
Иногда для покрытия используется шелк, пропитанный негорючим составом. Подобная наружная проводка в деревянном доме ретро выглядит
уместно и является безопасной.

Можно сделать ретро проводку в деревянном доме и своими руками. Для этого одножильные проводки свиваются в цельный жгутик.
Он может включать два-три проводка: это определяется наличием/отсутствием заземления в деревянном загородном доме.
При монтаже рекомендуется делать через равные промежутки небольшие петельки из проводков и надевать их на ролики-изоляторы
(с помощью последних электропроводка прикручивается к потолку, стенам и проч.). Также при прокладке провода необходимо позаботиться
о термоусаживающей трубке, которую перед монтажом следует надеть на жгут.

Важно: делать монтаж ретро проводки в деревянном доме своими руками имеет смысл лишь в том случае, если уже имеется опыт самостоятельного проведения
подобных работ. Если такого опыта нет, стоит обратиться к специалистам.

По цвету электропроводка должна согласовываться с интерьером. Для деревянных панелей подойдет золотистый или коричневый провод.
Другой пример наружной электропроводки — классический черный. Перед покупкой можно посмотреть, как выглядит ретро
проводка в интерьере деревянного дома на фото, а потом выбрать свой вариант.

Прокладка ретро проводки в деревянном доме

Перед началом прокладки проводов стоит посмотреть видео или фото примеров по монтажу ретро проводки в деревянном доме, изучить технические рекомендации.
Для тех, кто уже проводил монтаж кабелей самостоятельно, в данной технологии нет ничего сложного, делать это можно своими руками, но важно в точности
выполнить инструкции.

На начальном этапе необходимо определиться, где будут располагаться выключатели и источники света.
Ретро-стилистика предполагает использование многочисленных светильников с разными показателями интенсивности высоты освещения.
В одной комнате могут рядом располагаться высокий торшер, бра, несколько низко нависающих ламп. Стоит сразу определить местоположение всех проводок,
чтобы потом следовать плану.

Когда план проводок готов на бумаге, он переносится на стену и потолок.
Деревянный дом удобен в этом отношении: можно сделать пометку в каком-либо месте карандашом, а потом стереть ее. Если расположение проводок в плане
— строго вертикальное либо горизонтальное, не стоит полагаться на свой глазомер: лазерный уровень поможет построить ровные линии на поверхности.
Это устройство работает просто и эффективно (существует много видеоматериалов по его применению),
его можно приобрести в магазине либо сделать самостоятельно.

После нанесения разметочной трассы для проводок устанавливаются фарфоровые ролики-изоляторы. Они, как и ретро проводка, вписываются в стиль,
удачно смотрятся на деревянной поверхности и не будут выбиваться из интерьера. Монтаж роликов в деревянном загородном доме имеет свои правила.
Расстояние между ними не может превышать 50см., а розетку от первого изолятора должно отделять не более 5см. Для монтажа изоляторов есть свой инструмент:
саморезы по деревянной поверхности.

Согласно разработанной схеме устанавливаются выключатели, розетки, наружные распределительные коробки в стиле ретро.

Важно: при составлении плана необходимо думать не только о красоте интерьера, но и об удобстве, чтобы избежать какого-либо дискомфорта.

После открытия двери рука должна сразу находить выключатель, чтобы зажечь в доме свет.
Не стоит прокладывать электропроводку в доступном для детей месте: даже небольшой проводок может нести для них угрозу.
То же правило касается розеток и распределительных коробок: их расположение нужно продумать так, чтобы рука не могла случайно задеть их.
Загородный дом важно сделать безопасным для всех жильцов.

Следующий этап — прокладка ретро проводок между фарфоровыми роликами. Деревянный дом — место повышенной пожароопасности,
поэтому скрутку проводов использовать не стоит во избежание проблем. Интерьер от этого не проиграет
(можно посмотреть, как выглядит нескрученная ретро проводка в деревянном доме на фото). От стены до проводка расстояние должно составлять 1см. и более.

Когда прокладка проводов во всем деревянном загородном доме завершена, следует провести визуальный наружный осмотр.
Если проблем не выявлено, можно включать свет, подключать видеоаппаратуру и пользоваться приборами.

Минусы проводок в ретро-стиле

Загородный деревянный дом априори требует крупных финансовых вложений. И наружное оформление, и интерьер стоят дорого.
Поэтому стоит открыть калькулятор и посчитать, в какую сумму обойдется ретро-стиль
(учитывая, что каждый проводок в стилистике ретро будет дороже обычного).

Из других ограничений — невозможность использования ретро проводок для подключения приборов высокой мощности.
А загородный дом нуждается в них больше квартиры. Электропроводка в ретро-стиле не годится для варочных поверхностей, водонагревательных приборов и т.п.
Кабель имеет максимальное сечение 2.5мм., поэтому не выдерживает высоких токовых нагрузок.

Важно: наружный монтаж ретро проводки на открытых частях веранды, фасаде и т.п. не допускается в связи с низкой степенью ее защиты от влаги.
Исключения составляют некоторые деревянные сооружения, такие как закрытая деревянная беседка.
Можно изучить фото и видео с примерами прокладки ретро проводки в таком сооружении.
В связи с непригодностью стилизованных проводок для наружных работ при электрификации фасада кабель под ретро придется заменить на обычный.

Плюсы

Неоспоримое преимущество проводок в ретро-стиле — привлекательный наружный вид. Используемая для оформления комнат в квартирах и загородных домах,
дизайнерская электропроводка хорошо выглядит в реальности и на фото. По этой причине деревянный загородный дом в данной стилистике пригоден
как для проживания, так для фотосессий и видеосъемок.

Прокладка кабелей несложная, процедура электрификации загородного дома мало чем отличается от стандартной.
Необходимо учитывать уникальные особенности проводок, выполненных в ретро-оформлении (наличие фарфоровых изоляторов,
способ размещения на деревянной поверхности). В остальном же вопросов с открытой прокладкой ретро-проводов нет.

Преимущество проводок под ретро — противопожарная обработка. Деревянный загородный дом будет в безопасности, если использовать современную и качественную
ретро-проводку.

Как удешевить стоимость

Учитывая стоимость проводок под ретро, а также то, в какую сумму обходится сам деревянный загородный дом, рациональным шагом будет сократить смету.
Сделать это можно путем комбинирования. Так, материалы с ретро-дизайном можно оставить для наружного оформления (видимая часть стен, потолка и т.п.),
а группу простых кабелей провести вне поля зрения. Тот же деревянный пол закроет неприглядный провод от посторонних взглядов,
гофре либо трубу с проводами можно спрятать под деревянный плинтус. Открыть стоит лишь те детали, которые вписываются в дизайн.

Это решение сработает и для того, чтобы оснастить деревянный загородный дом мощными электроприборами.
Кабель с со стационарным приемником можно проложить отдельно для плиты или бойлера, а для других комнат — использовать проводку в ретро-оформлении.

При электрификации загородных деревянных домов находят и еще один вариант экономии. Проводка, которая питает группы,
выполняется обычным кабелем и зашивается под деревянный щит, а для выключателей, светильников и т.п. используется стилизованная проводка.
Это позволяет сэкономить на материалах и оформить весь деревянный дом в желаемой стилистике.

Видео про монтаж электропроводки своими руками

Электричество — одна из основных угроз возгорания помещения. Для того чтобы предотвратить и избежать этой угрозы необходимо вовремя менять электропроводку и уметь прокладывать новую проводку. Если у Вас мало опыта и Вы не готовы разбираться во всех тонкостях монтажа электропроводки, то лучше воспользоваться услугами профессионалов.
Чтобы правильно понять как сделать монтаж проводки самостоятельно, в этом Вам поможет видео про монтаж электропроводки своими руками.

Вернуться к содержанию

Как правильно выбрать сечение кабеля

Нужно обратиться к профессионалу, чтобы сделать правильный выбор сечения в связи с разным энергопотреблением. Выбрав кабель, необходимо его уложить. Для того, чтобы узнать подробнее смотрите следующее видео:

Вернуться к содержанию

Состав распределительного щита

Ролик рассказывается, что должно входить в состав распределительного щита. Это поможет Вам при выполнении монтажа электропроводки своими руками.

Вернуться к содержанию

Монтаж распределительной коробки

При монтаже проводки эти коробки являются необходимым элементом, который облегчает процесс монтажа.

Видео про соединение проводов в распределительной коробке:

Вернуться к содержанию

Штроборез для электромонтажа

Штроба — канавка в бетоне, кирпиче или штукатурке для прокладки электропроводки. Для штроб понадобится соответствующий инструмент.

Вернуться к содержанию

Прокладка электропроводки

В представленных материалах рассказывается обо всех тонкостях прокладки электоропроводки, которые необходимо знать, чтобы самостоятельно провести проводку.

В этом видео показаны где должен располагаться распределительный щит, к которому
подведена электропроводка и провода, идущие к счетчику. Также в этом ролике демонстрируется поэтапный монтаж электропроводки своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Электропроводка в гараже своими руками: схемы, фото, видео, пошаговая инструкция

Даже в самом простом гараже необходимо освещение, но если монтаж проводки выполнен на скорую руку, то было бы неразумно ожидать, что она будет надежной и пожаробезопасной. Создавая в этом помещении надлежащие условия для труда, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем вам, как сделать электропроводку в гараже своими руками, придерживаясь норм и предписаний.

Виды гаражей и способы подключения к электроснабжению

В зависимости от того, где находится гараж, может отличаться способ его подключения к электроснабжению.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. Рассчитывая мощность электрооборудования, которое будет подключено в гараже, необходимо учитывать электропотребление приборов, находящихся в доме. Если это будет не просто гараж, а автомастерская, в которой будут проводиться электросварочные работы, тогда схема электропроводки в гараже своими руками должна включать отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которыми планируете пользоваться в гараже. В обязательном порядке учитывается количество светильников и их место расположения.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то нет надобности в большом количестве розеток и светильников, но и сильно экономить тоже не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель для того, чтобы можно было разделить линии освещения по группам.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

itemprop=»video» >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

• Распределительный щиток – 1 шт.
• Счетчик электроэнергии – 1 шт. (если нужен).
• УЗО – 1 шт.
• Подрозетники – по количеству врезных выключателей и розеток.
• Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
• Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
• Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
• Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
• Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного пользования. Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
• Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

• Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки. При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
• Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
• Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники. Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
• Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
• Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=»video» >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=»video» >

itemprop=»video» >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Инструменты и оборудование для прокладки проводов от Klein Tools

Доставьте кабели туда, куда им нужно

При прокладке кабельной трассы, особенно такой, которая должна проходить через довольно ограниченные пространства (например, под фальшполом, потолком, стенами или проходами), вам нужны не только голые руки. И, к счастью, существует ряд продуктов, которые помогут вам в процессе прокладки и протягивания кабелей в этих труднодоступных местах.

Тяговые стойки и прицепы помогут доставить катушки с кабелем на рабочую площадку. Инструменты для протягивания кабеля могут помочь перемещать кабель по кабелепроводу, а рыболовная лента и стержни могут направлять и извлекать провода.

Гибочные станки

могут формировать ваши трубы и кабелепровод в соответствии с потребностями вашего участка, а смазка может помочь прокладывать кабели по кабелепроводу с минимальным трением.

Если для бега вы хотите выйти за пределы внутреннего пространства, у нас также есть инструменты и устройства, предназначенные для прокладки кабелей в воздухе и под землей.

Основные инструменты для монтажа проводов

Монтаж проводов может быть непростым делом, но, к счастью, есть множество инструментов, которые облегчат вашу работу. Независимо от того, работаете ли вы дома над личным проектом или занимаетесь прокладкой проводов в промышленных условиях, важно убедиться, что работа выполняется правильно!
Некоторые кабельные работы могут быть простыми, но другие сложны и требуют сгибания и поворота проводов в полу, стенах и крышах.Такое маневрирование практически невозможно без правильных инструментов, не говоря уже о том, что оно вызывает разочарование и требует много времени. Здесь мы расскажем о некоторых из лучших инструментов CableOrganizer.com для монтажа проводов.

Монтаж проводов стал проще!

В то время как вы сами можете делать удивительные вещи с кабелями и проводкой, инструменты, выделенные здесь, выведут вашу работу на новый уровень. Зачем идти на компромисс, когда все, что вам нужно, буквально у вас под рукой?

Съемники и инструменты для кабелей

Протягивание кабелей может быть очень неприятным и трудным занятием.В зависимости от того, насколько велико пространство, с которым вы работаете, и сколько проводов вам нужно протянуть, это может быть утомительной работой, особенно если вы наткнетесь на какие-либо защелки или трудные места. Наш набор инструментов, специально предназначенных для протягивания кабеля, призван помочь вам в любой сложной ситуации.
Такая простая вещь, как натяжной ремень, может помочь вам захватить провода и предотвратить их запутывание, в то время как съемник для тросов может упростить вашу работу. Все зависит от того, какую работу вы ищете, и от того, какая помощь, по вашему мнению, вам понадобится.

ПВХ / трубогибы и труборезы

Сгибать трубу непросто. Наше разнообразие гибочных станков и резаков позволит вам сохранить тренировку для спортзала, вместо того, чтобы тренироваться в поту, пытаясь согнуть трубы голыми руками. Независимо от того, с какой работой вы сталкиваетесь, у нас есть для нее инструмент.
Ручные гибочные станки — отличная альтернатива для небольших работ. Хотя они являются довольно стандартным инструментом, существуют их разновидности, например, гибочные машины с легко читаемыми контрольными символами, которые значительно упрощают вашу работу.Мобильные трубогибы позволяют легко перемещать установку между рабочими местами, не теряя времени и энергии.

Fish Stix, удочки и телескопические удилища

Было бы здорово, если бы кабели всегда выходили из стены, готовые к протягиванию, но зачастую это не так. Вместо этого необходимо находить кабели и перехватывать их в труднодоступных местах, а для выполнения работы необходимы правильные инструменты.
Телескопические опоры бывают разных видов. Хотя все они предлагают большие пролеты, чтобы помочь вам добраться до мест, куда вы обычно не можете попасть, некоторые даже предлагают инновационные системы, помогающие облегчить боль в спине с помощью таких вещей, как магниты и быстрое извлечение, чтобы сэкономить время.У нас даже есть удилища, идеально подходящие для рыбалки, и удилища в зданиях и колодцах.

Не забывайте обо всем!

Мы рассмотрели некоторые большие инструменты, которые вам понадобятся для правильной установки проводов, но важно не забывать о мелочах и мелких дополнениях, которые могут значительно облегчить вашу работу. Жгуты кабелей помогают организовать провода — вместе или по отдельности — для облегчения распознавания. Системы смазки могут быть именно тем, что вам нужно, чтобы пропустить кабели через сложные участки с большим трением.
Неважно, чего вы собираетесь достичь в рамках проектов по прокладке проводов, на сайте CableOrganizer.com есть инструмент, который упростит вашу жизнь.

Провода и кабели

Провода, как мы определяем здесь:
используется для передачи электричества или электрических сигналов. Провода
бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры
известно о двух
важные моменты:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких
провода, используемые в конструкции устройств

-Использование проводов в цепях переменного тока вызывает всевозможные проблемы , например
скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкций проводов
4. Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества
в проводах: сопротивление и импеданс

Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока
имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему
Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока.Инженеры любят
C.P. Штайнмецу пришлось
сначала разберитесь с математикой и физикой.

Питание переменного тока:

В сети переменного тока любит путешествовать рядом
поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает
вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие
соседние провода (например, в обмотке), вызывающие

эффект близости. Со всеми этими свойствами необходимо иметь дело
при проектировании цепи переменного тока.

Питание постоянного тока:

In Постоянный ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью.
элементы, такие как медь, серебро или золото, менее проводящие
Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую ​​же токовую нагрузку.

Инженеры выбирают правильные
диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла.Как вы увидите на схеме ниже, медь
может выдерживать больший ток, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри
Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился.
и сделал первую лампу накаливания!
но всего через несколько секунд проволока расплавилась и испарилась из-за
тепло, вызванное сопротивлением в проводе.

Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси.
В меди содержание кислорода и других материалов в меди влияет на проводимость,
поэтому медь, из которой будет сделан электрический провод, легируется по-другому.
чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди).Монокристаллическая медь или алюминий лучше
проводимость, чем у поликристаллических металлов, однако крупнокристаллическая медь очень дорого обходится
производят и используются только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводе.
материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности.
На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования
медные провода большого диаметра за счет сопротивления на расстоянии.Это сделало мощность постоянного тока
не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:

Инженеры используют закон Ома
чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы
потеряет на расстоянии.

I = V / R Ампер = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения

Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:

Создание
Тепло в проводе обычно является признаком потери энергии, однако в вольфрамовом
или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который
может быть желательным.Вольфрам используется для изготовления нитей
потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и
ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии
поскольку большая часть прошедшей энергии теряется в виде тепла и света.

По мощности
передачи мы ищем как можно более низкое удельное сопротивление, мы хотим
для передачи энергии на большие расстояния без потери энергии из-за тепла.
Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров.
Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: Карл Роснер, Марк Бенц и другие
использовали специальные катушки сверхпроводящего провода для производства всего мира
первый магнит 10 тесла.Вместо меди используются ниобий и олово
поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники.
Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает
проводимость бесконечности. В какой-то момент сопротивления вообще нет.
Были экспериментальные сверхпроводящие линии высокого напряжения, которые
смогли передавать мощность практически без потерь, однако технология
недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В
магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения
провода, каждое кольцо ближе к проводу имеет более прочный
магнитная сила.
Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей
и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность
провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление
не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не
чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока.
Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля.
поле и возвращается, когда магнитное поле схлопывается.

2.) Скин-эффект:

В сети переменного тока электроны любят течь по
вне провода. Это потому, что изменение тока вперед и назад
вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

Глубина кожи

Глубина скин-слоя — это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем сильнее сжимается ток.
на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет
не будет нормально на 200 МГц. Инженеры всегда должны
При проектировании цепей учитывайте скин-эффект. Увидеть
сайт Википедии для
формула, используемая для расчета глубины скин-слоя.

Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад
тем больше вихревых токов он создает. Эта высокая частота
блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на
право. Провод кажется многожильным и оголенным, но это не так,
он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка
несет свою часть тока, при этом ток идет снаружи
каждой пряди.Это дает большую площадь поверхности в целом и позволяет
большое количество тока для прохождения.

3.) Типы проводов:

Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях:

4.)
Проволочные материалы:

Наиболее распространенным материалом для изготовления электрического провода является медь и алюминий ,
это не самые лучшие проводники, но они многочисленны и дешевы. Золото также используется в приложениях, поскольку оно устойчиво к коррозии.
Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство
будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

Золото обычно используется в контакте
области, потому что эта точка в системе более подвержена коррозии и
имеет больший окислительный потенциал.

Алюминий
обернутый вокруг стального центрального провода используется в передаче энергии, потому что
алюминий дешевле меди и не подвержен коррозии. Стальной центр
используется просто для прочности, чтобы удерживать провод на длинных участках. Выше
типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники,
твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

Статья, фото и видео М. Велана и В. Корнрумпфа

Источники:
Государственный университет Джорджии
Википедия
Волшебники Скенектади Карл Рознер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Денверским электродвигателем. Технический центр Эдисона. 2012
Видео с Энергетической ассоциацией Сан-Мигеля.Технический центр Эдисона. 2014 г.

Уильям Корнрумпф, инженер-электрик

Как поменять светильник, не нанимая электрика

Около года назад мы переехали в новый дом, где у нас почти все работало — акцент на почти все . Единственным поводом для беспокойства была столовая в королевском синем цвете с ужасной устаревшей люстрой. Этот светильник представлял собой уникальную версию бронзового уродства, натертого маслом, с коричневатыми, кремовыми, нежно-молочными оттенками стекла и трио не гламурных хрустальных безделушек, изящно свисающих с него.Итог: это должно было уйти. Обычно я мог бы нанять электрика, но, поскольку я поменял осветительные приборы, прежде чем могу сказать вам, что это не совсем крупный сделай сам (и я вообще не считаю себя мастером). Мы искали в Интернете идеальный светильник, зная, что собираемся полностью преобразить эту комнату, добавив красивую бумагу из шинуазри от Tempaper и свежий слой Cream Puff от Behr Paint, чтобы он соответствовал соседней гостиной. С такой традиционной бумагой мы хотели создать современный светильник для помещения.

Кариша Суонсон

Большинство светильников поставляются с инструкциями по сборке, но они касаются только сборки светильника, а не его установки. Я обнаружил, что сборка светильника той, которую я купил, была самой трудоемкой, но это потому, что я устанавливал люстру, а та, которую я снимал, была очень тяжелой. Если вы делаете настенный светильник, это будет довольно просто, и процесс будет таким же.Итак, вот как это делается.

Что вам понадобится:
Тестер напряжения
Philips и отвертки с плоской головкой (или аккумуляторная дрель с насадками)
Устройства для зачистки проводов
Соединители для проводов
Плоскогубцы с игольчатыми наконечниками (могут не понадобиться)

Кариша Суонсон

Если светильник висящий и тяжелый, вам также понадобятся:
Лестница или две
Помощник

Перед тем, как начать: Убедитесь, что вы вынули все детали для вашего осветительного прибора, читайте инструкцию и есть все необходимое для установки.

1. Отключите электричество

Найдите центральную электрическую панель в своем доме и отключите питание цепи, в которой находится люстра. Различные схемы на панели должны быть помечены, но если это не так, вам может потребоваться попробовать несколько, чтобы определить, какая из схем люстры является вашей (а затем составьте проект маркировки их!). После выключения цепи убедитесь, что освещение люстры не включается.

Кариша Суонсон

2.Открутите светильник.

Сначала снимите с люстры все съемные части, такие как лампочки или стеклянные крышки. Обычно есть декоративная пластина или деталь навеса, скрывающая фактическую стеновую или потолочную фурнитуру. Вам нужно сначала открутить его, прежде чем вы увидите проводку. (Если вы снимаете тяжелую люстру, как я, обязательно найдите помощников и лестницу, чтобы справиться с весом люстры. В моем случае снятие этого медведя было самой трудоемкой частью.)

3.Удаление проводки

После снятия декоративных накладок вы можете снять пластину, и должна быть хорошо видна проводка, которая должна быть закрыта. Если это не так или если вы совсем запутались на этом этапе, остановитесь и наймите профессионального электрика (такие сайты, как Thumbtack и Angie’s List, делают это очень просто!) Осторожно открутите колпачки, затем используйте тестер напряжения на оголенная часть проводов, чтобы убедиться в отсутствии электричества. Прежде чем разъединять провода, обратите внимание на то, как они прикреплены (хорошей идеей будет сделать снимок схемы проводов).

Кариша Суонсон

4. Снимите люстру

Сначала убедитесь, что весь вес люстры поддерживается лестницей и вашим помощником (помощниками). Отвинтите монтажный кронштейн от коробки для потолочных светильников и осторожно опустите люстру. Радуйтесь! Сделайте короткую передышку! Старый светильник пропал! Но теперь у вас нет света. Пора снова подключить эту штуку.

Кариша Суонсон

5.Измерение

Если вы собираетесь вешать люстру или подвесной кулон, определите длину, на которую вы хотите, чтобы они свешивались с потолка. Если ваша люстра висит над столом (как моя), вам нужно, чтобы она находилась на высоте от 30 до 34 дюймов над столом. После того, как вы отрегулируете люстру до нужной длины, вам нужно будет отрезать и зачистить провода. Отрежьте до нужной длины плюс дополнительных 8-10 дюймов. Затем используйте инструменты для зачистки проводов, чтобы удалить 1 дюйм покрытия с каждого провода.

6.Поменяйте местами пластины

Замените существующую пластину для оборудования на новую, которая поставляется с вашим новым фонарем. Прикрепите монтажный кронштейн светильника к потолочной коробке, убедившись, что вы проплываете провода через новую пластину, чтобы их можно было снова подключить.

Кариша Суонсон

7. Соедините провода

Затем соедините провода люстры с проводами потолка, соответствующие цвета: белый с белым, черный с черным, провод заземления с проводом заземления (они не зачищены).Подключите с помощью соединителей проводов.

8. Собрать!

Вставьте провода в электрическую коробку и следуйте инструкциям по сборке осветительного прибора. Для меня это заняло больше всего времени! P.S. Не забывайте о лампочках!

9. Включите электричество

После того, как осветительный прибор полностью установлен и собран, пора вернуться к блоку выключателя и включить выключатель. Вуаля! Грейтесь в свете! Ваш новый светильник включен.

Кариша Суонсон

Подписывайтесь на House Beautiful в Instagram.

Кариша Суонсон
Директор рынка
Я директор по маркетингу House Beautiful.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко используется в домах.

Это технология существует уже давно (с начала 20 века) и имеет много уникальных преимуществ для надежной и точной передачи.

Он также имеет ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля передавать данные быстро, без помех или повреждений от факторов окружающей среды.

Три наиболее распространенных размера кабеля: RG-6, RG-11 и RG-59:

• RG означает «радиогид». Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, а 6 означает 0,06 и т. Д.). Их также называют радиочастотными кабелями, что означает «радиочастота».
• Большинство непромышленных коаксиалов теперь известно как RG-6, но установщики могут использовать более толстый кабель, например RG-11.

Кабели

• RG, используемые в домах, должны иметь полное сопротивление 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа. Разъемы F-типа для кабелей RG-6 бывают нескольких типов:

• Компрессионные соединители
• Соединители с саморезом
• Разъемы обжимные

Для подключения вам потребуются вилка и розетка одного типа.У штекерных разъемов центральный провод торчит, а у гнездовых разъемов есть место для вставки центрального провода.

Имейте в виду, что в коаксиальных кабелях иногда возникает утечка сигнала, известная как входящий или выходной. Это вызывает мозаичные, нечеткие или снежные сигналы.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, у которого есть внутренний проводник, окруженный изолирующим слоем, окруженный проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На схеме ниже показана конструкция типичного кабеля.Электрический сигнал проходит через центральный провод.

1. Центральный провод — сталь, плакированная медью.
2. Зажим центрального проводника — используется чистый полимер для снятия изоляции, препятствующий миграции влаги.
3. Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
4. Первый внешний проводник — экран с алюминиево-полимералюминиевой лентой, надежно прикрепленный к диэлектрическому сердечнику.
5. Второй внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
6. Третий внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
7. Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции экрана НЧ в условиях экстремальных радиочастотных шумов.
8. Коррозионно-стойкое средство защиты
   1. Для помещений и антенн — непроточный материал, предназначенный для предотвращения миграции влаги в конструкцию кабеля.
   2. Подземный — текучая смесь, способная заделать небольшие разрывы кожуха.
9. Оболочка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (PE) или огнестойкого поливинилхлорида (PVC) доступна для защиты сердечника во время установки и на весь срок службы кабеля.
10. Интегральный посыльный — опорный элемент из оцинкованной углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам явные преимущества и недостатки при настройке вашей сети.

Решение, которое лучше всего подходит для вашей ситуации, зависит от расстояния вашего подключения и объема данных, которые вы отправляете.Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется ретранслятор. В коаксиальном кабеле потери сигнала выше, поэтому его следует использовать на меньших расстояниях. Оптоволоконные кабели несут гораздо больше информации. Оптоволоконный кабель также значительно дороже. Волоконно-оптические кабели реже используются в жилых и потребительских помещениях, чем коаксиальные.

Коаксиальные кабели

просты в установке и очень долговечны. Поскольку оптоволокно обеспечивает более высокую и более быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете в домашней установке или в сети передачи данных средней емкости, вам, вероятно, будет лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для предоставления услуг широкополосного доступа. Самый большой недостаток кабельного Интернета — колебания скорости. Если снова взглянуть на оптоволоконный и кабельный интернет, то услуги кабельного интернета обычно распределяются между несколькими абонентами. Это означает, что если в кабельном регионе работает большое количество пользователей, которые одновременно работают с приложениями с интенсивной полосой пропускания, использующими Интернет, скорость каждого из них может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости волокна по сравнению с коаксиальным кабелем, то стоимость волокна обычно намного выше. После установки стоимость выделенного доступа в Интернет по оптоволокну также будет выше, чем стоимость общего кабельного подключения к Интернету.

Женщина играла в видеоигру со своим племянником, когда ее застрелила полиция Форт-Уэрта

28-летняя г-жа Джефферсон гордилась тем, что была «крутой тетушкой» для детей своих братьев и сестер, и не спала до утра субботы Утро с племянником, с контроллерами Xbox в руках, по словам С.Ли Мерритт, семейный адвокат. Но пара забеспокоилась около 2:30 ночи, сказал он, когда они услышали шорох за пределами дома и увидели фонарики.

Сосед позвонил в полицию, увидев приоткрытые передние и боковые двери г-жи Джефферсон. Позже он сказал, что сожалеет о звонке. Два ответивших офицера тихо прокрались возле темного дома, где г-жа Джефферсон жила со своей матерью.

Открыв дверь забора и войдя на задний двор, белый офицер увидел г-жу.Джефферсон, черный, через окно спальни. Он крикнул ей, чтобы она подняла руки, и сразу же произвел единственный выстрел через стекло, согласно кадрам с телекамеры, опубликованным отделом. Офицеры на видео не называют себя полицейскими.

Племянник г-жи Джефферсон все еще находился в спальне, когда она была убита, сообщила полиция.

Убийство молодой женщины в ее собственном доме опустошило лидеров и жителей Форт-Уэрта, которые в воскресенье заявили, что все еще пытаются разобраться в цепи событий.Около 500 человек мирно собрались перед домом г-жи Джефферсон в воскресенье вечером, скандировали, держали плакаты и регистрировали людей для голосования. Многие призывали уволить офицера и привлечь его к ответственности.

Несколько участников открыто несли оружие, в том числе один мужчина с винтовкой, который спокойно направлял движение. Никаких полицейских в форме на собрании не было.

Многие проводили параллели между смертью г-жи Джефферсон и убийством Ботама Джин, чернокожего бухгалтера, которого в прошлом году застрелил белый полицейский в своей квартире в Далласе.Офицер по этому делу, Эмбер Гайгер, была уволена, а в этом месяце была признана виновной в убийстве и приговорена к 10 годам тюремного заключения.

Мать г-жи Джефферсон внимательно следила за судом г-жи Гайгер и видела г-на Мерритта по телевидению, представлявшего семьи г-на Жана и свидетеля, сказал адвокат.

Департамент полиции не назвал имя офицера, но в своем заявлении говорится, что он почувствовал «угрозу», хотя официальный представитель отказался сообщить подробности. Сотрудник находился в отделении с апреля 2018 года и сейчас находится в административном отпуске.

Лейтенант Брэндон О’Нил, представитель департамента, заявил на пресс-конференции, что департамент продолжает расследование стрельбы и рассмотрит вопрос, почему офицер не назвал себя полицейским. На понедельник запланировано собеседование с офицером в отделе по расследованию серьезных дел.

Офицеры пытались оказать медицинскую помощь, но г-жа Джефферсон была объявлена ​​мертвой к 3:05, по словам судмедэксперта округа Таррант. Полиция заявила, что они нашли в комнате пистолет — не тот, который использовал полицейский, — но отказались отвечать на дальнейшие вопросы.

«Правоохранительные органы не утверждали, что у нее было оружие», — сказал г-н Мерритт, добавив, что она владеет оружием на законных основаниях. «Кроме того, это не имеет значения, потому что это ее дом».

Келли Аллен Грей, член городского совета, представляющая район, где была убита г-жа Джефферсон, сказала, что не имеет смысла, что беспокойство соседа может привести к смерти женщины.

«Я все еще борюсь с тем фактом, что позвонил сосед, обеспокоенный соседом, и это результат этой заботы и беспокойства», — сказала г-жаАллен Грей, который всю жизнь прожил в Форт-Уэрте. «Это не может быть концом историй людей, которые заботятся друг о друге. Это не может быть концом ».

Джеймс Смит, сосед, позвонивший в полицию, сообщил местным СМИ, что сначала сам проверил дом г-жи Джефферсон после того, как его племянница сообщила ему, что двери дома открыты. Увидев включенный свет и ничего не услышав внутри, он позвонил в полицию, не предназначенную для экстренных случаев, чтобы офицеры проследили за тем, чтобы все были в безопасности.

В своем звонке в полицию, который департамент сообщил в воскресенье, г-н Смит сдержанным тоном сказал, что двери открываются необычно и что он не уверен, что кто-то дома. «Я звоню по поводу своего соседа», — сказал он оператору в начале разговора.

Дана Уильямс, племянница г-на Смита, сказала, что ее дядя был потрясен и слишком расстроен, чтобы разговаривать с журналистами. По ее словам, он был особенно расстроен тем, что полиция припарковалась на соседней улице, а не остановилась перед г-жой.Дом Джефферсона или подъезд к ней.

Г-жа Уильямс сказала, что ее дядя сказал своей семье, что он никогда не говорил полиции о том, что подозревает кражу со взломом. «Почему они должны были так войти?» он все время спрашивает, сказала мисс Уильямс.

Г-жа Уильямс сказала, что к ней приехала семья г-жи Джефферсон и сказала ее дяде, что он не сделал ничего плохого. Она сказала, что ее дядя живет в одном доме более 50 лет, и что члены семьи часто видели, как мисс Джефферсон моет свою машину или ухаживает за своей матерью.Дети из двух семей часто играли вместе.

Убийство произошло на фоне существующей напряженности между гражданами и полицейским управлением Форт-Уэрта, офицеры которого с июня застрелили семь человек, все, кроме одного, погибли. Нынешний начальник полиции Эд Краус занял пост в мае после того, как городской менеджер уволил предыдущего начальника полиции после нескольких месяцев трения с городскими властями из-за его руководства департаментом.

Роджер Фоггл, парикмахер и активист из Форт-Уэрта, сказал, что стрельба в субботу стала серьезным препятствием для усилий по преодолению разрыва между полицией и гражданами.«Проверки здоровья не должны приводить к выдаче свидетельств о смерти», — сказал он.

Мэнни Рамирес, президент Ассоциации полицейских Форт-Уэрта, сказал, что офицер, убивший г-жу Джефферсон, никогда не был предметом расследования и был «очень потрясен» случившимся, как и другие офицеры в Форт-Уэрте. Полицейское управление на 1700 человек.

Офицер Рамирес назвал стрельбу «трагической ошибкой» и сказал, что полицейские оплакивали потерю г-жи Джефферсон, которая, по его словам, имела «полное право иметь огнестрельное оружие в этом доме.

Г-жа Джефферсон, которую звали Тэй, в 2014 году окончила Университет Ксавьера в Луизиане, единственный в стране колледж для чернокожих католиков, по специальности биология. Она работала из дома, продавая фармацевтическое оборудование, так как училась, чтобы поступить в медицинский институт.

Г-н Меррит сказал, что семья г-жи Джефферсон хотела, чтобы офицер, стрелявший в нее, был уволен, а другое агентство, возможно, департамент шерифа, начало уголовное расследование убийства и передало дело местным прокурорам.

«Это семья, которая переживает крайнюю трагедию», — сказал г-н Мерритт. По его словам, отец г-жи Джефферсон живет в Нигерии.

Он добавил, что разговаривал с племянником г-жи Джефферсон, который описал ночь до того момента, когда его тетя подошла к окну.

«Я остановил его там, — сказал мистер Мерритт.

Несколько кандидатов в президенты от Демократической партии резко раскритиковали стрельбу в воскресенье, заявив, что мисс Джефферсон должна быть жива.

«Быть ​​черным в собственном доме не должно быть смертным приговором», — написала сенатор Камала Харрис.Сенатор Берни Сандерс потребовал от Министерства юстиции расследования убийства, а сенатор Элизабет Уоррен заявила, что стрельба показала необходимость более строгих стандартов применения силы.

Улица, которая сейчас находится в центре недавних полицейских споров, — это тихая улица в рабочем районе, состоящем в основном из чернокожих и латиноамериканцев.

В воскресенье цветы и плюшевого мишку были размещены на дорожке, ведущей к голубому дому мисс Джефферсон, который является одним из самых новых домов в квартале.

Дом находится рядом с мечетью, где воскресным утром Джеймс Д. Мухаммед стриг газон. Закончив, он перешел на лужайку мисс Джефферсон и подстриг ее тоже.

Марина Трахан Мартинес сообщила из Форт-Уэрта, Николас Богель-Берроуз из Нью-Йорка и Дэйв Монтгомери из Остина, штат Техас. Ванесса Свейлс предоставила репортаж из Нью-Йорка.

Van De Graaff Generator Wonders

Большинство людей раньше видели генератор Ван де Граафа в научном центре или по телевизору.Вы знаете, что от этого у людей волосы встают дыбом, но знаете ли вы, как это работает?

Все эксперименты Ван де Граафа основаны на том факте, что одинаковые заряды отталкиваются.

Генератор Ван де Граафа вытягивает электроны с Земли, перемещает их по ленте и хранит на большой сфере. Эти электроны отталкиваются друг от друга и стараются уйти как можно дальше друг от друга, растекаясь по поверхности сферы. На Земле есть много места для распространения электронов, поэтому электроны вернутся на землю любым доступным путем.

Заземляющий стержень — это меньшая сфера, прикрепленная к земле проводом. Он обеспечивает удобный путь для движения электронов к земле. Если мы поднесем заземляющий стержень достаточно близко к большой сфере, электроны разорвут молекулы воздуха и запрыгнут на заземляющий стержень, создав искру и треск.

Когда люминесцентная лампа приближается к отрицательно заряженному генератору, электроны на генераторе проходят через трубку и человека, держащего ее.Текущие электроны приводят к возникновению электрического тока, освещающего лампу. Чтобы зажечь люминесцентную лампу, не нужно много тока!

Если положить арахис или конфетти из пенополистирола на генератор Ван де Граафа, то получится отличный трюк. Электроны, которые собираются на сфере, распространяются на арахис и конфетти из пенополистирола, делая маленькие легкие предметы отрицательно заряженными. Когда отрицательные заряды арахиса отражают отрицательные заряды генератора, арахис отталкивается от сферы.

Когда ученик кладет руку на сферу, электроны распространяются на этого человека, поскольку они отталкиваются от других электронов. Они наиболее очевидны в волосах человека, потому что одинаковые заряды электронов отталкиваются друг от друга и заставляют волосы встать и разойтись друг от друга. Пока человек стоит на изолированной платформе, электроны не смогут спускаться на землю, и его волосы останутся дыбом.

Видео ЭЭГ | Фонд эпилепсии

Что такое видео-ЭЭГ-тест?

Видео ЭЭГ (электроэнцефалограф) записывает то, что вы делаете или переживаете, на видеокассету, в то время как тест ЭЭГ записывает ваши мозговые волны.Цель состоит в том, чтобы иметь возможность увидеть, что происходит, когда у вас приступ или событие, и сравнить картину с тем, что в то же время записывает ЭЭГ. Также записываются звуки, возникающие во время тестирования — они могут улавливаться, если человек разговаривает или издает звуки во время мероприятия. Таким образом, врачи, читающие ЭЭГ, могут определить, были ли приступы или события связаны с электрической активностью мозга. Если так, мы бы назвали это приступом эпилепсии.

• Видео-ЭЭГ наиболее полезно для определения того, являются ли приступы с необычными характеристиками эпилепсией, для определения типа припадков и определения области мозга, в которой начинаются припадки.Если рассматривается возможность хирургического вмешательства при эпилепсии, необходимо точно определить местонахождение области.
• Другие названия видео-тестов ЭЭГ: телеметрия ЭЭГ, мониторинг ЭЭГ или видео-мониторинг ЭЭГ. Обычно эти термины означают одно и то же.

Где проводятся видео-ЭЭГ-тесты?

Тесты

Видео ЭЭГ обычно проводятся в условиях больницы, где можно безопасно контролировать приступы.

• Поскольку припадки непредсказуемы, они могут возникнуть не тогда, когда вы хотите, во время мониторинга ЭЭГ.Когда человека госпитализируют для прохождения тестирования, можно уменьшить количество противосудорожных препаратов, чтобы спровоцировать приступы, чтобы их можно было зарегистрировать.
• Продолжительность тестирования варьируется в зависимости от того, как часто у человека обычно бывают припадки, типа припадков и почему проводится наблюдение. Тестирование может занять от нескольких дней до недели или больше.

Видео-ЭЭГ-тесты можно проводить дома или в амбулаторных условиях, например в лаборатории ЭЭГ.

• В некоторых лабораториях ЭЭГ за человеком можно наблюдать с помощью ЭЭГ и видео в течение нескольких часов в течение одного дня.Это может быть полезно для людей с типами приступов, которые возникают очень часто, случаются в определенное время дня или могут быть легко и безопасно вызваны (например, мигающим светом).
• Некоторые центры могут отправлять видеоаппаратуру домой с кем-нибудь, кто проходит амбулаторный мониторинг ЭЭГ. Это тестирование может помочь записать активность человека и судороги во время его повседневной деятельности и во время сна. Это сложно сделать, если кто-то живет один, так как нужен кто-то, чтобы помочь с оборудованием и помочь человеку во время припадка.
• Из соображений безопасности, лекарства от эпилепсии обычно не снижают при тестировании ЭЭГ, проводимом вне больницы.

Что происходит при тестировании видео ЭЭГ?

• Отведения ЭЭГ накладываются на вашу голову специальной пастой, называемой коллодием, как при амбулаторном тестировании ЭЭГ. Голова (и электроды) обычно покрываются колпачком или марлевой повязкой;
• Обычно вас помещают в комнату на блоке наблюдения за эпилепсией, где можно делать ЭЭГ, аудио- и видеозаписи.
• Электроды подключаются к проводу или шнуру, прикрепленному к кассете. Шнур также может быть подключен к специальному разъему для ЭЭГ в стене или к ближайшему аппарату. В комнатах наблюдения все чаще используются беспроводные системы.
• Во время наблюдения врачи, занимающиеся эпилепсией, могут снизить дозу лекарств, чтобы повысить вероятность возникновения припадков. Иногда, чтобы спровоцировать судороги, предпринимаются другие действия, например, лишение сна, использование мигалок или упражнения.
• Целью тестирования обычно является запись ваших типичных припадков или событий и обеспечение вашей безопасности.Иногда снижение приема лекарств может привести к большему количеству приступов, чем обычно, или у вас может быть более сильный приступ или тот, который длится дольше, чем обычно. Врачам и медсестрам может потребоваться прописать вам противосудорожные препараты, которые действуют быстро, чтобы остановить длительные или повторяющиеся припадки, если они возникают во время обследования.

Что сделано, чтобы обезопасить меня (или моего любимого человека)?

Когда тестирование проводится в больнице, необходимо предпринять ряд мер безопасности. Блоки мониторинга имеют различное физическое расположение, что позволяет персоналу внимательно следить за вами.Вот несколько примеров других стратегий безопасности, которые можно использовать:

• Вам не разрешается вставать и ходить самостоятельно. То, что вы можете сделать, будет зависеть от ряда факторов, таких как тип вашего приступа, частота его возникновения, другие риски для безопасности и окружающая среда.
• Если лекарства будут отменены, за вашей деятельностью потребуется еще более тщательное наблюдение. Когда вы встаете с постели, возможно, вам понадобится помощник. Они могут обернуть пояс вокруг талии, чтобы вы не упали, если во время ходьбы случится припадок.
• Вам будет предложено сесть на кровать в поле зрения камеры, чтобы можно было получить хорошие видеозаписи.
• Иногда во время или после судорог человек может попытаться встать с постели, побежать или потянуть за электроды. Обычно это происходит, когда человек сбит с толку или не знает, что происходит. В этих ситуациях ваша бригада эпилепсии может порекомендовать такие вещи, как ремень безопасности, чтобы вы не вылезли из кровати, рукавицы на руках или другие типы шагов безопасности.

Накладки

• надеваются на боковые перила кровати, чтобы вы не поранились (в случае удара руками или ногами о боковые перила во время схватки).
• Кислород, отсасывающий аппарат и другое защитное оборудование хранятся поблизости на случай, если они понадобятся во время длительного захвата.

Другие полезные советы

• Многие пациенты говорят, что просто сидеть в больнице день за днем ​​скучно. Так что принесите что-нибудь почитать или что-нибудь еще, чтобы чем-нибудь занять себя.
• Захватите одежду на пуговицах или на молнии, чтобы вам не приходилось натягивать их через голову. Помните, аппаратура ЭЭГ у вас на голове!
• Спросите у персонала об использовании электронного оборудования.Обычно можно использовать сотовый телефон, ноутбук или другое устройство, но не когда оно подключено к сети. Это делается для того, чтобы не создавать помех для записи ЭЭГ и оборудования.
• Спросите у персонала, может ли кто-нибудь пойти с вами. Часто бывает полезно, чтобы во время тестирования с вами оставался друг члена семьи или опекун. Они могут помочь в наблюдении за припадками, которые люди, которые не знают вас, легко перехватят. Чаще всего это делается для детей, людей с другими ограниченными возможностями, которые не могут оставаться одни в больнице, или в других особых обстоятельствах.
