Проводка в деревянном доме: Электропроводка в деревянном доме своими руками

120 фото реализации работ различной сложности

Большинство возводимых домов не могут похвастаться экологичностью используемых в их строении материалов.  Для внутренней отделки все чаще применяют химию и синтетику.

Несмотря на доступность и распространённость искусственных материалов, все больше собственников предпочитают возводить дома из дерева. Такие постройки привлекательны снаружи, уютны внутри, а главное — экологичны!

Решив построить деревянный дом, будущие хозяева неизбежно столкнутся с трудностью: каковы правила для прокладывания проводки в деревянном доме?

Как известно, древесина — легко возгораемый, пожароопасный материал. В целях безопасности, следует придерживаться правил устройства электроустановок, особенно если вы не профессионал.

Краткое содержимое статьи:

Как не следует делать

Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!

Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.

Согласно ПУЭ 7.1.38 категорически запрещена укладка проводов внутри деревянных оснований. Этот запрет касается и кабелей, уложенных в гофро-, металлорукава и короба.

Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.

Выбираем тип проводки

Существуют следующие типы проводки в деревянном доме:

Открытая. Данный вариант подразумевает прокладку проводов в специальных защитных каналах. Он имеет ряд преимуществ. Быстрый доступ к проводке. Лучшее охлаждение уложенных проводов. Есть возможность укладки новой линии. Данный способ предпочтителен больше для ровных стен. Прокладывать такие, хоть и декоративные короба, на стены из бруса будет как минимум не уместно.

Обратите внимание! Защитные кабель-каналы доступны не только в белом цвете, но и в окрасе под дерево.

На изоляторах. Принцип монтажа достаточно прост. Вначале устанавливают керамические изоляторы. После проводят монтаж самой проводки. Отличный вариант, если планируется дизайн под ретро.

Для ретро проводки можно подобрать специальные провода нужного цвета и фактуры. Чтобы по достоинству оценить вновь возрождающийся стиль, обратите внимание на фото ретро проводки в деревянном доме.

Скрытая. Преимущество открытого способа — возможность осуществления монтажа по завершении отделочных работ. Скрытая проводка укладывается на стадии строительства.

Проводку помещают в металлические гофрорукава и трубы.

Вся разводка скрыта. По своим характеристикам считается более надежным вариантом. Среди минусов — высокая стоимость работ и более сложный монтаж.

На выбор вида монтажа влияют два фактора: цена вопроса и дизайн.

Составляем схему проводки

Составляя схему разведения проводки в деревянном доме, необходимо придерживаться требований ГОСТа.

Ключевые моменты схемы — электроузлы — счётчик, розетки, выключатели и распределительные коробки. Во время составления схемы все перечисленные точки размещают в местах быстрого доступа. Это упростит дальнейшую эксплуатацию и ремонт.

Выключатели располагают зависимо от потребностей и предпочтений, строгих требований к размещению данных точек нет. Универсальное решение — один метр от пола. Такое размещение удобно большинству людей.

Розетки располагают в максимальной близости к электроприборам. Так минимизируется потребность в удлинителях. Высота монтажа — от 250 мм до 400 мм от пола.

Количество розеток в помещении рассчитывают, исходя из квадратуры помещений. На каждые 4 квадратных метра — одна розетка. В прихожей — 1 розетка на каждые 10 квадратов. В кухне устанавливают розеток больше, чем в других комнатах.

Линии электросетей располагают строго по вертикали и горизонтали.  Допускается верхняя и нижняя разводка сетей. Независимо от выбранного варианта, расстояние от пола или потолка будет составлять 150 мм. Все кабеля сводят и соединяют в распределительные коробки.

Важно! Если вас интересуют проекты домов из клееного бруса, рекомендуем посетить официальный сайт компании Greenside.

Ввод силового кабеля

Еще один немаловажный аспект — ввод силового кабеля. Существует два варианта ввода.

Подземный. Более основательный и безопасный способ. Кабель надежно защищен от влияния внешних воздействий. Минимальная угроза механических повреждений. Глубина закладки силового кабеля в землю — 800 мм. Наземную часть маркируют предупреждающим знаком.

Кабель, проходящий под домом надежно защищен гильзой из прочного металла. Данный способ осуществляется на стадии стартовых строительных работ.

Воздушный. Применяют кабеля СИП. Они характеризуются прочной изоляцией, стойкой к погодным влияниям. Срок службы кабеля — до 30 лет. Согласно требованиям, силовой кабель не заводится в дом. От распределительного щитка в помещение пускают кабель ВВГнг, уложенный в гофрорукав. В месте ввода, в стене устанавливают гильзу (металлическую) для ввода кабеля.

Выбор материалов

Определяясь с вопросом какую проводку использовать, нужно учесть ряд особенностей будущего дома. Будет ли достаточно стандартных 220В, или потребуется 380В. Электроплита — если будет электрическая, потребуется как минимум 8,8 киловатт мощности.

Для вычисления необходимого сечения проводов используют расчётные таблицы. В деревянных домах применяют провода ВВГнг, ВВГнг-П, ВВГнг LS, ВВГнг-П LS и кабеля, изготовленные по немецкой технологии NYM. Это медные кабеля, имеющие цельные жилы, и как минимум, двойную изоляцию. Внешняя изоляция огнеупорная, гибкая и в то же время прочная. Температурный режим эксплуатации от -50 до +50 градусов.

Электрический счетчик подбирают по классу точности, но не менее второго класса. Доступны варианты с учетом разной тарификации. Стандартный однотарифный и экономный двухтарифный.

Розетки в большинстве случаев подбирают по дизайну и типу проводки. Предпочтительней выключатели и розетки с керамической основой, бронзовыми и латунными контактами.

Монтаж

Монтаж проводки можно произвести своими руками. План действий заключается в следующем:

Первый этап — монтаж кабелей проводки. Провода нарезают по количеству будущих розеток и выключателей с запасом в 200 мм на каждую точку. В зависимости от выбранного типа проводки, укладывают в кабель-каналы, внутренние системы прокладки проводов, крепятся на керамические изоляторы, закрепляются на скобы.

Второй этап — монтаж распределительных коробок.

Третий этап —монтаж выключателей, розеток. Наружную установку выключателей и розеток осуществляют через алюминиевые или асбестовые прокладки. Провода подключают с цветовым маркированием.

Четвертый этап — установка люстр и осветительных плафонов. Для деревянного дома идеально подойдут люстры и плафоны с металлическим основанием.

Пятый этап —монтаж электрощита. Электросчетчик монтируют в пластиковый или металлический щит. Лучше выбирать щит с небольшим запасом свободного места.  Контур заземления: оптимальный диаметр арматуры для контура —16 мм на 3000 мм длины. Сечение провода, отводимого от шины заземления должно соответствовать сечению кабеля ввода.

Монтаж скрытой проводки

Более сложный процесс. Предварительно спрятанную в металлические рукава или трубы проводку, укладывают за стенами или под полом.

Важно минимизировать появление коррозии в местах пролегания проводки. Чтобы этого избежать, все конструкции прокрашивают стойкой краской.

Острые края обреза труб и рукавов, защищающих проводку, сглаживают. Как вариант — применение пластмассовых заглушек. Если в доме не планируется поддержание постоянного температурного режима, трубы монтируют под уклоном. Данный прием дает возможность конденсату стекать и испарятся.

Схему электропроводки с дополнительными пометками можно наклеить внутри распределительного щита – для памяти.

Выполненная по правилам электропроводка, станет безопасным и надежным источником энергии на долгие годы!

Фото проводки в деревянном доме

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

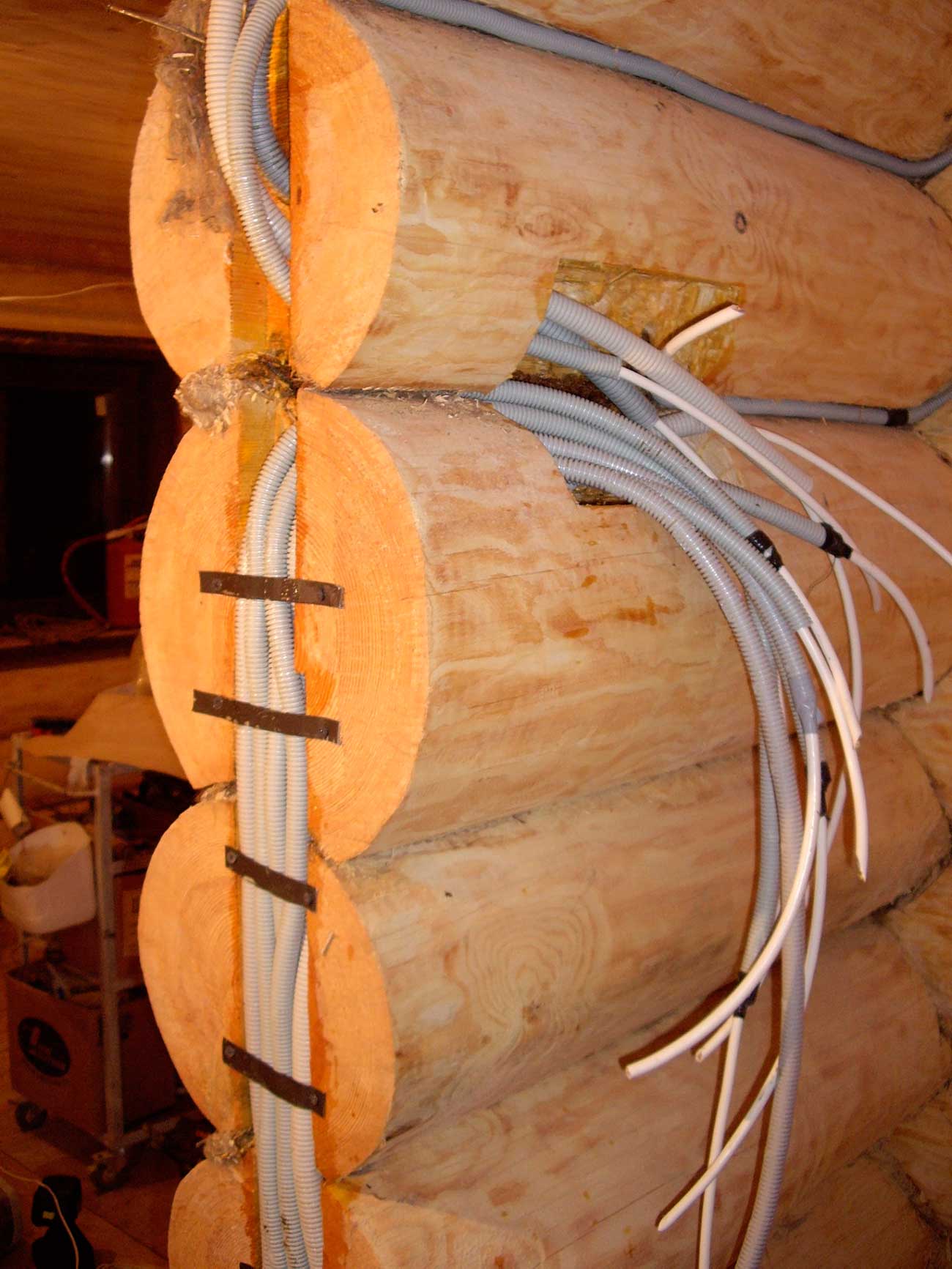

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

2. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

3. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

• Левадный В.С. «Электрооснащение дома и участка» 2006
• Масанов Н.Ф. «Открытые электропроводки» 1972
• В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
• Ю.М. Черничкин «Большая энциклопедия электрика» 2011

Современная электропроводка в деревянном доме и как ее сделать

Неправильно установленная электропроводка в деревянном доме является серьезной опасностью, так как помимо риска поражения током существует еще вероятность воспламенения материалов при коротком замыкании. Как этого не допустить и смонтировать все разумно, вы узнаете в этой статье.

Составление схемы электропроводки в срубе и «заповеди» электрика

Все начинается с чистого листа, на который наносится условный проект-схема размещения всех выходов сети. Чаще всего работу над проектом доверяют профессионалам, но, по большому счету, это можно сделать самому, если сруб небольшой. Вам необходимо будет расчитать материалы, которые  понадобятся, количество и размещение розеток, выключателей, распределительных коробок. Размещать их можно как угодно, главное, чтобы этот проект не нарушал основные СНиП и ГОСТ. Рассмотрим подробнее, что нужно, а чего нельзя делать, составляя схему.

1. Нужно располагать все устройства в доступном месте для последующего обслуживания, чтобы к ним можно было добраться без использования специализированного инструмента. Счетчики, розетки, выключатели и даже распределители должны быть на видном месте.
2. По  СНиП выключатели и розетки должны находиться в месте, которое не заслоняется тяжелыми предметами (шкаф, кровать, например), а также находится вдали от легко воспламеняемых предметов (штора, одеяло и другое). Высота от пола также имеет значение – нельзя размещать ниже, чем 100 см от напольного покрытия. Все выходы электросети должны быть хорошо видимыми для безопасности.
3. Необходимо так составить схему, чтобы каждый электроприбор мог подключиться без использования удлинителя – это уменьшит количество соединений, а также существенно упростит последующую эксплуатацию всех устройств. Чтобы было точно так, проводка в деревянном доме должна быть сразу сделана с учетом места расположения всех приборов. Что касается норматива СНиП, то на каждые 6 квадратных метров  площади должна быть 1 розетка. Допускается 3 и более розеток на кухне, но каждая из них должна размещаться вдали от металлических предметов (65 см), а также от кухонного оборудования, в частности плиты, умывальника (55 см).
4. Линии штробов должны быть только вертикальные или только горизонтальные, чтобы можно было легко их найти при последующем ремонте, а также не повредить их в ходе эксплуатации помещения. Если они будут идти наискось, тогда трудно будет расчитать в каком месте на стене можно повесить картину, сделать выход на антенну или провести интернет. По ТУ нельзя размещать штробы менее чем за 5 см от крепления гардин, за 15 см до потолка, а также не ниже 20 см от пола.
5. Скрытая проводка в деревянном доме (если такая имеется) должна выходить в распределительную коробку, где будет подсоединяться к вводному кабелю. Нельзя соединять несколько проводов – вообще не должно быть ни 1 соединения на 1 линии провода. Их можно делать только в распределителе или непосредственно на выходе электросети. Если вы не будете придерживаться этого правила, все контакты будут окисляться, подгорать, плавится. Линия из кусков долго не служит, особенно, если одна ее часть – алюминий, а другая из меди.

Перед тем как провести проводку в доме, у вас должен быть проект с учетом всех вышеперечисленных требований и рекомендаций, иначе   могут возникнуть проблемы с поставщиком электроэнергии. Помните, что даже если вы не заказываете дорогостоящий монтаж у поставщика ресурса, то ваша работа будет проверяться на соответствие всем ГОСТ и СНиП. Чтобы не переделывать потом, учтите сразу все требования и пожелания.

Подбор правильного инструмента и материалов

Первым делом надо запасти не только удобный, но и безопасный рабочий инструмент для выполнения этой работы. Отвертка, молоток, дрель и все то, чем будет создаваться электропроводка в доме своими руками, должно быть с качественными изолированными ручками.

Обратите внимание на распределители – они могут быть двух видов, пластиковые и металлические. Для сруба актуальнее будет взять вторые, так как они долговечные, не плавятся, прочные, а также их удобно будет прикрепить саморезами к дереву. Не бойтесь испортить вид вашего подсобного помещения, покупайте большой распределитель – с ним намного удобнее работать.

Что касается кабеля, к его выбору надо подойти ответственно, поскольку это – основная часть вашей электропроводки. Его сечение должно быть равно суммарной мощности всех электроприборов в доме +25% на всякий случай. Так как вы никогда не будете включать все приборы одновременно (или очень редко), запас получится очень даже большой.

Если устанавливать тонкий кабель – он будет нагреваться, плавиться, а оплетка сгорит через 1 месяц или ранее. Что касается материала, то выбирать нужно только медь. Алюминий становится ломким со временем, окисляется, имеет намного меньше пропускную способность при одинаковом сечении с медным кабелем.

Кабельные каналы и плинтуса. Они предназначаются для того, чтобы скрыть внешнюю проводку (внутренняя запрещена СНиП в срубах). Их лучше подбирать по цвету древесины, чтобы не слишком выделялись, размер выбираем согласно количеству проводов, которые будут идти по стенке. Розетки и выключатели можно приобрести  на свой вкус – здесь особых требований нет, их количество тоже дело индивидуальное, сколько надо, столько и ставьте.

Еще необходимо   купить СИЗы, изоляционную ленту,  клипсы, гофры, крепежи для плинтуса (преимущественно саморезы). Возможно, нужно еще понадобится немного лака, возможно морилка, если придется докрасить древесину после проведения работ.

Как сделать проводку в доме за несколько часов – подробно о монтажных работах

Для начала нужно проложить основной кабель. Подводим его по каналам или плинтусам до места, где его пора поднимать по стене (или опускать, в зависимости как вы расположили его), направляем вертикально к розетке и условно прикрепляем скобами. Важно, чтобы его длина была точно измерена.

Далее нужно установить распределительные коробки. Их ставят в месте, где основной кабель разделяется на все выключатели и розетки. Нужно подумать о способе крепления провода в РК, как правило, мастера выбирают СИЗ – это наиболее простой и надежный способ, где контакты не окисляются, не расшатываются, удобно крепятся. Кабель закручивается под креплением, разводится таким образом, чтобы края не смогли контактировать между собой. Можно еще использовать обычную скрутку с изоляционной лентой, но так делать не рекомендуется, поскольку срок ее эксплуатации невелик, особенно при большом нагревании кабеля, контакт может со временем пропасть.

Подсоединяем розетки и выключатели.  Одна из основных причин, почему проводка в доме своими руками (в срубе) считается достаточно легким процессом, является отсутствие необходимости делать штробы и места под розетки и выключатели. Они крепятся непосредственно на стену саморезами, таким образом, их крепление занимает всего несколько минут.

Сооружение электрощита

Это важный этап укладки электропроводки, так как часто возникает необходимость обесточить помещение частично или полностью на некоторое время. Сделать это без труда поможет электрощиток с автоматами. Также он уберегает от поражения током, ведь при коротком замыкании срабатывает автомат и отключает ток от линии. В нем вы установите электросчетчик, чтобы не выносить его отдельно на дом и не портить экстерьер, автоматы, подводку заземления, шины.

Особое внимание нужно уделить вводному автомату, так как его установить надо согласно максимальному лимиту электроэнергии. Правильный подбор могут сделать специалисты компании, с которой вы заключаете договор на поставку электроэнергии. К примеру, на обычный вводной кабель в 2.5 квадрата нужно будет поставить автомат на 5.8 кВт – это стандартный расчет. Автоматы желательно устанавливать так, чтобы пользоваться можно было интуитивно. То есть, по порядку или с условными обозначениями каждого помещения. Лучше всего, установить их разного цвета, чтобы потом не путаться. Щит сооружают при входе в помещение или в специальной подсобной комнате, если такая имеется в доме. Согласно СНиП, помещение для электрощита не следует загромождать большими предметами, подход к нему должен быть всегда открыт.

Если вы сделаете все согласно инструкции, ваша проводка будет не только эффективной и долговечной, но и безопасной для вашей жизни, имущества.

Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

• Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
• Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
• На стены будет гораздо проще клеить обои или иное покрытие;
• Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
• Кабель в трубе заменить достаточно просто;
• Минимальный риск в повреждении проводки механического характера;
• Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

• Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
• Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
• Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
• Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
• Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
• Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

• У них очень хорошая несущая способность;
• Они устойчивы к любого рода вибрациям;
• Полностью сохраняют геометрии всей конструкции;
• Существенное уменьшение общего веса сооружения;
• Их можно быстро возвести;
• Применять их можно в самых различных целях;
• Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

5. Соединять трубы лучше всего посредством пайки либо сварки.
6. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
7. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
8. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
9. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
10. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Скрытая проводка в деревянном доме: монтаж, кабель канал

Идея строительства частного дома или дачи из дерева очень привлекательна для многих людей.

Популярность таких жилых объектов не утрачивает своей актуальности многие тысячи лет. Древесина, как строительный материал, обладает рядом несомненных преимуществ: экологической чистотой, способностью создавать комфортный микроклимат, простотой монтажа и многими другими достоинствами. Правда, есть одно но! Дерево горючий строительный материал и это очень серьезный недостаток, требующий четкого соблюдения всех противопожарных мер.

По статистике, больше половины всех пожаров в деревянных строениях происходит по причине выхода из строя электропроводки. Короткое замыкание, воспламенение изоляции и вот ваш дом объят пламенем, а потушить горящую древесину очень трудно! Зачастую такие негативные события возникают в результате несоблюдения элементарных требований и норм к электромонтажу разводки, механическому повреждению изоляционного слоя кабельных изделий, и очень часто в случае превышения общей мощности нагрузки на сеть энергоснабжения. Все это касается любых видов электрической разводки в жилых строениях из древесины.

Открытая разводка внутренних электрических сетей, уложенная в пластиковые кабель-каналы в деревянном доме или на даче, наиболее предпочтительный вариант электрификации таких объектов. В этом исполнении, электропроводка всегда на виду и при аварийных ситуациях можно принять экстренные меры по их устранению. Но такой вариант не всегда устраивает владельцев недвижимости. С эстетической точки зрения и привлекательности интерьера помещения, открытая электроразводка — это «прошлый век», если она, конечно, не является обязательным элементом ретро-дизайна. В этой статье мы ответим на вопрос, как правильно осуществить электромонтаж скрытой разводки в деревянном жилом или бытовом строении, соблюдая все требования и нормы ПУЭ (правил устройства электроустановок).

Важно! Большинство специалистов не рекомендуют выполнять монтаж скрытой электроразводки по легко воспламеняемым конструкциям, к которым относятся и деревянные строения. Однако, если четко следовать всем нормативным документам, то такой тип электрической проводки в строениях из дерева не несет никакой опасности!

Правила монтажа

Скрытое устройство электрической проводки в зданиях из древесины довольно сложный и дорогостоящий процесс. При выполнении монтажа необходимо строго соблюдать меры противопожарной безопасности, требования ПУЭ и ГОСТА Р50572 1–93. Если вы не имеете опыта в проведении таких работ, то лучше нанять соответствующего специалиста-электрика, а не пытаться выполнить их собственными силами. Такой подход может привести к непредсказуемым результатам и даже к полной потере объекта недвижимости! Но и работу наемного исполнителя следует контролировать, а для этого нужно знать элементарные нормы электромонтажа скрытой разводки на объектах, построенных из древесных материалов.

Перед проведением работ необходимо выполнить проектирование принципиальной и монтажной схемы электрической сети по строению. В ней следует указать точную трассу прокладки электрических кабелей и проводов с привязкой к конструктивным элементам объекта, наметить места расположения электрощита, выключателей питания, электрических розеток и других необходимых элементов энергосети. Нормативный документ ПУЭ регламентирует все эти работы и им необходимо руководствоваться в обязательном порядке. После составления детального плана, его лучше согласовать со специалистом энергетической компании, обслуживающей район нахождения недвижимости, хотя действующее законодательство и не предусматривает этого.

После разработки схемы, можно приступать к монтажу скрытой проводки в деревянном строении. Этот процесс весьма трудоемкий и требует больших финансовых вложений, но красота, как говорится, требует жертв. Правда, затраты зависят от типа проекта объект. Если дом построен из бруса или бревна, то они выше, если конструкция каркасная, то соответственно ниже. В любом случае это недешевое удовольствие, по отношению к устройству открытой проводки в кабель-каналах. Ниже мы дадим ответ на следующие вопросы: что можно, а что нельзя делать при монтаже разводки, как выбрать материалы для выполнения работ и так далее.

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах. К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Внимание! В соответствии с пунктом 7.1.38 ПУЭ скрытая электрическая проводка в домах из древесины не должна соприкасаться с деревянными поверхностями, а также укладываться в пластиковые гофры и короба без защиты этих конструкций специальными материалами. Несоблюдение этих норм может привести к пожару.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги. Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Как правильно выполнить монтаж

Существует множество вариантов монтажа скрытой разводки электрической сети в деревянном доме или на даче, но только некоторые из них удовлетворяют нормам ПУЭ. Процесс проектирования и проведения электромонтажных работ должен полностью соответствовать требованиям как этого документа, так и нормам противопожарной безопасности. Скрытая электроразводка в строениях из бревна и бруса прокладывается в специальных кабель-каналах, которые способны локализовать воспламенение изоляции внутри себя. Они укладываются в штробы, прорезанные в древесине и обработанные огнеупорными материалами. Для каркасных конструкций технология проще: кабель-каналы размещаются в пустотах конструктивных элементов строения.

Лучшими изделиями для защиты проводов и кабелей, спрятанных в штробах и пустотах конструкций из дерева, считаются металлические короба и трубы. Такие кабель-каналы не нуждаются в дополнительной огнеупорной изоляции. Для гофрированных рукавов и коробов из негорючих полимерных составов необходимо предусмотреть круговую защиту от соприкосновения с древесиной, изготовленную из несгораемых прокладок, с минимальной теплопроводностью. В качестве материала для их установки можно использовать асбест, бетон, алебастр или цементную штукатурку. Толщина защитной прокладки рассчитывается исходя из мощности электропроводки и технических характеристик кабелей и проводов.

Самый надежный вариант монтажа электрической разводки, полностью соответствующий требованиям ПУЭ, в строениях из древесины — это прокладка проводов и кабелей в металлических защитных оболочках, трубах и коробах из меди или стали. Медные трубы легко изгибаются и режутся даже без использования специнструмента, что очень важно при монтаже разветвленной внутренней сети электроснабжения. Использование труб из стали более трудоемкий процесс, требующий высокой квалификации исполнителей и применения специальных инструментов.

Важно! Выполняя прокладку скрытой электрической проводки в металлическом коробе или трубе, мы решаем сразу две важные технологические задачи: защищаем провод или кабель от различных механических повреждений, а также исключаем возможность возгорания деревянного здания в случае короткого замыкания!

Общие требования к электромонтажу

Линию разводки, в обязательном порядке, нужно вести с выполнением всех требований ПУЭ. Количество изгибов, разветвлений и поворотов должно быть минимальным. В тех точках конструкции здания, где невозможно проложить прямую трассу, необходимо устанавливать коробки разветвления. При монтаже этих элементов электропроводки, запрещено закрывать их любыми интерьерными конструкциями, чтобы обеспечить свободный доступ к ним в любой ситуации. Без разветкоробок невозможно правильно выполнить трассировку электропроводки, так как ответвления от основного кабеля необходимо выполнять под прямым углом, без скруток и перегибов.

Трубы и короба электрической скрытой разводки в деревянном здание заглубляются в конструктивные элементы так, чтобы ни в коем случае не ослабить несущую способность строения. Подбор кабель-каналов выполняется исходя из конструктивных особенностей и площади сечения проводов. Кабель, уложенный в защитную оболочку, должен занимать не более 40% ее внутреннего пространства, а также без проблем протягиваться по всей длине трубы или короба до ближайшей разветкоробки. Если участок электропроводки состоит из нескольких токоведущих проводников, то пропорции должны быть такими же.

Внимание! Руководствуясь пунктом 522.3.2 нормативного документа ГОСТ Р 50571.15–97 в местах возможного накопления сконденсированной влаги, кабель-каналы необходимо укладывать с уклоном и устанавливать технологические заглушки для ее слива. Конденсат может вызвать короткое замыкание!

Выбор проводов и кабелей

После проектирования и трассировки линии электроразводки, определения мест размещения каждого узла необходимо подобрать марки кабелей и проводов, которые будут укладываться в кабель-каналы. Для зданий из древесины рекомендуется использовать следующую кабельную продукцию.

1. Силовой кабель ВВГ. Это кабель с медными монолитными жилами, количество которых может доходить до пяти штук. Каждая жила имеет собственную ПВХ изоляцию определенного цвета, что позволяет упростить монтаж электропроводки. Кабель имеет общий внешний изоляционный слой, изготовленный из гибкого полимера. Изделие выпускается как в круглом, так и в плоском исполнении.
2. Силовой кабель NYM. Это импортный аналог ВВГ с монолитными токоведущими жилами из меди и трехслойной изоляцией. Выпускается только в круглом исполнении. Конструктивная особенность изделия заключается в том, что каждая жила покрыта собственной разноцветной изоляцией, весь пучок жил залит дополнительным изоляционным слоем, а сверху вся конструкция заключена в оболочку из ПВХ.

Конечно, при устройстве скрытой проводки в деревянном здании можно использовать и другие подходящие марки проводов и кабелей, но следует знать, что количество жил в используемых изделиях должно быть не менее трех единиц. Это обязательное требование ПУЭ, так как вся электропроводка должна иметь контур заземления.

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Внимание! Части электрического кабеля или проводов необходимо отрезать такого размера, чтобы в монтажных и распредкоробках создавался некоторый запас по длине этих комплектующих, который необходим при коммутации и в других случаях.

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода. Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.
3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Заключение

Теперь вы в курсе, как выполнять монтаж скрытой электропроводки на любом объекте, построенном из древесины. Электрификация частного дома или дачи, построенных из натуральной древесины — это довольно сложный, дорогостоящий и очень трудоемкий технологический процесс. Если вы обладаете опытом и профессиональными навыками, позволяющими выполнить такие работы, то смело беритесь за монтаж электроразводки. В противном случае лучше пригласит специалиста со стороны, который выполнит все работы в соответствии с нормами и стандартами, а проконтролировать его действия вы вполне сможете, если внимательно прочитали статью!

Видео по теме

Проводка в деревянном доме — электропроводка в кабель

Проводка в деревянном доме – многоэтапный процесс, безукоризненно выполнить который может только опытный специалист. Неисправности, связанные с работой электропроводки, могут стать причиной возгорания в деревянном доме, поэтому к качеству выполнения электромонтажных работ предъявляются повышенные требования.

Проводка в деревянном доме — проект электроснабжения

Проводка в деревянном доме: На начальном этапе электромонтажных работ специалисты занимаются диагностикой существующей проводки и планированием схемы прокладки новых проводов. Чтобы правильно спроектировать электропроводку, придется с запасом рассчитать общую мощность оборудования.

Электрика — проводка в деревянном доме

Этапы замены электропроводки в деревянном доме:

1. Изучение технического плана дома и расположения бытовой техники.
2. Расчет общей мощности оборудования.
3. Составление схемы электропроводки.
4. Выбор материалов и инструментов для монтажа.
5. Прокладка новых кабелей или частичная замена существующей проводки.
6. Монтаж освещения и электрических точек (розетки, выключатели).
7. Обеспечение защитных механизмов путем монтажа заземления, автоматов и УЗО.
8. Подключение системы к щитку.
9. Проверка системы энергоснабжения дома перед запуском.

В процессе проектирования составляется специальный чертеж, в котором указывается точное расположение осветительных приборов, электрических точек и крупных бытовых приборов. Поскольку речь заходит о частном жилье с приусадебным участком, дополнительно следует учесть мощность уличного и фасадного освещения. Некоторые приборы размещаются во дворе или подсобных помещениях. Они также будут оказывать нагрузку на электропроводку.

 Проводка в деревянном доме —  работы и прокладка кабеля

 Для подведения электричества к зданиям используется самонесущий провод с сечением свыше 16 мм², изоляция которого не разрушается под воздействием ультрафиолетового излучения, перепадов температуры и Электропроводку частного дома электрики разделяют на внутреннюю и наружную. Рекомендуемое расстояние до места ввода рассчитывается с учетом высоты потолков в доме. По технике безопасности этот показатель должен превышать 275 см.

Рекомендации по выбору проводов:

1. Кабели с медными жилами должны иметь изоляцию из негорючего материала, обеспечивая тем самым повышенную защиту от возгорания./ ВВГ-НГ, ВВГ — НГ — LS,  NYM/
2. Мощные бытовые электроприборы необходимо подключить к группе электропитания с отдельным и автоматическим выключателем.
3. Оптимальное сечение определяется с учетом запланированной потребляемой мощности. Провод обладающий сечением 1,5 мм²— 3,3 кВт, сечением 2,5 мм² — 4,6 кВт, для 4 мм² допустимая мощность нагрузки уже 8,3 кВт, а для 6 мм² – 10,1 кВт.

Вместе с вводным кабелем в распределительном щитке устанавливаются устройство для защитного отключения и автоматы, мощность которых зависит от нагрузки электроприбора. Проводка в деревянном доме  выполняется скрытым способом или открыто при помощи электротехнических коробов.

  Проводка в деревянном доме. Монтаж открытой проводки

Замена проводки в деревянном доме открытым способом. Для прокладки открытой электропроводки применяют  электротехнический  кабель-канал. Этот способ ценится за простоту, дешевизну и сохранение текущей отделки стен. Кабель-канал представляет собой миниатюрный короб, нижняя часть которого крепится к стене в вертикальном или горизонтальном положении.

Установка розеток и выключателей в деревянном доме

Монтаж электрического короба ( кабель — канал) в деревянном доме

Проводка в деревянном доме — монтаж в кабель канале

Провода закрепляются с минимальным количеством изгибов при помощи замкового соединения. Допускается возможность установки металлических коробок для распайки. Запрещается монтировать кабель непосредственно на деревянную конструкцию или закрывать его отделкой из древесных материалов. Температурные перепады, изменение влажности и накопления пыли вызовет деформацию и повреждение проводки.

Электропроводка в деревянном доме — электромонтаж провод

Электропроводка в деревянном доме — монтаж

Соединение провода в распаечных коробках  опрессовывается гидравлическим прессом с металлическими гильзами. Проводка в деревянных перегородках прокладывается в металлических трубках.

Электротехнические короба для монтажа открытой проводки должны быть изготовлены из пластика, который не поддерживает горение. Учесть придется также факт неизбежной усадкой деревянного дома, которая приведет к повреждению кабель-канала.

Выбор метода монтажа электропроводки зависит от особенностей внутренней отделки стен и пожеланий владельца недвижимости. Прокладка провода в  коробе позволит в будущем легко произвести замену вышедших из строя участков электропроводки.

Facebook

Twitter

Вконтакте

Google+

Добавить комментарий


Опубликовано в Статьи


Как правильно проложить проводку в деревянном доме: Инструкция +Видео

Основным этапом подготовки строящегося дома к внутренней отделке является организация качественного электроснабжения. Проводка в деревянном доме должна быть устроена с соблюдением всех правил устройства электроустановок. Это позволит защитить домовладение от пожара, связанного с коротким замыканием, а также обеспечит бесперебойную подачу электроэнергии.

Прокладка электропроводки своими руками только на первый взгляд кажется невыполнимой задачей.

При грамотной разработке схемы и четком соблюдении инструкции её можно смонтировать в несколько этапов, не прибегая к платным услугам электрика.

Общие сведения

Способы монтажа

Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.

Особенности и преимущества закрытого способа укладки

Скрытая проводка прокладывается  по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.

Единственный минус закрытого способа — высокая цена и сложность электромонтажа.

ЭТО ВАЖНО:  Трубы, по которым проложены электрокабели, подлежат обязательному заземлению!

Особенности и преимущества открытого способа укладки

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке. Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра. В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.

Стоимость открытой проводки немалая, но и эстетика на высоте.

Особенности и преимущества укладки проводки в кабель канале

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме  в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!

Провести такую проводку своими руками будет дешевле и проще всего.

ЭТО ВАЖНО: Независимо от выбранного способа укладки, в деревянных срубах и домах из клееного бруса для проводки используйте кабели с пометкой «НГ» (nym или ввгнг). Они изготавливаются из материалов, не поддерживающих горение.

Правильная электропроводка начинается с подготовки схемы

Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).

Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.

ЭТО ВАЖНО: Опытные электрики рекомендуют собирать линии для осветительных приборов в несколько групп (группировка по комнатам). Для розеток стоит предусмотреть отдельные силовые линии.

Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.

Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.

Как развести электропроводку в деревянном доме

В зависимости от выбранного способа устройства (закрытый, ретро или в кабель канале) для монтажа  потребуются следующие инструменты и материалы:

• — кабели (длину лучше брать «с запасом»),клеммники, распредкоробки, пластиковые «стаканы» для розеток и выключателей
• — дрель и перфоратор с насадкой по дереву
• — клипсы для закрепления металлогофры
• — шуруповерт и саморезы

Согласно подготовленной схеме, перфоратором в стенах вырезаются круглые отверстия под распределительные коробки, выключатели и розетки. Производится монтаж. При прокладке кабелей в стальной трубе, следует зашкурить все металлические заусенцы  в местах соединений, иначе сохраняется опасность повреждения изоляции.

ЭТО ВАЖНО: Отверстия для распределительной коробки нужно высверлить над каждым из выключателей. В местах где они будут расположены, лучше оставить хвосты кабеля «с запасом» до 20 см. Так устройство разводки и подключения будет проще.

Разводка электропроводки по гофрам или кабель каналам не требует высверливания дополнительных отверстий. Надо лишь нанести линии разметки вдоль стен как на подготовленной схеме. Затем обозначаются места крепления распределительных коробок и выключателей/розеток. Далее с помощью шуроповёрта на деревянной стене крепится кабель канал, в который укладывается провод соответствующего сечения.

Как внешняя, так и внутренняя проводка должна монтироваться без лишних скруток и соединений. Чаще всего замыкание и возгорание случается именно в них. Если есть необходимость, то два кабеля «спаиваются» с помощью специализированных клеммников, а не изоленты или паяльника.

ЭТО ВАЖНО: Производите монтаж проводки современными кабелями с цветной маркировкой. Ноль — это провод с синей или сине-белой изоляцией, заземление — сочетания жёлтого и зелёного, фаза — любые другие цвета и оттенки.

Устройство распределительного щита и УЗО

Выбирать размер распредщита следует таким образом, чтобы после подключения всех кабелей и приборов, в нем оставалось место. Так у вас останется возможность при необходимости подключить к нему ещё несколько потребителей.

ПРАВИЛА МОНТАЖА ПРИ ОРГАНИЗАЦИИ ЩИТА:

1. В месте входа кабеля в щит устанавливается мощный вводной автомат, рассчитанный выдержать нагрузку со всего домовладения.
2. Фаза, отходящая от автомата подключается на первую клемму счётчика. Ноль выводят на третью клемму. На второй клемме прибора учёта — выход фазы, а на четвертую подключают нулевой отвод.
3. Автоматику в распредщите располагают слева направо: вводной автомат, прибор учёта электрической энергии, общее устройство защитного отключения. Под ними подключаются оставшиеся УЗО и автоматы каждой группы. Крупную бытовую технику, типа электрического котла или водонагревателя, лучше подключать на отдельные УЗО.

ЭТО ВАЖНО: Не пренебрегайте маркировкой групп потребителей. Обозначив каждую, вы облегчите работу с ними при эксплуатации проводки.

Ввод электропроводки в работу и тестирование сети

Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети. После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.

Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками,  помните:

• — то какой кабель выбрать зависит от заявленной мощности приборов
• — не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
• -.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.

Общие сведения об электричестве и сантехнике для деревянного каркасного дома

Дома из дерева, если их спроектировать и построить профессионально, они энергоэффективны и требуют минимального обслуживания. От ванной в стиле спа до впечатляющего освещения с деревянным каркасом — вы можете добавить в свой деревянный дом множество личных штрихов, чтобы сделать его уникальным. Однако есть важные соображения с точки зрения электропроводки и сантехники с деревянным каркасом. Независимо от того, находитесь ли вы на этапе планирования своего нового дома или задаетесь вопросом о том, как установить сантехнику в бревенчатой ​​хижине, эти советы помогут вам принять правильные решения и избежать потенциально дорогостоящих ошибок.

На что нужно обратить внимание при электромонтаже дома с деревянным каркасом?

При установке электрической системы в доме любого типа лучше планировать заранее. Однако в случае с электропроводкой из деревянного каркаса многое зависит от того, как спроектирован ваш деревянный дом.

Запомните эти советы по электромонтажу дома из деревянного каркаса:

• Электропроводка с SIP не похожа на стандартные стены. — Если вы используете структурные изолированные панели, наметьте схему вашей электрической системы в первоначальном проекте.Пенопластовые СИПы с сердечником можно разрезать для проводки и приспособлений. После электромонтажа заполните пустоты и кабельные каналы пеной для сохранения целостности изоляции.
• Резка SIP для прокладки проводов может занять много времени и денег — Если вы не хотите резать панели, вы можете вырезать траншеи в балках, провести провода под композитным полом или разместить проводку за плинтусами или внутренней отделкой . Проволочные борозды можно создавать вокруг деревянных подоконников, за шкафами и плиткой, а также под дверными проемами. Используйте эти варианты для яркого освещения деревянного каркаса.
• Упростите работу с помощью гибридной конструкции — Использование традиционной конструкции каркасной конструкции для внутренних стен вашего деревянного каркасного дома позволяет использовать стандартную проводку, которая может сэкономить ваши деньги.
• Используйте дополнительные бревна — Большая часть проводки будет проходить через внутренние перегородки вашего дома. Однако вы можете добавить неструктурные бруски для подвешивания потолочных светильников и потолочных вентиляторов.
• Электропроводка для беседки или беседки — В бревне можно вырезать паз для прокладки проводки.Покрытие проводов должно быть заподлицо с остальными брусками, так что никакие провода не видны.
• Планируйте заранее — Строительные чертежи вашего дома должны включать электрические схемы, которые соответствуют нормам и правилам вашего региона. При проектировании дома работайте в тесном сотрудничестве со своим электриком.

На что следует обращать внимание при установке сантехники в деревянном доме

Лучшее место для ванных комнат и кухонь — это место, где сантехника будет как можно короче.Это экономит деньги и упрощает ремонт, если вам когда-нибудь понадобится.

А как насчет сантехники бревенчатой ​​хижины? Есть дополнительная проблема с тем, где разместить трубы, особенно если вы хотите использовать открытую древесину как на потолке, так и на полу. Подумайте о том, чтобы поднять часть пола в ванной или поставить короб для труб между балками рядом с ванной и унитазом. Убедитесь, что ваш план позволяет дотянуться до труб, таких как легкодоступная перегородка для колен. Другой вариант — джакузи с ограждением.

Помните об этих других проблемах с сантехникой деревянного дома:

• Работа с трубами в конструкции открытого деревянного каркаса — Спроектируйте свой дом так, чтобы ванные комнаты, кухни и любые другие «влажные комнаты» были сгруппированы вместе вдоль одной стены или штабелированы на разных этажах, чтобы избежать ненужных трубопроводов.Трубы могут быть в шкафах, шкафах и других ограждениях для облегчения доступа.
• Остерегайтесь ключевой древесины — Проложите водопровод, систему отопления, вентиляции и кондиционирования воздуха и воздуховоды так, чтобы они не мешали строительной древесине.
• Остерегайтесь SIP и проблем с влажностью — Проветрите здание и проведите энергоаудит.
• Защитите открытую древесину. — Учитывайте влажность и влажность при прокладке водопровода вокруг незащищенной древесины.

Когда начинается планирование электрических и сантехнических работ?

Проектирование электрических и сантехнических систем с деревянным каркасом должно начаться на начальном этапе проектирования.Таким образом, вы можете убедиться, что ваши водопроводные и электрические установки соответствуют вашим потребностям, местным строительным нормам, бюджету и не создают никаких проблем в будущем.

Итог

Проектирование вашего нового деревянного каркасного дома увлекательно и, возможно, немного напрягает нервы, потому что вам нужно учесть так много всего. Тем не менее, тщательное планирование вашей электропроводки и сантехнических систем деревянного каркаса упростит установку и обеспечит более успешный результат.Поговорите со специалистами Hamill Creek, чтобы спроектировать дом своей мечты.

Blog Archive / Процесс строительства деревянного каркаса

Кордовая древесина: пять основных советов по электричеству

Прокладка электрических проводов в деревянном доме требует понимания домашней электросистемы и электробезопасности. Я лично решил обе проблемы, наняв специалиста-электрика, чтобы он помог мне установить проводку.

В течение последних 30 лет учителя из дровяной древесины пропагандируют использование почвенных каркасов для домов из дровяной древесины.Так много преимуществ: 1. Крышу можно возвести до того, как начнутся дрова. 2. Можно установить проводку. 3 Сантехнические линии можно запустить. 4. Шкафы могут быть установлены. 5. Материалы и рабочие остаются высокими и сухими. 6. Если зима наступит рано, незаконченные участки можно временно оградить, а внутренние работы можно будет продолжить.

Самый эффективный способ прокладки электропроводки — это сделать это до того, как будут построены стены из бревна. То же самое и с сантехникой. Хороший план дома / этажа должен включать в себя все характеристики проводки.

Вот пять основных способов подключения бревенчатого дома. Владелец / застройщик должен провести анализ затрат и выгод, чтобы определить, что работает с точки зрения бюджета, что безопасно, а что одобрено кодексом.

I. С использованием металлического кабелепровода . Это самый безопасный и наиболее совместимый с кодом метод. Провода можно тянуть после установки кабелепровода и менять в любое время.

2. Используя провода 14-2 или 12-2 , прикрепленные скобами к середине каркаса стойки.Электропроводка 12-2 также может использоваться для подземной проводки, оболочка провода непроницаема для почвы.

3. 14-2 проводку прилепить к стойкам и проложить на чердак. Обратите внимание на угол стека, построенный в виде единой стойки слева.

Окно со стойкой имеет отверстие для розетки под ним. Скотч — это попытка убрать отпечатки рук на столбе 150-летней давности.

4. Blue Smurf Wiring (гибкие пластиковые трубки).

Провода можно «пропустить / протянуть» через гибкую трубку заранее. Пластиковая оболочка защищает провода. Розетки и выключатели можно разместить в любом месте стены (а не только рядом со стойкой).

Это законченный интерьер дома «Blue Smurf Wiring», пластины переключателей прикрепляются к стойке, а затем закрепляется крышка.

5. Канал с выдолбленными бревнами для штепсельных ящиков.

6. Труба может быть размещена внутри стен из бревенчатой ​​древесины. Это также называется кабельной дорожкой или дорожкой электропроводки (среди других названий) и позволяет строителю принимать решения по электромонтажу после того, как дрова будут закончены.

Обратите внимание на привлекательный беспорядочный рисунок и плотные стыки раствора.

Разводка Raceway устанавливается на поверхность стен.

Майкл Хэнсон из Миннесоты демонстрирует свое решение трубок Blue Smurf для утверждения норм и простоты конструкции.

Компания Peterson демонстрирует соответствие нормам в Висконсине с использованием провода 14-2 с проволочными скобами вдоль внутренней стороны столбов (там, где миномет не касается.

Это не исчерпывающий список, это только начало. Я не упомянул BX, Romex или другие методы безопасной изоляции проводов от случайного повреждения. Размещение проводки в центральной полости (второй вариант) на расстоянии 8 дюймов от потенциального повреждения (и закрепление скобами для проводов) — самый простой и наименее затратный метод прокладки проводки ДО начала заполнения дровами.

Если вы хотите узнать, как построить коттедж, хижину или дом из бревна, посетите сайт www.cordwoodconstruction.org Пока вы там, щелкните изображения, прочтите краткие статьи, ознакомьтесь с последними семинарами и информационным бюллетенем, а также если если вы заинтересованы, нажмите на Интернет-магазин книг , чтобы увидеть всю литературу по древесине, доступную в печатном и электронном формате.

Если у вас есть вопросы, на которые нет ответов на веб-сайте, вы можете написать мне по адресу richardflatau @ gmail.com

Читатели запросили краткую биографию, так что вот:

«Ричард и Бекки Флэтэу построили свой дом из дровяной древесины без закладных в 1979 году в Меррилле, штат Висконсин. С тех пор они написали книги, провели семинары, содействовали конференциям Cordwood в 2005, 2011 и 2015 годах и консультировали производителей дровяной древесины. Cordwood Construction: Best Practices DVD, Cordwood Construction Best Practices (печатная версия) и Cordwood Conference Papers 2015 — новейшие публикации, доступные в их онлайн-книжном магазине. www.cordwoodconstruction.org

Щелкните изображение, если хотите заказать этот DVD с «лучшими из лучших».

новых электромонтажных работ в деревянном доме из электромонтажных работ в новом здании. Фотография, картинки, изображения и сток-фотография без роялти. Image 113221316.

Новая электромонтажная работа в деревянном доме из электромонтажных работ в новом здании. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 113221316.

Новый электромонтаж в деревянном доме Электропроводка в новом доме.Электрик работает над новым домом. Электрик, установка электропроводки с электрическими проводами на деревянной стене. Строительство нового домашнего интерьера. Концепция власти и электричества. Техник устанавливает электрические провода в каркас нового деревянного дома. Понятие о ремонте и строительстве дома, технологиях и коммуникациях. Электропроводка в доме.

M

L

XL

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всесторонний

5000 x 3334 пикселей
|
42.3 см x
28,2 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

5000 x 3334 пикселей
|
42,3 см x
28,2 см |
300 точек на дюйм
|
JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторных изображений.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принимать

Электромонтаж деревянных каркасных зданий — Профессиональный электрик

Билл Аллан из NAPIT возвращается в этом месяце с более важными советами для электриков.

Здания с деревянным каркасом в настоящее время рассматриваются в Великобритании как основной метод строительства жилых домов, включая пристройки к домам из кирпича.У электрических подрядчиков часто возникают вопросы о том, как прокладывать кабели в деревянных каркасных зданиях, поэтому в этой статье мы рассмотрим некоторые из этих вопросов.

Строительство каркасных домов

Деревянно-каркасные здания состоят из внутреннего несущего каркаса из древесины, обработанной консервантом, и внешнего листа из кирпича или другого вида облицовки. Деревянный каркас обычно изготавливается на заводе с соблюдением строгих мер контроля качества и доставляется на строительную площадку на грузовике.Головные плиты (также называемые верхними плитами) представляют собой горизонтальные брусья, расположенные вдоль верхней части внешней стены на уровне канавок, для несения концов балок или стропил. Обычно устанавливаются пластины с двойной головкой. На рис. 1 показан каркас одноэтажного каркасного дома.

Наружные стены

Тип используемых материалов и расположение каждого компонента могут различаться. На рис. 2 показана типичная внешняя стена. Он показывает 50-миллиметровую полость и 20-миллиметровую служебную полость.На рис. 2 также показано, что внешняя стена имеет дышащую мембрану и пароизоляционный слой (VCL). Проектировщики и установщики электрооборудования должны понимать назначение каждого компонента.

Полость

Циркуляция воздуха необходима для предотвращения гниения и обеспечивается за счет полости, обычно шириной 50 мм. Полость должна быть чистой, чтобы предотвратить проникновение влаги с внешней поверхности стены на внутреннюю поверхность. В случае пожара полость может действовать как дымоход, поэтому ее необходимо соответствующим образом закрыть по краям.

Услуга недействительна

Цель аннулирования услуги, как следует из названия, состоит в том, чтобы предоставить место для установки услуг, включая кабели. Обычно он имеет глубину 20 мм и состоит из реек, на которые крепится гипсокартон для внутренней поверхности стены. Рабочее пространство по периметру должно быть герметизировано, чтобы избежать конвекции воздушных потоков.

Пароизоляционный слой (VCL)

Пароизоляционный слой (VCL) обычно устанавливается на изоляцию со стороны помещения (т.е.е. теплую сторону), чтобы теплый влажный воздух не выходил из отапливаемых помещений и не попадал в более прохладные части стены, вызывая конденсацию влажного воздуха. Такая конденсация снизит тепловые характеристики изоляции и увеличит вероятность появления сырости и гниения. VCL может быть в виде толстого пластикового листа, отражающей алюминиевой фольги или гипсокартона, содержащего встроенный VCL. Когда VCL расположен, как показано на рис. 2, через него должны проходить кабели, которые проходят через служебное пространство при подключении кабелей к настенным аксессуарам.Важно, чтобы VCL был заклеен соответствующей лентой после проникновения. Становится все более распространенным устанавливать VCL на стороне изоляции служебного пространства, чтобы не проходили кабели.

Дыхательная мембрана

Дыхательная мембрана устанавливается на холодной стороне изоляции, чтобы предотвратить попадание дождевой воды в стену, а также возможность выхода водяного пара, попавшего в стену изнутри.Для максимальной эффективности все стыки в мембране должны быть герметизированы.

Изоляция

На рис. 2 показана изоляция толщиной 120 мм, которая придает зданию тепловые и акустические характеристики. Эта изоляция может быть в различных формах, таких как жесткий полиуретановый пенополиуретан (PUR), полиизоцианурат или пенополиизо (PIR), либо стеклянная или минеральная вата. Обычные торговые наименования жесткого типа изоляции из PIR или PUR — Celotex и Kingspan Kooltherm. Утеплитель крепится к ориентированно-стружечной плите (OSB).

Внутренние стены

Внутренние каркасные стены могут быть полыми или заполненными изоляцией для улучшения акустических характеристик. Звукопоглощающее лоскутное одеяло, такое как минеральная вата, обычно размещается во внутренних стенах с карнизами вокруг источников шума, таких как игровые комнаты, ванные комнаты и стены любых вечеринок.

Ходовые кабели

Кабели, проложенные в служебных пустотах и ​​/ или перегородках, могут нуждаться в снижении номинальных характеристик, и следует обратиться к Приложению 4 стандарта BS 7671 или Приложению F Руководства IET на месте (OSG).Кабели должны быть проложены в разрешенных безопасных зонах или иным образом иметь механическую защиту в соответствии с разделом 522.6 стандарта BS 7671. Для установки в жилых помещениях кабели должны иметь защиту УЗО 30 мА в соответствии с разделом 411 стандарта BS 7671.

Крепление утопленных задних ящиков

Утопленные задние ящики могут быть прикреплены к горизонтальным ножкам, установленным на глубину ящика. В качестве альтернативы можно использовать задние ящики Dryline. Желательно, чтобы задние ящики были оснащены вспучивающейся спинной подушкой (т.е. «Шпатлевка») для поддержания акустической целостности и огнестойкости перегородок из гипсокартона. В одну и ту же полость стойки следует устанавливать не более одной двухгнездной или двух одноблочных задних коробок. Задние коробки не должны устанавливаться спина к спине в одной полости для стойки.

Пожарная безопасность

Там, где электрические и сантехнические аксессуары проникают сквозь стены и пол противопожарных отсеков, используются огнестойкие материалы (называемые «противопожарные заглушки») для герметизации отверстий и стыков и предотвращения распространения огня и дыма.

Утвержденный документ B, Пожарная безопасность

В настоящее время рассматривается вопрос об установке кабелей и задних коробов в каркасных домах. Что касается Строительных норм 2010 года, которые применяются к Англии, пересмотренный Утвержденный Документ B, Пожарная безопасность, рассматривается для публикации в конце этого года. Подразумевается, что строительные нормы и правила других стран, вероятно, будут включать аналогичные изменения.

Заключение

Руководство, данное в этой статье, предназначено только как общее руководство как методы строительства и материалы

, применяемые в каркасных домах, могут отличаться.Перед началом работы необходимо обсудить с соответствующими лицами, такими как строительный контрольный орган, застройщик и другие специалисты. НАПИТ выражает благодарность Ассоциации структурной древесины за рекомендации при написании этой статьи.

Подключение ручки и трубки

| Опасности, замена и многое другое

Что вы можете сделать, чтобы сохранить проводку ручки и трубки?

Если в настоящее время в вашем доме есть электропроводка, Международная ассоциация сертифицированных домашних инспекторов (InterNACHI) дает следующие рекомендации:

• Обратитесь к квалифицированному электрику для проверки системы.Только специалист может подтвердить, что система была установлена ​​и модифицирована правильно.

• Не запускайте в доме слишком много бытовой техники, так как это может вызвать пожар.

• Замените все розетки на розетки с прерывателем цепи замыкания на землю (GFCI). Это трехконтактные розетки со встроенной кнопкой сброса.

• Если проводка хрупкая или потрескавшаяся, ее следует заменить.Правильное обслуживание имеет решающее значение.

• Электропроводку K&T нельзя использовать на кухнях, в ванных комнатах, прачечных или на открытом воздухе. Для безопасного использования в этих местах проводка должна быть заземлена.

• Ремонт дома может занять несколько недель и стоить тысячи долларов, но небезопасная проводка может вызвать пожары, усложнить сделки с недвижимостью и заставить страховщиков нервничать.

• Домовладельцы должны тщательно обдумать свои варианты, прежде чем решать, следует ли менять проводку в своем доме.

• Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов K&T.

• Потенциальные покупатели жилья должны получить оценку стоимости замены проводки K&T. Они могут использовать эту сумму, чтобы договориться о более низкой цене на дом.

Каков ожидаемый срок службы проводки ручки и трубки?

Медная проводка может прослужить до 100 лет.Ручка и трубка тоже могут прослужить долго, но одной из основных проблем с проводкой k & t из всех перечисленных выше является проблема со старой, изношенной изоляцией. Это имеет тенденцию становиться хрупким и может легко сломаться, оставляя оголенные оголенные провода. Специалисты рекомендуют заменять проводку, как только изоляция станет хрупкой.

Стоимость замены всей системы дома с медной проводкой действительно варьируется в зависимости от размера дома и количества установленной проводки.Но это не слишком дорого, и его можно сделать довольно быстро и с минимальным ущербом. Конечным результатом станет более эффективный и безопасный дом, а также повысится стоимость при перепродаже, если вы решите продать его.

Что хочет знать ваша страховая компания?

Ваша страховая компания всегда будет интересоваться, какой тип электропроводки у вас дома. Они захотят узнать, была ли проведена такая проводка во всем доме или некоторые из них были обновлены.Они могут потребовать, чтобы электрик проверил проводку, прежде чем они предложат вам страховку жилья. Ряд проблем может возникнуть, когда была перемонтирована только часть дома, а в остальной части дома остались ручка и трубка. Связи между двумя системами могут расширяться и сжиматься с разной скоростью, что приводит к ослаблению связи.

Кроме того, проводка с ручкой и трубкой работает на токе 60 А, но большинство страховых компаний потребуют, чтобы в вашем доме была панель обслуживания / выключателя на 100 А.

Есть компании, которые откажутся застраховать вас с помощью k&t wiring, так как считают риск слишком высоким. Однако есть и другие, которые застрахуют ваш дом, возможно, с более высокой премией или более высокими франшизами. Также может потребоваться, чтобы профессиональный осмотр проводил электрическую проверку, прежде чем будет предложено страховое покрытие.

Покупка красивого старого дома имеет как свои преимущества, так и проблемы. Необходимость разводить ручку и трубку — определенно одна из самых больших проблем, с которыми вы столкнетесь.Однако, если проводка в вашем доме находится в хорошем состоянии и находится в хорошем состоянии, даже если она существует уже некоторое время, у вас не должно возникнуть проблем с получением страховки жилья.

Другие часто задаваемые вопросы

Можно ли заземлить проводку ручки и трубки?

Если электрические розетки в вашем доме имеют три контакта, можно с уверенностью сказать, что подключенная к ним проводка была надлежащим образом заземлена. В проводке с ручкой и трубкой нет третьего разъема, расположенного чуть ниже двух других, и поэтому он не обеспечивает адекватной защиты от поражения электрическим током, если провод отсоединяется.

Однако, если вы пытаетесь выяснить, какой тип электропроводки имеет ваша собственность, простой проверки ваших розеток на наличие двух или трех вилок будет недостаточно. Поскольку в других электрических системах, таких как дуплексная электрическая проводка в оболочке, также используются двухконтактные розетки, вам необходимо провести более подробное исследование перед окончательной диагностикой.

К сожалению, если вы надеетесь обосновать существующую систему K&T, вы будете сильно разочарованы.В интересах соблюдения кода — не говоря уже о том, чтобы ваш дом был правильно и безопасно подключен сверху вниз, вам придется перемонтировать всю собственность.

Сколько стоит замена ручки и трубки проводки?

Точная цена ремонта вашего дома может резко измениться в зависимости от размера, общих условий, возраста собственности, доступа к проводке и других факторов, которые невозможно предсказать, не взглянув из первых рук. Поэтому лучше всего проконсультироваться с лицензированным электриком, чтобы получить точную оценку того, чего вы можете ожидать к концу проекта.

Как узнать, есть ли в доме ручная и трубчатая проводка?

Если вы не уверены, используется ли в вашем доме электропроводка K&T, стоит потратить некоторое время на краткий осмотр собственности, чтобы выяснить это. Самый простой метод будет заключаться в проверке ключевых участков, таких как открытые стыки в подвале или чердаке, на наличие каких-либо белых керамических ручек, прибитых к балкам с проложенной через них электропроводкой. За исключением любых непредсказуемых обстоятельств, наличие этих контрольных знаков почти наверняка будет означать, что в вашем доме была проведена проводка с использованием метода k & t.

Также стоит отметить, что в вашем доме все еще может быть проводка K&T, даже если вы не обнаружите ни одного из этих признаков. В этих случаях вам нужно спланировать полную диагностику, чтобы быть абсолютно уверенным в том, какая проводка используется в вашем доме. В конце концов, вы почувствуете себя в безопасности, в безопасности и будете лучше осведомлены о своем доме в целом — и от этого будет лучше и вам, и собственности.

Хотите узнать больше? Посетите наши ресурсные центры, где вы найдете сотни полезных статей, созданных специально для домовладельцев, владельцев квартир, домовладельцев и арендаторов.Затем получите онлайн-расценки менее чем за 5 минут и узнайте, насколько доступным может быть индивидуальное страхование жилья.

Монтаж электропроводки в доме из соломенных тюков

Тюки соломы теперь на месте, и пора завершить черновую прокладку электропроводки в доме, описанном в Building With Awareness . Чтобы выполнить требования кодекса, для этой процедуры нанимается электрик. Как я упоминал в предыдущей статье, часть проводки в доме была проложена внутри сырцовых стен во время укладки кирпичей.Для стенок тюков соломы используется бензопила, чтобы прорезать в тюках каналы глубиной полтора дюйма. Электрический провод вставляется в эти выемки и проходит к электрическим розеткам и выключателям в каждой комнате. Проволоку также можно протолкнуть в швы между тюками. Конец тупого деревянного колышка можно использовать для проталкивания проволоки в выемки или швы тюка. Используемый здесь провод называется UF-кабелем, что расшифровывается как Underground Feeder. Это очень прочный и влагостойкий провод, предназначенный для прокладки под землей.Когда проволока должна пройти изнутри наружу стенки тюка, ее прикрепляют лентой к длинной игле или стержню, сделанному из металла диаметром в четверть дюйма. Его проталкивают через тюк, удаляют ленту и вытягивают иглу, оставляя на месте только проволоку.

Когда через потолки и каркасные стены проходит провод, а не саман или тюк соломы, можно использовать кабель Romex. Кабель Romex несколько более гибкий, чем кабель UF, и поэтому с ним легче работать.

Ящики для электрических вилок и выключателей изготавливаются из пластика или металла.Мы использовали металлические коробки для долговечности и для упрощения сборки нескольких коробок вместе. К ящику винтами прикрепляют длинный деревянный кол, а затем вдавливают в тюк, как большой колышек. Часть соломы необходимо срезать там, где ящик утоплен в тюк. Прежде чем коробка будет надежно вставлена ​​на место, электрический провод продевается в блок сзади. Передние края ящиков должны находиться на расстоянии не менее одного дюйма от поверхности тюков соломы, чтобы учесть толщину земляной штукатурки и / или гипсовой штукатурки, которая будет нанесена на поверхности стен позднее.

Каждый провод в доме будет проходить через стены и потолок к главному автомату выключателя. Также будет проведена электропроводка к электрическим выключателям, потолочным и настенным светильникам. Несмотря на то, что этот дом вырабатывает все свое собственное электричество с помощью фотоэлектрических панелей на крыше, вся электропроводка AC
— от коробки автоматического выключателя до розеток — идентична проводке в доме с традиционным питанием.

Если вы используете встраиваемые в потолок световые баллончики, убедитесь, что они могут <вмещать компактные люминесцентные лампы, которые сделают дом намного более эффективным с точки зрения энергопотребления.Вы также можете установить проводку для потолочных вентиляторов, поскольку они потребляют лишь часть электроэнергии, которую использует кондиционер, и могут поддерживать комфорт в комнате, просто циркулируя воздух.

По мере того, как мы завершаем электропроводку в доме, мы также будем устанавливать телефонный кабель
, телевизионный кабель и проводку термостата.

См. Главу 8 DVD-диска Building With Awareness и книгу для получения подробной информации о том, как привязать тюк соломы домой.

-Тед Оуэнс

Следите за нами и ставьте лайки:

Электромонтаж в доме

Требования к проводке различаются в зависимости от типа конструкции и элемента здания.

На этой странице:

• деревянный каркас
• стальной каркас
• бетонно-полистирольный блок
• соломенный тюк
• земляные конструкции
• кровельные пространства
• скиллион крыш
• бетонные полы
• деревянные полы.

Для всех типов конструкций:

• Не повредите изоляцию вокруг проводов во время установки.
• Установите кабелепровод или втулку в бетонную плиту перекрытия в точке входа для подземных кабелей питания.
• Установите рукав для проводки, проходящей через изоляцию из полистирола.

Деревянный каркас

• Убедитесь, что отверстия достаточно большие для размера / количества устанавливаемых кабелей. Если отверстие слишком маленькое, изоляция может быть повреждена при протягивании кабеля.
• Убедитесь, что сверление и надрез не превышают пределов, установленных NZS 3604 для размера и местоположения рамы. Основные правила изложены в стандарте 7.1.7 (балки перекрытия), 8.5.2 (шпильки обрезки) и 8.7.5 (верхняя и нижняя пластины).

Стальной каркас

• Отверстия обычно предварительно просверливаются.
• Установите проводку, как для деревянного каркаса.
• Установите втулки в отверстия, через которые должны быть пропущены кабели, чтобы защитить кабели от повреждений (на некоторых каркасах предварительно установлены втулки).
• Используйте саморезы для крепления промывочных коробок, распределительных щитов и измерительных щитов.
• Убедитесь, что каркас заземлен.

BRANZ рекомендует временно заземлить рамы во время установки для дополнительной защиты.

Блок из бетона и полистирола

• Спланируйте схему разводки до начала строительства, чтобы было определено расположение всех каналов, промывных коробок и т. Д.
• Установите трубы из ПВХ в стены перед укладкой бетона или раствора.
• Защита проводки открытого монтажа путем прокладки в магистральном канале.
• Установите деревянные блоки в конструкцию из пенополистирола, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители, обогреватели.

Соломенные тюки

• Проложите трубы из ПВХ через стены для промывки ящиков и настенных светильников.
• Установите большой кабелепровод для доступа электросети к измерительной коробке.
• Укажите установку деревянных блоков с привинченными к ним коробками для промывки в конструкцию тюка соломы, чтобы обеспечить прочную фиксацию для настенного оборудования, такого как осветительные приборы, полотенцесушители, обогреватели и т. Д.

Земляные работы

• Проложите ПВХ-канал через стены для промывки коробок и настенных светильников.
• Установите большой кабелепровод для доступа электросети к измерительной коробке.
• Вырезать каналы для кабелепровода бензопилой.
• Используйте промывочные коробки, предназначенные для использования с бетоном или бетонной кладкой.
• Установите деревянные блоки для промывных ящиков, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители и обогреватели.

Пространства под крышей

• Держите основные кабельные каналы на удалении от люка. Доступ к люку. Кабели в пределах 2 метров от крышки люка, а в местах доступа более 600 мм должны быть обрезаны.
• Расположите кабели сверхнизкого напряжения и связи на расстоянии не менее 300 мм от трассы силовых кабелей (лучше, чем дальше).
• Не прокладывайте силовые кабели над фермами, чтобы избежать попадания в кабель кровельного гвоздя.
• Закрепите всю проводку на деревянных ресках, где кабель проложен под прямым углом к ​​основному каркасу.

BRANZ рекомендует устанавливать светильники и электрические розетки в пространстве под крышей, чтобы обеспечивать электроэнергией такие установки, как система вентиляции, насос для солнечных батарей или для рабочих, работающих на крыше.

Skillion крыш

Предварительное планирование имеет важное значение, так как после облицовки потолков установка дополнительных кабелей затруднена.

• Пропустите кабели через отверстия в центре балок потолка, чтобы свести к минимуму вероятность проникновения кровельного гвоздя в кабель.
• Перед установкой даунлайта проверьте размер потолочного пространства, чтобы убедиться, что они подходят.
• Укажите даунлайты с маркировкой IC и IC-F, которые могут быть покрыты изоляцией.

Бетонные полы

• В трубопроводах, которые необходимо проложить внутри бетонной плиты, обычно используются трубы диаметром 25 мм для электропитания, телефона, данных и телевидения.
• Канал сетевого кабеля от измерительной коробки обычно имеет диаметр 50 мм с изгибом по прямой, чтобы в него можно было также установить основное заземление. (Обратите внимание, что если подземный сетевой кабель длинный, это может быть многожильный алюминиевый провод, требующий 100-миллиметрового канала и гибкого изгиба).
• Расположите кабелепроводы для телефонных или кабельных соединений на расстоянии не менее 300 мм от силового канала, как правило, используйте кабелепровод 2532 мм.

Деревянные полы

• По возможности проложите кабель под полом, это облегчит доступ.
• Гильзуйте всю проводку, проходящую через изоляцию под полом из полистирола (в качестве альтернативы укажите кабель TPS, на который полистирол не влияет).
