Пластиковый короб — эстетический вид электропроводки своими руками

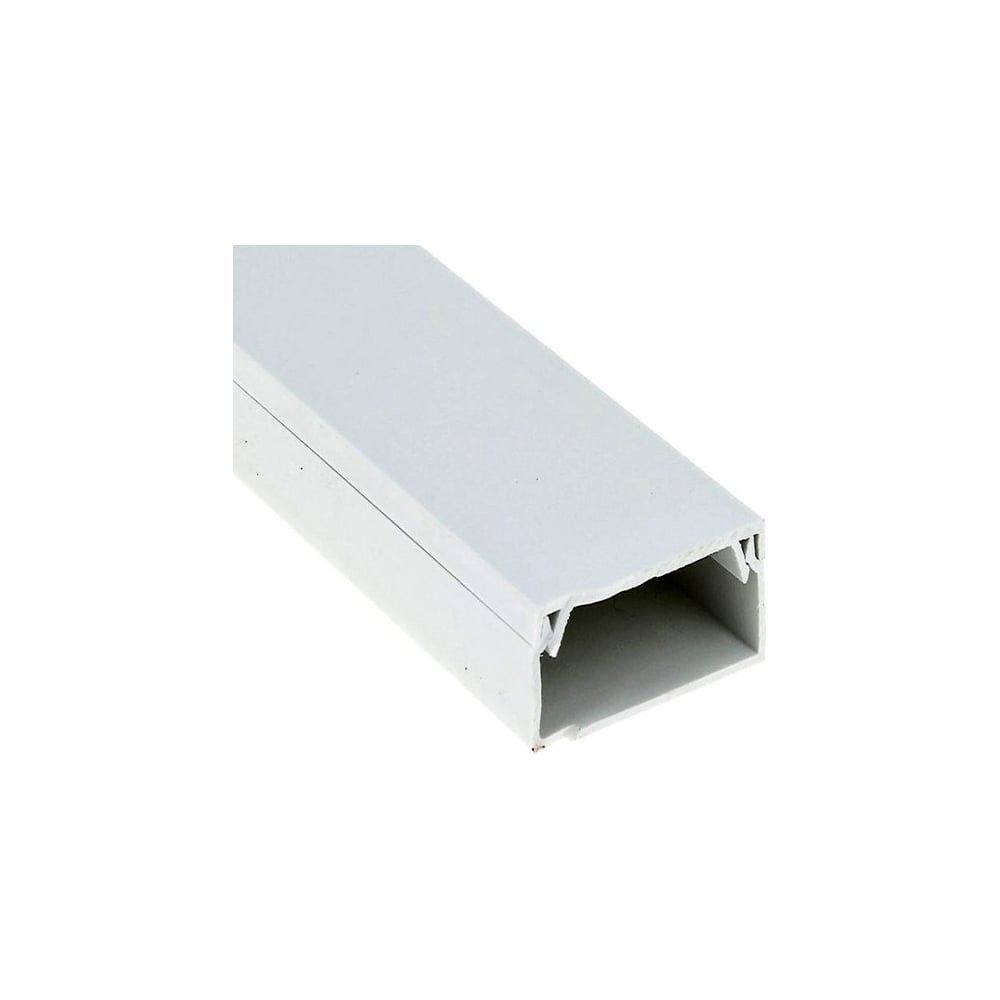

Пластиковый короб
Содержание:
Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.
Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.
Преимущества
Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:
- эстетический внешний вид;
- многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
- прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
- пожарная безопасность, соответствующая действующим правилам;
- устойчивость к перепадам температуры;
- простота монтажа и обслуживания.
Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.
Заглушки
Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.
Также читайте: Электрический пластиковый короб.
Выбор и расчет материала
Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.
При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:
- Толщина электропроводки и других кабелей, которые будут устанавливаться.
- Размеры короба для отдельных участков монтажа.
- Возможность установки дополнительных проводов и кабелей в будущем.
- Материал поверхности, на которую будет установлен кабель-канал.
- Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.
Разнообразие короба
В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.
Они могут быть изготовлены в следующей форме:
- прямоугольника;
- квадрата;
- треугольника;
- полукруга.
Исходя из формы и размера, пластиковый короб может быть:
- Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
- Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
- Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.
Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.
Монтаж пластикового кабель-канала
Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.
Составление проекта
Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.
Угол внешний
Кроме этого, необходимо подсчитать сколько потребуется:
- соединительных планок;
- внутренних и внешних углов;
- монтажных ПВХ-коробов для разводки проводов;
- заглушек;
- тройников;
- крепежного материала.
Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.
Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.
Приобретение материала
Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.
Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.
Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.
Внимание нужно обратить на следующее:
- Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
- Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
- Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.
Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться.
Отсутствие резкого щелчка говорит о качестве изделия.
Инструменты
Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.
Один из инструментов для монтажа
Для работы потребуется:
- перфоратор;
- шуруповерт;
- ножовка по металлу;
- стусло;
- молоток;
- острый нож;
- плоскогубцы;
- карандаш или маркер.
Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.
Установка кабель-канала
Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.
Этапы этой работы следующие:
Завершение установки
- Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
- В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
- Прикручивается корпус короба.
- Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
- Осуществляется разводка проводов.
- Устанавливаются розетки, углы, заглушки и крышка корпуса.
Работа закончена.
Видео про сборку кабель-канала

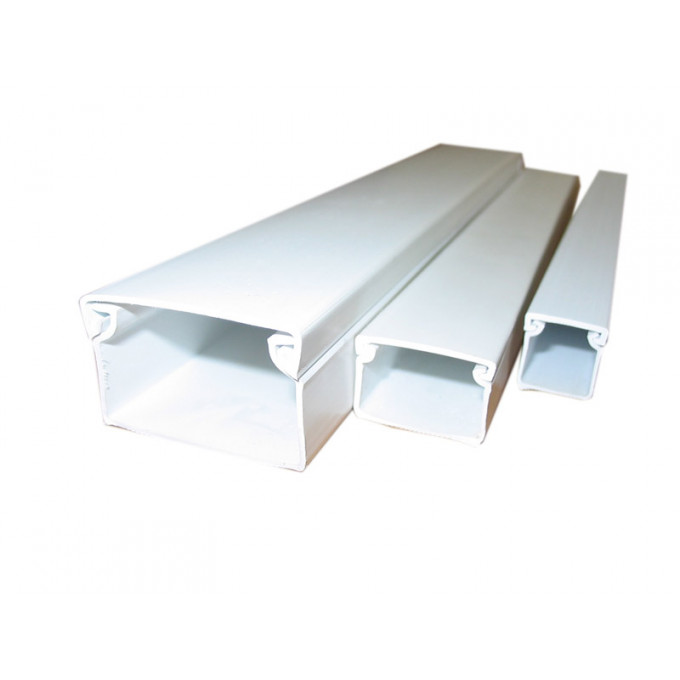

Размеры и разновидности кабель-каналов для электропроводки
Размеры и разновидности кабель-каналов для электропроводки
Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.
Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода.
Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.
В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.
Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.
Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно.
Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

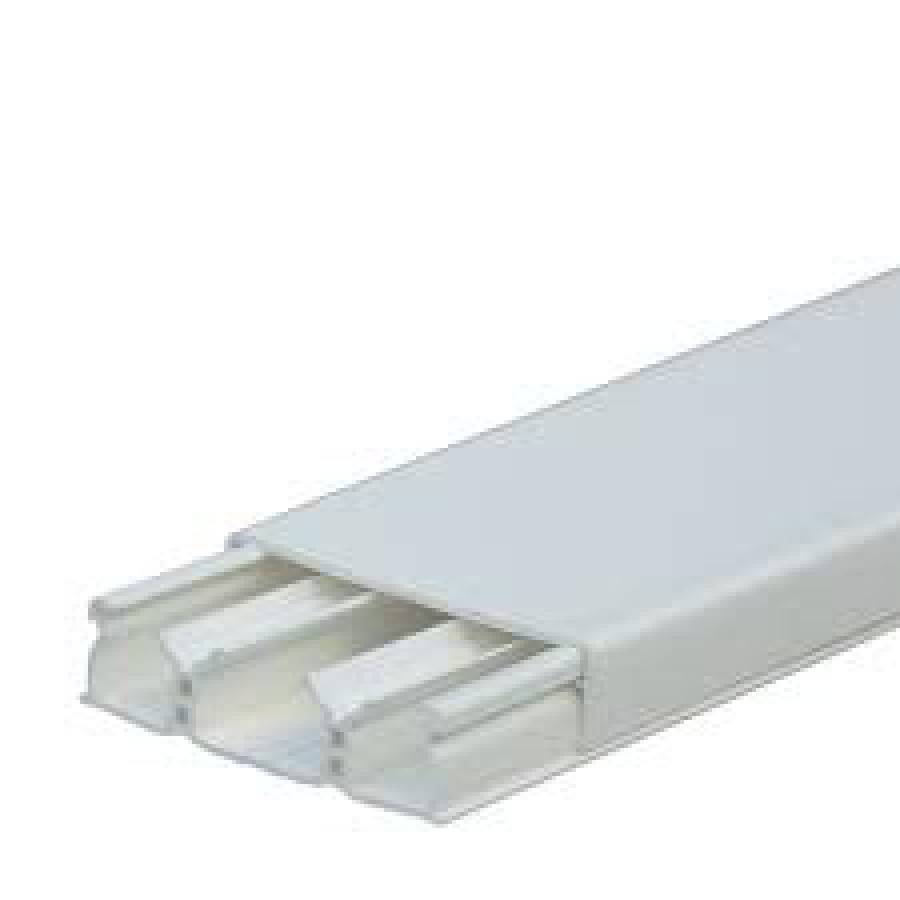

Миниатюрные кабель-каналы из ПВХ
Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.
Типичные размеры каналов такого формата в сечении — от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.
Наиболее распространенные типовые размеры кабель-каналов:
- 10х7мм;
- 10х10мм;
- 10х12мм;
- 12х12мм;
- 12х16мм;
- 16х16мм;
- 16х20мм;
- 20х20мм;
- 20х25мм;
- 25х25мм;
- 25х40мм;
- 40х40мм;
- 40х60мм;
- 60х80мм;
- 60×100мм.
Часто встречаются и другие размеры:
Полезное внутреннее сечение:
Напольные кабель-каналы
Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.
Напольный канал имеет, как правило, небольшую высоту — от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.
Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.
Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости — и то, и другое. Цветовое решение, как правило, однотонное.

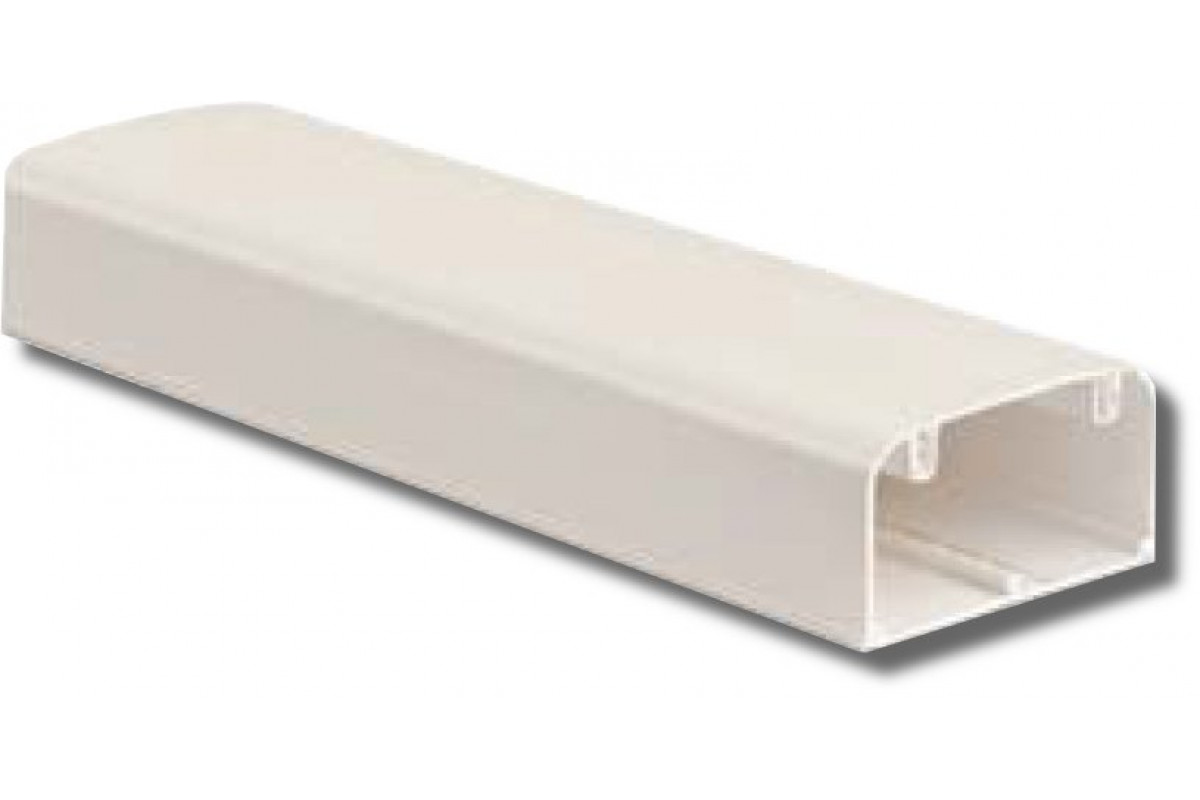

Парапетные кабель-каналы
Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.
Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т.п.
Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.
Плинтусные кабель-каналы
Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.
Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала.
Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.
Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.
Угловые кабель-каналы
Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).
Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.
Прозрачные кабель-каналы
Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.
Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.
Перфорированные кабель-каналы
Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.
Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.
Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.
Гибкие кабель-каналы
Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.
Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, — подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.
На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.
Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.
Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.
Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.
На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.
Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.
По материалам: electrik.
info.
Выбор кабель каналов, их виды и размеры
Кабель каналы используются для безопасного прокладывания электрических проводов. В зависимости от особенностей монтажа, количества проводов и других факторов при прокладывании электросети могут использоваться кабель каналы разных видов и размеров.
Кабель каналы для электропроводки
Содержание:
- Зачем нужны кабель каналы
- Жесткие
- Гибкие
- Виды кабель каналов
- Отличия и особенности пластиковых и металлических коробов
- Монтаж
- Размеры
Зачем нужны кабель каналы
Провода локальной электрической сети, как правило, прячутся в стенах, потолках или соответствующих каркасах из гипсокартона или других материалов. Однако нередко возникает ситуация, когда в процессе эксплуатации помещения появляется необходимость прокладывания питания к дополнительным розеткам или светильникам. В таких случаях, когда штробление стен невозможно, а прокладка открытым способом – не только некрасива, но и опасно, используют открытая электропроводка с использованием кабель каналов.
Их использование дает возможность не только сохранить аккуратный вид сети, но и обладает большим практическим преимуществом — при таких неполадках, как, например, короткое замыкание, провода остаются в свободном доступе, легко найти место неисправности и устранить проблему.
Кабель каналы, их материал, конструкция, и размеры выбираются исходя из условий монтажа. Материалы, используемые для их производства, должны быть упругими, прочными и негорючими. Необязательным, но желательным, качеством будет электроизоляционная способность.
пвх плинтус с кабель каналом. ДО.
пвх плинтус с кабель каналом. ПОСЛЕ.
Жесткие
Жесткие или корпусные – это металлические или пластиковые короба, имеющие, как правило, прямоугольную форму в поперечнике. Для использования в различных условиях монтажа, сегодня изготавливают следующие их виды:
- закрытый короб со сплошными стенками без отверстий;
- закрытый короб с отверстиями по бокам;
- сборный короб из П-образного паза без отверстий в стенках и защелкивающейся крышкой.
Для скрытой проводки в каркасных конструкциях (фальшполы, подвесные потолки, каркасы для выравнивания и отделки стен, внутренние перегородки) используются металлические кабель каналы без крышки. Короба открытого типа, устанавливаемые на стены и потолки, чаще всего делают из самозатухающего полихлорвинила. В чистом виде этот материал очень гибок, поэтому для повышения жесткости в него добавляют такие минеральные примеси, как мрамор или гипс. Базовый цвет на производстве белый, но, материал хорошо сцепляется с краской и долго не выцветает, сегодня можно приобрести и цветные вариации, стоимость которых не сильно превышает стандартную. В последнее время все более востребованными становятся короба с рисунками или узорами, отпечатанными с помощью фотопринта. Такие материалы считаются дизайнерской продукцией и имеют несколько большую стоимость.
Открытые алюминиевые каналы выглядят стильно, строго и дорого стоят. Их цена, как правило, не уступает текстурированным аналогам из ПВХ.
Однако они обладают преимуществом, характерным для металлических коробов – изолируют провода от электромагнитных наводок и помех.
Одним из главных преимуществ этого вида кабель каналов в простоте их установки: они прикручиваются к поверхности с помощью саморезов, а все проводки складываются внутрь, скрученные при необходимости хомутом. Нельзя забывать и о том, что провода нагреваются под нагрузкой, что напрямую влияет на пожарную безопасность и электропроводимость. Коробчатые каналы комплектуются переходниками, угловыми и поворотными элементами, раздвоителями и крестовинами.
Размеры кабель каналов этого типа варьируют в зависимости от назначения. Самые маленькие (7˟10 мм) используются в прокладке сигнализации, а самые большие (60˟100 мм) для нескольких кабелей и проводов. Толщина стенок может составлять от 0,7 мм до 2,4 мм.
Жесткий алюминиевый кабель канал
Гибкие
Гибкие кабель каналы предназначены для ситуаций, когда использование коробчатых аналогов невозможно по конструктивным причинам.
Например, при наличии 1,5-2 мм неровности (, стык между плитами, шов, зазор) жесткий короб будет обращать внимание на этот дефект. Внутри жилых помещений выравнивание потолка или стен будет обязательной процедурой, но для производственных или хозяйственных построек это будет излишней роскошью. Для прокладывания проводки в таких местах и предназначены гибкие кабель каналы. По форме и особенностям эксплуатации их делят на следующие виды:
- Траки или гибкие цепи. Это конструкции, состоящие из нескольких секций, изгибающиеся в одной плоскости по всей длине. Для соединения секций между собой используется шарнирная сцепка. Каждый элемент закрывается с помощью защелкивающейся крышки. Такие короба называют полузакрытыми по той причине, что между элементами конструкции остаются небольшие щели.
- Литые кабель каналы из искусственной резины или мягкого пластика.
- Трубчатые каналы. Чаще всего используются для перехода на дверь.
Самыми сложными и, соответственно, самыми дорогими среди кабельных каналов этого вида являются траки.
Основная сфера их применения – изоляция магистралей на производстве, в питании станков. В хозяйстве они могут быть полезны для подведения и защиты питающего кабеля на точильном, фрезерном, сверлильном станке, зернодробилке или другого мощного оборудования.
Размеры кабель каналов этого типа – от 20 мм до 234 мм в поперечнике.
Гибкие кабельные каналы для перехода на дверь представляют собой конструкцию из пары крепежных деталей и металлического шланга, который можно свободно изгибать в любом направлении столько раз, сколько позволяют свойства материала, толщина проводки и другие особенности монтажа. Чаще всего их используют для подведения электричества к электрическим сенсорам и замкам.
Гибкий кабель канал из мягкого эластичного пластика или резины обеспечивает надежную защиту практически от любых повреждений. Толстые стенки этих материалов предотвращают попадание влаги внутрь, что особенно важно для организации электробезопасности помещений с высокой влажностью (например, в частной бане или парилке).
Алюминиевый гибкий кабель канал
Виды кабель-каналов
По конструкции и области применения кабель каналы делят на следующие категории:
- Мини-каналы. Это самые маленькие по габаритам каналы, которые предназначены для изоляции телефонных, телевизионных, компьютерных и других похожих проводов. Их миниатюрный размер практически не влияет на интерьер и комнаты или кабинета.
- Напольные. Она, как понятно из названия, крепятся на поверхность пола и подводятся, как правило, к розетке или тройнику тоже находящемуся у ног. Напольный кабель канал имеет скругленную овальную форму и не создает препятствий при ходьбе и уборке.
- Парапетные. Одни из самых популярных жестких коробов для использования в офисах, домах, административных помещениях. В эту категорию попадает большинство магистральных коробов, которые часто применяются для укладывания проводов от кондиционера или аналогичной техники.
- Перфорированные. Эти жесткие кабельные короба имеют на боках множество отверстий, которые не только облегчают вес, но и способствуют воздушному охлаждению проводки, повышая её электропроводимость. При этом перфорированный короб имеет очень простое крепление канала, аналогичное жестким аналогам с защелкивающейся крышкой.
- Одним из лучших по сочетанию практичности и внешнего вида считается полый пластиковый плинтус из ПВХ или аналогичного материала. По конструкции он похож на стандартный пластиковый кабель канал для внутренней отделки – здесь провода тоже прячутся в паз и закрываются крышкой. Ключевым преимуществом этого вида в том, что он никак не влияет на интерьер, но сохраняет доступность проводки. Окрашивается в однотонные цвета под основные оттенки напольных покрытий с узором-имитацией под дерево.
- Прозрачные. Используются для закрепления светодиодной подсветки.
- Проволочные или каркасные. Их практически не нужно чистить или мыть, поскольку на ребрах конструкции оседает небольшое количество пыли. Удобны для технических и складских помещений, гаражей, погребов и т.д. Открытое расположение проводов является дополнительным преимуществом – они хорошо вентилируются и не перегреваются.
- Лестничные. Представляют собой короб из двух направляющих реек и перекладин между ними, что внешне напоминает лестницу. Чаще всего для их изготовления используют черный оцинкованный металл. Хорошо подходят для прокладывания тяжелых кабельных магистралей.
Рекомендуем посмотреть обзорное видео ниже. Там и про то какие коробы бывают и как делать их монтаж.
Отличия и особенности пластиковых и металлических коробов
При выборе кабель каналов из того или иного материала, следует учитывать функциональные и практические преимущества и недостатки, которыми они обладают. Так, например, одним из ключевых преимуществ металлических коробов является устойчивость к температурному и механическому воздействию. Для их производства используются различные виды алюминия, стали и сплавов. В продаже можно найти перфорированные модели, полезные для предотвращения возгорания или повреждения проводки в результате перегрева. Все современные металлические кабель-каналы долговечны – оцинкованный материал не подвержен коррозии. Кабели внутри металлических коробов можно укладывать по-разному, согласно требованиям монтажа: многослойно, пакетами, пучками.
Ключевым преимуществом кабель каналов из ПВХ, как гибких, так и жестких, является их эластичность. Они устойчивы перед многими внешними факторами, кроме механического воздействия, и поэтому обладают не меньшим сроком службы, чем металлические аналоги. Кроме того, короба из полихлорвинила отличаются большим разнообразием форм и размеров. На рынке можно встретить модели с треугольной или многоугольной формой поперечного сечения.
Продаются планки размером от 12˟12 мм до 100˟60 мм в поперечнике и стандартной длиной в 2 метра.
Монтаж
Гибкие кабельные каналы прокладываются внутри каркасных конструкций, над потолками, под напольными покрытиями, внутри перегородок и других похожих местах. Их непосредственное закрепление зачастую не требуется, но при возникновении такой потребности используют пластиковые хомуты, скобы на саморезах и других похожие крепежные элементы. Рекомендуем к просмотру видео с низу и первое видео из раздела про виды коробов, там тоже есть информация по монтажу.
Монтаж жестких кабельных коробов чаще всего производится внутри жилых, офисных или торговых помещений, что требует проведения отделки и выравнивания стен. Для закрепления на гипсоволокнистом листе используются 15 мм саморезы с плоской головкой, в древесине – саморезы различной длины (в зависимости от породы), в бетонных или кирпичных стенах — дюбель-гвозди от 25 мм до 35 мм.
Установку коробка начинают от потребителя (светильника или розетки), стыкуя торец кабель канала со стенкой коробки. Рекомендуется располагать точки крепления короба на расстоянии от 30 до 50 см друг от друга. Для того чтобы короб не покоробило при повышении температуры внутри помещения между панелями оставляют зазор в 1,5-2 мм. Если поверхность стены неровная, необходимо закреплять короб так, чтобы он сохранял декоративный вид и не подчеркивал дефекты. В зависимости от используемого короба можно не использовать угловой элемент для стыковки. В некоторых случаях допускается сделать на стенках панели вырезы для стыковки и согнуть панель в этом месте. С первого раза точный и аккуратный угол вряд ли получится, поэтому можно обратиться к опытному монтажнику или потренироваться на похожих материалах.
Вот так часто защищают питающие провода в наших подъездах
Размеры
Если вы прочитали статью целиком, то поняли, что для каждого типа кабель канала, размеры бывают разными (Если вы все еще не нашли ответ на свой вопрос по размерам, то рекомендуем пробежаться по статье глазами. Основные размеры указаны в выделенных блоках). Кроме того, некоторые производители делают свои нестандартные модели и нужно изучать конкретно их ассортимент.
Если вас интересуют общие, стандартные данные, то они такие:
12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.
Размеры кабель каналов.

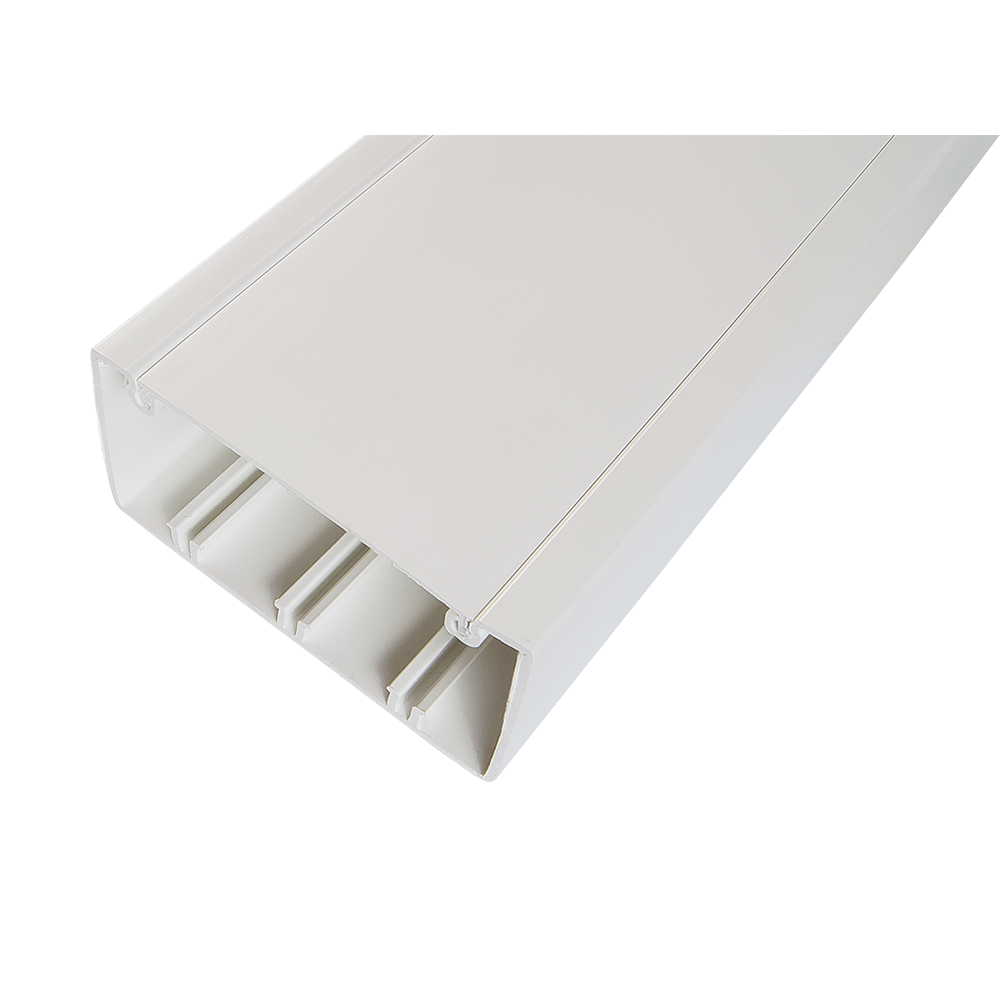

Кабель-канал ПВХ 100×60
+
Коробка электромонтажная
- Коробка для подштукатурного монтажа
- Коробка для наружного монтажа
- Коробка для монтажа в монолит
- Аксессуары для коробок электромонтажных
- Аксессуары для коробок для монтажа в монолит
- Коробка для наружного монтажа под дерево
+
Труба гладкая
- Труба гладкая ПВХ (Жесткая)
- Труба гладкая (техническая) ПНД
–
Кабель-канал
+
Металлорукав
- Металлорукав РЗ-Ц-Пнг
- Металлорукав РЗ-Ц-Х
+
Жесть ЭОЦ
+
Бокс для автоматических выключателей
- Бокс для автоматических выключателей
+
Труба гофрированная
- Труба гофрированная двустенная ПНД/ПВД гибкая
- Труба гофрированная двустенная ПНД жесткая
- Гофротруба ПНД
- Гофротруба ПВХ
- Аксессуары для труб ПВХ/ПНД
Добавление в корзину
Артикул: 900-060
Цена: 196,73 Р за 1 пог. м
В бухте 12 пог. м.
Длина – 2 м.
Описание:
Кабель-канал предназначен для прокладки проводки по сгораемым основаниям, с учетом требований ПУЭ, сетей ПОСТОЯННОГО и ПЕРЕМЕННОГО тока до 1000 (!) вольт.
Кабельные каналы обеспечивают защиту кабелей и проводов от механических повреждений и препятствуют возгоранию. Упрощают монтаж электропроводки при строительстве, ремонте и реконструкции зданий. Обеспечивают доступ к проводу в аварийных ситуациях и возможность дополнительного монтажа электропроводки.
Кабельный канал (короб) поставляется отрезками длиной по 2 метра, упакованными в картонную упаковки из гофрированного картона, надежно защищающими кабель-канал при хранении и транспортировке. При производстве короба (кабельного канала) используется самозатухающая композиция ПВХ, устойчивая к воздействию влаги и ультрафиолета.
монтаж металлических и ПВХ кабель-каналов
В этой статье мы простым и понятным языком расскажем о том, что такое кабель-канал, как его установить и зачем он нужен. Рассмотрим предназначение кабель канала, виды каналов их преимущества и недостатки, как сделать план, разметку, подготовительные работы, процесс укладки.
Что такое кабель-канал
Если стоит выбор, как проводить электропроводку в жилом или офисном помещении, то зачастую предпочтение делают в пользу кабель каналов. Это объясняется тем, что при монтаже скрытой проводки, приходится штробить стены, затем каналы заделывать штукатуркой. Этот процесс довольно грязный и длительный. Кроме того, не совсем удобно производить ремонт в случае неполадок в системе электроснабжения. В этом случае идеальным решением станет прокладка кабелей в лотках и коробах. На нашем сайте вы можете приобрести промышленные металлические кабель-каналы для больших помещений и сборные конструкции для создания сетей кабель-каналов.
Предназначение кабель канала
Чтобы электропроводка, проложенная на поверхности стены или пола, имела эстетичный вид, применяют кабель каналы. Данные устройства не только скрывают электрический кабель, они также служат защитой от их повреждений, загрязнений, попадания на проводку воды и делают недоступным электрические провода от детей и домашних животных. Структура строения короба кабель канала очень проста, состоит из основания и крышки. Квартирные и офисные кабель каналы делают из негорючего ПВХ пластика или алюминия, а кабель-каналы для цехов и производственных помещений делаются из оцинкованной стали, иногда покрытых эмалью или изготовленных методом горячего цинкования. Так же металлические кабель-каналы бывают глухие и перфорированные.
Виды кабель-каналов их преимущества
Кабель каналы и локи могут иметь различную окраску, не только белую, как принято считать. Для укладывания коробов и соединения элементов применяются специальные аксессуары. Степень защиты канала также может быть различной. Кабель каналы отличаются по форме и размерам:
-
П-образные короба используются наиболее часто. Стандартная длина канала – 2 метра, однако некоторые производители выпускают и более длинные конструкции. Они могут иметь перфорированные или сплошные стенки. Отличаются небольшим весом и невысокой стоимостью. -
Ш-образные каналы используют для прокладки нескольких кабелей. Они имеют более широкое основание и перегородку. -
Каналы треугольной формы удобны для монтажа проводки в самом низу или верху стены. Они заменяют напольный или потолочный плинтус, фиксируя кабель, расположенный внутри короба. -
Квартирные кабель каналы в виде полусферы используют в случае укладки проводки на полу. Округлая форма делает безопасным передвижение внутри помещения.
Преимущества и недостатки лотков и кабель-каналов
Кабель каналы обладают множеством достоинств:
-
освобождают от необходимости штробления стены; -
кабель легко можно осмотреть, устранить поломку или проложить дополнительный провод; -
короб надежно защищает кабель от внешних воздействий и повреждений; -
монтаж производится легко и в короткие сроки; -
различные виды и цвета каналов позволяют гармонично сочетать внешний вид проводки с общим интерьером помещения.
К недостаткам можно отнести:
-
короб уменьшает внутреннее пространство на несколько сантиметров; -
не всегда короб проводки идеально сочетается со стилем интерьера. -
пластиковые кабель-каналы не отличаются прочностью и пожароопасны. Поэтому мы рекомендуем использовать металлические кабель-каналы из лотков и коробов.
Чтобы установить кабель каналы качественно, требуется множество дополнительных элементов и аксессуаров, таких как разветвления, повороты внешние и внутренние и множество других.
Монтаж кабель-каналов в помещении
Чтобы в процессе монтажа не возникло нехватки, материала и комплектующих элементов, помещение, где осуществляется укладка кабеля, тщательно замеряют, учитывая все повороты, углы, ниши. К получившимся размерам прибавляют как минимум еще 10%.
Первым делом составляют план-схему электропроводки. Затем на стене отмечают места, где будут находиться все выключатели и розетки, после чего составляют подробный чертеж и делают разметку трассы на стене. Для этого используют строительный уровень.
Опираясь на данные чертежа, вычисляют количество всех необходимых элементов. Купить короба для кабель-каналов следует сразу со всеми аксессуарами, желательно одного производителя. Так как система креплений отличается от завода к заводу и запатентована изготовителем. На нашем сайте все кабеленесущие системы совместимы друг с другом по системе креплений от завода КЭМЗ.
Процесс укладки
Пластиковые кабель каналы нарезают по размерам. Не стоит делать это сразу. Лучше делать обрезку по ходу работы, так меньше получится отходов. Крышку отрезают сразу вместе с коробом. Канал монтируют по проложенной трассе, используя специальный клей, дюбели с шурупами или саморезы. Клей следует наносить зигзагом.
Широкий короб крепят, вкручивая саморезы в шахматном порядке. Короб, зафиксированный клеем, очень трудно будет снять, об этом следует помнить. В установленный короб прокладывают провода, отделяя слаботочные от силовой проводки, и фиксируют хомутами. Розетки и выключатели фиксируют на стенах или коробах, подсоединяют провода. Короб накрывают крышкой.
Соединительные коробки
CANTEX из ПВХ | Распределительные коробки
Видео по установке монтажной коробки ПВХ CANTEX
В нашу цифровую эпоху, основанную на энергии, нельзя недооценивать важность правильных электрических соединений! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая соединительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественной электротехнической продукции из ПВХ американского производства.
Национальный электротехнический кодекс (NEC) требует, чтобы сращивания проводов не разрешались за пределами утвержденного корпуса. Электрические распределительные коробки из ПВХ — это один из утвержденных типов корпусов, используемых для защиты соединений проводов и кабелей.
Что такое распределительная коробка?
Электрические распределительные коробки — это просто стандартные электрические коробки, в которых размещаются и защищаются соединения двух или более кабелей или проводов цепи. Они являются местом встречи для электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другую электрическую арматуру. .
Так как соединительные коробки из ПВХ легче и проще в установке, чем одобренные NEC металлические корпуса, они являются отличным вариантом для защиты электрических соединений с меньшими затратами труда и меньшими затратами. Все распределительные коробки должны быть закрыты и правильно установлены в соответствии с применимыми электротехническими нормами. Статья 314 Национального электротехнического кодекса (NEC) и NEMA OS3 объясняют инструкции по установке распределительных коробок. Перед установкой любого электрического изделия из ПВХ обязательно ознакомьтесь со всеми национальными и региональными директивами по электрооборудованию.
Рейтинг NEMA показывает, подходит ли распределительная коробка для использования во взрывоопасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все соединительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для обеспечения соответствия действующим строительным и электрическим нормам.
CANTEX производит два типа электрических распределительных коробок: наши литые коробки меньшего размера имеют 11 размеров, а наши большие сборные коробки доступны в 5 размерах.Литые распределительные коробки CANTEX внесены в морской реестр UL и сертифицированы по NEMA для типов 1, 3. 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 на 14 на 6 дюймов соответствует стандарту UL Type 4 X. Все остальные соединительные коробки CANTEX соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки, произведенные CANTEX, рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градусов по Фаренгейту). Компаунд, используемый для их производства, имеет класс воспламеняемости UL94V-0.
Соединительные коробки ПВХ CANTEX легко соединяются с нашими применимыми трубами и фитингами из ПВХ. Их также можно использовать с металлическими электрическими трубками (EMT), если соблюдаются соответствующие инструкции по установке NEMA OS3 и NEC, а также все местные нормы.
Инструкции по установке
Инструкции по установке в земле
Часто используемые электрические распределительные коробки из ПВХ
Ознакомьтесь с нашей полной линейкой соединительных коробок CANTEX из ПВХ
Подземные ящики электрические и пвх…
Всем привет. Я предприимчивый домовладелец, работаю над проектом по обеспечению электроэнергией моего заднего двора. Это мой самый большой проект, самое сложное, что я сделал до сих пор, — это установка потолочных вентиляторов, но на работе я постоянно имею дело с электричеством.
Мой план состоит в том, чтобы запустить 3 отдельных выключателя GFCI, защищающих цепи на 20 А, с проводом THHN 12 калибра через ПВХ-кабелепровод диаметром 3/4 дюйма.
Контур 1 предназначен для электрических розеток, одна сбоку от дома в начале пробега и две сзади по разные стороны заднего двора, общий пробег около 140 футов.
Контур 2 предназначен для моего ближайшего к постройке барбекю на открытом воздухе. От него будет питаться маленький уличный холодильник, а также несколько лампочек над барбекю. Общий пробег около 100 футов.
Circuit 3 обеспечит мое патио 3 электрическими розетками, а также обеспечит питание двух потолочных вентиляторов и осветительных приборов над моим патио. Общий пробег около 100 футов.
Итак, теперь мои вопросы …. Я еще не разговаривал с инспектором по электрике и не хочу показаться совершенно невежественным (я хочу замаскировать это как можно лучше).
Я хочу пропустить все 3 цепи через один участок трубопровода из ПВХ диаметром 3/4 дюйма и разветвляться там, где это удобно для других цепей. Противоречит ли правилам прохождение цепей через розеточные коробки, используемые другими цепями, даже если кроме розеточной цепи нет соединений?
Например, цепь 1 будет иметь розетку примерно на 3 фута под моей панелью выключателя в начале пробега, но я также хочу пропустить другие 2 цепи через эту коробку, а не прокладывать отдельный кабелепровод для каждой цепи.Для контуров 2 и 3 в коробке не будет сделано стыков, они просто пройдут. Это нормально?
Кроме того, из-за длины кабельной трассы я хотел использовать L-образные и T-образные корпуса в качестве тяговых ящиков. Я знаю, что вы не можете закапывать сращивания, и они должны быть доступны, но что, если сращивания нет, и они просто используются для протягивания провода, а затем продолжаются без сращивания? Их можно хоронить? Я заметил, что у них есть прокладки из вспененного материала для защиты от атмосферных воздействий. Если я не могу использовать L-тела, я не уверен, что использовать. В магазине электротоваров я не видел никаких обычных троек.
Кроме того, там, где мои розетки выскакивают из земли, я хотел использовать одинарные ящики FS с единственным отверстием в дне ящика. Можно ли пропустить 3 проводника в коробке и из коробки через одно отверстие? Или у них должна быть одна точка входа и одна точка выхода? Я бы не хотел использовать коробки с двумя отверстиями внизу. Это действительно снизит резкость установки.
Это пока что, я ценю все ответы.
Эдди
Как подключить кабелепровод из ПВХ к распределительной коробке (сделайте это!) — Модернизированный дом
Трубы из ПВХ обычно не воспринимаются нами как отличные распределительные коробки, но серые трубы на самом деле весьма полезны в этом отношении … однако хитрость заключается в том, что не в знании, а в делании! Как домовладелец или подрядчик, знаете ли вы обо всех шагах, которые вам нужно сделать, чтобы использовать трубы из ПВХ с электрическими проводами? Если нет, читайте дальше!
Серая труба или труба из ПВХ предназначена для выдерживания тепла солнца и тепла электрических проводов.В электромонтажных работах используются два разных вида: Schedule 40 и Schedule 80. Либо можно подключать к электрической коробке.
Многие люди могут предпочесть делать что-то самостоятельно. Но когда дело доходит до электричества, лучше обратиться к профессионалу, который проверит вашу работу. Один из таких случаев — это подсоединение кабелепровода из ПВХ к электрической коробке.
Для подсоединения кабелепровода из ПВХ к распределительной коробке вам потребуются фитинги, резьбовые втулки, ПВХ-клей, концевые втулки и контргайки.Сначала наденьте на трубу фитинги; затем протяните провода через кабелепровод с помощью рыбной ленты. Когда все высохнет, после соединения частей цемент склеивается, образуя водостойкий шов.
Не хочешь делать это сам?
Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.
НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ
Ценная информация о трубопроводах из ПВХ
Как многие уже знают, трубы ПВХ на рынке отличаются друг от друга.Знание того, какой из них использовать, имеет решающее значение для надежности каждой цели. При работе с трубами из ПВХ никто не хочет возвращаться и выполнять одно и то же задание дважды.
Каждая труба имеет свой цветовой код для маркировки. Белый цвет предназначен для сантехники и может выдерживать температуру жидкости только до 140 градусов. Черный — это ХПВХ и рассчитан на горячую воду до 200 градусов.
Серый цвет — это тот, который мы будем обсуждать в этой статье, он предназначен для электромонтажных работ. Она известна как труба из ПВХ и протестирована на устойчивость к самым высоким температурам в электропроводке.Есть два разных типа труб из ПВХ, они легкие и дешевые.
Трубопровод из ПВХ, график 40
Schedule 40 PVC является более дешевым из двух типов. У этого есть больший диаметр внутри, чтобы было легче протягивать провода. В нем более тонкий слой пластика, но диаметр всей трубы остается прежним.
Трубопровод из ПВХ, график 80
Schedule 80 PVC немного дороже, чем 40, но по-прежнему доступен и разумен по цене.У этого есть более толстый слой пластика для дополнительной защиты. Диаметр внутри меньше 40, но ширина трубы такая же, как и габариты.
Schedule 80 предназначен для районов с высокой проходимостью, где безопаснее находиться рядом с людьми. Он также идеально подходит для использования в опасных зонах. График 40 в основном используется в уединенных местах.
Лучший провод для трубопровода из ПВХ
Термопластик с высокотермостойким нейлоновым покрытием (THHN) является наиболее рекомендуемым проводом для использования с трубопроводами из ПВХ.Другие кабели сделаны с другой резиновой оболочкой, которая липкая и прочная. Большинство коммерческих работ отдают предпочтение этому проводу, поскольку он гибкий и его легче поместить в электрическую коробку.
Шаги по подключению кабелепровода из ПВХ к распределительной коробке
Это шаги по подключению кабелепровода из ПВХ к электрической коробке.
Шаг 1. Выключите питание
Безопасность всегда превыше всего. Отключите питание главным выключателем.
Шаг 2: Установите фитинги на ПВХ
ПВХ может быть подключен к некоторым электрическим коробкам напрямую, если фитинги уже установлены на коробке.Для резьбы могут потребоваться переходники, так как труба ПВХ не имеет резьбы. Добавьте контргайки к резьбе.
Шаг 3: Установите фитинги на электрическую коробку
Если коробка не оборудована фитингами, добавьте фитинги в соответствии с соединениями, добавленными на шаге 2.
Шаг 4: Приклейте и подсоедините трубы к коробке
После того, как все фитинги будут на месте, нанесите клей на фитинги и подсоедините трубу к коробке.
Шаг 5. Пропустите провода через ПВХ
Когда все высохнет, протяните провода через трубу и коробки от одного конца до другого.
Труба для удаления заусенцев из ПВХ
При резке трубы из ПВХ всегда остаются неровности. Эти неровные края могут повредить изоляцию провода внутри трубы. При протягивании кабеля через трубу он может легко порвать оболочку.
Удалите шероховатую наждачную бумагу или канцелярский нож все неровности и стружки. Есть несколько инструментов, которые вы можете использовать для удаления заусенцев, но нет ничего лучше канцелярского ножа. Это быстрее обеспечит гладкость краев.
Большие электрические коробки и кабелепровод из ПВХ
Многие люди предпочитают полудюймовые трубы при работе с водопроводом или электричеством. Наилучший размер для использования в электропроводке — 3/4 дюйма по ряду причин. Это три основные причины использования кабелепровода 3/4 дюйма на 1/2 дюйма.
- Может потребоваться протянуть три или более проводов.
- В будущем вам может понадобиться протянуть больше проводов.
- Прохождение длинного отрезка от 3/4 до 1/2 дюйма менее утомительно.
То же самое и с электрическими коробками. Достаточно одинарных электрических коробок, но вам понадобится еще одна коробка, если внутри две или более секции. Штекерные разъемы занимают больше всего места внутри коробки, оставляя мало места для устройств.
Большие устройства, розетки GFCI и диммеры лучше помещаются в коробки размером 2-1 / 8 дюйма.
Не требуется грунтовка для трубопровода из ПВХ
Для белых труб из ПВХ и ХПВХ требуется грунтовка, но не для труб из ПВХ и их фитингов.Достаточно использовать соответствующий цемент или клей, и каждое нанесение следует измерять, чтобы избежать засыхания арматуры.
Труба из ПВХ
не похожа на водопроводную трубу из ПВХ, где ее легко разобрать. После того, как они вставлены на место, для их удаления требуется много усилий. При склеивании и соединении ПВХ и фурнитуры настоятельно рекомендуется надевать перчатки.
Всегда помните, что после нанесения цемент он быстро сохнет. Чтобы высохнуть, нужно всего несколько секунд, поэтому будьте готовы двигаться быстро и аккуратно.Если он высохнет до того, как вы установите фитинги, надежно закрепить его будет сложнее.
Рекомендации по установке кабелепроводов из ПВХ и электрических коробок
Лучший совет — не забегать вперед. Установите кабелепровод из ПВХ и электрические коробки по очереди. Это может показаться заманчивым, но это легче сделать по одному за раз.
Если все сделать сразу, вы столкнетесь с проблемой. Чтобы установить ее на место, потребуется согнуть трубу и бороться с ней.Если два ящика находятся рядом, это будет намного сложнее.
Пространство — это все при работе с электропроводкой. Если есть место для крепления втулок, гаек и разъемов к распределительной коробке, работа будет продвигаться быстро. Трубопровод из ПВХ войдет прямо в разъемы.
Труба из ПВХ с металлическими подвесками
Настоятельно рекомендуется использовать металлические подвески с трубопроводами из ПВХ. Долговечность — это все, потому что пластиковые легко прогнуться. Одного винта достаточно, чтобы удерживать металлические подвески, потому что труба и провода будут легкими.
Если вы хотите выглядеть внешне, используйте подвесы, которые смещают ПВХ трубу. Это должны быть точные размеры, как выбивка из стены на электроблоках. Например, полдюйма через однодюймовый трубопровод из ПВХ расстояние должно составлять три фута друг от друга.
Используйте циркулярную пилу для резки трубопровода из ПВХ
Это всего лишь совет, потому что это ваш выбор, как вы хотите резать ПВХ-трубку. Вы можете использовать несколько пил, но циркулярная пила сделает рез чисто, гладко и быстро.Металлические лезвия в конечном итоге обеспечат меньшее удаление заусенцев.
Не хочешь делать это сам?
Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.
НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ
Лучший способ протяжки электрических проводов
При протягивании проводов через кабелепровод из ПВХ могут возникнуть затруднения. Если это небольшое расстояние, это легко, но вот как это делают профессионалы в виде списка.
- Зачистите оболочку примерно на четыре дюйма с двух проводов.
- На двух оголенных проводах отрежьте половину жил, чтобы они не были объемными.
- Возьмите рыбную ленту и проденьте провода через отверстие.
- Плотно оберните все провода изолентой и протяните провода через ПВХ-канал.
Используйте втулки для защиты проводов
Даже если вы удалите заусенцы с конца трубопровода из ПВХ, повреждение все равно может произойти. Лучшая страховка — дешевая, и инспекторам это нравится. Проходные изоляторы являются дополнительной защитой для надежного и безопасного подключения к распределительным коробкам или электрическим панелям.
Связанные руководства
Модернизированная домашняя команда
Мы — команда увлеченных домовладельцев и энтузиастов по обустройству дома, которым нравится делиться советами по благоустройству, ведению домашнего хозяйства, декорированию и садоводству с другими домовладельцами! Если вы ищете пошаговое руководство по ремонту прибора, чистке ковра или даже установке забора, у нас есть все необходимое.
Недавно опубликованные
ссылка на 10 самых популярных французских брендов столовых приборов?
Какие 10 лучших французских брендов столовых приборов?
Мы используем его каждый день и обычно несколько раз в день, но задумывались ли вы когда-нибудь о ведущих французских брендах столовых приборов? И если вам интересно, да, есть разница в брендах.Те …
ссылка на 8 самых популярных кофейных брендов на продовольственном рынке?
Качественная электрическая коробка из ПВХ Сертифицированная продукция
Сохраните вашу ценную электронику и другие предметы в превосходных условиях с невероятным качеством. Электрическая коробка из пвх доступна на Alibaba.com. Они приходят с непреодолимыми предложениями, чтобы ваш карман был в безопасности. Эти. Коробка для электрических цепей из пвх имеет все основные и дополнительные функции, которые гарантируют простой и эффективный способ хранения, упорядочивания и транспортировки ваших предметов, обеспечивая при этом максимальную защиту.Изготовлен из прочных материалов. Электрическая коробка из пвх очень прочна и надолго обезопасит ваши вещи.
The. Коробка для электрических цепей из пвх доступна в очень широком ассортименте, включающем широкий спектр функций, обеспечивающих удовлетворение потребностей всех пользователей. Соответственно, вам гарантировано, что вы получите самое подходящее. Электрическая коробка из пвх для вашей электроники и других инструментов. Дизайн и стили этих. Электрическая коробка из ПВХ воплощает в себе великие мысли и инновации, чтобы предложить оптимальную защиту от пыли, влаги, механических сил и других потенциально вредных и разрушительных факторов.
Независимо от ваших требований к пространству, великолепно. Электрическая коробка из пвх предоставит вам идеальные варианты управления пространством, будь то в вашем доме или в вашем офисе. Даже с изумительной защитной силой. Коробка для электрических цепей из пвх достаточно легкая, чтобы не добавлять лишний вес к предметам, которые хранятся и перемещаются. Превосходное качество. Коробка электрических цепей из пвх на Alibaba.com имеет гарантию от продавцов и производителей, тщательно проверяющих их соответствие строгим нормам стандартов качества на сайте.
Исследуй разные. Коробка для электрических цепей из ПВХ представлена на сайте Alibaba.com и сделайте свой выбор сегодня. Коробка для электрических цепей из ПВХ Продавцы и поставщики могут найти наиболее подходящие продукты в соответствии с их бизнес-требованиями. Наслаждайтесь лучшим качеством и увеличивайте свои сбережения при совершении покупок в Интернете.
Пластиковая электрическая коробка против металлической электрической коробки
Марк Дж. Донован
| Когда дело доходит до выполнения мелких домашних работ, многие люди, которые делают это своими руками, задумываются о выборе пластиковой электрической коробки вместо металлической электрической коробки.Простой ответ заключается в том, что для большинства жилых помещений пластиковый электрический шкаф является лучшим выбором. Например, пластмассовая электрическая коробка дешевле. Во-вторых, пластиковая электрическая коробка, в отличие от металлической, не требует заземления. Заземление электрической коробки занимает больше времени, и поэтому большинство подрядчиков по электрике стараются использовать неметаллические электрические коробки, когда это возможно. При этом металлический электрический шкаф существует уже несколько десятилетий и был единственным вариантом до появления неметаллических или пластиковых электрических коробок. |
Кроме того, в некоторых областях применения металлическая электрическая коробка является необходимым выбором. Во-первых, металлические электрические коробки традиционно использовались и даже требуются в коммерческих целях. См. , как установить электрическую коробку .
| Во-вторых, они также часто используются на открытом воздухе. Металлические электрические коробки также необходимы, когда электрическая коробка должна быть закопана за внешней стеной, например, в случае применения распределительной коробки. Еще одно преимущество пластиковых электрических коробок по сравнению с металлическими электрическими коробками заключается в том, что в пластиковые электрические коробки обычно встроены монтажные гвозди. Это упрощает установку пластиковой коробки электрооборудования по сравнению с металлической. | Посмотрите это видео на , как установить светильник с тяговой цепью . |
Кроме того, отрывные язычки для вставки кабелей Romex обычно легче вытащить, чем металлические электрические коробки, а также меньше риск порезов.
Хотя пластиковая электрическая коробка, в отличие от металлической, не требует заземления, заземляющие провода, связанные с различными кабелями Romex, входящими в коробку, вместе с розеткой или розеткой выключателя, должны быть надлежащим образом связаны друг с другом. . Соединение различных заземляющих проводов вместе и привязка их к розетке или переключателю электрической розетки предотвращает риск коротких замыканий, которые могут привести к пожару и опасному для жизни поражению электрическим током.
Узнайте, что делать, если нет провода заземления в электрической коробке .
| Обязательно всегда используйте правильные заземляющие зажимы при связывании заземления и прикреплении их к розеткам и выключателям электрических розеток. Независимо от выбора между пластиковой и металлической электрической коробкой, важно приобретать электрические коробки, рассчитанные на определенное количество кабелей Romex, которые должны быть в них подведены. Если электрическая коробка переполнена кабелями, это может привести к обрыву проводов и короткому замыканию.Все электрические коробки имеют маркировку с указанием номинальной мощности, нанесенной на них по трафарету. |
Кроме того, всегда покупайте электрические коробки, которые соответствуют местным и национальным электротехническим нормам и правилам. Если у вас все еще есть вопросы по поводу покупки правильной электрической коробки, обратитесь за помощью к менеджеру магазина в центре ремонта дома.
Чтобы получить помощь по строительству нового дома на заказ , см. Заявку на строительство нового дома от HomeAdditionPlus.com. Заявочный лист на строительство нового дома предоставляет вам знания о том, как спланировать индивидуальный проект жилищного строительства и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу с разбивкой по стоимости и электронную таблицу для оценки затрат на строительство вашего собственного нового дома.
Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов.Этот процесс бесплатный, и нет никаких обязательств по его продолжению после получения сметы на добавленную стоимость вашего дома.
Электротехника
В статье « Фитинги и опоры кабелепровода » я объяснил следующие моменты:
- Типы фитингов и опор кабелепровода,
- Примечания для поддержки кабелепровода.
Сегодня я объясню Типы электрических коробок следующим образом.
Для получения дополнительной информации вы можете просмотреть следующие статьи этого же курса:
1- Функции электрооборудования В любой установке
|
2- Материалы для электрических коробок Большинство электрических коробок изготавливаются
|
3- Где находится электрическая коробка Раздел 300.15 NEC Коробка или корпус из кабелепровода, соответствующий Статье 314, требуется для
|
4- Общие
|
5- Монтаж электрических коробок
|
6- Типы электрических коробок Есть много типов ящиков, используемых в
Ниже приводится список наиболее распространенных Первое: розетки Розетки с правильной фурнитурой
6,1
6,2
6,3
6.6 Коробка для кабелепровода
|
В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.
|
