Расстояние между ступенями деревянной лестницы на второй этаж — СНИП и ГОСТ

Решив изготовить лестницу на заказ многие даже не задаются вопросом: «Какое расстояние между ступенями лестницы должно быть?» А ведь это очень важный нюанс… Все ступени обязательно должны иметь точно одинаковую высоту, чтобы люди, которые в последствии будут ею пользоваться были уверенны в ее безопасности, ведь если даже одна из ступеней будет отличаться по высоте хоть на 1 см от остальных, то человек будет сбиваться с шага, спотыкаться и даже может травмироваться. Так какое же лестница ведущая на второй этаж должна иметь расстояние между ступенями?

Расстояние между ступенями деревянной лестницы

Главная цель во время создания лестницы — это выполнить ее так, чтобы она была максимально комфортной и удобной для дальнейших пользователей, при этом отвечая всем правилам безопасности.

Чтобы заказать деревянную лестницу у профессионалов, обращайтесь в компании «Мария». Лучшие деревянные лестницы в Оренбурге.

Для того, чтобы получить идеальную лестницу при ее конструировании используют специальные методы расчета всех лестничных элементов и их соотношение друг с другом. Все правила расчета строго прописаны в специальных нормативах СНиП и ГОСТ.

Приступая к созданию проекта будущей лестницы прежде всего нужно учитывать, что на размеры ступеней лестницы влияют следующие показатели:

• высота этажа;
• количество ступней;
• высота прохода.

И только исходя из полученных данных будут производиться все остальные расчеты по размерам ступеней. По нормам расстояние между ступенями у деревянных лестниц может быть от 12 до 20 см, с шириной не менее 20 см. Оптимальным же расстоянием между ступенями считается 14-15 см, оптимальная ширина — 30 см. Это стандартные размеры для лестниц имеющих уклон марша 1:2.

Конечно все расчеты можно произвести самостоятельно — все формулы просты и их легко можно найти в Интернете, но правильно рассчитанное расстояние между ступенями деревянной лестницы — это дело серьезное и от этого зависит безопасность людей, поэтому шутить с этим не стоит и лучше всего обратиться к профессионалам. Специалисты нашей компании имеют 25-ти летний опыт изготовления деревянных лестниц «под ключ», поэтому доверив нам Вашу лестницу, Вы можете быть абсолютно уверенны, что она будет иметь высокое качество и отвечать всем правилам безопасности.

Стандарты лестничных ступеней: оптимальный шаг и расстояние

Один из важнейших параметров, которые необходимо учитывать при расчетах конструкции лестницы, — это шаг ступени. Эти нормы регулируются СНиП и ГОСТ, а потому их соблюдение является обязательным условием для безопасной эксплуатации конструкции.

Что такое шаг ступенек лестницы?

В первую очередь следует более подробно вникнуть в вопрос, что же такое шаг для лестницы. По сути, это расстояние между её ступеньками. Однако при этом важно учитывать стандарты СНиП для шага взрослого среднестатистического человека. То есть берется во внимание не только высота подступенка между двумя соседними элементами, но и другие параметры, а именно ширина проступи.

Иными словами, в понятие шага лестницы входит количество сантиметров, на которые приходится положение стопы человека на нижнем уровне, а также на верхнем и промежуток между этими двумя плоскостями.

Так как все люди разные, СНиП ориентируются на среднестатистические значения.

В зависимости от типа помещения могут незначительно изменяться некоторые параметры. Во многом шаг зависит от такой величины, как угол наклона. Для точного определения габаритов конструкции нужно учитывать абсолютно все показатели.

Схематическое изображение шага лестницы

Оптимальная величина для стандартной лестницы

Для того чтобы ваша лестница получилась удобной и не была травмоопасной, важно правильно рассчитать расстояние между её ступенями. Для стандартной лестницы шаг определяется следующей формулой:

2а + в= 60…65,

• а — высота ступеньки, то есть расстояние между двумя горизонтальными элементами;
• в — ширина проступи, то есть то место, где человек становится ногой, непосредственно глубина ступени;
• 60…65 — это промежуток стандартных значений ширины шага человека.

Расчет безопасного шага лестницы для стандартных конструкций

Из этой формулы следует, что СНиП был установлен стандарт по отношению к шагу лестницы на уровне промежутка в 60–65 см. Эта величина является оптимальной для обычной конструкции маршевой или винтовой лестницы, если угол её наклона входит в допустимый промежуток в 25–45 градусов. В таком случае удвоенное значение высоты ступени, так как учитываются две соседние ступени, а также ширина проступи в сумме должны давать шаг в 60–65 см. Обычно берут значение в 62 см.

Не всегда удается уложиться в установленные рамки, так как существуют ограничения по площади для строительства лестницы. В таком случае можно поступить так:

• Убрать подступенки с целью увеличения пространства для размещения стопы. От этого может снизиться уровень безопасности и удобства передвижения, так как не всегда людям нравится наблюдать просветы у себя под ногами при подъеме наверх.
• Сделать нависание ступени. Это поможет добавить 2–3 см на каждую ступеньку. Однако нельзя делать выступы более 4 см, так как это делает конструкцию менее прочной и не такой удобной.

Правильное расстояние между ступенями сделает лестницу удобной и безопасной

Соотношение параметров

Стандарты для лестничных ступеней и конструкции в целом были разработаны недаром. Они позволяют определить оптимальное соотношение между основными расчетными характеристиками. Если всё проектировать в соответствии со СНиП, вам будет очень удобно и комфортно передвигаться по новой лестнице. К тому же это положительно скажется и на уровне её безопасности.

Благодаря стандартным соотношениям величин для ступеней по СНиП можно сделать удобной даже лестницу, угол наклона которой превышает общепринятые параметры. Важно учитывать соотношения всех показателей между собой. Если рассматривать конкретно шаг для лестницы, основными характеристиками будут:

• ширина проступи;
• длина ступени;
• высота подступенка;
• угол наклона.

Если расстояние до второго этажа является ограниченным, можно сдвигать значения этих величин, но только до определенных границ. Сумма проступи и подступенка должна в стандартной ситуации давать число 46, как подтверждение её безопасности. Разница же между двумя этими показателями устанавливается на уровне 12. Значительные отклонения от этих коэффициентов требуют пересмотра расчетов в целом.

Важно учитывать соотношение величин для ступеней, заложенных в СНиП

Гусиный шаг

Если немного изменить параметры расположения и проектирования ступеней лестницы, можно получить новые типы конструкций при сохранении условий СНиП. Например, одной из наиболее удобных и безопасных лестниц с ограниченными размерами является «гусиный шаг».

Такая конструкция предполагает поочередное изменение ширины проступи для соседних ступеней. То есть попеременно происходит чередование узкой части проступи с широкой с одной стороны. Таким образом, удается увеличить угол наклона лестницы, сохранив при этом комфортный шаг.

Важно сохранить комфортное состояние для шага по горизонтали.

Благодаря конструкции «гусиный шаг» лестница приобретает не только больший угол наклона, но и может иметь меньшую ширину, вплоть до 60–70 см. Это позволяет сохранить больше места. Для лестничных конструкций такого типа нужно обеспечить свободное прохождение человека с грузом в руках. Дополнительно предусматривается расстояние для установки поручней.

Гусиный шаг – самый безопасный вид лестницы с ограниченными размерами

Приставные конструкции

Отдельно следует выделить приставные и подобные им типы лестниц. Дело в том, что в таком случае может изменяться угол наклона ступеней, а также расстояние между ними. Так как чаще всего эти изделия используются в хозяйственных целях, для них можно немного изменять параметры. При частой и интенсивной эксплуатации, возможно, придется поэкспериментировать с проектом конструкции для увеличения коэффициента эргономичности и достижения минимальных требований СНиП.

Приставные и подобные им лестничные конструкции чаще всего используются для хозяйственных целей и отличаются большим углом наклона

В первую очередь следует отметить больший угол наклона. Для такой лестницы он может колебаться в пределах 60–80 градусов. В связи с этим изменяется и соотношение показателей для ширины шага. Большее внимание следует уделить такой характеристике, как расстояние между перекладинами, и только во вторую очередь пропорциям. Дело в том, что подступенок в данном случае, по сути, отсутствует, а проступь равна толщине перекладины. Комфортный шаг важно сохранить, но в этом случае его расчеты сводятся до вычисления периодичности установки поперечных планок.

Зачастую расстояние между перекладинами приставных лестниц устанавливается на уровне 35 см. Допускаются смещения на 5–7 см. Слишком частые или же далеко расположенные друг от друга ступени делают лестницу неудобной. К тому же в связи с тем, что при спуске передвигаться по ней нужно спиной вперед, важно поддержать естественное восприятие положения ступеней. В противном случае можно оступиться и травмироваться.

Расчеты для шага лестницы позволяют заложить основные параметры для проектирования будущей конструкции. В процессе вычислений нужно проверять соотношения при изменении хотя бы одной характеристики.

Как правильно рассчитать параметры лестницы: правила и нормы проектирования, оптимальные размеры ступеней ( высота, длина, ширина), высота прохода, ширина проступи

Перед тем, как реализовать идею лестницы в квартире, необходимо рассчитать ее параметры, при помощи стандартных технических размеров.

Ступени чаще всего имеют размеры 15×30 см (высота ступеней — 15 , ширина — 30 см).

Эти размеры позволяют устроить уклон марша в соотношении 1:2. Ширина лестницы должна быть не менее 120 см, ширина площадок — не менее ширины марша. Количество ступеней в марше колеблется от 5 до 18.

Однако на практике добиться такого соотношения не всегда возможно. Поэтому существуют методы расчета элементов лестницы и их соотношение друг с другом. Современные строители для определения этого соотношения пользуются терминами «ширина проступи» и «высота подступенка». Высотой подступенка называется расстояние по вертикали между верхними плоскостями двух последовательных ступеней.

Ширина проступи — это расстояние по горизонтали между передними кромками соседних ступеней.

Чтобы определить высоту и ширину ступеней придерживаются следующего правила: нужно, чтобы удвоенная высота подступенка и ширина проступи в сумме равнялись 60- 65 см.

Кроме того для выбора размеров ступени пользуются двумя правилами:

а) Особенно удобны лестницы с соотношением Ь — h = 12 см. Где b — ширина проступи, a h — высота подступенка. Такое соотношение называется «формула удобств».

6) Лестницы с соотношением b + h = 46 см являются наиболее безопасными. Такое соотношение называется «формула безопасности».

При сооружении лестницы необходимо использовать соотношение ширины ступени к высоте подступенка.

При проектировании лестницы следует придерживаться следующих правил:

1) Ширина лестничного марша лестницы не должна быть менее 1 м.

2) Все лестничные марши, имеющие количество ступеней больше трех (кроме приставных), должны оборудоваться перилами, высота которых должна быть не менее 90 см. Окна, прилегающие к лестничному маршу, ограждаются.

3) В местах, где лестницей будут пользоваться дети, открытые лестницы строят таким образом, чтобы расстояние в свету между ступенями не превышало 12 см, а между стойками перил не должно быть больше 10 см.

4) Лестницы должны выдерживать нагрузку не менее 180-220 кг, а перила лестниц — не менее 100 кг.

5) Высота всех ступеней должна быть одинаковой. Отклонение по высоте не должно превышать 0,5 см.

6) Расстояние между лестничным маршем и стеной не должно превышать 5-6 см.

7) При сооружении криволинейных лестниц (лестницы с забежными ступенями) радиус кривизны в средней линии лестницы не должен быть меньше 30 см.

8) Размеры ступеней должны подбираться таким образом, чтобы перемещение по лестнице было безопасным. Для жилых помещений высота подступенка не должна быть больше 20. см, а ширина проступи не должна быть меньше 25 см. Для забежных ступеней в зоне прохода ширина ступени не должна быть меньше 20 см. Уровень последней ступени должен совпадать с уровнем пола этажа.

9) Высота прохода, то есть расстояние между ступенью и потолком или балкой, не должно быть меньше 2 м.

Подходы к лестнице должны быть шириной не менее 1 м и освещаться в любое время суток.

Как спроектировать лестницу (видео):

Расстояние между ступенями лестницы по ГОСТу

Каким должно быть расстояние между ступенями лестницы? Этот вопрос интересует многих людей, приступающих к строительству. Один из самых важных параметров всех лестниц (стационарных или переносных — не имеет значения) — это шаг ступеней. Расстояние между ступеньками всегда должно быть удобно для свободного и спокойного перемещения среднестатического человека.

Чертеж лестничного марша.

Все это рассчитывается и регламентируется по ГОСТу и СНиП — государственным и строительным стандартам, их соблюдение является обязательным при изготовлении любой конструкции. Помимо этой величины, очень важна ширина ступени, которая, в свою очередь, определяется типом изделия.

Оптимальная величина шага лестницы

Шаг лестницы — это расстояние между ее ступенями.

При этом необходимо учитывать стандарты СНиП исходя из шага среднестатического человека. Для этого нужно брать в расчет две величины сразу: высоту подступенка между двумя соседними ступеньками и ширину проступи. Если сказать по-другому, он учитывает расстояние в сантиметрах, на которое приходится положение стопы на верхнем уровне, нижнем уровне и промежуток между ними. Он может варьироваться в зависимости от угла наклона конструкции.

Расчет ступеней на приставной лестнице.

Шаг ступеней рассчитывается по приблизительной формуле 2*h+s, где h — это высота ступени (равная приблизительно 16-19 см), а s — ширина проступи (равная приблизительно от 22 до 33 см). В итоге получаем среднюю длину шага человека по лестнице, равную от 60 до 65 см. Эта величина является оптимальной для маршевой и винтовой конструкций, и именно она зафиксирована СНиП (60-65 см).

Но для каждой конкретной ситуации, конфигурации и модели допустимы колебания в пределах этого интервала, итоговое число зависит от конкретного случая, длины и наклона конструкции и удобства для хозяев.

Но не всегда выходит так, что расчетный шаг лестницы укладывается в размеры СНиП. Это происходит чаще всего из-за стесненности по площади и ограничениям по размерам строительства. Принимается во внимание и увеличенное расстояние между полом и потолком (если потолки выше стандарта).

Тогда можно применить несколько способов, чтобы скорректировать лестничный марш, подогнав под стандарт:

1. Убрать подступенки, которые увеличивают площадь для размещения стопы. Подниматься будет менее удобно, т.к. опираться на твердую поверхность будет не вся стопа, но более надежно и менее опасно. Но ступать нужно будет более осторожно и не обращать внимания на просветы меж ступеньками.
2. Предусмотреть нависание ступенек. Это прибавляет 2 или 3 см к каждой ступени. Но тут есть ограничение: запрещается делать выступы свыше 4 см. В несколько раз уменьшается прочность, безопасность и удобство передвижения.

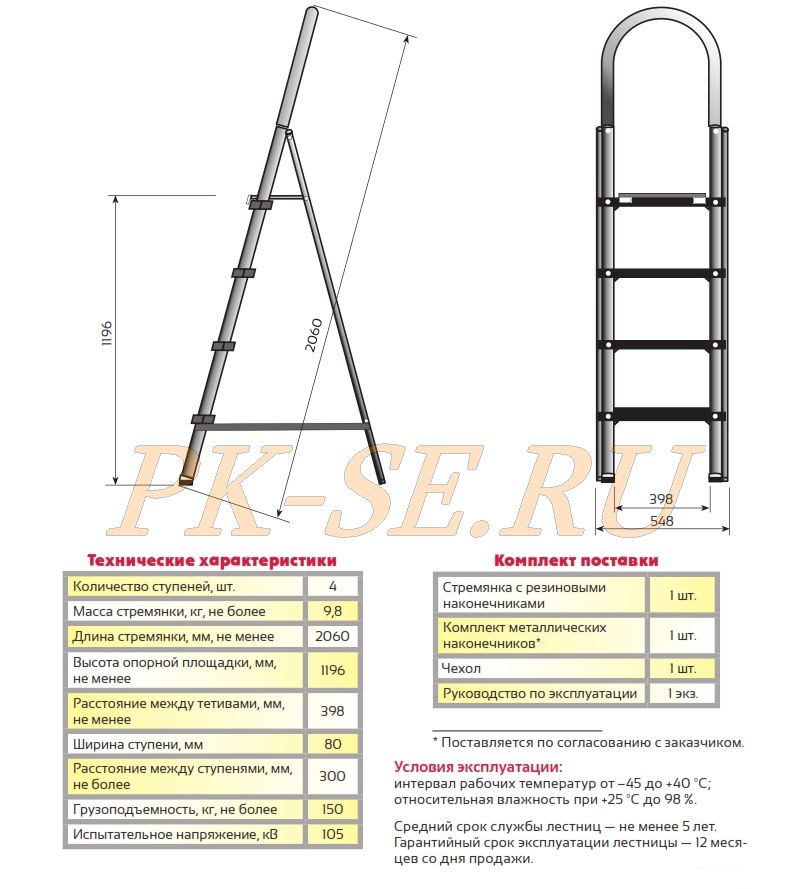

Расстояние между ступеньками приставных конструкций

Стандартные размеры лестничного марша.

К приставным лестницам могут относиться и крутые (с большим углом наклона) стационарно закрепленные между этажами дома (как деревянные, так и металлические), и переносные модели стремянок. В этом случае может быть изменен угол наклона ступенек и расстояние меж ними. Для них допустимо немного изменить стандартные параметры, т.к. такие виды используются в основном в хозяйственных целях.

Если эксплуатировать лестницу предполагается часто, то над проектом и расчетами конструкции придется поломать голову, поэкспериментировать или объяснить необходимость изменять стандартный коэффициент СНиП.

Для таких конструкций характерен более крутой угол наклона: вместо пределов 25-45° он может достигать 60-80°. В первую очередь оценивается шаг перекладин (ступенек), а пропорции отходят на второй план. В конкретном случае подступенок почти отсутствует, а проступь равна толщине перекладины.

В данном видео рассказывается о том, как правильно изготовить и установить лестницу.

Чаще всего расстояние меж таких ступенек-перекладин принимается приблизительно равным 35 см, погрешность допускается 5-7 см, если уж никак не укладывается конструкция в заданные размеры.

Шаг за шагом к новой высоте

Трудно дотянуться до антресолей под потолком, если вы не баскетболист. А фасад чердака или крыша коттеджа – высота вообще недосягаемая независимо от вашего роста. …Нужна лестница. Вот только в быту ни к чему слишком высокая, а для профессиональных работ не подойдет стремянка. Как удовлетворить спрос домохозяйки и строителя, ежедневно работающего на крупных объектах? Компания «Новая высота Европа» позаботилась о каждом и создала три линейки переносных лестниц – экономного (серия Kroft), среднего (Vira) и премиум-класса (Новая высота).

Чем хороши лестницы «Новая высота Европа»?

Безопасная работа. Расстояние между ступеньками рассчитано с учетом среднего роста россиян и составляет 26 см, что делает подъем и спуск безопасным. При этом некоторые модели для надежного удержания на площадке оборудованы дугой высотой 60 см. Ступени имеют рельефный профиль с обеих сторон для лучшего сцепления с подошвой. Кроме того, места соединений ступеней и рамы надежно проклепаны. Лестницы защищены от непроизвольного складывания секций и раздвижения. В первом случае благодаря зацепу с автоматическим фиксатором, прикрепленному к конструкции двумя стальными заклепками. Во втором – широким стропам 20 – 25 см, которые надежно приклепаны к профилю. В моделях, где ступеней в секции 14 и больше, в качестве строп используются трубки из алюминия диаметром 16 мм, которые быстро фиксируются пластиковыми крепежами.

Опоры для устойчивости снабжены пластиковыми наконечниками.

Продуманная конструкция обусловливает надежность и устойчивость лестниц. Например, зазоры между секциями минимальны за счет специально разработанного механизма раскладывания лестниц. В ряде моделей стальные скобы плотно зажимают секции в установленных положениях, а кронштейны отлично удерживают секцию на любой высоте благодаря специальному загибу. На широкой части профиля расположены защелки с пружинным механизмом для автоматической фиксации. Таким образом, создается целых три точки опоры, и лестница практически не шатается.

Качественный материал. В основе стремянок и лестниц всех серий – прочный алюминиевый профиль прямоугольной формы с антикоррозионным покрытием. Материал профиля изготавливается из легированного сплава 6063, соответствующего немецкому стандарту качества DIN. В профессиональной серии профиль усилен с боков – там, куда приходится основная нагрузка. Сталь, из которой выполнены кронштейны и скобы отдельных моделей, проходит гальванообработку – они устойчивы к влажности и механическим повреждениям.

Какую модель выбрать?

• Kroft. Домашний умелец

Бытовые стремянки пригодятся в квартире или частном доме. Повесить шторы, заменить карниз или навести порядок на антресолях – вот задачи, которые они помогут решить. Лестницы не занимают много места и очень легкие. На ножках – пластиковые наконечники для устойчивости на любой поверхности. Они, кстати, крепятся вручную. В серии Kroft – несколько видов стремянок с разной рабочей высотой от 2,68 до 4,17 м и количеством ступеней от 3 до 10. Заметим, что рабочая высота – это высота, до которой вы дотянетесь, стоя на стремянке.

Модели с 3 – 4 ступенями (например, KROFT 3 ступени 603003 и KROFT 4 ступени 603004) позволят поменять лампочку в люстре, протереть пыль на шкафу или собрать урожай яблок в саду. 5 – 7 ступеней (к примеру, KROFT 5 ступеней 603005 и KROFT 7 ступеней 603007) дадут возможность провести отделочные работы фасада дома на уровне второго этажа. Стремянки с количеством ступеней от 8 до 10 (например, KROFT 10 ступеней 603010)редко встречаются в домашнем хозяйстве, чаще их используют на строительных площадках. Но для таких целей надежнее приобретать полупрофессиональные и профессиональные модели.

• Vira. Мастер на все руки

Бытовые лестницы Vira подходят для полупрофессионального и профессионального использования, например, при крупномасштабном ремонте в помещении с высокими потолками и на стройке. Их можно приставить к опоре, чтобы, к примеру, добраться до крыши, или сложить пополам и поставить на любую поверхность. В этом случае ступеньки будут расположены с обеих сторон.

Двухсекционные лестницы имеют от 7 до 12 ступенек в каждой секции и рабочую высоту почти 6,5 м в приставленном положении под углом 75°. Рабочая высота самой большой двухсекционной лестницы, сложенной в позицию «Л», достигает 4,64 м.

Трехсекционные лестницы имеют от 6 до 12 ступеней в каждой секции и могут использоваться в трех положениях: приставном, Л-образном и в форме перевернутой русской буквы У. Если лестница приставлена к стене под углом в 75° и все три секции выдвинуты, рабочая высота составит от 3,71 до 8,39 м в зависимости от модели.

Исключительная устойчивость лестниц этой серии достигается благодаря башмакам траверс, которые сделаны из дорогого импортного материала. Он не скользит на покрытиях и обладает высокой износостойкостью.

• Новая высота. Профессионал своего дела

Это профессиональные лестницы для больших нагрузок во время крупномасштабного строительства. Обладают повышенной надежностью и рассчитаны на ежедневное использование в тяжелых условиях стройки. Они бывают двух видов.

Лестницы телескопические с одной, двумя или тремя секциями и числом ступенек от 6 до 17 – 18 в каждой секции (как у лестницы Новая Высота 3×17 604317). Односекционные используются как приставные, а двух- и трехсекционные, помимо этого, могут устанавливаться в любом месте. В разложенном состоянии трехсекционная лестница с 17-ю ступеньками дает возможность добраться до крыши пятиэтажного дома.

Шарнирные лестницы-трансформеры состоят из двух, трех или четырех частей. Имеют от 3 до 8 ступенек в каждой (например, лестница Новая Высота 4х5 604405 состоит из 4 секций по 5 ступенек). Универсальны в применении – быстро превращаются в стремянку, приставную лестницу или строительные подмости. В сложенном состоянии очень компактны, их размер составляет менее 1 – 1,5 м в длину в зависимости от модели.

О бренде

Молодая и перспективная компания из Ленинградской области «Новая высота Европа» с 2010 года производит прочные и безопасные стремянки и лестницы из алюминия. Импортное оборудование сертифицировано по европейским стандартам и отвечает всем требованиям безопасности. Процесс производства полностью автоматизирован и контролируется на каждом этапе: готовую лестницу разбирают, собирают и тщательно осматривают технические специалисты. Кроме того, прототипы первых лестниц «Новая высота» успешно прошли испытания под удвоенной нагрузкой в 300 кг. Это значит, что лестница точно выдержит мастера в полном снаряжении с ведерком краски и ящиком инструментов.

При разработке и изготовлении стремянок и лестниц компания «Новая высота Европа» использует опыт лучших европейских производителей. Качественные материалы и грамотное конструирование с адаптацией под российских пользователей делают эти лестницы безопасными и надежными.

Закажите новые стремянки и лестницы серий «Kroft», «Vira» и «Новая высота» уже сейчас. Подробнее о каждой модели вы можете узнать из карточек товара на нашем сайте. Оформление заказа не займет у вас больше 5 минут! Сообщите о своем выборе нашему менеджеру по телефону 8-800-333-83-28 для быстрой отправки товара в службу доставки. Или воспользуйтесь услугой «Купить в 1 клик» на сайте.

Расстояние между ступенями. Каким должно быть расстояние между ступенями лестницы

Термины

Подъем (Высота)
-вертикальное расстояние между ступенями, иначе высота подступенка.

Общая высота
— общее расстояние между верхним и нижним уровнями лестницы.

Ширина проступи
-горизонтальное расстояние от края ступени до подступенка.

Общая длина лестницы
— общее расстояние от края начальной ступени до края лестницы, или суммарная величина ширины проступи.

Шаг 1: Определение общего подъема лестницы

Для начала надо определить верхний уровень Вашей лестницы. С помощью уровня, который поможет соблюсти горизонтальность, обозначьте верхнюю линию. Затем необходимо оценить возможную длину лестницы. Изучите место, оцените возможное число ступеней лестницы и умножьте на 27,9 см. Мы прикидываем, что у нас будет лестница из четырех ступеней. Теперь на расстоянии длины лестницы опускаем вертикаль и замеряем общую высоту лестницы.(Прим. от редактора: Вертикаль можно опустить с помощью веревки с грузом наконце). Нельзя опускать вертикаль от верхнего уровня, не отложив расстояние длины лестницы, т.к. возможно на этом расстоянии поверхность земли имеет перепады уровней.

Шаг 2: Определение Высоты каждого подступенка

Высота каждого подступенка должна быть одинаковой. Типичная высота для подступенка между 15,2-19,7 см.

Алгоритм определения высоты подступенка:

1) Разделите общую высоту лестницы на 17,8 см, Вы получите количество шагов, илиточнее количество ступеней. Например: 76,2 см делим на 17,8 см = 4,3

2) Округляем до целого значения в большую или меньшую сторону. Например: получаем 4 ступени

3) Делим общую высоту на количество ступеней и получаем фактическую высоту подступенка. Пример: 76,2 см делим на 4 = 19,0 см).

4) Если расстояние является не приемлемым, то можно добавить количество шагов (ступеней) или убрать. Пример: 76,2 см делим на 5 = 15,2 см.

Шаг 3: Определение ширины проступи

Ширина проступи — это горизонтальное расстояние одного шага.Существуют два типа изготовления проступи.

1) Две доски 5,08х15,24 см, уложенные рядом и равные ширинепроступи 27,94 см.

2) Одна цельная доска 5,08х30,48 см, равная ширине проступи — 28,58 см
(5,08х30,48 см — 5,08 это толщина доски, 30,48 — это ширинадоски. Статья приводится, как есть, поэтому сохранены стандарты. Добавлено drev-massiv.ru)

Шаг4: Определение ширины лестницы

Ширина лестницы — это индивидуальное предпочтение. Как правило, лестницы строятся шириной не менее 80 см. Если вы используете доски 5,08х15,24 см, то постарайтесь выдерживать ширину с приростом в 30,48 см(91,44; 121,92; 152,4; 182,88 см и т.д.). Если вы используете доски 3,2х15,24 см или композитный настил (комбинированный), то постарайтесь сохранять ширину кратной 40,64 см (81,28; 121, 92;162,56; 203,2 см и т.д.) В этом примере мы будем использоватьнастил 5,08х15,24 см для постройки лестницы шириной в 121,92 см.

Шаг5: Определение количества косоуров.

Количество косоуров основывается на том, какой ширины будет ваша лестница, и какой тип доски вы будете использовать. Если вы используете 5,08х15,24 см доску, то максимальное расстояние между косоурами не должно превышать 60,96 см от центра. Есливы используете доску 3,2х15,24 см или композитный настил, то максимальноерасстояние между косоурами не должно превышать 40,64 см от центра.

Разделите ширину на 40,64 см или на 60,96 см и прибавьте 1.
Например: 121,92 см/ 60,96 см=2
2+1=3 итого необходимо 3 косоура.

Шаг6: Разметка вырезов под ступени (шагов). Вырез первого шага на косоуре

Для этого вам нужен угольник. (Прим.от автора: простой угольник с прямым углом). На одной стороне угольника от угла отметьте ширину проступи, а на другой стороне высоту подступенка. Эти метки пригодятся вам для быстрой разметки вырезов под ступени (шагов) на косоуре. Разместите первую метку, которую высделали на угольнике, на расстоянии примерно 35,56-40,64 см от конца доски.Вторую метку совместите с краем доски и нарисуйте первый вырез (шаг ступени) подступень. От конечной точки первого выреза продолжите рисовать оставшиеся вырезы по вашему угольнику-макету.

На нижнем шаге, используя угольник, нарисуйте перпендикулярную линию к ширине проступи. На этой линии отмерьте величину, равную высоте подступенка за минусом толщины доски ступени. Например:19,05 см- 3,81 см= 15,24 см. Продлить параллельную линию на ширине данной величины до края доски.

На верхнем шаге ступени, используя угольник нарисуйте перпендикулярную линию от высоты подступенка. Продлите этулинию до края доски. Затем отмерьте от начала выреза ступени расстояние, равноеширине проступи, т.е. 27,94 см.

От этой метки рисуем перпендикулярную линию относительно проступи. Продлите линию до задней кромки доски.

Теперь разметка на доске завершена. Используя циркулярку, вырежем косоур. Пропилы делайте не до конца линии. Из-за радиуса диска циркулярной пилы, в углах останутся непропиленные материалы. Поэтому для чистоты пропилов, необходимо использовать ручную пилу или ножовку.

Шаг 7: Вырез оставшихся шагов на косоуре.

Следуя инструкции по выпиливанию первого шага на косоуре, по чертежу на доске вырезаем оставшиеся шаги косоура.

Шаг 8: Крепление поперечной доски.

Когда косоуры будут вырезаны, отрежьте поперечную доску (толщина*ширина доски — 3,81х8,89см) длиной равной ширине лестницы. Затем приложите эту доску к выемке, вырезанной на косоурах. Прикрутите данную доску с помощью 3-х шурупов.

Шаг9: Место и уровень фундамента под лестницу.

Каждый косоур должен лежать на бетонной плите. Бетонная плита 5,08х20,32х40,64 см прекрасно подойдет, но Вы можете подобрать плиту, которая на ваш взгляд подойдет лучше, индивидуально для вашей ситуации. Используя каркас лестницы, определите место, где должны располагаться бетонные плиты. Выкопайте небольшое углубление на 5,08-10,16 см больше, чем толщина бетонной плиты. Заполните углубление на 5,08-10,16 см песком и щебнем,и установите плиту сверху. Проверьте, чтобы уровень каждой плиты находился на одном уровне с основанием лестницы и на одном уровне между собой. Добавьте или уберите песок при необходимости.

Шаг10: Установка каркаса лестницы к веранде.

Установите каркас лестницы таким образом, чтобы верхний уровень совпадал с полом веранды. А нижние концы косоуров попадали на подготовленные плиты и плотно прилегали к ним. Затем прикрутите поперечную доску к доскам веранды с помощью шурупов: по 2 шурупа каждые 20 см.

Шаг11: Установка ступеней.

Начиная с нижнего шага, разместите доску на горизонтальном ребре косоура. Закрепите ступень 2-мя шурупами с каждойс тороны. Аналогично прикрепите оставшиеся ступени.

Материал взят с сайта www.popularmechanics.com

Предоставлено компанией Древ Массив

Каким должно быть расстояние между ступенями лестницы? Этот вопрос интересует многих людей, приступающих к строительству. Один из самых важных параметров всех лестниц (стационарных или переносных — не имеет значения) — это шаг ступеней. Расстояние между ступеньками всегда должно быть удобно для свободного и спокойного перемещения среднестатического человека.

Все это рассчитывается и регламентируется по ГОСТу и СНиП — государственным и строительным стандартам, их соблюдение является обязательным при изготовлении любой конструкции. Помимо этой величины, очень важна ширина ступени, которая, в свою очередь, определяется типом изделия.

Оптимальная величина шага лестницы

Шаг лестницы — это расстояние между ее ступенями.

При этом необходимо учитывать стандарты СНиП исходя из шага среднестатического человека. Для этого нужно брать в расчет две величины сразу: высоту подступенка между двумя соседними ступеньками и ширину проступи. Если сказать по-другому, он учитывает расстояние в сантиметрах, на которое приходится положение стопы на верхнем уровне, нижнем уровне и промежуток между ними. Он может варьироваться в зависимости от угла наклона конструкции.

Шаг ступеней рассчитывается по приблизительной формуле 2*h+s, где h — это высота ступени (равная приблизительно 16-19 см), а s — ширина проступи (равная приблизительно от 22 до 33 см). В итоге получаем среднюю длину шага человека по лестнице, равную от 60 до 65 см. Эта величина является оптимальной для маршевой и винтовой конструкций, и именно она зафиксирована СНиП (60-65 см).

Но для каждой конкретной ситуации, конфигурации и модели допустимы колебания в пределах этого интервала, итоговое число зависит от конкретного случая, длины и наклона конструкции и удобства для хозяев.

Но не всегда выходит так, что расчетный шаг лестницы укладывается в размеры СНиП. Это происходит чаще всего из-за стесненности по площади и ограничениям по размерам строительства. Принимается во внимание и увеличенное расстояние между полом и потолком (если потолки выше стандарта).

Тогда можно применить несколько способов, чтобы скорректировать лестничный марш, подогнав под стандарт:

1. Убрать подступенки, которые увеличивают площадь для размещения стопы. Подниматься будет менее удобно, т.к. опираться на твердую поверхность будет не вся стопа, но более надежно и менее опасно. Но ступать нужно будет более осторожно и не обращать внимания на просветы меж ступеньками.
2. Предусмотреть нависание ступенек. Это прибавляет 2 или 3 см к каждой ступени. Но тут есть ограничение: запрещается делать выступы свыше 4 см. В несколько раз уменьшается прочность, безопасность и удобство передвижения.

Расстояние между ступеньками приставных конструкций

К приставным лестницам могут относиться и крутые (с большим углом наклона) стационарно закрепленные между этажами дома (как деревянные, так и металлические), и переносные модели стремянок. В этом случае может быть изменен угол наклона ступенек и расстояние меж ними. Для них допустимо немного изменить стандартные параметры, т.к. такие виды используются в основном в хозяйственных целях.

Если эксплуатировать лестницу предполагается часто, то над проектом и расчетами конструкции придется поломать голову, поэкспериментировать или объяснить необходимость изменять стандартный коэффициент СНиП.

Для таких конструкций характерен более крутой угол наклона: вместо пределов 25-45° он может достигать 60-80°. В первую очередь оценивается шаг перекладин (ступенек), а пропорции отходят на второй план. В конкретном случае подступенок почти отсутствует, а проступь равна толщине перекладины.

В данном видео рассказывается о том, как правильно изготовить и установить лестницу.

Чаще всего расстояние меж таких ступенек-перекладин принимается приблизительно равным 35 см, погрешность допускается 5-7 см, если уж никак не укладывается конструкция в заданные размеры.

Лестница является не только функциональной, но и декоративной частью интерьера, поэтому ее необходимо обустраивать правильно. Кроме того, она очень интересный и важный элементом дома, даже если не используется по прямому назначению. Независимо от того, из какого материала будут сделаны ее составные части, при неправильных замерах лестница не получится.

В любом случае придется применять формулы для определения точных размеров. Особенность строительства и заключается в том, чтобы лестница выглядела правильно и была функциональной. Трудными станут замеры, если все ее элементы будут комбинированы из разных материалов. В зависимости от того, насколько правильно cоставлен проект и выполнена лестница, будет зависеть и безопасность пользования ею.

Расчет ступеней лестницы производится для того, чтобы по ней было удобно передвигаться, в противном случае можно упасть и получить травму. Нельзя, чтобы ступеньки были расположены под неправильным углом или провисали. Лучше всего перед строительством проконсультироваться со строителями-профессионалами. Однако вам под силу сделать все самим.

Размеры ступеней лестницы – основные правила расчетов

Все элементы на одном лестничном марше обязаны иметь одинаковую высоту, ширину ступени и ширину шага. Все должно быть сбалансировано. Имеются стандартные размеры, по которым изготавливаются элементы:

• высота
  ступени лестницы – от 14 до 17 см;
• ширина элемента – от 34 до 37 см;
• выступ – 2-4 см.

Чтобы рассчитать высоту, можно применять формулу: 2а + b = 620/640 мм или а + b = 450/470мм, где a – высота, b – ширина проступи. Данные формулы высчитывают средние размеры, приемлемые практически для каждого человека. Следует иметь в виду, высота зависит не только от параметров человеческого шага, но и от общей высоты этажа.

Все расчеты должны соответствовать следующим правилам:

• чем больше высота ступени, тем больше должна быть ее ширина;
• ступени должны монтироваться под углом в 90 градусов друг к другу;
• ширина ступени лестницы должна составлять не менее 25 см, однако она зависит от длины элементов.

Чем больше ширина проступи, тем более безопасной является лестница.

Ширина проступи просчитывается следующим образом: взрослый человек ставит ногу таким образом, чтобы носок свисал над передней частью проступи. В случае, если носок свисает чуть-чуть, элемент безопасный. Подступенки должны иметь высоту не больше 20 см.

Высота, выступ, ширина ступени лестницы посчитаны, что еще следует знать?

Расстояние между ступенями лестницы не должно быть слишком маленьким, однако большой промежуток между элементами будет грозить тем, что человек просто провалится под лестницу. Вполне понятно, ширина лестницы должна быть такой, чтобы на ней могли одновременно пройти два взрослых человека.

Ширина проступи и высота элемента должны равняться средней длине человеческого шага. В каждом индивидуальном случае ширина рассчитывается так, чтобы нога всех живущих в доме людей могла полностью опереться на ступень.

Однако во время изготовления изделия, нельзя допускать ошибки. Прежде всего, можно ошибиться в угле наклона
лестницы. Если он составляет более 50 градусов, то спуск будет опасным. Самый оптимальный угол должен составлять не более 45 градусов.

Также можно ошибиться в расчете основных размеров ступеней (высоты и ширины), что приведет к неправильной конструкции лестницы. И самое главное правило: рассчитывать элементы необходимо еще на этапе проектирования дома. В этом случае у вас больше шансов построить действительно правильное изделие.

Предупредить падение с лестницы

Предупредить падение с лестницы

Одним из наиболее часто используемых средств подмащивания, без сомнения, являются лестницы. Без них невозможно представить себе выполнение строительных, монтажных, ремонтно-эксплуатационных и других работ на высоте.

Требования безопасной эксплуатации лестниц определены Правилами по охране труда при работе на высоте, утвержденными постановлением Министерства труда Республики Беларусь 28.04.2001 № 52 и Техническим кодексом установившейся практики ТКП 45-1.03-40-2006 (02250) «Безопасность труда в строительстве Общие требования», утвержденным и введенным в действия приказом Министерства архитектуры и строительства Республики Беларусь от 27 ноября 2006 г. № 334.

Неинвентарные средства подмащивания (лестницы, стремянки, трапы и мостики) должны изготавливаться из металла или пиломатериалов хвойных пород 1-го и 2-го сортов.

Длина приставных деревянных лестниц — не более 5 м. Конструкция приставных лестниц должна соответствовать требованиям соответствующих государственных стандартов. У приставных деревянных лестниц и стремянок длиной более 3 м под ступенями устанавливается не менее двух металлических стяжных болтов. Их ступени врезаются в тетиву и через каждые 2 м скрепляются стяжными болтами диаметром не менее 8 мм.

Сращивание деревянных приставных лестниц допускается путем прочного соединения их металлическими хомутами, накладками с болтовым креплением и тому подобным с последующим испытанием статической нагрузкой в 1,2 кН (120 кгс). Сращивание более двух деревянных приставных лестниц не допускается.

Ширина приставной лестницы и стремянки вверху должна быть не менее 300 мм, внизу — не менее 400 мм. Расстояние между тетивами лестниц должно быть от 0,45 до 0,80 м, расстояние между ступенями лестниц — от 0,30 до 0,34 м, расстояние от первой ступени до уровня установки (пола, перекрытия и т.п.) — не более 0,40 М.

Приставные и свободностоящие лестницы высотой более 5 м, устанавливаемые под углом более 750 к горизонту, должны иметь, начиная с высоты 3 м. от ее нижнего конца, дуговое ограждение или быть оборудованы канатом с ловителем для закрепления карабина предохранительного пояса, а устанавливаемые под углом от 700 до 750 к горизонту перильное ограждение с обеих сторон с высотой по вертикали от 0,9 до 1,4 м начиная с высоты 5 м..

Несущие элементы перильного ограждения площадок и лестниц должны выдерживать нагрузку 400 Н (40 кгс), приложенную к ограждающему поручню в направлении, перпендикулярном его оси, поочередно в горизонтальной и вертикальной плоскостях. Максимальная величина прогиба поручня при этом не должна превышать 0,05 м..

Навесные лестницы длиной более 5 м (вертикальные и устанавливаемые с углом наклона к горизонту более 750) должны иметь дуговое ограждение или канаты с ловителями для закрепления карабина предохранительного пояса. Дуги ограждения располагаются на расстоянии не более 0,80 м друг от друга и соединены не менее чем тремя продольными полосами. Расстояние от лестницы до дуги — не менее 0,70 и не более 0,80 м при ширине ограждения от 0,70 до 0,80 м. Высота перильного ограждения площадок должна быть не менее 1 м, бортового ограждeния площадок — не менее 0,1 м.

Лестницы высотой более 10 м оборудуются площадками для отдыха не реже чем через каждые 10 м по высоте.

Неиспользуемые лecтницы и стремянки не следует оставлять на земле, где они будут подвергаться разрушающему воздействию неблагоприятных погодных условий, воды и ударов. Лестницы необходимо надлежащим образом хранить в отведенных сухих помещениях, где исключены их случайные механические повреждения и возможнocть эксплуатации их лицами, не прошедшими инструктаж по пользованию данными приспособлениями, на стeлaжax, в укpытии и над поверхностью земли. Лестницы длиной более 6 м должны располагаться не менее чем на трех опорах во избежание их прогиба.

Лестницу нельзя подвешивать за ступеньки (перекладины) или за опорную cтoйку, так как это может привести к выдергиванию ступенек (перекладин).

Деревянные лестницы следует хранить в местах с хорошей вентиляцией, оберегая от воздействия чрезмерно высокой температуры и влажности. Их можно покрывать прозрачным лаком или антисептиком, однако не следует окрашивать, так как краска скрывает дефекты.

На алюминиевые лестницы необходимо нанести соответствующее защитное покрытие, если предполагается, что они будут подвергаться воздействию кислот, щелочей или других агрессивных веществ.

Все стремянки и лестницы, находящиеся в эксплуатации, подлежат регистрации в Журнале учета и испытаний лестниц. На них указываются: инвентарный номер; дата следующего испытания; принадлежность цеху, участку, отделу и тому подобное (у деревянных и металлических — на тетивах, у веревочных — на прикрепленных к ним бирках).

Изготовленные или приобретенные лестницы перед применением испытываются статической нагрузкой 1200 Н (120 кгс), приложенной к одной из ступеней в середине пролета сооружения, находящегося в эксплуатационном положении. Лестницы, прошедшие испытания, допускаются к эксплуатации. В процессе эксплуатации деревянные (веревочные и пластмассовые) лестницы подвергаются испытанию один раз в полгода, а металлические — один раз в год.

Контроль за технически исправным состоянием лестниц и стремянок осуществляется инженерно-техническим работником, назначенным приказом (распоряжением) по подразделению, цеху, участку организации. При проведении испытаний осмотр лестниц и стремянок производит этот сотрудник, а перед применением — сам работник.

Деревянные лестницы должны проверяться на отсутствие трещин, расколов, расщепления, деформаций или искривлений, металлические лестницы — на отсутствие механических повреждений. Выявляются все отсутствующие, расшатанные или изношенные ступеньки (перекладины). При обнаружении неисправности лестницы или стремянки необходимо сообщить об этом непосредственному начальнику и до устранения неполадок к работе не приступать.

Дата и результаты периодических испытаний лестниц и стремянок фиксируются в Журнале учета и испытаний лестниц.

Главный государственный инспектор труда

Могилевского областного управления

Департамента государственной

инспекции труда А.Н. Теремов

Строительный кодекс

для ступеней | Руководства по дому

Майкл Логан Обновлено 9 декабря 2018 г.

Строительные нормы и правила обеспечивают безопасность лестниц с помощью правил, которые применяются к высоте и глубине каждой ступеньки, опоры и поручней. Персонал, обеспечивающий соблюдение строительных норм и правил, серьезно относится к правилам строительства лестниц, потому что небольшая ошибка может привести к серьезной травме. Международный Строительный Кодекс предусматривает правила ступеней и лестниц в главе 10 Кодовой книги IBC. Строительные нормы Калифорнии взяты из IBC и полностью соответствуют им; местные постановления могут изменять кодекс в соответствии с местными требованиями и практикой.

Важность

Столкновение со ступенькой, высота, ширина или глубина которой значительно отличается от других ступеней лестницы, может нарушить равновесие альпиниста и вызвать падение. Строительные нормы и правила для ступеней основаны на том факте, что люди, использующие лестницы, ожидают, что каждая ступенька будет одинаковой высоты. Нормы строительства лестниц делают лестницы более безопасными, гарантируя, что люди, использующие лестницы, не столкнутся с неожиданностями.

Ступени

Ступени — это часть ступени, на которую наступают.Они выдерживают вес пользователя. Глубина всех ступеней лестницы должна быть одинаковой спереди назад, с максимальным отклонением 0,375 дюйма между самой глубокой и самой мелкой ступенями. Ступени должны иметь минимальную глубину 11 дюймов. Глубина протектора измеряется от передней и задней кромок соседних ступеней.

Подступенки

Подступенки — это расстояние от вершины одной ступени до вершины следующей ступени, измеренное по вертикали. Подступенки должны иметь максимальную дисперсию 0.375 дюймов между самым высоким и самым низким подступенками на лестнице. Подступенки должны иметь максимальную высоту семь дюймов и минимальную высоту четыре дюйма. В односемейных домах и таунхаусах разрешается иметь максимальную высоту подступенка 7,75 дюйма.

Поручни

Отдельная ступенька в жилом доме, таком как отдельно стоящий дом, таунхаус или жилой кондоминиум, не требует поручня. Лестницы с более чем одной ступенькой внутри этих конструкций или прикрепленные к ним должны иметь поручни вдоль одной или обеих сторон лестницы.Требуется один поручень, но разрешены два.

Требования к свободному пространству

Лестницы должны быть минимум 36 дюймов в ширину и иметь высоту не менее 80 дюймов по всему ходу лестницы и одну длину ступени за пределами нижней ступеньки. Высота потолка — это вертикальное измерение от переднего края ступени до верхнего потолка. Каждая лестница должна иметь площадку длиной, равной ширине лестницы, но длина площадки более 48 дюймов не требуется.Лестницы с общим вертикальным подъемом более 12 футов должны иметь площадку между верхней и нижней площадками.

Специальные лестницы

Винтовые и круговые ступени и лестницы имеют специальные коды, которые применяются только к ним, как указано в разделах IBC 1009.7, 1009.8 и 1009.9. В особых случаях также разрешены чередующиеся устройства протектора, как это предусмотрено в разделе 1009.10.

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы по лестнице — что говорится в Строительных нормах и правилах?

Какая максимальная / минимальная ширина лестницы?

Для строений, кроме жилых:

Минимальная ширина лестницы 1200 мм приемлема, если лестница находится между ограждающими стенами, перемычками или стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы превышает 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилищ:

900 мм — приемлемая ширина для лестниц.

Сколько ступенек требуется для приземления?

Для лестниц общего доступа требуется максимум 12 ступенек перед площадкой. При использовании служебных лестниц перед площадкой можно сделать не более 16 ступенек.Ни при каких обстоятельствах не должно быть единственной ступеньки, поэтому лучше сбалансировать положение приземления так, чтобы было по крайней мере два или более ступенек с каждой стороны приземления.

Какая минимальная высота между лестницей и потолком?

Строительные нормы и правила предусматривают, что высота над площадками и лестничными маршами должна быть не менее 2 метров.

Минимальная высота надстройки для переоборудования чердака может быть уменьшена до 1,8 м в самой нижней точке, но до 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. Согласно строительным нормам вы можете иметь открытые стояки как в жилых, так и в иных зданиях, кроме жилых. Стоит отметить определенные ограничения:

Жилые помещения

Ступени должны перекрываться минимум на 16 мм.

Ступени должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый стояк.

Строения, кроме жилых

То же, что и выше, но предпочтительнее закрытый стояк.

Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных пролетах. Между пролетами должно быть предусмотрено минимум одно изменение направления — это относится как к жилым помещениям, так и к зданиям, кроме жилых.

Для полетов между посадками максимальное количество подступенков должно быть:

Лестница служебная — 16 подступенков

Лестница общего доступа — 12 подступенков

Должны ли быть предусмотрены поручни?

Да, во всех зданиях должны быть предусмотрены поручни, расположенные на расстоянии от 900 мм до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.

–

Обязательно ознакомьтесь с документами, утвержденными строительными нормами, при проектировании лестницы с различными требованиями, предъявляемыми в зависимости от того, является ли лестница эвакуационной лестницей в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

Пошаговый подход к лестнице на террасе

Строительство лестницы — это работа мастера-плотника, но опытный самодельщик обычно может построить простую лестницу для террасы на заднем дворе.Нарезать детали и собрать их относительно просто. Самая сложная часть — это измерение подъема, расчет количества необходимых ступеней и разметка схемы на досках. В этой части может потребоваться метод проб и ошибок, чтобы отрегулировать размеры ступеней, чтобы количество ступеней было одинаковым.

Основными элементами лестницы являются проступь, подступенок и каретки. Ступенька — это плоская горизонтальная доска, на которую вы наступаете, когда поднимаетесь или спускаетесь по лестнице. Подступенок — это вертикальная доска, которая простирается от задней части одной ступени к носу вышележащей.Вместе проступь и подступенок соединяются, образуя ступеньку.

Основные компоненты

Борта каретки, или стрингеры, представляют собой длинные наклонные доски, которые поднимаются от земли к вершине палубы. Ступеньки устанавливаются в ряд пазов, напоминающих пилообразную форму, которые необходимо прорезать в досках каретки. Для лестницы со ступеньками шириной менее 32 дюймов (из стороны в сторону) требуется только две доски каретки при условии, что ступенька имеет толщину не менее 1 1/2 дюйма. Для более тонких ступеней, сделанных из 3/4-дюймового ложа, необходима каретка, расположенная по центру между остальными, если их ширина превышает 24 дюйма.

Идеальная высота подступенка — 7 или 8 дюймов. Оптимальная ширина протектора (спереди назад) — 10 дюймов. Ступени никогда не должны быть меньше 9 дюймов и больше 11 дюймов.

Начните с измерения общего подъема лестницы, то есть расстояния от земли до верха настила. Это легко измерить у подножия деки, но это может быть не очень хорошей идеей, если земля вокруг деки неровная. Ступеньки будут касаться земли в нескольких футах от палубы.Если эта область значительно выше или ниже земли вокруг основания палубы, это может повлиять на угол наклона ступеней, поэтому рекомендуется провести второе измерение на расстоянии от палубы, примерно четыре фута для лестницы с четырьмя или пятью ступенями. шаги и сравните две цифры.

Посчитайте

Разделите общий подъем на 7 (идеальная высота подступенка в дюймах), чтобы получить количество подступенков. Целое число означает, что каждый подступенок будет ровно 7 дюймов в высоту. Если число имеет остаток, игнорируйте остаток и разделите целое число на общий подъем, чтобы определить размеры подступенков.Например, предположим, что общий подъем составляет 45 дюймов. Разделив 7 на 45 дюймов, получим 6,43. Это означает, что в этой выкройке будет 6 подступенков. Разделив 6 на 45 дюймов, мы получим 7 1/2 дюймов — высоту для каждого подступенка.

Затем рассчитайте общий пробег, длину лестницы от первой ступени до настила. Выберите ширину протектора — лучше всего начинать с 10 дюймов, чтобы при необходимости можно было добавить или вычесть дюйм, и умножить на количество ступеней, чтобы найти общий пробег. Помните, что ступени всегда меньше, чем подступенка.

В предыдущем примере имеется 6 подступенков, но будет только 5 ступеней, поскольку верхний подступенок будет сопрягаться с поверхностью настила. Умножение 5 на 10 дюймов дает в сумме 50 дюймов — общий пролет лестницы. Вы можете несколько изменить это расстояние, добавив или вычтя один дюйм из ширины протектора.

Зная количество подступенков и ступеней, можно рассчитать необходимое количество пиломатериалов. Умножьте количество ступеней и подступенков на их ширину (из стороны в сторону) в дюймах.Чтобы рассчитать длину вагонов, нужно немного подумать. Поскольку каретка образует гипотенузу в прямоугольном треугольнике, вы можете использовать теорему Пифагора, чтобы найти ее длину. Возведите в квадрат размер общего подъема и прибавьте его к квадрату общего пробега. Квадратный корень из суммы — это длина каретки. Используя предыдущий пример: 45 дюймов в квадрате плюс 50 дюймов в квадрате — это 4525 дюймов. Квадратный корень из 4525 составляет 67 дюймов.

Если это звучит слишком сложно, вы можете просто провести рулеткой от пола настила до точки, где начинается лестница.Удвойте это число, потому что есть две каретки, затем добавьте примерно 24 дюйма. Дополнительная длина даст некоторую свободу действий в случае, если вы откорректируете расположение каких-либо дефектов в платах.

На этом этапе вы определили размеры лестницы и получили пиломатериалы для проекта. Теперь вы готовы выложить ступеньки, вырезать части и собрать их вместе. Каретки служат опорой для ступенек, поэтому важно вырезать их из прочной древесины, относительно без дефектов.Если возможно, сходите на склад пиломатериалов и сами соберите доски. Приклад не обязательно должен быть идеально чистым (без сучков). Несколько узлов или трещин у края могут быть приемлемыми, если вы сможете срезать их при вырезании рисунка для ступенек.

Борта каретки должны быть широкими; они должны быть как минимум на 3 дюйма шире, чем высота подступенка. Если ваши стояки имеют глубину 7 дюймов, каретки должны быть шириной не менее 10 дюймов.

Чтобы разместить рисунок ступеней на каретке, начните примерно в шести дюймах от конца и отметьте ширину первой ступени, затем проведите линию, перпендикулярную первой, для подступенка.Разметка линий протектора / подступенка является сложной задачей, потому что линии должны быть прямыми, они всегда должны быть одинаковой длины и должны соединяться под идеальным прямым углом, то есть под углом 90 градусов. Это, однако, легко сделать, если вы используете квадрат для обрамления с парой ступенек. Ступеньки — это маленькие винтовые зажимы. Они продаются парами в большинстве домашних центров и хозяйственных магазинов по цене около 5 долларов.

Найдите размер подступенка на коротком плече угольника и зафиксируйте один калибр в этой точке. Переместитесь к соседнему плечу квадрата и зафиксируйте другой калибр на уровне протектора.Чтобы разметить ступеньки, расположите квадрат на доске так, чтобы оба датчика упирались в край. Проведите линии вдоль квадратных рук.

Переместите квадрат для следующего шага и нарисуйте новые линии. Все линии будут согласованными и всегда будут образовывать прямой угол. В конце схемы шага нарисуйте последнюю линию подступенка. Завершите выкройку лестницы, проведя базовую линию. Он будет параллелен последнему подступенку и соединяться с концом последнего подступенка.

Идеальное совпадение

Разложив ступенчатый узор, убедитесь, что он совпадает на обеих досках каретки.Затем с помощью циркулярной пилы прорежьте линии. Разрежьте по линиям макета, но прекратите резку на пересечении. Завершите надрезы ножовкой или сабельной пилой. Вырезание за пределы линий может ослабить вагоны.

Затем разрежьте пиломатериал, чтобы сделать подступенки и ступени. Начните с надрезания досок до нужной ширины. Затем отрежьте их до нужной длины. Например, предположим, что ваша лестница будет шириной 32 дюйма с 6 подступенками и 5 ступенями. Подступенки будут иметь ширину 7 дюймов, а ступени — 10 дюймов.Разорвите подступенки шириной 7 дюймов, затем отрежьте шесть отрезков по 32 дюйма. Разрежьте протектор до ширины 10 дюймов, затем отрежьте пять отрезков длиной 32 дюйма.

На этом этапе вы можете прибить все части вместе, а затем прикрепить собранную лестницу к настилу. Таким образом, вы можете увидеть, как будут выглядеть лестницы, прежде чем они будут установлены на настил. Проблема с этим методом заключается в том, что лестница может быть тяжелой, и ее трудно поставить на место. Поэтому большинство профессиональных плотников предпочитают прикреплять доски каретки к палубе, а затем прибивать ступени на место.Таким образом, они могут легко отрегулировать каретки, чтобы добиться нужного шага ступенек. Если вы решите установить доски каретки до крепления ступенек, сначала прибейте 2 на 4 шипа к доскам, чтобы закрепить их на нужной ширине.

Способ крепления лестницы к настилу зависит от конструкции настила. Наверное, самый простой способ крепления лестницы — лестничные вешалки. Подвески — это просто три длины 2 на 4, которые проходят вертикально от кареток до балки обода на палубе.Для крепления вешалок на каретках потребуется поверхность для крепления гвоздей.

Сделайте это, прибив скобу 2 на 4 к верхней части кареток так, чтобы она была параллельна верхнему подступенку.

Если балки на вашей палубе проходят перпендикулярно ступеням, вы можете установить монтажные блоки для крепления кареток.

Эти блоки можно вырезать размером 2 на 8 и прибить между балками. Прибейте каретки непосредственно к блокам с помощью гвоздей за 10 гвоздей.

Требования к лестницам — Общие указания по высоте, высоте, ступеням и подступенкам

🕑 Время чтения: 1 минута

Лестница — важный элемент здания, который помогает перемещаться между 2 этажами.Неправильно спроектированные лестницы могут привести к серьезным травмам и даже смерти, если не соблюдаются необходимые инструкции и строительные нормы. Следовательно, конструкция лестницы в соответствии с установленными правилами важна с точки зрения безопасности.

В этой статье мы обсуждаем общие рекомендации по высоте, проступи, подступенку и высоте лестницы.

Высота или подъем лестницы

Подъем — это общая высота всей лестницы от самой низкой точки до самой высокой точки.Подъем — важный показатель для определения места и места приземления.

Как правило, площадка должна быть предусмотрена на каждые 12 футов (365,8 см) подъема в соответствии с правилами пожарной безопасности. Нет другого кода для длины подъема или высоты лестницы, кроме лестничной площадки, поскольку каждая лестница отличается и зависит от высоты этажа.

Ширина лестницы
