разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

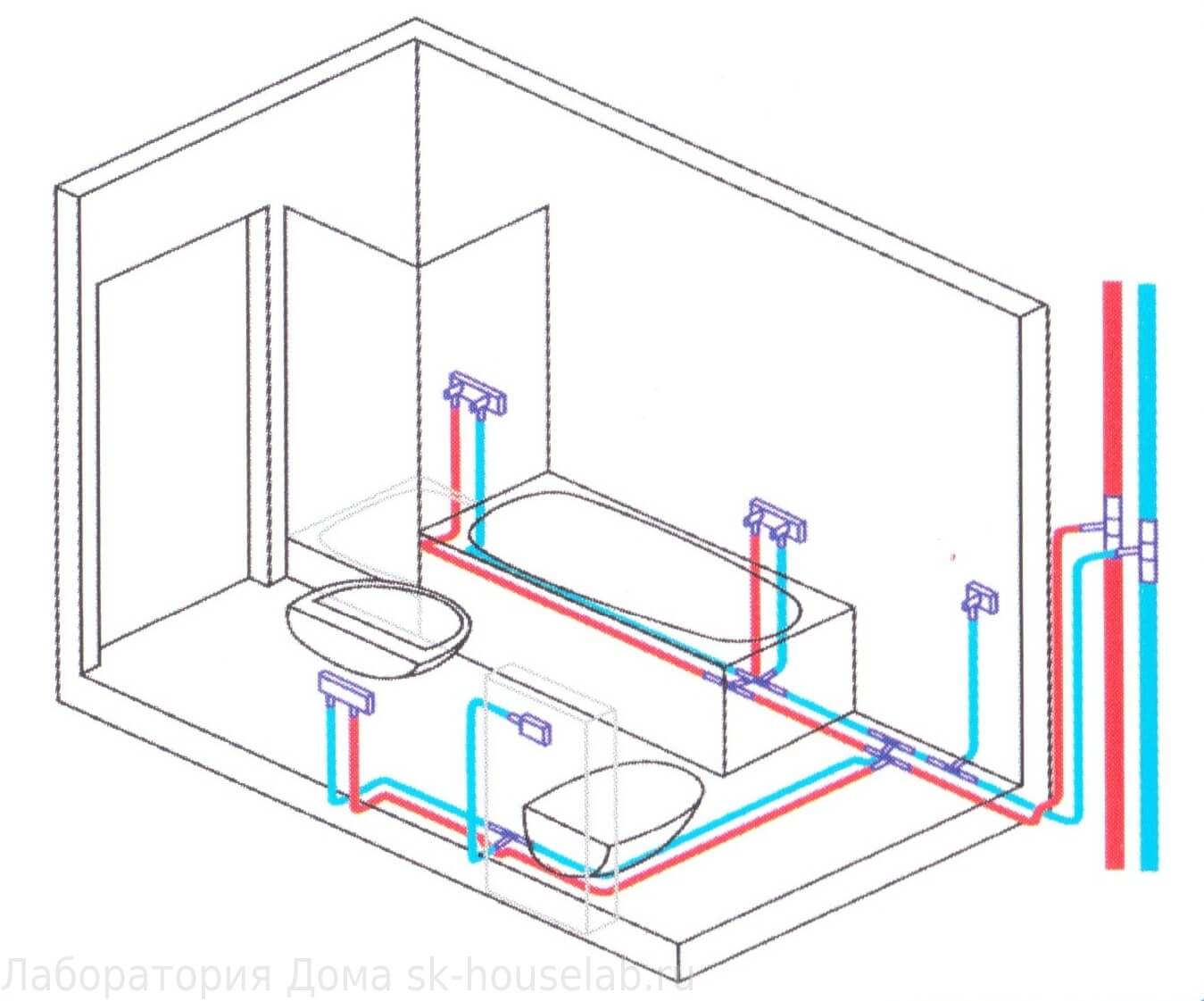

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.
Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.
Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.
Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.
В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

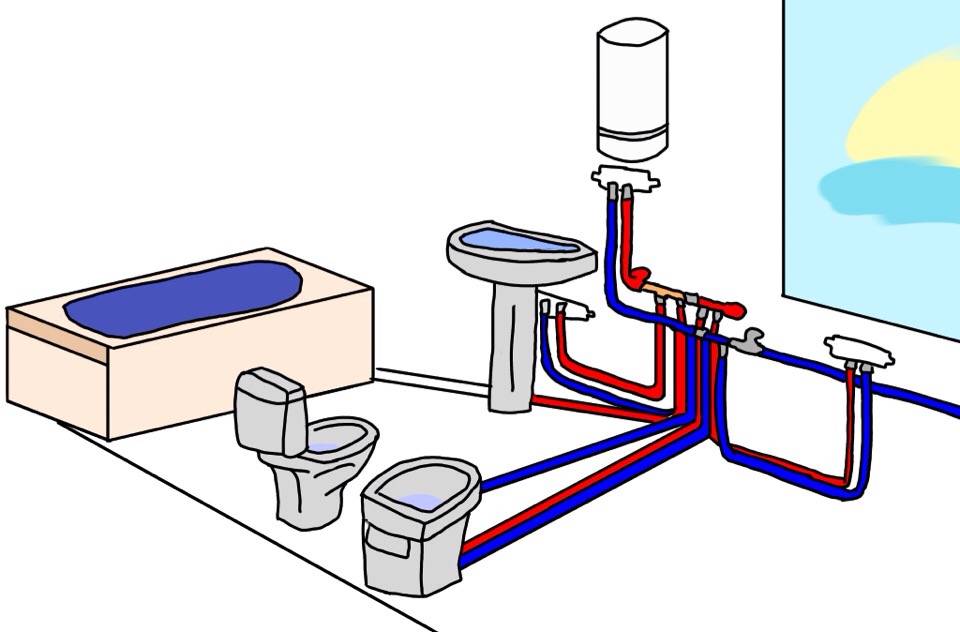

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

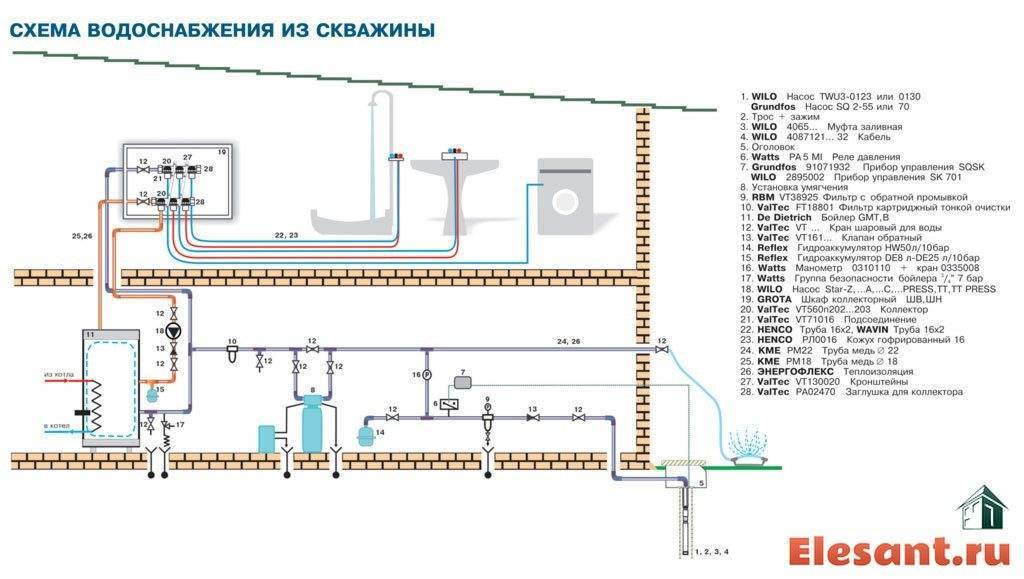

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:
1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.
2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.
3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.
4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.
Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

автономно – все идет из личного колодца или пробуренной скважины;

централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Выбирая систему, стоит подумать о нескольких критериях:

есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;

какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;

насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;

зависит ли от внешних факторов – часть линий перестает работать в зимний период;

насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.

Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

не придется зависеть от каких-либо внешних факторов;

можно проводить везде, особенно это удобно там, где нет общей магистрали;

не нужно ежемесячно платить;

качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.

Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.

Если подключение будет последовательным

Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.

Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.

Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.

Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.

Если водообеспечение внешнее, откуда питается жилье

Есть несколько схем разводки воды в каждом частном доме без мастеров своими руками, давайте разберем их подробнее.

Центральное водообеспечение

Максимально бюджетный способ организовать воду в помещениях. Чтобы врезаться, нужно получить разрешение от администрации поселения, затем поставить счетчики, вмонтировать оборудование, проложить трубопровод до жилища. Еще одно условие – установка септика или другого очистного сооружения для стоков.

Колодец

Один из самых распространенных методов добычи на загородных участках и на даче. Обычно используется там, где жидкость находится неглубоко. Основное преимущество в том, что даже если не будет света или насоса, то набрать ведро или все равно можно, пусть даже с большим вложением сил.

Скважина

Самая чистая жидкость из всех предложенных выше вариантов. Ее больше, можно одновременно обеспечивать сразу несколько участков. Но создание требует серьезных капиталовложений, а также потребуется лицензия на использование.

Разновидности скважин

Основных подвидов всего 2. В первом случае можно пробурить артезианскую, у которой глубина до 150 метров или обычную, «на песок». Вторая не углубляется больше, чем на 15-50 метров.

Отличаются они и по времени, которое можно их использовать. Первые служат до 50 лет, а вторые обычно не более 20 лет.

Какой насос выбрать

Чтобы из крана пошла вода, нужно поставить насосное оборудование, которое справится с задачей.

Главное – учесть несколько параметров:

сколько жидкости будет потребляться;

где находится наивысшая точка потребления;

какая производительность необходима;

насколько глубокая скважина;

средний напор (будет в паспорте вписан).

Мы рекомендуем пользоваться стабилизатором напряжения при подключении такой техники.

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется. Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить.

Варианты:

погружной насос с автоматикой;

насосная станция;

гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Нюансы, с которыми подается ГВС

Обычно для этого приобретают электрические или газовые бойлеры, колонки или котлы. Работать оборудование может на твердом, жидком топливе или на газу. В каждом варианте есть свои достоинства и недостатки, стоит ориентироваться на то, что чаще выбирают в регионе.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

Особенности:

дешевле;

используется небольшое количество материалов;

не стоит открывать сразу несколько кранов.

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

Нюансы:

понадобится много материалов;

выйдет дороже предыдущего типа;

монтировать трудоемко;

давление будет стабильным вне зависимости от используемых одновременно узлов;

можно чинить устройства, не перекрывая все водоснабжение;

под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Как составить проект без помощи

Сначала рисуется план, в котором будут размещена на своих местах вся техника и узлы, которые будут подключены в дальнейшем к водопроводу. Важно указать все размеры в одном масштабе и после замера размеров комнат. В схеме следует как можно более точно расположить все точки, протяженность между ними и расположение трубопровода.

Кроме того, следует учесть все требования нормативных документов, которые действуют в нашей стране.

Какие узлы понадобятся для системы

В любой схеме обязательно будут использоваться такие компоненты:

насос или аналогичное оборудование;

переходной ниппель;

материалы для трубопровода;

фильтры;

обратный клапан;

гидроаккумулятор;

техника для контроля за безопасностью – реле под давление и манометр.

Все элементы следует подключить в определенной последовательности.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

какой тип разводки используется;

потребуется ли ГВС;

бюджет;

тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

не боятся коррозии;

недорогие;

режутся любым инструментом;

легкие;

терпят разморозку до 4 раз;

не гнутся;

необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Нюансы:

прочные;

не боятся коррозии;

используется до 100 лет;

может гнуться;

дороже полипропилена;

неровные;

если монтировать неверно, будут протечки;

не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

гибкие;

легкие;

не реагируют на коррозию;

износостойкие;

выдерживают перепады давления и температур;

простые в монтаже;

дорогие;

не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

страдают от коррозии;

тяжело транспортировать и монтировать;

дороже пластика;

для соединения нужен сварщик и оборудование;

внутри постепенно появляются наросты;

высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

держит форму;

гнется;

не боится коррозии;

не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

качество и надежность;

энергоэффективность;

простота и скорость монтажа.

Как это делать, если стены из газобетона и пенобетона

В таких помещениях стремятся создавать скрытую разводку, для этого штробят канавы штроборезом. Затем внутри прокладывают трубную линию, упаковав ее в гофру или другой утеплитель.

Как справиться с задачей в деревянном доме

Здесь делают тройниковую открытое разведение, если здание старое. В постройках нового типа иногда допускаются укрытые в пол-линии, а водоразетки прячутся за мебель.

Как вести воду наверх

В крупных владениях часто бывает ванная или кухня на втором этаже или выше. Поэтому следует монтировать коллекторы. Для 2 этажа ведут трубу по потолку первого, прячут ее в гофру. Все влажные зоны необходимо располагать одну над другой, иначе монтаж и обслуживание будут дорого стоить, а в случае прорыва ремонт окажется слишком накладным.

Советы

Перед тем как устанавливать трубопровод, нужно поставить все крепления и завершить сварочные работы.

Если материал везли при минусовой температуре, то его следует хранить не менее суток в тепле, пока он не наберет нужный градус. Все прогибы нужно выровнять и не допускать их в дальнейшем.

Для стояка необходим диаметр не менее 20 мм. Чем меньше разборных соединений, тем меньше будет протечек.

Заключение и интересные видеоролики

Для тех, у кого остались вопросы по теме, мы подготовили видео.

Мы рассмотрели, как сделать разводку труб и подключение качественного рабочего водопровода в частном доме без помощи специалистов своими руками по схеме монтажа, изучили основные нюансы выбора материала для устройства. Этого достаточно, чтобы попробовать смонтировать все самостоятельно или проконтролировать действия бригады нанятых мастеров.

Обустройство водоснабжения в частном доме своими руками

Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

Подбор источника водоснабжения

Источник водоснабжения.

Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

Существует 2 варианта — подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

Стационарная централизованная система

Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

Децентрализованная подача воды.

Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части — наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубу. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний — в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера — полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

Насосная станция — это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части — первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Разводка труб водоснабжения своими руками + фото

Замена старых водопроводных труб в квартире или выполнение разводки труб водоснабжения своими руками в новостройке выполняются практически одинаково. Отличие состоит лишь в том, что в первом случае имеющиеся металлические водопроводные трубы сначала придется демонтировать (полностью или частично) и лишь затем приступать к монтажу нового водопровода.

Сам процесс выполнения разводки труб водоснабжения своими руками состоит из нескольких этапов.

Проектирование

Схема водоснабжения

В первую очередь следует выполнить чертеж (его можно сделать от руки на любом листе бумаги) разводки труб с учетом всех имеющихся в помещении потребителей (бачок унитаза, раковина, ванна или душевая кабина, стиральная машинка). Если водопроводные трубы меняются или монтируются не только в ванной комнате, то дополнительно следует учесть кухонную раковину и посудомоечную машину.

Схема разводки труб в санузле
На чертеже также следует обозначить места установки запорных вентилей и, конечно, поворота труб, а также угол их поворота. Все расстояния на бумаге следует указывать в сантиметрах или метрах.

Обратите внимание!
Диаметр основной подающей трубы должен быть больше диаметра отводов, по которым вода будет поступать непосредственно к сантехническим приборам.

Обычно от основных подающих горячую и холодную воду труб, проходящих через ванную и кухню, делают вертикальные отводы к установленной сантехнике. Чтобы труб не было видно, их лучше прокладывать либо под штукатуркой (но так к ним в дальнейшем будет затруднен доступ), либо по низу стены (где их в дальнейшем или закроют сантехнические приборы или специально сделанный короб).

Подсчет материалов

Трубы и фитинги из полипропилена

Основываясь на выполненном чертеже, следует подсчитать необходимый расход материалов: труб и фитингов (уголков, тройников, муфт). Не забывайте, что трубы следует покупать с небольшим запасом, на тот случай, если в процессе работы вы допустите какую-нибудь ошибку.

Наибольшей популярностью в наши дни пользуются полипропиленовые трубы – легкие, надежные, долговечные, не поддающиеся коррозии. Кроме того, их легко соединять с помощью пайки, места стыков при этом оказываются полностью герметичными.

Обратите внимание!
Для холодной воды можно взять трубы, состоящие исключительно из полипропилена, а для горячей воды подойдут только полипропиленовые трубы с армированным слоем из металлической фольги.

Необходимые инструменты

Ножницы для резки пластмассовых труб

Для работы с полипропиленовыми водопроводными трубами вам понадобится специальный инструмент: «паяльник» с насадками, зачистка, ножницы для резки труб, а также карандаш и рулетка. Паяльник лучше взять в аренду на день или два в том же магазине, где вы будете приобретать трубы.

Сборка труб

Пайка полипропиленовой трубы прямо на стене
Вся разводка труб водоснабжения своими руками собирается на месте в точном соответствии с ранее выполненным чертежом. Сами трубы и фитинги соединяются между собой с помощью паяльника, который нагревает полипропилен до температуры плавления. После соединения деталей и их полного остывания стык будет неразъемным и полностью герметичным.

Обратите внимание!
Если при работе труба оказалась отрезана слишком короткой, ее длину можно увеличить, добавив еще один кусочек с помощью муфты. Неправильно выполненные соединения труб и фитингов переделке не подлежат. Вам придется отрезать испорченный тройник (уголок или муфту), и заменить его новым, не забыв при этом удлинить трубу до необходимой длины.

Фитинги

Полипропиленовые фитинги

Чтобы выполненная вами разводка труб не просто выглядела аккуратно, но и вода в ванную и кухню поступала под необходимым давлением, следует обратить особое внимание на выбор фитингов:

комбинированные фитинги (с впрессованными латунными элементами) будут необходимы в местах подключения полипропиленовых труб к остаткам металлических труб (к примеру, на отводе от стояка холодной или горячей воды, проходящего через все этажи здания), а также там, где труба будет соединяться с гибкими шлангами, подводящими воду непосредственно к сантехническому прибору;

в тех местах, где будет меняться диаметр труб (например, отвод от подающей воду горизонтальной трубы), следует пользоваться специальными тройниками;

запорные вентили обязательно нужно устанавливать перед бачком унитаза, а также сразу на месте ввода труб в ванную комнату и кухню.

Видео

Пример разводки труб водоснабжения вы можете увидеть в следующем видеоматериале:

Фото

Штробление стен под разводку

Схемы разводки

Шейверы

Проектирование системы водоснабжения

Примерная схема разводки

Правильная разводка труб водоснабжения

Маскировка труб коробом

Фитинги для полипропиленовых труб

особенности монтажа и разводки системы водоснабжения в частном доме своими руками

Даже на даче где люди не живут круглый год, не говоря уже о частных домах, расположенных в черте города можно значительно увеличить комфорт проживания просто выполнив монтаж водопроводной системы своими руками.

Но не стоит себя обманывать, что процесс укладки труб – дело, которое не требует внимания и трудозатрат со стороны человека. Поэтому прежде чем приступать к монтажным работам нужно разобраться с особенностями разводки системы подачи воды в доме.

Схема водпроводной разводки в частном доме

Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.

Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.

Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:

последовательная схема подключения источников потребления воды;
коллекторная разводка трубопровода.

Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.

Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.

Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.

Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.

Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.

Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:

Точки потребления водных ресурсов.
Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору. Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы. Целесообразно установить на каждую линию отдельный запорный механизм.
Отвод горячего водопровода подсоединяют к водонагревательному устройству.
Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.

Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.

Нюансы монтажа водопроводной системы

Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.

Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.

Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.

Выбор подходящих труб для водопровода

Прежде чем приступать к сооружению водопровода в частном домостроении своими руками, необходимо выбрать качественные трубы, которые могут отличаться не только длиной и сечением, а и материалом, используемым для их изготовления:

Медное изделие трубопрокатной промышленности считается самым дорогим сегментом, представленным на строительном рынке. Медная труба не подвержена коррозии, не боится ультрафиолета, равнодушна к микроорганизмам, выдерживает высокие показатели давления и не боится перепадов температур. Лучшего изделия для трубопровода найти невозможно.
Металлопластиковый водопровод является хорошей альтернативой медному аналогу. Труба из алюминия, защищённая как снаружи, так и внутри пластиком, помимо того, что имеет привлекательный внешний вид не подвержена скоплению на стенках накипи или других осадков, содержащихся в воде.
Стандартная труба из стали – изделие, которое использовалось не одно десятилетие для обустройства водопровода в многоэтажках и частных домостроениях времён СССР. Она имеет длительный эксплуатационный ресурс, обладает большим запасом прочности, но при этом боится ржавчины. Также монтаж таких изделий требует определённых познаний и инструментов.
Продукция из полипропилена набирает всё большей популярности для сооружения холодного водопровода в частных домах. Такое изделие не боится коррозии, имеет длительный срок службы и сравнительно невысокую стоимость. Однако для соединения отдельных элементов трубопровода понадобится специальный паяльник.

При прокладке трубопровода своими руками важно учитывать материал, из которого сделаны трубы, так как от этого будет зависеть качество разводки системы водообеспечения и конечная стоимость проводимых работ.

Как подобрать сечение труб для внутридомового трубопровода

Не меньшую роль в сооружение автономного водопровода имеет и диаметр используемых труб. В первую очередь трубопровод с маленьким сечением приведёт к турбулизации водных потоков и как следствие передвижению воды с характерным шумом.

Водные ресурсы должны двигаться по трубам с максимальной скоростью не более 2-м/с. Также сечение изделий трубопрокатной промышленности зависит от длины водопровода:

для труб системы подачи воды общей длиной до 30-м используется трубопровод диаметром 2,5 см;
если общая протяжённость трубопровода превышает 30-м длину, сечение труб увеличивается до 3,2 см;
в случае с очень маленьким трубопроводом, длина которого не превышает 10-м, подойдут трубы сечением в 2 см.

Качество работы трубопровода подачи воды зависит от правильности подбора диаметров патрубков коллекторной системы для определения которых, существуют несложные расчёты.

В среднем запорная арматура на коллекторе способна пропускать до 6 л воды в минуту. Из этого можно определить количество потребителей в доме, которые могут использоваться одновременно. Также необходимо уделить внимание подводящей трубе коллектора:

Трубы сечением 2,5 см способны пропускать до 30 л/мин.
Изделие диаметром 3,2 см обладает пропускной способностью 50 л/мин.
В свою очередь, трубопровод сечением 3,8 см беспрепятственно пропустит 75 л/мин.

Если в частном доме обитает большая семья, то даже при небольшом количестве точек забора воды они часто могут работать одновременно. Поэтому проектируя разводку водопровода, нужно исходить из суммарных показателей одновременного потребления водных ресурсов за 1 минуту.

Если же наоборот, в большом доме проживает небольшое семейство из трёх-четырёх человек, а точек водозабора много: стиральная и посудомоечная машина, ванная, душ и другие потребители воды, то все расчёты выполняются по другому алгоритму. В такой ситуации суммарное потребление водных ресурсов уменьшается на 25–40%.

Правила разводки системы водоснабжения в доме

Вначале выполняется подключение потребителя к водопроводной трубе для чего используется переходник с резьбовым соединением, на который устанавливается кран и дальше с помощью шланга подсоединяется точка водозабора.

Запорная арматура в первую очередь нужна для перекрытия подачи воды на случай поломки потребителя без необходимости остановки работы всей системы водоснабжения. После этого труба прокладывается по направлению к коллектору.

При этом выполняя все работы своими руками целесообразно придерживаться следующих правил:

Целесообразно не прокладывать трубопровод сквозь строительные конструкции. Но так как это практически невозможно, то отрезок, проходящий сквозь стены, помещается в металлический стакан.
Для облегчения ремонтных работ желательно трубы прокладывать на расстоянии 25–30 мм от поверхности стен.
При установке кранов для слива воды важно обеспечить небольшой уклон в сторону запорной арматуры.
При обходах внутренних углов помещений трубу прокладывают на расстоянии 15 мм, а по внутреннему углу отступают до 5 см.
Крепление трубопровода к стенам выполняется посредством специальных клипс, которые обязательно устанавливаются в углах. На прямых отрезках труб крепёж выполняется с шагом до 2-м.
Чем меньше водопроводная магистраль содержит поворотов и переходников, тем стабильней давление воды по всей её длине.

При подсоединении труб к коллектору обязательно устанавливают краны, благодаря которым обеспечивается возможность отключения конкретно взятого потребителя с целью проведения профилактики или ремонта.

Подсоединение насосной станции к внутридомовому водоснабжению

Очень часто подача воды в частных домостроениях обеспечивается за счёт скважины или колодца посредством насосной станции, создающей давление в трубопроводе. Насосное оборудование целесообразно размещать в подвальных помещениях, что обеспечивает его защиту от пагубного влияния внешних факторов особенно зимой.

От источников водозабора к станции обеспечения подачи воды подходит трубопровод сечением 32 мм, на конце которого, монтируется латунный фитинг. К фитингу подсоединяется тройник со сливной запорной арматурой для отключения водоснабжения в случае поломки водопроводной магистрали.

На следующем этапе подсоединяется обратный клапан для предотвращения обратного возврата воды. Для удобства сборки отдельных узлов целесообразно использовать соединительные элементы – «американки».

устанавливается кран для подачи и отключения водоснабженья;
монтируется фильтр сетчатой конструкции;
если насос размещён в водозаборе, а остальные части системы в домостроении, то в трубе монтируется датчик контроля давления и гидроаккумулятор;
устанавливается защита работы насоса на сухую;
выполняется установка фильтрующего устройства тонкой очистки;
подсоединяется переходник на трубопровод сечением 2,5 см.

В завершение выполняется проверка работы насосного оборудования путём запуска системы. Если всё в порядке, то проверяется качество соединений на возможность протечки и водопровод запускается в работу.

Важность использования гидроаккумулятора

Гидроаккумулятор состоит из герметического резервуара, разделённого на две части. Одна предназначена для аккумулирования воды другая для создания давления посредством воздуха. Благодаря этому обеспечивается поддержание стабильного давления в водопроводе и контроль включения и отключения насоса.

Естественно, монтаж водопроводной системы в частном домостроении не всегда предусматривает установку расширительного бака. Альтернативой может быть накопительный резервуар большого объёма, монтируемый в самой верхней точке дома. В такой ситуации подача воды будет осуществляться самотёком.

Выбор и укладка водопроводных труб – важный критерий создания цивилизованных условий проживания в частном доме. Без воды в доме нормальный человек не может себя чувствовать комфортно.

Сложно представить жизнь в квартире без принятия ванны, использования посудомоечной или стиральной машины и других бытовых приборов. Так зачем отказываться от всех удобств, проживая в загородной или частной постройке. Тем более что все монтажные работы можно проделать своими руками.

Последовательная разводка водопровода | elesant.ru

Вступление

Последовательная разводка водопровода, по-другому, называемая тройниковая, остается самым дешевым вариантом индивидуального водопровода. Невысокая цена последовательной разводки определяется меньшим, по сравнению с коллекторной и смешанной разводками, количеством необходимого материала, и меньшим объемом необходимых сантехнических работ.

Последовательная разводка водопровода

Определение последовательной разводки водопровода, понятно из ее названия. Все сантехнические приборы в квартире, требующие постоянной (стационарной) подводки воды, подключаются к водопроводному вводу в квартиру, от общей магистральной трубы через специальные сантехнические тройники. На рисунке это хорошо видно.

Основной недостаток последовательной разводки водопровода это всем знакомое, падение напора воды, предположим в смесители душа при включении воды на кухне. То есть напор воды во всех сантехнических приборах зависит друг от друга. Кстате,этот недостаток почти отсутствует при коллекторной разводке водопровода в квартире.

Для борьбы с этим недостатком, при монтаже тройникового водопровода, диаметр труб от тройника до прибора, делается на шаг меньше диаметра магистральной трубы. Например, магистраль D=20 мм, а подводка к приборам D=16 мм. Этим повышается напор воды в отводных трубах.

Здесь хочу остановиться еще на одной особенности последовательного водопровода. Строго говоря, последовательная разводка водопровода делится на последовательную тройниковую разводку водопровода (рис выше) и последовательную разводку с использованием проходных водорозеток (рис.)

Монтаж водопровода с использованием проходных водорозеток, еще больше увеличивает зависимость напора воды одного работающего прибора от другого.

Для примера правильного, профессионального монтажа последовательного водопровода приведу монтажную схему последовательной (тройниковой) разводки водопровода.

Схема последовательной (тройниковой) разводки водопровода

Монтажная последовательная схема водопровода оцинкованными трубами

Монтажная схема водопровода делается на основе плана квартиры с последовательной схемой водопровода и аксонометрической схемы последовательной разводки.

На монтажной схеме вы можете видеть, что все отводы труб к приборам, делают из труб D=16 мм, тогда как магистральная труба имеет диаметр D=20мм.

Для практики, посмотрите Спецификацию по материалам

И, конечно же, не обойтись без условных обозначениях на сантехнических схемах.

На этом тема Последовательная разводка водопровода закончена.

©Elesant.ru

Другие статьи раздела: Водопровод

Разводка воды в частном доме своими руками ➤ Компания СОТИС

Водопровод – важная, обеспечивающая комфортное проживание, составляющая любого частного дома. Как правило, система водоснабжения монтируется еще на этапе заливки фундамента. Но, при необходимости, можно благоустроить и уже возведенное строение.

Данный процесс будет эффективен при:

правильном подборе материалов технического оснащения;

грамотном составлении схем разводки трубопровода;

наличии определенных знаний, опыта.

Что важно знать при разводке труб водоснабжения?

Перед установкой труб следует выполнить следующие шаги:

Составить схему с учетом таких компонентов: насосы, бойлер/колонка, коллектор латунный, фильтр сетчатый или магнитно-механический, потребители воды.

Обозначить направление трубопровода, расположение узлов.

Разводка труб может осуществляется двумя способами: коллекторным или тройниковым (последовательным).

Последовательный вариант оптимально подходит для небольших построек, в которых проживают 1-2 человека. Для его реализации необходимо установить тройник возле водоразборных точек для отвода воды в направление потребителя.

Коллекторный метод работает по такому принципу: трубы от распределительного коллектора прокладываются отдельно для каждой водоразборной точки. В данном случае давление воды будет одинаковым для всех потребителей.

Этапы разводки труб

Данный процесс предусматривает подведение труб ко всем потребителям (бачку унитаза, раковине, стиральной/посудомоечной машинке, душу и т.д.).

Подсоединение к источнику. Если вода поступает из скважины или колодца, то необходимо опустить в них поверхностный/погружной насос и прикрепить трубу. При наличии центрального водоснабжение – врезаться в систему, не забыв, при этом, о необходимости установки счетчиков воды или даже целых узлов учета воды, схемы которых доступны в Интернет, для того, чтобы избежать лишних коммунальных расходов. В качестве соединительного элемента рекомендуют использовать фитинги латунные резьбовые.

Прокладка труб, которая выполняется по предварительно составленной схеме. Трубы ведутся к дому, до гидроаккумулятора. Затем монтируется тройник с запорным краном. От него идет разводка к гребенке распределительной для воды и водонагревателю. С бойлера – к коллектору горячего водоснабжения. После этого (с двух коллекторов) ведутся трубы к точкам водоразбора.

При врезке в центральный водопровод, водосчетчики устанавливаются, как правило, на входе, соответствующими структурами.

Узел учета воды, проект которого разрабатывается, согласовывается в специальных органах, необходим для точного измерения потраченного объема воды.

Систему водопровода советуют также оснащать фильтрами, которые монтируются до коллектора холодной воды и бойлера.

Разновидности труб

Наиболее распространенные типы труб:

Медные. Это наиболее дорогостоящий вариант, но и самый лучший. Они не подвержены коррозийным процессам, температурным перепадам; воздействию ультрафиолетового излучения и различных микроорганизмов. Данный материал хорошо отдает тепло.

Металлопластиковые. Сделаны из алюминия, снаружи/изнутри покрытого полиэтиленом. Такие трубы защищены от появления ржавчины, не портятся от УФ-лучей, не образуют конденсат. К недостаткам относятся: чувствительность к высоким температурам (более 95 градусов), влаге.

Стальные. Отличаются: прочностью, продолжительным сроком службы. Слабые стороны: трудоемкий процесс монтажа, подвержены влиянию ржавчины.

Полипропиленовые. Широко востребованный, популярный материал. Это связано с тем, что данные трубы: долговечны, легко устанавливаются, не окисляются. Также хорошо подходят полипропиленовые трубы для канализации.

Диаметр труб следует подбирать в зависимости от длины трубопровода: 25 мм для трубопровода до 30 м, 32 мм – для систем длиннее 30 м, 20 мм – до 10 м.

Итак, для установки водоснабжения понадобятся: насосы, оснащение для контроля давления воды, фильтры, трубопровод, краны шаровые для воды, фитинги.

Сделай сам Установите собственную систему фильтрации воды для всего дома

Этот пост может содержать партнерские ссылки, которые не изменят вашу цену, но будут иметь некоторую комиссию.

Как только вы что-то знаете, вы просто не можете этого «не знать». Нет, знания — это сила, и это хорошо!

Поскольку вы наткнулись здесь, в мой маленький кусочек всемирной паутины, я собираюсь предположить, что вы путешествуете по пути здорового образа жизни. Возможно, ваша история похожа на мою, когда знание отправляет вас в кроличью нору, где вы открываете больше правды.Затем вы вносите изменения. Затем вы узнаете больше, пройдете еще больше кроличьих нор и внесете еще более захватывающие и полезные новые изменения.

Как только я осознал всю ложь о том, что меня продали и купили, я хотел знать все больше и больше… и внедрять изменение за изменением за изменением.

Знакомо с вашим путешествием по здоровому образу жизни?

Одна вещь, которую я узнал позже в своем продолжающемся путешествии (потому что я всегда хочу учиться), заключается в том, что качество воды действительно имеет решающее значение для более здоровой и нетоксичной жизни .Мне быстро стало ясно, что у нас проблемы с водоснабжением… действительно, очень большие проблемы.

Пестициды — По данным Сети действий по борьбе с пестицидами Северной Америки, согласно тестированию USDA, пестициды присутствуют в 94% питьевой воды в США. Атразин — это пестицид, который часто встречается в нашем водоснабжении, он связан (даже в малых дозах) с раком, репродуктивными эффектами и является известным эндокринным разрушителем.1
Вредные бактерии — И да, это включает E.Coli. Фуууууу. Водопроводные трубы часто пронизаны бактериями, вредными для нашего тела и особенно для кишечника (от которых преобладает здоровье или болезнь)!
Фармацевтические препараты — Антибиотики, стабилизаторы настроения, половые гормоны… да, все это тоже попадает в нашу воду. В 2008 году NBC News сообщил в исследовании Associated Press, что фармацевтические препараты были в питьевой воде 41 миллиона американцев. Согласно тому же исследованию, «должностные лица в Филадельфии заявили, что в ходе тестирования было обнаружено 56 фармацевтических препаратов или побочных продуктов в очищенной питьевой воде, включая лекарства от боли, инфекций, высокого холестерина, астмы, эпилепсии, психических заболеваний и проблем с сердцем».Шестьдесят три фармацевтических препарата или побочных продукта были обнаружены в водоразделах города ».
Мышьяк — Мышьяк по сути является синонимом яда. Мы потребляем мышьяк в небольших количествах во многих продуктах питания (рис, часто в больших количествах) и, безусловно, через водоснабжение. Существует много споров о том, можно ли проглотить мышьяк в любом количестве. На приведенном ниже графике показана опасность содержания мышьяка в питьевой воде (при приемлемых в настоящее время уровнях)…
Свинец — Нет безопасного уровня свинца, точка.Он проникает в наш водопровод, и в одном городе жителям даже не сказали о высоком уровне свинца в их питьевой воде, но они не знают почему !? Дома, построенные до 1986 года, наиболее подвержены риску попадания свинца в питьевую воду.

В этом списке я даже не упомянул гидроразрыв, фторид, наши осыпающиеся водные системы, разливы токсичных резервуаров, остатки угля и кислотные дожди. Хотите знать, что в ВАШЕЙ воде? Ну вот.

Входит в систему фильтрации воды для всего дома.

Сегодня я хочу, чтобы вы знали, что вы действительно * можете * самостоятельно установить систему фильтрации воды для всего дома. Конечно, вы можете поставить один из этих громоздких фильтров для воды себе на стойку (и я слышал от многих других, что они работают хорошо), но я безмерно счастлив, что у меня есть система фильтрации воды для всего дома (не только один для питья или приготовления пищи, который стоит на моем прилавке), который проходит через каждый шланг, раковину, ванну, душ… буквально повсюду в этом доме (и снаружи!) Теперь у меня везде вода гораздо более высокого качества.Это, в свою очередь, влияет на мое здоровье, моего сына, моего мужа и ВАС … если вы клиент Scratch Mommy. Теперь у меня есть высококачественная фильтрованная вода прямо из крана для моих спреев от Bug Be Gone и спреев после бритья!

Это серия , состоящая из двух частей, в первой части которой объясняется, что вы действительно * МОЖЕТЕ * установить свою собственную систему фильтрации воды для всего дома. У вас действительно может быть качественная фильтрованная вода по всему дому… и вы действительно можете сделать это своими руками! Я объясню все детали фильтрации воды во втором посте, а также обновлю информацию об изменениях, которые мы заметили с момента использования всей системы фильтрации воды в доме.

Мы решили установить водную систему Pelican PSE2000 Combo.

Мы также выбрали PRO-RO (обратный осмос) для фильтрации фторида из воды в раковине в лаборатории Pronounce Skincare (которая теперь занимает весь наш подвал для создания, упаковки и доставки средств по уходу за кожей).

Комбинированная водная система Pelican сочетает в себе преимущества 5-микронного фильтра предварительной очистки, фильтра для воды для всего дома серии Carbon и бессолевого смягчителя воды NaturSoft.Все это очень важно для меня.

Поскольку мой муженек и его приятель фактически завершили установку, я делюсь вопросами и ответами на весь процесс установки.

Я скоро вернусь, чтобы поделиться вторым постом (и, конечно, связать его здесь с этим постом), и в этом посте я более подробно расскажу о качестве воды после длительного использования. Сегодня я хочу, чтобы вы знали, что вы действительно можете сделать свою собственную систему фильтрации воды для всего дома!

Как пришла упаковка всего? Вы были довольны этим? Легко открыть и разобраться, что там было? Так далее?

Все пришло в отличном состоянии.Водитель даже поставил все коробки вертикально. Всего было доставлено шесть коробок двумя отдельными партиями. Мы получили установочный комплект (который я настоятельно рекомендую), два резервуара с каждым резервуаром, упакованный отдельно (определенно ценится, потому что его можно было переносить для установки), а также систему обратного осмоса и кран для питьевой воды и воды для приготовления пищи обратным осмосом (и для Произнесите вкусности по уходу за кожей).

Получилось ли то, что вы ожидали получить для беспроблемной установки?

Я был удивлен, увидев, что почти все, что мне нужно для установки, было предварительно упаковано, а качество деталей превосходило то, что я мог купить в местном хозяйственном магазине.

Было ли легко следовать инструкциям?

Инструкциям было очень легко следовать. Поскольку у меня не было большого опыта работы с водопроводчиком, я позвал на помощь друга. Мы смогли установить это за пару бутылок пива! Мы решили смоделировать детали, прежде чем делать какие-либо разрезы, чтобы убедиться, что мы точно понимаем, что делаем. Возможно, на то, чтобы сделать это таким образом, потребовалось немного больше времени, но мы сочли это весьма полезным.

Расскажите о процессе установки.

Мы держали все содержимое коробок отдельно на открытой площадке. Лаборатория Pronounce Skincare была идеальным местом, чтобы смоделировать все части и изложить все направления.

Мы начали с фильтра предварительной очистки, затем перешли к угольному фильтру и закончили с устройством для смягчения воды.

Когда все детали были выложены и смоделированы, мы расчистили территорию и переместили резервуары на место окончательной установки.

Пришло время пойти в местный хозяйственный магазин за необходимым ХПВХ, грунтовкой и клеем.Наш список запчастей был очень ограничен расходными материалами, которые я не ожидал, что они будут включены в систему водоснабжения премиум-класса.

После отключения основной воды и помещения ведра и полотенец под водопровод, мы перерезали основную водопроводную магистраль и перенаправили ее в систему водоснабжения Пеликан.

Необходимо установить предварительный фильтр. Для нас это было проблемой, потому что у нас в подвальном помещении нет отделанных стен. Простое решение заключалось в том, чтобы повесить доску, закрепленную L-образными скобами, на подоконник, установленный поверх блочного фундамента.Он просто свисал примерно до того места, где мы перерезали линию питания и подключили его.

Благодаря удобной конструкции, удобной для самостоятельной работы, мы смогли подключить все (всю сантехнику) и оставить предоставленные разъемы в положении байпаса, что означает, что подача воды в дом не прерывалась, но не проходила через резервуары, которые необходимо было намочить.

В инструкции указано вынести угольный бак на улицу, чтобы заполнить его до тех пор, пока не пойдет вода, а затем оставить его на месте. После того, как он пропитался в течение 48 часов, вы пропустите воду через резервуар из шланга (соединитель входит в комплект), пока вода из резервуара не станет полностью чистой.Сам по себе бак не слишком тяжелый, вероятно, от 50 до 60 фунтов. Вы можете переместить его самостоятельно, но я немного беспокоился о перемещении бака с углем, наполненного водой. Наш водоотливной насос расположен рядом с местом установки резервуаров, и у нас есть водяной наконечник для шланга, необходимого для заполнения резервуара с углем для замачивания. Нам не пришлось перемещать бак для замачивания, что значительно упростило установку.

После того, как резервуар с углем пропитался и вода потекла, настало время отключить байпас на смягчителе воды и заполнить резервуар.Это также требует гораздо более короткого времени замачивания, а затем проточной воды (отличные инструкции о том, сколько кранов или ванн использовать для завершения этого шага).

Пришло время насладиться системой водоснабжения Pelican, и мы будем пользоваться ею еще долгие годы.

Сколько было времени на установку всего (включая отдельную систему обратного осмоса).

Время для установки (за вычетом необходимого замачивания и ополаскивания баков) составило пару часов плюс поездка в местный хозяйственный магазин.Каждая установка будет отличаться, но при условии, что у вас есть легкий доступ и очень базовые знания сантехники, это чрезвычайно простой продукт в установке.

Я не ожидал, что замачивание бака займет так много времени. Мне повезло, что мне не пришлось перемещать угольный бак, чтобы он пропитался, но для тех, кто выполняет установку своими руками, вам нужно будет заручиться помощью кого-то для сантехники (если вы еще не знаете), а затем снова 48 часов после периода замачивания переместить резервуар с углем в место окончательной установки.Это может быть то, что вы хотите учитывать, когда просите о помощи (или теперь вы можете притвориться, будто не знаете, чтобы это не удерживало кого-то от более значительных временных затрат, чем они думали изначально — давайте не будем притворяться, будто поездка на двоих посещение, чтобы помочь установить систему фильтрации воды премиум-класса, может быть труднее получить от друга)!

Смеситель обратного осмоса Pelican

ПРОФИ

Сантехнические детали, поставляемые с системой фильтрации воды для всего дома Pelican и монтажным комплектом, отличаются исключительно высоким качеством:
- Соединители для укуса акулы не только быстрые, но и простые в использовании
- Металлические шланги лучше всего, что предлагают в строительном магазине
Отличные инструкции, очень простые в использовании и хорошо написанные
Значительное улучшение качества воды в нашем доме
Вкус воды отличный
Мыло и шампунь намного лучше пены
Отсутствие ощущения следов на коже, как у многих смягчителей воды
Ждем, когда впервые нальют воду из-под крана

Подайте кувшин — (Или пожертвуйте или перепрофилируйте, как мы рекомендуем в Scratch Mommy).Да, тот, который вы кладете в дверцу холодильника и постоянно требует его наполнения, потому что вы всегда наливаете больше, чем можете заменить, не дожидаясь ожидания. Кроме того, вы знаете, что они на самом деле ничего не отфильтровывают, верно?

У нас не будет никакого наращивания или масштабирования в продвижении вперед и полагаем, что любое масштабирование, которое уже имело место, будет уменьшено. Для Scratch Mommy это означает лучшую жизнь благодаря новым приборам, только что приобретенным для лаборатории Pronounce Skincare Underground.Наши старые и новые приборы должны служить дольше и не иметь проблем, связанных с накипью или жесткой водой. Какой бонус!

МИНУСЫ

Вода такого качества стоит недешево при начальных инвестициях. Пеликан — это большая ценность за то, что они поставляют, но не все могут позволить себе эту систему, хотя все, кого я знаю, действительно выиграют от улучшений, которые мы наблюдаем.

Переместить бак с углем, пропитанный водой (хотя я этого не делал), было бы сложно и очень тяжело, что без посторонней помощи могло бы стать проблемой.

Наверное, это не справедливая критика, но было бы неплохо получить краткий обзор отдельно от пакетов, которые кричат «прочтите это перед распаковкой или вызовом, чтобы запланировать установку», что обеспечивает простые временные рамки, необходимые от начала до конца, включая время выдержки. Это может быть полезно, если вы просите кого-то с немного большим опытом сантехники помочь с установкой DIY или убедитесь, что ваш разнорабочий или сантехник знает, что требуется несколько поездок, и это можно решить до того, как установщик сообщит вам, что он / она должен прийти. назад и взимается дополнительная плата за поездку.

Я также хотел бы увидеть контрольный список / лист рекомендаций по техническому обслуживанию, который может быть установлен рядом или на одном из резервуаров резервуара или предварительного фильтра. У меня есть график технического обслуживания в сумке на моем осушителе, а также на отстойнике. Это отличная система, и я хочу убедиться, что поддерживаю ее должным образом.

Если бы у вас был выбор снова выбрать систему фильтрации воды Pelican для всего дома, вы бы выбрали?

Я очень доволен системой водоснабжения Pelican PSE2000 Combo, системой обратного осмоса и краном и настоятельно рекомендую ее своим друзьям и семье (а теперь и читателям Scratch Mommy).Хотел бы я понять требования к установке до того, как открывать коробки в присутствии моего помощника, но это отличный опыт, простота установки и качество воды абсолютно выдающееся.

Вы хотите что-нибудь добавить?

Поскольку вода так важна, и так много мамочек-царапин тратят ОЧЕНЬ много денег на воду в бутылках, это отличное решение оказать большое влияние на окружающую среду , отказавшись от бутылок с водой и наполняя их многоразовыми (предпочтительно стеклянными, которые выиграли »). на чистом сосуде нет пятен от воды), эта система окупится сама за себя. Подумайте обо всех преимуществах для здоровья !!! Вы просто должны быть в состоянии инвестировать в более качественную воду, и те, кто может, вы наверняка не будете разочарованы.

Установка системы обратного осмоса была немного сложнее, работая в более ограниченном пространстве, но она была простой, и следование инструкциям заняло всего час. Убедитесь, что у вас есть под рукой магазинный пылесос, если вы собираетесь просверлить раковину из нержавеющей стали и у вас нет доступного отверстия.

Глупый муженек — НЕДОСТАТОЧНО

Мой шланг протекал, и у меня на руках был большой беспорядок, когда я установил резервуары, но пара полотенец (или 6 полноразмерных пляжных полотенец) ничего не могла исправить.

Так много для этого шланга, который расширяется, сжимается и никогда не перегибается, это мусор — особенно после того, как косилкой переехал соединитель (серьезно, пружина для шланга с латунными фитингами).

Подключил систему обратного осмоса к водопроводу. О чем я думал? Я уверен, что когда-нибудь это исправят!
(Обновление: исправлено).

Компания Pelican Water предоставила продукты для обзора, но все мнения принадлежат мне. Мы никогда не будем рекомендовать вам продукты, которые нам не нравятся!

16 Дешевые и простые системы полива для самостоятельного полива сада

Задумывались ли вы о создании собственной системы полива для своего сада? Представьте себе сад, который сам поливает! Если у вас относительно большой сад, то вы знаете, сколько времени нужно, чтобы полить все эти растения. Здесь, на юге, нам часто приходится вручную поливать наши сады, особенно в жаркие летние месяцы, когда дождь просто не хочет идти.Хотя установка собственной ирригационной системы может показаться дорогостоящим проектом, она может быть очень дешевой. Фактически, я нашел 16 дешевых и простых систем полива, сделанных своими руками, которые избавят ваш сад от проблем с поливом.

Наличие собственной системы орошения сада на самом деле может сэкономить вам деньги, потому что вам не нужно использовать столько воды. Система подает воду прямо на корни ваших растений, где ей нужно. Таким образом, вы не тратите зря воду, капая ее на свое настоящее растение.Кроме того, вы можете настроить систему на полив, когда это необходимо, чтобы вам не приходилось беспокоиться о походах в сад с садовым шлангом или, что еще хуже, ведрами с водой для полива. И, если вам нравится мысль о самополивном саду, то вам понравятся эти 15 самополивающихся вазонов для ваших горшечных растений.

Садоводство — один из моих любимых проектов. Я ничего не люблю больше, чем сажать огромные огороды каждую весну, и я не могу дождаться, когда эти овощи появятся в течение всего сезона.Конечно, полив может занимать много времени каждый день, но с этими системами орошения, сделанными своими руками, эта часть работы уже сделана за вас. И пока вы поливаете один конец своего сада, вы можете работать над посадкой на другом конце. Это беспроигрышная ситуация. Вам также стоит взглянуть на эти 10 садовых подушек для колен, которые сделают вам садоводство легче.

1. Простая система капельного орошения для улицы

Эту простую в установке систему капельного орошения подключают к водопроводному крану, и она идеально поливает ваш сад, когда это необходимо.Вы можете отцепить его, когда он не используется, чтобы у вас был запас воды для других целей. Его установка не займет много времени, и это действительно дешево, если у вас есть определенные принадлежности под рукой — даже если вам придется покупать их все, это совсем не дорого.

Учебное пособие: thisoldhouse

2. Простая ковшовая оросительная система

Ведро на пять галлонов и несколько линий — это все, что вам нужно для создания собственной системы орошения. В зависимости от материалов, которые у вас есть под рукой, вы можете сделать это бесплатно.У меня всегда есть пара ведер по пять галлонов, и вам просто нужно добавить линию, чтобы у вас закончилась вода. Его очень легко построить, и он отлично поливает эти растения.

Учебное пособие: cpp

3. Система орошения труб из ПВХ

Его также очень легко построить, и вы можете использовать его для идеального полива сада или лужайки в жаркие летние месяцы. Это тоже довольно дешево, если у вас под рукой есть труба из ПВХ и несколько других основных принадлежностей.Он использует систему разбрызгивания, чтобы налить воду туда, где она вам нужна — наблюдайте за детьми с этим. Им обязательно захочется пробежать через нее, когда на улице жарко.

Учебник: budget101

4. Система орошения дождевой водой своими руками

Вы можете построить систему орошения для вашего газона или сада, в которой не используется вода из вашего города. Представьте, что вы собрали дождевую воду, чтобы полить свой сад! Ваши растения станут намного здоровее, как и ваша семья, поскольку дождевая вода более естественна, чем вода с добавлением фтора и других химикатов.Его очень легко собрать, и он дает вам прекрасный способ использовать дождевую воду. Вы даже можете использовать для этого систему сбора дождевой воды своими руками.

Учебное пособие: bluebarrelsystems

5. Дешевая ирригационная система своими руками — менее чем за 10 долларов!

Вы не поверите, но вы можете создать систему, которая будет поддерживать идеальный полив вашего сада, и вы можете сделать это менее чем за 10 долларов! Как это по дешевке? Вы используете контейнер для хранения воды на этом, и его действительно очень легко собрать.С этим вам больше никогда не придется беспокоиться о увядших помидорах или других овощах.

6. Система капельного орошения своими руками

Многие садоводы считают, что капельные линии — это лучший вариант для систем орошения. У них определенно есть свои преимущества. Вы можете выстроить их так, чтобы идеально поливать каждое растение, а если вы добавите автоматический таймер, вы можете настроить его на полив в нужное время дня. Кстати, никогда не следует поливать садовые растения в самое жаркое время дня — поэтому установите таймеры, чтобы напоить их в сумерках.

Учебник: homeforheharvest

7. Автоматическая система капельного орошения своими руками

Хорошая система капельного орошения автоматически обеспечит водой растения, когда это необходимо. Его довольно легко построить, и у вас есть несколько вариантов материалов. Вы также можете узнать больше о том, сколько воды давать растениям и когда лучше всего установить таймер подачи воды. И, поскольку у вас есть разные варианты материалов, этот может вам ничего не стоить, если у вас есть подходящие материалы под рукой.

Учебник: makezine

8. Двойная система орошения своими руками

Эта двойная система полива отлично подходит для приподнятых грядок или традиционных наземных садов, поэтому вы можете использовать ее, даже если у вас есть контейнерный сад. Первая часть системы — это впитывающий шланг, который сохраняет ваши растения чистыми и свежими. Вторая часть — это система капельного орошения, которая доставляет воду к корням ваших растений — именно туда, где они в ней нуждаются.

Учебник: motherearthnews

9. Дешевый и простой водопровод из ПВХ

Вы можете сделать эту оросительную систему менее чем за 100 долларов, и это действительно просто.Вы можете использовать это для своего традиционного сада или для тех контейнерных садов, и он идеально подходит для того, чтобы помочь вам сохранить достаточно воды для садов с травами или других, которые у вас есть над землей. Вы используете трубу из ПВХ, которая действительно недорога, и несколько других важных материалов для ее изготовления, и это определенно сэкономит ваше время и деньги.

Учебник: инструкции

11. Система капельницы для воды своими руками

Эта система водного орошения своими руками построена по той же базовой схеме, что и другие, и ее действительно легко собрать.Вам понадобится несколько материалов, в том числе хороший садовый шланг, соединитель для шланга, капельницы для полива растений, стойки, чтобы удерживать шланг на месте, а также клапан управления потоком и таймер. Вы можете забрать все эти принадлежности в местном магазине товаров для дома или в хозяйственном магазине, если у вас их еще нет под рукой и ни один из них не стоит слишком дорого.

Учебное пособие: diy

12. Система шлангов для замачивания своими руками

Водосливной шланг доставит воду прямо к корням ваших растений, где они в ней нуждаются.Эта система DIY настолько проста в изготовлении, что для нее требуется всего несколько материалов. Вам, конечно, понадобится шланг, и для этого вы можете использовать небольшую трубу из ПВХ. Вам также понадобится несколько приспособлений и пара часов, чтобы настроить систему и запустить ее.

Учебное пособие: diynetwork

13. Система орошения приподнятых грядок

Вот еще один замечательный самодельный шланг для замачивания, который можно использовать для увлажнения приподнятых грядок. Он отлично подходит для овощных или цветочных садов, и его установка не займет много времени.Шланг для замачивания обеспечивает идеальный полив корней растений, а его изготовление довольно дешево. Вам просто нужно несколько основных материалов, и вы готовы приступить к поливу.

Учебник:

14. Дешевое капельное орошение своими руками

Эта система капельного орошения — одна из самых дешевых и простых, которые вы могли бы сделать для своего сада. Этот создан для традиционного наземного сада, но вы можете легко адаптировать его для приподнятой грядки, если это то, что у вас есть.Вам не нужно много дорогих расходных материалов или материалов, и вам понадобится всего пара часов, чтобы собрать все это.

Учебник: лайфхакер

15. Ирригационная система с приподнятой деревянной грядкой

Если у вас есть деревянная садовая грядка, то эта система идеально подходит для вас. Линия проходит прямо через центр вашей приподнятой грядки, и это действительно простой проект «сделай сам», если вы добавите ирригационную систему при сборке кровати. Если в этом году вы занимаетесь выращиванием садов, вам обязательно стоит взглянуть на этот.

Учебник: prettyprudent

16. Переделанная система орошения пластиковых бутылочек

Превратите старые пустые пластиковые бутылки во что-нибудь полезное с помощью этой системы орошения, сделанной своими руками. Вам не нужно тратить много денег на дождевые бочки или другие емкости для воды. Пластиковые бутылки отлично подойдут, и вы можете добавить их в свой традиционный наземный сад или приподнятый сад, если это то, что у вас есть. Процесс действительно прост, и, поскольку вы перепрофилируете его, вы экономите деньги, создавая его.Вы должны полюбить хорошую пластиковую бутылку.

Учебное пособие: providentliving

16 Дешевые и простые системы полива для самостоятельного полива сада

1. Простая система капельного орошения для улицы

Учебное пособие: thisoldhouse

2. Простая ковшовая оросительная система

Учебное пособие: cpp

3. Система орошения труб из ПВХ

Учебник: budget101

4. Система орошения дождевой водой своими руками

Учебное пособие: bluebarrelsystems

5. Дешевая ирригационная система своими руками — менее чем за 10 долларов!

6. Система капельного орошения своими руками

Учебник: homeforheharvest

7. Автоматическая система капельного орошения своими руками

Учебник: makezine

8. Двойная система орошения своими руками

Учебник: motherearthnews

9. Дешевый и простой водопровод из ПВХ

Учебник: инструкции

11. Система капельницы для воды своими руками

Учебное пособие: diy

12. Система шлангов для замачивания своими руками

Учебное пособие: diynetwork

13. Система орошения приподнятых грядок

Учебник:

14. Дешевое капельное орошение своими руками

Учебник: лайфхакер

15. Ирригационная система с приподнятой деревянной грядкой

Учебник: prettyprudent

16. Переделанная система орошения пластиковых бутылочек

Учебное пособие: providentliving

16 Дешевые и простые системы полива для самостоятельного полива сада

1. Простая система капельного орошения для улицы

Учебное пособие: thisoldhouse

2. Простая ковшовая оросительная система

Учебное пособие: cpp

3. Система орошения труб из ПВХ

Учебник: budget101

4. Система орошения дождевой водой своими руками

Учебное пособие: bluebarrelsystems

5. Дешевая ирригационная система своими руками — менее чем за 10 долларов!

6. Система капельного орошения своими руками

Учебник: homeforheharvest

7. Автоматическая система капельного орошения своими руками

Учебник: makezine

8. Двойная система орошения своими руками

Учебник: motherearthnews

9. Дешевый и простой водопровод из ПВХ

Учебник: инструкции

11. Система капельницы для воды своими руками

Учебное пособие: diy

12. Система шлангов для замачивания своими руками

Учебное пособие: diynetwork

13. Система орошения приподнятых грядок

Учебник:

14. Дешевое капельное орошение своими руками

Учебник: лайфхакер

15. Ирригационная система с приподнятой деревянной грядкой

Учебник: prettyprudent

16. Переделанная система орошения пластиковых бутылочек

Учебное пособие: providentliving

16 Дешевые и простые системы полива для самостоятельного полива сада

1. Простая система капельного орошения для улицы

Учебное пособие: thisoldhouse

2. Простая ковшовая оросительная система

Учебное пособие: cpp

3. Система орошения труб из ПВХ

Учебник: budget101

4. Система орошения дождевой водой своими руками

Учебное пособие: bluebarrelsystems

5. Дешевая ирригационная система своими руками — менее чем за 10 долларов!

6. Система капельного орошения своими руками

Учебник: homeforheharvest

7. Автоматическая система капельного орошения своими руками

Учебник: makezine

8. Двойная система орошения своими руками

Учебник: motherearthnews

9. Дешевый и простой водопровод из ПВХ

Учебник: инструкции

11. Система капельницы для воды своими руками

Учебное пособие: diy

12. Система шлангов для замачивания своими руками

Учебное пособие: diynetwork

13. Система орошения приподнятых грядок

Учебник:

14. Дешевое капельное орошение своими руками

Учебник: лайфхакер

15. Ирригационная система с приподнятой деревянной грядкой

Учебник: prettyprudent

16. Переделанная система орошения пластиковых бутылочек

Учебное пособие: providentliving

DIY Фильтр для воды всего дома

Автор: Джин Фитцджеральд // Последнее обновление: 20 апреля 2021 г.

Обратите внимание: Эта страница может содержать партнерские ссылки. Если вы покупаете продукт или услугу по такой ссылке, мы получаем комиссию без каких-либо дополнительных затрат для вас. Узнайте больше о нашем процессе обзора продукта или ознакомьтесь с нашей информацией о партнерской программе FTC .

Можно ли сделать фильтр для воды для всего дома своими руками, чтобы сэкономить деньги, и если да, то как? Кроме того, есть ли у этого недостатки? Что нужно учитывать? С чего начать?

На эти и многие другие вопросы мы ответим в следующей статье. Готовы взяться за следующий проект своими руками? Пошли!

Содержание

Зачем в первую очередь строить собственную домашнюю систему фильтрации воды?

Плюсы

Самое главное, вы сэкономите довольно много денег, если будете делать все самостоятельно.Фильтры для воды всего дома не совсем дешевые .
Вы станете экспертом по воде и будете знать свою систему наизусть, что значительно упростит установку, замену фильтров и устранение неисправностей.
Вы можете выбрать любые компоненты, которые захотите. Если вы предпочитаете катализатор активированному углю, отлично. Если вы не считаете, что постфильтр необходим, не проблема!
Все, что вам нужно, кроме фильтров, — это обычные сантехнические принадлежности, которые вы можете приобрести в местном хозяйственном магазине по низкой цене.Возможно, вы даже сможете использовать некоторые из старых материалов, которые в настоящее время пылятся в вашем гараже.
При желании вы можете внести изменения позже.

Минусы

Вы не можете быть на 100 процентов уверены в эффективности фильтрации вашей системы, не проверяя фильтрованную воду в сертифицированной лаборатории, что требует больших затрат.
Это требует времени.

Предупреждение:

Многие методы очистки воды своими руками, о которых вы можете прочитать в Интернете, могут быть пригодны для чрезвычайных ситуаций, когда чистая вода недоступна.Однако в долгосрочной перспективе они не могут обеспечить здоровую питьевую воду по двум причинам:

Они непрактичны и не обеспечивают достаточное количество воды для использования в доме — подумайте о питье, приготовлении пищи, принятии душа, стирке.
Они пропускают многие потенциально опасные загрязнители, которые могут скрываться в вашей воде.

Итог: Сертифицированные NSF фильтры по-прежнему являются лучшим способом обеспечить чистоту и безопасность воды в вашем доме.

Как сделать свою собственную систему фильтрации воды

Пришло время узнать, как вы можете построить свою собственную систему фильтрации воды для всего дома. Во-первых, мы познакомимся с преимуществами тестирования вашей воды еще до того, как начнем думать о том, как могла бы выглядеть ваша идеальная система. Затем вы получите список необходимых инструментов и других компонентов. И, наконец, вы узнаете, как шаг за шагом все настроить.

Проверка воды

Это просто: вы не можете узнать, какие требования к фильтрации у вас есть, не зная состояния вашей воды.Вот почему всегда полезно пройти профессиональную проверку воды.

Также имеет значение, находитесь ли вы на колодце или в городской воде. Например, большинство городских вод содержат избыток хлора или хлорамина, используемого для дезинфекции. С другой стороны, колодезная вода может содержать большое количество отложений, железа, марганца и минералов жесткости.

Итог: Если вы хотите убедиться, что получаете самую чистую и безопасную воду, сначала проведите тестирование, чтобы знать, с чем вы имеете дело.Затем вы можете выбрать соответствующие компоненты фильтрации.

Что вам понадобится

Само собой разумеется, что для того, чтобы это работало, у вас должны быть очень простые сантехнические навыки. Или, по крайней мере, вы должны уметь пользоваться инструментами — всем остальным, чему вы можете научиться на практике.

Да, и немного терпения тоже не повредит…

Кроме этого, вот список инструментов и принадлежностей, которые вам понадобятся:

Инструменты и аксессуары

Сверло
Сверла
2 разводных ключа
Труборез или ножовка
Ведро
Тефлоновая лента
Отвертка
Принадлежности для припоя (дополнительно)
Монтажные кронштейны (не всегда)
Трубки
Запорные клапаны
Перепускные клапаны (дополнительно)
Манометры (опция)
Различные типы разъемов, например.грамм. нажимные фитинги, колена, тройники,…

Компоненты системы

Основная идея состоит в том, чтобы взять несколько отдельных фильтров для всего дома и соединить их последовательно. Таким образом, вы можете выбирать между корпусами, вмещающими картриджи 10 ″ или 20 ″, которые имеют диаметр 2,5 или 4,5 дюйма (большой синий).

Это стандартные промышленные размеры, что означает, что почти каждая компания на рынке выпускает картриджи, подходящие для этих корпусов. Другими словами, они взаимозаменяемы.У этого есть 2 преимущества:

Вы можете выбирать из бесконечного набора фильтров, специализирующихся на восстановлении нитратов, мышьяка, уменьшении содержания свинца — все, что вам нужно.
Вы можете значительно сэкономить, поскольку многие безымянные продукты намного доступнее, чем то, что вы должны заплатить за картридж того же качества, продаваемый одним из популярных брендов.

Таким образом, вы хотите избежать использования фирменных фильтров и корпусов. Они не подходят ни к чему другому, так что производитель может взимать за них гораздо больше.

Кстати, чем больше размер фильтра, тем больше максимальная скорость потока. 2,5 ″ x 10 ″ может обеспечить 5 галлонов фильтрованной воды в минуту, что обычно недостаточно для использования в доме.

С 2,5 ″ x 20 ″ вы можете примерно вдвое увеличить скорость потока. 8-10 галлонов в минуту должно быть достаточно для больших домов с 2-3 ванными комнатами. Если вы хотите сделать еще больше, выберите 4,5 ″ x 20 (10) дюймов.

Фильтр большего размера также имеет то преимущество, что он требует менее частой замены.

Какие бы фильтры вы ни выбрали, всегда лучше, если они были протестированы и сертифицированы в соответствии со стандартами NSF (42 и / или 53), что гарантирует эффективность фильтрации.

Понижающая + угольная фильтрация

Понижающая фильтрация предназначена для применений с множественными водными проблемами (отложения). Например:

Вы можете использовать трехступенчатую фильтрацию, начиная с 20-микронного фильтра предварительной очистки, затем 5-микронного и, наконец, 1-микронного фильтра.

Фильтр предварительной очистки улавливает более крупные частицы для защиты всех последующих ступеней фильтрации от преждевременного засорения. Если у вас есть колодец, вам, возможно, придется начать с предварительного фильтра 50 микрон, чтобы удалить песок, грязь и ржавчину, прежде всего.

FYI:

1 микрон составляет тысячную долю миллиметра. Как вы, наверное, уже догадались, фильтр на 1 микрон также может улавливать частицы размером до 1 микрона, например бактерии. Таким образом, меньший рейтинг в микронах указывает на более тщательную фильтрацию.

Дилемма: чем меньше рейтинг в микронах, тем меньше расход воды. Теперь имейте в виду, что фильтр для всего дома должен обеспечивать достаточно воды для всего дома. Следовательно, необходим достаточный поток воды, если вы не возражаете против падения давления при одновременном использовании нескольких водовыпусков.Более того, каждый дополнительный фильтр будет способствовать снижению расхода / давления.

Вы также можете смешивать 1 или 2 ступени фильтрации с активированным углем для улучшения вкуса и запаха воды (и безопасности) — это именно то, что мы рекомендуем. У вас есть выбор между гранулированным углем и фильтром из угольного блока. Оба отлично удаляют химические вещества, такие как хлор и его побочные продукты. Они также помогают с другими природными и синтетическими соединениями — например, с пестицидами, тяжелыми металлами, такими как свинец, хром, мышьяк, нитраты и так далее.

Если в вашем городском водопроводе для дезинфекции воды используется хлорамин вместо хлора, обычного активированного угля будет недостаточно. Для достижения заметных результатов потребуется гораздо более длительное время контакта, что проблематично для всего дома. Вот где в игру вступает каталитический уголь. Нам нравится называть это углеродом на стероидах . Он может эффективно устранять хлорамин и побочные продукты хлорамина и, как и обычный углерод, также снижает количество THM , и летучие органические соединения.

Получаете ли вы воду из частного колодца? Тогда вам может потребоваться специализированный железо-марганцевый фильтр или смягчитель, чтобы уменьшить жесткость воды.В некоторых случаях колодезная вода также загрязнена химическими веществами и микроорганизмами из сельскохозяйственных стоков. К сожалению, мы не можем дать вам больше советов, не зная о вашей ситуации с водой.

Байпас + запорные клапаны (дополнительно)

Запорный клапан до и после установки фильтра позволяет упростить замену картриджа. И всякий раз, когда вам нужно обслуживать свою систему, вы можете просто открыть байпас, чтобы ваша семья по-прежнему имела доступ к воде во всем доме.

Манометры (дополнительно)

Манометры позволяют измерять давление до и после цепочки фильтров.Если вы заметили значительное падение, пора заменить один или несколько фильтрующих картриджей .

Дренажный патрубок для обратной промывки (дополнительно)

Особенно, если вы находитесь в частной скважине, предварительный фильтр для осадка должен выполнять большую первоначальную работу по удалению более крупных загрязнений из вашей воды. В результате он быстро засоряется и требует более частой замены.

Это не только неудобно, вам также придется держать запас сменных картриджей или регулярно заказывать новые, причем за дополнительную плату.

Так что подумайте о добавлении дренажной линии к вашему отстойному фильтру (ам) для обратной промывки. Таким образом, любой застойный осадок, который накапливается с течением времени, будет удален из корпуса фильтра. Однако это не работает со всеми типами фильтров-отстойников, такими как твердые пропиленовые блочные фильтры. А вот плиссированные — подойдут.

Использование автоматического клапана с таймером, который открывается примерно на минуту или около того каждый день, позволяет даже осуществлять самоочистку. Все, что вам остается, — это время от времени проверять батареи — удобнее не становится!

Установка

Сама установка довольно проста.Поскольку мы уже рассмотрели , как установить фильтр для воды на весь дом, здесь , мы не будем вдаваться в подробности об этом сейчас. Всего пара подсказок:

Убедитесь, что вы соблюдаете местные правила сантехники.
По возможности избегать установки вне помещения.
Выберите место, которое легко доступно и близко к тому месту, где водопровод входит в ваш дом, чтобы у вас была фильтрованная вода на каждом выходе. Если вы хотите, чтобы на улице была нефильтрованная вода, разделите эти линии перед цепочкой фильтрации.
Подойдите к водонагревателю.
Начните с отключения основного водоснабжения, чтобы предотвратить серьезные утечки. Вы также хотите слить всю оставшуюся воду, открыв ближайшие краны и другие приспособления.
Сама установка потребует много сухого монтажа. Пуш-фитинги отлично подходят, если вы не любите паять.
Наклейте сантехническую ленту на все резьбовые концы для надлежащего уплотнения.
Будьте осторожны, чтобы не перетянуть пластмассовые фитинги во избежание появления трещин.
Смажьте уплотнительные кольца и убедитесь, что они плотно прилегают.
По завершении проверьте герметичность. Затем промойте всю систему в течение нескольких минут, чтобы удалить мусор при установке. Различные фильтрующие материалы также требуют заливки. Следуйте инструкциям производителя здесь.

Кроме того, вы можете найти множество полезных видео по установке на YouTube:

Если у вас есть какие-либо вопросы о том, как сделать собственный фильтр для воды для всего дома, пожалуйста, не стесняйтесь оставьте комментарий ниже!

Вспомогательные материалы и руководства по ирригации — Как подключиться к основной линии водоснабжения для установки системы полива

Чтобы поставить новую спринклерную систему, вам необходимо подключиться к существующей системе подачи холодной воды.Если ваш план предусматривает обрезку существующих труб, вы можете нанять сантехника. Если вы все же решили заняться этим самостоятельно, обязательно отключите подачу воды, прежде чем начинать какие-либо работы.

ГДЕ ЗАПУСТИТЬ СИСТЕМУ

В мягком климате можно использовать водопроводный кран. В холодно-зимнем климате или если у вас нет достаточного потока воды из крана, вы можете перерезать основную водопроводную линию.

Врезка в существующий кран
Часто самый простой способ действия — это выполнить соединение на трубе, обслуживающей кран.Используя этот метод, вы избегаете разрезания трубы. Отключите подачу воды в дом и слейте воду из крана, затем снимите кран и установите латунный или оцинкованный тройник. Подберите размеры выпускного отверстия для трубы крана и оросительной трубы, которую вы планируете использовать. Установите кран на место; затем установите ниппель (короткий отрезок трубы с резьбой на каждом конце) в шток тройника и подсоедините к нему запорный клапан.

Врезка на линии обслуживания

Врезавшись в линию обслуживания и надев компрессионный тройник, вы можете подключить спринклерную систему к водопроводу без пайки.В некоторых случаях вы можете избежать перерезания основной линии, подключив вашу систему к внешнему крану (см. Схему и примечание). Труба из ПВХ может быть заменена медью в незамерзающих зонах.

ЗАПОРНЫЕ КЛАПАНЫ
Независимо от того, используется ли PVB или нет, мы рекомендуем установить запорный клапан между зонными клапанами и линией обслуживания. Это позволит вам легко отключить воду в вашей оросительной системе, если вам потребуется произвести ремонт или заменить детали.Проверьте местные коды типа запорного клапана рекомендуется.

ПРИМЕЧАНИЕ. Трубы следует прокладывать на глубине не менее 6 дюймов под землей.

** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения.

ЕСЛИ СЧЕТЧИК У ВАС ДВОР:

Перекройте подачу воды на счетчике
(сначала обратитесь в отдел водоснабжения).
Копайте, чтобы открыть служебную строку.
Подключить к водопроводу, между
счетчиком воды и домом.
Удалите часть трубы, оставив зазор
, достаточно большой, чтобы можно было скользить по компрессионному тройнику.
Наденьте тройник на каждый конец трубы.
Затяните стяжные гайки. Резиновая прокладка будет прижиматься к трубе, создавая уплотнение, предотвращающее утечку.
Установите короткий ниппель, используя ленту из ПТФЭ на всех резьбовых соединениях тройника.
Присоедините запорный клапан в небольшом корпусе к этому участку трубы. Запорный вентиль позволяет при необходимости отключить систему вручную.
сохраняйте это соединение как можно более чистым.
Это ваш водопроводный кран.

** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения.

ЕСЛИ СЧЕТЧИК В ВАШЕМ ПОДВАЛЕ:

Перекройте подачу воды на счетчике
(уточните в водоканале).
Установите соответствующий тройник в линию обслуживания для подключения к поливу.
Просверлите отверстие в подоконнике над фундаментом или проделайте отверстие в стене подвала для прохода оросительной линии. Сделайте его не больше, чем необходимо для трубы диаметром 1 дюйм.
Установите соединительную арматуру, как показано. Полнопоточный шаровой кран — хороший выбор для отключения полива, чтобы вы могли обслуживать свою систему, не перекрывая водоснабжение всего дома.
Предохранитель обратного слива с пониженным давлением, предназначенный для работы ниже уровня земли, должен быть подсоединен затем вдоль трубы, а затем сливной клапан. Для сливного клапана используйте задвижку. Дренажный клапан должен быть как можно ниже, чтобы обеспечить полный дренаж системы.
Наконец, заделайте отверстие в подоконнике или фундаменте герметиком.

** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в верхней части изображения.

ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА

Каждый раз, когда вы подключаетесь к системе питьевого водоснабжения (например, к водопроводу в помещении), всегда устанавливайте предохранитель для предотвращения обратного потока, чтобы отработанная вода не попала обратно в водопровод. Если вы используете антисифонные регулирующие клапаны, в каждый клапан встроен превентор. В одноконтурной системе, которая работает непосредственно от нагнетателя шланга, вы можете навинтить прерыватель вакуума на конец крана.Для линейных клапанов в начале системы необходим вакуумный прерыватель давления, если он расположен выше самой высокой спринклерной головки. В противном случае вам потребуется установить обратный клапан по принципу пониженного давления (RP) на главной линии перед клапанами на высоте не менее 12 дюймов над землей.


Предохранитель обратного потока по принципу пониженного давления	Вакуумный выключатель

разводка воды для частного дома своими руками: составление схемы, монтаж

Разновидности схем водопроводной разводки

Последовательный тип подключения

Параллельная разновидность подключения

Разновидности по способу подачи жидкости

Разработка схемы своими руками

Основные точки системы

Особенности прокладки скрытой, открытой системы

Рекомендации

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

Разновидности проводки водопровода в частном жилом доме по чертежу

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Как развести воду по дому, если там автономное водоснабжение

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Если подключение будет последовательным

Если подключение будет происходить параллельно

Если водообеспечение внешнее, откуда питается жилье

Центральное водообеспечение

Колодец

Скважина

Разновидности скважин

Какой насос выбрать

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Нюансы, с которыми подается ГВС

Разные принципы подачи жидкости

«Глухая» разводка

Циркулирующая замкнутая система

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Действуем через тройник

Коллекторная (лучевая) разновидность

Комбинированный тип

Разводка открытого и скрытого типа

Как составить проект без помощи

Какие узлы понадобятся для системы

Какими трубами можно вести по помещениям

Полипропилен

Металлопластик

Сшитый полиэтилен

Металл или сталь

Медь

Гофра из нержавейки

Готовые системы под водопровод

Как это делать, если стены из газобетона и пенобетона

Как справиться с задачей в деревянном доме

Как вести воду наверх

Советы

Заключение и интересные видеоролики

Обустройство водоснабжения в частном доме своими руками

Подбор источника водоснабжения

Стационарная централизованная система

Децентрализованный способ подачи воды

Как устроена типовая водопроводная система

Правила проектирования

Последовательная разводка труб

Коллекторная схема разведения водопровода

Этапы монтажа водопровода

Подготовка к работе

Подбор труб

Подключение насосной станции

Установка гидроаккумулятора

Установка оборудования для очистки воды

Разводка труб водоснабжения своими руками + фото

Проектирование

Подсчет материалов

Необходимые инструменты

Сборка труб

Фитинги

Видео

Фото

особенности монтажа и разводки системы водоснабжения в частном доме своими руками

Схема водпроводной разводки в частном доме

Нюансы монтажа водопроводной системы

Выбор подходящих труб для водопровода

Как подобрать сечение труб для внутридомового трубопровода

Правила разводки системы водоснабжения в доме

Подсоединение насосной станции к внутридомовому водоснабжению

Важность использования гидроаккумулятора

Последовательная разводка водопровода | elesant.ru

Вступление
