Делаем печи длительного горения своими руками по чертежам

В обычных печах, работающих на твердом топливе, процесс сгорания происходит очень интенсивно. Это обеспечивает быстрый нагрев помещения во время функционирования печи. Но сразу после прекращения работы оборудования, воздух в помещении остывает с такой же скоростью, как прогревался до этого.

Топливо к такой печи необходимо подкладывать приблизительно каждые 2-3 часа, особенно, если вы используете дрова. Этот процесс занимает большое количество времени, создавая неудобства, особенно, в ночные часы.

Топливо при быстром сгорании отдает свою энергию не в полной мере, т.к. в процессе используется огромный приток кислорода. Некоторая часть тепла уходит из помещения в дымоход, потому что печь забирает кислород из помещения.

Получается, что обычные печи, работающие на твердом топливе, имеют низкий коэффициент полезного действия, а также предусматривают постоянное нахождения человека рядом и отсутствие возможности автоматизации таких устройств. Именно поэтому и были разработаны печи длительного горения.

Поговорим о том, как собрать такую печку своими руками по чертежам и схемам, заранее подготовленными для этого, а в конце посмотрим видео.

Самодельная печь длительного горения

Принципом работы этой печи является уменьшение притока объема кислорода в камеру сгорания и его подвод не с нижней, а с верхней стороны топлива.

Данный метод гарантирует существенное понижение скорости горения, осуществляя его перевод в режим тления. А также сохраняется топливо и увеличивается само время его горения, при использовании данной печи.

Еще один момент в работе печи длительного горения — это возможность осуществлять подачу кислорода с улицы, а не из помещения.

Выработка тепла увеличивается на 15-20 часов, а в качестве топлива в таком оборудовании используются не только дрова и уголь, но и опилки,щепки или стружка. Что же касается процесса автоматизации, то при увеличившемся времени горения, этот момент теряет свою актуальность.

Печи длительного горения можно приобрести в магазине, а можно и собрать своими руками. Единственным минусом такого агрегата, отличающим его от промышленных моделей, будет его не слишком эстетичный внешний вид.

Но для обогрева дачи, гаража, мастерской и любого другого подсобного помещения такая печь подойдет. К тому же, подсчитайте вашу экономическую выгоду и приступайте к работе.

Заранее выберите место на улице, учитывая то, что процесс изготовления печи будет шумным и грязным. Рядом с местом монтажа должен быть источник электроэнергии для обеспечения работы сварочного агрегата.

Сделайте простые чертежи будущей печки длительного горения, где будет обозначена верхняя крышка и место для врезания трубы.

Обеспечьте себя необходимым инструментом и подсобным материалом для работы:

Этапы работ по сборке печи

1. Понадобится большая стальная бочка емкостью около 150-250 литров
2. Вместо бочки можно взять кусок трубы диаметром 300-600 мм
3. Швеллер
4. Киянка, топор и молоток
5. Ножовка по металлу
6. Рулетка и уровень
7. Кирпич керамический 50 штук
8. Лист стали
9. Цементный раствор для укладки кирпича

Порядок действий по сборке печи

1.Сначала приготовьте бочку. Срезаете болгарской или автогеном верхнюю часть. Делайте это очень аккуратно, чтобы оставить в целости кусок верха бочки. Если же вместо бочки вы взяли трубу, то к ней нужно приварить дно с помощью электросварки.

Некоторые мастера не видят смысла приваривать круглое дно, вырезанное ровно по диаметру трубы. Они приваривают обычный квадрат, который служит в дальнейшем устойчивым основанием печки. Смотрим на фото выше.

2. Из металлического листа необходимо вырезать при помощи ножовки круг диаметром немного меньше, чем величина диаметра вашей бочки или трубы. Внутри него нужно вырезать еще один кружок для еще одной трубы. Эффективней взять трубу диаметром 100 мм. Затем часть маленькой трубы привариваете к остальному кругу.

3. Далее, к нижней части этого, так называемого, стального «блина» привариваете куски швеллера, которые вы должны приготовить до этого. Вымеряйте их таким способом, чтобы они беспрепятственно прошли во внутрь бочки. В процессе работы эти отрезки будут давить на дрова или опилки по мере их сгорания, когда «блин» начнет двигаться по направлению вниз.

4. Соорудите верхнюю часть вашего отопительного аппарата, используя отрезанную деталь бочки.

5. Сделайте в крышке отверстие для трубы меньшего диаметра.

6. Вырежьте люк для закладки топлива, к которому затем приварите дверцу, которую можно приобрести уже готовую в магазине или сделать самим.

7. Привариваете ручку к дверце для удобства при открывании и закрывании печки.

8. Чуть ниже соорудите еще одну — прочистную, меньшего размера, для прочистки от золы и сажи.

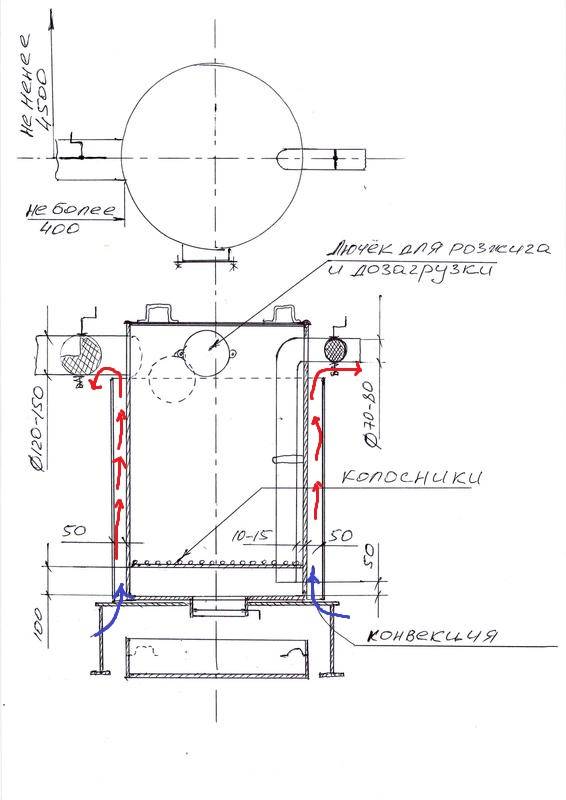

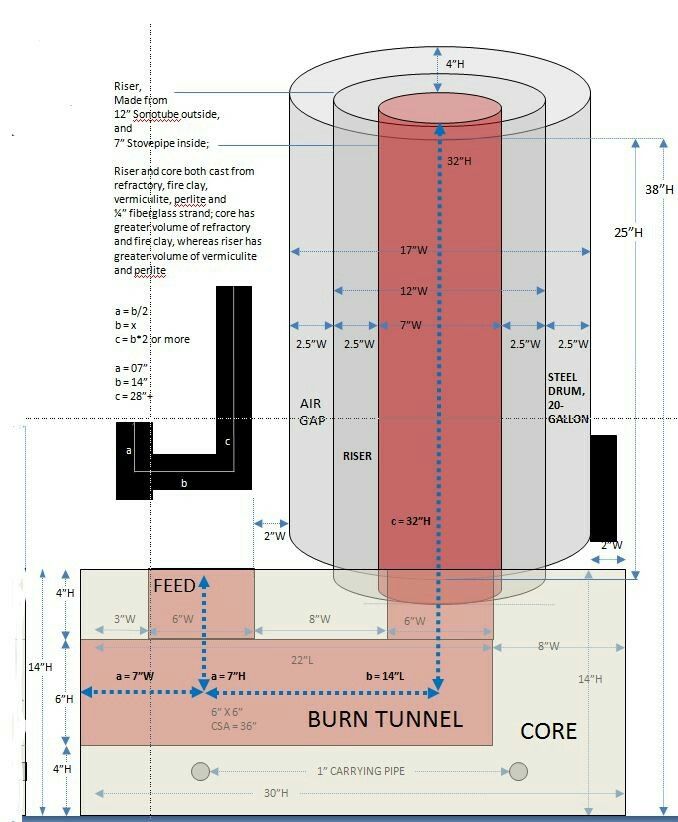

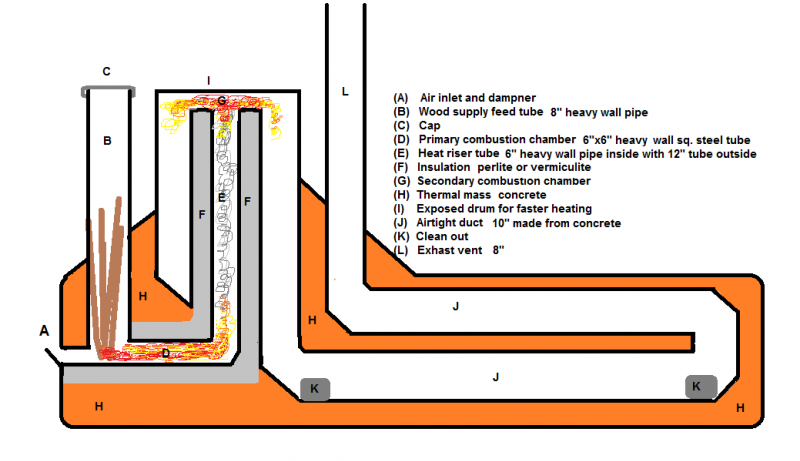

Чертеж для сборки печи длительного горения

Фундамент для печи длительного горения

Многие начинающие мастера интересуются, нужен ли такой печи специальный фундамент. Ответ однозначный — конечно, нужен, т.к. в процессе работы печь будет заметно раскаляться. Хотя масса такого сооружения не очень велика, ставить сделанное своими руками оборудование на не надежное или не огнеупорное основание недопустимо.

Фундамент выполняется в виде плиты, соорудить которую по силам даже новичку.
Удельная масса печи длительного горения совсем небольшая, поэтому углублений делать не надо. Можете просто выполнить кладку в 1-2 кирпича, а сверху залить цементом.

Дымоход для печи

Для печи длительного горения, собранной своими руками для дома, нужен и дымоход для отведения из помещения продуктов сгорания. Сделайте его из обычной стальной трубы или из нержавейки d= 115-120 мм . Приварите эту трубу сверху и чуть сбоку конструкции.

Не забывайте о том, что высота дымохода по своей длине должна быть больше, чем диаметр бочки. Допускаются повороты дымохода, но не более, чем на 45 градусов. Вообще, старайтесь составить дымоход таким образом, чтобы в нем было, как можно меньше колен прямо до выхода из помещения.

Ваша печь при эксплуатации будет сильно накаляться, поэтому придется ставить отражатель, особенно, если печка будет установлена в маленьком помещении. Свойство любого отражателя — перераспределение тепловых потоков и регулирование подачи тепловой энергии. Поэтому печи с отражателями будут работать гораздо дольше и эффективнее.

Теперь, когда основная работа по самостоятельной установке печи длительного горения по чертежам для дома или других помещений выполнена, определитесь, стоит ли обкладывать ее кирпичом. Нужно ли утруждать себя этой работой, если ваш обогревательный аппарат будет установлен в производственном помещении, даче или гараже? Решайте сами.

Смотрим видео

При сборке печи своими руками помните,
что существуют строгие правила ее установки, содержания и эксплуатации:

1. При возведении дымохода все участки трубы стыкуются друг с другом в направлении, обратном движению дыма.

2. По всему периметру печи необходимо оставить свободное пространство, учитывая высокую температуру ее нагрева.

3. Нельзя оставлять горючие и легковоспламеняющиеся жидкости и материалы.

4. Дымоход необходимо монтировать так, чтобы была возможность его демонтажа в любой момент для визуального контроля и периодической чистки.

5. Перед тем, как запустить оборудование, проверьте его в нескольких режимах работы с целью определения необходимой температуры нагрева и режима горения топлива.

Если вы будете соблюдать все эти правила, чертежи печи длительного горения, то ваша печка обеспечит высокую эффективность и простоту в обслуживании, и это несмотря на то, что собрана она своими руками, а не приобретена в магазине.
