Сколько метров трубы в квадратном метре теплого пола: сколько надо на 1м2. Расчет длины контура

*Подводящие трубопроводы не учитываются.

Мало рассчитать длину трубы, при монтаже теплого пола важно учитывать необходимость регулировать нагрев. Как вы знаете, при превышении температуры выше 28 градусов, такие покрытия как паркетная доска и ламинат начинают коробиться. Поэтому, установите регулятор температуры подачи воды в теплый пол.

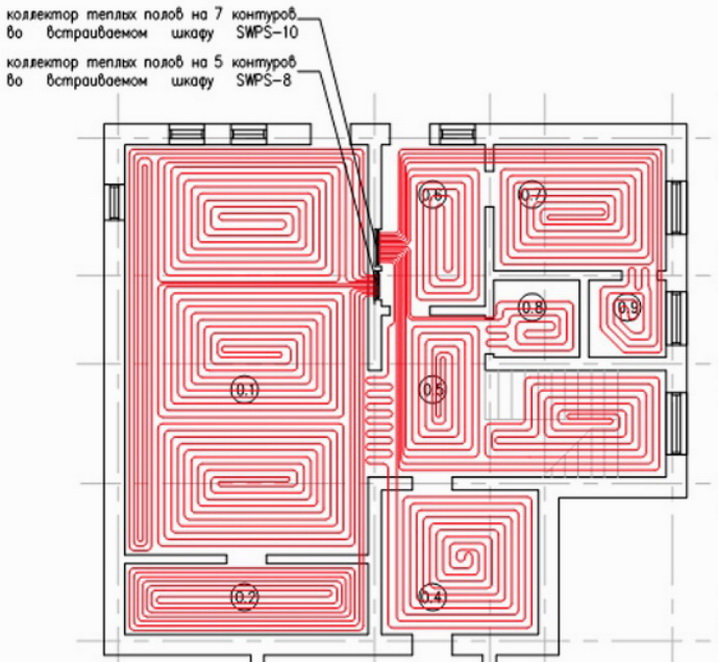

Схемы монтажа теплого пола

Схемы монтажа теплого пола

Если вы рассчитываете расход трубы на теплый пол по другому, поделитесь с нами в комментариях, мы обязательно обсудим ваш вариант.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

Расход трубы теплого пола на 1 м2: как рассчитать длину

Тёплый водяной пол уже давно является не предметом роскоши, а обыкновенным способом достижения высокого уровня комфорта и уюта в жилом помещении. При помощи такого пола можно не просто эффективно обогреть помещение, но ещё и исключить вредное воздействие на здоровье жильцов. Для обустройства в квартире или доме тёплого пола, понадобится произвести специальные расчёты. От качества выполнения этих расчётов будет зависеть эффективность установки.

Что понадобится для проведения расчёта

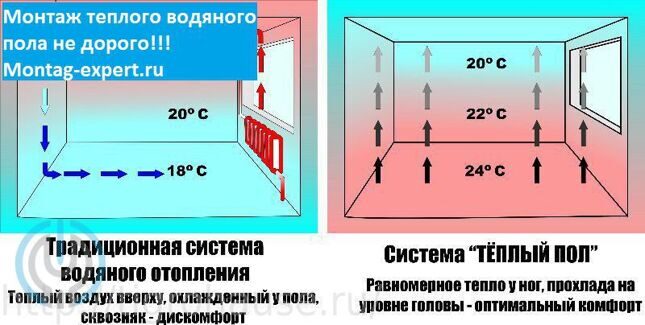

Тёплый водяной пол представляет собой усовершенствованную систему отопления, которая может быть как основным источником обогревания, так и вспомогательным. Их можно устанавливать как совместно с радиаторами, так и отдельно.

Для расчёта тёплого водяного пола понадобятся такие сведения, как тип помещения и его площадь. Для определения данных параметров можно воспользоваться планировкой дома, где указываются все необходимые сведения. Имеется также возможность воспользоваться таким способом, как проведение самостоятельных замеров помещения.

Имеется два способа монтажа тёплого пола в помещении. Первый способ называется настильным, и представляет он собой настил из разнообразных материалов (полистирол или древесина). Его достоинством является простота и высокая скорость монтажа. Второй вариант называется бетонным. Для его монтажа понадобится укладывать не только отопительные трубопроводы на пол, но ещё и укладывать утеплитель, а также заливать бетонную стяжку. В материале рассмотрим второй вариант монтажа тёплого пола.

Не исключением являются такие случаи, когда сооружение тёплого пола осуществляется без проведения расчётов, и в итоге такая конструкция является малоэффективной.

С чего начинается проведение расчётов

Производить расчёты тёплого пола следует с особой внимательностью. Если будут допущены недочёты в процессе эксплуатации пола, то исправить их можно будет только путем демонтажа стяжки. В зависимости от вида помещения температурные показатели рекомендуется принимать со следующими значениями:

• Для жилого помещения, куда относятся спальни, зал и кухня, температура составляет 29 градусов.
• Участки возле наружных стен – 35 градусов.
• Ванная – 33 градуса.
• Для напольного покрытия из паркета рекомендуется не превышать показатель температуры в 27 градусов.

Для монтажа системы отопления рекомендуется применять трубы трёх диаметров: 16 мм, 18 мм и 20 мм. Если планируется смонтировать установку из коротких труб, то для таких целей не понадобится мощный циркуляционный насос.

Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
• При значении 15 см – 6,7 п.м.
• 20 см – 5 п.м.
• 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

1. Площадь комнаты составляет 10 кв. м.
2. Метраж до коллектора — 2 метра.
3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
2. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
3. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
4. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
5. Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

1. Длина контура.
2. Равномерность распределения нагрузки.
3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Тёплый пол: можно ли использовать в качестве основной системы отопления

Чтобы выяснить, можно ли использовать систему отопления «теплый пол» в качестве единственного источника обогрева, необходимо провести черновые расчеты. Для проведения этих расчётов понадобится определить плотность теплового потока, который будет отдавать система «тёплый пол». Для определения плотности применяется формула:

g=Q/F;

где, Q – теплопотери в помещении;

F — площадь пола, которую планируется соорудить.

Чтобы определить величину Q, понадобится учесть площадь всех окон, а также высоту потолков. Для определения величины F учитывается только тот участок пола, который будет покрываться отопительными трубопроводами.

Определить среднюю температуру теплоносителя можно по формуле:

∆T=(TR+TO)/2;

TR – значение температуры на участке входа в контур нагрева;

TO – показатель температуры, соответствующий участку выхода из нагревательного контура.

Вышеуказанные значения рекомендуется использовать в диапазоне от 30 до 55 градусов. На основании полученных значений g и ∆T производится выбор диаметра трубопровода, а также шаг при монтировании трубопровода. После этого определяется необходимая длина трубопровода для сооружения системы отопления. На основании чернового расчёта принимается решение рациональности применения системы отопления «тёплый пол», как единственного варианта обогрева помещения. Только при правильных расчётах и планировке расположения трубопроводов система отопления прослужит длительное время.

Расход трубы на теплый пол

Продолжим проектирование водяного теплого пола и выполним расчет длины трубы теплого пола. А попутно узнаем, сколько контуров будет у теплого пола и какая длина у каждого контура. Число контуров поможет узнать количество выходов коллектора.

Но всё по порядку.

Расчет длины трубы теплого пола по шагам

Шаг первый. Сколько метров трубы нужно на квадратный метр теплого пола?

Расход на 1 м2 водяного теплого пола зависит от шага укладки трубы.

При шаге 150 мм расход примерно 6.5…6.7 м на 1 м2. Ну, будем брать максимальное значение — 6.7 м.

При шаге 200 мм — 5 м на 1 м2.

При шаге трубы 100 мм расход 10 м на 1 м2.

Шаг второй. Сколько метров трубы нужно для каждого помещения?

Для удобства сведём все данные в таблицу:

Полагаю, всё здесь ясней ясного. Общая площадь — это сумма площадей всех помещений. Общая длина… ну, что я как с первоклассниками?

Только общую площадь я округлил с 42.9 до 45 м2. А общую длину с 287.43 до 300 м. Точность до миллиметров и сантиметров здесь не нужна.

Шаг 3. Сколько веток теплого пола нужно делать?

Всё, что выше, мы делали для расчёта количества веток теплого пола.

Рассуждаем так. Длина одной ветки из трубы диаметром 16 мм не должна превышать 70 м. Ограничимся даже 60 м — для уверенности.

И теперь считаем:

Количество веток = Общая длина трубы : Максимальную длину одной ветки = 300 : 60 = 5. Я специально не старался, так уж как-то само получилось ровно. Если у вас получится десятичное число, то округляйте в большую сторону, например, 5.7 округляем до 6 и т. п.

Шаг 4. Какова средняя длина трубы для одной ветки теплого пола?

Здесь тоже всё просто: делим общую длину трубы на количество веток. Ну, у меня получились ровные числа:

Средняя длина трубы для одной ветки = Общая длина : Кол-во веток = 300 м : 5 = 60 м.

У вас не обязательно так и скорей всего не так. Ну, допустим, расчет длины трубы теплого пола в вашем случае дал 500 м. Число веток получилось 7 (я беру числа «с потолка»). Тогда средняя длина трубы для одной ветки: 500 : 7 = 71.4 м. В общем-то, нормально. Но я лучше бы добавил один контур, чтобы длины контуров получились меньше: 500 : 8 = 62.5 м. Так насос будет нужен той же мощности, но ему будет легче прокачивать теплоноситель через контуры теплого пола.

На сколько выходов нужен коллектор?

Сколько у теплого пола веток, столько и выходов на коллекторе. В моём случае — 5.

Где разместить коллектор теплого пола?

Для коллектора выбираем место по следующим соображениям:

1. Примерно по средине дома. Или на — примерно — равном удалении от крайних отапливаемых зон.

2. Чтобы о него не спотыкаться (в т. ч. глазами).

У меня на схеме это правый верхний угол прихожей. Там есть оранжевая чёрточка, к которой от котла (красного квадрата) проведены красная и синяя линии (подача и обратка), вот эта оранжевая чёрточка и есть мой коллектор. Что ж, другого места не нашлось, не ставить же его в гостиной.

Как выбрать диаметр труб?

Это, правда, не есть расчет длины трубы теплого пола, но всё равно нужно, не писать же отдельную статью…

У нас испульзуются два вида труб:

1 — для соединения коллектора теплого пола с котлом;

2 — для петель теплого пола.

Для удобства снова сведу всё в таблицу:

Напомню: диаметр ПП (полипропиленовых) и МП (металлопластиковых) труб считается по наружному диаметру (простите за тавтологию).

Теперь ваша задача провернуть расчет длины трубы теплого пола и подогнать свой проект до состояния, как в данной статье. А в следующей продолжим.

расчет длины трубы теплого пола

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

• Материалы, из которых построено жилье;
• Наличие других источников отопления;
• Площадь помещения;
• Наличие наружного утепления и качество остекления;
• Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т.д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

h3_2

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

• 16 мм – max L 90 метр.
• 17 мм – max L 100 метр.
• 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Как рассчитать ведомость материалов для системы теплого пола — B-Hive Supplies

Слишком часто в прошлом компании, производящие теплый пол, скрывали технические характеристики систем теплого пола тайной. Дело в том, что довольно просто определить, что именно вам потребуется, если вы будете следовать этим принципам;

Во-первых, нам нужно ответить на несколько вопросов;

1. Какая конструкция пола? Стяжка, балки, перекрытие?
2. Новостройка или ремонт? Если это ремонт, сколько лет собственности?
3. Что такое источник тепла? Бойлер, тепловой насос?
4. Предпочтительное положение коллектора.Это не обязательно на этапе ценообразования, но позволяет избежать путаницы и любого пересечения трубы на установке.
5. Сколько потребуется зон нагрева?

Как только мы получим эти ответы, в общем, мы можем указать, какие материалы потребуются.

В качестве примера возьмем новый дом;

Блочно-балочная конструкция, поэтому обычно используется стяжка. В здании будет использоваться тепловой насос в качестве источника тепла, поэтому мы предлагаем установить трубу с шагом 150 мм, чтобы обеспечить более низкие рабочие температуры и более эффективную систему (если используется газовый котел, его можно переместить на расстояние 200 мм. ввиду наличия более высоких температур подачи).

Далее нам нужно решить, сколько зон нагрева требуется. Однокомнатные системы — это всего лишь одна зона, независимо от размера (могут применяться исключения для очень больших коммерческих или многоцелевых жилых помещений). В здании с несколькими комнатами на первом этаже, например, в большом доме, потребуется более одной зоны. Гостиная, столовая, кухня, коридор, туалет и т. Д. Могут контролироваться индивидуально, что обеспечивает больший контроль и более эффективное использование энергии.

Каждая зона должна быть измерена в квадратных метрах. Получив это, мы можем рассчитать необходимое количество трубы. Для центров 150 мм расчет будет м2 x 7,5. Следовательно, для помещения площадью 20 м2 потребуется 150 погонных метров трубы (эта цифра включает дополнительную трубу для обеспечения потока и возврата в коллектор). Важно помнить, что при использовании многослойной трубы диаметром 16 мм длина любой петли в системе не должна превышать 120 погонных метров. В случае помещения площадью 20 м2 вам потребуются 2 порта на коллекторе. Этот процесс следует повторить для каждой комнаты в здании, помня, что не во всех комнатах будет один порт на коллекторе.

Пример расчетов

Sample-B-hive-ufh-calc-sheet pdf

Часто мы видим, что для двух участков в непосредственной близости может потребоваться очень мало трубы. В этом случае прихожая и туалет имеют вместе всего 67,5 м. В таких случаях рассмотрите возможность объединения их в один цикл. Это уменьшит количество портов на коллекторе и количество требуемых термостатов. Здесь мы подчеркнули это, закрасив туалет красным.

На основе этой информации мы можем приступить к созданию нашей ведомости материалов.В этом примере нам потребуется 517,5 метров трубы, 6-канальный коллектор и 4-канальный коллектор. термостаты. Это основа всей системы. Все остальное, что требуется, теперь можно рассчитать.

Обрезка труб

Мы рекомендуем по крайней мере 3no. ‘U’-образные зажимы на погонный метр трубы, если это ваш предпочтительный метод крепления трубы к изоляции. Если вы предпочитаете использовать зажимную планку, мы рекомендуем использовать на 1 линейную планку больше зажимной планки на квадратный метр площади пола. Опытный установщик может использовать комбинацию из двух, чтобы ускорить установку и сэкономить деньги.

Изоляция кромок

Для расчета необходимого количества изоляции кромок мы рекомендуем рассчитывать 1,1 погонных метра изоляции кромок на квадратный метр проекта. В данном случае около 76м.

На коллекторе

Насос и смесительный клапан.

Как мы уже говорили, в этом примере в качестве источника тепла используется тепловой насос. В подобных случаях насос и смесительный клапан часто не требуются. Пожалуйста, проверьте это перед заказом.

Приводы

Если вы указываете систему для одного помещения, приводы не требуются. Однако, как только вы перейдете к многоуровневым или многозонным системам теплого пола, каждый порт на коллекторе потребуется для управления потоком теплой воды. Каждый привод будет подключен через центр коммутации к соответствующему комнатному термостату и отключится или закроется в зависимости от требуемой комнатной температуры и любой включенной временной программы.

Что касается самого коллектора, он должен быть укомплектован шаровым краном, крышками для заливки и слива и соединителями для труб.Убедитесь, что ваш поставщик предоставляет все это в комплекте. Не думайте об этом.

Регуляторы температуры

Термостаты

В этом примере мы предположили, что клиенту потребуется 4no. термостаты, так как холл и туалет будут совмещены. На рынке доступно множество опций на передней панели управления. Все, что угодно, от традиционных термостатов с циферблатом до более дорогих интеллектуальных систем с подключением к Интернету. У каждой есть свое место на рынке, просто убедитесь, что вы или ваш клиент можете использовать более продвинутые системы, поскольку некоторые из них сложнее других.

Центры коммутации

Вам потребуется центр коммутации для управления многозонной системой. Это центральная точка управления, которая взаимодействует между термостатом, приводом, насосом (при необходимости) и источником тепла. Расположенный рядом с коллектором, он контролирует всю систему.

Требуется ли конструкция полов с подогревом?

Многие, многие люди устанавливают теплые полы, просто используя свои знания и немного здравого смысла. В конце концов, мы — нация домашних мастеров.Тем не менее, это всегда хорошая идея, особенно если у вас небольшой опыт работы с полами с подогревом или если система предназначена для многокомнатных домов. Ситуация на месте может немного запутаться, когда вам нужно подвести трубу к комнатам, находящимся на некотором расстоянии от коллектора, и из них. В проекте также должна быть указана точная длина трубы, расход и мощность системы, что очень удобно. Короче говоря, мы отвечаем, что он вам не нужен, но мы советуем вам это сделать.Ваш поставщик должен быть в состоянии предоставить конструкцию полов с подогревом.

Отметить список необходимых материалов;

Труба

Система клипсов

Edge insualtion

Коллектор

— убедитесь, что ваш поставщик предоставляет все необходимые компоненты.

Насос и смесительный клапан

Приводы

Термостаты

Центр коммутации

Другое — Трубопровод, изоляционная крышка из полиэтилена, Дистанционный датчик для ванных комнат и т. Д.

Итак, у вас есть ряд вопросов, на которые нужно ответить, прежде чем вы создадите свой список. Не торопитесь и дважды проверьте это у своего поставщика, они смогут помочь. Или, если у вас есть какие-либо вопросы, звоните нам по телефону 01245 490 401.

B-Hive Supplies — это специализированный поставщик систем теплого пола и сантехники, базирующийся в Челмсфорде, Эссекс. www.bhiveunderfloor.co.uk Тел .: 01245 490 401

ПРИМЕЧАНИЕ:

B-Hive признает, что на рынке Великобритании доступно множество различных типов полов с подогревом, и что не все поставщики систем применяют одни и те же правила к спецификациям систем UFH.Все разработанные нами системы производятся в соответствии с соответствующими директивами Великобритании, и эта статья основана на этих принципах.

B-Hive также соглашается с тем, что этот пример является лишь одним из любого количества возможных типов системы, необходимых в любой данной ситуации. Все проекты разные, и их следует рассматривать по отдельности.

Если кто-то хочет обсудить что-либо в этой статье, не стесняйтесь комментировать.

Расчет длины теплого пола.Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах как индивидуальный или дополнительный источник отопления. Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

• площадь жилого или иного помещения, нуждающегося в обогреве;
• комфортный температурный режим помещения;
• бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
• способ укладки труб;
• расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу

S = L * W , где

• S — обязательный параметр;
• D — длина помещения;
• Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

• параметр рассчитывается с учетом чистовой отделки помещения.Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

• полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;

Расстояние между стенами

• должно быть не менее 20 см. Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

• , отличающийся низкой теплопроводностью и невысокой стоимостью. При изготовлении пола из этих труб требуется уменьшение шага укладки, что приводит к увеличению количества труб;

Медные трубы

• обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличить.Главный недостаток медных труб — дороговизна;

• трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала. Преимуществом труб этого типа также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеется укладка по форме:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади комнаты.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров.Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

.
№

• для труб из металлопластика диаметром 16 мм, длина по контуру 100 м;
• для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
• для медных и гофрированных труб — 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:

• материал, используемый для изготовления труб;
• зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшить расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

• L — длина необходимых труб;
• S — предполагаемая площадь помещения;
• Н — расчетный шаг укладки витков;
• М — расстояние от коллектора отопления до пола;
• 1,1 — коэффициент, определяющий запас труб для расположения поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м².Большая мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь прокладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов.Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

1. введите данные, описывающие помещение, в котором выполняется установка пола;
2. определяют исходные данные для расчета. Исходные данные включают:
   • регион расположения помещения, определяющий среднюю температуру воздуха и требуемую температуру пола;
   • влажность в помещении;
   • м²;
   • количество окон, входных дверей и стен, выходящих на улицу;
3. рассчитать теплопотери;
4. определить расположение оборудования и укладку труб.По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

1. посчитать количество материалов для пола. Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
2. с помощью программы также можно рассчитать:
   • параметров гидравлического сопротивления;
   • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог установки оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, для расчета рекомендуется использовать компьютерные программы.

В последние годы утепление полов стало очень распространенным явлением.Непосредственно перед началом монтажных работ необходимо рассчитать длину трубных изделий. На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому зачастую монтажные действия мастера выполняют самостоятельно. Конечно, такой вид отопления можно сделать и в квартире, но теплые конструкции в таких помещениях сделать непросто.

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большой комнаты лучше выбрать улитку, а для маленьких комнат сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно брать в работу

Калибр трубы — это основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если вы сделаете неправильный выбор и сделаете неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба снабжена внутренним алюминиевым слоем, который изнутри и снаружи окружен слоем полимера. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполните чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход для теплого пола 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.

Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места на 15 квадратных метров .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникнут определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь для трубок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

В целом, один квадратный метр напольного покрытия будет равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить двойное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

• шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
• производственная смесь материалов;
• размеры и вид покрытия теплого строительства;
• размеры и тип стяжки.

Онлайн-калькуляторы также учитывают наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Valtek Complex», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции выполняла обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние больше 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортимента 16 дюймов, то длина контура водопровода в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Такая длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водный пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос по расчету труб на теплый пол сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

объем коллектора
• ;
• количество прошедшего теплоносителя за определенную единицу времени;
• индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на легкость открывания.

Посмотреть видео

1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Существенный факт этой работы — отделка швов и чернового пола.
2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает теплопотери от пола при обогреве и компенсирует расширение стяжки от бетона.
3. Неправильно уложенная изоляция. Рекомендуется укладывать в два слоя в шахматном порядке.Основным материалом для такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
4. Специалисты по укладке труб утверждают, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет сделано много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, устройство такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Владельцам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подвести в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

• Сезон;
• Температура воздуха на улице;
• Тип помещения;
• Количество и размеры окна;
• Покрытие на полу.
• Утепление стен;
• Где находится комната, ниже или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Освещение.

Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, резко увеличиваются тепловые потери и приближаются к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения теплопотерь.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилом помещении должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

• L = S / N x 1,1
• Площадь — S:
• Шаг штабелирования — N;
• Труба запасная для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

• Площадь дома 15 квадратных метров. м;
• Длина от коллектора до пола — 4 м;
• Шаг штабелирования — 0,15 м;
• Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, к примеру, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое.Для определения количества сайтов необходимо знать следующие параметры:

• Шаг 15 см — площадь участка 12 кв. метры;
• 20 см — 16 кв. метры;
• 25 см — 20 кв. метры;
• 30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, регулировка баланса не требуется.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.К такому размеру, конечно, никто не приспособится, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно выполнить расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность вызвана разными причинами:

1. Малая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
2. Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина его сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Зачем и как рассчитывать потребляемую мощность вашего пола в киловаттах

Когда дело доходит до лучистого теплого пола, нужно знать множество цифр. Мощность, напряжение, сила тока, киловатт-часы (кВтч), квадратные метры (или квадратные метры), стоимость материалов — это лишь некоторые из основных нарушителей.Так зачем добавлять в список «использование киловаттной нагрузки»?

Если у вас есть один из новых термостатов с сенсорным экраном WarmlyYours Radiant Heating, вы уже заметили, что в процессе настройки есть этап, на котором запрашивается нагрузка на пол. Эта информация используется, чтобы помочь программируемому термостату отслеживать статистику использования, которая затем регистрируется во встроенном журнале учета энергии, который поставляется с термостатами nSpire Touch и nSpire Touch WiFi. В конечном итоге это поможет вам отслеживать потребление энергии, что, в свою очередь, поможет вам внести коррективы, чтобы сэкономить на счетах за электроэнергию.Если вы приобрели систему теплого пола самостоятельно, этот номер нагрузки на пол уже будет указан в документации по заказу. Но если ваша система подогрева пола поставляется вместе с домом или вы только что приобрели новый термостат и у вас нет под рукой информации об использовании киловаттной нагрузки, вот как узнать, что это такое.

Если ваша система подогрева пола расположена под плиткой или камнем, ее мощность должна составлять 15 Вт на квадратный фут. Поэтому следует умножить 15 на квадратный метр отапливаемой площади в комнате (а не на всю площадь комнаты).Это дает вам общую мощность комнаты. Разделите это число на 1000, чтобы получить киловатты.

Если ваша система подогрева пола расположена под ковром или ламинатом, ее мощность должна составлять 12 Вт на квадратный фут. В этом случае умножьте 12 на квадратные метры отапливаемой площади в комнате и разделите на 1000, чтобы получить киловаттную нагрузку.

Например, на приведенном выше плане этажа ванной комнаты показана комната площадью 86 квадратных футов с около 49 квадратных футов кабеля TempZone ™, проложенного под плиткой или камнем.Используя приведенную выше формулу, потребляемая мощность в киловаттах составит 0,735.

15 x 49 = 735
735 ÷ 1000 = 0,735 киловатт

На этом плане кухни показана комната площадью 169 квадратных футов с примерно 67 квадратных футов рулонов Environ ™ Flex, установленных под ламинатом. Используя приведенную выше формулу, потребление киловаттной нагрузки составит 0,804.

12 x 67 = 804
804 ÷ 1000 = 0,804 киловатт

Если вы только что заказали или получили свою систему теплого пола, вы можете узнать потребление киловаттной нагрузки, а также мощность продукта, силу тока и другие данные на раздел плана этажа вашей индивидуальной установки SmartPlan и план электрооборудования.

Имея эту информацию под рукой, вы можете быстро и легко пройти процесс настройки термостата и в кратчайшие сроки подключить систему теплого пола.

Чтобы увидеть, как работает процесс настройки термостата Wi-Fi nSpire Touch от WarmlyYours Radiant Heating, посмотрите это видео. Вы также можете узнать больше о наших термостатах с сенсорным экраном и электрических системах теплого пола, посетив сайт www.warmlyyours.com.

Как рассчитать «Обогреваемую площадь»

Традиционные электрические маты и кабели излучающего теплого пола, подобные тем, которые производятся компаниями SunTouch, Nuheat и Schluter-Systems
, относятся к системам сопротивления отопительным системам .Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы. Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!

Лучший способ определить, какого размера коврик или кабель вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные острова, а также расположение любых вентиляционных отверстий или стоки.Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза. Ниже приведен пример полного чертежа.

Отсюда процесс определения того, какой коврик или кабель вам нужен, зависит от устанавливаемого продукта.

Коврики SunTouch

• Начните с расчета площади в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик

.

мат или кабель в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне. Помните, что к одному термостату можно подключить до трех матов, если общая сила тока меньше 15.

Кабель WarmWire

• Начните с расчета площади в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Стандартные маты Nuheat

• Посмотрите на размеры открытой (ых) зоны (ей) в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь к фланцу унитаза более чем на 6 дюймов и на расстоянии 2 дюймов от стен с плинтусами.

ПРИМЕЧАНИЕ : Коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите следующий размер меньше.

Кабель Nuheat

• Начните с расчета площади в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы определить общую отапливаемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

DITRA-HEAT

• Начните с расчета общей площади помещения в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики.Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
• Затем рассчитайте площадь в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми кабинами, но они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Руководство по температуре и теплопроизводительности теплого пола

Знание тепловой мощности системы теплого пола очень важно для обеспечения того, чтобы ваша комната нагрелась до желаемой температуры. Меньше всего вам нужно, чтобы после установки системы было холодно, поэтому, чтобы точно сказать, сколько тепла вам нужно для обогрева комнаты, вам нужно знать потери тепла, а затем выбрать систему теплого пола с тепловая мощность соответствует.

Прочтите советы экспертов по теплопроизводительности и факторам, влияющим на тепловую мощность системы теплого пола. Как всегда, если у вас есть какие-либо вопросы, наша дружелюбная команда обслуживания клиентов доступна по телефону 0345 345 2288 .

РАЗМЕР ПОЛА

Размер отапливаемого пола напрямую связан с теплопроизводительностью, поскольку чем больше отапливаемая площадь, тем выше максимальная тепловая мощность системы. Однако размер обогреваемого пола по отношению к общему размеру помещения также влияет на мощность, поскольку чем больше становится комната, тем выше становятся потери тепла.Если отапливаемая площадь значительно меньше общего размера пола или помещения (

ТЕМПЕРАТУРА ПОЛА И ТИП ПОЛА

Температура пола также напрямую влияет на тепловую мощность, причем чем выше температура пола, тем выше тепловая мощность пола Однако не все виды отделки пола можно нагреть до высокой температуры, поэтому важно отметить, что, хотя повышение температуры пола увеличивает тепловую мощность, это также зависит от выбранной вами отделки пола.

Плотные и твердые материалы, такие как плитка и камень, обладают хорошей теплопроводностью, что означает, что тепло может лучше передаваться от нагревательного элемента к поверхности пола. Плитку и камень также можно нагревать до 29 + ° C для повышения производительности. Материалы мягкого пола, такие как дерево, ламинат, линолеум, имеют сравнительно низкую проводимость и могут быть нагреты только до 27 ° C, что означает определенную максимальную тепловую мощность в зависимости от размера отапливаемой площади. Опять же, если выбранная вами отделка пола допускает температуру пола только 27 ° C, а требования к теплопроизводительности выше, чем та, которую можно достичь с полом 27 ° C, вы можете подумать о смене материала пола, чтобы использовать пол с подогревом. система работать как единственный источник тепла.

Чем выше температура пола, тем выше тепловая мощность, но некоторые виды отделки пола имеют ограничение по максимальной температуре. Всегда лучше проконсультироваться с производителем напольного покрытия.

ВЫБОР ТЕРМОСТАТА И ТЕМПЕРАТУРЫ ВОЗДУХА

Большинство современных термостатов регулируют температуру пола на основе температуры воздуха или пола и используют для ее измерения датчик воздуха или пола. Поскольку термостат включает или выключает нагрев, его точность, а также точность датчика могут иметь значительное влияние на тепловую мощность.Кроме того, чем выше желаемая температура в помещении, тем больше тепла необходимо для достижения этой температуры.

Это особенно актуально в ванных комнатах, где желаемая температура воздуха в помещении относительно высока, скажем, 23 ° C (по сравнению с обычной комнатной температурой в гостиной 21 ° C). Плохое управление или неправильно размещенные датчики термостата могут привести к при перегреве помещений и в тяжелых условиях может даже повредить отделку пола, поэтому рекомендуется приобретать высококачественный термостат.Термостат 4iE Smart WiFi обеспечивает точный контроль температуры и может сэкономить до 200 фунтов стерлингов на энергопотреблении, найдя более разумные способы обогрева вашего дома.

Точный контроль температуры в помещении важен для обеспечения правильной тепловой мощности. Умный термостат не только обеспечивает точное управление, но и позволяет сэкономить на счетах за отопление.

ИЗОЛЯЦИЯ ПОЛА ПОВЫШАЕТ ТЕПЛОИЗВОД

Тепловой выход на поверхность пола можно значительно увеличить, используя изоляцию, такую ​​как изоляционные плиты Warmup, под отоплением.Это может быть непосредственно под нагревательными элементами, трубами или под стяжкой или средой, в которую встроено отопление. Если изоляция не используется, выделяемое тепло будет перемещаться не только вверх, но и вниз, а в худшем случае даже нагревать землю под конструкцией, тратя энергию, деньги и необходимое тепло.

Изоляционные плиты Warmup бывают разной толщины, предлагая различные уровни изоляции.

Если вы не хотите менять отделку пола или не можете изменить размер площади обогреваемого пола, увеличение общей теплоизоляции — хороший способ снизить теплопотери и снизить требования к теплопроизводительности.Добавление полой стены, крыши и дополнительной изоляции пола — все это хорошие способы сохранить тепло и снизить требования к теплопроизводительности любой системы отопления.

МОЩНОСТЬ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Максимальная мощность системы обычно указывается в ваттах на квадратный метр. Если ваш пол хорошо изолирован и у вас достаточно современный дом, мощность системы теплого пола обычно должна составлять 65-85 Вт / м², чтобы обеспечить требуемую мощность. Когда дело доходит до выбора теплого пола, обычно указывается система 150-200 Вт / м², чтобы сократить время нагрева, поскольку система не будет работать постоянно.Когда система работает только половину времени, в течение которого комната используется, предоставляемая мощность составляет половину от мощности системы. То есть система 150 Вт / м² обычно обеспечивает 65-85 Вт / м² в час.

ВАННЫЕ И ДРУГИЕ КОМНАТЫ С ПОСТОЯННЫМ ОБОРУДОВАНИЕМ

В некоторых комнатах, например, в ванных комнатах, большие части комнаты закрыты постоянными приспособлениями, такими как ванна, туалет или раковина. Поскольку пол с подогревом нельзя укладывать под стационарную арматуру, в этом случае можно обогревать только небольшие части поверхности пола.Это может существенно повлиять на тепловую мощность.

Размер отапливаемого пола напрямую зависит от тепловой мощности, поэтому вам следует стремиться обогреть как можно большую площадь пола.

ПРЕОДОЛЕНИЕ ОГРАНИЧЕНИЙ ПОМЕЩЕНИЙ

Если вы устанавливаете пол с подогревом в небольшом помещении с относительно небольшой площадью, на которую можно проложить провод или трубу, лучше всего выбрать отделку пола с высокой проводимостью. Выберите плиточный и каменный пол, который можно нагреть до высокой температуры пола, обеспечивая более высокую теплоотдачу и комнатную температуру, чем при использовании мягкой отделки пола.В зависимости от теплопотерь помещения, может также потребоваться использование вторичного обогрева для увеличения тепловой мощности. В ванных комнатах полотенцесушители и настенные обогреватели являются идеальным вариантом, поскольку они способствуют достижению необходимой тепловой мощности.

Этот тепловой поток во многом зависит от структуры материала и молекул внутри него. Например, тепло будет проходить гораздо быстрее через плотную структуру, такую ​​как плитка; чем более пористая структура, такая как дерево. В обоих случаях тепло в конечном итоге будет распространяться по всему материалу, пока не достигнет теплового равновесия (сбалансированной температуры).

ЗАКЛЮЧИТЕЛЬНОЕ РАССМОТРЕНИЕ… ТЕПЛОВАЯ БЛОКИРОВКА

В заключение, имейте в виду, что после того, как вы приложили все усилия, чтобы ваша система теплого пола обеспечивала достаточное количество тепла, очень важно, чтобы вы не блокировали теплоту. испускается с пола. Изоляционные и теплоизоляционные материалы, такие как коврики, мебель (особенно кресла-мешки!), Значительно ухудшают работу системы.

Если вы знаете свои тепловые потери и хотите обсудить тепловую мощность системы теплого пола и обеспечит ли она достаточно тепла в вашей комнате, свяжитесь с нами , и мы поможем вам оценить тепловую мощность.

Просмотрите наш ассортимент и найдите идеальную систему теплого пола для вашей установки.

Расчет — Heatcom

Расчет — Heatcom

Вы что-то упустили?

Рассчитайте расстояние C-C = расстояние между двумя петлями кабеля.
Рассчитайте расстояние между отдельными стропами, исходя из размера комнаты и длины греющего кабеля.

1) Определите, какую площадь следует покрыть нагревательным кабелем.
Измерьте площадь пола в квадратных метрах. Вычтите 5-10 см вдоль всех стен или пешеходной зоны на 0,9.

2) Определите длину нагревательного кабеля.
Прочтите этикетку на продукте, чтобы определить длину нагревательного кабеля.

3) Рассчитайте расстояние C-C.
C-C расстояние = площадь [м²] / длина кабеля [м]
Или воспользуйтесь автоматическим калькулятором.

Автоматический расчет C-C.
Чтобы рассчитать расстояние C-C, используйте автоматический калькулятор на этой странице.
Введите площадь в квадратных метрах и длину кабеля в метрах и нажмите «Рассчитать».

Общие сведения о потребляемой мощности для теплого пола

Потребляемая мощность пер. квадратный метр зависит от уровня изоляции, площади окон и высоты потолка.Поэтому приведенные ниже рекомендации являются общими.

При установке в хорошо изолированном помещении с нормальной высотой потолка и площадью окна возможны следующие эффекты. Рекомендация касается общей площади пола.
В конструкциях с верхним слоем из дерева, винила и паркета: 80-100 Вт / м²
В конструкциях с верхним слоем из натурального камня или керамической плитки: от 100 до 150 Вт / м²

В конструкциях с менее хорошей изоляцией используется более высокая мощность / м². Рекомендуется разместить дополнительные 50 Вт на каждый.квадратные метры.
Примечание.: 200 Вт / м² — максимальная мощность.

Вы заинтересованы в сотрудничестве?

Мы также постоянно стремимся к развитию серьезных и долгосрочных отношений сотрудничества с нашими партнерами и поставщиками. Поэтому Heatcom в первую очередь сотрудничает с людьми.

Heatcom Corporation A / S — датская компания с многолетним опытом проектирования, производства и продажи электрических полов с подогревом, термостатов и средств защиты от замерзания.

Heatcom Corporation A / S © 2020

CVR: 26755166

Комплекты для подогрева пола | Полы с подогревом в помещении

Полы с подогревом

Система подогрева пола Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в контуры отопления, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов распорные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в пазы на пластинах.

Площадь пола обычно нагревается до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работает теплый пол?

«Полы с подогревом» не новость, его принципы восходят к римским временам. В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол остается самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и распределяет ее в воздухе и по мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую, а не в той области, в которой вы хотите, чтобы она находилась.

Система UFH нагревается в основном за счет излучения. Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается.Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сама мебель излучает энергию, и комната становится равномерно и равномерно прогревается. Энергия проникает в каждый уголок комнаты — ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами отопления, общая эффективность системы нагрева UFH показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий при установке и незначительного обслуживания.

Комфорт

В системе используется лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всему помещению.

Космос

Эта система ненавязчива и экономит пространство, что означает, что каждый квадратный метр площади пола и стены может быть полностью использован, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли. Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Экономика

Системы напольного отопления

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и меньшим потерям тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система фактически саморегулируется.

Окружающая среда

Напольное отопление подходит для использования с наиболее энергоэффективными и экологически чистыми системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Проектирование теплого пола

Принципы укладки сплошного пола

Система подогрева пола Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типовая установка состоит из:

• Напольное покрытие (ковролин, керамическая плитка и т. Д.)
• Стяжка
• Труба Speedfit, прикрепленная скобами к изоляции
• Изоляция кромок
• Высококачественная изоляция полов 50 мм
• Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Рекомендации по проектированию

Проектирование и расчеты UFH-системы в твердом полу должны проводиться в соответствии с BS EN 1264, а детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, связанных с системой теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

• Источники тепла
• Расположение коллектора
• Тепловая мощность и температура пола
• Стяжки
• Отделочные покрытия и покрытия полов
• Периметр
• Элементы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла.К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует обращаться за конкретными советами к соответствующим производителям. Дополнительные насосы могут повлиять на некоторые котлы — перед установкой проверьте совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплых полов проще, если коллектор расположен ближе к центру здания. Это будет означать, что контурные шлейфы максимально равны.

Тепловая мощность и температура пола

Из-за множества различных методов конструкции пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам, максимальная мощность для любой системы УВГ, уложенной в твердый пол, составляет приблизительно 11 Вт / м² / K, где K — разница между температурой поверхности пола и желаемой температурой в помещении. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Фактически, с системой подогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C.В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых комнатах или периметральных зонах (35 ° C).

Стяжки

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне. Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм.Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные стяжки с насосом, которые обладают преимуществами с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка полов и покрытия

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие, по сути, является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на мощность пола.Чем выше сопротивление, тем ниже эффект нагрева и тем больше время разогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Керамическая плитка для пола

Керамическая плитка

хорошо работает с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче.Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковролин и подложка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использовать клей для ковров, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / Виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Деревянные полы / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первоначального ввода в эксплуатацию.

Деревянные полы обычно должны иметь влажность более 10%, и при укладке на ровный пол стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой. Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы рекомендуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для полов с подогревом.

Периметр

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимая.

Это может быть неиспользуемое жилое пространство или место, постоянно обставленное мебелью. Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру может использоваться там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Элементы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный.Для конкретных котлов следует обращаться за советом к изготовителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «снизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодозависимыми компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный блок Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты используются для управления температурой воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости. Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует широкий выбор комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии со своими требованиями, и можно принять во внимание индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная комната, мы рекомендуем использовать дистанционный датчик или ведомый датчик из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда система не потребляет тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Разработка системы теплого пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

• Расчет теплопотерь и потребности в тепле
• Проверить потребность в дополнительном тепле
• Определить температуру потока воды и расстояние между трубопроводами
• Определить местоположение коллектора
• Рассчитать необходимое количество контуров
• План расположения труб

Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или зоны, необходимо выполнить расчет теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit будет помогать в этом процессе. Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

В системе теплого пола потери тепла через первый этаж обычно не учитываются, так как пол будет теплее, чем температура в помещении.

Практически, через пол будут некоторые потери тепла, поэтому при расчете нагрузки котла к общей сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной из расчетов теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

По чертежам, тепловые потери для комнаты были рассчитаны на уровне 1200 Вт, а площадь пола измерена на уровне 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может иметь место, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в диапазоне 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше необходимые тепловые потери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° — 29 ° C.

Пример: — Сверху минимальное требование к производительности 60 Вт / м² требуется от системы UFH.

Используя Таблицу 1 — Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(При использовании в жилых комнатах в жилых помещениях расстояние между центрами труб не превышает 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, не упомянутые в таблицах, возможно, потребуется провести специальные расчеты. Детали сопротивления для конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit будет помогать в этом процессе.Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный коллектор Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров для обеспечения соединений потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества необходимых вам контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Чтобы избежать чрезмерных падений давления в трубопроводе, максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

После определения количества петель и, следовательно, конфигурации коллектора, можно спланировать расположение труб.Длина контура контура должна включать хвосты для подключения к коллектору.

Схема расположения труб

Компоновка трубопроводов UFH

основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне разравнивания.

Компоновка должна учитывать повышенную теплоотдачу от более холодных внешних поверхностей.

Петли трубопровода могут быть выложены в различных схемах в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут возникать наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается путем смешивания подающей и обратной труб, так что труба с самой высокой температурой подачи примыкает к трубе с самой низкой температурой возврата. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

• Одиночный змеевик
• Двойной змеевик
• Тройной змеевик
• Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих шаблонов можно увидеть ниже:

Змеиные узоры

Змеевик позволяет самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, так как потоки и возврат в контуре встречаются.

Это будет способствовать увеличению потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Следовательно, продумайте и спроектируйте эти области после того, как будут известны все другие помещения, контуры и коллекторы.

Потеря давления и работа насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Технические характеристики Speedfit

• Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, который соответствует требованиям DIN 4725 по проницаемости для кислорода.
• Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
• Труба рассчитана на давление 3 бар при 92 ° C.
• Регулируемый диапазон смесительного клапана 47–62 ° C.

Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Таблица 1 Текстильные напольные покрытия

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Таблица 2 Плитка / твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Стол 3 Деревянная планка / Толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Таблица 4 Бетон без покрытия

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Температура, указанная красным цветом, превышает максимально допустимую температуру пола. В нежилых районах или на участках по периметру могут быть разрешены температуры выше 29 ° C.

Система теплых полов

Рекомендации по установке

Перед установкой необходимо учесть несколько требований:

• Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
• Все электрические работы должны выполняться квалифицированным специалистом в соответствии с правилами IEE.
• В соответствии с применимыми практическими правилами должна быть установлена ​​влагонепроницаемая мембрана.
• Место для установки должно быть сухим и герметичным.
• Потребуется надбавка на вывоз мусора, воду, электроэнергию и освещение.
• Плита должна быть уложена горизонтально с соблюдением допусков Британских стандартов.

Коллектор Speedfit

Коллектор и насосный агрегат Speedfit поставляются предварительно собранными и индивидуально упакованными.Они поставляются с инструкциями по установке, электромонтажу и вводу в эксплуатацию.

Балансировка

Чтобы обеспечить примерно равный поток воды в каждый контур, клапаны на коллекторе должны быть отрегулированы и сбалансированы в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Крепежные детали

Убедитесь, что пол на стройплощадке чистый, без мусора и неровностей.

При необходимости покрыть весь пол полиэтиленом в качестве пароизоляции и уложить краевую изоляцию на все внешние и внутренние стены.

Изоляция может быть рулонной или жесткой.

Укладывайте изоляционные панели пола, начиная вплотную к стене и продолжая укладывать кирпичную кладку. Если на изоляции нанесены линии сетки, которые должны быть сверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и склейте все стыки. При необходимости аккуратно разрежьте изоляционные панели, чтобы они подходили к колоннам, водостокам и т. Д.

Прикрепите коллектор Speedfit к стене в выбранном месте.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте небольшой отрезок трубы (мин. 500 мм) и наденьте на конец трубы. Это защитит трубу там, где она входит в стяжку. Повторите это для возвратной трубы. Трубе также может потребоваться наложение рукавов через строительные швы в полу и там, где она проходит через дверные проемы и т. Д.

Соединения не должны выполняться в зоне разравнивания.

Начиная с коллектора, начните укладку трубы в заранее разработанной конфигурации. Труба крепится к изоляции путем прикрепления трубы скобами к изоляции с помощью скобозабивного пистолета. Поместите пистолет на трубу и сильно надавите, чтобы скоба вошла в него. Прежде чем переходить к следующей скобе, дайте ручке отойти назад.

Скобы следует устанавливать с интервалом 400 мм и фиксировать так, чтобы минимальный радиус изгиба не превышал 175 мм.

Крепежные детали

Важно отметить, что при установке трубы в дверных коробках, сквозных отверстиях в конструкции или в местах, где требуются компенсаторы в стяжке, труба всегда должна иметь втулку с участком кабелепровода для обеспечения возможности движения.

После того, как первая петля будет проложена, проложите трубу обратно к коллектору и подключите, как и раньше, к соответствующему обратному патрубку.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по заполнению и испытанию под давлением.

Если требуется дополнительная безопасность, цанговый зажим можно установить на каждое трубное соединение коллектора.

Наполнение и испытание под давлением

Для заполнения системы можно выполнить следующую процедуру:

• Убедитесь, что все клапаны на коллекторе и насосном агрегате закрыты.
• Подсоедините шланг от сети к нижнему заливному отверстию. Присоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
• Откройте клапаны верхнего и нижнего порта заливки.
• Включите электропитание и заполните контур за контуром системы, открыв клапаны отдельных контуров. Следите за тем, чтобы из шланга ведра больше не выходили пузырьки воздуха.
• Закройте клапан контура и повторите для всех остальных контуров, закрыв отверстия для заполнения, когда закончите.
• Теперь систему можно испытать водой под давлением перед укладкой стяжки, чтобы убедиться, что все стыки водонепроницаемы и не было повреждений трубы во время установки.Для этого вам понадобится оборудование для гидравлического испытания под давлением.

Давление в системе должно быть 2 БАР в течение 10 минут, а затем 10 БАР в течение 10 минут.

По истечении этого времени необходимо визуально проверить трубопроводы и фитинги на предмет утечки.

После завершения система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения. BS EN 1264 Часть 4 рекомендует минимум 6 бар.

Стяжка

Стяжку следует укладывать как можно скорее после прокладки контуров труб и завершения испытания давлением.

В процессе стяжки и отверждения система должна находиться под давлением.

Стяжку необходимо укладывать таким образом, чтобы она плотно прилегала к трубам без воздушных карманов.

Если используется стандартная цементно-песчаная стяжка, толщина которой обычно составляет 65–75 мм, ее следует установить и дать высохнуть естественным путем в соответствии с стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и следует связаться с производителем стяжки для получения информации об их использовании с UFH.

Время сушки, указанное производителями, может отличаться. Однако ни при каких обстоятельствах нельзя использовать систему УФГ для ускорения этого процесса.

Первый запуск

В соответствии с BS EN 1264 процедура запуска после установки должна быть следующей:

• Стяжке необходимо дать высохнуть в соответствии с инструкциями производителя и британскими стандартами.
• Установите температуру комнатного термостата на требуемый уровень.
• Первоначальный нагрев должен начинаться с температуры проточной воды не выше 25 ° C.Это должно сохраняться не менее 3 дней. Это может быть достигнуто за счет использования смесительного клапана и термостата перегрева в сочетании. Полные инструкции поставляются с каждым насосным агрегатом.
• Через 3 дня термостат можно увеличивать на 5–10 ° C в день до тех пор, пока не будет достигнута температура 47 ° C, при которой смесительный клапан будет управлять и автоматически регулировать температуру воды в подающей линии при расчетной температуре.
• На этом этапе термостат перегрева должен быть установлен на 10–15 ° C выше расчетной температуры воды в подающей линии, и тогда он будет использоваться в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
• При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока влажность стяжки не снизится до уровня, указанного поставщиком напольного покрытия.
• Система должна проработать минимум 2 недели перед укладкой любых покрытий.

Ни при каких обстоятельствах нельзя использовать теплый пол для ускорения времени высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального периода запуска систему следует ввести в эксплуатацию с уложенными напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работает до требуемой рабочей температуры.

Затем каждый контур можно медленно регулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, прилагаемые к коллектору.

Общие примечания по электричеству

Электрический блок управления Speedfit UFH, который включает в себя контроллер коллектора (с или без периодов задержки возврата), комнатные термостаты и приводы, представляет собой постоянно действующую систему, работающую независимо и непрерывно 24 часа (автономная система).

Он не будет управлять главным котлом и системным насосом, поэтому, если главный котел и системный насос не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH, двухходовой зонный клапан, установленный на подающем трубопроводе системы UFH, должен быть подключен к резервному каналу на существующем программаторе часов.Если на часах нет устройства, то двухходовой зонный клапан необходимо подключить к дополнительным часам / программе. Оба эти требования соответствуют Части L Строительных норм.

Если в существующей системе уже есть трехходовой зонный клапан (среднее положение, план Y), то его необходимо заменить на 2 двухходовых зональных клапана (план S). При этом существующей системе может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, она все равно требует двухходового зонного клапана и таймера / программы, которая может быть частью котла или удаленной.Эти часы будут управлять зонным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и постоянно 24 часа.

Для получения дополнительной информации обратитесь к электрику, сертифицированному IEE.

Контрольный список для установки

1. Устройство перекрытий

Система подогрева полов Speedfit предназначена только для стяжных полов.

2. Потребность в тепле

Система вырабатывает максимум 100 Вт / м² при температуре воздуха 20 ° C и температуре пола 29 ° C.Система обычно подходит для новых приложений сборки. При тепловых потерях более 100 Вт / м² может потребоваться дополнительное отопление.

3. Положение коллектора

Насосный блок и коллектор Speedfit следует располагать по центру, чтобы минимизировать отходы труб и максимально увеличить площадь пола с подогревом.

4. Требования к трубам

Нарисуйте схему расположения труб и рассчитайте общее необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не соединяйте трубы в выровненном полу.

6. Типоразмер котла

Потребность в тепле определяет типоразмер котла обычным образом. Важно убедиться, что котел имеет достаточную мощность для всей отапливаемой площади.

7. Определение размеров подающей и обратной трубы

Размеры первичного и обратного потока должны быть нормальными. При подключении водопровода к существующей системе важно убедиться, что существующих трубопроводов подачи и возврата, а также насоса достаточно.

8. Отделка полов

Уточните у производителя, подходит ли выбранное напольное покрытие для полов с подогревом.

Техническая консультативная служба

Полный спектр технических консультационных услуг можно получить в компании JG Speedfit. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 01895 425333 .

Вся продукция JG Speedfit доступна через сеть поставщиков, и могут быть предоставлены консультации как по проектированию, так и по установке системы.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.
