Смывной бачок: Смывной бачок унитаза: типы и установка

Устройство и ремонт смывного бачка

Устройство смывного бачка унитаза

Устройство смывного бачка

В смывном бачке унитаза есть два механизма. Прежде всего это кран с поплавочной системой, которая перекрывает воду, когда бачок наполнен. Положение поплавка можно регулировать, устанавливая тем самым нужный уровень воды. Другой механизм — механизм спуска воды, который обеспечивает быстрый слив из бачка.

Эти устройства периодически ломаются. Если поплавок плохо отрегулирован или в его корпусе есть дефекты, вода не перекрывается и может вылиться наружу. Самое слабое место сливного устройства — клапан. Поврежденный или покрытый известковым налетом клапан не гарантирует герметичность бачка.

Если вы решили заменить сливной механизм, приобретайте новый с регулятором расхода воды. Механизмы типовых конструкций практичнее и дешевле.

Смывной бачок с боковой подачей воды и стержневым краном-поплавком (слева). Смывной бачок с подачей воды сверху и с бесшумным краном-поплавком (справа).

Регулировка крана-поплавка

Если кран-поплавок плохо отрегулирован, вода переполняет смывной бачок и вытекает через сливную трубу. Убедитесь в том, что поплавок не поврежден и не заполнен водой. Поврежденный поплавок следует заменить.

Ремонт крана-поплавка

Кран-поплавок снабжен устройством, перекрывающим воду с помощью клапана или мембраны. Если такое устройство выходит из строя, то вода течет непрерывно, даже если поплавок исправен.

Замена механизма спуска воды

Что бы еще почитать?

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

устройство и ремонт, особенности конструкции (+ видео)

Выбирая унитаз, смотрят не только на форму и объем чаши, но и на конструкцию сливного бачка. Устройство этой детали оказывает большое влияние на работу сантехнического изделия в целом.

В зависимости от модели сливной бачок для унитаза может фиксироваться непосредственно на чаше, подвешиваться на стене или закрепляться на инсталляции, замаскированной за фальш-перегородкой. Последний вариант крепления сливного бачка характерен для подвесных унитазов.

Влияет на конструкцию рассматриваемой детали и расположение спускового рычага, которое может быть верхним или боковым. Прочность бака во многом зависит от материала изготовления. Изделия бывают керамическими, пластиковыми или чугунными. Наибольшее распространение получили модели, выпущенные из керамики, так как они отличаются безопасной эксплуатацией, простотой установки, а также выпускаются в огромном ассортименте по форме и расцветкам.

Содержание статьи:

Как устроен сливной бачок унитаза?

Сливные бачки любого типа должны иметь устройства, отвечающие за наполнение и регулирование высоты столба жидкости в емкости, а также механизм, обеспечивающий качественный смыв.

Устройство сливного бачка, закрепленного на полочке компактного унитаза, с нижним подключением к системе холодного водоснабжения квартиры или дома

Если рассмотреть конструкцию керамического сливного бачка, то можно заметить три важных детали:

• наливной клапан, лимитирующий поступление воды из труб холодного водоснабжения;
• перелив, отвечающий за перенаправление излишек воды в унитаз;
• клапан слива, предназначенный для выпуска воды из бачка, выполненный в виде кнопки, связанной с рычагом, запускающим работу данного механизма.

Наглядно продемонстрировано устройство бачка унитаза в видеоролике:

Виды механизмов спуска воды

К боковому механизму спуска воды относят цепочку или веревку, закрепленную на конце рычага, находящегося внутри сливного бачка. При этом бак располагается на некоторой высоте от унитаза.

Чтобы вода потекла по трубе, соединяющей бачок с чашей сантехнического прибора, необходимо дернуть, как в сказке, за веревочку. Только при этом откроется не дверь, а отверстие в сливном баке, закрытое коробкой с прокладкой, закрепленной на другом плече рычага.

Такие сливные бачки были повсеместно распространены в советское время. Сейчас встретить такую модель можно лишь в старых квартирах, продающихся на вторичном рынке недвижимости.

Хотя многие владельцы стараются перед продажей заменить устаревшую сантехнику новыми образцами, чтобы повысить привлекательность объекта и, соответственно, его стоимость.

Верхним механизмом спуска воды оснащаются современные унитазы. В этом случае на крышке сливного бачка в ее центральной части располагается:

• головка, потянув за которую вверх, вытягивается стержень (шток), поднимающий резиновую грушу или пластиковую прокладку из седла и открывающий тем самым отверстие, в которое устремляется водяной поток;
• одна или две кнопки, в зависимости от модели унитаза, обеспечивают частичное или полное опустошение емкости бака.

Принцип действия штокового механизма слива, основанный на вытягивании стержня с резиновой грушей, закрепленной на его конце, из седла

Двухкнопочные модели разработаны для экономного расходования воды и уменьшения суммы коммунальных платежей. Это стало возможным после установки водосчетчиков, отслеживающих объем потребления холодной и горячей воды.

Спуск воды из сливного бочка осуществляется вручную, то есть человеку надо самому нажать кнопку, дернуть за веревочку или потянуть вверх головку штока. Бывают модели, где спуск воды происходит автоматически без непосредственного участия человека.

Такие сантехнические приборы устанавливают обычно в общественных местах.

Варианты настенного расположения сливного бачка унитаза. В обоих случаях вода поступает из бачка по трубе (короткой или длинной). От длины трубы зависит скорость водного потока и сила смыва

Набор воды в бачок: варианты и их особенности

Функционирование устройства подачи воды осуществляется за счет установки специальной арматуры, которое может быть проведено двумя способами: верхним и нижним.

Вариант #1: верхнее расположение арматуры

Арматура в этом варианте находится в верхней области сливного бачка, при этом поступление воды организовано через боковой канал.

Поплавок, находящийся на одном плече рычага, достигает определенного уровня, после чего другое плечо рычага давит на шток. Происходит перекрытие подачи воды при помощи мембраны.

Данный вариант подачи воды отличается повышенным шумом, сопровождающим процесс работы прибора, однако это не мешает отечественным производителям снабжать выпускаемые модели подобной арматурой.

Вариант #2: нижнее расположение арматуры

Нижний вариант подачи воды лишен недостатков верхнего способа. При нижнем расположении арматуры, отвечающей за наполнение бака, оборудование работает практически бесшумно.

Поплавок, перемещается по вертикальному штоку, приводит в движение запирающую мембрану при помощи особой тяги, выступающей в качестве регулятора объема жидкости в баке.

Виды смывных бачков по типу подключения к воде и расположению поплавка, от которого зависит уровень шума, издаваемого при функционировании сантехнического прибора

Устранение неполадок в работе поплавочного механизма

Зная устройство сливного бачка для унитаза, можно легко определить причину поломки сантехнического узла и устранить ее своими силами.

Медленный приток воды

Если вода заполняет бачок слишком медленно, значит, засорилась мембрана перекрытия. Проблема решается путем очищения отверстия, предназначенного для подачи воды, от пыли и мусора.

При разборке мембранного устройства запоминайте расположение деталей, чтобы при последующей сборке узла не осталось лишних запчастей. Для проведения ремонта потребуются лишь кусачки и стандартные плоскогубцы.

Увеличенный объем воды в баке

Если в сливной бачок набирается слишком много воды, то надо отрегулировать уровень (высоту) расположения водного зеркала. Процесс регулирования уровня воды зависит от способа подачи воды.

При боковом поступлении воды, возможном при верхнем расположении арматуры, уровень регулируют путем откручивания гайки рычага и опусканием данной детали вместе с поплавком на более низкую высоту.

Если в модели реализована нижняя подача воды, то уровень нужный уровень поплавка выставляют при помощи вращения пластиковой винтовой тяги. При этом следят за тем, чтобы в результате вращения поплавок опускался.

Только в этом случае можно снизить объем воды в емкости.

Сломанные рычаги поплавка

Данный вид неисправности ремонту не подлежит, поэтому придется произвести замену сломанного узла. Приобретается новый поплавочный механизм и устанавливается на место вышедшей из строя детали.

Компактные унитазы-моноблоки: одни плюсы

В компактных моделях сливной бачок ставится на прокладку и прикручивается двумя болтами к чаше унитаза. производители доработали эту конструкцию и выпустили на рынок цельнолитые моноблоки, лишенные многих отрицательных качеств своих предшественников.

Отсутствие прокладок и крепежных элементов делает невозможным их износ и поломку. Моноблоки легче мыть, так как загрязнения не попадают в труднодоступные места соединения отдельных частей сантехнического оборудования.

В разы упрощается монтаж моноблочных изделий и последующее обслуживание. Производители постоянно разрабатывают новые формы моноблоков, предлагая искушенным покупателям красивые унитазы, сравнимые с настоящими произведениями искусства.

Изящный унитаз-моноблок, выпускаемый известной итальянской компанией Laguraty (Лагурати), славящейся по всему миру своей элитной сантехникой

Пластиковые бачки подвесных унитазов

У навесных (консольных унитазов) бачки, выполненные в виде пластиковой емкости, крепят к инсталляции (стальной раме), которую прячут за гипсокартонную перегородку.

Данную фальш-стенку облицовывают кафельной плиткой, а кнопку слива размещают в специальном окошке. Через этот ревизионный люк после демонтажа крышки с кнопкой проводят обслуживание и ремонт оборудования, установленного в бачке.

Особой популярностью пользуются швейцарские системы инсталляции, выпускаемые под брендом Ceberit. Качественная арматура, эргономично расположенная в пластиковой емкости, обеспечивает надежную работу подвесного унитаза.

Как и в напольных моделях, в бачках навесных сантехнических приборов имеется сливной и наливной клапаны, снабженные приспособлениями для регулировки объема вытекающей и втекающей воды.

На наливном клапане имеется небольшой штырек, который опускают или поднимают, а вместе с ним опускается или поднимается поплавок.

На сливном клапане есть кольцо, поворачивая которое на определенное расстояние, регулируется объем единовременного выхода воды (от 3 до 9 литров).

Модели, предназначенные для инвалидов, оснащаются дополнительно выносными сливными кнопками, которые располагают на поручнях или на полу.

Особенности ремонта инсталляции навесных унитазов

Система инсталляции, являющаяся неотъемлемой частью навесного унитаза, обладает рядом преимуществ перед стандартными бачками:

• высокое качество смывных механизмов;
• большой выбор клавишных кнопок;
• монтаж в любых санузлах, независимо от дизайна интерьера;
• скрытая установка.

Системы инсталляции редко выходят из строя. Если же выявляется какая-то неисправность, то она легко устраняется через ревизионный люк. При этом всю стенку, за которой размещено оборудование, ломать не приходится.

Распространенные поломки систем инсталляции:

• Если протекает бачок, то ищите причину в донном клапане.
• Если бачок не наполняется водой, значит, засорился фильтр или шланг подачи;
• Если происходит непрерывное наполнение смывного бачка, то, скорей всего, износились прокладки или же ее неправильно установили.
• Если не работает сливной механизм, то неправильно подобрано дезинфицирующее средство, которое закладывается в специальный отсек в пластиковой емкости.

Друкшпюлер: унитаз без сливного бачка

Оказывается, помимо навесных и приставных унитазов со скрытыми за стеной смывными бачками, существуют модели, функционирующие вообще без смыва в общепринятом понимании.

Вместо сливных бачков придумана система “друкшпюлер”, справляющаяся с функцией смыва не хуже их. Выполнено такое устройство в виде хромированной трубы, проведенной рядом с унитазом или же частично скрытой в стене.

Выбирают данное оборудование для установки в небольших санузлах. Также подобные модели идеально подходят для помещений, оформленных в стиле модерн, хай-тек, техно.

Модели унитазов без сливных бачков, оснащенные системой слива, получившей название друкшпюлер. Эффективный смыв производится из двухкамерной трубы, подсоединенной к водопроводу

Как работает друкшпюлер?

Система слива друкшпюлер совершенно не похожа на все описанные выше варианты. Смыв обеспечивается с помощью картриджа, поделенного на две камеры, создающие разницу давления.

Внутри картриджа имеется специальная мембрана, снабженная небольшим отверстием, предназначенным для постепенного выравнивания величины давления в камерах.

После стабилизации показателей давления внутри отсеков происходит срабатывание пружины, перекрывающей ток воды и обеспечивающей строго дозированную подачу воды в чашу унитаза.

В моделях с друкшпюлером за раз выливается шесть литров воды.

Подключают хромированную трубу-друкшпюлер непосредственно к водопроводу или же к патрубку, обеспечивающим поступление воды в унитаз. Традиционному сливному бачку требуется гораздо больше места для установки, чего не скажешь о системе смыва “Друкшпюлер”.

Скрытый или закрытый способ монтажа выбирает пользователь в зависимости от своих желаний и предпочтений.

Преимущества системы слива друкшпюлер

• Смыв осуществляется без пауз, необходимых для наполнения обычных сливных бачков.
• Экономия пространства санузла.
• Привлекательность внешнего вида устройства.
• Экономия воды.
• Отсутствие конденсата, свойственного для большинства сливных бачков.

Недостатки унитазов без смывных бачков

Не лишена система смыва друкшпюлер и недостатков, а именно:

• отсутствие запаса воды в момент отключения водоснабжения;
• зависимость системы от величины давления в трубах водопровода, поэтому на последних этажах в высотных зданиях друкшпюлер может не сработать;
• повышенный шум во время сброса шестилитрового запаса воды.

В нашей стране унитазы с системой слива друкшпюлер пока не получили широкого распространения. Однако интерес покупателей к этой сантехнике с каждым годом увеличивается.

Виды сливных бачков унитазов, из которых каждый покупатель может выбрать вариант, подходящий под габариты и дизайн интерьера конкретного санузла

Поняв устройство сливного бачка для напольных и подвесных унитазов, можно более обдуманно выбирать данный вид сантехники при покупке.

Также полученные знания помогут самостоятельно провести мелкий ремонт системы слива и наполнения смывной емкости. Возможно, некоторые читатели захотят апробировать модели унитазов с системой слива друкшпюлер.

Только перед испытанием убедитесь, что уровень давление в системе водоснабжения достаточен для корректной работы этого современного оборудования.

Встраиваемый смывной бачок OLI 600051 для приставного унитаза

Товар ненадлежащего качества
Если товар, приобретённый в магазине Санузел. ру оказался ненадлежащего качества, то мы несём ответственность перед покупателем в соответствии с законом РФ «О защите прав потребителей».

Товар надлежащего качества
Если товар надлежащего качества, приобретённый в магазине Санузел.ру не подошёл Вам по каким-либо параметрам, Вы можете вернуть этот товар в течение 14 дней или обменять на другой товар в течение 60 дней со дня покупки или получения (в случае отправки заказа транспортной компанией). Для этого должны быть соблюдены следующие условия:

• Сохранён документ, подтверждающий факт приобретения товара в магазине Санузел.ру
• Товар не имеет следов использования
• Не производилась установка товара
• Сохранена и не нарушена упаковка товара
• Товар имеет полную комплектацию
• Покупатель не является юридическим лицом

Для покупателей из Москвы и Московской области возврат и обмен товара производится в нашем офисе по адресу Московская область, г. Мытищи, ул. Пограничная, д. 24. Покупателям из других регионов России необходимо обеспечить отправку возвращаемого товара в наш адрес любой транспортной компанией. При возврате товара надлежащего качества все расходы связанные с транспортировкой этого товара берёт на себя покупатель. Все расходы связанные с возвратом товара ненадлежащего качества берёт на себя магазин Санузел.ру.

Отказ в возврате
Магазин Санузел.ру оставляет за собой право отказать в возврате или обмене товара надлежащего качества в следующих случаях:

• Товар не подлежит возврату в соответствии с законом РФ «О защите прав потребителей» (например, средства гигиены или товары в одноразовой упаковке, если упаковка была вскрыта)
• Товар был поврежден после покупки по вине покупателя из-за нарушения условий эксплуатации, хранения или транспортировки, а также из-за действий других людей или чрезвычайных обстоятельств
• Товар был уценён (некондиционный товар)

Возврат денег
Денежные средства за возвращаемый товар покупатель может получить как наличными в нашем офисе, так и путём перечисления на расчётный счёт покупателя в сроки, установленные законом РФ «О защите прав потребителей». Покупатели из регионов России отличных от Москвы и Московской области получают денежные средства за возвращаемый товар только путём перечисления на расчётный счёт покупателя.

Бачок БП2 п/м смывной среднерасполож. 9 л. (г.Тула) унив. подводка, крепл. 130,150,160 мм

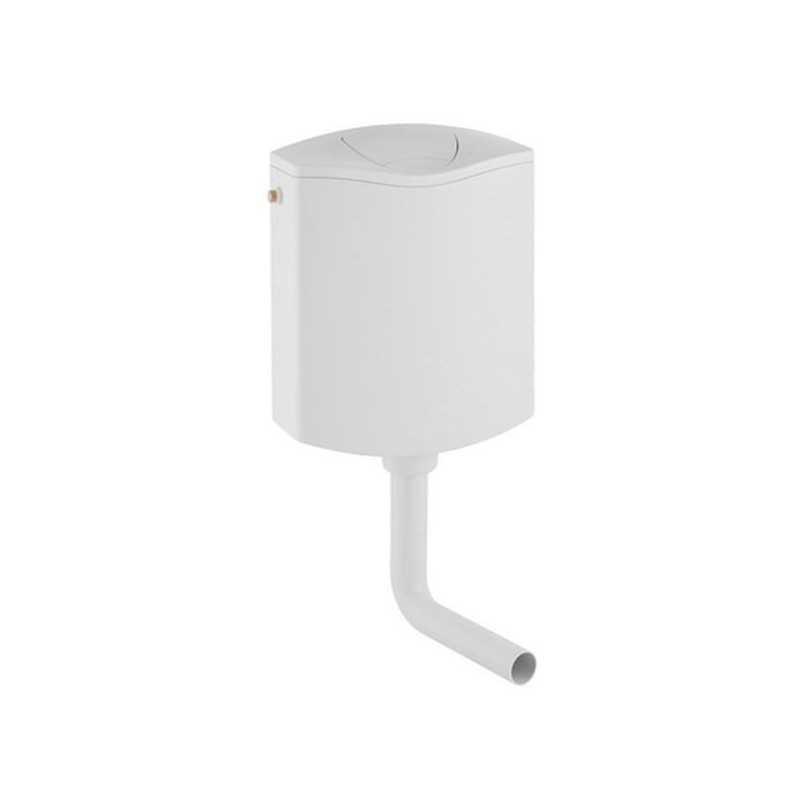

БАЧОК пластиковый
PROTEX
среднерасположенный
(на стену)
для напольных унитазов.
Укомплектован арматурой.

Выгодные цены и надежная гарантия

В нашей компании вы всегда можете купить
Бачок БП2 п/м смывной среднерасполож. 9 л. (г.Тула) унив. подводка, крепл. 130,150,160 мм по выгодным оптовым ценам. Постоянным клиентам предоставляются дополнительные скидки.
Для строительных компаний, застройщиков, комплектовщиков действуют специальные низкие цены
на все товары раздела Бачки пластиковые для унитазов

Все товары раздела Бачки пластиковые для унитазов имеют высокое качество,
что подтверждается нормативными документами, сертификатами качества, сертификатами соответствия.
Бачок БП2 п/м смывной среднерасполож. 9 л. (г.Тула) унив. подводка, крепл. 130,150,160 мм имеет надежную заводскую гарантию

Доставка товаров раздела Бачки пластиковые для унитазов

Бачок БП2 п/м смывной среднерасполож. 9 л. (г.Тула) унив. подводка, крепл. 130,150,160 мм и другие товары
раздела Бачки пластиковые для унитазов могут быть доставлены в города: Аксай,
Александров, Аркадак, Армавир, Астрахань, Барнаул, Белгород, Бийск, Биробиджан, Брянск,
Великий Новгород, Владикавказ, Владимир, Вологда, Воронеж, Волгоград, Всеволожск, Гатчина,
Геленджик, Горно-Алтайск, Донецк, Екатеринбург, Ижевск, Искитим, Иваново, Йошкар-Ола, Калининград,
Казань, Калуга, Кемерово, Кимры, Киров, Кисловодск, Ковров, Коломна, Копейск, Краснодар,
Красноярск, Крым, Кумертау, Курган, Курск, Ленск, Липецк, Ломоносов, Москва, Магнитогорск,
Махачкала, Миллерово, Минеральные Воды, Муром, Набережные Челны, Находка, Невинномысск,
Нижний Новгород, Новороссийск, Новосибирск, Октябрьский, Омск, Оренбург, Орел, Орловский,
Орск, Павлово, Пенза, Пермь, Петрозаводск, Приморско-Ахтарск, Псков, Пушкин, Пятигорск,
Ростов-на-Дону, Рязань, Санкт-Петербург, Самара, Саранск, Саратов, Севастополь, Серов,
Симферополь, Смоленск, Ставрополь, Старый Оскол, Сысерть, Тамбов, Тверь, Томск, Туймазы, Тула,
Тюмень, Ульяновск, Уфа, Хабаровск, Чебоксары, Челябинск, Шахты, Шадринск, Энгельс,
Южно-Сахалинск, Якутск, Ялту и в другие города и населенные пункты России

Смывной бачок скрытого монтажа AlcaPlast Basicmodul AM112

Описание производителя

Сливной бачок скрытого монтажа Alca Plast AM112 Basicmodul (глубина 125 мм)

Свойства:

• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды к задней стенке бачка или вверху бачка
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи
• Монтажная высота – 1062 мм
• Монтажная глубина рукава регулируется от 20 до 95 мм
• Монтажная глубина – 125 мм
• Нормы и стандарты: ČSN EN 14124, EN 14055

Технические параметры:

• Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2″
• Рабочий диапазон давления 0,05 – 0,8 МПа
• Рекомендуемый диапазон давления 0,3 – 0,5 МПа
• Большой смыв 6 – 9 л
• Малый смыв 2,5 – 3,5 л
• Стандартные настройки большого смыва 6 л
• Стандартные настройки малого смыва 3 л
• Гигиенический резерв 3 л
• Объем воды в бачке 9 л

Содержание комплекта:

• Бачок с впускным и сливным механизмом
• Резьбовое соединение 1/2″ для подвода воды со встроенным угловым вентилем Schell 1/2″–3/8″
• Толкатели механизма 2 шт.
• Монтажный набор: шуруп Ø5×40 – 5 шт., дюбель Ø8 – 5 шт
• Соединительный комплект Ø40 для соединения унитаза с бачком
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа
• Телескопические крепежные кронштейны 2 шт.

Смывной бачок унитаза: устройства, установка, регулировка, ремонт

Несмотря на то, что одни смывные бачки с унитазом стоят не дорого, а другие – большие деньги, по истечении времени у них проявляются одни и те же проблемы. Как правило, эти проблемы связаны с отказом в работе основных функций, таких, как слив воды и ее автоматический набор. Очень важно знать основы функционирования сливного и впускного клапанов, чтобы своевременно отремонтировать устройство и правильно отрегулировать его.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Установка и замена внутренностей бачка

Как правило, проблемы с работой сливного бачка решаются двумя путями: систему можно отрегулировать или заменить ее полностью. В том и другом случае нужно знать, как это делается, поскольку подобные навыки рано или поздно, но обязательно пригодятся.

Чтобы заменить устройство полностью, его сначала придется извлечь из бачка, после чего на его место монтируется исправный элемент.

Замена и регулировка арматуры бачка унитаза (слив) своими руками

Watch this video on YouTube

Снятие крышки бачка

Чтобы добраться до испорченного элемента, необходимо снять крышку бачка, что не всегда так просто, если не знаешь, как она крепится к бачку. Особенно не понятно, когда бачок с кнопкой. Чтобы снять крышку, придется надавить на кнопку и удерживать ее до тех пор, пока будет откручиваться кольцо вокруг кнопки.

Снятие крышки бачка с кнопкой

Если пальцами открутить не удается, то надавив на кнопку, следует внимательно обследовать внутренний ободок кольца, поскольку там должно быть 2 отверстия, расположенные друг против друга. Чтобы это кольцо немного провернуть, можно воспользоваться инструментом, например, отверткой, которую необходимо вставить в одно из отверстий. Прокрутив немного отверткой, кольцо легко откручивается пальцами. Отвинтив, таким образом, кнопочное устройство, его вынимают и, после этого крышка легко снимается с бачка.

Снятие бачка

Полная замена старой арматуры спускного бачка предпочитает снятие его с чаши унитаза. В первую очередь следует перекрыть подачу воды, закрыв входной вентиль, после чего с помощью ключа откручивается шланг подачи воды.

Если вода подключается с низу

После этого приступают к снятию бачка с чаши унитаза, но перед этим нужно слить воду с бачка полностью. Если посмотреть снизу, то можно увидеть болты, затянутые гайками. Эти гайки придется открутить. Если они не откручиваются вручную, а в некоторых конструкциях применяются специальные гайки с «барашками», то применяются ключи. Перед тем, как снимать бачок, под него можно застелить тряпку, так как в бачке немного воды, но останется, и она обязательно прольется.

Снятие бачка с унитаза

После того, как гайки откручены, можно снимать бачок. Это именно тот момент, когда можно заменить прокладку, которая ставится между чашей унитаза и бачком. Если этого не сделать, рано или поздно придется снова снимать бачок. При этом нужно внимательно осмотреть прокладку. Возможно, что она качественнее новой – такое тоже бывает.

Откручиваем гайку держащую механизм

В нижней части бачка, где расположено сливное отверстие, имеется большая пластиковая гайка, с помощью которой крепится механизм слива воды к бачку: ее так же придется открутить, при этом не следует забывать, что гайка пластиковая и большие нагрузки способны ее повредить.

После откручивания гайки механизм слива легко вынимается из бачка.

Снятый механизм слива

Практически по такой же схеме можно вытащить из бачка механизм подачи воды, независимо от того, снизу он расположен или сбоку.

Гайка крепления механизма подачи водыСнятый механизм подачи воды

Освободив бачок от арматуры можно приступать к его очистке, поскольку за годы работы на дне бачка собирается грязь, песок, а также частички металла в виде ржавчины. Устанавливать новую арматуру можно только в чистый бачок, иначе частички грязи могут привести к тому, что после сборки бачка появится течь, что нежелательно, поскольку все придется начинать сначала.

Замена арматуры сливного бачка

Процесс монтажа новых элементов внутренностей бачка осуществляется в обратном порядке. В первую очередь крепится механизм слива воды с помощью пластиковой гайки, которая идет в комплекте с механизмом. При этом, нежелательно не забыть поставить прокладку.

Герметизирующая прокладка

Пластиковую гайку лучше затянуть сначала руками, после чего можно дотянуть ключом, но делать это нужно весьма осторожно: излишняя нагрузка на гайку приведет к ее поломке.

Осторожнее с пластиковой гайкой

Процесс герметизации

После того, как все функциональные внутренности бачка оказались на месте, настало время установки бачка на чашу унитаза, но перед этим нужно установить герметизирующую прокладку. Место установки лучше очистить от пыли и грязи, поскольку в этом месте  часто скапливаются различные частички, которые могут помешать нормальной работе места соединения бачка с унитазом.

Резиновая прокладка между бачком и унитазом

Перед установкой, внутрь бачка, в отверстие устанавливаются крепежные болты с прокладками. Бачок устанавливается на свое место, после чего наживляются гайки с шайбами.

Обтягиваем крепежные болты

Перед закручиванием гаек бачок выравнивается. После этого затягиваются гайки, причем равномерно с двух сторон, чтобы бачок не перекосило, иначе он будет подтекать.

Установка впускного клапана

Поскольку в бачке нет лишнего места, то впускной клапан с системой устанавливается в последнюю очередь. Обязательно нужно проконтролировать установку прокладки.

Установка впускного клапана

На следующем этапе подключается шланг для воды. Подключая шланг, не следует сильно затягивать гайку, поскольку патрубок с резьбой пластмассовые и излишки нагрузки могут сорвать  резьбу.

Прикручиваем шланг подачи воды

Включив воду, контролируется соединение на протекание. Если появилась капелька, то соединение можно слегка подтянуть ключом. Если избавиться от капельки не удается, то можно заменить прокладку. Не всегда и это помогает, хотя таких случаев не так уж и много. В таком случае можно предположить, что бракованный патрубок и тогда придется предъявлять претензии продающей организации.

Возможности по регулировке и ремонту

В процессе эксплуатации унитаза время от времени возникают различные мелкие проблемы. Не следует сразу же бежать в магазин и покупать новую начинку в бачок, поскольку некоторые проблемы можно решить за полчаса не больше. При этом не обязательно приглашать специалиста и платить ему деньги, а достаточно попробовать сделать это своими руками.

Как отрегулировать уровень воды в бачке

В устройствах с нижним подводом воды всегда после установки унитаза лучше отрегулировать уровень воды, поскольку все они отрегулированы на заводе на максимальный уровень, что может оказаться избыточным и неэкономным. Чтобы отрегулировать уровень в сливном бачке, достаточно:

Бывают случаи, когда после установки унитаза из бачка постоянно стекает вода. Это свидетельствует о том, что уровень воды в бачке достаточно высокий и вода стекает по системе перелива. В таком случае необходимо уменьшить уровень воды, опустив поплавок по вышеописанной технологии.

Если поплавковый механизм состоит из изогнутого рычага, то регулировка уровня воды осуществляется изгибом этого рычага, что еще проще. Важно понимать, что чем ниже поплавок в бачке, тем меньше у него наберется воды.

Изгибая рычаг поплавка меняем уровень воды

Протечки бачка унитаза

Возможны протечки воды в унитазе и в том случае, если уровень воды нормальный, но тогда придется искать другие причины. Вода может подтекать, если:

• Заилилась уплотнительная резинка спускного клапана, поэтому ее придется очистить. Для этого придется:
• • Отключить подачу воды и спустить воду из бачка.
  • Демонтировать механизм спуска воды.
  • Снять спускной клапан и внимательно осмотреть прокладку. Если необходимо, то ее очищают или шлифуют мелкой наждачной шкуркой.
  • Установить механизм обратно в сливной бачок, включить воду и испытать устройство. Если это не помогло, то придется заменить прокладку.

Как устранить протечку воды из бачка унитаза, КАК РЕАЛЬНО ЭКОНОМИТЬ ВОДУ СУПЕР!

Watch this video on YouTube

В любом случае, придется разобрать механизм, а затем его собрать и проверить. Если эти маленькие хитрости не помогают, то лучше купить новый сливной механизм и заменить им старый. На самом деле это самый лучший вариант.

В бачок не набирается вода

Существует и такая проблема, что в бачок не набирается вода вообще или набирается, но достаточно медленно. Если давление воды нормальное, то причина очевидная – засорился фильтр, трубка или клапан. Выход из этого положения достаточно простой и сводится к тому, чтобы прочистить фильтр, трубку или впускной клапан. Для этого придется полностью снять механизм подачи воды, а затем собрать все, как было.

Как правильно это сделать, можно увидеть на видео.

В заключение

Если говорить об унитазе, то это совсем не сложный аксессуар санузла и рассматривать его отдельно от сливного бачка просто не имеет смысла. Когда говорят, что плохо работает унитаз, то в первую очередь подразумевают ту начинку, которая «спрятана» в сливном бачке. Какие бы размеры или внешнюю форму не имел унитаз вместе со сливным бачком, принцип действия у них у всех одинаковый. Отличаться они могут тем, с какой стороны подается вода и с какой стороны установлена ручка слива, соединенная с механизмом слива. Не смотря на цены унитазов, а они могут отличаться, причем значительно, начинка внутри сливного бачка практически одинаковая, хотя и может выпускаться различными фирмами с незначительной модификацией отдельных элементов. Качество изделия может зависеть от материалов, из которых изготавливаются отдельные элементы. Особенно актуально это по отношению к прокладкам: чем они качественнее, тем долговечнее изделие, поскольку именно от них зависит, как быстро начнет подтекать унитаз.

Немаловажное значение имеет и тот факт, кто устанавливает (собирает) унитаз: это может быть мастер, а может быть и дилетант, который не то, что не знает, как правильно и качественно сделать, но впервые видит унитаз в своей жизни. Не смотря на простоту конструкции, даже в таком деле имеются тонкости. Если унитаз соберет и смонтирует специалист, то он тут же начнет работать, без всяких проблем, а если этим занимается не специалист, то редко, когда с первого раза удается все собрать так, чтобы нигде не висело ни одной капельки. Даже наличие одной капельки нежелательно, поскольку капля за каплей может создавать в санузле повышенную влажность, что приводит к появлению плесени и грибка.

Поэтому не стоит экономить на своем комфорте, надеясь на свои силы и умения. К тому же мастер сделает все намного быстрее и качественнее. Как показывает жизнь, такая экономия в дальнейшем выливается в круглую сумму.

устройство, монтаж, настройка, ремонт. Выявление и устранение простых поломок

Санузел посещается человеком многократно в течение всего дня. Вследствие того, что там проводится значительное количество времени, обустройство данного помещения, выбор унитаза и его комплектующих требуют тщательного подхода. В данной статье мы рассмотрим правила выбора бачка для унитаза.

Какие бывают бачки

Если вы хотите подобрать бачок отдельно от унитаза, то, прежде всего, следует внимательно изучить, какие бывают типы подобных изделий. Существуют следующие виды бачков для унитазов:

• Из чугуна. Отличаются долговечностью.
• Из керамики. Наиболее популярны. Достоинства — малый вес, лёгкость установки, огромное количество самых разных дизайнерских решений.
• Из пластика. Они мало весят. Их недостаток – низкая прочность.

Принцип действия

Как видно из фото бачков для унитаза, они могут иметь разный принцип действия. Другими словами, набор воды в них может осуществляться разными способами.

Вариант 1. Арматура располагается в верхней части устройства и подсоединяется к водопроводу с боковой стороны. Поплавок размещается на рычаге. Такое конструкционное исполнение производит много шума. Чаще всего используется в моделях отечественного производства.

Вариант 2. Механизм бачка унитаза размещается в нижней части сливного устройства. Перемещение поплавка происходит по вертикали. Способ так называемой нижней подачи воды почти бесшумен.

Тип слива

В зависимости от типа слива сливные бачки для унитаза делятся на:

• Модели с нижним спуском воды. Здесь слив осуществляется путём натягивание особой цепочки, прикреплённой к бачку.
• Изделия с верхним управлением слива. Подобное конструкционное решение включает в себя кнопку, расположенную в центре крышки сливного устройства. Ее нажатие активирует слив.

Разделение кнопки слива имеет целью экономию воды. Это связано не только с экономической выгодой (меньше затрат на водоснабжение), но и с необходимостью экономить природные ресурсы – ведь количество питьевой воды, а именно она применяется для слива, на Земле ограничено.

Самым популярным вариантом является настенный бачок для унитаза с двойной кнопкой слива.

Приобретая бачок, предпочтительнее остановить выбор на модели именно со сдвоенной кнопкой. Тогда для небольших целей будет тратиться до 4-х литров воды, а в случае необходимости большого слива вы сможете слить до 8 литров.

Специфика арматуры сливного бачка

Перед совершением покупки бачка для унитаза, нужно внимательно ознакомиться с устройством сливной арматуры. От нее зависит своевременность заполнения бачка водой и качество слива. Она состоит из следующих частей:

• Сливное устройство. Может быть кнопка, прокладка, рычаг.
• Рычаг для регулирования напора.
• Поплавок. Отвечает за уровень воды.

При желании допустима замена арматуры на более качественную — импортную.

Подбирая сливное устройство, нужно учитывать следующие моменты:

• Тип крепления к унитазу.
• Конфигурацию бачка.
• Вариант присоединения к трубопроводу (боковой или нижний).
• Крепёжное отверстие в сливе должно совпадать с отверстием в унитазе.
• Объем сливаемой воды.
• Дизайн.

Помните, что бачок, монтируемый отдельно от унитаза, более шумный и не добавляет санузлу эстетичности. Лучше всего, когда сливная ёмкость устанавливается сразу на сантехническое устройство. Такие изделия довольно популярны. Неплохим вариантом будет встраиваемый бачок для унитаза. В данной ситуации его монтируют в стену. На присутствие бачка указывает лишь кнопка.

Самым оптимальным выбором будет устройство с верхним расположением арматуры. Оно более долговечное. Слив лучше выбирать автоматический. Еще один важный нюанс – цвет бачка должен быть идентичным расцветке унитаза.

Если вода, применяемая для слива, не очень высокого качества, то обязательно установите очищающий фильтр. Тем самым вы продлите жизнь всем составным частям унитаза, в том числе и бачку.

Во время процедур по очистке внутренней поверхности бачка чистящими составами, содержащими кислоту, желательно отсоединять сливной механизм. Другое решение – применять менее агрессивные средства для чистки.

Избегайте лишний раз трогать сливную систему.

Фото бачков для унитаза

Наиболее частой проблемой санузлов является неисправность бачков унитазов. Западание кнопок, медленное наполнение накопительной емкости, непрекращающаяся утечка воды из переполненного бачка. Каких только неисправностей не бывает.

Эти ситуации могут возникать по самым разным поводам. Чтобы вскрыть истинную причину в каждом отдельном случае, необходимо демонтировать крышку. После определения характера неисправности можно выполнить несложный ремонт бачка унитаза с кнопкой своими руками, не обращаясь к помощи сантехников.

Откручиваем кнопку слива рукой, вращая ее против часовой стрелки. Никаких инструментов для этой операции не требуется. Вытаскиваем кнопку и снимаем аккуратно крышку.

Кнопочный механизм слива в бачке унитаза располагается в крышке. Помимо основной функции служит элементом фиксации устойчивого положения крышки

Внутри сливного бачка располагаются два механизма, в деталях которых может иметься неисправность, вызывающая течь:

• механизм слива;
• запорный клапан, отвечающий за поступление воды из водопровода в емкость.

Внимательно осматриваем сливной механизм, оценивая высоту уровня воды. Если вода находится в районе перелива, то это свидетельствует о том, что не держит запорное устройство.

Вода в нем находится выше поплавка, а потому доходит до сливного канала, по которому сливается в систему канализации.

Если уровень воды стоит на отрегулированной высоте в запорном устройстве, то протечка обусловлена неисправностью клапана в сливном механизме. Это и есть две основные причины.

Ремонт механизма запора сливного устройства

Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.

Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.

Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее “вверх ногами” и прижимают шайбой, установленной на прежнее место.

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры

Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.

Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов

• Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
• Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
• Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
• Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
• Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
• Первым делом отщелкиваем поплавок, и извлекаем его.
• Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
• Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением “на себя”.
• Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
• Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
• При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
• При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая – гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
• Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
• Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
• Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
• Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
• Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.

Открываем кран и запускаем систему подачи воды. Следим за процессом наполнения бака, обращая внимание на момент срабатывания запорного клапана, который был отремонтирован. Как только вода перелилась в корпус поплавка и подняла его на 1 см, подача воды в бак прекратилась. Ставим крышку на место, и фиксируем ее кнопкой спуска воды, закручивая ее по резьбе детали сливного устройства до упора по направлению хода часовой стрелки. Смотрим результат выполнения ремонтных работ. В унитазе не наблюдается неконтролируемое протекание воды из сливного бачка. Счетчик воды замер, подтверждая отсутствие забора воды из системы. Сделаем контрольный слив, чтобы еще раз убедиться в положительном результате ремонта. Неполадка устранена своими руками. Деньги сэкономлены, так как отпала необходимость покупки нового сливного механизма и запорного клапана.

Подробнее о ремонте сливного механизма бачка унитаза с кнопкой вы можете узнать из видеоролика.

Устранение протечки между бачком и чашей унитаза

Если во время смыва появляются струйки воды из-под бачка, то это говорит о разгерметизации сливного отверстия. За герметичность соединения деталей всей конструкции отвечает прокладка, которая может быть круглой или иной формы в зависимости от модели. Исправить ситуацию с протеканием воды может только замена уплотнителя. Перед походом в магазин необходимо снять сливной бачок и достать уплотнительную резинку. Лучше показать снятую деталь продавцам, которые помогут выбрать ей хорошую замену.

Иногда лучше не покупать точно такой же уплотнитель, так как он опять через некоторое время выйдет из строя. Производители выпускают расходные детали из новейших материалов, качество которых превосходит прежние изделия. Именно такие уплотнительные резинки и стоит брать. Установив приобретенный расходник на место старой прокладки, производят установку бачка в обратном разбору порядке. Выше уже говорилось о том, как ставить сливной механизм и впускной клапан, а также как закреплять бачок на чаше унитаза.

Замена уплотнительной прокладки соединительного узла, выполняемая своими руками в домашних условиях с привлечением помощника для удобства

Медленное наполнение бачка водой

Низкая скорость поступления воды в бак унитаза связана с засорением фильтров. Ремонтные работы проводим в следующем порядке:

• повернув ручку крана, перекрываем воду, поступающую в унитаз из системы холодного водоснабжения;
• откручиваем гибкую подводку от клапана подачи воду к унитазу, располагающегося либо снизу, либо сбоку, в зависимости от модели сантехнического изделия;
• в засоренном шланге устраняем засор и проверяем давление воды в водопроводе, опустив конец гибкой подводки в унитаз, если хватает ее длины;
• в противном случае используем для слива воды пятилитровую пластиковую бутылку либо канистру;
• включите кран, если напор хороший, то приступаем к очистке клапана подачи воды от скопившегося мусора;
• эта деталь имеется не во всех моделях унитазов, но если есть, то нуждается в прочистке;
• вытаскиваем фильтр из клапана с помощью пассатижей, ухватив деталь за небольшой штырек;
• извлеченную решеточку промываем в раковине под струей чистой воды от забившихся твердых частиц и от накопившейся слизи;
• затем промытый фильтр устанавливаем на место, включаем воду и смотрим, устранена проблема или нет.

Вид загрязненного клапана, извлеченного из механизма впуска воды в сливной бачок. После очистки детали вода прибывает в емкость унитаза с большей скоростью

Если проблема после промывки фильтра и шланга гибкой подводки не устранена, значит, промываем весь клапан подачи воды, достав его из бачка, предварительно сняв крышку унитаза.

После всех описанных действий проблема обычно решается. Наглядно показан алгоритм ремонта сливного бачка унитаза с кнопкой в случае медленного наполнения водой в видеоролике.

Замена арматуры смывного бачка

В старом бачке унитаза проводим демонтаж старой арматуры, пришедшей в негодность, и устанавливаем новую систему подачи и слива воды. Приобретаем универсальную арматуру, подходящую ко всем сливным бачкам унитаза. Для экономного расходования воды покупаем двухкнопочный сливной механизм, позволяющий изменять объем слива в зависимости от вида смываемых отходов жизнедеятельности человека.

В такой арматуре производитель использует:

• двухрежимный кнопочный механизм;
• ручную настройку объема малого и большого слива воды;
• регулируемую под высоту бачка стойку сливного механизма;
• изменение тяги через переустановку рычага в одно из имеющихся отверстий;
• зажимную гайку с резиновой прокладкой;
• клапан, закрывающий сливное отверстие в чаше унитаза.

Механизм экономного слива воды из бачка, осуществляемый с помощью двух клавиш, включение которых производится синим или белым штырьком в момент нажатия одной из кнопок

Произведем замену старой арматуры. Для этого открутим кнопку, удерживающую крышку унитаза, и вытащим ее из гнезда. Снимем крышку. Перекроем подачу воды в бачок. Отсоединим гибкий шланг. Открутим винты, удерживающие смывной бачок на чаше унитаза. Снимем бачок и положим его на откидывающуюся крышку сидения. Снимем резиновую уплотнительную прокладку, а затем открутим руками зажимную пластмассовую гайку. Затем извлекаем старый сливной механизм.

Далее ставим новый сливной механизм, предварительно сняв с него резиновый уплотнитель и открутив зажимную крепежную гайку. После установки в отверстие бачка сливного механизма фиксируем его положение снятыми деталями. Во время установки бачка на унитаз не забываем об уплотнительном кольце, укладываемом поверх пластмассовой гайки. Затем штыри бачка вставляем в специальные отверстия в чаше, снизу завинчивая на них гайки-барашки. Крепежные элементы затягиваем равномерно с двух сторон, не допуская перекоса устанавливаемой детали. При необходимости заменяем элементы крепежа новыми деталями с уплотнительными прокладками.

С помощью двух крепежных элементов бачок надежно крепится к унитазу. Снизу чаши на винты закручиваются гайки-барашки, предварительно надеваются тоненькие прокладки

При подсоединении водопроводного шланга к боковому клапану впуска придерживаем деталь внутри бачка от проворота. Затягиваем гайку специальным ключом или клещами. Устанавливаем крышку бачка, закручиваем кнопку. При необходимости отрегулируем стойку, переставим рычаг.

Двухклавишная кнопка имеет два штырька, с помощью которых задействуется нужный механизм слива. Длина штырьков достигает 10 см. Их укорачивают до нужной длины в зависимости от высоты бачка. Вкручивают в кнопку. Вставляют в крышку и изнутри закрепляют положение кнопки гайкой. Устанавливают крышку на бачок. Включают подачу воды. Нажимают маленькую часть кнопки, сливается около 2 литров воды. Нажимают большую часть кнопки, сливается около шести литров воды.

Западает или залипает кнопка: что делать?

К перечисленным неисправностям смывного бачка можно добавить еще залипание или западание кнопки. Это когда нажимаешь на кнопку, отпускаешь, а она остается в гнезде, благодаря чему слив не прекращается. Приходится несколько раз нажать на кнопочный механизм, чтобы вернуть кнопку в исходное положение. Проблема решается путем очистки самих кнопок от ржавчины и загрязнений. Ежемесячное использование чистящих средств при уходе за санитарным состоянием кнопок позволяет избавиться от этой проблемы раз и навсегда. Некоторые просто заливают небольшое количество моющего средства прямо в кнопочный механизм. Под воздействием спецсредств вся грязь растворяется, и залипание кнопок не происходит.

Западающая кнопка сливного бачка унитаза влечет большой расход воды, что недопустимо дорого обходится для семейного бюджета

Как видите, проведение самостоятельного ремонта бачка унитаза с кнопкой вполне возможно. Потратив немного времени на изучение устройства и принципа работы механизмов арматуры, вы сможете починить сливной бачок без посторонней помощи. Конечно, если сантехнические работы не приносят вам никакого удовольствия, то следует обратиться к профессиональным мастерам, которые справятся с любой неисправностью бачка и унитаза в считанные минуты. Настоящим мастерам достаточно окинуть унитаз одним взглядом, чтобы понять характер неполадки. Для устранения неисправности у сантехников обычно все необходимое всегда с собой.

В современности сложно представить квартиру или частный дом без такого важного элемента сантехники, как унитаз. Часто требуется провести ремонтные или профилактические работы унитаза. Для того, чтобы выполнить работы такого рода грамотно необходимо понимать устройство и принцип действия такой сантехники. Об этом и пойдет речь в статье.

Есть два варианта выполнения унитазов:

1. Подвесные или настенные
   , когда сливной бачок подвешивается на стене либо вообще отсутствует.
2. Напольные
   — унитазы в комплекте с бачком, отдельно расположенные унитазы, приставные (полное прилегание к стене), унитазы турецкого типа или чаши «Генуя» (предполагают сидение на корточках при использовании).

Унитазы состоят из трех основных элементов:

1. Чаша;
2. Сливной бачок;
3. Сиденье и крышка (стульчак).

Чаша

Основной составляющей чаши является сифон или гидравлический затвор. Сифон представляет собой изогнутый канал, который заполнен водой, он обеспечивает вывод сточных вод в канализацию без засоров и блокирует газам с неприятным запахом доступ в помещение.

Принцип работы сифона

В основе работы сифона лежит принцип изменения атмосферного давления и давления воздуха в стояке и канализационной сети. Когда значение атмосферного давления будет выше этого же показателя воздуха в канализации и стояке, объем жидкости в гидрозатворе уменьшается, следовательно, ее часть попадает в стояк.

Возможна и противоположная ситуация. Традиционно вход сифона делают прямым, а выход может быть как прямым, так и наклонным. Стоит помнить, что когда сантехникой долго не пользуются, жидкость из гидрозатвора может испариться полностью или частично.

Сливной бачок

Сливной бачок нужен для обеспечения подачи необходимого для очистки количества воды в чашу унитаза. Чаще всего эту составляющую унитаза производят из обычной керамики (как для унитазов-компакт).

Наряду с керамикой производят бачки из пластмассы, чугуна, нержавеющей стали и прочих материалов.

Предлагаем рассмотреть устройство сливного бачка на примере пластмассовой модели с боковым подводом воды.

Для такой конструкциями основными элементами бачка будут:

1. Клапан поплавкового типа
2. Совмещенная с переливом груша
3. Поплавок

• Грушу производят из резины, поплавок, как правило, пластмассовый, тяга — из металлов не подверженных коррозии (медь или латунь). Когда воду спускают, груша всплывет, после того как вся вода спущена резиновый элемент возвращается на место, перекрывая тем самым сливное отверстие.
• Перелив это цилиндр с горловиной. Он необходим для спуска в чашу унитаза излишков воды, если поплавковый клапан неисправен. При этом он может быть как отдельным конструктивным элементом, так и совмещенным с резиновой грушей.
• В домах старой постройки часто устанавливался унитаз с высоко подвешенным бачком, почти под самым потолком. Для обеспечения спуска воды из такого бачка используется сифонный механизм, который имеет существенный недостаток в виде шумной работы.
• Бачок соединяется с трубами водопровода посредством армированного шланга из резины, который крепится металлическими или латунными гайками с кольцевыми уплотнителями.
• Более дешевым, но при этом менее надежным, является вариант соединения при помощи пластикового шланга и гаек из пластмассы.
• Патрубок, который подключает бачок к трубопроводу с холодной водой, может быть расположен с боковой части бачка (боковой подвод воды) или в низу (нижний подвод воды). Стоит отметить, что при нижнем подводе воды уровень шума значительно ниже. Кроме того, второй вариант предпочтительнее и с эстетической точки зрения.

В унитазах компакт типа предусмотрено по одному отверстию на каждой из боковых сторон. При установке одно из них используется для подключения водопровода, а второе закрывается специальной пластиковой заглушкой, которая закрепляется с помощью защелки или накидной гайки. При необходимости модно с легкостью поменять заглушку и клапан поплавкового типа местами.

Важно!
Самый ответственный и сложный момент конструкции сливного бачка это клапан поплавкового типа в комплексе с самим поплавком.

Есть два варианта такой конструкции:

1. Регулируемый
2. Нерегулируемый клапаны.

Независимо от вида этого элемента, клапан должен безотказно выполнять свою функцию — в автоматическом режиме прекращать подачу воды в бачок по достижению барьерного уровня.

На сегодняшний день широкое распространение получили двухрежимные сливные механизмы, которые позволяют регулировать объем сливаемой в чашу унитаза воды. Для того чтобы снять крышку сливного бачка унитаза с таким механизмом нужно для начала выкрутить саму кнопку слива.

• Прижимная шайба
• Прокладка
• Седло
• Мембрана
• Стержень
• Поплавковый рычаг
• Ось рычага

Стульчак

Стульчак необходим в первую очередь с точки зрения соблюдения правил гигиены. Поэтому широкое распространение получили пластиковые сиденья и крышки унитаза.

В то же время не теряют популярности и варианты сидения с мягким поролоном. Крепится стульчак к унитазу при помощи специальных креплений разнообразной конструкции и выполненных из разных материалов (пластик, металл).

Ремонт унитазного бачка

Наверное, самой распространенной проблемой, связанной с эксплуатацией сливных бачков, является появлении течи. Не стоит говорить, что такая ситуация является нежелательной, особенно если в квартире установлен счетчик на воду (течь приведет к дополнительным затратам).

Основные причины возникновения течи

Среди всего спектра причин, которые могут вызвать течь сливного бачка можно выделить наиболее весомые и распространенные:

• Нарушение герметичности груши или прокладок (лепестков).
• Нарушение регулировки поплавка. В этом случае вода удет переходить через уровень перелива и вытекать.
• При спуске воды есть протекание между бачком и площадкой самого унитаза.
• Нарушение герметичности соединения шланга и поплавкового крана.
• Нарушение герметичности в резьбовом соединении бачка и унитаза.

Способы устранения неисправностей

Для проведения ремонтных работ, направленных на исправление любой неисправности, первым делом необходимо снять верхнюю крышку сливного бачка.

Нарушение герметичности груши или прокладок

В таком случае наблюдается постоянная течь воды в чашу. Для устранения неисправности необходимо достать грушу и тщательно ее осмотреть.

При длительной эксплуатации возможны деформации груши и прокладок или образование на них налета. Потребуется вытереть эти элементы и постараться плотно состыковать их. Если грушу и прокладку невозможно плотно состыковать — эти элементы необходимо заменить.

Нарушение регулировки поплавка

При этой неисправности вода постоянно перетекает через переливной клапан. При этом существует целый ряд причин такого нарушения:

• Рычага поплавка не хватает для перекрытия клапана поплавкового типа. Для решения проблемы требуется подогнуть рычаг.
• Конструкция вашего поплавка соответствует левому рисунку. При помощи пластмассовой шпильки необходимо опустить уровень поплавка. После этого регулировка будет выполнена и течь пропадет.
• В поплавок попала вода. В таком случае поплавок снимают, сливают из него воду и устанавливают на место.
• Поплавок не может перекрывать воду, поскольку износилась прокладка внутри его крана. В таком случае конструкцию разбирают, переворачивают прокладку другой стороной или вырезают новую.

Если не удается устранить какую либо из этих причин, то поплавковый механизм необходимо полностью заменить на новый.

Появление течи между бачком и унитазом при спуске воды

Причиной такой неисправности могут служить:

• Ослабление в резьбе соединен я бачка и унитаза. Для решения проблемы необходимо подтянуть все болты и гайки, но, не прикладывая особых усилий, чтобы не разрушить площадку между бачком и унитазом.
• Дефекты литья сантехники. В таком случае необходимо обработать места течи герметиком.

Нарушение герметичности между шлангом и поплавковым краном

Причины неисправности:

• Ослабление гаек, для решения проблемы необходимо взять гаечный ключ и затянуть гайки.
• Прокладка соединения испорчена. Необходимо открутить гайку, заменить прокладку и прикрутить гайку шланга назад.

Нарушение герметичности в резьбовом соединении бачка и унитаза.

Скорее всего причина в ослаблении самого соединения. Для устранения проблемы необходимо, не прикладывая особых усилий, затянуть болты и гайки. Если течь не устранена, то эти элементы нужно полностью открутить, смазать прокладки (обработать герметиком) и прикрутить обратно.

Полезная информация
! Неисправности подобного рода можно с легкостью устранить самостоятельно. Это принесет вам опыт и новые навыки, к тому же поможет значительно сэкономить средства семейного бюджета.

Для иллюстрации описанных в статье способов устранения неисправностей сливного бачка предлагаем посмотреть видео.

Унитаз в каждом доме является элементом быта, без которого обойтись просто невозможно. Он эксплуатируется гораздо чаще всех остальных приборов сантехники. Именно поэтому он чаще других приборов выходит из строя. А самой уязвимой его составляющей является бачок, состоящий из нескольких внутренних компонентов. Их механические повреждения, а также небрежное обращение с бачком являются причинами потери данным прибором своей работоспособности. В статье мы рассмотрим, как произвести ремонт сливного бачка унитаза с кнопкой самостоятельно, не вызывая бригаду сантехников.

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

• Наливной клапан
  . Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
• Пластиковый поплавок, закрепленный на наливном клапане.
  Работает по принципу коромысла, поднимаясь при наполнении бачка;
• Сливной клапан
  , имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
• Перелив
  является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали
. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана
. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

Арматура с нижним подводом воды и с управлением с помощью кнопки

Распространенные неисправности

Неисправности слива вполне могут привести к потере унитазом своей работоспособности. Для многих такая внезапная поломка может явиться настоящим стихийным бедствием. Помимо этого, повышенный расход воды также никому не понравится.

О том, что собой представляет и каких видов он бывает, читайте в отдельном материале.

А как подобрать и в каких ситуациях он необходим, мы рассказали в другой статье на сайте.

Какие же поломки характерны для сливных бачков? Перечислим их в порядке частоты возникновения:

1. Протечка воды из унитаза на пол
. Чаще всего вода протекает через уплотнительное кольцо, находящееся между днищем бачка и полкой унитаза. Если кольцо треснуло или покоробилось, вода будет проникать через него. Также местом протечки могут оказаться прокладки крепежных болтов, которыми бачок крепится к полочке. Их придется заменить, если подтяжка болтов не даст результата. И неважно, производится ли ремонт сливного бачка унитаза старого образца, или ремонтируется современная система. Ведь крепления у них у всех одинаковы.

Совет: При замене прокладок и уплотнений рекомендуется смазать их жидким силиконом для продления их срока службы и предотвращения растрескивания.

2. В унитазе наблюдается постоянный ток воды
. Чаще всего это связано с переполнением бачка, при котором вода вытекает через трубку перелива. Произойти это может из-за изменения высоты перелива, неплотного прилегания поплавка к запирающему клапану, потери поплавком своей герметичности. Также может быть изношено резиновое уплотнение на сливной арматуре. Чаще всего неисправность можно устранить посредством регулировки. При износе запорной прокладки желательна замена всего механизма слива.

3. Неисправности механизма пуска
. Если вы используете кнопочный механизм подачи воды, то при нажатии кнопки вода может не поступать в слив. Вы сможете провести ремонт арматуры сливного бачка своими руками, так как, чаще всего, происходит обрыв рычажного механизма, связывающего кнопку со сливом. Это относится и к бачкам с ручкой либо цепочкой.

4. Шумное наполнение бачка
. Происходит это по причине отсоединения трубки, через которую наливается вода в бачок. Это характерно для бачков, в которые вода подводится сбоку. При слетевшей трубке шум поступающей воды будет отчетливо слышен. Для устранения проблемы следует снять верхнюю крышку и установить трубку на штуцер.

5. В бачок не проходит вода
. Ремонт сливного бачка унитаза с кнопкой или с другими механизмами спуска при возникновении такой неполадки сводится к проверке входного отверстия в бачок. Нужно снять с бачка клапан и прочистить входное отверстие тонкой стальной проволокой и промыть его водой.

Ремонт бачка с одной кнопкой

Многие люди, привыкшие к бачкам старого образца, не знают, как починить сливной бачок унитаза с кнопкой. На самом деле, отличия между этими системами весьма незначительные. Для многих основной проблемой является разборка такого бачка. Действительно, расположенная на крышке бачка кнопка требует бережного обращения в процессе разборки. Но разбирается устройство очень просто.

Порядок действий будет следующим:

• перекройте воду;
• опустошите бачок;
• осторожно открутите пластмассовую гайку около кнопки;
• снимите крышку.

Дальнейшие действия зависят от характера поломки. Поломки бачка с кнопкой могут быть следующими:

1. Набирается мало воды в бачок. Проверьте положение поплавка и отрегулируйте его.
2. Запала кнопка пуска воды. Это может произойти из-за засорения шахты кнопки. Необходимо прочистить ее, а кнопку установить в прежнее положение.
3. Вода не уходит в унитаз при нажатии кнопки. Скорее всего, произошел обрыв механизма между кнопкой и клапаном слива. Его можно восстановить самостоятельно. Если этот элемент арматуры сломался, то для его замены можно воспользоваться медной проволокой или заменить клапан полностью.
4. Через переливную горловину перетекает вода. Необходимо отрегулировать высоту перелива или поплавок. Перелив регулируется очень просто. Для этого открутите накидную гайку и установите необходимый уровень перелива.
5. Протекает вода в унитаз из-под клапана. Возможно, износилась прокладка сливного клапана. Лучше всего заменить весь клапан. Для этого открутите пластиковую гайку в нижней части бачка и извлеките клапан со своего места. Установите новый клапан.

На заметку: Бывает, что клапан неплотно стал на место из-за перекоса. Повторное его открытие и закрытие помогает устранить проблему протекания.

Ремонт двухкнопочного бачка

Экономный расход воды добавляет популярность такому сантехническому прибору. А как отремонтировать сливной бачок унитаза с двумя кнопками? Принцип разборки такого бачка остается прежним, как и у однокнопочного варианта.

Характерные поломки двухкнопочного бачка:

Ремонт бачка, имеющего нижнее подключение воды

В бачке с нижним подключением воды используется наполнительный клапан мембранного типа. Это может вызвать проблему с наполнением бачка при слабом давлении в системе водоснабжения
. Напор воды может оказаться недостаточным, чтобы отжать клапан и наполнить бачок. Если в вашей системе постоянно поддерживается низкое давление, то мембранный клапан лучше заменить штоковым аналогом.

Еще одной распространенной проблемой является подтекание воды в месте входа в бачок подводящего клапана. Расположение его таково, что клапан постоянно находится под водой. При недостаточной герметичности соединений наличие протечек практически гарантировано.

Ремонт сливного бачка унитаза с нижним подводом воды выполняется после перекрытия подвода воды и снятия крышки бачка. После этого проблема устраняется по таким же алгоритмам, которые описаны для ремонта моделей с кнопками.

Мы разобрали, как отремонтировать сливной бачок с кнопкой, с двумя кнопками или с механическим управлением. Отличаются они незначительно, преимущественно конструкцией механизма управления. Общий же принцип функционирования и ремонта у всех рассмотренных устройств одинаков.

На видео показан ремонт сливного бачка унитаза своими руками, точнее, процесс замены его арматуры.

Первоочередной задачей после установки унитаза на место и присоединения его к системе канализации является установка арматуры бачка. От правильной установки и качественного регулирования этого сантехнического оборудования будет зависеть бесперебойная работа всей системы. Арматура сливного бачка представляет собой устройство, обеспечивающее заполнение его водой после опустошения во время слива, автоматическое регулирование количества сливаемой воды и контроль ее перелива. Как правильно установить арматуру бачка, читайте в нашей статье.

Устройство арматуры сливного бачка

Арматура для сливного бачка унитаза состоит из следующих компонентов:

• расположенного под углом спускного отверстия;
• переливной трубки, установленной сбоку от спускного отверстия;
• крышки клапана с резинкой;
• механизма наполнения бачка;
• механизма кнопки слива.

Перед тем, как настроить арматуру унитаза, рассмотрим ее основные составляющие.

Механизм наполнения бачка

Это устройство обеспечивает наполнение бачка унитаза водой до определенного уровня. В состав этого механизма входят:

• поплавковое приспособление;
• запорный клапан.

Поплавок, прикрепленный к металлическому или пластиковому рычагу, опускается или поднимается при изменении уровня воды в бачке. При наполнении бачка водой поплавок поднимается, достигая максимального уровня. Соединенный с ним рычаг перекрывает запорный клапан, и вода в бачок из системы водопровода не поступает. При сливе воды поплавок опускается, рычаг открывает доступ воды из трубы в бачок унитаза.

Механизм слива воды (спускной механизм)

Спускной механизм предназначен для доступа воды из бачка непосредственно в унитаз. Составляющие части механизма спуска:

• сливной сифон;
• спускной рычаг (рукоятка).

Сифон герметично закрывает сливное отверстие, препятствуя утечке воды. Существует несколько разновидностей сифонов. Простейший вид сливного сифона – привычная всем «груша» – резиновый цилиндр, схожий по форме с вантузом. Устройство для слива воды в унитаз (поднятия «груши») чаще всего представляет собой либо рычаг, расположенный сбоку бачка, либо рукоятку на крышке, которую для осуществления спуска воды необходимо потянуть вверх. Более современный вариант спускного устройства – кнопка, которая располагается на передней стенке бачка. Устанавливается такой механизм чаще всего на бачках, которые встраиваются в стену.

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала:
Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

1. Установить на площадку унитаза бачок и закрепить его гайками.
2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
3. Поставить на место крышку бачка. Прикрутить кнопку слива.

Совет от профессионала:
Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

Как сделать смыв унитаза бесшумно: 5 способов

Чрезмерный шум смыва в унитазе — не редкость.

Независимо от того, исходит ли шум от смыва или от звука наполнения бачка смыва в унитазе, шум может быть неприятным, особенно если ваша ванная комната находится рядом с детской спальней или где-либо еще, где вы предпочитаете соблюдать осторожность.

К счастью, существует множество способов снизить уровень смыва в унитазе.

Ниже приведены 5 методов:

1.Установите бесшумный сливной клапан наполнения

Если ваш унитаз издает сильный шум при наполнении бачка, то тихий сливной клапан наполнения решит ваши проблемы.

Клапаны бесшумного заполнения работают за счет использования выпускной трубы для подачи воды обратно в цистерну ниже ватерлинии.

Это означает, что вы ничего не услышите, когда он заправляется.

Они поставляются предварительно установленными на унитазах с тихим смывом, однако вам не нужно покупать совершенно новый унитаз, чтобы воспользоваться им, вы можете купить тихие клапаны смыва отдельно и установить их в бачок.

Имейте в виду, что установка промывочного клапана может быть очень кропотливой работой (я пробовал, и, хотя мне удалось, в конце концов, это было совсем непросто!), Поэтому, если у вас нет опыта, лучше нанять сантехника. или кто-то с опытом в этом деле.

2. Затяните трубы.

Возьмите отвертку и вручную проверьте бачок и вокруг него на предмет ослабления крепления и зажимов.

Незакрепленные фитинги могут вызвать нежелательный шум во время слива воды в унитазе.

Затяните их как можно сильнее, но будьте осторожны, чтобы не закрывать впускной клапан воды, иначе в унитаз вообще не будет наполняться.

Не только визуально проверяйте, но и активно пытайтесь переместить приспособления с помощью отвертки, чтобы убедиться, что они надежно затянуты.

Если ваши впускные трубы по-прежнему издают много шума после их затяжки, прочтите наше руководство по звукоизоляции трубы.

3. Отрегулируйте подачу воды

Другой причиной шумного смыва является скорость долива воды.

Если вы спускаете много воды обратно в цистерну с большой скоростью, это может быть шумно.

Регулировка впускного клапана таким образом, чтобы поток воды замедлялся, может снизить шум. Имейте в виду, что для заполнения бачка потребуется больше времени.

4. Уменьшите количество воды в баке

Шумные промывки также могут быть вызваны большими баками, в которых хранится много воды.

Если в вашем туалете более чем достаточно воды, чтобы с легкостью смыть твердые частицы, то кладка кирпича в цистерну вытеснит воду, что означает, что цистерна полностью заполнится меньшим объемом воды.

Уменьшение количества воды, попадающей в унитаз, снижает шум слива в унитаз, а также помогает экономить воду.

5. Блокировка звука

Хотя вы можете звукоизолировать всю ванную комнату, более простой способ — это просто звукоизолировать сам бачок унитаза.

Проще всего это сделать с помощью липкой ленты. Получив немного, выполните следующие действия:

1. Снимите крышку бачка и очистите верхний и внутренний края бачка.
2. Приклейте липкую ленту из пеноматериала вокруг верхних краев бачка унитаза.
3. Сдвиньте крышку бачка на место, она должна плотнее прилегать, а значит, воздух не сможет распространяться наружу, поэтому бачок должен лучше приглушать шум унитаза.

… для большей звукоизоляции можно также использовать крышку бачка унитаза.

Это как коробки, которые надеваются на ваш бачок, вы можете покрыть их внутреннюю часть акустической пеной, чтобы помочь еще больше заглушить звук.

Мы надеемся, что эта статья помогла вам сделать смыв в унитазе тише, спасибо за чтение.

Что такое писсуары и как они смывают

Писсуары и цистерны для писсуаров, вероятно, являются самыми сложными приспособлениями для общественных туалетов для продажи в Интернете просто потому, что многие люди, даже те, у кого они уже есть, не понимают, как они работают, или соображения при заказе.Одна из наиболее распространенных проблем, которые могут сбить с толку, — это смыв писсуара, поскольку, в отличие от обычного туалета, писсуары обычно не смываются в ответ на действия пользователя.

Как смыв писсуара зависит от анатомии системы писсуара

.

Писсуары с открытым бачком

Писсуары с открытым бачком сконструированы таким образом, что бачок должен монтироваться на стене снаружи и, таким образом, быть видимым над уровнем писсуаров в туалетной комнате. Это означает, что барботажные трубы (часто также называемые промывочными трубами) также должны быть установлены снаружи и видны на стенах.

Писсуары с закрытым бачком

Писсуары с скрытым бачком сконструированы таким образом, что бачок должен быть скрыт от глаз, возможно, за стеновыми панелями IPS, облицовкой стен или в стенном пространстве в туалетной комнате. Это означает, что барботажные трубы также будут скрыты и проложены за панелями или облицовкой или внутри пустоты.

Второй: Нам нужно выбрать наш тип разбрасывателя.

Разбрасыватели

, которые подключаются к сливным трубам у писсуара, предназначены для распределения промывочной воды из писсуара по обеим сторонам чаши для обеспечения полного и чистого смыва.Как правило, они входят в состав всех полных комплектов писсуаров, которые мы продаем, поскольку они необходимы для смыва писсуаров. В наборах писсуаров открытого бачка эти распределители обычно устанавливаются наверху бачка и закрепляются трубопроводами. В писсуарах со скрытым бачком или смывом из сети распределители обычно выходят через стену, облицовку стен или панели, а затем через отверстие в верхней части писсуара.

Третье: нам нужно выбрать наш тип промывки писсуара .

Есть три основных способа утилизации отходов писсуара;

1. Промывка писсуаров через бачок (автоматический бачок)
2. Смыв с прямой водопроводной водой,
3. Не смывать писсуар вообще, а для установки писсуара без воды.

Смыв писсуара с автоматическим бачком.

Автоцистерна — это обычно термин, применяемый к писсуарному бачку. Цистерны для писсуаров, такие как унитазы, изготавливаются из пластика или стекловидного фарфора, пластиковые цистерны обычно предназначены для скрытой установки, то есть за облицовкой стен, воздуховодами или внутри пустот в стене. Цистерны из стекловидного фарфора более эстетичны и обычно предназначены для открытых установок, где барботажные трубы и бачок монтируются на стене.

Несмотря на название «автоматический бачок», в них нет ничего автоматического, это просто сосуд для накопленной воды, которым будет смываться писсуар. Фактически вся работа выполняется с помощью автоматического сифона, который сбрасывает накопленную воду в продувочные трубы для промывки писсуаров, как только уровень воды в цистерне достигнет достаточного уровня.

Устройство смыва бачка для писсуара.

Без какой-либо дополнительной формы контроля смыва цистерна писсуара будет постоянно и быстро наполняться, вызывая ненужный смыв.В прошлом, чтобы замедлить этот цикл промывки, во впускной трубе (которая заполняет цистерну) использовался кран. Кран — это просто пластиковая пробка, помещенная во входную трубу, обычно с винтом для регулировки внутреннего отверстия крана для регулирования потока воды через него. Это ограничение внутри трубы из-за петлевого крана замедлит поступление воды в цистерну и позволит водопроводчику отрегулировать наполнение и, таким образом, время промывки бачка.

Как вы понимаете, петлевые краны — не идеальное решение, поскольку даже когда место или помещение закрыто или тихо, интервал промывки не изменится, и это приведет к потере значительного количества воды.Следовательно, в течение последних нескольких лет использование крана в системе смыва писсуара было запрещено Приложением 2, разделом 9 и параграфом 25 Водного регламента.

Новое и принятое решение и совет — установить одобренный регулятор смыва писсуара со всеми автоматическими цистернами и писсуарами.

Гидравлический клапан управления смывом писсуара.

Органы управления смывом писсуаров с гидравлическим клапаном, такие как серия Cistermiser, устанавливаются на линии с впускной трубой подачи воды в цистерну и регистрируют кратковременные падения давления в водопроводе.Каждый раз, когда обнаруживается падение давления, клапан выпускает определенное количество воды в цистерну.

Эти кратковременные падения давления воды вызваны использованием кранов или смывом унитаза, и, хотя использование писсуара напрямую не измеряется, по крайней мере, наполняйте бачок на линии с приблизительной частотой использования туалетной комнаты в целом. . Это снизит частоту промывки, когда объект или помещения и их туалеты не используются. Как правило, эти устройства могут быть сконфигурированы так, чтобы по-прежнему производить промывку каждые 12 часов, чтобы уменьшить неприятные запахи из писсуаров, даже когда туалетные комнаты не используются.

Органы управления смывом писсуара с гидравлическим клапаном обеспечат значительную экономию воды по сравнению с обычными циклами смыва с петлевым краном и будут соответствовать требованиям по воде. Также имеется контроллер промывки с гидравлическим клапаном, подходящий для любого типа давления воды, от стандартного (с питанием из резервуара или в сети) до уборных с низким давлением с резервуаром.

PIR Датчик смыва писсуара.

PIR или пассивные инфракрасные регуляторы смыва писсуаров, подобные тем, которые производятся Dart Valley Systems, могут быть установлены на трубах, стене или потолке и фактически определять, когда используется конкретный писсуар или ряд писсуаров, в отличие от гидравлического клапана, который только определяет когда используется туалет в целом.

Когда используются писсуары, датчик смыва PIR начинает цикл наполнения бачка, который может длиться до 15 минут, с регулируемой задержкой перед запуском этого процесса. Регуляторы смыва писсуара с датчиком PIR могут также поставляться в качестве светильников для установки в подвесные потолки, обеспечивая более обтекаемую эстетическую отделку коммерческого туалета.

Датчик смыва писсуара

также позволяет производить смыв каждый 12 часов, даже когда туалетная комната не используется, чтобы предотвратить появление неприятных запахов.Сенсорные элементы управления смывом могут обеспечить экономию воды до 80% в системах смыва писсуаров с петлевым краном и будут соответствовать водным нормам.

Промывка из сети может управляться кнопкой, датчиком или рычагом. В случае кнопки и рычага смыва писсуара, в зависимости от предпочтений, трубопроводы могут быть скрыты или открыты, и барботажные трубы не требуются только для обычных водяных трубопроводов диаметром 15 или 22 мм. В случае систем промывки датчиков от сети предпочтительно прокладывать трубопроводы скрытым образом, чтобы электроника не была открыта для пользователя.

Промывка водопроводной сети писсуара.

Большинство унитазов можно использовать в системе смыва из сети, и вам не понадобится ни открытый, ни скрытый пакет, а только чаша писсуара, крепления или кронштейны чаши, отходы решетки. Кроме того, необходимо будет приобрести отдельный разбрасыватель для каждой чаши, поскольку они обычно входят в комплект.

Писсуары без воды.

Писсуары без воды — это писсуары, которые не нужно смывать из бачка, они идеально подходят для коммерческих туалетов, в которых может не быть водопровода или места для бачка высокого уровня или других трудностей в существующей конфигурации, которые запрещают установку типичной системы писсуаров.Тем не менее, они по-прежнему нуждаются в канализационных трубах для удаления мочи.

Писсуары без воды обычно требуют большего ежедневного обслуживания, чем обычные писсуары, с регулярной заменой картриджей с химическими веществами или доливкой химикатов. Но поскольку уборные необходимо регулярно чистить, это не должно вызывать особых затруднений.

Существует два типа писсуаров без воды: специально изготовленные для безводного использования, а затем писсуары с обычной промывкой водой, модифицированные для работы в безводной конфигурации.Оба работают, нейтрализуя запах мочи и не позволяя ей скапливаться в миске, только позволяя ей стекать. Однако безводные писсуары не следует использовать с ловушками для бутылочек.

Четвертое: мы должны рассмотреть, какой

Отходы для писсуаров наиболее применим.

Сифон для бутылок.

Сифоны для бутылок, которые, возможно, наиболее известны тем, что их используют на раковинах, являются наиболее широко используемыми уловителями для писсуаров. Мы широко рекомендуем белые пластиковые отходы для писсуаров из-за трудностей с поддержанием чистоты сифонов для бутылок с хромированным эффектом.В случае, если уловитель для бутылок или на самом деле трубопровод, расположенный дальше по системе, будет заблокирован, уловители для бутылок будет легче очистить. Однако, если система смыва писсуара выйдет из строя по какой-либо причине, сифон для бутылок может более легко заблокировать или сузить утечку, чем, возможно, S-сифон или P-сифон. Их также не рекомендуют использовать для писсуаров без воды, так как они будут накапливать слишком много отработанной мочи в бутылочной части ловушки, так как они не смываются.

S ловушки ловушки P для писсуаров.

Обычно мы не рекомендуем S-образные или P-образные сифоны для писсуаров или желобов для писсуаров, хотя их можно использовать. Причина, по которой они могут быть предпочтительнее, заключается в том, что они свободно текут, и после промывки вода в ловушке, скорее всего, будет чистой водой, а не все еще содержать следы мочи, как в ловушке для бутылок. Однако с меньшим диаметром, чем уловитель для бутылок с неправильно установленной частотой промывки, они будут более легко блокироваться, и их будет труднее и труднее очистить, чем уловитель для бутылок.

Есть вопросы по писсуарам и как они смываются? Свяжитесь с нами.

Zip FlushMaster Поддон для смыва | Почтовый индекс воды

Подробнее о продукте

Zip FlushMaster® Pan Flush с электронным управлением «волна для активации», бесконтактный двойной сливной клапан и бачок для повышения гигиены и снижения потребления воды в туалетной комнате.
— Выпускной клапан в цистерне с электронным управлением.
— подключается к 2 бесконтактным инфракрасным датчикам движения.
— Срабатывает один датчик 3.0 литровый смыв, остальные 4,5 литра.
— Таймер можно установить на промывку от 1 до 9 секунд (от 1 до 9 литров).
— Датчики активируются только тогда, когда рука находится в пределах от 50 до 75 мм.
— Датчики можно расположить для облегчения доступа пользователя.
— Задняя панель из нержавеющей стали для монтажа датчика.
— Поставляется с цистернами из нержавеющей стали для новых площадок.
— Также подходит для существующих цистерн с плоским дном объемом 6/3 и 4,5 / 3 л.
— Также подходит для туалетов с ограниченными физическими возможностями или для туалетов с серой водой.

Технические характеристики

Давление воды

мин. 70 кПа — макс. 700 кПа

Блок питания

10-амперный GPO, 220-240 В переменного тока (до 4-х от 1 GPO)

Размеры

в450 мм x Ш470 мм x Г83 мм

Одобрения продукта

WaterMark, CE,

Wels Рейтинг

4 звезды

Гарантия

1 год

Установка

Требования для установки

Должен быть установлен квалифицированным специалистом в соответствии с инструкциями производителя и всеми соответствующими правилами по сантехнике и электричеству.

• Детали установки

Туалеты с двойным смывом «расходуют больше воды, чем экономят» | Вода

Туалеты, специально разработанные для экономии воды, тратят больше, чем экономят, предупреждает крупнейшая водохозяйственная компания Великобритании.

В течение многих лет участники кампании предупреждали, что унитазы с двойным смывом, представленные как более эффективные альтернативы, которые, как ожидается, будут использовать менее половины количества воды на смыв, более подвержены утечкам.

Проблема настолько велика, что затраты перевешивают выгоды.

«Поскольку существует так много туалетов, которые непрерывно протекают в течение дня и ночи, совокупные потери воды теперь превышают количество воды, которую должна экономить конструкция с двойным смывом», — сказал Эндрю Такер, менеджер по эффективности водопользования компании Thames Water.

«Объем потерь воды увеличивается с каждым днем ​​по мере того, как все больше людей ремонтируют и модернизируют старые туалеты и по мере строительства большего количества домов, поэтому это растущая проблема».

Группа кампании Waterwise подсчитала, что каждый день из туалетов Великобритании утекает около 400 миллионов литров воды. В нем говорится, что этого хватило бы на 2,8 миллиона человек; эквивалентно совокупному населению Эдинбурга, Кардиффа, Белфаста, Манчестера, Шеффилда, Ливерпуля и Бристоля.

Группа заявила, что одна протекающая унитаз тратит в среднем от 215 до 400 литров воды в день и что от 5% до 8% всех туалетов негерметичны.И большинство из них используют более новый механизм двойного смыва.

Thames Water сообщила, что из-за плохой конструкции и материалов вода постоянно течет в чашу. И, согласно BBC, Ассоциация производителей ванных комнат признала, что конструкция многих унитазов с двойным смывом по своей природе более склонна к утечкам.

В большинстве из них используется система капельного клапана, которая находится на дне бачка и открывается, чтобы позволить воде вытекать при нажатии на смыв. Мусор и другие проблемы могут привести к тому, что механизм не закроется, а это означает, что вода постоянно течет из бачка в чашу.

В старых цистернах обычно используется сифонная система, которая работает, проталкивая воду вверх, пока она не достигнет точки, в которой она может стекать в емкость. Поскольку эта точка находится выше ватерлинии, когда унитаз не смывается, вероятность возникновения такой же утечки в системе меньше.

«Сифон не протечет, тогда как выпускной клапан — если мы посмотрим на полученные цифры — может протечь в течение недели после установки. Это может длиться два года, но они будут протекать », — сказал Джейсон Паркер, управляющий директор Thomas Dudley Ltd, одного из крупнейших производителей сантехники в Великобритании.

Он сказал Би-би-си: «Если мы серьезно относимся к трате воды и хотим остановить это, единственный способ сделать это — снова вставить сифон».

Унитазы с двойным смывом имеют две кнопки, которые позволяют пропускать разное количество воды. Обычно они выделяют четыре или шесть литров, меньшее количество предназначено для очистки мочи.

Waterwise заявила, что ремонт протекающих туалетов может «внести около 10% дополнительной емкости воды, необходимой для борьбы с сильной засухой в Англии к 2050 году».

Как отремонтировать постоянно работающий унитаз с двойным смывом

Почему мой унитаз с двойным смывом постоянно работает?

Если у вас есть унитаз с двойным сливом, который постоянно работает, скорее всего, уплотнение клапана двойного слива изношено, деформировано или загрязнено и, следовательно, не герметично закрыто. Это также может быть результатом неисправного заправочного клапана, непрерывно заполняющего резервуар.

Если проблема связана с краном наполнения унитаза, он будет продолжать наполнять бак водой, которая будет стекать в унитаз через переливную трубку.Это может быть одной из причин, по которой ваш туалет не перестает работать.

Клапан наполнения унитаза — это часть бачка унитаза, устанавливаемая в основном с левой стороны бачка. Он подсоединяется снизу бачка унитаза к водопроводу и предназначен для наполнения бачка унитаза после каждого смыва.

В унитазах с двойным смывом поплавковая чашка / цилиндр подсоединяется к вертикальному корпусу наполнительного клапана. Поплавок регулирует открытие и закрытие наполнительного клапана, а также уровень воды в унитазе.

Когда вы смываете унитаз, поплавок перемещается на дно бака, и кран заполнения, который до этого момента был закрыт, открывается и начинает наполнять бак. По мере того, как бак наполняется водой, поплавок постепенно поднимается на установленную высоту. где он остановится, и клапан наполнения закроется. Уровень воды в бачке унитаза должен быть примерно на ½ дюйма ниже переливной трубки.

Если высота поплавка унитаза установлена ​​выше рекомендованной, клапан наполнения будет непрерывно наполнять бак водой, так как лишняя вода стекает в унитаз через переливную трубку.

Помимо поплавка унитаза, может быть неисправен заправочный клапан, так как он не закрывается даже после того, как резервуар заполнен и поплавок поднялся в свое положение. Поэтому бак будет постоянно наполняться водой, и его необходимо будет заменить.

Переливная трубка — это большая трубка в середине бака, по которой избыток воды направляется обратно в унитаз, чтобы избежать перелива.

Диагностика постоянно работающего унитаза с двойным смывом

Перед тем, как приступить к ремонту постоянно работающего унитаза, необходимо убедиться, что проблема заключается в заливном клапане или уплотнении унитаза.Для этого снимите крышку бачка унитаза и уберите ее в безопасное место, где она не упадет и не треснет.

Проверить уровень воды внутри бака относительно переливной трубки. Если бак заполнен водой и течет через переливную трубку, проблема связана с заправочным клапаном или поплавком унитаза.

Высоту поплавка унитаза можно легко отрегулировать, а неисправный или негерметичный заправочный клапан необходимо будет заменить. Новые клапаны наполнения унитаза продаются с поплавком в комплекте.

Если, однако, проблема не в заливном клапане или поплавке, скорее всего, проблема заключается в уплотнении унитаза.

Как отремонтировать унитаз с двойным смывом, который постоянно работает

Чтобы отремонтировать постоянно работающий унитаз, вам может потребоваться замена некоторых деталей унитаза. Если, например, уплотнение клапана двойной промывки смещено или просто загрязнено, вам нужно будет только исправить это. Однако, если со временем он затвердел или изношен, его необходимо заменить.

Как отремонтировать / заменить уплотнение унитаза двойного смыва

В большинстве случаев, когда у вас унитаз с двойным сливом, который не перестает работать, проблема обычно связана с уплотнением. Давайте посмотрим, как отремонтировать или заменить двойное промывное уплотнение.

• Отключить подачу воды в унитаз. Запорный вентиль унитаза находится на стене за унитазом. Поверните этот клапан по часовой стрелке.
• Промойте унитаз и удерживайте рычаг смыва вниз, чтобы слить как можно больше воды из бачка.
• Снимите крышку бачка унитаза и уберите ее в безопасное место.
• Крепко удерживая корпус клапана двойной промывки, поверните его по часовой стрелке или против часовой стрелки, чтобы снять.
• Тщательно проверьте, не изношено ли уплотнение, нет ли перекоса или нет ли на нем мусора / грязи.
• Если он выглядит изношенным или со временем затвердел, его необходимо заменить. Он сделан из резины, а значит, эластичен. Вытащите его и вставьте новый.
• С другой стороны, если уплотнение выглядит грязным, промойте его проточной водой в раковине.Не забудьте также очистить отверстие промывочного клапана, где находится уплотнение.
• Если уплотнение было смещено, попробуйте выровнять его. Вам также следует подумать о нанесении на него вазелина, который помогает запечатать.
• Верните клапан, как вы его сняли, и выровняйте кнопки смыва, как и раньше.
• Включите подачу воды в унитаз и дайте бачку наполниться.
• Убедитесь, что вода не попадает в унитаз, и внимательно прислушайтесь к нему.
• Прижмите кусок папиросной бумаги к ободку унитаза и посмотрите, остается ли он сухим.
• Если вас все устраивает, закройте крышку бачка унитаза и несколько раз промойте унитаз, чтобы убедиться, что он работает эффективно.

Как отрегулировать уровень воды в унитазе с двойным смывом

Если у вас работает двойная промывка из-за избытка воды в резервуаре, вы можете остановить это следующим образом:

• Перекройте подачу воды в унитаз и спустите воду из унитаза.
• Снимите крышку бачка унитаза и отложите ее.
• Рядом с поплавком унитаза вы увидите длинный пластиковый винт. Этот винт используется для регулировки высоты поплавковой чашки и, следовательно, уровня воды в резервуаре.
• Рукой или отверткой поверните этот винт против часовой стрелки.
• Откройте подачу воды в унитаз и обратите внимание на новый уровень воды. Он должен быть примерно на 1-1 / 2 дюйма ниже переливной трубки.
• Отрегулируйте винт до нужной высоты.
• Промойте унитаз пару раз и посмотрите, вернется ли вода на заданную высоту.
• Установить крышку бачка унитаза.

Как заменить клапан наполнения унитаза

Если виной всему клапан наполнения унитаза, его необходимо заменить. Некоторые люди попытаются починить заправочный клапан, но лучшее и долгосрочное решение — купить новый. Заправочные клапаны стоят около 20 долларов и могут служить вам более 5 лет. Наполнительные клапаны Fluidmaster и Korky являются одними из лучших.

Чтобы заменить кран наполнения унитаза, следуйте этому подробному руководству здесь.

Плюсы и минусы бачка скрытого унитаза

На прошлой неделе у меня была захватывающая возможность дать совет по ремонту ванных комнат для большого журнала по интерьеру (что не так тихо, я очень рад). Я нахожусь в своей зоне, когда меня спрашивают совета сантехника. Во всяком случае, один из заданных вопросов касался бачков встраиваемых туалетов. Они дороже обычных туалетных принадлежностей, и на что следует обратить внимание ремонтникам, если они решат установить один из этих туалетных принадлежностей?

Во-первых, чтобы объяснить… встраиваемый / индукционный / скрытый бачок унитаза — это такой бачок, в котором верхняя часть бачка унитаза установлена ​​в стене или за шкафом / полостью, и только кнопки видны на стене из плитки.Часто их можно спрятать в пустоте.

Бачок скрыт за стеной и доступен через панель кнопок для обслуживания. Часто цистерны такого типа популярны в высотных общественных ванных комнатах или квартирах, где водопроводчик может обслуживать цистерну при необходимости. Мы установили многие из этих туалетов в высотных зданиях центрального делового района Брисбена.

Цистерна Caroma Invisi Series II

Плюсы для бачка скрытого унитаза

1. Современный и элегантный

Это современный вид.Кнопки обычно изготавливаются из нержавеющей стали, что придает стильный вид интерьеру вашей ванной комнаты. В связи с тем, что становятся популярными различные варианты отделки смесителей, такие как черный матовый и латунь, кнопки и пластины обычно можно заказать в соответствии с смесителем для единого внешнего вида.

2. Экономит место в ванной

Это отличная экономия места, если у вас небольшая ванная комната. Это может сделать небольшую ванную комнату менее загруженной.

3. Гигиеничность и простота очистки.

Это гигиенично, поскольку считается, что цистерна коробчатого типа собирает пыль и бактерии внутри и под цистерной.

Минусы бачка скрытого унитаза

1. Не всегда просто заменить

Если вам когда-либо понадобится заменить бачок унитаза, это будет затруднительно из-за облицованной плиткой стены. Обойти это можно, оставив пустоту в стене или доступ для сантехника, чтобы пробраться за стену.

2. Могут быть дорогими

Их можно купить дороже, чем обычный бачок для унитаза, поскольку они не так популярны, как обычные унитазы. Хотя их всплеск популярности в последнее время делает их более доступными.Часто кнопки также не входят в стоимость бачка. Они лишние. Затраты на установку могут быть немного выше, так как перед облицовкой стен и облицовкой плиткой необходимо сделать грубую обработку.

3. Невозможно вручную заполнить скрытый бачок

Вы не можете заполнить бачок унитаза вручную, если вода в вашем доме отключена и вам необходимо смыть воду. В качестве альтернативы вы можете использовать ведро с водой, чтобы промыть унитаз, если ситуация тяжелая.

4.Непросто отключить воду в бачок

Для домовладельца может быть трудно отключить воду в бачок, поскольку это не так легко увидеть, в отличие от обычного унитаза, где кран находится под бачком или внутри верха под крышкой.

5. Должен быть установлен со специальными унитазами

Для цистерн часто требуется унитаз с облицовкой стены или подвесной унитаз, для чего требуется кронштейн не только для удержания унитаза на месте, но и для того, чтобы он мог выдержать вес человека, сидящего на унитазе.Иногда установка этого кронштейна может повлечь за собой дополнительные трудозатраты.

Цистерны скрытого монтажа

лучше всего подходят для ремонта ванных комнат, когда все стены были сняты, а пространство возвращено к каркасу, или в новостройках домов.

Выберите известный бренд скрытого бачка вместо дешевого небрендового. Возможно, в будущем будет сложно найти запчасти для неизвестного бренда.

Бачки скрытого монтажа становятся все более популярным выбором для туалетных комнат.В этом случае мы можем увидеть снижение затрат на поставку по мере увеличения производства этих комплектов.

Вам нравится внешний вид бачка скрытого монтажа? Или просто счастлив посидеть на унитазе, который смывает?

Открытие бачков двойного слива — Helpful Colin

Предисловие

Этот пост описывает: Открытие бачков с двойным смывом для обслуживания впускного клапана и механизма смыва.

Введение

Если вы пытались открыть бачок унитаза с двойным сливом, возможно, вы обнаружили, что крышка чем-то удерживается.Но что? Нет ни зажимов, ни шурупов.

В традиционных фарфоровых цистернах, промываемых ручкой, их крышки удерживаются под действием силы тяжести.

Открытие бачков с двойным смывом, таких как мой Armitage Shanks ¹ Ascania, может быть трудным. Их крышки удерживаются на месте с помощью механизма кнопки смыва Geberit ² . Гнездо для кнопки, установленное в крышке бачка, удерживается пластиковым винтом, прикрепленным к внутренней части бачка.

В этой статье даются советы по снятию крышки бачка унитаза с двойным сливом.

Открытие бачков двойного смыва для туалетов Armitage Shanks Ascania

Чтобы открыть бачок Armitage Shanks ¹ Ascania, начните с извлечения двух кнопок из гнезда для кнопок.

Полностью нажмите одну кнопку и удерживайте ее (унитаз будет сливаться). Поверните палец так, чтобы ноготь коснулся стороны другой кнопки. На обеих кнопках сбоку есть выемка для ногтей. Вонзите ноготь в выемку и вытяните пуговицу.Кнопка щелкнет в нерабочем положении, и ее можно будет вынуть из розетки. К моим кнопкам прикреплен длинный тонкий стержень из пластика, который спускается вниз, чтобы управлять настоящими кнопками внутри бачка. Будьте осторожны, не сломайте их.

Рис. 1–5. Удаление кнопок

Рис. 1. Нажатие на большую кнопку смыва, чтобы ноготь вошел в малую кнопку смыва.

Рис. 2. Щелкнуть ногтем, потянув вверх.

Рис.3. Немного приподняв.

Рис. 4. Поднимая на большое расстояние. Возьмите его и вытащите.

Рис. 5. Маленькая кнопка была удалена. Возьмитесь за большую кнопку и тоже потяните ее вверх.

Теперь указательным пальцем другой руки зажмите ногтем другую кнопку таким же образом и со щелчком вытащите ее.

Розетка для кнопки (Серебряная чашка)

Посмотрите в гнездо, и вы увидите пластиковый винт, который до сих пор ускользал от вас.Это тот, который держит крышку. Это не должно быть слишком напряженным. открутите против часовой стрелки

отверткой с широким плоским лезвием толщиной 1мм. Не пережевывайте мягкий пластик винта слишком маленькой отверткой.

Серебряный патрон для пуговицы, установленный через крышку, не имеет резьбы в отверстии для винта. Винт плотно прилегает к корпусу, поэтому его не так легко выпустить. Резьба, в которую он ввинчивается, находится в плоской пластиковой скользящей пластине, удерживаемой наверху рамой, называемой мостом, прикрепленной к промывочному модулю / клапану под гнездом для кнопки.

Вымойте и очистите все детали перед повторной сборкой.

ПРИМЕЧАНИЕ: Чистящие жидкости, поступающие в гнездо кнопки, будут стекать через отверстия в бачок для смыва.

Вы можете увидеть все детали ниже:

Рис. 6. Обе кнопки удалены

Рис. 6. Обе кнопки удалены

Раздвижная пластина в мосту

См. Бачок ниже со снятой крышкой и маркировкой внутренних частей:

Рис.7. Цистерна со снятой крышкой

Рис. 7. Цистерна со снятой крышкой

Сдвижная пластина в мостике (регулятор высоты) ослаблена. Он перемещается горизонтально так, чтобы его отверстия совпадали с гнездом для кнопки на крышке.

Будьте осторожны, чтобы случайно не толкнуть Мостик вниз. Он легко спускается, но его трудно вернуть обратно. Изображение ниже должно помочь в этом:

Рис. 8. Как поднять мостик на промывочном механизме

Рис.8. Как поднять мостик на промывочном механизме.

Мост имеет две трещотки, по одной с каждой стороны механизма.

Для опускания моста:

Просто осторожно нажмите на него, и он встанет на место на 7,25 мм ниже. (Расстояние между отверстиями в храповиках составляет 7,25 мм.)

ПРИМЕЧАНИЕ: Из-за гибкости пластика моста одна сторона может опускаться на одну ступеньку больше, чем другая. Мост, кажется, терпит это, но нужно опускать самую высокую сторону, пока обе стороны не окажутся на одинаковой высоте.

Чтобы поднять мост:

Нажмите кнопки на обеих защелках храповика (показаны на рисунке). Это прижмет собачки к механизму вместе, чтобы отсоединить их от храповика. Затем потяните Мост вверх. Это сложно, потому что пластик слишком прочен, чтобы его можно было сжать. Мне не удалось выжать их обоих одновременно, даже когда механизм вынут из бачка. Когда механизм находится на месте, может быть проще использовать «третью руку», чтобы подтянуть мост вверх, одновременно сжимая его обеими руками.

Мой совет: Сжимайте по одной защелке и поднимайте одну сторону моста на одну ступеньку, затем повторите с другой защелкой. Пластик достаточно гибкий, так что собачки на противоположных сторонах могут отклоняться на одну ступеньку. Если больше, то пластик может сломаться.

В конечном итоге мост должен располагаться чуть ниже гнезда кнопки. На скользящей пластине также есть два отверстия, через которые проходят шпиндели кнопок ³ , чтобы зацепиться с настоящими кнопками ниже.

Совмещение отверстий в пластине с гнездом для кнопки

При сборке пуговиц начните с перемычки высоко на храповике. Когда крышка бачка закрывается, мост опускается почти до нужной высоты. Затем посмотрите через отверстие в крышке бачка, чтобы увидеть, как расположена сдвижная пластина. Посветите туда фонариком, чтобы осветить его.

Используйте острый инструмент, например тонкую отвертку, карандаш или шпиндель для пуговиц, вставленный в центральное отверстие.Переместите пластину и отцентрируйте три отверстия, чтобы получить гнездо для пуговицы.

Чтобы зацепить большой белый винт с резьбой на пластине, отверстия в гнезде для кнопки (серебряная чашка) должны быть совмещены с отверстиями в пластине. Это делается с помощью шпинделей кнопок, чтобы отверстия совпадали при затяжке винта. См. Картинку ниже:

Рис. 9. Как совместить отверстия гнезда кнопки и пластины

Рис.9. Как совместить отверстия гнезда кнопки и пластины.

Затем можно прикрепить гнездо для кнопки и повернуть большой белый винт, чтобы зацепить резьбу. Затем гнездо для кнопки можно вставить в крышку, с храповым механизмом опуская мостик вниз по мере его опускания. Затем винт можно затянуть, чтобы завершить работу, потянув гнездо кнопки вниз и перемычку вверх, захватив крышку между ними.

ПРИМЕЧАНИЕ: При установке шпинделей в отверстия черный диаметр имеет больший диаметр, чем зеленый.

ПРИМЕЧАНИЕ: Пуговицы могут оставаться на шпинделях до тех пор, пока каждая пуговица повернута на 180 °, чтобы образовался зазор между ними. Затем отвертка поместится между ними, чтобы достать большой белый винт.

ПРИМЕЧАНИЕ: Если крышка бачка была оторвана (или просто взята вверх) кем-то, кто не знает, как она удерживается на месте, то скользящая пластина, мост или какая-либо другая часть может быть треснута или сломана, требуется замена ² .

Промывка бачка при снятой крышке

Чтобы промыть бачок со снятой крышкой, проткните что-нибудь подходящее через отверстия в сдвижной пластине моста и используйте его для нажатия кнопок смыва вниз, напримерграмм. используйте кнопку с прикрепленным шпинделем, отвертку или нажмите пальцем, если позволяет пространство.

Артикул

1. Как заменить кнопку смыва и клапан Geberit

Здесь вы можете увидеть, как сантехник снимает крышку бачка унитаза с двойным сливом во время работы над выходом с двумя кнопками смыва Geberit:

На видео вы можете увидеть, как выпускной клапан разделяется на две части, при этом нижняя часть остается в бачке, а он регулирует высоту моста.

2. Энциклопедия туалетов

Ознакомьтесь с энциклопедией туалетов. Часть InspectAPedia.

1. Хвостовики Armitage теперь являются частью Ideal Standard.

2. Детали для механизма кнопки смыва Geberit, используемого Armitage Shanks и Ideal Standard, можно приобрести на Amazon и у других поставщиков по следующим ценам:

Клапан двойной промывки Geberit с внутренним переливом и кнопками

Кнопки для клапана двойной промывки Geberit

Мост клапана двойной промывки Geberit

Уплотнительная шайба основания клапана двойной промывки Geberit

ТОЛЬКО клапан двойной промывки Geberit без внутреннего переливания и кнопок

Для поиска других поставщиков используйте GEBERIT, TWICO, Ideal Standard или Amitage Shanks.

Эти детали также можно приобрести у строителей, в магазинах товаров для дома и в магазинах бытовой техники.

3. Шпиндели с пуговицами обрезаются по длине в соответствии с размером бачка, в котором установлен промывочный клапан.
