Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами:

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

https://www.youtube.com/watch?v=JZDR7lJm0w4

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

https://www.youtube.com/watch?v=eamA7Fw_RYs

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

Статья написана для сайта remstroiblog.ru.

Монтаж теплого пола в стяжку видео

Автор На чтение 5 мин. Опубликовано 12.12.2019

Укладка теплого пола в стяжку – это ответственный процесс, который требует качественного подхода. Именно от правильности выполнения всех действий зависит конечный результат, выражающийся в равномерности теплового распределения, надежности и безопасности конструкции, а также в экономии потребляемых ресурсов. Несмотря на имеющиеся сложности, все работы можно провести своими руками, без привлечения специалистов.

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Разновидности составов для укладки системы

Для монтажа теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их особенностей.

Наиболее популярные варианты:

• Бетон с добавлением наполнителя мелкой фракции. Такое решение подходит для устройства чернового пола или для заливки тепловых систем на водном обогреве.
• Цементно-песчаные составы. Именно они позволяют укладывать электрический теплый пол. Для придания раствору дополнительных свойств добавляются специальные пластификаторы.
• Смеси с эффектом самовыравнивания. Используются для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
• Для упрощения процесса была разработана специальная продукция для теплого пола. Такие смеси обладают всеми необходимыми характеристиками и качествами.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

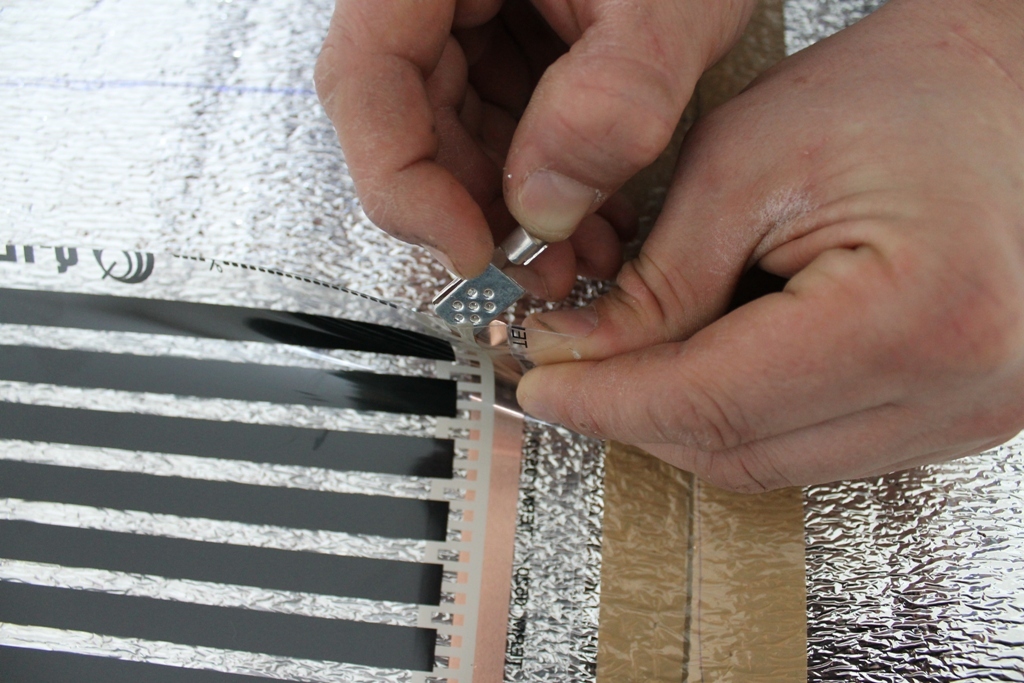

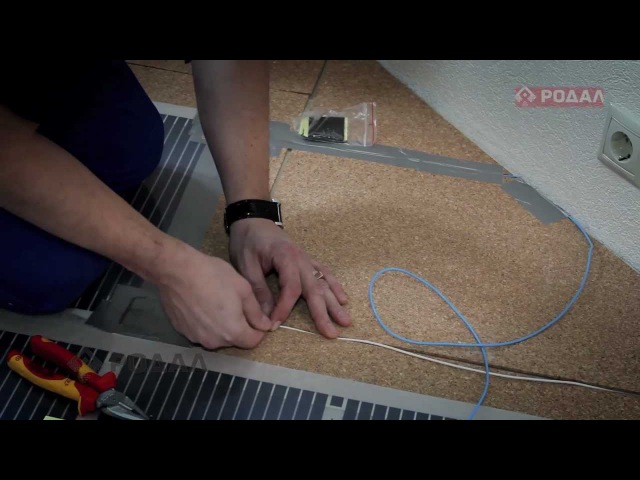

На заметку! В настоящее время существуют инфракрасные электрические системы, которые располагаются не в глубине стяжки, а непосредственно на ее поверхности, под декоративной облицовкой.

Общий порядок устройства теплого пола

Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленном основании процесс разделяется на три этапа:

В первую очередь производится выравнивание основы со всеми необходимыми процедурами, что позволяет создать ровную поверхность для укладки слоя теплоизоляции. Этот этап целесообразно проводить даже при устройстве сухой стяжки.

Средний слой – не всегда уместное решение, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагают обогревающую систему на удалении, закрепляя на арматуру.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

1. Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
2. При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.

На заметку! Обязательно по всему периметру помещения наклеивается демпферная лента.

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

Некоторые нюансы

Для получения качественного результата целесообразно придерживаться некоторых правил:

• армирование является обязательной процедурой, позволяющей избежать последующего растрескивания;
• теплый пол нуждается в тщательной подготовке основания, его располагают исключительно на ровной поверхности;
• на толщину стяжки влияет диаметр кабеля, который используется для электрической системы, оптимальным параметром считается слой от 30 до 50 мм;
• большие помещения разделяются специальными температурными швами;
• при заливке цементной смеси необходимо дождаться ее полного высыхания, после чего можно проводить другие работы и использовать теплый пол.

При соблюдении всех правил и рекомендаций покрытие с залитой в стяжку системой обогрева будет служить долгие годы, обеспечивая должный комфорт.

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

• обычную полиэтиленовую плёнку, не тоньше 200 мкм;
• цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
• мембрану из жидкого силикона или ПВХ;
• рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

• Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

• Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

• Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

• Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

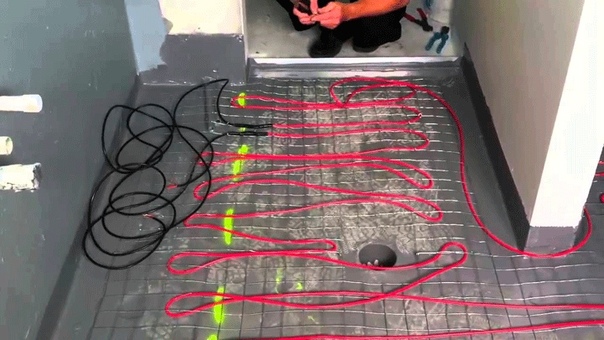

• Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

• Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

• Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

• Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.

Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.

Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.

5. Укладка сетки для теплого пола.

Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.

После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.

В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.

Электрический теплый пол своими руками – как выполнить монтаж правильно? + Видео

Теплый пол электрический сегодня достаточно часто используется для обогрева напольных покрытий в ванной комнате, банях или на балконах.

Методы монтажа теплого пола

Широкий выбор систем дает возможность с легкостью установить электрический теплый пол своими руками.

Говоря о том, какой теплый пол выбрать, следует знать, что все будет зависеть от финансовых возможностей, личных предпочтений и условий монтажа конструкции. Следует обратить внимание и на расход электроэнергии: если средства позволяют, то можно выбирать электрическую конструкцию. Она имеет долгий срок службы и легко монтируется.

На сегодняшний день существует несколько методов монтажа подобной системы. Основными из них являются следующие:

1. Заливка толстого слоя стяжки и дальнейшая укладка покрытия для пола.
2. Монтаж конструкции поверх стяжки под керамическую плитку.
3. Установка пленочных полов. В данном случае имеется в виду монтаж системы прямо под напольное покрытие, без заливки стяжки.

Какой лучше выбрать метод монтажа? Первый способ можно использовать в случае, если нужно обогреть жилые комнаты, ванную, кухню или балкон. Здесь понадобится установить систему кабельного типа. Под конструкцию нужно будет уложить утеплительный слой. Сверху заливается стяжка небольшой толщины.

Монтаж электрического теплого пола

Если под квартирой, в которой планируется установить систему отопления подобного типа, имеется отапливаемое помещение, то система из кабелей может устанавливаться непосредственно под плитку. В таком случае не нужно будет прокладывать теплоизоляцию для теплого пола и монтировать материал в стяжку. Слой плиточной клеящей смеси и керамическая плитка способны отлично защитить элементы, которые будут нагреваться. Однако обязательно нужно проконсультироваться со специалистами или посмотреть информацию на упаковке системы по поводу того, нужно ли выполнять теплоизоляцию для теплого пола данного типа.

Если нужно обогреть пол, который покрыт ламинатом, а работы, связанные с заменой стяжки, проводить нет желания, то рекомендуется использовать систему инфракрасных полов. В данном случае понадобится уложить слой утеплительного материала в виде полиэтилена поверх существующей стяжки. После этого выполняется монтаж электрических элементов. Если понадобится, можно добавить слой гидроизоляции под покрытие для пола.

Сегодня в продаже можно найти такие виды систем теплого пола:

• кабельная;
• кабельная с сеткой;
• пленочная (инфракрасная).

Многие не знают, как выбрать подходящую систему правильно. Следует знать, что инфракрасную конструкцию использовать в случае, если в комнате для покрытия напольного основания использовалась плитка, не допускается. Такую конструкцию не нужно монтировать под стяжку, она укладывается непосредственно под напольное покрытие.

Чтобы установить систему теплого пола кабельного или какого-либо другого самостоятельно, понадобится подготовить:

• регулятор;
• датчик температуры;
• комплект системы, который состоит из нагревательного кабеля, сетки для укрепления или матов;
• провода для соединения устанавливаемых элементов;
• крепежные детали;
• устройство защиты;
• кабель из меди для заземления.

Как распределить компоненты системы по поверхности?

Прежде всего понадобится составить план основания. Делать это нужно на бумаге. Стоит учесть, что кабель для нагрева или электрические маты не должны устанавливаться в местах, где будут расположены массивные элементы или бытовые устройства. В местах, где будут проходить обогревательные трубки или другие устройства отопления, нужно подготовить буферную зону. В ней все элементы обогрева понадобится исключить. Все элементы электрического теплого пола будут нагреваться одинаково. Если будут препятствия в виде мебели, то компоненты системы могут начать работать неправильно, в результате чего система потребует ремонта. Пострадать от перегрева в этом случае может и мебель.

В итоге должна получиться неправильная фигура. По контуру получившейся фигуры и внутри нее понадобится устанавливать элементы системы обогрева подобного типа. Это и есть существенный недостаток такой конструкции, так как перестановка мебельных элементов может негативно влиять на работу системы.

Примерная схема укладки кабеля изображена на рис. 1.

Рисунок 1

Для каждого помещения надо делать отдельный контур, даже если они практически не разграничены. В каждое помещение устанавливается отдельный регулятор и заново подводится питание. Если между элементами планируется залить стяжку, то по основанию пола надо будет проложить демпферную ленту.

Когда план будет составлен, понадобится перенести его на напольное покрытие.

В желаемом месте на стенке понадобится отметить позицию элемента для регулировки системы. В этом месте следует подготовить отверстие под короб и опустить штробу до основания. После того как будут выполнены подготовительные работы, понадобится выполнить расчет теплого пола, то есть подсчитать нужное количество материалов.

Как рассчитать нужное количество элементов?

Расчет мощности электрической конструкции подобного типа можно произвести с помощью таблицы, которая изображена на рис. 4.

В данном случае можно использовать таблицы от изготовителя системы обогрева. Исходя из расчета тепловых потерь помещения понадобится подобрать шаг укладки кабеля, а также рассчитать его длину на каждую комнату.

Рисунок 4

Если планируется устанавливать инфракрасную систему, то расчет теплого пола будет еще более простым: понадобится подобрать число элементов, которых хватит для покрытия нужной площади. В расчетах надо учесть кабель для подключения элемента для регулировки системы, а также шнур для подсоединения устройства к регулятору. Важно знать, что не допускается подключение теплого пола напрямую к розетке.

Исходя из расчетов и имеющейся площади всех помещений понадобится проверить общий ввод на способность выдерживания подобных нагрузок.

Как подготовить основание?

Старый слой стяжки можно демонтировать, при этом все основание надо будет очистить.

Далее выполняется укладка гидроизоляции. Материал должен находить на стенку на 10 см. По всему периметру поверхности на стенке надо закрепить демпферную ленту. Данный элемент даст возможность компенсировать расширение напольного основания в процессе нагрева. Затем обрезаются излишки гидроизоляционного материала и проложенной ленты.

Рисунок 2

Чтобы энергия тепла не уходила вниз, понадобится выполнить изоляцию напольного основания. Утепление нужно выбирать исходя из цели обогрева, размещения отапливаемой комнаты и типа основания. Важно учитывать следующее:

1. Если источник тепла будет использоваться как дополнение к имеющейся системе отопления, то в качестве подложки можно применить вспененный полиэтилен, который покрыт фольгой.
2. Для квартир, под которыми размещаются отапливаемые помещения, подходят пенополистирольные листы толщиной приблизительно 3-5 см. В данном случае можно использовать любой утеплительный материал соответствующей толщины.
3. Если теплый пол будет размещен на балконе, который раньше не отапливался, понадобится сформировать капитальный утеплительный слой, который состоит из пенополистирола толщиной до 10 см. В данном случае допускается использование минеральной ваты такой же толщины.

Поверх утеплительного материала понадобится установить сетку. Если подобного элемента в наличии нет, можно добавить в смесь пластификатор.

Стяжку системы теплого пола кабельного типа в разрезе можно увидеть на рис. 2.

Как установить подобное устройство для обогрева?

Допустимый разбег сопротивления кабеля с паспортными данными составляет 10%.

В данном случае есть 2 варианта монтажа:

• прикрепление кабеля к сетке при помощи стяжек;
• фиксация кабеля с помощью лент для крепежа.

Если конструкция монтируется в ванной комнате, понадобится заземлить сетку под ней и подвести заземление к элементу для регулировки устройства.

Инфракрасную конструкцию нужно расстелить поверх утеплителя. В некоторых случаях производителями требуется фиксация скотчем или при помощи ушек на полоске.

Инфракрасный электрический теплый пол своими руками прокладывается по схеме, которая изображена на рис. 3.

Рисунок 3

В местах, где кабель будет проходить над линией разделения двух плит перекрытия, понадобится спрятать его в обрезанную гофрированную трубку, длина которой составляет 12-15 см. Таким способом можно уменьшить вероятность повреждения кабеля в случае возможных расширений.

Клипсы, которыми соединяются все элементы конструкции для обогрева, в дальнейшем надо будет утопить в бетонную стяжку.

Когда все компоненты будут находиться на своих местах, понадобится еще раз проверить сопротивление провода. На данном этапе конструкцию можно включить.

От элемента для регулировки по штробе нужно опустить трубку. Ее конец должен размещаться между поблизости расположенными полосками кабеля. В трубку нужно просунуть датчик температуры, при помощи которого будет производиться регулировка конструкции.

На следующем этапе всю систему нужно обесточить, после чего снять элемент для регулировки до окончания работ по отделке. Затем заливается стяжка. Когда она высохнет, следует проверить работу конструкции и установить покрытие пола.

Электрический теплый пол своими руками сделать несложно, нужно лишь знать последовательность действий и соблюдать технологию.

Оцените статью: Поделитесь с друзьями!

Монтаж Теплого Пола Под Плитку + Советы

 Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

МОНТАЖ ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ

 1. Как рассчитать теплый пол.

 Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

— Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.

— Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше. При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.

 2. Подготовка поверхности под теплый пол.

 Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

 3. Теплоизоляция электрического теплого пола

  Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

   1 – напольная плитка

   2 – эластичный клеевой раствор

   3 – датчик терморегулятора

   4 – кабель или мат теплого пола

   5 – цементная стяжка (40-50 мм)

   6 – сетка из арматуры

   7 – утеплитель (плотностью М-35)

   8 – бетонное основание

Укладка теплого пола – электрический кабель.

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Укладка теплого пола – нагревательный мат.

 Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.

Важно!!! Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

4. Монтаж датчика теплого пола.

 Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.
 По окончании укладки выполняется прозвон целостности кабеля и замеры сопротивления.

5. Укладка плитки на теплый пол.

 Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

6. Установка терморегулятора теплого пола.

 Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического

ВИДЕО – пошаговая инструкция.

Дополнительные рекомендации по монтажу электрического теплого пола

• Выбирайте электрический теплый пол только проверенных производителей!

• Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.

• Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.

• Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Купить электрический теплый пол под плитку

 Специалисты предприятия Квант Успеха помогут не только с выбором правильной системы отопления и ее комплектующих, но и проведут квалифицированный монтаж оборудования у Вас на объекте. Нагревательные маты или кабель под плитку – на ваш выбор. Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол под плитку от ведущих мировых производителей по лучшим ценам!

ЗВОНИТЕ 050-301-33-77

 Подписывайтесь на канал и получайте полезную информацию из первых рук!

Инфракрасный теплый пол видео монтаж. Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция (видео)

Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция (видео)

Задумываетесь о том, как утеплить свое жилище? Наверняка вы уже рассмотрели множество способов и не случайно остановили свой выбор на теплых полах. Ведь если у вас в доме теплый пол, то зимой вы уж точно не замерзнете. Осталось выбрать ту систему, которая будет проста в установке и эксплуатации, долговечна. Именно таковой и является система инфракрасного теплого пола, ведь ее намного легче монтировать, чем водяной и кабельный электрический полы, а прослужит такой теплый пол не меньше.

Чрезвычайная тонкость нагревательных элементов делает их идеальным вариантом для укладки под ламинат. Это крайне удобный и эффективный элемент современного жилого помещения.

Виды

В стержневом поле нагревательными элементами являются гибкие стержни, которые идеальны для укладки в стяжку или в плиточный клей на 2-3 см.

В зависимости от конструкции, различают три вида:

1. Пленочный. Толщиной в 0,5 см, он идеально подойдет под линолеум, ковролин и ламинат. Пленку нельзя стелить в местах, где будет стоять мебель.
2. Стержневой (кабельный). Может укладываться под плитку. На пол с оснащением стержневым инфракрасным отоплением можно ставить мебель.
3. Мобильный. Представляет собой коврик, который вы можете взять с собой, например, на дачу.

Первый и второй виды отличаются между собой стоимостью (стержневой дороже), сложностью монтажа (для второго необходимо делать стяжку). Пленочные обогреватели боятся влаги, в отличие от стержневых. Далее мы пошагово рассмотрим монтаж стержневого и пленочного инфракрасного пола.

Монтаж стержневого

Необходимые инструменты и материалы:

• система;
• теплоизоляционный материал;
• регулятор температуры;
• датчик температуры;
• пассатижи;
• клещи обжимные;
• инструмент, которым вы сможете снять изоляцию с провода;
• ножницы;
• нож;
• отвертка;
• скотч.

Установка:

Информативный ЖК дисплей попеременно показывающий температуру пола (или воздуха) и заданную пользователем.

1. Продумайте, где будет располагаться регулятор температуры (лучше, если будет выбрано место вблизи выключателя) и какую площадь будет охватывать стержневой мат. Как мы уже говорили, на теплый пол этой конструкции можно ставить мебель.
2. Подготовьте поверхность к укладке, она должна быть чистой и ровной.
3. Первым слоем покрытия будет теплоотражающий материал (любой, кроме материала на алюминиевой основе). Его листы необходимо скрепить скотчем.
4. Монтаж карбонового мата начинаем с той стороны, где впоследствии он будет подключен к регулятору температуры.
   • когда развернули мат на всю длину требуемой площади, разрезаем соединительный провод с одной стороны, чтобы продолжить стелить его в противоположном направлении. Обратите внимание: провод разрезать следует лишь между гибкими стержнями;
   • скрепляем полосы мата друг с другом и с теплоотражающим материалом;
   • для соединения полос мата используем опрессованные гильзы, изолированные термоусадочной трубкой и битумным скотчем;
   • подключаем полосу инфракрасного стержневого коврика к терморегулятору.
   • установка датчика температуры на пол;
   • установка регулятора температуры на стену;
   • для хорошего сцепления стяжки с черновым полом, делаем отверстия в теплоизоляции.
5. Тестируем систему инфракрасного теплого пола: на 15 минут включаем обогрев, проверяем безопасность системы, убеждаемся в том, что все соединения работают надежно и установка произведена правильно.
6. Делаем стяжку пола в 2 см толщиной таким образом, чтобы скрыть все элементы нагревания.

После того как раствор высохнет (но не ранее, чем через 28 дней), поверхность будет готова для облицовки отделочным материалом.

Монтаж пленочного

Хорошо спроектированная система инфракрасного отопления значительно снижает затраты на обогрев, потому, что греет непосредственно людей и объекты в рабочей зоне, а не весь объём воздуха в помещениях.

Необходимые инструменты и материалы:

• инфракрасная пленка;
• материал для теплоизоляции;
• провод;
• пленка из полиэтилена не менее 0,1 мм толщиной;
• изоляция;
• регулятор и датчик температуры;
• если монтаж пола производится под линолеум или ковролин, понадобится ДВП до 5 мм толщиной;
• скотч;
• ножницы;
• нож монтажный;
• пассатижи;
• отвертка;
• клещи обжимные.

Установка:

Разложите куски термопленки на слой теплоотражающего материала обязательно медной полосой вниз.

Прежде чем начинать монтаж, необходимо просчитать площадь, которую будет покрывать пленка. Обратите внимание: пленочный инфракрасный пол нельзя стелить там, где будет стоять мебель, иначе в тех местах произойдет перегрев. От стен по периметру следует отступать не менее 10 см. При укладке пленки между полосами необходимо оставлять расстояние в 5 см. На очищенную поверхность кладем теплоизоляционный материал.

1. По рассчитанным размерам разрезаем пленку. Делать это следует строго по секциям, длина которых — 25 см, а ширина — 50 (80) см. Так же как и в случае укладки, определяется место расположения датчика и регулятора температуры. Произведя расчеты, можно приступать непосредственно к монтажу.
2. Кладем пленку медными шинами вниз и фиксируем ее скотчем. Важный момент: следите, чтобы полосы не ложились внахлест.
3. Соединяем медные шины и провода, полосы пленки. Это делается при помощи специальных клипс.
4. Клипсы и концы шин обрабатываем изоляцией, все провода надежно фиксируем скотчем.
5. Устанавливаем температурный датчик.
6. Подключаем систему к электросети.
7. Как и стержневой инфракрасный пол, для проверки системы следует ее включить и дать поработать. Но не более 15 минут. За это время убедитесь в ее работоспособности, надежности соединений.

Установка завершена. Дальнейшие действия зависят от того, какое напольное покрытие вы собираетесь класть. Если это будет ламинат, то необходимо лишь на инфракрасную пленку постелить полиэтиленовую — для пароизоляции, так поверхность будет полностью подготовлена к окончательной отделке. Перед укладкой ковролина или линолеума, на систему отопления кладется ДВП или фанера. Но тут нужно действовать осторожно, чтобы не повредить инфракрасную пленку: между ее полосами натяните разметочную нить и сделайте пометки на стене. Уложив ДВП, протяните нить по этим отметкам. Так вы увидите места для крепления. Закрепив ДВП, можно начинать укладку покрытия.

Если вы решили класть плитку на инфракрасную пленку, то порядок работ следующий: на пленку укладываем неметаллическую армирующую сетку, крепим ее так, чтобы не повредить систему. Далее для предотвращения растрескивания и отклеивания готового покрытия укладываем термоизоляцию. Это могут быть и тонкие листы пенопласта. Теперь поверхность готова к укладке керамической плитки. Монтаж инфракрасного пола — не такое сложное дело. Зато близкие в холодное время года будут благодарны за вашу работу.

dekormyhome.ru

Монтаж пленочного теплого пола своими руками: видео

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

1. Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
2. Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
3. Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
4. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
5. Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
6. В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
7. Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

• Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

• Для определения температуры поверхности пола используется термодатчик.

• Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

• Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

• Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

1. Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
2. Температура плавления (130 С0). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С0.
3. Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
4. Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
5. Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется  в следующем порядке:

• Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
• Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
• Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
• В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

• Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
• Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

• Проверка работоспособности.
• Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
• Можно монтировать напольное покрытие.

Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя.

Схема подключения

Следует обратить внимание, что подключение всех элементов теплого пола выполняется параллельно. Это чрезвычайно важно для обеспечения надежной работы системы обогрева в целом, поскольку при выходе из строя одного из ее элементов остальные продолжат работать.

Внимание! Разрезать пленку можно только в специально предназначенных для этого местах. На каждом рулоне они обозначены пунктирной линией. В противном случае можно нарушить целостность электрической цепи.

Укладка пленки под различные типы напольного покрытия

Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.

Важно! Пленочный теплый пол под линолеум или ковролин укладывается с использованием подложки из фанеры или ДВП между инфракрасной пленкой и напольным покрытием.

Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.

Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.

Недостатки пленочного теплого пола

К недостаткам таких систем обогрева помещений относятся:

1. Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
2. Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.

Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.

Видеоинструкция

Подробная инструкция по монтажу пленочного теплого пола своими руками, видео:

openfile.ru

Установка инфракрасного теплого пола своими руками

Краткое содержание

Добиться значительного увеличения комфорта позволяет монтаж инфракрасного теплого пола, который доступен для самостоятельного выполнения. Подобный вид обогрева жилья быстро завоевывает потребительский рынок, поскольку позволяет использовать практически все типы полового покрытия и не требует выполнения трудоемких операций по заливке стяжки.

Монтаж инфракрасного пола своими руками

Технические характеристики

Приняв решение установить инфракрасный пол своими руками, следует изучить его характеристики, чтобы понять, подходит ли данный вид обогревательного устройства к конкретным условиям.

После включения максимальная температура нагрева инфракрасного пола достигается через 2–3 минуты.

Принцип работы, преимущества

Обогрев осуществляется посредством инфракрасного излучения, позволяющего получить легкое, полезное для человека тепло, не высушивающее окружающий воздух.

Среди преимуществ также отмечаются следующие факторы:

Устройство инфракрасного теплого пола

Инфракрасная пленка становится незаменимой, если возникает потребность оборудовать теплый пол на отдельном участке помещения, например, выделить игровой уголок или диванную зону отдыха. Часто такой обогрев используется в прихожей, что позволяет сушить обувь. Благодаря устойчивости к низким температурам, инфракрасный пол удобен в дачных условиях, где не предусмотрено постоянное проживание.

Теплый пол — монтаж отопительной пленки HeatLife 220

Расчет

Для того, чтобы укладка инфракрасного теплого пола была выполнена грамотно, потребуется произвести предварительные расчеты. Средний показатель тепловой мощности, необходимый для проведения нормального отопления составляет 100 Вт/м2. Чтобы компенсировать возможные теплопотери, рекомендуется подбирать теплый пол с мощностью в 220 Вт/м2.

Монтаж инфракрасного плёночного тёплого пола ECOFILM

Основные составляющие инфракрасного теплого пола

Укладывается инфракрасный пол на участках пола, свободных от громоздкой мебели. Составляется схема в точном масштабе, на которой планируется рациональная раскладка лент.

Учитывается, что от стен и границы расположения мебели расстояние до инфракрасной пленки составляет примерно 10 см, от отопительных радиаторов – 100 см.

Меньше этого значения его делать нельзя. Шаг между полосами варьируется от 0,5 до 2 см, не допуская наложения их друг на друга.

Выполненная монтажная схема значительно облегчает подсчет необходимых размеров инфракрасной пленки (особенную актуальность эта методика имеет при подборе ширины лент) и дальнейший ее монтаж своими руками.

Подготовка к укладке

Эффективность и долговечность инфракрасного пола зависит от грамотного проведения подготовительного этапа.

Схема правильного расположения теплого пола

Прежде чем укладывать пленку своими руками, следует подготовить основание, которое освобождается от загрязнений и при необходимости выравнивается. Все дефекты устраняются при помощи шпаклевки, если они незначительные, или заливки цементно-песчаным составом (при обнаружении достаточно больших перепадов высот).

После этого можно на просохшее основание стелить гидроизоляцию, которая особенно необходима в помещениях, располагающихся на первом этаже, а также в частных домах.

Потребление электроэнергии инфракрасного теплого пола

Следующим слоем располагается теплоизоляция. Толщина ее рекомендуется под финишное покрытие из линолеума или ковролина в пределах 3–5 мм. Образовавшиеся стыки заклеиваются скотчем. Для керамической плитки подойдет двухмиллиметровая техническая пробка. Намечается место на стене (на высоте примерно 15 см) для расположения терморегулятора, установка которого нужна для функционирования теплого пола в нужном режиме без риска его перегревания.

Самостоятельный монтаж

Дальнейшая установка инфракрасного пола своими руками ведется в следующей последовательности:

Конструкция инфракрасного пола

После успешного прохождения тестирования пол отключается. Теперь уже можно приступать к укладке своими руками финишного покрытия. Под плитку, на уложенную предварительно армирующую сетку, наносится клеевой состав. Если планируется настелить паркет или ламинат, то под них вначале оборудуется специальная подложка. При выборе в качестве чистового покрытия линолеума или ковролина нужно предварительно пленку накрыть листами ДВП.

Схема подключения инфракрасного пола

При внимательном подходе к монтажу инфракрасного пола и предварительном изучении технической документации с подробной инструкцией, предлагаемой производителем конкретного вида устройства, можно полностью уложить его самостоятельно в течение двух-трех часов.

Видео: Монтаж инфракрасного стержневого теплого пола Unimat своими руками

kaminyn.ru

Лучшие 5 видео по установке лучистого отопления WarmlyYours

Я практичный парень. Мне нужно что-то разобрать, чтобы посмотреть, как это работает. Но когда я не могу этого сделать, лучше всего будет видео. YouTube полон этих обучающих видео. Я приходил к этому колодцу снова и снова. Например, когда мне нужно было заменить батарею в iPod моей жены, или когда мне нужно было узнать, как лучше всего заменить фару в Subaru 2010 года (это включает в себя отстегивание пластиковой колесной ниши и складывание ее обратно на себя, кто? d мысли?), и бесчисленное количество гаражных проектов, в которых я участвую.Есть видео практически обо всем.

WarmlyYours ничем не отличается. Мы поможем вам в видео-отделе. Мы сняли десятки отличных обучающих видео и инсталляций, которые оказались очень полезными для наших клиентов. Вот список из 5 моих любимых видео WarmlyYours на YouTube.

5. Электрическая система снеготаяния, установленная на асфальтовом проезде

Я живу в Центральном Техасе, здесь не так много снега и мало возможностей увидеть местную прокладку кабеля для растапливания снега.Это видео действительно поможет вам получить хорошее представление обо всем, что входит в эти типы установок:

Водонепроницаемая душевая кабина

4. Как сращивать ремонт кабеля электрического подогрева пола с помощью стыковых соединителей

Когда провод подогрева пола случайно перерезается, это не конец света. Провода можно отремонтировать, и это видео показывает, как мы это делаем.

3. Как отремонтировать поврежденную систему электрического теплого пола

У нас есть довольно крутое оборудование, которое мы используем для поиска разрывов и коротких замыканий в наших полах.В этом видео рассказывается об основах поиска и устранения разрыва с помощью тестера диалектической прочности и тепловизора.

2. Как установить синтетическую пробковую подкладку CeraZorb

CeraZorb — отличный способ нейтрализовать эффект потери тепла в бетонной плите. В этом видео все выглядит так просто.

1. Установка электрического теплого пола под паркетными полами

Это видео отлично подходит для одного из наиболее сложных вариантов установки — обогрева под деревянными гвоздями.Я объяснил этот процесс сотням людей по телефону и, вероятно, столько же раз отправлял ссылку на это видео.

Мы надеемся, что вы найдете эти видео столь же полезными, как и мы! Сообщите нам в комментариях ниже, есть ли у нас видео с лучистым обогревом, которое вы хотели бы увидеть.

Сделай сам из лучистого теплого пола | DIY лучистого тепла

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще восстанавливаетесь…облегчение прямо здесь. Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Company предоставит подробный рабочий лист для вашего проекта с указанием количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения для лучшего соответствия в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по прокладке трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

Трубка излучающего тепла на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего излучения раскрывают тайну и догадки о том, что в действительности является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Его легко читать, и в нем содержатся инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Компания Radiant Floor знает, как согреться!

Установка самодельной излучающей напольной трубы в плиту перекрытия

Хороший вопрос, но сложный, поэтому сначала я начну с простой части — при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах.Любая форма выработки тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

Имейте в виду, что бойлер для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электроэнергию. Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке.Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

Что касается стоимости установки, вы можете найти системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео по установке гидронной трубы, это действительно довольно просто, но немного сложнее подключить коллектор и котел.

Полы с подогревом могут быть выполнены с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плитах на фундаменте, работающем от электричества или газа.Лучистое тепло — это очень удобный источник тепла, поэтому, если вы выберете более доступный источник топлива, а система будет правильно спроектирована для обогрева помещения, а стоимость установки будет доступной, вы, вероятно, будете довольны результатами.

И последняя мысль, которую мы поделились бы — будьте осторожны, чтобы вас не уговорили установить недостаточное количество изоляции под плитой. Не соблюдайте базовые требования Строительного кодекса. Мы бы рекомендовали по крайней мере на 6 дюймов ниже обогреваемой плиты в большинстве частей Канады и даже больше в более холодных регионах.Подробнее об утеплении подкладки читайте здесь.

Как установить систему Ditra-Heat-Duo под плитку большого формата

Ник Шиффер и Майк Хьюм из NS Builders дают строителям советы о том, как установить мембрану Ditra-Heat-Duo под плитку большого формата в этом видео современный, переходный ремонт кухни.

После строительства наливного перекрытия из бетонных плит NS Builders установила мембрану Ditra-Heat-Duo. Шиффер говорит, что толстая флисовая основа слоя предотвращает проникновение холода от бетона, сохраняя плитку теплой.Они выбрали серую плитку размером 31,5 на 31,5 дюйма.

[Связано: КАК НАИЛУЧШИЙ СПОСОБ УСТАНОВИТЬ ПЛИТКУ СЛЕДУЮЩИМ ОТ БЕСПЕРЕБОЙНОГО ДУША? ]

Один из советов строителей — смешать раствор с дополнительной водой и смочить пол перед укладкой. Хьюм сообщает, что самовыравниватель высыхал отвержденный слой, из-за чего плитке было трудно приклеиваться. Они говорят, что, увлажняя пол, тонкий слой не высохнет, пока строители не приклеят мембрану флисовой стороной вниз к черному полу.После этого строители могут приступить к укладке плитки поверх оранжевой стороны Ditra-Heat-Duo.

[По теме: КАК НАИЛУЧШИЙ СПОСОБ ЗАПОЛНИТЬ ВОДОНЕПРОНИЦАЕМЫЕ СТЕНЫ ВАННЫ? ]

При укладке плитки Шиффер и Хьюм говорят, что важно убедиться, что оранжевые соты полностью заполнены тонким слоем, чтобы плитки полностью прилегали, говорят Шиффер и Хьюм. Для этого они натирали как тыльную сторону плитки, так и дитру, что они называют «смазыванием тыльной стороны».«Они также использовали выравнивающие зажимы, чтобы предотвратить выступание углов плитки и обеспечить качественный монтаж.

Посмотрите видео, чтобы узнать больше об этом процессе и увидеть, как они работали в винном погребе с вставкой в ​​пол.

[Связано: ВИДЕО: ПЛИТЕЛЬНЫЕ ТЕНДЕНЦИИ С ПОКРЫТИЙ 2019 ]

Выписка:

Мы вернулись на реконструкцию Линкольна, и в предыдущем эпизоде ​​вы видели, что мы самостоятельно выровняли весь бетонный пол в этом проекте, и на этой неделе мы говорим о плитке. Майк. То, что мы стоим, — это кухонная зона, которую вы хотели сначала сделай правильно, да, наши шкафы готовы к оскорблению, поэтому мы начали работать на кухне, а затем уйти с пути, ребята из плитки собираются работать в гостиной и делать некоторые крутые детали на лестнице, которые собираются снести некоторые больше времени, так что одна из вещей, с которой мы боролись, это то, что мы стоим прямо здесь, это оригинальный дом, а затем добавление было перекрытием на уровне, нам нужен был способ перебросить это так, какой продукт вы используете для подкладки, поэтому мы используйте протектор Schluter D Duo, у которого более толстая флисовая основа на нем помогает термически тормозить ваш пол, который обычно используется для излучающего материала, и что он делает, когда вы устанавливаете его поверх бетонной плиты и читаете кабели через если вы на самом деле не нагреваете бетонную плиту, вы нагреваете нижнюю сторону плитки, мы используем это и здесь как бы наоборот, да, поэтому вместо этого мы в основном пытаемся предотвратить холод, от холода плита на уровне в нижней части держите плиточную, расскажите мне о некоторых деталях установки и некоторых вещах, которые мы фактически узнали в этом проекте, и что важно для того, чтобы это действительно хорошо соблюдалось, мы начали путешествовать по обычным десяти сказал, что вы знаете, что используете все материалы Schluter, но на самом деле самовыравниватель слишком быстро высасывал часть влаги из этого тонкого набора.

Получите хорошую облигацию

У нас возникли проблемы со склеиванием, поэтому мы слишком быстро сушим этот тонкий набор, как мы его исправили, перемешали все, только немного влажнее и намочили пол заранее, так что мы в основном берем губку и получаем ее ваш черновой пол стал обычным, да, это не так сильно отстой, он не ищет ту влажную посуду, которую слишком быстро вытаскивали изнутри, но, к счастью, там было всего два или три листа, я как бы заметил, как мы у нас есть некоторые углы, которые поднимаются вверх, это похоже на то, что мы делаем не так, поэтому мы очистили его, вы знаете, скины, и исправили это вы знаете, все пошло отлично, важно отметить, что производитель также имеет эти рекомендации и при затирании этого продукта они рекомендуют использовать влажную смесь, но при этом иметь возможность удерживать мастерок в любое время, когда вы делаете что-то подобное, мы сослались сразу на рекомендации производителя, чтобы убедиться, что мы соблюдали Используя руководящие принципы оттуда, вы в основном используете некоторое давление, чтобы установить этот материал в тонкий набор, и позволяя ему падать на равное давление, и вы просто хотите убедиться, что все сцепляется с черным полом, мы не хотим, чтобы плитки выскакивали позже конечно, теперь это нижняя сторона, которая представляет собой толстый флис, верхняя часть на самом деле представляет собой пластик в сотах, если бы мы разместили небольшой клип в Instagram, и кто-то сделал бы комментарий, что связь на самом деле не с пластиком, а то, что сетка или соты, которые создают эту связь, что действительно важно, чтобы убедиться, что мы полностью заполнили это тонким набором, прежде чем класть плитку правильно. вперед и назад делает и все остальное, поэтому мы путешествовали по Дэтре, но также и по обратной стороне плитки. Да, это называется маслом в рюкзаке. Масло с обратной стороны. Да, и это в основном гарантирует, что у нас есть сотня. процент полного покрытия да, потому что мы также используем эти выравнивающие зажимы, это часто считается способом борьбы с неровным черным полом, но это не тот случай здесь, это не тот случай, когда вы действительно хотите начать с действительно ровного пола, и это действительно просто для того, чтобы Помогите текущим углам лишиться липидов да, они будут красивыми и идеально плоскими, мы не хотим, чтобы кто-то забивал палец на ноге, но мы с вами прокомментировали, как это выглядит, и продолжаем думать, что есть губа, да, цвет этой плитки, когда вы попадаете в некоторые из этих углов, я продолжаю смотреть, как мы не знаем, все идеально, так что это тридцать полтора моих тридцать полтора фарфоровых плитки из фарфора Ossa и имеет такой вид почти полированного бетона, о, это так, мы собираемся использовать раствор, который, вероятно, очень похож на цвет, да, он действительно придает нам промышленный вид с переходной кухней, которая была установлена ​​прямо сейчас, давайте вернемся k к началу работы одна из первых вещей, которые мы сделали в этой работе, была установка винного погреба да теперь, почему это было так важно сначала установить, вы должны иметь возможность его окружать, но сначала установив это, затем мы должны каркас до него, но эта высота действительно была продиктована черновым полом, который был здесь, и поэтому мы должны были приспособить, как вы знаете, наш сабвуфер для небольшого самовыравнивающего устройства, Duo Schluter, который немного толще, чем обычный Schluter, вы знаете » мы собираемся поставить Финна между ними и плиткой, так что его настройка такая, что хорошо, что заранее нужно многое выяснить, есть много места для ошибки, и, зная, как эта штука сконструирована, мы знали, что у нас был только один вариант мы можем только поднять его, поэтому мы хотели убедиться, что наша высота, которую мы устанавливаем, будет на нашем минимальном уровне, как и вы, мы никогда не сможем опустить это обратно вниз, поэтому, если что-то мы хотим установить на низком уровне, довольно большая пустота вокруг г кольцо из нержавеющей стали в черновом полу, почему оно слишком громкое для любых небольших корректировок, которые мы собираемся закончить сейчас, так что если нам нужно просто сделать небольшую небольшую настройку, мы можем сделать это, вы заполните эту пустоту, да, мы заполните эту пустоту безусадочной жидкостью, от плитки к этой внешней стене до прямой кромки через всю комнату, и тогда мы просто сможем поднять эту штуку, чтобы ударить по этой прямой кромке, чтобы мы знали, что мы » мы бежим в плоскости с нашей плиткой, и тогда мы сможем установить ее без усадки по всему периметру, чтобы убедиться, что это безопасно.

Установить плитку

А затем мы войдем и перейдем к раскладке плитки, и поэтому, когда мы перейдем к этому, мы фактически начнем устанавливать нашу плитку, отмечая все на кольце из нержавеющей стали вокруг внешней стороны, а затем мы собираемся как сделать струю воды, чтобы все было идеально вырезано вокруг винного погреба, и мы оставим зазор в восемь дюймов и заполним его, как силиконовые глаза, такие как затирка, они того же цвета, что и земля на полу, так что это дает вам небольшую передышку между разнородными материалами, которые были бы здесь в лесу. Да, мне нравится тот факт, что мы собираемся обработать его водой, потому что у вас есть возможность настроить эту машину с помощью определенного диаметра, так что каждый кусок плитки будет идеально выровнен по LMP, чтобы не дискредитировать парней, стоящих за нами, выполняющих всю работу, но я думаю, что это сделает это у вас будет человеческое поручение, и это похоже на вас, и я имею в виду, если у нас есть некоторые бонусы да, это было бы чрезвычайно сложно Итак, еще одна интересная деталь для нашей лестницы, мы ходили туда-сюда, и мы говорили о том, как делать дерево, делать плитку, как мы будем делать разные материалы, мы в итоге получаем действительно классную деталь, осознавая, что эта плитка сверху будет выглядеть так, как будто этот узор продолжает все путь через эту затонувшую гостиную да, я знаю ребят, работающих над этим прямо сейчас, так что вам придется следить за будущими эпизодами о том, что у нас также есть действительно крутой камин на кухне, который будет огромным центром внимания, потому что он будет так мрачно по сравнению со всем остальным, и финальная часть этого проекта — маленькая гостевая ванная комната, но у нас есть несколько действительно интересных деталей, которые мы вдохновили нашего друга Дуга из Остина, штат Техас, и я очень рад видеть, что они собраны вместе но я знаю, что это сейчас у вас на заднем плане, потому что первое, что нужно сделать, это получить этот набор, у нас есть шкафы Itoh, и да, как всегда, следите за обновлениями для другого эпизода, убедитесь, что вы нажали подписку и включили уведомления, чтобы вы не получали Я узнал, когда выходит новый эпизод, и, как всегда, я нахожусь в NS builders в инстаграме, и я Майк.

Спасибо!

Установка электрического обогрева пола: как не аннулировать вашу гарантию

Тепловой кабель Suntouch из коробки

Установка электрического обогрева пола: первый шаг

«Откуда вы знаете, что это работает?» Меня об этом спрашивали несколько домовладельцев при установке системы электрического теплого пола. Хороший вопрос.

Этот пост содержит партнерские ссылки. Владелец сайта может получать комиссию, если вы нажмете на партнерскую ссылку и сделаете покупку.Подробнее

Честно говоря, слишком большой риск установить всю электрическую систему отопления пола с плиткой наверху, а затем надеяться, что она заработает, когда проект будет завершен.

На самом деле, несколько лет назад у меня была такая, которая сразу не работала. К счастью, я выполнил эту процедуру и не позволил небольшому неудобству превратиться в огромную катастрофу.

В этом посте вы узнаете, как проверить систему полов с подогревом, чтобы убедиться, что она работает правильно, а купленная вами — исправна.

Это первый шаг к сохранению гарантии. Это также первый шаг к успешной установке вашей новой системы электрического теплого пола.

Установка коврика Ditra Heat: игнорируйте эти два правила

Я собираюсь выполнить пошаговую инструкцию с системой Suntouch WarmWire Cable , но эта процедура работает с любыми марками, включая маты Nuheat и Ditra-Heat.

Также, любые типы электрических полов с подогревом, будь то маты стандартного размера, специальные маты для резки и поворота или катушки с проволокой.

Шаг первый — перед тем, как развернуть провода или развернуть маты:

Введите информацию о кабеле или нагревательном мате в форму

Чтение инструкций

Я понимаю, что некоторые считают это грехом, но вам нужно найти, где записать информация о вашей системе теплого пола.

Итак, вы захотите достать документы из коробки, в которой находится нагревательный провод или коврик, и найти место для ввода информации о вашей новой системе лучистого обогрева.

Тогда вы сможете ввести свою информацию и сохранить гарантию в игре.Для Suntouch информация записывается в инструкции по эксплуатации.

На этой этикетке содержится информация, которую необходимо записать в руководстве, например, номер модели, серийный номер и диапазон сопротивления в омах.

Найдите модель и серийный номер вашего кабеля электрического теплого пола, а также диапазон сопротивления (рассматривается далее в этом посте). Suntouch имеет эту информацию на этикетке на конце провода.

Скопируйте информацию в гарантийный талон и переходите к следующему шагу.

Как использовать омметр для установки теплого кафельного пола

Для установки электрического лучистого теплого пола требуется специальное оборудование: омметр, также называемый мультиметром.

Их стоимость варьируется от пары долларов за штуку с шаткой стрелкой до сотен долларов за первоклассную профессиональную версию. Я использую один, похожий на этот, потому что он недорогой и имеет цифровое считывание.

примечание: Ditra-Heat требует дополнительного испытания, проводимого с помощью измерителя сопротивления изоляции мегомметра («Megger»).

Установите шкалу на измерителе на 200 Ом

Измерение Ом (сопротивления) электрических ковриков для подогрева пола или провода

Как вы, наверное, догадались, иметь омметр — одно дело, а другое — знать, что с ним делать. . Что ж, хорошие новости! Выполнить тест довольно просто. Я собираюсь пройти через это здесь шаг за шагом.

Прежде всего необходимо определить, где на шкале находится секция сопротивления. Вы можете узнать его по символу — он выглядит как подкова или наушники.

Вам нужно повернуть циферблат к этому символу, и если у вашего измерителя есть выбор цифр в секции омов, поверните циферблат на 200 Ом. Это показано на фото выше.

На конце нагревательного коврика должно быть три провода.

На конце нагревательного коврика или кабеля должно быть три провода: черный, белый и заземляющий провод. В первом тесте будут проверены два черно-белых провода (синий в системах на 240 В).

Хотя для этих тестов у омметра есть красно-черный провод, не имеет значения, какой цвет и где идет.

Тестирование двух проводов отведений

Тест 1

При включенном питании и установке измерителя на 200 Ом возьмите один из проводов и подключите его к черному проводу. Затем возьмите другой провод и подключите его к белому проводу.

При этом вы должны получить показания счетчика. Возьмите этот номер и напишите его в соответствующей графе гарантийного талона. Это число должно находиться между диапазоном высокого и низкого сопротивления.

Тестирование заземления

Тест 2

Для этого теста вы возьмете один из выводов измерителя и подключите его к черному проводу.Затем возьмите другой провод и подключите его к заземляющему проводу.

При успешном тесте будет отображаться «1» или ничего. Считывание любого другого числа, кроме 1, может указывать на повреждение провода.

Тест 3

Третий тест представляет собой повторение теста 2, описанного выше, за исключением того, что вы касаетесь земли белым (или синим) проводом, а не черным.

Обязательно запишите результаты обоих этих тестов на карту.

Не забудьте проверить провод датчика температуры

Проверка провода датчика тепла электрического пола

Последний тест в этой серии — проверка провода датчика тепла.Вы можете найти провод датчика в коробке с термостатом. Этот провод сообщает термостату, насколько нагревается пол.

Установите шкалу на 20k для провода теплового датчика.

У этого провода только два конца провода, и тест выполняется точно так же, как тест 1, описанный выше. Только за исключением того, что вы поворачиваете циферблат на 20 кОм, а не на 200.

Большинство этих проводов говорят, что их сопротивление находится в диапазоне 8-12. Однако эти провода более тонкие и привередливые, и раньше у меня были показания выше 15.

Если вы получаете число за пределами диапазона 8–12, вы можете попытаться отрезать дюйм от провода и заново зачистить концы. Иногда чтению мешают только концы.

После того, как вы выполнили эти тесты и ввели информацию на карту, вы готовы к установке провода.

Имейте в виду, что вам придется повторить эти испытания еще два раза и записать результаты, чтобы сохранить гарантию на лучистое отопление пола.

На самом деле, проводить эти тесты каждый день — неплохая идея.

Два совета для особо осторожных

Сирена звучит при повреждении нагревательных проводов

Электрическая сигнализация обогрева пола

Они действительно подают сигналы тревоги для этих систем подогрева пола, таких как Suntouch Loudmouth, и вы можете даже включить одну из них в свой электрическое теплоснабжение пола. Хорошей идеей будет подключить один из них к нагревательным проводам.

Тревожный сигнал указывает на повреждение нагревательного провода. Я знаю, что вы не обрадуетесь, если повредите нагревательный провод.

Но, по крайней мере, если точно знать, где он поврежден, значит, вы можете исправить поломку.Кстати, ремкомплекты сделаны именно для этого.

Кроме того, не забудьте выключить эти аварийные сигналы, если вы попытаетесь проверить кабель подогрева пола. В противном случае вы получите искаженный результат при проверке провода, подключенного к этому устройству.

Два датчика лучше, чем один

Купите дополнительный датчик тепла

Часто установщики устанавливают два датчика тепла в установку лучистого тепла на случай, если один из них выйдет из строя.

Хотя это случается редко, время от времени они выходят из строя, и единственное решение — поднять плитку и установить новую.Неинтересная задача, мягко говоря.

Подсоедините только один из проводов датчика. Считайте второй провод запасной и хорошей страховкой.

Я всегда беру фломастер и маркирую оба конца провода черными. Не только конец, который устанавливается в полу, но и конец, который подключается к стату. Таким образом я узнаю, какой из них есть на моих фотографиях пола.

Итак, есть шаги по проверке ваших нагревательных проводов из коробки. Регулярная проверка провода водяного теплого пола на протяжении всего процесса установки предотвратит неприятную и дорогостоящую ошибку.

Как построить систему теплоизоляции пола?

Инструкция по укладке Thermano в полы с системой теплого пола.

Инструкция по укладке Thermano в полы с системой теплого пола.

Теплоизоляция полов — ключ к общему улучшению теплоизоляции здания. Теплый воздух имеет тенденцию подниматься вверх, поэтому теплоизоляция на уровне земли важна для достижения теплового комфорта во всех комнатах дома.Если нам необходимо термически улучшить пол с помощью системы теплого пола, использование сэндвич-панелей PIR-core снижает тепловые потери непосредственно у источника тепла.

Сколько стоит тепловое улучшение пола или настила?

Тепловое улучшение или установка теплоизоляции в новом здании — хорошее вложение. Thermano снижает расходы на отопление дома достаточно значительно, чтобы обеспечить 100% окупаемость инвестиций за 3-4 отопительных сезона.

* Тепловое улучшение сэндвич-панелей Thermano PIR-core просто и быстро. Мы можем сделать это без посторонней помощи и без проблем. Он ничем не отличается от способов монтажа, применяемых для других теплоизоляционных материалов. На установку утеплителя в жилом доме уходит не более нескольких часов.

Пошаговое тепловое улучшение пола

Монтаж панелей Thermano очень быстрый и простой.Он ничем не отличается от способов монтажа, применяемых для других теплоизоляционных материалов. На сборку теплоизоляционного раствора для жилого дома уходит не более нескольких часов.

1. Для установки теплоизоляции вам понадобится алюминиевая лента и панели Thermano. Очень важно правильно подобрать толщину теплоизоляционного слоя. 80 мм — это стандартный размер для жилых домов, который соответствует требованиям Министерства строительства.Для установки в промышленных зданиях, особенно в холодильных камерах, морозильных камерах или хранилищах фруктов и овощей, толщина панелей Thermano должна соответствовать проектным требованиям.

2. Перед укладкой системы Thermano необходимо уложить тощее бетонное основание, относительно ровное и подходящее для укладки жесткого теплоизоляционного слоя. В жилых домах рекомендуется укладывать панели размером 1200 х 600 мм.

3. Thermano укладывается в шахматном порядке.Панели соединяются замком внахлест TOP, что обеспечивает идеальную термосварку собираемого слоя.

4. Интерфейсы панели Thermano дополнительно закреплены алюминиевой лентой. Альтернативой является покрытие системы Thermano слоем строительной полиэтиленовой пленки.

Thermano идеально подходит для теплоизоляции полов с системами теплого пола и полностью устойчив к высоким температурам.

5. Завершающим этапом является укладка рабочей поверхности напольного покрытия.Это защитит систему Thermano и прослужит ей многие поколения. В отличие от традиционных теплоизоляционных материалов, теплоизоляционные характеристики панелей PIR не снижаются со временем.

При установке системы теплоизоляции Thermano …

• Получаем слой пола с теплоизоляцией одним из лучших имеющихся на рынке теплоизоляционных материалов. Для сравнения, лямбда Thermano, λ, значение (или коэффициент теплопроводности; чем ниже, тем лучше) составляет 0.023 (Вт / мК), тогда как лямбда качественной платы XPS составляет 0,031 (Вт / мК). Это означает, что Thermano обеспечивает повышение теплоизоляционной способности на 50%.

• Мы можем установить теплоизоляцию на долгие годы. Thermano чрезвычайно прочен, устойчив к давлению и сжатию, невосприимчив к повреждениям от влаги и сохраняет свои теплоизоляционные свойства на протяжении многих лет.

• Выгоды от более низкого потребления тепловой энергии очевидны, что увеличивает нашу экономию.

Подробнее

Если у вас возникнут вопросы, свяжитесь с нашими техническими консультантами Thermano:

+48 801 000 807

Полное руководство по созданию тепла и уюта в вашем доме

Изоляция пола 101: полное руководство по созданию теплого и уютного дома

За поддержание тепла и уюта в доме, особенно зимой, приходится платить. Неудивительно, что расходы на отопление и охлаждение могут сказаться на ваших финансовых результатах.В конце концов, кондиционирование и отопление потребляют больше всего энергии в среднем домохозяйстве — 46 процентов , если быть точным!

Если просто подумать о счетах за электроэнергию достаточно, чтобы по спине пробежал холодок, самое время подумать о переходе на утепленные полы. Это не только обеспечит теплую поверхность под ногами, но и улучшит качество вашей жизни.

Когда дело доходит до изоляции жилого помещения, большинство подрядчиков по благоустройству дома отдают предпочтение внешним стенам и чердакам.Однако они часто упускают из виду напольное покрытие — важный аспект изоляционных проектов.

Изолированная поверхность хорошо сочетается с другими элементами, используемыми для обогрева помещений, такими как центральное отопление и быстро закрывающиеся окна. Мертвый воздух в сочетании с изолирующей поверхностью, такой как резиновый пол, работает как плохой проводник тепла, излучая тепло обратно в комнату. Следовательно, имеет смысл инвестировать в поверхность, которая сохраняет тепло в жилом пространстве и снижает расходы на отопление.

Прочтите наше подробное руководство по утеплению полов, чтобы согреть ваше жилище и сделать его привлекательным для всех.

Как утепленный пол помогает в обогреве помещений

Утепленный пол в вашем доме — самый разумный выбор, который вы можете сделать. Это не только сохраняет тепло и комфорт в помещениях и полу под ногами, но и снижает счета за отопление и охлаждение.

1. Предотвращает потери тепла

Хотя в большинстве домов для обогрева помещений устанавливаются системы отопления, вентиляции и кондиционирования воздуха или традиционные бойлеры, большая их часть выходит через крышу, стены, открытые щели и пол. Статистика , предоставленная Metro Home Insulation, показывает, что 10 процентов счетов за отопление домов связаны с неизолированными полами, которые имеют тенденцию терять теплый воздух.

Установка изолированных поверхностей создает тепловую оболочку для внешней среды, тем самым уменьшая утечку теплого воздуха и помогая помещениям сохранять тепло. Поскольку изоляция выдерживает колебания температуры, требуется меньше энергии для поддержания требуемой температуры внутри дома.

2. Создает пароизоляцию и удерживает влагу в заливе

Большинство полов, таких как паркет, ковровые покрытия от стены до стены и пробка, подвержены повреждениям от влаги.Это может привести к более серьезным проблемам, таким как плесень и грибок. С другой стороны, изоляционное, влагостойкое и антимикробное покрытие, такое как резина, помогает создать пароизоляцию, предотвращая проникновение влаги в дом.

Такие барьеры особенно полезны для домов с холодными подвалами, которые усиливают холод внутри домов.

3. Защищает трубы от замерзания

В морозные зимы и в холодных зонах трубы склонны к растрескиванию или разрыву, потому что вода, которую они переносят, часто замерзает.Если в вашем доме есть трубы под полом, вы даже не заметите или не осмотрите повреждения, нанесенные трубам из-за таких холодных условий.

Выбор изолированной поверхности или поверхности для замораживания оттаивания обеспечивает слой изоляции между трубами и внешними условиями, тем самым обеспечивая им дополнительную защиту.

4. Уменьшает сквозняки

Это особенно актуально для домов, построенных над землей или имеющих свободное пространство между полом и поверхностью под ним.Изолирующая поверхность помогает заполнить потенциальные воздушные зазоры и предотвратить попадание наружного холодного воздуха в дом.

5. Летом тоже помогает!

Утепленные поверхности не только приносят пользу зимой, но и помогают контролировать температуру в помещении летом. Применяется тот же принцип нагрева! Изолирующая поверхность, такая как холодная резиновая поверхность, не пропускает кондиционированный воздух, поддерживая в помещении более низкую температуру, чем снаружи. Это значительно снижает потребность в постоянном кондиционировании воздуха.

Различные варианты полов для обогрева помещений

Теперь, когда мы понимаем, как изолированные поверхности сохраняют тепло в помещениях, давайте рассмотрим различные варианты напольных покрытий, которые можно установить. Сегодня доступно множество вариантов напольных покрытий; следовательно, важно знать плюсы и минусы каждого из них, чтобы вы могли принять подходящее решение.

Ковровое покрытие от стены до стены

Ковры создают теплую, мягкую и роскошную поверхность под ногами.Поверхность также помогает изолировать дом, так как ковры имеют на более высокое значение R , метрика, используемая для измерения уровня изоляции.

Ковры плохо проводят тепло, поэтому они обычно удерживают тепло. Следовательно, добавление стены к ковру на стене может снизить количество энергии, необходимое для охлаждения или обогрева комнаты. Однако у этого типа утепленных полов есть свои ограничения.

Плюсы

• Мгновенно добавляет тепла и роскоши жилому пространству.
• Ковры не только согревают, но и являются безопасной поверхностью для передвижения. Кроме того, они обеспечивают адекватную амортизацию в случае скольжения или падения, что снижает риск серьезных травм.
• Ковры также действуют как звуковой барьер, уменьшая передачу шума через комнаты.

Минусы

• Ковровые покрытия трудно чистить и поддерживать в хорошем состоянии. Это не идеальный вариант напольного покрытия для домов с детьми и домашними животными.
• Не устойчив к влаге и пятнам.Так что подумайте, прежде чем оставлять бокал красного вина без присмотра с играющими детьми.
• Ковры часто содержат болезнетворные микроорганизмы, грязь, пылевых клещей, волосы и другие аллергены, которые повышают риск респираторных заболеваний и ухудшают качество воздуха в помещении.

Подложка

В большинстве домов с паркетным полом используется подкладка для добавления слоя изоляции между черным полом и полом. Таким образом, материалы, которые действуют как изоляторы, а именно жесткий пенопласт, пенопласт, силикон, стекловолокно или резина, используются для защиты поверхности от холода зимой.

Подкладка также сочетается с полами с лучистым обогревом, чтобы добавить тепла помещениям.

Плюсы

• Это энергоэффективный способ согреть ваше пространство.
• Работает с различными напольными материалами, а именно с твердой древесиной, керамикой и ламинатом.

Минусы

• Слой со временем сжимается или деформируется, что снижает его эффективность. Это особенно актуально, если в качестве изоляционного материала в качестве изоляционного материала используется стекловолокно.
• Подложки обычно не являются влагостойкими. Это важное соображение, если вы живете в зоне с сильными дождями или у вас есть трубопроводная система под полом.
• Независимо от того, используете ли вы подкладку из жесткого пенопласта или стекловолокна, процесс укладки будет непростым. С пеной сложно работать, а со стекловолокном нужно защитное снаряжение. Все это может отразиться на времени и усилиях, затрачиваемых на установку подкладки.
• Такие материалы, как пена, дороги, что значительно увеличивает стоимость проекта покрытия пола.

Теплые полы

Теплые полы с подогревом имеют систему подогрева пола, которая роскошно обогревает помещения. Система проводит тепло через пол, а не через воздух. Поднимается горячий воздух; Таким образом, эти полы не только согревают поверхность под ногами, но и медленно поднимаются вверх, равномерно распределяя тепло по комнате.

Сегодня доступны два распространенных типа лучистого теплого пола —

• Электро — источник тепла — электрические провода, проложенные под всем полом.
• Hydronic — источник тепла представляет собой сеть подземных водопроводных труб.

Теплые полы в основном используются для каменных, керамических, бетонных и виниловых поверхностей.

Плюсы

• Инфракрасные волны поднимаются от пола и нагревают комнату, гарантируя, что тепло распределяется по комнате и не теряется на окружающие поверхности. Поскольку люди в комнате нагреваются от ног, они чувствуют тепло даже при более низкой температуре.
• После установки управлять системой довольно просто.
• Поскольку система скрыта, вы можете свободно проектировать свое пространство.

Минусы

• Первоначальная стоимость установки высока, поскольку их сложно установить. Следовательно, они больше подходят для небольших площадей, чем для больших площадей или всего дома.
• Это возможно только в том случае, если вы полностью убираете полы или строите дом с нуля. Требуется постоянный приток электричества или подогретой воды от бойлера или водонагревателя.Это приводит к высоким счетам за коммунальные услуги.
• При таком напольном покрытии высота пола в комнате увеличивается как минимум на ½ дюйма, в зависимости от типа устанавливаемой системы. Следовательно, установщик должен отрегулировать высоту, чтобы учесть пространство, необходимое для размещения системы отопления.
• Теплые полы неэффективны под коврами. Изолирующие свойства ковра препятствуют тепловому потоку и удерживают тепло в самом ковре.

Резиновые покрытия

Резиновые поверхности — это универсальный вариант напольного покрытия, который лучше всего подходит для внутренних и наружных пространств.Однако одно из самых примечательных качеств резины — это то, что это отличный изолятор. Плотно связанные электроны в резине не могут свободно делиться с соседними атомами. Это заставляет электроны замедляться, что в конечном итоге препятствует передаче тепла.

Кроме того, есть несколько других причин, по которым резина является отличным выбором для создания теплой и комфортной среды в помещении. Давайте посмотрим на плюсы и минусы установки этого покрытия.

Плюсы

• Это отличный изолятор, не пропускающий тепло.Благодаря этому в интерьере сохраняется тепло и уют.
• Это универсальный вариант напольного покрытия, который можно применить практически в любой комнате вашего дома.
• Он прочен и выдерживает повседневный износ.
• Легко установить. В зависимости от района укладка резиновых полов занимает менее 2 дней.
• Он устойчив к влаге и пятнам. Таким образом, вам не нужно беспокоиться о случайных разливах.
• Это вариант наплавки с высоким сцеплением и устойчивостью к усталости.Благодаря своим противоскользящим свойствам резина является идеальным вариантом для домов с домашними животными, детьми и пожилыми людьми.
• Он поглощает удары при падении благодаря своему амортизирующему эффекту. Это значительно снижает риск серьезных травм в случае аварии.
• Обладает шумопоглощающими свойствами. Он поглощает эхо и предотвращает передачу звука между помещениями.
• Он негостеприимен для патогенов, таких как бактерии, вирусы и грибки. Если вы ищете антибактериальные напольные покрытия, резина — идеальный выбор.
• Резиновые поверхности доступны в различных цветах и ​​вариантах дизайна. Современные специалисты по резиновым покрытиям теперь предлагают индивидуальные покрытия, которые дополняют существующий декор.

Минусы

• Первоначальная стоимость установки высока; однако напольное покрытие в долгосрочной перспективе окупается.
• Резиновые полы при новой укладке источают специфический запах. Однако этот запах исчезает со временем при адекватном проветривании.

Установка резиновых полов на разные поверхности для обогрева помещения

Резиновое покрытие может быть установлено на различные типы поверхностей, чтобы добавить в комнату уют и привлекательность.Читайте дальше, чтобы узнать больше!

A. Бетон

Плоский бетон — самый идеальный черновой пол для установки резиновых полов, так как в результате получается прочная и долговечная поверхность, обеспечивающая долгосрочную отдачу. Бетонные полы обычно холодные; Следовательно, резиновое покрытие — отличный вариант, если вы хотите утеплить свой интерьер.

Резиновые полы на бетонном черновом полу также имеют удобную и упругую поверхность, которая идеально подходит для всех видов деятельности, включая интенсивные занятия, такие как тренировки дома.

Plus, Покрытие из каучука EPDM лишено швов и влагостойкое; Таким образом, в гребнях не может скапливаться влага или грязь. Это избавит вас от проблем с плесенью, которые довольно часто встречаются во влажных помещениях дома. Следовательно, резина — отличная поверхность для влажных / влажных помещений, таких как ванная комната, джакузи, прихожая, палубы крытых бассейнов, подвалы и чердаки.

B. Керамическая плитка

Еще одна поверхность, которая хорошо подходит для укладки резиновых полов, — это керамическая плитка.Однако керамическая плитка хрупкая и имеет линии затирки. Следовательно, следует позаботиться о том, чтобы добавить надлежащий черновой пол или набивку, чтобы защитить плитку от повреждений и предотвратить появление линий раствора на резиновой поверхности.

Следовательно, важно привлечь к работе квалифицированную фирму для обработки поверхностей каучука . Только опытный профессионал обратит внимание на такие детали и предложит решение, соответствующее вашим требованиям.

C. Твердая древесина

Лиственная древесина — это элегантная и привлекательная поверхность.Тем не менее, он нуждается в постоянном уходе, потому что очень скоро он выглядит изношенным. Итак, если вы хотите согреть свою комнату, добавив ей интересной привлекательности, попробуйте покрыть ее резиновым покрытием.

Если ваша древесина твердых пород была высококачественной, подумайте о добавлении защитной бумаги или подложки из крафт-бумаги перед установкой резиновой поверхности. Это предотвратит появление пятен на твердой древесине резиной. Таким образом, даже если вы планируете поднимать резиновое покрытие в будущем, ваша основа из твердой древесины будет элегантной и привлекательной.

D. Ковер

Установка резинового покрытия на ковровое покрытие может добавить в комнату тепла и уюта. Кроме того, ковровое покрытие и резиновое покрытие вместе обеспечивают комфорт и амортизацию под ногами. Такие полы идеально подходят для гостиных, спален и обеденных зон, где люди, как правило, проводят большую часть своего времени, общаясь или отдыхая.

Однако не комбинируйте их в местах, где вы ожидаете много активности, например, в домашнем тренажерном зале и в детской игровой.Интенсивные тренировки требуют твердой почвы с адекватным амортизирующим потенциалом. Резиновое покрытие ковра может сделать черновой пол неровным и неустойчивым, что увеличивает риск падений и серьезных травм.

Кроме того, когда дети прыгают и занимаются другими интенсивными занятиями, верхнее резиновое покрытие, установленное на ковре, может со временем рассыпаться или вздыматься, что ухудшает характеристики покрытия.

Если у вас есть комната с ковровым покрытием, в которой вы планируете интенсивные занятия, у вас есть два варианта —

Избавьтесь от ковролина — это самый простой и недорогой вариант.Это обеспечит ровную и устойчивую поверхность для залитого на место резинового покрытия.

ИЛИ

Добавьте слой фанеры перед установкой резинового пола. — Если вырвать ковер нельзя, можно добавить на него черновой пол, используя фанеру. Хотя этот вариант требует много времени и энергии, он может помочь вам изменить поверхность в соответствии с вашими потребностями.

Подведение итогов

Вне зависимости от времени года, вставать с кровати или дивана только для того, чтобы встретить холодный пол, никого не приветствует.Кроме того, полы несут ответственность за большие потери тепла, чем вы можете себе представить, что увеличивает ваши коммунальные расходы.

Таким образом, очень важно добавить изолирующую поверхность, которая сохранит тепло в жилом помещении и снизит затраты на электроэнергию. Сравнив все варианты, представленные выше, вы наверняка согласитесь, что резиновые поверхности подходят для конкретной цели. Если вы готовы вырвать существующий пол во имя теплой, экономичной, энергоэффективной и устойчивой к усталости поверхности, такой как резиновое покрытие, свяжитесь с Rubcorp! Наша команда экспертов знает, как бороться с влажностью, воздухонепроницаемостью и другими аспектами создания теплых и комфортных помещений.
