Буржуйка из газового баллона на дровах длительного горения

Мастера давно освоили ряд отраслей, в которых способны сделать даже сложные элементы из подручных средств. Исключением не стала популярная печка-буржуйка, которую научились изготавливать самостоятельно из газового баллона. Как можно выполнить такие работы самостоятельно и без посторонней помощи?

Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Принцип работы буржуйки из газового баллона

Принцип буржуйки из газового баллона очень прост:

• внутрь топки закладываются дрова или другое топливо;
• топливо поджигается, но нужно наблюдать за процессом нагревания.

Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло на протяжении долгого периода.

Как сделать буржуйку из газового баллона своими руками

Разобрав основные преимущества такой печки и принцип её работы можно перейти к поэтапному изготовлению конструкции.

Буржуйка горизонтального типа

Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

1. Крышка баллона срезается при помощи болгарки.
2. В задней части делается небольшое отверстие, которое в будущем послужит как дымоход.

Справка! Именно к такому отверстию будет привариваться патрубок размером 80-100 мм.

3. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. При помощи болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
4. После этого к внутренней части баллона приваривается колосниковая решётка. Чаще всего используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по бокам, а к ним приваривается кусочек основной сетки.
5. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
6. Уже на этом этапе приваривается заранее подготовленный блин из металла.

После сборки печь полностью готова к работе.

Вертикальная буржуйка из газового баллона

Есть еще одна разновидность самодельной буржуйки — вертикальная.

Процесс сборки вертикальной печи

Вертикальная печь отличается только по одному параметру — положение печки.

Справка! При изготовлении такой буржуйки мастер может не переживать про отсутствие у нее ножек.

Существует два основных варианта сборки такой печки:

• первый вариант полностью идентичен изготовлению первой конструкции. Баллон также разрезается, во внутреннюю часть монтируется решётка, на место крышки устанавливается ранее вырезанный блин. Также предварительно вырезаются два отверстия под поддувало и топочную камеру;
• второй вариант почти не предусматривает резку баллона. То есть решётка устанавливается через одно проделанное отверстие. Но такую печку изготавливать очень неудобно.

Справка! При изготовлении любой печи пользователь должен предварительно спустить оставшийся газ и только потом приступить к монтажным работам.

Другие виды печей длительного горения из газового баллона

Также существуют ещё несколько основных видов таких буржуек. В их перечень входят следующие варианты.

Печи с конической укладкой топлива

Достаточно популярный вариант печи. Основная особенность состоит в том, что по поверхности топки монтируется штырь. На него надевается металлическая либо деревянная конусная конструкция. Загрузка топлива осуществляется через верхнюю часть.

Справка! Такую печку лучше всего отапливать при помощи древесного материала: опилок, стружки или щепы.

Пиролизные печи на жидком топливе

Основным видом топлива для таких печей является дизель, солярка, а также отработанное масло. Такой выбор обуславливается бюджетной стоимостью. Розжиг происходит следующим образом:

• краник открывается и в него наливается масло;
• поверх масляной смеси заливается 50 мл бензина;
• бензин зажигается и с повышением температуры масло начинает нагреваться;
• с ростом температуры металл нагревается и отдает тепло в помещение.

Перед процессом разжигания очень важно предварительно охладить печные газы в дымоходе.

 Печи длительного горения на твёрдом топливе

Для того, чтобы растопить такую печь, пользователи применяют следующие материалы:

• дрова;
• продукты переработки дерева;
• торф;
• каменный уголь.

Справка! Некоторые применяют даже измельченные шины.

 Особенности эксплуатации буржуйки

Что относится к ряду эксплуатационных особенностей:

• пользователю нужно обязательно следить за состоянием дымохода, его чистка должна осуществляться не реже 1 раза в месяц;
• после начала горения топлива дверцу закрывают;
• дверь топки должна открываться только для того, чтоб заложить дрова;
• нагрев печи нельзя проверять при помощи рук, дабы не получить ожоги.

Это то, что относится к основным особенностям буржуйки. Их можно изготовить самостоятельно несколькими способами. Поэтому каждый может выбрать для изготовления самый доступный и оптимальный вариант. Необходимо продумать, в каком помещении будущая печь будет использоваться, затем сделать для себя чертежи, подготовить инструмент и выполнить по инструкции все работы.

Своим личным опытом поделился с нами автор YouTube канала Glavnyiy Mehanik.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Необычная буржуйка из газовых баллонов своими руками без лишних вложений

В редакцию Homius приходит всё больше фотоотчётов с описанием изготовления различных приспособлений для обогрева. И сегодня мы хотим предложить пошаговое описание процесса создания буржуйки для гаража, предоставленное Козловым Михаилом из города Югра, Ханты-Мансийского автономного округа.

Здравствуйте. Решил составить отчёт о том, как я делал буржуйку для обогрева гаража. Морозы в наших краях бывают довольно сильными, поэтому подобная печка порой просто необходима. Но после изготовления первого образца, с использованием одного баллона, я понял, что подобного обогрева недостаточно, а потому решил добавить второй.

Результат превзошёл все мои ожидания. И сейчас я постараюсь рассказать, как производилась вся эта работа

Содержание статьи

Подготовка баллонов: необходимые процедуры перед началом работ

Наверное, каждый понимает, что газа в баллонах перед началом работ быть не должно. Именно поэтому, я полностью открыл кран (процедура производилась на улице). Через 10 минут баллон был зажат в тиски за край нижней юбки, а сам кран вывернут при помощи обычного газового ключа.

Способ зажима пропанового баллона в тисках

После того, как кран вывернут, баллон необходимо доверху наполнить водой. Это делается в целях безопасности. Для собственной подстраховки. После заполнения, кран был ввёрнут на место, а на него одета обычная проволочная петля. Это было сделано для того, чтобы было удобнее разметить ровный круг, который в будущем станет дверцей печи.

Размечаем верх баллона при помощи проволочной петли и маркера

Статья по теме:

Печка на отработке своими руками: чертежи, видео- и фото-инструкции, принцип работы, достоинства и недостатки, правила эксплуатации, обзор готовых моделей и средние цены — в нашей публикации.

Резка газовых баллонов

Многие предпочитают на этом этапе пользоваться газовым резаком, однако намного удобнее применение болгарки (УШМ). Дело в том, что вода из баллона не сливается, а значит, будет разбрызгиваться в стороны и закипать, что довольно неудобно (вывод из своего личного опыта). При помощи угловой шлифовальной машины и отрезного диска верхняя часть отделяется довольно легко.

Резка баллона при помощи болгарки по отмеченной линии

После того, как эта работа выполнена, отделённая крышка снимается, а вода переливается во второй баллон. На тех участках, где будут петли нашей будущей дверцы буржуйки, счищается краска с поверхности. Второй газовый баллон готовится к основной работе совершенно идентично.

Зачищенная вырезанная крышка должна выглядеть примерно так

Остаётся приварить петли, чтобы дверца могла открываться. Кроме того, я сделал крюк для запорного механизма, приварив его к баллону с боку. Сама запирающая ручка была изготовлена из короткого болта, который вкручен на место крана и приваренной к нему шпильки. По сути, здесь всё довольно просто. На фото ниже можно увидеть, как это выглядит.

Красная стрелка – петли (2 шт.), жёлтая – запорный механизм, который можно полностью вывернуть

Следующий шаг: соединяем баллоны между собой

Эту работу я считаю наиболее важной. Положив баллон на бок, я, при помощи маркера, отметил на нём прямоугольник, шириной 10 см на всю длину. Конечно, его можно сделать и короче, однако мне показалось, что так будет лучше для работы буржуйки. Отмеченная область была вырезана, а часть металла, извлечённая после этой работы, разделена на две равные половины в длину. Именно из них я сделал переход из одного баллона во второй. Это очень удобно, и избавляет от необходимости лишних замеров, поиска дополнительного материала. Подобная прорезь была сделана и во втором баллоне, однако отделённая полоса была использована позже в других целях. Именно из неё были изготовлены заглушки по бокам переходника с одного баллона на второй.

Вот такая прорезь с боковыми стенками должна получиться

Примерка, подгонка, дополнительная работа

Получившиеся бортики были проварены по длине, на их торцы установлены заглушки из металла, оставшегося от второго баллона. На нижний баллон я приварил ножки из уголка, чтобы наша печка не лежала на полу. При этом, высокими их делать не стоит – не более 20 см. Установив подготовленную верхнюю часть, сделанную из второго резервуара, я подогнал отверстие к получившейся шахте. Убедившись в том, что всё совпадает, верхний баллон я снял. На данном этапе стоило ещё немного поработать с нижним.

Кстати, что касается сварки. Многие не придают должного значения качеству швов, считая, что если буржуйка делается для гаража, то всё равно никто их разглядывать не будет. На самом деле, необходимость хорошего провара заключается в том, что от него будет зависеть качество тяги и долговечность готовой печи. Поэтому, если у Вас нет должного опыта в сварочных работах, лучше попросить помощи у специалиста.

Примерка верхнего и нижнего отсека буржуйки прошла прекрасно

Продолжаем работу с нижним отсеком

С противоположной стороны нижнего баллона вырезаем ещё одно аналогичное отверстие по всей длине. Это необходимо для того, чтобы можно было изготовить зольник. Его не обязательно копировать по ширине. Будет больше – не беда. Главное, чтобы оно было выполнено на всю длину.

Снизу выполненного отверстия был приварен металлический короб, на который и ушли оставшиеся обрезки от газовых баллонов. Но стоит отметить, что на изготовление дна зольника материала не хватило. Благо, у меня осталась буржуйка, о которой я упоминал вначале. А так как она оказалась при наших температурах бесполезной, было решено пустить её на запчасти. Запорный механизм для зольника можно сделать совершенно различными способами – как кому удобно.

Вот такой зольник с запорным механизмом у меня получился

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.

Монтаж дымохода для самодельной печи

Дымоотведение – это очень важный процесс при установке печи на древесном топливе в закрытых помещениях. Угарный газ довольно опасен для жизни и здоровья человека. К тому же, от качества дымохода будет зависеть тяга, а значит, и качество прогрева, скорость повышения температуры.

В верхнем отсеке печи было прорезано отверстие. Здесь я воспользовался газовой горелкой, что оказалось более удобным. Самое интересное, что трубы для дымохода, если их покупать на рынках, обойдутся в довольно крупную сумму. Мне повезло, в гараже лежало несколько отрезков диаметром 100 мм. Если же возможности найти их бесплатно, нет, то лучше попробовать приобрести их на точках приёмки металлолома.

Чтобы отверстие для трубы получилось более ровным, я воспользовался остатком диска от болгарки, хотя, по сути, идеальная точность здесь ни к чему.

Разметка отверстия для будущего дымохода

По сварке самой трубы дымоотведения, думаю, говорить не стоит. Каждое помещение имеет индивидуальные размеры, планировку, а значит, ни одного повторяющегося варианта в итоге, найти не удастся. Для большего теплообмена, дымоход можно выполнить с использованием нескольких колен, хотя и того тепла, которое будет выделять пламя в подобной буржуйке иногда даже слишком много.

Дымоход был выведен под небольшим наклоном в сторону стены, а далее – на улицу (под потолком гаража)

Проверка работоспособности гаражной печи

После того, как все работы были закончены, я решил проверить работоспособность печки. Что мне особенно понравилось – это возможность загрузки длинных обрезков досок. Затопив печь, я принялся ждать результата, который не заставил себя ждать и оказался довольно ощутимым.

Первое тепло, полученное от буржуйки из двух газовых баллонов

Довольно удобно то, что для подкидывания дров нет необходимости наклоняться к нижнему отсеку. Достаточно открыть дверцу верхнего. Я специально открыл обе, чтобы было видно, каким образом это можно сделать.

Огонь начал пробиваться сквозь соединительную шахту между баллонами

Работа зольника также оказалась на высоте. Он очень удобен, при этом, если есть необходимость увеличения тяги (а следовательно, и нагрева), его можно открыть и использовать в качестве поддувала. У меня в гараже, на данный момент, напротив печи установлен вентилятор, направленный на лючок зольника и включаемый при необходимости в самые лютые морозы.

Проходящий через зольник воздух способствует более сильному горению

Защита стены и находящихся в постройке людей

Понятно, что некое ограждение сделать необходимо, однако здесь есть определённые нюансы. В моём случае был использован металлический профиль. Та его часть, которая расположена возле стены, была сделана до пола, для защиты бетона от высоких температур (их я ощутил при первой проверке печки) и дополнительного отражения тепла от баллонов в помещение. Что касается наружной защитной стенки, её необходимо устанавливать на расстоянии 20-30 см от пола. Это обеспечит хорошую циркуляцию воздуха. Возникающая конвекция позволит намного быстрее и равномернее прогреть помещение.

Что касается именно моего случая, то после первого розжига печи, через 20 минут, температура в гараже стала такой, что можно было ходить в рубашке (естественно при закрытых воротах). Это при том, что на улице в это время она не поднималась выше -30ºС.

Защитные экраны установлены, буржуйка функционирует в штатном режиме

Ещё немного о дымоходе

Здесь стоит отметить, что благодаря конструкции печи, состоящей из двух отделов, слишком длинная труба дымохода не будет «красть» тепло – увеличение тяги лишь поспособствует усилению горения и повышению температуры. Главное, закрепить её так, чтобы ветер не вывернул её с корнем. А вот о дефлекторе (защитном колпаке) стоит задуматься. Если ночью будет снегопад или метель, трубу может полностью забить. В этом случае разжечь буржуйку будет довольно проблематично. На фото ниже видно, что я поднял дымоход довольно высоко. Однако когда это фото делалось, дефлектор ещё не был установлен.

Вот такая труба дымохода у меня получилась

Подводя итог работе

Подобную печку в гараж я «подглядел» у одного из своих знакомых, однако то, как именно и в какой последовательности всё выполнить – для меня было неизвестным. Именно поэтому на изготовление буржуйки было потрачено больше времени, чем того требовалось. Очень надеюсь, что мой опыт поможет кому-то выполнить эту работу, которая, при желании, потребует день-два от силы. Если же кто-то сможет ещё более усовершенствовать подобную конструкцию, большая просьба написать о переделках в комментариях. Я обязательно попробую использовать различные варианты модернизации. А вообще, очень интересно, что Вы об этом думаете?

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая

ИСТОРИИРазбор подключения трёхфазного двигателя к бытовой однофазной сети 220 В: опыт читателя Homius

Следующая

ИСТОРИИСамостоятельное восстановление эмали ванны: опыт читателя Homius

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как сделать буржуйку для гаража своими руками

Автолюбители, которые являются вдобавок и владельцами гаража, знают не понаслышке, что зимой гараж надо обязательно отапливать. Конечно, не постоянно, а во время нахождения в нем людей. А так как гараж для многих – это своеобразный мужской уголок, то мужчины стараются установить внутри помещения небольшую печку. Вариантов, кстати, здесь немало. Нас же в этой статье будет интересовать один вариант – буржуйка. Это самый простой вид отопительного прибора, который работает на твердых видах топлива. Тем более, изготовить такой агрегат несложно. Итак, тема нашей статьи – буржуйка для гаража своими руками.

Начнем с того, что существует достаточно большой модельный ряд этого простого отопительного прибора. Классификация производится и по способу изготовления, и по материалам, из которых печь будет собираться, и по способу сжигания топлива. Мы не будем отклоняться в разные стороны от темы, просто разберем так называемый классический вариант. Вот он на фото снизу.

Буржуйка в классическом исполнении

Материалы для печки

В первую очередь вам потребуется металлический лист толщиною 4-5 мм. Тоньше брать не рекомендуется, такой лист быстро прогорит. Обязательно труба диаметром 80-120 мм. Диаметр будет зависеть от размеров установки. Чем меньше самодельная печь для гаража, тем меньше диаметр устанавливаемого дымохода. На фотографии видно, что буржуйка устанавливается на ножках. Функции ножек может выполнять не только металлический уголок, но и куски трубы диаметром 20-32 мм.

Что можно сказать по поводу используемых для сборки печки материалов? Все они металлические, а, значит, собирать такую печку своими руками сможет только тот человек, который владеет навыками работы со сварочным аппаратом. Если таким навыками вы обладаете, но проблемы отпадают сами собой.

Типовая конструкция

Устройство и принцип работы

Перед тем как начать сборку буржуйки, необходимо разобраться, как она работает. В принципе, ничего сложного здесь нет. Внутрь печки на колосниковую решетку закладываются дрова, которые прогорая, выделяют большое количество тепловой энергии. Последняя передается металлическому корпусу агрегата, который и выделяет ее в помещение. Угарные газы и дым выходят через дымоход наружу. Все просто.

Но необходимо обратить внимание вот на какой момент. Дрова просто так без кислорода гореть не будут, поэтому необходимо позаботиться о том, чтобы свежий воздух постоянно поступал в зону горения. Здесь есть два варианта:

1. Вырезать на лицевой стороне отверстие для поддувала и установить туда заслонку.
2. Сделать несколько отверстий, через которые воздух будет поступать внутрь печки. Как показано на фотографии №2.

Буржуйка для гаража состоит из корпуса (в нашем случае это ящик прямоугольного сечения), с лицевой стороны сделано топочное отверстие и навешена дверца. Обязательно устанавливается дымоходная труба, для этого надо в задней стенке или сверху корпуса сделать отверстие и приварить к нему патрубок диаметром чуть меньше диаметра дымохода и высотою 10-15 см.

Сборка буржуйки

Этапы сборочного процесса

Даже такой небольшой отопительный прибор, а, точнее сказать, его сборка, делиться на несколько этапов, отвечающих на основной вопрос, как сделать буржуйку в гараж.

Подготовительный

В первую очередь определяемся с размерами. Как и в случае с любыми печками, размер буржуйки подбирается под размеры гаража. И чем последний больше, тем больше должна быть печь. Хотя это чисто условное соотношение.

• Металлический лист необходимо разделить на шесть частей. Из него собирается корпус, поэтому стоит сначала определиться с формой отопительного прибора. В данном случае нас будет интересовать сечение, ведь оно может быть прямоугольным или квадратным. Если выбран квадрат, то четыре стенки будут одинаковыми. Задняя же и лицевая стенки будут другими, но одинаковые между собой.
• Теперь в лицевой стенке делается прямоугольное отверстие. Через него будет производиться закладка дров. Вырезанный кусок выбрасывать не надо. Из него можно сделать дверцу, приварив к нему петли. Чтобы дым не проходил внутрь помещения через неплотно прижатую дверцу, рекомендуется с внутренней стороны прикрепить к ней асбестовый шнур по всему периметру.
• В одной из основных стенок делается отверстие под дымоход. К нему приваривается приготовленный патрубок.
• Из трубы или уголка нарезаются четыре ножки.
• Изготавливается колосниковая решетка. Это может быть все тот же металлический лист, в котором придется сделать отверстия. А можно изготовить решетку из металлической арматуры или проволоки.

В готовом виде

Сборка

Итак, теперь можно переходить к основному процессу.

• Сначала свариваются между собой нижняя стенка и две боковые.
• Затем к ним приваривается задняя часть и лицевая.
• Внутрь под колосниковую решетку привариваются упоры. Саму решетку лучше сделать съемной, чтобы легче было вычищать золу и пепел из печки. В качестве упоров могут выступать уголки или проволока, которые привариваются вдоль корпуса.
• Устанавливается колосник. Это надо делать именно сейчас, со стороны топки сделать это будет затруднительно.
• Приваривается верхняя стенка.
• Далее привариваются ножки.

Все, самодельная печь для гаража готова. Ее надо установить, подсоединить дымоход, уложить изнутри решетку и провести пробную растопку.

Не забудьте оценить статью.

Буржуйка сделать самому своими руками: чертежи, материалы, варианты изготовления

Если время от времени вы сталкиваетесь с необходимостью быстро обогреть малогабаритное помещение, например, мастерскую, гараж или склад, то можно воспользоваться буржуйкой. Она имеет компактные размеры, а изготовить ее можно самостоятельно. В качестве основы берется металлическое изделие, которое не трудно отыскать в собственном сарае. Например, можно воспользоваться толстостенной бочкой или бидоном.

Такое оборудование сегодня довольно часто устанавливается и в дачных домиках, куда для сбора урожая приходится наведываться поздней осенью. Для правильной работы устройства нужно с умом обустроить дымоход, который должен получиться совершенно герметичным. Некоторые части печи можно и не использовать. Это упростит работу и снизит трудоемкость. А вот площадь дна желательно увеличить. Это повысит теплоотдачу и сделает печь более эффективной в использовании.

Как показывает практика, очень толстый металл слишком сложно прогреть. Это способствует снижению коэффициента полезного действия. При этом большая часть тепла идет вовсе не на отопление. Если же металл будет слишком тонким, то под воздействием агрессивной среды он деформируется и вскоре утратит свою первоначальную форму. Одним из лучших вариантов станет буржуйка, стенки которой изготовлены из металла толщиной 3 мм.

Изготовление печи с отражателем

Печь-буржуйку своими руками можно изготовить, сформировав прямоугольный корпус с отражателем. Конструкция получится многофункциональной. Для проведения работ вам понадобятся:

• Листовой металл.
• Стальные уголки.
• Металлическая трубка.
• Сварочный аппарат.
• Труба.
• Ручной и электрический инструмент.

Количество листового металла будет зависеть от габаритов печи. Что касается стальных уголков, то их толщина может изменяться в пределах от 4 до 5 мм. Металлическая труба. Подготавливая ее для дымохода, вы должны предпочесть ту, диаметр которой составляет 180 мм. Печь-буржуйка своими руками выполняется в виде прямоугольника, который сваривается из стальных листов. Соединение осуществляется встык. Заготовки нарезаются в количестве 5 штук. Они составят:

• Заднюю и переднюю стенки.
• Верх.
• Днище.

На лицевой панели будет отверстие для топочной и поддувала. На первом этапе к нижней части необходимо приварить боковые поверхности. Они должны располагаться строго вертикально. Для проверки нужно воспользоваться уровнем или угольником. Стыковка осуществляется под прямым углом. Сначала элементы прихватываются в нескольких местах. Как только вы убедитесь в правильности их расположения, необходимо проварить швы. Затем устанавливается задняя стенка.

Изготавливая буржуйку на дровах для дачи своими руками, внутреннее пространство вы должны разделить на 3 части:

• Зольник.
• Топку.
• Дымооборот.

Топку и зольник разделяют колосниковой решеткой, куда будет укладываться твердое топливо в виде дров или торфа. Решетка изготавливается следующим образом: по бокам с отступлением 15 см на всю длину привариваются уголки. Для решетки из толстой листовой стали вырезаются 25-мм полоски. Их длина должна соответствовать ширине конструкции. Между пластинами выставляется расстояние 5 см.

Полосы привариваются к металлическим прутьям, их диаметр должен составить 20 мм. Сварка должна быть максимально надежной, ведь элемент будет выполнять функцию ребер жесткости. Самодельная буржуйка не должна иметь решетку, которая приваривается к внутренним уголкам, чтобы при необходимости ее можно было легко изъять. Через некоторое время пластины могут перегореть. В этом случае вы с легкостью сможете их заменить.

Оставить решетку съемной нужно еще по нескольким причинам. На следующем этапе приваривают сверху пару металлических прутьев, где будет располагаться отражатель. Он представляет собой стальной лист, разделяющий топку и дымооборот. Отражатель должен быть съемным. Его располагают таким образом, чтобы спереди образовался канал для выхода дыма. Разогреваться внутри он будет больше всего, поэтому его выполняют из толстого металла.

Теперь можно приступать к заключительным работам. На этом этапе приваривается крышка буржуйки. Отверстие для дымоходной трубы предусматривается заранее. Верхняя перемычка вырезается и приваривается. На уровне колосниковой решетки будет еще одна перемычка, более узкая. Ее вырезают и приваривают на следующем этапе. Этот элемент будет определять дверцы колосниковой решетки и зольника.

Самодельная буржуйка имеет дверцы, над размерами которых долго раздумывать не нужно. Через них вам должно быть удобно закладывать дрова и удалять пепел. Дверца делается почти на всю ширину корпуса печки, чтобы было легко извлекать из нее колосниковую решетку и отражатель. Следующим шагом станет установка ручки, защелки и завесы. Последние рекомендуется сделать самостоятельно из толстого прутка и металлической трубки.

Все элементы собираются воедино. После этого можно установить конструкцию на ножки. Их изготавливают из стальной трубки диаметром. Длина ножек должна находиться в пределах от 8 до 10 см. На конец каждого элемента приваривается гайка и устанавливается вкрученный болт. Это позволит регулировать высоту. Такой шаг многим мастерам может показаться странным, но в процессе монтажа вам все станет ясно.

Изготовление дымохода

Дымоход для буржуйки изготавливается из трубы, диаметр которой изменяется от 15 до 18 см. Элемент выводится наружу через отверстие в стене. Изгибы должны иметь угол 45 ˚С. Горизонтальные участки в некоторых конструкциях допускаются. Они необходимы, если буржуйку планируется размещать далеко от стены/окна. Вращающуюся заслонку необходимо предусмотреть на нижнем конце трубы. Для нее из стали врезается окружность, диаметр которой несколько меньше такого же параметра трубы.

Под ручку для вращения просверливают отверстие. Ее выполняют из металлического прутка. Дымоход для буржуйки располагается на гильзе, высота которой достигает 20 см. Ее изготавливают из трубы, диаметр которой несколько меньше дымохода. Приваривание осуществляется к верхней крышке по отверстию. Теперь буржуйку можно установить на место и отрегулировать высоту. Сразу после этого оборудования может быть использовано для обогрева помещения.

Изготовление печки из бидона на масле

Буржуйка на масле своими руками может быть изготовлена из бидона. Эта технология является одной из простых. В эксплуатации устройство будет весьма эффективно. Монтажные работы заключаются в креплении ножек к корпусу и обустройстве дымоотводящей трубы. Для работы вам понадобится не только бидон, но и проволока, а также рабочие инструменты. Проволока будет использоваться для колосника. Что касается трубы, то она ляжет в основу дымоотвода.

Методика проведения работ

Буржуйка из металла своими руками из бидона — это простое и рациональное оборудование для обогрева небольших по площади помещений. На первом этапе корпус необходимо установить горизонтально и разметить места расположения поддувала. Оно должно иметь прямоугольную форму. Элемент располагается под крышкой. В днище или стенке необходимо вырезать отверстие, диаметр которого составит соответствующий параметр трубы для дымохода.

Для колосника вам понадобится стальная проволока. Ее следует согнуть, а после через крышку продеть внутрь и загнуть, чтобы зигзаг получился удобным для использования в процессе топки. Бидон фиксируется на ножках, которые вырезаются из уголков или трубок. Элементы привариваются к корпусу. Далее можно установить дымоход. На внешней стороне бака фиксируется отражатель, благодаря которому тепло будет улетучиваться в меньшем объеме. По бокам привариваются ручки, это позволит переносить конструкцию в любое место.

Работа топочной камеры

Если вы хотите изготовить буржуйку своими руками, то должны более подробно рассмотреть каждый ее узел. Что касается топочной камеры, то важно обеспечить более внушительную площадь наружных поверхностей. Это обеспечит лучшую теплоотдачу. Важно сделать площадь дна камеры максимально большими. Это обеспечит возможность располагать внутри больше топлива. Именно поэтому цилиндрические изделия чаще монтируются горизонтально. При изготовлении печи вы должны руководствоваться минимумом днища, который равен 350 x 250 мм.

Зольник и колосниковая решетка

Зольник у буржуйки делается не всегда. Если его не ставить, убирать золу можно будет из топливной камеры. Для подачи воздуха в дверце следует просверлить отверстия. Компоновка с поддувалом получается более функциональной, ведь генерации тепла больше ничего не мешает. Необходимое количество кислорода может быть заведено через нижнюю дверцу. Интенсивность горения вы будете регулировать самостоятельно.

Перед началом изготовления буржуйки своими руками вы должны подумать, будет ли в конструкции колосниковая решетка. Если планируется ее использовать, то внутри корпуса она будет разделять камеру и зольник. Колосник может быть и заводским. В этом случае он изготавливается из чугуна. Вы можете использовать арматуру. Отлично в этом месте работает уголок, который наружной гранью обращен в топливную камеру.

Дверцы и проемы для зольника и камеры

Если вы хотите изготовить буржуйку своими руками, то должны подумать о дверцах и проемах. Первые чаще всего изготавливаются из металла, который остается после вырезания проемов. Для печей из баллонов подобный подход актуальнее всего, ведь вырезанные лоскуты будут повторять изгиб цилиндра.

Соединение осуществляется методом сварки с использованием стальных навесов. Запирающие устройства устанавливаются в обязательном порядке. Нужно использовать гильотинные задвижки или засовы. До начала конструирования буржуйки своими руками вы должны подумать, какие она будет иметь проемы. Традиционные размеры равны 250 x 250 мм. Это касается топки. Если же речь идет о поддувале, то высота и ширина проема составят 100 и 250 мм соответственно. Навесы обычно устанавливаются по вертикальной оси. Между проемами оставляется расстояние в 10 см. Переходными элементами могут использоваться рамы из уголка. Дверцы хороши наличием притвора. Это обеспечивает плотное закрывание и отсутствие подсосов.

Дымоотведение

Когда выполняется буржуйка из газового баллона, дымоотвод для нее имеет диаметр до 150 мм. В основе лежит сталь, а теплоизоляция не осуществляется. Патрубок располагается сверху печи или сбоку. Последний вариант более предпочтителен, ведь при нем движение газов замедляется, а для варочного узла остается место. Труба в помещении ведется не по кратчайшей линии. Участки должны быть наклонными или горизонтальными, что увеличивает объем извлекаемого тепла.

Эффективную буржуйку своими руками можно изготовить, дополнив дымоход задвижкой. Она может быть поворотной или вращающейся по направляющим. Этот элемент позволяет регулировать интенсивность отведения дыма и помогает перекрывать трубу на тот период, пока тепло не производится. Задвижка в конструкции должна быть обязательно. Это верно, если вы решаете вопрос по увеличению теплоемкости печи.

Как увеличить теплоемкость

Если вы решаете вопрос о том, как самому сделать буржуйку, то должны знать, что следует сделать, чтобы увеличить теплоемкость. Одним из вариантов выступает футеровка огнеупорными плитами. Их выкладывают внутри топливной камеры. Это позволяет снизить изнашиваемость металла корпуса и способствует сохранению рабочего объема топки.

Еще один способ заключается в укладке кирпича на стенки. Третьим способом является выполнение открытого короба сверху на буржуйке. Туда укладывается дикий камень или кирпич. Печь конструируется именно так и тогда, когда с боков находится сетка для фиксации камней.

Дополнительные рекомендации по изготовлению буржуйки на масле

Для такой печи понадобятся:

• Болгарка.
• Переноска.
• Сварочный аппарат.
• Заклепки.
• Зубило.
• Молоток.
• Рулетка.
• Перфоратор.
• Кувалда.
• Плоскогубцы.
• Защитные очки.
• Мел.

Диаметр круга шлифовальной машины должен составить 125 мм. Диаметр сверла перфоратора — 13 мм.

Инструкция по проведению работ

Желательно заранее подготовить чертежи буржуйки. Своими руками в этом случае справиться с задачей будет куда проще. Расход масла для печи на отработке составляет 0,5 л в час минимум. Вес подобного устройства около 27 кг. Габаритные размеры корпуса без дымохода равны 70 x 50 x 35 см. Верхнюю часть цилиндра необходимо надеть на нижнюю. Зазора при этом быть не должно.

На следующем шаге устанавливается дымоход. Его располагают под наклоном и ведут по помещению. Выведение осуществляется вертикально на высоте 4 м. Нижняя часть приваривается к верхней. Проверить герметичность швов нужно обязательно, чтобы исключить подтеки масла. С помощью заклепок крышка фиксируется к корпусу. Она должна свободно поворачиваться. Чтобы конструкция получилась более устойчивой, следует приварить уголок. Верхняя платформа — это самое горячее место. На ней можно подогревать воду и готовить пищу. Если поставить обдув в виде вентилятора, то КПД увеличится. Во время работы верхняя платформа раскаляется докрасна. Это способствует выгоранию материала уже через год.

Чтобы буржуйка прослужила дольше, можно использовать металл толщиной 3 мм. Дополнительно он покрывается самодельной краской, для чего следует смешать 200 мл жидкого стекла, 8 г серы и 80 г алюминиевой пудры.

В заключение

Буржуйка из газового баллона — это самый простой вариант изготовления печи. Вам понадобится прорезать отверстия, а после этого установить на навесы дверки. Если же размеры баллона вас не устраивают или его не нашлось под рукой, то можно использовать листы хорошей стали, толщина которых не должна быть слишком внушительной или недостаточной.

Буржуйка для гаража своими руками

Обогрев гаражного помещения в холодное время года всегда был и остаётся важнейшим составляющим всего комплекса мероприятий по созданию комфортных рабочих условий в гараже.

Отопление гаража буржуйкой (устанавливаемой прямо в помещении) считается наиболее простым и традиционным способом обогрева. В данной статье мы рассмотрим, как правильно сделать буржуйку для гаража своими руками.

Предъявляемые требования

Требования предъявляемые к печам буржуйкам

При разработке проекта буржуйки в гараж необходимо учитывать следующее:

• установка такой печи допускается лишь в помещениях, оснащённых хорошей вытяжкой и приточной вентиляцией;
• движение потоков горячего воздуха в ней должно быть организовано таким образом, чтобы теплоотдача не происходила очень быстро, для чего путь движения нагретого воздуха по печным трубам должен быть по возможности максимальным;
• в конструкции печи-буржуйки необходимо предусмотреть специальные элементы, обеспечивающие безопасность эксплуатации и препятствующие попаданию искр в опасную зону;
• запрещается размещать легковоспламеняющиеся материалы в непосредственной близости от печи;
• печи этого класса должны обладать необходимой прочностью, что достигается применением для их изготовления соответствующих материалов.

Выполнение всех приведённых выше требований позволит вам получить удобную и безопасную конструкцию, способную эффективно отапливать подсобные помещения всех категорий.

Достоинства и недостатки

Популярность использования для обогрева подсобных помещений печей-буржуек объясняется следующими их достоинствами:

• расходы, связанные с изготовлением печи, а также с приобретением топлива для неё, очень незначительны;
• возможность самостоятельного изготовления такой конструкции;
• небольшие размеры печи-буржуйки, допускающие установку её в помещениях ограниченной площади;
• минимальные затраты на обслуживание печей этого типа;
• возможность обходиться без фундамента и капитальной дымовой трубы.

К недостаткам таких печей следует отнести необходимость обустройства эффективной вентиляции, а также высокий расход топлива, объясняемый неспособностью таких конструкций аккумулировать образовавшееся при горении тепло. После сгорания топлива стены и трубы быстро остывают, а помещение не успевает прогреваться.

Сократить расход топлива удаётся путём использования печи особой конструкции, в которой выходной патрубок монтируется прямо над загрузочной дверцей (на крышке). Продукты сгорания в этом случае попадают в выводную трубу только после того, как отдадут некоторое количество тепла стенкам камеры.

Для увеличения теплоотдачи корпус такой печи рекомендуется обкладывать кирпичной стенкой (в полкирпича или в четверть кирпича) или закрывать его слоем глинобита (глинобетона).

(Глинобит представляет собой густо замешенную глину, а глинобетон – это тот же глинобит, смешанный с кирпичной крошкой).

В результате такой «отделки» печи удаётся увеличить период её теплоотдачи (за счёт увеличения её теплоёмкости), а также повысить скорость обогрева, поскольку наличие зазора между стенками и кирпичом приводит к образованию конвекционных потоков воздуха.

Конструкция

Конструкция печи буржуйки

Основными конструктивными составляющими печи-буржуйки являются, как правило, следующие элементы:

• камера сгорания (истопник) с крышкой;
• решётка колосникового типа;
• дымоход;
• ящик под золу (зольник).

Простейшая конструкция печи предполагает сооружение каркасного основания, но может выполняться и в бескаркасном варианте (из сварного стального листа, например). Форма конструкции может быть самой произвольной – квадратной, прямоугольной или круглой. Корпус каркасных печей сваривается, как правило, из профилей (уголков), которые затем обшиваются металлическим листом. Для улучшения работы печи в нижней части дверцы следует проделать несколько отверстий (для дополнительной подачи воздуха в камеру сгорания).

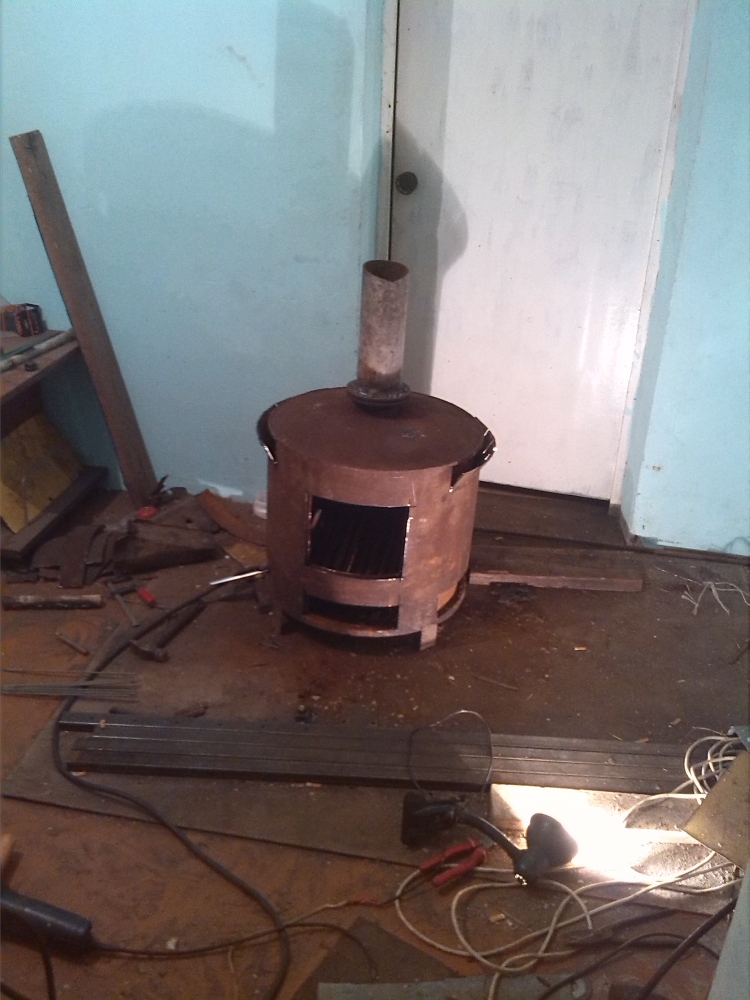

Буржуйка с круглым сечением может быть изготовлена из широкой трубы с толстыми стенками.

Самостоятельное изготовление буржуйки

Для её обустройства вам придётся отрезать от трубы небольшой кусок и проделать в нём отверстие для притока воздуха (поддувало), а с другой стороны корпуса сделать отверстие под дымоходную трубу.

Далее между поддувалом и истопником следует приварить металлический овальный лист с небольшими отверстиями, выполняющий функцию колосниковой решётки.

На заключительной стадии работ по сооружению печи-буржуйки сверху на корпусе монтируется крышка, а к нижней её части привариваются опоры. На крышке вы можете соорудить импровизированную плитку, вырезанную из толстого листа металла и служащую для текущих нужд (для подогрева чая, например).

Ящик для золы размещается обычно под колосниковой решёткой и оснащается (также как и колосник) небольшой металлической дверцей. В качестве дымохода используется обычная труба, которая для повышения теплообмена может иметь изогнутую (а иногда и спиралевидную) форму.

Буржуйка

Как сделать буржуйку своими руками чертежи. Как повысить эффективность буржуйки без помощи специалиста и серьезных финансовых вложений. Что требуется для работы

Обогрев технических помещений — зачастую огромная проблема. Электричество довольно дорогое, так как приводит к значительным расходам на отопление. Лучший выход в такой ситуации — использование альтернативных источников энергии.

Для сжигания угля, дров и других видов топлива используются различные печи, в том числе и печь, которая отличается доступностью по цене и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение у наших предков благодаря простоте конструкции.

Поговорим о том, из чего делается эффективная буржуйка своими руками:

• из газового баллона — подходящий вариант, для которого подходят пухлые модели;
• из колбы — тоже лучший вариант, ведь здесь есть дверца, нужно лишь прикрепить дымоход;
• из бочки — чаще всего из него делают печи длительного горения, так как его вместительность дает возможность организовать довольно большую камеру сгорания;
• из сейфа — зачем выбрасывать старую конструкцию, если она может хорошо служить.

Печи-буржуйки, изготовленные своими руками, изготавливаются из металла с помощью специального приспособления.

Если вас интересует, как обустроить буржуйку своими руками, то ее устройство достаточно простое. В основании находится емкость, играющая роль специальной камеры, из которой следует вынуть дымоход. Спереди расположены двери — через одну загружается подготовленное топливо, через второй удаляется зола.

Емкость внутри разделена решеткой из стали, через которую подается воздух — через нее удаляется зола, образующаяся при сгорании топлива.

Как сделать буржуйку

Что касается инструкции по созданию печи-камина, то она не сложная. В первую очередь важно определиться с материалом. Подготовьте следующие инструменты:

• Наждачная бумага для обработки металлических кромок;
• Шлифовальный станок;
• Рулетка;
• Сварочный аппарат;
• Сверла так же, как и сверла.

Обратитесь к профессионалу, который создаст чертежи печи своими руками.После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из простых способов — использовать большую бочковую печь. Он должен быть оборудован решетками, дымоходом, дверцами. Производство начинается со строительства негорючего основания. Подходящий вариант — кирпичная кладка, на которой нужно оборудовать ствол. На его создание уйдет пара дней. Затем приступаем к остальной работе.

Перед конструкцией необходимо вырезать небольшое отверстие для двери.Для этих целей вам понадобится лобзик для работы по металлу.

Существующая металлическая деталь — это дверь, к которой должны быть прикреплены петли, замок и ручка. Затем к бочке следует приварить еще одну часть петель. С другой стороны, при запоре следует приварить металлическую петлю.

Внизу следует устроить зольник с необходимой дверцей, на которую необходимо отвести десять процентов от общего объема. Дверь создается описанным выше способом, но это обязательно должно быть, так как через нее удаляется пепел, а также действует как воздуходувка.Затем можно приступить к созданию решеток:

• Снимите крышку с верхней части бочки;
• Изготовить решетку из металлических сегментов;
• Привариваем решетку внутри.

Обустраиваем необходимое отверстие в крышке, затем привариваем отрезок такого же диаметра, как отверстие для дымохода. Затем привариваем крышку.

Мини-буржуйка, сделанная своими руками, готова, теперь нужно оборудовать дымоход и загрузить дрова в емкость, чтобы их поджечь.

Мы создали буржуйку своими руками, фото можно увидеть на сайте. У него необычно вместительная камера. Важно обратить особое внимание на то, что отверстие можно сделать в верхней части крышки. Можно использовать не бочку, а баллон или небольшой отрезок трубы нужного диаметра.

Модернизация конструкции

Для повышения КПД печи можно использовать листовой металл, которым покрывают конструкцию из трех частей.Металл защищает корпус. Однако это еще не все — внутри есть тяга, возникает конвекция. Это увеличивает КПД печи.

Еще один этап модернизации — устройство на дымоходе определенного изгиба. Вопрос в том, что через него отводится тепло. Увеличивая длину дымохода за счет горизонтального участка, его можно использовать при обогреве помещения. Недостатком такого подхода является отложение огромного количества сажи.

Еще одно изобретение — буржуйка, оборудованная на воде.Это позволит повысить эффективность нагрева, а также минимизировать расход топлива. Подобная буржуйка функционирует на воде.

В этом варианте используется преобразователь, разделяющий пар. В результате его работы в камере образуется пламя. Самостоятельно провести такую ​​модернизацию не получится, но в будущем вполне возможно.

Буржуйка своими руками фото

000

0003

0003

Буржуйка своими руками отлично подходит для обогрева гаражей.С его помощью можно организовать отопление дачи, в которой они проживают на непродолжительных выездах, может выступать в качестве временного отопительного агрегата до тех пор, пока не будет налажено основное отопление.

С такой конструкцией можно не только обогревать различные помещения, но и готовить еду. И одно из главных достоинств этой печи в том, что при большом желании практически каждый человек может правильно приготовить буржуйку, сделав все сам и сэкономив на услугах сторонних мастеров.

Сделать буржуйку своими руками можно практически из любых доступных металлических изделий.Для этого подойдет старая молочная банка, кусок трубы, бочка, металлический лист и т. Д. Правильно сделанная буржуйка довольно быстро прогревается. При этом быстро остывает, но для устранения этого недостатка обычно достаточно более тщательно утеплить комнату.

Пошаговая инструкция сборки буржуйки из банки

Чтобы правильно приготовить буржуйку, необходимо прежде всего подготовить подходящий рисунок. Имеются чертежи агрегатов прямоугольного и круглого сечения.Итак, сделать буржуйку своими руками можно даже из обычной молочницы. Схема этой конструкции представлена ​​на рис. 1.

Рисунок 1. Буржуйка из консервной банки.

Чтобы приготовить такую ​​буржуйку своими руками, не потребуются дорогие и труднодоступные материалы и инструменты. Достаточно следующего:

1. Металлический стержень диаметром 0,6 мм.
2. Старая банка из-под молока.
3. Дымоход. При большом желании и соответствующих навыках можно сделать самому.
4. Файл.
5. Долото.
6. Молоток.

Некоторые из описанных ниже вариантов требуют использования сварочного аппарата. При желании можно обойтись без него. Но сварка позволяет получить более надежную конструкцию. Каких-либо конкретных размеров приводить не будем, потому что в случае буржуйки все сугубо индивидуально. Также размеры зависят от имеющейся у вас емкости.

Работа начинается с подготовки воздуходувки. Для этого нужно немного ниже шеи сделать в банке отверстие.Придайте ему прямоугольную форму. Обработайте края отверстия напильником. В нижней части банки сделайте отверстие, чтобы в дальнейшем дымоход входил в нее достаточно плотно. Сделать это предельно просто:

1. Сначала сделайте на дне банки разметку, где в будущем будет проходить дымоход. Диаметр отверстия сделать примерно на 1,5-2 мм меньше диаметра будущего дымохода.
2. Возьмите молоток и зубило. С их помощью проделайте дырочку по заранее подготовленной разметке.
3. Возьмите напильник и выровняйте получившееся отверстие. Удобнее всего это сделать с помощью напильника с круглым сечением.
4. Плотно вбейте дымовую трубу в отверстие. Если он не подходит, вам все равно придется поработать над отверстием напильником. Труба должна входить достаточно плотно.

Рисунок 2. Буржуйка из бочки.

Далее вам нужно будет взять металлический стержень и согнуть его в виде змейки. В дальнейшем змейка будет служить решеткой.Готовую решетку согните, чтобы потом можно было вставить в горлышко. Выровняйте вставленную сетку уже внутри контейнера. На этом буржуйка своими руками готова.

Если хотите, можете сделать для него надежную подставку. А если сделать демпфер для нагнетателя, то получится буржуйка своими руками с возможностью регулирования тяги. Демпфер предельно прост.

Таким образом, простейшую буржуйку своими руками можно сделать без проблем.Для этого не нужны специальные материалы и инструменты. Вам останется только установить самодельную печь там, где она вам нужна, и подключить дымоход. Такой самодельный агрегат будет регулярно обогревать помещение, пока вы не захотите заменить его на более совершенную систему.

Инструкция по изготовлению печки из трубы

Этот вариант потребует использования сварки. Собирается такая буржуйка своими руками из куска металлической трубы. Блок-схема представлена ​​на рис.2.

При желании его можно сделать из старой бочки. Все делается аналогично. Для начала нужно взять арматуру, сделать из нее решетку и приварить к корпусу. На приведенной выше схеме видно, что эта печь своими руками оборудована двумя дверцами для камеры сгорания и нагнетателя. Подобную печь можно использовать не только для быстрого и качественного обогрева помещения, но и для приготовления пищи.

Рисунок 3. Экран кирпича.

Одним из важнейших преимуществ таких печей является очень быстрый нагрев.Однако из этого следует и их главный недостаток — они довольно быстро остывают. Металл — не лучший аккумулятор тепла. Однако вы легко можете исправить этот недостаток. Вам просто нужно обложить буржуйку своими руками кирпичом. Этот материал, в отличие от металла, очень хорошо аккумулирует тепло и надолго сохраняет его.

Единственный недостаток конструкции — ее долго придется отапливать, чтобы прогреть комнату. Но от этого минуса легко избавиться. Вам просто нужно создать специальный экран из кирпича с вентиляционными отверстиями.Подобные системы используются в банях. Вы можете ознакомиться со схемой такого кирпичного экрана на рис. 3.

На схеме выше видно, что монтаж кирпичного экрана осуществляется на определенном расстоянии от корпуса печи. Это неслучайное и обоснованное решение. Такая конструкция обеспечивает наиболее эффективное и рациональное использование тепла, выделяемого топочным агрегатом.

Руководство по правильной установке экрана

Правильно изготовив ширму из кирпича, вы убережете самодельную буржуйку от отсутствия быстрого охлаждения.В процессе эксплуатации печь будет выделять тепло, она будет нагревать кирпич, а кирпич, как известно, способен аккумулировать тепло и сохранять его долгое время. В результате вы уже выключили духовку, и в комнате еще долго будет тепло.

Рисунок 4. Буржуйка с дымовыми поворотами.

Кладку необходимо возводить на расстоянии примерно 10-15 см от стен печи. Сверху и внизу кладки должны быть вентиляционные отверстия.Внутри кирпичного экрана будет циркулировать воздух. Теплый будет отводиться в отапливаемое помещение, а холодный охладит стенки топки, предохраняя их от быстрого выгорания.

Иногда вокруг печки кладут кирпич в шахматном порядке или без зазора. Такой подход абсолютно неправильный, забудьте об этом. Если делать кладку без зазора, то эффективность обогрева помещения значительно снизится, а лишнее тепло буквально улетит в дымоход.Порядок шахматной доски плох, потому что, если он присутствует, воздух не может нормально циркулировать. Площадь кирпича намного менее прочная.

В результате он очень быстро остынет. Тепло от буржуйки будет просто проходить через кладку, как через сито. Потери тепла в такой ситуации составляют 50% и более. Помещение, конечно, довольно быстро нагревается. Но он также будет остывать на очень высокой скорости. Этот способ хорошо подходит для новостроек, в которых еще нет основного отопления, но нужно обогревать комнату.В готовых постройках от этого лучше воздержаться.

Если денег совсем нет, то кирпичи покупать нельзя, а использовать даже битые изделия. Но этот вариант подойдет только для временного использования.

Усовершенствованная конструкция самодельной печи

При желании можно сделать буржуйку более сложной конструкции, применив для этого металлические ящики или листовой металл. У вас получится хороший прямоугольный агрегат. Схема прямоугольной печи представлена ​​на рис. 4.

Данная конструкция предполагает наличие дымовых контуров.Благодаря такому решению значительно снижается расход топлива. Возможна установка антипробуксовочных дверей. Это позволит сэкономить еще больше топлива. Заслонки и дымоходы обеспечивают максимально эффективную работу печи и позволяют значительно сэкономить на топливе.

Таким образом, историческое название этой печи абсолютно не имеет ничего общего с реальностью, так как лишнего расхода топлива при работе попросту нет.

Название «буржуйка» закрепилось за этой красивой печью только из-за неправильного толкования.

Важно уметь не только правильно приготовить буржуйку, но и знать особенности ее монтажа и эксплуатации.

Если стены дома деревянные или панельные, то печь следует устанавливать не ближе 1 м к ним. Правила безопасной эксплуатации таких агрегатов предусматривают обязательную установку дымохода. Он должен состоять из одного раздела.

При необходимости, конечно, можно собрать трубу из более чем одной секции.Но здесь важно придерживаться правила, что один участок конструкции должен плотно входить в другой. В этом случае нижний необходимо ввести в верхний. Если труба должна проходить через стену, в месте прохода необходимо установить тепловой барьер. Обычно его делают из кирпича. Бетон лучше не использовать. При постоянных перепадах температуры он довольно быстро рассыпется.

При желании можно купить или изготовить дополнительные аксессуары для хранения топлива.В целях безопасности их необходимо устанавливать на определенном расстоянии от печи. Современный агрегат не только сможет качественно прогреть комнату всего за 15 минут, но и станет отличным украшением интерьера. Удачной работы!

Буржуйка

— идеальное решение в условиях, когда необходимо обеспечить обогрев малогабаритных помещений (гараж, подсобное помещение, отопление сауны), затратив минимальные средства. Вы можете сэкономить, используя материалы, которые есть почти у каждого, а также простоту изготовления самостоятельно.Далее мы рассмотрим, из чего можно сделать буржуйку и дадим конкретные чертежи.

Какой инструмент нужен?

Независимо от выбранного чертежа или конструктивных особенностей печи, для проведения работ по ее изготовлению, помимо материалов, необходимо подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарский.
• Сварка.
• Сверло.
• Сверло.
• Кисть.
• Долото.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбор типа и начало работы

Начало работы:

1. По заданным размерам необходимо вырезать элементы из листа, из которого будет изготовлена ​​печь. Постарайтесь как можно больше очистить края среза.
2. Готовится деталь для крепления комплектующих печки — труба с отверстиями.
3. Детали верхнего бака подготовлены к установке дымохода.Для этого по данным, приведенным на чертеже, нужно сделать смещение отверстия влево по отношению к центу. Также внизу бака проделывается еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубы.
4. Составляющие свариваются между собой и получается готовый резервуар.
5. Нижний бачок приваривается аналогично. Делается только отверстие для установки трубы по центру. Еще нужно проделать еще одно отверстие с небольшим смещением — в него будет заливаться обработка.Над заливным отверстием делается специальная скользящая крышка.
6. Бачок нижний крепится к верхнему (привариваются к патрубку). Конструкцию следует укрепить с помощью скоб.
7. Не забудьте приварить ножки к нижнему бачку.
8. Для увеличения срока службы духовку чистят и красят.

Вы прикрепляете буржуйку к дымоходу и пытаетесь обогреть гараж. Для этого в нижний бак залить топливо и поджечь.Когда он загорелся, отверстие для рециркуляции нужно закрыть сдвижной крышкой.

Важно: Для окраски конструкции используйте специальные термостойкие краски.

Прямоугольная печь на дровах

Такой вариант подходит, когда нужно отапливать гараж или сауну, предназначенную для отдыха.

Особенностями модели, изготовление которой мы опишем своими руками, является высокая теплоотдача и возможность регулировки тягового усилия.

Наша духовка будет иметь размеры 45x45x80. Этих размеров достаточно, чтобы обогреть среднестатистическое помещение. В него поместится длинная древесина, и ее легко перемещать.

В данном случае мы не будем приводить конкретный рисунок, а постараемся объяснить как можно больше на словах. Перед началом работы закупаем:

• Сталь толщиной 3-4 мм. Простыни полтора на два метра хватит.
• Отрезок трубы. Выберите диаметр от 90 до 100 мм. Длина: 0,4 м.
• Арматура 16 мм.Вам нужно ровно 6,2 м.
• Пять килограммов электродов.
• Петли для четырех дверей.
• Стальной стержень длиной полметра и диаметром около 10 мм.
• Семиметровый угол с полкой 40 мм. Стены должны быть толщиной 5 мм.

Когда все необходимое подготовлено, приступаем к работе своими руками в следующей последовательности:

1. Из листов вырезаются будущие стены конструкции.
2. Уголок приваривается таким образом, чтобы получился каркас.Выполняя этот и первый пункт, нужно помнить о вышеуказанных габаритах печки (45х45х80).
3. Арматура разрезается и приваривается к каркасу с интервалом 2 см.
4. Готовый каркас ошпаривают жестью.
5. По диаметру гладкого стержня на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. К каркасу приваривается труба (перед этим нужно проделать под нее отверстие).
6. В отверстия дымохода вставляется изогнутый стержень.Он должен быть в форме прямого угла. К нему приваривается кусок круглой жести, размером чуть меньше внутреннего диаметра дымохода — он будет использоваться для регулировки.
7. Буржуйка должна иметь дверцы. Они вырезаны прямо из туловища. К снятому куску металла привариваются петли, с помощью которых они крепятся к печи.
8. На двери устанавливаются ригели и ручки, которые могут быть выполнены в любой удобной форме. Главное, чтобы они гарантировали максимальную фиксацию двери (если не хотите сжечь гараж).
9. Когда работа закончена, можно своими руками проверить результат работы и приступить к обогреву гаража.

Важно: Для обеспечения тяги двери закрепляют так, чтобы оставались небольшие зазоры.

Буржуйка из трубы

Этот вариант подразумевает простоту выполнения работ своими руками и эстетичный внешний вид, что позволит отапливать не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

1. Берут трубу и отрезают до нужной длины.
2. В боковой части прорезано 2 отверстия: для зольника и топки. Расстояние между ними примерно 15 см.
3. Обрезанные куски металла служат дверьми. Их размер увеличивают за счет приваривания сверху металлических полос. Также нужно сразу установить ручки, фиксирующие дверь.
4. Угловые кронштейны ввариваются внутрь будущей печи (держат решетку, сваренную своими руками из фурнитуры или купленную в магазине).
5. Решетка в процессе установки.
6. В круге из металла, который закроет отверстие для трубы (верхняя часть печи), нужно проделать отверстие для крепления трубы (дымохода).
7. Низ и верх печи завариваются.
8. Труба сварная.
9. Петли приварены, двери установлены.
10. Топка в местах сварных швов очищена и окрашена специальной краской.
11. Последний этап — подключение к дымоходу, выведенному из помещения.

Если все сделать правильно, буржуйка сможет полностью обогреть гараж или другое небольшое помещение.

Духовка из банки

Буржуйку можно сделать из любой старой банки. Для этого вам понадобятся:

• Банка.
• Отрезок трубы.
• Арматура или проволока.

Начало работы:

1. На канистре, установленной в горизонтальном положении, отметьте расположение прямоугольного нагнетателя.Его следует положить под крышку.
2. Вырезать отверстие для дымохода. Он может быть внизу или в стене.
3. Изготовление решетки. Ее проще сделать из стальной проволоки, которую загибают в середину будущей печки и расправляют. Расположить зигзаг нужно так, чтобы печь дровами было удобнее всего заправлять.
4. Прикрепляем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и для выполнения работы не требуется иметь профессиональных навыков.С его помощью можно смело обогревать гараж и другие подсобные помещения.

Печь с газовым баллоном

Если у вас на участке валяется газовый баллон, используйте его для создания буржуйки.

Порядок работы:

1. Срезать кран и закрыть отверстие.
2. Вырежьте внизу отверстие для двери. Двери делают из получившегося куска днища, ошпарив его полосой металла.
3. Замок-ручка крепится к двери, и они крепятся к цилиндру с помощью приварных петель.
4. В той части цилиндра, которая будет днищем, нужно сделать решетку. Для этого достаточно проделать дырочки.
5. Под отверстиями в днище приваривается жестяная коробка, в которую будут попадать сажа и отходы. В передней части ящика также необходимо сделать дверцы — они будут использоваться для регулировки тяги.
6. Печь необходимо поднимать над землей на ножках. Для их изготовления подойдет обычная труба.
7. В верхнюю часть цилиндра приварен дымоход.
8. При необходимости на поверхности конструкции можно расположить варочную панель.

Такая печь обогреет гараж или небольшой дом на даче.

Буржуйка — довольно простое устройство для обогрева помещений. При проведении работ помните, что печь должна не только прогреваться, но и соответствовать минимальным требованиям пожарной безопасности.

Отличный бюджетный вариант отопительно-варочной печи — буржуйка. Он невероятно удобен, прост в конструкции и эксплуатации.Такое устройство хорошо иметь на даче, в мастерской, во многих других местах. Водяная плита может обогреть несколько комнат. Сегодня в продаже много разных моделей, от скромных функциональных до изысканных в стиле ретро. Но их цену нельзя назвать низкой. Поэтому умельцы, имеющие определенный опыт, имеющие инструменты и подходящий металл, могут попробовать сделать эффектную буржуйку своими руками.

Вырезаем из воздушного шара

Самый простой вариант буржуйки можно сделать из подручных материалов. Для этого подойдет толстостенная бочка, старая промышленная канистра или газовый баллон (разумеется, пустой).

Находчивые мастера используют трубы подходящего диаметра, диски от габаритных колес и листы металла.

Выбирая стартовый инструмент для работы, следует учитывать, что слишком тонкий металл при сильном нагреве деформируется, а изделие из него потеряет форму. Оптимальная толщина материала 3-4 мм.

Для удобной и эффективной работы по изготовлению даже небольшой буржуйки своими руками понадобится:

Печи печные бывают разных типов, но суть одна и та же

• — угловая шлифовальная машина, а также специальные расходные материалы к ней — шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитной маской и рабочим костюмом.
• Молоток шлакоотделительный.
• Измерительные инструменты: рулетка, маркер, мел, металлическая линейка, складное линейка.
• Долото, плоскогубцы, молоток.
• Сверло по металлу с набором сверл.

Выбор той или иной модели зависит от многих составляющих: место будущего размещения, ее размер, назначение печи. Для жилых помещений он должен иметь более эстетичный вид, поэтому для внутреннего размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Буржуйка аккуратная своими руками

События с воздушным шариком # 1

В дне потенциальной топки (боковой стенке баллона) просверливается несколько рядов отверстий, которые будут играть роль своеобразной решетки. Вдоль него расположен зольник — в нашем случае ящик из толстого металла. Он должен быть оборудован герметичной дверцей, предотвращающей выход золы и раскаленных углей.

По бокам зольника следует приварить ножки конструкции. Сверху лежащего шарика проделывается круглое отверстие.

На ней будет стоять вертикальная часть буржуйки. Дверку удобно делать из головки второго цилиндра; патрубок с вентилем не приваривается — для регулирования интенсивности горения. Если дверные петли расположить вверху, то крышка под своим весом будет плотно прилегать к проему топки, что снизит всасывание воздуха до минимума.

События с воздушным шариком №2

Здесь самое главное вырезание по разметке такой формы, которая точно поместится на первом цилиндре: они соединяются сваркой. В этой части топки (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а некоторое время циркулируя.

Металлические пластины с проделанными отверстиями привариваются внутри вертикальной полости на расстоянии 25-40 см. … Отверстия расположены ближе к краю окружности стенки и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант — три равноудаленные перемычки.Вертикальный цилиндр с перемычками сверху приваривается к горизонтальному, снабжается дымоходом (сваркой).

Печь бочковая

Бочковая печь более объемная, чем другие, и к тому же ей нужно больше места. Но он также способен обогреть гораздо более просторное помещение.

Как и первая модель буржуйка из баллона, может изготавливаться как горизонтально, так и вертикально.

Оба подходят для обогрева технических, хозяйственных и жилых помещений. Для работы потребуется: труба для печки 10-15 см, лист металла и сама бочка.

Вертикальная модель

На поверхности заготовки отмечается будущее расположение дверцы топки и поддувала, место пропила.

Ствол разрезан пополам, каждая часть имеет отдельную работу. Из листа стали по диаметру ствола вырезается круг, в котором проделывается отверстие для трубы дымохода.

В верхней части самой заготовки делается отверстие, совпадающее с отверстием варочной панели.

Труба дымохода приваривается к подготовленному для нее отверстию в стволе, варочная панель продевается через отверстие вверху и устанавливается. Приваривается к бокам самого ствола. Воздушное пространство между ними позволит варочной панели дольше оставаться в тепле без охлаждения.

Решетка (заготовленная круглая деталь с отверстиями) приваривается снизу к верхней части. Когда верхняя панель и низ этой половинки будут готовы, можно вырезать отверстие для топки (ее дверцы).Проем ошпаривается металлическими планками, дверь снабжена ручкой с защелкой и петлями.

Они аккуратно приварены к стволу, так что дверца легко скользит вперед-назад, а защелка входит в держатель крючка. В самом низу бочки сделано отверстие для зольника (воздуходувки) … Дверца изготавливается и навешивается так же, как и для топки. Обе половинки соединяются в одно целое с помощью сварки.

Горизонтальная модель —
процесс ее изготовления практически полностью аналогичен изготовлению горизонтальной печи из баллона.

Легко своими руками: плита буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, — одна из самых популярных самодельных печей этого типа. Выглядит как фабрика, интеллигентно и аккуратно, отлично впишется в дизайн любого помещения. По размерам это чудесная буржуйка для: она займет мало места, при этом замечательно обогреет комнату и будет использоваться для готовки.

Можно сделать обычный простейший корпус, разделенный на зольник и топку.Если снабдить его перегородками внутри, он приобретет дополнительные свойства теплопередачи. Такой прибор позволит дольше сохранять тепло, а иногда это бывает крайне необходимо.

Чертеж печи «Гном»

Для изготовления данной модели понадобится толстый лист стали (0,3-0,4 см), стальная труба, подходящий по размеру уголок 5/5 или 4/4 см. Крышка для горелки можно найти в специализированном магазине, а можно сделать самому …

Предоставляем чертежи, руководствуясь которыми, можно приступать к работе. На заготовки наносят очертания будущих частей печки. Это его будущие стены, плиты для размещения внутри, решетка. В лицевой панели сделаны отверстия под вентилятор и топку (прямоугольные).

Двери изготовлены из металлических деталей, полученных в процессе: ошпаренные с уголком, снабжены петлями и защелками, закрепленными на лицевой панели. К нему приваривается одна из подготовленных пластин, но с внутренней стороны. По размерам он должен быть на 10 см меньше боковых стенок изделия.

Для того, чтобы выполнить какие-то работы в гараже или на даче в холодное время года, нужно организовать простейшее отопление. Зная, сколько сегодня стоит электричество, большинство мастеров гаража предпочитают использовать заводские и самодельные обогреватели, работающие на дереве или масле. Задача нашей статьи — предоставить чертежи и подробно описать, как сделать буржуйку своими руками для использования в гараже или небольшом загородном доме.

Подбираем конструкцию печи

Так как чертежей обычных печей в Интернете достаточно, мы предложим на выбор 4 оригинальных дизайна, один из которых обязательно подойдет вашим условиям:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Обогреватель вертикальный из газового баллона с воздушным или водяным контуром.
3. Пиролизная печь длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница для разработки автомобильных и других масел.

Агрегат с двумя дымоходами

Примечание. Отопительную печь также можно построить из керамического кирпича, как описано в этой теме. Такой источник тепла хорошо впишется в интерьер коттеджа, но для гаража он неудобен из-за размеров кирпичной конструкции, долгого прогрева и малоподвижности.

Дровяная печь с воздушной камерой вверху

1. Если вы проводите в гараже немного времени (1-3 часа в день), то вам нужно будет быстро отапливать помещение, и это будет обеспечивать вертикальная дровяная печь с воздушным теплообменником (вариант № 2), изображенный на фото. Вентилятор, продувающий воздух через верхнюю камеру, действует как тепловая пушка.
2. Такой же второй вариант подходит для больших боксов (стандартные размеры гаража 6 х 3 м).Затем воздушная камера превращается в водяной контур, подключенный к регистрам нагрева.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 — экономичная двухходовая дровяная печь, или №3 — агрегат постоянного горения. Выбор зависит от материала, который у вас есть: первый — из баллона с пропаном, второй — из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать отработанные масла для отопления, рекомендуется печь капельного типа сваривать из круглой трубы (вариант No.4). При желании и умелости его можно модернизировать — превратить в котел, сделав водяную рубашку.

Двухкамерная печь пиролиза

Ссылка. Из популярных гаражных самоделок стоит выделить еще 2 конструкции: знаменитую печь — топку бубафон и небольшую каменку из бортов. Изготовление первого подробно описано, второго показано на видео:

Сборка эффективной буржуйки

Общеизвестно, что обычные железные печи отличаются низким КПД (около 45%), так как вместе с дымовыми газами в дымоход уходит значительная часть тепла.В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах — установка двух перегородок на пути продуктов сгорания. В обход них газы передают тепловую энергию стенам, что повышает КПД (55-60%), а буржуйка — экономичнее. Принцип работы агрегата отражен на чертеже — схеме:

.

Для изготовления понадобится лист низкоуглеродистой стали толщиной 4 мм, кусок трубы Ø100 мм и металлопрокат для ножек и решетки.Теперь о том, как сделать экономную буржуйку:

1. Вырезать металлические заготовки по чертежу и сделать проемы для дверок топки и зольника.
2. Приварите решетку из уголков или арматуры.
3. Из вырезанных деталей изготовить двери с замками.
4. Соберите агрегат прихватками, а затем полностью сварите швы. Установить дымоход и ножки.

Консультации. Нижнюю перегородку, сильно нагретую пламенем, лучше всего делать из более толстого железа — 5 или 6 мм.

Для лучшей теплоотдачи мастера практикуют приваривание к корпусу дополнительных внешних ребер, как показано на фото.

Как сварить вертикальную печь из баллона

Эта печь-камин отличается от аналогичных агрегатов наличием воздушной камеры, расположенной в верхней части и полностью изолированной от топки стальной перегородкой. Внутри него установлены ребра теплообменника, через которые нагретый воздух выдувается вентилятором. Для подачи холодной струи и выброса горячей струи в крышку встроены сопла диаметром 40-50 мм, что показано на чертеже.

Примечание. Расположение камеры нагрева воздуха в верхней зоне топки дает возможность отводить тепло проходящих мимо продуктов сгорания в дымоход. Поскольку в вертикальной печи пламя охватывает всю часть дров, в отдельном отсеке происходит интенсивный прогрев воздушного потока, за счет чего температура в гараже быстро повышается.

Первый шаг — это правильная разборка 50-литрового баллона с пропаном.Чтобы вытеснить оставшийся сжиженный газ, необходимо открутить вентиль и заполнить емкость водой доверху. После болгарки нужно отрезать крышку (линия отреза — заводской шов) и действовать в таком порядке:

1. В боковой стенке цилиндра проделайте прямоугольные проемы для ясеневых и загрузочных люков и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие диаметром 100 мм для дымовой трубы.
2. Сделайте съемные решетки и установите их внутри корпуса на приваренные уголки.
3. Изготовить дверцы зольной и топливной камеры, прикрепить к ним ручки и петли, а затем установить в оконные проемы.
4. Вырежьте из металла 4 мм круг диаметром 30 см, чтобы сформировать дно камеры. К одной из его поверхностей приварите ребра из отходов проката, а затем герметично присоедините к топке для сварки.
5. Сделать 2 отверстия в отрезной крышке и приварить штуцеры воздуховода. По готовности установите крышку на прежнее место (а теперь — над теплообменником) и аккуратно приварите стык.

Вертикальная буржуйка в гараже способна сжигать дрова различного качества и влажности, в том числе опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Кроме того, он может обеспечивать теплом радиаторы и регистры, если они подключены к патрубкам в крышке верхней камеры и система заполнена теплоносителем.

Внимание! Во избежание вскипания воды и поломки труб нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бак открытого типа.В качестве охлаждающей жидкости используйте антифриз, ведь гараж круглосуточно не отапливается.

Производство обогревателей горизонтальных

Если поставить стандартный баллон с пропаном горизонтально, а в торце устроить дверцу, то получится довольно просторная топка, куда будут заходить метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как показано на чертеже.

Дожиг горючих газов в этой печи совмещен с отбором тепла от продуктов сгорания, охватывающих полусферические перегородки (вырезанные из корпуса цилиндра).Ну и непременный атрибут интенсивного теплообмена — внешние ребра из стальных полос — в обязательном порядке. Практика показывает, что такая печь обогревает гараж площадью до 50 м² в режиме среднего горения, о котором рассказывается в следующем видео:

В изготовлении нагревательный блок прост: спереди устанавливаются дверцы, а сзади прорезается отверстие, где вторичная камера сваривается из трубы или второго баллона. Чтобы не отнимать полезный объем топки, зольник делают навесным.При необходимости поверх горизонтальной части ставится варочная панель.

Изготовление буржуйки для горных работ

Дизельное топливо и отработанное моторное масло являются высококалорийными видами топлива. Если достать недорого, то с дровами и углем возиться нет смысла, проще сделать надежную печь — капельницу. Его принцип действия заключается в сжигании отходов, капающих в горячую чашу. Более того, в пути жидкое топливо успевает прогреться, так как проходит по встроенной в трубу маслопроводе — дожигателю.Устройство буржуйки капельного типа подробно показано на чертеже.

Для эффективного сжигания масла в печь нагнетается воздух с помощью вентилятора, а добыча естественным образом течет из резервуара, подвешенного к стене рядом с каменкой. Другой вариант — принудительная подача топлива за счет создания давления в топливном баке (например, ручным насосом).

В качестве корпуса печи могут выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см.Изготовить масляную печку своими руками — задача несложная, главное правильно проделать отверстия и прорези в форсажной камере и проложить топливопровод к установленной внизу чаше. Полное руководство по сборке см. В другой нашей статье. Более подробно с работой отопителя вы можете ознакомиться из видео:

Заключение

Необходимо понимать, что представленные конструкции дровяных и масляных печей для гаража могут быть изменены и модифицированы Вами в процессе эксплуатации. В этом вся прелесть самодельных печей — их дорабатывают по вашему желанию.Пример: гаражные мастера часто делают внешний водяной контур на основе самоварного теплообменника, встроенного в вертикальный участок дымохода. Это дает возможность использовать водяной нагрев, не мешая конструкции и переделке самой печи.

Инженер-проектировщик с опытом работы в строительстве более 8 лет.
Окончила Восточноукраинский национальный университет. Владимир Даль получил степень в области электронного оборудования в 2011 году.

Связанные записи:

Как красить дровяные печи | Руководства по дому

Самая важная часть покраски дровяной печи — это подготовительные работы.Поверхность должна быть чистой и без ржавчины, чтобы краска держалась. Не торопитесь выполнять этот шаг, иначе вы, скорее всего, будете разочарованы, когда разожжете плиту. Неадекватная подготовка поверхности может привести к отслаиванию краски кусками при повышении температуры. Используйте высококачественную краску, предназначенную для высоких температур, чтобы привести печь в надлежащий вид.

Накройте пол тканью. Покройте все, где не хотите красить. Снимите ручки или заклейте малярным скотчем.Наклейте малярную бумагу на стеклянные окна печи и стены рядом и закрепите скотчем.

Наденьте защиту для глаз и используйте скребок для удаления больших участков отслаивающегося материала. Удалите ржавчину и остатки ржавчины с помощью жесткой металлической щетки. Очистите всю плиту металлической щеткой.

Наденьте резиновые перчатки и приготовьте ведро с тринатрийфосфатом или TSP и водой в соответствии с инструкциями производителя по смешиванию. Подготовьте дополнительное ведро с чистой водой для полоскания.

Вымойте плиту чистой белой тканью, смоченной раствором TSP.Не используйте цветные тряпки, потому что цвет может растекаться в поры поверхности. Промойте плиту чистой водой и дайте ей полностью высохнуть.

Протрите печь нейтрализатором ржавчины, чтобы замедлить появление ржавчины.

Нанесите печной цемент на трещины в металле с помощью шпателя. Протолкните материал пальцем в пустоту и вытрите излишки чистой тканью. Нанесите шпателем тонкий слой цемента на потрескавшуюся область. Дайте цементу застыть в течение времени, рекомендованного производителем.

Встряхивайте баллончик с термостойкой краской в ​​течение всего времени, указанного на этикетке. Перед тем, как красить печь, проверьте краску на куске картона.

Держите баллон в непрерывном движении, чтобы избежать толстых пятен и потеков. Не переворачивайте баллончик во время распыления. Это может вызвать появление пятен на краске. Дайте краске высохнуть в течение времени, рекомендованного производителем.

Нанесите второй слой краски, если необходимо для достижения желаемого покрытия, но не наносите толстый слой.Чрезвычайно густая краска позже могла окалиться. Дайте краске высохнуть в течение рекомендованного времени.

Снимите ленту и малярную бумагу с плиты. Прочтите инструкции производителя краски и следуйте описанной процедуре, чтобы разрушить краску. Большинство высокотемпературных красок требуют отверждения путем нагревания печи.

Ресурсы

Советы

• Для удаления ржавчины можно использовать электрический вращающийся инструмент с насадкой-щеткой.
• Уксус можно использовать как нейтрализатор ржавчины.
• Печную краску можно наносить краскораспылителем.
• Используйте разбавитель для краски, чтобы удалить потеки.

Предупреждения

• Краска при высоких температурах выделяет дым; проветрите помещение и наденьте маску.
• Краски на основе растворителей несовместимы с летучими органическими соединениями во всех областях. Узнайте в Агентстве по охране окружающей среды США правила по ЛОС в вашем регионе.

Writer Bio

Мона Калберсон начала работать на сборочной линии в крупной производственной компании в 1983 году, где она поднялась на несколько ответственных должностей в бизнесе.В 2005 году она начала карьеру в сфере кровли, дизайна интерьеров и ремонта. Она ежедневно работает профессиональным маляром / мастером по ремонту дома / разнорабочим, а в свободное время помогает мужу в кровельном бизнесе.

11 поджаренных фактов о Potbelly

Свежий, быстрый, дружелюбный. Это обещание, которого Potbelly Sandwich Shop придерживается на протяжении последних трех с половиной десятилетий. Но популярное место для обеда — это не только тосты и одноименная печь.

1. ПРЕЖДЕ ЧЕМ ПРОДАЛИ СЭНДВИЧИ, ОНИ ПРОДАЛИ СТАРИНГ.

Первый Potbelly открылся в Чикаго в 1977 году как магазин антиквариата. Но вскоре молодые владельцы захотели принять новый вызов и начали готовить бутерброды в буржуйке своего магазина. Вскоре местные жители выстраивались в очередь, чтобы отведать вкусные тосты, и семейные реликвии магазина стали уникальным декором.

2. ПРЕДСЕДАТЕЛЬ-УЧРЕДИТЕЛЬ ИМЕЕТ НЕКОТОРЫЕ ДЕЛОВЫЕ СБЕРЕЖЕНИЯ.

В 1996 году чикагский предприниматель Брайант Кейл обнаружил и купил необычный магазин.Через год он создал еще одну. К 2003 году он был назван ресторатором года в Иллинойсе. «Мой отец считал меня сумасшедшим, — сказал он о предприятии, — но я знал, что в этом есть образец успеха».

3. ВО ВСЕХ МАГАЗИНАХ ИМЕЕТСЯ ГОРЯЧАЯ АТМОСФЕРА.

В соответствии со своим названием, каждый из более чем 280 магазинов (в США, Великобритании, Объединенных Арабских Эмиратах, Кувейте и Бахрейне) имеет свою буржуйку.

4. ОНИ ВСЕГДА ПРИНИМАЮТ МЕСТНЫХ МУЗЫКАНТОВ.

Приверженность компании местным талантам означает, что каждый день музыкант выступает вживую в Potbelly где-нибудь в Соединенных Штатах. У сети также есть франшизы, где проводятся сборы средств для школьных групп и вечера с открытым микрофоном, на случай, если вы захотите взять с собой гитару на ужин.

5. ДВА МАГАЗИНА НЕ ВЫГЛЯДЯТ ТОЧНО ПОДОБНЫМИ.

В мастерской Potbelly работает команда художников и мастеров, которая украшает каждый магазин.Они обыскивают окрестности в поисках артефактов и произведений искусства, отражающих местность.

6. ОБЯЗАТЕЛЬНЫ СВЕЖИЕ ИНГРЕДИЕНТЫ …

Согласно веб-сайту компании, большая часть их мяса и сыров нарезается вручную в магазине. Их столь восторженный куриный салат также готовится в магазине по оригинальному рецепту основателя из пяти ингредиентов.

7. … КАК ЕСТЬ БЫСТРОЕ ОБСЛУЖИВАНИЕ.

Клятва Potbelly: они проведут вас через любую строку за восемь минут — максимум. Вы сначала выкрикиваете свой коктейль или заказ смузи, чтобы они уже приготовили его, когда вы добираетесь до кассы, а затем вы наблюдаете, как ваш базовый сэндвич — хлеб, мясо и сыр — проходит через конвейерный тостер, прежде чем требовать это и добавить приправы.А если вам нужны чипсы, у вас будет время осмотреть стойку, пока самми поджаривается.

8. ИХ ПОДПИСЬНЫЙ СЭНДВИЧ ЯВЛЯЕТСЯ АВАРИЕЙ.

Буквально так оно и называется. Мечта любителя мяса — это сочетание ростбифа, салями, грудки индейки, ветчины и швейцарского сыра. И вы можете также добавить все начинки, а затем сфотографировать #wreckwednesday (который почти полностью заполнен бутербродами, соревнованиями по катанию на быках и автогонкам).

9. В ПОТБЕЛЛИ ЕСТЬ БОЛЬШЕ, ЧЕМ ПРОСТО СЭНДВИЧИ.

У них действительно есть обычные десерты, такие как свежеиспеченное печенье, батончики мечты и классические коктейли, но они также поддерживают серию сезонных коктейлей и смузи, таких как летний коктейль с ананасом и кокосом или зимний коктейль с мятой. И каждый десертный напиток завершается милым мини-печеньем на соломке для тех, кому нужен хруст в конце еды.

10. ЕСТЬ СОЕДИНЕНИЕ STARBUCKS.

Основатель кофейного гиганта рано инвестировал в Potbelly через свою венчурную фирму, а в 2007 году Potbelly начал продавать кофе Starbucks в нескольких магазинах.

11. ИХ СОЦИАЛЬНЫЕ СРЕДСТВА ЛИЧНОСТИ.

#PotbellyJoke: Почему в яйцах не рассказывают анекдоты?

— Potbelly (@Potbelly) 9 августа 2015 г.

Их аккаунт в Твиттере может похвастаться банальными загадками, а также фотографиями и цитатами знаменитостей. Почему печенье пошло к врачу? Потому что, конечно же, он был «рассыпчатым»! Они как Лаффи Таффи из мира жареных сэндвичей!

#PotbellyJoke Изюминка: потому что они просто раскритиковали друг друга.#LOL pic.twitter.com/CIVNwBG9C9

— Potbelly (@Potbelly) 9 августа 2015 г.

Быть или не быть буржуйкой

Анита Мэй Дрейпер,

Поднимите руку, если вы прочитали отрывок из
историческая фантастика и придиралась к ней. Вы видите, как мои руки машут
высоко в воздухе? Мне стыдно сказать, что я нашел не только то, что считал неточностями,
но на самом деле я рассказал авторам (своим друзьям) о том, что нашел.Один засмеялся
он отключился, потому что она обнаружила это слишком поздно, а другая не согласилась с моим
обнаружив, что в художественной литературе должна быть некоторая свобода действий.

Когда мои рассказы начали публиковаться
путешествия, я больше всего боялся, что кто-то найдет в моем
исторические факты. Но кто должен сказать, что является правдой? Как творение Бога, мы
все уникальны в том, что мы видим и обрабатываем. Два человека могут стать свидетелями одного и того же
событие, а затем сообщить о нем по-разному в зависимости от того, что они восприняли. Новый
Завет является хорошим примером этого, где мы находим ту же историю об Иисусе.
рождение, повторяющееся несколько раз, но каждое из них отличается в деталях в зависимости от
то, что писатель либо видел, либо то, что он решил написать, было важнее
о.Этот блог достигает людей по всему миру.
Таким образом, мы можем смотреть на один и тот же предмет, но называть его разными именами. Как делать
вы выбираете, какое слово использовать? Решение состоит в том, чтобы удовлетворить предполагаемую
читательская, правда? Но что, если сегодняшняя формулировка отличается от того, что
исторически известно? Если это звучит сбивающе с толку, посмотрите на это изображение:

Я сфотографировал буржуйку
в зале ожидания вокзала в Музее развития Запада на Севере
Батлфорд, Саскачеван.Это та печь, которую я придумал для своего последнего
новелла, Любовь в магазине. Печь
будет неотъемлемой частью магазина моего героя и вполне подходит для декораций
1890 Монтана.

Однако, когда я работал над окончательной редакцией, я
решил посмотреть, называется ли это пузом, пузом или пузатой печью.
Угадай, что? Я не мог найти ссылки ни на один из этих терминов. Вот что я сделал
найти:

В обоих приведенных выше описаниях в каталоге она упоминается как «пушечная печь» и «шаровой обогреватель». Мои исследования в журналах и
в писаниях того времени он обычно упоминается как «шаровой обогреватель» или «жаровня в гостиной».
Potbelly не появляется до 20, ^и века. И конечно я не
прочтите все из того периода истории.

Итак, что я должен был назвать
буржуйка в моем рассказе? Если бы я описал это как пушечную печь или глобус
обогреватель, поймут ли сегодняшние читатели, что я имел в виду? Пропустят ли они это, или
перестанут ли они читать и задаться вопросом? Для полного впечатления истории,
Я не хотел, чтобы они перестали читать.Но если бы я назвал это буржуйкой,
Меня обвиняют в том, что я не верю историческим фактам?

После
мучаясь часами, я оставил его в покое. Возможно, кто-нибудь когда-нибудь упомянет об этом
и сказать, что я был неправ. Надеюсь, я улыбаюсь и вспомню, когда
то же самое с другим писателем или двумя. Дай бог мне благодать игнорировать то, что не
дело, так что я могу наслаждаться исторической фантастикой за то, что есть.

Как вы называете такую ​​печь?

Для
шанс выиграть печатную копию романа The Secret Admirer Romance Collection, проверьте
мои конкурсы
& Страница бесплатных подарков.Секрет
Коллекция Admirer Romance доступна везде, где есть христианские книги и электронные книги.
продается в том числе на Amazon.com.

Анита
Мэй Дрейпер пишет свои исторические романы под западным небом Канады.
прерии, где ее любовь к исследованиям и генеалогии открывает захватывающие истины, которые
наложите ее рассказы богатыми историческими подробностями. Ее христианская вера
отражены в ее рассказах о прощении и искуплении, как ее персонажи
изо всех сил пытаются найти дорогу в то место, которое мы называем домом. Анита любит
переписываться со своими читателями через любую ссылку в социальных сетях на сайте www.anitamaedraper.com.

Читатели могут обогатить свой опыт чтения, ознакомившись с
Доска объявлений Аниты в Pinterest для визуального представления ее опубликованных историй на сайте www.pinterest.com/anitamaedraper.

видов и самодельный вариант простейшего эффективного агрегата

Гаражная печь своими руками

По вопросам отопления гаражей зимой необходимо обращаться к собственникам построек, не подключенных к централизованной сети или не построенных в единую систему отопления на дачном участке.Нередко дополнительная гаражная печь выручает автомобилистов, у которых индивидуальная парковка для автомобилей отапливается с недостаточной эффективностью. Есть несколько способов борьбы с холодом, который негативно влияет на машину и мешает хозяину работать в гараже. Выбор подходящего варианта зависит от экономического состояния владельца автомобиля и типа конструкции для его хранения.

Содержание

• Зачем нужно отопление в гараже?
• Виды гаражных печей
• Преимущества дровяной печи

• Конструктивные элементы буржуйки

Зачем нужно отопление в гараже?

Регламентом регламентирован температурный показатель, благоприятный для хранения автомобилей, он составляет 5 ° C и допускает отклонения в один градус.Что происходит с автомобилем при более низкой температуре, наверное, знает каждый автомобилист. Большинству из них, без сомнения, удавалось столкнуться с трудоемким запуском двигателя в холодную погоду, особенно заметным после долгой стоянки.

От воздействия низких температур может замерзнуть даже антифриз. Автолюбители, которые ежедневно используют простую воду для охлаждения и сливают ее на ночь, не могут залить в радиатор горячую воду. От этого может замерзнуть на морозе блок цилиндров и головка данного агрегата может лопнуть.Попав в очень холодную среду, кипящая вода через несколько мгновений замерзает и забивает каналы ледяными пробками.

Самодельная печка — экономичный эффективный вариант

Примитивный и дорогостоящий способ предотвратить эти неприятности — круглосуточная работа двигателя, что снижает ресурс двигателя и влечет за собой большие затраты. Более того, владельцу автомобиля все равно потребуется прогреть трансмиссию паяльной лампой или элементарным костром. Ознакомившись со списком угроз и набравшись практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печь для гаража, поддерживающая постоянный температурный режим с параметрами, продиктованными стандартами.

Типы гаражных печей

На выбор оптимального метода отопления влияют два основных аспекта:

• период времени, в течение которого необходимо будет отапливать гараж;
• Сумма, которую владелец может вложить в печь.

Если гараж является хозяйственной пристройкой жилого дома, имеет смысл оборудовать его отопительными приборами с последующим подключением к общей сети. В автономном гараже, расположенном вдали от жилых домов с коммуникациями, потребуется сделать индивидуальную систему.

Все современные отопительные агрегаты для гаражей, используемые сегодня, классифицируются исходя из разницы в принципе работы источника энергии. Можно обустроить здание, установив в гараже:

• Котел отопления газовый. Довольно производительное оборудование отличается доступной ценой, независимостью от источников питания. Однако на территориях, не имеющих доступа к центральным сетям газоснабжения, такой способ отопления невозможен. Опасность взрыва.
• Установки, доставляющие тепловую энергию за счет сжигания твердого топлива.Можно купить печь заводского производства зарубежного или отечественного производства, можно сделать простую печь для собственного гаража. Это наиболее рациональный метод отопления с точки зрения затрат и получаемого эффекта ..
• Электронагреватели, привлекательной стороной которых является возможность подобрать оборудование именно с нужной мощностью. Отрицательное качество систем с питанием от сети, энергопотребление при немаленькой зарядке.
• Топки для отработанного моторного масла.

Отопительное электрооборудование теперь представлено широким ассортиментом заводской продукции.Главный аргумент в их пользу — мобильность, которая позволяет устанавливать блоки в помещениях, требующих максимального обогрева, с максимальной скоростью. Владельцы гаражей, которые не слишком беспокоятся об энергопотреблении, могут купить в магазинах инфракрасные системы, маслоохладители или тепловые пушки.

Оборудование, выпускаемое производителями, оснащено устройствами, с помощью которых можно задавать направление теплового потока и регулировать мощность. Есть колеса для удобства перемещения оборудования, системы, обеспечивающие безопасность пользователей, предотвращающие преждевременный износ и поломку агрегатов.Тепловые пушки и инфракрасные обогреватели также входят в ассортимент газовых систем.

Обширный ассортимент заводских печей для гаража позволяет выбрать и купить агрегат любой мощности, перерабатывающий оптимальный для владельца вид топлива

Производительность и эффективность сочетаются с оборудованием, работающим на стандартном твердом топливе, которое использует уголь, специальные поддоны и дрова. Они производятся в широком ассортименте по отраслям. Системы отопления из жаропрочных материалов от производителей самым простым способом, описанным в инструкции, устанавливаются в местах, указанных производителями.Однако простейшая гаражная печь на дровах, сделанная своими руками, будет столь же производительной, только стоить она будет в десятки раз дешевле.

Преимущества дровяной печи

Экономичная, самодельная дровяная печь проста в обслуживании, многие считают ее лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция — буржуйка, установка которой требует соблюдения двух основных правил:

• Печь-буржуйку можно использовать только в помещениях с отверстиями, обеспечивающими приток воздуха, и трубопроводами, по которым осуществляется вытяжная вентиляция. .
• Необходимо установить отопительную конструкцию на территории гаража, вдали от легковоспламеняющихся предметов, элементов из дерева, от мест для смазки, горючих расходных материалов.

Один из вариантов печки-буржуйки может быть установлен только в гаражах с естественной или искусственной вентиляцией

Помимо экономичности и оперативности обогрева помещений популярность данной конструкции оправдана следующими убедительными Достоинства:

• предельно низкая стоимость оборудования и доступная стоимость топлива, необходимого для его работоспособности;
• возможность самостоятельно смонтировать производительную долговечную печь с минимальными финансовыми затратами;
• отличная эффективность при малых размерах агрегатов;
• Дешевая установка
• Не трудоемкое обслуживание;
• отсутствие необходимости устройства специального фундамента под печь;
• возможность использовать изделие ручной работы для разогрева и приготовления пищи.

Недостатки этого метода тоже имеются. Основное среди них — довольно большой расход недорогого, но забирающего определенное количество топлива. Дрова быстро расходуются, поскольку металлическая конструкция не способна аккумулировать выделяемое тепло. Энергия, возникающая при сгорании дров, сразу передается воздушной массе, но после того, как печь перестает топиться, металлический корпус очень быстро остывает.

Существует метод снижения затрат на топливо, заключающийся в модернизации конструкции.Печь-буржуйка потребует значительно меньше дров, если труба будет смонтирована в корпусе почти над дверью, а не традиционно у задней стены.

Из-за смещения положения сопла сначала нагреются стенки печи, а уже потом продукты сгорания попадут в трубу. При этом время выделения тепловой энергии увеличится, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса.Кроме того, сократится время обогрева внутренних помещений гаража.

Конструктивные элементы буржуйки

Вариативность конструкций печей типа «буржуйка» определяет отсутствие четких регламентов. Каждый мастер делает это по своему усмотрению, в соответствии с личными предпочтениями. Но какую бы схему не предпочел производитель, все отопительные агрегаты этой разновидности имеют общие конструктивные элементы, это:

Конструктивная схема простейшей печи-буржуйки

• топка, представляющая собой стандартную камеру сгорания, ее конфигурация и габариты не заявлены строгими канонами;
• решетка установлена ​​в основании конструкции, она нужна для создания тяги и размещения дров;
• труба дымохода, она может быть изогнутой или спиральной, в случае использования стандартной прямой трубы следует учитывать, что длина прямых горизонтально установленных участков дымохода по строительным нормам не должна превышать 1 метр.№
• зольник, расположенный под решеткой, являющийся устройством для сбора золы.

Самая простая «буржуйская» печь состоит из металлического корпуса, снабженного дверцей для подачи топлива, и трубы, расположение которой определяет производитель. В качестве воздуходувки можно проделать в нижней части небольшие отверстия, они помогут создать хорошую тягу. Извилистость дымохода продиктована необходимостью снизить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать в комнату тепловую энергию, а не «вылетать в дымоход» с нежелательной быстротой.

Топка «отработка»

Основным преимуществом данного отопительного оборудования является использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат работает без насадки и капельницы. Это очень дешевая печь — сделать ее своими руками в гараже несложно, также не проблема всегда найти для нее топливо.

Типовая схема печи для гаража на отработанном масле, размеры мастер может выбрать

Конструктивно печь для переработки отработанного масла представляет собой две емкости, соединенные между собой перфорированной трубой.Нижний элемент объемом 12 л служит топкой и топливным баком. На верхней плоскости нижней части печки должно быть отверстие, оборудованное крышкой. Дырка нужна для заправки, крышка нужна для контроля работы самодельной техники. Открывая и закрывая крышку, владелец будет контролировать подачу кислорода, необходимого для горения, от чего зависит производительность нагрева.

Верхний бак и труба, соединяющая две основные части, играют роль нагревательных элементов печи.Этот самодельный прибор может нагреваться до 800-900 ° С. Чтобы емкости не выгорели, для их изготовления используется листовой металл толщиной от 4 до 6 мм. К верху печи приваривается труба, на которую устанавливается дымоход из стального оцинкованного сплава. Вся конструкция топки не должна быть монолитной, так как для удаления сажи с горелки потребуется снять верхнюю емкость.

Конструктивные элементы будущей печи для гаража, перерабатывающей отработанное масло

Как сделать печь своими руками

Для изготовления такого устройства чертежи, каких-либо глубоких технических знаний, профессиональных навыков нет требуется.Агрегат будет потреблять до полутора литров в час, вся система весит не более 30 кг. Стандартные размеры без учета выхлопной трубы варьируются от 35 до 70 см. Чаще всего для изготовления вытяжки используется труба сечением 105 мм ..

Для тех, кто хочет знать, как правильно сделать печь в гараже, и как быть, чтобы работала самоделка. не вызывает проблем, есть несколько важных рекомендаций:

• Предпочтительная высота дымохода около 4 метров, что необходимо для формирования хорошей тяги.
• Работающую печь необходимо чистить каждые десять дней.
• Сажи будет намного меньше, если диаметр верхней трубы больше, чем размер выхлопного элемента.
• Агрегат необходимо устанавливать на территории гаража так, чтобы не было близко расположенных взрывоопасных веществ, горючих предметов.

Для работы печки подходит масло любой степени очистки. Вполне подойдет неочищенный состав. Если договориться с хозяевами ближайших гаражей и поставить какую-то емкость для слива масла, то топливо для печки будет совершенно бесплатным.Использовать для отопления гаража можно трансмиссию, трансформатор, моторное масло, дизельное топливо, любое топочное масло.

Огромное количество печей для добычи полезных ископаемых, имеющих схожую конструкцию и работающих по единому принципу

Разжигается такая самодельная печь с помощью бумаги, вделанной в нижний бак, газеты, поверх которой заливается топливо. Содержимое закипит примерно через десять минут, процесс горения запускается из-за способности масла самовозгораться. Топливо заливается порциями по 5 литров.При использовании очищенных составов можно будет реже ухаживать за элементами конструкции, чему также будет способствовать увеличение сечения дымохода.

Функциональную, экономичную печь для гаражного строительства можно сделать своими руками с минимальными затратами. Без особых проблем, непомерных трудозатрат и профессиональных навыков начинающий мастер сможет сделать ее способной. Самодельные печи удобны в эксплуатации, производительны, безопасны в уходе.

пошаговая инструкция.Правила пожарной безопасности

Печь плита. Как сделать буржуйку своими руками: пошаговая инструкция. Правила пожарной безопасности

Буржуйка

— идеальное решение в условиях, когда необходимо обеспечить обогрев малогабаритных помещений (гараж, подсобное помещение, отопление сауны), затратив минимальные средства. Вы можете сэкономить, используя материалы, которые есть почти у каждого, а также простоту изготовления самостоятельно. Далее мы рассмотрим, из чего можно сделать буржуйку и дадим конкретные чертежи.

Какой инструмент нужен?

Независимо от выбранного чертежа или конструктивных особенностей печи, для проведения работ по ее изготовлению, помимо материалов, необходимо подготовить следующие инструменты и оборудование:

• Молоток.
• Болгарский.
• Сварка.
• Сверло.
• Сверло.
• Кисть.
• Долото.
• Плоскогубцы.
• Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбор типа и начало работы

Буржуйка может быть изготовлена ​​своими руками из:

• Металлических листов.
• Трубы.
• Бидона.
• Баллон газовый.

Тип выбирается исходя из наличия материалов, а также желаемой сложности выполняемых работ.

Буржуйка из листового металла

Вот особенности изготовления печи из металлических листов, использующих для отопления различное сырье: горное и дрова.

Печь рабочая

Для начала работы своими руками заготавливается металлический лист около 5 мм (именно такая ширина позволяет печи быстро прогревать и эффективно обогревать гараж) и трубы (нужны для дымохода и некоторые другие элементы). Более точное понимание принципа изготовления смотрите на чертеже:

Начало работы:

1. По заданным размерам необходимо вырезать элементы из листа, из которого будет изготовлена ​​печь.Постарайтесь как можно больше очистить края среза.
2. Готовится деталь для крепления комплектующих печки — труба с отверстиями.
3. Детали верхнего бака подготовлены к установке дымохода. Для этого нужно по данным, приведенным на чертеже, сделать смещение отверстия влево по отношению к центу. Также внизу бака проделывается еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубы.
4. Составляющие свариваются между собой и получается готовый резервуар.
5. Нижний бачок приваривается аналогично. Делается только отверстие для установки трубы по центру. Еще нужно проделать еще одно отверстие с небольшим смещением — в него будет заливаться обработка. Над заливным отверстием делается специальная скользящая крышка.
6. Бачок нижний крепится к верхнему (привариваются к патрубку). Конструкцию следует укрепить с помощью скоб.
7. Не забудьте приварить ножки к нижнему бачку.
8. Для увеличения срока службы духовку чистят и красят.

Вы прикрепляете буржуйку к дымоходу и пытаетесь обогреть гараж. Для этого в нижний бак залить топливо и поджечь. Когда он загорелся, отверстие для рециркуляции нужно закрыть сдвижной крышкой.

Важно: Для окраски конструкции используйте специальные термостойкие краски.

Прямоугольная печь на дровах

Такой вариант подходит, когда нужно отапливать гараж или сауну, предназначенную для отдыха.

Особенностями модели, изготовление которой мы опишем своими руками, является высокая теплоотдача и возможность регулировки тягового усилия.

Наша духовка будет иметь размеры 45x45x80. Этих размеров достаточно, чтобы обогреть среднестатистическое помещение. В него поместится длинная древесина, и ее легко перемещать.

В данном случае мы не будем приводить конкретный рисунок, а постараемся как можно подробнее объяснить его словами. Перед началом работы закупаем:

• Сталь толщиной 3-4 мм.Простыни полтора на два метра хватит.
• Отрезок трубы. Выберите диаметр от 90 до 100 мм. Длина: 0,4 м.
• Арматура 16 мм. Вам нужно ровно 6,2 м.
• Пять килограммов электродов.
• Петли для четырех дверей.
• Стальной стержень длиной полметра и диаметром около 10 мм.
• Семиметровый угол с полкой 40 мм. Стены должны быть толщиной 5 мм.

Когда все необходимое подготовлено, приступаем к работе своими руками в следующей последовательности:

1. Из листов вырезаются будущие стены конструкции.
2. Уголок приваривается таким образом, чтобы получился каркас. Выполняя этот и первый пункт, нужно помнить о вышеуказанных габаритах печки (45х45х80).
3. Арматура разрезается и приваривается к каркасу с интервалом 2 см.
4. Готовый каркас ошпаривают жестью.
5. По диаметру гладкого стержня на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. К каркасу приваривается труба (перед этим нужно проделать под нее отверстие).
6. В отверстия дымохода вставляется изогнутый стержень. Он должен быть в форме прямого угла. К нему приваривается кусок жести круглой формы, размером чуть меньше внутреннего диаметра дымохода — он будет использоваться для регулировки.
7. Буржуйка должна иметь дверцы. Они вырезаны прямо из туловища. К снятому куску металла привариваются петли, с помощью которых они крепятся к печи.
8. На двери устанавливаются ригели и ручки, которые могут быть выполнены в любой удобной форме.Главное, чтобы они гарантировали максимальную фиксацию двери (если не хотите сжечь гараж).
9. Когда работа закончена, можно своими руками проверить результат работы и приступить к обогреву гаража.

Важно: Для обеспечения тяги двери закрепляют так, чтобы оставались небольшие зазоры.

Буржуйка из трубы

Этот вариант подразумевает простоту выполнения работ своими руками и эстетичный внешний вид, что позволит отапливать не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

1. Берут трубу и отрезают до нужной длины.
2. В боковой части прорезано 2 отверстия: для зольника и топки. Расстояние между ними примерно 15 см.
3. Вырезанные куски металла служат дверьми. Их размер увеличивают за счет приваривания сверху металлических полос. Также нужно сразу установить ручки, фиксирующие дверь.
4. Угловые кронштейны ввариваются внутрь будущей печи (держат решетку, сваренную своими руками из фурнитуры или купленную в магазине).
5. Решетка в процессе установки.
6. В круге из металла, который закроет отверстие для трубы (верхняя часть печи), нужно проделать отверстие для крепления трубы (дымохода).
7. Низ и верх печи завариваются.
8. Труба сварная.
9. Петли приварены, двери установлены.
10. Топка в местах сварных швов очищена и окрашена специальной краской.
11. Последний этап — подключение к дымоходу, выведенному из помещения.

Если все сделать правильно, буржуйка сможет полностью обогреть гараж или другое небольшое помещение.

Духовка из банки

Буржуйку можно сделать из любой старой банки. Для этого требуется:

• Банка.
• Отрезок трубы.
• Арматура или проволока.

Начало работы:

1. На канистре, установленной в горизонтальном положении, отметьте расположение прямоугольного нагнетателя. Его следует положить под крышку.
2. Вырезать отверстие для дымохода. Он может быть внизу или в стене.
3. Изготовление решетки. Сделать ее проще из стальной проволоки, которую загибают в середину будущей печки и расправляют. Расположить зигзаг нужно так, чтобы печь дровами было удобнее всего заправлять.
4. Прикрепляем ножки.
5. Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и для выполнения работы не требуется иметь профессиональных навыков.С его помощью можно смело обогревать гараж и другие подсобные помещения.

Печь с газовым баллоном

Если у вас на участке валяется газовый баллон, используйте его для создания буржуйки.

Порядок работы:

1. Срезать кран и закрыть отверстие.
2. Вырежьте внизу отверстие для двери. Двери делают из получившегося куска днища, ошпарив его полосой металла.
3. Замок-ручка крепится к дверям, и они крепятся к цилиндру с помощью приварных петель.
4. В той части цилиндра, которая будет днищем, нужно сделать решетку. Для этого достаточно проделать дырочки.
5. Под отверстиями в днище приваривается жестяная коробка, в которую будут попадать сажа и отходы. В передней части ящика также необходимо сделать дверцы — они будут использоваться для регулировки тяги.
6. Печь необходимо поднимать над землей на ножках. Для их изготовления подойдет обычная труба.
7. В верхнюю часть цилиндра приварен дымоход.
8. При необходимости на поверхности конструкции можно расположить варочную панель.

Такая печь обогреет гараж или небольшой дом на даче.

Буржуйка — довольно простое устройство для обогрева помещений. При проведении работ помните, что печь должна не только прогреваться, но и соответствовать минимальным требованиям пожарной безопасности.

Для большинства людей слово «гараж» просто ассоциируется с ящиком для хранения автомобиля. Однако есть довольно большая категория автовладельцев, для которых гараж поистине «второй дом».Они готовы проводить в нем все свободное время — к счастью, работа здесь наверняка найдется всегда. К тому же гаражи по праву зарекомендовали себя как своеобразный «мужской клуб», куда не рекомендуется входить непосвященным, особенно женщинам.

Но только зима пытается внести коррективы в активную гаражную жизнь — в замерзшем помещении работать крайне неудобно и просто разговаривать с друзьями очень неудобно. Однако изобретательные мастера всегда находят выход — устанавливают самодельные печи, строят их своими руками или по советам товарищей, как сделать буржуйку в гараже.

Мы также внесем свой вклад в дело этого благородного человека. В публикации будет рассмотрено несколько способов, как сделать буржуйку своими руками.

Дровяные печи из подручных материалов

Базовая конструкция простой печи, работающей на твердом топливе, очень проста. По сути, это толстостенный металлический контейнер, разделенный на два основных отсека.

Дрова или другое топливо помещают в верхнюю топку, для чего необходимо предусмотреть загрузочную дверцу.Решетка отделяет топку от нижнего отсека, гораздо меньшего — зольника, который также часто играет роль нагнетателя. Здесь также рекомендуется установить соответствующую дверцу, через которую печь регулярно очищают от золы. Кроме того, открывание дверцы на определенную ширину регулирует приток воздуха в камеру сгорания, а, следовательно, и интенсивность горения дров. В верхней камере сгорания приварен патрубок для отвода продуктов сгорания в дымоход.

Такая схема дает простор для самостоятельного проектирования простых печей, а в качестве заготовок используются самые разные материалы или устаревшие предметы и устройства. Настоящим мастерам наверное не нужно учиться варить буржуйку в гараже — возможно, лучше просто привести ряд интересных идей, которые можно взять за основу и дополнить собственными доработками, исходя из имеющихся возможности и предпочтения.

1.
Один из самых простых вариантов — буржуйка из старой металлической бочки .

Конструкция, показанная на рисунке, была максимально упрощена. Мастер-производитель решил отказаться от двух отдельных дверей, объединив их в одну общую. Сверху к бочке приваривается металлический каркас, что позволяет разместить на нем металлический лист, который становится своеобразной «варочной панелью» — на нем, например, можно греть воду.

Буржуйка из бочки — конструкция простая, но с массой недостатков

Преимущество такой конструкции, пожалуй, только одно — простота и скорость изготовления, доступная практически каждому.Есть еще много недостатков.

• Во-первых, сам бочонок не лучший вариант для буржуйки — стенки тонкие, теплоемкость у них низкая, да и прослужат недолго — быстро выгорят.
• Во-вторых, регулировать интенсивность горения достаточно сложно.
• В-третьих, конструкция громоздкая и занимает много места. Можно, конечно, рассмотреть вертикальное расположение, но главная проблема — тонкости стен, все это равно не устранит

.

• И, в-четвертых, такая буржуйка очень небезопасна с точки зрения пожарной безопасности.

Такую печь лучше иметь не в гараже, а где-нибудь на улице для вывоза мусора.

2.
Нечто подобное, с теми же основными недостатками, но более компактное, можно сделать из стандартной 40-литровой банки .

Объем работ, включая сварку, здесь еще меньше. Фактически к корпусу (1) привариваются только ножки (3) и дымоход (2). Дверь уже готова — остается стандартной, в ней просверливаются всего два ряда отверстий (4) для доступа воздуха.Внутри укладывается самодельная решетка из металлического стержня, условно разделяющая банку на два отсека — и мини-плита готова.

3.
Использование старых газовых баллонов … Эти сосуды имеют толстые сальные стенки, которые легко сваривать, и сами по себе обладают хорошей теплоемкостью.

Основная сложность — правильно подготовить баллон к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации.Вы можете найти совет: наполнить бутылку водой на ночь, а затем, сливая жидкость, начать ее разрезать. Однако, как показывает практика, это не дает полной гарантии безопасности работы. В этом свете оптимальным представляется следующий подход:

• Выкопайте вертикально расположенный цилиндр в земле так, чтобы он надежно зафиксировался для резки с помощью болгарки.
• Залейте водой до самого горлышка, дайте постоять 2–3 часа.
• Проведите линию по окружности будущего отреза.
• Начните резку по отмеченной линии, пока не появится сквозное отверстие. Вода потечет. Необходимо дождаться, пока его уровень упадет до уровня реза, а затем аккуратно продолжить работу болгаркой и полностью снять крышку.
• Теперь воду можно слить и продолжить работу — цилиндр больше не представляет опасности.

Вариантов печей-плит из баллонов очень много.

— Часто делают горизонтально.Сама емкость контейнера — это, по сути, готовая камера сгорания. Делить его на две при такой ориентации нерационально, лучше сделать из листового металла и приварить коробчатый снизу зольник с собственной дверцей.

В данном случае решетка может представлять собой ряды отверстий, просверленных в корпусе цилиндра:

Если был найден настоящий чугун подходящего размера, то можно поступить иначе — вырезать в стенке цилиндра окно, которое обеспечит плотное прилегание этой детали:

Другой вариант — окно для установки обычного Решетка чугунная

Дверь топки можно изготовить самостоятельно из фрагмента, вырезанного под окном топки, либо приварить готовую деталь, которую можно приобрести в строительном магазине.

Конструкция устанавливается на свои сварные трубы или угловые ножки на высоте, удобной для эксплуатации. Сзади прорезан патрубок для подключения к дымоходу.

— В целях экономии места в гараже цилиндр также можно разместить вертикально. В данном случае она делится на две камеры, внутри привариваются кронштейны, на которых ставится самодельная круглая решетка из стального прутка диаметром 10 — 12 мм. Изготовлены две две ступени — топочная и нагнетательная.

Верхнюю обрезную часть можно заглушить — в этом случае появится своеобразная варочная поверхность.Другой вариант — приобрести чугунный казан необходимого диаметра, который точно уместится как «заглушка» и превратится в емкость для нагрева воды или даже для приготовления разнообразных блюд.

Оригинальное решение — вместо верхней крышки используется хорошо подогнанный казан

Для вывода продуктов сгорания с обратной стороны приваривается стандартный 90-градусный отвод диаметром 100 или 110 мм, а затем — вертикальный. к нему присоединяется часть дымохода.

Другой умелец предлагает оригинальный дизайн.В качестве готовой детали для печки он использовал ресивер-ресивер от тормозной системы грузового автомобиля.

Мастер не ставил обычные двери. К нагнетателю приварена труба, снабженная регулируемой заслонкой, ограничивающей поток воздуха. На боковой стенке печи также нет загрузочного люка — здесь используется принцип верхней загрузки твердого топлива. Верхняя крышка откидная, для удобства снабжена дугообразной ручкой.

Внутреннее пространство баллона на топку и зольник разделено самодельной решеткой:

Сама конструкция проста в изготовлении, но при эксплуатации требует осторожности при закладке дров.К тому же процесс очистки такой буржуйки от скопившейся золы тоже будет не совсем удобным.

Подобные по конструкции буржуйки могут изготавливаться также из обрезков толстостенных труб диаметром 300 — 500 мм.

4. Лист стальной — отличный материал, из него своими руками можно сделать буржуйку, чертежи которой легко найти в Интернете.

Например, мы можем дать чертеж работоспособной твердотопливной печи, для которой понадобится листовой металл толщиной не менее 4 мм (стенки более тонкой просто быстро выгорят).

Все размеры указаны на представленном вашему вниманию чертеже, и любому мастеру не составит труда врезать необходимые для работы детали. Основная «изюминка» такой конструкции — наличие двух перегородок (1). Они создают своеобразный лабиринт для выхода продуктов сгорания, которые не сразу улетают в дымоход, а обеспечивают максимальную теплоотдачу от печи.

В качестве решетки используется металлическая пластина (2) с рядами просверленных отверстий диаметром 12-15 мм.

Печку желательно «одеть» в металлический кожух, применив для него листовой металл толщиной 2 мм. Пластины (3) обрезаются по размерам боковой и задней стенок и крепятся к корпусу печи либо на резьбовых стойках, либо с помощью втулок 50 мм (4).

Такое дополнение конструкции печи решит сразу три задачи:

• Снизится вероятность случайного ожога от горячих стенок печи.
• Уменьшится влияние от него жесткого инфракрасного излучения, которое далеко не всегда приятно и необходимо.
• Образовавшийся зазор в 50 мм между стенками печи и ширмами создаст мощный конвекционный поток нагретого воздуха, за счет чего произойдет быстрый и равномерный прогрев гаражного помещения.

Это далеко не все возможные варианты твердотопливных гаражных печей. а подробную технологию их изготовления можно найти на других страницах нашего портала, посвященных этому вопросу.

Видео: самодельная гаражная печь из листового металла

Теперь, наверное, имеет смысл познакомиться с конструкцией печки, в которой используется такой обычный в гаражах, практически «мусорный» материал, как отработанное моторное масло.

Узнайте, а также изучите пошаговый процесс, понятный даже для новичков, из нашей новой статьи.

Как сделать буржуйку для горных работ

Действительно, иметь запас дров в гараже для печки не всегда удобно. Но отработка доступна практически постоянно или найти ее не сложно. Это становится особенно актуальным в крупных гаражных кооперативных товариществах, где часто устанавливают специальные емкости для слива старого масла, или в автомастерских.Так почему бы не воспользоваться возможностью использовать практически бесплатное топливо для отопления?

Конструкция таких печей и их расположение также могут быть самыми разнообразными — от компактных печей, предназначенных для небольшого помещения, до больших и громоздких устройств с высокой теплоотдачей, способных обогреть и без того большие площади.

Тем не менее, принцип действия и основные конструктивные элементы у всех схожи. Они состоят из двух емкостей. Нижний предназначен для заливки отработанного масла — там оно поверхностно воспламеняется и доводится до кипения.Пары масла уходят вверх по трубе с перфорацией для доступа кислорода. Здесь начинается процесс дожигания поднимающихся паров, а их окончательное окисление и сгорание происходит в верхней камере, которая уже подключена к дымоходной системе.

Если посмотреть фото рабочего, то распределение температуры в этом обогревателе очень хорошо видно по интенсивности пятен инфракрасного излучения. Нижняя емкость с маслом не сильно нагревается: светлое пятно — это только видимая область открытого пламени на поверхности горящего масла.Основной дожиг начинается в верхней трети вертикальной перфорированной трубы, а в верхней камере температура достигает пиковых значений — даже ее толстостенный корпус буквально нагревается докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.

Необходимо знать принцип работы такой печки. Это поможет правильно определиться с материалами, необходимыми для его изготовления — очевидно, что детали вертикальной трубы и верхней камеры должны быть наиболее термостойкими.

Ниже представлены чертежи буржуйки своими руками, работающей по данной схеме. В них указаны практически все размеры, но тем не менее для изготовления такого утеплителя требуется ряд пояснений, рассмотрев этот процесс более подробно.

Итак, работа по изготовлению такой печи начинается с выбора материалов. Прежде всего, необходимо иметь две длины трубы для корпусов нижней и верхней камер (поз.2 и 8). На чертеже указаны диаметры 352 мм и 344 мм, но такого стандарта просто не существует. Проще немного изменить данные и применить обрезки трубы 355,6 x 6 или 325 x 6 мм.

Толщина стальных листов, используемых для изготовления других деталей, составляет 4 мм, за исключением верхней крышки (поз. 10) и перегородки (поз. 9), для которых требуется металл толщиной 6 мм.

Для вертикальной камеры используется труба диаметром 100 мм с толщиной стенки не менее 4-5 мм.Такая же труба требуется для трубы дымохода.

Процесс можно запустить, сделав нижнюю камеру. Для этого к обрезке трубы 355 мм высотой 115 мм (поз. 2) приваривается дно с круглым вырезом (поз. 1). Все швы в конструкции печи должны быть абсолютно герметичными.

Верх этого контейнера должен быть съемным. Это означает, что необходимо иметь цилиндр (поз. 3), который плотно, почти без зазоров входил в нижний. Подобрать по стандартным размерам трубы не получится, а значит, придется изготовить самому.Вырезается металлическая полоса шириной 60 мм, которую путем нагрева газовой горелкой и при помощи зажимов загибают вокруг корпуса нижней емкости, а затем сваривают вертикальным швом.

Теперь по получившемуся кольцу можно точно измерить и вырезать для него крышку (поз. 4). На нем сразу вырезаются два отверстия — центральное Ø 100 мм (п.4.1) для сварки вертикальной перфорированной трубы и смещенное к краю Ø 60 мм — оно будет использоваться для заправки, розжига и регулировки подачи первичного воздуха. для сжигания масла.Подготавливается сдвижная крышка (поз. 4.3), которая фиксируется в отверстии (поз. 4.4) с помощью заклепки или болта (поз. 4.5).

Затем готовая крышка приваривается к кольцу.

Отрезок трубы 100 × 5 мм длиной 360 мм размечен для просверливания в нем отверстий. Верхний ряд должен быть от края 55 мм, нижний 20 мм. Необходимо равномерно разместить 6 рядов по 8 лунок в каждом, чтобы они располагались в шахматном порядке. Диаметр отверстия — 9 мм. На обоих концах трубы сразу же снимаются фаски для дальнейшей сварки при сборке.

Следующим шагом будет установка верхней камеры. Для начала подготовьте две крышки, которые имеют одинаковые размеры, но различаются толщиной металла — нижняя (поз. 7) — 4 мм, а верхняя (поз. 10) — 6 мм. В каждой из них вырезается отверстие Ø 100 мм — так, как показано на чертеже. Диаметр этих крышек, естественно, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм (поз. 8).

Сразу необходимо подготовить перемычку (поз.9), которые будут служить для более полного сгорания поднимающихся паров, препятствуя их быстрому выбросу в дымоход, тем самым создавая дополнительный дожигатель.

Сборка начинается с приваривания верхней, более толстой крышки к цилиндру.

После изготовления герметичного шва устанавливается перемычка с максимальным смещением ее к выходному отверстию дымохода и уваривается с трех сторон.

Теперь можно приварить и нижнюю крышку. Его отверстие должно располагаться строго диаметрально вверху.

Очень точно проверяя квадрат, добиваясь перпендикулярности во всех плоскостях, установите, захватите и затем ошпарьте перфорированную трубу до нижней крышки.

Затем можно приварить дымоход (поз. 11) к соответствующему отверстию в верхней крышке.

Дымоход приварной

С противоположного конца перфорированной трубы также, соблюдая перпендикулярность, приваривается крышка нижнего топливного бака.

Затем это уплотнительное кольцо приваривается ко дну ванны.

… и крепление к стенкам «кастрюли»

По сути остается только приварить ножки (поз.6) и плиту можно считать готовой. Для большей устойчивости печи можно сварить на подставке (на схеме — III), что добавит конструкции жесткости.

При желании можно после зачистки покрыть термостойкой краской и безопасно эксплуатировать.

Его можно долить через горловину нижней емкости, но безопасно это сделать только тогда, когда ранее залитое масло полностью сгорело. Чтобы избежать подобных неудобств при эксплуатации, такую ​​буржуйку на испытаниях рекомендуется дополнить еще одной «опцией» — устройством контроля уровня масла в камере сгорания и безопасной дозаправки во время эксплуатации.

Для этого вам нужно будет сделать еще одну открытую емкость, примерно такой же высоты, что и нижняя «кастрюля». Форма этого сосуда не имеет особого значения. Оба этих контейнера будут расположены на общей подставке из двух параллельных металлических уголков.

Обе емкости приварены к направляющим — уголкам …

В днище обеих емкостей прорезаны отверстия одинакового диаметра, которые соединяются изогнутой трубкой.

… и соединены трубкой

Итак, мы получили два сообщающихся сосуда.По законам физики уровень жидкости в обоих всегда одинаковый. Таким образом, владелец печи всегда видит уровень добычи масла, оставшегося в камере сгорания, и может без проблем пополнить запас топлива, перелив его в открытую емкость.

Правда, для большей безопасности лучше предусмотреть еще и защитный экран, который закроет открытый сосуд от прямого теплового излучения камеры сгорания.

Теперь можно с полной уверенностью сказать, что мы готовы.Осталось только установить его на место, подключить к дымоходу, заправить топливом и провести пробный розжиг.

Для розжига обычно используют жидкость для каминов (печей), в заливную горловину заливают масло около 100 мл. Туда опускают зажженный фитиль тряпкой или бумагой, смоченными этой же жидкостью. Должно начаться поверхностное горение, которое через несколько минут приведет к закипанию масла, парообразованию и переходу всей буржуйки в «нормальный» режим работы — обычно это сопровождается характерным гудением.

В рассматриваемой модели использованы готовые детали — обрезки толстостенных труб. Если найти их не удалось, то совершенно такую ​​же печь можно сделать из стального листа, с коробчатыми камерами для заправки и дожигания, просто соблюдая определенные пропорции их объема по отношению к параллелепипеду. КПД печи от этого не пострадает. Толщина используемого материала одинаковая — 4 и 6 мм.

Видео: горная печь с камерами коробчатого типа

Цены на популярные модели сварочных аппаратов

Сварщики

А как быть тем владельцам гаражей, у которых уже есть обычная печка, работающая на твердом топливе, но которых интересует возможность использования переработки нефти в качестве топлива? Ничего страшного — и для них есть приемлемый выход.Можно сделать специальную «насадку», которая сделает печь универсальной.

Такая «приставка» сможет превратить обычную буржуйку в работающую на отработанном масле.

По сути, это меньшая мощность печи для добычи полезных ископаемых, тоже с перфорированной трубой, но только изогнутой под углом 90 градусов (приваркой стандартного изгиба).

Она под другим углом

Но вместо камеры последнего дожигания используется обычная дровяная печь, в которой эта изогнутая труба соединяется с помощью приспособления.Например, в обычной буржуйке можно сделать дверцу топки съемной и сменной. Один, обычный, будет установлен на дровах, а другой с соответствующим отверстием для вставки трубы — при использовании «приставки» при тестировании.

В данном случае в качестве «переходника» используется круглая заглушка с отверстием для ввода трубы. Стандартная дверца топки просто откидывается в сторону

Другой вариант — приварить трубу сбоку, в стенку печи — тогда печь вообще получится универсальной.Достаточно предусмотреть заслонку, чтобы при использовании дров пламя не распространялось, а зола из топки не попадала в перфорированную трубу и емкость с маслом.

Достоинства и недостатки буржуйки по отработке

Чтобы эксплуатация буржуйки при добыче не доставляла особых хлотов, необходимо знать ее особенности, достоинства и недостатки, которые необходимо учитывать при ее использовании.

К достоинствам можно отнести следующие качества:

• Печка неприхотлива, не требует вмешательства в свою работу — главное правильно отрегулировать воздушный зазор на заливной горловине (обычно он составляет 10-15 мм).Обладает хорошей теплоотдачей, способен быстро обогреть замкнутое пространство.
• При правильной эксплуатации такая буржуйка не дымит, из дымохода не выходит горение.
• В определенной степени топку можно считать пожаробезопасной в том смысле, что само топливо (добыча) при нормальных условиях никогда не горит, а в камере происходит только дожигание выделяемых им паров.

Однако у такой схемы много недостатков:

• Про шум печки уже писали.К тому же от характерного запаха не избавиться. Однако для гаражных условий это не должно иметь большого значения. Иногда мастера находят другое решение подобной проблемы. Например, на верхней камере установлен дополнительный воздушный теплообменник, через который воздух прогоняется вентилятором для обогрева соседнего помещения.

• Как камера сгорания (перфорированная труба), так и дымоход быстро обрастают отложениями продуктов сгорания и требуют частой профилактической очистки.
• Горящее масло в нижней камере всегда оставляет закоксованный слой, который трудно очистить.

Видео — Печка на отработке

При эксплуатации печи следует соблюдать ряд обязательных правил:

• Применение нефтепереработки с горючими примесями, например, бензином, не допускается. Отработку необходимо профильтровать, чтобы в ней не было твердых взвесей.
• Работа с водой также опасна — это может привести к вскипанию жидкости и разбрызгиванию масла с возможным возгоранием.Сбор отходов для дальнейшего использования в виде топлива должен производиться в условиях, исключающих попадание воды.
• Ни в коем случае нельзя ставить такую ​​печь на сильный сквозняк — это может стать причиной переброса пламени на окружающие предметы. Вокруг печи никогда не должно быть легковоспламеняющихся веществ или материалов. Обязательно должна быть предусмотрена надежная теплоизоляция стен помещения.
• В помещении обязательно должна быть надежная вентиляция, так как работа печи связана с интенсивным поглощением кислорода из воздуха и выделением опасного для здоровья и жизни угарного газа.
• Категорически запрещается использовать в качестве топлива другие горючие жидкости — это может привести к взрыву в верхней камере или дымоходе.
• Никогда не оставляйте такую ​​буржуйку без присмотра. Категорически запрещается ложиться спать в комнате с исправной печью. Перед уходом следует убедиться, что масло полностью выгорело, закончился процесс дожигания его паров.

№

• Запрещается поливать печь водой для охлаждения, тушить огонь водой — это только усугубит опасную ситуацию.
• печь не должна иметь горизонтальных секций. Наклонный участок допускается менять направление под углом 45 градусов. Минимальная длина дымохода должна составлять 4 м, а рекомендуемая — от 5 до 7 м.
• Рекомендуемый уровень заполнения для первоначального заполнения печи — до объема нижней емкости.
• При использовании такой печи в гараже рядом обязательно должен быть порошковый огнетушитель или ящик с песком.

Так что сделать буржуйку в гараже сможет, наверное, каждый, кто имеет стабильные навыки и слесарное дело.Достаточно проявить фантазию или воспользоваться чертежами готовых разработок — и все должно получиться. Главное, как при изготовлении, так и при эксплуатации таких печей, — это постоянное соблюдение элементарных мер безопасности, чтобы отопительный прибор не стал причиной больших хлопот.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных средств и ненужных материалов, а не покупать готовые. И буржуйка — одно из таких полезных приспособлений.

Основная особенность буржуйки в том, что она нагревается так же быстро, как остывает. Поэтому сфера его использования сужается в основном к тем помещениям, где необходимо обеспечить быстрый обогрев, а внешний вид устройства для пользователя зачастую совершенно не важен.

Буржуйку можно сделать своими руками, а при желании модернизировать для достижения более эффективной теплоотдачи.

Вы тоже думаете о сборке такого самодельного изделия и не знаете с чего начать? Мы поможем вам в реализации поставленной задачи — в статье описан порядок сборки различных вариантов самодельной духовки, даны чертежи и схемы.

Также подробно рассмотрены способы улучшения самодельной печи, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал используется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, имеющий разную температуру и характер горения, диктует принципы создания различных модификаций устройства.

Форма буржуйки может быть разной, зачастую это зависит от наличия подходящего материала. Это может быть старая банка, газовый баллон, металлический баллон — все, что есть под рукой. Главное при ее выборе — это толщина металла и форма, требующая минимум переделок.

Фотогалерея

В нижней части камеры ставится решетка из решетки (ее можно сварить из арматуры), под которой будет скапливаться зола. Также можно устроить варочную поверхность.Проще это сделать на горизонтально расположенном цилиндре, приварив с двух сторон от него уголки.

Хорошо, если у ствола изначально будут ножки. В противном случае нужно их приварить или установить духовку на кирпичи.

Буржуйка из газового баллона также может быть использована как основа для дальнейшего строительства водонагревателя, его еще называют «Титан». Для этого сверху на плиту устанавливается нержавеющая емкость, через которую проходит труба дымохода.

Вода в дровяном котле быстро нагревается, а дров расходуется мало — летом достаточно одной вкладки в небольшой топке.

Для буржуйки подойдет также металлическая емкость со стенками толщиной не менее 3 мм. Открытый верх емкости закрывается листом металла и приваривается.

В крышке или стене вырезается отверстие для дымохода. Его диаметр должен быть не менее 100-150 мм. Столешница в такой буржуйке будет так сильно нагреваться, что на ней можно будет готовить пищу, греть воду.

На нашем сайте также есть более подробная инструкция со схемами и чертежами для изготовления.

Особенности буржуйки на опилках

Если в хозяйстве нет дефицита опилок, то этот вид топлива полностью оправдает свое использование. Такая буржуйка не требует частой загрузки — уплотненные опилки внутри не горят, они медленно тлеют, постепенно выделяя тепловую энергию и длительное время обеспечивая тепло.

Буржуйка на опилках своими руками работает по принципу длительного горения. Медленный процесс горения экономит ресурсы — тепло не сразу улетает в дымоход, нагревая атмосферу

Основанием топки может быть металлическая бочка с открытым верхом (если емкость герметична, то верх срезается) или труба диаметром от 300 до 600 мм.

Затем из листа толщиной три и более миллиметра вырезается металлический круг, который должен быть меньше внутреннего диаметра ствола. В его середине прорезается отверстие диаметром 100 мм под конус для утрамбовки опилок.

Заготовка приваривается к бортам ствола. С помощью этого круга отгораживают зольник — в нем при помощи стружки или стружки будет осуществляться розжиг. Высота зольника должна составлять 100-200 мм.

Под сваренным кругом вырезается окно, которое будет служить нагнетателем.К вырезанному куску металла приваривают шторы, делая дверцу для такого же отверстия.

В крышке емкости выполнен выход в дымоход. Крышка должна плотно прилегать к плите и быть из достаточно толстого листа, иначе быстро выгорит.

Чтобы опилки сгорали постепенно, необходимо обеспечить ограниченную подачу кислорода в топливный отсек. Для этого в топку вставляется стержень конусовидной формы, вокруг него насыпаются опилки и утрамбовываются.Конус аккуратно снимается прокруткой, на ствол надевается крышка

Эту же модель можно улучшить, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками будет служить для дожигания газов и увеличения площади нагрева. В этом варианте отвод дымовых газов расположен внизу печи.

Как улучшить буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет много существенных недостатков.Он не способен накапливать тепло и нагревает комнату, пока горит огонь. Требуется постоянная подача топлива, в среднем — каждые 30-40 минут.

Кроме того, большое количество тепла выбрасывается через дымоход в атмосферу без какой-либо пользы. Поэтому работы по усовершенствованию печи ведутся непрерывно.

Типовая конструкция печи-камина имеет множество модернизированных конструкций, позволяющих:

• экономить топливо;
• увеличить КПД печи;
• увеличить тепловую мощность;
• уменьшить частоту загрузки топлива.

№

Наиболее распространенными способами повышения КПД печи являются создание режима медленного горения, система дожига газа, установка термостойкой футеровки внутренних стен.

Также улучшить качественные показатели печи можно за счет увеличения площади теплоотдачи с помощью сварных труб и установленного вентилятора, который будет прогонять потоки воздуха через них.

Индустриальный образец такой буржуйки называется «Булерьян», но, кроме нее, существует еще много различных конструкций, выполненных вручную.Рекомендуем посмотреть подробный самодельный мастер-класс.

Можно увеличить время теплоотдачи, если облицовка печи кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше будет отдавать тепло, поддерживая температуру в помещении некоторое время после того, как потухнет огонь.

Вас интересует кирпичная кладка? У нас на сайте есть подробная инструкция своими руками со схемами и чертежами.

Вариант №1 — печь с повышенной загрузкой топлива

Данная модель предназначена для увеличения КПД и времени горения.За основу взята горизонтальная буржуйка прямоугольной формы на массивных устойчивых ножках и дополнена кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают его эффективность.

К цилиндру кассеты приваривается фланец высотой около 400 мм. После установки баллона в отверстие горелки его край должен опускаться на 5-10 мм ниже плиты печи. Для удобства установки и снятия баллона к его корпусу привариваются ручки.

Цилиндр заполнен дровами таким образом, что между ними остается некоторое пространство, и при установке на печь они сразу могут опускаться на горящие угли

Как работает буржуйка:

1. Нижний часть дров, попадая на угли подготовительного розжига, вспыхивает.В этом случае верхняя часть, которая находится в кассете, не будет гореть из-за недостатка кислорода, но высохнет под действием горячего дыма.
2. Под тяжестью собственной массы дрова по мере горения постепенно опускаются в топку.
3. Горячий газ, находящийся в баллоне какое-то время, отдает ему тепло, тем самым увеличивая площадь теплопередачи в помещении. В этом случае крышка цилиндра может служить варочной поверхностью.
4. При этом температура выходящего дыма снижается, а значит, увеличивается теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использования печи.

Вариант №2 — буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — факт, давно известный и проверенный многими пользователями.

Один из способов его увеличения — замедлить процесс горения за счет ограничения потока воздуха в камеру сгорания. Это улучшение есть в печах типа «Бубафоня», «Филипинка».

Данная модель буржуйки применяется в нежилых помещениях — цехах, теплицах и других хозяйственных постройках. Для работы 9-12 часов достаточно одной закладки мелких дров, щепы, опилок. В данной модели отопительного прибора нельзя использовать крупнорубленные и влажные дрова.

Буржуйку можно сделать из любой металлической емкости. Чаще всего используют бочку ГСМ или старый баллон.

Изготовление осуществляется в следующей последовательности:

• Из имеющейся цилиндрической емкости подготавливается камера сгорания, в верхней части которой вырезается отверстие для дымохода.
• Из металла (толщиной не менее 10 мм) вырежьте круг чуть меньше внутреннего диаметра ствола.
• В центре окружности проделывается отверстие диаметром 100-150 мм (точный размер зависит от диаметра трубы, используемой для стержня).
• Ребра высотой до 50 мм привариваются к одной из плоскостей окружности.
• К центру окружности приваривается труба. Его длина рассчитана так, чтобы поршень в опущенном состоянии поднимался над крышкой бачка примерно на 100 мм.Если оставить трубу дольше, чем необходимо, в ней будет сквозняк, она начнет дымить.
• Затем конструируют крышку, которая плотно прилегает к стволу, и вырезают в ней отверстие, подходящее для трубки поршня

Можно еще больше повысить КПД данной модели за счет организации забора воздуха с улицы в топку. Таким образом, нагретый воздух из помещения не уйдет в дымоход.

Вариант №3 — печь с вторичным сжиганием «Филипинка»

В печи используются два метода повышения КПД, основанные на принципах длительного горения и пиролиза.Для его изготовления вам потребуются два газовых баллона, которые будут служить камерами первичного и вторичного сгорания.

Последовательность действий при изготовлении буржуйки следующая:

1. Подготовка баллонов к работе осуществляется путем выпуска из них остатков газа и заполнения их водой. Без этой процедуры резать их категорически невозможно, иначе искры, образующиеся при работе болгарки, могут спровоцировать взрыв газа, часть которого всегда остается в баллоне.
2. В первом цилиндре, который будет камерой для топки и зольника, снимается кран и срезается верх (из него делается дверца), вырезается отверстие для установки дымохода.
3. Напротив отверстия для дымохода приваривается труба, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого цилиндра приваривается металлическое кольцо, оно будет служить опорой для установки верхнего цилиндра.В нем просверливаются отверстия.
5. Металлическое кольцо также приваривается ко второму цилиндру в месте разреза верха, в котором отмечаются места для отверстий, ориентируясь на отверстия, уже сделанные в первом кольце.
6. Перед окончательной установкой второго цилиндра в него вставляют патрубок подачи воздуха.
7. Верхняя камера надевается на трубу, совмещая отверстия, между кольцами наматывается термостойкий жгут, соединение фиксируется саморезами.
8. Выход дымохода осуществляется снизу вторичной камеры сгорания.

Для получения устойчивой конструкции к нижней камере привариваются надежные ножки. Установить дверь на навесы. Его можно еще улучшить, добавив возможность регулировать воздух, поступающий в топку.

Для создания такого варианта потребуются следующие виды материала:

1. металлический лист, несколько штук, толщиной 5 мм. Изготовим из них все детали, заготовки.
2. Трубы для некоторых элементов конструкций.
3. Труба дымоходная.

Процесс создания

На приведенном ниже чертеже печи представлены все необходимые детали с указанием их размеров.

Итак, всю работу по созданию буржуйки с использованием добычи в качестве сырья мы разделим на последовательные этапы:

1. Размечаем на листе металла все необходимые детали, а затем вырезаем их болгаркой. Получившиеся заготовки нужно хорошо очистить от краев.
2. Берем трубу необходимой длины и просверливаем в ней круглые отверстия. В дальнейшем с помощью этой трубы будут соединяться верхний и нижний баки печки.
3. Берем верхнюю емкость и вырезаем сверху отверстие нужного размера.Этот проем не будет располагаться по центру, а сместится влево от него. Подготавливаем это отверстие для дымохода.
   С нижней стороны вырезаем проем, сдвигая вправо. Он будет служить входом для соединительной трубы.
4. Привариваем к той части трубы два круга, по которым определяется толщина верхней емкости.
5. Проделаем то же самое с дном печки. А теперь прорежем отверстие для входящего патрубка в центре емкости.Кроме того, нужно вырезать еще одно отверстие — горловину, через которую будем заливать печку топливом. На этом отверстии предусматривается наличие сдвижной крышки.
6. Приварить 3–4 ножки к задней части нижнего бака. Это обеспечит устойчивость.
7. Для придания конструкции жесткости, для ее усиления оба бака соединяем между собой металлическими скобами.
8. Основные рабочие моменты позади, пора задуматься о красоте. Сварные швы тщательно зачищаем, после чего красим печку термостойкой краской.Покраска духовки также поможет предотвратить преждевременное ржавление.
9. Последний этап — установка дымохода.

Принцип действия

Работу буржуйки данного типа можно описать следующим образом: через горлышко в нижнюю емкость слить отработанное масло. Далее, используя осколок или бумагу, подожгите топливо через отверстие. Как только масло воспламенилось в баке, закройте отверстие сдвижной крышкой.

Процесс горения усиливается за счет попадания воздуха в соединительную трубу через проделанные отверстия.Воздух нагревается и поднимается по трубе в верхнюю часть конструкции, при этом нагревая поверхность емкости, так что на ней можно легко нагреть чайник. Большой плюс такой модели буржуйки в том, что не возникнет неприятных ситуаций с нехваткой топлива, так как автомобилисты всегда использовали масло в гараже.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если вы используете для отработки печь, то обязательно должны быть огнетушитель и песок.

Модель №2 — печь-камин из металлической бочки или трубы

Для данной конструкции берется металлическая бочка или труба определенного диаметра. Отличный вариант для дома на даче, и если он еще красив в сборке, доработке, то неплохо будет смотреться в гостиной, при этом еще и отлично обогреваясь.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы в топку и зольник.Вырезаем эти дырочки.
2. Вырезанные прямоугольники не выбрасываем, так как они послужат материалом для дверей. Для этого каждую дверь доводят до необходимого размера, для чего обрамляют металлическими планками. Далее устанавливаем ручку защелки.
3. Внутри емкости (бочки, трубы), отступив на 10 см от дверцы топки, крепим угловые кронштейны. Затем поставим на них решетку.
4. Решетку можно купить готовой, а можно сделать своими руками, сварив из арматурных стержней.
5. Если за основу была взята труба, то теперь следует приварить ее нижнюю и верхнюю часть.
6. Для придания устойчивости приподнимаем над полом, к дну емкости привариваем несколько ножек.
7. В верхней части емкости подготавливаем отверстие для дымохода, куда потом его привариваем.
8. Закрепляем петли и навешиваем на них двери. Размечаем и закрепляем крючок под замком.
9. Внешний вид играет важную роль, поэтому поверхность и швы необходимо очистить.Покрытие печи термостойкой краской позволит нашей конструкции составить конкуренцию заводской модели.
10. Когда конструкция печи полностью собрана, необходимо подключить ее к дымоходу, который выводим на улицу.

Буржуйка такого типа — хороший вариант для обогрева помещения при наличии достаточного места, так как печь довольно большая. Но еще один плюс — это просторная верхняя панель, на которую можно установить как чайник, так и сковороду.

Арт.3 — буржуйка из газового баллона

Газовый баллон имеет практически идеальную, готовую форму для конструкции топки. Буржуйка из баллона хорошо подходит для обогрева гаража и дачи.

Рассмотрим, как можно построить печь из цилиндра:

1. Начнем с того, что срежем верхнюю часть цилиндра, там, где был кран, и приварили сюда заглушку.
2. Затем вырежьте квадратное отверстие в нижней части цилиндра. Это будет вход в топку.Отрезанную часть не выбрасываем, так как из нее сделаем дверь. Вам просто нужно ошпарить эту деталь, доведя до нужного размера.
3. Привариваем петли, устанавливаем дверь, прикрепляем к ней ручку замка.
4. Проделываем отверстия сбоку цилиндра, который станет дном конструкции. Они возьмут на себя функцию решетки.
5. Подготавливаем ящик, сделав его из металла меньшей толщины, и закрепляем под отверстиями — решетку. Ящик будет выполнять роль зольника, в который попадают остатки продуктов сгорания, а также одновременно выступать в роли нагнетателя.К зольнику нужно прикрепить дверцу.
6. Для конструкции печки осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. Приварите их ко дну топливного бака.
7. В верхней части, с противоположной от топки стороны, прорезаем отверстие в зольнике и привариваем дымоход.
8. При желании варочную панель можно соорудить на верхней плоскости плиты. Делается это просто — сваривается каркас из стальной арматуры. Такое панно получается довольно вместительным, можно поставить одновременно два предмета.

Модель №4 — буржуйка прямоугольная

По мнению многих специалистов, данный вид считается наиболее оптимальным, эстетичным, компактным из всех представленных выше моделей печей. Такая конструкция отлично подходит для обогрева жилого помещения.

Прямоугольная буржуйка может быть изготовлена ​​в двух вариантах:

Основное назначение

Основная задача буржуйки прямоугольной формы — отапливать помещение площадью до 15 кв. Обычная буржуйка отличается быстрой теплопередачей, но при этом очень быстро остывает, как только дрова выгорают.Частично этот недостаток можно устранить, облицевав духовку кирпичом. Но это не вариант, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию они сохранят лишь на короткое время.

Модернизация печи

Изменения в конструкции печи, иной способ подачи топлива позволили улучшить ее эксплуатационные свойства. При этом остались его основные положительные характеристики: быстрая теплоотдача, малые габариты, простота монтажа, обустройства, без дополнительного строительства фундамента, создание капитальной трубы.

Что они для этого сделали? В самом топливном баке, в его верхней части, были приварены 2 пластины, образующие лабиринт. Таким образом, путь прохождения газов был увеличен, а это означает, что они оставляют больше тепла в печи. За счет расширения металлических поверхностей теплообмен между газами и стенками сосуда стал более эффективным.

Улучшены и противопожарные элементы такой модели: дымоход не нагревается, но при этом остается горячим.Правильное расположение головки трубы обеспечит достаточное сцепление с дорогой. В этом случае голова размещается так, чтобы исключить попадание в зону повышенного давления при любом ветре. Поэтому лучше установить его выше конька крыши.

Поскольку за счет температуры топочных газов образуется запас тяги, в топку можно установить несколько дополнительных плит — лабиринтов. Это значительно повысит КПД печного устройства.
Еще одна особенность такой печки — максимально плотное расположение дверок на корпусе топливного бака.Это возможно за счет выполнения качественной рихтовки и чистки дверей на наждаке. В этом случае дверные ручки выполнены в виде клиньев. Это не просто ручки, но и защелки, которые входят в крючки.

Эксплуатация печи

Процесс использования, работа печи следующая: работа начинается с прогрева печи стружкой, осколками. Когда нет тяги, крышка снимается с заварочного отверстия, под трубку кладется горящая бумага, а крышка снова устанавливается на место. Процессом горения можно управлять, полностью или частично открыв дверцу зольника.

При достижении необходимой температуры воздуха в помещении нужно положить в печь на угли четыре не очень толстых полена длиной 40 см, а затем хорошо закрыть двери. Недостаток кислорода приводит к снижению интенсивности горения, переходящего в тление. Влага, размер, порода древесины влияют на процесс тления, который может длиться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме без трещин даже в холодные дни с минусовыми температурами можно спокойно переночевать, имея такую ​​печь для обогрева.

Что касается опасности отравления угарным газом, то это исключено. Углерод, образующийся при сгорании, намного легче воздуха и топочных газов, поэтому он вытягивается, всплывает через дымоход. Причем процесс горения регулируется дверьми, а не видами. Даже если двери оставить открытыми, вы можете быстро сгореть топливо.

Способ приготовления

Сразу отметим, что вы можете брать свои размеры исходя из имеющегося материала. Мы использовали лист стали 200х450 мм. Причем его толщина составляла 3 мм.

Собрать такую ​​буржуйку можно, выполнив следующие операции:

1. Сварить стены конструкции между собой.
2. Приварить крышку.
3. Пластины лабиринта обнажить, натереть, закрепить сваркой. Чтобы сохранить расстояние между пластинами и решеткой, поместите между ними деревянные бруски.Их потом специально снимать не нужно — они сами сгорят при нагревании. Некоторые рекомендуют делать решетку для решетки не из прутьев, а использовать для этого лист, на котором проделаны отверстия, диаметром 20 мм.
4. Сделать дно для печки.
5. Установить трубу дымохода. Лучше взять стальную трубу с толстыми стенками. Важный момент: труба должна быть цельносварной по всей локации в доме. Если труба прямая, то — легко. Когда нужно вывести трубу наружу через стену, рекомендуется сделать шаблон из проволоки и приварить трубу и витки по ней.Вне дома, снаружи трубу можно удлинить, просто положив один кусок трубы на другой.

Почему труба должна быть неотъемлемой частью помещения, ведь под воздействием топочных газов в трубе появляется дурно пахнущий конденсат. Именно он, просачиваясь через неплотно прилегающие суставы, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпич, асбестоцементную плиту … Для защиты от выпадения углей, искр пол возле дверей застилают металлическим листом или кладут плитку.

Для защиты стен, предметов мебели и прочего от возгорания к стенкам печи прикрепляют защитные экраны из асбестоцементных листов. В этом случае можно не покрывать поверхности котла жаропрочным материалом. Щитки крепятся к резьбовым шпилькам или болтам с втулками.

Хотя труба не такая горячая, как в других моделях, все же стоит продеть ее через стену, надрезав.Подразумевает нахождение в нем трубы, выдерживая дистанцию ​​20 см. В этом случае пустое пространство заполняется смесью асбеста и жидкой глины.

Это все правила, выполнение которых обеспечит безопасную работу.

Итог

Мы рассмотрели самую эффективную буржуйку, которую можно сделать своими руками. К сожалению, явного лидера среди них нет. Для каждого состояния подойдет свой вариант.

Но все же самой эффективной буржуйкой можно назвать рабочую духовку. В нем КПД максимальный, так как есть эффект пиролиза (дожигание газов).

На втором месте прямоугольная буржуйка с внутренним лабиринтом газов. Это также значительно помогает повысить эффективность.

Хочу отметить, что каждая из печей имеет большой потенциал для доработок и доработок. В Интернете очень много разных вариантов, как повысить КПД печки. От направления к нему вентилятора до создания водяного контура.Мы выделим этот момент в отдельной статье.

Вывод

У каждой печи есть свои плюсы и минусы. Каждый подходит для определенных условий. Но она может прослужить вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого нужно просто хорошо подумать, выбрать модель, подходящую для вашей комнаты.

Но если у вас недостаточно навыков, то всегда можно купить печь. На местном форуме в вашем районе всегда найдется мастер с готовыми изделиями или готовый сделать печь на заказ.

Поскольку самодельные дровяные печи остаются самым простым средством обогрева гаражей и дач, в этой статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы можете изготовить обогреватель из доступных материалов — газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 литров домашние мастера научились делать несколько разновидностей дровяных печей:

• печь простая вертикальная;
• установка длительного горения Бубафоня, где топливо сжигается сверху вниз;
• печи горизонтальные — обычные и с камерой вторичного пиролиза.

Примечание. Из бывшего бензобака, установленного в вертикальном положении, можно сварить капельную печь на мазуте и дизельном топливе. Как это сделать правильно описано в.

.

Разбирать простейшие конструкции дачных и гаражных печей бессмысленно — таких чертежей в Интернете достаточно. Предлагаем рассмотреть более производительные, а значит и экономичные модели с модификациями, повышающими теплоотдачу и КПД чугунных печей.

Инструкция по разборке баллона из-под газа

Горючая пропан-бутановая смесь, залитая в газовые баллоны, по массе тяжелее воздуха. Чтобы безопасно разрезать емкость для изготовления печки-печки, остатки смеси необходимо слить водой. Правильная технология разборки выглядит так:

Когда резервуар частично опустеет, продолжайте работу и снимите крышку. Какую бы конструкцию печи — самодельную вы ни выбрали, баллон придется разрезать, поэтому процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки — домработницы на дровах показано на схеме ниже. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных пластин, продуваемых воздухом через 2 сопла в верхней части нагревателя. Повышенная эффективность достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топки дополнительная камера также может служить водяным контуром, подключенным к регистрам или радиаторам отопления.Один нюанс: этот недорогой вариант котла для дачи или гаража обязательно должен работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления потребуются дополнительные материалы из перечня:

• листовой металл толщиной 3 мм для дверей и перегородки камеры;
• обрезков толстого железа для теплообменника;
• арматура Ø16-20 мм для решеток;
• штук труб диаметром 40-50 мм для подключения воздуха и Ø100 мм для дымохода;
• шнур асбестовый, ручки готовые.

Чертеж отопительной печи вертикального строения

При отсутствии пропанового баллона изготовить буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

Примечание. При изготовлении топки из трубы Ø300-500 мм необходимо будет установить дно зольника (сталь 2 мм), при этом воздушная камера получится цилиндрической.

Чтобы буржуйка не дымила в комнату, установите дымоход высотой не менее 4 м (считая от колосниковой решетки).Если вы планируете сжигать опилки, то расстояние между решетками следует минимизировать.

Благодаря небольшим размерам и принудительной подаче нагретого воздуха печь удобно использовать в самых разных целях — для обогрева гаража, дачи или теплицы. Технология сборки такого обогревателя своими руками продемонстрирована на видео:

Печь двухкамерная горизонтальная

В данном случае доработка конструкции заключается в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топке при медленном тлении древесины.Упор делается на длительное горение, поэтому полезный объем топки не забирает зольник — он вынимается.

Для повышения КПД и теплоотдачи буржуйки корпус снаружи снабжен плоскими ребрами теплообмена, что отражено на чертеже. По принципу действия каменка аналогична печам типа Булерьян: дымовые газы перед выходом на улицу огибают 2 перегородки вторичной камеры, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм для зольника и дверей;
• полосы стальные по 2 мм на ребро;
• любой подходящий прокат для ног;
• труба диаметром 10 см и длиной 15 см на дымоходе;
• арматура для усиления решетки;
• Шнур асбестовый для герметизации дверей.

Резка и стыковка пропановых сосудов, установка дверцы и каркаса зольника

Изготовление печи начинается традиционно — с разборки баллонов.В одном срезается нижняя часть, а во втором делается проем для дверок и щелевидные отверстия в боковой стенке — будущей решетке. Для выхода продуктов сгорания во вторичную камеру с другой стороны делается круглое отверстие диаметром около 10 см. Дальнейший порядок работы следующий:

1. Чтобы прутки решетки не прогибались от высокой температуры, приварите арматуру из арматуры периодического профиля снизу.
2. Сделайте на торце раму и поставьте дверь, заклеив ее асбестом.
3. Приварите зольную камеру к дверце и установите ножки.
4. Обрежьте стенки второго цилиндра так, чтобы он соответствовал горизонтальной топке под углом 90 °. Скрепляем изнутри сваркой 2 перегородок по чертежу.
5. Подсоединить вторичную камеру к топке, аккуратно сварив стык.
6. Установить дымовую трубу и внешние ребра теплообменника.

Консультации. Перегородки в вертикальной камере лучше всего делать из полукруглых кусков, вырезанных по бокам второй емкости.Это увеличит отвод тепла от дымовых газов.

Полученная буржуйка для дачи вполне способна обеспечить отопление различных подсобных помещений, в том числе парилку в бане. Его несложно приспособить для готовки, сделав поверх топки плоскую варочную поверхность из металла толщиной 4-5 мм.

Обогреватель автомобильных дисков

Преимущество колесных дисков — приличная толщина металла. Если из них сделать буржуйку, она долго не выгорит, хотя красивым такое изделие не назовешь.Дадим несколько рекомендаций по изготовлению:

Если в хозяйстве нашли всего два колесных диска, можно собрать комбинированный вариант печи, вставив между ними отрезок стальной трубы подходящего диаметра. Как делается такая печь, смотрите на видео:

Печь классическая

Предлагаем сварить дровяную печь из листов железа толщиной 3-4 мм, представленных на фото. Внешне она похожа на классическую прямоугольную печь с низким КПД (до 40%), но внутри конструкция подверглась модернизации.Для большей экономичности над камерой сгорания расположены два дымовых зуба, как в кирпичных каминах.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топки в горизонтальной плоскости и оставляют для продуктов сгорания небольшой проход шириной 10 см. Поток нагретых газов через два дымовых витка дает увеличение теплоотдачи на 5-10%, что намного лучше заводских чугунных печей.

Консультации. Указанные на чертеже габариты отопительного агрегата не являются аксиомой, вы можете изменить их по своему усмотрению.Главное — выдержать размер (высоту) газоходов. Мы не перечисляем необходимые материалы, так как их перечень очевиден — листовой металл, обрезки труб для дымохода и металлопрокат для решеток и опор.

Порядок изготовления следующий:

1. Приварите корпус печки, начиная с подовой плиты. Первичная сборка деталей осуществляется прихватками.
2. Вырезать и установить 2 перегородки.
