Как сделать теплый бетонный пол

Бетон – прочный и долговечный строительный материал. Высокая прочность бетона достигается благодаря его плотности, которая напрямую связана с теплопроводностью материала. Плохо утепленный бетонный пол является основной причиной теплопотерь через его поверхность. Для уменьшения теплопередачи через бетонный пол необходимо выполнить его теплоизоляцию.

Три основных правила устройства изоляции:

• использование материалов, которые плохо проводят тепло;
• толщина и многослойность теплоизоляции;
• сыпучие и пористые материалы укладывают под отражающие слои изоляции.

Материал и способ укладки теплоизоляции выбирают по виду ограждающих конструкций здания, состоянию бетонного покрытия и месту расположения помещения. Более фундаментальные работы по утеплению пола проводят на первых и в цокольных этажах дома.

Виды теплоизоляционных материалов

При выборе теплоизоляции ориентируются на его низкую теплопроводность, небольшую плотность и вес, высокую влагостойкость и экологическую безопасность материала.

Все теплоизолирующие материалы делятся на группы по природе основы:

1. минеральные – цементные растворы, гравий, каменная вата, керамзит, перлит;
2. древесные – фанера, пробка, ДСП;
3. полимерные – пенопласт и его производные, пенополиуретан, изолон.

Цементные растворы с различными добавками используют в качестве базового слоя (стяжки) теплоизоляции, который укладывается на грунт или гравий. Наполнители понижают теплопроводность бетона и облегчают его структуру.

Утепление пола минеральной ватой.

Минеральные утеплители – плиты или маты из минеральной ваты благодаря своей пористой структуре не пропускают тепло из помещения. Паропроницаемость минеральной ваты не позволяет образовываться конденсату внутри и на поверхности изоляционного слоя. Отрицательное воздействие на людей при укладке открытым способом нивелируется защитным алюминиевым слоем. Такой слой является отражающим экраном и создает дополнительный защитный барьер в тепловой изоляции.

Сыпучий утеплитель пола – керамзин

Керамзитная или перлитовая засыпка – доступность и невысокая цена этого материала сделали его самым популярным утеплителем под цементную стяжку. Пористый, легкий, долговечный, керамзит (перлит) обладает одним недостатком, он легко впитывает влагу. При его использовании в чистом виде требуется гидроизоляция. Керамзит или перлит добавляют в раствор бетона для улучшения его теплоизоляционных свойств.

ДСП

Древесно-стружечные плиты (ДСП), фанера, пробка имеют прекрасные теплоизолирующие свойства. Эти материалы экологически безопасны, их можно укладывать на бетонный пол под декоративное покрытие. Для теплоизоляции пола первого этажа древесный утеплитель настилают на лаги с заполнением минеральной изоляцией.

Бетон с добавлением гранул пенопласта

Пенопластобетон или «легкий» бетон (бетон с добавлением гранул пенопласта) используют как верхний слой при теплоизоляции пола первых этажей. Пенопластобетон обладает низкой теплопроводностью и исключает возникновение конденсата на поверхности изоляции.

Фрагменты материала – Пенопласт

Пенопласт и пенополистирол – такой вспененный ячеистый материал имеет низкую теплопроводность, высокую плотность и небольшой вес. Хрупкость материала является основным его недостатком. Производный пенопласта – экструдированный пенополистирол – обладает более высокой прочностью и долговечностью.

Процесс нанесения утеплителя – пенополиуретана на вертикальную пверхность

Пенополиуретан наносится методом напыления. Имеет высокие тепло- и гидроизолирующие свойства. Заполняет существующие микротрещины и неровности бетонного пола. Низкая экологическая безопасность требует дополнительного покрытия.

Изолон на вертикальной повехности

Изолон – современный вспененный материал на основе полиэтилена. Уникальная структура с закрытыми ячейками позволяет использовать изолон в качестве тепло- и гидроизоляции. Одностороннее фольгирование материала позволяет отражать тепловые потоки обратно в помещение. Изолон обладает химической стабильностью, он не подвержен разложению и экологически безопасен.

Способы укладки теплоизоляции

Выбор способа теплоизоляции бетонного пола зависит от месторасположения помещения, и высоты потолков.

Укладка однослойной изоляции. Теплоизоляция бетонных плит межэтажных перекрытий производится непосредственно на бетонную стяжку или слой гидроизоляции. Вид теплоизоляционного материала подбирают по типу декоративного покрытия.

Чтобы не сокращать высоту помещения, применяют фольгированный изолон или теплоизоляционную краску, которая наносится в несколько слоев на цементную стяжку.

Схема выполнения многослойной теплоизоляции. Если бетонная стяжка пола уложена непосредственно на грунт, теплоизоляцию выполняют из нескольких слоев:

• существующий бетонный пол демонтируют, убирают строительный мусор;
• на заглубленное основание засыпают гравий с песком;
• утрамбовывают и укатывают засыпку катком;
• заливают слой «легкого» бетона;
• после застывания бетонной заливки настилают слой гидроизоляции;
• закрепляют теплоизоляционный слой, избегая образования температурных швов;
• настилают второй слой гидроизоляции и устанавливают армирующую сетку;
• выполняют черновую бетонную стяжку.

Под отделочное покрытие укладывают соответствующую утепляющую подложку. Под линолеум настилают пробку или ДСП, под ламинат – полистирол или изолон, а под ковролин используют полиуретановую подложку.

Фальшпол с древесным настилом

Бетонный пол в помещениях первого этажа с высокими потолками можно утеплить древесно-стружечными или фанерными листами. Укладывают такой настил на деревянные лаги. Брусья (лаги) высотой до 20 см прокладывают на расстоянии 30 см параллельно друг другу. Закрепляют их саморезами к бетонному основанию, покрытому гидроизоляцией. Между лагами укладывают утеплитель. Сверху настилают плиты, соединяя их между собой с помощью компенсационных швов. Плиты фиксируют саморезами к лагам и укладывают отделочное покрытие.

Фальшпол с древесным настилом надежно защищает помещение от тепловых потерь, создает звукоизоляционный барьер и является экологически безопасным методом теплоизоляции бетонного пола.

Теплый пол препятствует образованию конденсата и созданию благоприятной среды для развития грибковых организмов. Утепление бетонного пола благоприятно влияет на микроклимат помещения и здоровье окружающих. За счет снижения теплопотерь через ограждающие конструкции можно сэкономить на отоплении в холодный период года, а выполнив теплоизоляцию самостоятельно – еще и на оплате ремонтных работ.

инструкция для проведения работ своими руками

Теплые полы все активнее наступают на традиционные системы отопления. Более, того можно утверждать, что они уже сами становятся «классикой жанра». Производители стараются не отставать от постоянно растущего спроса на элементы, входящие в половой пирог при устройстве такого отопления. Более того, потребителю сейчас даже трудно сориентироваться в рыночном предложении конструкций таких отопительных систем. Но, как бы там, ни было, независимо от того, каким обогревателям и теплоносителям будет отдано предпочтение, в результате будет монтироваться теплый пол под стяжку.

Нужно сразу отметить, что под стяжкой в данной статье подразумевается слой бетона. Ее устройство может быть выполнено двумя способами:

1. С использованием цементно-песчаной смеси марки М-150 или аналогичной ей, в которую добавляется клей ПВА из расчета 1 кг: 1 мешок.
2. С применением готовых специально разработанных для системы «теплый пол» смесей, которых на сегодня много в строительных магазинах.

Под цементную стяжку можно положить как водяную систему обогрева, так и электрические маты (но не инфракрасный теплый пол)

Правильный пирог и подбор толщины стяжки

Обычно система монтируется на старое основание, поверх которого укладывается теплоизолятор (пенофлон или пробка с фольгой). Этот слой является обязательным компонентом при устройстве теплых полов, независимо от того водяные они или электрические.

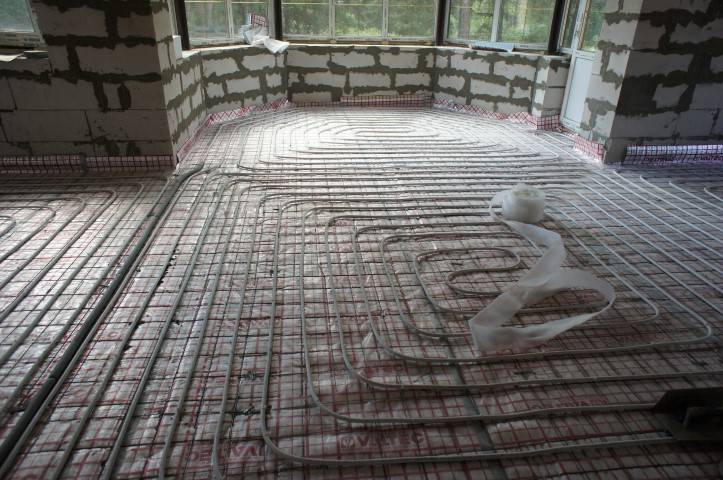

На следующем этапе выполняется монтаж водяного трубопровода, кабеля, готовых нагревательных матов и т.п. А на финише выполняется бетонная стяжка. В результате получается своеобразный «пирог», в котором бетон уложен на относительно мягкий материал.

Для повышения прочности стяжки, а также, чтобы облегчить выравнивание пола, применяют пластификатор. Подробнее об этой добавке вы можете прочитать в статье: https://pol-master.com/tepliy-pol/plastifikator-dlya-teplogo-pola.html.

При устройстве теплого пола обязательным условием является укладка теплоизоляционного материала на черновую стяжку

Естественно об излишней прочности при этой конструкции речь не идет. Именно по этой причине рекомендуется на каждом квадратном метре площади теплоизолятора сделать отверстие. Кроме того, по всему периметру участка, где укладывается теплый пол нужно оставить 10-15 см свободную полосу. Таким образом, верхняя стяжка будет опираться на нижнюю. Это особенно актуально в помещениях малой площади.

Обратите внимание! Теплоизолятор в системе теплый пол выполняет еще одну функцию – звукоизолирующую.

Независимо от функциональных особенностей системы «теплый пол» нормальной считается бетонная стяжка толщиной 3-5 см. Это обеспечит достаточно быстрый прогрев стяжки сразу же после включения системы. А еще не будет иметь место неравномерный прогрев поверхности пола, то есть чередования теплых и холодных полос.

Цементный пол холодный и его нужно утеплить. О том, как это сделать, какие материалы и технологии применяются, вы узнаете из нашего материала: https://pol-master.com/tepliy-pol/uteplenie-betonnogo-pola.html.

Стяжку можно сделать из цемент-песчаной смеси собственного приготовления или из готовой сухой стяжки

Важно! Если обстоятельства заставляют выполнить стяжку тоньше 3 см, то в раствор целесообразно добавлять универсальный пластификатор.

На 100 кг сухой смеси нужно добавить 1 л добавки. Как вариант можно использовать самовыравнивающуюся смесь. Это также будет способствовать большей упругости стяжки.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;

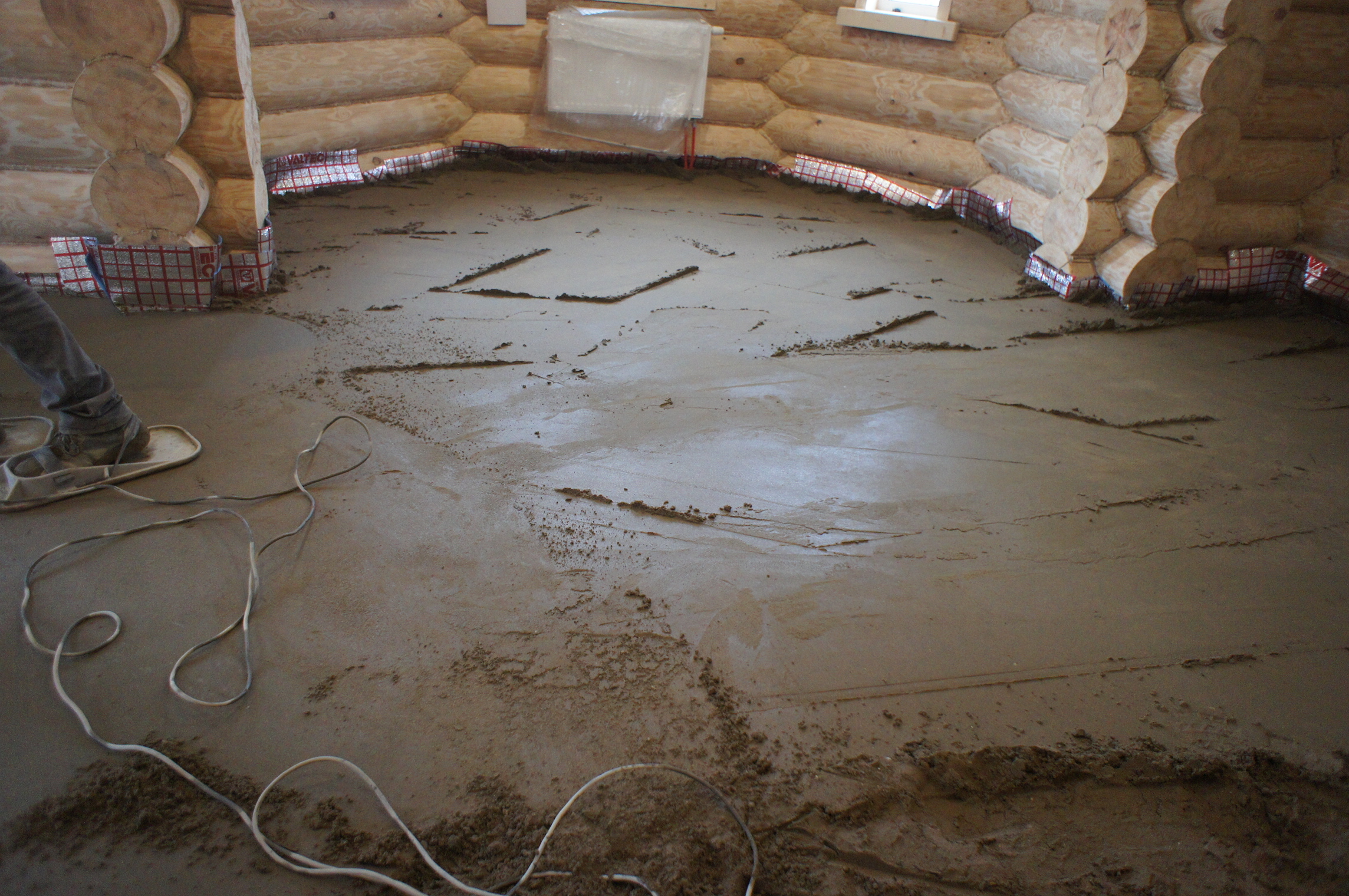

• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

Запутались в технологиях и системах теплого? Поможем вам разобраться во всех вопросах в нашем сравнительном обзоре вариантов и способов монтажа обогрева: https://pol-master.com/tepliy-pol/kak-sdelat-teplyj-pol.html.

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Важно! Пробное включение теплого пола можно только после полного застывания бетонной стяжки, примерно, через 45 дней. Если, в работе наблюдаются какие-то проблемы, то стяжку придется разбивать и после устранения неисправности заливать вновь.

Видео инструкции с примером выполнения

Как бы там ни было, устройство стяжки выполнить несложно. Главное условие: количество воды, цемента и песка должно быть внесено согласно технологии. Кроме того, нельзя форсировать события, пренебрегать этапами и сроками выполнения работ – и все получится.

Оцените статью: Поделитесь с друзьями!

Теплый пол под ламинат на бетонный пол

Ламинат не является материалом, хорошо проводящим тепло, однако и как теплоизолятор его использовать не получится – поверхность материала всегда прохладная, ходить по ней босиком комфортно только в теплое время года. Сегодня мы разберем, как сделать теплый пол под ламинат на бетонный пол и какие моменты при этом необходимо учитывать.

Теплый пол под ламинат на бетонный пол

Содержание статьи

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

1. Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

   Ламинат и теплый пол в одной конструкции

2. Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат — совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.
3. Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

   Укладка ламината – по краям обязательно оставляются зазоры в 5-10 мм

4. Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо. Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

   Эмблема, означающая, что ламинат подходит для теплого пола

5. На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
6. Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность. Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.
7. На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

   Для такой системы требуется специальная подложка

8. Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м²*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

Важно! Гораздо более высоким тепловым сопротивлением, чем ламинат, обладает подложка, на которую он смонтирован. По этой причине, если у вас в комнате теплый пол вмурован в стяжку (кабельный, водяной, греющие маты), стоит прибавлять и ее тепловое сопротивление.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Какой теплый пол выбрать для ламината

В этой части статьи мы рассмотрим все виды подогревов для пола. Сравним их эффективность, узнаем особенности и определим лучшего компаньона для ламината.

Кабельный теплый пол и маты

Подогреваться полы могут при помощи электрического тока и теплоносителя, протекающего в трубах. Давайте разберем все по порядку. Начнем с электрических систем, которые, в свою очередь, делятся на два вида – резистивные и инфракрасные.

Теплые маты для подогрева пола

На картинке выше показан пример резистивной системы в виде электрического самогреющего кабеля, смонтированного на специальной подложке. Подложка эта делается из стеклосетки, что позволяет с удобством монтировать маты в стяжку или в слои плиточного клея. Слово Resist в переводе на русский язык означает сопротивление. Если вы хоть немного знакомы с правилами электротехники, то должны знать, что чем больше сопротивление проводника, тем сильнее он греется при прохождении через него электрического тока. Именно этот принцип и положен в основу прибора.

Кабельный пол укладывается свободно практически на любые расстояния

кабельный теплый пол

У кабельного пола нет основания, монтируется он при помощи специальных металлических лент, которые крепятся к полу. На лентах имеются отгибающиеся усики, в которые зажимается кабель. Такое строение позволяет с большим удобством прокладывать систему в помещениях разной конфигурации.

1. Несмотря на внешнее различие, принцип работы устройств одинаковый – описанный выше.
2. Главным условием эффективной работы системы является заключение ее в слои стяжки или плотный контакт с теплораспределительными пластинами – последние используются при организации подогрева на деревянных перекрытиях. Дело в том, что воздух плохо передает тепло, и если нет контакта с теплопроводящей поверхностью, энергия не сможет доходить до напольного покрытия.
3. Типы применяемых в таких системах кабелей разные. Резистивные проводники не переносят перегрева. Опять же, наличие воздушной прослойки не позволяет эффективно отводить тепло от проводника, что приводит к повышению температуры на нем. При перекрещивании проводников происходит то же самое, поэтому за этим моментом при установке нужно внимательно следить.

   Кабель саморегулирующего типа

4. Стоит заплатить чуть больше и приобрести саморегулирующий кабель. Его особенность состоит в том, что он способен менять свое сопротивление в зависимости от температуры. Если разрезать такой кабель, то можно увидеть две медных жилы, соединенный специальной полимерной матрицей, которая и определяет принцип работы.

Интересно знать! Температура по кабелю меняется по участкам независимо.

Так как такой пол находится внутри стяжки, тепло от него сначала преодолевает ее толщу, потом ему нужно проникнуть через теплоизолятор (подложку) и, наконец, прогреть сам ламинат. К гадалке не ходи, а система такая будет малоэффективной. Постоянные энергопотери приведут к росту расхода электроэнергии — счета будут большими, а тепло незначительным.

Большое значение, насколько такой пол эффективен в работе, оказывает строение самой стяжки. По всем правилам под нее нужно установить теплоотражающий или теплоизолирующий материал, например, вспененный фольгированный утеплитель или экструдированный пенополистирол. Если этого сделано не было, значительная часть тепловой энергии будет направлена на подогрев грунта или более низких слоев бетона.

фольгированный утеплитель

По этим причинам такая система для ламината  подходит плохо, но так как выбор есть не всегда, можно получить максимум эффекта, применив следующие меры.

1. Стяжка в помещении должна быть идеально ровной, так как любые впадинки и бугорки уменьшают площадь контакта материалов – ламинат не повторит форму основания.

   Ровная стяжка – залог плотного контакта материалов

2. Обязательно наличие утеплителя под стяжкой, иначе готовьтесь к высоким счетам за электроэнергию.
3. Нужно применять качественные системы контроля и защиты совместно с нагревательными кабелями, так как подогрев практически всегда будет находиться на максимальном уровне.

   Тонкая листовая подложка

4. Из всех возможных выбираем самую тонкую подложку. Если используете вспененный полиэтилен, то толщина должна составить максимум 3 мм. Со временем он немного приплюснется, и обогрев станет более эффективным.

Совет! Уложить ламинат на бетонный пол без подложки нельзя, так как этот слой служит в качестве эффективной гидроизоляции (требуется не для всех помещений) и звукоизоляции.

Используйте только ламинат, предназначенный для работы с теплым полом.

Инфракрасные пленки для подогрева пола

Второй тип электрического теплого пола называется инфракрасным. Эти системы не выделяют тепла, как первый вариант. От них исходит инфракрасное излучение, которое греет непосредственно предметы, находящиеся в помещении. Существует их два вида – пленочные и стержневые. Последний вариант имеет толщину 4-5 мм, поэтому также устанавливается в слои цемента, однако сразу скажем, что он будет более эффективным в нашем случае, чем резистивные кабели.

Инфракрасные пленки очень тонкие

Пленка инфракрасного типа очень тонкая, что позволяет укладывать ее прямо под ламинат, поверх подложки. Это именно то, что требуется для такого напольного покрытия. Теплу не придется преодолевать все указанные ранее слои, излучению особо не важно, как плотно ламинат лежит на пленке.

Интересно знать! В качестве подложки под ламинат можно использовать фольгированный материал, что позволит отражать всю энергию строго в направлении помещения.

Ламинат защитит собой пленку от повреждений

Такой подогрев для ламината самый лучший, и вот почему.

1. Пленка стоит недорого – ее себе сможет позволить практически каждый.
2. Не нужно связываться с тяжелой работой по обустройству стяжки, что снижает и физическую, и финансовую нагрузку.
3. Пленка является надежным решением, служащим долгие годы. Излучение от нее считается безвредным для человеческого здоровья.
4. Установить такой подогрев сможет любой человек, державший в руках плоскогубцы и перфоратор. Знаний по электрической части хватит и тех, что плюс и минус замыкать друг на друга нельзя. Во второй части статьи мы подробно разберем монтаж – все будет понятно.
5. Если подогрев выйдет из строя, заменить его новым будет намного проще. Достаточно вынести мебель, снять аккуратно ламинат, выполнить ремонт и вернуть все на свои места. Для систем отопления, смонтированных в слои стяжки, потребуется разбивать бетон – это очень накладно, тяжело и грязно.
6. Тепло от инфракрасного излучения распространяется по другому принципу, нежели конвекционное. Оно равномерно распределится по помещению, нагрев вы почувствуете уже спустя пару минут после включения прибора. Резистивные и водяные системы сначала будут прогревать бетон, правда, после их отключения, тепло еще долгое время отдается комнатам.

   Инфракрасное излучение эффективно прогревает поверхности

7. Нагревается пленка максимум до 40-ка градусов – это никак не приведет к возникновению пожара.
8. Ну и самое главное — сниженные затраты электроэнергии при том же уровне подогрева.

Такими показателями не обладает ни один другой вариант. Под ламинат лучшего решения не найти.

инфракрасный теплый пол

Водяной теплый пол

Принцип работы такого теплого пола совершенно иной, чем у электрических — хотя тепло, им выделяемое, конвекционное. В бетонную стяжку или теплораспределительные системы укладывается гибкая полимерная труба, которая подключается к отдельному контуру котла или напрямую к системе отопления. Внутри начинает циркулировать нагретый теплоноситель, который по мере движения отдает тепловую энергию через стенки трубы бетону и далее.

Водяной теплый пол в деревянном основании, на теплораспределительных пластинах

1. В плане экономичности, такой подогрев будет самым лучшим (если используется газовый котел).
2. При правильном монтаже срок службы системы может исчисляться десятилетиями.
3. По мере движения воды по трубам она остывает, что приводит к уменьшению нагрева на последних метрах трассы.
4. Есть риск прорыва трубы и подтопления пола – вода может попасть на ламинат и испортить его.

Если не брать в расчет разные принципы получения тепла, такой пол ничем от резистивного отличаться не будет. Теплу все также нужно преодолеть стяжку, подложку и сам ламинат. Степень их эффективности сопоставима – разница только в затратах на подогрев. Поэтому такое решение для ламината стоит рассматривать только в крайнем случае.

водяной теплый пол

Итак, подведем промежуточные итоги. Лидером обзора стал инфракрасный теплый пол пленочного типа. За ним идет стержневая инфракрасная система, а последнее место делят водяная и резистивная.

Монтаж инфракрасной пленки

В этой главе мы разберем строение изделия, узнаем, как оно правильно устанавливается.

Строение пленки

Если разделить пленку послойно

Инфракрасная пленка имеет послойное строение.

1. С двух сторон содержимое закрывается тонким и прочным полиэтилентерефталатом.
2. Внутри ток проходит по медным шинам, которые идут параллельно полотну. Именно к ним подключаются клеммы, подающие рабочее напряжение. Качественные пленки имеют на шинах посеребрение, что служит защитой от возникновения искрения.
3. Между шинами с определенной частотой перпендикулярно проходят полоски карбоновой пасты. Этот материал и является источником возникновения инфракрасного излучения.
4. Каждая полоска является независимой – все они подключены параллельно, поэтому при выходе одного элемента из строя остальные останутся активными.
5. Такое строение сразу подсказывает, что в первую очередь нужно проверять при поломке – это цепи питания и управляющие детали (терморегулятор и датчик).

Карбоновые полоски располагаются таким образом, что пленку при необходимости можно резать по сегментам – на ее поверхности имеется соответствующее обозначение. Существуют также и модели, которые можно кроить произвольно.

Метровая инфракрасная пленка

1. Поставляется материал в рулонах, стандартная ширина которых будет равняться 50-ти и 100-м см.
2. За счет того что пленку не нужно протягивать точно от стены до стены (технологические отступы), ее можно подогнать под комнату любого размера.
3. Модели пленок отличаются по мощности. Стандартом считаются варианты на 150 и 220 Вт на квадратный метр. Первого варианта под ламинат вполне хватит – он сможет прогреть его поверхность до 45 градусов, что уже очень горячо.

Пленка является нагревательным элементом. Помимо нее, в комплект поставки входят такие детали.

Таблица. Что еще входит в комплект?

Процесс установки пленки

Приступаем к сборке нашего теплого пола. Последовательно выполняются следующие действия.

1. В первую очередь, нужно подготовить схему расположения основных элементов: точка установки терморегулятора, термодатчика, порядок укладки полотен и трассы, по которым протянутся провода. Уделите внимание тому, как будут проходить провода по стенам. Если регулятор встраиваемый, то придется штробить стены. Может выручить и компактный кабель-канал.

   Шаг 1 – уборка комнаты

2. С бетонного пола нужно счистить шпателем все наросты, которые могут при нажатии продавить пленку и испортить ее. После зачистки весь мусор подметается и поверхность тщательно пылесосится. Не оставляйте на полу ничего, что может испортить прибор.
3. По всему помещению укладывается теплоотражающая фольгированная подложка. Отрезаем ее по фактическим размерам канцелярским ножом. Укладывается подложка металлической стороной кверху. Все стыки рекомендуется проклеить металлизированным скотчем, который будет отражать тепло на швах. Полотна материала нужно укладывать встык друг к другу.

   Шаг 2 – монтаж подложки

4. Минимальная толщина подложки должна составлять 3 мм – этого хватит, чтобы утопить в ней провода и термодатчик.
5. После этого этапа можно выполнить разметку комнаты маркером. Стоит указать расположение мебели. Это важно, так как пленка не должна под нее заходить. Также посмотрите на положение отопительных приборов и отступите от них 25 см, сделав нужные метки.
6. Расстояние до открытых стен оставляется 5 см. Полотна кладутся впритык. Перехлесты и наслоения пленки не допускаются.
7. Далее нужно проверить, не повреждена ли где пленка. Убедитесь, что к ней не прилип мусор, внутри нет пузырьков воздуха. На контактах должная быть равномерно нанесена серебряная паста – если есть пробелы, то стоит пленку либо вернуть в магазин, либо срезать забракованный участок.

   Шаг 3 – проверка пленки на целостность

8. Если есть в наличии тестер, то можно проверить пленку на фактическое сопротивление. Максимально допустимое отклонение от паспортных значений составляет 10%.

   Шаг 4 – проверка пленки прозвонкой

9. По выполненной ранее разметке режем пленку на отдельные куски. Напоминаем, делать это нужно строго по намеченным линиям. Если у вас модель с продольным расположением греющих полос – в любом месте, кроме расположения проходящих перпендикулярных медных шин.

   Шаг 5 – кроим пленку

10. На концы медных шин, которые будут конечными, нужно наклеить изоленту.

    Шаг 6 – изоляция

11. Раскладываем пленку на полу и крепим к основанию. Тут можно использовать степлер, если пол деревянный или обычный скотч, если бетонный.

    Шаг 7 – фиксация пленки

12. Подсоединяем полотна друг к другу, связывая шины отрезками проводов, на которые предварительно монтируются клеммы и изолируются. Чтобы подключить клемму к шине, нужно сначала развести в стороны пленку над ней, открывая технологический кармашек. Далее делать вставляется внутрь и обжимается плоскогубцами.

    Шаг 8 – соединение пленки кусками проводов

13. Подключить полотна можно и параллельно. Это повлечет больший расход провода, зато при выходе из строя одного из них, остальные будут работать.
14. Датчик температуры приклеивается прямо к пленке снизу на клейкую ленту. Расположить его нужно между карбоновыми полосами. Также вырежьте под него бороздку в подложке.

    Шаг 9 — установка термодатчика

15. Устанавливаем регулятор и подключаем к нему выводы от пленки и термодатчика. Всего будет 6 проводов – еще 2 на подключение к электрической сети.

    Шаг 10 – подключение терморегулятора

Теперь оборудование готово к работе. Если есть риск подтопления системы, то ее можно накрыть слоем гидроизоляционной пленки, укладываемой внахлест на 10-15 см. Ее стыки также нужно проклеить скотчем для большей надежности. Сверху укладывается ламинат. Будьте при этом аккуратны, не повредите пленку.

Видео — Монтаж ИК теплого пола

Видео — Монтаж теплого пола под ламинат и линолеум

Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Водяной теплый пол без бетонной стяжки —

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

• По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
• На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
• 1 ряд состоит из цельных блоков.
• 2 ряд начинают с ½ блока.
• 3 ряд – цельные плиты.
• Рекомендуют выполнить разметку для трубопровода.
• На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
• В подготовленный контур укладывают трубу.
• Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
• Укладывают подложку под линолеум или для облицовки из древесины.
• Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной  жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

• Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

• Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

• Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

• Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.

• Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

• Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.

• Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

WarmFloor Pro | Быстро устанавливаемый бетонный пол

Брошюра и руководство по установке WarmFloor Pro

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), нажмите здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Технология, устройство и монтаж теплого пола на бетонном основании

Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

Одним из усовершенствований последних десятилетий являются утепленные полы.

Содержание статьи

Использование теплых полов на бетонном основании

На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

• водяные;
• электрические системы с использованием нагревательных кабелей;
• электрические пленочные полы;
• инфракрасные.

Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

Как правильно посчитать расход энергии теплого электрического пола — смотрите в этом материале.

Что собой представляют и какие бывают электрические теплые плинтуса — читайте здесь.

Водяной теплый пол

Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм. Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм. Отдельные секции нужно скрепить между собой вязальной проволокой.
4. Уложить «маяки» для обеспечения ровности стяжки.
5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм. Сушка стяжки производится в течение 30 дней, но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
7. Нивелирование поверхности производится по необходимости для её выравнивания.
8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.

Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

Наглядно посмотреть процесс монтажа можно на следующем видео:

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой.Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы.Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Технология, устройство и монтаж теплого пола на бетонном основании

Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

Одним из усовершенствований последних десятилетий являются утепленные полы.

Содержание статьи

Использование теплых полов на бетонном основании

На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

• водяные;
• электрические системы с использованием нагревательных кабелей;
• электрические пленочные полы;
• инфракрасные.

Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

Как правильно посчитать расход энергии теплого электрического пола — смотрите в этом материале.

Что собой представляют и какие бывают электрические теплые плинтуса — читайте здесь.

Водяной теплый пол

Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм. Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм. Отдельные секции нужно скрепить между собой вязальной проволокой.
4. Уложить «маяки» для обеспечения ровности стяжки.
5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм. Сушка стяжки производится в течение 30 дней, но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
7. Нивелирование поверхности производится по необходимости для её выравнивания.
8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.

Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

Наглядно посмотреть процесс монтажа можно на следующем видео:

Электрический кабельный пол

Технология монтажа такого устройства практически не отличается от укладки водяных нагревательных элементов.

Особенность же состоит в том, что кабель не прокладывается в тех местах, где впоследствии будет установлена тяжелая мебель или мощные электроприборы.

Датчик температуры при таком устройстве обогрева размещается внутри стяжки, а пульт управления, как правило, на одной из стен помещения в удобном месте. Следует помнить о ремонтопригодности устройства на случай замены измерителя температуры. Кабельный пол может применяться при любом виде финишного покрытия.

Пленочные теплые полы

Они представляют собой разновидность кабельного пола, где вместо проводов использованы плоские, запрессованные в пленку проводники из углеродистого материала.

Особенность конструкции пленочного пола требовательна к плоскостности поверхности, поэтому наливной нивелирующий пол для такого варианта обязателен.

Дальнейшие работы производятся в следующем порядке:

1. Поверх нивелирующей стяжки нужно уложить теплоизолятор, для которого можно применить материал Изолон.
2. Уложить термопленку, при этом места, где будет размещена мебель или мощный электроприбор (камин), следует обходить.
3. Нагреватель нужно укрыть полиэтиленовой пленкой.
4. Поверх пленки укладывают дополнительный упрочняющий слой из ДВП или фанеры.
5. Далее следует смонтировать финишное покрытие, которым может быть ламинат, ковролин или линолеум.

Нагреватель поставляется в рулонах. Его можно раскроить на отдельные секции, каждая из которых специальными клипсами соединяется с источником электроэнергии. Измеритель температуры встраивается в схему пола, панель управления крепится на стене помещения в удобном месте.

Пошаговую инструкцию по укладке вы можете также посмотреть на следующем видео:

Инфракрасный теплый пол

В этом устройстве применен совершенно другой принцип выработки тепла. Пленка, в виде которой выпускается инфракрасный пол, не нагревается, но излучает инфракрасные волны. Они не действуют на воздух в помещении, но все находящиеся в нем предметы под воздействием излучения начинают нагреваться.

В данном случае особенно важно, чтобы над таким устройством не находились массивные тяжелые предметы или энергоемкие устройства.

Порядок монтажа системы декларируется как очень простой даже для человека, не имеющего высокой квалификации. Однако для соединения применяются серебряные контакты, которые должны быть установлены в определенном положении. Повторное использование их не предусмотрено, а в комплекте их ограниченное количество.

Отзывы об этой системе обогрева позволяют выделить некоторые моменты:

• Для инфракрасного пола не требуется особо тщательного выравнивания бетонного основания, однако откровенно неровный пол может привести к преждевременной поломке.
• Система высоконадежна, но только при высочайшем качестве монтажа в соответствии с инструкцией по применению.
• Декларируемая экономия электроэнергии в 20% в сравнении с другими устройствами теплого пола возможна только при хорошо работающей параллельно системе радиаторного отопления и температуре инфракрасного сегмента до 22^оС.
• Применение ИК-системы в помещении приводит к устранению неприятных запахов.

Советы и рекомендации

• Применение обогрева пола ограничивается некоторыми особыми свойствами. Так, при температуре поверхности более 30^оС с пола поднимается пыль, всегда на нем присутствующая. Поэтому целесообразно не поднимать температуру выше этого показателя.
• При использовании комбинированного отопления в доме следует снизить температуру радиаторной части настройкой соответствующих датчиков на смесительном узле водяного отопления. Это позволит экономить на нагреве воды и снизит степень перегорания кислорода на радиаторах.

Заключение

Напрашивается вывод, что каждая из упомянутых систем обогрева имеет свои преимущества и недостатки. Поэтому наиболее разумным выбором было бы применение комбинированных способов достижения поставленной цели.

Например – инфракрасный пол прекрасно будет работать в местах общего пользования: в ванной, кухне, прихожей и так далее. Его способность к очистке воздуха от неприятных запахов может стать находкой. Применение комбинированных систем одновременно с традиционной радиаторной поможет снизить степень перегорания кислорода воздуха.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

монтаж укладки по шагам + видео

На чтение 15 мин. Просмотров 2k. Обновлено 15 июля, 2021

Линолеум одно из наиболее распространённых напольных покрытий, это связано с тем, что он прочный, имеет длительный срок службы, прост в монтаже, в продаже огромное разнообразие оттенков, а также приемлемая цена.

Однако, материал нельзя назвать тёплым, а если еще и основание из бетона, то ходить по такому полу, вообще будет не комфортно.

Одним из вариантов обустройства такого сочетания станет монтаж «тёплого пола» под линолеум.

Устройство тёплого пола под линолеум на бетонное основание

Несмотря на все свои положительные стороны, линолеум не является лучшим отделочным материалом. Ведь он имеет повышенные теплоизолирующие свойства, помимо этого, при нагревании может менять форму и цвет. Основной минус — выделение вредных веществ под воздействием высокой температуры.

Но если вы хотите именно линолеум, то следует правильно выбрать как модель полового покрытия, так и способ обогрева. Кроме того, необходимо строго соблюдать правила установки и температурный режим — обогрев должен быть равномерный и плавный.

Бетонное основание, также имеет свои требования — оно должно быть гладким и ровным (допустимые отклонения 0,2 см на 2 м2), хорошо очищенным и покрытом слоем грунтовки. Кроме того, требуется гидроизоляция, а вдоль стен по всей площади наносится компенсационная лента из вспененного полиэтилена.

К сведению! Большинство марок линолеума имеют утеплительный слой, поэтому отпадает необходимость в дополнительной подложке. Однако, некоторые из этих материалов задерживают тепло поступающее от нагревательного устройства.

Так как линолеум нельзя нагревать больше 30 градусов, то требуется оборудовать систему датчиком и терморегулятором, для регулировки температуры.

Какой выбрать линолеум под теплый пол?

Несмотря на кажущуюся схожесть, линолеум представленный на рынке имеют разные характеристики. Может отличаться по толщине, составу, структуре, а при наличии усиленной основы — материал из которого она изготовлена, также бывает различным.

При выборе напольного покрытия следует ознакомиться с информацией, которая зашифрована на маркировке производителя. Там указаны данные о составе изделия, о допустимости его нагрева и придельной температуре. Линолеум должен иметь:

• высокую теплопроводность;
• хорошую сопротивляемость к выцветанию;
• устойчивость к деформации.

Основные виды линолеума:

1. Линолеум алкидного типа — однозначно не подходит для установки на тёплый пол. Изделие оснащено основой из глифталевого полимера. Данный вид плохо проводит тепло и может менять свой размер со временем.
2. Коллоксилиновый линолеум имеющий нитроцеллюлозную основу, также не рекомендован для систем с обогревом, так как обладает повышенной горючестью. Даже несмотря на то, что в составе антипиренборная кислота, которая частично снижает риск возгорания.
3. Резиновый — не советуют использовать на полы с обогревом. Он обладает теплоизолирующими свойствами, помимо этого, при нагревании происходит изменение его структуры, и разрушение.
4. Поливинилхлоридная модель — самый идеальный вид для установки поверх тёплого пола, он прочен и является гигиенически и экологически пригодным для использования. Натуральный вид — мармолиум, дороже, так как состоит из безопасных компонентов: джутовой ткани, красителя натурального происхождения и т. д. Основное правило при использовании — допустима температура нагрева ПВХ до 30 градусов, а изделия из натурального сырья — до 27.

Выбирая ПВХ для тёплого пола, специалисты советуют не останавливать свой выбор на бытовом типе, а приобретать коммерческую или полукоммерческую модель — они более прочные.

В данном случаи не требуется теплоизолирующая подложка, так как она снизит эффективность функционирования системы. Вообще, рекомендовано класть изделие без основы или с небольшой подложкой из ткани.

Виниловый линолеум положенный на кабельный тёплый пол сразу может испускать неприятный запах, но он через некоторое время пройдёт.

Важно! При покупке материала необходимо обращать внимание на маркировку производителя, она говорит о возможности использования его вмести с тёплым полом.

Устройство бетонного пола

Сразу начинать укладывать систему «тёплый пол» под линолеумное покрытие можно при наличии бетонного чернового пола. При отсутствии такового, если в наличии лишь деревянный пол, или только грунт, потребуется обустроить сам бетонный пол.

Процесс изготовления бетонного пола следующий:

1. Необходимо разобрать старый пол, если он есть.
2. Выровнять основу — грунт ровняется с помощью лопаты.

3. Обустроить подушку — она состоит из щебня, мелкого кирпича или битумного шифера, который утрамбовывается, слой подушки не более 50 мм.

4. Проложить утепляющий слой — кладётся пенопласт толщиной от 20 до 50 мм. Помимо того, что он будет выступать в качестве опалубки, ещё и уравновешивать расширение бетонного пола при нагревании. Сверху насыпается 10 см песка.

Затем укладывается второй слой утеплителя из экструдированного пенополистирола, хотя можно использовать другой материал. Плиты должны быть не менее 50 мм. Листы оснащены защёлкивающимися замками, что упрощает монтаж и позволяет сделать покрытие без зазоров.

Чтобы получилась ровная поверхность, необходимо применять уровень. Гидроизоляционная подложка не нужна, так как материал имеет повышенную устойчивость к влаге.

К сведению! Пенополистирол хорошо переносит перепады температур, экологичен, влагостоек, долговечен и устойчив к нагрузкам.

5. Приготовить и залить бетонную смесь. Состав готовится из цемента — 1 часть, песка — 2 части и отсева — 3. Смесь должна получиться средней консистенции, не сильно густой, но и не текучей. Для облегчения раствора, чтобы не было такой нагрузки на перекрытия, добавляется наполнитель.

Смотреть видео

Прежде чем приступить к заливке бетона, вдоль стен комнаты устанавливаются маяки, на которые натягивается шнур. Он будет служить ориентиром для установки реек-маркеров.

Смотреть видео

Поверхность увлажняется и заливается раствором, который ровняется правилом. Степень горизонтальности пола проверяется при помощи строительного уровня. Затем удаляются метки, а пустоты заполняются смесью.

Важно знать! Стандартное бетонное основание — 10 мм, а вес его 20 кг, следовательно, устанавливать его можно лишь на первом этаже или при наличии прочного перекрытия.

Монтаж тёплого водяного пола под линолеум

Отличное сочетание водяного тёплого пола и бетонного основания, хотя финишное покрытие из линолеума — не является хорошим вариант в данном случае. При желании, уложить такой материал можно, но он должен иметь высокое качество и быть не сильно толстым.

Процесс монтажа тёплого пола на бетон под линолеум следующий:

1. Продумать схему укладки — улитка или змейка.

2. Закупить нужный стройматериал, это:

• полиэтиленовая плёнка, имеющая толщину 150 мкр;
• полистирол (толщина плит 20 мм), лучше с бобышками;
• арматурная сетка;
• демпферная лента;
• коллекторы, входной и выходной;
• труба из сшитого полиэтилена.

3. Произвести гидроизоляцию. На подготовленное бетонное основание укладывается гидроизоляционная подложка из полиэтиленовой плёнки, полосы проклеиваются скотчем.

4. Настелить теплоизоляционный слой — полистирольные листы с бобышками. Бобышки нужны для простоты крепления труб тёплого пола. Листы фиксируются к поверхности с помощью крепежей.

Если плиты гладкие, то на них устанавливается армированная сетка, на которую будут крепиться трубы.

5. Установить коллектор. Он крепится к стене, в дальнейшем к нему будут подсоединяться трубы.

6. Наклеить демпферную ленту. Она клеится на стены, в местах их стыка с полом по всему периметру.

7. Произвести монтаж нагревательных элементов. Трубы укладываются шагом от 10 до 30 см, от размера зависит теплоотдача конструкции. Средний расход полиэтиленовой трубы — 5 метров на 1 м2 площади. Трубы располагаются между бобышками и фиксируются ими. При отсутствии бобышек на плите, трубы крепятся на армирующую сетку или фиксируются клипсами-зажимами, которые заранее установлены на бетонном полу.

8. Подключить и проверить прибор отопления. Трубы подсоединяются к коллектору, один край к входному, другой к выходному, а крепление смесительного узла производится к коллекторному шкафу. Система наполняется водой и проводится опрессовка.

9. Уложить арматурную сетку. Она кладётся поверх полистирольных листов с проложенными трубами. Цель — укрепление бетонной стяжки, в которой будет спрятан тёплый пол.

10. Залить бетонную стяжку. Минимальная её толщина 40 мм, бетон должен полностью закрыть трубы. Необходимо дать цементу подсохнуть, прежде чем на него стелить половое изделие, на это потребуется не менее месяца.

11. Осуществить монтаж подложки для линолеума. Используются фанерные листы, которые расстилаются по всей площади.

12. Уложить финишное покрытие. Линолеум располагается поверх фанеры по всему пола. Материал должен отлежаться, прежде чем устанавливать плинтуса.

Важно! Тёплый водяной пол можно включать только после полного затвердевания бетона.

Делаем инфракрасный теплый пол на бетон

Инфракрасная плёнка — наиболее подходящий вариант для установки под линолеум. Главное условие — идеально ровное бетонное основание, чтобы не повредить плёнку.

К сведению! Для эффективности работы инфракрасного плёночного пола необходимо, чтобы процесс отдачи тепла был односторонним. Это возможно, при различной теплопроводности материалов расположенных по обеим сторонам нагревательных элементов. Слой находящийся сверху, должен обладать большей теплоёмкостью, чем нижний. Если соблюдать данное условие, то КПД инфракрасной плёнки будет равно 97%.

Решив положить на бетонный пол под линолеум плёночную систему с подогревом, необходимо запастись нужным количеством плёнки и дополнительным материалом, который понадобится в процессе конструирования тёплого пирога.

В зависимости от площади комнаты, приобретается количество упаковок тёплого пола, в них входит: сама термоплёнка, электропроводка, изоляция из битума, набор зажимов и инструкция по установке конструкции.

Кроме этого, для обустройства плёночного тёплого пола потребуется:

• полиэтиленовая плёнка;
• теплоотражающее покрытие;
• скотч, нож, отвёртка, ножницы;
• терморегулятор.

Монтируя инфракрасную систему на бетонное основание необходимо правильно подобрать линолеум. Он должен быть из натурального сырья, прочный, водонепроницаемый, не обладать статическими свойства и не испускать токсичных веществ при нагреве. ИК-плёнка не совместима с изделием имеющим синтетическое основание.

Последовательность монтажа инфракрасного пола под линолеум.

Тёплый пол за 1 час своими руками при ремонте комнаты в квартире

Watch this video on YouTube

Пошаговый, монтаж тёплого инфракрасного пола выглядит следующим образом:

1. Подготовка бетонного основания. Осуществляется проверка поверхности на наличие трещин и неровностей. При обнаружении перепадов, производится заливка основания небольшим слоем саморегулирующейся смеси.

2. Определение места размещения плёнки и монтажного шкафа. Для этого, делаются разметки на полу, при этом следует помнить, что нельзя располагать плёнку под тяжёлой мебелью.

3. Покрытие теплоотражающего слоя. Можно использовать, как теплоотражатель — изолон или другое изделие с фольгированным слоем на лавсановой основе. Материал расстилается на бетонный пол и фиксируется двухсторонним скотчем, им же соединяются листы друг с другом. Изделием с теплоотражающим слоем должна быть закрыта вся площадь комнаты, иначе тепло будет уходить зря.

4. Укладка термоплёнки. Плёнка, заранее нарезанная полосами нужного размера, прокладывается медными пластинами вниз. Места разреза шины следует изолировать при помощи битума, он продаётся в наборе с тёплым полом. Это необходимо сделать обязательно, серебряные контакты должны быть хорошо изолированы по всему срезу, и там, где будут устанавливаться зажимы для будущей фиксации проводов.

Рекомендованное расстояние расположения плёнки от стен — 200 мм, отступ между полосами 30 — 50 мм, нельзя производить укладку внахлёст. А контакты по возможности разместить ближе к стене, где будет монтироваться терморегулятор.

5. Фиксация термоплёнки. Уложенные полосы плёнки крепятся к теплоотражающему слою скотчем. Полосы друг с другом также фиксируются, что предотвратит их смещение в дальнейшем, при монтаже пирога.

6. Установка контактных клипс. Клипсы монтируются в места соединения медной шины и электропроводов. Они должны располагаться так, чтобы одна сторона находилась внутри плёнки, а другая снаружи. Затем, контакт плотно сжимается при помощи пассатижей.
7. Подключение термоплёнки. Для подключение системы, требуется вложить оголённый провод или несколько проводов в клипсу, это зависит от конструкции контактных зажимов. Осуществляется сжатие контакта, для фиксации провода в клипсе. После этого, проводится изоляция всех контактов. Один слой битумного изолятора накладывается поверх, а другой снизу участка подключения. Кроме того, необходимо плотно склеить полоски изоляции между собой.

Важно! Серебреные контакты должны быть надёжно изолированы по всему месту среза, и в соединениях провода с шиной из меди.

8. Подсоединение терморегулятора. Температурное устройство чаще продаётся вмести с терморегулятором. Устанавливается прибор под термоплёнку, он фиксируется изолятором к графитовой полосе нагревательного элемента. Чтобы поверхность пола была ровная, в слое теплоотражателя проделывается специальное углубление для датчика, провода и зажимов. После прокладки в подготовленные пазы проводов, они фиксируются скотчем.

На запланированном участке стены монтируется панель для терморегулятора. К ней подсоединяются провода, в соответствии со схемой и инструкцией, которая прикладывается производителем к тёплому полу.

После этого, проводится тестирование системы. Температура при этом не должна превышать 27 градусов. Проверяется нагрев каждой полосы в отдельности.

9. Укладка защитного слоя под линолеум. Так как линолеум считается достаточно жёстким покрытием, то необходимо установить дополнительный защитный слой для нагревательных элементов. На обогревательный пирог расстилается полиэтиленовая плёнка, поверх которой укладывается защитный материал, к примеру фанерные листы толщиной 0,8 см. Они прикручиваются к основному полу аккуратно, чтобы не повредить плёнку. Для этой цели, имеются специальные промежутки между элементами нагрева или по краям плёнки. Стандартное расстояние между крепежами — 150 мм. Так же, следует оставлять зазор (0,1 мм) между стенами и фанерой, который будет заполняться герметиком, обладающим влагостойкими качествами. Когда он высохнет, пыль от него удаляется с помощью пылесоса, а фанера обрабатывается грунтовкой.

10. Монтаж напольного покрытия. Линолеум раскатывается на фанеру и оставляется на несколько дней для вылёживания. После чего, производится установка плинтусов.

К сведению! Чтобы полос термоплёнки получилось меньше, необходимо класть их вдоль комнаты.

Кабельный электрический теплый пол под линолеум

Провода нагревательного кабеля выпускаются в бухтах, упаковываются в полиэтилен или коробки. Термокабель бывает экранированным или неэкранированным, а также одножильным и двухжильным.

Для пирога тёплого электрического пола подходит экранированный кабель. Кроме того, при приобретении нужно ознакомиться с данными, которые указана на упаковке:

• о мощности;
• длине кабеля;
• рабочем напряжении.

Подбирать кабель, и его мощность следует отталкиваясь от площади помещения и шага укладки. При шаге 15 см, на одну петлю в среднем понадобится 25 см. С учётом площади комнаты, в которой будет производиться монтаж тёплого пола, высчитывается количество поворотов и общая длина нагревательного провода.

К полученному результату добавляется длина провода, идущего к стене с терморегулятором. Рассчитывая площадь тёплого пола, необходимо от полученного результата отнять производимый отступ от стен — 5 или 10 см, и участки, которые будут заняты мебелью, ведь под ней не будет размещаться кабель.

Стандартная толщина кабеля 5 — 6 мм, поэтому укладывается он в слой бетонной стяжки.

Процесс монтажа кабельного пола на бетонный пол под линолеум выглядит так:

1. Подготовить бетонное основание. Оно должно быть чистое и ровное. Мусор убирается щёткой или пылесосом.

2. Произвести разметку площади. Отмечаются участки, на которых будет размещаться мебель, и кабель монтироваться не будет. Кроме того, нагревательные элементы необходимо укладывать на расстоянии 5 см от стен и 10 от приборов обогрева.
3. Проложить слой теплоизоляции. Это обязательное условие, расположить теплоизоляцию по всей поверхности пола, особенно если под перекрытием располагается холодное помещение. Если внизу тёплое помещение, то достаточно проложить тонкий слой теплоизоляционного материала только под нагревательными элементами. Крепится теплоизоляция к бетонному основанию фольгированным скотчем.
4. Установить армирующую сетку. Сетка необходима для придания прочности конструкции, кроме того, к ней будет монтироваться кабель. Вместо сетки, для закрепления кабеля можно использовать монтажную ленту с крючками. Она раскатывается в соответствии со схемой установки нагревательной системы.

5. Закрепить терморегулятор. На стене, на месте отведённом для установки монтажной коробки делаются пробоины, и прокладываются штробы для размещения проводов. Производится монтаж терморегулятора, к которому присоединяется температурный датчик.

6. Уложить греющий кабель. Монтаж кабеля начинается с подсоединения конца нагревательного элемента к терморегулятору. Он крепится к армирующей сетке или к ленте при помощи имеющихся крючков. Отсюда и продолжается раскладка кабеля по всей площади. Располагается равномерно, нельзя допустить образования пересечений. При укладке нагревательного элемента следует строго придерживаться запланированного шага.

Делать изгибы кабеля необходимо так, чтобы не образовались изломы и натяжения провода. А все соединительные муфты должны быть расположены на полу. Кабель фиксируется при помощи монтажной ленты, или крепится к установленной армирующей сетке. Второй конец нагревательного провода, также выводится к терморегулятору.

7. Подключить систему. Первый конец кабеля уже подсоединён к датчику, остаётся закрепить второй. Датчик температуры размещается в гофрированной трубе, а сама труба закрепляется между двумя витками кабеля посредине. От стены датчик располагается на расстояние 55 — 65 см. Для крепления используется также монтажная лента. Край гофрированной трубы заматывается изолентой, чтобы раствор не попал внутрь. Провод от датчика следует протянуть до терморегулятора, и произвести подключение согласно схеме.

Прежде чем заливается бетонная стяжка, следует провести проверку пола на работоспособность. Для этого, температура на терморегуляторе устанавливается в приделах 26 градусов, и включается система. Достаточно 1 минуты работы устройства, чтобы определить греется пол, или нет.

К сведению! При необходимости произвести замену датчика можно будет не вскрывая половое покрытие. Просто заведя в трубу новый прибор.

8. Залить бетонную стяжку. После опробования системы заливается цементно-песчаная стяжка, данный раствор можно заменить наливным самовыравнивающимся полом. Слой стяжки должен быть толщиной не менее 5 см. Раствор заливается аккуратно, чтобы не повредить и не сдвинуть нагревательные элементы. Монтировать напольное покрытие можно только после полного затвердевания раствора.

9. Уложить линолеум. Рулон напольного покрытия раскатывается по всей площади комнаты. Линолеум должен отлежаться несколько дней, только потом его можно крепить и устанавливать плинтуса.

На этом, монтаж кабельного тёплого пола на бетонное основание под линолеум завершён, и пол готов к эксплуатации.

Нагревательные маты

Нагревательные маты — одна из разновидностей кабельного пола. Они проще в монтаже, так как кабель уже зафиксирован на специальной стекловолокнистой сетке с определённым шагом. Причём кабель, используемый в таких матах, имеет меньшею толщину. Укладывать такую систему можно сухим способом, без заливки бетонной стяжки.

Процесс монтажа следующий:

• на бетонный пол, который заранее очищен, кладётся слой гидро и теплоизоляции;
• далее укладываются нагревательные маты;
• затем листы фанеры или ГВЛ;
• сверху стелится линолеум.

При использовании линолеума, который предназначен для тёплых полов, монтировать систему на бетонный пол можно любого типа. Специалисты советуют выбирать способы укладки тёплого пола с бетонной стяжкой при капитальном ремонте, или при отделке новых помещений. А вот если вы решили оборудовать полы с обогревом, при наличии ремонта в квартире, то лучше остановить свой выбор на инфракрасном тёплом полу.

Технология монтажа пирога тёплого пола на бетонное основание под линолеум сама по себе не сложная. Но достичь эффективной работы системы можно только при соблюдении всех правил установки. Кроме того, на срок службы конструкции влияет и правильность выбора материала. Поэтому, если вы не уверены, что сможете произвести монтаж своими руками правильно, то стоит доверить работу профессионалам.

Видео материалы

Видео – Укладка линолеума

Что стало с Теплым Полом За ГОД!!! Пленочный теплый пол отзыв.

Watch this video on YouTube

Как нагреть бетонную плиту

Когда вы думаете о бетонной плите, первая мысль, которая, вероятно, приходит вам в голову, — это подвал. По сути, цоколь — это самое популярное пространство для плитных систем отопления. Тем не менее, гараж также построен на плите, что делает его еще одним популярным вариантом, особенно если вы планируете превратить его в гостевой номер или пещеру для людей. Более того, в некоторых домах даже нет подвала, что дает возможность обогревать каждую комнату на первом этаже дома.В каждом из этих случаев домовладелец может ожидать, что комнаты на плите будут заметно холоднее, чем в остальной части дома, поэтому существует значительная потребность в системах лучистого отопления, разработанных специально для бетонных плит.

Для домов новостройки доступен электрический нагревательный кабель, который можно встраивать в бетонную плиту во время ее заливки. Однако наиболее распространенным применением является система внутрипольного отопления, устанавливаемая между готовой бетонной плитой и перекрытием над ней.Например, ванная комната на плите будет иметь слой пробкового или синтетического пробкового покрытия поверх бетонного чернового пола, за которым следует электрический нагревательный элемент и покрытый подложкой пола. Подложка защищает нагревательный элемент от плиты внизу, которая в противном случае отбирала бы тепло из системы.

Пробка и синтетическая пробка

Подкладка из синтетической пробки — идеальный выбор для теплого пола, поскольку ее R-ценность выше, чем у настоящей пробки.Благодаря этому более высокому значению изоляции синтетическая пробковая подкладка CeraZorb® лучше изолирует от тепла и звука и улучшает распределение тепла. Он также устойчив к влаге, то есть не впитывает воду и не разбухает под воздействием жары или холода. Кроме того, он устойчив к гниению, плесени и плесени. Когда говорят о бетонной плите, которая подвержена протечке воды, это важные атрибуты.

Для людей с ограниченным бюджетом можно использовать настоящую пробковую подкладку.Она дешевле синтетической пробки и по-прежнему является отличным барьером между плитой и системой подогрева пола.

Нагрев внутри плиты по сравнению с обогревом над плитой

Теперь вам просто нужно определить, ищете ли вы систему обогрева плиты, TempZone ™ или Environ ™.

Нагревание в плите

Проще говоря, системы обогрева плиты должны быть встроены в свежеуложенную бетонную плиту. Итак, если вы строите новый дом или надстраиваете дом, вам следует рассмотреть этот вариант.WarmlyYours предлагает системы обогрева плит в формате мата или кабеля. Коврики легче установить, потому что кабель уже проложен по серпантину и скреплен сеткой. Его просто нужно обрезать и повернуть по размеру комнаты. Однако компромисс в том, что эта система дороже за квадратный фут. Установка нагревательного кабеля для плит требует немного больше труда, но и требует меньших затрат. Оба варианта имеют мощность 20 Вт на квадратный фут для эффективного обогрева бетонной плиты и помещения над ней.

Надплавное отопление

Если вы живете в существующем доме и хотите обогреть холодную комнату, расположенную на плите, вам стоит рассмотреть систему TempZone ™ или Environ ™. Оба эти варианта могут быть установлены поверх бетонной плиты с промежуточным слоем подстилки. Однако TempZone ™ был разработан для использования под плиткой и каменными полами, а Environ ™ был разработан для использования под коврами (только в США), ламинатом и плавающими деревянными полами.

Системы теплого пола TempZone ™ доступны в вариантах Flex Roll, Easy Mat и Cable.Как и нагревательные маты Slab, Flex Rolls имеют нагревательный кабель, расположенный соответствующим образом в виде змеевика и скрепленный сеткой. Сетка должна быть разрезана и повернута в соответствии с планом установки, предоставленным домовладельцем, чтобы правильно обогреть комнату. Точно так же коврики Easy Mats имеют такое же расстояние между кабелями, рисунок и сетку, что и гибкие ролики, но имеют небольшие стандартные размеры. Например, коврик размером 3 на 5 футов, который можно поставить перед туалетным столиком в ванной. Оба варианта имеют высокую мощность 15 Вт на квадратный фут.

Кабель поставляется в форме свободной катушки, поэтому это наиболее гибкий вариант. Его можно установить с помощью дополнительных крепежных лент или мембраны Prodeso для более простой и быстрой установки. Поскольку кабель имеет произвольную форму, домовладелец может разместить его на расстоянии 3 или 4 дюймов, в зависимости от своих потребностей в обогреве. Таким образом, мощность на квадратный фут составляет от 7 до 15.

Системы теплого пола

Environ ™ доступны в вариантах Flex Roll и Easy Mat. В отличие от систем Slab Heating или TempZone ™, они изготовлены из армированной ламинированной алюминиевой фольги, которая позволяет им нагреваться постепенно и безопасно.Они оба излучают 12 Вт на квадратный фут, что достаточно для обогрева комнаты, но достаточно мягко, чтобы предотвратить повреждение более чувствительного материала пола.

Независимо от того, какой вариант напольного покрытия вы выберете, его дополняет система водяного теплого пола. Посетите www.warmlyyours.com или позвоните по телефону 800-875-5285 для получения дополнительной информации и запуска вашего проекта.

Бетонный пол с подогревом | Внутриплитное отопление

Благодаря бетону, жилая и коммерческая недвижимость по всему миру надежно поддерживается.Однако тот же бетон, который создает структуру в здании, часто создает холодную и влажную жилую среду. Для домовладельца это часто означает, что подвал не используется в полной мере. Его можно использовать для хранения вещей, вместо того, чтобы предлагать дополнительный уровень жилого пространства для семьи.

Чтобы утеплить подвал, вы можете установить ковер, чтобы изолировать пространство. Однако это не нагреет область. Вместо этого вам следует обратиться к электрическому подогреву пола, чтобы нагреть эту холодную бетонную плиту.

В Соединенных Штатах вы можете обогревать ковровое покрытие, используя рулон для обогрева пола или коврик из усиленной ламинированной алюминиевой фольги с кабелями, расположенными на расстоянии 2 дюйма друг от друга. Однако многие люди обращаются к популярным вариантам напольных покрытий из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы обычно усиливают ощущение холода в подвале, но с помощью электрического лучистого тепла они предлагают высококлассный способ согреть комнату.

Теплые полы, теплый подвал

По Бобвила.com article, керамическая плитка — это «Кадиллак для полов в подвале», потому что на нее не действуют вода или водяной пар, который часто может проникать в подвал через бетон. Точно так же клееная виниловая плитка или доски водостойки, что идеально подходит для цокольного этажа.

Когда вы думаете о виниловых полах, вы можете представить себе виниловую плитку 70-х годов с яркими геометрическими узорами. Сегодня появилась новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Сегодняшние продукты могут достаточно убедительно имитировать внешний вид дерева, керамики или камня», — заявляет Бобвила.ком статья.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможных повреждений водой. Но если вы установите лучистый пол с подогревом поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подстилку.

Изоляция бетонных плит для обогрева полов

CeraZorb® — это тонкая синтетическая пробковая подкладка толщиной 3/16 дюйма (5 мм), которая настоятельно рекомендуется при установке системы подогрева пола поверх существующей бетонной плиты или под плиткой и камнем.CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не разбухает под воздействием жары или холода. Подложка из синтетической пробки не гниет и не пропускает плесень и грибок. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического лучистого теплого пола TempZone ™, нижнее покрытие также улучшает тепло- и звукоизоляцию и улучшает распределение тепла, что приводит к экономичной эксплуатации.Кроме того, подкладка предотвращает появление трещин на поверхности пола, что особенно важно при работе с плиткой и камнем.

CeraZorb® также был разработан с учетом простоты установки. Он поставляется в виде листов размером 4 на 2 фута, так что он будет устанавливаться ровно на бетон, без скручивания или запоминания, как это было бы с рулонами изоляции.

Как установить теплый пол в бетон

Для домов новостройки есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Нагревательные маты и кабели для перекрытий можно укладывать непосредственно в бетон во время его заливки. Предлагая 20 ватт на квадратный фут, нагревательные маты для плит идеальны, если вы хотите, чтобы окончательной поверхностью пола был бетон. В подвале вы можете использовать модный пол с отделкой, такой как штампованный, полированный или окрашенный бетонный пол с установленным внутри тепловым излучением.

Вот шаги для установки нагревательных кабелей или матов для плит:

Шаг 1:

Вытащите свой индивидуальный план установки и определите, где следует разместить термостат.Первое, что должен сделать ваш электрик, — это установить термостат и его распределительную коробку, а также, при необходимости, любые релейные панели. Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте значение сопротивления нагревательного элемента между двумя проводниками (желтый и черный для 120 В, красный и черный для систем на 240 В) и сверьте это значение со значением на ярлыке CSA продукта. Также проверьте нагревательный элемент с помощью мегаомметра между каждым проводом и желто-зеленым заземляющим проводом по очереди.Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность, или OL.

Шаг 3:

Установщик бетона должен разложить и утрамбовать не менее 8–12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также следует размещать вертикально по периметру плиты, чтобы предотвратить потерю тепла с краев. Наконец, для армирования следует использовать проволочную сетку большого диаметра или арматуру.Для поддержки проволочной сетки или арматуры можно использовать проволочные стулья или бетонную брусчатку.

Шаг 4:

Используя пластиковые кабельные стяжки, электрик должен прикрепить датчик температуры и нагревательный кабель / коврик к проволочной сетке в соответствии с вашим индивидуальным планом установки, стараясь избегать перекрытия, касания или пересечения нагревательных проводов. . Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует протестировать с помощью омметра, а затем вставить в металлический или другой утвержденный кабелепровод, идущий от пола до распределительной коробки в стене.Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных выводов нагревательного провода. Никогда не прокладывайте провод датчика рядом с нагревательным проводом, над ним или под ним.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, установщик бетона может закончить заливку плиты. Установщик должен залить от 4 до 6 дюймов бетона, чтобы похоронить нагревательный элемент, оставив его на 2–3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно укажите результаты в гарантийных документах.

Шаг 7:

После того, как бетон полностью затвердел, электрик может завершить всю проводку для термостата, распределительной коробки и панели реле, если это необходимо. Должны быть включены автоматические выключатели и система должна быть активирована, чтобы электрик мог проверить силу тока нагревательного элемента.Если все в рабочем состоянии, готово!

Полные инструкции по установке см. В Руководстве по установке обогрева плит WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, не стесняйтесь позвонить в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите установить другое напольное покрытие поверх бетона, вам следует заделать нагревательный кабель для плиты на расстоянии 5 дюймов друг от друга в свежеуложенную бетонную плиту.Более низкая удельная мощность этого кабеля позволяет добавить покрытие пола по вашему выбору, устанавливаемое поверх бетона. Преимущество обогрева плиты с помощью кабеля заключается в том, что пол можно снять или заменить в любое время, не влияя на излучаемое тепло. Если вы установили плитку поверх излучаемого тепла TempZone ™ в ванной, например, и хотели бы заменить плитку, вам также придется вырвать излучающее отопление, потому что оно приклеивается к плитке с тонким слоем.

Как бы вы ни выбрали обогрев плиты, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересуетесь стоимостью бетонного пола с подогревом? Используйте наш Конструктор цен на теплый пол, чтобы мгновенно оценить, сколько будет стоить система теплого пола для вашего собственного проекта.

Как добавить теплый пол к существующему бетону | Руководства по дому

Вы можете ступить на теплый и уютный пол, даже если он построен на бетонной плите, добавив подогрев пола. В то время как водяные и воздушные системы лучистого отопления требуют прокладки труб под черным полом, электрические системы можно укладывать прямо поверх существующего чернового пола, включая бетонные плиты, а затем покрывать готовым полом.

Измерьте и спроектируйте шаблон

В системах электрического лучистого отопления используются провода, встроенные в мат, уложенный прямо на бетон. Эти провода нельзя ни в коем случае перерезать, ими можно только частично манипулировать, поэтому подберите коврик к полу, на котором он будет установлен. Тщательно обмерьте комнату и нарисуйте ее в масштабе, чтобы передать производителю коврика. Некоторые производители предоставляют онлайн-программу для создания шаблонов, которая позволяет вам создать собственный коврик; другие снимают мерки по телефону и сами конструируют коврик.Каждая компания предоставляет вам схему с подробным описанием того, как и где установить коврик.

Подготовьте пол и мат

Перед тем, как положить коврик для обогрева пола, убедитесь, что бетон полностью затвердел. Заполните все трещины в бетоне и при необходимости используйте самовыравнивающиеся смеси, чтобы бетон был ровным и готов к установке нового пола. Распакуйте коврик и поместите его у стены, где вы планируете установить термостат, который им управляет. Подключите коврик к вольт-омметру и сравните показания измерителя с измерением, предоставленным вам производителем мата.Если числа совпадают, продолжайте установку. Если цифры не совпадают, обратитесь к производителю; ваш коврик мог быть поврежден во время транспортировки.

Установите коврик

Раскатайте коврик по полу на расстоянии примерно 6 дюймов от всех стен и любых других приспособлений на полу. Следуйте чертежу, предоставленному производителем; некоторые коврики покрывают всю комнату одним большим куском, тогда как другие необходимо установить на место. Если вам нужно перевернуть коврик в любое время, аккуратно обрежьте коврик вокруг встроенных проводов, чтобы было какое-то движение, затем переверните коврик и провода, чтобы изменить направление.Как только коврик будет полностью разложен, подключите его к вольт-омметру для второго измерения и убедитесь, что числа не изменились.

Установите мат

Каждый мат немного по-разному прилипает к бетону, в зависимости от рекомендаций производителя. Некоторые производители рекомендуют использовать раствор тонкого отверждения — тот же раствор, который используется для укладки плитки. Другие производители рекомендуют использовать горячий клей. Если производитель рекомендует разбавить мат, осторожно отогните мат, нанесите раствор на бетон с помощью шпателя, затем снова сложите мат.Если ваш производитель рекомендует горячий клей или другой нераспространяющийся клей, выдавите его тонкой полоской по центру каждой части мата, чтобы приклеить его и провода к бетону.

Готовые полы

Производитель вашего мата определяет, какой тип готового покрытия вы можете укладывать поверх коврика. Большинство ковриков устанавливают под плиточным полом, используя стандартные процедуры укладки плитки, но некоторые могут быть установлены и под плавающим деревянным или ламинатным полом.Коврики рассчитаны на то, чтобы выдержать вес типичного готового пола с раствором на основе портландцемента между матом и плиткой. Для дополнительной страховки проверьте свой пол в последний раз с помощью вольт-омметра после установки готового пола, чтобы убедиться, что не было нанесено никаких повреждений.

Ссылки

Писатель Био

Сарабет Асафф работала и писала об индустрии улучшения дома с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат.Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Лучистое отопление в полированных бетонных полах — Craftsman Concrete Floors

Приобретая полированные бетонные полы, вы получаете множество преимуществ. От абсолютной прочности полированных бетонных полов до присущей им устойчивости полированные бетонные полы могут быть отличным выбором для вашего офиса или дома.

Тем не менее, есть одна дополнительная функция, которая может сделать полированный бетонный пол еще более комфортным. Это верно, даже если вы живете в умеренном климате, таком как Техас.

Этой особенностью является излучающий теплый пол .

Лучистые полы с подогревом могут обеспечить тепло в самые холодные месяцы. Это может снизить ваш счет за электричество. Лучистое напольное отопление может внести свой вклад в глобальные усилия по обеспечению устойчивости. А инвестировав в лучистые полы с подогревом, вы, ваша семья или ваши коллеги можете сосредоточиться на работе или отдыхе, не отвлекаясь на температуру в комнате.Это верно даже в Техасе, где погода может становиться холоднее в определенное время каждый год.

В конечном счете, вам следует обязательно принять во внимание лучистые полы с подогревом в полированных бетонных полах. Это сохранит тепло в вашем доме или офисе, а также принесет значительные финансовые и экологические выгоды.

Как работает лучистое отопление пола

Однако, прежде чем исследовать многие преимущества лучистого теплого пола в полированных бетонных полах, сначала важно понять, как работает лучистый пол.Проще говоря, лучистая энергия — это форма электромагнитной энергии. Лучистая энергия передается за счет передачи тепла теплой поверхностью более холодной поверхности. В качестве всего лишь одного примера, солнце излучает энергию в сторону земли, и эта энергия поглощается землей и выделяется в виде тепла.

Излучающий пол с подогревом обеспечивает аналогичный эффект в вашем доме или офисе. Змеевики электрического обогрева или водонагревательные трубы устанавливаются в бетонную плиту при ее заливке. Когда происходит этот процесс, тепловая масса бетона превращается в радиатор теплого, равномерного тепла.Оттуда тепло излучается вверх от пола, чтобы обогреть всю комнату. Воспользовавшись лучистым подогревом полов на полированных бетонных полах, вы заметите, что температура в комнате остается постоянной. Фактически, он может казаться даже более постоянным, чем стандартная система принудительной подачи воздуха, поскольку эта система выпускает воздух, который поднимается, охлаждается, а затем падает на пол. В целом, лучистые полы с подогревом имитируют процесс обогрева, который происходит естественным образом в окружающей среде. Это простой и легкий способ обеспечить постоянное тепло в вашем доме или офисе.

Наконец, вы можете встроить лучистые полы с подогревом в новые полированные бетонные полы или существующие полированные бетонные полы. Если вам нужен новый полированный бетонный пол для вашего дома или офиса, мы можем легко включить эту функцию с самого начала. Но даже если у вас уже есть полированный бетонный пол, вам не повезло. Существуют новые ультратонкие электрические нагревательные маты, которые можно встраивать в цементные покрытия. Поступая так, вы можете легко модернизировать существующие плиты, чтобы воспользоваться преимуществами лучистого теплого пола.Таким образом, независимо от того, есть ли у вас полированный бетонный пол или нет, вы сможете использовать лучистые полы с подогревом в своем доме или офисном здании.

Преимущества лучистого теплого пола

Имея базовое понимание науки, лежащей в основе лучистого теплого пола, легко начать думать о многочисленных преимуществах, которые он может предоставить в вашем доме или офисе.

Начнем с того, что лучистые полы с подогревом в полированных бетонных полах могут обеспечить теплый пол, который равномерно распределяется по всей комнате .Вместо того, чтобы покупать внешний радиатор или систему принудительной подачи воздуха для обеспечения тепла, вы можете просто положиться на свойства, присущие вашему полированному бетонному полу. Вам никогда не нужно «включать». Вместо этого вы можете быть уверены, что ваш пол всегда будет теплым в течение всего года. Это основное ценностное предложение лучистого теплого пола, и наши клиенты рады воспользоваться этим преимуществом.

Теплый пол в полированных бетонных полах также может обеспечить лучший комфорт в конкретном помещении .На это есть несколько причин. По сравнению с внешним обогревателем или системой принудительной подачи воздуха, лучистые полы с подогревом не создают шума. Вместо того, чтобы слушать отвлекающую систему принудительной подачи воздуха, когда вы пытаетесь сосредоточиться на своей работе, вы можете работать в тишине. Наряду с этим, лучистые полы с подогревом не распространяют пыль или другие аллергены в вашей комнате. Это типично для системы с принудительной подачей воздуха, поскольку система беспорядочно распространяет этот посторонний мусор в вашем доме или офисе. Однако с лучистым подогревом пола ваша комната может стать более гигиеничной.Вы почувствуете себя лучше, так как инородный мусор не попадет вам в глаза.

Помимо этих основных преимуществ для отопления и здоровья, лучистые полы для полированных или окрашенных бетонных полов могут сэкономить вам деньги . Совершенно очевидно, что это связано с тем, что вам не нужно вкладывать средства во внешний обогреватель или систему приточного воздуха. Но наряду с этим лучистые полы с подогревом в полированных бетонных полах потребляют меньше энергии, одновременно обеспечивая тот же уровень тепла и комфорта.

Это имеет огромные разветвления. Вместо того, чтобы делать эту первоначальную покупку и оплачивать небольшие, но повторяющиеся расходы в счетах за электроэнергию, лучистый пол с подогревом требует только одного авансового вложения. После того, как он будет установлен у вас дома или в офисе, вам не придется вносить дополнительные регулярные платежи. Фактически, согласно одному исследованию Министерства энергетики США, лучистые полы с подогревом могут снизить затраты на отопление на 25-50 процентов. Это настоящие деньги в вашем кармане, и они могут иметь большое значение, если вы хотите отапливать большой дом или офисное здание.

И последнее (но не менее важное), лучистые полы с подогревом в полированных бетонных полах предлагают широкий спектр экологических преимуществ . Повторюсь, излучающий пол с подогревом означает, что вам не нужно покупать внешний обогреватель или систему приточного воздуха. Вы потребляете меньше электроэнергии при том же тепловом эффекте. Воспользовавшись лучистым подогревом пола, вам также не понадобится столько строительных материалов, чтобы скрыть воздуховоды. Другими словами, ваш дом или офис оказывает меньшее воздействие на окружающую среду.Приобретая лучистые полы с подогревом, вы также можете претендовать на получение баллов по экологическому строительству в рамках программы «Лидерство в энергетическом и экологическом дизайне» («LEED») и Программы экологического строительства Национальной ассоциации домостроителей.

Хотя вам нужно будет дополнительно изучить эти возможности, факт остается фактом: лучистые полы с подогревом — это привлекательный выбор, если вы хотите как помочь сохранить окружающую среду, так и сохранить несколько дополнительных долларов в кармане. В сочетании с природной экологичностью полированных бетонных полов вы, безусловно, внесете свой вклад в защиту нашего мира.

Множество преимуществ

Хотя это всего лишь фундаментальное исследование лучистого теплого пола, мы надеемся, что очевидно, что лучистый пол в полированных бетонных полах может обеспечить множество преимуществ. Лучистые полы с подогревом могут равномерно распределять тепло по всему помещению или зданию. Это более рентабельно, чем полагаться на внешний обогреватель или систему принудительной подачи воздуха. А, используя лучистые полы с подогревом, вы можете внести свой вклад в глобальную экологичность.Все эти преимущества включены независимо от того, есть ли у вас полированный бетонный пол или нет.

В конечном счете, мы надеемся, что пробудили ваш интерес к лучистому напольному отоплению. Если вы хотите узнать больше о излучающих полах с подогревом в полированных бетонных полах, не стесняйтесь записаться на консультацию. Вы также можете написать нам по электронной почте [email protected] или по телефону (214) 663-5848.

Установка трубок Pex для теплого пола из бетонных плит

Установка трубок Pex для теплых полов из бетонных плит — это один из самых простых способов установки теплового излучения .При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это будет работать, несмотря ни на что. Чтобы убедиться, что вы выполняете работу правильно, прочтите это руководство.

При покупке трубки у Radiantec мы предоставим вам трубку нестандартной компоновки. Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным.Поскольку бетон является достойным проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении труб. Вам следует попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная. В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в туалете расположите ее подальше друг от друга.

Общие практические правила для систем теплого пола с бетонными плитами

Эти рекомендации носят общий характер.Как и в случае с любым другим строительным проектом, обязательно уточните свой официальный код перед началом работ.

1. Поверх утрамбованной земли или песка устанавливают пароизоляцию.
2. Уложите не менее 2 дюймов жесткого пенопласта. Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
3. Установите проволочную сетку или арматуру для бетонной плиты.
4. Присоедините трубку к проволочной сетке или арматуре с помощью пластиковых стяжек.Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
5. Подсоедините трубку к коллектору плиты Radiantec и проведите испытание под давлением.

Не забудьте также прочитать наше Руководство по проектированию и изготовлению и позвонить нам, если возникнут вопросы. Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт.С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки.Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или навес для хранения с бетонным полом может оказаться ненужной тратой труб.Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это, потому что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего за несколько лет до этого. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло.Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т. Е. Розовая или синяя плита). В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Есть много подходов к изоляции излучающей плиты, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях желателен нисходящий поток тепла как средство создания «теплоотвода» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных видов, покрытые пароизоляцией. Следует признать, что эти альтернативные материалы имеют два явных преимущества перед «синей», «розовой» или «пурпурной» доской, т.е.е. упомянутый выше экструдированный полистирол — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Сетка» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) — очень хороший изолятор, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал неэффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к подвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить ваши излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите коллектор для перекрытий очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / петли pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытые» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости и измеряя поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать изгиб на 16 дюймов в трубке. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубках Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»

Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгий «тепловой удар», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и продвигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей является набить немного поролона, газет, старую тряпку или что-то еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев расположены на расстоянии 16 дюймов друг от друга. Между спусками трубок достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Таким образом, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заглушите один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.С помощью паяльной горелки просто снимите верхнюю часть коллектора и выбросьте ее (предварительно не забудьте сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой

Заливка плиты вокруг распределительной коробки

Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: Когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчит из плиты, вероятность повреждения открытой трубы PEX будет намного выше. Также обратите внимание на то, как комплект для испытания под давлением перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо не обработан, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке» в плитах, так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / «Loop» к компоненту вашей системы (зонный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на сборке давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводам зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение распределителей с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть трудности. Во-первых, если каждая цепь четко не обозначена, специалист, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратами».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечных батареях, могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в свою первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на часто проходимых участках вокруг его плохо спланированной подъездной дороги. В таких ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте пароизоляцию из полиэтилена толщиной 6 мил, а затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги вверх снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручной активации системы , а затем заводится в положение «выключено».

Experience вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает излучающую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время укладки асфальта.

Асфальтовая дорога в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто поглощается незапечатанной подъездной дорожкой и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев, чтобы предотвратить затенение, или добавление темного оттенка интегрального красителя к залитой бетонной дороге. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает, что не должно быть углублений (то есть луж, а затем ледяных пятен) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите… ..и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. От четырех до восьми дюймов по обе стороны от пораженного участка, вероятно, будет примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап включает обертывание муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ЛЮБОЙ раз, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямой и хороший удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Полированные бетонные полы холодные?

Один вопрос, который мы часто получаем в Policrete: «Полированный бетон холодный?». Это серьезное беспокойство. Вот-вот наступят эти холодные зимние месяцы, и нет ничего хуже, чем возвращаться домой ночью в холодный, неудобный и неприветливый дом. Более того, холодный дом может привести к огромным счетам за электроэнергию, если вам нужно качать отопление круглосуточно и без выходных.

К счастью, бетонный пол — отличный вариант для прохладных месяцев. Вот несколько причин, почему.

Полированный бетонный пол поглощает тепло

Бетон — это материал с термической массой, что означает, что он обладает способностью поглощать и накапливать тепло. Вы когда-нибудь проводили рукой над сукой ночью после жаркого дня и чувствовали тепло, исходящее от поверхности? Это тепловая масса в действии.

С бетонным полом почти то же самое. Бетонные полы обладают способностью поглощать тепло и медленно выделять его, а это означает, что если ваши полы подвергаются воздействию солнечного света в течение дня, они будут поглощать тепло и медленно выделять его ночью.

Поскольку тепловая масса бетона работает с 12-часовой временной задержкой (или термической задержкой), материал нагревается в течение зимнего дня и выделяет это тепло ночью. Когда на следующее утро начинает остывать, солнце снова начинает нагревать пол.

Это также делает бетонный пол отличным вариантом для летних месяцев. Бетонные поверхности сохранят прохладу, которую они впитали ночью, и отпустят ее днем.

Другим преимуществом материала с высокой термальной массой является то, что это экологически чистый продукт, который делает ваше здание более энергоэффективным и экономит ваши деньги на счетах за отопление и охлаждение.

Вот почему бетон — популярный выбор в «проектировании зданий с пассивной солнечной энергией». Эта дизайнерская тенденция использует преимущества местного климата для поддержания комфортной температуры и устраняет необходимость в других системах отопления и охлаждения.

Пассивный дизайн может снизить счета за электроэнергию и сократить выбросы парниковых газов.

Бетонные полы не должны выглядеть «холодными»

Когда большинство людей думают о «бетоне», они думают о «промышленном». Это правда, что бетон — популярный вариант для заводов и складов, потому что это прочный, долговечный и не требующий особого ухода материал.И да, в этих зданиях бетон часто может выглядеть холодным или жестким.

Но когда дело доходит до дизайна, бетон не обязательно должен выглядеть «холодным». Отнюдь не. Стиль «индустриальный шик» или «городской индустриальный стиль» с каждым годом становится все более популярным и демонстрирует, как бетон можно использовать для создания современного и стильного образа, сохраняя при этом ощущение тепла (и много характера).

Ключ к индустриальному шику — сочетание сырых и промышленных материалов, таких как бетон, с теплотой восстановленной винтажной мебели и состаренного дерева.Спорадические всплески цвета также могут помочь сбалансировать индустриальный вид.

Еще нужно учитывать то, что бетон не обязательно должен быть серым. Полированный бетон доступен в различных цветах, заполнителях (обнаженные камни и песок под поверхностью) и глянцевых покрытиях, что позволяет вам создать декоративную бетонную поверхность, которая лучше всего подходит для вашего дома.

Важно помнить, что выбор дизайна должен быть сделан на ранней стадии процесса — после заливки плиты изменить ее цвет нельзя.Перед тем, как приступить к проекту, убедитесь, что вы тщательно продумали цвет, уровень заполнителя, который вы хотите экспонировать, и уровень глянца.

Бетонные полы можно комбинировать с водяным отоплением для теплых полов всю зиму

Бетон лучше удерживает тепло, чем любой другой материал, а это значит, что бетонные полы будут поглощать солнечный свет в течение дня. Но если у вас нет того преимущества, что полы находятся под прямыми солнечными лучами, есть другой способ обогреть дом.

Гидравлическое отопление — это простой, но очень эффективный вид энергоэффективного отопления.Специализированный термостат требует горячей воды из бойлера. Вода нагревается до 50 ° C и распределяется по трубам, проложенным под бетонным полом. Затем это тепло передается бетону и передается в комнату.

Полированный бетон — идеальный материал для системы водяного отопления, поскольку он отлично проводит тепло. В результате получается теплый и удобный пол, излучающий тепло по всему дому.

Гидравлическое отопление не только сохраняет тепло и комфорт в вашем доме, но и благодаря тому, что тепло выделяется из бетона, вам не придется иметь дело с пылью, которую могут распространять традиционные системы отопления.

Гидравлическое отопление плит можно включать в начале зимних месяцев и выключать летом, в результате чего всю зиму в доме будет комфортно.

Policrete тесно сотрудничает с dPP Hydronic Heating. Команда dPP специализируется на проектировании и установке систем водяного отопления и работает с ведущими архитекторами и строителями Мельбурна и Сиднея. Компания dPP является экспертом в области обогрева полов в новых и реконструируемых зданиях и может спроектировать и установить систему водяного отопления, подходящую для любого проекта.

Как получить стильный бетонный пол, который будет держать вас в тепле этой зимой

Если вы ищете стильный и уникальный пол для своего дома, полированный бетон — отличный вариант, а с умным выбором дизайна и инновационным водяным отоплением бетон совсем не холодный.
