Теплый водяной пол подключение: схема как сделать теплый пол

как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Водяной тёплый пол — эффективный, а главное экономичный способ отопления. С ним помещения прогреваются равномерно, без «тёплых» и «прохладных» зон.

Об удобстве при его эксплуатации вообще говорить не приходится — пройтись босиком одно удовольствие. Но из-за разрешительной системы, особенностей монтажа, используется больше в частных домах, в квартирах значительно реже.

Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

​

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

• использования теплоносителя, уже отдавшего большую часть тепла;
• установки клапана-термостата, ограничивающего подачу теплоносителя;
• подмеса в горячий, максимально остывшего теплоносителя.

Поэтому, планируя устройство тёплого пола, важно учитывать принципы подключения к различным видам существующих систем обогрева.

К существующей однотрубной системе отопления, как радиатор

К однотрубной Ленинградке возможно подключить небольшой контур тёплого пола как дополнительный радиатор.

Желательно последовательно с установленной батареей, но если нет технической возможности — то параллельно батарее, важно сделать это через вентили, чтобы иметь возможность «поджать» или полностью отключить его.

Полуавтоматический режим работы контурам задаётся изначально, если выполнить простые условия:

1. Тёплый пол забирает теплоноситель из обратки отопления, где температура меньше — во время интенсивного отопления полная мощность не нужна. Подключается ПОСЛЕ циркуляционного насоса перед котлом, а возвращает теплоноситель ПЕРЕД этим же насосом — происходит принудительная циркуляция.
2. Контуры не превышают 30 метров в длину, это обеспечит полный прогрев при пониженной интенсивности отопления.

Как подключить к двухтрубной системе

Подсоединение тёплого пола к двухтрубной системе возможно по любому способу для однотрубной схемы.

Обогреваемые площади значительно увеличатся, если контуры через управляющий модуль подключить непосредственно к подающему и обратному трубопроводам радиаторной системы отопления.

Это оптимальный вариант, когда, подогрев нужен сразу нескольким помещениям, ведь каждое из них предполагает, как минимум один контур.

Как подсоединить к имеющейся гравитационной схеме

Существует устойчивое мнение, что контуры тёплого пола плохо, или совсем не работают в безнасосных системах отопления, где теплоноситель циркулирует самотёком, за счёт конвекции. Но практика показывает успешную работу при соблюдении несложных условий:

1. Обратить внимание, что трубопроводы — «лежанки» конвекционных систем, всегда монтируются не строго горизонтально, а с небольшим уклоном от подачи к обратке. Желательно воспользоваться этим и сделать врезки в «лежанку» так, чтобы теплоноситель утекал под уклон. Поэтому нередко обратки контуров тёплого пола сводятся в одну гребёнку на удалении от отапливаемых помещений.
2. Черновой пол — основание на которое укладывается труба тёплого пола, должно быть строго горизонтальным и максимально ровным — чтобы не было «гравитационных» препятствий движению, и жидкости не приходилось течь «в гору».

3. ​

   Контуры — «улитки, змейки» по возможности максимально короткие — греются только нужные участки.

4. Труба диаметром 20—25 мм — закреплена без скачков, горбов и перепадов, плотно прижата к основанию, исключая образование воздушных пробок.
5. Все повороты плавные.

Основной недостаток — прогрев происходит медленней, но конвекционные системы сами по себе инертны, это плата за отсутствие циркуляционного насоса и независимость от электроэнергии.

Важно! Чаще всего для конвекционных систем отопления основные трубопроводы-лежанки делают металлические, поэтому «врезками» будут сгоны. Приварить их лучше не под прямым углом, а «по ходу» трубы, и на подаче и обратке.

Вам также будет интересно:

Комбинированная схема для квартиры

Абсолютное большинство благоустроенных квартир спроектированы исключительно с радиаторным отоплением.

Подключив к нему несколько или хотя бы единственный общий контур тёплого пола, уровень комфортабельности повышается во много раз.

Стоит ли говорить о надобности подогрева пола в санузлах или у входной двери в прихожей — это необходимый минимум, найдётся ещё «пара-тройка» мест, где бы тепло не помешало.

Как у любой комбинированной схемы, для понижения температуры теплоносителя контур тёплого пола подключается на обратку, через краны и насосно-смесительный узел. Коллекторы нужны, если контуров несколько.

Внимание! Всё это омрачается запретом ЖКХ на самовольное вмешательство, изменение схемы отопления помещений многоквартирного жилого дома, и грозит санкциями.

Однако, узаконить — получить разрешение на установку дополнительных отопительных приборов можно, но нужны веские причины и будет перерасчёт тарифов на оплату.

К котлу отопления

Случается, в доме «на перспективу» установлен двухконтурный котёл, но горячее водоснабжение реализовали электрическим водонагревателем, а второй контур так и не задействован для подогрева водопроводной воды.

На его основе возможно смонтировать независимую низкотемпературную систему тёплого пола. Конечно, не обойтись без управляющей системы и насоса.

Принцип работы: насос качает теплоноситель, движением жидкости запускается второй контур, по достижении заданной температуры нагревание прекращается, так как системой управления теплоноситель отсекается от котла, и зацикливается по контуру тёплого пола без подогрева. Отдав тепло, система управления вновь переключается на подогрев.

Несмотря на кажущуюся сложность, система отличается высокой стабильностью, надёжностью, так как работает в низкотемпературных режимах.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

• обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
• предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
• автоматически удалять воздух из системы тёплого пола;
• фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
• снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

• циркуляционный насос;
• перепускной клапан;
• воздухоотводчик;
• фильтр;
• смеситель;
• запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

• точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
• между обратной и подготовленной — смешанной водой постоянный байпас;
• внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
• собственная защита от перегрева;
• встроенные сетчатые фильтры;
• крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как подключить систему теплого пола к котлу.

Своими руками — и без последствий

В подключении тёплого пола к готовой, действующей системе отопления ничего сверхъестественного нет. Подготовку, монтаж, даже самые ответственные и дорогостоящие узлы возможно сделать самостоятельно, при желании пытливый ум и умелые руки сделают своё дело. Но это не значит, что нужно отказаться от консультаций и услуг специалистов, особенно в многоквартирных домах.

Как подключить теплый пол к системе «умный дом» | Другое для умного дома | Блог

Теплый пол — сам по себе уже крутое ноу-хау. А если подключить его к «умному дому», будет еще круче. И пользоваться удобно, и управлять можно из любой точки, и расходы меньше. Как это сделать и что надо купить — в этом материале.

Зачем это нужно

Теплый пол в системе «умного дома» — это удобно. Например, вы целый день на работе, приезжаете домой вечером, а там пол как раз подогрелся. Или у вас запрограммированы режимы работы пола, или вы дали команду на включение теплого пола, когда выходили с работы.

В загородном доме управление с помощью «умного дома» особенно актуально, так как позволяет дистанционно задавать режим работы отопительной системы. А в случае водяного пола жизненно необходимо, так как важно знать, нормально ли функционирует система отопления, не отключилась ли она. Ведь случайное отключение отопительной системы и замерзание воды в трубах чревато серьезными последствиями. А если все завязано в «умный дом», то он и оптимальный микроклимат обеспечит, и сообщение о проблемах вовремя пришлет.

О выборе теплого пола можно почитать здесь, а сейчас перейдем к его подключению к «умному дому».

Что нужно для подключения теплого пола к «умному дому»

Электрический теплый пол

Нужен только терморегулятор, управляющий нагревательными элементами — проводом или термоматами. Он должен обладать необходимым функционалом и работать в вашей системе «умного дома».

Современный терморегулятор, работающий с «умным домом» — это не только установка комфортной температуры. С его помощью можно запрограммировать включение и выход на нужный режим в определенные часы и дни недели. Терморегулятором управляют не только кнопками на корпусе или пультом ДУ, но и голосом, с помощью Яндекс.Алисы, а также через мобильное приложение по GSM или Wi-Fi. Все зависит от конкретной модели терморегулятора.

Водяной теплый пол

Тут сложнее. Ведь вам потребуется управлять не электрическим током, а потоком воды. То есть нужно не только включать/выключать подогрев, но и регулировать поток теплоносителя. А для этого надо управлять механическими узлами и регулировать объем протекающей через теплый пол поток жидкости.

Поэтому вам нужен не только терморегулятор, но и сервоприводы и/или термоголовки, которыми автоматически регулируется подача теплоносителя в контур отопления.

Потребуется рассчитать количество требуемого оборудования. В зависимости от модели терморегулятора к нему можно подключить определенное количество термоголовок или сервоприводов. Например, если терморегулятор может управлять шестью термоголовками, а у вас их восемь, то терморегуляторов потребуется два или надо искать другую модель для управления системой. Если в системе водяного теплого пола используется насос, то потребуется еще и автоматизация управления им.

Подключение теплого пола к «умному дому»

Для установки системы управления нужно:

• Смонтировать терморегулятор, сервоприводы и термоголовки в соответствии с их инструкциями.
• Установить температурные датчики, если они используются, для более точного контроля температуры в помещении.
• Подключить и настроить терморегуляторы и сервоприводы в системе «умного дома». Для этого может потребоваться, например, настройка беспроводной сети или GSM-подключения в зависимости от конкретной модели приборов. Производители подробно описывают процесс подключения в инструкциях по эксплуатации и стараются максимально упростить его. Поэтому просто внимательно соблюдайте все шаги инструкции.
• Настроить режимы работы теплого пола в разное время.
• Пользоваться! И менять настройки, когда это нужно.

В целом главное — соблюдать все правила и рекомендации производителя автоматики. Для монтажа системы управления не требуются дорогие инструменты, но навыки электромонтажа, а также настройки и подключения устройств к беспроводным сетям иметь весьма желательно.

схема подключения теплого пола к терморегулятору

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

   Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

5. Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
6. Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
7. Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

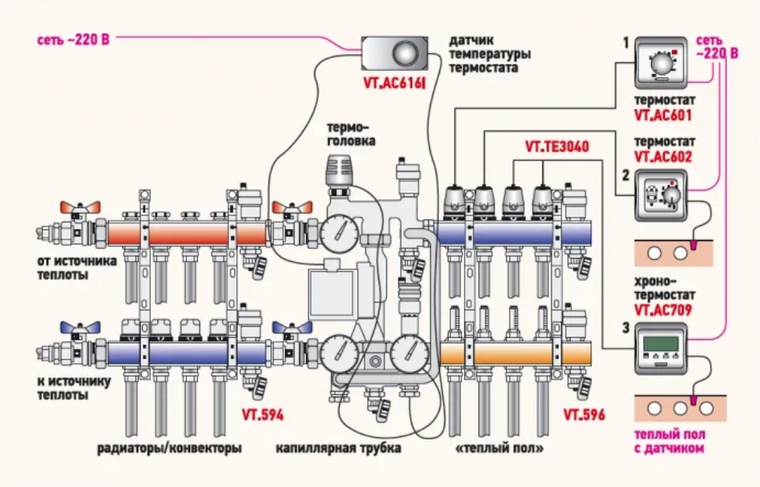

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Выбор и установка системы лучистого отопления

Джордж Селвайс

Утром никто не принимает холодный душ, и все предпочитают ступать
на теплом полу. Теплые полы существуют очень давно. Римская империя была известна
за его роскошные ванны с горячими источниками, в которых теплая вода циркулирует под мраморными полами.

В настоящее время вам не нужен родник с горячей водой на заднем дворе, чтобы насладиться комфортом Рима.
полы для ванн!

Тонкий электрический мат, устанавливаемый в тонко затвердевающий цемент или самовыравнивающийся цемент, управляемый таймером-термостатом с напольным покрытием.
датчик будет стоить от 500 до 600 долларов за ванную комнату среднего размера, и он будет работать
на электроэнергию менее 10 центов в день.

Концептуально эти изделия очень похожи на электрические одеяла. Они есть
Изготовлен из термостойкой проволоки, которая змеиным образом проходит над несущим материалом. Они
безопасны, относительно просты в установке и чрезвычайно энергоэффективны благодаря
послужной список более 20 лет успешных инсталляций!

Электрические коврики имеют толщину около 1/8 дюйма и легко встраиваются.
в тонко затвердевающий цемент, не поднимая пол более чем на 1/8 дюйма. Все они
потребляют от 8 до 15 ватт / кв. футов, и каждый из этих производителей предлагает рулоны
разных размеров, чтобы установщик мог делать разрезы и повороты в соответствии с индивидуальными требованиями
форма каждой комнаты. NuHeat предлагает прямоугольники стандартного размера и специальные заказы
коврики по индивидуальному заказу. Они доступны как в прямоугольных матах, так и в рулонах.
Эти рулоны или маты всегда должны использоваться целиком, а только отрезки и повороты.
позволяют обрезать поддерживающий материал для облегчения поворотов (см. рисунок).
Вы никогда не перережете термостойкий провод! Изделия равного ватт / кв. Фута согреют пол так же.
температура и с той же скоростью.

Наконец, многие таймеры и термостаты предлагают сопоставимые функции,
так что реальная разница заключается в простоте установки и уровне
технической поддержки, предлагаемой производителем .

Что упрощает установку?

Коврик или рулон : что нужно искать
продукт, который можно укладывать в один слой тонкого цемента, а не
чем два слоя. Это быстрее и проще. Вы также хотите найти товар
где стекловолокно (или другой поддерживающий материал) образует защиту зонтика
по проволоке сопротивления, чтобы шпатель мог скользить по стекловолокну
сетка без риска порезать провод. Некоторые изделия плетут проволоку сверху и снизу.
сетка из стекловолокна.В этом случае провод сопротивления всегда будет
поверхность, и вы рискуете порезать кабель шпателем

Толщина проводов холодного ввода , соединяющих нагревательные ролики с
термостат: вам нужны самые тонкие из имеющихся холодных выводов (толщиной 1/8 дюйма),
так что вы можете легко покрыть их тонким цементом, таким как термостойкость
провод. Если провода холодного ввода толще, вам нужно будет долбить канавку в
цементной плиты или с помощью циркулярной пилы прорежьте канавку в фанерном основании
или подкладная доска для поддержания ровного уровня пола.

Длина проводов холодного ввода : Вам нужны провода холодного ввода, которые
достаточно долго, чтобы подключиться к термостату без дополнительных разрезов или поворотов
рулон, чтобы приблизить рулон к термостату.

Техническая поддержка поставщика: Найдите поставщика, который разработает схему установки
адаптированный к вашему собственному плану этажа. Поймите, что жара не продлится
очень латерально через проводимость. В большинстве случаев жара продлится
1.5 дюймов от проводов, но не более.

Поэтому важно укладывать нагревательный мат на 1 дюйм или 2 дюйма.
под ногой, чтобы убедиться, что вы не стоите с горячими каблуками
и холодные пальцы ног перед твоим тщеславием. Внимание к деталям и точность
в индивидуальном макете дизайна сэкономит ваше время и деньги во время
установка!

Как правильно произвести электромонтаж?

Убедитесь, что у вас есть хороший омметр и устройство для проверки целостности цепи.Не менее трех раз проверяйте сопротивление Ом: перед запуском, после
уложили нагревательный элемент в тонко застывший цемент, а после укладки плитки
или камень поверх нагревательных элементов. Нет необходимости запускать систему
с напряжением 110 вольт, чтобы убедиться, что у вас есть работающая установка.

Правильное показание в омах подтвердит, что у вас нет перерыва.
в кабеле, и проверка целостности убедит вас, что короткого замыкания нет.
проход через изоляцию, разделяющую жилу провода и землю
щит.Установить керамическую плитку сможет любой самоделок, умеющий укладывать керамическую плитку.
систему подогрева пола и проложите провода холодного ввода за термостатом.
Однако установить таймер и термостат и подключить их к теплый пол.
нужно нанять опытного электрика.

После правильной установки эти системы теплого пола являются
чудесная часть нашего повседневного комфорта. Они совершенно молчат. Они не
циркулирует горячий воздух, переносящий бактерии и токсины. У них нет движущихся частей
и не требуют обслуживания.Планируете ли вы новую ванную комнату,
кухня, пристройка для солярия или переоборудование подвала, теплый пол — это
разумное решение для комфорта и экономии энергии. Их можно установить под
плитка, камень, винил, ковролин, паркет и ламинат.

Информация об авторе: Джордж Селвайс, является
генеральный директор WarmlyYours.com ,
и онлайн-источник высококачественных систем лучистого отопления. Он получил образование в Гарварде
и много путешествовал по Европе, где исследовал нагрев пола.
промышленность, прежде чем начать свой очень успешный онлайн-бизнес.

Вернуться к статьям «Отопление и вентиляция»

IOM-WR-WW_v1.indd

% PDF-1.3
%
1 0 объект
>] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>>
эндобдж
2 0 obj
> поток
2018-05-21T15: 53: 58-04: 002018-05-21T15: 54: 21-04: 002018-05-21T15: 54: 21-04: 00 Adobe InDesign CC 13.1 (Macintosh) uuid: 7077a0d8-3906-5d49 -bc86-5c55ebc12296xmp.did: 9609BB3DA245E311A7B9FD90EAA690F1xmp.id: 231b2e24-83ea-4253-8e75-dd9f5830e1baproof: pdf1xmp.iid: bc68cdb4e-5b3cdb4e-0mpсделал: 59258499-c8d1-45bd-80bc-3a99d4c34b54xmp.did: 9609BB3DA245E311A7B9FD90EAA690F1 по умолчанию

Библиотека Adobe PDF 15.0FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001
конечный поток
эндобдж
3 0 obj
>
эндобдж
15 0 объект
>
эндобдж
16 0 объект
>
эндобдж
17 0 объект
>
эндобдж
18 0 объект
>
эндобдж
19 0 объект
>
эндобдж
20 0 объект
>
эндобдж
21 0 объект
>
эндобдж
43 0 объект
> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0,0 396,0 612,0] / Тип / Страница >>
эндобдж
44 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >>
эндобдж
45 0 объект
> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >>
эндобдж
46 0 объект
> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 396.0 612.0] / Type / Page >>
эндобдж
47 0 объект
> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.] Ŀcďv, xq-Cz ~ {z˻W |} swϳW; O: qh {l98 | Q

QuietWarmth — Системы подогрева полов — Часто задаваемые вопросы

Какая температура лучше всего подходит для теплого пола?

Мы обнаружили, что 73 градуса — это правильная температура для настройки термостата для теплого пола. Когда ваш пол нагревается, тепло будет передаваться через ваше тело по сравнению с воздушными блоками. Температура также зависит от того, насколько вам нравится ваш комфорт.

Может ли пол стать слишком горячим?

В системах подогрева пола QuietWarmth температура коврика не может превышать 85 градусов.Это не сожжет и не нагреет пол.

Можно ли использовать QuietWarmth в ванной?

Совершенно верно. QuietWarmth — идеальное место для установки, так как с теплыми ногами оно сделает утро более терпимым. Коврики, однако, не подлежат установке под проточной водой, например, в душевых поддонах и т. Д.

Могу ли я подключить несколько устройств QuietWarmth к 1 термостату?

Один термостат может обрабатывать до 150 кв. Ft. на 120В и 300 кв. Ft. при 240 В. Если у вас больше кв.Футов, то для увеличения мощности до тех же дополнительных квадратных футов необходим силовой модуль.

Сколько стоят полы с подогревом?

QuietWarmth потребляет 12 Вт на квадратный фут, поэтому 30 квадратных футов будут составлять 360 Вт в час. Счет за коммунальные услуги выражается в киловатт-часах, поэтому вам нужно разделить ваши киловатт-час на 2,77 и умножить его на количество часов, которые вы будете использовать каждый день. Таким образом, если ваша электрическая компания взимает с вас 0,20 доллара за киловатт-час, а вы работаете 8 часов в день, это будет: 0,20 / 2,77 = 0,07 доллара в час, умноженное на 8 часов = 0 долларов.56 в день.

Можно ли использовать эти маты для обогрева комнаты?

Да, в некоторых ситуациях может. Требуется ручной расчет потерь тепла J. Проконсультируйтесь с вашим специалистом по HVAC для более точных расчетов.

Есть ли вибрационный шум при работе пленки из-за переменного тока 60 Гц.

QuietWarmth не будет вибрировать во время работы.

Могу ли я подключить несколько устройств к 1 термостату?

Один термостат может обрабатывать до 150 квадратных футов при 120 В и 300 квадратных футов при 240 В.Если у вас больше квадратных футов, то потребуется силовой модуль, чтобы увеличить мощность до того же дополнительного квадратного метра.

Какую подложку вы рекомендуете использовать с продуктом QuietWarmth?

Вы можете использовать любую подложку, однако мы рекомендуем нашу подложку Quietwalk. Причина в том, что у него лучшее R-Value, которое способствует нагреву, а высота подкладки такая же, как у кабелей QuietWarmth. Когда дело доходит до укладки, вы можете создать канал или траншею в подкладке, а не в деревянном / бетонном черновом полу.Облегчает установку.

Какова длина предварительно подключенных проводов? А как их продлить?

Да. Стандартно поставляется с 15-футовыми подводящими проводами, но при необходимости их можно удлинить. Вы можете просмотреть инструкции, нажав здесь, или скачать PDF здесь

Можно ли использовать QuietWarmth в туристическом прицепе?

Да, это возможно при соблюдении инструкций и рекомендаций производителя напольного покрытия по подготовке чернового пола.Мы слышали истории, что он отлично работает и действительно нагревает кемпер, когда температура падает до 35-40 градусов F.

Можно ли использовать это в подвале, где иногда бывает вода?

Мы рекомендуем установить пароизоляцию над бетонным черным полом, чтобы исключить любые проблемы с влажностью. Мы также не одобрены для установки под проточной водой, такой как душевые поддоны или смесители.

Могу я его разрезать и повернуть на нем. Например, L-образная форма с одним ковриком?

Коврики можно обрезать только по длине.Нельзя отрезать одну сторону мата и придать ему L-образную форму. В этот момент вы бы разорвали цепь.

Ищу замену плинтуса с электроприводом на ванную комнату. Можно ли использовать существующие линии электропитания и термостата?

Для нашей системы требуется следующее (встроенный термостат, термостат или автоматический выключатель со встроенным GFCI, выделенная цепь на 20 ампер). Подтвердив, что ваша существующая мощность и термостат включают эти требования, вы должны быть в порядке. Если вы хотите узнать больше об установке, вы можете просмотреть руководство здесь: https: // www.mpglobalproducts.com/_storage/_products/floating-floors/Qwarmth-Float.pdf

Сколько ампер генерирует один пэд?

Коврик

3 × 10 120 В выдает 2,73 ампер. Вы можете найти диаграмму ампер и ватт, посетив страницы продуктов QuietWarmth здесь: https://www.mpglobalproducts.com/heated-flooring-systems/products/

Можно ли установить лучистое тепло под существующий пол?

Лучистое тепло — отличный вариант обогрева вашего дома. Преимущества проявляются в трех важных аспектах: больший комфорт, ежегодная экономия энергии и простота установки.Но легко ли установить теплый пол на существующий деревянный пол? Мы ответим на этот центральный вопрос ниже.

Во-первых, давайте посмотрим, как работает лучистое тепло.

Лучистое отопление означает, что под полом устанавливается нагревательный элемент, электрический или водяной. Обычно элемент представляет собой тонкие рейки или трубки и может включать барьерный мат. Его легко установить, если вы знаете, какой тип нагревательного элемента вам нужен. Об этом мы поговорим ниже.

Электрическое лучистое тепло состоит из нагретых проводов, установленных в полу, которые излучают тепло вверх; это наиболее часто используемый тип для одноместных небольших комнат, особенно ванных комнат.

Гидравлическое лучистое отопление — это нагретая вода, проталкиваемая через трубы под полом. Этот метод может быть даже более энергоэффективным, чем электрический, поэтому его обычно с самого начала устанавливают в новых домах.

Является ли внутрипольное отопление энергоэффективным и экономичным?

Вы знаете всю энергию, которая требуется, чтобы нагнетать или выдувать воздух в комнату? Он просто не нужен для теплого пола, так что да, он очень энергоэффективен. Кроме того, наши ноги более чувствительны к температуре, поэтому тепло через пол согреет нас, даже если воздух в доме холодный.Таким образом, для поддержания определенной температуры пола потребуется гораздо меньше энергии и времени, и вы будете чувствовать себя комфортно.

Лучистое отопление более эффективно, чем воздушные обогреватели, потому что энергия не тратится впустую, продувая воздуховоды — это благо для людей, страдающих аллергией, потому что частицы пыли не разлетаются по комнате. Еще лучше то, что лучистое тепло может отводиться от различных источников энергии, таких как газ, нефть, солнечная энергия и древесина, или даже от их комбинации. Системы лучистого отопления в сочетании с энергоэффективными термостатами помогут вам еще больше сэкономить деньги.

Итак, можно ли установить лучистое тепло под существующим полом?

Если вы можете получить доступ к балкам перекрытия из-под вашего дома, то да , вы можете установить лучистое отопление под полом уже на месте. Лучистое отопление под балками обычно бывает двух видов: электрическое и водяное. Но с обоими методами ваше лучистое тепло будет более полезным, если у вас есть звукоизоляция и надежный излучающий продукт.

Какой тип лучистого отопления лучше всего подходит для ваших полов?

Для небольших комнат существующий деревянный пол лучистым теплом лучше всего использовать с электрическим обогревом.Но для больших зданий с большими помещениями вам стоит обратить внимание на водяное лучистое отопление. В случае больших помещений электрическое лучистое отопление может оказаться менее энергоэффективным, чем принудительное воздушное отопление, из-за большого пространства. Подумайте также, будете ли вы часто переходить из комнаты в комнату или оставаться в основном в одном месте, например, в гостиной.

Факты, которые следует учитывать при использовании электрических и гидравлических систем:

Лучистое отопление под балками в большинстве электрических систем состоит из тонких панелей, которые устанавливаются между балками пола.Также можно использовать лучистое тепло электрического мата, и он отлично подходит для установки между черным полом и самим полом.

Гидравлическое лучистое тепло, которое отводится от водонагревателя вашего дома, состоит из труб, установленных под черным полом. Обычно под трубами ставится излучающий барьер, чтобы тепло оставалось в жилом помещении. Обратной стороной этого метода является то, что если ваш дом огромен — например, 3000 квадратных футов или более — вам нужно поговорить с подрядчиком, чтобы узнать, может ли бойлер заменить ваш водонагреватель.Может ли возраст и размер вашей воды выдержать нагрузку (в этом случае еще один вариант — солнечная энергия)?

Последние мысли

Как водяное, так и электрическое лучистое отопление отлично подходят для существующих полов, но вы должны учитывать размер вашей комнаты и жизненный уклад. Нет никаких сомнений в том, что лучистое тепло — отличный вариант для домовладельцев (при условии, что вы понимаете, какие варианты есть) и в большинстве случаев очень энергосберегающее! Лучистое отопление — это инвестиция, которую стоит рассмотреть, если вы собираетесь провести в доме какое-то время.

Schlüter®-BEKOTEC-THERM | Schlüter-Systems

Экономьте энергию и деньги

По сравнению с обычными системами отопления, системе панельного отопления требуется только половина температуры воды, так как небольшая разница температур между нагреваемой поверхностью и воздухом в помещении достаточна для эффективного обогрева. Таким образом, температура подаваемой воды может быть на несколько градусов ниже.В результате вы экономите примерно 2% энергии на каждый градус, что означает значительную экономию на счетах за отопление.

Рентабельность покупки и эксплуатации

Благодаря соответствующим системным компонентам керамический теплый пол BEKOTEC-THERM устанавливается быстро и легко, что экономит время и деньги при строительстве. Система также предлагает множество долгосрочных преимуществ: Таким образом, керамический пол с термоизоляцией требует значительно меньше энергии для работы, чем система радиаторного отопления, что позволяет экономить деньги месяц за месяцем.

Чувство тепла

Поскольку мягкое тепло, излучаемое поверхностями, кажется особенно приятным, комнатную температуру можно установить на два градуса ниже, чем в случае с обычными радиаторами. Ощущение тепла такое же, что экономит энергию.

Современные конденсационные котлы и Schlüter®-BEKOTEC-THERM

Повышение энергетической эффективности зависит от использования скрытой теплоты, содержащейся в водяном паре дымового газа (получение энергии за счет частичной конденсации).

Водяной пар является результатом сжигания природного газа и нефти. При использовании обычных низкотемпературных отопительных котлов тепло, содержащееся в выхлопных газах, обычно выделяется в окружающую среду вместе с водяным паром. Технология конденсационных котлов способна конденсировать водяной пар из потока выбросов в теплообменнике и получать дополнительную тепловую энергию даже после процесса сгорания.
