Тип кабеля: Типы кабелей и проводов. Основные виды и их различия

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жилы.
3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий.  Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т. д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм².

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм².

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм².

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм², а вариант многожильного исполнения  доступен в диапазоне 25-95 мм².

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

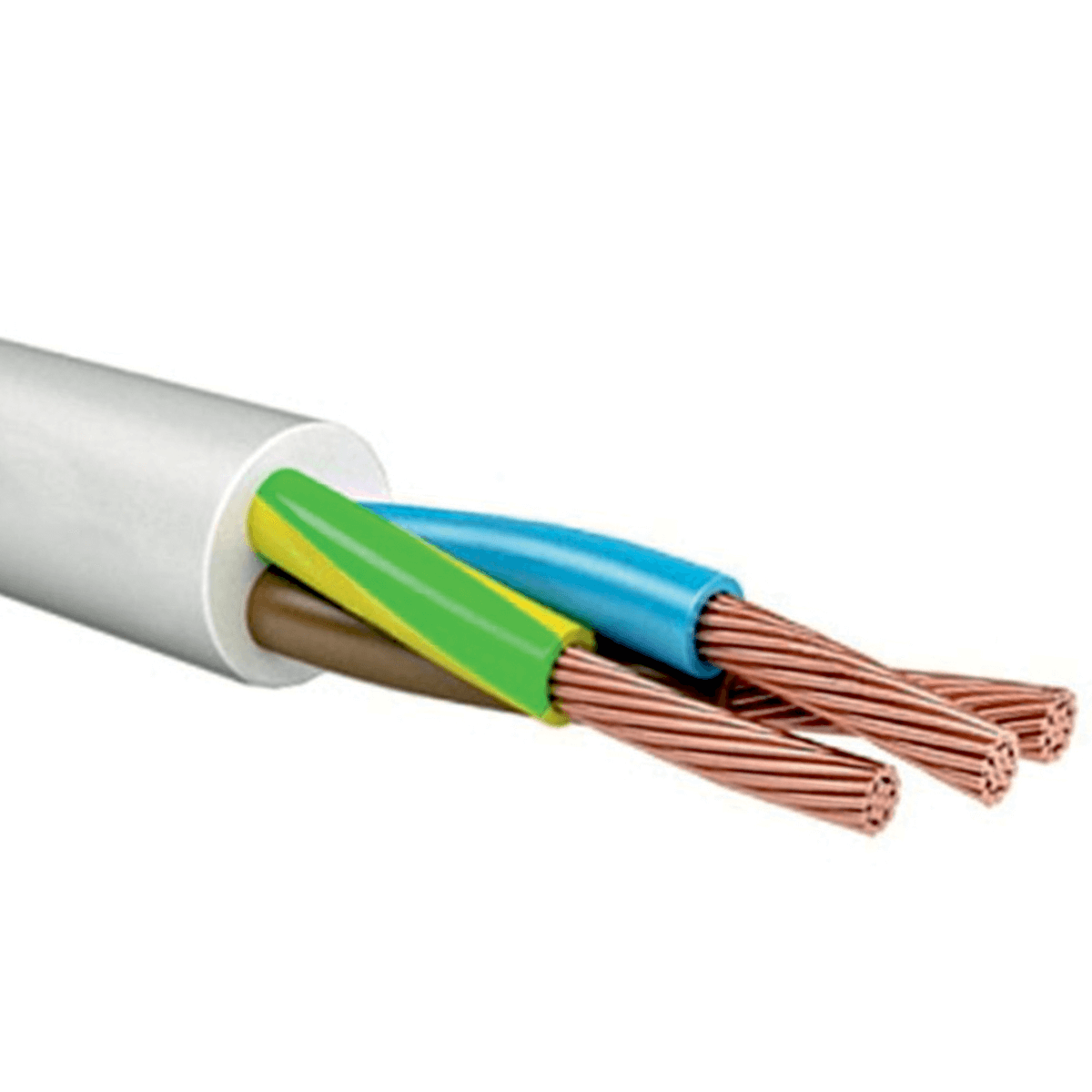

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм².

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм², во втором 16-50 мм².

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг – негорючая изоляция;
• ВБбШвнг-LS – при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» – оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» – негорючий,
• «з» – заполненный,
• «LS» – без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Какие есть виды и категории кабеля «витая пара»?

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

• UTP или U/UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
• FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
• STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .
• SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
• U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
• SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

• AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
• моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
• диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
• количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
• оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

• PVC — ПВХ-пластиката. Для внутреннего применения.
• PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
• PE — полиэтилен. Для внешней прокладки.
• FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
• LS — Low Smoke пониженное дымовыделение при горении.
• ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
• B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
• C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

• Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились.
  Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
• Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
• Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

Таблица категорий витой пары

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Схема обжима витой пары

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

Виды кабелей применяемых в локальных сетях

Основные виды сетевых кабелей и разъемов, используемых при построении локальных сетей

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.

В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.

BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:

Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:

Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:

Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:

Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:

Применение оптоволокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование. Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Метки: монтаж сети, сетевое оборудование

Какой LAN-кабель выбрать для домашнего использования?

Что нужно, чтобы получить высокую скорость домашнего интернета? Очевидно, хороший роутер. Но не только — скорость может зависеть и от кабеля, которым подключен ваш роутер. Давайте разберемся, какими они бывают, и какой покупать, чтобы полноценно использовать возможности входящего канала. Кстати, проверить скорость интернета вы можете у нас на сайте.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

На количество жил в кабеле следует обращать внимание только в том случае, если планируется регулярный перенос проводов с места на место. Чем больше жил в кабеле, тем он эластичнее и тем меньше он подвержен деформации от изгибов.

Читайте также:

Теги

LAN-кабель

Какой кабель выбрать для видеонаблюдения – основные виды и их характеристики

Автор: Александр Старченко

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.

1. Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

• Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
• Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
• Степень защиты от помех – наличие экранирующих оболочек;
• Диаметр изоляции;
• Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

2. Комбинированный кабель с питанием

Комбинированный кабель

В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.

Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.

Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.

Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.

3. Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

• UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.
• FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех. Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.
• STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки. Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

1. Прокладка отдельного кабеля питания к каждой камере;
2. Монтаж блоков питания в местах установки каждой камеры;
3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Какой лучше выбрать?

Какой кабель выбрать для системы видеонаблюдения?

Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.

Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).

В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Коаксиальный кабель. Типы и маркировка.Как выбрать и подключение

Коаксиальный кабель был изобретен еще в 19 веке в Англии. Особенностью конструкции коаксиального кабеля является соединение двух проводов на одной оси, которые разделены слоем диэлектрика внутри оболочки.

С самого начала коаксиал нашел применение в передаче видеосигнала, от общих и индивидуальных антенн до телевизоров и т.п.

На сегодняшний день кабель нашел применение во многих областях, быту, промышленности и охранных системах. В основном используют мощный кабель со значительным сечением центрального провода и жесткой оплеткой, в местах, где нет изгибов, и для больших расстояний. Гибкая оболочка кабеля и небольшое сечение провода с мягкой оплеткой применяются в видеосистемах, в местах с многочисленными изгибами, на небольшие дистанции.

Типы кабеля

Имеется два типа коаксиального кабеля, применяющегося в системах видеонаблюдения:

• Обычный коаксиальный кабель.
• Комбинированный (добавлено два провода для питания камер и сигнала управления). Существует вариант исполнения со стальным тросом для протяжки кабеля по воздуху между опорами.

Преимущества комбинированного типа кабеля

• Низкая стоимость при остальных одинаковых параметрах: жил, оплетке, сечения и изоляции.
• Простая прокладка и монтаж при малом числе крепежных элементов, внешний вид кабеля сочетается с интерьером офисов, общественных помещений.

Маркировка

• РК – кабели отечественного изготовления (российский кабель).
• Импортные модели.

Комбинированные кабели марки КВК:

• КВКв – в ПВХ оболочке внутри помещений.
• КВКп – в полиэтиленовой оболочке снаружи зданий.
• КВКпт – добавлен трос из стали.
• ККСВ – снаружи и внутри помещений, с одинарной центральной жилой.
• ККСВГ – с многопроволочной центральной жилой.
• КВКнг – имеет стойкость к возгоранию, универсального вида.

Виды

Основные свойства кабеля – это его толщина, плотность оболочки, площадь сечения центральной жилы, материал изоляции. Они оказывают влияние на волновое сопротивление кабеля, которое определяет качество телесигнала от камеры до приемника. В видеонаблюдении объекта, для качественного сигнала и во избежание искажений и помех видеосигнала, лучше применять кабель с одним и тем же сопротивлением на всем пути прокладки.

Коаксиальный кабель разделяют по толщине:

• Тонкий – диаметр до 5 мм, однослойная оплетка и тонкая наружная оболочка, рекомендуется прокладывать на длину не более 200 метров до камеры от центрального комплекса приема видеосигнала.
• Толстый – диаметр до 10 мм, имеет оплетку из двух слоев, толстую наружную оболочку, кабель прокладывается до 650 метров.

Конструктивные особенности

Коаксиальный кабель состоит:

1. Центральная жила.
2. Оболочка из изоляционного материала.
3. Медная оплетка.
4. Наружная оболочка.

Экран из двойной фольги (на некоторых специализированных видах).

Центральную жилу изготавливают из следующих материалов:

• Проволока (медная, либо алюминиевая).
• Омедненная стальная проволока или алюминиевая жила, покрытая медью.
• Многопроволочная структура (жила состоит из множества тонких проволочек).
• Посеребренная медная проволока.

Алюминий и медь применяются в качестве материала для центральной жилы в чистом виде и в виде сплавов. Центральная жила в кабеле – основная часть, предназначенная для передачи сигнала. По внешнему виду можно легко определить, из чего изготовлен внутренний провод. Если его цвет серебристый, то это сталь или алюминий, если цвет золотистый, то это медь.

Чем больше площадь сечения жилы, тем лучше качество передачи сигнала. Однако, стоимость толстых кабелей выше. Изоляция кабеля защищает внутреннюю жилу от замыкания с оплеткой. Она выполняется из полиуретана, либо полиэтилена. Изоляция может быть вспененной, либо монолитной. Изоляция монолитного исполнения является оптимальным вариантом для помещений с повышенной влажностью, лучше обеспечивает защиту от повреждений средней жилы. Кабель со вспененной изоляцией удобен при прокладке кабеля со множественными поворотами и изгибами, так как имеет хорошую гибкость.

Оплетка кабеля является второй своеобразной жилой, имеющей экранированное заземление. Иногда добавляют вспомогательный экран из металлизированной фольги. При более плотной медной оплетке видеосигнал получается с лучшим качеством.

Наружная оболочка кабеля является защитой от внешней среды. Ее изготавливают из ПВХ пластика.

Критерии выбора

Чтобы выбрать коаксиальный кабель, подходящий по свойствам для системы, необходимо следовать условиям этой системы на определенном охраняемом объекте. Такие задачи описаны в проекте, либо в техзадании. В проекте марка кабеля уже указана.

По техзаданию кабель необходимо выбирать самому, оценивать и рассматривать несколько важных параметров:

• Расстояние до расположения видеокамер.
• Наличие распредщитов, коробок освещения рядом с видеокамерами.
• Вид прокладки (по воздуху, внутри, снаружи).
• Наличие электромагнитных излучений по линии (магистрали, моторы, мощные потребители тока, устройства, генерирующие электромагнитное поле и т.д.)
• Параметры по толщине, цвету, можно ли протягивать его в каналах, за потолками и т.д.
• Есть ли необходимость записи и сохранения звукового сигнала.

Большое значение имеет тип кабельных разъемов, которые позволят сделать правильное подключение линии кабеля к видеокамерам. Изучив все варианты и условия протяжки линии, нужно составить простой журнал кабельной линии с измерениями длин, геометрии изгибов и пути прокладки.

Основным фактором является длина кабеля, так как он протягивается к каждой камере, его длины должно быть достаточно, чтобы не производить соединения в ущерб качеству передачи видеосигнала.

Оболочка кабеля также имеет немаловажное значение, так как коаксиальный кабель должен быть защищен от механических повреждений, проникновения влаги, воздействия климатических факторов. Учитывая эти требования, можно сделать выбор необходимого типа коаксиального кабеля.

Особенности установки

Радиус изгиба коаксиального кабеля не должен быть меньше 12 радиусов наружной оболочки кабеля. Изгибы приводят со временем к продавливанию средним проводом изоляции, и происходит замыкание на экранированную оплетку. Не рекомендуется подвешивать кабель на долгое время на длине больше 15 метров. Это приведет к обрыву или растяжению центральной жилы. Важно правильно произвести разделку края кабеля для соединения с разъемом.

Оболочка кабеля защищает его от влаги, повреждений факторами внешней обстановки. Нельзя прокладывать коаксиальный кабель под землей, либо под водой. Вода просочится и разрушит оболочку экрана и центральную жилу.

В дождливую погоду разрешается применять коаксиальный кабель на поверхности. При этом места соединения кабеля необходимо обработать силиконовым герметиком. Существуют разъемы, не пропускающие влагу.

Паяные соединения меняют волновое сопротивление, отражают волны. Это искажает сигналы. Оптимальным решением по соединению кабеля является использование заводских соединительных разъемов.

Волновое сопротивление

Простым мультиметром невозможно измерить волновое сопротивление в центральной жиле. Она определяется по диаметру центрального проводника и диаметру экрана оплетки.

Rw = 91 х lg (d \ D).

• Rw – волновое сопротивление, Ом.
• D – диаметр внутреннего диэлектрика, мм.
• d – диаметр центральной жилы, мм.

При применении коаксиального кабеля во время установки оборудования, лучше пользоваться инструкцией по монтажу, в которой указана марка кабеля. Используя правильные марки кабеля, хорошие инструменты, комплектующие и разъемы, монтаж линии своими руками выполнить не так сложно.

Лужение и пайка кабеля

Для пайки используют мягкий припой. Мастеру нужно владеть некоторым навыком пайки мягким припоем, который состоит из олова и свинца. По хрусту при изгибе куска припоя можно определить, сколько примерно содержится олова. Чем сильнее хруст, тем больше олова, и тем ниже температура плавления припоя.

Для пайки и лужения используют слабые паяльники мощностью до 100 ватт, на напряжение 220 вольт, либо низковольтные паяльники для работы в сырых помещениях. Паяльники низкого напряжения более безопасны и долговечны.

Наконечник паяльника нужно периодически зачищать от окалины. Места пайки зачищают мелким напильником, либо шлифовальной шкуркой. Для снижения окисления провода при пайке используют спирто-канифольную смесь. Ее наносят на место пайки вместе с припоем. Перед пайкой поверхности лудят. Припой перед пайкой нагревают до образования капли, затем каплю подносят к месту пайки и греют до момента оплавления обеих поверхностей.

Нельзя забывать, что изоляция коаксиального кабеля от нагрева может расплавиться. Паять нужно быстро. Одна точка паяется не больше двух секунд.

При работе с паяльником нужно следить за тем, чтобы питающие провода не были оплавленными и не касались горячих деталей. Запрещается касание спирали паяльника к его корпусу. Ручка не должна иметь повреждений.

Похожие темы:

Miele APH 301 Соединительный кабель, тип 1

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

• Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
• Кабель связи
• Прямой подземный кабель
• Гибкие кабели
• Кабель Heliax
• Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
• Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
• Многожильный кабель (состоит из нескольких проводов и покрыт оболочкой кабеля)
• Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока
• Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
• Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается и рассчитан на работу с низкими напряжениями.
• Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
• Одинарный кабель (время от времени это название используется для провода)
• Погружной кабель
• Твинаксиальный кабель
• Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
• Витая пара — состоит из двух переплетенных между собой изолированных проводов. Напоминает спаренный кабель, за исключением того, что спаренные провода скручены

Таблицы размеров проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимый ток) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.
