Толщина стяжки под теплый пол электрический: Стяжка для теплых полов: варианты, толщина и растворы

«Теплый пол» в стяжку — STEM Energy

Для установки в стяжку предусмотрено два вида «теплых полов»: водяной и кабельный электрический. Водяной, при всех своих достоинствах, подходит далеко не всем, поскольку он дорог, сложен в монтаже, а в многоквартирных домах требует разрешения на установку.
Электрический «теплый пол» более универсален, не требует обслуживания, не может засориться и затопить соседей. А срок его службы (несколько десятилетий) гарантирует, что проводить капитальный ремонт и ломать стяжку придется нечасто.

Плюсы «теплого пола» в стяжку

— Если при строительстве или ремонте обновление полов и укладывание слоя стяжки неизбежно, можно «заодно» уложить в стяжку «теплый пол». При этом высота пола не увеличится более чем вы планировали, а комфорта в помещении станет больше.
— Стяжка хорошо держит тепло, может прогревать комнату и после выключения кабеля, и при грамотном программировании терморегулятора способствует экономии электроэнергии.
— В стяжке нагревательные элементы максимально защищены от механических воздействий при эксплуатации пола. Если сохраняется целостность стяжки, никакие повреждения напольного покрытия не приведут к выходу из строя «теплого пола».

Правила установки нагревательного кабеля в стяжку

— Если основание пола ровное и перепады плит составляют не больше 1 см, можно не делать первичную стяжку, обойтись грунтовкой. В противном случае необходима стяжка не менее 3 см толщиной, иначе перепады высоты пола приведут к перетиранию кабеля.
— Согласно нормам СНиП, минимальная толщина стяжки – 2 см, но для такой тонкой стяжки обязательно армирование. Стандартная же толщина стяжки для «теплых полов» — 3-5 см. Такой слой устойчив к трещинам, позволяет накапливаться теплу и при этом не делает время прогрева неразумно долгим.
— При монтировании нагревательного кабеля в стяжку нельзя использовать в качестве отражателя фольгу и фольгированные утеплители. В щелочной среде металл разлагается очень быстро – буквально за 1,5-2 месяца. При этом отражающая подложка несомненно делает «теплый пол» более эффективным. Поэтому рекомендуем использовать фольгированную теплоизоляцию с лавсановым покрытием, защищающим от химических воздействий: изолон, пенофлен, изофлекс.
— При укладке греющего кабеля в стяжку чаще всего используется армирующая металлическая сетка. Обойтись без нее можно, если добавить в стяжку фиброволокно, повышающее прочность бетона, и пластификатор, улучшающий его пластичность. Однако если под кабелем уложена теплоизоляция, какую-нибудь сетку поверх нее нужно расстелить обязательно – чтобы кабель не соприкасался с теплоизоляцией и не перегревался.
— Монтировать «теплый пол» в стяжку можно при температуре не ниже +5 ºС, поскольку, во-первых, при минусовых температурах невозможно укладывать стяжку, во-вторых, если температура слишком низкая, и сам кабель становится более хрупким – например, есть риск того, что при температуре -20 градусов при укладке кабель может быть поврежден.
— После укладки кабеля необходимо проверить его работоспособность. Однако не рекомендуется включать кабель без стяжки дольше, чем на 5 минут. Воздух слишком плохой проводник тепла, и при длительной работе кабель может перегреться.
— Нельзя «помогать» затвердевать стяжке, включая «теплый пол» (даже на малые температуры). Это может привести к преждевременному высушиванию стяжки – а в этом случае она не наберет марочную прочность. Возможно также образование трещин (что приводит к механическому повреждению «теплого пола») и полостей вокруг кабеля (что приводит к его перегреву). Так что включать «теплый пол» можно только после полного высыхания стяжки (не раньше чем через 20 дней).

Это полезно:

— Последовательность подготовки и укладки кабеля в стяжку описана в разделе «Как правильно уложить греющий кабель (монтаж)».

Какая нужна толщина стяжки для водяного и электрического теплого пола и как ее сделать | Ремонт Пола напольного покрытия

Сегодня все чаще в качестве дополнительного, а иногда и единственного отопления выбирают теплые полы. Такая отопительная система экономична, удобна и позволяет достигнуть оптимальной температуры в комнате. Существует много мастер-классов по укладке теплого пола и домашний мастер, вооружившись инструкциями и советами профессионалов, вполне может выполнить работу самостоятельно.

Следует, однако, помнить, что для отопительной системы «Теплый пол» немаловажно правильно сделать стяжку. Ее обустройство – один из самых трудоемких этапов при укладке теплых полов.

Стяжка: функции и виды

Стяжка под теплый пол представляет собой специальный раствор или бетон, который наносят на поверхность пола. Это многослойное покрытие. Каждый слой заливаемого «пирога» имеет свое предназначение:

• Нижний слой не только предварительно выравнивает пол, но и выполняет функцию гидроизоляции от подпольной влаги. Для обеспечения гидроизоляции чаще всего применяют обычную полиэтиленовую пленку.
• Слой термоизоляции. Его назначение исключить потери тепла на обогрев подпольного пространства и направить все тепло вверх. Часто в дополнение к этому слою укладывают фольгу, которая помогает выровнять температуру вдоль поверхности пола и служит экраном для тепла.
• Финишный слой стяжки укладывается на кабельную систему или трубы теплого пола. Этот слой распространяет тепло по поверхности пола и служит основанием для финишного покрытия.

Существует 3 вида стяжки:

• классическая мокрая;
• сухая;
• полусухая.

Чаще всего используют 2 первых вида, третий выполняют достаточно редко.

Мокрая стяжка

Это наиболее часто применяемый вид. Ее выполняют на основе цементного или гипсового раствора.

Следует учесть! Гипсовый раствор нельзя использовать в помещении с высокой влажностью.

Классическая мокрая стяжка выполняется из цемента, песка и различных добавок: щебня, шлака, керамзита и т. д. Часто в раствор стяжки добавляют специальные пластификаторы, которые существенно повышают качество бетона. Пластификатор позволяет увеличить плотность материала и предел прочности на сжатие поверхности, тем самым повышая и общую теплопередачу конструкции.

Такая добавка обязательна для стяжки менее 30 мм и желательна, но необязательна при толщине от 50 мм. Производители выпускают специальные пластификаторы для стяжки теплого пола. Их добавляют из расчета 0.6 – 1 л на раствор, предназначенный для покрытия одного квадратного метра поверхности. Мастера иногда в качестве пластификатора используют клей ПВА, добавляя мешок клея на каждый мешок цемента.

Для тонкой бетонной стяжки в большом помещении кроме пластификатора в раствор добавляют фибру. Этот материал заменяет армированную сетку. Кроме того, он позволяет укрепить стяжку и поможет выполнить заливку равномерно.

Фибра и пластификаторы повышают технические характеристики стяжки

Фибра и пластификаторы повышают технические характеристики стяжки

Содержание цемента и его марка может быть разной, в зависимости от планируемого финишного покрытия пола. Утвержденных норм соотношения компонентов стяжки для теплого пола не существует. Как правило, берут соотношение цемента и песка 1:3, добавляя воду, пока не получится раствор по консистенции похожий на жидкую сметану. Если смесь делают бетонную, то кроме цемента и песка добавляют щебень мелкой фракции. Соотношение долевых частей в этом случае будет 1:3:5. Воды в такую смесь добавляют около половины от веса используемого цемента.

Марки и состав бетона

Марки и состав бетона

Сегодня производители выпускают много готовых смесей с правильным соотношением всех компонентов и уже добавленным пластификатором. Стяжка для теплого пола будет выполнена намного проще и быстрее при использовании таких специальных смесей. Инструкцию по применению можно прочитать на упаковке.

Важно! Нельзя приступать к финишному покрытию пола до полного высыхания слоя стяжки. В зависимости от температуры в комнате на это может понадобиться от нескольких недель до месяца, а для толстого слоя бетона и до полутора месяцев.

Сухая стяжка

Это новый и набирающий все большую популярность метод. Главное его преимущество – это отсутствие периода ожидания застывания поверхности. Для этой технологии используются исключительно сухие материалы, поэтому высыхания не требуется и монтаж чистового пола можно осуществлять через 5 – 6 часов после укладки смеси.

Укладка сухой стяжки

Укладка сухой стяжки

Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя.

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

Тревожным фактором являются трещины на стяжке. Они уменьшают надежность системы:

• не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
• вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Трещины в стяжке уменьшают эффективность системы теплого пола

Трещины в стяжке уменьшают эффективность системы теплого пола

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Следует учесть! Для набора полной прочности цементу необходима выдержка в 4 недели. В течение этого срока проводить какие-то работы нежелательно.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.

Стяжка для теплого пола своими руками

Подготовительные работы

Прежде всего, тщательно подготавливают основу для заливки пола:

• очищают от мусора;
• гидроизолируют;
• устанавливают маяки.

Основу хорошо подметают, моют и сушат. Если есть дефекты в виде трещин или большая неровность поверхности, то этот слой после уборки можно пролить самовыравниющей смесью. На чистый, отремонтированный пол кладут слой гидроизоляции, который защитит пол от влаги, шума и послужит дополнительным слоем, удерживающим тепло.

В качестве гидроизоляции обычно используют толстый полиэтилен. Материал гидроизоляции заводят на стену, на высоту 15 см. Полосы гидроизоляции кладут внахлест.

По низу стены по всему периметру укладывают демпферную ленту. Эта лента, как правило, изготовляется из вспененного полиэтилена и предназначена для компенсации температурного расширения стяжки. Кроме того, эта лента позволяет снизить потери тепла на стыке пол-стена и предотвратить передачу ударного шума (например, топота) и вибрации из стяжки в стены комнаты.

Следующим этапом является выставление маяков, которые помогут сделать пол максимально ровным.

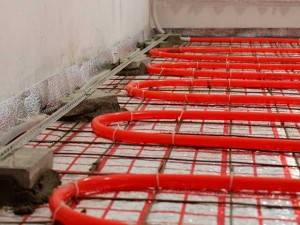

Стяжка для водяного теплого пола

Стяжка для водяного теплого пола довольно существенно поднимает всю конструкцию, однако, по сравнению с электрическим аналогом – это более экономичная система. Поэтому делая выбор между водяным и электрическим теплым полом необходимо взвесить все за и против.

Пирог водяного теплого пола

Пирог водяного теплого пола

«Пирог» водяного теплого пола представляет собой:

• слой гидроизоляции;
• утеплитель;
• фольга;
• трубы;
• армированная стяжка;
• чистый пол.

Толщина бетонной стяжки для такого пола составляет 7–10 см в зависимости от многих факторов. Учитывается высота порогов в комнате, диаметр труб и другие конкретные характеристики этого помещения.

Толщина стяжки водяного теплого пола

Толщина стяжки водяного теплого пола

Следует учесть! Чем больше слой бетона, тем дольше такой пол будет прогреваться, но и дольше остывать, что экономически выгодно.

Чтобы предотвратить всплывание труб, их необходимо закрепить. Трубы крепят к арматурной сетке или к плитам утеплителя.

Для укладки труб выбирают одну из схем:

• змейка;
• двойная змейка;
• спираль.

Заливку начинают от дальней стены, продвигаясь к двери. Комнату делят на зоны, ориентируясь на маяки. Выложенный на трубы раствор разравнивается специальным правилом. Если применяются полусухие смеси, которые быстро сохнут, то максимум через 6 часов после укладки стяжку отшлифовывают.

Стяжка залитая на теплый пол

Стяжка залитая на теплый пол

Как альтернатива стяжке может применяться настильная система, которая представляет собой специальные алюминиевые пластины.

Стяжка для электрического теплого пола

Электрический теплый пол бывает трех видов:

• кабельный;
• пленочный;
• в виде нагревательных матов.

Пленочный пол допускается укладывать поверх стяжки, а остальные два вида заливаются в стяжку. Заливка для этого типа полов выполняется так же, как и для водяного теплого пола, однако, следует учесть, что электрический кабель крепится непосредственно к арматурной сетке, подвешенной между специальными лагами. Термоизоляции кабель касаться не должен. Для теплого электрического пола в стяжку обязательно добавляется пластификатор.

Часто для большей надежности при монтаже электрического теплого пола применяют комбинированный способ заливки. В этом случае в утеплителе делают 10 – 15 сантиметровые отверстия, что позволяет соединить заливку с основанием. После этого устанавливают маяки и делают заливку толщиной 3 – 5 см. При этом следят за температурным режимом и влажностью воздуха в помещении. Минимальный срок высыхания, как мы уже упоминали, составляет 28 день. В этот период включать теплый пол нельзя.

Наиболее прост в монтаже пленочный теплый пол. Его толщина может быть около 2 см. Если жила такого пола перегорает, то конкретное место повреждения находят с помощью специального прибора. В таком случае специалисты точечно вскрывают стяжку и выполняют ремонт.

Положить теплый пол в стяжку при выполнении всех инструкций и рекомендаций вполне под силу домашнему мастеру. Этот процесс достаточно длительный, но выполняя работу своими руками можно значительно сократить финансовые расходы.

толщина, теплоизоляция, состав и заливка.

Правильный монтаж теплого пола – это гарантия безопасности его эксплуатации длительное время. Стяжка для теплого пола выравнивает поверхность, защищает нагревательные элементы  от деформации, предотвращает риск перегрева. Проводится в несколько этапов:

• черновая стяжка теплого пола — предназначена для устранения неровностей;
• теплоизоляция — выполняет дополнительную звукоизоляционную функцию;
• укладка кабеля, матов, инфракрасной пленки;
• завершающая заливка теплого пола.

Толщина стяжки и глубина укладки кабеля

Рекомендуемая толщина стяжки теплого пола, обладающая способностью аккумулировать тепло, составляет 3 — 7 см, Под воздействием высокой температуры покрытие менее 3 см может растрескаться, а необоснованно увеличенная высота стяжки теплого пола приведет к ухудшению нагрева до заданной температуры.

Глубина укладки нагревательного кабеля зависит от его удельной мощности.

Обустроить теплый пол без стяжки можно на старое основание.

Если нет возможности поднять уровень, кабель закрепляется пластиковыми хомутами на сетку, затем заливается цементным раствором, образуя тонкую бетонную плиту, армированную стальной сеткой.

Теплоизоляция

Важным составляющим является теплоизоляционный слой. Чтобы уменьшить тепловые потери, черновая стяжка под теплый пол покрывается теплоизолятором:

• пенофол;
• пробковым агломератом;
• пенополистиролом;
• пенопропиленом;
• волокнисто – минеральными плитами.

Материал должен быть прочным, устойчивым к термическим воздействиям. Для влажных помещений  (ванн, саун) сверху теплоизоляции укладывается гидроизоляционный слой, предотвращающий возможность проникновения влаги.

* – Дальнейшее увеличение не несет практической ценности.

** – Рекомендуется применять на лоджии и балконе.

Состав стяжки

Совсем недавно единственным материалом для стяжки был бетон, сегодня выбор альтернативного варианта широк. Работы производятся:

• цементным раствором;
• сухими смесями;
• самовыравнивающими составами.

Самый удобный способ – применение сухих смесей, щедро предлагаемых рынком. По эксплуатационным качествам они не уступают традиционным.

Главным связующим выступает цемент, наполнителями используются различные минеральные или синтетические материалы, повышающие пластичность, улучшающие прочность, монолитность, гладкость финишного покрытия. Пластификаторы полностью исключают появление воздушных пустот. Смеси имеют отличную агдезию, минимизирующую появление трещин, крошек и пыли.

Преимущества применения сухих смесей:

• позволяют уменьшить толщину, снижая нагрузку на перекрытия;
• не нужно просчитывать компоненты, они оптимально подобраны профессионалами;
• изготовление раствора не требует специальной техники, опыта;
• быстрее застывают.

Саморазравнивающиеся смеси, самонивелируясь, дают идеально ровную плоскость.

Учитывая условия, Вы сможете выбрать как сделать стяжку теплого пола самостоятельно.

Процесс заливки

Мы расскажем как правильно залить теплый пол, чтобы температура покрытия соответствовала заявленной.

Сначала поверхность очищается от пыли и грунтуется. После высыхания грунтовки, проводится залив теплого пола и разравнивается с помощью заранее установленных маяков. Большую площадь целесообразно разделить термошвами. В помещении необходимо обеспечить соответствующий температурный режим, отсутствие сквозняков.

До полного высыхания систему включать нельзя (срок высыхания для цементно-песчаной стяжки — 28 суток, на основе сухих смесей — 7).

Как установить теплоизоляционные плиты

Как установить теплоизоляционные полы с подогревом?

Как укладывать теплый пол

1. Поднимите пол и очистите черный пол. Если вы проводите модернизацию, первое, что нужно сделать, — это подтянуть полы и убедиться, что черновой пол чист.
2. Уложите изоляцию и установите коллектор.
3. Покройте систему отопления слоем стяжки.
4. Медленно прогрейте систему.

Можно ли утеплить теплый пол?

Утеплитель пола уложен по всей площади, стыки заклеены, чтобы предотвратить попадание стяжки между изоляционными плитами. Теперь пол готов к установке трубопровода теплого пола. Мы рекомендуем использовать полиуретановую изоляцию толщиной не менее 50 мм.

Какова толщина утеплителя пола?

Доступны стандартные толщины 25, 30, 40, 50, 60, 75, 100 и 150 мм. Другие толщины доступны для заказа с шагом 5 мм до 600 мм. Требуется влагонепроницаемая мембрана, которую следует разместить поверх изоляции, чтобы предотвратить попадание воды и мелких частиц из бетона в стыки изоляции.

Сколько времени нужно, чтобы влажный пол с подогревом прогрелся?

Может показаться странным оставлять обогреватель включенным, когда все отсутствуют в течение дня, но с подогревом пола может потребоваться два или три часа, чтобы нагреться до требуемой температуры от холода, как камень.

Можно ли утеплить стропила?

Альтернативный способ утеплить чердак — установить изоляцию между стропилами и над ними — это наклонные бруски, из которых состоит сама крыша. Вы можете использовать жесткие изоляционные плиты, аккуратно обрезанные по размеру, или можете нанести пенопласт между стропилами.

Можно ли покрыть полы с подогревом?

Если вы попытаетесь уложить плитку непосредственно поверх простых теплоизоляционных панелей для теплого пола, плитка, скорее всего, потрескается, поскольку изоляционные панели не предназначены для этого использования. Изоляционные плиты AmbiDeck 18 с цементным покрытием специально разработаны, чтобы быть достаточно прочными для укладки плитки прямо поверх них.

Можно ли установить теплый пол без теплоизоляции?

Хорошо изолированный дом будет терять меньше тепла и потребует меньше энергии для сохранения тепла.Если в доме есть твердый бетонный пол, можно установить теплые полы с подогревом прямо над этим основанием, не применяя теплоизоляцию.

Работают ли изоляционные плиты?

Как работает изоляция из пенопласта? По данным Министерства энергетики США, изоляция из пенопласта обеспечивает хорошее термическое сопротивление и снижает теплопроводность через элементы конструкции, такие как деревянные и стальные шпильки.

Может ли теплый пол потрескаться затиркой плитки?

Однако трещины, связанные с полом с подогревом, являются частой причиной проблем с жестким плиточным полом.BRE исследовало множество случаев, когда каменная или керамическая плитка укладывалась на стяжку только на предмет появления трещин в плитке и вдоль залитых швов в течение нескольких недель после эксплуатации системы отопления.

Можно ли положить фанеру на теплый пол?

Нет, слой будет поглощать тепло, пока не достигнет равновесия, а затем будет рассеивать его по комнате. Нет ничего плохого в том, чтобы уложить его между балками — производители даже делают каркасы / изоляцию шириной 340/540, чтобы ее можно было уложить таким образом.

Какую высоту добавляет теплый пол?

В остальном установка влажных полов с подогревом может увеличить высоту пола более чем на 15 см.

Какая глубина требуется для теплого пола?

Какая минимальная глубина стяжки для теплого пола? Минимальная толщина стяжки, которую следует использовать для систем водяного теплого пола, составляет: Минимальная глубина 65 мм для стяжки, смешанной вручную. Минимальная глубина 50 мм для жидкой стяжки.

Можно ли поставить теплый пол на первом этаже?

Полы с подогревом на первом этаже — можно ли? Ну конечно; естественно! На самом деле установить теплые полы с подогревом воды (UFH) довольно просто как на первом, так и на втором этажах.Полы с подогревом максимально увеличивают доступную площадь и являются более безопасным вариантом для детских спален, чем радиаторы.

Используется ли много электроэнергии для теплого пола?

Сколько стоит теплый пол? Системы напольного отопления могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве. Электрические системы стоят менее 10 пенсов за квадратный метр, чтобы работать на полной мощности в течение шести часов.

Что дешевле использовать теплый пол с электрическим или водяным подогревом?

Водяной теплый пол дешевле в эксплуатации на квадратный метр, чем электрические теплые полы.Водяные системы нагреваются с использованием основного источника тепла в собственности (например, газового котла), и, как правило, дешевле в эксплуатации, чем отопление вашего дома с помощью радиаторов.

Много ли электроэнергии потребляют полы с подогревом?

Большинство систем подогрева кафельных полов и систем электрического подогрева пола используют 12 Вт в час на квадратный фут, что означает, что комната площадью 100 квадратных футов будет потреблять в общей сложности 1200 Вт каждый час, или на 300 Вт МЕНЬШЕ, чем средний обогреватель. Вы можете оценить это, умножив квадратные метры всей комнаты на 0.9.

Какая изоляция для теплого пола лучше всего?

Изоляция UFH: какие у вас есть варианты?

• EPS, или утеплитель из вспененного полистирола, является экономически эффективным и популярным утеплителем для полов с подогревом и является материалом, используемым в наших листах «Tacker» для нашей системы AmbiTak.
• XPS, или экструдированный полистирол, обычно имеет лучшие изоляционные характеристики, чем EPS, и более долговечен.

Вам нужен электрик для установки теплого пола?

Вам также потребуется вызвать квалифицированного электрика, чтобы подключить систему к источнику питания, это может занять несколько часов, и здесь также будут разные затраты.Это означает, что установка системы водяного теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые влажными системами, могут компенсировать эту начальную цену.

Что идет на изоляцию верхнего этажа?

Гидроизоляционная мембрана кладется на слой песка, чтобы предотвратить его пробивание острыми камнями. Поскольку он также служит воздухонепроницаемой мембраной, он перекрывает стороны стен, чтобы соединиться с штукатуркой или гипсокартоном. Сверху и по краям идет изоляция, поверх которой заливается бетон.

Дорого ли эксплуатировать с подогревом пола?

Существует много споров по поводу эксплуатационных расходов на теплые полы, когда речь идет об электрических и водных системах. Старая школьная мудрость гласит, что водяные полы с подогревом дешевле эксплуатировать, чем электрические, в некоторых случаях это может быть правдой, но важно, чтобы мы рассмотрели все факты в логической усадьбе, чтобы понять, почему электрические полы с подогревом дешевле в эксплуатации. реальная жизнь.

Площадь помещения 20м2 с изоляцией в соответствии с частью L правил, начальная температура пола составляет 10 градусов, а желаемая температура пола составляет 24 градуса, что дает комнатную температуру 21 градус, внешняя температура усредняется на уровне 10. 4 градуса в зависимости от типичного октябрьского дня.

Тепловая энергия, необходимая для нагрева стандартной песчано-цементной стяжки

Тепловая энергия, необходимая для нагрева стандартной песчано-цементной стяжки

Толщина стяжки	теплотворная способность	кВт · ч Требуется
100 мм	46 695	15,21
80 мм	38 710	12,61
70 мм	34 718	11,31
60 мм	30 726	10. 01

Потребность в энергии для отопления ленточных полов под плиткой толщиной 10 мм

Исходя из приведенного выше сценария и цифр, самой комнате требуется только тепловая энергия 2,12 кВтч для поддержания комнатной температуры на уровне 21 градуса Цельсия в течение 8 часов.

Водяной пол с подогревом может иметь более низкую стоимость на 1 кВтч, однако огромное количество энергии тратится впустую осенью и весной, когда вам требуется лишь небольшая дозаправка тепла в вашей комнате.Благодаря более быстрому отклику системы нагрева с плоской лентой вы используете необходимую энергию только тогда, когда она вам нужна больше всего.

Приведенные выше расчеты не включают энергию, необходимую для нагрева жидкости для циркуляции через теплый пол, приведенные выше расчеты также не показывают потери в конверсии и говорят, что котел имеет 100% КПД, чего не будет. Расчеты не показывают энергию, используемую для перекачивания жидкости, поэтому в действительности влажная система потребует больше кВтч, чем мы проиллюстрировали.

В приведенном выше сценарии вы ожидаете, что отопление остынет в течение ночи, большая часть потерь тепла будет происходить за ночь, что означает, что энергия в стяжке (водяные полы с подогревом) может быть потеряна. Таким образом, исходя из 100-миллиметровой стяжки при температуре 16 ° C для ежедневного нагрева до 24 ° C, требуется следующая энергия.

Если в комнате 19 градусов C и вы хотите повысить температуру на 2 градуса, действительно ли стоит тратить энергию на нагрев стяжки (водяной системы).

Сценарий

Начало сентября в той же конструкции, что и выше, за исключением того, что внешняя температура составляет 15 градусов, температура в помещении составляет 19 градусов, а желаемая температура составляет 21 градус C.Для обогрева помещения и пола с помощью ленточных полов с подогревом требуется 1,49 кВтч. Потери тепла в помещении за 8 часов составят 1,2 кВтч, что означает, что для поддержания температуры потребуются дополнительные 1,2 кВтч.

Приведенные выше расчеты основаны на хорошо изолированном доме с низким коэффициентом теплопотерь, для нагрева стяжки или напольного покрытия обычно используется то же количество энергии, что и в приведенных выше расчетах, однако разные свойства будут иметь разные потребности в тепле для своих В помещениях с более высокими тепловыми потерями эффективность изменится, но все же может быть более эффективной, чем системы в стяжке.

Имеет высокую теплопотери, аналогичную следующей;

Дом в викторианском стиле без полых стен
Окна с одинарным остеклением
Подвесной цокольный этаж с воздушным кирпичом
Эксплуатационные расходы на это будут довольно высокими независимо от системы отопления, однако в этом случае недвижимость будет больше подходить для больших радиаторов. В этом случае лучшим выбором станет теплый пол из ленты.

[PDF] Isocrete K-Screed Standard и Heavy Duty

1 Стяжки Isocrete K-Screed для стандартных и тяжелых условий эксплуатации Введение K-Screed — это модифицированные цементно-песчаные стяжки…

Isocrete K-Screed — инструкции по применению для стандартных и тяжелых условий эксплуатации Введение K-Screed — это модифицированные цементные стяжки: песчаные стяжки, которые можно укладывать с помощью клеевой, несвязанной и плавающей конструкции. Для всех K-Screeds потребуется подходящая отделка пола. Соответствующие британские стандарты в отношении использования этого типа стяжки: BS 8204-1 «Бетонные основания и выравнивающие стяжки из цементного песка для укладки полов — Свод правил» BS 8000-9 «Качество изготовления строительных площадок, цементные выравнивающие стяжки — Нормы и правила. упражняться».

Материалы Портландцемент по CEM I класс 42.5N, 42.5R или 52.5N, BS EN 197-1 Хорошо рассортированный острый песок по BS EN 13139 0/4 мм (MP) категории 1, с не более 10% проходного сита размер 150 мкм. Для К-стяжки для тяжелых условий эксплуатации и стандартной К-стяжки толщиной более 75 мм можно использовать заполнитель одного размера 6 мм в соответствии с BS EN 12620. Для получения подходящей закрытой поверхности стяжки можно использовать гранулированный заполнитель от 10 мм до 4 мм. Isocrete «K-Additive», в расфасованных саше. Доступны размеры 3, 4 и 5, соответствующие размеру партии стяжки.Чистая (питьевая) вода. Isocrete Polymer 70, Isocrete M-Bond или M-Bond Extra, как указано в качестве связующего. Примечание:

Защищайте заполнители и вяжущие вещества от мороза и храните цемент и добавку в сухих условиях.

Минимальная толщина Ниже приведены рекомендуемые минимальные толщины для укладки Isocrete K-Screeds. Они являются минимально допустимыми в любой точке пола, и следует допустить дополнительную толщину, чтобы учесть допуски по уровню перекрытия, прогибы сборных досок и т. Д.Рекомендуется, чтобы толщина стяжки K-Screed в больницах составляла не менее 40 мм (кроме случаев, когда она укладывается на M-Bond или M-Bond extra, когда минимальная толщина должна составлять 30 мм). Стандартная К-стяжка

К-стяжка для тяжелых условий эксплуатации

Склеенная

На подготовленном внутреннем бетоне На сборных железобетонных изделиях или балках и блоках Связанная с помощью M-Bond или M-Bond Extra

20 мм 30 мм 15 мм

40 мм 40 мм 30 мм

Без склеивания

Армирован изокритными полипропиленовыми волокнами или стальной тканью D49. На разделительном слое или подложке, неподготовленной для приклеивания

40 мм

40 мм

Страница 1 из 12

www.flowcrete.com

Плавающий

Обычно применяется только для коммерческого применения. Армирован волокнами Isocrete PP или стальной тканью D49. Укладывается на лист экструдированного полиэтилена толщиной 5-10 мм (или аналогичный) для звукоизоляции.

Стандартная стяжка

К-стяжка для тяжелых условий эксплуатации

(Категории A и B)

(Категория A и отделка смолой)

Толщина стяжки

Толщина стяжки

40 мм

40 мм

Уложенный на жестком изоляционные плиты:

Лестница

Толщина изоляции 20 мм 25 мм 30 мм 35 мм 40 мм 50 мм 75+ мм

Толщина стяжки 45 мм 50 мм 55 мм 60 мм 60 мм 65 мм 75 мм

Толщина стяжки 45 мм 50 мм 55 мм 60 мм 60 мм 65 мм 75 мм

На подготовленный бетон.

Ступени мин. 20 мм Подступенка мин. 20 мм и макс. 30 мм

В лестницу из стального поддона.

Минимум 20 мм (обычно 40 мм), склеенных с помощью Isocrete M-Bond

Крышка для труб, каналов и коробов 20 мм

Минимальная крышка: над одной трубой или кабелепроводом. Через транкинг и несколько каналов.

25 мм

Трубы / зажимы для теплого пола.

35 мм

Дозирование и перемешивание Перемешивание на месте использования Должны использоваться только миксеры принудительного действия.К разрешенным смесителям относятся, помимо прочего: Benton Creteangle — Модель L Benford Screedmaster Putzmeister Mixokret — Смеситель / насос Время перемешивания должно обеспечивать тщательное диспергирование. Как правило, достаточно 3 минут после того, как последний из компонентов был помещен в миксер. Во всех смесителях принудительного действия уровень наполнения смесителя не должен превышать рекомендованный производителем. Пропорции смеси по весу Материалы на м3 (сухой вес) Цемент Песок для стяжки 5 мм или 6 мм заполнитель K-добавка Размер 3 Размер 4

Стандартный K-стяжка 300 кг 1500 кг 6 кг (12 пакетов) 3 кг (6 пакетов)

Heavy Duty K-Screed 300 кг 1150 кг 350 кг 6 кг (12 пакетов) 3 кг (6 пакетов)

Вода добавляется для обеспечения правильной удобоукладываемости по результатам стандартного «теста снежного кома» (BS 8000-9).

Страница 2 из 12

www.flowcrete.com

Пропорции смеси по объему Цемент измеряется в полном мешке (50 кг или 25 кг) или в полном ведре на 15 литров (номинально 3 галлона). Песок и заполнители смешиваются, чтобы получить общую смесь из 1 части цемента на 4 части всего сухого заполнителя (по объему). Лицензиат может определить метод измерения совокупного количества для получения точной объемной партии. Подходящие методы включают измерение с помощью 15-литровых ведер или мерных ящиков. Если используется лопатой, ее необходимо периодически проверять и демонстрировать для получения правильного объема партии.При дозировании следует учитывать «набухание» песка из-за изменения содержания влаги. Стандартный K-Screed

Heavy Duty K-Screed

Смеситель Screedmaster

25 кг цемента в мешках 6 ведер песок 1 шт. Размер 3 K-Additive

25 кг цемента в мешках 4 ведра для песка 2 ведра для грубого заполнителя 1 шт. Размер 3 K-Additive

Смеситель Mixokret

50 кг цемента 12 ведер песок 1 шт. Размер 4 К-добавка (или 2 шт. Размер 3)

50 кг цемента 9 ведер песок 3 ведра крупный заполнитель 1 шт.Добавка K размера 4 (или 2 шт. Размера 3)

Вода добавляется, чтобы обеспечить правильную удобоукладываемость по результатам стандартного «теста снежного кома» (BS 8000-9). Армирование Норма добавления полипропиленовых волокон должна составлять примерно 1 кг полипропиленовых волокон на кубический метр стяжки. Волокна PP доступны в трех размерах упаковки и должны использоваться следующим образом: 75 г мешок PP волокна 150 г мешок PP волокна мешок 500 г PP волокна

25 кг цемента 50 кг цемента Партия 1 тонны готовой стяжки

Готово -Смешанные стяжки. Производятся на бетонном заводе с смесителем принудительного действия *.Готовый раствор для затвердевшей стяжки согласно BS EN 13813, все по объему 4: 1 мелкий заполнитель: цемент (или для Heavy Duty K-Screed, 1: 3: 1 крупный заполнитель: мелкий заполнитель: цемент) плюс: 1 шт. Добавка K размером 5 на 1 тонну стяжки. Тип и дозировка замедлителя ** определяется поставщиком готовой стяжки. Не используйте замедлитель пластификации. Все должно быть дозировано и смешано на заводе по производству товарных смесей. Материалы для готовой смеси на 1 тонну (сухой вес) Стандартный песок для цементной стяжки K-Screed Песок для цементной стяжки 5 или 6 мм заполнитель K-Additive Размер 5 ***

Heavy Duty K-Screed

170 кг 800 кг 1.67 кг (1 пакет)

* Примечание:

Перемешивание на грузовиках не допускается.

** Примечание:

Не используйте замедлитель пластификации.

170 кг 620 кг 180 кг 1,67 кг (1 пакетик)

*** Примечание: K-добавка. Для партии готовой стяжки K-Screed весом 1 тонну используйте 1 пакетик размера 5 (1,67 кг). Примечание:

. Для предотвращения преждевременного высыхания защитите предварительно смешанный материал на концах брезентом или полиэтиленовыми листами.

Стр. 3 из 12

www.flowcrete.com

Общие примечания Все стяжки толщиной более 75 мм следует смешивать со смесью для стяжек Heavy Duty (25% песка заменено крупным заполнителем).В любой смеси, содержащей крупный заполнитель, точное соотношение песка к крупному заполнителю может быть изменено, если класс используемого песка не позволяет получить подходящую закрытую поверхность стяжки. Однако указанные выше пропорции не следует изменять, если не окажется, что закрыть поверхность невозможно.

Применение Стяжка должна быть водонепроницаемой (т.е. все крыши, окна и двери закрыты). Смешанный материал следует уложить и уплотнить в течение 20 минут после смешивания (если не используется готовая стяжка с замедлителем схватывания).Уплотнение должно быть тщательным. Подойдут утяжеленные катки или тяжелые ручные трамбовки. Приступать можно, если проводить равномерно и тщательно. Толстые стяжки (более 75 мм) следует укладывать в два слоя примерно одинаковой толщины. Укладывая второй слой в течение 20 минут после первого, получается монолитная стяжка. Каждый слой должен быть уплотнен отдельно, поверхность первого слоя должна быть шероховатой для обеспечения монолитной общей толщины. Для стяжки, уложенной поверх системы теплого пола, стяжку следует укладывать в два слоя, причем нижний слой должен быть немного более влажным, чем обычно, чтобы обеспечить полное уплотнение вокруг труб отопления.Машинная стяжка Для участков площадью более 50 м2 может оказаться полезным использование запатентованных стяжек. Используется для средних и крупных заданий, производительность 100 м2 в час возможна с меньшими ручными усилиями. Стабильность уплотнения и регулярность добиться проще. При окончательной отделке шпателем должна оставаться однородная, гладкая, но не полированная поверхность, без следов шпателя. Армирование Все плавающие и несвязанные стяжки необходимо армировать. Рекомендуемое армирование — это волокна Isocrete PP, смешанные со стяжкой, плюс полоса сетки D49, размещенная номинально посередине стяжки через дневные швы.Армирование стальной тканью должно быть стальной тканью согласно BS 4483 ref: D49, уложенное номинально на средней глубине стяжки, листы должны быть наложены внахлест минимум на 150 мм и непрерывны на средней глубине через все дневные швы. Иногда может быть указана более тяжелая сетка. Армирование D49 полосой шириной примерно 1200 мм рекомендуется над опорными балками сборного основания, где стяжка (склеенная или несвязанная) непрерывно проходит по опорной линии. Стяжки над кабелепроводом и желобом должны включать полосу арматуры D49 на средней глубине над кабелепроводом.Приемлемой и более гибкой арматурой является сварная проволочная сетка квадратного сечения 50 мм и калибра 16. Примечание. Куриная проволока не является приемлемой альтернативой, за исключением армирования одного кабелепровода.

Стр. 4 из 12

www.flowcrete.com

Окончательная шлифовка должна быть точной, чтобы соответствовать требованиям спецификации. BS 8204-1 имеет три класса регулярности поверхности — SR1, SR2 и SR3. SR2 будет нормальным требованием, но важно проверить, что требуется, включая допуск от нулевой точки.Для достижения более высокого стандарта SR1 потребуется повышенная интенсивность надзора и внимание к деталям, что, как можно ожидать, увеличит стоимость применения. Иногда бывает достаточно хорошего качества шпатлевки по дереву, но обычно требуется плотно закрытая и плоская отделка со стальным шпателем. Допускается затирка с помощью механического затирки квалифицированными специалистами при условии сохранения требуемой ровности поверхности. Isocrete K-Screed можно затирать шпателем для непосредственной отделки пола, но даже на хорошо обработанные стяжки, где должны быть нанесены тонкие покрытия, может потребоваться разглаживающий состав.Стыки в стяжках общего назначения следует укладывать непрерывно, по возможности без стыков в пролетах, между прямыми вертикальными дневными стыками. Стяжки имеют тенденцию беспорядочно трескаться по мере высыхания и усадки. Чтобы свести к минимуму, но не исключить этот риск, швы для снятия напряжений должны создаваться либо путем формирования шпателем во время укладки, либо распилом после затвердевания. Швы, нанесенные кельмой, рекомендуются поперек дверных проемов, в углах коридоров и с интервалами от 5 до 6 м вдоль коридоров или длинных тонких полос стяжки.Они врезаются стальным шпателем во влажную стяжку, а затем протираются шпателем до получения гладкой поверхности. Если жесткая черепица укладывается в ниши, пропил следует делать примерно на половину глубины стяжки, на одну треть глубины стяжки с подогревом, совпадающую с швами пролета в плитках. Пил следует делать во время укладки плитки, чтобы обеспечить точное позиционирование. Глубина пропила не должна прорезать арматуру стяжки (при ее наличии). Стяжки в стяжках с подогревом Стяжки полов с подогревом могут потребовать дополнительных швов.Разделительные швы должны быть образованы у стен и колонн с помощью полос сжимаемого материала. Кроме того, может потребоваться стык между участками стяжки на разных отопительных контурах. Разные виды отделки пола имеют разные требования к швам. Для винила требуется минимум швов, в то время как стяжки с керамической / каменной отделкой следует укладывать в отсеках площадью 40 м2 с максимальной длиной 8 м и соотношением сторон 2: 1. Отделочные покрытия из керамики / камня часто кладут на разрыхляющий мат, чтобы предотвратить движение стяжки, вызывающее появление трещин в отделке.Следует проконсультироваться с проектировщиком системы теплого пола.

Отверждение. Отвердите стяжку под полиэтиленом в течение 5 дней, если она приклеена, или 10 дней, если она не склеена или плавающая. Полиэтиленовый лист должен быть хорошо притерт и полностью закрывать все открытые края. Неспособность предотвратить потерю влаги с краев может значительно увеличить риск образования пустот по краям или скручивания. Преждевременное высыхание обычно увеличивает риск образования трещин и снижает износостойкость стяжки. По завершении периода отверждения полиэтилен можно оставить на месте, но обычно его снимают, чтобы стяжка высохла.

Сушка Время высыхания стяжки составляет 1 неделю на каждые 25 мм толщины в теплых и хороших условиях сушки. Это увеличивается для стяжек толщиной более 80 мм и при плохих условиях сушки. Хорошие условия сушки: теплые, хорошо вентилируемые, с низкой влажностью окружающей среды (20 ° C и 50% относительной влажности).

Страница 5 из 12

www.flowcrete.com

Принудительную сушку (осушители) можно использовать через 28 дней после укладки стяжки, но это неизбежно увеличит риск появления усадочных трещин и пустот. Стяжка, намокшая (из-за дождя или протечек), будет сохнуть значительно дольше.Полы с подогревом Ввод в эксплуатацию теплых полов допускается в соответствии с инструкциями производителя не позднее, чем через три недели после укладки K-Screed. Полы с подогревом не следует рассматривать как способ принудительного высыхания стяжки.

Общие процедуры Эти процедуры и инструкции по применению следует читать вместе с соответствующей технической информацией, информацией о продукте и паспортом безопасности для отдельных продуктов.

Условия основания. Там, где это применимо, для конструкции может потребоваться противодействие повышающейся влажности, которая может быть выше или ниже плиты-основы.Обратите внимание, что влажные бетонные основания (например, с остаточной строительной влагой) могут значительно увеличить время высыхания вышележащей стяжки. Поэтому следует учитывать необходимость нанесения dpm на субстрат. Примечание. Проектировщик и главный подрядчик несут ответственность за определение необходимости в установке dpm.

Конструкции стяжки и подготовка основания Соединение Удалите цементное молоко и поверхностные загрязнения дробеструйной очисткой или механической очисткой, чтобы полностью обнажить основной заполнитель.Для сборных оснований образование корки обычно не допускается. Удовлетворительное сцепление может быть достигнуто с неподготовленными сборными железобетонными досками при условии, что они не содержат цементного молочка, имеют шероховатую поверхность и не загрязнены грязью, штукатуркой или любой другой грязью, которая может ухудшить сцепление. Непосредственно перед стяжкой удалите пыль и мусор с помощью пылесоса. Склеивание с помощью Isocrete Polymer 70 Грунтовать основу с Isocrete Polymer 70 (разбавить 3 части воды на 1 часть Polymer 70), чтобы избежать чрезмерного всасывания с поверхности.Это должно быть выполнено не менее чем за три часа (желательно на ночь) до укладки стяжки и счистить скопившуюся грунтовку. Дайте грунтовке высохнуть. Непосредственно перед стяжкой уложите цементный раствор, смешанный до кремообразной консистенции с водой, разбавленной 3: 1 для Polymer 70. Не наносите раствор слишком далеко перед стяжкой, чтобы избежать его высыхания или попадания. Пока затирка еще не высохла, уложите стяжку, как описано в разделах «Нанесение». Склеивание с использованием Isocrete M-Bond или M-Bond Extra Substrate, как указано выше.См. Соответствующие технические данные и листы технических данных для установки M-Bond или M-Bond Extra. Если в бетон был залит интегрированный гидроизоляционный материал, используйте M-Bond или M-Bond Extra для приклеивания стяжки. Конструкция K-стяжки, включающая dpm, но уложенная связью, может быть достигнута путем укладки на эпоксидную смолу Isocrete MBond Extra dpm и связующего. Несвязанный, применим только для легких домашних условий или стяжки крыши и должен быть усилен, см. Разделы «Армирование».Даже если он не подготовлен механически, удалите пыль и мусор с помощью пылесоса непосредственно перед стяжкой. Загрунтуйте основание Isocrete Polymer 70 (разбавьте 3 части воды на 1 часть Polymer 70), чтобы избежать чрезмерного всасывания с поверхности. Это следует сделать не менее чем за три часа (желательно на ночь) до укладки стяжки и счистить скопившуюся грунтовку. Дайте грунтовке высохнуть. Непосредственно перед стяжкой уложите цементный раствор, смешанный до кремообразной консистенции с водой, разбавленной 3: 1 для Polymer 70.Не наносите раствор слишком далеко перед стяжкой, чтобы избежать ее высыхания или загрязнения в результате перемещения. Пока раствор еще влажный, уложите стяжку, как описано в разделах «Нанесение». Несвязанные стяжки без сцепления укладывают на разделительный слой, такой как битумный слой dpm, полиэтиленовый лист или основание, неподготовленное к приклеиванию. Незакрепленные К-стяжки необходимо армировать, см. Раздел «Армирование». Непосредственно перед стяжкой удалите пыль и мусор. Обеспечьте стыки между краями стен и колонн, используя полосы из пенополиэтилена, полистирола или аналогичного материала.Если плинтусы слишком тонкие, чтобы позволить что-либо еще, срежьте шпателем краевое соединение. На битумный раствор нанесите цементный раствор, смешанный до кремообразной консистенции с водой, разбавленной 3: 1 для Polymer 70. Пока раствор еще влажный, уложите стяжку, как описано в разделах «Нанесение». Если будет использоваться полиэтиленовая мембрана, не наносите жидкий раствор. Плавающие стяжки укладываются на сжимаемый слой, такой как теплоизоляционные плиты или изоляционные материалы от ударного шума. Плавающие стяжки необходимо армировать, см. Разделы «Применение» и «Армирование». Жесткие теплоизоляционные плиты Удалите пыль и мусор и положите изоляцию на гладкую ровную поверхность с плотно стыкованными стыками. Чтобы доски полностью поддерживались, их следует уложить в раствор или стяжку. Обеспечьте стыки между краями стен и колонн, используя полосы из пенополиэтилена, полистирола или аналогичного материала. Разделительный слой часто используется для предотвращения проникновения материала мокрой стяжки на основание или упоры. Этим разделительным слоем может быть полиэтиленовый лист толщиной 500 (толщина 1200 для dpm) или строительная бумага.Уложите стяжку, как описано в разделах «Применение».  Ударно-звукоизоляция из экструдированного полиэтилена или аналогичная. Удалите пыль и мусор и положите изоляцию на гладкое ровное основание (например, на гладкую поверхность или на строганную поверхность) в соответствии с инструкциями производителя, часто с минимум 50 мм внахлест и проклеенных лентой стыков, включая нахлест на стены. . Обратите особое внимание на детали на стыке стены и пола. Обычно после затвердевания пену наносят на стяжку. Проконсультируйтесь с генеральным подрядчиком для уточнения деталей.Убедитесь, что изоляция ровно прилегает к основанию. Уложите стяжку, как описано в разделах «Применение». Металлические основания, трубопроводы и магистрали Перед нанесением стяжки закрасьте металлические поверхности, трубопроводы и каналы неразбавленным эпоксидным полимером Isocrete Polymer 70 или Isocrete M-Bond. Лестницы с металлическими ступенями могут быть заполнены Isocrete K-Screed, приклеенным к чистой стали (или к чистой заводской грунтовке) с Isocrete M-Bond.

Страница 7 из 12

www.flowcrete.com

Требования к швам (включая стяжки с подогревом) Полусухие стяжки изокрита следует укладывать в соответствии с BS 8204-1, где в различных разделах дается общая информация о стыках и трещинах в стяжках. .Он рекомендует укладывать стяжки, насколько это возможно, без образования швов, поскольку с трещинами легче справиться, чем с возможным скручиванием швов. Также учитывается, что стяжки имеют тенденцию беспорядочно трескаться при высыхании и усадке. Чтобы свести к минимуму, но не исключить этот риск, швы для снятия напряжений должны создаваться либо путем формирования шпателем во время укладки, либо распилом после затвердевания. Следующая информация может оказаться полезной для определения мест стыков:  Подвижные или компенсирующие стыки в основании должны проходить через стяжку и отделку пола.Обычно это достигается за счет использования патентованного алюминиевого компенсатора.  Дневные швы потребуются стяжке в пределах повседневной работы. Следующий участок стяжки будет прилегать к ранее выровненному участку. Положение дневных швов должно быть согласовано с проектировщиком, генеральным подрядчиком и подрядчиком по стяжке перед выполнением стяжки. Для несвязанных и плавающих стяжек полоса сетки D49 должна быть уложена поперек линии стыка на средней высоте стяжки. На цементных стяжках могут быть заделаны строительные швы и усадочные швы в основании без необходимости в стыковке стяжки. Тем не менее рекомендуется размещать дневные швы стяжки там, где это удобно, по линии таких строительных швов и усадочных швов. Однако, если эти стыки основания подвержены движению, они могут отражаться на поверхность пола, и стык должен образоваться в стяжке и отделке пола. Точно так же следует рассматривать стыки вдоль линий жесткой опоры любых конструкций из сборных досок. Связанные, несвязанные и плавающие стяжки должны иметь стыки, образованные поперек дверных проемов, в углах коридоров, с интервалами около 5 м вдоль коридоров и в аналогичных сужениях, где высокие усадочные напряжения могут вызвать трещину. Эти швы могут быть дневными или образованы кельмой, прорезанной через влажную стяжку.  Несвязанные стяжки, плавающие стяжки и стяжки полов с подогревом должны быть отделены от стен и колонн. Стыки следует выполнять поперек дверных проемов, в углах коридоров, с интервалом около 5 м вдоль коридоров и, в случае стяжки с подогревом, между участками различных контуров отопления.Для плавающих стяжек эти швы и края стяжки обычно заполняются полосой из сжимаемого вспененного материала или утеплителя. Для несвязанных стяжек разделительный слой следует загнуть вверх по краям стяжки или, если это нецелесообразно, вставить полосу пенопласта. Если тонкий виниловый плинтус или аналогичный материал не позволяет использовать полосу из пенопласта, стяжку можно отрезать от стены с помощью шпателя, прорезавшего влажную стяжку. Если жесткая плитка укладывается в ниши, пропил следует делать примерно на половину глубины стяжки (одна треть глубины для стяжек с подогревом), совпадающей с швами пролета в плитках.Пил следует делать во время укладки плитки, чтобы обеспечить точное позиционирование. Глубина пропила не должна прорезать арматуру стяжки (при ее наличии).  Для стяжки полов с подогревом могут потребоваться дополнительные швы. Разные виды отделки пола имеют разные требования к швам. Смола и винил требуют минимального количества швов (от 120 до 150 м2), в то время как стяжки с керамической / каменной отделкой следует укладывать на 40 м2 с максимальной длиной 8 м и соотношением сторон 2: 1. Отделочные покрытия из керамики / камня часто кладут на разрыхляющий мат, чтобы предотвратить движение стяжки, вызывающее появление трещин в отделке.Кроме того, может потребоваться стык между участками стяжки на разных отопительных контурах. Следует проконсультироваться с проектировщиком системы теплого пола.

Торговля людьми  Общий доступ к стяжке должен быть ограничен как минимум на 36 (предпочтительно 48) часов, чтобы предотвратить повреждение поверхности стяжки. После этого должна быть возможна легкая пешая прогулка. Нормальное движение на стройплощадке и возведение перегородок на стяжке разрешается после завершения периода отверждения. Открытые края плавающих стяжек не имеют опор и особенно подвержены растрескиванию, если не защищены должным образом.Примечание: это время может быть увеличено в холодную погоду.

Страница 8 из 12

www.flowcrete.com

 Плавающие стяжки. Несущая способность любой стяжки, уложенной в плавучей конструкции на тепло- и / или звукоизоляцию, определяется прочностью этой изоляции. Соответствующий консультант по проекту несет ответственность за оценку точной нагрузки на пол и ее распределения по изоляции, чтобы гарантировать, что расчетная прочность изоляции не будет превышена.Эта оценка должна учитывать любую временную нагрузку от строительства площадки или оборудования для доступа конечного пользователя, а также постоянные проектные статические и приложенные нагрузки. Невыполнение этой оценки может привести к чрезмерному сжатию изоляции и чрезмерному прогибу стяжки, что приведет к растрескиванию и возможному обрушению.

Protection Isocrete K-Screed и Fast-K Screed не предназначены для использования в качестве изнашиваемых поверхностей и должны быть защищены подходящим листовым материалом в областях, где они могут подвергаться интенсивному или интенсивному использованию, перед окончательной укладкой пола.Избегайте попадания воды на готовую стяжку и примите меры к тому, чтобы случайное попадание воды просушивалось как можно скорее. См. Разделы, посвященные конкретному применению, для защиты композитной стяжки K-Screed и Isogran. Ответственность за эту защиту должна быть возложена на главного подрядчика.

Отделка пола Главный подрядчик несет ответственность за проверку содержания влаги или относительной влажности основания перед укладкой отделки пола. Следует проверить стяжку и основание, чтобы убедиться, что они соответствуют требованиям материала пола.Британский стандарт для испытания основы для получения упругого напольного покрытия заключается в использовании гигрометра для волос в соответствии с методом, определенным в BS 8203. Для получения правильных результатов необходимо строго придерживаться метода BS 8203, включая использование правильно подобранного размера и изолированного коробка, запаянная к полу, достаточно продолжительное испытание для достижения равновесия и использование (при необходимости) непроницаемого листа вокруг инструмента.

Полы с подогревом и отделка полов Требование BS EN 1264-4, пункт 4.4 и BS 8204: 2003 заключается в том, что цементные стяжки должны ждать не менее 21 дня после укладки, прежде чем можно будет нанести тепло. Первоначальный обогрев должен производиться в соответствии с инструкциями поставщика системы пола. Однако в качестве ориентира: 

Для водяного теплого пола начальная температура воды около 25 ° C должна поддерживаться в течение 3 дней, после чего температура воды должна быть повышена до максимальной расчетной температуры еще на 4 дня, и задокументированы тесты.



Для электрических кабельных систем отопления требуется термостат для стяжки пола, который изначально должен быть установлен на 18–20 ° C, после чего температуру следует повышать, как описано выше, или с интервалами 5 ° C, пока не будут достигнуты расчетные условия.

Процесс ввода в эксплуатацию проводится при рабочей температуре до тех пор, пока относительная влажность стяжки не станет 75% или меньше. Перед нанесением напольного покрытия дайте ему остыть в течение 48 часов.

Страница 9 из 12

www.flowcrete.com

Тестирование Связанные, частично приклеенные и несвязанные стяжки могут быть протестированы с помощью BRE Screed Tester в соответствии с категорией A или B, как указано. См. BS 8204-1 Приложение D. Для получения дополнительной информации. Плавающие стяжки (т. Е. На изоляцию) не следует испытывать с помощью этого средства, если их толщина не должна составлять минимум 75 мм. См. BS 8204-1 Приложение E для получения дополнительной информации. В случае тестирования персоналом Flowcrete тестирование будет проводиться только случайным образом. Любые дыры, возникшие в результате испытаний, должны быть исправлены (при необходимости) другими.Частые испытания BS 8204-1 должны проводиться по контракту с генеральным подрядчиком или лицензиатом.

Ремонт изношенных поверхностей стяжки и отслоившейся стяжки Изношенные поверхности стяжки можно отремонтировать с помощью Polymer 70 или Isocrete 1500. Трещины можно исправить с помощью этих продуктов или изношенных стяжек или там, где необходимо предотвратить дальнейшее движение и не должна попадать вода, используйте эпоксидную смолу с низкой вязкостью PHS. Пустотность обычно не ухудшает эксплуатационные характеристики стяжки, если она не сопровождается заметным или видимым скручиванием до такой степени, что стяжка может сломаться под нагрузками, возникающими при эксплуатации.Если требуется восстановительная обработка, стяжку можно просверлить и заполнить запатентованным полимером с низкой вязкостью или, если нельзя добавлять воду, эпоксидной смолой с низкой вязкостью PHS. В качестве альтернативы можно устранить дефектные участки и заново уложить их. Все обрабатываемые области должны иметь вертикальные края, обрезанные диском, основание / края должны быть механически подготовлены, очищены пылесосом и загрунтованы.

Ремонт трещин и сколов Ниже приведены типичные ремонтные ситуации и методы устранения. Тип коррекции трещин / открытых швов зависит от того, демонстрируют ли они движение при перемещении по соседней стяжке или от того, имеют ли стяжки какие-либо значительные выступы.Открытые швы и усадочные трещины при высыхании, при ширине краевого скола менее 10 мм.      

Удалите отслоившиеся края и незакрепленный материал фрезером / резаком. Удалите пыль и мусор с края паза и трещины / стыка с помощью промышленного пылесоса. Нанесите Isocrete Primer (раствор 1–5 частей воды) и дайте высохнуть, в идеале, в течение ночи. Нанесите состав Isocrete 1500, обрабатывая трещину / паз. Повторно заполните любое поселение. Отшлифуйте / отшлифуйте по мере необходимости, чтобы получить ровную гладкую поверхность.

Трещины / стыки, в которых выкрашивание кромок превышает 10 мм.     

Удалите отслоившиеся края и незакрепленный материал фрезером / резаком. Удалите пыль и мусор с края паза и трещины / стыка с помощью промышленного пылесоса. Нанесите Isocrete Primer (раствор 1–5 частей воды) и дайте высохнуть, в идеале, в течение ночи. Нанесите состав Isocrete Self Level Renovation, втирая его в трещину / выемку. Повторно заполните любое поселение. Отшлифуйте / отшлифуйте по мере необходимости, чтобы получить ровную гладкую поверхность.

Выкрашивание в трещинах, стыках, кромках пролётов или углах, ширина которых превышает 100 мм.    

Дисковый вырез для удаления всех сколов / фрагментов стяжки, оставляя аккуратные вертикальные края. Удалите пыль и мелкий мусор с помощью промышленного пылесоса. Нанесите связующее на основе эпоксидной смолы Isocrete M-Bond на края стяжки, используя ручную кисть (подходит кисть с жесткой щетиной 100–150 мм или жесткая ручная кисть). Уложите Isocrete K-Screed или Isocrete Fast-K Screed (если того требует программа), включая армирующее волокно Isocrete PP Fiber, на M-Bond, пока он еще липкий.

Страница 10 из 12

www.flowcrete.com

Трещины (шириной менее 1 мм), которые не движутся.      

Удалите отслоившиеся сколы на краях стяжки со сторон трещины и удалите пылесосом всю пыль, которая попала в трещины. Смешайте Isocrete Polymer 70, разбавленный 1 частью Polymer 70, с 3 частями воды. Вылейте эту смесь в щели (для этого идеально подойдет небольшая комнатная лейка). Используйте стальной шпатель, чтобы обработать трещину. При необходимости вернитесь к трещине, чтобы заполнить трещину.Если трещину невозможно заполнить полностью, смешайте немного материала до более густой консистенции и попробуйте еще раз. Соскребите уровень стальным шпателем.

Мелкие трещины и швы (не микротрещины), которые не обнаруживают движения.     

Удалите пыль и мусор с края паза и трещины / стыка с помощью промышленного вакуума. Нанесите Isocrete Primer (раствор 1–5 частей воды) и дайте высохнуть, в идеале, в течение ночи. Нанесите состав Isocrete 1500, обрабатывая трещину / паз. Повторно заполните любое поселение.Отшлифуйте / отшлифуйте по мере необходимости, чтобы получить ровную гладкую поверхность.

Зазоры рядом с воздуховодами в полу, и лоток воздуховодов перемещается / отклоняется под нагрузкой.       

Удалите отслоившуюся стяжку по краям воздуховода. Удалите пыль и мусор промышленным пылесосом. Залейте в щель смолу PHS со сверхнизкой вязкостью (для этого идеально подойдет небольшая комнатная лейка). Повторно заполните любое поселение. При необходимости засыпьте мелкий (60 или 95 меш) сухой кварцевый песок в зазор (песок достаточно мелкий, чтобы течь в трещины и под любые значительные зазоры под воздуховодами).Убедитесь, что песок пропитан большим количеством смолы PHS. Удалите излишки материала и выровняйте шпателем с краем воздуховода / стяжки.

Значительное скручивание кромки или движение в трещине / стыке под нагрузкой.        

Удалите отслоившиеся края и неплотный материал с помощью фрезы / резака. Удалите пыль и мусор с края паза и трещины / стыка с помощью промышленного пылесоса. Залейте в трещину смолу со сверхнизкой вязкостью PHS (для этого идеально подойдет небольшая комнатная лейка). Повторно заполните любое поселение.Если это необходимо и поток смолы невозможно остановить, засыпьте мелкий (60 или 95 меш) сухой кварцевый песок в трещину. Убедитесь, что песок пропитан большим количеством смолы PHS. Удалите излишки материала и промойте шпателем. При необходимости отшлифуйте, как только смола затвердеет.

Ремонт трещин с использованием низковязкой эпоксидной смолы PHS.        

С помощью острого инструмента удалите отслоившийся материал с вершины трещины. Удалите пыль и мусор с края паза и трещины / стыка с помощью промышленного пылесоса.Залейте в трещину смолу со сверхнизкой вязкостью PHS (для этого идеально подойдет небольшая комнатная лейка). Повторно заполните любое поселение. Если это необходимо и поток смолы невозможно остановить, засыпьте мелкий (60 или 95 меш) сухой кварцевый песок в трещину. Убедитесь, что песок пропитан большим количеством смолы PHS. Удалите излишки материала и промойте шпателем. При необходимости отшлифуйте смолу после затвердевания.

Страница 11 из 12

www.flowcrete.com

Закрепление трещин или полых участков смолой PHS с низкой вязкостью         

любой сыпучий материал с вершины трещины острым инструментом.Для участков без сцепления просверлите отверстия диаметром 12 мм в стяжке с шагом не более 100 мм по центру или вдоль линии трещин на всю глубину стяжки. Удалите пыль и мусор с пазов и краев трещин / стыков и отверстий с помощью промышленного пылесоса. Залейте смолу PHS сверхнизкой вязкостью в трещины / отверстия (для этого идеально подойдет небольшая комнатная лейка). Повторно заполните любое поселение. В случае отверстий их следует сначала заполнить, а затем доливать до тех пор, пока материал не перестанет впитываться. Закройте отверстие эпоксидной шпатлевкой или аналогичным материалом и подготовьте поверхность для последующей отделки пола.Если это необходимо и поток смолы невозможно остановить, засыпьте мелкий (60 или 95 меш) сухой кварцевый песок в трещину. Убедитесь, что песок пропитан большим количеством смолы PHS. Удалите излишки материала и промойте шпателем. При необходимости отшлифуйте, как только смола затвердеет.

Примечание:

PHS Application

Когда основа смешивается с отвердителем, начинается очень экзотермическая реакция (т. Е. Выделяется много тепла). Как и все эпоксидные смолы, сразу после смешивания PHS следует использовать быстро.Если смесь PHS не применяется в течение 10-20 минут, образуется много черного едкого дыма. Следует принять практические меры для предотвращения курения смеси, т.е. переливать в меньшие емкости и не оставлять емкости с неиспользованной смешанной смолой стоять (например, во время перерывов).

2009.08, 02 UK

Любые рекомендации или предложения, касающиеся использования продуктов, сделанные Flowcrete UK Ltd., будь то в ее технической литературе, или в ответ на конкретный запрос, или иным образом, основаны на данных, которые считаются надежны, однако продукты и информация предназначены для использования Клиентами, обладающими необходимыми навыками и ноу-хау в отрасли, и поэтому Клиент должен сам убедиться в пригодности продуктов для его собственного использования, и считается, что Клиент сделал это на свое усмотрение и на свой риск.

Flowcrete UK Ltd Центр технологий напольных покрытий Booth Lane Sandbach Cheshire CW11 3QF UK. Тел: +44 (0) 1270 753000 Факс: +44 (0) 1270 753333 Электронная почта: [адрес электронной почты защищен] Flowcrete UK Ltd является компанией RPM

Страница 12 из 12

www.flowcrete.com

Что такое Ecoscreed?

Ecoscreed Thermal M10 и M13 TF — наши инновационные и экологически чистые стяжки, которые изготавливаются с использованием переработанного стекла в качестве полной замены натурального песка. Ecoscreed Thermal M13 TF на 96% переработано, а Ecoscreed Thermal M10 TF переработано на 73%.

Преимущества использования одного из наших текучих Ecoscreeds по сравнению с традиционной песчано-цементной стяжкой многочисленны. При использовании в сочетании с напольным отоплением текучая природа наших текучих Ecoscreeds обеспечивает полный контакт с нагревательными трубами или электрическими кабелями и их герметизацию. Это отводит тепло до 100% эффективнее, чем традиционная стяжка из песка и цемента.

Термодинамический эффект стекла снижает количество энергии, необходимой для нагрева пола, до 30%, тем самым снижая общие эксплуатационные расходы на весь срок службы здания.Наш продукт в равной степени подходит для школ, офисов и домов престарелых, и использование в этом типе зданий потенциально может сэкономить десятки тысяч фунтов стерлингов ежегодно и в течение всего срока службы здания.

Для получения дополнительной информации см. Паспорт тепловых характеристик измельченного переработанного стекла.

Термический КПД

Традиционные цементные стяжки обычно имеют толщину 75 мм при использовании поверх труб теплого пола, чтобы предотвратить растрескивание пола.На этой глубине вы, по сути, превращаете трубопроводы под полом в накопительный обогреватель. На нагрев и охлаждение уходит много времени, что может быть трудно контролировать.

При использовании одной из стяжек Ecoscreed Thermal, которую нужно укладывать только на глубину 40 мм над трубами теплого пола и с меньшей тепловой массой, чем у традиционных стяжек, наряду с лучшими тепловыми характеристиками стекла, требуется меньше времени и энергия для нагрева помещения до необходимой температуры. После достижения возможности энергосбережения его эксплуатация становится намного более рентабельной.Возможность быстро и эффективно передавать тепло от трубопроводов или электрического кабеля в комнату и использовать при этом меньше энергии в конечном итоге снижает эксплуатационные расходы.

Точное выравнивание с помощью лазера

Мы устанавливаем наши указатели уровня на основе согласованной вами точки с помощью лазера. Ecoscreeds легко достигает отделки SR2 в соответствии с BS8204 и соответствует европейскому стандарту для стяжек BSEN13813 и может с дополнительной выкладкой планки индикатора выравнивания может быть уложен на SR1 в соответствии с BS 8204.

Доступна версия для быстрой сушки

Если время высыхания является ключевым моментом для вашего проекта, можно использовать нашу цементную быстросохнущую стяжку Ecoscreed Thermal M10 TF, уложенную толщиной 40 мм, которая высохнет для получения напольных покрытий всего за 7 дней, что позволило бы тогда вы сможете наносить покрытия на пол намного быстрее, чем это обычно возможно.

Для быстрого высыхания условия на площадке должны быть подходящими, т.е. здание должно быть водонепроницаемым и не подвергаться воздействию элементов.Нельзя ожидать, что быстросохнущая стяжка достигнет <75% относительной влажности, поскольку условия в здании позволяют внешней атмосфере с более высокой относительной влажностью проникать в здание.

Экологичность

Ecoscreed Thermal M13 TF включает 100% замену природного песка мелко измельченным мытым вторичным стеклом. Наше связующее также является переработанным продуктом, полученным из десульфурированного гипса, побочного продукта процесса десульфуризации очистки выбросов, выполняемого на угольных электростанциях.

Это означает, что 96% материала, используемого в Ecoscreed Thermal M13 TF, перерабатывается, что делает его самой экологически чистой и энергоэффективной жидкой стяжкой пола на рынке сегодня.

Мы смешиваем наши продукты партиями на месте, поэтому мы производим только необходимое количество.
