Блок управления септика Топас, схемы подключения

Сегодня речь пойдет о правильном подключении блока управления септика Топас. Септиков много, а Топас является самым известным среди всех. При своей известности блок управления, здесь проще простого. Но при своей простоте, необходимо понимание как он работает и куда что подключается. Многие владельцы Топасов пытаются самостоятельно обслуживать свой септик Топас, а так же ремонтировать, но не всегда получается это сделать правильно. Например, как подключить блок управления Топас?

Блок управления бывает двух видов

Блок управления для Топас с самотечным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2.
Блок управления для Топас с принудительным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2, розетка 3 для насоса принудительной откачки.

Раньше блоки управления шли с выносными розетками и не было дополнительной распредкоробки. Сейчас же новый блок управления идет со встроенными розетками и подключается он через распределительную коробку. Этот ход сделан намеренно, блок управления стал пломбироваться, и в случае обращения по гарантии проверяются не сорваны ли пломбы, не лазил ли кто в блок управления и не нарушил работу станции.

Не редко появляются вопросы как правильно подключать блок управления в Топасе. Ниже мы перечислили схемы подключения для каждой модели Топаса.

Схемы подключения блока управления Топас всех моделей

Ниже вы увидите подробные схемы

Что вы узнаете

Схема подключения в блоке управления Топас 5-30 (Пр)

Подключить септик Топас к электричеству очень просто. На самом деле производитель все учел, сделал отдельную распределительную коробку, заводите в нее питание, соединяете стандартными зажимными колодками, все, в септике больше ничего не требуется подключать. Подключаете в доме кабель на автомат, включаете и все работает.

Но если вы по какой то причине заходили залезть в блок управления то готовьтесь встретить паутинку проводов, в которых, по началу, можно заблудиться. От Топас 4 до 30 блок управления очень простой как 3 рубля. Достаточно только понять принцип работы самой станции Топас. К примеру в небольших септиках все управляется за счет поплавкового переключателя, который просто передает питание на розетку 1 и розетку 2 и соответственно на 1 и 2 воздушный компрессор. Таким образом работают 2 цикла переработки стоков.

Вот как эти схемы выглядят.

Схема подключения в блоке управления Топас 40-50 (Пр)

В моделях побольше уже добавляется электромагнитный клапан, задача которого, перенаправлять воздух в разные направления и так же вся суть в работе двух циклов (циркуляция и рециркуляция).

Схема подключения в блоке управления Топас 75 (Пр)

Схема подключения в блоке управления Топас 100 (Пр)

Схема подключения в блоке управления Топас 150

Схема подключения в блоке управления Топас 150 Пр

Схемы управления, на мой взгляд, очень удобные, каждый провод имеет свой цвет, при чем это реальные цвета, к примеру у поплавкового переключателя реально 1 провод черный, 2 синий, 3 коричневый, у поплавка аварийной сигнализации тоже самое (как подключить аварийную сигнализацию к септику Топас). Но если вы умудрились не понять суть работы септика и не получилось разобрать схемы блока управления, задавайте свои вопрос в комментариях или на форуме, будем разбираться и подсказывать вам.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

Подключение компрессоров к септику Топас 8

Рекомендации владельцам: 55 самых частых вопросов с ответами по септику Топас

Подключение компрессоров к септику «Топас 8» проводится двумя способами: непосредственно через розетку в распределительной коробке или автоматическое реле, защищающее систему от перегрева. Стандартная схема установки электрооборудования включает ряд этапов:

Выбор места для монтажа. Производитель рекомендует устанавливать компрессор внутри септика, в специально отведенном блоке.

Работа компрессора напрямую связана с аэратором, подключаемым к выходному отверстию электроприбора посредством шланга. Соединение должно быть максимально герметичным, исключая утраты кислорода.

Аэратор следует опустить внутрь емкости, компрессор подключить к розетке.

Емкость с компрессором закрывается крышкой для защиты бактерий и установленных приборов.

Если компрессор не работает при подаче питания, высока вероятность поломки электромагнитов, приводящих в движение мембраны. Правильным решением станет доверить ремонт сервисному центру или заменить компрессор по схеме, аналогичной монтажу. В случае гудения устройства, отсутствия аэрации, нарушена целостность мембраны. Замену элемента проводят в несколько действий:

отключают компрессор от электросети;

выкручивают верхний винт на корпусе агрегата, снимают крышку;

извлекают фильтр;

отсоединяют корпус диафрагмы;

откручивают U-образную гайку;

заменяют диафрагму;

собирают компрессор в обратном порядке.

По завершении ремонтных работ остается подключить компрессор к розетке и запустить септик в работу.

Видео о септике Топас

Устройство котлована и траншеи

Монтаж септика

Какой кабель выбрать для Топас

Дата установки: 18.06.2017

При устройстве автономной канализации Топас необходимо правильно подобрать автомат защиты утечки тока и электрический кабель для подачи питания. Наша компания рекомендует устанавливать универсальные ДИФ автоматы или автомат + узо. Таким образом вы вдвойне защищаете оборудование от поломки.

Подключение

Топас к электросети

Ниже предоставляется схема распайки клемной колодки, подключение топаса к электросети, установка аварийного сигнализации. Как видите все завязано на поплавковом переключателе, который, в зависимости от положения (верх/низ) подает питание на первую или вторую розетку.

Какой Автомат и УЗО подойдет для Топас

Важно! Обязательно при подключении септика Топас устанавливайте УЗО (Устройство защитного отключения). При этом автомат устанавливать тоже нужно перед УЗО. УЗО для Топаса должно быть с параметрами 6А и 30мА, такое узо вовремя отключит питание к Топасу и предотвратит перегорание электрического оборудования и защитит Вас от дорогостоящего ремонта.

Остались вопросы по подключению? Звоните! Поможем!

Руководство по подключение септика Топас

Автономная канализация в частном доме с биоочисткой является незаменимой вещью. Во-первых, частный сектор не всегда подведен к центральной городской канализации. Во-вторых, это позволяет существенно сократить расходы за коммунальные услуги. Септик Топас постоянно пользуется большим спросом и это не удивительно. Ведь все стоки очищаются в среднем на 96%, вода на выходе соответствует всем нормам санитарии. Конструкция простая, в ней разберётся каждый.

Требования и нормы расположения септика Топас на участке

Обратите внимание, что все основные требования указаны в документах СанПин и СНиП. Автономную канализацию устанавливают так, чтобы расстояние до источника чистой воды (колодец, скважина) было примерно 50 м, до природного водоема (озеро, река и т.д.) — 10 метров, до участка соседей не менее 4 метров. Также при установке важно учитывать уже проведенные коммуникации: вода, газ и электричество.

Установка очистительной станции

Специалисты при установке следуют всем указаниям в руководстве, подбирают тщательно модель, чтобы септик соответствовал всем характеристикам земельного участка. Размер котлована зависит от характеристик и параметров очистительного устройства. После того как яма вырыта, в ней устанавливают опалубку и песочную подушку в 15 см. Это сильно влияет на дальнейшую работу станции. Далее прокладывают инженерные сети и выполняется герметизации канализации. Также нужно присоединить электричество и проверить/нормализовать давление.

Что такое септик Топас

Прибор изготавливают из высококачественного пластика. Всего выделено 4 основные камеры. Уровень прочности очень высокий, так как в корпусе нет швов сварки. Крышка также изготовлен из пластика, петли поворотные. Вода очищается в 4 этапа. В каждом отсеке есть перепускной коллектор. За поддержку кислорода в системе отвечают электрические насосы. Купить высококачественный септик Топас вы можете у нас. Мы предлагаем широкий ассортимент и адекватные цены.

Где, когда и зачем нужен септик Топас

Данная очистительная станция позволяет рационально использовать хозяйственные и бытовые стоки в частных домах. Септик очищает воду на 96-98% в любое время года, даже зимой. Параметры очищенной воды соответствуют нормам СанПин.

Как работает автономная канализация

Принцип работы очень простой, но эффективный. Все воды стекают в первый отсек, где жидкость отстаивается. Как только отсек заполнится, вся вода попадает во вторую камеру, где происходит снабжение кислородом. Стоки, перемещаясь из отсека в отсек, проходят фильтрацию от крупного и мелкого мусора. В третьем отсеке биоочистка. А в четвертом вода повторно отстаивается. Таким образом вода очищается на 96-98%.

Преимущества септика:

Качественная очистка воды

Долговечность. Среднее время эксплуатации — 50 лет.

Не издает неприятных запахов и лишних звуков.

Антикоррозийность.

Простой ремонт, детали не тяжело найти и приобрести.

Компактность.

Широкий выбор моделей, что позволяет выбрать устройство, которое будет подходить любой местности и климату.

Морозостойкость.

Недостатки септика:

Не работает без электричества.

Высокая цена.

Работы с грунтом

Если вы не знаете как установить и подключить септик Топас, то обратитесь к специалистам! Котлован на 10-15 см вырывается глубже, нежели высота конструкции самой станции. Это нужно для подушки из песка, которая устраняет все неровности. Ширина также должна быть больше, чтобы без проблем поместить септик.

Расположение и заглубление напрямую зависит от свойств грунта на территории

Если много грунтовых вод, то лучше брать модель из пластмассы. Так как в таком случае будет гарантирована высокая герметичность.

Фиксировать станцию нужно очень крепко, чтобы она не всплыла. Если почва глинистая, то устанавливают песчаный фильтр и различные отводы стоков. Дно перед опусканием септика выравнивают и уплотняют. Иногда достаточно только песка. Но если грунтовые воды совсем рядом, то специалисты делают стяжку из песка и цемента, чтобы защитить септик. Вода может уменьшить срок эксплуатации устройства. Стены укрепляют опалубкой, устраняя тем самым рыхлость. Канализацию укладывают под углом 3%, чтобы стоки без труда попадали в септик. Траншею выстилают песком или щебнем.

Монтажные работы

После подготовки котлована опускается блок станции, и подключаются трубы. Конструкция засыпается спесью из цемента и песка. Это защитит септик от повреждений. Во время засыпания нужно наполнить станцию водой, чтобы нормализовать давление. Блок управления лучше не устанавливать на улице. Целесообразно это сделать в подвале, котельной и пр.

После всей проделанной работы нужно подключить септик Топас и запустить его, чтобы проверить качество работы.

Подключение труб и электричества

Трубы подбираются диаметром в 11,0 см. Уклон труб на каждый метр должен быть до 2,0 см. А оптимальная глубина врезки 70-80 см. Для подключения очистительного устройства к электросети нужно брать ПВС кабель с сечением 3*1,5 кв.мм. Во время работы специалисты используют гофрированную трубу. Она помогает защитить кабель от любых механических повреждений. Установку важно очень крепко зафиксировать! Сверху станция закрывается обычным грунтом, который был выкопан.

Ввод станции в эксплуатацию

Чтобы понять качество работы септика, нужно посмотреть на воду на выходе. Если она прозрачная или слегка мутная (это бывает в самом начале запуска станции), то все установлено правильно и никаких сбоев нет. В основном прозрачная вода становится на 10 день, к этом времени стабилизируется количество активного ила по отношению к количеству поступающих стоков.

Правила эксплуатации и обслуживания станции

Правильное обслуживание и использование влияет на продолжительную работу. Модели бывают разными, но техническое обслуживание не меняется. В септик не должны попадать испортившиеся продукты, стройматериал и хлорсодержащие вещества. Также недопустимо попадание материалов и веществ для машины, резины и другого мусора, который не разлагается. Один раз в месяц нужно очищать фильтр. А раз в 3-4 месяца специалисты должны стабилизировать количество активного ила. Раз год в теплое время года (лучше всего весной) нужно выполнять комплексную чистку (стены, дно, фильтры),заменять мембрану, поплавковый механизм.

Как подключить шланги к форсункам Топаса ( фото) | Канал Септик-Пермь

Внимание! Если вы затрудняетесь в обслуживании септика Топас, рекомендуем обратиться в нашу компанию. Стоимость обслуживания…

Воздухораспределение в септике Топас

Многие обладатели Септика Топас не знают что штуцера, к которым подключаются шланги имеют разные внутренние диаметры. Это сделано для того, чтобы на каждый воздушный насос Топаса подавалось определенное количество воздуха. Штуцера могут быть с соплом от 0,8 до 1,2 мм. Например главный насос имеет диаметр сопла 1 мм и этого диаметра ему достаточно для перекачки стоков из приемной камеры в камеру аэротенка. Обдув главного насоса имеет диаметр сопла 0,8 мм, т.е. небольшой подачи воздуха хватает обдувать главный воздушный насос.

Что будет если перепутать форсунки (штуцера)?

Если при сервисном обслуживании или при других обстоятельствах вы перепутали штуцера и надели шланги не на свои места может произойти следующее: прекратится равномерность подачи кислорода в определенные узлы станции и, к примеру если за пример взять главный насос, если вы подсоедините его шланг к штуцеру с меньшим диаметром сопла, тогда он не будет выдавать заданных характеристик перекачки залпового сброса, а еще хуже, это может привести к затоплению оборудования. Поэтому, обращайте внимание на подключение к штуцерам, в этом вам поможет памятка.

Памятка подключения шлангов к штуцерам Топас

1 цикл работы Топас (поплавок вверху)

В данном 1м цикле происходит перекачка жидкости:

главный насос — из приемной камеры в камеру аэротенка
обдув фильтра грубой очистки
циркуляционный насос — перекачивает жидкость из камеры аэротенка в успокоитель
насос откачки ила — производит аэрацию в камере стабилизации ила
аэратор аэротенка — аэрирует жидкость в аэротенке (проще говоря подается воздух на самое дно септика и через мембрану с мелкими отверстиями подается воздух, таким образом жидкость подпитывается кислородом и создает завихрения на дне и не позволяет бактериям прессоваться на дне.

2 ЦИКЛ РАБОТЫ ТОПАС (ПОПЛАВОК внизу)

Во 2м цикле происходит перекачка жидкости:

насос аэротенка (насос рециркуляции) — перекачивает жидкость из камеры аэротенка в камеру стабилизатор ила. Его задача снижать концентрацию ила в камере аэротенка. В дальнейшем при обслуживании септика лишний ил откачивается
жироудалитель — собирает пленку жира в успокоителе и перекачивает ее в камеру аэротенка для повторной переработки
обдув успокоителя — создает направление потока к жироудалителю
аэратор аэротенка — аэрирует жидкость в приемной камере.

Станция Топас-С 8 — от официального дилера, низкие цены

Особенности

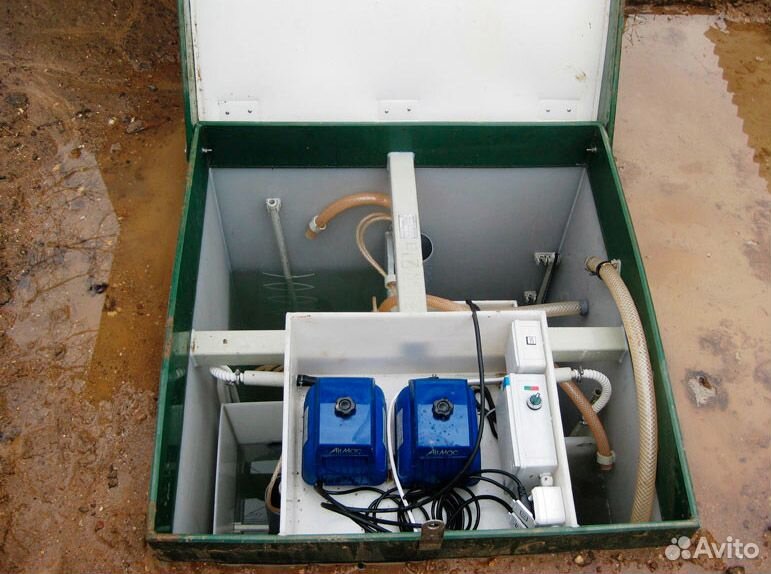

В моделях Топас установлено два компрессора, функционирующих попеременно и обеспечивающих работу первого и второго циклов очистки. Модели Топас-С снабжены только одним компрессором, который работает постоянно и подает воздух через специальный распределительный клапан. В остальном конструкция и принцип работы УОСВ Топас-С такие же, как и в моделях Топас. Данное техническое решение не оказывает негативного влияния на качество очистки сточных вод, которое по-прежнему остается на очень высоком уровне.

Преимущества:

Энергопотребление на уровне
100-ваттной лампочки
Не требуется откачка
Обслуживание – раз в 3-6 месяцев
Производительность – до 1500 л/сут

Описание

Автономная канализация «ТОПАС» отличается своей универсальностью: каждая из моделей предназначена для конкретной сферы эксплуатации. В частности, септик топас 8 эффективно используется в загородных коттеджах с круглогодичным проживанием или сезонным пребыванием людей.
Биоустановка рассчитана на обслуживание восьми человек с одномоментной переработкой залпового сброса до 440 литров.
Герметичный корпус станции изготовлен из прочного полипропилена, а вспененный слой предохраняет от промерзания. Модель обладает прямоугольной формой и состоит из четырех камер:

приемной для первичной очистки;
аэротенка для интенсивной очистки;
вторичного отстойника для полного осветления стоков;
стабилизатора активного ила для утилизации отработанного биоматериала.

Принцип функционирования биостанции очистки Топас 8 основывается на использовании аэробных бактерий.

Модификации

В зависимости от типа почв и глубины прокладки канализационной системы можно выбрать соответствующую модель:

Топас 8 Пр – осуществляет принудительный отвод очищенных стоков.
Топас 8 Лонг – для подключения обвязки на глубине свыше 80 см.
Топас 8 Лонг Пр – позволяет подключать канализационные трубы на глубине свыше 80 см и осуществляет принудительный отвод очищенных стоков.

Установка

Установка под ключ квалифицированным персоналом — это залог гарантированного срока эксплуатации в 50 лет!

Топас 8 имеет компактные размеры, поэтому монтаж прост и малозатратен. Размещать станцию можно практически везде, ей достаточно чуть больше квадратного метра площади, герметичный корпус не пропускает в атмосферу неприятных запахов или шумов.

Этапы установки под ключ:

Подготовка места и создание котлована
Установка септика
Обустройство канализационной системы
Герметизация обвязки

Септик Топас 20 до 20 человек, цены от официального дилера в Москве

Автономная канализация Топас 20

Для небольших пищевых предприятий, столовых, ресторанов или гостиниц в качестве устройства для очистки стоков оптимально подойдет станция Топас 20 и её разновидности.

Независимая установка может применяться в случаях, когда число потенциальных пользователей не больше 20-ти человек. Такой септик актуален также для небольших объектов – пансионатов, баров.

Принципы работы септика

Данная конструкция имеет высокую производительность и очищает загрязнённую воду до 98% посредством сочетания 2-ух способов – механического отстаивания и обработки с помощью микроорганизмов. В установках биоочистки применяются устройства, наполняющие кислородом окружающую среду.

Аэраторы содействуют созданию благоприятной среды, для активного размножения бактерий, которые быстро и в полном объёме перерабатывают органические вещества. Корпус установки состоит из 4-х резервуаров-отстойников. В роли гидравлического фильтра выступает органический ил, представляющий собой колонии микробактерий.

Модификации и технические параметры септика до 20 человек

Наружный корпус установки выполнен из прочного пластика. Расстояние между внутренней и наружной стенками заполнено вспененным полипропиленом. Данный наполнитель характеризуется высоким коэффициентом прочности и защищённости от перепадов температуры, что способствует стабильной и длительной работе септика.

Очистная система производится в 4-х вариантах со схожими показателями производительности, но имеющими конструктивные отличия. Правильный выбор модели зависит от определённых монтажных требований:

Классический вариант установки Топас 20 представляет собой модификацию, в которой стоки, проходящие многоступенчатый процесс очистки, двигаются самотёком. Данная разновидность подразумевает подключение канализационной трубы на уровне не глубже 0,8 м от поверхности. Рекомендуется применение в песчаных грунтах, торфяниках и пр.

Вариант с отведением очищенной воды при помощи гидронасоса. Обозначается «Пр». Установка такой системы целесообразна при отсутствии возможности самостоятельного отвода. Её нужно устанавливать при наличии повышенных слоёв залегания грунтовых вод, а также в глинистых почвах. В комплекте с такой моделью идет специальная емкость для сборки воды и погружной электронасос.

Если выход канализационной трубы находится ниже, чем предусмотрено по схеме установки стандартной модификации, оптимальным выбором будет система Топас 20 Long. В этом варианте подключение может выполняться на глубине до 1,4 метра.

Есть ещё одна конструктивная модель септика, в которой сочетаются лучшие достоинства 2-ой и 3-ей из представленных модификаций, а именно, установка Топас 20 Long пр, имеющая горловину увеличенной длины и принудительный отвод воды, прошедшей процесс очистки.

Некоторые особенности установки

Монтажные работы отличаются достаточной простотой и отсутствием необходимости в специальных инструментах и оборудовании. Работы проводятся в интервале от 1-го до 2-х дней. Но в силу того, что масса септика составляет 0,5 т., в процессе монтажа целесообразно применение подъемной техники.
