Трехходовой смесительный клапан с термоголовкой: Смесительные клапаны для отопления и ГВС. Трехходовые клапаны термостатические.

Трехходовой смесительный клапан для котла отопления, теплого пола

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

• смесительные;
• разделительные;
• переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

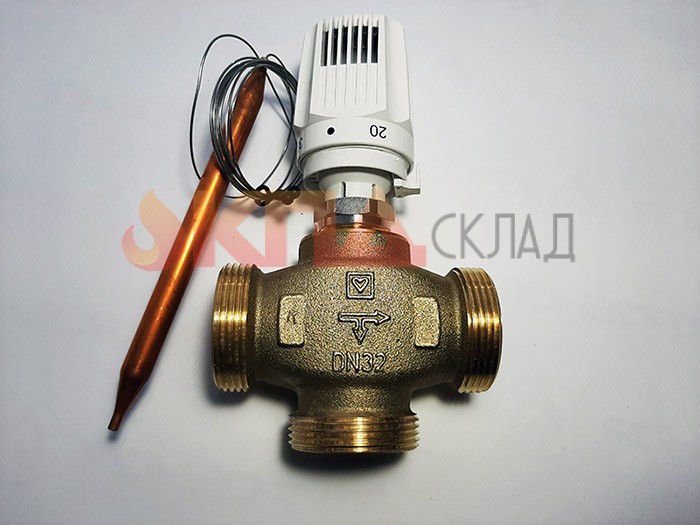

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
3. Для поддержания необходимой температуры воды в разных ветвях системы.
4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Смесительный клапан трехходовой, как применяется

Смесительный клапан смешивает потоки с разными температурами, позволяет на выходе получить нужную температуру. Важность устройства большая. Именно смесительные клапана  поддерживают требуемую  температуру теплоносителя — и для всего дома, и для теплого пола и возможно в какой то точке или  контуре при необходимости.

Трехходовой смесительный клапан с сервоприводом

Трехходовой клапан может смешивать или разделять потоки

Трехходовые клапана принципиально различаются по внутреннему устройству и действию. Одна разновидность может смешивать два сходящихся потока, другая, наоборот, — разделять.

Специалист рекомендует: на корпусе клапана нанесены стрелки указывающие направление движения жидкости. Необходимо внимательно отнестись к выбору и представлять, что предстоит делать клапану в схеме — разделять или смешивать.

Путаница возникает потому, что оба устройства позволяют добиться одинакового результата. Выбор лишь в месте установки. Например, установленный на подаче распределительный клапан, будет часть потока сбрасывать на обратку. Наоборот — на обратке смесительное устройство примет такую же часть потока с подачи. В обоих случаях устройства создадут одинаковую температуру. Но если пользователь перепутает места установки (названия клапанов) — то ничего не создастся.

Также имеется еще другое похожее оборудование, которое не является смесительным, а просто переключающим —  трехходовые  шаровые клапаны поворотного действия, которое здесь не рассматривается.

Особенности работы двухховодого клапана

Подобный результат в отдельных гидравлических схемах может дать и применение двухходового регулировочного клапана. Принцип заключается в том, что это  устройство регулирует количество проходящего теплоносителя (расход жидкости) только в одной ветви смесительного узла. Например, устанавливается на байпасе и регулирует расход через него по температуре на обратке, что возможно при стабильной разности давлений между подачей и обраткой, которая обычно создается отдельным насосом для данного узла. Двухходовые клапана дешевле, поэтому их установка по возможности целесообразней.

Как смесительный клапан работает в паре с термоголовкой

Термоголовка умеет при изменении температуры вдвигать или выдвигать шток. Установленная на трехходовой клапан, она будет регулировать его положение, в зависимости от температуры. Если речь идет об измерении температуры теплоносителя, то применяются термоголовки с выносной термоколбой (датчиком температуры), которая устанавливается на трубе в том месте, где должны выполняться измерения.

Управляясь колбой, термоголовка будет изменять положение клапана таким образом, чтобы была достигнута заданная температура, — настройка выполняется поворотной ручкой на устройстве. Далее на практических примерах рассмотрим принцип действия трехходового клапана с термголовкой.

Регулировка температуры теплого пола с помощью смесительного клапана

На приведенной схеме имеется двухходовой регулировочный клапан, которым изменяется температура в системе теплых полов, со своим насосом. Производители подобного оборудования предлагают сразу готовые решения — насосно-смесительные узлы, которые умеют создавать на выходе +30 — +55 градусов при стабильном давлении для работы теплого пола , когда на входе от котла — +60 — +80 град.

Стабилизация работы и защита твердотопливного котла

Для всех котлов желателен режим работы, при котором температура в обратке не ниже +60 град, тогда теплообменник окажется теплее чем точка росы и на нем не будет образовываться влага. Особенно важно это для твердотопливных котлов, работающих на инерционную систему отопления частного дома, когда в газах много разных веществ в результате смешения которых с водой образовываются кислоты, смолы, засоряющие и разрушающие котел. Трехходовой клапан с термоголовкой спасает положение и поддерживает на обратке нужную температуру.

Установка стабильной температуры для всего дома

Если в системе отопления присутствует теплоаккумулятор — буферная емкость, то тогда, не зависимо от работы твердотопливного котла, можно поддерживать на подаче в дом условно- стабильную  температуру, например +70 град С. Регулировка может осуществляться и автоматизированной системой с термостатом (измерителем комнатной температуры), который управляет сервоприводом. Система может быть с плавной регулировкой напряжения — регулировка клапана будет в зависимости от напряжения, что предпочтительнее, когда речь идет о регулировке температуры всего дома,  по сравнению с дешевыми вариантами сервопривод-термостат по типу «включил-выключил».

Какой смесительный клапан выбрать

Выбор смесительного клапана осуществляется в комплекте с другим оборудованием, в точности с требованиями проекта.  Исходными данными для выбора клапана, как минимум являются диаметры подключения, способ управления (выдвижной-поворотный), тип устройства (смесительный — распределительный), расход, температура… и др.

Трехходовой термостатический смесительный кланан или узел. Цена и описание.

Что такое термостатический смесительный клапан или трехходовой клапан.

Купить трехходовой клапан можно в магазине Азбука Тепла, а что это такое мы разберем вместе с Вами.

Не смотря на то, что современное отопительное оборудование способно само поддерживать необходимую температуру на выходе из котла, зачастую для системы отопления дома необходимо сделать температуру подачи теплоносителя в один контур ниже, чем в другой. Для примера можно вспомнить систему водяного теплого пола, где температура подачи не должна превышать 45 градусов. Специально для понижения температуры теплоносителя и создан такой элемент как смесительный клапан. Часто его называют термостатический клапан или трехходовой клапан. Как бы его не называли задача у него одна — снизить температуру отопительной жидкости на подаче в контур отопления. Для этого термостатический клапан подмешивает более холодную «обратку» в подающую линию, таким образом охлаждая теплоноситель. Весь этот процесс эдентичен тому, как Вы настраиваете температуру воды для принятия ванны, руками поворачивая краны и добавляя в очень горячую воду — холодную. Все тоже делает за Вас термосмесительный трехходовой клапан, только делает он это автоматически, без Вашего присутствия. Вам необходимо только задать необходимую температуру поворотом «головки» клапана до нужной цифры.

Виды смесительных клапанов.

По виду управления и по предназначению смесительные клапаны разделяют на следующие виды :

1. • Клапан смесительный нерегулируемый. Такой клапан уже изначально настроен на заводе на одну температуру , как правило 47 или 65 градусов и применяется для поддержания постоянной температуры обратной линии в твердотопливных котлах, дабы избежать низкотемпературной коррозии, образовании сажи и улучшить эффективность котла. Встроенный термочувствительный элемент – жидкостного типа быстро реагирует на изменение температуры подающей или обратной линии и производит необходимую корректировку смешения для подачи точной температуры. При покупке и установке клапана необходимо обратить внимание, что обязательно нужно соблюдать направление потоков горячей, холодной и смешанной воды  согласно стрелкам и обозначениям на корпусе клапана.

1. • Термостатический смесительный клапан регулируемый.  В принципе очень похож по принципу работы на термостатический клапан но его конструкция немного более сложная и позволяет задавать точную температуру на выходе. Такие смесительные клапана чаще всего применяются в системах водяного теплого пола и защиты от ожога в бойлерах ГВС. В таком смесителе на поворотной головке нанесены значения температуры. Выбрав необходимое значение Вы получите теплоноситель заданной температуры для необходимого контура отопления. Напомним, что для систем с водяным подогревом теплого пола значения температуры подачи не должны превышать 45-50 градусов. Иначе, при высокой температуре из за температурного расширения бетона Ваш пол может дать трещины. Купить термостатический клапан можно в нашем магазине.

• Электронный трехходовой смесительный клапан. Такой клапан рассчитан на работу с умной автоматикой. Первоначально это простой поворотный смеситель, без каких либо чувствительных элементов ( полный аналог смесителя в ванной или на кухне). Но стоит добавить к нему специальный сервопривод, как он начинает выполнять команды автоматики «умного дома» или погодозависимой автоматики и изменять температуру теплоносителя без Вашего присутствия и установок. Причем, в данном случае, температура подачи непрерывно подстраивается под нужды Вашего дома и поддерживает оптимальный микроклимат. Допустим, при похолодании на улице теплоноситель на выходе из смесителя станет теплее, но не превысит допустимых значений а, при потеплении его температура снизится, уменьшив расход топлива и экономя Ваши деньги. Такой тип смесительной арматуры является самым простым и надежным, но при этом — самым эффективным. Подобрать и купить трехходовой смесительный клапан Вам помогут инженеры и менеджеры нашей компании.

Смесительные узлы или узлы подмеса для водяного теплого пола.

Компании, занимающиеся производством оборудования и комплектующих для систем отопления помогают потребителю, желающему создать систему отопления своими руками не допустить ошибки и производят уже готовые решения для систем водяного теплого пола — смесительные узлы.  Такой узел в своем составе уже имеет один из вариантов трехходового смесительного клапана ( ручной или автоматический), насос для постоянной циркуляции теплоносителя в теплом полу, термометры помогающие отследить температуру подающей и обратной линии, запорную и присоединительную арматуру, обратные клапана. Это самый недорогой способ собрать систему теплого пола самостоятельно и более-менее правильно. Следует заметить, что ни один производитель газовых отопительных котлов не рекомендует устанавливать подобный смесительный узел в систему с газовым котлом но, тем не менее, те кто хочет сэкономить на системе отопления дома часто используют именно этот вариант. Из собственной практики сервисной службы хотим отметить что такой узел выполняет свои функции но, все-таки, насос котла подвержен в данном случае нагрузке и быстрее выходит из строя. Любой производитель рекомендует при создании водяного теплого пола применять гидравлические разделители, которые обеспецивают защиту и более правильную работу газового котла со встроенным насосом. Экономить или нет — решать Вам.

Компания Азбука Тепла всегда готова придти к Вам на помощь и подсказать правильное решение для создания надежной и экономичной системе отопления. А в нашем магазине Вы можете купить все комплектующие и фитинги, купить клапан для смешения, трехходовой клапан, смесительный узел или гидрострелку.

Азбука Тепла

Клапаны трехходовые || ГЕРЦ — официальный сайт HERZ Armaturen в России

Термостатические клапаны HERZ | Официальный дилер Герц в России

PN 10. Внутренняя присоединительная резьба. Корпус и шар из DZR-латуни. Уплотнение EPDM. Диапазон температур от -10 °C до +110 °C.

DN 15-50

Подробнее…

Для регулирования контуров тепло/ холодоснабжения. Применяется совместно с приводами 1 7712 ХХ. Шпиндель из нержавеющей стали, конус из латуни с уплотнительным кольцом из тефлона, армированного стекловолокном. Положение монтажа любое, кроме штоком вниз.

DN 15-40

Подробнее…

Клапан CALIS-TS-RD (распределение потоков до 100%) c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.

DN 15-32

Подробнее…

Трехходовый термостатический клапан CALIS-TS-E в исполнении-3D с повышенной пропускной способностью (термостатическая головка в горизонтальном положении).

DN 20

Подробнее…

С защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.

DN 15-20

Подробнее…

Трехходовый термостатический клапан CALIS-TS в исполнении-3D, (термостатическая головка в горизонтальном положении).

DN 15-20

Подробнее. ..

Предназначен для регулирования температуры в тепловых завесах, воздухоохладителях и теплообменниках. Устанавливается в контурах отопления и охлаждения. Ход штока 3,7 мм. С 3-мя наружными резьбами, уплотнение по плоскости прокладкой.

DN 10-20

Подробнее…

Предназначен для регулирования температуры в тепловых завесах, воздухоохладителях и теплообменниках. Устанавливается в контурах отопления и охлаждения. Ход штока 3,7 мм. Межосевое расстояние 80 мм.

DN 10-20

Подробнее…

40-60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35(40)°C -65(-70)°C +/- 3 K. Маскимальная точность смешения.

DN 15

Подробнее…

С изменением направления потока. 25 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 38-48 °C +/- 2 K.

DN 15

Подробнее…

С изменением направления потока. 60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -65 °C +/- 3 K.

DN 15

Подробнее…

C изменением направления потока. 60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -65 °C +/- 3 K.

DN 15

Подробнее…

С односторонним изменением направления потока 25 л/мин при давлении воды 3 бара; минимальный расход воды 4 л/мин, заводская настройка температуры смешения 52 °С с точностью ±2К. Максимальная температура 90 °С, максимальное давление 10 бар.

DN 15

Подробнее…

Клапан MIX 160 с двухсторонним изменением направления потока, 42 л/мин. при давлении воды 3 бара; минимальный расход воды 4 л/мин., заводская настройка температуры смешения 38-48˚С с точностью ±2K. Максимальная температура 90˚С, максимальное давление 10 бар.

DN 20

Подробнее…

Трехходовой термосмесительный клапан TEPLOMIX, со встроенным термостатическим устройством с заводской настройкой,  желтое исполнение, с плоским уплотнением; для повышения температуры обратной линии и защиты поверхностей нагрева котла от коррозии.

DN 25-32

Подробнее…

Ручной привод ГЕРЦ для трехходового клапана 4037, который не снабжен электрическим приводом.

Подробнее…

Трёхходовой термостатический клапан Herz – служат для решения проблем стабильности работы, качества и экономичности систем отопления, подачи горячей, отвечающие за смешивание, разделение и переключение циркулирующих потоков. Их использование в оснащении качественных и высокопроизводительных систем автоматизирует дозирование расходуемого теплоносителя в соответствии с его температурными показателями.

Интернет-магазин официального поставщика продукции австрийской компании в России дает возможность подобрать трёхходовой клапан Herz, цена которого удивит даже самого требовательного клиента. Отправка арматуры производится со складов компании в г. Санкт Петербург и Москва до терминалов по всей территории России.

Трёхходовой Herz — особенности конструкции.

Конструктивными особенностями, характеризующими трёхходовой термостатический клапан Herz, являются:

• Использование разнообразных сплавов влияющих на долговечность изделия;
• Наличие трёх отверстий (два для входа, одно для выхода) в металлическом корпусе;
• Размещенный внутри корпуса в виде штока или шара выверочный инструмент;
• Электрический или механический привод для обеспечения работы конструкции.

Создание необходимой температуры рабочей жидкости происходит за счёт регулирования и основательного смешивания выверочным элементом составляющих её потоков. Находясь внутри корпуса, он не перекрывает подачу воды, а играет роль дозатора. Из-за постоянного контакта с водой он изготавливается из материалов с антикоррозионными свойствами.

Основным материалом для изготовления трёхходового клапана выбрана латунь высокого качества. Корпус имеет дополнительно усиленное стекловолокном уплотнительное кольцо из тефлона. Шпиндель изготовлен из нержавеющей стали. Монтаж устройства может быть выполнен в любом положении, кроме установки с направленным вниз штоком.

Принцип функционирования клапанов.

В случае, когда термосмесительный клапан Herz открыт полностью, происходит беспрепятственное протекание горячей воды на выход. При его закрытии, уменьшается поток горячей и увеличивается поток холодный воды. В результате происходит их смешивание, снижающее температуру воды на выходе. Весь процесс может регулироваться при помощи термоголовок, оснащенных погружным или накладным зондом, поджимающих или отпускающих шток.

Работа трёхходового клапана с байпасом отличается тем, что в случае его закрытия поток начинает перемещение по малому контуру. Находящийся внутри термостат, реагирующий на малейшие изменения температурных условий, останавливает входящий поток, в то время как, проходящий по малому кругу, поток остывает и без препятствий проходит через клапан на выход.

Виды управления устройствами.

Конструктивные особенности трёхходовых клапанов даёт возможность осуществлять поддержание заданного температурного режима в системе снабжения горячей водой с использованием двух вариантов управления:

• Ручного – перемещение штока происходит путём поворота органа управления на необходимое значение;
• С использованием серводвигателя – команда на смещение штока поступает с разнообразных контроллеров.

Требования, предъявляемые к теплоносителю.

В первую очередь, теплоноситель должен обладать качественными свойствами, удовлетворяющими требования VDI 2035. Его температура в отопительной системе на должна превышать 120ºС при максимальном давлении в системе до 10 бар. Только при выполнении этих условий термоклапан Herz будет правильно работать и выполнять возложенные на него функции.

Говоря о возможности работы подобных изделий с антифризами необходимо отметить, что это возможно при использовании 15-45% растворов воды и этилен- или пропиленгликоля в качестве рабочей среды.

Применения трёхходовых клапанов.

Благодаря своей простоте и универсальности арматура подобного класса имеет обширную область применения. Трёхходовой кран может устанавливаться для устройства и усовершенствования разнообразных отопительных систем и систем подачи горячей воды. Характерными направлениями использования подобных изделий является:

• Монтаж систем с установленным бойлером;
• Подключение отопительных радиаторов в одно- и двух трубной системе с байпасом;
• Обустройство тёплых полов и систем, требующих разделения по температурным показателям.

Благодаря обширной номенклатуре выпускаемых устройств, их компактности, удобства и простоты эксплуатации они всё чаще применяются при оборудовании систем. С помощью трёхходового крана Herz можно осуществить оперативное переключение потоков воды в трубопроводах. Подобные системы с успехом работают на хозяйственных, промышленных и санитарных объектах.

Преимущества продукции производства Herz.

Арматура, выпускаемая компанией Herz, для смешивания и регулирования потоков холодной и горячей воды имеет ряд преимуществ:

• Изготовление корпуса материалов устойчивых к коррозии;
• Возможность монтажа с применением резьбового соединения;
• Наличие стока, оснащённого двойным уплотнением, из нержавеющего материала.

Сборка конструкций с применением пайки и сваривания. Высокое качество изготовления и сборки трёхходовых клапанов австрийской фирмы Herz гарантирует точность работы в автоматическом режиме, её простоту и надёжность на протяжении длительного времени.

Особенности конструкции трёхходовой арматуры, оснащённой закрывающей байпас механизмом, позволяют избежать покупки балансировочного вентиля. Это экономит покупателю дополнительные средства и упрощает систему. Многие модели снабжены заглушкой для удобства выполнения чистки. При необходимости она может быть заменена краном для слива теплоносителя.

Изготовление корпуса из латунного сплава расширяет возможности применения трёхходовой арматуры в погруженном состоянии практически в любой жидкой среде.

Монтировать термостатический клапан Herz в систему довольно просто. Он должен быть установлен на обратном контуре, при этом не стоит забывать о стрелках на корпусе, показывающих направление потока. Необходимо уделять особое внимание предотвращению загрязнения конструктивных элементов клапана.

Определившись с количеством и тем, какой необходимо трёхходовой клапан Herz купить, необходимо обратиться в нашу компанию для оформления заказа.

устройство, принцип работы, подключение трехходового клапана к котлу > Домашнее инженерное оборудование

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
• Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
• Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
• Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по комaнде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

Схемы обвязок твердотопливного котла

подключение твердотопливного котла

У домовладельцев после приобретения котла, возникают вопросы об обвязке и внедрении его в систему теплоснабжения дома.

Котел Таймень относится к котлам длительного горения, где объем загрузки топлива рассчитан на более длительную автономную работу, и безусловно есть ряд определенных условий, для надежной и безаварийной эксплуатации котла. Одно из главных условий — температура обратного теплоносителя (воды) из системы отопления ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 60 С. Это связано с тем, что в дровах даже сухих, содержится очень много влаги и смол, которые при низких температурах (ниже 60) обильно выделяются в топливной шахте котла, что вызывает неприятные последствия при работе.. Итак, как же решить данное условие, рассмотрим варианты подключения котла:

Схема №1

Самая распространенная и простая схема, когда с помощью насоса вода последовательно проходит через котел, систему отопления, и так по кругу. .

(1) — котел

(2) — предохранительный клапан (в комплекте с котлом)

(4, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(8) — закрытый расширительный бак (экспанзомат)

Основной недостаток данной схемы связан с тем, что для выдерживания главного условия (обратка не ниже 60С), Вы не можете подать воду в систему отопления ниже этой температуры… При старте на холодную систему отопления, Вам понадобится долго времени на прогрев теплоносителя в котле выше 60С весной и осенью, когда на улице не так холодно как зимой, в отопление нельзя подавать воду с температурой выше 60 С иначе Вам придется открыть все форточки, будет ОЧЕНЬ ЖАРКО..

Cхема №2

Часто практикуется среди монтажников систем отопления…

появляется дополнительное устройство, поз (7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С), с помощью которого при понижении температуры обратной воды ниже 60, открывается перемычка и часть воды с подающего трубопровода подмешивается в обратный трубопровод, тем самым немного подняв температуру (в нашем примере с 55 до 60 градусов) Если сравнить схему №1 и Схему №2 то проблема перетопа помещения сохраняется, т.е. слишком горячая вода направляется в систему отопления, что по прежнему создает неудобство в осенне-весенний период (ОЧЕНЬ ЖАРКО).

Собранную готовую обвязку Вы можете приобрести в нашем магазине

Схема №3

Для возможности снижать температуру воды направляемой в систему отопления устанавливается дополнительный насос (14) и трехходовой клапан (13). Вода из обратного трубопровода при этой схеме может подмешиваться в подающий (за счет насоса). Данная схема целиком соответствует требованиям безотказной работы связки котел — система отопления.

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С)

(8) — мембранный расширительный бак (экспанзомат)

(13) — Клапан трехходовой смесительный 1″ (ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Собранную готовую обвязку, которая состоит из двух частей (готовая обвязка 3.1, 3.2), Вы можете приобрести в нашем магазине.

Схема №4

Многие домовладельцы, хотят использовать дополнительно возможности котла для нагрева горячей воды (ГВС), это также полезно для работы котла (своего рода теплоаккумулятор) в случае небольшой тепловой нагрузки на систему отопления. В схему №3 добавляется бойлер косвенного нагрева с необходимой обвязкой..

(G1,G2,G4,G5) — краны шаровые латунные

(G3) — Термостатический клапан прямой Heimeier Standart  Ду20 + Термостатический элемент K с погружным датчиком, Heimeier

(G6) — Бойлер косвенного нагрева горячей воды (Drazice OKC 160 NTR)

(G7) — предохранительный клапан бойлера Ду15, 6 бар

Схема №5

Если Вы ограничены в денежных средствах, то схему №4 можно упростить….

Убираем темостатические клапаны поз.7 и G3, при этом по трубопроводу нагрева бойлера (по линии кранов G1-G2) будет происходить постоянный подмес подающей воды в обратный, тем самым поднимая температуру воды перед котлом. Но чудес не бывает ,у этой схемы есть два минуса: возможно переохлаждение обратки (ниже 60С) при нагреве свежей порции воды (еще холодной) и нагрев воды в баке до очень горячего состояния 65-90 С. Второй недостаток убирается установкой термостатического смесителя (G3) на выходе воды из бака (например ESBE VTA321 3/4″, 35-60С)

Схема №6

По желанию в схему №4 можно добавить резервный электрокотел или дополнительный контур с другим температурным графиком, например теплые полы. Для эксплуатации электрокотла с температурой уставки теплоносителя ниже 60С, требуется установка байпасного крана (15) в обход антиконденсационного клапана (7)

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(K1-K3, 11,12, 15, G1,G2,G4,G5) — краны шаровые латунные

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(К4) — резервный котел

(6) — фильтр (грязевик) сетчатый

(7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С)

(8) — мембранный расширительный бак (экспанзомат, например Flexcon C 25)

(G3) — Термостатический клапан прямой (Heimeier Standart  Ду20) + Термостатический элемент K с погружным датчиком, Heimeier)

(G6) — Бойлер косвенного нагрева горячей воды

(G7) — предохранительный клапан бойлера Ду15, 6 бар

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — узел смешения теплого пола

Схема №7

Для домовладельцев желающих сэкономить на обвязке котла схожей со схемой №3, можно установить вместо дорогостоящего термостатического смесительного клапана  (поз. 7 в схеме №3) на перемычку котловой насос управляемый электронным термостатом (10), термостат настраивается таким образом, что насос (5) работает до тех пор пока температура обратки не достигнет 60С

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — закрытый расширительный бак (экспанзомат)

Схема №8

Во многих городах России в магазинах торгующих сантехническим и отопительным оборудованием невозможно найти трехходовые вентили и клапана, а хочется реализовать полноценную схему обвязки схожей со схемой №3, так как же быть? Выход есть! Можно изменить схему №7 и вместо трехходового смесительного клапана (13) перед перемычкой смешения с обратным клапаном (8) установить балансировочный клапан или обычный ВЕНТИЛЬ тонкой регулировки (11). Схема работает следующим образом, при желании понизить температуру воды в системе отопления, Вы закрываете немного вентиль (балансировочный клапан) и циркуляционный насос подмешивает из обратного трубопровода в подающий воду по смесительной перемычке. Единственный недостаток схемы, нужно подобрать скорость циркуляционного насоса так, что бы при полностью открытом балансировочном клапане (вентиле) небыло подмеса воды из обратки.

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(11) — Клапан балансировочный (вентиль)

(13) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(14) — закрытый расширительный бак (экспанзомат)

Схема №9

Каждый домовладелец в России задумывается, что будет с котлом и системой отопления при отключении электроэнергии ? Как продолжить отбор теплоты и не дать котлу закипеть?Есть два способа решения данной проблемы:

1)  купить источник бесперебойного электроснабжения с аккумулятором приличной емкости и преобразователем с чистым синусом

2) предусмотреть работу схемы обвязки котла и системы отопления на естественной циркуляции теплоносителя, но как быть со всевозможными клапанами? Ответ на этот вопрос учтен в схеме приведенной ниже..

В схему №3 добавляется обводные трубопроводы с лепестковыми обратными клапанами, которые открываются под действием сил гравитации при отключении насоса и закрываются при его включении…

Готовая часть (9.1) узла присутствует в нашем магазине

(1) — котел Таймень

(4, 11, 12) — запорные краны

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511,  t=60С)

(8) — открытый расширительный бак

(2, 10) — лепестковый обратный клапан

(13) — Клапан трехходовой смесительный 1″ (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Схема №10

В схеме №6 мы рассмотрели как последовательно установить простейший электрокотел, но бывают в продаже или уже установлены в доме электрокотлы со своим насосом, автоматикой и пр. С таким оборудованием можно добиться автоматического перехода на электроотопление например при прогорании топлива в котле Таймень или по команде GSM модема.

Реализуется это установкой электрокотла параллельно твердотопливному с добавлением 2-х обратных клапанов ( 9,10) предотвращающих обратные течения при автоматическом запуске электрокотла, например по комнатному термостату…

Схема №11

Несмотря на то, что котлы Таймень, можно с комфортом использовать круглый год без теплоаккумулятора (ТА), есть потребители желающие добавить в схему обвязки котла теплоаккумулятор. Желательно использовать ТА высокий, на сколько позволяет помещение котельной, и предусмотреть естественную циркуляцию между котлом и ТА при отключении электроэнергии, это достигается установкой обратного лепескового клапана (поз.2) в обход антиконденсационного клапана (поз.7) . Для постепенной разрядки и сохранения стабильной температуры в системе отопления, рекомендуем устанавливать трехходовой термостатический смесительный клапан (поз.13)

Надеемся, что это статья внесла некоторое понимание в принципах обвязки твердотопливного котла, и Вы сделаете отличную индивидуальную котельную, а в доме будет всегда тепло !

Смесительные клапаны

в гидронике: несколько режимов или несколько проблем?

Сегодня, как никогда, в современных системах водяного отопления обычным явлением является наличие большого количества излучателей тепла. При правильном размере, проектировании и установке комфорт может проявляться в виде фанкойла, панельного радиатора или приложения, которое стало синонимом комфорта — излучающего теплого пола.

Для этих различных излучателей тепла, вероятно, потребуется диапазон температур для удовлетворения требований приложения.Также вероятно, что в процессе проектирования у вас будут одинаковые излучатели тепла, требующие разной температуры в зависимости от их размера или тепловых потерь в помещении. Поскольку ваш источник тепла способен обеспечивать только одну температуру за раз, а ваши потребности в отоплении поступают сразу же, независимый контроль температуры становится необходимостью.

Взять нужное количество высокотемпературной подаваемой жидкости и точно подмешать ее в контур для создания нужной температуры можно разными способами.Четырехходовые смесительные клапаны и смесительные системы впрыска могут выполнить свою работу. Если вы чувствуете себя резвым, я бы посоветовал поискать системы распределения мини-трубок.

Это некоторые из ваших более сложных вариантов, но давайте остановимся на трехходовых термостатических смесительных клапанах. Несмотря на простоту конструкции, термостатические смесительные клапаны обычно используются неправильно и могут вызвать больше проблем, чем решений.

Расположение, расположение, расположение

Одна из возможных проблем связана с расположением циркуляционного насоса по отношению к смесительному клапану.При циркуляции через один для обогрева помещения важно понимать, что вы имеете дело с устройством с термостатическим элементом управления, двумя входами, одним выходом и твердой решимостью обеспечить правильные пропорции горячей и холодной жидкости для создания та самая подходящая температура.

С таким однонаправленным мышлением клапану все равно, где находится ваш циркуляционный насос. Итак, если вы перекачиваете горячую сторону смесительного клапана с помощью циркуляционного насоса (см. Рисунок 1), ваш горячий вход по-прежнему остается входом, а ваш смешанный выход по-прежнему является выходом, но теперь вы непреднамеренно повернули свой холодный вход. в розетку.

На этом этапе вы больше не сможете втягивать более холодную жидкость для создания идеальной температуры смешивания. Вы также сделали короткое замыкание непосредственно от источника питания к возврату, что не дало вашим БТЕ необходимости идти туда, где они нужны.

В одном конкретном случае неправильного суждения, о котором я читал, исправление заключалось в установке обратного клапана на холодном впускном патрубке, который теперь уже не покрыт. Это решило эту досадную проблему короткого замыкания и вытащило несколько БТЕ в пространство, но вместо того, чтобы контролировать температуру, смесительный клапан превратился в устройство, ограничивающее поток.Он перекрыл горячий вход, когда температура жидкости достигла и превысила заданное значение.

Циркуляционный насос должен быть расположен так, чтобы откачивать смесь из выпускного отверстия смесительного клапана (см. Рисунок 2). Это обеспечит поддержание правильного потока, а смесительный клапан поддерживает правильную температуру, определяя, с какой стороны тянется циркуляционный насос.

Размер имеет значение

Следуя за выбором места циркуляции, нашим следующим потенциальным нарушением является занижение размеров смесительных клапанов.Это нарушение обычно прямо противоположно в приложениях со смесительным клапаном ГВС, где довольно часто бывает слишком большой размер. Но я понимаю, что вам понадобится 1-дюймовый смесительный клапан, когда у вас есть 1-дюймовая труба, размер которой соответствует движению 8 галлонов в минуту. Вы даже изо всех сил старались убедиться, что ваш циркулятор может двигаться на 8 галлонов в минуту.

Проблема в том, что большинство 1-дюймовых смесительных клапанов, которые вы увидите на местном оптовом прилавке, имеют низкое содержание свинца и подходят как для гидравлических систем, так и для ГВС.Эти двухсторонние смесительные клапаны часто имеют перепад давления 10 фунтов / квадратный дюйм ( или более !) При 8 галлонах в минуту. Хотя это может быть хорошо для систем ГВС, это гарантированный ограничитель потока для циркуляционного насоса, который вы только что выбрали.

Это падение на 10 фунтов на квадратный дюйм — это колоссальные 23 фута потери напора; когда ваш циркулятор может достигать максимального напора 17 футов, у вас мало шансов, что он выполнит свою работу. Итак, вы оказались на развилке дорог; вам нужно будет решить, нужен ли вам более мощный циркуляционный насос или смесительный клапан с меньшим перепадом давления.

Надеюсь, вы внимательно взвесите свои варианты. Учтите, что вы, безусловно, заплатите больше за любой подход заранее, но с большим циркуляционным насосом вы будете платить больше за потребление электроэнергии в течение срока службы системы.

Также разумно иметь в виду, насколько излишне сложными могут быть эти системы с различными требованиями к температуре подачи. Представим, что вам только что вернули дизайнерскую работу на предстоящей работе; вы заметили, что он требует температуры подаваемой жидкости 108 F, 111 F, 116 F, 120 F, 127 F и 132 F.Это не значит, что у вас будет источник тепла, обеспечивающий 132 F, а затем полагаться на пять различных смесительных клапанов. Это легко упростить.

Может быть, добавление немного эмиттера в зону, требующую 132 F, может снизить его на несколько градусов. У вас будет три зоны в пределах 8–10 градусов друг от друга, которые можно легко объединить в одну температурную зону подачи, работающую при наивысшей требуемой температуре. Последние три зоны уже довольно близки; то же самое можно было сделать и здесь. Итак, теперь вместо шести различных температурных зон у вас есть две.

Верхний из двух может питаться напрямую от источника тепла, а два нижних — с помощью смесительного клапана. Вы обеспечите немного больше, чем требуется, в двух областях в каждой температурной зоне подачи, но это будет с очень небольшим ущербом для системы. Это также значительно снизит сложность системы и, вероятно, также снизит стоимость работы (см. Рисунок 3).

При правильном применении смесительные клапаны могут стать отличным вариантом для эффективного контроля температуры в ваших отопительных контурах и поддержания оптимального комфорта.Я надеюсь, что эти советы помогут вам избежать головной боли в будущем и стать героем для своих клиентов.

% PDF-1.4
%
55 0 объект
>
эндобдж
xref
55 100
0000000016 00000 н.
0000002349 00000 п.
0000002998 00000 н.
0000003205 00000 н.
0000004008 00000 п.
0000004057 00000 н.
0000004106 00000 п.
0000004175 00000 н.
0000004224 00000 н.
0000004273 00000 н.
0000004322 00000 н.
0000004371 00000 н.
0000004420 00000 н.
0000004853 00000 н.
0000005521 00000 н.
0000005991 00000 н.
0000006664 00000 н.
0000006713 00000 н.
0000006762 00000 н.
0000006802 00000 н.
0000006851 00000 н.
0000006900 00000 н.
0000006949 00000 н.
0000006998 00000 н.
0000007047 00000 н.
0000007096 00000 п.
0000007145 00000 н.
0000007194 00000 н.
0000007216 00000 н.
0000011691 00000 п.
0000012348 00000 п.
0000013296 00000 п.
0000013318 00000 п.
0000016914 00000 п.
0000016936 00000 п.
0000019642 00000 п.
0000019664 00000 п.
0000021938 00000 п.
0000021960 00000 п.
0000025360 00000 п.
0000025382 00000 п.
0000028442 00000 п.
0000028464 00000 п.
0000032163 00000 п.
0000032185 00000 п.
0000034647 00000 п.
0000034960 00000 п.
0000035038 00000 п.
0000035301 00000 п.
0000039312 00000 п.
0000039625 00000 п.
0000042303 00000 п.
0000046329 00000 н.
0000051589 00000 п.
0000051807 00000 п.
0000051886 00000 п.
0000052196 00000 п.
0000052499 00000 п.
0000052725 00000 п.
0000052996 00000 п.
0000053310 00000 п.
0000053603 00000 п.
0000053908 00000 п.
0000054129 00000 п.
0000055012 00000 п.
0000055284 00000 п.
0000055538 00000 п.
0000055829 00000 п.
0000056090 00000 п.
0000056306 00000 п.
0000056718 00000 п.
0000057130 00000 п.
0000057496 00000 п.
0000057861 00000 п.
0000058243 00000 п.
0000058641 00000 п.
0000058942 00000 п.
0000059353 00000 п.
0000059759 00000 п.
0000060145 00000 п.
0000060554 00000 п.
0000060921 00000 п.
0000061222 00000 п.
0000061509 00000 п.
0000061912 00000 п.
0000062258 00000 п.
0000062549 00000 п.
0000062696 00000 п.
0000062861 00000 п.
0000063008 00000 п.
0000063173 00000 п.
0000063317 00000 п.
0000063482 00000 п.
0000063656 00000 п.
0000063830 00000 п.
0000064004 00000 п.
0000064178 00000 п.
0000064352 00000 п.
0000002442 00000 н.
0000002976 00000 н.
трейлер
]
>>
startxref
0
%% EOF

56 0 объект
>
эндобдж
153 0 объект
>
транслировать
Hb«f`b`g`cd @

трехходовой смесительный клапан — немецкий перевод — Linguee

запорный водяной клапан защитный колпачок термоголовка с трехходовым клапаном

Преимущества

Профиль компании:

Avonflow Baiyilun TRV Co., Ltd специализируется на производстве термостатических вентилей для радиаторов и комнатных термостатов. Мы производим эту продукцию более десяти лет и накопили большой опыт в этой области. С сегодняшнего дня мы экспортировали наши товары в более чем 30 стран, в том числе в Россию. , Румыния, Греция, Хорватия, Турция, Польша, Украина и т. Д.

офисное здание

Введение в продукт:

1.Соответствует EN215
2. Соответствует CE / ISO9001 / ISO14001
3. Диапазон температур: 6-28 ° C
4. Номер настройки от 0 до 5
5. Может быть установлен вертикально или горизонтально датчик

6. Универсальная головка M30 x 1,5 к корпусу
7.Защита от замерзания
8. Доступен клапан DN15 / 20/25
9. Доступен товарный знак OEM
10. Датчик жидкости

Корпус термостатического клапана

Изготовлен из латуни, простой в установке

Низкое сопротивление

Температура воды: менее 120 градусов

Нормальное сопротивление давлению: 10 бар

Выставочный зал:

НАШИ УСЛУГИ:

Состояние OEM:

Логотип для термостатической головки, минимальный заказ 3000 штук.
Логотип для корпуса термостатического клапана, минимальный заказ 10000 штук.

Условия оплаты:

30% TT как депозитный платеж, 70% TT против копии B / L

L / C есть в наличии.

Условия поставки:

FOB NINGBO или FOB SHANGHAI можно выбрать.

Срок изготовления обычно составляет 25 дней.

О упаковке

50 комплектов в коробке с бумажной коробкой, размер коробки: 51x36x22 см;

40 комплектов в картонной упаковке для блистерной упаковки, размер картона: 48x35x29 см;

100 штук в коробке только для термостатической головки, размер коробки: 40x30x30 см;

60 штук в коробке только для корпуса термостатического клапана, размер коробки: 41×25.5х26 см;

Около 20000 комплектов / 20 ”контейнер с блистерной упаковкой;

Около 25000 комплектов / 20-дюймовый контейнер с картонной коробкой;

Паллетная упаковка имеется в наличии.

О гарантии:

Гарантия 3 года, считая со дня прибытия на ваш склад.

Honeywell V135A1063 3-ходовой термостатический смесительный / переключающий клапан, 1-1 / 4 дюйма, внутреннее соединение C, дифференциал 17 фунтов на кв. Дюйм (запорный), бронза, импортный

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}}
Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

{{спецификация.nameDisplay}}

Делиться

Электронное письмо было успешно отправлено.
Электронное письмо не было отправлено, проверьте данные формы.

×

Зональные клапаны и смесительные клапаны

Компактный шестиходовой зонный клапан

Шайбы калиброванные для шестиходовых зонных клапанов R274N, R274C

Привод для шестиходовых зонных клапанов R274N, R274C

Изоляция для шестиходовых зонных клапанов R274N

Наконечники с наружной резьбой, для шестиходовых зонных клапанов R274N, R274C

Наконечники с внутренней резьбой, для шестиходовых зонных клапанов R274N, R274C

Краны шаровые с гайкой и прокладками

Четырехходовой смесительный клапан, соединение папа-мама

Трехходовой смесительный клапан, соединение папа-мама

Фитинг для горизонтальной установки R295, R296

Секторный смесительный клапан с внутренней резьбой или фланцевыми соединениями

Привод для смесительных клапанов R295, R296

Привод со встроенным регулятором для смесительных клапанов R295, R296 или R297

Привод для смесительных клапанов R296 или R297

Комплект для фланцевых клапанов R297

Трехходовой смесительный клапан с плоским седлом, охватываемый и охватывающий

Трехходовой смесительный клапан с внутренней резьбой

Привод для R298, R298N, R206A, R206AM, R280K

Привод для смесительных клапанов R298 или R298N, со встроенным регулятором

Двухходовой зонный клапан, соединение «мама-мама»

Двухходовой зонный клапан, соединение «папа-папа» с концевыми деталями

Трехходовой зонный клапан, соединение «папа-папа» с концевыми деталями

Трехходовой зонный клапан, соединение «мама-мама»

Трехходовой переключающий клапан с внутренним и внутренним соединением

Двухходовой зонный клапан, соединение «мама-мама», с приводом K272 и изоляцией

Привод для клапанов R276, R277, R278, R279, R279D

Привод для клапанов R276, R277, R278, R279, R279D, с маховиком

Двухходовой поршневой поясной клапан с соединением «папа-папа» с концевыми деталями

Трехходовой поршневой поясной клапан с соединением «папа-папа» с концевыми деталями

Трехходовой поршневой поясной клапан с разъемами «папа-папа» с эксцентриковыми хвостовиками

Комплект подключения для зонных клапанов R278, R292, R292E

Термоэлектрический привод, нормально закрытый

Электропривод, нормально закрытый, с микровыключателем

Кольцевая гайка для изменения соединения смесительных клапанов

Другие семейства продуктов «Комплектующие для котельной и возобновляемых источников энергии»

595WM125MC08DI05-Powers Process 595WM125MC08DI05 Саморегулирующийся клапан регулятора температуры и узел тепловой системы 3-ходовая смесь воды 1-1 / 4-дюймовый медный капилляр 8-футовый узел индикаторной головки с фиксированным соединением

В настоящее время в расчёте доступно только количество 0.Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0, прежде чем они исчезнут.

В настоящее время в расчёте доступно только количество 0. Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0, прежде чем они исчезнут.

В настоящее время в расчёте доступно только количество 0. В вашей корзине уже есть 0.

Чтобы приобрести еще один по беззаводской цене, нажмите кнопку «Купить сейчас» под

Вы уже добавили в корзину количество этого продукта, равное 0, которое у нас есть при оформлении этого товара.

Если вы хотите купить больше 0, у вас есть возможность сделать покупку из нашего стандартного инвентаря. У нас есть 0 штук по обычной цене 0,00 долл. США за штуку.

Если вы хотите продолжить, вы можете сделать это, используя ссылку «Купить акции по обычной цене» ниже, или закрыть это всплывающее окно, чтобы купить до 0 количества этого товара по отпускной цене.

В настоящее время у нас есть 0 доступных для распродажи этого товара по цене 0 долларов США.00 / каждый.

Если вы хотите купить больше 0, у вас есть возможность приобрести остаток из наших стандартных запасов. У нас есть 0 штук по обычной цене 0,00 долл. США за штуку.

Если вы хотите продолжить, нажмите расположенную ниже кнопку «Купить стандартные акции и акции с распродажей». Это действие добавит 0 единиц, которые у нас есть в оформлении по 0,00 долл. США / каждая, и единицы (-и) по 0,00 долл. США / каждая в вашу корзину для оформления заказа.

Если вам нужны только 0 единиц по отпускным ценам, нажмите кнопку «Купить только на таможенную очистку» ниже, и мы автоматически заполним поле количества для количества 0 по отпускной цене.

В настоящее время у нас есть 0 доступных по цене распродажи. Вы уже добавили в корзину 0.Вы можете добавить еще одно количество в корзину из раздела оформления. Чтобы добавить дополнительное количество в корзину, нажмите кнопку ниже.

Если вы хотите купить больше 0, у вас есть возможность приобрести остаток из наших стандартных запасов. У нас есть 0 штук по обычной цене 0,00 долл.
