Тройниковая или коллекторная разводка труб: Коллекторная и тройниковая разводка труб водоснабжения

Коллекторная или тройниковая разводка водоснабжения

При выборе типа разводки труб водоснабжения  при капитальном ремонте квартиры определяющими, как правило, являются два фактора- стоимость и удобство эксплуатации.

Тройниковая разводка полипропиленовыми или металлопластиковыми трубами в плане удобства не может конкурировать с коллекторной. Если при коллекторной разводке мы имеем возможность отключить каждый из сантехнических приборов в отдельности, что очень удобно при его поломке и  замене( скажем, у Вас потек унитаз и Вам понадобится какое то время что бы его демонтировать, купить новый, установить- и на  все это время Вы можете просто отключить подачу холодной воды к унитазу на коллекторе не в ущерб удобствам, поскольку подача воды на остальные приборы не прерывается), то тройниковая разводка по своей сути лишь последовательное соединение всех сантехнических приборов между собой и стояком, и для отключения того же унитаза волей-неволей придется перекрыть воду во всей квартире. С другой стороны, проблема такого плана легко разрешима- на месте подключения прибора к системе водоснабжения при ремонте санузла устанавливается дополнительный кран (простенький шаровый либо красивый угловой кран с отражателем) и для отключения прибора достаточно перекрыть только его.
Еще один неоспоримый плюс коллекторной разводки- особенно это касается установки металлопластиковых труб- это возможность прокладки единого отреза трубы от коллектора к сантехническому прибору. Т.е. мы избегаем внутренних соединений, являющимися нежелательными при скрытой проводке труб, следовательно,  повышаем надежность системы водоснабжения.

Если задуматься о плюсах тройниковой разводки- то одним из самых больших здесь, несомненно, является  меньшая величина материальных затрат на закупку материала и монтаж: сокращается расход прежде всего труб, отпадает необходимость в установке самих коллекторов, требуется меньше штробления для закладки скрытой проводки. Стоит сказать, что расходы удается  сократить практически в полтора- два раза.

Если Вы планируете ремонт ванной комнаты, всей квартиры или строительство дома, уделите особое внимание вопросу устройства водоснабжения. Обязательно обратитесь к грамотному (желательно с рекомендацией) сантехнику, способному не просто выполнить все работы по устройству систем водоснабжения и отопления, но и разбирающемуся в его непростом деле. Такой сантехник всегда предложит на выбор два или более вариантов устройства коммуникаций, подберет качественную сантехнику — фильтры, редукторы, фитинги.

Желаем удачи в ремонте.

С уважением, Евгений_RemontBar.

ОСТАВЬТЕ ЗАЯВКУ НА ОСМОТР ОБЪЕКТА >

ВНИМАНИЕ!!! Статья является интеллектуальной собственностью компании RemontBar и запрещена к полному или частичному копированию без разрешения администрации сайта.

Разводка водопровода в квартире — тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода  может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

• низкая стоимость;
• компактность;
• простота монтажа.

Недостатки этой системы разводки:

• перепады давления, вызванные одновременным включением двух точек потребления воды;
• перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
• не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

Оцените статью:

Поделитесь с друзьями!

Коллекторная разводка труб водоснабжения — Сантехник Центр

Компания «Сантехник Центр» оказывает услуги по коллекторной разводке труб водоснабжения в квартирах, частных домах, в том числе и в старых домах в Москве и в ближайших городах Подмосковья.

Разводка воды в квартире или любых других помещениях включает в себя следующий план действий:

1. осмотр объекта специалистом, выбор оптимального варианта разводки и составление сметы, составление плана проведения работ, т. е. нужно нанести на бумагу схему разводки труб с обязательным указанием всех изгибов и стыков;
2. реальная оценка аварийных мест водоснабжения, подлежащих замене;
3. демонтаж негодных труб;
4. закупка самих труб, фитингов и прочих материалов;
5. разводка водопровода, установка новых, правильно подобранных по размеру труб, все части водопровода соединяются между собой фитингами, эти муфты направляют, соединяют, разводят, сгибают трубы и т. д. ;
6. проверка качества выполненных работ.

Наша компания предлагает качественное оказание специализированных услуг по разводке водопровода в квартирах, домах и офисах, мы работаем по всем сантехническим нормам и даем гарантии на наши услуги!

Принцип работы коллекторной разводки водоснабжения

План водоснабжения очень прост, от центрального трубопровода вода под давлением идёт в коллектор и выходит, через вывод к каждому прибору отдельно.
Устройство данного типа удобно при ремонте квартиры, коллектор можно удачно разместить за смывочным бачком унитаза.
Он лёгкий при ремонте и довольно незаметен после монтажа.

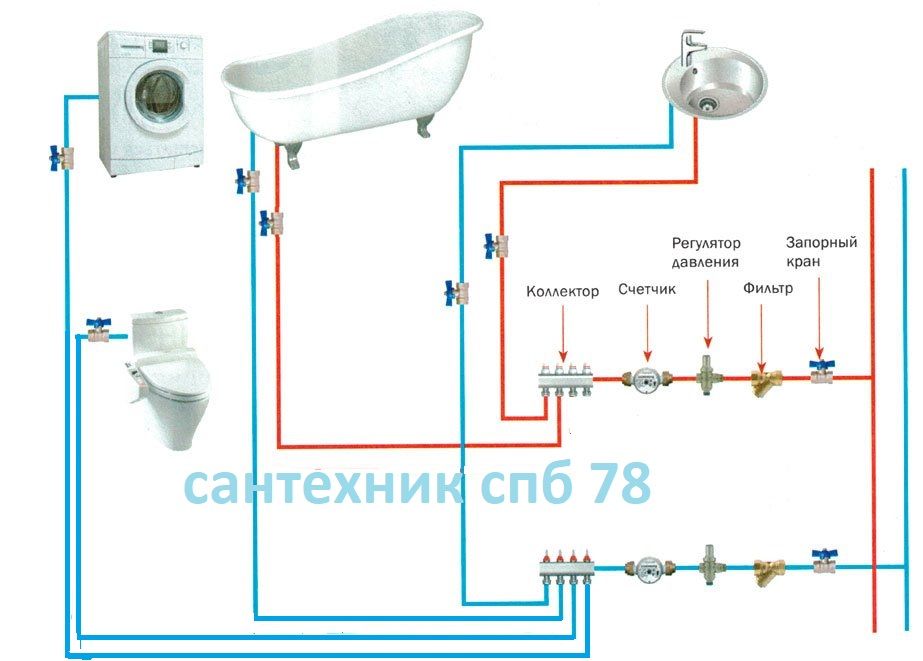

План коллекторной разводки системы водоснабжения
Между коллектором и стояком выполняется монтаж шарового крана со специальным фильтрующим устройством для удаления примесей из воды.
Это позволит в случае капитального ремонта системы перекрыть подачу воды всех приборов.
В настоящее время обязательно по ходу движения воды, следует смонтировать счётчик воды.
Нелишним в этом месте будет монтаж фильтра тонкой очистки.
Далее, выполняется установка обратного клапана, который должен предотвратить обратное движение воды в случае её отключения или уменьшении напора в системе.

После монтажа всех вышеперечисленных комплектующих, устанавливается сам коллектор.
Количество отводов коллектора зависит от монтируемых приборов сантехники (точек).
Каждый отвод снабжается индивидуальным краном.
Выбирая коллектор, лучше приобрести его с большим количеством отводов для возможного подключения дополнительных точек.
Эти отводы закрываются заглушками.
Если присутствует в квартире или доме, как горячее, так и холодное водоснабжение, монтаж коллекторной разводки выполняется одинаково для каждого вида подачи воды.

Если в квартире горячего водоснабжения не имеется, то для нагрева воды она подаётся в нагревательный прибор, а через коллектор выполняется подача воды на каждый сантехнический прибор.
Монтируя коллекторный тип разводки водоснабжения, следует, кроме количества подключаемых точек, определить место наибольшего их расположения, ближе к данному скоплению точек, монтируется коллектор.

Разводка системы отопления

Рассматриваем закрытую двухтрубную систему отопления с принудительной циркуляцией. Как можно расположить отопительные трубы и свести все к котлу. Есть три способа разводки системы отопления: коллекторная (лучевая), тройниковая и смешанная.

При коллекторной (лучевой) разводке от каждого радиатора напрямую к коллекторному узлу идут две трубы: подача и обратка. Коллекторный узел состоит из двух коллекторов, соединенных с подающим и обратным трубопроводам. Обычно коллектор располагается над уровнем пола, а трубы лежат в полу. Поэтому. на каждом коллекторе должен быть установлен автоматический воздухоотводчик. Хорошим тоном будет перед коллекторами установить отсекающие шаровые краны, а также обеспечить возможность слива воды из коллекторов путем монтажа дренажных клапанов. Коллектор можно монтировать прямо на стену, но, обычно, его прячут в специально предусмотренные коллекторные шкафы.

Особенностями коллекторной разводки можно назвать:

• легкость балансировки системы;
• отсутствие соединений в полу;
• более высокая стоимость по сравнению с тройниковой;
• необходимость выделять место под коллекторный блок;

Тройниковая разводка системы отопления — это более традиционный способ. Радиаторы подключаются параллельно к подающему и обратному трубопроводу, проходящим в виде лежаков вдоль стен. В зависимости от количества радиаторов и их мощности на одной ветке диаметр лежака может увеличиваться от крайнего радиатора ближе к стояку.

Особенности тройниковой разводки:

• более низкая стоимость по сравнению с коллекторной;
• сложнее выполнять гидравлическое уравнивание системы;
• все трубы в полу: не нужно выделять место под коллекторы.

Понятно, что смешанная разводка предполагает сочетание коллекторной и тройниковой.

Подобные ветки необходимо делать на каждом этаже по одной и более в зависимости от количества и мощности радиаторов. Коллектора обычно достаточно одного на этаже. Каждый этаж нужно запитать теплом от котельной с помощью стояков.

Еще можно отдельно выделить стоячную разводку, когда подающая труба поднимается на самый верх системы, там разветвляется во всех направления, где стоят отопительные батареи, и стояками опускаются через этажи, запитывая батареи. В низшей точке системы (в подвале или в полу) стояки собираются в обратный трубопровод, который подключен к котлу. Этот способ разводки нецелесообразно использовать в современных системах отопления. Он хорошо подходит для устаревших самотечных систем.

Виды прокладки труб -Монтаж отопления под ключ +7 (495) 649-99-53 -Услуги — RayWarm

1. Тройниковая разводка:

Тут смысл в том,  что от котла выходят две трубы и проходят по периметру помещений, от них через тройники подключаются радиаторы.

ВАЖНО ПОМНИТЬ:

Необходим правильный гидравлический расчёт с последующей

балансировкой системы, для того чтобы радиаторы равномерно

прогревались вне зависимости от удалённости от котла. Использование качественного материала, т.к. производиться большое количество стыковок, которые в дальнейшем будут скрыты, и, как и во всех системах перед заливкой или закрытием трубопроводов необходима проверка системы на протечки избыточным давлением.

1. коллекторная РАЗВОДКА:

Из котельной идут стояковые трубопровода до распределительных коллекторов от них, идут трубы малого диаметра без стыковок сразу на отопительные приборы.

Распределительные коллектора (гребёнки) устанавливаются, как правило, поэтажно или по зонам подключаемых приборов, при этой схеме балансировка радиаторов, как правило, не нужна.

Так что же выбрать?

Преимущества и недостатки одной и другой системы:

ХОТИТЕ ПОЛУЧИТЬ бесплатную консультацию?

Позвоните нам по телефону  +7 (495) 64-999-53 или отправьте заявку прямо сейчас!
Телефон главного инженера +7 (925) 031-61-18

Ваши контактные данные в безопасности и не будут переданы третьим лицам.

В нашем интернет-магазине есть:

ПОСЛЕДНИЕ ПРОЕКТЫ

Разводка труб водоснабжения в квартире: коллекторная схема

Перед капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

• Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
• Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

• коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
• тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:

• экономия средств — число соединительной арматуры сокращается до минимума;
• простая работа по установке.

Способ имеет свои недостатки:

• затрудненный поиск протечек из-за большого числа соединений;
• высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
• при ремонте требуется отключать всю подачу воды;
• неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

• расположение водопроводов;
• запорная арматура;
• направление потоков воды;
• аварийные клапаны и сливы;
• точки разбора с указанием каждого потребителя;
• приборы учета;
• резервные ветви и оборудование.

Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

• минимально допустимое значение давления у конечного потребителя — 0. 3 атм;
• каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
• каждый фитинг и арматура снижает давление на 0.15 атм;
• в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

• ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
• утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
• во время монтажа закрывать отверстия не установленных труб;
• проводить пайку в чистом помещении;
• проверять трубы на наличие влаги и грязи перед пайкой;
• не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.

Разводка труб в туалете и ванной: тройниковый и коллекторный способы

Ремонт в ванной комнате и туалете — дело трудоемкое и затратное. Особенно если речь идет об улучшении эргономики полезного пространства, совмещении или разделении санузла, установке более современного оборудования и приборов.

Если подходить к ремонту основательно, то уже на начальном этапе стоит задуматься о замене сантехнических коммуникаций. Существует два распространенных способа монтажа оборудования: тройниковый и коллекторный.

Тройниковая (последовательная) разводка труб

Тройниковая разводка имеет одно неоспоримое преимущество: с ней может справиться даже не обладающий специальными знаниями человек при помощи видеоуроков из интернета. Однако она имеет столь же весомый недостаток. Последовательная система подразумевает множество соединений, при этом последняя на магистрали точка водозабора всегда будет иметь меньший напор воды, чем остальные, при единоразовом с ней включении других приборов. Да, это та самая ситуация, когда решившая помыть посуду жена лишает воды мужа, который в это время принимает душ.

Коллекторная разводка труб

Коллекторный способ монтажа подразумевает создание отдельного участка трубопровода для каждого прибора. Данный метод обеспечивает возможность ремонта и отключения тех или иных приборов без вывода из эксплуатации всей системы в целом. Самостоятельно подобную разводку провести сложно, здесь требуются профессиональные умения и опыт. Специалисты устанавливают коллекторный шкафчик  и коллектор, который подбирается с наличием запорных вентилей в своей конструкции. При такой системе разводки жена может мыть посуду в любое время, не боясь услышать пару ласковых от мужа, ошпаренного кипятком в душе.

Эстетика в ванной

Правильным образом спланированная схема реконструкции санузла является ключевым моментом в создании уюта в доме или квартире. Система должна работать максимально эффективно, поэтому если ванная и туалет являются раздельными, то прокладка труб в обоих помещениях должна производиться комплексно.

Проработка проекта подразумевает также выбор способа монтажа трубопровода — открытый и скрытый. При открытом методе элементы системы проходят снаружи, что существенно портит интерьер комнаты. Согласитесь, сложно представить себе уголок релаксации и комфорта в виде ванной с торчащими из стен трубами.

Наиболее эстетичным способом монтажа системы водоотведения является скрытый способ, в котором трубы «утапливаются» в стену. Мастера сооружают специальные короба или штробят ненесущие стены и прокладывают трубы прямо в них. Последующая укладка плитки скроет все неприятные глазу элементы коммуникации.

Упрощение сбора пыли для ваших деревообрабатывающих электроинструментов

Если вы вложили средства в мощный пылеуловитель, это отличный первый шаг к созданию здоровой среды в магазине. Для целей этой статьи я предполагаю, что вы работали со своим поставщиком, чтобы выбрать пылеуловитель, способный обеспечить достаточный воздушный поток (в идеале 1000 кубических футов в минуту при 4000 футов в минуту) на каждый инструмент, чтобы удалить все мелкие частицы. пыли, которую он производит (минимум 2 л.с. с 12-дюймовым рабочим колесом на 400 кв.ft., но сделайте себе одолжение и не экономьте).

Теперь вы хотите убедиться, что делаете все возможное, чтобы извлечь из этого максимальную пользу. Во-первых, если вы не хотите перетягивать шланг от инструмента к инструменту каждый раз, когда вы делаете разрез (не обманывайте себя; это боль), вам нужно будет настроить воздуховод, чтобы отводить пыль от каждого инструмента в вашем магазине на централизованный пылесборник. Правильный дизайн воздуховода — это, пожалуй, наименее понятная тема, связанная с пылеулавливанием, и очень важно, чтобы вы изучили ее, чтобы правильно использовать ее в своем магазине.Я бы сказал, что многие продукты, которые продаются в этой категории, не справляются с задачей удаления.

Пусть пылесборник «делает свое дело»

Правильная система воздуховодов — это создание сети, которая позволяет вытягивать воздух из каждого инструмента индивидуально с достаточной скоростью и перемещать достаточный объем воздуха для удаления как стружки, так и образующейся очень мелкой пыли. Главный враг идеального пылеулавливания — статическое давление. В прикладных терминах статическое давление можно рассматривать как силу, ограничивающую поток воздуха.К факторам, которые увеличивают статическое давление в пылеулавливании, относятся меньшие воздуховоды, более длинные расстояния, изгибы трубы и гибкие трубки, поэтому мы сосредоточим наши усилия на минимизации тех факторов, которые существенно увеличивают статическое давление в наших системах.

Конструкция воздуховода для сбора пыли — сложная наука, и я намеренно упрощаю ее, потому что думаю, что основы могут быть потеряны в кровавых деталях, и, следуя нескольким основным рекомендациям, достаточно легко добиться потока воздуха, который является «хорошим достаточно».Для моей цели чрезмерного упрощения я предлагаю «D.O.G. Простой »метод проектирования воздуховодов для пылеулавливания малых цехов:

— D = Прямой; делайте воздуховоды как можно короче. Более длинные участки приводят к более высокому статическому давлению и снижению производительности.
— O = Открыто; Трубы большего диаметра обеспечивают большее движение воздуха и создают меньшее статическое давление, если у вас есть пылесборник, который может достаточно быстро перемещать воздух по трубе.
— G = Нежный; , чтобы пыль легче проходила по трубам, используйте трубы с гладкими стенками (минимизируйте гибкость труб), а при необходимости поворотов делайте их как можно более плавными и плавными.

Сначала выберите оружие: ПВХ или металл

Для начала нужно выбрать материал для воздуховодов. Подойдет ПВХ или металл. Если вы выберете металл, вам следует использовать диаметр 26 или больше, чтобы он не разрушился под давлением всасывания. Также подумайте о спиральной трубе, которая более долговечна и легче герметизируется, хотя и более дорогая. Трубопровод HVAC в большинстве бытовых центров имеет диаметр 30 или меньше, поэтому это не лучший выбор для сбора пыли. Вам нужно будет купить его у поставщика пылесборников или у поставщика систем отопления, вентиляции и кондиционирования воздуха, у которого есть воздуховоды большего диаметра.Покупка местных может обеспечить экономию из-за высокой стоимости доставки больших труб.

Если вы выберете ПВХ, имейте в виду, что на рынке есть материалы разной толщины, и вам следует выбирать самые тонкие материалы, которые вы можете найти. Обычно это называется «Канализация и сток», иногда обозначается как ASTM d-3034 или ASTM D-2729. Чем тоньше и легче ПВХ, тем легче работать. Не выбирайте график 40 или 80, потому что они дорогие и тяжелые, а вся дополнительная масса тратится на сбор пыли, что оказывает чрезвычайно низкое давление на ПВХ по сравнению с сантехническими приложениями, которые обычно требуют графиков 40 или 80.Чтобы максимизировать воздушный поток, сконцентрируйте большую часть своих усилий на проектировании трубы диаметром 6 дюймов, иногда 4 дюйма, когда вам нужно, но не меньше, чем труба для стационарных инструментов.

Я использую ПВХ, потому что в моем районе он намного дешевле, и я предпочитаю работать с ним, а не с металлом. Но если бы у меня не было хорошего доступа к трубам и фитингам из ПВХ, мне было бы удобно использовать металл. Чтобы разрезать ПВХ, я просто использую лобзик с любым лезвием для резки дерева, которое у меня есть на пиле, и оно проходит сквозь него.

Нужно ли заземлять ПВХ (или можно ли его заземлить)?

Это горячо обсуждаемые темы в Интернете. Я никогда не слышал о реальных примерах пожара в результате статического разряда, но есть вероятность того, что вы можете получить удары статическим электричеством от системы воздуховодов из ПВХ, если вы живете в сухом климате. Если это ваша ситуация, вы можете найти в Интернете множество предложений по заземлению воздуховодов из ПВХ. За 10 лет эксплуатации воздуховодов из ПВХ в двух разных цехах я ни разу не испытал шока, поэтому я никогда не удосужился заземлить шахту.

The D.O.G. Простой метод в деталях

«D» означает «Прямой».

Сделайте свой воздуховод прямым и прямым, сделав как можно меньше поворотов. Расположите инструменты таким образом, чтобы крупные пылеуловители (настольная пила, строгальный станок и т. Д.) Находились ближе всего к пылесборнику, так как поток воздуха будет максимальным на самых коротких участках. Одна из распространенных ошибок — прокладка воздуховодов по периметру комнаты, что требует более длинных участков и большего количества поворотов воздуховодов для некоторых инструментов, в результате чего страдает производительность.

«O» означает «Открытый». Размер имеет значение в пылеулавливании. Если ваш воздуховод слишком мал, вы не сможете переместить достаточный объем воздуха для удаления мелкой пыли, но если он будет слишком большим, у вас не будет достаточной скорости воздуха для удаления чего-либо. Поэтому при покупке пылеуловителя важно иметь в виду компоновку воздуховода и попросить продавца предложить модель, которая может обеспечить достаточное всасывание ваших инструментов. Если вы выбрали пылесборник с достаточным всасыванием для конфигурации вашего магазина, то самый простой подход с ПВХ — это прокладка 6-дюймовой трубы там, где это возможно, и 4-дюймовой трубы там, где вы сочтете это необходимым.Это означает, что вам, вероятно, придется изменить порты некоторых инструментов, о чем я расскажу чуть позже в этой статье. Это не так уж сложно и того стоит. С металлическими воздуховодами доступны дополнительные размеры, и вы можете делать более постепенные шаги вниз, чтобы потенциально выжать немного больше производительности из вашей системы, но если вы правильно настроили свой пылесборник, вы сможете получить соответствующий воздушный поток, используя 6 ″ И 4 ″ трубы.

«G» означает «нежный». Цель состоит в том, чтобы делать длинные плавные переходы, чтобы пыль не слишком сильно замедляла движение по кривым и за счет уменьшения размера трубы. Представьте, что вы проектируете трассу для гоночных автомобилей и хотите, чтобы машины двигались на высокой скорости в поворот, потому что, когда они замедляются, их трудно снова заставить двигаться быстро, и мы хотим избежать скопления машин, или в нашем случае пыль. Конкретные варианты, которые помогают продвигать мягкие пути пыли, включают:

45-е, а не 90-е . Вместо поворота на 90 градусов с коротким радиусом используйте два изгиба по 45 градусов с участком прямой трубы посередине, что позволит частицам кричать прямо во время поворота.Если вы можете найти локти, специально разработанные как локти с «длинной разводкой», вы можете использовать их, но они обычно не доступны в моем районе.

Wyes not Tees . По той же причине, что и при обсуждении колен, когда вам нужно разделить трубу на несколько участков, используйте тройник, а не тройник, за которым следует отрезок прямой трубы, а затем, при необходимости, еще один поворот на 45 градусов. Опять же, это позволит пыли проходить здесь, не замедляясь настолько, что со временем может накапливаться в трубе.Я обнаружил, что это особенно полезно для моей настольной пилы, где я обычно протягиваю более длинные куски (тонкие трещины, которые проходят через игольную пластину) через воздуховоды.

Конические и крутые переходы . Если вам нужно уменьшить размер воздуховода в линию, используйте переходник с плавным конусом, а не резким переходом. Это улучшит воздушный поток и уменьшит турбулентность в трубе.

Свернуть гибкую трубу . Проложите жесткую трубу как можно ближе к инструменту и используйте только ту гибкую трубу, которая вам нужна для удобства на случай, если вам нужно переместить инструмент.Кроме того, выбирайте гибкую трубу хорошего качества с гладкими внутренними стенками, которая была разработана специально для сбора пыли. Некоторые из более дешевых вещей, которые я использовал, чрезвычайно жесткие, поэтому с ними ужасно работать. Хорошая гибкая труба стоит дорого, поэтому я достаточно мотивирован, чтобы минимизировать ее по этой причине.

Другие варианты воздуховодов

Дополнительные порты . При установке воздуховодов подумайте об установке дополнительных портов в логических местах для возможного расширения в будущем.Это легче сделать сейчас, чем потом разрывать протоки. Вы можете добавить противовзрывную заслонку, чтобы быть готовыми к работе, или просто накройте трубу заглушкой, что немного дешевле. Это также может обеспечить хорошую очистку в удобном месте на случай, если что-то застрянет в ваших воздуховодах.

Заделать стыки? Если вы используете ПВХ, особенно 6 дюймов, где есть много перекрытий на стыках, вам не нужно герметизировать большинство стыков. В нескольких ключевых областях, например, там, где воздуховод соединяется с пылесборником, я использую ленту X-Treme для герметизации стыка.Эта лента не оставляет следов клея, поэтому при переделке воздуховода ее легко удалить и не требуется чистка. Мне не нравится использовать клейкую ленту или герметик для воздуховодов, поскольку я считаю, что это не нужно для ПВХ. На металле вам, вероятно, потребуется герметизировать стыки, чтобы минимизировать утечку.

При необходимости добавьте винты для фиксации стыков . На вертикальных участках и некоторых горизонтальных участках, где соединения немного ослаблены, я вставляю пару саморезов # 8 x 1/2 ″ для листового металла в соединение, чтобы надежно удерживать его.Они легко снимаются при перестановке воздуховодов.

Прикрепите воздуховоды к стойке с помощью сантехнической ленты . Обычная старая металлическая лента сантехника является эффективным и экономичным средством крепления воздуховодов к вашим стенам и потолку. Закрепите шурупами для гипсокартона 1-1 / 4 дюйма. Пары ремней на 10 футов трубы должно хватить, чтобы удерживать все прочно.

Противовзрывные ворота . Есть много вариантов. Если вы используете металлические воздуховоды, вам следует использовать металлические шиберные ворота. Я также использую металлические воздуховоды для труб из ПВХ, потому что они более долговечны, чем дешевые пластиковые. Если бы я начинал с нуля, я бы использовал воздухозаборники Clear Vue Cyclones для всех своих 6-дюймовых воздуховодов, потому что они намного лучше по качеству, чем дешевые пластиковые, и обеспечивают лучший воздушный поток, потому что находятся снаружи труба, а не внутри. Я также видел планы по изготовлению взрывных ворот из ПВХ и фанеры, что довольно круто, но я не мог найти время, чтобы их построить.

Отверстия для инструментов . Я призываю вас принять тот факт, что у большинства инструментов недостаточно портов для инструментов. В последние пять лет ситуация, кажется, улучшается, но все еще не очень. Имея в виду, что в идеале вы должны разместить 6-дюймовый порт как можно ближе к месту образования пыли, и я никогда не покупал инструмент, у которого был стандартный 6-дюймовый порт, или даже дополнительный, если на то пошло. Таким образом, вам придется сделать свои собственные порты, а в некоторых случаях вырезать отверстия в ваших инструментах, чтобы приспособить порт. На картинке показан магазин с отверстиями диаметром 6 дюймов на фуговальном станке, в который вставлено сверло, чтобы проиллюстрировать огромный размер. Этот порт обеспечивает мощное движение воздуха и позволяет моему пылесборнику тянуть все, что не прикреплено к инструменту.

Простота изготовления . Возьмите кусок ПВХ толщиной 6 дюймов, поместите его на кусок фанеры или МДФ, проведите линию по внешней стороне трубы и вырежьте отверстие. Вставьте ПВХ в отверстие и заделайте его снаружи. Затем поместите поролоновый уплотнитель по периметру фанеры и прикрепите к инструменту шурупами для листового металла.Если отверстие для складского отверстия на инструменте недостаточно велико или отсутствует, используйте лобзик с подходящим режущим лезвием по металлу, чтобы изменить или создать отверстие.

Быстроразъемное соединение со стандартной муфтой из ПВХ . Вот эффективные способы изготовления быстроразъемных фитингов для ПВХ 4 и 6 дюймов. Используйте стандартную муфту из ПВХ, чтобы легко проскользнуть через отверстие в отверстии для инструмента, сделанном в магазине. Затем вставьте гибкую трубу в другой конец муфты. Я обнаружил, что это идеально подходит как для 4-дюймовых, так и для 6-дюймовых воздуховодов, требуя только давления, чтобы оставаться на нем, с небольшой заметной утечкой воздуха.Если посадка немного болтается, вы можете использовать клейкую ленту или клейкую ленту X-treme, чтобы надежно закрепить ее и запечатать. Мне они нравятся намного больше, чем имеющиеся в продаже системы быстрого отключения, к тому же я не встречал коммерчески доступных быстроразъемных соединений для 6-дюймовых воздуховодов. При наличии хорошей системы быстрого отсоединения можно легко разделить канал между двумя инструментами, если вы предпочитаете, и это позволяет сократить длину гибкого шланга, чтобы минимизировать статическое давление, поскольку для перемещения инструмента для очистки, обслуживания и т. Д. Требуется всего лишь простой процесс отключения.

Сводка

Если вы хотите более подробно остановиться на этой теме, некоторые поставщики пылеуловителей предлагают рекомендации и услуги в этой области, а независимые исследователи, такие как Билл Пентц, также предоставляют обширную информацию по этой теме. Однако я уверен, что для большинства небольших магазинов, если вы будете следовать этим основным рекомендациям, чтобы спроектировать воздуховоды и снабдить их пылесборником, способным пропускать достаточный объем воздуха, вы будете довольны (или даже удивлены) с производительностью.

После того, как ваша система спроектирована так, чтобы обеспечивать достаточный воздушный поток, вам нужно подумать о том, как лучше всего загнать пыль на каждом инструменте. Некоторые инструменты предоставляют соответствующие порты для сбора пыли, в то время как другие (большинство) нет, и вам нужно будет разработать свои собственные улучшения. В отдельной статье я расскажу о конструкции пылеуловителя на каждом инструменте в моем магазине, чтобы помочь вам завершить разработку вашей системы пылеулавливания.

Посмотрите следующий информационный бюллетень, чтобы узнать, как я оптимизировал сбор пыли с помощью различных инструментов в моем магазине.

Фото автора

Источник:
X-Treme Tape, самоклеящаяся лента из силиконовой резины в рулоне 20 футов, 14,99 долл. США
www.xtremetape.com
800-867-8968

Как избежать ошибок при проектировании систем пылеудаления

Вы вложили средства в высокоэффективное оборудование и инструменты для своего деревообрабатывающего цеха, но работает ли ваша система пылеудаления с максимальной эффективностью? Узнайте о наиболее распространенных ошибках при проектировании системы пылеудаления и сбора пыли и о том, как их избежать.

1. Неправильный диаметр воздуховода

Если диаметры слишком малы, система быстро забьет , в то время как чрезмерно большие диаметры уменьшат скорость воздушного потока, что приведет к неэффективной работе вытяжной системы.

2. Использование прямых тройников 90 градусов

При уборке пыли, щепы с мягких деревьев, например тополя или сосны, следует избегать установки прямых (равных) тройников , так как они могут вызвать засорение системы .Эта проблема не должна возникать с более мелкой пылью (например, после сварки), хотя использование одинаковых тройников все равно приведет к большему сопротивлению. Вместо этого используйте переходные тройники , Y-образные тройники или боковые тройники , которые обеспечивают более плавный поток.

Рекомендуется ограничить использование равных (прямых) тройников, вместо них использовать переходные или боковые тройники.

3. Использование отводов с коротким радиусом

По возможности используйте сегментированные фитинги (колена) большего радиуса — 2D, чтобы обеспечить плавный ламинарный поток.

4. Несоблюдение прямого расположения каналов рядом с оборудованием и скопление фитингов, например тройников, переходников и т. Д.

Соблюдайте минимально необходимое расстояние от элементов, мешающих воздушному потоку, таких как демпферы, колена, тройники, редукторы, шумоглушители (глушители) и т. Д., Чтобы обеспечить правильную работу пылеуловителя, т.е. в соответствии с его заявленной эффективностью. . Минимальное расстояние составляет 2,5 номинального диаметра. В случае циклонов сохраняйте прямую секцию — используйте прямой воздуховод, поскольку используются другие компоненты воздуховода, например.грамм. тройник, переходник или колено на 90 ° на ранней стадии выше по потоку будут создавать турбулентность и сопротивление, что, в свою очередь, может привести к осаждению транспортируемого материала внутри системы пылеудаления, снижая, таким образом, эффективность установки.

Помимо прямых участков, важно как можно дольше поддерживать диаметр. Например, если ваш пылеуловитель имеет всасывающий патрубок диаметром 200 мм, используйте трубу диаметром 200 мм и проложите ее настолько долго, насколько это возможно, прежде чем уменьшать диаметр, чтобы он соответствовал отверстию вашего деревообрабатывающего станка.Использование меньшего диаметра приведет к уменьшению воздушного потока, что снизит эффективность установки (пылеуловитель, который потребовал значительных инвестиций, не будет использоваться на полную мощность), в то время как использование большего диаметра чем порт, например циклон не увеличивает воздушный поток.

5. Чрезмерное использование гибких воздуховодов / шлангов

НЕ злоупотребляйте гибким шлангом. Используйте ровно столько, сколько необходимо для подсоединения инструмента к напорной трубе. Используйте только короткие секции — 1 м гибкого воздуховода может вызвать сопротивление потоку до 10 раз больше, чем гладкий жесткий воздуховод.Шланги обладают высоким сопротивлением в зависимости от типа их гофрирования. По этой причине мы рекомендуем свести к минимуму использование шлангов. Поскольку вы не можете полностью устранить их в системе пылеудаления, выберите лучший шланг.

Гибкий шланг PUQT-AS / PUQT.

Какой шланг для отсоса пыли выбрать?

1. Шланг с проволочной спиралью проходит за пределами трубки, оставляя гладкую внутреннюю часть, которая не мешает потоку воздуха
2. Шланг, достаточно гибкий, чтобы удовлетворить ваши потребности
3. Шланг из тяжелого пластика для повседневного использования в магазине.

Если вы найдете шланг, отвечающий этим основным критериям, а также сделанный из материала, рассеивающего электрические заряды, это будет настоящим преимуществом.

6. Неправильный выбор системы пылеудаления — материал, толщина и т. Д.

При проектировании системы пылеудаления необходимо также учитывать тип материала трубопровода. По соображениям безопасности и в соответствии с требованиями OHS рекомендуется использовать стальные трубы, желательно с гладкой внутренней стенкой , чтобы минимизировать сопротивление, обеспечить беспрепятственный поток воздуха и поддерживать оптимальную скорость.На практике для удаления древесной пыли используются традиционные спиральные воздуховоды, гладкие трубы и пластиковые канализационные трубы. Хотя у всех этих типов есть свои плюсы и минусы, использование пластиковых труб, безусловно, дешевле, но, безусловно, опасно. Использование таких труб сопряжено с риском взрыва, что подвергает опасности сотрудников завода и ваше оборудование. Поэтому необходимо проанализировать, окупится ли вообще экономия на трубопроводе.

Неправильно подобранная система воздуховодов может значительно снизить эффективность всей системы пылеудаления.
I рекомендуется использовать стальные трубы с гладкой внутренней стенкой, чтобы минимизировать сопротивление воздуха.

Взрывобезопасность — не единственный аспект, который следует учитывать при выборе трубопроводов, так как минимизация сопротивления воздуха — еще один не менее важный аспект. Рекомендуется использовать трубы с гладкой внутренней поверхностью и фитинги воздуховодов с мягкими изгибами и большими радиусами, чтобы предотвратить засорение внутри системы пылеудаления . Лучшее решение — стальная труба со швом , а еще лучше стыковой шов .Техника сварки, а также выбранный тип и толщина обеспечат надлежащую герметичность системы воздуховодов и жесткость воздуховода (если листовой металл имеет неправильную толщину, воздуховод может провиснуть).

Стандартные спиральные вентиляционные каналы (так называемые спиральные воздуховоды) также используются в системах пылеудаления. Хотя такая система приемлема с точки зрения ее герметичности (при условии соблюдения надлежащей практики), она не оптимальна по сравнению с гладкими трубами, учитывая ее гидравлическое сопротивление при транспортировке опилок или древесной пыли.Вот почему мы рекомендуем использовать гладкие воздуховоды в линиях вытяжки (транспортировка загрязненного воздуха), но вы можете использовать спиральные воздуховоды (для соединения двух систем доступны специальные соединители / переходники) в обратных линиях (транспортировка очищенного воздуха).

Стальные трубы могут быть оснащены наконечниками заземления в качестве дополнительного элемента безопасности

Толщина листового металла — еще один аспект, который следует учитывать при проектировании системы пылеудаления. При правильном выборе толщина листового металла обеспечит длительный срок службы системы, устойчивость к гидравлическим ударам, защиту от коррозии и чрезмерного износа оцинкованного слоя при трении извлеченного материала о стенки воздуховода.Выбор труб с чрезмерно тонкими стенками может привести к обрушению всей системы.

7. Слишком длинные участки воздуховода

ЗАПРЕЩАЕТСЯ проектировать слишком длинные линии воздуховодов. Один воздуховод, проходящий через всю установку, снижает скорость воздуха и увеличивает риск скопления пыли. Вместо этого установите один более короткий главный воздуховод с боковыми выпускными патрубками к отдельным машинам. Чем короче секция, тем лучше, так как это означает меньшее сопротивление потоку воздуха.

8.Неправильный выбор амортизаторов

В системах пылеудаления используются два основных типа воздушных заслонок — воздушные заслонки и запорные заслонки. Оба типа играют определенную роль в системе и не взаимозаменяемы. Запорные заслонки устанавливаются (и должны устанавливаться только) в системе возврата чистого воздуха в помещения, тогда как заслонки ворот используются в вытяжной системе, то есть в системе отвода загрязненного воздуха. Установка запорной заслонки на линии пылеудаления, т. Е. В воздуховоде, по которому транспортируется материал, например.грамм. опилки и древесная пыль будут вызывать накопление материала на лопастях клапана и затем блокировать систему.

Заслонки ворот используются для открытия и закрытия ответвлений воздуховодов, так что воздушный поток направляется только к тем машинам, которые находятся в эксплуатации.

Работа задвижки (заслонки) довольно проста: заслонка скользит вверх и вниз, открывая или закрывая трубопровод. Демпферы имеют полностью открываемую плоскую поверхность без каких-либо штифтов или краев, которые могли бы препятствовать транспортировке среды по трубопроводу, тем самым предотвращая образование засоров внутри системы пылеудаления.Благодаря своей конструкции такая заслонка занимает гораздо больше места вокруг трубопровода, так как заслонка значительно выступает за его контур, что необходимо учитывать при проектировании системы.

Мобильные воздуховоды для систем пылеудаления
Загрузить файл PDF »

Технический каталог — Система TRANS-Quick
Скачать PDF файл »

возвращаться

Спиральный воздуховод для сбора воздуховодов

Независимо от размера вашего промышленного цеха, установка эффективной системы пылеулавливания должна быть приоритетом.Эта система необходима независимо от того, является ли обрабатываемый материал пластиком, деревом или композитом. Система пылеулавливания должна соответствовать местным и национальным нормам, а также обеспечивать качество готовой продукции и экономить деньги. Компания Spiral Manufacturing Co., Inc. предлагает широкий спектр компонентов и аксессуаров для систем пылеулавливания, включая спиральный воздуховод для сбора пыли.

Зачем нужны системы пылеулавливания

Рабочие на промышленных предприятиях подвергаются риску вдыхания твердых частиц (некоторые из которых являются канцерогенами) и в результате страдают от проблем с глазами, кожей и носом, помимо аллергических реакций.Пыль в магазине может вызвать болезнь, травму и пожар, что приведет к потере продукции, судебным искам и повышению страховых ставок.

Эффективная система пылеулавливания, которая может включать спиральный воздуховод для сбора пыли, предотвращает многие нежелательные проблемы на предприятии. Например, пыль в магазине может снизить качество готовой продукции. Видимость, которая влияет на выполнение точных измерений, может быть результатом слишком большого количества пыли в воздухе. Пыль может затруднить отделочные операции, что приведет к дефектам изделия.Некоторые более крупные частицы могут прилипать к поверхностям, что приводит к образованию царапин и другим дефектам. Кроме того, помещения могут нести дополнительные трудозатраты из-за необходимости ручного сбора пыли при отсутствии автоматической системы пылеулавливания.

Проектирование системы пылеулавливания

Системы пылеулавливания состоят из систем воздуховодов, предназначенных для транспортировки пыли от источника ее образования (например, строгального станка, настольной пилы и т. Д.) В устройство сбора (например, мешок и система фильтров или циклон), который втягивает пыль через воздуховоды для сборник, который может включать спиральный воздуховод для сбора пыли.

Металл в сравнении с пластиковой трубкой Воздуховод

Металл — лучший материал для воздуховодов. См. Информацию с правой стороны этой страницы — «Металл или пластиковый воздуховод» — чтобы узнать больше.

Выбрав металл для воздуховода, необходимо определить размеры системы пылеулавливания.

Для получения информации о продуктах и ​​услугах, которые мы предлагаем, чтобы помочь вам в создании и обслуживании вашей системы пылеулавливания, позвоните нам сегодня по телефону 763-755-7677 или оставьте нам сообщение через нашу контактную форму.

Как конструкция воздуховода влияет на пылесборник

Знаете ли вы, что конструкция воздуховода может повлиять на работу вашего пылесборника? Чтобы добиться максимальной эффективности и безопасности, мы определили несколько ключевых факторов при проектировании участка воздуховода пылесборника. Наши самые важные рекомендации включают:

Схема объекта

Важно знать рабочее место, в котором вы работаете, включая другое оборудование, которого следует избегать, высоту потолка, наличие электричества и т. Д.Если вы будете запускать несколько машин на одном участке воздуховода, вам следует разместить машины, требующие наибольшего количества кубических футов в минуту воздушного потока, ближе всего к пылеуловителю. Если вам нужна помощь в поиске необходимого CFM для ваших машин, пожалуйста, позвоните в нашу команду, чтобы помочь!

Изгибы и изменение диаметра

Используйте минимальные изгибы и изгибы, чтобы не мешать воздушному потоку. Лучше всего использовать прямые и короткие участки, так как они будут иметь меньшее сопротивление потоку воздуха. Если вам нужно уменьшить диаметр, уменьшайте его как можно постепенно.Если у вашего пылесборника есть всасывающий патрубок 8 дюймов, увеличьте его диаметр как можно дольше, прежде чем уменьшать диаметр, чтобы он соответствовал патрубку вашего оборудования.

Y-образные изгибы самые лучшие

Если необходимы изгибы, лучше всего использовать плавные изгибы. Острые изгибы мешают воздушному потоку, создавая большее сопротивление статическому давлению и уменьшая воздушный поток. Избегайте изгибов под углом 90 градусов и используйте Y-образные изгибы или боковые тройники, которые помогают уменьшить количество воздушного потока и поддерживать скорость, с которой пыль может перемещаться по трубе.

Диаметр воздуховода

Использование воздуховода правильного диаметра важно, чтобы избежать потенциальных проблем внутри воздуховода. Если он будет слишком маленьким, ваш воздуховод быстро забьется; однако, если она будет слишком большой, скорость воздушного потока уменьшится и станет менее эффективной, и пыль останется оседающей по всему воздуховоду. Идеально подходят трубы большего диаметра, поскольку они создают меньшее статическое давление и обеспечивают большее движение воздуха.

Статическое давление

Статическое давление при пылеулавливании — это сопротивление, необходимое движению воздуха.Статическое давление может возникать из-за изгиба воздуховода, грязных фильтров или попадания воздуха в систему воздуховодов. Низкое статическое давление требует меньше мощности и энергии от вытяжного вентилятора, что экономит ваши деньги.

Знай свою пыль

Знание свойств производимой вами пыли является ключом к созданию оптимального участка воздуховода. Одним из важных свойств является плотность пыли, которая определяет скорость переноса пыли. Правильная скорость переноса пыли гарантирует, что пыль будет полностью выталкиваться из воздуховода, а не оседать в трубе и потенциально забивать ее.Это особенно важно для горючей пыли, так как осевшая пыль и забитые воздуховоды повышают риск взрыва или пожара. Теперь, когда мы знаем об опасности слишком медленного перемещения пыли через конструкцию воздуховода, также важно знать, что слишком быстрое перемещение пыли также может представлять проблему. Слишком быстрое перемещение пыли через конструкцию воздуховода может вызвать ссадины на стенках воздуховода из-за трения пыли о трубу.

Поможем!

Хотя важно понимать конструкцию воздуховода, Heneveld Industrial Group обучена и обучена оптимальным конструкциям воздуховодов для ваших нужд коллектора.Наша команда разработает систему с учетом планировки вашего предприятия, оборудования, пыли и общих потребностей. Мы гарантируем разработку и установку оптимальной системы для вашего пылеуловителя, обеспечивающей максимальную производительность и эффективность.

По вопросам, касающимся ваших текущих или будущих конструкций воздуховодов, или для получения дополнительной информации о важности конструкции воздуховодов, свяжитесь с нашей командой сегодня!

Тройник-переходник пылесборника для шлангов 2,5 «- VMC-1027

Категории продуктов Выберите категорию Абразивные средства для пескоструйной обработки (20) Принадлежности (152) Принадлежности Передняя скамья (6) Принадлежности Настольная (16) Принадлежности Литье (11) Принадлежности Фильтрация (17) Аксессуары Шланги (60) Аксессуары Дистанционные переключатели (14) Аксессуары для депиляции (11) Предметы зазора (8) Стоматологическое оборудование (49) CAD / CAM (6) Стоматологическая система фильтрации воздуха (8) Dental Pure Breeze (3) Специальное приложение для сбора пыли для стоматологии (7) Dental Stone Vac II (2) Dental V-Six (2) StoneVac Mill Sync (1) Стоматологические пылеуловители (13) Vanguard 1x (1) Vanguard 2x Gold (3) Vanguard 2x Platinum (1) Стоматологический микроабразивный материал Пескоструйные аппараты (11) SandStorm 2 (1) SandStorm Edge (1) SandStorm Mobile (2) SandStorm Prestige (2) SandStorm Professional (1) Sandstorm Sandshell XL (1) SandStorm XL (2) Стоматологическая микроабразивная пескоструйная обработка Аксессуары ers (16) Аксессуары для сбора пыли (98) Дополнительная фильтрация (16) Шкафы для сбора пыли (2) Шланги и адаптеры для сбора пыли (42) Принадлежности и аксессуары для рабочих станций для сбора пыли (21) Переключатели, элементы управления и клапаны (15) Vaniman Smart Система сбора пыли (8) Оборудование (82) Фильтрация воздуха (7) Чистый ветер (4) Пылесборники (5) Van-I-Vac (2) Voyager (3) Пылесборники специального назначения (5) Абразивный пылесос (2) Камень Vac II (3) Микроабразивные пескоструйные аппараты (65) Угловые наконечники и адаптер (4) Пескоструйная обработка! (1) Насадки со встроенными кристаллами (4) Микроабразивный пескоструйный аппарат Разное (28) Окно для микроабразивной пескоструйной обработки (1) Мобильный Problast (3) Прецизионные твердосплавные наконечники (3) Problast (2) Problast 2 (1) Problast 3 (3) Problast 3 ESD (2) Резервуары (6) Окна (7) Фильтровальные мешки (2) Промышленные пылесборники (13) Промышленные микроабразивные пескоструйные аппараты (13) Мобильный пескоструйный аппарат (3) Дополнительные аксессуары (10) СИЗ (14) Маски ( 9) Циклоны предварительной очистки для пылесборников (10) Запасные части (216) Детали снятых с производства моделей (15) Электрооборудование (12) Фильтры (26) Освещение (8) Двигатели (27) Переключатели / органы управления (29) Клапаны (2) Приставка для рабочей станции (9) Советы (6) Без категории (6)

Vaniman Manufacturing Co.
25799 Jefferson Ave
Murrieta, CA 92562
Телефон: (760) 723-1498

Система пылеулавливания

: часто задаваемые вопросы | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Есть ли преимущества / недостатки в установке пылесборника вне магазина?

Это может звучать столь же решительно, как долгосрочный прогноз погоды, но да, может быть и нет. Это действительно личный выбор.Размещение пылесборника за пределами магазина снизит уровень шума и освободит место в магазине. Для некоторых плотников (включая меня) это решающие преимущества. Но если у вас холодные зимы, сначала подумайте, как свести к минимуму потерю нагретого воздуха, возможно, за счет отфильтрованного пассивного возврата воздуха. Ведро для сбора пыли необходимо часто проверять и опорожнять при заполнении, поэтому тщательно продумайте логистику, прежде чем размещать пылесборник за пределами магазина. Обязательно продумайте способ дистанционного включения и выключения устройства.И, конечно же, расстояние увеличивает длину воздуховода, поэтому воздушный поток (CFM) может быть уменьшен — так что примите это во внимание при выборе размера блока.

Машину какого размера мне купить?

Мой легкомысленный ответ — «как можно больше», но лучший ответ — тщательно проанализировать потребности вашего магазина и соответственно определить размер машины. На самом деле не существует «волшебной» простой формулы, но, как примерное практическое правило, постарайтесь получить станок с номинальным CFM на холостом ходу примерно в два-три раза больше, чем требуется для вашего самого большого деревообрабатывающего оборудования.Например, если в руководстве по эксплуатации вашего строгального или фуговального станка рекомендуется 500 куб. Некоторые производители предлагают помощь в проектировании и рекомендации по выбору машины.

ASTM (ранее Американское общество по испытаниям и материалам) D 2665 разъясняет руководящие принципы для труб из ПВХ Списка 40, такие как толщина стенки, минимальная и максимальная толщина стенки, внутренние и внешние размеры и допустимая нагрузка.

Какой ПВХ лучше всего подходит для воздуховодов?

Schedule 40 DWV (слив, отходы, вентиляция) ПВХ — это самый тяжелый и толстый стеновой материал, доступный на рынке, и он отлично работает.Трубы с более тонкими стенками тоже могут работать, но из-за того, что трубы Schedule 40 всегда доступны, вы можете заплатить больше за то, что интуитивно должно быть менее дорогим материалом. Трубы с более толстыми стенками были бы чрезмерно дорогими и излишне дорогими. Старайтесь покупать трубы и фитинги одного производителя — посадка будет идеальной. Не забудьте сделать фаску на концах труб, чтобы она соответствовала фаске внутри фитинга. Об этом рассказывается в популярном вебинаре по деревообработке «Воздуховоды для сбора пыли».

Воздуховоды какого размера следует использовать?

Это предмет серьезных споров, но, начиная с пылесборника, проложите самую большую трубу, какую сможете.Например, если ваш пылесборник имеет входное отверстие диаметром 6 дюймов, используйте 6-дюймовую трубу и фитинги, насколько это возможно, прежде чем переходить вниз, чтобы соответствовать отверстию для пыли деревообрабатывающего станка. Использование трубы большего диаметра, чем входное отверстие пылесборника, не приведет к увеличению потока воздуха.

Можно ли смешивать металл и ПВХ в системе пылеулавливания?

Кто-то может, кто-то нет — но зачем вам это нужно? Конечно, некоторые металлические тройники и тройники дешевле, чем ПВХ, но присоединение трубы из ПВХ к металлической арматуре затруднено и подвержено утечке воздуха.Дополнительные затраты на несколько фитингов из ПВХ составят небольшую часть общей стоимости проекта, а окупаемость инвестиций за счет эффективности и простоты монтажа сети, полностью изготовленной из ПВХ, является значительной.

Следует ли склеивать трубы и фитинги из ПВХ?

Я никогда не считал это необходимым. Соединение между трубой одного производителя и фитингами настолько плотное, что для надежного и эффективного соединения требуется всего один или два винта. Если труба и фитинги находятся под нагрузкой или напряжением в результате конструкции установки, обязательно используйте клей.

Какой шланг лучше всего подходит для системы сбора пыли?

Обратите внимание на гладкую внутреннюю поверхность этого шланга от Flexaust. Пластик тяжелый, почти прозрачный и чрезвычайно гибкий. Он также изготовлен из материала, рассеивающего статическое электричество.

Доступны сотни материалов для шлангов. Варианты включают типы пластика, цвет и непрозрачность, толщину стенок, вес (калибр) опорного провода катушки, гибкость и многое другое. Поскольку плотники используют относительно небольшое количество шлангов, наш выбор обычно ограничен наличием в рознице.Лучший шланг, который я когда-либо использовал, был прозрачным, тяжелым, с гладкими стенками и изготовлен из пластика, рассеивающего статическое электричество, но его чрезвычайно трудно найти, он доступен только длиной 25 футов и стоит около 13 долларов за фут без учета транспортных расходов. С практической точки зрения ищите (а) шланг, спиральный провод которого находится на внешней стороне трубы, оставляя гладкую внутреннюю часть, которая не будет нарушать поток воздуха, (б) шланг, достаточно гибкий, чтобы удовлетворить ваши конкретные потребности, и пластик, выдерживающий суровые условия повседневного использования в магазине.Если вы можете найти шланг, который соответствует этим основным критериям, а также изготовлен из материала, рассеивающего статическое электричество, это настоящий бонус.

Как я могу получить дополнительную информацию о настройке системы пылеулавливания в моем магазине?

Popular Woodworking предлагает две публикации о создании цеха и сборе пыли. Ознакомьтесь с разделами «Контроль пыли в мастерских» и «Окончательные решения для мастерских» (для общих проектов магазинов). Вы также захотите скачать, посмотреть и послушать записанный мной веб-семинар.Кроме того, я стараюсь ответить на все вопросы, поэтому не стесняйтесь обращаться ко мне в любое время или размещать свой вопрос здесь в качестве комментария в блоге.

— Стив Джонсон

Прочтите другие вопросы и ответы Стива об опасности искр в вашей системе пылеулавливания в блоге Highland Woodworking.

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Строительство системы сбора пыли с трубопроводами из ПВХ —

Эта запись была опубликована 26 января 2017 г. автором Admin.

Если вы занимаетесь плотницкими или столярными работами, вы знаете, насколько неприятными могут быть опилки. Он проникает в каждый укромный уголок и каждую щель, и его очень сложно очистить. По этой причине многие владельцы магазинов устанавливают централизованную систему сбора пыли, встроенную в свои магазины. Идея состоит в том, чтобы предотвратить образование беспорядка из опилок, собирая их сразу после создания.Однако построить систему сбора пыли легче сказать, чем сделать. Для эффективного сбора пыли ваша центральная система должна быть подключена к каждому элементу оборудования.

Из-за того, что существует так много разных пил и торговых устройств, адаптеры для сбора пыли существуют не для всех. В этом случае вам может потребоваться создать собственный трубопровод для сбора пыли. Сделать это не так уж сложно и дорого, если использовать правильные детали. Самый дешевый трубопровод — это ПВХ. Использование трубы из ПВХ для сбора пыли экономически выгодно и легко, если вы будете следовать нескольким рекомендациям.Этот пост основан на дизайне WoodMagazine.com. Для получения дополнительной информации о столярных проектах посетите их веб-сайт!

Материалы

Первым шагом в создании системы пылеулавливания является получение правильных материалов. Вам понадобится следующее:

• Сорт. 40 Труба ПВХ: 4-6 дюймов, в зависимости от задания
• Фитинги из ПВХ (например, колена) для придания формы системе: Sch. 40 или DWV
• Клапаны из ПВХ (например, дроссельные заслонки) для активации различных участков разветвленной системы
• Фанера 1/4 «для стыков
• Винты или болты (не клей) для разборки соединений в случае застревания
• Клей для ПВХ для крепления фитингов к трубе
• Крепкий клей для крепления трубы или фитингов к дереву

Строительство

Я упомянул «разветвленную систему» ​​в списке материалов.Разветвленная система — это система, имеющая несколько трубопроводов (или «ответвлений»), идущих в разные области, где будет образовываться пыль. Если в вашем магазине несколько пил, у каждой из них может быть свое отделение. Чтобы обеспечить максимальную эффективность, дроссельные заслонки из ПВХ можно разместить в начале каждого ответвления и закрыть, когда оно не используется. Это обеспечит независимую работу ваших веток без потери мощности всасывания.

Разница в размерах труб зависит от того, к чему вы прикрепляете свою систему.Если это пила, которая производит большое количество опилок, вам, конечно, следует использовать трубу большего размера. Труба из ПВХ, используемая для такой системы, не должна превышать 6 дюймов, поскольку трубы большего размера уменьшают мощность центральной системы.

Фактическая конструкция этой системы очень модульная и будет уникальной в зависимости от помещения. Однако наиболее важной его частью являются суставы. Это точки, где система подключается и может обслуживаться. Если в системе есть резервная копия или застревание, вам понадобится точка доступа, чтобы прочистить вашу систему.Трубопровод из ПВХ обычно прикрепляется к другим частям из ПВХ с помощью ПВХ-цемента, вещества, которое химически связывает две части друг с другом. Эту связь невозможно разрушить, не повредив ПВХ-материалы.

При использовании трубы из ПВХ для пылеулавливания соединения должны состоять из дерева и шурупов / болтов. Это гарантирует, что систему можно будет разобрать и при необходимости отремонтировать.

Статическое электричество

В системе трубопроводов для сбора пыли необходимо всегда учитывать опасность статического электричества.Это особенно верно, когда используются пластиковые трубы, такие как ПВХ. Если статическое электричество заряжено, оно может разрядиться в виде опасных искр, которые могут шокировать пользователя или даже воспламенить легковоспламеняющиеся опилки внутри труб. Предотвратить это несложно!

Заземление трубопроводной системы из ПВХ — простой процесс, для которого требуется всего несколько недорогих материалов:

• Изолированный или неизолированный медный провод 18 или 20 калибра; одножильный или многожильный
• Байонетные соединители (опция)

Чтобы заземлить систему трубопроводов для сбора пыли, проложите провод вдоль трубы или вокруг нее по всей системе.
