инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Преимущества использования пленочного обогрева?

Главное преимущество пленочного теплого пола — никаких стяжек не требуется, укладка финишного покрытия производится прямо на пленку

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.

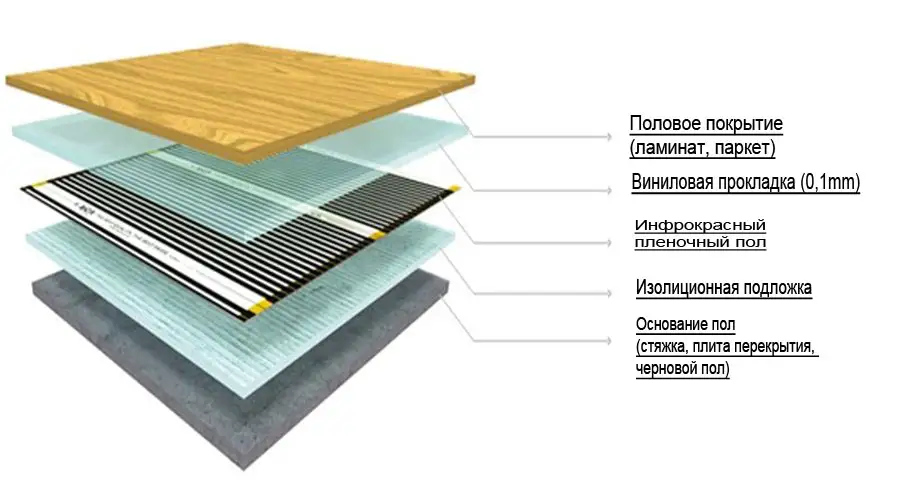

Устройство «пирога» теплого пола

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
Нагрев поверхности происходит очень быстро и равномерно;
Большой срок службы;
Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

Электропроводка;
ИК пленка;
Теплоотражающий материал;
Датчики и регулятор температуры;
Изоляция для пленки или гидроизоляция;
Крепежные зажимы;
Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

Итог

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Как произвести укладку пленки инфракрасного теплого пола под ламинат

Ламинат может устраиваться на любой вариант теплого пола. Но для достижения наивысшей эффективности системы отопления, необходимо выбирать самый востребованный и оптимальный. Именно здесь лидирующие позиции занимает инфракрасный теплый пол. В таком случае прогрев основания пола выполняется равномерно, да и сам монтаж можно выполнить очень быстро и качественно собственными силами. Выбор падает в большинстве случаев именно на пленочные полы, так как они не оказывают никакого негативного воздействия на состояние здоровья человека. Стоит отметить, что здесь необходимо лишь знать о том, как правильно и по инструкции выполнить монтаж инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим настилом на нее ламината следует запастись материалами и оборудованием, которое позволит произвести укладку всего «пирога» качественно и быстро.

Непосредственно для инфракрасного теплого пола лучше всего приобрести целый комплект всех составляющих, где будет все до самой мелочи. В него входят сама нагревательная пленка, специальный скотч, имеющий битумную основу, клипсы для соединения элементов, терморегуляторы в необходимо количестве и термодатчики. Согласно инструкции, все это разрезается, делиться, соединяется между собой. Главное смотреть на последовательные пункты и не отклоняться от технологии монтажа ик полов под ламинат.

Под нагревательные элементы следует произвести настил теплоизоляционного материала. Также пригодиться в работе и полиэтиленовая пленка, выполняющая роль гидроизоляции. В зависимости от объема проводимых работ и условий эксплуатации ик теплого пола под ламинат, могут быть использованы и контакторы.

Что касается инструментов, то набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т.д. Также может использоваться и специализированный инструмент, предназначенный например, для зажима контактов инфракрасного пленочного пола под ламинат.

Ограничения температуры

Любое напольное покрытие способно выдержать лишь определенные температурные максимумы. Для классического ламината приемлемой будет температура в 25-26 градусов. Это связано с тем, что максимальные пределы равны 27 градусам. Из этого выходит, что предъявляются определенные требования для терморегулятора, выставляющего температура в зависимости от температурного датчика. При этом сам датчик располагается не на поверхности в помещении, а под напольным покрытием. Так что должны быть выставлены определенные ограничения на терморегуляторе, согласно прилагаемой таблицы.

Могут быть помещения с плохой теплоизоляцией. Достичь комфортной температуры не всегда получится. Но есть свои требования к нему. Для промежуточных этажей в здании без устроенного теплоизолятора, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия по отношению к уровню температуры воздуха в помещении не должна быть более чем на 6 градусов.

Это все говорит о том, что при необходимости достичь комфортной температуры в помещении для промежуточного этажа (между отапливаемыми) и без устройства слоя теплоизоляции, достаточно будет мощности нагревателя 80-100 Вт на каждый метр квадратный, чтобы в итоге получить 26 градусов температуру напольного покрытия.

Может использовать теплоизолятор толщиной в 20 мм. В таком случае разбежка температуры воздуха и покрытия может доходить до 8 градусов. Это вызывает дополнительное сокращение затрат на обогрев воздуха внутри комнаты.

Составление плана

Предварительно до монтажа пленочного пола под ламинат, следует составить на листе бумаги схему, по которой будет производиться укладка нагревательных элементов. Если инфракрасный теплый пол используется в качестве основного источника тепла в помещении, то пленка должна покрывать основание пола в пределах от 65 до 85 процентов от общей площади. Сюда не должны входить участки со встраиваемой мебелью, громоздкими предметами, так как тепло не будет прогревать воздух, а будет возвращаться обратно. Это приведет к перегреву отдельного участка пленочного инфракрасного теплого пола под ламинат.

ИК пол под ламинат может использоваться и в качестве дополнительного (комфортного) источника тепла. Тогда будет достаточно, чтобы он покрывал порядка 40% всей площади комнаты. Между нагревательными элементами и стеной в помещении должен делаться отступ в пределах от 10 до 30 см. Но нельзя допускать зазора между уложенными полосами нагрева более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана стоит учитывать тот фактор, что пленка не должна ложиться друг на друга. Разрешено по инструкции лишь настил того участка, который не имеет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта ИК пола под ламинат, будет отличаться и длина секций. Они могут произвольно нарезаться для необходимости эффективного распределения по основанию пола.

Расчет мощности

Еще один важный шаг при укладке инфракрасного теплого пола под ламинат – расчет мощности нагревателя, высчитывание необходимого количества терморегуляторов, а также проверка электрокабеля в квартире. Не всегда последний отвечает всем тем требованиям, предъявляемым для системы теплого пола.

Допустимый ток будет отличаться и от используемого кабеля (сечение и материал). Чем больше сечение электропровода, тем выше максимальный уровень тока. Лучше всего, если под систему теплого пола устроены кабели из меди, что отражено в таблице.

Подготовительные работы

Сюда относится этап подготовка основания к последующему настилу инфракрасного теплого пола. Оно должно быть ровным и без дефектов. В этом поможет первоначально черновая стяжка (при наличии серьезных погрешностей поверхности), а также и финишной заливки из самовыравнивающихся смесей. В некоторых случаях достаточным будет и подготовки смеси и распределения ее тонким слоев, чтобы сократить перепады уровня пола.

Как только слой заливки полностью высохнет, можно приступать к устройству двух очень важных слоев – тепло и гидроизоляция. Правда, гидроизоляция не всегда выполняется. Она необходима лишь при устройстве инфракрасного пола под ламинат в помещениях, расположенных на первых этажах, а также над сырыми помещениями, к числу которых можно отнести подвал.

В качестве теплоизоляции можно выбрать рулонные материалы (Изолон) с толщиной под инфракрасный теплый пол в 3 мм. Они имеют высокую эффективность, что позволяет экономить электроэнергию в процессе эксплуатации системы отопления. Если качественно выполнить теплоизоляционный слой, то не придется тратить энергию и тепло для прогрева потолка соседей снизу или подвального помещения.

На одной из сторон подложки имеется отражательная пленка. Именно она служит для направления тепла внутрь помещения, а не куда-либо так. Дополнительные свойства материала для теплоизоляции – противостояние впитыванию влаги, что в некоторой степени может применяться и как гидроизоляция.

Укладка пленочного пола

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Советы по настилу ламината

Если работа осуществляется с пленочными теплыми полами, устраиваемыми под ламинат, то стоит обратить внимание на определенные тонкости, которые будут очень важны:

Если в помещении повышенный уровень влажности, то лучше всего отказаться не только от ламината для инфракрасного пола, но и пленочного пола под ламинат.
Максимальная длина пленки теплого пола – 15 метров.
Фиксация пленочного материала не может осуществляться при помощи таких крепежей, как саморезы или гвозди.
В обязательном порядке должно присутствовать заземление отопительной системы.
Не допустим изгиб пленки теплого пола под углом 90 градусов на участке с длиной менее 50 мм.
Инфракрасный теплый пол не может устраиваться вблизи других отопительных систем (радиаторы, печки, камины).
Запрещено проводить монтаж при отрицательных температурах в помещении.
Никакой самодеятельности быть не должно. Это в большей степени относится к проделыванию отверстий в пленке.

Монтаж ламината на теплый инфракрасный пол может выполняться различными способами, в зависимости от расположения панелей напольного покрытия. Самыми простыми и менее затратными по материалу можно считать варианты параллельного и перпендикулярного расположения панелей, относительно входной двери и расположенных окнам в комнате. Особое внимание уделяется диагональному расположению ламината, так как здесь имеются существенные отличия – начало работ проводиться от центральной части комнаты к стенам, повышается расход панелей по сравнению с другими методами.

В некоторых случаях можно не приобретать отдельно ламинат и компоненты теплого пола, так как существует система «два в одном». Отдельные производители решили пойти вперед и создали однородную структуру, которая можно сразу же укладывать на основание пола и слой теплоизоляции. Это занимает гораздо меньше времени, а эффективность лишь возрастает. Статья написана специально для https://sdelalremont.ru.

Видео:

ᐈ Монтаж пленочного теплого пола под ламинат. Инструкции. Заказать монтаж в Киеве

Инструкции по монтажу инфракрасного пола под ламинат

В связи с ростом популярности пленочных инфракрасных теплых полов в Украине к нам начали поступать запросы на квалифицированный монтаж не только инфракрасной пленки, но и самого ламината.

Не редко бывает, когда у клиентов после монтажа пленочного пола, после укладки ламината, одна или несколько секций теплого пола не греют.

Связанно это с тем, что теплый пол укладывается одним мастером, а напольное покрытие — другим.

Зачастую в таких ситуациях, виновником является укладчик ламината, т.к. в процессе монтажа он нарушил целостность электрических соединений теплого пола, однако доказать и предъявить претензию ему уже невозможно, ведь свою работу по монтажу ламината он выполнил на 5+.

Чтобы вы не столкнулись с такой проблемой
наша компания предлагает Вам комплексный монтаж инфракрасного пола и ламината
за один выезд, с гарантией 2 года.

Также подберем все необходимые комплектующие по лучшей цене в Украине которые в последствии мастер привезет с собой на объект.

Заказать подбор и монтаж ИК-пола в Киеве

При заказе комплексного монтажа ИК-теплого пола и ламината предоставляем скидку 15% на установку напольного покрытия по всей квартире

Подать заявку

Обратите внимание, что перед тем как приступить к монтажу инфракрасной пленки под ламинат, необходимо составить план укладки нагревательных элементов. Во-первых, такой документ ускорит процесс укладки теплого пола, а во-вторых план укладки прикрепляется к акту выполненных работ и сохраняется клиентом на протяжении всего срока эксплуатации пленочного теплого пола. Любые внештатные ситуации, связаны с поломкой теплого пола, начинают рассматриваться с плана укладки теплого пола.

Если вы не с Киева и укладывать пленку под ламинат будут Ваши строители, рекомендуем проводить разъяснительные работы с укладчиком напольного покрытия, перед тем как он приступит к монтажу.

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Основные рекомендации при монтаже ламината на инфракрасный пол

при укладке ламината на инфракрасную пленку рекомендуем ходить исключительно в мягкой обуви;
не «перетаскивать» по поверхности пленки инструменты, подручные средства и прочий инвентарь;
не наступать (не ходить) по местам подключения проводов к нагревательным элементам;
не прокалывать, не резать инфракрасную пленку; запрещается снимать или нарушать изоляцию контактных мест;
при случайном повреждении участка теплого пола, остановить монтаж ламината и исправить неполадку; преимущество ИК-пленки в том, что она абсолютно ремонтнопригодна.

Этапы укладки пленочного инфракрасного пола под ламинат

Шаг 1. Разработка плана укладки

Мы можем помочь Вам составить план укладки теплого пола совершенно бесплатно. Составляя план укладки необходимо обойти крупную стационарную мебель. Допускается использование пленок разной ширины.

Шаг 2. Укладка теплоизоляционной подложки (E-pex)

Подложка для теплого пола укладывается по всей площади помещения.
Как правильно выбрать подложку для теплого пола под ламинатчитайте тут.

Шаг 3. Укладка инфракрасной нагревательной пленки

Если сегменты нагревательной пленки имеют разную ширину (50, 80, 100 см) следите за тем, чтобы они были одинаковой удельной на м² мощности.
Какой стороной класть ИК-пленку читайте тут.

Шаг 4. Установка соединительных клипс

Существуют несколько способов подключения инфракрасной пленки, более подробно читайте тут.
Самым распространенным и простым — является метод и использованием клипс-коннекторов, однако самым надежным остается — пайка

Шаг 5. Подключение проводов к пленке

Рекомендуем использовать одножильный провод сечением 1.5 мм².
Провод такого сечения, во-первых выдержит необходимые нагрузки, а во-вторых идеально утопится в подложке, без выступания над общим уровнем.

Шаг 6. Изоляция контактных мест

Для простоты расчета изоляционных материалов, рекомендуем покупать готовые комплекты подключения. Одного такого комплекта будет достаточно для подключения одной полосы ИК-пленки (количество комплектов должно равняться количеству полос ик-пленки)

Шаг 7. Проверка работоспособности ик-теплого пола

Проверить работспособность смонтированной системы можно 2 путями: путем проверки тестером сопротивления или путем прямого включения теплого пола в розетку.
Включить теплый пол и проверьте нагрев всех секци ик-пленки

Шаг 8. Монтаж напольного покрытия — ламинат

Обратите внимание, не все марки ламината подходят под пленочный теплый пол. Узнать больше о требованиях к ламинату, а также о том какой ламинат необходимо выбирать для ИК-пола читайте тут.

Шаг 9. Установка и настройка терморегулятора

Ламинат не рекомендуется перегревать выше 27°C. Поэтому рекомендуем установить ограничение по нагреву напольного покрытия на отметку 30°C.

Видео — монтаж инфракрасного пола под ламинат

Остались вопросы?

Наш опыт в пленочном отоплении поможет решить любые Ваши задачи

Получить консультацию

Часто задаваемые вопросы по монтажу ИК-пола под ламинат

F. A.Q.

✔️ Какой стороной укладывать подложку для пленочного пола под ламинат E-pex?

СкрытьПодробнее Если вы используете фирменную подложку для пленочного пола (Heat Plus E-pex) укладывать её стоит надписями к верху. Если Вы решили применить простую подложку Изолон ППЕ-4, то укладывать её стоит фольгированным слоем к верху. Однако имейте ввиду, что со временем такая подложка даст усадку и ламинат в этих местах начнет скрипеть, а также теплоизоляционные свойства дешевых подложек в несколько раз хуже, чем у фирменных.

✔️ Какой стороной укладывать теплоотражающую подложу Strotex AL?

СкрытьПодробнее Если Вы используете вместо специальной подложки, простой теплоотражающий слой (случаи когда простая подложка под ламинат уже закуплена до момента установки Ик-пола) укладывайте его блестящим (металлизированным) слоем к верху.

✔️ Какой стороной укладывать инфракрасную пленку?

СкрытьПодробнее Принципиальной разницы, какой стороной укладывать инфракрасную пленку нету, однако принято стелить ее надписями к верху таким образом, чтобы они читались слева направо. Обычно такой способ укладки сопровождается расположением ИК-пленки медными шинами вниз (не у всех моделей).

✔️ Нужна ли полиэтиленовая пленка сверху на нагревательной пленке?

СкрытьПодробнее В сети интернет распространено не малое количество видео-роликов в которых мастера призывают использовать полиэтилен сверху на инфракрасной пленке. Рекомендация нашего магазина — при монтаже ИК-пленки под ламинат, полиэтилен не нужен. Ламинат укладывается непосредственно на инфракрасную пленку. Более подробно читайте в этой статье.

✔️ На какой высоте устанавливать терморегулятор?

СкрытьПодробнее Регулятор температуры устанавливается на высоте от 20 см до 1.8 м. Если регулятор простой механический, возможна установка на высоте 20 — 40 см от пола, если же модель с экраном, рекомендуемая высота 90 см — 1.8 м. Высоту расположения терморегулятора более 1.2 м обычно выбирают с целью сделать невозможным доступ ребенка к устройству регулирования.

✔️ Можно ли к 1-му терморегулятору подключить две комнаты теплого пола?

СкрытьПодробнее

Теоретически — можно, если мощность теплого пола обеих комнат не превышает допустимой токовой нагрузки регулятора температуры. Однако на практике такого делать не рекомендуется. Дело в том, что скорость выстывания у разных комнат — разная. Датчик температуры располагается в одной из комнат. И если, например, подключить кухню и балкон на один терморегулятор, разместив при этом температурный датчик на балконе, — теплый пол на кухне будет перегрет на 5-9 Градусов относительно показаний регулятора, из-за более быстрого остывания балкона.

Монтаж инфракрасного теплого пола под линолеум

Создавая комфортные условия для жизни в собственной квартире или доме рано, или поздно встает вопрос об утеплении пола. Одним из приемлемых вариантов является пленочный теплый пол под линолеум, пришедший на смену популярным ранее водяным и кабельным системам обогрева.

Пример системы

Особенности утепления полов под линолеум

Можно ли смонтировать такую систему своими руками интересует многих. Одним из весомых плюсов установки его конструкции считается простота монтажа и экономия времени. Комплект пленочного пола сопровождается инструкцией, в которой подробно объясняется как сделать его самостоятельно.

Прежде чем выбрать способ утепления многие потребители обращаются к отзывам в интернете, и сталкиваются с массой негативных впечатлений. Стоит заметить, что такие отзывы появляются благодаря неправильному подходу к выбору материалов.

Многочисленные утверждения о токсичности самого линолеума и выделяемых им веществ при нагреве правдиво лишь отчасти, и вызвано скорее ошибочным сочетанием тех или иных материалов. Кроме того, неверно подобранное покрытие склонно к деформации в результате длительного воздействия тепла.

Современная индустрия строительных материалов предлагает широкий ассортимент покрытий. Линолеум обрел популярность благодаря удобству укладки, долговечности покрытия и относительно невысокой стоимости (в отличии , например, от паркета или ламината). Но не стоит останавливать выбор на самом дешевом варианте. При выборе линолеума, под которых будет укладываться система подогрева, нужно учитывать некоторые особенности.

Фото уложенного пленочного пола под линолеумом

Необдуманный выбор скажется впоследствии на качество, а выделение вредных для здоровья веществ может сказаться и на здоровье. Поэтому важно внимательно изучить все нюансы, с которыми придется столкнуться. Важно правильно выбрать не только линолеум, но и теплый пленочный пол.

Выбор линолеума

Строительные рынки и магазины предлагают множество вариантов напольных покрытий различного состава, толщины и расцветок. Стоимость их так же колеблется в достаточно широком диапазоне. И лишь небольшая категория покупателей руководствуется не стоимостью и внешней красотой, а составом материала.

Существует несколько видов линолеума:

из ПВХ, довольно широко представлен на внутреннем рынке;
натуральный;
глифталевый;
резиновый.

При покупке напольного материала следует внимательно изучить техническую документацию, предоставить которую должен продавец товара. Производители обозначают специальной маркировкой возможность использования линолеума под инфракрасный пленочный пол.

Специальная маркировка на упаковке

Материал на ПВХ основе самый доступный по цене. Но укладывать его на систему обогрева следует с осторожностью, поскольку такое покрытие выдерживает нагрев не более 28 градусов.

Глифталевый линолеум имеет тканевую основу, а его поверхность защищена сверхпрочным глифталевым лаком. Этот вариант считается самым оптимальным для монтажа теплого пола. У такого материала есть свой минус — достаточно высокая цена.

Резиновый линолеум — самый дешевый в группе напольных покрытий, его использование для теплого пола допустимо. Однако из-за низких качеств материал не нашел широкого применения.

Важным значением для использования напольного покрытия для ИК пола является его теплопроводность. Материал с низким показателем теплопроводности не подходит для монтажа теплых полов, в этом случае велик риск высоких затрат на электроэнергию при низком качестве обогрева.

Утепленный линолеум на толстой основе не подходит для укладки на слой инфракрасного пола. Эффективность обогрева в таком варианте снижается до минимума. Нужно учитывать и то, что тонкий линолеум не способен скрыть дефекты пола. Укладывать такой материал следует очень аккуратно.

Пленочный пол

Теплый электрический пол создает дополнительный комфорт. Рассматривать его как основной источник отопления не рекомендуется. Данный вид утепления считается дополнением к основной системе. Инфракрасный теплый пол под линолеум применяется в жилых помещениях, кухне, на лоджиях.

На балконе

Инфракрасный теплый пол — рулонный материал, который раскладывается под линолеум. Необходимое условие — подключение к электросети. Для обустройства конструкции понадобится слой теплоотражателя. Лучше если он будет произведен той же компанией, что изготовила и пленочное покрытие.

Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
проведение замеров и планировка расположения нагревательного элемента;
укладка термоизолятора;
электромонтажные работы и установка терморегулятора;
укладка линолеума.

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

Подключение конструкции и изоляция

Инфракрасный пленочный теплый пол под линолеум необходимо монтировать согласно требованиям ПУЭ. Изготовитель пленочного покрытия сопровождает свой товар полным комплектом всех необходимых соединителей и изоляционным материалом, а так же подробной инструкцией монтажных действий. Теплые полы под линолеум своими руками послужат долго и будут безопасными, если все рекомендации будут соблюдаться.

Медная шина в области разрезов тщательно проклеивается битумным материалом. В точки будущих соединений кабеля и шины устанавливают контактные зажимы. Все детали шины между собой фиксируются скотчем для того, чтобы избежать сдвигов при укладке. Подготовленную конструкцию внимательно осматривают и проверяют. Убедившись, что все сделано правильно, подсоединяют провода.

Провода лучше залудить чтобы не было рекреации окисления

Для того, чтобы не происходило окислительных реакций, окончания проводов лучше залудить. Необходимо проверить контакты и полностью изолировать их с обеих сторон битумной изолентой. Недопустимо наложение деталей пленки друг на друга.

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Тестирование

Тестирование конструкции заключается в нагреве с параметрами 20-25 градусов. Через несколько минут питание конструкции следует полностью отключить и проверить области прикрепления проводов. Их температура не может превышать температуру пленки. Если контакты сильно нагрелись, следует устранить неполадки.

Укладка линолеума

После благополучного тестирования смонтированной конструкции подходят к завершению процесса монтажа. Теплый пленочный пол под линолеум нуждается в дополнительной гидроизоляции. Для нее применяют специальное защитное покрытие. С целью экономии средств допустимо использовать обыкновенную пленку, укладывая ее внахлест на 10см. Необходимо тщательно проклеить стыки скотчем.

Схема укладки

Далее накладывают листы клееной фанеры. Они аккуратно прибиваются маленькими гвоздями или крепятся шурупами к стяжке. Нужно следить, чтоб токопроводные элементы не были повреждены. Последним слоем конструкции станет линолеум.

Монтаж пленочного теплого пола под линолеум окончен. Этапы монтажных работ показывают, что сделать теплый пол достаточно просто и быстро. Правильно собранная конструкция прослужит долгое время, станет надежным способом дополнительного обогрева и сделает жилье уютным и комфортным.

Видео — укладка теплого покрытия под линолеум

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Инфракрасный пол под линолеум

Уложить инфракрасный теплый пол под линолеум своими руками не составит труда даже новичку.

В зависимости от типа основания, монтаж пленочного пола под линолеум может происходить двумя способами. Это:

Монтаж теплого пола непосредственно на черновой пол. Данный способ применяется, если поверхность пола ровная и твердая. Можно использовать классическую инфракрасную пленку либо инновационное нагревательное полотно «ЛамиПол®».
Установка инфракрасного пола на лагах. Такой способ применяется преимущественно на старых деревянных полах со щелями и «играющими» досками. Монтаж ИК-пола прямо на основание может привести к нарушениям в работе оборудования и его выходу из строя.

Варианты монтажа инфракрасного пола под линолеум

Схема монтажа 1 (рис. 1). Инфракрасное нагревательное полотно под линолеум на бетонное перекрытие, поверх старой плитки, на доски

Линолеум
Фанера/ДВП
Заземляющее покрытие
Монтажный скотч (для фиксации полотна)
Инфракрасное полотно «ЛамиПол®»
Монтажный скотч (для фиксации подложки)
Отражающая подложка для теплого пола, 3-4 мм
Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 1. Установка инфракрасного полотна под линолеум

Схема монтажа 2 (рис. 2). Инфракрасный пленочный пол под линолеум на бетонное перекрытие, поверх старой плитки, на доски

Линолеум
Фанера/ДВП
Заземляющее покрытие
Монтажный скотч (для фиксации пленки)
Инфракрасная пленка
Монтажный скотч (для фиксации подложки)
Отражающая подложка для теплого пола, 3-4 мм
Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 2. Установка инфракрасной пленки под линолеум

Схема монтажа 3 (рис. 3). Инфракрасный теплый пол под линолеум на деревянный пол (установка на лагах)

Линолеум
Фанера/ДВП
Заземляющее покрытие
Монтажный скотч (для фиксации пленки)
Инфракрасная пленка
Монтажный скотч (для фиксации подложки)
Отражающая подложка для теплого пола, 3-4 мм
Фанера, 1 см
Теплоизоляция
Деревянное основание (лаги) с шагом 55 — 60 см
Гидроизоляция
Черновой пол (бетонное перекрытие, поверх старой плитки, доски, фанера и т. д.)

Рис. 3. Установка инфракрасной пленки на деревянный пол под линолеум

Лаговый способ укладки инфракрасного пола под линолеум, монтаж которого относительно прост, позволяет наиболее эффективно расходовать энергию на обогрев.

Приведенные способы укладки системы обогрева обладают преимуществами относительно классического кабельного обогрева. Монтаж сухим способом осуществляется в самые короткие сроки, не требует особенных навыков в ремонте, уложить таким способом инфракрасное полотно и сделать теплый пол под линолеум своими руками сможет каждый.

Электрический теплый пол под линолеум

Благодаря дешевизне и простоте укладки линолеумное покрытие является одним из самых распространенных. Оно прекрасно сочетается с системами напольного отопления в виде инфракрасных пленок. Только планируя укладывать подобный теплый пол с линолеумом, не стоит брать первый попавшийся вариант рулонного финиша. Далеко не каждый его вид подходит для монтажа на ИК термопленку.

Содержание

Принцип работы
Монтаж теплого пола

Рекомендации

Заключение

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

моментальная теплоотдача после включения;
монтаж по сухой технологи без заливки бетонной стяжки;
срок службы в 50 лет;
бесшумная работа;
простота монтажных работ;
безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

высокая цена ИК пленки;
большие счета за электрическую энергию;
зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Монтаж инфракрасного пола под линолеум

Ничего особо сложного в укладке рассматриваемой системы обогрева нет. С ее монтажом сможет справиться любой, кто умеет пользоваться пассатижами, ножницами, рулеткой и отверткой. Для установки на стене терморегулятора и прокладки для него кабеля также придется воспользоваться перфоратором. Но этим список необходимых инструментов и ограничивается.

Какой линолеум подойдет

Инфракрасный теплый пол под линолеум монтируется в четыре этапа:

Проработка схемы раскладки пленки в комнате.
Подготовка основания.
Укладка нагревательных элементов.
Подключение электропроводки и проверка работоспособности системы.

Если все сделано правильно, то затем сверху останется лишь выполнить укладку линолеума. И все, по теплому и красивому полу можно ходить. При этом если сплит-система кондиционирования для квартиры монтируется или скважина на участке бурится обычно с привлечением специалистов со стороны, то уложить ИК термопленку вполне получится своими руками. В составе этого электрического пола что-либо сверхсложное просто отсутствует. В устройстве и регулировке пластиковых окон с нуля и то разобраться проблематичней.

Виды линолеума

Составление схемы монтажа

Пленочный теплый пол под линолеум укладывается не по всей площади комнаты, а только на открытых ее участках. Класть нагревательную пленку под мебель и бытовую технику нельзя. Она там может повредиться и порваться. Плюс на таких участках будет происходить локальный перегрев покрытия и элементов самой инфракрасной системы. Чтобы не наделать ошибок, надо заранее составить план помещения с указанием на нем всех подобных мест.

ИК термопленка теплого пола кладется:

исключительно посередине комнаты, где будут ходить люди;
с отступом от стен 5–10 см;
на удалении 30–50 см от радиаторов, каминов и плит с духовкой;
полосами не внахлест и с разрезом только поперек в обозначенных на пленке местах.

Все эти нюансы монтажа надо предусмотреть при составлении плана. Также на нем следует сразу определить место установки термостата (терморегулятора) и датчика температуры для инфракрасного теплого пола. Без этих двух элементов рассматриваемую систему напольного отопления класть не рекомендуется.

Разновидности ИК пола

Подготовка основания

Черновое основание для теплого пола под линолеум должно быть ровным и без мусора. Любой камешек или вмятина с острыми краями могут привести к повреждению пленки.

Если есть неровности более 2 мм по высоте, то их необходимо устранить. Придется такие дефекты либо удалять шлифовкой, либо заравнивать раствором. А если основание имеет большое количество изъянов и не отличается ровностью, то потребуется его подравнивать тонкой стяжкой из бетона толщиной 2–3 см.

Выравнивание пола под линолеум и термопленку также можно выполнить настилом. Для этого подойдут листы фанеры, ДВП или ГВЛ. Их укладывать даже проще, чем заливать бетонный раствор. Только вначале надо взвесить все плюсы и минусы сухой стяжки пола таким способом. Не для всякого помещения подобная технология подходит.

Подготовка основания

Монтаж и укладка пленочных элементов

Поверх выровненного основания настилается теплоотражающий изолон или его аналог. Он нужен, чтобы тепло уходило вверх в комнату, а не скапливалось без толку в пироге напольного покрытия с линолеумом или плите перекрытия.
Монтаж нагревательных элементов производится следующим образом:

Пленка нарезается в соответствии с планом.
Раскроенные куски раскладываются на полу.
Выполняется подключение проводов.
Устанавливается температурный датчик с кабелем до термостата.
Осуществляется проверка правильности соединения всех элементов.

Устройство теплого пола

Для подключения электропроводки к термопленке используются специальные клеммы, идущие в комплекте инфракрасного теплого пола. Чтобы исключить замыкания и искрение, они подлежат обязательному заклеиванию битумной изоляцией.

На черновом основании пленка фиксируется при помощи термостойкого скотча. Можно для крепления также воспользоваться гвоздиками или скобами степлера. Однако протыкать ими термопленку разрешается исключительно по ее бокам, где есть прозрачные полосы. Если по неосторожности повредить нагревательный элемент из карбона, то такой отрез придется удалять. Применять испорченные подобным образом куски пленочного пола недопустимо.

Датчик температуры прикрепляется снизу пленки. Под него надо будет сделать вырез в теплоотражающей подложке. А если он большой в размере, то лучше изначально еще в стяжке проделать для этого сенсора и кабеля до терморегулятора канавку.

Пошаговая схема укладки теплого пола

Подключение к сети

Если монтируемый теплый пол рассчитан на потребление менее 2 кВт, то его разрешается подключать к электропитанию через обычную розетку. В противном случае придется прокладывать отдельную линию от распределительного щита.

Подключение отдельных частей ИК-пола в единую систему производится параллельно. А провода выводятся к стене, чтобы быть потом спрятанными в плинтус. После соединения всех кабелей термопленка включается на нагрев до 25–27 0С. На этом этапе надо проверить – греются ли клеммные контакты (они плохо были обжаты пассатижами) и все ли нагревательные карбоновые элементы вообще работают.

В завершении монтажа поверх термопленки настилается полиэтилен толщиной 100–150 мкм. А затем делается настил толщиной 3–5 мм из ДВП, ГВЛ либо фанерных листов. Класть сверху пленочного теплого пола линолеум сразу запрещено. Мягкое финишное покрытие должно иметь жесткий подстил, иначе нагревательные элементы будут подвергаться слишком сильным нагрузкам на разрыв.

Подключение матов к сети

Заключение

Для монтажа своими руками инфракрасного теплого пола под линолеум достаточно внимательно прочитать инструкцию производителя этой системы отопления. Сложного там ничего нет. Это обычное электрооборудование, подключаемое по нормам ПУЭ. Если комната большая и термопленка будет потреблять более 2–2,5 кВт, то для нее придется прокладывать отдельную линию электропроводки. А для локального обогрева небольшой площади хватит и существующей электросети.

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Монтаж инфракрасного теплого пола под линолеум

Пример системы

Блок: 1/9 | Кол-во символов: 306
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Можно ли под линолеум положить теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Блок: 2/7 | Кол-во символов: 926
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Блок: 2/5 | Кол-во символов: 3108
Источник: https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html

Принцип работы инфракрасного пола

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

моментальная теплоотдача после включения;
монтаж по сухой технологи без заливки бетонной стяжки;
срок службы в 50 лет;
бесшумная работа;
простота монтажных работ;
безопасность ИК излучения для человека.

Недостатки у этой системы отопления следующие:

высокая цена ИК пленки;
большие счета за электрическую энергию;
зависимость обогрева от наличия напряжения в электросети.

Конструкция теплого пола

Блок: 3/6 | Кол-во символов: 2317
Источник: https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/

Инфракрасная пленка – идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. Инфракрасная пленка обеспечивает именно такие параметры.

Галерея изображений

Фото из

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Блок: 3/7 | Кол-во символов: 2401
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html

Преимущества и недостатки

Основными достоинствами установки пленки теплого пола являются:

нет необходимости устраивать цементную стяжку – напольное покрытие укладывается сразу;
за счет небольшой толщины пленка не меняет значение высоты помещения;
пленочные полы меньше других обогревательных систем потребляю электрическую энергию;
стоимость пленочного пола приемлема для многих покупателей;
готовая поверхность приятна на ощупь.

Кроме положительных качеств есть и негативные моменты:

поверхность под укладку пленочного пола должна отличаться идеальной ровностью;
многие при подключении контактов ошибаются, после чего пленку приходится обрезать, чтобы открыть следующий рабочий элемент;
такой тип поверхности не гарантирует пожаробезопасность;
пленочный пол способен сильно нагревать предметы, на поверхности которых со временем появляются темные пятна.

Как выглядит пленочный теплый пол

Блок: 3/6 | Кол-во символов: 876
Источник: https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установки

Установка терморегулятора для пленочного теплого пола

Механический терморегулятор

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Блок: 2/5 | Кол-во символов: 7336
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Блок: 4/7 | Кол-во символов: 3006
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Блок: 4/5 | Кол-во символов: 1303
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

Под линолеум укладка теплого пола возможна и не является сложной задачей.
С ней можно справиться самому без посторонней помощи.
Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Блок: 6/7 | Кол-во символов: 8888
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Блок: 5/5 | Кол-во символов: 2146
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Особенности утепления полов под линолеум

Фото уложенного пленочного пола под линолеумом

Блок: 2/9 | Кол-во символов: 1582
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Заключение

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Блок: 6/6 | Кол-во символов: 667
Источник: https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/

Техника безопасности

Это немаловажная часть. Нам уже известно, как правильно уложить теплый пол, остается рассмотреть главный вопрос – безопасность. Если пренебрежительно отнестись к ее требованиям, то в дальнейшем можно сильно сожалеть об этом не только вам, но и родственникам.

Как следует из статистических данных, большинство проблем можно было предотвратить элементарными действиями. Итак, требования безопасности, которые необходимо соблюдать:

терморегулятор устанавливается только тогда, как вы убеждены, что электричество отключено;
категорически запрещается включение отопительной системы без предварительной проверки надежности изолирования;
на терморегуляторе не рекомендуется устанавливать режим, превышающий тридцать градусов тепла;
нагревательные полоски внахлест не укладываются. Так можно создать предпосылку к перегреву, от которого вся система может выйти из строя.

Если вы решили самостоятельно уложить инфракрасную пленку под линолеум, воспользуйтесь полезными рекомендациями по выбору напольного покрытия и правилам монтажа отопительной системы. Действуя в соответствии с инструкциями, можно своими руками создать дополнительную систему обогрева, чтобы в зимний период чувствовать себя комфортно.

Блок: 6/6 | Кол-во символов: 1212
Источник: https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Блок: 7/7 | Кол-во символов: 750
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html

Подключение терморегулятора

Терморегулятор для подключения

Блок: 7/9 | Кол-во символов: 904
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Кол-во блоков: 22 | Общее кол-во символов: 41486
Количество использованных доноров: 8
Информация по каждому донору:

https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html: использовано 2 блоков из 5, кол-во символов 3709 (9%)
https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html: использовано 3 блоков из 5, кол-во символов 10785 (26%)
https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html: использовано 4 блоков из 7, кол-во символов 14070 (34%)
https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html: использовано 2 блоков из 7, кол-во символов 3151 (8%)
https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy: использовано 3 блоков из 9, кол-во символов 2792 (7%)
https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/: использовано 2 блоков из 6, кол-во символов 2984 (7%)
https://SantehnikPortal.ru/otoplenie/linoleum-na-teplyj-pol.html: использовано 1 блоков из 5, кол-во символов 1907 (5%)
https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/: использовано 2 блоков из 6, кол-во символов 2088 (5%)

Источник: m-strana.ru

Коврик для инфракрасного обогрева пола | IQ Design

Введение

Inframat — последняя разработка в области систем отопления дома. В этом продукте используется инфракрасная технология, чтобы предоставить вам возможность установить систему теплого пола за небольшую часть стоимости традиционных систем влажного теплого пола. Изделие также равномерно распределяет тепло по комнате, обеспечивая вам максимальный комфорт. InfraMat — это двусторонний ПЭТ (полиэтилентерефталатный термопласт).
ламинирующий мат, в котором электрическая цепь состоит из параллельных углеродных / графитовых нитей, противоположные концы которых прикреплены к полосам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосами.Когда через контакты проходит электрический ток, сопротивление, создаваемое углеродными / графитовыми нитями, вызывает излучение инфракрасного тепла. Подходит для использования под плавающими деревянными или ламинатными полами, а также полами, покрытыми винилом или линолеумом. Его нельзя укладывать в литой бетон или под керамическую плитку. Его не следует устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает полы с подогревом в комнатах таким образом, что не влияет на дизайн комнаты или расположение мебели.В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется. Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла. Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область
спектр электромагнитного излучения с длинами волн от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее видимого света, но короче радиоволн.Углеродистые / графитовые элементы между электрическими контактами на каждой стороне мата противостоят электрическому входу, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце — первичный источник энергии Земли; мы получаем энергию солнца каждый день посредством режима теплопередачи, известного как излучение. Когда солнце освещает объект, он постепенно нагревается.Этот объект сохраняет тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду за счет теплопроводности (передача тепла от твердого тела к твердому) и конвекции (передача тепла через жидкость или газ).

Традиционные системы отопления дома в первую очередь зависят от конвекции между радиатором и воздухом в жилом помещении. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении. Соотношение размера радиатора к объему помещения означает, что в комнате будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь.Эта разница температур между радиатором и окном / дверью является ключевым фактором сквозняков и, следовательно, тепловых потерь. В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи — излучение, поглощение, проводимость и конвекция.

Radiation — Тепловое излучение исходит от InfraMat под полом. Тепло передается в форме волны от горячей поверхности InfraMat к более холодной поверхности пола, контактирующей с ней.

Поглощение — Окружающие предметы поглощают и накапливают тепловую энергию, излучаемую источником ИК-излучения, пол поглотит основную часть этой энергии.

Проводимость — Тепловая энергия передается от твердых предметов к твердым объектам, включая пол, стены и двери. Примером может служить ощущение комфорта от теплого пола, когда вы ходите по нему.

Конвекция — объекты, которые были возбуждены за счет поглощения инфракрасного излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, соприкасающийся с ним.Участники будут вносить в это наибольший вклад.

Используется ли много энергии для инфракрасного обогрева?

При работе

Inframat потребляет 220 Вт электроэнергии на каждый квадратный метр. Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая
количество внешних стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха.Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с обогревом. Улучшенное распределение тепла означает, что для достижения эквивалентного уровня комфорта в жилом пространстве требуется меньше энергии. Доступны отдельные листы данных, в которых содержится типичное руководство по текущим расходам на установку, контролируемую в течение трехмесячного периода.

Принцип действия

, правила устройства

Пленочный инфракрасный теплый пол

Еще недавно для обогрева использовался только кабельный или водяной теплый пол.Однако в развитых странах уже широко применялась новая революционная технология, о которой в России знали немногие — пленочный пол. Прошло время, и сегодня инфракрасный теплый пол очень популярен. Система доступна для создания комфортных теплых пространств в частных домах, офисных помещениях и квартирах.

Содержание

Пленочная конструкция пола
Принцип работы лучистого инфракрасного обогревателя
Преимущества инфракрасной пленки
Использование системы пленочного отопления
Совместимость полов
Устройство инфракрасного теплого пола

Подготовка к установке пленочной системы
Процесс укладки инфракрасной пленки
Подключение датчика температуры и терморегулятора

Конструкция пола из пленки

Что такое инфракрасный теплый пол — разобраться в этом вопросе помогут отзывы потребителей.Это система отопления, в основе которой лежит нагревательная пленка. Излучающий инфракрасный обогреватель конструктивно состоит из таких частей. Нагревательный элемент выполнен в виде токопроводящих полос с шагом 15 миллиметров, которые изготовлены по технологии Carbon NanoTube.

Инфракрасная пленочная конструкция пола

Электроэнергия подается по медно-серебряным проводам. С обеих сторон вся система герметично ламинирована полимером, устойчивым к факторам окружающей среды, а также обладающим улучшенными огнестойкими, водонепроницаемыми и электроизоляционными свойствами.Подключение к сети осуществляется параллельно через термостат.

Высокое качество материалов, плотность стыка, огнестойкое полиэтиленовое покрытие, а также использование адсорбирующего углеродного осаждения гарантируют высокий уровень безопасности и бесперебойную работу нагревателей. При механическом повреждении выйдет из строя только поврежденный участок, а вся система продолжит функционировать.

Желательно установить в доме инфракрасный теплый пол — технические характеристики тому доказательство.Конструктивные особенности системы способствуют равномерному распределению нагрева по поверхности и стабильности температуры в помещении.

Принцип работы лучистого инфракрасного обогревателя

Инфракрасная система теплого пола работает от сети. В домах с нормальной теплоизоляцией среднесуточное потребление электроэнергии приближается к 25-50 Вт на 1 квадратный метр в час.

Управление электрическим терморегулятором позволяет минимизировать затраты электроэнергии на отопление за счет оперативного регулирования температуры во всех помещениях.Наряду с этим достигается максимальный комфорт для людей в жилье.

Принцип работы инфракрасного обогревателя

Конструктивные особенности, установка теплого пленочного пола и принцип его работы исключают наличие в помещении электромагнитного поля, которое присутствует в любой системе кабельного типа. При подключении пленка излучает длинные инфракрасные лучи и анионы — отрицательно заряженные ионы.

Тепло, создаваемое инфракрасным обогревателем, благоприятно сказывается на здоровье человека и ощущается по сравнению с солнечным светом.Чтобы направить тепловой поток не на обогрев соседей снизу потолок, а на обогрев пола в своем доме, принято использовать теплоотражающую подложку. Энергия, выделяемая инфракрасными полами, согревает не окружающий воздух, а предметы.

Преимущества инфракрасной пленки

Инфракрасный обогреватель быстро реагирует на изменения внешней среды, поэтому комната быстрее нагревается. Установка пленочного теплого пола подразумевает отключение отопления, когда в помещении стало теплее.

Преимущества системы теплых полов: схема сравнения с работой центрального отопления

Необходимо перечислить основные достоинства такой пленки:

равномерный обогрев помещения;
энергосбережение;
повышение эффективности использования энергоносителя по сравнению с конвективным типом отопления;
исключено охлаждение и перегрев помещения, а также замерзание самой системы;
уменьшение запыленности помещения;
полная независимость от графика центрального отопления;
стелс в интерьере;
расходы на техническое обслуживание не включены;
нет чувства духоты;
поддержание естественной влажности;
тихая работа;
простота сборки и разборки.

Использование пленочных систем отопления

Системы теплых полов используются для установки под потолком и напольными покрытиями, а также используются в стеновых панелях и любых криволинейных поверхностях, не опасаясь деформации. Однако пленочный теплый пол нанотермический не предназначен для установки на открытом воздухе без какой-либо защиты.

Применение теплых полов в жилищном фонде: для создания комфортной температуры отапливается самая необходимая зона.

Система теплых полов применяется для обогрева помещений различного назначения.При необходимости инфракрасную пленку можно использовать как временный или дополнительный вариант обогрева. Кроме того, инфракрасные полы рационально использовать в зданиях, в которых просто нет стационарного отопления. В качестве аварийного источника отопления желательно установить теплый пол.

Инфракрасный пленочный теплый пол подходит для обогрева больниц, школ, детских садов, гостиниц и других общественных зданий. Подобные системы можно использовать в сельском хозяйстве, промышленных помещениях и в целом где угодно.

Кроме того, домовладельцы и предприниматели сами ищут новые способы использования пленки — например, для обогрева разного оборудования и нагревательных емкостей.Но наиболее популярен инфракрасный обогреватель для обогрева квартир, частных и загородных домов.

Совместимость с полом

Инфракрасный обогреватель совместим со всеми типами полов. Система пленочного обогрева подходит для установки под светлые покрытия — ламинат и паркет, ковролин и линолеум. Подключение пленочных нагревателей в этом случае не требует особых профессиональных навыков и не требует сложных технологических решений.

Инфракрасное напольное покрытие, совместимое с любым типом напольного покрытия

Вместе с тем, при наличии достаточного опыта в проведении строительно-монтажных работ пленочный теплый пол можно безопасно укладывать под любые виды камня, композит и керамику. материалы.Надежность и экономичность этого отопления во многом превосходит существующие на рынке традиционные системы водяного и кабельного теплого пола.

Толщина пленки всего 0,4 миллиметра, а это в свою очередь позволяет устанавливать утеплитель прямо под полом, не опасаясь за его покрытие. Инфракрасная система отличается невысокой температурой нагрева, но при этом достигается максимальная теплоотдача.

Система теплых полов, сделанная на основе резистивной пленки, не нагревается выше 45 градусов Цельсия.Это благотворно влияет на человеческий организм и напольное покрытие. К тому же любой интерьер можно воплотить в жизнь, не отказываясь от комфортных теплых полов.

Инфракрасный теплый пол

Инфракрасная пленка может быть установлена самостоятельно. Монтаж инфракрасного теплого пола не так уж и сложен, стоит лишь подробно изучить инструкцию и рассчитать необходимое количество материала. Систему можно штабелировать не по всей площади, а до 70-80% необходимого обогреваемого помещения без снижения качества обогрева.

Подготовка к установке пленочной системы

Если вы планируете покрыть ковролин или линолеум, то подойдет любой вид утеплителя, толщина листа должна достигать всего 3 — 5 миллиметров. Если на пол предполагается укладывать керамическую плитку, рекомендуется использовать теплоизоляцию из технической пробки, толщина которой составляет 2 миллиметра.

Подготовка к устройству пленочного пола включает в себя обязательный этап — разработку схемы

При устройстве теплого пленочного пола стоит заранее определиться с местом расположения терморегулятора и составить монтажную схему с разметкой инфракрасная пленка правильно на полу.Укладывать материал следует на открытых участках пола, где не будет располагаться мебель.

Процесс укладки инфракрасной пленки

Как установить пленочный теплый пол своими руками? На подготовленную очищенную поверхность пола укладывается теплоизоляционный материал. Пленку следует разрезать на полосы необходимого размера по специальным обозначенным на ней линиям. После этого пленку необходимо разложить на полу по составленной схеме монтажа с контактами к стене, где будет установлен терморегулятор, и с медной полосой.

Схема подключения без перекрещивания проводов

Затем стоит присоединить пленку к проводке, установив контактные зажимы по краям медной полосы и подключив к ним контактные провода. Все места подключения провода к зажимам и места разреза инфракрасной пленки рекомендуется изолировать битумной изоляцией.

Стандартная установка инфракрасной пленки

Подключение датчика температуры и терморегулятора

Датчик температуры пола подключается снизу пленки и также обязательно изолирован.Когда монтаж пленочного теплого пола закончен, все провода и контакты подключены, нужно установить терморегулятор, изолировать контакты и подключить прибор к электросети.

Подключение термостата — завершающие работы

Для дополнительной защиты поверх теплого пола нужно уложить полиэтиленовую пленку. Система пленочного пола имеет много скрытых контактов, в отличие от кабельного пола, поэтому обязательно проверьте новый инфракрасный пол. Поверхность должна быть равномерно прогрета без искр и нагрева места соединения контактов.

И только после этого можно приступать к укладке чистового паркета. Если необходимо укладывать керамическую плитку, то после работы следует дать стяжке под ней высохнуть в течение 20 дней, после чего можно использовать систему подогрева пола.

Таким образом, инфракрасный теплый пол не зря называют революционной технологией на рынке систем отопления. Монтаж пленки можно производить в помещениях разной направленности, так как материал имеет ряд преимуществ. С другой стороны, монтажные работы может выполнить даже человек, не имеющий профессиональных строительных навыков.Все это объясняет огромную популярность продукта ..

Теплый пол | Теплый пол для ваших полов

Системы лучистого отопления предполагают подачу тепла непосредственно к полу. Системы в значительной степени зависят от лучистой теплопередачи: доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении посредством излучения тепла. Например, лучистое отопление — это эффект нагрева вашей кухни, когда электрическая плита включается в комнате.

Лучистое отопление имеет ряд преимуществ: оно более эффективно, чем отопление плинтусом, и обычно более эффективно, чем воздушное отопление, так как энергия не теряется через воздуховоды. Отсутствие движущегося воздуха также может быть полезно для людей с тяжелой аллергией. Гидравлические (жидкостные) системы потребляют мало электроэнергии; льгота для домов, отключенных от электросети или в районах с высокими ценами на электроэнергию. Гидравлические системы также могут обогреваться различными источниками энергии, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или некоторые комбинации этих источников тепла.

Когда лучистое отопление располагается в полу, его часто называют «лучистым теплым полом» или просто «теплым полом». Несмотря на свое название, системы лучистого теплого пола также во многом зависят от конвекции, естественной циркуляции тепла в помещении, вызванной теплом, исходящим от пола. Системы лучистого теплого пола значительно отличаются от излучающих панелей, используемых для отделки стен и потолка. В этой статье мы будем обсуждать только лучистое отопление для пола.

Полы с подогревом

Существует три типа систем лучистого теплого пола: лучистые полы с воздушным обогревом (воздух является теплоносителем), электрические лучистые полы и водяные (водяные) лучистые полы.Все три типа могут быть далее подразделены по типу установки: те, в которых используется большая тепловая масса бетонного перекрытия или легкий бетон поверх деревянного чернового пола (это называется «мокрой укладкой», и те, в которых монтажник «зажат» трубку излучающего пола между двумя слоями фанеры или прикрепляет трубки под чистым полом или черным полом (именуемый «сухой монтаж»)

Системы теплого пола

Теплые полы с воздушным отоплением

Поскольку воздух не может удерживать большое количество тепла, лучистые воздушные полы в жилых помещениях экономически неэффективны, и их редко устанавливают.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они доступны только в дневное время, когда тепловая нагрузка обычно ниже. Из-за неэффективности попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы, преимущества использования солнечного тепла в течение дня перевешиваются недостатками использования традиционной системы в ночное время. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется.

Электрические теплые полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, которые монтируются на черный пол под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, например толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных электрических подключений (особенно, когда дневные температуры значительно выше, чем ночные температуры). Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня. Электрические системы, как правило, проще всего установить, поскольку для работы им требуется гораздо меньше дополнительных деталей, а сам материал по сравнению с ними довольно мал.

Электрические излучающие полы также могут иметь смысл для пристроек к домам, для которых было бы нецелесообразно расширять систему отопления на пристройку.

Гидравлические теплые полы

Гидравлические системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах температура в каждой комнате регулируется путем регулирования потока горячей воды через каждый контур труб. Это делается системой зонирующих клапанов или насосов и термостатов.Стоимость установки водяного теплого пола зависит от местоположения, а также от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы. Стоимость эксплуатации этих типов систем зависит от нескольких факторов, включая объем их использования и источник энергии, используемый для отопления.

Системы теплого пола

Будь то кабели или трубы, методы установки электрических и водяных излучающих систем в полах примерно одинаковы и делятся на две следующие категории:

«Мокрые» установки

«Мокрые» системы укладки кабелей или трубок включают в себя твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон и новый пол не на твердой земле, может потребоваться дополнительная опора для пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Системы толстых бетонных плит обладают высокой теплоемкостью и идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные спады, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

«Сухие» установки

Благодаря недавним инновациям в технологии полов, «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, в основном потому, что сухой пол строить быстрее и дешевле.Следует отметить, что, поскольку сухие полы предполагают обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые виды сухой установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена светоотражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть проложены над полом между двумя слоями черного пола.В этих случаях рекомендуется встраивать гидравлические системы в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно. Трубопроводы и рассеиватели тепла крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, так как оно хорошо отводит тепло от пола и добавляет теплоаккумулятор за счет своей высокой теплоемкости.Также можно использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, которое помогает изолировать пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте ковровое покрытие как можно меньше. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что тепло, исходящее из-под покрытого пола, должно быть сильнее, чтобы компенсировать напольное покрытие.Деревянный пол должен быть ламинированным, а не массивным. Это снижает вероятность усадки и растрескивания древесины в результате высыхания под действием тепла.

Отопительная пленка под стяжку и плитку

Однако следует помнить, что слишком высокая температура также отрицательно сказывается на работе самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующие температуры:

— 28 ⁰ C в таких комнатах, как гостиная, кухня, комнаты, коридор

— 34 ⁰ C в санитарных помещениях, таких как ванная и туалет.

Меньшее покрытие нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле низкая, а нагревательные пленки, используемые под стяжкой, имеют низкую мощность, например 80 Вт / м2.Тем не менее, мы рекомендуем устанавливать нагревательную пленку по всей поверхности помещения, даже в зданиях с очень низким потреблением тепла, потому что ровная поверхность нагрева более удобна в использовании. По равномерно теплому полу ходить приятнее и комфортнее. В случае неравномерного покрытия нагревательной пленкой могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы температур пола. Кроме того, равномерное покрытие нагревательной пленки в теплых полах вызывает

ТИП СТЯЖКИ, ИСПОЛЬЗУЕМЫЙ ДЛЯ ИНФРАКРАСНОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Важным элементом теплого пола является выбор подходящей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и постоянное взаимодействие с нагревательной пленкой и структурную функцию соответствующей прочности.

В жилищном строительстве наиболее популярными стяжками для теплых полов являются ангидритные стяжки и цементные стяжки.

Ангидритные стяжки из-за очень хороших параметров электропроводности больше подходят для теплых полов, чем цементные стяжки.

Ангидритная стяжка — это самовыравнивающаяся жидкая смесь, не требующая расширения даже на очень больших поверхностях. Преимущество ангидритной стяжки перед цементной — лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы.Процесс изготовления ангидритной стяжки короче цементной стяжки да и сама стяжка делается точнее

Недостатком ангидритной стяжки является способность впитывать воду, это означает, что в помещениях с повышенной влажностью, таких как ванная, ангидритная стяжка должна быть тщательно изолирована от влаги с использованием высококачественных материалов.

При укладке нагревательной пленки под стяжку во влажных помещениях, например, в ванной комнате, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях — ангидритную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки мы можем спроектировать и изготовить систему теплого пола в складских и производственных цехах. Конструкция нагревательной пленки позволяет выполнять теплый пол на основе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки стяжки на нагревательный элемент.По сравнению с нагревательными кабелями, которые нагреваются с малым поперечным сечением и более высокой температурой, нагревательная пленка является низкотемпературной и равномерно нагревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс нагрева стяжки и обеспечивает равномерное распределение температуры в поперечном сечении стяжки .

Промышленные стяжки и традиционные цементные стяжки обладают большой теплоемкостью, а это означает, что нагревательная пленка под стяжкой работает в накопительной системе.Накопительная система отопления с нагревательной пленкой позволяет использовать более дешевую на электроэнергию по второму тарифу, снижая эксплуатационные расходы на . Энергия, произведенная и сохраненная в стяжке во время ночной работы системы отопления по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Нагревательная пленка под стяжкой не требует обслуживания как в случае с традиционными системами водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безотказную работу системы отопления на долгие годы.

КАК УСТАНОВИТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД СТЯЖКОЙ

Базовая система теплых полов с инфракрасной нагревательной пленкой под стяжкой состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электрических кабелей, сетки из нержавеющей стали Heat Decor, ангидритной или цементной стяжки и термостат для управления отоплением.

Различают два типа монтажа нагревательной пленки под стяжку.

Монтаж нагревательной пленки в сухих помещениях.
Монтаж нагревательной пленки во влажных помещениях.

Сухие помещения будут состоять из таких помещений, как гостиная, спальня, офисные помещения, коридоры и другие помещения, в которых нет влаги. Монтаж нагревательной пленки в помещениях с повышенной влажностью — это в основном ванные комнаты, туалеты, кухни и другие помещения, где может быть влажность.

1. Монтаж нагревательной пленки под стяжку — сухие помещения.

Способ установки нагревательной пленки под стяжку в сухом помещении вместе с основными материалами для монтажа представлен на многослойной схеме.

Инфракрасная нагревательная пленка

Инфракрасная нагревательная пленка, нагревательная пленка для пола

Нагревательная пленка — самый дешевый из всех методов нагрева

Если вы когда-либо стояли на улице на морозе под палящим солнцем как сумасшедший, вы знаете, что такое нагревание с помощью нагревательной пленки.

Ваше тело так сильно нагрето, что вы можете захотеть снять слой одежды, потому что вам так жарко. Так согревает нагревательная пленка.

Он не только отлично нагревается, но и является самым дешевым из всех методов нагрева.

Есть нулевой шанс отравления угарным газом . И никакого загрязнения окружающей среды в придачу. А если этого недостаточно, то знайте, что наблюдения показывают, что это очень здоровый .

В вашей квартире нет пыли , и ни вам, ни вашей семье не нужно весь день дышать пылью, летящей в воздухе, из-за регулярного отопления.
Представьте себе без плесени и без влаги .

Нет без ежегодного обслуживания , без проверки дымохода, без управления котлом и без полной проверки штатной системы отопления. Это все в прошлом. В нагревательной пленке нет движущихся и изнашиваемых частей.

Его установка обычно занимает 1 день . Специалисты по установке приходят утром и уезжают вечером, когда у вас уже работает отопление, и в вашем доме создается ощущение, что его нагревает само солнце.

Монтаж нагревательной пленки невероятно быстрый и простой

Нагревательная пленка — лучший электрический теплый пол. Он приносит в ваш дом чудесное тепло, словно от солнца, делая его очень уютным в холодные зимние дни.

Его установка чрезвычайно быстра и проста.

Из всех вариантов электрического теплого пола использование нагревательной пленки является самым дешевым в установке.

Электрический теплый пол с использованием нагревательной пленки — самый здоровый , самый безопасный и самый дешевый обогрев .Он во всех отношениях превосходит обычные методы обогрева.

Нагревательная пленка выдающегося качества, рассчитанная почти на весь срок службы . Это ультратонкий .

Это здоровое отопительное решение без токсичных выбросов и работает без опасности окиси углерода. Его установка может занять всего 1 день, поэтому вам не придется ходить на цыпочках среди рабочих в вашей разоренной квартире или доме.

Легко устанавливается как в новостройках, так и в уже существующих домах.В старых домах или квартирах под полом обычно не так много места.
Поскольку инфракрасная нагревательная пленка очень тонкая , это отличное решение для дешевого и чистого нагрева .

Закажите инфракрасную нагревательную пленку сейчас

Это нагревательная пленка выдающегося качества, которой хватит на 50 лет .

Это ультратонкий .

Устанавливается под пол,
— паркет,
— ковролин,
— ковролин во всю стену,
— ПВХ,
— ламинат,
— плитка,
— напольная плитка.

Электрическая нагревательная пленка доступна в нескольких размерах ширины (30 см, 50 см, 80 см и 100 см).
Его можно разрезать каждые 25 см, что позволяет подогнать его, а — точно подогнать под площадь .

Это отопительное решение для здоровья без токсичных выбросов и работающее без опасности окиси углерода.

Его установка может занять всего за 1 день , поэтому вам не придется тратить дни или недели, ходя на цыпочках среди рабочих в разрушенном доме.

Оливер,
Специалист по инфракрасной нагревательной пленке

Вы заинтересованы?

Спросите меня о чем угодно!

Позвоните, отправьте сообщение или отправьте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Нагревательная пленка стоит денег

с нагревательной пленкой
ширина 100см

Цена на инфракрасный теплый пол пленочный

Ширина: 100 см

Толщина: 0.338 см

Мощность: 220 Вт / метр (220 Вт / м ²)

Рабочая температура: максимум 50-60 ° C (обычно около 40 ° C)

Гарантия: 50 лет

Доставка: БЕСПЛАТНО

Рекламная реклама цена: 14,99 фунтов стерлингов / м ² (на основе покупки 10 м ² — включая НДС)

Oliver,

Специалист по пленке инфракрасного обогрева

Вам интересно?

Спросите меня о чем угодно!

Позвоните, отправьте сообщение или отправьте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Размеры инфракрасной пленки и цены

Вы можете настроить размер обогрева пленка

Термопленка доступна в 4 вариантах ширины.

Также можно отрезать через каждые 25 сантиметров по длине.

Доступная ширина:
— 30 см,
— 50 см,
— 80 см,
— 100 см.

220343 Пленка

43 ² -12V

Название	Ширина	Толщина	Цена (с НДС)
9025 9025 9025 9025 м 9025 100 см / 1 метр	0,338 мм	£ 14,99 на основе 10 м ² покупка
Пленка нагревателя — 220Вт / м ² 47 / 0.8 метров	0,338 мм	£ 12,99
Пленка обогревателя — 220 Вт / м ²	50 см / 0,5 метра	0,338 мм 9502
Пленка нагревателя — 220 Вт / м ²	30 см / 0,3 метра	0,338 мм	£ 8,88
30 см / 0.3 метра	0,338 мм	£ 15,55
Пленка обогревателя — 220 Вт / м ² -24 В	30 см / 0,3 метра	0,3 метра	0,38 £ 16,66
Пленка нагревателя — 220Вт / м ² PTC — Интеллектуальный и энергоэффективный	50 см / 0,5 метра	0,338 мм	£ 11226 .11
Пленка для обогревателей — 110Вт / м ²	100 см / 1 метр	0,338мм	£ 12,22

по лучшей цене пленка для инфракрасного обогревателя при заказе шириной 100 см (1 метр) . Ширина 30 см рекомендуется для небольших пространств, а ширина 50 см отлично подходит для больших пространств, например, между профилями гипсокартона.

Если вы хотите управлять своей собственной системой инфракрасного обогрева с использованием постоянного тока — как в передвижном доме или доме на колесах, то идеальным выбором для вас является инфракрасная нагревательная пленка, работающая от 12 В или 24 В .

Стоимость установки инфракрасной нагревательной пленки

В случае дома площадью 50 м2 , вы можете ожидать следующую общую стоимость установки :

Материал	Необходимая сумма	Цена за единицу £ (включая НДС)	Всего £ (включая НДС)
Инфракрасная нагревательная пленка	40 м ²	14,99	599,60
2.Силиконовый термостойкий электрический провод 5 мм	40 метров	4,17	166,80
Клейкая лента (усиленная текстилем)	1 рулон	10,58	10,58
Пленка (изоляционная пена 5 мм) X	50 м ²	3,99	199,50
Изоляционная лента с битумом	7 метров	3,50	24,50
Разъемы (зажимы типа «крокодил») 4050.91	36,40
Термостат — M9 (1 на комнату)	3 шт. 1,217,35

ДА! Вот и вся система отопления на 50м ² ! Общая цена включает В.В. Знаю, знаю … Это невероятно! Как видите, стоимость инфракрасного обогрева до смехотворно низкая . Это почти чудо.

Люди, которые видят это впервые, смотрят на эти цифры и не верят им. Попробуйте установить обычный газовый обогреватель, теплый пол или популярный в настоящее время тепловой насос по той же цене. ЭТО НЕВОЗМОЖНО.

Стоимость установки также очень низкая . Это намного дешевле, чем установка обычных методов обогрева.Ваш уютный инфракрасный обогреватель может подготовить любой электрик за 1-2 дня .

Нагревательная пленка может быть установлена за 1-2 дня

Очень простая установка нагревательной пленки

Инфракрасная нагревательная пленка — самое дешевое решение для обогрева установить.

Оливер,
Специалист по инфракрасной нагревательной пленке

Вы заинтересованы?

Спросите меня о чем угодно!

Позвоните, отправьте сообщение или отправьте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Термостат для теплого пола — для пленки инфракрасного обогрева

С помощью термостата электрического обогрева можно отрегулировать температуру и время электрического подогрева пола в соответствии с вашими потребностями. Рекомендуется установить отдельный термостат в каждую комнату , чтобы вы могли установить температуру в соответствии с требованиями каждой комнаты .

Интеллектуальный термостат с Wi-Fi обеспечивает наиболее удобное управление обогревом

Если вы используете его для дополнительного обогрева, мы предлагаем установить термостат датчика пола, чтобы создать уютную поверхность пола .
При использовании в качестве основного отопительного прибора необходимо подключить датчик температуры воздуха.

Используя интеллектуальный термостат с Wi-Fi , вы можете запланировать еженедельное отопление так, чтобы оставался контролировать свои счета за отопление.

Вы также можете запускать и останавливать обогрев со своего телефона по своему желанию.

Pro Термостат с Wi-Fi доступен в белом или черном цвете

Pro Термостат с Wi-Fi контролирует ваши электрические системы отопления. Он поддерживает в вашем доме приятную температуру , при этом потребляя на меньше энергии . Просто загрузите приложение дистанционного управления на свой телефон и начните легко управлять своей системой отопления, где бы вы ни находились.

Термостат White Pro с Wi-Fi

Термостат Black Pro с Wi-Fi

Основные характеристики:
— Отображение времени
— Функция защиты от замерзания
— Блокировка клавиатуры
90 — Защита пола от перегрева — Обнаружение открытого окна
— Функция отпуска
— Максимальная мощность: 15 ампер
— 1 контур
— Обнаруженный диапазон температур: 5-40 ° C
— Гарантия: 1 год
— Размеры: ширина: 96 мм, высота: 96 мм, глубина : 41 мм

Цена термостата: 82 £.22 (с НДС)

Цифровой Программируемый термостат с датчиками температуры пола и воздуха — M6 — (встраиваемая версия) лучше всего подходит для электрического теплого пола

Цифровой программируемый термостат

34 ЖК-дисплей
Энергосбережение и возможность ручного программирования
Максимум 16 А, 3600 Вт
Программируется на 1 неделю
Программируемый диапазон температур: 5-90 ° C

Это самый популярный термостат для электрического теплого пола.

Вы можете запрограммировать до 6 различных температурных периодов в день и отдельный режим выходных.
Также можно выбрать ручной режим и комфортный режим.
Оснащается датчиком температуры воздуха и пола.
Датчик температуры пола имеет шнур длиной 3 м. Его потребление составляет 2 Вт.
Имеет утопленную конструкцию. (Приподнятое настенное крепление необязательно.)

Цена: 54,44 фунта стерлингов (включая НДС)

Цифровой программируемый термостат с сенсорным экраном с датчиками пола и воздуха — M9 — (встраиваемая конструкция) для любого электрического обогреватель

Цифровой программируемый термостат с сенсорным экраном

ЖК-дисплей, сенсорный дисплей
Энергосбережение и возможность ручного программирования
Максимум 16 А, 3600 Вт
Программируется на 1 неделю
Программируемый диапазон температур: 5-90 ° C

Современный дизайн сенсорного экрана.
Это отличный выбор для любого электрического теплого пола — будь то инфракрасная пленка или нагревательный мат. 6 различных температурных периодов в день и возможность отдельного режима выходного дня.
Также можно использовать ручной или комфортный режим.
Оснащен датчиком температуры воздуха и пола.
Датчик имеет шнур длиной 2 м. Его потребление составляет 2Вт.
Утопленный.

Цена: 59,99 фунтов стерлингов (включая НДС)

Оливер,
Специалист по инфракрасному нагреву пленки

Вы заинтересованы?

Спросите меня о чем угодно!

Позвоните, отправьте сообщение или отправьте дымовые сигналы.

Телефон: 0345 350 3772

Эл. Почта:

[email protected]

Оставить комментарий

Инфракрасный теплый пол без термостата. Монтаж теплого пола

Не секрет, что ремонт квартиры — занятие очень дорогое. И каждый, взявшись за это, хочет снизить затраты на ремонт. Часто покупатели предпочитают сэкономить и приобрести несколько комплектов теплых полов, желая подключить их к одному общему терморегулятору.

В этой статье мы поговорим о типичных ошибках, которые могут вывести из строя дорогостоящую систему электрического теплого пола, аннулировать гарантию и свести на нет ваши ожидания эффекта от эффекта теплого пола. Сразу отмечу, что каждый производитель хочет продать как можно больше единиц произведенной им продукции. Именно поэтому в каждой инструкции вы найдете рекомендации, что для каждого комплекта теплого пола требуется свой отдельный регулятор температуры. При использовании одного термостата, например, на двух нагревательных секциях, теплые полы соединяются между собой (обычно через распределительную коробку), затем на термостат подводится один провод от общей нагрузки.Датчик температуры в этом случае монтируется в одной секции, согласно инструкции по эксплуатации.

Следующие условия являются обязательными для правильной и наиболее важной долгосрочной эксплуатации вашего электрического кабеля или инфракрасной системы теплого пола. Итак, подключение нескольких полов с подогревом к одному термостату :

Во-первых, это такое же напольное покрытие. При выборе разных покрытий, например, керамической плитки и ковролина, участки не будут прогреваться равномерно.Если датчик проложить участком под ковром, полы под плиткой будут нагреваться быстрее (так как плитка проводит тепло лучше, чем другие материалы), а это значит, что она будет работать больше, чем им нужно. Что значительно увеличит потребление энергии и сократит срок службы теплого пола. Если датчик уложен в секции под плиткой, то секция под ковром в момент отключения не наберет заданную температуру.
Во-вторых, если в комнатах другой микроклимат.Например, холодная неотапливаемая ванная и жилая зона. Как и в случае с покрытием, возможны отклонения температуры или обработка системы.
В-третьих, использование разных систем теплых полов. Кабельная стяжка и нагревательный мат, ультратонкий кабель и инфракрасные полы и т. Д. В этом случае категорически запрещается использовать один регулятор температуры. У таких систем совершенно разные линейная мощность, принцип работы, скорость нагрева.
В-четвертых, использование теплых полов от разных производителей.Дело в том, что каждый производитель старается выделиться на рынке, поэтому в производстве используются разные технологии, разный шаг и разная мощность на погонный метр. В результате, как и следовало ожидать, пол выгорит.
В-пятых, это кладка очень разных зон обогрева. То есть гарнитуры, например, на 1 и 10 кв. Такие полы нагреваются с разной скоростью, а значит, возможны температурные отклонения и чрезмерная работа нагревательного кабеля.
В-шестых, использование двух и более комплектов теплого пола, которые по суммарной мощности превышают допустимую мощность термостата. Допустим, силовой термостат для теплого пола Energy TK02 — 3200 Вт, и мы решили установить на один такой термостат два комплекта нагревательных матов Arnold Rak AR-21110 (мощностью 1600 Вт каждый). Вы не можете этого сделать. Реле термостата не справится с полной нагрузкой и выйдет из строя.

Мы также можем посоветовать вам использовать двухзонные регуляторы температуры, такие как TR-3100-2ZP, который оснащен двумя датчиками температуры и может поддерживать разные температуры нагрева в двух независимых друг от друга контурах.Он очень эффективен и соответствует рекомендациям всех известных производителей теплых полов. Так или иначе, решать вам. От себя могу добавить, что как пользователь уже более пяти лет использую один термостат на двух теплых полах (ванная и туалет).

Содержимое:

Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется термостат для теплого пола. Вместе с выносным датчиком температуры он контролирует и регулирует не только обогрев полов, но и воздух в этом помещении.Термостаты можно установить в каждом помещении, где есть теплые полы, и регулировать степень нагрева в каждом из них. Некоторые модели оснащены сенсорным управлением, дополнительными датчиками температуры, могут быть запрограммированы на различные значения температуры в любое заданное время суток или дни недели.

Как выбрать термостат для теплого пола

Нормальная работа теплого пола невозможна без термостата, что позволяет значительно сэкономить энергию и деньги.Выполняя поставленные задачи, данное устройство просто включает и выключает обогрев в заданный интервал времени или в соответствии с показаниями термометра. Выбирая терморегулятор, необходимо учитывать его мощность, которая должна соответствовать мощности теплого пола.

Во многом создание максимально комфортных условий в помещении, а также сохранность напольного покрытия зависит от работы термостата. При слишком высокой температуре пол может деформироваться, потрескаться и потерять свои качества.Поэтому какой термостат для теплого пола лучше выбрать — важный вопрос при установке систем отопления.

Среди огромного количества моделей и конструкций терморегуляторов специалисты выделяют несколько основных групп:

Устройства, обеспечивающие экономичный режим работы, позволяющие снизить энергопотребление в отсутствие владельцев. В это время мощность нагрева снижается на несколько градусов.
Модели с программируемым таймером, позволяющим установить любые временные интервалы, в течение которых помещение будет отапливаться с заданной интенсивностью.Все команды с таймера передаются на термостат, который, в свою очередь, поддерживает необходимый уровень температуры.
Существуют высокоинтеллектуальные конструкции, в которых можно программировать и устанавливать целые режимы работы, в которых чередуются периоды нагрева и экономии. Команда от устройства поступает непосредственно на нагревательный элемент в заданное время, в зависимости от внешних факторов и заданных настроек.
Термостаты со встроенным ограничителем, который представляет собой специальный датчик, защищающий напольное покрытие и нагревательный элемент от перегрева.Наиболее эффективны такие устройства, которые не следует нагревать выше 260С. В противном случае начнется выброс вредных ядовитых веществ.

Выбор термостата для конкретного помещения зависит от его площади. В небольшом помещении будет достаточно обычного прибора без программирования и настроек. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с установленными внутри пола датчиками температуры.

Механический термостат для теплого пола

К самым простым приборам относятся комнатные механические термостаты, оснащенные панелью ручного управления. Эта панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена шкала температур. Включение и выключение устройства осуществляется с помощью специального ключа.

Решая, какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие какой-либо электроники в механических устройствах.Для работы этих устройств не требуется электрическая энергия, хотя многие модели на панелях имеют световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оснащены механическим таймером, который устанавливает время работы теплых полов на определенное время.

Температура воздуха в помещении измеряется специальным встроенным термостатом для теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под воздействием окружающей среды они способны изменять объем или форму.То есть при достижении желаемой температуры электрическая цепь начинает замыкаться или размыкаться. При этом температура самих ТЭНов не контролируется.

Таким образом, механическое устройство управления способно поддерживать заданную температуру до тех пор, пока оно не будет выключено. При необходимости достаточно снова включить термостат и дождаться нагрева тэнов теплого пола.

Электронный термостат для теплого пола

Наибольшее распространение получили непрограммируемые электронные термостаты, позволяющие контролировать уровень температуры с точностью до 0.5 градусов.

На жидкокристаллическом дисплее устройства отображается текущая и заданная температура пола, а также температура в помещении. Кроме того, на экране появляется специальный символ, когда система отопления включена. Периодически отображаются различные типы технических сообщений, символизирующие неисправности в системе теплого пола. Эта функция позволяет выполнять диагностику электронных регуляторов температуры. Непосредственное управление устройством осуществляется тремя маленькими клавишами, расположенными на внешней панели.

Питание на нагревательные элементы подается так же, как и на механические регуляторы температуры. Имейте в виду, что электронное устройство может постоянно переключаться между циклами включения и выключения, что экономит около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

Программируемый термостат для теплого пола

При обогреве больших площадей большое значение имеет энергосбережение, особенно при использовании теплых полов. Эта проблема легко решается с помощью программируемого термостата, применяемого не только с кабельными, но и пленочными системами.

Работа программируемых термостатов осуществляется по тем же схемам, что и в обычных электронных устройствах. Принципиальное отличие — возможность настройки режимов работы в соответствии с календарем. При этом на каждый день недели выставляются все необходимые временные интервалы и значения температуры, что приводит к снижению потребления электроэнергии до 70%.

Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время.Все процессы настройки происходят автоматически, после всех необходимых настроек. Например, дни с понедельника по пятницу, субботу и воскресенье настраиваются отдельно. Цикл будет постоянно повторяться, пока настройки не будут изменены.

Термостат для электрического теплого пола

Термостаты или термостаты оснащены датчиком температуры, который позволяет поддерживать заданную температуру за счет периодического включения и выключения контура. Таким же образом термостат работает для инфракрасного теплого пола, который работает от электрической сети.

В большинстве случаев теплые полы изначально оснащены терморегуляторами. Если такие устройства не входят в комплект, их можно подобрать индивидуально, так как все они стандартизированы и подходят для всех электрических систем теплого пола.

Стандартные комнатные устройства имеют мощность 3-3,5 кВт и рассчитаны на ток 16 ампер. Если мощность этажей выше, чем мощность термостата, подключение должно производиться только с помощью контактора.Каждое устройство оснащено двумя датчиками температуры — внутренним и внешним. Первый измеряет температуру полов, а второй — температуру воздуха в помещении.

Чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь следует учитывать максимальную мощность перекрытия. В противном случае недостаток мощности вызовет падение температуры нагрева кабеля. При необходимости устройства подключаются к единой сети и беспрепятственно выдают суммарную мощность более 3 киловатт.Их установка осуществляется отдельно в разных концах комнаты.

Еще одним фактором является тип установки, то есть регуляторы могут быть встроены или вмонтированы в стену. Особенности установки каждого устройства отражены в инструкции по эксплуатации. При выборе следует учитывать тип управления. Например, самые точные устройства — это те, которые одновременно оснащены встроенными и выносными датчиками. Большое значение придается функциональности и удобству использования.

Как установить термостат на теплый пол

Перед установкой устройства обязательно ознакомьтесь с прилагаемой инструкцией по эксплуатации. Он указывает на процедуру снятия передней панели, то есть панели управления. Эту процедуру нужно проводить правильно, иначе прибор придет в негодность. Для встраиваемых моделей готовится выемка, куда вставляется монтажная коробка. Термостат рекомендуется располагать вблизи розеток на высоте 0,6-1,0 м от пола.Перед началом работы домашнюю сеть необходимо отключить от источника питания.

Монтаж термостата для теплого пола начинается с подводки кабеля к монтажной коробке. Далее между терморегулятором и ТЭНом подключается датчик температуры, который помещается в гофрированную трубу.

Провода должны быть подключены к термостату согласно установленной электросхемы. Фазный и нейтральный провода подключаются к соответствующим клеммам, а провода от датчика подключаются к отдельным гнездам, обозначенным как датчик.Само устройство аккуратно помещено в установочную коробку. Если есть помехи в виде проводов или гофрированных трубок, их необходимо устранить. Регулятор температуры расположен ровно на уровне. После этого панель управления устанавливается на свое место и закрепляется саморезами.

Настройка термостата для теплого пола

Различные модели регуляторов температуры могут работать как в ручном, так и в автоматическом режиме. Этот фактор необходимо учитывать при выборе терморегулятора для теплого пола.От этого зависят все необходимые настройки. Устанавливаются часы и дни недели, выполняется тщательная настройка и калибровка. При необходимости один из датчиков температуры можно отключить.

Все этапы настройки подробно описаны в инструкции по эксплуатации. Отдельная блокировка сделана от детей, которые из любопытства могут случайно сбить настройки. Для этого можно одновременно нажимать клавиши вверх и вниз. Разблокируйте термостат теми же ключами.

Помимо самих нагревательных элементов, в конструкцию системы теплого пола входит очень важный компонент — термостат, или термостат.Этот компонент обычно приобретается отдельно, и из всего многообразия термостатов можно выбрать наиболее подходящий по цене и способный решить определенный круг задач.

Использовать электрические теплые полы без термостата невозможно: не удастся поддерживать комфортную температуру, да и сама система очень быстро выйдет из строя, если попытаться подключить ее к источнику питания напрямую. Использование терморегулятора с водяным теплым полом не обязательно, но желательно.

Термостат, или термостат, состоит из самого устройства для регулировки температуры и датчика температуры, который может быть встроенным или выносным. Он монтируется в сети между источником питания и системой теплого пола и оснащен переключателем для его включения или выключения и механизмом установки температуры.

Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, отопление отключается.При понижении температуры теплый пол снова начинает работать на обогрев. Таким образом поддерживается комфортная температура, заданная пользователем, система защищена от перегрева и экономится энергия.

В электрическом напольном отоплении термостат регулирует текущую мощность, включая и выключая систему путем соединения-размыкания контактов. В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подача воды может перекрываться опускающимся и поднимающимся стержнем, управляемым сервоприводом.

Разные модели устройств позволяют:

включать / выключать обогрев
регулировать температуру вручную или автоматически
поддерживать температуру в помещении на заданном уровне
обеспечивать экономию энергии, контролируя ее подачу
по запрограммированному времени , осуществить нагрев до заданной температуры

Типы и возможности терморегуляторов

Существует несколько типов терморегуляторов разного уровня сложности и набора функций, различающихся по цене.

Электромеханический, аналог

Самый простой и доступный термостат. Его основные рабочие элементы — это тумблер или кнопка включения-выключения и регулировочное колесо со шкалой, на которой указывается приблизительная температура. С помощью такого терморегулятора заданный режим работы теплых полов выдерживается, но не очень точно. Температуру обогрева необходимо повышать или понижать вручную, исходя из ваших собственных субъективных ощущений или показателей термометра в помещении.

Электронный (цифровой), кнопочный или сенсорный

Имеет несколько более сложную конструкцию. Контроль температуры также осуществляется вручную, но с помощью кнопок или датчиков, расположенных прямо на экране, а показатели выводятся на цифровой дисплей, благодаря чему можно добиться более точных результатов (обычно с точностью до 0,5 точности).

Программируемый

Самый сложный, дорогой и функциональный вариант электронного термостата. Благодаря точным настройкам экономится энергия.

Устройство можно запрограммировать на длительный период времени, чтобы он автоматически включал теплые полы к заданному часу. Тогда в пустом доме ночью система работать не будет, но разбудив хозяев и их приход с работы, полы успеют прогреться. Вы можете настроить разные режимы работы для будних и выходных дней с учетом обеденного перерыва или без него.

В некоторых моделях также возможно автоматическое выключение системы в определенный момент (обратный отсчет).Есть модели с функцией адаптируемости, благодаря которой термостат сам определяет время включения нагрева до заданной температуры. Помимо оптимального режима регулирования температуры предусмотрены максимальный и экономичный режимы, так как у каждого свои представления о комфортной температуре. Также доступно ручное управление.

Основные характеристики термостата

Мощность — важнейшая характеристика терморегулятора, от нее зависит предельная нагрузка, которую он может выдержать.Этот показатель для стандартных регуляторов температуры не превышает 3 кВт
Монтажные характеристики . Регулятор температуры может быть установлен непосредственно в помещении или в распределительном щите, также существуют встраиваемые и накладные модели
Количество датчиков температуры и их расположение . Датчик может быть встроенным или выносным, также возможна комбинация обоих типов. Все термостаты для теплого пола оснащены датчиками температуры пола, но есть и модели с датчиком температуры помещения (помещения).Более дорогие двухзонные регуляторы температуры имеют 2 комплекта датчиков

Выбор термостата

Иногда теплые полы продаются в комплекте с термостатом, но чаще приходится выбирать самому. Термостаты для водяного и электрического теплого пола различаются по конструкции и принципу действия, но в остальном эти устройства универсальны. То есть одна и та же модель подходит для изделий разных марок или для полов с кабельным и инфракрасным подогревом.

В первую очередь необходимо обратить внимание на номинальную мощность терморегулятора .Она не должна быть ниже суммарной мощности системы теплых полов, наоборот, терморегулятор нужно подбирать с запасом мощности.

Если комната большая и для теплого пола требуется мощность более 3 кВт , возможны следующие выходы:

установить несколько отдельных систем, каждая из которых оборудована собственным термостатом
использовать двухзонный регулятор температуры , в котором мощность распределяется по 2 каналам, а общее значение может быть больше
в комплекте с системой магнитный пускатель защита от перегрузки

Для квартиры, особенно маленькой, удобнее и экономичнее будет использовать аналоговый или цифровой регулятор с ручным управлением, он обеспечивает более быстрый обогрев.Для частного дома оправдано приобретение программируемой, автоматической. За счет большой площади экономия энергии будет более ощутимой, да и окупится устройство быстрее.

Механические устройства, как правило, надежнее и проще в ремонте, по этим причинам лучше приобретать кнопочный, а не сенсорный вариант, но это дело вкуса. Существуют терморегуляторы с пультом , а также сенсорные экраны со съемным дисплеем, который также используется в качестве пульта дистанционного управления.Такое дополнительное удобство обойдется недешево.

Выбирая между встраиваемым и потолочным терморегулятором, нужно подумать, будет ли удобно делать нишу для встроенной и насколько гармонично она впишется в интерьер фактуры. Если в ванной делается теплый пол, необходим термостат, который монтируется в панели, так как во влажном помещении его нельзя установить. Однако в продаже встречаются модели с водонепроницаемой конструкцией.

Датчик температуры воздуха необходим, если в качестве основного источника отопления используется теплый пол.В противном случае не стоит переплачивать за дополнительные датчики, так как их показания могут искажаться из-за сквозняков, потоков теплого воздуха от радиаторов отопления. Двухзонный термостат подходит для большого помещения, разделенного на рабочую зону и зону отдыха. Также используется для независимого регулирования температуры в двух небольших смежных комнатах (ванная и туалет, комнатная и утепленная лоджия).

Китайская комплектация не обязательно хуже европейской , если сомневаетесь, можете почитать обзоры нескольких моделей.Выбирая между дешевой моделью с минимальным набором функций и дорогой «навороченной», подумайте, нужны ли вам все эти функции.

Монтаж термостата

Каждый термостат имеет свою схему электропитания, теплый пол и датчики, которые необходимо соблюдать. Перед установкой необходимо подключить все компоненты и проверить оборудование в разных режимах, а монтажные работы проводить только при отключенном питании.

Делается ниша под встроенный терморегулятор, накладная крепится к стене, ни в коем случае не ставьте слишком низко, иначе будет неудобно управлять системой и контролировать показатели.Датчик температуры пола располагается между нагревательными элементами (кабелями, стержнями, дорожками) внутри гофрированной трубы, которую необходимо закрыть заглушкой.

Термостат для водяного теплого пола оснащен датчиком температуры пола, который устанавливается на подающей трубе. Если есть необходимость контролировать температуру воздуха в помещении, нужен дополнительный термостат, оба подключены к внешнему блоку управления.

Итого

Терморегулятор является важным элементом системы электрического теплого пола.Это также может улучшить удобство использования и эффективность полов с водяным подогревом. Доступен широкий выбор моделей, различающихся функциональностью, набором датчиков температуры, мощностью, особенностями монтажа и дизайном. Среди них можно выбрать оптимальное решение для квартиры и дома, для теплых полов, которые служат основным или дополнительным источником отопления. Установка терморегулятора осуществляется в соответствии со схемой и не представляет особой сложности.

Датчик теплого пола — одна из важнейших частей системы теплого пола.Обычно датчик устанавливается в изолированной гофрированной трубке между петлями нагревательного кабеля в зоне нагрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию термостату.

Но что делать, если плитка уже уложена, а датчик установлен неправильно, он не работает и не подлежит замене, или датчик полностью отсутствует, потому что просто забыл его установить? Что можно сделать, чтобы не сломать плитку и не пересечь весь пол, мы расскажем в этой статье.

Для начала поговорим о самых распространенных проблемах с датчиками теплого пола, которые на первый взгляд могут показаться неразрешимыми.

Задача 1. Теплый пол работал нормально, а удаленный датчик температуры пола не вышел из строя . О том, как диагностировать неисправность датчика, читайте в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик выяснилось, что вытащить его невозможно, потому что датчик оказался просто замурованным в полу или зажатым в той же трубе, что и холодный конец греющего кабеля.

Проблема 2. Полы с подогревом плохие, потому что термостат выключает их до того, как пол успеет прогреться до комфортной температуры. Вероятно, датчик здесь установлен неправильно и слишком близко лежит к греющему кабелю.

Проблема 3. Забыла установить датчик температуры, а плиточник уже уложил плитку.

Можно ли во всех этих случаях что-то сделать, что, к сожалению, довольно часто, не прибегая к переделке всего пола? Ниже приведены несколько возможных решений этих проблем.Для выбора лучшего рекомендуем обратиться к нашим специалистам, стоимость работ по замене термостата можно узнать в разделе Стоимость ремонта теплого пола нашего сайта.

Решение 1. Использование терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Самое простое решение — использовать терморегулятор со встроенным датчиком температуры воздуха, который отключит нагревательный кабель, когда воздух нагреется до заданной температуры.Если у вас есть именно такой термостат и такой режим работы вам подходит, вам повезло!
А что, если вы хотите использовать теплый пол не для обогрева помещения, а только для обогрева пола до комфортной температуры?
В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режим управления мощностью. Желаемая мощность устанавливается в пределах 0-100% (наиболее комфортное значение можно выбрать опытным путем). В этом режиме термостат будет работать как таймер.Например, при установке 80% в течение 10 минут он будет подавать питание на нагревательный кабель на 8 минут, но не на 2 минуты.

Новый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если это решение вам подходит.

Если необходимо бюджетное решение, рекомендуем обратить внимание на термостат terneo st (DS Electronics), который при отсутствии датчика температуры автоматически работает в режиме таймера (регулировка нагрузки), описанном выше.

Решение 2. Использование терморегулятора с ИК-датчиком температуры пола.

Самые популярные вопросы по инфракрасному пленочному теплому полу

НА СКЛАДЕ !!! ПРИ ПОКУПКЕ ТЕПЛОГО ПОЛА НА СУММУ ОТ 2500 ГРН, ТЕРМОСТАТ В ПОДАРОК! ПРИ ПОКУПКЕ ОТ 5000 ГРН ТЕРМОСТАТ + ДОПОЛНИТЕЛЬНАЯ СКИДКА ИЛИ УСТАНОВКА В ПОДАРОК! Бесплатная доставка по Украине!

Теплый пол — это сверхтонкая гибкая термопленка , созданная на основе нанотехнологий.Это тонкая (0,32 мм) и прочная полиэфирная пленка, в которую встроены параллельные полосы полупроводника из углеродного волокна, соединенные токопроводящими медными шинами, по которым подается напряжение. Подошва ТЭН пленочного теплого пола представляет собой полимеризованную углеродную (угольную) пасту. Эта нагревательная система , работающая по принципу лучистого отопления, представляет собой новое поколение технологий и во многих отношениях превосходит традиционные кондуктивные конвекционные кабельные системы теплого пола.

Сколько электроэнергии будет потреблять теплый пол?

Энергопотребление пленочный теплый пол, Конечно, это зависит от многих факторов: от температуры на улице, от того, насколько грамотно утеплено само помещение и т. Д.Если резюмировать, то среднесуточное потребление составляет примерно 30-40 Вт на квадратный метр (например, обычная лампа накаливания потребляет 100 Вт). Расход регулируется с помощью терморегулятора; Регуляторы температуры с недельным программированием лучше всего подходят для экономии.

Каковы преимущества пленочного теплого пола перед наиболее популярными системами теплого пола — водяным и кабельным — на нашем рынке до сих пор?

Основные преимущества Пленочный теплый пол перед другими системами:

a) Универсальность .Действительно, самый универсальный тип теплого пола легко сочетается с любым типом напольного покрытия — плиткой, ламинатом, ковролином, паркетом, паркетной доской, линолеумом и т. Д. Благодаря большой площади обогрева теплый пол является самым нежным типом полов. полы с подогревом из дерева и ламината.

б) Гибкость . Через пленочный теплый пол , можно обогреть любые горизонтальные, вертикальные, наклонные поверхности, т.е. можно обогреть не только пол! Термопленку можно укладывать на потолок и стены вашей комнаты.

дюйм) Подвижность . При желании вы можете использовать мобильный комплект теплый пол для обогрева зеркала, ковра, картины, места вашего питомца, а также как средство аварийного обогрева на случай аварии и временного отключения основной системы отопления.

г) Устойчивость к механическим повреждениям. При механическом повреждении выходит из строя только поврежденный участок пола. Пленка очень долго не подвержена коррозии и разрушению (разложение полиэтилена превышает срок службы большинства построек).

Как долго прослужит теплый пол Caleo?

Производитель термопленка Caleo Южнокорейская компания DYMSCO Дает 15-летнюю гарантию на изделие, хотя действительно теплый пол может прослужить намного дольше.

Безопасен ли инфракрасный теплый пол?

Термопленка , несмотря на внешнюю хрупкость, создавалась с учетом всевозможных нагрузок на напольное покрытие. Благодаря своему устройству (параллельное подключение) даже механическое повреждение «выводит из строя» только поврежденный участок и не вызывает короткого замыкания.

Полы с подогревом вредны для здоровья?

Свыше 90% излучения теплый пол расположен в дальней инфракрасной области с длиной волны 5-20 мкм. Это практически совпадает с длиной волны биорезонансного диапазона теплового излучения человеческого тела (8-10 мкм). В медицине подробно изучено явление биорезонансного теплового излучения и отмечено его лечебное действие на организм. Инфракрасный пол нагревает объекта и тело человека.Равномерное нагревание помещения происходит за счет вторичной конвекции от нагретых предметов.

Скорость роста образования отрицательно заряженных ионов в помещении, где он работает, документально подтверждена пленочным подогревом пола (то есть пленка действует как ионизатор воздуха). Пленка напольная имеет самые низкие показатели вредного электромагнитного излучения (в тысячу раз меньше, чем при использовании телевизора).

Также в инфракрасном диапазоне наиболее интенсивно поглощается тепло. Это означает, что если использовать пленочный пол , при прочих равных условиях, человек будет чувствовать себя комфортно при более низкой температуре окружающей среды, а значит, вдыхать больше свежего, а не перегретого воздуха.

Где применяется теплый пол?

Уникальные свойства термопленки определяют ее широкое использование как для дополнительного, так и для основного отопления квартир, домов, коттеджей. Для комфортного обогрева пола и стен различных помещений, веранд, для обогрева бассейнов, аквапарков, бань и саун.

В чем преимущества теплого пола перед водяным?

1.
Для отопления с помощью радиаторов или труб в полу в коттеджах необходимо использовать незамерзающую жидкость, а не воду.В противном случае система может замерзнуть зимой, например, при длительном отсутствии хозяев, а пол при расширении воды повредится. Затраты на ремонт в этом случае будут очень высокими. Подумайте, что произойдет в случае прорыва трубы или засора в полу. То есть необходимо предусмотреть систему очистки теплоносителя, а это дополнительные затраты. Таким образом, первый плюс системы электрического отопления — «не требуется обслуживания на протяжении всего жизненного цикла».

2.
Придется провести горячую воду под полом по всей квартире, что связано с дополнительными затратами при строительстве и уменьшением высоты помещения примерно на 7-10 см, в случае электрических полов — на 3-4. см (из-за минимальной толщины бетонной стяжки). Также необходимо помнить о нагрузке на перекрытия.

3.
Обогрев пола горячей водой оправдан, если он (вода — теплоноситель) дешевый, как, например, в городских квартирах, когда в качестве источника теплоносителя используется обычная горячая вода (горячая вода), от которой идет кран. сделаны для обогрева, как правило, кухни и ванной комнаты.То есть помещения, расположенные рядом с водопроводными трубами. Если помещение находится далеко от стояка с горячей водой, стоимость прокладки коммуникаций и дополнительных насосов (бустеров) будет значительно выше, чем при установке теплого пола Caleo . Для электрического теплого пола Caleo достаточно обычных 220 Вольт (специально подавать электричество с панели не нужно, так как мощность системы в среднем 40 Вт / м 2. Для сравнения мощность чайника составляет примерно 1.5-1,8 кВт). Общая стоимость материалов и работ по подключению к ПБР вряд ли будет ниже, чем установка инфракрасного теплого пола . Более того, при использовании электрического инфракрасного теплого пола , Вы получаете возможность автоматически регулировать температуру теплого пола с помощью термостата , а при использовании программируемого термостата значительно возрастает экономия .

Какое покрытие можно использовать для пленочного теплого пола?

инфракрасная пленка | Тепло Плюс

Heat Plus — это нагревательный элемент, который используется вместе с другими продуктами Heath Plus для создания систем электрического отопления, пленочных инфракрасных теплых полов, локальных систем отопления, нагревательных приборов, систем защиты от обледенения и таяния снега и других целей.КПД системы обогрева на основе инфракрасной пленки более 90%. Высокий показатель достигается не только с помощью инфракрасного обогрева, но и за счет исключения потерь при передаче энергии от источника к излучателю тепла.

Инфракрасная пленка в сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и для укладки под тяжелые покрытия (плитка, мрамор и др.).

В основном пленка устанавливается под напольное покрытие, но также может быть закреплена на стенах, потолке или других теплопроводных поверхностях.Принцип действия нагревательной пленки Heat Plus Standart основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло.
Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель …), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении.Люди, находящиеся в помещении, где установлена система отопления Heat Plus Standart, всегда чувствуют себя тепло и комфортно не только благодаря теплу, но и процессу ионизации воздуха пленкой за счет слоя серебра.

КПД пленочной системы отопления более 90% — это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла.Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем.

Инфракрасная нагревательная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,338 мм, состоящую из 5 технологических слоев (в отличие от аналогов, которые состоят из 2-3 слоев).

Карбоновые полосы объединены в секции длиной 20 см.Слой углерода с пластификатором однородно, с большой точностью наносится на полиэтиленовую (полиэфирную) подложку. Исключен перегрев пленок с высокой удельной мощностью.

Важнейшей частью конструкции инфракрасной пленки является место соприкосновения медной шины с током и углеродного нагревательного слоя.

инструкция по укладке ИК пленочного пола

Преимущества использования пленочного обогрева?

Устройство изделия

Технология укладки ИК пола под ламинат

Чертеж и схема укладки

Подготовка основания пола

Монтаж

Подключение и пробный пуск системы

Укладка ламината

Итог

Как произвести укладку пленки инфракрасного теплого пола под ламинат

Необходимые материалы

Ограничения температуры

Составление плана

Расчет мощности

Подготовительные работы

Укладка пленочного пола

Советы по настилу ламината

ᐈ Монтаж пленочного теплого пола под ламинат. Инструкции. Заказать монтаж в Киеве

Инструкции по монтажу инфракрасного пола под ламинат

Основные рекомендации при монтаже ламината на инфракрасный пол

Этапы укладки пленочного инфракрасного пола под ламинат

Видео — монтаж инфракрасного пола под ламинат

Часто задаваемые вопросы по монтажу ИК-пола под ламинат

Монтаж инфракрасного теплого пола под линолеум

Особенности утепления полов под линолеум

Выбор линолеума

Пленочный пол

Монтаж теплого пленочного пола

Подключение конструкции и изоляция

Подключение терморегулятора

Тестирование

Укладка линолеума

Видео — укладка теплого покрытия под линолеум

Инфракрасный пол под линолеум

Варианты монтажа инфракрасного пола под линолеум

Схема монтажа 1 (рис. 1). Инфракрасное нагревательное полотно под линолеум на бетонное перекрытие, поверх старой плитки, на доски

Схема монтажа 2 (рис. 2). Инфракрасный пленочный пол под линолеум на бетонное перекрытие, поверх старой плитки, на доски

Схема монтажа 3 (рис. 3). Инфракрасный теплый пол под линолеум на деревянный пол (установка на лагах)

Электрический теплый пол под линолеум

Содержание

Принцип работы инфракрасного пола

Монтаж инфракрасного пола под линолеум

Составление схемы монтажа

Подготовка основания

Монтаж и укладка пленочных элементов

Подключение к сети

Рекомендации и возможные ошибки

Заключение

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Монтаж инфракрасного теплого пола под линолеум

Можно ли под линолеум положить теплый пол

Инфракрасный пол в паре с линолеумом

Подходящее для ИК обогрева покрытие

Совместимый с линолеумом теплый пол

Принцип работы инфракрасного пола

Инфракрасная пленка – идеальный вариант

Преимущества и недостатки

Пошаговая инструкция укладки

Видео — Как подключить регулятор к теплому полу

Выбор линолеума

Финишное покрытие теплого пола

Составление схемы укладки

Пошаговая инструкция укладки теплого пола под линолеум

Тестируем функциональность нагрева пола

Укладка линолеума

Вывод

Практические советы

Видео – Процесс укладки пленочного пола под линолеум

Особенности утепления полов под линолеум

Заключение

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Техника безопасности

Выводы и полезное видео по теме

Подключение терморегулятора

Коврик для инфракрасного обогрева пола | IQ Design

Введение

Как работает InfraMat?
