Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

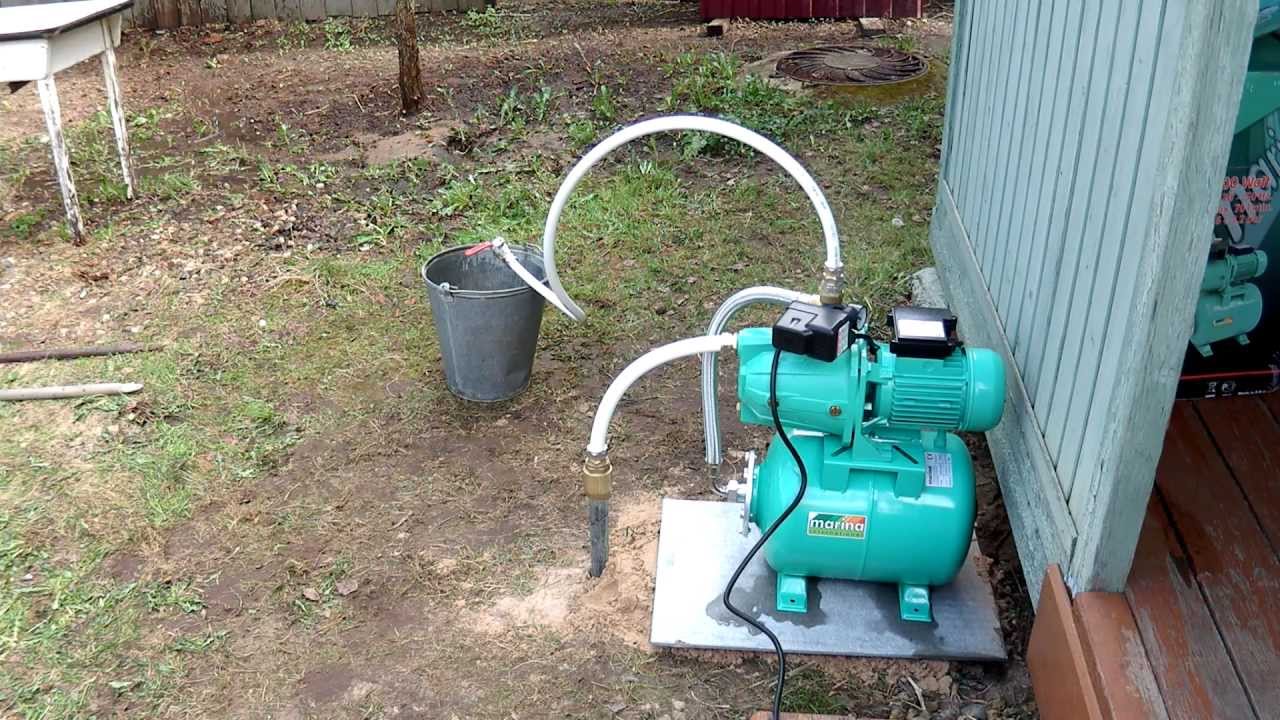

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

емкость объемом не менее 30 л;
резиновая мембрана соответствующего диаметра;
реле давления;
манометр;
набор фитингов;
запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

схемы установки, монтаж и подключение

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Содержание статьи:

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

Насос;
Гидроаккумулятор;
Блок автоматики;
Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в .

Виды применяемых насосов

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

В системе водоснабжения дома он выполняет следующие функции:

Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

Повышает эффективность системы водоснабжения.
Повышает безопасность эксплуатации оборудования и трубопроводов.
Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
Поддерживает постоянное давление и стабильность напора воды.
Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
Возможность выбора места монтажа агрегата.
Имеет компактные габаритные размеры и небольшой вес.
Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Технология монтажа насосной установки

Прежде, чем приступить к монтажным работам, предстоит определиться с местом размещения насосного оборудования.

Шаг #1 – выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
Место установки должно быть сухим и теплым, хорошо вентилируемым.
Оборудование не должно касаться стен.
Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума.

Существует несколько вариантов монтажа. Давайте разберем их детальнее.

Вариант #1 – в доме

Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Лучшим вариантом устройства насосной станции можно считать ее установку в отдельном помещении в доме с пробуренной прямо под зданием скважиной

Вариант #2 – в подвале

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Теплый обустроенный подвал с хорошей гидро- и звукоизоляцией и вентиляцией идеально подходит для установки насосного оборудования

Вариант #3 – в колодце

Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют.

Недостаток такой схемы – затрудненный доступ к оборудованию.

При достаточной ширине и глубине колодца, а также мощности насоса, станцию можно установить в колодце на специальном кронштейне или площадке

Вариант #4 – в кессоне

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Установка агрегата в кессоне скважины обеспечивает защиту от промерзания оборудования и полную шумовую изоляцию

Вариант #5 – в отдельном сооружении или пристройке

В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования – шума во время работы

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Шаг #2 – проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника.

Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это . Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Если трубопровод проходит по воздуху, или залегает неглубоко, то необходим обогрев и серьезное утепление

Шаг #3 – сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
Установка с внешним эжектором. На всасывающее отделение эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного).

Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

В зависимости от диаметра скважины конструкция эжекторного узла различается. Циркуляция воды происходит либо по двум трубам, либо по принципу труба в трубе

Шаг #4 – монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется.

Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран.

На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

При сборке трубопровода все соединения следует уплотнять льном, лентой ФУМ или уплотнительной пастой, чтобы не допускать подсоса воздуха в систему

Подробнее об особенностях выбора насосной станции и рейтинг лучших предложений на рынке по мнению владельцев оборудования вы можете посмотреть .

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Такая система менее чувствительна к попаданию воздуха, однако все стыки должны быть герметичны

Шаг #5 – первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса.

Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

При наполнении системы жидкостью через заливочное отверстие насоса удобно пользоваться обычной воронкой

Последовательность запуска:

Насос подключают к электросети.
Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть .

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Выводы и полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире – постоянное давление и достаточный напор.

Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Если вы имеете опыт самостоятельной сборки и установки насосной станции, пожалуйста, поделитесь своими знаниями в комментариях к этой статье. Если же у вас возникли вопросы после прочтения материала, не стесняйтесь задать их в комментариях ниже.

Насосная установка и Пошаговая инструкция монтажа +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

Все они выполняют одну функцию – доставляют жидкость до требуемой точки.

Содержание статьи:

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

С какой глубины насос может поднять воду.
Производительность
Мощность
Автоматическое управление или механическое
Сколько жильцов в доме
Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

Оборудование устанавливайте в помещение с централизованным отоплением.
К насосной установке обеспечьте свободный доступ, для обслуживания
Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
Возможна установка в санузлах (кухня, ванна)
В подвале и цоколе. При условии, что там тепло и сухо
В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
Прежде чем включить систему, агрегат заполняется водой.
Если трубопровод расположен выше уровня промерзания, его следует утеплить.
К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Монтаж насосной станции со скидкой 15%

Насосные станции очень тесно вошли в нашу жизнь, ведь перекачка воды необходима для нормального жизнеобеспечения. Существует множество насосов. В основном перед каждым насосом стоит задача обеспечить наш дом водичкой. В этой статье речь пойдет о подключении насосной станции. Насосная станция от погружного насоса отличается тем, что погружник необходимо погружать в колодец или скважину, а насосную станция можно устанавливать стационарно в доме или в кессоне.

Монтаж насосной станции к колодцу

необходимо начать с определения расстояния от колодца до дома (желательно в метрах), метраж подъема воды из колодца и подъема трубопровода в дом. Только после определения этих параметров можно приступать к выбору мощности насоса. После подбора насоса нам необходимо будем закупить весь необходимый материал. Необходимо правильно выбрать диаметр трубы, по которой будет поступать вода до нашего дома. Диаметр трубы зависит от расстояния до колодца, и конечно мощности самого насоса.

МОНТАЖ НАСОСНОГО ОБОРУДОВАНИЯ
Насоса скважинного однофазного монтаж на глубину до 20 м. — 4500
Насоса скважинного однофазного монтаж на глубину 20-50 м. — 6500
Насоса скважинного однофазного монтаж на глубину 50-90 м. — 8800
Насоса центробежного замена — 2500
Насоса циркуляционного d до 32 мм. монтаж — 2600
Насоса циркуляционного замена — 2000
Оголовка устья скважины монтаж с герметизацией — 3000
Системы Сололифт монтаж — 2500
Станции насосной замена — 2500
Станции насосной монтаж — 3700
Узла рециркуляции монтаж — 4000

Монтаж насосной станции к скважине немного легче ведь сама насосная станция будет находиться в непосредственной близости от скважины. То есть будет находиться в кессоне. Кессон устанавливается непосредственно на скважину. Его основная функция это защита скважины от поверхностных вод. Грубо говоря, кессон это технический колодец. Далее мы заводим трубу в скважину или в колодец. Перед установкой трубы нам необходимо установить обратный клапан. Обратный клапан нужен для того чтоб вода зайдя в водопроводную трубу под воздействием насоса не сбрасывалась обратно. От сюда и название обратный клапан. Преимущество насосной станции заключается в том сто в ее комплектацию уже входит расширительный бак. Что помогает нам поддерживать необходимое давление в трубопроводе. Насосная станция это достаточно дорогостоящее оборудование.

Монтаж насосной станции «Сантехник-сервис» предлагает большой перечень услуг, в том числе и установку насоса. Наши специалисты сделают это надежно, качественно и в максимально короткий срок. Установить насос не такая и легкая задача, особенно, когда этот насос вы видите впервые и даже не знаете как им пользоваться. Тем более мы беремся и за обслуживание, купленной у нас техники.

Для малых нужд обычно используют водяные насосы, используемые в малой системе водоснабжения. Также применяются насосы для установки в колодец или скважину. Если у Вас уже есть скважина, то сроки проводимых работ максимально уменьшатся, ну а если нет, то будет Вам и скважина.

Первым делом нужно остановить свой выбор на конкретном типе насоса, сделать выбор. По установке и цене насоса, самым распространенным будет водяной насос, которые применяется практически в любой сфере деятельности человека. Самый маленький такой насос, способен обеспечить нужды воды для питья и полива огорода.

Для того чтоб у вас в доме функционировали все сантехнические приборы необходимо правильно установить насос. Конечно, какая же ванная комната обходится без резервуара для наполнения теплой водой с расслабляющими компонентами или душа? Ведь, отсутствие такого вида сантехники сводит на нет основное предназначение данного помещения. Выбирая то, что по душе, потребитель, глядя на обилие специального оборудования, уже задумывается над тем, где и как собрать душевую кабину небесно голубого цвета либо как установить мойдодыр для мойки рук и лица, так приглянувшиеся в гипермаркете. Скорее всего, чтобы добиться положительного результата, а не изуродовать стены, пол и обновки, придется обратиться за помощью к специалисту – сантехнику, который не только знает как установить унитаз в предназначенном для него месте без моральных и материальных потерь для клиента, но, и расскажет, сколько стоит заменить трубы на полностью устраивающий, в финансовом плане, вариант. При этом, непонятная схема сборка душевой кабины которую вы накануне приобрели, не вызовет на лице опытного спеца недоумения, поскольку установка такого вида сантехнического оборудования производится, практически, повсеместно, поскольку пользоваться современным душем удобно и комфортно.

Монтаж и сборка насосной станции

Но, следует отметить, что насосы, сборка и монтаж которых отличаются особой точностью и подгонкой составляющих, должны радовать клиентов как можно большой период времени. Именно поэтому, внимательность и квалификация сантехника занимают не последнее место при выполнении такого ответственного участка работы. Конечно, очень сложно, психологически, доверить установку дорогостоящего оборудования постороннему человеку, который, с порога, назвался опытным специалистом, а на деле, как заменить трубы на пластиковые не имеет ни малейшего представления. Поэтому, только рекомендации знакомых либо отзывы на многочисленных форумах в Интернете дадут потенциальному клиенту основание считать, что элементарная схема монтаж душевой кабины знакома предлагающему себя специалисту.

Насосы можно разделить на следующие виды:

Погружные — насосы полностью погруженные в воду, надежно изолированы от воды, корпусы таких насосов обычно узкие ко диаметру, из-за особенности эксплуатации.

Центробежные — обширное применение и обслуживании, простая конструкция, используются везде.

Поверхностные — нет контакта корпуса насоса с жидкостью, применяется в поливе огорода.

Насосы погружные идеально подходят для установки в артезианскую скважину. При хорошо защищенном и узком корпусе исключается попадание воды и обеспечение охлаждения мотора насоса. Имеют очень хороший напор. Средняя глубина подъема воды 10 метров. На такие насосы одевают защитные резиновые кольца.

Если вы хотите установить насос в колодец, то Вам подойдут поверхностные и погружные насосы. Для этого понадобится: напорный бак, реле давления, сам насос и гидроаккумулятор. При такой схеме насос будет выдерживать две или 3 атмосферы, что вполне достаточно для работы как бытовых приборов, так и для других нужд.

«Сантехник-сервис» проведет всю нужную консультацию с возможными клиентами, подберет нужный насос индивидуально. Установит и расскажет о всех нюансах использования гидронасоса. Стоимость установки насоса зависит самого насоса, проводимых работ и дополнительных услуг, заказанных нашими уважаемыми клиентами. Мы готовы исполнить все прихоти наших клиентов, какими бы невероятными они не были. Хотите фонтан на садовом участке? Будет Вам и фонтан!

«Сантехник-Сервис» именно та компания, которой можно доверить все услуги и не беспокоится об их исполнении. Будьте с нами и не пожалеете об этом!

Поэтому монтаж насосной станции лучше доверить профессионалам.

Где поставить насосную станцию. | САН САМЫЧ

Идеальное место для насосной станции.

Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а именно:

Место должно быть теплым круглый год и, желательно, без дополнительных источников энергии.
Место должно быть легко доступным для профилактических осмотров и ремонта станции, в случае необходимости.
Желательно размещать насосную станцию поближе к источнику водоснабжения (колодцу или скважине) для устойчивого и надежного всасывания воды.
Желательно размещать насосную станцию поближе к раздаточному коллектору водоснабжения для уменьшения потерь давления на сопротивление трубопроводов.
Хотелось бы не слышать звука работающего насоса при пользовании водой на кухне или в ванной. (Не знаю как других, меня это очень раздражает, особенно ночью.)

Сразу оговорюсь, что техническую сторону вопроса: расчет глубины всасывания и потери давления, мероприятия для предотвращения замерзания воды в насосной станции и трубопроводах, способы решения возникающих при этом проблем, я в этой статье рассматривать не буду. Это тема для отдельного разговора. Мне бы хотелось рассказать о возможных местах расположения насосной станции, их достоинствах и недостатках с точки зрения удобства её обслуживания и эксплуатации.

Отдельное помещение в доме.

Идеальным местом расположения насосной станции, учитывающим все приведенные выше условия, является котельная, расположенная в центре дома, с хорошей звуко- и теплоизоляцией. Правда, тогда источник воды (скважина) должен располагаться прямо под котельной, и покидать дом в сильные морозы или отключать отопление в доме больше чем на трое суток не рекомендуется, иначе все замерзнет.

Собственно, отдельное техническое помещение в доме – котельная, где бы оно ни располагалось, в любом случае будет неплохим местом для размещения насосной станции, вне зависимости от расположения других элементов системы, если вы постоянно проживаете в своем доме. Проблемы звукоизоляции помещения (если для вас это важно) и теплоизоляции трубопроводов легко решаются, только не забудьте об этом.

Использование общих помещений в доме.

Если же отдельного технического помещения нет, можно поставить насосную станцию на кухне, в ванной, в туалете, в коридоре – в любом отапливаемом помещении дома, только придется мириться с жужжанием насоса при любых манипуляциях с водой. Источник же водоснабжения в этом случае должен располагаться не слишком далеко от дома, ну, или решать проблему подачи воды на всас насоса придется каким-либо другим способом.

Безусловным плюсом в этом случае будет то, что напорный трубопровод и вся разводка по дому всегда будет находиться в тепле. Недостаток же также всегда будет слышен в доброй половине, если не во всем доме.

Установка насосной станции в подполе (подвале).

Неплохой вариант поставить насосную станцию в подполе или подвале. При выполнении всех необходимых профилактических мероприятий против замерзания воды в насосе и трубопроводах, утеплении подвала и устранения всех возможных сквозняков хотя бы на зиму, а также при условии, что у вас настелены полы, хорошо изолирующие звук работающего насоса, вы получите почти идеальное расположение насосной станции. Но, как и в случае расположения станции в котельной, о помещении, в котором она будет стоять, нужно позаботиться заранее. И лучше об этом подумать еще на стадии проекта дома, потому что приспосабливать готовое подвальное помещение и затратно, и трудоемко.

Использование тепла земли.

Еще один неплохой вариант размещения насосной станции – поставить её на специальной площадке внутри колодца или в специально сделанном для этого кессоне у выхода скважины. Если глубину расположения площадки или кессона правильно рассчитать, то и станция, и трубы не замерзнут в самые лютые морозы. Звук работающего насоса при этом почти не доходит до поверхности, и уж тем более не слышен в доме.

Крышка кессона и навершие колодца должны быть утеплены, чтобы избежать проникновения холодного воздуха. А тепла земли на глубине ниже уровня промерзания вполне хватит для комфортной работы насосной станции.

Единственной проблемой в этом случае остается давление воды в доме, которое зависит от длины, диаметра напорного трубопровода и мощности насоса. Но я бы отнес это к чисто технической стороне вопроса.

А вот обслуживание насосной станции при таком расположении будет затруднительным. Придется придумывать какую-нибудь переносную или стационарную лестницу, по которой можно было бы спуститься к насосу для его осмотра или ремонта.

Расположение насосной станции на поверхности.

Конечно, можно поставить насосную станцию в навершие колодца или в ящике (будке, домике) у выхода скважины на поверхность земли, но мне кажется, что это чисто летний, дачный вариант. Единственный плюс этого расположения – доступность насосной станции, причем не только хозяевам. Эксплуатировать насос, находящийся на поверхности, круглый год, мягко говоря, затруднительно. Хотя я знаю экстрималов, которые зимой грели будку с насосной станцией масляным обогревателем, чтобы она не замерзла. Но к чему вам лишняя головная боль. Уж лучше поставить тогда насосную станцию в доме и мириться с её жужжанием, чем отогревать не только насос, но и трубы, выходящие на поверхность земли.

Подводя итог этой статьи, скажу, что, скорее всего ни для кого я «Америки не открою»: чем раньше вы задумаетесь о схеме водоснабжения дома вообще, и размещении насосной станции в этой схеме, тем качественней будет результат и тем меньше головных болей будет потом, в процессе эксплуатации и обслуживания вашего оборудования. В идеале, работает станция и работает. Раз в год проверили по манометру создаваемое ею давление, проверили давление воздуха в гидроаккумуляторе – вот и все обслуживание. Мне бы очень хотелось, чтобы именно так было и у вас.

Установка насосной станции своими руками

Обустройство загородного дома часто начинают с водопровода. Основным элементом водопроводной сети дома является насосная станция. Она обеспечивает необходимое давление в системе и нормальное функционирование сантехники. Правильно выбранная и грамотно установленная насосная станция обеспечит водоснабжение дома и участка. О том, как выбрать и установить насосную станцию пойдет речь в этой статье.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.

Рис.1. Все элементы насосной станции собраны в единый блок, что очень удобно и компактно. Место подключения к электричеству защищено от влаги, поэтому насосную станцию можно устанавливать в местах с повышенной влажностью, например, подвал или кессон.

Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Как правильно выбрать насосную станцию?

Насосная станция для водоснабжения дома

При выборе насосной станции для водоснабжения дома важными характеристиками являются производительность и напор. Первый влияет на возможность одновременного включения нескольких точек водоразбора. Второй на возможности обслуживания многоэтажных зданий.

Если насос эксплуатируется круглый год, то он должен быть установлен в месте где температура не опускается ниже нуля. Обычно насос устанавливают в подвале или непосредственно в кессоне или колодце.

Рис.2. Насосная станция при работе сильно шумит, поэтому ее целесообразно устанавливать в кессоне, вне здания. Однако кессон должен быть утеплен и заглублен, чтобы насосная станция не замерзла зимой. Установка насосной станции в кессон также целесообразно при глубоком залегании воды, так насос будет ближе к водоносному слою, что положительно скажется на его производительности.

Важно обратить внимание на следующий момент. Если насос устанавливается ниже уровня первого этажа, то следует учесть величину перепада высоты первого этажа и места, т.к. может потребоваться насосная станция с большим напором.

Следует отметить, что насосная станция при работе довольно сильно шумит. Поэтому при установке ее в доме следует либо делать звукоизоляцию, либо подбирать модель с пониженным уровнем шума.

Насосная станция для полива участка

Основной особенностью насосной станции для полива участка является больший расход воды, по сравнению с домом. Применяя автоматические орошающие системы, участок поливается весь сразу, т.е. одновременно работает несколько точек водоразбора. Следует учесть, что приборы дождевого полива требовательны к давлению и расходу воды.

Рис.3. Если насосная станция используется для забора воды из водоема, то она обязательно должна быть оснащена механическим фильтром грубой очистки, который предохранит насос от загрязнений, содержащихся в водоеме. Конец заборного шланга должен быть оснащен обратным клапаном.

Остальные характеристики насосной станции для полива участка менее критичны.

Установка и подключение насосной станции

Установку и подключение насосной станции следует начинать с выбора места.

На выбор места влияют следующие критерии:

Глубина всасывания воды из колодца. Не должна быть больше 8 м, для большинства насосов. Если глубина до поверхности воды больше, то целесообразно заглубить место установки насоса, либо использовать другую схему доставки воды из колодца.

Сезонность работы насоса. Если насосная станция будет работать круглый год, то она должна быть установлена в отапливаемом помещении.

Шумность работы насоса не позволяет устанавливать станцию в жилом помещении, либо возникает необходимость звукоизоляции.

Правила подключения насосной станции

Насосная станция подключается просто. К входному отверстию насоса подключается труба из колодца или центрального водопровода, к выходному труба, идущая потребителю. При установке насоса вне зависимости от источника воды следует соблюдать три правила: необходимо устанавливать обратный клапан, не ставить на вход насоса фильтр тонкой очистки, диаметр водозаборной трубы должен соответствовать входному диаметру насоса.

Несмотря на то, что в комплектацию насосной станции входит обратный клапан, часто о нем забывают. Если не устанавливать обратный клапан перед входным отверстием, то при отключении двигателя насосная станция будет сбрасывать давление во входящий водопровод. По этой причине насос будет постоянно работать, что снизит его срок службы. С другой стороны, если полость насоса будет опорожняться, то при каждом запуске насос будет работать в сухую, что так же не допустимо.

Рис.4. К входному отверстию насоса должен быть установлен обратный клапан, он защитит насос от работы на сухую. Важно учесть, что диаметр входной трубы должен быть равен диаметру входного отверстия насоса. К выходному отверстию можно подключать трубу любого диаметра.

Устанавливая фильтры тонкой очистки на водозаборной трубе производительность насоса резко падает. Давление на водозаборе достаточно небольшое, а фильтр является серьезным гидросопротивлением. Поэтому фильтр тонкой очистки следует ставить на выход насоса. Для защиты насоса от примесей следует устанавливать на вход механический фильтр грубой очистки.

Если диаметр трубы водозабора не соответствует входному отверстию насоса, то потерь производительности не избежать. Низкий расход через тонкую трубу, может привести к недостаточному охлаждению насоса и скорой его поломке.

Мы рассмотрели все особенности выбора и установки насосной станции. При выборе насосной станции важно обратить внимание на производительность и напор, желательно сделать небольшой запас. Если выбор был сделан правильно не будет перебоев подачи воды. При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан. Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта.

Установка насосной станции в Орехово-Зуево, Павловском посаде

Конструкция насосной станции

Перед тем, как приступать к установке агрегата, следует подробно изучить его устройство и принцип действия.

Основные элементы:

— Лопасти насоса приводятся во вращение посредством электродвигателя. При установке насосной станции его подключают к электросети через заземленную розетку.

— Поставку воды к дому обеспечивает поверхностный насос. Его модели отличаются друг от друга по мощности. Этот параметр необходимо просчитать максимально точно. Расчет проводится для того, чтобы оборудование обошлось более низкой стоимости. Ведь цена агрегата для подачи воды в дом напрямую зависит от его мощности, или производительности. Поверхностный насос бывает одного из двух типов: вибрационного или центробежного.

Гидроаккумулятор представляет собой герметичный бак.

Состоит из 2 отсеков, отделенных друг от друга мембраной. В одной камере находится воздух, в другой — вода, поступающая из

источника (колодца или скважины). По мере наполнения отсека жидкостью, воздух в первой камере, сжимаясь, создает в водопроводе определенное давление. Впоследствии, это давление должно поддерживаться на одном уровне. Резиновый мембранный бачок создает небольшой запас воды, позволяя уменьшить число запусков насоса, тем самым продлевая его эксплуатационный срок.

— Для измерения давления конструкция оборудуется специальным прибором — манометром. Его предназначение – возможность контролировать параметры работы системы.

— Давление воды в трубе позволяет контролировать датчик давления. Правильная установка этого элемента обеспечивает максимально простую и понятную эксплуатацию. Это снижает

вмешательство пользователей системой подачей воды почти до минимума. При повышении давления автоматическая система останавливает электродвигатель, при понижении – запускает его в работу.

— Непосредственная подача жидкости к насосу происходит вследствие работы заборного узла. Встречаются узлы 3 видов: с выносным эжектором (монтаж с использованием 2 труб: одна подает воду к эжектору, вторая — и перекачивает жидкость из глубины; работают на большой глубине до 45 метров, восприимчивы к загрязнениям), со встроенным эжектором (подача воды с глубины до 9 метров, невосприимчив к пузырькам воздуха и загрязнениям, при работе имеет высокий уровень шума), или без эжектора (высокоэффективность эксплуатации, использование бесшумного механизма, немного дороже, немного больше потребляет электричества).

Как рассчитать мощность (производительность) насосной станции?

От этого параметра зависит эффективность работы агрегата. В каждой точке водозабора измеряют расход жидкости и результаты суммируют. Для того, чтобы определить потребляемый объем, можно воспользоваться усредненными параметрами. Они представлены на специальных веб-сайтах или в узкопрофильной литературе. Помимо прочего следует учитывать мощность источника, чтобы не допустить его пересыхание.

Поэтапный монтаж насосной станции в загородном доме

Перед монтажем выбирается место расположения оборудования. Чтобы шум электродвигателя не мешал комфортному пребыванию в доме, систему лучше всего поместить в подсобном помещении или в котельной. Следует помнить, что помещение должно отапливаться, иначе поступающая из источника вода не замерзнет. Вместе с тем стоит продумать вентиляцию, чтобы на корпусе не образовывался конденсат.

Для максимально удобного обслуживания оборудование помещают на пьедестал, соорудить который можно из простых материалов: дерева, кирпича или бетона. Под корпус кладут резиновый коврик. Другой вариант монтажа – установка насосной станции на даче, в частном доме в кессоне. Это углубленная площадка, небольшого размера, возле источника. Такой способ не требует отдельного помещения и позволяет сэкономить на мощности агрегата.

Затем подготавливают к установке заборный узел. Сначала присоединяют обратный клапан, следом — фильтр с мелкой сеткой. Такой не даст илу, песку или ржавчине попасть в воду. После того, как заборный узел был размещен, кладут трубопровод в дом.

На участке роется достаточно глубокая (глубина которой обязательно должна быть больше глубины слоя промерзания грунта) траншея. Если это невозможно, есть выход: для обогрева труб, внутри вырытой траншеи проводят нагревательный электрокабель, трубопровод изолируют минеральной ватой или пенополистиролом.

Трубы, которые будут поставлять воду в дом, выбирают из полимерного сырья.

Такие изготовлены из полипропилена, сшитого полиэтилена, металлопластика. Водопроводы из стали распространены меньше: их монтаж требует наличия специальных инструментов и навыков. Стальные трубы, ко всему прочему, сложны в монтаже из-за своего солидного веса.

Перед насосной станцией устанавливают еще один обратный клапан. Сама установка прибора подразумевает объединение внешнего водопровода и труб, находящихся внутри дома. Для соединения их применяют краны-американки с резьбой.

Выбор и грамотный монтаж насосной станции, как агрегата, обеспечивающего комфорт, – сложный, трудоемкий и ответственный процесс. Точное соблюдение всех рекомендаций позволит получить эффективно функционирующий комплекс водоснабжения.

С такой задачей под силу справиться только специалистам компании «», которые возьмут на себя ответственность за качество выполнения работ по монтажу насосной станции. Мы выполняем все виды сантехнических работ, монтаж сантехнического оборудования под ключ.

Обратитесь к нам, и мы поможем подобрать нужное оборудование, произведем расчеты и установку. Все виды работ выполняются качественно, грамотно, с соблюдением всех правил и, конечно же, в оговоренные сроки.

Руководство по установке канализационного насоса

| 6 простых шагов

Вы провели исследование и выбрали идеальную насосную станцию в комплекте для своего объекта. Отлично, теперь пора его установить. Это может показаться сложной задачей, но если ее выполняет квалифицированный персонал — например, наземные рабочие или строители на вашем участке — это относительно простая и понятная процедура.

Пошаговое руководство по установке канализационной насосной станции

Выберите подходящее место

Ваша комплектная насосная станция должна быть установлена где-то ниже уровня земли — вы должны тщательно продумать ее точное местоположение.Важно предусмотреть возможность падения дренажа участка, и перед тем, как начать копать, вы всегда должны проверять наличие подземных труб, кабелей и служебных каналов.

Если резервуар необходимо разместить под дорогой или пешеходной дорожкой, потребуются дополнительные приспособления, такие как дежурная крышка люка, и их следует приобрести до начала установки.

Выкопать проем

Следующим шагом будет выкопать яму под вашу насосную станцию.Это должно быть примерно на 500 мм глубже, чем общая длина резервуара. Если выкапывают его вручную, необходимо укрепить боковые стороны, чтобы предотвратить соскальзывание земли. Если копать с помощью машины, они должны быть укреплены для устойчивости. В любом случае может потребоваться водоотливной насос для слива грунтовых вод.

Подготовка раскопок

Затем поместите слой чистого хардкора в основание котлована. Обычно его толщина должна составлять 200 мм, но при хороших грунтовых условиях достаточно и всего, что превышает 50 мм.Покройте твердый слой слоем бетона (минимальная толщина 25 и 150 мм), утрамбуйте и хорошо закрепите.

Установить бачок

Теперь вы готовы начать фактическую установку. Медленно опустите бак комплектной насосной станции для сточных вод на влажное основание, чтобы ножки или молдинги вошли в бетон. Важно убедиться, что все трубы и соединения расположены правильно. Если входной патрубок находится на расстоянии менее 800 мм от основания резервуара, его следует подключить на этом этапе.

Закрепите бак на месте

После того, как он будет установлен, наполните резервуар водой (на глубину 700 мм) и закрепите на месте, используя бетон марки 25. Его следует равномерно вылить по периметру резервуара — до высоты примерно 600 мм и толщины 100 мм — и встряхнуть, чтобы удалить любые пустоты.

Подсоедините все трубопроводы к насосной станции в комплекте и засыпьте его бетоном сорта 25, следя за тем, чтобы резервуар всегда оставался идеально ровным.

Выполните окончательные соединения

Завершающий этап — электромонтаж. Дайте бетону достаточно времени, чтобы застыть и удалить всю воду из резервуара. Затем вы можете установить насосы и поплавковые выключатели, расположить панель управления и выполнить окончательные электрические подключения.

Компания JT Pumps предлагает профессиональные услуги по электромонтажу и вводу в эксплуатацию, чтобы помочь в этом процессе. Мы проверим все соединения, убедимся, что ваша новая комплектная насосная станция для сточных вод работает правильно, и сможем выпустить для вас акт электромонтажа и ввода в эксплуатацию.

Свяжитесь с нами, чтобы получить дополнительную помощь при установке

Если вы все еще не знаете, как установить комплектную насосную станцию , вы можете связаться с нами в любой момент — наша команда является экспертом в этой области. Они с радостью ответят на любые вопросы по процедуре установки и помогут организовать ваш монтаж и пуско-наладочные работы.

Просто позвоните нам по телефону 0844 414 500 или отправьте электронное письмо по адресу [email protected]. Кроме того, вы можете заполнить нашу онлайн-форму для связи, и мы ответим на ваше сообщение в кратчайшие сроки.

Канализационная насосная станция, Канализационная насосная станция, Насосные станции

USEMCO Затопленное всасывание Насосные станции ниже уровня спроектированы для постоянного пребывания людей и не классифицируются как ограниченное пространство для обычного входа.

Предварительно упакованные стальные всасывающие насосные станции для сточных вод разрабатываются по индивидуальному заказу в соответствии с вашей уникальной конструкцией системы.

Модели диаметром от 8 до 14 футов

Насосные станции всасывающих сточных вод с затопленными ямами диаметром 8–14 футов предназначены для дуплексных и тройных насосных конфигураций, постоянного пребывания человека и обеспечивают оператору чистую защищенную среду.Варианты дизайна USEMCO включают многоуровневые рабочие зоны, переходные платформы и трубы для обслуживания оборудования.

Рекомендуемый диаметр дуплексной насосной станции

Скорость потока	Рекомендуемый диаметр
0-500 галлонов в минуту	8 футов
500-900 галлонов в минуту	9 футов
900-1200 галлонов в минуту	10 футов
1200-1800 галлонов в минуту	11 футов
1800-2500 галлонов в минуту	12 футов
2500-2800 галлонов в минуту	13 футов
2800-3100 галлонов в минуту	14 футов

Арахисовый дизайн

Всасывающие насосные станции сточных вод, затопленные арахисом, полностью собираются на заводе, проходят испытания и доставляются на место установки готовыми к установке.

Изогнутая конструкция стены добавляет станции прочности и пространства

Двухэтажные станции позволяют входить с уровня земли по лестнице коммерческого уровня. Первый уровень — это диспетчерская, а второй — бювет .

Стандартное оборудование включает в себя насосы, органы управления, освещение, осушитель, нагреватель, нагнетатель, отстойник, алюминиевую лестницу и потолочные подъемные проушины. Крышка входной трубы оснащена автоматической выдвижной лестницей и устройством принудительного открывания.Типичные варианты насосов для сточных вод: сборные, с гибкой муфтой или с горизонтальным клиноременным приводом.

Электрические средства управления могут находиться на станции или над землей, используя приводы с регулируемой скоростью или контроллер постоянной скорости с возможностями SCADA для обоих. Варианты катодной защиты включают протекторную гальваническую систему с магниевыми анодами или систему подаваемого тока. Популярные варианты — это подъемники для людей, разработанные ANSI, которые соответствуют стандартам разрешений во всех 50 штатах, дополнительная труба для снятия оборудования, монорельсовые подъемники или мостовые краны.

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды из дома и с предприятий поступают в главную канализацию. Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низинных районах, где основная канализационная система находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом.Здесь и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из мокрого колодца вверх по склону к точке, где он входит в основную канализацию, или чтобы затем он мог перемещаться в основную канализацию под действием силы тяжести. .

На рисунке показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?

Когда стоимость земляных работ по пропуску сточных вод самотеком превышает стоимость канализационной насосной станции.
Когда канализационная линия проходит через гребень.
Если цокольные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
Где не была построена гравитационная система.

Преимущества канализационной насосной станции

Насосная станция обеспечивает удобство при установке канализационной системы и может снизить стоимость строительства.
Насосные станции оснащены системами дистанционного мониторинга, которые позволяют операторам оставаться в курсе.
Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
Доступны насосы различных размеров для бытового и коммерческого применения.
Забор насосов часто бывает широким, чтобы предотвратить засорение.
Канализационные насосные системы оснащены сигнализацией, которая предупреждает вас о проблемах с системой.Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению. Это требование опыта означает, что это может быть дорогостоящим.
Несмотря на то, что насосные системы обычно не потребляют много энергии, все же приходится платить за электроэнергию из-за использования гравитационной системы.
Может быть сложно найти запасные части для вашего насоса.Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
Скопления жира и жира могут снизить надежность.
Хотя насосы выбраны таким образом, чтобы минимизировать риск засорения, все же существует вероятность засорения.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись к вашей компании, производящей насос. Когда вы имеете дело с нами в Pumping Solutions, мы уделяем время тому, чтобы понять принцип использования вашей насосной станции для сточных вод, прежде чем давать рекомендации.Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions. Мы будем использовать наш многолетний опыт, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

онлайн-курсов PDH.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

информативно-полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

тест действительно потребовал исследований в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Здание курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на номер

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное. «

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

одночасовое PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

много разные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Коммерческие насосные станции и насосные решения

Описание

Biocell Water производит и поставляет коммерческие насосные станции для всех типов промышленных сточных вод. Мы также производим и поставляем подходящие насосные станции и решения для всех типов крупных и промышленных сточных вод. Наши коммерческие насосные решения доказали свою рентабельность и надежность, что подтверждается нашим обширным портфелем коммерческих исследований.Мы предлагаем готовые и индивидуальные решения для перекачивания многих типов сточных вод, таких как сточные воды, ливневые воды, сточные воды и сильно загрязненные сточные воды / вода. Мы предлагаем насосные системы для сухих и влажных скважин, а также комплектные насосные системы для сухих скважин. Кроме того, у нас есть насосные решения со встроенной системой отделения твердых частиц. Нет ограничений по расходу, глубине установки или дальности откачки — наши инженеры предлагают решения, соответствующие любым ограничениям на площадке.

Насосные решения для любого коммерческого объекта

Biocell может предложить решения по откачке для любого объекта, независимо от ограничений.Для глубокой установки у нас есть секционный вертикальный насос для сборных железобетонных изделий, пригодный для работы на глубине +15 м. Мы — одна из немногих компаний, которые могут предложить это индивидуальное решение из сборного железобетона, исключающее необходимость засыпки бетоном. Его просто установить там, где грунтовые воды вызывают проблему плавучести.

У нас также есть горизонтальный сборный секционный резервуар, который можно расширить для обеспечения неограниченного объема хранения. Эта горизонтальная секция подходит для установки над или под землей. Все насосные станции стандартно поставляются с отдельными клапанными камерами, и мы можем включить в конструкцию любую степень перелива / аварийного накопителя.

Подходящие насосные станции для любого коммерческого или промышленного проекта

Biocell обладает обширными знаниями и техническими знаниями, позволяющими подобрать конкретные насосы в соответствии с требованиями проекта. При выборе насоса для промышленного или коммерческого применения необходимо учитывать множество параметров, в том числе отстойник, приток и восходящую магистраль. Вопросы доступа для обслуживания также играют важную роль на стадии проектирования. Неправильный выбор насоса может привести к проблемам в работе, поэтому позвольте нашим специалистам помочь вам в выборе.Наш технический опыт и знания означают, что мы можем поставить насосы и вспомогательное оборудование для удовлетворения любых требований по расходу и напору. Кроме того, наши насосные станции для новых жилых комплексов построены в соответствии с директивами Irish Water по перекачке в основной коллектор.

Вот некоторые типичные области применения, для которых мы поставляем насосные станции;

Насосные станции неочищенных сточных вод
Насосные станции ливневой канализации
Насосные станции сточных вод
Цокольные насосные станции
Подъемные станции большой мощности
Перекачка загрязненных сточных вод, содержащих твердые частицы
Перекачка промывных вод, содержащих крупные частицы и агрегаты

Продукция для специализированных насосных станций

Biocell предлагает полный спектр вспомогательных продуктов для поставки с нашими коммерческими насосными станциями или в качестве дополнения к существующим насосам.Вспомогательные элементы позволяют улучшить управление, автоматизацию, доступ и обслуживание насосных станций для промышленного применения. Некоторые дополнительные услуги, которые мы предлагаем, включают следующее:

Контроль запаха — Фильтры с активированным углем для вентиляционных отверстий в дополнение к специально изготовленным угольным фильтрам для доступа к люкам. Мы также можем поставить системы дозирования химикатов для снижения риска заражения в водопроводной сети и отстойниках насосов.

Крышки Easy Lift — Крышки люков из оцинкованной и чугунной стали с подпружиненным легким открытым доступом.Это обязательно для больших крышек люков, чтобы соответствовать правилам техники безопасности и охраны труда и ручного обращения, чтобы облегчить доступ в аварийных ситуациях и регулярное обслуживание.

Направляющие и опоры — Системы направляющих и опоры из оцинкованной стали для насосов любой модели / размера. Разработан для любой глубины отстойника, что позволяет быстро снимать насос для обслуживания / замены.

Розетки и подъемное оборудование Давит — Ряд предустановленного или мобильного подъемного оборудования для облегчения обслуживания и замены насосов.

Мониторинг SCADA — У нас есть возможность связать все насосные станции с нашей системой SCADA, чтобы обеспечить удаленный мониторинг и управление всеми насосами и вспомогательными устройствами.

Насосные клапанные камеры — Сборные сборные клапанные камеры и клапанные камеры из полиэтилена высокой плотности, соответствующие восходящей магистрали, доступны для новых насосных станций и в качестве дополнения к существующим насосным станциям.

Антисифонные клапаны и соединения с избыточной перекачкой — Антисифонные клапаны для предотвращения перебега насоса, вызванного сифонированием из-за подъема основных компоновок.Перепускные соединения Bauer для облегчения опорожнения отстойника.

Панели управления — Панели управления с маркировкой CE созданы в соответствии с вашими требованиями. Также доступны готовые панели. Все аварийные сигналы, переключатели генератора, амперметры, счетчики хода, ручные / автоматические переключатели и т. Д. Поставляются в стандартной комплектации. Соответствует всем местным стандартам.

Как заказать промышленную насосную станцию

Свяжитесь с нами, если вы хотите оценить насосную станцию для вашего коммерческого проекта или если вы хотите узнать о насосной системе для промышленного проекта.Член нашей технической группы продаж сможет предоставить вам бесплатное коммерческое предложение или проектное предложение. Мы будем рады предоставить дополнительную информацию или ответить на любые ваши вопросы о насосной системе или решении.

9VAC25-790-380. Перекачка сточных вод.

Артикул 2
Канализационные насосные станции

A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога.Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи. Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в нее (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.)) должен быть физически расположен выше 100-летнего паводка / воздействия волны или иным образом защищен от 100-летнего ущерба от наводнения / воздействия волн. Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован таким образом, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрены два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше. Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую производительность, чтобы при выходе любого одного агрегата из строя остальные агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше.Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение продолжительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод во влажном колодце.

3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это станции, которые сбрасываются в очистные сооружения без рассеивания потока через систему самотечного сбора.Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2–1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой. Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза выше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом мощность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход.Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью. Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения.Если размер установки оправдывает себя, рекомендуется использовать механически очищаемую решетку с измельчителем или устройством для измельчения. Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов.Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов. Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они запускались с положительным напором на всасывании, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии.Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи приемного отверстия. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования. Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

7. Клетки управляющих поплавков должны быть расположены таким образом, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов.Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление является предпочтительным для всех канализационных насосных станций. Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

8. С целью определения уровней жидкости для аварийных сигналов высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, такой, что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы безопасным внешним выключателем, расположенным над уровнем земли, где это возможно.

B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с надлежащей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которые могут потребовать периодического обслуживания и осмотра, расположены во влажном колодце, то они должны механически вентилироваться во время доступа обслуживающего персонала.

2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно иметь несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где повышенная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

4. Там, где может возникнуть проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть как непрерывной, так и прерывистой. Вентиляция, если она непрерывная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и мокрым колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, следует разделить на две секции, должным образом соединенные между собой, чтобы облегчить ремонт и очистку.

2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать накопления тепла в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени задержки.

3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

Комплектные насосные станции, помогающие застройщикам использовать сложные участки для столь необходимых новых домов

Там, где нельзя полагаться на самотечный дренаж для перемещения сточных вод из здания в ближайшую канализацию или очистные сооружения, насосную станцию может потребоваться.

Насосная станция — это механическое устройство, устанавливаемое в подвале, погребе, канализации, водопроводной системе или другом трубопроводе, по которому сточные воды перемещаются на более высокий уровень, и обычно состоит из одного или нескольких погружных насосов, установленных в камере. Они также известны как отстойники, канализационные станции или насосные камеры.

Традиционным решением было строительство насосной станции на месте, которая состоит из камеры из бетонных колец, которая затем оснащается необходимым оборудованием, т.е.е., насосы, трубы и клапаны. Однако этот метод может занять много времени, так как на завершение строительства может потребоваться несколько недель. Этот метод также может создать проблемы с точки зрения доступа к месту, логистики и ограниченных рабочих ограничений.

Более эффективное и экономичное решение — это современная насосная станция в сборном корпусе, которая, как следует из названия, представляет собой полный пакет, содержащий все необходимые элементы, готовые к установке. Комплектные насосные станции, как правило, собираются заранее, производятся за пределами площадки и доставляются на площадку готовыми к установке, что значительно экономит время программы и, следовательно, стоимость проекта.Благодаря тому, что насосные станции спроектированы, построены и испытаны в соответствии с соответствующими стандартами на выезде, сборные насосные станции могут быть установлены гораздо быстрее на месте.

Общие приложения могут включать жилые дома, расположенные ниже канализационных или очистных сооружений, новые дома, построенные на более удаленных или труднодоступных землях, более крупные коммерческие здания, такие как школы, больницы и дома престарелых, а также промышленные здания, такие как фабрики, склады и крупные инфраструктурные проекты, такие как как новые дороги, все сталкиваются с одной и той же проблемой: как эффективно перекачивать сточные воды на очистные сооружения.

Как правило, резервуар изготовлен из сверхпрочных материалов, включая стеклопластик (GRP) или полиэтилен, комплектные насосные станции могут быть оснащены погружными насосами мацераторного типа для эффективного дробления более крупных частиц в жидкости, они обычно используются при перекачивании сточных вод или навозной жижи. Они также могут быть оснащены оборудованием для управления или мониторинга, чтобы своевременно предупреждать о любых проблемах с системой.

Насосные станции в корпусе доступны в различных размерах и конструкциях, чтобы соответствовать конкретным требованиям применения.Они спроектированы так, что не выделяют запаха, и, поскольку они расположены под землей, обычно работают очень тихо.

Dutypoint предлагает ряд недорогих, простых в установке блочных насосных станций Vortech ™, изготовленных как из стеклопластика, так и из полиэтилена, и предлагает онлайн-выбор продуктов, позволяющий легко конфигурировать подземную насосную станцию для канализации или сточных вод в соответствии с конкретными потребностями проекта. .

Комплектные насосные станции

Vortech ™ доступны в различных размерах с различными вариантами насосов в зависимости от конкретного применения, включая насосы для поверхностных вод, насосы для загрязненной воды / сточных вод и насосы для измельчения сточных вод для тяжелых условий эксплуатации. Все модели поставляются в комплекте. готовы к установке, и для дополнительного удобства некоторые модели доступны на складе с БЕСПЛАТНОЙ доставкой в тот же день или на следующий день.

Ключевые особенности линейки Vortech ™ включают сверхпрочные камеры из чистого полиэтилена с ребрами жесткости для обеспечения превосходного качества и устойчивости к коррозии, а также компактную конструкцию, предназначенную для использования в ограниченных пространствах, таких как подвалы и подвалы.

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Для чего в автономной системе водоснабжения нужна насосная станция

Конструктивные особенности насосной установки

С чего начать

Выбираем место для установки

Как осуществляется процесс сборки

Рекомендации по установке

Какие элементы насосной станции можно изготовить самостоятельно

схемы установки, монтаж и подключение

Назначение и устройство насосной станции

Виды применяемых насосов

Модели с внутренним эжектором

Модели с внешним эжектором

Погружной тип насосов

Устройство и принцип работы гидроаккумулятора

Блок управления насосной станцией

Преимущества применения насосной станции

Технология монтажа насосной установки

Шаг #1 – выбор места расположения

Вариант #1 – в доме

Вариант #2 – в подвале

Вариант #3 – в колодце

Вариант #4 – в кессоне

Вариант #5 – в отдельном сооружении или пристройке

Шаг #2 – проведение подготовительных работ

Шаг #3 – сборка водозаборного узла

Шаг #4 – монтаж поверхностных элементов станции

Шаг #5 – первый запуск станции

Основные правила эксплуатации

Выводы и полезное видео по теме

Насосная установка и Пошаговая инструкция монтажа +Фото и Видео

Выбирая насосную установку

Особенности накопительного бака

Функции

Разберем пример

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

При выборе места для насосной станции следуйте рекомендациям

Варианты мест размещения оборудования

Однотрубная система или двухтрубная система подключения?

1-но трубное

2-х трубное

Как подключить насосную станцию

Рекомендация

Монтаж насосной станции со скидкой 15%

Монтаж насосной станции к колодцу

Монтаж и сборка насосной станции

Где поставить насосную станцию. | САН САМЫЧ

Установка насосной станции своими руками

Назначение, устройство и принцип работы

Основные характеристики насосной станции

Как правильно выбрать насосную станцию?

Насосная станция для водоснабжения дома

Насосная станция для полива участка

Установка и подключение насосной станции

Правила подключения насосной станции

Установка насосной станции в Орехово-Зуево, Павловском посаде

| 6 простых шагов

Пошаговое руководство по установке канализационной насосной станции

Выберите подходящее место

Выкопать проем

Подготовка раскопок

Установить бачок

Закрепите бак на месте

Выполните окончательные соединения

Свяжитесь с нами, чтобы получить дополнительную помощь при установке

Канализационная насосная станция, Канализационная насосная станция, Насосные станции

Модели диаметром от 8 до 14 футов

Арахисовый дизайн

Что такое канализационная насосная станция?

Свяжитесь с насосными решениями

онлайн-курсов PDH.PDH для профессиональных инженеров. ПДХ Инжиниринг.

Коммерческие насосные станции и насосные решения

Описание

Насосные решения для любого коммерческого объекта

Подходящие насосные станции для любого коммерческого или промышленного проекта

Продукция для специализированных насосных станций

Как заказать промышленную насосную станцию ​​

9VAC25-790-380. Перекачка сточных вод.

Комплектные насосные станции, помогающие застройщикам использовать сложные участки для столь необходимых новых домов

Как заказать промышленную насосную станцию
