Установка теплообменника: Монтаж теплообменника пластинчатого

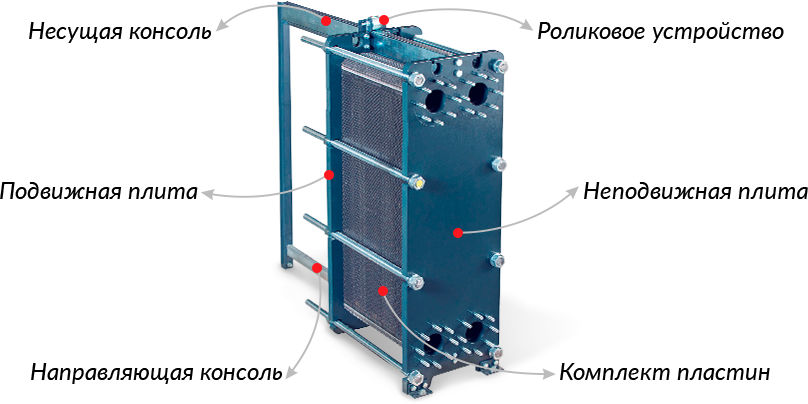

Монтаж теплообменника пластинчатого

Безусловно монтаж теплообменника лучше доверить квалифицированному специалисту. Ведь от того как будет установлено и подключено оборудование на прямую будет зависеть и его дальнейшая работа. Нужно учитывать не только непосредственную технологию монтажа, но и произвести дополнительные работы, которые в дальнейшем значительно облегчат эксплуатацию теплообменного оборудования.

Подготовка места для монтажа

Любой монтаж, будь это теплообменник или любое другое оборудование, начинается с подготовки места.

Устанавливается теплообменник на пол, поэтому нужно убедиться в его прочности. Для агрегата совсем не обязательно укладывать специальный фундамент, но проверить выдержит ли пол вес заполненного теплообменника нужно обязательно. Благодаря этому вы сможете избежать провалов.

В радиусе 5 метров нельзя чтобы располагалась какая-либо электротехника(электромоторы, трансформаторы и т.д.)

Для того что бы конденсат из теплообменника не лился вам на пол и не образовывал лужу, на месте под теплообменником нужно оборудовать сток под жидкость.

Площадь для установки аппарата должна соответствовать его габаритным размерам, плюс по бокам должно остаться место (1-2 метра) для того чтобы в случае аварийной поломки или сервисном обслуживании, можно было беспрепятственно получить доступ к агрегату.

Свободное расстояние по бокам теплообменника

Монтаж теплообменника

После того как место для установки теплообменного оборудование готово, можно приступить к монтажу агрегата.

Для начала нужно проверить сам теплообменник, после транспортировки он мог получить механические повреждения. Шпильки должны быть затянуты так, как указано в паспорте аппарата.

Пластинчатый разборный теплообменник подключается к действующим трубам с помощью специальных патрубков, через которые будет входить и выходить теплоноситель. Патрубки, которые не будут использоваться в работе аппарата, необходимо правильно заглушить. На трубы через которые подходит и отходит теплоноситель, должна действовать минимальная сила, если нужно то можно сделать подпорки специальным приспособлением.

Использование съемных патрубков, обеспечит в последующем легкую разборку и передвижение плиты.

Для минимизации тепловых потерь, входной и выходной патрубок желательно утеплить каким-нибудь изолирующим материалом.

Изоляция патрубков пластинчатого теплообменника

Дополнительные работы после монтажа

Для того чтобы в дальнейшем облегчить техническое обслуживание аппарата, рекомендуется рядом расположить запорные механизмы (вентили) и сливную арматуру.

Чтобы рабочий персонал, не имел нежелательного контакта с оборудованием, можно установить защитные кожухи и теплоизоляцию для пакета пластин.

При эксплуатации теплообменного агрегата необходимо строго соблюдать требования безопасности.

Узнайте цену монтажа теплообменникаПерезвоним в течение минуты

ЗАКАЗАТЬ ЗВОНОК

Наша компания занимается поставкой и монтажом теплообменных аппаратов как отечественных так и зарубежных производителей по всей территории России. Кроме того, компания «Комплексное снабжения» занимается производством своих собственных разборных пластинчатых теплообменников под маркой «КС».

У нас работаю квалифицированные специалисты, которые уже не один год имеют дело с теплообменным оборудованием.

Обращайтесь по номеру 8 (804) 333-71-04 (звонок бесплатный), или же напишите на электронную почту [email protected]

С наиболее полной информацией о теплообменном оборудовании Вы всегда можете ознакомиться на нашем сайте

, — 1.2

§ 1.2 Монтаж теплообменной аппаратуры

Монтаж таких теплообменников зависит только от веса и пространственного распо­ложения.

Вес и размеры выпускаемых в настоящее время теплообменников позволяют транспортировать их к месту мон­тажа полностью в собранном на заводе-изготовителе виде. Для транспортирования используют железнодорожные платформы, трейлеры, автомашины, сани и др.

Теплообменники устанавливают в соответствии с проектом го­ризонтально или вертикально на различных отметках.

Опорной конструкцией для них могут служить: фундаменты в виде двух бетонных или железобетонных столбов с анкерными болтами (при низком горизонтальном расположении) и балки высотных метал­локонструкций (при вертикальном расположении и горизонтальном расположении на больших высотах).

К корпусу аппарата привариваются две опоры, расстояние между которыми соответствует нормалям. Для установки теплообменника на уже существующий фундамент расстояние ме­жду опорами можно изменять в небольших пределах. Между кор­пусом и опорами аппарата должны помещаться подкладки из ли­стовой стали, предотвращающие вмятины на корпусе. К корпусу вертикально расположенных теплообменников вместо опор при­варивают лапы с ребрами жесткости.

В подавляющем большинстве случаев теплообменники уста­навливают в проектное положение с помощью самоходных кранов. Если в конкретных условиях подъема грузоподъемность кранов не­достаточна, практикуется установка теплообменников с помощью двух кранов, работающих строго согласованно.

Теплообменники, размещаемые в два яруса и больше, целесо­образно поднимать крупными блоками из нескольких аппаратов после их взаимной трубопроводной обвязки. При подъеме блок обвя­занных теплообменников заключают в решетчатый жесткий кон­тейнер, за который и производят строповку.

Рисунок – Способы монтажа теплообменных аппаратов

а – с помощью двух кранов;   б – трубоукладчиком;

в – блока теплообменников краном; г – вертикальных теплообменников монобалкой;

I – опора горизонтальных теплообменников;

II – опора вертикальных теплообменников.

К трубопроводной обвязке приступают после окончательной проверки положения корпуса и закрепления болтов, соединяющих его опоры или лапы с постаментом. Положение теплообменника выверяют уровнем или отвесом, подкладывая, если это необхо­димо, под опорные плоскости стальные планки.

       При выверке теплообменных аппаратов отклонения от проектных осей и отметок, а также по горизонтали и вертикали составляют:

При горизонтальном расположении теплообменников темпера­турные деформации корпуса между опорами могут достигать не­скольких миллиметров, поэтому одна из опор должна быть по­движной. Неподвижная опора, обычно устанавливаемая со стороны неподвижной трубной решетки, закрепляется намертво; гайки болтов подвижной опоры, имеющей овальные вырезы, не затяги­ваются на 1 – 1,5 мм, но фиксируются контргайками. Зазор между болтами и овальными вырезами должен располагаться в сторону возможного удлинения теплообменника. Поверхности скольжения зачищаются так, чтобы исключить защемление.

Монтируемые   теплообменники   должны   быть  опрессованы   на пробное давление на заводе-изготовителе, поэтому на монтажной площадке их в одиночку не опрессовывают, ограничиваясь про­веркой общей системы теплообмена вместе с трубопроводной об­вязкой после завершения монтажных работ.

Монтаж и установка теплообменников в Екатеринбурге-Стройуровень

В большинстве случаев при строительстве котельных, а также индивидуальных и центральных тепловых пунктов (ИТП и ЦТП соответственно) производиться монтаж теплообменников.

Монтаж теплообменников

Основной функцией теплообменника является передача теплоты от теплоносителя с высокой температурой к теплоносителю с более низкой. При этом, если говорить о котельных и тепловых пунктах, то, как правило, теплоносителями являются вода и/или пар. При этом сами теплоносители не смешиваются, что позволяет независимо регулировать параметры теплоносителя в различных контурах. В основном, речь идет о котловом и сетевом контурах. Компания «Стройуровень» сотрудничает со всеми известными производителя теплообменников, таких как: Alfa Laval, «РИДАН», «АПВ» и другие.

Подбор теплообменников

Наиболее ответственной задачей является проектирование и правильный подбор теплообменников при строительстве котельных (ИТП и ЦТП). «Стройуровень» рекомендует доверять эту задачу только профессионалам. При подборе учитывается множество факторов, неправильный расчет может привести к выводу из строя дорогого оборудования, как самих теплообменников, так и котлов и системы автоматики. При проектировании теплообменников учитываются следующие параметры:

Мощность теплообменников (ккал/час, кВт).

Максимальное допустимое давление в системе.

Параметры теплоносителя и тепловой режим.

Потеря давления в контурах

Установка теплообменников

Монтаж теплообменников должен проводиться аттестованными специалистами, прошедшими специальное обучение. Также следует знать, что важна не только сама установка теплообменника, но и его обвязка – мы настоятельно рекомендуем ставить запорную арматуру на каждую линию подачи теплоносителя, а также термометры и манометры. Установка запорной арматуры позволяет отсекать теплообменник и проводить его обслуживание. Наличие термометров и манометров позволяет судить о техническом состоянии теплообменника – таким образом, заранее планировать профилактические работы.

Промывка теплообменников

Как правило, причиной использования таких кардинальных методов является накипь, а не осадок из теплоносителя. Промывка теплообменников понадобилась бы значительно реже, если бы пользователи как минимум соблюдали рекомендации производителей оборудования. Например, устанавливали достаточную температуру нагрева, а не разбавляли слишком горячую жидкость. А идеальный вариант – водоподготовка, но это недешево.

Сама промывка выполняется т.н. промывочным агрегатом и специальной жидкостью – его подключают к теплообменнику и запускают насос. Для ускорения процедуры, работает насос в режиме реверса. А промывающая жидкость нагревается до +50°C. Чтобы потом не началась усиленная коррозия, после промывки теплообменника химикатами его еще дважды промывают – нейтрализатором и потом водой.

Как показывает практика, таким методом удается практически полностью удалить всю накипь из теплообменника, даже сложной формы. Быстрее всего промывают не на выезде, а в сервисной службе. Самый удобный вариант для клиентов – когда типовой теплообменник демонтируется и сдается на промывку, а вместо него сразу ставят другой промытый – и так при каждом обращении.

Чистка теплообменника

Это позволяет не только удалить накипь, но и замедлить ее образование, если речь идет о солях кальция и магния – типичный случай. Хорошо себя зарекомендовали статический и циркуляционный методы очистки теплообменников. Как и с промывкой, в реальных условиях приходится чистить теплообменники как минимум раз в два года.

Если промывка химикатами требует профессионального исполнения, зато не требует разборки оборудования, то механическая чистка теплообменника без прямого доступа к отложениям малоэффективна. И не любое оборудование можно вручную драить абразивом. Больше всего хлопот со сварными и паяными изделиями. Сильно ускорить и облегчить процесс можно не выскабливая щеткой начисто, а сделав промывку после удаления основных отложений.

В отличие от только промывки, в сочетании с чисткой процесс совсем другой – насос не нужен, детали теплообменника просто кладут в емкость с химикатами, а потом промывают. Результат получается ничуть не хуже – полное отсутствие любых отложений.

Важный момент: чтобы правильно выбрать оптимальный способ удаления накипи, сначала определяют ее химический состав, а также учитывают особенности устройства теплообменника.

Техническое обслуживание теплообменников

Кроме поставки и монтажа теплообменников, «Стройуровень» занимается их техническим обслуживанием. Основными работами при обслуживании теплообменников являются

Монтаж теплообменников

Визуальный осмотр технического состояния теплообменника, протяжка резьбовых соединений

Химическая промывка от накипи и отложений — с разборкой (пластинчатый разборный теплообменник) или без (паяный теплообменник).

Проверка технического состояния запорной арматуры обвязки теплообменника

«Стройуровень» рекомендует устанавливать разборные пластинчатые теплообменники, так они проще и дешевле в обслуживании.В любом случае, хотите ли вы подобрать, купить или смонтировать теплообменник обращайтесь к нам. Наши специалисты бесплатно помогут подобрать оптимальное оборудование и проконсультируют относительно особенностей монтажа теплообменников и его последующего технического обслуживания.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Установка и подключение теплообменника Ridan для градирни. г. Арамиль

Обвязка теплообменника горячей воды медными трубами

Ремонт медного теплообменника, пайка калача твердым припоем

Обвязка теплообменника бани медными трубами. г. Екатеринбург.

Установка теплообменников на фундаментах — Справочник химика 21

    УСТАНОВКА ТЕПЛООБМЕННИКОВ НА ФУНДАМЕНТАХ [c.208]

    На установке замедленного коксования произошел взрыв в буферной емкости тяжелого газойля. При взрыве из емкости был выброшен горячий гудрон, который через оконные и дверные проемы и образовавшийся пролом в перекрытии залил помещение операторной. Разорвавшимися частями буферной емкости и взрывной волной были сброшены с фундамента воздушный рессивер, теплообменник и ребойлер, расположенные рядом с емкостью. При-яина взрыва буферной емкости — попадание в нее воды из технологических трубопроводов и аппаратов второго блока установки, находившегося в этот период в стадии опрессовки и проверки технологической схемы на проходимость.  [c.68]

    К корпусу аппарата приваривают две опоры (рис. 7.1, а), расстояние между которыми соответствует нормалям. Для установки теплообменника на уже существующий фундамент расстояние между опорами можно изменять в небольших пределах. Между корпусом и опорами аппарата должны помещаться подкладки из листовой стали, предотвращающие вмятины на корпусе. К корпусу вертикально расположенных теплообменников вместо опор приваривают лапы с ребрами жесткости (рис. 7.1,6). [c.152]

    После установки на фундамент или подставку холодильного агрегата, монтажа испарителей (воздухоохладителей), теплообменников, фильтров, ТРВ приступают к разметке трассы прокладки трубопроводов и их монтажу. Трубопроводы прокладывают ровно, параллельно друг другу с уклоном от испарителя к компрессору 1 50. При прохождении трубопроводов через ограждающие конструкции (стены, межэтажные перекрытия) обязательна установка гильз. Установка гильз обязательна также, когда трубопроводы необходимо провести через проходы или места, где они могут быть повреждены. Для гильз может использоваться как стальная, так и вини-пластовая труба. После отрезки гильзу заделывают в отверстие стены или пола цементным раствором. [c.46]

    Способ транспортирования теплообменника к месту монтажа, подъема и установки его на фундамент или основание обычно указывается в проекте производства работ. [c.160]

    Установка теплообменников на фундаментах [c.280]

    Секция теплообменника снабжена двумя опорами для установки на фундамент или для соединения с другими секциями. [c.45]

    Горизонтальное оборудование (теплообменники, конденсаторы, емкости и т. д.), монтируемое на фундаментах различной высоты и не требующее при подъеме и установке переворота из горизонтального положения ф вертикальное, устанавливают в проектное положение одиночными или спаренными стреловыми кранами. При боль-щой длине оборудования и достаточной высоте подъема крюка крана целесообразно для строповки применять траверсы. При ограниченности высоты подъема крюка крана оборудование следует стропить подхватом снизу. [c.124]

    Для установки на фундамент теплообменников используют те же механизмы и приспособления, что и при монтаже емкостей. Вертикально устанавливаемые теплообменники выверяют отвесом, а горизонтальные — уровнем, регулируя положение теплообменника подкладками под опорные плоскости. После окончания выверки затягивают анкерные болты. При неправильной установке в теплообменнике могут образовываться газовые мешки (рис. 67). [c.123]

    Установку теплообменных аппаратов по вертикали проверяют по уровню или отвесу, а по горизонтали — по уровню. Уровень следует прикладывать к привалочным поверхностям фланцев корпуса или в нескольких местах к корпусу, чтобы исключить влияние местных неровностей корпуса на качество выверки. При выверке лод опоры корпуса подкладывают стальные пластинки или забивают стальные клинья. После выверки и закрепления теплообменника производят подливку фундаментов цементным раствором. [c.209]

    В тех случаях, когда это возможно, обвязка трубопроводами монтируемого оборудования должна быть проведена до его установки на фундамент. Это особенно важно для высокого оборудования (например, колонн). Обвязка насосов, компрессоров, а также теплообменников отличается особой сложностью. Если монтаж производится внутри здания, то его начинают после разметки [c.290]

    В тех случаях, когда это возможно, обвязка трубопроводами монтируемого оборудования должна быть проведена до его установки на фундамент. Это особенно важно для высокого оборудования (например, колонн). Обвязка насосов, компрессоров, а также теплообменников отличается особой сложностью. Если монтаж производится внутри здания, то его начинают после разметки осей трубопроводов на месте установки опор, подвесок и проходов через стены и перекрытия. Трубопровод должен свободно перемещаться через отверстия в стенах и перекрытиях, поэтому в эти отверстия устанавливают гильзы из трубы большего диаметра, выступающей за плоскости стены на 50 мм. Собранные участки трубопроводов закрепляют на опорах и подвесках на приемных [c.291]

    Монтаж теплообменника начинают с установки на фундамент опорных металлоконструкций, состоящих из двух вертикальных стоек с опорами, соединенных между собой связями из швеллеров и уголков. [c.162]

    Если по проекту в блоке теплообменников технологической установки предусмотрены подъемные средства, то необходимо смонтировать сначала эти конструкции, чтобы использовать их при монтаже аппаратов. Подъем и установку теплообменников на фундаменты или постаменты наиболее целесообразно производить мобильными самоходными кранами, которыми в настоящее время оснащены все монтажные организации. Блоки теплообменников располагают в основном на открытой площадке на различных отметках (на уровне земли или различных ярусах постаментов).  [c.230]

    Монтаж обвязочных и межцеховых трубопроводов. В тех случаях, когда это возможно, обвязка трубопроводами монтируемого оборудования должна быть проведена до его установки на фундамент. Это особенно важно для высокого оборудования (например, колонн). Обвязка насосов, компрессоров, а также теплообменников отличается особой сложностью. Если монтаж производится внутри здания, то его начинают после разметки осей трубопроводов на месте установки опор, подвесок и проходов через стены и перекрытия. Трубопровод должен свободно перемещаться через отверстия в стенах и перекрытиях, поэтому в эти отверстия устанавливают гильзы из трубы большего диаметра, выступающей за плоскости стены на 50 мм. Собранные участки трубопроводов закрепляют на опорах и подвесках на приемных линиях устанавливают сетчатые металлические фильтры для улавливания загрязнений после опрессовки системы. Перед пуском системы на нормальный рел[c.283]

    Монтаж колонны состоит из следующих операций приемка и подготовка фундамента, приемка колонны, установка постамента и заливка анкерных болтов, испытание корпуса колонны, монтаж корпуса колонны, выверка его и подливка постамента, испытание теплообменника, монтаж внутренних устройств.  [c.225]

    Монтаж блока теплообменников технологической установки наиболее эффективно выполняют с применением самоходных стреловых и тракторных кранов. Для монтажа рационально доставлять теплообменники, прошедшие ревизию и гидравлическое испытание в цехах промышленной базы монтажного управления или на специальной площадке укрупнительной сборки. При установке аппаратов на фундаменты необходимо предусматривать пути движения кранов и подтаскивания теплообменников к фундаментам. Вследствие однотипности монтируемого оборудования целесообразно предусмотреть типовую такелажную оснастку, а также специальные приспособления для проведения испытаний. [c.302]

    На одном из предприятий разработано переносное устройство для установки трубных пучков в корпусы аппаратов. Принцип его работы состоит в том, что усилие втягивания трубного пучка в корпус компенсируется взаимодействием корпусов теплообменника и устройства, благодаря чему отпадает необходимость в прочных фундаментах.  [c.112]

    Снижению уровня шума способствуют усиление вентиляции цеха размола клинкера применение глушителей в системах продува рукавных фильтров, в газоходах циклонных теплообменников, в дымовой трубе установка дымососов, компрессоров на фундаментах на уровне нулевой отметки использование для привода тихоходных электродвигателей (до 500 об/мин). [c.333]

    Использование ЭВМ для расчета ректификационной установки, включающей колонну, теплообменники, насосы и вспомогательное оборудование, позволяет решить более сложную проектную задачу. В частности, могут быть просчитаны два или несколько вариантов решения одной и той же задачи с последующим выбором наилучшего из них или даже оптимального в технико-экономическом отношении. В качестве критерия оптимальности можно принять минимум приведенных затрат, которые рассчитываются по формуле (11.38). При проектировании ректификационной установки можно ограничиться выбором наилучшего варианта конструкции колонны при фиксированном, например, условно-оптимальном флегмовом числе [минимизирующем функцию (Р + 1) или Пу (Р +1)]. При этом можно варьировать такие конструктивные характеристики, как тип и параметры контактных устройств, диаметр колонны, межтарельчатое расстояние, в соответствии с дискретными значениями их нормализованных размеров и пределами устойчивой работы контактных устройств. При такой постановке решения оптимальной задачи из расчета приведенных затрат можно исключить затраты на пар, воду и электроэнергию, поскольку они практически не зависят от конструкции колонны, а ,также часть капитальных затрат, мало зависящих от конструкции колонны — стоимость арматуры, трубопроводов, КИП, фундаментов и т. д. Приведенные затраты будут определяться только переменной частью капитальных затрат К. нормативным сроком окупаемости Тн, [c.135]

    В соответствии с действующими техническими условиями на поставку оборудования (МРТУ 2-04-10—63) теплообменники поставляются заводами-изготовителями в собранном виде, испытанными и на прокладках, предусмотренных проектом. Прием аппаратов, фундаментов или постаментов под монтаж, транспортировка аппаратов к месту установки, подъем и установка их в проектное положение, выверка и закрепление установленных теплообменников в основном аналогичны производству этих работ при монтаже цилиндрических аппаратов общего назначения (см. выше). В связи с этим ниже рассмотрены некоторые вопросы монтажа, специфичные для данных аппаратов. [c.229]

    В рабочем положении тележка устанавливается на домкратах и крепится к фланцу корпуса теплообменника специальным дышлом 4, благодаря чему тяговое усилие не передается на фундамент аппарата и отпадает необходимость в устройстве специальных якорей. При извлечении или установке на место трубный пучок опирается на каретки, а при транспортировке закрепляется на них неподвижно. Тележка перевозится автомашиной или трактором. [c.128]

    Теплообменники кожухотрубные. Закрепляют на раме или на фундаменте болтами, испарители желательно устанавливать лапами на антисептированный деревянный брус подходящего сечения. Установка на деревянный брус необходима, чтобы избежать охлаждения рамы или фундамента, на котором стоит испаритель, где в противном случае будет выступать конденсат и собираться на полу в лужи. Присоединение трубопроводов холодильного агента фланцевое, фланцы стальные, даже на фреоновых теплообменниках, присоединение хладоносителя или воды также фланцевое. Стальные трубы приваривают встык, медные — вставляют внутрь. Крупные аппараты оборудуют предохранительными клапанами. Испарители изолируют (рис. 2.13). [c.82]

    Для удобства установки новых пучков труб через штуцер в днище корпуса (его называют монтажным штуцером) пропускают трос, которым зацепляют проушину тяги, прикрепленной к трубной решетке. После монтажа в штуцер вставляют заглушку. Теплообменники типа труба в трубе . Способы монтажа и ремонта теплообменников типа труба в трубе зависят от их конструктивного оформления и схемы компоновки. Различают однопоточные и многопоточные теплообменники, В свою очередь, однопоточные делятся на теплообменники жесткой конструкции и теплообменники с компенсацией температурных деформаций. Однопоточные теплообменники монтируют отдельными блоками на специальной металлоконструкции, ирикрепленной к фундаменту, Сборку транспортабельных блоков с металлоконструкцией осуществляют на заводе-изготовителе. На монтажной площадке их максимально укрупняют. [c.164]

    Для теплообменников, устанавливаемых на нулевой отметке, устраивают фундаменты в виде двух железобетонных столбов с анкерными болтами под опоры теплообменников. Перед установкой теплообменников на фундаменты необходимо произвести приемку фундаментов под монтаж, обращая внимание на относительное расположение фундаментов, их высотные отметки, на число, расположение и высотные отметки фундаментных болтов, на состояние и длину нарезки на болтах, на наличие двух гаек на каждом болте. При недостаточной длине нарезанных участков болтов или при неправильной их установке по высоте, в результате чего получается слишком длинной ненарезанная часть болта, выступающая над фундаментом, необходимо при закреплении аппарата на фундаменте применять различные самодельные шайбы из листовой стали или отрезков труб. Это ухудшает внешний вид смонтированного аппарата и снижает качество монтажных работ. Дли теплообменников, монтируемых большими группами и имеющих обвязку из готовых трубных узлов, тщательность выполнения фундаментов должна быть особенно высокой. Некачественное выполнение фундаментов в этом случае приводит к переделке заготовленных трубных узлов и удлинению сроков монтажа. На принятые под монтаж фундаменты составляют акт с приложением исполнительной схемы. [c.280]

    Спиральные теплообменники сзаводов-изгото-вителей поступают в собранном виде рис. 75. Установку их на фундамент или опорную конструкцию производят подъемными средствами, принятыми в проекте производства работ. Проверка установки теплообменника производится по осям соответственно монтажным чертежам и по отвесу. При необходимости под опоры теплообменника укладывают металлические прокладки. После того, как теплообменник установлен, снимают его крышки и производят гидравлическое испытание его паровой камеры, т. е. глухого канала. [c.190]

    Пластинчатые теплообменники. При установке теплооб.мепника на фундамент под винты опорной стойки должны быть уложены стальные подкладки. [c.174]

    FR 2 — местоположение ЕО , который отображает абстрактные ЗН, характеризующие итоговый результат размещения для любой ЕО. Это ЗН о высоте установки ЕО размерах 30, ЗМ, ЗР, фундамента (ЗФ) и ТП обвязки (ЭТП) о том, в какой укрупненный технологический блок входит ЕО и области допустимого размещения для ЕО. Данному прото-ФР соответствует множество примо-ФР FR 2 — местоположение колонны , FR 2 — местоположение теплообменника и т. д., которые получаются из прото-ФР при означивании характеристик его атрибутов. [c.329]

    Теплообменные аппараты устанавливают в проектное пoлoлieниe при помощи кранов (рис. 138). Секции стропят выше их центра тяжести за специальные захваты или ложные штуцера. Перед установкой аппаратов в проектное положение на фундаменте укладывают подкладки и приспособления для выверки. Подъем теплообменников и установку их на закрепленные опоры начинают с нижней секции и ведут последо- [c.219]

    Центробежные насосы присоединяют к трубопроводам межцеховых коммуникаций после установки и закрепления их на фундаментах. Холодь льники (теплообменники) независимо от их назначения и конструктивных особенностей перед присоединением к трубопроводам межцеховых коммуникаций обязательно подвергают ревизии и гидравлическому испытанию на герметичность по техническим условиям завода-изготовителя. Во всех соединениях, трубках и корпусе испытуемого холодильника не должно быть [c.148]

    Монтаж оросительного теплообменника начи-накэт с проверки фундамента по осям и высотным отметкам и установки поддона, если только он не выполнен из бетона одновременно с фундаментом теплообменника. Затем устанавливают каркас теплообменника, соблюдая размеры, указанные в монтажном чертеже. Секции теплообменника устанавливают снизу вверх. Монтаж теплообменника лучше вести панелями, собранными из отдельных секций подъемными средствами, предусмотренньши ППР. Установив на место секции теплообменника, присоединяют их к коллекторам для притока и отвода охлаждаемого продукта и затем производят гидравлическое испытание теплообменника совместно с коллекторами на давление согласно техническим условиям. После проведения гидравлического испытания и устранения выявленных при этом дефектов устанавливают на место желоб для распределения орошающей жидкости, а также на каждую трубу надевают козырьки. При этом необходимо обеспечить, чтобы зубчатые края распределительного желоба и козырьков были расположены строго горизонтально, так как этим будет определяться равномерное орошение труб теплообменника и, следовательно, нормальная его работа. Окончательная регулировка положения козырьков производится при пробном орошении водой труб теплообменника через распределительный желоб. [c.199]

Смета на установку теплообменника — стоимость услуг по составлению сметной документации на монтаж, пусконаладку теплообменника

Теплообменник – это устройство, осуществляющее обмен между двумя носителями, характеризующимися разными температурами. И важнейшим этапом перед тем как сделать монтаж, является смета на установку теплообменника. От неё будет зависеть выполнение работ, окончательная сумма расходов.

Что представляет собой сметная документация, как её составить

Вышеобозначенный план разрабатывается в строго определённой последовательности, начиная с такого элемента, как установка. Финальной стадией является пусконаладка объекта. Данная отчётность состоит из локальных, объектных смет, на отдельные виды затрат, различных сводок и других бумаг.

Если подготовленный документ не устраивает клиента в силу определённых причин, то её можно рассчитать заново – расширив или сократив намеченные действия.

Чтобы верно запланировать такой процесс как пусконаладка теплообменника, нужно знать, как происходит составление перечня работ и всевозможных затрат.

Локальный вид схемы разрабатывается поэтапно, с обозначением всех издержек, указанием всех проводимых мероприятий. Важно при этом учитывать обстоятельства, связанные с типом оборудования.

Чтобы определить, какая в итоге получится цена, нужно подготовить график, где указывается численность задействованного персонала, сроки сдачи объекта и содержится следующая информация:

• Сумма на использование инструментов, спецтехники
• Оплата труда рабочих
• Издержки на приобретение материалов

Расчет сметы производится на основании проекта, и в Российской Федерации используют четыре методологии:

• Ресурсная позволяет рассчитать элементы затрат в текущих тарифах. Расходы обозначаются в натуральных величинах (метр, тонна, штука)
• Ресурсно-индексная сочетается с вышеназванной, с системой показателей цен на резервы
• Базисно-индексная. Подсчет производится перемножением базовой цифры по каждой графе на конкретный индекс
• Базисно-компенсационная состоит в определении базовой суммы, учитывая предстоящие ценовые изменения, т.е. пока будет проводиться установка теплообменника и его наладка, тарифы уточнятся

Выбор того или иного приёма осуществляется в зависимости от ситуации, договорных положений и экономической обстановки в стране.

Сколько стоит составить смету, где заказать услуги

Если вы не в состоянии сделать расчет лично, то выполнение этой задачи можно поручить специалисту сайта Юду. Опытный инженер должен хорошо разбираться в такой технологии, как пуско-наладка, знать действующее законодательство. Хотя сметная документация в ряде случаев подразумевает составление с помощью специальных калькуляторов – компьютерных программ.

Заказчик должен заранее обсудить этот вопрос с мастером, чтобы не допустить необоснованного завышения итоговой цифры.

Например, план сосредотачивает в себе 5 позиций. А процент от них очень дорогой. И поэтому клиент должен иметь представление, какими способами рассчитывается стоимость работы сметчиков:

• Оплата за позицию. За каждую присваивается определённый тариф, т.е. чем больше строк, тем выше цена. И количество строк может искусственно увеличиваться
• Процент от монтажа и пусконаладки. За исходный показатель принимается прибыль, затраты на материалы, инструменты
• Расчет сметы из общих производственных расходов. Выводится доля данного пункта, из которого формируется вознаграждение специалиста

На информационной платформе Юду зарегистрированы грамотные исполнители, и у них вы получите возможность заказать любые услуги недорого. Оставьте заявку, в которой изложите вопрос. Мастера произведут калькуляцию под ключ. И смета на монтаж теплообменника будет подготовлена в установленный срок.

Установка теплообменника

Заявка относится к установке теплообменника, в частности к установке теплообменника, которая должна использоваться в холодильных контурах, например, в системах отопления, вентиляции, кондиционирования воздуха и охлаждения (HVAC/R).

Известный уровень техники

В холодильных контурах теплообменники используются для передачи тепла между циркулирующим хладагентом и окружающей средой.

Было бы целесообразно создать установку теплообменника, которая обеспечивает эффективный теплообмен, проста в монтаже и имеет длительный срок службы.

Изложение сущности изобретения

Установка теплообменника в соответствии с иллюстративным вариантом осуществления изобретения содержит по меньшей мере один теплообменник и опорную конструкцию. По меньшей мере один теплообменник имеет по меньшей мере один, преимущественно горизонтально ориентированный коллектор, образующий верхнюю сторону теплообменника, по меньшей мере один коллектор, имеющий боковые концевые части. Опорная конструкция имеет основную часть, содержащую, по меньшей мере частично, металлический материал и опорные части коллектора, связанные с соответствующими боковыми концевыми частями по меньшей мере одного коллектора. Опорные части коллектора изготовлены, по меньшей мере частично, из неметаллического материала и выполнены с возможностью приема боковых концевых частей по меньшей мере одного коллектора для предотвращения контакта коллектора с любыми металлическими частями опорной конструкции.

В установке теплообменника в соответствии с иллюстративными вариантами осуществления изобретения, не существует контакта металл-металл между металлическими частями по меньшей мере одного теплообменника и металлическими частями опорной конструкции. Это позволяет избежать коррозии, вызванной электрохимическим эффектом, который может возникнуть на поверхности раздела двух (разных) металлов.

В теплообменнике в соответствии с иллюстративными вариантами осуществления изобретения, теплообменник, в частности, подвешен к опорной конструкции с помощью опорных частей коллектора. Учитывая, что в этой конфигурации нет необходимости поддерживать теплообменник(-и) снизу, облегчается установка теплообменника(-ов) внутри опорной конструкции. Это также облегчает сбор и слив конденсата, образующегося на поверхности(-ях) теплообменника(-ов) в области ниже теплообменника(-ов).

В теплообменнике, в соответствии с иллюстративными вариантами осуществления изобретения, количество точек контакта между теплообменником(-ами) и опорной конструкцией уменьшается. Это также уменьшает количество областей, в которых вода может накапливаться/застаиваться, и из которых вода должна быть слита, чтобы избежать коррозии.

Иллюстративные варианты осуществления изобретения также обеспечивают механическую развязку между теплообменником(-ами) и опорной конструкцией, которая обеспечивает эффективное гашение вибрации. Это также позволяет компенсировать тепловое расширение и деформацию змеевиков теплообменников.

Ниже установка теплообменника в соответствии с иллюстративным вариантом осуществления изобретения будет подробно описана со ссылкой на прилагаемые фигуры.

Краткое описание Фигур

На фиг. 1 показан вид в перспективе установки теплообменника в соответствии с иллюстративным вариантом осуществления изобретения.

На фиг. 2 показан вид в поперечном разрезе установки теплообменника, показанной на фиг. 1.

На фиг. 3 показан увеличенный вид в разрезе установки теплообменника, показанной на фиг. 1 и 2, где теплообменник расположен на опорной конструкции.

На фиг. 4a-4f показаны схематические виды сбоку, иллюстрирующие различные формы теплообменников, в том виде, в котором они могут быть размещены в установках теплообменника в соответствии с иллюстративными вариантами осуществления изобретения.

Подробное описание фигур

На фиг. 1 показан вид в перспективе установки теплообменника 2 в соответствии с иллюстративным вариантом осуществления изобретения, а на фиг. 2 показан ее вид сбоку в разрезе.

Установка теплообменника 2 содержит опорную конструкцию 10, образованную рамой, состоящей из четырех вертикальных стоек 12 и двух горизонтальных балок 18, каждая из которых соединяет верхние концы смежных вертикальных стоек 12.

Кроме того, опорная конструкция 10 содержит наклонные усилительные опоры 20. Каждая наклонная усилительная опора 20 соединяет вертикальную стойку 12 с горизонтальной балкой 18 для повышения жесткости опорной конструкции 10.

Иллюстративный вариант установки теплообменника 2, показанный на фиг. 1 и 2, состоит из двух V-образных теплообменников 4, поддерживаемых опорной конструкцией 10, расположенных симметрично относительно пунктирной линии М. V-образная форма теплообменников 4 будет более подробно обсуждена ниже со ссылкой на фиг. 4с и 4d.

Как можно видеть на фиг. 1, установка теплообменника может включать накладные пластины 26, поддерживаемые опорной конструкцией 10. Одна накладная пластина 26, закрывающая правую сторону установки теплообменника 2, показана на фиг. 1. Вторая накладная пластина 26, которая может быть предусмотрена для покрытия левой стороны установки теплообменника 2, на фиг. 1 не показана, чтобы обеспечить беспрепятственный обзор внутренней части установки теплообменника 2. Накладная пластина 26 снабжена отверстием 28, имеющим круглую форму для установки вентилятора, создающего поток воздуха, проходящего через теплообменники 4. На фиг. 1 показан только двигатель 24, но не пропеллер вентилятора.

Верхние концы теплообменников 4 снабжены коллекторами 6а, 6b соответственно. Плоскость проекции фиг. 2 ориентирована перпендикулярно оси А, показанной на фиг. 1, т.е. коллекторы 6а, 6b расположены перпендикулярно плоскости проекции фиг.2.

Коллекторы 6а, 6b гидравлически соединены с трубками 22 теплообменников 4. Трубки 22 теплообменников 4 не видны на фиг. 1 и 2, но видны на фиг. 3. Коллекторы 6а, 6b настроены на подачу хладагента в указанные трубки 22 и прием хладагента из них, соответственно.

Кроме того, указанные коллекторы 6а, 6b настроены на соединение теплообменников 4 с опорной конструкцией 10. Это описано ниже более подробно со ссылкой на фиг. 3.

На фиг. 3 показан увеличенный вид сбоку в разрезе области, в которой один из теплообменников 4 соединен с опорной конструкцией 10, например, в верхнем правом углу конструкции, показанной на фиг. 2. Плоскость проекции фиг. 3, показанная линией Р на фиг. 2, ориентирована перпендикулярно плоскости проекции фиг. 2.

Теплообменник 4 содержит множество трубок 22, три из которых показаны на фиг. 3. Трубки 22 могут быть многопортовыми и/или снабжены ребрами для улучшения теплообмена. Трубки 22 проходят между первым коллектором 6а и вторым коллектором 6b. Второй коллектор 6b не показан на фиг. 3. Трубки 22 гидравлически соединены с указанными коллекторами 6а, 6b, позволяя коллекторам 6а, 6b подавать хладагент в указанные трубки 22 и принимать хладагент из них.

В частности, коллекторы 6а, 6b снабжены полыми трубками, проходящими за боковой кромкой теплообменника 4, образуя боковые концевые части 8, выступающие из боковых кромок теплообменника 4. Полые трубки плотно закрыты с обоих концов соответствующими уплотнениями 30, например, заглушками или крышками.

Хотя только правая часть теплообменника 4 / коллектора 6 показана на фиг. 3, специалист поймет, что левая сторона сформирована соответственно.

Опорная конструкция 10 содержит опорные части коллектора 14, только одна из которых показана на фиг. 3, которые выполнены с возможностью размещения боковых концевых частей 8 коллекторов 6а, 6b, выступающих из боковых кромок теплообменника 4.

В иллюстративном варианте осуществления, показанном на фиг. 3, опорная часть коллектора 14 содержит выступ 15 с внутренней стороны стойки 12 опорной конструкции 10 в направлении теплообменника 4. В альтернативном варианте осуществления, который не показан на чертежах, опорные части коллектора 14 могут быть реализованы соответственно сформированными трубчатыми сегментами, которые выполнены с возможностью размещения боковых концевых частей 8 коллектора 6а.

Опорная часть коллектора 14 дополнительно содержит соединительный элемент 16, окружающий соответствующую боковую концевую часть 8 коллектора 6а и соединяющий соответствующую боковую концевую часть 8 с выступом 15 или трубчатым сегментом (не показан).

Соединительный элемент 16 выполнен из неметаллического материала, например, пластика или резины. Это позволяет избежать любого прямого контакта между коллектором 6а, который обычно выполнен из металла, и опорными частями коллектора 14, которые обычно также изготавливаются из металла.

Соединительный элемент 16, в частности, может быть выполнен из упругого материала, чтобы обеспечить упругое демпфирование между теплообменником 4 и опорной конструкцией 10, например, для вибрационной развязки теплообменника 4 и опорной конструкции 10.

В альтернативном варианте осуществления, который не показан на чертежах, выступы 15 опорных частей коллектора 14 могут быть сформированы с использованием неметаллического и/или эластичного материала, такого как пластик или резина. В таком варианте осуществления неметаллические соединительные элементы 16 необходимы для предотвращения прямого контакта металл-металл между коллектором 6а и выступами 15.

Выступы 15 и/или соединительные элементы 16 выполнены таким образом, что не существует прямого или непосредственного контакта между теплообменником 4 и опорной конструкцией 10. Вместо этого, теплообменники 4 прикреплены к опорным частям коллектора 14 только боковыми концевыми частями 8 коллекторов 6а, 6b и через (необязательные) соединительные элементы 16.

Такая подвесная конфигурация предотвращает прямой контакт металл-металл между металлическим теплообменником 4 и металлической опорной конструкцией 10, и нет необходимости дополнительно поддерживать теплообменник 4. Теплообменник 4, в частности, не нуждается в опоре снизу.

Поскольку нет необходимости поддерживать теплообменник(-и) 4 снизу, сбор и дренаж конденсата, образующегося на поверхности(-ях) теплообменника(-ов) 4 в области под теплообменником(-ами) 4, облегчен.

Такая конфигурация дополнительно обеспечивает механическую развязку между теплообменником(-ами) (4), и опорной конструкцией 10. Это приводит к эффективному гашению вибрации. Это также позволяет компенсировать тепловое расширение и деформацию змеевиков теплообменников 22.

На фиг. 4a-4f показаны схематические виды сбоку, иллюстрирующие различные формы теплообменников 4, поскольку они могут быть размещены в установках теплообменника 2 в соответствии с иллюстративными вариантами осуществления изобретения. Для достижения эффективного теплообмена, формы, в частности геометрия, углы и размеры теплообменников 4, предназначены для оптимизации почти однородного распределения воздуха, протекающего по поверхности теплообменников 4. Специалист поймет, что примеры, показанные на фиг. 4a-4f, не являются исчерпывающими и что также могут использоваться теплообменники 4, имеющие другие формы.

Каждый из теплообменников 4, показанных на фиг. 4a-4f, содержит множество трубок 22, расположенных параллельно друг другу в плоскости, проходящей перпендикулярно плоскости проекции фиг. 4a-4f. Поэтому на каждом из фиг. 4a-4f видна только первая (передняя) трубка из множества трубок 22.

На фиг. 4а показана форма теплообменника 4, в котором множество трубок 22 теплообменника 4 имеют 1-образную форму, если смотреть сбоку, проходящих вертикально от первого (верхнего) коллектора 6а до второго (нижнего) коллектора 6b.

Такой I-образный теплообменник 4 также может быть ориентирован наклонно относительно вертикали, как показано на фиг. 4b.

На фиг. 4 с показан теплообменник 4, имеющий V-образную форму, в том виде, как он используется в теплообменном узле 2, показанном на фиг. 1 и 2. Теплообменник 4, показанный на фиг. 4с, в частности, включает первую часть 4а, проходящую вдоль вертикальной плоскости вниз от первого коллектора 6а, и вторую часть 4b, которая наклонена относительно указанной вертикальной плоскости. Вторая часть 4b может быть наклонена под углом от 30° до 60°, особенно под углом от 40° до 50° относительно вертикальной плоскости. Второй коллектор 6b расположен на верхнем конце второй части 4b. Первая и вторая части 4а и 4b гидравлически соединены друг с другом на своих нижних концах, что позволяет хладагенту перемещаться между частями 4а и 4b.

На фиг. 4d показан альтернативный V-образный теплообменник 4, который выполнен симметрично относительно вертикальной плоскости симметрии S.

На фиг. 4е показан теплообменник 4, имеющий U-образную форму, содержащий две, преимущественно вертикальные части 4а и 4b, соответственно проходящие вниз от верхнего коллектора 6а и 6b, и дугообразную часть 4с, гидравлически соединяющую нижние концы вертикальных частей 4а и 4b.

В варианте осуществления, показанном на фиг. 4е, два коллектора 6а и 6b, соединенные с верхними концами вертикальных частей 4а и 4b теплообменника 4, расположены на одной высоте. Это, однако, только один пример. В общем случае, коллекторы 6а и 6b / верхние концы вертикальных частей 4а и 4b теплообменника 4 могут быть расположены на разных высотах.

На фиг. 4f показан другой пример, в котором вторая вертикальная часть 4b не показана, а второй коллектор 6b прикреплен непосредственно к верхнему концу арочной части, противоположной первой вертикальной части 4а.

В дополнительных вариантах осуществления, которые не показаны на фигурах, дугообразная часть 4с может проходить дальше на другую высоту, и/или наклонная вторая часть 4b, показанная на фиг. 4с, может быть соединена с концом дугообразной части 4с, противоположной первой части 4а.

Во всех вариантах осуществления хладагент может проходить параллельно через все трубки 22 от первого коллектора 6а ко второму коллектору 6b или наоборот.

В альтернативном варианте осуществления коллекторы 6а и 6b могут быть разделены по меньшей мере на две секции с помощью соответствующих разделительных стенок, сформированных внутри коллекторов 6а и 6b. Каждая из указанных секций может гидравлически соединяться с группой соседних трубок 22. Такая конфигурация позволяет хладагенту двигаться в противоположном направлении через теплообменник 4. То есть хладагент может проходить через первую группу трубок 22 из первого коллектора 6а во второй коллектор 6b в первом направлении и через вторую группу трубок 22 из второго коллектора 6b обратно в первый коллектор 6а во втором направлении, противоположном первому направлению. Разделяя коллекторы 6а и 6b на более чем две секции, можно создавать дополнительные пути потока для обеспечения многопоточной конфигурации.

В конфигурации, в которой, по меньшей мере, один коллектор содержит по меньшей мере одну разделительную стенку, входное и выходное отверстия теплообменника 4 могут быть расположены в тех же коллекторах 6а и 6b на противоположных сторонах по меньшей мере одной разделительной стенки. В альтернативном варианте осуществления входное отверстие может быть расположено в первом из коллекторов 6а и 6b, в то время как выходное отверстие может быть расположено во втором из коллекторов 6b и 6а.

Дополнительные варианты осуществления

Ниже описан ряд дополнительных особенностей. Эти особенности могут быть реализованы в конкретных вариантах осуществления отдельно или в сочетании с любыми другими особенностями.

В одном из вариантов осуществления опорные части коллектора снабжены неметаллическими выступами или неметаллическими трубчатыми сегментами, расположенными на внутренних сторонах противоположных стоек опорной конструкции на высоте, соответствующей высоте, по крайней мере, одного из коллекторов. Боковые концевые части, по меньшей мере, одного коллектора принимаются соответствующими неметаллическими выступами или неметаллическими трубчатыми сегментами. Это позволяет легко устанавливать теплообменники без необходимости обеспечения дополнительных неметаллических соединительных элементов для предотвращения прямого контакта металл-металл.

В другом варианте осуществления опорные части коллектора содержат неметаллические соединительные элементы, позволяющие принимать боковые концевые части по меньшей мере одного коллектора через соответствующие соединительные элементы для предотвращения контакта по меньшей мере одного коллектора с любыми металлическими частями опорной конструкции.

Части опорной конструкции, контактирующие с коллектором, в частности, могут содержать металлические или неметаллические выступы или металлические или неметаллические трубчатые сегменты, расположенные на внутренних сторонах противоположных стоек опорной конструкции в вертикальном положении, соответствующем вертикальному положению по меньшей мере одного коллектора, и неметаллические соединительные элементы, расположенные между соответствующими металлическими или неметаллическими выступами или трубчатыми сегментами, и/или связанные с боковыми концевыми частями по меньшей мере одного коллектора. Боковые концевые части, по меньшей мере, одного коллектора, в частности, принимаются соответствующими металлическими или неметаллическими трубчатыми сегментами через соответствующие неметаллические элементы.

Такая конфигурация позволяет избежать прямого контакта металл-металл, который может вызывать коррозию за счет электрохимического эффекта, даже в случае использования металлических выступов или трубчатых сегментов для соединения теплообменников с опорной конструкцией. Использование металлических выступов или трубчатых сегментов для соединения теплообменников может упростить их конструкцию и/или изготовление опорной конструкции.

В другом варианте осуществления теплообменник и опорная конструкция соединены только через боковые концевые части, по меньшей мере, одного коллектора и в остальном остаются разнесенными друг от друга, то есть прямой контакт отсутствует. Это надежно предотвращает коррозию, вызванную или усиливаемую электрохимическим эффектом.

В другом варианте осуществления опорная конструкция может содержать множество, например, четыре, вертикальных стойки, и множество, например, четыре, горизонтальных балки для соединения смежных верхних концов вертикальных стоек. Такая конфигурация обеспечивает создание опорной конструкции с высокой жесткостью при низких затратах.

В другом варианте осуществления опорная конструкция может дополнительно содержать наклонные усилительные опоры, причем каждая наклонная усилительная опора соединяет вертикальную стойку с горизонтальной балкой. Установка таких усилительных опор еще больше повышает жесткость опорной конструкции.

В другом варианте осуществления теплообменник может содержать первый и второй коллекторы и множество трубок, в частности, многопортовые трубки и/или трубки, снабженные ребрами, проходящие между первым и вторым коллекторами и гидравлически соединенные с первым и вторым коллекторами. В такой конфигурации коллекторы позволяют эффективно распределять хладагент между трубками и эффективно принимать из них хладагент.

В другом варианте осуществления первый и второй коллекторы и множество трубок могут иметь I-образную форму, если смотреть в вертикальном поперечном сечении. Первый коллектор может располагаться сверху, а второй коллектор — снизу. Боковые концевые части верхнего коллектора могут быть соединены с соответствующими коллекторными опорными частями опорной конструкции, расположенными на верхних концевых частях внутренних сторон противоположных стоек опорной конструкции. Множество трубок, в частности, может проходить преимущественно в вертикальном направлении. Такая конфигурация обеспечивает простой теплообменник, который прост в установке и может быть реализован при низких затратах.

В другом варианте осуществления первый и второй коллекторы и множество трубок могут иметь V-образную или U-образную форму, если смотреть в вертикальном поперечном сечении. Первый коллектор может обеспечивать левый верхний коллектор, расположенный на левом верхнем конце теплообменника, а второй коллектор может обеспечить правый верхний коллектор, расположенный на правом верхнем конце теплообменника. Боковые концевые части левого верхнего коллектора могут быть соединены с соответствующими коллекторными опорными частями опорной конструкции, расположенными на верхних концевых частях внутренних сторон противоположных стоек или балок опорной конструкции; а боковые концевые части правого верхнего коллектора могут быть соединены с соответствующими коллекторными опорными частями опорной конструкции, расположенными на верхних концевых частях внутренних сторон противоположных стоек или балок опорной конструкции.

Теплообменник, содержащий трубки V-образной или U-образной формы, обеспечивает большую поверхность теплопередачи, позволяющую осуществлять очень эффективную передачу тепла. Установка такого теплообменника с использованием левых и правых верхних коллекторов обеспечивает легкий монтаж и надежное соединение теплообменника с опорной конструкцией.

В другом варианте осуществления, множество трубок V-образной формы могут содержать первую, преимущественно вертикальную часть, и вторую часть, которая наклонена относительно первой части. Первая и вторая секции могут быть гидравлически соединены на своих нижних концах. Вторая наклонная часть, в частности, может быть ориентирована под углом от 30° до 60°, в частности от 40° до 50°, более конкретно — под углом 45° относительно первой части. Такая конфигурация позволяет эффективно использовать доступное пространство для обеспечения поверхности теплопередачи, которая является максимально возможной при данных условиях.

В другом варианте осуществления множество трубок U-образной формы может содержать первую и вторую, преимущественно вертикальные части, которые гидравлически соединены с соответствующим образом закругленной/дугообразной соединительной частью на их нижних концах так, что первая и вторая, преимущественно вертикальные части преимущественно параллельны друг другу. Такая конфигурация позволяет эффективно использовать доступное пространство, чтобы обеспечить максимально возможную площадь теплопередачи.

В другом варианте осуществления множество трубок может иметь J-образную форму, если смотреть в вертикальном поперечном сечении. В этом варианте первый коллектор образует верхний коллектор, а второй коллектор образует нижний коллектор. Боковые концевые части верхнего коллектора соединяют с соответствующими коллекторными опорными частями опорной конструкции, расположенными на верхних концевых частях внутренних сторон противоположных стоек опорной конструкции, а боковые концевые части нижнего коллектора соединяют с соответствующими коллекторными опорными частями опорной конструкции, расположенными на промежуточных частях внутренних сторон противоположных стоек опорной конструкции. Множество трубок, в частности, может содержать первую, преимущественно вертикальную часть и вторую закругленную часть, которая гидравлически соединена с нижним концом первой части.

В другом варианте осуществления конструкция теплообменника может содержать по меньшей мере два теплообменника, которые подвешены в общей опорной конструкции. Установка теплообменника, в частности, может содержать два V-образных теплообменника, расположенных так, что их наклонные секции обращены друг к другу. В альтернативном варианте осуществления установка теплообменника может содержать два J-образных теплообменника, расположенных так, что их закругленные части обращены друг к другу. Такие конфигурации позволяют очень эффективно использовать доступное пространство.

В другом варианте осуществления один из коллекторов может содержать входное и выходное отверстия и внутреннюю стенку коллектора, разделяющую первое пространство, связанное с входным отверстием, и второе пространство, связанное с выходным отверстием. Это обеспечивает конфигурацию с противотоком, в которой хладагент протекает через первую часть множества трубок в первом направлении через теплообменник и через вторую часть множества трубок во втором, противоположном направлении через теплообменник. Такая конфигурация может повысить эффективность теплопередачи. Создание входного и выходного отверстий в одном и том же коллекторе может облегчить установку теплообменника; в частности, может потребоваться меньшее количество трубопроводов.

В другом варианте осуществления установка теплообменника может дополнительно содержать, по меньшей мере, один вентилятор, расположенный возле или на опорной конструкции. По меньшей мере один вентилятор, в частности, может быть расположен по горизонтали между противоположными горизонтальными балками опорной конструкции. Более конкретно, он может быть расположен над наклонной частью V-образного теплообменника или над закругленной частью J-образного или U-образного теплообменника для улучшения теплообмена путем продувки воздуха через теплообменник и/или вдоль его поверхности.

В другом варианте осуществления по меньшей мере один коллектор и/или трубки по меньшей мере частично изготовлены из металла, в частности, из алюминия или алюминиевого сплава. Алюминий — это легкий материал, который обладает высокой теплопроводностью. Поэтому он позволяет создать эффективный, но легкий теплообменник.

Хотя это изобретение было описано со ссылкой на иллюстративные варианты осуществления, специалистам в данной области техники будет понятно, что могут быть выполнены различные изменения, и что элементы могут быть заменены эквивалентами без отхода от объема этого изобретения. Кроме того, может быть сделано множество модификаций, чтобы адаптировать конкретную ситуацию или материал в соответствии с идеями настоящего изобретения без отхода от его существенного объема. Следовательно, предполагается, что это изобретение не ограничено конкретным раскрытым вариантом осуществления, и что оно включает все варианты осуществления, охватываемые объемом прилагаемой формулы изобретения.

Ссылки

2 установка теплообменника

4 теплообменник

4а первая часть теплообменника

4b вторая часть теплообменника

4с соединительная часть теплообменника

6а первый коллектор

6b второй коллектор

8 боковая концевая часть

10 опорная конструкция

12 стойка

14 опорная часть коллектора

15 выступ

16 соединительный элемент

18 горизонтальная балка

20 усилительная опора

22 трубка

24 двигатель вентилятора

26 верхняя пластина

28 круглое отверстие

30 уплотнение

А ось коллектора

М зеркальная плоскость

Р плоскость проекции фиг. 3, показанная на фиг. 2

S плоскость симметрии V-образного теплообменника.

Теплообменник для бани — подключение и установка: как сделать, установить и подключить рекуператор в банной печи

Содержание

Сделав правильный выбор отопительного оборудования, можно париться и мыться без покупки и установки бойлера. Надежный, современный, вместительный теплообменник для бани отлично справится с ролью нагревателя: он сможет поставлять в накопительный бак нужный объем горячей воды. В этой статье вы узнаете существующие сегодня варианты и особенности работы технического средства, практические достоинства и наиболее популярные модели.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

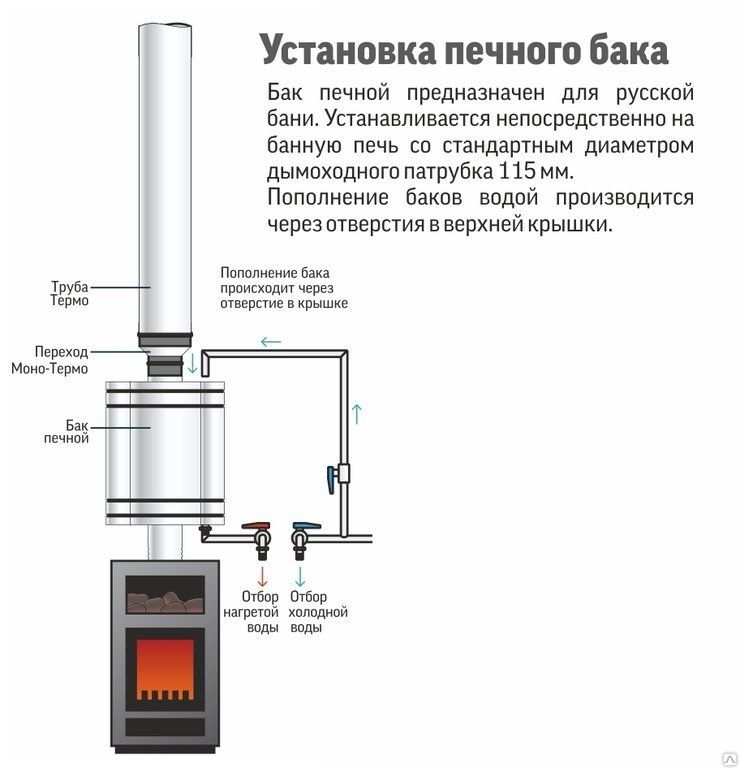

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

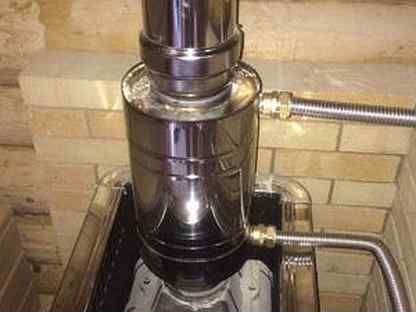

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.

Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой

Выделяют два способа:

1. На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.
2. Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

• высокая скорость нагрева воды;
• экономия свободного пространства парной;
• широта вариантов установки бака – в парилке или в душевой.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

• встраивается в печь;
• крепится на дымоход;
• или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

• суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
• при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

• Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
• Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
• Важно заложить запас мощности на остывание после прогорания топлива.
• Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

Как подключить теплообменник, если бак находится в парной:

• Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
• Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
• Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м^{3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.}

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

• Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
• Уплотнители обязаны быть изготовлены из термостойких материалов.
• Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
• Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
• Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

• не крепите трубы непосредственно к стенам;
• следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
• постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
• используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено. Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

• Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
• Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
• Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:



Как установить теплообменник

Если вы используете котел или печь для обогрева дома, то теплообменник станет основой вашей системы отопления. Теплообменник забирает тепло от печи или котла и передает его воздуху или воде. Система принудительной подачи воздуха использует теплообменник для нагрева воздуха, который проталкивается через воздуховоды для обогрева дома. Система лучистого тепла использует теплообменник для нагрева воды, которая течет через такие системы, как радиаторы или шланг PEX для пола.Если теплообменник выйдет из строя, отопление в доме перестанет работать или станет намного менее эффективным. Следующая статья покажет вам, как установить новый теплообменник, когда ваш уже не выполняет свою работу.

Шаг 1. Безопасность прежде всего

Работа с котлом или печью почти так же опасна, как и работа с электричеством. Если вы не будете осторожны, вы можете отсоединить или проколоть шланги и трубы, по которым проходит пар. Если вы сделаете это, вас сразу же отвезут в отделение неотложной помощи с тяжелыми ожогами.Перед установкой теплообменника убедитесь, что на главном выключателе отключено питание. Подождите, пока остынет топка или котел. Вы сможете определить это по лучистому теплу, исходящему от устройства, по термометру или по звуку. Поскольку вы делаете это при выключенном питании, рекомендуется делать это в более теплую погоду. Вам также следует надеть рабочие перчатки, потому что они имеют острые края, по которым вы легко можете порезаться.

Шаг 2 — Снятие теплообменника

Теплообменник расположен за панелью котла или топки.Используйте отвертку, чтобы снять любые панели в передней части печи или котла, если сможете. За ними расположен теплообменник, и именно эти панели могут вас порезать, так что будьте осторожны. Вы сможете идентифицировать теплообменник, поскольку от него будут отходить трубы и трубки. Еще один ключевой показатель, идентифицирующий теплообменник, — это то, что он напоминает громоздкую версию металлической панели. Используйте ручку и бумагу, чтобы записать, где каждый шланг, труба, зажим или любая другая выдавливаемая деталь соединяется с теплообменником.Также будет очень полезно сфотографировать теплообменник для использования в будущем. Начните снимать все фитинги, подключенные к теплообменнику, до тех пор, пока не сможете вынуть его из печи.

Шаг 3 — Установка теплообменника

Если вы сфотографировали предыдущий теплообменник и нарисовали схему соединений, то это очень простой шаг. Проконсультируйтесь с инструкциями к новому теплообменнику на случай, если вам нужно удалить все текущие фитинги или оборудование и заменить их тем, что есть в вашем комплекте.В противном случае вам просто нужно повторно подключить оборудование, шланги и трубы к новому теплообменнику так же, как и к старому. Дайте печи постоять несколько часов перед заменой панелей и включением питания.

Следует ли мне заменить теплообменник или купить новую печь?

Вам недавно сказали, что теплообменник вашей печи треснул и нуждается в замене?

Если да, то вот в чем дело: заменить теплообменник не так просто и доступно, как кажется. Фактически, замена теплообменника печи может занять до 8 часов и может стоить от от 2000 до 3500 долларов.

Да, мы знаем, что это безумно дорого. Но мы также знаем, что если ваш теплообменник действительно треснул, у вас не будет много времени сидеть и ждать — треснувший теплообменник будет выделять потенциально смертельный угарный газ в ваш воздух для дыхания, когда он нагревает ваш дом.

Итак, как вы можете быстро выбрать между заменой печи или заменой теплообменника? Что ж, просто задайте себе следующие 2 вопроса:

1. Приближается ли срок службы моей печи (10+ лет и более)?

2. У моей печи проблемы с обогревом дома (есть ли горячие и холодные точки)?

• Если вы ответили «нет» на оба, вам следует просто заменить теплообменник

• Если вы ответили «да» на любой вопрос, вам следует рассмотреть возможность полной замены печь

Давайте подробнее рассмотрим, почему ответ «да» означает, что вам следует купить новую печь.

Вам нужно мнение профессионала? Просто свяжитесь с нами — мы дадим вам честный совет по ремонту или замене вашей печи.

Вам следует подумать о приобретении новой печи, если…

1. Вашей печи 10 лет или старше.

Печь возрастом более 10 лет подходит к концу, а это означает, что не стоит тратить 2000 долларов на умирающее устройство.

Подумайте об этом — вы бы купили новый двигатель для сломанной машины? Возможно нет.

Не знаете, сколько лет вашей печи? Попробуйте найти серийный номер, выгравированный / написанный на бумажной или металлической бирке. Иногда эту бирку можно встретить на крышке печи. Найдя серийный номер, вы можете быстро выполнить поиск на веб-сайте производителя, чтобы определить возраст устройства. Или вы можете выбрать марку своего устройства на этом веб-сайте, чтобы узнать, как расшифровать серийный номер и самостоятельно определить возраст печи.

В противном случае попробуйте связаться с компанией, которая установила вашу печь. Они должны быть в состоянии сообщить вам дату изготовления устройства и , установленную.

2. Ваша печь не отвечает вашим потребностям в отоплении.

Если ваша печь изо всех сил пытается сохранить тепло и комфорт в вашем доме, вполне вероятно, что установка:

И в любой из вышеперечисленных ситуаций вы, скорее всего, на платите больше, чем должны, в ежемесячных эксплуатационных расходах. .

Не уверены, подходит ли размер печи для вашего дома? Просто загляните в наш блог «Как выбрать правильный размер печи для вашего дома в Денвере» для получения дополнительной информации.

Еще один фактор, который следует учитывать: ваша печь все еще находится на гарантии?

Здесь играют роль два типа гарантии на печи:

Хорошая новость заключается в том, что большинство производителей печей предлагают расширенную гарантию на «детали» на теплообменник, которая длится от 10 лет до ограниченной пожизненной гарантии.

Плохая новость в том, что гарантия на детали покрывает только стоимость самого теплообменника, а не трудозатраты на его замену. А поскольку для замены теплообменника может потребоваться до 8 часов или больше, основная часть затрат на ремонт приходится на саму работу.

Большинство установщиков печей предлагают трудовую гарантию, которая длится от 1 до 5 лет после установки печи. Итак, если ваша печь все еще находится на гарантии, мы определенно рекомендуем заменить только теплообменник, так как большая часть затрат на ремонт будет покрываться гарантией. Но если ваша печь больше не находится на гарантии и ей больше 10 лет, вы можете просто полностью заменить печь.

Не уверены, находится ли ваша печь на гарантии или нет? Мы предлагаем связаться с подрядчиком, который изначально установил вашу печь.Они должны быть в состоянии сообщить вам, распространяется ли на вашу печь гарантия на детали или работу.

Думаете, вам вообще может понадобиться новая печь?

Если вы только что обнаружили, что было бы более рентабельно полностью заменить вашу печь, чем просто заменить теплообменник, вы, вероятно, думаете: «Отлично. Во сколько мне это будет стоить? »

Что ж, стоимость установки газовой печи в районе Денвера обычно стоит от до 4500 долларов до 12000 долларов.

Конечно, цена вашей новой печи зависит от различных факторов, таких как:

Связанное чтение: Тепловой насос или печь: что лучше для вашего дома в Денвере?

Нужна помощь специалиста из Денвера?

Если вы определили, что вам нужен новый теплообменник или новая печь (или тепловой насос), мы можем помочь.

Просто свяжитесь с нами, и мы пришлем квалифицированного специалиста, который поможет восстановить тепло в вашем доме.

Связанное чтение:

14×16 Водно-воздушный теплообменник 1 «медные порты с установочным комплектом

14 × 16 / 89,600 БТЕ / 100 фунтов / кв. Дюйм

Для использования в камере статического давления печи с горячим воздухом.

*** Не рекомендуется для воздушных компрессоров ***

Информация о наших теплообменниках

• Этот теплообменник идеален для статического давления 14 ″ x 17 ″ или больше.
• Выходы выходят со стороны 14 дюймов (показано вертикальной стороной на рисунке выше)
• Площадь ребра 14 ″ x16 ″
• На конце, противоположном выходам, имеется рамка размером 1 дюйм, закрывающая медные колена. Это увеличивает площадь камеры статического давления на 1 дюйм.
• Все теплообменники имеют толщину 3 1/2 дюйма.
• Установлены алюминиевые ребра из расчета 12 шт. На дюйм.
• Все теплообменники трехходовые.
• Трубка из меди 1/4 дюйма.
• Все наши теплообменники имеют плоское переднее крепление для упрощения установки и повышения прочности камеры.
• Наши теплообменники имеют медные выходы 1 ″ и могут быть установлены либо с фитингами для пота, либо с фитингами типа push fit, такими как Sharkbite.
• На обменники у нас действует пожизненная гарантия, включая доставку.
• Теплообменники будут работать и с охлажденной водой.
• У нас в наличии много размеров, всегда заказывайте наибольший размер, который подойдет к вашей камере статического давления.

Монтажные кронштейны для установки теплообменников вода-воздух внутри камеры топки. Этот простой в установке комплект берет на себя всю работу по установке змеевика. Отлично подходит для тех, кто занимается своими руками, или для опытных установщиков.

Этот комплект будет работать с большинством катушек шириной 3,5 дюйма, продаваемых на других площадках. Проверьте перед покупкой, но это покроет более 90% проданных.Даже большинство из них, обозначенные как 4 дюйма, на самом деле имеют размер 3,5 дюйма. Они будут работать с каждым теплообменником, продаваемым в другом месте и на нашем веб-сайте.

Мы предоставляем пожизненную гарантию от дефектов производителя и коррозии.

При установке воздуховода необходимо учитывать следующее.

(1) Размер змеевика должен быть таким, чтобы ребра занимали максимальную площадь камеры статического давления.

(2) Надежно закрепите блок, чтобы он не дребезжал.

(3) Убедитесь, что никакие посторонние предметы не касаются ребер или трубок.

(4) Заклейте изолентой любые утечки воздуха.

(5) Не сгибайте ребра. Если вы это сделаете, выпрямите их как можно лучше. Для выпрямления плавников доступен инструмент под названием «Грабли».

(6) Если вы собираетесь использовать уличное отопление летом, установите перепускной клапан.

(7) Монтажный комплект канального змеевика упрощает установку теплообменника.

Все змеевики упакованы в пену, чтобы предотвратить повреждение при транспортировке.Мы — хорошо зарекомендовавшая себя американская компания с многолетним опытом продажи запчастей и расходных материалов для солнечных батарей и дровяных печей. Не стесняйтесь обращаться к нам с любыми вопросами о деталях и расходных материалах для водяного отопления или охлаждения, независимо от того, купили вы их у нас или нет.

*** Мы отправим товар на Аляску / Гавайи… пожалуйста, напишите нам, чтобы узнать стоимость доставки ***

На все змеевики предоставляется пожизненная гарантия от производственных дефектов и коррозии.

Штрих-код: 689807259455

Отопление и охлаждение с тепловым насосом

Содержание

Введение

Если вы изучаете варианты обогрева и охлаждения вашего дома или сокращения счетов за электроэнергию, вы можете рассмотреть возможность использования системы теплового насоса.Тепловые насосы — это проверенная и надежная технология в Канаде, способная обеспечить круглогодичный контроль комфорта в вашем доме за счет подачи тепла зимой, охлаждения летом и, в некоторых случаях, нагрева горячей воды для вашего дома.

Тепловые насосы могут быть отличным выбором для множества применений, как для новых домов, так и для модернизации существующих систем отопления и охлаждения. Они также являются вариантом при замене существующих систем кондиционирования воздуха, поскольку дополнительные затраты на переход от системы только для охлаждения к тепловому насосу часто довольно низки.Учитывая множество различных типов и опций систем, часто бывает сложно определить, подходит ли тепловой насос для вашего дома.

Если вы подумываете о тепловом насосе, у вас, вероятно, возникнет ряд вопросов, в том числе:

• Какие типы тепловых насосов доступны?
• Какую часть моих годовых потребностей в отоплении и охлаждении может обеспечить тепловой насос?
• Тепловой насос какого размера мне нужен для дома и приложения?
• Сколько стоят тепловые насосы по сравнению с другими системами и сколько я могу сэкономить на счетах за электроэнергию?
• Нужно ли мне делать дополнительные изменения в моем доме?
• Какой объем обслуживания потребуется системе?

В этом буклете представлены важные сведения о тепловых насосах, которые помогут вам быть более информированными и помогут сделать правильный выбор для вашего дома.Используя эти вопросы в качестве руководства, в данном буклете описаны наиболее распространенные типы тепловых насосов и обсуждаются факторы, связанные с выбором, установкой, эксплуатацией и обслуживанием теплового насоса.

Целевая аудитория

Этот буклет предназначен для домовладельцев, которым нужна справочная информация о технологиях тепловых насосов для поддержки принятия обоснованных решений относительно выбора и интеграции системы, эксплуатации и технического обслуживания. Информация, представленная здесь, носит общий характер, а конкретные детали могут отличаться в зависимости от вашей установки и типа системы.Этот буклет не заменяет работу с подрядчиком или консультантом по энергетике, которые обеспечат соответствие вашей установки вашим потребностям и желаемым целям.

Записка об управлении энергопотреблением в доме

Тепловые насосы — это очень эффективные системы отопления и охлаждения, которые могут значительно снизить ваши затраты на электроэнергию. Думая о доме как о системе, рекомендуется свести к минимуму потери тепла из вашего дома из таких областей, как утечка воздуха (через трещины, отверстия), плохо изолированные стены, потолки, окна и двери.

Решение этих проблем в первую очередь может позволить вам использовать меньший размер теплового насоса, тем самым снижая затраты на оборудование теплового насоса и позволяя вашей системе работать более эффективно.

Ряд публикаций, объясняющих, как это сделать, можно получить в Natural Resources Canada.

Что такое тепловой насос и как он работает?

Тепловые насосы — это проверенная технология, которая десятилетиями использовалась как в Канаде, так и во всем мире для эффективного отопления, охлаждения и, в некоторых случаях, горячей воды в зданиях.На самом деле, вполне вероятно, что вы ежедневно взаимодействуете с технологией тепловых насосов: холодильники и кондиционеры работают по одним и тем же принципам и технологиям. В этом разделе представлены основные принципы работы теплового насоса и представлены различные типы систем.

Основные концепции теплового насоса

Тепловой насос — это устройство с электрическим приводом, которое отбирает тепло из места с низкой температурой (источник , ) и доставляет его в место с более высокой температурой (приемник , ).

Чтобы понять этот процесс, представьте себе поездку на велосипеде по холму: для перехода от вершины холма к подножию не требуется никаких усилий, так как велосипед и гонщик будут естественно перемещаться с высокого места на более низкое. Однако подъем в гору требует гораздо больше работы, так как байк движется против естественного направления движения.

Подобным образом тепло естественным образом перетекает из мест с более высокой температурой в места с более низкими температурами (например, зимой тепло изнутри здания теряется наружу).Тепловой насос использует дополнительную электрическую энергию для противодействия естественному потоку тепла, а перекачивает энергию, доступную в более холодном месте, в более теплое.

Так как же тепловой насос обогревает или охлаждает ваш дом? Поскольку энергия извлекается из источника , температура источника снижается. Если дом используется в качестве источника, тепловая энергия будет отводиться, охлаждает этого пространства. Так тепловой насос работает в режиме охлаждения, и тот же принцип используется в кондиционерах и холодильниках.Точно так же, когда к приемнику добавляется энергия, его температура увеличивается. Если дом используется как раковина, добавляется тепловая энергия, нагревая пространство. Тепловой насос является полностью реверсивным, что означает, что он может как обогревать, так и охлаждать ваш дом, обеспечивая комфорт круглый год.

Источники и приемники для тепловых насосов

Выбор источника и потребителя для вашей системы теплового насоса имеет большое значение для определения производительности, капитальных затрат и эксплуатационных расходов вашей системы. В этом разделе представлен краткий обзор распространенных источников и стоков для жилых помещений в Канаде.

Источники: В Канаде для отопления домов с помощью тепловых насосов чаще всего используются два источника тепловой энергии:

• Источник воздуха: Тепловой насос забирает тепло из наружного воздуха во время отопительного сезона и отводит тепло наружу во время летнего периода охлаждения.

  Может быть удивительно узнать, что даже при низких температурах наружного воздуха все еще доступно много энергии, которая может быть извлечена и доставлена ​​в здание. Например, теплосодержание воздуха при -18 ° C соответствует 85% тепла, содержащегося при 21 ° C.Это позволяет тепловому насосу обеспечивать хороший обогрев даже в более холодную погоду.
  Системы с воздушным источником являются наиболее распространенными на канадском рынке, их установлено более 700 000 единиц по всей Канаде.
  Этот тип системы более подробно обсуждается в разделе Воздушные тепловые насосы .
• Земля-источник: Тепловой насос с грунтовым источником использует землю, грунтовые воды или и то, и другое в качестве источника тепла зимой и в качестве резервуара для отвода тепла, отводимого из дома летом.
  Эти тепловые насосы менее распространены, чем блоки с воздушным источником, но все чаще используются во всех провинциях Канады. Их основное преимущество заключается в том, что они не подвержены резким колебаниям температуры, поскольку в качестве источника постоянной температуры используется земля, что обеспечивает наиболее энергоэффективный тип системы теплового насоса.
  Этот тип системы более подробно обсуждается в разделе Земельные тепловые насосы .

Раковины: Две раковины для тепловой энергии чаще всего используются для отопления домов с помощью тепловых насосов в Канаде:

• Воздух в помещении нагревается тепловым насосом.Это можно сделать с помощью:
  • Система с центральным воздуховодом или
  • Внутренний блок без воздуховодов, например, настенный блок.
• Вода внутри здания подогревается. Затем эту воду можно использовать для обслуживания оконечных систем, таких как радиаторы, теплый пол или фанкойлы, через гидравлическую систему.

Введение в эффективность теплового насоса

Печи и котлы обеспечивают обогрев помещения за счет добавления тепла к воздуху за счет сжигания топлива, такого как природный газ или мазут.Несмотря на то, что эффективность постоянно улучшается, она все еще остается ниже 100%, а это означает, что не вся доступная энергия от сгорания используется для нагрева воздуха.

Тепловые насосы работают по другому принципу. Электроэнергия, подаваемая в тепловой насос , используется для передачи тепловой энергии между двумя местами. Это позволяет тепловому насосу работать более эффективно, с типичным КПД более
100%, т. Е. На вырабатывается на тепловой энергии больше, чем количество электроэнергии, используемой для его перекачки.

Важно отметить, что эффективность теплового насоса во многом зависит от температуры источника и стока . Точно так же, как более крутой холм требует больше усилий для подъема на велосипеде, большая разница температур между источником и приемником теплового насоса требует, чтобы он работал больше, и может снизить эффективность. Решающее значение имеет определение теплового насоса правильного размера для максимальной сезонной эффективности. Эти аспекты более подробно обсуждаются в разделах Воздушные тепловые насосы и Наземные тепловые насосы .

Терминология эффективности

В каталогах производителей используются различные показатели эффективности, что может затруднить понимание производительности системы для начинающего покупателя. Ниже приводится разбивка некоторых часто используемых терминов эффективности:

Показатели устойчивого состояния: Эти показатели описывают эффективность теплового насоса в «установившемся режиме», то есть без реальных колебаний времени года и температуры. Таким образом, их значение может значительно измениться при изменении температуры источника и стока, а также других рабочих параметров.Метрики устойчивого состояния включают:

Коэффициент производительности (COP): COP — это соотношение между скоростью, с которой тепловой насос передает тепловую энергию (в кВт), и количеством электроэнергии, необходимой для перекачивания (в кВт). Например, если тепловой насос использовал 1 кВт электроэнергии для передачи 3 кВт тепла, COP будет 3.

Коэффициент энергоэффективности (EER): EER аналогичен COP и описывает стационарную эффективность охлаждения теплового насоса.Он определяется путем деления холодопроизводительности теплового насоса в британских тепловых единицах в час на потребляемую электрическую энергию в ваттах (Вт) при определенной температуре. EER строго связан с описанием эффективности охлаждения в установившемся режиме, в отличие от COP, который можно использовать для выражения эффективности теплового насоса как при нагреве, так и при охлаждении.

Сезонные показатели производительности: Эти показатели предназначены для более точной оценки производительности в течение отопительного или холодного сезона за счет учета «реальных» изменений температуры в течение сезона.

Сезонные показатели включают:

• Коэффициент сезонной производительности отопления (HSPF): HSPF — это отношение количества энергии, которое тепловой насос поставляет в здание за полный отопительный сезон (в британских тепловых единицах), к общей энергии (в ватт-часах), которую он использует за тот же период. период.

Погодные характеристики долгосрочных климатических условий используются для представления отопительного сезона при расчете HSPF. Однако этот расчет обычно ограничивается одним регионом и может не полностью отражать производительность по Канаде.Некоторые производители могут предоставить HSPF для другого климатического региона по запросу; однако обычно HSPF сообщаются для Региона 4, представляющего климат, подобный Среднему Западу США. Регион 5 будет охватывать большую часть южной половины провинций Канады, от внутренних районов Британской Колумбии до Нью-Брансуика ^{Сноска 1} .

• Сезонный коэффициент энергоэффективности (SEER): SEER измеряет эффективность охлаждения теплового насоса в течение всего сезона охлаждения. Он определяется путем деления общего охлаждения, обеспечиваемого в течение сезона охлаждения (в британских тепловых единицах), на общую энергию, использованную тепловым насосом в течение этого времени (в ватт-часах).SEER основан на климате со средней летней температурой 28 ° C.

Важная терминология для систем с тепловым насосом

Вот несколько общих терминов, с которыми вы можете встретиться при исследовании тепловых насосов.

Компоненты системы теплового насоса

Хладагент — это жидкость, которая циркулирует в тепловом насосе, попеременно поглощая, транспортируя и выделяя тепло. В зависимости от местоположения текучая среда может быть жидкой, газообразной или парогазовой смесью

Реверсивный клапан регулирует направление потока хладагента в тепловом насосе и переключает тепловой насос из режима нагрева в режим охлаждения или наоборот.

Змеевик представляет собой петлю или петлю трубки, в которой происходит теплопередача между источником / стоком и хладагентом. Трубка может иметь ребра для увеличения площади поверхности, доступной для теплообмена.

Испаритель представляет собой змеевик, в котором хладагент поглощает тепло из окружающей среды и кипит, превращаясь в пар с низкой температурой. По мере прохождения хладагента от реверсивного клапана к компрессору аккумулятор собирает лишнюю жидкость, которая не испарилась в газ.Однако не все тепловые насосы имеют аккумулятор.

Компрессор сжимает молекулы газообразного хладагента, повышая температуру хладагента. Это устройство помогает передавать тепловую энергию между источником и стоком.

Конденсатор представляет собой змеевик, в котором хладагент отдает тепло своему окружению и становится жидкостью.

Устройство расширения снижает давление, создаваемое компрессором.Это вызывает падение температуры, и хладагент становится низкотемпературной парожидкостной смесью.

Наружный блок — это место, где тепло передается в / из наружного воздуха в тепловом насосе с воздушным источником. Этот блок обычно содержит змеевик теплообменника, компрессор и расширительный клапан. Он выглядит и работает так же, как и наружная часть кондиционера.

Внутренний змеевик предназначен для передачи тепла в / из внутреннего воздуха в некоторых типах тепловых насосов с воздушным источником.Как правило, внутренний блок содержит змеевик теплообменника, а также может включать дополнительный вентилятор для циркуляции нагретого или охлажденного воздуха в занятом пространстве.

Воздухораспределитель , который можно увидеть только в канальных установках, является частью воздухораспределительной сети. Камера статического давления — это воздушный отсек, который является частью системы распределения нагретого или охлажденного воздуха по птичнику. Обычно это большой отсек непосредственно над теплообменником или вокруг него.

Прочие термины

Единицы измерения мощности или потребляемой мощности:

• БТЕ / ч , или британская тепловая единица в час, — это единица измерения тепловой мощности системы отопления.Одна британская тепловая единица — это количество тепловой энергии, выделяемой обычной свечой на день рождения. Если бы эта тепловая энергия выделялась в течение одного часа, это было бы эквивалентно одному БТЕ / ч.
• кВт , или кВт , равно 1000 Вт. Это количество энергии, необходимое для десяти 100-ваттных лампочек.
• тонн — это мера мощности теплового насоса. Это эквивалентно 3,5 кВт или 12 000 БТЕ / ч.

Воздушные тепловые насосы

Тепловые насосы с воздушным источником используют наружный воздух как источник тепловой энергии в режиме обогрева и как поглотитель энергии в режиме охлаждения.Эти типы систем обычно можно разделить на две категории:

Воздушно-воздушные тепловые насосы. Эти агрегаты нагревают или охлаждают воздух внутри вашего дома и представляют собой подавляющее большинство интегрированных тепловых насосов с воздушным источником в Канаде. Их можно дополнительно классифицировать по типу установки:

• Воздуховод: Внутренний змеевик теплового насоса расположен в канале. Воздух нагревается или охлаждается, проходя через змеевик, а затем распределяется по воздуховодам в разные места в доме.
• Без воздуховода: Внутренний змеевик теплового насоса расположен во внутреннем блоке. Эти внутренние блоки обычно располагаются на полу или стене в жилом помещении и непосредственно нагревают или охлаждают воздух в этом помещении. Среди этих единиц вы можете встретить термины мини- и мультисплит:
  • Мини-сплит: Один внутренний блок находится внутри дома, обслуживаемый одним наружным блоком.
  • Multi-Split: Несколько внутренних блоков расположены в доме и обслуживаются одним наружным блоком.

Системы воздух-воздух более эффективны, когда разница температур внутри и снаружи меньше. Из-за этого тепловые насосы воздух-воздух обычно пытаются оптимизировать свою эффективность, обеспечивая больший объем теплого воздуха и нагревая этот воздух до более низкой температуры (обычно от 25 до 45 ° C). Это контрастирует с печными системами, которые доставляют меньший объем воздуха, но нагревают его до более высоких температур (от 55 ° C до 60 ° C). Если вы переключаетесь на тепловой насос от печи, вы можете заметить это, когда начнете использовать свой новый тепловой насос.

Тепловые насосы воздух-вода: Реже в Канаде тепловые насосы воздух-вода нагревают или охлаждают воду и используются в домах с жидкостными (водными) распределительными системами, такими как низкотемпературные радиаторы, теплые полы или фанкойлы. единицы. В режиме обогрева тепловой насос подает тепловую энергию в гидравлическую систему. В режиме охлаждения этот процесс меняется на противоположный, и тепловая энергия отбирается из гидравлической системы и отводится в наружный воздух.

Рабочие температуры в гидравлической системе имеют решающее значение при оценке тепловых насосов воздух-вода.Тепловые насосы воздух-вода работают более эффективно при нагреве воды до более низких температур, то есть ниже 45–50 ° C, и поэтому лучше подходят для излучающих полов или систем фанкойлов. Следует проявлять осторожность, рассматривая возможность их использования с радиаторами с высокой температурой, для которых требуется температура воды выше 60 ° C, поскольку эти температуры обычно превышают пределы большинства тепловых насосов для жилых помещений.

Основные преимущества тепловых насосов с воздушным источником

Установка воздушного теплового насоса может дать вам ряд преимуществ.В этом разделе рассматривается, как тепловые насосы с воздушным источником энергии могут помочь вашему домашнему хозяйству.

Эффективность

Основным преимуществом использования теплового насоса с воздушным источником является высокая эффективность, которую он может обеспечить при обогреве по сравнению с типичными системами, такими как печи, котлы и электрические плинтусы. При 8 ° C коэффициент полезного действия (COP) тепловых насосов с воздушным источником обычно находится в диапазоне от 2,0 до 5,4. Это означает, что для агрегатов с КПД 5,5 киловатт-часов (кВтч) тепла передается на каждый кВтч электроэнергии, подаваемой на тепловой насос.Когда температура наружного воздуха падает, COP ниже, так как тепловой насос должен работать при большей разнице температур между внутренним и внешним пространством. При –8 ° C КПД может составлять от 1,1 до 3,7.

В зависимости от сезона сезонный коэффициент полезного действия отопления (HSPF) имеющихся на рынке единиц может варьироваться от 7,1 до 13,2 (регион V). Важно отметить, что эти оценки HSPF относятся к области с климатом, подобным Оттаве. Фактическая экономия во многом зависит от места установки теплового насоса.

Экономия энергии

Более высокий КПД теплового насоса может привести к значительному сокращению энергопотребления. Фактическая экономия в вашем доме будет зависеть от ряда факторов, включая ваш местный климат, эффективность вашей текущей системы, размер и тип теплового насоса, а также стратегию управления. Доступно множество онлайн-калькуляторов, позволяющих быстро оценить, сколько экономии энергии вы можете ожидать для вашего конкретного приложения. Инструмент NRCan ASHP-Eval находится в свободном доступе и может использоваться установщиками и проектировщиками механики, чтобы проконсультировать по вашей ситуации.

Как работает воздушный тепловой насос?

Транскрипт

Природные ресурсы Канады являются одними из самых диверсифицированных в мире. Но на пути к низкоуглеродному будущему есть свои проблемы.

Вот ситуация: почти две трети энергии, потребляемой в канадских домах, используется для отопления и охлаждения. Это основная потребность канадцев, особенно с учетом нашей холодной зимы и жаркого лета.

Чтобы снизить потребление энергии и выбросы парниковых газов, мы должны переосмыслить традиционные методы отопления и охлаждения.

Но что поделаешь?

Каждый день ученые и инженеры исследовательских центров CanmetENERGY компании Natural Resources Canada работают над поиском недорогих и экологически чистых решений этой проблемы.

Вот как.

Сегодня воздушные тепловые насосы представляют собой одну из самых многообещающих технологий для отопления и охлаждения наших домов. Они позволяют значительно снизить потребление энергии.

Тепловой насос извлекает тепло из холодного наружного воздуха и передает его в наш дом.С этой целью компрессор внутри устройства использует электричество для повышения температуры тепла, отбираемого из наружного воздуха. Тепловой насос также может обеспечивать охлаждение, выводя теплый воздух из помещения наружу. Энергия, вырабатываемая наружным воздухом, бесплатна: потребители платят только за электроэнергию, потребляемую компрессором.

Холодный климат Канады представляет собой проблему: когда температура падает, тепловые насосы испытывают проблемы с передачей тепла с улицы в помещение для обогрева наших домов.Вот почему наши исследователи усердно работают, пытаясь адаптировать воздушные тепловые насосы к нашему канадскому климату.

Тепловые насосы — одна из многих технологий, которые, по мнению CanmetENERGY, помогут сделать Канаду более безопасным и здоровым местом и создать низкоуглеродную экономику.

И это только начало.

CanmetENERGY: наука на службе у всех канадцев.

Тепловой насос с воздушным источником имеет три цикла:

• Цикл отопления: обеспечение здания тепловой энергией
• Цикл охлаждения: удаление тепловой энергии из здания
• Цикл оттаивания: Удаление инея
  , накопившегося на наружных змеевиках

Цикл нагрева

Во время цикла нагрева тепло отбирается из наружного воздуха и «перекачивается» в помещение.

• Сначала жидкий хладагент проходит через расширительное устройство, превращаясь в смесь жидкости и пара низкого давления. Затем он поступает на наружный змеевик, который действует как змеевик испарителя. Жидкий хладагент поглощает тепло из наружного воздуха и закипает, превращаясь в пар с низкой температурой.
• Этот пар проходит через реверсивный клапан в аккумулятор, который собирает оставшуюся жидкость до того, как пар попадет в компрессор. Затем пар сжимается, уменьшая его объем и заставляя его нагреваться.
• Наконец, реверсивный клапан направляет газ, который теперь горячий, во внутренний змеевик, который является конденсатором. Тепло от горячего газа передается воздуху в помещении, в результате чего хладагент конденсируется в жидкость. Эта жидкость возвращается в расширительное устройство, и цикл повторяется. Внутренний змеевик расположен в воздуховоде рядом с печью.

Способность теплового насоса передавать тепло от наружного воздуха к дому зависит от температуры наружного воздуха.Когда эта температура падает, способность теплового насоса поглощать тепло также падает. Для многих тепловых насосов с воздушным источником это означает, что существует температура (называемая точкой теплового баланса), когда тепловая мощность теплового насоса равна теплопотери в доме. Ниже этой температуры наружного воздуха тепловой насос может подавать только часть тепла, необходимого для поддержания комфорта в жилом помещении, и требуется дополнительное тепло.

Важно отметить, что подавляющее большинство тепловых насосов с воздушным источником воздуха имеют минимальную рабочую температуру, ниже которой они не могут работать.Для более новых моделей это может быть от -15 ° C до -25 ° C. Ниже этой температуры необходимо использовать дополнительную систему для обогрева здания.

Цикл охлаждения

Цикл, описанный выше, реверсируется для охлаждения дома летом. Блок забирает тепло из воздуха в помещении и отводит его наружу.

• Как и в цикле нагрева, жидкий хладагент проходит через расширительное устройство, превращаясь в смесь жидкости и пара низкого давления.Затем он поступает на внутренний змеевик, который действует как испаритель. Жидкий хладагент поглощает тепло из воздуха в помещении и закипает, превращаясь в низкотемпературный пар.
• Этот пар проходит через реверсивный клапан в аккумулятор, который собирает оставшуюся жидкость, а затем в компрессор. Затем пар сжимается, уменьшая его объем и заставляя его нагреваться.
• Наконец, горячий газ проходит через реверсивный клапан к наружному змеевику, который действует как конденсатор.Тепло от горячего газа передается наружному воздуху, в результате чего хладагент конденсируется в жидкость. Эта жидкость возвращается в расширительное устройство, и цикл повторяется.

Во время цикла охлаждения тепловой насос также осушает воздух в помещении. Влага в воздухе, проходящем по внутреннему змеевику, конденсируется на поверхности змеевика и собирается в поддоне на дне змеевика. Отвод конденсата соединяет этот поддон со сливом дома.

Цикл оттаивания

Если температура наружного воздуха упадет почти до нуля или ниже точки замерзания, когда тепловой насос работает в режиме обогрева, влага в воздухе, проходящем над наружным змеевиком, будет конденсироваться и замерзать на нем.Количество наледи зависит от температуры наружного воздуха и количества влаги в воздухе.

Это образование инея снижает эффективность змеевика, снижая его способность передавать тепло хладагенту. В какой-то момент наледь нужно убрать. Для этого тепловой насос переключается в режим разморозки. Самый распространенный подход:

• Сначала реверсивный клапан переводит устройство в режим охлаждения. Это направляет горячий газ в наружный змеевик, чтобы растопить иней.В то же время наружный вентилятор, который обычно обдувает змеевик холодным воздухом, отключается, чтобы уменьшить количество тепла, необходимого для растапливания инея.
• Пока это происходит, тепловой насос охлаждает воздух в воздуховоде. Система отопления обычно нагревает этот воздух, поскольку он распространяется по всему дому.

Один из двух методов используется для определения, когда агрегат переходит в режим размораживания:

• Регуляторы защиты от замерзания контролируют воздушный поток, давление хладагента, температуру воздуха или змеевика и перепад давления в наружном змеевике для обнаружения скопления инея.
• Оттайка по времени и температуре запускается и заканчивается по заранее установленному интервальному таймеру или датчику температуры, расположенному на внешнем змеевике. Цикл можно запускать каждые 30, 60 или 90 минут, в зависимости от климата и конструкции системы.

Ненужные циклы оттаивания снижают сезонную производительность теплового насоса. В результате, метод замораживания по требованию обычно более эффективен, поскольку он запускает цикл размораживания только тогда, когда это необходимо.

Дополнительные источники тепла

Поскольку воздушные тепловые насосы имеют минимальную рабочую температуру наружного воздуха (от -15 ° C до -25 ° C) и пониженную теплопроизводительность при очень низких температурах, важно рассмотреть возможность использования дополнительного источника тепла для тепла от воздушного источника. насосные операции.Дополнительный обогрев может также потребоваться при размораживании теплового насоса. Доступны разные варианты:

• Все электрические: В этой конфигурации работа теплового насоса дополняется элементами электрического сопротивления, расположенными в воздуховоде, или электрическими плинтусами. Эти элементы сопротивления менее эффективны, чем тепловой насос, но их способность обеспечивать обогрев не зависит от температуры наружного воздуха.
• Гибридная система: В гибридной системе воздушный тепловой насос использует дополнительную систему, такую ​​как печь или бойлер.Этот вариант может использоваться в новых установках, а также является хорошим вариантом, когда тепловой насос добавляется к существующей системе, например, когда тепловой насос устанавливается вместо центрального кондиционера.

См. Последний раздел этой брошюры, Сопутствующее оборудование , для получения дополнительной информации о системах, в которых используются дополнительные источники тепла. Там вы можете найти обсуждение вариантов того, как запрограммировать вашу систему для перехода от использования теплового насоса к использованию дополнительного источника тепла.

Рекомендации по энергоэффективности

Чтобы лучше понять этот раздел, обратитесь к предыдущему разделу под названием Введение в КПД теплового насоса для объяснения того, что представляют собой HSPF и SEER.

В Канаде правила энергоэффективности предписывают минимальную сезонную эффективность нагрева и охлаждения, которая должна быть достигнута для продажи продукта на канадском рынке. В дополнение к этим правилам ваша провинция или территория могут иметь более строгие требования.

Минимальная производительность для Канады в целом и типичные диапазоны для продуктов, доступных на рынке, приведены ниже для отопления и охлаждения. Перед выбором системы важно также проверить, существуют ли какие-либо дополнительные правила в вашем регионе.

Сезонная производительность охлаждения, SEER:

• Минимальный SEER (Канада): 14
• Диапазон, SEER на рынке Доступные продукты: от 14 до 42

Сезонная производительность отопления, HSPF

• Минимальный HSPF (Канада): 7.1 (для региона V)

Диапазон

• , продукты HSPF, доступные на рынке: от 7,1 до 13,2 (для региона V)

Примечание: коэффициентов HSPF приведены для климатической зоны V AHRI, климат которой аналогичен климату Оттавы. Фактическая сезонная эффективность может варьироваться в зависимости от вашего региона. В настоящее время разрабатывается новый стандарт производительности, призванный лучше представить производительность этих систем в регионах Канады.

Фактические значения SEER или HSPF зависят от множества факторов, в первую очередь связанных с конструкцией теплового насоса.Текущие характеристики значительно изменились за последние 15 лет благодаря новым разработкам в компрессорной технологии, конструкции теплообменника, а также улучшенным потоком хладагента и управлению.

Односкоростные и регулируемые тепловые насосы

Особое значение при рассмотрении эффективности играет роль новых конструкций компрессоров в улучшении сезонных характеристик. Как правило, агрегаты, работающие на минимально предписанном уровне SEER и HSPF, характеризуются односкоростными тепловыми насосами и . Тепловые насосы с регулируемой скоростью теперь доступны воздушные тепловые насосы, которые предназначены для изменения производительности системы, чтобы более точно соответствовать потребностям дома в отоплении / охлаждении в данный момент. Это помогает поддерживать максимальную эффективность в любое время, в том числе в более мягких условиях, когда потребность в системе ниже.

Совсем недавно на рынке были представлены воздушные тепловые насосы, которые лучше приспособлены к работе в холодном канадском климате. Эти системы, часто называемые тепловыми насосами для холодного климата , сочетают в себе компрессоры переменной производительности с улучшенными конструкциями теплообменников и средствами управления, чтобы максимизировать тепловую мощность при более низких температурах воздуха, сохраняя при этом высокую эффективность в более мягких условиях.Эти типы систем обычно имеют более высокие значения SEER и HSPF, при этом некоторые системы достигают SEER до 42, а HSPF приближаются к 13.

Сертификация, стандарты и рейтинговые шкалы

Канадская ассоциация стандартов (CSA) в настоящее время проверяет все тепловые насосы на предмет электробезопасности. Стандарт производительности определяет испытания и условия испытаний, при которых определяются мощность и эффективность теплового насоса по нагреву и охлаждению. Стандарты испытаний производительности для тепловых насосов с воздушным источником воздуха — CSA C656, который (по состоянию на 2014 год) был согласован с ANSI / AHRI 210 / 240-2008, Рейтинг производительности унитарного оборудования для кондиционирования воздуха и теплового насоса с воздушным источником.Он также заменяет CAN / CSA-C273.3-M91, Стандарт производительности для центральных кондиционеров и тепловых насосов сплит-системы.

Рекомендации по выбору размеров

Чтобы правильно рассчитать размер вашей системы теплового насоса, важно понимать потребности вашего дома в отоплении и охлаждении. Рекомендуется нанять специалиста по отоплению и охлаждению для выполнения необходимых расчетов. Нагрузки на отопление и охлаждение следует определять с помощью признанного метода определения размеров, такого как CSA F280-12 «Определение требуемой мощности обогрева и охлаждения жилых помещений».«

Размер вашей системы теплового насоса должен производиться в соответствии с вашим климатом, нагрузкой на отопление и охлаждение здания, а также целями вашей установки (например, максимизация экономии тепловой энергии по сравнению с заменой существующей системы в определенные периоды года). Чтобы помочь в этом процессе, NRCan разработала руководство по выбору и определению размеров и выбора теплового насоса Air-Source . Это руководство, вместе с сопутствующим программным инструментом, предназначено для консультантов по энергетике и проектировщиков механики и свободно доступно для предоставления рекомендаций по правильному выбору размеров.

Если размер теплового насоса меньше размера, вы заметите, что дополнительная система отопления будет использоваться чаще. Несмотря на то, что малоразмерная система по-прежнему будет работать эффективно, вы можете не получить ожидаемой экономии энергии из-за частого использования дополнительной системы отопления.

Аналогичным образом, если тепловой насос слишком большого размера, желаемая экономия энергии может не быть реализована из-за неэффективной работы в более мягких условиях. Хотя дополнительная система отопления работает реже, в более теплых условиях окружающей среды тепловой насос вырабатывает слишком много тепла, и блок периодически включается и выключается, что приводит к дискомфорту, износу теплового насоса и потреблению электроэнергии в режиме ожидания.Поэтому важно хорошо понимать свою тепловую нагрузку и рабочие характеристики теплового насоса для достижения оптимальной экономии энергии.

Другие критерии выбора

Помимо размеров, следует учитывать несколько дополнительных факторов производительности:

• HSPF: Выберите устройство с максимально возможным значением HSPF. Для агрегатов со сравнимыми номиналами HSPF проверьте их номинальные характеристики в установившемся режиме при –8,3 ° C, низкотемпературный рейтинг.Блок с более высоким значением будет самым эффективным в большинстве регионов Канады.
• Размораживание: Выберите блок с контролем размораживания по запросу. Это сводит к минимуму количество циклов оттаивания, что снижает потребление дополнительной энергии и энергии теплового насоса.
• Рейтинг звука: Уровень звука измеряется в децибелах (дБ). Чем ниже значение, тем ниже звуковая мощность, излучаемая наружным блоком. Чем выше уровень децибел, тем громче шум. Уровень шума большинства тепловых насосов составляет 76 дБ или ниже.

Рекомендации по установке

Воздушные тепловые насосы должны устанавливаться квалифицированным подрядчиком. Проконсультируйтесь с местным специалистом по отоплению и охлаждению, чтобы определить размер, установить и обслуживать ваше оборудование, чтобы обеспечить его эффективную и надежную работу. Если вы хотите установить тепловой насос для замены или дополнения вашей центральной печи, вы должны знать, что тепловые насосы обычно работают при более высоких воздушных потоках, чем топочные системы. В зависимости от размера вашего нового теплового насоса могут потребоваться некоторые изменения в системе воздуховодов, чтобы избежать дополнительного шума и использования энергии вентилятором.Ваш подрядчик сможет дать вам рекомендации по вашему конкретному случаю.

Стоимость установки теплового насоса с воздушным источником воздуха зависит от типа системы, ваших проектных целей и любого существующего отопительного оборудования и воздуховодов в вашем доме. В некоторых случаях могут потребоваться дополнительные модификации воздуховодов или электрооборудования для поддержки вашей новой установки теплового насоса.

Рекомендации по эксплуатации

При эксплуатации теплового насоса следует учитывать несколько важных моментов:

• Оптимизация уставок теплового насоса и дополнительной системы. Если у вас есть дополнительная электрическая система (например, плинтусы или элементы сопротивления в воздуховоде), обязательно используйте более низкую уставку температуры для вашей дополнительной системы. Это поможет увеличить количество тепла, которое тепловой насос обеспечивает вашему дому, снизив потребление энергии и счета за коммунальные услуги. Рекомендуется установить заданное значение на 2–3 ° C ниже заданного значения температуры нагрева теплового насоса. Проконсультируйтесь с вашим подрядчиком по установке относительно оптимальной уставки для вашей системы.
• Настройка для эффективного размораживания. Вы можете снизить потребление энергии, настроив вашу систему на отключение внутреннего вентилятора во время циклов оттаивания. Это может сделать ваш установщик. Однако важно отметить, что при такой настройке размораживание может занять немного больше времени.
• Минимизация понижения температуры. Тепловые насосы реагируют медленнее, чем топочные системы, поэтому им труднее реагировать на глубокие понижения температуры. Следует использовать умеренные понижения температуры не более чем на 2 ° C или использовать «умный» термостат, который рано включает систему в ожидании выхода из спада.Опять же, проконсультируйтесь со своим подрядчиком по установке относительно оптимальной пониженной температуры для вашей системы.
• Оптимизируйте направление воздушного потока. Если у вас настенный внутренний блок, подумайте о том, чтобы отрегулировать направление воздушного потока для максимального комфорта. Большинство производителей рекомендуют направлять поток воздуха вниз при обогреве и в сторону людей при охлаждении.
• Оптимизация настроек вентилятора. Также не забудьте отрегулировать настройки вентилятора для максимального комфорта. Чтобы максимально увеличить количество тепла, отдаваемого тепловым насосом, рекомендуется установить скорость вентилятора на высокую или «Авто».При охлаждении, чтобы также улучшить осушение, рекомендуется «низкая» скорость вентилятора.

Рекомендации по техническому обслуживанию

Правильное обслуживание имеет решающее значение для обеспечения эффективной, надежной и длительной эксплуатации теплового насоса. Вы должны поручить квалифицированному подрядчику проводить ежегодное обслуживание вашего устройства, чтобы убедиться, что все находится в хорошем рабочем состоянии.

Помимо ежегодного обслуживания, вы можете сделать несколько простых вещей, чтобы обеспечить надежную и эффективную работу.Обязательно меняйте или очищайте воздушный фильтр каждые 3 месяца, так как засоренные фильтры уменьшат поток воздуха и снизят эффективность вашей системы. Кроме того, убедитесь, что вентиляционные отверстия и регистры воздуха в вашем доме не заблокированы мебелью или ковровым покрытием, поскольку недостаточный приток воздуха к вашему устройству или от него может сократить срок службы оборудования и снизить эффективность системы.

Операционные расходы

Экономия энергии за счет установки теплового насоса может помочь снизить ваши ежемесячные счета за электроэнергию. Достижение снижения ваших счетов за электроэнергию во многом зависит от цены на электроэнергию по сравнению с другими видами топлива, такими как природный газ или мазут, а также, в случае модернизации, от того, какой тип системы заменяется.

Тепловые насосы обычно имеют более высокую стоимость по сравнению с другими системами, такими как печи или электрические плинтусы, из-за количества компонентов в системе. В некоторых регионах и случаях эта добавленная стоимость может быть окуплена за относительно короткий период времени за счет экономии затрат на коммунальные услуги. Однако в других регионах изменение тарифов на коммунальные услуги может продлить этот период. Важно работать с вашим подрядчиком или консультантом по энергетике, чтобы получить оценку экономики тепловых насосов в вашем районе и потенциальной экономии, которую вы можете достичь.

Ожидаемый срок службы и гарантии

Воздушные тепловые насосы имеют срок службы от 15 до 20 лет. Компрессор — важнейший компонент системы.

На большинство тепловых насосов распространяется годовая гарантия на детали и работа, а также дополнительная гарантия сроком от пяти до десяти лет на компрессор (только на запчасти). Однако гарантии у разных производителей различаются, поэтому обратите внимание на мелкий шрифт.

Земляные тепловые насосы

Земляные тепловые насосы используют землю или грунтовые воды в качестве источника тепловой энергии в режиме обогрева и в качестве поглотителя энергии в режиме охлаждения.Эти типы систем содержат два ключевых компонента:

• Наземный теплообменник: Это теплообменник, используемый для добавления или отвода тепловой энергии от земли или земли. Возможны различные конфигурации теплообменника, которые будут объяснены позже в этом разделе.
• Тепловой насос: Вместо воздуха в грунтовых тепловых насосах в качестве источника (при нагреве) или стока (при охлаждении) используется жидкость, протекающая через грунтовый теплообменник.
  Со стороны здания возможны как воздушные, так и водяные системы.Рабочие температуры со стороны здания очень важны для жидкостных систем. Тепловые насосы работают более эффективно при обогреве при более низких температурах ниже 45–50 ° C, что делает их более подходящими для теплых полов или систем фанкойлов. Следует проявлять осторожность, рассматривая возможность их использования с радиаторами с высокой температурой, для которых требуется температура воды выше 60 ° C, поскольку эти температуры обычно превышают пределы большинства тепловых насосов для жилых помещений.

В зависимости от взаимодействия теплового насоса и грунтового теплообменника возможны две различные классификации систем:

• Вторичный контур: В грунтовом теплообменнике используется жидкость (грунтовые воды или незамерзающая жидкость).Тепловая энергия, передаваемая от земли к жидкости, передается тепловому насосу через теплообменник.
• Прямое расширение (DX): хладагент используется в качестве жидкости в теплообменнике грунта. Тепловая энергия, извлекаемая хладагентом из земли, используется непосредственно тепловым насосом — дополнительный теплообменник не требуется.
  В этих системах теплообменник грунта является частью самого теплового насоса, действуя как испаритель в режиме обогрева и конденсатор в режиме охлаждения.

Земляные тепловые насосы могут удовлетворить целый ряд потребностей в комфорте в вашем доме, в том числе:

• Только отопление: Тепловой насос используется только для отопления. Это может включать как отопление помещений, так и производство горячей воды.
• Отопление с «активным охлаждением»: Тепловой насос используется как для отопления, так и для охлаждения
• Отопление с «пассивным охлаждением»: Тепловой насос используется при обогреве и обходится при охлаждении. При охлаждении жидкость из здания охлаждается непосредственно в теплообменнике грунта.

Операции нагрева и «активного охлаждения» описаны в следующем разделе.

Основные преимущества наземных тепловых насосов

Эффективность

В Канаде, где температура воздуха может опускаться ниже –30 ° C, наземные системы могут работать более эффективно, поскольку они используют более теплые и стабильные температуры грунта. Типичная температура воды, поступающей в грунтовый тепловой насос, как правило, выше 0 ° C, что дает COP около 3 для большинства систем в самые холодные зимние месяцы.

Экономия энергии

Системы заземления существенно снизят ваши расходы на отопление и охлаждение. Экономия затрат на тепловую энергию по сравнению с электрическими печами составляет около 65%.

В среднем, хорошо спроектированная система заземления дает экономию примерно на 10-20% больше, чем может дать лучший в своем классе тепловой насос с воздушным источником холодного климата, рассчитанный на покрытие большей части тепловой нагрузки здания. Это связано с тем, что температура под землей зимой выше, чем температура воздуха.В результате геотермальный тепловой насос может обеспечить больше тепла в течение зимы, чем воздушный тепловой насос.

Фактическая экономия энергии будет зависеть от местного климата, эффективности существующей системы отопления, затрат на топливо и электроэнергию, размера установленного теплового насоса, конфигурации месторождения и сезонного баланса энергии, а также эффективности теплового насоса при Условия рейтинга CSA.

Как работает система заземления?

Земляные тепловые насосы состоят из двух основных частей: грунтового теплообменника и теплового насоса.В отличие от тепловых насосов с воздушным источником тепла, в которых один теплообменник расположен снаружи, в системах с грунтовым источником тепловой насос расположен внутри дома.

Конструкции наземного теплообменника могут быть классифицированы как:

• Замкнутый контур: Системы с замкнутым контуром собирают тепло от земли с помощью непрерывного контура трубопроводов, проложенных под землей. Раствор антифриза (или хладагент в случае системы DX с грунтовым источником), который был охлажден системой охлаждения теплового насоса на несколько градусов ниже температуры внешней почвы, циркулирует по трубопроводу и поглощает тепло из почвы.
  Общие схемы трубопроводов в системах с замкнутым контуром включают горизонтальные, вертикальные, диагональные и грунтовые системы пруда / озера (эти схемы обсуждаются ниже в разделе Рекомендации по проектированию ).
• Открытый контур: Открытые системы используют тепло, сохраняющееся в подземном водоеме. Вода всасывается через колодец прямо в теплообменник, где отбирается ее тепло. Затем вода сбрасывается либо в надземный водоем, такой как ручей или пруд, либо обратно в тот же подземный водоем через отдельный колодец.

Выбор наружной системы трубопроводов зависит от климата, почвенных условий, доступной земли, местных затрат на установку на месте, а также от муниципальных и региональных норм. Например, системы без обратной связи разрешены в Онтарио, но не разрешены в Квебеке. Некоторые муниципалитеты запретили системы DX, потому что источником муниципальной воды является водоносный горизонт.

Цикл нагрева

В цикле отопления грунтовые воды, смесь антифриза или хладагент (который циркулировал по подземной системе трубопроводов и забирал тепло из почвы) возвращаются в блок теплового насоса внутри дома.В системах с грунтовой водой или смесью антифриза он затем проходит через первичный теплообменник, заполненный хладагентом. В системах DX хладагент поступает в компрессор напрямую, без промежуточного теплообменника.

Тепло передается хладагенту, который при закипании превращается в пар с низкой температурой. В открытой системе грунтовые воды затем откачиваются и сбрасываются в пруд или колодец. В системе с замкнутым контуром смесь антифриза или хладагент откачивается обратно в подземную систему трубопроводов для повторного нагрева.

Реверсивный клапан направляет пары хладагента в компрессор. Затем пар сжимается, что уменьшает его объем и вызывает нагрев.

Наконец, реверсивный клапан направляет уже нагретый газ в змеевик конденсатора, где он отдает свое тепло воздуху или гидравлической системе для обогрева дома. Отдав свое тепло, хладагент проходит через расширительное устройство, где его температура и давление еще больше снижаются, прежде чем он вернется в первый теплообменник или на землю в системе DX, чтобы снова начать цикл.

Цикл охлаждения

Цикл «активного охлаждения» в основном противоположен циклу нагрева. Направление потока хладагента изменяется реверсивным клапаном. Хладагент забирает тепло из воздуха в помещении и передает его напрямую, в системах DX, в грунтовые воды или смесь антифриза. Затем тепло перекачивается наружу, в водоем или возвратный колодец (в открытой системе) или в подземный трубопровод (в системе с замкнутым контуром). Часть этого избыточного тепла можно использовать для предварительного нагрева воды для бытового потребления.

В отличие от тепловых насосов с воздушным источником тепла, системы с заземлением не требуют цикла размораживания. Температуры под землей намного стабильнее температуры воздуха, а сам агрегат теплового насоса находится внутри; поэтому проблем с морозом не возникает.

Части системы

Наземные тепловые насосы состоят из трех основных компонентов: самого теплового насоса, жидкого теплоносителя (открытая система или замкнутый контур) и распределительной системы (воздушной или гидравлической), которая распределяет тепловую энергию от тепловой насос к зданию.

Земляные тепловые насосы имеют разные конструкции. Для воздушных систем автономные блоки объединяют в одном шкафу нагнетатель, компрессор, теплообменник и змеевик конденсатора. Сплит-системы позволяют добавлять змеевик в печь с принудительной подачей воздуха и использовать существующие нагнетатель и печь. В гидравлических системах теплообменники источника и стока и компрессор находятся в одном шкафу.

Рекомендации по энергоэффективности

Как и тепловые насосы, работающие на воздухе, системы тепловых насосов, работающих на земле, доступны с различной эффективностью.См. Предыдущий раздел под названием Введение в КПД теплового насоса для объяснения того, что представляют собой COP и EER. Ниже представлены диапазоны COP и EER для имеющихся на рынке единиц.

Грунтовые воды или приложения с открытым контуром

Отопление

• Минимальный КПД отопления: 3,6

Диапазон

• , COP для отопления на рынке Доступные продукты: от 3,8 до 5,0

Охлаждение

• Минимальный EER: 16,2
• Диапазон, EER на рынке доступных продуктов: 19.От 1 до 27,5

Приложения с замкнутым контуром

Отопление

• Минимальный КПД отопления: 3,1

Диапазон

• , COP для обогрева, доступные на рынке продукты: от 3,2 до 4,2

Охлаждение

• Минимальный EER: 13,4

Диапазон

• , EER на рынке доступных продуктов: от 14,6 до 20,4

Минимальная эффективность для каждого типа регулируется на федеральном уровне, а также в некоторых провинциальных юрисдикциях. Произошло резкое повышение эффективности систем наземного источника питания.Те же разработки компрессоров, двигателей и средств управления, которые доступны производителям тепловых насосов с воздушным источником, приводят к более высокому уровню эффективности систем с наземным источником питания.

В системах нижнего уровня обычно используются двухступенчатые компрессоры, теплообменники хладагент-воздух относительно стандартного размера и теплообменники хладагент-вода увеличенного размера с увеличенной поверхностью. Агрегаты с высоким КПД обычно используют компрессоры с несколькими или регулируемыми скоростями, внутренние вентиляторы с регулируемой скоростью или и то, и другое.Найдите описание односкоростных и регулируемых тепловых насосов в разделе «Воздушный тепловой насос ».

Сертификация, стандарты и рейтинговые шкалы

Канадская ассоциация стандартов (CSA) в настоящее время проверяет все тепловые насосы на предмет электробезопасности. Стандарт производительности определяет испытания и условия испытаний, при которых определяются мощность и эффективность теплового насоса по нагреву и охлаждению. Стандарты тестирования производительности для систем с заземлением — CSA C13256 (для систем вторичного контура) и CSA C748 (для систем DX).

Рекомендации по выбору размеров

Важно, чтобы грунтовый теплообменник соответствовал мощности теплового насоса. Системы, которые не сбалансированы и не могут восполнять энергию, потребляемую из скважины, будут постоянно работать хуже с течением времени, пока тепловой насос не перестанет извлекать тепло.

Как и в случае с системами с воздушным тепловым насосом, обычно не рекомендуется выбирать размер системы с источником тепла для обеспечения всего тепла, необходимого для дома. Для рентабельности система, как правило, должна иметь такой размер, чтобы покрывать большую часть годовой потребности домохозяйства в тепловой энергии.Периодическая пиковая тепловая нагрузка во время суровых погодных условий может быть компенсирована дополнительной системой отопления.

Системы

теперь доступны с вентиляторами и компрессорами с регулируемой скоростью. Этот тип системы может удовлетворить все нагрузки охлаждения и большинство нагрузок нагрева на низкой скорости, а высокая скорость требуется только для высоких нагрузок нагрева. Найдите описание односкоростных и регулируемых тепловых насосов в разделе Воздушный тепловой насос .

Доступны системы различных размеров для соответствия канадскому климату.Номинальные размеры жилых блоков (охлаждение с замкнутым контуром) варьируются от 1,8 кВт до 21,1 кВт (от 6 000 до 72 000 БТЕ / ч) и включают варианты горячего водоснабжения (ГВС).

Рекомендации по проектированию

В отличие от тепловых насосов с воздушным источником тепла, для тепловых насосов с грунтовым источником требуется грунтовый теплообменник для сбора и отвода тепла под землей.

Системы открытого цикла

В открытой системе в качестве источника тепла используются грунтовые воды из обычного колодца. Грунтовые воды перекачиваются в теплообменник, где извлекается тепловая энергия и используется в качестве источника для теплового насоса.Грунтовые воды, выходящие из теплообменника, затем снова закачиваются в водоносный горизонт.

Другой способ сброса использованной воды — это сбросной колодец, который представляет собой второй колодец, возвращающий воду в землю. Отводящий колодец должен иметь достаточную емкость для удаления всей воды, прошедшей через тепловой насос, и должен быть установлен квалифицированным бурильщиком. Если у вас есть дополнительная скважина, подрядчик по тепловому насосу должен нанять бурильщика, чтобы убедиться, что она подходит для использования в качестве сбросной скважины.Независимо от используемого подхода, система должна быть спроектирована так, чтобы предотвратить любой ущерб окружающей среде. Тепловой насос просто отводит или добавляет тепло воде; никаких загрязняющих веществ не добавлено. Единственное изменение воды, возвращаемой в окружающую среду, — это небольшое повышение или понижение температуры. Важно проконсультироваться с местными властями, чтобы понять какие-либо положения или правила, касающиеся систем разомкнутого контура в вашем районе.

Размер теплового насоса и спецификации производителя определяют количество воды, необходимое для открытой системы.Потребность в воде для конкретной модели теплового насоса обычно выражается в литрах в секунду (л / с) и указывается в технических характеристиках этого агрегата. Тепловой насос мощностью 10 кВт (34 000 БТЕ / ч) будет потреблять от 0,45 до 0,75 л / с во время работы.

Комбинация колодца и насоса должна быть достаточно большой для подачи воды, необходимой тепловому насосу, в дополнение к вашим потребностям в воде для бытовых нужд. Возможно, вам придется увеличить напорный бак или изменить водопровод, чтобы обеспечить достаточное количество воды для теплового насоса.

Плохое качество воды может вызвать серьезные проблемы в открытых системах. Вы не должны использовать воду из источника, пруда, реки или озера в качестве источника для вашей системы теплового насоса. Частицы и другие вещества могут засорить систему теплового насоса и вывести ее из строя за короткий период времени. Перед установкой теплового насоса вам также следует проверить воду на кислотность, жесткость и содержание железа. Ваш подрядчик или производитель оборудования может сказать вам, какой уровень качества воды является приемлемым и при каких обстоятельствах могут потребоваться специальные материалы для теплообменников.

Установка открытой системы часто регулируется местными законами о зонировании или требованиями лицензирования. Узнайте у местных властей, действуют ли ограничения в вашем районе.

Системы с обратной связью

Система с замкнутым контуром забирает тепло из самой земли, используя непрерывный контур заглубленной пластиковой трубы. В случае систем DX используются медные трубки. Труба соединяется с внутренним тепловым насосом, образуя герметичный подземный контур, по которому циркулирует раствор антифриза или хладагент.В то время как открытая система сливает воду из колодца, система с замкнутым контуром рециркулирует раствор антифриза в трубе под давлением.

Труба размещается в одном из трех типов приспособлений:

• По вертикали: Вертикальная компоновка с замкнутым контуром является подходящим выбором для большинства загородных домов, где площадь участка ограничена. Трубопровод вставляется в просверленные отверстия диаметром 150 мм (6 дюймов) на глубину от 45 до 150 м (от 150 до 500 футов), в зависимости от условий почвы и размера системы.В отверстия вставляются П-образные петли трубы. Системы DX могут иметь отверстия меньшего диаметра, что может снизить затраты на бурение.
• Диагональ (под углом): Схема с обратной связью по диагонали (под углом) аналогична вертикальной схеме с обратной связью; однако скважины расположены под углом. Этот тип устройства используется там, где пространство очень ограничено и доступ ограничен одной точкой входа.
• По горизонтали: Горизонтальное расположение чаще встречается в сельской местности, где недвижимость больше.Труба укладывается в траншеи, как правило, глубиной от 1,0 до 1,8 м (от 3 до 6 футов), в зависимости от количества труб в траншее. Как правило, на тонну мощности теплового насоса требуется от 120 до 180 м (от 400 до 600 футов) трубы. Например, для хорошо изолированного дома площадью 185 м2 (2000 кв. Футов) обычно требуется трехтонная система, требующая от 360 до 540 м (от 1200 до 1800 футов) трубы.
  Наиболее распространенная конструкция горизонтального теплообменника — это две трубы, расположенные бок о бок в одной траншее. В других конструкциях с горизонтальным контуром используются четыре или шесть труб в каждой траншее, если площадь участка ограничена.Еще один дизайн, который иногда используется там, где площадь ограничена, — это «спираль», которая описывает ее форму.

Независимо от выбранной вами компоновки, все трубопроводы для систем раствора антифриза должны быть из полиэтилена или полибутилена не ниже серии 100 с термически спаянными соединениями (в отличие от фитингов с зазубринами, зажимов или клеевых соединений), чтобы гарантировать герметичность соединений в течение всего срока службы. трубопроводов. При правильной установке эти трубы прослужат от 25 до 75 лет. На них не действуют химические вещества, содержащиеся в почве, и они обладают хорошими теплопроводными свойствами.Раствор антифриза должен быть приемлемым для местных органов охраны окружающей среды. В системах DX используются медные трубки холодного качества.

Ни вертикальные, ни горизонтальные петли не оказывают неблагоприятного воздействия на ландшафт, если вертикальные скважины и траншеи должным образом засыпаны и утрамбованы (плотно утрамбованы).

При установке с горизонтальной петлей используются траншеи шириной от 150 до 600 мм (от 6 до 24 дюймов). Это оставляет голые участки, которые можно восстановить с помощью семян травы или дерна.Вертикальные петли занимают мало места и меньше повреждают газон.

Важно, чтобы горизонтальные и вертикальные петли устанавливал квалифицированный подрядчик. Пластиковые трубы должны быть термически спаяны, и должен быть хороший контакт между землей и трубой, чтобы обеспечить хорошую теплопередачу, например, достигаемую при заливке скважин методом Tremie. Последнее особенно важно для вертикальных теплообменных систем. Неправильная установка может привести к снижению производительности теплового насоса.

Рекомендации по установке

Как и системы тепловых насосов с воздушным источником тепла, тепловые насосы с источником тепла от земли должны проектироваться и устанавливаться квалифицированными подрядчиками.Проконсультируйтесь с местным подрядчиком по тепловому насосу для проектирования, установки и обслуживания вашего оборудования для обеспечения его эффективной и надежной работы. Также убедитесь, что тщательно соблюдаются все инструкции производителя. Все установки должны соответствовать требованиям CSA C448 Series 16, стандарту установки, установленному Канадской ассоциацией стандартов.

Общая стоимость установленных систем заземления варьируется в зависимости от конкретных условий объекта. Стоимость установки зависит от типа наземного коллектора и технических характеристик оборудования.Дополнительные затраты на такую ​​систему могут быть возмещены за счет экономии затрат на электроэнергию в течение всего 5 лет. Срок окупаемости зависит от множества факторов, таких как состояние почвы, нагрузки на отопление и охлаждение, сложность модернизации систем отопления, вентиляции и кондиционирования воздуха, местные тарифы на коммунальные услуги и заменяемый источник топлива для отопления. Проконсультируйтесь с вашей электроэнергетической компанией, чтобы оценить преимущества инвестиций в систему заземления. Иногда для утвержденных установок предлагается недорогой план финансирования или поощрение.Важно работать с вашим подрядчиком или консультантом по энергетике, чтобы получить оценку экономики тепловых насосов в вашем районе и потенциальной экономии, которую вы можете достичь.

Рекомендации по эксплуатации

При эксплуатации теплового насоса следует учитывать несколько важных моментов:

• Оптимизация уставок теплового насоса и дополнительной системы. Если у вас есть дополнительная электрическая система (например, плинтусы или элементы сопротивления в воздуховоде), обязательно используйте более низкую уставку температуры для вашей дополнительной системы.Это поможет увеличить количество тепла, которое тепловой насос обеспечивает вашему дому, снизив потребление энергии и счета за коммунальные услуги. Рекомендуется установить заданное значение на 2–3 ° C ниже заданного значения температуры нагрева теплового насоса. Проконсультируйтесь с вашим подрядчиком по установке относительно оптимальной уставки для вашей системы.
• Минимизация понижения температуры. Тепловые насосы реагируют медленнее, чем топочные системы, поэтому им труднее реагировать на глубокие понижения температуры. Следует использовать умеренные понижения температуры не более чем на 2 ° C или использовать «умный» термостат, который рано включает систему в ожидании выхода из спада.Опять же, проконсультируйтесь со своим подрядчиком по установке относительно оптимальной пониженной температуры для вашей системы.

Рекомендации по техническому обслуживанию

У вас должен быть квалифицированный подрядчик для проведения ежегодного обслуживания один раз в год, чтобы ваша система оставалась эффективной и надежной.

Если у вас есть воздухораспределительная система, вы также можете обеспечить более эффективную работу, заменяя или очищая фильтр каждые 3 месяца. Вы также должны убедиться, что ваши вентиляционные отверстия и регистры не заблокированы какой-либо мебелью, ковровым покрытием или другими предметами, которые могут препятствовать потоку воздуха.

Операционные расходы

Эксплуатационные расходы системы заземления обычно значительно ниже, чем у других систем отопления, из-за экономии топлива. Квалифицированные установщики тепловых насосов должны быть в состоянии предоставить вам информацию о том, сколько электроэнергии будет использовать конкретная система заземления.

Относительная экономия будет зависеть от того, используете ли вы в настоящее время электроэнергию, нефть или природный газ, а также от относительной стоимости различных источников энергии в вашем районе.Используя тепловой насос, вы будете использовать меньше газа или масла, но больше электроэнергии. Если вы живете в районе, где дорогое электричество, ваши эксплуатационные расходы могут быть выше.

Ожидаемый срок службы и гарантии

Земляные тепловые насосы обычно имеют ожидаемый срок службы от 20 до 25 лет. Это выше, чем у тепловых насосов с воздушным источником, поскольку компрессор имеет меньшую тепловую и механическую нагрузку и защищен от воздействия окружающей среды. Срок службы самого контура заземления приближается к 75 годам.

На большинство тепловых насосов с наземным источником питания распространяется годовая гарантия на детали и работу, а некоторые производители предлагают программы расширенной гарантии. Однако гарантии у разных производителей различаются, поэтому обязательно проверьте мелкий шрифт.

Сопутствующее оборудование

Модернизация электрооборудования

Вообще говоря, нет необходимости обновлять электрическое обслуживание при установке дополнительного теплового насоса с источником воздуха. Однако возраст службы и общая электрическая нагрузка дома могут потребовать модернизации.

Электрооборудование на 200 ампер обычно требуется для установки полностью электрического теплового насоса с воздушным источником или заземляющего теплового насоса. При переходе от системы отопления на природном газе или мазуте может потребоваться модернизировать электрическую панель.

Системы дополнительного отопления

Системы с воздушным тепловым насосом

Воздушные тепловые насосы имеют минимальную рабочую температуру наружного воздуха и могут частично терять способность нагреваться при очень низких температурах.Из-за этого для большинства установок с воздушным источником требуется дополнительный источник тепла для поддержания температуры в помещении в самые холодные дни. Дополнительный обогрев может также потребоваться при размораживании теплового насоса.

Большинство систем подачи воздуха отключаются при одной из трех температур, которые может установить подрядчик по установке:

• Точка теплового баланса: Температура, ниже которой тепловой насос не имеет достаточной мощности для удовлетворения потребностей здания в отоплении.
• Точка экономического баланса: Температура, ниже которой соотношение электроэнергии к дополнительному топливу (например, природному газу) означает, что использование дополнительной системы более рентабельно.
• Температура отключения: Минимальная рабочая температура для теплового насоса.

Большинство дополнительных систем можно разделить на две категории:

• Гибридные системы: В гибридной системе воздушный тепловой насос использует дополнительную систему, такую ​​как печь или бойлер.Этот вариант может использоваться в новых установках, а также является хорошим вариантом, когда тепловой насос добавляется к существующей системе, например, когда тепловой насос устанавливается вместо центрального кондиционера.
  Эти типы систем поддерживают переключение между тепловым насосом и дополнительными операциями в соответствии с точкой теплового или экономического баланса.
  Эти системы не могут работать одновременно с тепловым насосом — работает либо тепловой насос, либо газовая / масляная печь.
• Все электрические системы: В этой конфигурации работа теплового насоса дополняется элементами электрического сопротивления, расположенными в воздуховоде, или электрическими плинтусами.
  Эти системы могут работать одновременно с тепловым насосом и, следовательно, могут использоваться в стратегиях контроля точки баланса или отключения температуры.

Датчик наружной температуры отключает тепловой насос, когда температура падает ниже предварительно установленного предела. Ниже этой температуры работает только дополнительная система отопления. Датчик обычно настраивается на отключение при температуре, соответствующей точке экономического баланса, или при температуре наружного воздуха, ниже которой дешевле нагревать с помощью дополнительной системы отопления вместо теплового насоса.

Системы геотермальных тепловых насосов

Системы с наземным источником питания продолжают работать независимо от температуры наружного воздуха, и поэтому на них не распространяются такие же ограничения по эксплуатации. Дополнительная система отопления обеспечивает только тепло, превышающее номинальную мощность источника заземления.

Термостаты

Обычные термостаты

Большинство канальных систем с односкоростным тепловым насосом для жилых помещений устанавливаются с внутренним термостатом «двухступенчатый нагрев / одноступенчатое охлаждение» .На первом этапе требуется тепло от теплового насоса, если температура падает ниже заданного уровня. На втором этапе требуется тепло от дополнительной системы отопления, если температура в помещении продолжает опускаться ниже желаемой температуры. Бесканальные бытовые воздушные тепловые насосы обычно устанавливаются с одноступенчатым термостатом нагрева / охлаждения или, во многих случаях, встроенным термостатом, устанавливаемым с помощью пульта дистанционного управления, который поставляется вместе с агрегатом.

Наиболее распространенным типом используемых термостатов является тип «установил и забыл» .Установщик проконсультируется с вами перед установкой желаемой температуры. Как только это будет сделано, вы можете забыть о термостате; он автоматически переключит систему из режима нагрева в режим охлаждения или наоборот.

В этих системах используются два типа наружных термостатов. Первый тип управляет работой системы электрического резистивного дополнительного отопления. Это тот же тип термостата, который используется с электрической печью. Он включает различные ступени нагревателей, когда температура наружного воздуха постепенно падает.Это гарантирует, что необходимое количество дополнительного тепла будет обеспечиваться в соответствии с внешними условиями, что максимизирует эффективность и сэкономит ваши деньги. Второй тип просто отключает воздушный тепловой насос, когда температура наружного воздуха падает ниже заданного уровня.

Понижение температуры термостата может не дать таких же преимуществ для систем с тепловым насосом, как для более традиционных систем отопления. В зависимости от величины понижения и падения температуры тепловой насос может быть не в состоянии подавать все тепло, необходимое для быстрого восстановления температуры до желаемого уровня.Это может означать, что дополнительная система отопления работает до тех пор, пока тепловой насос не «догонит». Это снизит экономию, которую вы могли ожидать от установки теплового насоса. См. Обсуждение минимизации понижения температуры в предыдущих разделах.

Программируемые термостаты

Программируемые термостаты для тепловых насосов сегодня доступны у большинства производителей тепловых насосов и их представителей. В отличие от обычных термостатов, эти термостаты обеспечивают экономию за счет понижения температуры в периоды отсутствия людей или в ночное время.Хотя разные производители делают это по-разному, тепловой насос возвращает дом к желаемому уровню температуры с минимальным дополнительным отоплением или без него. Для тех, кто привык к понижению температуры и программируемым термостатам, это может оказаться выгодным вложением. Другие функции, доступные с некоторыми из этих электронных термостатов, включают следующее:

• Программируемое управление, позволяющее пользователю выбирать автоматический режим теплового насоса или только вентилятор, по времени суток и дню недели.
• Улучшенный контроль температуры по сравнению с обычными термостатами.
• Нет необходимости в наружных термостатах, так как электронный термостат требует дополнительного тепла только при необходимости.
• Нет необходимости в управлении внешним термостатом на дополнительных тепловых насосах.

Экономия от программируемых термостатов во многом зависит от типа и размера вашей системы теплового насоса. Для систем с регулируемой скоростью спады могут позволить системе работать на более низкой скорости, уменьшая износ компрессора и помогая повысить эффективность системы.

Системы распределения тепла

Системы с тепловым насосом обычно обеспечивают больший объем воздушного потока при более низкой температуре по сравнению с печными системами. Таким образом, очень важно изучить поток приточного воздуха в вашей системе и сравнить его с пропускной способностью существующих воздуховодов. Если воздушный поток теплового насоса превышает пропускную способность существующего воздуховода, у вас могут возникнуть проблемы с шумом или повышенное потребление энергии вентилятором.

Новые системы тепловых насосов следует проектировать в соответствии с установленной практикой.Если установка представляет собой модернизацию, необходимо тщательно изучить существующую систему воздуховодов, чтобы убедиться, что она соответствует требованиям.

Сноски

Сноска 1

HSPF в регионе 5 наиболее сильно влияет на производительность теплового насоса в регионе Оттавы. Фактические значения HSPF могут быть ниже в регионах с повышенной температурой градусо-дней. Хотя многие более холодные регионы Канады по-прежнему относятся к региону 5, предоставленное значение HSPF может не полностью отражать фактическую производительность системы.

Вернуться к сноске 1 реферер

Требования к установке теплообменников — Прокладки пластинчатых теплообменников — Новости

Требования к установке теплообменников

20 нояб.2019 г.

Теплообменная установка состоит из теплообменника, группы клапанов регулирования температуры, группы клапанов-ловушек (когда теплоносителем является пар), циркуляционного насоса, шкафа электрического управления, основания, трубопроводов, клапанов и счетчиков.И может быть установлен с расширительными баками, оборудованием для обработки воды, регулятором частоты насоса, клапаном регулирования температуры, дистанционным управлением связи, чтобы сформировать законченную станцию ​​теплообмена. Блок теплообмена имеет стандартизированную и модульную конструкцию, полную конфигурацию, удобную установку , высокая эффективность и энергосбережение. Теплообменник имеет преимущества компактной конструкции, надежной работы, простого и интуитивно понятного управления. Продукт подходит для горячего водоснабжения в жилых домах, учреждениях, на фабриках и шахтах, больницах, гостиницах, школах и в других случаях.Интегрированный теплообменник может использоваться как для водо-водяного, так и для пароводяного обмена. Какие требования к установке теплообменника?

(1) Технические требования к подъему. Должна быть подготовлена ​​вся оснастка. Крупногабаритные теплообменные агрегаты имеют большие подъемные массы из-за большого диаметра и большого количества теплообменных трубок. Следовательно, подъемный пучок следует выбирать на опоре оболочки с усиленными подушками, а с обеих сторон оболочки должны быть предусмотрены деревянные блоки, чтобы поддерживать оболочку во избежание разрушения корпуса оболочки из-за пластической деформации стального троса.

(2) Размер устройства зависит от требований. Соответствует ли частичный размер теплообменного агрегата требованиям кодекса.

(3) Требования к опорным устройствам. Одна сторона подвижной опоры на корневом ложе должна быть заделана салазками, а обе стороны анкерного болта должны быть снабжены железом.

Перед тем, как оборудование будет выровнено, косой рупор можно надежно приварить к опорной плите, но его нельзя приваривать к плоскому рупору или скользящей пластине выше, а рупор необходимо смазать и выровнять, чтобы обеспечить свободное расширение подвижная опора.

(4) Затяжка болтов. Крепление болтов теплообменного блока должно быть остановлено не более трех раз, а конечные точки каждого привода должны быть смещены друг от друга на 120 °. Последовательность затяжки показана на схеме цикла.

Как установить прокладки пластинчатого теплообменника

При проведении профилактического обслуживания пластинчатого теплообменника одним из наиболее важных компонентов, которые необходимо проверить, являются пластинчатые прокладки. Прокладки направляют поток среды, предотвращая перекрестное загрязнение.Регулярный осмотр, замена и смешивание прокладок помогут предотвратить проблемы перекрестного загрязнения и сохранить максимальную эффективность, сэкономив ваше время и деньги в долгосрочной перспективе.

Пластинчатые прокладки бывают разных стилей, в зависимости от предпочтений пользователей. Знание того, как правильно устанавливать и заменять прокладки, будет поддерживать ваш ПТО в оптимальном рабочем состоянии. Прочтите и посмотрите, как устанавливать прокладки Mueller.

Loc-In Прокладка

Концевая пластина

На большинстве пластин первая прокладка изготавливается путем установки четырех колец и двух прокладок

• Обозначьте переднюю пластину, на которой сошлифованы выступы выравнивания.
• Отшлифуйте любой части пластины, которая выходит за пределы направляющей прокладки
• Нанесите небольшую полоску клея на все участки прокладки направляющей
• Поместите четыре кольца в области портов и две полосы наполнителя по бокам
• Добавьте дополнительную пластину сверху, прежде чем помещать плоский предмет, и груз поверх пластин, чтобы сжать их.

Тарелки потока

• Выровняйте прокладку в правильном положении для проточного канала.Убедитесь, что прорези для обнаружения утечек находятся вверху, и поместите плоскую сторону прокладки напротив пластины, при этом намерения прокладки совпадают с фиксирующими язычками.
• Вставьте кольца и поперечины, затем прижмите прокладку к пластине, начиная с середины и заканчивая центром, где вы уже зафиксировали.
• Повторите процесс с другой стороны пластины.

Прокладка приклеиваемая

Концевая пластина

На большинстве приклеенных прокладок первая прокладка изготавливается путем разрезания двух прокладок пополам и использования половины с кольцами.

• Разрежьте прокладку пополам и выбросьте половину без колец
• Удалите установочные лапки или любую часть прокладки, выходящую за пределы уплотнительной поверхности прокладки.
• Найдите существующую переднюю пластину пакета пластин. Это можно определить, посмотрев на пластину, на которой отшлифованы выступы выравнивания.
• Отшлифуйте любой части пластины, которая выходит за пределы направляющей для прокладки, чтобы прокладка вошла заподлицо с фиксированной рамой.
• Нанесите небольшую полоску клея на все участки направляющей прокладки, чтобы они не выпали при установке пластин в устройство. Если клей попадет на поверхность пластины или прокладки, его можно легко удалить тряпкой и спиртом.

Тарелки потока

• Нанесите небольшую полоску клея, похожую на то, что вы нанесли на переднюю пластину, но отражающую форму прокладки. Будьте осторожны, чтобы не приклеить клей к отверстию и поперечному сечению проточного канала.Если прокладка не входит в направляющую для прокладки, попробуйте повернуть ее на 180 °, прежде чем вставлять в направляющую.
• Уложите пластину на ранее приклеенную пластину, чередуя пластины слева и справа. Положите на тарелки плоский предмет, например фанеру.
• Поместите сверху груз , чтобы прижать прокладки к направляющей и обеспечить хорошее сцепление.
• Осмотрите после того, как дадут время высохнуть, на предмет излишков клея, чтобы убедиться, что прокладки плотно прилегают к устройству.

Прокладка с зажимом

Концевая пластина

• Разрежьте две прокладки пополам и используя половину с кольцами.
• Отбросить половину без колец.
• Удалите все зажимы на выступе, детали между кольцами и поперечину на половине, которая должна быть установлена ​​на стороне потока.
• Нанесите небольшую полоску клея на все участки прокладки направляющей
• Поместите половинки прокладки в направляющую равномерно поперек пластины и отложите в сторону.
• Сложите свободную пластину поверх приклеенной передней пластины и поместите сверху несколько грузов, чтобы удерживать их на месте, пока клей не высохнет.

Тарелки потока

• Прикрепите прокладку к проточной пластине
• Поместите плоской стороной прокладки вниз и начните с защелкивания колец и поперечин, затем завершите защелкиванием по бокам.

Если вам нужны запасные части, обслуживание или совет специалиста, мы всегда готовы помочь!

Метод установки пластинчатого теплообменника Заявление — Лучшая редактируемая конструкция Портал документации QHSE

Если не указано иное, установка пластинчатых теплообменников должна производиться в соответствии с утвержденными заводскими чертежами, инструкциями производителя и контрактными техническими условиями.

Чертежи, схемы и схемы показывают общее расположение и расположение теплообменников. Установите пластинчатого теплообменника , как указано, если отклонения от компоновки не утверждены на координационных чертежах.

Пластинчатый теплообменник

должен быть установлен на бетонном фундаменте (основным строительным подрядчиком) в соответствии с утвержденными чертежами фундамента, обеспечив наличие достаточного пространства для клапанов, трубопроводов и для будущего обслуживания. Важно, чтобы вокруг пластинчатого теплообменника оставалось достаточно места для обслуживания агрегата, замены пластин, затяжки упаковки.

Свободное пространство вокруг теплообменника должно быть в 1,5–2 раза больше ширины. Изучите участки и условия с требованиями к допускам на установку и другим условиям, влияющим на производительность, работу и техническое обслуживание пластинчатого теплообменника.

Убедитесь, что бетонный фундамент теплообменника должен быть горизонтальным и иметь гладкую поверхность сверху. При необходимости проверьте окраску в гражданских деталях. Пластинчатый теплообменник следует устанавливать в вертикальном положении (верхняя часть паспортной таблички находится вверху), чтобы избежать захвата воздуха или других газов.

Перемещение, подъем и установка пластинчатого теплообменника

Разрешение на транспортировку теплообменника к строительной площадке будет согласовано заранее с генеральным подрядчиком и заказчиком.

Теплообменник будет доставлен на место прицепом. Если пластинчатые теплообменники уже есть в наличии в магазине проекта, переместите пластинчатый теплообменник из магазина в место установки в соответствии с инструкциями производителя.

Пластинчатый теплообменник

нельзя поднимать за соединения или шпильки вокруг них.При подъеме следует использовать ремень, наденьте ремень в соответствии с инструкциями производителя.

Будет очищена ровная площадка для стоянки автокрана и прицепа. Существующие подземные коммуникации и состояние грунта будут рассмотрены до размещения мобильного крана и прицепа на площадке.

Перед установкой и установкой крана на строительной площадке сотрудник SHE будет нести ответственность за заполнение контрольного листа завода и за прикрепление копий всей соответствующей документации к этому плану подъема.

В случае очевидного несоответствия или дефекта кран будет остановлен, подъемная операция будет отменена и немедленно проинформирована об этом главному подрядчику.

План подъема

будет проинформирован (беседа с инструментами) до начала подъемных работ для всех рабочих и третьих лиц, участвующих в работе.

Зона подъема будет обозначена как «Только авторизованный персонал», на ней будут размечены и вывешены вывески, чтобы гарантировать, что посторонний персонал не сможет проникнуть в зону подъема.

Процедура подъема пластинчатого теплообменника с помощью мобильного крана

Коврики для выносных опор или подходящие деревянные балки будут размещены под выносными опорами.

Гидравлические выносные опоры будут выдвинуты на маты, а кран выровнен.

Стрела крана будет поднята и выдвинута на необходимую длину.

ASLI (автоматический индикатор безопасной нагрузки) будет проверяться на правильность работы.

Вышеуказанная последовательность такелажа будет соответствовать рекомендациям производителя, которые будут строго соблюдаться во все времена.

Одновременно можно поднимать только один теплообменник.

Стропальщики I Banksman прикрепит цепную стропу к крюку крана, крюковому блоку.

Работник банка прикрепит 2 стропа с теплообменником и цепной строп.

Направляющие тросы / стропы прикрепляются помощниками для предотвращения раскачивания груза.

Как только строповщик Banksman I подтвердит, что груз выровнен, подъемник переместится в требуемое положение под чутким руководством сотрудника банка.

Banksman должен постоянно находиться в прямой видимости с крановщиком.

Если крановщик не видит банкира, он должен немедленно остановить подъемник.

Один сертифицированный сотрудник банка I Связист будет назначен для управления перемещениями крана и подъемными операциями, а жесты рукой от другого персонала не будут разрешены и должны быть проигнорированы.

Убедитесь, что зона для разгрузки свободна.

Персонал всегда остается в стороне от груза, пока он не окажется на уровне пояса. Линии тегов должны использоваться для предотвращения раскачивания.

Стропальщик I Сигнализатор будет стоять в безопасном положении, где они будут находиться в поле зрения как груза, так и работающего крана. Каждый сигнал будет отчетливым и четким.

Освободить подъемные приспособления, освободить подъемник и повторять до завершения. По завершении подъемных работ все подъемное оборудование должно быть снято и храниться надлежащим образом.

Процедура подъема теплообменника с вилочным погрузчиком

Будет определен безопасный доступ и выход для маршрута движения погрузчика. Доступ будет беспрепятственным и поддерживаться в надлежащем состоянии.

Стойка стойки теплообменника и болты соединительной тяги должны быть сняты согласно договоренности и временно заменены на меньшую длину, чтобы можно было разместить блок в производственном помещении.

Вилочный погрузчик, используемый для этой задачи, должен иметь безопасную рабочую нагрузку для подъема теплообменника.

Подъемный груз должен быть надлежащим образом привязан или привязан для обеспечения безопасности и на поддоне.

Оператор вилочного погрузчика начнет движение погрузчика к месту погрузки только под руководством специалиста Бэнкса. Сигналы должны быть четкими и точными и понятными для всего персонала, вовлеченного в рабочую деятельность.

Оператор погрузчика будет получать инструкции и указания только от назначенного

Banksman. Никакой другой персонал не может давать указания или инструкции.

Работник банка всегда будет стоять в безопасном положении, чтобы он был в поле зрения как груза, так и работающего вилочного погрузчика. Каждый сигнал будет отчетливым и четким.

Вилы вилочного погрузчика будут отрегулированы для обеспечения максимальной поддержки поднимаемого груза.

Оператор погрузчика вставляет вилы под груз под руководством банкира.

Груз будет подниматься до тех пор, пока вилы не возьмут на себя вес груза, не отрывая его от земли, чтобы гарантировать, что груз выровнен.

После того, как оператор вилочного погрузчика подтвердит, что груз выровнен, подъемник переместится в требуемое положение под строгим руководством банкира.

Вилы будут наклоняться назад во время всех перемещений груза для обеспечения максимальной устойчивости перемещаемого груза.

Затем груз будет перемещен в согласованное место, то есть в производственное помещение / цоколь, под чутким руководством сотрудника банка.

Конусы будут установлены, включая барьерную ленту, для исключения несанкционированного проникновения в зону погрузки / работы.

Груз будет поднят на высоту цоколя / места и медленно продвинется вперед и займет позицию для окончательного размещения под чутким руководством сотрудника банка.

Как только груз будет помещен в требуемое положение, вилы будут освобождены.

Будет произведена повторная сборка стержня колонны и стяжек теплообменника для восстановления исходных размерных деталей.

Если требуется вставить опоры / амортизаторы под теплообменник, это необходимо сделать до того, как нагрузка будет перенесена в конечное положение.

Супервайзеры будут согласовывать с обслуживающим персоналом окончательное размещение теплообменника во время использования вилочного погрузчика.

После установки на фундамент пластинчатый теплообменник необходимо выровнять и выровнять по основанию.

После совмещения поместите резиновую прокладку между фундаментом и пластинчатым теплообменником.

После удачного размещения теплообменника его следует накрыть полиэтиленовым листом для защиты и защиты от проникновения влаги и пыли до тех пор, пока блоки не будут готовы к вводу в эксплуатацию.

Соединения трубопроводов теплообменника

Если соединение имеет резиновую футеровку, футеровка будет действовать как фланцевая прокладка.

Прикрутите соединительный фланец непосредственно к концевой пластине с помощью имеющихся просверленных отверстий с резьбой.

Затягивайте болты равномерно, не перетягивайте, так как это может привести к повреждению резьбы, нарезанной на пластине рамы.

Если на теплообменнике установлены незакрепленные опорные фланцы, необходима подходящая прокладка для уплотнения фланца.

Теплообменник обычно подключается для противотока.

Трубопроводы, соединяющие теплообменник, и опоры трубопроводов должны быть спроектированы таким образом, чтобы исключить нагрузки и напряжения на соединениях теплообменника. При проектировании системы трубопроводов необходимо учитывать тепловое расширение.

Необходимо предусмотреть байпасные трубопроводы и клапаны, чтобы обеспечить изоляцию каждой стороны теплообменника для осмотра, очистки, ремонта и замены.

Установите гибкие соединения на толкатель, чтобы предотвратить вибрацию теплообменника, а также расширение трубопроводов, вызванное воздействием температуры на теплообменник.

Дренажный трубопровод должен быть спроектирован так, чтобы обеспечивать полный слив. Избегайте использования обычных дренажных коллекторов.

При проектировании системы вентиляции следует учитывать все применимые требования к безопасности оператора и окружающей среды.

Установить предохранительные клапаны на Теплообменник Подключение нагретой жидкости. Установите запорные клапаны на впускном и выпускном патрубках теплообменника. Непосредственно перед подключением устройства снимите все заглушки, транспортировочные крышки, контейнеры с влагопоглотителем и другие средства защиты.

Избегайте ненужного воздействия на внутренние части загрязняющих веществ и влаги.

Трубопроводы / систему трубопроводов необходимо тщательно очистить и промыть перед подключением к теплообменнику. После завершения установки системы, включая выпускную арматуру и устройства, осмотрите открытую отделку, удалите заусенцы, грязь и строительный мусор и отремонтируйте поврежденную отделку.
