Устройство дымохода камина: Дымоход для камина: виды и особенности установки

Какой дымоход подойдет лучше всего для установки на камин

Содержание статьи

Дымоход для камина представляет собой конструкцию для вертикального отвода угарного газа за счет создания естественной или принудительной тяги. Очень важно, чтобы устройство дымохода для камина было выполнено из негорючих материалов, обладало повышенной стойкостью к воздействию агрессивной среды и высокой температуры, имело гладкие внутренние стены.

Дымоход для камина

Изготовление дымоотводов для камина и печи производится в строгом соответствии с нормами пожарной безопасности и строительными нормами. Такое устройство способствует повышению КПД отопительного прибора.

Вернуться к содержанию ↑

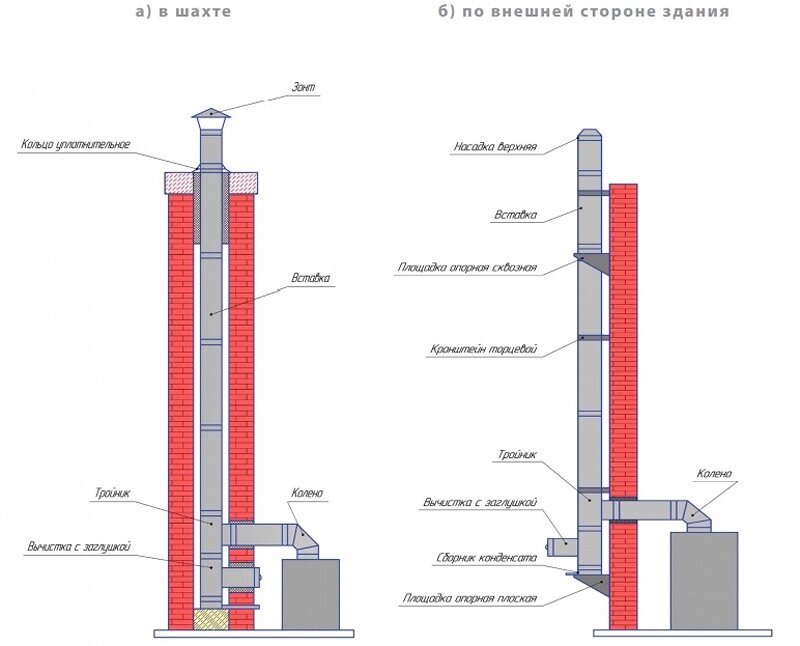

Элементы дымовой трубы

Произведя расчет дымоотвода, необходимо закладывать его высоту не менее 5 метров над колосниковой решеткой. Основными элементами, из которых состоит дымоход для камина, являются:

• Модератор тяги;
• Люк для прочистки;
• Металлические или утепленные элементы, соединенные между собой;
• Выход через перекрытие;
• Оголовок в виде грибка или стабилизирующей насадки.

Вернуться к содержанию ↑

Размеры дымохода для камина

Расчет дымовой трубы должен включать все необходимые параметры для установки. Основным значением является диаметр дымохода для камина. Правильный расчет позволяет увеличить КПД камина или печи, и напротив, любая ошибка может спровоцировать возникновение пожара или отправление угарным газом. Также расчет предполагает вычисление таких параметров, как:

• Высота;
• Размер;
• Сечение;
• Материал.

Устройство дымоход для камина

Расчет дымоотводящего устройства для печи и камина в обязательном порядке учитывает, какой вид топлива будет использован при работе теплового оборудования.

Некоторые советы и рекомендации, как производить расчет дымоотводящего устройства:

• Если камин оборудован печкой открытого типа, рекомендуется, произведя расчет, высчитывать размеры дымохода из соотношения 1 к 10;
• Размер дымохода квадратного сечения вычисляется исходя из соотношения 1 к 1,5 к размерам топки.

Вернуться к содержанию ↑

Выбор материала дымоотвода

Вопрос, какой материал лучше подходит для изготовления дымовой трубы камина или печи, беспокоит многих застройщиков. Наиболее распространенные варианты дымоходов следующие:

• Кирпичный;
• Металлический;
• Керамический.

Лучше всего зарекомендовали себя комбинированные варианты, когда снаружи выкладывается кирпичный дымоход, что встраивается в стену сооружения, а внутри располагается металлическая труба.

Виды каминов

Ключевые достоинства устройства комбинированного типа:

• Лучше тяга в дымовом канале и отсутствие оседания сажи и копоти на внутренней поверхности трубы благодаря низкому коэффициенту шероховатости нержавейки;
• Идеально круглое сечение;
• Полная герметичность;
• Хорошая теплопроводность и при этом отсутствие температурной нагрузки на стены здания;
• Высокая эстетичность и длительный срок использования кирпичного кожуха.

Комбинированный дымоотвод предоставляет широкий полет для дизайнерской фантазии, такие устройства великолепно выглядят в комнатах различного стилевого направления, являются основным элементом декора, что способствует отдыху и приятному времяпровождению.

Материалы по теме: все об каминах и печах.

Вернуться к содержанию ↑

Какими преимуществами обладает металлический дымоотвод

Металлический дымоход для камина и печи станет хорошим решением для дома или дачи, где на этапе строительства не предусмотрели место под топку. Важными достоинствами конструкции для отвода угарного газа из нержавеющей стали являются:

• Круглое сечение для беспрепятственного отвода дыма;
• Увеличение КПД отопительного оборудования;
• Небольшой вес, нет необходимости в возведении фундамента;
• Легкий монтаж;
• Простое обслуживание и эксплуатация.

Металлический дымоход для камина

Производит конструкции такого рода целая группа зарубежных и отечественных компаний. Лучше всего себя зарекомендовали такие марки:

• Raab;
• Hild;
• Selkirk;
• ООО «Балтвент»;
• Элитс.

Балтвент – отличные дымоотводы из нержавеющей стали, что имеют круглое сечение и подходят одинаково хорошо как для камина, так и для печи.

Дымоходы ООО «Балтвент» изготавливаются в Калининграде и имеют все необходимые сертификаты качества. Цена продукции Балтвент является более чем приемлимой, а качество не отличается от стальных конструкций иностранных компаний. Балтвент производит все виды дымоходов для камина и печи, учитывает местные климатические условия и температурный режим. Для реализации поставляются как одностенные трубы Балтвент, так и утепленные дымоходы, что подходят для эксплуатации при низких температурах.

Вернуться к содержанию ↑

Керамический дымоход для камина

Керамические конструкции отличаются повышенной прочностью, термостойкостью и долговечностью. Единственный недостаток, какой мешает керамическому дымоотводу устанавливаться на все печи – дорогая цена устройства.

Компания, что считается лидером по производству керамических дымоходов, это Schiedel (Германия). Шидель поставляет в продажу готовые модульные конструкции, что помимо самого дымового канала включают также все необходимые расходники. Именно благодаря такому продуманному подходу, монтаж устройства не составляет никакой сложности.

Комбинированный дымоход

Вернуться к содержанию ↑

Где приобрести дымоход для камина

Приобретать дымоотводящие устройства лучше всего у официальных дилеров, которые смогут предоставить всю необходимую документацию и технические характеристики. Одним из таких дилеров является фирма «КПД» Тверь. Преимущество «КПД» Тверь в том, что целая группа компаний реализует свою продукцию с ее помощью, а значит, покупатель всегда имеет широкий выбор различных вариантов на любой вкус.

«КПД» Тверь реализует керамические, металлические, сэндвич дымоходы от лучших мировых производителей. Вниманию клиентов «КПД» Тверь представляется не только собственно продукция, но и качественная консультация по установке и все возможные сопутствующие услуги. Если же вы желаете самостоятельно произвести монтаж каминов и дымоходов, можно проконсультироваться в компании КПД по выбору материалов конкретно для вашего дома.

Вернуться к содержанию ↑

Стальной дымоход для камина

Интересное по теме:

Установка дымохода для камина

Об установке дымохода для камина имеет смысл задуматься еще на этапе проектирования дома. Исходить стоит из конструкции и месторасположения камина, а также от планируемого типа дымохода для камина. Так, в случае если дымоход планируется выполнить кирпичным, то мы бы настоятельно советовали впоследствии провести его «гильзовку» жаропрочной нержавеющей трубой соответствующего диаметра. Это намного увеличит срок службы дымохода и упростит его обслуживание в дальнейшем. Кирпичные дымоходы зачастую встраиваются во внутренние несущие стены дома. Встраивать такую трубу в наружную стену стоит только в случае, когда других вариантов установки нет, поскольку отводящиеся продукты сгорания будут быстро охлаждаться, приводя к интенсивному образованию конденсата.

Если же дымоход для камина не был изначально предусмотрен в проекте, то проблема решается применением сэндвич-дымоходов с утеплителем из базальтовой ваты. Дымоход из таких труб может быть смонтирован как внутри здания (с проходом сквозь его перекрытия и крышу), так и вдоль одной из стен. Такой дымоход обладает гораздо большей эффективностью, поскольку идеально круглое сечение выводящей трубы исключает появление нерабочих зон и ненужных завихрений в канале дымохода.

Очень часто такие утепленные дымоходы, проходящие внутри жилых помещений, закрывают декоративным кожухом. В таком случае рекомендуется предусмотреть в нем вентиляционные решетки во избежание перегрева и возможности осмотра соединений.

При выводе утепленного дымохода через кровлю, нелишним будет использование покрывного листа от места выхода трубы через крышу и до конька крыши. Это значительно увеличит гидроизоляцию кровли, предотвратив попадания влаги внутрь помещения.

В любом случае при установке дымоходов для камина следует помнить, что основная его задача – создание хорошей тяги. Это особенно важно для каминов с топкой открытого типа — они более подвержены выбросу продуктов сгорания в помещение.

Верх готового дымохода для камина должен быть закрыт оголовком, закрывающим канал дымохода от попадания осадков, а также препятствующим задуванию ветра в трубу и возникновению обратной тяги. Наиболее часто для этих целей применяются оголовки типа «зонтик» и «дефлектор». К тому же, последний является еще и искрогасителем.

Купить дымоход  для камина

Метки:  монтаж дымохода для камина | дымоходы для камина установка |
дымоход из нержавейки для каминной топки

Установка камина и дымохода

Камин – это одно из самых романтичных отопительных устройств. А как приятно, удобно расположившись у камина, коротать тихие зимние вечера за чашечкой ароматного чая!
[contents]

Однако помимо того, что это один из самых стильных отопительных приборов, это еще и очень требовательное устройство, так как любые ошибки, допущенные еще на стадии его проектирования обязательно обернуться значительными нарушениями в его работе.

Одно из главных условий работоспособности камина – это грамотная установка дымохода. На самом деле правильная установка дымохода для камина более важна, чем монтаж его топочной.

Современный рынок предлагает нам огромный выбор различных дымоходных систем для этого типа печей начиная от традиционных кирпичных и заканчивая изящными и стильными стеклянными конструкциями.

Устройство дымохода для камина – ответственное мероприятие, требующее от исполнителя определенных знаний и опыта. А поэтому, если вы сомневаетесь в собственных силах, лучше доверить обустройство печи профессионалам.

Основные требования к дымоходам

Дымоход представляет собой конструкцию, предназначенную для отвода топочных газов в окружающую среду. А из этого следует, что все его элементы при эксплуатации печи будут постоянно подвергаться воздействию высоких температур и контактировать с агрессивными веществами, образующимися в процессе горения топлива.

Еще одной проблемой, возникающей при работе каминной печи, считается интенсивное образование конденсата вследствие резких температурных перепадов. Из всего вышесказанного можно сделать вывод, что дымоход для камина должен изготавливаться из прочного, термо- и химически устойчивого материала.

В наше время монтаж дымоотводящих конструкций для каминной печи чаще всего выполняется из кирпича, стали, керамики и стекла.

Нагрузки на трубы при работе печи настолько высоки, что при выборе материала для изготовления дымохода необходимо отдавать предпочтение максимально устойчивым к неблагоприятным факторам моделям, так как в противном случае вряд ли удастся избежать ситуации, когда скупой платит дважды.

Кирпичный дымоход

Этот тип дымохода уже давно считается традиционным для обустройства дымоходных систем для каминов. Монтаж этого типа каналов по праву считается сам дешевым, но, к сожалению, не самым эффективным.

Выполнить кирпичную кладку самостоятельно смогут далеко не все, а поэтому при решении этого вопроса, как ни крути, а без посторонней помощи никак не обойтись.

Желательно, чтобы внутрь дымоходной конструкции для повышения эксплуатационных характеристик был установлен специальный металлический вкладыш, так как только в этом случае можно рассчитывать на корректную работу системы.

Дымоход из стали

Стальные дымоходы состоят из труб, изготовленных из оцинкованной либо нержавеющей стали, имеющих круглое сечение и снабженных утеплительным слоем и наружным контуром. Такие конструкции отличаются простым монтажом, длительным эксплуатационным сроком и небольшим весом.

Керамические дымоходы

Если вы решите выполнить монтаж такого керамического дымохода самостоятельно, то тщательно взвесьте свои возможности, так как установка его элементов – достаточно трудоемкий процесс, требующий соответствующих профессиональных навыков и аккуратности.

Несмотря на достаточно сложный монтаж, подобные конструкции обладают отличными техническими и эксплуатационными характеристиками: они прочны, надежны, гарантируют отличную термоизоляцию, а их эксплуатационный срок достигает более 30 лет.

Стеклянные дымоходы

Стеклянные конструкции представляют собой один из самых сложных и дорогих вариантов, но, поверьте, оно того стоит. Дымоходы из стекла способны органично вписаться в любой интерьер, а, помимо этого, они устойчивы к коррозии и другим негативным воздействиям.

Кроме того, стеклянные конструкции, несмотря на достаточно сложный монтаж, обеспечивают отличную тягу. Правда, для их установки канал должен быть идеально прямой, с гладкими и ровными стенками.

Некоторые нюансы

Если вы планируете монтаж камина, то задуматься об этом следует еще на стадии проектирования дома. Установка печи – дело непростое. Так, например, если вы планируете монтаж дымохода, то близко расположенные к прибору стены и потолочные перекрытия должны быть изготовлены из термоустойчивых материалов.

Не рекомендуется установка дымоходного канала и в самой теплой части дома. А если расположение печи таково, что она примыкает к холодной наружной стенке, то необходимо заранее позаботится о том, чтобы выполнить монтаж термостойкого утеплителя.

Установка трубы для каминной печи также связана со знанием некоторых тонкостей. Например, чем ближе этот элемент будет располагаться к коньковому прогону, тем меньшей может быть часть трубы, возвышающаяся над крышей.
Не менее важно, чтобы сечение дымоходной трубы соответствовало диаметру патрубка печи.

Следует заметить, что при несоответствии размеров возможно не только поступление угарного газа в помещение в результате негерметичности конструкции, но и снижение тяги, а также возникновение пожаров.

Очень важно, чтобы дымоотводящяя конструкция имела длину как минимум 5 метров, что обеспечит постоянное наличие тяги, качественный отвод продуктов горения в окружающую среду и минимальное образование конденсата.

Если на здании обустроена плоская кровля, то труба должна быть в длину минимум 50 см. Эти же размеры будут считаться идеальными, если монтаж трубы осуществляется в полутора метрах от конька. В том случае, когда труба находится на расстоянии от 1,5 и до 3 метров от конькового элемента, то ее высота не должна быть ниже, чем сам прогон.

Только правильно сформированный и установленный дымоход для камина может полноценно справиться с возложенной на него задачей и качественно выполнять отведение в окружающую среду топочных газов. Грамотно установленный дымоход для каминной топки – это залог высокоэффективной работы этого устройства.

Это нужно почитать:

Как установить камин и дымоход

Качественная установка камина и дымохода гарантирует длительную безаварийную работу. Неправильный монтаж дымоотводной системы может повлечь за собой задымление или открытое возгорание. В данной статье мы рассмотрим все тонкости обустройства домашнего дымохода и камина.

Типы каминов и варианты монтирования

Виды каминов

·        Мраморные;

·        Гранитные;

·        Чугунные;

·        Металлические.

Установка камина может осуществляться различными вариантами. В готовом доме изменить интерьер непросто, поэтому установка ведется прямо на пол. В здании с бетонными полами не требуется заливки фундамента, кирпичи можно укладывать прямо на бетонные перекрытия.

Обустройство дымохода и выбор материалов

Монтаж всех каминных дымоходов в целом производится по одним и тем же правилам, так как схема и комплектующие в различных вариантах не сильно отличаются друг от друга.

На данный момент самым распространённым материалом для монтажа дымохода являются металлические сэндвич – трубы. Между двумя стенками располагается слой базальтового наполнителя, предохраняющего от прогорания. Кладка из кирпича является весьма дорогостоящим вариантом, а также не совсем практичным, так как на поверхности кирпичей скапливается большое количество копоти и сажи, которую достаточно непросто вычищать. При правильной эксплуатации срок службы составит не более 10 лет.

Как монтировать дымоход?

Порядок монтирования дымохода

1.        Перед каминной топкой устанавливается участок обычной трубы.

2.        Далее монтируется утеплённая шайба с рифленой структурой.

3.        На шайбу устанавливается оставшийся участок трубы с выходом на крышу.

Все соединения в системе должны быть герметичны, поэтому тщательно промазывайте герметиком все стыки и соединения.

Тепло в правильно смонтированной системе с воздушным отоплением будет распределяться равномерно, что позволяет уменьшить нагрузку на отдельный узел, что в свою очередь ведёт к увеличению срока эксплуатации камина.

Технология изготовления

Если вы все —  таки решились на самостоятельное изготовление камина без применения покупных комплектующих, то вам стоить предусмотреть множество нюансов, соблюдая которые вы сможете создать уютное место для домашнего отдыха своими руками.

Самой простой и дешевой конструкцией, доступной для каждого, является камин из блоков.

При покупке материала для стен убедитесь в том, что он способен работать в предполагаемых условиях эксплуатации и в заявленном температурном режиме.

Инструменты и материалы

Для того, чтобы собрать камин, вам понадобится следующие инструменты:

·        Шуруповерт;

·        Перфоратор с ударными и сверлильными насадками;

·        Набор шпателей различного размера;

·        Миксерная насадка для размешивания раствора;

·        Плиткорез;

·        Болгарка с диском по камню или бетону;

·        Инструменты для разметки (карандаш, маркер и т.д.)

·        Отвес или гидроуровень.

Конкретно для сборки самого камина нужны;

Красный и облицовочный кирпич (объёмы закупок зависят от нескольких факторов: если установка ведется на деревянный пол, то высота камина не должна быть более полуметра. Так как постоянное статическое давление может привести к обрушению пола, а вследствие и всей конструкции.

От качества подобранного инвентаря и материалов напрямую зависит конечный результат.

Технология монтажа камина и дымохода

Установка камина и монтаж дымохода своими руками – сложный процесс, требующий знаний и минимальных навыков в области строительства. Если у вас есть средства и возможности для приглашения профессионалов, то не стоит её пренебрегать. Проведение отделочных работ и заливка основания требует точности, чтобы получилась надёжная и красивая конструкция.

При выборе места для камина стоит учитывать сразу несколько факторов:

·        Фундамент;

·        Внутренний интерьер;

·        Фасад здания.

В начале работ необходимо оценить крепость перегородок на крыше, а также прочность балочных перекрытий на полу.

Изображение изделия на бумаге отображает конструкционные особенности и учитывает особенности планировки.

Проведение подготовительных работ перед монтажом

Установка дымохода камина на улице проводится после подготовки отверстия в крыше. Внутри помещения тщательно подготавливается место для заливки фундамента или установки постамента.

Монтаж

Монтаж всех типов каминов не имеет принципиальных отличий.  Порядок действий на начальных этапах един и различия начинаются на конечных этапах.

Подготавливаем ровную поверхность, делаем ориентир в виде отвеса. Для заливки можно использовать цемент обычного качества, однако если в доме избыточная влажность, то требуется раствор с добавлением присадок и водоотталкивающих примесей.

Укладка осуществляется на пространстве несколько больше, чем камин. Рекомендуется применение широкопрофильной гранитной плитки, которая способна выдержать огромное давление.

На данном этапе подготавливается основа для чугунной емкости или арки, выкладываемой из кирпича. Полость, создаваемая с помощью кладки, обеспечивает поступление воздуха к воздухозаборной системе и вытягивает дым наружу.

Далее для различных типов каминов следует свой порядок действий.

Подключение вентиляции

Самым важным этапом в создании будущего домашнего очага является правильное подключение к вентиляционной шахте. Если камин полностью выполнен из кладки, то следует позаботиться о отверстиях, в которые будет поступать воздух и обеспечивать тягу. Это позволит огню долго и равномерно гореть, а также положительно скажется на выходе дыма из системы.

 При выборе вентиляции следует учитывать особенности конструкции. В металлическом камине тяга гораздо лучше, чем в кирпичном, так на стенках практически не оседает сажи и копоти.

Облицовка

Наружная отделка каминов выполняется исключительно из невоспламеняющихся материалов. Наиболее популярным вариантом является керамическая плитка, стилизованная под натуральный камень. Данный вариант имеет презентабельный внешний вид, при этом разительно отличается в стоимости от гранитных или каменных плит. Яркая цветная мозаика также станет прекрасным украшением для камина.

Наиболее экономным вариантом является использование штукатурки. Для стенок, на которые будет оказываться постоянное тепловое воздействие потребуется жаропрочный раствор. После нанесения штукатурки её поверхность можно окрасить в цвет интерьера или украсить рисунком.

Соблюдение мер пожарной безопасности

Огонь – опаснейшая стихия, потеря контроля над которой может стоить жизни или всего имущества. При монтаже дымохода и камина следует уделить особое внимание мерам пожарной безопасности:

·           Между дымоход и деревянными кровельными балками следует делать зазор не менее 25 см;

·           Участок перед топкой должен быть обшит огнеупорным материалом во избежание попадания иск на воспламеняющуюся поверхность;

·           Мебель и любые ткани следует держать подальше от огня;

·           Все деревянные элементы, имеющие непосредственную близость с камином, следует обрабатывать глиной или огнеупорным раствором.

Камин – прекрасное место для домашнего отдыха, гордость любого хозяина.

Тщательная подготовка к его изготовлению и грамотный подход к выбору материалов

позволит вам наслаждаться домашним очагом длительный срок. При этом не стоит

пренебрегать постоянными проверками состояния дымохода и вентиляционной

системы.

чертеж печи и дымохода с закрытой топкой своими руками в частном загородном доме, Варяг-9

Устройство современного камина с дымоходом своими руками

Жизнь и развитие человечества невозможно представить себе без использования огня. С древних времен люди старались сберечь его, используя при этом для обогрева жилья и приготовления пищи. Вначале это был простой костер, разведенный в центре пещеры, потом каменная или кирпичная площадка в доме, на которой горели принесенные дрова, заполняя дымом все помещение. Шли века, и в частных домах появились печи, а в неприступных замках и аристократичных усадьбах – камины.

В наше время, казалось бы, необходимость в этих пожирателях дров и угля отпала. Действительно, в современном загородном доме можно провести трубы отопления, соединенные с портативным парогенератором, а можно воспользоваться современной системой с воздушным отоплением. Все это позволит согреть помещение с меньшими затратами, но до сих пор живет в душе современного человека желание откинуться в кресле-качалке на втором этаже старого дома и в полутьме смотреть на игру открытого пламени.

Конечно, камин на втором этаже — это дополнительные сложности, но современные технологии позволяют решить эту проблему. Если основной целью является эстетическое желание посмотреть на огонь, то можно использовать спиртовой камин. Он не требует огнеупорных конструкций, даже вытяжной короб для отвода продуктов горения необязателен.

Если же подобное устройство кажется недостаточно солидным, можно сделать островной камин прямо в центре комнаты. Поскольку фундамент для камина достаточно массивен, то располагать его нужно на несущих плитах перекрытия, желательно использовать подвесной дымоход, выходящий на крышу через декомпрессионную камеру.

Островной камин

Поскольку данная конструкция имеет дело с открытым источником огня, существуют некоторые правила, соблюдение которых позволит любоваться этим завораживающим зрелищем внутри дома, полулежа в кресле, а не бегая снаружи, давая указания пожарной команде.

Принципы конструкции

Отвлечемся от постройки камина именно на втором этаже и рассмотрим любые доступные варианты. Эти отопительные системы развивались веками, но за все это время так и не смогли поменять принцип действия, вследствие чего, так и остались устройствами с низким КПД и большим расходом топлива.

Принципиальная схема работы камина

Любой камин предназначен для того, чтобы сжечь топливо, получив при этом тепло, и вывести на улицу продукты сгорания с наименьшими неудобствами для тех, кто находится внутри помещения. Результатом эволюции стало несколько типовых решений.

Основные варианты размещения каминов

1. Вариант А – встроенный в стену. Данная конструкция для реализации требует проработки еще на стадии проектирования здания, поэтому совершенно не подходит в качестве варианта доработки уже существующего дома.
2. Вариант Б – камин у стены. Его можно сделать в уже существующем здании, его плюсами являются достаточно большая площадь излучающей тепло поверхности, что позволяет не только наслаждаться красотой пылающих дров, но и получать практическую пользу от комфортной температуры в комнате.
3. Вариант В – угловой камин. Частный случай, расположенный не у одной, а сразу у двух стен. В связи с этим более он более экономичен в постройке, но по той же причине имеет меньшую площадь обогрева.
4. Вариант Г – островной камин. Может быть расположен в самом центре комнаты, фактически это старый добрый очаг первобытного человека в современной оболочке.

Прежде чем приступать к постройке камина, необходимо рассчитать его размеры. Существуют опробованные методики, позволяющие это сделать.

Размеры составных частей камина

Топка и ее особенности

Размер камина напрямую зависит от площади отапливаемого помещения, при этом размер топки должен составлять приблизительно одну пятидесятую площади комнаты. Для примера, возьмем ее площадь равной 25 м2, площадь топки в этом случае – 0,5 м2. Исходя из этого, найдем остальные размеры. Отношение высоты к ширине обычно принимается 2/3. Решим задачку для 4-го класса:

А/В = 3/2

А = 3В/2

S = AB = 3B2/2 = 0,5 м2

B2 =1/3 м2

B = 58 см, А = 87 см.

Проверяем: 0,58х0,87 = 0,5046 м2, все правильно.

Итак, размеры топки нам известны, можно идти дальше. Глубина камина С должна равняться двум третям найденной высоты В, в нашем случае получаем 58/3х2 = 39 см. Этот параметр очень важен. Если сделать топку слишком глубокой, то почти все тепло будет уходить в трубу, а слишком глубина будет слишком маленькой, то дым пойдет в помещение.

Начиная с одной трети высоты топки должен начинаться наклон задней стенки, под углом приблизительно 20 градусов. На чертеже этот параметр обозначен литерой L, и в нашем примере составляет 58/3=19 см.

Иногда делают камины с закрытой топкой, но в этом случае камин превращается в подобие печки. Для них стараются приобрести готовые дверки с размерами, максимально приближенными к расчетным.

Дымоход

Для того, чтобы дрова в камине горели, радуя глаз, и не коптили, должно быть выполнено два условия: доступ кислорода и вывод продуктов горения. Как правило, воздух поступает в топку непосредственно из помещения, это естественная приточная вентиляция, он не требует никаких особых затрат. Однако, если мощность камина велика, а комната имеет мало щелей и отверстий, то возможно задымление, а в некоторых случаях, даже обратная тяга, когда воздух вместо того, чтобы выходить через трубу, начинает поступать через нее с улицы. Для того, чтобы избежать подобных ситуаций применяется канальная вентиляция. Для этого делается специальный воздуховод, который проводится в топку прямо с улицы.

Размеры дымохода зависят от мощности камина. Высота трубы не должна быть меньше пяти метров. Если длина дымохода превышает 10 метров, тяга может стать настолько большой, что все тепло просто-напросто «вылетит в трубу» в самом прямом смысле. Чтобы избежать этого, прибегают к искусственным изгибам и применению специальных заслонок. Площадь поперечного сечения дымохода должна быть меньше площади топки в 10-12 раз.

Камин работает в условиях высоких температур, поэтому его кладка осуществляется из специального кирпича. Красный печной кирпич может выдерживать температуру до 1000 градусов Цельсия.

Печной кирпич

При кладке камина нужно учитывать, что в процессе нагревания твердые тела (в нашем случае кирпичи) имеют свойства расширяться и как следствие, нельзя использовать обычный строительный раствор. Из-за разного коэффициента расширения глины и цемента такая кладка потрескается и в дальнейшем полностью разрушится. Изготовление настоящего печного раствора требует специальных знаний и материалов, которые не всегда доступны, поэтому новичку-любителю имеет смысл приобрести готовые сухие смеси.

Дополнительные элементы

При строительстве камина понадобятся не только кирпичи и раствор, но и другие составные элементы, которые придется приобрести или заказать.

Дополнительное оборудование для камина

Вот то, без чего невозможно будет обойтись :

• Зольник – поддон для сбора шлака.
• Колосниковая решетка – обеспечивает доступ воздуха к горящим дровам, не позволяя им падать вниз.
• Шиберная заслонка – специальное устройство, которое ставится в дымоход для регулирования тяги.
• Чертежи и схемы
• Схема работы камина
• Схема кладки
• Камин с грубой трубой.
• Чертеж углового камина

Правила и требования к расположению

Подиум перед камином должен быть не менее 50 см шириной, а выступы по бокам 20-30 см. Не следует размещать камин на пути перемещения людей, расстояние от края камина до конца стены должно быть не менее метра.

Устройство электрического камина

Применение электрических обогревателей, стилизованных под камин, помогает преобразить интерьер, избегну отрицательных черт их дровяных собратьев. Электрокамин не чадит, не требует сооружения громоздких дымоходов, не требует дров и угля. Его устройство достаточно простое. Фактически это обычный нагревательный элемент, превращающий электрическую энергию в тепловое излучение. Используя современные материалы, можно создать без особых затрат довольно элегантные конструкции.

Интересные решения в интерьере

Постройка камина в доме дает необычайный простор для полета фантазии. Ограничивать его нельзя ни в коем случае, однако можно посмотреть образцы, примеры того, как можно разместить это сооружение в доме.

принцип работы дымохода в частном доме, чертеж печи с закрытой топкой, как сделать своими руками в загородном коттедже

В настоящее время камины приобретают все большую популярность. Классические варианты устанавливают, как правило, только в качестве декоративного элемента или дополнительного источника обогрева. Дело в том, что устройство не предусматривает аккумуляцию тепла, помещение быстро охлаждается после того, как пламя погаснет.

Классическая конструкция служит дополнительным источником вентиляции помещения, что в условиях сурового российского климата не является плюсом. Чтобы избежать негативных факторов и создать душевность атмосферы, разработчики нашли доступные способы сохранить красивую традицию обогрева частного дома.

Особенности и виды конструкции

Камин на дровах и угле – один из самых распространенных вариантов в загородных домах. Возводится из всевозможных материалов – кирпича, бетона, листовой стали или другого металла. Отличительная черта всех классических разновидностей – прямая дымовая труба, соединенная с широким открытым пространством топливника.

Рассмотрим основные элементы камина.

• Под – нижняя строго горизонтальная часть конструкции, предназначенная для расположения дров. Может быть глухой или с колосниками – отверстиями.
• Топливник – пространство для огня. Заднюю стенку для увеличения отражения тепла в комнату располагают под наклоном. В некоторых классических вариантах также выкладываются и боковые стенки.
• Дымовая камера – соединяет топливник и трубу, необходима для сбора газов во время сильного образования дыма.

• Дымовой зуб или газовый порог – выступ в камере, который препятствует возникновению обратного потока и обеспечивает сбор конденсата во время растопки. Ширина элемента совпадает с аналогичной величиной камеры.
• Труба или дымоход – служит для отвода дыма. Бывает квадратной, круглой или прямоугольной формы. Для регулировки тяги по длине конструкции устанавливают одну или две задвижки. Они же препятствуют естественной вентиляции во время простоя камина.
• Портал – входное обрамление топливника, служит ограничением рабочей зоны и декоративным элементом одновременно.

Формы портала могут быть различными в зависимости от стиля оформления. П-образные присущи английскому, старогерманскому, французскому стилям, а также минимализму и хайтеку. К форме «Д» тяготеют кантри и современный модерн. Металл позволяет создать любую конфигурацию от классического бочонка до замысловатого птичьего гнезда или груши.

В качестве отделки применяют облицовку природным камнем, дорогими породами дерева, кирпичом, огнеупорными штукатурками или плиткой. Прекрасно в дорогих моделях порталов смотрится ковка или инкрустация.

Выбирая камин для дома, стоит присмотреться не только к внешнему оформлению, но и к месту будущего его расположения.

По типу конструкции различают:

• встроенные (закрытые) – устраиваются в углублениях стен или специально спроектированных ниш, портал не выступает за линию стены;
• полуоткрытые – частично выступают за линию межкомнатных перегородок;
• в проемах – угловые варианты, которые могут обогревать сразу два помещения;
• настенные – исходя из названия, не имеют под собой точки опоры, закрепляются на стене или в углу; как правило, небольшие по объему;
• открытые.

Теплообмен

Принцип работы камина простой. Распространение тепла в комнате осуществляется за счет лучевой энергии от огня и нагревающихся элементов конструкции, что создает незначительное движение конвекционных потоков.

Внушительный размер дымохода предупреждает попадание углекислого газа в помещение. Тяга довольно большая, необходимая скорость движения воздуха в трубе – не менее 0,25 м/с.

Теплоотдача классического камина небольшая – 20%, остальное выходит через трубу.

Увеличить интенсивность отдачи тепла можно и несколькими способами:

• дополнительной установкой боковых и задних стенок конструкции;
• использованием металла в качестве обшивки стенок топливника;
• оборудованием портала огнеупорной дверкой, которая полностью прикрывает топливник (для металлических изделий).

В продаже можно встретить большое разнообразие уже готовых топок из огнестойкой стали. Профессионалы рекомендуют отдать предпочтение моделям из чугуна: они застрахованы от деформации при высоких температурах. Но основной ориентир для готовых изделий – это соответствие характеристик модели, указанных в техпаспорте, к условиям именно вашего помещения.

Дверцы для металлических топливников могут быть различных размеров и способов открывания: вверх, в одну из сторон. Ограничение поступления воздуха в закрытых конструкциях обеспечивает не горение, а тление древесины. Стенки камина нагреваются и снабжают помещение теплом. В таких условиях одной закладки дров хватает на всю ночь.

Ограничение зоны открытого огня также сказывается на интенсивности обогрева.

• двумя стенками портала по бокам – мощности хватает только на небольшие помещения; для увеличения излучения боковым внутренним стенкам придается форма трапеции с расширением в сторону комнаты.
• одной боковой панелью – такие формы способствуют повышенному вытягиванию воздуха из помещения в трубу, зато излучение тепла распространяется на больший радиус;
• пламя открыто со всех сторон (альпийские или швейцарские камины) – неэффективны для обогрева, хотя тепло может излучаться во всех направлениях.

Производители горючих биоматериалов и пеллет тоже добились замедления процесса сжигания за счет особенностей состава исходного сырья. Уверяют, что их продукция повышает КПД обогрева до уровня голландки или шведской печи.

Увеличить теплообмен можно и за счет увеличения площади дымохода: его поверхность нагревается и также может служить источником тепла. Для этого используется рекуператор – ребристая вставка в дымоход из нержавеющей стали. Ее длина находится в пределах от 0,5 до 1 м. Сечение такой трубы должно совпадать с диаметром дымохода.

Принудительный воздухообмен

Знание особенности движения воздуха в системе поможет использовать потоки для увеличения тяги и дополнительного обогрева частного дома. А также сделать управление интенсивности подачи тепла автоматическим.

Естественный воздухообмен используется, как правило, когда камин топят от случая к случаю. Искусственный более эффективен при частой работе очага или когда система дымохода имеет сложную конфигурацию. Как бы ни уменьшали число и длину горизонтальных элементов трубы, свою негативную роль им удается сыграть.

Суть усовершенствования в том, что приток внешнего воздуха увеличивает тягу, и обеспечивает ее постоянное значение. Также он убирает воздушные пробки, образующиеся при большом перепаде температур внутри и снаружи здания. С растопкой при наступлении холодов в такой системе не возникает проблем.

Для достижения этой цели устанавливается один, а в некоторых случаях два или три вентилятора. Их встраивают на входе воздуха в топку и на пути движения потока в главном канале подальше от помещений, где живут люди. Лучшее место – на уровне чердака или подсобного помещения. Гравитационная система не перекрывается, а количество воздуха, поступающего в систему, возрастает сразу на 30-50%, пропускная способность – до 600 м3/ч.

Есть возможность автоматизации системы с подключением к датчику температуры в камине. Управлять тягой становится возможно пультом не поднимаясь с дивана.

Оборудование требуется специальное – высокотемпературные центробежные вентиляторы. Характеристики выбираются исходя из объема воздуха, которое они могут поставить, и давления, которое они оказывают на систему. Последний показатель определяется потерей давления на отдельных участках трубы.

Для оснащения нужны:

• воздухораспределители с защитной решеткой;
• теплоизолированные воздуховоды из нержавеющей оцинкованной стали, адаптеры;
• рекуператор – пропускная способность воздушного отопления рассчитывается с запасом на складки;
• вентиляторы;
• грубые фильтры;
• дроссель-клапаны – нужны для регулировки объемов поступающего воздуха.

В некоторых случаях систему воздухообмена оснащают калорифером, который устанавливают выше положения рекуператора. Это позволяет быстрее обогревать большое количество поступающего воздуха и не снижать градус тепла.

Есть возможность автоматизации всей системы с подключением к датчику температуры в камине. Управлять тягой в таком случае легко со щита или пультом не поднимаясь с дивана.

Эффективность повышается, если трубы имеют абсолютно гладкую внутреннюю поверхность и не имеют большого числа горизонтальных и наклонных сочленений. Идеальные условия достигаются при круглом сечении деталей дымоотвода.

При всех достоинствах такого решения есть и недостатки:

• увеличение потребления энергоносителей – твердое топливо и электроэнергия;
• возникновение шума вентилятора – для подавления необходимы специальные глушители;

• шум в трубах – возникает при маленьких размерах дымохода, неправильном подборе к мощности топки;
• шум и вибрация свидетельствуют о браке при монтаже, устраняются ремонтом.

Мощность

Для выяснения значений существует стандарт NF D 35376, который разработан во Франции. Он позволяет узнать номинальную мощность топки в кВт – количество тепла, которое способно обеспечить модель за три часа работы.

Очень важно не путать ее с максимальными значениями, которые обычно указываются в характеристиках для готовых изделий. Максимума обогрева камин достигает за 45 минут после растопки, и эти значения мощности в 2-3 раза больше, чем его реальные возможности.

Мощность определяется объемом топливника: чем больше его пространство, тем сильнее номинальные возможности. Разбежка в количестве энергии колеблется для каминов в среднем от 10 до 50 кВт.

Для ориентира:

• на уютную комнату в 10 м² с высотой потолка 2,5 м для обогрева требуется 1 кВт;
• березовые дрова (сухие, влажностью до 14%) – 1 кг при выгорании дают 4 кВт энергии.

Специалисты рекомендуют выбирать мощность металлических конструкций на 10-15% больше, чем указана в паспорте готового изделия, потому что лабораторные показатели, как правило, не совпадают с реальными в условиях обычной эксплуатации.

Высокая мощность топливника позволяет при закрытой дверце быстрее протопить помещение и дольше удерживать значения температуры в режиме тления. Использовать предельный ресурс топки на длительном промежутке времени не советуют, это приведет к ее быстрому износу.

Возможность снабжать комнату теплом обеспечивается не в последнюю очередь габаритами модели.

Размеры

Масштабность объекта зависит от целей установки. Для исключительно декоративных задач величины будут находиться в прямой зависимости от величин других элементов интерьера загородного дома. Обогрев требует другого подхода. Необходимо просчитать мощность камина и связать его с объемом помещения.

Таблица

Базовые величины для классического полуоткрытого камина.

Чтобы соблюсти гармоничное сочетание основных элементов конструкции, необходимо учитывать следующие факторы:

• Высота прямоугольного отверстия топливника составляет в больших каминах 2/3, а в маленьких – 3/4 его ширины.

• Глубина топки должна находиться в границах от 1/2 до 2/3 высоты отверстия портала.
• Площадь проема находится всегда в соответствии с площадью помещения – от 1/45 до 1/65.
• Высота трубы увеличивает тягу, она значительно длиннее по своим значениям, чем для обычной печи. Минимальные размеры для каминного дымохода от основания – сухого пода или решетки колосника – не должны быть меньше 5 м.
• Диаметр дымовой трубы от 8 до 15 раз меньше площади комнаты. Чем меньше высота ее конструкции, тем больше сечение для равной площади помещения.

К примеру:

• для спальни 15 м² при длине дымохода 5 м сечение составит 250х250 мм;
• для просторной гостиной 70 м² при длине трубы до 10 м – 300х300 мм;
• для гостиной 70 м² при длине трубы 5 м – 350х350 мм.

Помимо прямых труб, которые устанавливают во время строительства дома, используют наклонные. Их можно монтировать к уже существующим дымоходам или вентиляционным колодцам, вытяжкам. Такой вариант подходит для установки при всех необходимых условиях в уже жилом помещении коттеджа.

Камин своими руками

Возведение таких конструкций требует многих знаний и умений. Собственными силами можно возвести фальш-очаг, он без проблем удержится на плитах перекрытия. Для настоящей отапливаемой конструкции необходимо подойти со всей серьезностью. Проектировать надо начинать на этапе планирования дома.

Необходимые этапы:

• выбрать модель и рассчитать ее мощность;
• провести расчет фундамента и его совмещение с перекрытием пола;

• запланировать и отобразить на схеме необходимые изменения в конструкции кровли;
• определить материалы и их количество для проведения всех видов работ, включая облицовку камина;
• создать эскизы и чертежи;
• предусмотреть безопасность использования, особое внимание уделить противопожарным мероприятиям.

Прежде чем обратиться к специалистам за консультацией, надо представить свой будущий камин во всей красе. Начинают с эскиза, а затем переходят к детальной проработке деталей будущего обогревателя дома.

Чертеж выполняется в четырех ракурсах: прямо, сбоку, сверху и виде в разрезе. Опытные мастера составляют подробные схемы с каждым рядом укладки кирпича и точными углами срезов элементов.

Фундамент

Когда речь идет о рабочих моделях камина, стоит учесть множество факторов.

• Фундамент возводится отдельно от других несущих стен и перекладин, так как нагрузки на элементы совершенно разные, может произойти перепад давления на перекрытия, ведущий к разрушению здания.
• Площадь подошвы должна быть больше основания конструкции.
• Минимальное углубление – не менее 50 см. Реальная величина зависит от свойств почвы, как и мероприятия по ее уплотнению.

• Глубина котлована под камин должна быть ниже линии промерзания грунта на 20 см.
• Свободное пространство между перекрытием здания и фундаментом не менее 5 мм. Это позволит при перепаде температур избежать трещин, деформации элементов строения и конструкцией очага. Зазор обычно заполняется песком.

При сегодняшнем обширном выборе готовых изделий и материалов для создания камина собственными руками воплотить давнюю мечту не составляет труда. Модели можно подобрать для любого размера кошелька.

О том, как сделать камин из кирпича своими руками, смотрите в следующем видео.

Как правильно сделать дымоход и дымовую трубу для камина: устройство, установка, монтаж

Дымовая труба камина должна создавать тягу, достаточную для удаления образующихся в топливнике газов. Для создания нормальной тяги высота дымохода камина должна быть больше, чем у печи, так как у камина при горении расходуется большое количество воздуха.

Чтобы обеспечить достаточную тягу, важно, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Для уменьшения потерь тепла стенки дымохода должны иметь достаточную толщину. При расположении дымохода в середине помещения стенки выкладывают толщиной в полкирпича, у холодной наружной стены — в кирпич. Пропуск дымовой трубы через деревянную стену должен осуществляться с соблюдением правил пожарной безопасности, через асбоцементный или металлический лист.

Отрицательное влияние на тягу оказывает подсос воздуха в дымоход через щели в кладке, а также через неработающие печи, присоединенные к общему дымоходу.

Следующее условие сохранения нормальной тяги заключается в обеспечении минимальных гидравлических сопротивлений в дымоходе. Лучшей формой сечения является круглая, несколько хуже — квадратная и особенно прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено, в них откладывается сажа.

Для устройства дымоходов лучше использовать асбоцементные или керамические трубы.

Существуют готовые комплекты дымовых труб, включающие в себя стандартные блоки, воротниковые плиты для облицовки, защиту для верха и некоторые другие элементы.

Монтаж такой трубы начинается с установки первого блока на верх дымосборника. Цементный раствор наносится на место соединения трубы с дымосборником, блок ставят на место так, чтобы отверстия трубы и дымосборника совпали, и выравнивают. Пазы блока должны быть обращены вверх.

Внутрь вставляют первый блок футеровки расширенной частью сверху с равномерным зазором со стенками внешнего блока.

Затем на края внутреннего блока наносят слой раствора и устанавливают на него второй внутренний блок. При установке нужно внимательно следить за качеством швов. После этого устанавливают второй наружный блок трубы аналогичным образом. Установкой последующих блоков трубу доводят до потолка. Можно закрепить трубу при помощи анкерных соединений со стеной здания. Анкеры ставят через каждые 3-4 блока. При прохождении трубы потолочного перекрытия делают зазор 38 мм, который закрывают несгораемыми материалами.

Воротниковую плиту устанавливают на 35 см ниже стропил на верхний блок трубы при помощи раствора толщиной 15 мм. Воротниковую плиту кладут на раствор и выравнивают до горизонтального положения. На плиту накладывают раствор и устанавливают облицовочные блоки трубы до необходимой высоты, вставляя в каждый шов металлические связи.

Выше воротниковой плиты трубу облицовывают кирпичами на цементном растворе, состоящем из 1 части цемента и 4 частей песка. Кладку ведут с перевязкой вертикальных швов, проверяя горизонтальность и вертикальность каждого ряда. По углам сторон кладут только полномерные кирпичи. Половинки, трехчетвертки и четвертки кладут только в середине ряда.

Кирпичная облицовка крепится к трубе посредством металлических анкерных связей, вставленных между внешними блоками трубы, которые при выполнении кирпичной кладки заделываются в швы.

Кирпичную кладку доводят до верха блоков трубы, после чего на край последнего блока кладут слой раствора и вставляют во внутреннюю трубу манжетку, вдавливая ее в раствор. На манжетку наносят раствор, кладут кирпичи и покрывают защитной плитой на растворе. В месте пересечения трубы с кровлей остается щель, через которую дождевая или талая вода может проникать в помещение. Чтобы этого избежать, пространство между трубой и крышей заделывают раствором или металлической обшивкой.

Для металлической обшивки можно использовать липкие алюминиевые ленты или свинцовое полотно. Обшивка из свинца состоит из свинцовых полос и фартука с каждой из четырех сторон трубы, образуя воротниковую конструкцию. Один край воротника заделан в швы кирпичной кладки, другой лежит на поверхности крыши.

Толщина стенки оголовка дымовой трубы камина должна быть не менее чем в кирпич, а если стены трубы штукатурят или утепляют асбоцементными плитами, то можно выкладывать оголовок толщиной в полкирпича.

Внутренние поверхности дымоходов должны быть гладкими, без выступающих частей. Следует избегать наклонных дымоходов, так как в местах поворотов возникают дополнительные местные сопротивления и удлиняется путь газов. Если повороты неизбежны, допустимое отклонение их от вертикали должно быть не больше 30°. Не следует увеличивать сечение дымохода, так как в газоходах с большими сечениями газы сильнее охлаждаются. Оптимальное поперечное сечение дымовой трубы — от 1/10 до 1/12, в более благоприятных случаях— 1/15 размера топочного отверстия. Во всех случаях сечение дымохода не должно быть меньше 14X27 см.

терминов, которые вы должны знать — терминология дымохода

Терминология дымохода

Зола
Твердый остаток, оставшийся после тщательного сжигания горючего материала или химического окисления.

Отвал для золы
Отверстие, обычно с дверцей на петлях и расположенное внизу камина, через которое можно сбрасывать золу.

Яма для золы
Ящик для золы, расположенный в основании дымохода.

Перегородка
Предмет, установленный в приборе для изменения направления или задержки воздушного потока, топливовоздушных смесей или дымовых газов.

Воздуходувка
Вентилятор, используемый для нагнетания воздуха под давлением.

Окись углерода
Ядовитый газ без запаха, цвета и вкуса, являющийся побочным продуктом неполного сгорания. Токсично.

Chase
Область вокруг металлических дымоходных труб, имитирующая дымоход.Погоня обычно строится с использованием деревянных или стальных шпилек. Наиболее распространенное внешнее покрытие — токарный станок и лепнина. Другие варианты включают облицовку из кирпича / камня или деревянный сайдинг.

Дымоход
Один или несколько проходов, вертикальных или близких к ним, для отвода дымовых газов от прибора во внешнюю атмосферу.

Заглушка дымохода
Защитное покрытие или кожух для верхней части дымохода, предназначенное для предотвращения попадания дождя, снега, животных и т. Д.

Очистка дымохода
(Также известна как очистка) Процесс удаления сажи, креозота и мусора из дымохода. Это нужно делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

Соединитель дымохода
Трубка, соединяющая топливный прибор с дымоходом.

Вкладыш дымохода
Внутренняя часть дымохода, содержащая продукты сгорания.Он может быть изготовлен из глиняной плитки или из металла. Чтобы дымоходы были исправными, они должны оставаться в целости и сохранности, без перфорации, трещин или повреждений любого рода, которые могут позволить продуктам горения проникнуть в жилые помещения дома, или теплу от продуктов сгорания, чтобы создать опасность для горючих материалов. материалы возле дымохода, такие как каркас, стены, потолки, изоляция или пол.

Corbel
Элементы каменной кладки, выступающие или выступающие вверх и наружу от лицевой стороны стены или дымохода рядами, чтобы сформировать опору или выступ для балки, стропила или другого элемента.

Креозот
Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

Cricket
(также называемый седлом) Конек, который простирается от задней части дымохода к скату крыши с целью отвода воды от соединения между дымоходом и крышей.

Crown
Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от футеровки дымохода.

CSIA
(Американский институт безопасности дымоходов) CSIA — это некоммерческое, освобожденное от налогов учебное заведение, занимающееся безопасностью дымоходов и вентиляционных систем.

Заслонка
Клапан, обычно подвижная или выдвижная пластина, для управления потоком воздуха или дыма.

Заслонка (верхнее крепление)
Расположена наверху дымохода. Работает, закрывая верхнюю часть дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход.Кабель проходит по стороне дымохода и прикрепляется к боковой стенке топки. Трос управления открытием и закрытием заслонки

Прямое соединение
Соединитель от топки или топки к первой плите дымохода в камине.

Прямая вентиляция
Двустенная труба, в которой отработанный воздух удаляется облицовкой, а воздух для горения вводится в устройство между внутренней облицовкой и внешней стенкой.

Тяга
Поднимающийся газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу через дымоход.

Очистка вентиляционного отверстия сушилки
Пух, образующийся при сушке одежды, попадает в вентиляционную систему сушилки. Ворс, удаляемый вручную из ловушки для ворса на сушилке, представляет собой очень небольшую часть ворса, которая накапливается в вентиляционной системе. Скопление ворса приводит к тому, что сушилка тратит больше времени на сушку стандартной загрузки одежды, и становится причиной возгорания.

Топка
Камера камина или печи, в которой фактически горит огонь.

Firebrick
Кирпич, состоящий из глины и кремнезема, выдерживает высокие температуры, например, в топке.

Каминные вставки
Дровяные, угольные, пеллетные или газовые отопительные приборы, которые подходят для существующего камина.

Гидроизоляция
Листовой металл или другие материалы, используемые для гидроизоляции впадин кровли или угла между дымоходом и крышей.

Дымоход
Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода
Специальный вкладыш, требуемый нормами и стандартами для покрытия внутренней поверхности дымохода. Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Газовая вставка
газовый прибор, работающий на пропане или природном газе; топка входит в имеющийся камин и создает мощный источник тепла. Дымоход (вентиляция) идет вверх через существующий дымоход и выходит наружу.

Газовые камины
Камины, которые были переведены с дров на газ или построены для использования газа. Чаще всего их основная цель — атмосфера, а не тепло.

Подоконник
Площадь пола в топке камина или каминной печи.

Лайнер
Внутренний элемент двустенного дымохода.

Дымоход для каменной кладки
Дымоход из кирпича, камня или армированного портландцементного бетона, выложенный подходящими облицовками дымохода, построенный в соответствии с применимыми требованиями строительных норм.

Каменный камин
Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящей дымовой трубой.

Дымоход с несколькими дымоходами
Одиночный дымоход, содержащий более одного дымохода.

NFPA
Национальная ассоциация противопожарной защиты — Международная организация по кодам и стандартам.

Пеллеты
Маленькие шарики или блоки из древесных опилок без добавок.

Parging
Тонкий слой раствора, наносимый на внутреннюю часть каменного дымохода или на стены дымовой камеры.

Пиролиз
Химическое изменение древесины, угля или других горючих материалов в результате воздействия тепла.

Reline
Относится к замене облицовки дымохода, когда труба и изоляция проходят через существующий дымоход, который требует ремонта.

Дымовая камера
Камера в камине прямо над дымовой полкой и простирается до основания дымохода.

Дымовая полка
Область в нижней части дымовой камеры, образованная задней стенкой топки, выгибается вперед. Полка находится на пересечении коптильной камеры и топки. Заслонка обычно расположена на передней стороне дымовой полки.

Заглушка дымохода с одинарным дымоходом
Заглушка дымохода, предназначенная для присоединения к одному дымоходу из глиняной плитки и закрытия его.

Вкладыши из нержавеющей стали
Труба из нержавеющей стали, жесткая или гибкая, предназначена для замены футеровки дымоходов каменной кладки, когда исходная облицовка из глины треснула или сломалась.Может также использоваться для облицовки каменного дымохода без глиняной облицовки.

Сажа
Мягкие, черные или коричневые, бархатистые отложения углеродных частиц внутри приборов, дымоходов или разъемов, возникающие в пламени с низким содержанием кислорода.

Stack Effect
Тенденция более теплого воздуха подниматься внутри конструкции, создавая более низкое давление в нижних частях здания.

Тепловое расширение
Изменение температуры внутри дымохода или системы воздуховодов, вызывающее расширение металлических поверхностей.

Насадка
Фиксированное или съемное кольцо, трубка или облицовка, обычно расположенные в отверстии, где соединительный элемент дымохода проходит через стену и входит в дымоход или вентиляционное отверстие.

Горловина
Отверстие над топкой камина, через которое дымовые газы проходят из топки в дымоход. Сборка рамы заслонки камина обычно располагается в горловине камина.

Верхний уплотнительный клапан
(также называемый верхним демпфером) Устройство, устанавливаемое наверху дымохода с целью герметизации дымохода, когда камин не используется.Они часто используются в качестве замены горловинных заслонок, которые устанавливаются непосредственно над топкой при строительстве дымохода из каменной кладки. Демпферы с верхним уплотнением намного более эффективны, чем демпферы горловины, потому что они обеспечивают уплотнение из силиконовой резины, а не металл по металлу.

Без вентиляции, без вентиляции или без вентиляции
Используемый термин относится либо к газовым поленьям с низким БТЕ, либо к каминам, работающим на гелевом топливе, для вентиляции которых не требуется дымоход или дымоход.

UL — Underwriters Laboratories
Продукция Schebler Chimney Systems имеет особые сертификаты, свидетельствующие о соответствии стандартам безопасности, установленным Underwriters Laboratories.

Вентиляционное отверстие
Непрерывный проход от воротника дымохода к вытяжному шкафу. Температура дымовых газов на выходе не превышает 600 градусов.

Video Scan
Включает в себя видеокамеру и монитор с замкнутым контуром для проверки внутренней части дымоходов и других труднодоступных мест. Это очень подробная часть процесса проверки.

Дровяные печи
Закрытые приборы, чаще всего изготовленные из стали или чугуна, используемые для сжигания дров с целью обогрева внутреннего пространства.

3 способа потушить пожар в дымоходе

Обучена и обучена ли ваша пожарная компания тушению пожаров в дымоходах?

Поздней осенью, когда листья поворачиваются, в воздухе появляется озноб, а запах горелой пыли от только что топленных печей усиливает возгорание дымоходов. Лучше начинать тренировку сейчас, пока не вспыхнул первый пожар в дымоходе.

Размер дымохода увеличенный

Ланкастер, Массачусетс., пожарный работает у камина (фото Скотта Лапраде).

Пожары в дымоходах могут воспламениться со взрывом и, как правило, достаточно шумны и драматичны, чтобы их могли заметить соседи или прохожие. Жертвы их сравнивают звук пожара с тихим грохотом, как в грузовом поезде или низколетящем самолете.

Известно, что пламя вырывается из верхней части дымовой трубы в сопровождении густого дыма.Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится громче по мере усиления огня и достигает температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытолкнуть горячие газы из существующих трещин в дымоходе или вызвать выход из строя внутренних соединителей. Если смотреть снаружи, большой объем дыма, искры и огонь могут выходить на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание дымохода

Однако не все очаги дымохода видны снаружи. Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, которые характерны для больших, бросающихся в глаза видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары.В общих чертах, камины и дровяные печи спроектированы таким образом, чтобы обеспечивать возможность возгорания с безопасным контролем, а дымоход обеспечивает удаление побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются в относительно более прохладный дымоход, где происходит конденсация. Но когда продукты остывают, они могут сливаться в липкое вещество, креозот, которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, имеет твердую или хлопьевидную консистенцию. Он может быть смолистым, жидким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной дымоходной системе.

Независимо от внешнего вида креозота, он легко воспламеняется. Если количество креозота накопилось достаточно, можно разжечь дымоход.Хотя креозот может гореть в любом количестве, профессиональные трубочисты опасаются, когда креозот накапливается в достаточном количестве, чтобы выдержать длительный, горячий и разрушительный пожар в дымоходе.

По сути, все дымоходы изготавливаются аналогичным образом. Побочные продукты пожара уходят вверх конвекцией через дымоход. Это обычно называют тягой огня.

Существует несколько факторов, которые могут привести к скоплению креозота, о которых следует знать жителям вашего района, в том числе несоблюдение надлежащей температуры внутри дымохода, сжигание недостаточно высушенной древесины и невозможность прочистить дымоход на дымоходе. постоянная основа.

Размер огня, конструкция камина и дымохода, а также его возраст увеличивают возможное распространение огня.

Тактика пожаротушения дымохода для пожарных

Как и при любом пожаре, безопасность жизни должна быть в первую очередь. К счастью, большинство пожаров в дымоходах позволяют жильцам выходить из дома самостоятельно.Это значительно снижает воздействие при прохождении полной очистки на первичной основе. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полные СИЗ, включая автономный дыхательный аппарат.

Пожары в дымовой трубе следует направлять в качестве ответных мер по всей конструкции до тех пор, пока не будут оценены размеры, местоположение и доступ к воздействию. Выполните хорошее увеличение размеров, чтобы убедиться, что точное местоположение и размер очага возгорания подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключите другой реагирующий аппарат только после того, как вы хорошо оценили дымоход и прилегающие участки.

Протяните линию предварительного соединения к передней части конструкции на случай, если возгорание окажется больше, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Стратегические цели при пожаре в дымоходе состоят из:

• Тушение пожара
• Предельное расширение огня
• Вентиляция по необходимости
• Капитальный ремонт для предотвращения повторного розжига
• Утилизация

Проверьте показания окиси углерода в доме с помощью детектора CO. И помните, что когда огонь горит, он может привести к выходу из строя внутренних опорных конструкций, позволяющих распространяться от дымохода на стены, потолки, чердаки и другие скрытые элементы конструкции.

Как только определение CO будет сделано, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это пространство или петушиный домик. Осмотрите саму топку и как можно больше дымохода внутри дома. В это время очень полезны тепловизионные камеры.

Если пожар локализуется в системе дымохода, переходите к методам тушения пожара в дымоходе.

• Используйте подходящие лестницы, когда требуется доступ на крышу.
• Зайдите в зону дымохода и снимите колпачок дымохода, птичьи сетки или искрогасители.
• Осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
• Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши был нанесен значительный снег.

Возгорание дымохода в хорошую погоду случается редко, поэтому следите за тем, чтобы стоять на ногах в условиях снега или ледяного дождя.

Методы пожаротушения дымовых труб

Существует несколько различных методов тушения пожара в дымоходе, но для всех требуется сухое химическое средство тушения ABC. Независимо от способа тушения, вы значительно повысите свою способность работать рядом с ним, если потушите пожар в топке.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгружайте за пределами дома. Продолжайте делать это, пока все дрова и горячий пепел не будут удалены из топки. Разгрузите ведро за пределами дома и смочите его из шланга, баллончика с водой под давлением или заранее подготовленной линии атаки.

Убедитесь, что дрова и раскаленный пепел больше не горят — вы не хотите, чтобы дерево или дом загорелся после того, как вы уйдете.После тушения пожара в топке (обычно с помощью водяного огнетушителя под давлением) закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается методов тушения пожара в дымоходе, то здесь их три.

1. Бомба сверху
2. Атака снизу
3. Надуть

1.Бомба сверху

Используйте сухой химический порошок в герметичных пластиковых пакетах. Его можно сбросить сверху дымохода через уже открытый верх дымохода. В зависимости от размера дымохода вы можете пропустить через него несколько мешков. Когда пакеты падают, их вес переносит их вниз к ограничителю тяги.

Мешки расплавятся, и их сухой порошок попадет в дымоход.Как только порошок высвобождается, он становится достаточно легким, чтобы его можно было поднять вверх, и должно произойти успешное тушение.

2. Атака снизу

Этот метод требует кратковременного открытия ограничителя тяги, что может временно увеличить размер пожара. Согласуйте открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничитель тяги и выпуском в дымоход по направлению вверх.

Тепло огня будет уносить средство тушения вверх, чтобы помочь в тушении пожара. Известно, что этот метод вызывает небольшой беспорядок внутри дома из-за побочного перемещения порошка для тушения, поэтому перед тем, как начать, подумайте о том, чтобы положить спасательный брезент. Кроме того, для двухэтажной конструкции могут потребоваться оба метода из-за длины дымохода.

3.Выдуть

Метод мой любимый. Это требует некоторой подготовки перед вызовом, но это того стоит. Отрежьте кусок фанеры размером 4 x 4 фута и установите две ручки на одной стороне примерно на 30 см от двух параллельных сторон посередине.

Для правильной работы этого метода требуется вентилятор с положительным давлением. Перед использованием PPV убедитесь, что ваша команда обнаружила очаг пожара и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все другие отверстия в конструкции закрыты, за исключением отверстия, которое будет использовать PPV.

Поместите фанеру перед топкой и скоординируйте запуск вентилятора PPV. После того, как вентилятор PPV был запущен, сдвиньте фанеру так, чтобы оставалось небольшое отверстие (около 1 фута шириной) с одной или другой стороны. Разрядите огнетушитель в отверстие и дайте вентилятору PPV протолкнуть огнетушащее вещество в зону дымохода.

Держите фанеру открытой примерно на минуту, закройте сквозняк, остановите и повторно оцените огонь с помощью тепловизора. Во всех случаях убедитесь, что пожар потушен с помощью визуальных, инфракрасных или тепловизионных методов.

В некоторых отделениях используются дымоходные цепи, которые спускаются через верхнюю часть дымохода. Это устройство используется для сбивания креозота со стенок дымохода на дно топки.Это требует, чтобы персонал работал с крыши, и увеличивает риск, связанный с завершением сценария.

Рассмотрите возможность работы с платформы, чтобы повысить свой профиль безопасности, если вам необходимо выполнить этот маневр. Наш отдел не несет это оборудование и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам, чтобы компания по очистке дымоходов отреагировала на очистку их камина / дымохода и проверила его, прежде чем поджигать еще один пожар. их очаг.

Большинство пожаров в дымоходах можно успешно потушить одним или несколькими из этих методов. Однако есть и другие методы. Серийно выпускаемые сопла для дымоходов обеспечивают малый объем воды. Это также вызывает образование лужи с водой, содержащей золу и креозот, на дне топки и, как правило, на полу перед ней.

Обслуживание клиентов и уборка

Ручки следует использовать только в крайнем случае, так как они могут необратимо повредить существующую кладку или металлические футеровки дымохода.Повысьте свои навыки обслуживания клиентов, используя беговые дорожки и огнестойкие защитные покрытия возле камина во время ремонта и ремонта. Тщательная уборка может принести вашему отделу ценные похвалы от домовладельцев.

Многие пожарные команды регулярно разводят дымоходы, когда становится холодно. С возгоранием в дымоходе, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как в вашем отделе предпочитают тушить дымоход.И если у вас есть другой метод тушения пожара в дымоходе, я хотел бы услышать о нем.

Эта статья, первоначально опубликованная в 2008 году, была обновлена.

Детали дымохода и принцип их работы (2020)

Профессиональные специалисты по обслуживанию дымоходов, такие как наши, обучены тому, чтобы знать названия каждой части дымохода и то, как они работают.К сожалению, большинство домовладельцев не так хорошо разбираются в жаргоне дымоходов. Вам не нужно знать свой дымоход так же хорошо, как специалист. Однако важно знать основы.

Вот в чем дело:

Знание части дымохода и того, как они работают, может помочь вам узнать, честен ли технический специалист с вами или использует жаргон или жаргон, чтобы казаться знающими, чтобы оправдать завышенную цену. Полезно иметь общее представление о номенклатуре дымохода и принципах работы деталей.Вот руководство, которое покажет вам все, что вы должны знать о различных частях дымохода.

Схема дымохода

Заглушка дымохода

Заглушка дымохода — это металлическое устройство, окруженное сетчатым материалом, которое находится на самом верху наружной дымовой трубы, предотвращая попадание влаги и животных в дымоход. Большинство заглушек имеют секцию из металлической сетки или тонкий зазор, который находится над отверстием дымохода и позволяет дыму выходить на улицу.Самый популярный вид заглушек для дымоходов — универсальные. Однако было обнаружено, что изготовленные на заказ заглушки дымохода, закрывающие большую часть короны, намного более эффективны.

Шапка выполняет несколько важных задач. Во-первых, он защищает дымоход от дождя, который может нанести вред, если попадет прямо в дымоход. Во-вторых, это мешает птицам и другим животным вить гнезда в дымоходе. В-третьих, это помогает предотвратить попадание ветра в дымоход во время шторма.

Предупреждающие знаки :

• Изогнутая или поврежденная металлическая сетка
• Отсутствие заглушек для дымоходов — что может случиться во время урагана
• Особо стойкие птицы или вредители, гнездящиеся в гнездах

Дымоход Crown

Коронка дымохода — это бетонная плита, которая устанавливается поверх каменного дымохода и защищает дымоход вокруг дымохода.Коронки имеют наклон, чтобы отводить воду от дымохода, защищая внутренние части дымохода и кладку.

Предупреждающие знаки :

• Трещины и затухающий раствор в местах выхода дымоходных труб из венца
• Трещины в макушке
• Стоящая вода на короне, которая никуда не денется.

Заглушка для дымохода

Загонная крышка — это металлический поддон, который часто используется на дымоходах с виниловым или металлическим сайдингом.Защитная крышка работает так же, как и корона дымохода. Покрытия Chase обычно встречаются в сборных или заводских системах. Покрытия Chase изготавливаются разных размеров, чтобы соответствовать определенным дымоходам.

Предупреждающие знаки :

• Покрытия деформированные или окрашенные
• Трещины или неисправные уплотнения на краю крышки
• Черные или пригоревшие пятна

Обшивка дымохода

Гидроизоляция относится к металлическим полосам, которые закрывают стык, где основание дымовой трубы встречается с крышей.Они сделаны из прочного металла и плотно закрыты, чтобы на этих уязвимых краях не образовывались протечки. Неудачная прошивка дымохода — частая причина негерметичности дымохода. Лучшие дымоходные компании и кровельщики используют встречный оклад

.

Факт:

Неудачная опалубка дымохода — одна из наиболее частых причин высыхания дымохода. Обязательно выберите дымоходную службу, в которой используется обратная мигалка.

Предупреждающие знаки :

• Искривленный оклад, отсоединенный от дымохода
• Ржавчина и коррозия
• Недостающие части оклада

Дымоход

Переходя к внутренней части дымохода, дымоход — это открытая часть в середине дымохода, по которой дым поднимается и выходит из дымохода.Частицы продуктов сгорания очень горячие и естественно всплывают из огня, но они должны быть направлены вверх по дымоходу через дымоход на открытый воздух. Дымоходы имеют вкладыши, которые защищают дымоход от тепла и твердых частиц.

Предупреждающие знаки :

• Избыточный дым
• Признаки скопления креозота внутри
• Неожиданный нагрев или вздутие

Вкладыш дымохода

Облицовка дымохода — это внутренний слой, который защищает дымоход и другие части дымоходной системы от воздействия тепла и пожара, поскольку дым и другие горючие материалы проходят через него.В наши дни дымоходы обычно делают из глины или металла.

Как мы упоминали выше, частицы сгорания (например, дым) могут выделять много тепла, поднимаясь через дымоход. Работа лайнера заключается в том, чтобы поглощать это тепло и защищать наиболее уязвимые части дымохода, а также остальную часть дымохода и даже внутренние стены дома, которые в противном случае могли бы загореться.

Из-за эффекта дымовой трубы — разницы температур между воздухом в камине и наружным воздухом — частицы горения естественным образом вытягиваются вверх и наружу.По мере прохождения они теряют значительное количество тепла, поэтому дымоходы должны быть очень прочными, чтобы избежать повреждений от огня.

Факт:

Лайнеры

не всегда устойчивы к проблемам. Частицы горения могут прикрепляться к футеровке и образовывать густые сгоревшие остатки, называемые креозотом — это похоже на накипь от жесткой воды в водопроводных трубах. Креозот — очень легковоспламеняющееся вещество. Застроенный дымоход — одна из самых частых причин возгорания дымохода. Вот почему специалисты рекомендуют проверять каждый дымоход не реже одного раза в год и чистить при появлении признаков скопления креозота.

Предупреждающие знаки :

• Маленькие неожиданные кусочки, падающие в ваш камин — в противном случае вкладыши не будут давать никаких признаков повреждения, что может быть очень опасно, поскольку засоренные вкладыши, облицованные креозотом, представляют серьезную опасность возгорания.
• Признаки трещин в облицовке — это сложно найти без профессионального осмотра дымохода

Дымовая камера

Дымовая камера — это расширенная секция прямо над топкой, где дым собирается перед тем, как подняться в дымоход.

Дымовая камера обычно наклонная, поэтому дым попадает в дымоход под углом. Такая конструкция предотвращает попадание порывов воздуха в дымоход в неудобное время (обычно это называется обратной тягой). Он также предназначен для предотвращения попадания мусора или дождя в топку, если что-то пойдет не так с заглушкой дымохода. Поскольку дымовым камерам приходится иметь дело с большим количеством сильного тепла, они изготовлены из очень прочных материалов и огнестойких свойств. Их размер также должен соответствовать размеру камина, в противном случае могут возникнуть серьезные проблемы с воздушным потоком.

Предупреждающие знаки :

• Как и в дымоходе, скопление креозота или избыточный дымовой поток из камина указывает на проблему
• Сколы или неровности на поверхности дымовой камеры

Полка дымовая

Помните, мы говорили, что дымовая камера обычно наклонена для защиты от огня? Этот угол называется дымовой полкой. Если ветер или дождь попадают в дымоход, полка помогает защитить сам огонь и помогает минимизировать обратную тягу.

Предупреждающие знаки :

• Любое коробление или растрескивание от тепла
• Тяжелые скопления креозота
• Коррозия от влаги

Заслонка горла и горла

Дымоходы обычно имеют решетки или крышки, которые можно открывать или закрывать для управления потоком воздуха к огню: это иногда называют заслонкой горловины, потому что она находится прямо у «горловины» дымохода или части дымовой камеры прямо около Сама топка.

Заслонка является важным средством предотвращения сквозняков или управления скоростью горения огня. Когда нет огня, заслонка должна быть закрыта, чтобы сквозняки не заносили в дом золу или золу.

Предупреждающие знаки :

• Застрявший или заржавевший демпфер горловины
• Признаки деформации металла от чрезмерного нагрева

Топка

Топка — это прочная часть дымохода, которая удерживает огонь. Когда люди говорят о камине, они обычно имеют в виду топку.Эти ящики сделаны из специального кирпича или гипса, предназначенного для защиты от огня, и подкреплены прочным строительным раствором и бетоном. Размеры топки варьируются в зависимости от размера самого камина.

Предупреждающие знаки :

• Любые повреждения, включая трещины, отверстия или коррозию — это может быть опасной пожарной опасностью
• Накопление сажи и креозота в результате длительного использования

Вы можете увидеть, как все части дымохода работают вместе, чтобы разжечь огонь в вашем камине.Из топки частицы тепла и горения естественным образом втягиваются в дымовую камеру из-за гораздо более низкой температуры, ожидающей снаружи. Отсюда они попадают в дымоход, где теряют большую часть тепла и поднимаются на открытый воздух над домом. Здесь заглушка дымохода предотвращает засорение дымохода и защищает огонь от дождя и ветра. Владельцы могут контролировать процесс воздушного потока, закрывая или открывая заслонку горловины, чтобы контролировать количество кислорода, поступающего в огонь, и предотвращать обратную тягу.

Кто-нибудь, кто использует механическое устройство для чистки дымоходов, чтобы спастись от лазания по крыше ??

В минувшие выходные мы посетили ярмарку взаимопонимания и увидели двух продавцов, продающих устройства для механической очистки дымоходов.

Я думал о создании чего-то подобного, и, увидев, что они были великолепны, дал мне еще несколько / лучшие идеи о том, как это построить.

Первый из них — это веб-сайт «Очиститель дымоходов»: www.chimneyscrubber.com Затраты, я думаю, 300 долларов

Лучше всего посмотреть на него в Интернете, чтобы увидеть, как он устанавливается и работает.

Что мне нравится, так это крепление шкива на дымоходе, простое и регулируемое. Кроме того, кисть, кажется, легко протягивается, может не чистить так сильно, как обычная щетка, но с механической настройкой я буду делать это еженедельно. Также его можно легко установить самостоятельно, и это их ожидания.

Что мне НЕ понравилось, так это тот факт, что вы должны управлять им с нижней части очистки, натягивая цепь при открытой двери, я знаю, когда мы чистим дымоход сейчас, если бы дверь была открыта, это создало бы огромный беспорядок .

Второй называется «Быстрый очиститель дымоходов» без веб-сайта. Этот более сложный и требует установки. Они процитировали мне установленные 450 долларов.

У меня есть брошюра, и если кому-то интересно, я могу ее отсканировать и опубликовать. Это верхнее крепление шкива, прикрепленное болтами к верхней части дымохода. Внизу дымохода рядом с очисткой установлен шкив, для которого требуется проход через дымоход. Затем, примерно на высоте груди, снаружи дымохода есть приводная коробка, где есть кривошип или вал, который вы бы управляли дрелью.С помощью этого вала или кривошипа вы можете проворачивать стандартную щетку вверх и вниз по дымоходу, а щетки на дне дымохода. В этом используется тонкий трос из нержавеющей стали, а в первом — цепь из нержавеющей стали.

Плюсы к этому — работает с закрытой очисткой. вот и все для меня.

Минусы:
Стоимость, много денег
Требуется установка.
Это механический кошмар, я думаю, с коробкой снаружи дымохода.

Планирую построить сам.Мой план состоит в том, чтобы изготовить крепление для верхней части дымохода, как в первом агрегате (см. Веб-страницу), но я бы использовал кабель вместо цепи, а внизу он будет приводиться в движение барабаном на валу с кривошипом на валу. вне дымохода. Кабель будет несколько раз наматывать вокруг барабана, чтобы он мог тянуть и тянуть щетку вверх и вниз.

Я не могу найти трос из нержавеющей стали нужной мне длины (менее 100 футов). Я могу найти оцинкованную сталь. Возникли проблемы с использованием кабеля из оцинкованной стали в дымоходе? Повредит ли высокие температуры оцинкованный кабель по сравнению с нержавеющей сталью?

~ Phil

Устройства предотвращения обратного потока помогают защитить водоснабжение — муниципальный округ Чимни-Хилл

Назад к воде

Когда вода течет в обратном направлении через систему водоснабжения, это называется обратным сифонированием или обратным потоком.Когда эта вода случайно смешивается с опасными химическими веществами или бактериями, это может быть опасно… даже смертельно!

Опасность может исходить от неправильно установленных бассейнов и спринклерных систем. Во многих округах домовладельцы обязаны, чтобы их водный район проверил новый бассейн или спринклерную систему, чтобы предотвратить эту проблему. (Уточните в своем округе конкретные правила и положения, регулирующие бассейны, спа и ирригационные системы.)

Другая потенциальная опасность для системы водоснабжения исходит из неожиданного источника.Знаете ли вы, что обычный садовый шланг может загрязнить водопровод, если он подключен к вредному веществу и давление в водопроводной магистрали падает, когда ваш шланг погружен в загрязненную воду? Вода (и все, что в ней) может попасть обратно в ваши трубы и питьевую воду.

Падение давления воды может произойти, когда пожарные борются с ближайшим пламенем или когда проводится ремонт из-за обрыва водопровода. Это загрязнение могло произойти из-за химикатов, используемых для удобрения и уничтожения сорняков на вашем газоне.Очищающие средства, используемые на кухне и в ванной, могут быть опасными при проглатывании, как и бактерии в воде из вашего бассейна или водяной кровати.

К счастью, защитить воду от этих загрязнений не так уж и сложно. Для защиты питьевой воды примите следующие меры предосторожности:

Купите и установите недорогие устройства предотвращения обратного потока для всех резьбовых смесителей в вашем доме. Обычно их можно купить в хозяйственных магазинах и в центрах по ремонту жилья.

Если вы устанавливаете бассейн или спринклерную систему, попросите представителя вашего водного хозяйства осмотреть устройство на предмет правильности установки, независимо от того, требуется это или нет.Никогда не погружайте шланги в ведра, бассейны, ванны или раковины. Не допускайте попадания на конец шланга возможных загрязнений. Не используйте распылительные насадки без устройства предотвращения обратного потока. Химические вещества, используемые на вашем газоне, токсичны и могут быть смертельными при проглатывании.

Что такое искрогаситель в дымоходе?

Когда дело доходит до различных частей дымохода, можно легко запутаться. Особенно, если вы не понимаете, что именно делает каждая часть. Кроме того, это может быть сложно, когда одна деталь выполняет ту же функцию, что и другая деталь.Тогда вы понимаете, что это в конечном итоге называется другим именем. Изучение того, что на самом деле делает каждая отдельная часть, значительно упрощает понимание важности каждой части. Вы также можете увидеть функции, которые отличают детали друг от друга.

Заглушка дымохода Vs. Искрогаситель

Многие люди путают заглушки дымовых труб с искрогасителями. Это потому, что они оба сидят на дымоходе. Однако не все заглушки дымоходов оснащены металлической обшивкой из сетки, которая должна быть в искрогасителях.Компания American Chimney & Masonry продает оба этих компонента дымохода. Итак, теперь мы хотели бы объяснить вам различия.

Что такое искрогаситель на дымоходе?

Искрогасители предотвращают попадание искр и углей на крышу или на горючие материалы на земле, чтобы вызвать пожар. Дымоходные искрогасители обычно состоят из двойных слоев металлической сетки. Эта сетка может улавливать тлеющие угли, но при этом позволять газам и дыму выходить из дымохода. Согласно определению Википедии, искрогаситель — это «любое устройство, предотвращающее выброс легковоспламеняющихся частиц из источников горения.Они продолжают говорить, что искрогасители прикреплены к дымоходу, чтобы искры и угли не выпрыгивали из дымохода.

См. Назначение искрогасителя

Есть ли у дымовых искрогасителей другие функции?

Металлическая сетка на искрогасителе дымохода отлично подходит для предотвращения проникновения птиц, белок, енотов и других диких животных в дымоход для гнездования. Без такого типа защиты дымохода эти существа могут проникнуть в дымоход и вызвать проблемы в дымоходе и даже могут застрять в нем.

Посмотрите, как птицы и животные гнездятся в дымоходе

Что такое колпак дымохода?

Заглушка дымохода закрывает верхнюю часть дымохода. Это сделано для того, чтобы вода не попадала в ваш дом от дождя, льда и снега. Американский институт безопасности дымоходов рекомендует этот метод как наиболее экономичный способ предотвращения утечек воды из дымохода. Стандартный колпак дымохода обычно не имеет металлических стенок. Тем не менее, American Chimney & Masonry предлагает широкий выбор заглушек для дымоходов, которые подходят! Эти заглушки дымохода также могут служить искрогасителями.Эти кепки также защитят от проникновения диких животных и птиц. Мы также можем показать вам заглушки дымохода со специальными вентиляционными отверстиями, которые направляют ветер и улучшают тягу в дымоходе. Узнайте больше об этих заглушках для дымоходов и о том, как заглушки для дымоходов могут защитить дымоход от проникновения воды.

Система автоматизации дымохода (прекращение)

• Выхлопная система с регулировкой по требованию отводит продукты сгорания от широкого диапазона оборудования под отрицательным, положительным или нейтральным давлением.
• Отличный вариант, когда система механической тяги должна быть установлена ​​снаружи на оконечности.
• Устраняет неопределенность в работе дымохода
• Обеспечивает соответствие Кодексу
• устраняет ограничения по размещению и размеру котла
• Может контролировать условия прекращения (шлейф / скорость / сухость)
• Блокировки с котлами обеспечивают максимальную безопасность в любое время
• Поддерживает точную и повторяемую тягу для оптимальной работы котла
• Может контролировать время пребывания и возможную конденсацию дымовых газов
• Конструкция вентиляционного отверстия может быть адаптирована к проекту
• «Универсальная система автоматизации дымохода» может быть объединена с экономайзером, защитным клапаном или системой подачи воздуха для горения, чтобы создать идеально управляемую систему для отопительных приборов.

• Увеличивает мощность котла в модульных системах
• Снижает расходы на топливо за счет повышения эффективности устройства
• Снижает выбросы
• Экономия на общих расходах по проекту
• Уменьшает размер дымохода
• Обеспечивает значительную экономию места
• Приводит большинство несоответствующих вентиляционных установок к нормам

Система CASV состоит из одного (или нескольких) RSV, вытяжного вентилятора и EBC31, модулирующего управления вентилятором.EBC31 поддерживает постоянную тягу для нагревательных приборов, регулируя скорость вытяжного вентилятора. Контроллер скорости двигателя MSC EDrive также является частью системы, когда используются дымоходные вентиляторы мощностью 1 л.с. или более.

Каждый прибор связан с EBC 31. Запрос на нагрев включает вытяжной вентилятор и отпускает горелку, как только будет достигнута соответствующая, предварительно заданная тяга. Последовательность повторяется каждый раз, когда новый отопительный прибор требует тепла. Когда прибор выключается, вытяжной вентилятор замедляется, сохраняя при этом настройку тяги.Когда последний прибор выключится, вытяжной вентилятор будет работать в режиме дополнительной продувки в течение заданного периода времени.

Встроенная проверенная функция тяги отключает всю систему в случае отключения питания вытяжного вентилятора или регулятора скорости двигателя MSC или механической неисправности. Во время следующего запроса на обогрев функция приоритета работы определит, можно ли безопасно управлять одним или несколькими приборами с надлежащей тягой. В этом случае прибор (а) сможет работать без вентилятора.Через два (2) часа работа вентилятора проверяется, и, если он присутствует, управление вернется в нормальный режим работы. В противном случае он продолжит работу в режиме приоритета работы. Самопроверка повторяется каждые два (2) часа бесконечно. В период, когда вентилятор не работает, система управления находится в аварийном режиме.

Если вытяжной вентилятор не работал в течение семи (7) дней, функция включения цикла подшипников включит вентилятор на низкой скорости на короткое время.
