Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

Оригинальное реле давления Grundfos

Реле с интегрированным манометром AL-KO

Отечественное реле давления Вихрь

Оборудование марки Gardena для дачи

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

Клеммы для подключения заземляющего провода

Клеммы для подключения фазы и ноля

Большая пружина и ее назначение

Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

Насосная станция с блоком автоматики

Манометр встроен в корпус реле

Мониторинг работы оборудования

Сигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

• чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
• чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
• движение гайки по часовой стрелке – увеличение параметров, против – снижение;
• для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
• перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т. п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т. п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

• предельное давление;
• рабочее давление;
• норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

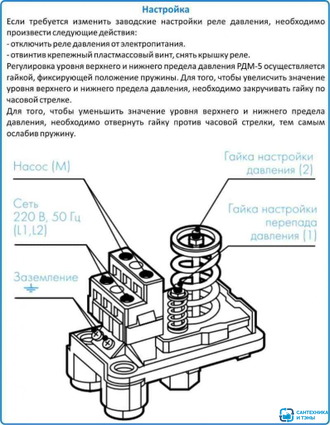

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Схема реле давления

Схема реле давления для насосной станции и факторы его надёжности

Дмитрий Белкин

Автор: Дмитрий Белкин

Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления — деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле — самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе — точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье — весьма симпатичное и довольно дорогое — тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Разбираем реле давления

Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Чего стоит избегать при подключении реле давления

Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.

• Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
• Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить «ёлочку» насосной станции.

Главный вывод

Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано — диапазон давлений 1 — 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон — явно максимальный и нереальный, а вот предустановленное давление — как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа.

Руководство по поиску неисправностей

В каких случаях мы покупаем новое реле?

В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана

В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.

Спасибо за внимание!
Дмитрий Белкин

Уделить особое внимание

Статья создана 15.05.2012

Статья отредактирована 07.02.2014

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

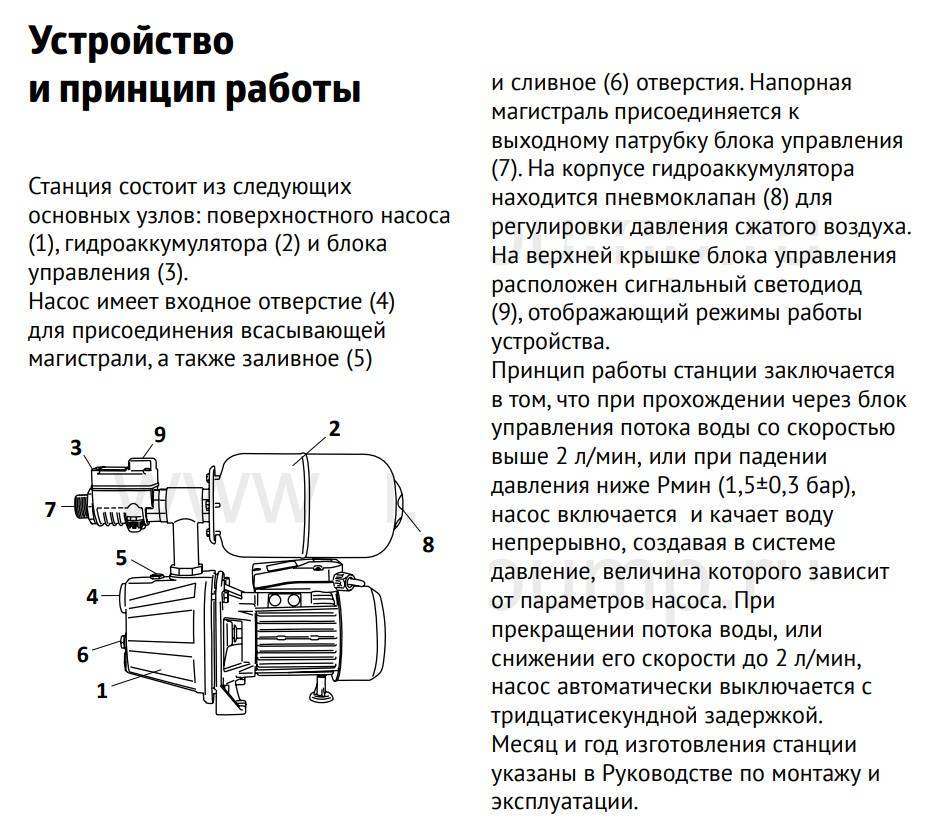

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Принцип работы и устройство насосной станции водоснабжения

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное. Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно. Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

Из чего состоит станция подачи воды

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

В состав входят следующие функциональные компоненты:

• Поверхностный электронасос.
• Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
• Манометр.
• Реле давления.
• Соединительная арматура.

Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно

менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало. По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

• на улице в кессоне возле скважины;
• в возведенном специально для насосного оборудования утепленном павильоне;
• в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

В чем достоинства насосной установки с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения.

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще. Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

 Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат.   Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды  устанавливается предел включения.  Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

1. Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
2. Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
3. Якубчик П.П. «Насосы и насосные станции» 1997
4. Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
5. Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Как настроить реле насосной станции. Реле давления воды для помпы: виды, установка, регулировка

Может потребоваться регулировка — отрегулируйте давление включения и выключения. По умолчанию на нем выставлены заводские настройки, их можно указать в паспорте устройства, обычно они задаются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2,5-3 бар. .

Чтобы настроить реле давления, вы должны сначала знать желаемые настройки для его работы.Их следует определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая пружина контролирует давление срабатывания и обозначается на самом реле как P
• Маленькая пружина регулирует разницу между давлением включения и выключения и обозначается как ΔP

Регуляторы представляют собой две гайки, которые определяют степень сжатия каждой пружины: вращение гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает значение.Для увеличения давления переключения нужно затянуть гайку большой пружины, а для уменьшения — ослабить. Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения — ослабьте ее.

Для контроля того, какое давление получается в результате регулировки, используется манометр.

Как настроить реле давления?

1. Откройте кран, чтобы начать потребление воды. Давление постепенно падает, пока насос не запустится.Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь выключения насоса. Реле давления выключит насос, когда давление достигнет максимума. Это значение можно определить с помощью манометра.
3. Если окажется, что давление реле настроено на неправильное давление переключения, необходимо отрегулировать его, повернув гайку большой пружины. Надо увеличить — закрутить, нужно уменьшить — ослабить. За один раз гайку лучше не поворачивать более одного оборота.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено желаемое давление переключения.
5. Если окажется, что давление отключения не соответствует желаемому, отрегулируйте его, повернув гайку маленькой пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1,2 и 5, пока не будет установлено желаемое давление отключения.

После завершения настройки наденьте корпус реле.

Читайте также:

• Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий трубопровод насоса находится выше уровня воды. Датчики обнаруживают работу всухую и отключают насос до того, как он выйдет из строя.
• Реле давления воды — это устройство автоматизации водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении желаемого давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Датчик давления — это механическое устройство, которое отвечает за управление работой блока давления. Устройство измеряет изменения давления жидкости, включает или выключает оборудование, работающее под давлением. Когда гидроаккумулятор начинает наполняться водой, давление падает, срабатывает датчик на включение и приводит в движение сам насос.

Насосная станция (гидрофор) — сложное сооружение для перекачки воды из одного места в другое.Неважно, есть ли у вас колодец или скважина, вы используете насос или скважину, установка насосных станций значительно облегчает водоснабжение частных домовладений. Насосные агрегаты принято комплектовать дополнительным оборудованием, позволяющим регулировать напор воды по своему усмотрению.

1 Назначение и функции деталей узла давления

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером — это гидрофор, т.е.е. комплексная установка полного давления. В комплект входят:

• насос;

Датчик температуры

• ;

Манометр

• ;
• систем обратных клапанов;
• трубопроводных систем;
• таймер;
• и собственно реле давления на помпу.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов исходит от деформации металлических пластин предохранителей после достижения максимально допустимой температуры, заданной системе изначально.

Изготавливают термодатчики из нержавеющей стали и антикоррозионных материалов. Корпус у них герметичный, все соединительные механизмы и детали выполнены на резьбе. Термодатчики крепятся через разъемы типа Dean 43-650.

Реле времени (таймер) — это механизм, с помощью которого вы можете настроить интервалы времени, необходимые для включения и выключения оборудования.

Манометр — механическое или автоматическое устройство для измерения давления в закрытых системах.Различные его модификации используются для воды, газа, пара и других веществ.

2 Устройство и принцип работы реле

Реле давления насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормально замкнутого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом, необходимо сначала разобрать устройство. Чтобы снять корпус, используйте шлицевую отвертку, открутите нижний винт.Схема внутреннего устройства предельно проста:

• пружина большого диаметра;
• пружина малая
• клеммы для подключения проводов.

2.1 Как подключить реле насосной станции?

Реле давления подключается следующим образом. В две широкие розетки нужно подключить провода от сети и само устройство давления. Схема запуска насоса всегда указана в руководстве по эксплуатации. Реле подключается к системе через соединительную трубку.Сами трубы в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (диаметр) 14 дюймов.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на резьбу (большая гайка) на четырех винтах, под которой закреплен поршень с мембраной.

Когда вода вызывает срабатывание поршня, она, поднимая мембрану, заставляет пружину действовать (сжиматься и расширяться). Поэтому, если ваш регулятор проработал какое-то время, под ним могут скапливаться различные виды грязи, песка, ржавчины, взвеси и так далее, в зависимости от типа почвы, на которой установлен гидрофор.

2.2 Как настроить реле протока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого контроллера к месту гидроаккумулятора или рядом с ним. Настраивать насосную станцию ​​необходимо исходя из четкого знания параметров гидрофоров. Опять же, заводская настройка по умолчанию следующая:

• 1,5 бар для включения;
• 3 бара — отключение;
• Максимально допустимое давление 5 бар.

Весь цикл установки выглядит так. При полном баке воды подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно снижается. Наблюдаем этот процесс по манометру. В момент, когда уровень воды упадет до нижнего предельного значения, контакты внутри устройства должны замкнуться. В этот момент насос начинает запускаться.

До закрытия кранов вода поступает в дом из-за срабатывания напорного механизма помпы.Когда краны закрыты, насос перекачивает полный гидравлический бак воды и должен остановиться. Давление в установке снова повышается, и при достижении заданного уровня контакты регулятора снова размыкаются и насос отключается.

Как видите, процесс достаточно прост, и разобраться в нем не сможет даже профессионал. Однако следует напомнить: внимательно посмотрите на конфигурацию вашего блока давления и модель оборудования, которое вы используете. В инструкции всегда есть рекомендации, какие установки сочетаются с тем или иным оборудованием.

Например, для скважинного насоса стоит просто подобрать реле давления воды для насоса диаметром 9 см (это так называемая девятка). Варианты таких струйных напорных установок производятся компаниями Aquarius, Grundfus и Aquaria. Для винтовых напорных аппаратов многие производители поставляют собственную панель управления, так что при желании можно обойтись без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофоров до закипания воды в установке, что приведет не только к дополнительным затратам на электроэнергию, но и к выходу из строя внутренних деталей.Сальники, например, в случае кипячения воды в помпе придется менять. Если проблему вовремя не заметить и не решить, можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Реле давления воды для насоса В настоящее время повсеместно применяется в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водозабора.На сегодняшний день реле давления воды является необходимым атрибутом насосного оборудования для участков, где отсутствует централизованное водоснабжение: приусадебные участки, дачные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами с однофазным подключением 220 В в водопроводной сети:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— скважинные насосы;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Трикл».»

Реле давления для насоса

Как правило, реле давления уже входит в комплектацию, а иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к магистрали через пятиконтактный штуцер. . Реле доступно как с внешней резьбой («папа»), так и с гайкой с внутренней резьбой («внутренняя»). Диаметр резьбы обычно составляет 1/4 фута.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, датские реле давления Grundfos или итальянские Speroni — от 1000-2000 рублей, а китайские можно купить за 200-300 рублей.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это также влияет на цену в сторону ее роста.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана подключается к напорной магистрали водопровода.

В работе реле есть такие понятия, как давление для включения насоса и давление для его выключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения в водопроводе (2,6 атм) и выключается при выходе индикатора давления отключения (1.3 атм) уменьшается. Как правило, включение происходит при 2,6 атм, а выключение при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения хорошо видно устройство реле давления для помпы.

Устройство реле давления для воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка регулировки разницы нижнего и верхнего пределов давления;
3 — клеммы для подключения проводов от помпы;
4 — клеммы для подключения к однофазной электросети;
5 — клеммы для заземления.

По сути, реле давления воды для помпы представляет собой реле связки электрических цепей, которое имеет два контакта и реагирует на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления насоса.По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды для гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои заводские настройки. Но мы можем самостоятельно настроить работу этого механизма в соответствии с удобными для нас значениями. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле. С помощью первого мы устанавливаем нижнюю границу, а вторым — выставляем необходимую разницу в пределах давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание и снова включите его через некоторое время.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить магистраль на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип работы реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Часто владельцы приусадебных участков и домов, где есть индивидуальное водоснабжение, не придают значения реле давления насосной станции. Они думают, что насос, гидробак и трубопроводы — единственные важные элементы, от которых зависит стабильная и комфортная подача воды. Это неправда.Реле давления — небольшая, но важная деталь. С одной стороны, это экономит ресурс оборудования, а с другой — позволяет иметь нормальный напор воды, не включая ее.

Смысл реле в том, что специальные пружины регулируют диапазон давления, при котором насос включается и выключается. Нижний порог — это давление воды в гидробаке, при котором замыкаются контакты включения устройства. Среднее значение для большинства насосных станций равно 0.9-1,8 атм. То есть, если давление в системе падает ниже этого значения, она включается.

Верхний порог, он же «дельта P», ΔP, это такое значение, при достижении которого автоматика дает команду на выключение насоса.

Для бытовых нужд обычно достаточно 2,4 атм, но никто не запрещает повышать давление отключения до более высоких значений. Главное, чтобы прибор давал такое давление, а трубопроводы его выдерживали.

На примере действие реле может быть показано следующим образом:

• Вы открыли кран для мытья посуды.Давление в системе позволяет какое-то время обходиться без включения помпы. Если промываю одну чашку, или у гидроаккумулятора большой объем, или реле настроено на высокий порог включения насосной станции, то без электричества можно обойтись.
• Далее давление в баке падает ниже R. Автоматика включает насос, он подает нам воду и наполняет гидробак.
• Закрываем кран. Давление в системе повышается и при достижении заданного значения ΔP насос выключается.Наше оборудование снова в режиме ожидания.

Устройство

Релейное устройство для бытовой или садовой насосной станции не сложно. Когда вы покупаете полную насосную станцию, реле уже имеет заданный диапазон значений. Это зависит от емкости аккумулятора (бака). Имеет специальную мембрану, отделяющую воду от воздуха. Реле подключено к полости, заполненной воздухом. Для измерения начального давления в этой полости к ниппелю, который находится на каждом гидроаккумуляторе, подсоединяется обычный автомобильный манометр.

Пружина, регулирующая нижний порог (включение насоса) замыкает контакты, когда давление падает ниже установленного значения. Обычно это небольшая пружина, которую можно отпустить или затянуть с помощью простой отвертки или гаечного ключа.

Еще одна пружина регулирует диапазон значений ΔP. Установив его на наиболее комфортное для нас значение, мы задаем режим работы оборудования.

Электрическая часть реле имеет силовой кабель и кабель, ведущий к насосу.Пружина замыкает или размыкает контакты, в результате сигнал подается или перестает поступать на насос.

Как установить и настроить

Требуемое значение отключения насоса устанавливается отверткой в ​​специальном месте в корпусе реле. Поворачивая его по или против часовой стрелки, мы устанавливаем давление, при достижении которого контакты размыкаются и выключается насос.

Не пытайтесь установить максимальное значение. Нам будет просто неудобно иметь огромное давление в кране и в других потребителях воды.Также трубопроводы и арматура (клапаны, прокладки, шаровые краны, арматура) не всегда способны выдерживать высокое давление.

Достаточным для комфортного использования душа, раковины, унитаза и садовой поливочной машины можно назвать давление 2-2,4 атм.

Также есть возможность более глубокой настройки. Для этого откройте верхнюю крышку. Мы видим, что большая пружина управляет верхним порогом, или отключением помпы. Также есть небольшая пружина, сжимающая или ослабляющая которую, мы увеличиваем или уменьшаем нижнее значение, т.е.е. включение насоса. Нормальным считается около 1 атм.

Но так как мы все разные и по-разному смотрим на комфорт и удобство нашего водоснабжения, то порог включения можно повышать или понижать. Все это делается экспериментальным путем. Одни модели нужно повернуть на пол-оборота, другие — несколько, чтобы добиться комфортного давления для включения помпы.

На видео — подробная инструкция по настройке:

В каких случаях может потребоваться ремонт

Бывает, что не соблюдаются установленные верхний и нижний диапазоны давления. Насос запускается, когда давление падает значительно ниже установленного значения до нуля. И отключается, когда показатель превышает установленный порог. Или вообще не выключается. В первом случае у нас в доме неудобно пользоваться водой, потому что из крана течет тонкая струйка. Во втором — риск выхода из строя насоса, траты электроэнергии и перспектива прорыва трубопроводов и выхода из строя запорной арматуры.

Причиной неисправности часто бывает грязная вода.. Гидравлический бак соединен с реле трубопроводом, который «информирует» наш датчик о текущем давлении в системе. Этот трубопровод со временем забивается и не может передавать точную информацию о давлении в гидробаке.

Этот момент исправляется простой чисткой. Снимаем реле, разбираем и зачищаем забитое ржавчиной или другим мусором отверстие. Во время разборки реле нужно помнить, в каком положении находится каждая деталь, чтобы потом собрать все как было.

Еще одна проблема — прожигание контактов аппарата . Эта неисправность устраняется наждачной бумагой или напильником. Рекомендуется чистить контакты раз в один-три года, в зависимости от частоты работ и качества материала.

Цена

Устройство с защитой от сухого хода стоит около 500 руб.

Но чаще всего на практике используется модель РМ-5 по цене 330 рублей за штуку. Подключите это к силе каждого.

Реле давления — это мозг насосной станции! От того, как она настроена и регулируется, зависит не только комфортный напор воды в системе, но и срок службы насосного, трубопроводного и другого гидравлического оборудования. Устройство размыкает и замыкает контакты в зависимости от давления в гидробаке. Правильно настроенная автоматика — залог долгой и безотказной работы всей станции.

Регулировка верхнего предела, подающего команду на выключение насоса, осуществляется вращением винта на верхней крышке реле.Чтобы установить нижний порог, т.е. давление запуска насоса, нужно открыть крышку и затянуть или отпустить маленькую пружину. Возможно вам пригодится.

Регулировка реле давления насосной станции. Как отрегулировать реле давления воды насосной станции. Устройство реле давления насосной станции

Современные дома снабжаются водой через сложную насосную систему. Давление в нем может достигать колоссальных значений, а при слишком высоком давлении система может деформироваться.

Для предотвращения таких случаев есть специальное устройство — реле давления насосной станции.

1 Назначение

Реле давления — это специальное устройство, которое контролирует ряд параметров в системе. Он срабатывает при достижении верхнего уровня напора, после чего насос отключается. Основной рабочий механизм — подвижная пружинная группа.

Также прибор помогает регулировать уровень давления, понижать или повышать его. Более продвинутые и дорогие модели имеют дополнительные функции, такие как: разного рода спуск, разъемы для подключения дополнительного насоса, различные индикаторы, собственный манометр, контроль температуры.

1.1 Как это работает

На пружинную группу, главную часть, действует сила. Если давление слишком велико, пружина вытаскивается и касается электрического контакта.

Этот контакт подключен к датчику, который при срабатывании подает сигнал на остановку насоса. Натяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.

2 Сфера применения

Сейчас таких устройств несколько типов:

• реле давления воды для насосной системы;
• реле давления воздуха для компрессора;
• реле зарядного напряжения для устройств.

По принципу работы первые два устройства абсолютно идентичны.

Первое устройство также называется проточным устройством. Первый тип контролирует сжатие воды в насосной системе, тем самым защищая ее от чрезмерного давления. В таких системах он связан с гидроаккумулятором. Гидроаккумулятор — это специальная емкость, куда насос перекачивает воду, которая затем под давлением попадает в водную систему. Для более правильной и точной работы важно установить устройство рядом с аккумулятором.Без этой составляющей невозможна автономная работа насосной станции.

Реле воздушного насоса действует аналогичным образом, но оно подключено к компрессору. Воздушные насосы мощные, и если их не контролировать, система может взорваться изнутри. В такой системе он устанавливается ближе к насосу для лучшей производительности.

3 Установка в водопроводную систему

Неправильно установленная машина не включает и не выключает насос. Устанавливается перед гидроаккумулятором.Это увеличивает точность его работы. Для начала устройство подключается к насосной системе, после чего приводится в действие. Подключать нужно плотно, чтобы настройка была точнее.

4 Инструкции по установке

Вам необходимо сделать следующее:

5 Регулировка расхода воды

Поскольку водные системы популярны в повседневной жизни, важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также надолго сохранить ее в рабочем состоянии.Ниже описано, как отрегулировать реле давления воды своими руками.

Устройство имеет 2 основных ограничения: одно для верхнего и одно для нижнего давления. Нижний — индикатор, при котором включается помпа. Верхний — при котором выключается. Эти два индикатора регулируются с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верх, меньшая за низ.

При покупке он имеет стандартные настройки, где верхний предел составляет около 2,5 атмосфер, а нижний — 1.5 атмосфер. Однако эти значения можно изменить, подстроив под индивидуальные характеристики насосной станции своими руками, ведь заводской переключатель не всегда подходит для нужд потребителя.

Регулируя устройство, необходимо создать давление воздуха в аккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

При настройке реле уровня воды своими руками нужно помнить следующие моменты:

• для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения — против;
• аккумулятор может взорваться при слишком высоком давлении. Не превышайте верхний предел давления. Это значение можно найти на упаковке аккумулятора;
• шланги и краны также имеют собственные пределы давления;
• настройки должны основываться на возможностях помпы.Насос может просто не справляться со своей задачей;
• Если зазор между высокой и низкой степенью сжатия большой, то в гидроаккумуляторе будет много воды, и насос будет немного включаться. Однако этот вариант создаст перепады напора воды;
• в противоположной ситуации, когда разница между высокой и низкой степенью сжатия мала, напор будет постоянным. Однако насос будет работать постоянно.

При правильной настройке устройство обеспечит всю систему постоянным и бесперебойным напором воды, сэкономит электроэнергию насоса.Правильная настройка обеспечивает долгий срок службы устройства.

5.1 Как настроить реле давления? (видео)

6 Неисправности

В процессе эксплуатации наиболее частые проблемы можно исправить вручную. Это проблемы из разряда: «насос не включается и не выключается», «не работает», «не выключается, не выключается» и т. Д. Ниже приводится описание этих проблем и способы их решения. Если устройство настроено неправильно, оно может не работать.

6.1 Проблема: при достижении верхней отметки не выключается помпа

Причин, по которым прибор не выключает помпу, может быть много. Основные из них:

1. Неправильная настройка верхнего регулятора давления.
2. Неисправность верхней регулировочной пружины.
3. Нестабильное напряжение в сети.
4. Сброс давления в гидроаккумуляторе.
5. Поломка электронной системы.

В первых двух случаях есть возможность устранить неисправность своими руками; в последнем нужно передать устройство в руки специалисту или произвести замену.

Если верхний регулятор давления настроен неправильно, при слишком высоком давлении насос будет работать постоянно. Чтобы исправить эту проблему, вам необходимо перенастроить машину.

Пружина может сломаться, и высокое давление не растянет ее, и поэтому контакты не будут замыкаться. Также может сломаться механизм, соединяющий гайку и пружину. К счастью, пружина имеет простую конструкцию, в отличие от электронной начинки устройства, и заменить ее не составит труда.Комплектующие можно приобрести в хозяйственных магазинах.

Поскольку это электронное устройство, на него влияют колебания напряжения. Они могут вызвать произвольное включение и выключение насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Сброс давления в гидроаккумуляторе приводит к потере давления в системе. Аппарат не выключает насос и продолжает качать воду. Чтобы не допустить такой ситуации, внимательно следите за герметичностью насосной системы.

Наполнение реле — довольно сложное устройство, предназначенное для отключения помпы.При выходе из строя самостоятельный ремонт невозможен. В этом случае мастер должен настроить реле. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленное реле, обратите внимание на реле давления RDM 5, стоимость которого не превышает 1000 рублей. Более дешевый вариант — реле давления PM 5.

6.2 Проблема: реле выключает насос, даже если давление не достигло максимального уровня

Причины и решения этой проблемы такие же, как и предыдущая.

6.3 Проблема: что-то постоянно щелкает в реле протока воды

Причины этой неисправности всего две: недостаточное давление воздуха в гидробаке или порвана мембрана.

Если в гидроаккумуляторе нет давления, нужно повторно закачать туда воздух, затем настроить реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода из системы. Когда он прорывается, давление воды заставляет его биться о стенки трубы, тем самым издавая щелкающий звук.Его легко заменить, разобрав устройство. После замены нужно настроить реле насосной станции своими руками. Как отрегулировать реле давления описано выше.

• внимательно следить за герметичностью водяной системы;
• грамотная настройка обеспечит постоянный напор воды и экономию энергии;
• нужно проверять компрессию в гидроаккумуляторе не реже одного раза в полгода;
• используйте точный манометр для установки давления;
• аккумулятор не перекачивать.Максимальное давление для него написано в инструкции;
• следите за изоляцией электрических контактов, так как они находятся рядом с водой;
• Если вы не уверены, что можете настроить реле давления самостоятельно, воспользуйтесь услугами профессионала. Это сэкономит вам время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то есть смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать микровыключатель, который включает насос.Но чтобы система работала долго и соответствовала требованиям безопасности, все же лучше приобрести устройство в специализированном магазине.

Реле водяного насоса — это устройство, контролирующее уровень давления и обеспечивающее автономную работу в системе водоснабжения. Именно поэтому при его правильной эксплуатации срок службы значительно увеличивается.

Наладка реле давления насосной станции своими руками — важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электроэнергию, которая расходуется на питание насоса.

При неисправном контакте прибор следует заменить. Большинство распространенных неисправностей можно исправить вручную, не обращаясь к специалисту. Ремонт реле давления насосной станции несложно в домашних условиях.

Мы отправим вам материал по электронной почте.

Надлежащая инженерная система будет безупречно выполнять свои функции, если регулирование воды для насоса правильное. Эту процедуру можно проводить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Указанное стрелкой реле устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Также они пригодятся для того, чтобы без досадных ошибок и лишних затрат купить новое реле давления для помпы.

Для какой точной настройки реле давления насосной станции?

• При низком давлении вода из кранов течет слишком медленно.Некоторые модели посудомоечных машин не включаются или выходят из строя.
• Чрезмерно высокий напор оказывает чрезмерную нагрузку на все элементы системы водоснабжения. Увеличивается вероятность возникновения аварийных ситуаций.
• Неточная настройка реле давления воды для помпы приводит к тому, что он очень часто срабатывает. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

• Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения.Для решения этой проблемы на первом этапе используется насос (10).
• При включении подает жидкость в специальный резервуар (15). Имеет гибкую перегородку. Эта емкость одновременно является хранилищем и демпфером.
• При достижении максимального давления (3,3 атм.), Контактные группы реле (1) размыкаются, двигатель насоса отключается.
• С этого момента давление в системе поддерживает только бак.
• В процессе работы и других потребителей давление падает.При снижении до 2, 2 атм. Контакты реле замкнут электрическую цепь 220В и включат насос.

Эти циклы повторяются автоматически без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно контролировать реле давления воды для помпы, необходимо использовать соответствующие данные для конкретной станции.

Параметры товаров разных производителей

В следующей таблице приведены данные специализированных реле управления для станций водоснабжения.

Таблица 1. Данные специализированных реле управления для станций водоснабжения.

Принципы работы вышеуказанных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье.В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда водопровод находится в хорошем рабочем состоянии.

Следующие шаги помогут вам настроить новый регулятор:

• Отключите насос от сети 220 В и полностью слейте воду.
• На двигатель подается питание, по манометру отслеживается рост давления и регистрируется уровень автоматического отключения. Откройте вентиль, чтобы давление упало медленно. Регистрируются показания прибора, при котором контакты реле замыкаются.

Маленькая пружина задает не определенное давление для выключения, а разницу значений для включения и выключения насоса

Диагностика, устранение неисправностей после настройки и обновлений

Если описанная выше схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), Закройте вентиль. Гайка на большой пружине зажимается до тех пор, пока реле не выключится. После — повторите шаги из предыдущего раздела.

Стандартные регуляторы (тип Italtecnica PM / 5) могут быть модернизированы:

• Третья пружина, выполненная в форме штифта, изогнута таким образом, что фиксация в пластиковых упорах более надежна.
• Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ контактов при обгорании.

Общие выводы

При данной инструкции самонастройка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

• соответствие резьбовых соединений;

Артикул

Реле давления — это часть насосной станции, которая отвечает за запуск и остановку насосного оборудования при достижении определенного давления в гидробаке.Как правило, при покупке насосной станции заводские настройки ставятся на датчики давления. В результате, настроенный производителем агрегат реагирует на определенные индикаторы запуска и остановки насоса. Обычно заводские настройки включения устанавливаются в пределах 1,5-1,8 атм., А настройки выключения устройства срабатывают при выходе давления из диапазона от 2,5 до 3 атм.

Но иногда для более эффективной работы станции в определенных условиях необходимо изменить настройки устройства.В этом случае настраивается реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать самостоятельно, а видео в конце статьи поможет более четко разобраться в процессе.

Чтобы вы могли правильно настроить это реле своими руками, следует разобраться в особенностях его конструкции и понять принцип работы агрегата.

Реле давления насосной станции представляет собой металлическое основание, на верхней части которого закреплена контактная группа, два подпружиненных регулятора разных размеров и клеммная колодка.В нижней части стальной пластины крепится мембранная крышка, под которой находится стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к переходнику, установленному на насосном оборудовании. Все эти части закрыты пластиковой крышкой. Он, в свою очередь, прикреплен к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в водонасосных станциях могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую ​​же конструкцию, как мы описали выше.Иногда реле можно оснастить дополнительными элементами для защиты агрегата от работы всухую и защиты двигателя от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип работы данного устройства следующий:

1. Под действием напора воды, поступающей от насосного оборудования, мембрана из-за увеличения давления воздуха во второй камере давит на поршень, который активирует контактную группу.
2. Эта группа установлена ​​на стальной платформе с двумя петлями. В зависимости от того, какое положение он занимает, контакты, через которые идет напряжение 220 В на насосный агрегат, могут замыкаться или размыкаться, тем самым вызывая запуск или остановку насоса.
3. Для уравновешивания давления поршня используется регулирующая пружина, действующая на платформу для установки контактного блока. Усилие пружины регулируется с помощью соответствующей гайки.
4. По мере того, как количество воды в системе уменьшается из-за потребления потребителем, давление воздуха в резервуаре подачи воды падает.В результате пружина, преодолевая действие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как в баке становится больше воды, давление воздуха увеличивается. Это заставляет поршень постепенно перемещать контактную площадку, несмотря на силу пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определенное расстояние. Это значение зависит от того, насколько будет сжиматься вторая маленькая пружина.Он, как и большая пружина, расположен на штоке с гайкой. Как только контакты размыкаются, насосный агрегат перестает работать.

Из этого получается, что для регулировки давления переключения водопровода необходимо правильно отрегулировать силу сжатия большой пружины. Давление, регулируемое этим элементом, еще называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо отрегулировать срабатывание маленькой пружины.Сила сжатия этого элемента позволяет установить разницу между давлением отключения и давлением отключения.

Настройка реле давления насосной станции может потребоваться, если заводские настройки владельца не совпадают или они потеряны. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей.В одной части в виде резиновой груши скапливается вода. А другая часть — это пространство между стенками груши и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

Поскольку в груше скапливается вода, ее подключают к водопроводу. Во вторую камеру можно закачать воздух с помощью обычного автомобильного насоса. Благодаря этому воздуху груша сжимается водой, что помогает поддерживать определенное давление в водопроводных трубах.Благодаря этому после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Внимание: при неправильном выборе давления воздуха в гидробаке не удастся добиться оптимальной работы системы.

Слишком высокое или низкое значение может привести к частым запускам и остановкам насоса, что отрицательно сказывается на сроке службы устройства. Меньшее значение может привести к чрезмерному растяжению груши и ее быстрому разрушению.

Последовательность подготовки гидробака:

1. Перед закачкой воздуха в гидробак или перед проверкой показателей необходимо слить воду из трубопровода. Для этого откройте нижний кран. В результате груша в емкости для хранения окажется пустой.
2. Теперь можно выполнять нагнетание воздуха и проверку давления. Он должен быть на 10 процентов меньше нижнего значения. Если вы еще не настроили систему и не знаете, какое должно быть нижнее значение, то настройка выполняется следующим образом:

• если объем гидробака 20-25 литров, то выставляем давление в пределах 1.4-1,7 бар;
• при емкости накопительного бака в пределах 50-100 литров показатель необходимо установить в районе 1,7-1,9 бар.

Важно: не оставляйте грушу аккумулятора на долгое время без воды. От этого его стенки могут засохнуть или слипнуться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в гидроаккумуляторе и чистых фильтрах можно приступать к настройке водяного реле в насосном агрегате.Наладочные работы проводим в следующей последовательности:

1. После выключения помпы сливаем воду из трубопровода. Для этого откройте в системе нижний кран. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Включаем насос, который закачивает воду в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Это даст вам текущее максимальное давление.
4. После этого стоит приоткрыть кран, который находится в самой высокой точке системы.Если у вас одноуровневая система, то откройте самый дальний от насоса кран. Когда давление упадет до определенного значения, насосный агрегат снова запустится. Вы должны записать показания манометра во время запуска и снова записать их. Это позволит найти текущее более низкое давление. Вычитая полученные результаты, вы получите перепад давления, на который настроено ваше реле. Помимо записи показаний, оцените напор от открытого крана (самого дальнего в системе).
5. Если напор недостаточен, необходимо увеличить нижнее давление.Для этого агрегат необходимо отключить от источника питания и затянуть гайку на большой пружине. Если нужно снизить давление, то пружину следует ослабить.
6. Приступаем к установке разницы давлений, которую вы уже узнали, вычитая найденные показатели. Оптимальная производительность должна быть в пределах 1,4 атм. Если ваш результат меньше, то это может дать вам более равномерный поток воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата.Если ваш результат превосходит оптимальные показатели, то работа будет проходить в более щадящем режиме, но разница между предельно высоким и низким давлением станет заметной. Чтобы отрегулировать этот параметр, нужно повернуть гайку на маленькой пружине. Чтобы увеличить перепад давления, необходимо увеличить силу сжатия. Ослабление пружины приведет к обратному действию.
7. После регулировки стоит проверить ее эффективность. Для этого из системы снова сливают воду, подключают питание к насосному оборудованию и запускают агрегат.Дальнейшие шаги повторяются до тех пор, пока настройки реле не будут вам подходить.

Внимание: вторая (малая) пружина очень чувствительна, поэтому ее регулировку следует производить очень осторожно, повернув гайку на небольшой оборот.

Начальная установка

Если пружины вашего реле полностью ослаблены, вам придется заново отрегулировать его с нуля. В этом случае работа ведется в следующей последовательности:

1. Они запускают насосное оборудование и нагнетают давление в системе до уровня, когда давление воды из самого дальнего от насоса крана становится для вас более-менее приемлемым.Предположим, что измерительный прибор показал в этот момент значение 1,5 бара. Отключаем насос.
2. Теперь нужно отключить насосную станцию ​​от питания, открыть крышку на реле и начать затягивать гайку на большой пружине до характерного щелчка, свидетельствующего о том, что контакты замкнуты.
3. Крышка реле установлена ​​на место и насосное оборудование запущено. В этом случае давление необходимо довести до 2,9 бар.
4. Теперь необходимо снова отключить блок от источника питания, снова открыть крышку на реле и затянуть гайку маленькой пружины до щелчка размыкания контактов.
5. После выполнения настроек реле активируется при нижнем значении 1,5 бар и отключает насос при верхнем давлении 2,9 бар. Возвращаем крышку на реле на место, и подключаем станцию ​​к электросети.

Видеоинструкция по настройке реле давления водопровода своими руками:

Реле давления — это небольшой, но незаменимый компонент большой и маленькой насосной станции. А если все остальные его элементы просто нужно правильно подключить, то его тоже придется дополнительно настроить.Именно это устройство отвечает за автоматизацию процесса откачки. Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотная регулировка реле давления для помпы — залог комфорта и долгого срока службы оборудования. Как это выполняется, какие действия нужно выполнить и какие данные знать для тонкой настройки, мы подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, мы даем ценные рекомендации инженеров-гидротехников.Для оптимизации восприятия текст дополнен фото-подборками, схемами, видеогидами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, расположены примерно в одном месте.

Внутри пластикового корпуса находится металлическая основа, на которой закреплены остальные элементы:

• мембрана;
• поршневой;
• платформа металлическая;
• Узел электрических контактов.

Сверху, под пластиковой крышкой, находятся две пружины — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Все больше людей предпочитают жить в загородных коттеджах, загородных домах и новостройках. Доказано, что городской ритм истощает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже отношений с близкими. Это понимает даже правительство, продвигающее программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что рядовой человек, решивший обустроить постоянное или временное жилье за ​​чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, совсем не обязательно понимать, что такое реле давления насосной станции. В сельской местности, где, как правило, отсутствует централизованная система водоснабжения, без таких знаний сложно обойтись.

Где взять воду в коттедже

Не все загородные дома находятся в зоне действия централизованных водопроводов. Напротив, «счастливчиков», которым нужно принести в комнату трубу от основного ответвления с водой, и пользоваться пользой гораздо меньше, чем остальным, гораздо меньше.Но выход есть. А их несколько. Выбор, как это часто бывает, определяется окончательной стоимостью установки и последующей эксплуатации системы.

Самыми известными являются три варианта решения проблемы:

С помощью просторной емкости на территории фермы, в которую периодически нужно откуда-то подавать / заливать водой для наполнения. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! По сути, это компактный аналог водонапорной башни. Сама бочка установлена ​​на высоте, чтобы вода из нее вытекала самотеком, достаточно лишь открыть кран.У этого решения больше недостатков, чем преимуществ.

Классическим способом — колодцем и ведром (иногда с коромыслом). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны потребуется 14 ходунков на колодец с ведром?

Собрав насосную станцию, которая автоматически забирает воду из колодца или колодца и при необходимости выдает потребителю. Это дает возможность в части водоснабжения организовать обычную городскую жизнь в деревенском доме.В этой статье мы рассмотрим именно этот случай. Мы также объясним, что такое реле давления насосной станции и укажем его роль в обеспечении работы системы водоснабжения дома.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для перекачивания воды из внешнего источника и создания и поддержания необходимого давления в системе хозяйственно-питьевого водоснабжения. Конструктивно это совокупность соединенных определенным образом компонентов, каждая из которых выполняет свою функцию.Например, реле давления насосной станции контролирует величину давления, фактически полностью контролируя работу всей системы. Кроме того, если этот элемент неисправен или настроен неправильно, мембранный резервуар для хранения может выйти из строя, и это требует значительных затрат на восстановление.

Из чего состоит насосная станция?

В состав данного устройства входят:

Электронасос, перекачивающий воду из внешнего источника. В зависимости от того, как реализована схема, она может быть погружной, постоянно находящейся под водой, а также внешней, надводной.

Предотвращает выход воды под действием силы тяжести.

Реле давления насосной станции, регулирующее давление путем включения / выключения насоса.

Бак гидроаккумулятора, в котором накапливается и распределяется вода.

Система трубопроводов, состоящая из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость грушевидной формы из модифицированной пищевой резины, между которой и стенками емкости прокачивается воздух. Насос закачивает воду в «грушу», она расширяет и сжимает внешний воздушный зазор, который начинает оказывать давление на стенки. Регулировка реле давления насосной станции позволяет владельцу системы самому установить лимит наполнения бака и, как следствие, момент выключения насоса, контролируя значение по манометру.

Вода не уйдет обратно в колодец, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода с груши хлынет по системе, а начальное давление будет равно заданному значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, установленного в реле, насос включится, и цикл повторится.

Правильная установка

Как мы уже указывали, важнейшим элементом такой системы водоснабжения является реле давления насосной станции.Он подключается между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры можно собирать независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой штуцер, который обеспечивает резьбу для всех основных частей, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. Эта ошибка сводится к минимуму за счет использования стандартных компонентов.

Устройство реле давления насосной станции

В конструкции станций индивидуального водоснабжения в качестве регулятора предельного давления используется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции также разные, хотя их можно сгруппировать по схожести.

Внутри каждой модели (RD5 или PM5) находится металлическая подвижная пластина (площадка), на которую две пружины оказывают давление с противоположных сторон.Кроме того, вода, накачанная в грушу, косвенно давит на нее. Поворачивая зажимную гайку соответствующего пружинного блока, пределы срабатывания можно увеличивать или уменьшать. Пружины «помогают» (или препятствуют) давлению воды перемещать пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос качает воду в гидроаккумулятор.Электропитание на двигатель подается через замкнутые контакты реле давления.

Давление воды в баке увеличивается, при достижении определенного значения, заданного пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос выключается. Жидкость не возвращается в колодец благодаря клапану.

По мере того, как вода сливается, груша опорожняется, давление в системе падает и в реле срабатывает нижняя ограничительная пружина, замыкая контакты насоса.Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластиковая коробочка, на обратной стороне которой размещена металлическая основа с размещенной там накидной гайкой, система которой аналогична «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Настройка реле давления заключается в затяжке двух гаек. Более крупный находится на металлической пластине и помечен буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса выключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на меньшее значение, после которого включается электрическая цепь. При регулировке очень важно понимать, что «дельта P», в отличие от «P», не устанавливает нижний предел, а регулирует разницу между давлением отсечки и отсечки.

Регулируем верхний предел, при котором насос отключается

Обязательным условием для правильной регулировки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше воды будет накапливаться в баке, но тогда среднее давление будет выше. Представим, что когда резервуар полностью пустой, там 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание в схему (предполагается, что все собрано, а краны закрыты) — включится насос, и в емкость будет закачана вода. Далее нужно следить за перемещением стрелки на манометре.При достижении определенного значения реле сработает и двигатель выключится. После этого, слегка повернув гайку P, можно уменьшить или увеличить предел отсечки. Стрелки рядом с этикеткой на пластине указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то в бак втягивается 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственнику доступно меньшее.

Регулировка нижнего предела

После отключения контура на верхнем пределе откройте кран и проверьте манометр. Значение, при котором включается насос, является как раз нижним пределом. Если он большой, то вращая гайку «ΔP», вы можете увеличить или уменьшить его. В любом случае оставшееся давление не должно быть ниже 0,9 бар.

Несколько нюансов

Важным правилом, позволяющим продлить время работы резинового бака, является: давление в воздушном зазоре не должно превышать более чем на 10% нижний предел срабатывания насоса.В противном случае удастся набрать больше воды и снизить частоту запуска двигателя, однако колба будет гнуться в разные стороны, уменьшая ее ресурс.

Если при регулировке верхнего значения насос не выключается, а стрелка манометра замирает на каком-то значении, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «Р», повторить испытание, предварительно разобрав скопившуюся воду.

Хотя реле давления насосной станции можно отремонтировать, это только временное средство. Поскольку этот элемент фактически защищает насос от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Единственное исключение — текущее обслуживание, при котором детали внутреннего трения смазываются для уменьшения сопротивления и более точной реакции.

% PDF-1.4
%
286 0 объект
>
эндобдж

xref
286 299
0000000016 00000 н.
0000007037 00000 п.
0000007122 00000 н.
0000007313 00000 н.
0000009858 00000 н.
0000010380 00000 п.
0000010841 00000 п.
0000011353 00000 п.
0000011478 00000 п.
0000011908 00000 п.
0000012311 00000 п.
0000012348 00000 п.
0000012396 00000 п.
0000012444 00000 п.
0000012492 00000 п.
0000012540 00000 п.
0000012587 00000 п.
0000012635 00000 п.
0000012683 00000 п.
0000012731 00000 п.
0000012779 00000 п.
0000012827 00000 п.
0000012875 00000 п.
0000012923 00000 п.
0000012971 00000 п.
0000013019 00000 п.
0000013067 00000 п.
0000013115 00000 п.
0000013163 00000 п.
0000013211 00000 п.
0000013258 00000 п.
0000013306 00000 п.
0000013354 00000 п.
0000013402 00000 п.
0000013450 00000 п.
0000013498 00000 п.
0000013546 00000 п.
0000013594 00000 п.
0000013641 00000 п.
0000013689 00000 п.
0000013737 00000 п.
0000013785 00000 п.
0000013833 00000 п.
0000013881 00000 п.
0000013929 00000 п.
0000013977 00000 п.
0000014024 00000 п.
0000014071 00000 п.
0000014118 00000 п.
0000014166 00000 п.
0000014214 00000 п.
0000014262 00000 п.
0000014310 00000 п.
0000014358 00000 п.
0000014406 00000 п.
0000014454 00000 п.
0000014502 00000 п.
0000014550 00000 п.
0000014597 00000 п.
0000014645 00000 п.
0000014693 00000 п.
0000014741 00000 п.
0000014789 00000 п.
0000014837 00000 п.
0000014885 00000 п.
0000014933 00000 п.
0000014981 00000 п.
0000015029 00000 п.
0000015077 00000 п.
0000015125 00000 п.
0000015173 00000 п.
0000015221 00000 п.
0000015269 00000 п.
0000015316 00000 п.
0000015364 00000 п.
0000015412 00000 п.
0000015460 00000 п.
0000015508 00000 п.
0000015556 00000 п.
0000015604 00000 п.
0000015651 00000 п.
0000015699 00000 п.
0000015746 00000 п.
0000015794 00000 п.
0000015842 00000 п.
0000015890 00000 н.
0000015938 00000 п.
0000015986 00000 п.
0000016034 00000 п.
0000016082 00000 п.
0000016130 00000 п.
0000016178 00000 п.
0000016226 00000 п.
0000016274 00000 п.
0000016322 00000 п.
0000016566 00000 п.
0000016816 00000 п.
0000016894 00000 п.
0000017123 00000 п.
0000017346 00000 п.
0000017586 00000 п.
0000017849 00000 п.
0000025313 00000 п.
0000029960 00000 н.
0000035598 00000 п.
0000041136 00000 п.
0000046411 00000 п.
0000050204 00000 п.
0000055447 00000 п.
0000061333 00000 п.
0000061390 00000 н.
0000061436 00000 п.
0000061651 00000 п.
0000061792 00000 п.
0000064486 00000 н.
0000064902 00000 н.
0000065216 00000 п.
0000065467 00000 п.
0000065741 00000 п.
0000066114 00000 п.
0000066430 00000 н.
0000066637 00000 п.
0000066870 00000 п.
0000067135 00000 п.
0000067358 00000 п.
0000067609 00000 п.
0000067844 00000 п.
0000068200 00000 н.
0000068571 00000 п.
0000068774 00000 п.
0000068959 00000 п.
0000069289 00000 п.
0000069550 00000 п.
0000069755 00000 п.
0000069939 00000 н.
0000070793 00000 п.
0000077745 00000 п.
0000077950 00000 п.
0000078134 00000 п.
0000078234 00000 п.
0000078376 00000 п.
0000078476 00000 п.
0000078616 00000 п.
0000078766 00000 п.
0000078920 00000 п.
0000079020 00000 н.
0000079161 00000 п.
0000079305 00000 п.
0000079458 00000 п.
0000079952 00000 н.
0000080408 00000 п.
0000080825 00000 п.
0000081139 00000 п.
0000081457 00000 п.
0000081771 00000 п.
0000082207 00000 п.
0000082523 00000 п.
0000082886 00000 п.
0000083147 00000 п.
0000083404 00000 п.
0000083665 00000 п.
0000084017 00000 п.
0000084278 00000 н.
0000084634 00000 п.
0000085074 00000 п.
0000085372 00000 п.
0000085665 00000 п.
0000086066 00000 п.
0000086358 00000 п.
0000086852 00000 п.
0000087308 00000 п.
0000087679 00000 п.
0000087992 00000 п.
0000088425 00000 п.
0000088738 00000 п.
0000089128 00000 п.
0000089397 00000 п.
0000089708 00000 п.
0000089931 00000 н.
00000

00000 п.
00000

00000 п.
00000

00000 п.
0000091567 00000 п.
0000092001 00000 п.
0000092401 00000 п.
0000092835 00000 п.
0000093235 00000 п.
0000093729 00000 п.
0000094125 00000 п.
0000094459 00000 п.
0000094690 00000 н.
0000095087 00000 п.
0000095421 00000 п.
0000095651 00000 п.
0000096013 00000 п.
0000096274 00000 п.
0000096591 00000 п.
0000096927 00000 п.
0000097316 00000 п.
0000097608 00000 п.
0000098007 00000 п.
0000098299 00000 п.
0000098651 00000 п.
0000098912 00000 п.
0000099274 00000 н.
0000099535 00000 н.
0000099845 00000 п.
0000100113 00000 н.
0000100426 00000 н.
0000100763 00000 н.
0000101055 00000 н.
0000101219 00000 н.
0000101511 00000 н.
0000101863 00000 н.
0000102115 00000 п.
0000102431 00000 н.
0000102807 00000 н.
0000103073 00000 н.
0000103470 00000 п.
0000103762 00000 н.
0000104196 00000 п.
0000104649 00000 п.
0000105106 00000 п.
0000105562 00000 н.
0000105875 00000 н.
0000106200 00000 н.
0000106513 00000 н.
0000106889 00000 н.
0000107202 00000 н.
0000107618 00000 п.
0000107932 00000 п.
0000108262 00000 н.
0000108530 00000 н.
0000108897 00000 н.
0000109214 00000 п.
0000109525 00000 н.
0000109748 00000 н.
0000110242 00000 н.
0000111035 00000 н.
0000111853 00000 н.
0000117686 00000 н.
0000118474 00000 н.
0000119246 00000 н.
0000120036 00000 н.
0000120596 00000 н.
0000120910 00000 н.
0000121315 00000 н.
0000121592 00000 н.
0000122048 00000 н.
0000122323 00000 н.
0000122717 00000 н.
0000122986 00000 н.
0000123271 00000 н.
0000123494 00000 н.
0000123909 00000 н.
0000124263 00000 н.
0000124481 00000 н.
0000124704 00000 н.
0000124979 00000 п.
0000125250 00000 н.
0000125604 00000 н.
0000125974 00000 н.
0000126341 00000 п.
0000126611 00000 н.
0000126991 00000 н.
0000127252 00000 н.
0000127580 00000 н.
0000127853 00000 н.
0000128233 00000 н.
0000128494 00000 н.
0000128805 00000 н.
0000129028 00000 н.
0000129280 00000 н.
0000129593 00000 н.
0000129816 00000 н.
0000130019 00000 н.
0000130204 00000 н.
0000130522 00000 н.
0000130874 00000 н.
0000131345 00000 н.
0000131802 00000 н.
0000132182 00000 н.
0000132443 00000 н.
0000132754 00000 н.
0000132975 00000 н.
0000133355 00000 н.
0000133616 00000 н.
0000134032 00000 н.
0000134346 00000 п.
0000134657 00000 н.
0000134880 00000 н.
0000135080 00000 н.
0000135186 00000 п.
0000138530 00000 н.
0000138772 00000 н.
0000138988 00000 н.
0000139213 00000 н.
0000139354 00000 н.
0000006276 00000 н.
трейлер
] >>
startxref
0
%% EOF

584 0 объект
> поток
xb«f`Q Ȁ

Датчики давления, используемые в системах очистки сточных вод

1. Дом
2. Знание
3. Решения для измерений
4. Датчики, переключатели и датчики уровня

Датчики давления

помогают лифтовым станциям контролировать сбор и регулирование потока воды, сточных вод и часто ливневых вод в системах водоснабжения и очистки сточных вод.

Подъемные станции перекачивают собранную воду на более высокие высоты, чтобы воспользоваться преимуществом силы тяжести, помогая транспортировать воду. Их часто используют вместе с каналами, дамбами и шлюзами для контроля ливневых вод в низинных муниципалитетах, где существует вероятность наводнений.

Следующие отрасли используют мощность подъемных станций:

• Промышленная водоподготовка
• Муниципальное водное хозяйство и очистка
• Горнодобывающая промышленность

Детали подъемной станции

Как видно на Рисунке 1, подъемные станции обычно состоят из бетонного резервуара, погружных насосов, датчиков уровня жидкости и систем управления.Погружные насосы на дне резервуаров лифтовой станции могут перекачивать взвешенные твердые частицы, сточные воды и мусор. Датчики давления часто используются для проверки на наличие засоров и затопления, а также могут использоваться в каскаде насосов для:

• включение дополнительных насосов при затоплении
• Выравнивание износа насосов
• выключает насосы при низком уровне бака.

WIKA LS-10 и его особенности

Характер сточных вод, ливневых вод, сточных вод и мусора, перекачиваемых через подъемные станции, требует, чтобы оборудование было совместимо с умеренно агрессивными и агрессивными средами.Следовательно, датчики давления, используемые в оборудовании, также должны быть совместимы с умеренно агрессивными средами и биоотходами.

Электронный датчик давления WIKA LS-10 с насадкой Levelguard, как показано справа, был разработан для обеспечения надежности в системах водоснабжения и очистки сточных вод, таких как мониторинг лифтовых станций.

При выборе преобразователя давления учитывайте следующее:

1. Измерение абсолютного или избыточного давления
2. Защита от засорения с помощью WIKA LevelGuard ™
3. Кабель или проводка датчика давления с подвесным кабелем
4. Защита датчика давления кабелепровода или без него
5. Погружные преобразователи давления с ограничением или без ограничения давления
6. Измерение уровня и объема жидкости в нелинейных резервуарах
7. Совместимость со средами для датчиков давления
8. Влагостойкость в преобразователях давления
9. Погрешность и погрешность преобразователя давления
10. Кабельные подъемники для датчиков давления
11. Преобразователи давления со стандартной или заподлицо мембраной
12. Погружной преобразователь давления или преобразователь давления для настенного монтажа на резервуаре
13. Вентиляционная фильтрация и защита преобразователей эталонного манометрического давления

Контроль помпажа на насосных станциях

В этом учебном пособии представлены основные принципы контроля помпажа и функции различных клапанов, связанных с насосными станциями.

Водопроводы и распределительные системы почти ежедневно подвергаются скачкам напряжения, которые со временем могут привести к повреждению оборудования и самого трубопровода. Скачки вызываются внезапными изменениями скорости жидкости и могут быть от нескольких фунтов на квадратный дюйм до пятикратного статического давления. Будут обсуждены причины и последствия этих скачков в насосных системах, а также оборудование, предназначенное для предотвращения и рассеивания скачков. Будет сделана ссылка на типовые установки и примеры, чтобы можно было понять применимые ограничения.

На рис. 1 показана типичная система перекачки / распределения воды, где два параллельных насоса забирают воду из мокрого колодца, а затем перекачивают воду через обратные клапаны и дроссельные заслонки в коллектор и систему распределения насоса. Расширительный бак и предохранительный клапан показаны как возможное оборудование на коллекторе насоса для снятия и предотвращения скачков. Каждый из них будет рассмотрен более подробно.

Причины и последствия

Скачки вызваны внезапными изменениями скорости потока, которые являются результатом общих причин, таких как быстрое закрытие клапана, запуск и остановка насоса, а также неправильная практика заполнения.Трубопроводы часто испытывают свой первый всплеск во время заполнения, когда воздух, выпускаемый из трубопровода, быстро выходит через ручной выпускной клапан или дроссельный клапан, за которым следует вода.

Будучи во много раз плотнее воздуха, вода следует за воздухом к выпускному отверстию с высокой скоростью, но ее скорость ограничена выпускным отверстием, вызывая тем самым выброс. Крайне важно, чтобы скорость потока наполнения тщательно контролировалась, а воздух выпускался через автоматические воздушные клапаны надлежащего размера.Аналогично, линейные клапаны должны закрываться и открываться медленно, чтобы предотвратить резкие изменения расхода.

Работа насосов и внезапная остановка насосов из-за перебоев в подаче электроэнергии, вероятно, имеют наиболее частое воздействие на систему и наибольшую вероятность возникновения значительных скачков напряжения. Если насосная система не контролируется или не защищена, загрязнение и повреждение оборудования и самого трубопровода могут быть серьезными.

Последствия скачков напряжения могут быть как незначительными, например ослабление стыков труб, так и серьезными, например, повреждением насосов, клапанов и бетонных конструкций.Поврежденные соединения труб и условия вакуума могут вызвать загрязнение системы грунтовыми водами и обратным потоком. Неконтролируемые скачки также могут иметь катастрофические последствия. Разрывы линий могут вызвать затопление, а смещение линии может вызвать повреждение опор и даже бетонных опор и сводов. Убытки могут исчисляться миллионами долларов, поэтому очень важно понимать и контролировать скачки с помощью соответствующего оборудования.

Фон перенапряжения

Будут представлены некоторые из основных уравнений теории перенапряжения, чтобы можно было получить представление об оборудовании для контроля перенапряжения.Во-первых, импульсное давление (H), возникающее в результате мгновенной остановки потока, прямо пропорционально изменению скорости и может быть рассчитано следующим образом:

H = ср / г

где:

H = импульсное давление, фут водяного столба

a = скорость волны давления, фут / с

v = изменение скорости потока, фут / с

g = сила тяжести, 32,2 фут / с2

Скорость волны давления (а) зависит от жидкости, размера трубы и материала трубы.Для стальной линии среднего размера это значение составляет около 3500 футов / с. Для труб из ПВХ скорость будет намного меньше. Для 12-дюймовой стальной линии с водой, протекающей со скоростью 6 футов / с, величина скачка от мгновенной остановки потока составляет:

H = (3500 фут / с) (6 фут / с) / (32 фут / с2)

H = 656 футов водяного столба

Это импульсное давление 656 футов (285 фунтов на кв. Дюйм) в дополнение к статическому давлению в трубопроводе; следовательно, результирующее давление, вероятно, превысит номинальное давление системы.Кроме того, это высокое давление будет поддерживаться в течение нескольких секунд, поскольку волна отражается от одного конца системы трубопроводов к другому концу, вызывая избыточное давление в уплотнениях труб и фитингов. Затем после отражения волна давления может вызвать отрицательное давление и вакуумные карманы на несколько секунд, позволяя загрязненным грунтовым водам попадать в систему через уплотнения или соединения.

В системах с длинными трубопроводами достигаются даже более высокие скорости, чем скорость откачки.Если насосы внезапно останавливаются из-за сбоя питания, кинетическая энергия воды в сочетании с низкой инерцией насоса может вызвать разделение водяного столба в насосе или в высокой точке трубопровода. Когда водяные столбы возвращаются через статический напор линии, обратная скорость может превышать нормальную скорость. Результирующее импульсное давление может быть даже выше, чем рассчитанное выше 656 футов.

Компьютерные программы анализа переходных процессов обычно используются для прогнозирования разделения колонок и фактических скоростей обратного потока и скачков.переходные программы могут также моделировать методы, используемые для управления разделением колонок, такие как использование расширительного бака, вакуумного прерывателя или воздушного клапана. Эти решения будут рассмотрены более подробно.

До сих пор изменения скорости описывались как «внезапные». Насколько внезапными должны быть изменения скорости, чтобы вызвать скачки? Если изменение скорости происходит в течение периода времени, волна давления пройдет по длине трубопровода и вернется, изменение скорости можно считать мгновенным, и применимо уравнение для импульсного давления (S), приведенное ранее.Этот период времени, часто называемый критическим периодом, можно рассчитать по уравнению:

т = 2 л / год

где:

t = критический период, с

L = длина трубы, фут

a = скорость волны давления, фут / с

Для более раннего примера 12-дюймовой линии критический период будет следующим для стального трубопровода длиной 4 мили:

t = 2 (21 120 футов) / (3500 фут / сек)

t = 12 сек

Чтобы вызвать скачки, насос не должен останавливаться быстро, а клапан не должен закрываться мгновенно (или даже внезапно).Обычная остановка потока на 5 или 10 секунд может вызвать максимальный скачок в длительных насосных системах. Отсюда следует, что стратегии борьбы с помпажами должны применяться на всех протяженных трубопроводах.

Насосы

Снова обращаясь к Рисунку 1, ключом к управлению скачками в насосных системах является управление скоростью увеличения и уменьшения скорости потока в системе. Насосы должны быть рассчитаны на ожидаемый расход. Для удовлетворения различных потребностей в воде можно использовать несколько насосов.Негабаритные насосы могут нанести ущерб некоторым насосным системам.

Доступны специальные системы управления двигателем насоса для медленного разгона и торможения насосов путем управления электрическим приводом насоса. Эти системы контролируют подачу и могут предотвратить скачки напряжения во время нормальной работы насоса. Однако после сбоя питания органы управления двигателем перестают работать, и насос немедленно отключается и вызывает внезапную остановку потока.

В некоторых конструкциях насосных станций используется несколько насосов, поэтому, когда один из насосов запускается или останавливается, остановленный насос оказывает незначительное влияние на общую скорость в трубопроводе.Однако эти станции также сталкиваются с серьезными последствиями перебоев в электроснабжении. Почти все насосные системы нуждаются в дополнительном импульсном оборудовании для предотвращения скачков напряжения после сбоя питания.

Вертикальные насосы и воздушные клапаны для обслуживания скважин

Вертикальные насосы, как показано на Рисунке 2, поднимают воду из резервуара или колодца в трубопровод. Когда насос выключен, уровень всасываемой воды ниже напорной трубы насоса. Колонна насоса наполняется воздухом после каждой остановки насоса.

Воздушные клапаны играют важную роль в автоматическом удалении воздуха из колонны насосов и контроле скачков в насосных колоннах. Если вертикальный турбинный насос запускается без воздушного клапана, воздух в насосной колонне будет сжат и выдавлен через обратный клапан в трубопровод, вызывая проблемы, связанные с воздухом. Воздушные клапаны для нагнетания насоса, называемые воздушными клапанами для обслуживания скважины, аналогичны воздушным / вакуумным клапанам, но оснащены либо дросселирующим устройством, либо устройством предотвращения захлопывания, и предназначены для выпуска воздуха при запуске насоса и впуска воздуха за насосом неисправность.

Как показано на Рисунке 3, воздушный клапан для обслуживания скважины представляет собой нормально открытый поплавковый клапан, который быстро сбрасывает воздух из колонны насоса. Когда вода попадает в клапан, поплавок автоматически поднимается и закрывается, чтобы предотвратить слив воды.

Дросселирующие устройства предусмотрены на выходе 3-дюймовых и меньших клапанов для управления скоростью выпуска воздуха, особенно с медленно открывающимися регулирующими клапанами насоса. Дросселирующее устройство регулируется с помощью внешнего винта для замедления подъема воды в колонне насоса.Однако после отключения насоса второй порт в верхней части дроссельного устройства обеспечивает полный поток в колонну насоса для сброса вакуума. Дросселирующее устройство с двумя портами важно, поскольку оно обеспечивает полный вакуумный поток и предотвращает попадание загрязненной воды в трубопровод, что может произойти, если устройство имеет общее выхлопное и вакуумное соединение.

Когда регулирующий клапан насоса с механическим приводом используется с вертикальным насосом, можно использовать выпускной воздушный клапан, оборудованный вакуумным прерывателем, как показано на Рисунке 4.В этом случае запускается насос, и открытие регулирующего клапана задерживается на несколько секунд, так что выпускной воздушный клапан может медленно вытеснять воздух через небольшое отверстие.

Во время процесса колонна насоса будет находиться под давлением до запорной головки насоса и выталкивать воздух под высоким давлением. На мгновение захваченный воздух будет действовать как подушка, чтобы контролировать подъем воды в колонне насоса. Размер отверстия клапана позволяет регулировать подъем воды до безопасной скорости, обычно 2 фута / с.

Обратные клапаны

Еще одним ключевым элементом конструкции насосной системы является правильный выбор и работа обратного клапана нагнетания насоса. Каждый проектировщик насосной станции сталкивался с захлопыванием обратного клапана, которое вызвано внезапной остановкой обратного потока через закрывающий обратный клапан. Во избежание захлопывания обратный клапан должен закрываться очень быстро или очень медленно. Все, что находится посередине, — это нейтральная зона и повод для беспокойства.Но не менее важно, что клапан должен защищать насосную систему и трубопровод от внезапных изменений скорости, если это находится в пределах его функциональных возможностей. Обратный клапан также должен быть надежным и обеспечивать низкие потери напора.

Мы подробно рассмотрим две категории обратных клапанов. Первые, быстрозакрывающиеся обратные клапаны, представляют собой общую категорию обратных клапанов, которые работают автоматически менее чем за секунду и без использования внешнего источника питания или сигналов от насосной системы.Другая категория — это регулирующие клапаны насоса, которые работают очень медленно (например, от 60 до 300 секунд), чтобы тщательно контролировать изменения скорости жидкости в трубопроводе.

Быстро закрывающиеся обратные клапаны

Быстро закрывающиеся обратные клапаны просты, автоматичны и экономичны, но часто страдают из-за проблемы с захлопыванием обратного клапана и, как следствие, скачком давления в системе. Если замедление прямого потока можно оценить, например, с помощью анализа переходных процессов в насосной системе, можно спрогнозировать потенциал захлопывания различных обратных клапанов.Затем будут представлены несколько вариантов клапанов без гидрораспределителя, а характеристики производительности и затраты могут быть использованы для выбора наилучшего обратного клапана для конкретного применения.

Самый распространенный тип обратного клапана — это традиционный поворотный обратный клапан. Поворотные обратные клапаны определены в AWWA C508 для работы с гидротехническими сооружениями и предназначены для быстрого закрытия, чтобы предотвратить обратное вращение насоса во время реверсирования потока.

Традиционные поворотные обратные клапаны имеют седло под углом 90 градусов с длинным ходом и подвержены ударам.Таким образом, эти клапаны снабжены широким спектром принадлежностей, которые выходят за рамки стандарта AWWA C508. Наверное, самый распространенный аксессуар — это рычаг и грузик. Хотя обычно предполагается, что вес заставляет клапан закрываться быстрее, на самом деле он уменьшает захлопывание, ограничивая ход диска, но, в свою очередь, вызывает значительное увеличение потери напора. Закрытие клапана также замедляется инерцией самого веса и трением набивки штока.

В более тяжелых условиях иногда используется воздушная подушка для замедления воздействия закрытия клапана.Все видели, насколько эффективно работает воздушная подушка при хлопке штормовой двери. Но условия в трубопроводе существенно другие.

Когда дверь захлопывается, ее импульс плавно поглощается воздушным цилиндром, потому что по мере замедления двери сила закрывающей пружины и внешнего ветра становится все меньше и меньше. И наоборот, когда обратный клапан в трубопроводе закрывается, обратный поток ускоряется с огромной скоростью, поэтому каждую долю секунды, когда закрытие клапана задерживается, силы на диске будут увеличиваться на порядок.

Хотя это может быть правдой, что воздушная подушка предотвращает удары веса диска о седло клапана в витрине с продукцией, на практике воздушная подушка просто удерживает диск открытым достаточно долго, чтобы обратный поток усилился и еще сильнее ударьте диск по седлу. Поскольку воздушные подушки основаны на использовании воздуха (который является сжимаемым), они не обеспечивают принудительного ограничения закрывающего диска и не могут противодействовать огромным силам, создаваемым обратным потоком.В общем, наилучшая установка воздушной подушки, как правило, — это когда выпускной игольчатый клапан полностью открыт и воздух удаляется с максимальной скоростью.

Гораздо более эффективным приспособлением для управления движением обратного клапана поворота является масляная подушка, также называемая масляной заслонкой. Поскольку масло несжимаемо, масляная подушка будет выдерживать большие силы, оказываемые на диск обратным потоком, и должным образом контролировать последние 10 процентов закрытия клапана. Однако насос должен быть способен к некоторому значительному обратному потоку, потому что масляный бачок позволит обратному клапану пропускать часть потока обратно через насос.

Поскольку силы обратного потока на тарелке клапана чрезвычайно высоки, давление масла часто превышает 2000 фунтов на кв. Дюйм, из-за чего клапаны с этими устройствами становятся дорогостоящими. Масляный цилиндр высокого давления стоит дорого, и, поскольку он подвергает шток клапана высоким нагрузкам, часто требуется специальный обратный клапан. Поскольку насосы могут выдерживать только такое количество обратного потока, время закрытия дашпотов обычно ограничивается 1–5 секундами. Если в трубопроводе есть мусор или сточные воды, обратный клапан с масляной подушкой может действовать как экран в условиях обратного потока и быстро забивать трубопровод.

Еще лучшим решением является выбор обратного клапана, который закрывается до того, как разовьется значительный обратный поток, тем самым предотвращая захлопывание. Одним из таких клапанов является подпружиненный «бесшумный» обратный клапан (SCV) с центральной направляющей, как показано на Рисунке 6. SCV почти защищен от взлома из-за его короткого линейного хода (1/4 диаметра), расположения клапана диск в потоке потока и сильная пружина сжатия. Однако выбор бесшумного обратного клапана имеет несколько недостатков, таких как высокая потеря напора, отсутствие индикации положения и ограничение для применения с чистой водой.

На другом конце спектра находится обратный клапан Tilted Disc® (TDCV). TDCV, показанный на Рисунке 7, имеет самые низкие потери напора, поскольку площадь его порта составляет 140 процентов от размера трубы, а его диск похож на диск дроссельной заслонки, где потоку позволяют проходить по обеим сторонам диска. Этот клапан имеет надежные металлические седла и может быть оснащен масляными коллекторами, установленными сверху или снизу, для обеспечения эффективных средств управления клапаном и минимизации помпажа.Он полностью автоматический и не требует внешнего питания или электрического подключения к системе управления насосом.

Другой вариант — обратный клапан с упругим диском, называемый обратным клапаном Swing-Flex® (SFCV). Единственная движущаяся часть SFCV — это гибкий диск. Этот клапан имеет 100-процентный канал, наклоненный под углом 45 градусов, что обеспечивает короткий ход 35 градусов, быстрое закрытие и низкую потерю напора. Он также доступен с механическим индикатором положения и концевыми выключателями. Surgebuster® (SB) имеет еще более быстрое закрытие благодаря добавлению дискового ускорителя, обеспечивающего характеристики закрытия SB, аналогичные бесшумному обратному клапану.

Имея все возможности обратного клапана, один доступен для каждой системы с низкой потерей напора и безударной работой. Характеристики закрытия всех типов обратных клапанов показаны для различных замедлений системы на Рисунке 9. Клапаны, кривые которых наиболее правы, имеют лучшие характеристики без захлопывания.

Регулирующие клапаны насоса

Даже несмотря на то, что быстрозакрывающийся обратный клапан может предотвратить захлопывание, он не может полностью защитить насосные системы с длительными критическими периодами от изменений скорости во время запуска и остановки насоса.Для насосных систем с длительным критическим периодом часто используется регулирующий клапан насоса. Клапан управления насосом подключен к контуру насоса и обеспечивает регулируемое время открытия и закрытия сверх критического периода времени для системы. Клапаны управления насосом имеют гидравлическое управление, поэтому движение запорного элемента клапана (т. Е. Диска дроссельной заслонки) не зависит от потока или давления в линии. Кроме того, большинство используемых сегодня насосов имеют низкую инерцию вращения и останавливаются менее чем за 5 секунд.

Регулирующий клапан насоса может быстро закрываться при отключении электроэнергии или отключении насоса для защиты насоса. Однако, когда требуется быстрое закрытие, потребуется дополнительное оборудование для перенапряжения, как объясняется в следующем разделе. Однако сначала будут представлены критерии выбора регулирующих клапанов насоса.

Список возможных регулирующих клапанов насоса длинный, потому что многие клапаны могут быть оснащены автоматическим управлением, необходимым для насосных систем.Обычно рассматриваются клапаны-бабочки, пробки, шаровые и шаровые регулирующие клапаны. Вероятно, наиболее распространенным критерием выбора клапана является первоначальная стоимость, но для насосных систем процесс выбора должен быть тщательно продуман с учетом следующих факторов:

• Затраты на клапан и установку
• Затраты на прокачку
• Целостность сиденья
• надежность
• расходные характеристики

Стоимость установки различных типов регулирующих клапанов насосов может сильно различаться.Например, 12-дюймовый дроссельный или плунжерный клапан с гидравлическим приводом и элементами управления может стоить 5000 долларов, в то время как шаровой или шаровой регулирующий клапан может стоить от 2 до 4 раз больше. Помимо стоимости покупки, следует также добавить затраты на изготовление фланцевых соединений, управляющую проводку к органам управления двигателем насоса и обеспечение бетонных оснований для более тяжелых шаровых и шаровых регулирующих клапанов.

Конечно, стоимость установки клапана важна и представляет собой важное вложение.Но не менее важна стоимость перекачки, связанная с потерей напора через клапан. Электрический ток, потребляемый насосом, зависит от потери напора в системе и расхода. Дополнительные затраты на электроэнергию из-за потери напора клапана можно рассчитать по формуле:

A = (1,65 Q ΔH Sg C U) / E

где:

A = годовая стоимость энергии, долларов в год

Q = расход, галлонов в минуту

ΔH = потеря напора, фут водяного столба

Sg = удельный вес, безразмерный (вода 1.0)

C = стоимость электроэнергии, $ / кВт · час

U = использование, процент x 100 (1,0 равняется 24 часам в день)

E = КПД насоса и двигателя (типичное значение 0,80)

Например, разница в потерях напора между дроссельной заслонкой 12 дюймов (K = 0,43) и шаровым регулирующим клапаном (K = 5,7) в системе 4500 галлонов в минуту (12,7 футов / с) может быть рассчитана как следует:

ΔH = K v2 / 2 г

где:

ΔH = потери напора, фут водяного столба

K = коэффициент гидравлического сопротивления, безразмерный

v = скорость, фут / с

г = плотность, 32.2 фут / с2

заменяющий:

ΔH = (5,7 — 0,43) (12,7) 2/2 · 32,2

= 13,2 футов туалета

Эту разницу в потерях напора можно затем использовать для расчета разницы в годовых эксплуатационных расходах, предполагая, что затраты на электроэнергию составляют 0,05 доллара США за кВт-час и 50-процентное использование.

A = (1,65 х 4500 х 13,2 х 1,0 х 0,05 х 0,5) / (0,8)

= 3062 доллара США

Расчет показывает, что использование 12-дюймовой дроссельной заслонки вместо 12-дюймовой проходной регулирующей заслонки может сэкономить 3062 доллара в год на затратах на электроэнергию.Если бы на насосной станции было четыре таких клапана, работающих в течение сорока лет, общая экономия составила бы около 490 000 долларов за весь срок службы станции. Понятно, что затраты на перекачку могут быть даже более важными, чем затраты на установку. Кроме того, чем больше размер клапана, тем больше влияние затрат энергии.

Типичные коэффициенты потери напора показаны в таблице ниже в порядке уменьшения потерь напора. Шаровой кран AWWA имеет самые низкие потери напора среди всех регулирующих клапанов насосов, но дроссельный клапан AWWA, вероятно, обеспечивает лучший баланс между затратами на электроэнергию и затратами на установку.

Тип клапана размер порта cv k регулирующий клапан globepattern 100 1800 570 бесшумный обратный клапан 100 2500 295 двухдисковый обратный клапан 80 4000 115 поворотный обратный клапан 100 4200 105 эксцентриковый плунжерный клапан 80 4750 81 обратный клапан swingflex 100 4800 80 обратный клапан с наклонным диском 140 5400 63 Дроссельная заслонка 90 6550 43 Шаровой кран 100 21500 4

Целостность седла регулирующего клапана насоса также важна, чтобы насос можно было обслуживать без обратного потока через клапан.Упругое седло в клапане, которое сопрягается с устойчивой к коррозии посадочной поверхностью, очень надежно, поскольку обеспечивает нулевую утечку. Если какая-либо утечка допустима, например, из-за неподходящих металлических седел, в местах утечки будет накапливаться мусор, а сопрягаемые поверхности могут подвергнуться эрозионному износу от мусора или утечке с высокой скоростью.

Чтобы клапан был надежным, он должен быть построен и испытан на соответствие промышленным стандартам, таким как AWWA C504, Butterfly Valves, опубликованным Американской ассоциацией водопроводных сооружений, чтобы гарантировать надежность конструкции, а также рабочие характеристики.Некоторые клапаны, такие как регулирующие клапаны с шаровой опорой, не подпадают под стандарт AWWA.

Наконец, характеристики потока регулирующих клапанов насоса определят, насколько хорошо они будут предотвращать скачки. Наиболее желательной характеристикой расхода клапана является такая, при которой клапан равномерно изменяет расход при установке в системе. Данные о расходе, доступные от производителей клапанов, представляют собой внутренние характеристики расхода, обычно выражаемые через коэффициент расхода (Cv) в различных положениях, как показано на рисунке 10.

С левой стороны изображена кривая быстро открывающегося клапана (например, поворотного обратного клапана), которая отображает быстрое изменение расхода при открытии клапана. С другой стороны, это равнопроцентный клапан (например, шаровой кран с V-образным отверстием), который изменяет скорость потока в равном процентном соотношении. Наиболее желательная характеристика потока для длинных трубопроводов — это равный процент, обеспечиваемый дисковыми затворами и шаровыми кранами.

Все обсуждаемые критерии выбора, включая стоимость, потери напора, надежность и характеристики потока, следует рассматривать вместе при выборе клапана.Ни один тип клапана не превзойдет всех категорий. Выгоды от ожидаемой производительности должны быть сопоставлены с затратами и влиянием на потенциал всплеска системы.

Работа регулирующего клапана насоса

Используя дроссельную заслонку, давайте рассмотрим работу типичного регулирующего клапана насоса. Дроссельная заслонка приводится в действие поворотом вала на 90 градусов и обычно оснащена приводом с гидроцилиндром. Цилиндр может питаться водой под давлением от магистрали или от независимой масляной энергосистемы.

Ранее мы узнали, что отрицательные помпажи могут возникать в течение нескольких секунд, поэтому резервная водяная или масляная система подходит. Рисунок 11 иллюстрирует типичную установку. На клапане установлено гидравлическое управление, электрически подключенное к контуру насоса. Четырехходовые и двухходовые электромагнитные клапаны (SV) направляют рабочую среду к портам цилиндра для включения клапана. Скорость открытия и закрытия регулируется независимо регулируемыми клапанами управления потоком (FCV).Клапаны управления потоком представляют собой специальные игольчатые клапаны со встроенным обратным обратным клапаном, позволяющим свободный поток в цилиндр, но контролируемый поток из цилиндра.

Когда насос запускается и давление растет, реле давления (PS), расположенное на коллекторе насоса, подает сигнал на открытие дроссельной заслонки. Во время останова, клапан закрывается, а насос продолжает работать. Когда клапан приближается к закрытому положению, концевой выключатель (LS), расположенный на клапане, останавливает насос.

Безопасное время работы регулирующего клапана насоса обычно намного больше критического периода. Для трубопроводов требуется длительное время работы, поскольку эффективное время закрытия клапана составляет часть его общего времени закрытия из-за того, что потеря давления клапана должна быть объединена с общей потерей давления в трубопроводе при регулировании расхода. Начальные полевые настройки обычно в три-пять раз превышают критический период, чтобы минимизировать помпаж.

Следует рассмотреть еще одну дополнительную функцию регулирующего клапана насоса: предотвращение обратного вращения насоса после сбоя питания или отключения по перегрузке. Поскольку современные насосы больше не оснащены маховиками, как в старых дизельных агрегатах, они имеют низкую инерцию вращения и останавливаются всего за несколько секунд. Следовательно, после отключения электроэнергии или отключения насоса регулирующий клапан насоса должен закрываться быстрее, чтобы предотвратить обратное вращение.

Гидравлическое управление клапана оснащено байпасной линией, оснащенной 2-ходовым соленоидным клапаном (SV) для направления контролируемого потока цилиндра вокруг клапана управления нормальным потоком и через большой клапан управления потоком (FCV), тем самым закрывая управление насосом. клапан автоматически через 5-10 секунд после сбоя питания.Это важно для предотвращения чрезмерного обратного вращения насоса и предотвращения истощения воды в гидропневматическом расширительном баке обратно через насос, если он используется.

В качестве альтернативы специальному байпасному контуру иногда перед регулирующим клапаном насоса устанавливается быстрозакрывающийся обратный клапан для поддержки регулирующего клапана. Быстро закрывающийся обратный клапан не только предотвращает обратный поток через насос, но также обеспечивает избыточную защиту насоса, если регулирующий клапан насоса не может закрыться из-за потери давления или неисправности оборудования.

Быстрое закрытие либо регулирующего клапана насоса, либо быстрозакрывающегося обратного клапана в системе длинных трубопроводов создает дилемму. Ранее объяснялось, что регулирующий клапан должен закрываться в три-пять раз больше критического периода. С другой стороны, клапан должен закрываться через пять секунд, чтобы защитить насос после сбоя питания. Следовательно, в этих системах при отключении электроэнергии будут возникать чрезмерные скачки напряжения, поэтому обычно требуется дополнительная защита от перенапряжения.

Оборудование для защиты от перенапряжений

Поскольку непрактично использовать материалы для труб, которые могут выдерживать высокие скачки давления или замедлять рабочую скорость потока до ползучей, необходимо оборудование для разгрузки от помпажа, чтобы предвидеть и рассеивать скачки от внезапных изменений скорости после отключения электроэнергии.Оборудование для сброса перенапряжения также обеспечит защиту от неисправных клапанов, неправильного наполнения или других проблем в системе.

Напорные трубы и расширительные баки

Многие типы оборудования для защиты от перенапряжения используются для защиты насосных систем. В системах с низким давлением напорная труба, открытая в атмосферу, почти мгновенно сбрасывает давление за счет выпуска воды. Для систем с более высоким давлением высота стояка была бы непрактичной, поэтому баллонный аккумулятор или уравнительный бак с воздухом под давлением над водой можно использовать для поглощения ударов и предотвращения разделения колонн (см. Рисунок 12).

Однако для типичных насосных систем эти резервуары имеют тенденцию быть большими и дорогими и должны поставляться с системой сжатого воздуха. При использовании также необходим дополнительный обратный клапан с быстрым закрытием, чтобы предотвратить утечку воды из расширительного бачка обратно через насос. Это распространенный пример, когда вы видите установленный регулирующий клапан насоса и обратный клапан с быстрым закрытием.

Кроме того, расширительный бачок создает чрезвычайно высокие показатели замедления (т.е.е. 25 футов / с2), поэтому для предотвращения захлопывания следует использовать быстрозакрывающиеся обратные клапаны или обратные клапаны, оборудованные расположенными снизу масляными заслонками.

Клапаны сброса перенапряжения

Клапаны сброса давления часто являются более практичным средством сброса давления. В этих клапанах скачок давления поднимает диск, позволяя клапану быстро сбрасывать воду в атмосферу или обратно во влажный колодец.

Клапаны сброса перенапряжения имеют ограничение, заключающееся в том, что они могут не открываться достаточно быстро для рассеивания скачков в случаях, когда может произойти разделение колонки.В тех случаях, когда компьютерная модель переходных процессов предсказывает резкие или быстрые скачки давления, следует рассмотреть возможность использования предохранительных клапанов, оборудованных упреждающими устройствами. Регулирующий клапан с шаровой опорой, оснащенный элементами управления для защиты от перенапряжения и предотвращения перенапряжения, показан на рисунке 13. Клапан предупреждения перенапряжения быстро открывается при обнаружении события высокого или низкого давления.

Когда насос внезапно останавливается, давление в коллекторе упадет ниже статического давления, что приведет к открытию клапана предотвращения перенапряжения.В этом случае клапан будет частично или полностью открыт, когда произойдет скачок давления в обратной магистрали. Клапаны антиципатора обычно открываются менее чем за пять секунд, проходят высокие низкие скорости и повторно закрываются медленно со скоростью закрытия регулирующего клапана насоса (от 60 до 300 секунд). Подбор предохранительных клапанов имеет решающее значение и должен контролироваться специалистами по анализу переходных процессов.

Комбинированные воздушные клапаны Anti-Slam

Воздушные клапаны помогают уменьшить скачки давления в трубопроводах, предотвращая образование воздушных карманов в трубопроводах во время нормальной эксплуатации.Воздушные карманы могут перемещаться по трубопроводу и вызывать внезапные изменения скорости и отрицательно влиять на работу оборудования, такого как устройства измерения расхода. Воздушные клапаны также предназначены для открытия и впуска воздуха в трубопровод для предотвращения образования вакуумного кармана, связанного с разделением колонны. Компьютерные программы анализа переходных процессов позволяют анализировать уменьшение помпажа при использовании воздушных клапанов различного размера.

Если ожидается разделение колонки в месте расположения воздушного клапана, воздушный клапан должен быть оборудован устройством предотвращения захлопывания, которое контролирует поток воды в воздушный клапан, чтобы предотвратить повреждение поплавка клапана (см. Рисунок 14).

Устройство защиты от захлопывания позволяет воздуху беспрепятственно проходить через него во время цикла выпуска или повторного входа воздуха. Когда вода (из-за ее большей плотности) попадает в устройство, диск быстро закрывается и обеспечивает медленное закрытие поплавка воздушного клапана. Диск содержит отверстия, которые позволяют воде проходить через устройство защиты от захлопывания в закрытом состоянии, чтобы заполнить воздушный клапан примерно на 5 процентов от полной скорости заполнения, предотвращая резкое закрытие воздушного клапана.

Клапаны вакуумного выключателя

Другой тип воздушного клапана, который используется в критических точках трубопровода, где может произойти разделение колонны, — это вакуумный прерыватель (VB), см. Рисунок 15. VB имеет компоненты, очень похожие на устройство предотвращения захлопывания, за исключением того, что диск VB удерживается закрытым с помощью пружину, в то время как тормозной диск остается открытым. Следовательно, вакуумный прерыватель не может удалить воздух; он пропускает воздух только для предотвращения образования вакуумного кармана. Это поддерживает избыточное давление в трубопроводе и снижает помпаж, связанный с разделением колонны.По сути, большая воздушная подушка попадает в трубопровод и задерживается в трубопроводе после отключения насоса. Затем воздух медленно выпускается в течение нескольких минут через примыкающий к нему выпускной воздушный клапан с маленьким (т.е. ¼-дюймовым) отверстием. Опять же, программы анализа переходных процессов также предназначены для моделирования этого типа решения с воздушным клапаном.

Список литературы

1. Американская ассоциация водопроводных сооружений, Стальная водопроводная труба: руководство по проектированию и установке M11, «Гидравлический удар и скачок давления», 4-е изд.2004, с. 51-56.

2. Боссерман Баярд Э. «Контроль гидравлических переходных процессов», Проект насосной станции, Баттерворт-Хайнеманн, 2-е изд., 1998 г. Санкс, Роберт Л., изд., Стр. 153-171.

3. Хатчинсон, Дж. У., Справочник ISA по регулирующим клапанам, 2-е изд., Instrument Society of America, 1976, стр. 165-179.

4. Kroon, Joseph R., et. др., «Причины и последствия гидроудара», журнал AWWA, ноябрь 1984 г., стр. 39-45.

5.Val-Matic Valve & Mfg. Corp, 1993 «Критерии выбора обратного клапана» Обзор Waterworld, ноябрь / декабрь 1993 г., стр. 32-35.

6. Рахмейер, Уильям, 1998. «Испытания обратного потока восьмидюймовых обратных клапанов Valmatic», Отчет лаборатории Университета штата Юта № USU-609, Отчет об испытаниях клапана Val-Matic № 117, Элмхерст, Иллинойс, [конфиденциально].

7. Таллис, Дж. Пол, Гидравлика трубопроводов, Черновик 1984 г., Университет штата Юта, стр. 249-322.

8.Valmatic Valve & Mfg. Corp., «Динамические характеристики обратных клапанов», 2003 г.

Насосы и системы , май 2007 г.

Правильное размещение реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баллонов просто неверны. Неправильно размещать кран для реле давления в любом месте главной магистрали.Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баку-дозатору от основной линии, никогда не должна быть больше, чем изготовленный вход в бак. Большинство этих баков-дозаторов будет иметь входное колено размером 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу размером 1 дюйм или 1 1/4 дюйма для подключения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подключения к входному отверстию резервуара 1 дюйм. Никогда не начинайте с большего размера на любое расстояние, а затем перед резервуаром перейти на трубу меньшего размера.От основной линии до резервуара всегда должно быть не менее 12 дюймов трубы. Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран или отрезок медной трубки или полилинии может соединить этот кран с реле или переключателями давления. Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре. Используемый резервуар всегда должен быть конец небольшого водопровода или без воды, протекающей мимо или через него.Когда переключатель помещается в это место, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении. Это исключает гидравлический удар, который мог бы возникнуть у переключателя, если бы он был подключен непосредственно к основной линии.

В основной линии наблюдаются значительные провалы и скачки давления при запуске или остановке насосов. Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления. Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска.Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду. Это приводит к тому, что насос срабатывает до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Более крупные системы, которые никогда не достигают состояния нулевого расхода, называются «непрерывными». Поскольку небольшой насос будет работать непрерывно, может быть достаточно очень небольшого напорного резервуара.При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно. Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления даже не требуется для небольшого насоса. Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода, а давление когда-либо превысит настройку клапана остановки цикла.

Реле давления на главных насосах все еще нуждаются в амортизаторе.В этих больших системах, где нет необходимости в резервуаре высокого давления. Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к главному крану. Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничительное устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера. Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется.Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие. Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, в результате чего реле давления дергается. Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом.Подсоедините ниппель к входному колену бака, размер которого совпадает с размером штуцера бака. Сразу на краю резервуара подсоедините тройник того же размера, что и входное соединение резервуара. Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. Тем не менее, медная или полимерная трубка должна воспринимать давление тройника сразу за резервуаром.Чтобы подсоединить этот тройник к основному трубопроводу, используйте трубу, размер которой меньше фактического отверстия внутри резервуара. Это означает, что вам может потребоваться труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной линии.

# 4
Большие гидропневматические резервуары уже много лет используются с реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой. Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления.В более новых системах, использующих баллонные резервуары, эта опция редко бывает. В случае баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Мембрана в реле давления не позволяет молекулам воды легко проходить сквозь нее. Однако молекулы воздуха намного меньше и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления.Возникает ситуация переувлажнения, и насосная система выходит из строя.

Рекомендации по управлению насосной станцией

| Насосы и системы

Насосы и системы , март 2008

При проектировании систем управления насосными станциями необходимо учитывать множество факторов, причем требования к питанию, метод контроля уровня и расположение пульта управления часто являются одними из наиболее важных.

Требования к питанию

Мощность насоса в лошадиных силах и мощность, имеющиеся на объекте, должны быть известны, чтобы подготовить комплексный пакет управления.Мощность насоса в лошадиных силах в сочетании с амплитудой мощности в сети определяет средства запуска двигателя и требования к защите параллельной цепи. Для приложений средней и малой мощности чаще всего используются стартеры «поперек линии» из-за их простоты, низкой стоимости и надежности.

Пускатели и контакторы

доступны в нескольких стилях: NEMA (Национальная ассоциация производителей электрооборудования), IEC (Международная комиссия по электротехнике) и определенного типа.Пускатели NEMA обычно обеспечивают более длительную работу, чем их аналоги IEC и устройства определенного назначения, но изначально могут быть более дорогими. Также существует несколько версий ручных пускателей, которые могут использоваться с контактором для обеспечения автоматического управления двигателем.

Пускатели

отличаются от контакторов тем, что у пускателей есть реле перегрузки определенного типа между контактором и нагрузкой для защиты от перегрузки по току. Для приложений с одним двигателем малой мощности реле перегрузки может не потребоваться, потому что термовыключатель, который размыкается при перегрузке двигателя, скорее всего, будет установлен в двигатель в сборе для защиты.

Для двигателей больших насосов может потребоваться какой-либо тип пускателя пониженного напряжения. Во многих государственных и местных нормах и правилах требуются пускатели пониженного напряжения для номиналов выше 20 л.с. при 208/230 В переменного тока или 40 л.с. при 460 В переменного тока, чтобы уменьшить провалы сетевого напряжения при подключении большой индуктивной нагрузки. Пускатели пониженного напряжения бывают электромеханическими или твердотельными.

Электромеханические пускатели пониженного напряжения доступны в нескольких различных версиях. Наиболее распространены автотрансформатор, звезда-треугольник (звезда-треугольник), частичная обмотка и первичный резистор.Эти стартеры надежны, а некоторые из них предназначены для двигателей со специальным заводом. Однако они имеют тенденцию быть большими и дорогими, особенно по сравнению с твердотельным пускателем пониженного напряжения.

Твердотельный пускатель пониженного напряжения (SSRVS) — это просто пускатель. Байпасный контактор «до скорости» обычно используется в сочетании с SSRVS для отвода тока двигателя, чтобы полупроводниковым компонентам не приходилось выдерживать полную нагрузку в течение длительного времени работы, что продлевает срок службы устройства.Многие производители встраивают байпасный контактор в твердотельные пускатели малой мощности.

SSRVS имеет преимущества перед электромеханическим типом в том, что нарастание более контролируемое, что обеспечивает более плавный переход от остановленной к полной скорости. Другие преимущества включают в себя контролируемое замедление или «остановку насоса», которые могут уменьшить или устранить гидравлический удар, гораздо меньшую занимаемую площадь и зачастую дешевле. Однако электромеханические пускатели с пониженным напряжением намного более устойчивы с учетом колебаний мощности и экстремальных температур, и их легче ремонтировать.

ЧРП

(частотно-регулируемые приводы) часто используются для приложений с постоянным уровнем, чтобы обеспечить расход, равный изменяющемуся притоку, уменьшая количество запусков и остановок насоса. ЧРП также имеют встроенные возможности «плавного пуска / останова» за счет регулируемого времени ускорения и замедления. Преобразователи частоты также могут использоваться для обеспечения «фазового преобразования» в некоторых приложениях. Если на объекте доступна только однофазная мощность и требования к насосу требуют мощности двигателя, что нецелесообразно в однофазной конфигурации, можно использовать трехфазный двигатель с частотно-регулируемым приводом, обеспечивающим преобразование фазы через схему инвертора.

Использование частотно-регулируемых приводов вместо статических или вращающихся фазовых преобразователей дает некоторые важные преимущества, включая возможность контролируемого увеличения / уменьшения нагрузки, упрощенную установку и меньший общий размер системы управления. Некоторыми недостатками частотно-регулируемых приводов по сравнению с другими методами преобразования фазы являются возможность появления гармоник в линии электропередачи и несколько более высокие начальные затраты при работе с приложениями с меньшей мощностью.

Защита ответвлений

В зависимости от установки, защита параллельной цепи для нагрузки (двигателя) может быть предусмотрена на панели управления, MCC (центр управления двигателем) или в отдельном центре нагрузки.Защита параллельной цепи будет в виде автоматического выключателя или предохранителей. Автоматические выключатели (для нагрузки двигателя) доступны двух типов: термомагнитные или защитные цепи двигателя.

Устройства защиты цепи двигателя (также называемые автоматическими выключателями с «мгновенным срабатыванием» или «только магнитными») не имеют тепловых характеристик и обеспечивают только защиту от короткого замыкания в параллельной цепи. Их регулируемый порог срабатывания магнита снижает ложное срабатывание при воздействии высоких пусковых токов, и они часто снижают затраты, позволяя системному интегратору оставаться с меньшим размером корпуса выключателя.MCP должны использоваться вместе со стартером с рейтингом NEMA (или другим стартером с указанной перегрузкой, принятой производителем MCP) для сохранения в списке UL.

Предохранители

обеспечивают эквивалентную, а в некоторых случаях и лучшую защиту параллельной цепи по сравнению с автоматическими выключателями в цепях двигателей. Предохранители обычно имеют более высокий номинал прерывания (часто равный или превышающий 200KAIC) и в среднем более экономичны в ситуациях, когда напряжение превышает 250 В.Многие операторы не так хорошо воспринимают предохранители, поскольку они не могут быть сброшены, как автоматический выключатель, при срабатывании. Их необходимо заменить, что может быть неудобно

Распространенное заблуждение, связанное с защитой параллельной цепи, состоит в том, что предохранитель или прерыватель должны защищать назначенное устройство. Автоматические выключатели или предохранители не защищают отдельные компоненты. Они защищают другие части системы и проводку, изолируя проблемную нагрузку. Автоматический выключатель для домашних кухонных розеток не защитит тостер от короткого замыкания, когда ребенок пытается приготовить пиццу Play-Doh.Сработает автоматический выключатель или сработает предохранитель, что предотвратит перегрузку проводки и возможное возгорание короткого замыкания.

Метод контроля уровня

Есть много способов определить уровень жидкости в резервуаре для хранения. Выбор наилучшего метода контроля уровня для конкретного применения в водоснабжении / сточных водах требует всестороннего понимания характеристик системы. Емкость и размеры колодца или резервуара, скорость заполнения или опорожнения, тип перекачиваемой жидкости, а также расположение и тип установленного насосного оборудования — все это определяющие факторы, для которых метод контроля уровня лучше всего подходит для конкретного применения. .

Датчики уровня жидкости для насосных систем делятся на две основные категории: датчики предельного уровня (цифровые или двухпозиционные) и датчики постоянного уровня (аналоговые). Поплавковые реле, реле давления, электроды / зонды проводимости и емкостные реле — все это примеры датчиков предельного уровня. «Барботажные» системы также могут попадать в эту категорию в зависимости от конструкции.

Преобразователь — это устройство, преобразующее одну форму энергии в другую. Микрофон является преобразователем, потому что он принимает звук различной амплитуды и частоты и преобразует его в электрический сигнал.Обратная сторона микрофона — динамик. Он принимает электрический сигнал и преобразует его в звук. Наиболее широко используемые типы датчиков, связанных с насосными системами, — это электрические (погружные и линейные), ультразвуковые и радиолокационные датчики. Некоторые типы барботажных систем могут также иметь преобразователь давления в электрический, встроенный в блок управления.

Все устройства измерения уровня, независимо от категории, имеют преимущества и недостатки. Устройства измерения предельного уровня (особенно поплавковые выключатели для отстойников и подъемников) по-прежнему являются наиболее распространенными и наименее дорогими; однако они могут потребовать дополнительного обслуживания из-за скопления мусора на датчиках и количества задействованных компонентов для обеспечения полного контроля уровня.Если требуются барьеры для обеспечения «искробезопасности» переключающих устройств, как в большинстве систем управления санитарной канализацией, экономическое преимущество по сравнению с постоянным контролем уровня значительно уменьшается.

Датчики

, вероятно, будут использоваться вместе с контроллером, который обрабатывает аналоговый сигнал для отображения фактического уровня и позволяет оператору регулировать уставки включения / выключения для насосов и аварийных сигналов. Преобразователи имеют преимущества перед одноточечными датчиками уровня в том, что в резервуаре для хранения или на нем можно установить только один компонент, что сокращает время установки и обслуживания.

Между типами преобразователей также есть преимущества / недостатки. Например, погружные преобразователи просты в установке, устойчивы к попаданию мусора вдоль ватерлинии, очень точны и быстро реагируют на изменение уровня; однако, возможно, их придется каким-то образом закрепить, чтобы насос не затягивал их. Искробезопасный барьер может также потребоваться в некоторых приложениях и в случаях, когда имеется накопление осадка; методы защиты, возможно, придется изменить, чтобы предотвратить засорение.

Ультразвуковые преобразователи

также точны, по своей сути искробезопасны, поскольку они являются «бесконтактным» устройством и практически не требуют обслуживания при правильной установке в подходящей среде. Некоторые недостатки заключаются в том, что они, как правило, реагируют несколько медленнее, чем другие технологии датчиков, на них могут влиять влага или иней, образующиеся на линзах, могут возникать ложные эхо-сигналы от пены или пара, и их трудно устранить.

Радарные уровнемеры

обладают теми же преимуществами, что и ультразвуковые преобразователи, и на них не влияют изменения среды или паров, они быстро реагируют на изменение уровня и подходят для более высоких температур.Однако они могут относиться к более дорогим технологиям, и их трудно устранить.

Расположение панели управления

Расположение органов управления насосом является решающим фактором при разработке надежного и удобного в обслуживании блока управления системой. Шкаф управления должен подходить для окружающей среды с двумя основными характеристиками: внутренний и наружный. Замечания по корпусу в этой статье предназначены для безопасных мест.

Внутренние шкафы имеют различные рейтинги NEMA в зависимости от конструкции.Корпуса NEMA Type 1 предназначены для обеспечения базовой защиты от прикосновения к электрическому оборудованию, установленному внутри корпуса. Они могут не иметь непрерывных сварных швов (для стальных конструкций) или дверных прокладок, и будут иметь небольшую стойкость к пыли, грязи и жидкостям. В большинстве корпусов меньшего размера не предусмотрено запирание, но в корпусах большего размера NEMA Type 1 это возможно.

NEMA типов 12 и 13 также предназначены для установки внутри помещений. Они превосходят рейтинг NEMA Type 1 в том, что они обеспечивают защиту от падающей грязи или пыли, а также падающих или разбрызгиваемых некоррозионных жидкостей.Общая конструкция включает сварные швы при использовании стали или нержавеющей стали, полное уплотнение двери (дверей), прочную дверную петлю и множество вариантов дверных защелок. От большинства производителей доступны комплекты для модификации корпусов NEMA Type 12, чтобы сделать их пригодными для использования на открытом воздухе. Это дает инженеру-проектировщику больше возможностей при выборе размера и характеристик корпуса. Другие варианты включают комплекты напольных стоек, пакеты внутреннего освещения, вентиляторы / нагнетатели, жалюзи / вентиляционные отверстия и оборудование для контроля температуры корпуса.

Существует два основных типа наружных шкафов, не считая периодического погружения. Это NEMA Type 3R и NEMA Type 4. Оба типа подходят для использования вне помещений с кожухами NEMA Type 3R, рассчитанными на защиту от атмосферных воздействий, и кожухами NEMA типа 4, рассчитанными на защиту от атмосферных воздействий. Хотя оба корпуса предназначены для использования вне помещений, они также подходят для использования внутри помещений без каких-либо модификаций.

Стандарты NEMA Type 3R не требуют сварных швов, дверных прокладок или многоточечных запорных механизмов; тем не менее, некоторые производители оценивают свои корпуса как тип 3R, даже если они включают в себя многие функции типа 4.

Требования NEMA Type 4 включают в себя полностью герметичные двери, герметичные швы и защелки с принудительной фиксацией, обеспечивающие безопасность по всему периметру двери. Корпуса NEMA Type 4 и Type 3R могут быть оснащены внутренними дверными узлами, если для обеспечения безопасности системы требуется «мертвый фронт» корпуса. Другие варианты включают индивидуальную окраску, напольные стойки с различными конфигурациями плинтусов, смотровые окна, запираемые дверные защелки, внешние дверные ограничители, а также системы отопления и кондиционирования воздуха.

Коррозионно-стойкий корпус NEMA Type 4X часто указывается и используется по умолчанию многими производителями систем управления.Корпуса типа 4X имеют тот же рейтинг защиты от атмосферных воздействий, что и корпуса типа 4, с той лишь разницей, что корпус выполнен из цветных металлов. В зависимости от размера корпуса и области применения используются такие материалы, как стекловолокно, нержавеющая сталь различных сортов, алюминий и пластик. Недавно Underwriter’s Laboratories объявили, что они рассматривают возможность пересмотра UL50 и UL508A с целью включения корпусов NEMA Type 3RX (коррозионно-стойкие N3R).

Заключение

При проектировании управления насосной станцией необходимо принять множество решений.Обсуждаемые здесь три темы представляют собой области, которые необходимо решить для создания надежной и безотказной системы управления насосом.

.
