В расширительном бачке вода: Давление в расширительном бачке газового котла: нормы и способы регулировки

Почему падает давление в расширительном бачке двухконтурного котла

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Причины и варианты решения проблемы

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

1.
   В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
2.
   Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
3.
   Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
4.
   Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
5.
   Следующий этап – повторный спуск воздуха.
6.
   Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
7.
   Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
8.
   После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
9.
   И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

•
  V – количество жидкости, используемой для обогрева помещения;
•
  E – коэффициент расширения воды при нагреве, равный 0,0359;
•
  D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

Расширительный бак — менять или ремонтировать?: honzales — LiveJournal

На прошлой неделе обнаружилась одна неприятность, возможно, знакомая многим владельцам загородной недвижимости или квартир с автономным газовым отоплением — потёк отопительный котёл.

Течь обнаружилась среди ночи, когда в тишине я услышал явственное бульканье воды в радиаторах отопления — поскольку в норме такого явления не должно быть как класса, то пришлось вставать и идти в подвал, в котельную, проверить, как там и что.
Как и ожидалось, причина подсоса воздуха в систему отопления оказалась проста — из-под фильтра и фитинга крепления «обратки» довольно сильно капало, а манометр, показывающий давление в системе отопления, был практически на нуле:

Вернее, это была причина булькания воздуха в радиаторах, а вовсе не причина возникновения нештатной ситуации, разбирательство с которой пришлось отложить до выходных, просто временно долив в систему воду и подставив под капель ведро.

В субботу решил заняться диагностикой системы и устранением причин возникновения течи.
Из предыдущего опыта мне уже было известно, что основная причина внезапных течей системы отопления — это постепенное падение давления воздуха в гидроаккумуляторе и повышение давления в системе путём долива.
Причиной долива может быть постепенное усыхание и деформация резиновых уплотнителей, в результате которых система начинает потихоньку подтекать.
Поскольку нормальный хозяин не станет заниматься ремонтом таких мелочей посреди отопительного сезона, а просто предпочтёт, как и я, немного долить теплоносителя, то вполне возможна ситуация, что в какой-то момент теплоносителя окажется более, чем нужно.

Если гидроаккумулятор начинает травить воздух, то рано или поздно с течением времени может оказаться, что воздух из расширительного бака окажется практически весь заменен на воду — которая, как известно, не сжимается, и потому откроется внезапная течь 😉

В моём случае определенную роль сыграла и система подвески расширительного бака, приобретённая в своё время в Леруа-Мерлен и представлявшая собой обыкновенный металлический хомут, прикреплённый к стене:

Поскольку бак снизу ни на что не опирался, со временем под тяжестью воды в расширительном баке на 35 литров фитинг котла сместился вниз, тем самым спровоцировав еще и течь в разъёме.

Решив раз и навсегда избавиться от подобного косяка, я из отрезка металлического уголка и пары кусков профильной трубы сварил кронштейн, покрасил и прикрутил его к стене, а затем поставил расширительный бак на него, использовав хомут лишь в качестве дополнительного крепления.

Заодно вварил в трубу подачи пару уголков и боковой отвод, что позволило, сместив расширительный бак влево, дополнительно разгрузить узел крепления трубы к котлу.
Дополнительно на ввод расширительного бака вварил разъёмную «американку» — дабы в случае чего можно было легко поменять расширительный бак, не прибегая к разрезанию и сварке труб:

Накачал расширительный бак, поднял давление в системе отопления до нормального — и расслабился ;))

Однако не тут то было — в ночь на воскресенье бульканье повторилось ;))
Давление снова было практически на нуле, хотя воды практически не утекло — и я заподозрил неисправность расширительного бака, постепенно стравившего накачанный воздух.
Наиболее слабым звеном расширительных баков закрытого типа и гидроаккумуляторов является ниппель — со временем резиновая прокладка его крепления усыхает, и бак начинает травить воздух в месте крепления к баку ниппеля.

Второй причиной нреисправности бака может быть порыв внутренней резиновой «груши»:

И третья возможная причина — течь металлического фланца.

Это может произойти либо в результате ослабления затяжки болтов, прижимающих резиновую манжету груши, либо вследствие сквозной коррозии фланца — я сталкивался уже с такой неисправностью, когда у моего 150-литрового гидроаккумулятора фланец проржавел насквозь, что и стало причиной течи.

Самый простой и очевидный путь — это замена неисправного расширительного бака или гидроаккумулятора (отличаются они разве что цветом и температурой эксплуатации, а конструктивно весьма похожи).
Будь я значительно богаче или немного ленивей — возможно, и я пошел бы по тому же пути, но покупать новый расширительный бак или гидроаккумулятор лишь потому, что старый всего-то стал травить воздух или слегка проржавел его фланец — это не мой метод ;))

В случае с гидроаккумулятором я попытался заварить свищ в фланце — а когда мои навыки электросварщика вместо наваривания на дырку капли металла прожгли фланец насквозь, я сгонял в ближайший кинельский магазин «Газтехника» и купил там подходящий «на глаз» фланец ;))

Фланец оказался почти точь-в-точь таким же, как и почивший в бозе — разве что 6 отверстий под болты у него оказались просверленными на радиусе миллиметра в 4 меньше от центра фланца, чем нужно. ;))
Однако это меня ни грамма не расстроило — при помощи дрели, толстого сверла и круглого напильника я сделал эти отверстия овальными, увеличив их расстояние от центра на недостающие миллиметры, после чего фланец был водружен на место и притянут всеми 6 болтами — и вот таким макаром отремонтированный гидроаккумулятор служит мне второй год ;))

Аналогичным образом я поступил и с красным 35-литровым расширительным баком — фланец был откручен и снят, резиновая груша вынута, промыта, вытерта досуха и тщательно осмотрена на предмет наличия трещин и порывов.
Груша оказалась целой и признана годной к дальнейшей эксплуатации, и тогда настала очередь ниппеля.

Просунув руку в отверстие, ранее закрытое фланцем, я при помощи плоскогубцев предотвратил вращение ниппеля в то время, пока снаружи отворачивал гаечным ключом крепящую ниппель гайку.
Место посадки фланца ниппеля было зачищено от следов ржавчины, я подобрал подходящую по диаметру ниппеля новую резиновую прокладку, смазал всё это добро сантехническим силиконом и собрал ниппель в обратной последовательности.
Резиновая горловина груши также была смазана силиконовым герметиком и затем уже прижата предварительно очищенным от отслоившейся краски и заново покрашенным из баллончика фланцем.
Отремонтированный расширительный бак я вынес на улицу, где и накачал автомобильным компрессором, дабы не изнурять себя велосипедным насосом ;))

И вроде заработало ;))

Расширительный бачок открытой системы отопления жилого дома

Это устройство играет очень важную роль. Расширительный бачок открытой системы отопления способствует обеспечению непрерывной и эффективной подаче тепла.

Расширительный бачок открытой системы отопления в разнообразном исполнении

Конструкция бачка примитивна, но не стоит к нему относиться пренебрежительно. Правильно рассчитанный, изготовленный и установленный, этот элемент системы отопления будет отрабатывать свое назначение.

Что такое расширительный бачок открытой системы отопления

Рассмотрим его именно в этой конструкции отопления индивидуального дома. Она имеет две особенности. Во-первых, здесь предусматривается циркуляция теплоносителя естественным образом. Во-вторых, теплоноситель в виде воды постоянно сообщается с атмосферным воздухом. Это происходит через полость расширительного бачка.

Зачем он нужен

Назначение устройства состоит в обеспечении нормальной работы системы отопления. Он принимает в свою полость увеличивающийся при нагреве объем теплоносителя. Это естественный природный процесс, когда вода, нагреваясь, требует дополнительного пространства.

Использование расширительного бака в конструкции отопления

Поскольку это открытая конструкция, то давление в этом случае не увеличивается. Теплоноситель просто занимает свободный объем расширительного бачка. Отсюда и происходит его название.

Здесь следует сказать о важности вопроса, что такое расширительный бачок открытой системы отопления. Для понимания приведем пример. Если 100 литров теплоносителя в виде воды нагреть до температуры 90^оC, ее объем увеличится примерно на 3,5 литра. Это уже не такая малая величина. Чтобы с ней справиться, бачок должен иметь соответствующий свободный объем.

При снижении температуры вода сжимается и уходит. Ее уровень в бачке падает. Так происходит периодически и постоянно в зависимости от режима работы.

Прием воздушных пробок

Второе назначение бачка в приемке, образовывающихся при нагреве воды, пузырьков воздуха. Это происходит также исходя из свойств воды. При правильном выборе места его расположения, в полость бачка попадают все воздушные накопления. Преодолев уровень воды, они просто испаряются в атмосферу.

Выход воздушной пробки через открытую часть бачка

Место удалившегося воздуха занимает вода, которая залита в расширительный бак. Таким образом в трубах и батареях не образуется воздушных пробок.

Как должен быть устроен расширительный бачок открытой системы отопления

Это емкость, имеющая, как правило, форму параллелепипеда. Верхняя крышка не должна быть герметичной. Ее назначение в предотвращении попадания мусора в бачок. Поэтому здесь давление всегда равно атмосферному, что позволяет пузырькам воздуха испаряться.

Изделие изготавливается предпочтительно из нержавеющего металла. В нижней части врезается труба, через которую бачок присоединяется к отоплению. По ней удаляются воздушные пробки и происходит пополнение уровня воды.

Читайте также: Уплотнение резьбы нитью

Дополнительные присоединения

Чтобы расширительный бачок открытой системы отопления работал нормально, нужны еще два подключения. Во-первых, это патрубок для соединения трубопровода, подающего в бачок воду для пополнения ее количества. Во-вторых, штуцер, служащий для контроля уровня заливаемой воды и сброса ее лишнего количества.

Расположение присоединений расширительного бачка

Местом его расположения является уровень не выше трех четвертей заполнения бачка. К нему присоединяется труба (или шланг), сообщающиеся с местом слива в канализацию или специальную емкость. Момент начала слива воды свидетельствует о достижении нужного уровня.

Иногда для контроля заполнения бачка применяют прозрачную полиэтиленовую трубку. Она присоединяется к нижнему патрубку и располагается вертикально. Количество заполняемой воды видно через ее стенку. Этот способ не является практичным. Бывают случаи размещения расширительного бачка на полу чердачного помещения. Тогда он не виден, как не виден уровень воды в полиэтиленовой трубке.

Объем бачка

Расширительный бачок открытой системы отопления по объему рассчитывается по нескольким параметрам. Главное — это количество литров используемой воды. Далее нужно понимать, до какой температуры она будет нагреваться. Не обойтись и без табличной величины температурного расширения воды в зависимости от давления.

Один из вариантов исполнения бачка с поплавком и автоматическим пополнением

Чтобы не утомлять расчетами, лучше привести готовый результат, подтвержденный практикой. Объем расширительного бака принимается на уровне 10% от объема воды, которую вмещает система отопления. Недостатка теплоносителя допускать нельзя. В такой ситуации бачок может стать причиной завоздушивания.

Где нужно устанавливать и как контролировать

На открытой системе отопления расширительный бачок должен монтироваться в самой высокой ее точке. Только здесь он будет способен выполнять предусмотренные функции. Если расположить емкость в ином месте, то вода будет просто выдавливаться из нее.

Схема, как должен располагаться расширительный бачок открытой системы отопления

Контролировать уровень заполнения бачка нужно периодически – хотя бы один раз в неделю. Для этого следует приоткрыть кран, установленный на трубе подачи воды к бачку. Далее ожидать, пока жидкость не начнет сливаться в переливной патрубок и не появится в канализации. Это будет означать, что расширительный бачок открытой системы отопления заполнен до нужного уровня.

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

80. Расширительные бачки

При повышении температуры элементов закрытого гидравлического контура, находящаяся в нем вода (или водный раствор гликоля) расширяется (см. раздел 70). В диапазоне от 10°С до 90°С прирост объема 1 м3 воды составит примерно 40 литров, то есть около 4%! (Заметим, что прирост объема 1 м3 водного раствора гликоля с концентрацией гликоля 30% при тех же условиях составит около 60 литров).
Максимальное рабочее давление большинства теплообменников ограничено, как правило, уровнем в 4 бара. Поскольку жидкости несжимаемы, их тепловое расширение привело бы к такому огромному росту давления, что теплообменники и трубопроводы просто порвались бы, как будто сделанные из бумаги, если бы не существовало системы компенсации теплового расширения. Следовательно, расширительный бачок, предохранительный клапан, дренажные клапаны и заправочные вентили являются неотъемлемым атрибутом любых закрытых гидравлических контуров, находящихся под действием внутреннего избыточного давления.

КАК РАБОТАЕТ ЗАМКНУТЫЙ МЕМБРАННЫЙ РАСШИРИТЕЛЬНЫЙ БАЧОК?

Рассмотрим в качестве примера небольшой гидравлический контур отопительной системы, заполненной водой при температуре 20°С и давлении 1 бар.
На контуре установлен классический предохранительный клапан, настроенный на срабатывание при давлении 3 бар. Расширительный бачок наддут азотом (N2)h частично заполнен водой . С каждой стороны гибкой мембраны (отделяющей воду от азота) давление равно 1 бар.
Когда зажигают горелку, температура воды быстро растет и начинается ее расширение.
Образующийся при этом дополнительный объем воды постепенно поступает в расширительный бачок. Одновременно с этим объем бачка, занятый азотом с другой стороны мембраны, начинает уменьшаться. Уменьшение объема бачка, занятого азотом, приводит к его сжатию и, как следствие, повышению давления, которое начинает действовать во всем контуре.
Когда температура воды поднимается до 40°С, давление азота повышается до 1,8 бар. Поэтому и во всем контуре давление возрастает до 1,8 бар.

Если продолжать нагрев воды, например, до 60°С, расширение составит 2% от начального объема жидкости и давление в расширительном бачке (а следовательно, и во всем контуре) поднимется до 2,2 бар
Итак, чем выше температура воды в контуре, тем больше возрастает давление в нем.
Впоследствии, при выключенной горелке, вода в контуре будет остывать и ее объем начнет уменьшаться. Азот, находящийся под давлением в расширительном бачке станет вытеснять воду из бачка обратно в контур
В результате давление и в бачке, и в контуре начнет падать по мере снижения температуры воды. При температуре 20°С контур возвратится в первоначальное состояние и давление во всем контуре вновь станет равным 1 бару.

80.1. УПРАЖНЕНИЕ 1. Срабатывание предохранительного клапана

Если температура воды в контуре случайно или по недосмотру оказывается слишком высокой, появляется опасность чрезмерного роста давления и в бачке, и в контуре. В этом случае должен сработать предохранительный клапан.
Например, при температуре воды 95°С давление достигает значения 3 бара (давление настройки предохранительного клапана), клапан открывается и часть воды сбрасывается наружу. Как только давление упадет ниже 3 бар, клапан закроется.
Итак, предохранительный клапан позволяет в любом случае ограничить максимальное давление в контуре уровнем 3 бара. Однако, что произойдет, если температура воды в контуре вновь упадет до 20°С?

Решение упражнения 1

Если в гидравлическом контуре с мембранным расширительным бачком либо в результате срабатывания предохранительного клапана, либо вследствие негерметичности контура часть воды сбрасывается наружу, то при понижении температуры воды появляется серьезная проблема.
Действительно, при падении температуры воды давление в контуре начнет падать и азот, содержащийся в расширительном бачке, по мере падения давления будет вытеснять воду из бачка в контур. Поскольку часть воды из контура была сброшена при срабатывании предохранительного клапана, то ее там останется меньше, чем нужно для уравновешивания давления азота. Когда температура воды будет вновь равна 20°С, вода полностью вытеснится из бачка и все его пространство будет занято азотом.
Но так как объем воды в контуре уменьшился, давление в нем окажется ниже 1 бара (то есть первоначального давления при температуре 20°С). Если количество сброшенной в атмосферу воды было достаточно большим, то давление в контуре может упасть даже ниже атмосферного давления. В этом случае в контур через автоматический дренажный клапан может зайти атмосферный воздух и вся верхняя часть контура рискует оказаться заполненной воздухом
К каким проблемам может привести наличие воздуха в закрытом гидравлическом контуре?
Поскольку воздух существенно легче воды, воздушные пузыри будут накапливаться в верхних точках контура и образовывать газовые полости, через которые должна будет проходить циркулирующая по контуру вода.
Эти полости могут увлекаться водой, перемешиваться, разбиваться потоком воды, и тогда вы услышите характерное бульканье, которое не надо путать с шумом, возникающим при кавитации насосов и напоминающим гудение бетономешалки (см. раздел 77).

Наличие воздушных полостей приводит к снижению расхода воды со всеми последующими неисправностями. В отдельных случаях расход воды в трубопроводе может даже оказаться практически нулевым: избыточное количество воздуха в гидравлическом контуре приводит к так называемым воздушным пробкам
Первой реакцией на появление воздушных пробок будет стремление добавить воды в контур, чтобы повысить в нем давление и вновь довести его до давления выше атмосферного. Тогда воздух автоматически будет сброшен через дренажный клапан и вновь восстановится нормальный расход воды…

Но при работающем насосе воздушные пузыри будут слишком быстро проходить через дренажный клапан (см. рис. 80.8) и не будут успевать сбрасываться в атмосферу. Поэтому, для эффективного удаления воздуха необходимо обязательно остановить насос.
Насос запускают на несколько секунд, затем останавливают. Такая процедура, повторенная несколько раз, мало-помалу позволяет воздуху попадать в дренажный клапан, откуда он будет сброшен в атмосферу.

Кроме того, в составе гидравлического контура желательно иметь воздухосборник. Вода будет входить в него сверху (поз. 1), а выходить снизу (поз. 2). Автоматический дренажный клапан устанавливают в верхней части воздухосборника (поз. 3). В нижней части находится съемная пробка (поз. 4). Поскольку вода выходит из нижней части воздухосборника, то вероятность попадания туда воздуха очень мала*.
Кроме того, вход и выход воды в воздухосборнике делают со смещением относительно его оси, то есть тангенциально. В результате вода, поступающая в воздухосборник, начинает в нем вращаться. Под действием центробежной силы вода прижимается к стенкам воздухосборника, а воздух скапливается в его центре, откуда затем и сбрасывается через дренажный клапан. Поскольку диаметр воздухосборника существенно больше диаметра трубопроводов, скорость воды в нем заметно падает, что облегчает процедуру разделения воды и воздуха. Эти два обстоятельства позволяют эффективно удалять воздух.
Отметим также, что воздухосборник является прекрасной ловушкой для различного рода загрязнений гидравлического контура (капли припоя, металлическая стружка и т.д.): их затем можно удалить через отверстие, закрытое пробкой . Обращаем ваше внимание на то, что, поскольку вода в воздухосборнике вращается, это устройство иногда называют «циклоном».
Другой проблемой, возникающей при попадании воздуха в закрытый гидравлический контур, является то, что в состав воздуха входит не только азот, но и кислород. Это может привести к повышенной коррозии металлических (особенно стальных) деталей (трубы, теплообменники).
Периодические добавки воды в закрытый гидравлический контур неизбежно приводят к попаданию в него воздуха (а следовательно, и кислорода) и таким образом способствуют развитию коррозии, отложению накипи и засорению контура.
Поскольку предохранительный клапан срабатывает при максимальной температуре окружающей среды, то прежде, чем рассматривать вопрос о добавке воды или проведении другой не слишком приятной операции, необходимо изучить следующие моменты: каково давление наддува расширительного бачка, может быть он слишком мал или слишком переполнен, как он изолирован, где установлен? А может быть, его мембрана потеряла герметичность или порвана?
Поскольку с расширительным бачком все не так просто, далее мы подробно рассмотрим различные аспекты его работы. Хотя на первый взгляд расширительный бачок — устройство сравнительно простое, однако его значение для гидравлического контура очень велико. Нарушения в работе расширительного бачка могут привести к серьезным неисправностям, начиная от полного прекращения подачи воды в испаритель и заканчивая разрушением насоса.
* В отопительных и водопроводных системах воздухосборники с автоматическим дренажным клапаном используются очень широко и известны под названием «вантуз» (прим. ред.).

ПРИ КАКОМ ДАВЛЕНИИ НУЖНО ЗАЛИВАТЬ ВОДУ В ГИДРАВЛИЧЕСКИЙ КОНТУР!
Перед тем, как заправить гидравлический контур водой (перед вводом установки в эксплуатацию или после опорожнения контура для выполнения ремонтных работ), необходимо определить давление, при котором вода заливается в закрытый контур, и которое должно поддерживаться в контуре.
80.2. УПРАЖНЕНИЕ 2. Давление заполнения гидравлического контура

Рассмотрим установку (рис. 80.10), содержащую гидравлический контур закрытой градирни (см. раздел 79).
Допустим, что контур заполняется водой с температурой 20°С, насос выключен (если насос работает без воды, он очень быстро выходит из строя).
Вода имеет температуру 20°С, давление в водопроводной сети составляет, например, 5 бар. При каком давлении мы должны будем заполнить контур: 0,5 бар, 1 бар, 3 бара или 5 бар? И какое давление, в конечном итоге, будет показывать манометр Р1 после заполнения!
Когда контур будет заполнен водой, какое давление будет показывать манометр Р2, расположенный перед сливным вентилем в самой нижней точке контура?

Примечание. В состав контура обязательно должен входить обратный
или разделительный клапан (поз. 1 на рис. 80.10). Если давление в водопроводной сети вдруг понизится, он должен препятствовать возврату воды в водопроводную сеть и, следовательно, не допустить ее загрязнения!
Решение упражнения 2
Очевидно, что заполнять контур под давлением, выше давления настройки предохранительного клапана (в нашем примере это 3 бара), бесполезно!
Автор вспоминает о том, как на одной из установок заправочный вентиль гидравлического контура оставили открытым в течение всего рабочего дня. При этом дренажный клапан постоянно сбрасывал лишнюю воду в канализацию: представьте себе, сколько воды было потрачено бесполезно! Чтобы не забывать о том, что заправочный вентиль гидравлического контура после окончания заправки нужно обязательно закрыть, автор рекомендует перед заполнением контура водой повесить на этот вентиль ключи от вашей машины или квартиры -тогда вы точно не забудете закрыть этот вентиль!
Далее, основным требованием при заправке контура водой является то, что давление воды во всех частях контура обязательно должно быть выше атмосферного давления. Поэтому минимальное избыточное давление в верхних точках контура.

При соблюдении этого требования проникновение воздуха и воздушных пузырей через автоматический дренажный клапан будет невозможно.
Рис. 80.11.
1°) Напомним, что давление, показываемое манометром, напрямую зависит от высоты столба жидкости над точкой замера давления (см. рис. 80.11). Столб воды высотой 6 м соответствует давлению в 0,6 бар. Таким образом, чтобы поддерживать давление в верхней точке контура не ниже 0,5 бар, давление Р1 должно быть, как минимум, 0,6 бар + 0,5 бар= 1,1 бар.
2°) Манометр Р2 расположен на 3 м ниже манометра Р1 и испытывает дополнительное давление 0,3 бар. Следовательно, давление манометра Р2 = Р1 + 0,3 бар = 1,4 бар.
Избыточное давление 0,5 бар в верхней точке контура представляет собой некий гарантийный запас, необходимый для поддержания во всех точках контура давления выше атмосферного с тем, чтобы предотвратить любую возможность попадания наружного воздуха в гидравлический контур.

Итак, давление заправки закрытого гидравлического контура водой при выключенной установке равно разности уровней между самой верхней точкой контура и заправочным вентилем + гарантийный запас 5 м. Разделив эту высоту на 10, мы получим давление заправки в барах.
A НАДДУВ РАСШИРИТЕЛЬНОГО БАЧКА НЕДОСТАТОЧЕН?

Представим себе, что вы получили с завода расширительный бачок, наддутый до 0,3 бар.

С помощью баллона с азотом или сжатым воздухом можно довести давление в бачке до нужной величины.
На расширительном бачке азотная полость снабжена штуцером, аналогичным ниппельному клапану. При отсутствии манометра для воздуха или азота можно обойтись обычным манометрическим коллектором для хладагентов (см. рис. 80.12).
Используя гибкий шланг коллектора с
наконечником для клапанов Шредера и
подключив этот шланг к штуцеру на
бачке, вы с легкостью узнаете давление
азота по манометру НД. В результате бачок можно либо наддуть еще, либо стравить из него
лишний газ.

Для тех, кто пытается выиграть время, напоминаем: ни в коем случае не следует для наддува бачка использовать пары хладагента или сжатый кислород — вы рискуете получить множество проблем, а мембрана бачка может порваться!
Но давайте вернемся к нашему бачку, который вы получили с завода. Освобожденный от упаковки бачок пуст, а его мембрана прижата к стенке давлением азота 0,3 бар (см. рис. 80.13).
После того, как монтажник установит бачок в гидравлический контур и начнет заполнять контур водой, давление в бачке поднимется до величины, равной высоте столба жидкости над бачком + гарантийный запас.
В нашем примере давление воды в бачке при температуре 20°С составит 1,1 бар.
Вода заполняет гидравлический контур, а поскольку давление азота в бачке было только 0,3 бар, она проникает в бачок, давит на мембрану и сжимает азот.
Следовательно, давление азота в бачке постепенно тоже поднимается до величины 1,1 бар, что вполне нормально.

Но вряд ли можно считать нормальным, что при температуре воды всего 20°Срасширительный бачок уже наполовину заполнен водой.
Когда установка начнет работать, температура воды будет расти и вода станет расширяться. При этом весь добавочный объем воды, который образовался в результате ее теплового расширения, также будет поступать в расширительный бачок. Если бачок имеет не слишком большие размеры, то учитывая, что он уже наполовину заполнен, может сложиться ситуация, когда он будет не в состоянии вмещать дополнительное количество воды.
Например, при температуре воды 35СС давление в бачке может возрасти до 3 бар (давление настройки предохранительного клапана), а бачок будет уже полон и не сможет поглотить ни капли воды!
Если температура будет продолжать расти и поднимется, например, до 40СС, давление превысит 3 бара и вода начнет сбрасываться наружу через предохранительный клапан (см. рис. 80.14). В результате мы можем потерять большое количество воды, которого впоследствии в тот или иной момент нам будет нехватать для обеспечения нормальной работы системы.
В самом деле, когда температура воды вновь понизится до 20°С, то ввиду того, что часть воды была безвозвратно утеряна, давление в контуре обязательно упадет ниже первоначально настроенного уровня в 1,1 бар.

Следовательно, давление в бачке при температуре воды 20°С будет находиться в диапазоне от 0,3 до 1,1 бар. Конечно, конкретная величина давления зависит от того, сколько воды мы потеряли, но в любом случае, оно будет недостаточным для нормальной работы системы.
Представим себе (см. рис. 80.15). что в нашем случае оно составит 0,5 бар (то есть 5 м вод. ст.). Это означает, что на высоте 6 м от уровня бачка давление в гидравлическом контуре будет равно -1 м вод. ст. (или -0,1 бар), то есть окажется ниже атмосферного давления.
Иначе говоря, в верхней точке контура нам будет не хватать как раз того количества воды, которое мы сбросили через предохранительный клапан. Давление в этой точке может упасть ниже атмосферного и через дренажный клапан в контур попадет воздух, что приведет к множеству проблем.
Присутствие воздуха в гидравлическом контуре затрудняет нормальное охлаждение конденсатора, вызывает снижение расхода воды и в конечном итоге может привести к остановке компрессора предохранительным реле ВД.

А ЕСЛИ РАСШИРИТЕЛЬНЫЙ БАЧОК НАДДУ1 СЛИШКОМ СИЛЬНО?
Представим себе, что расширительный бачок поступил к вам с завода с давлением азота в полости, равным 3 бара. Как и в предыдущем случае, бачок пустой, а мембрана прижата к стенке давлением азота (см. рис. 80.16). Когда монтажник подсоединил бачок к контуру и начал заполнять контур водой, то при давлении в контуре 1,1 бар вода полностью заполнила контур, но в бачок не проникла, поскольку давление в нем 3 бара.
Иначе говоря, при 20°С гидравлический контур целиком заполнен водой при давлении 1,1 бар, но бачок пустой!
Далее, когда температура воды начнет расти и вода будет расширяться, прирост объема воды, обусловленный ее расширением, должен проникнуть в расширительный бачок.
Однако это невозможно до тех пор, пока давление в контуре будет оставаться ниже, чем давление азота в бачке, то есть 3 бара!
Поскольку вода несжимаема, а ее дополнительный объем, образовавшийся в результате расширения, не может пройти в бачок, давление в контуре начнет стремительно расти.
Например, уже при 25°С давление момсет заметно превысить 3 бара и сработает предохранительный клапан!
Таким образом, поведение установки ничем не будет отличаться от ситуации, когда расширительный бачок и вовсе отсутствует: малейшее расширение воды тут же приводит к резкому подъему давления!

Заметим, что установка ведет себя точно так же, если давление наддува расширительного бачка составляет, например, 2 бара. Действительно, в момент заполнения контура при температуре 20°С и давлении 1,1 бар вода точно так же не может попасть внутрь расширительного бачка.
При первом же повышении температуры, например, до 25°С давление в контуре очень быстро возрастает до 2 бар. Далее вода начинает постепенно проникать внутрь бачка и сжимать азот. Но объем воды, который попадет внутрь бачка, окажется очень небольшим. Давление азота быстро вырастет до 3 бар и, например, уже при 30°С сработает предохранительный клапан.
Проведем небольшой анализ. Возьмем два бачка с одинаковым полным объемом, например, 10 л, и определим, какое количество воды должно попасть в бачок, чтобы поднять давление в нем до 3 бар при различных значениях начальных давлений в бачке
► Если начальное давление в бачке 1 бар, допустим, что для подъема давления в нем до 3 бар в бачок нужно будет передавить 5 л воды.
► Но если начальное давление в бачке 2 бара, то количество воды, которое в него нужно передавить, чтобы давление в бачке выросло до 3 бар, будет обязательно меньшим по сравнению с первым вариантом.
Действительно, в бачок, предварительно наддутый до 1 бара, при подъеме давления в нем до 3 бар войдет в 2 раза больше воды, чем в бачок, предварительно наддутый
до 2 бар.
Это следует из закона Мариотта* для газов: Р,V, = P2V2 — const (Внимание, в качестве давления Р следует подставить абсолютное давление, то есть показания манометра + атмосферное давление. Если шкала манометра проградуирована в барах, то прибавлять нужно единицу. Например, если манометр показывает 1 бар, то абсолютное давление будет равно Рабе = Рм + Ратм =1+1=2 бара, где Рм — давление по манометру, Ратм — атмосферное давление). Согласно указанному соотношению получим:
Для 1-го бачка: (1+1) х 10 = (3 + I) х V => 20 = 4 V, то есть объем азота в бачке при абсолютном давлении 4 бара составит V = 20 / 4 = 5 л.
Для 2-го бачка: (2+1) х 10 = (3 + 1) х V => 30 = 4 V, то есть объем азота в бачке составит
V = 30 / 4 = 7,5 л.
Итак, способность расширительного бачка компенсировать температурное расширение воды за счет того, что часть объема воды переходит в бачок, зависит от начального давления наддува бачка. В самом деле, мембранный расширительный бачок состоит из двух полостей: полного объема Vt, который указан производителем на корпусе бачка, и полезного объема Vu, который всегда меньше полного объема и зависит от значений давления при пустом бачке и бачке, заполненном водой. Коэффициент заполнения бачка определяют как отношение Vu / Vt.

Не нужно обманывать себя наружными размерами бачка. У данного расширительного бачка всегда имеется действительный полезный объем, который может существенно различаться в зависимости от рабочих давлений.

80.3. УПРАЖНЕНИЕ 3. Давление наддува
А) Для того, чтобы обобщить все предыдущие рассуждения, ответьте каким давлением следует предварительно наддуть бачок на установк
Б) Как проверить величину давления наддува на бачке, смонтированном в установке?
Прежде, чем отвечать, вы имеете право подумать!
* В отечественной литературе этот закон известен как закон Бойля-Мариотта: при постоянной температуре объем V данной массы газа обратно пропорционален его давлению Р, то есть PV = С = const. Закон справедлив для идеальных газов. Для реальных газов величина постоянной С зависит от давления. Закон установлен независимо Бойлем (в 1660 г.) и Мариоттом (в 1676 г.) (прим. ред.).

Решение упражнения 3
А) Каким давлением следует предварительно наддуть бачок на установке?
Мы уже убедились, что если давление наддува бачка низкое, то при повышении температуры воды в контуре срабатывает предохранительный клапан. Если же давление наддува слишком велико, клапан тоже срабатывает. Что же делать?
а) Для того, чтобы при температурном расширении воды бачок был бы в состоянии компенсировать это расширение, нужно, чтобы при заполнении контура водой с температугой 20°С вода могла бы свободно заполнять часть объема бачка (при этом давление в самой верхней точке контура должно оставаться выше атмосферного давления).
б)  При работе установки, когда температура воды достигает максимального значения, нужно, чтобы изменение объема воды было полностью поглощено полезным объемом бачка, однако давление в бачке при этом должно оставаться ниже давления настройки предохранительного клапана.
в) При падении температуры воды до прежнего значения 20°С вся вода из бачка должна свободно возвратиться в контур и давление в гидравлическом контуре должно вернуться к своему первоначальному значению.
Чтобы выполнить условие б, необходимо иметь достаточно большой полезный объем расширительного бачка.
Чтобы обеспечить выполнение условий айв, нужно иметь давление наддува бачка приблизительно равным давлению, при котором заполняется контур, то есть сумме геометрической высоты между уровнем бачка и самой верхней точки контура и гарантийного запаса. В нашем примере это давление равно примерно 1 бару с тем, чтобы при заполнении установки под давлением 1,1 бар небольшое количество воды заполнило часть бачка.
Б) Как проверить давление в расширительном бачке, если он уже установлен в гидравлический контур?
Прежде всего отметим, что самым подходящим моментом для регулирования давления азота в расширительном бачке является ситуация, когда бачок еше не установлен в контур, или когда контур еще не заполнен водой. Ясно, что абсолютно невозможно контролировать давление в бачке, когда установка работает!
Очевидно, что с обеих сторон мембраны бачка действует одно и то же давление. Если вы будете измерять давление наддува в бачке при работающей установке, манометр вам покажет точно такое же давление, которое показывает манометр в гидравлическом контуре. Поскольку это давление меняется в зависимости от температуры воды, давление только одного азота измерить невозможно.
Можно, конечно, демонтировать расширительный бачок, но для этого нужно частично слить воду из контура, чтобы давление воды оказалось ниже давления азота: бачок перед проверкой давления азота не должен содержать воду. Эта рутинная и неприятная операция требует полной остановки агрегата, затем частичного слива воды из гидравлического контура, а позднее -повторной заливки воды в контур и дренажа воздуха. Поэтому, иногда предпочитают использовать запорный вентиль, устанавливаемый между бачком и контуром. Внимание! Если такой вентиль установлен, его рукоятка (маховичок) обязательно должна быть заблокирована в открытом положении при штатной работе агрегата, чтобы не допустить случайного перекрытия магистрали между бачком и входом в насос, способного привести к серьезной поломке агрегата.

Итак, запомните! Прежде, чем заполнять водой какой бы то ни было закрытый контур, настоятечьно рекомендуется в первую очередь проверить давление азота в расшири-тельном бачке. Тем самым вы сэкономите массу ценного времени. Если этого не сделать, вам придется впоследствии сливать воду из контура (пусть далее и частично), вновь заполнять контур водой, производить дренаж воздуха, — и все это только для того, чтобы проверить давление азота в расширительном бачке. Не забывайте об этом!

80.4. УПРАЖНЕНИЕ 4. Ремонт треснувшей мембраны бачка
Вы прибыли для ремонта установки (рис. 80.13). которая нормально работала в течение многих лет. Проведя замеры давлений вы обнаружили, что давление на уровне расширительного бачка равно 0,5 бар. Поскольку разность уровней между верхней точкой гидравлического контура и бачком 6 м, вы дозаправляете контур водой и доводите давление на уровне бачка до 1,1 бар (так как вы человек опытный, вы к геометрической высоте добавили гарантийный запас 0,5 бар). После запуска агрегата температура растет, однако тут же срабатывает дренажный клапан. Что же случилось с агрегатом?

Решение упражнения 4
Аномальное падение давления воды в контуре указывает на то, что в контре не хватает воды. В этом случае прежде всего вы должны осмотреть гидравлический контур на предмет поиска утечек воды: это наиболее распространенная причина подобной неисправности.
После добавки воды и подъема давления в гидравлическом контуре до 1,1 бар вы запускаете установку, но давление в контуре начинает расти так быстро, как будто бачок чрезмерно над-дут азотом. Однако установка работала много лет и никаких признаков того, что давление азота в бачке было слишком большим, не наблюдалось! Что же произошло? Запомните, после того, как вы приехали на место ремонта, поговорите с теми, кто работал с установкой или пользовался ею до вашего приезда: они знают об установке гораздо больше, чем вы!
Если вам сказали, что в работу установки никто не вмешивался, проверьте положение запорного вентиля между бачком и контуром: он обязательно должен быть открыт. После этого остановите агрегат и подождите, пока вода в контуре охладится: это не займет много времени, поскольку дренажный клапан уже сработает.
В ожидании, пока охлаждается вода, попробуйте проверить бачок. Если можно, попытайтесь его приподнять. Если бачок покажется вам слишком тяжелым, как будто он весь заполнен водой, постучите по нему каким-нибудь металлическим предметам, например, гаечным ключом (в пустом бачке звук будет звонким

Если звук глухой, отожмите заправочный клапан бачка. В том случае, когда после отжима клапана из бачка польется вода вместо азота, можете не сомневаться — причина неисправности в разрушении разделительной мембраны. Азот из бачка ушел в контур, а затем был сброшен через дренажный клапан, после чего бачок целиком заполнился водой.
Порванная или негерметичная мембрана — неисправность редкая, однако нужно уметь ее установить, чтобы без колебаний пойти на замену бачка…

Внимание! При стравливании азота из бачка бывает так, что из запорного клапана выходит небольшое количество воды, даже если мембрана совершенно цела. Это случается тогда, когда бачок наддували не сухим азотом, а обычным сжатым неосушенным воздухом. Пары воды, содержащиеся в таком воздухе, в бачке могут сконденсироваться. Поэтому для наддува расширительных бачков рекомендуется использовать исключительно сухой азот.

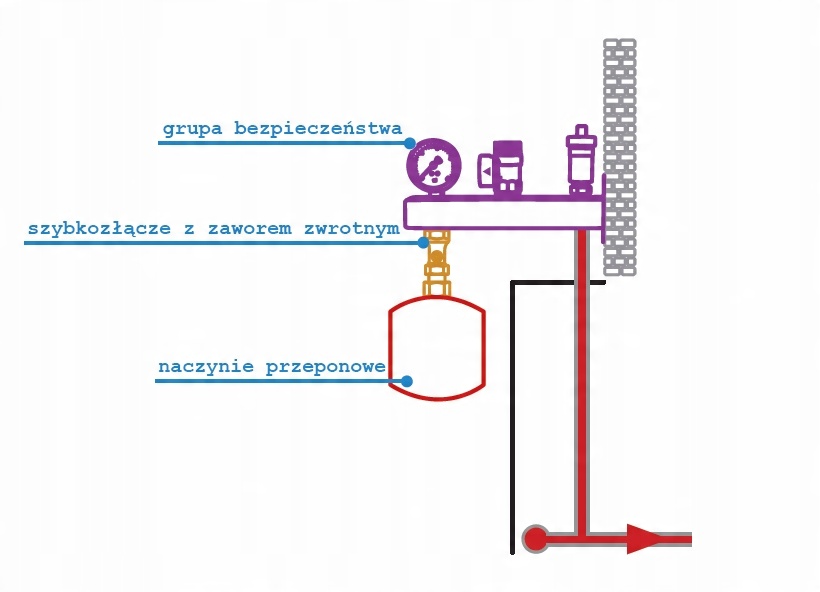

НЕКОТОРЫЕ РЕКОМЕНДАЦИИ ПО РАСПОЛОЖЕНИЮ БАЧКА
Бачок рекомендуется устанавливать вертикально таким образом, чтобы патрубок, соединяющий бачок с контуром, выходил из верхней части бачка, то есть так, как мы изображали бачок на всех предыдущих схемах. Это несколько затрудняет процедуру контроля давления в бачке, поскольку заправочный клапан будет находиться внизу, но в случае разрушения мембраны такое положение бачка, как мы только что убедились, упрощает диагностику указанной неисправности.
Когда бачок установлен заправочным клапаном вверх, становится невозможным удаление воздуха из соединительного патрубка.
Воздух, находящийся в бачке, может занимать довольно заметный объем, при этом на столько же сокращая полезный объем бачка.
Однако, даже если бачок установлен клапаном вниз , трубка, соединяющая бачок с контуром, должна быть как можно короче и не должна иметь зон, которые могут препятствовать движению воды из бачка в контур и обратно.

Бачок допускается устанавливать горизонтально, если соединительный трубопровод направлен вверх. При любом расположении бачка диаметр соединительного трубопровода должен быть не меньше диаметра выходного патрубка бачка. По тем же соображениям, что и для поз. В не допускается уменьшение диаметра соединительного трубопровода.
Все ошибки, допущенные при монтаже расширительного бачка, могут привести к появлению завышенных потерь давления и закупорке соединительного трубопровода, что в свою очередь осложняет движение воды из контура в бачок (когда вода в контуре нагревается) и из бачка в контур (когда вода в контуре охлаждается). Если дополнительный объем воды, образовавшийся в результате ее теплового расширения, не может свободно переходить в расширительный бачок, предохранительный клапан начнет сбрасывать воду из контура, что совсем нежелательно!
Примечание. Всякий раз, когда предохранительный клапан срабатывает на контуре, который заполнен водным раствором гликоля, ваши проблемы можно считать умноженными на четыре. Во-первых, гликолевые растворы запрещено сливать в канализацию, поэтому иногда предохранительный клапан оснащают дополнительной емкостью для сбора сбрасываемой жидкости. Далее, дозаправить контур раствором гликоля не так просто, как может показаться. Для этого нужно использовать насос (ручной или электрический, в зависимости от потребного количества дозаправляемой ждкости), поскольку контур находится под давлением!

Примерно через полчаса работы установки после дозаправки нужно проверить концентрацию гликоля в растворе, чтобы гарантированно обеспечить перемешивание дозаправленной порции с раствором, находящимся в контуре, и убедиться в том, что полученная концентрация гарантированно не допустит замерзания раствора в испарителе. Всего этого можно избежать, если правильно смонтировать расширительный бачок, который должен работать безупречно. Поэтому к правилам монтажа бачков на контурах, заполненных гликолевыми растворами, нужно относиться особенно внимательно!
МОЖНО ЛИ УСТАНАВЛИВАТЬ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ЛИНИИ НАГНЕТАНИЯ НАСОСА?

Вновь рассмотрим контур охлаждения конденсатора в закрытой градирне (см. рис. 80.24). Запустим насос и проанализируем давления в контуре, реализуемые при температуре 20°С.
Для измерения напора насоса установим манометры на всасывании (РА) и нагнетании (PR). Тогда напор Н = PR — РА = 2,3 — 1.0 = 1,3 бар (см. раздел 79). Напомним, что в закрытом контуре напор насоса равен потерям давления в контуре, следовательно, в нашем случае потери давления АРконт = 1,3 бар.
Если разностью уровней между бачком и входом в насос можно пренебречь, то давление на входе в насос РА равно давлению в бачке

PV, то есть 1 бару: итак, когда бачок установлен на входе в насос, давление, которое показывает манометр на всасывании, равно давлению в бачке.
Теперь установим расширительный бачок на линии нагнетания насоса. Манометр нагнетания PR показывает давление в бачке, то есть 1 бар. Но контур не изменился и потери давления в нем остались равными 1,3 бар.
Поскольку эта величина должна быть равна напору насоса, то манометр на всасывании будет показывать РА= 1 бар — 1,3 бар = -0,3 бар!
Давление на входе в насос становится ниже атмосферного, что недопустимо!

Если контур герметичен по воде, это вовсе не значит, что он будет герметичен по воздуху. Поэтому, при давлении в контуре ниже атмосферного, воздух может пройти в контур через многочисленные соединения (насос, вентили и т.д.) и появятся все те проблемы, которые обусловлены наличием воздуха.
Кроме того, появится опасность кавитации насоса, тем более, когда температура воды поднимется (см. раздел 77). При этом, если насос герметичный (что очень возможно для закрытого контура), его двигатель затоплен и подшипники смазываются пленкой воды. Если в контуре в большом количестве появляются воздушные пузыри, они могут сорвать пленку и насос заклинит.

Поэтому большинство производителей насосов рекомендуют поддерживать минимальное значение давления всасывания не низке 0,5 бар.
И в завершение укажем, что именно расширительный бачок является точкой отсчета давлений в закрытом контуре. Его нужно всегда устанавливать на всасывании насоса. Так, если бачок наддут, например, давлением 0,6 бар, в точке подключения бачка давление в контуре тоже будет равно 0.6 бар. Все другие давления будут отсчитываться от этого значения. Например, манометр, расположенный на 1 м выше бачка, будет показывать давление 0,5 бар.
МОЖНО ЛИ УСТАНАВЛИВАТЬ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВЫХОДЕ ИЗ КОНДЕНСАТОРА?
На выходе из конденсатора температура воды может превышать 50°С, например, по причине падения расхода воды через конденсатор.
Если на выходе из конденсатора установить расширительный бачок, то при повышении температуры воды в бачок из контура будет поступать наиболее теплая вода, объем которой, вследствие роста температуры, будет увеличиваться.
Эта теплая вода через разделительную мембрану начнет передавать тепло азоту, который в свою очередь также начнет расширяться и поднимать давление!

Итак, теплая вода, которая поступает в бачок со сжатым азотом, будет способствовать дальнейшему росту давления азота из-за роста температуры. В результате давление азота может вырасти настолько, что сработает предохранительный клапан: вы получите ситуацию, аналогичную слишком высокому давлению наддува расширительного бачка.

Поэтому подключение расширительного бачка всегда производится к всасывающей магистрали насоса, и всегда — к наиболее холодной точке контура. Эти два требования подлежат неукоснительному выполнению.

А ЕСЛИ БАЧОК СЛИШКОМ ВЕЛИК ИЛИ СЛИШКОМ МАЛ?

На установке (см. рис. 80.28) предусмотрено, что вода может нагреваться до 60°С, однако уже при 40°С давление достигает 3 бар и срабатывает предохранительный клапан.
Вы все проверили. Заполнение контура водой, давление наддува бачка, его подключение, состояние мембраны: все абсолютно в норме.
Когда температура поднимается до 40°С, срабатывает предохранительный клапан, хотя вам нужна вода с температурой 60°С. Остается только одна причина -слишком мал объем расширительного бачка.
Чтобы понять, в чем проблема, рассмотрим две схемы: рис. 80.28 и рис. 80.29. Каждый бачок наддут давлением 1 бар,
но в первой схеме объем бачка равен 10 л, а во второй — 20 л (предохранительный клапан в обеих схемах настроен на срабатывание при давлении 3 бара).
Выполним небольшой расчет на основании уже рассмотренного нами закона Бойля-Мариотта (см. раздел 80.3): PV = const (напомним, что в качестве давления нужно рассматривать абсолютное давление).

Итак, во втором бачке может содержаться до 10 л избыточного объема воды, образующегося в результате ее теплового расширения, прежде чем давление в контуре превысит 3 бара (что приведет к срабатыванию предохранительного клапана). В первом же бачке давление превысит 3 бара, как только избыточный объем воды станет равным 5 л, то есть в 2 раза меньше! Очевидно, что именно в этом и состоит проблема первой схемы. Прирост объема воды при ее тепловом расширении уже для температуры 40°С составит 5 л, давление возрастает свыше 3 бар и дренажный клапан начинает сбрасывать воду: объем бачка слишком мал!

Отсюда следует, что чем больше объем бачка, тем больше его полезный объем и тем меньше вероятность срабатывания предохранительного клапана приросте температуры воды.
Следовательно, расширительный бачок никогда не бывает слишком большим.
Как предотвратить возможность установки бачка с недостаточно большим объемом?

а) Если вы хотите оценить полный объем воды в контуре, а затем рассчитать изменение этого объема при изменении температуры, то вам не позавидуешь. Нужно подсчитывать объемы абсолютно всех элементов контура: теплообменников, ресиверов, труб и т.д. Это долго и скучно. Заметим, что вы можете очень быстро узнать объем воды в контуре, если в процессе его заполнения запишете показания счетчика воды в водопроводе перед началом заполнения и после его окончания.
б) Если максимальная температура воды может быть задана, то прирост объема воды в контуре за счет температурного расширения рассчитывается довольно легко. Однако помните, что с ростом температуры прирост объема увеличивается очень быстро. Например, вы рассчитываете прирост объема, исходя из того, что максимальная температура воды равна 40°С, однако в процессе работы установки температура воды может иногда достигать 60°С. В этом случае окажется, что объем расширительного бачка, выбранный из условия максимальной температуры воды 40°С, будет явно недостаточным.
в) Если в контур, работавший на чистой воде, с целью его защиты от замерзания заливают раствор гликоля, то следует иметь ввиду, что увеличение объема раствора гликоля при его тепловом расширении может, в зависимости от концентрации раствора, составлять до 20%. В этом случае установленный в контуре расширительный бачок может оказаться слишком маленьким!
Разобраться в том, как работает расширительный бачок (этот очень простой и одновременно достаточно сложный элемент закрытого гидравлического контура), какие неисправности с ним связаны, значит наверняка избежать множества повторяющихся неприятностей при работе гидравлических контуров: пониженного расхода воды, отключения компрессора по командам предохранительного реле НД или ВД, срабатывания датчика защиты от замерзания воды в испарителе, кавитации и разрушения насосов, коррозии, накипи, закупорки и т.д.

80.5. УПРАЖНЕНИЕ. РАСЧЕТ ОБЪЕМА РАСШИРИТЕЛЬНОГО БАЧКА

Чтобы завершить раздел 80, рассчитаем объем расширительного бачка для контура закрытой градирни. Возьмем следующие исходные данные (см. рис. 80.30):
Объем воды в конденсаторе равен 40 л.
Объем воды в теплообменнике градирни равен 60 л.
Полная длина трубопроводов диаметром 80 / 90 мм равна 40 м.
Максимальная рабочая температура равна 60°С.
В контур заливается водный раствор гликоля с концентрацией 30%, тепловое расширение которого в диапазоне температур от 20°С до 60°С составляет 2,6% от полного объема.
Предохранительный  клапан  настроен на срабатывание при давлении 3 бара и    «я| расположен на 5 м ниже расширительного бачка.
Рис. 80.30.
Расчет объема гликолевого раствора в контуре.
Объем в трубах = 40 х (л х 0,082)/ 4 = 0,2 м3 = 200 л.
Объем в установке = 200 (трубы) + 40 (конденсатор) + 60 (теплообменник) = 300 л.
Прирост объема при расширении Vu = 300 х 2,6% = 7,8 л.

Давление наддува бачка = 5 м вод. ст. (расстояние между уровнем расширительного бачка и самой верхней точкой установки) + 5 м вод. ст. (гарантийный запас) = 10 м вод. ст. или 1 бар.
Максимально допустимое давление в расширительном бачке при температуре 60°С равно 3 бара (настройка предохранительного клапана) — 0,5 бар (разность уровней между бачком и предохранительным клапаном), то есть 2,5 бар.
Внимание: когда давление на входе в предохранительный клапан равно 3 барам, давление в бачке будет равно 2,5 бар, поскольку бачок находится выше предохранительного клапана на 5 м
Итак, когда в нашем бачке, предварительно наддутом азотом до давления 1 бар (2 бара абсолютных), будет находиться 7,8 л расширившегося раствора гликоля, давление в бачке должно быть не более 2,5 бар (3,5 бар абсолютных), чтобы не допустить срабатывания предохранительного клапана.
Обозначим через V полный объем расширительного бачка, предварительно наддутого азотом до 1 бара избыточного давления (то есть до 2 бар абсолютных).
Когда 7,8 л гликолевого раствора, образовавшихся в результате температурного расширения, перейдут в бачок, давление в нем не должно быть больше 2,5 бар избыточных, или 3,5 бар абсолютных
Объем Уазота, содержащегося изначально в бачке при давлении 2 бара абсолютных, уменьшится на величину 7,8 л, сожмется, и составит  V, = V — 7,8 л при давлении не более 3,5 бар абсолютных. Вновь используем закон Бойля-Мариотта (PV = const) при этих данных:
2 х V = 3,5 х (V — 7,8), откуда найдем V = 18,2 л-минимальный полный объем нашего расширительного бачка.
Учтите, что в данном случае мы получили значение минимально допустимого полного объема бачка. Если мы возьмем бачок с объемом, в точности равным 18,2 л, предварительно над-дутый до давления 1 бар, то при поступлении в него гликолевого раствора объемом 7,8 л давление в бачке вырастет до 2,5 бар (а 2,5 бар в бачке соответствует 3 барам на входе в предохранительный клапан, который в этом случае обязательно сработает).
Примечание. В общем случае желательно, чтобы объем расширительного бачка по меньшей мере на 25% превышал бы минимально допустимый объем. В этом случае целесообразно настраивать давление наддува бачка в соответствии с разностью уровней Н между местом размещения бачка и самой верхней точкой контура установки. Для холодильных установок контур заполняют водой (или раствором гликоля) под давлением, соответствующим высоте Н + 5 м вод. ст. Так, если давление в верхней точке контура будет равно 0,5 бар, то это давление действует дополнительно к тому, которое создает запас воды в расширительном бачке.

Подбор бачка для контуров ледяной воды см. в разделе 91.

Рассмотрим в качестве примера небольшой гидравлический контур отопительной системы, заполненной водой при температуре 20°С и давлении 1 бар.
На контуре установлен классический предохранительный клапан, настроенный на срабатывание при давлении 3 бар. Расширительный бачок наддут азотом (N2)h частично заполнен водой (см. рис. 80.1). С каждой стороны гибкой мембраны (отделяющей воду от азота) давление равно 1 бар.
Когда зажигают горелку (см. рис. 80.2), температура воды быстро растет и начинается ее расширение.
Образующийся при этом дополнительный объем воды постепенно поступает в расширительный бачок. Одновременно с этим объем бачка, занятый азотом с другой стороны мембраны, начинает уменьшаться. Уменьшение объема бачка, занятого азотом, приводит к его сжатию и, как следствие, повышению давления, которое начинает действовать во всем контуре.
Когда температура воды поднимается до 40°С, давление азота повышается до 1,8 бар. Поэтому и во всем контуре давление возрастает до 1,8 бар.

Что делать, если в расширительном баке слишком много воды

Ваш расширительный бак имеет единственное, но чрезвычайно важное назначение. Он создан и используется как решение для перелива системы горячего водоснабжения. Это односторонняя система. Как только вода попадает в расширительный бак, она не возвращается в основной бак для горячей воды. Если у вас есть система на основе котла с закрытой вентиляцией, иногда из расширительного бака необходимо слить воду для пополнения для будущего эффективного использования перелива.

Шаг 1 — Как определить, заполнен ли расширительный бак

Во время работы котла вы можете положить руку на дно бака. Если вы чувствуете тепло на дне бачка, положите руку на верхнюю часть бачка. Если кажется, что он прохладный, проведите рукой по верху резервуара и почувствуйте, где температура в резервуаре теплая. Теплая область резервуара — это область, в которой находится вода. Если бак заполнен водой более чем наполовину, пора его промыть.Это важно, потому что вода не позволяет котлу работать должным образом под нужным давлением.

Шаг 2 — Подготовка бойлера к сливу расширительного бака

Не реже одного раза в год, а иногда и два раза в год, расширительный бак следует опорожнять. Это поможет поддерживать давление воздуха, необходимое для котельной системы для поддержания нормального уровня, поддерживая правильную работу вашего водогрейного агрегата. Осушение рекомендуется проводить до того, как станет слишком холодно, обычно ранней осенью и поздней весной.Выключите выключатель вашего котла и закройте все краны подачи воды. Если котельная система горячая, дайте ей остыть, прежде чем работать с ней.

Шаг 3 — Опорожнение бака

Найдите продувочный клапан на расширительном баке. Вы также можете поставить ведро на пять галлонов под клапан, если у вас нет шланга. Бак должен полностью слить. Если он не вытесняет всю воду, значит, в баллоне не будет должного пополнения давления воздуха. Если вода перестанет выводиться из резервуара, может образоваться воздушный карман, препятствующий выпуску воды.Много раз, когда воздух возвращается в расширительный бачок, этот воздушный карман появляется, и вода продолжает течь. Имейте в виду, что как только вы перестанете дуть в шланг, вода может вытечь быстро. Как только вы почувствуете, что воздушный карман высвободился, будьте готовы быстро вынуть шланг изо рта.

Шаг 4 — Когда бак пуст

Когда расширительный бак котла полностью опустеет, продувочный клапан должен быть закрыт, а клапан подачи воды должен быть открыт.Проверьте все трубы и клапаны, чтобы убедиться, что они не протекают из-за дополнительного давления воды, выталкивающего воздух из расширительного бака. Техническое обслуживание котла требует не только периодической продувки резервуара. Если вашему котлу 10 лет или больше, то нужно приложить сознательные усилия.

Расширительные баки для питьевой воды: назначение и размер

Если вы посмотрите на водонагреватель в большом здании или даже в доме, вы можете заметить поблизости гораздо меньший бак. Этот небольшой резервуар представляет собой резервуар для теплового расширения.Расширительный бак в данном случае представляет собой конструкцию резервуара, позволяющую принимать дополнительный объем системы, возникающий в результате нагрева воды. Вода несжимаема и при нагревании расширяется. Если это произойдет в системе с фиксированным объемом труб и оборудования, вы быстро обнаружите самое слабое место в системе, когда вода начнет струиться через нее. (Надеюсь, это предохранительный клапан, выпускающий воду!)

Для защиты водонагревателя, труб и других компонентов системы от чрезмерного давления при нагреве воды добавлен расширительный бак.Простое устройство, это не что иное, как резервуар с пузырем (толстым баллоном) внутри. Пространство между баллоном и внутренней стенкой резервуара предварительно заполнено воздухом, чтобы точно соответствовать нейтральному давлению в системе ДО того, как вода будет нагрета. Затем, когда прикладывается тепло и давление повышается, расширенный объем воды течет внутри баллона. Воздух за пределами мочевого пузыря сжимается к стенкам резервуара, создавая подушку, необходимую для защиты остальной системы.

Как показывает практика, тепловой расширительный бак должен составлять около 10% от общего объема водонагревателя. Давайте возьмем несколько примеров:

Пример 1:

Емкость бака водонагревателя 100 галлонов

100 галлонов x 10% = расширительный бак на 10 галлонов.

Пример 2:

(2) водонагревателя на 250 галлонов = всего 500 галлонов

500 галлонов x 10% = расширительный бак на 50 галлонов

Помните, это просто практическое правило. Помимо объема водонагревателя, инженер при выборе размера и выбора расширительного бака учитывает и другие факторы, такие как температура воды на входе и выходе, а также минимальное и максимальное давление.Затем можно рассчитать объем расширения и выбрать резервуар на основе приемочного объема и общего объема. В большинстве случаев размер спроектированного расширительного бачка будет меньше, чем 10% объема водонагревателя, но для целей составления бюджета / планирования эта оценка даст вам правильную оценку.

Если у вас есть вопросы по размеру оборудования, водонагревателям или расширительным бакам, вам следует поговорить со своим представителем-производителем, чтобы убедиться, что вы выбираете оборудование, размер которого лучше всего подходит для вашего применения.

Протекает ли расширительный бак водонагревателя? (У нас есть исправление!) — Модернизированный дом

Расширительный бак водонагревателя должен помочь облегчить потенциальные проблемы, снимая нагрузку с вашей водопроводной системы. Однако, если ваш расширительный бачок протекает, это вряд ли снизит вашу нагрузку.

Расширительные баки могут протекать из-за неисправного предохранительного клапана или из-за плохих или неплотных соединений труб. Еще одна причина негерметичности расширительного бачка — нарушение соединения циркуляционного насоса.Вам нужно будет диагностировать проблему, а затем либо загерметизировать трубы, либо заменить предохранительный клапан.

В конечном счете, вы найдете некоторые исправления довольно легко, но если вы не чувствуете себя комфортно при самостоятельном ремонте, обратитесь к сантехнику. Самостоятельное решение вопросов по обустройству дома, безусловно, может сэкономить вам деньги, но только если вы знаете, что делаете. Убедитесь, что вы уверены в своих навыках и знаниях, прежде чем приступить к работе.

Вам нужен расширительный бак водонагревателя?

Не в каждом доме есть расширительный бак водонагревателя.Если у вас его нет, но вы подозреваете, что он может вам понадобиться, посмотрите, применима ли к вам какая-либо из этих ситуаций.

• В вашем доме установлена ​​закрытая водопроводная система. В закрытой системе вода не течет в обратном направлении. Другими словами, как только вода попадает в водопроводную систему вашего дома, она не может течь обратно в городские водопроводы.
• Если вы заметили, что давление воды в вашем доме колеблется между высоким и низким, возможно, вам понадобится расширительный бак.
• Если в вашей системе водонагревателя есть обратный клапан, вероятно, неплохо было бы установить расширительный бак.Обратный клапан находится внутри трубы, подключенной к водонагревателю, чтобы предотвратить обратное движение воды по трубам.
• В зависимости от того, где вы живете, коды вашего города могут потребовать наличия расширительного бачка. Поэтому, если вы планируете приобрести новый водонагреватель или недавно приобрели новый дом, проверьте свои местные правила. Вы также можете спросить у местного профессионального сантехника.

Во многих новых домах есть закрытые водопроводные системы и, вероятно, потребуется расширительный бак водонагревателя.Кроме того, использование расширительного бачка может значительно продлить срок службы вашего водонагревателя.

Для чего нужен расширительный бачок водонагревателя?

По сути, расширительный бак помогает избавиться от сумасшедших перепадов давления воды в доме. Вы устали никогда не знать, какого давления воды ожидать каждый раз, когда вы принимаете душ? Если да, то проблему можно решить с помощью расширительного бачка.

Плюс, поскольку расширительный бак помогает регулировать давление воды, он лучше для вашего водонагревателя и всей водопроводной системы.Обычно расширительный бак установлен рядом с водонагревателем. Он подключается к водопроводу и обычно представляет собой резервуар емкостью 2 галлона.

Как работает расширительный бак для водонагревателя?

Подумайте о том, когда у вас большой семейный праздник, и вы открываете дополнительную бонусную комнату для детей. Когда дети начнут хулиганить и давление нарастет, их можно отправить в бонусную комнату. Затем гости вашей вечеринки могут расслабиться, а детям будет удобное место, чтобы заняться своими делами.Ну вот примерно так и работает расширительный бачок водонагревателя. Это как бонусная комната на вечеринке.

Когда вода в вашем водонагревателе нагревается, она расширяется. Когда вода расширяется, давление в резервуаре начинает расти. Если воде некуда деваться, давление продолжает расти. Это повышенное давление вызывает большую нагрузку на ваш водонагреватель, трубы и всю систему.

Но с помощью расширительного бачка вы даете воде течь, уменьшая часть этого давления.Тогда нагрузка на вашу систему и водонагреватель уменьшится, и вы сможете наслаждаться постоянным давлением воды.

Как отремонтировать негерметичный расширительный бачок водонагревателя

Разумно устранять проблемы с расширительным бачком, чтобы избежать более серьезных повреждений. Если сам расширительный бачок в порядке, то утечку можно будет устранить.

Инструменты, необходимые для работы:

• Фен
• Лента тефлоновая
• Полотенце
• Смесь для стыков труб (трубная смазка)
• Садовый шланг
• Моющее средство для посуды
• Ковш большой
• Вода
• Два трубных ключа

Шаг 1. Найдите утечку

Вытрите внешнюю часть расширительного бачка полотенцем.Затем вы можете визуально проверить поверхность резервуара на предмет утечек. Внимательно осмотрите все соединения и фитинги.

Если ваш резервуар находится в хорошем состоянии, вероятна утечка в трубных соединениях. Если вы не можете найти утечку, воспользуйтесь уловкой с моющим средством.

Смешайте мягкое мыло для посуды с небольшим количеством воды, чтобы образовалась пенистая жидкость. Нанесите жидкость на бак и соединения. Вы должны увидеть пузырьки воздуха, образующиеся везде, где есть утечка.

Шаг 2: Отсоедините и слейте расширительный бак

После обнаружения утечки можно приступать к ремонту.Перво-наперво отключите питание ваших баков (не только расширительного бачка, но и всей системы водяного отопления). Также отключите баки от любого источника питания и выключите прерыватель.

Если у вас газовый водонагреватель, не забудьте также отключить подачу газа. Далее отключаем подачу воды из основного бачка в расширительный бачок. Также отключите воду в основной бак.

Наконец, подсоедините садовый шланг к расширительному бачку, чтобы слить воду. Другой конец дома можно вывести к наружной канализации.Или же, если до него не дойдет, слейте воду в ведро.

Шаг 3. Отремонтируйте резервуар при необходимости

Теперь, когда вы обнаружили утечку и слили расширительный бачок, начинаются настоящие ремонтные работы. То, как вы устраните утечку, будет зависеть от того, где именно находится утечка. В основном у вас есть три варианта: циркуляционный насос, предохранительный клапан или негерметичное трубное соединение.

Если это насос, снимите его и замените прокладку. Затем перед повторной установкой насоса оберните трубную резьбу тефлоновой лентой.Затяните соединения с помощью двух трубных ключей: один для удержания трубы, а другой для затяжки фитинга.

Аналогичным образом, если это негерметичные резьбовые соединения труб, вам нужно будет переделать уплотнение. Освободите соединения, тщательно очистите и просушите их и наклейте тефлоновую ленту. При наклеивании тефлоновой ленты оберните ее вокруг резьбы примерно четыре раза по часовой стрелке, чтобы открытый конец трубы был обращен к вам.

Многие сантехники добавляют немного смазки для труб, нанося небольшое количество на тефлоновую ленту. Они говорят, что делают это, чтобы знать, что им не придется возвращаться, так почему бы и нет?

Если утечка произошла из-за неисправного клапана сброса давления, его необходимо заменить.Вы можете открутить старую и установить новую с помощью трубных ключей.

Шаг 4. Заполните расширительный бак

После устранения утечки пора проверить свою работу. Подключите подачу воды к основному бачку и расширительному бачку. Включите воду, а также убедитесь, что вы снова подключили систему и включили прерыватель.

Вы должны услышать, как вода поступает в расширительный бачок. Проверьте давление, оно должно быть в пределах от 10 до 12 фунтов на квадратный дюйм. Если давление изменится или вы заметите воду за пределами резервуара, значит, утечка все еще есть.

Вы можете попробовать и повторить процесс, если что-то пропустили. Но если вы не уверены в своих способностях для самостоятельного выполнения любого из этих шагов, лучше всего вызвать сантехника.

Как заменить расширительный бачок водонагревателя

Другая возможность: у вас плохой расширительный бачок или он просто изношен со временем. Расширительные баки служат около 5 лет, до 10 лет, если вы их хорошо обслуживаете.

Значит, может пора и танк новый. Обычно вы можете купить новый расширительный бачок примерно за 40-50 долларов.Кроме того, приложив немного усилий и навыков, вы сможете выполнить установку самостоятельно.

Инструменты, необходимые для работы:

• Отвертка
• Садовый шланг
• Ведро или полотенце
• Лента тефлоновая
• Ключи трубные или плоскогубцы

Шаг 1. Отключите питание и воду от бака и слейте воду из бака

Убедитесь, что вы закрыли все краны подачи воды в расширительный бак и основной бак. Затем отключите питание бака, отключите его от сети и выключите прерыватель.Дополнительно отключите подачу газа, если у вас газовый водонагреватель.

Присоедините садовый шланг к расширительному бачку и слейте воду из бачка. Поместите полотенце или ведро под резервуар, чтобы собрать пролитое вещество во время следующих шагов.

Шаг 2: Снимите поддерживающий ремень

Если у вашего бака есть поддерживающий ремень, удерживающий его на месте, отвинтите одну сторону. Если у вашего бака нет поддерживающего ремня, переходите к следующему шагу.

Шаг 3: Снимите старый расширительный бачок и установите новый

Используйте плоскогубцы для скользящих шарниров, чтобы ослабить фитинги, фиксирующие резервуар на месте.Отложите старую емкость в сторону. Перед установкой нового бака оберните наружную резьбу тефлоновой лентой.

Поверните новый расширительный бачок на место и затяните вручную. Затем затяните плоскогубцами.

Шаг 4: Проверка на утечки

После того, как вы установили новый резервуар (весь процесс должен занять около 30 минут), проверьте его на герметичность. Постепенно включите воду и подождите. Вы должны услышать наполнение бака.

Осмотрите соединения и новый бак, все должно быть в порядке.Если у вашего бака есть поддерживающий ремень, обязательно закрепите его повторно. Наконец, снова включите газ, электроэнергию, насос, прерыватели и клапаны, которые вы перекрыли перед заменой.

Связанные вопросы

Что делать, если ваш водонагреватель протекает?

Водонагреватели могут протекать по ряду причин, в том числе из-за неисправного напорного клапана, отложений и изношенных линий подачи. В некоторых случаях это может быть потому, что сливной клапан не закрывается должным образом, что позволяет воде вытекать на пол.

Вы можете попытаться устранить неисправность водонагревателя самостоятельно, так как некоторые ремонтные работы могут оказаться незначительными. Однако, если вы подозреваете более серьезные проблемы, лучше вызвать сантехника.

Сколько стоит сантехнику заменить расширительный бачок?

Замена расширительного бачка водонагревателя не должна быть дорогостоящей. Это относительно простая работа своими руками, и бак стоит всего около 50 долларов. Однако, если вы не являетесь поклонником сантехнических работ своими руками, профессиональная замена будет стоить от 105 до 180 долларов.В эту цену входит стоимость бака.

Однако, если у вас установлен новый расширительный бачок, которого еще нет, он будет немного дороже. Вы можете рассчитывать заплатить от 250 до 300 долларов. Это потому, что есть больше необходимых материалов, и вам также может потребоваться осмотр.

Сколько стоит замена водонагревателя?

Водонагреватели могут прослужить от 10 до 15 лет, в зависимости от того, насколько хорошо вы их обслуживаете. Если вам нужен новый водонагреватель, его стоимость может сильно различаться в зависимости от марки, модели и мощности.

Например, водонагреватель на 50 галлонов, газовый или электрический бак для воды может стоить от 450 до 1000 долларов и более. Безбаковый водонагреватель может работать аналогичным образом в зависимости от марки. Средняя стоимость нового водонагревателя, включая установку, составляет около 1005 долларов.

Дополнительные руководства по теме

Стейси Рэндалл

Стейси Рэндалл — жена, мать и писатель-фрилансер из NOLA, которая всегда любила проекты «сделай сам», организацию дома и создание красивого пространства.Вместе со своим мужем последние несколько лет она с любовью ремонтировала бывший дом своих бабушек и дедушек, делая его своим и узнавая много нового о жизни.

Недавно опубликованные

ссылку на законно ли мой домовладелец блокировать мой термостат? (Узнай сейчас!)

ссылка на Можно ли положить светящиеся палочки в бассейн? (Узнай сейчас!)

Можно ли положить светящиеся палочки в бассейн? (Узнай сейчас!)

Когда мне было еще 20, некоторые мои знакомые устроили рейв в Нью-Йорке.Они решили наполнить бассейн соком светящейся палочки, чтобы добавить светящийся бассейн. Вскоре после этого на них подали в суд за …

.
