Устройство и назначение коаксиального дымохода

Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.

Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.

Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.

Достоинства и недостатки

Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:

• Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
• Газовые водогрейные колонки.
• Генераторы и конвекторы.

Основными достоинствами такой системы забора воздуха и дымоотведения являются:

• Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
• Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
• По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
• Простой монтаж и большое количество аксессуаров.
• Существенная экономия внутреннего пространства.
• Не используется кислород из помещения.

Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.

Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.

Схемы монтажа и требования к установке

Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».

Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.

При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.

Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.

Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.

При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.

Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.

Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.

При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.

Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.

Самостоятельный монтаж

Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.

Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.

1. В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
2. Подсоедините к котлоагрегату адаптер.
3. К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
4. Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
5. Заделайте щели монтажной пеной или минеральной ватой.
6. Закройте место выхода трубы декоративной накладкой.

Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.

Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

• Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
• Расстояние от трубы до расположенного сверху окна – не менее 1 м.
• Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
• Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

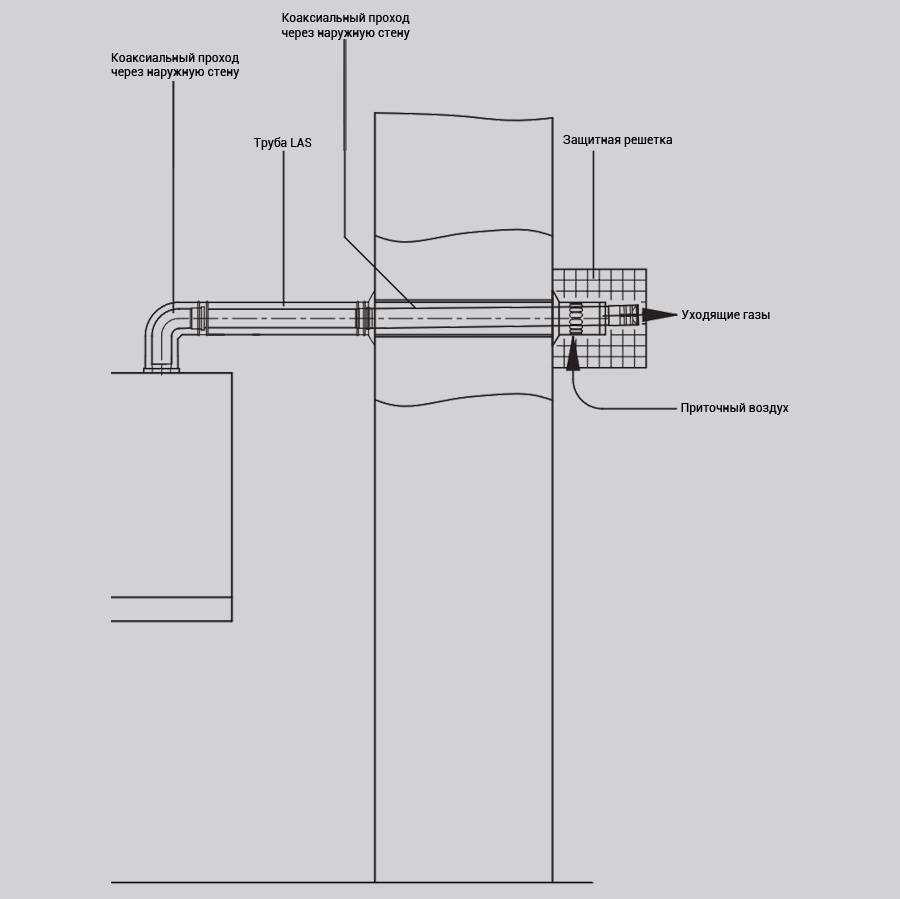

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Коаксиальный дымоход для двухконтурного газового котла

Содержание

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2. 04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Коаксиальный дымоход для газового котла

Коаксиальный дымоход для газового котла — это конструкция, состоящая из двух труб разного диаметра, одна из которых находится внутри другой. Внутренняя труба используется для вывода отработавших газов из котла, внешняя для поставки воздуха из внешней среды в котел.

Такой дымоход позволяет предотвратить забор воздуха внутри помещения и защитить здоровье людей от негативного влияния.

Выход коаксиального дымохода наружу

Устройство коаксиального дымохода для газового котла

Дымоход состоит из нескольких основных элементов:

• Внешней трубы.
• Внутренней трубы.
• Устройства очистки.
• Накопитель конденсата.
• Соединительного хомута.
• Адаптера для подсоединения коаксиальной трубы к котлу.

Трубы могут быть различных диаметров, в технической документации первым обычно указывается диаметр внешней трубы (больший), вторым — диаметр внутренней трубы.

Коаксиальный дымоход в сборе

Промежуток между внутренней и внешней трубой должен быть одинаковым на всем протяжении дымохода, включая изгибы. Как правило, устанавливают вертикальный коаксиальный дымоход, горизонтальная конструкция применяется реже.

Выбор дымоотвода зависит от технических параметров газового котла и ряда других факторов:

• Мощность котла (если дымоход для нескольких котлов, то берется их суммарная мощность.
• Теплоизоляционные параметры помещения, в котором смонтирован газовый котел.
• Среднемесячная температура окружающего воздуха.

 Как работает коаксиальный дымоход?

Работа такого дымохода основывается на принципе противотока. Отводимые из котла продукты горения выводятся наружу по внутренней трубе. Нагрев ее может достигать 150 Cº.

По промежутку между стенками внешней и внутренней трубы с улицы в котел поступает свежий воздух, который одновременно выполняет роль теплоизолятора горячей внутренней трубы, что обеспечивает минимальный нагрев внешней трубы дымохода.

Принцип работы коаксиального дымохода

 Преимущества использования

Система коаксиального дымохода обладает следующими преимуществами:

Холодный наружный воздух при движении по дымоходу нагревается и попадает в камеру сгорания уже теплым. Это обеспечивает полное сгорание газа, увеличивает КПД и экологические показатели системы.

• Выход коаксиального дымохода может выводится через стену без нарушения герметичности крыши.
• Не требуется дополнительное проветривание помещений.
• Благодаря малому нагреву внешней трубы коаксиальные системы дымоотвода могут монтироваться в деревянных домах без создания противопожарной рассечки, если этого не требуют представители пожарной инспекции на местах.
• Простота подбора дымоходов нужного диаметра благодаря типовым размерам, которые используют производители водогрейного оборудования.
• Установка подобного дымоотвода не требует специальных разрешительных документов.
• Быстрый монтаж благодаря использованию специальных соединительных элементов (фланцы, хомуты, адаптеры, декоративные накладки).
• Есть альтернатива при выборе материалов для труб, нержавеющая сталь или пластик.
• Презентабельный внешний вид.
• Устойчивость элементов дымохода (включая соединительные) к высоким температурам.

Конструкция коаксиального дымохода

Из-за явных плюсов коаксиальных конструкций выбирая обычный или коаксиальный дымоход люди в основном ориентируются на конструктивные особенности котла, так как данные дымоходы могут применяться только с котлами, обладающими закрытой камерой сгорания (конденсационные модели).

Требования к монтажу коаксиальных дымоходов

При установке дымоходов данного типа следует соблюдать ряд требований, основанных на рекомендациях производителей и нормах и правилах, в сфере пожарной безопасности и газоснабжения, в частности:

• Расстояние от коаксиального дымохода до соседних строений определяется с учетом конструктивных особенностей дымохода и технических параметров строений. Если есть дефлектор, то расстояние не должно быть менее 5 м, а при его отсутствии — 8 м. Для стен, не имеющих оконных и дверных проемов, минимальное расстояние может быть сокращено до 2 м.
• Длина подобного дымоотвода не должна быть больше 5 м. В многоквартирных домах это ограничение может быть решено за счет обустройства общего коаксиального дымоотвода или за счет присоединения к общему каналу дымоотвода.
• Расстояние до потолка должно быть больше 20 см.
• Из стены коаксиальный дымоход должен выходить не меньше чем 20 см, желательно — на 50-60 см.
• Между газовой трубой и дымоходом коаксиального типа должно быть расстояние не менее 60 см.

Монтаж коаксиального дымохода

При выводе через стену дымоходу необходимо придать определенный уклон (порядка 3º), это будет способствовать отводу конденсата из внутренностей трубы. Удаление влаги через конденсатоотводчик в таком случае будет происходить максимально эффективно.

• Перед топочной камерой в дымоотводе должен быть клапан, предотвращающий обратную тягу (защита от задувания котла).
• Вытяжная труба из торца дымохода должна выходить на 10-20 см.
• Места соединения и переходники при монтаже не должны оказаться внутри стен.
• При прокладке дымоотвода в деревянных стенах лучше установить противопожарные рассечки из негорючих материалов, это предотвратит конфликтные ситуации с пожарной инспекцией.

Для предотвращения обледенения выхода дымохода следует применять специальную антиобледенительную насадку, которая будет препятствовать намерзанию конденсата.

Ее принцип работы заключается в обеспечении определенной температуры внутри дымохода. Использование такой насадки может стать оптимальным выходом, если при монтаже системы не был создан необходимый уклон трубы.

• При обустройстве вывода через стены, сделанные из негорючих материалов, проем должен быть с небольшим наклоном к земле, а диаметр отверстия чуть больше диаметра дымохода.
• В дымоотводе должен быть предусмотрен люк для чистки, который должен находится внутри помещения до входа трубы в стены.
• Для многоквартирных домов с индивидуальным отоплением лучше создать единую общую систему коаксиального дымоотвода, а не множество отдельных дымоходов.

ᐉ Коаксиальный дымоход и вентиляция — Котлы, радиаторы, системы отопления, бойлеры

Окно в котельной есть и открывается наружу. Постоянно открытое окно в котельной никто не держит-залезть могут. Для информации: газ тяжелее воздуха и я сомневаюсь что он поднимется вверх по вентиляционной трубе.

Я Вас понял! Вот Вам ГОСТ — -украинский- — думаю с русским у него очень много общего…

В 2008 году внесены поправки — -но они не существенные (у меня нету другого ГОСТА).

Выдержки :

«6.36 …..

— количество удаляемого воздуха из помещения кухни, согласно требова¬ниям СНиП 2.08.01 должно быть не менее 90 м3/ч;

— в помещении кухни следует устанавливать сигнализатор микроконцен¬траций окислов углерода с блоком (клапаном) автоматического отключения подачи газа к водонагревателю.

«

Но!!!! Если У Вас горелка закрытого типа, то —

«6.51 Для притока воздуха в помещения, где размещаются газовые прибо¬ры и отопительные аппараты с отводом продуктов сгорания в дымоход, следует предусматривать в нижних частях дверей или стен, выходящих в смежные не¬ жилые помещения, решетку или зазор между дверью и полом, или решетку, ус¬тановленную в наружной стене помещения. В последнем случае устройство для забора воздуха должно соответствовать требованиям раздела 4 СНиП

2.04.05.

Эти требования не распространяются на помещения, в которых устанавли¬вается отопительное оборудование с герметической камерой сгорания, у кото¬рых забор воздуха для горения и отвод продуктов сгорания газа производится через наружную стену здания.

Размер живого сечения приточного устройства должен определяться рас¬четом, при этом оно должно быть не менее:

— для кухонь, в которых установлены газовая плита, проточный водонагре¬ватель и отопительные газовые аппараты суммарной мощностью до 30 кВт -0,02 м2;

— для обособленных помещений (встроенных, пристроенных, отдельно стоящих) в которых установлены ото-пительные газовые аппараты суммарной мощностью от 30 до 200 кВт — 0,025 м2.

«

В снипе По вентиляции -пункт 4 — -как говориться найдется все….

Но я бы в любом случае не затыкал бы вентиляционную шахту — береженого как говорится… На счет того что залезть могут — -ставьте решетку

122_22_.2.5-20-2001.rar

snip_2_04_05_91.part1.rar

snip_2_04_05_91.part2.rar

Вентиляция котельной в частном доме нормы

Автор Евгения На чтение 37 мин. Опубликовано 02.03.2020

Вентиляция котельной в частном доме нормы

Устройство вентиляции в котельной частного дома и как ее правильно установить

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

• Продлевает срок службы на более длительный период эксплуатации;
• Создает в доме хорошие климатические условия для проживания;
• В помещении всегда находится достаточный объем кислорода;
• На стенах не появляется сырость и плесень;
• Меньше концентрация продуктов горения;
• Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

1. Вытяжка за час способна трижды сменить воздух;
2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м 3 . За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м 3 за час должно естественным образом уйти наружу через вытяжную трубу.

Предусмотрены требования к приточному воздуху. Войти должно 45м 3 в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2.04.08-87*

Способы организации воздухообмена

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Естественная вентиляция

Котельная относится к помещению повышенного риска. Если естественная вентиляция в загородном доме находится только на кухне, в ванной и туалете — такой вариант не подходит. Для котельной проводят обособленную систему

• Максимальная высота от пола до потолка составляет 6 метров. Чем ниже высота, тем больше кратность воздуха. На каждый метр кратность увеличивается на 25%;
• Свежий воздух попадает в котельную через систему вентилирования. Дополнительно делаются клапаны внизу двери. Площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
• Дымоход имеет 2 выхода. Верхний предназначен для вывода продуктов горения из котла, нижний очищает от мусора и грязи. Минимальное расстояние между ними — 25 см. Приточный канал размещается внизу помещения, вытяжной — в верхней части.

Недостаток системы в том, что не всегда естественная вентиляция работает в полном режиме. Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

• Котельную можно установить в любом месте с подходящими размерами;
• Большой плюс не зависит от внешних условий и природных явлений.

• Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
• При неисправной работе приходится производить дорогостоящую замену.

Требования к устройству дымохода

Дымоход такая же важная часть, как сам котел в отоплении.

Требования к дымоходам, которые устанавливаются снаружи

• С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
• По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
• Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
• В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
• Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
• При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши

• По оси расстояние составляет не более двух метров;
• Противопожарная заделка устанавливается в потолке;
• Зона доступа холодного воздуха обеспечивается теплоизоляцией;
• Карман для конденсата и очистки делается на расстоянии одного метра;
• До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Расстояние от низа котла до верха дымоходной трубы составляет не менее пяти метров.

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Расчет естественной системы вентиляции

Чтобы подобрать вентиляцию, необходимо знать требования к котельному помещению. В нормативных документах не указывается точная площадь помещения. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы, в основном, ориентируются на Инструкцию МДС 41-2.2000. В то время, как СНиП рекомендует использовать помещение 2,2 метра.

• 0,7 метров проход,
• плюс ширина самого котла это по санитарным нормам и правилам.
• по инструкции 1 метр составляет ширина прохода,
• плюс ширина котла.

В общей сложности 1,5 метра.

Если объем котельной 15 м 3 Высота потолка от плитки котельной на полу до низа перекрытия или потолка – 3 метра. Тогда площадь котельной составит 5 м2 15:3 = 5

Если высота котельной 2,5 метра, 15:2,5 = 6 м 2 Таким образом, варьируется площадь котельной внутри помещения.

• Высота 2,5 метра;
• Ширина 1,5 метра;
• Объем 15 м 3

При расчете естественной вентиляции принимаются во внимание:

• Объем котельного помещения;
• Скорость прохождения воздуха по вентканалам;
• Пропорциональность высоты котельной к коэффициенту кратности воздухообмена.

Пример расчета воздухообмена

• Объем котельной: 33,6 м 3 ;
• Расчет воздухообмена: (6м -2,8м) х 0,25+3 =3,8, где

6 м — оптимальная высота потолка:

2,8 м действительная высота потолка;

3м 3 увеличение кратности воздуха на каждый метр опускания потолка.

На основе этих данных, по таблице норм и правил определяется диаметр труб, необходимых для прокладки вентиляции для естественной системы не менее 200 мм.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

1. В стене прокладывают отверстие с выходом наружу:
2. Со стороны улицы конструкция поднимается наверх;
3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

Расположение выхода дымоходной трубы относительно крыши

• Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
• От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
• Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
• Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

Вентиляция в котельной частного дома

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

• размеры помещения не менее 7,5 м 3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
• потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
• площадь стекол в окнах не менее 3 см 2 на 1 м³ помещения;
• обязательное наличие в окнах рам и форточек;
• расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
• стена покрыта огнестойким материалом;
• поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м 2 .

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

1. Для котла производительностью до 30 кВт не менее 3,5 м 2 .
2. Для теплового устройства от 30 до 60 кВт – 5 м 2 .
3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м 2 .

Кроме того, высота до потолка должна быть 2,2 м.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

• труба должна быть выставлена строго вертикально;
• возвышаться над коньком крыши не более 0,5 м;
• общая высота венканала – не более 5 м;
• стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

• объем котельной;
• скорость воздушной массы;
• кратность воздухообмена;
• количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Требования и нормы вентиляции в газовой котельной частного дома

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Правильная вентиляция для газового котла в частном доме – нормы и правила

В помещении, где сгорает природный газ, постепенно увеличивается концентрация угарного газа. Когда человеку приходится постоянно находиться в такой атмосфере, развиваются опасные болезненные симптомы: головокружение, различные аллергические реакции. Со временем они переходят в тяжёлые заболевания. При утечке газа создаётся взрывоопасная ситуация. По этой причине всюду, где стоит газовое оборудование, имеется вентиляционная система.

Для чего нужна вентиляция

Для того, чтобы газ горел, ему требуется постоянная подача кислорода. Если его не будет хватать, в атмосфере аккумулируется большое количество продуктов горения, очень опасных для жизни. Качество пламени при этом изменяется. Огонь окрашивается в жёлтый цвет и выделяет обильную копоть. При этом КПД котла или плиты заметно снижается, так как объём сгораемого газа остаётся прежним, а тепловой энергии от него исходит гораздо меньше.

Газ представляет угрозу взрыва, когда происходит его утечка. Это может случиться не только при поломке оборудования. Порыв ветра из окна может внезапно затушить огонь на газовой конфорке. Иногда рассыхается шланг подачи газа, и на нём появляются трещины.

Вентиляция для газового котла в частном доме — это залог безопасности при эксплуатации агрегатов, работающих на природном или баллонном газе. Исправная вентиляционная шахта в многоквартирном доме может спасти жизнь жильцам при неисправности газовых плит.

Особенности вентиляционной системы зависят от особенностей здания, куда она вмонтирована. Важен тип оборудования, которое будет использоваться, мощность, пропускная способность и другие параметры, характеризующие интенсивность горения природного газа. Диаметр трубы вентиляции для газового котла зависит от модели агрегата.

Требования к вентиляции в котельной

Монтаж вентканалов для газового котла в различных зданиях устанавливают с учётом похожих требований. Исключение составляют котельные, где стоит агрегат с коаксиальным дымоходом. Схема вентиляции газового котла в частном доме предусматривает автономный приток воздушных масс.

К помещениям, где стоят газовые котлы, предъявляют следующие технологические нормы:

• К дымоходу подключают не более двух газовых приборов, независимо от их расположения по отношению друг к другу и к дымоходу.
• В частных домовладениях вентиляционную систему для газового агрегата делают максимально герметичной. Нельзя допустить даже минимальных протечек угарного газа или копоти, опасных для жизни. Места стыков дымоходных каналов обрабатывают герметиком, который устойчив к повышению или понижению температуры.

На заметку. Для стабильной работы газового агрегата воздух должен поступать в котельную в троекратном объеме. Это принимают во внимание при расчёте размеров вентиляционного канала для газового котла.

Виды вентиляционных систем для газового котла

Для помещений с газовыми агрегатами в частных домах устанавливают следующие виды вентиляционных систем:

• Естественные и механические;
• Вытяжные, приточные и комбинированные, исходя из их предназначения;
• Канальные или бесканальные по конструктивным особенностям.

Если вентиляцию устраивают в котельной, где установлен газовый котёл с открытой камерой сгорания, принимают во внимание такие моменты:

• наличие вентиляционной шахты для вывода угарного газа на улицу;
• монтаж общей системы вытяжной вентиляции;
• наличие приточной вентиляции, которая затягивает воздушные массы с улицы в котельную (учитывают щели и зазоры в окнах и дверных проёмах).

На заметку. Когда котельная герметичная, установка специальной системы притока воздуха обязательна.

При выборе котла для отопления дома, следует правильно рассчитать его мощность, чтобы оправдать затраты на обустройство вентиляции. Количество подачи кислорода должно соответствовать потребностям агрегата для того, чтобы пламя в горелке не давало копоти. Если этого не учесть, то на теплообменнике быстро образуется слой сажи и КПД котла упадёт. При подсчёте требуемого притока воздуха следует учесть объём котельной.

Требования к вытяжке газового котла в частном доме обязательны к исполнению, их соблюдение будет гарантом безопасной эксплуатации оборудования.

Если в котельной не хватает притока воздуха, снижается объём кислорода, и может появиться обратная тяга. Как следствие — угарный газ направится в помещение. Особенно это опасно, когда отопительный агрегат устанавливают в кухонной зоне. При поглощении кислорода вредная атмосфера в помещении приведёт к тому, что у жильцов появятся признаки кислородного голодания: боль и рези в глазах, слезотечение, головокружение. Это значит, что воздуховод для газового котла в частном доме не выполняет свою задачу.

Как работают вентиляционные системы

Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:

• Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.

• Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
• Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
• При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.

Вытяжная вентиляция для кухни с газовым котлом

Устройство вентиляции в кухне с газовым котлом — процесс не сложный. Нужно иметь базовый набор инструментов и небольшой опыт работы.

Для монтажа вытяжной вентиляции понадобятся:

• вентилятор, оснащённый обратным клапаном;
• вентиляционная решётка;
• вентиляционная труба для газового котла соответствующего диаметра.

Этапы выполнения монтажа:

• Обозначают маркером точное место для размещения воздуховода. Следует учесть, что диаметр круга должен быть несколько большим, чем размер воздуховодной трубы.
• Перфоратором необходимо просверлить отверстия по кругу (с частым шагом) и одно в центре.
• С помощью инструментов (молотка и зубила) выбивают середину. Должно получиться круглое отверстие, куда встанет труба.
• Зазоры следует тщательно заделать монтажной пеной или цементным раствором.
• Устанавливают вытяжной вентилятор.
• Завершающий этап — крепление решётки. Это надёжный барьер от пыли, сора и насекомых. Выбирая газовое оборудование для дома, необходимо заранее предусмотреть нюансы вентиляции.

Установка приточной вентиляции

Приточная вентиляция требуется для того, чтобы не просто дать возможность зайти воздуху с улицы, но и отфильтровать его, охладить или согреть по ситуации.

В квартирах и частных домах ставят оборудование небольшой мощности. Такая система тихо работает и создаёт комфортные условия для жизни. Современные воздуховоды хорошо вписываются в интерьер.

Простейшим способом организации этой системы является установка приточного вентилятора.

Делается это по схеме аналогично монтажу вытяжного вентиляционного прибора.

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

На заметку. Перед монтажными работами, связанными с вентиляцией в котельной, нужно изучить нормативную документацию к газовому агрегату. В ней содержится полезная информация по обеспечению нормального функционирования оборудования.

Устройство вентиляции в кухне с газовой плиткой

Очень часто в кухнях с естественной вентиляцией воздух нормально не очищается. Проверить это не сложно. Достаточно выкурить одну сигарету и оставить помещение закрытым на 15 минут. Если следы дыма остались, значит вентиляция не управляется со своей функцией. Причин может быть много: ошибка при проектировании здания, недобросовестность строителей, отсутствие надлежащего технического обслуживания системы. Нужно принимать меры.

Требования СНиП 42-01 для помещений с газовой плитой следующие:

• высота потолков не менее 220 см;
• наличие вентиляционного отверстия или окна с форточкой;
• просвет между дверью и полом (или отверстие) не меньше 0,25 кв.м.

Как организовать отток воздуха

Самый эффективный способ и наиболее распространенный — монтаж вытяжки над плитой. Это устройство оснащено вентилятором, который вытянет дым и угарный газ. С помощью вытяжки осуществляется принудительная вентиляция в кухонной зоне.

В продаже имеются два вида вытяжек:

• Выполняют функцию фильтрации и рециркуляции воздушных масс. Такое оборудование не является частью вентиляционной системы, так как оно не принимает участие в воздухообмене.
• Выводят отработанные газы наружу. Обеспечивают полноценный вывод загазованного воздуха. Его сменяет поток свежего воздуха с улицы.

На заметку. Когда в кухне, где стоит газовая плита, окна пластиковые, системе приточной вентиляции нужно уделить особое внимание.

Как высчитать мощность вытяжки:

М=Ох10, где О — объём воздуха в помещении. Высчитывают его по следующей формуле:

О=HхLхS, где H — высота потолков, L — длина, S- ширина помещения.

По нормативам в многоквартирном доме запрещено подключать вытяжку в вентиляционную общедомовую шахту, целиком перекрывая отверстие. Дело в том, что при отключенной вытяжке вентиляция не будет выполнять своё предназначение. Проблему решают специальные вентиляционные решетки для двух каналов.

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

• Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
• Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
• Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Вентиляция котельной в частном доме нормы

Для организации отопления и водоподготовки в домах, часто требуется отдельные помещения, так называемые: бойлерные, топочные или котельные. Так как данное помещение относится к потенциально опасному, для него предъявляются некоторые требования, которые призваны обеспечить необходимую степень безопасности в процессе его эксплуатации. Ниже мы постараемся разобрать какой должна быть котельная в частном доме и какие требования и нормы к ней предъявляются.

С 1 июля 2003 года вступил в силу СНиП 42-01-2002, который регламентирует требования и нормы по устройству котельной для частного дома.

Правила и нормы установки газового котла в частном доме:
Выбор места установки (монтажа) газового котла зависит от его мощности!

• при мощности газового котла до 60 кВт газовый котел возможно установить на кухне, но при условии соблюдения определенных требований)
• от 60 кВт до 150 кВт – установку газового котла необходимо осуществлять в отдельном помещении независимо от этажа (при использовании природного газа котел можно установить в подвале или цокольном этаже).
• от 150 кВт до 350 кВт – в отдельном помещении первого или цокольного этажа, в пристроенном помещении или отдельном одноэтажном здании.

• для котлов мощностью до 30 кВт объем котельной должен быть не менее 7,5 м 3
• для котлов от 30 кВт до 60 кВт – 13,5 м 3
• для котлов от 60 кВт до 200 кВт – 15 м 3

Но стоит учесть тот момент, что в случае размещения газового котла на кухне, объем кухни должен быть не менее 15 м 3 , а высота потолков не менее 2,5 м.

Общие требования для котельных:

• любое помещение котельной должно иметь естественное освещение, общая площадь оконных проемов должна быть пропорциональна объему помещения: на 1 м 3 объема помещения – 0,03 м 2 остекления. А само окно обязательно должно открываться наружу. В оконном проеме обязательно должна быть форточка или фрамуга для аварийного проветривания в случае утечки газа.
• для удаления продуктов сгорания необходима вентиляция, а от котла должен отходить дымоход, разработанный заводом производителем, обеспечивающий необходимую герметичность соединения.
• к котельной должна быть подведена вода для подпитки системы отопления в случае необходимости и канализация для слива теплоносителя.
• для котла мощностью выше 60 кВт и газового оборудования для организации горячего водоснабжения необходима установка систем контроля загазованности, которая позволит в случае утечки газа или продуктов сгорания будет автоматически прекращать подачу газа.

• Минимальный объем помещения котельной 15 м 3
• Высота потолков при мощности кота до 30 кВт не менее 2,2 м, а при мощности котла свыше 30 кВт не менее 2,5 м.
• Помещение оборудуется раскрывающимся окном, площадь остекления не менее 0,03 квадрата на каждый кубический метр объема помещения.
• Производительности вентиляции должна быть не трехкратной (трехкратный воздухообмен).

В том случае, если помещение котельной оборудовано в подвальном или цокольном этаже, минимальный объем котельной возрастает. К обязательным 15 м 3 , добавляется еще по 0,2 м 2 на каждый киловатт мощности отопительного прибора. А так же ужесточаются требования к стенам и перекрытиям, смежным и другим помещениям: они должны быть паро- и газо- непроницаемыми. Плюс ко всему котельная, в которой установлено оборудование от 150 кВт до 300 кВт должна оборудоваться отдельным выходом на улицу или же в коридор ведущий на улицу.

Основные требования к пристроенным котельным:
Их количество не так уж и велико, к пунктам изложенным выше добавляются:

• Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 м.
• Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
• Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Установка газового котла котла в кухне, требования к помещению:
Как и говорилось ранее, на кухне может быть установлен газовый котел мощность до 30 кВт. Тип камеры может быть любой (открытый или закрытый). Отвод продуктов сгорания может быть через специальные (отдельные) вентканалы или же просто на улицу с помощью коаксиального дымохода.

Остальные требования к кухням:

• высота потолков не менее 2,5 м
• объем помещения не менее 15 кубов
• система вентиляции должна обеспечивать трехкратную смену воздуха за час
• должен быть обеспечен приток свежего воздуха в объеме, достаточном для горения газа

Настенные котлы должны навешиваться на негорючие стены, а расстояние до боковых стен не было менее 100 мм. Если же помещение котельной выполнено из горючего материала (например бревно), то рекомендуется отделать стену каким-либо негорючим материалом, например штукатуркой толщиной не менее 50 мм. А экран под газовый котел возможно сделать из листовой стали. Металл крепят поверх листового теплоизоляционного материала толщиной не менее 30 мм (асбест, минеральная вата). Размеры экрана должны выступать за контур котла на 700 мм сверху и по 100 мм по другим сторонам.

Требования к отдельно стоящей котельной:
Такие котельные обычно делают, если мощность котельного оборудования составляет более 200 кВт.

• Материал стен, отделки и кровли должен быть несгораемым.
• Объем помещения отдельной котельной – не менее 15 кубометров, плюс 0,2 кв.м на каждый кВт мощности, идущий на отопление.
• Высота потолка не менее 2,5 м.
• Площадь остекления считается исходя из 0,03 кв.м на каждый куб объема.
• Окно должно иметь форточку или фрамугу.
• Под котел требуется отдельный фундамент, его высота не должна быть выше 15 см выше уровня пола.
• При относительно небольшой массе (до 200 кг) допускается установка на бетонный пол.
• Должна присутствовать система аварийного отключения газа (монтируется на трубе).
• Двери неусиленные, слабозакрепленные.
• Вентиляция в помещении должна обеспечивать трехкратный обмен воздуха за 1 час.

К дверям в помещении котельной тоже предъявляются ряд требований:
Если это отдельно помещение в доме, то двери должны быть выполнены из огнеупорного материала, это означает, что они должны сдерживать огонь не менее 15 минут. Под эти требования попадают только двери изготовленные из металла. Фабричные или самодельные не имеет значения, лишь бы под требования подходили.

В случае, если в помещении котельной есть выход на улицу, должны стоять слабоукрепленные двери, это необходимо на случай взрыва скопившегося газа. Это необходимо, чтобы при взрыве коробку просто выдавило взрывной волной и не пострадали стены помещения. Очень часто контролирующие органы просят монтировать в нижней части дверей переточные решетки, для организации естественного притока воздуха в котельную.

Требования к вентиляции котельной в частном доме:
Расчет производительности вентиляции считается от объема помещения. Его нужно умножить 3 и добавить около 30% на запас. В итоге получим объем воздуха, который необходимо подавать и удалять из помещения за 1 час.

Например для помещения 3х4 м, с высотой потолков 2,5 м, нам потребуется: 3 (длина) * 4 (ширина) * 2,5 (высота) * 3 (кратность воздухообмена) * 1,3 (запас 30%) = 117 м 3 /час.

Приток возможно осуществлять с помощью переточной решетки, расположенной внизу двери, а вытяжку организовывать из верхней части помещения через стену или через кровлю, трубой располагаемой на одном уровне с дымовой.

Требования, предъявляемые к вентиляции помещений при установке газового котла

Нормальный воздухообмен крайне важен для безопасности и здоровья людей. Для обустройства котельной в частном доме или при установке газового котла на кухне, необходимо выполнить ряд требований для обеспечения правильной работы вентиляции.  Когда концентрация кислорода в замкнутом пространстве снижается, пламя горелки начинает чадить. Это приводит к активному образованию сажи, воздух насыщается углекислотой и становится непригодным для дыхания. Еще большая опасность возникает в случае утечки газа.

Для чего нужна вентиляция

Проветривание обеспечивает удаление загрязненного воздуха и приток свежего. Известно, что в помещении содержание вредных для здоровья веществ в разы выше, чем на улице. К ним относятся:

• химические соединения;
• излишняя влажность;
• бытовая пыль;
• дым и газ.

Режим обновления должен отвечать требованиям пожаробезопасности и санитарных норм. С 6.06.2019 введен регламент СП 402.1325800.2018.

Согласно стандарту, для вентиляции в котельных с газовым котлом, предусматривается организация естественного воздухообмена. Мощность вытяжки должна равняться трехкратной кубатуре пространства в час, а поступление свежего воздуха соответствовать объему оттока и добавке, расходуемой на горение.

Рекомендуем прочитать: Почему тухнет газовый котел

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

• приточная;
• вытяжная;
• приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

• естественная;
• механическая;
• комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

С этой статьей также читают: Почему задувает газовый котел ветром

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

• канальные: с разветвленной сетью воздухоотводов;
• бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

Правильную работу всего оборудования проверяет инспектор специализированной службы.

Естественная вентиляция котельных

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

1. На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
2. Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
3. Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Рекомендуем прочитать статью: Что делать, если не включается газовый котел

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.

Как сделать вытяжку для газового котла в частном доме

Эффективность напрямую зависит от сечения и диаметра воздухоотводов. Вытяжной канал должен иметь минимальное число изгибов, по нормативам не более трех. Расчет производится с учетом следующих показателей:

• Нормативы кратности для жилых зданий;
• Расход воздуха м³. Расчетные таблицы созданы для прямоугольных и круглых отводов. Рекомендованная скорость движения воздушных масс внутри помещений обозначена в СНиП – от 0,1 до 0,3 м/с;
• Мощность, открытая или закрытая горелка;
• Уровень шума. Как сделать вытяжку, если шумность превышает допустимые показатели? Необходимо увеличить сечение отвода или количество изгибов. Оба способа снижают скорость, а значит, и сопротивление.

Естественная вентиляция для частного дома с газовым котлом обязательна, но не всегда возможно обеспечить точность функционирования в разные сезоны года. Одним из ее недостатков является зависимость от погоды. Автоматические устройства создают нужную тягу в любых условиях, но повышают электропотребление.

С этой статьей читают: Как правильно сделать заземление газового котла

Из чего изготавливают воздуховоды для газовых котельных

Согласно приложению «Г» СНиП 402.1325800.2018 дымоходы и воздухоотводы производят из негорючих материалов. Там, где вентканалы проходят через неотапливаемые пространства, требуется теплоизоляция, наружная часть каналов из кирпича должна соответствовать характеристикам морозостойкости.

Не допускается изготовление из пористых или неплотных материалов. Рассмотрим основные способы обустройства.

Из кирпича с вытяжными каналами

Кирпич в основном применяется в твердотопливных котельных. Низкая температура газопламенных приборов приводит к постоянному образованию конденсата, материал разрушается, кроме этого воздухоотводы сложно чистятся.

Монтаж стальных вытяжных каналов внутрь кирпичной кладки может стать эффектным архитектурным элементом и решит задачу на десятки лет.

Из набора керамических вентиляционных труб

Керамика бывает разной. Например для дымоходов используют керамические трубы с температурными режимами до 650 ^оС. Для устройства вытяжки газового котла в частном доме такой запас прочности не требуется. В качестве утеплителя обычно используют минеральную вату.

Стальные сварные или наборные воздуховоды

Для обустройства вентиляции газового котла в частном доме подбирают нержавеющие и оцинкованные стальные изделия. Сами воздухоотводы могут быть круглыми и прямоугольными. Наборные системы включают в себя не только каналы, но и многочисленные автоматические устройства: фильтры, калориферы, шумоглушители, охладители.

Можно сделать вентканал из свитой в спираль стальной ленты или алюминиевой фольги. При транспортировке их можно складывать в гармошку и монтировать, придавая любую форму. Единственный недостаток этих изделий: повышенное аэродинамическое сопротивление.

Требования к вентиляции для помещения с установленным газовым котлом

Природный газ – взрывоопасное вещество, поэтому при газификации частного или многоквартирного дома предусмотрен ряд обязательных требований. Они отражены в государственных и строительных регламентах.

Существующие нормы и правила по вентиляции

Контроль функциональности и безопасности возложен на надзорные органы.

При выявлении ошибок ввод в эксплуатацию запрещают до устранения недочетов.

• № 384-ФЗ – Регламент безопасности, контроль осуществляется согласно Постановлению Правительства № 1521 от 26 декабря 2014 года.
• Постановление Правительства № 410 от 14.05.2013 – О мерах безопасности;
• ГОСТ 32548-2013 – ТУ по вентиляции зданий.
• СП 402.1325800.2018 – Проектирование систем газопотребления в жилых домах.
• СНиП II-35-76 – главы 7 и 8.
• СП 60.13330.2012 – Системы отопления, вентиляции и кондиционирования.

Для зданий старой застройки и строящихся объектов требования к вентиляции разные. Это связано с введением новых правил газопотребления. Для обустройства котельной в новом частном доме необходимо отслеживать актуальные редакции документов.

Сертификация вентиляционного оборудования

Все детали и устройства имеют сертификаты соответствия таможенного союза. Производители могут пройти добровольную сертификацию по стандарту ГОСТ. Так как документы во многом дублируются, обязательная процедура была упразднена, но наличие дополнительных свидетельств является показателем надежности и добросовестности изготовителя.

Читайте больше по теме: Какие документы нужны для подключения газового котла

Требования к притоку воздуха в котельную

Объем циркулирующего воздуха по СП 41-104-2000 равен трехкратной кубатуре помещения. Если вентиляция  котельной с газовым котлом не достаточна, гарь и копоть будут оседать на стенах, а последствия утечки будет сложно устранить.

Засор в дымоходе

Согласно пункту 14.3 СП 281.1325800.2016 при установке газового котла мощностью до 360 кВт допускается однократный объем воздуха за час. Норматив может зависеть от климатических условий, поэтому желательно уточнять информацию в региональных организациях.

Диаметр приточного отверстия в системах вентиляции

Нормативами установлены требования к минимальному объему притока воздуха в котельную. Показатели не зависят от типа приборов или их мощности.

• Минимальный размер приточного клапана 130 мм.;
• На киловатт мощности оборудования отводится 8 см² площади сечения;
• Если приток обеспечивается из смежных комнат, а не улицы показатель возрастает до 30 см².

Для каждого газового котла монтируют отдельный дымоход. В одной топочной можно устанавливать не более двух приборов.

Общие требования к котельным

Установка оборудования малой мощности допускается на кухне или на другой нежилой площади: в коридоре, ванной комнате. Исключения составляют цокольные этажи, так как утечка будет замечена слишком поздно. Кроме этого, сложно вывести воздухоотводы до уровня крыши.

Общие параметры:

• под котельную отводят нежилое помещение с высотой не менее 2,2 метра;
• минимальная площадь размещения 6 или 15 м², в зависимости от выбора оборудования, 1 газопламенный прибор занимает 4 метра.
• по требованиям пожарной безопасности ширина прохода не менее 1 м;
• помещение с газовым котлом должно сообщаться с общей системой вентиляции в доме. Предусматривается зазор в нижней части двери (от 0,2 м²) или отверстие с решеткой в смежную комнату;
• размер окна: 0,5 м² или больше, из расчета 0,3 м² на 10 кубическим метров.
• пол и стены выполняют из негорючих материалов;

Большая часть приборов сегодня выпускается с закрытой камерой сгорания, отвод отработанных газов осуществляется, минуя атмосферу котельной. В таких случаях разрешается пренебречь окном.

Является ли коаксиальный дымоход частью вентиляционной системы

Конструкция не сообщается с общей сетью здания и не является ее составной частью, но благодаря дымоходу можно избежать установки принудительной вентиляции. Не допускается выведение в арки, тоннели, подъезды. Часть вентиляционной трубы может располагаться под навесом или балконом, но число изгибов увеличится.

Испытание вентиляционной системы

Проверка работы производится при нормальных условиях: температуре внутри здания около 20 ^оС. Скорость движения воздушных масс легко измерить анемометром. Кроме этого выполняют контроль герметичности.

Расположение выхода дымоходной трубы относительно крыши

Воздухоотвод для газового котла в частном доме выводится выше уровня крыши. Согласно нормам, предусмотрено несколько схем:

• На плоской поверхности – выше на 1,2 метра;
• На расстоянии до 1,5 от конька – высота превышает крышу на 50 см;
• Более 3 метров: до пересечения с линией, проведенной от конька под уклоном 10^о;
• На удалении 1,5-3 м. от конька – в один уровень с крышей;
• Если кровельные материалы относятся к горючим уровень поднимают на 1-1,5 м выше конька.

Допускается подключение дымохода к печным и каминным трубам, но вариант сопряжен со сложными расчетами. Коаксиальные каналы современных приборов проводят вдоль наружных стен.

Из чего состоит вентсистема для помещения, оборудованного газовым котлом

Вентиляция – это две подсистемы, обеспечивающие приток и тягу. Коаксиальный дымоход является автономным устройством, который не влияет на необходимость естественного воздухообмена, но помогает избежать установки механических приспособлений. Сборные конфигурации могут включать в себя ряд автоматических элементов и контролирующих датчиков.

Принципы циркуляции потока воздуха

Действие современных систем построено на законах физики. Теплое вещество поднимается вверх, а холодное направляется вниз. Этим обусловлены требования: размещение приточных элементов в нижней части стен способствует равномерному прогреванию, а затем движению к вытяжному отверстию. Таким образом, вентиляция для котельной с газовым котлом исключает формирование застойных зон, если обновление воздуха является достаточным.

Канальная или бесканальная вентиляция

К бесканальным способам относят двери, окна, такое явление, как сквозняк. Монтаж вентиляторов в стену также осуществляется без обустройства вентиляционных каналов. Обеспечить удаление загрязненного воздуха при работе котла с открытой камерой сгорания этим способом невозможно.

Как рассчитать вентиляцию для газового котла

Максимальная высота одного яруса 6 м, а перемещение воздушных масс в пространстве жилого дома ограничивается величиной 1-3 м/с. С понижением перекрытий воздухообмен с каждым метром возрастает на 25%.

1. Например, в частном доме расположена котельная 3*4 с высотой потолков 3,5 м. Перемножив значения, получим v=42м³. Затем вычислим поправку на высоту: k = (6 — 3,5 метра) * 0,25 + 3 (3-краное обновление). Получим примерно 3,6.
2. Рассчитаем количество вентилируемого воздуха c учетом этих значений. V = v * k = 3,6 * 42 = 151,2.
3. Вычислим сечение воздухоотвода : S = V / (w * t).

V – воздухообмен;

w – скорость движения, принятая за 1 м/с.

t – время в секундах. 1 час = 3600 с.

Таким образом: S = 151,2 м³ / (1 * 3600) = 0,42 м² = 42 см². Зная площадь круга, можно вычислить радиус.

Размеры воздухоотводов газовых котлов, предназначенных для установки в частном доме, как правило, указаны в технической документации. Монтаж напольных приборов ничем не отличается от установки настенных собратьев.

Как выполнить вентиляцию для газовой колонки

Настенные водонагреватели на газу оснащены коаксиальным дымоходом, в иных случаях используют гибкие трубы. Диаметры можно найти в технической документации. Возможно подключение к печному дымоходному каналу.

Устройство вентиляции на кухне с газовой плитой

Проветривание осуществляется вытяжкой и приточным клапаном.

Для кухонь с 4 горелками расчет выполняется по алгоритму: однократное обновление воздуха + дополнительный объем в размере 100 м³/ч. Жильцы обычно чувствуют, когда долго не выветривается запах, а пространство наполнено влажностью.

Основные причины снижения тяги в системе вентиляции

Если ошибки проектирования исключены, а эффективность постепенно снижается, вероятно, вышел из строя один из элементов.

Самые частые неисправности:

• Потеря мощности двигателя. Поломку можно определить по дребезжанию вентилятора или другим признакам износа.
• Сбой настроек. Если явление не было замечено алгоритмами контроля, причина в управляющем блоке.
• Загрязнения. Чаще всего эта напасть постигает фильтры приточных клапанов. В результате налипания грязи на вентиляторы нарушается геометрия лопастей, снижается эффективность. Возможно, внешние решетки забились листвой или насекомыми.
• Снижение проходимости. Сечение каналов изменилось. Это может произойти на любом участке, если не заказывать сервисную чистку. Вытяжка от газового котла в частном доме нуждается в обслуживании не реже раза в год.

Кратковременные изменения могут происходить из-за сильного ветра, разряженной атмосферы на улице, тумана. Для защиты от обратной тяги возможна установка клапанов, но их необходимо компенсировать вентиляторами. Кроме этого выходные отверстия защищают оголовками.

Проектирование и установку вентиляции лучше всего доверить профессионалам. При ошибках возможно появление целого букета неприятностей: сырость, запахи, разрушение материалов, угроза здоровью и жизни человека. Современные методы проектирования исключают ошибки и рассматривают здание как единое целое. Таким образом, можно не только выполнить требования безопасности, но и обеспечить комфортный микроклимат, снизить расходы на разрозненную работу инженерных систем.

Мне нравится1Не нравитсяСистемы коаксиальных трубок

повышают сопротивление искусственных дыхательных путей и работу дыхания

Фон:

Системы трубок являются важным компонентом вентиляционного контура, соединяющим вентилятор с дыхательными путями пациента. Системы коаксиальных трубок включают инспираторную трубку в просвет экспираторной трубки. Мы предположили, что по своей конструкции эти системы трубок увеличивают сопротивление потоку воздуха по сравнению с обычными системами.

Методы:

Мы исследовали зависящий от потока градиент давления в коаксиальных, обычных одноразовых и традиционных многоразовых системах трубок от 3 различных производителей. Дополнительно у 18 здоровых добровольцев была определена дополнительная работа дыхания и восприятие сопротивления при дыхании через различные устройства.

Полученные результаты:

Градиент давления в коаксиальных трубных системах был до 6 раз выше по сравнению с обычными (1.90 ± 0,03 см H ₂ O против 0,34 ± 0,01 см H ₂ O, P <0,001) и была выше на выдохе по сравнению с вдохом ( P <0,001). Соответственно, дополнительная работа дыхания и воспринимаемое сопротивление дыханию были самыми высокими в системах с коаксиальными трубками.

Выводы:

Наши результаты показывают, что использование коаксиальных трубных систем следует тщательно продумать в связи с их повышенным сопротивлением.

Ключевые слова:

сопротивление дыхательных путей; искусственные дыхательные пути; система дыхания; разработка и оценка / оценка технологий; приборы / оборудование; механическая вентиляция; работа дыхания.

Эффективность коаксиальной вентиляции с новым эндотрахеальным катетером, оснащенным функциональной манжетой: исследование на модели свиней

Фон:

Мы разработали эндотрахеальный катетер с функциональной манжетой (ECFC), которая надувается во время вдоха и сдувается во время выдоха.Этот катетер вместе с обычным вентилятором интенсивной терапии может обеспечить коаксиальную вентиляцию.

Задача:

Целью этого исследования было определение эффективности вентиляции у взрослых свиней размером с человека с использованием ECFC и обычного вентилятора ICU.

Дизайн:

Проспективное исследование на животных.

Параметр:

Экспериментальная хирургия по трансплантации травм, Массачусетская больница общего профиля, Бостон, Массачусетс, США.

Животные:

Были изучены восемь взрослых свиней породы Йоркшир, весом от 45 до 50 кг.

Вмешательства:

Для создания ECFC, латексная манжета длиной 5 см была помещена над дистальными боковыми портами эндотрахеального катетера калибра 14 или 19 Fr, и кусок пластиковой трубки длиной 1 см был вставлен в конец эндотрахеального катетера, чтобы создать внутреннее сопротивление.ECFC был помещен в трахею, а проксимальный конец ECFC был подключен к аппарату искусственной вентиляции легких в режиме контроля давления с пиковым давлением, установленным на уровне 25, 50 или 70 см вод. Ст.

Основные показатели результатов:

Дыхательный объем рассчитывали с помощью плетизмографии.

Полученные результаты:

Во время вентиляции с контролем давления с помощью датчика ECFC 14-Fr при заданном давлении вдоха 25, 50 и 75 см вод. ECFC это 277 ± 51, 442 ± 91 и 538 ± 123 мл соответственно.Никаких осложнений не наблюдалось.

Заключение:

ECFC в сочетании с обычным вентилятором ICU с регулируемым давлением может производить адекватные дыхательные объемы у взрослых свиней размером с человека. Наши результаты подтверждают возможность вентиляции с помощью этого нового альтернативного метода. Безопасность и преимущества такой техники еще предстоит определить на людях.

Воздействие длинных коаксиальных дыхательных контуров и датчика потока lo…: Европейский журнал анестезиологии

Что вы по профессии? Academic MedicineAcute Уход NursingAddiction MedicineAdministrationAdvanced Практика NursingAllergy и ImmunologyAllied здоровьеАльтернативная и комплементарной MedicineAnesthesiologyAnesthesiology NursingAudiology & Ear и HearingBasic ScienceCardiologyCardiothoracic SurgeryCardiovascular NursingCardiovascular SurgeryChild NeurologyChild PsychiatryChiropracticsClinical SciencesColorectal SurgeryCommunity HealthCritical CareCritical Уход NursingDentistryDermatologyEmergency MedicineEmergency NursingEndocrinologyEndoncrinologyForensic MedicineGastroenterologyGeneral SurgeryGeneticsGeriatricsGynecologic OncologyHand SurgeryHead & Neck SurgeryHematology / OncologyHospice & Паллиативная CareHospital MedicineInfectious DiseaseInfusion Сестринское делоВнутреннее / Лечебное делоВнутреннее / Лечебное отделениеБиблиотечные науки Уход за матерью и детьмиМедицинская онкологияМедицинские исследованияНеонатальный / Перинатальный Неонатальный / Перинатальный уход ecialtiesNursing-educationNutrition & DieteticsObstetrics & GynecologyObstetrics & Gynecology NursingOccupational & Environmental MedicineOncology NursingOncology SurgeryOphthalmology / OptometryOral и челюстно SurgeryOrthopedic NursingOrthopedics / Позвоночник / Спорт Медицина SurgeryOtolaryngologyPain MedicinePathologyPediatric SurgeryPediatricsPharmacologyPharmacyPhysical Медицина и RehabilitationPhysical Терапия и женщин Здоровье Физическое TherapyPlastic SurgeryPodiatary-generalPodiatry-generalPrimary Уход / Семейная медицина / Общие PracticePsychiatric Сестринское делоПсихиатрияПсихологияОбщественное здравоохранениеПульмонологияРадиационная онкология / ТерапияРадиологияРевматологияНавыки и процедурыСонотерапияСпорт и упражнения / Тренировки / ФитнесСпортивная медицинаХирургический уходПереходный уходТрансплантационная хирургияТерапия травмТравматическая хирургияУрологияЖенское здоровьеУход за ранамиДругое

Что ваша специальность? Addiction MedicineAllergy & Clinical ImmunologyAnesthesiologyAudiology & Speech-Language PathologyCardiologyCardiothoracic SurgeryCritical Уход MedicineDentistry, Oral Surgery & MedicineDermatologyDermatologic SurgeryEmergency MedicineEndocrinology & MetabolismFamily или General PracticeGastroenterology & HepatologyGenetic MedicineGeriatrics & GerontologyHematologyHospitalistImmunologyInfectious DiseasesInternal MedicineLegal / Forensic MedicineNephrologyNeurologyNeurosurgeryNursingNutrition & DieteticsObstetrics & GynecologyOncologyOphthalmologyOrthopedicsOtorhinolaryngologyPain ManagementPathologyPediatricsPlastic / Восстановительная SugeryPharmacology & PharmacyPhysiologyPsychiatryPsychologyPublic, Окружающая среда и гигиена трудаРадиология, ядерная медицина и медицинская визуализацияФизическая медицина и реабилитация Респираторная / легочная медицинаРевматологияСпортивная медицина / наукаХирургия (общая) Травматологическая хирургияТоксикологияТрансплантационная хирургияУрологияСосудистая хирургияВироло у меня нет медицинской специальности

Каковы ваши условия работы? Больница на 250 коекБольница на более 250 коекУправление престарелыми или хосписы Психиатрическое или реабилитационное учреждениеЧастная практикаГрупповая практикаКорпорация (фармацевтика, биотехнология, инженерия и т. Д.) Докторантура Университета или медицинского факультета Магистратура или 4-летнего академического университета Общественный колледж Правительство Другое

Изогнутая ветвь вдоха коаксиального контура имитирует бронхоспазм

В редакцию

68-летнему мужчине назначили артропластику правого колена после перенесенного ранее протезирования дистального отдела бедренной кости.Стандартные мониторы ASA были размещены, и индукция проводилась с помощью пропофола и сукцинилхолина. Пациент был успешно интубирован с помощью Glidescope ^® , и была визуализирована интубационная трубка, входящая в голосовую щель. Эндотрахеальная трубка была подключена к контуру анестезии, и была инициирована искусственная вентиляция легких, но пациенту быстро стало трудно вентилировать. SpO ₂ снизился до диапазона 88-90% с положительным результатом CO ₂ в конце выдоха на анестезиологическом мониторе.При аускультации слышны двусторонние звуки дыхания, но присутствуют значительные хрипы. Частота сердечных сокращений и артериальное давление существенно не изменились по сравнению с дооперационными значениями. При повышенном пиковом давлении в дыхательных путях предполагался бронхоспазм, и пациента лечили распыленным альбутеролом по мере повышения уровня анестетика. Дыхательные пути были быстро обследованы с помощью оптоволоконного бронхоскопа, инородных тел или слизистых пробок обнаружено не было. Хрипы, затрудненная вентиляция и снижение сатурации кислорода сохранялись.После исчерпания альтернатив дыхательный контур был заменен на новый, и почти сразу пациенту стало легче вентилировать воздух, хрипы прекратились, а сатурация кислорода улучшилась до 99%.

При тщательном визуальном осмотре оборудования был обнаружен изгиб на вдохе коаксиального контура, рис. 1-4. Перегиб позволял вентиляции происходить с умеренным сопротивлением при более высоком, чем нормальное давление, но он не был достаточно серьезным, чтобы полностью перекрыть поток газа.Частичная блокировка не только проскользнула во время предыдущей проверки оборудования, но и задержала реакцию на переход на мешок амбу в качестве альтернативного метода экстренной вентиляции. Если бы изгиб вызвал полную закупорку и полный поток был перекрыт, скорее всего, причиной скорее всего был бы контур, и потребовался бы альтернативный метод вентиляции. Схема в своем поврежденном состоянии не вызвала никаких сигналов тревоги во время автоматической проверки наркозного аппарата Datex Ohmeda Aisys перед запуском случая.После этого инцидента задействованный дыхательный контур был помещен на 2 дополнительных наркозных аппарата, где он не сработал во время автоматизированного процесса проверки. При визуальном осмотре машины и оборудования перед анестезией выяснилось, что это функциональная цепь.

Согласно политике больницы, был составлен отчет о безопасности, и производитель и FDA были проинформированы. Позже неисправность была подтверждена производителем дыхательного контура. Проблема была связана с неисправным адаптером, который препятствовал полному вращению внутренней трубки во время сборки, и вместо этого трубка складывалась сама по себе.С тех пор производитель реализовал 100% проверку световых коробов каждой цепи после окончательной сборки.

Ранее сообщалось о перегибе внутренней трубки коаксиального контура Bain. ^1,2 Было разработано несколько вмешательств и методов, чтобы свести к минимуму его возникновение. При этом внутренняя трубка коаксиального кабеля перекручивалась, несмотря на то, что она была гофрированной. Было описано несколько маневров для обеспечения проходимости инспираторной конечности, ^3-5 , но ни один из них не является надежным.Кроме того, при неосторожном выполнении они могут повредить цепь или машину. ⁶

Этот случай также продемонстрировал нам роль, которую когнитивные ошибки играют в критических сценариях. ⁷ Мы считаем, что предвзятость доступности (выбор диагноза, поскольку он часто встречается) и репрезентативность (неспособность учитывать неисправность цепи, поскольку неисправность цепи обычно проявляется полным препятствием) сыграли роль в отложенной диагностике цепи как причине трудности с вентиляцией воздуха у этого пациента.Поскольку сбои в работе контуров — редкое явление, и машина прошла автоматическую проверку безопасности в начале дела, мы не считали неисправный дыхательный контур одним из первых пунктов в нашем списке дифференциальной диагностики. Это сочеталось с тем фактом, что присутствовала только частичная окклюзия, что не приводило к немедленному «выталкиванию» во время вдоха, поскольку через контур проходил некоторый поток. Этот случай служит напоминанием о том, что даже с развитием автоматизации проверки безопасности наркозного аппарата ничто не может заменить тщательного и тщательного визуального осмотра оборудования перед каждым случаем.

Джонатан Б. Коэн, MD
Онкологический центр Моффитта
Тампа, Флорида

Тарик Чаудри, MD
Онкологический центр Моффитта
Тампа, Флорида

Список литературы

1. Gooch C, Peutrell J. Неисправный контур Bain. Анестезия 2004; 59: 618.
2. Гарг Р. Перекрученная внутренняя трубка коаксиального контура Bain — необходима гофрированная внутренняя трубка. Дж. Анест 2009; 23: 306.
3. Pethick SL. Письмо в редакцию . Кан Анаэст Соц Журнал 1975; 22: 115.
4. Фоекс П., Крэмптон Смит А. Маневр Фоукса-Крэмптона Смита. Анестезия 1977; 32: 294.
5. Ghani GA. Проверка безопасности контура водяного охлаждения. Can Anaesth Soc J 1984; 31: 487-8.
6. Salt R. Тест для коаксиальных цепей: предупреждение и предложение. Анестезия 1977; 32: 675.
7. Groopman J. Medical Dispatches: В чем проблема? Как думают врачи. The New Yorker 29 января 2007 г., стр. 34–39.

Инвазивная вентиляция (пассивное увлажнение) — Armstrong Medical

Инвазивная вентиляция (пассивное увлажнение)

Combi-Flex® 3 в 1

Длина 1.8 м с бактериальным вирусным фильтром HME со съемным локтем пациента с двойным поворотным отверстием для бронхоскопии.

Кол-во в ящике: 20

Combi-Flex® 3 в 1

Длина 1.8 м с бактериальным вирусным HEPA-фильтром HME со съемным держателем катетера в выдвижной трубке со складной камерой для увеличения объема Spirale® DDS с двойным поворотным локтем пациента с портами для бронхоскопии.

Кол-во в ящике: 20

Combi-Flex® 3 в 1

Длина 1.8 м с бактериально-вирусным НЕРА-фильтром HME со съемным локтем пациента с двойным поворотным отверстием для бронхоскопии

Кол-во в ящике: 20

(PDF) Коаксиальная насадка с низким уровнем смешивания для эффективной индивидуальной вентиляции

XML Template (2013) [11.10.2013–17: 15] [1–19]

//blrnas3/cenpro/ApplicationFiles/Journals/SAGE/3B2/IBEJ/Vol00000/130189/APPFile/SG-IBEJ130189.3d (IBE) [INVALID Stage]

13 Чакроун В., Гаддар Н. и Гали К. Холодный потолок и вентиляция размещения

с индивидуальным испарительным охладителем:

тепловой комфорт и экономия энергии. Energy Build 2011; 43 (11):

3250–3257.

14. Болашиков З.Д., Меликов А.К., Кранек М. Улучшенная производительность —

индивидуальной вентиляции за счет управления конвекционным потоком

вокруг тела пассажира.ASHRAE Transact 2009; 115 (2):

421–431.

15. Sekhar SC, Gong N, Tham KW, Cheong KW, Melikov AK,

Wyon DP и Fanger PO. Результаты индивидуальной вентиляции

исследований в жарком и влажном климате. HVAC & R Res 2005; 11 (4):

603–620.

16. Качмарчик Дж., Меликов А.К. и Фангер П.О. Реакция человека

на индивидуальную вентиляцию и смешанную вентиляцию. Indoor Air

2004; 14 (8): 17–29.

17. Чермак Р., Меликов А.К., Форейт Л. и Ковар О.Производительность персонализированной вентиляции

в сочетании со смешанной и вытеснительной вентиляцией

мент. HVAC & R Res 2006; 12 (2): 295–311.

18. Ян Б., Чандра С. и Меликов А.К. Потолочная персональная система вентиляции

в жарком и влажном климате — энергетический анализ

. Energy Build 2010; 42: 2304–2308.

19. Ян Б., Сехар С. и Меликов А.К. Персонализированная потолочная система вентиляции

, интегрированная с системой распределения вторичного воздуха

— исследование реакции человека в условиях жаркого и влажного климата.

Indoor Air 2010; 20 (4): 309–319.

20. Меликов А., Чермак Р. и Майер М. Персонализированная вентиляция:

оценка различных воздухораспределительных устройств. Energy Build 2002;

34 (8): 829–836.

21. Халвонова Б., Меликов А. Эффективность «бесканальной» вентиляции

в сочетании с вытеснительной вентиляцией:

Воздействие высоты всасывания. Сборка Environ 2010; 45 (4): 996–1005.

22. Ли Р., Сехар С., Меликов А.Оценка теплового комфорта и качества воздуха в помещении

системы распределения воздуха под полом, интегрированной с индивидуальной вентиляцией per-

в жарком и влажном климате. Строительство и

Окружающая среда 2010; 45 (9): 1906–1913.

23. Nielsen P, Hyldgaard CE, Melikov A, Andersen H и

Soennichsen M. Личное воздействие между людьми в комнате

, вентилируемой текстильными терминалами — с индивидуальной вентиляцией

и без нее. HVAC & R Res 2007; 13 (4): 635–643.

24. Charles KE. Обзор реакции жильцов на локализованные системы распределения воздуха

. В: Материалы 7-й международной конференции

здоровых зданий, Сингапур, 7–11 декабря 2003 г .; 3:

305–310.

25. Меликов А., Иванова Т., Стефанова Г. Подголовник сиденья с встроенным

номинальная индивидуальная вентиляция: тепловой комфорт и качество вдыхаемого воздуха

. Build Environ 2012; 47: 100–108.

26. Conceic¸ a

˜oE, Lu´cio M, Rosa S, Custo

´dio A, Andrade R и

Meira MA.Оценка уровня комфорта в столах, оборудованных

двумя индивидуальными системами вентиляции, в слегка теплой среде —

м. Сборка Environ 2010; 45 (3): 601–609.

27. Ли Р., Сехар С.К. и Меликов А. Тепловой комфорт и оценка качества воздуха в помещении

оценка системы распределения воздуха под полом, интегрированной

с индивидуальной вентиляцией в жарком и влажном климате. Сборка

Environ 2010; 45 (9): 1906–1913.

28. Саллум М., Гаддар Н. и Гали К. Новая временная модель человеческого тела с биотопливом

и ее интеграция с моделями одежды.

Int J Ther Sci 2007; 46: 371–384.

29. Золфагари А. и Маерефат М. Новая упрощенная модель биотоплива

для оценки теплового отклика человеческого тела

на переходные условия окружающей среды. Сборка Environ 2010; 45 (10):

2068–2076.

30. Чиок Ю.Х., Нг ЕЙК и Кулиш В.В. Глобальная модель биотоплива

для быстрой оценки физиологических тепловых профилей человека

в различных условиях. JMed Eng Technol 2002; 26 (6):

231–238.

31. Кроппер П., Янг Т., Кук М., Фиала Д. и Юсуф Р. Моделирование

влияния сложных условий окружающей среды в помещении на тепловой комфорт человека

. В: Материалы одиннадцатой международной конференции

IBPSA по моделированию зданий, 27–30 июля 2009 г.,

Глазго, Шотландия, стр. 1367–1373.

32. Гао Н.П., Чжан Х. и Ню Дж.Л. Исследование качества воздуха в помещении

и теплового комфорта с помощью цифрового теплового манекена. Крытый

Год постройки 2007; 16 (1): 7–17.

33. Гао Н.П., Ню Дж.Л. и Чжан Х. Сочетание CFD и человеческого тела.

Модель терморегуляции для оценки индивидуальной вен-

тиляции. Int J HVAC & R Res 2006; 12 (3): 497–518.

34. Гаддар Н., Гали К. и Чехайтли С. Оценка теплового комфорта

активных людей в переходных пространствах при наличии движения воздуха —

мент. Energy Build 2011; 43 (10): 2832–2842.

35. Махоул А., Гали К. и Гаддар Н. Потенциал энергосбережения

и связанный с ним тепловой комфорт вытесняющих систем вентиляции с помощью персонализированной вентиляции.Внутреннее строительство

Окружающая среда 2013; 22 (3): 508–519.

36. Ян Б. Оценка теплового комфорта и качества воздуха в помещении для персонализированной системы вентиляции

, установленной на потолке, интегрированной с системой вентиляции со смешанным окружающим воздухом

. Докторская диссертация, Национальный

Сингапурский университет, Сингапур, 2009.

37. Халифа Х.Э., Янош М.И. и Данненхоффер Дж.Ф. Экспериментальное исследование

индивидуальных вентиляционных форсунок с пониженным перемешиванием. Сборка

Environ 2009; 44: 1551–1558.

38. Джеки С. и Руссо ТК. Расчетный анализ уменьшенных —

смешивающих форсунок индивидуальной вентиляции. Build Environ 2009; 44:

1559–1567.

39. Программное обеспечение ANSYS: ANSYS Inc. http://www.ansys.com/ (доступ

1 октября 2013 г.)

40. Мажей М. и Бутала В. Исследование характеристик персональной вентиляции

с использованием компьютерных вычислений. динамика жидкостей. Крытый

Построен Окружающая среда 2011; 21 (6): 749–771.

41. Gagge AP, Fobelets AP и Berglund LG.Стандартный прогнозный индекс

реакции человека на тепловую среду. ASHRAE

Transact 1986; 92 (2): 709–731.

42. ASHRAE. Справочник по основам ASHRAE. Атланта: Американское

Общество инженеров по отоплению, кондиционированию и охлаждению,

Inc., 2009.

43. Стандарт ANSI / ASHRAE 90.1-2007. Энергетический стандарт для строительства —

, кроме малоэтажных жилых домов. Атланта: Американское

Общество отопления, кондиционирования и охлаждения

Engineers, Inc., 2007.

44. Кулькарни В., Саху Н. и Чаван С. Моделирование комбинаций «мед —

гребень — экран» для управления турбулентностью

в дозвуковой аэродинамической трубе. J Wind Eng Ind Aerodyn 2011; 99:

37–45.

45. Чен Кью и Сребрик Дж. Упрощенные граничные условия диффузора для численных моделей воздушного потока помещения

. Заключительный отчет по ASHRAE RP-

1009. Департамент архитектуры Массачусетского технологического института

, Кембридж, Массачусетс, 2000.

46. Сребрик Дж. И Чен К. Упрощенные численные модели для сложных диффузоров приточного воздуха

. HVAC & R Res 2002; 8 (3): 277–294.

47. Родин П. и Мошфег Б. Численные прогнозы климата в помещении

mate в крупных промышленных помещениях. Сравнение различных моделей

ent k– «, подтвержденных полевыми измерениями. Build Environ

2007; 42 (11): 3872–3882.

48. Bartosiewicz Y, Aidoun Z, Desevaux P и Mercadier Y. CFD

Интеграция

экспериментов в оценку шести моделей турбулентности

моделей сверхзвуковых эжекторов.В: Труды конференции по вычислительной гидродинамике и экспериментам на решетках

, Глазго, Великобритания, 8–9

, сентябрь 2003 г .; С. 14–24.

49. Гао Н.П. и Ню Дж.Л. CFD-исследование микросреды вокруг

человеческого тела и индивидуальной вентиляции. Build Environ 2004;

39 (7): 795–805.

18 Внутренняя и искусственная среда 0 (0)

в Американском университете Бейрута, 9 июля 2014 г.

Пересмотрено в апреле 2021 г.

ГАЗОВЫЙ МАШИНА ДЛЯ АНЕСТЕЗИИ> КОМПОНЕНТЫ И СИСТЕМЫ> ПОСТАВКА> ДЫХАТЕЛЬНЫЕ КОНТУРЫ

• Классификация
• Дыхательные контуры — без обратного дыхания (Mapleson and Bain)
  • Как они работают?
  • Требования к потоку свежего газа
  • Тест Pethick для контура водоема
• Круговая система
  • Круговая система
  • Преимущества и недостатки

Классификация дыхательного контура

Функция любого дыхательного контура — подавать кислород и анестезирующие газы и выводить углекислый газ.

Углекислый газ может быть удален либо промывкой с адекватным потоком свежего газа (FGF), либо абсорбцией натронной извести .

Таблица ниже частично основана на Mapleson Br J Anaesth 1954; 26: 323

Система Circle может быть

1. закрыто (приток свежего газа точно равен поглощению пациентом, полное дыхание после поглощения углекислого газа и закрытый APL)
2. полузакрытый (происходит некоторое повторное дыхание, настройки FGF и APL на промежуточных значениях) или
3. полуоткрытый (без обратного дыхания, высокий поток свежего газа [более минутная вентиляция])

Открытые системы не имеют клапанов или трубок: например, открытая капля эфира или назальная канюля.В любом случае у пациента есть доступ к атмосферным газам.

Дыхательные контуры без обратного дыхания (Mapleson)

Фотография Mapleson D. Щелкните эскиз или подчеркнутый текст, чтобы увидеть его в увеличенном виде (136 КБ).

Во всех контурах , кроме с обратным дыханием (NRB) , отсутствуют однонаправленные клапаны и абсорбция углекислого газа натронной извести.

Объем повторного дыхания в значительной степени зависит от разбавления выдыхаемого воздуха высоким потоком свежего газа (FGF) в целом. Работа дыхания низкая. всего (без однонаправленных клапанов или гранул натронной извести для создания сопротивления).

Минимум FGF На практике большинство анестезиологов предоставляют минимум 5 л / мин для детей и взрослых, чтобы предотвратить повторное дыхание (или 2-3-минутная вентиляция [VE], в зависимости от того, что больше).

Схема цепи Mapleson D и Bain NRB. Щелкните эскиз или подчеркнутый текст, чтобы увидеть его увеличенную версию (10 КБ).

Контур Bain представляет собой «коаксиальный» Mapleson D — те же компоненты, но трубка подачи свежего газа направлена ​​внутрь инспираторной конечности, а свежий газ поступает в контур рядом с маской. Требования к потоку свежего газа аналогичны другим контурам NRB. Было показано, что Bain добавляет больше тепла и влажности вдыхаемым газам, чем другие контуры Mapleson.

Схема Mapleson D — как это работает. Щелкните эскиз или подчеркнутый текст, чтобы увидеть его в увеличенном виде.

Как работает НРБ? Во время выдоха поток свежего газа (FGF) толкает выдыхаемый газ вниз по конечности выдоха, где он собирается в резервуаре (дыхательном мешке) и открывает клапан выдоха (pop-off или APL). При следующем вдохе используется газ в конечности выдоха. В конечности выдоха будет меньше углекислого газа (меньше повторного дыхания), если приток FGF высокий, дыхательный объем (VT) низкий, а продолжительность паузы выдоха длинная (желательна длительная пауза выдоха, так как выдыхаемый газ будет вымываться более тщательно. ).Все схемы NRB удобны, легки, легко очищаются. Одно из возражений состоит в том, что переключение дыхательного контура туда и обратно между кругом и Мэйплсоном между случаями вводит возможность ошибки.

Тест Pethick для контура водоема

Уникальной опасностью использования контура Bain является скрытое отсоединение или перегиб внутреннего шланга подачи свежего газа. В этом случае вся гофрированная ветвь становится мертвой зоной. Это приводит к респираторному ацидозу, который не реагирует на усиление минутной вентиляции.Чтобы выполнить тест Pethick, выполните следующие действия:

1. Закройте конец контура пациента (в локте).
2. Закройте клапан APL.
3. Заполните контур, используя клапан промывки кислорода.
4. Освободите окклюзию в локте и промойте. Эффект Вентури сглаживает мешок резервуара, если внутренняя трубка является патентованной.

Dorsch & Dorsch ( Общие сведения об оборудовании для анестезии 5-е изд. 2008: 942) проводят второй тест.Если устанавливается поток свежего газа, а внутренняя трубка закупорена, катушки расходомера (если они есть) должны опускаться (из-за противодавления), если внутренняя трубка открыта.

Круговой дыхательный контур

Круг — самая популярная дыхательная система в США. Он химически очищает углекислый газ из выдыхаемого воздуха пациента, что позволяет повторно вдохнуть все другие выдыхаемые газы (уникальное устройство дыхания в здравоохранении, но повторное дыхание широко используется в других средах, например.грамм. космос, подводная лодка).

Схема круговой системы. Щелкните миниатюру или подчеркнутый текст, чтобы увидеть его увеличенную версию (20 КБ).

Компоненты круга : источник притока свежего газа, однонаправленные клапаны на вдохе и выдохе, гофрированные трубки на вдохе и выдохе, Y-образный соединитель, перелив (называемый выталкивающим клапаном, регулируемым клапаном ограничения давления или клапаном APL), мешок резервуара, канистра абсорбента углекислого газа и гранулы. Сопротивление круговых систем меньше 3 см H ₂ O (меньше сопротивления, создаваемого эндотрахеальной трубкой). Мертвое пространство увеличено (всем дыхательным аппаратом). V _D / V _T = 0,33 в норме, 0,46 в случае интубации и 0,65 в случае маски. Механическое мертвое пространство заканчивается в точке, где расходятся потоки вдыхаемого и выдыхаемого газа (Y-образный соединитель).

Схема цепи Кинга (вверху) по сравнению с моделью Bain. (Изменено из Nakae Y et al. Anesth Analg 1996; 83: 488-492). Щелкните миниатюру или подчеркнутый текст, чтобы увидеть его увеличенную версию (28 КБ).

Контур «Universal F» или «Mera F» (контур King ^TM ) представляет собой коаксиальную круговую систему, в которой инспираторная конечность находится внутри выдоха. Как и Bain, он менее громоздкий и может обеспечивать больше тепла и увлажнения вдыхаемых газов. Как и в случае с Bain, скрытое разъединение или перегиб внутренней конечности вызывает огромное увеличение мертвого пространства и респираторный ацидоз ( Anesth Analg 2001; 93: 973). Этот респираторный ацидоз также не реагирует на усиленную минутную вентиляцию — если выдыхаемые газы не проходят через абсорбирующие гранулы, никакая вентиляция не будет очищать углекислый газ из выдохов пациента.Тесты на проходимость внутренней трубки, которые можно использовать для контура Бейна, нелегко адаптировать к круговой системе, подключенной к контуру Кинга.

Достоинства и недостатки круговой системы

Преимущества круга :

• постоянные вдыхаемые концентрации
• сохранить дыхательное тепло и влажность
• полезен для всех возрастов (можно использовать до 10 кг, около года или меньше с детской одноразовой схемой)
• подходит для закрытых систем или систем с низким расходом
• низкое сопротивление (меньше, чем трахеальная трубка, но больше, чем цепь NRB)

Недостатки круга :

• увеличенное мертвое пространство
• Неисправности однонаправленных клапанов

.
