Вентиляция туалета уличного: советы по обустройству и пошаговая инструкция

советы по обустройству и пошаговая инструкция

Многие горожане любят поездки на дачу за возможность отдохнуть от суеты большого города и подышать свежим воздухом. Если его, конечно, не испортит некачественная вентиляция в дачном туалете с выгребной ямой, но тут уже ничего не поделать, таковы минусы загородного отдыха.

Или все-таки можно обойтись без зловонного амбре, поселившегося в отхожем месте?

Мы вам подробно расскажем, как грамотно обустроить воздухообмен и наслаждаться отдыхом на свежем отдыхе без таких мелких, но все-же неприятных нюансов.

Содержание статьи:

Необходимость обустройства  вентиляции

Дачный или сельский уличный туалет — это обычно самая простая постройка, чаще всего деревянная либо кирпичная. Местом сбора нечистот служит выгребная яма с установленной в нее емкостью или без нее.

По мере накопления отходов жизнедеятельности человека, появляется жуткий запах — результат разложения органики с участием в нем бактерий.

Запах ужасный и долгосрочный, он крайне досаждает окружающим, но если его еще можно как-то терпеть не слишком впечатлительным, то выделяющийся метан для человека токсичен, он вызывает даже при недолгом контакте головокружение и тошноту

Кроме того, в таком туалете заводятся жирные мухи, ползающие по нечистотам и разносящие заразу с паразитами.

К счастью, конструкция выгреба, а именно так чаще всего обустраивают уличные отхожие места, позволяет через отверстие в постройке своевременно удалять скопившиеся фекалии, а кроме того, в строении реально обустроить функционирующую вентиляцию.

Теоретически, ее можно включить и в уже , но все-таки, лучше всего предусмотреть ее еще на стадии проектирования клозета.

Мы расскажем, какие разновидности вентиляции дачных отхожих мест существуют и вы сможете выбрать самый оптимальный для вас вариант.

Естественное вентилирование туалета

Когда говорят «естественное», в большинстве случаев подразумевают установку простейшей приточно-вытяжной конструкции. Но на самом деле, актуальнее всего говорить о конструктивных особенностях самого строения.

При этом виде вентиляции, если ее можно так назвать, запахи удаляются естественным образом, благодаря стандартной циркуляции воздуха в кабинке. Для этого строение чаще всего строят с зазорами — в нижней части между полом и стенами и в верхней — между стенами и крышей.

Многие уличные туалеты либо снабжены простейшей естественной вентиляцией, либо она в них вообще отсутствует о чем даже издалека свидетельствуют неприятное амбре и быстроразваливающиеся конструкции

И конечно, нельзя забывать об окошке, которое, впрочем, должно присутствовать при любой схеме вентилирования. Окошко не остекляют ни в коем случае, исключение составляют конструкции, где их 2-3 и оставляют открытым только одно из имеющихся, прикрывая на зиму листом фанеры, а летом — москитной сеткой. Оно служит как естественный источник притока свежего воздуха и освещения.

В деревнях такие туалеты встречаются достаточно часто и, скорее всего, именно поэтому об отхожих местах в такой местности и водится дурная слава «запашка».

Почему такая вентиляция не является эффективной, хотя плюсы в виде полного отсутствия затрат у нее, разумеется, есть?

Благоприятные для проветривания условия не являются постоянными, а удаление запаха — неэффективно. В стоячую погоду и вовсе воздухообмен сведен к минимальным значениям.

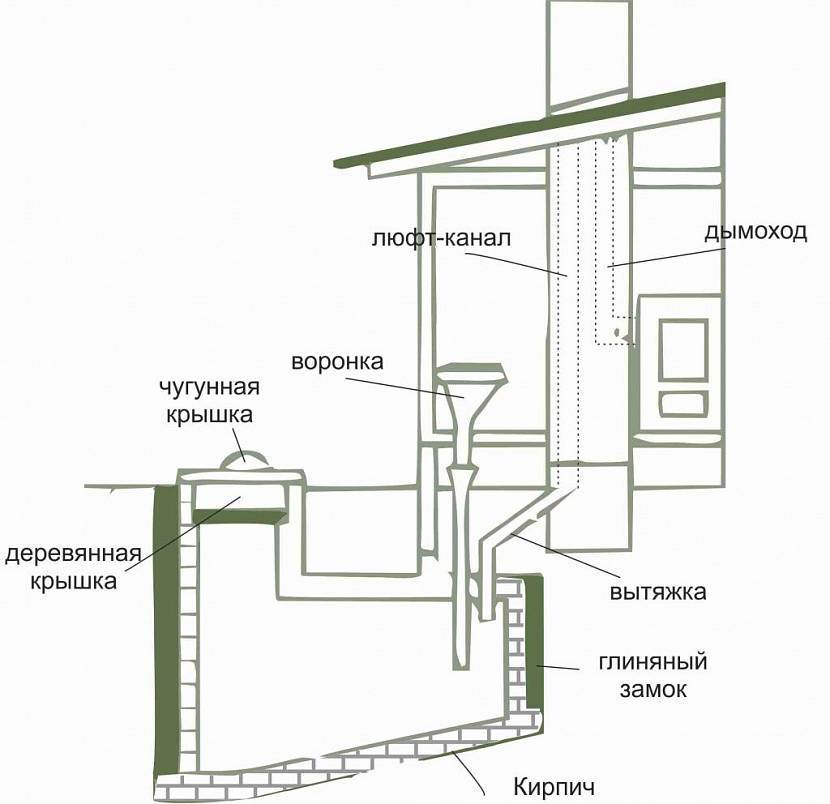

Отдельностоящий выгреб в туалете

Некоторые отхожие места похожи на домашние. В них , внутри нет абсолютно никаких естественных запахов. На первый взгляд — идеально. Но с другой стороны, такая конструкция очень сложная.

Один из самых эффективных способов избавления от запаха, установка туалета со смывом и отдельностоящей выгребной ямой. Однако это дорогостоящая конструкция и занимает много места на участке

Это отдельностоящий туалетный домик с расположенной в отдалении от него . Из плюсов — не нужно сражаться со зловониями и мухами, все чисто и удобно.

Из минусов:

• вся конструкция занимает много места на участке;
• яма все-равно будет пахнуть;
• требуется подвод воды для смыва;
• быстрее наполнение, как раз из-за смыва;
• необходимо обустройство трубопровода, по которому будет двигаться отправленная в яму фекальная масса.

По причине большого количества минусов и дороговизне обустройства такого туалета, этот вариант мы рассматривать не будем, а перейдем к более рациональным.

Рекомендуем также прочесть другие наши статьи, где мы подробно рассмотрели самые популярные проекты дачных туалетов:

Естественная приточно-вытяжная вентиляция

Этот способ является одним из самых популярных. Обусловлено это минимумом затрат, как трудовых при обустройстве, так и финансовых в процессе изготовления и эксплуатации.

Все тот же домик, выгребная яма под ним, окошко для естественного проветривания. Однако к конструкции добавляется сразу несколько элементов.

Проветривание происходит по двойному принципу. Вентилируется выгребная яма и сама кабинка. Принцип — приточно-вытяжной.

Во время проектирования естественной вентиляции следует позаботиться об ее устройстве как в самой кабинке, так и в выгребной яме

Минус конструкции — менее эффективное проветривание, чем с принудительной системой, которую мы с вами рассмотрим чуть позже.

Плюсы:

• минимум затрат как при строительстве, так и в процессе эксплуатации;
• отсутствие необходимости в сложном уходе;
• простое обустройство, не требующее навыков.

Кроме того, этот вид вентиляции можно легко обустроить даже при уже эксплуатирующемся туалете типового образца.

Что подготовить для естественной вентиляции?

В первую очередь, нужно убрать в кабинке, чтобы в ней было удобно осуществлять монтажные работы.

Приготовьте следующие инструменты:

• дрель для деревянных конструкций, перфоратор для стен из кирпича;
• коронки;
• рулетку, уровень;
• ножницы-труборез для пластиковых труб или ножовку;
• изоленту, пассатижи;
• штыковую лопату.

Такой набор, в принципе есть у каждого дачника, но если у вас чего-то не хватает, спросите у соседа или те же электроинструменты возьмите напрокат в строительном магазине, оказывающем такие услуги.

Материалы для вентиляции необходимо подбирать с учетом их хорошего качества. Их удобнее монтировать, а кроме того, только в этом случае они смогут гарантировать долговечность построенной вами конструкции

Кроме того, заранее следует закупить и необходимые расходники. Они продаются практически в любом строительном магазине. Также их можно заказать через интернет, но в принципе, с их покупкой проблем возникнуть не должно.

Требуемые материалы:

1. Труба ПВХ размером 110 мм, длина определяется индивидуально.
2. Труба ПВХ диаметром 110 мм.
3. Угловой элемент ПВХ-трубы для ям, которые не выступают за кабинку.
4. Крепежные элементы — хомуты с дюбелями, саморезы по дереву или бетону для обустройства вентиляционных решеток.
5. Вентиляционные решетки — 4 штуки.
6. Дефлектор.
7. Защитная стальная оболочка из стали с внутренним диаметром 110 мм. Она поможет защитить трубы от деформации при естественной усадке стен.

Если у вас все готово, пора приступать к монтажу.

Монтаж естественной вытяжной вентиляции

Для начала мы обустроим вентиляцию кабинки. Следует соорудить вытяжной канал. Идеальная высота его установки — 15 см от потолка. Вообще он должен быть максимально приближен к нему, но не ближе озвученных 150 мм.

Второй канал — приточный. Его располагают на противоположной стенке – для достижения максимального расстояния между вытяжкой и приточкой, как можно ближе к полу, но с выдержкой минимального расстояния в те же 15 см.

В отверстие вставляется труба, а щели вокруг задувают монтажной пеной. Необходимо также предусмотреть вентиляционную решетку, которую вы наденете на срезы трубы в кабинке, чтобы в нее не попадал мусор

Отверстия под оба канала изготавливаются при помощи дрели или перфоратора, а также коронок. Лучше всего предварительно наметить расположение отверстий и их размер при отсутствии коронок.

В просверленные отверстия вставляют пластиковые трубы, которые обрезают заподлицо со стенами и шлифуют их края, чтобы они не были острыми. Если дыры получились сильно большими, вокруг труб можно запенить монтажной пеной либо замазать герметиком.

Концы труб с обеих сторон — с кабинки и с улицы, закрывают подготовленными вентиляционными решетками. Это нужно для того, чтобы в них не попадал мусор, не залетали мошки и чтобы они сильно не сифонили.

Таким образом, мы обеспечили вытяжку в туалете в канальные воздуховодные трубы внутри туалетной кабинки. После этого можно приступать к обустройству выгребной ямы.

Трубу для выгребной ямы устанавливают таким образом, чтобы один ее конец был максимально приближен к зоне емкости с отходами, но расположен в ее «сухой» зоне. Расчет длины ведите таким образом, чтобы верхняя часть трубы выступала над кровлей минимум на 7 см. Это позволит сформировать тягу достаточной мощности, чтобы метан без проблем удалялся из ямы.

Для обустройства ямы необходимо лопатой выкопать отверстие, в которое нужно поместить вентиляционную трубу рассчитанной длины. Если яма расположена непосредственно под кабинкой используйте угловой элемент и потом состыкуйте его с вертикальным участком.

Классическая схема вентиляции выгребной ямы выглядит примерно так. Если ваш туалет еще на стадии проектирования вы можете скачать готовую схему уличного туалета с обозначенными фановыми отверстиями и на ее основе построить туалет

Трубу фиксируйте к внешней стене кабинки хомутами, чтобы избежать ее наклона или падения.

На оголовок оденьте дефлектор, лучше всего взять модель с функцией флюгера, он усиливает скорость воздушного потока. Основная-же функция дефлектора — предотвращение попадания в конструкцию мусора и осадков.

Галерея изображений

Фото из

Дачный туалет с боковой вентиляцией

Боковой выход вентиляции

Выгребная яма туалета

Вытяжка выгребной ямы

Таким образом у вас получится эффективный воздухообмен быстро и недорого.

Принудительная вентиляция дачного санузла

Удачное сочетание естественной тяги и вспомогательных средств делают принудительную вентиляцию лидером по качеству вытяжки туалетного амбре. Кроме того, обустроить ее не так уж и сложно. Единственный минус — требует энергозатрат, но об этом лучше подробнее.

Помимо вышеозвученного метода приточно-вытяжной естественной циркуляции в конструкцию включается . Разумеется, он работает от электричества и это значит, что придется в туалет протягивать кабель (если у вас его нет как элемента для организации искусственного освещения).

Раз уж вы все равно обустраиваете электрозависимую установку в туалете можно с помощью подведенной проводки заодно позаботиться и об искусственном освещении туалета

Это затраты по электроэнергии, впрочем, весьма незначительные. Вентилятор тоже стоит недорого, а вот на качественный кабель и его изоляцию придется потратиться.

Материалы и инструменты для работы

Список материалов для принудительной вентиляции практически аналогичен с предыдущим вариантом. Исключение составляет разве что вентилятор и провода.

Необходимо приготовить:

1. Труба ПВХ размером 110 мм, длина определяется индивидуально.
2. Труба ПВХ диаметром 110 мм.
3. Угловой элемент ПВХ-трубы для ям, которые не выступают за кабинку.
4. Крепежные элементы — хомуты с дюбелями, саморезы по дереву или бетону для обустройства вентиляционных решеток.
5. Вентиляционные решетки — 5 штук.
6. Дефлектор.
7. Вентилятор.
8. Защитная оболочка для трубы, с диаметром 110 мм внутри для усадочной защиты.
9. Электропроводка, выключатель.

Обратите внимание, что покупать самый дешевый вентилятор не всегда целесообразно. Проконсультируйтесь в магазине, какой прибор подойдет для эксплуатации в практически уличных условиях.

А если вы планируете устанавливать его в оконную раму, но при этом у вас больше нет окон в туалете, лучше позаботьтесь об искусственном освещении или дополнительных окнах.

Если в туалете установлена комплексная вентиляционная система, окна можно остеклить. Однако для улучшения воздухообмена желательно все-же оставить одно незакрытым

Кроме того, для работы понадобится все тот же набор инструментов, что и в предыдущем варианте.

Монтаж принудительной вентиляции

Схема монтажа также схожа, изначально обустраивают вентиляционные отверстия по аналогии с предыдущим вариантом, а потом приступают к установке вентилятора.

Электропроводку обычно ведут из дома с чердака. Помните о безопасности — изоляция должна быть качественной.

N — ноль, L — фаза. При выборе вентилятора не следует ориентироваться на мощные модели. Обычно, для площади помещения не более 2 кв. м достаточно прибора мощностью 30 Вт

Вентилятор устанавливается обычно в окно, при выборе прибора ориентируются на габариты рамы. После установки его нужно подключить к выключателю, одеть поверх него вентиляционную решетку.

Другие варианты борьбы с запахами

Мы рассмотрели все про обустройство вытяжки в дачном туалете и как правильно сделать ее. Качественно смонтированная вентиляция — залог комфортного пользования клозетом. Не забывайте вовремя чистить вентиляционные решетки теплой водой с мылом, проверять тягу. И тогда мучиться с туалетным амбре вам больше не придется.

Но есть и другие способы уничтожения либо маскировки неприятных запахов. Мы не рекомендуем отказываться от обустройства специализированных систем, но как вспомогательные средства, можем вам предложить несколько вариантов.

И, между прочим, большинство из них также способствуют снижению количества нечистот.

Вариант 1 – химические средства

Первый вариант — это химические средства. Они действуют очень быстро и их можно использовать в любое время года.

Различают препараты:

• нитратные;
• аммонийные;
• хлорная известь.

Нитраты самые безопасные в экологическом плане. Они содержат ПАВ, помогают избавиться от запаха и даже обладают некоторым моющим эффектом.

Аммонийные препараты также эффективны, но учтите, что если вы в выгреб сливаете мыльные растворы, использовать их нельзя.

Обратите внимание, что при использовании этого варианта отходы из выгребной ямы обязательно нужно утилизировать. Применять средства для создания компоста категорически запрещается

И, наконец, хлорная известь, крайне токсичное вещество, зато бюджетное в приобретении.

Все эти средства борются с неприятными запахами и могут стать отличными помощниками обустроенной вами вентиляции. Однако помните об осторожности и соблюдении инструкции по применению.

Вариант 2 – биоактиваторы для туалета

Все активнее дачники применяют — концентрированные средства, содержащие бактериальные штаммы. Они «работают» при температуре от 0 градусов и выше.

Бактерии активно участвуют в утилизации нечистот, что также способствует и устранению запахов.

Обратите внимание, что не смотря на экологичность выбора биоактиваторов использовать их рекомендуется исключительно по инструкции на упаковке и беречь от доступа детей

Продается препарат в форме таблеток, жидкостей либо порошка.

К минусам использования относятся:

• Нежизнеспособность при минусовой температуре.
• Гибель бактерий в условиях контакта с химической средой.
• Точный расчет количества препарата, так как при его недостатке, бактерии погибнут или просто не справятся с объемом нечистот.
• Медленный результат — примерно неделя от начала использования.

Также как и с химическими средствами, при использовании биоактиватора очень важно четко следовать инструкции на упаковке.

Вариант 3 – торфяные наполнители

Торфяные наполнители содержат произвестковый верховой торф и применяются в основном для биотуалетов, но также их можно использовать и для выгребных ям.

Они активно впитывают влагу, негативно влияют на образование насекомых, быстро и эффективно перерабатывают отходы, а кроме того, борются с неприятными ароматами.

Хозяева дачных участков прибегают к различным способам устранения неприятных запахов из отхожего места. К сожалению, эти методы не могут быть эффективнее, чем установка настоящей вентиляции. Но как дополнительные средства подойдут и усилят эффект свежего воздуха

Помимо торфа также применяют и такие средства как:

• Опилки и зола — достаточно 1 кружки после каждого похода в туалет.
• Свежескошенная трава.
• Томатная ботва и крапива — активно поглощают аммиак, вызывающий неприятный запах.

Кстати, если не использовать моющие препараты и другую химию, выгребы можно потом использовать для создания компоста.

Выводы и полезное видео по теме

Обустройство простейшей вентиляции в дачном туалете:

Итак, мы рассмотрели, как сделать качественную вытяжку в уличном туалете и убедились, что все не так сложно как кажется на первый взгляд. Практически любой хозяин справится с ее установкой. Вам остается только подобрать подходящий для вас вариант и приступить к монтажу.

И после этого ваш клозет уж точно не оставит неприятных впечатлений от посещения своим хозяевам.

А вы обустраивали самостоятельно вентиляцию в своем дачном туалете? С какими трудностями вам пришлось столкнуться? Делитесь своим опытом в комментариях и задавайте вопросы по теме.

Вентиляция в туалете на даче (вытяжка)

Так ли нужна вытяжка в туалете

Организация системы вентиляции в дачном туалете

Уличный туалет на даче у многих ассоциируется с неприятным запахом, грязью и опасностью. Но современные дачники, стремятся сделать из такого туалета максимально комфортное и безопасное место.

Конструкция представляет собой небольшую кабинку, деревянную или кирпичную, внутри расположен унитаз или сиденье. Под кабинкой – выгребная яма, именно она, вернее, скопление отходов в ней, являются причинами неприятного запаха. В процессе разложения человеческие отходы выделяют дурно пахнущий газ – метан, который, к тому же, еще и опасен для здоровья – при посещении туалета человек может потерять сознание.

Пары метана проникают в дерево и разрушают его, в результате портятся деревянные перекрытия и присутствует риск обвала конструкции. Отсюда вывод: необходимо предотвратить скопление газов и обеспечить их свободный выход. Для этого и нужна вентиляция в уличном туалете.

Как устроен уличный туалет

Проще всего заложить систему вентиляции еще на этапе строительства туалета. В уже существующей кабинке оборудовать вентиляцию будет немного сложнее.

Как устроен дачный туалет с выгребной ямой, чертеж

Устройство туалета на даче простое:

• над землей строится кабинка;
• под землей выкапывается выгребная яма.

Наиболее простой вариант – когда выгребная яма находится прямо под кабинкой. Это распространенный вариант и его легко построить своими руками. Но все большей популярностью пользуются туалеты, кабинка которых удалена от ямы, в них можно установить унитаз, а отведение нечистот организовать по трубам. Это гораздо более сложная конструкция, предполагающая подведение водопровода и канализации.

Описание системы вентиляции в туалете

Для наилучших результатов необходимо оборудовать вентиляцию и в кабинке, и в выгребной яме.

Существуют два вида вытяжки:

Схема системы вентиляции для туалета на даче

• естественная;
• принудительная или механическая.

Естественная работает благодаря тяге, образуемой потоком воздуха. Теплый воздух поднимается вверх, а холодный скапливается внизу. Если сделать два отверстия: одно сверху, второе снизу, то поток холодного воздуха, поступающего с улицы, будет вытеснять теплый воздух с парами метана через верхний проход.

Для обеспечения наилучшей тяги необходимо использовать трубу, при этом ее диаметр должен быть не менее 15 см, а высота 2–2,5 метра. Вообще, оптимальным считается, когда труба выступает за уровень крыши минимум на 1,5 метра.

Вентиляция в дачном туалете

Принудительная вентиляция предусматривает подключение вентилятора, который будет способствовать циркуляции воздуха внутри кабинки. Для того, чтобы в туалете был свежий воздух, необходимо наличие окна для проветривания. Можно совместить оба типа вытяжки в кабинке для достижения наилучших результатов, а вот устанавливать вентилятор в выгребной яме категорически запрещается – только вытяжную трубу.

Из чего можно сделать вентиляционную систему своими руками

Для того, чтобы оборудовать вентиляцию в выгребной яме понадобятся следующие материалы:

Трубы и фитинги для вентиляции в туалете на даче

• труба, диаметром 110 мм и длиной 2,5 м;
• крепежи – 2–3 штуки;
• дефлектор – 1 шт.

Для вентиляционной системы в туалете понадобится:

• труба, диаметром 110–115 мм, длиной 2,5 м;
• соединительный угол;
• декоративная решетка на вентиляционное отверстие;
• хомуты – 3–4 шт;
• зонтик или дефлектор.

Если будет использована принудительная система, то необходим еще и вентилятор.

Как правило, туалеты на даче имеют небольшую площадь, поэтому будет достаточно самого примитивного вентилятора, мощность которого не превышает 30 Вт. Форму стоит выбирать в зависимости от места, куда он будет установлен. Удобнее всего монтировать в окно. В таком случае лучше приобретать квадратную модель.

Схема подключения вентилятора и установка в окно туалета

Если планируется установка его в деревянную стену, то проще всего будет вырезать круглое отверстие. Вентилятор будет работать длительное время, поэтому лучше выбрать качественную модель, которая прослужит не один год.

Для работы вентилятора будет необходимо электричество. Как правило, его срезу подводят к туалету, чтобы обеспечить освещение. Розетку нужно располагать в таком месте, чтобы на нее не попадала влага, можно вмонтировать в стену и закрыть коробкой.

Вентилятор имеет защитную решетку, которой свойственно засоряться. Поэтому нужно не забывать ее регулярно чистить, не только для обеспечения бесперебойной работы устройства, но и чтобы внутрь поступал свежий воздух, а не загрязненный пылью.

Как сделать вентиляцию

Конструкция дачного туалета с выгребной ямой и вытяжкой

Перед началом работ следует подготовить необходимый инструмент:

• штыковая лопата;
• дрель – если стены кабинки деревянные;
• перфоратор – если кирпичные стены;
• ножовка по металлу;
• рулетка;
• уровень;
• саморезы.

Вентиляционная система выгребной ямы своими руками

С помощью штыковой лопаты выкапывается отверстие над ямой, диаметр которого должен быть немного больше размера трубы. Такое отверстие следует делать возле задней стенки кабины, чтобы можно было удобно закрепить трубу с помощью хомутов. Опустить трубу в яму на такую глубину, которая будет меньшей, чем максимальная отметка наполняемости. То есть так, чтобы в вентиляционный ствол не попали отходы.

Вытяжка выгребной ямы

С помощью крепежей и хомутов труба фиксируется на стене кабинки. Снизу прикапывается землей. Сверху одевается дефлектор или зонтик.

Преимущества дефлектора состоит в том, что это устройство способно увеличить тягу до 30% за счет силы ветра. Поэтому по возможности стоит отдать предпочтение дефлектору, а не обычному зонтику, который только защищает от осадков.

Такая простая конструкция вентиляции выгребной ямы, сделанная своими руками, позволит предотвратить неприятный запах в туалете. Если кабина сделана не герметично, есть щели, проемы, открывающиеся окна, а унитаз или сиденье имеет плотную крышку, то будет достаточно только вытяжки из ямы. Но, в таком случае, немого неприятного запаха все же будет присутствовать. Если же есть необходимость избавиться и от него, то следует приступить к оборудованию вентиляционной системы внутри кабинки.

Вентиляция в кабинке туалета своими руками

Последовательность действий:

Система вытяжки и вентиляции в дачной кабине туалета

• сверху, по задней стенке туалета, делается круглое отверстие по диаметру приготовленной пластиковой трубы. Оно должно быть максимально высоко, но на расстоянии не менее 15 см от уровня крыши. Отверстие делается с помощью дрели или перфоратора;
• в полученный проем устанавливается угловая труба;
• щели задуваются монтажной пеной;
• к угловому элементу крепится основная часть трубы;
• с помощью хомутов и крепежей труба фиксируется к внешней стене туалета;
• сверху одевается зонтик или дефлектор;
• внутри обрезается лишняя часть трубы и закрывается декоративной вентиляционной решеткой.

На следующем этапе нужно сделать отверстие внизу для обеспечения притока холодного воздуха:

Принудительная вытяжка из септика в дачном туалете

• с помощью дрели или перфоратора сверлится отверстие в нижней части стены, на расстоянии 20–30 см от пола. Лучше выбирать противоположную стену, той, в которой установлена труба;
• устанавливаются две декоративные решетки с помощью саморезов или других крепежных элементов.

Это завершающий этап – вентиляция в дачном туалете готова.

Если в холодное время года будет сильно дуть из нижнего отверстия, то можно его закрыть заслоном.

Видео: Как ухаживать за уличным туалетом на даче?

Вентиляция в дачном туалете

   Во время строительства  туалета и душа на загородном  участке мы упустили момент, когда нужно было сделать вентиляцию в дачном туалете. После полугода эксплуатации этого важного сооружения мы решили исправить эту оплошность.

  Вопросы вентиляции в проекте дачного туалета и душа были учтены, но не кабинки, а выгребной ямы. Из неё мы вывели вентиляционную трубу, по которой неприятный запах должен был уходить  на улицу. Но, возможно, помещение сделано герметично, или крышка сиденья закрывается неплотно, но в кабинке дачного туалета иногда присутствовали посторонние запахи. Чтобы от них избавиться, мы решили сделать вентиляцию дачного туалета, непосредственно самой кабинки.

ДЕЛАЕМ ВЕНТИЛЯЦИЮ ДАЧНОГО ТУАЛЕТА

   Для устройства вентиляции  нам понадобятся: канализационные пластиковые трубы диаметром 110 мм длиною 2 м и 50 см, соединительный угол на 90 градусов, зонт для защиты от осадков, декоративная вентиляционная решётка, хомуты.

   Первым делом в стене строения нужно просверлить отверстие большого диаметра для вентиляции. Так как дачный туалет мы построили из доски толщиной 20 мм,  чтобы её прорезать, нам потребуется металлическая отрезная коронка диаметром 120 мм.

   Отметим место, где будет находиться вытяжное отверстие (по закону физики, тёплый воздух поднимается снизу вверх, поэтому вытяжку нужно делать в верхней части помещения), закрепим коронку на дрели и высверлим 2 отверстия, снаружи дачного туалета и внутри кабинки.

     Через появившийся иллюминиатор несколько секунд любуемся зимним пейзажем русской деревни и продолжаем работу дальше.

   Соединим трубы между собой при помощи переходного уголка на 90 градусов. Вставим получившуюся конструкцию в отверстие, сделаем карандашом отметку  и отрежем лишнее от короткого куска трубы.

    Теперь систему вентиляции закрепим на стене строения. Расстояние между ними составляет 13 см. Чтобы закрепить соединительный хомут, возьмём кусок металлопласта, отрежем его длиной 13 см (он будет использоваться в качестве упора между хомутом и стеной дачного туалета) и с помощью 15-ти сантиметрового самореза прикрутим к стене. Так же закрепим второй хомут.

    Защёлкнем вентиляционные трубы  в крепления, не забыв надеть сверху зонтик от природных осадков.

    Проверим вертикаль системы с помощью строительного уровня.

   В продолжении работ  прикрутим на пару саморезов вентиляционную решётку внутри помещения.

    Щели между трубой и стеной можно запенить монтажной пеной

     или замазать силиконовым герметиком.

   Теперь просверлим отверстие в стене снизу для доступа в туалет свежего воздуха, чтобы сделать в кабинке небольшой сквозняк.

   Закроем его с двух сторон декоративными решётками, прикрутив их на саморезы.

   Свежий воздух, заходя снизу внутрь помещения через вентиляционное окно, поднимется вверх и выйдет через вытяжку, забрав с собой посторонние запахи.

   На этом монтаж системы вентиляции дачного туалета закончен.

   Неприятный запах из кабинки теперь будет уходить на улицу. Если статья понравилась, поделитесь ей в соцсетях.

Видео

Вентиляция дачного туалета

Неважно, какого типа вы возводите туалет на своем дачном или приусадебном участке: кирпичный, деревянный либо современный каркасный туалет своими руками — вопрос организации вентиляционной системы в любом случае актуален.

Отдельно стоящий туалет не должен создавать дискомфорта, связанного с неприятными запахами, ни самому хозяину дачи или загородного дома, ни его соседям. Как обеспечить должную гигиеничность и препятствовать распространению запахов, расскажет эта статья.

Конечно, дачный туалет должен содержаться в чистоте, но для ликвидации в нем неприятного запаха этого мало. Очень важно также обеспечить хорошо работающую вентиляционную систему. Причем не только кабинки туалета, а и выгребной ямы, если такая предусмотрена.

Какие бывают системы вентиляции

Вентиляция отдельно стоящего туалета может быть естественной или искусственной. Естественная вентиляция обеспечивается не за счет специальных механизмов и устройств, а в результате природных и физических процессов: силы и направления ветра, разницы давления внутри кабинки и снаружи ее.

Принудительная вентиляция обеспечивается за счет специальных вентиляционных устройств, в том числе работающих с подключением к системам энергопитания.

Если вы строите туалет на даче своими руками, то и с самостоятельной организацией вентиляции тоже вполне справитесь.

Итак, как обустроить вентиляцию уличного туалета? Если это естественная вентиляция, то она может осуществляться за счет окна или отверстия внизу стены.

Если это окно — оно должно находиться как можно ближе к крыше, либо быть дополнено с внешней стороны козырьком. В таком случае удастся избежать или хотя бы минимизировать попадание внутрь кабины туалета осадков, песка, пыли, листвы. Окно также целесообразно закрыть противомоскитной сеткой.

Если в дополнение к окну, или в качестве основной вентиляции, размещать отверстие — его лучше всего делать в нижней части одной из стен либо в дверце кабины туалета. Вентиляционное отверстие также можно прикрыть противомоскитной сеткой, металлической или пластиковой решеткой. Кроме того, можно одновременно сделать для вентиляции и окно, и отверстие внизу стены.

Искусственная, или, как ее еще называют, принудительная вентиляция сооружается из вытяжки (трубы) и короба, поставляющего в кабину туалета свежий воздух. При этом вытяжная труба может быть выполнена из ПВХ-пластика. Одним концом она должна располагаться ниже уровня пола, а другим — подниматься на несколько десятков сантиметров выше крыши. Лучше всего, когда труба будет проходить с внешней стороны кабинки. Если в уличном туалете установлен унитаз, то вытяжная труба может подводиться через отверстие в полу либо прикрепляться к унитазу. Если же туалет — с выгребной ямой, то необходимо будет подвести трубу и к ней.

Короб для подачи свежего воздуха внутрь кабинки — это канальный вентилятор. Мощности в 3–5 Вт будет вполне достаточно. Вентилятор устанавливается в вытяжную трубу таким образом, чтобы датчик, регулирующий скорость вращения, располагался внутри кабинки туалета.

Чтобы запах не мешал и снаружи

Оборудовав внутреннюю вентиляцию, также стоит помнить о том, что неприятные запахи уличного туалета не должны беспокоить и снаружи. Для этого необходимо не только качественно организовать вентиляцию, но и, строя туалет, разумно выбрать место для него. Туалет лучше всего устанавливать у задней стены дома. Если возле дома есть беседка для отдыха, место для приготовления гриля, мангал, столик, то туалет, конечно, должен быть подальше от них. А если рядом с вашим домом стоят дома соседей, тогда уличный туалет необходимо устанавливать на расстоянии минимум 1,5–2 метра от забора или границы двух участков.

Вентиляция в дачном туалете своими руками: схемы, фото, вытяжка

На чтение 8 мин. Просмотров 190 Опубликовано 01.10.2014
Обновлено 10.08.2016

Казалось бы – зачем на даче вентиляция? Вокруг полно свежего воздуха, только открывай окна и дыши! Ан – нет. Не избежать сквозняков, да и контролировать воздушный поток нет никакой возможности. Большинство дачных домиков на зиму консервируются. «Навещая» дачки на новогодние праздники, многие хозяева ощущают затхлую атмосферу и тяжелый воздух, запах плесени. Это результат отсутствия воздухообмена, поэтому вентиляция в дачном доме нужна.

Дача это второй дом

В стародавние времена, когда дома строили сплошь из бревен, о том, как сделать вентиляцию на даче, никто не задумывался. Потому что «живая» древесина пропускала через себя свежий воздух с улицы. Он проникал и в оконные щели, и в законопаченные стыки между бревнами. Неоштукатуренные стены поддерживали оптимальную влажность и температуру. Важным элементом вентиляции дачного домика служила печь. Через печную трубу вытягивался отработанный воздух.

Таким образом, конструкция дома, возведенного по старым образцам, подразумевает естественную вентиляцию.

Туалет на даче тоже нуждается в вентиляции, особенно если дача используется круглый год, а фекалии скапливаются в выгребной яме. Как же сделать эффективную вентиляцию на любимой даче, затратив минимум средств?

Печи и камины для вентиляции небольших дач

Естественная вентиляция печи

Современное исполнение старинных строительных технологий: это одноэтажный дом из бруса, с камином или печкой и обязательно деревянными оконными рамами. Такой дачный дом вентилируется прекрасно без специальных вложений.

Стеновой материал не пропустит в комнаты летнюю жару. Зимой же печка послужит в качестве вытяжки и отопительного прибора одновременно. Но чтобы собрать такую систему вентиляции дачи своими руками, потребуются навыки печника.

Неплохим вариантом вентиляции на даче может быть камин. Приток воздуха пойдет через щели в рамах или открытые форточки (если окна выполнены из пластика). Выдув – через каминную трубу.

Одновременно решается и проблема отопления для дачного дома, используемого круглый год.

Такая система подойдет для строения, выполненного из любых материалов, небольшой площади и используемого в основном в теплое время года.

Механическая система вентиляция дачи

Схема механической вентиляции

На даче механическая вентиляция оправдана в следующих случаях:

• дом большой площади;
• дом 2-х или 3-х этажный;
• дом построен по каркасной технологии, исключающей естественный воздухообмен.

Вентиляцию принудительного типа в дачном доме можно делать полностью механической или комбинированной.

Комбинированную систему легче монтировать, обойдется она дешевле, в том числе и при эксплуатации.

Принудительный отток воздуха

Приточную часть комбинированной вентиляции дачного дома можно оборудовать своими руками.

Если окна пластиковые – в них устанавливаются приточные клапаны. Устройства эти есть в продаже, они недороги. Существуют различные модели оконных приточных клапанов. Крепятся они на верхнюю поперечину оконной створки.

Приточный клапан можно вставить прямо в стену дома. Это довольно простой механизм, состоящий из трубы, для которой придется сделать отверстие диаметром 5 см и заслонки, регулирующей интенсивность подачи воздуха. Зимой заслонка максимально прикрывается во избежание выхолаживания помещения. Не стоит приобретать сложные клапаны с фильтрами, ведь чистый дачный воздух не нуждается в очищении.

Отток воздуха обеспечивается механически. И с этой работой по монтажу вентиляции в дачном доме своими руками справятся только умелые мастера. Вытяжные каналы протягиваются из мест наибольшего загрязнения воздуха (например, кухни) на чердак. Здесь устанавливается вытяжной вентилятор, который выбрасывает отработанный воздух наружу. В доме создается отрицательное давление, за счет которого через приточные клапана затягивается свежий воздух.

Минусы механической вытяжки:

• во время длительного отсутствия хозяев дом остается без вентиляции;
• вентканалы нужно прятать под балками или коробами;
• дополнительный расход электроэнергии на вытяжку воздуха;
• желательно подбирать конструктивные элементы с помощью профессионала.

Расчет толщины воздуховодов и мощности вентилятора лучше доверить инженеру-вентиляторщику.

Принудительный приток воздуха

Можно пойти по более дорогостоящему пути, оборудовав своими руками принудительный приток воздуха в систему вентиляции дачи.

На уровне 2 метров от поверхности почвы устанавливается приточная установка. Воздух с улицы собирается в камере, где он подогревается (если нужно) и вентилятором подается в комнаты.

Есть два способа подогрева воздуха:

• электрическим калорифером;
• трубой отопления.

Второй намного практичнее, но проектировать его нужно одновременно с планированием системы отопления.
Отток обеспечивается вентиляционными отдушинами на кухне, в ванной комнате или туалете (если они расположены в доме).

Приточная вентиляция дачи своими руками

Потоки воздуха при приточной вентиляции дома

Сооружение приточной вентиляции дачи своими руками – это сложный и достаточно дорогостоящий процесс. Но некоторые народные умельцы, задумавшись, как делается вентиляция дачи, приходят к оригинальным решениям. Приток воздуха осуществляется с помощью воздухозаборника. Его монтируют с северной стены. Состоит установка из пары канальных вентиляторов и двух труб, по которым воздух идет в корпус старого, но герметичного холодильника. Здесь подключены 2 радиатора от автомобиля, соединенные с рекуператором. В каждое помещение дачи направляется по 2 – 4 трубы (в зависимости от мощности установки и площади комнаты) с вентиляционными решетками. Приточные решетки размещаются в 0,2 – 0,3 м от пола.

Отток воздуха осуществляется естественным способом. Повышенное давление внутри комнат выдавливает воздух в коридоры, кухни и санузел. Здесь оборудуются вентиляционные трубы.

Рачительные хозяева используют отработанный теплый воздух в холодное время для обогрева теплицы. Тем, кто захочет воспользоваться их опытом, придется провести вентиляционную трубу не вверх через крышу, а в направлении теплицы. Эвакуироваться воздух будет принудительно насосом «улитка».

Вентиляция пола дачи

Схема вентиляции пола

Для обеспечения хорошей вентиляции дачного домика следует позаботиться и о воздухообмене в подполе. Вентиляция пола на даче предохраняет его от гниения и весь дом от перекосов, продлевая срок эксплуатации.

Если подвал не планируется, вентиляция пола дачного коттеджа обеспечивается системой продухов (отверстий) в цоколе. Чаще всего же дачные дома строятся с подвалами. Продухи оставляются на различных высотах цоколя, что улучшает движение воздушных потоков. Размер продухов обычно 10 х 15 см. Количество отверстий рассчитывается в зависимости от рельефа местности, архитектуры строения, розы ветров и климата.

Вентиляция полов деревянных дач состоит из пристенных решеток, которые монтируются над продухами в полу (еще называется вентиляционными розетками).

Решетку нужно размещать на стыке между досками.

Так удается сделать выемку в доске меньшего размера, поэтому прочность пола не страдает.

Перед установкой розеток непременно следует рассчитать схему движения воздушных потоков, которая зависит от расстановки, типа и мощности приборов отопления.

Поверх решеток для вентиляции дачного пола нельзя класть ковры, ставить шкафы или диваны.

Вентиляционные плинтуса

Улучшить движение воздуха в подполе дачного домика помогут и вентиляционные плинтуса.

В плинтусах просверливаются отверстия, через которые воздух свободно циркулирует из комнаты в подпол. Это простой и доступный метод сооружения вентиляции в дачном домике своими руками. Отверстия в плинтусах должны быть диаметром до 1,5 см. Устанавливаются они вдоль противоположных стен. Иногда вентиляционный плинтус требуется лишь по одной стороне комнаты, а для достаточного движения воздуха используется вентиляционная труба. Выход ее располагается в 1,5 метрах над крышей.

Попробуйте сделать своими руками такую вентиляцию дачного дома, только попросите специалиста провести необходимые расчеты.

Вентиляция в дачном туалете своими руками

Схема вентиляции дачного туалета

Большинство дачных туалетов сооружается по типу выгребной ямы, обладающей серьезным недостатком – это зловонные газы, появляющиеся в результате брожения каловых масс. Герметически закрыть яму невозможно, поэтому в дачном туалете необходима вентиляция.

Выполнить все работы по монтажу вентиляции туалета на даче можно своими руками. Вентиляция дачного туалета обычно представляет собой одну трубу, ведущую из ямы вдоль задней стенки туалета. Заканчивается она на 75 см выше уровня крыши. Используются трубы из ПВХ или асбестоцемента диаметром 10 см. В качестве креплений удобны металлические скобы.

В выгребной яме предусматривается специальное отверстие для вентиляции, куда патрубок устанавливается еще до бетонирования. Однако иногда такая схема вентиляции дачного туалета не всегда эффективна и запахи проникают в кабинку. Можно собрать собственными руками вентиляцию кабинки дачного туалета. Для этого нужно приобрести:

• два отрезка трубы из ПВХ 0,5 м и 2 м диаметром 11 см;
• угловое соединение на 90 градусов;
• зонтик или дефлектор;
• декоративная решетка;
• крепеж.

Вытяжное отверстие для вентиляции туалета на даче просверливается в стене, как можно ближе к крыше. Диаметр отверстия должен соответствовать диаметру трубы. Трубы соединяются уголком, короткий отрезок вставляется в отверстие. Лишний отрезок трубы изнутри помещения отпиливают. На верхний срез длинной трубы надевают дефлектор или зонтик, с помощью уровня необходимо проверить вертикальное расположение трубы, после чего она крепится длинными саморезами и хомутами к стене. На выход трубы внутри туалета устанавливается вентиляционная решетка. Чтобы в щели не дуло, их заливают силиконом или монтажной пеной.

Чтобы обеспечить поступление чистого воздуха внутрь кабинки на противоположной стене (от той, куда вставили вытяжную трубу) делают небольшое отверстие. Оно должно быть не выше 0,2 м от уровня пола и прикрывается его декоративными вентиляционными решетками.

Вентиляция уличного туалета будет работать по такому принципу: свежий прохладный воздух проникает в кабинку, поднимается вверх вместе с неприятными запахами и выходит на улицу. Но перед тем как сделать на даче вентиляцию туалетной кабинки, нужно позаботиться об отведении газов из выгребной ямы. В противном случае, сделанная своими руками вентиляция дачного туалета, не будет достаточно эффективно бороться со зловонием.

как устранить запах в туалете, как сделать вентиляцию в туалете на даче

Содержание:

1. Обустройство дачного санузла

2. Особенности организации вентиляции в дачном туалете

3. Принудительная вентиляция туалета на даче

4. Выбор вентилятора для уличного туалета

5. Естественная вентиляция

6. Необходимые инструменты и материалы

7. Самостоятельное обустройство вентиляции

Благоустраивать дачный участок начинают с проведения водопровода и строительства канализационной системы. На небольших по площади территориях с маленькими дачными домиками обустраивают на улице кабинку для клозета, который имеет выгребную яму. В этом случае часто возникает проблема появления неприятного запаха от человеческих нечистот. Правда, можно предпринять ряд мер для того, чтобы избавится от него.

Обустройство дачного санузла

Стандартно конструкция уличного дачного туалета – это небольшая постройка из дерева или кирпичей (детальнее: «Уличный туалет своими руками — постройка и обустройство»). Ее устанавливают над выгребной ямой. При пользовании туалетом возникновение зловония неизбежно, поскольку в емкости для нечистот постоянно происходят так называемые анаэробные процессы, которые представляют собой разложение органики с участием природных бактерий. В итоге начинает выделяться метан – именно он и является причиной неприятного запаха. На фото видно, как выглядит типичная схема дачного клозета (прочитайте также: «Устройство дачного туалета — конструкция на примерах»).

Такой способ обустройства санузла считается одним из наиболее оптимальных вариантов, поскольку в результате можно получить следующие преимущества:

• удаляют собравшиеся нечистоты через специальное отверстие, расположенное сзади постройки;
• пол в кабинке имеет надежное основание, а значит, испарения от нечистот не смогут сократить срок эксплуатации строения;
• в конструкции предусматривают естественную вентиляцию, что содержит и чертеж дачного туалета.

Проблема, как устранить запах в туалете, волнует многих владельцев загородных дачных клозетов. Прежде всего, в обязательном порядке требуется вентиляция. Наличие неприятного запаха относится к побочным результатам эксплуатации клозета. Нельзя допускать чрезмерной концентрации газа в санузле, поскольку это может привести к небольшому отравлению, а также к возможному ухудшению здоровья.

Систему вентиляции следует продумывать при проектировании санузла. При этом определяют его месторасположение, вычисляют необходимый объем емкости для нечистот и выбирают материал для устройства кабинки.

Когда принято решение по выше перечисленным параметрам, рассматривают возможные варианты обустройства вентиляции для уличного туалета.

Особенности организации вентиляции в дачном туалете

При проектировании системы вентиляции необходимо помнить, что причиной возникновения зловония является наличие выгребной ямы, находящейся под кабинкой. Имеются способы, как можно исключить непосредственный контакт с источником нехорошего запаха.

Например, можно установить конструкцию санузла на расстоянии от ямы. После монтажа стандартной модели унитаза его соединяют пластиковой канализационной трубой с дачным септиком или выгребной емкостью и одновременно подключают вентиляционную трубу, используя тройник. Правда, чтобы реализовать данный способ, в туалет необходимо подвести воду для смыва нечистот или вручную наливать ее в бачок.

При длительном пребывании на даче такой санузел не совсем удобен в использовании. Поэтому лучшим выбором все же остается стандартная конструкция клозета, предусматривающая перемещение отходов в яму без применения различных устройств. Такой санузел в частном доме своими руками можно сделать без особых навыков.

В этом случае вентиляция дачного туалета может быть:

• естественного типа, когда воздухообмен происходит в результате передвижения воздушных масс из помещения клозета на улицу;
• принудительного типа — неприятный запах эффективно удаляется при помощи работающего вентилятора.

У обоих способов имеются недостатки и преимущества, но в любом случае один из них должен быть задействован, поскольку пребывание без вентиляции в туалете будет очень некомфортным. Одновременно сама постройка начнет приходить в негодность под действием метана, который способен проникать в поры и щели бетона и волокна натуральной древесины. Выбор способа связан с финансовой стороной вопроса и целесообразностью его использования. Читайте также: «Вентиляция из канализационных труб своими руками — как сделать правильно».

Принудительная вентиляция туалета на даче

Принудительная вентиляция дачного туалета считается наиболее эффективным способом, поскольку пары зловония удаляются быстро и своевременно. Его суть состоит в комплексном подходе к проблеме воздухообмена туалета.

Проветривание кабинки клозета вентиляционным устройством – вариант принудительной вентиляции. В каждом уличном туалете имеется небольшое по размеру окошко. Оно служит не только для освещения, но и для проветривания. Для этого потребуется провести к кабинке электропитание.



Кабель обычно подвешивают: когда туалет располагается недалеко от дома, проводку лучше всего протянуть от чердака к крыше туалетной конструкции. Электрокабель нужно тщательно изолировать от возможного воздействия влаги.

Выбор вентилятора для уличного туалета

Поскольку внутренняя площадь туалета не превышает 2-х «квадратов», то достаточно будет маломощного оконного вентилятора мощностью не более 30 Вт. Если его планируют установить в окно, тогда подойдет квадратная модель прибора. Что касается параметров, то они должны соответствовать размерам окошка.

Когда для монтажа вентилятора требуется сделать отверстие в стене, тогда прибор выбирают в зависимости от материала, из которого построена кабинка. Для кирпичных клозетов оно будет квадратным, а для деревянных конструкций – удобнее установить круглой формы вытяжные устройства. После завершения монтажа прибор подключают к электросети и выполняют пробный запуск.

Чтобы обеспечить повышенный приток свежего воздуха, дополнительно изготавливают в стене приточное отверстие, диаметр которого должен быть не меньше внутреннего сечения устройства.

Нужно знать, что принудительную вентиляцию в выгребную яму нельзя устанавливать, поскольку в ее объеме нет достаточного количества свежего воздуха. В том случае, когда прибор устанавливают в вертикально расположенную трубу, ведущую в яму, тогда в процессе его работы образуется разреженная атмосфера, компенсировать которую можно только через кабинку. Часто, чтобы запах не попадал в постройку, отверстие в яме закрывают крышкой, но она препятствует нормализации давления.

Вывод из вышесказанного следующий: установку принудительной вентиляции делают в кабинке и ее нельзя обустраивать для обеспечения воздухообмена в выгребной яме.

Естественная вентиляция

Для создания в помещении уличного туалета нормального обмена воздуха можно воспользоваться более дешевым способом. Систему естественной вентиляции в уличном туалете обустраивают отдельно для выгребной ямы и для кабинки.

Когда создается вентиляция в дачном туалете по естественному типу, применяют технологию, которая во многом схожа с установкой вентиляционного устройства. Только воздухообмен будет осуществляться естественным способом между входным и выходным воздушными каналами.

Для вентиляции выгребной ямы используют вертикальную трубу, ее устанавливают так, чтобы ее нижняя часть не располагалась на максимальном уровне наполнения емкости. Потоки воздуха возникают, поскольку формируется тяга между отверстием в клозете и трубой.

Чтобы увеличить скорость движения воздуха, диаметр трубы не должен быть меньше 11 сантиметров, а ее верхняя часть возвышалась над крышей туалета не менее, чем на 7 сантиметров. В результате формируется тяга достаточной силы, чтобы происходило своевременное удаление метана из выгребного резервуара.

Желательно использовать ПВХ трубу, поскольку данный материал не взаимодействует с агрессивными средами. Кроме этого, ее легко монтировать, на наружное окончание устанавливают дефлектор, который предотвратит замерзание воды на изделии. Лучшим выбором будет модель с функцией флюгера, что позволит увеличить скорость потока воздуха по причине уменьшения давления со стороны ветра в месте выходного отверстия на трубе.

Необходимые инструменты и материалы

Прежде чем приступать к обустройству вентиляции, нужно проанализировать состояние санузла – из каких материалов он построен, какова толщина стен и расположение кабинки относительно выгребной ямы. После этого подбирают инструменты и комплектующие для проведения монтажных работ.

Устройство принудительной вентиляции отличается трудоемкостью.

Потребуются такие материалы:

• пластиковая 110-миллиметровая труба – один погонный метр;
• внутренняя обрешетка для входного воздушного канала, предохраняющая от попадания мусора через трубу в помещение – 1 штука;
• защитная стальная оболочка, имеющая 110-миллиметровый внутренний диаметр – 1 штука. Предохраняет поверхность трубы от механических повреждений в случае усадки постройки;
• вентилятор – 1 штука;
• провод электрический и выключатель.

Когда обустраивается принудительная вентиляция в дачном туалете, нужны следующие инструменты и крепежные изделия:

• если стены из дерева, тогда дрель, а когда из кирпича – перфоратор;
• ножовка по металлу;
• саморезы, герметик;
• рулетка, уровень;
• изолента и пассатижи для установки вентилятора и его подключения.

Устройство естественной вентиляции выгребной ямы.

Из материалов, инструментов и комплектующих нужно приобрести:

• 110-миллиметровую ПВХ трубу. Ее длину определяют, исходя из размера туалета и наибольшего уровня заполнения ямы;
• дефлектор — его монтажный диаметр должен совпадать с параметрами трубы;
• лопату штыковую;
• крепежные изделия — хомуты с дюбелями, чтобы прикрепить трубу к наружной стене клозета.

Самостоятельное обустройство вентиляции

В первую очередь выполняют монтаж вентиляционного устройства в кабинке. Из помещения постройки убирают ненужные предметы. В том случае, когда недостаточно естественного освещения для проведения работ в надлежащих условиях, устанавливают временную лампу.

Вентиляция кабинки. Вытяжной канал располагают как можно ближе к отверстию, направленному к выгребной яме. Высота установки должна быть максимальной, но при этом расстояние от потолка до верхнего окончания трубы не должно составлять меньше 150 миллиметров. Канал, обеспечивающий поступление свежего воздуха, располагают в стене, в ее нижней части. От уровня пола он должен монтироваться на минимальной высоте. Необходимо, чтобы дистанция между двумя отверстиями была максимальной, поэтому их размещают на противоположных стенах санузла.

Для быстрого изготовления отверстия сначала лучше наметить его контуры и согласно разметке высверлить, а потом полученную заготовку выбить из стены, приложив усилия. Затем в приточной части устанавливают защитную оболочку, внутрь которой помещают пластиковую трубу с обрешеткой. Края обрабатывают герметиком для пластиковых труб.

Вентиляционное отверстие, расположенное вверху, делают по аналогичной технологии.
Если вентилятор монтируют в окно, его размеры должны соответствовать габаритам рамы. Когда прибор установлен, его подключают к выключателю и электропитанию.

Монтаж трубы выгребной ямы. Первоначально рассчитывают требуемую длину вентиляционной трубы, а если необходимо отрезать лишний кусок изделия, пользуются ножовкой по металлу. Лопатой выкапывают небольшое отверстие перед началом выгребного резервуара.

Труба должна находиться за задней стеной кабинки. На ней подготавливают отверстия под дюбеля. Хомуты разбирают, а части с шурупом монтируют на задней стене постройки.

Затем на трубу, которую помещают в отверстие, ведущее в яму, надевают дефлектор и фиксируют хомутами на стенах клозета. Место вхождения трубы в землю засыпают песком и трамбуют. На этом можно считать завершенным монтаж вентиляции в дачном туалете.

Если при проведении работ строго придерживаться технологии, тогда получится эффективная система, и запах из вентиляции в туалете не будет беспокоить дачников, отдыхающих за городом. Кроме этого, постройка будет защищена от негативного воздействия газов, появляющихся в результате наличия отходов жизнедеятельности человека в яме.

Вентиляция в туалете на даче своими руками

Вентиляция в туалете на даче своими руками

Зловонные запахи из дачных «скворечников»-клозетов досаждают не только хозяевам построек, но и донимают соседей. Этим объясняется стремление дачников соорудить такое отхожее место, чтобы в нем было всегда чисто, сухо и комфортно, не донимали неприятные запахи.

Вентиляция для туалета: возможные решения

Так как наглухо закрыть яму с процессами брожения каловых отходов нельзя, то оптимальное решение проблемы это организации продуктивного воздухообмена самого «скворечника», обычно из кирпича или дерева, и ямы под ним. Именно там разлагаются нечистоты под воздействием анаэробных бактерий, и выделяется метан. Воздухообмен достигается посредством правильного обустройства туалета, а также грамотным подбором, установкой приборов для организации циркуляции воздуха.

Внимание! Для правильного монтажа вентиляции еще на стадии составления чертежа туалета указывается ее вид и размещение функциональных узлов. Кратность обмена воздуха должна не допустить опасной концентрации метана и отравлению его парами.

Вентиляция в туалете на даче своими руками может быть выполнена двумя способами:

1. Естественным путем. Воздушные потоки движутся самотеком, побуждаемые ветром, возникающие из-за разных по силе давления объемов воздуха. Нагнетательные установки не используются, энергия не тратится.
2. Механическим способом. Для перемещения воздуха задействуются вентиляторы, воздухонагреватели, пр.

Вентиляция клозета без использования механических устройств

В компактной кабинке туалета окошко играет роль источника проникновения света днем и служит проемом для движения через него воздуха. Притом что геометрия окошка, форма выбирается по индивидуальным предпочтениям хозяина, есть несколько моментов, на которые нужно обратить внимание:

• Окошко должно находиться «в работе» постоянно. Для этого не нужно его стеклить. Если клозет эксплуатируется в холодное время, минимизировать потоки воздуха можно, прикрыв проем листом фанеры.
• Открытое отверстие будет защищено от попадания в него снега, дождя, если поместить его, как можно ближе к кровле, под самым козырьком.
• При обустройстве дополнительного отверстия для вентиляции его лучше всего вырезать в дверце туалета (нижняя часть) или в какой-нибудь из стен.
• Защита в виде сетки, марли, гардины предотвратит проникновение в туалет насекомых.
• Установка унитаза предполагает подвод вытяжки к нему через пол или присоединение трубы к унитазу.
• Для лучшей циркуляции в нижней части стенок постройки обустраиваются щелевые отверстия, замаскированные под решетками.

Вытяжка естественного типа для ямы

Обеспечив вытяжку выгребной ямы, можно выводить скапливающийся в ней газ за пределы туалета (в атмосферу), а не в кабинку. Выполнить такой отвод нужно в таком порядке:

• Формируется отверстие нужного сечения в яму.
• По высоте задней стены туалета, где будет располагаться вытяжка, фиксируются дюбеля и хомуты или скобы.
• Устанавливается труба (асбестоцементная или ПВХ диаметром 100 мм). Ее длина берется с учетом высоты туалета и максимально возможного уровня наполнения ямы.
• Сверху крепится дефлектор. Его диаметр должен быть идентичным сечению трубы.

Экономные септики для дачи с выгребной ямой из бочки

Решение в качестве выгребной ямы использовать накопительные емкости может считаться эффективным только, когда вентиляция в туалете на даче из бочки в виде вентиляционной трубы будет сечением не менее 100 мм. Она выводится над землей на 0,5 м и удаляет накапливающийся метан. При отсутствии вентиляции процессы, происходящие внутри бочки, могут ее разорвать. При сравнительно невысокой эффективности и зависимости от климата, погоды такие туалеты на дачах пользуются популярностью, благодаря простой установке и не требующей финансовых затрат эксплуатации.

Естественный приточно-вытяжной метод

Больший эффект по удалению зловония из выгребной ямы достигается при естественной приточно-вытяжной вентиляции. Кроме установленного унитаза некоторые дачники проделывают в полу еще одно отверстие. Через эти два входа поступает воздух в яму, а уходит по смонтированной трубе. Получается два отвода: из клозета и ямы. Они выполняются из серых труб ПВХ сечением 100 мм. Труба должна быть рассчитана по длине так, чтобы один конец опускался в яму, а другой (верхний) возвышался над крышей на 0,3. Именно такая высота должна обеспечить достаточную мощность удаления воздуха. При ее недостатке можно применить способы усиления тяги в трубе:

• Выкрасть в темный (желательно черный) цвет вытяжной патрубок. Здесь воздуховод чуть возвышается над кровлей клозета. Притягиваемые солнечные лучи нагревают трубу и понукают подниматься неприятные запахи кверху.
• Нагревается труба и с помощью помещенной в нее лампочки.
• Смонтировать вытяжное устройство на конце наружной части трубы (колпак) для отсоса воздуха из кабинки. Дуновение бокового ветра создает между трубой и дефлектором подпор воздуха, увеличивая тягу.

Для сведения! Один из способов уменьшить или даже исключить проникновение зловония в кабинку туалета – яму и кабинку расположить на некотором расстоянии. Проложенная между ними канализационная труба соединит унитаз в «скворечнике» и выгребную емкость. Применение тройника дает возможность установить вентиляционную трубу. Для утилизации нечистот при такой организации воздухообмена требуется подвод воды.

Вентиляция принудительного характера

Смонтированная механическая вытяжка в туалете на даче своими руками будет более эффективной, если:

• принудительный обмен происходит в кабинке, но только не в яме;
• неприятные запахи, испарения удаляются непрерывно;
• циркуляция обеспечивает нужную кратность обмена воздуха;
• силовая установка работает независимо от погоды и времен года.

Существенные «минусы» — зависимость от электричества и значительные капитальные вложения.

Организация проветривания отхожего места вентиляционным устройством, установленным в то же окошко и подключенным кабелем к электросети – один из видов принудительного воздухообмена. Для регулирования подачи воздуха необходимо установить еще выключатель. Проводка изолируется от проникновения влаги. Укладывается с внешней стороны конструкции по крыше от чердака близ стоящего дома. Мощности вентилятора в 30 Вт в оконном проеме достаточно при небольших габаритах кабинки (порядка 2 м.кв.). В зависимости от формы и размеров оконного проема подбирается и модель установки. Нужно не забыть закрыть каналы (вытяжной, приточный) защитной сеткой или решеткой. Подключенный к сети вентилятор проверяется в работе.

Что касается септической ямы, то в ее замкнутом объеме недостаточно свежего воздуха. Поэтому принудительную систему вентиляции непосредственно в яму не ставят. В опущенной трубе устанавливается вентилятор. Он создает разряжение. Подсос воздуха идет через кабинку.

Можно сделать проще. Потребуется установка в вытяжку канального вентилятора небольшой мощности: всего 3 — 5 Ватт. Регулирует скорость вращения лопастей датчик. Он монтируется непосредственно внутри туалета. Вручную корректируется нужная скорость выводимого воздуха (тяга).

Какой тип вентиляции для дачного туалета выбрать – каждый решает, исходя из финансовых возможностей, целесообразности применения.

ventkam.ru

Казалось бы – зачем на даче вентиляция? Вокруг полно свежего воздуха, только открывай окна и дыши! Ан – нет. Не избежать сквозняков, да и контролировать воздушный поток нет никакой возможности. Большинство дачных домиков на зиму консервируются. «Навещая» дачки на новогодние праздники, многие хозяева ощущают затхлую атмосферу и тяжелый воздух, запах плесени. Это результат отсутствия воздухообмена, поэтому вентиляция в дачном доме нужна.

В стародавние времена, когда дома строили сплошь из бревен, о том, как сделать вентиляцию на даче, никто не задумывался. Потому что «живая» древесина пропускала через себя свежий воздух с улицы. Он проникал и в оконные щели, и в законопаченные стыки между бревнами. Неоштукатуренные стены поддерживали оптимальную влажность и температуру. Важным элементом вентиляции дачного домика служила печь. Через печную трубу вытягивался отработанный воздух.

Таким образом, конструкция дома, возведенного по старым образцам, подразумевает естественную вентиляцию.

Туалет на даче тоже нуждается в вентиляции, особенно если дача используется круглый год, а фекалии скапливаются в выгребной яме. Как же сделать эффективную вентиляцию на любимой даче, затратив минимум средств?

Печи и камины для вентиляции небольших дач

Современное исполнение старинных строительных технологий: это одноэтажный дом из бруса, с камином или печкой и обязательно деревянными оконными рамами. Такой дачный дом вентилируется прекрасно без специальных вложений.

Стеновой материал не пропустит в комнаты летнюю жару. Зимой же печка послужит в качестве вытяжки и отопительного прибора одновременно. Но чтобы собрать такую систему вентиляции дачи своими руками, потребуются навыки печника.

Неплохим вариантом вентиляции на даче может быть камин. Приток воздуха пойдет через щели в рамах или открытые форточки (если окна выполнены из пластика). Выдув – через каминную трубу.

Одновременно решается и проблема отопления для дачного дома, используемого круглый год.

Такая система подойдет для строения, выполненного из любых материалов, небольшой площади и используемого в основном в теплое время года.

Механическая система вентиляция дачи

На даче механическая вентиляция оправдана в следующих случаях:

• дом большой площади;
• дом 2-х или 3-х этажный;
• дом построен по каркасной технологии, исключающей естественный воздухообмен.

Вентиляцию принудительного типа в дачном доме можно делать полностью механической или комбинированной.

Комбинированную систему легче монтировать, обойдется она дешевле, в том числе и при эксплуатации.

Принудительный отток воздуха

Приточную часть комбинированной вентиляции дачного дома можно оборудовать своими руками.

Если окна пластиковые – в них устанавливаются приточные клапаны. Устройства эти есть в продаже, они недороги. Существуют различные модели оконных приточных клапанов. Крепятся они на верхнюю поперечину оконной створки.

Приточный клапан можно вставить прямо в стену дома. Это довольно простой механизм, состоящий из трубы, для которой придется сделать отверстие диаметром 5 см и заслонки, регулирующей интенсивность подачи воздуха. Зимой заслонка максимально прикрывается во избежание выхолаживания помещения. Не стоит приобретать сложные клапаны с фильтрами, ведь чистый дачный воздух не нуждается в очищении.

Отток воздуха обеспечивается механически. И с этой работой по монтажу вентиляции в дачном доме своими руками справятся только умелые мастера. Вытяжные каналы протягиваются из мест наибольшего загрязнения воздуха (например, кухни) на чердак. Здесь устанавливается вытяжной вентилятор, который выбрасывает отработанный воздух наружу. В доме создается отрицательное давление, за счет которого через приточные клапана затягивается свежий воздух.

Минусы механической вытяжки:

• во время длительного отсутствия хозяев дом остается без вентиляции;
• вентканалы нужно прятать под балками или коробами;
• дополнительный расход электроэнергии на вытяжку воздуха;
• желательно подбирать конструктивные элементы с помощью профессионала.

Расчет толщины воздуховодов и мощности вентилятора лучше доверить инженеру-вентиляторщику.

Принудительный приток воздуха

Можно пойти по более дорогостоящему пути, оборудовав своими руками принудительный приток воздуха в систему вентиляции дачи.

На уровне 2 метров от поверхности почвы устанавливается приточная установка. Воздух с улицы собирается в камере, где он подогревается (если нужно) и вентилятором подается в комнаты.

Есть два способа подогрева воздуха:

• электрическим калорифером;
• трубой отопления.

Второй намного практичнее, но проектировать его нужно одновременно с планированием системы отопления. Отток обеспечивается вентиляционными отдушинами на кухне, в ванной комнате или туалете (если они расположены в доме).

Приточная вентиляция дачи своими руками

Сооружение приточной вентиляции дачи своими руками – это сложный и достаточно дорогостоящий процесс. Но некоторые народные умельцы, задумавшись, как делается вентиляция дачи, приходят к оригинальным решениям. Приток воздуха осуществляется с помощью воздухозаборника. Его монтируют с северной стены. Состоит установка из пары канальных вентиляторов и двух труб, по которым воздух идет в корпус старого, но герметичного холодильника. Здесь подключены 2 радиатора от автомобиля, соединенные с рекуператором. В каждое помещение дачи направляется по 2 – 4 трубы (в зависимости от мощности установки и площади комнаты) с вентиляционными решетками. Приточные решетки размещаются в 0,2 – 0,3 м от пола.

Отток воздуха осуществляется естественным способом. Повышенное давление внутри комнат выдавливает воздух в коридоры, кухни и санузел. Здесь оборудуются вентиляционные трубы.

Рачительные хозяева используют отработанный теплый воздух в холодное время для обогрева теплицы. Тем, кто захочет воспользоваться их опытом, придется провести вентиляционную трубу не вверх через крышу, а в направлении теплицы. Эвакуироваться воздух будет принудительно насосом «улитка».

Вентиляция пола дачи

Для обеспечения хорошей вентиляции дачного домика следует позаботиться и о воздухообмене в подполе. Вентиляция пола на даче предохраняет его от гниения и весь дом от перекосов, продлевая срок эксплуатации.

Если подвал не планируется, вентиляция пола дачного коттеджа обеспечивается системой продухов (отверстий) в цоколе. Чаще всего же дачные дома строятся с подвалами. Продухи оставляются на различных высотах цоколя, что улучшает движение воздушных потоков. Размер продухов обычно 10 х 15 см. Количество отверстий рассчитывается в зависимости от рельефа местности, архитектуры строения, розы ветров и климата.

Вентиляция полов деревянных дач состоит из пристенных решеток, которые монтируются над продухами в полу (еще называется вентиляционными розетками).

Решетку нужно размещать на стыке между досками.

Так удается сделать выемку в доске меньшего размера, поэтому прочность пола не страдает.

Перед установкой розеток непременно следует рассчитать схему движения воздушных потоков, которая зависит от расстановки, типа и мощности приборов отопления.

Поверх решеток для вентиляции дачного пола нельзя класть ковры, ставить шкафы или диваны.

Улучшить движение воздуха в подполе дачного домика помогут и вентиляционные плинтуса.

В плинтусах просверливаются отверстия, через которые воздух свободно циркулирует из комнаты в подпол. Это простой и доступный метод сооружения вентиляции в дачном домике своими руками. Отверстия в плинтусах должны быть диаметром до 1,5 см. Устанавливаются они вдоль противоположных стен. Иногда вентиляционный плинтус требуется лишь по одной стороне комнаты, а для достаточного движения воздуха используется вентиляционная труба. Выход ее располагается в 1,5 метрах над крышей.

Попробуйте сделать своими руками такую вентиляцию дачного дома, только попросите специалиста провести необходимые расчеты.

Вентиляция в дачном туалете своими руками

Большинство дачных туалетов сооружается по типу выгребной ямы, обладающей серьезным недостатком – это зловонные газы, появляющиеся в результате брожения каловых масс. Герметически закрыть яму невозможно, поэтому в дачном туалете необходима вентиляция.

Выполнить все работы по монтажу вентиляции туалета на даче можно своими руками. Вентиляция дачного туалета обычно представляет собой одну трубу, ведущую из ямы вдоль задней стенки туалета. Заканчивается она на 75 см выше уровня крыши. Используются трубы из ПВХ или асбестоцемента диаметром 10 см. В качестве креплений удобны металлические скобы.

В выгребной яме предусматривается специальное отверстие для вентиляции, куда патрубок устанавливается еще до бетонирования. Однако иногда такая схема вентиляции дачного туалета не всегда эффективна и запахи проникают в кабинку. Можно собрать собственными руками вентиляцию кабинки дачного туалета. Для этого нужно приобрести:

• два отрезка трубы из ПВХ 0,5 м и 2 м диаметром 11 см;
• угловое соединение на 90 градусов;
• зонтик или дефлектор;
• декоративная решетка;
• крепеж.

Вытяжное отверстие для вентиляции туалета на даче просверливается в стене, как можно ближе к крыше. Диаметр отверстия должен соответствовать диаметру трубы. Трубы соединяются уголком, короткий отрезок вставляется в отверстие. Лишний отрезок трубы изнутри помещения отпиливают. На верхний срез длинной трубы надевают дефлектор или зонтик, с помощью уровня необходимо проверить вертикальное расположение трубы, после чего она крепится длинными саморезами и хомутами к стене. На выход трубы внутри туалета устанавливается вентиляционная решетка. Чтобы в щели не дуло, их заливают силиконом или монтажной пеной.

Чтобы обеспечить поступление чистого воздуха внутрь кабинки на противоположной стене (от той, куда вставили вытяжную трубу) делают небольшое отверстие. Оно должно быть не выше 0,2 м от уровня пола и прикрывается его декоративными вентиляционными решетками.

Вентиляция уличного туалета будет работать по такому принципу: свежий прохладный воздух проникает в кабинку, поднимается вверх вместе с неприятными запахами и выходит на улицу. Но перед тем как сделать на даче вентиляцию туалетной кабинки, нужно позаботиться об отведении газов из выгребной ямы. В противном случае, сделанная своими руками вентиляция дачного туалета, не будет достаточно эффективно бороться со зловонием.

strojdvor.ru

   Во время строительства  туалета и душа на загородном  участке мы упустили момент, когда нужно было сделать вентиляцию в дачном туалете. После полугода эксплуатации этого важного сооружения мы решили исправить эту оплошность.

  Вопросы вентиляции в проекте дачного туалета и душа были учтены, но не кабинки, а выгребной ямы. Из неё мы вывели вентиляционную трубу, по которой неприятный запах должен был уходить  на улицу. Но, возможно, помещение сделано герметично, или крышка сиденья закрывается неплотно, но в кабинке дачного туалета иногда присутствовали посторонние запахи. Чтобы от них избавиться, мы решили сделать вентиляцию дачного туалета, непосредственно самой кабинки.

ДЕЛАЕМ ВЕНТИЛЯЦИЮ ДАЧНОГО ТУАЛЕТА

   Для устройства вентиляции  нам понадобятся: канализационные пластиковые трубы диаметром 110 мм длиною 2 м и 50 см, соединительный угол на 90 градусов, зонт для защиты от осадков, декоративная вентиляционная решётка, хомуты.

   Первым делом в стене строения нужно просверлить отверстие большого диаметра для вентиляции. Так как дачный туалет мы построили из доски толщиной 20 мм,  чтобы её прорезать, нам потребуется металлическая отрезная коронка диаметром 120 мм.

   Отметим место, где будет находиться вытяжное отверстие (по закону физики, тёплый воздух поднимается снизу вверх, поэтому вытяжку нужно делать в верхней части помещения), закрепим коронку на дрели и высверлим 2 отверстия, снаружи дачного туалета и внутри кабинки.      Через появившийся иллюминиатор несколько секунд любуемся зимним пейзажем русской деревни и продолжаем работу дальше.

   Соединим трубы между собой при помощи переходного уголка на 90 градусов. Вставим получившуюся конструкцию в отверстие, сделаем карандашом отметку  и отрежем лишнее от короткого куска трубы.     Теперь систему вентиляции закрепим на стене строения. Расстояние между ними составляет 13 см. Чтобы закрепить соединительный хомут, возьмём кусок металлопласта, отрежем его длиной 13 см (он будет использоваться в качестве упора между хомутом и стеной дачного туалета) и с помощью 15-ти сантиметрового самореза прикрутим к стене. Так же закрепим второй хомут.

    Защёлкнем вентиляционные трубы  в крепления, не забыв надеть сверху зонтик от природных осадков.

    Проверим вертикаль системы с помощью строительного уровня.

   В продолжении работ  прикрутим на пару саморезов вентиляционную решётку внутри помещения.

    Щели между трубой и стеной можно запенить монтажной пеной

     или замазать силиконовым герметиком.

   Теперь просверлим отверстие в стене снизу для доступа в туалет свежего воздуха, чтобы сделать в кабинке небольшой сквозняк.

   Закроем его с двух сторон декоративными решётками, прикрутив их на саморезы.

   Свежий воздух, заходя снизу внутрь помещения через вентиляционное окно, поднимется вверх и выйдет через вытяжку, забрав с собой посторонние запахи.

   На этом монтаж системы вентиляции дачного туалета закончен.

   Неприятный запах из кабинки теперь будет уходить на улицу.

Видео

stroimzanovo.ru

У вас есть собственный дачный участок и на нем обязательно необходимо возвести туалет. Какой бы тип туалета вы не выбрали, будь-то построенный из дерева или кирпича, вопрос создания системы вентиляции всегда остается актуальным. Вентиляция в дачном туалете — довольно важный момент и подойти к ее созданию необходимо со всей серьезностью.

Отдельно стоящий от других строений туалет не должен создавать неудобств не только его владельцам, но и соседям. Чаще всего эти проблемы связаны с неприятными запахами, которые распространяются на несколько метров вокруг него. Мы хотим рассказать вам, как избавиться от всех этих запахов. Туалет на дачном участке необходимо всегда держать в чистоте, но вот гарантии того, что в нем не будут присутствовать запахи, маловероятна, поэтому важно сделать хорошую вентиляцию, которая будет хорошо вентилировать воздух и не доставлять неудобств вам и вашим соседям.

Какие типы вентиляции существуют?

Вентиляция в дачном туалете бывает двух типов:

• Естественная;
• Искусственная.

Первый тип обеспечивается без каких-либо дополнительных механизмов или приборов, а в результате естественных процессов: это зависит не только от направления воздушного потока, но и от внутреннего и наружного давления.

А вот принудительная вентиляция в туалете обеспечивается только при помощи специальных систем, это касается и тех, что подключаются к электричеству. Если вы приняли решение самостоятельно построить туалет, то и с вентиляцией сможете справиться без помощи профессионала.

Естественная вентиляция

Обустроить естественный тип можно при помощи окна или специального отверстия, которое находится внизу одной из стен. Если вы решили сделать окно, тогда расположите его как можно ближе к крыше или оснастите его специальным козырьком. Это необходимо для того, чтобы защитить ваше строение от попадания внутрь осадков, листьев и грязи.

Также будет уместно закрыть его москитной сеткой, чтобы не пускать внутрь насекомых. А если вы хотите не только сделать окно, но и дополнительное отверстие в стене, тогда сделайте его внизу двери или в стене. Это отверстие обязательно прикройте специальной решеткой.

Принудительный тип

Принудительная вентиляция, еще ее называют искусственной, создается при помощи специальной трубы или короба, который поставляет в помещение свежий воздух, а выводит неприятный запах. Трубу можно выбрать любую, выполненную из металла или пластика. Один ее конец должен быть опущен в яму, а второй возвышаться выше крыши на пару метров. Лучше всего если труба будет установлена снаружи строения. Если вы в туалете на улице установили унитаз, тогда трубу нужно провести через отверстие в полу или прикрепить ее к унитазу, а если у вас туалет с ямой, тогда вентиляцию лучше проводить к ней.

Короб, обеспечивающий хорошую вентиляцию и поступление достаточного количества свежего воздуха внутрь кабинки — это специальный вентилятор. Для такого маленького строение необходимо выбирать его с мощностью не более 5Вт. Вентилятор устанавливают внутрь трубы, таким образом, чтобы датчик, отвечающий за скорость вращения, находился внутри кабинки.

Как сделать вытяжку в туалете из досок?

В наше современное время многие владельцы частных домов стараются оборудовать свои дома санузлом, но есть и такие, которые по старинке ставят на участке деревянные туалеты. Чтобы вас и ваших соседей не беспокоили посторонние запахи, исходящие из него, необходимо сделать хорошую вентиляцию.

Вентиляция в деревянном дачном туалете делается по простой схеме, чаще всего хозяева выбирают естественный тип. Они оборудуют кабинку окном или отверстием в стене. Если кого-то не устраивает такой тип, то можно сделать и принудительную систему, больших сил и специальных навыков не потребуется. Установить трубу сможет каждый, главное правильно направить ее один конец в выгребную яму, а второй поднять на пару метров вверх над крышей кабинки.

Вытяжка в кирпичной кабинке

Вентиляция в кирпичном дачном туалете может быть также как естественной, так и искусственной, можно в стене оборудовать окно или же сделать отверстие в ней ближе к полу. Или также как и в предыдущем случае оборудовать его вентиляционной трубой, в которую предварительно вставили вентилятор. Но давайте подробнее разберемся, как сделать вентиляцию в туалете самостоятельно без помощи специалиста и чтобы она была эффективной и долговечной?

Если вы собираетесь начать строительство туалета на вашем приусадебном участке, отдельно стоящего от других строений, тогда нужно на начальном этапе строительных работ позаботиться и о вентиляции. Перед тем как выводить стены строения изготовьте вентиляционную трубу для ямы. С ее помощью вы сможете не только себя, но и ваших соседей защитить от посторонних запахов, выходящих на улицу, а не собирающихся в кабинке. Но и о вентиляции внутри строения, также стоит обязательно позаботиться, если строение добротное, с плотно закрывающимися дверями, а крышка чаще всего остается открытой, то все неприятные запах будут скапливаться внутри.

Монтаж вентиляционной системы

Вентиляция в туалете своими руками — дело несложное, главное все правильно рассчитать и установить. Для того чтобы установить специальные вентиляционные трубы, необходимо просто в строительном магазине приобрести трубу из пластика диаметром в 100 мм. Также вам понадобиться соединительный угол в 90 градусов. Не забудьте и о защитном металлическом или пластиковом зонтике, который будет защищать вашу вентиляцию от попадания в нее пыли, грязи и осадков. Также для этих целей может подойти и специальная решетка.

В одной из стен нужно сделать дыру, она и будет служить вам основой будущей вентиляционной системы. Всем известно, что теплый воздух всегда поднимается вверх, поэтому вытяжку целесообразнее устанавливать в самой верхней точке.

Установка вентиляции

Отверстие вы уже сделали, теперь необходимо устанавливать трубу, если у вас не одна труба, а несколько, тогда соединить их вместе можно с помощью переходных уголков, теперь устанавливайте собранную конструкцию в подготовленное отверстие. Лишние части можно обрезать. Обязательно систему вентиляции закрепите к стене, для этой цели вам подойдут специальные хомуты. Сверху на трубу наденьте зонтик, который защитит ее от попадания влаги и мусора.

Внутри можно поставить решетку, вот ваша система вентиляции и готова. Теперь замажьте все щели и дефекты на стене. Щели можно заделать монтажной пеной или герметиком, а сверху замазать цементом.

Но это еще не все, для того чтобы ваша вентиляция работала и давала желаемый результат, нужно создать дополнительный сквозняк, который поможет выводить запахи наружу. Поэтому вам дополнительно нужно сделать отверстие внизу одной из стен. После этого не забудьте закрыть его декоративной решеткой, вот таким способом можно создать идеальные условия для работы вашей системы вентиляции.

Полезные советы

1. Пред тем как строить дачный туалет правильно выберите место, лучше всего, если оно будет подольше от строений и расположено в низине.
2. При изготовлении вентиляции лучше рассчитать все предварительно и сделать все этапы ничего не упуская, только в этом случае можно быть уверенным, что посторонние запахи не будут беспокоить вас и ваших соседей.
3. Лучшим материалом для дачного туалета служит дерево, так как благодаря щелям между досками можно создать дополнительное проветривание, но все равно этого не будет достаточно, поэтому дополните строение принудительной вентиляцией.
4. Сегодня строительные магазины предлагают большой ассортимент современных принудительных вытяжек, так, к примеру, можно купить декоративную решетку со встроенным в нее вентилятором. Это прекрасное устройство можно легко встроить в ваш дачный туалет и тем самым оснастить его качественной вентиляционной системой. И это еще не се возможности, которые производители предлагают своим потребителям.

Наша статья рассказала том, как правильно установить и спроектировать вентиляцию в уличном туалете. Ничего трудного в монтаже нет, поэтому каждый владелец загородного дома сможет самостоятельно произвести монтаж, а благодаря производителям можно приобрести новые ультрасовременные вентиляционные системы, которые помогут качественно выводить посторонние запахи и доставлять в туалет свежий запах. Правильно установленная вентиляция позволит вам находиться рядом с туалетом и не чувствовать его близкого присутствия.

oventilyatsii.ru

Монтаж трубы выгребной ямы. Первоначально рассчитывают требуемую длину вентиляционной трубы, а если необходимо отрезать лишний кусок изделия, пользуются ножовкой по металлу. Лопатой выкапывают небольшое отверстие перед началом выгребного резервуара.

Труба должна находиться за задней стеной кабинки. На ней подготавливают отверстия под дюбеля. Хомуты разбирают, а части с шурупом монтируют на задней стене постройки.

Затем на трубу, которую помещают в отверстие, ведущее в яму, надевают дефлектор и фиксируют хомутами на стенах клозета. Место вхождения трубы в землю засыпают песком и трамбуют. На этом можно считать завершенным монтаж вентиляции в дачном туалете.

Если при проведении работ строго придерживаться технологии, тогда получится эффективная система, и запах из вентиляции в туалете не будет беспокоить дачников, отдыхающих за городом. Кроме этого, постройка будет защищена от негативного воздействия газов, появляющихся в результате наличия отходов жизнедеятельности человека в яме.

Вентиляция в туалете на даче своими руками

Вентиляция в туалете на даче своими руками

Зловонные запахи из дачных «скворечников»-клозетов досаждают не только хозяевам построек, но и донимают соседей. Этим объясняется стремление дачников соорудить такое отхожее место, чтобы в нем было всегда чисто, сухо и комфортно, не донимали неприятные запахи.

Вентиляция для туалета: возможные решения

Так как наглухо закрыть яму с процессами брожения каловых отходов нельзя, то оптимальное решение проблемы это организации продуктивного воздухообмена самого «скворечника», обычно из кирпича или дерева, и ямы под ним. Именно там разлагаются нечистоты под воздействием анаэробных бактерий, и выделяется метан. Воздухообмен достигается посредством правильного обустройства туалета, а также грамотным подбором, установкой приборов для организации циркуляции воздуха.

Внимание! Для правильного монтажа вентиляции еще на стадии составления чертежа туалета указывается ее вид и размещение функциональных узлов. Кратность обмена воздуха должна не допустить опасной концентрации метана и отравлению его парами.

Вентиляция в туалете на даче своими руками может быть выполнена двумя способами:

1. Естественным путем. Воздушные потоки движутся самотеком, побуждаемые ветром, возникающие из-за разных по силе давления объемов воздуха. Нагнетательные установки не используются, энергия не тратится.
2. Механическим способом. Для перемещения воздуха задействуются вентиляторы, воздухонагреватели, пр.

Вентиляция клозета без использования механических устройств

В компактной кабинке туалета окошко играет роль источника проникновения света днем и служит проемом для движения через него воздуха. Притом что геометрия окошка, форма выбирается по индивидуальным предпочтениям хозяина, есть несколько моментов, на которые нужно обратить внимание:

• Окошко должно находиться «в работе» постоянно. Для этого не нужно его стеклить. Если клозет эксплуатируется в холодное время, минимизировать потоки воздуха можно, прикрыв проем листом фанеры.
• Открытое отверстие будет защищено от попадания в него снега, дождя, если поместить его, как можно ближе к кровле, под самым козырьком.
• При обустройстве дополнительного отверстия для вентиляции его лучше всего вырезать в дверце туалета (нижняя часть) или в какой-нибудь из стен.
• Защита в виде сетки, марли, гардины предотвратит проникновение в туалет насекомых.
• Установка унитаза предполагает подвод вытяжки к нему через пол или присоединение трубы к унитазу.
• Для лучшей циркуляции в нижней части стенок постройки обустраиваются щелевые отверстия, замаскированные под решетками.

Вытяжка естественного типа для ямы

Обеспечив вытяжку выгребной ямы, можно выводить скапливающийся в ней газ за пределы туалета (в атмосферу), а не в кабинку. Выполнить такой отвод нужно в таком порядке:

• Формируется отверстие нужного сечения в яму.
• По высоте задней стены туалета, где будет располагаться вытяжка, фиксируются дюбеля и хомуты или скобы.
• Устанавливается труба (асбестоцементная или ПВХ диаметром 100 мм). Ее длина берется с учетом высоты туалета и максимально возможного уровня наполнения ямы.
• Сверху крепится дефлектор. Его диаметр должен быть идентичным сечению трубы.

Экономные септики для дачи с выгребной ямой из бочки

Решение в качестве выгребной ямы использовать накопительные емкости может считаться эффективным только, когда вентиляция в туалете на даче из бочки в виде вентиляционной трубы будет сечением не менее 100 мм. Она выводится над землей на 0,5 м и удаляет накапливающийся метан. При отсутствии вентиляции процессы, происходящие внутри бочки, могут ее разорвать. При сравнительно невысокой эффективности и зависимости от климата, погоды такие туалеты на дачах пользуются популярностью, благодаря простой установке и не требующей финансовых затрат эксплуатации.

Естественный приточно-вытяжной метод

Больший эффект по удалению зловония из выгребной ямы достигается при естественной приточно-вытяжной вентиляции. Кроме установленного унитаза некоторые дачники проделывают в полу еще одно отверстие. Через эти два входа поступает воздух в яму, а уходит по смонтированной трубе. Получается два отвода: из клозета и ямы. Они выполняются из серых труб ПВХ сечением 100 мм. Труба должна быть рассчитана по длине так, чтобы один конец опускался в яму, а другой (верхний) возвышался над крышей на 0,3. Именно такая высота должна обеспечить достаточную мощность удаления воздуха. При ее недостатке можно применить способы усиления тяги в трубе:

• Выкрасть в темный (желательно черный) цвет вытяжной патрубок. Здесь воздуховод чуть возвышается над кровлей клозета. Притягиваемые солнечные лучи нагревают трубу и понукают подниматься неприятные запахи кверху.
• Нагревается труба и с помощью помещенной в нее лампочки.
• Смонтировать вытяжное устройство на конце наружной части трубы (колпак) для отсоса воздуха из кабинки. Дуновение бокового ветра создает между трубой и дефлектором подпор воздуха, увеличивая тягу.

Для сведения! Один из способов уменьшить или даже исключить проникновение зловония в кабинку туалета – яму и кабинку расположить на некотором расстоянии. Проложенная между ними канализационная труба соединит унитаз в «скворечнике» и выгребную емкость. Применение тройника дает возможность установить вентиляционную трубу. Для утилизации нечистот при такой организации воздухообмена требуется подвод воды.

Вентиляция принудительного характера

Смонтированная механическая вытяжка в туалете на даче своими руками будет более эффективной, если:

• принудительный обмен происходит в кабинке, но только не в яме;
• неприятные запахи, испарения удаляются непрерывно;
• циркуляция обеспечивает нужную кратность обмена воздуха;
• силовая установка работает независимо от погоды и времен года.

Существенные «минусы» — зависимость от электричества и значительные капитальные вложения.

Организация проветривания отхожего места вентиляционным устройством, установленным в то же окошко и подключенным кабелем к электросети – один из видов принудительного воздухообмена. Для регулирования подачи воздуха необходимо установить еще выключатель. Проводка изолируется от проникновения влаги. Укладывается с внешней стороны конструкции по крыше от чердака близ стоящего дома. Мощности вентилятора в 30 Вт в оконном проеме достаточно при небольших габаритах кабинки (порядка 2 м.кв.). В зависимости от формы и размеров оконного проема подбирается и модель установки. Нужно не забыть закрыть каналы (вытяжной, приточный) защитной сеткой или решеткой. Подключенный к сети вентилятор проверяется в работе.

Что касается септической ямы, то в ее замкнутом объеме недостаточно свежего воздуха. Поэтому принудительную систему вентиляции непосредственно в яму не ставят. В опущенной трубе устанавливается вентилятор. Он создает разряжение. Подсос воздуха идет через кабинку.

Можно сделать проще. Потребуется установка в вытяжку канального вентилятора небольшой мощности: всего 3 — 5 Ватт. Регулирует скорость вращения лопастей датчик. Он монтируется непосредственно внутри туалета. Вручную корректируется нужная скорость выводимого воздуха (тяга).

Какой тип вентиляции для дачного туалета выбрать – каждый решает, исходя из финансовых возможностей, целесообразности применения.

ventkam.ru

Казалось бы – зачем на даче вентиляция? Вокруг полно свежего воздуха, только открывай окна и дыши! Ан – нет. Не избежать сквозняков, да и контролировать воздушный поток нет никакой возможности. Большинство дачных домиков на зиму консервируются. «Навещая» дачки на новогодние праздники, многие хозяева ощущают затхлую атмосферу и тяжелый воздух, запах плесени. Это результат отсутствия воздухообмена, поэтому вентиляция в дачном доме нужна.

В стародавние времена, когда дома строили сплошь из бревен, о том, как сделать вентиляцию на даче, никто не задумывался. Потому что «живая» древесина пропускала через себя свежий воздух с улицы. Он проникал и в оконные щели, и в законопаченные стыки между бревнами. Неоштукатуренные стены поддерживали оптимальную влажность и температуру. Важным элементом вентиляции дачного домика служила печь. Через печную трубу вытягивался отработанный воздух.

Таким образом, конструкция дома, возведенного по старым образцам, подразумевает естественную вентиляцию.

Туалет на даче тоже нуждается в вентиляции, особенно если дача используется круглый год, а фекалии скапливаются в выгребной яме. Как же сделать эффективную вентиляцию на любимой даче, затратив минимум средств?

Печи и камины для вентиляции небольших дач

Современное исполнение старинных строительных технологий: это одноэтажный дом из бруса, с камином или печкой и обязательно деревянными оконными рамами. Такой дачный дом вентилируется прекрасно без специальных вложений.

Стеновой материал не пропустит в комнаты летнюю жару. Зимой же печка послужит в качестве вытяжки и отопительного прибора одновременно. Но чтобы собрать такую систему вентиляции дачи своими руками, потребуются навыки печника.

Неплохим вариантом вентиляции на даче может быть камин. Приток воздуха пойдет через щели в рамах или открытые форточки (если окна выполнены из пластика). Выдув – через каминную трубу.

Одновременно решается и проблема отопления для дачного дома, используемого круглый год.

Такая система подойдет для строения, выполненного из любых материалов, небольшой площади и используемого в основном в теплое время года.

Механическая система вентиляция дачи

На даче механическая вентиляция оправдана в следующих случаях:

• дом большой площади;
• дом 2-х или 3-х этажный;
• дом построен по каркасной технологии, исключающей естественный воздухообмен.

Вентиляцию принудительного типа в дачном доме можно делать полностью механической или комбинированной.

Комбинированную систему легче монтировать, обойдется она дешевле, в том числе и при эксплуатации.

Принудительный отток воздуха

Приточную часть комбинированной вентиляции дачного дома можно оборудовать своими руками.

Если окна пластиковые – в них устанавливаются приточные клапаны. Устройства эти есть в продаже, они недороги. Существуют различные модели оконных приточных клапанов. Крепятся они на верхнюю поперечину оконной створки.

Приточный клапан можно вставить прямо в стену дома. Это довольно простой механизм, состоящий из трубы, для которой придется сделать отверстие диаметром 5 см и заслонки, регулирующей интенсивность подачи воздуха. Зимой заслонка максимально прикрывается во избежание выхолаживания помещения. Не стоит приобретать сложные клапаны с фильтрами, ведь чистый дачный воздух не нуждается в очищении.

Отток воздуха обеспечивается механически. И с этой работой по монтажу вентиляции в дачном доме своими руками справятся только умелые мастера. Вытяжные каналы протягиваются из мест наибольшего загрязнения воздуха (например, кухни) на чердак. Здесь устанавливается вытяжной вентилятор, который выбрасывает отработанный воздух наружу. В доме создается отрицательное давление, за счет которого через приточные клапана затягивается свежий воздух.

Минусы механической вытяжки:

• во время длительного отсутствия хозяев дом остается без вентиляции;
• вентканалы нужно прятать под балками или коробами;
• дополнительный расход электроэнергии на вытяжку воздуха;
• желательно подбирать конструктивные элементы с помощью профессионала.

Расчет толщины воздуховодов и мощности вентилятора лучше доверить инженеру-вентиляторщику.

Принудительный приток воздуха

Можно пойти по более дорогостоящему пути, оборудовав своими руками принудительный приток воздуха в систему вентиляции дачи.

На уровне 2 метров от поверхности почвы устанавливается приточная установка. Воздух с улицы собирается в камере, где он подогревается (если нужно) и вентилятором подается в комнаты.

Есть два способа подогрева воздуха:

• электрическим калорифером;
• трубой отопления.

Второй намного практичнее, но проектировать его нужно одновременно с планированием системы отопления. Отток обеспечивается вентиляционными отдушинами на кухне, в ванной комнате или туалете (если они расположены в доме).

Приточная вентиляция дачи своими руками

Сооружение приточной вентиляции дачи своими руками – это сложный и достаточно дорогостоящий процесс. Но некоторые народные умельцы, задумавшись, как делается вентиляция дачи, приходят к оригинальным решениям. Приток воздуха осуществляется с помощью воздухозаборника. Его монтируют с северной стены. Состоит установка из пары канальных вентиляторов и двух труб, по которым воздух идет в корпус старого, но герметичного холодильника. Здесь подключены 2 радиатора от автомобиля, соединенные с рекуператором. В каждое помещение дачи направляется по 2 – 4 трубы (в зависимости от мощности установки и площади комнаты) с вентиляционными решетками. Приточные решетки размещаются в 0,2 – 0,3 м от пола.

Отток воздуха осуществляется естественным способом. Повышенное давление внутри комнат выдавливает воздух в коридоры, кухни и санузел. Здесь оборудуются вентиляционные трубы.

Рачительные хозяева используют отработанный теплый воздух в холодное время для обогрева теплицы. Тем, кто захочет воспользоваться их опытом, придется провести вентиляционную трубу не вверх через крышу, а в направлении теплицы. Эвакуироваться воздух будет принудительно насосом «улитка».

Вентиляция пола дачи

Для обеспечения хорошей вентиляции дачного домика следует позаботиться и о воздухообмене в подполе. Вентиляция пола на даче предохраняет его от гниения и весь дом от перекосов, продлевая срок эксплуатации.

Если подвал не планируется, вентиляция пола дачного коттеджа обеспечивается системой продухов (отверстий) в цоколе. Чаще всего же дачные дома строятся с подвалами. Продухи оставляются на различных высотах цоколя, что улучшает движение воздушных потоков. Размер продухов обычно 10 х 15 см. Количество отверстий рассчитывается в зависимости от рельефа местности, архитектуры строения, розы ветров и климата.

Вентиляция полов деревянных дач состоит из пристенных решеток, которые монтируются над продухами в полу (еще называется вентиляционными розетками).

Решетку нужно размещать на стыке между досками.

Так удается сделать выемку в доске меньшего размера, поэтому прочность пола не страдает.

Перед установкой розеток непременно следует рассчитать схему движения воздушных потоков, которая зависит от расстановки, типа и мощности приборов отопления.

Поверх решеток для вентиляции дачного пола нельзя класть ковры, ставить шкафы или диваны.

Улучшить движение воздуха в подполе дачного домика помогут и вентиляционные плинтуса.

В плинтусах просверливаются отверстия, через которые воздух свободно циркулирует из комнаты в подпол. Это простой и доступный метод сооружения вентиляции в дачном домике своими руками. Отверстия в плинтусах должны быть диаметром до 1,5 см. Устанавливаются они вдоль противоположных стен. Иногда вентиляционный плинтус требуется лишь по одной стороне комнаты, а для достаточного движения воздуха используется вентиляционная труба. Выход ее располагается в 1,5 метрах над крышей.

Попробуйте сделать своими руками такую вентиляцию дачного дома, только попросите специалиста провести необходимые расчеты.

Вентиляция в дачном туалете своими руками

Большинство дачных туалетов сооружается по типу выгребной ямы, обладающей серьезным недостатком – это зловонные газы, появляющиеся в результате брожения каловых масс. Герметически закрыть яму невозможно, поэтому в дачном туалете необходима вентиляция.

Выполнить все работы по монтажу вентиляции туалета на даче можно своими руками. Вентиляция дачного туалета обычно представляет собой одну трубу, ведущую из ямы вдоль задней стенки туалета. Заканчивается она на 75 см выше уровня крыши. Используются трубы из ПВХ или асбестоцемента диаметром 10 см. В качестве креплений удобны металлические скобы.

В выгребной яме предусматривается специальное отверстие для вентиляции, куда патрубок устанавливается еще до бетонирования. Однако иногда такая схема вентиляции дачного туалета не всегда эффективна и запахи проникают в кабинку. Можно собрать собственными руками вентиляцию кабинки дачного туалета. Для этого нужно приобрести:

• два отрезка трубы из ПВХ 0,5 м и 2 м диаметром 11 см;
• угловое соединение на 90 градусов;
• зонтик или дефлектор;
• декоративная решетка;
• крепеж.

Вытяжное отверстие для вентиляции туалета на даче просверливается в стене, как можно ближе к крыше. Диаметр отверстия должен соответствовать диаметру трубы. Трубы соединяются уголком, короткий отрезок вставляется в отверстие. Лишний отрезок трубы изнутри помещения отпиливают. На верхний срез длинной трубы надевают дефлектор или зонтик, с помощью уровня необходимо проверить вертикальное расположение трубы, после чего она крепится длинными саморезами и хомутами к стене. На выход трубы внутри туалета устанавливается вентиляционная решетка. Чтобы в щели не дуло, их заливают силиконом или монтажной пеной.

Чтобы обеспечить поступление чистого воздуха внутрь кабинки на противоположной стене (от той, куда вставили вытяжную трубу) делают небольшое отверстие. Оно должно быть не выше 0,2 м от уровня пола и прикрывается его декоративными вентиляционными решетками.

Вентиляция уличного туалета будет работать по такому принципу: свежий прохладный воздух проникает в кабинку, поднимается вверх вместе с неприятными запахами и выходит на улицу. Но перед тем как сделать на даче вентиляцию туалетной кабинки, нужно позаботиться об отведении газов из выгребной ямы. В противном случае, сделанная своими руками вентиляция дачного туалета, не будет достаточно эффективно бороться со зловонием.

strojdvor.ru

   Во время строительства  туалета и душа на загородном  участке мы упустили момент, когда нужно было сделать вентиляцию в дачном туалете. После полугода эксплуатации этого важного сооружения мы решили исправить эту оплошность.

  Вопросы вентиляции в проекте дачного туалета и душа были учтены, но не кабинки, а выгребной ямы. Из неё мы вывели вентиляционную трубу, по которой неприятный запах должен был уходить  на улицу. Но, возможно, помещение сделано герметично, или крышка сиденья закрывается неплотно, но в кабинке дачного туалета иногда присутствовали посторонние запахи. Чтобы от них избавиться, мы решили сделать вентиляцию дачного туалета, непосредственно самой кабинки.

ДЕЛАЕМ ВЕНТИЛЯЦИЮ ДАЧНОГО ТУАЛЕТА

   Для устройства вентиляции  нам понадобятся: канализационные пластиковые трубы диаметром 110 мм длиною 2 м и 50 см, соединительный угол на 90 градусов, зонт для защиты от осадков, декоративная вентиляционная решётка, хомуты.

   Первым делом в стене строения нужно просверлить отверстие большого диаметра для вентиляции. Так как дачный туалет мы построили из доски толщиной 20 мм,  чтобы её прорезать, нам потребуется металлическая отрезная коронка диаметром 120 мм.

   Отметим место, где будет находиться вытяжное отверстие (по закону физики, тёплый воздух поднимается снизу вверх, поэтому вытяжку нужно делать в верхней части помещения), закрепим коронку на дрели и высверлим 2 отверстия, снаружи дачного туалета и внутри кабинки.      Через появившийся иллюминиатор несколько секунд любуемся зимним пейзажем русской деревни и продолжаем работу дальше.

   Соединим трубы между собой при помощи переходного уголка на 90 градусов. Вставим получившуюся конструкцию в отверстие, сделаем карандашом отметку  и отрежем лишнее от короткого куска трубы.     Теперь систему вентиляции закрепим на стене строения. Расстояние между ними составляет 13 см. Чтобы закрепить соединительный хомут, возьмём кусок металлопласта, отрежем его длиной 13 см (он будет использоваться в качестве упора между хомутом и стеной дачного туалета) и с помощью 15-ти сантиметрового самореза прикрутим к стене. Так же закрепим второй хомут.

    Защёлкнем вентиляционные трубы  в крепления, не забыв надеть сверху зонтик от природных осадков.

    Проверим вертикаль системы с помощью строительного уровня.

   В продолжении работ  прикрутим на пару саморезов вентиляционную решётку внутри помещения.

    Щели между трубой и стеной можно запенить монтажной пеной

     или замазать силиконовым герметиком.

   Теперь просверлим отверстие в стене снизу для доступа в туалет свежего воздуха, чтобы сделать в кабинке небольшой сквозняк.

   Закроем его с двух сторон декоративными решётками, прикрутив их на саморезы.

   Свежий воздух, заходя снизу внутрь помещения через вентиляционное окно, поднимется вверх и выйдет через вытяжку, забрав с собой посторонние запахи.

   На этом монтаж системы вентиляции дачного туалета закончен.

   Неприятный запах из кабинки теперь будет уходить на улицу.

Видео

stroimzanovo.ru

У вас есть собственный дачный участок и на нем обязательно необходимо возвести туалет. Какой бы тип туалета вы не выбрали, будь-то построенный из дерева или кирпича, вопрос создания системы вентиляции всегда остается актуальным. Вентиляция в дачном туалете — довольно важный момент и подойти к ее созданию необходимо со всей серьезностью.

Отдельно стоящий от других строений туалет не должен создавать неудобств не только его владельцам, но и соседям. Чаще всего эти проблемы связаны с неприятными запахами, которые распространяются на несколько метров вокруг него. Мы хотим рассказать вам, как избавиться от всех этих запахов. Туалет на дачном участке необходимо всегда держать в чистоте, но вот гарантии того, что в нем не будут присутствовать запахи, маловероятна, поэтому важно сделать хорошую вентиляцию, которая будет хорошо вентилировать воздух и не доставлять неудобств вам и вашим соседям.

Какие типы вентиляции существуют?

Вентиляция в дачном туалете бывает двух типов:

• Естественная;
• Искусственная.

Первый тип обеспечивается без каких-либо дополнительных механизмов или приборов, а в результате естественных процессов: это зависит не только от направления воздушного потока, но и от внутреннего и наружного давления.

А вот принудительная вентиляция в туалете обеспечивается только при помощи специальных систем, это касается и тех, что подключаются к электричеству. Если вы приняли решение самостоятельно построить туалет, то и с вентиляцией сможете справиться без помощи профессионала.

Естественная вентиляция

Обустроить естественный тип можно при помощи окна или специального отверстия, которое находится внизу одной из стен. Если вы решили сделать окно, тогда расположите его как можно ближе к крыше или оснастите его специальным козырьком. Это необходимо для того, чтобы защитить ваше строение от попадания внутрь осадков, листьев и грязи.

Также будет уместно закрыть его москитной сеткой, чтобы не пускать внутрь насекомых. А если вы хотите не только сделать окно, но и дополнительное отверстие в стене, тогда сделайте его внизу двери или в стене. Это отверстие обязательно прикройте специальной решеткой.

Принудительный тип

Принудительная вентиляция, еще ее называют искусственной, создается при помощи специальной трубы или короба, который поставляет в помещение свежий воздух, а выводит неприятный запах. Трубу можно выбрать любую, выполненную из металла или пластика. Один ее конец должен быть опущен в яму, а второй возвышаться выше крыши на пару метров. Лучше всего если труба будет установлена снаружи строения. Если вы в туалете на улице установили унитаз, тогда трубу нужно провести через отверстие в полу или прикрепить ее к унитазу, а если у вас туалет с ямой, тогда вентиляцию лучше проводить к ней.

Короб, обеспечивающий хорошую вентиляцию и поступление достаточного количества свежего воздуха внутрь кабинки — это специальный вентилятор. Для такого маленького строение необходимо выбирать его с мощностью не более 5Вт. Вентилятор устанавливают внутрь трубы, таким образом, чтобы датчик, отвечающий за скорость вращения, находился внутри кабинки.

Как сделать вытяжку в туалете из досок?

В наше современное время многие владельцы частных домов стараются оборудовать свои дома санузлом, но есть и такие, которые по старинке ставят на участке деревянные туалеты. Чтобы вас и ваших соседей не беспокоили посторонние запахи, исходящие из него, необходимо сделать хорошую вентиляцию.

Вентиляция в деревянном дачном туалете делается по простой схеме, чаще всего хозяева выбирают естественный тип. Они оборудуют кабинку окном или отверстием в стене. Если кого-то не устраивает такой тип, то можно сделать и принудительную систему, больших сил и специальных навыков не потребуется. Установить трубу сможет каждый, главное правильно направить ее один конец в выгребную яму, а второй поднять на пару метров вверх над крышей кабинки.

Вытяжка в кирпичной кабинке

Вентиляция в кирпичном дачном туалете может быть также как естественной, так и искусственной, можно в стене оборудовать окно или же сделать отверстие в ней ближе к полу. Или также как и в предыдущем случае оборудовать его вентиляционной трубой, в которую предварительно вставили вентилятор. Но давайте подробнее разберемся, как сделать вентиляцию в туалете самостоятельно без помощи специалиста и чтобы она была эффективной и долговечной?

Если вы собираетесь начать строительство туалета на вашем приусадебном участке, отдельно стоящего от других строений, тогда нужно на начальном этапе строительных работ позаботиться и о вентиляции. Перед тем как выводить стены строения изготовьте вентиляционную трубу для ямы. С ее помощью вы сможете не только себя, но и ваших соседей защитить от посторонних запахов, выходящих на улицу, а не собирающихся в кабинке. Но и о вентиляции внутри строения, также стоит обязательно позаботиться, если строение добротное, с плотно закрывающимися дверями, а крышка чаще всего остается открытой, то все неприятные запах будут скапливаться внутри.

Монтаж вентиляционной системы

Вентиляция в туалете своими руками — дело несложное, главное все правильно рассчитать и установить. Для того чтобы установить специальные вентиляционные трубы, необходимо просто в строительном магазине приобрести трубу из пластика диаметром в 100 мм. Также вам понадобиться соединительный угол в 90 градусов. Не забудьте и о защитном металлическом или пластиковом зонтике, который будет защищать вашу вентиляцию от попадания в нее пыли, грязи и осадков. Также для этих целей может подойти и специальная решетка.

В одной из стен нужно сделать дыру, она и будет служить вам основой будущей вентиляционной системы. Всем известно, что теплый воздух всегда поднимается вверх, поэтому вытяжку целесообразнее устанавливать в самой верхней точке.

Установка вентиляции

Отверстие вы уже сделали, теперь необходимо устанавливать трубу, если у вас не одна труба, а несколько, тогда соединить их вместе можно с помощью переходных уголков, теперь устанавливайте собранную конструкцию в подготовленное отверстие. Лишние части можно обрезать. Обязательно систему вентиляции закрепите к стене, для этой цели вам подойдут специальные хомуты. Сверху на трубу наденьте зонтик, который защитит ее от попадания влаги и мусора.

Внутри можно поставить решетку, вот ваша система вентиляции и готова. Теперь замажьте все щели и дефекты на стене. Щели можно заделать монтажной пеной или герметиком, а сверху замазать цементом.

Но это еще не все, для того чтобы ваша вентиляция работала и давала желаемый результат, нужно создать дополнительный сквозняк, который поможет выводить запахи наружу. Поэтому вам дополнительно нужно сделать отверстие внизу одной из стен. После этого не забудьте закрыть его декоративной решеткой, вот таким способом можно создать идеальные условия для работы вашей системы вентиляции.

Полезные советы

1. Пред тем как строить дачный туалет правильно выберите место, лучше всего, если оно будет подольше от строений и расположено в низине.
2. При изготовлении вентиляции лучше рассчитать все предварительно и сделать все этапы ничего не упуская, только в этом случае можно быть уверенным, что посторонние запахи не будут беспокоить вас и ваших соседей.
3. Лучшим материалом для дачного туалета служит дерево, так как благодаря щелям между досками можно создать дополнительное проветривание, но все равно этого не будет достаточно, поэтому дополните строение принудительной вентиляцией.
4. Сегодня строительные магазины предлагают большой ассортимент современных принудительных вытяжек, так, к примеру, можно купить декоративную решетку со встроенным в нее вентилятором. Это прекрасное устройство можно легко встроить в ваш дачный туалет и тем самым оснастить его качественной вентиляционной системой. И это еще не се возможности, которые производители предлагают своим потребителям.

Наша статья рассказала том, как правильно установить и спроектировать вентиляцию в уличном туалете. Ничего трудного в монтаже нет, поэтому каждый владелец загородного дома сможет самостоятельно произвести монтаж, а благодаря производителям можно приобрести новые ультрасовременные вентиляционные системы, которые помогут качественно выводить посторонние запахи и доставлять в туалет свежий запах. Правильно установленная вентиляция позволит вам находиться рядом с туалетом и не чувствовать его близкого присутствия.

oventilyatsii.ru

Источник

Как вентилировать ванную комнату без доступа извне — Дом повышенной комфортности

Если вы посмотрите на большинство руководств по проектам, предназначенным для тяжелых условий эксплуатации, по ремонту или модернизации ванной комнаты, вы заметите, что все они предлагают включить вентиляцию в ванной.

Это правда о повторном использовании полов в ванных комнатах, нанесении определенных клеев и даже выполнении крупных работ по очистке ванных комнат, поврежденных водой. Дело в том, что не все ванные комнаты имеют выход на улицу. Итак, как вы вентилируете такую ​​ванную комнату?

Самый простой способ вентилировать ванную комнату без доступа извне — это установить вентиляционное отверстие на потолке, но у вас есть и другие варианты, которые следует рассмотреть.Вы также можете добавить больше воздуховодов, сделать вентиляционное отверстие в полу или просто использовать вентилятор, чтобы добавить дополнительный воздушный поток во время ваших проектов.

Ванная комната, у которой есть проблемы с вентиляцией, довольно быстро дает о себе знать из-за роста плесени, духоты в воздухе и необходимости убирать чаще, чем обычно. Если вы задумывались о том, чтобы выпустить воздух из ванной, ознакомьтесь с этим руководством, которое поможет вам найти лучший путь для вас.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

У вас проблемы с вентиляцией?

Когда люди впервые покупают дом, они обычно предполагают, что в ванной не будет проблем с вентиляцией. Однако в старых домах можно иметь ванную комнату без вентиляции и без выхода на улицу. Это может привести к множеству проблем, о которых быстро станет известно. Наиболее частые признаки того, что ванная комната нуждается в дополнительной вентиляции, включают:

• Плесень. В плохо вентилируемой ванной комнате влага задерживается на более длительное время. Это может привести к увеличению количества плесени и грибка, особенно на стенах и кафеле.
• Душность. Вы когда-нибудь были в комнате с плохой вентиляцией? Душно. Вы заметите это сразу.
• Затяжные запахи. Когда вам нужно пойти в ванную, вентилируемая ванная сможет справиться с запахами, исходящими из вашего туалета. У плохо проветриваемого человека запах может сохраняться на полчаса и более.
• Дополнительная влажность. Поскольку в ванных комнатах есть души, раковины и ванны, в плохо вентилируемой ванной, как правило, остается влага в воздухе, даже если вы недавно не пользовались такими удобствами.

Как следует проветривать ванную комнату?

Я не собираюсь отказываться от слов. Попытка добавить дополнительную вентиляцию в ванную комнату — , а не , будет проектом DIY, если вы не решите добавить вентилятор в свою комнату. Добавление вентиляционного отверстия означает, что вам нужно будет вызвать специалиста по HVAC, чтобы он сделал эту работу за вас.Это слишком сложно для обычного мастера. Фактически, попытка сделать это самостоятельно может даже противоречить строительным нормам!

Хотя у вас может не быть возможности сделать это самостоятельно, у вас есть несколько вариантов, которые вы можете выбрать, чтобы добавить немного места для передышки в своей ванной. Вот ваши лучшие выборы…

Добавить вентиляционное отверстие на потолке

Потолочное вентиляционное отверстие или потолочный вентилятор — хороший способ направить влагу и пар из ванн на крышу. Это хороший способ сохранить великолепный вид вашей ванной комнаты, а также снизить уровень влажности.Многие потолочные вентиляционные устройства также имеют прикрепленные к ним светильники, что позволяет им выполнять двойную функцию.

Добавить воздуховод в полу

Если вы хотите быть более тонким и хотите сделать вентиляцию рядом с унитазом, неплохо было бы заглянуть в канал в полу. Это вентиляционные отверстия с решетками на полу, которые направляют воздух под полом во внешний мир. Напольные воздуховоды хороши для ванных комнат, потолки которых могут не подходить для осветительной арматуры, и зачастую они самые долговечные.

Расширьте воздуховоды

Некоторые ванные комнаты уже оборудованы воздуховодами, но все еще не имеют достаточно вентиляции, необходимой для предотвращения значительного повреждения водой.Если это то, что, по вашему мнению, происходит с вашей ванной комнатой, возможно, вам придется добавить дополнительные воздуховоды в других частях вашей ванной комнаты, чтобы увеличить приток воздуха снаружи.

Рассмотрите возможность приобретения промышленных воздуховодов

Допустим, вы не живете в традиционном доме. Скорее, вы живете в большом здании, в котором вы выступаете в роли арендодателя. В этом здании проживает несколько семей, многие из которых также жаловались на циркуляцию воздуха в своих ванных комнатах. Если это так, вы можете попросить подрядчиков установить коммерческие воздуховоды, чтобы помочь унифицировать ваш воздушный поток и повысить воздухопроницаемость ваших ванных комнат.

Добавить вентилятор

Если вы хотите сделать это своими руками и вам просто нужна дополнительная воздухопроницаемость для проекта, другой вариант, который вы можете использовать, — это временно добавить вентилятор в свою ванную комнату. Просто подключите его, позвольте ему делать свою работу, и вы сможете завершить свой проект без особых проблем. Это самое дешевое решение, и его следует использовать только для быстрого исправления.

Сколько стоит установка вентиляции в ванной?

Хотя это может зависеть от типа вентиляционных отверстий, которые вы получаете, а также от ваших потребностей в воздуховодах, в этой статье есть хорошие новости.Считается, что установка большинства систем вытяжной вентиляции требует умеренных затрат. Средняя стоимость проекта по установке вентиляции в ванной комнате составляет от 230 до 537 долларов. В некоторых случаях можно добавить вытяжной вентилятор для ванной комнаты от 110 до 800 долларов.

Если вам нужно установить в доме воздуховоды, чтобы заставить работать вытяжные вентиляторы, то вы почувствуете серьезный удар по своему кошельку. Установка воздуховода в вашу ванную комнату может стоить от 1800 до 3000 долларов за обычную работу. Если вы живете в старинном доме или у вас есть другие особые проблемы с конструкцией стен, цена может быть еще выше.

Очевидно, что если вы просто добавляете подключаемый вентилятор, чтобы помочь вам во время проекта, цена будет намного дешевле. Обычно для этого можно использовать домашний вентилятор любого типа. Если он у вас завалялся, то вы сможете это сделать бесплатно. Если нет, то цена, которую вы платите, зависит от того, сколько будет стоить аренда или покупка вентилятора.

Можете ли вы самостоятельно вентилировать свою ванную комнату или стоит ли нанять профессионала?

Вы можете сами проветрить свою ванную комнату, особенно если это такая простая задача, как установка вентилятора.Однако, если вам неудобно делать воздуховоды в одиночку, вы можете спросить друга, который это делает, или подумайте о найме профессионала. Хотя оплата труда может быть довольно высокой, лучше убедиться, что вы выполняете работу правильно.

Если бы вы испортили свою работу, то, скорее всего, ваша ванная комната не получила бы необходимой вентиляции. Тогда со временем вы столкнетесь с проблемами влажности и появлением плесени. Стоимость ремонта и замены стены или гипсокартона, а также ремонта превысит стоимость найма профессионала, поэтому лучше сделать это в первую очередь, если вы не знаете, как это сделать.

Стоимость найма специалиста

Существует несколько различных сценариев и затрат, связанных с вентиляцией вашей ванной комнаты. Если вы просто устанавливаете вентилятор, это будет стоить от 300 до 700 долларов в зависимости от того, насколько сложной окажется работа. Однако если вы хотите установить новые воздуховоды, это обойдется вам в сумму от 500 до 2000 долларов.

Тем не менее, плюсом найма профессионала является то, что вы выполняете свою работу правильно, что в конечном итоге сэкономит вам деньги.Но вы всегда можете сначала попробовать это самостоятельно, и если вы застряли или думаете, что сделали это неправильно, вы всегда можете заплатить за то, чтобы специалист пришел и оценил ситуацию.

Большинство цитат включают материалы, а также труд. Однако не все будут включать стоимость очистки. Итак, если вы решили нанять кого-то, неплохо было бы обзвонить и спросить, что они включают в свои цены. Иногда они берут дополнительную плату за вывоз мусора.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наш последний взгляд

Плохо вентилируемая ванная комната — это не то, с чем никто не хочет иметь дело. Он может начать неприятно пахнуть, задерживать влагу и даже способствовать росту плесени на ваших стенах. Сделать в ванной комнате немного дополнительного пространства для дыхания — это всегда долгожданное предложение. К счастью, есть множество способов сделать это в зависимости от ваших потребностей, а также от эстетики, которую вы хотите получить.

Проблема, с которой сталкивается большинство людей с проектами вентиляции ванных комнат, заключается в том, что они не предназначены для самостоятельной работы.В подавляющем большинстве ситуаций для этого вам понадобится профессионал. Это может привести к расходам в диапазоне от нескольких сотен долларов до нескольких тысяч долларов.

Хотя цена может быть высокой, нет никаких сомнений в том, что это проект, который стоит каждого пенни. Как только вы почувствуете, что ванная комната станет более чистой и менее влажной, вы больше никогда не захотите вернуться к прежней жизни.

Нужно ли выводить вытяжные вентиляторы в ванной наружу? — Industrial Fans Direct

Нужно ли выводить вытяжные вентиляторы в ванной наружу?

Когда вы думаете об установке нового вытяжного вентилятора для ванной, вопрос о том, куда пойдет воздух, является очень важным.Нужно ли выводить его наружу из дома или здания, или вы можете просто вынести его за пределы ванной комнаты?

Отвод наружу обычно считается обязательным

Несмотря на то, что вывести вентилятор для ванной на чердак заманчиво, у этого метода есть несколько проблем. Одна из основных причин заключается в том, что он приносит слишком много влаги в пространство, которое должно быть сухим. Это может привести к появлению плесени в изоляции, загниванию опалубки крыши и прочим серьезным проблемам.Из-за этого во многих областях действуют строительные нормы и правила, согласно которым вытяжные вентиляторы ванных комнат должны быть выбраны наружу.

Где следует разместить выходное отверстие вентилятора в ванной?

Поскольку чердак не является подходящим местом для вентиляционного отверстия вашей ванной комнаты, следующий вопрос заключается в том, где оно должно быть расположено. Несмотря на то, что крыша является наиболее очевидным местом — и можно проложить вентиляционный канал, чтобы выйти наружу — на самом деле это не самое предпочтительное место для вентиляционного отверстия. Отверстия в крышах часто приводят к утечкам, поэтому по возможности их следует избегать.Это верно, даже если у вас уже есть дымоход или другой предмет на крыше. Больше отверстий в крыше означает больше шансов на возникновение проблем.

Поэтому предпочтительным местом для вытяжной вентиляции является сторона вашего дома или здания. Отверстия в стенах редко собирают воду, и их можно закрыть для дополнительной защиты.

Нужен ли вам другой стиль вентилятора в зависимости от того, куда идет вентиляция?

Вентиляторы подключаются к воздуховодам, поэтому для другого места вентиляции не требуется другой стиль.Вместо этого выберите стиль, соответствующий тому месту, где вы собираетесь установить сам вентилятор. Большинство вентиляторов для ванных комнат предназначены для установки на потолке, поэтому, если вы хотите установить сам вентилятор в стену, вам понадобится вытяжной вентилятор с боковой стенкой для ванной комнаты . Как и у потолочных вентиляторов, у них есть соединения, которые различаются в зависимости от размера воздуховода, к которому они будут прикрепляться.

О каком еще выборе нужно помнить?

Как и в случае с большинством других продуктов, существует возможность выбора от нескольких производителей.Один из самых больших — Solar & Palau , который выпускает многие модели, в которых нет традиционной решетки и которые выглядят как световые лампы. Они отлично подходят для установок, где вам не нужен внешний вид вентилятора для ванной, но при этом нужна его функциональность. Эта компания также производит коммерческие вытяжные вентиляторы для ванных комнат , варианты , которые имеют более традиционный вид.

Другой важный производитель — Continental Fan , который производит вентиляторы с решетками, которые лучше сочетаются с белыми и не совсем белыми потолками.Они также производят двигатели вентиляторов, которые помещаются в существующие воздуховоды, чтобы воздуховоды выполняли двойную работу без необходимости установки дополнительных решеток. Эти универсальные двигатели позволяют легко добавить вентиляцию в любую зону, в которой уже есть воздуховоды.

Со всеми этими опциями одно остается неизменным: влажный воздух должен выходить наружу. Обязательно следуйте этому руководству, чтобы избежать проблем с плесенью и гнилью в вашей конструкции.

Промышленные вентиляторы Direct предлагает широкий выбор вытяжных вентиляторов для ванных комнат, подходящих для большинства коммерческих и жилых домов.

Другие ресурсы для оплаты:

Какой вытяжной вентилятор для ванной самый лучший?

Основы правил вентиляции вытяжного вентилятора для ванной комнаты

Ванные комнаты мокрые, вонючие, часто закрытые и непроветриваемые. Запахи — это просто раздражение. Однако влажность является реальной проблемой, поскольку она может создать потенциально опасную плесень и грибок, разъедая ваши стены, потолок и отделку. Ванные комнаты могут только выиграть от какой-либо системы вытяжной вентиляции. Но какой тип вам нужен, и что говорит об этом код вытяжного вентилятора для ванной в вашем городе / городе?

Кодекс для ванной комнаты действительно решает проблему перемещения насыщенного запахом и влажностью воздуха из ванной наружу.Удивительно, но некоторые строительные нормы и правила не требуют наличия вентиляторов для ванных комнат. У всех муниципалитетов разные требования, но некоторые не проводят жесткой границы в отношении вытяжных вентиляторов. В этих помещениях требуется вентиляция в ванных комнатах, но она может быть через окно или вентилятор, на ваш выбор.

Что такое правила вентиляции вытяжного вентилятора в ванной?

Строительный код — это модельный код, который каждое сообщество может принять и адаптировать в соответствии со своими потребностями. Итак, вам нужно будет проконсультироваться с отделом планирования и выдачи разрешений вашего города или округа, чтобы узнать требования кодов в отношении вентиляторов для ванных комнат.Кроме того, нумерация кодов в вашем регионе может отличаться от приведенных здесь.

В разделе R303 Международного жилищного кодекса обсуждаются общие правила освещения и вентиляции. Раздел R303 работает вместе со всем разделом M1507 Международного жилищного кодекса, который касается механической вентиляции.

Сводка кодов вентиляции вытяжного вентилятора для ванной комнаты

Раздел R303.3: В ванных комнатах должны быть окна

Когда этот раздел принят сообществом, он, по сути, говорит, что для вентиляции в ванных комнатах должны быть открывающиеся окна.Код гласит, что окно должно иметь «общую площадь остекления … не менее 3 квадратных футов (0,3 м ² ), половина из которых должна открываться».

Подводя итог, если вы устанавливаете окно в ванной, оно должно иметь площадь не менее 3 квадратных футов. Это окно должно открываться только наполовину. Это означает, что общая площадь открытого окна будет составлять 1 1/2 квадратных фута.

Открывающиеся окна могут обеспечить высокоэффективную вентиляцию в ванных комнатах, в которых нет душа или ванны.Без купания производится гораздо меньше влажного воздуха. Хотя в дамских комнатах могут быть установлены вытяжные вентиляторы, они обычно также могут работать с открывающимся окном.

Раздел R303.4: В ванных комнатах требуются вытяжные вентиляторы

В некоторых сообществах этот раздел может быть вместо Раздела R303.3 или в дополнение к нему. Если раздел R303.4 включен, но предыдущий раздел был зачеркнут или не включен, это может означать, что в вашей ванной комнате должен быть вентилятор и что окно не может использоваться в качестве альтернативного метода вентиляции.Обязательно уточните это в вашем местном разрешительном отделе.

Раздел M1507.2: Конечная точка отработанного воздуха

В этом разделе отмечается, что воздух, выходящий из ванной, должен направляться на улицу, а не из помещения в то же жилище или из помещения в любую другую жилую единицу. Он не может перемещать воздух в подполье или на чердак. Хотя это может показаться очевидным, домовладельцы могут из соображений удобства направить вентиляционное отверстие в любое из этих мест. Хотя это неразумно, это понятно: чердаки и подполья часто являются кратчайшим путем для выхода вентиляции.Вертикальный выход за пределы крыши или прокладка через верхнюю часть стены (наружу) — трудоемкие и инвазивные проекты. Конец вентиляционной трубы также должен иметь решетку или экран, чтобы паразиты не могли проникнуть в ваш дом.

Раздел M1507.4: Объем выхлопа

В этом разделе обсуждается минимальная производительность вытяжного вентилятора: 50 кубических футов в минуту с перерывами или 20 кубических футов в минуту непрерывно.

Почему в вашей ванной комнате должен быть вытяжной вентилятор

Вентиляторы для ванных комнат — это больше, чем просто устранение неприятных запахов.Плохие запахи раздражают, но вряд ли опасны для жизни и совершенно не влияют на целостность конструкции здания.

Вытяжные вентиляторы для ванн предназначены для поддержания вашего дома в отличной форме за счет вывода воды из ванной. Вода в ванной повсюду: плещется на полу, разбивается о стены, стекает с зеркала. И есть еще одно невидимое место, где вы найдете воду в ванной: в воздухе.

Вентиляторы вытягивают влажный воздух из этого небольшого пространства, замедляя или полностью предотвращая его конденсацию на стенах, на потолке или, что хуже всего, внутри самого потолка.Ползать над потолком в плохо вентилируемой ванной комнате может быть неприятным зрелищем. Вы можете найти насыпи из обдуваемой черной плесенью утеплителя, а также балки и стропила, ослабленные в результате многолетнего воздействия влаги.

Когда влага распространяется по дому, одно быстро приводит к другому. Когда эти голодные по целлюлозе насекомые начнут питаться деревянным каркасом вашего дома, вам нужно действовать быстро. Расходы растут по спирали, поскольку вы заключаете дом по контракту о борьбе с вредителями и подвергаетесь обширным работам по реконструкции, чтобы укрепить ослабленные гвоздики.

Если вентилятор расположен непосредственно над душем или ванной, его необходимо подключить к цепи с защитой от GFCI. Это может быть либо выход GFCI, либо защита GFCI на линии выше по потоку.

Поскольку окна обеспечивают не только вентиляцию, но и свет, если вы идете по маршруту только с вентиляторами, вам необходимо установить искусственное освещение. Это уже должно быть дано, поскольку электрический кодекс требует, чтобы жилые комнаты были снабжены освещением с переключателем.

Должен ли вытяжной вентилятор в ванной выходить наружу?

См. Этот вопрос.Короче говоря, вытяжной вентилятор, будь то для ванной комнаты, вытяжки или сушилки для белья, обычно удаляет очень влажный воздух из комнаты. Если этот воздух не выходит за пределы водонепроницаемой «кожи» вашего дома (через крышу за черепицей или за стеной дома за сайдингом или кирпичом), тогда вы не удаляете влагу, вы просто скрывая это.

К тому же у вас чердак — «холодная зона»; он не изолирован, не имеет климат-контроля и обычно имеет такую ​​же температуру, как и снаружи.Таким образом, в более холодную погоду влага из воздуха будет выпадать в осадок. Для этого не обязательно должно быть близкое к замерзанию; достаточно прохладно, чтобы выпускаемый воздух при охлаждении до температуры наружного воздуха упал ниже «точки росы» и не мог удерживать такое количество влаги.

Конечным результатом будет буквально «дождь» внутри вашего чердака; конденсат будет образовываться на деревянных стропилах и обшивке, и это открытая дверь для плесени (особенно учитывая, что ваша ванная комната уже является рассадником для всех видов гадостей, которые могут вытеснить вытяжной вентилятор).Всего за пару лет плесень может сделать ваш дом непригодным для жизни, и ваши стропила будут гнить до тех пор, пока следующая суровая погода не обрушит всю крышу.

Таким образом, по нормам практически во всех юрисдикциях вентиляторы должны заканчиваться вентиляционным колпачком снаружи здания. В вентиляционной линии не должно быть утечек, которые могли бы позволить влажному воздуху выйти во внутреннее пространство. Перенести вентиляционное отверстие к существующему вентиляционному отверстию чердака недостаточно, потому что воздух все еще может перемешиваться, прежде чем он покинет пространство и образует конденсат.Вы должны либо загерметизировать вентиляционную линию, ведущую к этому вентиляционному отверстию в крыше (для чего также потребуется, чтобы у вас было достаточно вентиляционных отверстий на крыше, чтобы чердак мог «дышать» даже после потери того, который вы загерметизировали), либо вырезать новое отверстие в крыше для новая вентиляционная крышка.

Могу ли я что-нибудь сделать, чтобы холодный воздух с улицы не попадал в дом, когда я включаю вытяжной вентилятор в ванной?

Да, каждый раз, когда вы включаете вытяжной вентилятор в ванной, вы удаляете застоявшийся (кондиционированный) воздух изнутри и заменяете его наружным воздухом.

• Вытяжной вентилятор для ванной предназначен для удаления излишка влаги и запахов из ванной.
• Рекуперация тепла не является функцией вентилятора ванны.

В то время как энергия в воздухе, который является отработанным воздухом, теряется, очень важно продолжать работу вентиляторов ванны для удаления избыточной влаги / запахов.

Количество потерянной энергии незначительно в общем объеме энергопотребления по сравнению с преимуществами использования вентилятора для здоровья.

В качестве альтернативы вы можете установить систему вентиляции с рекуперацией тепла (HRV), которая забирает воздух из ванных комнат, улавливает процент энергии из вытяжного воздуха и передает эту энергию поступающему свежему воздуху, чтобы восполнить вытяжной воздух.

• Проблема с HRV заключается в том, что она удаляет влагу из дома, когда это необходимо (в зимние месяцы), и добавляет влагу в дом, когда она не нужна (жаркое влажное лето).
• Вентилятор с рекуперацией энергии (ERV) оставит наружную влагу снаружи и внутреннюю влагу в помещении, поэтому он не поможет удалить нежелательную влажность в ванной.

Мой совет — продолжать использовать вентиляторы для ванных комнат для удаления влаги / запахов и не беспокоиться о потере энергии или попадании влаги. Поскольку вентиляторы расположены в помещениях с высокой концентрацией влаги, они никогда не будут доводить влажность до исчерпаемого уровня.

Если вы хотите убедиться, что ваши вытяжные вентиляторы работают эффективно, вам необходимо:

• установить вентиляторы, соответствующие требованиям Energy Star, и
• контролирует уровень влажности.

Если уровень влажности в ванной комнате повышается, вентилятор включается и продолжает работать, пока уровень влажности не вернется к норме.

Проверка выхлопной системы ванной комнаты — InterNACHI®

Ник Громико, CMI® и Бен Громицко

В соответствии со Стандартами практики InterNACHI инспектор должен проверить механические вытяжные системы в ванных комнатах. Независимо от того, какая система вентиляции может быть установлена ​​для остальной части дома, в ванных комнатах рекомендуется использовать вытяжные вентиляторы для удаления излишков влаги, очистки химических испарений и т. Д.Вентилятор должен выводиться за пределы дома.
Вытяжной воздух из ванных комнат, туалетных комнат, отсеков туалетов и других подобных помещений не должен:

• попадать на чердак, под потолок, на коньковые вентили, в подпол или в другие места внутри здания; или
• рециркулирует в жилом доме или в другом жилом доме.

Открывающиеся окна в ванных комнатах — это удобная функция, но на них не следует полагаться для обеспечения надлежащей вентиляции ванной комнаты. (Изображение домашнего инспектора любезно предоставлено Тихоокеанской северо-западной национальной лабораторией) В соответствии с современными стандартами вытяжного воздуха, вентиляторы для ванных комнат могут работать с перерывами (с контролем людей) или непрерывно. Вентиляторы прерывистого действия должны иметь скорость потока 50 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 20 кубических футов в минуту. Если вентилятор настроен на непрерывную работу, коэффициент звукового давления должен быть 1,0 или меньше. Вытяжные вентиляторы с рейтингом ENERGY STAR могут иметь низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

Инструкция производителя

Вентилятор в ванной следует устанавливать в соответствии с инструкциями производителя.

Направление порта

Выпускное отверстие вентилятора должно указывать в направлении конечной точки.

Герметичный Отверстия в потолке или стене должны быть вырезаны для вентилятора размером не больше, чем необходимо для его установки. После установки воздушное уплотнение между корпусом вентилятора и гипсокартоном можно заполнить герметиком или пенопластом. Воздуховод
Соединение вытяжного канала с отверстием вентилятора может быть выполнено с помощью механических креплений и / или мастики. Следует установить воздуховод с гладкой поверхностью, например из оцинкованного листового металла или ПВХ, размер которого указан производителем. Если используется гибкий алюминиевый воздуховод, его следует сильно растянуть, чтобы избежать ненужного провисания и минимизировать трение. В идеале воздуховод должен быть того же диаметра, что и выходное отверстие в корпусе вентилятора.

По возможности прямо

Вентилятор должен выходить прямо наружу.Воздуховод следует поддерживать так, чтобы он свешивался как можно прямее, и располагать так, чтобы у него было как можно меньше изгибов. Как минимум, первые 3 фута воздуховода, отходящие от выпускного отверстия вентилятора, должны лежать прямо; установка с изгибом на 90 градусов, непосредственно примыкающим к выпускному отверстию вентилятора, может вызвать обратный поток воздуха в вентилятор.

Изгибы

Если изгибы необходимы, постепенные изгибы предпочтительнее изгибов под углом 90 градусов для оптимального потока и снижения шума воздушного потока.Воздуховод должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке. Воздуховод нельзя раздавливать или перегибать. Если возможно, лучше всего расположить вывод воздуховода на боковой стенке немного ниже вентилятора, чтобы воздуховод наклонялся вниз и в сторону от корпуса вентилятора, чтобы отводить конденсат от вентилятора. Швы воздуховодов следует заклеить мастикой или металлической лентой. Чтобы свести к минимуму конденсацию, на воздуховод можно установить изоляцию.

Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией

Для повышения производительности воздуховоды должны быть как можно более прямыми.Если необходим изгиб, то от выпускного отверстия вентилятора до первого изгиба в участке воздуховода должно пройти 2–3 фута прямого воздуховода.

Иллюстрация любезно предоставлена ​​Тихоокеанской северо-западной национальной лабораторией

Колена в выхлопном канале должны быть плавными, а не повороты на 90 градусов, если это возможно. Гладкий жесткий воздуховод предпочтительнее ребристого гибкого воздуховода.

Конденсация

Вентиляторы, выходящие на потолок, чердак или внутрь здания, могут вызывать проблемы из-за чрезмерной влажности.Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах. Развитие плесени может вызвать проблемы со здоровьем у чувствительных пассажиров. Конденсат может вызвать повреждение строительных материалов. Влага также снижает эффективность теплоизоляции.

Выпускное отверстие вытяжного канала снаружи дома должно располагаться на расстоянии не менее 10 футов от любого отверстия для впуска воздуха. В настенной крышке должна быть заслонка, которая закрывается, когда вентилятор не работает. Настенная крышка может поставляться с экраном или решеткой для защиты от птиц и других животных.Отработанный воздух не следует направлять на пешеходную дорожку.

На фотографии выше показан вентилятор для ванной, выходящий в изоляцию мансардного этажа. Можно увидеть признаки водяных знаков на гипсокартоне.

Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией.

Вытяжной вентилятор в ванной может выходить через стену или через крышу.

Изолированный

Ящик может быть покрыт изоляцией чердака.Корпус вытяжного вентилятора должен быть закрыт герметичным изолированным кожухом. Ящик может быть изготовлен из жесткого пенопласта. Швы можно заклеить лентой для домашнего обертывания. Герметик или аэрозольная пена можно использовать для уплотнения коробки к гипсокартону потолка и для уплотнения вокруг выхлопной трубы.

Коробка и воздуховод могут быть покрыты изоляцией чердака. Можно создать коробку из жесткого пенопласта для покрытия корпуса вытяжного вентилятора. Швы можно заклеить лентой, а края коробки заделать к гипсокартону потолка, чтобы сделать коробку герметичной.

(иллюстрация выше из Lstiburek, J. 2010. Guide to Attic Air Sealing. Подготовлено Building Science Corporation для Министерства энергетики США, Программа Building America)

Inspection

Инспектор может следовать следующая процедура проверки (часть которой намного превышает Практические стандарты проведения общего осмотра дома):

1. Включите и выключите вентилятор.
2. Послушайте его работу.
3. Убедитесь, что вентилятор выходит прямо наружу.
4. Убедитесь, что все заслонки на внешнем конце могут свободно открываться.
5. Убедитесь, что все отверстия в потолке для вентилятора или вытяжного канала герметичны.
6. Убедитесь, что вытяжной канал плотно прилегает к корпусу вентилятора с помощью как механических креплений и мастики для гибкого канала, так и механических креплений и мастики или аэрозольной пены для жесткого канала.
7. Убедитесь, что компонент герметичен и изолирован.
8. Проверьте, нет ли скоплений пыли, которые могут препятствовать потоку воздуха.
9. Обратите внимание на признаки влажности или конденсации, связанные с установкой вентилятора.
10. Проверить рейтинг сонона. ASHRAE 62.2-2007 требует 3 сона или меньше для прерывистых (управляемых людьми) вытяжных вентиляторов кухни или ванны и 1,0 сон или меньше для постоянных вентиляторов.
11. См. Вкладку «Соответствие» для расчета скорости вытяжки в соответствии с требованиями ASHRAE 62.2 и рекомендациями ENERGY STAR для прерывистой и непрерывной работы, а также требованиями IRC к размеру вентилятора и открываемым окнам.Если вентилятор для ванной используется в качестве основного средства обеспечения вентиляции, требуемой правилами, рассчитайте требуемую интенсивность вентиляции в зависимости от размера дома и убедитесь, что проверенная скорость потока вентилятора соответствует этому требованию.
12. Проверьте работу вентилятора, чтобы определить скорость потока, используя вытяжной шкаф, проточную решетку, анемометр (в соответствии с процедурами AABC, NEBB или ASHRAE) или другим эквивалентным методом. Вентиляторы для ванной обычно оцениваются по тому, сколько кубических футов в минуту вентилятор будет выдавать при заводских настройках.Использование воздуховодов, выбор концевой заделки и установка могут привести к уменьшению измеренных кубических футов в минуту ниже заводского номинального значения. Чтобы гарантировать, что установленный вентилятор вырабатывает правильное количество кубических футов в минуту, EPA рекомендует подрядчику установить вентилятор с номинальной мощностью, превышающей требуемое измеренное количество.

Дополнительная информация

• Вытяжная система — это один или несколько вентиляторов, которые удаляют воздух из здания, заставляя наружный воздух поступать через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания.Примеры включают вытяжные вентиляторы для ванн, вытяжки и вытяжные / вентиляционные отверстия сушилки для одежды.
• Под ванной обычно понимается любое помещение, в котором есть раковина (унитаз) и туалет (унитаз), ванна, душ или аналогичный источник влаги.
• Регулятор влажности может быть отдельным компонентом вытяжного вентилятора и, как правило, не требуется, чтобы он был встроенным.
• В ванных комнатах, отсеках санузлов и других подобных помещениях должна быть предусмотрена общая площадь остекления в окнах площадью не менее 3 квадратных футов, половина из которых должна открываться.Исключение: Застекленные зоны не требуются там, где предусмотрено искусственное освещение и система механической вентиляции.

Вытяжные вентиляторы для ванных комнат | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Сертифицированные ENERGY STAR дома, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система HVAC.
7. Механическая система вентиляции всего дома.
7.4 Системный вентилятор с номиналом ≤ 3 сона в случае прерывистого режима работы и ≤ 1 сон в случае непрерывного режима работы или исключен. ⁴⁴

8. Местная механическая вытяжка — на каждой кухне и в ванной установлена ​​система, выбрасывающая воздух прямо на улицу и отвечающая одному из следующих стандартов воздушного потока и уровня звука, установленных Рейтером: ^{42, 48}

Сноска 42) Расход воздуха для вентиляции всего дома и местные потоки вытяжного воздуха должны определяться и документироваться оценщиком с использованием той же версии ANSI / RESNET / ICC Std.380, который использует RESNET для оценки HERS.

Сноска 44) Вентиляторы для механической вентиляции всего дома должны иметь класс шума не ниже скорости воздушного потока, указанной в пункте 2.3 Национального отчета по проектированию систем отопления, вентиляции и кондиционирования воздуха. К вентиляторам, на которые не распространяется это требование, относятся вентиляторы кондиционеров HVAC, выносные вентиляторы и вентиляторы прерывистого действия номиналом ≥ 400 куб. Чтобы рассматривать это исключение, выносной вентилятор должен быть установлен вне жилых помещений, ванных комнат, туалетов и коридоров, и его высота должна составлять ≥ 4 футов.воздуховод между вентилятором и воздухозаборной решеткой. Согласно ASHRAE 62.2-2010, жилые помещения предназначены для постоянного проживания людей; такое пространство обычно включает области, используемые для проживания, сна, столовой и приготовления пищи, но обычно не включает ванные комнаты, туалеты, коридоры, складские помещения, туалеты или подсобные помещения.

Сноска 48) Местные механические вытяжные вентиляторы непрерывного действия для ванной комнаты должны иметь уровень шума не ниже скорости воздушного потока, указанной в п. 8.2. Рекомендуется, но не обязательно, производить местные механические вытяжные вентиляторы в ванной с прерывистым режимом работы и как с прерывистым, так и с непрерывным режимом работы по шуму не ниже скорости воздушного потока, указанной в Пунктах 8.1 и 8.2. Согласно ASHRAE 62.2-2010, вытяжная система — это один или несколько вентиляторов, которые удаляют воздух из здания, вызывая попадание наружного воздуха через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания (например, вытяжные вентиляторы ванны, вытяжки, сушилки для одежды). . Согласно ASHRAE 62.2-2010, ванная комната — это любое помещение, в котором есть ванна, душ, спа или аналогичный источник влаги.

Сноска 49) Механическая система прерывистого выхлопа, если она предусмотрена, должна быть спроектирована для работы по мере необходимости пассажира.Устройства управления не должны препятствовать управлению пассажирами в неустойчивых системах.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 5) Все установленные вентиляторы для ванных комнат и потолочные вентиляторы соответствуют требованиям ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS.

Американское общество инженеров в области отопления, кондиционирования и охлаждения (ASHRAE)

ASHRAE Standard 62.2-2010 Вентиляция для обеспечения приемлемого качества воздуха в малоэтажных жилых зданиях (доступно для покупки по ссылке выше). Стандарт устанавливает минимальные требования к системам механической и естественной вентиляции и ограждающей конструкции здания, предназначенные для обеспечения приемлемого качества воздуха в малоэтажных жилых домах.

Американский национальный институт стандартов (ANSI) / Сеть бытовых энергетических услуг (RESNET) / Международный совет по кодам (ICC) 380-2016

Стандарт на испытание герметичности ограждающих конструкций зданий, герметичности систем распределения воздуха для обогрева и охлаждения и потока воздуха в системах механической вентиляции. Раздел 5.1 определяет процедуры измерения воздушного потока в системе механической вентиляции, включая вытяжной колпак с приводом, устройство сопротивления воздушному потоку или пассивный вытяжной колпак.

Международный кодекс энергосбережения, 2009 г. (IECC)

Раздел 403.5 Механическая вентиляция (обязательная). На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

2012 , 2015 и 2018 IECC

Раздел R403.5 (R403.6 в IECC 2015 и 2018) Механическая вентиляция должна соответствовать требованиям Международного жилищного кодекса или Международного механического кодекса.На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

Таблица R403.5.1 (R403.6.1 в 2015 и 2018 IECC) Эффективность вентилятора механической системы вентиляции.

• Ванна / подсобное помещение с номинальной скоростью воздушного потока ≥ 10 куб. Футов в минуту и ​​<90 куб. Футов в минуту должна иметь минимальную эффективность 1,4 куб. Футов в минуту / ватт.
• Ванна / подсобное помещение с номинальной скоростью воздушного потока ≥ 90 кубических футов в минуту должно иметь минимальную эффективность 2,8 кубических футов в минуту / ватт.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015, 2018 и 2021 гг.). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный код жилого фонда 2009 г. (IRC)

Раздел M1507.3 Скорость вентиляции. Ванные комнаты — туалеты должны иметь мощность механической вытяжки не менее 50 кубических футов в минуту с перерывами или 20 кубических футов в минуту с постоянной периодичностью.

2012 , 2015 и 2018 IRC

Раздел M1507.2 (M1505.2 в IRC 2018 г.) Отработанный воздух из ванных и туалетных комнат не должен рециркулировать в пределах одного дома или в другое жилое помещение. Его следует отводить прямо на открытом воздухе; он не должен попадать на чердак, в подполье или в другие места внутри здания.

Раздел M1507.3.1 (M1505.4.1 в IRC 2018 г.) Система механической вентиляции всего дома должна состоять из одного или нескольких приточных или вытяжных вентиляторов или комбинации таких и связанных с ними воздуховодов и элементов управления.В качестве такой системы разрешается использовать местные вытяжные или приточные вентиляторы. Воздуховоды наружного воздуха, подключенные к обратной стороне воздухоподготовителя, должны рассматриваться как обеспечивающие приточную вентиляцию. Система механической вентиляции всего птичника должна быть снабжена элементами управления, позволяющими управлять вручную.

Система механической вентиляции всего дома должна обеспечивать поступление наружного воздуха со скоростью, эквивалентной минимальной скорости, указанной в таблицах M1507.3.3 (1) и M1507.3.3 (2) (M1505.4.3 (1) и M1505.4.3 (2) в 2018 IRC), которые основаны на площади дома.

Раздел M1507.4 (M1505.4.4 в IRC 2018). В ванных и туалетных комнатах мощность механической вытяжки должна составлять не менее 50 куб.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2018 IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

.
