двухкомнатная, сроки замены, последовательность действий

На чтение 8 мин Просмотров 145 Опубликовано Обновлено

Замена электропроводки в квартире — это сложное и дорогостоящее мероприятие, которое выполняется только в случае крайней необходимости. В большинстве случаев оно приурочивается к капитальному ремонту жилья, когда люди его временно покидают. Главной причиной принятия подобного решения является несоответствие возможностей линии предъявляемым требованием или ее аварийное состояние. Перед тем как поменять проводку в квартире, рекомендуется обратиться в управляющую организацию с просьбой об увеличении выделенной мощности. Это позволит избежать постоянного отключения автоматики при увеличении нагрузки.

Кому нужно менять проводку

Старая проводка, нуждающаяся в замене

От состояния электрического хозяйства зависит не только комфорт проживания в доме. Если своевременно и грамотно заменить проводку, можно на несколько десятилетий забыть о рисках короткого замыкания, перегрева кабеля и возможности пожара.

Замена электрики в квартире требуется в следующих случаях:

  • Отсутствие тока в розетках и выключателях. Это свидетельство того, что произошел обрыв линии или нарушение контактов в монтажной коробке. Если дом трехкомнатный, смена кабеля может быть проведена полностью или частично, в тех местах, где имеются повреждения.
  • Регулярное срабатывание автоматических защитных устройств. Это случается, когда проложенные коммуникации перегреваются, так как не рассчитаны на современные бытовые приборы, обладающие большой мощностью.
  • Нерациональная схема монтажа при строительстве здания. Двухкомнатный особняк мог быть оборудован разводкой кабелей методом разветвления, что приводит к возникновению перегрузок и аварийных ситуаций.
  • Недостаточное количество розеток. Однокомнатная квартира может быть оснащена всего одним гнездом, которое оказывается за массивным платяным шкафом.
  • Воздействие сырости. Такое часто случается при затоплении соседями или повреждении крыши строения. От контакта с влагой приходит в негодность как металл, так и изоляция кабелей.
  • Полный расход ресурса. Электрический провод рассчитан на определенный срок эксплуатации, по окончании которого теряет свои физические свойства.

Перед тем как заменить электропроводку в квартире своими руками, следует внимательно изучить требования техники безопасности и освежить свои знания в данном направлении.

Замена электропроводки после затопления

В результате затопления часто наблюдается нагревание контактов, приводящее к повреждению проводки

Независимо от причин затопление жилья имеет катастрофические последствия для внутренних коммуникаций.

Проявляется это в таких негативных явлениях:

  • Нарушение формы каналов, по которым проложены кабели. Есть риск их разрыва из-за избыточного давления.
  • Проходя через перекрытия, вода насыщается активными реагентами, которые в них присутствуют. Жидкость становится агрессивной, разъедает изоляцию.
  • От контакта с водой происходит окисление металла. В результате ухудшается проводимость в местах контактов. В некоторых случаях соединение нарушается, но чаще наблюдается нагревание и искрение.

Замена проводки в квартире должна быть проведена сразу после просушивания стен и их дезинфекции.

Через сколько лет необходима замена

Поврежденная рассыхающаяся изоляция

Старый панельный дом, построенный в конце прошлого века, оснащался кабелями с алюминиевыми жилами. Это считалось экономически выгодно, что было основой массового муниципального строительства. Со временем инженеры осознали ошибку.

Алюминиевый электрический провод отличается такими недостатками:

  1. Ломкость. В местах сгиба жила отламывается через 10-15 циклов. Из-за этого приходится наращивать линию и делать скрутки.
  2. Проходящий через металл ток меняет его структуру. Провод становится пористым и хрупким.
  3. Алюминий окисляется даже под изоляционной лентой. Коррозия сначала ухудшает проводимость контактов, а затем соединения пропадают полностью.

В зависимости от условий эксплуатации замену электропроводки в зданиях советской постройки нужно проводить не позднее чем через 20 лет после их ввода в строй.  Если в квартире были установлены кабели с медными жилами, срок их службы составляет 50 лет.

Подготовка к электромонтажным работам

Графическое проектирование схемы

Начать работу следует с составления проекта. Для этого нужно начертить схему каждой комнаты с нанесением всех потребителей энергии с указанием их мощности. Эти данные помогут определить тип кабеля, количество розеток, места их расположения. Целесообразно делать чертежи на каждую комнату с указанием точки ввода.

Схема должна содержать следующие данные:

  • щиток;
  • счетчик;
  • линии прокладки кабеля;
  • блоки розеток;
  • выключатели;
  • монтажные коробки;
  • заземление;
  • устройства защитного отключения;
  • автоматические выключатели (пакетники).

Пример расположения защитной автоматики

При составлении проекта необходимо придерживаться следующих правил:

  • мощность гнезд и проводки в 1,5-2 раза выше максимальной нагрузки;
  • выдерживание минимальных расстояний от источников угроз для потребителей энергии;
  • разделение линий для осветительных групп и розеток;
  • прокладка отдельных линий для мощной бытовой техники;
  • возможность отключения тока для каждой комнаты индивидуально.

Поскольку поставка энергии осуществляется на основании договора с управляющей компанией, следует согласовать с ней схему замены проводки. Ошибки могут стать причиной возникновения аварийной ситуации в подъезде или во всем доме. Подобные происшествия чреваты штрафными санкциями и принудительным отключением. Официальная бумага страхует человека от подобных неприятностей.

Материалы и инструменты

Для замены проводки может потребоваться болгарка

Чтобы осуществить замену электрики, потребуются следующие инструменты:

  • перфоратор, болгарка, шуруповерт;
  • уровень, рулетка, угольник;
  • молоток;
  • тестер, индикатор;
  • кусачки, плоскогубцы;
  • набор отверток;
  • шпатель, малярная щетка;
  • канцелярский нож;
  • паяльник;
  • налобный фонарь.

Расчеты материалов и приспособлений делается на основании схемы.Необходимо запастись изоляционной лентой

Чтобы менять внутреннюю линию в квартире следует запастись такими материалами:

  • кабель с медными жилами сечением 1,0-2,5 мм;
  • олово или припой;
  • канифоль;
  • изоляционная лента;
  • подрозетники;
  • монтажные коробки;
  • выключатели;
  • пакетники;
  • соединительные колодки;
  • шпаклевка;
  • грунтовка;
  • отделка.

Для удобства и безопасности работы на высоте нужно приобрести устойчивую стремянку. Чтобы защитить кожные покровы, органы зрения и дыхания, следует работать в строительной каске, защитных перчатках, очках и респираторе. Также понадобится диэлектрический коврик на 1 кВт.

Демонтаж старой линии

Демонтаж старого кабеля

Заменять неисправные коммуникации можно только в полностью обесточенном помещении. Если учетная аппаратура, пробки или пакетники внутри, проблем не будет. Когда приборы вынесены в подъезд, необходимо принимать меры предосторожности. Дверку щитка следует после отключения питания закрыть и вывесить на ней предупреждающую табличку.

Пошаговый процесс демонтажа:

  1. Снять картины, бра, гардины, полки, вынести мебель, которая подлежит разборке и переноске. Остальные элементы интерьера накрыть полиэтиленовой пленкой.
  2. Снять крышки монтажных коробок, розеток и выключателей. Извлечь приборы из отверстий отсоединить их от линии. Проверить их состояние, принять решение: оставлять изделия или приобретать новые.
  3. Попробовать вытянуть старые кабели через отверстия в стене. Если линия поддастся, вытаскивать ее не стоит. Она пригодится в качестве затяжного троса при установке новой проводки.
  4. Прочертить линии прохождения старого кабеля. Болгаркой выпилить штробы, достать провода.

Если новая схема существенно отличается от старой, можно не извлекать старые коммуникации из стен. Достаточно отрезать выступающие провода, а оставшиеся отверстия заделать шпаклевкой.

Прокладка новой проводки

Укладка новой линии в штробы

В зависимости от особенностей конструкции строения и условий проживания в нем выбирается открытый или скрытый способ прокладки.

Открытый вариант предполагает отсутствие разрушительных и мокрых работ. Коммуникации прокладываются в полых коробах, плинтусах, наличниках и карнизах, устанавливаются накладные выключатели и коробки. Минус такого подхода в слабой защите линии от влаги и механических воздействий.

Скрытая прокладка требует больших усилий и вложений, но практичнее и надежнее. Кабель скрыт под штукатуркой, стены ровные, внутренние розетки и выключатели почти из них не выступают.

Поэтапный процесс выполнения скрытой прокладки:

  1. Перенести схему на стены. Наметить места для монтажных коробок и подрозетников, соединить их прямыми линиями.
  2. Перфоратором с коронкой высверлить отверстия для пластиковых коробок. При блоковой установке соединить их перемычками.
  3. Изготовить штробы. Чтобы облегчить работу, можно делать их в треугольном сечении. Так штроба будет выпилена в 2 приема без последующего выбивания материала между стенками.
  4. Прокладка кабеля. Его следует предварительно затянуть в пластиковую гофрированную трубку, которую затем жестко закрепить в штробе.
  5. Провести соединение проводов в монтажных коробках. Закрепить приборы в отверстиях. Крышки на них пока не устанавливать.
  6. Визуально проверить правильность монтажа и прочность крепления жил в клеммах.

В заключение выполняется тестирование линий с помощью мультиметра, чтобы определить наличие плохих контактов, обрывов и коротких замыканий.

Подключение к щитку

Использование индикаторной отвертки

До подключения линии к щитку заделывать штробы нецелесообразно. Если совершена ошибка, не придется проводить разрушительные работы. Когда в щитке уже установлен пакетный выключатель, жилы к нему подключаются, когда тумблер переведен в положение «выключено». Для монтажа нового прибора придется привлечь представителя компании, который имеет доступ к домовому щиту, чтобы обесточить стояк на время монтажа.

После установки пакетника проводится его включение и проверка работоспособности проложенной линии. Если все собрано без ошибок, питание отключается, выполняется заделывание штроб, прикручивание крышек к коробкам, выключателям и розеткам.

Правила техники безопасности

При проведении электромонтажных работ необходимо соблюдать следующие меры безопасности:

  • всегда обесточивать помещение перед началом монтажа;
  • применять инструмент с изоляцией не менее 1 кВт;
  • использовать диэлектрический коврик и защитные очки;
  • прокладывать кабель только по вертикали и горизонтали;
  • не соединять напрямую алюминиевые и медные жилы;
  • по возможности отказываться от скруток в пользу колодок;
  • использовать кабели и розетки, соответствующие мощности потребителей.

Эти правила просты, но от их выполнения зависят жизни людей и сохранность их имущества.

особенности обновления проводки в старых домах и квартирах (115 фото + видео)

В домах, возводимых по старым нормативам, часто требуется замена проводки. Со временем изоляция провода рассыхается, осыпается. Большой объем бытовых приборов создает большую нагрузку в сети, требуется мощный кабель, надежное заземление, новые точки подключения: розетки, выключатели. Если дому более 20-ти лет, требуется ревизия соединений. Замена старой проводки своими руками обойдется дешевле.



Краткое содержимое статьи:

Особенности старой проводки

Замена проводки бывает частичной и полной. В домах, построенных 20 и более лет назад, проводка может находиться под полом, существовал способ укладки кабеля под лаги. Разбирать ради проводки пол – проблематично. В этом случае проще пробросить новые линии.

В некоторых проектах предусмотрена прокладка проводов в швы между потолочными панелями, пустоты перегородок. Сориентируетесь по расположению розеток, доступен кабель или нет.

Иногда разводку можно обнаружить под штукатуркой. Это самый оптимальный вариант для замены: на месте старого прокладывает новый кабель, делая дополнительные точки подключения.

Выбор провода

С чего начать замену проводки? С покупки электрического шнура.

По техническим характеристикам кабель выбирают после суммирования максимальной нагрузки в каждой из комнат. Хотя одновременное включение всей бытовой техники и освещения вряд ли возможно, расчет максимальной нагрузки позволяет предусмотреть необходимый резерв мощности.

Медный провод надежнее, но дороже алюминиевого. Если делается частичная замена проводки, присоединять куски медного кабеля к алюминиевому проводу необходимо через клеммы, такое соединение не будет окисляться. Эконом вариант – обычный алюминиевый провод в ПВХ защите.

Для осветительных приборов малой мощности выбирают шнур с сечением не менее 1,5 мм, с учетом максимальной нагрузки не менее 4 кВт. Марка провода особой роли не играет.



Для мощного оборудования типа водонагревателей и электроплит нужен электрошнур от 2.5 мм. В кухню из коридорного щитка пробрасывают дополнительный многожильный толстый кабель, оптимальный запас обеспечивает провод с жилами не менее 6 мм в сечении.

Технология крепления провода

Кабель можно прокладывать наружно. Замена проводки без штробления осуществляется по плинтусам и кабель-каналам. Они выпускаются разной расцветки, отлично красятся. Вписываются в любой интерьер.

Короб крепится на саморезы, верхняя крышка защелкивается на фиксаторы. Сложнее сделать внутреннюю прокладку провода, под штукатуркой или грунтовкой.

Пошаговая замена электрической проводки методом штробления

Первым делом рисуется электросхема. Места выходов для розеток и выключателей выбираются с учетом расстановки мебели, бытовых приборов. Одна розетка рассчитывается для включения максимум 4-х агрегатов, шнуры по правилам безопасности не должны сильно провисать.



Выключатели располагаются в доступных для детей местах. Предусматривают установку УЗО (устройства защитного отключения) отдельно для кухни и комнат или один распределительный универсальный щиток.

Демонтируется старая проводка. Обязательно оставляют одну ветку, ведущую из коридорного щитка. Она нужна для подключения инструмента. Остальные ветки обесточиваются.

Производится разметка стен в соответствии со схемой: это вертикальные и горизонтальные линии, идущие от распределительных коробок. Учитывается, что в одну штробу можно укладывать несколько проводов сразу. При разметке делают привязку к имеющимся каналам, если можно выдернуть из них старый провод. Как вариант, прокладывают провод под накладным потолком, по стенам делю только выходы до розеток и выключателей.

При штроблении стен пользуются масками. Перед прокладкой кабеля каналы прочищаются и продуваются. Для прокладки пучков используют гофротрубы или фиксаторы. После укладки кабеля штробы заделываются. Стены выравниваются.



Розетки и выключатели монтируются после косметического ремонта стен.

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.

Располагать розетки в ряд нежелательно в целях безопасности. На 6 м2 должно быть не менее трех штук. Укладка кабеля в плинтус нежелательна, так как мебель плотно заставляется мебелью, доступ к проводу будет закрыт.

Важно

Работы по монтажу делаются только в зоне отключения. К ветке, оставленной для работы, подсоединяются от удлинителя. Соблюдают меры предосторожности при работе с ним: его укладывают на невоспламеняющиеся поверхности, сохраняют от влаги.

Не забывают про заземление каждого входного канала. Перед подключением розеток обязательно сначала проверяют, подходит ли к ним электричество. Если все в порядке, питание отключают, затем монтируют фурнитуру.

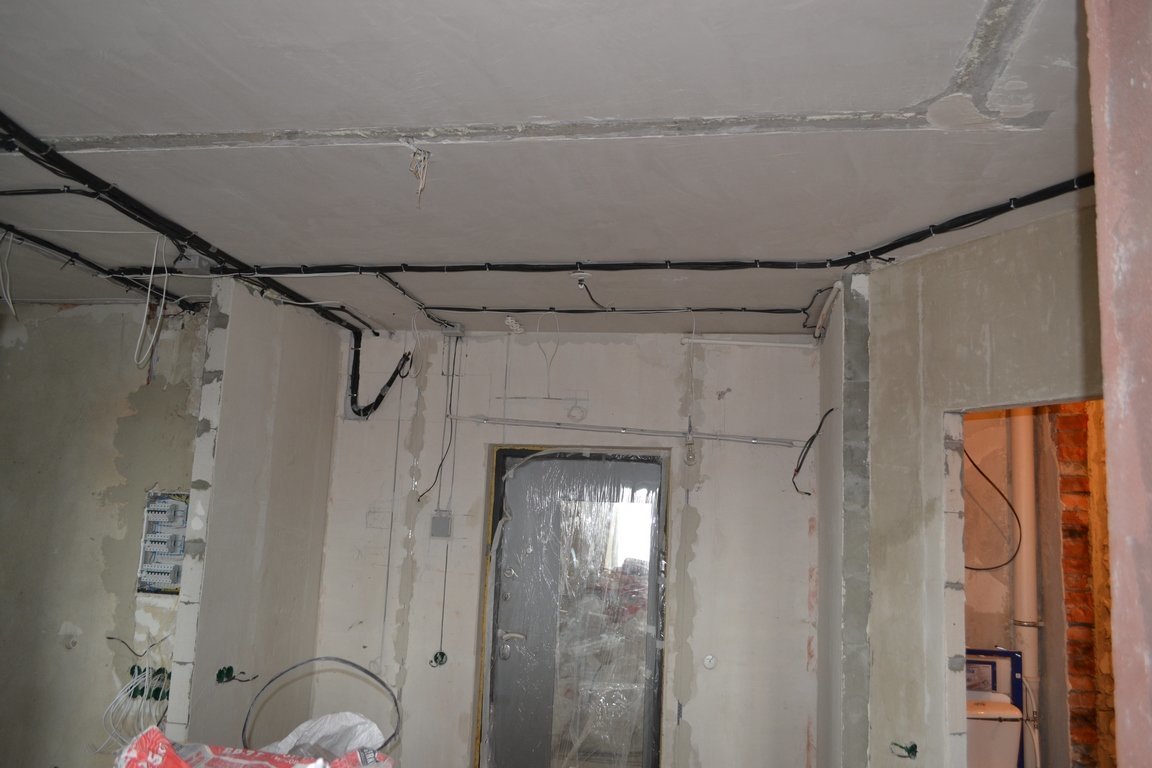

Фото замены электропроводки своими руками

https://youtu.be/su5kAHMOLeshttps://youtu.be/su5kAHMOLes

Вам понравилась статья? Поделитесь 😉



Замена проводки в квартире своими руками без штробления: схемы, видео

Необходимость в таких работах, как замена проводки, возникает обычно у владельцев жилья в домах, построенных еще в прошлом столетии — брежневок, хрущевок и других типовых построек.

Раньше, при возведении этих домов, нагрузка на электросети рассчитывалась по другим стандартам и не предполагала обилие используемой бытовой техники и высокой нагрузки на провода, как сейчас.





Замена электрической сети — поэтапное решение

Если вы решили поменять проводку своими руками, то начните с самого простого — оцените предполагаемый объем работ.

Важно понимать, будете ли вы менять проводку целиком, либо замените только ее отдельные участки.

Второй вариант менее предпочтителен, так как, например, замена проводки в хрущевке, панельном доме желательно и необходимо произвести полностью.

Основная причина этого в том, что электрическую сеть раньше монтировали с помощью алюминиевого кабеля небольшого сечения, не редко она была и без заземления, а эксплуатация проводки при большом напряжении, возникающем в электрической сети, опасна.

Сейчас для прокладки электрических сетей используют медную проволоку, распределительные коробки, розетки с заземлением и другие современные материалы.

Поэтому, решив поменять электросеть в своей квартире, задумайтесь о безопасности вашего жилья и сделайте это полностью.

Как заменить проводку в квартире — самостоятельно или с привлечением специалистов, решать вам.

С одной стороны электромонтажные работы не вызывают особых сложностей, однако, проводя такие работы, нужно иметь специальный инструмент, знать основы работ с электричеством, уметь делать расчеты.

Подготовка к электромонтажным работам

Как любые строительные работы, смена проводки начинается с проекта. В качестве проекта создается схема новой электрической сети вашего дома.

Расположение розеток, выключателей, распределительных коробок, места подключения мощной бытовой техники, такой как электрическая плита, водонагреватель, стиральная и посудомоечные машины (они, как правило, запитываются напрямую), все это должна включать в себя схема будущей проводки.

Схема поможет выбрать материалы в соответствие с предъявляемыми требованиями, рассчитать их количество.

Рисуя проект сети своими руками, обратите внимание на расположение распределительных коробок, они должны находиться на досягаемом уровне.

Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте.

Следующее видео наглядно продемонстрирует, как создать схему будущей электрической сети в панельном доме своими руками.

Видео:

Выбирая материалы для проведения ремонтных работ своими руками, рекомендуем обратить ваше внимание на следующие советы:

  • Основной элемент электрической сети — кабельный провод. Он берется медный, трехжильный. Его сечение зависит от применения: для секторов, где располагаются розетки, сечение должно быть не менее 2,5 мм², для сектора светильников — 1,5 мм², а для мощных бытовых приборов — 4 мм²;
  • Автоматы защиты. Меняя электропроводку в панельном доме, обязательно подумайте о защите проводки от утечек тока, перегрузок, короткого замыкания. Используют УЗО и автоматический выключатель или совмещенную модель дифавтомат. Модель выбирают относительно предстоящих нагрузок. Для розеток лучше брать автомат на 25А, для мощных приборов — 32А, осветительных приборов — 16А. Для распределительного щитка берут два автомата: водный на 50А и защитный на 63А;
  • В зависимости от сечения проводников и количества веток электрических групп выбираются распределительные коробки. Они бывают круглые, квадратные и прямоугольные;
  • Розетки берут, исходя от предполагаемой нагрузки, будет ли включена электрическая плита или торшер, все обязательно с заземлением. Если в доме есть маленькие дети, рекомендуем выбрать розетки со специальными шторками;
  • Выключатели отличаются лишь по дизайну, поэтому их выбор определяет интерьер квартиры.
  • Чтобы соединить провода, лучше использовать клеммы.

Для монтажной работы вам понадобятся следующие инструменты:

  • перфоратор;
  • молоток;
  • болгарка;
  • зубило;
  • уровень;
  • отвертка со специальном индикатором или мультимер;
  • изолента;
  • пассатижи;
  • уровень.

Дополнительно приготовьте шпаклевку.

На этом подготовительный этап закончен и можно переходить непосредственно к работам по замене старой проводки своими руками.

Меняем старую проводку на новую

Перед тем как приступить к удалению старой проводки в доме, необходимо полностью обесточить квартиру (обязательно проверьте мультимером) и отодвинуть от стен мебель. Розетки, выключатели демонтируются.

Начинают убирать проводку с распределительных коробок. Их можно определить по круглым пластиковым крышкам, которые снимаются. Разъединяют провода и аккуратно демонтируют старый кабель из стены.
Видео:

Иногда для поиска провода в стене можно воспользоваться металлоискателем.

В панельных домах нередки случаи, когда демонтаж старой проводки проводится простым вытягиванием кабеля из распределительной коробки.

Но бывают и исключения, провод проложен в стене так, что его извлечение приведет к разрушению стеновой конструкции. Чтобы этого избежать используют метод без штробления.

Суть его заключается в том, что участок, который невозможно извлечь, обрезают и тщательно изолируют, оставляют его и стену без штробления.

Убрав старую проводку, начинают готовить стены к укладке новых электрических сетей. В стене делают новые углубления под провода, отмечают места, где будут располагаться розетки, выключатели.

Схема, нарисованная ранее, будет незаменимым помощником на этом этапе работ, выполняемых своими руками.

В некоторых случаях стены не штробят, а укладывают новый кабель в старые каналы.

Чтобы штроба получилась ровной, нарисуйте на всю длину будущих углублений для прокладки проводов две параллельные линии на расстоянии 2см друг от друга.

С помощью болгарки делают разрезы глубиной 4 см по нарисованным линиям, молотком и зубилом удаляют середину. Углубление можно сделать и с помощью перфоратора.

Видео укладки новой проводки взамен старой представлено ниже.

Видео:

Следующим шагом в замене электропроводки своими руками будет установка распределительных коробок. Желательно их сразу зафиксировать в местах расположения.

В качестве фиксатора обычно используют цементный раствор. Кабель начинают укладывать, начиная от щитка к распределительным коробкам.

Чтобы определить, правильно ли уложен кабель, используют уровень. Размер кабеля должен соответствовать длине штроб, он не должен быть слишком длинным или слишком коротким.

Между собой провода соединяют клеммами, делая скрутки и не допуская перепутывание концов кабеля на фазе. Все скрутки располагаются в распределительных коробках.

Правильно соединить кабель между собой можно следующим способом. Провод зачищают на конце на 3-4 сантиметра в длину, оголенные концы скручивают между собой и укорачивают до 1 см в длину.

Изолируют клеммой или изоляционной лентой. После этого проводим кабель от распределительных коробок по подготовленным углублениям к точкам подключения.

Окончательно уложив кабель, не забудьте сфотографировать его разводку, тем самым вы поможете себе в случае поломки быстро найти поврежденный участок и устранить возникший дефект.

Видео:

При заведении всех проводов в электрический щиток можно воспользоваться следующим советом.

Желательно разделить кабели на отдельные линии (распределение можно заранее нарисовать на схеме) и для каждой линии сделать отдельный выключатель.

Это особенно важно для мощных бытовых приборов, так как электрическая линия, к которой они будут подключены, будет работать под повышенным напряжением.

Распределение линий также позволит упростить ремонт проводки, замену розеток, лампочек и прочее.

Провода по линиям также можно поместить в отдельные гофрированные или обычные трубы, которые укладываются в штробы. Такой вариант более безопасен, чем непосредственно шпаклевание проводов.

Кроме этого, укладывая провода в трубы, в дальнейшем вы сможете заменить проводку своими руками, не прибегая к штроблению стен, достаточно будет вытянуть провод из трубы через распределительную коробку.
Видео:

Можно еще воспользоваться способом наружной проводки. Однако такой монтаж электрических сетей может быть не безопасен и эстетически не приемлем для обустройства квартиры.

Штробы замазываются раствором только после полной проверки работоспособности новой электрической сети. Для этого прозванивают электрическую проводку специальным прибором — мультимером.

Он позволяет определить работоспособность сети и обнаружить короткое замыкание в случае неправильного соединения.

При отсутствии дефектов в проводке, ее подключают к вводному электрическому щитку и проверяют работу всех розеток, выключателей.

Если проверка покажет, что все нормально и новая проводка работоспособна, то необходимо снова обесточить квартиру, и только после этого переходить к замазыванию углублений.

Цементный раствор должен хорошо просохнуть и только после этого можно подключать выключатели, розетки, светильники.

Следующий видео сюжет продемонстрирует заключительный этап замены проводки, включающий прозвонку и проверку готовности.

Видео:

Как мы видим, работы по смене электропроводки можно выполнить и своими руками, соблюдая правила и прислушиваясь к советам, описанным выше.

Замена электропроводки в доме или квартире своими руками + фото и видео

При этом всем мы редко задумываемся о том, что такое большое количество техники в доме создает большую нагрузку на электросеть, электропроводку, будь то частный дом или квартира.

В современных зданиях, электроснабжение проведено с учетом нынешних потребностей в электроэнергии. Проводка в зданиях старше 20-ти лет не рассчитана на такие нагрузки, поскольку в то время надобности в таких мощностях не было.

При эксплуатации электропроводки есть и другие факторы безопасности. Изоляция проводки, со временем теряет свои качества . Под воздействием температур и времени, изоляция электропроводки рушиться, что нередко приводит к печальным последствиям. Согласно статистическим данным большой процент пожаров возникает именно по причине старой электропроводки. И в целях безопасности, старую проводку следует заменять во время, не дожидаясь, мягко говоря, неприятных последствий.

Как выбрать сечение и марку кабеля

Перед тем как приступить к замене электрической проводки, нужно определить сечение и марку кабеля .

Виды кабеля для проводки

В жилых зданиях, для монтажа электропроводки применяют два вида кабеля, алюминиевый или медный. По всем техническим параметрам, медный провод превосходит алюминиевый, но есть одно но, медь сильно окисляется, по этому в местах соединения такого провода его покрывают припоем ( другими словами – лудят).

Сечение кабеля для проводки

Далее, важным параметром при выборе кабеля электропередачи есть величина сечение кабеля. Большая площадь сечений электрического кабеля обеспечивает высокую потребляемую мощность, другими словами, мощность которую может выдержать кабель, напрямую зависит от его толщины. Для технических зданий специального назначения, сечение кабеля рассчитывают индивидуально. А для зданий жилого типа установлены специальные нормы, и площадь сечения по ним составляет:

скрытая электропроводка:

1,5 мм2 — медный провод;

2,5 мм2 — алюминиевый провод;

открытая электропроводка:

2,5 мм2 — медный провод;

4 мм2 — алюминиевый провод.

Демонтаж старой электропроводки

После того как необходимая марка кабеля выбрана, производится демонтаж старой электропроводки, сетевое напряжение, конечно, должно быть отключено.

По способу монтажа электропроводка бывает

По способу монтажа электрического кабеля различают открытую и скрытую электропроводку.

Открытая электропроводка

Открытый провод монтируют на поверхность стены, данный способ монтажа используют в основном в деревянных зданиях.

Скрытая проводка

Скрытую проводку используют в железобетонных и кирпичных зданиях, такую проводку укладывают в специально проделанные каналы, после чего их заделывают раствором.

Демонтаж скрытой электропроводки гораздо более трудоемкий процесс, чем демонтаж проводки открытой. Связано это с тем, что скрытую проводку чаще всего наглухо цементируют. Чтобы в будущем облегчить процесс демонтажа скрытой проводки, ее укладывают в железные или пластиковые трубы, которые скрывают в стене под слоем цемента.

Монтаж электрической проводки

Разметка новых электроточек и электролиний

После удачного демонтажа старой проводки, производится разметка новых электроточек и электролиний. Для этого, соответственно, нужно заранее определить месторасположения всех бытовых приборов. Часто в помещениях жилых зданий, розетки и выключатели размещены так, что в плане комфорта и эстетики не всегда удовлетворяют запросы владельцев. И по этому новые розетки нужно разместить так, чтоб они были скрыты бытовой техникой в будущем, а выключатели отлично вписывались в дизайн интерьера и были легко доступны.

Каналы в стенах для электропроводки

Что бы подвести кабель к электроточкам, можно использовать старые, и дополнительно сделать новые каналы в стенах. Если стена кирпичная, да и еще покрыта толстым слоем цемента, то проблем с новыми каналами возникнуть не должно, но если стена железобетонная то для такой работы понадобится специальный инструмент, так называемый штроборез.

Размещение каналов для электропроводки

Размещают каналы для укладки кабеля параллельно и перпендикулярно потолку, это делается для того, что бы можно было легко определить, где проходит кабель, когда придется проводить сверлильные работы.

Соединения электропроводки

Соединять электрическую проводку можно только в специальных коробках для соединения. Нельзя соединять алюминиевый и медный провода вместе, так как это уже будет гальваническая пара, такое соединение будет быстро нагреваться и даже искрить. Но если такого соединения избежать нельзя, то нужно использовать специальные переходники, или пропаять участок соединения медного провода.

Тестирование новой электросети

По завершении укладки всей электропроводки, и после того как произведены все соединения, нужно проверить всю систему на отсутствие короткого замыкания. Такую проверку проводят при помощи прибора под названием тестер. И только после того как такая проверка произведена и никаких замыканий не выявлено, электропроводку подключают к системе подачи электроэнергии. После этого проверяется работоспособность всех розеток и выключателей с помощью тестера или фазового индикатора.

Заделка каналов с электропроводкой

По завершению всех проверочных работ, все каналы с электропроводкой заделывают раствором, так чтобы швы не были заметны.

Совет

Стоит заметить, что работы по монтажу электропроводки, есть работой с повышенным риском для здоровья, и по этому лучше будет, если вы обратитесь к специалисту в данной области.

Но уж если вы взялись сами за эту работу, то возьмите себе за правило не работать с электричеством в одиночку, пускай один человек будет с вами постоянно во время работы для подстраховки.

Замена электропроводки в квартире важные моменты и стоимость работ

Мы можем поменять проводку в квартире, доме или офисе в сроки и с гарантией. Помогаем составить ТУ вместе с заказчиком, расскажем про все нюансы и подводные камни.

Многие ищут для замены проводки частных мастеров за недорого. Но в таких случаях вся ответственность ложится на плечи заказчика. Если мастер пропал, запил или не вышел на работу-в таких случаях возникает проблема, которую сложно решить.

Конечно, таких мастеров совсем немного, но они есть. Не стоит экономить на таких сложных вещах, как электрика или сантехника- обои вы переклеите в любое время за небольшие деньги, а замена проводки потянет за собой полный капитальный ремонт.

При необходимости вы можете посмотреть наши объекты, где мы выполняли или выполняем в данное время работы.

 У любой электропроводки есть свой срок службы. Алюминиевая проводка служит порядка 20 лет, при условии соблюдения максимальной нагрузки для таких проводов.
Медная служит порядка 40 лет .



Когда встает вопрос менять проводку в квартире:

  • старая проводка устарела и не выдерживает возросшие нагрузки от потребителей
  • замена перед капитальном ремонте квартиры
  • при замене кухни как правило требуется перенос и добавление розеток для встроенной техники, старая проводка не выдержит такой мощности
  • перестает работать часть квартиры и проще заменить на новую, чем восстанавливать старую

Старая проводка в доме, если ему более 20 лет в 85% случаев имеет серьезные неисправности и требует обслуживания и ремонта.





У НАС ДОСТУПНЫЕ ЦЕНЫ НА ЗАМЕНУ ПРОВОДКИ В КВАРТИРЕ

БЕСПЛАТНЫЙ ВЫЕЗД И ОЦЕНКА СТОИМОСТИ

ВЫСОКОКВАЛИФИЦИРОВАННЫЕ ЭЛЕКТРОМОНТАЖНИКИ







Рано или поздно смена проводки в квартире становится просто необходимой. Любой кабель обладает своей характеристикой, рассчитан на свою определенную мощность. В настоящее время постоянное увеличение количества  электроприборов является главной причиной замены старой проводки в квартире, так как старая электрика не выдержит таких нагрузок и перегорит.

Выпадание розеток из стены, обломанные алюминиевые провода, искрение проводки из-за плохого контакта в соединении все это приводит к печальным последствиям. Своевременный электромонтаж квартиры поможет предотвратить все эти неприятные моменты.





Очень часто замене проводки в квартире отводят далеко не первое место. Это очень большая ошибка, потому что,переклеить обои или переложить плитку можно в короткие сроки с минимальными вложениями, а поменять всю проводку не удастся минимальными потрерями. Поэтому сначала электрика и сантехника и только потом косметический ремонт.

В этом есть большой плюс, при ее замене вы полностью обновите свое жилье после капитального ремонта.



Проводка в квартире основные виды

Проводка в квартире может быть проложена двумя способами:

  • открыто-когда кабеля укладываются в кабель-канал,гофру, по плинтусу или просто открыто на скобках
  • внутренний монтаж-самый популярный и безопасный вид проводки в квартире, все ровода закладываются в штробу, в стяжку или под потолок.

В первом случае проводку делают когда срочно нужно ее поменять по каким  либо причинам, а ремонт не планируется. Плюсы в быстроте монтажа и минимум грязи. Минусы очевидны, это внешний вид.

Второй случай более затратный и тянет за собой ремонт квартиры. При правильном монтаже такой проводки в квартире она считается самой безопасной. Минус такого монтажа в затратах, много пыли и мусора, время проведения работ увеличивается.

Важно уделить особое внимание электрощиту, особенно его наполнению, тогда проводка в квартире по настоящему будет безопасной:

  • обязательная установка узо, следует разбить на несколько групп щит и произвести монтаж автоматов
  • не перегружать потребители черезмерной нагрузкой
  • установить реле контроля напряжения во избежания порчи техники



Если пришло время менять проводку в квартире, наша компания поможет Вам в этом деле.





Наши преимущества:

Мы проконсультируем по телефону и дадим рекомендации по поводу предстоящих работ.
Осуществим бесплатный выезд на объект для расчета сметы и дачи консультации.
Поможем в выборе и доставке материалов.
Заключаем договор.
Гарантия на все виды работ.
Сдача объекта точно в сроки.
Высококвалифицированные и грамотные специалисты.

Вы будите приятно удивлены, насколько качественно и аккуратно мы работаем. После нас нет груды мусора и пыли, в конце каждого

рабочего дня происходит уборка мусора вне зависимости от стадии проведения работ.

По окончанию работ даем схему на щит, на прокладку кабелей по стенам, по полу и потолку.







СПЕЦИАЛИЗИРОВАННЫЙ ВЫСОКОКАЧЕСТВЕННЫЙ ИНСТРУМЕНТ У МОНТАЖНИКОВ ЭТО ПРОФЕССИОНАЛЬНЫЙ ПОДХОД И ТЕМ САМЫМ ВЫСОКОЕ КАЧЕСТВО ВЫПОЛНЕНИЯ РАБОТЫ









Порядок работы по замене электрики


Чтобы поменять проводку в квартире,нужно заранее запастись  определенными материалами:

  • укрывная пленка
  • мешки для мусора
  • скотч для разметки

Еще нужно рассчитать всех потребителей. чтобы определиться с нагрузкой и какие автоматы ставить в щит. На ванну и стиральную машину необходимо поставить УЗО и заземлить все металлические части., это называется уравниванием потенциалов.

Вся квартира разбивается на несколько групп для удобства, чтобы они независимо функционировали:

  • несколько розеточных групп
  • на освещение
  • обязательно отдельно на стиральную машину и духовой шкаф поставить диф автомат
  • отдельная группа на кондиционер

Нужно определиться с местом, куда будет монтироваться щит. Если необходимо, в него  устанавливаем счетчик. Далее определяемся какая будет устанавливаться электрофурнитура. так как она имеет некоторые отличия и это нужно знать перед началом работ.
Метраж кабеля расчитываем с небольшим запасом на изгиб и петли, а так же на необходимый запас для люстр. Поменять проводку в квартире не составит труда, если придерживаться плана, заранее который продуман.
Если в дальнейшем будет заливаться стяжка пола, а часть проводки будет крепиться к нему, до начала заливки нужно нарисовать схему проложенных проводов в квартире с размерами и количеством.

Чтобы поменять проводку в квартире совсем не обязательно демонтировать старую , ее используют до включения новой, а затем просто отрезают те части, что торчат из стен. В стене старые провода остаются, они безпопасны, потому, что будут отключены от напряжения.
Если вы не уверены в своих силах, обращайтесь к нам.

У нас есть самый качественный и весь необходимый инструмент. Вся проводка выполняется согласно ГОСТам,ПУЭ, СНиПам.

Звоните нам по телефонам: 8-926-759-60-58 и 8-916-463-55-54 и мы ответим на все вопросы и поможем консультацией.
Если правильно поменять проводку в квартире, и составить схему, это позволит  распределить нагрузку на  потребителей и обеспечить безопасную работу устройств.







Проводка в квартире по полу





Замена проводки в квартире по полу чаще всего применяется при монтаже электрики в новостройках и в квартирах, где будет заливаться стяжка. Для того, чтобы правильно уложить кабеля по полу должно быть соблюдено одно условия-стяжка перекрывает трубы с проводами полностью плюс два сантиметра сверху.

Слой бетонной стяжки должен закрывать все проложенные по полу кабеля в гофре полностью и иметь достаточный слой, минимум 4 см.







Если залить тонкий слой, цемент будет трескаться и крошиться и при нагрузке на пол все будет передаваться на электропроводку.

Если пол уже залит и вы хотите  проложить проводку в нем, это будет непростая задача и трудно осуществимая.

Вот почему:

  • если проводов в гофре по полу будет много, тогда очень сложно произвести разметку для штробления
  • штробы занимают очень много места и часть стяжки будет нарушена
  • если в полу есть проложенные коммуникации по сантехнике, их можно повредить

Обязательно использовать только гофру пнд черного цвета для крепления электрики по полу в квартире





При монтаже проводки в квартире по полу кабеля обязательно укладываются в пнд гофру черную или пнд трубу. Такая гофра обладает повышенной прочностью и при заливке пола ее сложно будет повредить. Пвх гофра легко ломается и соответственно провода проложенные в ней порвать или повредить очень просто.

Плюсы проводки в квартире уложенной по полу под стяжку:

  • минимум штробления
  • риск повредить кабеля в дальнейшем незначительный
  • провода уложены ровно и по определенной схеме, что дает возможность крепить фанеру и другие строительные материалы на стяжку
  • экономия на материале и работе



Минусы такой проводки:

  • сложно найти грамотного специалиста, чтобы он владел знаниями в укладки проводов по полу и правильном подборе материалов
  • при неграмотном монтаже достать и исправить электропроводку в полу практически невозможно











Стоимость замены проводки



Поменять проводку в квартире цена на работу и стоимость материала основные критерии при выборе исполнителя.

Мы знаем от чего формируется цена на проводку в квартире и сможем ее уменьшить без ущерба качкества самих работ.











Когда нужно поменять проводку в квартире, стоимость за такие работы сильно интересует заказчика. В какую сумму обойдется проводка электрики в квартире.



Мы поможем провести электрику в квартире и при этом не переплатить, подберем для вас самый подходящий вариант по стоимости и наполнению.



Возможно, пришло время обновить электропроводку в квартире, чтобы гарантировать, что ваш дом будет очень хорошо защищен, особенно если вашему дому более 40 лет. Очевидно, что это будет дорого и потребует серьезных строительных работ, но разве это того не стоит, ведь ваша семья будет защищена? Звоните нам и мы поможем вам поменять устаревшую проводку и подберем самый оптимальный вариант по цене. Наши телефоны: 8-926-759-60-58 и 8-916-463-55-54.

У нас адекватные цены на проводку в квартире и высокое качество работ.

Вся проводка выполняется согласно ГОСТам,ПУЭ, СНиПам.







Сколько стоит поменять электрику в квартире и от чего она зависит

Основная стоимость на замену проводки в квартире:

  • основные траты это наполнение щита узо и диф автоматами, порядка 20-30% от всей стоимости
  • кабеля и крепеж-30-40%,  сэкономить сильно в этой позиции не навредя качеству проводки не получится, цена на кабеля ГОСТ примерно одинаковая
  • остальные 30% занимает фурнитура и рамки на розетки и выключатели, расчет приведен соответственно на бюджетные модели

Примерная стоимость проводки электричества  в квартире:

дома из кирпича

1-комнатная-от 20000

2-комнатная-от 24000

3-комнатная-от 27000

панельные дома

1-комнатная-от 22000

2-комнатная-от 25000

3-комнатная-от 30000



Мы  предлагаем качественные услуги электрика за разумные деньги.

Выполнение работ по замене проводки должно быть доверено только высоквалифицированному специалисту, только его знания и навыки гарантируют хорошо и правильно организованную работу всех электрических приборов в вашей квартире. Современный рынок может быть насыщен большим количеством предложений. Сделайте правильный выбор.





Как провести проводку в квартире самостоятельно-важные моменты. Зачем менять проводку



Большое количество электрических приборов не выдерживает старая проводка, проложенная несколько десятилетий назад, значит, настало время ее заменить. Большинство людей меняющих электропроводку в квартире самостоятельно делают ряд ошибок, которые могут создать проблемы в дальнейшем. Здесь можно ознакомиться с советами, которые помогут заменить электрическую проводку правильно и не дорого.




Не нужно менять электрическую проводку частями, в одной из комнат, это может создать дополнительные проблемы. Проводку нужно менять всю, ведь срок службы алюминиевого кабеля не больше 20 лет, и большинство провода сделано из этого материала. Как правило, старая проводка не рассчитана и на половину мощности всех электрических приборов, которые находятся в квартире сегодня.

Прежде чем приступить к ремонтным работам, нужно сначала заменить проводку, тогда не придется портить сделанный заранее ремонт. Прокладка кабеля требует штробирования стен, поэтому эти работы нужно сделать до начала ремонта.

Нужно составить план прокладки кабеля, четко понимая, где будут находиться электрические приборы, особенно те, которые потребляют много электричества. В эти места нужно провести кабель повышенной мощности, чтобы обеспечить нормальную работу всех электрических приборов. Лучше всего, если на каждой стене будет находиться розетка, это нужно, если в квартире появится новая техника или будет перестановка.
Сегодня большой популярностью пользуются подвесные потолки с большим количеством ламп, если в планах установка такого потолка, то для него нужно и большое количество выключателей.





Для проводки нужно использовать только медный кабель, он намного лучше алюминиевого. Не боится сгибаний, перемонтажа, при замене выключателей и розеток, провод не ломается, в отличии от алюминия. Не нужно экономить на покупке кабеля, лучше всего покупать его в специализированных магазинах. Также не стоит экономить на покупках розеток и выключателей, как правило, дешевое редко бывает хорошим. Необходимо обеспечить надежную защиту от короткого замыкания, для этого нужно установить щит с автоматами. На каждую розетку и выключатель должен быть отдельный автомат, и в случае короткого замыкания отключится только одна розетка или выключатель.



Для придания хорошего внешнего вида в квартире периодически делается ремонт, что–то клеится, красится, меняются люстры, розетки и да же выключатели. Проводов электропроводки не видно. И это со временем может привести к полному обесточиванию квартиры. И это еще хорошо, если обойдется без серьезных происшествий, и материальных затрат. Хотя статистка показывает, что возникновение пожаров по причине неисправной проводки далеко не на последнем месте.

 Обычно весь ремонт сводиться к замене розеток и выключателей. Возросшая мощность нагрузки. 30 – 40 лет назад проводка рассчитывалась на мощность 1 – 3 кВт. В настоящее время мощность только одной стиральной машины это уже порядка 2 кВт. Повышенная мощность приводит к нагреву проводов и разрушению изоляции. Что может привести к КЗ и даже к возгоранию. Проводка просто может прийти в негодность, да же если толщины проводов как бы достаточно для нагрузки. Срок службы алюминиевых проводов 15 – 20 лет. А при наших условиях эксплуатации и того меньше. Целый на вид провод, может быть истончен за длительное время. Виной тому электрохимическая коррозия.





 Работы по укладке проводки следует начать с плана разводки. Этот план берется за основу будущей разводки. К созданию проекта следует подойти довольно серьезно, поскольку это безопасность людей проживающих в квартире. Тем, кто будет составлять план своими руками, необходимо придерживаться правил определенных в СНиП и ГОСТ. В принципе, в этом нет ни чего сложного, если есть понятие о том, что такое электрический ток. Рисуем схему квартиры. Затем наносим лампы, выключатели и розетки. Не забываем про вводный щиток освещения. Затем разводка проводов и распределительных коробок. Провода проводки должны быть строго вертикальны или горизонтальны. Поворот должен выполняться строго под прямым углом. В этом случае, это в будущем исключит случаи повреждения проводки. Так как по розеткам будет понятно, где лежат провода и не будет необходимости в дополнительных приборах для поиска проводки, если например, понадобиться вбить в стену гвоздь. Необходимо в обязательном порядке включить в схему устройства защитного отключения УЗО. Для ванной комнаты необходимо отдельное УЗО.





 Перед тем как производить покупку фурнитуры необходимо определиться с её видом, и посчитать на какие токи она должна быть рассчитана. Главный автомат выбирается в зависимости от суммарной мощности потребителей. Запас по току для квартирной проводки следует брать 1,3 – 1,5. Делать запас больше не следует. Общая проводка в доме на это не рассчитана. Современные осветительные приборы, не имеют больших мощностей. А в случае энергосберегающих ламп токи будут ещё меньше. Поэтому проводка на освещение делается кабелем 3*1,5. А вот для бойлера, или стиральной машины, нужно провести отдельное питание непосредственно из распределительного щитка отдельноым кабелем 3*2,5.  Монтажные коробки под розетки и выключатели могут быть любыми, но обязательно с выступами для надежного удержания в алебастре.

 Перед прокладкой новой проводки следует старые провода лучше убрать вместе с металлическими трубами. Проводку можно укладывать в специальный гофрированный шланг или просто прикрепить специальными хомутами к стене. А можно и кусками алебастра через каждые двадцать – тридцать сантиметров.
 Ремонт проводки в квартире вполне решаемая задача. Можно сделать всё самостоятельно. Главное не стоит дожидаться полной неработоспособности, А сделать это во время следующего косметического ремонта в квартире.



 Что входит в схему проводки электрики в квартире?
 Специалисты используют различные схемы разводки в зависимости от архитектурных особенностей помещения и количества электрических приборов. Учитывая особенности каждой схемы проводки, можно выделить следующие базовые элементы каждой схемы:
 — щиток, необходимый для распределения электроэнергии. К данному устройству подается электроэнергия от распределительной организации. Устройство можно установить как внутри помещения, так и на площадке;
 — счетчик потребления электроэнергии. Устройство подсчитывает количество потребляемой энергии;
 — провода, кабеля. Далее энергия подается по кабелям к устройствам, что непосредственно приводит их в рабочее состояние.
 Для защиты схемы используют автоматические устройства, позволяющие контролировать скачки электроэнергии.
 Способы прокладки проводки  электроэнергии к квартире.
 Специалисты применяют следующие методики создания схем:
 — шинами. В основе данной методики применяют коробки, через которые уже распределяют ответвления на розетки и другие устройства;
 — радикальный способ. Электроэнергия к каждой розетки подводится с помощью отдельного кабеля напрямую от распределительного устройства;
 — смешанный способ. Методика сочетает в себе элементы двух предыдущих способов.
 Этапы осуществления схемы проводки в квартире.
 Профессиональные специалисты выполняют монтаж схемы разводки по следующей методике:
 — расчет напряжения на одну точку подачи энергии. Специалисты рассчитывают необходимость установки дополнительных розеток, в зависимости от количества подключаемых устройств;
 — установка электрического щитка;
 — прокладка проводов для подачи электроэнергии. В зависимости от выбранной методики, специалисты прокладывают провода к выбранному источнику энергии;
 — проведение тестовой проверки функционирования схемы электроэнергии в помещении.
 От правильности составления схемы разводки зависит безопасность работы бытовых приборов и бесперебойная подача электроэнергии.



Замена электропроводки в квартире, стоимость работ на кухне и в комнате

Замена проводки с чего начать

Электропроводка своими руками

В связи с затянувшимся кризисом замена электропроводки своими руками сегодня достаточно популярная тема. Проблемы в экономике коснулись практически каждого. Если раньше у большинства населения был хороший принцип – «каждый должен заниматься своим делом», водитель должен управлять автомобилем, учитель – учить, врач – лечить, электрик – менять и ремонтировать проводку. Но наш российский народ очень трудолюбив и не боится трудностей, поэтому может самостоятельно взяться за любую работу, в том числе за замену проводки своими руками. Отговаривать я никого не буду, хотя электропроводкой должны заниматься профессионалы, просто расскажу о проблемах, путях их решения, и о расходной части которая Вас подстерегает в этом непростом деле.

Составление плана работ

Если вы читаете эту статью, то прежде чем приступить к замене электропроводки своими руками уже перелопатили множество сайтов по этой тематике. Сразу хочу предупредить, и скажу это словами одного известного врача «интернет – это большая помойка», не все что написано на сайтах истина в последней инстанции. Большинство «писателей» обычные копирайтеры ничего не понимающие в электрике, а просто излагающие своими словами то, что написано их коллегами на тематических ресурсах. Так что принимая какое либо утверждение в работу, попросите ссылку на пункт правил, где об этом написано.

Составление плана замены проводки


Составление плана электромонтажных работ начинается с определения количества электрооборудования которое будет использоваться в квартире. Должны быть прочитаны инструкции по подключению бытовой техники, определены способы подключения и сечение кабеля.

Например: стиральная, посудомоечная машина и гидромассажная ванна должны быть запитаны отдельным кабелем 1,5-2,5мм2  и защищены УЗО(устройством защитного отключения). Электроплита подключается кабелем 4,0-6,0мм2 и правила не требуют обязательно установки УЗО. Таких моментов в замене электропроводки огромное количество, что то ПУЭ (правила устройства электроустановок) требует в обязательном порядке, а что то рекомендует. Скажу честно, если придерживаться не обязательных рекомендаций, то проводка в квартире доже сделанная своими руками окажется золотой. Поэтому я в своей работе выполняю только обязательные условия правил или инструкции по подключению.

Вывод 1


Выполняя не обязательные к исполнению рекомендации и слушая «дельных советчиков» можно потратить на материалы необоснованно много!

Приступаем к разметке и монтажу проводки

Инструкции прочитаны, план нарисован, теперь можно приступать к разметке. Разметка наносится на стены с помощью фломастера или маркера. В отличии от карандаша линии видны значительно лучше и практически не затираются. Наносим на стены места расположения установочных и распределительных коробок, трассы и магистрали прокладки кабелей. Эта работа достаточно несложная, выполняется в процессе замены проводки своими руками без помощников. Для ровной установки розеток и выключателем используем уровень. Так де рисуем на стене направление и размер будущих штроб.

Прокладка кабельных трасс


Кобели должны проходить строго вертикально и горизонтально вверх, вниз или в сторону от установочных и распределительных коробок.

Знаете, может это кого то и огорчит, но способ прокладки кабеля, вертикально, горизонтально или по диагонали не в одних правилах не прописан. В принципе, вы можете прокладывать кабель как угодно, это не будет нарушением. На строительных площадках делается исполнительная схема, с местами закладки электропроводки. В частной квартире можно просто сфотографировать стены после монтажа проводки и у вас будет очень наглядная и точная исполнительная схема. Благо современные фотоаппараты и даже телефоны дают достаточно высокое разрешение. А прокладка строго горизонтально и вертикально, это из области корпоративной этики электриков. Каждый электрик понимает, что при дальнейшем обслуживании объекта найти неисправный провод проложенный по диагонали будет проблематично, а монтажной схемы под рукой наверняка не окажется.

Штробы под проводку своими руками

Начинается замена электропроводки с изготовления штроб. Самый простой способ штробления это молоток и зубило. Если есть неделька другая свободного времени и желание пару раз ударить себе по руке, то вполне можно использовать. А если стена бетонная, то через пару часов работы поймете что это не реально. За зубилом идет перфоратор, многие электрики при небольших объемах применяют этот инструмент для штробления. Сначала сверлят отверстия по всей длине штробы и выбивают перемычки лопаткой. Перенести самому две три розетки конечно возможно, а убрать в стены 200-300 метров кабеля в трехкомнатной квартире тоже можно, но потратите на это целый отпуск. Остается одно, болгарка или штроборез. Могу не порадовать, нарезать шробы своими руками будет не так просто. Скорость работы зависит от нескольких факторов, материала стен, используемого штробореза и качества алмазного диска. Последний, пожалуй, основная проблема. Большинство дисков в строительных магазинах для общестроительных материалов, хотя и маркируются – для бетона. Они пилят только легкие материалы, гипсолит, штукатурки, пустотелый кирпич. А если попадется бетон содержащий гранит, типа домов 137 серии, или монолит, диск «залижется» через 3-4 метра и практически перестает пилить. Скорость проходки реза падает до уровня перфоратора, плюс дополнительная нагрузка на штроборез, что может привести к поломке.

Вывод 2


Если нет опыта и профессионального инструмента экономия от самостоятельного штробления может наоборот привести к дополнительным расходам.

Далее рассмотрим монтаж проводки и расходную часть

Продолжение следует……….

Как поменять электропроводку в квартире своими руками?

Как поменять электропроводку в квартире своими руками?

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

  • алюминиевые
  • медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

  • гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
  • спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
  • коридор. Здесь хватит двойной розетки
  • ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
  • кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

  • перфоратор
  • болгарка
  • паяльник
  • строительный уровень
  • светодиодная отвертка
  • шпатель, шпатлевка, изолента
  • шнур, отвертки, бокорезы, фонарик
  • новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Как заменить электропроводку в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Составление план-схемы

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Правила составления плана:

p, blockquote 6,0,0,0,0 —>

  • Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
  • Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
  • Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
  • Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
  • Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
  • В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
  • Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

p, blockquote 7,0,0,0,0 —>

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

p, blockquote 8,0,1,0,0 —>

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

p, blockquote 11,0,0,0,0 —>

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

p, blockquote 12,0,0,0,0 —>

Внимание! Для качественного и долговечного ремонта необходимо выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

p, blockquote 16,1,0,0,0 —>

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

p, blockquote 19,0,0,0,0 —>

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

p, blockquote 20,0,0,0,0 —>

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

p, blockquote 23,0,0,0,0 —>

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

p, blockquote 24,0,0,1,0 —>

Внимание! Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

p, blockquote 26,0,0,0,0 —>

  1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
  2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
  3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
  4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
  5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
  6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
  7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
  8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Укладка открытой проводки

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

p, blockquote 29,0,0,0,0 —>

  1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
  2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
  3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
  4. Укладываем в них провода и закрываем крышкой. Линия готова.
  5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Нюансы замены электропроводки в квартире своими руками

Замена электропроводки – один из самых первых и ответственных этапов капитального ремонта квартиры.

Иногда именно необходимость замены устаревшей проводки становится основным аргументом в пользу радикальных перемен в облике жилого пространства.

В этой статье мы подробно разберем, как заменить электропроводку в квартире своими руками.

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

  • Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
  • Разводка методом разветвления;
  • Отсутствие автоматических устройств защитного отключения;
  • Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

  • дом построен более 20 лет назад,
  • в квартире искрят розетки,
  • розетки выходят из строя,
  • при включении электроприборов ощущается запах паленой изоляции,
  • провода легко ломаются,
  • через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

Последовательность действий

Давайте попробуем детально разобраться, как же правильно заменить проводку в квартире своими руками. Пошаговая замена электропроводки в квартире своими руками:

  • Разработка схемы внутренних цепей.
  • Составление плана разводки.
  • Утверждение и регистрация плана и схемы в энергоинспекции.
  • Устройство времянки.
  • Прокладка проводки.
  • Установка защитных механизмов и точек подключения.

Прежде всего необходимо составить схему подключения. За основу можно взять типовые однолинейные схемы питания.

Кабель подбирают в зависисмости от потребляемой мощности. Самый простой способ расчета сечения кабеля:

  • сложить мощности всех приборов;
  • прибавить по 100 Вт из расчета на каждый прибор;
  • разделить результат на 220.

Если результат не превышает 15, вполне достаточно проводов сечением 1,5 мм2.
Практики советуют исходить из следующих данных. Для обычной квартиры площадью до 100 м2 понадобятся:

  • Главный автомат 25-32 А;
  • Общеквартирное УЗО50 А 30 мкА.

На кухню следует завести две ветви проводки из провода сечением 4мм2 , для мощных потребителей, на каждую ветвь устанавливается автомат на 25 А и УЗО 20 А 30 мкА. Если в квартире установлен кондиционер, ветвь для его подключения выполняется из провода 2,5 мм2, в каждую комнату за исключением санузла и ванной заводят по две ветви: осветительную и розеточную. В ванной и санузле – только освещение.

На кухне розеточных ветвей может быть больше, так как именно здесь сосредоточено наибольшее количество мощных электроприборов. Сечение проводов на осветительные цепи – 1,5 мм2, розеточные – 2,5 мм2, за исключением кухни.

При вычерчивании схемы важно помнить, что условные обозначения элементов сети не подлежат масштабированию. Все обозначения можно найти в Приложении к ПУЭ и ГОСТ 2.755-87.

Пример схемы замены проводки в квартире своими руками:

На основе схемы вычерчивается план подключения, где указано расположение проводов и точек подключения относительно элементов архитектуры. План и схема подлежат утверждению и регистрации в энергоинспекции.

Материалы и инструменты

Для замены электропроводки в квартире своими руками понадобится:

  • Перфоратор с набором сверл по бетону, буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом 25-30 мм;
  • Паяльник, не менее 40 Вт;
  • Болгарка с кругом по камню;
  • Пассатижи, бокорезы, отвертки;
  • Фазоуказатель;
  • Тестер;
  • Уровень и шнур;
  • Фонарик;
  • Монтажный нож;
  • Шпатель.
  • Самый точный способ определения необходимого количества проводов – промерить расстояние от щитка до точки подключения, учитывая все углы, выступы и ниши.

    Важно: все повороты проводки выполняют только под прямым углом. Полученные значения суммируют, прибавляют еще 15 %.

    Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2. Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения.

    Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

    Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

    Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

    Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

    Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

    Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

    Демонтаж старой линии

    Для демонтажа понадобятся пассатижи, индикаторная отвертка, фонарик, изолента и прорезиненные перчатки. Перед началом работы квартиру следует полностью обесточить. Для этого отключают главный автомат, направленный к квартирной группе, но для большей уверенности не лишне отключить и остальные.

    Каждый провод перед отключением проверяют фазоуказателем. Если напряжения не обнаружено, можно проводить необходимые манипуляции. Прежде чем прикасаться к проводу, снимать автоматы квартирных групп подключения, следует проверять наличие напряжения.

    В конечном итоге должен остаться только основной автомат и фазные провода, идущие внутрь квартиры. После отключения необходимо проверить на отсутствие напряжения каждую розетку и выключатель.

    Если все отключено правильно, начинают демонтаж, снимая все осветительные приборы, розетки и выключатели. Старые провода можно не удалять. В случаях, когда старую проводку решено удалить, понадобится прибор для обнаружения скрытой проводки и штроборез. Обнаруженную трассу вскрывают с помощью штробореза и удаляют старые провода.

    Прокладка новой

    Штробы для проводки прорезают строго вертикально или горизонтально. Болгаркой прорезают границы канавок, а затем выдалбливают сами канавки с помощью долота. Выемки под выключатели и розетки сверлят корончатым сверлом, если стены кирпичные и выбивают долотом в бетонных стенах. Долото понадобится и для формирования выемки под вводный щит.

    В лунки на алебастр устанавливают подрозетники. Нарезают отрезки кабеля и гофра нужной длины, кабель протягивают внутри гофра на полу. Подготовленный гофр прокладывают в штробу, заводя концы провода в подрозетник.

    Алебастром выравнивают лунку подрозетника со стеной, штробу с гофром промазывают частично, небольшими участками через полметра.

    Второй конец гофра заводят во вводной щит. Концы провода смазывают специальной пастой, скрепляют хомутом и закрепляют на заземлительной клемме ВЩ. Времянка отключается, квартирные провода заводятся на весу в щиток.

    После прокладки производятся отделочные работы. В процессе отделки подрозетники окажутся заклеенными, но их несложно обнаружить и открыть.

    Посмотрев данное видео вы узнаете, как правильно проложить электрический кабель в квартире самостоятельно:

    Подключение к щитку

    После установки всех выключателей, розеток и стационарных потребителей тока на клеммниках щитка производится сборка схемы подключения. Каждая ветвь должна быть проверена на отсутствие короткого замыкания. После этого производится кратковременная запитка квартиры для определения нуля и фазы.

    Затем питание необходимо отключить, развести провода по клеммникам. После необходимо провести еще одну проверку на КЗ при выключенных, а затем при включенных автоматах, после чего можно подключать главный автомат.

    Правила техники безопасности

    Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

    Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

    В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

    Как заменить проводку в квартире своими руками

    Если вы решились на ремонт в месте своего постоянного проживания, то замена старой проводки в квартире должна стать для вас обязательным пунктом. Ведь дома, которые строились еще в советские времена, не были рассчитаны на современные нагрузки.
    Поэтому, если, выполнив ремонт, вы не уделили должного внимания электропроводке, это может стать серьезной головной болью в дальнейшем.

    Возможные варианты и схемы замены электропроводки

    Выбор варианта прокладки электропроводки

    Выбранный вариант схемы электропроводки по квартире во многом зависит от выбранного вами метода ее прокладки. На данный момент существуют два основных вида — это открытый и скрытый способ. Скрытый способ прокладки электропроводки предполагает укладку провода внутри стен с последующим их оштукатуриванием.
    К преимуществам такого метода относятся:

    • Экономия свободного пространства квартиры
    • Полная скрытость всех токоведущих частей, которые не портят внешний вид вашей комнаты
    • Отсутствие необходимости дополнительной защиты проводов от механических повреждений
    • Более высокие степени допуска по нагрузке и перегрузке для любых проводов, проложенных скрытым способом
    • Сложность и трудоемкость выполнения работ по прокладке провода
    • Сложность определения неисправностей и ремонта скрытой проводки

    Вторым способом замены электропроводки является открытый метод. Условно его можно разделить на прокладку проводки в плинтусах и прокладку в кабельных каналах.
    Конечно, еще существуют другие методы прокладки открытой проводки, но в квартирах они используются очень редко ввиду своей неприглядности.
    К преимуществам замены электропроводки своими руками открытым способом можно отнести:

    • Относительная простота монтажа
    • Простота определения мест повреждения и ремонта проводки
    • Простота прокладки дополнительной проводки для новых источников питания, а также внесение изменений в схему электроснабжения квартиры

    Но и недостатков у открытого метода прокладки проводки достаточно много:

    • Скрадывание свободного пространства наших и без того небольших квартир. При установке мебели дополнительные короба могут сильно мешать
    • Если используется метод прокладки проводки в плинтусах, то количество возможных проводов очень ограничено. Это вносит существенные ограничения в варианты выбора схемы электроснабжения
    • Провода при прокладке открытым способом требуют дополнительной защиты от механических повреждений и его изоляции друг от друга и от горючих поверхностей в целях пожарной безопасности. Из-за этого цена такой прокладки электропроводки несколько выше.
    • Для открытой проводки несколько ниже параметры максимально допустимой нагрузки и перегрузки вследствие их худшего охлаждения.

    Выбор схемы электроснабжения квартиры

    На следующем этапе замена проводки в квартире подразумевает выбор схемы электроснабжения.
    На данный момент существует два основных варианта:

    • Первый, который наверняка использовался в вашем доме еще советской постройки, это прокладка одного основного провода от которого отходят все провода электроприемников квартиры. Этот метод не обеспечивает должную защиту электрической сети вашей квартиры. Ведь в случае повреждения даже одного участка, у вас обесточится вся квартира.
    • Так же следует отметить, что согласно пункта 6.2.2 «Правил устройства электроустановок» (ПУЭ), групповые сети внутреннего освещения должны быть оснащены автоматическим выключателем не более 25 А. Это вносит определенные ограничения на суммарную мощность электроприборов в квартире.
      Поэтому такую схему электропроводки советуют применять только для однокомнатных квартир или при открытом способе прокладке провода в плинтусах. Ведь проложить в плинтусах большое количество проводов для питания по другой схеме будет крайне проблематично.
    • Более распространенной сейчас является так называемая «европейская» схема электроснабжения. Она подразумевает наличие распределительного щитка и наличие автоматических выключателей для каждого отдельного потребителя.
      Это может быть одна комната или один вид потребителей в комнате. Тут все зависит от предполагаемой нагрузки, ваших пожеланий по безопасности электросети и ваших финансовых возможностей.

    Иногда можно встретить применение смешанных схем электропроводки. Это достаточно редкий случай, но он также имеет право на существование. Здесь все зависит от характера и вида нагрузок.

    Расчет электропроводки

    Так как заменить электропроводку в квартире панельного дома или любом другом месте нельзя без точного расчета, то на следующем этапе приступаем к расчетам.

    Внимание: В первую очередь, нам необходимо определить возможные нагрузки на каждом участке электрической сети, защищенной автоматическим выключателем. Исходя из этих нагрузок, выбирается не только провод, но и сам автоматический выключатель.

    • Для определения нагрузки используем формулу ; где P – номинальная мощность электроприбора, а U – номинальное напряжение электрической сети. Исходя из этой формулы, для сети 220В можно принять, что 1кВт мощности электроприборов это 5 А нагрузки для провода.
      При этом упрощенно можно принять, что медный провод сечением 1 см 2 пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А. Это, конечно, весьма упрощенный расчет, но в большинстве случаев его достаточно.

    Обратим внимание! Для точного расчета необходимого сечения провода следует пользоваться пунктом 1.3 ПУЭ. Здесь вы найдете поправочные коэффициенты в зависимости от условий прокладки, методов прокладки, количества и сечения проложенных рядом проводов, поправочные температурные и перегрузочные коэффициенты, а также расчетные параметры для проводов с различной структурой изоляции.

    • Сразу предупредим вас от наиболее частых ошибок. В первую очередь, обратите внимание, что сечение провода одного из присоединений не может быть больше сечения провода ввода. Автоматические выключатели должны соответствовать максимально допустимому току присоединения.

    Обратите внимание! При расчете не стоит учитывать работу всех электроприборов сразу, иначе это приведет к существенному удорожанию вашей электросети. Помните, любые электрические провода допускают кратковременную перегрузку до 10 – 15% на 1 час в сутки.

    Советы и требования при монтаже электропроводки

    Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.
    Итак:

    • Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
    • Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
    • Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
    • Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
    • В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
    • Металлические элементы электропроводки ( короба, лотки, гофрированные шланги) должны быть заземлены.

    Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:

    • Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
    • Выключатели и розетки следует располагать на одной высоте.
    • Следует избегать пересечения проводов.
    • Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.

    Выводы

    Наша нехитрая инструкция проведения работ по замене электропроводки позволит вам выполнить работы в полном соответствии с требованиями ПУЭ. При этом, произведя правильный выбор схемы и способа прокладки провода, вы наверняка сможете справиться со всеми работами в кратчайшие сроки и при минимальных затратах.

    Как заменить электропроводку в квартире – пошаговая инструкция

    • Этап 1 – Определяемся с фронтом работ
    • Этап 2 – Определяемся со схемой и материалами
    • Этап 3 – Демонтируем старую линию
    • Этап 4 – Прокладываем новую проводку
    • Этап 5 – Контрольная проверка

    Этап 1 – Определяемся с фронтом работ

    Первое, с чего нужно начать – eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

    Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

    Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

    Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

    Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

    Этап 2 – Определяемся со схемой и материалами

    Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

    Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

    Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

    Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

    1. Кабель – медный, трехжильный, сечением не менее 2,5 мм 2 для розеточной группы, 1,5 мм 2 для светильников и 4 мм 2 для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
    2. Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
    3. Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
    4. Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь. Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
    5. Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
    6. Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании. Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik.ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
    7. К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.

    Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

    Этап 3 – Демонтируем старую линию

    Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

    Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

    Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

    Этап 4 – Прокладываем новую проводку

    Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

    Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

    Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

    Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

    На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

    Этап 5 – Контрольная проверка

    Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартире мультиметром. Данное устройство позволит определить работоспособность электропроводки и наличие короткого замыкания, если вдруг Вы что-нибудь не так подсоединили. Если прибор не показал ошибок, значит можно подключать готовую линию к вводному щитку и проверять работоспособность всех светильников, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказывали в отдельной статье.

    Если все элементы цепи работают, снова отключите электроэнергию и переходите к заделке штроб. На этом замена электропроводки в квартире своими руками считается завершенной. Как Вы видите, мероприятие довольно трудоемкое и требует навыков, но все же при огромном желании и внимательности можно самостоятельно осуществить электромонтаж. Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

    Напоследок рекомендуем просмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

    Материал по теме:

    Как заменить двухконтактную розетку на три

    Можно ли установить трехконтактную розетку без заземляющих проводов?

    Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

    К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю — типу проводки, обычно встречающемуся в старых домах — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

    Как заменить двухконтактные розетки на три:

    Выполните следующие действия, чтобы узнать, как заземлить розетку.

    Совет: Даже если розетка не заземлена, установка в нее GFCI все равно защитит вас (а также ваши инструменты и приборы) от замыканий на землю. Но незаземленный GFCI не может защитить чувствительную электронику, такую ​​как компьютер или телефон, от помех, вызванных блуждающими токами. Национальный электротехнический кодекс требует, чтобы вы наклеили на розетку этикетку с надписью «Нет заземления оборудования.Эти ярлыки входят в комплект с новым GFCI.

    Шаг 1: Проверить заземление

    • Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
    • Тестер должен загореться. В противном случае коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

    Шаг 2: Снимите старую розетку

    • Отключите питание на панели выключателя или блоке предохранителей.
    • Выкрутите старую розетку из коробки и отсоедините провода.

    Шаг 3: Подключите новую розетку

    • Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

    Шаг 4: Затяните винт заземления

    • Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
    • Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

    Шаг 5: Заземлите розетку

    • Прикрепите другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
    • Вставьте новую розетку в коробку.

    Шаг 6: Включите питание

    • Используйте тестер цепей, чтобы убедиться, что цепь работает.

    Следует ли заменить проводку ручки и трубки?

    Используемая в домах до середины 20-го века, ручная и трубчатая проводка получила свое название от приспособлений, которые поддерживают, изолируют и экранируют провода, проходящие через деревянный каркас дома: буквально керамические ручки и трубки. Проводка проходит вдоль ручек и вокруг них, чтобы подвешивать и направлять их через раму. Трубки вставляются в просверленные отверстия, которые проходят через стойки и балки. Этот тип проводки не всегда требует замены, и часто он выполняет свою работу так же хорошо, как и современная проводка.Однако есть некоторые общие проблемы, возникающие с проводкой ручки и трубки, о которых вам следует знать.

    Без заземляющего провода

    В отличие от современной проводки, в которой положительный, отрицательный и заземляющий провода заключены в один кабель с пластиковой изоляцией, в проводке с ручкой и трубкой используются отдельные провода для передачи электрического тока через ваш дом. В старых домах черные и белые провода с резиновой изоляцией проходят сквозь каркас и встречаются в местах, где необходимо замкнуть электрическую цепь, например, в осветительных приборах, выключателях и электрических розетках.Нет заземляющего провода, который отводит паразитное электричество от цепи и каркаса вашего дома. В случае плохой изоляции заземляющий провод может помочь предотвратить удар, короткое замыкание или даже возгорание.

    Устаревшая изоляция

    Резиновая изоляция, используемая на проводке ручки и трубки, не предназначена для работы с потребляемой мощностью современных приборов. Например, пылесосы, конвекционные печи, стиральные машины и сушилки создают постоянную нагрузку на проводку, которая может привести к нарушению изоляции.Нарушение изоляции — распространенная проблема с резиной, используемой для покрытия проводов в старых домах. Резиновая изоляция обычно со временем разрушается из-за перегрева или истирания в результате механического износа. Часто пробой резиновой изоляции становится причиной того, что старая проводка требует замены.

    Изоляция может стать хрупкой и отслоиться от проводов в местах с чрезмерным нагревом, например, в светильниках над потолочными светильниками. Другая распространенная проблема заключается в том, что в старых домах часто выполнялся большой объем работы — часто своими руками или разнорабочими, которые предпочитали выполнять работу быстро, а не правильно.Плохие соединения, удлиненные цепи и износ проводки могут способствовать возникновению потенциально опасной электрической ситуации.

    A Ручка и трубка Преимущество

    Одно из преимуществ, которое имеет более старая проводка с ручкой и трубкой по сравнению с сегодняшними электрическими кабелями, заключается в том, что используемый медный провод, как правило, большего калибра, большего диаметра. Это является преимуществом, потому что более толстые провода, как правило, меньше нагреваются по мере прохождения электричества. В старых бытовых электрических системах, в которых не наблюдается ухудшения изоляции, проводка может оставаться на месте.Тем не менее, поскольку проводка продолжает стареть, проблемы возникают с большей вероятностью.

    Хотя это ни в коем случае не является опасным по своей сути, проводка ручки и трубки может ухудшиться, не соответствует требованиям современных приборов и может привести к проблемам с электричеством в вашем доме. Если у вас есть старый дом с такой проводкой, важно ежегодно проверять его, чтобы убедиться, что все находится в надлежащем рабочем состоянии. Позвоните профессионалу, например электрику из Reliable, чтобы он проверил ваш дом.

    Проводка ручки и трубки: риски и замена

    Электропроводка с ручкой и трубкой может иметь важные последствия при покупке или продаже старых домов.Этот стиль проводки был популярен с 1880-х по 1950-е годы. После Второй мировой войны технологический прогресс потребовал более новых систем. Сегодня проводка с ручкой и трубкой в ​​лучшем случае неудобна, а в худшем — опасна. Хотя он и устарел, его все еще можно найти в домах. К счастью, ручку и проводку трубки можно определить во время домашнего осмотра. После обнаружения следующим шагом, вероятно, будет его замена современной системой проводки в пластиковой оболочке.

    Что такое проводка ручки и трубки?

    Подключение ручек и трубок характеризуется изолированным медным проводом, проходящим через керамические трубки или ручки.Керамические трубки пропускают проволоку через стены, стойки или балки. Фарфоровые ручки подвешивают провода на расстоянии от стен и опор. Если вы посмотрите на верхушку телефонной опоры, то увидите, что стеклянные изоляторы между проводом и опорой работают точно так же.

    До Второй мировой войны проводка с ручкой и трубкой была отличным вариантом. Другие доступные в то время методы, такие как прокладка кабелепровода или армированного кабеля, стоят в три раза дороже. Ручка и трубка могли обеспечивать более чем достаточную мощность для бытовых приборов, и при правильной установке это было безопасно.Также керамические ручки и трубки имели почти неограниченный срок службы, если не были повреждены. Учитывая преимущества, проводка с ручкой и трубкой была популярна в Северной Америке более сорока лет!

    После Второй мировой войны проводка с ручкой и трубкой стала менее популярной. Проводка с ручкой и трубкой не регулировалась, как современные системы проводки. Это означало, что каждая схема подключения была уникальной и требовала больше времени для установки. Хаотичность монтажа делала ремонт трудоемким и опасным. По мере роста затрат на рабочую силу стало дешевле устанавливать стандартизированную проводку.

    В домах после 1950 г. было больше приборов, и каждый прибор потреблял больше энергии. Проводка ручки и трубки обычно подключается к сервисным коробкам на 60 А. Современные сервисные боксы выдают 100 ампер. Это означает, что проводка ручки и трубки потребляет меньше энергии. В результате на комнату приходится меньше розеток. Кроме того, каждая розетка обеспечивает меньшую мощность, чем современная. Хуже того, проводка с ручкой и трубкой не имеет заземляющего провода, поэтому все розетки двухконтактные, что делает невозможным зарядку ноутбука или других мощных устройств.

    Проблемы с проводкой ручки и трубки

    После первоначальной установки проводка ручки и трубки безопасна. По прошествии лет, и проводка стареет, она становится менее безопасной. Коробки предохранителей в этих старых системах электропроводки, как правило, менее надежны, чем современные коробки выключателей. Выходы ручки и трубки имеют два соединения, и отсутствие заземляющего провода может представлять опасность поражения электрическим током.

    Мыши, белки и другие вредители могут грызть провода. Проводка ручки и трубки имеет тонкую бумажную или резиновую изоляцию, поэтому она более восприимчива к пережевыванию и тем самым создает риски.

    Для проводов без оболочки требуется место для отвода тепла внутри стен. Это означает отсутствие пенопласта для защиты от потери тепла. Изоляция около ручки и проводки трубок задерживает тепло и может привести к пожару. Для соответствия нормам стены с ручкой и трубкой должны быть пустыми. По данным Energy Services Group, отопление дома в течение одного года стоит от 1200 до 3000 долларов. Отопление дома с помощью ручных и трубчатых проводов, вероятно, будет стоить дороже.

    Ручка и проводка трубки не имеют заземляющего провода.Посмотрите на любую современную розетку, и вы увидите три соединения. Прорези в верхней части розетки источника питания. Внизу розетки полукруглое отверстие соединяется с мертвым проводом, ведущим к земле. Заземленный провод действует как громоотвод, снимая любые накопления электричества.

    Согласно OSHA, накопление электричества может быть опасным. Представьте себе статический шок, который может стать причиной серьезной травмы!

    Домовладельцы модифицируют коробки предохранителей для удовлетворения современных потребностей в электроэнергии. Коробки предохранителей безопасны при использовании в определенных пределах, но большинство старых коробок перетянуты.Energy Today заявляет, что распространенной формой взлома является замена предохранителей. Например, замена предохранителя на десять ампер на предохранитель на пятнадцать ампер. Эта замена может показаться тривиальной, но проводка ручки и трубки может нагреваться при нормальных рабочих нагрузках. Добавление дополнительной мощности может нагреть оголенные провода до опасных температур. Хуже того, некоторые домовладельцы заменяют предохранители металлическими предметами, такими как болты или монеты. Эти модификации полностью обходят блок предохранителей! Неограниченный запас энергии губителен в сочетании с проводкой с ручкой и трубкой.

    Страхование / Ответственность и электромонтаж

    Страхование дома с помощью проводки с ручкой и трубкой может быть дорогостоящим. Может возникнуть ответственность, связанная со старыми системами проводки, включая ручку и трубку. Страховые компании могут спросить, какая проводка есть в доме, особенно в старых. Как только страховые компании узнают, что в доме есть ручная и трубчатая проводка, они могут повысить ставки или отказать в покрытии.

    По данным Международного фонда электробезопасности, пожары в электричестве ежегодно причиняют материальный ущерб на сумму более 1,3 миллиарда долларов.Только в США из-за дугового разряда ущерб ежегодно составляет 700 миллионов долларов. Согласно отчету Национального агентства по противопожарной защите о возгорании бытовых электрических сетей, половина всех электрических пожаров начинается с домашних систем электропроводки. Электропроводка является причиной 55 процентов смертей, связанных с электрическими пожарами, и 53 процентов травм. Неудивительно, что страховка может не покрывать проводку ручки и трубки. Единственным вариантом может стать замена ручки и трубки на современную проводку.

    Замена

    Это не дешево.По данным Networx, средняя стоимость замены ручек и трубок в двухэтажном доме может быть в пределах 7000 долларов. Важно нанять сертифицированного электрика и соблюдать строительные нормы. Замена ручки и проводки трубок стоит дорого, но это хорошее вложение.

    При замене проводится капитальный ремонт всей электрической системы. Электрик начинает с удаления старой ручки и трубки проводки. Распределительная коробка заменяется. Коробка выключателя, рассчитанная на ток не менее 100 ампер, заменяет старую коробку предохранителей.Также заменены розетки и светильники. Наконец, уложен новый изолированный провод и электромонтажные работы завершены.

    Доступ к старой проводке может потребовать снятия стен, потолка и пола. Если необходимо провести какие-либо другие ремонтные работы, это может быть прекрасное время для этого. Если вы не устраняете повреждение самостоятельно (а вы не должны этого делать), это должен делать лицензированный профессионал. Собирать все вместе может так же долго, как и сама замена, что увеличивает стоимость.

    Процесс замены трудоемкий и, следовательно, дорогостоящий.Срезание углов приведет к большим проблемам в будущем. Снятие проводов с ручкой и трубкой сертифицированными рабочими гарантирует страховое покрытие. Когда дело доходит до электромонтажа, правильное его выполнение может в конечном итоге сэкономить деньги.

    Узнайте, что у вас дома

    Дом с ручкой и трубкой может быть сложной задачей. Если вам интересно узнать о своем доме или доме, который вы планируете купить, осмотр дома поможет вам расслабиться. Свяжитесь с ближайшим к вам экспертом WIN Home Inspection, посетив www.wini.com, и один из наших полностью сертифицированных и полностью застрахованных домашних инспекторов может помочь вам.

    Как сделать ремонт дома

    Независимо от того, делаете ли вы вложение или восстанавливаете дом своей мечты, может наступить время, когда вы обнаружите, что ремонтируете дом. Поскольку работа с электричеством потенциально опасна, вы должны иметь общее представление о том, как работает электричество, и о шагах, необходимых для обеспечения безопасности во время этого процесса. Имея это в виду, самостоятельное изменение проводки может сэкономить вам значительную сумму денег.Вот несколько советов, которые помогут безопасно перенастроить дом.

    Шаг 1. Примите меры предосторожности

    Перед тем, как приступить к работе по замене проводки или любому другому электрическому проекту, всегда принимайте меры предосторожности для вашей безопасности. Используйте инструменты с резиновыми ручками для амортизации ударов и приобретите надежный измеритель тока. Надевайте соответствующую одежду и защитные очки и соблюдайте осторожность при работе на лестницах или стропилах.

    Всегда отключайте электропитание перед началом работы.Вы можете выключить питание с помощью главного выключателя на монтажной панели или просто отключить электрическую петлю, над которой вы работаете, но всегда используйте токовый тестер, чтобы убедиться, что линия обесточена, прежде чем начинать работу.

    Шаг 2 — Планирование
