Схема подключения заземления в загородном доме
Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.
Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.
Основные элементы схемы подключения заземления загородного дома и правила по их выполнению
Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.
Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).
От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм2 для меди и 50 мм2 для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5. 54-2013, а для системы ТТ иметь сечение не менее 25 мм2 для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

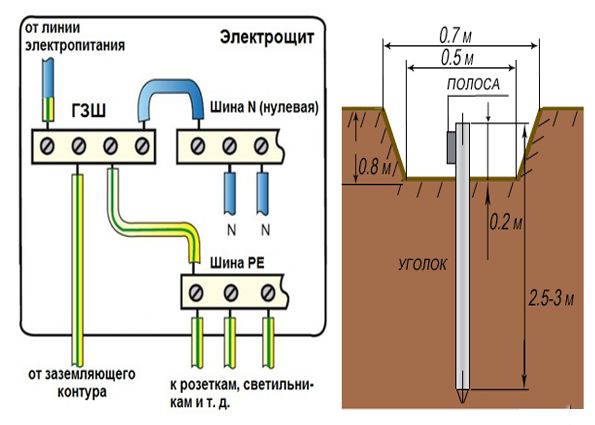

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.
Зависимость схемы подключения заземления от контура заземления
Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.
Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).
При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.
При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.
Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.
Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).
Зависимость схемы подключения от типа системы заземления
Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.
Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).
Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.
Система заземления TN-S
Рисунок 1. Система TN-S
На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.
Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.
Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.
Система заземления TN-C. Необходимость перехода на ТN-C-S
Рисунок 2. Система TN-S
Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.
К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).
Подключение заземления по системе TN-C-S
Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.
Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.
Рисунок 3. Схема главного распределительного щита
Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.
Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)
Рисунок 5. Схема подключения заземления TN-C-S
Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).
Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).
Подключение заземления по системе TТ
Рисунок 6. Система TT
Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.
При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.
Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.
Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).
Рисунок 7. Схема подключения заземления по системе TT
Рисунок 8. Схема подключения заземления и УЗО по системе TT
Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.
Заключение
Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.
Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:
- способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
- тип грунта на придомовом участке, где выполняется контур заземления.
- наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.
Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.
Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.
Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.
Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!
Смотрите также:
Смотрите также:
Как подключить заземление к щитку, как правильно заземлить электрощиток?
Заземление в щитке
1.
Общие требования
Заземление является одной из основных мер защиты от поражения электрическим током.
В данной статье приведена подробная, пошаговая инструкция о том как сделать заземление в частном доме своими руками.
Для начала определимся с тем, что такое заземление?
Согласно ПУЭ Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. (пункт 1.7.28.)
В качестве заземляющего устройства используют металлические стержни или уголки которые вбиваются вертикально в землю (так назымаемые вертикальные заземлители) и металлические стержни либо металлические полосы которые посредством сварки соединяют между собой вертикальные заземлители (так назымаемые горизонтальные заземлители).
Вертикальные и горизонтальные заземлители вместе образуют конур заземления, данный контур может быть замкнутый (рисунок 1) или линейный (рисунок 2):
Контур заземления должен быть присоединен к главной заземляющей шине во вводном электрическом щитке дома с помощью заземляющего проводника в качестве которого, как правило, используется та же металлическая полоса или стержень которые применены в качестве горизонтального заземлителя.
Защитное заземление частного дома будет иметь следующий общий вид:
В свою очередь совокупность контура заземления и заземляющего проводника называют заземляющим устройством.
Замкнутый контур заземления обычно выполняют в форме треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей) важно что бы расстояние между вертикальными заземлителями было не менее их длины (см. рис. 1). Замкнутый контур так же может выполняться и в других формах, например овал, квадрат и т.д. В свою очередь линейный контур представляет из себя ряд вертикальных заземлителей в количестве 3-4 штуки выстроеных в линию, при этом так же как и в случае с замкнутым контуром расстояние между ними в линейном контуре должно быть не менее их длины, т.е. от 2 до 3 метров (см. рис. 2).
Примечание: Замкнутый контур заземления считается более надежным, т.к. даже при повреждении одного из горизонтальных заземлителей данный контур сохраняет свою работоспособность.
Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди (пункт 1.7.111. ПУЭ). Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.
Вертикальные заземлители выполняют из:
- круглых стальных стержней диаметром минимум 16мм (рекомендуется: 20-22мм)
- стальных уголков размерами минимум 4х40х40 (рекомендуется: 5х50х50)
Длина вертикальных заземлителей должна составлять 2-3 метра (рекомендуется не менее 2,5 м)
Горизонтальные заземлители выполняют из:
- круглых стальных стержней диаметром минимум 10мм (рекомендуется: 16-20мм)
- стальной полосы размерами 4х40
Заземляющий проводник выполняют из:
- круглого стального стержня диаметром минимум 10мм
- стальной полосы размерами минимум 4х25 (рекомендуется 4х40)
Рекомендуется в качестве заземляющего проводника использовать тот же материал который был использован в качестве горизонтального заземлителя.
2. Порядок монтажа заземления:
ШАГ 1 — Выбираем место для монтажа
Место для монтажа выбирается как можно ближе к главному электрощитку (вводному щиту) дома в котором находится главная заземляющая шина (ГЗШ), она же PE шина.
В случае если вводной электрощиток находится внутри дома или на его наружной стене заземляющий контур монтируется около стены на которой находится электрощиток, на расстоянии примерно 1-2 метра от фундамента дома. Если же электрический щиток находится на опоре воздушной линии электропередач или на выносной стойке контур заземления можно монтировать прямо под ним.
При этом не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п. (п. 1.7.112 ПУЭ)
ШАГ 2 — Земляные работы
Выкапываем траншею в форме треугольника — для монтажа замкнутого конура заземления, либо прямую — для линейного:
Глубина траншеи должна составлять 0,8 — 1 метра
Ширина траншеи должна составлять 0,5 — 0,7 метра (для удобства проведения сварочных работ в дальнейшем)
Длина траншеи — в зависимости от выбранного количества вертикальных заземлителей и расстояний между ними. (Для треугольника используется 3 вертикальных заземлителя, для линейного контура, как правило, 3 или 4 вертикальных заземлителя)
ШАГ 3 — Монтаж вертикальных заземлителей
Расставляем в траншеи вертикальные заземлители на необходимом расстоянии друг от друга (1,5-2 метра) после чего забиваем их в землю при помощи перфоратора со специальной насадкой либо обычной кувалдой:
Предварительно концы заземлителей необходимо заострить для более легкого вхождения в грунт:
Как уже было написано выше длина вертикальных заземлителей должна составлять примерно 2-3 метра (рекомендуется минимум 2,5 метра), при этом необходимо вбить их в землю на всю длину, так что бы над дном траншеи выступала верхняя часть заземлителя на 20-25 см:
Когда все вертикальные заземлители забиты в землю можно переходить к следующему шагу.
ШАГ 4 — Монтаж горизонтальных заземлителей и заземляющего проводника:
На данном этапе необходимо соединить между собой все вертикальные заземлители с помощью горизонтальных заземлителей и к получившемуся контуру заземления приварить заземляющий проводник который будет выходить из земли на поверхность и предназначен для соединения заземляющего контура с главной заземляющей шиной вводного электрощита.
Горизонтальные и вертикальные заземлители соединяются между собой посредством сварки, при этом место соединения необходимо обварить со всех сторон для лучшего контакта.
ВАЖНО! Не допускается использование болтовых соединений! Вертикальные и горизонтальные заземлители образующие заземляющий контур, а так же заземляющий проводник в месте его присоединения к заземляющему контуру должны быть соединены при помощи сварки.
Сварные швы необходимо защитить от коррозии, для чего места сварки можно обработать битумной мастикой.
ВАЖНО! Сам заземляющий контур не должен иметь окраски! (пункт 1.7.111. ПУЭ)
В результате должно получится примерно следующее:
ШАГ 5 — Засыпаем грунтом траншею.
Здесь все просто, засыпаем траншею со смонтированным заземляющим контуром землей, так что бы над контуром было не менее 50 см грунта, как уже было указано выше.
Однако и здесь есть свои тонкости:
ВАЖНО! Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора (п. 1.7.112. ПУЭ).
ШАГ 6 — Подключение заземляющего проводника к ГЗШ вводного электрощитка (вводного устройства).
Наконец мы подошли к завершающему этапу — заземлению электрощитка дома, для этого выполняем следующие работы:
Подводим заземляющий проводник к электрощитку, так что бы до электрощитка оставалось около 1 метра, если вводной щиток находится в доме, желательно завести заземляющий проводник в здание. При этом у мест ввода заземляющих проводников в здания должен быть предусмотрен следующий опознавательный знак (п.1.7.118. ПУЭ):
Сам заземляющий проводник находящийся над поверхностью земли необходимо покрасить, он должен иметь цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (от 15 до 100 мм) желтого и зеленого цветов. (п.1.1.29. ПУЭ).
К концу заземляющего проводника со стороны электрощитка привариваем болт, на который подсоединяем гибкий медный провод сечением не менее 10 мм2, который так же должен иметь желто-зеленую окраску. Второй конец этого провода подключаем к главной заземляющей шине, в качестве которой внутри вводного устройства (вводного электрощитка дома) следует использовать шину РЕ (п.1.7.119. ПУЭ).
ВАЖНО! Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается. (п.1.7.119. ПУЭ).
В итоге схема заземления щитка дома должна иметь следующий вид:
ПРИМЕЧАНИЕ: приведенная схема заземления электрощитка относится к системе заземления TN-C-S.
В данном электрощитке установлены следующие аппараты защиты:
1 — Автоматические выключатели — для защиты электропроводки от коротких замыканий и перегрузок.
2 — УЗИП — устройство для защиты сети от грозовых или импульсных перенапряжений сети.
3 — УЗО — устройство для защиты от поражения человека электрическим током.
ВАЖНО! Конур заземления должен присоединяться только к PE шине вводного щитка и ни в какое другое место электрической сети. Во вводном электрощитке рабочий ноль (N) должен быть так же соединен с PE шиной (как показано на схеме) таким образом выполняется его повторное заземление. После вводного щитка рабочие нули от N шины и защитные нули от PE шины соединяться не должны!
При этом проводка в доме должна выполняться трехжильным кабелем: желто-зеленая жила кабеля подключается к PE шине и используется в качестве заземляющего провода, синяя или голубая жила подключается к N шине и служит в качестве рабочего нуля и наконец третья жила подключается через автоматический выключатель на фазу.
Так же к PE шине присоединяются проводники системы уравнивания потенциалов.
На этом все, но необходимо помнить, что защитное заземление это лишь одна составляющая из комплекса мер обеспечивающих надежную защиту от поражения электрическим током. К другим составляющим относятся:
- автоматическое отключение питания — обеспечивается аппаратами защиты, в первую очередь такими как УЗО и автоматические выключатели.
- уравнивание потенциалов —
Источник: https://elektroshkola.ru/zazemlenie/zazemlenie-v-chastnom-dome/
Установка учетных и защитных устройств в щиток
Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:
1) Стальной электрический щит (степень защиты ip54 или выше)
2) Бокс/кожух для АВ на 3 модуля
3) Автоматический выключатель трехполюсный 25А
4) Трехфазный счетчик электрической энергии 380В
5) распределительный блок на DIN-рейку
6) Селективное УЗО от 40А, ток утечки 100мА или 300мА
Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.
Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:
1 клемма — 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)
2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации
Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.
Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.
Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.
Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.
Сборка электрического щита учета с УЗО
подключение вводного кабеля СИП 4х16
В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.
Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.
Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.
Зеземления
Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.
Именно такая схема подключения N и PE отличает систему ТТ от других.
В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали , всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.
Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.
Подключение кабеля идущего от щита учета в РЩ дома
Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.
Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.
Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.
В общем щит выглядит примерно так:
На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/220-primer-shchita-ucheta-s-uzo-dlya-chastnogo-doma-sistema-zazemleniya-tt
соединять ли ноль и землю
Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.
Конструкция и назначение заземляющих устройств
Подобные конструкции подразделяются на рабочие и защитные устройства.
- Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
- Система защитного заземления обязательна для электросетей в жилом секторе.
Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.
Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.
Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.
Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.
Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.
По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.
Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.
Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.
Подключение наружной части ЗУ к щитку
Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.
Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.
Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.
Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.
Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).
Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.
Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.
Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.
В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.
Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.
Ошибки при установке ЗУ
К типовым недостаткам, часто встречающимся на практике, относятся:
- Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
- Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
- Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
- Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
- Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
- Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
- Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.
По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.
Как подключить заземление в щитке частного дома
Схема подключения заземления в загородном доме
Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.
Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.
Основные элементы схемы подключения заземления загородного дома и правила по их выполнению
Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.
Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).
От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм2 для меди и 50 мм2 для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм2 для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.
В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.
Зависимость схемы подключения заземления от контура заземления
Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.
Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).
При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.
При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.
Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.
Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).
Зависимость схемы подключения от типа системы заземления
Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.
Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).
Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.
Система заземления TN-S
Рисунок 1. Система TN-S
На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.
Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.
Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.
Система заземления TN-C. Необходимость перехода на ТN-C-S
Рисунок 2. Система TN-S
Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.
К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).
Подключение заземления по системе TN-C-S
Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание. Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.
Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.
Рисунок 3. Схема главного распределительного щита
Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.
Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)
Рисунок 5. Схема подключения заземления TN-C-S
Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).
Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).
Подключение заземления по системе TТ
Рисунок 6. Система TT
Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.
При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.
Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.
Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).
Рисунок 7. Схема подключения заземления по системе TT
Рисунок 8. Схема подключения заземления и УЗО по системе TT
Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.
Заключение
Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.
Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:
- способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
- тип грунта на придомовом участке, где выполняется контур заземления.
- наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.
Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.
Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.
Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.
Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.ru!
Смотрите также:
Смотрите также:
Как подключить субпанель к главному источнику питания
Установка субпанели — хорошее средство от переполненной панели, а также способ избежать запуска цепей в удаленных частях собственности обратно к главной панели. Размер субпанели зависит от того, что вы планируете к ней подключать, а также от мощности главной панели. Вспомогательная панель подключается к главной панели с помощью двухполюсного прерывателя, и ее сила тока не может превышать номинальную силу тока главной панели.
Как подключить субпанель к источнику питания основного дома
Кредит изображения: curraheeshutter / iStock / GettyImages
Установка дополнительной панели и выбор кабеля
Корпус субпанели должен быть надежно прикреплен к стене или другой устойчивой поверхности с помощью креплений, рекомендованных производителем.Вы можете установить его снаружи, но вы должны выбрать панель, одобренную для наружного использования. Вы должны обеспечить от 3 до 4 футов свободного пространства со всех сторон панели в зависимости от напряжения относительно земли. Вы можете не знать это напряжение, поэтому лучше обеспечить 4 фута. Панель должна быть легко доступна, поэтому не устанавливайте ее слишком высоко над полом; От 4,5 до 5 футов примерно правильно.
Длина кабеля от главной панели к вспомогательной панели также зависит от номинальной силы тока. Вы можете использовать трехжильный провод 10 AWG для панели на 30 А, но для панели на 60 А вам понадобится провод 6 AWG.Если вы устанавливаете панель на 100 А, вам понадобится трехжильный медный кабель 4 AWG или алюминиевый 2 AWG. Помните, что трехжильный кабель на самом деле имеет четыре провода: два контакта (красный и черный), нейтраль (белый) и заземление (голый). Земля не считается проводником.
Разорвите соединение нейтраль-земля
Когда вы устанавливаете главную панель, шина заземления подключается к нейтральной шине, но когда вы устанавливаете вспомогательную панель, у вас не может быть этого соединения. Это потенциально может привести к подаче напряжения на заземляющий провод и вывести из строя все устройства безопасности, контролируемые панелью, такие как розетки GFCI.
Панели
часто поставляются с постоянно прикрепленными шинами нейтрали и заземления, и вы должны заземлить шину нейтрали к металлическому корпусу с помощью винта заземления. Если вы используете панель как вспомогательную электрическую панель, вам необходимо установить отдельную шину заземления и выбросить винт заземления. Большинство производителей поставляют шпильки с предварительно просверленными отверстиями для установки новой заземленной шины. Отшлифуйте краску с корпуса, чтобы обеспечить хорошее электрическое соединение между ним и шиной заземления. Если шины заземления и нейтрали соединены пластиной заземления, но в остальном разделены, просто снимите пластину заземления.
Заключительные соединения
Вы подключаете кабель к субпанели, прикрепляя горячие провода к наконечникам на горячих шинах, нейтральный провод к нейтральной шине и заземляющий провод к заземляющей шине. После того, как кабель снова проложен к главной панели, вы готовы выполнить подключения для подачи питания на вспомогательную панель. Если у вас нет опыта работы с панелью под напряжением, наймите электрика для этой части работы. Электрик также может проверить проводку на дополнительной панели, чтобы убедиться в безопасности.Вы можете проверить свою собственную работу, посмотрев онлайн изображения коробки панелей, но ничто не может заменить профессиональное мнение.
Горячие провода подключаются к двухполюсному выключателю с номинальным током субпанели. Для этого выключателя вам понадобятся два смежных места на главной панели. Если панель заполнена, вам, возможно, придется переместить одну из цепей на 240 В или две цепи на 120 В на вспомогательную панель, чтобы освободить место. Подключите нейтральный провод к нейтральной шине, а заземляющий провод к заземляющей шине, включите главный прерыватель и прерыватель субпанели, и субпанель будет под напряжением.
.
Как далеко от дома должна находиться заземляющая штанга? | Руководства по дому
Автор: Гас Стивенс Обновлено 10 декабря 2018 г.
Установка хотя бы одного заземляющего стержня входит в число методов заземления, которые в настоящее время рекомендуются статьей 250 Национального электрического кодекса (NEC), чтобы обеспечить безопасный путь к заземлению для бытовой электросети системы. Хотя заземление для каждой отдельной электрической ветви в доме ведет к главной электрической панели, сама панель должна быть надежно заземлена на центральное заземление.Раньше это требование выполнялось путем заземления на подземный трубопровод холодной воды. Однако статья 250 NEC и многие местные нормы и правила теперь рекомендуют дополнить заземление водопровода по крайней мере одним другим методом заземления. Это может быть один стержень заземления длиной 8 футов, полностью вбитый в землю.
Расстояние от электрической панели
Статья 250 NEC не определяет минимальное или максимальное расстояние между главной электрической панелью и заземляющим стержнем. Однако, поскольку панель должна быть соединена с заземляющим стержнем с помощью скрытого медного провода, согласно передовой практике, чем короче расстояние до заземляющего стержня, тем эффективнее заземление.Стандартный размер медного провода не должен быть меньше, чем № 6, и большинство норм рекомендуют провод № 4. Если заземляющий стержень расположен далеко от главной электрической панели, может потребоваться более толстый провод № 3. В областях, где нормы требуют наличия двух заземляющих стержней из-за высокого электрического сопротивления в почве, стержни должны располагаться на расстоянии не менее 6 футов друг от друга и соединяться между собой скрытой перемычкой.
Расстояние от дома до заземляющего стержня
В статье 250 NEC не указывается расстояние от дома до заземляющего стержня.Но 8-футовый стержень следует вбивать в землю достаточно далеко от дома, чтобы он не касался подземного бетонного основания дома, которое выступает горизонтально примерно на 1 фут от основания фундамента. Чтобы гарантировать отсутствие помех со стороны фундамента, заземляющий стержень следует размещать не ближе 2 футов от внешней стены дома.
.
Как преобразовать электрическую розетку из незаземленной в заземленную
Если вы живете в старом доме без заземленной панели, Национальный электротехнический кодекс не требует от вас обновлять незаземленные розетки на заземленные, но в целях безопасности вы все равно можете захотеть это сделать. На самом деле есть только один совместимый с кодом способ сделать это — установить новую заземленную панель и перемонтировать розетки с помощью кабелей, которые включают заземляющий провод. Это большой объем работы, и NEC позволяет одно обходное решение — заменить первую розетку в каждой цепи на розетку, прерывающую замыкание на землю, и должным образом пометить каждую трехконтактную розетку, которую вы устанавливаете.
Небезопасные альтернативы
Прежде чем рассматривать правильный способ преобразования незаземленных розеток в заземленные, важно рассмотреть некоторые общие стратегии и понять, почему они не соответствуют кодексу :
- Прокладка провода заземления к ближайшей водопроводной трубе или заземленному куску металла оставляет заземляющий провод незащищенным и опасным, и нет гарантии, что металл, к которому вы прикрепляете, действительно заземлен. Во многих случаях существует высокое сопротивление, которое препятствует свободному пути к земле и оставляет розетку без защиты заземления.
- Соединение клеммы заземления с нейтралью с помощью кабеля-перемычки может подать напряжение на все, что вы подключаете к розетке, даже если она выключена, и вы можете получить электрический ток. Это потому, что через заземляющий провод к корпусу оборудования проходит ток.
- Проложить отдельный провод заземления обратно к заземленной панели и подключить его к шине заземления кажется хорошим решением, но при этом провод заземления остается открытым и уязвимым для повреждения.Чтобы соответствовать требованиям, провод должен находиться в том же корпусе, что и нейтральный и нейтральный провод.
Все эти решения на самом деле более опасны, чем оставлять двухконтактную розетку как есть, потому что трехконтактная розетка создает впечатление надлежащего заземления, хотя на самом деле заземления может и не быть.
Замена розеток на GFI
Розетки GFI контролируют разницу между током, протекающим в горячем и нейтральном проводах, и, когда обнаруживается разница более 5 миллиампер, срабатывает прерыватель и отключается питание.Хотя это не настоящее заземление, оно обеспечивает защиту от поражения электрическим током, возгорания и повреждения ваших приборов. GFI не защищает чувствительное электронное оборудование , которое может быть повреждено токами менее 5 миллиампер. GFI также не следует использовать с устройством защиты от перенапряжения , поскольку в нем используется заземляющий провод для перенаправления избыточного тока.
Процедура замены розетки
Шаг 1. Выключите питание
Выключите прерыватель цепи, в которой вы работаете.Проверьте розетку с помощью бесконтактного тестера напряжения, чтобы убедиться в отсутствии напряжения.
Шаг 2. Отключите старую розетку.
Отвинтите крышку, затем открутите и снимите розетку с электрической коробки. Отсоедините линейные провода; если они не обозначены четко, обозначьте горячий провод черной лентой. Если к розетке подключена еще одна пара проводов, отсоедините их и таким же образом определите горячий провод.
Наконечник
- Горячий провод — это провод, подключенный к латунной клемме.
- Если вы не знаете, какие провода являются линейными, снова включите прерыватель и сделайте это определение с помощью тестера напряжения. Линейные провода покажут мощность, а другая пара — нет.
Шаг 3. Подключите новую розетку
Посмотрите на заднюю часть GFI — вы увидите этикетку, идентифицирующую одну пару клемм как «Линия», а другую как «Нагрузка». Подключите линейные провода к клеммам Line. Если вы подключите провода к другой паре клемм, GFI все равно будет иметь питание, но не обеспечит никакой защиты.Подключите провода нагрузки к клеммам «Нагрузка», затем прикрутите выход к коробке и установите крышку на место.
Шаг 4. Обозначьте розетку
Прикрепите этикетку к крышке с надписью «No Equipment Ground». NEC требует эту метку, когда для этой цели используется GFI. Обычно он поставляется в коробке, в которой шла розетка.
Наконечник
Любые розетки, которые идут после GFI в цепи, будут иметь защиту от замыкания на землю. Другими словами, GFI отключится, если вы перегрузите любой из других выходов.Вы можете изменить любую из этих розеток на трехконтактные, если хотите, но каждая, которую вы меняете, должна иметь этикетку «Без заземления оборудования».
.
Как сделать заземление правильно
Электричество это наше все, оно должно быть безопасным. Для этого применяется заземление. Расскажу вам как сделать заземление правильно и при этом сэкономить.
Как сделать заземление правильно
Для чего нужно заземление в частном доме или квартире
Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.
В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.
Корректная работа заземления опирается на факт того, что:
- Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
- В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
- При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.
Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.
Отсюда можно сделать выводы:
- Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
- Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
- Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
- Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.
Как сделать заземление правильно в квартире
Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.
Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.
Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.
Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.
Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.
Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.
Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.
В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.
В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.
Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.
Схематично схему защитного заземления в ванной квартире можно представить следующим образом.
Заземление в ванной
Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей
Как сделать заземление правильно в доме
Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.
Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.
Существует принципиально две схемы контура заземления:
- Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
- Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.
Простая схема заземления
Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.
Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.
ЭТАП1
- Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
- В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
- Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
- Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
- Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
- Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.
Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.
Контур заземления
ЭТАП2
Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.
Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.
К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.
Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.
Шина заземления
ЭТАП3
Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.
Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.
Итоговые рекомендации
Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:
- Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
- Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
- В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
- В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
- Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
- В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
- Обязательно проверьте корректность работы заземления.
Заземление дома своими руками. Как сделать? Что нужно знать?
Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.
Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:
- микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
- электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
- персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.
Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.
Что нужно знать о заземлении
Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.
В качестве заземлителей, согласно «Правилам устройства электроустановок», могут быть металлические трубы, уголки, пруты или многопроволочные канаты.
Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.
Между собой заземлители можно соединять любыми из указанных проводников, но стоит учесть, что уголки и металлические ленты довольно сложно сгибать на поворотах.
Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.
Схемы заземляющего контура – их преимущества и недостатки
От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:
- линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
- с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.
Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.
Типы подключения заземления к распределительному щитку
Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.
Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:
- с TN-C на TN-C-S – в этом случае провод PEN подключается к рабочему нулю N и защитному проводу PE;
- с TN-C на ТТ – провод PEN подключается напрямую к нулю N, а PE выводится на шину заземления.
В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.
При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!
Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.
Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.
Как сделать заземление – детальная инструкция с фото
Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.
Устройство заземляющего контура
Соблюдая последовательность работ, сделать контур заземления сможет даже непрофессионал.
Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.
- Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.
- Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.
- Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.
- По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.
- Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.
- Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)
- Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.
- Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
- Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета. Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.
Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.
Правильное подключение заземления – залог безопасности и долгой службы техники
Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.
Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.
Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.
К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.
Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.
Проверка заземления
Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.
Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.
Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!
Вам понравится
Правильное заземление своими руками в частном доме и квартире
Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.
Можно ли делать заземление самому?
Но не будет ли проблем с электриками? Штрафовать они любят.
Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:
- ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
- ПУЭ – Правила устройства электроустановок потребителей.
- ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.
Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.
Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.
Защитное и рабочее заземления
Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.
Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:
- Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
- Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
- Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
- Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.
У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).
Части заземления
Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.
Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.
Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.
К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).
Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.
Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.
Зачем несколько заземлителей?
Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.
Как нельзя заземлять
Непригодное по ПУЭ заземление
П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.
Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.
Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.
Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.
Правльное (справа) и неправильное (слева и в центре) подключения к заземлению
О молниеотводах
По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.
Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.
Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.
Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.
Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.
Заземление частного дома
Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.
Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.
Различные виды контуров заземления
Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.
Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:
- Электроввод – подземный через ВЩ.
- В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
- Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.
И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:
- Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
- Общая площадь помещения – свыше 100 кв. м.
- Долговременно потребляемая мощность – свыше 3 кВт.
- Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
- Наличие ДГУ резервного электропитания.
Измерение заземления
Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.
Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.
Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.
Измерение сопротивления растекания заземления меггером
Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.
Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.
Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!
Видео: пример монтажа комплекта заземления
Квартирное заземление
В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:
- Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
- В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.
Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.
Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.
Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.
Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.
Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.
Защитное зануление
В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.
Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.
Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.
УЗО
УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.
Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.
Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.
Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.
Однако все УЗО имеют два недостатка:
- УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
- УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.
Как все-таки заземлить квартиру
Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:
- Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
- Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.
А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.
Напоследок
Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».
***
© 2012-2020 Вопрос-Ремонт.ру
Загрузка…
что еще почитать:
Вывести все материалы с меткой:
электрическая — Как правильно заземлить субпанель в отдельно стоящем доме?
электрическая — Как правильно заземлить субпанель в отдельно стоящем доме? — Обмен стеками товаров для дома
Сеть обмена стеков
Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange
0
+0
- Авторизоваться
Зарегистрироваться
Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществу
Кто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено
149k раз
Установлю подпанель в отдельно стоящем гараже.Субпанель будет на 60 ампер. Гараж находится примерно в 30 футах от главной панели дома, и я, конечно, получу точную длину, прежде чем выбирать правильную проводку. Я буду использовать ПВХ под землей для проводки. Уже есть проводка, идущая под землей от дома до гаража, которая больше не будет использоваться. Когда дело доходит до заземления этой субпанели, следует ли мне провести заземляющий провод от главной панели к новому субпанели или заземлить субпанель на землю?
Чтение этого ответа звучит так, как будто мне пришлось бы заземлить субпанель на основную, в первую очередь потому, что в моей ситуации это новая установка.Все остальные переменные, которые я контролирую.
Если это так, я бы проложил 4 провода от главной панели к вспомогательной, 2 горячих, 1 нейтраль и 1 заземление правильно?
Тогда на субпанели шина заземления и шина нейтрали не будут подключены, а винт заземления вынут из шины заземления?
И наконец, в основном должен использоваться прерыватель GFCI, верно? Я считаю, что это верно для любой субпанели в отдельно стоящем здании, просто хочу быть уверенным.
Создан 22 апр.
MDMoore313MDMoore313
1,9355 золотых знаков2020 серебряных знаков3434 бронзовых знака
3
- Протяните 4 проводника (2 незаземленных (горячих), 1 заземленный (нейтраль), 1 заземляющий) (250.32 (В) (1)).
- Заземленная (нейтраль) и шина заземления должны быть разделены на субпанели (250.32 (B) (1)).
- Нет необходимости в выключателе GFCI на главной панели, если этого не требует местный кодекс.
- Требуется система заземляющих электродов на второй конструкции (250,32 (A)).
Создан 23 апр.’14 в 18: 362014-04-23 18:36
Тестер101 Тестер101
10k7373 золотых знака1112 серебряных знаков570570 бронзовых знаков
9
Сделаю это прямо сейчас.Простая подача сабвуфера на 50 ампер в сарай. Две точки (незаземленный провод), одна нейтраль, одна земля (заземляющий провод оборудования) в 1-дюймовом пвх. Заземляющий стержень в сарае. Вот как это сделать.
Создан 26 мая.
MarcMarc
3111 бронзовый знак
Заземление относится к любому оборудованию, которое закорачивается само по себе и должно всегда иметь заземление, подключенное к оборудованию, а затем выходить на шину заземления, которая заземлена на землю.Заземление всегда должно быть подключено в любом месте, где есть вероятность касания проводом под напряжением любого металла, к которому должно быть привязано заземление, чтобы ток шел по заземляющему проводу к земле, а не к кому-либо, кто схватит коробку или часть оборудования. или устройство, которое слегка закорочено, но достаточно, чтобы причинить кому-либо вред при прикосновении. Есть устройства защиты от замыканий на землю, но иногда они выходят из строя. Я чувствую, что все заземления не должны быть привязаны к какой-либо нейтрали, потому что напряжение будет считываться от горячего к заземлению так же, как от горячего к нейтрали, когда цепь применяется и течет ток, и это заставит ваш счетчик работать больше, поскольку он использует ток для земля.Я не уверен, прав ли я, но если вы отключите систему заземления от нейтрали, вы не увидите, что ток, протекающий на землю с напряжением 120 или 220 вольт, я думаю.
Создан 24 апр.
0
Вы бежите на сотню или двести футов.Самый главный сервис на 200 ампер — это нейтраль, а заземления — все вместе. gfci работает до тех пор, пока на 110 вы проложите три провода в отдельных шурупах. И неважно, связаны ли ваши грунты и нейтралы вместе. Все дома заземлены согласно нормам. Если запустить два, один десять выключателей, получится двойной полюс, и получится 220, потому что у вас есть две точки. Переменный ток не является постоянным. Я смотрю на это так, что вам нужен ток и нейтраль, чтобы получить 120 без падения напряжения, которое у вас есть 120. Две точки, у вас есть 240 без падения напряжения.Большинство парней говорят, что 110 ну у вас падение напряжения. Два провода одинакового сечения, необходимые для правильной переноски груза. Нейтральный и горячий на 110 вы всегда приносите 220 в гараж или сарае, что бывает, если вам это нужно. Четыре провода одинакового размера. Это сохраняет ваше напряжение сбалансированным. Коробка розеток в сарае или гараже не нуждается в заземляющем проводе, если вы не перебегаете через голову. Освещение — вот для чего нужен заземляющий стержень. Освещение не поражает непроводящие предметы, такие как ПВХ или стекло. Он пойдет по короткому пути, поэтому ваш трансформатор на полюсе заземлен.И дом на всякий случай. Но тридцать лет мой дом работает, и все выключатели отключатся. Однажды ночью у меня было короткое замыкание на землю от полюса к полюсу, с одной стороны дома, питание должно было включаться и отключаться, проверил мои провода основного напряжения, проходящие под землей, один горячий замок включал и выключал. Я надеялся, что это трансформатор. Оказалось, что осел положил одно захоронение прямо в землю, чтобы кто-то мог умереть. Горячие удары по земле, прямые короткие. Что заземляющий стержень ничего не делает.Мой гараж 15 лет 4 провода к главному выключателю, точно так же, как электрические розетки в вашем доме, не используйте заземляющие стержни, массивные удары молнии возле гаража. Коробка находится внутри, дерево — изолятор, у меня больше шансов, что гараж пострадает и сгорит. Коды на половину из них ничего не значат. Они по-прежнему делают незаземленный удлинитель, который я временно подключил к своему гаражу, чтобы осветить его и использовать электроинструменты, и фары подключены и не используют заземляющий провод, а выключатели срабатывают в гараже, когда им нужно.Я готов вернуться в дом с шестью четырьмя проводами под землей, 150 футов, 220 метров, разделить два пути, бегать, что я хочу. Единственный способ, которым я умру, — это войти в бассейн и бросить в него горячий и нейтральный свет. сделанные по этой причине ложные розетки выходят из строя, и люди гибнут вот так. Я оператор ветчины, я видел, как молния ударила по земле, и я снова поднялся, это не ложь, весь удар попадет в землю, сколько возвращается, чтобы убить вашу технику. Антенна Amy имеет длину 48 футов, 58 футов над землей, 175 футов от коаксиального кабеля до антенны. Двадцать лет я держу все подключенным, много денег можно потерять.Молния никогда не выбирала долгий путь.
Создан 06 июл.
1
Очень активный вопрос . Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос.Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов.
Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript
Ваша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie
Настроить параметры
Что такое электрическое заземление? | Инспекция имущества путевой точки
В каждом доме должна быть система электрического заземления, но большинство домовладельцев даже не знают, что это такое.
Вот краткое определение: электрическое заземление — это резервный путь для прохождения электрического тока в случае неисправности.
Например, если соединение проводов ослабло, или провод перегорел, электричество должно замкнуть цепь. Без системы электрического заземления электричество может небезопасно проходить через ваш дом. Процесс заземления предотвращает хаотический электрический поток после повреждения, передавая ток обратно на землю или к источнику электричества.
Как работает электрическая система вашего дома
В качестве основы важно понимать, как работает электрическая система вашего дома. Давайте разберемся простым языком…
Электроэнергия поступает в ваш дом от местной энергетической / коммунальной компании. У вас дома есть провод под напряжением (обычно красный или черный) и нейтральный провод (обычно белого цвета). Все эти провода подключены к вашей электрической панели, которая контролирует электричество.
Горячий провод проводит электрический ток к вашей электрической панели, затем к вашим комнатам / приборам и, наконец, к вашим розеткам / приборам.Нейтральный провод замыкает цепь, возвращая все ваши электрические токи к источнику цепи. В данном случае это будет ваша электрическая панель, а затем энергокомпания.
Открытая электрическая панель с подключенными нейтралью и заземлением.
Как заземление отличается от электрической системы вашего дома
Система заземления — это набор проводов, идущих параллельно вашим цепям. Обычно это неизолированный медный провод, обозначенный зеленым цветом в точках подключения.
Система заземления работает везде, к которой подключена ваша обычная система, поэтому, если в какой-либо момент ваша проводка выйдет из строя, система заземления может принять ток и безопасно передать его обратно к вашей электрической панели. Однако заземление и нейтраль подключаются только в последней точке отключения (главный электрический щит). Это значит, что заземление никогда не улавливает естественный ток и не несет часть нагрузки. Если заземляющие провода принимают естественный ток, многие системы, такие как автоматические выключатели, не будут работать должным образом.Не говоря уже о том, что ваша система может вас шокировать.
Наконец, на вашей главной электрической панели все заземления привязаны к нейтральным проводам и заземляющему стержню. Заземляющий стержень — это особый металлический стержень, встроенный в Землю. Обычно он находится рядом с вашим электросчетчиком. Задача этого стержня — рассеивать электрическую энергию через Землю в случае неисправности.
Что заземлено в вашем доме?
В соответствии с сегодняшними стандартами электрического строительства, почти каждый крупный металлический элемент, который встроен в ваш дом, имеет заземление.Это может быть арматура в вашем бетоне, коробки электрических панелей, медная сантехника, приборы, арматура, розетки, ограждения экранов и т. Д.
Что касается бассейна, то это еще не все, что нужно заземлить.
Кроме того, основные приборы, такие как пылесосы, холодильники, духовки и электроинструменты, имеют встроенное заземление. Это ваши бытовые приборы, для подключения которых требуется три штыря.
До 70-х годов дома строились только с двухконтактными розетками, однако сегодня в каждом новом доме есть трехконтактные розетки именно для этого.Например, если у вас есть проводка с ручкой и трубкой, ваш дом может быть не заземлен.
Что ищут домашние инспекторы
Во время осмотра дома мы проверяем всю электрическую систему, включая систему заземления.
Мы проверим большинство ваших розеток, чтобы убедиться, что они правильно заземлены, а также убедитесь, что ваше заземление правильно установлено с помощью заземляющего стержня и подключено к нейтральным проводам только в последней точке отключения. Будет отмечена любая часть дома без надлежащего заземления.
В частности, во Флориде четырехточечный осмотр может сигнализировать вашей страховой компании о том, что ваш дом необходимо заземлить, если это еще не сделано. Однако не всегда требуются четырехточечные проверки.
Последние мысли
Электрическое заземление в вашем доме играет важную роль в контроле избыточного электричества. Обеспечение правильного заземления всех компонентов вашего дома может спасти жизни и предотвратить пожары.
Компания Waypoint Property Inspection может помочь вам определить, правильно ли заземлен ваш дом.
Есть вопросы? Комментарий ниже!
На каком расстоянии от дома должна находиться заземляющая штанга? | Руководства по дому
Автор: Гас Стивенс Обновлено 10 декабря 2018 г.
Установка хотя бы одного заземляющего стержня входит в число методов заземления, которые в настоящее время предлагаются в статье 250 Национального электрического кодекса (NEC), чтобы обеспечить безопасный путь к заземлению для бытовой электросети. системы. В то время как заземление каждой отдельной электрической ветви в доме ведет к главной электрической панели, сама панель должна быть надежно заземлена на центральное заземление.Раньше это требование выполнялось путем заземления на подземную трубу холодной воды. Однако статья 250 NEC и многие местные нормы и правила теперь рекомендуют дополнить заземление водопровода, по крайней мере, одним другим методом заземления. Это может быть один стержень заземления длиной 8 футов, полностью вбитый в землю.
Расстояние от электрической панели
Статья 250 NEC не определяет минимальное или максимальное расстояние между главной электрической панелью и заземляющим стержнем. Поскольку панель должна быть соединена с заземляющим стержнем с помощью скрытого медного провода, согласно передовой практике, чем короче расстояние до заземляющего стержня, тем эффективнее заземление.Стандартный размер медного провода не должен быть меньше, чем № 6, и большинство норм рекомендуют провод № 4. Если заземляющий стержень расположен далеко от главной электрической панели, может потребоваться более толстый провод № 3. В областях, где нормы требуют наличия двух заземляющих стержней из-за высокого электрического сопротивления в почве, стержни должны располагаться на расстоянии не менее 6 футов друг от друга и соединяться между собой скрытой перемычкой.
Расстояние от дома до заземляющего стержня
Статья 250 NEC не определяет расстояние от дома до заземляющего стержня.Но 8-футовый стержень следует вбивать в землю достаточно далеко от дома, чтобы он не касался подземного бетонного основания дома, которое выступает горизонтально примерно на 1 фут от основания фундамента. Чтобы гарантировать отсутствие помех со стороны фундамента, заземляющий стержень следует размещать не ближе 2 футов от внешней стены дома.
Как правильно заземлить частный дом. Зачем нужно заземление в доме
Заземление частного дома или квартиры.Многие задаются вопросом, стоит ли заземлить частный дом или можно обойтись без него? Ответ однозначен — заземление частного дома необходимо, более того, согласно ПУЭ, при строительстве новых и капитальном ремонте старых домов заземление частного дома обязательно. Монтаж заземления частного дома — важный этап монтажа системы электроснабжения вашего частного дома, коттеджа или квартиры. Грамотно спроектированное заземление частного дома — это электробезопасность вашего дома, электроприборов, а главное здоровье и жизнь.
Для начала обратимся к электротехнической литературе, в частности, к Правилам устройства электроустановок, согласно п. 1.7.28, заземление частного дома:
«Это преднамеренное электрическое подключение точки в сети, электроустановке или оборудовании к заземляющему устройству».
Я не буду вдаваться в заумные формулировки учебников или спец. литературе, попробую простым доступным языком объяснить, зачем нужно заземлять частный дом.
Проще говоря, заземление частного дома — это проводное соединение между корпусом оборудования и контуром заземления. Заземление частного дома — это обычная мягкая конструкция, установленная заданных размеров, из определенных материалов и «спрятанная» в земле.
Заземление частного дома (металлоконструкции) проводом медным сечением не менее 10 кв. Мм . или стальной лист
подключается к тому, в котором заземляющий провод через клеммную колодку подключается к заземляющим проводам кабелей, проложенных в доме или квартире, к розеткам, лампам и другим электрическим приборам.
Розетки, которые должны быть трехконтактными (фаза-ноль-земля), через специальный третий «заземляющий» контакт соединяются вилкой с нашими бытовыми электроприборами.
То есть получается следующая «трасса» заземляющего провода PE: электроприбор — вилка — розетка — клеммная колодка в электрощите — провод заземления (шина) — контур заземления — земля.
Заземление частного дома делается, в первую очередь, для электробезопасности людей.Наверняка многим знакома такая ситуация, когда прикасаясь к старому холодильнику или стиральной машине, это слегка, но иногда очень заметно, шокирует. Это происходит в старом жилом фонде, где отсутствует заземление частного дома, т.е. для розеток подходят только два провода: фазный и нулевой, без третьего защитного провода PE. Его поражает плохая изоляция холодильника или стиральной машины (изоляция электропровода, мотора, компрессора и т. Д.поврежден), а на их корпусе появляется напряжение (потенциал). А когда вы касаетесь корпуса холодильника или стиральной машины, например рукой, особенно если он влажный, вы просто «заземляете» холодильник или стиральную машину, и тогда небольшой ток «проходит» через вас в воду. «земля».
Если в электросети вашего дома, коттеджа или квартиры стоит третий защитный провод PE, то при нарушении изоляции холодильника или автомата ток по нему «убежит» в контур заземления.А прикоснувшись к корпусу электрооборудования, которое заземлено, но с плохой изоляцией, вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае сопротивление человека ( около 1000, , Ом, ) будет намного больше, чем само сопротивление защитных проводов + сопротивление контура заземления, что составит примерно несколько десятков Ом.
Заземление частного дома необходимо для защиты наших бытовых электроприборов.Человек часто является «носителем» статического заряда, который зависит от многих факторов, от одежды до влажности в помещении, ток очень мал, но напряжение достигает нескольких тысяч вольт, что может повредить хрупкую электронику в электроприборах.
Но заземление частного дома не допустит этого и будет «отводить» статическое электричество на землю. Также заземление частного дома не дает статическому заряду накапливаться до значительных величин уже на самих постройках электроприборов, в этом случае заряд постоянно «стекает» в землю.
Это простое и, надеюсь, понятное объяснение, по которому необходимо заземлить частный дом, дачу или квартиру. Электрический заряд, будь то повреждение изоляции электроприбора или статически накопленный при заземлении, постоянно «уходит» на землю, потому что электрический шкаф и контур заземления частного дома, образно говоря, составляют одно целое.
О том, как правильно смонтировать заземление частного дома самостоятельно, читайте в отдельной статье ««.
Спасибо за внимание.
Практически на всех объектах, связанных с электричеством, необходимо защищать людей от поражения электрическим током. Все знают, зачем нужно заземление, но мало кто знает, как его правильно установить, чтобы оно полностью выполняло свои функции.
Если подключить все металлические части оборудования к заземляющему устройству, то при наведении на них потенциала электрический ток уйдет в землю. Тогда при прикосновении к металлу через человека пройдет гораздо меньший ток, который не представляет для него опасности.
Как электроэнергия передается потребителям?
Электроэнергия поступает от источника по линиям электропередачи сначала на подстанции, а затем к потребителям. Для его передачи используются трехфазные провода. Четвертое транспортное средство — земля. В трехфазной сети обмотки трансформатора подстанции соединены по схеме звезды. Общая точка (нейтраль) с нулевым потенциалом заземлена. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.
Напряжение 220 В обычно подается в квартиру между фазным и нулевым проводниками в общую. В частном доме ввод может быть 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и осветительным приборам по всему помещению. Здесь не следует забывать о том, зачем нужно заземление. Для защиты от поражения электрическим током вместе с фазным и нулевым проводниками прокладывается еще один — заземляющий.
Как защититься от поражения электрическим током?
Одним из способов, исключающих поражение электрическим током или существенно сокращающих его, является монтаж.Зачем это нужно? Это необходимо для бытовой техники с металлическими корпусами: стиральных машин, электроплит, холодильников и др.
При наращивании потенциала на металлических корпусах бытовой техники ток должен уходить в землю. Но для этого сначала нужно сделать прибор в виде металла, создающего электрический контакт с землей. Он может быть сплошным или состоять из проводящих элементов, погруженных в землю.
Заземление в розетке
Зачем нужно заземлять электроприборы при наличии металлических корпусов или других элементов? Этот вопрос многим понятен.К ним может быть случайно приложено напряжение при нарушении изоляции проводов или от короткого замыкания, опасного для человека в момент соприкосновения.
Это также относится к металлическим деталям светильников и люстр. В жилом доме от электрощита к каждой розетке прокладывают заземляющий провод сечением 2,5 мм 2. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору.В противном случае пришлось бы по всей квартире прокладывать покрышку и производить от нее соединения с корпусом каждого устройства, что не очень эстетично.
Контакты заземления расположены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки соединены шлейфом, заземление подключается к каждой из них отдельно от распределительной коробки.
Установка заземления
Итак, зачем вам заземление в индивидуальном доме? Он выполнен в виде замкнутого контура.Форма может быть любой, но меньше всего расходуются материалы на треугольник. По периметру равностороннего треугольника в земле выкапывается траншея на глубину до 1 м, а на верхушках забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше использовать материалы с цинковым или медным покрытием. Электроды нельзя красить. Можно только покрыть лаком места сварки.
Электроды должны выступать на 20 см от дна траншеи.Схема ошпаривается полосой, и от нее в дом отводится заземлитель из того же материала. К свободному концу приваривается болт, а в распределительный щит вставляется провод ПЭ сечением 6 мм 2 и более. Омметром проверяется значение электрического сопротивления цепи. Согласно требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.
Если показатель превышает установленный предел, по контуру забиваются дополнительные уголки, и делается перемычка.Таким способом увеличивается площадь контакта конструкции с грунтом. Для уменьшения сопротивления цепи провод от нее заменяют на медный провод с большей проводимостью. После траншея засыпается землей. Щебень, отсев или строительный мусор для этого не допускаются. Следует использовать влагоудерживающий материал: глина, торф, суглинок.
Выравнивание потенциалов
Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить уменьшение разности потенциалов на поверхности земли, чтобы не повлиять на контакт с человеком и ступенчатое напряжение.На участке, расположенном выше замкнутого контура, потенциал меняется плавно, а вне его — резко происходит спад. Чтобы этого не произошло, снаружи закапывают соединенные с электродами горизонтальные стальные полосы.
Согласно требованиям ПУЭ изготавливается из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно используют стальные детали.
Заключение
Подвести итоги.Итак, зачем вам это нужно? В первую очередь это связано с защитой людей от опасного поражения электрическим током. Важно правильно оборудовать контур заземления и выполнить необходимые подключения электроприборов. Здоровье и безопасность жителей зависит от того, как он был установлен, и от выбранных материалов.
Рано или поздно любой из вас столкнется с тем, что ему расскажут о необходимости заземления цифровой техники или прочтут это в инструкции по эксплуатации. Но немногие понимают важность наличия земли.Поэтому они думают об этом, когда уже слишком поздно. Многие из вас слышали о том, что такое статическое электричество, а также о его влиянии на электронику. Не забывайте, что помимо статики есть еще блуждающие токи. Часто они возникают во время грозы или сильного электромагнитного импульса. Все эти разряды должны уходить в землю, не создавая разности потенциалов. Есть только одна проблема, куда девать накопившийся заряд, если выхода из системы нет, то есть заземление? Все правильно, заряд идет либо на внутренние компоненты цифровых устройств, либо на вас, при прикосновении к системному блоку.
При работе с электрическими сетями позаботьтесь о собственной безопасности, неправильное подключение грозит коротким замыканием с вытекающими отсюда последствиями. Приступая к прокладке локальных сетей или протягиванию линии электропередачи, убедитесь, что кабель исправен, используя тестовые наборы. Устройства этого класса помогут всесторонне протестировать линию и исключить незащищенные участки.
Если ваше оборудование не заземлено, то помимо вышеперечисленных проблем еще есть. Один из них — это подключение цифровой техники, а второй — срабатывание средств защиты в цепях питания.Что касается первого, то для нормальной работы оборудования требуется заземление. Например, блок питания ATX заземляется на его корпус, откуда заземление идет на корпус компьютера, с которого необходимо снять избыточное напряжение. Во второй ситуации проблема в том, что какой бы безупречный и дорогой сетевой фильтр или блок бесперебойного питания вы не включили в сеть питания компьютера, он превратится в обычный удлинитель без заземления, то есть никакие функции защиты работать не будут. .
Типичные ошибки заземления:
- Первый и самый распространенный способ — заземлить сеть на систему отопления или трубопровод. Преимущество этого метода в том, что очень легко получить надежный контакт с землей, и вам не придется выполнять какие-либо сложные работы, кроме как проложить провод к трубе. Недостатком является то, что любой, кто прикоснется к трубе или струе воды, может получить удар электрическим током. Поэтому использовать этот метод категорически нельзя!
- Второй распространенный способ — «заземлить» до нуля, то есть уменьшить ноль и землю до одного провода.Решение в основном работает, но если произойдет смена фазы и нуля, то все ваше оборудование немедленно превратится в фейерверк. В этом случае в лучшем случае сгорит только электроника. В худшем случае через вас пройдет фаза. Поэтому и этим методом пользоваться нельзя.
- Еще можно увидеть такой способ реализации, как подключение к другим системам заземления. Например, подключите нулевой провод к земле газопровода или молниеотвода. В принципе, этот способ сработает, но если молниеотвод сработает, то все оборудование, которое будет контактировать с отводной линией, сгорит.Вероятность такого события хоть и невелика, но есть. Что касается газопровода, то можно получить либо штраф от газовой службы, либо поражение электрическим током на кухне (в худшем случае — взрыв!).
Если вы не остановились на одном из вышеперечисленных способов, значит, вы сделали правильный выбор.
Для организации заземления отдельной электрической цепи следует сделать отдельное заземление. Возможны два варианта: первый — организация заземления в квартире, второй — в частном доме:
Заземление в квартире
Организация заземления в квартире — вопрос сложный, так как обычно каждая квартира подключается к общему заземлению.Если у вас его нет, то вы должны сначала уточнить в местной службе электроснабжения, как устроена наземная сеть, и только потом что-то делать самостоятельно.
Чаще всего возле электросчетчиков прокладывают общий заземляющий провод. Именно оттуда нужно тянуть заземление по всей квартире. Если нет провода заземления и сеть общего заземления также не горит, то остается только одно: убрать заземление. То есть отдельно организовать заземляющий контур снизу дома и протянуть от него «землю» в квартиру.
Заземление в частном доме
Заземление в частном доме осуществляется несколькими способами. Самый простой способ — протянуть заземляющий провод до естественного контура заземления. Это может быть канализация (сам железный резервуар!) Или труба колодца (а именно внешняя труба, которая в основном отвечает за то, чтобы колодец не был засыпан песком и не соприкасался с водопроводом!) .
Заземление
Если на участке нет естественных контуров заземления, то нужно построить свои собственные.Для этого нужно выбрать на участке место для установки заземления, а также материал для схемы. Место для установки контура выбирается исходя из состава почвы. Именно состав почвы будет влиять на характеристики заземления, а также на его эффективность. Что касается грунта, то предпочтение отдается торфяно-суглинистому составу, так как его стойкость во много раз меньше песчаной. Если у вас есть песчаник, установка будет осложнена тем, что цепь должна контактировать как минимум с двумя электродами с влажным слоем земли.
Пошаговая инструкция:
- На месте установки контура заземления нужно выкопать траншею глубиной до метра и шириной не более полуметра, в которую будет уложена сама петля. Траншея может иметь форму треугольника или продолжаться в одну сплошную линию. Разницы практически нет.
- Теперь нужно забить вертикальные заземляющие электроды на глубину не менее 1,5 метра по углам траншеи или на расстоянии, равном длине вертикального заземляющего электрода пополам.
- В качестве заземлителей можно использовать стальные трубы диаметром 16 мм для вертикальных заземлителей или 32 мм для горизонтальных, а также стальной уголок с толщиной стенки не менее 4 мм (40х40х4) или армирование с поперечным площадь сечения не менее 10 мм кв.
- Как только вертикальные заземляющие электроды вбиваются в землю, они соединяются между собой стальными полосами. Их размер должен быть не менее 40 × 4 мм. Крепятся к заземлению с помощью сварки.Это необходимо для надежного контакта, но можно использовать и болтовое соединение — это не будет большой ошибкой!
- Когда основной контур заземления готов, от него к распределительному устройству подводится заземляющий провод. То есть подключите заземляющий выход электросчетчика к заземляющему контуру с помощью толстого провода, а лучше стальной полосы.
- После того, как шлейф будет полностью установлен и подключен к сети, его следует проверить. Правда, это не так просто, так как для этого потребуется специальное оборудование, либо нужно будет вызвать электриков, которые конкретно этими измерениями занимаются.
- Вертикальные электроды цепи заглублены с большим запасом, а также касаются влажного слоя почвы.
- Заземляющая сеть надежно закреплена сварными швами.
- Сеть заземления имеет низкое сопротивление, а также очень высокую проводимость и площадь сечения проводников.
- Касание земли происходит непосредственно металлическим проводом и почвой.
- Конструкция не имеет сильных коррозионных характеристик.
- Для отвода лишнего электрического тока от системного блока достаточно закрепить заземляющий провод на корпусе, предварительно отключив оборудование!
- Будьте осторожны при подключении получившейся цепи к электрической цепи; возможна разрядка.
- Используйте резиновые перчатки и инструмент, изолированный от электрического тока.
- Если вы не уверены в своих силах, откажитесь, доверив создание специалисту — электрику!
Таким образом, правильно установленный контур заземления всегда может защитить вас от поражения электрическим током, а также защитить компьютер от коротких замыканий и перегорания элементов в цепи.
Многие «продвинутые» горожане устанавливают заземление в своей квартире или частном доме (чаще всего), зачастую плохо понимая, что это такое и зачем оно нужно. При этом они забывают, что незнание в этом вопросе может привести к более серьезным негативным последствиям, чем полное отсутствие заземления. В этой статье мы рассмотрим вопрос -.
Есть два типа электрического заземления: рабочее и защитное.
Рабочая площадка
необходимы для правильного функционирования электроприборов и устройств.Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности) (ПУЭ). Примером такого типа заземления является намеренное соединение с землей разрядников, нейтральных трансформаторов или генераторов. Рабочее заземление — это также соединение с заземлением молниеотводов, которые защищают электроустановки от прямых ударов молнии и от индуцированных перенапряжений.Они изолированы специальным классом заземления молниезащиты.
Этот вид заземления используется в производстве. Нас больше всего интересует другой вид заземления — защитное.
Защитное заземление
Предназначен для защиты человека от поражения электрическим током. О том, как этот вид заземления обеспечивает безопасность человека, мы рассмотрим подробнее на примере квартиры или частного дома.
Основным элементом всей бытовой системы является контур заземления.Это конструкция, состоящая из металлических электродов (заземлителей) — уголков, стержней, труб, находящихся в земле (грунте). Эффективность заземления определяется способностью заземляющих проводов рассеивать ток. При установке защитного заземления следует учитывать многие факторы, определяющие эффективность рассеивания: состав почвы и климатические условия.
Почва состоит из земли, песка, глины и т. Д. Каждый компонент имеет свою удельную проводимость, поэтому знание состава почвы позволяет рассчитать удельную проводимость, необходимую для правильного проектирования заземления.
Внутреннюю электропроводку квартиры или частного дома по современным стандартам следует выполнять трехжильным проводом (фаза + ноль + заземление). Все электроприборы, электроприборы и электроустановочные изделия подключаются к контуру заземления с помощью проводов (проводников) защитного заземления.
Наверняка многие обратили внимание на то, что современные электрические розетки и вилки электроприборов оснащены заземляющими контактами. Провод защитного заземления подключается к заземляющему контакту в розетке, а контакт на вилке подключается к корпусу прибора.При подключении к розетке подключаем заземляющий контур (землю) к металлическому корпусу устройства.
Если фазный провод в электрической цепи или в приборе начинает контактировать с нулевым или заземляющим проводом или с металлическим корпусом прибора, это происходит. При коротком замыкании появляется очень большой ток — порядка 150-300 ампер. При таком электрическом токе используется автоматический выключатель и УЗО, т.е. они отключают электрическую цепь от источника питания. Это убережет электропроводку от пожара, а ваш дом и имущество — от пожара.
В обоих случаях, как при больших, так и при малых токах, заземление выполняет функцию «загораться на себе». Те. электрический ток, попадая на корпус прибора, устремляется через проводники защитного заземления к. И чем лучше электрические характеристики цепи, тем быстрее распространяется ток по земле (почве), тем самым защищая нас от «удара» тока.
Правильная работа системы защитного заземления в квартире или частном доме обеспечивается только при правильно установленном заземляющем устройстве.В процессе эксплуатации необходимо периодически проверять заземляющее устройство, что включает в себя визуальный осмотр с частичной перекопкой грунта и замером сопротивления заземляющего устройства. Состояние контактных соединений между корпусами электроприбора и заземляющим устройством также следует регулярно проверять — эта проверка называется испытанием металлических соединений и включает в себя проверку состояния контактных соединений в цепи защитного заземления и проверку. состояния соответствующих проводников.
Многие не понимают, зачем вообще нужно заземление в частном доме, поэтому игнорируют его создание. Раньше создавать заземление электропроводки в частном доме просто не было необходимости.
Это связано с тем, что бытовая техника была не так распространена. На сегодняшний день практически ни один жилой дом не обходится без электроприборов. Если вы используете сеть без заземления, то существует очень высокий риск поражения электрическим током при контакте человека с корпусом любого оборудования.
Правильное заземление в частном доме минимизирует количество помех, возникающих в электрической сети. Кроме того, значительно снизится уровень электромагнитного излучения, негативно влияющего на физическое состояние и самочувствие человека.
Система заземления в частном доме обеспечивает безопасную жизнь. Раньше для его создания использовались водопроводные трубы. Однако этот метод был небезопасен, так как внутри труб была вода, которая является прекрасным проводником тока.
На самом деле заземлить розетки в частном доме несложно, для этого даже не нужно иметь никаких специальных знаний. Достаточно строго следовать инструкции, которая будет описана ниже.
На первом этапе необходимо создать контур заземления частного дома. Под ним подразумевается система проводников из металла, которая погружается в землю. Есть определенные правила, по которым проводится этот этап. Например, это касается геометрической формы.Это должен быть треугольник с равными сторонами.
Для соединения элементов схемы используются болты, а также используются. Самый популярный материал при создании заземления — сталь. Он может быть покрыт медной оболочкой, но этот вариант часто исключается из-за дороговизны. Кроме того, пригодятся угловые и прямоугольные профили и стержни. Длина электродов должна быть не менее двух метров, а их количество — не менее трех.
После того, как все необходимые материалы будут в наличии, можно проводить монтаж заземления в частном доме.Для этого выламывается яма треугольной формы, глубина которой составляет около полуметра. Затем от одной из вершин треугольника выкапывается траншея, ведущая к дому. Каждый угол выкопанного треугольника снабжен электродом, соединение которого осуществляется с помощью сварочного аппарата и металлической полосы.
По окончании монтажа переходим к заземлению в частном доме. Для этого к краю металлической полосы, используемой для соединения электродов, приваривается болт (желательно использовать марку М8).Это необходимо для того, чтобы обеспечить крепление провода, идущего в дом. Проволока должна иметь сечение не менее шести квадратов. Он прикрепляется к болту, а затем вводится в электрический экран.
Так как заземление в частном доме мы делаем своими руками, нужно убедиться, что оно установлено правильно. Для проверки исправности системы используются специальные устройства. Если все вышеперечисленные действия выполнены правильно, то устройства будут показывать нормальные данные. В противном случае что-то пошло не так и необходимо перепроверить заземление, так как его надежность и исправность оставляют вопросы.
Почему заземленные розетки являются обязательными в каждом доме или строении
Определить заземленную розетку довольно просто. Выходы с тремя отверстиями, а не только с двумя, с двумя вертикальными отверстиями и одним, расположенным под вертикальными отверстиями, являются заземленными выходами. Все современные дома построены и оборудованы розетками, которые имеют надлежащее заземление, поскольку они требуются стандартами безопасности для всех домов, предприятий и любых других типов сооружений, построенных в середине 1960-х годов в будущем.
ВАЖНЫЕ ФАКТЫ О РОЗЕТКАХ С ЗАЗЕМЛЕНИЕМ
Два вертикальных паза заземленной розетки представляют собой так называемые провода под напряжением и нулевые провода. Провода заземления подключаются к нейтральному вертикальному пазу розетки на случай возникновения каких-либо проблем с розеткой, например, короткого замыкания. Эти заземляющие провода позволяют электричеству затем проходить по определенному заземляющему проводу обратно в электрическую панель вашего дома. Заземляющий провод играет важную роль для защиты от поражения электрическим током, а также для предотвращения пожаров и других опасностей в доме.
Незаземленные розетки невероятно опасны и могут представлять серьезную опасность не только для вашего дома, но и для вашей семьи. Они могут увеличить общий риск материального и личного ущерба и травм, а также создать множество опасностей, в том числе:
- Опасность для здоровья — Незаземленные розетки могут представлять серьезный риск поражения электрическим током для людей, работающих с электроникой или приборами, которые подключены к ним напрямую.
- Опасность поражения электрическим током — Если розетка не заземлена, могут возникнуть искры, а также искрение и электрические разряды, которые в конечном итоге могут привести к пожару вдоль стен, где установлены розетки, или к соседней мебели, тканям и другим приборам.
- Домашняя и имущественная потеря. При наличии незаземленных розеток оборудование, электроника и приборы, подключенные к этим незаземленным розеткам, могут выйти из строя, что приведет к повреждению или обесценению предметов.
- Неорганизованные, грязные провода — во многих старых домах часто присутствует комбинация незаземленных и заземленных розеток. Каким бы старым ни был дом, эта комбинация указывает на потенциальные серьезные проблемы с электричеством, которые в конечном итоге могут привести к опасностям, пожарам и множественным потерям, и чаще всего они не возникают при полностью неорганизованном беспорядочном массиве электрических проводов.
Если вы заметили незаземленные розетки у себя дома или на работе, то наверняка вы попали в нужное место. У Gervais Electric есть не только высококвалифицированные и сертифицированные электрики и техники, которые решат все ваши проблемы с электричеством, но и наша команда обладает многолетним опытом и ноу-хау для решения всех электрических проблем. Наши квалифицированные специалисты стремятся предоставить всем нашим уважаемым клиентам первоклассные электрические услуги, которые просто не могут сравниться с нашими конкурентами.
Если вам нужны новые заземленные розетки, замена незаземленных розеток или любой другой вид электрического обслуживания или ремонта, то мы — команда для вас. Просто попросите одного из наших сотрудников назначить встречу по обслуживанию или ремонту. Наши специалисты осмотрят и проанализируют электропроводку и розетки в вашем доме и определят наличие любых незаземленных розеток. После выявления мы предоставим эффективные решения, гарантирующие полное устранение любых подобных проблем и защиту вашего дома и семьи от возможных поражений электрическим током, пожаров и травм.
Если вас беспокоят незаземленные розетки в вашем доме или вам нужны новые розетки с заземлением, не откладывайте. Свяжитесь с командой сертифицированных электриков и техников Gervais Electric уже сегодня. Мы надеемся предоставить вам электрические услуги высочайшего качества круглый год, зимой, весной, летом или осенью.
Подпанелей: когда заземление и нейтраль должны быть разделены
Когда следует разделить заземляющий и нейтральный провода на дополнительной панели? Это зависит.
Во-первых, что такое дополнительная панель? По-моему, субпанель — это электрическая панель, подключенная к сервисному оборудованию, которая более известна как главная панель. Подробное обсуждение определения субпанелей можно найти в статье Брюса Баркера 2009 года о субпанелях в журнале ASHI Reporter.
Далее, что за дело с соединением земли и нейтралов вместе? По-моему, если заземление и нейтраль соединены вместе на субпанели, у них не будет отдельных путей к вспомогательному оборудованию.Это означает, что у вас будет ток в заземляющем проводе, что может быть плохой новостью для всех, кто работает с цепью. Подробное обсуждение этого вопроса можно найти в записи блога Чарльза Буэлла и видео о связях и нейтралах вместе на субпанелях.
До 2008 г.
Вплоть до версии Национального электротехнического кодекса 2008 г. существовало два способа подключения субпанели.
Первый был с четырехпроводной подачей; два горячих, нейтральный и заземленный. Земля и нейтраль были изолированы, чтобы обеспечить отдельные пути к панели.
Другой способ подключения субпанели — трехпроводная подача; две точки доступа и нейтраль, с заземлением и нейтралью, соединенными вместе на дополнительной панели. В этом случае заземление и нейтраль должны быть соединены вместе . Однако для этого метода было несколько правил. Это было разрешено только в отдельно стоящих зданиях, и в отдельно стоящем здании должна была быть собственная система заземляющих электродов. Кроме того, в каждом здании не может быть никаких непрерывных металлических путей, соединенных с системой заземления.
2008 г. и после
Начиная с Национального электротехнического кодекса 2008 года, единственный приемлемый способ подключения субпанели — это четырехпроводная подача. Два горячих, один заземляющий и один нейтральный провод. Земли и нейтраль должны быть изолированы. Две иллюстрации ниже, любезно предоставленные замечательными людьми из CodeCheck (авторское право © 2018), иллюстрируют разницу между сервисной панелью и субпанелью. Нажмите на любой из них, чтобы увеличить версию.
Короче говоря, это не всегда неправильная установка, если заземление и нейтраль соединены вместе на дополнительной панели.Это зависит от того, когда он был установлен и что еще происходит.
Автор: Рубен Зальцман , Structure Tech Home Inspections
Заземление домашних скважин, проводники с общей нейтралью и многое другое
Если у вас есть проблема, связанная с Национальным электротехническим кодексом (NEC), вы испытываете трудности с пониманием требований Кодекса или задаетесь вопросом, почему или существует ли такое требование, спросите Чарли, и он предоставит решение Кодексу.Вопросы можно отправлять на [email protected]. Ответы основаны на NEC 2011 года.
Отсутствует компонент заземления дома
Электрик, который первоначально выполнял электрическое заземление моего дома (новый в 2003 году), подключил провод от панелей выключателя к моей медной водопроводной сети в подвале. Он прикрепил его к медному водопроводу, выходящему из колодца в подвале, перемычкой через вентиль. Я подтвердил в компании, которая выкапывала колодец, что линия от дома до колодца сделана из гибкого пластика.Они также вонзили один стержень в землю и подключили его к входящей электрической коробке от коммунальной компании. Что мне не хватает?
Очевидно, у вас нет 10 футов металлической подземной водопроводной трубы, которую можно было бы использовать как часть системы заземляющих электродов. Медный водопровод в подвале является частью внутренней системы водопровода и должен быть подключен к заземляющему проводу оборудования. Это было сделано путем подключения к шине заземления на сервисной панели. При отсутствии металлической подземной водопроводной трубы заземляющий электрод, выбранный установщиком, был заземляющим стержнем.В соответствии с действовавшими в то время Кодексами заземляющий стержень необходимо было испытать, чтобы обеспечить сопротивление 25 Ом относительно земли или менее. Альтернативой, разрешенной для испытания на сопротивление заземлению, была установка второго заземляющего стержня. Установщик, вероятно, не сделал ни того, ни другого, и установка может быть нарушена Кодексом. Установка второго заземляющего стержня в соответствии с 250.53 (A) (2) должна привести вашу установку в соответствие с Кодексом.
Надлежащее заземление скважины
Моя обсадная труба сделана из жесткого металла, поэтому я подумывал также провести к скважине провод заземляющего электрода, но мне сказали, что в этом нет необходимости, если у меня есть два заземляющих стержня.Это правда?
Металлический кожух скважины не обязательно должен быть частью системы заземляющих электродов; однако металлический кожух скважины необходимо подсоединять к заземляющему проводу оборудования контура скважинного насоса. Согласно NEC 250.50 2011 года, система заземляющих электродов должна быть сформирована путем соединения вместе всех заземляющих электродов, имеющихся в каждом здании. Если это новый жилой дом, над которым вы работаете, вероятно, имеется только два электрода — металлический подземный водопровод, ведущий к колодцу [250.52 (A) (1)] и электрод в бетонном корпусе [250,52 (A) (3)]. Металлический электрод для подземной водопроводной трубы требует дополнительного электрода [250,53 (D) (2)], и электрод в бетонном корпусе может служить этим дополнительным электродом. Если электрод в бетонном корпусе присутствует, и вы пропустили соединение с ним до его заливки, вам все равно необходимо подключиться к нему — чего бы это ни стоило. Два заземляющих стержня сами по себе не режут.
Заземление обсадной трубы в жилом доме
Требуется ли заземление обсадной трубы в жилом доме, если водопровод из ПВХ?
Я думаю, что металлическая обсадная труба хорошо заземлена своим контактом с землей.Статья 100 определяет «заземленный» как «связанный с землей или с каким-либо проводящим телом, которое служит вместо земли». Однако, если металлический кожух колодца не соединен с заземляющим (соединительным) проводом оборудования, для тока замыкания на землю нет другого пути, кроме как через землю. Конечно, это путь с очень высоким сопротивлением и запрещен положениями 250,4 (А) (5) и 250,54, в которых говорится: «Земля не должна рассматриваться как эффективный путь тока замыкания на землю. NEC 250.112 (M) требует, чтобы при использовании погружного насоса в металлической обсадной трубе скважины металлический корпус скважины был соединен с заземляющим (заземляющим) проводом оборудования цепи, питающей погружной насос.
Проводники с общей нейтралью
Если у вас общая нейтраль с двумя проводниками под напряжением, нужно ли связывать выключатели вместе с помощью перемычки? Мой коллега сказал, что это нужно делать в любой ситуации, и я не согласен. Я думаю, что связывание выключателей вместе не требуется в коммерческих установках, но в жилых помещениях, когда вы используете 14–3 или 12–3 для переноса двух цепей в зону, я думаю, вам, возможно, придется использовать стяжку выключателя.
Когда вы делите нейтраль с двумя или более незаземленными проводниками, между которыми есть напряжение, получается многопроволочная ответвленная цепь [210.4 (А)]. Каждая многопроволочная ответвленная цепь должна быть снабжена средствами для одновременного отключения всех незаземленных проводников в точке начала цепи [210.4 (B)]. Эти требования применимы ко всем установкам. Обычно используемые 3-проводные домашние линии должны быть подключены к автоматическим выключателям, которые одновременно отключают обе цепи. Это может быть выполнено с помощью двухполюсного автоматического выключателя или двух однополюсных автоматических выключателей с идентифицированной ручкой-стяжкой.
Использование кожуха в качестве кабельного канала
Подрядчик предоставил три отдельных выключателя для трех тепловых насосов.Он продлил проводку трех цепей через каждый выключатель, один к другому. Я утверждаю, что установка является нарушением статьи 404 NEC «Переключатели» [404.3 (B)], которая гласит: «Используется в качестве дорожки качения. Кожухи не должны использоваться в качестве распределительных коробок, вспомогательных желобов, кабельных каналов для проводников, проходящих через … ». Подрядчик ответил, что он соблюдает требования, поскольку последнее предложение гласит: «… если приложение не соответствует требованиям 312.8». Я считаю, что пункт 312.8 неприменим, потому что он подпадает под Статью 312 «Шкафы, ящики для вырезов и кожухи для розеток счетчиков», к которой это не относится.
Выключатель-разъединитель предназначен для заводской установки в корпус, который может быть либо коробкой с вырезом, предназначенной для поверхностного монтажа, либо шкафом, предназначенным для скрытого или поверхностного монтажа. И шкафы, и ящики для вырезов охватываются 312.8. Если внутри корпуса имеется достаточно места для проходных проводов, установка соответствует минимальным требованиям Кодекса. Ссылка на 312.8 из 404.3 (B) делает применимыми положения 312.8. В Разделе 312 NEC 2011 г. есть новое требование.8 (3), который требует наличия предупреждающей таблички с указанием ближайшего отключающего средства для любых проходных проводов в корпусе. Это значительно повысит безопасность рабочих.
Розетки в дополнительных зданиях
Я пытаюсь достроить отдельно стоящую мастерскую площадью 1460 квадратных футов на своем заднем дворе, и только что провалил окончательный электрический осмотр. Инспектор заявил, что все емкости внутри и снаружи должны быть защищены от взлома. Я могу въезжать в здание на машинах, так как в основном я использую автомобили, мотоциклы и т. Д.Сейчас я пытаюсь выяснить, требуются ли защищенные от взлома розетки согласно NEC в моем отдельно стоящем отдельно стоящем (вспомогательном здании).
NEC 410.12 требует, чтобы во всех областях, указанных в 210.52, все 125-вольтовые, 15- и 20-амперные (A) розетки неблокируемого типа были занесены в список защищенных от несанкционированного доступа. NEC 210.52 (G) требует наличия как минимум одной розетки в отдельно стоящем вспомогательном здании. В соответствии с требованием 410.12 все розетки типа 125 В, 15 и 20 А без блокировки, установленные в вспомогательных зданиях, должны иметь перечень розеток с защитой от несанкционированного доступа.
Несоответствие редакции кода
В ответе на вопрос «Что я могу использовать» в разделе часто задаваемых вопросов по коду за март 2011 г. вы ответили, что регулировка допустимой нагрузки не требуется. Читатель заявил, что у него нелинейные нагрузки. В статье 310.15 (B) (4) (c) говорится: «Если основная часть нагрузки состоит из нелинейных нагрузок, в нейтральном проводнике присутствуют гармонические токи. Таким образом, нейтральный провод считается токопроводящим ». Я думаю, вам следовало сообщить читателю, что, если основная часть нагрузки состоит из нелинейных нагрузок, ему необходимо подстроиться.Также вы указываете 310.15 (B) (3) (a) для регулировки токовой нагрузки. Разве ссылка не должна была быть 310.15 (B) (2) (a)?
Спасибо за комментарий. Я считаю, что в вопросе признавалось наличие нелинейных нагрузок и необходимость снижения номинальных характеристик. Все ссылки на Код в ответе верны. Ответы на часто задаваемые вопросы по коду основаны на NEC 2011 года. Я знаю, что это сложно, когда вы используете более раннюю редакцию Кодекса, но покупка последней редакции NEC, безусловно, удобна для электромонтажников.
Прокладка кабелей над потолочной плиткой
Я понимаю, что большая часть проводки будет выполняться с использованием параллельных или перпендикулярных балок, но есть ли для этого требования Кодекса? Если кабель (в данном случае кабель категории 5) поддерживается правильно, почему нельзя использовать диагональный проложенный путь?
Нет никаких конкретных требований NEC относительно способа прокладки кабеля над потолочной плиткой по отношению к потолочным балкам. Я считаю, что на характеристики кабеля Cat 5 отрицательно влияет длина кабеля, и диагональ может быть лучшим способом его установки.
