Как сделать контур заземления, заземление дома, на даче своими руками
Энергообеспеченность нашей жизни возрастает с каждым годом. Появляются новые все более мощные бытовые приборы, и все чаще возникают вопросы — как сделать заземление в доме, на даче своими руками и как правильно подключить заземление. Недавно о заземлении электроприборов речь шла разве только на каких-то производственных объектах, магазинах, а сейчас контур заземления далеко не праздная коммуникация для обычного жилого или дачного дома и сделать его можно своими руками.
Содержание
1. Подключение провода заземления.
2. Контур заземления своими руками.
3. Советы по устройству контура заземления своими руками.
4. Вопросы по устройству заземления (контура заземления).
Подключение провода заземления
При подключении электрических приборов к каждой розетке, помимо проводов питания (в быту применяется однофазный переменный ток, соответственно провода будут «ноль» и «фаза»), необходимо подвести и третий провод. Если нулевой и фазный провод имеют свое начало на щите учета, то третий провод, провод заземления подключается непосредственно к контуру заземления. Распределительный щит при этом, заземляется в первую очередь.
Если вы интересуетесь, как сделать контур заземления своими руками, то у нас для вас две новости, хорошая — устройство контура заземления работа не сложная, плохая — что бы узнать, правильно ли сделан контур, необходим специальный прибор — омметр, замеряющий сопротивление выполненного изделия. Покупать этот прибор для использования один раз бессмысленно, да и стоит он недешево.
Выходом может послужить обращение в специализированную фирму или к знакомому электрику, как минимум, вам подскажут в каком направлении двигаться. Или взять на время, у кого-нибудь омметр с соответствующими приспособлениями — обычно это два электрода разносимые на расстояние до 25 метров, между которыми и контуром собственно и делаются замеры. Произвести замер не сложно, у вас на это уйдет вряд ли больше часа, с учетом времени нужного на изучение инструкции к прибору.
Контур заземления своими руками

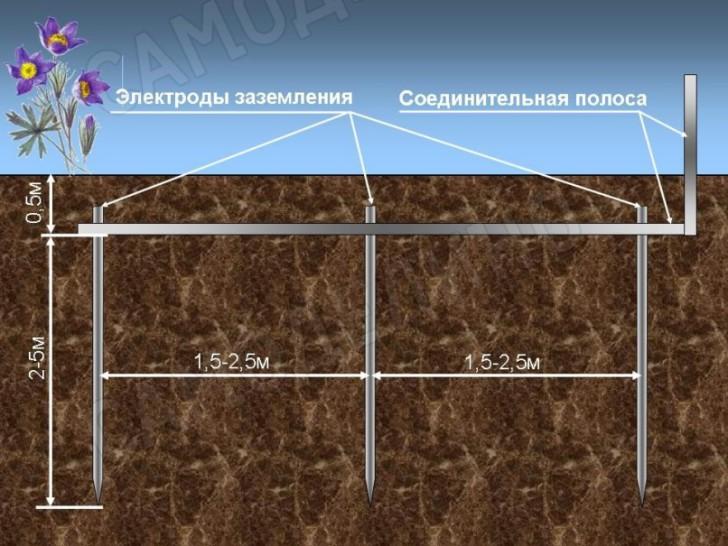

Контур заземления в самом простом и обычно достаточном для заземления частного дома, (дачи) варианте, представляет собой три стальных электрода вбитых на глубину полтора — два метра. Между собой эти электроды соединяются на сварке с помощью стальной полосы 40 х 4 мм, в крайнем случае, арматурой диаметром 12 — 14 мм. К одному из этих стержней — электродов, приваривается болт с гайкой, к которому будет прикрепляться провод заземления. Иногда, если контур выносится на небольшое (три — пять метров) расстояние от дома, соединение контура и щита учета выполняется такой же металлической полосой. В этом случае, полоса обычно крепится к щиту болтом диаметром не менее 10 мм. При этом к полосе болт должен быть приварен.
Разноска электродов в зависимости от вида грунта может колебаться от метра до трех. В общем виде, чем более грунт насыщен водой, тем ближе можно ставить электроды и тем на меньшую глубину их можно забивать.
Кстати, что бы не экспериментировать, можно не полениться и сходить в ближайшее энергоуправление и, не заходя в высокие кабинеты, поговорить с дежурными электриками, какие характеристики контуров заземления обычны для вашего региона.

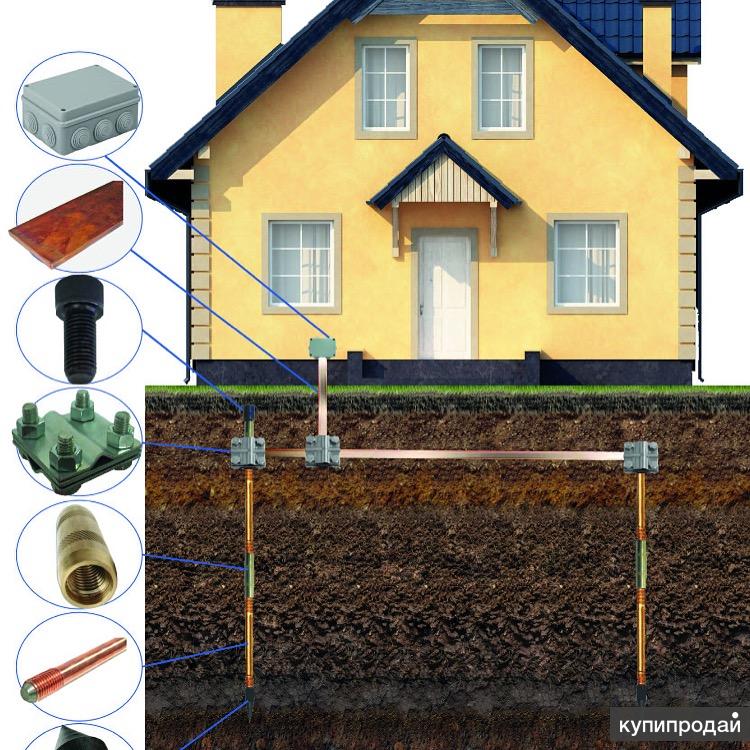

Сейчас в продаже имеются различные типы готовых комплектов для устройства контура заземления. Как правило, это стальные омедненные электроды, собираемые на резьбовых соединениях. Эффективность такого набора высока, но к сожалению и цена еще выше!
Советы по устройству контура заземления своими руками
Есть одна хитрость при устройстве заземления на даче или в загородном доме — даже если грунты с точки зрения устройства заземления выглядят очень плачевно (примером таких грунтов могут служить супеси, мергели, известняки, песчаные грунты, грунты, имеющие низкую влажность), электропроводность их можно повысить. Для этого в месте устройства контура, в грунте сверлят несколько скважин, в которые заливают крепкий соляной раствор.
Устраивая заземление в доме или на даче, иногда электроды не забивают, а закладывают в предварительно пробуренные скважины. В этом случае, после монтажа электродов, заполнить скважины можно грунтом (предпочтительно суглинком), смешанным с солью. Эти мероприятия достаточно хорошо снижают сопротивления вашего заземляющего контура, но, к сожалению и не менее хорошо содействуют коррозии электродов. Тем не менее, даже в этом случае контур заземления сделанный своими руками прослужит вам долгие годы, обеспечивая безопасность для вас и ваших близких.
Вопросы по устройству заземления (контура заземления)
Так же на сайте есть информация о том как сделать зануление, установить розетки и выключатели, устроить проводку. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
Контур заземления своими руками — правила
Контур заземления своими руками
На сегодняшний день огромное количество самых разных бытовых приборов начало занимать важную роль в нашей жизни. Сложно представить, что бы мы делали дома без телевизора или компьютера. Насколько осложнилась бы стирка и готовка, если бы не было микроволновой печи и стиральной машинки.
Даже не говоря о доме или квартире, стоит припомнить, насколько актуальной бывает проблема электрификации загородного дома или дачи.
Ведь здесь иногда нужна работа электроинструментов: нужно установить бойлер или же банально зарядить телефон.
Во всем этом есть и еще один нюанс, который с каждым днем становится все актуальнее: современная техника начинает не только больше потреблять электроэнергии, самих видов этой техники становится больше. Соответственно, возникает вопрос о необходимости заземления, а точнее, как правильно его подключить.
Если раньше заземление было актуальным только в магазинах или на промышленных объектах, то теперь это необходимо и в самом обычном жилом доме, квартире.
Сделать это можно своими руками, причем это не потребует много сил и времени, главное, все делать по инструкции, аккуратно и придерживаясь всех рекомендаций.
Как подключается провод заземления
Чтобы сделать контур заземления своими руками, следует уделить внимание различным мелочам и даже теории. Следует разобраться в основах.
Даже если вы не разбираетесь или же боитесь электричества – ничего опасного здесь нет. Вопрос только в правильности и последовательности предпринимаемых действий.
Итак, когда вы подключаете любое устройство в розетку, вы наверняка обратили внимание, что при этом контакт осуществляется в 2 местах. Это так называемый однофазный переменный ток. Первый контакт, собственно, и является фазой, второй же – это ноль. Оба эти провода берут начало от распределительного щитка.
Как он выглядит можно увидеть выше. Опять же, подключить стоит и третий кабель. Это и будет пресловутое заземление. Делается оно в обход распределительному щитку, сразу на контур заземления. Следует обязательно сказать, что сам щиток тоже нуждается в заземлении.
Как проверить выполненную работу
Чтобы сделать контур своими руками, не потребуется много времени или сил. Более того, сделать это может даже абсолютный профан.
Есть и одна сложность в этом деле. Чтобы проверить качественно ли, удачно ли была выполнена работа, потребуется специальный прибор – омметр.
Омметр
Купить его будет бессмысленной тратой денег, так как замер вы будете проводить разово. Вполне возможно, что решить подобную проблему будет достаточно просто: найти электрика и одолжить у него этот прибор, взять в аренду.
Замер делается следующим образом: берутся два электрода и разносятся на расстояние друг от друга до 25 метров. Между ними и контуром проводятся замеры. Сам замер делать достаточно просто. Если у вас будет прибор на руках, всю работу можно выполнить менее, чем за час.
В это время включается и изучение инструкции к прибору. Теперь следует перейти к непосредственному монтажу.
Как произвести монтаж контура заземления
Если говорить о необходимости заземления сети небольшого загородного дома, то этот процесс выглядит следующим образом:
- нужно взять 3 электрода;
- соединить их между собой;
- вбить в землю на определенную глубину.
Эти 3 стальных электрода в идеале вбить на глубину 1.5-2 метра. Между собой электроды соединяются при помощи сварки стальной полосой или же арматурой. В результате вы должны будете получить треугольник.

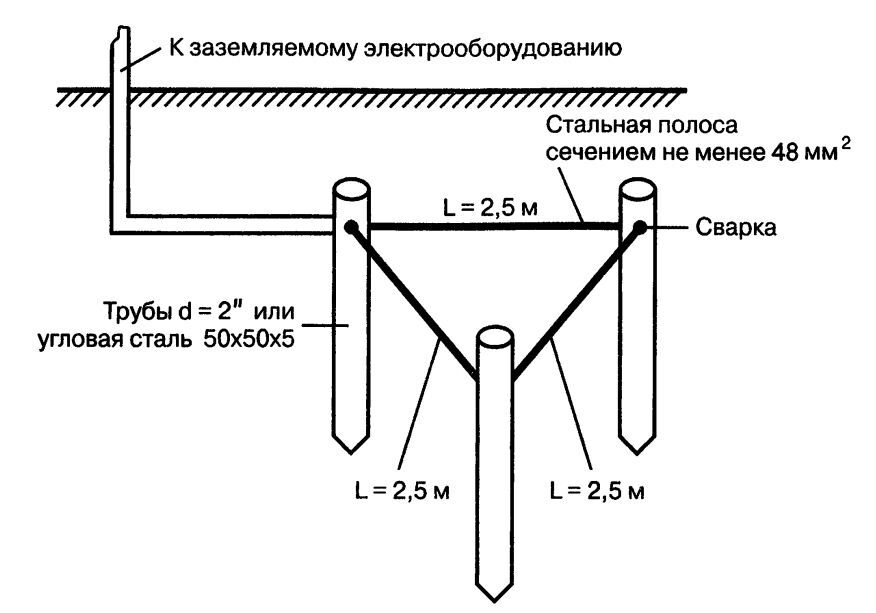

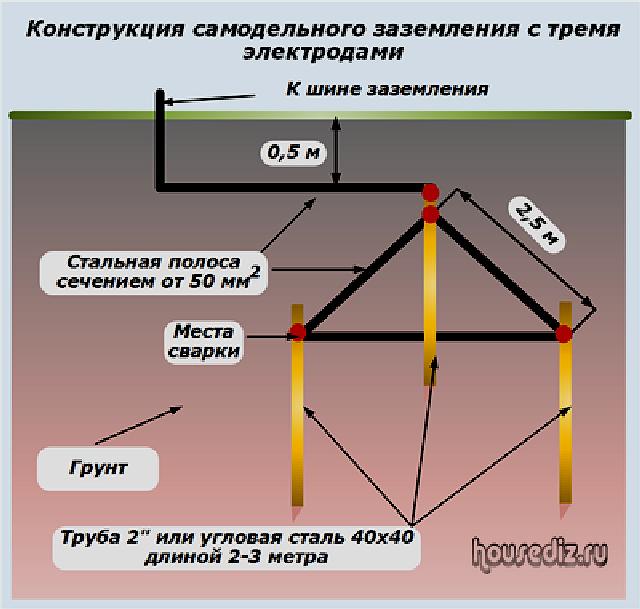

Чертеж контура

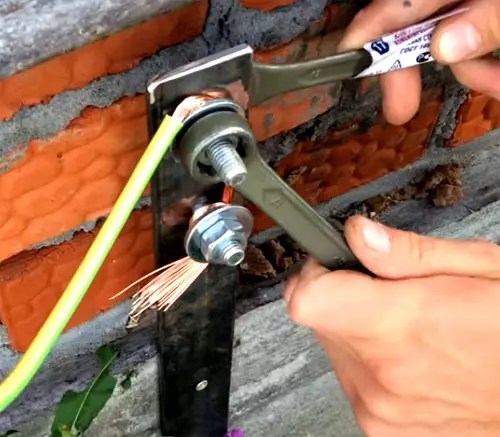

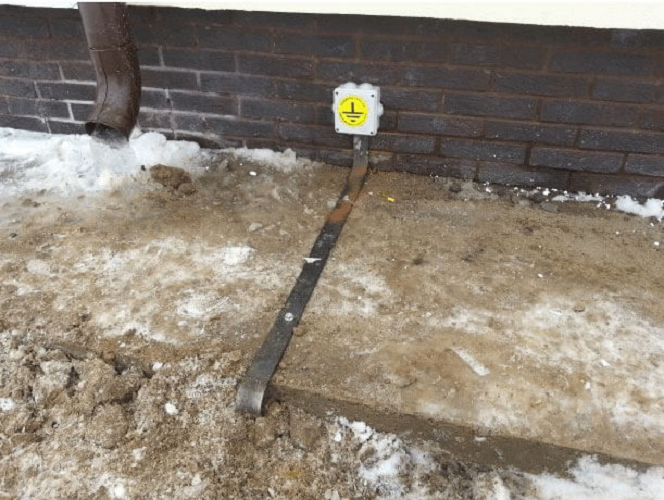

Далее при соединении электродов на один из них следует наварить болт с гайкой – это будет будущее крепление, соединительная точка для кабеля заземления, идущего от дома.
Расстояние, на которое следует выносить контур, может составлять от 3 до 4 метров. Но все же, настоятельно рекомендуется отнести контур подальше. Вживую подготовка грунта выглядит как на рисунке ниже.
Подготовка почвы

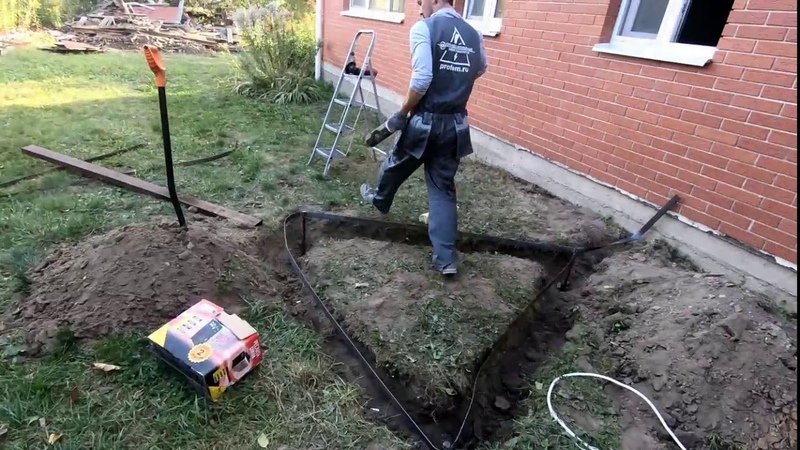

Что касается размеров получившегося треугольника, насколько далеко стоит устанавливать стержни – электроды, зависит от грунта. Если говорить точно, все зависит от того, насколько грунт влажный. Чем выше этот параметр, тем ближе друг к другу можно вбивать электроды и на значительно меньшую глубину. Если же почва сухая, соответственно, глубина должна быть большой, расстояние между прутами и ребра треугольника – длиннее.
Если вам лень выяснять глубину самостоятельно, можно просто посетить ближайшую государственную службу, обратиться не к чиновникам, а к рядовому дежурному электрику.
Он сможет сказать вам глубину, необходимую по контуру в вашем регионе, и сможет вас проконсультировать, дать точные данные. Если у вас нет возможности сварить контур, его можно купить. В продаже доступны омедненные готовые контуры разборного типа. Их эффективность достаточно высока, но и цена, к сожалению, соответствующая.
Маленькие и полезные советы в установке
В случае, если грунт очень сухой, например, песчаный или известняковый, повысить его влажность можно искусственно. Достаточно лишь проделать в нем несколько скважин в том месте, где будет устанавливаться контур, и залить их водой.
В случае, если вы устанавливаете контур на дачном участке, стоит порекомендовать не вбивать электроды, а предварительно сделать углубления, в которые вы и опустите конструкцию.

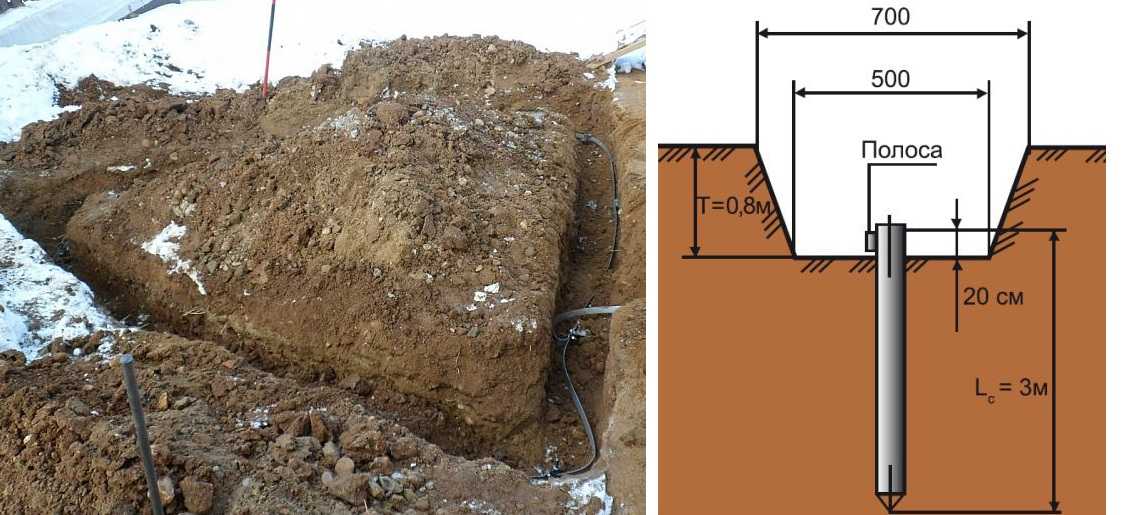

Скважины для контура
Кроме того, оставшиеся свободные ниши можно засыпать грунтом, перемешанным с солью. У такого способа есть как свой плюс, так и свой минус:
- подобное позволит повысить эффективность контура за счет уменьшения его сопротивления;
- такой способ приведет к коррозии метала.
Тем не менее, можно смело пользоваться данным методом, поскольку коррозия будет образовываться в течение долгого срока.
Опять же, монтаж контура стоит производить летом, особенно в самый жаркий его период. Именно в это время вы сможете получить данные о максимальной сухости почвы, которая как раз и приходится на этот период.
Подобный метод имеет еще ряд преимуществ: так вы не только сможете выяснить минимальное значение сопротивления контура, но и облегчите себе работу. Ведь копать такой грунт будет намного легче, чем зимой, когда он промерзший, а весной – впитавший влагу.
В качестве материалов для работы можно сражу же купить черный стальной уголок и такую же ленту. Еще одно уточнение: уголки не следует окрашивать.

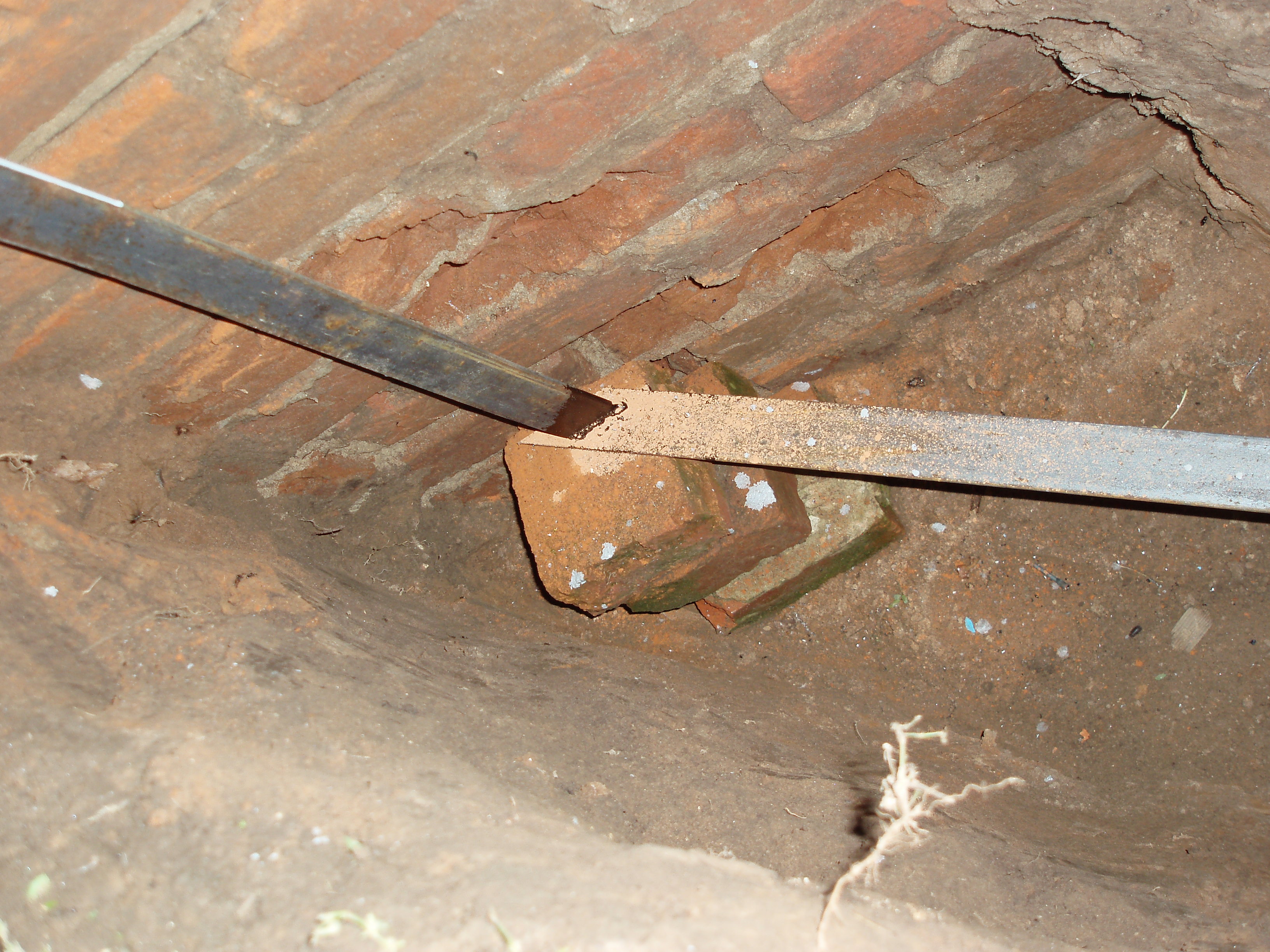

Уголок для контура
Бытует мнение, что на участке следует выбирать то место, которое находится в постоянной тени и куда падает вся дождевая вода. Это сильнейшее заблуждение. Дождевая вода может проникать в почву на глубину 1-1.5 метра, а этого недостаточно для контура, он должен быть на большей глубине, где, кстати, уровень влажности более стабилен за счет грунтовых вод.
Вбивать арматуру может оказаться достаточно сложной задачей. Вы можете не достигнуть цели, лишь погнуть свои заготовки. Наиболее простым способом будет предварительно выкопать углубления.

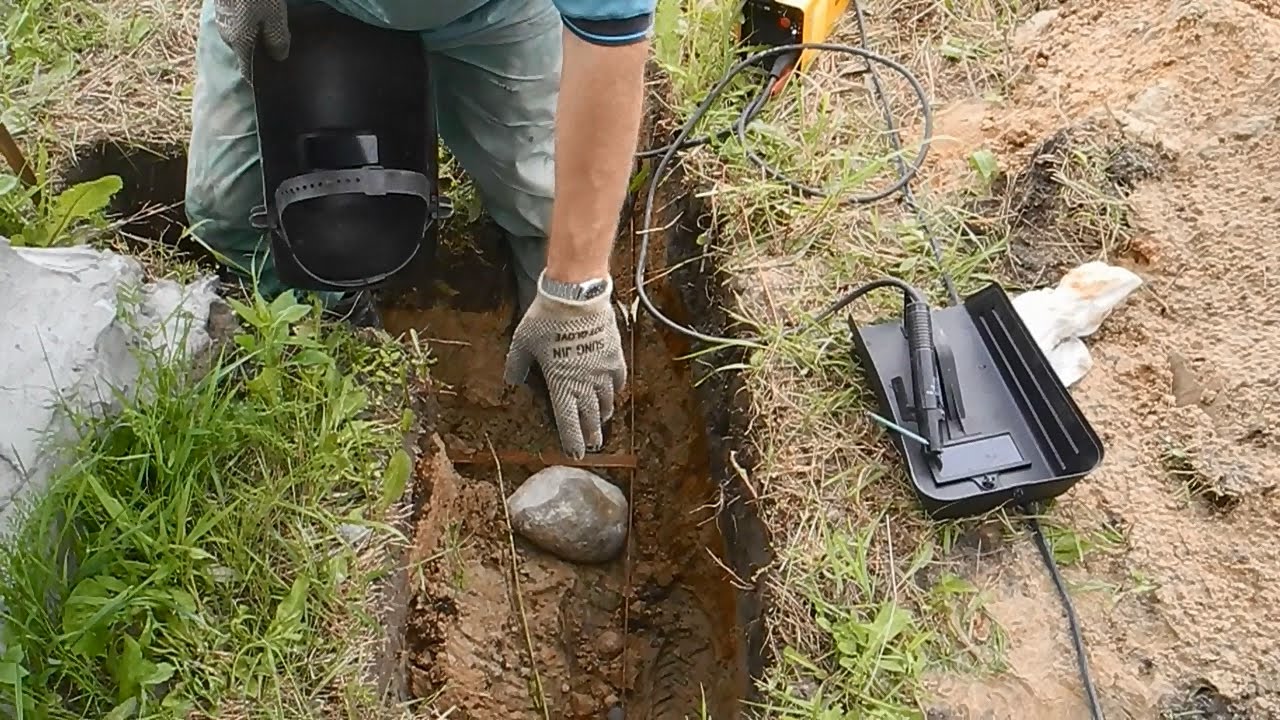

Последовательность действий должна быть такова: сначала следует выполнить земельные работы, выкопать отверстия для установки штырей, установить их, соединить при помощи сварки, зафиксировать в грунте и только тогда подключить к системе вашего дома. Выглядеть оно должно приблизительно следующим образом.

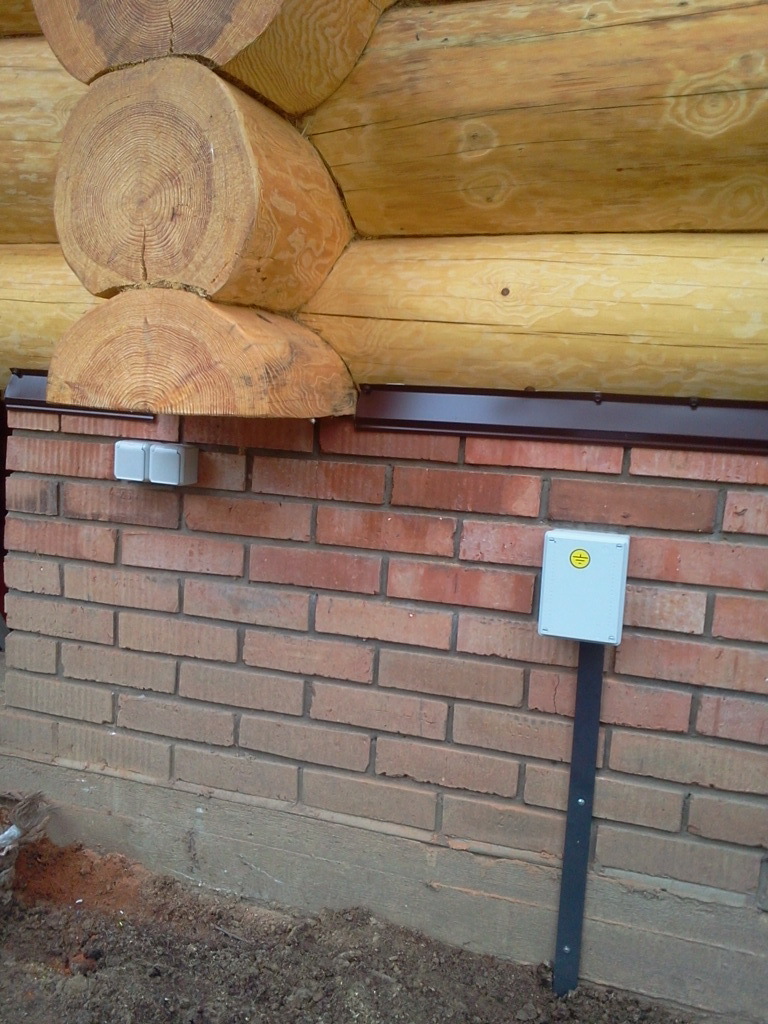

Идеальная установка контура
Последний полезный совет: контур следует устанавливать со стороны тех помещений дома, которые являются наиболее опасными с точки зрения электробезопасности. Их легко вычислить по слабой проводке, большому числу устройств или же по устройствам, потребляющим большую мощность.
Видео – контур заземления своими руками
На представленном ниже видео вы сможете увидеть все перечисленные выше манипуляции, сможете воочию увидеть, как и что следует делать.

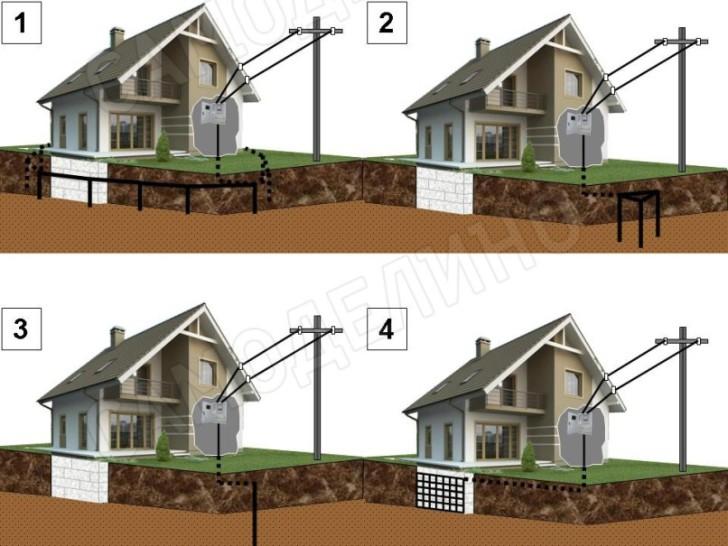

Схемы заземления частного дома | elesant.ru
В разделе «Заземление частного дома» вы найдете информацию о теории заземления, всё о схемах заземления частного дома, о типах и видов заземлителей и способах правильного заземлении, а также статьи, как сделать заземление дома своими руками.
Сегодня продолжим тему заземления в частном доме. Эта статья посвящена одному из видов искусственного заземления частного дома при помощи штыревого заземлителя. Другими словами, это заземление частного дома при помощи стальных уголков и стальной полосы.
Подробнее…
Повторное заземление линий электропередачи, выполняется для нулевой жилы провода СИП и металлических конструкций установленных на опорах. Для устройства повторного заземления нулевой жилы СИП, выпускаются специальные зажимы арматуры СИП, которые быстро и безопасно позволяют соединить нулевую жилу СИП и жилу идущую к заземлителю опоры.
Подробнее…
Основным элементом заземляющего устройства частного дома является заземлитель. Задача заземлителя соединить токопроводящие элементы электрики дома (корпуса приборов, машин, устройств) с землей. Делается это для защиты человека от поражения электрическим током при его утечках. Заземлители имеют различные конструкции. В этой статье речь пойдет о стержневом глубинном заземлителе.
Подробнее…
В этой статье я продолжить тему электрики в загородном доме. Заземление частного дома является основным элементом системы безопасности дома. Тема эта объемная и уложить ее в одну статью не получится. В статье о схемах, по которым можно сделать систему заземления частного дома.
Подробнее…
В этой статье рассмотрим, общие принципы устройства электропитания и заземления частного дома, дачи и коттеджа. Заземление в доме напрямую зависит от системы электропитания дома. Устройство заземления зависит от выбора заземлителя. А выбор заземлителя зависит от молниезащиты и количества электровводов в дом.
Подробнее…

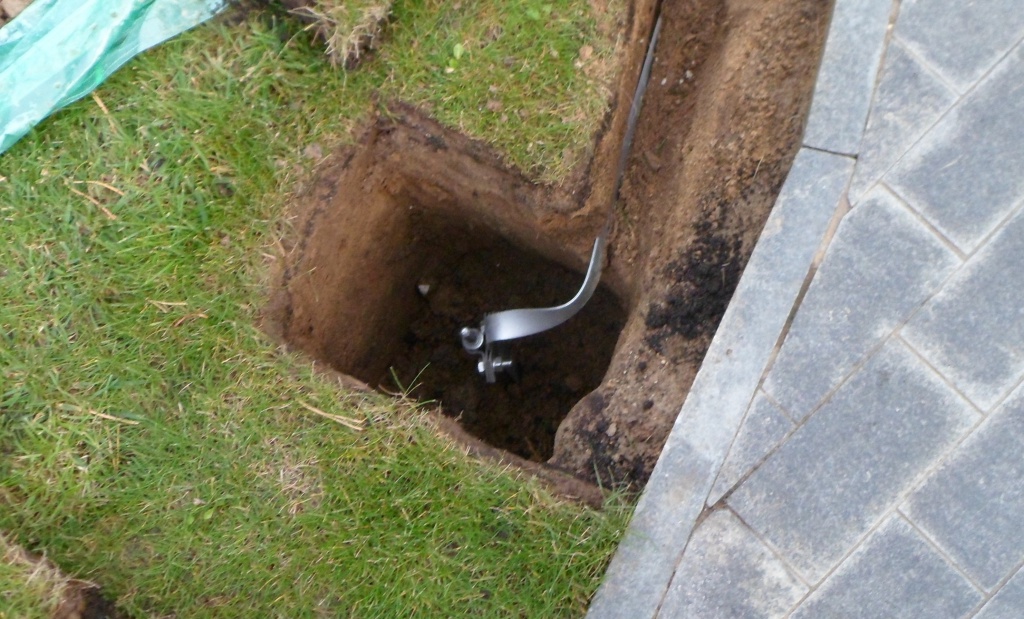

Глубинный заземлитель один из надежных искусственных заземлителей используемых для заземления частного дома. Для монтажа штыревого заземлителя не нужны объемные земляные работы. Монтируется заземлитель методом забивания с использованием специальных насадок, которые не дают повредить штырь при забивании. Штыревой заземлитель, вполне можно монтировать своими руками.
Подробнее…
Как исправить незаземленные розетки
Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.
Тройники с тремя выступами часто выглядят как овца в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.
Важное заявление об ограничении ответственности: я являюсь лицензированным подрядчиком, но Я НЕ лицензированный электрик.Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.
С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).
Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.
Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваш прибор, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.
Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.
Как отремонтировать незаземленную розетку
Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшой работой.
Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками. Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке.Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подходит. Перейдите к варианту № 2 ниже.
Если тестер загорелся, то все, что вам нужно сделать, это вывести оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.
Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест.Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.
Вариант № 2 Установите GFCI
Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.
Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI.Это позволяет другим людям понять, что происходит за стенами в будущем.
GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер. GFCI реагирует быстро (менее одной десятой секунды) на отключение или отключение цепи.
Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную замену проводки в доме.Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.
Основатель и старший редактор
Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.
Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!
Как установить заземляющие стержни: 10 шагов (с изображениями)
Об этой статье
Соавторы:
Электрик и строитель, CN Coterie
Соавтором этой статьи является Ricardo Mitchell.Рикардо Митчелл — генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк. CN Coterie специализируется на полном ремонте домов, электромонтажных работах, сантехнике, столярных изделиях, столярных изделиях, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта.Эту статью просмотрели 231 462 раза (а).
Соавторы: 4
Обновлено: 8 июня 2021 г.
Просмотры: 231,462
Краткое содержание статьи X
Перед установкой заземляющих стержней позвоните на местную горячую линию по раскопкам, чтобы они могли послать кого-нибудь для определения местоположения любых проводов или труб, которые находятся на пути к тому месту, где вы хотите разместить заземляющий стержень. Убедившись, что поблизости нет труб или проводов, купите утвержденный комплект заземляющих стержней. Затем выройте яму глубиной 2-4 фута, куда вы хотите вставить стержень. Вбейте стержень в землю с помощью молотка, дрели или забивного инструмента, пока он не войдет полностью. После того, как вы вставите стержень, вам нужно будет подключить его к электрической системе здания. Если вы не знаете, как это сделать, подумайте о найме электрика, который безопасно поможет вам завершить процесс. Чтобы узнать, как выбрать подходящее место для заземляющего стержня, читайте дальше!
- Печать
- Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 231 462 раза.
Заземление на бетон в вашем доме
Заземление, также известное как «Заземление», — это древняя практика, которая переживает современное возрождение в мире. Если вы никогда об этом не слышали, самый простой способ думать о заземлении — это просто подключиться к энергии Земли, как электрический ток. И точно так же, как электричество, ученые изучали свойства заземления и то, как оно может принести пользу вашему здоровью. Все, что вам нужно сделать, это снять обувь.
Вроде.
Видите, вы должны установить связь с Землей, чтобы иметь передачу энергии.Земля может дать много энергии, и мы редко этим пользуемся. Если ваш газон пережил засуху в округе Сан-Луис-Обиспо, вы можете выйти на улицу и встать на траве или пройтись по грязи, но эти методы работают не для всех. Особенно, когда в Пасо Роблес 107⁰F. Сухая трава и камни острые, а грязь — ну грязная. В довершение всего, любой бетон или камень будут очень горячими. Что, если вы хотите заземлить себя в помещении?
Можно. Существуют компании, продающие коврики и одеяла, которые подключаются к заземлению электрической розетки в вашем доме, но их охват ограничен. Вместо этого вы можете сделать весь свой дом местом, где можно соединиться с энергией Земли с помощью бетона. Дом не может быть на возвышенном фундаменте или использовать для этого пароизоляцию, но это возможно. Для домов в любой из этих ситуаций патио может быть построено или заменено бетоном без пароизоляции или герметика для заземления на бетон. Бетон состоит из воды, песка, щебня и цемента (обычно внутри тоже остается немного воздуха). Все они поступают из земли, даже цемент, который обычно состоит из извести, железа, кремнезема и глинозема. Соединив бетон непосредственно с почвой без пароизоляции между ними, а затем оставив герметик сверху, чтобы ваши ноги могли установить прямое соединение, вы заземляете свой дом и вокруг него каждый раз, когда снимаете обувь.
Многие бетонные тротуары Сан-Луис-Обиспо устроены так же; просто бетон на Земле без бетонного герметика, но это не значит, что ваш дом должен быть такого же туманного оттенка серого надгробного камня, чтобы можно было попробовать заземление на бетон в собственном доме.Мы специализируемся на декоративных бетонных покрытиях в округах Сан-Луис-Обиспо, Санта-Барбара и Монтерей, и можем использовать добавки и методы шлифования, чтобы придать красивую отделку вашему дому или патио. Свяжитесь с нами сегодня!
Вот лишь некоторые из преимуществ заземления *:
- Электронный перенос
- Антиоксидант
- Противовоспалительное
- Лучше спать
- Меньше боли
- Снижение тревожности
- Нейтрализация свободных радикалов (может замедлить старение)
- Меньше головных болей и мигрени
- Более быстрое заживление (особенно от усталости, вызванной физическими упражнениями)
- Снижение потерь кальция и фосфора
* Учтите, что мы бетонный подрядчик, а не врач. Эти преимущества были обнаружены несколькими исследователями, но поговорите со своим врачом, прежде чем предполагать, что что-либо является лекарством или программой лечения.
как заземлить электрическую систему дома?
Как заземлить электрическую систему дома?
Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.
Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электропитании.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.
Как работает заземление?
Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?
В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома. Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то войти, а не в себя — возможно, спасаете свою жизнь.
Как устанавливается заземление?
В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между розетками и сервисной панелью.
Национальные электрические правила требуют, чтобы в бытовых электрических системах была заземленная система, соединенная с землей через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.
В чем важность заземления электричества?
Обеспечивает прямое электричество
Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.
Стабилизирует уровни напряжения
Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.
Предотвращает повреждение, травмы и смерть
Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.
Как узнать, заземлен ли ваш ток?
Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.
Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или отвергать.
Установка нового электрооборудования
До
мы начинаем — в качестве предостережения — никогда не работайте вживую
провода! Ток 20 миллиампер через грудь (т. Е.
поражение электрическим током из одной руки в другую) может смертельно остановить человека
сердце.
Установка временного источника питания
Перед установкой нового электрооборудования на
дома вам, как правило, понадобится временное электричество.Фактически, один из
первые утилиты, которые вы захотите подключить на своем
строительная площадка. Мы установили временное электропитание
метр в земле возле трансформатора энергокомпании у нашей каюты (позвоните в энергокомпанию и посмотрите
где они хотят, чтобы вы его разместили, если вы не знаете). Они будут
вы поместили временный пьедестал в землю вместе с
медный заземлитель. Власть Юты взимала с нас минимальную плату за
связь. Я думаю, это было порядка 30 долларов.Наш
временный измеритель мощности имел вилку на 240 В (30 А), а также пару
Розетки с защитой от GFCI 20A — показаны ниже.
Установка новой электрической службы — Энергетическая компания
Подключение
Для установки новой системы электроснабжения или постоянного электроснабжения в штате Юта компания Rocky Mtn Power требует, чтобы владелец проложил трубопровод от
от источника энергокомпании до точки обслуживания или щитка счетчиков на
твой дом. Энергетическая компания за свои деньги устанавливает
проводников, электросчетчик и ставит пломбы на
панель.Требования к размеру кабелепровода приведены на измерительной панели.
местоположение и другие инструкции по обслуживанию перейдите по ссылке
www.rockymoutainpower.net
и щелкните «Информация для подрядчиков».
Для нашей службы 400A нам потребовалось проложить один кабелепровод диаметром 3 дюйма.
от зеленого квадрата на нашей линии собственности до панели счетчика на нашем
салон самолета. Требовалось заглубить канал на глубину 24 дюйма.
У нас было около 50 футов между зеленым ящиком и нашей измерительной панелью.
При установке вашего
новая электрическая служба, но вы можете выкопать ее вручную, если это не слишком
далеко.
Вот наша измерительная панель 400A GE. Эта панель имеет главный
выключатель для питания разрывной панели на 200 А в кабине, а также на 200 А.
встроенный выключатель.
Как выглядит электрическое обслуживание?
Четыре провода связаны с питанием
главная панель с питанием. Три из них поступят от утилиты
компании, а четвертый (голый) провод идет откуда-то еще.
Оголенный провод соединяется с одним или несколькими длинными металлическими стержнями.
в землю или на провод / арматуру, закопанную в фундамент (a.к.а. Уфер
земля), а иногда
к водопроводу (должен быть металлическим, продолжаться до того места, где
магистральный водопровод, входящий в дом. Остерегайтесь гальванических
действие проводимости «разрывается» (часто между медной и железной трубой).
Это «заземляющий провод». Он нужен, чтобы убедиться, что
третий контакт на ваших розетках заземлен. Этот провод
обычно не имеет тока.
Один из других проводов будет белым (или черным с белым или
желтые полосы, а иногда и просто черные).Это нейтральный
провод. Подключается к «центральному крану» раздачи
трансформатор, обеспечивающий питание. Это связано с
заземляющий провод только в одном месте (обычно
внутри основной панели). Нейтраль и земля не должны быть подключены
где-нибудь еще. В противном случае могут произойти странные и / или опасные вещи.

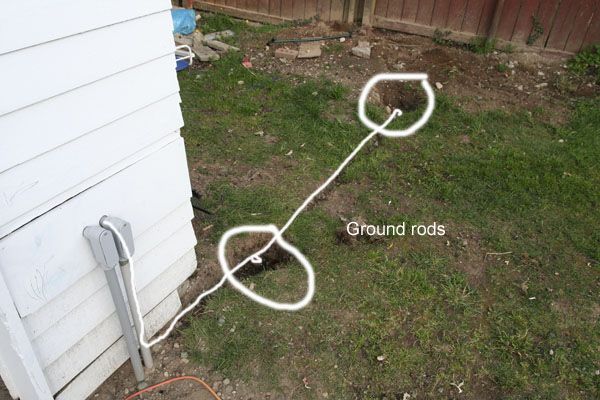

Кроме того, должна быть только одна система заземления в
дом. Некоторые нормы требуют более одного заземляющего электрода.
Они будут соединены вместе или подключены к нейтрали.
в общей точке — еще одна система заземления.Добавление дополнительных
заземляющие электроды, подключенные к другим частям дома
проводка небезопасна и противоречит нормам.
Если вы добавляете субпанель, земля и нейтраль обычно
выведены как отдельные проводники от главной панели и являются
не связаны друг с другом на субпанели (т. е. по-прежнему только один
соединение нейтраль-земля). Однако в некоторых ситуациях
(определенные категории отдельных зданий) вы действительно делаете
необходимо предоставить второй заземляющий электрод — проконсультируйтесь с вашим
инспектор.
Два других провода обычно черного цвета и являются «горячими».
провода. Они прикреплены к распределительному трансформатору от вашей электросети.
компания как
хорошо.
Два черных провода сдвинуты по фазе на 180 градусов.
Другие. Это означает, что если вы подключите что-то к обоим горячим проводам,
напряжение будет 220 вольт. Если вы что-то подключите к
белый и любой из двух черных вы получите 110 В.
Кажется, что в некоторые панели входят только три провода.
Это либо потому, что нейтраль и земля подключены.
вместе в другой точке (например: метр или столб) и один
провод выполняет двойную функцию как нейтраль и земля, или в некоторых
в редких случаях в сервисе есть только один горячий провод (только 110 В
услуга).
Требования к размеру земли для служебного входа
Ссылка NEC 2008, таблица 250-66
Размер самого большого необоснованного проводника служебного входа или Эквивалентная площадь для параллельных проводников (AWG / тыс. Мил.) | Размер проводника заземляющего электрода (AWG / kcmil) | ||
Медь | Алюминий или Алюминий с медным покрытием | Медь | Алюминий или Алюминий с медным покрытием |
2 или меньше | 1/0 или меньше | 8 | 6 |
1 или 1/0 | 2/0 или 3/0 | 6 | 4 |
2/0 или 3/0 | 4/0 или 250 | 4 | 2 |
С 3/0 по 350 | От 250 до 500 | 2 | 1/0 |
Свыше 350 — 600 | Более 500 — 900 | 1/0 | 3/0 |
Свыше 600 до 1100 | Более 900 — 1750 | 2/0 | 4/0 |
Свыше 1100 | Более 1750 | 3/0 | 250 |
Измеритель мощности — необходимое рабочее пространство перед измерителем
Частью установки нового электрооборудования является монтаж основного
панель питания или измеритель мощности. Мы использовали комбинированную панель, которая
были оба. Коммунальным компаниям обычно требуется рабочее место перед
измерителя мощности, как показано ниже. Этот
позволяет сервисным техникам или электрикам комфортно и безопасно
Работайте со своим измерителем мощности и главной сервисной панелью.
Измеритель мощности
— Свободное пространство для опоры здания
Накладные услуги
На схеме ниже показано, что ваш измеритель мощности должен быть 3 ‘
минимум от входной двери, газового счетчика или оконного проема.
Счетчик также должен быть расположен в пределах 10 футов от переднего угла
резиденция. Эти требования устанавливаются вашей утилитой.
компания, в нашем случае Pacific Power. Это довольно типично для
установка новых электрических сетей в других частях
страны тоже.
Измеритель мощности — зазоры для подземных работ
Электрооборудование — Основы
Жилой
Электрические директивы и нормы
Приблизительный
Электрический и тяговый кабель
Общие электрические
Электрические схемы
выключатели и
Предохранители
Калибр и напряжение проводов
Калькулятор капель
Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)
Определение размеров вашей электрической части
Сервис
Электрооборудование — Установка главной линии обслуживания
Пожар / дым
Установка сигнализации
Электропроводка дверного звонка
Телефонная проводка
Низковольтная проводка
Выводы кабеля
будет эффект? Защита от стихийных бедствий
Историческая справка или Кто изобрел громоотвод? Громоотвод (или громоотвод) — это механизм, который устанавливается на конструкции и выполняет функцию защиты от ударов молнии. В простонародье также известен как «громоотвод».
Принято считать, что громоотвод — изобретение Бенджамина Франклина, которое он сделал в 1752 году, но есть также свидетельства того, что подобные сооружения существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте также были сооружения в храме царя Соломона в Иерусалиме, Невьянская башня, воздушные змеи Жака Рома). В России первые громоотводы были созданы М.В. Ломоносов, Г.В.Рихмана в 1753 г.
В этой статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для загородного дома своими руками.
Удары молнии — чрезвычайно опасное природное явление, особенно в ситуации, когда сооружения расположены на открытых площадках, именно потому, что для обеспечения спокойствия и безопасности вашей семьи необходимо установить громоотвод. Установка громоотвода не требует огромного количества времени, но в итоге вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.
Необходимые средства и стройматериалы
Для установки громоотвода в частном доме потребуется:
- молниеотвод;
- металлический провод из меди или алюминия сечением 6 мм с гофрой для токоотвода;
- для подготовки заземления;
- сварочный аппарат;
- пила с диском по металлу;
- электродрель;
- ;
- кувалда или молоток;
- ;
- ;
- болтов М8 или М10;
- дюбелей;
- зажимы для крепежа;
- мощный деревянный столб;
- держателей.
Нержавеющая сталь
Мультиметр
Лопатка штыковая
Гаечные ключи
Подготовительная фаза
Планировку следует начинать с определения высоты конструкции. Верхняя часть молниеприемника должна располагаться на высоте до 12 метров над землей.
Следует отметить, что конструкции, предназначенные для защиты зданий от ударов молнии, защищают здания только на ограниченной территории. Территорию вокруг самой конструкции можно считать охраняемой. Поэтому при сооружении громоотвода необходимо это учитывать и строить их так, чтобы все находящиеся на участке объекты попадали под защиту.
Есть два типа конструкций:
Молниеотводы
типа A обеспечивают 99% защиту, что делает их наиболее эффективными молниезащитными сооружениями.
Конструкции типа B менее эффективны, чем конструкции типа A, и, как следствие, защищают конструкцию только на 95%.
Важно! Зона безопасности, создаваемая громоотводом, будет в радиусе, превышающем 1,5 высоты мачты.
То есть на высоте 10 метров громоотвод закроет территорию диаметром 30 метров.Если вам нужно защитить большой участок со строениями, то возведение двух-трех мачт, равномерно расположенных по площадке, поможет решить проблему молнии. Громоотвод должен находиться на высоте более 2 метров от поверхности, чтобы эффективно выполнять функцию защиты дома от молнии.
Выбор места установки заземления
Цепь заземления должна располагаться на расстоянии до 1 метра от фундамента здания, которое будет защищено громоотводом, и в нескольких метрах от тротуаров и крыльца.Место заземления во время грозы опасно, поэтому необходимо расположить его так, чтобы не подвергать опасности домочадцев и гостей. Лучше всего найти для него место у стены или ограды, ограждающей дом. Один из вариантов — разместить вокруг зоны заземления какую-нибудь клумбу или другую композицию из валунов, камней и т. Д.
Наиболее подходящие материалы для компонентов:
Также необходимо заранее определить и разметить расположение всех элементов конструкции.
Монтаж конструкции
- Установка заземлителя.
После разметки с помощью лопаты создается отверстие в форме треугольника, каждая сторона которого должна быть не менее 1200 мм, глубина — 600-700 мм. Траншея укладывается от вершины треугольника в сторону стены дома.
В конечной точке конец токоотвода поднимется вверх.
На концах вертикальных частей заземляющих элементов углы срезаются болгаркой, затем заостренными концами вбиваются в землю на глубину 2 метра кувалдой из тяжелого металла.При вбивании заостренных концов заземления в землю нужно бить кувалдой строго вертикально, чтобы не прогнуть конструкцию.
С помощью сварочного аппарата сваривают куски того же материала, из которых в траншеях формируют металлический треугольник.
- Установка громоотвода (громоотвода).
Установить громоотвод можно двумя способами:
Пантограф помещается на крышу, а затем вертикально вниз на стену и крепится к крыше и стене с помощью полукруглых пластиковых или металлических зажимов.Нижнюю часть токовой мойки необходимо прикрепить к заземляющему заземлению от стены дома.
Для этого в пластине заземления проделывается отверстие, в которое устанавливается болт с шайбой, гайкой и контргайкой.
Очищенный (острый) конец токоотвода зажимается шайбой, гайкой и болтом, вместе с витой парой, намотанной на болт. Затем ямы закапывают.
Экзамен
Установленную систему необходимо проверить мультиметром.Проведите измерение сопротивления — прибор должен иметь значение не более 10 Ом. Если показания прибора отличаются от нормативных — проверьте все стыки конструкции — по всему контуру конструкции должна быть хорошая электропроводность.
Заключение
Правильно установленный громоотвод на крыше может защитить ваш дом и близлежащие здания от молнии.
Важно отметить, что в случае с частным домом решение о громоотводе принимает собственник.При размещении зданий существует ряд факторов, которые, в принципе, сводят к минимуму вероятность удара молнии в доме:
- если дом расположен в низине, то вероятность удара молнии в дом во время грозы крайне мала;
- , если рядом с домом будет многоэтажка, то скорее всего в него ударит молния.
Таким образом, опасность удара молнии нивелируется наличием рядом с ней более высокого сооружения;
- , если громоотвод установлен на соседнем доме, то ваш дом также может попасть в зону действия соседнего громоотвода.
Таким образом, в некоторых случаях может не возникнуть острая необходимость в установке громоотвода. Возможность установки следует оценивать в зависимости от перечисленных выше факторов.
Все мы знаем, что молния красива только на расстоянии, и для человека ее удар может быть фатальным. Также удар молнии может вывести оборудование из строя или спровоцировать возгорание. В частный дом молния попадает не так часто, но если и случится, справиться с последствиями будет крайне сложно.
Сегодня мы расскажем вам о молниезащите частного дома и о том, как работает громоотвод.
Особенности молниезащиты частного дома
С развитием технологий и появлением различного беспроводного оборудования опасность поражения молнией возросла. В то же время современные научные разработки успешно борются с этим.
Когда в небе надвигаются грозовые тучи и в него ударяет молния, предупредительный и умный человек не будет их бояться, потому что он защитил свой дом от их прямого попадания .
Итак, хороший хозяин обязательно заинтересуется, как сделать молниезащиту частного дома. Не волнуйтесь, если ваш частный дом находится рядом с вышкой, оборудованной громоотводом или линиями электропередач. Но в зоне риска удара молнии находятся здания, которые:
- имеют единую локацию;
- построен на холме;
- расположены рядом с резервуаром.
Громоотвод следует планировать еще на этапе строительства частного дома.Таким образом, следует сделать схему молниезащиты во время строительства. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они в обязательном порядке подлежат установке на них громоотвода.
Выбор необходимого типа молниезащиты для частного дома зависит от ряда факторов:
- Исходное состояние дома.
- Условия размещения.
- Климатические условия района.
- Тип почвы.
Обязательно учтите условия расположения вашего дома. Так, если молния ударит в дерево, антенну, столб рядом с домом, они могут создать эффект экрана, и здание также упадет в зону поражения.
Помните, что разные типы грунтов различаются по проводимости и сопротивлению, что следует учитывать при выборе сечения полосы и размера углубления контура.
Если местный климат таков, что количество грозовых периодов в году превышает отметку в 40 раз, а дом находится у воды, то риск удара молнии увеличивается в несколько раз.
Как устроен громоотвод для частного дома
Принцип действия громоотвода достаточно прост: дом защищен от ударов молнии за счет того, что разряд отводится на землю .
Однако эффективность громоотвода возможна только при сложной конструкции системы, состоящей из двух защитных систем: внешней и внутренней .
Внутренняя защита должна защищать оборудование от скачков напряжения во время грозы.И даже если разряд попадает в радиусе нескольких километров, все равно нужен ограничитель перенапряжения.
Если у вас нет такой защиты, то при приближении грозового фронта на три километра вперед отключите все электроприборы .
А внешняя система защиты нужна для обеспечения безопасности дома и его жителей во время грозы. Простой громоотвод состоит из следующих элементов:
- Молниеотвод.
- Поддерживает.
- Токоотвод.
Громоотвод представляет собой металлический провод длиной до полутора метров, принимающий на себя разряд молнии. Такую молниезащиту следует устанавливать в загородном доме на самой высокой точке:
Такая молниезащита подходит для установки на металлической крыше, а если крыша шиферная, то нужно протянуть металлический трос на деревянных опорах до Длиной 2 метра и накройте изолятором.
На крышах из черепицы нужно протянуть специальную молниезащитную сетку с токоотводами по коньку. Токоотводы необходимы для подключения молниеотвода к заземляющему контуру. Они представляют собой стальной провод , который следует проложить вдоль стены дома и приварить к громоотводу и контуру заземления.
Заземление молниезащиты включает два соединенных электрода, которые вбиты в землю … По правилам заземление бытовой техники и молниезащиты должно быть общим.Радиус действия громоотвода зависит от его высоты.
Если молниеотвод сделан правильно и эффективно, то он будет представлять наименьшее сопротивление, через которое разряд молнии будет перенаправлен из дома на землю.
Как сделать молниезащиту для частного дома своими руками
Итак, мы разобрались, как устроена молниезащита для дома, и как ее выбрать в зависимости от типа кровли. Теперь мы расскажем, как сделать качественную молниезащиту для своего дома своими руками.
Молниезащитная сетка обслуживает металлическую проволочную конструкцию диаметром шесть метров, которая изготовлена методом сварки. Его следует уложить на крышу и подключить к заземляющему контуру несколькими токоотводами.
Эта сетка подходит для неметаллических крыш для защиты одного здания, так как другие здания расположены на более низком уровне. Также сетку можно укладывать на крышу еще на этапе строительства дома.
Защитный провод можно сделать следующим образом:
- Протяните кабель через изоляторы между двумя металлическими или деревянными опорами.
- Монтаж выполняется на высоте 0,25 м на коньке.
- Диаметр проволоки должен быть не менее 6 мм.
Следует сделать петлю вокруг проволочной трубы и соединить ее с молниеотводом с помощью пайки или сварки … Токоотвод также сделан из того же провода. В результате мы получаем защитную зону, напоминающую шалаш, которая подходит для крыш из любого материала, кроме металла.
Штифт молниеотвода представляет собой штифт со следующими параметрами:
- форма сечения может быть круглой, прямоугольной или квадратной;
- длина штифта не менее 0.
25 м;
- площадь поперечного сечения 100 кв. Мм.
Это стержень, который принимает на себя основной удар молнии, поэтому он должен выдерживать максимальные нагрузки динамический и тепловой характер .
Материал для штыря подбирается так, чтобы окисление ему не страшно, это может быть оцинкованная сталь или медь , поэтому красить такой громоотвод невозможно. Диаметр сечения стержня или трубы должен быть не менее 12 мм. Конец необходимо приварить к полой трубе.Конструкция должна быть установлена на коньке крыши на мачте необходимой длины.
Токоотвод направляет электрический разряд на землю. Его необходимо прикрепить к общей конструкции пайкой, сваркой или болтовым соединением. Площадь контакта должна быть как минимум вдвое больше площади поперечного сечения деталей, которые соединяются друг с другом.
Такая защита подходит для металлических крыш, при этом помните, что сама крыша также должна быть заземлена.
Заземление молниеотвода
Заземлитель необходим для отвода тока молнии в землю; он имеет небольшую долю электрического сопротивления. Заземление следует прокладывать вдали от крыльца дома и дорожек рядом с ним, желательно на расстоянии около пяти метров.
Если почва влажная, а грунтовые воды залегают менее полутора метров, то нужно использовать горизонтальное заземление … Сделать самому можно так:
- Выкопайте канаву вдоль дома, чтобы лопата шириной около шести метров в длину и около метра в глубину.
- Через каждые три метра влить на дно канавы три оцинкованных водопровода диаметром 20 м и длиной 2 м.Оставьте примерно 5 см на поверхности.
- Возьмите проволоку диаметром не менее 8 мм и приварите к трубам. Токоотвод еще нужно приварить к средней трубе. Вы также можете приварить к трубам болты, чтобы соединить их медным кабелем.
- Смажьте болты консистентной смазкой и закопайте трубы.
Если почва сухая, а грунтовые воды достаточно глубокие, то сделайте вертикальное заземление :
- возьмите два стержня длиной 2-3 м;
- загнать их в землю на глубину около полуметра и на расстоянии трех метров друг от друга;
- Соединяем их перемычкой сечением 100 кв.
м.
Такое заземление может использоваться для защиты электроприборов и щитов. Помните, что во время грозы находиться в радиусе четырех метров от заземления крайне опасно, иначе есть риск попасть под ступенчатое напряжение.
Также молниезащиту можно установить на дереве, если оно более чем вдвое превышает высоту дома вместе с антенной и находится на расстоянии 3–10 метров от жилища.В этом случае молниезащита выполняется из провода диаметром около 5 мм, с односторонним спуском и одним заземлением в виде петли.
Если у вас установлена молниезащита от молнии линейного типа, она будет неэффективна при поражении шаровой молнией. В этом случае, чтобы шаровая молния не попала в дом, плотно закройте все окна , двери, дымоходы и убедитесь, что вентустановки оснащены медной или стальной сеткой из проволоки с ячейками порядка 3 см и надежны. заземление.
При установке и уходе за молниезащитой помните эти советы и рекомендации:
Помните, чтобы молниезащита вашего частного загородного дома исправно служила вам долгие годы и защищала ее в пасмурную ненастную погоду, она понадобится правильно установить и ухаживать за ней регулярно.
Владельцы частных жилых домов постоянно задаются вопросом об обеспечении своего имущества различными видами защиты, в том числе и от молнии.Необходимость установки поглощающего устройства обычно продиктована климатом в определенном регионе, и если в конкретном районе наблюдается высокий уровень осадков с грозами, то целесообразным считается установка громоотвода. Поскольку покупка и установка этого устройства может стоить очень дорого, лучше всего сделать это самостоятельно.
Выбор типа планируемой молниезащиты должен происходить не тогда, когда строительство частного жилого дома уже завершено, а на стадии разработки проекта.Это даст возможность изготовить поглощающее устройство по всем правилам, а также в последствии сэкономить время и финансовые ресурсы. Принцип действия молниеотвода заключается в том, что мощный электрический заряд, попадая в приемник, направляется в землю для тушения, защищая конструкцию от разрушения.
Если частный дом расположен на открытом месте вдали от соседних построек, если он находится на возвышенности или даже рядом есть небольшой водоем, то громоотвод нужно делать в обязательном порядке. При этом само устройство должно быть надежным с учетом всех факторов, которые могут повлиять на поглощение сильного электрического разряда. В этом случае можно сделать выбор в пользу мачты громоотвода. Этот тип молниезащиты будет иметь наивысшую точку на достаточной высоте, чтобы предотвратить попадание молнии в сам дом. Этот тип устройства более дорогой, но в его надежности можно не сомневаться.
Если дом находится рядом с высокими башнями, зданиями или рядом с линиями электропередач, то это место менее подвержено подобным природным воздействиям.В этом случае молниезащиту можно сделать на доме специальной схемой и заземлением под домом. Оба типа конструкций можно изготовить своими руками. Для этого нужно получить специальные знания о выполнении подобных видов работ, приобрести расходные материалы для строительства устройства молниезащиты, составить схему его расположения и точки заземления.
При выборе типа устройства защиты здания от молнии следует учитывать тип грунта, на котором стоит дом. Различные типы почв имеют разные уровни электропроводности и сопротивления. В зависимости от сопротивления грунта подбирается сечение металлического листа для заземления и размер заглубленного контура. Также вид молниезащиты будет зависеть от исходного состояния постройки. Обычно молния поражает самую высокую точку дома или ближайшее высокое дерево. Антенны, столбы, деревья служат экраном от удара молнии. В этом случае в зону поражения могут попасть люди, автомобили или другие предметы.
Видео «Плюсы и минусы громоотвода»
Как сделать самому
Полная полноценная система защиты дома состоит из внешней и внутренней защиты. Внутренний нужен для предотвращения внезапного скачка напряжения в сети. Ограничитель перенапряжения может сработать, даже если молния ударит в нескольких километрах от дома. Внешняя защита обеспечит безопасность самого жилого дома и находящихся в нем людей. Чтобы сделать молниезащиту своими руками, нужно знать, что эффективное устройство должно состоять из обязательных элементов — молниеприемника, токоотвода и контура заземления. При необходимости можно использовать опору.
Громоотвод. Эта деталь представляет собой обычный металлический стержень. Его длина может составлять от 25 см до 1,5 метра. Обычно его устанавливают на крыше, образуя самую высокую точку дома и прилегающей территории. Также установка громоотвода может производиться на дымоходе или на телевизионной антенне. Любая точка в самой высокой точке здания будет работать, чтобы закрепить металлический стержень. Такой способ подходит для домов с металлической крышей. В качестве материала подойдет полоса стальная или 60 мм 2 с круглым сечением стержня.Устанавливая пневмоостров своими руками, следует знать, что размещать его следует только в вертикальном положении.
Если крыша из шифера или жженой черепицы, то такой приемник можно сделать своими руками из металлического гибкого кабеля толщиной 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.
Токоотвод. Эта часть молниезащиты может быть толстым проводом диаметром от 5 мм. Для проволоки хорошо подходит оцинкованная сталь, так как она имеет хорошие характеристики. Токоотвод размещается там, где с наибольшей вероятностью ударит молния. Например, это может быть фронтон частного дома. Он не должен крепиться вплотную к стене, а находиться на расстоянии от 15 до 20 сантиметров. Будьте особенно осторожны, если крыша или другие части здания сделаны из легковоспламеняющихся материалов. Для крепления можно использовать гвозди, скобы или скобы.
Заземление. Последний элемент молниезащиты необходим для того, чтобы завести в землю мощный электрический заряд.Выбор материала следует делать в пользу металла, обладающего хорошей электропроводностью при низком значении сопротивления. Заземление ставят на расстоянии примерно 5 метров от стен дома или подъезда, не меньше. Не рекомендуется устанавливать его рядом с дорожками или в других местах, где могут находиться люди. Это место можно отгородить для большей безопасности (минимум 3 метра от заземляющего электрода).
Затем нужно определить глубину, на которую будет размещено заземление.Это значение обычно более индивидуально, чем другие показатели. На это может повлиять тип почвы, а также наличие в этом месте грунтовых вод. Подземные воды делают заземление более эффективным. В сухой почве заземление следует делать на глубину от 2 до 4 метров. Можно сделать своими руками 2 стержня, соединить их широкой перемычкой, а заготовку закрепить сваркой на токоотводе. Затем закопайте заземляющий электрод в землю.
Во влажных или торфяных почвах заземление можно производить на глубину до 80 см.
Решение о строительстве отдельно расположенной башни для защиты здания от удара молнии обычно принимается, если на территории есть место для этого, а в окружающей среде такие устройства отсутствуют. Этот метод может быть более затратным, но не менее эффективным. Разобраться в конструкции также довольно просто.
Выбор места для громоотвода
Специалисты рекомендуют устанавливать громоотвод на расстоянии нескольких метров от дома. Например, окраина земельного участка. В этом месте мешать не будет, но и своего предназначения не потеряет. Не стоит размещать этот вид молниезащиты на расстоянии более 100 метров. Подобную проблему можно решить, сотрудничая с хозяевами соседних участков, поскольку громоотвод может обеспечить молниезащиту сразу нескольким домам, а то и десятку сразу.
Громоотвод необходимо размещать так, чтобы его самая высокая точка находилась не менее чем на 2 метра над домами.В этой ситуации существует прямо пропорциональная зависимость — чем выше, тем лучше. Но чтобы не привлекать наценки, не стоит делать ее слишком высокой.
Установка вышки
Материалом для крепления башни могут быть металлические уголки, которые можно сваривать. Если вы делаете конструкцию своими руками, то ее внешний вид — индивидуальное решение. Самое главное, чтобы в сердечнике была пустота, куда будет помещен заземлитель.
Хомуты для крепления медных и алюминиевых стержней привариваются к молниеприемнику. Затем их соединяют отдельным проводником, который впоследствии нужно будет подключить к заземляющему контуру. Затем выкапывается яма глубиной 2-2,5 метра и выкапывается сама башня. Если высота дома около 5 метров, то башня с приемной штангой должна быть не менее 7 метров.
Заземление
При установке вышки заземление делается несколько иначе.На земле можно нарисовать условный равносторонний треугольник (сторона 1,2-1,5 м). В месте углов треугольника вертикальные заземлители должны входить в землю, нижний конец должен входить в землю на 2,5 метра и глубже, а верхний конец в полуметре от поверхности земли. Заземлители могут быть из арматуры или медных стержней с плоской поверхностью (что очень дорого). Вертикальные заземляющие элементы соединяются между собой горизонтальными под землей. Сама башня установлена в центре этого треугольника.
Последний этап установки громоотвода в частном доме — подключение цепи к земле. Это очень важный момент. Чтобы сам проводник не окислился, его нужно прикрыть гофрой. Это снизит проницаемость заряда. Штангу ствольной коробки можно регулярно чистить своими руками при заметных признаках окисления ее поверхности.
Люди, живущие в частных домах, боятся удара молнии в их дом. Некоторые из них, чтобы обезопасить себя от этого, думают о защите конструкции.Их озабоченность понятна, так как есть регионы, где интенсивность молний может достигать до 80 часов в год. На таком участке необходимо установить молниеотводы. Устройство такой конструкции, безусловно, требует определенных затрат. Однако в некоторых случаях их можно свести к минимуму, если все работы по созданию громоотвода выполнять своими руками.
Зона защиты
Следует понимать, что любые конструкции, предназначенные для защиты от молнии, имеют ограниченный радиус действия.Они защищают пространство только вокруг себя. Поэтому при создании конструкции громоотвода необходимо выполнять работы так, чтобы все находящиеся на участке объекты попадали в зону защиты. Только в этом случае им будет обеспечена защита от ударов молнии.
На данный момент конструкции, защищающие от молнии, отличаются степенью надежности. Их два типа:
Молниеотводы первого типа обеспечивают 99% защиту, что делает их самыми надежными сооружениями от молнии.Конструкции второго типа обеспечивают 95% защиту.
Устройство
Если вы серьезно боитесь удара молнии в ваш дом и, чтобы обезопасить себя от этого, решили устроить громоотвод, то в этом случае при работе вам потребуется создать следующие элементы это состав:
- молниеотвод;
- токоотвод;
- заземлитель.
Громоотвод
Это устройство, внешне напоминающее металлический стержень.После установки он поднимется над крышей здания. Именно на него будут падать удары молнии. Таким образом обеспечивается надежная защита здания. К тому же такое устройство способно выдерживать серьезные стрессовые нагрузки, возникающие при ударе молнии. Для создания этого элемента могут использоваться различные материалы.
Лучший выбор — полоса или круглая сталь , имеющая площадь поперечного сечения не менее 60 кв.м. К этому элементу предъявляются определенные требования по длине.Этот параметр должен быть не менее 20 см. Устройство следует размещать строго в вертикальном положении. Самое высокое здание на участке — идеальное место, чтобы поставить его на якорь.
Токоотвод
Токоотвод представляет собой толстую проволоку диаметром 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Что касается его расположения, лучше выбирать участки, в которые с наибольшей вероятностью попадет молния. Например, край фронтона может быть хорошим местом для его размещения.Его также можно разместить на коньке. Крепление этого элемента громоотвода осуществляется вплотную к частному дому, но с небольшим отступом в 20 см.
Если в доме крыша из легковоспламеняющихся материалов, то в этом случае тем более необходим зазор. Для крепления токоотвода необходимо использовать специальный крепеж : гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.
Заземлитель
Необходимо отводить ток молнии в землю.При выборе материала для создания этого элемента громоотвода необходимо использовать тот, который хорошо проводит электрический заряд. Также необходимо, чтобы материал имел минимальное сопротивление. Если говорить о его расположении, то этот элемент громоотвода ставится недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. Разместив его, вы можете создать вокруг него забор, чтобы убедиться, что он не причинит никакого вреда.
При установке ограждения от заземляющего электрода необходимо сделать отступ 4 метра, а само ограждение расположить по радиусу. Если на улице хорошая погода, то вреда от этого не будет. Но если пасмурно, а уж тем более началась гроза, то стоять в непосредственной близости от нее может быть опасно для здоровья. Заземлитель устанавливается в земле. Решение о глубине глубины этого элемента принимает хозяин дома. При этом следует учитывать следующие моменты:
- тип грунта;
- наличие грунтовых вод.
Например, если на участке преобладает сухой грунт, а уровень грунтовых вод низкий, установите заземляющий электрод, состоящий из двух стержней. Длина каждого из них не должна превышать 3-х метров. Компоненты этого элемента необходимо закрепить на перемычке , площадь поперечного сечения которой должна составлять 100 кв.м.
После этого заземлитель присоединяется к токоотводу с помощью сварки. После этого он погружается в землю на глубину до 0,5 метра. В том случае, если почва на участке торфяная и имеет повышенную влажность, а грунтовые воды расположены близко к поверхности, то возможности заземления на полметра нет.Таким образом, в случае необходимо использовать металлические уголки , которые будут действовать как заземляющий электрод. Их погружают на глубину до 80 см.
Если строится многоэтажное здание, то в этом случае работы с молниеотводом проводят специалисты. Эти конструкции имеют собственный радиус зоны защиты , что дает возможность размещать их на каждом здании. Перед установкой данной конструкции проверяется, способны ли уже установленные молниеотводы обеспечить молниезащиту возводимого здания или необходимо возвести новое.
В случае индивидуальных домов вопрос с громоотводом решает сам собственник. Существует ряд факторов размещения здания, которые минимизируют риск удара молнии в дом:
- , если дом расположен в самом низком месте на участке, вероятность удара молнии во время грозы мала;
- Если рядом с жилым помещением расположено многоэтажное здание, то при ударе молнии в него с большей вероятностью ударит молния.Так ваш дом будет в безопасности;
- Если молниеотвод установлен на соседнем доме, то его защитная зона покрытия может распространяться и на ваш дом. И в этом случае особой необходимости в устройстве громоотвода нет.
Таким образом, нельзя сказать, что дом, на котором нет молниеотвода, подвержен высокому риску поражения молнией.
Варианты создания громоотвода
Если вы обследовали свой и соседние дома и в результате обнаружили, что на близлежащих постройках нет такой защиты, как громоотвод, то в этом случае разумнее всего провести работу по его созданию своими руками.Особую опасность представляют здания с крышами, покрытыми металлочерепицей или стальным листом. Хотя такая крыша выглядит привлекательно, отсутствие заземления увеличивает риск удара молнии в такой дом.
В большинстве случаев монтаж данного кровельного покрытия осуществляется на обрешетку, которая сделана из дерева. Это обеспечивает накопление заряда. Разряд такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд током в несколько тысяч вольт.Кроме того, не забывайте, что после удара молнии может возникнуть искра , от которой легко может загореться деревянный дом.
Если вы хотите избежать подобных неприятных ситуаций, то нужно подумать о заземлении , которое должно располагаться через каждые 20 см. Если в вашем доме металлическая крыша, то в этом случае можно отказаться от создания громоотвода. Сам кровельный материал станет отличным громоотводом.
Чтобы уберечь свой дом от ударов молнии, на его крыше можно установить громоотвод.Однако возможны и другие варианты. Если рядом с вашим домом стоит высокое дерево, то вы можете установить на него громоотвод своими руками, но при условии, что оно находится на расстоянии трех метров от здания, а его высота в 2,5 раза больше указанной. вашего дома.
Если этот вариант громоотвода показался вам привлекательным и вы решили его устроить, то вам понадобится провод 5 мм. Вначале следует подготовить его, затем закопать один конец в землю , предварительно приварив его к заземляющему электроду.Другой конец будет действовать как громоотвод. Его необходимо разместить на самой верхушке дерева.
Если на вашем участке нет высокого дерева, вы можете использовать вместо него мачту аэровокзала с двумя металлическими стержнями. Их устанавливают на противоположных концах кровли. Сток в этом случае будет действовать как токоотвод. Материал его изготовления имеет большое значение. Он должен быть металлическим. В этом случае также не следует забывать об устройстве системы заземляющих электродов.
Заключение
Независимо от того, какой способ установки громоотвода вы выбрали, необходимо помнить, что качественно выполнив монтаж данной конструкции, вы обеспечите себе комфортное пребывание в своем деревянном доме.Но необходимо периодически проверять состояние созданного своими руками громоотвода . Особое внимание нужно уделить его соединениям. В них не должно быть нарушений. Только в этом случае можно не бояться удара молнии в дом.
Правильнее было бы назвать эту конструкцию громоотводом , но с точки зрения благозвучности громоотвод более приемлем. В некотором смысле это имя связано с давним страхом человека перед силами природы, древние считали гром знаком гнева богов.
На самом деле во время грозы в атмосфере накапливается большое количество электрической энергии, что создает сильное электрическое поле у поверхности земли, самое мощное напряжение возникает возле всевозможных острых проводников.
В таких случаях мы видим световые разряды на наконечниках, которые совершенно не вредны для здания. Ударная волна попадает в приемник, проходит по проводнику и уходит в землю через землю. Нужен или не нужен на даче громоотвод и как его сделать своими руками, об этом будет статья.
Какова опасность удара молнии в дом?
Молния обладает определенной, достаточно сильной разрушительной силой и может просто повредить здание. Кроме того, молния, попадая в крышу, заденет электропроводку, произойдет короткое замыкание. Если на проводке стоит специальная защита, то отключится электричество, если ее нет, то сгорит ряд включенных устройств, например, холодильник. Но самое страшное, что может быть, — это возгорание, возникшее из-за короткого замыкания.
Устройство
Считается, что первый громоотвод-громоотвод изобрел Бенджамин Франклин, свое устройство он описал в еженедельнике «Альманах бедного Ричарда». Надо сказать, что устройства, похожие на громоотвод, можно увидеть даже у древних египтян: в средние века на маяках строили сооружения, призванные играть роль громоотвода, а сегодня мы можем видеть их иглы.
Средневековые храмы и мусульманские мечети не обходились без громоотводов.Можно с уверенностью сказать, что громоотводы — древние и полезные устройства.
Собственно говоря, данное устройство состоит из 3-х частей:
Громоотвод своими руками
Сделать громоотвод-громоотвод своими руками не составит труда. Для этого не требуется никаких специальных навыков. Достаточно просто уметь пользоваться бытовой сваркой или уметь крепко затягивать болты и не бояться высоты. Необходимо:
- сделать схему громоотвода;
- Запас материалов : проволока, прутки, инструмент и сварочный аппарат, а также краска для покраски стыков.Надежнее сделать молниеотвод сваркой, но можно использовать болты и гайки;
- выбирайте погожий день , работать на крыше даже загородного дома необходимо в сухую и ясную, безветренную погоду;
- продумайте модель громоотвод, но лучше его нарисовать;
- решите, какую часть работ можно делать на земле, а что нужно будет делать на крыше;
- и приступаем к работе.
Примечание: детали можно не паять, а просто очень плотно закручивать с помощью болтов и гаек.Здесь главное, чтобы при прохождении электрического разряда не получилась цепь, способная вызвать возгорание.
Наша цель — защитить дом от пожара, а не вызвать его. Все сварные или скрученные места желательно покрасить для защиты от коррозии.
И самое главное, если вы не уверены в своих силах, лучше доверить эту работу профессионалам.
Установка громоотвода
Установка громоотвода самая сложная часть задания.Выбрав самую высокую точку постройки, необходимо установить на нее металлическую шпильку, которая в свою очередь крепится к деревянной основе.
В качестве наивысшей точки могут подойти:
- дымоход, обычно они располагаются достаточно высоко;
- лошадь из дома, часто она похожа на флюгер — будет полезно и красиво;
- выступ на крыше почти всегда декоративный элемент;
- Антенна, которая сама по себе может служить громоотводом, если она сделана из алюминия или другого металла и не окрашена.
В качестве громоотвода иногда используется металлическая кровля, устроенная целиком из железа достаточной толщины и снабженная соответствующей защитой, или часть крыши с такими же характеристиками, а также водостоки, если они сделаны из металл необходимого диаметра, либо металлические заборы на крышу.
Заземление
Заземление — это устройство, которое отводит заряд, часто очень высоких значений, в землю, фактически устраняя его разрушительную силу.
Учитывая специфику устраиваемого элемента, необходимо, чтобы он располагался на расстоянии не менее 1 метра от стены здания и не менее 5 метров от крыльца и дорожек, если в ваших планах по организации аварийных ситуаций никак не включается.
Дерево как громоотвод
Одним из вариантов устройства громоотвода с минимальными затратами можно считать громоотвод, расположенный на дереве возле дома.
Для этого требуется всего несколько вещей:
- это возможно только в том случае, если рядом с домом растет большое, а точнее высокое дерево, которое может служить громоотводом;
- громоотвод после устройства должен быть выше самой высокой точки дома, чтобы он мог выполнять свое предназначение;
- расположение дерева таково, что дом попадает в «зону конуса» (об этом писали ранее), а это значит, что дерево растет достаточно близко к стенам дома;
- Штифт и провод необходимо прикрепить к стволу пластиковыми скобами, чтобы не повредить кору и древесину растения.Мы не хотим, чтобы дерево засохло;
- Помните, что заземление располагается вдали от дорожек и стен дома. Это правило необходимо строго соблюдать.
Внутренняя молниезащита
Наличие электричества в частном доме, в том числе двухэтажном, на даче увеличивает шансы удара молнии. Поэтому при приближении грозы необходимо отключить в доме все электричество … Теперь вы можете купить специальную молниезащиту, это недорого, но благодаря ей вы сможете защитить свою проводку и включенные устройства. от повреждений.Кроме того, это поможет защитить конструкцию от возгорания.
Один из самых простых способов защиты от молнии — откручивать заглушки при приближении грозы. Опасна именно гроза в районе вашего дома. Об этом свидетельствуют раскаты грома, раздающиеся с интервалом в 10 секунд. Чтобы это выяснить, не требуется никакого специального оборудования, просто считайте между ударами грома.
Зона защиты
Громоотвод способен защитить не только дом, но и территорию вокруг него.Чем выше громоотвод, тем больше площадь его защиты. Он действует как конус, где верхняя точка будет краем штифта, а основание будет областью, защищенной от молнии.
Радиус рассчитывается по формуле: R = 1,732 x h , здесь h — высота молниеотвода. Исходя из вышесказанного, есть две причины установить устройство так, чтобы оно было самой высокой точкой здания.
- если на здании есть более высокая точка, в нее попадет молния, и устройство не будет выполнять возложенную на него функцию;
- Чем выше расположен приемник разряда, тем больше защищаемая им площадь.
Способ защиты от молнии при отсутствии громоотвода-громоотвода
Если в вашем доме или квартире нет громоотвода-громоотвода, не расстраивайтесь. Простое отключение электроэнергии во время грозы также является очень эффективным средством от ударов молнии.
Сходите в магазин или супермаркет и купите защиту для проводки. Это эффективно, очень недорого и без особых хлопот.
6 советов по правильному заземлению электрического забора
Причина номер один выхода из строя блоков питания электрических ограждений заключается в неэффективном или неправильном заземлении устройства, а влажные грунтовые условия, сильный снегопад и весенние сорняки могут повлиять на заземление.Правильно работающая система заземления электрического забора имеет решающее значение для электрического тока, чтобы эффективно сдерживать скот и хищников, — говорит Джеймс Фалбо, вице-президент по инженерным вопросам компании AgraTronix, создателя энергоблоков для электрических заграждений Power Wizard.
Компания Falbo предлагает эти шесть советов по заземлению электрического забора, которые следует учитывать этой весной, чтобы убедиться, что ваши зарядные устройства для электрического забора заземлены и работают должным образом:
- Проверяйте систему заземления и напряжение электрического забора в самые влажные и засушливые сезоны года, чтобы обеспечить надлежащее заземление вашей системы электрического забора независимо от условий вашей земли.
- После правильного замыкания электрического забора используйте вольтметр для электрического забора, чтобы проверить уровни напряжения вашего источника питания.
- Убедитесь, что вы используете 10–14-ga. изолированный выводной провод на 20 000В. Использование бытовых или промышленных кабелей, рассчитанных только на 400 В, недостаточно для поддержки системы.
- Убедитесь, что для заземления используется стержень правильного типа, например труба или арматура.Он должен быть из оцинкованной стали длиной не менее 4 футов. Не используйте медные заземляющие стержни, так как они снизят эффективность соединения.
- Если мощности недостаточно, вам может потребоваться добавить еще один заземляющий стержень к системе заземления электрического забора. Большинство ограждений потребуют двух или трех заземляющих стержней, расположенных на расстоянии около 10 футов друг от друга, рядом с начальной точкой ограждения.
- Убедитесь, что заземляющие стержни расположены достаточно далеко от ваших инженерных сетей, в частности от телефонных линий.Если стержни расположены слишком близко к заземлению, они вызовут помехи в вашем телефоне или в электрических линиях.
Возможно вам понравится:
80+ фотографий наших любимых телят и ковбоев
Советы по строительству проволочных заборов
Изображение идеальных летних сцен пастбища от читателей
Заборы должны быть больше, чем ментальный барьер
.
