Змеевик для самогонного аппарата своими руками: схема, фото, видео инструкция


Самогонный аппарат – одно из самых популярных на сегодняшний день устройств, позволяющее получить чистый самогон, точнее, спиртосодержащий продукт. В качестве основы изготовления выступает брага, заливаемая в перегонный куб и подогреваемая до начала кипения. При температуре 90-950С брага распадается на 3 основных фрагментации – спирт, воду и сивушные масла. Основным элементом такого аппарата является змеевик. Именно он предназначен для конденсации спиртовых паров и получения чистого продукта.


Изготовить такой агрегат несложно, даже учитывая его спиралевидную форму. В этой статье мы расскажем, как сделать змеевик для самогонного аппарата своими руками и что для этого понадобится.


Основная задача самогонного аппарата заключается в разделении легкокипящих компонентов (спирт закипает при температуре 780С) от тяжелокипящих – вода (1000С) и сивушные масла (от 1200С). Закипание браги осуществляется в перегонном кубе, откуда по трубке фрагменты поступают в змеевик, погруженный в холодную воду (холодильник). Здесь за счет резкого перепада температур пар, двигаясь по спирали, конденсируется и стекает уже в виде этилового спирта в емкость.


Для того, чтобы полностью удалить сивушные масла из самогона, рекомендуется дважды его пропускать через аппарат.


Схема стандартного самогонного аппарата со змеевиком


Несмотря на такое сложное описание и специфическую форму, змеевик можно изготовить собственными руками, и работать он будет также эффективно, как и профессиональный аналог.


Советуем почитать: делаем самогонный аппарат своими руками


Каким должен быть змеевик


Есть несколько параметров, которым должен отвечать действительно работающий змеевик, и основным их них является материал.


  1. Материал изготовления


Именно от этого будет зависеть дальнейший вкус напитка, приготовленного по всем правилам. Самое главное – материал, из которого будет изготовлена труба, не должен вступать в химическую реакцию со спиртом и выделять какие-либо вредные вещества. Основными видами являются алюминий, медь или нержавеющая сталь. Специалисты пользуются стеклянными трубками, что позволяет воочию контролировать процесс. Но такую трубку совершенно точно своими руками не сделаешь, проще ее купить в магазине химреактивов.


Также важен фактор теплопроводности, который обуславливает скорость конденсации. Самым теплопроводным материалом является медь, за ней идет алюминий и только после нержавеющая сталь.


Интересно, некоторые самогонщики высказываются против медных трубок, считая их токсичным. Хотим напомнить, что во Франции, например, весь крепкий алкоголь, включая знаменитые на весь мир коньяки, перегоняют в медном дистилляторе аламбике, и вкус от этого только выигрывает.

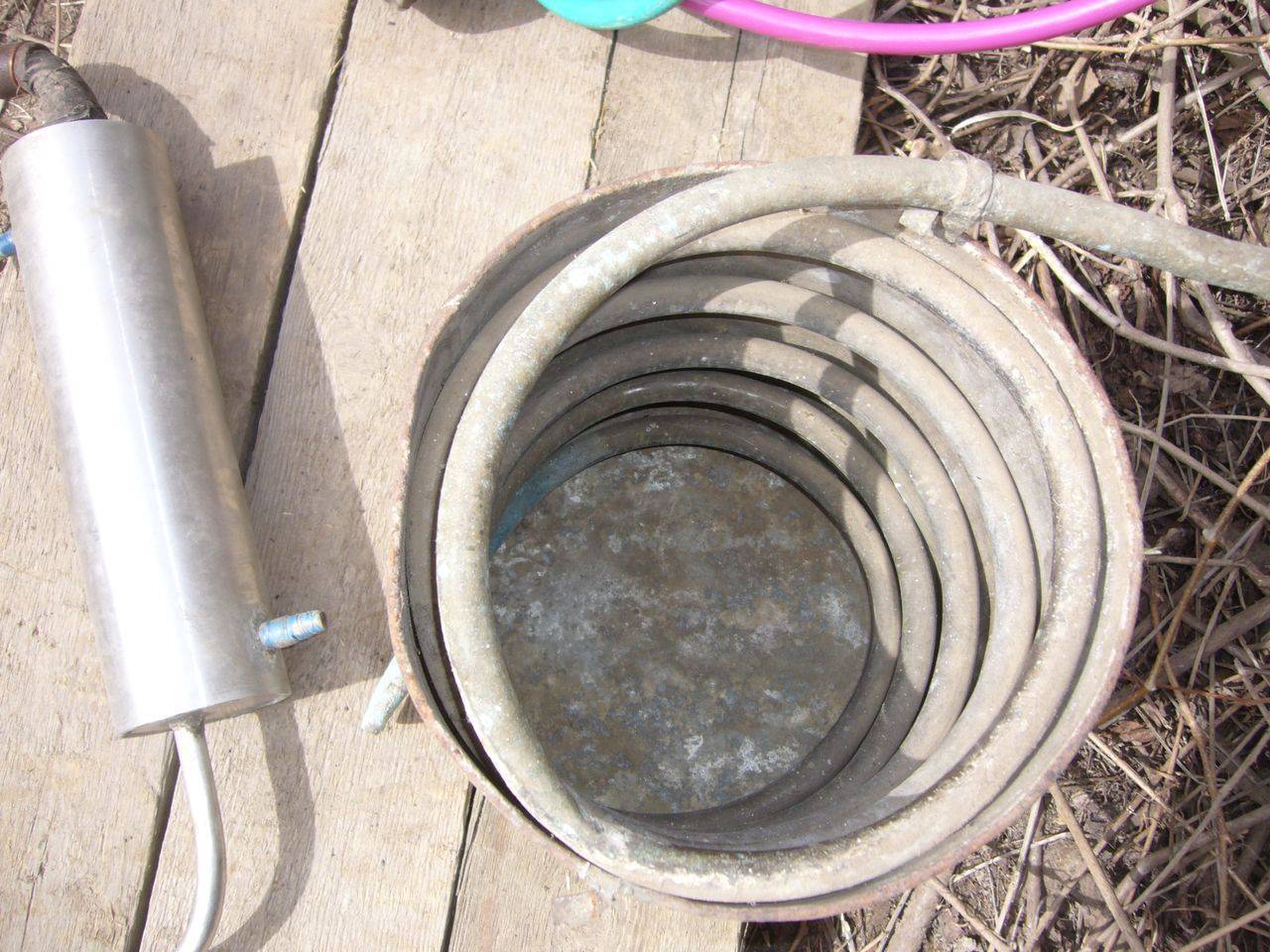

Ниже на фото представлен змеевик для домашнего самогонного аппарата:


  1. Размер змеевика


От этого параметра зависит скорость перегонки и количество получаемого продукции. Здесь действует непреложное правило – чем больше точек соприкосновения с холодной водой, тем быстрее охлаждается и конденсирует пар. Однако, за счет увеличивающегося от витка  витку гидравлического соединения скорость перегонки резко снижается. Оптимальная длина змеевика – 1,5 метра при диаметре трубки в 10-12 мм.


  1. Расположение


Для того, чтобы конденсат стекал самотеком и нигде не застаивался, рекомендуется использовать вертикальную систему установки. Горизонтальная или наклонная, хотя и не запрещены, но снижают количество получаемого самогона при равном количестве браги.


  1. Система охлаждения


Самым простым и эффективным способом охлаждения является вода, налитая в емкость, куда погружен змеевик. Также в качестве охлаждающего элемента используют лед и холодный воздух, но монтаж их довольно затруднителен.


Кроме того, емкость, по возможности, должна быть открытой, чтобы можно было менять теплую воду на холодную. В закрытой емкости процесс конденсации идет гораздо хуже и очень часто самогон на выходе  уже достаточно теплый.


Существует также проточный холодильник, где вода циркулирует постоянно. Помимо того, что он лучше всего охлаждает змеевик, соответственно, самогон перерабатывается быстрее, он и меньше по размеру. Благодаря этому весь самогонный аппарат получается куда более компактным.


В холодильнике необходимо создавать противоток, для чего вывод теплой воды осуществляется сверху, а холодная вода поступает снизу. В этом случае вода стремится навстречу самогону и охлаждается равномерно по всему змеевику.


Процесс изготовления змеевика для самогонного аппарата своими руками


Змеевик будет изготавливать из медной трубки. Напомним, также можно использовать алюминиевую, латунную и даже трубку из нержавеющей стали. Длина такой трубки составляет 1500-2000 мм, диаметр 10-12 мм, толщина стенки 1-1,1 мм.


Далее находите резервуар, куда будет установлен змеевик – металлическая или стеклянная емкость, от размера которой зависит размер змеевика. В целом уже установленный он должен занимать не менее четверти объема. Если под рукой нет никакой подходящей емкости, можно использовать даже отрезок пластиковой трубы, запаянный с одного конца. Диаметр такой трубы должен быть не менее 80 мм.


Чертеж змеевика и корпуса для самостоятельного изготовления


Как правильно собирать


  1. Набиваете очень плотно трубку песком, солью или содой, чтобы исключить даже малейшую деформацию при гибке. Не стоит замораживать воду и так пытаться завить трубу, поскольку при сгибании колено будет нагреваться и плавить лед, что спровоцирует деформацию трубки.

  2. Закрываете оба конца трубки деревянными или пластиковыми заглушками, чтобы не высыпался песок. .

  3. Находите круглый с равным сечением по всей высоте предмет диаметром 30-35 мм и накручиваете аккуратно вокруг него трубку. Можно сгибать с помощью плоскогубцев, но стараться при этом не деформировать внешний материал. Шаг между витками должен составлять 12-15 мм.


  1. Открываете оба конца, высыпаете песок или соль и тщательно промываете под проточной водой.

  2. С внешней стороны корпуса вставляете патрубки для ввода/вывода воды.

  3. Ставите вертикально змеевик внутрь емкости, закрепляете выходной канал наружу, откуда будет выходить самого, фиксируете герметиком или холодной сваркой, по обеим сторонам делаете заглушки.


Вот так выглядит уже полностью собранный металлический холодильник


Средняя мощность нагрева перегонного куба составляет 3 киловатта. При таких показателях эффективность змеевика составит 4 литра самогона в час. Этот объем получается из 30 литров браги.


Видеоролик вам расскажет как своими руками сделать змеевик для самогонного аппарата


Змеевик для самогонного аппарата: изготовление, материалы, принцип работы

Змеевик – это важная и необходимая деталь для самогонного аппарата своими руками. Он используется для конденсации спиртовых паров с помощью того, что тепло отводится посредством воздуха или воды сквозь стенки. Такую конструкцию сумеет сделать каждый желающий человек. Кроме того, самодельный аналог будет работать так же, как и покупной.

Какие материалы применяются для правильного змеевика

Чтобы перегонка протекала скорее, применяется змеевик для самогонного аппарата. Это так званая камера, имеющая свойство охлаждаться снаружи. Существуют и иные виды теплообменников, но змеевик или иными словами спираль, считается самым обычным и эффективным способом для охлаждения.

Многие любители домашнего спиртного предпочитают делать алкоголь своими силами дома, поэтому их часто волнует вопрос, как изготовить качественный змеевик, и какие конкретно материалы при этом использовать.

Такой теплообменник был придуман, чтобы стандартная температура от среды передавалась пару, что находится у него внутри. Итак, из чего сделать змеевик для самогонного аппарата? Прежде всего, надо, чтобы используемый материал для змеевика возможно было без особых усилий обработать, и чтобы он был очень практичным в применении. Поэтому лучше всего уделить внимание таким материалам, как:

  • трубка из меди;
  • нержавейка пищевая;
  • трубки металлопластиковые;
  • стекло лабораторное.

Самой распространенной является медная трубка, так как данный металл имеет хорошую теплопроводность и из него имеется возможность без труда скрутить спираль. Чтобы изогнуть трубку из меди в требуемую форму, ее необходимо нагреть. Помимо этого, надо уделить внимание ширине изделия.

Теплообменник для самогонного аппарата еще изготавливается из нержавейки. Данный материал тоже применяется, хотя согнуть такой элемент без дополнительных усилий и приспособлений бывает очень затруднительно.

Порой используют спираль из стекла, но она весьма неудобная и влечет много дополнительных затрат, однако большинство специалистов все же применяют такой тип охладителя, так как он помогает перегонять самогон отличного качества без неприятного запаха и ужасного послевкусия.

Еще можно сделать теплообменник из металлопластиковых трубок. Изготовить такую деталь очень просто, так как данный материал легко сгибается. Да и цена на него всегда весьма приемлемая.

Какой лучше делать охладитель решать только вам. Однако, несмотря на то, какой именно материал вы выберете, предварительно изучите все его преимущества и недостатки, чтобы в будущем наслаждаться только чистым, качественным и насыщенным самогоном.

Каким именно должен быть змеевик

Только от выбранного вами материала будут зависеть вкусовые качества напитка, даже если он варился по существующим правилам. Важно, чтобы сырье, из которого изготавливалась трубка, не вступило со спиртом в реакцию, и чтобы не было выделений вредных веществ. Самой подходящей считается медь, за ней — алюминий и лишь потом идет нержавеющая сталь.

Прежде чем приступить к изготовлению охладителя, потребуется рассчитать какая именно должна быть его длина. Данные расчеты являются очень сложным делом, так как для этого могут потребоваться знания и умения. Также надо обращать внимание на некие параметры — быстрота подачи воды и пара теплопроводность применяемых материалов, объем пара и иное.

Как известно, от размера данного изделия всегда зависит скорость перегонки, и какое количество получится конечного продукта. Идеальная длина змеевика составляет полтора метра при диаметре трубки 12мм.

От расположения тоже много чего зависит, поэтому будет лучше, чтобы конденсат стекал сам, и для этого, как нельзя лучше подойдет вертикальная установка, так как наклонная система или горизонтальная лишь уменьшают количество самогона.

Кроме того, самым хорошим способом для охлаждения считается вода, которая наливается в емкость, куда и помещается змеевик. При этом желательно, саму емкость оставить открытой, чтобы была возможность заменять теплую воду холодной. Также есть проточный холодильник, в котором вода имеет возможность постоянно циркулировать. Он хорошо охлаждает, и самогон перегоняется быстро, а за счет его маленького размера, самогонная система выходит весьма компактной.

Как происходит самостоятельное изготовление теплообменника

Чтобы сделать змеевик на самогонный аппарат своими руками изначально потребуется приобрести медную трубку или трубку из нержавеющей стали. Также необходимо провести подготовку корпуса для установления устройства.

Итак, как сделать змеевик для самогонного аппарата? Вначале надо набить трубку сухим и сыпучим материалом. Для этих целей можно использовать соду или тот же речной песок. Это дает возможность защитить металл. Затем на концы трубки надо надеть деревянные колышки. На один конец лучше приварить гайку, а на трубку надеть какой-либо гладкий предмет. Расстояние между витками не должно превышать 13мм.

После этого, концы змеевика для самогонного аппарата потребуется освободить, песок убрать, а саму трубку хорошенько вымыть. На корпусе установить патрубки, которые обеспечивают подачу и отдачу воды. Сам змеевик надо разместить в корпусе, а снизу и сверху вмонтировать заглушки.

Со временем поверхность медного змеевика окисляется, а на стенки налипает сера. Очищается все это очень просто, с помощью лимонной кислоты, которая разводится теплой водой, и туда погружается змеевик на 20 минут. В особо сложных случаях можно его оставить на ночь в банке с жидкостью.

Самогонный аппарат со змеевиком включает в себя емкость – это может быть фляга или та же скороварка, естественно, змеевик, который завернут спирально в патрон, чтобы пар наилучшим образом мог охлаждаться. Ну и сухопарник, с помощью которого отделятся все вредные примеси, и в результате этого повышаются вкусовые качества алкоголя.

Какие бываю поломки и как их устранить

Если вы изготовили охладитель своими руками, то нужно подготовиться к тому, что рано или поздно он может поломаться. По этой причине, важно знать, каким образом можно устранить поломку.

Делая змеевик, мало кто уделяет должное внимание герметическим соединениям. К примеру, если теплообменник металлический, то когда он ломается, следует остановить перегонную процедуру и поменять крепежи. В случае применения деталей из стекла, может понадобиться даже их полностью заменить.

Если прибор начинает пропускать, то сразу ощущается сильный запах от самогона. В таком случае перегонка тоже прекращается, ищется дырка и заделывается герметиком.

В любом случае, расстраиваться не стоит, ведь если вы смогли сделать данное приспособление самостоятельно, то и, конечно, сможете устранить все возникшие неполадки.

Заключение

Как видите, все это возможно выполнить собственными силами. А спираль делается дома. Как материал чаще всего применяется медь или нержавейка, ведь они имеют требуемые параметры и недорого стоят. Да и определенных навыков для такого производства не понадобится, ведь с данной задачей сумеет справиться каждый мастер, без привлечения профессионалов. А, выбирая вариант охлаждения, лучше остановить свой выбор на водяном, а не воздушном способе.

Как сделать самогонный аппарат с сухопарником своими руками

Самогонный аппарат с сухопарником позволяет получить хорошо очищенный крепкий напиток. Сухопарник не является обязательным элементом конструкции, но его установка дает заметный положительный эффект. В настоящее время это простое приспособление можно приобрести в готовом виде. Однако намного дешевле изготовить его своими руками, а простота конструкции позволяет это сделать любому человеку без существенных затрат.

Особенности устройства

Конечный продукт самогоноварения содержит много вредных примесей, и для их устранения приходится прибегать к различным ухищрениям. Одним из эффективных приспособлений является сухопарник или дефлегматор. Он представляет собой герметичный сосуд, в котором спиртосодержащиеся пары охлаждаются, а затем повторно закипают. Данная емкость устанавливается между испарительным кубом самогонного аппарата и охлаждающим змеевиком.

Принцип очистки основан на разности температур кипения примесей и спирта. Пары из испарителя, попадая в емкость сухопарника, охлаждаются, в результате чего основная масса примесей конденсируется. Тепловой энергии в сосуде хватает только на повторное испарение спирта, как более легкой фракции. Вредные вещества стекают на дно сухопарника. Этот осадок имеет вид коричневатой жидкости с неприятным ароматом. При правильном использовании устройства в нем скапливается до 350 мл примесей при перегонке 5-6 л браги.

Отмечаются такие преимущества использования сухопарника:

  1. Степень очистки самогона в устройстве не уступает химическим технологиям (активированный уголь, марганцовка и т.д.). Для более глубокой очистки эти способы могут дополнять друг друга.
  2. Блокировка попадания брызг браги в змеевик при чрезмерном нагреве ее в испарителе аппарата.
  3. Повышение крепости конечного продукта.
  4. Возможность облагораживания напитка путем ароматизации. Для этого достаточно поместить в емкость сухопарника ароматизатор (корка цитруса, яблочная долька и т.п.).
  5. Сухопарники отличаются универсальностью использования и простотой монтажа. Устройство можно применять в самогонном аппарате любого типа.

Конструктивные особенности

Самогонный аппарат представляет собой дистиллятор, в котором отделяется спиртовой компонент от воды за счет разной температуры кипения. Он включает 2 основных элемента – испаритель и конденсатор. В качестве испарителя обычно используется любая металлическая емкость, в которую заливается нужное количество браги. Она разогревается до температуры 60-90º С, когда спирт испаряется, но вода еще не закипает. Конденсатор выполняется в виде спиралевидного змеевика (металлического или стеклянного), в котором обеспечивается резкое охлаждение пара, заставляющего его конденсироваться. Конечный продукт стекает в приемную емкость.

Сухопарник устанавливается на выходе из испарителя. Он состоит их сосуда с крышкой, через которую проходят 2 трубки. По одной из них пар поступает из испарителя, а по другой – направляется в конденсатор самогонного аппарата. Характерная особенность устройства заключается в том, что подводящая трубка опускается на 12-15 мм ниже отводящей.

Кроме того, существуют и другие специфические условия. Сухопарник должен обладать способностью к тепловому рассеиванию, что обеспечивается увеличенной площадью стенок сосуда, а также различием температур поступающего пара и стенок. Настройка работоспособности осуществляется опытным путем – применение сосудов разной емкости. Принудительное охлаждение корпуса с помощью вентилятора нужно использовать осторожно. Внутри сухопарника конденсироваться должны только примеси, а оставшаяся тепловая энергия должна быть достаточной для испарения спирта.

Самодельные конструкции сухопарника выполняются чаще всего из стеклянных банок. Они имеют важные преимущества перед металлическими сосудами – возможность визуального контроля и доступность материала. При изготовлении должно учитываться важное условие – герметичность. Пар не должен улетучиваться из сосуда. Это условие обеспечивается использованием закручивающихся крышек с прокладкой и надежной герметизацией участков прохождения трубок через крышку. Нельзя забывать и о герметичности стыков в месте соединения трубок с выходом из испарителя и входом в змеевик.

Еще одно условие – правильный выбор объема сухопарника с учетом производительности самогонного аппарата. Его рекомендуется обеспечивать в пределах 5-6 процентов от объема испарительного куба. Так стеклянная банка емкостью 700 мл подойдет при объеме испарителя 13-15 л.

Особенности изготовления

Для самостоятельного изготовления сухопарника элементарной конструкции следует подготовить такие материалы и комплектующие:

  1. Стеклянная банка емкостью 1 л с металлической закручивающейся крышкой.
  2. Штуцера для присоединения шлангов с резьбой диаметром полдюйма и длиной — 12 мм – с наружной резьбой в количестве 2 штук и с резьбой внутреннего расположения – 1 штука.
  3. Контргайка с полудюймовой резьбой – 1 штука.
  4. Полимерный (желательно силиконовый) шланг диаметром 12 мм и длиной не менее 100 мм.
  5. Лента ФУМ для уплотнения.
  6. В качестве инструмента достаточно иметь дрель и сверло диаметром 20 мм, ножницы, нож, линейку или штангенциркуль.

Изготовление осуществляется в следующем порядке:

  1. На крышке стеклянной банки производится разметка двух отверстий. Межцентровое расстояние необходимо выбирать так, чтобы штуцера после установки не касались друг друга.
  2. Аккуратно сверлятся отверстия с учетом малой толщины материала. Лучше использовать деревянный брусок в качестве основания. Края отверстий выравниваются, убираются все заусенцы.
  3. В просверленные отверстия вставляются штуцера с наружной резьбой. Уплотнение их можно осуществить с помощью прокладок вырезанных из силиконового или резинового шланга.
  4. Силиконовые прокладки одеваются на наружную резьбу штуцеров. Один из них затягивается контргайкой, а на другом накручивается штуцер с внутренней резьбой. Закручивание осуществляется плотно для обеспечения герметичности.
  5. На резьбу горлышка банка наворачивается лента ФУМ в 2-3 слоя. После этого закручивается крышка.
  6. Собранный таким образом сухопарник готов к эксплуатации. Окончательно соединяются штуцера с выходом куба испарителя и охлаждающего змеевика самогонного аппарата, и его можно запускать в эксплуатацию. Для соединения обычно используется силиконовый шланг диаметром 12 мм.

Альтернативные варианты

Помимо стандартного сухопарника можно использовать и другие конструкции, использующий аналогичный принцип работы:

  1. Дефлегматор. В нем трубка вставлена внутрь другой трубки, а между ними пропускается охлаждающая жидкость. Такое устройство устанавливается непосредственно над испарительным кубом. Вредные примеси конденсируются и стекает по стенкам обратно с испаритель.
  2. Барботер или «мокропарник». По конструкции он аналогичен сухопарнику, но входящая трубка опускается до дна емкости. Пар, поступающий из нее, проходит через накопившуюся на дне жидкость. Нередко в самогонном аппарате устанавливается одновременно и сухопарник, и барботер, что позволяет обеспечить более глубокую очистку самогона.
  3. Экстрактор. По сути это сухопарник, в котором устанавливается корзинка с ароматизирующим веществом. Как правило, используются натуральные ароматизаторы – фрукты, ягоды, семена, зерна.

Любой из вариантов легко сделать своими руками. Важно при эксплуатации своевременно очищать емкость от осадка. Очистка с промыванием производится после каждой перегонки.

Сухопарник, несмотря на свою простоту, способен достойно конкурировать с химическими методами очистки самогона. Он имеет массу преимуществ, что обеспечивает его популярность у любителей данного крепкого напитка. Самостоятельное изготовление позволяет избежать дополнительных затрат.

Холодильник для самогонного аппарата своими руками

(+18) Водка дорожает и качество её часто вызывает сомнения. Поэтому иногда (в праздник) угостить гостей хочется безопасным для здоровья напитком. Самогонный аппарат можно купить, а можно и сделать из подручных материалов своими руками. Подробное описание конструкции самогонного аппарата с чертежами далее в статье.

Статья предназначена для лиц не моложе 18 лет.

Подробное описание изготовления самогонного аппарата

Свой самогонный аппарат я сделал сам своими руками лет двадцать назад и с тех пор он мне исправно служит. Начинать надо с подбора материала. Медь, алюминий, обычная сталь не годятся для этой цели, поскольку не являются пищевыми материалами. Аппарат надо делать из нержавейки или титана. по возможности стараться не применять резиновые детали (прокладки, шланги), которые могут контактировать со спиртовым паром. Это резко ухудшает вкус и запах продукта. Я старался все соединения делать резьбовые и если применял прокладки, то только из кожи. В качестве емкости для нагрева браги очень удобно использовать молочный бидон емкостью 37-40 литров, в нем есть штатный зажим для герметизации и все материалы заведомо пищевые.

Главной частью любого самогонного аппарата является:

  • теплообменник,
  • холодильник,
  • змеевик, омываемый водой.

Змеевик своими руками

Змеевик делается из тонкостенной нержавеющей трубки d8-10 мм, длиной около 2-х метров.

Сделав несложное приспособление, змеевик можно навить вручную.

Приспособление состоит из трубы или прутка d(наружный) 35 мм, к которому приваривается гайка М8-10 в зависимости от диаметра трубки змеевика.

Трубка длиной 2 метра засыпается сухим песком, с двух сторон закрывается пробками. Затем трубка пропускается через отверстие гайки, короткий конец приспособления зажимается в тисках и вокруг длинного конца прутка производим навивку змеевика. После навивки пробки вынимаются, песок высыпается, трубка промывается проточной водой.

Холодильник

Корпус для холодильника сделал из нержавеющей трубы d76мм, проточив ее по наружи до d75мм. В корпусе сверху и снизу сделал отверстия d8мм для установки патрубков подвода и отвода воды. Две крышки d75мм с отверстиями d8мм(использовал трубку для змеевика d8мм) для выхода концов змеевика. В корпус устанавливается змеевик, устанавливаются крышки, отверстиями на трубки змеевика, заваривается герметично. Вставляются патрубки и также завариваются. Холодильник проверяется на герметичность. К трубке змеевика на подаче ПГС приваривается штуцер с наружной резьбой.

Холодильник наш готов.

Из своего практического опыта могу Вас заверить, что змеевик, сделанный из трубки длиной 2 метра, успешно справляется c конденсацией 8 литров продукта в час. Гнать самогон следует со скоростью не более 3 литров в час, иначе брага бурно закипает и в готовый продукт выносится большое количество примесей.

И еще один нюанс: при подключении холодильника прямая подача холодной воды идет снизу, обратка(отработанная вода) сливается сверху. В противном случае возникает противоход жидкости и эффективность теплообмена значительно падает.

Отстойник своими руками

Между баком и холодильником на линии паро-газовой смеси(ПГС) желательно поставить отстойник, который улавливает тяжелые фракции, качество продукта при этом значительно улучшается. В самом простейшем случае это стеклянная банка с двумя трубками.

Я сделал отстойник таким образом.

В цилиндре из нержавеющей трубы d57 мм просверлил два отверстия d8мм(см. эскиз), в которые установил трубки, предварительно изогнутые. К трубке, установленной в верхнее отверстие отстойника, со стороны холодильника, приварил штуцер с наружной резьбой. Трубки приварил герметично к отстойнику. Внутрь цилиндра приварил два пятака(завихрители) с зазорами на противоположных сторонах. Две крышки, верхняя глухая, нижняя с отверстием для установки патрубка вывода осадка. Парогазовая смесь поступает в цилиндр, расширяется и проходит по лабиринту, сивушные масла при этом выпадают в осадок и выводятся через нижний вентиль(у меня на этот патрубок установлена резиновая аптечная трубка, которую закрываю на время отбора продукта обычной прищепкой). Опять таки из личного опыта могу Вам сказать, что сливать осадок из отстойника достаточно через каждый литр полученного продукта.

Осадка за это время набирается не много и он не доходит до нижнего патрубка ПГС.

Сборка аппарата

Теперь собираем всю нашу систему в единое целое. В крышке молочного бидона сверлим отверстие, вставляем в него трубку c наружной резьбой, внутри крышки устанавливаем на трубку прокладку и навинчиваем гайку, изготовленную из нержавейки. Снаружи также устанавливаем прокладку, навинчиваем штуцер, соединение тщательно затягиваем. К щтуцеру приваривается трубка, идущая от отстойника с нижней его части. Затем с помощью накидной гайки крепится холодильник к трубке отстойника.

Наш самогонный аппарат, сделанный своими руками, готов к работе.

Чертежи и подробное описание самогонного аппарата

(+18) Водка дорожает и качество её часто вызывает сомнения. Поэтому иногда (в праздник) угостить гостей хочется безопасным для здоровья напитком. Самогонный аппарат можно купить, а можно и сделать из подручных материалов своими руками. Подробное описание конструкции самогонного аппарата с чертежами далее в статье.

Статья предназначена для лиц не моложе 18 лет!!!

Подробное описание изготовления самогонного аппарата

Свой самогонный аппарат я сделал сам своими руками лет двадцать назад и с тех пор он мне исправно служит. Начинать надо с подбора материала. Медь, алюминий, обычная сталь не годятся для этой цели, поскольку не являются пищевыми материалами. Аппарат надо делать из нержавейки или титана. по возможности стараться не применять резиновые детали (прокладки, шланги), которые могут контактировать со спиртовым паром. Это резко ухудшает вкус и запах продукта. Я старался все соединения делать резьбовые и если применял прокладки, то только из кожи. В качестве емкости для нагрева браги очень удобно использовать молочный бидон емкостью 37-40 литров, в нем есть штатный зажим для герметизации и все материалы заведомо пищевые.



Главной частью любого самогонного аппарата является:

  • теплообменник,
  • холодильник,
  • змеевик, омываемый водой.

Змеевик своими руками

Змеевик делается из тонкостенной нержавеющей трубки d8-10 мм, длиной около 2-х метров.

Сделав несложное приспособление, змеевик можно навить вручную.

Приспособление состоит из трубы или прутка d(наружный) 35 мм, к которому приваривается гайка М8-10 в зависимости от диаметра трубки змеевика.

Трубка длиной 2 метра засыпается сухим песком, с двух сторон закрывается пробками. Затем трубка пропускается через отверстие гайки, короткий конец приспособления зажимается в тисках и вокруг длинного конца прутка производим навивку змеевика. После навивки пробки вынимаются, песок высыпается, трубка промывается проточной водой.

Холодильник

Корпус для холодильника сделал из нержавеющей трубы d76мм, проточив ее по наружи до d75мм. В корпусе сверху и снизу сделал отверстия d8мм для установки патрубков подвода и отвода воды. Две крышки d75мм с отверстиями d8мм(использовал трубку для змеевика d8мм) для выхода концов змеевика. В корпус устанавливается змеевик, устанавливаются крышки, отверстиями на трубки змеевика, заваривается герметично. Вставляются патрубки и также завариваются. Холодильник проверяется на герметичность. К трубке змеевика на подаче ПГС приваривается штуцер с наружной резьбой.

Холодильник наш готов.

Из своего практического опыта могу Вас заверить, что змеевик, сделанный из трубки длиной 2 метра, успешно справляется c конденсацией 8 литров продукта в час. Гнать самогон следует со скоростью не более 3 литров в час, иначе брага бурно закипает и в готовый продукт выносится большое количество примесей.

И еще один нюанс: при подключении холодильника прямая подача холодной воды идет снизу, обратка(отработанная вода) сливается сверху. В противном случае возникает противоход жидкости и эффективность теплообмена значительно падает.

Отстойник своими руками

Между баком и холодильником на линии паро-газовой смеси(ПГС) желательно поставить отстойник, который улавливает тяжелые фракции, качество продукта при этом значительно улучшается. В самом простейшем случае это стеклянная банка с двумя трубками.

Я сделал отстойник таким образом.

В цилиндре из нержавеющей трубы d57 мм просверлил два отверстия d8мм(см. эскиз), в которые установил трубки, предварительно изогнутые. К трубке, установленной в верхнее отверстие отстойника, со стороны холодильника, приварил штуцер с наружной резьбой. Трубки приварил герметично к отстойнику. Внутрь цилиндра приварил два пятака(завихрители) с зазорами на противоположных сторонах. Две крышки, верхняя глухая, нижняя с отверстием для установки патрубка вывода осадка. Парогазовая смесь поступает в цилиндр, расширяется и проходит по лабиринту, сивушные масла при этом выпадают в осадок и выводятся через нижний вентиль(у меня на этот патрубок установлена резиновая аптечная трубка, которую закрываю на время отбора продукта обычной прищепкой). Опять таки из личного опыта могу Вам сказать, что сливать осадок из отстойника достаточно через каждый литр полученного продукта.

Осадка за это время набирается не много и он не доходит до нижнего патрубка ПГС.

Сборка аппарата

Теперь собираем всю нашу систему в единое целое. В крышке молочного бидона сверлим отверстие, вставляем в него трубку c наружной резьбой, внутри крышки устанавливаем на трубку прокладку и навинчиваем гайку, изготовленную из нержавейки. Снаружи также устанавливаем прокладку, навинчиваем штуцер, соединение тщательно затягиваем. К щтуцеру приваривается трубка, идущая от отстойника с нижней его части. Затем с помощью накидной гайки крепится холодильник к трубке отстойника.

Наш самогонный аппарат, сделанный своими руками, готов к работе.

(Источник:alcopribor.ru)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

  • Простой GPS навигатор своими руками
  • Во многих современных телефонах есть GPS, но для работы навигатора необходима подгрузка карт через интернет, что в дали от GSM вышек является проблемой. Также большая проблем — это быстрый разряд аккумулятора смартфонов, особенно в холодное время года. За раз путешественник остаётся не только без навигации, но и без связи. Иметь с собой независимое навигационное устройство будет очень кстати.  Подобное устройство и будет предлагаться в статье, ниже.

    Подробнее…

  • Инкубатор своими руками.
  • Что делать, если наседка ко времени не подоспела? Да и количество получаемого молодняка не всегда устраивает, а серийные инкубаторы дороговаты.

    Выход один: попытаться смонтировать самому.

    Камерой для упрощенной модели инкубатора могут по­служить обыкновенные картонные коробки, оклеенные внут­ри и снаружи слоями плотной бумаги, деревянные каркасы, обшитые с обеих сторон фанерой или пластиком, заполнен­ные внутри и между стенками стекловатой, сухими опилка­ми, пенопластом. Подробнее…

  • Схема регулятора тактов стеклоочистителя автомобиля
  • Не все автомобили оборудованы стеклоочистителем, который может работать в непрерывном и пульсирующем режиме движения щеток. Второй режим очень удобен при моросящем дожде и слабом снеге. Некоторые автомобили с базовой комплектацией и автомобили ранних выпусков не имеют пульсирующего режима, что создает определенные неудобства при их эксплуатации.

    Подробнее…

Популярность: 51 673 просм.

Прямоточный холодильник своими руками чертежи. Каким будет холодильник для самогонного аппарата? Назначение, принцип работы, как сделать своими руками

Изготовление самогона для некоторых наций стало настоящей традицией. Этот напиток можно отнести к культурным ценностям конкретных этнических групп. Кроме того, он отразился на политической ситуации в стране. При этом необходимо сказать о том, что холодильник для самогонного аппарата, который играет ведущую роль в процессе изготовления, за все свое время претерпел множество изменений и модификаций, отразившихся на итоговом качестве продукта.

Назначение

Данное устройство необходимо для того, чтобы остужать пары браги, которые переходят в жидкое состояние. Именно так и получают готовый продукт. Учитывая это, холодильник для следует делать таким, чтобы повысить производительность всего устройства и при этом не испортить качество жидкости. Стоит отметить, что конструкций таких изделий очень много, и при их выборе стоит ориентироваться на личные предпочтения и наличие имеющихся материалов.

Конструктивные особенности

Описывать все варианты изготовления таких узлов самогонного аппарата не имеет смысла. Дело в том, что их настолько много, что порой очень трудно определиться с конкретной моделью. Поэтому, создавая холодильник для самогонного аппарата своими руками, стоит обратить внимание на самые распространенные конструкции, которые не только эффективны, но и просты в изготовлении. Проще всего использовать обычный змеевик, который помещают в специальную емкость с подводом холодной воды. Именно такие изделия используют профессионалы в данной области, и именно они зарекомендовали себя не только у нас в стране, но и за рубежом.

Преимущества такой конструкции

Прежде всего, стоит упомянуть, что, создавая холодильник для самогонного аппарата своими руками, люди стараются получить максимально эффективное устройство, которое прослужит много лет. Именно это и обеспечит данное изделие.

  • Такая система охлаждения самая эффективная и дает возможность повысить выход готового продукта.
  • Подобную конструкцию можно использовать как в горизонтальном, так и в вертикальном положении. Это позволяет вносить изменения в технологический процесс прямо в момент варки, используя как вертикальный самотек жидкости, так и подачу под давлением в горизонтальном положении.
  • Небольшие габариты таких охладителей делают прибор компактным и удобным как для хранения, так и для перевозки.

Материалы изготовления

Считается, что лучше всего делать холодильник для Этот материал обладает самой лучшей теплопроводимостью и практически не влияет на качество готовой продукции. Некоторые специалисты утверждают, что медные охладители могут изменить вкус итогового продукта из-за процесса окисления. Однако именно этот материал позволит получить экологически чистый самогон, поскольку не вступает в химические реакции и отлично ведет себя в данной среде.

Также можно сделать холодильник для самогонного аппарата из нержавейки. Однако тогда продукт может иметь специфический привкус и значительно снизятся показали теплоотдачи.

Чертежи

Типовые чертежи самогонного аппарата обычно рассчитаны на определенный объем продукта. Это важно принимать во внимание, выбирая конкретную модель. Не стоит брать эскизы разных узлов из других проектов, объединяя их. Каждый конкретный аппарат является полностью сбалансированным устройством, которое имеет оптимальные параметры и готово к работе.

Создавая чертежи самогонного аппарата, холодильнику нужно уделить особое внимание. Важно правильно рассчитать диаметр и длину змеевика, чтобы не только избежать лишнего выхода ценных паров, но и не допустить попадания браги в готовый продукт. Специалисты в таких случаях рекомендуют использовать стандартные расчеты, по которым длина трубы змеевика должна быть около двух метров, а ее диаметр — шесть миллиметров.

Необходимые материалы

  • Прежде всего, потребуется медная труба длиной 2 метра. Ее диаметр не должен превышать 6 мм, а толщина стенок — 1 мм. Некоторые мастера советуют приобретать изделие из специального металла, который предназначен для работ с пищевыми продуктами. Если делается холодильник стеклянный для самогонного аппарата, то необходимый материал можно купить в специальном магазине.
  • Также потребуется обрезок нержавеющей трубы длиной 200 мм и диаметром 17 мм. Из нее будет изготавливаться корпус холодильника.
  • Два резьбовых соединения, которые будут монтироваться на медный змеевик. К ним и нужно подключать сам аппарат.
  • Два резьбовых соединения для крепления на корпус из нержавейки. Через них будет осуществляться подвод воды.
  • Два металлических круга из нержавейки, которые нужны для создания крышек на холодильник. Поэтому их диаметр должен быть не менее 75 мм.

Инструмент

Определяясь с тем, как сделать самогонный аппарат своими руками, необходимо понять, что для работы может потребоваться специальный инструмент и навыки обращения с ним. Носить детали к специалистам обычно не принято, поскольку такая работа может вызывать массу вопросов. Для изготовления потребуется следующее:

  • сварочный аппарат;
  • сверлильный станок или дрель;
  • сверло диаметром восемь миллиметров;
  • приспособление для сгибания труб или шаблон необходимого диаметра.

Создание змеевика

Прежде всего необходимо скрутить медную трубу в змеевик. Во многих инструкциях, рассказывающих, как сделать холодильник для самогонного аппарата, рекомендуется для данных целей использовать специальные приспособления, которые существенно облегчают работу. Нужно создать спираль такого диаметра, чтобы она влезала в трубу для чехла, и между изделием и стенками оставалось пространство.

В независимости от того, делается ли прямоточный холодильник для самогонного аппарата или прибор другой конструкции, нужно создать такое количество витков, чтобы спираль поместилась в корпус. Учитывая, что в нашем случае его длина составляет 200 мм, количество витков должно быть таким, чтобы готовый змеевик не превышал 180 мм.

Изготовление охладителя

Когда делают холодильник для самогонного аппарата из нержавейки, очень важно правильно подобрать электроды для сварочного аппарата. Дело в том, что необходимо вставить змеевик в корпус, который предполагает фиксацию с медью.

  • В самом корпусе важно сделать два отверстия с разных сторон. Это необходимо для того, чтобы подвод и отвод воды осуществлялся равномерно. К ним приваривают на которые впоследствии надевают шланги с охлаждающей жидкостью.
  • Когда вставляют змеевик в корпус, то его фиксируют при помощи торцевых крышек. В них заранее проделывают отверстия по диаметру трубы спирали. Лучше всего, если они будут располагаться не по центру, а немного смещаться в сторону.
  • Крышки приваривают по периметру к корпусу, а сам змеевик паяют с применением сварочного аппарата или паяльника. В итоге должна получиться герметичная конструкция с медным змеевиком внутри.
  • На заключительном этапе к медной трубе крепят резьбовые соединения, одно из которых будет подключаться к самогонному аппарату, а через второе станет выходить готовый продукт.
  • Перед тем как использовать охладитель для варки, его стоит заранее проверить с применением горячей воды. При этом не стоит создавать большого давления, поскольку для работы этого не потребуется.
  • Лучше всего использовать сухопарники и холодильники для самогонных аппаратов в паре. Так повышается качество готового продукта, а при применении дополнительных ингредиентов можно придать готовому продукту свой особый вкус или аромат.
  • Не стоит изготавливать змеевик из материалов, которые уже были в употреблении. Обычно медные трубы служат для работы с вредными химическими элементами, и на них может оставаться специфический осадок. Считается, что отлично подойдут новые водопроводные трубы, которые в последнее время продаются практически во всех строительных магазинах.
  • Изготавливая охладитель, стоит сразу продумать и модель сухопраника. Это изделие позволяет очищать продукт, и во многих производствах алкогольной продукции он просто незаменим.
  • Некоторые мастера предпочитают изготавливать металлический корпус охладителя с крышками на резьбе, которые имеют специальные уплотнители для герметичной фиксации трубы змеевика. Подобный подход позволяет получить красивое и сложное по своей конструкции изделие, которое, однако, не оправдывает затраты, вложенные в него. В вертикальных проточных холодильниках вообще нет верхней крышки, а со своей задачей они справляются на сто процентов, не уступая более модернизированным агрегатам.
  • В некоторых странах изготовление самогона считается нарушением закона и грозит как штрафом, так и тюремным заключением. Поэтому прежде чем приступать к работе, стоит уточнить данный момент и оценить риск.
  • Обычно холодильник со змеевиком считается самой важной деталью самогонного аппарата. При этом он может быть и самым дорогим по стоимости изготовления узлом. Именно его труднее всего найти в свободной продаже. В некоторых семьях подобные устройства передаются от родителей детям и уже стали настоящей реликвией.
  • Важно упомянуть о том, что при желании можно значительно упростить и предложенную конструкцию. Однако для змеевика стоит использовать именно медь, хотя материал изготовления корпуса практически не имеет значения.

Вывод

Изучив материал о том, как сделать самогонный аппарат своими руками, можно прийти к выводу, что такие изделия не отличаются большой сложностью и замысловатой конструкцией. Однако к данному процессу нужно подходить очень ответственно, детально ознакомившись с разными моделями и способами варки. Некачественно приготовленный продукт не только не будет отвечать всем необходимым требованиям, но и может сильно навредить здоровью человека.

Чтобы изготовить прямоточный холодильник для самогонного аппарата своими руками не потребуются какие-то определенные инструменты, а сама процедура займет немного времени. Это необходимый элемент даже для самой простой системы самогоноварения. Так как он компактный, то занимает мало места, и его проще хранить. Сделать такой конденсатор очень просто.

Самый экономичный вариант — охладитель, который изготавливается из полипропиленовой трубы и фитингов. Такие материалы можно без труда приобрести в каждом строительном магазине. Для этого потребуется:

  • медная трубка;
  • полипропиленовая труба;
  • тройник, переходящий на резьбу;
  • муфта, заглушка и штуцер;
  • ФУМ-лента.

От трубы необходимо отрезать небольшой кусок — это будет кожух. В конце трубы с одной и другой стороны потребуется насадить тройники. Затем тройник понадобится поставить в воду, которая кипит, и подержать пару минут. Насадить деталь на трубу, при этом, не давая ей остыть. Аналогичным способом можно надеть и муфту.

После этого по — середине заглушек нужно сделать дырку для медной трубки. Нагреть муфты и установить туда заглушки. В тройники вкрутить штуцеры, а резьбу сделать плотнее с помощью ленты. Срезать медную трубку таким образом, чтобы она могла выступать на несколько сантиметров со всех сторон кожуха. Трубку потребуется вставить между дырками в заглушках, щели заделать герметиком. Холодильник готов к применению. С кубом для перегона можно соединить силиконовым шлангом.

Как правильно подобрать требуемый размер для холодильника

Подходящий размер – это когда длина кожуха составляет 500-600мм, а расстояние между трубками от 2 мм. При покупке материалов необходимо обратить внимание на толщину стенок трубы: надо, чтобы внутренний диаметр совпадал с диаметром трубы. Толщина стенок также играет важную роль. И чем она меньше, тем лучше. Не советуется приобретать трубку, стенки которой толще, чем 1 мм.

Вода должна течь навстречу пару. Ее нужно подключать с иной стороны от подключения пара.

Самое идеальное положение для рефрижератора – вертикальное, ведь в этом случае конденсат самогона сможет свободно течь вниз. К тому же, находясь в данном положении, у прямоточного охладителя будет максимальный большой коэффициент полезного действия, и не будет конденсатных пробок.

После того, как закончилась перегонка обязательно нужно чистить трубу. Это можно выполнять с помощью ершика, а можно просто помыть под напором горячей воды. Если этим не заниматься, то в трубке может появиться медный купорос, являющийся ядовитым веществом для организма.

Плюсы прямоточного холодильника

Большинство людей, которые пробовали качественный и натуральный алкоголь, будь это самогон, коньяк или настойки на их основе, рано или поздно задаются вопросом, каким образом можно приготовить что-то похожее самостоятельно. Если продумать потребности или же предпочтения, то вариантов имеется не так уж и много. Если говорить о процессе варения самогона, то здесь все просто, — это нагрев жидкости до испарения спиртов и охлаждение паров до состояния конденсации в жидкость.

Самогонный аппарат своими руками с рефрижератором прямого типа имеет ряд преимуществ. К видимым плюсам можно отнести простоту изготовления холодильника самостоятельно. Для работы не требуются дополнительные материалы. А также данным прибором легко пользоваться в дома.

Можно выделить такие преимущества холодильника:

  • нет образований конденсатных пробок;
  • легко регулируется температура;
  • низкий расход воды и соответственно затраты на нее.

Также его легко транспортировать. К тому же, данный прибор не боится ударов и не поддается действию химических веществ в составе самогона.

Заключение

Изучив всю информацию об изготовлении прямоточного охладителя самостоятельно, можно сделать вывод, что данное изделие не отличается особой сложностью. Однако ко всему процессу необходимо подходить с особой ответственностью, детально ознакомившись со всеми нюансами и мелочами. Ведь некачественно приготовленный продукт может существенно навредить здоровью человека.

При создании самогонного аппарата встает ряд первостепенных вопросов, и один из них – это какой тип охладителя для него выбрать (змеевик или прямоточник) и как сделать устройство своими руками.

Прежде всего нужно определиться, чем в сущности является холодильник и какую функцию выполняет, какое имеет строение и принцип действия, как материал, из которого он изготовлен, влияет на его свойства и в чем конкретно разница между змеевиком и прямоточной моделью.

После этого, взвесив все за и против, можно приступать к изготовлению узла для конденсации пара, но для этого нужно вникнуть в вопрос более детально.

Холодильник для самогонного аппарата – это один из трех основных узлов в —устройстве самогонного аппарата— наряду с и —шлангами—.

Он располагается в конечной части системы, всегда после , ректификационной колонны или . Задачей холодильника является охлаждение паров с целью их конденсации до жидкого состояния для последующего отбора из системы, что является конечным этапом .

Устройство и принципы работы

Существует две основные схемы устройства холодильника для самогонного аппарата. Первая предполагает прохождение пара по закрученному в спираль паропроводу – змеевику, при этом он расположен внутри емкости, заполненной охладительной жидкостью – водой.

К сильным сторонам этого типа относятся:

  • Компактный размер.
  • Возможность отказа от проточной воды при достаточно большом объеме охладительной емкости.

Вторая предполагает наличие прямого паропровода и прилегающего к его поверхности кожуха, внутри которого циркулирует холодная проточная вода. Преимуществами этого типа являются:

  • Отсутствие конденсатных пробок, приводящих к перепадам давления в системе, что приводит к усиленному закипанию браги и, как следствие, брызгоуносу. Эта проблема характерна для змеевика.
  • Высокая скорость изменения температуры в охладительном кожухе, проще и быстрее регулировать интенсивность конденсации.
  • Более высокая эффективность, определяющая меньший расход воды для достижения одинакового результата в сравнении со змеевиком.

В основе принципа действия любого охладителя лежит теплообменный процесс. Горячий пар, по большей части состоящий из этанола и воды, попадая в трубку холодильника, соприкасается с его стенками, которые имеют более низкую температуру, чем он сам.

В результате температура пара начинает падать, а спирт и вода начинают конденсироваться, при этом трубка начинает наоборот нагреваться. Чтобы поддерживать низкую температуру трубки, которая является необходимым условием быстрой конденсации, с другой стороны ее омывает проточная холодная вода, отбирающая полученное от пара тепло.

Выбор материала для холодильника

Как первый, так и второй тип охладителя для самогонного аппарата можно изготовить своими руками. И так как в нем происходит теплообменный процесс, наилучшим материалом для этих целей является медь, обладающая высоким уровнем теплопередачи.

Главным альтернативным материалом является пищевая нержавеющая сталь, которая хоть и уступает по теплопроводности, но обладает более высокой химической инертностью, большей износостойкостью и стоит несколько дешевле.

Не рекомендуется использовать алюминий, имеющий хорошую теплопередачу, доступную цену и относительную легкость обработки из-за его свойства активно окисляться, что неминуемо приведет к попаданию окислов алюминия в самогон.

Большую популярность в изготовлении охладителей приобретают металлопластиковые трубы, которые подходят для изготовления как змеевика, так и прямоточника. Главное условие – полимерная часть должна быть из химически инертного материала.

Стеклянный холодильник для самогонного аппарата как первого, так и второго типа практически невозможно изготовить в домашних условиях, такое изделие проще купить готовым, тем более, что цена на этот материал более чем умеренная.

При этом пользоваться им нужно очень аккуратно ввиду хрупкости, зато стекло обладает абсолютной химической инертностью, а также позволяет наблюдать за происходящим внутри узла, что способствует более качественной регуляции процесса перегонки самогона.

Как сделать прямоточный холодильник для самогонного аппарата своими руками

Изготовление охладителей из полимерных материалов и металлических элементов на критически важных участках приобретает все большую популярность из-за сочетания хорошей функциональности, умеренной стоимости и относительной легкости в изготовлении, особенно в сравнении со сварными моделями.

Так для холодильника из полипропиленовой трубы и фитингов, который обойдется примерно в 10$, понадобятся такие материалы:

Процесс изготовления протекает следующим образом:

При обустройстве всех соединений нужно не забывать использовать герметик. А о том, как изготовить , который является альтернативным типом охладителя, можно узнать в отдельной статье.

Мелкие тонкости

  • Оптимальной длиной для металлического прямоточника, используемого на небольшом самогонном аппарате с кубом 25-30 литров, является 50-60 см.
  • Чем тоньше стенка медной трубы, тем быстрее тепло переходит в охладительную жидкость, поэтому толщина в 1 мм является предпочтительной.
  • Односторонний зазор между трубой и кожухом должен быть не менее 1-1.5 мм.
  • При подборе полипропиленовой трубы стоит обратить внимание на толщину ее стенки, чтобы выдержать внутренний зазор. Так, у трубы с внешним диаметром 20 мм, стенка толщиной 3.5 мм, что определяет внутренний диаметр в 13 мм. У 25 мм полимерной трубы, толщина стенки 4.2 мм, что соответствует внутреннему диаметру в 16.6 мм. Изделие подбирается в соответствии с медной трубкой и ее габаритами.
  • Более эффективная работа охладителя предполагает движение пара навстречу потоку воды, поэтому входным патрубком в холодильнике должен быть тот, который дальше от входного патрубка с паром.
  • Пространственное расположение холодильника должно быть таковым, чтобы конденсат свободно стекал в емкость для сбора. Это либо вертикальное расположение, либо диагональное. Таким образом охладитель работает с высокой эффективностью и защищен от образования конденсатных пробок.
  • Медная трубка должна очищаться после каждой перегонки, например ершиком и горячей водой, иначе под воздействием окислительных процессов начнет образовываться токсичный медный купорос.

Выбор холодильника для самогонного аппарата должен основываться на его мощности. Это касается как конструкционных особенностей узла, так и выбора материала.

Оптимальным вариантом для любого самогонного аппарата продолжает оставаться прямоточный холодильник с медным теплообменным элементом, при этом кожух такого охладителя можно изготовить из водопроводной или канализационной трубы для экономии средств.

Главной альтернативой остается пищевая нержавеющая сталь, имеющая огромный амортизационный ресурс и высокую химическую инертность, но ее сложно обрабатывать, в результате чего самостоятельное изготовление достаточно сложное и требует как навыков, так и специального оборудования.

Домашние винокуры всегда в поиске новых рецептов алкоголя, а так же всегда думают о совершенствовании своего оборудования. Одним из таких апгрейдов является модернизация системы охлаждения самогонного аппарата.

Автономная система охлаждения для самогонного аппарата это мечта, которую хотят воплотить в реальность многие любители изготовления крепких алкогольных напитков. В домашних условиях изготовить такую систему под силу многим, для этого нужны небольшие вложения умение работать отверткой, минимальные знания электрики. Система работает с любым аппаратом от старого дедушкиного до ректификационной колонны.

Что даст такая система, оправдана ли она?


Плюсы автономной системы:

  1. Расход воды практически отсутствует, что особенно актуально в наше время, рост тарифов ЖКХ. В автономке нужно лишь один раз заполнить систему. Смену воды можно делать после каждой ректификации, дистилляции или реже – раз в месяц, а то и больше.
  2. Постоянное давление воды в системе, нет скачков как в некоторых водопроводных магистралях.
  3. Отпадает нужда в утилизации воды, особенно это актуально в частном доме, где стоит септик. За одну ректификацию может расходоваться несколько кубометров воды.
  4. Оборудование самогонщика можно установить в любом месте, где нет водоснабжения и канализации. К примеру в гараже, на балконе, подвале и.т.д.
  5. Бывают случаи когда в квартире или доме отключают воду, в нашем случае такой ситуации не случится.
  6. В зимнее время установив радиатор на улице, вентилятор можно не включать, за счет минусовой температуры вода будет охлаждаться сама.

Есть конечно и минусы такой системы:

  1. Автономная система охлаждения потребляет электрическую энергию, а она стоит не дешево. Стоит сказать, что потребление автономки 50-200 Вт. В зависимости от мощности вентилятора и какой мощности используется насос.
  2. Отвод тепла от радиатора. Решается установкой агрегата на улице или используется как дополнительное отопление помещения.
  3. Шумность.
  4. Цена оборудования. Насос, радиатор и вентилятор стоят довольно дорого.

Состав и принцип действия автономного охлаждения:

1 – перегонный куб самогонного аппарата

2 – холодильник (дефлегматор) самогонного аппарата

3 – радиатор охлаждения, где горячая вода охлаждается в змеевике при помощи обдува вентилятора.

4 – бак с охлаждающей водой, подойдет любая ёмкость бак или канистра

5 – насос качающий воду по контуру «емкость – колонна – радиатор охлаждения – емкость», для насоса можно использовать регулятор, который будет ограничивать скорость подачи охлаждающей жидкости.

На рисунке показан принцип работы автономной системы: охлаждающая жидкость из бака при помощи насоса поступает в холодильник аппарата и конденсирует пары спирта, затем нагретая вода поступает на нижний вход радиатора и через верхний патрубок, охлажденная вентилятором до температуры окружающей среды, возвращается в емкость и так по кругу циркулирует.

Как собрать автономное охлаждение своими руками

В качестве радиатора можно взять автомобильный радиатор или использовать воздушный конденсатор от холодильного оборудования, так же в домашних условия делают автономку из внешнего блока кондеционера. Чем больше размер радиатора, тем больше площадь охлаждающей поверхности и соответственно он больше будет утилизировать тепла.

Радиатор необходимо отмыть если он Б/У, выпрямить ножом все вмятины. Вокруг можно изготовить защитный корпус из тонкого металла, и соорудить деревянную подставку на колесиках, которые продаются в мебельных салонах. Конструкция должна быть устойчивой, так как работающий вентилятор создает сильный поток воздуха.

В качестве обдува можно использовать не мощные микродвигатели, бытовые вентиляторы, куллеры охлаждения от компьютерной техники. Воздушные конденсаторы продаются в комплекте с вентилятором, защитной решеткой и крыльчаткой. В некоторых случаях понадобится регулятор вращения двигателя для снижения обдува. Есть специальные устройства которые регулируют скорость вентилятора и поддерживают заданную температуру, но это ведет к удорожанию конструкции в разы.

Насос для автономной системы охлаждения можно приобрести в магазинах отопления, подойдет любой циркулярный насос для воды, но тихо работает и рассчитан на длительное время работы. Часто в устройстве автономного охлаждения применяются небольшие аквариумные китайские насосы по доступной цене. Но такой насос имеет два недостатка: 1 – очень громко шумит, 2 – питание 12 или 24 вольта, что предусматривает дополнительный блок питания в конструкции. Для насоса может также понадобится регулятор, который увеличивает или уменьшает скорость подачи воды в системе

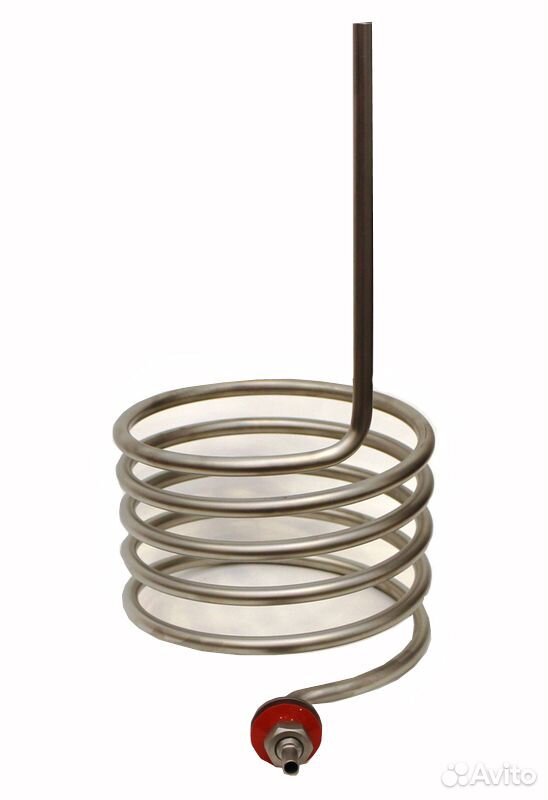

Змеевик – это обязательная часть самогонного аппарата, предназначенная для конденсации паров спирта за счет отвода тепла водой или воздухом через стенки. Несмотря на сложное определение любой желающий может смастерить змеевик в домашних условиях. Самодельный вариант будет работать не хуже магазинных аналогов. Мы рассмотрим теорию и практику изготовления.

Параметры змеевика:

1. Материал.
Самый важный фактор, влияющий на безопасность и вкус самогона. Материал змеевика не должен вступать в реакцию со спиртом или быть токсичным, но при этом иметь достаточную теплопроводность для конденсации паров спирта.

Учитывая требования, можно сделать змеевик из меди, алюминия или нержавейки. Подходящим материалом также является стекло, правда, проще купить готовый стеклянный змеевик в магазине химреактивов, чем самому изготовить что-то подобное.

Самая лучшая теплопроводность у меди, но многие самогонщики считают её токсичным материалом, на самом деле это не так. Например, уже несколько веков весь крепкий алкоголь французы перегоняют в аламбиках – специальных медных дистилляторах, и пока еще никто не отравился. На втором месте по теплопроводности алюминий (хуже меди в 1.6 раза), зато он сравнительно дешев, доступен и прост в обработке. Змеевики из нержавеющей стали уступают медным в 3-4 раза, к тому же не всегда известна точная марка нержавейки, а для самогоноварения подходят только пищевые, которые выдерживают высокую температуру и не вступают в реакцию со спиртом.

Медные змеевики самые эффективные

2. Размеры.
Чем длиннее трубка, тем больше площадь контакта паров с водой (лучше охлаждение), но при этом возрастает гидравлическое сопротивление (снижается скорость перегона). Правильная длина змеевика в самогонном аппарате (самой трубки до завивания) – 1.5-2 метра.
Чем больше сечение (внутренний диаметр) трубки, тем больше площадь контакта и ниже сопротивление. Рекомендую использовать трубку внутренним диаметром 8-12 мм.

Небольшая толщина стенки змеевика повышает теплопроводность, улучшая конденсацию, но слишком тонкие трубки сложны в обработке и эксплуатации, поскольку очень хрупкие. К тому же при соприкосновении двух сред, в нашем случае сконденсировавшегося спирта и пара, теплопроводность резко падает независимо от размеров и материала стенки. Оптимальная толщина трубки змеевика – 0.9-1.1 мм.

3. Ориентация в пространстве.
Змеевик можно расположить вертикально, горизонтально или наклонно. В самогоноварении желательно использовать вертикальную схему подключения, при которой сконденсированный дистиллят стекает самотёком и не создает дополнительных препятствий движению пара.

Вертикальные змеевики бывают восходящими (пар идет снизу вверх) и нисходящими (сверху вниз). Для минимального сопротивления нужно подавать пар сверху.

4. Система охлаждения.
Змеевики охлаждают водой, льдом и воздухом. Последние два варианта менее эффективны и требуют сложных конструкций, поэтому дальше их рассматривать не будем. Водяные системы охлаждения бывают открытыми – работают на проточной воде, и закрытыми – резервуар сразу наполняют нужным количеством воды. Конструкция закрытых систем проще, но охлаждают они хуже, зачастую на выходе самогон получается теплым, а через пару часов перегонки даже горячим.

В открытых системах циркуляция воды намного лучше охлаждает змеевик, самогон получается холодным. К тому же в проточных конструкциях используется меньший по объему резервуар емкости для воды, вследствие чего аппарат получается компактнее.

Правильно подавать воду снизу, а выводить сверху. Для нормального охлаждения вода должна двигаться навстречу самогону, иначе нижняя часть змеевика будет плохо охлаждаться. Эта схема называется «режимом противотока».

Технология изготовления змеевика

Понадобится медная, алюминиевая, латунная или трубка из нержавейки длиной 1.5-2 метра, сечением 8-12 мм и толщиной стенки 0.9-1.1 мм. Заранее советую найти корпус (резервуар) для установки змеевика. От размера корпуса зависит диаметр навивки трубы. Например, подойдет пластиковая канализационная труба диаметром 75-80 мм. Для эффективного охлаждения змеевик должен занимать не менее 15-20% объема резервуара.

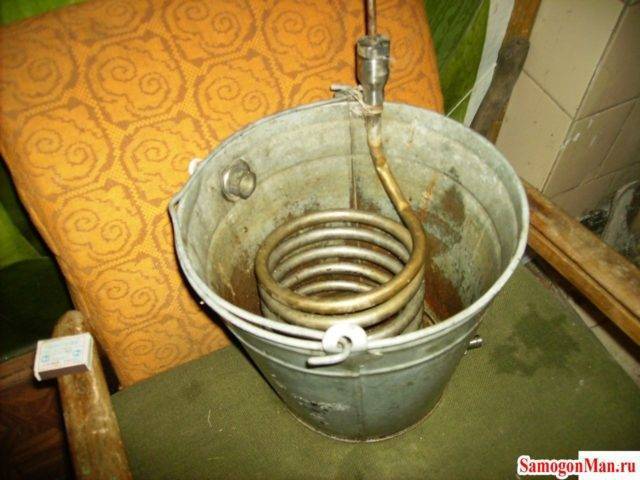

Установленный в корпус змеевик называется холодильником самогонного аппарата, чертеж показан на фото.

Последовательность:

1. Плотно набить трубку сухим сыпучим материалом, например, речным песком или содой, чтобы металл не сплющился при завивании. В крайнем случае, можно наполнить трубку водой и заморозить.

2. На концы трубки набить деревянные чопики (колышки). Альтернативный вариант – запаять или плотно зажать. На один конец желательно приварить гайку.

3. Намотать трубку на любой гладкий предмет с ровным круглым сечением нужного диаметра (в примере 35 мм) с шагом между витками 12 мм.

4. Освободить концы змеевика, высыпать песок, промыть проточной водой.

5. Установить на корпусе охладителя патрубки для подачи и отвода воды.

6. Поместить змеевик в корпус, сверху и внизу установить заглушки, герметизировать все соединения суперклеем или другим способом.

Готовый металлический холодильник

Как сделать конденсатор с медным змеевиком в домашних условиях — научитесь работать с самогоном

Если вы пытаетесь сделать конденсатор с медным змеевиком для своего самогона, эта статья поможет вам в этом. Если вы уже пытались его создать и потерпели неудачу, эта статья укажет вам правильный путь. Есть несколько уловок, как сделать самодельный конденсатор с медной катушкой, и несколько разных способов намотать катушку. Я показал вам тот, который мне больше всего нравится, и перечислил другие способы под этим руководством и ссылки на другие сайты, предлагающие полезную информацию о других методах, так что не забудьте проверить их.

Материалы, необходимые для обмотки конденсатора медного змеевика для перегонного куба
  • Медная трубка 1/4 ″ (длина будет зависеть от размера змеевика)
  • Маленькая воронка
  • 2 кг соли
  • Вибрирующее устройство (мне нравится использовать вибрирующая шлифовальная машина)
  • Лента
  • 3 фута стальной трубы 3/4 дюйма
  • 3 прочные застежки-молнии
  • Резак для труб
Следуйте этому методу, чтобы намотать идеальную конденсационную катушку

Шаг 1 — Размотайте длину 1/4 медных трубок, которые вы будете использовать для змеевика конденсатора.Заклейте один конец лентой.

Шаг 2 — Поместите воронку на другой конец медной трубки и закрепите лентой на месте, чтобы она оставалась там без особых усилий. (Это предотвратит попадание соли повсюду).

Шаг 3 — Наполните воронку солью и включите шлифовальный станок (сначала удалите наждачную бумагу с шлифовальной машины), используйте ее, чтобы вибрировать трубку 1/4. Теперь соль должна хорошо стекать в трубку. Продолжайте наполнять воронку, пока трубка полностью не заполнится солью.

Шаг 4 — Снимите воронку и заклейте этот конец лентой, чтобы запечатать соль в трубке.

Примечание. Вам может быть интересно, зачем заполняли трубку солью? Соль не даст трубке разрушиться, когда мы ее сгибаем. Таким образом предотвращается перекручивание змеевика конденсатора. Его также легко растворить позже, когда мы захотим удалить его изнутри. Вы также можете использовать воск. Я считаю, что соль проще всего.

Шаг 5 — Возьмите конец трубки 1/4 дюйма и согните его на 12 дюймов под углом 90 градусов.Затем плотно привяжите этот конец к трубе диаметром 3/4 дюйма.

Шаг 6 — Начните сгибать медь вокруг трубы, начиная с нижней части змеевика, следя за тем, чтобы она как можно плотнее прилегала к трубе. Старайтесь поддерживать расстояние между витками примерно 1/8 дюйма.

(Если вы делаете более одного приспособления для гибки, хорошим примером является приведенный ниже. Я нашел его на http://homedistiller.org/forum/viewtopic.php?f=62&t=11554 # p6800773)

Шаг 7 — Как только вы достигнете необходимой длины катушки, которую вы хотите сделать, удалите стяжки.Согните левую насадку на 90 градусов так, чтобы ее конец находился в том же направлении, что и входное отверстие. Змеевик конденсатора должен выглядеть примерно так, как показано выше.

Шаг 8 — Удалите соль кипячением в воде в течение нескольких минут. после кипячения подсоедините к крану, чтобы смыть всю оставшуюся соль.

Поскольку видео лучше, чем 1000 слов, вот два, которые покажут вам основы того, как намотать медный змеевик конденсатора для вашего самодельного перегонного куба. Я хотел бы поблагодарить Louwrens van der Merwe за создание видео, приведенного ниже.Лучшая проклятая катушка, которую я когда-либо видел, продолжает сиять, мальчик!

Здесь показано, как заполнить медь толщиной 1/4 дюйма солью.


На этом изображении показано, как он наматывает медную катушку.

Если вы заинтересованы в создании конденсатора с двумя змеевиками, который даст вам большую охлаждающую способность, ознакомьтесь с этой обмоткой конденсатора с двойной медной спиралью для рефлюкса. Pdf Я нашел онлайн! Спасибо Hook за это!

На http: // homedistiller тоже есть хороший протектор.org / forum / viewtopic.php? f = 62 & t = 11554 # p6800773, в котором объясняется, как сделать катушку, не заполняя ее солью.

Я хотел бы получить известие от вас, оставьте комментарий, сообщив мне, как вы сделали свою катушку, и поделитесь с нами фотографиями.

Змеевик конденсатора самогона

Разместите ваши комментарии?

2 «Змеевиковый конденсатор Грэма — Самогонный аппарат и ликеро-водочный завод

6 часов назад Змеевиковый конденсатор Грэма сделан из 1/4″ O. D. медная трубка и имеет 2-дюймовую крышку. Змеевик помещается в 2-дюймовую медную трубу. Это очень эффективный конденсатор с двойной обмоткой . Подключается к трубке 1/4 дюйма с помощью обжимных фитингов. Это тот же конденсатор , который мы используем на наших 2-дюймовых перегонных кубах, и он будет конденсировать до 3 галлонов в час.

Веб-сайт: Olympicdistillers.com
