Монтаж водопровода в Самаре. Разводка труб (воды) в квартире, доме

Один из первых и основных этапов капитального ремонта жилья – это замена инженерных коммуникаций; в первую очередь – всего, что связано с водопроводом, канализацией и отоплением.

Монтаж водопровода в современном строительстве считается одними из самых сложных далеко не случайно: готовые коммуникации должны исправно служить не один год, в идеале – несколько десятилетий, до следующего капремонта. Изнашиваются же неправильно смонтированные трубы очень быстро, и выходят из строя обычно в самый неподходящий момент.

Разводка труб в квартире и доме — основные схемы

В немалой степени долговечность коммуникаций зависит от профессионализма производителей работ и качества использованного материала. Но определяющий фактор – это разводка труб по определенной схеме: чем она грамотнее и продуманнее, тем дольше прослужит водопровод или отопительная система.

Наиболее популярной на сегодняшний день является следующая разводка труб:

• Тройниковая.
• Коллекторная.

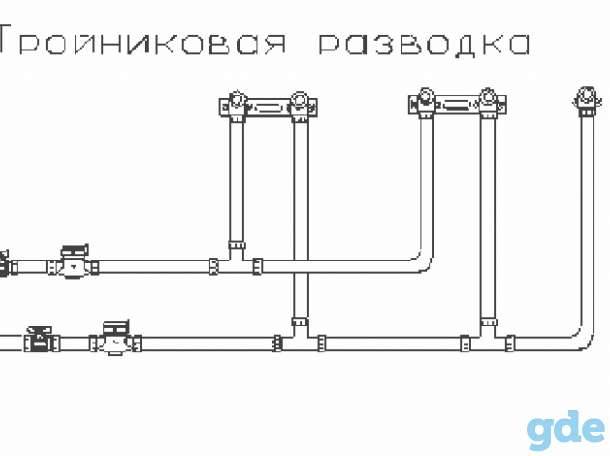

Тройниковая схема разводки труб

В первом случае монтаж всей системы относительно прост, материал расходуется достаточно экономно, необходимые комплектующие легкодоступны и недороги – соответственно, работы производятся быстрее и обходятся дешевле. Но такая разводка воды в квартире или доме имеет существенный недостаток: при необходимости замены какого-либо ее элемента отключать приходится всю систему полностью.

Коллекторная схема разводки воды

Коллекторная разводка воды свободна от этого недостатка, но она сложнее в монтаже, материала уходит больше, трудозатраты значительно выше. Однако простота и оперативность ремонта или модернизации такой системы вполне способны «перевесить» ее повышенную стоимость.

Выбор оптимальной схемы

Подобрать оптимальную для каждого конкретного случая схему разводки может только профессионал – ведь слишком много факторов одновременно приходится учитывать: надежность проектируемой системы водоснабжения или канализации, ее функциональность и скорость монтажа, удобство дальнейшей эксплуатации и обслуживания, вероятный срок службы и приемлемость итоговой стоимости. ..

Материалы для изготовления труб

Трубы для современных водопроводных и канализационных систем могут изготавливаться из следующих материалов:

• Из полипропилена.
• Из металлопластика.
• Из сшитого полиэтилена (трубы «Рехау»).
• Из меди.

Оставьте заявку

Полипропиленовые трубы

Полипропилен стал самым популярным на сегодняшний день материалом не случайно – он не ржавеет, отложения на нем практически не скапливаются, он легок в обработке и относительно недорог. Полипропиленовые трубы могут применяться как для открытой, так и для скрытой прокладки не только холодного, но и горячего водоснабжения. При скрытой прокладке трубы замуровываются в предварительно вырезанные в стенах каналы (штробы) – при качественном сваривании стыков проблем с дальнейшей эксплуатацией системы в таких случаях никогда не возникает.

Полипропиленовые трубы отличаются завидным сроком службы – не менее 50 лет; поскольку капитальный ремонт инженерных коммуникаций делается все же чаще, можно считать, что полипропилен – материал вечный!

Трубы из металлопластика

Будучи самыми «народными» еще пару десятилетий назад, сегодня металлопластовые трубы стремительно теряют свою популярность. Вызвано это тем, что при всех своих достоинствах – дешевизне, простоте и быстроте сборки, требующей минимальных трудозатрат – этот материал обладает одним весьма существенным недостатком: срок его службы не превышает 15 лет. Обычно же системы из металлопласта не подлежат восстановлению уже через десятилетие.

Трубы «Рехау»

В отличие от металлопласта, изготавливаемые из сшитого полиэтилена трубы «Рехау» становятся все востребованнее. Основное достоинство этого материала — очень низкий коэффициент сцепления, гарантирующий отсутствие сколь-нибудь значительных отложений внутри трубы. Кроме того, сшитый полиэтилен отличается низкой теплопроводностью и отличными диэлектрическими характеристиками, что тоже немаловажно. Срок службы труб «Рехау» вполне сравним со сроком службы полипропиленовых изделий – порядка 50 лет.

Трубы из меди

Медные трубы используются для отопительных и водопроводных систем, и отличаются чрезвычайно длительным сроком службы, исчисляемым веками! И своей столь же чрезвычайной стоимостью. .. но они этого стоят: медь не просто безвредна для человеческого организма, но и обладает бактериостатическим эффектом – вредные организмы в таких трубах развиваться не будут.

Профессиональный монтаж водопровода в разумные сроки

Использование при работе только высококачественной продукции позволяет гарантировать нам столь же высокое качество готовой системы, итоговая стоимость которой определяется выбранным материалом, количеством устанавливаемых «точек», условиями работы и выделенными на нее сроками.

Профессионализм и опыт наших специалистов позволяет осуществлять им замену и ремонт систем водоснабжения, а также отдельных ее элементов практически любой сложности. Имеются все необходимые разрешительные документы и лицензии на монтаж водопровода. И, конечно же, множество положительных отзывов от наших клиентов…

Ознакомьтесь с нашими ценами на монтаж водопровода Самара.

Так же мы выполняем ремонт квартир под ключ, отделочные работы, евроремонт квартир, ремонт офисов, ремонт ванной, выравнивание стен, монтаж канализации, монтаж водопровода

Как сделать разводку водопровода в квартире своими руками

Причин для переоборудования системы водоснабжения квартиры может быть несколько.

В домах старых годов постройки изношенный водопровод может представлять угрозу прорыва, металлические трубы, проложенные наружным способом, портят эстетику ванной комнаты.

В современных домах у жильцов часто возникает желание перепланировки санузла, монтажа более качественной, надежной и современной системы водопровода.

Самый простой выход, при необходимости монтажа системы водоснабжения – пригласить специалиста для выполнения работ, однако, услуги профессионала стоят недешево, и всегда есть вероятность выбора недобросовестного исполнителя.

При определенных навыках и знаниях разводка водопровода своими руками может быть стать вполне посильной, это позволит сэкономить средства, выполнить работы максимально качественно и с соблюдением всех технических условий.

Основные этапы

Начинать любые строительные или санитарно-технические работы следует с тщательной планировки.

Необходимо обозначить все требования к новой системе водоснабжения, учесть особенности планировки квартиры и санузла, определится с выбором санитарно-технического оборудования.

Разделить работы по проведению водоснабжения можно на следующие этапы:

1. Составление схемы разводки водопровода.
2. Расчет необходимого количества материала.
3. Приобретение материала.
4. Демонтаж старой разводки.
5. Монтаж новой системы.
6. Проверка системы на утечки и другие неисправности.

Трубы

На этапе планирования системы предстоит определить материал для будущей системы.

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

1. Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
2. Металлопластиковый трубопровод. Труба состоит из нескольких слоев полиэтилена, между которыми имеется слой алюминиевой фольги, придающий прочность. Такой тип трубопровода стал хорошей альтернативой металлическим трубам. Малый вес, прочность, гибкость трубы позволяют быстро и легко производить монтаж системы любой конфигурации и сложности.Одним из недостатков водопровода из металлопласта является необходимость периодической подтяжки резьбовых соединений, что исключает скрытую прокладку такого трубопровода. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).
3. Полипропилен. Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Важный момент: при монтаже полипропиленовых труб следует учитывать коэффициент теплового расширения, особенно для носителей горячей воды.

Для примера, неармированная труба при изменении температуры на 50С получит линейное удлинение, равное 7,5 мм на каждый метр. При монтаже следует предусмотреть возможность компенсирования этих увеличений. (О том, как правильно сваривать полипропиленовые трубы, Вы можете прочитать здесь).

Схема

Коллекторная разводка водопровода

Существуют две основных схемы для разводки водопровода в квартирах:

1. Схема тройникового типа. При таком исполнении от стояка отводится труба, в разрыв которой через тройники подключается каждый потребитель. Такую систему еще называют последовательной.
2. Схема коллекторного типа. Потребители подключаются к трубе через коллектор (специальное устройство с нужным количеством выходов под каждый потребитель). Удобство такой схемы в том, что коллектор на каждом выходе имеет запорный кран. Это позволяет отключать отдельно каждый узел водоразбора для ремонта или обслуживания, не перекрывая всю систему, при этом остальными узлами можно пользоваться без ограничений. Также при такой схеме происходит более равномерное распределение напора.

Способы укладки

1. Скрытая укладка труб

   Открытый способ. Трубы прокладываются вдоль стен, с использованием специальных крепежных элементов. При таком виде страдает эстетика помещений и санузлов, однако, имеется свободный доступ к любому участку трубы или соединению.

2. Скрытый. Чаще используется при полном капитальном ремонте санузла. Трубы укладываются в штробу, затем заделываются. Из стены выводят только водозаборные розетки для подключения сантехнических приборов.Счетчики, краны, коллекторные узлы монтируют в специальных нишах, имеющих съемные панели для доступа. Этот способ более трудоемок. Запрещено прокладывать трубы таким методом в несущих стенах.

Примите к сведению: при скрытой укладке следует позаботиться о качестве труб и надежности соединений. Порыв или протечка внутри стены способны доставить много неприятностей.

Начинать монтаж системы следует с установки запорного крана, перекрывающего подачу воды от стояка в квартиру.

Также на входе, перед счетчиками, монтируются фильтры для очистки воды, это значительно продлит срок службы труб и сантехнического оборудования.

Совет специалиста: запорные краны необходимо устанавливать перед каждым потребителем, это упрощает дальнейшее обслуживание и ремонт узлов.

После завершения монтажа необходимо включить подачу воды в систему, и тщательно проверить все соединения на отсутствие протечек, при обнаружении – устранить и снова произвести проверку.

Обладая некоторыми знаниями и необходимым инструментом, каждый сможет выполнить качественную разводку водопровода в квартире самостоятельно, сэкономив при этом значительные финансовые средства.

Смотрите видео, в котором опытный пользователь подробно рассказывает, как сделать разводку водопровода в квартире своими руками:

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

Водоснабжение в квартире — ЭКВО ИНЖЕНЕРИНГ

Как уверяет статистика, существует всего 11 надежных способов испытывать счастье каждый день. Одну из первых позиций в списке безусловных удовольствий занимает простое и необходимое приспособление – ванна. Но обеспечить тотальное расслабление, полное наслаждение и качественно омовение может только надежно установленная ванна. И если у вас в сантехническом узле еще отсутствует такой элемент как ванна, советуем вам не производить этот ответственный вид работ самостоятельно, а заказать услугу установки ванны в славящейся качеством, ответственностью и дешевизной нашей компании
Ванны классифицируют по материалу на акриловые, чугунные, стальные, мраморные, деревянные, куариловые. Отличий по форме огромное количество – практически к любой конфигурации ванной комнаты можно подобрать соответствующую конструкцию купели. Важный параметр ванны – это объем, чем он больше, тем больше процедура принятия ванны доставит наслаждения.

С выбором ванны каждый может определиться сам, а вот после доставки сосуда наступает этап установки, и на этом этапе мы будем рады вам помочь в полном объеме.

Ванна – это громоздкий, часто тяжелый конструктивный элемент, требующий установки с соблюдением определенного уровня и наклона, поэтому самостоятельно это сделать крайне сложно.
Подключение перелива, слива, а особенно, дополнительных функций, требует специфических навыков, которыми и обладают наши профессиональные работники, имеющие огромнейший багаж, теоретических и практических знаний. Поэтому там, где неподготовленный человек будет разбираться месяцами, наши специалисты справятся за 5 минут.
Наши работники знают, как обезопасить угрозу жизни или здоровья наших клиентов. И самое приятное – это расценки на нашу качественную и быструю работу!

Почему не стоит выполнять мероприятия данного типа своими силами? Владельцам недвижимости в многоквартирных домах приходится пользоваться едиными инженерно-техническими магистралями несоблюдение технологии при их замене (ровно, как и использование некачественных комплектующих) приводит к тяжелым последствиям. Итогом может стать прорыв труб, в результате залитой оказывается как собственное жилье, так и помещения, расположенные этажом ниже.

Комфортным может быть лишь пребывание в доме, оснащенном всеми требуемыми инженерно-техническими коммуникациями. Величайшим благом современной цивилизации является наличие внутри жилища централизованного водопровода и канализации. Нет ничего удивительного в том, что именно сантехнические работы более всего востребованы владельцами квартиры, когда речь ведется о ее благоустройстве.

Каким образом решается проблема? Единственно правильным вариантом ее устранения является обращение за помощью к профессионалам. Заказчики привлекают к сотрудничеству квалифицированных сантехников, возлагающих на свои плечи груз забот и хлопот по созданию в квартире надлежащего комфорта. Специалисты с внушительным опытом практической деятельности просчитывают материал, необходимый для монтажа коммуникаций, закупают его на оптовых базах, отвечают за доставку труб, фитинга и запорной арматуры к месту проведения мероприятий.

Квалифицированные специалисты нашей компании выполняют ремонт сантехники качественно и оперативно, с применением современных материалов, комплектующих и запасных частей. Специалисты компании достаточно опытны, имеют огромный трудовой стаж, берутся за работу любых объемов и сложности и, конечно же, доводят ее до положительного результата.

Каждое лето в наших домах на две-три недели отключают горячую воду в рамках профилактического обслуживания систем горячего водоснабжения. Это отключение сопровождается целым рядом достаточно неприятных неудобств.

Оптимальным и единственным на сегодняшний день вариантом решения проблемы является монтаж накопительного (бойлера) или проточного водонагревательного прибора. Доверить установку и подключения водонагревателя Вы можете высококвалифицированным специалистам нашей компании, всегда готовым быстро и качественно выполнить все необходимые работы в полном соответствии с Вашими требованиями и пожеланиями, а также особенностями конкретной модели прибора.

Разводка труб водоснабжения в квартире и доме в Москве

«А‑Айсберг» — 27 лет вместе с Вами. 5 700 000 выполненных ремонтов.

Закажите разводку труб водоснабжения в квартире или частном доме с гарантией на выполненные работы.

Выполняя разводку труб водоснабжения в квартире, особое внимание следует уделять подготовительным этапам работ. Подбор материала труб, определение схемы их разводки и способа монтажа, расчёт необходимого количества соединительных элементов, вычисление оптимальных технических параметров трубопровода, штробление стен – это не менее трудоёмкие работы, требующие наличия практических навыков и знаний основных принципов устройства системы водопроводных сетей.

Опытные инженеры Сервисного Центра «А‑Айсберг» каждый день выезжают во все районы города и области. Они строго соблюдают рекомендации производителей труб в процессе их укладки и неуклонно руководствуются правилами проектирования и монтажа трубопроводов по евростандарту, поэтому сборка и разводка труб водоснабжения производятся максимально оперативно и с гарантией качества выполненных работ.

Выбор способа монтажа труб водоснабжения

Существует два способа прокладки труб: наружный и скрытый. При выборе метода стоит руководствоваться габаритами и конструктивными особенностями помещения.

1. Преимущества скрытого монтажа:

• эстетичность
• освобождение полезного пространства
• сохранность системы водоснабжения при пожаре

Недостатки:

• ограниченность в выборе материала и метода сочленения труб
• высокая трудоёмкость работ (необходимо соблюдать граничную точность при соединении труб, штробить стены и заделывать штробы)
• отсутствие полноценного доступа к трубам для их ремонта и своевременного обнаружения течи.

Монтировать в стены можно трубы из меди, полипропилена и металлопластика. Все соединения должны быть прессованными и их нельзя замуровывать в стену.

2. Преимущества наружного монтажа:

• неограниченный выбор материала
• меньшая трудоёмкость работ
• наличие беспрепятственного доступа к трубам
• простота модернизации и реконструкции трубопровода.

Недостатки:

• уменьшение полезного пространства
• необходимость обустройства декоративного короба, скрывающего трубы.

Выбор материала схемы разводки труб водоснабжения

Наиболее популярными на сегодняшний день являются полипропиленовые трубы. Их преимущества:

• возможность выполнения скрытого монтажа
• прочное и герметичное сочленение труб (создаётся с помощью сварки)
• высокая прочность при минимальном весе
• долговечность (до 55 лет)
• универсальность (холодная и горячая вода, отопление, подогрев пола)

Обратите внимание! Если в трубу планируется подавать горячую воду, то следует использовать заготовки из армированного полипропилена.

Существует 3 типа схем разводки труб:

• тройниковая
• коллекторная
• комбинированная

Первая подразумевает последовательное подключение сантехники к водопроводу. От разводящей магистрали отходит единственная труба, вода из которой поступает к потребителю благодаря установленному рядом с ним тройнику.

Преимущества:

• доступная цена
• простота монтажа

Недостатки:

• снижение давления воды в последних ответвлениях
• наличие эффекта отхода холодной воды к одному из потребителей при их одновременном использовании

Отвод тройников в этом случае выполняется в такой последовательности: душевые – раковины – унитазы – стиральная машина – посудомоечная машина – бойлер, поскольку на последние четыре узла не требуется подача горячей воды. На «холодной» магистрали обязательно устанавливается запорный клапан.

При коллекторной схеме от коллектора, подключённого к магистральному трубопроводу, к каждому потребителю идёт отдельная труба, во входном и выходном узле которой устанавливаются шаровые краны.

Преимущества:

• ремонт одного из устройств не препятствует нормальной работе другой сантехники
• давление в системе распределяется равномерно.

Недостатки:

• необходимость обустройства помещения под коллектор
• трубы можно замуровывать только в пол
• большой расход материалов
• высокая стоимость монтажа.

Мастера Сервисного Центра «А‑Айсберг» используют современное оборудование и высококлассные расходные материалы, поэтому выполняют качественную разводку труб независимо от планировки квартиры, способа монтажа, места размещения главной магистрали, схемы разводки и выбранного материала трубопровода.

Как выполняется монтаж труб водоснабжения

На финальном этапе разводка труб водоснабжения в квартире подразумевает выполнение расчёта количества труб, соединительных элементов и запорной арматуры, а также сборку и подключение трубопровода (в нашем случае – полипропиленового), производимых мастером в такой последовательности:

• составление детальной схемы разводки труб
• нарезка труб монтажными ножницами
• срезание слоя армированной стружки полипропилена (1-2 мм) с помощью торцевателя
• подбор насадок на сварочный аппарат и сварка (плавление) труб при температуре 250 градусов (время плавления одного шва – 8 секунд)
• сочленение труб (стык необходимо плотно удерживать до полного остывания шва)
• подключение готового трубопровода к потребителям
• пневматические испытания специальным оборудованием (проверка герметичности труб и их соединений).

Почему разводку труб водоснабжения должен выполнять опытный мастер

Непрофессионально выполненные разводка, сварка и монтаж труб могут стать причиной возникновения перепадов давления в системе, отхода холодной воды к параллельному потребителю или образования трещин в трубах и их соединениях.

Доверьте работу специалистам Сервисного Центра «А‑Айсберг», и уже сегодня Ваша квартира будет оснащена надёжным и долговечным трубопроводом, установленным согласно современной технологии монтажа. Заявки оставляйте онлайн на нашем сайте или по телефону:
8 (495) 228-31-78
.

видео-инструкция по монтажу своими руками, особенности укладки полипропилена в квартире, в частном доме, на даче, в бане, схема, цена, фото

По большому счёту принципиальная схема разводки водопровода на даче, в загородном доме или в квартире абсолютно ничем не отличается, так как в любом случае там есть источник горячей и холодной воды, а также санузлы, куда подводятся трубы. В настоящее время такие разводки в большинстве случаев делаются полипропиленом.

Это очень надёжный материал, который выдерживает высокие температуры (до 110⁰C), а также легко и быстро сваривается специальным паяльником. Вы узнаете, как это делается на практике, какие для этого нужны трубы, а в дополнение вам будет представлена тематическая демонстрация видео в этой статье.

Принципиальная схема разводки водопровода в квартире

Монтажные работы

Материалы

PPR неармированный

• PN-10. Самая дешёвая внутриквартирная полипропиленовая (ППР или PPR) труба, это PN-10 – инструкция позволяет её использование исключительно для холодной воды с температурой, не превышающей 20 ⁰C и как крайний вариант – до 45 ⁰C, если рабочее давление не превышает 1 МПа. Как правило. Сантехники не жалуют такие трубу, предпочитая им более толстостенный материал.
• PN-16. Такая труба используется гораздо чаще, хотя и не имеет армирования, так как допустимая рабочая температура воды может составлять 60 ⁰C при номинальном давлении 1,6 МПа. Такой материал в некоторых случаях даже может быть использован для подводки горячей воды, но при условии, что разводки будут находиться под штукатуркой, что не позволит им деформироваться.

PPR армированный

• PN-20. Такую трубу сантехники зачастую называют универсальной, так как её можно использовать, как для горячего и холодного водопровода, так и для отопления – её рабочая температура составляет 95 ⁰C при постоянном давлении до 2 МПа. Такое возможно, благодаря армирующему слою, который может быть из стекловолокна, но чаще всего, это алюминиевая фольга.
• PN-25. А вот, труба с такой маркировкой может быть использована для монтажа отопления в частном доме или на даче своими руками, где температура воды имеет рабочую температуру 95 ⁰C и возможны броски до 110 ⁰C при постоянном давлении до 2,5 МПа. Это возможно, благодаря утолщению стен и более близкому расположению армирующего слоя к поверхности, хотя при монтаже это создаёт определённые неудобства (зачистка фольги шейвером).

Таблица технических параметров PN-10 и PN-20

Фитинги для полипропиленовых труб

Для стыковки, поворота или перехода в другую плоскость полипропиленовой трубы при её монтаже в доме, на даче или в квартире своими руками, используются специальные PPR резьбовые, паечные и комбинированные фитинги. Эти приспособления также позволяет делать развязку с трубами разного диаметра, например, при переходе с более толстого стояка на горизонтальную разводку.

Примечание. Для сваривания полипропиленовых труб используются электрические паяльники трёх типов – мечевидные, дисковые и трубные.
В техническом отношении при монтаже водопровода своими руками между ними нет разницы, но в первых двух типах используются парные насадки, а для последнего – непарные.
Все насадки делаются их алюминиевого сплава, но более качественные из них имеют тефлоновое покрытие, что защищает от налипания расплавленного полипропилена.

Сварочные работы

Зачистка PN-25 шейвером

Начнём с того, что разводка водопроводных труб в квартире, в бане или на даче начинается с разметки, то есть, вам нужно будет точно определиться, в каком месте, и на какой высоте будет находиться тот или иной санузел и отметить их мелом или техническим карандашом. Это позволит точно вычислить необходимый метраж PPR, а также вид и примерное количество резьбовых, паечных и комбинированных (редукционных) фитингов, нужных для стыковки и отводов.

Мы говорим, примерное количество, так как точно можно рассчитать только резьбовые фитинги для вывода на разные сантехнические узлы, а вот количество соединительных деталей (тройники, уголки, муфты, обводы и заглушки) всегда может колебаться. Поэтому, их покупают с небольшим запасом.

В зависимости от того, какую линию вы будете вести (горячую или холодную), может меняться и маркировка полипропиленовой трубы. Например, вы можете прокладывать подачу горячей воды от электрического бойлера или газовой колонки трубой PN-25, но в таком случае перед сварочными работами её конец нужно обработать шейвером.

Это приспособление чем-то напоминает школьную точилку для карандашей, только в данном случае вы снимаете не дерево, а слой ППР и алюминиевую фольгу, обнажая для пайки внутренний слой ППР.

Процесс сваривания

Для сваривания полипропилена в квартире или в частном доме своими руками при комнатной температуре вам нужно нагреть паяльник до 280-290 ⁰C, а если холодно, то устанавливайте терморегулятор на полную мощность – обычно, это 300 ⁰C.

На горячую насадку с тонкой стороны вставляется фитинг (надевается на неё), а в более толстую часть вставляется труба – время удержания в 5-6 секунд, чтобы ППР хорошо прогрелся и обеспечил достаточную адгезию. После этого одновременно нужно снять оба элемента и соединить с таким же удержанием по времени.

Таблица сварочных параметров ППР труб

Пайка произведена правильно – заторов нет

Во время проведения сварочных работ очень важно придерживаться глубины пайки – это расстояние, на которое труба зайдёт в фитинг. Обратите внимание на таблицу, которая расположена немного выше и в соответствии с диаметром можете поставить на конце метки карандашом или маркером – со временем метки вам будут не нужны – опыт позволяет придерживаться нужного расстояния автоматически.

Дело в том, что если труба проникнет в фитинг глубже указанного расстояния, она частично или даже полностью перекроет проход, а это означает, что этот узел придётся вырезать и на его место с помощью муфтовых трубных соединений впаивать новый.

Сборку удобнее производить блоками. Фото

Вы можете сваривать в доме или в квартире полипропиленом все узлы по отдельности, то есть, каждое соединение паять непосредственно на месте его эксплуатации, но это очень неудобно, так как вам будет мешать сама стенка, а также разные повороты, выступы, невозможность изгиба трубы и так далее.

Поэтому лучше всего сваривать узлы целыми блоками отдельно, как это показано на верхней фотографии, а потом уже соединять их по месту применения (пол, стенка, потолок). Не забывайте о том, что каждый отрезок трубы должен быть тщательно замерен, а каждый фитинг должен привариваться под тем углом, под каким он будет эксплуатироваться.

Примечание. Разводка полипропилена может производиться по верху стены, чтобы быть зафиксированной пластиковыми или металлическими кронштейнами.
Но лучше всего делать скрытый монтаж, под штукатуркой или каркасной облицовкой, ведь ППР не подвержен коррозии и будет служить долгие годы.

Заключение

Если у вас есть необходимый инструмент – рулетка, ножницы и паяльник, то вы всегда сможете сделать разводку водопровода или отопления в собственном доме или квартире своими руками. Но при этом очень желательно иметь напарника, который в нужный момент сможет придержать привариваемый блок в нужном положении.

Разводка труб в новостройке. Монтаж водоснабжения в новой квартире.

Компания «Евроремонт» с радостью готова предложить Вам, разводку труб водоснабжения и канализации в новостройке. Мы применяем проверенный полипропилен, сшитый полиэтилен или металлопластик на всех этапах возведения новой сети, только настоящего и проверенного качества, что бы исключить подделки и дать клиенту гарантию на работы. Правильная и профессиональная разводка труб в новостройке или жилой квартире — это система трубопроводов и подключаемых устройств, которая обеспечивает подачу воды к различным приборам и оборудованию от централизованного источника водоснабжения. Разводка труб в новостройке начитается от общего стояка и подводит воду ко всем сантехническим устройствам ванной комнаты, туалета и кухни. Схема разводки труб должна учитывать особенности планировки квартиры, места прохождения водопроводных стояков и канализационных сливов, а также схема разводки должна предусмотреть наличие водоизмерительных приборов, подводку к водопотребляющим устройствам, водоразборную, смесительную, запорную и регулирующую арматуру. Разводка труб может придерживаться традиционной тройниковой разводки, последовательной схемы подключения приборов или современной коллекторной системы разводки. Коллекторная разводка труб позволяет производить отключение линий идущих к отдельным приборам без перекрытия всего водопровода.

Разводка труб бывает открытой или скрытой. Если планируется скрытая разводка труб в новостройке для водоснабжения или канализации,  то прокладываются они  в специальные канавки – штробы.  После разводки труб все штробы тщательно заделываются штукатурным раствором и стены становятся ровными.  Скрытую разводку труб можно прокладывать  и под полом. Но при этом должны соблюдаться следующие требования: трубы в стенах и на полу необходимо прокладывать цельными кусками, а все виды резьбовых соединений и стыковочных муфт необходимо располагать на открытых местах. Открытая подводка позволяет прокладывать трубы вдоль стен, обязательно с небольшим промежутком от стены. При выполнении горизонтальной подводки, работы выполняются над уровнем пола. Вдоль стен выполняется вертикальная подводка. Наши мастера выполняют разводку труб аккуратно, что позволяет осуществлять эту работу даже после проведения чистовых отделочных работ. Идеальный и самый современный  способ разводки труб в Самаре сейчас является  вариант — полипропиленовые трубы, по сути, представляют собой ту же конструкцию, что и пластиковые, только материал труб не пластик, а полипропилен. Выпускаются они в обычном виде и фольгированными, последние предназначены для горячей воды. Соединяются полипропиленовые трубы между собой посредством тройников, угловых и прямых труб, и переходников, имеющих резьбовые соединения. Инструменты, используемые при монтаже системы водоснабжения из полипропиленовых труб – специальные ножницы для резки труб и паяльный аппарат. Достоинством полипропиленовые труб являются отсутствие коррозийных процессов, и следовательно нет ржавчины в трубах, низкая стоимость системы водоснабжения, высокий срок службы — составляет более 50-ти лет, возможность устанавливать на полипропиленовые трубы арматуру методом впаивания вентилей или кранов между трубами, без применения резьбовых соединений.

Доверяйте работы по разводке труб  в новостройке только профессиональным мастерам сантехникам и инженерам, которые будут нести полную ответственность за подбор материалов и сделанную работу. Специалисты  компании «»Евроремонт производят монтаж водоснабжения в  новой квартире по умеренным ценам. Вы, вероятно, сможете найти исполнителей и дешевле, но в таком случае есть вероятность переплатить за ремонт и переделки. Разводка труб систем водоснабжения и канализации в в новой квартире от  компании «»Евроремонт будет исполнена в самые короткие сроки и в соответствии со всеми стандартами качества и безопасности.

Звоните к профессионалам своего дела. Наши специалисты занимаются сантехническими работами более 11 лет. Наш телефон 8 927 722 20 35

Наши специалисты рады предложить Вам кроме услуги разводка труб в новостройке, монтаж водоснабжения и ряд других сантехнических услуг;

Разводка водопровода и канализации

Водопровод и канализация, как и электричество очень необходим в повседневной жизни каждого человека и от того, на сколько продуманно они будут выполнены, будут зависеть комфорт и удобство пользования ими. Не смотря на то, что водопровод и канализация были известны более 1000 лет назад принципиально мало что изменилось, лишь усовершенствовались и усложнились способы доставки и отведения воды, благодаря чему мы можем доставлять воду куда угодно и сколько надо.

Оглавление

1. Схема разводки водопровода.

2. Расчёт материалов.

3. Инструменты для монтажа водопровода.

4. Полипропилен или металлопластик.

5. Штробление, для чего.

6. Тонкости в работе.

1. Схема разводки водопровода

На схеме обозначены: 1. Запорные краны на полотенцесушитель. 2. Запорный кран на горячую воду. 3. Запорный кран на холодную воду. 4. Фильтр грубой отчистки. 5. Обратный клапан. 6. Счётчик. 7. Регулятор давления. 8. Тройник.

Основные принципы разводки водопровода и канализации — это доступность функциональных соединений,
такие как запорные краны, счётчики и прочее, что со временем подлежит обязательной замене, фильтры и
клапана. Следующий принцип — это скрытность, современные материалы и технологии позволяют сделать
так, что не будет видно труб, различных соединений и узлов. Исходя из этих принципов схему разводки
продумываем тщательно, применительно к расстановке будущего оборудования; ванная, раковина, унитаз,
биде, стиральная машина или душевая кабина.

2. Расчёт материалов для водопровода

Чем точнее и правильнее расчитаны материалы необходимые для разводки водопровода, тем больше будет сэкономлено времени и денег. Поэтому для более точного расчёта лучше взять и нарисовать прямо на стенах (если они ещё не облицованы), где и что будет расположено.

Далее горизонтальными линиями чертим места где пройдут трубы. От них вертикальные линии до точек выхода и всё, замеряем и получаем необходимое количество трубы. По полученному рисунку определяем количество тройников, уголков и комбинированных муфт.

3. Инструменты для монтажа водопровода

Для монтажа водопровода и канализации требуется масса разнообразного инструмента, лишнего не будет, практически всё может пригодится. Нам понадобятся: комплект для сварки полипропилена, уровень пузырьковый, перфоратор, ключ разводной, болгарка с алмазным диском или штроборез, дюбеля, какой нибудь крепёж для крепления труб в штробе.

4. Полипропилен или металлопластик

Полипропилен или металлопластик, что лучше выбрать, с одной стороны практичность и надёжность (полипропилен), с другой простота монтажа и дешевизна материалов (металлопластик). Для статичных систем — в которых отсутствуют скачки давления, можно использовать металлопластик, например отопление или водоснабжение частного дома. В много квартирных домах с центральным водоснабжением лучше использовать полипропилен, так как при частом и резком изменении давления фитинги на металлопластике могут расходиться и давать течь. Полипропилен после сваривания образует монолитное соединение.

5. Штробление, для чего

Штробление необходимо для того чтобы скрыть разводку, делать или не делать хозяин решает сам, по средствам и техническим возможностям помещения. Красиво когда все трубы скрыты в стене.

6. Тонкости при монтаже водопровода

При монтаже водопровода и канализации в ванной комнате необходимо учитывать некоторые тонкости.

1. Лучше не использовать трубы для холодной воды, стенки этих труб тонкие и если перегреть можно запаять отверстие, в следствие чего сильно понизится давление на холодной воде.

2. Все выводы должны быть вровень со штукатуркой или выступать не более 3 мм. Отверстия в плитке должны быть чуть больше резьбы, смотрите фото ниже.

3. Самое главное, все свариваемые соединения должны быть на 100% надёжные, так как ремонт очень трудоёмкий и сложный.

Так должны выглядеть выходные отверстия готового водопровода после отделки.

Если всё сделано правильно и профессионально, вы будете удовлетворены эстетикой и долговечностью выполненной работы.

Руководство по установке системы обратного осмоса

Схема установки обратного осмоса

Скачать Руководство по установке обратного осмоса

Анимация установки обратного осмоса

Требуется Adobe Acrobat Reader

Также просмотрите наши разнесенные схемы внизу этого руководства.

Ваша система обратного осмоса (RO) была протестирована на правильность ее работы. Чтобы ваша система прослужила годы безотказной работы, рекомендуется следующее периодическое обслуживание:

• Предварительные фильтры (осадок) — один раз в год
• Фильтр предварительной очистки (угольные блоки) — один раз в год
• Мембрана обратного осмоса — обычно каждые 2 года
• Постфильтр (угольный) — один раз в год

Компоненты системы обратного осмоса

• Модуль обратного осмоса

  Модуль обратного осмоса является основным компонентом и содержит предварительные фильтры, мембрану и постфильтр.Предусмотрен кронштейн, чтобы их можно было установить под раковиной или в подвале.

• Угловой запорный клапан

  Угловой запорный клапан подключается к линии холодной воды для подачи воды в систему обратного осмоса и обеспечивает простую возможность перекрыть подачу воды при обслуживании устройства.

• Предварительный фильтр # 1

  Полипропиленовый фильтр из выдувного расплава удаляет более крупные частицы, такие как грязь, ржавчина и отложения.

• Предварительный фильтр №2 (и 3, если применимо)

  Углеродный блок 10 микрон удаляет хлор и химические загрязнения в питательной воде и защищает мембрану обратного осмоса.

• Автоматический запорный клапан

  Автоматический запорный клапан закрывается, когда резервуар для хранения полон, и перекрывает подачу воды для экономии воды. Клапан активируется, когда давление в баллоне составляет 2/3 от давления подачи.

• Мембрана

  Мембрана обратного осмоса Тонкопленочные композитные мембраны уменьшают содержание растворенных минералов, металлов и солей. В этом процессе вредные соединения отделяются мембраной от воды, а загрязнения смываются в канализацию.

• Постфильтр

  Постфильтр с активированным углем из скорлупы кокосового ореха предназначен для окончательной «полировки» и удаления вкусов, запахов и обеспечения воды с прекрасным вкусом.

• Баллон-дозатор

  Бак-дозатор вмещает воду, очищенную обратным осмосом, готовую к использованию.

• Кран для питьевой воды

  Смеситель обратного осмоса используется для подачи очищенной воды, когда вы этого хотите.

• Дренажный хомут

  Седельный клапан для сточных вод соединяется со сливом для удаления отработанной воды из системы обратного осмоса.

• НКТ

  Трубка соединяет все компоненты обратного осмоса.

• Фитинги быстрого соединения

  Фитинги Quick-Connect используются для необходимых соединений труб. Эти фитинги соединяются путем проталкивания трубки в фитинг с небольшим сопротивлением до тех пор, пока трубка не войдет в фитинг. Просто сделайте чистый разрез в трубке и осторожно вставьте трубку, пока она не перестанет продвигаться дальше. Чтобы убедиться, что трубка плотно прилегает, осторожно потяните ее назад; он должен поймать. Всегда проверяйте герметичность, чтобы обеспечить водонепроницаемое соединение. (см. рисунок 1).

Инструменты

В зависимости от конкретной установки могут потребоваться следующие инструменты:

• 3/8 «регулируемая скорость электродрель ; (2500 об / мин лучше всего для нержавеющей стали)
• Сверла по металлу 1/8 «, 1/4» и 1/2 «
• 1/8 «, 1/4» и 1/2 « сверла по бетону (для фарфоровых раковин)
• Отвертка с крестообразным шлицем
• 6 « разводной ключ
• Тефлоновая лента и резак для пластиковых труб
• Молоток и кернер

Расположение системы

Ваша система обратного осмоса может быть установлена ​​под раковиной или в подвале.Не устанавливайте блок в местах, где он может подвергаться воздействию отрицательных температур. Можно также рассмотреть возможность подключения к ледогенератору или другому удаленному месту, если подключение может быть выполнено без использования труб длиной более 12 дюймов, в противном случае может потребоваться нагнетательный насос. Можно попытаться выполнить более дальние прогоны, и насос можно будет добавить позже, только если это необходимо.

Рекомендации по размещению компонентов следующие:

• Смеситель

  следует размещать на раковине или рядом с ней, где обычно требуется питьевая вода / вода для приготовления пищи.Если существующее отверстие недоступно, требуется 2-дюймовая плоская поверхность для установки крана. Толщина монтажной поверхности не должна превышать 1-1 / 4 дюйма, в противном случае потребуется удлинитель крана (не входит в комплект).

• Бак дозатора

  можно разместить там, где это удобно, в пределах десяти футов от крана. Под раковиной, в соседнем шкафу или на стропилах в подвале — отличный выбор. Полный бак может весить более тридцати фунтов; поэтому убедитесь, что все используемые стеллажи надежно закреплены. Бак-дозатор можно ставить на бок или вертикально.

• Устройство обратного осмоса

  может быть установлено на любой стороне раковины, в задней части шкафа или в подвале. Установка устройства с левой или правой стороны шкафа под раковиной обеспечивает более легкий доступ к устройству для будущего обслуживания.

• Угловой запорный клапан

  используется для подачи питательной воды к установке обратного осмоса. Расположите эту сборку как можно ближе к установке обратного осмоса. Соединяется между верхней частью запорного клапана холодной воды и нижней частью стояка, который проходит между запорным устройством для холодной воды и краном.Узнайте у местного дилера, какие альтернативы можно использовать вместо переходника углового упора, если его нельзя установить под раковиной.

• Сливной патрубок

  используется для соединения сточной воды со сливом под раковиной. Он предназначен для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) p-образным сифоном и на вертикальном или горизонтальном патрубке. Не устанавливайте сливной патрубок рядом с мусорным баком. утилизация, чтобы избежать засорения дренажной линии мусором.

Подготовка системы

Откройте транспортировочную коробку, извлеките компоненты и проверьте наличие всех деталей.

Этапы установки

Все сантехнические работы должны быть выполнены в соответствии с государственными и местными правилами сантехники. В некоторых муниципалитетах может потребоваться установка лицензированным сантехником. Для получения дополнительной информации обратитесь к местным правилам водоснабжения.

1. 1. Установка смесителя

   Если в мойке есть распылитель, его можно отсоединить для установки смесителя.Для герметизации соединения распылителя потребуется заглушка или заглушка, или распылитель можно оставить подключенным под раковиной.

   Чтобы проделать монтажное отверстие для крана (если отверстие для распылителя или другое существующее отверстие не используется), проверьте ниже, чтобы убедиться, что сверло не мешает ничему внизу. Требуется 2-дюймовая плоская поверхность, не превышающая толщину 1-1 / 4 дюйма.

   Смеситель следует располагать так, чтобы он опорожнялся в раковину, а излив для удобства поворачивался свободно.Если в раковине есть отверстие, в которое можно вставить смеситель обратного осмоса, сверление не требуется. Приступите к установке смесителя.

   Порядок установки фарфора, эмали, керамики на металле или чугуна:

   Необходимо принять меры для проникновения фарфора в металлическую основу и предотвращения сколов и царапин.

   Процедуры:

   • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
   • Осторожно просверлите пилотное отверстие с ямой для кладки в фарфоре и остановите его, когда появится металл. (Используйте легкое давление и низкую скорость)
   • Замените сверло на стандартное сверло по металлу, чтобы продолжать резать металл под фарфоровой поверхностью.
   • Продолжайте увеличивать пилотное отверстие с помощью более крупных резцов по камню и металлу, пока отверстие не станет 1/2 дюйма.

   Порядок установки моек из нержавеющей стали

   Процедуры:

   • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
   • Просверлить пилотное отверстие.
   • Продолжайте увеличивать отверстие сверлом большего размера до 1/2 дюйма.
   • Очистить острые края.

   Примечание. В некоторых муниципалитетах требуются смесители с воздушным зазором . Для этих смесителей требуется отверстие 1-1 / 4 дюйма в раковине, а не отверстие 1/2 дюйма, необходимое для стандартного смесителя, включенного в систему обратного осмоса. Чтобы сделать отверстие размером 1 1/4 дюйма для установки смесителя с воздушным зазором, требуются специальные инструменты, такие как перфоратор для шасси (нержавеющая сталь) или резак Relton (фарфор), если достаточно большое отверстие еще не доступно.Обратитесь к местному дилеру за дополнительной информацией.

2. 2. Установка смесителя

   Снимите крепеж с резьбового хвостовика. Хромированные опорные пластины и резиновые шайбы скользят по стойке к корпусу смесителя.

   Проденьте стержень с резьбой в отверстие раковины и сориентируйте кран. Снизу раковины наденьте стопорную шайбу и шестигранную гайку на резьбовой стержень и затяните гаечным ключом.

   Примечание: Лучше попросить кого-нибудь держать кран над раковиной, чтобы он не сдвинулся с места.Если это невозможно, затяните шестигранную гайку до тех пор, пока она не будет затянута чуть меньше, чем полностью. Затем поверните основание смесителя над раковиной, затягивая его, ориентируя смеситель в нужном месте.

3. 3. Установка углового запорного клапана и трубопровода

   Угловой запорный клапан John Guest обеспечивает простое и легкое соединение между угловым упором (перекрытие холодной воды) и нижней частью стояка. Угловой запорный клапан имеет встроенное запорное устройство и обеспечивает соединение подачи питания для системы обратного осмоса.

   Процедура установки: (См. Рисунок 2)

   1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
   2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
   3. С помощью разводного гаечного ключа отсоедините стояк от существующей запорной арматуры для холодной воды.
   4. Отодвиньте трубку от клапана, чтобы освободить место для углового запорного клапана John Guest.
   5. Подсоедините поворотный конец углового запорного клапана John Guest к резьбе на запорном устройстве для холодной воды. Это соединение следует затягивать только вручную.
   6. Подсоедините стояк к охватываемому концу углового запорного клапана John Guest и затяните гаечным ключом.
   7. Подсоедините отрезок трубки 1/4 дюйма между фитингом John Guest на угловом запорном клапане и входным отверстием установки обратного осмоса.

   Гибкие переходные трубки:

   Большинство используемых в настоящее время стояков изготовлены из гибкого материала: плетеной нержавеющей стали, плетеного пластика или серых пластиковых трубок 3/8 дюйма. Эти гибкие трубки проще всего использовать с запорным клапаном John Guest Angle, потому что 2 дюйма дополнительного пространства, необходимого для адаптера крана, можно легко разместить, согнув этот тип стояка. Более короткая стояк не понадобится.

   Медные стояки:

   Если ваша стояковая труба сделана из меди, вам нужно будет либо сделать изгиб в меди, чтобы оставить 2 дюйма пространства, необходимого для углового запорного клапана John Guest. Если длина медной трубы составляет 3/8 дюйма, ее изгиб может легко сделать вручную.

   Угловой запорный клапан John Guest работает с запорными клапанами 3/8 дюйма и стояками. В некоторых случаях в старых сантехнических системах могут использоваться запорная труба и стояк большего размера. В этом случае потребуется либо заменить старый клапан и стояк с новыми частями 3/8 дюйма или используйте альтернативное соединение для подачи воды в систему обратного осмоса. Альтернативными вариантами являются самопроникающие клапаны, Т-образные фитинги и переходники для кранов, которые соединяются между краном и верхней частью стояка.

   За дополнительной помощью обращайтесь к своему дистрибьютору или к специалисту по установке.

   Нажмите здесь, если у вас есть самопроникающий клапан для клапана подачи.

   3-А. Самопроникающий клапан и установка трубопровода

   Самопроникающий клапан (не входит в комплект) предназначен для использования с медными или хромированными медными трубками с внешним диаметром от 3/8 до 1/2 дюйма, ХПВХ и гибкими серыми стояками размером не менее 3/8 дюйма. не следует использовать на трубах с ребрами, гофрированными, армированными пластиковыми или стальными оплетками.Узнайте у местного дилера, какие альтернативы можно использовать вместо самопроникающего клапана, если его нельзя использовать под вашей раковиной.

   Установка с использованием медных трубок / трубок или трубок, ХПВХ и серых гибких вертикальных трубок: (см. Рисунок 2-A)

   1. Отключить вентиль холодной воды из-под раковины или вентиль на основном водопроводе на весь дом.
   2. Перед установкой седлового клапана убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
   3. Установите седловой клапан на трубу / трубу (как показано на рисунке 3)
   4. Поверните ручку по часовой стрелке до упора, чтобы проткнуть трубу / трубу (в этом положении клапан закрыт)
   5. Включить подачу воды в напорную линию холодной воды.
   6. Затяните гайку / уплотнение с помощью гаечного ключа вокруг штока клапана.
   7. Подсоедините трубку к клапану подачи воды, используя латунную стяжную гайку, вставку ребра жесткости и пластиковую втулку.
   8. Чтобы открыть клапан, поверните ручку против часовой стрелки.

   Седельные клапаны с трубами из других металлов:

   1. Отключить подачу холодной воды.
   2. Просверлите отверстие диаметром 3/16 дюйма в желаемом месте.
   3. Убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
   4. Установить седловой клапан на трубу, совместив его с отверстием.
   5. Поверните ручку седлового клапана по часовой стрелке, чтобы закрыть клапан.
   6. Затяните гайку / уплотнение вокруг штока клапана гаечным ключом.
   7. Подсоедините трубку к клапану подачи воды, используя латунную стяжную гайку, вставку ребра жесткости и пластиковую втулку.
   8. Включить подачу холодной воды.
   9. Чтобы открыть клапан, поверните ручку против часовой стрелки.

   Нажмите здесь, если у вас есть переходник для крана для клапана подачи.

   3-Б.Переходник для крана, шаровой кран и установка трубок

   Переходник для смесителя (не входит в комплект) и шаровой кран (не входит в комплект) будут работать со всеми стандартными кухонными смесителями и обеспечивать надежное соединение для подачи питательной воды в установку обратного осмоса.

   Процедура установки: (См. Рисунок 2-B)

   1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
   2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
   3. С помощью разводного ключа или ключа для раковины отсоедините стояк от нижней части крана.
   4. Наденьте внутреннюю сторону переходника смесителя на охватываемый конец смесителя.
   5. Наденьте стояк на нижнюю часть переходника крана.
   6. Подсоедините отрезок трубки 1/4 дюйма между фитингом на стороне переходника крана и шаровым клапаном.

   Гибкие переходные трубки:

   Большинство используемых в настоящее время стояков изготовлены из гибкого материала: плетеной нержавеющей стали, плетеного пластика или серых пластиковых трубок 3/8 дюйма.Эти гибкие трубки проще всего использовать с переходником для смесителя, потому что 2 дюйма дополнительного пространства, необходимого для переходника для смесителя, можно легко разместить, согнув этот тип стояка. Более короткая стояк не понадобится.

   Медные стояки:

   Если ваша стояковая трубка сделана из меди, вам нужно будет либо сделать изгиб в меди, чтобы оставить 2 дюйма пространства, необходимого для переходника крана. Если медная трубка составляет 3/8 дюйма, ее можно легко согнуть. рукой.

   Если медная труба стояка больше 3/8 дюйма, рекомендуется вырезать 2 дюйма от нижней части стояка, чтобы оставить необходимое пространство. Резак для медных труб — идеальный инструмент для этого разреза, хотя можно использовать ножовку. Если сделан разрез, необходимо установить новое компрессионное кольцо (не входит в комплект), чтобы создать новое водонепроницаемое соединение с стояком и угловым запорным запорным клапаном.

4. 4.Установка сливного седлового клапана

   Сливной патрубок используется для соединения сточной воды со сливом под раковиной, который предназначен для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) сливным отверстием. сифон и на вертикальном или горизонтальном водостоке.Не устанавливайте сливной патрубок рядом с мусоропроводом, чтобы не засорить сливную линию мусором.

   Порядок установки: (См. Рисунок 3)

   1. Установите сливной седловой клапан в выбранное место и отметьте отверстие.
   2. Просверлите отверстие 1/4 «на отметке через одну сторону трубы.
   3. Снимите подкладку с прокладки и приложите липкую сторону к половине фитинга сливного хомута вокруг отверстия.
   4. Поместите обе половины сливного патрубка на сливную трубу так, чтобы отверстие совместилось с просверленным отверстием. Используйте небольшое сверло, чтобы убедиться, что дренажный хомут правильно выровнен.
   5. Закрепите зажим сливного седла на клапане с помощью прилагаемых болтов и гаек. (Не затягивайте слишком сильно и убедитесь, что между половинками седла с каждой стороны есть равное пространство)

5. 5.Первоначальные соединения трубопровода

   Для удобства при установке под раковиной, на данном этапе может оказаться целесообразным завершить соединения труб под раковиной.

6. 6.

   Установка компонентов обратного осмоса

   Требуется установка картриджа

   Отстойный картридж, картридж (и) угольного блока и мембрана обратного осмоса должны быть установлены в установке обратного осмоса. Картриджи поставляются в санитарной упаковке.Пожалуйста, мойте руки или используйте перчатки при работе с картриджами.

   Картридж отстойника из полипропилена, полученного методом экструзии с раздувом из расплава, является первым на впускной стороне, за ним следует картридж (и) угольного блока (CBC10-10). Оба этих картриджа можно установить любым концом вперед. Мембрана входит в корпус мембраны концом уплотнительного кольца вперед. Убедитесь, что мембрана обратного осмоса вставлена ​​в корпус мембраны до упора.

7. 7.Установка установки обратного осмоса

   Блок обратного осмоса обычно устанавливается на правую или левую боковую стенку шкафа мойки, в зависимости от того, где должен быть расположен подающий бак. Обычно агрегат устанавливается спереди шкафа, а резервуар — сзади.

   Чтобы установить устройство, поднимите его как минимум на 2 дюйма от пола, выровняйте и отметьте расположение необходимых монтажных отверстий. Просверлите отверстие для крепежных винтов и установите винты, позволяющие прорезям монтажного кронштейна скользить по ним.

   Примечание: Если боковые стенки шкафа не твердые, устройство может стоять на полу с винтами, используемыми только для того, чтобы удерживать его напротив шкафа в вертикальном положении.

8. 8. Размещение резервуаров предварительного наполнения и подачи

   Рекомендуется предварительное наполнение резервуара для хранения, чтобы давление было достаточным для проверки на утечки, и воды для промывки угольного постфильтра. Для этого подсоедините линию подачи, которая будет обслуживать установку обратного осмоса, непосредственно к резервуару-дозатору.Для этой цели предусмотрен переходник 3/8 «x 1/4». Позвольте воде заполнить мочевой пузырь до упора. Закройте клапан резервуара, отключите давление подачи, снимите трубку с редуктора и снимите редуктор с клапана резервуара.

   Резервуар подачи должен быть размещен под прилавком или в пределах 10 футов от установки обратного осмоса.

   Примечание. В баллонах создается предварительное давление воздуха 7 фунтов на кв. Дюйм.

9. 9.Окончательные соединения трубопровода

   После установки всех компонентов завершите окончательные соединения трубок в соответствии со следующими инструкциями:

   1. Трубки должны повторять контур шкафов.
   2. Отрежьте трубы до нужной длины, используя квадратные надрезы и подходящий режущий инструмент.
   3. Убедитесь, что в трубке нет перегибов.
   4. Держите трубки от установки обратного осмоса к резервуару и крану как можно короче для обеспечения хорошего потока.
   5. Дренажная линия представляет собой короткую трубку диаметром 1/4 дюйма, соединенную с корпусом мембраны. На этой трубке установлен 3-дюймовый цилиндрический ограничитель дренажного потока. Здесь дренажная линия подключается к установке обратного осмоса. Не снимайте ограничитель дренажного потока, так как это вызовет отказ системы.

Подключение ледогенератора

(опционально, требуется Т-образный фитинг и дополнительный запорный клапан, не поставляемые с блоком обратного осмоса)

Блок обратного осмоса можно подключить к любому стандартному льдогенератору холодильника или льдогенератору / диспенсеру для воды.

Не подключайте к барному льдогенератору коммерческого типа!

Для завершения этой операции подсоедините тройник с запорным клапаном к трубке крана и проведите трубку к холодильнику. (Подсоединение к существующим медным трубкам не рекомендуется из-за возможной коррозии) Выключите ледогенератор в морозильной камере перед отключением существующей линии подачи водопроводной воды в холодильник. Включите ледогенератор после того, как система обратного осмоса была слита несколько раз и в баке будет полный запас воды.

Линии ледогенераторов

часто проходят по стропилам недостроенных подвалов или готовых подвалов с подвесными потолками, а затем до холодильника. Если в подвале жесткий потолок, такой вариант не подходит, и линию придется проводить через шкафы. В случаях, когда подвал или шкафы, соединяющие раковину и холодильник, недоступны, подключение ледогенератора невозможно.

Примечание: Перед выполнением любого обслуживания системы обратного осмоса выключите клапан ледогенератора и блок ледогенератора.Включите снова только после того, как система обратного осмоса будет продезинфицирована и промыта.

Запуск системы

Перед вводом в эксплуатацию

1. Проверить все фитинговые соединения.
2. Откройте шаровой кран, дайте системе создать давление и проверьте на утечки.
3. Откройте клапан на бачке-дозаторе и открывайте кран, пока не потечет вода.
4. Закройте кран, подождите пять минут и проверьте, нет ли утечек.
5. Позвольте системе произвести полный бак воды обратного осмоса.(2-3 часа)

Система промывки и проверка работы

1. Поднимите рычаг крана, чтобы кран оставался включенным. Сделайте это и дайте резервуару полностью слиться с водой.

   Не используйте эту воду!

2. Закройте кран и еще раз проверьте систему на предмет утечек.
3. Позвольте системе производить воду в течение 4 часов, к этому моменту бачок-дозатор будет заполнен.
4. Снова откройте кран и дайте баку опуститься во второй раз.

   Не используйте эту воду!

5. Закройте кран и позвольте устройству произвести еще один резервуар с водой.
6. В этот момент можно открыть подводящую линию к соединению льдогенератора (опция), и вода обратного осмоса готова к употреблению.

Замена фильтров и дезинфекция системы

Каждый год фильтры в системе необходимо заменять. Обычно мембрану можно заменять раз в два года, но предварительные фильтры и постфильтры следует менять ежегодно, а в некоторых случаях и чаще.

Замена фильтра

1. Перекройте клапан на бачке обратного осмоса.
2. Отключить давление питательной воды.
3. Откройте кран обратного осмоса, чтобы сбросить давление.
4. С помощью прилагаемого гаечного ключа снимите корпус фильтра.
5. Выбросить старые фильтры.
6. Очистите корпуса фильтров щеткой для очистки.
7. Выполните шаги по дезинфекции, указанные в разделе «Санитарная обработка системы».
8. Установить новые фильтры в систему.
9. Снимите и замените фильтр GAC Post. Снимите фитинги со старого постфильтра, повторно нанесите тефлоновую ленту и установите фитинги в новый постфильтр.
10. Включить давление подачи.
11. Открыть кран бака.
12. Дайте воде в резервуаре вымыть постфильтр и дайте ему слить, пока он не опустеет. Перед использованием воды выполните еще 2 полных цикла для слива.

Замена мембраны

1. Снимите подающую трубку с конца корпуса мембраны, который имеет только 1 трубку.
2. Отвинтите колпачок от кожуха мембраны.
3. Удалите мембрану с помощью плоскогубцев.
4. Очистить корпус мембраны щеткой.

Примечание: При установке новой мембраны обязательно вдавите мембрану в корпус до упора.
При каждой замене фильтров рекомендуется проводить дезинфекцию системы.

Дезинфекция системы

После того, как все фильтры удалены из системы, корпуса очищены, бак пуст, а кран открыт…

1. Налейте 1 галлон воды в чистое ведро.
2. Добавьте 1 чайную ложку бытового отбеливателя без запаха.
3. Добавьте по 1 стакану этого раствора в каждый корпус фильтра.
4. Затянуть корпуса фильтров раствором на сборке обратного осмоса.
5. Соединить корпус мембраны и подающую трубку.
6. Открыть клапан бака и клапан давления подачи.
7. Дайте воде заполнить узел корпуса обратного осмоса, пока вода не потечет из крана.
8. Закройте кран.
9. Дайте воде стечь в течение 5 минут.
10. Отключение давления подачи.
11. Дайте раствору постоять 30 минут.
12. Откройте кран и дайте системе стечь.
13. Удалите воду из корпусов перед установкой новых фильтров и мембраны.
14. Установите новые фильтры, затяните корпуса и снова подсоедините все соединения трубок.
15. Открыть клапан давления подачи и проверить на утечки.
16. Позвольте системе заполнить резервуар водой.
17. Выполните 2 цикла для слива, чтобы смыть дезинфицирующий раствор перед использованием воды.

Устранение неисправностей

Системы обратного осмоса

очень чувствительны к давлению и температуре. Мембраны обратного осмоса всегда лучше работают при более высоком давлении. Они производят больше воды, быстрее и лучшего качества при высоком давлении. Подавляющее большинство проблем с системами обратного осмоса является результатом низкого давления.К последствиям низкого давления относятся вода, постоянно стекающая в канализацию, медленное производство воды и низкий объем воды в резервуаре для хранения. В тех случаях, когда существует низкое давление, потребуется подкачивающий насос.

На следующей странице представлена ​​таблица, показывающая производительность мембраны обратного осмоса в диапазоне температур и давлений. Мембраны испытываются при давлении 65 фунтов на квадратный дюйм и температуре 77 градусов. Для каждого инкрементального изменения любой переменной соответственно меняются характеристики мембраны.Более высокое давление увеличивает производительность и наоборот.

Для поиска и устранения неисправностей в системе обратного осмоса потребуется точное измерение давления и температуры воды. Для этого потребуется манометр, чтобы точно определить давление воды, питающей мембрану. К сожалению, описания давления воды, такие как хорошее, высокое или сильное, не помогают в диагностике системы обратного осмоса.

Диаграммы обратного осмоса в разобранном виде

Схема обратного осмоса в разобранном виде

Схема обратного осмоса в разобранном виде с подкачивающим насосом

Схема обратного осмоса в разобранном виде с нагнетательным насосом

Схема обратного осмоса в разобранном виде с насосом пермеата

Прочие ресурсы

Системы обратного осмоса могут удалять вредные для здоровья и, возможно, смертельные загрязнения, с помощью комбинации гранулированного активированного угля, угольного блока и фильтрации осадка, а также тонкопленочных мембран.

Диаграмма, отображающая размеры хорошо известных объектов и твердых частиц, проиллюстрированная размером в микрометр (микрон).

Посмотрите сравнительную таблицу по удалению частиц из тонкопленочных мембран, используемых в системах обратного осмоса.

Труба Asahitec ™ PP-RCT

PP-RCT — это последнее достижение в области полипропиленовых полимеров, обладающее широким спектром преимуществ для коммерческого водопровода и систем отопления, вентиляции и кондиционирования воздуха.Он имеет более сложную кристаллическую структуру, которая обеспечивает более высокое давление при более высоких температурах, чем обычные полипропиленовые материалы.

Трубы Climatec ™ и Watertec ™ производятся с использованием запатентованной технологии Fibercore ™. Трубы Fibercore ™ PP-RCT состоят из трех совместно экструдированных слоев, которые составляют одну однородную трубу. Средний слой состоит из смешанных коротких прядей из стекловолокна и PP-RCT, который изолирован сплошными слоями PP-RCT внутри и снаружи трубы. Средний слой Fibercore ™ снижает расширение и сжатие до 75 процентов, что снижает стоимость установки за счет минимизации петель расширения и количества опор, необходимых в наземных системах.Хотя фитинги не имеют Fibercore ™, фитинги привариваются непосредственно ко всем системам PP-RCT Asahi.

Идеальные приложения включают:

Питьевая вода, HVAC — горячая и охлажденная вода, вода для продуктов питания и напитков, водоснабжение, спортивные стадионы и арены, коммерческие здания, жилые здания, институциональные здания, школы и университеты, правительственные здания, больницы, отели и апартаменты

Установка и доставка гидромассажной ванны

Требования к местоположению / пространству и соображения

В вашем доме, скорее всего, есть несколько мест, где можно установить спа.Используйте информацию, представленную в этом разделе, чтобы помочь вам тщательно выбрать сайт, который лучше всего подходит для вас. Вы обязаны правильно выбрать и подготовить площадку перед доставкой, чтобы обеспечить бесперебойную и эффективную доставку, а также оптимальное использование и полное наслаждение спа.

Доступ к сервисному отсеку

Некоторые люди предпочитают укладывать плитку или деревянное покрытие вокруг спа. Если вы устанавливаете СПА с индивидуальной отделкой, не забудьте разрешить доступ для обслуживания.Если вашему спа-центру потребуется обслуживание, техническому специалисту может потребоваться снять дверцу отсека оборудования спа-салона или боковые панели, или получить доступ к спа-центру снизу. Оставьте не менее 24 дюймов спереди для спа-салонов A, R, X и STIL. См. Схему здесь. Для спа-салонов серии M потребуется 24 дюйма пространства спереди, а также место в переднем левом углу. См. Схему здесь.

Кроме того, всегда лучше спроектировать специальные установки, чтобы гидромассажную ванну можно было перемещать или поднимать с земли.

Для сервисных целей также обеспечьте легкий доступ к автоматическим выключателям на электрической сервисной панели (модели с постоянным подключением) или к выключателю на конце шнура питания (модели с кабельным подключением).

Большинство гидромассажных ванн имеют квадратную или прямоугольную форму и имеют внешние размеры от 6 до 8 футов. Чем больше спа, тем больше людей в нем можно разместить. Перед покупкой полезно измерить пространство, в котором вы собираетесь разместить спа. Кроме того, имейте в виду, что иногда необходимо оставлять дополнительное пространство от 1 до 2 футов вокруг по крайней мере с 1 до 2 сторон гидромассажной ванны для размещения аксессуаров, таких как подъемники крышек, и обеспечения доступа.

Размеры спа для каждой модели можно найти на странице отдельных моделей спа на нашем веб-сайте, в руководстве пользователя или в таблице технических размеров.

Вы также можете предварительно просмотреть, как будет выглядеть спа на вашем заднем дворе или в другом месте, используя наш инструмент дополненной реальности на любом телефоне или столе. Посетите эту страницу и найдите, какую модель спа вы ищете. Появится спа, и вы можете переместить его, чтобы посмотреть, как он подойдет.

Не забудьте оставить место для любых спа-аксессуаров, которые будут у вас в гидромассажной ванне. Вот список распространенных аксессуаров и их размеры.

При использовании механизма подъема крышки допускайте до 24 дюймов (.61 м) зазора за гидромассажной ванной. Для CoverMate I требуется всего от 10 до 15 дюймов зазора позади гидромассажной ванны и 5 дюймов с каждой стороны. Для CoverMate III требуется всего 6 дюймов зазора за гидромассажной ванной и 5 дюймов с каждой стороны. Уточните у официального дилера Bullfrog Spas точные требования к свободному пространству для механизма подъема крышки.

Другие стандартные аксессуары, которые необходимо запланировать, включают боковые столики, вешалки для полотенец и поручни. Пожалуйста, уточняйте размеры у вашего дилера или производителя аксессуара.

Большинство гидромассажных ванн устанавливаются на открытом воздухе, отдельно над землей или в земле. Вот несколько советов по размещению спа на открытом воздухе, которые помогут защитить спа от непогоды и дадут вам максимум удовольствия от посещения спа.

• Избегайте мест, где чрезмерное количество воды может попасть в спа-центр, например, разбрызгиватели или под крышами без водосточных желобов.
• Предотвратите попадание грязи, песка и листвы в спа, используя бетон, брусчатку или каменную дорожку для доступа к спа.
• По возможности избегайте прямых солнечных лучей, чтобы избежать выцветания внешних поверхностей гидромассажной ванны и возможных повреждений.
• Не размещайте гидромассажную ванну под деревьями и избегайте проливов из водостоков, чтобы предотвратить скопление мусора и листвы в гидромассажной ванне.
• Не устанавливайте гидромассажную ванну в яме или на низком участке, где вода может накапливаться и повредить гидромассажную ванну или ее оборудование. Выберите место, где вода будет стекать из спа. В вашем спа-салоне есть отсек для оборудования, в котором находятся все его электрические компоненты.Попадание воды в отсек для оборудования может повредить электронику или привести к срабатыванию автоматического выключателя спа. Для спа 120 В ~ / 60 Гц, подключенных к электросети, не подключайте гидромассажную ванну к электрической розетке, чувствительной к воде. Точно так же избегайте расположения электрического кабеля гидромассажной ванны так, чтобы вода могла попасть в выключатель на шнуре.
• Рассмотрим логистику электромонтажа. Электромонтаж большинства гидромассажных ванн выполняется электриком, и чем длиннее провод к спа, тем больше это может стоить материалов и рабочей силы.
• Подумайте о том, какой вид будет у вас из спа, а также о том, насколько уединение обеспечит окружающая территория.
• Чтобы максимально повысить энергоэффективность вашего спа-салона, убедитесь, что у него прочное основание, и поместите его рядом с вашим домом или другими ветрозащитными барьерами.
• Если вы живете в районе с холодными зимами, подумайте о том, чтобы разместить спа-центр рядом с входом в дом, чтобы свести к минимуму время, проведенное в холоде при выходе и входе в спа-салон.
• Ознакомьтесь с национальными и местными законами об ограничениях, требующих ограждения или ворот с защитой от детей.

Из-за ландшафтного дизайна или соображений доступности некоторые клиенты предпочитают устанавливать спа полностью или частично ниже уровня земли. Установка в земле позволяет заказчику или ландшафтным дизайнерам окружить спа-салон материалом, который соответствует эстетике дизайна дома и / или двора (бетон, брусчатка, камень, дерево и т. Д.).

При проектировании установок ниже уровня, обратите внимание на следующее, чтобы обеспечить спокойное и приятное пребывание в спа-салоне.

Если спа-салон нуждается в обслуживании, техническому специалисту может потребоваться снять дверцу отсека оборудования спа-салона и / или боковые панели или получить доступ к сантехнике или оборудованию спа.

Доступ для большинства сервисных услуг Bullfrog Spas находится вдоль передней части спа в зоне отсека для оборудования. Для купален Bullfrog серии A / R / X / STIL потребуется соответствующий доступ к дверной панели. См. Схему здесь. Спа-салоны серии M потребуют надлежащего доступа ко всей передней части гидромассажной ванны, а также к левой передней угловой зоне гидромассажной ванны.См. Схему здесь.

Всегда лучше спроектировать установку в земле, чтобы при необходимости гидромассажную ванну можно было перемещать или поднимать с земли. Использование неагрессивных подъемных ремней, оставленных на месте под гидромассажной ванной, является наилучшей практикой, которая может значительно упростить снятие в будущем.

Многие модели Bullfrog Spas имеют элементы снаружи спа, которые обеспечивают желаемый эстетический вид, а также позволяют удовлетворить любые потребности в обслуживании в будущем.

Спа-модели серии A оснащены бра, которые расположены по каждому углу.Расположение этих фонарей может варьироваться в зависимости от года выпуска. См. «Виды макета» для вашего конкретного спа. Спасательные ванны, установленные с освещением ниже уровня земли, могут потребовать снятия вытяжки бра на моделях более раннего года выпуска.

Спа-салоны серии M и STIL имеют канал внешнего освещения чуть ниже кромки. Рекомендуется устанавливать гидромассажную ванну таким образом, чтобы материал покрытия или настил не превышал алюминиевый рельс, удерживающий внешний свет.

Крышка и аксессуары

Для гидромассажных ванн требуется крышка, чтобы обеспечить энергоэффективность и безопасность спа.В наземных установках могут возникнуть особые потребности в поддержании эффективности покрытия. Большинство крышек для Bullfrog Spas имеют высоту 4 или 5 дюймов.

Прикрепление зажимов крышки

Стандартная установка зажимов крышки включает прикрепление зажимов к боковой стороне шкафа спа под краем гидромассажной ванны. Это предпочтительный метод, так как он помогает плотно прижимать крышку к гидромассажной ванне и обеспечивает лучшую герметизацию от выхода тепла или попадания мусора.Для такой установки может потребоваться оставить место для доступа к той области шкафа, где крепится зажим.

Другой вариант — прикрепить зажимы крышки к материалу настила с помощью шурупов или эпоксидной смолы. Это может быть менее благоприятным для герметизации, эстетики и / или безопасности. Некоторые установки включают в себя поверхности с зазубринами или возможность врезать зажимы и закрывающие ремни в поверхность палубы. Хотя это может помочь с эстетикой или безопасностью, лучший метод прилегания к губе — это натянуть ремешок прямо вниз и прикрепить зажим к шкафу спа.

Использование подъемника крышки

Подъемник крышки при установке в земле менее критичен, но все же может помочь в снятии крышки с гидромассажной ванны, а также при удерживании крышки близко к гидромассажной ванне во время использования спа, а также облегчает закрытие после использования.

Стандартные подъемники крышки обычно устанавливаются сбоку от гидромассажной ванны и прикрепляются к материалу шкафа. При наземной установке по-прежнему потребуется доступ к боковой стороне шкафа в рекомендованном месте установки лифта или другой тип лифта.

Для гидромассажных ванн, установленных только частично в земле, возможна обычная установка лифта. Для гидромассажных ванн с настилом до кромки рекомендуется использовать подъемник с возможностью поверхностного монтажа.

Спа-центры Bullfrog разработаны с учетом нескольких вариантов подключения к источнику электроэнергии. Спа-базы оборудованы трапами, которые имеют точки доступа с двух сторон и в задней части базы. Их все еще можно использовать при установке в земле.Необходимо будет тщательно продумать, как проложить электропроводку к гидромассажной ванне, прежде чем она будет помещена в хранилище.

В спа-салонах Bullfrog есть отсек для оборудования, в котором находятся все электрические компоненты спа. Попадание воды в отсек для оборудования может повредить электронику или привести к срабатыванию автоматического выключателя гидромассажной ванны. Все гидромассажные ванны, установленные в земле, нуждаются в соответствующем дренаже, чтобы вода, попадающая в нишу для гидромассажной ванны, не попадала в основную зону гидромассажной ванны.Для этого может потребоваться водоотвод, поскольку не рекомендуется полагаться только на дренаж почвы. Вода в углублении может поступать из поверхностных вод, таких как дождь или спринклеры, или из-за непредвиденного события, связанного с раковиной спа или водопроводом.

Мы делаем все возможное, чтобы предоставить качественный продукт, но могут быть случаи, когда потребуется доступ к другим областям, кроме отсека для оборудования. При обращении в службу поддержки по поводу любых проблем, которые могут возникнуть с вашим спа, предполагается, что спа установлен над землей. В случае, если спа-салон необходимо снять для обслуживания, ответственность за это несет владелец спа-салона.После снятия гидромассажной ванны будут применяться обычные гарантийные и сервисные тарифы.

Комплект SpaVault In-Ground от Bullfrog Spas

SpaVault — единственный доступный комплект, специально предназначенный для установки вашего Bullfrog Spa частично или полностью в землю. SpaVault помогает обеспечить правильную, безопасную установку каждой наземной гидромассажной ванны и улучшение эстетического дизайна вашего заднего двора. Этот единственный в своем роде и запатентованный комплект гидромассажной ванны для установки в землю изготовлен из прочной оцинкованной стали, металла того же номинала, который годами использовался в конструкциях для бассейнов, поэтому он не подвержен коррозии и выдержит испытание временем. .SpaVaults доступны для следующих моделей. A8, R8, A8L, R8L, A8D, X8, X8L и A9L (для A9L требуется комплект расширения). Прочтите Руководство по установке SpaVault для получения дополнительной информации.

Установка гидромассажной ванны в помещении

Если вы планируете установить гидромассажную ванну в помещении, среда как вокруг, так и под гидромассажной ванной должна быть водонепроницаемой и желательно водонепроницаемой. Он должен выдерживать брызги воды из гидромассажной ванны, а также возможность неисправности.Рекомендации по обращению с водой вокруг спа включают, помимо прочего, слив в полу и / или водосборный бассейн, эквивалентный объему воды в вашем спа.

Убедитесь, что место установки достаточно конструктивно и может выдержать вес гидромассажной ванны, наполненной водой. Рекомендации первого этажа обычно предпочтительны для помещений.

Конденсация также может образовываться на крышке гидромассажной ванны и капать на пол. Поэтому убедитесь, что материалы для пола обеспечивают хорошее сцепление во влажном состоянии и устойчивы к постоянному воздействию воды и химикатов.

В дополнение к работе с водой из спа рекомендуется хорошо проветривать комнату. Уровень влажности естественным образом повысится после того, как спа будет установлен и будет использоваться. Вода может попасть на деревянные изделия и вызвать сухую гниль, плесень или другие проблемы. Со временем высокий уровень влажности и химикаты для спа могут привести к повреждению водой пола, стен и потолка. Чтобы свести к минимуму ущерб от влажности, лучше всего обеспечить достаточную вентиляцию, например, потолочный вентилятор и влагостойкую краску.Архитектор может помочь определить, требуется ли специальное вентиляционное оборудование, такое как гигростат или осушитель, которые можно установить для регулирования влажности в помещении во время использования спа.

ПРИМЕЧАНИЕ. Типичные внутренние поверхности включают, помимо прочего: бетон, дерево, нескользящую плитку или линолеум.

Установка гидромассажной ванны на возвышении

Если вы хотите установить гидромассажную ванну на палубе или другом возвышенном сооружении, перед установкой проконсультируйтесь с квалифицированным инженером-строителем или подрядчиком.

Убедитесь, что ваша палуба или приподнятая конструкция может выдержать максимальный заполненный вес вашего спа вместе с общим весом людей, которые его используют. Вы должны знать допустимую нагрузку на платформу и убедиться, что она превышает максимально допустимый вес вашей гидромассажной ванны вместе с людьми, использующими ее, в противном случае это может привести к серьезным травмам или повреждению конструкции. Чтобы узнать требования к несущей способности, а также максимальный вес вашей гидромассажной ванны, обратитесь к таблице технических характеристик спа или обратитесь к авторизованному дилеру Bullfrog Spa.

Водонагреватели Top Performer Plus

Commerical Top Performer Plus калибровочное приспособление

ПРИМЕЧАНИЕ: Вся следующая таблица размеров Top Performer основана на выделенной потребляемой мощности котла 137 000 БТЕ на бак при постоянной температуре 180 ° F. котловая вода с минимальным расходом 6 галлонов в минуту.
ВАЖНО: Ни один из приведенных ниже примеров размеров не учитывает ванны типа «джакузи». Если они есть, их нужно рассматривать отдельно.

КВАРТИРЫ:

Для одно- и двухванных, высотных и садовых типов, включая душевые, туалеты, раковины, посудомоечные и стиральные машины.Стиральные машины могут быть как в отдельных квартирах, так и в центре города.

ДОМА ПРЕПЯТСТВИЯ:

На основе ванн и душевых, умывальников, отстойных раковин, кухонного оборудования с питанием для пациентов и общей уборки в здании.Не включает оборудование для стирки и гидротерапии.

ДВИГАТЕЛИ:

Включая ванны / душевые, туалеты и генеральную уборку.Питание и стирка не включены.

ЖЕНСКОЕ ОБЩЕЖИТИЕ:

Включает души, туалеты, отстойные раковины и стиральные машины.Не включает использование горячей воды для общественного питания.

МУЖСКОЕ ОБЩЕЖИТИЕ:

Включает то же, что и женский.

СТАРШАЯ ШКОЛА:

Дневное использование в старших классах средней школы с 9 или 10 по 12 для душевых, туалетов, посудомоечных машин, кухонь и общей уборки.Дневное использование в младших классах средней школы с 7 по 8 или 9 будет таким же, как и в старших классах, за исключением случаев, когда душ не включен. В этом случае неполные средние школы будут следовать рекомендациям, сделанным для начальных школ.

НАЧАЛЬНАЯ ШКОЛА:

Горячая вода для туалетов, столовой, кухни и для генеральной уборки.Без душа. Также используйте этот стол для младших классов средней школы без душа.

Номинальные значения БТЕ для первого часа — 180 ° F

Модель: S35TPP

С расходом 6 галлонов в минуту при температуре котла 180 ° F

Модель: S50TPP

С расходом 6 галлонов в минуту при температуре котла 180 ° F

Модель: S70TPP

С расходом 6 галлонов в минуту при температуре котла 180 ° F

Модель: S70DTPP

С расходом 14 галлонов в минуту при температуре котла 180 ° F

Модель: S80HX с катушкой 1 дюйм

С расходом 14 галлонов в минуту при температуре котла 180 ° F

Модель: S120HX с катушкой 1 дюйм

С расходом 14 галлонов в минуту при температуре котла 180 ° F

Номинальные значения БТЕ для первого часа при 200 ° F

Модель: S35TPP

С расходом 6 галлонов в минуту при температуре котла 200 ° F

Модель: S50TPP

С расходом 6 галлонов в минуту при температуре котла 200 ° F

Модель: S70TPP

С расходом 6 галлонов в минуту при температуре котла 200 ° F

Модель: S70DTPP

С расходом 14 галлонов в минуту при температуре котла 200 ° F

Модель: S80HX с катушкой 1 дюйм

С расходом 14 галлонов в минуту при температуре котла 200 ° F

Модель: S120HX с катушкой 1 дюйм

С расходом 14 галлонов в минуту при температуре котла 200 ° F

причин и выбор приоритетного метода

Замена водопровода в квартире

Рано или поздно любой собственник найдет замену водопровода в квартире! На стенках водопровода при эксплуатации скапливаются ржавчина и грязь, в результате чего диаметр отверстия сужается и давление воды уменьшается.Подобные явления чаще всего наблюдаются на трубах с холодной водой. Большинство людей знакомы с различными неприятностями — будь то еле льющаяся из-под крана холодная вода или плохо наполненный унитаз. И проблема не в слабом напоре, просто пора заменить старые трубы на новые.

Содержание

• Когда менять трубы?
• Замена сантехнических труб: что нужно знать?
• Выбор трубы под замену
• Почему пластик лучше ???
• Пластиковые трубы нового поколения

Когда менять трубы?

Сегодня замену сантехнических труб можно проводить в плановом порядке, которую проводят службы, эксплуатирующие здание или здание.Однако большая часть квартир в настоящее время приватизирована, и такой замене подлежат только стояки и участки труб к запорному крану. Планировку квартиры внутри жилой меняют за свой счет.

Почему хозяева решают заменить трубы в квартире? Кто-то просто хочет придать квартирной трубной разводке получше вид, кто-то хочет скрыть трубы для отделки, а у кого-то постоянно возникают проблемы с соседями из-за старых труб, которые живут на нижних этажах.

Износостойкость труб различных типов

Водопроводные трубы изнашиваются за многие годы эксплуатации. Срок службы металлопродукции составляет 30-40 лет, и теперь все водопроводные трубы, которые проложены в ванных комнатах домов 60-70-х годов постройки, требуют замены.

Бывают ситуации, когда необходимо менять трубы до истечения указанного срока: обычно это происходит при нарушении общих правил установки сантехнической системы.Профилактическая замена водопроводных труб в панельных домах массовой застройки остается актуальной.

При критическом падении давления необходимо заменить трубы, так как, скорее всего, в водопроводе образовались илистые отложения. Не откладывайте эту процедуру, если вам предстоит ремонт кухни или ванной, или когда была обнаружена сквозная коррозия трубы.

Замена сантехнических труб: что нужно знать?

В квартире иногда все же приходится менять водопровод.Замена водопроводных труб своими руками — задача не из легких! И к этому событию нужно тщательно готовиться.

Замена канализационных труб предполагает демонтаж старых изделий и подключение новых труб. Процедуру обычно проводят перед ремонтными работами в квартире, чтобы впоследствии сантехнические трубы скрыли в стенах и отделали плиткой или другим материалом. Также трубы можно укладывать на поверхность стен, если их планируется закрыть коробом, сантехническим оборудованием или стенами внахлест.

Вот так выглядит схема подключения водопровода

А начинать стоит с плана работ! Для этого нужно перерисовать схему водопровода, на которой необходимо указать размеры и проблемные места — изгибы и повороты. Затем рекомендуется подготовить план, отражающий замену водопровода в квартире с обозначением новых потребителей воды или новой проводки.

Важно! Перед тем как начать такую ​​процедуру, как замена труб в туалете, ванной и кухне, стоит собрать максимум информации об используемых методах и методах.Иногда информация противоречива, и нужно время, чтобы отделить зерно от плевел!

Выбор трубы для замены

Выбор водопроводных труб — дело не менее важное, чем планирование. Было время, когда пайка медных труб была популярна, но замена труб в ванной медными изделиями не получила широкого распространения из-за низкого качества воды и дороговизны самих материалов.

Замена канализационных труб на металлопластик не прижилась из-за частых аварий и подтоплений многих квартир.Металлопластиковые трубы целесообразнее использовать для временного водоснабжения или для прокладки труб в труднодоступных, неудобных местах, требующих при этом постоянного доступа — соединения металлопластиковых труб следует подтягивать примерно один раз в год. год.

Трубы полипропиленовые, переходники с резьбой и фитинги для соединений

Самые распространенные сантехнические трубы из полипропилена. Это связано с простотой монтажа, привлекательной ценой и долговечностью — производители такой продукции дают гарантию на материал до 50 лет.В новостройках практикуется исключительно замена труб на полипропилен.

Почему пластик лучше ???

Самый оптимальный вариант материала сантехнических труб — пластик. Но почему? Первая причина — это эксплуатационные свойства пластиковой сантехники. Такие изделия в лучшую сторону отличаются от металлических по такому показателю, как пропускная способность. Замена труб на пластиковые навсегда позволит забыть о засорении водопровода и бесконечных процессах коррозии.!

Пластиковые трубы инертны к агрессивным средам, легкие, надежные, дешевые, благодаря наличию специальной арматуры и крепежа просты в установке

Замена металлических труб пластиковыми выгодна и по другим причинам.Совершенно не страдают эксплуатационные характеристики водопровода. Но замена пластиковых труб требует меньших вложений.

Вот, наверное, все о замене водопровода в квартире. В завершение хочется добавить, что при замене труб следует учитывать все строительные и технические нормы, а также использование качественных материалов. Удачи в нелегкой работе!

Электрические сокращения — archtoolbox.com

Список сокращений, используемых в наборе технических чертежей, варьируется от офиса к офису.Обязательно проверьте переднюю часть набора чертежей на предмет сокращений, используемых в этом конкретном наборе чертежей.

9060 Кондиционер

Коммутатор

Кабель

Сообщество Антенны телевидения 90 601

CTV

Токоограничивающий предохранитель

9 0602

аварийный электрический

EP

Предохранитель

KC2 Круглый

KC2

Минерал Только

или тяговая коробка

905 97

RC60B, 9060B RCC Прерыватель

905B97

9060 Лаборатория Underwriters

Статья обновлена: 15 февраля 2021 г.

Что выбрать? Трубопроводы из ХПВХ или ППР?

Хлорированный поливинилхлорид (ХПВХ) — самый популярный материал для трубопроводов в Королевстве Саудовская Аравия.FlowGuard ^® CPVC используется во всем мире более 55 лет, в частности на Ближнем Востоке более 30 лет.

Основным конкурентом

CPVC в некоторых частях региона КСА является полипропилен (PP R) или зеленые трубы. Относительно новый продукт на рынке, PPR оставил некоторых домовладельцев, сантехников и торговцев под вопросом, что лучше для их дома.

Наши специалисты по материалам собрали исследования и результаты исследований по всему миру, чтобы сравнить материалы по семи основным категориям.

1. Физические свойства

С на 60% большей прочности на разрыв и почти в два раза большей прочности на изгиб, CPVC является более прочным и долговечным материалом для трубопроводов, чем PP R. трубы.

2. Простота и эффективность установки

Трубы и фитинги из ХПВХ соединяются с помощью простого процесса сварки цементом в растворе .И наоборот, системы PPR соединяются с использованием сварки плавлением.

С помощью цемента на растворителе можно рентабельно установить систему трубопроводов из ХПВХ:

• Использование простых и дешевых инструментов.
• Быстро и легко экономит время и деньги.
• Надежно — Сварные соединения на основе цемента на основе растворителя химически сплавляют детали вместе и становятся самой прочной частью системы.
• Без электричества.

Кроме того, жесткость трубы из ХПВХ требует меньшего количества подвесов и опор, используемых во время установки, и делает ее лучшим материалом для вертикальных водопроводов и стояков.Напротив, установка системы трубопроводов PPR может быть дорогостоящей и занимать больше времени, поскольку требует специального оборудования и более квалифицированной рабочей силы. Тепловая сварка также может привести к образованию валиков вокруг внутренней части трубы, что снижает скорость потока воды и увеличивает вероятность роста бактерий. Наконец, для сборки требуется дополнительное пространство, а это означает, что части системы должны быть изготовлены заранее.

3. Устойчивость к хлору

Хлор и диоксид хлора часто используются в качестве дезинфицирующих средств для питьевой воды.Когда хлор и вода смешиваются, они могут образовывать хлорноватистую кислоту, которая, как известно, разрушает материал трубопроводов.

Труба из ХПВХ подвергается процессу хлорирования, благодаря чему на нее не влияет хлорноватистая кислота , присутствующая в питьевой воде. Этот увеличивает срок службы сантехнических систем .

При воздействии хлорноватистой кислоты PPR не имеет тех же защитных механизмов, что делает его уязвимым для атак. Это приводит к растрескиванию под действием окисления внутри труб и эрозии стенки трубы, в результате чего материал трубопровода становится более тонким и слабым.

4. Рост бактерий

Несмотря на дезинфекцию воды, бактерии все еще могут присутствовать в питьевой или горячей воде и потенциально расти на внутренней стороне стенок трубы. При использовании трубопроводных систем из ХПВХ гладкость поверхности трубы и отсутствие пластификаторов препятствуют росту микробов.

Множественные международные исследования, такие как исследование, проведенное исследовательской фирмой Kiwa, подтвердили превосходные антимикробные свойства трубопроводных систем из ХПВХ по сравнению с другими материалами для трубопроводов, особенно ППР.

В приведенной ниже таблице KiWA обнаружило, что количество бактерий Legionella в тестовой воде значительно ниже, чем количество бактерий PPR.

5. Безопасность на воде

FlowGuard ^® CPVC одобрен для применения с питьевой водой всеми основными международными агентствами, а имеет сертификаты и NSF 61 Annex G .

NSF / ANSI 61 фокусируется на компонентах систем холодной / питьевой воды и соответствующих последствиях для здоровья, с особым упором на свинец.Он был создан для контроля потенциального вредного воздействия на здоровье человека продуктов, контактирующих с питьевой водой.

6. Огнестойкость

Трубопровод

из ХПВХ не поддерживает горение. Для поддержания пламени требуется 60% кислорода в атмосфере. Атмосфера Земли на 21% состоит из кислорода.

Чтобы гореть, температура должна достичь 480 ° C, и даже тогда материал обугливается. Этот обугленный слой фактически служит изолятором, частично экранируя внутреннюю часть материала трубопровода от тепла.CPVC имеет наименьший возможный рейтинг горения среди всех неметаллических .

При сравнении горючести CPVC и PPR, PPR имеет предельный кислородный индекс 18, что делает горючее в 3 раза больше, чем CPVC. Кроме того, материал будет выделять больше тепла и увеличивать риск повреждения огнем.

7. Экологичность и устойчивость

Труба из ХПВХ имеет более низкое содержание нефти, чем другие пластмассы, включая трубы из полипропилена.Это означает, что требует меньше энергии для производства . По окончании срока службы его можно перетирать в гранулы и перерабатывать в новый трубопровод или превращать в вещи, которые нас окружают каждый день — напольные покрытия, напольные покрытия, лежачие полицейские, автомобильные коврики и многое другое.

CPVC — лучший выбор

Изготовленные из высококачественных материалов, сантехнические трубы и фитинги FlowGuard из ХПВХ подтверждены более чем 50-летней проверенной эффективностью и обеспечивают безопасность, долговечность и надежность для рентабельных бытовых водопроводных систем на Ближнем Востоке и во всем мире.

Есть вопросы о CPVC и PPR, или как CPVC может помочь в вашем следующем проекте? Свяжитесь с консультантами по трубопроводным системам FlowGuard сегодня же.
