Какое рабочее давление в системе отопления: виды давления в отопительной системе, почему скачет давление в сети, как контролировать и регулировать давление

Какое давление должно быть в системе отопления?

Давление в системах отопления — главная причина, правильной слаженной и эффективной коммуникаций труб и подачи тепла помещению или дому, а так же долгосрочности использования агрегатов.

Давление рабочее — это общая слаженная работа насоса, труб: генератора, теплоотдачи и бака, которая считается, если сложить все показатели вместе.

В основном даление измеряется в единице БАР. Так же существуют, такие единицы как: атмосфера, джоули и так далее. В большинстве случаев единица бар указывается на устройствах теплоотдачи.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

• Правильная подача тепла. При грамотном распределении давления, тепло будет учитывать расход и экономить бюджет, а также обеспечивать достаточный уровень тепла без перебоев;
• Долговечность приборов отопления. Эффективное давление не повредить агрегаты и инструменты отопительной системы: радиаторы, трубы, краны, котлы и так далее. Отопительные системы закладываются на начальных уровнях строительства и ремонт или переделка повлечёт за собой огромные расходы и потери времени и комфорта.
• Безопасность. Уровень давления в системе поможет избежать чрезвычайных случае в виде: пожара, водных затоплений или взрыва газовых приборов.

Давление в закрытой системе

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

У закрытой системы теплоотдачи есть свои особенности. Чтобы отопление работало наиболее эффективно, в закрытой системе, желательно установить максимальное давление, допустимое техникой безопасности- это 2 БАРА. В среднем нормальным считается давление в 1-1,5 бара.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Давление в открытой системе

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

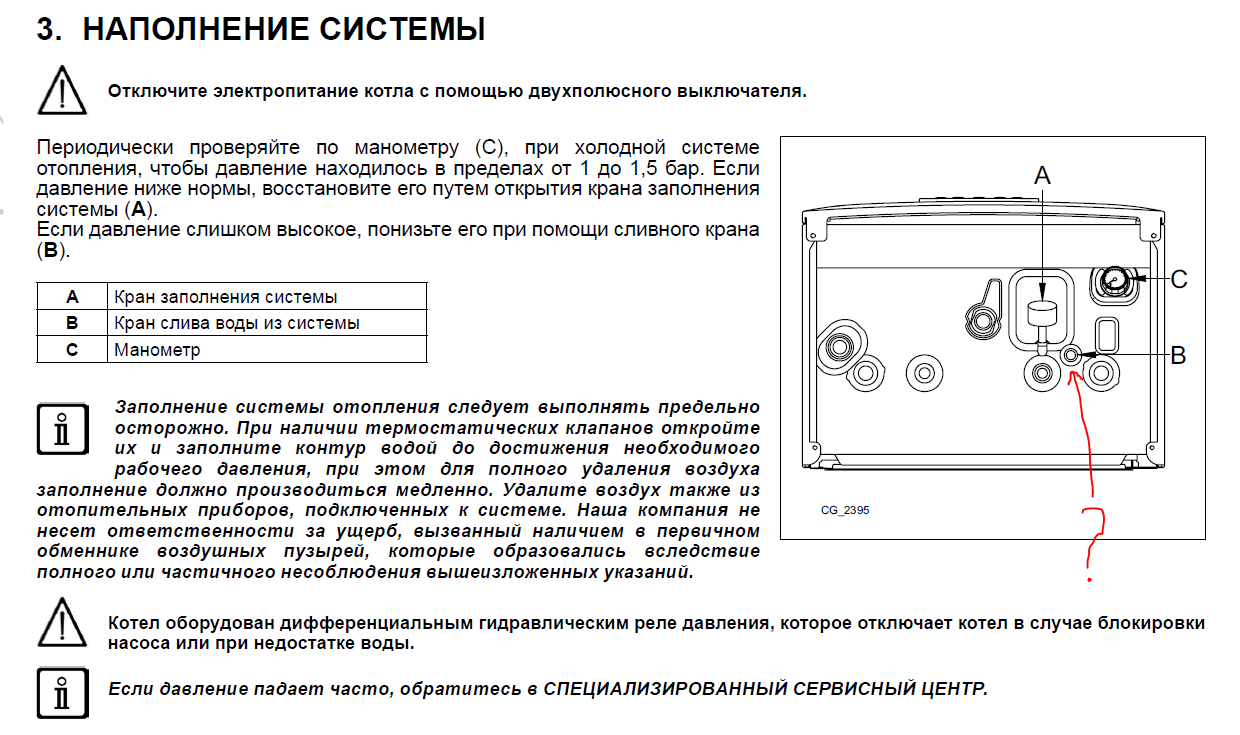

Рабочее давление в котле

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Уровень давления в расширительном баке

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Давление в многоквартирных домах

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
   Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Читайте так же:

Рабочее давление в системе отопления. Испытание системы давлением

И повышенное, и пониженное давление в отопительной системе могут стать причинами нарушения нормального процесса теплоснабжения. Если давление в системе пониженное, то в зоне всаса насоса может возникнуть вскипание теплоносителя (кавитация), что часто становится причиной выхода из строя насосного оборудования. Повышенное давление может разрушить элементы отопительных систем.

Виды давления в отопительной системе

Давлением в системе теплоснабжения называется воздействие жидкостей и газов на стенки трубопровода, отопительных приборов и агрегатов с силой, которая соизмеряется с величиной атмосферного давления. Измеряется данная величина в атм, Па, бар. (См. также: Схемы водяного отопления)

Рабочее давление в системе отопления – это давление при нормальных режимах функционирования отопительной системы и включенном насосе. Данная величина является суммарной и состоит из двух компонентов: статического давления жидкостного столба и динамического давления, создаваемого с помощью циркуляционных насосов.

Выделяют допустимое рабочее давление, которое является максимальной величиной, обеспечивающей нормальную работу теплогенератора, приборов и циркуляционных насосов. Наиболее высокое рабочее давление могут выдерживать радиаторы, изготовленные из биметаллических материалов. Это либо сочетание алюминия и стали, либо алюминия и меди. Меньшую величину давления могут выдерживать чугунные, стальные и алюминиевые отопительные приборы.

Испытательное давление создается с помощью специальных насосов и является избыточным. Цель его создания – обнаружение протечек и скрытых дефектов трубопроводов и отопительных приборов. Перед включением в режим работы отопительные системы проходят испытания под давлением, которое превосходит рабочее в 1,5 раза. (См. также: Алюминиевые радиаторы отопления)

Такие испытания особо актуальны в условиях отечественного теплоснабжения, где давление теплоносителя имеет довольно высокие значения. Поэтому приборы, рассчитанные на эксплуатацию при давлениях, значения которых значительно ниже существующих в нашем теплоснабжении, то через короткий период времени они выйдут из строя. В высотных домах избыточное давление может достигать 16 атмосфер.

Гидравлическими ударами называют скачкообразные повышения давления в отопительной системе, многократно превышающие величину рабочего давления. Такие экстремальные явления могут привести к разрушению трубопровода, отопительных приборов, других элементов теплоснабжения. Причиной гидравлических ударов чаще всего бывают технологические ошибки, допущенные персоналом. Лучше всего резкие перепады давления переносят биметаллические отопительные приборы, а наиболее уязвимыми являются алюминиевые и стальные радиаторы.

Испытания системы давлением

Испытывать систему давлением можно либо полностью, либо отдельными участками. После завершения всех работ система испытывается на герметичность как единое целое. (См. также: Общие правила и стоимость опрессовки системы отопления)

В качестве испытательного, принимается давление, которое в 1,5 раза выше рабочего. Из испытуемой системы должен быть полностью выпущен воздух, который приведет к искажению результатов проверки.

Испытания систем для проверки герметичности проводятся двумя этапами. На первом этапе испытание проводят при низких температурах теплоносителя, а на втором – при высоких. Второй этап испытаний проводится после подключения отопительного котла.

Проверка считается успешной, если после ее окончания не было обнаружено ни единой протечки.

нормативный показатель и причины отклонения от него

Давление в системе отопления в частном доме

В вопросе: каким должно быть давление в системе отопления в частном доме — следует хорошо разбираться каждому домовладельцу.

Ведь от этого параметра зависит не только эффективность и работоспособность контура, но и его целостность.

В статье подробно рассмотрим данный вопрос и разберемся в причинах отклонения давления от нормы.

Какое давление в системе отопления частного дома считается нормальным?

Итак, какое давление должно быть в системе отопления?

Прежде всего, необходимо знать, что давление в любой отопительной системе не должно превышать порог прочности самого слабого ее компонента.

Обычно таковыми являются теплообменники котлов.

Самые выносливые из них выдерживают давление до 3 атмосфер или бар.

Часто давление указывают в МПа (мегапаскаль). Соответствие величин такое: 1 атм = 0,1 МПа.

Арматура и радиаторы, как правило, являются более прочными. Так, например, чугунный радиатор способен выдерживать давление в 6 атм.

Ответ на вопрос о том, какое давление может считаться нормальным для той или иной системы отопления, будет зависеть от ее типа. Самая простая разновидность – системы с естественной циркуляцией теплоносителя, также именуемые термосифонными. В таком контуре теплоноситель перемещается только за счет конвекции. Это явление обусловлено гравитацией, поэтому такие системы также называют гравитационными.

Давление в термосифонной системе зависит только от высоты столба воды, то есть от разности высот между самой низкой и самой высокой точками. Такое давление называют статическим. Перепад высот величиной в 10,34 м создает в самой нижней точке давление величиной в 1 атм. Таким образом, рассчитанный на 3 атм котловой бак может разрушиться только в том случае, если система будет возвышаться над ним на 10,34 х 3 = 31,02 м.

Отопительная система с расширительным баком

Еще раз обратим внимание читателя на то, что статическое давление в системе отопления является максимальным только в самой нижней точке. В направлении снизу вверх оно постепенно снижается и в верхней точке становится равным нулю.

Фактическое давление в верхней точке объема жидкости равно атмосферному, но нас интересует так называемое избыточное давление – именно оно равняется нулю.

Поскольку избыточное давление в верхней точке контура отсутствует, установленный здесь расширительный бачок может иметь вид простой открытой емкости. Поэтому такие системы еще называют открытыми.

Если же система отопления оборудована циркуляционным насосом, который перекачивает теплоноситель, ее приходится делать закрытой.

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
2. Можно использовать трубы меньшего диаметра.
3. Радиаторы можно подключить последовательно (однотрубная схема).
4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

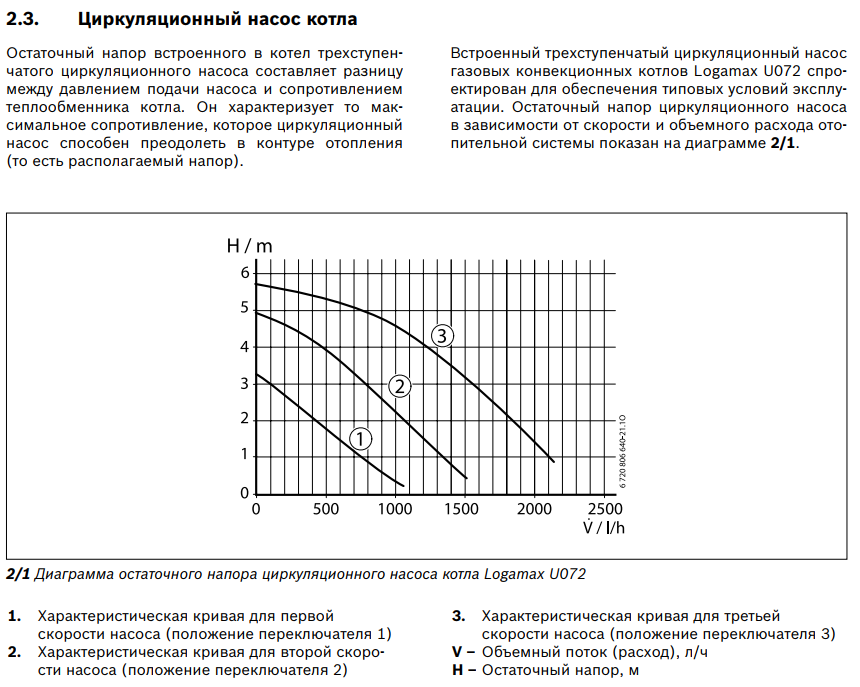

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

Причины падения показателей

Снижение давления теплоносителя в системе отопления может быть обусловлено одной из следующих причин:

Имеют место утечки

Часть рабочей среды может покинуть систему несколькими путями:

1. Через трещину в мембране расширительного бачка. Вытекший теплоноситель остается внутри бака, поэтому протечка является скрытой. Для проверки нужно прижать пальцем золотник, через который производится подкачка воздуха в расширительный бачок. Если из него потечет вода – предположение можно считать подтвержденным.
2. Через предохранительный клапан при закипании теплоносителя в теплообменнике котла.
3. Через микротрещины в приборах (с особенным вниманием нужно отнестись к местам, пораженным ржавчиной) и неплотные соединения.

Из теплоносителя выделился воздух, который затем был удален через автоматический воздухоотводчик

В этом случае давление падает вскоре после заполнения системы. Чтобы не сталкиваться с такими проблемами, воду перед заливкой в отопительный контур следует подвергать деаэрации, которая снижает количество растворенного воздуха в 30 раз. Также очень важно выполнять заполнение медленно, снизу и только холодной водой.

В системе отопления присутствуют алюминиевые радиаторы

Вода, которая контактирует с алюминием, распадается на составляющие: кислород вступает в реакцию с металлом, образуя окисную пленку, а выделившийся при этом водород удаляется через автоматический воздухоотводчик.

Данное явление наблюдается только в новых радиаторах: как только вся поверхность алюминия будет окислена, реакция разложения воды прекратится.

Пользователю нужно будет восполнить недостаток теплоносителя, и бороться с этой неприятностью больше не придется.

Причины резкого возрастания давления

Причин, обуславливающих чрезмерный рост давления, также может быть несколько:

1. Закипание теплоносителя в котловом баке (такое иногда происходит в твердотопливных котлах, тепловую мощность которых нельзя уменьшить слишком быстро).
2. Образование труднопроходимого участка, например, из-за появления воздушной пробки, зарастания труб накипью или засорения фильтра. Перед таким участком возникает подпор, давление в котором может оказаться слишком большим.

Возможен износ прокладки в подпиточном клапане или его заклинивание, вследствие чего давление в отопительном контуре достигает того же значения, что и в системе водоснабжения.

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
2. В низшей и наивысшей точках системы (для домов в несколько этажей).
3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос — котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Проверка герметичности

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

Суть ее состоит в следующем:

1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

В трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

В СССР вопрос удешевления строительства, в том числе организации отопительной системы, был особенно актуален. Именно в то время придумали систему отопления частных и многоквартирных домов «Ленинградка». Рассмотрим, актуальна ли она на сегодняшний день.

В каких случаях нужна гидрострелка для отопления и как она функционирует, читайте в этой статье.

Видео на тему

microklimat.pro

Давление в системе отопления. Рабочее давление в системе отопления

Нормальное давление в закрытой системе отопления – это очень важно. Во-первых, это теплое помещение в зимнее время, а во-вторых, нормальная работа всех составляющих котла. Но далеко не всегда стрелка находится в нужном нам диапазоне, и причин тому может быть масса. Повышенное и пониженное давление в системе отопления приводит к блокировке насоса и отсутствию теплых батарей. Давайте более подробно поговорим о том, сколько атмосфер должно быть в наших трубах и как исправить типичные проблемы.

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Пониженное и повышенное давление в системе

Зачастую перепад давления в системе отопления обусловлен несколькими факторами. Во-первых, это утечка теплоносителя, что является самой распространенной причиной понижения количества атмосфер. Утечка чаще всего находится в местах соединения деталей. Если там ее нет, то, скорее всего, проблема в насосе. Накипь в теплообменнике – еще одна причина понижения давления в системе. Это же касается и физического износа нагревательного элемента. А вот увеличение давления случается из-за образования воздушной пробки. Также причиной может быть затрудненное движение носителя по трубам из-за непроходимости в фильтре или грязевике. Иногда из-за сбоев автоматики случается чрезмерная подпитка системы, в этом случае давление также повышается.

Как исправить ситуацию при перепаде?

Тут все предельно просто. Во-первых, вам необходимо взглянуть на манометр, который имеет несколько характерных зон. Если стрелка находится в зеленой, то все нормально, а если замечено, что падает давление в системе отопления, то показатель будет в белой зоне. Есть еще красная, она сигнализирует о повышении. В большинстве случаев можно справиться своими силами. Для начала вам необходимо найти два клапана. Один из них служит для нагнетания, второй – стравливания носителя из системы. Дальше все просто и понятно. При недостаче носителя в системе, необходимо открыть клапан нагнетания и проследить за манометром, установленном на котле. Когда стрелка дойдет до необходимого значения, закрываете вентиль. В случае если нужно стравливание, все делается аналогичным образом с единственным различием в том, что нужно взять с собой посудину, куда будет сливаться вода из системы. Когда стрелка манометра покажет норму, закручиваете вентиль. Зачастую именно так «лечится» перепад давления в системе отопления. А сейчас давайте пойдем дальше.

Каким должно быть рабочее давление в системе отопления?

А вот ответить на этот вопрос в двух словах довольно просто. Многое зависит от того, в каком доме вы живете. К примеру, для автономного отопления частного дома или квартиры зачастую считается нормальным 0,7-1,5 Атм. Но опять же, это приблизительные цифры, так как один котел предназначен для работы в более широком диапазоне, например, 0,5-2,0 Атм, а другой в меньшем. Это необходимо смотреть в паспорте вашего котла. Если таковой отсутствует, придерживайтесь золотой середины – 1,5 Атм. Совсем другим образом обстоит ситуация в тех домах, которые подключены к центральному отоплению. В этом случае необходимо руководствоваться этажностью. В 9-этажках идеальным давлением является 5-7 Атм, а в высотных зданиях — 7-10 Атм. Что же касается давления, под которым подается носитель в здания, то чаще всего это 12 Атм. Понизить напор можно при помощи регуляторов давления, а повысить – установив циркуляционный насос. Последний вариант крайне актуален для верхних этажей высотных зданий.

Как температура носителя влияет на давление?

После того как закрытая система водоснабжения будет смонтирована, закачивается определенное количество теплоносителя. Как правило, давление в системе должно быть минимальным. Это обусловлено тем, что вода пока еще холодная. Когда носитель будет греться, произойдет его расширение и, как следствие, давление внутри системы несколько увеличится. В принципе, вполне разумно регулировать количество атмосфер, регулируя температуру воды. В настоящее время используются расширительные баки, они же гидроаккумуляторы, которые аккумулируют внутри себя энергию и не допускают увеличения напора. Принцип работы системы предельно прост. Когда рабочее давление в системе отопления достигает 2 Атм, в работу включается расширительный бак. Гидроаккумулятор отбирает в себя излишки теплоносителя, тем самым поддерживая напор на необходимом уровне. Но бывает так, что расширительный бак полон, излишку воды деваться некуда, в этом случае в системе может возникнуть критическое избыточное давление (более 3 Атм.). Чтобы спасти систему от разрушения, включается предохранительный клапан, удаляющий лишний объем воды.

Статическое и динамическое давление

Если простыми словами объяснять роль статического давления в закрытой системе отопления, то можно выразиться примерно так: это усилие, с которым давит жидкость на радиатор и трубопровод в зависимости от высоты. Так, на каждые 10 метров приходится +1 Атм. Но это касается только естественной циркуляции. Есть еще и динамическое давление, которое характеризуется давлением на трубопровод и радиаторы во время движения. Стоит обратить внимание, что при монтаже закрытой системы отопления с циркуляционным насосом плюсуют статическое и динамическое давление, при этом учитывают особенности оборудования. Так, чугунная батарея рассчитана на работу при 0,6 МПа.

Диаметр труб, а также степень их износа

Необходимо помнить о том, что нужно учитывать и размер трубы. Зачастую жильцы устанавливают необходимый им диаметр, который практически всегда несколько больше стандартных размеров. Это приводит к тому, что давление в системе несколько снижается, что обусловлено большим количеством теплоносителя, который поместится в систему. Не забывайте и о том, что в угловых комнатах напор в трубках всегда меньше, так как это самая удаленная точка трубопровода. На то, каким будет давление в системе отопления дома, влияет и степень износа труб и радиаторов. Как показывает практика, чем старше батареи, тем хуже. Конечно, менять их каждые 5-10 лет может далеко не каждый, да и нецелесообразно этого делать, но вот время от времени проводить профилактику не помешает. Если же вы переезжаете на новое место жительства и знаете, что система отопления там старая, то лучше сразу поменяйте ее, так вы избежите многих неприятностей.

О тестировании на герметичность

В обязательном порядке необходимо проверять систему на наличие утечек. Это делается для того, чтобы работа отопления была эффективной и не имела сбоев. В многоэтажных зданиях с центральным отоплением чаще всего прибегают к испытанию холодной водой. В этом случае, если давление воды в системе отопления падает более чем на 0,06 МПа за 30 минут или за 120 минут теряется 0,02 МПа, необходимо искать места порывов. Если же показатели не выходят за пределы нормы, то можно запускать систему и начинать отопительный сезон. Проверка с горячей водой осуществляется непосредственно перед отопительным сезоном. В этом случае носитель подается под давлением, которое является максимальным для оборудования.

Заключение

Как вы видите, разобраться с данным вопросом довольно просто. Если вы используете автономное отопление, то рабочее давление в системе должно составлять примерно 0,7-1,5 Атм. В остальных же случаях многое зависит от этажности здания, а также степени износа батарей и радиаторов. Во всех случаях необходимо позаботиться об установке расширительного бака, который исключит возникновение гидроударов и при необходимости понизит давление. Помните о том, что желательно хотя бы 1 раз в 2-3 года перед отопительным сезоном осуществлять прочистку труб от накипи и других продуктов распада.

fb.ru

Давление в системе отопления в частном доме

Отопительные системы нуждаются в соблюдении определённых технических требований, которые позволяют соответствующему оборудованию не выйти из строя преждевременно, не отслужив положенный ему срок эксплуатации.

Именно с этой целью, при помощи специальных приборов, производят контроль давления в данной системе, и уже исходя из полученных данных, выполняют ряд определённых мер по устранению существующих неполадок, если обнаружены какие-либо сбои в работе.

Одной из возможных технических неисправностей является проблема перепада давления, которая может негативным образом сказаться на качестве работы всей отопительной системы в целом. Поэтому проведение заблаговременных опрессовочных работ, позволяющих определить все слабые места, является главной профилактической мерой, способной подготовить весь комплекс используемого оборудования к новому отопительному сезону.

Виды

Разбирая более подробно всю подноготную отопительной системы, можно понять, что полученные показатели играют основную роль во всей отлаженной работе используемого оборудования.

Акцентируя своё внимание непосредственно на самом давлении, можно выделить три основных типа:

1. Статическое. Принцип его действия заключается в создаваемой силе притяжения. Другими словами, вес воды, создаваемый благодаря давлению на стенки труб, прямо пропорционален той заданной высоте, на которую поднимается циркулирующий внутри поток. Статистические системы отличаются тем, что нагнетатели потока не используют вовсе, а сам теплоноситель функционирует самотёком, циркулируя в трубах и используемых радиаторах. Такой способ открытой системы отопления крайне не экономичен, ввиду необходимости использования труб слишком большого диаметра, поэтому применяется крайне редко, уступая тем самым другим, более практичным методам отопления.
2. Динамическое. Подобный способ чаще всего применяют именно в многоэтажных домах, хотя в последнее время и в частных домах используют эту систему. Принцип действия заключается в увеличении скорости потока при помощи специальных электрических насосов. Благодаря такому искусственному повышению давления, горячая вода поднимается на определённую высоту, тем самым обеспечивая необходимое отопление труб в холодный период времени.
3. Рабочее. Характеризуется показателем, который определяет максимальное давление, разрешенное конкретно для данного типа отопительной системы.

Какое давление в системе считается нормой?

Таблица предельного давления

Как такового показателя, определяющего норму, не существует, однако, исходя из всех технических характеристик используемого оборудования, а также исходя из этажности здания, можно выделить определённое числовое значение, которое соответствовало бы нормальной работе всей системы отопления.

В частном доме нормой принято считать показатель равный 1,5-2 атмосферам. Если брать во внимание централизованную теплосеть, то в этом случае показатели нормы будут напрямую зависеть от количества этажей в здании.

В стандартных девятиэтажках показатель находится в диапазоне 5-7 атмосфер, а норма в зданиях с небольшой этажностью составляет 2-4 атмосферы. Для объектов, характеризующихся большой высотой, свыше 9 этажей, норма будет варьироваться в пределах 7-10 атмосфер.

Зависимость давления от температуры теплоносителя

Давление в расширительном баке

Завершающим этапом установки отопительного оборудования в частном доме является закачка соответствующего теплоносителя. При этом, важно создать минимальную отметку значения давления, равную 1,5 атм.

Этот показатель впоследствии будет увеличиваться, исходя из последующего нагрева теплоносителя. Именно температурный показатель в дальнейшем будет влиять на величину отметки в данной системе отопления.

Чтобы довести работу за контролем создаваемого давления до автоматического уровня, следует воспользоваться специальными расширительными баками, которые:

1. Препятствуют повышенному напору в трубах.
2. Автоматически задействуются в работу, если показатель достигает отметки в 2 атм.
3. Устраняют все созданные теплоносителем излишки, удерживая значения показателей в пределах допустимой нормы.
4. Благодаря наличию специального предохранительного клапана препятствуют увеличению допустимой отметки в трубах, если существующей емкости бака было недостаточно для осуществления отбора всех излишков воды.

Определение максимального рабочего давления осуществляется с учётом всех технических особенностей установленного оборудования и исходя из всех существующих характеристик того объекта, где проводится монтаж соответствующей отопительной сети.

Рост и падение

Утечка теплоносителя может стать основной причиной, из-за которой возникает последующее падение всех показателей в сети. В этом случае, особое внимание стоит уделить местам, где выполнялось соединение отдельных деталей оборудования.

Если трубы изношены или уже давно закончился эксплуатационный период, в этом случае возможна и аварийная ситуация прорыва воды.

К основным причинам, которые становятся виновниками падения оптимальной допустимой отметки, относят:

1. Образование в теплообменнике большого количества налёта и накипи (особенно, если вода в данной местности характеризуется особой жесткостью).
2. Наличие каких-либо повреждений или микротрещин в используемом оборудовании.
3. Поломка битермического теплообменника.
4. Нарушение целостности камеры, являющейся составляющей частью расширительного бачка.

К основным причинам, оказывающим влияние на рост показателей, относят:

1. Прекращение контурного движения теплоносителя.
2. Возникновение автоматического сбоя в системе отопления.
3. Перекрытие клапана теплоносителя.
4. Возникновение пробки из-за скопления лишнего воздуха.
5. Загрязнение фильтров.

Если рассматривать каждую ситуацию отдельно, тогда меры по предотвращению поломок должны исходить отдельно из каждого конкретного случая:

1. Слишком жёсткую воду подвергают смягчению, благодаря использованию специальных добавок.
2. Все имеющиеся трещины и повреждения на теплообменнике устраняют при помощи пайки или осуществляя замену вышедшего из строя оборудования.
3. Выполняют последующую заглушку бачка, используя для этого специальное устройство, отвечающее всем необходимым параметрам.

Все соответствующие ремонтные и монтажные работы должен производить инженер, компетентность которого определяется соответствующей квалификацией.

Способы контроля и стабилизации

Для того, чтобы создать визуальный контроль за соблюдением нормальных показателей давления используют специальные устройства — манометры.

Современные системы отопления обычно сразу имеют в своей комплектации данный прибор, однако в дополнение обязательна установка необходимых точек измерения, которые располагаются в следующих местах трубопровода:

1. Входной трубе оборудования, а также выходной трубе данной сети отопления.
2. На самом высоком и наиболее низком уровнях отопительной сети.
3. На участках, характеризующихся разветвлением используемого оборудования (коллекторы, тройники).

Для последующей стабилизации обязательна установка следующего оборудования:

1. Манометра
2. Предохранительного клапана
3. Воздухоотводчика.

Рекомендации:

1. Если система отопления характеризуется наличием каких-либо проблемных участков, которые могут стать причиной возникновения аварийной ситуации, в этом случае в этих зонах лучше всего дополнительно установить предохранительный клапан. Перед этим, необходимо позаботиться о выведении всех излишек теплоносителя при помощи установки канализационной системы или специальных накопительных емкостей.
2. Выполнять все измерительные действия необходимо только предварительно опустошив бачок, то есть заранее отключив всё оборудование от системы отопления. Приобретая котёл, в инструкции будет указано оптимальное значение давления. Исходя из этого вам необходимо будет установить показатель в баке в соответствии со всеми требованиями, предъявляемыми к устройству.

househill.ru

Давление в системе отопления частного дома

Любая магистраль отопления является технически сложным механизмом, исправная работа которого зависит от многих факторов. Ее эксплуатация будет весьма хлопотной, если допустить ошибки во время проектирования, выбора и установки котла, монтажа трубопровода. Кроме этого, важно знать, какое давление в системе отопления.

Измерение давления в системе отопления частного дома

Данный показатель является одним из наиболее важных параметров, обеспечивающих нормальное функционирование оборудования, эффективную теплопередачу и продолжительный срок службы механизмов. Вопросом о величине напора и о том, как его стабилизировать, исключив «скачки», задаются жильцы как многоквартирных домов, так и частных.

Немного общей информации

Для понимания сути вопроса разберемся с теорией. Начнем с видов давления:

• Статический напор теплоносителя. На величину данного параметра влияет высота столба теплоносителя в состоянии покоя и то, с какой силой она давит на элементы отопительного оборудования. Выполняя расчеты, помните, что высота 10 метров создает 1 атмосферу.
• Давление динамическое. Основным, но не единственным источником величины, является циркуляционный насос. К возникновению приводит движение энергоносителя по магистрали и его воздействие на элементы конструкции изнутри.
• Рабочее давление в системе отопления является совокупностью величин предыдущих видов. Соблюдение данного параметра обеспечит продолжительную и безаварийную работу отопительного оборудования.

Циркуляционный насос источник динамического давления

Наибольшая нагрузка приходится на котел (на его водяную рубашку), который располагается на нижнем уровне. В тех случаях, когда котельная в доме оборудована на крыше, наибольший напор приходится на трубопроводную сеть в самой нижней части.

По мере нагревание теплоносителя в состоянии покоя давление воды в системе возрастает за счет увеличения объема воды. Очень высокая отметка достигается при использовании циркуляционного насоса, когда образуется динамический напор, необходимый для циркуляции теплоносителя по контуру. Но в случае с магистралью открытого типа часть воды свободно перетекает в специальный бак и этого не происходит.

Важно помнить, что для объективной оценки ситуации измерять силу напора необходимо в самой нижней точке контура, где еще на стадии проектирования следует предусмотреть монтаж манометров.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар. Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления.

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии.

Как поднять или снизить давление в отопительной системе

Следить за манометром нужно регулярно. Он имеет несколько зон:

• Белая зона — напор падает.
• Зеленый сектор — показатель в норме.
• Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов.

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

• Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
• Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
• После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

• Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
• Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
• Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.

Опрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

• Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
• Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
• Гидроудар, приведший к неисправности битермического теплообменника.
• Нарушение целостности расширительного бака.
• Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

• Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
• Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
• Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
• Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Вывод

Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.

Контроль давления в отопительной системе дома

Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.

В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.

Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.

Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.

Видео по теме:

profiteplo.com

Какое давление должно быть в системе отопления частного дома

Здесь вы узнаете:

Отопительные системы закрытого типа становятся всё более распространёнными. Процесс их монтажа отлажен до мелочей. Тем не менее у пользователей остаются вопросы по их эксплуатации. Типичным тому примером является показатель давления в отопительном контуре. В этом обзоре мы расскажем, какое давление должно быть в системе отопления закрытого типа и как справиться с его скачками и падениями.

Оптимальный показатель

Давление в системе отопления в частном доме составляет 1,5-2 атмосферы – это норма. Если оно падает, эффективность обогрева начинает снижаться. При превышении оптимального показателя возможны аварии, грозящие затоплением жилища. Также возможно повреждение отопительного оборудования. Давайте посмотрим, из чего складываются показатели системы, изучим единицы измерения, а также разберёмся в причинах изменения давления в контуре.

Давление в индивидуальных и общедомовых системах отопления измеряется в атмосферах, барах или мегапаскалях. Одна атмосфера равняется 1,01 бар или 0,1 Мпа. Чтобы не создавать путаницы, будем пользоваться атмосферами.

Статическое давление в системе отопления зависит от высоты водяного столба – одна атмосфера на каждые 10 метров высоты. Аналогичным образом вычисляется примерное давление воды в морях и океанах у дна – делим глубину на 10 и получаем требуемую величину. Рабочее давление в системе отопления частного дома складывается из статического и динамического показателей. Динамическое же создаётся циркуляционным насосом и другими узлами – например, мембранным расширительным баком. В результате мы получаем итоговый показатель.

Пиковые значения

Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.

Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.

Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).

В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.

Падение давление в отопительном контуре

Мы уже знаем, что норма давления в системе отопления частного дома – это 1,5-2 атмосферы. В холодном состоянии это значение ниже. Включение контура подразумевает активацию циркуляционного насоса. Одновременно с этим начинается подогрев теплоносителя. Тепловое расширение жидкости вызывает небольшой рост. После прогрева контура датчик давления (манометр или термоманометр) покажет вышеуказанные цифры.

Система отопления под давлением хороша тем, что не обязательно следовать требованиям о соблюдении уклонов, заужений труб, высоты их расположения. При её строительстве используются недорогие тонкие трубы, прокладываемые под любыми углами – протекание теплоносителя обеспечивается циркуляционным насосом. Есть и другие плюсы:

• Не нужно следить за уровнем жидкости в контуре.
• Простота в монтаже.
• Возможность применения альтернативных теплоносителей.
• Возможность организации нескольких контуров.
• Возможность реализации системы тёплых полов.

Недостатком считается её зависимость от электросети – электроэнергия необходима для работы циркуляционного насоса.

Давление в системе отопления закрытого типа с циркуляционным насосом держится примерно на одном уровне, проявляя зависимость от температуры теплоносителя и включённого/отключённого насоса. Если оно начинает падать, это указывает на какие-то неполадки. Основные причины:

Повысить давление в системе отопления можно за счёт подачи дополнительного количества теплоносителя. Но прежде всего необходимо выявить причину падения и устранить поломку.

• Образование протечки в трубопроводах или радиаторах.
• Неисправность теплообменника котла.
• Повреждение мембраны в расширительном бачке.
• Наличие воздушных пробок.

Иногда давление в закрытой системе отопления падает из-за поломки циркуляционного насоса – по каким-то причинам он перестаёт обеспечивать требуемый напор. Такое часто происходит с недорогими моделями от малоизвестных брендов. Поэтому экономить на циркуляционных насосах не рекомендуется.

Поднять давление воды в системе отопление поможет более точная настройка циркуляционного насоса. Его необходимо отрегулировать так, чтобы добиться равномерного прогрева всего контура и не создать разрежение за самим насосом. О выборе режимов работы мы уже говорили в наших обзорах.

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

• Манометр (или термоманометр) – используется для снятия контрольной информации.
• Воздухоотводчик – убирает воздух из контура.
• Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

• Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
• Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
• Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
• Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Регулятор давления воды в системе отопления – это устройство, которое в большинстве случаев используется в централизованных отопительных системах. Оно позволяет настраивать контуры на правильную работу. В частных домовладениях такое оборудование не используется – вполне достаточно предохранительных клапанов и вентилей.

remont-system.ru

Какое должно быть давление в системе отопления

У хозяев квартир и частных домов, собственноручно занимающихся обслуживанием отопительных систем, очень часто возникает вопрос – какое давление в системе отопления считается нормальным и что делать, если оно «скачет» в ту или иную сторону? Разобраться в данных вопросах и подсказать верное решение в ситуациях с изменением давления и есть цель нашей статьи.

Немного теории

Чтобы хорошо понимать, что такое  рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

•  статического (манометрического) давления теплоносителя;
• динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку. Исключение — давление воды в системе отопления многоквартирного дома с котельной, расположенной на крыше, тут наибольшую нагрузку несет самая нижняя часть трубопроводной сети.

Теперь нагреем теплоноситель, находящийся в состоянии покоя. В зависимости от температуры нагрева объем воды станет увеличиваться в соответствии с таблицей:

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Давление в системе отопления частного дома

Все понятно, когда в доме смонтирована открытая система, сообщающаяся с атмосферой через расширительный бак. Даже если в ней задействован циркуляционный насос, то давление в расширительном баке будет идентично атмосферному, а манометр покажет 0 Бар. В трубопроводе сразу после насоса давление будет равным напору, что может развивать этот агрегат.

Все сложнее, если используется система отопления под давлением (закрытая). Статическая составляющая в ней искусственно увеличивается с целью повысить эффективность работы и исключить попадание воздуха в теплоноситель. Дабы глубоко не вдаваться в теорию, хотим сразу предложить упрощенный способ вычисления давления в закрытой системе. Нужно взять перепад высот между низшей и высшей точками отопительной сети в метрах и умножить его на 0.1. Получим статическое давление в Барах, а затем прибавим к нему еще 0.5 Бар, это и будет теоретически необходимое давление в системе.

В реальной жизни добавка 0.5 Бар может оказаться недостаточной. Поэтому принято считать, что в закрытой системе с холодным теплоносителем величина давления должна составлять 1.5 Бар, тогда во время работы оно вырастет до 1.8—2 Бар.

Важно. Чем выше удастся поднять давление, тем лучше для работы отопления. Но его величина ограничивается техническими характеристиками котельного оборудования. Большинство бытовых теплогенераторов рассчитано на максимальное давление 3 Бар, но есть и более «слабые» экземпляры с показателями 2 и даже 1.6 Бар. Поэтому при настройке надо добиться в холодной системе на 0.5 Бар ниже, чем указано в паспорте котла. Иначе постоянно будет срабатывать клапан сброса давления.

Как поднять или снизить давление в отопительной системе?

Иногда во время эксплуатации в сети возникает большой перепад давления, что приводит к ее неработоспособности. Зная причины, из-за чего это случается, можно найти и способ устранения:

• растрескивание мембраны расширительного бака. В одних моделях есть возможность поменять мембрану, в противном случае емкость меняется полностью;
• неверно выполнен расчет давления в расширительном баке отопительной системы или его вместительность. Она должна составлять десятую часть от объема теплоносителя во всей сети, а давление газа за мембраной бака – на 0.2 Бар ниже системного;
• сильное засорение грязевика;
• наличие воздушных пробок. Часто бывает, что снизить давление удается с помощью мероприятий по удалению воздуха либо заменив автоматический воздухоотводчик;
• потеря герметичности арматуры, отделяющей систему от водопровода подпитки. С той стороны напор сильнее и вода извне бесконтрольно пополняет отопительную сеть;
• выход из строя автоматики котла;

В свою очередь, падение давления в отопительной системе происходит по таким причинам:

• неплотность соединений, протечки;
• скрытая утечка в двухконтурном котле, когда вода уходит в сеть ГВС через неисправный клапан;
• трещина в теплообменнике котла;
• вышел из строя регулятор давления.

В действительности причин может быть множество и зачастую обнаружить их не так просто, надо иметь практический опыт. Если найти неисправность не удается, надо обращаться за помощью к специалисту, имеющему все необходимое оборудование.

Заключение

Напорные отопительные схемы не так просты, как может показаться. Хорошо, если оборудование и магистрали смонтированы на совесть, а после запуска и настройки в сети не поднимается и не падает давление. Другое дело, когда спустя несколько лет работы появляются подобные проблемы. Без датчика, обнаруживающего неплотности, подчас очень трудно отыскать небольшую течь. Вот почему так важно качественно собрать каждое соединение при монтаже.

cotlix.com

Рабочее давление в системе отопления частного дома

Давление в системе отопления в частном доме

На стадии проектирования системы отопления частного дома давление оговаривается в жестких рамках. На многих участках разводки системы проектом устанавливаются устройства его контроля и поддержания. Мы расскажем вам о том, каким должно быть давление и о чем говорит любое отклонение от нормы.

Для чего нужно давление в системе отопления

В расчет принимается только избыточное давление в системе, превышающее естественное атмосферное. Именно его показывают манометры. и его нужно контролировать. Включает в себя:

1. Статическое — давление столба жидкости, равное высоте контура отопления от самой верхней точки до ее основания.
2. Динамическое — давление, создаваемое насосом, а также в ходе конвективного движения жидкости по трубам и каналам.

Однако оно не постоянно и регулярно меняется в ходе эксплуатации за счет:

• теплового расширения теплоносителя при нагреве;
• уменьшения объема теплоносителя при остывании;
• линейного расширения труб;
• наличия воздуха;
• локально, в точках с изменением сечения канала, запорной арматуре, точке соединения труб с отличным диаметром.

В нормальном состоянии весь контур отопления — это сбалансированная гидродинамическая система, в которой поддерживается постоянный и равномерный ток теплоносителя и с эффективным теплопереносом между котлом и воздухом в помещении, как крайними точками всей системы. Учитывать следует несколько граничных факторов:

1. При снижении давления ниже атмосферного увеличивается риск закипания теплоносителя при температуре ниже 100 °С. Повышается риск попадания газа, водяного пара в трубы и образования воздушных пробок, способных перекрыть ток воды.
2. При повышении увеличивается КПД отопления. С ростом давления снижается гидродинамическое сопротивление всех элементов контура, а также поддерживается переходное или турбулентное движение воды.
3. С чрезмерным повышением возрастает риск поломок. При превышении допустимого давления для самого слабого звена в контуре возможно образование протечки или разрыва.

В системе с естественной циркуляцией давление лишь немногим выше статического и формируется лишь за счет высоты самого верхнего уровня воды в контуре.

В системе с принудительной циркуляцией давление задается рядом регулирующих устройств, и от правильного выбора его значения зависит работоспособность обогрева в доме.

Выбор оптимального давления

Для естественной циркуляции давление задается позицией расширительного бака. Он устанавливается в самой верхней точке контура и нужен для компенсации теплового расширения воды или для сброса воздуха. Уровень установки бака и наполнения задает общее давление в системе. На каждые десять метров высоты водяного столба давление в нижней точке повышается примерно на 1 атм.

На практике расширительный бак подключается к верхней точке разводки непосредственно над котлом. От этой точки отводится раздатка, коллектор, труба большого диаметра, проходящая по периметру отапливаемого помещения с постоянным уклоном. Бак желательно поднять над раздаткой еще метров на 5–7 так, чтобы в любой части контура, где поддерживается циркуляция теплоносителя, создавалось избыточное давление. Это повысит КПД отопления.

С принудительной циркуляцией весь контур герметичен, а давление задается изначально при заполнении теплоносителем, регулируется с помощью расширительного бака мембранного типа.

Давление в контуре принимает минимальное значение в холодном состоянии и максимальное при нагреве теплоносителя до рабочей температуры. Номинальное рабочее давление рассчитывается для определенной температуры теплоносителя.

Номинальное избыточное давление подбирается таким образом, чтобы при любом естественном изменении в ходе нагрева или охлаждения теплоносителя, труб, теплообменника и радиаторов фактическое значение:

• не опустилось ниже нуля, то есть меньше атмосферного;
• не превысило допустимый порог для самого «слабого» звена в контуре.

На практике допустимый диапазон значений получается широким, потому следует отталкиваться от верхнего порога, не забывая, что при повышении давления в системе отопления его КПД повышается.

При выяснении самого «слабого» звена, устройства или элемента разводки следует учитывать, что допустимое давление зависит от температуры. Например, с повышением температуры для полимерных труб сильно занижается допустимое максимальное рабочее давление, при котором гарантируется их безотказная работа.

Информацию о допустимых условиях эксплуатации следует брать из технической документации к оборудованию и материалам, из которых монтируется система отопления. Учитывая высокую степень стандартизации, можно с уверенностью сказать, что закрытая система отопления будет настроена в пределах от 1,5 до 3–4 атмосфер. Расширительные баки, группы безопасности, котлы и циркуляционные насосы чаще всего конструируются и производятся именно для работы в этом диапазоне.

Нормализация давления

Чтобы поддерживать постоянное давление и компенсировать тепловое расширение теплоносителя и конструкционных элементов, используется расширительный бак.

Когда теплоноситель, нагреваясь, увеличивает свой объем, излишек поступает в него. Как только температура падает, теплоноситель сжимается, из расширительного бака жидкость поступает обратно в контур, сохраняя рабочий объем жидкости.

Для открытого типа отопления расширительный бак является достаточным устройством для компенсации теплового расширения, а заодно и для отвода воздуха.

В закрытых, герметичных системах отопления потребуется:

1. Расширительный бак мембранного типа.
2. Воздухоотводчик.
3. Предохранительный клапан.

Бак представляет собой герметичную емкость, внутри которой объем разделен на две части с помощью эластичной мембраны. С одной стороны имеется доступ теплоносителя через штуцер для подключения, с другой воздушная камера, в которой создается избыточное давление, как у автомобильных камер в колесах. Излишки теплоносителя при расширении поступают в бак, отводя мембрану в сторону воздушной камеры.

Для определения граничных значений и решения проблем с превышением допустимого давления или образованием газовых карманов используется группа безопасности с включенным в ее состав манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Клапан срабатывает при превышении заданного максимального значения давления в контуре отопления и сбрасывает часть теплоносителя.

Способ контроля и диагностика

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках. Важно знать значения:

1. До и после котла.
2. На входе и выходе циркуляционного насоса (каждого, если их несколько).
3. Аналогично с двух сторон от фильтра грубой очистки.
4. В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Давление в системе отопления в частном доме: нормативный показатель и причины отклонения от него

В вопросе: каким должно быть давление в системе отопления в частном доме — следует хорошо разбираться каждому домовладельцу.

Ведь от этого параметра зависит не только эффективность и работоспособность контура, но и его целостность.

В статье подробно рассмотрим данный вопрос и разберемся в причинах отклонения давления от нормы.

Какое давление в системе отопления частного дома считается нормальным?

Итак, какое давление должно быть в системе отопления?

Прежде всего, необходимо знать, что давление в любой отопительной системе не должно превышать порог прочности самого слабого ее компонента.

Обычно таковыми являются теплообменники котлов.

Самые выносливые из них выдерживают давление до 3 атмосфер или бар.

Часто давление указывают в МПа (мегапаскаль). Соответствие величин такое: 1 атм = 0,1 МПа.

Арматура и радиаторы, как правило, являются более прочными. Так, например, чугунный радиатор способен выдерживать давление в 6 атм.

Ответ на вопрос о том, какое давление может считаться нормальным для той или иной системы отопления, будет зависеть от ее типа. Самая простая разновидность – системы с естественной циркуляцией теплоносителя, также именуемые термосифонными. В таком контуре теплоноситель перемещается только за счет конвекции. Это явление обусловлено гравитацией, поэтому такие системы также называют гравитационными.

Давление в термосифонной системе зависит только от высоты столба воды, то есть от разности высот между самой низкой и самой высокой точками. Такое давление называют статическим. Перепад высот величиной в 10,34 м создает в самой нижней точке давление величиной в 1 атм. Таким образом, рассчитанный на 3 атм котловой бак может разрушиться только в том случае, если система будет возвышаться над ним на 10,34 х 3 = 31,02 м.

Отопительная система с расширительным баком

Еще раз обратим внимание читателя на то, что статическое давление в системе отопления является максимальным только в самой нижней точке. В направлении снизу вверх оно постепенно снижается и в верхней точке становится равным нулю.

Фактическое давление в верхней точке объема жидкости равно атмосферному, но нас интересует так называемое избыточное давление – именно оно равняется нулю.

Поскольку избыточное давление в верхней точке контура отсутствует, установленный здесь расширительный бачок может иметь вид простой открытой емкости. Поэтому такие системы еще называют открытыми.

Если же система отопления оборудована циркуляционным насосом, который перекачивает теплоноситель, ее приходится делать закрытой.

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
2. Можно использовать трубы меньшего диаметра.
3. Радиаторы можно подключить последовательно (однотрубная схема).
4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

В то время как в частных домах применяют узел подмеса, аналогичную функцию в централизованной системе выполняет элеваторный узел системы отопления. Принцип действия и схему подключения разберем в статье.

Перечень необходимых инструментов и порядок выполнения работ по монтажу системы отопления смотрите тут .

Причины падения показателей

Снижение давления теплоносителя в системе отопления может быть обусловлено одной из следующих причин:

Имеют место утечки

Часть рабочей среды может покинуть систему несколькими путями:

1. Через трещину в мембране расширительного бачка. Вытекший теплоноситель остается внутри бака, поэтому протечка является скрытой. Для проверки нужно прижать пальцем золотник, через который производится подкачка воздуха в расширительный бачок. Если из него потечет вода – предположение можно считать подтвержденным.
2. Через предохранительный клапан при закипании теплоносителя в теплообменнике котла.
3. Через микротрещины в приборах (с особенным вниманием нужно отнестись к местам, пораженным ржавчиной) и неплотные соединения.

Из теплоносителя выделился воздух, который затем был удален через автоматический воздухоотводчик

В этом случае давление падает вскоре после заполнения системы. Чтобы не сталкиваться с такими проблемами, воду перед заливкой в отопительный контур следует подвергать деаэрации, которая снижает количество растворенного воздуха в 30 раз. Также очень важно выполнять заполнение медленно, снизу и только холодной водой.

В системе отопления присутствуют алюминиевые радиаторы

Вода, которая контактирует с алюминием, распадается на составляющие: кислород вступает в реакцию с металлом, образуя окисную пленку, а выделившийся при этом водород удаляется через автоматический воздухоотводчик.

Данное явление наблюдается только в новых радиаторах: как только вся поверхность алюминия будет окислена, реакция разложения воды прекратится.

Пользователю нужно будет восполнить недостаток теплоносителя, и бороться с этой неприятностью больше не придется.

Причины резкого возрастания давления

Причин, обуславливающих чрезмерный рост давления, также может быть несколько:

1. Закипание теплоносителя в котловом баке (такое иногда происходит в твердотопливных котлах, тепловую мощность которых нельзя уменьшить слишком быстро).
2. Образование труднопроходимого участка, например, из-за появления воздушной пробки, зарастания труб накипью или засорения фильтра. Перед таким участком возникает подпор, давление в котором может оказаться слишком большим.

Возможен износ прокладки в подпиточном клапане или его заклинивание, вследствие чего давление в отопительном контуре достигает того же значения, что и в системе водоснабжения.

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
2. В низшей и наивысшей точках системы (для домов в несколько этажей).
3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос — котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Проверка герметичности

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

Суть ее состоит в следующем:

1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

В трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

В СССР вопрос удешевления строительства, в том числе организации отопительной системы, был особенно актуален. Именно в то время придумали систему отопления частных и многоквартирных домов «Ленинградка». Рассмотрим, актуальна ли она на сегодняшний день.

В каких случаях нужна гидрострелка для отопления и как она функционирует, читайте в этой статье.

Видео на тему

Каким должно быть давление в отопительной системе

Любая магистраль отопления является технически сложным механизмом, исправная работа которого зависит от многих факторов. Ее эксплуатация будет весьма хлопотной, если допустить ошибки во время проектирования, выбора и установки котла, монтажа трубопровода. Кроме этого, важно знать, какое давление в системе отопления.

Измерение давления в системе отопления частного дома

Данный показатель является одним из наиболее важных параметров, обеспечивающих нормальное функционирование оборудования, эффективную теплопередачу и продолжительный срок службы механизмов. Вопросом о величине напора и о том, как его стабилизировать, исключив «скачки», задаются жильцы как многоквартирных домов, так и частных.

Немного общей информации

Для понимания сути вопроса разберемся с теорией. Начнем с видов давления :

• Статический напор теплоносителя. На величину данного параметра влияет высота столба теплоносителя в состоянии покоя и то, с какой силой она давит на элементы отопительного оборудования. Выполняя расчеты, помните, что высота 10 метров создает 1 атмосферу.
• Давление динамическое. Основным, но не единственным источником величины, является циркуляционный насос. К возникновению приводит движение энергоносителя по магистрали и его воздействие на элементы конструкции изнутри.
• Рабочее давление в системе отопления является совокупностью величин предыдущих видов. Соблюдение данного параметра обеспечит продолжительную и безаварийную работу отопительного оборудования.

Циркуляционный насос источник динамического давления

Наибольшая нагрузка приходится на котел (на его водяную рубашку), который располагается на нижнем уровне. В тех случаях, когда котельная в доме оборудована на крыше, наибольший напор приходится на трубопроводную сеть в самой нижней части.

По мере нагревание теплоносителя в состоянии покоя давление воды в системе возрастает за счет увеличения объема воды. Очень высокая отметка достигается при использовании циркуляционного насоса, когда образуется динамический напор, необходимый для циркуляции теплоносителя по контуру. Но в случае с магистралью открытого типа часть воды свободно перетекает в специальный бак и этого не происходит.

Важно помнить, что для объективной оценки ситуации измерять силу напора необходимо в самой нижней точке контура, где еще на стадии проектирования следует предусмотреть монтаж манометров.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар. Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления.

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии.

Как поднять или снизить давление в отопительной системе

Следить за манометром нужно регулярно. Он имеет несколько зон:

• Белая зона — напор падает.
• Зеленый сектор — показатель в норме.
• Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана. нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов.

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая :

• Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
• Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
• После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так :

• Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
• Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
• Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.

Опрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются :

• Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
• Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
• Гидроудар, приведший к неисправности битермического теплообменника.
• Нарушение целостности расширительного бака.
• Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

• Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
• Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
• Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
• Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.

Контроль давления в отопительной системе дома

Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.

В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.

Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.

Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.

Источники: http://rmnt.mirtesen.ru/blog/43043051536, http://microklimat.pro/sistemy-otopleniya/davlenie-v-chastnom-dome.html, http://profiteplo.com/sistemy-otopleniya/50-davlenie-v-sisteme-otopleniya.html

teplosten24.ru

Какое давление должен быть у моего котла?

Каждый котел имеет оптимальный уровень рабочего давления для правильной работы. Если давление в котле упадет слишком низко или поднимется слишком высоко, котел автоматически отключится и покинет дом без центрального отопления и горячей воды.

Какое давление должно быть в моем котле при включенном отоплении?

Манометр котла обычно находится в пределах от 1 до 2 бар, когда он включен. Точный рекомендуемый уровень давления будет варьироваться в зависимости от производителя котла, но обычно находится в пределах 1.0 и 2,0 бар идеальны.

Уровень давления в котле повышается при отоплении дома или подаче горячей воды. Однако оно должно оставаться ниже верхнего предела давления в 3 бара. Всегда проверяйте руководство по эксплуатации котла, чтобы узнать, какое давление в котле рекомендуется для вашего котла.

Какое давление должно быть в моем котле при выключенном отоплении?

Давление в котле обычно должно быть от 1 до 1,5 бар, когда центральное отопление выключено. Стрелка манометра должна всегда оставаться выше нижнего предела, установленного производителем котла.Всегда сверяйтесь с руководством по эксплуатации котла, чтобы узнать, какие конкретные рекомендации подходят для вашей модели котла, так как это зависит от производителя.

Почему в моем котле повышается давление при включенном отоплении?

При нагревании вода расширяется. Поскольку котел нагревает воду в системе центрального отопления, повышение температуры вызывает расширение горячей воды, что приводит к повышению давления. Повышение давления можно определить по цифровому или механическому манометру на приборе или внутри него.

Это совершенно нормально и не должно вызывать беспокойства; даже если давление продолжает повышаться выше верхнего предела для данной модели котла, все приборы оснащены предохранительными устройствами для компенсации этого повышения.

Что мне делать, если в моем котле слишком высокое давление?

Существует три возможных причины слишком высокого давления в котле:

1. Если вы недавно превысили давление в системе и случайно добавили слишком большое давление. Не стоит паниковать, это довольно распространенное явление, теперь у вас есть несколько вариантов:

(a) Если давление при комнатной температуре меньше 2.5 бар, никаких действий не требуется, однако удаление воздуха из пары радиаторов приведет к снижению давления.

(b) Если давление превышает 2,5 бар, рекомендуется снизить давление перед включением устройства. Опять же, это можно сделать, удалив воздух из радиатора или обратившись за помощью к установщику или местному сантехнику.

2. Ваше внешнее заправочное устройство неисправно (заправочное устройство под давлением не расположено на приборе, обычно под прибором на трубопроводе). Эти устройства могут быть не полностью закрыты или пропускают воду через закрытый клапан.Это приводит к непрерывному повышению давления.

3. Ваш котел может быть неисправен, со временем части внутри котла могут начать работать со сбоями, особенно если он не обслуживался регулярно сертифицированным инженером по газовой безопасности. Если вы удалили воздух из радиаторов, а давление в бойлере все еще слишком высокое, вам следует вызвать квалифицированного инженера для проверки вашего устройства / системы.

Что делать, если давление в моем бойлере слишком низкое?

Если давление в вашей системе низкое, это означает, что в системе недостаточно воды.Обычно это происходит из-за утечки, которая чаще всего возникает вокруг сантехники. Проверьте, нет ли вокруг радиаторов влажных пятен или следов ржавчины, а также отслаивающихся обоев.

Если вы нашли источник утечки, квалифицированный специалист легко устранит его. Как только утечка будет устранена, вы можете повторно создать давление в котле, используя контур заполнения системы. Расположение этого устройства зависит от модели котла, поэтому обратитесь к руководству по эксплуатации котла, чтобы узнать, какой у вас тип заправочного контура.

Если вы не обнаружили утечки, возможно, ваш котел неисправен, и вам следует вызвать зарегистрированного инженера Gas Safe для проверки системы. Точно так же, если вы устранили утечку и увеличили давление в системе, но давление в котле все еще слишком низкое, вам следует немедленно закрыть контур наполнения и вызвать квалифицированного инженера.

Каким должно быть давление в котле? 5-минутное руководство по поиску и устранению неисправностей

Блокировка котлов, когда они теряют слишком большое давление, и даже когда давление в котле слишком высокое.

Вопрос в том, какое давление в котле должно быть?

Это краткое руководство объяснит, какое давление должно быть в вашем котле, когда он горячий, холодный, с оптимальным рабочим давлением, и как определить проблему.

Неважно, какой у вас котел Worcester, Vaillant, Baxi или другой марки, рабочие давления очень похожи.

Каким давлением должен быть мой котел в холодную погоду?

Давление в котле должно быть от 1 до 1.5 бар. Большинство производителей рекомендуют оптимальное рабочее давление 1,3 бар.

Всегда обращайтесь к руководству пользователя. Разные производители рекомендуют разные оптимальные рабочие давления.

Следует ли повышать давление в котле при нагревании?

Ответ — да. Вы можете проверить это, посмотрев на манометр котла.

Обычно находится на панели дисплея котла (или чуть ниже кожуха котла на некоторых старых котлах, таких как Ferrolis).

Какое давление должно быть в моем котле, когда он горячий?

Как правило, давление в котле не повышается более чем на 0,3-0,5 бар.

Значит, оно должно быть не более 1,5–1,8 бар.

Почему показания манометра воды повышаются при включении отопления?

Давление на манометре вашего котла будет увеличиваться, когда отопление работает.

Повышение давления вызвано расширением воды. Это естественно, так как бойлер нагревает воду по трубам, радиаторам и полотенцесушителям.

Но давление в котле не должно подниматься более чем на 1 бар во время цикла нагрева.

Если ваш котел нагревается более чем на 1 бар (или около 1 бара) во время запуска, велика вероятность неисправности расширительного бака или клапана сброса давления.

Что делать, если…

Давление в котле слишком низкое

Если ваш котел теряет давление, он может заблокироваться и его необходимо перезагрузить.

Знать, как повторно нагнетать давление в котле, несложно, просто добавьте воду в систему через внешний контур заполнения.

Давление в котле продолжает падать

Это ненормально — это признак утечки. Вы можете понять, почему ваш котел теряет давление и протекает здесь.

Давление в котле слишком высокое

Итак, давление в котле слишком высокое, что делать?

Есть большая вероятность, что вы недавно слишком сильно увеличили давление.

Если да, то в качестве быстрого решения можно спустить воду из системы через вешалку для полотенец. Вам понадобится ключ для продувки радиатора, ведро или ванна и несколько полотенец.Когда они у вас есть, вот что вам нужно сделать:

1. Вставьте спускной ключ и медленно открывайте клапан, пока из него не начнет капать вода.
2. Закройте спускной клапан с помощью ключа и проверьте давление.
3. Повторяйте, пока не добьетесь оптимального давления.

Если вы сбросите слишком большое давление из системы, вы можете пополнить его, используя заправочный контур, чтобы добавить больше воды в систему.

Что дальше?

Возникли проблемы с котлом и требуется их ремонт? Вы можете сделать это здесь.

Или вы предпочитаете цену на установку нового котла? Зайдите в эту форму здесь.

Мы будем рады помочь, когда сможем. Если у вас есть вопросы, оставьте комментарий ниже, и мы ответим, как только сможем.

Предыдущий

Следующий

Избегайте дорогостоящих поломок

Обещание замены котла: если ему меньше 7 лет и мы не можем его отремонтировать, мы заменим его.

Попробуйте YourRepair .От 9 фунтов стерлингов / мес.

Все планы включают: годовое обслуживание котла, все запчасти и ремонт, неограниченную поддержку и круглосуточную службу поддержки.

Максимальное давление резервуаров расширения и сжатия — Часть 5

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице.Хотя эта информация основана на многолетнем опыте и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Архивы — Щелкните здесь, чтобы увидеть предыдущие статьи

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице.Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

% PDF-1.4
%
66 0 obj>
эндобдж

xref
66 89
0000000016 00000 н.
0000002730 00000 н.
0000002076 00000 н.
0000002810 00000 н.
0000003008 00000 п.
0000003032 00000 н.
0000003153 00000 н.
0000003529 00000 н.
0000003603 00000 н.
0000003679 00000 н.
0000003980 00000 н.
0000005862 00000 н.
0000006238 00000 п.
0000006395 00000 н.
0000006937 00000 н.
0000015062 00000 п.
0000015461 00000 п.
0000015880 00000 п.
0000015946 00000 п.
0000016006 00000 п.
0000016054 00000 п.
0000016099 00000 п.
0000016170 00000 п.
0000016238 00000 п.
0000016273 00000 п.
0000016788 00000 п.
0000017569 00000 п.
0000019976 00000 п.
0000020496 00000 п.
0000020654 00000 п.
0000021033 00000 п.
0000021315 00000 п.
0000023888 00000 п.
0000025373 00000 п.
0000026760 00000 п.
0000028790 00000 п.
0000031035 00000 п.
0000031100 00000 п.
0000033232 00000 н.
0000033613 00000 п.
0000036366 00000 п.
0000036654 00000 п.
0000036708 00000 п.
0000036998 00000 н.
0000037369 00000 п.
0000037574 00000 п.
0000037784 00000 п.
0000038158 00000 п.
0000041552 00000 п.
0000041907 00000 п.
0000042633 00000 п.
0000043254 00000 п.
0000043787 00000 п.
0000044311 00000 п.
0000044490 00000 н.
0000045071 00000 п.
0000045238 00000 п.
0000045384 00000 п.
0000045748 00000 п.
0000047445 00000 п.
0000047733 00000 п.
0000047908 00000 н.
0000050035 00000 п.
0000052399 00000 п.
0000053509 00000 п.
0000053530 00000 п.
0000053684 00000 п.
0000059705 00000 п.
0000060620 00000 п.
0000061576 00000 п.
0000067736 00000 п.
0000070406 00000 п.
0000071332 00000 п.
0000071395 00000 п.
0000071685 00000 п.
0000072217 00000 п.
0000072465 00000 п.
0000072573 00000 п.
0000072912 00000 п.
0000073927 00000 н.
0000074174 00000 п.
0000074347 00000 п.
0000074733 00000 п.
0000076964 00000 п.
0000077267 00000 п.
0000108218 00000 п.
0000146663 00000 н.
0000187599 00000 н.
0000187675 00000 н.
трейлер
] >>
startxref
0
%% EOF

68 0 obj> поток
xb«f`a`g`O`b @

% PDF-1.5
%
177 0 объект>
эндобдж

xref
177 81
0000000016 00000 н.
0000002274 00000 н.
0000002503 00000 н.
0000001916 00000 н.
0000002554 00000 н.
0000003085 00000 н.
0000003153 00000 н.
0000003654 00000 н.
0000003680 00000 н.
0000003727 00000 н.
0000003875 00000 н.
0000004010 00000 н.
0000004057 00000 н.
0000004204 00000 н.
0000011936 00000 п.
0000020666 00000 п.
0000029256 00000 п.
0000038242 00000 п.
0000047310 00000 п.
0000057717 00000 п.
0000057858 00000 п.
0000058006 00000 п.
0000058431 00000 п.
0000058457 00000 п.
0000058990 00000 н.
0000059016 00000 п.
0000059162 00000 п.
0000059188 00000 п.
0000059634 00000 п.
0000067916 00000 п.
0000072044 00000 п.
0000072206 00000 п.
0000072275 00000 п.
0000072657 00000 п.
0000072867 00000 п.
0000076503 00000 п.
0000076572 00000 п.
0000108772 00000 н.
0000108983 00000 п.
0000109307 00000 н.
0000109522 00000 н.
0000136606 00000 н.
0000136675 00000 н.
0000136823 00000 н.
0000137167 00000 н.
0000137360 00000 н.
0000137793 00000 н.
0000137998 00000 н.
0000181652 00000 н.
0000181721 00000 н.
0000181910 00000 н.
0000182090 00000 н.
0000182138 00000 н.
0000182177 00000 н.
0000182263 00000 н.
0000183339 00000 н.
0000183528 00000 н.
0000183708 00000 н.
0000183856 00000 н.
0000183904 00000 н.
0000183943 00000 н.
0000184029 00000 н.
0000185105 00000 н.
0000185174 00000 н.
0000186929 00000 н.
0000187126 00000 н.
0000187377 00000 н.
0000187403 00000 н.
0000187786 00000 н.
0000195360 00000 н.
0000205350 00000 н.
0000205539 00000 н.
0000205719 00000 н.
0000205867 00000 н.
0000205915 00000 н.
0000205954 00000 н.
0000206040 00000 н.
0000207116 00000 н.
0000207163 00000 н.
0000214664 00000 н.
0000214733 00000 н.
трейлер
] >>
startxref
0
%% EOF

180 0 obj> поток
xb«a`Ab, O

Основное руководство по промышленным водогрейным котлам

Теперь, когда мы знаем разницу между промышленными паровыми котлами и системами водогрейных котлов, давайте глубже погрузимся в типы систем водогрейных котлов.Как уже было сказано, основное различие между системами водогрейного котла — это температура. Следовательно, названия дают некоторое представление о температуре, связанной с системой. В этом разделе мы объясним три типа водогрейных котлов: высокотемпературные водогрейные, среднетемпературные водогрейные и низкотемпературные водогрейные котлы. Мы дадим определение этих котельных систем из ASME, а также то, как они обычно выглядят в применении.

Высокотемпературные водогрейные котлы (HTHW)

Согласно ASME, высокотемпературный водогрейный котел является энергетическим котлом ASME, раздел I, и включает в себя любой котел с максимальной температурой, превышающей 250 ° F, и / или максимальным давлением, превышающим 160 фунтов на квадратный дюйм.В применении системы HTHW относятся к конструкциям, в которых температура превышает 350 ° F. Обычно система HTHW работает с максимальным рабочим давлением менее 300 фунтов на кв. Дюйм. Эти системы идеальны для более крупных систем, таких как централизованное теплоснабжение и отопление кампуса, из-за больших тепловых нагрузок, разветвленных сетей трубопроводов и общего размера объектов. Крупные технологические процессы также идеально подходят для высокотемпературных систем водогрейного котла из-за требований к высокой температуре, которые не могут быть достигнуты в низкотемпературных и среднетемпературных системах.

Среднетемпературные водогрейные котлы (MTHW)

Среднетемпературные водогрейные котлы — это котлы с температурой в диапазоне от 250 ° F до 350 ° F с максимальным рабочим давлением 150 фунтов на квадратный дюйм. Это означает, что для системы MTHW может потребоваться котел ASME Section I для одних конструкций и котел ASME Section IV для других. Каждую конкретную систему необходимо сравнить с ASME BPVC, чтобы убедиться, что котел для этой системы спроектирован в соответствии с применимыми разделами. Системы, в которых используется среднетемпературный водогрейный котел, — это районные и университетские энергетические контуры, жилые и гостиничные комплексы, а также небольшие технологические процессы, требующие среднего диапазона температур.

Низкотемпературные водогрейные котлы (LTHW)

Согласно разделу IV ASME, отопительный котел включает любой котел с максимальной температурой ниже 250 ° F и максимальным давлением ниже 160 фунтов на кв. В применении системы LTHW относятся к конструкциям, в которых температура ниже 250 ° F. Обычно система LTHW работает с максимальным рабочим давлением менее 30 фунтов на кв. Дюйм. Это означает, что в системе LTHW обычно используется котел, построенный в соответствии с правилами раздела IV ASME. Эти котлы обычно используются в небольших зданиях и даже жилых домах.В большинстве домов используется принудительная воздушная система для отопления и охлаждения, но змеевики могут быть размещены в воздухообрабатывающем устройстве, используя горячую воду для обогрева в холодные месяцы. В других домах и зданиях, в которых установлен низкотемпературный водогрейный котел, используются радиаторы для распределения тепла от воды для кондиционирования различных жилых и жилых помещений.

— ITT-Решения для водоснабжения жилых и коммерческих помещений

Системы парового отопления при надлежащем обслуживании обеспечивают эффективную работу и отличное отопление.Понимание того, как работают системы и как функционируют компоненты, важно для надлежащего обслуживания. Системы парового отопления обычно делятся на две категории — старые однотрубные системы и новые двухтрубные системы. Некоторые из них предназначены для работы под вакуумом, чтобы ускорить поток пара и обеспечить равномерный нагрев. Вакуумные системы следует поддерживать как вакуумные, если только они не будут перенаправлены и зонированы для обеспечения равномерного нагрева всей системы.

Мы ограничимся рассмотрением двух трубных систем, одна из которых предназначена для подачи пара к нагревательным элементам, а вторая — для отвода конденсата.Они используют конденсатоотводчик, чтобы задерживать пар до тех пор, пока не будет удалено скрытое тепло.

В этой конфигурации вода нагревается и превращается в пар в бойлере. Пар выходит из котла по распределительным трубам. Необходимо удалить воздух из труб и нагревательных элементов, чтобы пар мог поступать, а конденсатоотводчики позволяют воздуху выходить в обратную линию и в сбрасываемый конденсат или в блок питания котла. Когда пар отдает свое тепло, он конденсируется, и конденсат стекает через конденсатоотводчик в конденсатный насос или устройство подачи котла.Самая распространенная проблема в этих системах — неисправные конденсатоотводчики.

Три типа ловушек, обычно используемых в системах парового отопления, включают термостатические, поплавковые и термостатические, а также ловушки с перевернутым ведром. Неисправный конденсатоотводчик позволит пару пройти в возвратную линию и в блоки возврата конденсата. Высокотемпературный конденсат вызывает кавитацию насоса, выход из строя механического уплотнения, потерю энергии через вентиляционное отверстие и чрезмерное количество подпиточной воды в котле. Простая проверка работы системы заключается в отслеживании и регистрации температуры конденсата в блоках передачи конденсата.Внезапное повышение температуры возврата указывает на то, что конденсатоотводчики требуют технического обслуживания.

Термостатическая ловушка

Термостатические конденсатоотводчики являются наиболее распространенным типом в двухтрубных паровых системах отопления. Они просты по конструкции, имеют небольшие размеры и вес. Они обладают достаточной производительностью при низких перепадах давления, характерных для средней системы парового отопления. Термостатические ловушки являются наименее дорогими ловушками и легко обслуживаются.

Термостатическая ловушка обычно открыта для быстрого удаления воздуха и конденсата (воды) во время холодного запуска.Они закрываются в зависимости от температуры по мере приближения к температуре насыщения пара. Большинство термостатических ловушек закрываются на 10-30 градусов по Фаренгейту ниже температуры насыщения пара. В системе парового отопления низкого давления, работающей при 3 фунтах на квадратный дюйм, температура насыщения составляет 222 F. Это означает, что ловушка будет выпускать конденсат где-то между 212 и 192 F. Обратные линии в системах парового отопления обычно не изолированы; это обеспечивает еще одно переохлаждение на 20–30 ° F, прежде чем конденсат попадет в насос возврата конденсата.Нормальная температура конденсата в насосе должна составлять 160–180 F. Такое переохлаждение гарантирует отсутствие потерь тепла из-за мгновенного пара, выходящего из вентиляционного отверстия ресивера. Он также позволяет использовать простой одноступенчатый центробежный насос для конденсата для возврата конденсата.

Поплавковые и термостатические ловушки

Поплавковые и термостатические (F&T) сифоны имеют отдельные элементы для отвода воздуха и отвода конденсата. Термостатический элемент расположен над уровнем конденсата уловителя, чтобы обеспечить свободный выход воздуха во время запуска.Термостатический элемент аналогичен термостатическим ловушкам. Воздух, попадающий в корпус сифона, выходит через гнездо термостата. Открытие и закрытие гнезда термостата зависит от температуры окружающей термостатический элемент.

Изначально конденсат заполняет корпус сифона до уровня немного выше седла сифона. Достаточно закрыть отверстие седла клапана, удерживаемое штифтом клапана. По мере того как конденсат продолжает попадать в корпус уловителя, поплавок поднимается, вызывая открытие седла клапана.Конденсат будет сливаться через выходное отверстие сифона. Подъем и опускание поплавка из-за изменений уровня воды внутри корпуса ловушки приводит к модулированному разряду, характерному для ловушек F&T.

Ковш-уловитель перевернутый

Ковшовые ловушки названы так потому, что рабочий механизм внутри ловушки напоминает перевернутое открытое ведро. Ковш прикреплен к концу рычага, а штифт клапана прикреплен к этому же рычагу возле точки опоры.Небольшое сливное отверстие в верхней части ведра позволяет воздуху выходить из ведра.

Уловитель ведра открывается, когда ведро наполнено конденсатом, и поднимается, чтобы закрыть уловитель, когда он заполнен паром. Ловушка Thebucket работает по принципу «открыть-закрыть»; он не модулирует.

Эффективная работа

Для эффективного нагрева паровых систем низкого давления:

Котлы следует настроить на работу при минимальном давлении, обеспечивающем необходимый нагрев.Температура конденсата и возникающие потери при мгновенном испарении зависят от рабочего давления.
Большинство теплообменников, нагревающих жидкости до температуры ниже 200 F, должны быть рассчитаны на рабочее давление пара 2 фунта на квадратный дюйм.
Зонд управления котлом необходимо очищать или заменять ежегодно.
Регуляторы котла поплавкового типа следует часто продувать в соответствии с рекомендациями производителя, чтобы предотвратить накопление грязи внутри корпуса поплавка.
Продувка котла должна выполняться в соответствии с рекомендациями водоочистной организации.
По возможности используйте термостатические ловушки, чтобы воспользоваться преимуществом переохлаждения.
Изолируйте паропроводы, чтобы уменьшить потери тепла в системе распределения. Не изолируйте обратную линию, если это приведет к потере вспышки или кавитации в насосе. n Установите устройства возврата конденсата в местах слива конденсата. Еженедельно контролируйте и записывайте температуру конденсата.
Поддерживайте ловушки в хорошем состоянии, чтобы не допустить попадания пара в систему возврата. Проверяйте ловушки не реже одного раза в год в системах низкого давления.
Убедитесь, что система вентилируется должным образом — воздух, попавший в систему, действует как изолятор и приводит к плохому нагреву.
Избегайте подъемов в обратных линиях силы тяжести, которые могут вызвать плохую вентиляцию и гидравлический удар.

Эта статья была первоначально опубликована в октябрьском номере журнала Maintenance Technology за 1998 год.

Перепечатано с сайта TechTalk, январь 1999 г.
