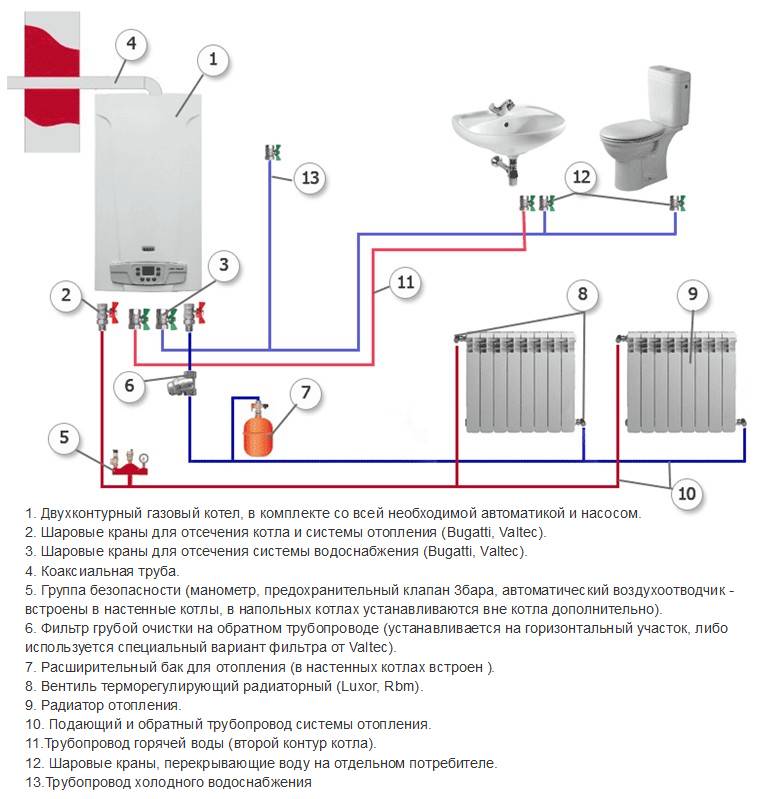

подключение котла к двухтрубной отопительной системе частного дома своими руками, как правильно сделать – Ремонт своими руками на m-ston

Одной из особеннойстей нашей климатической зоны является то, что практически в любом жилом для комфортного проживания и долголетия самого дома необходимо наличие отопления. Рассмотрим существующие виды отопления стандартного одноэтажного дома – прежде всего это печное отопление, которое является наиболее эффективным при наличии дешевых видов топлива; водяное отопление, которое может быть электрическим или газовым и конвекционное.

Сравнение закрытой и гравитационной систем

Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.

При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.

От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки, проложенному с некоторым уклоном и подсоединенному к котлу.

Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:

  • Среднее давление в отопительном контуре индивидуальных систем составляет 1 — 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
  • В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.

Рис. 3 Материалы труб для отопления: нержавейка, медь, полипропилен, сшитый полиэтилен

  • Теоретически самотечная система отопления в частном доме может функционировать без электроэнергии, хотя в реальности многие автоматизированные газовые котлы также не работают без электричества. Однако бензиновый генератор поможет справиться с проблемами отсутствия электроэнергии в любых системах, обеспечивая напряжением питания циркуляционные электронасосы и автоматику котлов.
  • Если скорость перемещения тока воды в самотечных системах можно повысить, подключив в линию обратки через байпас циркуляционный электронасос, то проблемы с эстетичностью внешнего вида практически неразрешимы. Даже если спрятать горизонтальную трубу от расширительного бака под потолком, то подходящие к каждому радиатору по стенам вертикальные участки труб не только испортят внешний вид комнат, но и принесут массу неудобств при расстановке мебели, навешивании карнизов.
  • В принудительных системах трубопровод можно полностью скрыть под полом, что многие и делают.
  • Для предохранения воды от замерзания в нее добавляют антифризы, основные из которых — дешевой ядовитый этиленгликоль и абсолютно безвредный пропиленгликоль. Если в закрытый контур можно залить ядовитую жидкость, и она не будет иметь выхода наружу, то в открытом контуре придется применять только дорогостоящую незамерзайку.

Рис. 4 Условные обозначения на схемах элементов отопительных систем по ГОСТ

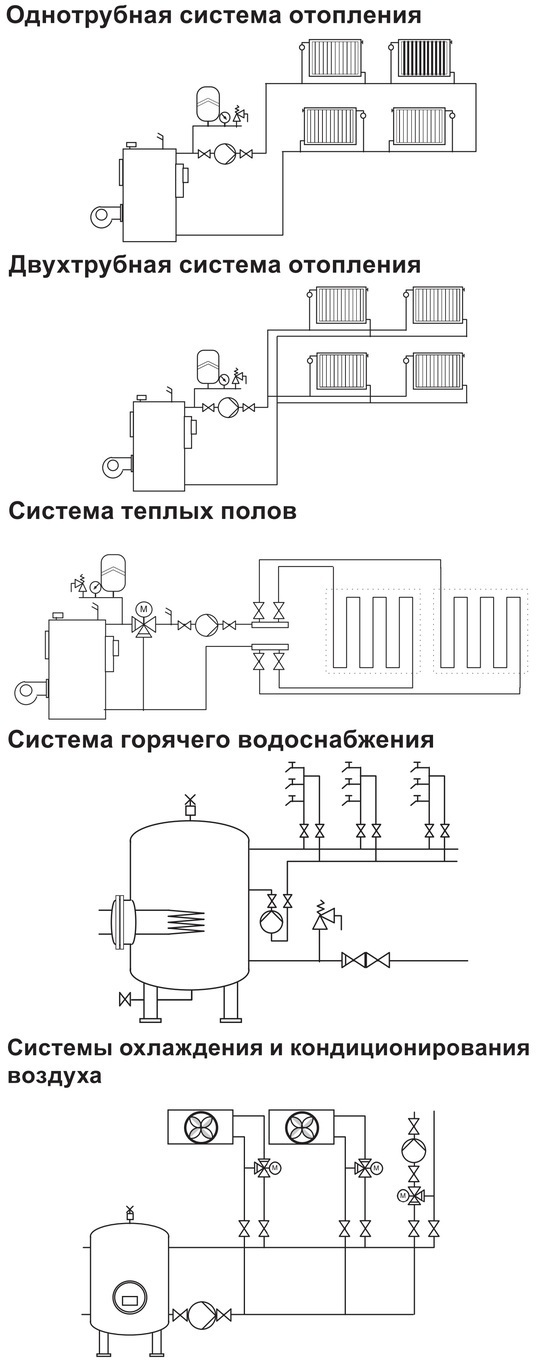

Схема отопления одноэтажного дома: распространенные типы

Такая простая система, как ее видят большинство заказчиков, имеет массу нюансов, способных в той или иной мере повлиять на работоспособность сети отопительных приборов в доме. На сегодняшний день существует большое количество комбинированных систем, а также более простых схем отопления, основанных на обычных принципах построения.

Схема системы отопления одноэтажного дома базируется на следующих главных пунктах, относящихся непосредственно к формированию сети, ее монтажу в доме. Специалисты нашей компании подскажут, что все нижеописанное можно комбинировать, совмещать и проектировать на свое усмотрение – главное доверить работу настоящим профессионалам.

Однотрубная схема отопления одноэтажного частного дома

В данном варианте создается обычная магистраль с последовательным присоединением всех потребителей, включая подогрев полов и пристенные радиаторы. Теплоноситель подается сначала к первому объекту, потом перетекает ко второму, и так далее. В конце, охлажденный теплоноситель поступает к котлу. Данная схема является наиболее простой и удобной, не требующей использования большого количества сложных устройств и материалов.

Недостатком можно считать то, что в однотрубной схеме, при наличии более чем десяти потребителей, происходит значительное падение эффективности отопления – особенно в последних на очереди радиаторах. Компенсация этой особенности производится за счет организации принудительной циркуляции теплоносителя – это приводит к установке дополнительного оснащения.

Двухтрубная схема системы отопления одноэтажного дома

Более функциональный тип организации микроклимата внутри коттеджей, так как подразумевает использование двух независимых магистралей с естественной или принудительной циркуляцией. В данном случае используется одна подающая труба для нагретого теплоносителя – будь то вода или антифриз – а вторая труба отводит охлажденную жидкость к котлу. При этом подача тепла происходит намного быстрее, чем в однотрубной схеме.

Использование двухтрубной системы позволяет более эффективно использовать возможности котлов и теплоносителей, так как обогрев происходит постоянный, а циркуляция – не зависит от наполнения всей системы полностью, а ориентируется на локальные радиаторы.

К недостаткам можно отнести большое количество оборудования, сравнительно высокую разветвленность системы, необходимость четкого расчета входящего и исходящего объема теплоносителя.

Лучевая система отопления частного одноэтажного дома

Данный тип относится к наиболее сложным, затратным и трудоемким схемам, так как требует высокой квалификации от инженеров и монтажников. Принцип функционирования сводится к тому, что каждый потребитель – батарея, радиатор, подогрев пола – имеют собственную входящую и исходящую магистраль, которые регулируются в едином блоке управления. Такая схема очень удобна тем, что вы, как собственник, можете динамически регулировать интенсивность отопления того или иного помещения, независимо от других комнат. По сути, лучевая схема позволит создать уникальный микроклимат для каждого помещения в доме.

Недостаток – дорого, как в плане закупки материалов, труб и фитингов, так и в обслуживании, ведь сильно разветвленная система требует постоянного контроля в процессе эксплуатации. Затратной выйдет разработка проектной документации, монтажные работы. Хотя, с точки зрения, дальнейшего использования, лучевая схема более надежная и долговечная, а ремонт отдельной магистрали не влечет за собой отключение всей системы отопления в коттедже.

Расчет системы

Расчет системы водяного отопления с естественной циркуляцией достаточно сложен и включает:

  • определение мощности котла
  • приборов отопления
  • выбор диаметра труб

Полный расчет мощности котла основан на подсчете потерь тепла через крышу, полы, стены и проемы здания в зависимости от их площади, материала изготовления и разницы температур в доме и на улице.

Упрощенный расчет можно выполнить по формуле:

Wк = Wуд х S/10;

где

  • Wк — мощность котла (кВт)
  • Wуд — удельная мощность на 10 кв. метров дома (кВт)
  • S — общая площадь дома (кв. м.).

Удельная мощность зависит от климатической зоны и составляет:

  • для подмосковья 1,2 — 1,5 кВт
  • для северных районов — 1,5 — 2 кВт
  • для южных — 0,7 — 0,9 кВт.

Система отопления с естественной циркуляцией – схемы без насоса Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды Система отопления с естественной циркуляцией для частного дома, расчет своими руками: инструкция, фото- и видео-уроки, цена Система отопления с естественной циркуляцией для частного дома, расчет своими руками: инструкция, фото- и видео-уроки, цена Схемы отопления одноэтажного дома с принудительной и естественной циркуляциями, проекты, монтаж своими руками, инструкция, фото- и видео-уроки, цена Схема однотрубного отопления частного дома: закрытая горизонтальная система отопления двухэтажного и одноэтажного дома, как сделать расчет, фото и видео инструкции

Система отопления заполняется водой исходя из соотношения: не менее 15 литров на киловатт мощности котла.

Мощность радиаторов можно определить по той же формуле, подставив в нее величины площадей отапливаемых комнат или исходя из объема помещений — на отопление одного кубометра комнаты требуется около 40 ватт мощности.

Мощность радиаторов, расположенных на первом этаже увеличивают на 15 — 20%.

Расчет диаметра труб производится следующим образом:

Методика расчета описана в многостраничных методических указаниях и вряд ли по силам человеку без специального образования, но выход есть.

От правильности выбора схемы отопления, мощности котла и радиаторов, диаметра труб во многом зависит эффективность работы всей системы.

Лучше потратить время на расчеты или поручить их специалистам, чем жить в холодном доме или тратить силы и деньги на устранение допущенных ошибок. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

Варианты отопительных разводок

1.

Лучевая система

Коллекторная (лучевая) схема отопления одноэтажного дома:

Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.

2. Двухтрубная схема отопления

Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

Двухтрубная схема отопления одноэтажного дома:

Недостатки этой системы:

  • большой расход трубы и материалов;
  • без балансировки происходит замерзание труб и батарей.

3. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

Плюсы однотрубной системы:

  • тепло практически не теряется;
  • простота и быстрота монтажных работ;
  • экономное использование;
  • при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
  • экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Закрытый тип

Закрытая система безнасосной циркуляции теплоносителя с успехом применяется для отопления одноэтажного и двухэтажного дома. Функционирует она следующим образом:

  • при расширении теплоносителя излишки жидкости вытесняются из отопительного контура;
  • жидкость попадает в расширительный бак мембранного типа – это закрытая емкость с эластичной мембраной, которая разделяет предназначенную для теплоносителя часть и секцию бака, заполненную воздухом или азотом;
  • нагретая жидкость растягивает мембрану, сжимая газ во второй секции бака, при остывании теплоносителя газ расширяется и выталкивает жидкость обратно в систему, в результате чего водяной контур постоянно остается заполненным.

Установка мембранного бака в самотечный отопительный контур снижает риск коррозии металлических элементов системы. Но в России такое решение используется относительно редко, так как стоимость мембранного бака в разы превышает затраты на покупку или самостоятельное изготовление емкости открытого типа.

Расчет системы отопления с естественной циркуляцией

Самому проводить расчет системы отопления с естественной циркуляцией нежелательно, лучше обратиться к грамотным специалистам во избежание цифровых погрешностей. Однако наиболее точный пример расчета самостоятельно осуществляется в нижеследующей последовательности:

  1. Чтобы согреть 1 м3 помещения, в среднем требуется 400 Вт тепловой энергии. Потому мощность умножается на вычисленный объем здания, и выясняется начальное число, определяющее количество тепла.
  2. Учитываются и потери тепла через двери и окна. Количество окон умножается на 100 Вт, а количество дверей, ведущих наружу – на 200 Вт. Значения вычитаются из начального числа.
  3. Практически все комнаты в частных домах имеют наружные стены. Потому, чтобы осуществить верные вычисления, имеющийся результат умножается на коэффициент поправки, равный 1,2.
  4. Должны учитываться еще потери тепла через пол и кровлю. Результат умножается на очередной коэффициент поправки, равный 1,5.

Это коэффициенты усредненного значения. Они отличаются по регионам России. В южных частях страны он колеблется в пределах 0,7 – 0,9. В средней полосе значения варьируются в пределах 1 – 1,3. Северные области России имеют самые высокие коэффициенты: 1,4 – 2.

Достоинства и недостатки однотрубных систем

Однотрубная система отопления частного дома имеет несколько весомых положительных качеств:

  1. Простота. Монтаж и ремонт однотрубного отопления очень часто осуществляется самостоятельно владельцами домов – и все благодаря простоте конструкции.
  2. Дешевизна. Стоимость элементов системы достаточно низка, что в немалой степени связано с простотой такого отопления. Для обустройства требуется достаточно скромный набор материалов – например, труб потребуется всего два вида (одна для основной магистрали, вторая – для подводок). Вертикальная система, естественно, обойдется дороже, ведь ей требуется два контура трубопровода.
  3. Возможность модификации. При наличии бюджета систему можно доработать, используя радиаторные термостатические клапаны, позволяющие регулировать температуру каждого отопительного прибора по отдельности. Впрочем, остается популярной и двухтрубная система. Довольно часто схема двухтрубной системы отопления двухэтажного дома позволяет решить многие задачи, с которыми однотрубная не справилась.

Также стоит отметить и основные недостатки однотрубного отопления:

  1. Каждая последующая батарея получает меньше тепла, что особенно заметно в системах с нижней разводкой.
  2. Максимальная эффективность системы достигается только при установке циркуляционного насоса, что автоматически делает отопление энергозависимым.
  3. Эффективность однотрубного отопления снижается при увеличении площади и этажности здания, в котором установлена система.

Классификация систем теплоснабжения

В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.

Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.

Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.

Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.

Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров

Автоматика даёт возможность изменять температурный режим в доме в разное время суток.

При классификации отопительных систем принимают во внимание такие признаки, как:

  • тип носителя тепла — воздушные, водяные или паровые, комбинированные;
  • вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
  • способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
  • ход передвижения теплоносителя — попутные и тупиковые;
  • способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
  • схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.

В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.

Комбинация двухтрубного и однотрубного вариантов

В частных двухэтажных (или большей этажности) домах могут применяться как двухтрубные, так и однотрубные вертикальные стояки, вместе с горизонтальной однотрубной разводкой по комнатам при множестве способов подключения отопительных приборов.

Схема однотрубной системы отопления 2-х этажного дома.

Температурный перепад в комнатных радиаторах в этом случае расчитывается по формуле ∆T_р=∆T⁄P, где P – число отопительных приборов, соединенных последовательно (в данном случае P=3). По горизонтальной однотрубной магистрали должно протекать жидкости в P раз больше, чем по горизонтальным трубам при двухтрубной разводке. Это потребует увеличения мощности насоса для ее принудительной циркуляции и больших затрат электроэнергии, но гидроустойчивость схемы будет высокой.

Позитивные стороны и недостатки

Закрытый вариант водяной системы обрел популярность благодаря многочисленным достоинствам:

  • нет контакта с атмосферой – отсутствуют потери теплоносителя за счет испарения;
  • для заполнения сети в периодически протапливаемом здании можно применять антифриз;
  • здесь не нужны трубы больших диаметров, прокладываемые со значительным уклоном, как это делается при монтаже магистралей с естественной циркуляцией воды;
  • отсутствуют потери тепла через герметичный расширительный бак, поэтому схема считается более экономичной;
  • вода, находящаяся под давлением, прогревается значительно быстрее, а закипает при более высокой температуре, что снижает риск образования паровой пробки при аварийной ситуации;
  • система закрытого типа хорошо поддается регулированию как на отдельных участках, так и в целом.

Примечание. Герметичность дает еще один немаловажный плюс – теплоноситель не насыщается атмосферным воздухом через открытый бачок. Воздушные пузырьки могут попасть в трубопроводы только через подпитку от водоснабжения либо сквозь трещины в мембране бака.

Прокладка трубопроводов в полу и внутри стен

Небольшие диаметры трубопроводов и принудительная циркуляция – важнейшие аргументы в пользу современных закрытых сетей отопления. Всю разводку можно упрятать в стены или полы, а трубы прокладывать с минимальным уклоном. Он служит только для слива воды при ремонте или промывке радиаторов и магистралей.

Теперь о ложке дегтя в бочке меда. Дело в том, что закрытая система отопления частного дома неспособна функционировать автономно, поскольку зависит от электричества, питающего насос. Поэтому при частых отключениях электроэнергии рекомендуется обзавестись блоком бесперебойного питания либо электрогенератором, дабы не остаться без тепла.

Справка. В интернете можно отыскать альтернативные варианты — закрытые системы, выполненные по образцу гравитационных (самотечных). То есть, большими трубами со значительными уклонами. Но тогда половина вышеперечисленных достоинств теряется, а стоимость монтажа возрастает.

Второй негативный момент – сложность удаления воздушных пробок в процессе заливки воды, опрессовки и запуска отопления. Но данный минус не станет проблемой, если удалять воздух согласно общепринятой технологии.

О расчете параметров системы отопления с естественной циркуляцией для одноэтажного дома

Ввиду отсутствия в гравитационных системах отопления одноэтажного здания дополнительных механизмов, обеспечивающих стабильно высокое давление, любое из возможных нарушений при установке трубопровода может обернуться проблемами с подачей тепла. К таким нарушениям можно отнести:

  • пренебрежение необходимостью в соблюдении углов наклона,
  • неверный выбор труб,
  • избыток поворотов при монтаже системы.

Уровень уклона при установке трубопровода для отопления частном доме регламентируется положениями СНиПов. В соответствии с ними, для каждого погонного метра необходим наклон, величиной в 1 см. Это обеспечивает нормальное продвижение теплоносителя по трубопроводу. При нарушении указанного норматива возможно завоздушивание системы и снижение общего уровня ее КПД.

О расчете давления и мощности отопления

Исходя из положений СНиП, каждый кВт тепловой мощности предназначен для обогрева площади в 10 кв.м дома. При расчете уровня мощности для регионов с жарким или холодным климатом, следует воспользоваться специальными коэффициентами. В первом случае он составит от 0,7 до 0,9, во втором – от 1,5 до 2.

Однако способ расчета, пренебрегающий высотой потолочных перекрытий, не всегда идеален. Поэтому существует еще один вариант – на основе объема помещения. В этом случае в основу расчетов ложатся показатели тепловой мощности (40 ватт) для каждого кубического метра. При этом наличие окон увеличивает полученное в итоге число на 100 ватт (для каждого окна), а двери – на 200 ватт (для каждой). При этом для одноэтажных частных домов применяется коэффициент 1,5.

Собственно, стандартный объем мощности, закладываемый в проекте частных одноэтажек, предполагает необходимость в мощности обогрева не менее чем в 50 ватт на 1 кв.м

Расчет диаметра трубы в системе с естественным оборотом

Диаметр труб в гравитационных системах рассчитывают исходя из:

  • потребности здания в объеме тепловой энергии (+20%),
  • определение требуемого типа материала изготовления трубы (например, диаметр трубы из стали должен составлять не менее 0,5 см),
  • данных СНиП относительно отношения мощности и внутреннему диаметру трубы.

Стоит учитывать, что при выборе труб с неоправданно большим сечением могут увеличиться расходы на отопление при снижении теплоотдачи. Расчет диаметра труб для систем с самоциркуляцией предполагает выполнение еще одного простого правила, предполагающего сужение диаметра трубы на размер после каждого разветвления.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.



Еще по этой теме на нашем сайте:

  1. Двухтрубная система отопления — схема, расчет и монтаж системы
      Ну, что сказать, водяная отопительная система была всегда очень сильно распространена в различных регионах для отопления строений – причиной тому являются её доступность и простота в плане…
  2. Однотрубное отопление с нижней разводкой – расчет и разводка системы
      Одним из наиболее эффективных и экономически привлекательных вариантов систем отопления частных домов или загородных коттеджей является однотрубное отопление с нижней разводкой….
  3. Проект отопления двухэтажного частного дома
      Перед тем, как приступить к строительству частного дома, нужно определиться с системой отопления. Детально проработанный проект отопления двухэтажного дома обеспечит хорошее распределение тепла по всему…
  4. Отличие ленинградской системы отопления двухэтажного дома от многоэтажного — схемы
      Ленинградская система отопления, схема которой широко применяется в многоэтажных и частных домах — это одна из самых распространенных схем организации обогрева в зданиях. Обогрев по…

Видео схем систем отопления: самотечная, однотрубная, коллекторная

Читаем дальше – узнаём больше!

  • Выбор системы вентиляции
  • Вентиляция в деревянном доме
  • Стоимость установки кондиционера в квартире
  • Система вентиляции частного дома
  • Вентиляция производственных помещений цены
  • Электрическая схема кондиционера

Ответить 6 лет назад Антон 6 лет назад Цитата Я все-таки склоняюсь к водяным отопительным системам. Воздушное отопление подсушивает воздух, собирает в себя пыль, и из- за турбин оно немного шумнее, чем водное. При этом не во всяком интерьере спрячешь такие толстые воздуховоды, это дополнительные неудобства. На мой взгляд идеальное отопление – это теплые полы, ибо они никак не влияют на интерьер помещения , равномерно и эффективно распределяют тепло по помещению. 5 лет назад Ирина 5 лет назад Цитата У нас однотрубная отопительная система. Это действительно был более дешевый вариант. Но в такой системе необходимо воду принудительно прокачивать насосом, работающим от электросети. Следовательно, дополнительные расходы. Лучше сразу ставить двухтрубную отопительную систему. Немного дороже, но гараздо эффективней и кпд выше. И можно отапливать не все помещения. У нас получилось, что скупой платит дважды. Миша 5 лет назад Цитата Только вот дома с площадью более 100кв.м. плохо отапливаются самотеком. Нужно ставить насос для равномерного распределения горячей воды в контуре отопления. Некоторые чтобы не ставить насос ставят второй котел в конце контура отопления. Надежда 5 лет назад Цитата В прошлом году установили в частном доме (ему уже 60 лет) водяную систему отопления типа «ленинградка». Хотя и устанавливали специалисты, в итоге половина дома получилась очень холодная. Видимо сказалось отсутствие ремонта в этой части дома. Поэтому, прежде чем заняться отоплением, следует сделать в доме капремонт. Чаще всего тепло уходит через плохо утепленные полы и потолок. При замене окон, уделите особое внимание тому, как заделаны все щели и откосы. Иначе, какую бы вы систему отопления не установили, тепла в доме вам не видать… Валерия 5 лет назад Цитата В доме старой постройки сделали водяное отопление с нижней разводкой и поставили электрический насос. При частом отключении электроэнергии зимой это не очень «комфортно». Что же нужно переделать, чтобы отказаться от насоса? Верхняя разводка не подойдёт – уровень не позволяет! Алексей 5 лет назад Цитата Пожалуй у многих однотрубная система отопления. По крайней мере в старых домах. В домах с небольшими комнатами её достаточно. Воздушное отопление лучше всего использовать весной и осенью, когда не нужно постоянно обогревать помещение и нет смысла запускать котёл. Ярослав 5 лет назад Цитата У меня двух этажный дом и стояла самотечная система. Радости не было предела, даже если нет света она и минусы, например, нельзя прогреть быстро всю систему и остудить если нужно не получалось. Теперь стоит насос, вроде и хорошо, но когда два дня света не было это была катастрофа. Написать ответ… КодИзображениеСсылкаЗачеркнутыйЗаголовокКурсивЖирныйВидеоЦитата Предварительный просмотр

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Пример монтажа двухтрубной разводки в гараже Как правильно сделать разводку и выдержать все уклоны:

  1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
  2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
  3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
  4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

Прокладка обратной линии в топочной с параллельным подключением к двум котлам После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Открытая и закрытая схема обогрева с применением насоса

Носитель тепла, двигающийся в трубах, набирает объемы в процессе нагревания. Образующееся чрезмерное его количество стекает в специально оборудованную емкость. Отопительной системой открытого характера предусматривается установление  в токе наибольшей высоты расширительного бака, в котором напрямую сообщаются атмосферная среда и теплоноситель.

Концептуальная схема действия схемы: увеличение температуры провоцирует возрастание теплоносителя в объеме и, как следствие, его уровень в расширительном сборнике. Некоторое количество воздуха из бака выводится через патрубок. При понижении температуры уменьшается уровень топлива в резервуаре, и его место занимает внешний воздух, поступающий из патрубка.

В закрытой системе отопления с принудительной циркуляцией задействуется расширительный резервуар, находящийся под давлением. Он представлен в виде металлической емкости высокой прочности, состоящей из пары завальцованных частей. В баке размещена резиновая жаропрочная мембрана и содержится небольшое количество газа (азот, закаченный производителем или накопленный в системе воздух). Мембрана делит резервуар на две половины: в одну поступают избытки теплоносителя, появляющиеся при нагревании, другая предназначена для воздуха или азота, не взаимодействующих с топливом. Действие системы следующее: теплоноситель подается в расширительный бак при нагревании, и попадает в мембрану. В процессе остывания газ по другую сторону мембраны выталкивает теплоноситель назад в систему.

Закрытая система отопления.

Проверка системы

К работе в зимних условиях необходимо подготовить не только сам котел, но и всю отопительную систему в целом. И если подготовка открытой отопительной системы не требует особых усилий – для этого достаточно проверки уровня воды в расширительном баке, то в закрытой системе отопления нужно проверить давление в мембранном баке. Закрытая система отопления имеет свои особенности, о которых вы должны знать.

Проверка давления в системе

Для контроля давления воды в системе используют манометр, который устанавливается в котельной на трубопроводе. Если давление колеблется в пределах одной — полутора атмосфер, то воду добавлять не нужно. Если давление ниже – воду добавить необходимо. Кроме того, низкое давление при отсутствии проведения ремонтных работ, свидетельствует  о наличии протечек. Для определения места разгерметизации систему необходимо наполнить водой и, прежде всего, просмотреть сварные швы и резьбовые соединения. Небольшие протечки при долгом сроке эксплуатации системы неизбежны, и они не являются свидетельством общей неисправности системы. (См. также: Расширительный бак для водоснабжения)

Необходимо соблюдать одно непременное правило: ни в коем случае нельзя доливать холодную воду при включенном котле. Это может привести к растрескиванию элементов отопительного агрегата.

Мероприятия по удалению воздуха

При проверке функциональности отопительной системы, в первую очередь, необходимо спустить воздух с отопительных приборов, большинство из которых оснащено специальными кранами. Для этого нужно осторожно открутить кран отверткой или ключом. Под радиатор необходимо поставить специальную емкость во избежание протекания воды на пол. Если воздуха в приборе нет, то из него сразу потечет вода. Если воздух есть – раздастся шипение.

Если прибор не оборудован воздушным краном¸ то воздух выпускается при помощи вентиля на верхней ветви трубопровода. К сожалению, часто пользоваться этим способом не стоит, поскольку периодически открываемый кран быстро приходит в негодность и начинает течь. Поэтому, если обоснованных подозрений на наличие воздуха в радиаторе нет, то вентиль лишний раз лучше не трогать. (См. также: Выбор системы отопления)

Современные системы отопления оборудованы автоматическими воздушниками, расположенными в коллекторах. Их исправность необходимо периодически контролировать, легко вдавливая колпачок, который нажимает на клапан поплавкового механизма.

Проверка герметичности мембранного расширительного бака

Задача расширительного бака – не допустить повышения давления в системе при нагреве и, соответственно, расширении теплоносителя. Измерить давление в мембранном расширительном баке можно с помощью насоса или компрессора, оснащенных манометром. Воздухонагнетающее оборудование подключается к воздушному крану бака и показания манометра сверяются с требуемыми величинами, отраженными в сопроводительной документации к баку. При необходимости воздух нужно подкачать.

Проверка исправности насоса

Если циркуляционный насос долго находился без действия, то его нужно включить несколько раз подряд, чтобы проверить – с одинаковой ли легкостью он каждый раз запускается в работу и насколько изменяется уровень его шума. Любое сопротивление при запуске или наличие аномальных шумов является поводом к обращению в мастерскую с целью ремонта насоса. (См. также: Открытая система водоснабжения)

Приближение отопительного сезона для каждого хозяина должно стать сигналом к проведению профилактических работ по подготовке оборудования и трубопроводов к суровым испытаниям, которыми являются холода, метели и ледяные дожди наших неласковых отечественных зим.

Система отопления закрытого типа с насосом. Основные характеристики закрытой системы отопления частного дома

типы с насосом, схема двухтрубной, открытая лучше или какая

  • Закрытая система отопления частного дома – идеальный выбор для обогрева коттеджа или дачи

    В частном секторе в черте города или за его пределами отсутствует возможность подключения дома к центральному отоплению, поэтому владельцы коттеджей занимаются монтажом автономного отопления. Возможна установка открытой и закрытой систем обогрева.

    Система отопления закрытого типа с насосом: особенности системы

    Автономное отопление – система соединенных между собой элементов, которые нагреваются при подключении к источнику тепла. Это может быть как печное, так и водяное или электрическое отопление – все зависит от того, находятся там жильцы постоянно или приезжают периодически.

    Правильно монтированное водяное отопление может питаться от любого источника энергии – газа, твердого топлива, отработки.

    Теплоснабжение закрытого типа состоит из труб, котла, циркуляционного насоса, батареи и расширительного бака. Все элементы герметичны – вода при нагреве и циркуляции не испаряется.

    Различия между закрытой и открытой системами обогрева:

    1. Открытая автономная система отопления предусматривает установку расширительного бака в самом высоком месте – на чердаке под крышей, в закрытой он может размещаться где угодно.
    2. В отличие от открытой, закрытая система обогрева герметична и изолирована от потоков воздуха.
    3. В открытой отопительной системе используются широкие трубы, которые устанавливаются под определенным наклоном для лучшей циркуляции. Для закрытой системы нужны трубы меньшего диаметра.
    4. Для закрытой обогревательной системы важно правильно установить и отрегулировать насос.

    Циркуляционные насосы обеспечивают равномерное распределение теплоносителя по трубам, повышают продуктивность работы системы и помогают экономить расход топлива.

    Система отопления закрытого типа: преимущества и недостатки

    Герметичная система отопления с насосом работает под давлением и в полной атмосферной изоляции, что приводит к меньшему окислению металлических элементов.

    Плюсы системы:

    • Теплоноситель – вода, не испаряется, он постоянно находится в системе. При необходимости можно использовать антифриз, что позволяет системе не замерзать, даже если она отключена на недолгий срок.
    • Использование насоса для круговорота теплоносителя позволяет системе быстрее работать и соответственно, быстрее обогревать помещение.
    • Расширительный бак можно поставить в непосредственной близости от котла, что делает систему более компактной.
    • С помощью специальных кранов можно корректировать температуру в помещении или отключать ту или иную комнату от системы в случае ненадобности.
    • При монтаже системы берутся трубы небольшого диаметра.
    • Герметичность системы исключает появление воздушных пробок в радиаторах.

    Среди минусов можно выделить тот факт, что система не сможет функционировать без электроэнергии. При отключении электроснабжения работа насоса приостановиться.

    Единственным решением проблемы отключения электроэнергии может стать установка автономного генератора, но это дополнительный источник расходов.

    При неправильном монтаже труб системы воздух может попадать внутрь, что вызовет нарушение ее работы. Поэтому очень важно после установки всех элементов отопительной системы проверить ее на герметичность.

    Система отопления закрытого типа: схема однотрубная

    Закрытую отопительную систему можно собрать своими руками, определившись, какая схема – однотрубная или двухтрубная, будет использоваться при монтаже.

    Однотрубная система обогрева является замкнутой и считается оптимальной для небольших коттеджей.

    Все отопительные приборы – радиаторы, связываются между собой по очереди. При монтаже системы нужно использовать мощный насос, который поможет теплоносителю быстрее добраться до конечной точки системы.

    В данной системе нет возможности установить стояки обратной подачи теплоносителя. В процессе использования нельзя регулировать подачу тепла в определенных помещениях, при уменьшении температуры в одной комнате, снизится температура по всему дому.

    В многоэтажных домах лучше всего использовать вертикальную однотрубную систему, при этом подключение происходит с самой верхней точки. Не рекомендуется подключать по стояку более 10 отопительных приборов. Как правило, на 1 этаже батареи греют слабее, чем на последнем.

    Что представляет собой двухтрубная система отопления закрытого типа

    В двухтрубной системе теплоснабжения закрытого типа носитель (вода, антифриз) идет по стояку вверх и подключается напрямую к отдельному радиатору. Система отопления характеризуется высокими показателями – вода распространяется по батареям с одинаковой температурой, затем спускается по стояку обратно в отопительный котел.

    Для частного дома используется двухтрубная горизонтальная разводка системы отопления.

    При данной схеме отопления можно регулировать подачу и температуру на каждом радиаторе, установив термостат на батарею. На все остальные батареи отключение одного элемента не повлияет. Специалисты рекомендуют устанавливать для каждого радиатора необходимо ставить кран Маевского для выгонки лишнего воздуха при запуске системы перед отопительным сезоном.

    В двухтрубной системе обогрева закрытого типа нет нужды устанавливать гидравлический насос – теплоноситель распространяется по трубам самостоятельно.

    Выбирая между двумя схемами отопления, нужно учитывать, что при всей эффективности двухтрубной схемы, она требует в 2 раза больше материалов – труб и крепежных элементов.

    Виды закрытой системы отопления частного дома (видео)

    Система отопления закрытого типа имеет много преимуществ, отсюда и вытекает ее популярность. При правильном монтаже элементов системы и последующей эксплуатации отопления владельцу не потребуется вмешиваться в работу долгое время. Важно периодически чистить расширительный бак и воздухоотвод, чтобы избежать неисправностей.

    Оцените статью: Поделитесь с друзьями! homeli.ru

    Закрытая система отопления и ее преимущество

    Закрытая система

    Если рассматривать систему водяного отопления частного дома, то это схема определенного соединения различных приборов и оборудования. Выполняется оно в строгом порядке. Теплоноситель тоже движется только в одном направлении, и смена его невозможна. Ведь действуют законы физики, когда нагретая вода поднимается вверх, а охлажденная опускается. Только есть одно НО. Существуют две системы отопления, которые отличаются друг от друга закрытостью и герметичностью. Многие специалисты считают, что закрытая система отопления более эффективна. Так ли это? Попробуем разобраться.

    Особенность закрытой системы

    Чтобы понять, чем закрытая система отличается от открытой, сначала разберемся с расширительными баками.

    Это емкость из металла или пластмассы. Устанавливают ее в верхней части системы, как можно выше. Выполняет она двойную функцию:

    • Во-первых, создает небольшое давление внутри трубопроводов.
    • А, во-вторых, собирает излишки теплоносителя, после того как он нагреется. Ведь жидкости с повышением температуры расширяются, и это закон физики.

    Открытая система от закрытой отличается тем, что теплоноситель в расширительном баке соприкасается с воздухом. Во второй системе все герметично, и никакого соприкосновения нет.

    К чему такие сложности? Есть в этом деле один положительный аспект. Во многие отопительные сети частных домов устанавливаются циркуляционные насосы, которые повышают эффективность работы системы за счет равномерного распределения теплоносителя по радиаторам отопления. Это дает экономию топлива, а значит, и денежных средств из семейного бюджета. А циркуляционный насос может работать только в закрытой системе.

    Небольшое отступление. Установка теплого пола в частных домах возможна с устройством насоса — без него эта система работать будет, но не так эффективно, как хотелось бы. А значит, если вы решили установить в своем доме «теплый пол», вы просто обязаны принять закрытую систему отопления.

    Однако установка циркуляционного насоса ставит отопление в зависимость от энергоснабжения. Все правильно — небольшие затраты будут, но они перекроются экономией основного топлива, причем в несколько раз.

    Внимание! Устанавливать насос необходимо на магистраль обратного движения теплоносителя. Это делается с единственной целью — защитить от высоких температур резиновые детали насоса (манжеты, уплотнительные кольца и сальники). Тут же около насоса необходимо расположить стояки, который соединяют магистраль с расширительным бачком.

    Преимущества закрытой системы отопления

    Установка подключения

    Конечно, затраты на приобретение и монтаж циркуляционного насоса существенны, но от этого прибора система только выигрывает. Какими же преимуществами отличается этот вариант?

    1. Упрощается монтаж за счет того, что отпадает необходимость выставлять углы наклона магистралей, и не нужна теплоизоляция трубопроводов.
    2. Снижается стоимость монтажа отопительной системы за счет использования труб меньшего диаметра. Ведь в открытой схеме чем больше объем воды внутри, тем лучше. В закрытой системе такой зависимости нет.
    3. Теплоноситель не испаряется, что позволяет не контролировать его уровень и не требует периодического пополнения. Кроме того, в закрытой системе нагрев теплоносителя происходит гораздо быстрее. А горячая вода равномерно распределяется по всем радиаторам независимо от схемы разводки.
    4. Увеличивается срок службы нагревательного котла за счет снижения разницы теплоносителя в магистралях подачи и обратки. А также уменьшаются процессы коррозии за счет высокой герметичности.
    5. Появляется возможность использовать в качестве теплоносителя не воду, а антифриз.
    6. Повышается процесс теплоотдачи.

    Есть ли у системы недостатки? Есть, но их не так много. Первое — это энергозависимость, поскольку насос подключен к сети подачи электроэнергии. Второе — объем расширительного бака должен быть больше, чем в открытом контуре. Специалисты рекомендуют брать бак объемом, равным 10% от объема теплоносителя. Поэтому стоимость такого резервуара может быть достаточно высокой.

    Элементы отопительной схемы

    Составляющие систему

    Давайте перечислим, из каких узлов состоит закрытая отопительная система частного дома. От открытой ее отличают только несколько дополнительных приборов и измененная конструкция расширительного бачка.

    Как обычно:

    • это котел;
    • трубы;
    • фитинги;
    • запорная арматура;
    • отопительные батареи;
    • иногда распределительный коллектор;
    • мембранный расширительный бак;
    • циркуляционный насос.

    При этом можно сэкономить на диаметре труб, фитингов и запорной арматуре, хотя добавляется циркуляционный насос. Мембранный расширительный бак можно приобрести только в готовом виде, а вот в открытой системе можно использовать баки, изготовленные своими руками. То есть плюсы и минусы друг друга перекрывают.

    Как работает закрытая схема отопления

    Все достаточно просто и традиционно. Теплоноситель нагревается в системе, расширяется, а его излишки перемещаются в расширительный бачок. Он представляет собой герметичную капсулу, разделенную на две части. Нижняя — это гидравлическая камера, куда поступает теплоноситель. Верхняя — это газовая камера, которая в заводских условиях заполняется азотом с определенным давлением.

    Встраивание дополнительного насоса

    До запуска котла и нагрева воды давление в расширительном бачке равно давлению теплоносителя в контуре. Как только начинается нагрев, теплоноситель заполняет нижнюю камеру, выдавливая азот через мембрану к верхней плоскости бака. Азот сжимается, а его давление повышается. При этом выравнивается давление в контуре и расширительном баке, и оно становится равным давлению азота.

    Все остальное происходит по старой схеме. Теплоноситель проходит по всем магистралям отопления и возвращается в отопительный котел. И все это благодаря тому, что работает циркуляционный насос.

    Конструктивные особенности

    • Во-первых, все конструктивные элементы отопления можно разместить в одном помещении. Это и котел, и насос, и расширительный бачок. В таком случае нет необходимости поднимать бак на большую высоту. Ведь два элемента создают давление в контуре — это насос и азот внутри бачка. Все это дает несколько преимуществ — уменьшение диаметра трубопроводов, несоблюдение углов наклона, и отсутствие испарения теплоносителя.
    • Во-вторых, появляется возможность использовать такую схему в домах с большой площадью и объемом. С открытой системой добиться эффективной работы отопления в большом доме будет очень сложно.

    Котел и разделитель

    Есть вопрос, который сегодня волнует определенную часть застройщиков частных домов. Он касается переделки открытой схемы в закрытую. В этом плане никаких проблем нет. Не нужно менять трубы и другие элементы, нужно лишь врезать в обратный контур циркуляционный насос и поменять расширительный бак, установив мембранную модель.

    Но не будут ли образовываться воздушные карманы в местах наклона трубопроводов? Такая вероятность есть здесь важно подобрать мощность насоса и размеры расширительного бачка. Если все будет в норме, то воздух будет проталкиваться под давлением теплоносителя.

    Монтаж отопительной закрытой системы

    Сразу же оговоримся, что никакой разницы нет — проводите вы сборку открытой или закрытой схемы. Вам придется столкнуться со всеми сложностями подобной работы. И если вы в чем-то сомневаетесь, то доверьте монтаж специалистам. Самое важное здесь — правильно подобрать узлы и приборы, чтобы они соответствовали нужным показателям и параметрам. Особенно это касается нагревательного котла, радиаторов, насоса и расширительного бака. Не будем забывать и трубы — в закрытом контуре их внутренний диаметр может быть равен 20 миллиметрам.

    Оптимальный вариант — это организовать отдельную котельную, если дело касается обогрева большого дома, и без напольного котла не обойтись. Если домик небольшой, то настенный агрегат справится с задачей обогрева, а в его конструкции уже есть и расширительный бак, и циркуляционный насос. К тому же не придется монтировать его в отдельном помещении — для этого подойдет и кухня.

    Заполнение отопления теплоносителем

    Котельная в подвале

    Итак, монтаж закончен, и теперь необходимо систему проверить и запустить. Для этого потребуется заполнить ее водой. Вариантов здесь два. Первый — подключить к водопроводу, установив запорное устройство в виде крана, вентиля или задвижки. Этот способ актуален, если выбрана однотрубная схема разводки. Но если давление воды в водопроводе достаточное, то можно его использовать и в двухтрубной схеме.

    Второй — с помощью ведра и собственных рук. Для этого придется выше всех элементов вывести стояк, оборудованный воронкой и герметичной заглушкой. Снимаете заглушку, устанавливаете воронку, заливаете воду в систему, после заполнения снимаете воронку и на место устанавливаете заглушку. Заглушка — это изготовленный в виде колпака элемент с резьбовым соединением и резиновой прокладкой в глубине колпака. Соответственно, стояк должен быть оборудован сгоном с внешней резьбой. Правда, заливка теплоносителя ручным способом требует и времени, и сил.

    Итак, система заполнена. Теперь необходимо пройтись по всему контуру и осмотреть все без исключения стыки и соединения на предмет утечек. Если таковых нет, то можно включать насос и снова проверять, нет ли протечек. Если опять все нормально, можно зажигать котел. Но на этом проверка не прекращается. Когда теплоноситель наберет необходимую температуру, еще раз проверяем магистрали.

    Рекомендация! Перед запуском отопления необходимо провести опрессовку с давлением в полтора раза большим, чем создает насос. Это особенно понадобится, если к системе отопления подключен «теплый пол». Он будет замурован, поэтому ремонт после отделки провести очень сложно.

    Заполнение теплоносителем

    Как правильно выполнять опрессовку? Для этого понадобится специальный насос —электрический или ручной. Подключаете его через вентиль, повышаете давление внутри схемы и перекрываете вентиль. В таком состоянии система должна находиться некоторое время — оно точно покажет, есть утечки или нет. После этого открываете вентиль и понижаете давление, спустив часть теплоносителя.

    Заключение по теме

    Устраивая закрытую систему отопления, необходимо принять во внимание все аспекты, о которых шел разговор выше. Конечно, эта система лучше, но если вы являетесь счастливым обладателем небольшого домика, то нет необходимости все это городить. Используйте схемы проще и с небольшим количеством различных элементов. Это не только упростит процесс монтажа, но и сократит значительную часть расходов, связанных со строительством дома в целом.

    Похожие записи

    Комментарии и отзывы к материалу

    У вас должен быть включен JavaScript для отображения комментариев.

    gidotopleniya.ru

    Как залить воду в систему отопления закрытого типа: три возможных способа

    Порядок действий

    Прежде чем разбираться, как можно залить воду в систему отопления закрытого типа, необходимо определиться с самой системой и выяснить, из каких элементов она состоит и почему так называется.

    Начнем с того, что существует два ее типа:

    • Открытая.
    • Закрытая.

    В первом случае теплоноситель соприкасается с наружным воздухом через расширительный бачок, который устанавливается в самой верхней точке отопительной сети. Сам же расширительный бак выполняет функцию сбора теплоносителя, который расширяется при повышении температуры. Тут действует один из физических законов. Обычно открытая система отопления используется, если применяется принцип естественной циркуляции теплоносителя.

    Мы же будем говорить об отоплении закрытого типа. Из самого названия понятно, что эта система герметична, и в ней теплоноситель не соприкасается с наружным воздухом. Отличительной чертой этого вида является наличие двух элементов — циркуляционного насоса и мембранного расширительного бачка. Получается, что в системе отопления закрытого типа используется принцип принудительной циркуляции теплоносителя.

    И буквально несколько слов о мембранном расширительном баке, потому что он играет одну из самых важных ролей. Это герметичная конструкция, разделенная внутри резиновой мембраной. Нижнюю часть обычно заполняет теплоноситель, а верхнюю — воздух, закачанный внутрь на заводе под давлением 1,5 кг/см² (атм.). При расширении теплоноситель давит на мембрану, приподнимая ее до определенного уровня. Воздух под давлением этому сопротивляется. Получается, что внутри отопительной сети давление теплоносителя всегда будет 1,5 атм.

    Схема отопления закрытого типа

    Теперь о самом отоплении. Если в доме есть централизованная водопроводная сеть, то проблем с заполнением не будет. В водопроводе вода всегда находится под давлением 3–4 атм., и этого достаточно, чтобы заполнить отопительную сеть. Для этого котел соединяется с водопроводом, а между ними устанавливается отсекающий вентиль. При его открытии происходит заполнение, а воздух внутри системы стравливается через краны Маевского, установленные на радиаторах.

    Для слива теплоносителя в самой низкой точке монтируется сливной патрубок с вентилем. Это важный элемент отопительного контура, когда дело касается заливки в него воды при отсутствии в загородном поселке водопровода.

    Схема отопительной системы

    Варианты заполнения отопления закрытого типа следующие:

    1. Вам потребуется насос, с помощью которого можно забирать воду из колодца, скважины или любого открытого водоема. Нагнетательный шланг насоса подсоединяется к сливному патрубку, на котором открывается вентиль. Получается прямой доступ к отоплению. Именно таким способом можно заполнить отопление закрытого типа. При этом все доступные краны открываются полностью. Особенно это касается кранов Маевского, через которые воздух изнутри вытравливается наружу.
    2. Обратите внимание, что подающий насос может обладать давлением большим, чем необходимо для отопления. Поэтому обязательно следите за этим показателем по манометру, установленному в трубопровод или в котел.

    3. Что такое 1,5 атм.? Это водяное давление, равное 15 метрам водяного столба. То есть, подняв резервуар с водой на высоту 15 м, можно добиться внутри системы необходимого давления. Если насоса у вас под рукой нет, и вы пользуетесь водой из колодца, то заполнить отопительный контур можно, подняв шланг на высоту 15 м, после чего ведрами заливать в него воду. Шланг, как и в случае с насосом, подключается к сливному патрубку. Скажем прямо — вариант не самый лучший, но в качестве альтернативы его использовать можно.
    4. А теперь, что касается расширительного бачка. Обычно он крепится к трубопроводу резьбовым соединением. Снять его будет очень просто. Открытый трубопровод — это отличное место, куда можно залить воду. Для этого необходимо подготовить воронку, чтобы было легче проводить процесс заполнения. Как только вода покажется в трубе, можно считать, что система заполнена полностью. Ведь место установки бака — самая верхняя точка в отоплении. Хотя в закрытых системах это не всегда так. После этого можно бак установить на место.

    Устройство бака

    При использовании последнего варианта заполнения появляется вопрос, как будет создаваться необходимое давление? Здесь все просто. В верхней части расширительного бачка расположен ниппель, с помощью которого стравливается воздух, если возникает ситуация с избыточным давлением внутри бака. Так вот ниппель легко снимается. К отверстию от ниппеля прикладывается шланг от обычного велосипедного насоса, и последним производится закачка. Обращайте внимание на манометр — как только показатель достигнет уровня 1,5 атм., перестаньте качать.

    Вот как можно заполнить закрытую систему отопления. Конечно, оптимальный вариант — использовать насос для закачки воды. Кстати, можно взять маломощный агрегат. Для этого установите около дома металлическую бочку или другой резервуар, наполните его водой из открытого водоема ведрами (можно использовать собранную дождевую воду), подключите насос к отоплению, а другой шланг (всасывающий) опустите в бочку. Если объем резервуара меньше необходимого объема теплоносителя, при работе качающего прибора носите воду ведрами и заливайте ее в бочку.

    И последнее, что касается стравливания воздуха. Дело это серьезное и непростое. Вам придется стравливать его с каждого отопительного прибора. На это уйдет какое-то время, но пренебрегать этой процедурой нельзя. Внутри системы не должно оставаться ни одного пузырька, поскольку это влияет на эффективность работы.

    Заключение по теме

    Закрытый тип контура самый эффективный. Дело в том, что теплоноситель при высоких температурах начинает испаряться. И если для паров найдется выход, то объем теплоносителя будет уменьшаться. За этим придется постоянно следить и заполнять сеть водой через водопровод или ведрами. В случаях с ведрами это доставляет много хлопот. Но всего это можно избежать.

    Похожие записи

    Комментарии и отзывы к материалу

    У вас должен быть включен JavaScript для отображения комментариев.

    gidotopleniya.ru

    Закрытая система отопления частного дома

    19.11.2014

    Невзирая на столь возрастающую в последнее время популярность отопительных систем открытого типа, они (системы) все таки обладают рядом недостатков, наиболее существенным из которых заключается в прямом контакте жидкости с окружающей атмосферой. Как итог – теплоноситель наполняется воздухом, а это существенно сокращает срок использования системы ввиду быстро распространяющейся ржавчины, а также снижает теплопередачу.

    Содержание статьи:

    Более того, система открытого типа при эксплуатации шумит и образует пробки воздуха, которые препятствуют свободному передвижению жидкости в контуре, что, в свою очередь, нередко выводит из строя арматуру, движущие колеса, трубы и прочее.

    Вводное видео

    Принцип работы

    Ввиду указанных минусов открытую систему обогрева все интенсивнее вытесняет закрытая, полностью исключающая соприкосновение теплоносителя с воздухом, изолируя его. Благодаря этому кислород не способен попасть в контур. Ниже приведены основные составляющие системы:

    • Собственно, котел.
    • Трубопровод.
    • Бачок.
    • Приборы отопления.
    • Циркуляционный насос.
    • Так называемая группа безопасности.

    Обратите внимание! Если используется закрытая система отопления, то для того, чтобы осуществлялось компенсирование температурного расширения, должны использоваться специальные резервуары мембранного типа.

    Работает такая система на удивление просто: есть специальный клапан, открывающийся при поднятии температуры, пропуская лишний теплоноситель прямиком в расширительный бачок. После того как температура снижается, насосы перекачивают его обратно в контур. Получается, такая система самостоятельно регулирует рабочее давление, пусть и в незначительных масштабах.

    Более того, безнапорный бак способен полностью заполняться теплоносителем,  благодаря чему система контроля рабочего давления будет менее габаритной, нежели в случае с использованием расширительного резервуара. Характерно, что помимо качественного контроля давления такая установка еще и подпитывает контур и самостоятельно удаляет воздух.

    Как бы отлично не изолировалась закрытая система отопления, внутрь нее все равно проникает воздух. Это происходит при первом заполнении ее теплоносителем, при всех последующих до-заполнениях; более того, во время разгерметизации соединений.

    Чтобы удалять воздух с самых верхних участков системы, можно выбрать один из двух существующих способов:

    • Специальные краны Маевского.
    • Воздухоотводы типа «поплавок».

    Дабы удалить растворенный в системе воздух, желательно оборудовать в нее сепараторы. Они (сепараторы) отлично деаэрируют трубопровод и являются залогом стабильной работы такой системы.

    Достоинства закрытых систем

    Как уже говорилось, когда жидкость греется и расширяется, то ее излишки подаются в специальный расширительный резервуар, а когда остывает, все происходит с точностью до наоборот. Сам расширительный бак делится на две равные части при помощи резиновой мембраны. Первая часть являет собой водяную камеру, куда, собственно, и поступает теплоноситель. Вторая же – газовая камера, где, соответственно, собирается газ (в большинстве случаев азот).

    Когда излишки теплоносителя проникают в бак, то они продавливают мембрану и сжимают тем самым газ. Именно поэтому когда жидкость остывает, газ выталкивает ее обратно. Расширительный бак должен иметь такой объем, чтобы даже при предельном нагреве обеспечивал необходимое для работы давление.

    Обратите внимание! Для тех случаев, если давление из-за каких-либо причин будет превышать норму, расширительный бачок должен оснащаться специальным клапаном-предохранителем.

    Кроме того, в такой системе используется циркуляционный насос, который позволяет подобрать меньший диаметр трубопровода, чем в случае с открытой системой, что несколько сократит расходы. Более того, теплоноситель не будет испаряться, так как система полностью герметична. Наконец, такую систему можно совмещать с технологией «теплого пола», что тоже немаловажно.

    Не нужно переусердствовать, прочитав о меньшем диаметре труб – это не значит, что он (диаметр) должен быть минимальным, ведь давление в системе может увеличиться настолько, что насос циркуляции с ним попросту не справится.

    Недостатки

    Пусть закрытая система отопления и считается самой распространенной во многих европейских странах, характеризуется она и некоторыми недостатками.

    В первую очередь, это касается габаритных систем, у которых, соответственно, имеются большие мембранные емкости. Это объясняется тем, что такие баки заполняются водой не более чем на 60 процентов, а объемные баки и вовсе не более 30 (преимущественно).

    Вполне разумно предположить, что если используется большая отопительная система, емкость которой измеряется тысячами литров, то и бак должен быть очень большим, а проблема тут в том, чтобы его где-то разместить. Но выход из столь затруднительного положения найден – сегодня используются специализированные установки, контролирующие давление только в отведенных им участках отопительного контура. Подобные установки имеют довольно простую конструкцию: есть безнапорный резервуар, а также узел, контролирующий давление. Работа этого узла основывается на работе насосов.

    Еще один важный момент! При монтаже отопительной системы с ответственностью отнеситесь к установке циркуляционного насоса: ротор должен быть размещен строго горизонтально относительно собственной оси, благодаря чему прибор будет меньше издавать шума при работе, да и трение с теплоносителем минимизируется. Кроме того, этот насос, равно как и расширительный резервуар, должны монтироваться в обратный трубопровод сразу же перед входом в отопительный котел.

    Типы разводок системы закрытого типа

    Закрытая система отопления, так же, как и другие аналогичные системы, может иметь несколько способов разводки:

    1. Однотрубная.
    2. Двухтрубная.
    3. Лучевая.

    Также существует несколько факторов, от которых зависит использование той или иной разводки.

    • Место, где проходят трубы подачи.
    • Место, где устанавливаются стояки.
    • Способ, которым подсоединяют подающие стояки с радиаторами.

    Наиболее популярной является именно двухтрубная разводка. Она заключается в том, что к каждой батарее подсоединяется две трубы – одна подает горячую воду из котла, вторая возвращает ее уже охлажденной. Форма трубопровода при этом может быть:

    • звездообразной;
    • лучевой;
    • в виде шлейфа.

    У каждой из форм имеются свои плюсы и минусы. Так, у лучевой разводки, несмотря на возможность регулирования температуры каждой батареи в отдельности, есть одно существенное требование – сложный монтаж, который сопровождается просто огромным расходом труб и установкой нескольких коллекторов-распределителей.

    Помимо того, однотрубная система бывает вертикальной и горизонтальной. При этом горизонтальная характеризуется тем, что с ней невозможно контролировать интенсивность подачи теплоносителя. Так что в нее нужно монтировать байпасы – это такие специальные перемычки.

    Особенности монтажа закрытой отопительной системы

    Закрытая система отопления требует весьма специфического монтажа. Дело в том, что в ней требуется, дабы каждый отопительный прибор можно было отключать отдельно, без отключения системы в целом или же полного слива теплоносителя из нее. Именно по этой причине специалисты используют для этого специальные отсекающие краны. Они должны устанавливаться как на входе, так и на выходе каждого из отопительных приборов.

    Кроме того, во время монтажа следует предусмотреть еще и запасную линию, а установленные ручные краны позволят регулировать температурный режим в случае необходимости.

    Еще одна особенность монтажных работ – упомянутая выше группа безопасности. Такая группа устанавливается на выходе отопительного котла, а ее главная функция – это снижение давления, если оно по той или иной причине будет превышать допустимую норму. Группа безопасности состоит из следующих элементов:

    • Воздухоотводчик – как можно судить из названия, он будет отводить воздух при образовании воздушных пробок в контуре.
    • Манометр – устройство, которое будет контролировать рабочее давление.
    • Клапан-предохранитель, который будет понижать давление, если оно достигнет максимального уровня.

    Обратите внимание! При установке закрытой системы отопления между отопительным котлом и группой безопасности не должна располагаться запорная арматура!

    Отметим также, что система закрытого типа прослужит намного дольше, чем открытого. Последняя разновидность таких систем достаточно быстро выходит из строя именно потому, что непосредственно контактирует с внешней атмосферой.

    Главным двигателем отопительной системы является котел, поэтому мы поговорим о том, как выбрать его для монтажных работ.

    Выбираем котел

    Повторимся: главная составляющая любой отопительной системы, и закрытого типа в частности, это именно котел. Дабы монтажные работы провелись успешно, его предварительно следует выбрать, притом грамотно.

    Для начала отметим, что от котла подогретый теплоноситель перемещается по трубопроводу к отопительным приборам, которые, в свою очередь, передают тепловую энергию помещению.

    Прежде всего, следует рассчитать требуемую мощность такого котла. Для этого необходимо учитывать индивидуальные особенности конкретного здания. В эти особенности входит площадь отапливаемого помещения, толщина и высота стен, материал, из которого они изготовлены, целый ряд прочих параметров.

    Чтобы хоть приблизительно просчитать требуемую мощность котла, можете воспользоваться общепринятым приблизительным расходом тепловой мощности на 10 метров квадратных – он составляет 1 киловатт. Повторимся, это лишь приблизительная формула, поэтому при расчетах следует использовать поправочных коэффициент, касающийся теплопотери всех ограждающих сооружений. Если мощность отопительного котла будет рассчитана правильно, то вы тем самым создадите максимально комфортные условия проживания в доме/квартире в холодное время года. Более того, это поможет вам существенно сэкономить на электроэнергии и снизит ваши расходы по отоплению.

    Узнать как рассчитать расходы на отопление в квартире вы можете здесь

    Итак, поведем некие итоги касаемо монтажа системы закрытого типа.

    1. При проектировании ее вы должны просчитать требуемую мощность отопительного котла. (подробнее об этом читайте тут)
    2. Выяснить, какие материалы и в каком количестве вам потребуются.
    3. Определить, сколько радиаторов нужно. (подробнее о расчете количества секций радиаторов отопления смотрите здесь)
    4. Учесть все особенности строительных конструкций.
    5. Подобрать наиболее подходящее место для того, чтобы установить отопительное оборудование.

    Для создания эффективной и, что самое главное, высокопроизводительной системы отопления требуется тщательно спланированная подготовительная работа.

    В качестве заключения

    Как мы видим, видов отопительных систем есть немало и закрытая система отопления – это, пожалуй, самый оптимальный вариант. Вне зависимости от того, какую разводку вы выбрали или какой материал для трубопровода, к монтажу нужно отнестись с большой ответственностью. Если вы чувствуете, что сами не справитесь – то обращайтесь к специалистам. Да, это будет стоить дороже, но зато вы будете ограждены от всех возможных неприятностей в будущем.

    Вам может понравиться

    v-teplo.ru

    Схемы всех предлагаемых систем с замкнутым контуром воды …

    Контекст 1

    … размер и мощность. Самые мощные доступные элементы Пельтье могут достигать 300 Вт. По этой причине были рассмотрены конфигурации, включающие один, но также и два элемента Пельтье. Первый вариант конструкции предусматривал вставку одного элемента Пельтье между двумя резервуарами для воды. Поверхности Пельтье находятся в прямом контакте с водой, как показано на рис. 1 (а), передавая тепло естественной конвекцией.Эта система имеет преимущество простоты, но ограничена с точки зрения управления, поскольку невозможно контролировать температуру каждого резервуара индивидуально. Кроме того, естественная конвекция снижает время отклика системы. Чтобы преодолеть недостатки этого решения, …

    Context 2

    … простота, но ограничена с точки зрения управления, поскольку невозможно контролировать температуру каждого резервуара индивидуально. Кроме того, естественная конвекция снижает время отклика системы.Чтобы преодолеть недостатки этого решения, была предложена другая конфигурация, отделяющая элемент Пельтье от резервуаров. Как видно на рис. 1 (б) элемент Пельтье зажат между двумя медными камерами (теплообменниками). Чтобы регулировать температуру каждого резервуара индивидуально, насос в каждом резервуаре обеспечивает циркуляцию воды в соответствующем теплообменнике. Эта система сохраняет простоту конфигурации с одним элементом Пельтье, в то же время существенно …

    Контекст 3

    … Чтобы избежать выбросов, K p выбирается низким, а K i выбирается так, чтобы оптимизировать время отклика системы. Чтобы избежать колебаний, интегратор сбрасывается каждый раз, когда достигается эталонная температура, что позволяет использовать естественную инерцию системы. Дифференциальный коэффициент не требуется. Результаты для различных шагов показаны на рис. 10. Шаги по 20 секунд в диапазоне от 20 ° C до 40 ° C даны как входные. Палец помещается на дисплей, начиная с 13-й минуты, но никаких различий, подтверждающих надежность системы, не наблюдается.Шаги нагрева медленнее, чем шаги охлаждения, поскольку насос горячей воды одновременно генерирует импульс. Рис. 11 …

    Контекст 4

    … шаги показаны на рис. 10. Шаги по 20 секунд в диапазоне от 20 ° C до 40 ° C задаются как входные. Палец помещается на дисплей, начиная с 13-й минуты, но никаких различий, подтверждающих надежность системы, не наблюдается. Шаги нагрева медленнее, чем шаги охлаждения, поскольку насос горячей воды одновременно генерирует импульс.Рис. 11 демонстрирует надежность измерений с помощью повторяющихся последовательностей. Температурный отклик системы в начале теста очень похож на отклик после 30 …

    Справочник по воде — закрытые рециркуляционные системы охлаждения

    Замкнутая рециркуляционная система водяного охлаждения возникла из методов, используемых для охлаждения ранних двигателей. конструкции. В замкнутой системе вода циркулирует по замкнутому циклу и подвергается попеременному охлаждению и нагреву без контакта с воздухом.Тепло, поглощаемое водой в закрытой системе, обычно передается водо-водяным теплообменником рециркуляционной воде открытой рециркуляционной системы, от которой тепло отдается в атмосферу (Рисунок 32-1).

    Замкнутые рециркуляционные системы охлаждающей воды хорошо подходят для охлаждения газовых двигателей и компрессоров. В стационарных дизельных двигателях и локомотивах обычно используются радиаторные системы, аналогичные знакомой автомобильной системе охлаждения. К другим закрытым системам охлаждения с рециркуляцией относятся системы охлаждения расплава в котлах-утилизаторах крафт-бумаги, а также охладители смазочного масла и проб на электростанциях.Закрытые системы также широко используются в системах кондиционирования воздуха с охлажденной водой для передачи охлаждения хладагента на очистители воздуха, в которых воздух охлаждается. В холодное время года эта же система может обеспечивать теплом воздухоочистители. Замкнутые системы водяного охлаждения также обеспечивают надежный метод контроля температуры промышленных процессов.

    ПРЕИМУЩЕСТВА ЗАКРЫТЫХ СИСТЕМ

    Закрытые рециркуляционные системы имеют много преимуществ. Они обеспечивают лучший контроль температуры в теплопроизводящем оборудовании, а их небольшая потребность в подпиточной воде значительно упрощает контроль потенциальных проблем со стороны воды.Подпиточная вода необходима только в том случае, если произошла утечка через уплотнения насоса или когда вода была слита для ремонта системы. Испарение происходит незначительно, если оно вообще происходит. Поэтому для подпитки обычно можно использовать высококачественную воду, и в результате отложения накипи не являются проблемой. Использование высококачественной воды также сводит к минимуму опасность треснувших цилиндров, сломанных головок, загрязнения теплообменников и других механических неисправностей. Закрытые системы также менее подвержены биологическому обрастанию из-за отложений слизи и водорослей, чем открытые системы.

    Закрытые системы также значительно сокращают проблемы с коррозией, поскольку рециркуляционная вода не насыщается кислородом постоянно, как в открытой системе. Единственные точки возможного поступления кислорода — это поверхность расширительного бака или горячего колодца, насадки циркуляционного насоса и подпиточная вода. При небольшом количестве необходимой подпиточной воды соответствующая обработка может практически исключить коррозию и накопление продуктов коррозии.

    КОНТРОЛЬ ВЕСОВ

    Некоторые закрытые системы, такие как системы с охлажденной водой, работают при относительно низких температурах и требуют очень небольшого количества подпиточной воды.Поскольку концентрации растворенных твердых частиц не происходит, можно использовать достаточно жесткую подпиточную воду с небольшой опасностью образования накипи. Однако в дизельных и газовых двигателях высокая температура воды в рубашке значительно увеличивает ее склонность к образованию накипи. В течение длительного периода добавление даже небольшого количества жесткой подпиточной воды вызывает постепенное накопление накипи в цилиндрах и головках цилиндров. Если имеется конденсат, он предпочтительнее для подпитки охлаждающей воды замкнутой системы. При отсутствии конденсата в подпиточную воду следует применять цеолитное умягчение.

    КОНТРОЛЬ КОРРОЗИИ

    Повышение температуры воды вызывает усиление коррозии. В вентилируемой системе эта тенденция снижается за счет снижения растворимости кислорода при более высоких температурах. Это основа механической деаэрации.

    Скорость коррозии при повышении температуры воды для двух различных наборов условий.

    Кривая A отображает данные для полностью замкнутой системы без возможности выпуска кислорода в атмосферу.Кривая B показывает данные для вентилируемой системы. При температуре до 170 ° F (77 ° C) кривые практически параллельны. При температуре выше 170 ° F (77 ° C) кривая B падает. Это происходит потому, что более низкая растворимость кислорода с повышением температуры в свободно вентилируемой системе снижает скорость коррозии быстрее, чем повышение температуры увеличивает ее. Однако во многих закрытых системах растворенный кислород, поступающий в систему с подпиточной водой, не может быть свободно выпущен, что приводит к выделению кислорода в точках с высокой теплопередачей, что может вызвать серьезную коррозию.

    Необработанные системы могут серьезно пострадать от коррозии из-за точечной коррозии, гальванического воздействия и проникновения в щели. Закрытые системы охлаждения, которые периодически отключаются, подвергаются воздействию температуры воды, которая может варьироваться от окружающей до 180 ° F (82 ° C) или выше. Во время отключения кислород может попадать в воду до тех пор, пока не будет достигнут предел ее насыщения. Когда система возвращается в высокотемпературный режим, растворимость кислорода падает, и выделяющийся кислород атакует металлические поверхности (Рисунок 32-1).

    Металлургия, используемая при создании современных двигателей, компрессоров и систем охлаждения, включает чугун, сталь, медь, медные сплавы и алюминий, а также припои.Также используются неметаллические компоненты, такие как натуральный или синтетический каучук, асбест и углерод. При наличии биметаллических пар может развиться гальваническая коррозия.

    Три самых надежных ингибитора коррозии для замкнутых систем охлаждающей воды — это хромат, молибдат и нитрит. Как правило, лучше всего подходят хроматные или молибдатные типы. Для систем смешанной металлургии наилучшую защиту от коррозии обеспечивают ингибиторы молибдата.

    Обработка хроматом в диапазоне 500–1000 частей на миллион в виде Cr 4 O 2 ¯ является удовлетворительной, если не существует биметаллических влияний.Когда присутствуют такие биметаллические пары, как сталь и медь, уровни обработки хроматом должны быть увеличены до уровня более 2000 ppm. Максимальная эффективность ингибитора может быть достигнута, если pH этих систем поддерживается в пределах от 7,5 до 9,5.

    В закрытой системе может быть довольно сложно предотвратить коррозию алюминия и его сплавов; pH воды должен поддерживаться ниже 9,0. Алюминий является амфотерным: он растворяется как в кислоте, так и в щелочах, и скорость его коррозии увеличивается при уровне pH выше 9.0. Сложнее всего справиться с биметаллической парой меди и алюминия, для которой концентрации хромата даже выше 5000 ppm могут оказаться недостаточными.

    Если циркуляционные насосы оснащены определенными механическими уплотнениями, такими как графитовые, концентрация хроматов не может превышать 250 ppm. Это связано с тем, что вода, протекающая через уплотнения, испаряется и оставляет высокую концентрацию абразивных солей, которые могут повредить уплотнение.

    Другая проблема возникает, когда ингибиторы хрома используются в системах охлаждения, обслуживающих компрессоры, работающие с высокосернистым газом.Если высокосернистый газ просачивается из силового цилиндра в водяной контур, произойдет значительное восстановление хромата, что приведет к плохому контролю коррозии и отложению восстановленного хромата.

    В приложениях с очень высокой скоростью теплопередачи, таких как системы охлаждения форм для непрерывной разливки, уровни хроматов должны поддерживаться на уровне 100–150 ppm максимум. В этих экстремальных условиях хромат может накапливаться на границах зерен формы, вызывая достаточную изоляцию, что создает проблемы с надежностью оборудования.

    Токсичность высоких концентраций хроматов может ограничивать их использование, особенно когда систему необходимо часто опорожнять. Действующее законодательство значительно снизило допустимые пределы сброса и регистрируемое количество разливов продуктов на основе хроматов. В зависимости от типа закрытой системы и различных факторов государственных / федеральных законов, ограничивающих использование хромата, может потребоваться нехроматная альтернатива.

    Обработка молибдатом обеспечивает эффективную защиту от коррозии и является экологически приемлемой альтернативой ингибиторам хромата.Смеси нитрит-молибдат-азол ингибируют коррозию стали, меди, алюминия и систем смешанной металлургии. Молибдаты термически стабильны и могут обеспечить отличную защиту от коррозии как в мягкой, так и в жесткой воде. Уровень pH системы обычно находится в диапазоне от 7,0 до 9,0. Рекомендуемые контрольные пределы обработки составляют 200–300 частей на миллион молибдата согласно МоО 4 2 ¯ . Ингибиторы молибдата не следует использовать при уровне кальция выше 500 ppm.

    Нитрит — еще один широко распространенный нехроматный ингибитор закрытой охлаждающей воды.Концентрации нитрита в диапазоне 600-1200 частей на миллион в качестве NO 2 будут подходящим образом ингибировать коррозию железа и стали, когда pH поддерживается выше 7,0. Системы, содержащие пары стали и меди, требуют уровней обработки в диапазоне 5000-7000 ppm. Если алюминий также присутствует, проблема коррозии усугубляется, и может потребоваться степень обработки 10 000 ppm. Во всех случаях pH циркулирующей воды должен поддерживаться в щелочном диапазоне, но ниже 9,0, когда присутствует алюминий.При применении высоких уровней нитрита может потребоваться подача кислоты для контроля pH.

    Одним из недостатков нитритной обработки является то, что нитриты окисляются микроорганизмами. Это может привести к низкому уровню ингибиторов и биологическому загрязнению. Подача неокисляющего антимикробного средства может быть необходима для контроля реверсии нитрита и биологического обрастания.

    Данные о характеристиках продукта, полученные в результате лабораторных исследований, имитирующих замкнутую систему охлаждения смешанной металлургии, позволили определить скорость коррозии стали и адмиралтейства для трех ингибиторов замкнутой системы при возрастающих уровнях обработки.Как показано, обработка на основе молибдата обеспечивает наилучшую общую защиту стали и адмиралтейство. Для достижения аналогичного ингибирования с помощью хромата требуются более высокие концентрации обработки. Обработка на основе нитритов также обеспечивает эффективную защиту стали с результатами, сравнимыми с результатами, полученными с молибдатом; однако приемлемое ингибирование коррозии Адмиралтейства не достигается.

    Закрытые системы часто требуют добавления подходящего антифриза. Нехроматные ингибиторы совместимы с типичными антифризами.Хроматы можно использовать со спиртовым антифризом, но pH циркулирующей воды следует поддерживать выше 7,0, чтобы предотвратить восстановление хромата. Поскольку антифризы на основе гликоля несовместимы с обработками на основе хроматов, следует использовать нехроматные ингибиторы. Обработку молибдатом нельзя использовать с антифризами рассольного типа.

    В закрытых системах, которые непрерывно работают при температурах ниже 32 ° F (0 ° C), часто используется закрытая система рассола. Американское общество инженеров по холодильному оборудованию установило ограничения по содержанию хроматов в солевых растворах.Кальциевые рассолы ограничены до 1250 ч. / Млн хромата, а натриевые рассолы ограничены до 2500 ч. / Млн хромата. Значение pH должно составлять 7,0-8,5 только с регулировкой каустической соды. Некоторый успех также был отмечен при обработке закрытых систем рассола на основе нитрита при уровнях обработки около 2000 ppm как

    NO2 ¯

    Рисунок 32-1. Типовая закрытая система охлаждения.

    Икс

    Рисунок 32-2. Влияние температуры на скорость коррозии в закрытых (A) и открытых (B) системах.

    Икс

    Рисунок 32-3.Сравнение различных обработок для подавления коррозии в замкнутой системе смешанной металлургии.

    Икс

    5 проблем с системами с замкнутым контуром и способы их решения

    Проблемы, возникающие в системах с замкнутым контуром, такие же, как и в открытых системах, например, накипь и коррозия. Однако фиксированный объем закрытой системы позволяет дозировать продукты для очистки воды на гораздо более высоком уровне, чем это возможно в открытых системах, где вода постоянно теряется в канализацию.

    В этом сообщении в блоге мы составили список наиболее распространенных проблем, с которыми сталкиваются наши клиенты, когда они участвуют в текущем обслуживании и тестировании замкнутых систем. Для каждой проблемы мы определили химические вещества замкнутого цикла, которые наиболее эффективно решают их.

    Проблема 1: накопление накипи

    Как правило, образование накипи не является проблемой в системе с замкнутым контуром, если не используется значительная подпитка жесткой водой. Но в случае, если в системе накопились чрезмерные отложения карбоната кальция, можно добавить оперативное средство для удаления накипи, такое как Multitreat OL, для постепенного удаления накипи во время нормальной работы системы.

    Удаление накипи карбоната кальция с внутренних поверхностей предотвратит коррозию под отложениями, а также увеличит эффективность теплопередачи, тем самым сэкономив энергию.

    Продукт Деятельность Детали

    BV139
    Multitreat OL

    Он-лайн средство для удаления накипи
    • Использование в системах центрального отопления.
    • На полимерно-фосфонатной основе.
    • Можно оставлять в системе на длительное время до удаления накипи.

    Проблема 2: Повышенный уровень меди

    Если в закрытой системе повышенный уровень меди, можно добавить азол для поддержания защитного химического слоя на поверхности меди. Наиболее подходящими являются ингибиторы, содержащие достаточно азола (ингибитора коррозии желтого металла) для защиты небольших количеств желтых металлов в системе.

    В системах с любым значительным количеством медных трубопроводов необходимо будет добавить в систему дополнительный ингибитор желтого металла, чтобы гарантировать, что все присутствующие желтые металлы защищены от коррозии. Ассортимент B&V Chemicals включает несколько азольных добавок. Свяжитесь с нашим техническим отделом, чтобы узнать, какая добавка азола будет наиболее подходящей для вашей системы.

    Проблема 3: Эффект пены / шампанского

    Пенообразование в закрытых системах редко является проблемой, но иногда случается.В большинстве случаев образование пены в системе с замкнутым контуром будет вызвано сочетанием высоких скоростей потока и / или конструкции системы. Добавление очень малых доз специального пеногасителя может облегчить эти проблемы.

    Продукт Деятельность Детали

    BV5 AF 49

    Пеногаситель закрытого типа
    • Контролирует пенообразование в закрытых системах.
    • На основе минерального масла.
    • Используйте экономно.

    Проблема 4: Пониженные уровни нитритов в мультиметаллических ингибиторах из-за активности NRB

    Если мультиметаллический ингибитор, такой как Polyhib CH от B&V, используется в закрытой системе, и испытания показывают, что присутствуют правильные уровни молибдата (т.е.> 330 ppm на 1%), но уровни нитрита истощены (т.е. значительно меньше, чем 250ppm), очень вероятно, что нитритредуцирующие бактерии (NRB) являются или были активными в системе.

    В этом случае рекомендуется добавление подходящего биоцида. Его следует рециркулировать в течение как минимум недели, пока тестирование не покажет, что уровни общего количества жизнеспособных клеток (TVC) находятся под контролем. Затем рекомендуется добавить добавку нейтрального нитрита, чтобы довести уровень нитрита до> 250 ppm в виде нитрита натрия. Наиболее подходящим продуктом для этого применения является Polyhib HN5.

    Дополнительный ингибитор Состав Детали

    BV891
    Polyhib HN5

    На основе нитритов
    • Нейтральный продукт с высокой концентрацией.
    • Может быть добавлен к мультиметаллическим ингибиторам для восполнения уровней нитритов, которые были снижены из-за активности NRB.

    Проблема 5: Обширная биопленка в системе

    В некоторых системах добавление биоцида постоянно не позволяет контролировать численность микробов. Одна из основных причин этого, вероятно, заключается в накоплении биопленки в системе. Слои биопленки защищают бактерии от действия биоцидов, и по мере того, как уровни биопленки со временем истощаются, бактерии высвобождаются из биопленки и снова размножаются в системе.

    Для снятия биопленки с поверхности трубопроводов можно использовать специальное средство для удаления биопленки замкнутого цикла. Дополнительным преимуществом использования биодиспергатора в замкнутом контуре с биопленкой является тот факт, что удаление биопленки с поверхностей трубопроводов предотвратит коррозию под отложениями и позволит ингибитору коррозии полностью контактировать с металлическими поверхностями.

    Есть два продукта, эффективных для удаления биопленки в системах с замкнутым контуром. Оба препарата следует использовать вместе с биоцидом, чтобы по мере удаления биопленки количество микробов уменьшалось.Имейте в виду, что при удалении биопленка неизбежно уйдет куда-нибудь в систему.

    Возможность того, что куски биопленки заблокируют трубопроводы малого диаметра, также необходимо будет тщательно рассмотреть перед использованием биодиспергатора. Для систем трубопроводов большего диаметра с сетчатыми фильтрами вполне вероятно, что любая биопленка будет собираться в фильтрах, и их необходимо будет периодически проверять и очищать после добавления биодиспергатора.

    Продукт Деятельность Детали

    BV1455 Multitreat SF XTRA

    Оперативный очиститель системы для использования с фильтрацией.
    • Смесь полимеров и диспергатора биопленок.
    • Эффективно поднимает и перемещает органические вещества, мусор, рыхлые отложения оксида железа и биопленку, которые затем удаляются с помощью фильтрации в режиме реального времени.

    BV167 Oilsperse 3

    Диспергаторы биопленок
    • Биодиспергатор с низким / непенящимся действием для использования в замкнутых контурах в сочетании с соответствующим биоцидом.
    • Особенно эффективен для удаления скоплений биопленки в охлаждаемых системах.

    B&V Chemicals предлагает полный спектр ингибиторов накипи и коррозии, средств для предварительной очистки, химикатов для промывки систем и биоцидов для использования в системах отопления и охлаждения с замкнутым контуром. В нашем ассортименте также есть множество специализированных продуктов, разработанных для использования в особых специализированных или проблемных ситуациях.

    Для получения совета по выбору или использованию любого из упомянутых выше продуктов, пожалуйста, свяжитесь с нашим техническим отделом.Мы всегда готовы помочь советом по выбору продукта, решению проблем и совместимости с другими рецептурами, уже используемыми в конкретных системах.

    Системы с замкнутым контуром — FluidFlow

    В общем, существует два основных типа систем, в которых могут быть установлены насосы: системы с открытым и замкнутым контуром. Системы с разомкнутым контуром — это контуры, в которых перекачиваемая жидкость подвергается воздействию местной атмосферы в некоторой точке контура. Типичной системой с открытым контуром может быть система градирни, где путь потока является линейным, т.е.е. перенос жидкости между двумя сосудами. И наоборот, системы с замкнутым контуром, как следует из названия, представляют собой замкнутые трубопроводные контуры, в которых перекачиваемая жидкость циркулирует в замкнутом контуре без какого-либо воздействия на окружающую среду и, как правило, без переноса жидкости в замкнутый контур или из него. Примеры систем с замкнутым контуром включают контуры горячего масла, системы охлаждения / охлажденной воды, системы водяного отопления и кондиционирования воздуха. На рис. 1 представлена ​​замкнутая система охлаждения пресной водой, состоящая из теплообменников, циркуляционных насосов, диафрагм и более 300 м трубопроводов.

    Рисунок 1: Охлаждение пресной водой с замкнутым контуром

    Одним из уникальных аспектов систем трубопроводов с замкнутым контуром является то, что статическая высота не учитывается при расчетах напора, поскольку эти системы в значительной степени не подвержены влиянию статического давления. Однако, как и в случае с системами с открытым потоком, нам все еще необходимо проверять наличие достаточного NPSHa, чтобы статическое давление во всей системе не падало ниже давления паров жидкости и, следовательно, не приводило к кавитации и т. Д. Любой насос, выбранный для системы с замкнутым контуром, должен быть может транспортировать жидкость в наивысшую точку без вспышки или создания вакуума, а самая низкая точка также должна быть оценена на предмет давления отключения насоса.В замкнутой цепи будут наблюдаться только потери на трение. Поэтому насосы, работающие в системах с замкнутым контуром, необходимы только для преодоления потерь на динамическое трение.

    Давайте рассмотрим рабочие условия замкнутой системы с перепадом высоты, скажем, 10,0 м. Циркуляционный насос системы необходим для транспортировки жидкости из нижней части системы (0 м) к вершине при 10,0 м. Это будет Первоначально кажется, что насос должен преодолеть разницу в высоте в 10,0 м, однако из-за гравитационных эффектов это не так, поскольку для каждого метра жидкости, перекачиваемой вертикально вверх, соответствует 1.0 M капель жидкости на обратной стороне системы.

    Когда система неподвижна, т.е. жидкость не циркулирует, насосы на всасывании и нагнетании имеют одинаковое давление, создаваемое двумя отдельными колоннами жидкости объемом 10,0 м, соединенными вверху. Альтернативный способ рассмотрения этого заключается в том, что давление всасывания, имеющееся в насосе, равно давлению нагнетания, необходимому для перемещения жидкости к верху системы.

    Независимо от того, где находится насос в контуре, дифференциальный напор, создаваемый насосом, всегда будет одинаковым.

    Как и следовало ожидать, напор, необходимый для поддержания потока в системе с замкнутым контуром, уменьшается по мере уменьшения потока и становится больше по мере увеличения потока. В хорошо спроектированных системах потери на трение будут уменьшаться пропорционально уменьшению расхода.

    Крупномасштабные системы с замкнутым контуром сложно проектировать вручную, поскольку они часто имеют множество ответвлений или подсетей.

    При выборе центробежного насоса с постоянной скоростью для систем с замкнутым контуром точка наилучшего КПД (BEP) на кривой КПД насоса должна находиться между расчетными точками минимального и максимального расхода на кривой производительности насоса.Это обеспечивает максимальную эффективность работы насоса в ожидаемых условиях эксплуатации.

    Кривые производительности, показанные на Рисунке 2, показывают, что центробежный насос достигает максимального расхода 1400 м 3 / ч при 55,0 м TDH и поднимается всего на 5,0 м при минимальном расчетном расходе 700 м 3 / ч . Обратите внимание, что поток, наблюдаемый в этой системе образцов в любой момент времени, зависит от требований системы.

    Рисунок 2: Замкнутый контур — насос постоянной скорости

    Обратите внимание, что «плоский» профиль кривой производительности насоса предпочтителен для систем с замкнутым контуром с переменным расходом из-за экономии энергии, которая может быть достигнута в условиях более низкого расхода.

    Хотя выбор центробежного насоса с «плоским» профилем кривой производительности обеспечивает потенциальную экономию энергии, гораздо большей экономии энергии можно достичь, выбрав подходящий насос с ЧРП (рис. 3). Поскольку кривая сопротивления системы неуклонно снижается от максимального до минимального расхода (в данном случае от 1400 до 700 м 3 / ч), можно использовать частотное регулирование для достижения желаемых рабочих условий при низком расходе и, таким образом, добиться гораздо большей экономии. по сравнению с насосом постоянной скорости, использующим дросселирование клапана для регулировки или регулирования потока.

    Рисунок 3: Замкнутый контур — Насос с ЧРП

    Причина, по которой при использовании насоса с частотно-регулируемым приводом достигается более значительное снижение мощности, заключается в том, что достигается значительное снижение рабочей скорости насоса и, во-вторых, изомер КПД насоса BEP точно следует кривой системы. Таким образом, на высоте 700 м 3 / ч частота регулирования при более низкой рабочей скорости имеет почти такой же КПД, как и при работе насоса на скорости, необходимой для достижения максимального расхода.

    Если вы рассматриваете центробежный насос с частотно-регулируемым приводом для приложения, выберите насос с наивысшей эффективностью с BEP, который находится на уровне максимального расхода или чуть левее него. Поддерживайте подъем напора до минимального расхода настолько низким, насколько позволяет приложение, и проверьте выбранный вами насос с помощью соответствующего программного инструмента. Это позволит вам оценить производительность насоса в различных условиях эксплуатации.

    Артикул:

    Практическое руководство по откачке, Росс Маккей.

    Выбор насоса для работы с частотно-регулируемым приводом, Джо Эванс.

    Тепловой насос с замкнутым контуром водоснабжения

    Водяной тепловой насос с замкнутым контуром

    Тепловые насосы бывают разных размеров, форм и типов, некоторые из которых лучше всего подходят для конкретных
    Приложения; тем не менее, тепловой насос с замкнутым контуром, использующий воду, может использоваться практически в любом
    большой объект. Концепция водяного теплового насоса с замкнутым контуром обеспечивает чрезвычайно простой,
    очень гибкий и необычайно надежный полу-децентрализованный системный подход к круглогодичному
    кондиционирование помещений многоквартирных домов.Неотъемлемой характеристикой этой системы является
    рекуперация тепла и перераспределение энергии внутри здания за счет освещения,
    люди, солнечное излучение и оборудование для производства тепла.

    Как комбинация механической и электрической системы, она предлагает продвинутый подход к общему
    возможности системы. Эта полу-децентрализованная система обеспечивает преимущества индивидуальных
    выбор «нагрев», «охлаждение» или «выключено», не влияя на
    условия поддерживаются на других площадях.Этот выбор функции есть в любое время
    день или год.

    Если в здании имеется умеренный приток тепла изнутри, требуется обогрев и охлаждение.
    окружающей среды и требует минимальной холодопроизводительности от 35 до 50 тонн, тогда здание
    следует серьезно рассмотреть вопрос о замкнутой системе водяного теплового насоса.

    Тепловые насосы с замкнутым контуром используют систему, в которой есть тепловой насос в каждой зоне
    строительство. Тепловые отводы всех этих агрегатов соединены между собой замкнутым контуром
    оборотная вода.

    Компоненты системы

    Основными компонентами системы являются несколько небольших автономных тепловых насосов, которые
    имеют возможность реверсировать поток горячего и холодного хладагента. Эти единицы могут
    располагаться практически в любом месте (вертикальное, консольное, горизонтальное) и иметь размеры от 6000 БТЕ / час
    до более 175 000 БТЕ / час, в зависимости от выбранного вами стиля. Эти блоки соединены
    водяной контур неизолированного трубопровода, по которому непрерывно циркулирует вода.

    Очевидно, что для этой системы требуется очень надежный циркуляционный насос для поддержания потока воды.
    правильно по всему контуру и для правильной передачи тепловой энергии. В
    два основных требования к этому насосу — гарантировать достаточный поток воды и поддерживать
    температура воды от 60 ° до 90 °. Чтобы поддерживать температуру в заданном диапазоне, система
    должен иметь два дополнительных компонента — дополнительный нагреватель и отводчик тепла или испарительный
    кулер.При необходимости один или другой из этих агрегатов будут работать одновременно.

    Как это работает

    Поскольку мы расширяем нашу концепцию до всего комплекса, давайте теперь посмотрим на управление энергопотреблением.
    принципы в действии.

    Работа в холодную погоду

    В самый холодный зимний день (рис. 1), когда большинство агрегатов работают в режиме обогрева,
    дополнительная система отопления должна работать для поддержания минимальной (60 °) температуры
    вода в петле.Поскольку тарифы на коммунальные услуги различаются по стране для всех видов энергии,
    тщательная оценка всех тарифов или ставок важна при определении надлежащего
    источник энергии для этого обогревателя. Это может быть одно топливо или комбинация нескольких. An
    Пример: если в здании установлен тариф на электроэнергию с храповым механизмом «лето / зима» и
    здание летнее, тогда может понадобиться ТЭН для выравнивания
    Годовой спрос. Если зимняя электрическая нагрузка аналогична летней, это может быть более экономичным.
    использовать ископаемое топливо или какую-либо форму хранения, солнечную или возобновляемую энергию.Каждый
    предприятию придется проконсультироваться с местными экспертами, чтобы определить наилучший путь.

    Работа в жаркую погоду

    Противоположным крайним случаем (рис. 2) для любого нагрева является охлаждение, которое требует операции
    теплоотражателя для поддержания температуры контура ниже 90 °. Поскольку большая часть охлаждения выполняется
    электрически потенциал для замены невелик; однако изготовление льда
    в периоды непиковой нагрузки системы (охлаждение накопителя тепловой энергии) становится все более популярным.Этот лед затем хранится и используется для управления пиковым потреблением системы по мере необходимости. Как обычно,
    около 25 процентов холодопроизводительности можно сохранить в северном климате. В тепле
    климата, этот метод трудно использовать для контроля спроса, поскольку
    возможность сделать лед в течение ограниченного времени.

    Работа в умеренную погоду

    В остальное время года система будет работать с максимальной степенью надежности.
    эффективность, поскольку ни дополнительный нагреватель отводящего тепла не потребуется для
    соответствовать индивидуальным требованиям зоны.

    Как видно из схемы (Рисунок 3), унитарные тепловые насосы могут работать во всех режимах работы.
    одновременно. Области с высоким притоком тепла отводят тепло в водяной контур, который
    перекачивается в зоны, отводящие тепло. Те агрегаты, которые не работают
    обойдены; тем не менее, возможности нагрева или охлаждения доступны сразу же, когда
    термостат требует работы.

    Большинству зданий требуется круглогодичное охлаждение внутреннего ядра (рис. 4), что позволяет
    наличие умеренных погодных условий эксплуатации.Тепловая энергия не теряется через
    Отводчик тепла, так как контур передает все тепло во внешние зоны, которые
    запрашивают дополнительное тепло.

    Как повысить эффективность

    1. Добавление электромагнитных клапанов или регулирования воды
      клапаны к каждому тепловому насосу позволят использовать насосную систему с переменным расходом и значительную
      уменьшение энергии накачки за счет изменения скорости насоса в зависимости от потребности. Насосы для WSHP
      системы обычно крупногабаритные и представляют собой значительную базовую энергетическую нагрузку, поэтому улучшения
      в этой области может быть очень рентабельным, особенно если насосы должны работать непрерывно.
      чтобы удовлетворить небольшую часть строительной нагрузки.
      Еще один способ снизить потребность в мощности перекачки — снизить давление в системе.
      уронить. Каждая единица оборудования в трубопроводном контуре (тепловые насосы, теплоотводы, сетчатые фильтры,
      и даже сам трубопровод) следует выбирать так, чтобы падение давления было минимальным.
    2. Присоединение различных холодильных агрегатов и / или машинных залов к контуру WSHP.
      снизить потребность в дополнительном тепле и, возможно, обеспечить более эффективную работу в
      летом (в отличие от машин с воздушным охлаждением, особенно тех, которые отводят тепло
      кондиционированное пространство).
    3. Отражатели тепла (также известные как градирни и охладители замкнутого цикла) могут иметь свои
      эффективность увеличилась несколькими способами. Во-первых, первоначальный выбор единицы может иметь большое значение.
      влияние на требуемую мощность вентилятора. В общем, для данной нагрузки отвода тепла большее
      Выбор блока приводит к уменьшению мощности вентилятора. Также есть несколько разных типов
      теплоотражатели и требования к мощности вентилятора могут быть удвоены или утроены для некоторых стилей
      по сравнению с наиболее эффективными.
      Во-вторых, вентиляторы следует выбирать так, чтобы они могли работать при частичной нагрузке при пониженной мощности.
      рейтинги. Этого можно добиться, установив несколько вентиляторов и
      работы или указав двухскоростные двигатели вентилятора.
      Наконец, так как через этот предмет постоянно должна циркулировать вода, чтобы предотвратить замерзание,
      может потребоваться дополнительное нагревание. Количество тепла, теряемого зимой, можно свести к минимуму.
      путем добавления демпферов нагнетания и изоляции в коробку отводящего тепла.
    4. Добавление резервуаров для хранения в трубопроводную петлю может повысить эффективность системы во время промежуточных
      сезоны, когда послеобеденное охлаждение сменяется утренней разминкой. Большое хранилище
      резервуары позволят сохранить отвод избыточного тепла и, возможно, устранят необходимость в
      дополнительное тепло в этих условиях. Резервуары для хранения также могут позволить
      «предварительное охлаждение» воды конденсатора летними ночами или нагревание в непиковые периоды
      зимой.

    Химикаты для очистки воды с замкнутым циклом

    Системы с замкнутым циклом воды используются в различных промышленных процессах — возможно, наиболее распространенными являются системы отопления.У них есть ряд преимуществ перед системами с открытой водой, включая большую эффективность и меньшие требования к обслуживанию, но было бы неправильно думать о них как о необслуживаемых.

    Хотя по самой своей природе они не восприимчивы к внешним загрязнениям или потере воды, во время планового технического обслуживания и ремонта они все же могут подвергаться воздействию неблагоприятных факторов, таких как коррозия и микробиологическое загрязнение, потенциально попадающее в систему через насыщенную кислородом подпиточную воду, иногда из-за меньшего количества воды. чем идеальные источники.

    При установке современных энергоэффективных систем с низкоскоростным потоком воды и более бережливыми материалами, как никогда важно поддерживать качество воды и целостность инфраструктуры, составляющей замкнутые системы.

    Важность контроля и управления

    Чтобы обеспечить хорошее техническое обслуживание и эффективную работу замкнутых систем отопления и охлаждения, необходимо точно контролировать и управлять химическим составом воды и условиями.

    Поскольку закрытую водную систему обычно невозможно увидеть изнутри, мониторинг в той или иной форме важен для понимания состояния закрытой водяной системы.Информация, полученная в результате анализа воды, поможет вам спланировать любое необходимое техническое обслуживание. Мониторинг может быть завершен путем физического извлечения и тестирования репрезентативных образцов воды, или встроенные и онлайн-системы мониторинга в настоящее время становятся все более распространенными.

    Есть два элемента для поддержания эффективной системы водоснабжения с замкнутым циклом

    1. Целостность системы
    2. Водохимия

    Проверка целостности системы

    Необходимо провести тщательный визуальный осмотр системы на предмет утечек или повреждений.Любые подозреваемые проблемы должны быть устранены до того, как они станут критическими. Измерение расхода воды и давления на предмет колебаний также будет полезно для определения наличия каких-либо проблем с физической системой.

    Химический состав воды — доминирующий фактор

    Однако любое ухудшение физической системы, скорее всего, связано с изменением химического состава воды. Пониженное значение pH может указывать на рост бактерий или утечку. Бактерии могут создавать биопленку, которая может покрывать поверхности, делая их менее эффективными.Загрязнения могут возникнуть в результате невидимой коррозии.

    Поскольку проблемы с закрытой системой трудно обнаружить до тех пор, пока в системе не появятся признаки отказа, профилактическая химическая обработка имеет решающее значение для поддержания эффективности и долговечности.

    Анализ воды

    Сразу после передачи оборудования после предварительной очистки — идеальное время для проведения анализа воды в замкнутой системе BSRIA — BG 50/2015.

    Анализ BSRIA — это полный набор тестов, охватывающих полный спектр химического и микроанализа.

    Стандартный анализ закрытой системы обычно смотрит на

    • pH
    • Щелочность
    • TDS
    • Нитрит
    • Танин
    • Молибдат
    • Фосфат
    • Гликоль% (если известен тип)
    • Утюг
    • Алюминий
    • Медь

    Регулярное выполнение анализа важно для поддержания высокого уровня очистки воды в вашей замкнутой системе, поскольку плохое управление может привести к проблемам с отложениями и коррозией, снижению эффективности и даже повреждению критически важных систем.

    Замкнутые системы ингибиторов образования накипи и коррозии

    Несколько факторов могут вызвать коррозию:

    • Состояние поверхности — грязь и загрязнения могут способствовать локальной коррозии
    • Бактерии — опасность коррозии из-за аэробных и анаэробных бактерий
    • pH — pH ниже 7 может вызвать быструю коррозию (коррозия алюминия может происходить при высоком pH, поэтому программа обработки должна быть ограничена pH 8,5)
    • Растворенный кислород — наиболее важный фактор, влияющий на коррозию
    • Растворенный диоксид углерода — может вызвать снижение pH
    • Гальваника — коррозия алюминия и меди из-за «электрохимической разности потенциалов»
    • Температура — более высокие температуры приводят к увеличению скорости коррозии
    • TDS (Total Dissolved Solids) — высокая проводимость способствует определенным процессам коррозии
    • Атака хлоридов — высокие уровни могут препятствовать образованию защитных оксидных пленок на поверхностях
    • Сульфаты — высокие уровни могут усилить коррозию, кроме того, сульфат-ионы могут потребляться SRB (сульфитредуцирующими бактериями), вызывая точечную коррозию
    • Скорость потока — турбулентная эрозия более мягких металлов (низкий риск)
    • Напряжение — коррозионное растрескивание под напряжением

    Биоциды закрытой системы

    Необработанные закрытые водные системы могут стать средой для множества нежелательных микробов, включая нитрифицирующие и сульфатредуцирующие бактерии, псевдомонады и другие.Такие микробы могут вызвать коррозию и засорение.

    Если в замкнутой системе водоснабжения возникает проблема, ее очистка требует много времени и затрат — гораздо экономичнее принять меры, чтобы предотвратить проявление каких-либо проблем.

    Для этого следует использовать биоциды для замкнутой системы, чтобы предотвратить рост слизи в любой системе, работающей при температуре ниже 80 ° C.Даже системы, работающие при более высоких температурах, выиграют от обработки, и любая система, отключенная на любой период времени, также должна быть обработана. для защиты системы в неактивном состоянии.

    Уровни бактерий в закрытой системе следует регулярно проверять в рамках режима PPM. Любые признаки роста должны вызвать расследование причин и, возможно, более агрессивное лечение.

    Если проблемы не исчезнут, биоцид следует протестировать, чтобы выяснить, следует ли применять другой биоцид для улучшения ситуации.

    Средства для предварительной очистки

    Перед вводом в эксплуатацию любую новую систему необходимо тщательно промыть и очистить специальными чистящими средствами, чтобы обеспечить наилучшую возможную производительность и уменьшить любые начальные проблемы.

    Продукты для промывки системы

    Если есть подозрение, что какая-либо система страдает от загрязняющих веществ, таких как мусор от ремонта, длительное накопление, отходы производственных процессов или неожиданные поломки, одним из способов действия может быть промывка системы с использованием химической очистки и высокоскоростной промывки. . Однако это не следует делать до тех пор, пока не будет четкого понимания причины возникновения какой-либо проблемы.

    Заключение

    Закрытые водные системы, как правило, легче обслуживать, поскольку уровни дозировки соответствующих химикатов, ингибирующих коррозию и биоциды, могут быть значительно выше, чем уровни в открытой водной системе.Но без графика испытаний и анализа — в партнерстве с программой химической обработки даже закрытая водная система будет страдать от коррозии, накипи и накопления микробов.

    Очистители закрытых систем | Защита от коррозии

    Чтобы соответствовать условиям в ваших системах отопления и охлаждения, системы с замкнутым контуром требуют правильного обращения. Наш обширный ассортимент химикатов для закрытых систем обеспечивает защиту от коррозии, а также от накипи и микробиологического загрязнения.

    Наш ассортимент специальных биоцидов и ингибиторов для замкнутого цикла дает быстрые и эффективные результаты. Максимальное повышение эффективности вашей замкнутой системы за счет удаления загрязняющих веществ, способствующих ухудшению потока и уменьшению теплопередачи.

    Наши химические вещества используются в системах охлаждения, чиллерах и системах горячего водоснабжения с замкнутым контуром. Мы можем предоставить решения «под собственной торговой маркой» и услуги по смешиванию материалов под заказ.

    Вам требуется большое количество заказов для использования в коммерческой очистке систем отопления, вентиляции и кондиционирования воздуха? Мы можем предоставить вам необходимое количество смеси на заказ.

    Просмотрите нашу подборку продуктов ниже. Если у вас возникли проблемы с поиском правильного решения, отвечающего вашим требованиям, или у вас есть какие-либо вопросы, пожалуйста, позвоните нашим специалистам напрямую по телефону 01495 792790

    .

    Название продукта Название продукта Информация о продукте Варианты размеров упаковки Цена Информация
    Ингибитор коррозии закрытой системы WTPCW12.5 Очень эффективный ингибитор коррозии для современных систем кондиционирования воздуха с охлажденной водой, замкнутых систем охлаждения и водогрейных котлов. 25 литров. Запрос цены Посмотреть
    Ингибитор коррозии закрытой системы WTPCW25 Очень эффективный ингибитор коррозии для современных систем кондиционирования воздуха с водяным охлаждением, замкнутых систем охлаждения и водогрейных котлов. 25 литров. Запрос цены Посмотреть
    Ингибитор коррозии закрытой системы WTPT322 Ингибитор коррозии закрытых систем для использования в системах отопления среднего и высокого давления. 25 и 200 литров. Запрос цены Посмотреть
    Добавка к ингибитору коррозии закрытой системы WTP SNITE25 Добавка ингибитора коррозии для современных систем кондиционирования воздуха, систем охлажденной воды, систем охлаждения с замкнутым контуром и водогрейных котлов. Запрос цены Посмотреть
    Таблетка ингибитора коррозии закрытой системы WTP CWS 296T WTP CWS 296T — очень эффективный ингибитор коррозии в таблетках для систем с охлажденной водой, замкнутых систем охлаждения и систем водяного отопления. 1 кг и 5 кг Запрос цены Посмотреть
    Замкнутый системный ингибитор WTPT321 Ингибитор коррозии закрытых систем для использования в системах отопления среднего и высокого давления. 25 и 200 литров. Запрос цены Посмотреть
    Ингибитор для систем центрального отопления X100 Страж X100 Универсальная обработка для подавления коррозии, накипи, шума котла и выделения водорода во всех типах систем косвенного нагрева, включая те, которые содержат алюминиевые компоненты. 20 литров. Запрос цены Посмотреть
    Многофункциональная очистка воды WTPMNM Обработка для предотвращения коррозии в замкнутых системах водяного охлаждения и LTHW. 25 литров. Запрос цены Посмотреть
    Многофункциональный полностью органический ингибитор WTP CW667M Предотвращает коррозию и контроль отложений в системах центрального отопления жилых и коммерческих помещений. BuildCert одобрен. Запрос цены Посмотреть
    Многофункциональная очистка воды WTPCW55M Предотвращает коррозию в замкнутых системах водяного охлаждения и LTHW.Удовлетворяет требованиям отраслевого стандарта DWTAS к действию химических ингибиторов в системах центрального отопления и водоснабжения, а также нормативным требованиям Build Cert. BuildCert одобрен Запрос цены Посмотреть
    Многофункциональная очистка воды WTPCW0.5М Предотвращает коррозию в замкнутых системах охлаждающей воды и системах LTHW при низкой мощности дозы. Удовлетворяет требованиям отраслевого стандарта DWTAS к действию химических ингибиторов в системах центрального отопления и водоснабжения, а также нормативным требованиям Build Cert. Утверждено BuildCert Запрос цены Посмотреть
    Многофункциональная водоочистка замкнутого цикла WTPM27 Многофункциональная обработка для предотвращения коррозии в замкнутых системах охлаждающей воды и системах LTHW.Проверено в широком диапазоне растительных условий. 25 литров. Запрос цены Посмотреть
    Многофункциональная водоочистка замкнутого цикла WTPM26 Предотвращает коррозию в системах водяного отопления и охлаждения с замкнутым контуром.Продукт забуферен органическим буфером до pH от 7,5 до 8,0. WTPM26 Запрос цены Посмотреть
    Многофункциональная очистка воды WTP CW55 Предотвращает коррозию в замкнутых системах водяного охлаждения и LTHW. 25 литров. Запрос цены Посмотреть
    pH буфер WTPM27 Ph Буфер 5.1 pH-буферный агент, специально разработанный для использования в замкнутых контурах, где наблюдается дрейф pH вверх. 5,10 и 25 литров. Запрос цены Посмотреть
    Ингибитор коррозии желтого металла WTPh351 Ингибитор коррозии желтого металла и меди. Превосходное ингибирование коррозии в воде различного качества. 25 и 205 литров.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
