Двухконтурная система отопления частного дома и ее схема

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

Преимущества:

• Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
• Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
• Использование труб малого диаметра сокращает материальные затраты.
• Высокая надежность.
• Большой КПД установки.
• Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
• Низкий расход воды и электроэнергии.
• Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
• Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

• Горизонтальные. Устанавливается в одноэтажных домах большой площади.
• Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

Типы разводки:

1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же.
   Данный тип не может быть установлен в домах без чердака.
2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

• Котел.
• Измерительные приборы.
• Радиаторы.
• Трубопровод.
• Предохранительный клапан.
• Циркуляционный насос.
• Расширительный бак.

Схема с принудительной циркуляцией

Принцип работы системы:

• Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
• За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
• По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

• Минимальное количество узлов в схеме.
• Относительно высокий КДП.
• Равномерный нагрев радиаторов.
• Низкая стоимость строительно-монтажных работ и оборудования.
• Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

• Малая эффективность системы в домах с большой площадью.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.
Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

Преимущества:

• Низкая стоимость монтажных работ и оборудования.
• Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
• Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
• Возможность работы на любом виде топлива.
• Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

• Небольшой радиус действия (не более 30м).
• Медленный прогрев комнат.
• Большие затраты топлива на запуск системы.
• Невозможность регулировки температуры теплоносителя.
• Частые завоздушивания радиаторов.
• При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

• Котел.
• Радиаторы.
• Предохранительный клапан.
• Система труб (прямая и обратная).
• Расширительный бак. Обеспечивает постоянное давление в системе.

Схема с естественной циркуляцией

Принцип работы системы:

• При повышении температуры давление теплоносителя изменяется.
• Холодные слои выталкивают горючую жидкость в систему.
• По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
• Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
• Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.

Меры для обеспечения стабильной работы системы

• Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
• Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
• Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

• С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
  Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
• С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

• Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

Составные части коллекторной системы:

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

Самотечная система отопления одноэтажного дома с естественной циркуляцией: схема и диаметр труб

Частный загородный дом практически не ограничивает хозяина в выборе типа и схемы прокладки отопительных конструкций. Разнообразие вариантов позволяет сформировать систему для строений малых и больших площадей, оборудовать экономный способ получения тепла из самых разных энергоносителей. Оптимальный вариант – самотечная система отопления, особенности и характеристики которой следует рассмотреть подробно.

Принцип действия системы отопления с естественной циркуляцией

Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.

Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы. Задача емкости – компенсировать повышение объема воды.

Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:

1. К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
2. К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.

Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел. Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект.

Закрытая система

Рекомендуем к прочтению:

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Важно! При открытой системе самотечного отопления необходимо установить радиаторы под определенным углом и оснастить каждую батарею краном Маевского.

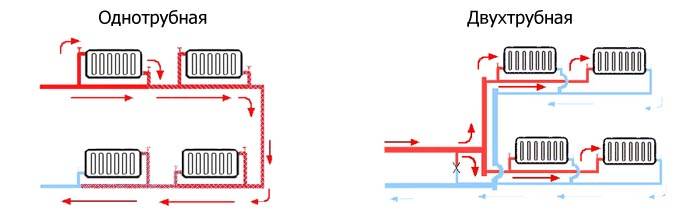

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт. , самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Рекомендуем к прочтению:

• При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
• При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
• Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

• выкладку уклонов;
• тип, диаметр трубы;
• подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

• учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
• по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
• выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Важно! Чтобы самотечная система работала без сбоев, можно сделать так: после каждого разветвления трубы диаметр снижать на один размер. То есть, если к котлу подсоединяется труба в 2 дюйма, после первой батареи диаметр 1,2 дюйма, после следующей – 1,3 дюйма.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Схема отопления двухэтажного дома — обзор вариантов

Автор Admin На чтение 13 мин. Просмотров 257 Опубликовано 23.10.2019

Система отопления является важнейшей инженерной системой жизнеобеспечения любого дома. Ее предназначением является возмещение теплопотерь и создание определенного температурного режима, который нужен прежде всего для проживающих в доме людей, но не стоит недооценивать и того фактора, что эффективная система отопления призвана обеспечить, в том числе, стойкость и долговечность строительных конструкций.

Расчет и проектирование лучше доверить инженерам-теплотехникам, которые оценят теплопотери, дадут рекомендации по утеплению дома, а также сделают детальный расчет, что позволит избежать излишних расходов на дорогостоящее оборудование. Но выбор схемы отопления двухэтажного дома может сделать сам заказчик, исходя из многолетнего опыта функционирования различных систем.

Схема отопления двухэтажного дома

Классификация отопления

Виды источников тепловой энергии — теплогенераторов

Прежде чем выбирать ту или иную схему отопления, полезно узнать уже существующие виды и какой из них подойдет для конкретно решаемой задачи. Известно, что основным источником тепла являются различные виды теплогенераторов, в качестве которых могут выступать:

• Печи и камины. Этот вид отопления когда-то был основным, но сейчас используется все реже из-за высокой стоимости топлива (дров и угля) и невозможности эффективно управлять температурой в доме. В некоторых регионах, где отсутствует газоснабжение, этот вид отопления является безальтернативным выбором.

Печи и камины до сих пор используются в загородных домах

• Различные виды отопительных котлов, которыми могут быть: газовые, твердотопливные, жидкотопливные, электрические, — в зависимости от наличия доступа к различным энергоносителям и их стоимости.
• Альтернативные источники энергии. В эту категорию относятся: геотермальная энергия, получаемая тепловыми насосами, а также солнечная, которую преобразуют в тепловую солнечные коллекторы. Такой вид отопления находится в стадии бурного развития и пока применяется в нашей стране достаточно редко из-за высоких цен на оборудование.

Перспектива будущего — энергонезависимые дома

• Инфракрасное отопление. Источниками тепла являются специальные инфракрасные излучатели, которые используют в большинстве случаев электрическую энергию. Тепловая энергия при таком отоплении доставляется непосредственно «адресату» путем излучения. Для обогрева больших помещений или помещений с малой периодичностью появления в них людей инфракрасное отопление будет прекрасным выбором.

В некоторых ситуациях будет разумно сочетать различные виды теплогенераторов для отопления. Например, если имеется дачный дом, куда семья приезжает только на выходные. В этом случае будет разумно иметь газовый котел для основного отопления и электрический – для предотвращения замерзания зимой воды в системе и поддержания минимальной допустимой температуры в доме.

Виды теплоносителей

Любая система отопления должна перенести тепло, сконцентрированное в теплогенераторе до того теплового прибора, который обогревает конкретное помещение. Это делается при помощи теплоносителя, которыми могут быть:

• Воздух, который используется при отоплении печами, каминами, а также различными электрическими нагревателями. Ввиду того что воздух имеет низкую плотность, теплоемкость и коэффициент теплоотдачи, он сильно уступает жидкостным теплоносителям.
• Вода является практически идеальным теплоносителем в силу того, что обладает высокой теплоемкостью, плотностью, коэффициентом теплопередачи, и химической инертностью. Воду, подогретую котлом отопления, транспортируют к тепловым приборам при помощи системы трубопроводов.

В большинстве современных систем отопления в качестве теплоносителя применяют воду или различные антифризы, являющимися водными растворами этиленгликоля, пропиленгликоля или их комбинаций. Такое свойство как стойкость к незамерзанию при низких температурах может быть полезно в системах отопления таких домов, где не планируется проживание людей постоянно в зимнее время. В тех домах, где отопление будет работать всю зиму, применение антифризов экономически нецелесообразно.

Различные антифризы плохо «уживаются» с алюминиевыми радиаторами, некоторыми уплотнениями и трубами. Помимо этого теплоносители с содержанием этиленгликоля ядовиты. Поэтому использовать такие составы нужно только в тех случаях, когда без них просто не обойтись..

Виды отопительных приборов

Отопительные приборы можно разделить на два основных класса:

• Радиаторы – в переводе с латинского они переводятся как «излучатель», то есть такой прибор, который тепло передает в виде инфракрасного теплового излучения. Однако современные радиаторы не являются чисто излучателями, а еще передают часть тепла в виде конвекции, но свое название они сохранили.
• Конвекторы – передача тепловой энергии в помещение происходит за счет нагрева воздуха, а он уже отдает ее всем окружающим объектам. Такие отопительные приборы имеют медные (реже стальные) трубки, окруженные ребристыми теплообменниками. Воздух, попадая в теплообменник, нагревается его пластинами и поднимается, уступая место более холодному. Для того, чтобы воздухообмен был эффективным, вся конструкция конвектора помещена в специальный кожух.

В современных системах широко применяют еще такой способ отопления как «теплый пол» или «теплые стены», которые по своей сути представляют собой большой радиатор, передающий «львиную долю» тепла в виде излучения, а это повышает комфорт и позволяет снизить температуру воздуха в помещении примерно на 2 градуса, что ведет к экономии топлива примерно на 12%.

Типы радиаторов отопления

В системе отопления двухэтажного дома могут быть использованы совершенно разные типы радиаторов, в зависимости от решаемых задач, площади помещения, проектных данных, предпочтений. Радиаторы можно разделить на несколько типов:

• Чугунные секционные радиаторы – те, которые мы привыкли видеть в квартирах и домах старой постройки. Они имеют большую массу и высокую тепловую инерционность, но зато нетребовательны к качеству теплоносителя, не подвержены коррозии, имеют высокую теплоотдачу. Такие радиаторы отлично вписываются в любой интерьер, особенно классический.

Чугунные секционные радиаторы — нестареющая классика

• Алюминиевые секционные радиаторы – прекрасный выбор для автономных систем отопления, но они более чувствительны к качеству теплоносителя, не терпят прямого контакта с медными трубами. Такие радиаторы прекрасно вписываются в любые интерьеры.

Алюминиевые радиаторы: современный дизайн

• Биметаллические секционные радиаторы представляют собой сочетание стальных или медных трубок, по которым циркулирует теплоноситель и алюминиевую поверхность, отдающая тепло в помещение. Такие радиаторы нетребовательны к теплоносителю, выдерживают высокое рабочее давление, внешне практически неотличимы от алюминиевых.
• Стальные панельные радиаторы – это цельная конструкция из проштампованной и сваренной листовой стали. Такие радиаторы имеют только два резьбовых подключения к системе отопления, что повышает их надежность. Высокая теплоотдача, малый вес, низкая инерционность, эстетичный внешний вид, — все это сделало их самыми популярными в автономных закрытых системах отопления домов.

Панельные радиаторы: отличный выбор для современных систем отопления

Помимо перечисленных моделей производители еще выпускают различные дизайнерские модели, к которым можно отнести цельнолитые чугунные, стальные трубчатые и даже керамические. Высокая цена на эти приборы объясняется тем, что дизайнерские амбиции в них преобладают над инженерной рациональностью.

Схемы отопления двухэтажного дома

Количество реализаций системы отопления двухэтажного дома бесконечно, так как зависит от многих факторов: размеров дома, наличия бесперебойного электроснабжения, постоянства проживания в доме людей и т. д. Поэтому будет разумно рассмотреть несколько типовых схем, которые доказали свою эффективность.

Схема отопления дома с естественной циркуляцией

Название такой системы само говорит за себя – циркуляция теплоносителя в системе отопления происходит за счет естественных природных процессов. Работу такой системы можно рассмотреть на рисунке.

Система с естественной циркуляцией

Вода, подогретая в теплообменнике котла, уменьшается в плотности и вытесняется более холодной и плотной водой их обратной линии. Именно эта разница весов горячей и охлажденной воды обеспечивает циркуляцию в системе отопления. В самой верхней точке стояка горячей воды оборудуется расширительный бак, который дает воде расширяться при нагревании, позволяет контролировать уровень воды в системе и при необходимости производить подпитку. Кроме этого, весь воздух, который неизбежно будет присутствовать в системе, будет выходить в расширительный бак.

Разводящие трубопроводы и обратные линии, называемые еще лежаками, для облегчения циркуляции воды всегда делают под уклонами: верхний лежак к радиаторам, а нижний – к котлу. В такой системе котел должен находиться в самой нижней точке. Подачу теплоносителя на радиаторы делают через стояки горячей воды, а слив охлажденной через обратные стояки.

Один из вариантов реализации двухтрубной системы отопления двухэтажного дома с естественной циркуляцией представлен на следующей схеме.

Один из вариантов реализации гравитационной системы отопления в двухэтажном доме

Следует обратить внимание в этой схеме на большое количество трубопроводов и их высокий условный проход — dу. Это объясняется тем, что в гравитационных системах для обеспечения циркуляции теплоносителя нужно минимизировать сопротивление, а это возможно только в трубах больших диаметров.

Системы с естественной циркуляцией, естественно, имеют преимущества:

• Независимость от электроснабжения – система отопления будет работать как при полном отсутствии электроэнергии, так и при перебоях в ее подаче.
• Доказанная долгими годами эксплуатации надежность и простота.
• Отсутствие насосов и малая скорость циркуляции теплоносителя делают такую систему бесшумной.

Несмотря на все преимущества, такие системы постепенно уходят в прошлое, так как уже не отвечают современным требованиям к системам отопления.

• Гравитационные системы чрезвычайно материалоемкие – для их монтажа применяются стальные трубы больших диаметров.
• Монтаж систем отопления со стальными трубами сложен технологически и занимает много времени.
• Системы с естественной циркуляцией имеют ограничения по площади обогреваемых помещений. По утверждениям специалистов суммарная длина горизонтальных участков (лежаков) не должна превышать 40 метров, а суммарная площадь 150 м2.
• Высокая инерционность — от момента запуска системы до прогрева всех радиаторов до расчетной температуры может пройти несколько часов.
• Большая разница температур подачи и обратки может плохо сказаться на теплообменнике котла.
• В теплоносителе гравитационных систем большое количество растворенного кислорода, что сказывается на коррозии труб и радиаторов, поэтому в таких системах можно использовать только чугунные или биметаллические радиаторы.

Системы отопления с принудительной циркуляцией

Практически все современные системы отопления используют только принудительную (искусственную) циркуляцию теплоносителя, что дает весомые преимущества:

• Использование циркуляционных насосов помогает отопить любую площадь при любой этажности здания.
• Диаметр труб может быть гораздо меньше, так как насос позволяет прокачивать теплоноситель с более высокой скоростью.
• Применение циркуляционных насосов позволяет снизить температуру в системах отопления при тех же параметрах теплоотдачи радиаторов, а это, в свою очередь, позволяет использовать более дешевые полимерные и металлопластиковые трубы.
• Возможность как общей, так и зональной регулировки в системах отопления.

Недостатками систем с принудительной циркуляцией являются:

• Зависимость от электроэнергии, что легко решается наличием источников бесперебойного питания или генераторов.
• Более высокий шум работы системы отопления, но при правильном расчете он не слышим человеческим ухом в отапливаемых помещениях.

Циркуляционный насос обычно врезают в систему отопления на обратной линии перед котлом, так как в этом месте самая низкая температура теплоносителя.

Циркуляционный насос: сердце современной системы отопления

Чтобы принудительная циркуляция работала корректно, выбранная модель насоса должна отвечать параметрам системы. Существует специальная методика расчета ключевых характеристик — производительности и создаваемого напора. Чтобы не утомляъть читателя формулами, предлагаем воспользоваться встроенными калькуляторами.

Калькулятор расчета производительности насоса

Перейти к расчётам

Калькулятор расчета создаваемого напора теплоносителя

Перейти к расчётам

Однотрубная система отопления двухэтажного дома

В однотрубных системах автономного отопления может применяться как естественная циркуляция теплоносителя, так и принудительная. Теплоноситель от котла идет в стояк подачи, а затем разделяется на два этажа в лежаки, к которым последовательно подключаются радиаторы отопления.

Однотрубная система отопления — надежная, но устаревшая

Очевидно, что после каждого из радиаторов температура в трубопроводе будет снижаться, и это обязательно учитывают при расчетах. Достоинствами такой системы являются:

• Расход труб при монтаже такой системы минимален.
• Возможность реализации системы с естественной циркуляцией. Например, при отключении электроэнергии можно замкнуть насос при помощи байпасной перемычки, и система продолжит функционировать, хоть и с меньшей эффективностью.
• Время и стоимость монтажа ниже, чем других систем.

Недостатками однотрубной разводки являются:

• Сложность регулировки и настройки системы.
• Для снятия одного отдельного радиатора нужно останавливать всю систему.

Видео: Однотрубная система отопления, ее достоинства и недостатки

Двухтрубная автономная система отопления

Требования к современным системам отопления предполагают тонкую регулировку как всей системы в целом, так и каждой части в отдельности, что позволяет управлять микроклиматом в помещениях, а также экономить энергоресурсы. И такую возможность дает именно двухтрубная система отопления.

Двухтрубная система отопления двухэтажного дома

В таких системах имеются два отдельных трубопровода: подающий и обратный, а радиаторы отопления подключаются к ним параллельно. Рассмотрим работу такой системы на примере. Теплоноситель, подогретый в котле обезвоздушивается автоматическим клапаном (2) и поступает в вертикальный стояк, который разделяется на горизонтальные участки первого и второго этажа. Обратный трубопровод подключается к соответствующему входу котла и аналогично подающему разделяется на два этажа.

На обратной линии перед котлом расположены:

• Предохранительный клапан (11), сбрасывающий избыточное давление в системе. Рабочее давление в закрытых системах отопления составляет 1—3 бар.
• Циркуляционный насос (9), поддерживающий ток теплоносителя с заданной скоростью, с арматурой его обвязки (7, 8).
• Мембранный расширительный бак, который компенсирует расширение теплоносителя и поддерживает постоянство давления в системе.

Радиаторы (4) подключены параллельно к подающему и обратному трубопроводу, причем лучше всего делать подключение именно так, как изображено на рисунке: подачу делать в верхней точке, а обратку в нижней диагональной, — при такой схеме идет наиболее равномерный прогрев и соответственно лучше теплоотдача.

Возможность самостоятельной регулировки каждого радиатора в отдельности дает специальный термостатический клапан (3), который, в зависимости от температуры воздуха в помещении, может ограничивать или вовсе перекрывать ток теплоносителя через радиатор. При этом это не будет влиять на работу систему в целом. Для того чтобы радиаторы не мешали работе друг друга, оказывали примерно равное сопротивление протеканию теплоносителя через них, на их выходе ставятся балансировочные клапаны (5) при помощи которых происходит настройка всей системы отопления.

Двухтрубная автономная система отопления имеет ряд неоспоримых преимуществ:

• Теплоноситель в каждый радиатор поступает с одинаковой температурой.
• Меньшие потери давления в системе позволяют использовать менее мощные циркуляционные насосы.
• К подающему и обратному трубопроводу двухтрубной системы могут быть подключены совершенно разные тепловые приборы: радиаторы, конвекторы, фанкойлы, система «теплый пол» со своим коллектором и насосной группой.
• Ремонт или настройка каждого отдельно взятого узла не влияет на работу в целом.

Недостатками двухтрубной системы являются большая материалоемкость, что сказывается на стоимости и сложности, а это может при неграмотном расчете и монтаже сказаться на надежности.

Варианты двухтрубных систем

Двухтрубные системы отопления имеют множество вариантов реализации. На аксонометрической схеме представлены три наиболее используемых случая разводки двухтрубных систем отопления.

• Двухтрубная тупиковая разводка труб, представленная на условном первом этаже схемы. В такой системе прямой и обратный трубопроводы монтируются рядом, параллельно друг другу вплоть до последнего радиатора ветки. Диаметры подающей и обратной трубы по мере приближения к тупиковому радиатору снижаются. При таком способе подключения требуется настройка системы при помощи балансировочных клапанов, чтобы радиаторы, расположенные ближе к котлу, не замыкали проток теплоносителя через себя.
• Двухтрубная встречная разводка трубопроводов представлена на условном втором этаже схемы. В таком способе подключения прямой трубопровод подходит с одной стороны к радиатору, а обратной с другой. Это позволяет стабилизировать проток теплоносителя и избежать балансировки радиаторов. Такой способ еще называют «петля Тихельмана». Подающий и обратный трубопроводы должны при этом иметь одинаковые сечения.
• Коллекторная разводка представлена на третьем этаже схемы. Магистральный прямой и обратный трубопровод подключен к коллектору, от которого уже идет разводка трубами одинакового диаметра на все радиаторы. Такая система требует большего расхода труб, зато балансировка ее очень простая. Для того, чтобы система работала лучше, коллектор должен располагаться близко к геометрическому центру этажа, при этом длины трубопроводов будут примерно равными.

Итоги

• Разработку схемы системы отопления двухэтажного дома лучше доверить инженерам-теплотехникам.
• Наиболее перспективными и современными являются двухтрубные системы отопления.
• Грамотное сочетание радиаторного отопление с теплым водяным полом дает наилучшие результаты.

Видео: Варианты радиаторных систем отопления

Описание схемы однотрубной системы отопления двухэтажного частного дома

От отопления зависит не только температурный режим в доме, но и сохранность строительных конструкций и материалов. Качественное отопление экономит расход топлива, которым отапливается дом. Поэтому прежде чем приступить к созданию системы отопления, нужно тщательно изучить все параметры, составляющие, а также схему. Существует несколько систем отопления, но у всех есть обязательные критерии, их составляющие элементы. Рассмотрим схему и составляющие однотрубной системы отопления двухэтажного дома.

Описание однотрубной системы отопления

Однотрубная система отопления двухэтажного дома существенно отличается от однотрубной системы отопления одноэтажного дома. Главное отличие между ними в том, что в двухэтажных постройках оборудуются наиболее сложные системы обогрева. Сложность в двухэтажных домах заключается в использовании большого количества разнообразного оборудования и в наличии больших разветвлений в самой системе.

Особенности однотрубной системы

Какую установить систему отопления однотрубную или может быть все-таки поставить двухтрубную? Есть ли вообще разница и насколько она существенна? Конечно, разница есть, и сейчас мы наглядно разберемся с этим вопросом. Среди особенностей однотрубной по сравнению с двухтрубной можно выделить ряд основных различий, которые и будут являться особенностями однотрубной системы.

Главные особенности:

• все отопление происходит только при помощи одной трубы. Вода в трубе поступает на подачу отопления и по этой же трубе возвращается обратно. Минусом данной системы является то, что вода, проходя по трубе к радиаторам, теряет свою температуру тепла. То есть первые радиаторы получат больше тепла, чем последние. Сократить потерю тепла и сдержать падение температуры в радиаторах можно за счет усиленной циркуляции воды. Чем больше скорость циркуляции, тем медленнее происходит остывание воды.Таким образом, за полный цикл теряется всего несколько градусов. Например, при входе температура 55 градусов Цельсия, при выходе 52 градуса. Потеря тепла воды составляет всего 3 градуса, что является несущественным;
• все приборы( радиаторы, конвектор и т.п.) можно установить в любом месте, так как труба всего одна. Это очень удобно, так как можно установить дополнительные радиаторы или перенести уже существующие в другое место в любое время. Это часто практикуется при ошибках в расчетах или при перестройке, надстройки или расширения уже готового дома;
• однотрубная система является саморегулирующей системой, так как она может регулироваться естественным путем при помощи теплового потока. По закону физики поступающее тепло идет вверх, а холодная или остывшая будет опускаться вниз, где она и стекает обратно;
• также однотрубные могут работать и в принудительном режиме с использованием насоса;
• за счет большого диаметра трубы идет большой приток горячей воды, а так как радиаторы потребляют небольшое количество тепла и за счет быстрой циркуляции происходит равномерное распределение тепла в радиаторах и теряется совсем маленький процент тепла;
• в однотрубных системах трубы не нужно утеплять, так как происходит быстрая циркуляция и труба имеет большой диаметр, за время прохождения цикла вода не успевает сильно остывать.

Итак, выделим самое главное, особенностью является то, что в однотрубной системе отопления, в отличие от двухтрубной, обогрев происходит по всему периметру дома с использованием только одной трубы. Можно устанавливать любое количество радиаторов( при этом на гидродинамические характеристики никакого влияния не будет оказано), а также можно устанавливать радиаторы и любые нужные устройства в любом месте, использовать конвектор.

Именно конвектор, за счет его удобства и простоты монтажа, сборки и разбора часто используют в однотрубных системах. Конвектор снимают, предварительно перекрыв краны и вентиля, моют, продувают и устанавливают обратно. Обычно такую процедуру производят один раз в год после отопительного сезона.

Схема отопления для однотрубного обогрева

Прежде чем приступить к знакомству со схемой, нужно узнать из чего она состоит.

Основные составляющие схемы:

• котел;
• радиаторы;
• расширительный бак;
• трубы;
• насос;
• краны и вентиля;
• автовоздушник;
• термостатический и балансировочный клапана;
• магистральный сетчатый фильтр;
• термобарометр;
• предохранительный клапан.

А теперь можно перейти к описанию схемы отопления двухэтажных домов. В двухэтажных домах отопление подается по стоякам. Но нужно учесть, что при работе двухтрубной системы вода из магистрали проходит в каждую секцию каждого радиатора, а затем уходит обратно в магистраль, а при работе однотрубной системы вода проходит из магистрали в радиатор и не возвращаясь обратно, в магистраль идет далее по следующим радиаторам. А это значит, что первый радиатор получит больше тепла, чем следующий за ним и меньше всех тепла получит последний радиатор.

От котла нагретый и горячий теплоноситель выталкивается при помощи подключенного к системе насоса в самую верхнюю точку отапливаемого помещения. В тех случаях, когда не используется насос, например, при естественной циркуляции, расширительный бак устанавливается в верхней точке помещения и уже оттуда теплоноситель поступает в нужные отсеки, далее по стоякам поступает в трубу.

Из трубы он направляется и последовательно распределяется по радиаторам. Если в схему включен конвектор, то и в него тоже. Минуя, последний радиатор теплоноситель поступает в систему обратного трубопровода и поступает обратно в котел для совершения следующего цикла.

Чтобы определиться какую систему лучше установить и по какой схеме будет работать отопление нужно узнать обо всех преимуществах и недостатках схем отопления двухэтажного дома.

Схемы отопления двухэтажных домов могут быть различны. В частных домах применяют разные схемы по сложности и по затратам. Наиболее экономичным является система с естественной циркуляцией. Обычно в таких схемах отопления двухэтажных домов отсутствует само сердце системы, то есть насос.

Системы с естественной циркуляцией отопления

Благодаря естественной циркуляции такие системы не требуют дополнительного источника энергии, что является несомненным достоинством и преимуществом. Они более экономичны и бюджетны и широко применяются в частных домах. Вообще, если сравнивать двухтрубные и однотрубные системы, то в частных домах двухтрубные применяются сравнительно реже.

Преимущества систем с естественной циркуляцией:

• системы с естественной циркуляцией считаются более надежными, так как используются уже давно и хорошо себя зарекомендовали;
• могут работать при сбоях или отсутствии электричества;
• простота монтажа и эксплуатации;
• бесшумная, так как работает без использования насоса.

У них есть и свои недостатки:

• используются большие трубы с достаточно большими диаметрами, что создает материалоемкость, занимают много места;
• сложность монтажа, так как приходится использовать металлические трубы;
• длительность монтажа, занимает достаточно много времени;
• небольшая площадь обогрева, не более 150 квадратных метров;
• длительный прогрев всех радиаторов по времени, от запуска до полного прогрева( нужной температуры) может пройти даже несколько часов и только тогда система сможет выдавать нужную температуру;
• отрицательное действие на котел имеет разница температур между подачей на цикл и ее обраткой;
• использование только определенных характеристик радиаторов. Радиаторы должны быть изготовлены из прочного чугуна или из прочных металлических сплавов, так как в теплоносителе системы имеется много кислорода, что способствует возникновению как на трубах, так и на радиаторах, а следовательно, уменьшается время службы эксплуатации.

Теперь рассмотрим системы с принудительной циркуляцией.

Системы с принудительной циркуляцией

В данных схемах отопления присутствует само его сердце, то есть насос. Как и в первом случае здесь тоже имеются как свои преимущества, так и недостатки. Выявим главные из них.

Преимущества:

• можно отапливать большие площади, даже многоэтажки;
• небольшой диаметр труб, а значит, экономия места и пространства, удобство в строительстве;
• использование недорогих металлопластиковых и полимерных труб;
• есть возможность проводить регулировки отопления.

Недостатки принудительной циркуляции:

• потребление электроэнергии, при частых сбоях в поступлении электроэнергии можно поставить генератор;
• данная система работает с шумами, нужны правильные настройки и тогда шумы будут не слышны.

В заключение хочется еще пару слов сказать о достоинствах однотрубного отопления. При данном виде отопления можно использовать как естественную, так и принудительную циркуляцию, можно даже и две установить, а использовать по мере необходимости. Данный вид отопления довольно бюджетен, позволяет сократить затраты при покупке труб, так как расход их значительно меньше, чем у двухтрубных. Монтаж( стоимость) и потраченное время на сам монтаж также значительно меньше.

Приступая к выбору для своего частного дома, коттеджа или другого двухэтажного сооружения вам нужно тщательно подготовиться, чтобы не наделать ошибок, которые потом будет трудно исправить. Изучайте информацию, смотрите видео по данному вопросу, читайте отзывы и рекомендации. И только когда вы будете достаточно подготовлены, то можете смело приступать к работе.

Оцените статью: Поделитесь с друзьями!

Однотрубная система отопления двухэтажного дома: схема монтажа

Схема системы

Монтаж системы отопления в одноэтажном частном доме, как правило, не вызывает вопросов и легко выполняется своими руками. И намного сложнее сделать грамотную схему однотрубной системы отопления двухэтажного дома. Распространенным решением можно считать однотрубную систему отопления с принудительной или естественной циркуляцией теплоносителя.

Простейшая схема

Основная сложность монтажа отопительной системы заключается в необходимости подачи теплоносителя на второй этаж здания. А главное преимущество однотрубных сетей — в их простоте и дешевизне монтажа. Независимо от способа разводки — верхнего или нижнего — они позволяют существенно сэкономить на материалах и комплектующих, сократив общую протяженность трубопровода. При необходимости разные типы систем отопления можно комбинировать между собой, увеличивая тем самым эффективность их работы.

Схема однотрубной системы очень проста. От котла отходит одна труба, к которой подключаются радиаторы. Пройдя через все элементы отопительной сети, труба возвращается в нагревательный агрегат. В результате теплоноситель проходит по замкнутому кругу, повторяя этот цикл раз за разом.

Особенность однотрубных схем заключается в разнице температуры теплоносителя в разных частях сети. Выходя из котла, вода имеет максимальную температуру. По мере прохождения по замкнутому контуру она постепенно остывает, отдавая свое тепло каждому из установленных радиаторов. Они в свою очередь отдают его воздушному пространству помещений.

Принцип работы такой системы определяет ее технические особенности:

• В сети может быть строго определенное количество радиаторов.
• Система не может масштабироваться и изменяться в процессе эксплуатации.
• Радиаторы, расположенные в удалении от котла, меньше нагреваются и, как следствие, хуже обогревают помещение.
• Схема не подходит для домов большой площади с большим количеством отапливаемых помещений.

Эти особенности определяют и недостатки однотрубных систем, а также ограничения на их использование. С другой стороны, если правильно смонтировать сеть отопления в двухэтажном частном доме и подобрать эффективное нагревательное оборудование, можно обеспечить комфорт, уют, оптимальный микроклимат и благоприятный для человека температурный режим.

Плюсы

Однотрубные системы имеют и плюсы, чем и определяется их популярность. Важнейшее преимущество — дешевизна монтажа за счет сокращения количества труб и времени.

Важно! Подобная схема подходит для домов разной этажности и с разной планировкой. Независимо от архитектурных особенностей дома она будет полностью охватывать все помещения.

При монтаже допускается прокладывать лежак в стяжке пола. Для систем типа «теплый пол» однотрубная схема — идеальный выбор. Прокладка трубопровода может выполняться и по поверхности пола. В этом случае необходимо, чтобы лежак проходил как можно ниже.

Естественная и принудительная циркуляция

Однотрубные системы могут монтироваться с естественной или принудительной циркуляцией теплоносителя. Схема всегда выбирается исходя из планировки и архитектурных особенностей здания. Для 1-этажных домов предпочтительна естественная циркуляция воды в магистрали. Подходит такая схема и для двухэтажных частных домов. Нужно только учитывать планировочные особенности здания.

Принудительная циркуляция

Работоспособность системы отопления определяется правильным местом установки расширительного бачка. В одноэтажных домах нередко приходится выносить его в чердачные помещения, что чревато его перемерзанием в холодные месяцы зимы. В двухэтажном здании такая проблема отпадает сама собой. Расширительный бак можно разместить в любом месте на втором этаже. Такое расположение обеспечит необходимый сброс теплоносителя.

Системы с естественной циркуляцией чаще всего монтируют с верхней разводкой, когда теплоноситель поступает в радиаторы сверху. Основной плюс такого способа — максимально равномерное прогревание отопительных приборов. Для обеспечения гравитационного движения воды в трубах их прокладывают под уклоном 3–5 градусов. Трубы подбираются таким образом, чтобы по мере подвода обратной магистрали к котлу их диаметр увеличивался. В результате получается эффективная, простая в эксплуатации и надежная система.

Несмотря на достоинства система с естественной циркуляцией в двухэтажных зданиях монтируется не так уж часто. Основная причина этого — ограничения на площадь помещения, где можно создавать такие коммуникации. Напора теплоносителя, передвигающегося по трубам естественным путем, достаточно для того, чтобы обогреть дом не более 130 кв. метров. Этажность здания значения не имеет. Негативно сказывается на работе и значительная дельта температур в подающей трубе и обратке.

Однотрубная система с принудительной циркуляцией более эффективна. Лучше использовать схему, при которой от котла отходят две ветви — одна на каждый этаж. При использовании такого подключения обязательно нужна установка запорной арматуры на входе трубы.

Работа системы при этом выглядит следующим образом. Теплоноситель выходит из котла по подводящей трубе и расходится по двум веткам. На каждой ветке установлены радиаторы, нагреваемые за счет прохождения теплой воды. Далее теплоноситель поступает в единую трубу-обратку, которая ведет к котлу. Установка запорной арматуры позволяет обогревать не все помещение, а только его половину, поскольку при необходимости одну ветку можно легко отключить.

Но подобное решение является энергозависимым, а в случае отключения электроэнергии дом останется без тепла. Ведь циркуляционный насос остановит свою работу.

С байпасом или без?

Специальные байпасы

Одним из важных недостатков однотрубных систем является неравномерность прогрева помещений. Для сокращения последствий этого недостатка можно установить радиаторы с байпасной линией. Если нет такой возможности, существует еще один метод увеличения равномерности прогрева — монтаж батарей разной тепловой мощности. На практике это выглядит следующим образом — чем дальше от котла находится радиатор, тем больше в нем должно быть секций.

Байпас — это инженерное устройство, позволяющее регулировать подачу воды к разным элементам. По сути, он представляет собой обычную перемычку, установленную между подающей и обратной проводкой батареи. Изготавливается байпас из небольшого отрезка трубы, диаметр которой меньше диаметра трубопровода на один калибр.

Байпас позволяет вернуть в стояк или лежак избыточный теплоноситель, поступивший в батарею. Количество теплоносителя в радиаторах может регулироваться вручную или автоматикой. Установка байпаса имеет еще одно преимущество. Система становится ремонтопригодной даже в том случае, если находится в рабочем состоянии. Байпасная линия позволяет проводить ремонт отдельных элементов отопительных коммуникаций без полного слива воды из системы.

В однотрубных сетях с принудительной циркуляцией байпас крайне необходим. Такие коммуникации энергозависимы, и при отключении электроэнергии они просто перестают функционировать. В таких ситуациях байпас позволяет перекрыть подачу воды на насосное оборудование. Сделать это можно вручную или с помощью автоматики. После таких несложных манипуляций система начинает работать как традиционная — в режиме естественной циркуляции.

Заключение

Однотрубные системы отопления можно считать устаревшими. В современных домах они монтируются все реже, но это не означает, что они полностью ушли в прошлое. В домах небольшой площади монтаж однотрубной сети позволяет решить две важные задачи — обеспечить эффективность работы коммуникаций и при этом сократить расходы на их обустройство. Однотрубные системы с байпасом эффективны и надежны, поэтому имеют право на жизнь. Для двухэтажных домов такие схемы — тоже неплохой выбор.

обзор разновидностей и их характеристика

Отопительный контур одноэтажного здания многие из нас представляют себе вполне отчетливо.

При наличии же второго этажа задача по организации отопительной системы несколько усложняется.

Попробуем разобраться, какой должна быть схема отопления 2-х этажного дома частного или общественного назначения. Как реализовать ее своими руками?

Комплектация

В первую очередь рассмотрим все компоненты системы.

Котел

Назначением данного агрегата является выработка тепловой энергии, которая будет передаваться рабочей среде контура отопления.

По виду используемого топлива котлы делятся на следующие виды:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные;
• комбинированные (например, способные работать на электричестве и солярке).

Наиболее удобным в эксплуатации, а потому и самым востребованным, является газовый котел. При выборе данного агрегата определяющими параметрами являются мощность и материал теплообменника.

Мощность

Бытует мнение, что мощность отопительного котла надо выбирать из расчета 100 Вт на метр квадратный отапливаемой площади. Однако эти данные являются чересчур усредненными. Как показывает опыт, для небольших строений площадью около 100 кв. м потребная мощность составляет примерно 130 Вт/кВ. м, в то время как для более крупных домов, площадь которых достигает 500 кв. м, этот показатель уменьшается до 80 Вт/кВ. м. Почему так получается?

Напольный отопительный котел в доме

Дело в том, что с увеличением отапливаемой площади, скажем, в 4 раза площадь ограждающих конструкций, через которые и «улетучивается» тепло, увеличивается только в 2,5 раза. Таким образом, объем теплопотерь, приходящийся на 1 кв. м отапливаемой площади, уменьшается, соответственно меньшей становится потребность в тепловой энергии на тот же кВ. м.

Материал теплообменника

Существует два варианта:

Чугун прочнее стали, да и коррозии он противостоит лучше.

Трубы и радиаторы

В индивидуальных системах отопления стальные трубы все чаще заменяют металлопластиковыми или полипропиленовыми.

Эти материалы теряют прочность при высокой температуре, но в частном доме, где настройкой работы отопительного контура занимается сам домовладелец, скачки температуры теплоносителя до критических значений исключены.

Традиционным материалом для радиаторов считается чугун, но при необходимости в увеличенной теплоотдаче применяют медные или алюминиевые приборы. При наличии высокого давления в системе вместо них следует устанавливать биметаллические радиаторы. В них наиболее ответственные элементы изготавливаются из прочной стали, а теплоотдающие поверхности – из мягких меди или алюминия.

Арматура

В отопительных системах применяется арматура трех видов:

1. Запорная: в настоящий момент чаще всего применяют шаровые краны, недостатки которых с развитием технологий были сведены к минимуму. Если же предполагается частое использование запорного элемента, лучше установить традиционный вентиль.
2. Регулирующая: позволяет плавно менять объем пропускаемого теплоносителя. Теоретически с этой целью можно использовать и запорную арматуру, но она очень быстро придет в негодность, поскольку на такой жесткий режим работы не рассчитана. Сегодня вместо ручных регулирующих кранов активно применяются автоматические, подключаемые к термодатчикам. Такие регуляторы самостоятельно управляют потоком теплоносителя, поддерживая заданный температурный режим.
3. Кран Маевского: этот элемент используется с целью удаления воздушных пробок.
4. Расширительный бачок: в эту емкость поступают излишки рабочей среды, образующиеся вследствие ее температурного расширения.
5. Циркуляционный насос (применяется не всегда).

В некоторых моделях крана Маевского можно полностью выкрутить шток. Если сделать это по неосторожности в момент, когда система пребывает в рабочем состоянии, теплоноситель хлынет в помещение и будет заливать все вокруг, пока вы не перекроете ближайший запорный кран. Во избежание аварийных ситуаций такие краны Маевского лучше не устанавливать.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

• естественным образом;
• принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

• требуются трубы большого диаметра;
• на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
• после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
• максимальная длина трубопровода ограничивается 30-ю метрами.

Хотите знать больше о системах отопления частного дома? Инфракрасное отопление в частном доме: разновидности ИК-излучения, влияние на здоровье человека, отзывы владельцев.

О принципе работы геотермального отопления читайте тут.

Солнечные батареи пока не нашли широкого применения в качестве отопительной системы. Тем не менее есть люди, которые отказываются от привычных способов обогрева в пользу солнечной энергии. Здесь https://microklimat.pro/sistemy-otopleniya/solnechnye-batarei-dlya-doma.html вы узнаете все о типах батарей, их установке и выборе.

Принудительный способ

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

Виды схем отопления

Отопление двухэтажного дома можно организовать по одной из нижеперечисленных схем.

Однотрубная, двухтрубная и лучевая схемы отопления частного дома

В небольшом частном доме можно применить последовательную схему подключения радиаторов отопления. В этом случае контур будет образован одной трубой, поэтому такая система получила название однотрубной. Это самый недорогой, но и наименее практичный вариант: в наиболее удаленные от котла радиаторы теплоноситель поступает относительно холодным, из-за чего количество секций в этих приборах приходится увеличивать.

Двухтрубная схема отопления с верхней и нижней разводкой

Более равномерно тепловая энергия распределяется в двухтрубной системе. Она состоит из двух трубопроводов – подающего и обратного, между которыми по параллельной схеме подключаются радиаторы. Для двухэтажного частного дома с большим количеством помещений такая схема системы отопления является оптимальной.

Наиболее дорогостоящей, но и самой удобной с точки зрения управления, является лучевая схема. Согласно ей, к каждому радиатору прокладываются собственные подающий и отводящий трубопроводы, которые сходятся в одном коллекторе. Если из-за неправильного гидравлического расчета на отдельных участках обычной двухтрубной системы может наблюдаться слабая циркуляция теплоносителя или ее отсутствие, то при лучевой схеме подобные явления полностью исключены.

Горизонтальная и вертикальная схемы с нижней и верхней подачей

В двухэтажных частных домах с небольшой площадью систему отопления своими руками часто сооружают по горизонтальной схеме.

Согласно ей, все радиаторы в пределах одного этажа объединяются в горизонтальный контур, а для запитки каждого из этих контуров сквозь все этажи прокладывается один хорошо утепленный стояк.

При большой площади этажей горизонтальные контуры получались бы слишком длинными, поэтому соблюдение требуемого уклона при их монтаже было бы невозможным.

В этом случае прибегают к организации отопления по вертикальной схеме. В соответствии с данным принципом объединяются не те радиаторы, которые расположены на одном этаже, а смонтированные друг над другом на разных этажах. Для этого прокладывается несколько стояков.

Они могут подключаться последовательно:

• теплоноситель от котла поднимается по одному стояку;
• затем по расположенной на втором этаже или на чердаке перемычке он поступает во второй стояк, по которому и движется в обратном направлении.

Но практикуют и параллельное подключение стояков. Для этого прокладывают два кольцевых трубопровода, один из которых играет роль распределительной гребенки (от него и запитываются все стояки), а второй – выполняет функцию «обратки» (сюда поступает остывший теплоноситель).

Если в доме имеется утепленный чердак или технический этаж, первый из трубопроводов можно разместить здесь. В таком случае говорят, что система имеет верхнюю разводку. При отсутствии такого помещения оба трубопровода приходится располагать в подвале или цокольном этаже (нижняя разводка).

При проектировании отопления в частном доме многие владельцы задаются вопросом, какую систему выбрать: однотрубную или двухтрубную? Первая является более простой, вторая более практичной. Двухтрубная система отопления частного дома: ее сильные и слабые стороны, а также классификация и гидравлический расчет.

Подробную информацию об однотрубной системе отопления вы узнаете в этом материале.

Видео на тему

схема частного дома, самотечная вода, однотрубная и двухтрубная, почему

Система отопления с естественной циркуляцией отличается хорошей эффективностью и надежностью

Открытая водяная естественная система отопления применяются в основном в частных домах, где есть возможность установить нагревательный котел и расширительный бак. Если нет возможности подключить газовый котел, можно использовать котлы на отработке или твердом топливе.

Как работает самотечная система отопления частного дома: схема работы

Почему владельцы небольших коттеджей выбирают систему теплоснабжения с естественной циркуляцией? Самотечная отопительная система считается наименее затратной из всех имеющихся. Она не предполагает установки циркуляционного прибора, так как движение воды по трубам едет естественным путем.

Для проведения системы отопления необходим котел, трубопровод, качественные батареи и расширительный резервуар. Особенность работы самотечной системы заключается в следующем – нагретая в котле вода подымается по трубам и распространяется по системе, выталкивая холодную воду обратно в котел для нагрева.

Основное условие при установке системы – трубы, по которым течет горячая вода, должен размещаться под небольшим уклоном.

Наклон труб нужен для того, чтобы облегчить холодной воде движение из радиаторов в нагревательный котел. Чем выше находятся радиаторы по вертикальной оси, и, соответственно, чем ниже котел, тем быстрее будет перемещаться теплоноситель по системе.

В самотечную систему отопления из полипропилена желательно установить резервуар – расширительный бачок, который создаст дополнительное давление и укорит движение воды по трубам. Циркуляция теплоносителя будет непрерывной, пока работает нагревательный агрегат.

Эффективность системы отопления и срок её эксплуатации зависят от используемого теплоносителя. О том, как правильно выбрать теплоноситель, можно узнать в  нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/teplonositel-dlya-sistemy-otopleniya-zagorodnogo-doma.

Естественная циркуляция воды в системе отопления: плюсы и минусы

В гравитационной системе отопления теплоноситель передвигается по трубам самотеком, без участия насоса. Перемещение воды происходит по трубам, которые размещаются под небольшим наклоном. Круговорот воды в системе будет лучше, если трубы будут большего диаметра. Стандартными считаются пластиковые трубы, хотя при перегреве котла возможен их разрыв. Металлические трубы хорошо сохраняют тепло, они прослужат дольше, хотя их установка тянет за собой финансовые расходы.

Система должна оставаться открытой, для правильного функционирования нужен доступ воздуха.

При большом объеме воды в баке самотечное отопление будет инертным. После отключения котла теплоноситель сможет перемещаться по системе продолжительное время, нагревая радиаторы. Таким образом, температура в помещении будет снижаться медленно. Данная система не зависит от электроэнергии.

Гравитационное отопление имеет недостатки:

• Нет возможности регулировать температуру;
• При поломке одной и батарей, выходит из строя вся система отопления;
• Нельзя подключить к системе теплый пол;
• Низкий КПД.

Если судить по сложности установки и дальнейшем обслуживании, считается что система обогрева с естественной циркуляцией вполне понятна, чтобы владелец монтировал ее своими руками.

Чем хороша однотрубная система отопления с естественной циркуляцией

Однотрубное водяное отопление считается самым простым в монтаже и обслуживании. Данная система теплоснабжения предполагает размещение отопительных труб на максимальной высоте под потолком, а трубы для возврата находятся внизу и ведут обратно в котел.

В однотрубной системе разрешается устанавливать котел и обогревательные приборы на одном уровне.

Замкнутая однотрубная система оснащается расширительным бачком, который помогает избавиться от воздуха в системе и регулирует изменение объема теплоносителя в трубах.

Основные принципы установки:

• Угол наклона трубопроводов не более 7 градусов;
• Металлопластиковые трубы, ведущие к батарее, должны иметь диаметр 20 мм;
• Объем расширительного бачка 30 л, при этом четвертая часть емкости должна остаться незаполненной;
• На каждом радиаторе ставиться кран-воздушник, благодаря которому можно выгонять воздух из батареи;
• Установка термоголовок на радиатор поможет отрегулировать температуру в каждом отдельном помещении.

При однотрубной системе гравитационного отопления главное, чтобы уровень воды в баке не опускался ниже трубы, выходящей из него, иначе подача горячего теплоносителя в систему прекратится. Для восполнения объема воды в баке рекомендуется поставить шланг с краном, через который можно пополнять количество теплоносителя в системе.

Стоит заметить, что для двухэтажного дома эта система не годится – в данном случае нужна закрытая система теплоснабжения.

Современное оборудование позволяет сделать автономное отопление и в многоквартирном доме. Об этом рассказывается в нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/avtonomnoe-otoplenie.

Двухтрубная схема отопления частного дома с естественной циркуляцией

Двухтрубная гравитационная система обогрева на порядок сложнее и дороже однотрубной. Данная отопительная конструкция предполагает установки двух линий – по одной циркулирует горячая вода, по второй идет возврат остывшего теплоносителя в котел. Перед тем, как монтировать систему, нужно сделать расчет материалов.

Этапы установки:

1. Вверх от котла идет труба, которая состыковывается с расширительным бачком. Бак можно разместить под потолком или на чердаке.
2. Внизу к баку подключается труба для контура с горячим теплоносителем, которая ведет к разводке по всему дому. С другой стороны к баку подсоединяется труба, ведущая в канализацию – для отвода лишнего теплоносителя.
3. Подключаются разводящие трубы по всему дому, подсоединяются к радиаторам.
4. С нижней части радиатора выводится труба-обратка, по которой остывший теплоноситель будет возвращаться в нагревательный котел. Обратка располагается параллельно трубам с горячей водой.

При установке двухтрубной системы отопления с непринужденной циркуляцией следует принять во внимание, что чердачное помещение, на котором располагается расширительный бак, настоятельно рекомендуется утеплить. Таким способом исключить остывание или частичное замерзание теплосистемы.

Рекомендуется утеплить и основной стояк, чтобы не потерять тепло.

Правильное планирование размещения котла и расширительного бака – залог эффективной работы всей системы отопления. При этом нагревательный котел должен находиться как можно ниже, в идеале – в подвальном помещении, специально оборудованном под агрегат.

О том как правильно выбрать расширительный бак для отопления читайте в нашей публикации: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/rasshiritelnyj-bak-dlya-otopleniya

Виды систем отопления с естественной циркуляцией (видео)

Правильная установка самотечной системы отопления дает вероятность использования ее до 40 лет. Такая система – лучшее решение для дачного дома, который невозможно подключить к центральной отопительной магистрали.

Почему в моем двухэтажном доме внизу теплый обогрев, а наверху холодный?

Изменения в отоплении вашего дома могут быть очень неприятными. Это влияет не только на уровень комфорта для членов семьи, но и на холодные или сквозняки, которые могут повлиять на ваше здоровье. Есть несколько причин, по которым в вашем доме может быть жарко внизу, но холодно наверху.

У нас есть специальные предложения на эту зиму, которые вы также можете проверить, и несколько интерактивных купонов!

10 основных причин неравномерного нагрева

1. Система отопительных каналов никогда не обновлялась в старом доме.Под старше я имею в виду примерно 1937 год. В раннем детстве я жил в доме той эпохи. В домах того возраста было обычным делом иметь только открытые регистры с гравитационной подачей в спальни наверху. Это было основано на концепции, что тепло поднимается, но обычно этого было недостаточно для адекватного обогрева верхнего этажа, что приводило к появлению холодных комнат. Еще один недостаток заключался в том, что часто внизу лестницы была дверь, которая не позволяла теплу подниматься по лестнице.
2. Неадекватная изоляция на чердаке.Это может быть в любом доме. Изоляция чердака закладывается в дом, когда он строится, но с годами он оседает или вначале никогда не было достаточной теплоизоляции. Институт изоляции говорит, что для дома в северных районах необходимо 16-18 дюймов, что равняется 49 рандам. Поднимитесь на чердак и измерьте. Это может быть проблемой. Также существуют разные виды утеплителя. Сыпучая волокнистая изоляция из стекловолокна менее эффективна, чем войлок из стекловолокна. Некоторые люди могут выбрать изоляцию из пенопласта.Лучше посоветоваться с профессионалом по поводу лучшего типа изоляции для вашего дома. Остальные участки также нуждаются в утеплении. Пространства для обхода, подвалы, электрические розетки, двери и окна нуждаются в теплоизоляции.
3. Циркуляция воздуха может иметь значение. Свободно ли циркулирует воздух в вашем доме? Межкомнатные двери должны быть открыты, чтобы можно было свободно перемещаться по лестнице.
4. Возврат холодного воздуха Могут потребоваться вентиляционные отверстия. Часто мы не задумываемся о необходимости вентиляционных отверстий для возврата холодного воздуха, чтобы ваша система отопления работала должным образом.Установка одной или нескольких дополнительных систем возврата холодного воздуха может помочь в эффективном обогреве вашего помещения.
5. Старые сквозняки окна могут быть основным источником потери тепла в вашем доме. Если замена окон не входит в бюджет, поищите способы утеплить их и накройте их изоляционными драпировками.
6. Грязный фильтр печи. Если фильтр печи загрязнен, это препятствует потоку воздуха. Таким образом, ваша печь будет работать тяжелее, а также будет труднее отапливать дом.
7. Система воздуховодов требует ремонта или замены. Иногда система воздуховодов не подходила для дома. Ваш специалист по отоплению может оценить, что необходимо, и часто переделывать систему воздуховодов, чтобы добиться лучших результатов нагрева.
8. Термостат не в том месте. Иногда термостат размещают в комнате, которая не является центральной по отношению к обычной температуре в доме. Это может быть комната внизу с закрытой дверью. Когда эта комната нагревается, печь выключается, и остальная часть дома покидает дом с более низкой температурой.Так что перемещение регулятора термостата или регулировка того, закрыта ли комната, могут помочь.
9. Необходимо отрегулировать вентиляционные отверстия. Иногда требуется больше вентиляционных отверстий. Но часто решение состоит в том, чтобы частично закрыть вентиляционные отверстия внизу и убедиться, что вентиляционные отверстия наверху полностью открыты.
10. Нагнетатель или регулировка вентилятора. Некоторые рекомендуют держать вентилятор постоянно включенным. Это может работать с некоторыми системами.

Ремонт вашей системы отопления

Возможно, вы пытались решить вышеуказанные вопросы, но все еще не понимаете, что вызывает неравенство в тепле в вашем доме.Решением может стать ремонт печи, чтобы система заработала на полную мощность. Профессионалы компании Metro Heating and Cooling могут помочь вам определить, повысит ли эффективность ремонт вашей печи работу. Они будут проверять и диагностировать. Зайдя в ваш дом, они могут оценить потребности вашей печи для наиболее эффективного обогрева. Они предложат лучший и самый доступный ремонт, без лишнего и дорогостоящего. Подскажем, что нужно, и работаем с вами в соответствии с вашим бюджетом.Ремонт будет выполнен быстро и качественно по самым высоким стандартам. Кроме того, мы убираем нашу рабочую зону после того, как закончим.

Замена вашей системы отопления

Иногда домовладельцы думают, что если система отопления все еще работает, ее не нужно заменять. Может быть, это правда, но чаще всего это не так. Современные системы отопления и вентиляции стали намного эффективнее, чем раньше. Если ваша система старше 10–12 лет, новая система даст гораздо большую эффективность, что ежемесячные эксплуатационные расходы могут снизиться настолько, чтобы покрыть расходы на финансирование вашей новой системы.Кроме того, большинство из них имеют право на скидки за электроэнергию. Вы будете удивлены тем деньгам, которые вы тратили зря за те годы, когда держались за старую систему.

Мы очень гордимся тем, что получили статус лучшего подрядчика Rheem. У нас есть много типов печей, но газовая печь с принудительной подачей воздуха наиболее популярна в районе Сент-Пол, штат Миннесота.

Достаточно взглянуть на особенности нашей самой популярной печи.

Серия Prestige: AFUE до 96% (ПРОСМОТР PDF)

• Модели: R96VA
• Наша самая популярная модель
• Двойная система управления комфортом
• Двухступенчатый нагрев с ECM Двигатель с регулируемой скоростью
• Высокая эффективность — соответствует требованиям на скидки на электроэнергию
• Улучшение качества воздуха в помещении
• Электронное зажигание

Перестаньте беспокоиться по этому поводу и сделайте свой дом дополнительной стоимостью и комфортом, проверив систему отопления.Комфорт, который вы дарите каждому в своем доме, намного лучше, чем разочарование в системе отопления, которая не обеспечивает потребности жителей.

В Metro Heating & Cooling мы честны, надежны и доступны по цене при каждом ремонте. Если вам нужен ремонт или замена, мы всегда готовы помочь. Вы можете позвонить нам по телефону 651-294-7798 . Или, если хотите, свяжитесь с нами по этой ссылке.

Монстр в вашем подвале — гравитационная печь

Монстр в вашем подвале — гравитационная печь

Самотечную печь также обычно называют печью Octopus, потому что она имеет длинные каналы, выходящие из центрального блока.Это может быть интересное зрелище, и оно даже пугает некоторых покупателей, когда они впервые видят его. Эти типы агрегатов были установлены в домах, построенных в конце 1800-х — начале 1900-х годов. В Миннеаполисе и Сент-Поле все еще есть много домов, в которых эта печь используется в качестве источника тепла. Постепенно владельцы домов заменяют их более эффективными системами отопления, вентиляции и кондиционирования воздуха, а также заменяют воздуховоды по всему дому.

Концепция печи Octopus состоит в том, что тепло поднимается вверх, а холодный воздух падает. Нагретый воздух поднимается по тепловым каналам, а затем холодный воздух опускается, попадая в каналы возвратного воздуха, где он снова нагревается.Первоначальным источником топлива для ранних моделей был уголь, но с тех пор многие из них были преобразованы в природный газ или нефть. Приведенная выше диаграмма — отличный пример того, как это работает.

Причины, по которым вы могли бы захотеть заменить вашу гравитационную печь:

• энергоэффективность — печи с гравитационной подачей на 50% менее эффективны, чем обычная система отопления
• Большинство гравитационных печей содержат асбест . Асбест не опасен, если его не трогать, но если вы все же планируете заменить свою гравитационную печь, лицензированный подрядчик по борьбе с выбросами, скорее всего, закроет подвал и безопасно удалит все опасные материалы.
• они занимают огромное количество места в подвале
• Вы не можете установить систему кондиционирования всего дома с этим типом печи

Я показывал покупателям дома с гравитационными печами, и многие были шокированы, увидев их впервые. Некоторые даже боятся покупать дом, но с ними легко ужиться. Если вы планируете купить дом с печью Gravity, НЕОБХОДИМО подумать о ее замене в ближайшем будущем. Это сэкономит вам деньги в долгосрочной перспективе.

Эта запись была опубликована
в среду, 5 марта 2008 г., в 16:47 и находится в разделе «Техническое обслуживание».
Вы можете следить за любыми ответами на эту запись через канал RSS 2.0.

Вы можете оставить отзыв или откликнуться со своего сайта.

Building Science Introduction — Air Flow

Строительная наука Введение

Многие аспекты проектирования, строительства и эксплуатации здания могут повлиять на здоровье и комфорт людей в здании.Это введение посвящено трем конкретным областям:

• Расход воздуха
• Тепловой поток
• Moisture Flow.

Для каждого из этих вопросов во введении исследуются причины, меры контроля и влияние как на здания, так и на жителей. Это введение определяет многие теории, лежащие в основе требований ENERGY STAR New Homes.

Расход воздуха

Проще говоря, воздуху необходимо отверстие или отверстие, через которое он протекает, и движущая сила, чтобы его переместить.Множество различных факторов влияют на то, как воздушный поток влияет на дом. В этом разделе исследуются силы и условия, которые позволяют воздуху поступать в здание, из него или внутри него, в том числе:

• Контролируемый воздушный поток против неконтролируемого
• Причины возникновения атмосферного давления
• Отверстия и проходы
• Эффекты воздушного потока.

Для того, чтобы воздух мог поступать в здание, из него или внутри него, должны быть выполнены два требования: должно существовать отверстие или путь для прохождения воздуха, и должна быть движущая сила.Воздушные потоки внутри зданий могут быть контролируемыми или неконтролируемыми. В любом случае фактический поток воздуха определяется несколькими факторами, включая размер отверстия, сопротивление потоку и влияние давления.

Контролируемый поток воздуха против неконтролируемого

Регулируемый воздушный поток

Управляемый воздушный поток создается механическим устройством и предназначен для вентиляции здания и / или распределения кондиционированного воздуха по всему зданию. Системы вентиляции, вентиляторы, точечные вентиляторы, поток подпиточного воздуха, а также системы отопления и кондиционирования являются типичными источниками регулируемого потока воздуха.

Неконтролируемый поток воздуха

Неконтролируемый воздушный поток — это любое непреднамеренное движение воздуха внутрь, наружу или внутри здания. Это может быть вызвано ветром, силой нагретого воздуха, поднимающегося внутри здания, или неконтролируемыми вентиляторами. Утечки в системе распределения воздуха в здании также являются неконтролируемым потоком воздуха.

Ограничивающие факторы воздушного потока

Определители потока . Количество воздуха, проходящего через отверстие, ограничено тремя факторами:

• Эффективный размер отверстия
• Величина давления по отверстию
• Количество времени, в течение которого присутствует давление.

Воздействие давления . Воздух всегда течет из зоны высокого давления в зону низкого давления, как вода, текущая под гору. Следовательно, без эффективного барьера воздух за пределами дома с более высоким давлением всегда будет пытаться проникнуть в дом. Точно так же внутренний воздух под высоким давлением по отношению к наружному воздуху всегда будет пытаться выйти из дома.

Путь наименьшего сопротивления . Природа воздушного потока всегда стремится к наименьшему сопротивлению.При наличии нескольких вариантов отверстий для входа в здание или выхода из него воздух будет проходить через самое большое отверстие с наименьшим сопротивлением.

Один кубический фут на входе = один кубический фут на выходе . Вообще говоря, на каждую порцию воздуха, попадающую в дом, равное количество воздуха должно также выходить из здания, и наоборот. Одним из примеров этого правила является сушилка для одежды: если сушилка выпускает из здания 200 кубических футов в минуту (CFM) воздуха, то 200 кубических футов в минуту должны поступать в здание, чтобы заменить выпущенный воздух.В такой ситуации прикладная строительная наука задается вопросом: «Где этот подпиточный воздух попадает в здание и каковы его эффекты?»

Измерение давления

Один из способов измерения очень малых давлений — это единицы, называемые паскалями. На кусок хлеба оказывается давление около 1 Паскаля, оказываемое кусочком масла. Поскольку Паскаль — это очень небольшое количество давления, для его измерения требуется точный манометр. Эти перепады давления обычно измеряются через границы и барьеры.Например, измерение перепада давления на внешней стене здания определяет давление внутри дома по отношению к давлению воздуха снаружи. Обычная причина измерения давления — убедиться, что устройства сгорания работают должным образом.

Причины давления воздуха

Перепады давления в отверстиях, границах и барьерах внутри здания вызываются одной из трех сил: ветром, жарой или вентиляторами.

Ветер

Ветер, дующий на здание, может вызвать большие перепады давления между одной стороной здания и другой, в зависимости от скорости и направления ветра.На наветренной стороне здания ветер создает положительное давление по направлению к внешней стороне, заставляя воздух попадать в здание. На подветренной стороне здания возникает отрицательный перепад давления по отношению к внутренней части здания, и воздух выходит из здания через отверстия и другие места утечки. Воздействие ветра на здание зависит от четырех факторов:

• Количество и размер ям в здании
• Где расположены отверстия
• Среднее количество времени, в течение которого дует ветер (например,g. здания, расположенные на открытых равнинах, на вершинах гор или рядом с большими водоемами, подвергаются ветру в течение более длительных периодов времени, чем другие здания)
• Количество существующей защиты, например, от деревьев, холмов и других зданий

Тепло

Давление также вызывается плавучестью горячего воздуха, который естественным образом пытается подняться на крышу здания. Это называется давлением в дымовой трубе. Величина этого давления зависит от разницы температур внутри и снаружи здания, а также от высоты здания
.Если высота здания или перепад температур увеличиваются вдвое, давление в дымовой трубе также увеличивается вдвое. Вообще говоря, верхние области здания находятся под положительным давлением по отношению к внешней стороне, а нижние области находятся под отрицательным давлением по отношению к внешней стороне.

Плоскость нейтрального давления

В одном здании могут одновременно существовать как зоны положительного, так и отрицательного давления, с зоной нейтрального давления между ними.Эта область между двумя зонами давления известна как плоскость нейтрального давления. В нейтральной плоскости воздух не входит и не выходит из дома; с нижней стороны самолета воздух втягивается в жилище, а с верхней стороны воздух вытесняется. Поскольку воздух не движется в плоскости нейтрального давления, наибольшая инфильтрация или эксфильтрация воздуха происходит в тех точках дома, которые наиболее удалены от плоскости.

Вентиляторы

Вентиляторы (особенно вытяжные вентиляторы и кондиционеры HVAC) могут влиять на изменение давления несколькими различными способами.В идеальных расчетных условиях ни один из них не должен оказывать негативного влияния на утечку в здании. К сожалению, утечка через ограждающую конструкцию здания или в воздуховод или дисбаланс в подающем и обратном каналах может привести к серьезным последствиям от этих вентиляторов. В то время как естественные силы (ветер и дымовая труба) создают давление на жилые дома от 1 до 10 Па, вентиляторы могут создавать давление до 60 Па.

Вытяжные вентиляторы

Вытяжные вентиляторы (вытяжные вентиляторы для ванной комнаты, кухни и прачечной, вентиляторы варочных панелей, сушилки и центральные вакуумные системы) забирают воздух из жилой зоны дома.Этот воздух необходимо заменить воздухом, всасываемым снаружи. Без надлежащей конструкции эти вентиляторы часто конкурируют с каминами, газовыми водонагревателями, печами, котлами и другими устройствами для сжигания воздуха внутри здания.

Вентиляторы HVAC

Системы отопления, вентиляции и кондиционирования воздуха (HVAC), допускающие утечку воздуха, могут создавать перепады давления в оболочке зданий. Если есть утечка в воздуховоде, она будет усугублена вентиляторами HVAC.

Существует два типа утечек в системе воздуховодов: утечка из воздуховода наружу и утечка из воздуховода внутрь здания. Утечка из системы воздуховодов внутрь или за пределы дома через приточные или возвратные каналы может иметь серьезные последствия.

Утечка в воздуховоде

Системы воздуховодов, которые протекают за пределы здания как на подающей, так и на обратной стороне системы, могут привести к увеличению скорости инфильтрации на целых 300%. Как отмечалось ранее, каждый кубический фут воздуха, потерянного наружу из-за утечки в воздуховоде, должен быть заменен.Оказавшись в замкнутом круге, воздух, выходящий из воздуховодов, должен быть заменен наружным воздухом, всасываемым через утечки в каркасе здания. К сожалению, большая часть утечек в воздуховодах происходит в худшую погоду — в разгар лета и зимы, когда наибольшим спросом пользуются энергоэффективность и комфорт. Утечка со стороны подачи наружу может вызвать отрицательный перепад давления в здании по отношению к внешней стороне. С другой стороны, обратная утечка может вызвать положительный перепад давления в здании по отношению к внешней стороне.В среднем такая утечка может привести к увеличению потребления энергии для отопления и охлаждения на 10–20%, а также к снижению эффективности оборудования для нагрева и охлаждения на 20–50%.

Утечка из системы воздуховодов внутрь здания не приводит к значительному увеличению потребления энергии или снижению эффективности оборудования. Утечка подачи во внутреннюю часть здания, такую ​​как воздуховоды, расположенные между этажами, стенами, туалетами и подвалами, может создать давление в небольшой ограниченной области, в результате чего остальная часть здания в ответ сбросит давление.Точно так же обратная утечка может снизить давление в зоне, где она расположена, в результате чего остальная часть здания окажется под давлением. Утечка из воздуховодов внутрь здания является скорее источником комфорта и проблем со здоровьем и безопасностью, чем причиной проникновения.

Было обнаружено, что обратная утечка в местах расположения приборов для сжигания (подвалы, помещения с оборудованием и туалеты) вызывает утечку, обратную тягу, образование окиси углерода и распространение пламени, что приводит к пожару. Важность этого факта трудно переоценить.

Дисбаланс воздушного потока

Дисбаланс воздушного потока через внутренние или внешние стены, потолки и полы также может вызвать перепад давления. Несбалансированный воздушный поток может возникнуть, если подача и возврат в зону не равны или если закрытые внутренние двери блокируют подающий и возвратный пути.

Несбалансированная поставка и возврат

Несбалансированный поток часто возникает, когда в комнату подается больше приточного воздуха, чем удаляется обратным потоком, что позволяет создать в помещении давление.Это может привести к утечке воздуха через стены комнаты или попаданию на чердак или в подполье. Точно так же, если обратный поток из комнаты больше, чем поток подачи, в помещении может снизиться давление, втягивая воздух снаружи.

Закрытие внутренней двери

Здания с централизованной системой возврата могут испытывать большие перепады давления при закрытии некоторых внутренних дверей. Эта конструкция HVAC обеспечивает подачу воздуха в каждую комнату, но не имеет возврата в каждую комнату.Когда дверь закрывается, она становится барьером между обратным воздухом, расположенным в основном корпусе дома, и приточным воздухом, подаваемым в закрытое помещение. Возврат пытается втянуть этот недостающий воздух из остальной части дома, сбрасывая давление в основном корпусе дома и, возможно, вызывая проблемы обратного вытягивания с любыми каминами, дровяными печами или другими устройствами для сжигания.

Аналогичным образом, без каких-либо местных возвратов, в закрытых помещениях создается давление, в результате чего теплый, влажный внутренний воздух проникает в стены и потолки, что может приводить к росту плесени и даже гниению структурных узлов.

В обоих случаях величина этих перепадов давления зависит от герметичности помещений по отношению к основному корпусу дома и снаружи, а также от количества воздуха, подаваемого в каждую комнату.

Отверстия и дорожки

Как объяснялось ранее, для неконтролируемого притока воздуха (инфильтрации) в здание в его оболочке должны существовать отверстия. Уменьшите количество отверстий в здании, и вы уменьшите количество неконтролируемого воздушного потока.В зданиях есть только два типа дыр: нестандартные и спроектированные. Спроектированные отверстия, как следует из названия, — это те, которые необходимы для правильного потока воздуха, например, вентиляционные отверстия и дымоходы. Однако непроектированные отверстия допускают неконтролируемую утечку воздуха и лишают дом его эффективности и здоровой окружающей среды.

Отверстия без конструкции

Непроектированные дыры в доме обнаружены на чердаке, в стенах и полу. Любые из этих отверстий, которые выходят на улицу, должны быть надлежащим образом заблокированы, заделаны, закупорены прокладками или иным образом надлежащим образом загерметизированы.

Иногда эти отверстия соединяются с полостями в полу, стенах или потолке, или с пространствами под ваннами и лестницами, вокруг дымоходов, над шкафами и т. Д. Эти пространства становятся путями для движения воздуха между внутренней и внешней частью здания.

Например, воздух может просачиваться в пространство между потолком первого этажа и полом второго этажа, если ленточная балка не герметизирована. Этот воздух и любая содержащаяся в нем влага могут свободно проходить через утопленные светильники, подвесные потолки над шкафами и т. Д., и вызывают серьезные проблемы с влажностью и комфортом.

Непроектированные отверстия должны быть герметизированы и заблокированы для предотвращения потенциального распространения сквозняков, дыма и огня.

Расчетные отверстия

Спроектированные отверстия включают любые отверстия или системы, которые предназначены для прохождения воздуха через них в определенном направлении. Спроектированные отверстия не должны быть заблокированы, загерметизированы, ограничены или иметь обратное направление потока. Примеры таких отверстий включают в себя дымоходы и вентиляционные отверстия, дымоходы, вентиляторы подпитки, вытяжные вентиляторы, вентиляционные отверстия сушилки, вентиляторы варочной панели, системы вентиляции, центральные пылесосы, окна и двери, а также входы / выходы свежего воздуха.

При исследовании потока воздуха в здание и из него прикладная строительная наука рассматривает три проблемные области: воздействие на людей, находящихся в нем, влияние на долговечность и структурную целостность здания и влияние на энергоэффективность здания.

Влияние воздушного потока

Воздействие воздушного потока на людей

Неправильный воздушный поток может иметь серьезные последствия для здоровья и безопасности людей в здании, способствуя росту плесени, распространению загрязняющих веществ и, возможно, создавая обратную тягу устройств сжигания.

Горение

Отрицательное давление может вызвать обратную тягу и длительную утечку из каминов, газовых водонагревателей, печей, котлов или любого другого устройства, в котором для сжигания используется домашний воздух. Это также может вызвать выкатывание пламени из нижней части жилых водонагревателей и увеличение образования монооксида углерода
как в водонагревателях, так и в печах.

Влага / плесень

В летние месяцы отрицательное давление внутри дома может втягивать теплый влажный воздух снаружи.Когда этот влажный воздух соприкасается с поверхностями, температура которых ниже точки росы, часто образуется конденсат, который является отличной средой для размножения плесени и других видов плесени, которые являются известными раздражителями дыхательных путей. То же самое и зимой, если в доме повышенное давление, из-за которого влажный воздух выходит из здания.

Загрязняющие вещества

Воздух в доме часто содержит много загрязняющих веществ, таких как дым, пыльца, пылевые клещи, шерсть животных, радон и пары чистящих средств.Твердые загрязнители и летучие органические соединения (ЛОС) переносятся из одной части дома в другую непредусмотренным воздушным потоком. Почвенные газы (например, радон) могут попадать в здание из подполья или подвала за счет отрицательного давления. Устройства для сжигания и камины могут создавать обратную тягу, вызывая попадание угарного газа в дом.

Комфорт

Фактическое движение воздуха в здании часто может влиять на комфорт пассажиров. Зимой движение более прохладных воздушных потоков часто воспринимается как нежелательный «сквозняк».«Летом, однако, движение воздуха по обнаженной коже усиливает испарение, в результате чего пассажиры чувствуют себя прохладнее и суше. Это движение воздуха может быть вызвано конвекционными потоками или механическими средствами.

Конвекционные токи

Воздух естественно поднимается при нагревании и опускается при охлаждении; такие движения известны как конвекционные потоки. Эти токи могут возникать всякий раз, когда воздух в здании неконтролируемо нагревается или охлаждается из-за неправильно изолированных поверхностей (т.е., плохо утепленные стены, окна одинарные). В результате пассажиры часто чувствуют «сквозняки» и испытывают дискомфорт.

Конвекционные токи также могут возникать в полостях здания. Примеры этой ситуации:

• Полость герметична внутри здания, но негерметична снаружи. Это позволяет воздуху внутри полости нагреваться или охлаждаться за счет контакта с внешней средой, что приводит к конвекционным токам.
• Полость плотно прилегает к внутренней части здания и снаружи, но между изоляцией и внешними поверхностями полости существуют зазоры, позволяющие циркулировать конвекционным токам.
• Полость негерметична как внутри, так и снаружи здания, и воздух в полости нагревается. Это позволяет воздуху просачиваться в полость в любом направлении, где он нагревается; затем в нем развиваются конвекционные токи. Этот наихудший сценарий допускает прямую утечку наружного воздуха внутрь и наоборот.

Механические силы

Оборудование для обогрева и охлаждения с принудительной циркуляцией воздуха предназначено для перемещения определенного количества кондиционированного воздуха по всему зданию.Если воздух движется слишком быстро, это может оказать заметное охлаждающее воздействие на пассажиров. Это вызывает дискомфорт в зимние месяцы, вызывая жалобы на «сквозняки», но на самом деле может повысить комфорт пассажиров летом. Правильный дизайн оборудования и воздуховодов HVAC и правильная ориентация регистров воздуховода могут помочь уменьшить этот эффект.

Влияние воздушного потока на прочность здания

Неправильный поток воздуха может втягивать влажный воздух снаружи или выталкивать влажный внутренний воздух в стены, потолки и другие структурные узлы.В любом случае эта переносимая воздухом влага может серьезно повлиять на долговечность здания.

Конденсация образуется, когда воздух с высокой относительной влажностью (в помещении или на улице) контактирует с поверхностями, температура которых ниже точки росы. Будь то внутренние подоконники или скрытые конструктивные элементы, как только древесина впитает 30% своего веса в воде,
может начать гнить. Самый эффективный подход к уменьшению переносимой воздухом влаги — это плотная изоляция здания от проникновения или эксфильтрации воздуха.Это сохраняет влажный наружный воздух снаружи и позволяет системе вентиляции и кондиционирования здания удалять излишки влаги из воздуха внутри здания.

Влияние воздушного потока на энергоэффективность

Нежелательный поток воздуха может снизить энергоэффективность здания, даже если здание плотно закрыто снаружи. Следующие ниже примеры демонстрируют этот эффект как для воздушного потока, который увеличивает скорость воздухообмена в здании, так и для воздушного потока, который этого не делает.

Воздушный поток, увеличивающий скорость воздухообмена в здании

Когда оборудование для обогрева и охлаждения изначально рассчитано для здания, расчет тепловой нагрузки предполагает некоторую естественную скорость инфильтрации (неконтролируемый поток воздуха). Более высокая скорость инфильтрации означает более низкую общую эффективность здания. На скорость инфильтрации и последующую потерю эффективности могут влиять как естественные, так и механические движения воздуха.

Естественный поток воздуха, увеличивающий скорость воздухообмена в здании .Силы ветра и стека вызывают проникновение определенного количества воздуха в большинство зданий. В старых зданиях каждый час может входить и выходить количество, равное всему объему дома. Это называется одной заменой воздуха в час (ACH). Некоторые недавно построенные дома могут пострадать только 0,25 ACH или меньше. Воздействие как ветра, так и стека можно уменьшить, плотно закрыв все непроектированные отверстия в каркасе здания.

Механический воздушный поток, увеличивающий скорость воздухообмена в здании .Вентиляторы HVAC и другие механические силы могут иметь гораздо большее влияние на скорость воздухообмена в здании, чем естественные силы. Исследования показали, что утечка в воздуховоде и дисбаланс могут увеличить скорость инфильтрации на целых 300%. Механическое проникновение также может привести к прохождению воздуха через тепловую границу здания. Неконтролируемое проникновение воздуха, вызванное механическими системами, можно контролировать путем герметизации отверстий в воздухораспределительных системах и надлежащего уравновешивания воздушного потока и давления по всему зданию.

Воздушный поток, который не увеличивает скорость воздухообмена в здании

Конвекционные токи внутри некоторых полостей являются примером воздушного потока, который может снизить общую энергоэффективность системы здания, даже если он не увеличивает скорость инфильтрации или воздухообмена.

Воздушный поток в полостях зданий . Даже герметичные снаружи полости могут повлиять на энергоэффективность здания. Эти обычно кондиционируемые помещения (например, туалеты в холле), если они открыты внутрь дома, но не получают воздух из системы HVAC, становятся потенциальным поглотителем тепла (или охлаждения).Например, если внутренние стены или подвесной потолок открыты для чердака, то по мере того, как воздух внутри этих пространств нагревается, он поднимается и заполняет чердак. Это увеличивает объем кондиционируемого пространства здания и включает в себя чердак, увеличивая потребность здания в энергии и, возможно, снижая уровень комфорта. В этом случае оборудование HVAC должно работать сверхурочно для обогрева или охлаждения помещения, которое никто не занимает. В такой ситуации здание может быть очень герметичным в соответствии с испытанием двери с вентилятором, но при этом потреблять необычно большое количество энергии.Очевидным решением таких проблем является обеспечение того, чтобы все возможные пути прохождения воздуха были плотно закрыты как внутри, так и снаружи здания.

Тепловой байпас . Любой кондиционированный воздух, который может проходить через изоляцию или вокруг нее в некондиционированную зону, снижает энергоэффективность здания. Такая потеря эффективности называется тепловым байпасом. Чтобы предотвратить потери этого типа, здания должны быть герметично изолированы от воздуха, а вся изоляция должна быть установлена ​​непосредственно напротив прилегающего воздушного барьера, чтобы не было непреднамеренных воздушных пространств.

Забудьте о кондиционере: охладите свой дом естественным образом

Сократите (или исключите) ваши счета за кондиционирование воздуха, охладите свой дом естественным образом с помощью этих простых советов и рекомендаций по модернизации.

На охлаждение и обогрев помещений может приходиться до 45 процентов от общего потребления энергии в вашем доме каждый год, но существует множество стратегий, которые вы можете использовать для снижения затрат на охлаждение. Например, потолочный вентилятор, используемый вместе с кондиционером, позволяет поднять термостат на целых 4 градуса, сохраняя при этом тот же уровень комфорта в комнате.По оценкам Министерства энергетики США, каждый градус ниже 78 градусов на вашем термостате увеличивает ваш счет за кондиционер на 8 процентов. Вы также можете использовать естественную вентиляцию для захвата и создания бриза или для того, чтобы помочь вам воспользоваться ночными перепадами температуры.

Другие идеи экономии денег включают минимизацию тепловыделения, защиту от атмосферных воздействий, изоляцию, затенение окон и остекление, освещение крыши и ландшафтный дизайн (см. «Лучшие варианты пассивного охлаждения»). Поскольку естественная вентиляция — один из самых экономичных способов охлаждения вашего дома, мы рассмотрим его подробнее.

Естественная вентиляция максимально использует движение воздуха для охлаждения вас и вашего дома. Это основная стратегия пассивного охлаждения во всех климатических зонах, но нюансы ее применения зависят от региона. Понимание сезонных ветров поможет вам настроить оконные проемы, открытые пространства и ветрозащитные полосы, чтобы повысить свой комфорт, не полагаясь на невозобновляемые виды топлива.

Есть несколько способов узнать о направлении и интенсивности местного ветра, например, наблюдать за собой (в разное время дня и года), получить доступ к данным о погоде и спросить местных фермеров или других людей, работающих на открытом воздухе, что они наблюдают.

Так же можно повесить во дворе ветроуказатель. Это сделал друг, живущий у океана; ей и ее семье нравится осознавать изменения в направлении и силе ветра, благодаря чему они больше чувствуют себя частью своего естественного окружения: «Наш преобладающий ветер дует с северо-запада, поэтому в большинстве случаев ветроуказатель направлен на юго-восток. Но иногда он внезапно поворачивается и указывает на север, и тогда мы знаем, что надвигается шторм. Флюгер на вашем доме или в гараже может предоставить ту же информацию.

Знакомство с местными погодными условиями может помочь вам выбрать стратегию естественного охлаждения. Например, в жарком влажном климате максимальный воздушный поток в сочетании с затенением является доминирующей стратегией. В жарком климате и вентиляция приветствуется в жаркое время года, а ночное охлаждение тепловой массы особенно полезно из-за более низких ночных температур. В холодном климате с прохладным летом потребность в усиленной естественной вентиляции может быть незначительной. Многие страны с умеренным и смешанным климатом потребуют множества уловок, поскольку времена года переходят из одной крайности в другую.Читая дальше, думайте о своей собственной климатической зоне и о своем опыте проживания в ней; сосредоточьтесь на подходах, которые кажутся наиболее подходящими для вашей ситуации, и посмотрите, как вы можете улучшить существующие отношения между вашим домом и ветерком.

Воздушный поток и ваш дом

Теперь посмотрите на свой дом, чтобы оценить, как в нем движется воздух. Вы можете сделать основные наблюдения самостоятельно, но, возможно, вы захотите привлечь профессионала для более технической оценки. Примите во внимание следующие моменты:

• Какие окна в вашем доме: створчатые, распашные или фиксированные?
• Есть ли в вашем доме другие вентиляционные отверстия (например, форточки, вытяжные или турбинные вентиляторы, купол)?
• Есть ли работающие окна или другие вентиляционные отверстия на противоположных концах вашего дома? Некоторые высокие, а некоторые низкие?
• Можно ли открыть достаточно окон, чтобы обеспечить хорошую вентиляцию в жаркую погоду?
• Пропускает ли ваш ландшафт ветер в ваш дом летом и защищает ли его от холодных зимних ветров?
• Есть ли в ограждении вашего дома трещины, через которые проходит холодный воздух зимой или горячий воздух летом?
• Какова высота ваших потолков? Позволяют ли они теплому воздуху скапливаться высоко в комнате, что может быть благом летом и проблемой зимой?
• Выпускают ли вентиляционные отверстия или вентиляторы нежелательный воздух, например неприятный запах или избыточную влажность?
• Есть ли в вашем доме зоны «мертвого воздуха» даже с открытыми окнами?

Методы естественной домашней вентиляции

После того, как вы нанесли на карту местные схемы ветров и характеристики воздушного потока в вашем доме, вы можете использовать множество уловок для улучшения вентиляции и охлаждения.Если ваш дом имеет значительную тепловую массу (плотные материалы, которые медленно проводят тепло, например, камень, бетон, кирпич или керамическая плитка), или если вы решите добавить немного, вы захотите использовать эти методы вентиляции, чтобы охладить массу ночью в помещении. жаркое время года, поэтому он может поглощать нежелательное тепло из воздуха и вдали от вашего тела в течение дня.

Отверстия, через которые воздух проходит через ваш дом, не обязательно должны быть окнами. Мы просим окна делать многое: пропускать свет, приветствовать солнечное тепло, обрамлять виды и обеспечивать вентиляцию.Но к этим функциям часто предъявляются противоречивые требования. Например, в жарком засушливом климате ветерок более желателен, чем солнечный свет. Иногда лучшим решением, особенно в ситуации переделки, является установка вентиляционных отверстий отдельно от окон. Добавление защиты от солнца, сеток от насекомых, жалюзи, изолированных дверей или их комбинации позволит вам точно настроить ваши новые вентиляционные отверстия. Хорошим примером из исторических зданий является купол с решетчатыми вентиляционными отверстиями вокруг, которые позволяют теплому воздуху выходить, когда он поднимается вверх, вызывая движение воздуха через весь дом.

Мы можем многому научиться у местных зданий, которые наилучшим образом используют природную охлаждающую вентиляцию для своего конкретного климата. На юге веранды со ставнями, высокие потолки, открывающиеся фрамуги, двухэтажные подъезды и домики для собак с открытыми проходами по центру максимизируют как поперечную вентиляцию, так и тень, чтобы противостоять влажной жаре. На Среднем Западе летние кухни сохраняют тепло от приготовления пищи вдали от дома, в то время как закрытые веранды для сна оставляют теплые человеческие тела на пути ночного бриза.В пустынных регионах толстые земляные стены домов из сырца защищают интерьер от резкого солнца в течение дня; Ночью прохладный ветерок уносит теплый воздух.

Теперь давайте рассмотрим некоторые из наиболее распространенных форм естественной вентиляции:

Поперечная вентиляция. Когда воздух поступает в комнату с одной стороны и выходит с другой, у вас есть перекрестная вентиляция. Как и любое движение воздуха, перекрестная вентиляция может охладить ваше тело, ускоряя испарение пота, и может охладить ваш дом, удаляя горячий воздух, особенно ночью, если поступающий наружный воздух прохладный.

Любое помещение с отверстиями на противоположных сторонах может вентилироваться поперечно, если отверстия достаточно большие. Но в большинстве домов во многих местах есть как минимум две комнаты, поэтому вам также необходимо следить за потоком воздуха во всем доме, чтобы эффективно проветривать комнаты. Думайте о своем доме как о системе коридоров и дверных проемов, которые могут направлять воздух из одного конца в другой.

Просматривая сделанные вами заметки о движении воздуха, посмотрите, можно ли улучшить сочетание преобладающих ветров, ориентации дома, планировки комнаты и проемов (окна и другие вентиляционные отверстия), чтобы наилучшим образом использовать этот ветер.Есть ли воздухозаборники с наветренной стороны, а выпускные — с подветренной? Если ваш дом не ориентирован на встречу с преобладающим ветром, вы можете использовать ландшафтный дизайн или боковые стены с наветренной стороны дома, чтобы побудить ветер приближаться к вашим входным отверстиям.

Планируя внести изменения в приточные и вытяжные вентиляционные отверстия в вашем доме, примите во внимание следующие рекомендации:

• Отверстия в противоположных стенах обеспечивают максимальное движение воздуха.
• Отверстия в соседних стенах создают турбулентность воздуха, усиливая охлаждающий эффект.
• Комбинация низких входных и высоких выходных отверстий может обеспечить максимальную очистку воздуха в помещении. Эта стратегия особенно полезна для ночного охлаждения теплых полов.
• Если вы устанавливаете новые отверстия, убедитесь, что воздух циркулирует вокруг людей в комнате, чтобы лучше охладить их. Наличие нескольких низких и высоких отверстий или всех отверстий на средней высоте должно обеспечить желаемый эффект.
• Наконец, вы можете повысить эффективность перекрестной вентиляции, естественным образом охлаждая воздух до того, как попадет в ваш дом.Тень, растения или вода (в засушливом климате), в форме пруда, фонтана или тумана — все это может отводить тепло из воздуха. Если они расположены с наветренной стороны вашего дома, эти функции повысят комфорт в помещении в жаркую погоду.

Эффект камина. Если вы живете там, где бризы редкие или слишком мягкие, вы можете использовать эффект «дымохода» или «стека», чтобы усилить движение воздуха. Эффект дымохода обусловлен подъемом теплого воздуха; при нагревании воздух расширяется, становится светлее и поднимается вверх.Если поднимающемуся теплому воздуху будет позволено выходить высоко в конструкцию, он будет заменен более холодным (более тяжелым) воздухом, поступающим в нижнюю часть конструкции.

На скорость движения воздуха влияет расстояние по вертикали между входами и выходами, размер отверстий и разница температур воздуха снизу вверх в дымоходе; чем выше каждая из этих характеристик, тем быстрее движется воздух. Одним из преимуществ этой стратегии является то, что она не требует особой ориентации на преобладающие ветры; он управляет собой.

Если у вас высокий дом — многоуровневый, с высокими потолками или и тем, и другим — у вас уже могут быть необходимые компоненты для использования эффекта дымохода. Вы можете использовать существующую лестничную клетку, атриум, фонарь или другой вертикальный проход для воздуха, чтобы увеличить поток воздуха в вашем доме. Если у вас уже есть необходимые отверстия вверху и внизу этого воздушного пространства, ваша единственная задача может заключаться в том, чтобы открывать и закрывать их по мере необходимости. Или, возможно, у вас есть необходимое воздушное пространство, и добавление вентиляционных отверстий позволит ему функционировать как тепловой дымоход.

Однако, если в вашем доме нет таких функций, вы можете добавить дымоход или атриум, чтобы отводить горячий воздух летом. Вы можете дополнительно усилить воздушный поток, добавив в верхней части дымохода стекло, выходящее на юг, чтобы увеличить разницу температур сверху вниз, или даже добавив вентилятор для увеличения потока воздуха, когда это необходимо. Размещение выпускного отверстия с подветренной стороны здания еще больше усилит приток воздуха; когда ветер дует вокруг дымохода, он по существу всасывает воздух в дымоход.Скорость воздушного потока будет максимальной, когда площадь поперечного сечения дымохода от входа к выходу остается неизменной.

Ветроуловители. Если в вашем районе дует ветерок, но здания, растительность или рельеф не позволяют им добраться до вашего дома, есть еще один способ принести этот ветерок в помещение. Улавливатели ветра (также известные как ветряные совки) веками использовались на Ближнем Востоке, где температура высока, а здания часто расположены близко друг к другу. Улавливатель ветра — это башня, которая поднимается из дома в воздушное пространство над линией крыши (см. Иллюстрацию ниже).Его отверстие обращено к господствующему ветру, разнося ветерок в комнаты внизу. Захват воздуха выше дает дополнительные преимущества: воздух прохладнее, ветерок движется быстрее и воздух переносит меньше пыли. Когда воздух неподвижен, хорошо спроектированные ветроуловители могут работать в обратном направлении, с эффектом дымохода, вытягивающим теплый воздух вверх и из дома.

Ветрозащитный колпак также может быть элегантным решением там, где окна плохо ориентированы для улавливания ветра. Окна могут выходить в любую сторону, но улавливатель ветра может быть точно ориентирован на преобладающий ветер.Зная характер ветра в вашем районе, вы можете спроектировать ветроуловитель с отверстиями в любом количестве направлений. Для достижения наилучших результатов воздухозаборники должны быть на высоте не менее 8 футов над окружающими препятствиями, поэтому постарайтесь интегрировать эту функцию в общий дизайн. Если у вас не жаркий климат круглый год, вы можете добавить к ветроуловителю изолированные двери, чтобы избежать потери тепла зимой.

Растительность и другой ландшафтный дизайн . Вы можете использовать садовые насаждения и ландшафтные стены, чтобы направлять и даже охлаждать ветер, прежде чем он войдет в ваш дом.Ряды лиственных деревьев или высокие густые кусты могут направлять воздух в открытые окна, а их тень и транспирация охлаждают воздух, когда он проходит через них.

Вентиляторы турбинные. Маленькие вращающиеся шары, которые вы, возможно, видели на крышах старых промышленных зданий, — это турбинные вентиляторы. Эти вентиляционные отверстия, которые теперь возвращаются в дома с естественным охлаждением, используют движение воздуха на уровне крыши, чтобы вытягивать воздух из дома. Хотя они действуют как вентилятор, они полностью управляются ветром, который захватывает ребра вентилятора турбины и заставляет его вращаться, вытягивая воздух вверх и наружу через его отверстия.Затем более холодный воздух может поступать на более низком уровне, чтобы заменить отработанный воздух.

Easy Breezes: потолочные вентиляторы и многое другое

Вентиляторы и испарительные охладители обходятся дешевле, чем традиционные системы кондиционирования воздуха, и позволяют поддерживать комфортную температуру в помещении.

• Вентиляторы потолочные. Люди переносят более высокие температуры, когда воздух находится в движении, а потолочные вентиляторы — это относительно энергоэффективный и доступный способ улучшить естественный поток воздуха в вашем доме. Например, потолочные вентиляторы позволяют повысить температуру в доме в летние месяцы на 4 градуса, сохранив при этом тот же уровень комфорта.Кроме того, если вы поднимете термостат с 70 до 74 градусов, вы снизите расходы на кондиционирование воздуха примерно на 30 процентов. А потолочные вентиляторы обычно потребляют примерно столько же энергии, сколько 100-ваттная лампочка. Чтобы найти наиболее эффективные модели, поищите «потолочные вентиляторы» на сайте Energy Star. Вот несколько советов по обеспечению максимального комфорта при использовании потолочных вентиляторов при минимальном потреблении энергии:
• Выключайте вентилятор, когда в комнате никого нет . Движение воздуха охлаждает людей, а не комнаты.
• Настройте элементы управления по сезонам. Летом используйте потолочный вентилятор в направлении потока воздуха вниз (против часовой стрелки) и встаньте на пути движущегося воздуха; чем выше скорость воздуха, тем сильнее охлаждающий эффект. Зимой включите двигатель реверсивно и включите потолочный вентилятор по часовой стрелке на низкой скорости, чтобы направить теплый воздух под потолок в жилое пространство.
• Вентиляторы для всего дома. Эти вентиляторы часто могут быть наиболее экономичным способом охлаждения дома в умеренном климате, согласно Rocky Mountain Institute, аналитическому центру, который консультирует корпорации и правительства по вопросам использования энергии.Вентиляторы для всего дома циркулируют воздух, втягивая прохладный ветерок из окон нижнего этажа и выпуская воздух через крышу. Установка вентиляторов обычно стоит около 500 долларов, а их эксплуатационные расходы низкие. Убедитесь, что вентилятор в доме установлен правильно, чтобы избежать потери тепла зимой.
• Испарительные охладители. На западе США, где уровень влажности низкий, новые конструкции испарительных (болотных) охладителей представляют собой высокоэффективную альтернативу обычным системам кондиционирования воздуха.Они потребляют менее четверти энергии, чем кондиционеры, и не требуют токсичных хлорфторуглеродов (ХФУ) или других хладагентов. Они охлаждают воздух, направляя теплый наружный воздух через влажную фильтровальную подушку. Затем вода испаряется с подушки, чтобы снизить температуру воздуха. Вентилятор направляет влажный прохладный воздух в комнату и выталкивает теплый воздух через открытые окна. Небольшие блоки размером с комнату начинаются от 100 долларов и не требуют установки, в то время как системы для всего дома могут стоить от 2000 до 4000 долларов, включая установку.Теперь также доступны солнечные испарительные охладители, работающие от фотоэлектрических (PV) элементов. Фотоэлементы работают в часы пик, когда наиболее жарко и электричество является самым дорогим.

Лучшие варианты для пассивного охлаждения

По данным Института Роки-Маунтин, пассивное охлаждение может снизить счета за электроэнергию до 40 процентов. Помимо естественной вентиляции, наиболее эффективными стратегиями охлаждения в порядке увеличения затрат являются:

• Сведение к минимуму тепловыделения в помещении. Например, использование энергоэффективных лампочек, сокращение потребления горячей воды, использование более компактных и эффективных приборов и планирование задач по выделению тепла (например, сушка одежды) на более прохладные часы дня.
• Утепление. Уплотнение, герметизация и герметизация всех швов, трещин и отверстий ограждающих конструкций здания снижает потребность в энергии для отопления и охлаждения.
• Изоляция. Изоляция вашего дома или установка теплоотражающей пленки снижает теплопроводность вашего жилого помещения.
• Затенение и остекление окон. Солнечное излучение, проходящее через окна, может составлять 20 процентов тепла в жарком влажном климате. Устройства затемнения окон и технология остекления сводят к минимуму приток тепла при пропускании дневного света, что снижает потребность в электрическом освещении.
• Отбеливание кровли и вентиляция чердака. Это две эффективных меры по снижению притока тепла за счет отражения тепла от крыши или отвода тепла через чердак.
• Деревья и ландшафтный дизайн. Посадка широких зеленых деревьев в тени, которые закрывают солнце, уменьшит количество солнечной радиации, поглощаемой домом.

Для получения дополнительной информации посетите RMI.

Контрольный список для систем естественного домашнего охлаждения

Невысокие фрукты: что можно делать сегодня

Поэкспериментируйте с имеющимися окнами, чтобы улучшить воздушный поток. Если в вашем доме окна со створками, вы можете не только получить максимальную площадь вентиляции для данной площади остекления, но также можете использовать окна для улавливания и направления воздушного потока.В случае двойных окон вы можете попробовать приоткрыть обе створки наполовину; это может позволить более прохладному воздуху поступать снизу и более теплому воздуху вверху. Если у вас есть работающие фрамуги над дверями и окнами (внутренними или внешними), используйте их для отвода горячего воздуха, скапливающегося у потолка; вы можете добавить фрамуги, если у вас их еще нет. Если в вашем доме более одного уровня, попробуйте открывать высокие и низкие окна, чтобы воздух проходил через дом вертикально.

Заделайте трещины по периметру дома.

Настройтесь на легкий ветерок. В жаркую погоду все, что усиливает ваше ощущение ветра, может иметь психологический охлаждающий эффект. Повесьте перезвон ветра или колокольчик, или посадите бамбук или другое растение «шуршащий» на тропинке летнего бриза и наслаждайтесь ощущением усиления ветра.

Более сложные шаги: то, что вы можете сделать завтра

Когда вы будете готовы взяться за более серьезные проекты, подумайте о следующем:

• Добавьте новые отверстия в стенах дома для естественной вентиляции.
• Создать тепловой дымоход.
• Пейзаж для перенаправления ветра.
• Создание уличных помещений; В зависимости от того, где он расположен и как устроен, открытая комната может быть островком спокойствия, когда на улице слишком свежо, или может оказаться на пути прохладного бриза в жаркую погоду.

Выдержки из Natural Remodeling for Not So-Green House: Bringing Your Home to Harmony with Nature , который настоятельно рекомендован журналом MOTHER EARTH NEWS и финалистом премии Nautilus Book Award 2007, присуждаемой за выдающиеся достижения вклад в позитивные социальные изменения.Для заказа посетите сайт авторов.

Первоначально опубликовано: август / сентябрь 2007 г.

5 вариантов отопления для старых домов

Напольные регистры, расположенные в центре, являются одним из способов рассеивания тепла, а некоторые из них были довольно декоративными. Это воспроизведение из Reggio Registers.

В наш век автоматизации легко принимать системы отопления как должное — дровяные камины и угольные печи, которые когда-то были критичными для зимнего комфорта в большинстве американских домов, давно исчезли.Тем не менее, добавление или адаптация систем отопления, вентиляции и кондиционирования воздуха в старых домах сегодня часто связано со сложной сетью проблем, и современные системы и устройства могут конкурировать с нашим желанием сохранить прошлое. Итак, как лучше всего обогреть свой старый дом?

Центральное отопление, в отличие от камина, не является новой идеей — римляне использовали ранний вариант, называемый гипокаустом, а к концу 18 века в Европе были отдельные системы водяного и парового отопления. Тем не менее, наши колониальные предки в основном полагались на открытые камины с простыми андиронами для хранения колотых поленьев.С конца 18 века и все чаще в начале 19 века более удачливые жители городов Восточного побережья использовали уголь в каминных решетках. Встроенные решетки из железа или стали были отличительной чертой камина; немногие сохранились нетронутыми.

См. Решения по отоплению для колониального возрождения Дополнение

Усовершенствования дымоходов заняли умы многих ученых. Самым простым был камин — декоративная плита из чугуна, помещенная в задней части топки для удержания и излучения тепла. «Печь Франклина» Бенджамина Франклина представляла собой чугунную вставку, предназначенную для сохранения большего количества тепла в комнате.Немецкие поселенцы хорошо использовали чугунные печи, либо выступающие из камина (пятиконечная печь), либо отдельно стоящие (шесть плит).

Реконструкция старого дома

В 19 веке были усовершенствованы системы отопления и вентиляции. Канальные системы горячего воздуха появились в некоторых престижных домах, а здания обогревались теплом, создаваемым огромными кирпичными печами в подвале, которые вентилировались в комнаты через напольные и плинтусные регистры, обычно с декоративными вращающимися лопастями для регулирования потока воздуха.С открытием американских шахт использование угля быстро увеличивалось, и угольные решетки часто заменяли дрова как в каминах, так и в кухонных плитах. У угля было много преимуществ: небольшие компактные куски, которые горели медленно, но горячо, и доставлялись прямо в подвал через желоб для угля, расположенный снаружи дома.

В эпоху после Гражданской войны появились чугунные печи с горячим воздухом с большой решеткой, установленной этажом выше. Иногда в более совершенных системах воздуховоды из листового металла подавали теплый воздух и в другие комнаты.Вскоре последовали системы водяного и паропровода с украшенными чугунными радиаторами. Именно сюда приходят многие любители старых домов, купившие старый дом с одной из этих старинных систем отопления.

Мини-воздуховодная система принудительной подачи воздуха

Гибкие трубки

Mini ducts позволяют устанавливать их практически в любом месте, не занимая при этом много места.

Широко известная как система Unico по имени одной из компаний, производящих ее, мини-воздуховоды обычно используются для кондиционирования воздуха, хотя систему также можно использовать для обогрева с помощью дополнительной электрической печи.Он продувает обработанный воздух с высокой скоростью через гибкие нейлоновые трубки диаметром 2 дюйма или 2 ½ дюйма через незаметные вентиляционные отверстия. Это может иметь неоценимое значение для модернизации старых домов, потому что вентиляционные отверстия, обычно в потолке, оказывают незначительное влияние на стены и каркас — трубы могут проходить сквозь препятствия и обходить их, что позволяет избежать многих проблем, связанных с модернизацией больших и прочных воздуховоды. В каждой комнате может понадобиться несколько розеток.

Современный камин

Добавление топки — дровяной, газовой или электрической — это простой способ сделать оригинальные камины более эффективными.

Традиционный уютный камин можно обновить и улучшить с помощью нововведений, в том числе камина на природном или пропановом газе или новых типов топок. Многие привлекательные металлические вставки в викторианском стиле для угольных или дровяных каминов изготавливаются с дополнительными подходящими каминными полками. Электрические нагревательные вставки с искусственным пламенем модернизируют старый камин без газопровода. Модель Fires of Tradition отличается не только искусственным пламенем, но и дымом в чугунном блоке в викторианском стиле, который не требует вентиляции. Для настоящих дров доступны энергосберегающие вставки на основе неглубокой конструкции Рамфорда.(Fires of Tradition предлагает традиционные решетки в десятке различных стилей.) Valor Fireplaces предлагает множество газовых топок, которые обеспечивают тепло при отключении электроэнергии.

Водогрейные и паровые радиаторы

Радиаторы обеспечивают прекрасное тепло. Новые модели от Runtal подходят для самых разных старых домов.

Распространенные в конце 19 века и стандартные до недавнего прошлого, радиаторы обеспечивают большое количество тепла и относительно просты в установке. После Второй мировой войны угольные печи с ручной или машинной топкой были заменены на те, которые автоматически питались относительно чистым маслом.С появлением центральных систем отопления, вентиляции и кондиционирования воздуха в 1960-х годах установка радиаторов с горячей водой исчезла, за исключением растущего числа реставраторов, которые восхищаются декоративными старинными радиаторами. Ремонт и отделка старых радиаторов и продажа старинных — это сейчас процветающий бизнес.

См. Варианты зимнего обогрева для декоративно-прикладного искусства

Для отопления жилых домов пара использовалась меньше, чем горячая вода, но обе системы легко ремонтируются. Современные радиаторы, более плоские и обновленные по внешнему виду, сегодня легко доступны; многие из них производятся компанией Runtal, специализирующейся на производстве плоских стальных панелей для настенного монтажа.Традиционно радиаторы прятали под деревянными или металлическими крышками, что до сих пор широко распространено. Они производятся несколькими компаниями, такими как The Wooden Radiator Cabinet Company и Monarch. Альтернативой радиаторам является отопление на плинтусе с медными трубами и ребрами в кожухе из листового металла, который следует за стенами комнаты, что менее желательно, поскольку оно закрывает исторические плинтусы. Если в вашем доме они уже есть, их можно спрятать за новыми укрытиями.

Лучистое тепло

Эта излучающая система была установлена ​​в доме колониального возрождения в Страсбурге, штат Вирджиния.

Встраиваемые в пол трубы для горячей воды, как правило, в бетоне, стали популярными после Второй мировой войны, особенно в домах, построенных из плит. Лучистое тепло обеспечивает комфортное, всеобъемлющее тепло, в отличие от фиксированного тепла радиаторов и регистров горячего воздуха. Семьдесят лет назад в тысячах домов в Левиттауне было установлено лучистое тепло в плитах перекрытий, и Фрэнк Ллойд Райт использовал его в своих усонианских домах. Такие ранние установки были подвержены утечкам, обычно из-за возможной коррозии труб, а ремонт оригиналов был трудным и дорогостоящим.Однако современное лучистое отопление значительно улучшилось.

Сегодня в гидравлических панельных системах используются небольшие армированные трубы из полиэтиленгликоля (PEX) для отвода теплой воды под готовый пол, излучающего тепло. Трубку легко установить на черный пол, ее можно отделать деревом или плиткой. PEX поставляется в виде змеевиков длиной до 1000 футов, что позволяет запускать одну катушку последовательно в нескольких комнатах дома в одном контуре или в отдельных контурах для зонированного отопления. Это гибкая система, подходящая для переоборудования старых домов, когда к напольному покрытию можно получить доступ снизу или его можно заменить.(Оборотная сторона: он поставляет только тепло, а не кондиционер.)

Электрические напольные излучающие системы, такие как системы Thermofloor и Schluter Ditra-Heat, также легко установить под новыми полами из дерева или плитки. Они особенно полезны в небольших установках, таких как кухни и ванны, поскольку не требуют отдельного источника тепла.

Принудительный воздух

К середине века печи с принудительной подачей воздуха были повсюду. этой модели от Rheem было достаточно, чтобы поместиться в гостиной.

Системы воздушного отопления также могут обеспечивать вентиляцию и охлаждение и являются предпочтительной системой в новых домах на протяжении последних 50 лет. Однако установка больших изолированных воздуховодов в старом доме может быть трудной и некрасивой или потребовать значительного ущерба для шкафа. Одно из решений, предполагающее, что в доме есть подвал и чердак, — использовать напольные регистры на первом этаже с фанкойлом в подвале и потолочные розетки на втором этаже с отдельным блоком на чердаке.

% PDF-1.6
%
1 0 obj
>>>] / OFF [] / Order [] / RBGroups [] >> / OCGs [6 0 R 7 0 R] >> / Pages 3 0 R / StructTreeRoot 8 0 R / Тип / Каталог >>
эндобдж
5 0 obj
> / Шрифт >>> / Поля [] >>
эндобдж
2 0 obj
> поток
2018-12-28T16: 10: 42 + 01: 002018-12-28T16: 10: 42 + 01: 002018-12-28T16: 10: 42 + 01: 00Microsoft® Word 2013application / pdf

uuid: b45cd8e3-33bb-4587-9e29-d9d4eee7ae34uuid: a927d753-2d5c-4b2e-a66a-620a0ba7887d Microsoft® Word 2013

конечный поток
эндобдж
3 0 obj
>
эндобдж
8 0 объект
>
эндобдж
18 0 объект
>
эндобдж
19 0 объект
>
эндобдж
20 0 объект
>
эндобдж
96 0 объект
>
эндобдж
97 0 объект
>
эндобдж
99 0 объект
>
эндобдж
133 0 объект
>
эндобдж
101 0 объект
>
эндобдж
102 0 объект
>
эндобдж
103 0 объект
>
эндобдж
104 0 объект
>
эндобдж
105 0 объект
>
эндобдж
106 0 объект
>
эндобдж
107 0 объект
>
эндобдж
108 0 объект
>
эндобдж
109 0 объект
>
эндобдж
110 0 объект
>
эндобдж
111 0 объект
>
эндобдж
112 0 объект
>
эндобдж
98 0 объект
>
эндобдж
17 0 объект
> / MediaBox [0 0 595.`

Отопление 3-х этажного дома зимой — Зал

Будьте осторожны с решениями по зонированию, такими как вентиляционные отверстия Keen, или даже закрывайте слишком много регистров вручную. Вы можете повредить печь, если статическое давление будет слишком высоким.

У меня две печи. Обычно один нагревает нижние уровни, а другой — верхние. Но в этом доме один обогревает все три уровня восточной стороны дома, а другой обогревает все три уровня западной стороны дома.

Я мало занимаюсь автоматизацией. Я оставляю вентилятор печи постоянно включенным, что позволяет поддерживать постоянную температуру в разных комнатах и ​​на разных уровнях. Я настоятельно рекомендую это сделать. Поскольку все спальни находятся на разных уровнях, все на западной стороне, а общие зоны — на восточной, у меня есть несколько странных графиков. Ночью я увеличиваю температуру в спальне дома и уменьшаю его в зоне общего пользования. Днем все наоборот.

Кроме того, действительно ли поддержание холода в подвале что-нибудь спасает? Я сомневаюсь в этом.Если вы отапливаете подвал, это тепло поднимется по всему дому, и тогда вы также не будете втягивать холодный воздух из подвала, когда оставляете вентилятор включенным.

Если бы это был я, я бы сделал следующее:

• Одолжите / арендуйте / купите тепловизор и посмотрите, где течет воздух или где у вас плохая изоляция стен и потолка. У меня есть тепловизор Seek Thermal, он классный.
• Включайте вентилятор 100% времени. На плате печи может быть возможность запустить вентилятор на более низкой скорости, когда термостат не требует тепла или охлаждения.Это сэкономит деньги на электричестве.
• Полностью откройте все форточки, включая подвал. Начните ограничивать те, которые в комнатах более жаркие, чем остальные. В идеале вы бы попросили кого-нибудь уравновесить вашу систему балометром, что почти никогда не делается в жилых помещениях HVAC, но может иметь огромное влияние на комфорт и экономию энергии. Найдите кого-нибудь, кто сертифицирован Национальным институтом комфорта (NCI). У них есть поиск на их сайте.

У меня были те же проблемы, что и у вас, в моем нынешнем доме и в моем последнем доме, и именно здесь я начал.Сейчас дела обстоят неплохо. Предыдущие владельцы моего нынешнего дома тратили более 700 долларов в месяц на отопление в самые холодные месяцы. Мой самый высокий счет составил около 220 долларов, и я поддерживаю в доме в среднем на 10 градусов теплее, чем они (я держу его на уровне 70-72, у них было установлено расписание термостатов, чтобы оно не превышало 62). Но большая часть моей экономии, вероятно, была получена за счет герметизации утечек холодного воздуха и установки 2 дополнительных футов изоляции на чердаке.

О, еще, у меня есть увлажнитель на одной из моих печей, и у него есть байпас, который рециркулирует горячий воздух обратно в увлажнитель для сбора влаги, а затем возвращает его в возвратный воздух.Эти обходы неэффективны, и я думаю, что они даже запрещены в Калифорнии. В моем случае я купил 6-дюймовую заслонку с автоматическим закрытием с соленоидом в ближайшем коммерческом магазине систем отопления, вентиляции и кондиционирования воздуха.
