Система отопления в квартире многоэтажного дома: Отопление многоэтажных (многоквартирных) домов

Система отопления многоквартирного дома

Системы централизованного отопления многоквартирных домов создавались в соответствии с проектами. Поэтому об отоплении квартиры и всего дома можно узнать буквально все, если отыскать проект и и разобраться в нем до последнего винтика.

Далее рассмотрим, какие обычно применяются решения по отоплению в многоквартирных домах, и как они влияют на качество отопления в квартирах. А также, как на практике решаются вопросы, связанные с ремонтом и эксплуатацией труб, батарей и всей системы централизованного отопления высотного многоквартирного дома

Почему интересует схема отопления многоэтажки

Система отопления многоэтажного дома может озаботить в нескольких случаях, например:

• При замене радиатора в квартире возникает вопрос, — как отключить стояк, какой радиатор можно поставить и как лучше…
• Если менять стояк, то какие трубы можно применить?
• Когда отопление работает плохо, закономерно спросить – почему? — может можно подрегулирвать, даже самостоятельно…
• Если есть желание вместе с другими жильцами организовать свою котельную, то как это сделать…
• При установке теплосчетчика, — в каком месте системы его врезать?

Но без санкции ЖЭКа никаких действий с централизованным отоплением. А совершаются такие действия, обычно только специалистами той же обслуживающей организации.

Какие схемы встречаются в многоквартирных домах

Проекты отоплений целых районов от центральной теплостанции всегда индивидуальны, и зависят от жилого фонда. Обычно на 1 микрорайон обустраивали одну котельную, но это не правило, строили и очень крупные ТЭС, и маленькие котельные.

Но разводки отопления по многоэтажкам, построенных в советское время, как правило, типовые. Применялись однотрубные схемы подключения радиаторов, где одной трубой являлся вертикальный стояк. Стояки, коих было на один дом много, подключались параллельно к запитывающей тепло-магистрали, и таким образом оказывались примерно в одинаковых гидравлических условиях.

Примерная схема вертикальной однотрубки приведена на рисунке.
Нужно обратить внимание, что на одной трубе – до 18 радиаторов.

Правильные схемы подключения радиаторов – с использованием паралельного байпаса.

Схема подключения радиатора в квартире при однотрубной разводке по дому.

Отключение одного радиатора (потек!) не затронет обогрев в других квартирах из-за наличия байпаса. Кроме того, балансировочный вентиль позволяет приглушать радиатор по желанию.

Но однотрубкам присущь известный недостаток — последние радиаторы в кольце прохладнее. Как с этим боролись?

Особенности отопления в многоквартирных домах

Чтобы радиаторы на последних этажах не оказались бы слишком холодными, должна быть задана по стояку высокая скорость теплоносителя, что выравнивает температуры на подаче и обратке. В централизованных системах отопления умели делать так, что температура по стояку оказывалась без существенной разницы для пользователей. И повышением площади радиаторов с выравниванием теплоотдачи никто не боролся.

• Для централизованной системы отопления характерна большая скорость теплоносителя, — до предела возникновения шума в трубах. Отсюда и большая мощность насосов и большой перепад давления.
• Вторая особенность – большое общее давление в системе. Заполнение велось с нижней точки, и чтобы поднять теплоноситель на 9-й этаж приходилось создавать соответствующее давление, вплоть до 12 атм.
• Следующая особенность – большая температура теплоносителя – плохая теплоизоляция, утечки тепла, бесхозность энергоресурса, зачастую позволяла решать коммунальщикам поставленные задачи «тепло в домах» путем просто накручивания расхода и взвинчивания температуры выше нормы, даже выше 100 град С при повышенном давлении.

Все это предъявляет свои требования к радиаторам и трубам.

Какие трубы и радиаторы применять в многоэтажном доме

Все многоэтажки в советское время оборудовались стальными трубами и чугунными радиаторами. Сейчас появился выбор. Другие виды труб и радиаторов практичней, дешевле, долговечней.

Но самостоятельно делать выбор, при замене радиатора в квартире, без соглосования с ЖЭКом недопустимо. Тем более разбирать стояк и менять трубы – это сделают только специалисты.

В основном Жэковские спецы впаивают пенопропилен РN30 25 мм (наружный диаметр) с алюминиевой армировкой, несмотря на то, что его предельная температура все равно +95 град, а в централи может быть и больше… Сейчас уже появились и PN25 c аналогичными характеристиками.

Возможно и применение металлопластиковых труб для подключения радиаторов в многоэтажном доме – по решению службы обслуживающей сеть. Применяемый диаметр – в основном 20 мм (наружный).

При замене радиатора, работники жека обязательно обяжут создать схему с отключением двумя кранами и байпасом параллельным радиатору.

При замене радиатора в квартире

• Модель, размеры (теплоотдача) радиатора согласовываются со специалистами обслуживающей организации.
• Отключается стояк, сливается жидкость.
• Обычно старые стальные трубы обрезаются, так как раскрутить резьбовые соединения не представляется возможным. Чаще радиаторы меняют вместе с трубами, типы применяемых труб также согласовываются с ЖЭКом.
• Радиатор навешивается на штатное крепление, снабжается заглушками, шаровыми кранами, краном Маевского.
• Радиатор подключается к стояку трубами по схеме с байпасом.

Почему на верхних этажах холодно

Если скорость теплоносителя поубавить, температуру также поубавить, то в домах будет холодно, особенно это скажется на верхних этажах, где радиаторы зачастую последние в кольце. Подобное происходит как по техническим причинами, вследствие зарастания труб, износа оборудования, так и по организационным.

Топливо нынче дорого, и не известно на каком уровне командования, его выделенное количество ополовинилось, но результат впечатляющий, – в топку попадает половина от положенного угля, мазута, газа. А специалистам теплосети предложено «выкручиваться» и перераспределять тепло, «изыскать методы». В результате часть насосов отключается, заменяется, котел приглушается, вентильки подзакручиваются, — создается искусственный «износ оборудования».

Еще вариант плохой работы отопления в многоэтажном доме — радиаторы не греют. В любом подвале многоэтажного дома возможны варианты регулировки, когда какой либо стояк будет греть плохо – схема весьма сложная. Проблема может заключаться в отсутствии достойных кадров в организации, в результате чего сеть просто не налажена.

Но выход из ситуации можно найти только в мытарствах по местным организациям. Или создания для небольшого дома своей котельной по согласованию с властями. Или переход на индивидуальное отопление в квартире.

Особенности в новостройках

В настоящее время все больше переходят на современные проекты отопления. Применяются двухтрубки в разводке, вследствие чего уменьшаются энергопотери на движении теплоносителя. Схема подключения радиатора в квартире с двухтрубной системой отопления.

Такие проекты сейчас предусматривают и другие материалы, вместо стали применяется PEX, в том числе и армированный алюминием. Радиаторы с минимальным давлением 16 атм, с нижней (сокрытой) подводкой.

Новейшее достижение – индивидуальная разводка по отдельной квартире. Стояки из двух труб предназначен для целой квартиры. По квартире разводка может быть выполнено как угодно, но обычно по проектам расположение стояков такое, что удобно сделать лучевую схему от центральных коллекторов, при этом трубы прокладываются под фальшивым полом.

Это дает возможность также под балконными блоками установить внутрипольные конвектора.
Также – индивидуальный теплосчетчик на квартиру.

Но в массивах старых застроек, при централизованной системе отопления многоквартирного дома сие не достижимо. Пользуются теми благами, которые наладил ЖЭК.

Вариант монтажа отопления в современной квартире многоэтажного дома

• Подключение к стояку центрального отопления (индивидуального котла) отопительной сети всей квартиры выполняется в одной точке, от которой идет разводка к радиаторам.
• Трубы размещаются в полу, конструкция которого позволяет это сделать. Применяются радиаторы с нижним подключением и внутрипольные конвекторы.
• Предпочтительнее лучевая схема включения радиаторов, при которой под полом размещаются только цельные отрезки труб, — от центрального коллектора к каждому отопительному прибору.
• В случае применения попутной, тупиковой схемы, все скрытые разветвления труб могут выполняться только обжимными несъемными фитингами, с помощью фирменного инструмента.
• Допускаются к скрытому монтажу фитинги и трубы только от одного производителя. Паянные трубы к скрытому монтажу не допускаются.

Виды отопления многоэтажных домов | Квартиры от застройщика, строительство в Брянске

Виды отопления многоэтажных домов

Подавляющее большинство многоэтажных зданий нашей страны подключены к центральным котельным или ТЭЦ, такая система отопления называется централизованной. Существуют и другие виды систем отопления многоквартирных домов, которые могут быть как однотрубными, так и двухтрубными. Ознакомимся с видами систем отопления «многоэтажек», а также с их плюсами и минусами.

Централизованная система отопления

Чтобы отапливать целый жилой район строится ТЭЦ или устраивается одна мощная котельная, т.е. тепло вырабатывается не в отапливаемом здании, а за его пределами. Магистральные трубы доставляют тепло от вырабатываемого источника в тепловые центры, а затем уже в квартиры. Данный тип называется независимым, так как циркуляционные насосы позволяют дополнительно отрегулировать тепло-подачу. Также существует зависимый тип подачи, который производится напрямую с ТЭЦ.

Централизованное отопление можно назвать сложной инженерной системой, занимающей значительную площадь и обеспечивающей теплом одновременно большое количество объектов.

Основные структурные элементы централизованной системы:

-Источники тепло-энергии (ТЭЦ, крупная котельная, теплоэнергоцентраль). В котельной передача тепла производится с помощью воды, а в ТЭЦ воду превращают в пар, который имеет более высокие энерго-показатели. Его направляют в паровые турбины, где происходит выработка электроэнергии. В отработанном виде пар применяется для нагрева той воды, которая поступит в систему отопления многоэтажного здания для обогрева квартир.

-Теплосети – это сложные, разветвленные, протяженные системы трубопроводов, которые предназначены для доставки тепла к объектам. Они могут прокладываться наземным и подземным способом, но обязательно имеют теплоизоляцию. Обычно это две стальные трубы, одна для подачи, другая для отработанного теплоносителя.

-Потребитель тепла – это оборудование для отопления, которое устанавливается в многоквартирном доме.

Плюсы центральной системы отопления:

-Есть возможность использовать недорогие виды топлива.

-Такая система является надежной, так как обеспечивается регулярный контроль специальными службами, которые следят за ее работой и техническим состоянием.

-Применяется экологичное оборудование.

-Система имеет простые эксплуатационные характеристики.

Минусы централизованного отопления:

-Функционирование системы в соответствии со строгим сезонным графиком.

-Отсутствует возможность самостоятельно регулировать температуру приборов отопления.

-Система отопления подвергается частым перепадам давления.

-При транспортировке теплоносителя в многоэтажный дом происходит значительная потеря тепла.

-Немаленькая стоимость оборудования и монтажа.

Автономная система отопления или индивидуальное отопление.

Наряду с центральным в наше время можно встретить автономное отопление многоквартирных зданий, чаще всего это новостройки. Индивидуальное отопление подразумевает расположение котельной в отапливаемом доме, обычно размещается котельная в отдельном помещении, внутри или недалеко от самого здания, так как необходима регулировка температуры теплоносителя в системе отопления.

Индивидуальное отопление подразумевает установку котла в квартире. Монтаж котла, подводку газа и другого вспомогательного оборудования лучше доверить специалистам. Наиболее популярным на сегодняшний день является газовое отопление.

Плюсы газового отопления:

-Возможность оплачивать только то количество тепла, которое было использовано, а это позволяет сэкономить примерно 30%.

-Возможность регулирования температурного режима, не зависимо от отопительного сезона.

-В квартире с установленным газовым отоплением не возникнет проблема с отключением горячей воды летом, как это обычно случается.

Минусы индивидуальной системы отопления:

-Высокая стоимость оборудования.

-Возможны перебои с давлением газа.

-Траты на обслуживание газового котла, ремонт и очистку дымохода.

Крышная котельная.

Крышная котельная является автономным источником отопления, предназначенным для обогрева и горячего водоснабжения зданий. Такое название котельная получила так как располагается на крыше дома. Бывает два вида крышных котельных – стационарные (устанавливаются в момент строительства) и блочно-модульные (транспортируются и устанавливаются уже в собранном виде). Крышные котельные обеспечивают жильцов дома бесперебойным, безопасным и экономичным теплом и горячей водой.

Плюсы крышной котельной:

-Простые эксплуатационные характеристики.

-Низкие теплопотери.

-Нет потребности в дополнительных зданиях, которые обычно возводятся для отопительных целей.

-Полностью автоматизированная система, которая может функционировать круглогодично.

-Крышные котельные являются сравнительно недорогим и эффективным решением, которое позволяет экономить средства, так как отсутствуют затраты на монтажные работы и дополнительных сотрудников.

Минусов у крышной котельной нет, скорее это ограничения, которые указаны в «СНиПах»:

-Существуют ограничения на вес отопительного оборудования.

-Необходимо соблюдать требования газовой безопасности.

-Установка сложных автоматических систем.

-Противопожарный контроль.

Система автономного отопления многоквартирного дома, схема и проектирование

В нашей стране вопрос качественного отопления в квартирах является достаточно важным – ведь преимущественное количество жителей проживает именно в многоэтажках. И, увы, состояние тепловой сети даже в новопостроенных домах крайне редко может обеспечить качественный обогрев каждой квартиры в холодное время года. Поэтому неудивительно, что в последнее время многие владельцы квартир стали искать альтернативный вариант отопления. И чаще всего останавливают свой выбор на таком варианте, как система автономного отопления дома.

Котельная многоквартирного дома

Преимущества автономных систем

Система автономного отопления дома появилась впервые в Европе. Однако, имея весомый рад преимуществ, она довольно быстро распространилась по всему миру. На сегодняшний день в большинстве стран жители предпочитают пользоваться именно индивидуальными системами для обогрева своих квартир. И не зря, поскольку данный метод имеет рад преимуществ перед централизованной системой:

Рекомендуем к прочтению:

• доступная стоимость. Именно это достоинство системы нередко становится решающим при отказе от централизованной системы. Дело в том, что даже с учетом того, что предстоит оплачивать количество газа, используемого для обогрева, вы будете платить значительно меньшие суммы за коммунальные услуги. Помимо этого, в отличие от централизованной системы, автономным отоплением вы сможете пользоваться в том случае, когда оно необходимо. То есть, при необходимости можно скорректировать интенсивность нагрева, а в случае отъезда – просто на время отключить его вовсе. Это значительно экономит средства. Кроме того, вы не будете испытывать неудобства, которое возникает при поломке одного из отопительных элементов стояка централизованной системы – ведь в таком случае без отопления остается сразу несколько квартир.

Кроме того, стоимость новостройки с автономным отоплением значительно ниже. Ведь планирование и монтаж централизованной системы требует от застройщика значительного капиталовложения, что существенно поднимает и цену самого жилья.

• увеличение жилого фонда. Нередки ситуации, когда постройка многоквартирного дома является невозможной по простой причине – в районе строительства отсутствует возможность  подключения к центральной тепломагистрали города. А это значит, что единственным вариантом для поддержания тепла в каждой квартире является использование систем автономного отопления. Следует отметить, что в последнее время домов именно с такой отопительной системой появляется все больше. Во многих городах России (Санкт-Петербург, Калининград, Екатеринбург, Брянск и пр.) многоквартирные дома с автономными системами отопления сдавались в эксплуатацию еще в 1999 году. И с того времени количество многоэтажек с индивидуальным отоплением каждой квартиры стремительно увеличивается.

Схема теплоснабжения многоэтажного дома

• экономия природных ресурсов. При постепенном отказе от централизованного отопления пользователи, тем самым, в значительной мере помогают экономить огромное количество ресурсов, которые ранее требовалось потратить на обогрев дома. Кроме того, при индивидуальном отоплении появляется возможность самостоятельно корректировать уровень нагрева. Но и в таком случае нагревательный котел достаточно часто отключается пользователем – то есть, происходит дополнительная экономия природного газа.
• повышение качества отопления. На самом деле, те, кто перешел от централизованной системы отопления на автономное отопление в многоквартирном доме, отмечают значительное улучшение уровня обогрева. Довольно часто это связано с тем, что в централизованной системе постоянно происходит утечка тепла. Кроме того, автономное отопление жилого дома, расположенное в одной квартире, значительно меньше требует средств и времени на профилактику.

Принципиальная схема отопления многоэтажки

Еще одним достоинством автономного отопления можно назвать и то, что система позволяет также постоянно нагревать воду. То есть, в использовании столь ресурсоемких бойлеров просто отпадает необходимость.

Недостатки автономного отопления

Как и любая другая система отопления, индивидуальная также имеет свои недостатки. Наиболее серьезными можно назвать:

Рекомендуем к прочтению:

• халатность пользователей.  Любая система в доме, будь то отопительная или канализационная, требует периодического профилактического осмотра и обслуживания. И нередко причиной значительного снижения эффективности работы системы является как раз продолжительное отсутствие сервисного ремонта.Как правило, осмотр системы специалистом должен производиться минимум раз в год. Но многие пользователи просто забывают об этом, или же попросту не хотят лишний раз тратить средства. На самом же деле, профилактический осмотр системы, проводимый специалистом, стоит недорого, зато сможет в дальнейшем избавить вас от крупной поломки.
• необходимость создания качественной вентиляционной системы  и отрицательное воздействие на окружающую среду. Следует отметить, что на сегодняшний день проблема является менее актуальной, нежели 10 лет назад.  Проекты и правила создания вентиляционных систем утверждены законодательно, да и при планировании дома этому вопросу уделяется довольно большое внимание.

Система вентиляции многоквартирного дома

• снижение эффективности работы системы из-за неотапливаемых соседних помещений. К сожалению, данная проблема весьма актуальна. Особенно она затрагивает тех, кто, приобретя квартиру с индивидуальным отоплением в новом доме, не имеет соседей. В пустующих квартирах по причине отсутствия жильцов автономное отопление домов не работает. То есть – общие стены всегда остаются холодными. В результате, это в значительной мере снижает уровень отопления в заселенных квартирах. Впрочем, многие владельцы многоквартирных домов смогли решить и эту проблему. В каждой отдельной квартире устанавливается современная отопительная система, которая позволяет автоматически поддерживать минимальный уровень отопления, не требуя при этом постоянного контроля.

С каждым годом в эксплуатацию сдается все больше домов, в которых каждая отдельная квартира имеет собственную систему отопления. Системы регулярно модернизируются, что делает их внедрение и использование максимально эффективным и все более доступным.

Балансировка отопления, теплоснабжения многоквартирных и многоэтажных домов в Перми

Услуги гидравлической балансировки стояков, системы центрального отопления в МКД, ТСЖ в Перми и Пермском крае.

Субсидии за капремонт системы отопления!
Государство выделяет субсидии до 80% за реконструкцию отопления и ГВС.
Подробней о возмещении затрат узнайте у наших сотрудников.

Комплексное решение вопросов в ЖКХ

Балансировка стояков системы отопления — гидравлическая настройка перепада давления и регулирующей арматуры с целью обеспечения равномерного распределения тепла по отопительным приборам.

Если в вашей квартире холодно, а у соседа — жарко, значит система отопления в вашем доме не сбалансирована. Недостаточная циркуляция теплоносителя через батареи приводит к снижению температуры в комнате, а слишком большой расход воды — к чрезмерному перегреву и появлению шума в радиаторах.

Признаки разбалансировки системы отопления многоэтажного дома:

• Температура в одной части многоквартирного дома завышена, а в другой части занижена.
• Квартиры с завышенной температурой – скидывают лишнее тепло на улицу.
• Квартиры с заниженной температурой – включают электрообогреватели.
• Холодно в доме
• Холодные батареи
• Плохая циркуляция в системе отопления
• Духота в помещении
• Переплата за отопление

Зачем балансировать систему отопления в МКД?

• Избавиться от сквозняков из-за перегрева комнаты
• Выравнивание температуры помещений по зданию, позволит автоматике проводить более качественное регулирование.
• Уйдут в прошлое жалобы жильцов на недогрев и духоту в квартирах.
• Установить на этажах, одинаковое температурное значение на всех радиаторах.

• Пермская сетевая компания ПАО «Т плюс», ООО «ПСК» (г. Пермь)

  Городское коммунальное и тепловое хозяйство ПМУП «ГКТХ» (г. Пермь)

  ООО «Новая городская инфраструктура Прикамья» ООО «НОВОГОР-Прикамье» (г. Пермь)

  ОАО «ЗАКАМСКАЯ ТЭЦ № 5» (г. Краснокамск)

  ОАО ООО «ИСП» ИнвестСпецПром (г. Чайковский)

  ЗАО «БСК» Березниковская сетевая компания (г. Березники)

  ПАО «Уралкалий», ООО «Соликамская ТЭЦ», МУП «Теплоэнерго» (г. Соликамск)

  Котельные — № 1, 5, 8, 9, 12, 13, 17, 20, 25, 26, 27, 28, 29, 31, 32, 33, 34, 35, 37, 39 (г. Кунгур)

  АО «Интер РАО-Электрогенерация» (г. Добрянка)



Как происходит балансировка системы отопления многоквартирного дома?

Производим аудит системы отопления с последующим восстановлением параметров теплоснабжения.

Одной из основных проблем при балансировке является отсутствие точных расходов по стоякам, известны только данные общего расхода на весь многоквартирный дом. Т.к. дома  были построены давно, не исключается факт замены жильцами радиаторов отопления и внесение существенных изменений в схему теплоснабжения МКД, что влияет на расход.

Результатом балансировки должна быть температура одного значения в контрольных точках. Контрольными точками следует выбирать обратный трубопровод каждого стояка. По температуре обратного стояка можно понять, какая температура батареи у последнего потребителя.

Выставить необходимый расход по каждому стояку отопления, так чтоб температура обратного теплоносителя лежала в диапазоне +/-2 С.

Температура на радиаторах разная в следствии

• Медленной циркуляции теплоносителя по стояку.
• Большого теплосъёма с теплообменных приборов.

Причины, влияющие на замедление циркуляции в стояке системы отопления:

• Изменение диаметра трубы на стояке к меньшему значению (заужение диаметра трубопровода). Установка полипропиленовых (ПП) и  металлопластиковых труб вместо металлической трубы.
• Применение трубопроводной арматуры с большим гидравлическим сопротивлением. Фитинги металлопластиковых труб имеют большой коэффициент гидравлического сопротивления из-за малого внутреннего диаметра.
• Демонтированный байпас у батарей. После демонтажа байпаса, расчётный суммарный диаметр уменьшается (вода протекает не через две трубы, а через одну), соответственно увеличивается гидравлическое сопротивление участка трубопровода.

Причины увеличенного теплосъёма теплообменными приборами:

• Подключение нестандартного теплообменного оборудования. Использование теплоносителя для обогрева теплового пола.
• Увеличение количества теплообменного оборудования. Монтаж дополнительных радиаторов и увеличение количества секций батареи. Установка отопительных приборов в помещениях, которые не рассчитанный проектом, для обогрева от общедомовой системы теплоснабжения – балконы и лоджии.

Почему остывают батареи?

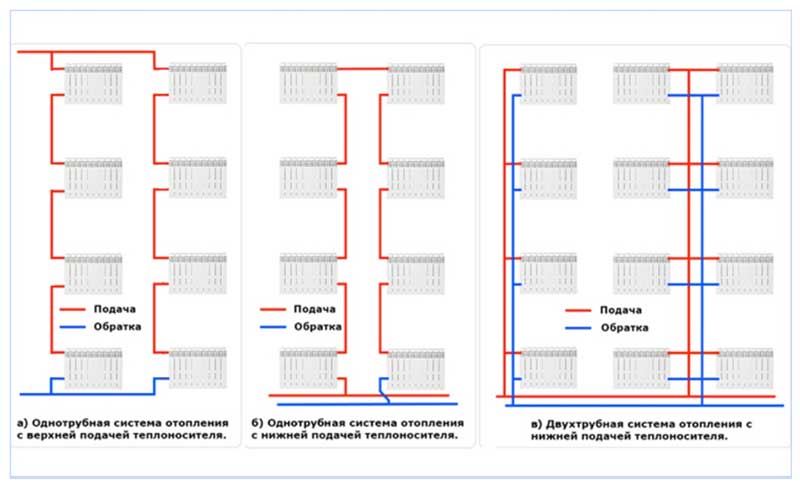

Существуют две схемы отопления – однотрубная и двухтрубная.

Двухтрубная система отопления.

Особенность — наличии двух трубопроводных веток (подачи и обратки). Для работы такой схемы  необходимо два трубопровода – подающий трубопровод и обратный трубопровод.  Оба трубопровода подключаются к радиатору отопления. По трубе подачи горячий теплоноситель поступает в батарею, по трубе обратки остывшая вода возвращается в систему теплоснабжения.

В отличие от однотрубной схемы тепло подается во все радиаторы отопления с равной температурой, не теряя характеристики теплоносителя на последних батареях по ветке.

Однотрубная система отопления.

Особенность — температура на радиаторах расположенных ближе подающему трубопроводу выше, чем у радиаторов расположенных в конце стояка отопления. Однако этот эффект нивелируется количеством секций радиатора. Радиаторы, которые ближе к подаче – секций меньше. Радиаторы, которые ближе к обратке – секций больше.

В однотрубной схеме, теплоноситель подается по стояку отопления, расположенному вертикально, между двумя трубопроводами (лежанками) теплоснабжения (подачи и обратки). Лежанки трубопровода обычно находятся на чердаке и в подвале здания. К трубе  стояка последовательно подключены отопительные радиаторы.

Теплоноситель протекая от подающего трубопровода к обратному, постепенно теряет  свою первоначальную рабочую температуру.

В домах ранней постройки обычно используется именно такая схема отопления. Раньше  строителей это очень устраивало, т.к. в схеме используется всего лишь с один трубопровод, монтаж стояка прост в исполнении, экономия на расходе материалов (отсутствуют дополнительные фитинги, трубы, лежанки, перемычки и обратные стояки) и простата в сервисном обслуживании.

Особенностью однотрубной системы в многоквартирных домах, является наличие байпаса. После демонтажа байпаса, теплоноситель циркулирует только через радиатор отопления. В случае перекрытия запорной арматуры (крана) на батарее – циркуляция теплоносителя прекратится, и весь стояк отопления встанет.- Радиаторы отопления у остальных  жителей — остынут

Решим проблемы с отоплением раз и навсегда! Звоните!

Первичный выезд инженера бесплатный. Звоните!

Узнайте больше!

chevron_right

chevron_right

chevron_right

chevron_right

chevron_right

Альтернативное отопление квартиры без центрального отопления – Ventbazar.ua™

  Большая часть населения многоквартирных высоток выступает сейчас за автономное отопление домов или квартир. По результатам опросов можно сделать выводы: люди хотят, чтобы тепло в квартире былорегулируемым, — платить приходилось бы меньше, чем при центральном отоплении, чтобы стать независимыми от недоброкачественного центрального отопления, чтобы включить отопление или выключить его можно было бы по своему желанию.

  Законодательно отказ от центрального отопления разрешен, когда в пределах одного многоквартирного дома, на момент принятия Закона Украины  «О жилищно-коммунальных услугах», более 50% квартир уже имели системы автономного отопления. Возможен также переход всего дома на альтернативные системы отопления, если 100% квартир желают отказаться от централизованного теплоснабжения.

  Многого еще предстоит добиться в борьбе с монополистами-теплопоставщиками, но начало положено. Уже много городов отказались от систем централизованного отопления, поскольку их эксплуатация стала просто технически и экономически убыточна.  Затраты на ремонт сетей стали непомерными. А после перехода на альтернативное отопление по результатам первых отопительных сезонов получена реальная экономия затрат на отопление и ГВС.

  Какие есть варианты замены централизованному отоплению? Разберемся с особенностями и недостатками отдельных систем. Много проблем следует решить, если необходимо «отрезаться» от общей системы отопления, это зависит от схемы распределения и подачи тепла в доме.

Чем заменить центральное отопление в квартире? Альтернативные источники отопления квартир

  Есть несколько вариантов, чем отапливать квартиру, если дом получил разрешение или спроектирован под  автономное отопление. Причем в каждом случае следует учесть конкретные условия подведенных энергоресурсов, строение и состояние инженерных сетей дома.  А автономные системы могут быть однотипными для всех квартир в доме.

Варианты автономного отопления квартиры


1. Можно заказать проект и подготовить дом для автономной системы отопления с газовым котлом. Это наиболее традиционное решение. Газовая служба готовит документацию, а монтажная организация устанавливает газовый котел, который может работать и на отопление, и на нагрев воды.  В квартире монтируются стальные или чугунные радиаторы, на радиаторах можно установить терморегуляторы для контроля температуры в отдельных комнатах. Плюс — горяча вода круглый год. Все бы отлично, если бы не растущие тарифы на газ. Платить по несколько тысяч гривен в месяц все-таки очень накладно. Отопление газом становится неперспективным.

2. Если в доме позволит проводка, а выделенная мощность на квартиру выше чем 3-5 кВт, можно запросить разрешение у местной городской службы РЭС на установку электрического котла, который бы грел воду для радиаторов и бытовых нужд. Исходить можно из того, что электрокотел для квартиры 120 м² требует около 9 кВт мощности от сети. Причем от однофазной сети 220 В может работать только максимум 6 кВт-ный котел, обогревающий до 90 м² площади квартиры. Если квартира больше этой площади, потребуется мощный щит и подвод трех фаз. Если даже оформить тариф на электроотопление, и использовать распределение нагрузок по времени суток (стиральная машина, духовка, электрочайник, прочая бытовая техника), платить за электроэнергию придется гораздо больше, чем за газ.

3. Это же относится и к обогреву с применением индукционных, катодных котлов или навесных и мобильных электронагревателей-конвекторов. В сумме для отопления квартиры потребуется немалая мощность, на каждые 10 м² — 0,7-1 кВт, особенно если дом не утеплен и на улице мороз. За электрообогрев квартиры, особенно в старом доме с плохим утеплением, придется платить много, что очень невыгодно.

Мы хотим проконсультировать Вас

4. Можно установить сплит-системы кондиционирования с функцией обогрева и охлаждения. Разрешений никаких не нужно. Инверторные модели кондиционеров Daikin, Cooper&Hunter, Mitsubishi, Gree и других брендов могут работать на нагрев воздуха при температурах снаружи до -25°С. Наиболее экономно они работают в межсезонье. В морозы же потребляют много энергии, и могут не справиться с нагрузкой. Стоит еще учесть: в каждую комнату нужно будет установить отдельный внутренний блок, или установить один мощный канальный блок с воздушной разводкой на соседние комнаты. Удовольствие не из дешевых, да и воду для кухни или душа придется греть отдельно.

5. Альтернативные источники тепла, используемые для отопления квартир, — наиболее выгодное тепло окружающего воздуха. Лучшим решением по обогреву квартиры особенно в новых многоэтажных домах, где проектом предусмотрено автономное отопление, будет применение тепловых насосов. Больше о них вы можете почитать в статье «Что такое тепловой насос и как он работает?».

  В частности, с помощью воздушного теплового насоса можно обеспечить отопление и кондиционирование квартиры или пентхауса, можно установить каскад тепловых насосов для отопления блока, этажа, на подъезд или дом в целом. Но это уже решение отдельного владельца квартиры или сообщества всех жильцов дома.

Однотрубная система отопления многоэтажного дома

Невозможно помыслить быт человека в РФ без отопительного комплекса дома. Каждый россиянин знает, что источники тепла перманентно дорожают. Абсолютно в любом месте РФ необходимо зимой, иногда осенью и весной обогревать коттедж. Любой нормальный человек хочет получить информацию: как усовершенствовать систему дома. На интернет портале представлено много разных обогревательных систем квартиры, которые используют абсолютно уникальные приемы производства обогрева. Перечисленные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.

Однотрубная система отопления — это одна из классических и самых популярных систем, применяемых при выполнении монтажа с незапамятных времен.

Если говорить о том, какие системы отопления бывают, то существует несколько классических вариантов, разработанных уже многие десятки и даже сотни лет назад, зарекомендовавших себя как лидеров — это однотрубные, двухтрубные, горизонтальные, вертикальные и системы с попутным движением воды.

Одним из лидеров, применяемых еще с прошлого столетия, стали однотрубные системы отопления. Лидерами они стали из-за простоты и удобства монтажа, минимальных затрат на используемые материалы и за простоту в дальнейшей эксплуатации.

Применяют монтаж однотрубной системы отопления в зданиях различного назначения, таких как многоэтажные жилые дома, административные здания, здания общественного питания, кафе и рестораны, гостиницы и загородные дома. Для того чтобы система работала и не огорчала Вас постоянными поломками и неисправностями необходим грамотный, комплексный подход в решении задачи в целом, а без проекта отопления здесь не обойтись.

В многоэтажных зданиях монтажные работы проводятся, как правило, из стального трубопровода, в загородных домах в зависимости от источника тепла возможно применение полимерных труб, таких как полипропилен, метало-пластик. Такие системы выглядят более эстетично, красиво и аккуратно в отличии от стального трубопровода.

В любых системах, в том числе и однотрубных системах отопления необходимо применять жесткие требования СНиП по прокладке трубопроводов, соблюдению уклонов. Правильная установка воздушных отводчиков или сборников воздуха, гарантированно спасет систему от скопления воздуха и образованию воздушных пробок. Скопившийся воздух в трубах и радиаторах образует воздушные пробки, которые закупоривают проход к отопительным приборам и снижает теплоотдачу отопительных приборов на 50-70%. а кроме этого приводит к шуму в трубах при движении теплоносителя.

Открытые участки трубопровода или участки труб, проложенные в подпольном пространстве, необходимо обязательно изолировать, во избежание замерзания и большой отдачи тепла в подпольное пространство. В случае невыполнения условий по изоляции трубопроводов теплоноситель, движущийся по трубам, значительное количество тепла будет отдавать в некуда. Значит, к радиаторам придет очень остывший теплоноситель, что снизит запланированную отдачу от радиатора.

Как видите, существует ряд необходимых требований СНиП, выполнение которых, при монтаже отопления и теплого водяного пола приведет к правильной сборке отопления, которое прослужит Вам долго верой и правдой.

Когда при обсуждении с заказчиком мы видим, что технические условия здания позволяют выполнить монтаж однотрубной системы отопления. то мы всегда советуем и рекомендуем ее заказчику. Это надежная система, проверенная в эксплуатации много лет.

Звоните, всегда готовы обсудить с заказчиком все вопросы и помочь в выборе и принятии правильного решения 8(495)787-17-43.

Дополнительно читать статьи :

Источник: http://rssrv.ru/odnotrubnaya-sistema-otopleniya—r

ГК «СВЭМ» внедряет систему отопления многоэтажного дома различного уровня сложности. По телефону +7 (495) 766-16-09 Вы можете задать вопросы, и договорится о встрече в нашем офисе со специалистом, который даст подробную консультацию, подготовит необходимые документы для заключения договора, а также сам договор.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Для получения коммерческого предложения, а также по вопросам заключения договора на комплекс работ связывайтесь с нашими специалистами по телефону +7 (495) 766-16-09 или присылайте запрос нам через форму обратной связи или на e-mail: [email protected] .

Источник: http://www.swem-company.ru/statyi/sistema-otopleniya-mnogoetazhnogo-doma/

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Принцип работы элеваторного узла

Схема подключения котла отопления.

Вода, которая приходит и обладает высокими температурами, поступает в элеваторный узел. Он функционирует по принципу инжектора, только вместо воздуха в нем используется вода. Через сопло элеватора проходит теплоноситель с высоким давлением и температурой, потом вода из обратки поступает на рециркуляцию в отопительной системе. Таким образом, температура смешанного потока воды получается такой, какая имеется в батареях, а что касается избытков воды, которая поступила, но уже остыла, то они уходят в обратную магистраль. По мнению специалистов, именно такая система отопления является наиболее эффективной.

В тепловом узле есть задвижки на отопление многоквартирного дома (схема бывает разной, может быть задействован только подъезд). Возможна такая система, когда установлен коллектор, на нем имеется несколько задвижек. А еще на вводе в дом возможно расположение теплосчетчика, он может быть на дом или на отдельный подъезд.

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

• трубный (газовый) ключ;
• разводной ключ;
• трубогиб;
• обжимные клещи.

Источник: http://1poteply.ru/otoplenie/sxema-otopleniya-mnogoetazhnogo-doma. html

От правильного планирования и выбора системы отопления зависит комфорт жильцов в многоквартирном доме. Сложность отопления в многоэтажном доме заключается в том, чтобы прогреть каждую квартиру в доме практически одинаково с минимальной разницей в температуре. Чтобы понять каким образом работают системы отопления многоэтажных домов, давайте рассмотрим это на примере стандартного девятиэтажного дома, с центральной системой отопления.

При помощи задвижек такой дом подключен к центральной системе теплоснабжения.

Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.

При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь  отопительные приборы всех  квартир и отдала тепло .  Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.

После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.

В домах больше пяти этажей  устанавливается однотрубная система отопления многоэтажного дома.

Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).

Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева  каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему. Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.

Источник: http://stroi-x.com/santexnika/otoplenie/208-sistemy-otopleniya-mnogojetazhnyx-domov.html

Смотрите также:

04 мая 2021 года

Как правильно включить отопление в многоквартирном доме

Пуск отопления многоэтажного дома часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома, которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода, система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома. Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
• 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• 3. После плавного запуска необходимо произвести выпуск оставшегося воздуха из системы отопления– из воздухосборников, расположенных в верхних точках многоэтажного дома на чердаке.
• 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
• 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы, чтобы выпустить отстатки воздуха. Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
• 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть видео о том как спустить воздух из радиатора:

Здраствуйте, друзья! Эта статья про то, как проводить запуск внутренней системы отопления. Обычно эта процедура производится после выхода приказа, постановления или распоряжения местной администрации о начале отопительного сезона. Итак, в какой же последовательности происходит пуск водяной сети отопления?

Пуск отопления лучше проводить бригадой из двух, трех человек. Запуск отопления производится в тепловом пункте (ИТП) с открытия задвижки на обратном трубопроводе.

Заполнение системы именно через обратку делают для того, чтобы предотвратить разрушение радиаторов высоким давлением в подаче. Открытие задвижек следует производить плавно, без резких движений.При этом надо посматривать на манометр, чтобы не было слишком резкого падения давления. Одновременно нужно открыть воздушники в верхних точках системы отопления. После появления в них воды и выхода воздуха, воздушники закрываются.

Затем также плавно открывается задвижка на подаче. После того как установилась циркуляция, необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, значит сбрасываем воздух из верхних точек внутренней системы отопления (на верхних этажах здания). По опыту могу сказать, что проблемы с завоздушиванием возникают в однотрубных системах, там где есть перемычки (замыкающие участки) на подводках стояков к радиаторам.В этом случае в радиаторах верхних этажей воздух как бы «запирается» из за этих самых перемычек, и приходиться немного повозиться, чтобы его выгнать оттуда.

Но обычно, если зданий много, работа стояков сразу не проверяется, так как нет времени, а производится уже потом, по мере поступления жалоб на плохую работу стояков. Если есть время и возможность, то лучше все таки сразу проверить работу стояков отопления.

Затем необходимо проверить показания манометров в тепловом пункте. Показания должны соответствовать режимным, то есть тем давления в подаче и обратке, которые обеспечивает теплоснабжающая организация.

В завершение статьи несколько советов про запуск отопления при низких температурах наружного воздуха, то есть проще говоря, зимой.

Во избежание размораживания систему отопления следует заполнять по группам стояков (5-6 стояков), начиная от самых удаленных от теплоузла.

Наполнение и пуск стояков лестничных клеток следует производить после пуска после наполнения и пуска основных стояков системы отопления здания.

Стояки и радиаторы, которые находятся в комнатах, сообщающихся с наружным воздухом (тамбуры, проходы и т.д.) должны быть отключены при запуске отопления, и пуск отопления через них должен производиться в последнюю очередь, после того как будут подключены все остальные стояки отопления.

Главная » Интересные статьи » Об Отоплении » Порядок и ошибки пуска отопления многоэтажного дома.Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома часто связан с неприятностями, возникающими из-за незнания правил.

Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома, которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода, система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома. Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
• 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• 3. После плавного запуска необходимо произвести выпуск оставшегося воздуха из системы отопления— из воздухосборников, расположенных в верхних точках многоэтажного дома на чердаке.
• 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
• 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы, чтобы выпустить отстатки воздуха. Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
• 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть видео о том как спустить воздух из радиатора:

Как спустить воздух из батареи в многоэтажном доме.
Как спустить воздух из радиатора в многоэтажном доме дополнение.

Читать дополнительно:

Что такое опрессовка. Кто должен выполняет опрессовку и когда она проводится.
Порядок и правила проведения повторных опрессовок.
Чем и как проводят опрессовку системы отопления многоквартирного дома.
Как и каким давлением выполняют опрессовку теплового узла.
Зачем и кто проводит опрессовку системы отопления.

• Когда должна быть наполнена система перед запуском отопления после лета
• Как правильно запустить систему отопления 5 и 9 этажных домов
• Воздушная пробка в системе отопления многоэтажного жилого дома.
• Должна ли система отопления быть заполнена в сентябре

Социальные отзывы Cackle

Отопление водоснабжение котельная

ООО ДИЗАЙН ПРЕСТИЖ > https://resant.ru/

Телефон: 8(495)744-67-74

Оказываем услуги по монтажу систем отопления, водоснабжения для частных загородных домов, дач, организаций. Осуществляем поставку оборудования для проведения работ со скидками.

Наши услуги:

Отопление:

Монтаж, проектирование, сервисное обслуживание ремонт. Отопление по типу: автономное, водяное, частное, дровяное, индивидуальное, газовое, естественное.

Водоснабжение:

Автономное водоснабжение от колодца и скважины. Установка системы водоснабжения как для постоянного, так и временного проживания и пользования домом. Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.

Котельная:

Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.

Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ

ООО ДИЗАЙН ПРЕСТИЖ.

Похожие материалы на сайте компании

Главная » Интересные статьи » О канализацииО канализации Канализация загородного дома…

Какой лучше самовыравнивающийся ровнитель для пола? Выбираем действительно нужное

Качественный и быстрый монтаж систем:

Технические характеристики Е-16-2,4-400ГМ Тип: Паровой котел Топливо: газ, жидкое топливо Номинальная…

Распределение затрат на отопление в многоэтажных многоквартирных домах

Реферат

Согласно действующим правилам Датского приказа о счетчиках, не менее 40% общих затрат на отопление в многоэтажных многоквартирных домах должно распределяться путем учета потребления в отдельных квартирах. . Эта фиксированная доля является результатом предыдущего исследования, которое показало, что 40% общих затрат на отопление было использовано на отопление помещений, 35% на производство и потери тепла, связанные с потреблением горячей воды, и, наконец, 25% потерь тепла в системе отопления.Интересно исследовать, остается ли это распределение репрезентативным в обоих существующих зданиях, где все еще преобладают старые здания, как в новых и будущих стандартах многоквартирных домов.

Интуитивно мы хотели бы оплачивать 100% затрат, связанных с отоплением помещения, с помощью индивидуальных счетчиков. Таким образом, арендаторы будут оплачивать собственное потребление, что способствует экономии энергии. Это отличный способ для электричества, газа и воды, но для отопления это гораздо более сложный вопрос.Например, если пенсионер хочет или нуждается в более высокой температуре в помещении, расходы станут несоразмерными из-за передачи тепла через внутренние стены, пол и потолок. Это особенно заметно в зданиях с хорошей теплоизоляцией, где потери тепла в наружный климат составляют лишь небольшую часть от общего потребления тепла. Поэтому интересно исследовать последствия для распределения затрат на отопление за счет разницы температур в помещениях как в старых, так и в новых многоэтажных многоквартирных домах.

В этом документе описывается анализ возможностей индивидуального учета и справедливого распределения затрат на отопление в многоэтажных многоквартирных домах. Общий вывод анализа состоит в том, что с этим вопросом связано несколько серьезных проблем, и он становится еще более сложным, когда на отопление помещений приходится только 30% в новых зданиях (требование 2010 г.) и 5-10% в будущих зданиях (требование 2020 г. ).

Ключевые слова

Затраты на отопление

Распределение

многоэтажных жилых домов

Рекомендуемые статьиЦитируемые статьи (0)

Смотреть Аннотация

© 2017 Автор (ы).Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирование статей

(PDF) Распределение затрат на отопление в многоэтажных многоквартирных домах

Jørgen Rose et al. / Энергетические процедуры 132 (2017) 1012–1017 1013

Доступно на сайте www.sciencedirect.com

ScienceDirect

Энергетические процедуры 00 (2017) 000–000

www.elsevier.com/locate/procedia

1876- 6102 © 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственностью оргкомитета 11-го Северного симпозиума по строительной физике.

11-й Северный симпозиум по строительной физике, NSB2017, 11-14 июня 2017 года, Тронхейм, Норвегия

Распределение затрат на отопление в многоэтажных многоквартирных домах

Jørgen Rosea, *, Jesper Kragha

a Датский научно-исследовательский институт строительства, Университет Ольборга , AC Meyers Vænge 15, DK-2450 Copennhagen SV, Дания

Реферат

Согласно действующим правилам датского приказа о счетчиках не менее 40% общих затрат на отопление в многоэтажных многоквартирных домах должно составлять

, распределяемых путем измерения потребление в индивидуальных квартирах. Эта фиксированная доля является результатом предыдущего исследования, которое показало

, что 40% общих затрат на отопление было использовано для отопления помещений, 35% для производства и тепловых потерь, связанных с потреблением горячей воды

и, наконец, 25% тепловых потерь в система отопления. Интересно исследовать, остается ли это распределение

репрезентативным в обоих существующих зданиях, где старые здания все еще доминируют, как в новых и будущих стандартах многоквартирных домов.

Интуитивно мы хотели бы оплачивать 100% затрат, связанных с отоплением помещения, с помощью индивидуальных счетчиков.Таким образом, арендаторы будут платить

за собственное потребление, что способствует экономии энергии. Это отличный метод для электричества, газа и воды, но для отопления

это гораздо более сложный вопрос. Например, если пенсионер хочет или нуждается в более высокой температуре в помещении, расходы

станут непропорциональными из-за передачи тепла через внутренние стены, полы и потолки. Это особенно заметно в хорошо изолированных зданиях

, где потери тепла в наружный климат составляют лишь небольшую часть от общего потребления тепла

.Поэтому интересно исследовать последствия для распределения затрат на отопление за счет дифференцированной температуры внутри помещений

как в старых, так и в новых многоэтажных многоквартирных домах.

В данной статье описан анализ возможностей индивидуального учета и справедливого распределения затрат на отопление в многоэтажных

-этажных многоквартирных домах. Общий вывод анализа состоит в том, что с этим вопросом связано несколько серьезных проблем,

, и он становится еще более сложным, когда на отопление помещений приходится только 30% в новых зданиях (требование 2010 г.) и 5-10%

в будущем. здания (требование 2020 г.).

© 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование, проведенное оргкомитетом 11-го Северного симпозиума по строительной физике.

Ключевые слова: Затраты на отопление; распределение; многоэтажные дома

* Корреспондент. Тел .: +45 9940 2226.

Адрес электронной почты: [email protected]

2 Имя автора / Энергетические процедуры 00 (2017) 000–000

1. Введение

Датский заказ счетчиков [1 ] предусматривает, что не менее 40% общих затрат на отопление в многоэтажных многоквартирных домах

должно распределяться путем учета потребления тепла в отдельных квартирах.Эта доля является результатом

предыдущего исследования, которое показало, что 40% общих затрат на отопление было использовано для отопления помещений, 35% для производства и

потерь тепла, связанных с потреблением горячей воды и, наконец, 25% потерь тепла в система обогрева. Однако существует несколько проблем при использовании этого метода для распределения общих затрат на отопление.

Одна проблема заключается в том, что потребление энергии отдельными, но похожими жилищами будет зависеть от количества

жителей и их индивидуального поведения, как показано в e.грамм. [2] и [3], и если температура в помещении отличается от комнатной до

плоской, то те, кто поддерживает более высокие температуры, будут платить больше, чем их фактическая доля, как показано, например, [4].

Другая проблема возникает в новых зданиях или зданиях, прошедших глубокую энергетическую реконструкцию, где отопление квартир

не составляет даже 40% общих затрат на отопление, поскольку потребление горячей воды

будет преобладающим. Эта проблема станет еще более заметной в будущих зданиях, когда строительные нормы

будут ужесточены, и в какой-то момент даже системные потери превысят фактическое потребление.

В этой статье представлены результаты теоретического анализа вышеупомянутых проблем и некоторые мысли относительно

, как эти проблемы могут быть решены.

2. Расчетная модель

Расчеты выполняются с использованием расчетной модели, основанной на простом тепловом балансе для каждой квартиры в многоквартирном доме

, состоящем из 2×5 квартир (пронумерованных 1-10), лестничных клеток и подвала, как показано на рисунке 1.

—

скв.

Рис.1. (а) Вертикальный разрез модели, состоящей из квартир 1-10, подвала и лестничной клетки. (б) Горизонтальная секция в квартирах 1 и 6.

Все квартиры имеют площадь 70 м2. Глубина застройки 10 м, высота этажа 3 м, площадь окон

15% от площади этажа. Квартиры на одном этаже, например квартиры 1 и 6 имеют общую внутреннюю стену на половину глубины

дома (см. рисунок 1b). Квартиры 6-10 имеют соседние квартиры справа (обозначены пунктирной линией).

Расчетная модель относительно проста и состоит из теплового баланса для каждой квартиры. Квартиры имеют

тепловых потерь в виде потерь тепла при передаче и тепловых потерь на вентиляцию, а также приток тепла в виде солнечного излучения

, внутреннего тепла от оборудования, людей и т. Д. И притока тепла из-за тепловых потерь. от труб отопления

и труб

на горячую воду. Все значения рассчитываются в кВтч. Разница между общей потерей тепла и общим притоком тепла

— это количество тепла, которое радиаторы должны отдавать для поддержания требуемой температуры в помещении.

2.1. Общие допущения

В Дании в расчетах обычно используется температура в помещении 20 ° C, однако хорошо известно, что подавляющее большинство домохозяйств

будет поддерживать более высокую температуру в помещении, обычно в пределах 21–23 ° C. Для этих расчетов

принята температура в помещении 21 ° C в квартирах, 17 ° C на лестничной клетке и 15 ° C в подвале

как среднее значение за отопительный сезон. Подвал и лестничная клетка как таковые не отапливаются, но потери тепла из труб и системы отопления

нагревают подвал, а потери передачи от квартир нагревают лестничную клетку.

Расход горячей воды установлен на 200 л / м2 в год. Как температура в помещении, так и потребление горячей воды зависят

от поведения пользователя, поэтому проводится анализ чувствительности, чтобы проиллюстрировать, насколько сильно это повлияет на результаты, если

они отклонятся от выбранных уровней.

Здания | Бесплатный полнотекстовый | Энергетическая эффективность двух многоэтажных деревянных каркасных пассивных домов в Швеции

1. Введение

В стремлении сократить потребление энергии и смягчить последствия изменения климата повышенное внимание уделяется энергоэффективности в строительном секторе, на долю которого приходится около 40 % конечного потребления энергии в Европе.Директива Европейского Союза об энергетических характеристиках зданий (EPBD) от 2010 года требует, чтобы государства-члены устанавливали и применяли минимальные требования к энергоэффективности для новых и существующих зданий, а также требует, чтобы государства-члены обеспечили, чтобы к 31 декабря 2020 года все новые здания были почти готовы здания с нулевым потреблением энергии. Чтобы выполнить первое требование, Швеция ввела в свои строительные нормы и правила концепцию «удельного энергопотребления». Удельное энергопотребление — это покупная энергия для отопления помещений, горячего водоснабжения, комфортного охлаждения и электроэнергии, необходимой для эксплуатации здания, включая ту, которая используется в местах общего пользования.Другими словами, удельное использование энергии — это использование покупной энергии, за исключением электроэнергии для бытовых целей. Строительные нормы и правила (BBR) с 2006 года устанавливают поддающиеся проверке максимальные уровни удельного энергопотребления для новых жилых зданий. Значения на 2014 год представлены в Таблице 1. Строительство домов с низким энергопотреблением, таких как пассивные дома, также все активнее продвигается в Швеции. Например, программа Lågan — это совместный проект Шведской строительной федерации, Шведского энергетического агентства, Region Västra Götaland, Formas и других по поддержке (в том числе финансовой) строительства зданий с очень низким энергопотреблением в Швеции.Рекомендуемые стандарты для пассивных домов были разработаны Forum för energieffektiva byggnader (FEBY) [1], а значения на 2012 год (FEBY 2012) также представлены в таблице 1.

Таблица 1.
Удельное энергопотребление жилых домов в Швеции в соответствии с требованиями строительных норм и правил (BBR) и рекомендованного стандарта пассивного дома Forum för energieffektiva byggnader (FEBY) 2012 года.

В 2011 году на жилищный сектор и сектор услуг Швеции приходилось около 38% конечного потребления энергии в стране, 60% из которых было использовано для отопления помещений и горячего водоснабжения [2].Шведская политика направлена ​​на сокращение удельного энергопотребления в зданиях на 50% к 2050 году [3] по сравнению с 261 кВтч / м ² в 1995 году [4]. Увеличение объемов строительства зданий с высокими стандартами энергопотребления, таких как пассивные дома, способствует достижению этой цели, поскольку они значительно сокращают потребление энергии на этапе эксплуатации, но за счет увеличения использования энергии для производства зданий [5]. Использование деревянных каркасов вместо бетона снижает потребление энергии зданиями до 30%, и есть большие возможности для рекуперации энергии в конце срока службы деревянных каркасных зданий [5].Кроме того, значительно сокращается жизненный цикл выбросов CO ₂ деревянных каркасных зданий, главным образом потому, что при производстве большинства изделий из древесины используется меньше ископаемой энергии, чем при производстве других материалов, а побочные продукты обработки древесины могут использоваться в качестве биотоплива для заменяют ископаемое топливо, в то время как углерод хранится в деревянных материалах (секвестрация). Кроме того, в здании с деревянным каркасом используется меньшее количество цемента, чем в здании с бетонным каркасом, и, следовательно, он выделяет меньше выбросов CO ₂ , связанных с реакцией на цемент [5,6].В городе Векшё, расположенном на юге Швеции, в 2009 году в квартале Портвактен-Сёдер были построены два восьмиэтажных жилых дома с деревянным каркасом (Hus 28 и Hus 30) по стандарту пассивного дома (рис. 1). Целью данной статьи является сравнение наблюдаемого удельного энергопотребления зданий с прогнозируемыми значениями [7], шведскими строительными нормами и стандартами пассивного дома для зданий с централизованным отоплением, расположенных в южной части Швеции (климатическая зона III). Энергетический мониторинг необходим для обеспечения того, чтобы фактическое использование энергии соответствовало прогнозам и установленным стандартам.Мониторинг некоторых проектов строительства зданий с низким энергопотреблением в Швеции [8,9,10,11,12] и на международном уровне [13,14,15] показал, что фактическое потребление энергии было выше, чем предполагалось, но на 25-50% меньше этого. современных традиционных построек [15,16,17].

Рисунок 1.
Два пассивных дома с деревянным каркасом в Портвактен Сёдер.

Рисунок 1.
Два пассивных дома с деревянным каркасом в Портвактен Сёдер.

В стране с холодным климатом, такой как Швеция, пассивные дома могут иметь систему отопления, по крайней мере, в качестве резервной, а также для подачи горячей воды.Были дискуссии об экологических последствиях установки различных систем отопления. Например, Густавссон и Йоэльссон [18] сообщили, что традиционный дом, подключенный к системе централизованного теплоснабжения на основе биомассы с комбинированным производством тепла и электроэнергии (DH-CHP), имеет более низкое потребление первичной энергии и выбросы CO ₂ , чем пассивный дом с нагреватели сопротивления. В нескольких других исследованиях [19,20,21] также сообщалось, что ЦТ-ТЭЦ на биомассе связаны с низким потреблением первичной энергии и выбросами CO ₂ .Однако эти исследования основаны на моделировании потребности зданий в энергии. Мы используем данные мониторинга энергопотребления для оценки использования первичной энергии и выбросов CO ₂ от эксплуатации зданий Портвактена с существующей системой централизованного теплоснабжения. Аналогичные оценки сделаны для сценариев, в которых здания отапливались только тепловыми насосами из горных пород, тепловыми насосами с воздушным источником или резистивными нагревателями, которые распространены в большей части шведского строительного фонда. Мы также исследовали мнения и опыт арендаторов в отношении два корпуса.Если у них есть негативное восприятие или опыт, они могут передать эту информацию другим потенциальным жильцам из уст в уста [22], и это может помешать долгосрочному развитию пассивных домов с деревянным каркасом в Швеции. Жители пассивных домов в Линдосе в Швеции сообщили, что недовольны температурой в помещении, поскольку они не знали, как использовать систему вентиляции или как управлять системой отопления [23]. Другие исследования показали, что 80% арендаторов деревянных каркасных домов в шведских городах Векшё [24,25] и Сундсвалль [26] любили жить в деревянных домах.Тем не менее, некоторые из них жаловались на качество звука в квартирах, а многие не знали, что они переезжают в деревянное здание [26]. Существует несколько международных исследований, которые показали, что людям нравится жить в деревянных домах, но они также негативно относятся к долговечности, устойчивости, горючести и звукоизоляции деревянных каркасов, а также к экологическому аспекту заготовки древесины (см. [27,28] Другое исследование, подобное нашему, было проведено в 2010 году для одного из зданий Портвактен-Сёдер, а результаты были опубликованы в 2013 году [29].Однако в 2010 году здание было заполнено наполовину. Следовательно, в исследовании использовались различные предполагаемые значения для преобразования данных об энергопотреблении полузаселенного здания в данные полностью занятого здания и было обнаружено, что фактическое удельное потребление энергии будет выше прогнозируемого. В 2012 году здания были полностью заселены, что дает лучшую основу для оценки энергопотребления, поскольку нет необходимости предполагать поведение арендаторов в отношении энергопотребления. Кроме того, мы сообщаем об использовании энергии для обоих зданий и дополнительно оцениваем использование первичной энергии и выбросы углекислого газа.

2. Здания

Два пассивных дома (Hus 28 и Hus 30) расположены рядом друг с другом в Портвактен-Сёдере и являются самыми высокими деревянными пассивными домами в Швеции. Технические детали зданий можно найти в Kildsgaard et al. [29]. Оба здания имеют идентичный дизайн внешней оболочки, конструкции и технических систем. Плита на земле, цокольный этаж и первый промежуточный этаж монтируются из бетона на месте. Остальные этажи состоят из сборных деревянных каркасов из кросс-ламината.Показатели теплопроводности окон, внешних стен и крыши были менее 1 Вт / м ² K, 0,11 Вт / м ² K и 0,075 Вт / м ² K соответственно [29]. 32 квартиры, но общая площадь полов с подогревом (A _temp ) и размер квартир различаются (Таблица 2) в разных зданиях. В каждой квартире есть устройство для контроля температуры в помещении и теплообменник, но обычных радиаторов нет. Оба здания подключены к местной ТЭЦ на биомассе для горячего водоснабжения и дополнительного отопления помещений через теплообменник.В каждом здании есть центральная система механической вентиляции с рекуперацией тепла с КПД около 85%. Теплообменник сточной воды установлен и расположен под землей между двумя зданиями. В каждой квартире установлены приборы учета для измерения потребления электроэнергии, холодной и горячей воды в домах, а также потерь энергии от циркуляции горячей воды. В каждом здании есть счетчик для измерения потребления электроэнергии на объекте, но счетчик в Hus 30 также регистрирует использование электроэнергии в других областях за пределами здания, таких как складские помещения и обогрев двигателя.

Таблица 2.
Типы квартир в домах Portvakten Söder.

3. Метод

Ежемесячные данные о покупной электроэнергии для бытовых и производственных нужд и тепловой энергии для отопления помещений и горячего водоснабжения для каждого здания были собраны за 2012 календарный год (январь – декабрь) от владельца здания Hyresbostäder (теперь Växjöbostäder).Потребность здания в тепле может меняться из года в год в зависимости от того, был ли это холодный или теплый год. Мы использовали метод «градусо-дней отопления» (HDD), чтобы нормализовать влияние таких погодных изменений на потребность зданий в тепле. Для базовой температуры 17 ° C (используемой Шведским метеорологическим и гидрологическим институтом) ГНБ для Векшё в 2012 г. составляла 3544, а для нормального года (в среднем 1960–1990 гг.) — 3577 [30]. Отношение 1,009 (градусо-дни в нормальном году, деленные на градусо-дни в 2012 году) является нормализующим фактором.Фактическое использование энергии для обогрева здания было умножено на 1,009, чтобы достичь нормальной потребности здания в тепле. Потребление энергии для горячей воды рассчитывалось из объема используемой горячей воды и использования энергии 1,16 кВтч для повышения температуры на 1 м 2. ³ воды на 1 ° C [29]. Мы предположили, что в Портвактен-Сёдер поступающая холодная вода сначала предварительно нагревается от среднегодовой температуры 6–10 ° C в теплообменнике сточных вод (согласно цитатам и измерениям Вандал и Ловентофт [31]), а затем до 57 ° C в теплообменнике, подключенном к системе централизованного теплоснабжения.Результаты использования энергии для горячего водоснабжения включают потери энергии из-за циркуляции горячей воды. В зданиях с централизованным отоплением поставленное тепло измеряется на теплообменнике, который расположен за пределами зданий Portvakten Söder. Мы предположили, что потери тепла в теплообменнике и в трубах распределения тепла для доставки тепла в здания составляют 5% [32]. Таким образом, конечная потребность зданий в отоплении была рассчитана на уровне 95% от измеренного значения. Эта расчетная конечная потребность зданий в отоплении использовалась для расчета удельного энергопотребления, использования первичной энергии и выбросов CO ₂ , если в зданиях были альтернативные системы отопления, такие как резистивные нагреватели, воздушные тепловые насосы или каменные тепловые насосы. .Электроэнергия, необходимая для удовлетворения потребности в тепле, будет варьироваться в зависимости от коэффициента полезного действия (COP) тепловых насосов, который, как мы предположили, варьируется от 2,86 до 4 (экономия энергии 65–75%) для теплового насоса в каменных породах и 2– 3.33 (экономия энергии 50–70%) для теплового насоса с воздушным источником [33]. Предполагается, что КПД резистивных нагревателей составляет 99%. Детали системы централизованного теплоснабжения — это завод по производству ТЭЦ в Векшё, который произвел 619,2 ГВт-ч тепла в 2011 году. Доля различных производственных технологий и их эффективность преобразования представлены в таблице 3.Потери при распределении тепла и электроэнергии были приняты равными 13% [34] и 7% [35], соответственно. Потери в топливном цикле были приняты равными 1%, 5,5%, 10% и 1,3% для биомассы, нефти, угля [36] и торфа [37], соответственно.

Таблица 3.
Доля различных производственных технологий и их эффективность преобразования на заводе по производству ТЭЦ в Векшё, 2011 г.

Применялась общесистемная перспектива, и все этапы от добычи сырья до конечного использования энергии были включены в расчет использования первичной энергии и выбросов CO ₂ от эксплуатации зданий. Использование электроэнергии в домашних условиях было исключено, так как это не учитывается в конкретной концепции использования энергии. Значения первичной энергии, полученные для каждого типа топлива, потребляемого для доставки тепла (отопление помещений и горячее водоснабжение), и электроэнергии объекта были добавлены, чтобы получить общее использование первичной энергии в здании.Ценность первичной энергии каждого входящего топлива была умножена на содержание в нем углерода, и получилась сумма выбросов CO ₂ из здания. Швеция придерживается практики устойчивого лесопользования, поэтому биомасса считается углеродно-нейтральной. Торф считался ископаемым топливом [38]. Коэффициент выбросов CO ₂ для торфа был принят равным 0,39 кгCO ₂ / кВтч (или 107,3 ​​кгCO ₂ / ГДж) в соответствии с рекомендациями Шведского агентства по охране окружающей среды [39].ТЭЦ вырабатывают тепло и электроэнергию, что создает проблему распределения при оценке использования первичной энергии и выбросов CO ₂ только от использования централизованного теплоснабжения. Мы избежали распределения в соответствии с рекомендацией Международной организации по стандартизации [40]. Вместо этого был использован метод вычитания расширения систем [41]. Использование первичной энергии (или выбросы CO ₂ ) когенерационной электроэнергии, если эта электроэнергия была произведена на автономной электростанции, вычиталось из общей первичной энергии (или выбросов CO ₂ ) ТЭЦ.Мы применили подход маржинального учета, который учитывает предельные изменения в системе электроснабжения в результате изменения спроса на электроэнергию на единицу [42,43,44]. Weidema et al. [1] и шведское общественное исследование энергоэффективности шведских зданий [45] предложили рассматривать в проспективных сравнительных исследованиях маржинальные технологии, поскольку они лучше всего отражают реальное влияние решения. Мы предположили, что в краткосрочной перспективе дополнительная необходимая электроэнергия (если в зданиях были установлены электрические системы отопления или тепловые насосы) или избыточная электроэнергия от ТЭЦ (существующая система централизованного теплоснабжения) заменили электроэнергию от конденсации на угле. электростанции, поскольку в настоящее время они считаются маргинальным источником электроэнергии в странах Северной Европы [45].Эффективность преобразования угольной конденсационной установки была принята равной 47% [46].

Был проведен опрос арендаторов по почте, чтобы понять их опыт проживания в пассивных домах. Анкета включала вопросы об осведомленности арендаторов о типе здания, в котором они живут, об их общей удовлетворенности квартирами, ощущении теплового комфорта, звукоизоляции, осведомленности об использовании энергии, энергосберегающем поведении и т. Д. 64 арендатора в мае 2013 года, и мы получили 20 отзывов.Низкий уровень ответов (31%) может повлиять на надежность результатов опроса, поэтому результаты следует использовать с осторожностью. Поэтому показывать результаты по каждому зданию не имело смысла.

5. Обсуждение

Фактическое удельное энергопотребление в каждом здании Portvakten Söder было ниже, чем стандарт FEBY 2012 года, и менее половины требований BBR 2014. Однако фактическое удельное потребление энергии было выше прогнозируемого, что также было обнаружено в других проектах пассивных домов в Швеции [9,10,11,12] и других странах [13,14,15].В частности, в Hus 30 потребность в отоплении помещений была на 60% выше, чем предполагалось. Основная причина этого может заключаться в том, что фактическое использование электроэнергии в домах в обоих зданиях было значительно ниже прогнозируемого, что, вероятно, привело к меньшему притоку тепла от этого источника, что привело к увеличению потребности в обогреве помещения. Температурный профиль в помещении также может объяснить более высокую площадь помещения. потребность в отоплении обоих зданий. В энергетических прогнозах предполагается, что среднегодовая температура жилого помещения составляет 21 ° C, но фактическая средняя температура во время отопительного сезона с октября по апрель (Рисунок 5), которая влияет на потребность в тепле, была аналогичной 21.9 ° C в обоих зданиях. При посещении зданий авторы также почувствовали, что общая температура может быть на несколько градусов Цельсия выше, чем предполагаемые 15 ° C. Повышение температуры в помещении на один градус означает увеличение потребности в энергии примерно на 5% [47]. На рис. 5 также показано, что проблем с перегревом нет.

Рисунок 5.
Среднемесячная температура жилой площади зданий в Портвактен-Сёдер.

Рисунок 5.
Среднемесячная температура жилой площади зданий в Портвактен-Сёдер.

Фактическое потребление энергии для отопления помещений в Hus 30 было на 50% выше, чем в Hus 28 (5,4 кВтч / м ² A _темп / год), хотя оба здания имеют одинаковые технические характеристики. Ниже мы попытаемся дать несколько возможных объяснений этой вариации, но мы понимаем, что этого недостаточно и что необходим более подробный анализ.

Hus 30 был построен первым, и этот опыт мог привести к созданию более герметичного Hus 28.Это действительно так. В энергетических прогнозах, герметичность ограждающей конструкции обоих зданий принималась равной 0,20 л / с · м ² при ± 50 Па [7]. Тем не менее, тестирование дверцы воздуходувки после строительства каждого (всего) здания показало, что герметичность составляла 0,15 л / с · м ² и 0,19 л / с · м ² при ± 50 Па для Hus 28 и Hus 30. соответственно [48]. Hus 30 менее воздухонепроницаем и поэтому, как ожидается, будет иметь несколько более высокую потребность в обогреве помещения, чем Hus 28 [49].Другим правдоподобным объяснением более высокой потребности Hus 30 в отоплении помещений может быть меньшее количество тепла, получаемого от использования электричества и горячей воды в домашних условиях. В Hus 30 на 23% меньше A _temp и больше двухкомнатных квартир, чем в Hus 28. Следовательно, вероятно, что в Hus 30 проживало больше небольших семей, что привело к снижению потребления электроэнергии (4,7 кВтч / м ² A _темп / год) и использование горячей воды (1,4 кВтч / м ² A _temp / год), чем в Hus 28. Меньшее количество тепла, получаемого от этих источников, а также, возможно, меньшее внутреннее тепловыделение от жители могли бы привести к более высокому спросу на отопление [50] в Hus 30.Более того, в небольших квартирах (например, в Hus 30) люди могут чувствовать себя более запертыми и довольно часто открывать окна / двери во время зимнего отопительного сезона. Это не удалось подтвердить с помощью нашего опроса, но в целом около 22% респондентов испытали душный запах в помещении, а 30% открывали окна / двери ежедневно или несколько раз в неделю в зимние месяцы. Это могло увеличить потребность зданий в тепле. FEBY рекомендует, чтобы потребление электроэнергии и горячей воды в домах в зданиях с низким энергопотреблением не превышало 30 кВтч / м ² A _temp / год и 20 кВтч / м ² Температура / год (когда каждое домохозяйство платит за горячую воду отдельно) соответственно.В зданиях Portvakten Söder они были ниже рекомендованных. Тем не менее, бытовое потребление электроэнергии и горячей воды составило около 38% и 28% от общего фактического энергопотребления зданий, что аналогично измерениям в других проектах пассивных домов в Швеции [9,10,11,12]. Это говорит о том, что с повышением энергоэффективности зданий больше внимания следует уделять сокращению потребления электроэнергии и горячей воды в домашних условиях. Недостаточно иметь пассивный дом; арендатор также должен иметь отношение и поведение в области энергосбережения.Около 65% респондентов отметили, что для них было важно / очень важно сократить потребление электроэнергии и горячей воды по экологическим причинам, что также привело к снижению стоимости энергии. Наиболее распространенными мерами по экономии электроэнергии было выключение приборов и света, когда они не используются, и использование энергосберегающих лампочек. Наиболее распространенные меры по экономии горячей воды включают мытье посуды без проточной воды и душ с менее горячей водой. Предыдущие исследования арендаторов пассивных многоквартирных домов показали, что арендаторы придерживались энергосберегающего поведения, чтобы снизить ежемесячные затраты на электроэнергию [9].С экологической точки зрения и с минимальной точки зрения, существующая система ЦТ-ТЭЦ в зданиях является наилучшей альтернативой, так как она имеет самое низкое среднее потребление первичной энергии и выбросы CO ₂ . В предыдущих исследованиях [19,20,21] также сообщалось, что ТЭЦ, работающие на биомассе, связаны с низким потреблением первичной энергии и выбросами CO ₂ . Альтернативные системы отопления, такие как резистивные нагреватели или тепловые насосы, имеют более низкое удельное потребление энергии, которое измеряется и отражает более низкую стоимость энергии в денежном выражении, но они несут большую нагрузку на окружающую среду.Следовательно, удельное потребление энергии не является подходящим показателем экологических характеристик систем отопления.

Схема электроснабжения домов горячего водоснабжения. Водоснабжение и канализация многоэтажного (многоквартирного) дома. Что такое система горячего водоснабжения

Для того, чтобы любое жилое строение нормально функционировало, монтируется водопровод. Его грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно описана схема горячего водоснабжения, виды подключения и его особенности в многоквартирном доме.

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой здание большой этажности очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехникой. Другими словами, схема водоснабжения в многоквартирных домах представляет собой некий комплекс с отдельными слоями труб, регуляторами давления, фильтрами и приборами учета.

Чаще всего воду центрального водопровода используют жители многоэтажных домов.С помощью водопровода он подается в отдельные водопроводные устройства под определенным давлением. Часто воду очищают хлорированием.

Состав центрального водопровода

Схемы централизованного водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистных станций. Прежде чем попасть в квартиру, вода от насосной станции проходит долгий путь в воду. Только после очистки и дезинфекции вода отправляется в распределительную сеть.С помощью последней воды она подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть медными, металлопластиковыми и стальными.

Концепция централизованного водоснабжения — Фото 02

Последний вид материала практически не используется в современных постройках.

Виды схем водоснабжения

Водопровод бывает трех видов:

• коллектор;
• последовательный;
• комбинированные (смешанные).

В последнее время, когда в квартирах все чаще встречается большое количество сантехники, используют коллекторную схему разводки. Это оптимальный вариант для нормального функционирования всех устройств. Схема горячего водоснабжения теплового типа исключает перепады давления в разных точках подключения. Это главное преимущество данной системы.

Схема коллективного подключения

— Фото 03

Если рассмотреть схему более подробно, то можно сделать вывод, что проблем с использованием сантехники по назначению при этом не возникнет.Суть подключения такова, что каждый индивидуальный водопотребитель подключается к коллекторам горячей и холодной воды изолированно. В трубах не так много разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, но стоимость оборудования достаточно высока.

По мнению специалистов, коллекторная схема ГВС требует установки более сложного монтажа сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно с учетом того, что коллекторная схема имеет множество преимуществ, например — скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки водопровода в квартире — Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома — самый простой способ разводки. Такая система проверена временем, введена в строй еще во времена СССР. Суть его устройства в том, что трубопровод холодной и горячей воды проводится параллельно друг другу. Инженеры советуют использовать эту систему в квартирах с одним санузлом и небольшим количеством сантехнического оборудования.

В народе такую ​​схему горячего водоснабжения многоэтажного дома называют теаникой. То есть магистральные магистрали — дозирующие, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько серьезных недостатков:

1. В случае протечки трудно искать поврежденные участки.
2. Невозможность подачи воды на отдельный сантехнический прибор.
3. Сложность доступа к трубам в случае поломки.

Горячее водоснабжение жилого дома. Схема

Трубопроводная разводка делится на два типа: на восходящее горячее и холодное водоснабжение. Кратко их называют ГВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сети ГВС состоит из двух типов разводки — нижней и верхней. Для поддержания высокой температуры в трубопроводе часто используют фланцевую разводку. Гравитационное давление вынуждено циркулировать в кольце, несмотря на отсутствие водоподготовки.Он охлаждается в стояке и поступает в ТЭН. По трубам подается вода с большей температурой. Так происходит непрерывная циркуляция охлаждающей жидкости.

Устройство горячего водоснабжения дома — Фото 05

Тупиковые магистрали тоже не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых домах с небольшим этажом. Если планируется неудобный отбор воды, то применяется циркуляционный трубопровод.Инженеры советуют применять горячее водоснабжение в многоквартирных домах (схема рассмотрена выше) с этажностью не более 4-х этажных изделий с тупиком в общежитиях, санаториях и гостиницах. Сетевые трубопроводы трубопроводов имеют меньшую металлическую емкость, поэтому охлаждаются быстрее.

Сети

ОБД в своем составе имеют магистральный горизонтальный трубопровод и распределительные стояки. Последние предусматривают прокладку труб на отдельном объекте — квартирах. ГВС монтируется в максимальной близости от сантехнического оборудования.

Для построек с большой протяженностью магистральных труб применяются схемы с циркуляцией и хлопьями с подачей трубопроводов. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Однотрубная схема ГВС — фото 06

Двухтрубный контур ГВС — Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду с обратной магистрали и подает ее в ТЭН.Трубопровод имеет большую металлоемкость и считается наиболее надежным для потребителей.

Для обеспечения многоэтажного горячего водоснабжения необходимо будет создать в системе повышенное давление и заданную температуру воды, а также создать целую систему трубопроводов и оборудования. Подключение горячего водоснабжения многоквартирного дома возможно по разным схемам: верхняя разводка и нижняя планировка.

Схема горячего водоснабжения многоквартирного дома

Горячая вода поступает из котельной с помощью коллекторных насосов, которые могут быть подземными или наземными.Их утепляют, чтобы уменьшить тепловые потери. Трубопровод запускается в подвале дома, где он разветвляется до потребителей. Кроме того, создается обратный путь, по которому неиспользованная вода снова подается в подвал и уходит в котельную. Происходит циркуляция воды.

Температура воды

Существуют определенные нормативы температуры подаваемой воды, которая должна быть в пределах 65-75 градусов. Такая температура устанавливается по следующим причинам:

• чем выше температура, тем быстрее погибают бактерии;
• верхний предел ограничен из-за возможности ожоговых ожогов.

Есть тупиковые схемы горячего водоснабжения. Вода не циркулирует, а если не использовать, то остынет.

Разводка труб в квартире

Трубопроводы уложены рядом с холодной водой. Вершины спарены трубами горячей воды, а низ холодный. Укладка труб скрытая в стене или открытая, укладывается на пол или стену.

Практически каждый россиянин рано или поздно сталкивается с нарушением своих прав в сфере ЖКХ.

Одно из таких нарушений — не соответствует нормативам Уровень давления воды в системах центрального водоснабжения.

Уважаемые читатели! Наши статьи рассказывают о типичных способах решения юридических вопросов, но каждый случай уникален.

Если вы хотите узнать , как именно решить вашу проблему — обратитесь в форму онлайн-консультанта справа или позвоните по телефону бесплатной консультации:

Зачем вам это нужно знать?

Знание точных данных о напоре подаваемой воды в квартире необходимо для:

• профилактика выход из здания клапаны и муфты сантехнического оборудования, повреждение бытовой техники при повышенном давлении воды;
• прокладок причин отказа бытовых и сантехнических приборов с пониженным давлением воды;
• подключений новых бытовых и сантехнических приборов с повышенным водопотреблением.

Ознакомьтесь с нашими требованиями к качеству питьевой воды.

Что регулируется?

Основой регулирования расхода воды, подаваемой в жилые помещения, является СНиП 2.04.2-84, согласно которому проектируются системы централизованного водоснабжения.

Согласно этой СНС минимальный входной показатель давления воды на первом этаже составляет 1 бар (1 атмосферная единица), что позволяет создать 10-метровый водяной столб.

В многоквартирном доме

В многоквартирном доме за каждый дополнительный этаж Напор воды на входе увеличить на 4 метра, или на 0.4 бар.

Например, в 5-ти этажном доме формула расчета Напор подаваемой воды выглядит так:

10+ (4 * 5) = 30 метров, или 3 атмосферы,

где 10 (м) — минимальное давление воды, подаваемой на 1 этаж, 4 (м) — условно принятая высота этажа, 5 — количество этажей.

Это минимальное давление воды, подаваемой на первый этаж 5-ти этажного дома, утвержденное строительными нормами.

В частном доме

Давление воды в частном жилом доме рассчитывается исходя из его этажей. Поскольку высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными минимальными нормативами считается 1 атмосферная единица .

При превышении 10-метровой отметки минимальное значение Устанавливается на 2 атмосферных уровнях.

Точные цифры для более низких стандартов

Какое давление воды в квартире должно быть? Точные эталоны , установленные СНиП 2.04.02-84 и СНиП 2.04.02-85 для потребителей:

Это крайние значения, выход за которые является основанием для подачи жалобы с жалобой в управляющую компанию и перерасчетом денежных средств.

Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:

В настоящее время горячее водоснабжение — неотъемлемая часть жизни большинства людей на планете. Без него его нет ни в одной квартире, а в жилом доме. Устройство ГВС — сложный процесс, к тому же существует несколько типов подключения систем.В этой статье мы рассмотрим все системы горячего водоснабжения, расчет и виды водонагревателей.

Вне зависимости от типа ГВС подключается вся совокупность оборудования, которое предназначено для нагрева воды и ее распределения по различным точкам водоснабжения. В этом оборудовании вода нагревается до необходимой температуры, после чего насосом и по трубопроводу подается в дом. Различают открытую и закрытую систему горячего водоснабжения.

Открытая система

Система открытия ГВС отличается наличием циркулирующего в системе теплоносителя.Горячая вода поступает напрямую из централизованной системы отопления. Качество воды из крана и отопительного оборудования ничем не отличается. В итоге получается, что люди пользуются теплоносителем.

Открытая система названа так в связи с тем, что подача горячей воды осуществляется от открытых кранов системы отопления. Схема ОБД многоэтажного дома предусматривает использование открытого типа. Для частных домов такой вид стоит слишком дорого.

Следует знать, что экономия открытой системы происходит из-за отсутствия необходимости в устройствах нагрева воды для нагрева жидкости.

Особенности open guv

При установке открытого ГВС необходимо учитывать принцип работы. Открытый ГВС бывает двух видов в зависимости от типа циркуляции и транспортировки теплоносителя к радиаторам. Существуют системы с открытым кодом с естественной циркуляцией, использующие для этих целей насосное оборудование.

Естественная циркуляция осуществляется таким образом: открытая система исключает наличие избыточного давления, поэтому в самой высокой точке оно соответствует атмосферному, а в самой низкой — показатель несколько выше за счет гидростатического действия столба жидкости.Благодаря небольшому давлению происходит естественная циркуляция теплоносителя.

Принцип естественной циркуляции довольно прост, за счет разной температуры теплоносителя и, соответственно, разной плотности и массы, которые при охлаждении воды при низких температурах и большей массе вытесняют горячую воду меньшей массы. Так просто объясняется существование самостоятельно используемой системы, которую еще называют гравитационной. Главный плюс такой системы — абсолютная энергонезависимость, если параллельно работающие котлы для отопления не используют электричество.

Важно знать! Сводные трубопроводы изготавливают с большим уклоном и диаметром.

При невозможности естественной циркуляции применяется насосное оборудование, увеличивающее расход теплоносителя по трубопроводу и сокращающее время обогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 — 0,7 м / с.

Преимущества и недостатки открытой системы

Открытая ГВС по-прежнему актуальна, в связи с первой энергонезависимостью и другими преимуществами:

1. Открытая заслонка ГВС и воздуха для простого заполнения.Нет необходимости контролировать высокое давление и опускать воздух, так как спуск осуществляется автоматически при заправке через открытый расширительный бачок.
2. Легко производить кормление. Так как не нужно следить за максимальным давлением. Также возможно приставить воду к емкости даже ведром.
3. Система вне зависимости от протечки работает исправно, так как рабочее давление невелико и наличие таких проблем на него не влияет.

Из недостатков отмечается необходимость контроля уровня воды в баке и постоянное пополнение.

Закрытая система ГВС.

Закрытая система основана на таком принципе: холодная питьевая вода забирается из центрального водопровода и нагревается в дополнительном теплообменнике. После прогрева она подается по точкам водозабора.

Замкнутая система предполагает раздельную работу теплоносителя и горячей воды, также отличается наличием реверсивного и питающего трубопроводов, которые используются для кольцевой циркуляции воды. Такая система обеспечит нормальный напор даже при одновременном использовании душа и раковины.Среди достоинств системы также отмечается простота регулирования температуры горячей жидкости.

ГВС бывает циркуляционной и тупиковой. Тупиковая система состоит только из подводящих труб, способ соединения которых такой же, как и в первом случае.

Преимущество закрытых ГВС — снижение затрат за счет обеспечения стабильной температуры. Есть возможность установки сушилки для полотенец. В закрытом ГВС нужны водонагреватели, типы которых мы рассмотрим ниже.

Виды водонагревателей

Все водонагреватели классифицируются как:

1. Проточные устройства. Такие водонагреватели нагревают воду в постоянном режиме, не уходя со склада. Поскольку вода отличается большой теплоемкостью, для постоянного нагрева требуется повышенный расход энергии. Помимо этого фактора проточный нагреватель необходимо мгновенно приводить в рабочее состояние: при включении подачи горячей воды, при его отключении — отключать нагрев. Традиционные проточные нагреватели включают газовую колонку.
2. Накопительные устройства. Отличаются медленным нагревом определенного количества воды, на которое часто расходуется 1 кВт / час. По мере необходимости используют горячую жидкость. Накопительные нагреватели срабатывают сразу после открытия крана, но мощность намного меньше. Из недостатков таких устройств также отмечают большие габариты, чем больше объем, тем габариты устройства.

Расчет и утилизация ГВС

Расчет систем горячего водоснабжения зависит от таких факторов: количество потребителей, примерная частота использования душа, количество санузлов с ГВС, некоторые технические характеристики сантехнического оборудования, необходимая температура воды.Учитывая все эти показатели, можно определить необходимый суточный объем горячей воды.

Рециркуляция воды в системе горячего водоснабжения обеспечивает обратный поток жидкости из дальней точки водозабора. Это необходимо при удалении от водонагревателя до длинной точки водозабора более 3-х метров. Переработка осуществляется с помощью бойлера, а в случае невозможности его использования запускается непосредственно через котел.

Система горячего водоснабжения бывает двух видов, которые используются в зависимости от заданных параметров.В системе открытия используется отопительный котел, а в закрытой — водонагреватель. В некоторых случаях необходимо дополнительно организовать оборот воды. Предварительно перед установкой и покупкой оборудования важно произвести расчет горячего водоснабжения.

RHC для многоквартирных домов | Возобновляемое отопление и охлаждение: преимущество тепловой энергии

Эти проценты основаны на «месте» или «доставленной» энергии, которая представляет собой общую стоимость энергии в британских тепловых единицах в точке, когда она поступает в здание.

Источник данных: Управление энергетической информации США. 2012. Исследование потребления энергии в жилищном секторе за 2009 год. Таблица CE3.1. Конечное потребление в домашних хозяйствах в США, общие и средние показатели, 2009 г.

Об этом секторе

По состоянию на 2009 год в Соединенных Штатах насчитывалось более 28 миллионов единиц жилья в многоквартирных домах. ¹ Эти многоквартирные здания использовали в общей сложности 1,6 квадриллиона БТЕ энергии: ²

• 0,7 квадриллиона БТЕ на отопление помещений
• 0.3 квадриллиона БТЕ на нагрев воды
• 0,1 квадриллиона БТЕ на кондиционирование воздуха

Среднее домохозяйство в многоквартирном доме тратит около 61 процента своих затрат, связанных с энергией, на отопление и охлаждение, что составляет около 20 миллиардов долларов в год по всей стране. ³

Начало страницы

Секторные возможности и проблемы для развития проектов

Несколько факторов делают многоквартирные жилые дома хорошими кандидатами для проектов возобновляемого отопления и охлаждения (RHC):

• Многосемейный жилищный сектор хорошо подходит для разработки проектов возобновляемого отопления и охлаждения на основе масштаба, единообразия и предсказуемости профиля энергопотребления отдельных зданий.
• В отличие от односемейных домов, многоквартирные дома обычно связаны с коммерческими собственниками, которые могут воспользоваться доступными налоговыми льготами и графиками коммерческой амортизации.
• Эмпирические данные свидетельствуют о том, что во многих коммерческих зданиях процент вакантных площадей ниже, когда у здания более высокие энергетические и экологические характеристики. Возобновляемые системы отопления и охлаждения — один из многих способов улучшить характеристики здания.
• Помимо тепловых и охлаждающих нагрузок от жилых домов, возобновляемые технологии отопления и охлаждения также хорошо подходят для обслуживания многоквартирных прачечных и систем обогрева бассейна.

Возобновляемые проекты отопления и охлаждения в этом секторе также сталкиваются с некоторыми проблемами:

Этот комплекс плоских панелей обслуживает 82-квартирный жилой дом в Сан-Франциско, Калифорния.
Кредит: SunWater Solar

• Осведомленность владельцев многоквартирных домов о возможностях и преимуществах возобновляемых технологий отопления и охлаждения является первоочередной задачей для развития.
• Этот сектор включает в себя много многоэтажных зданий, которые часто имеют небольшие следы застройки относительно тепловой и охлаждающей нагрузки здания.В некоторых случаях доступное пространство для размещения некоторых возобновляемых технологий отопления и охлаждения может быть ограничено.
• Проектирование и установка возобновляемых систем для зданий с децентрализованными системами отопления и охлаждения на уровне жилых единиц может быть сложной задачей, если не технически или экономически непрактичной.
• «Дилемма арендодателя-арендатора» предполагает, что владельцы зданий могут неохотно вкладывать капитальные вложения в проекты отопления и охлаждения с использованием возобновляемых источников, если они чувствуют, что не могут переложить инвестиционные затраты на своих арендаторов.Иногда эти опасения можно решить с помощью новаторских механизмов финансирования или признания того, что такие инвестиции могут иметь положительное влияние на цены на недвижимость, арендную плату за единицу и уровень вакантных площадей.

Начало страницы

Стоимость RHC Technologies

Общая стоимость разработки возобновляемых систем отопления и охлаждения может варьироваться в зависимости от ряда факторов, включая политическую среду государства, физическое географическое положение, доступные стимулы, расценки на оплату труда и многое другое.Следующая информация о затратах получена из Национальной лаборатории возобновляемых источников энергии (NREL) ⁴ и не должна интерпретироваться как статистически точная или относящаяся к конкретному сектору, а должна восприниматься только как практическая информация и использоваться только в первый раз. -проходной экран экономической целесообразности. Посетите веб-сайт NREL для получения более подробной информации о других расходах и типичных сроках реализации проекта.

* Тепло из древесной биомассы, преобразованное из тепловой энергии (БТЕ в час)

Начало страницы

Начало страницы

термодинамика — Летом в квартирах на верхних этажах жарче или в квартирах на нижних этажах?

Это будет зависеть от множества факторов.

Лето

Обычно идентичные квартиры в верхней части будут более горячими, чем в нижней части по двум причинам:

1) тепло поднимается — так тепло поднимается от нижних квартир к верхним. Точнее, плотность воздуха уменьшается с повышением температуры, поэтому более горячий воздух будет подниматься вверх через здания, где возможна конвекция.

2) затенение, вероятно, будет меньше, выше: летом большая часть тепла в типичной квартире будет поступать от солнечной энергии (а не, скажем, от внутренней выгоды от приготовления пищи, людей, бытовой техники).Чем сильнее затенены окна, тем меньше солнечное усиление. В квартирах, расположенных ниже, окна будут затенены соседними зданиями, деревьями и т. Д. Квартиры выше будут видеть больше неба из окон; так будет иметь более высокое солнечное усиление.

Зима

Многое из вышеперечисленного, в частности, о повышении температуры, но также и о солнечной энергии, все еще применимо зимой: хотя системы отопления теперь могут быть единственным крупнейшим источником тепла, солнечная энергия все еще может быть актуальной, если есть большие площади, выходящие на юг. окна.

Подвалы

Очевидно, солнечное усиление мало или отсутствует — на уровне земли могут быть небольшие окна, но их не так много. Однако, как говорит @ anna-v, есть сдерживающий эффект самой земли, которая действует как большой накопитель тепла. Эта большая тепловая масса будет действовать как сезонный буфер, очень медленно нагреваясь весной и летом и медленно охлаждаясь осенью и зимой, таким образом, как правило, смягчает как самые жаркие летние температуры, так и самые холодные зимние температуры.

Существуют программные пакеты, такие как Energyplus и PHPP, которые могут моделировать солнечную энергию и эффекты тепловой массы в любое время года и в любом месте; но учтите, что потребуется лотов и входных параметров, чтобы с ними справиться.

Распределение затрат на отопление в многоквартирных домах

% PDF-1.7
%
1 0 obj
>
/ Метаданные 2 0 R
/ OpenAction 3 0 R
/ PageLabels 4 0 R
/ PageLayout / SinglePage
/ PageMode / UseThumbs
/ Страницы 5 0 R
/ StructTreeRoot 6 0 R
/ Тип / Каталог
/ ViewerPreferences>
>>
эндобдж
7 0 объект
>
эндобдж
2 0 obj
>
поток
2012-08-24T16: 03: 10 + 05: 30Elsevier2013-02-20T16: 20: 50 + 05: 302013-02-20T16: 20: 50 + 05: 30 Acrobat Distiller 9.0.0 (Окна) Затраты на отопление; распределение; многоэтажные жилые домаapplication / pdfdoi: 10.1016 / j.egypro.2017.09.712

uuid: fd8cfc10-4791-4a8b-8025-00abb91efa0cuuid: d56e5e26-6274-4fa7-ad08-30fc2ecddb91journal © 2017 Автор (ы).Опубликовано Elsevier Ltd. Energy Procedure1876-610213210.1016 / j.egypro.2017.09.712 https://doi.org/10.1016/j.egypro.2017.09.712101210171012-1017Октябрь 20176.52010-04-23true

VoR10.1016 / j.egypro.2017.09.712noindex

true2010-04-2310.1016 / j.egypro.2017.09.712

Правда

конечный поток
эндобдж
3 0 obj
>
эндобдж
4 0 объект
>
эндобдж
5 0 obj
>
эндобдж
6 0 obj
>
эндобдж
8 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 4
/ Большой палец 45 0 R
/ TrimBox [0.0 0,0 544,252 742,677]
/ Тип / Страница
>>
эндобдж
9 0 объект
>
эндобдж
10 0 obj
>
/ XObject>
>>
/ Аннотации [51 0 R 52 0 R 53 0 R]
/ Родитель 5 0 R
/ MediaBox [0 0 595 842]
>>
эндобдж
11 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
>>
/ Повернуть 0
/ StructParents 1
/ Большой палец 61 0 R
/ TrimBox [0,0 0,0 544,252 742,677]
/ Тип / Страница
>>
эндобдж
12 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 2
/ Большой палец 69 0 R
/ TrimBox [0.0 0,0 544,252 742,677]
/ Тип / Страница
>>
эндобдж
13 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ Большой палец 76 0 R
/ TrimBox [0,0 0,0 544,252 742,677]
/ Тип / Страница
>>
эндобдж
14 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ StructParents 5
/ Большой палец 84 0 R
/ TrimBox [0,0 0,0 544,252 742,677]
/ Тип / Страница
>>
эндобдж
15 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
/ Свойства>
>>
/ Повернуть 0
/ StructParents 6
/ Большой палец 88 0 R
/ TrimBox [0.
