Однотрубная система отопления частного дома своими руками

На чтение 10 мин. Просмотров 1.6k.

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.

Виды однотрубных систем отопления

Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Преимущества и недостатки однотрубной системы

Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
Экономичность материалов (примерно 30–50% трубы).
Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м² при условии хорошо утепленного помещения, и не слишком сурового климата.
При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
Также следует наметить место под дымоотвод и расширительный бак.
Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
В верхней точке разгонного коллектора подключается один из двух устройств:
- Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
- Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
- Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.
- «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Последовательность работ при монтаже однотрубной системы отопления своими руками

Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
Производиться запуск системы, первая топка и ее настройка.

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!

Однотрубная система отопления частного дома своими рукой системы отопления

Однотрубная система отопления существует как альтернатива двухтрубной. Имея сопоставимую эффективность, разводка теплоносителя по единственной трубе является более экономичным вариантом, поскольку появляется возможность экономии на трубах и фитингах. Для самостоятельного расчета и сборки подобного отопления следует тщательно изучить принципы действия и способы монтажа его составных элементов.

Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

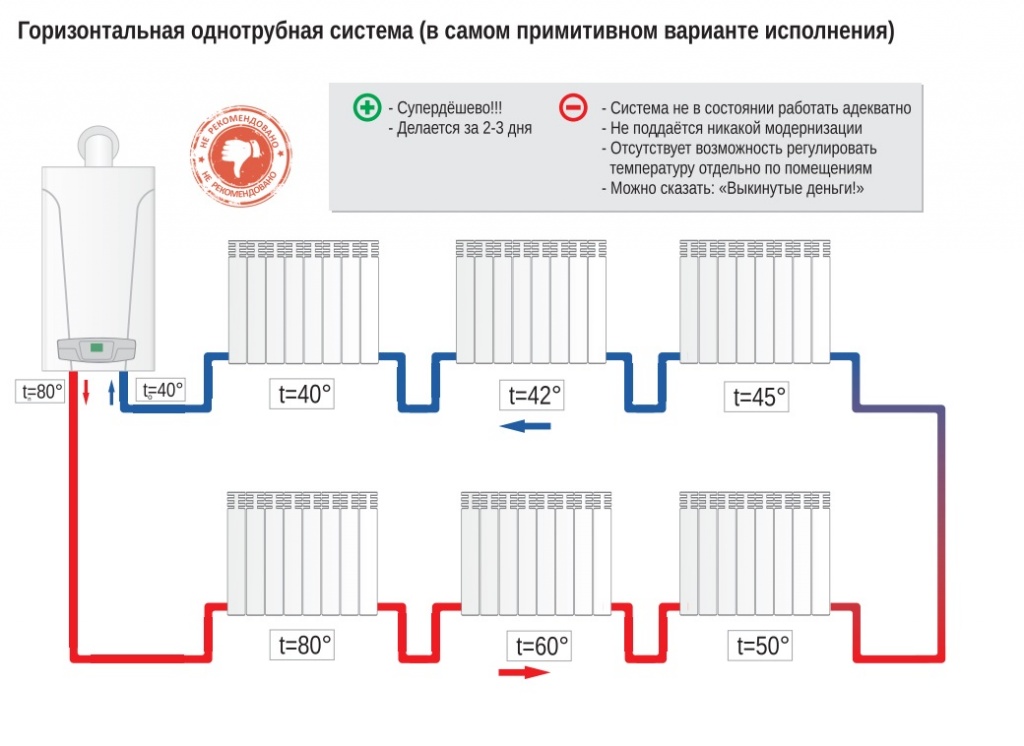

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

Повысить температуру нагрева воды. Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
Увеличить тепловую мощность оконечных отопительных приборов. Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
Включение в систему циркуляционного насоса. При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
возможность подключать отопительные приборы как последовательно, так и параллельно;
можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки:

длительный прогрев всего объема теплоносителя после холодного запуска;
если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать. Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
при необходимости ремонта одного участка придется выключать всю систему.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная

Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Способы подключения радиаторов

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.

Технология монтажа

Последовательность действий при сборке однотрубной системы разделяется на несколько этапов:

- установка котла. В зависимости от его типа и конструкции, установка может производиться либо на стену, либо на пол. В любом случае, должны быть соблюдены все правила пожарной безопасности;

- монтаж группы безопасности, состоящей из предохранительного клапана, воздухоотводчика и манометра. Предохранительный клапан обеспечивает сброс теплоносителя при повышении его давления в системы выше установленной нормы. Воздухоотводчик в автоматическом режиме удаляет из магистрали отопления воздух. Манометр отображает фактическое давление в трубах. Устанавливать группу безопасности следует сразу же после котла. Устанавливать отсекающие краны между котлом и группой безопасности категорически запрещено;

- сборка трубопровода. Для самотечной однотрубной схемы после котла группы безопасности должна следовать вертикальная колонна из труб большего диаметра, чем в основной магистрали. Горизонтальная часть магистрали должна иметь непрерывный уклон в несколько градусов. Трубы могут быть либо целиком металлическими, либо металлопластиковыми, либо армированными полипропиленовыми;

- в определенных проектом местах монтируются радиаторы. Чаще всего для этого применяются крепежные кронштейны, закрепляемые на стене. При диагональном подключении имеет смысл организовать уклон в один-два градуса в сторону слива. Неиспользуемые отверстия закрываются заглушками, в одно из них устанавливается кран-маевского для сгона воздушных пробок;

- к выходу последнего в кольце подключается труба обратки, подаваемая на вход котла;

- в обратку через тройник врезается расширительный бак. Его емкость подбирается в зависимости от вида объема циркулирующего теплоносителя. Для воды следует выбирать модели баков емкостью порядка 10% от залитого в трубы объема. Для незамерзайки бак должен иметь емкость 20-25% от используемого объема;

при необходимости на обратку циркуляционный насос. Мощность насоса выбирается индивидуально, исходя из объема и особенностей имеющейся сборки. Использовать насосы с избыточной мощностью не рекомендуется, поскольку это не улучшит работу отопления, но приведет к его завоздушиванию и появлению шума;
через тройник в самой нижней части трубы-обратки подсоединяется сгон с краном для слива теплоносителя.

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Отзывы

В сети можно встретить множество отзывов об опыте эксплуатации однотрубных систем отопления. Вот наиболее характерные из них:

Надежда, Нижний Новгород

Используем такой систему несколько лет. Привлекает возможность самостоятельно регулировать температуру. Из неудобств лишь то, что при сильных морозах из открытого расширительного бака начинает испаряться вода. Поэтому периодически приходится ее подливать.

Роман, Пенза

Система не вызывает никаких проблем ходе эксплуатации. Использую тосол в качестве теплоносителя. Чтобы в случае возможного ремонта не пришлось его сливать целиком, радиаторы подключил на «американки» и поставил краны.

Однотрубное отопление: видео

В данном ролике можно представлен процесс сборки однотрубного отопления в коттедже

Как следует из отзывов и самой сути работы системы отопления по однотрубной схеме, подобное решение может стать неплохим вариантом для небольшого дома.

Минимальный расход материала, возможность отказа от энергозависимых циркуляционных насосов и при этом хорошая тепловая эффективность, все это делает однотрубное отопление очень привлекательным для владельцев загородной недвижимости.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

конструкция, установка и подключение своими руками

В процессе устройства в частном доме отопительной системы следует грамотно подойти к выбору ее конфигурации, учитывая особенности помещения. Однако необходимо обращать внимание и на условия эксплуатации и экономичность конструкции. В любом случае создаваемая система отопления будет иметь свои особенности и потому она должна рассчитываться в индивидуальном порядке.

Среди всех систем отопления частных домов однотрубная система довольно часто выбирается владельцами. Большую популярность она приобрела еще в период внедрения государственных программ по строительству многоквартирного жилья. Сегодня этот вариант также остается востребованным, однако, перед реализацией этого замысла полезно будет ознакомиться с его достоинствами и недостатками, а также ограничениями.

Устройство и элементы однотрубной системы отопления

Однотрубная система выполнена в виде замкнутого контура, где в качестве основных элементов выступают котел, магистральные трубопроводы, радиаторы, расширительный бак. Также в ее состав входят компоненты, благодаря которым становится возможной циркуляция теплоносителя. Причем движение последнего может происходить естественным путем или в принудительном порядке.

В системе, где используется схема естественной циркуляции теплоносителя, эффект достигается за счет разной его плотности. Когда нагретая вода, подаваемая под напором, встречается с более холодной, идущей из обратного контура, последняя освобождает место для горячей воды, в результате чего та движется по стояку до верхней точки, откуда она уже направляется по магистральной трубе, а потом распространяется по радиаторам и элементам системы.

Для эффективной работы подобной схемы очень важно, чтобы трубы располагались под углом не менее 3-5 градусов. Трудности с соблюдением этого требования могут возникнуть в больших одноэтажных домах, где используемая отопительная система проложена на большом расстоянии. Следует помнить, что для выдержки подобного угла размещения труб перепады будут иметь высоту, равную порядка 5 см на каждый метр длины участка трубопровода.

Работу системы, где используется схема принудительной циркуляции, поддерживает циркуляционный насос, для которого отводится место в обратной части контура непосредственно перед входом в котел. Основная задача насосного оборудования заключается в обеспечении необходимого давления, чтобы теплоноситель постоянно имел оптимальную температуру, не выходящую за установленные пределы. Для подобной системы обязательным является размещение магистральной трубы под меньшим углом. Чаще всего эффективная работа обеспечивается, если на каждый метр длины трубы высота перепадов составляет 0,5 см.

Для подобных систем довольно актуальной является проблема перебоев с подачей электричества, что приводит к прекращению циркуляции теплоносителя. Эта задача решается путем размещения разгонного коллектора, представляющего собой трубу, основное назначение которой заключается в подъеме воды на высоту от 1,5 метра.

От верхней точки этого устройства должна отходить труба, ведущая к расширительному баку. Она необходима для поддержания требуемого давления в системе и предотвращения его повышения, что может быть привести к возникновению аварийных ситуаций. В конструкции современных систем обычно используются расширительные баки закрытого типа, исполнение которых не позволяет воздуху проникать в воду. При таком варианте исполнения в него помещают гибкую мембрану, с одной стороны которой поступает под высоким давлением воздух, а с другой — предусматривается отверстие для выхода воды. Для размещения этих элементов можно выбрать любое подходящее место в системе.

Несмотря на наиболее простое исполнение, для размещения расширительных баков открытого типа должно быть отведено место в верхней точке системы. Другим недостатком является постоянный контакт воды с кислородом, на фоне чего создаются благоприятные условия для развития коррозионных процессов, что негативным образом сказывается на сроке службы стальных труб и радиаторов.

В процессе монтажа элементов необходимо соблюдать следующий порядок действий:

Первым устанавливают отопительный котел, который может работать на любом виде топлива, используемый для нагрева теплоносителя.
Далее выполняется монтаж разгонного коллектора, который подключают к расширительному баку.
После этого настает черед магистрального трубопровода, который укладывают во всех помещениях дома в соответствии с заранее спроектированной схемой.
Очень важно в процессе работ проложить контур в тех помещениях, где в первую очередь необходимо поддерживать комфортную температуру. Речь идет о детской комнате, спальне и ванной. Если теплоноситель будет поступать вначале в эти помещения, то проблем с поддержанием в них необходимой температуры не возникнет, так как на участках, которые расположены в начале контура, теплоноситель всегда имеет более высокую температуру.
Далее переходят к установке радиаторов в соответствии с заранее выбранными для них местами.
Последним размещают циркуляционный насос, для которого выделяют место непосредственно перед входом обратной части контура в котел.

Технические характеристики однотрубного отопления

По своему исполнению однотрубная схема отопления домов имеет вид магистрали, к которой подведены радиаторы в порядке очередности. После нагрева вода поступает каждому из нагревательных компонентов. Завершение теплообменного цикла наступает в тот момент, когда нагретая вода достигает последнего радиатора.

Именно в этой особенности заключается самый серьезный недостаток рассматриваемой системы отопления. Но все же его можно устранить соответствующими мерами. Решением этой проблемы может выступить увеличение количества устанавливаемых в помещении радиаторов или оснащение их специальными кранами. При подобном варианте можно повысить эффективность работы системы на каждом участке, иными словами, будут отсутствовать зоны, где температурный режим отличается на порядок от других.

Схемы однотрубных систем отопления для частного дома

Приступая к подключению батарей, у владельца есть возможность выбрать один из двух методов: традиционная нерегулируемая и схема, больше известная как «Ленинградка».

Традиционный метод подключения

Для однотрубной системы отопления схема этого типа предполагает использование минимального количества компонентов и соединений. Монтаж радиатора выполняется к системе в двух точках, где теплоноситель будет поступать в него и выходить для продолжения движения.

Недостатком подобной схемы является то, что при наличии в системе теплоносителя радиатор нельзя отключить, а также отсутствует возможность для регулировки отопления. Плюсом схемы следует назвать минимальные затраты на обустройство. При этом использовать ее можно лишь в небольших частных домах, так как подключенные к ней радиаторы отличаются температурой нагрева, а сама отопительная система не способна обеспечить высокую эффективность работы.

Метод подключения «Ленинградка»

Особенностью схемы «Ленинградка» является то, что на участках, где радиатор подключается к системе, устанавливаются перекрывающие краны, благодаря которым у владельца появляется возможность не только выполнить регулировку отопления, но и при необходимости отключить от системы. Обязательным элементом, который отдельно врезается в нее, выступает байпас с краном. В случае его перекрытия нагретая вода может пройти полностью через весь радиатор. Плюсом схемы «Ленинградка» является то, что гораздо упрощается процесс регулировки отопления в каждом конкретном помещении.

Необходимые материалы

Прежде чем приступить к установке однотрубной системы отопления своими руками, следует подготовить материалы:

отопительный котел, мощность которого должна учитывать потребности дома;
расширительный бак, который может иметь открытый вариант исполнения или включать в себя мембрану;
циркуляционный насос;
трубы с различными диаметрами: 25 мм – с их помощью будут выполняться работы по укладке магистрального трубопровода, и 20 мм – они понадобятся для подключения радиаторов. Для этих работ можно использовать трубы из различных материалов – стальные, медные, металлопластиковые. Главное, чтобы они были рассчитаны на использование в системах отопления или ГСВ;
фитинги, с помощью которых будет проводиться подключение отводов трубы к радиаторам;
радиаторы, тип которых владелец определяет заранее. Еще до того как приступить к установке системы, необходимо рассчитать количество секций радиаторов. Также необходимо иметь в наличии и необходимые аксессуары – заглушки и прокладки;
краны Маевского, с помощью которых будет выполняться очистка радиаторов от остатков воздуха. На каждый устанавливаемый радиатор должно приходиться по одному такому крану;
в случае использования схемы «ленинградка» потребуются и перекрывающие краны: каждый радиатор необходимо оснастить двумя такими кранами, а также установить на каждый байпас дополнительный.

Технология монтажа однотрубной системы отопления в частном доме

Добиться правильной работы отопительной системы можно при условии соблюдения технологии ее монтажа.

Вначале выполняется монтаж котла в заранее определенном для него месте. Если у вас имеется котел на гарантии, то желательно, чтобы работы по его установке выполнял специалист из сервисного центра.
Далее приступают к укладке магистрального трубопровода. При этом необходимо помнить о том, что на участках, где будут подключаться радиаторы и байпас, должны быть предусмотрены места для крепления тройников. Во время выполнения работ магистраль укладывают обязательно с уклоном в 3-5 градусов, если система будет работать по схеме естественной циркуляции. Если владельцем выбрана схема принудительного движения теплоносителя, то во время работ должна быть выдержана высота перепадов, равная 1 см на каждый метр длины трубопровода.
Далее переходят к монтажу циркуляционного насоса. После того как он будет подведен к магистральной трубе, выполняется его подключение к электросети. Выбирая место для его размещения, следует помнить, что это оборудование способно выдержать температуру не более 60 градусов. По этой причине наиболее подходящим для его установки местом будет участок, где теплоноситель имеет самую низкую температуру, иными словами, это место рядом с входом в котел.
После этого переходят к установке расширительного бака. Если был выбран открытый вариант, то для его размещения выбирается место в верхней точке системы, а для закрытого типа подойдет любой участок, но обычно его устанавливают недалеко от котла.
Далее выбирают место, где к системе будут подключаться радиаторы, устанавливаемые при помощи кронштейнов. Выполняя работы по их монтажу, важно соблюсти отступ от пола, стен и подоконника. Эта информация обычно приводится в паспорте прибора отопления.
На этом этапе выполняется подключение радиаторов в соответствии с выбранной схемой. По завершении работ их оснащают кранами Маевского, заглушками и перекрывающими кранами.
Завершающим этапом монтажа однотрубной системы является опрессовка: для этого в нее подают воздух под давлением, а затем заполняют систему водой и выполняют настройку.

Однотрубная система отопления, как и прочие виды систем обогрева, имеет свои особенности как в плане подготовительных мероприятий, так и монтажа. Прежде чем приступить к установочным работам, следует ознакомиться с возможными схемами монтажа, подобрав оптимальный вариант для своего дома с учетом его особенностей. Особое внимание следует уделить точному выполнению работ по монтажу, помня о дополнительных элементах, которые будут подключаться к системе.

Оцените статью: Поделитесь с друзьями!

схема с нижней разводкой и принудительной циркуляцией

Поскольку однотрубная система отопления частного дома продолжает оставаться популярной в рамках своей сферы применения, то заслуживает того, чтобы уделить ей внимание. В данном материале будут рассмотрены особенности таких систем, их позитивные и негативные стороны, а также даны рекомендации по проведению монтажных работ.

Принцип работы однотрубной системы

Как явствует из названия, в данной схеме роль подающей и обратной магистрали исполняет одна и та же труба. К ней присоединяются обе подводки от каждого отопительного прибора, установленного один за другим.

Труба прокладывается от источника тепла и возвращается к нему, образуя кольцевой контур. Система функционирует следующим образом: нагреваемая в котле вода сразу же идет вверх по вертикальной трубе, создавая таким способом давление в сети.

При использовании однотрубной системы водяного отопления в двухэтажном доме теплоноситель из вертикальной трубы расходится по контурам. В одноэтажных домах этот стояк снова опускается до уровня пола, образуя так называемый разгонный коллектор. Только после этого труба идет горизонтально по периметру здания, где к ней подключаются батареи, а затем возвращается обратно в котел. Особенностями такой системы является:

проходное сечение магистральной трубы неизменно на всем ее протяжении;
в каждый последующий отопительный прибор поступает вода с более низкой температурой, чем в предыдущий. Причина понятна – остывший теплоноситель из первой батареи подмешивается в общий коллектор, снижая температуру проходящей в нем воды;
эта особенность проистекает из предыдущей. Для увеличения теплоотдачи каждый последующий прибор должен иметь большую мощность, то есть, количество секций надо наращивать от батареи к батарее.

Примечание. Если отопление загородного дома в один этаж продумано грамотно, а расположение комнат – удачно, то число секций радиаторов увеличивать не придется. Например, когда подача проходит сначала через спальню и детскую, потом по гостиной и дальше – на кухню и другие хозяйственные помещения. Фокус в том, что теплопотребление каждой последующей комнаты уменьшается.

В большинстве случаев для движения теплоносителя по сети трубопроводов в частном доме применяется принудительное побуждение, то бишь, ставится циркуляционный насос. Тогда система работает стабильно и более эффективно, хотя организация естественной циркуляции также возможна. Тут и сыграет свою роль вертикальный разгонный коллектор, чья высота выдерживается не менее 2м от пола. Не следует забывать и о том, что для нормальной работы самотека нужно установить атмосферный расширительный бак выше самой высокой точки системы, в идеале – на чердаке дома.

На представленном выше рисунке показано, как выглядит однотрубная система отопления с естественной циркуляцией в одноэтажном доме. Расширительная емкость, сообщающаяся с атмосферой, устанавливается под самым потолком (если позволяет высота) или в чердачном пространстве и подсоединяется к разгонному коллектору. Но подобные схемы работают не слишком хорошо, так как разница температур в подающем и обратном трубопроводе невелика. Чтобы создать хорошую циркуляцию, в схему устанавливается насос, как на рисунке ниже:

Теперь расширительный бак можно взять мембранного типа, поскольку системе больше не требуется связь с атмосферой, избыточное давление в ней создает циркуляционный насос. Тем не менее наличие разгонного коллектора необходимо, здесь у него есть дополнительная функция. Она заключается в поддержании уровня теплоносителя в радиаторах по принципу сообщающихся сосудов. Ну и, конечно, способствует лучшей циркуляции воды.

Примечание. Когда производится монтаж однотрубной системы отопления в двухэтажном доме, то делать разгонный коллектор не нужно, там будет достаточно высоты самого стояка, идущего на второй этаж.

Виды систем

Однотрубные системы бывают вертикальные и горизонтальные с нижней разводкой. Первые используются в двухэтажных домах, тогда приборы отопления располагаются друг над другом (некоторое смещение допускается) и объединяются однотрубным стояком, как изображено на рисунке:

Строго говоря, эта схема – не совсем однотрубная, а скорее комбинированная, поскольку разделение на подающую и обратную магистраль здесь четко прослеживается. На практике подобные системы также отлично работают с естественной циркуляцией, без насоса, хотя на рисунке он есть. Горизонтальная схема однотрубной системы отопления с нижней разводкой часто встречается в одноэтажных домах небольшой площади. Там подобные системы ведут себя отлично и вполне устраивают домовладельцев.

Что касается подключения батарей, то в данном случае есть выбор из 3 способов. В знаменитой «ленинградке» принято разностороннее нижнее присоединение, оно нравится пользователям по той причине, что подводки к радиаторам практически не видны и не нарушают интерьер комнаты.

Зато с технической точки зрения присоединение снизу уменьшает теплоотдачу батареи, ее верхние углы плохо прогреваются. Правильнее всего делать подводки с разных сторон, но по диагонали, как продемонстрировано на схеме.

Диагональная схема подключения радиаторов к однотрубной системе – это оптимальный вариант, прибор прогревается равномерно и хорошо отдает тепло в помещение. Распределение теплоты внутри батареи при разных способах подключения можно изучить на рисунках:

Преимущества и недостатки однотрубной системы

Достоинство, благодаря которому система столь популярна, — это ее дешевизна и простота. Особенно это касается горизонтальной схемы с нижней разводкой, здесь расход материалов совсем небольшой, а труба везде одинаковых размеров, кроме подводок к радиаторам. Дороже обойдется вертикальная система, поскольку в ней есть отдельные подающие и обратные трубопроводы.

Ввиду того что сейчас на рынке есть большой выбор радиаторных термостатических клапанов, однотрубная система обрела второе дыхание – возможность регулирования расхода теплоносителя на каждой батарее. Но это в свою очередь ведет к удорожанию материалов. Это и все позитивные стороны, а теперь о негативных:

снижение температуры воды на каждой батарее, особенно этим страдает нижняя однотрубная разводка;
для нормальной работы системе нужен циркуляционный насос, а это зависимость от электричества;
малоэффективна в зданиях большой площади и этажности.

Напрашивается вывод, что рассматриваемая система хороша в пределах своей сферы применения, использовать ее повсеместно – нерационально.

Заключение

Рассмотренная нами однотрубная горизонтальная система отопления привлекает многих своей стоимостью и кажущейся простотой монтажа. Но ее сложность в другом: надо заранее все тщательно продумать и просчитать. В этом отношении двухтрубная схема проще и дает больше прав на ошибку, а здесь ошибаться нельзя. Так что от нас любимый совет – проконсультируйтесь со специалистом.

Однотрубная система отопления частного дома: схемы, варианты

Вы задумались над обустройством водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.

Но сомнения в надежности подобного варианта у вас все же есть – не знаете какую схему выбрать и какие «подводные камни» вас ожидают? Мы поможем прояснить эти вопросы – в статье рассмотрены схемы обустройства однотрубной системы, плюсы и минусы, ожидающие владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фото с изображением отдельных элементов, использующихся при сборке отопления. В дополнение подобран видеоролик с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены .

Галерея изображений

Фото из

Веским преимущества однотрубных вариантов сооружения систем отопления является минимальное количество труб, обуславливающее экономическую и эстетическую привлекательность схемы

При использовании металлопластиковых и пластиковых труб эстетические показатели однотрубных схем повышаются, т.к. прокладку контура можно скрыть в конструкциях или под отделкой

В гравитационных отопительных системах, характеризующихся естественным перемещением теплоносителя, однотрубные контуры сооружаются исключительно с верхней разводкой

В контурах с верхней разводкой подающая труба расположена над приборами, теплоноситель последовательно перетекает из одного в другой и по пути остывает. Чтобы более равномерно распределить теплоноситель, перед радиаторами устанавливают байпас, частично отсекающий поставку нагретой воды

По аналогичному принципу сооружаются вертикальные контуры принудительных систем отопления, по которым перемещение нагретой воды стимулируем циркуляционный насос

По направлению движения нагретой и остывшей воды в системе они делятся на попутные и тупиковые. В тупиковых нагретый и остывший теплоноситель движется в разные стороны, в попутных — в одну

В контурах однотрубного отопления с нижней разводкой подключение подводящей и выходящей трубы производится снизу

В системы с горизонтальной разводкой обязательно присутствует циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишка воздуха устанавливаются механические или автоматические воздухоотводчики

Эстетические плюсы однотрубной системы отопления

Скрытая прокладка контура однотрубного отопления

Однотрубное отопления гравитационного типа

Улучшенная однотрубная схема с замыкающим участком

Вертикальные схемы прунудительного отопления

Тупиковый вариант однотрубной отопительной системы

Вариант однотрубного отопления с нижней разводкой

Устройство систем с горизонтальной разводкой

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта – в схемах есть стояки подающей магистрали, но нет стояков для обратки

Движение теплоносителя осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

Варианты устройства однотрубного отопления

Элементы любой системы отопления:

источник тепла – котел (твердотопливный, электрический, газовый котел;)
теплоотдающие приборы – , контуры теплых полов;
устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, ;
устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
трубы, фитинги и соответствующая водопроводная арматура.

В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

Галерея изображений

Фото из

Твердотопливный агрегат для отопления

Электрический котел в автономной схеме

Газовый напольный котлоагрегат

Настенный котел для дач и квартир

Системы с естественной и принудительной циркуляцией

Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

В первом случае движение отопление по системе является самопроизвольным и называется естественным, во втором – принудительным или искусственным.

С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида. Первый – устаревшая, но простая проточная схема, второй – усовершенствованная схема с байпасами

Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок. Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель.

В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали.

Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.

Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора.

Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части.

Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода

Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.

Недостатков же достаточно много:

Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими.
Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла.

Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки. Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода.

Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы

Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений.

Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод. Во втором – снабжен запорной трехходовой арматурой

Достоинства отопительной системы с принудительной циркуляцией:

Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
Не надо соблюдать углы наклона при прокладке трубопровода, т.к. движение теплоносителя стимулируется насосом.

К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.

Недостатков у однотрубного принудительного отопления всего три:

зависимость от электроснабжения;
шум – некоторый гул, который производит работающий насос;
стоимость – более высокая по сравнению с гравитационной схемой стоимость устройства.

Нейтрализовать их достаточно просто. Энергозависимость решается установкой автономного электрогенератора или возможностью перехода системы на режим с естественной циркуляцией.

Чтобы сделать работу насоса практически неслышной, его достаточно монтировать в нежилом помещении – ванной, туалете, бойлерной.

В верхних точках магистрали, особенно при принудительном отоплении с закрытым расширительным бачком, необходимо предусматривать возможность стравливания выделяющегося из воды воздуха. Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода – сепаратор воздуха

Открытая или закрытая отопительная система?

Для исключения чрезмерного повышения гидравлического давления в системе и его скачков устанавливают расширительный бак. Он принимает излишки воды при расширении, а затем возвращает ее в магистраль при остывании, восстанавливая равновесие системы.

Существует две принципиально отличающихся конструкции, которые и определяют вид всей системы.

Расширительный бак открытого типа – это частично или полностью открытая емкость, которую подсоединяют к магистрали в самой высокой ее точке, непосредственно после котла.

Для исключения перелива жидкости через края на определенном уровне предусматривают отвод, через который излишняя вода будет сливаться в канализацию или на улицу.

В одноэтажных домах компенсирующую емкость часто выводят на чердак – в этом случае ее необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному баку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Применяется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Она предполагает прямое соприкосновение горячего теплоносителя с воздухом, вследствие чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

При монтаже трубопровода гравитационных систем обязательно соблюдение уклонов – в этом случае высвобождающийся в системе воздух будет стравливаться в бак и атмосферу.
Необходимо регулярно контролировать и вовремя пополнять объем воды в емкости, не допуская ее чрезмерного испарения.
Нельзя применять антифриз в качестве теплоносителя, так как при его испарении выделяются токсичные вещества.

Содержащийся в циркулирующей жидкости кислород вызывает коррозионные разрушения в стальных деталях отопительных приборов, снижая их срок эксплуатации.

Однако у нее есть и плюсы:

Нет необходимости в постоянном контроле давления в магистрали;
Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали имеется достаточное количество жидкости;
Пополнять теплоноситель в системе можно даже ведром – просто налить в воду расширительную емкость до необходимого уровня.

Расширительный бак закрытого типа представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одну полость наполняют воздухом, вторую соединяют с магистралью.

При нагревании теплоноситель, увеличиваясь в объеме, продавливает мембрану в сторону воздушной камеры, которая играет роль демпфера. При охлаждении воды гидравлическое давление снижается, и сжатый воздух приводит систему в равновесие, выдавливая излишки воды обратно в трубопровод.

Все баки закрытого типа оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, он стравливает газ и предохраняет устройство от разрушения

Система с расширительным баком мембранного типа носит название закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая магистраль.

Компенсирующую емкость можно встраивать в любом месте системы, однако чаще всего ее устанавливают на обратном трубопроводе около котла – для повышения удобства обслуживания.

Закрытая отопительная система характеризуется наличием небольшого избыточного давления. Поэтому обязательным элементом магистрали становится .

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения на случай ремонта.

Если имеется подъем трубопровода, то располагают в его верхней точке.

Галерея изображений

Фото из

Компоненты группы безопасности

Функциональное назначение устройства

Расположение составляющих

Специфика расположения

Эффективная схема однотрубной системы

При проектировании отопления учитывают множество факторов – наличие стабильного электроснабжения и отдельного помещения под оборудование (котельной, бойлерной), количество этажей и планировку, эстетичность будущей конструкции и т.д.

В каждом отдельном случае расположение оборудования и способы его подключения будут отличаться.

Для совсем небольшого помещения – дачного домика – наиболее эффективной станет простая самотечная схема последовательного включения батарей прямо в трубопровод магистрали.

При установке двух или трех радиаторов не требуется устанавливать большое количество запорной арматуры – в данном случае проще слить воду из системы при необходимости.

В зданиях с большей площадью система теплоснабжения является сложной, иногда разветвленной, конструкцией. В этом случае оптимальным вариантом становится принудительное с диагональным подключением теплоотдающих батарей и регулируемыми .

Такая схема гарантирует максимальный прогрев площади радиаторов и возможность регулировки и настройки режима работы. Чтобы отсоединить любой из элементов системы, не требуется сливать воду из всей магистрали

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

Диагональное;
Боковое;
Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
Устройство магистрали обходится минимальным количеством труб;
Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
Простая и надежная конструкция;
Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Выводы и полезное видео по теме

К магистрали однотрубного отопления подключают не только радиаторы, но и контуры теплых полов. В видеоролике показано, каким образом провести такой монтаж.

Однотрубное отопление – это простая и надежная система. Однако для эффективного обогрева необходимо тщательно выбирать отдельные ее элементы. Для этого желательно обратится за консультацией к специалисту, где вам помогут выполнить оценочный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или имеете практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь, поделитесь своими знаниями в комментариях ниже.

схема с нижней разводкой, как правильно сделать

Содержание:

Выбор системы отопления волнует каждого владельца квартиры или частного дома. Из двух схем отопления, однотрубной и двухтрубной, для самостоятельного монтажа выбирают первый вариант. Однотрубная система отличается простотой, надежностью и минимальным количеством запорных элементов. Такой вариант подразумевает использование котла и труб, а в качестве рабочей среды выступает вода.

Принцип работы

Чтобы решить вопрос, как сделать однотрубное отопление в частном доме, необходимо изучить принцип его работы. Главный элемент однотрубной схемы – газовый или твердотопливный котел. С его помощью нагревается вода, которая в дальнейшем идет в трубы и радиаторы отопительной системы. В процессе перемещения теплоноситель постепенно остывает и по возвратной трубе вновь приходит в котел.

Особенность такой системой заключается том, что первый и второй радиатор будут нагреваться больше, а в последних батареях температура воды существенно снижается, следовательно, в этом помещении будет холоднее. В этом случае важно понимать, как правильно сделать однотрубную систему отопления.

Решить проблему можно следующим образом:

Увеличить теплоемкость радиаторов, расположенных далеко от котла, что способствует повышению теплоотдачи.

Повысить температуру воды на выходе из котла.

Однако оба варианта требуют значительных материальных затрат, что делает всю систему отопления дорогой.

Преимущества однотрубных систем

Система отопления с одной трубой имеет несколько преимущественных моментов, которые следует знать при монтаже однотрубного отопления в частном доме своими руками.

Во-первых, один контур можно располагать и в помещении, и за стенами. При укладке под полом требуется дополнительная теплоизоляция трубы для сокращения теплопотерь.

Во-вторых, поэтапное подключение дает возможность присоединить различные элементы системы отопления. В частности речь идет о радиаторах, полотенцесушителях и системах «теплый пол». Параллельное или последовательное подключение радиаторов определяет степень их нагрева.

В-третьих, в однотрубную систему отопления частного дома можно одновременно монтировать котлы разного вида, газовый, твердотопливный или электрический. Это позволяет системе работать в бесперебойном режиме, так как при выходе из строя или отключении одного из котлов можно подключить другой котел.

В-четвертых, конструкция однотрубной системы позволяет направить поток рабочей среды в наиболее выгодном для жильцов направлении. К примеру, вначале отапливаются комнаты, расположенные с северной или подветренной стороны.

Недостатки системы отопления

Выбирая вариант обогрева помещений, важно знать, как правильно сделать отопление однотрубной системой, также следует учитывать ее недостатки:

Система очень долго запускается после затяжного простоя.

В двухэтажных домах в радиаторы верхнего этажа подается более горячая вода, чем в радиаторы нижних этажей. При этом достичь баланса достаточно сложно. Решить проблему можно установкой дополнительных радиаторов, но это требует больших затрат.

На время ремонта однотрубной системы отопления частного дома своими руками требуется полное отключение.

Отсутствие уклона в системе приводит к образованию воздушных пробок и соответствующем снижении теплоотдачи.

Процесс эксплуатации сопровождается существенными теплопотерями.

Монтаж системы однотрубного типа в частном доме

Строение однотрубной системы имеет свои особенности, которые следует учесть перед тем, как сделать однотрубную систему отопления:

Началом монтажных работ является установка котла.

По всей длине системы необходимо выдерживать уклон примерно 5 мм на 1 погонный метр трубы. Это способствует нормальному движению воды в системе и препятствует скоплению воздуха.

Радиаторы системы должны иметь краны для спуска воздуха.

Перед радиаторами рекомендуется монтировать специальную запорную арматуру, которая позволит регулировать температуру в системе. Кроме того запорный кран позволяет проводить ремонт или обслуживание радиатора, не сливая воду со всей системы.

Кран для слива воды должен устанавливаться в самой нижней точке однотрубной системы отопления.

В системах с естественной циркуляцией теплоносителя коллектор устанавливают на высоте 1,5 метра и больше.

Трубы должны следует надежно зафиксировать на стене, чтобы не допустить прогибов трубы и, как следствие, скопления воздуха.

Если в системе установлен электрокотел и подключен циркуляционный насос, то работать они должны в синхронном режиме, при отключении котла перестает работать насос.

Установка насоса выполняется перед котлом, так как он вполне может функционировать при температуре 40⁰С.

Разводка системы выполняется в двух вариантах, горизонтального и вертикального типа.

Однотрубная горизонтальная система отопления отличается использованием минимального количества трубных материалов и последовательным подключением радиаторов. Недостатком такой разводки является частое образование воздушных пробок и отсутствие возможности регулировать потоки тепла.

Второй вариант предполагает монтаж труб в чердачном помещении и установку отводов к каждой батарее. Преимуществом такой системы можно назвать подачу к радиаторам воды одинаковой температуры. Особенностью вертикальной разводки является общий стояк для всех приборов отопления независимо от этажности дома.

Экономичность и простота такой системы отопления делает ее достаточно популярной. Однако возникающие в процессе эксплуатации проблемы в большинстве случаев заставляют делать выбор в пользу других систем отопления.

<br />

схема для частного дома, монтаж своими руками

Большинство старых домов в нашей стране оборудованы однотрубной системой отопления. На данный момент можно назвать это пережитком, все еще пользующимся большой популярностью. Рассмотрим данную схему более подробно.

Схема работы

Что представляет собой однотрубная система отопления частного дома? Ее можно сравнить с замкнутым кольцом, куда вмонтирован нагревательный котел – основной отопительный элемент. Котел может работать на различных видах топлива, его вид и тип зависит от предпочтений хозяина дома. Само кольцо представляет собой трубу с определенным диаметром и длиной. В трубу последовательно врезаются радиаторы или регистры.

Самые важные составляющие идеально работающей системы отопления – температура, скорость движения и давление теплоносителя. Добиться правильного сочетания этих параметров при проектировании и монтаже – главная задача. И она не так проста, как кажется. Поэтому, прежде чем решиться на монтаж отопления своими руками, необходимо взвесить все «за» и «против» и при сомнениях обратиться к профессионалам.

Аксессуары

Для удобства использования однотрубная система отопления может дополняться радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами или шаровыми кранами. Это дополнительное оборудование дает возможность сбалансировать работу отопления, и при необходимости понижать общую теплоотдачу. Аксессуары вполне реально установить своими руками.

Отопление с горизонтальной установкой для одноэтажного дома

В доме с одним этажом, как правило, монтируется схема однотрубной системы отопления горизонтального типа. Все отопительные приборы на этаже включены последовательно.

Система с горизонтальной подводкой.

Если насос для движения теплоносителя не используется, то горизонтальная магистраль труб прокладывается обязательно с небольшим уклоном для использования естественных физических законов перемещения жидкостей в трубах. Минусом здесь можно назвать то, что не всегда удается добиться эстетической красоты при установке труб с уклоном. Но зато система без насоса позволяет оставаться независимым от электричества и не бояться охлаждения дома при его отсутствии.

Одним из видов горизонтальной установки отопления является специфическая схема «Ленинградка». В ней прокладка труб осуществляется над поверхностью пола или в самой конструкции пола. Обязательно устанавливается теплоизоляция.

Отопление с вертикальной установкой для многоэтажного дома

Такая схема предполагает расположение труб вертикально, путем монтажа стояков, подводящих тепло к радиаторам. В этом случае последовательно подключаются отопительные приборы, установленные на разных этажах здания.

Вертикальная система.

Здесь используется естественная циркуляция воды при отсутствии циркуляционного насоса. Горячая вода по стояку из котла подается в верхнюю точку, проходит в магистраль подачи, нагревательные приборы, перемещается по подающим стоякам, отдавая тепло в радиаторы.

Преимущества

Однотрубная система отопления одноэтажного дома имеет перед двухтрубной ряд преимуществ. В частности, однотрубная схема дает возможность охватить весь периметр по внутренней части дома одним замкнутым кольцом, ведь только одна труба идет от котла. Помимо экономичности, наличие одной трубы имеет следующие положительные моменты:

Проектировать систему отопления с одной трубой можно независимо от планировки помещения и с минимальным расходом материалов;
Трубы монтируются в непосредственной близости к полу или прячутся под пол, что позволяет скрыть всю инженерную конструкцию и проектировать интерьер без учета открытых глазу коммуникаций;
В однотрубное отопление встраивается любое оборудование по желанию хозяина – полотенцесушители, радиаторы, насосы, аксессуары;
Легко поддается регулированию температура теплоносителя, а, значит, и более гибкой становится процедура создания максимального температурного комфорта в доме;

Сложности в эксплуатации

В процессе эксплуатации редко удается добиться необходимой для максимальной теплоотдачи скорости теплоносителя и его давления. Для организации надежной и правильной работы устанавливается коллектор разгона. Система вертикального отопления в многоэтажном доме не имеет таких сложностей, и, соответственно, может функционировать с полной отдачей и без монтажа насоса, позволяя создать необходимое естественное давление за счет высоты. Несмотря на то, что системы без насоса вполне имеют право на существование, рекомендуется все же предусматривать насос в цепочке однотрубной горизонтальной системы отопления.

Коллектор разгона.

Коллектор разгона выполняет свою основную задачу – разгоняет нагретый теплоноситель для распределения по трубам и радиаторам и непрерывно поддерживает такой разгон. Эффективность работы зависит от высоты расположения верхней части коллектора, высота петли разгонного коллектора должна быть больше 2.2 м. При такой высоте обеспечивается достаточная скорость движения теплоносителя и бесшумность работы.

Минусы

Выбирая однотрубный тип отопления, следует иметь в виду ряд его недостатков, а именно:

Последовательное соединение радиаторов

Она не дает возможности проводить индивидуальную регулировку интенсивности нагрева радиатора так, чтобы это не отражалось на остальных приборах.

Таким образом, нет возможности корректировать температуру в отдельных частях дома в зависимости от внешних погодных условий, а также устанавливать наиболее комфортные условия для каждого из проживающих в доме.

Высокие температуры

Однотрубное отопление нуждается в более высоких показателях температуры при эксплуатации, что ведет к усиленному выкипанию теплоносителя и необходимости контроля уровня воды и ее регулярного долива.

При использовании в однотрубной системе воды в качестве теплоносителя обязательно устанавливают расширительную емкость под крышей дома.

Необходимость установки насоса

При большой длине трубы может не хватить естественной скорости движения теплоносителя, установка насоса влечет за собой повышение эксплуатационных расходов.

Следует помнить, что теплоноситель последовательно проходит через все отопительные приборы, теряя в каждом часть температуры, разница температуры в первом и последнем радиаторах может различаться в 2 раза. Для выравнивания температурного режима в последних радиаторах увеличивают число секций.

Что можно и чего нельзя делать для однотрубных паровых систем — Xylem Applied Water Systems

Том 2 / Выпуск 4 / Июль 2015

На протяжении многих лет мы слышали множество вопросов о паровых системах, от причин гидроудара до размеров ловушек и выбора питательных баков для котлов и конденсатных насосов. Мы собрали ответы на следующие вопросы, которые можно и нельзя делать для однотрубной паровой системы.

1. ЗАПРЕЩАЕТСЯ определять размер запасного котла , используя метод расчета тепловых потерь, метод маркировки, метод «очень похоже» или любой другой практический метод.

DO определите размер запасного котла, посчитав всю радиацию в доме. Итоговая сумма равна чистому рейтингу EDR (эквивалент прямого излучения) вашего замененного котла. Пар не заботится ни о теплопотери, ни о чем-либо другом — только о длине трубопровода. Если котел будет слишком маленьким, часть здания никогда не будет нагреваться; если он слишком большой, новый котел будет работать с коротким циклом, потреблять больше энергии и потребовать больше обращений в службу поддержки.

2. НЕ предполагайте, что новый котел можно прокладывать точно так же, как и старый.

DO прокрутите котел в соответствии с инструкциями производителя. Новые котлы сильно отличаются от старых. Секции более узкие, выходные отверстия меньше и меньше, а паровой бункер практически отсутствует. Выполняйте трубку в соответствии с указаниями и избавьте себя от многих головных болей.

3. НЕ просто бросайте пару бутылок с моющими средствами, когда закончите прокладывать трубопроводы для нового бойлера.

DO очистить котел от пыли в соответствии с инструкциями производителя.Масло из литейного цеха, а также смазочно-охлаждающие масла, используемые в полевых условиях, создают поверхностное натяжение в верхней части воды в котле. Это создает условия вспенивания / грунтования, которые создают влажный пар, что приводит к гидроударам, недостатку тепла и недовольству клиентов.

4. НЕ используйте небольшие вентиляционные отверстия радиатора в качестве конца основных вентиляционных отверстий! Хуже того, не используйте заглушки.

DO используйте самые большие главные вентиляционные отверстия. Отдельный и быстрый выпуск воздуха из магистрали значительно улучшает баланс системы: при большом вентиляционном отверстии пар направляется к концу магистрали, прежде чем он начнет заполнять стояки.Специальные вентиляционные отверстия Hoffman № 4A, 75 или 76 — правильный выбор.

5. НЕ УСТАНАВЛИВАЙТЕ размер горизонтального выхода до однотрубного стояка на основе метода инвентаризации.

DO используйте таблицу размеров паровой трубы, в которой указан точный размер, необходимый для поддержки излучения, подключенного к этому стояку. Труба, соединяющая паропровод с восходящим стояком подачи, называется горизонтальным отводом. Его задача — одновременно подавать пар в стояк и позволять конденсату, возвращающемуся из радиаторов, стекать обратно в паропровод.Если пар движется слишком быстро, конденсат не сможет стекать обратно в магистраль; вместо этого пар будет направлять его к вентиляционным отверстиям радиатора.

6. НЕ используйте регулируемые вентиляционные отверстия в зависимости от расположения радиатора.

DO используют регулируемые вентиляционные отверстия в зависимости от размера радиатора. Когда угольные системы были переведены на нефть или газ, система работала иначе. Чтобы приспособиться к этой новой системе «включения и выключения», потребовалось уравновесить выход воздуха больших радиаторов и меньших радиаторов.Это не имело никакого отношения к расположению радиатора. При наличии по крайней мере одного главного вентиляционного отверстия большой емкости, установленного в конце каждого главного вентиляционного отверстия, регулируемые вентиляционные отверстия просто управляют скоростью вентиляции больших радиаторов по сравнению с меньшими радиаторами.

Регулируемая вентиляция радиатора Hoffman Specialty®, серия A1

7. НЕ увеличивайте настройку регулятора давления, считая, что это решит проблему с нагревом!

DO сохраняйте настройку Pressuretrol® или Vaporstat® на как можно более низком уровне, потому что:

Пар низкого давления движется быстрее, чем пар высокого давления.Если вы хотите, чтобы пар быстро достигал конца магистрали, уменьшите давление и убедитесь, что вы установили главное вентиляционное отверстие большой емкости.
Все вентиляционные отверстия радиатора рассчитаны на «падение давления». Это максимальное давление, при котором поплавок внутри вентиляционного отверстия может упасть, не препятствуя повторному открытию вентиляционного отверстия. Если настройка давления слишком высока, вентиляционное отверстие закрывается и остается закрытым, и воздух, оставшийся в радиаторе, не может быть выпущен.
Однотрубные паровые радиаторы были рассчитаны на обогрев дома в самый холодный день года с паром менее 1 фунта на квадратный дюйм.На каждый квадратный фут EDR радиатор будет выделять 240 БТЕ / ч при температуре в помещении 70 ° F и температуре пара 215 ° F.

Помните: ваш специализированный представитель Hoffman всегда готов помочь вам решить ваши проблемы с паровым нагревом. Позвоните им в следующий раз, когда вам понадобится помощь.

Pressuretrol и VaporStat являются зарегистрированными товарными знаками Honeywell International Inc.

Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов.Котел нагревает воду и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

Петля однотрубная
Подающий и возвратный трубопровод
Микроотверстие

Обычно трубопровод устанавливается под радиатором.Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половицами, при этом стояки к каждому радиатору проходят через отверстия в половицах. Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы.Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако существует потенциальная (в целом небольшая) возможность для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубная система контура имеет, как следует из названия, единственную петлю трубопроводов, идущую от котла и возвращающуюся к котлу.Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор становится горячее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими установками и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубный контур.Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае отключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень малы, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любых циркуляционных трубопроводах, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

одинарная труба — подача и возврат — микроотверстие

% PDF-1.4
%
581 0 объект
>
эндобдж

xref
581 98
0000000016 00000 н.
0000002904 00000 н.
0000003066 00000 н.
0000003953 00000 н.
0000004571 00000 н.
0000005018 00000 н.
0000005132 00000 н.
0000005244 00000 н.
0000005343 00000 п.
0000005766 00000 н.
0000006373 00000 п.
0000007041 00000 п.
0000007555 00000 н.
0000007646 00000 н.
0000009952 00000 н.
0000011842 00000 п.
0000014011 00000 п.
0000016317 00000 п.
0000016431 00000 п.
0000018380 00000 п.
0000020248 00000 п.
0000021327 00000 п.
0000021740 00000 п.
0000022823 00000 п.
0000023131 00000 п.
0000026062 00000 п.
0000031342 00000 п.
0000031682 00000 п.
0000031760 00000 п.
0000032662 00000 п.
0000032740 00000 п.
0000033015 00000 п.
0000033093 00000 п.
0000033708 00000 п.
0000033786 00000 п.
0000034128 00000 п.
0000034206 00000 п.
0000034548 00000 п.
0000034626 00000 п.
0000034967 00000 п.
0000035045 00000 п.
0000035387 00000 п.
0000035465 00000 п.
0000035807 00000 п.
0000035885 00000 п.
0000036227 00000 п.
0000036305 00000 п.
0000036646 00000 п.
0000036724 00000 п.
0000037064 00000 п.
0000037142 00000 п.
0000038045 00000 п.
0000038123 00000 п.
0000038464 00000 п.
0000038542 00000 п.
0000038883 00000 п.
0000038961 00000 п.
0000039302 00000 п.
0000039380 00000 п.
0000039722 00000 п.
0000039800 00000 п.
0000040141 00000 п.
0000040219 00000 п.
0000040560 00000 п.
0000040638 00000 п.
0000040980 00000 п.
0000041058 00000 п.
0000041399 00000 н.
0000041477 00000 п.
0000041818 00000 п.
0000041896 00000 п.
0000042238 00000 п.
0000042316 00000 п.
0000042985 00000 п.
0000043063 00000 п.
0000043404 00000 п.
0000043482 00000 п.
0000043824 00000 п.
0000043902 00000 п.
0000044243 00000 п.
0000044321 00000 п.
0000044663 00000 п.
0000044741 00000 п.
0000045411 00000 п.
0000045489 00000 п.
0000045862 00000 п.
0000045940 00000 п.
0000046277 00000 п.
0000046355 00000 п.
0000046629 00000 н.
0000046707 00000 п.
0000047081 00000 п.
0000047159 00000 п.
0000047497 00000 п.
0000054169 00000 п.
0000191760 00000 н.
0000002715 00000 н.
0000002256 00000 н.
трейлер
] / Назад 300624 / XRefStm 2715 >>
startxref
0
%% EOF

678 0 объект
> поток
hb«`g`g`cb @

Внимательно изучите винтажные радиаторы

Они сушат мокрые перчатки, теплые домашние пироги и, налив их в кастрюлю с водой, даже могут увлажнять воздух.Но основная причина, по которой старые чугунные радиаторы стоят сегодня в миллионах американских домов, заключается в их способности мягко и равномерно обогревать комнату. Изделия поздней викторианской эпохи с тиснеными завитками и цветочными мотивами также напоминают о тех временах, когда даже самые утилитарные предметы интерьера отличались высоким стилем и мастерством исполнения.

Отдельно стоящие радиаторы относятся к 1860-м годам, когда первый американский подрядчик по отоплению Джозеф Нейсон сконструировал железный коллектор в форме гармошки с центральным стержнем, чтобы удерживать его ребра или секции вместе.Эта паровая система имела единственную трубу, соединяющую радиатор с котлом. Когда вода закипала и пар поднимался, заполняя радиатор, он циркулировал через ребра и передавал тепло в комнату. Когда пар остывал, он конденсировался в воду и стекал обратно по трубе в котел, где его снова нагревали.

К началу 1900-х годов эти однотрубные паровые радиаторы были заменены версиями для горячего водоснабжения с двумя трубами — одна для отвода воды от котла к радиатору, а вторая, по которой она выходила и возвращалась к источнику, чтобы повторить цикл.Эти двухтрубные радиаторы — наиболее востребованные сегодня на складах, потому что они работают как с водогрейными, так и с паровыми котлами, — говорит Чак Бауэр, совладелец компании Bauer Brothers Salvage в Миннеаполисе, Миннесота. Итак, хотите ли вы, чтобы всего один винтажный радиатор завершил законченный подвал или достаточно для оснащения нового дополнения, вам нужно выяснить, какой тип отопительной системы у вас есть, прежде чем делать покупки.

Работа с сантехником

Гарри Джеймс, совладелец компании New England Demolition and Salvage в Ист-Уэрхэм, штат Массачусетс, советует своим клиентам поработать с водопроводчиком, чтобы определить, насколько большим или маленьким должен быть радиатор на основе Btu — меры огневой мощи радиатора. для эффективного обогрева помещения.Также необходимо учесть размеры помещения, в котором вы планируете его установить. Высокий тонкий шестиконечный блок может хорошо поместиться между двумя окнами в передней гостиной, но два коротких восьмиконечных радиатора, которые прячутся под окнами, могут лучше обогреть комнату.

Если вы планируете установить радиатор, например, на недавно построенной кухне, найдите тот, который точно соответствует радиаторам в остальной части дома, чтобы помочь сочетать новую конструкцию со старой. Архитектурный стиль вашего дома также должен повлиять на ваш выбор.Простой радиатор с прямоугольными углами хорошо подойдет мастеру с гладкой облицовкой, в то время как узорчатый радиатор с закругленными ребрами и изогнутыми ножками лучше для итальянца. Рельефные узоры на радиаторах викторианской эпохи даже вдохновили людей использовать их в чисто декоративных целях.

При замене радиатора рассмотрите возможность уменьшения размеров до меньшего размера. «На рубеже веков в домах не было достаточной теплоизоляции стен.« Для их обогрева требовались гигантские радиаторы », — говорит Джеймс.Те же самые дома с тех пор были утеплены, и новый радиатор того же размера, что и оригинал, будет перегревать пространство и «испортить», — говорит он.

Самая распространенная проблема со старыми радиаторами протекают, либо через неисправный запорный клапан, поврежденная втулка (металлическая втулка, что уплотнения плавник соединение) или трещину ребра. Такие трещины обычно возникают, когда радиаторы не используются постоянно зимой, а вода, оставшаяся внутри, замерзает и расширяется. Поскольку запасные части трудно найти, часто имеет больше смысла заменить треснувший радиатор, чем ремонтировать его.

Некоторые дилеры проверяют свои запасы на утечки, накачивая радиаторы воздухом. Если давление воздуха падает, это лимон. При отсутствии гарантии «испытания под давлением» убедитесь, что любой дилер, у которого вы покупаете, заменит радиатор или вернет деньги в случае утечки.

Найдите подходящий радиатор

Радиаторы

часто оцениваются по ребрам и стоят от 10 до 20 долларов за секцию в зависимости от высоты, глубины и отделки. По словам Бауэра, более коротких радиаторов, которые подходят под окна, меньше, чем высоких моделей, и они, как правило, находятся в верхнем ценовом диапазоне.

На большинстве складов продаются радиаторы, покрытые слоем старой краски, большая часть которой содержит токсичный свинец. Покупатели могут либо сами снять радиаторы, принимая меры предосторожности, чтобы избежать выброса свинцовой пыли или паров в воздух, либо нанять профессионала для их пескоструйной обработки. В любом случае важно немедленно покрыть оголенный металл грунтовкой на масляной основе. По словам Бауэра, если не обрабатывать его более суток, чугун начнет ржаветь. Большинство радиаторов затем покрывается эмалью на масляной основе, которая хорошо выдерживает нагрев.

Поиск радиаторов, подходящих для вашего помещения, их очистка и найм сантехника для их установки могут показаться проблемой. Но прежде чем прибегать к металлическим электрическим плинтусам, помните, что эти чугунные змеевики обогревают дома уже более ста лет. Должно быть, они того стоят.

Превращение его в стол: Некоторые радиаторы, такие как эта паровая модель конца 1800-х годов, имеют плоские решетки сверху, которые являются одновременно декоративными и полезными для сушки влажной одежды или обогрева чайника для увлажнения комнаты.

Как превратить их в стол

Домохозяйки викторианской эпохи перекрыли чугунные радиаторы мраморными плитами, чтобы они могли выполнять двойную функцию в качестве станций для разогрева пищи. Сегодня человек с небольшим воображением может использовать их в качестве ножек консольного столика в прихожей. Вот как:

1) Выберите пару высоких декоративных радиаторов с плоской вершиной. Узкие радиаторы с пятью или шестью ребрами лучше всего подходят для ограниченного пространства.

2) Расположите радиаторы на расстоянии примерно 3 фута друг от друга, концами к стене.

3) Наденьте отрезок перфорированной оцинкованной трубной ленты (показан на вставке), доступной в магазинах сантехники, вокруг верхней части ребра, ближайшей к стене.

4) Согните концы ремешка так, чтобы отверстия совпали, и прикрепите к стене с помощью болта с фиксатором (для гипсокартона) или шурупа и анкера (для штукатурки).

5) Сверху застелить каменной плитой, толстым стеклом или деревянной доской , обрезанной так, чтобы нависать над радиаторами на 2 дюйма спереди и по бокам; задний край должен плотно прилегать к стене.Защищайте нижнюю часть верха от царапин войлочными подушечками или прозрачными резиновыми дисками.

Где найти:

Ресурс радиатора:

New England Demolition и

Salvage, Ист-Уэрхэм, Массачусетс

508–291–7258

Компания Bauer Brothers Salvage Inc.

Миннеаполис, Миннесота

612–521–9492

www.bauersalvage.com

Система парового отопления

: плюсы и минусы

Многие покупатели не обращают внимания на механические системы при покупке нового дома.После ипотеки затраты на отопление и охлаждение энергии являются вторыми по величине расходами домовладельцев. Итак, важно знать, какой тип системы охлаждения и отопления есть в доме, который вы собираетесь купить.

На видео выше Ричард Третви, эксперт по сантехнике и отоплению в старом доме, проводит вас по дому с паровой системой отопления.

Что такое паровой нагрев?

Теплота пара создается путем преобразования воды из бойлера в пар.Дома с паровым отоплением можно определить по радиаторам, которые подключены только к одной трубе, а не к двум.

Следует ли использовать систему парового отопления?

Вот что следует учитывать при взвешивании вариантов с использованием пара.

Плюсы

Распространенный вопрос, насколько эффективен паровой нагрев? Ухоженная паровая система может быть удобной и эффективной.
Паровые котлы могут прослужить очень долго, поэтому, если дата установки на самом котле кажется устаревшей, это не обязательно означает, что его необходимо заменить.При выезде из дома не забудьте также проверить состояние бойлера. Бойлер обычно служит очень долго, но перед покупкой стоит убедиться, что все работает и нет протечек.

Минусы

Может быть только одна зона (или один термостат), контролирующая тепло для всего дома, если он нагревается паром, то есть в некоторых комнатах может быть жарче, чем в других. Для некоторых домовладельцев это может быть недостатком.
Часто в домах с паровым отоплением нет кондиционеров, и их модернизация может быть дорогостоящей.Учитывайте, нужно ли вам или вы хотите добавить кондиционер к своим расходам.
Паровые радиаторы иногда могут иметь очень громкий лязг водопровода. Это не означает, что с системой что-то не так; это просто раздражает. Вы можете проверить это во время дня открытых дверей, попросив риэлтора включить в доме тепло и послушать трубы во время экскурсии.

В целом, решение о том, подойдет ли паровое тепло для вас, сводится к комфорту. Если вы не слишком заботитесь о кондиционировании воздуха и вам просто нужен постоянный нагрев, в паровом нагреве нет ничего плохого.

Controlling Steam Radiators — The New York Times

Во время учебы в докторантуре. Шесть или семь лет назад Маршалл Кокс, занимаясь электротехникой в Колумбийском университете, регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», — сказал мистер Кокс, — жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи.Это побудило Маршалла Кокса изобрести Cozy — крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату. Cosy, которую г-н Кокс назвал «прославленной прихваткой для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера.Это было тогда, когда «свежий воздух» считался универсальным панацеей.

А вот нынешним жильцам квартир и кондоминиумов страдать не приходится. Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме.«Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что в 1920 году «испанский грипп» утих, инженерные стандарты, предписывающие использование радиаторов увеличенного размера, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», — сказал он.«Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление — это просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом.Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления — это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара. Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, — сказал г-н Холохан, — но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Шаги, необходимые для улучшения перегретой квартиры, зависят от того, какая у вас радиаторная система — однотрубная или двухтрубная.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

Один потенциал fix — это вентиляционное отверстие, позволяющее контролировать температуру радиатора.«В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко воспользоваться не по назначению.«Люди прибегают к крайностям», — сказал г-н Катанео. Когда людям становится холодно, они полностью включают вентили, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке еще осталось полчаса тепла». Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», — сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать.”

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы с нагревом пара, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия.Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровая система обогревает примерно 70 процентов больших зданий в городе и является одним из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

Хотя местное законодательство не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год. Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И в этом есть расплата за комфорт. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления и учитель кооператива. За прошедшие годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир.«Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», — сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене. Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть настроен специально обученным специалистом для обеспечения комфорта, что делает их изготовление для отдельной квартиры дорогостоящим. Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы серийно производить для работы с радиаторами разных размеров.

Замерзшие трубы: как предотвратить (и исправить) эту распространенную зимнюю проблему

Фото: istockphoto.com

Из-за сильного замораживания многие домовладельцы пытаются найти изоляцию и обогреватели, но некоторые из наиболее важных областей, которые необходимо изучить в доме в процессе подготовки к зиме, — это водопроводные трубы. Когда дело доходит до серьезных зимних угроз вашему дому, замерзшие трубы представляют собой одну из самых опасных и дорогостоящих проблем.

Вода расширяется при замерзании, оказывая значительное давление на трубы, так что они не могут больше удерживать лед. Если вы открываете кран и получаете лишь небольшую струю воды, у вас есть шанс определить замерзшие трубы достаточно рано, чтобы их разморозить.Однако, если вы уезжаете из города на выходные и пропустите предупреждающие знаки, результатом может быть как волосяная трещина, так и то, что простирается по всей длине трубы.

К типам металлических или пластиковых труб, наиболее подверженных замерзанию (что неудивительно), относятся нагрудники для шлангов на открытом воздухе, водопроводные линии для бассейнов, спринклерные линии, но водопровод в помещении не обязательно безопаснее. Сантехника в неотапливаемых помещениях — подвалах, подвальных помещениях, чердаках, гаражах, наружных стенах или даже кухонных шкафах — плохо защищена от отрицательных температур, и эти трубы могут вызвать самые большие головные боли.Замерзшие трубы, которые треснули, не только необходимо заменить, но, если они лопнут в помещении, они также могут привести к серьезному повреждению водой этой части дома в течение нескольких часов после оттаивания. Необработанные утечки в шкафах, стенах, полах и т. Д. Могут стоить домовладельцам тысячи долларов, чтобы очистить и отремонтировать, и даже открыть дверь для роста плесени и грибка.

Хотя проблема наиболее распространена на Северо-Востоке и Среднем Западе, замерзшие трубы могут возникать во всех регионах страны. Если вы подвергаетесь опасности, ознакомьтесь с этим контрольным списком, чтобы помочь вам не допустить, чтобы эта опасность поразила ваш дом.

Как предотвратить замерзание труб

Крупнейшего источника сезонного ущерба можно полностью избежать, если вы будете следовать этим шести шагам.

ШАГ 1. Знайте свою сантехнику

Будьте готовы к потенциальной катастрофе, сначала определив, где проложены ваши водопроводные трубы, и найдите запорные клапаны для воды. Всегда следите за тем, чтобы у вас был легкий доступ к главному перекрытию подачи воды на случай чрезвычайной ситуации. (Местоположение может варьироваться в зависимости от возраста вашего дома, но сначала проверьте гараж, подвал или прачечную и, возможно, под землей во дворе.Вызовите специалиста для обслуживания вашей системы отопления и водопровода каждый год, чтобы вы знали и могли исправить небольшие проблемы, прежде чем они превратятся в более серьезные проблемы в будущем.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Фото: istockphoto.com

ШАГ 2: Слив и открытие осенью

Все наружные водопроводы, ведущие к плавательным бассейнам и спринклерные системы, должны быть полностью осушены осенью, чтобы внутри не оставалась влага для расширения при отрицательных температурах.(Не знаете, с чего начать? Прочтите, как подготовить вашу спринклерную систему к зиме.) Кроме того, снимите и слейте шланги и закройте клапаны на наружных нагрудниках для шлангов.

Само собой разумеется, но никогда не заливайте антифриз в наружные водопроводные сети! Несмотря на многообещающее звучание названия, этот продукт не предотвратит замерзание труб; кроме того, это вредно для детей, домашних животных, дикой природы и ландшафта.

ШАГ 3: Изолировать, изолировать, изолировать

Водопроводные трубы, расположенные в неотапливаемых наружных стенах, подвалах, подвальных помещениях или гаражах, должны быть хорошо изолированы трубной изоляцией в виде рукава, чтобы поддерживать температуру выше 32 градусов по Фаренгейту и предотвращать замерзание. .Это также поможет вашим трубам — не говоря уже о вашем кошельке в целом, — если вы убедитесь, что все комнаты должным образом изолированы, а отверстия в протекающих окнах и дверях закрыты, чтобы предотвратить сильные сквозняки.

ШАГ 4: Протрите крошечную воду
Если не в течение всего зимнего сезона, вы можете рассмотреть возможность открытия пары кранов в самых холодных частях дома (где трубы, скорее всего, замерзнут) ровно настолько, чтобы выпускать воздух. струйка воды. Держа краны открытыми, текущая вода помогает предотвратить замерзание труб.

ШАГ 5: Воздействие тепла

Главное, чтобы ваши трубы оставались достаточно теплыми на протяжении всей зимы. Это означает, что не пропускайте холодный воздух или направляйте теплый воздух в холодные трубы. С этой целью будьте осторожны, чтобы не перекрывать внутренние трубы от тепла в этой конкретной области дома. Сантехника, которая проходит вдоль внешней стены через шкафчик под раковиной на кухне или, например, в ванной комнате, будет холоднее, если дверцы шкафа будут закрыты.Однако оставьте их слегка приоткрытыми, и они будут согреваться вместе с остальной частью комнаты при работе вашей системы отопления, вентиляции и кондиционирования воздуха. Не повредит и в самое холодное время года подключить обогреватели для работы в проблемных местах.

Что бы вы ни делали, никогда полностью не прекращайте нагревание в те дни или ночи, когда температура опускается ниже точки замерзания, даже если вы находитесь за городом. Полное отключение системы отопления, вентиляции и кондиционирования воздуха может привести к тому, что ваши трубы могут замерзнуть — даже лопнуть — и ваш отпуск может закончиться менее чем весело.

ШАГ 6. Разумнее относиться к своим ресурсам

Множество других продуктов также помогают избежать замерзания труб в первую очередь. Рассмотрим сигнал о замерзании: менее чем за 100 долларов вы можете приобрести его в своем центре по ремонту дома и настроить его так, чтобы он предупреждал ваш телефон, когда температура в помещении опускается ниже 45 градусов по Фаренгейту, чтобы вы могли компенсировать дополнительное тепло в местах с высоким риском замороженные трубы. В качестве альтернативы циркуляционный насос горячей воды будет контролировать температуру ваших труб и автоматически направлять теплую воду по линиям горячей и холодной воды, когда температура опускается ниже заранее установленного ориентира, не поруча домовладельцу устранять проблемное место.

Фото: istockphoto.com

Как разморозить замерзшие трубы

К счастью, быстрое замораживание труб может значительно минимизировать повреждение дома водой.

ШАГ 1. Найдите замерзшую трубу

Сначала откройте каждый кран в своем доме, чтобы посмотреть, из какого крана, если таковой имеется, просто течет струйка воды — это признак замерзшей трубы — это явный признак замерзшая труба где-то между краном и источником воды. Начиная с ближайшего к крану водопровода, следуйте по линии от него и прощупывайте каждые несколько футов, чтобы найти самые холодные трубы, которые, вероятно, будут удерживать ледяной завал.

И помните: если одна труба замерзла, это означает, что другие тоже могут быть уязвимыми. Чтобы быть уверенным, проверьте все смесители в вашем доме.

ШАГ 2: Ограничьте количество воды, чтобы она вышла

Перекройте подачу воды к месту замерзания труб (или, если проще, всего дома), повернув его по часовой стрелке в положение «выключено». Когда замороженный блок, наконец, тает, он может выпустить любую дополнительную жидкость, скопившуюся за ним, и вызвать неожиданную утечку, поэтому возьмите ведро, полотенца и, возможно, швабру, чтобы подготовиться к любой ледяной воде, которая льется наружу.

СВЯЗАННЫЕ: 10 чрезвычайных ситуаций, которые должен знать каждый домовладелец

ШАГ 3: Откройте краны

Слейте всю воду, оставшуюся в доме, открыв все краны на каждой раковине, душе и ванне и смыв каждый туалет один раз.

ШАГ 4: Нагреть вещи

Нагрейте замороженные участки трубы с помощью электрической грелки, фена или переносного обогревателя до полного восстановления давления воды.Утеплите край области, ближайшей к ближайшей к ближайшей розетке водопровода, например, на кухне или в ванной, чтобы пар или вода могли легко выйти. Обогреватель помещения (или, если у вас зонированное отопление, регулировка ближайшего термостата) также может помочь сконцентрировать тепло там, где это необходимо. Что бы вы ни делали, никогда не пользуйтесь паяльной лампой, пропановым обогревателем или другим открытым огнем.

ШАГ 5: Медленно восстанавливайте воду в другом месте

Когда вы снова включаете воду по всему дому через главный кран подачи воды, будьте осторожны на предмет утечек — если вы их заметите, вам нужно будет отрезать еще раз водопровод и вызов сантехника, чтобы он сделал ремонт как можно скорее.

Однотрубная система отопления частного дома своими руками

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Виды однотрубных систем отопления

Циркуляция теплоносителя в системе

Преимущества и недостатки однотрубной системы

Однотрубная система отопления частного дома – проектирование

Устройство и элементы однотрубной системы отопления

Рекомендации по выбору радиаторов для системы

Последовательность работ при монтаже однотрубной системы отопления своими руками

Способы подключения радиаторов при однотрубной системе отопления

Отзывы об однотрубной системе отопления

Однотрубная система отопления частного дома своими рукой системы отопления

Особенности однотрубной системы отопления

Виды

Вертикальная схема

Горизонтальная

Способы подключения радиаторов

Технология монтажа

Технология системы

Отзывы

Однотрубное отопление: видео

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

конструкция, установка и подключение своими руками

Устройство и элементы однотрубной системы отопления

Технические характеристики однотрубного отопления

Схемы однотрубных систем отопления для частного дома

Традиционный метод подключения

Метод подключения «Ленинградка»

Необходимые материалы

Технология монтажа однотрубной системы отопления в частном доме

схема с нижней разводкой и принудительной циркуляцией

Принцип работы однотрубной системы

Виды систем

Преимущества и недостатки однотрубной системы

Рекомендации по монтажу

Заключение

Однотрубная система отопления частного дома: схемы, варианты

Принцип работы водяного отопления

Отличие однотрубной и двухтрубной систем

Варианты устройства однотрубного отопления

Системы с естественной и принудительной циркуляцией

Открытая или закрытая отопительная система?

Эффективная схема однотрубной системы

Способы подключения радиатора к магистрали

Диагональное или перекрестное соединение

Боковое или одностороннее подключение

Нижнее соединение радиатора с трубопроводом

Преимущества и недостатки однотрубной системы

Выводы и полезное видео по теме

схема с нижней разводкой, как правильно сделать

Принцип работы

Рекомендации — как сделать правильное отопление

Преимущества однотрубных систем

Недостатки системы отопления

Монтаж системы однотрубного типа в частном доме

схема для частного дома, монтаж своими руками

Схема работы

Аксессуары

Отопление с горизонтальной установкой для одноэтажного дома

Отопление с вертикальной установкой для многоэтажного дома

Преимущества

Сложности в эксплуатации

Минусы

Последовательное соединение радиаторов

Высокие температуры

Необходимость установки насоса

Что можно и чего нельзя делать для однотрубных паровых систем — Xylem Applied Water Systems

Основное водяное центральное отопление — трубопровод радиатора

Трубопровод

Петля однотрубная

Подающая и обратная трубы.

Трубопровод Micro Bore

Внимательно изучите винтажные радиаторы

Как превратить их в стол

: плюсы и минусы

Controlling Steam Radiators — The New York Times

Замерзшие трубы: как предотвратить (и исправить) эту распространенную зимнюю проблему

Добавить комментарий Отменить ответ
