Тупиковая система отопления — схема для частного дома. Жми!

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

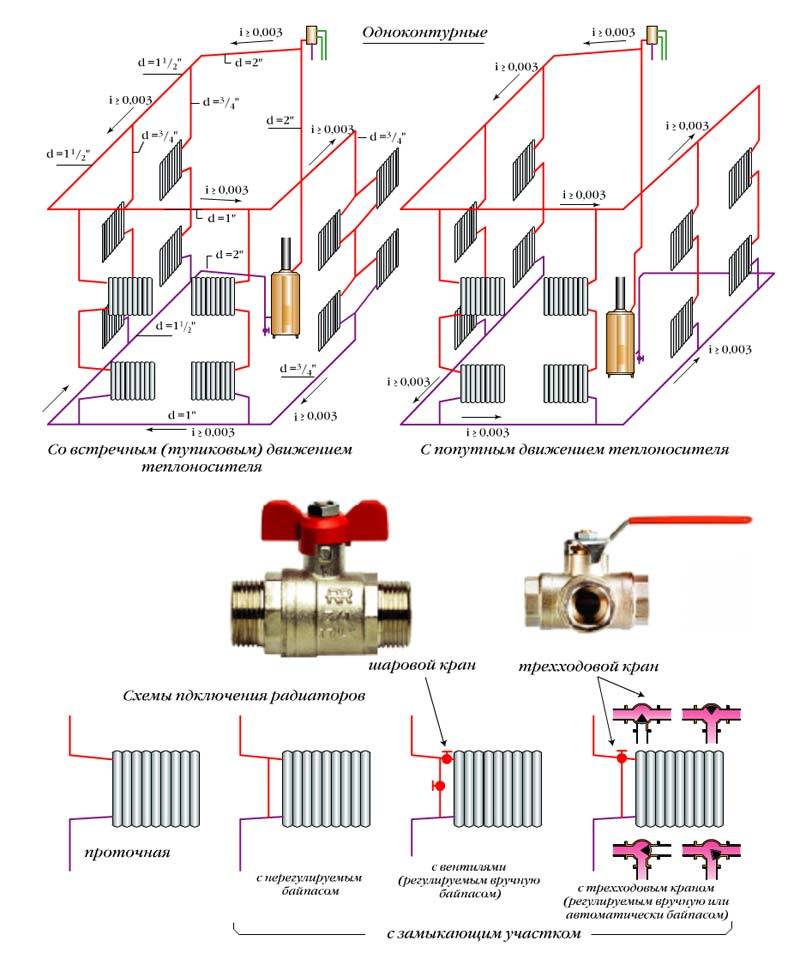

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью. Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения.

[advice]Важно знать: монтировать трубопровод в случае его бетонирования или оштукатуривания необходимо из полимерных труб по технологии соединения на надвижной гильзе.[/advice]

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины.  При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод.

Эта система даёт возможность подключать:

• контур — теплый пол;
• контур — сушильные полотенца.

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

[warning]Замечание мастера: вертикальная схема проектируется исключительно с циркуляционным насосом.[/warning]

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Смотрите интересное видео, в котором специалист дает квалифицированные советы на тему устройства двухтрубной системы отопления:

Оцените статью: Поделитесь с друзьями!

Попутное и тупиковое движение теплоносителя. Петля Тихельмана

Для создания автономных систем отопления сегодня чаще всего выбирается двухтрубная разводка, которая позволяет
поддерживать равномерную температуру каждого радиатора и эффективно регулировать ее. В зависимости от характера движения теплоносителя в подающей и обратной магистрали, для ее реализации может быть выбрана тупиковая (встречная) или попутная схема. Каждый из этих вариантов имеет свои достоинства и минусы и лучше подходит для определенных условий монтажа. Использование попутной схемы или петли Тихельмана в некоторых случаях представляет собой единственный способ создания эффективного и стабильно работающего отопления. Разберем характерные особенности, плюсы и минусы этой схемы двухтрубной разводки.

Как работает петля Тихельмана

Наиболее распространенной в бытовых сетях является тупиковая схема движения теплоносителя. Ее принцип действия заключается в том, что
нагретая вода от котла по подающей магистрали поступает в каждый радиатор, а на выходе из контура отопительного прибора по обратной магистрали сразу направляется к отопительному котлу. Таким образом потоки воды в «подаче» и «обратке» движутся навстречу друг другу. В данном случае подающая магистраль проходит от котла до последнего прибора, а обратная магистраль — в обратном направлении, начиная от последней батареи до котла.

Принципиальной особенностью системы попутного типа является то, что и в подающей, и в обратной трубе
теплоноситель движется в одном и том же направлении. Обычно такая схема используется в сетях с нижней разводкой. При этом предусматривается прокладка не двух, а трех труб:

• подающий трубопровод;
• обратный трубопровод;
• трубопровод для возврата теплоносителя из обратной магистрали к котлу.

В данном случае «подача» также проходит от котла до последнего отопительного прибора. Обратная магистраль проходит от первого до последнего отопительного прибора. Таким образом теплоноситель движется по ней в том же направлении, что и по напорному трубопроводу. От последнего отопительного прибора он возвращается обратно к котлу по отдельной трубе.

Для чего используется попутная схема

Попутная система отопления применяется в тех случаях, когда необходимо решить проблему сложной балансировки трубопроводной сети. Такая балансировка требуется для того, чтобы обеспечить равномерное распределение тепла между подключенными радиаторами.
Чем ближе батарея расположена к котлу, тем меньшими будут в ее контуре потери давления по сравнению с контурами других батарей. Соответственно основной поток теплоносителя будет стремиться именно в этот контур. В результате в сети отопления тупикового типа возникает ситуация, когда в первом от котла отопительном приборе поддерживается слишком высокая температура, а последний радиатор оказывается слишком холодным и не может эффективно обогревать помещение.

Для устранения этого дисбаланса на каждый радиатор приходится ставить игольчатый вентиль или термостатический клапан для регулировки объема теплоносителя, подаваемого на каждый прибор. Таким образом, давление на конкретной батарее будет тем ниже, чем ближе она расположена к котлу. Однако серьезные сложности с балансировкой возникают, когда необходимо создать отопительную сеть значительной протяженности, например, если нужно обогреть двухэтажный дом. В таких случаях на первом радиаторе давление может быть занижено настолько, что теплоноситель в него просто не потечет, либо может не хватить настройки клапана. В этом случае оптимальным будет использование варианта с попутным движением теплоносителя.

Вариант с попутным движением теплоносителя дает возможность намного легче решить вопрос балансировки. Собственно, такой вопрос возникает только в том случае,
если используются батареи с разными характеристиками. Если все радиаторы в системе отопления имеют одно и то же число секций и одинаковые размеры, то попутная разводка является сбалансированной изначально и не требует применения специальной регулирующей арматуры. При разном количестве секций или при разных типоразмерах установленных в системе радиаторов ее придется балансировать. Однако сделать это будет намного легче по сравнению с тупиковой схемой.

Плюсы и минусы

Главным плюсом петли Тихельмана является именно ее сбалансированность. Выбор такой схемы позволит сократить количество установленной регулирующей арматуры. Соответственно, отпадает необходимость обслуживания дополнительных устройств и возможность их выхода из строя. В результате повышается общая надежность системы и упрощается ее эксплуатация.

Также за счет того, что система является сбалансированной, все батареи в ее составе греют практически одинаково без применения дополнительных решений. Это оптимизирует работу котла и насоса, снижает износ оборудования. Кроме того, в таком режиме повышается эффективность работы системы.

Петля Тихельмана подходит
для создания и систем с принудительной циркуляцией, и для самотечных систем. Наиболее распространены, безусловно, принудительные системы. Однако если возникает потребность создания системы с естественной циркуляцией теплоносителя, то хорошим выбором будет именно попутная схема. Это также объясняется сбалансированностью трубопровода и отсутствием необходимости в установке дополнительной регулирующей арматуры.

Радиаторы Lammin обладают высокой тепловой эффективностью и отличными гидравлическими характеристиками. Благодаря этому их использование дает возможность в полной мере использовать все преимущества данного типа отопительной системы.

Помимо перечисленных достоинств, петля Тихельмана имеет и ряд недостатков:

• существенное увеличение протяженности трубопроводов;
• необходимость использования труб различного диаметра;
• необходимость прокладки трех магистральных трубопроводов.

Главным
минусом является увеличенная протяженность трубопроводов. Это приводит к значительному росту материальных затрат на комплектацию системы отопления. Кроме того, перечисленные недостатки усложняют работы по ее монтажу.

В связи с этими недостатками схемы с попутным движением применяются реже, чем тупиковые. Однако для создания крупных систем с протяженными трубопроводами такая схема зачастую является просто незаменимой и обеспечивает максимальную эффективность.

Двухрубная система (тупиковая)

Повысить эффективность системы водяного радиаторного отопления дома или квартиры можно за счет использования двух трубопроводов, один из которых подает горячий теплоноситель, а другой отводит остывшую воду к котлу. Если теплоноситель попадает из одной трубы в другую только после остывания, то это двухтрубная тупиковая система отопления.

Тупиковая система можете иметь два типа монтажа: горизонтальный и вертикальный. Горизонтальная схема отопления двухтрубная тупиковая предусматривает, что обе магистрали трубопровода устанавливаются горизонтально. Это крайне удобно, т. к. упрощает монтаж. К тому же, трубы можно спрятать в пол. Кроме того, к трубам легко подсоединить дополнительные приборы обогрева, при этом можно использовать любые виды подключения радиаторов. Но горизонтальное подключение подходит только для одноэтажных помещений. Для многоэтажных домов используется вертикальная система со стояком.

Подобный способ подключения имеет ряд существенных преимуществ перед горизонтальной однотрубной системой отопления. Прежде всего, все радиаторы будут прогреваться одинаково, вне зависимости от того, насколько далеко от котла они расположены, поэтому такая система может обогревать помещения большой площади. А при установке специальных кранов, можно регулировать температуру в отдельных батареях, что крайне удобно. Если один из радиаторов выйдет из строя и потребуется замена, не придется перекрывать всю систему.

Основной минус двухтрубной тупиковой системы заключается в более высокой стоимости и сложности монтажа, в отличие от отопления с одной трубой. К тому же, она имеет большую длину трубопровода, а это значит, что потребуются дополнительные затраты на закупку труб и других расходных материалов, например, вентилей, запорных арматур, крепежа и т. д.

Качественный монтаж отопления в Ростове и Ростовской области под ключ выполняет компания KIT-Comfort. Мы можем разработать систему любой сложности, которая будет надежно служить Вам долгие годы.

Хотите узнать стоимость установки отопления? ЗВОНИТЕ!

Бесплатный Расчет Сметы и Консультация

+7(863)270-93-66

Виды систем отопления частного дома, схема отопления

Схемы системы отопления

Самотечная схема

Однотрубная система

Коллекторная схема

Попутная система отопления

Плечевая система

Вывод

Рассмотрим 5 систем отопления: самотек, «ленинградку» (однотрубную систему), коллекторную, тупиковую и попутную. Сразу раскроем секрет, что самые лучшие схемы — это «попутка» и тупиковая плечевая. В маленьких домах задействуют плечевую, в больших домах лучше всего – «попутка», где много радиаторов с балансировкой не будет никаких проблем.

Такая схема никому сейчас не нужна, и когда ее требуют выполнить, думая, что обойдётся дешево, люди сильно ошибаются. Во-первых, потому что там нужны толстые трубы. Во-вторых, регулировка очень нежная, ее легко нарушить, поэтому нужны уклоны, чтобы котел стоял ниже радиаторов, т.е. нужен приямок на кухне или подвал, тогда это будет работать. И даже в этом случае вы будете иметь одну большую проблему самотека — второй этаж всегда горячее, чем первый. С этим можно бороться, но вся эта борьба приводит к тому, что система удорожается. Потребуется устройство байпасов, сварочные работы, балансировочные краны на втором этаже и их отсутствие на первом. Это приведет к тому, что система самотека обойдется в 3 раза дороже, чем насосная.

Самотечная схема в трехэтажном доме не рекомендуется потому, что движение теплоносителя ленивое, медленное, и те 20 кг разницы в тонне нагретой и холодной воды — недостаточная причина, чтобы вода двигалась интенсивно по трубам и батареям.

На двух этажах самотек будет работать неплохо, но при определенных условиях. К примеру, для полноценного самотека понадобится два полноценных этажа и чердак. На чердаке устанавливается расширительный бак, к которому будет от котла подходить главный стояк, желательно по прямой (небольшое искривление допустимо, но это будет ухудшать работу самотека). От главного стояка будут расходиться «лежаки» с уклоном 0,05, от которых будут опускаться стояки, и они будут собираться в обратку для перехода в котёл.

Самотек хорош, в избе, где есть сени, спальня и поток, и стоит котёл. Также будет прекрасно работать в одноэтажных домах. Рассмотрим еще мансардный дом, где полноценный первый этаж и на втором немножко приподняты стены, затем идёт скошенная крыша. В данном примере, расширительный бак девать некуда, придется устанавливать где-то в помещении. Возникает проблема — кто будет топить дом, если хозяева используют его только на выходных? Следовательно, дом будет замерзать, а значит нужна незамерзайка, которая хуже ходит по системе, чем вода. Она обладает меньшей теплоемкостью и ядовита. К тому же, при нагреве расширительного бака пары теплоносителя будут попадать в помещение, надо дышать ими или нет. Как вариант, можно вывести на улицу, сделав герметичную крышку, но это опять плюс к затратам.

Ещё один недостаток – нет возможности проложить трубы правильно, они должны прокладываться ровно. Итого, прежде чем делать самотёк обратите внимание на дом, учтите нюансы.

Преимущество самотечной системы в том, что она независима от электричества. Если произойдет отключение электроэнергии, то у вас все равно будет тепло.

Что такое однотрубная система, которая якобы стоит дешевле, чем обычная двухтрубная? Ничего она не экономит. «Однотрубка» хороша в цехах, в доме сделать сложно. Например, некая сеть, на которой стоят радиаторы. Не всегда получается так, чтобы получилась действительно «ленинградка», так как мы должны уйти от котла и дойти до крайнего отопительного прибора, и снова вернуться к котлу. Получается всё равно двухтрубная схема отопления, но выглядит как однотрубная.

При таком подключении коэффициент затекания в радиатор сильно снижается. Это приводит к тому, что скорость движения теплоносителя понижается, и, если в обычной системе разница между подачей и обраткой 6-10°, то при уменьшении коэффициента затекания значение возрастает до 20 градусов, потому что вода стоит и успевает сильно остыть. В батарею вода приходит 70 градусов и остывает до 50, следовательно, теплоноситель в следующий радиатор попадает более холодным, следующий – еще холоднее, и так далее. Если в цепи стоят 10 радиаторов, то к последнему теплоноситель попадает уже не 70-градусный, а 40-градусный. С этим можно бороться, увеличивая батареи по ходу движения теплоносителя. Увеличение сложно посчитать и прогнозировать работу системы отопления, и это дороже.

Основной аргумент — чтобы в полу не было соединений.

Рассмотрим такой недостаток. Имеется коллекторный ящик, от которого отходят в разные стороны по 2 трубы к каждому радиатору. Желательно этот ящик ставить в центре строения, потому что если будет стоять в другом месте, то сумма длин труб не будет равной и образуется дисбаланс. Балансировка коллекторной системы не должна трогаться, необходимо, чтобы радиаторы прогревалась одинаково.

Также, увеличивая искусственно гидравлику ближних батарей — увеличивается гидравлика всей системы, и понадобится более мощный насос. Для отопления нужно обеспечить беспрепятственный доступ теплоносителя в отопительные приборы, а в данной схеме гидравлика увеличивается искусственно, чтобы перераспределить потоки.

Это такая схема отопления, в которой не нужно ничего регулировать. Она хороша тем, что сумма длин труб к каждому радиатору одинаковая. Подача начинается от котла, обратка начинается только от первого радиатора, следовательно, если сложить суммы подачи и обратки для каждой батареи, то значение будет одинаковое (константа). В итоге, нет никаких беспокойств, нет необходимости искусственно увеличивать гидравлику, все работает замечательно.

Единственный отрицательный момент заключается в том, что в «попутке» магистральная труба и фитинги должны быть толще, чем в коллекторной системе – это обойдется дороже.

Что из себя представляет тупиковая схема? Она хороша тогда, когда дом небольшой, и есть возможность сделать плечи приблизительно одинаковой длины с разницей не больше 20 м на двух трубах. Если это получается, и тепловая нагрузка на каждом плече примерно одинаковая в доме до 200 м², то лучше, чем плечевая система, ничего сделать нельзя.

В чём преимущество? Во-первых, используется меньшее количество труб, во-вторых, появляется возможность проложить трубы по периметру дома. Если соединения, которые зашиваются в пол, выполняются из сшитого полиэтилена или прессового металлопластика, то они очень надежны и уже опробованы не раз на практике.

Самотечная система используется в домах одноэтажных, двухэтажных, но с полноценным чердаком, где поместится расширительный бак;

однотрубная («ленинградка») — лишние траты, лишнее беспокойство, неудобно и хлопотно;

коллекторная (лучевая) — использовать можно, но учитывайте лишнее количество труб и их расположение поперёк помещений;

оптимальный вариант — «попутка», которая предпочтительнее для больших домов;

или тупиковая плечевая, пригодная для небольших домов до 200 метров квадратных.

§ 55. Системы отопления тупиковые и с попутным движением воды

В зависимости от направления
движения теплоносителя в магистральных трубопроводах системы отопления могут
быть тупиковыми и с попутным движением воды.

В тупиковых системах
отопления (рис. 96) движение горячей воды в подающей магистрали 3
противоположно движению остывшей воды в обратной магистрали 7. В тупиковой
схеме длина циркуляционных колец не одинакова; чем дальше от котла расположен
нагревательный прибор, тем больше протяженность циркуляционного кольца, и,
наоборот, чем ближе отопительный прибор расположен к главному стояку, тем
меньше протяженность циркуляционного кольца.

В тупиковых системах добиться
одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах
трудно, поэтому отопительные приборы, близко расположенные к главному стояку,
будут прогреваться значительно лучше, чем отопительные приборы, удаленные от
главного стояка. Кроме того, в некоторых случаях, когда ближайшие к главному
стояку циркуляционные кольца имеют небольшую тепловую нагрузку, увязка
циркуляционных колец становится еще более сложной.

Рис. 96. Схема однотрубной
тупиковой системы отопления:

1 — котел, 2 — расширительный
сосуд, 3 — подающая магистраль, 4 — воздухосборник,   5 —перемычка,   6 —
нагревательные   приборы,   7— обратный   трубопровод,  8 — насос

Для того чтобы расширить
применение тупиковых систем, как наиболее экономичных, сокращают протяженность
магистралей и вместо одной системы большой протяженности делают несколько. В
таких случаях обеспечивается лучшая горизонтальная регулировка системы.

Рис.   97.   Схема
однотрубной системы отопления с попутным движением воды

В системах отопления с
попутным движением воды (рис. 97) все циркуляционные   кольца   имеют   одинаковую
протяженность, следовательно, стояки и нагревательные приборы работают в
одинаковых условиях. В таких системах независимо от расположения
нагревательного прибора по горизонтали в отношении главного стояка прогрев их
будет одинаковый. Однако системы отопления с попутным движением воды применяют
ограниченно, так как при их монтаже требуется большее количество труб, чем при
монтаже тупиковых систем. Поэтому такие системы используют в тех случаях, когда
невозможна увязка циркуляционных колец между собой в пределах, допускаемых
СНиП.

Двухтрубная система отопления дома — расчет, схемы и монтаж

Двухтрубная система

Содержание:

Даже несмотря на относительный несложный процесс установки и сравнительную маленькую протяженность трубопровода в случае с однотрубными системами отопления, на рынке специализированного оборудования все так же остаются на первых позициях двухтрубные отопительные системы.

Хоть и недлинный, но весьма убеждающий и содержательный список достоинств и плюсов двухтрубной отопительной  системы оправдывает покупку и последующее использование контуров  с прямой и обратной магистралью.

Поэтому многие потребители предпочитает её другим разновидностям, закрывая глаза на то, что установка системы не так уж и легка.

Отопление с двумя магистралями

Схема отопления

Отличительная особенность строения конструкции двухтрубной системы отопления  состоит в двух трубопроводных разветвлений.

Первое проводит и направляет нагретую в котле воду по всем необходимым устройствам и приборам.

Другое же собирает и выводит уже охлажденную в процессе работы воду и отправляет ее теплогенератор.

В однотрубном виде конструкции системы вода, в отличие от двухтрубной, где она проводится по всем трубам обогревательных приборов с одинаковым показателем температуры, претерпевает значительную потерю необходимых для стабильного процесса отопления характеристик на подходе к замыкающей части трубопровода.

Протяженность труб и затраты, напрямую связанные с нею, увеличиваются при выборе двухтрубной отопительной системы вдвойне, однако это относительно незначительный нюанс на фоне явных достоинств.

Во-первых, для создания и монтировки двухтрубной конструкции отопительной системы вовсе не понадобится трубы с большим значением диаметра и, ввиду этого не будет создаваться та или иная преграда на пути как в случае  с однотрубным контуром.

Все необходимые крепежи, вентили и другие детали конструкции тоже гораздо меньше в размере, поэтому разница в стоимости будет весьма незаметна.

Одно из самых главных достоинств подобной системы то, что существует возможность монтировки вблизи каждой из батарей термостатов и значительно сократит расходы и преумножит удобство эксплуатации.

Ко всему прочему, тонкие разветвления подающей и обратной магистрали также вовсе не мешают целостности интерьера жилого помещения, к тому же их можно и попросту спрятать за обшивкой или в самой стене.

Разобрав по полочкам все достоинства и нюансы обоих отопительных систем, хозяева, как правило, все же предпочитают выбирать двухтрубную систему. Однако необходимо выбрать один из нескольких вариантов подобных систем, который, по мнению самих хозяев, будет самым функциональным и рациональным в применении.

Горизонтальная и вертикальная схемы

На горизонтальные и вертикальные схемы подобная система отопления делится по местоположению трубопровода, соединяющего все устройства и приборы в одно целое.

Горизонтальная схема

Вертикальная обогревательная схема разнится от других тем, что в таком случае все необходимые устройства подсоединяются к стояку, расположенному вертикально.

Вертикальная схема

Хотя ее составление и выйдет в итоге немного дороже, но зато стабильной работе не будут препятствовать образовывающиеся воздушные застои и пробки. Такой решение наиболее подходящее для хозяев квартиры в доме с множеством этажей, так как все отдельно взятые этажи подключается раздельно.

Двухтрубная система отопления  с горизонтальной схемой прекрасно подойдет для одноэтажного  жилого дома с относительно большой протяженностью, в котором проще и рациональнее подключить все имеющиеся радиаторные отсеки  к горизонтальному трубопроводу.

Обе разновидности контуров отопительной системы могут похвастаться превосходной гидравлической и температурной устойчивостью, только в первой ситуации в любом случае потребуется калибровка стояков, расположенных вертикально, а во втором – горизонтальных петель.

Разводка двухтрубной отопительной сети и ее типы

В ряду разнообразных схем двухтрубной отопительной  системы есть разделение на виды по способу составления и установки разводки.

• Верхняя разводка.

Ее отличительный признак состоит в  верхней прокладке разводящих труб и монтирование расширительной емкости в самой высшей точке обогревательного контура.

Как правило, такой тип разводки применяют на предварительно утепленном специальными материалами чердаке. Но для одноэтажного коттеджа с обыкновенной плоской крышей такой вид точно не подойдет.

• Нижняя разводка.

Отличительная особенность данной разновидность в горячей прокладке подающей магистрали, обычно расположенной в подпольном или подвальном помещении либо же в цоколе.

Причем трубы обратной магистрали отправляет охлажденную в процессе работы воду в нагревательный котел, располагающийся еще ниже, чем сама магистраль.

При установке нижней разводки также потребуется включение воздушной линии для вывода излишнего воздуха из отопительной сети. Ко всему прочему для стимуляции стабильного движения воды котел необходимо в любом случае располагать глубже, чем трубопровод, так как батареи просто необходимо располагать выше для равномерной подачи тепла к отопительным приборам и устройствам.

Оба типа разводки одинаково оптимально применимы как при вертикальной, так и при горизонтальной отопительной схеме. Как правило, многоэтажка с вертикальным вариантом схемы обычно оснащается нижней разводкой.

Все дело в том, то разница между температурой обратной магистрали и теплоносителя создает действительно чересчур высокое давление, значение которого все сильнее увеличивается с каждым этапом.

В случае с нижней разводкой это дополнительный показатель давления помогает воде преодолевать трубопровод. Но если же по причине сложной архитектуры здания нельзя провести нижнюю разводку, то сооружают верхнюю.

Не рекомендуется также применять верхний вид разводки системы отопления для составления и монтировки обратного и подающего трубопровода, так как в нижней ее части будет весьма большое количество шлама.

Также существует классификация трубопроводов обогрева по направлению подачи воды, поэтому они могут быть:

• Прямоточными, с одним и тем же направлением движения воды как по подающей, так и по обратной магистралью.
• Тупиковыми, с разными направлениями подающего и обратного теплоносителя.

Контур системы отопления может быть оснащен специальным насосом, стимулирующим стабильную циркуляцию, или сооружен таким образом, что за счет наклона трубопровода отопления и законов физики циркуляция происходит самостоятельно.

Как правило, хозяева, желающие выжать все продуктивность из системы, оснащают ее специальным насосом. Сооружение конструкции  с самотеком теплоносителя обычно устраивают в не сильно больших частных домах и одноэтажных коттеджах.

При составлении и установки трубопроводов с горизонтальной разводкой отопительной системы естественной циркуляции делается уклон в направлении к генерирующему тепло котлу.

Необходимо запомнить, что горизонтальные схемы отопления с естественным видом циркуляции воды в обогревательной системе прокладывают с обязательным уклоном, который должен непременно составлять 1% от всей протяженности трубопровода.

Такое условие обеспечит стабильное движение теплоносителя в случае какой-либо поломки или отключения подачи электричества.

Гидравлический расчет: основные правила

Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.

За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.

В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.

Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:

• Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
• Осуществление  расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.

В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих  контура системы отопления.

Монтаж двухтрубной системы отопления дома

Монтаж двухтрубной системы

Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил  и технических стандартов:

• Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
• Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.

В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.

1. Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
2. Для необходимых ремонтных работ  и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
3. Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
4. У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
5. В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
6. Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
7. Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1. 2 метров.

Способы подключения радиаторных батарей

По своей сути, монтирование отопительной системы заключается лишь  в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.

• От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
• Подающий трубопровод  должен соединяться с компенсаторным бачком со сливом
• Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
• Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
• Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.

В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.

Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:

Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.

Схема двухтрубной системы отопления дома

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления – именно ей посвящена данная публикация.

Радиатор на двухтрубном контуре

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Cодержание статьи

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м² достаточно насоса мощностью 3.5 м³/час и напором в 0.4 МПа;
• 250-350 м² – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м² – мощность от 11 м³/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Чем отличается тупик от тупика?

После оценки риска легионеллы вы можете быть предупреждены о наличии мертвых ног или тупиков в вашей системе водоснабжения. Это может привести к различным опасностям, включая вспышку легионеллы. Чтобы защитить себя, вы должны быть знакомы с тем, что они собой представляют, различиями между ними и опасностями, которые они несут.

Что такое тупики и тупики?

В общих чертах, тупик и тупик — это одно и то же: это участки трубопроводов, которые избыточны или используются очень редко.В результате вода будет застаиваться в трубе, что приведет к накоплению органических веществ, таких как ил и слизь, которые в сочетании могут способствовать выбросу вредных загрязняющих веществ в воду.

В чем разница между тупиком и тупиком?

Есть один ключевой фактор, который отличает их: подключены ли они к другой части системы водоснабжения.

Тупики ведут к другим участкам водной системы, например к другой трубе, выпускному отверстию или клапану.Это означает, что причина обычно в том, что конкретная розетка больше не используется.

Напротив, тупик — это полностью закрытая труба, не ведущая ни к чему другому. Поток воды останавливается, когда достигает конца, и ему больше некуда идти.

Опасны ли они?

Наличие мертвых ног и тупиков невероятно опасно. Они увеличивают риск роста смертельных микробиологических бактерий, таких как легионелла, в водной системе. Поскольку труба не промывается, может произойти следующее:

• Застойная вода — вода, которую не смывают, будет собираться в трубопроводах при температуре, подходящей для роста легионеллы в

г.

• Шлам и шлам — со временем органические частицы оставляют осадок на внутренней стороне труб
• Коррозия — неправильно используемые трубопроводы более подвержены коррозии, особенно при наличии органических веществ и стоячей воды

Все эти факторы работают вместе, создавая своего рода эффект домино.Застойная вода приводит к накоплению органического материала, который, вместе с коррозией, дает легионелле необходимые ей питательные вещества для более быстрого роста.

Как их остановить?

Лучший способ предотвратить это — просто контролировать использование системы водоснабжения и проводить регулярные промывки. Если, например, конкретная ванная комната в настоящее время не используется, кто-то должен запускать розетки один раз в день или еженедельно в зависимости от уровня риска. Это позволит воде течь по трубопроводу и предотвратит застой.

Для устранения тупика или тупика, который уже образовался в системе, может потребоваться полное удаление трубы, что устранит все потенциальные опасности. Альтернативное решение для тупика — добавить дополнительную трубу, которая предотвратит застой, пропустив воду.

Следует отметить, что все здания, а впоследствии и их системы водоснабжения, будут разными. Единственный способ узнать о существующих рисках — это провести оценку риска легионеллы.

Это общий обзор тупиков и тупиков, и это лишь один из многих факторов, которые могут предвосхищать развитие вредных бактерий в вашей системе водоснабжения. Чтобы получить более полное представление о том, как их выявлять и лечить, свяжитесь с одним из наших экспертов по очистке воды или загрузите наше руководство ниже для дальнейшего понимания соответствия требованиям легионеллы.

Удаление мертвых ног из труб с горячей и холодной водой для предотвращения легионеллы

Мертвые ноги могут звучать так, как будто вы слишком долго сидите, но когда они обнаруживаются в системах водоснабжения, они могут представлять значительный риск для людей, поскольку они способствовать застаиванию воды и росту потенциально опасных бактерий.

Термин «тупик» или «тупик» обычно используется для описания участка трубопровода, который больше не используется, или трубы, которая стала изолированной от регулярного потока воды.
Этот термин может также относиться к участку трубопровода, который используется очень редко. В таких случаях такое неиспользование может привести к застою и увеличению риска заражения воды внутри трубы потенциально опасными бактериями, включая легионеллу.

Это загрязнение может привести к проблемам в остальной водной системе, и его следует избегать.

Удалите мертвые ноги из водопроводных труб — это хорошая идея?

Если вы знаете, что участок трубопровода, образующий часть вашей системы распределения горячей или холодной воды, никогда не использовался или был изолирован, тогда следует принять меры по его полному удалению, а не просто закрывать его.

Закрывание крышки просто приведет к скоплению застойной воды в трубо- проводе. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Это, в свою очередь, увеличивает вероятность размножения бактерий в этой воде, в том числе бактерии легионеллы.

Это, в свою очередь, может привести к болезни легионеров и лихорадке Понтиак, менее опасному, но все же проблемному состоянию, возникающему из-за бактериального заражения легионеллами.

… как показывает практика, максимальный размер мертвой трубы или мертвой части не должен превышать 1,5 x ее ширины

Практически и в соответствии с инструкциями максимальный размер мертвой трубы труба или тупик не должны быть длиннее 1,5 своей ширины.

Если вы не уверены в безопасном удалении мертвых ног и в том, чтобы убедиться, что они выполнены должным образом, вы можете нанять специалиста, знакомого с работой с такими трубопроводами.

Что делать, если водопроводная труба используется только изредка и поэтому не может быть снята?

Хотя этот сценарий не идеален, если его невозможно избежать, вам следует подумать, как сделать мертвую ногу менее опасной, если ее необходимо удерживать в системе водоснабжения.

Самый очевидный способ сделать это — периодически промывать трубы.

Это затрудняет сохранение любых бактерий и обеспечивает большую безопасность системы, чем она могла бы быть в противном случае.

Пересмотрите свою оценку риска легионеллы

Если вы являетесь назначенным ответственным лицом, ответственным за содержание системы горячего или холодного водоснабжения, у вас должны быть процедуры оценки риска легионеллы и управления рисками.

Этот отчет должен учитывать все мертвые точки в системе.

Те, которые не могут быть удалены при указанных выше условиях, следует регулярно проверять, чтобы убедиться, что приняты надлежащие меры для снижения факторов риска.

Правильная обработка горячей и холодной системы также снизит риск.

Также рекомендуется рассмотреть возможность найма такой опытной компании, как Legionella Control International, для проведения полной оценки риска легионеллы для ваших систем водоснабжения, чтобы убедиться, что ничего не упущено.

Только высококвалифицированный специалист поймет всю сложность системы, позволяющей должным образом учитывать опасность легионеллы и других бактерий.

Специалисты по легионелле и безопасности воды

Наши группы специалистов по безопасности воды поддерживают тех, кто отвечает за борьбу с болезнетворными микроорганизмами, передающимися через воду, включая бактерии Legionella, во всех регионах Великобритании и за рубежом.

Мы предоставляем профессиональные решения по безопасности воды, тестирование воды, независимый аудит соответствия, обучение сотрудников муниципальных образований и гильдий и другие услуги по управлению экологическими рисками, которые помогают обеспечивать безопасность людей.

Если у вас есть вопросы по любому из поднятых выше вопросов или вы хотите поговорить с одним из наших специалистов по легионелле, позвоните нам сегодня по телефону 0330 223 36 87 или свяжитесь с нами здесь.

тревожных признаков, требующих внимания к вашей системе воздуховодов

Система воздуховодов — это сеть вашего дома, обеспечивающая комфорт в помещении и здоровый воздух. Он доставляет отфильтрованный кондиционированный воздух в ваши жилые помещения и из них в тщательно рассчитанном объеме и скорости, чтобы поддерживать надлежащий воздушный баланс в каждой комнате.Плохая конструкция воздуховода может привести к серьезным последствиям. Это может привести к потере энергии, более высоким расходам на коммунальные услуги, более низкому уровню комфорта и даже загрязненному воздуху. В большинстве домов большая часть общей протяженности системы воздуховодов недоступна для среднего домовладельца и требует наличия профессионала в области HVAC, обладающего инструментами и опытом для проведения тщательной проверки. Тем не менее, большинству жителей под силу визуальный осмотр наиболее очевидных признаков и симптомов. Вот некоторые вещи, на которые следует обратить внимание:

Заменитель воздуховодов .Вместо того, чтобы устанавливать надлежащие закрытые металлические воздуховоды, в жилом строительстве в прошлом иногда использовались пустоты между стойками внутри стен или каналы между потолочными или напольными балками в качестве воздуховодов. Этот метод сокращения затрат приводит к утечке воздуха, расходу энергии и может втягивать вредный воздух в систему.

Неизолированные воздуховоды в безусловных зонах. Летом температура на чердаке может превышать 150 градусов, а зимой холодно в подпольях. Тепловые потери из неизолированных воздуховодов в зонах высоких температур могут превышать 20 процентов.В климате, подобном климату северо-востока Огайо, воздуховоды, проходящие через некондиционные участки, должны быть изолированы до минимального уровня от R-6 до R-11.

Повреждены или отсоединены сегменты воздуховода. Гибкие воздуховоды могут быть порваны или раздавлены, особенно в складских помещениях, таких как чердаки, где перемещаются тяжелые предметы. Сегменты жестких воздуховодов, возможно, не были постоянно закреплены винтами во время строительства и со временем могут ослабнуть.

Тупиковый воздуховод. Отводы вашей системы воздуховодов, которые закрыты или, что еще хуже, широко открыты и не ведут в какое-либо помещение, могут быть результатом ошибок во время строительства или модернизации.Комната, которая никогда не охлаждает и не нагревается должным образом, может иметь тупиковый канал где-нибудь в стене или потолке.

Более 34 лет компания Energy 1 Heating & Air Conditioning предлагает высококачественные установки и квалифицированный ремонт домовладельцам округов Лорейн, Эри и Кайахога. Свяжитесь с нами для получения дополнительной информации о профессиональной инспекции воздуховодов.

Наша цель — помочь обучить наших клиентов в Лорейне, штат Огайо, вопросам энергоснабжения и домашнего комфорта (особенно для систем отопления, вентиляции и кондиционирования). Для получения дополнительной информации о системах воздуховодов и других темах, связанных с HVAC, загрузите наше бесплатное руководство по домашнему комфорту.

Изображение предоставлено Shutterstock

«Тупик» Австрийский городок расцветает зеленой энергией

ГЮССИНГ, Австрия — На протяжении десятилетий австрийский город Гюссинг был забытым форпостом недалеко от ржавой колючей проволоки, ограждающей «железный занавес».

Теперь он находится на грани более экологичного рубежа: альтернативная энергия. Гюссинг — первое сообщество в Европейском Союзе, сократившее выбросы углерода более чем на 90 процентов, что помогает привлекать постоянный поток ученых, политиков и экологических туристов.

«Это был тупиковый город, и теперь мы в центре внимания», — сказала Мария Хофер, пожизненная жительница, когда она покупала экологически чистые овощи на фермерском рынке. «Кажется, что каждую неделю мы читаем о новых рабочих местах в сфере возобновляемых источников энергии».

Преобразование Гюссинга началось 15 лет назад, когда город, изо всех сил пытаясь оплатить счет за электричество, приказал прекратить использование ископаемых видов топлива во всех общественных зданиях. С тех пор Güssing способствовал развитию целой отрасли возобновляемых источников энергии: 50 компаний создали более 1000 рабочих мест и производят тепло, электроэнергию и топливо из солнца, опилок, кукурузы и растительного масла.

Знаки с надписью «Eco-Energy Land» приветствуют людей, въезжающих в город, расположенный в 130 км или 80 милях к юго-востоку от Вены. Посетители так же разнообразны, как шотландские фермеры, японские инвесторы и делегация Организации по безопасности и сотрудничеству в Европе.

«Город сочетает рост доходов от туризма с тем, что он находится в авангарде экологической устойчивости», — сказал Бернар Сной, который в качестве экономического директора базирующейся в Вене ОБСЕ в июне привез в Гюссинг группу из 50 дипломатов из 30 стран. .

Раньше Гюссинг полагался на сельское хозяйство, где фермеры продавали кукурузу, подсолнечное масло и древесину. Что касается туризма, то главной достопримечательностью был замок XII века, построенный венгерской знатью.

Город вряд ли мог позволить себе оплатить счет за топливо в размере 6 миллионов евро, или 8,1 миллиона долларов, когда Петер Вадаш был впервые избран мэром в 1992 году. Перестройка началась после того, как он нанял Райнхарда Коха, инженера-электрика и уроженца Гюссинга, чтобы он оценил состояние города. 4000 человек могли извлечь выгоду из его природных ресурсов.

Сегодня Гюссинг вырабатывает 22 мегаватт-часа электроэнергии в год, в том числе излишек 8 мегаватт, который продается в национальную сеть, сказал Кох, который в настоящее время руководит Европейским центром возобновляемой энергии, базирующимся в городе и финансируемым Güssing, ЕС и правительство Австрии. Продажа избыточной энергии приносит около 4,7 млн ​​евро годового дохода и прибыль в размере 500 000 евро, которая вкладывается обратно в проекты альтернативной энергетики.

«Использование возобновляемых источников энергии принесло нам преимущества, о которых мы раньше не мечтали», — сказал Вадаш, бывший школьный учитель.«Много денег, которые оставались раньше, теперь остаются в регионе».

Сегодня в бизнесе

Обновлено

26 апреля 2021 года, 10:00 утра по восточному времени

Güssing начал строительство своей энергосети в 1992 году с дровяной установки, которая обеспечивала теплом 27 домов. Вторым шагом стал завод по производству автомобильного топлива из рапса. К 1996 году Güssing начал производить электричество и расширил свою систему отопления на весь город.

Прорыв произошел в 1998 году, когда Кох и Вадаш увидели презентацию венского ученого Германа Хофбауэра о технологии, которую он разработал для производства альтернативного топлива из древесины.

Они попросили Хофбауэр и Венский технический университет создать пилотный проект. Позже местная компания лицензировала технологию, в которой пар используется для отделения углерода и водорода от древесного лома, а затем рекомбинирует молекулы, чтобы получить форму природного газа. Газ, в свою очередь, питает городскую электростанцию.

По данным центра возобновляемых источников энергии, Güssing сократил выбросы углекислого газа на 93 процента по сравнению с уровнем 1995 года. Ваксьо, шведский город, получивший в этом году награду ЕС «За устойчивое развитие», за последнее десятилетие сократил выбросы на 25 процентов.

Бывший вице-президент Эл Гор в прошлом месяце призвал к 90-процентным сокращениям во всем мире к 2050 году.

Европейское агентство по окружающей среде, которое отслеживает проекты в области возобновляемых источников энергии в 27 странах-членах ЕС, не знает ни одного другого города, который добился бы аналогичных сокращений по выбросам углерода, сказал Брендан Киллин, представитель агентства, которое базируется в Копенгагене.

Тем не менее, Гюссинг должен защищать окружающие лесные угодья, чтобы поддерживать запасы возобновляемой энергии, — сказал Рафаэль Риндлер, францисканский священник, проповедующий в городе в течение четырех лет.

«Люди здесь воспринимают леса как должное, как люди думали о нефти 50 лет назад», — сказал он.

Риндлер сказал, что он больше надеется на солнечную энергию, которую планируется начать производить в Гюссинге в следующем году, когда компания Solon AG Fuer Solartechnik из Германии завершит строительство завода стоимостью 50 миллионов евро.

Тем временем Гюссинг готовится к расширению туризма, строит новые тротуары и расширяет дорогу, чтобы включить парковочные места.

Как не дать насекомым проникнуть через вентиляционные отверстия

Жуки заползают в ваш дом через вентиляционные отверстия и гнездятся глубоко в ваших воздуховодах… Идея страшнее, чем любой фильм ужасов Хэллоуина, не так ли? Если вы хотите знать, как предотвратить попадание насекомых в ваш дом, вот несколько вещей, которые вы можете сделать, чтобы защитить свое оборудование HVAC от вредителей.

Поместите экраны поверх вентиляционных отверстий

Вентиляционные отверстия — это путь номер один для проникновения насекомых. Если вы видите в своем доме мелких насекомых и пауков, велика вероятность, что они заползли через отверстие в воздуховоде. Одно из решений этой проблемы — установка противомоскитных сеток на вентиляционные отверстия в помещении и на улице. Это услуга, которую вы можете сделать для себя, но вы можете легко сделать это самостоятельно, сняв вентиляционную крышку, а затем используя ее в качестве образца для определения того, какой кусок сетки от насекомых вам нужно будет вырезать.Если вам нужно прикрепить сетку от насекомых к внешней поверхности стены, например, к кирпичу, используйте герметик и замените вентиляционную крышку.

Найдите трещины и растения

Пока у вас есть герметик, используйте его на любых трещинах в ваших стенах, фундаменте и окнах, чтобы никакие насекомые не могли проскользнуть через трещины!

Кроме того, как вы понимаете, размещение вашего кондиционера в лесу — отличный способ заставить насекомых ползать внутри него! Итак, расчистите всю листву, которая находится в пределах фута от вашего кондиционера.Растения и цветы хороши, но вы не хотите, чтобы насекомые засоряли ваш блок. Они могут не попасть в ваш дом таким образом … если у вас нет оконного кондиционера. Оконные блоки имеют «плавники» с обеих сторон, чтобы окно было плотно закрыто, но часто насекомые легко могут пролезть через них. Либо добавьте сетку от насекомых поверх этих панелей, как мы упоминали выше, либо попросите одного из наших профессионалов проверить, правильно ли установлен блок!

Вызов специалистов по борьбе с вредителями…

Кстати о профессионалах… если вы все еще страдаете от заражения насекомыми, не делайте поспешных действий, прежде чем вызывать дезинсектора.Выше мы упоминали «простой» проект «Сделай сам», но, поскольку вы, вероятно, не являетесь багом или экспертом в области отопления, вентиляции и кондиционирования воздуха, вам не следует делать что-либо потенциально опасное, чтобы решить проблему с вредителями. Например, что бы вы ни делали, не распыляйте пестициды в воздуховоды кондиционера! Когда включается кондиционер, опасные пары пестицида распространяются по всему дому и вызывают болезни у вас и вашей семьи.

Точно так же ваша печь производит токсичные побочные продукты сгорания, а затем ваши трубы выносят токсины, такие как окись углерода, из вашего дома.Однако, если эти трубы были заблокированы более крупными ползучими существами, такими как птица, угарный газ остается в вашем доме.

В любом случае вызов истребителя — самый верный способ избавиться от ваших более страшных, чем Хэллоуин, проблем с тварями.

… Звоните профессионалам в области HVAC!

Множество жутких ползаний, от скорпионов до пауков и тараканов, могут протискиваться через самые маленькие пространства в поисках влажного, темного и теплого места, чтобы остаться. Возможно, вы видели новостные статьи о тараканах или вонючих клопах, которые зимой ищут теплый дом.Оба этих насекомых могут издавать запах, снижающий качество воздуха, особенно если ваш обогреватель включен. Многие насекомые могут вызывать аллергию через фекалии и слюну.

Если вы считаете, что жуки-вонючки обычно плохо пахнут, представьте, как они пахнут, когда их готовят в ваших отопительных каналах!

Звучит ли все это немыслимо страшно и грубо, несмотря на то, что соответствует духу Хэллоуина?

Запишитесь на прием к нам, и мы тщательно проверим, нет ли трещин, повреждений или открытых частей вашей системы отопления, вентиляции и кондиционирования воздуха.Мы позаботимся о том, чтобы все было защищено от вредителей и герметично! Позвоните нам по телефону (248) 335-4555 или , запишитесь на прием онлайн .

Управление тупиками и тупиками в системах водоснабжения

Все руководители зданий обязаны обеспечивать безопасность населения и сотрудников, насколько это практически возможно. Это требование изложено в Законе об охране здоровья и безопасности на рабочем месте 1974 г., Правилах управления здоровьем и безопасностью 1999 г., Контроль над веществами, опасными для здоровья 2002 г., Утвержденном Своде правил HSE: « болезнь легионеров, борьба с бактериями легионеллы. в системах водоснабжения »L8 2013, соответствующее техническое руководство HSG274, часть 2:« Контроль бактерий легионеллы в системах горячего и холодного водоснабжения »2014 г. и HTM 04-01 Министерства здравоохранения« Безопасная вода в медицинских учреждениях », части A, B и C, 2016. Итак, что такое «мертвые ноги» и «слепые концы»?

Технический меморандум по здравоохранению 04-01, часть B определяет мертвую ветвь как отрезок трубопровода, ведущий к фитингу, через который вода проходит нечасто, когда есть водозабор из фитинга, что приводит к потенциальному застою. HTM 04-01 Часть A Раздел 12.5 устанавливает правила, согласно которым длина трубопроводов не должна превышать 3 метров. Примером этого может быть охладитель воды, который требует подачи воды с расстояния более 3 метров и расположен в районе, где им мало кто пользуется.

Заглушка определяется в HSG274, Часть 2, как отрезок трубопровода, закрытый с одного конца, через который не проходит вода. Например, если умывальник в комнате был удален, чтобы комнату можно было использовать в качестве магазина или офиса, трубопровод подачи бассейна может быть перекрыт, оставляя отрезки трубопровода, содержащие стоячую воду и создающие глухие концы на услуги горячего и холодного водоснабжения.

Как слепые концы, так и мертвые ноги увеличивают риск образования биопленки и создают благоприятные условия для размножения легионелл, псевдомонад и других патогенов, передающихся через воду; тем самым увеличивая риск для здоровья любого, кто пользуется системой водоснабжения.Биопленка определяется как сообщество бактерий и других микроорганизмов, заключенное в защитный слой с захваченным мусором, прикрепленным к поверхности. Поверхности трубопроводов, резервуара для воды, выхода воды, лейки душа и шланга — вот лишь несколько примеров, на которых может образовываться биопленка.

Как ими управлять? Там, где вода может застаиваться, существует риск заражения. Ключевыми элементами управления системой распределения трубопроводов являются поддержание чистоты системы, протока воды, поддержание горячей воды горячей и холодной воды.Кроме того, следует учитывать следующие моменты

1. Убедитесь, что оценка риска легионеллы, схематические чертежи и установленные чертежи актуальны и регулярно проверяются.

2. В существующих зданиях, где использование помещения с водовыпуском изменено и не требуется водоотвода, должна быть установлена ​​система отчетности, чтобы предупредить соответствующий отдел, например Департамент недвижимости, чтобы убедиться, что все трубопроводы, ведущие к выпуску, возвращаются в распределительный контур.В медицинских учреждениях Группа по безопасности воды [WSG] должна регулярно контролировать это.

3. Если выпускное отверстие должно быть сохранено и малоиспользуемое, необходимо установить соответствующий режим промывки. HSG 274 Часть 2, таблица 2.1 содержит руководство по управлению малоиспользуемыми торговыми точками с еженедельным режимом промывки или в соответствии с оценкой риска легионеллы. Важно отметить, что после того, как режим промывки был реализован, он поддерживается, и записи промывки сохраняются.

4. В тех случаях, когда планируются новые здания, пристройки или переоборудование, существует риск, что новое здание, пристройка или отремонтированная площадь могут остаться пустыми в период между выселением подрядчиков и переездом пользователей здания. В течение этого периода эта территория может остаться пустой. стать одним большим тупиком. Важно обеспечить надежный режим промывки и режим отбора микробиологических проб до тех пор, пока здание не будет использовано.

5. Если планируются новые постройки или расширения, важно привлекать операционные бригады поместья на самой ранней стадии проектирования, чтобы гарантировать, что предлагаемая система распределения воды и любые связанные с ней первичные источники тепла будут соответствовать назначению, включая минимизацию риска смертельного исхода. ножки и слепые концы.

6. При проектировании должна быть уверенность в том, что после завершения трубопровода будут установлены и использованы отводы воды, в частности, к автономным водоохладителям, посудомоечным машинам, стиральным машинам и специализированному оборудованию, требующему водоснабжения. Если есть сомнения относительно оборудования, следует рассмотреть возможность исключения водоснабжения из основного контракта и, при необходимости, установить контракт на поставку воды.

7. Важно, чтобы записи о вводе воды в эксплуатацию для любого нового здания, пристройки или отремонтированного здания были исчерпывающими и отображали профили расхода и температуры для всех выпускных отверстий, резервуаров для хранения воды и генераторов горячей воды.Соответствующие чертежи, схемы систем водоснабжения и оценки рисков, связанных с легионеллами, доступны при передаче здания у главного подрядчика.

Если у вас есть вопросы по поднятым выше вопросам или вы хотите поговорить с одним из наших консультантов, нажмите здесь, чтобы связаться с нами.

Примечание редактора: информация, представленная в этом блоге, верна на дату первоначальной публикации — июнь 2019 г.

Изображение (El Caminante) с сайта Pixabay

© Центр гигиены воды 2019

Неисправный компрессор — Означает ли это, что вам нужен новый кондиционер?

Какая самая большая проблема, с которой может столкнуться центральный кондиционер? Мы вас не задержим — сдох компрессор.Когда вы включаете систему кондиционирования воздуха для охлаждения вашего дома и не слышите звука из наружного шкафа, кроме вентилятора, компрессор перестал работать. Неисправность может быть не в неисправном компрессоре — это может быть неисправный конденсатор или электрическая проблема, — но это возможно.

Компрессор — это буквально сердце системы кондиционирования воздуха. Здесь энергия применяется к хладагенту, чтобы заставить его циркулировать через остальную часть кондиционера. Без компрессора, превращающего хладагент в горячий газ под высоким давлением, хладагент не будет перемещаться между внутренним и наружным змеевиками и охлаждать внутренний воздух дома.

Это конец линии для вашего кондиционера?

Возможно, вы слышали или читали, что неисправный компрессор означает, что необходимо заменить всю систему кондиционирования воздуха. В 100% случаев это не так, но часто бывает. Замена компрессора — дорогостоящая вещь. Поскольку мертвые компрессоры обычно случаются в старых кондиционерах, более рентабельно начать с нового кондиционера, чем платить за установку нового компрессора в систему, которая уже расходует электроэнергию и через несколько лет находится в мусорной куче.

Ниже приведена полезная разбивка различных вариантов, которые вы можете выбрать, когда компрессор выходит из строя.

• Замените только компрессор — Проверьте гарантию на систему кондиционирования воздуха, которая часто распространяется на 10 лет на детали и работу. Гарантия на компрессор? Если это так, замените только компрессор, так как об этом позаботится гарантия.
• Заменить конденсатор — Блок конденсатора — это внешний шкаф, состоящий из компонентов, включая компрессор, вентилятор и змеевик конденсатора.Это дешевле, чем полная замена кондиционера, но мы не рекомендуем это делать, если ваш текущий бюджет не ограничивает более крупную работу.
• Заменить кондиционер — Это означает замену конденсатора и змеевика внутреннего испарителя. (Воздухоочиститель можно оставить.) Когда вы это сделаете, вы получите новую гарантию, и вам не придется беспокоиться о несовпадении внутренней и внешней системы, что снижает энергоэффективность.
• Заменить систему HVAC — Сюда входят кондиционер, кондиционер и нагреватель.Полная переработка вашей центральной системы комфорта. Это хороший вариант, если у вас старая печь, не оправдывающая ожиданий. Замена кондиционера и обогревателя как одна работа обходится дешевле, чем их разнесение по отдельности.

Не волнуйтесь, у вас есть помощь

Все еще не уверены? Не уверены, какой выбор правильный? Хорошая новость в том, что вам не нужно принимать решение самостоятельно. У вас есть доступ к экспертам, которые подскажут, как лучше всего поступить в случае выхода из строя компрессора. Наши специалисты обладают опытом, чтобы помочь вам сделать лучший выбор.Они могут даже обнаружить, что ремонт кондиционера в Кэти, штат Техас, решит проблему — вообще нет необходимости делать какие-либо замены. Мы считаем, что комфорт может стоить дешевле.

В AC Comfort ваш комфорт — это наш бизнес. Запланируйте ремонт кондиционера, как только вам понадобится помощь.

Теги: Ремонт кондиционера, Замена кондиционера, Кэти

Понедельник, 9 сентября 2019 г.
