Где в стене должна быть точка росы: Точка росы, пароизоляция и вентилируемый зазор в стене

Точка росы в стене или в утеплителе

Очень вредное явление эта точка росы, увидеть его не просто, но и вычислить тоже не простая задача. Чем опасна и где она должна быть, об этом и попытаюсь рассказать.

 Понятие «точка росы» хорошо известно всем, кто хоть раз сталкивался с решением строительных задач. Место расположения точки росы варьируется – она может находиться как на наружной или внутренней поверхности стены, так и в ее толще. Выяснив, где именно находится точка росы, уже можно определить место, в котором будет конденсироваться влага. Безусловно, лучше, когда точка росы располагается снаружи здания. При соблюдении этого условия влажность внутри помещений жилого дома будет поддерживаться в нормальном состоянии, а климат будет сухим и благоприятным.

Немного теории. Наверняка, Вы знаете о таком понятии, как «относительная влажность воздуха». Но задумывались ли Вы, что оно значит на самом деле? Все просто: в воздухе постоянно содержится то или иное количество влаги, находящейся во взвешенном состоянии. Объем этой влаги имеет прямую зависимость от температуры. Чем более горячий воздух, тем большее количество влаги в нем содержится. Максимальный показатель влажности воздуха – 100%, при котором обязательно указывается, что данная влажность наступила при определенной температуре. Если привести грубые условные данные, то при t +30 °C в 1 куб. м воздуха будет находиться 1 л воды, а при t -30 °C – всего 0,5 литра (оставшиеся 0,5 л воды при понижении t выпадут в осадок).

Этим интересным свойством воздуха объясняются многие природные явления. Например, туман. Вспомните, как после длительного теплого дождя к утру температура воздуха значительно снижается и на горизонте появляется туман – это и есть та «лишняя» вода, конденсирующаяся остывающим воздухом.

К чему мы ведем? Все просто – именно благодаря этому свойству воздуха мы можем объяснить появление точки росы. Иначе говоря, образование той температуры, по достижению которой воздух уже не может удерживать находящуюся в нем воду. И это вовсе не 0 °C, при которой вода замерзает. Точка росы появляется как в связи с изменением температуры, так и из-за перемен влажности, поэтому для ее точного определения имеется ряд специальных формул и созданы особые методики. Хотя в теме нашего сегодняшнего разговора они вряд ли уместны. Остановимся на том, что в зимний период влажность воздуха будет выше снаружи помещения и продолжим наши исследования.

Направление вектора влажности внутрь стены

В этом случае вектор влажности будет направлен, скорее всего, со стороны внутреннего помещения. При этом далеко не факт, что будет он упираться в стену. Нам любопытно, что произойдет, если стена будет более влажной, чем окружающий ее воздух? Для наглядности возьмем увлажненный кирпич или камень и поместим его в центр комнаты. Что будет дальше? Конечно, наш предмет обретет ту влажность, которая содержится в воздухе, окружающем его – т.е. он высохнет. А вектор влажности в течение всего времени, пока существует разница во влажности предмета и окружающего воздуха, будет направлен из кирпича.

Пароизолятор – пенопласт

Есть такое мнение, но оно далеко не верно. Чтобы убедиться в этом, достаточно посмотреть в СНиП II-3-79. Паропроницаемость пенопласта даже выше, чем у бетона (коэффициент паропроницаемости бетона – 0,03, пенопласта – 0,23). Меньше пара пропускает даже пенополистирол. Несмотря на очевидные доказательства, мнение о пенопласте как о пароизолирующем материале весьма распространено.

Любая стена, из чего бы она ни была построена, имеет ту или иную влажность. Вряд ли мы можем увидеть стену из стали или чугуна, которые влагу не впитывают, а вот все другие традиционные строительные материалы – бетон, кирпич, дерево – активно принимают в себя влагу, находящуюся в окружающем воздухе. Крайне важно учитывать этот факт, а также условия, в которых стена находится. В том случае, когда обе – внешняя и внутренняя – поверхности стены имеют одинаковую либо немного отличающуюся температуру, вся стена будет иметь влажность, идентичную влажности обтекающего ее воздуха. При таких условиях «мокрой» наша стена быть не может.

А какова температура рассматриваемой нами стены? Это вы можете узнать из расчетов, приведенных в статье. Здесь мы хотим отметить лишь то, что увеличивая теплопроводность стены, можно добиться минимальной разницы температур. А что будет, если из конструкции стены убрать утеплитель? Ведь если рассматривать его свойства, то именно утеплитель несет ответственность за приблизительное уравновешивание температур поверхности стены. Тут мы можем вспомнить про мокрый кирпич, который мы положили в помещении. Этот кирпич находился почти в таких же условиях, в каких эксплуатируется стена с утеплителем. Как будут обстоять дела, если мы удалим из стены пенополистирол?

Ситуация, честно говоря, будет не самой радужной.  При таких условиях температура внутренней поверхности стены будет +20 °C, в то время как внешняя поверхность охладится до -20 °C. Данные эти весьма приблизительны, так как из-за высокой теплопроводности стены ее внутренняя поверхность будет иметь температуру ниже, чем у окружающего ее воздуха. Но мы не будем учитывать этот факт, а предположим, что температурный разрыв именно такой. Здесь и проявятся худшие свойства точки росы. Влага будет накапливаться в толще нашей стены, и постепенно начнет проявляться на ее внутренней поверхности. И это даже не вся суть проблемы. Плохая теплоизоляция приведет к смещению точки росы к поверхности внутренней стены. Вспомним, что эта поверхность имеет меньшую, чем внутренний воздух, температуру – к примеру, +5 °C. При условии, что точка росы в теплом помещении с определенной влажностью составляет 10-12 °C, на стене начнет образовываться влага, возникающая практически из воздуха. Доказательством такого явления может служить пример трубы холодного водоснабжения, расположенной в теплом помещении – Вы наверняка замечали, что поверхность такой трубы всегда мокрая. Но влага-то не через металл проникает, а собирается из воздуха. Такие последствия влечет игнорирование утеплителя в конструкции стены – она будет не только холодной, но также мокрой.

И даже это еще не все! Еще одна проблема заключается в образовании влаги на внутренних слоях конструкции стены. Ведь при понижении температуры она станет замерзать, а уж какие последствия это повлечет, нетрудно догадаться.

Более подробную консультацию можно получить у наших специалистов в Вашем регионе

или позвонить в call-центр:
+7 923 775-13-44 / +7 923 775-13-22

Где находится точка росы, и как утеплять стены

Точка росы (ТР) — это температура, при которой водяной пар конденсируется и превращается в воду. При этом в воздухе образуется туман, а на холодных поверхностях выпадает конденсат (роса). Точка росы зависит в первую очередь от влажности воздуха. Влиянием атмосферного давления на ТР при дальнейшем рассмотрении будем пренебрегать.

На примере посмотрим, как изменится точка росы в зависимости от влажности внутри помещения. Примем, что температура внутри помещения стабильна и составляет +20 град. С, а влажность будет меняться от 40% до 100%.

Тогда температура поверхности на которой образуется конденсат будет иметь следующие значения (в зависимости от влажности):
40% — +6 град С и ниже

60% — +12 град С и ниже

80% — +16,5 град С и ниже

100% — +20 град С и ниже

Как видим, при обычных условиях внутри помещения (температура 20 град С и при влажность 80%), — водяной пар сконденсируется на поверхности, которая будет иметь температуру 16,5 град С и ниже.

В зависимости от температуры внутри помещения, температуры снаружи, теплоизоляционных свойств стены здания, точка росы может находиться или на внутренней поверхности стены, или на наружной, или внутри стены. Т.е. где то в стене будет такая температура, при которой водяные пары будут конденсироваться.

При изменении температур и влажности воздуха как внутри так и снаружи помещения, точка росы будет смещаться по толщине стены.

И чем ближе ТР к внутренней поверхности, тем влажнее будет стена изнутри здания. Не редки варианты, когда ТР в холодное время смещается совсем близко к внутренней поверхности или же находится прямо на ней. При таких обстоятельствах на мокрой стене за 2 – 3 года образуются плесень и грибок, внутрення отделка разрушается, в помещении будет повышенная влажность и не благоприятные для жизни условия.

Утепляя здание, мы меняем и место нахождения точки росы по толщине стены, так как температура стены при утеплении изменится.

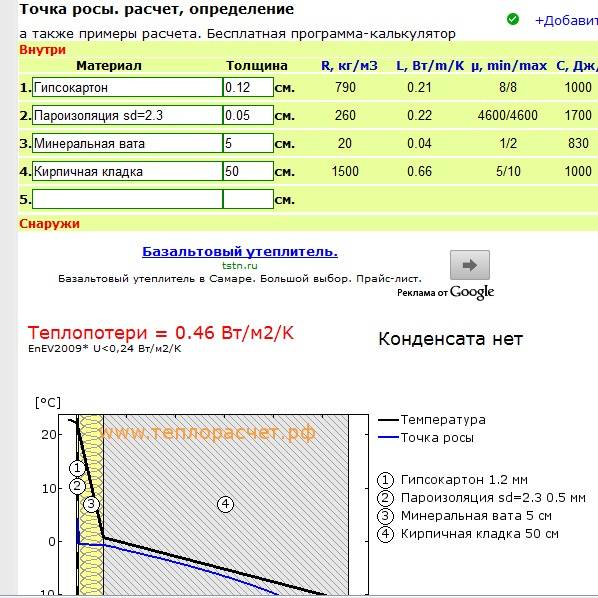

Графики изменения температуры по толщине стены наглядно показывают положение точки росы в зависимости от применяемого утепления. Указана примерная ситуация. Точное положение точки росы, конечно же будет определяться только расчетом в зависимости от толщины и теплопроводности материалов стены и утеплителя, от температуры снаружи и внутри здания, от влажности воздуха снаружи и внутри, и от других факторов имеющих меньшее значение.

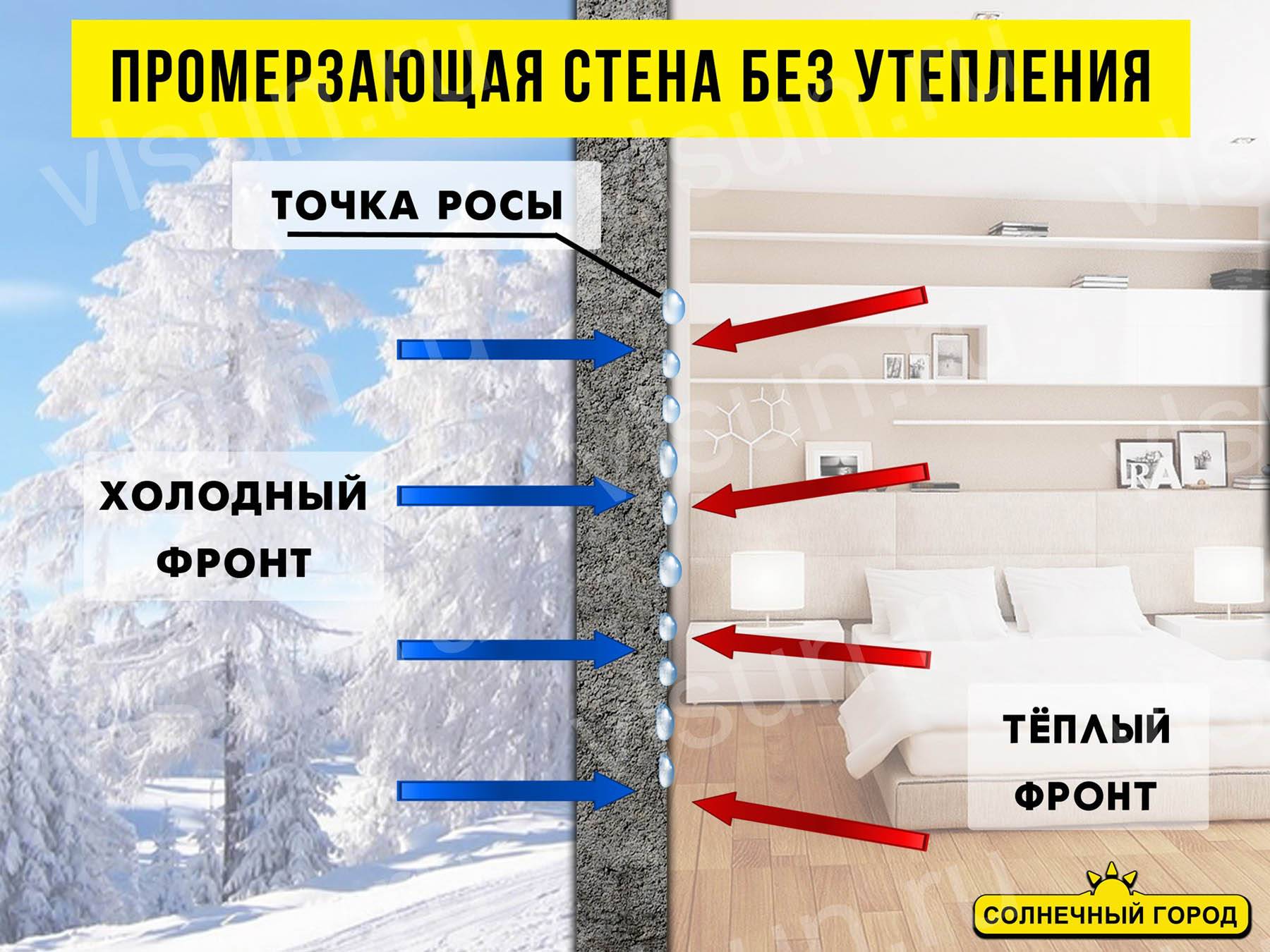

Обычная стена без утепления. С повышением влажности воздуха и с понижением наружной температуры, точка росы смещается ближе к внутренней поверхности стен. Для «холодных» стен не редки случаи нахождения ТР внутри помещения.

Стена с недостаточным утеплением. Точка росы смещается на стену из утеплителя при похолодании.

Стена с нормальным утеплением. Точка росы находится в утеплителе, даже в очень холодное время.

Внутреннее утепление. Трудно добиться что бы точка росы не находилась внутри помещения. На стенах образуется конденсат.

Специалисты сходятся во мнении, что здания должны утепляться только снаружи. При этом толщина и качество утеплителя должны соответствовать ГОСТу. Точка росы при этом всегда должна оставаться внутри слоя утепления.

Утепление здания изнутри считается даже вредным. Сами стены при этом становятся более холодными, так как изолируются от теплого воздуха слоем утеплителя. Практически невозможно сделать так, что бы стены и утеплитель не мокрели. Множество людей ищут ответ на вопрос: «Можно ли утеплять стены изнутри?». Ответ практически однозначный – нет. Это вредно для здания, но главное, — вредно для здоровья людей живущих в нем. Потому что стены будут намокать и на них под слоем утеплителя будут разростаться плесень и грибок. Конечно возможны варианты, когда такой вид утепления в общем то применим. Это можно сделать при достаточном тепловом сопротивлении самой стены, при весьма теплом климате, при отличной вентиляции и отоплении внутри здания, но… стоит ли тогда вообще рисковать и утеплять внутреннюю поверхность стены?

Как рассчитать точку росы при утеплении стен, смещение точки росы. Строительство каркасных домов с расчетом точки росы в Москве

Процесс строительства – сложный и многоэтапный процесс, где нужно учитывать каждую деталь. Одна из таких – это точка росы, которая играет большую роль при установке системы утепления построек. Зная ее значение, можно определить нормальную температуру конденсации пара.

Чтобы в доме было сухо и тепло, важно правильно рассчитать точку росы при утеплении стен, иначе они будут намокать, появится конденсат.

Проблема в том, что проявляется это не сразу, а через некоторое время, когда переделать все проблематично. В большинстве случаев приходится теплоизоляцию и облицовку дома выполнять заново. В данной статье я расскажу, как рассчитать точку росы при утеплении стен правильно.

Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.

Определение термина «точка росы» и ее роль в строительном процессе

Точка соприкосновения температуры и влажности внутри помещения и снаружи постройки – это точка росы. Важно, чтобы в помещении это показатель превышал наружный, иначе скопление влаги и конденсата не избежать.

Любые перегородки, выходящие наружу здания – это граница с внешней природной средой, где другая температура и влажность. В точке росы всегда будет скапливаться влага.

На ее месторасположение влияет:

• Характерные особенности используемых материалов для строительства.
• Качество и количество слоев утеплителя.

Точка росы в утеплителе может перемещаться, и это нужно учитывать. Чаще всего это происходит, когда снаружи резко холодает, а внутри температура остается неизменной.

Важно!

Чтобы защитить стены изнутри, точка росы должна всегда располагаться снаружи дома. Это препятствует образованию плесени, грибка и т.п.

Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.

Расчеты

При расчетах точки росы в стене с утеплителем я учитываю:

• климат региона;
• направление и мощность ветра;
• толщину стен;
• используемые стройматериалы для ее возведения.

Обычно я сам не высчитываю это значение, для этого есть специальная таблица готовых примерных значений. В своей работе я не использую интернет программы, они могут не все учесть, и выдадут ложное значение.

Для определения показателя по таблице, необходимо знать температуру и влажность в помещении. В поле их соединения и будет точка росы. Для определения данных показателей использую термометр, бесконтактный градусник и гигрометр. Далее проделываю следующие действия:

• Отмеряю от пола 60 см, на этой высоте определяю температуру.
• Так же измеряю влажность.
• Соотношу числа в таблице, и определяю точку росы.
• Затем беру бесконтактный градусник, и на высоте 60 см на любой поверхности помещения измеряю температуру.
• Полученные значения сравниваю. Если есть отклонение более 4 градусов, значит, термоизоляция должна проводиться опытным специалистом.

Важно!

Если в таблице нет нужного промежутка чисел, берется средний показатель.

Как практически определить место конденсации

Место конденсации зависит от расположения утеплителя (внутри или снаружи).

В неутепленном доме

В таких постройках большая вероятность образования конденсата на стенах внутри помещения. Причиной тому отсутствие утепления, которое задерживает теплый воздух внутри, и не дает ему выветриться. Расположение точки росы в них зависит от погоды снаружи.

При незначительных колебаниях температуры, конденсат образуется на наружной стене, внутри помещения будет комфортно. При значительном похолодании, возможно смещение точки росы при утеплении стен внутрь. Это приводит к образованию конденсата и намоканию стен внутри помещения.

При наружном утеплении

Стены снаружи должны утепляться качественным, прочным материалом, чтобы избежать их намокания. Если все сделать правильно, то точка росы расположится внутри утеплителя.

В ином случае, либо при недостаточной толщине тепломатериала, будут увеличиваться теплопотери, восполнить которые сложно.

Важно!

При сильном морозе внутри стен начнет скапливаться конденсат, что приведет к намоканию.

При внутреннем утеплении

В процессе строительства я редко использую внутреннее утепление, т.к. точка росы располагается посредине между утеплителем и стеной. Это плохой вариант, если температура резко снизиться, а влажность – повысится, в месте стыка появится влага и конденсат.

В результате начнет разрушаться теплоизоляция и утепленная поверхность. Такой вариант возможен, если система отопления способна поддерживать нужный уровень температуры во всем доме.

Бывали случаи, когда теплоизоляция проводилась без учета погодных условий конкретного региона. Тут и точку росы определить сложно, и температура и влажность внутри стены постоянно колеблется. Устранить такие проблемы очень сложно, обычно для этого приходится повторно утеплять стены.

Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Где должна находиться точка росы

Расположение точки росы высчитано верно, если при похолодании она продолжает располагаться в утеплителе и не переходит на стену. Под похолоданием здесь понимается максимальное снижение температуры на несколько дней, недель, которое наступает периодически. В таком случае точка росы может сместиться в стену.

Если утеплитель выполнен из прочных материалов, то такие показатели нестрашны. Но, если он произведен из пористых материалов, типа минеральной ваты, появление точки росы в стене должно быть коротким. Иначе неизбежно намокание стены и скопление конденсата.

Чтобы этого избежать, я кладу в два раза больше утеплителя, и обязательно пароизоляцию, она выведет лишнюю влагу.

Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Что будет, если неверно выбрать точку?

Если воздух из теплого помещения попадает в более низкую температуру, то образуется конденсат. Именно он приводит к появлению влаги на стене, из-за чего образуется плесень, грибок и пр. Все это негативно сказывается на здоровье человека, он дышит выделениями от вредных микроорганизмов, что может стать причиной астмы и других заболеваний.

Это не единственное негативное последствие образования конденсата, намокшие стены со временем разрушаются. Поэтому очень важно правильно определить точку росы, а также:

• Выбрать подходящий материал для строительства и термоизоляции.
• Тип отопительной и вентиляционной системы.
• Правильно подобрать технологию утепления.

Я предпочитаю монтировать теплоизоляцию снаружи постройки. Лучше выбрать пеноплекс, пенопласт или керамзит. Если выбор пал на минеральную вату, необходимо обеспечить надежную и прочную пароизоляцию и гидроизоляцию, которые не дадут влаге задерживаться в утеплителе.

Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом

Что делать, чтобы вывести точку росы из дома наружу?

Часто встречаются случаи, когда неправильно подсчитана точка росы, и со временем стены начинают сыреть, покрываться плесенью. В таком случае есть два решения проблемы:

• Улучшить теплоизоляцию помещения, которая уменьшит влажность.
• Уменьшить разницу показателей температуры покрытий, т.е. провести внешнюю теплоизоляцию.

В любом случае, необходимо поработать с теплоизоляцией. Существует два способа утепления стен:

Внутреннее:

• точка росы между стеной и утеплителем приводит к образованию конденсата, в результате чего несущая стена промерзает и покрывается плесенью и грибком.

Внешнее:

• в данном случае точка росы находится в утеплителе, в результате тепло лучше сохраняется, стена постоянно сухая и теплая. Обеспечивается надежная звукоизоляция.

Почему дополнительное утепление лучше проводить снаружи? Во-первых, это удобно, во-вторых – температура окружающей среды и утеплителя выровняется. Кривая снижения температуры станет медленно снижаться, и точка росы сдвинется к краю теплоизоляции.

Чем толще покрытие, тем больше вероятность смещения точки за пределы стенки дома. Таким образом, утепление снаружи делает дома долговечными и снижает расходы по теплоснабжению.

Правильное определение точки росы способно продлить срок эксплуатации постройки.

Правильное определение точки росы способно продлить срок эксплуатации постройки. Даже при незначительных ухудшениях погодных условий можно избежать увлажнения стены. Если со временем в доме появился конденсат, стены стали намокать, появилась плесень, значит, необходимо установить дополнительный слой теплоизоляции, который выведет точку росы наружу.

Если улучшить теплоизоляцию невозможно, следует воспользоваться дополнительным обогревом помещения изнутри. Это поможет сместить точку конденсации наружу.

Планируете строительство каркасного дома? Звоните +7(495)241-00-59

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Расчет точки росы: факторы влияния, порядок определения

Точкой росы называют охлаждённый воздух до определённой температуры, в состоянии которого пар начинает конденсировать и переходить в росу. В целом этот параметр зависит от давления воздуха в помещении и на улице. Определить значение не всегда легко, но сделать это необходимо обязательно, так как это один из самых важных факторов при строительстве и для комфортной жизни, и существования человека в помещении.

При завышенной точке росы бетон, металл, дерево и многие другие строительные материалы не дадут нужного эффекта при строительстве или ремонте дома и не прослужат долго. Во время настилания полимерных полов при попадании конденсата на поверхность материала в будущем возможно возникновение таких дефектов как: вздутие пола, шагрень, отслоение покрытия и многое другое. Визуально определить параметр в помещении невозможно, для этого необходимо использовать бесконтактный термометр и таблицу.

Какие факторы влияют

• толщина стены в помещении и то, какие материалы использовались для утепления;
• температура, в разных частях мира она разная и температурный коэффициент севера от юга сильно отличается;
• влажность, если воздушное пространство содержит влагу, точка росы будет больше.

Чтобы яснее понимать, что это такое, и как на значение могут повлиять те или иные факторы рассмотрим наглядный пример:

1. Неутеплённая стена в помещении. Точка росы будет сдвигаться в зависимости от того, какие погодные условия вне помещения. В случае стабильной погоды без резких колебаний точка росы расположится ближе к наружной стене, в сторону улицы. Вредных показателей в этом случае для самого помещения нет. Если же наступит резкое похолодание, точка росы медленно переместится ближе к внутренней части стены — это может привести к насыщению комнаты конденсатом и медленному намоканию поверхности стен.
2. Утеплённая снаружи стена. Точка росы имеет положение внутри стен (утеплителя). Во время выбора материала для утепления следует рассчитывать на этот фактор и правильно рассчитать толщину выбираемого материала.
3. Утеплённая изнутри стена. Точка росы находится между центром стены и утеплителем. Это не лучший вариант, если погодные условия слишком влажные, так как при резком похолодании в этом случае точка росы резко сдвинется на стык между утеплителем и стеной, а это в свою очередь может привести к губительным последствиям для самой стены дома. Утеплять стену изнутри при влажном климате возможно, если в доме присутствует хорошая система отопления, которая способна поддерживать равномерную температуру в каждой комнате.

В случае если ремонт дома сделан без учёта погодных условий, устранить возникшие проблемы будет практически невозможно, единственный выход заново начинать работы и убирать всё сделанное, что влечёт за собой большие траты денег.

О комфортной температуре в квартире можно прочитать здесь: https://teplo.guru/normy/temperatura-v-kvartire.html

Как правильно определить и вычислить (таблица и формула)

На точку росы могут влиять температура и влажность

Жить человеку в комфорте с повышенной влажностью довольно трудно. Конденсат вызывает проблемы как для здоровья (есть вероятность заболеть астмой), так и для самого дома, особенно для его стен. Потолок и стены от повышенной влажности могут покрыться вредной для человека и трудно выводимой плесенью, в редких случаях приходится полностью менять стены и потолок, чтобы убить все присутствующие вредные микроорганизмы.

Для того чтобы этого не случилось, следует произвести расчёт и узнать, стоит ли в том или ином здании затевать ремонт, утеплять стены или вообще строить жильё на этом месте. Важно знать, что для каждого строения точка росы индивидуально, а значит, и её расчёт будет проводиться с небольшими отличиями.

Во внимание, перед тем как приступить к расчету, следует взять такие факторы как: климатические условия в том, или ином регионе, толщина стен и материал из которого они сделаны, и даже наличие сильных ветров. Малую, допустимую влажность содержат абсолютно все материалы, человеку следует проследить, чтобы эта влажность не повысилась и не образовалась точка росы. При вызове специалиста для измерения значения в случае повышенной влажности, вам, скорее всего, будет дан ответ, что теплоизоляция дома сделана неправильно, не подходит толщина материала или допустили ошибку при монтаже. В какой-то мере этот человек будет прав, так как именно правильный ремонт в доме в большей степени влияет на изменение точки росы и появление конденсата на стенах.

Статья, посвящённая рекуператорам воздуха, находится здесь: https://teplo.guru/eko/rekuperator-vozduha.html

Таблица: показатели для определения точки росы

График

Благодаря графику можно определить оптимальные показатели

Как рассчитать: необходимые инструменты и последовательность действий

• термометр;
• гигрометр;
• бесконтактный термометр (можно заменить обычным).

1. В помещении, котором необходимо измерить точку росы отмерьте примерно 60 см от пола, но не более. Измерьте на этой высоте, положив градусник, к примеру, на стол температуру воздуха при помощи термометра.
2. Затем в этом же месте при помощи гигрометра измерьте влажность в помещении.
3. В таблице выше найдите своё значение и тем самым определите параметры.

   С помощью термометра и гигрометра нужно измерить температуру воздуха и влажность

4. Теперь следует узнать, можно ли в помещении с такой относительной влажностью проводить строительные работы, к примеру: утеплять стены или стелить полимерные полы. Для этого при помощи специального бесконтактного термометра измерьте в этом же месте на расстоянии 60 см от пола температуру поверхности. Если же такого прибора нет, обверните обычный градусник тонкой тряпкой и через 15 минут снимите с него показания.
5. На последнем этапе сравните 2 температуры. Если температура поверхности отличается от параметра более чем на 4 градуса, в доме повышенная влажность и присутствует точка росы, в этом случае утепление стен должно проводиться под контролем специалиста с расчётами правильной толщины материала которым будет проводиться утепление.

Формула для расчёта в каркасной, кирпичной, многослойной стенах с утеплителем

Для расчёта точки росы с утеплителем используются формулы:

где:

• h2, h3 — толщина стены и теплоизолятора;
• λ1, λ2 — теплопроводность стены и теплоизолятора;
• N — отношение тепловых сопротивлений.

где:

t1, t2 — температура внутренней и внешней сторон стены;
T1 — перепад температур в стене.

Расчёт:

Используя полученные показатели, составить график с диапазоном температур T1, размещённым в стене и оставшимися °C на утеплитель. В нужном месте отметить точку росы.

Узнать, какая температура горячей воды является оптимальной в квартире, можно узнать здесь: https://teplo.guru/normy/normativ-temperatury-goryachei-vody.html

Что делать, если значение определено неправильно?

Рассмотрим места, в которых возможно расположение точки росы в не утеплённой стене:

• Ближе к наружной поверхности стены. В этом случае появление точки росы в доме минимально, как правило, внутренняя стена остаётся сухой.
• Ближе к внутренней поверхности стены. В этом случае возможно появление конденсата при резком похолодании на улице.
• В самых редких случаях точка росы находится на внутренней стене здания. В этом случае избавиться от неё практически невозможно, и скорее всего стены в доме всю зиму будут немного влажными.

В этих случаях решить проблему можно добавив слои пароизоляции на стены. Это поможет удерживать водяные пары, и они не пройдут сквозь стены внутрь помещения, что предотвратит появление точки росы на стенах и потолке. Если климат слишком холодный и большую часть года температура держится больше чем минус 10 градусов, стоит рассмотреть вариант поступления нагретого воздуха в помещение в принудительном порядке. Сделать это можно при помощи теплообменника или нагревателя воздуха.

Видео: почему на стенах появляется конденсат и плесень

Важно правильно определить точку росу на этапе строительства. Это поможет грамотно утеплить стену и в дальнейшем избежать появления конденсата и плесени в доме.

Оцените статью: Поделитесь с друзьями!

Точка росы в стене – что делать?

Построил стены, завел дом под крышу и поставил окна – готова коробка. Именно на этом этапе заканчивается «конструктивный» период стройки и начинается установка оборудования, утепление стен дома и дальнейшая его подготовка под чистовую отделку.

И именно на этом этапе важно правильно смонтировать утеплитель, да и весь пирог утепления на стенах дома, чтобы в дальнейшем не получить себе такую головную боль, как точка росы в стене со стороны жилого помещения.

Что за зверь такой – точка росы и почему плоха именно точка росы в стене, как это выглядит на практике?

Для начала немного теории, а затем практически примеры из собственного опыта, который я получил, приобретая коробку дома с уже установленным слоем утеплителя.

Температура точки росы

Точка росы имеет обыкновение двигаться. Зависит этот момент от двух показателей – температуры и влажности.

Каждый из них также делится пополам – на температуру в помещении и на улице, на влажность в помещении и на улице.

При всех расчетах и формулах, которые используются для того, чтобы рассчитать точку росы, предполагается, что влага будет конденсироваться из пара при движении изнутри наружу. Именно такая ситуация наблюдается зимой, когда температура и влажность в помещении выше, чем температура и влажность на улице. Температура точки росы будет расчетной при расчетных показателях для наружных и внутренних условий.

Летом, когда влажность и температура на улице обыкновенно выше, чем влажность и температура в помещении, точка росы не имеет такого значения. Почему? Потому что разница температур невысока и оба показателя температуры, уличный и домовой, находятся в положительных значениях.

А еще потому, что даже если точка росы в стене могла бы образоваться при плюсовых значениях обеих температур, сильного влияния на комфорт проживания в доме это бы не оказало.

Другое дело зимой. Влага, конденсируемая из пара, при низких температурах попадает в утеплитель и стену, и там замерзает. Для утеплителя намокание чревато либо полной потерей теплоизоляционных свойств (базальтовая вата), либо разрушением при замерзании воды (пенопласт). Для стены все то же самое, особенно для газобетонных и газосиликатных блоков.

Сам лично наблюдал печальную картину разрушения стены блочного дома в зимний период из-за неправильно сделанного утепления. К весне в стене из газосиликата толщиной 400 миллиметров были почти сквозные дыры.

Как рассчитать точку росы

Для расчета точки росы используется таблица значений конденсации водяного пара в зависимости от показателей влажности и температуры. Берется значение наружной и внутренней температуры и значение наружной и внутренней влажности. Получается температура точки росы, при которой будет происходить выпадение воды из водяного пара (образование росы).

Точка росы ТАБЛИЦА:

Что нам дает эта температура? Очень многое. Мы в состоянии рассчитать, где будет конденсироваться пар в пироге утепления, то есть где будет точка росы в стене – в утеплителе, в несущей стене или на внутренней поверхности несущей стены – прямо в комнате.

Естественно, что самый правильный вариант – это точка росы в утеплителе. В этом случае не будет никаких негативных моментов для внутренних помещений. Чтобы не было также негативных моментов для утеплителя, стоит на этапе планирования правильно подбирать тип утеплителя для стен.

Менее приемлемый вариант – это точка росы в стене дома, которая является несущей. Здесь негативные моменты для внутренних помещений будут зависеть от материала стены. Получается такая ситуация тогда, когда утеплитель смонтирован неправильно или неправильно выбрана толщина утеплителя.

Здесь хорошо видно, как будет сдвигаться точка росы в стене дома.

Самый неприемлемый вариант – это точка росы внутри помещения, на внутренней поверхности несущей стены. Обычно это случается тогда, когда дом совсем не утеплен или утеплен неправильно – изнутри.

Точка росы в доме – что делать?

Итак, обещанный пример из собственного опыта. Я приобрел коробку кирпичного дома, которая была утеплена изнутри пенопластом. О чем думали те люди, которые строили эту коробку, остается только гадать. Благодаря такому утеплению получилась точка росы в доме, на внутренней поверхности несущих стен, между кирпичом и утеплителем.

В чем выразилась точка росы в доме, в каких негативных моментах?

Их было два. Во-первых, кирпичная стена изнутри была всегда сырая в небольшие плюсовые и минусовые температуры. В комнатах стоял затхлый запах, при вскрытии под всем пенопластом были большие очаги плесени.

Во-вторых, в минусовые температуры было невозможно нормально обогреть этот дом, кирпичная кладка была исключена из теплового контура дома, благодаря тому, что была отсечена от теплого воздуха помещений пенопластом.

Что я сделал, чтобы победить точку росы в доме?

Во-первых, был демонтирован весь пенопласт с внутренних поверхностей несущих стен.

Во-вторых, утеплитель был смонтирован снаружи и был оштукатурен по методике мокрого фасада.

И, в-третьих, вместо прежнего внутреннего утепления в 50 миллиметров, было установлено наружное утепление в 150 миллиметров.

При правильном утеплении — точка росы снаружи, в доме — тепло и сухо.

Что стало? Стало тепло, сухо и комфортно.

ФИНАЛЬНАЯ ЗАМЕТКА. Не делайте воздушную прослойку между несущей стеной и воздухом комнаты. Часто обшивают стены изнутри ГКЛ – это дешевле и быстрее, чем штукатурить. Однако в воздушном зазоре между ГКЛ и кирпичом образуются микросквозняки, которые препятствуют теплопередаче и прогреву внутренней части кирпичной кладки.

Я свои кирпичные стены изнутри заштукатурил самой обычной штукатурной смесью. Сверху теперь можно красить или клеить обои. Толщина обоев такова, что ими, как теплоизолятором, можно пренебречь.

Точка росы, температура точки росы

Точка росы это температура, при которой находящийся в воздухе водяной пар становится насыщенным. При температуре точки росы.ю относительная влажность становится 100%. Рассмотри такое явление как точка росы более подробно

«Дышащий» материал стен – достоинство? Очень спорно. Возможно, стены должны быть прочными, и удерживать тепло в доме, а пар пропускать им вовсе не обязательно, для этого существует вентиляция, естественная и принудительная?

Откуда в доме пар – понятно. В жилище воздух всегда – в основном – теплее, тем на улице. Вода льется в ванных и в кухнях, водой поливают комнатные цветы, часто делают в доме влажную уборку. Чем больше разница температур в доме и на улице, тем больше водяного пара стремится покинуть помещение. Эта зависимость не линейная, поскольку есть еще фактор – влажность, причем разная, в доме одна, а на улице другая. Чем меньше влажность дома и на улице, тем меньше риск появления на внутренних поверхностях стен влаги в виде конденсата.

Когда водяной пар идет сквозь стену, стене от этого плохо. Теплопроводность материала стен увеличивается, поскольку присутствует вода, которая тепло проводит очень неплохо, и в виде пара тоже. Стеновые материалы всегда обладают влагоемкостью ( если они не из металла), то есть накапливают воду. Пар, идущий сквозь дышащие стены, оказывает на них вредное влияние, по сути, очень медленно разрушает, одновременно увеличивая потери тепла из помещений. Если зимой накопление влаги в стене меньше нормативного значения, то существенного вреда не будет. Но очень желательно, чтобы точка росы зимой находилась вне наружной стены.

Точка росы

Точка росы измеряется в градусах. Это температура, при которой содержание водяного пара в воздухе максимальное. Точка росы не может иметь большее значение, чем температура воздуха – выпадает конденсат. Например, в кухне, где моют посуду и готовят, точкой росы будет температура оконного стекла, на котором можно увидеть капли воды.

Точка росы может находиться и вне стены и внутри, это зависит от влажности и температуры воздуха внутри и снаружи помещения, и от толщины и паропроницаемости каждого слоя стенового «пирога».

Комплексная отделка и утепление стен по технологии «Мокрый фасад» имеет неоспоримые преимущества. Но первые два варианта несколько отличаются от маркетинговых презентаций, представленных ниже. Это не совсем так.

Точка росы в неутепленной стене

1. Точка росы внутри стены, находится ближе к ее наружной грани и не доходит до центра стены – внутри стена сухая, все хорошо.
2. То же, но точка росы ближе к внутренней грани стены, чем центр стены – в этом случае, если резко понизится наружная температура воздуха, стена изнутри будет мокрой какое-то время, около нескольких дней. Сколько именно – зависит от водопоглощения и паропроницаемости материала стен. Например, у керамического кирпича эти параметры отличные, морозы отступят, и влага выйдет. Но какое-то время, как сказано выше, стенка мокрой будет.
3. Самый ужасный вариант – точка росы на внутренней поверхности стены. Скорее всего, всю зиму стена будет мокрая, все зависит от того, сколько пара в помещении. Нельзя же постоянно держать форточки открытыми зимой.

Точка росы в стене с наружным утеплением

1. Точка росы внутри утеплителя – нормальный вариант, толщина утеплителя правильная, теплотехнический расчет верный, стена внутри сухая, а утеплитель отдаст влагу наружу при изменении температуры и влажности воздуха
2. Если расчет неверный или изменились параметры – утеплитель поврежден и т. п., то точка росы будет находится внутри стенового материала, а не в слое утеплителя. Последствия — как для неутепленной стены по пунктам 2 и 3.

Точка росы в стене с внутренним утеплением

Поверхность конденсата смещается внутрь, и варианта опять три:

1. Точка росы между слоем утеплителя и серединой стены. Если резко похолодает – точка росы сместится на их границу. Стена будет сухой.
2. Точка росы за слоем утеплителя, внутри стены – стена будет сырой всю зиму.
3. Точка росы внутри утеплителя – всю зиму утепляющий слой будет впитывать образующийся конденсат.

Паропроницаемость строительных материалов

Приведем ниже в таблице коэффициенты паропроницаемости строительных материалов

Чтобы микроклимат в доме был нормальным, при конструировании стеновых «пирогов» учитывают как толщину каждого слоя, так и его свойства водопоглощения и паропроницаемости. Слои пирога должны располагаться таким образом и иметь такие толщины, чтобы паропроницаемость увеличивалась изнутри – наружу. Это «правило паропроницаемости» лучше соблюдать. Иначе – два варианта:

1. Плохая вентиляция и высокая влажность в доме — значит, можно получить точку росы в неположенном месте, и как результат сырость и плесень с грибком на стенах, а возможны и разрушения стен.
2. Внутри дома влажность небольшая, а вентиляция организована – никаких вредных последствий для микроклимата от нарушения правила не будет, если не считать вредное влияние влаги на материал стен.

Все это так, точку росы учитывать надо, поскольку она фактор риска. Но степень этого риска – зависит от реального, фактического количества сконденсированной в стене воды и от свойств материала стены. Чем меньше водопоглощение у стенового материала, то есть чем меньше он впитает влаги, тем меньше ему грозит разрушение при замерзании и расширении в порах этой влаги. Кирпичные хрущевки стоят уже более 60 лет, а разрушатся и не думают, хотя по теплотехническим расчетам у них в стенах конденсат. Керамический кирпич имеет хорошие характеристики по морозостойкости, морозы заканчиваются, и кирпич влагу отдает в воздух. Но надо помнить, что стены у хрущевок – толщиной полметра.

Расчет температуры точки росы

Рассчитать точку росы можно и нужно, для этого не обязательно штудировать науку теплотехнику. Можно считать по калькуляторам из инета, вполне достойным, работающим на основе теплотехнических формул и базы данных характеристик материалов. Лучше, конечно, доверить окончательный расчет профессионалам.

Приведем таблицу с возможностью расчета температуры точки росы.

Дышащие стены

По вопросу дыхания стен. Возможно, этот вопрос относится не столько к строительной физике, сколько к идеологии? Были когда-то щелястые окна, они обладали чудесной паропроницаемостью, да и стены дышали вовсю. При этом за отопление не нужно было отдавать хорошую часть зарплаты. Сегодня ситуация иная, причем давно – вопрос энергосбережения для частного дома стоит ребром. Укоренившиеся фразеологизмы вида – энергосберегающий дом, энергоэффективный стройматериал — уже говорят о многом. Возможно, стены дома должны держать тепло, а дыхание должна обеспечить грамотно организованная вентиляция? Маркетологи ведь умеют рассказывать сказки, и о дыхании домов, отрастивших жабры благодаря инновационным стройматериалам. .. тоже.

Точка росы в деле мокрых стен

Что такое точка росы? Где она в стене? И где появляется точка росы при утеплении балкона изнутри? Преднамеренно или по незнанию ответы на эти вопросы иногда искажаются или выдёргиваются из контекста. Возникают мифы и, что гораздо опасней, ошибки монтажа, а отсюда растут ноги неприятностей для хозяев квартиры и самого ремонта. Мы решили разложить всё по полочкам, чтобы читатель получил чёткую картину этого процесса.

Что такое роса и где её точка

Природа росы на луговой траве и влаги на отделке, окнах либо, что ещё хуже, внутри строительных конструкций – одна. Роса конденсируется из водяного пара в воздухе, когда он охлаждается до температуры точки росы.

Где искать точку росы? Представим упрощённую структуру воздуха (рис. 1). При обычном атмосферном (комнатном) давлении молекулы воздуха находятся достаточно далеко друг от друга. Между ними остаётся много свободного пространства, в котором может разместиться некоторое количество молекул воды (тот самый водяной пар).

Рисунок 1

Теперь представим, что воздух охлаждается. Известно, что объём любого остывающего тела уменьшается. Молекулы воздуха сближаются, места между ними всё меньше. В микромире становится тесно. Наступит момент, когда молекулы воды начнут «выдавливаться» из объёма воздушной смеси. Что им остаётся? Дружно объединяться в крупные капли – росу – или мелкие – туман.

Достигнута температура точки росы воздуха – когда из воздуха «сливается» лишняя вода – выпадает конденсат (рис. 2).

Рисунок 2

Другими словами, каждой температуре соответствует определённый максимум растворённых в воздухе паров (рис. 3). Меньше их может быть, тогда воздух суше и конденсат невозможен. Больше – нет, так как избыток воды из невидимого пара сконденсируется в капельную влагу. Это важный момент, основа для понимания, как проектируется и собирается толковое утепление балкона, да и утепление любого помещения вообще.

Воздух можно сравнить с пористой губкой. Пока вода внутри – мы её не видим.

Если сжать губку (охладить воздух), то часть воды вытечет, а часть останется. Прижмём сильнее – вытечет ещё чуть-чуть.

Рисунок 3. График точки росы в воздухе

Например, если при +20 °С в 1 м3 (в кубометре) воздуха квартиры содержится 15 г воды, то никакой конденсат нам не грозит (рис. 4). Ведь при этой температуре воздух способен растворить до 17,3 г водяного пара. Охлаждаем помещение до +10 °С. В точке росы при этой температуре воздух может содержать максимум 9,4 г воды. Значит, теперь в каждом кубометре воздушной смеси 5,6 г жидкости лишние (15–9,4=5,6). Она соберётся каплями конденсата на плотных предметах или в виде сырости на впитывающих материалах.

Рисунок 4

Расследуем дело мокрых стен

Структура большинства строительных материалов состоит из многочисленных капилляров – пор, микротрещин, по которым перемещается растворённая в воздухе влага. Количество и размеры таких «дырок» влияют на показатель паропрозрачности.

Представьте два муравейника.

Один со множеством крупных ходов (паропрозрачный материал), а в другом ходов мало и они узкие (непаропрозрачный материал). В первом толпы букашек (молекул воды) могут свободно бегать вглубь и обратно. Во втором – лишь единицы.

Паропрозрачность выражается через коэффициент паропроницаемости либо величину сопротивления паропроницанию:

1. Коэффициент паропроницаемости зависит от самого материала. Грубо говоря, от того, насколько он пористый. Чем больше коэффициент (табл. 1), тем легче пару проходить сквозь материал.

2. Сопротивление паропроницанию – обратная величина, учитывающая ещё и толщину слоя. Например, чем толще стена, чем длиннее и запутанней в ней капилляры, тем труднее молекулам пара протискиваться через них.

У толстого слоя плотного материала сопротивление паропроницанию будет выше, чем у тонкого и пористого.

Таблица 1.

Коэффициент и величину сопротивления используют для расчёта точки росы в стене и утеплителе. Расчёты требуют определённых инженерных знаний, но для общего понимания расшифруем:

1. Коэффициент паропроницаемости показывает, сколько миллиграмм (мг) пара пройдёт через образец материала толщиной 1 метр за 1 час, если разница давлений пара между противоположными поверхностями образца – один паскаль (Па, 100 000 Па=1 бар?1 атм) – рис. 5. Обозначение коэффициента «мг/(м*ч*Па)» можно найти на упаковках некоторых строительных материалов. Например, его указывают для пенопласта или газобетона.

2. Сопротивление паропроницанию ((м2*ч*Па)/мг) находят, разделив толщину слоя материала в метрах (м) на коэффициент паропроницаемости. Таким образом, сопротивление, в отличие от коэффициента, уже показывает паропрозрачность не 1 м, а слоя материала конкретной толщины.

В расчётах паропрозрачности многослойной конструкции, например «стена + утеплитель + отделка», общее сопротивление паропроницанию определяют с учётом сопротивления каждого из слоёв.

Рисунок 5

Почему пар хочет на улицу?

Рассмотрим простую (неутеплённую) стену из кирпича или бетона. Пусть в помещении +20 °С при -20 °С снаружи. Дома теплее и фактической влаги в воздухе больше, чем на улице.

Источники пара в квартирах – санузлы, кухни, сохнущее бельё, дыхание человека и растений.

Чем больше влаги, тем она тяжелей – выше её давление. Имеем систему с перепадом давлений и паропрозрачной прослойкой (стеной) внутри (рис. 6). Что произойдёт? Пар будет выравнивать давление. Поэтому зимой направление его потоков всегда направлено из помещения на улицу.

Рисунок 6

Откуда в стене или на стене появляется вода?

Температура в стене постепенно снижается от её внутренней поверхности к внешней. Вода появится там, где воздушная влага остынет до температуры точки росы. Это может произойти во внутреннем слое пористой стены, а также на её поверхности.

Место конденсации зависит от паропрозрачности материала, его толщины, температуры и влажности в помещении и на улице.

Росу на холодной стене можно увидеть, если:

1. Поверхность окрашена масляной краской. Масляные покрытия практически непаропроницаемы, поэтому весь конденсат на них собирается снаружи. Если его много, то он стекает ручьями.

2. Паропроницаемый материал (кирпич, бетон) остыл настолько, что конденсат выпадает уже как внутри, так и на поверхности. В первую очередь это происходит там, где холоднее всего – в углах помещения, на оконных откосах или за мебелью, придвинутой к внешним стенам. В подобных местах появляются сырые пятна, капли росы или даже иней со льдом.

Не всегда точка росы заявляет о себе столь очевидно. Бывает, она незаметно прячется внутри стеновой конструкции.

А сухая ли стена внутри?

К сожалению, сухие на вид стены не всегда таковы внутри. Зимой в наружных неутеплённых стенах капельная влага не редкость. В этом легко убедиться, приложив ладонь к стеновой поверхности в типовой квартире застройки прошлого столетия.

Ощущение стылости – это и есть сочетание холода и высокой влажности.

Получается, что хотя конденсат и не стекает ручьями, но он всё же есть. Почему мы его не видим?

1. Воздух вблизи стены подсушивается за счёт проветривания или хорошей вентиляции.

2. Сильные морозы держатся недолго, роса не успевает проступать на поверхность.

3. Днём достаточно солнца, которое дополнительно прогревает стены с улицы.

4. Точка росы глубоко в стене. Из мокрого слоя вода уходит по капиллярам в соседний сухой, где в основном успевает испариться и выветриться (рис. 7).

Примерно так происходит, если положить пористую губку на мокрый стол: губка втянет в себя воду и подсушит поверхность.

Рисунок 7

Чем же опасна точка росы в строительных конструкциях?

Роса в любом количестве может стать причиной серьёзных проблем:

• Сырые стены холоднее, так как вода в капиллярах остывает быстрее, чем воздух. Результат: либо мёрзнуть в квартире, либо тратить больше денег на отопление.
• Если роса на стенах/в стенах постоянно, то появится плесень. Результат: испорченные отделка и настроение. Кроме того, споры плесени опасны для здоровья — они причина многих лёгочных заболеваний.
• Там, где в стене минус и есть конденсат, появится лёд. Результат: замерзая, вода расширяется и постепенно ломает даже сверхпрочный железобетон — он трескается, расслаивается и крошится.

Очевидно, что даже немного конденсата в строительных материалах – уже плохо. Как же с ним бороться?

Мокрому месту в стенах не место

Устраните хотя бы одну из причин появления конденсата, и проблема точки росы внутри и снаружи строительных конструкций исчезнет сама собой. Для этого можно выбрать одно из трёх:

1. Не дать стенам замёрзнуть.

2. Закрыть влажному воздуху дорогу в стеновые поры и микротрещины.

3. Сделать и то и другое одновременно.

В строительстве и ремонтах для этого используются различные технологии. Но нас, прежде всего, интересует, как не допустить точку росы в стене при утеплении балкона изнутри, ведь именно таким утеплением мы и занимаемся. Почему оно должно быть внутренним, читайте здесь (скоро), а о подробностях его устройства – здесь (скоро).

Мы собираем практически непаропроницаемый многослойный теплоизоляционный барьер – своеобразный термос (рис. 8).

Через него способно просочиться столь незначительное количество пара из квартиры, что в стене за утеплителем просто нечему конденсироваться. Внешняя стена остаётся холодной, но в её капиллярах не остывающий комнатный воздух, а уличный, и влаги в нём меньше точки росы. В результате на балконе тепло, сухо и комфортно!

Рисунок 8

Паропроницаемость и теплоизоляционные свойства нашей системы были рассчитаны по соответствующей инженерной методике. Одна из главных задач таких расчётов – избавление от точки росы.

Для проектирования конструкции балконной теплоизоляции мы использовали:

• методику проектирования СП 23-101-2004;
• актуальную редакцию СНиП 23-02-2003 – СП 50. 13330.2012;
• актуальную редакцию СНиП 23-01-99 – СП 131.13330.2018.

Подведём итоги

1. Точка росы в строительстве – это определённое сочетание температуры и влажности. Для выпадения конденсата в стене или утеплителе одной низкой температуры недостаточно.

2. Если внутренняя теплоизоляция балкона правильно рассчитана, грамотно и аккуратно собрана, то в такой конструкции никакой точки росы не будет, ведь на пути водяных паров стоит многослойная паронепроницаемая система утепления.

Контроль конденсации в холодную погоду с помощью теплоизоляции

Конденсация в холодную погоду в первую очередь является результатом утечки наружного воздуха. Диффузия обычно не перемещает достаточное количество водяного пара достаточно быстро, чтобы вызвать проблему. Чтобы предотвратить повреждение конденсации внутри стен и крыш ограждения, используются воздушные барьеры для остановки воздушного потока и пароизоляционные слои (замедлители диффузии пара или барьеры) для ограничения диффузионного потока.

Воздух, выходящий наружу через стену шкафа в холодную погоду, будет контактировать с тыльной стороной оболочки в каркасных стенах.Этот конденсат может накапливаться в виде инея в холодную погоду и впоследствии вызывать «протечки», когда иней тает и жидкая вода стекает вниз, или вызывать гниение, если влага не высыхает быстро после возвращения более теплой и солнечной погоды.

В стенах с достаточной внешней изоляцией температура точки росы внутреннего воздуха будет ниже температуры тыльной стороны обшивки: поэтому конденсация из-за утечки воздуха не может происходить в пространстве стойки. Если расчет показывает, что сборка защищена от конденсации в результате утечки воздуха (с использованием метода, описанного ниже), то диффузионная конденсация не может произойти, даже если внутри оболочки не обеспечивается полное паронепроницаемость (т.е.например, без пароизоляции или другого регулирующего слоя), и даже если оболочка является пароизоляционной (например, изоляция с фольгой).

Возникновение промежуточной конденсации само по себе обычно не является признаком дефекта конструкции: если утечка воздуха, конденсация происходит только в экстремальных условиях (например, 99% расчетных условий, перечисленных в Справочнике основ ASHRAE или других источниках), утечка воздуха в течение многих часов после этого редкого события стена фактически высохнет, когда температура оболочки поднимется выше внутренней точки росы.Следовательно, выбор условий для анализа очень важен. Хотя данные о температуре наружного воздуха легко доступны, даже стены, выходящие на север, будут подвергаться некоторому воздействию рассеянного солнечного излучения, которое будет нагревать облицовку (и, следовательно, стены) выше температуры наружного воздуха в течение многих часов холодных зимних месяцев.

Трудно выбрать расчетную температуру наружного воздуха, поскольку аналитик может выбрать любой уровень защиты от конденсации, от нулевого до полного.Для материалов с некоторой устойчивостью к влаге (например, внешняя гипсовая обшивка из стекломата достаточно устойчива к влаге) и / или с некоторой способностью безопасно хранить влагу (например, фанера и обшивка OSB), гораздо менее строгая конструкция. более оправдан, чем для материалов без хранения (например, изоляция с фольгой) или с высокой чувствительностью к влаге (гипс с бумажной облицовкой). Поэтому требуется некоторое суждение. Средняя зимняя температура (средняя из трех самых холодных месяцев) считается достаточно безопасным значением (и легко доступна).Для особо высокопроизводительных систем (или стен, которые очень чувствительны к повреждению от влаги) можно выбрать более консервативное значение, например, самый холодный месяц, на 10 ° F / 6 ° C меньше среднемесячного значения или 9 ° C / 15 ° F выше проектной температуры 99%.

Внутренние условия в здании в холодную погоду являются критическими переменными для понимания риска конденсации и должны быть известны, если нужно делать прогнозы и расчеты. Температура в помещении часто находится в диапазоне 70 ° F / 21 ° C, но уровни относительной влажности и, следовательно, содержание влаги в воздухе могут значительно различаться.В большинстве офисов, школ и магазинов уровень вентиляции достаточно высок, чтобы относительная влажность в зимние месяцы составляла от 25 до 35%. В некоторых жилых помещениях образование внутренней влаги выше, а степень вентиляции наружным воздухом ниже, чем в коммерческих помещениях, и, следовательно, относительная влажность часто будет выше. В помещениях с особыми условиями, например в плавательных бассейнах, уровень внутренней температуры и относительной влажности будет выше (78 ° F / 25 ° C и 60% относительной влажности), что приведет к очень высокому уровню абсолютной влажности.

Влажность наружного воздуха всегда падает в очень холодных условиях, так как максимальное содержание влаги в воздухе падает. По мере того, как внешние условия становятся холоднее, внутренняя относительная влажность падает, поскольку внутренняя влажность разбавляется все более сухим наружным воздухом. Этот эффект обеспечивает некоторую защиту от конденсации, поскольку самая холодная неделя в году, вероятно, совпадает с одним из самых низких уровней внутренней влажности. ¹

Внутренняя влажность обычно определяется комбинацией температуры и относительной влажности.Более прямые показатели — это абсолютная влажность или соотношение влажности, обычно выражаемое в граммах воды на кг сухого воздуха (или в зернах воды на фунт сухого воздуха). Однако с практической точки зрения наиболее полезной мерой является температура точки росы внутреннего воздуха.

Учитывая согласованный набор внутренних и внешних проектных условий, легко рассчитать уровень изоляции, необходимой за пределами пространства каркаса или обшивки для контроля конденсации утечки воздуха. Конденсации можно избежать, если температура на обратной стороне оболочки выше, чем температура точки росы внутреннего воздуха.Если предположить, что внутренняя отделка и внешняя облицовка имеют низкое термическое сопротивление (почти всегда разумное предположение), то температура обратной стороны оболочки может быть найдена по следующей формуле:

T _{задняя часть оболочки} = T _{внутренняя} — (T _{внутренняя} -T _{внешний вид} ) * R _batt / R _всего

Эта концепция графически показана на Рисунок 1 . Из этого анализа должно быть ясно, что любое количество изолированной оболочки на внешней стороне каркасных конструкций обеспечит лучшую защиту от конденсации утечки воздуха в холодную погоду, чем отсутствие внешней изоляции.При фиксированном R-значении внешней изоляции риск конденсации также снижается, так как R-значение внутренней изоляции падает. Таким образом, если в отсеке стоек вообще нет изоляции (уменьшение внутреннего значения R до значения внутренней отделки и только пустого пространства для стоек, примерно R-2), практически любой разумный уровень внешней изоляции R-значение обеспечивает полную защиту от конденсация и диффузия утечки воздуха в холодную погоду.

Рисунок 1: Изоляционная оболочка, уменьшающая утечку воздуха и конденсацию

В таблице 1 указан уровень изоляции (оболочка плюс воздушное пространство и облицовка), который должен быть обеспечен за пределами пространства для стоек, заполненного воздухопроницаемой изоляцией (т.е.д., войлок или выдувная волокнистая изоляция) для предотвращения конденсации влаги в холодную погоду. Можно видеть, что при умеренных температурах и сухом внутреннем воздухе требуется небольшая внешняя изоляция для контроля конденсации, тогда как в музее, поддерживающем 50% -ную температуру в Фэрбенксе, Аляска или Йеллоунайфе, Северо-Западные территории, должна быть практически вся внешняя изоляция.

Более конкретно, рассмотрим дом в Торонто. Мы выберем среднюю зимнюю температуру в качестве критерия проектирования и относительную влажность в интерьере 35%.В декабре, январе и феврале температуры в Торонто составляют -1,9, -5,2 и -4,4 ° C соответственно, что приводит к средней температуре зимой в Торонто -3,8 ° C (25 ° F). Из таблицы можно считать, что внутренняя точка росы составляет примерно 5 ° C / 40 ° F, и поэтому несколько менее 37% общего значения теплоизоляции стены должно приходиться на внешнюю часть в виде изоляционной оболочки, воздушных зазоров. , и облицовка.

Для достижения общего R-значения ограждения, равного 20, потребуется 0,37 * 20 = от общего количества, или R-7.5 снаружи, чтобы избежать конденсации в случае утечки воздуха. Это оставляет R-12,5 внутри, который может состоять из обшивки R-12 и внутренней отделки. Внешняя облицовка и воздушное пространство добавляют некоторой R-ценности экстерьеру, но их можно консервативно игнорировать. Это решение, ватин R-12 между стойками 2×4 с внешней изоляционной оболочкой R-7,5, очень безопасно против конденсации утечки воздуха для этого примера в Торонто. Если бы целью был R-30, 0,37 * 30 = R-11 внешней оболочки и изоляция пространства стойки R-19 были бы одним из решений.Более подробные расчеты, включая сопротивление деревянной обшивки и воздушный зазор, а также правильная интерполяция результатов между температурой наружного воздуха от 0 до 5 ° C, показывают, что изоляционное значение R-5 обшивки поверх войлока R-12 также будет контролировать конденсацию.

Таблица 1: Соотношение внешней и внутренней изоляции для контроля конденсации при утечке воздуха

Этот тип простого анализа можно проводить ежемесячно и строить графики для визуализации риска конденсации.Пример стены с деревянным каркасом для климата Чикаго показан на Рис. 2 .

Рис. 2 : Ежемесячный анализ потенциала конденсации двух стен в климатических условиях Чикаго

Добавление большей воздухопроницаемой изоляции в отсек для стоек (например, если конструктивно требуется 6-дюймовая шпилька, исполнитель с благими намерениями может заполнить полость шпильки войлоком R-20), конечно, снизит защиту от конденсации — опасно в этом случае.Добавление значительно большей изоляции снаружи (например, переход от R-7,5 к R-15) значительно снизит риск. Независимо от конструкции стены, внешнего климата и влажности в помещении всегда будут сохраняться одни и те же тенденции: добавление теплоизоляции снаружи снижает риск конденсации, а добавление воздухопроницаемой изоляции к пространству стоек увеличивает риск конденсации.

Важно отметить, что значения R, используемые в анализе, являются средними значениями R для отсека стоек, так как конденсация будет происходить в самой холодной части оболочки, и это будет происходить между стойками.Следовательно, несмотря на то, что фактическое значение R для всей стены войлока R-13 между 3,5-дюймовыми стальными шпильками при 16-дюймовом остеклении. (Стойки 90 мм на расстоянии 400 мм) будет около R-5 из-за теплового моста на стойках, ватины будут эффективны в середине каждого отсека для стойки. Следовательно, конденсация, вызванная утечкой или диффузией воздуха, сначала начнется между шпильками, и в большинстве случаев конденсация никогда не произойдет на шпильках.

Учитывая результаты описанного метода анализа конденсации и знание того, что стальные шпильки с изолированными отсеками для стоек обеспечивают общие значения R стенок только от R-5 до R-7, обычно рекомендуется, чтобы все желаемые значения изоляции размещаться на внешней стороне таких легких стальных ограждений.

Рассмотрим две конструкции стены с каркасом из стали, показанные на Рис. 3 в период холодной погоды. Применение изоляционной оболочки R-10 (RSI 1,76) (непрерывная изоляция любого типа) на внешней стороне каркаса приведет к тому, что температура оболочки будет выше 60 ° F (15 ° C) повсюду в пространстве стойки, в том числе на оболочке. , ночью, когда температура наружного воздуха опускается до -15 ° C (4 ° F). Следовательно, конденсация практически невозможна в пространстве стойки или на оболочке (обычно на одном из чувствительных к влаге компонентов в сборе).Это верно даже в случае утечки воздуха, поскольку температура всех поверхностей выше точки росы внутреннего воздуха. ² Если изоляция R-19 (RSI3.5) размещается между каркасом, температура оболочки будет примерно 10 ° F (-12 ° C), что значительно ниже температуры, при которой может возникнуть конденсация. В последней конструкции используются идеальные воздушные барьеры (одно из решений — воздухонепроницаемая пена для распыления), позволяющая избежать конденсации в результате утечки воздуха. Если заполнение полости обладает высокой паропроницаемостью (например, стекловолокно, минеральная вата или открытая ячейка, пена плотностью полфунта), также необходим пароизоляционный слой (класс II) для надежного управления диффузией пара.

Рисунок 3: Изоляционная оболочка как средство контроля конденсации. Сплошная внешняя изоляция слева, изоляция каркаса справа. Красная линия показывает температуру двух сборок в ночь на 4 ° F (-15 ° C). Синяя линия показывает температуру обратной стороны оболочки.

Конструкция со всем контролем теплового потока в виде непрерывного слоя изоляции на внешней стороне может очень хорошо работать даже в случае утечки воздуха и не требует особой осторожности при выборе внутренних слоев для контроля паров.Следует также напомнить, что стена с только внешней изоляцией будет иметь общее значение R около R-12 (RSI2.1), тогда как стена с изоляцией полости каркаса будет иметь общее значение R от R-6 до Р-8 (RSI 1.1 — 1.4) (в зависимости от деталей пересечения перекрытия и стенового каркаса и типа облицовки).

Во многих ситуациях может рассматриваться гибрид внешней изоляционной оболочки и изоляции полости стойки. На рис. 4 показан график температуры для двух гибридных растворов при тех же условиях, которые рассматривались ранее.Установка изоляции R-12 (RSI2.1) в пространстве стоек улучшит тепловые характеристики стены примерно на R-6 (увеличение сборки до общего значения R более 16 / RSI2,8), но уменьшит температура оболочки до 35 ° F (2 ° C) в эту холодную ночь. Во многих коммерческих помещениях температура внутренней точки росы в холодную погоду опускается ниже 35 ° F (2 ° C), поэтому конденсация маловероятна, но отнюдь не невозможна. Если бы R-12 был добавлен в виде воздухонепроницаемой аэрозольной изоляции (например,г. SPF) воздух практически не попадал в оболочку и не было риска конденсации при утечке воздуха.

R-17 / RSI 3,0 Всего R-18 / RSI 3,2 Всего
Рисунок 4: Гибридный подход к изоляции — хотя и более рискованный, особенно в холодном климате и повышенной влажности в помещении, гибридные стены предлагают немного более высокое значение R и могут быть влагобезопасным во многих областях применения. Обратите внимание, что отношение значения внешней изоляции к R-значению полости каркаса определяет риск конденсации в холодную погоду.

Если бы воздухопроницаемая изоляция R-19 (RSI3,5) была добавлена ​​в пространство для стойки, значение R сборки увеличилось бы примерно на R-7 по сравнению со сценарием с пустым пространством для стойки: то есть почти ² / ₃ изоляционной стоимости войлока R-19 все равно будет потеряно. Однако температура оболочки упадет ниже 30 ° F (-1 ° C), и риск конденсации будет выше. Относительно небольшое увеличение контроля теплового потока, обеспечиваемое изоляцией из войлока, достигается за счет значительного увеличения риска конденсации.

Те же решения, которые предотвращают конденсацию из-за утечки воздуха, также полностью устраняют конденсацию в холодную погоду из-за диффузии пара, даже если внешняя оболочка является идеальным пароизоляционным материалом (например, изоляционные плиты с фольгированной или пластиковой облицовкой). Если выбранные слои оболочки (включая структурную оболочку, водоотталкивающие и изоляционные материалы) в некоторой степени паропроницаемы (например, пенополистирол поверх строительной бумаги и фанеры), можно использовать меньшее значение R, и диффузионная конденсация все равно будет контролироваться (поскольку большая часть пар, который диффундирует или просачивается вместе с воздухом в отсек для стоек, будет безвредно проходить наружу путем диффузии).Если слои обшивки очень паропроницаемы (например, минеральная вата поверх ДВП или гипсовая обшивка, а также обшивка для дома), то за пределами отсека для стоек требуется очень небольшая изоляция. Однако, хотя эти проницаемые слои могут по существу устранить риски конденсации диффузионного пара с более низкими значениями R внешней оболочки, риск конденсации утечки воздуха не так сильно снижается: утечка воздуха может по-прежнему доставлять больше водяного пара к задней части оболочки, чем может быть. удаляется диффузией через оболочку, и, следовательно, конденсация все еще может происходить и накапливаться.

Для важных проектов или ситуаций, в которых команда разработчиков имеет небольшой исторический опыт, исследование с использованием широко доступных компьютерных моделей, таких как WUFI-ORNL, будет разумным при наличии необходимого времени и навыков.

Сноски

1. Корреляция уровней влажности в помещении и температуры наружного воздуха была бы гораздо более прямой, если бы не способность удерживать влагу тканью здания и изменяющиеся скорости производства влаги внутри здания.Резкие внезапные перепады температуры наружного воздуха с большей вероятностью приведут к конденсации, поскольку в здании сохраняется более высокий уровень внутренней влажности. Если температура на улице медленно падает в течение нескольких дней, внутренняя часть здания постепенно становится суше по мере поступления холодного наружного воздуха.

2. Этот вывод справедлив даже для помещений с высокой влажностью, таких как музеи, поскольку у воздуха при 70 ° F / 50% относительной влажности точка росы составляет около 50 ° F / 10 ° C. Только сквозные крепежные детали, такие как винты, кирпичные стяжки и кровельные винты, будут подвергаться риску в условиях такой высокой относительной влажности.Плавательные бассейны могут иметь точку росы, превышающую 60 ° F / 15 ° C, и, следовательно, для предотвращения образования промежуточной конденсации в холодном климате потребуется более высокое значение R снаружи.

Вопросы и ответы: Что такое точка росы? | JLC Онлайн

Q. Когда люди говорят о точке росы в сборке стены, они говорят о местоположении или температуре? Как рассчитывается точка росы?

A. Консультант по энергетике и устойчивому дизайну Энди Шапиро отвечает : Точка росы — это не место; это температура, при которой вода конденсируется из воздуха.Поскольку точка росы изменяется в зависимости от влажности в воздухе, а также от температуры воздуха, точку росы для определенной температуры и относительной влажности лучше всего искать в таблице или психрометрической диаграмме (см. Ниже).

Вода из воздуха будет конденсироваться на компонентах здания, когда они будут ниже точки росы воздуха, который с ними контактирует. В трубах холодной воды жарким влажным летом вода конденсируется и капает. Неизолированные подвальные полы в жаркое влажное лето часто имеют температуру ниже точки росы горячего влажного наружного воздуха, поэтому вода конденсируется на них, если пространство открыто наружу.В кондиционированном здании в теплом влажном климате, например на юго-востоке США, гипсокартон может месяцами находиться ниже точки росы наружного воздуха.

То, что компонент здания находится ниже точки росы, не означает, что возникнет проблема. Виниловые оконные рамы и медные трубки не боятся влаги. С другой стороны, деревянные оконные элементы и гипсокартон не выдерживают большого количества влаги, особенно если смачивание продолжается и компоненты не могут высохнуть.

Определение того, будет ли компонент в стеновой сборке когда-либо достаточно холодным, чтобы допустить конденсацию, то есть быть ниже точки росы, может быть сложно. Если бы каждый элемент стены действовал как твердое тело (чего не делает стекловолокно), то расчет температуры в любой точке конструкции стены был бы довольно простым. На половине значения теплоизоляции стены температура будет на полпути между внутренней и внешней.

На самом деле такие статические расчеты могут вводить в заблуждение, поскольку материалы стен могут впитывать влагу, не будучи поврежденными.Более точные расчеты, называемые динамическими расчетами, учитывают множество дополнительных факторов, но они настолько сложны, что их лучше всего выполнять с помощью компьютерного программного обеспечения. Хорошая новость заключается в том, что этот тип динамических расчетов обычно не требуется — если строители применяют передовые методы строительства. которые удерживают внутренний воздух из стен в холодном климате и наружный воздух из стен в прохладном климате и позволяют компонентам здания, которые иногда становятся влажными, высыхать. Одним из очень хороших источников сведений о строительстве, которые позволяют избежать повреждения от влаги, является серия «Руководства строителя» от Building Science Corp.(978 / 589-5100; www.buildingscience.com).

Два правила предотвращения повреждений, вызванных влажностью

Поскольку я так много писал о влажности в зданиях, я получаю много вопросов по этой теме. Некоторые о стенах. Некоторые о чердаке. Некоторые про окна. Некоторые из них касаются пространства для сканирования (которое вызывает больше всего вопросов по этой теме). Ключ к ответу на многие из этих вопросов сводится к пониманию того, как водяной пар взаимодействует с материалами. Зная это, легко понять два правила предотвращения повреждений от влажности.

Как водяной пар взаимодействует с материалами

Первое, что нужно понять, это то, что водяной пар, плавающий в воздухе, втягивается материалами, контактирующими с воздухом. Давайте проигнорируем здесь вопрос о гигроскопичности материалов и сосредоточимся на влиянии температуры. Разделительная линия — это температура точки росы. Когда температура материала выше точки росы, конденсации не происходит. Когда она ниже точки росы, происходит конденсация. И чем ниже температура материала, тем больше водяного пара он вытягивает из воздуха.(Да, я знаю. Конденсация — это не то же самое, что адсорбция или абсорбция. Чтобы разобраться в этом вопросе, прочтите мою статью Можно ли получить конденсат на губке? И не пропускайте комментарии.)

Мы используем точку росы в наших осушителях, которые пропускают влажный воздух через холодный змеевик, конденсируя большое количество водяного пара. Однако, когда мы говорим о частях здания, мы не хотели бы, чтобы водяной пар конденсировался (или поглощался / адсорбировался) на материалах, будь то окна ванных комнат, балки перекрытий или стены с виниловым покрытием.Случайное осушение, как правило, нехорошо. Итак, вот два правила.

Правило 1. Не допускайте попадания влажного воздуха на прохладные поверхности

Когда вы изучаете планы здания или пытаетесь понять, что пошло не так в реальном здании, лучше всего начать с определения того, где находится влажный воздух и с какими частями здания он контактирует. Если у вас есть вентилируемое пространство для ползания во влажном климате, влажный воздух находится в этом пространстве. Точка росы этого воздуха может быть 75 ° F или выше.Когда жилое пространство наверху кондиционируется, пол может опуститься ниже точки росы, в зависимости от того, насколько прохладно в доме обитатели. Но даже когда термостат выставлен на 75 ° F, пол может быть прохладнее. Если в этом пространстве для ползания обнаружится какая-либо древесина или другие материалы, охлаждаемые при контакте с пространством выше, эти материалы могут всасывать воду из влажного воздуха.

Зимой тоже могут быть проблемы. На фото ниже показаны балки перекрытия, стропильные фермы и черновой пол в подвесном помещении в холодный день.Строитель продолжал герметизировать пространство для обхода, чтобы предотвратить эту проблему, но они не установили пароизоляцию вовремя, чтобы предотвратить этот беспорядок. Влажный воздух в подвале повсюду находил холодные поверхности, пока дом еще строился.

Используя пространство для подполья, вы можете разделить влажный воздух и холодные поверхности несколькими способами. Вы можете изолировать пространство для обхода и удалить влажный воздух. Или вы можете убедиться, что влажный воздух из космоса не приближается к поверхностям, температура которых может быть ниже точки росы.Ватины из стекловолокна в полу не доставят вас туда. Вам нужно будет использовать аэрозольную пену с закрытыми ячейками или положить какой-нибудь воздушный барьер (обычно жесткий пенопласт) на нижнюю часть балок пола.

То же самое относится ко всем остальным частям дома. Там, где у вас влажный воздух, нужно убедиться, что нет прохладных поверхностей. Иногда эти поверхности охлаждаются путем кондиционирования жилого помещения. Иногда они охлаждаются погодой на открытом воздухе.

Правило 2. Держите поверхности в тепле при контакте с влажным воздухом

Хорошо, второе правило действительно такое же, как первое, только наоборот.(Технически это противопоставление вам, логикам.) Первое правило гласит, что там, где у вас прохладные поверхности (, т.е. ниже точки росы), вам нужно не допускать попадания влажного воздуха. Второе правило гласит, что там, где у вас влажный воздух, нужно держать соседние поверхности выше точки росы.

Представьте себе сборку стены. Переходя изнутри дома на улицу, основная сборка состоит из гипсокартона, изоляции каркаса / полости, обшивки и облицовки. Где влажный воздух? Летом, скорее всего, на открытом воздухе.Если вы не хотите, чтобы водяной пар конденсировался на вашем сайдинге или обшивке, вам нужно убедиться, что температура этих материалов не ниже точки росы. Если у вас есть изоляция в стенах, скорее всего, у вас не будет проблем. Даже без теплоизоляции эти стены вряд ли будут ниже точки росы, если в доме не будет по-настоящему холодно.

Поверхность, которая, скорее всего, будет иметь температуру ниже точки росы, — это гипсокартон. Если у вас возникла проблема, вы нарушили правило 1.Это означает, что ваша стеновая обшивка не действует как хороший воздушный барьер. (На ведущей фотографии в этой статье показан случай, когда это произошло.)

Наиболее частым примером нарушения правила 2 является конденсация на внутренней стороне внешней обшивки в холодную погоду. Если вы поддерживаете в доме температуру 70 ° F и относительную влажность 40%, точка росы составляет 45 ° F. Обычно мы не будем считать это влажным воздухом, но зимой определенно можно найти поверхности с температурой ниже 45 ° F. . Это делает его потенциальным источником проблем с влажностью.

Поскольку водяной пар находится внутри дома, а холодные поверхности снаружи, нам просто нужно убедиться, что влажный воздух контактирует только с теплыми поверхностями. Это означает, что нам нужна хорошая изоляция, чтобы гипсокартон оставался теплым. И нам нужна хорошая воздухонепроницаемость, чтобы влажный воздух не попадал в стены и не находил холодную обшивку.

Но и этого недостаточно для домов в холодном климате. Водяной пар может проходить через стенную конструкцию за счет диффузии, а также утечки воздуха.Использование непрерывной изоляции снаружи обшивки решает эту проблему, сохраняя теплоту оболочки. Мартин Холладей затронул эту тему в своей статье Расчет минимальной толщины жесткого пенопласта . Новые правила также включают требования к непрерывной изоляции в большинстве климатических условий.

Если вы выберете стены с двойными каркасами, убедитесь, что у вас есть пароизоляция, замедляющая движение водяного пара к холодной обшивке. См. Мою статью о стенах с двойным каркасом для получения дополнительной информации по этому вопросу.Еще один полезный ресурс — статья Мартина Холладея «» Насколько опасна холодная обшивка стен OSB?

Хранить вещи в сухом состоянии

Водному пару, вероятно, уделяется больше внимания, чем он заслуживает, в наших обсуждениях проблем влажности в зданиях. Налив воды из-за плохого оклада, глупой конструкции крыши и неисправных желобов вызывает гораздо больше проблем, чем водяной пар. Тем не менее, водяной пар имеет значение. Если вы читаете это холодным зимним днем, можете не сомневаться, что где-то на окно в ванной капает конденсат, а в доме с плохо изолированными стенами и невентилируемыми обогревателями растет плесень.Если вы можете определить проблему, вызванную влажным воздухом, у вас есть два способа справиться с ней: не допускайте попадания влажного воздуха на прохладные поверхности или согревайте поверхности, когда они контактируют с влажным воздухом.

Статьи по теме

Случайное осушение — грязь, которую можно предотвратить

Как лучше всего справиться с Crawl Space Air?

4 способа попадания влаги в вентилируемое пространство для ползания

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Что вызывает влагу на стенах? (И что с этим делать) — Руководство по эффективности дома

Вода составляет такую ​​огромную часть нашей планеты, что неудивительно, что ее можно найти в наших домах. Однако повреждение водой также является серьезной проблемой в домах.

Часто влага проявляется в виде конденсата на стене или даже влаги внутри стены. Если вы не видите видимой утечки, обычно виновата влажность в воздухе.

Уровни влажности внутри и внутри стен можно проверить с помощью бесштыревого цифрового измерителя влажности (ссылка на Amazon). Они не требуют прорезания отверстий в стенах — это абсолютно неразрушающие инструменты для измерения влажности.

Я купил один из них, когда заподозрил влагу в стенах моего дома. Это быстро помогло справиться со стрессовой ситуацией.

Чрезмерная влажность приводит к множеству проблем со здоровьем и строительством. В этой статье будет подробно рассказано, сколько влаги слишком много, общие проблемы, связанные с влажностью и ее основными источниками, и как их исправить.

Как определяется уровень влажности?

Весь воздух содержит определенное количество влаги в виде водяного пара. Мы называем это влажностью водяного пара. Влажность определяется двумя факторами: относительной влажностью и точкой росы.

Относительная влажность (RH) определяет, сколько влаги может удерживать воздух в зависимости от температуры воздуха. Более теплый воздух может удерживать гораздо больше влаги, поэтому возникает ощущение липкости, которое возникает в жарком и влажном месте.

Это явление имеет значение в доме.Если температура воздуха внутри составляет 70 градусов по Фаренгейту при относительной влажности 40 процентов, вам будет достаточно комфортно. Фактически, диапазон комфортной относительной влажности составляет 30-50% ( источник ).

Но, если температура падает, то уменьшается и количество воды, которую может удерживать воздух, или его относительная влажность. Такое же количество влаги в воздухе при температуре 44 градуса по Фаренгейту будет максимальным при относительной влажности 100%.

Комбинация температуры и относительной влажности определяет точку росы.Точка росы достигается, когда начинает образовываться конденсат, оставляющий воду на холодных поверхностях в доме.

Вы можете подумать: «Ну и что? Я не даю своему дому остыть до 44 градусов «. Но конденсация может возникнуть на любой поверхности, достаточно холодной, чтобы достичь точки росы — окнах, неизолированных стенах и других холодных местах.

Чаще всего, если вы замечаете проблемы с влажностью в своем доме, относительная влажность значительно превышает комфортный уровень, поэтому для возникновения проблем требуются более низкие экстремальные температуры.

Какое главное дело с влажностью?

Высокий уровень влажности и относительная влажность в доме может привести к множеству проблем со здоровьем и повреждению конструкции.

Специалисты по качеству воздуха даже считают влагу загрязнителем. Почему? Влага вызывает рост плесени и грибка, которые могут вызвать астму и аллергические реакции. Более серьезно, они были связаны с раком, иммунными проблемами, врожденными дефектами и отравлением тканей (источник).

Влага также способствует росту пылевых клещей, бактерий и тараканов.

И, конечно, влага может нанести ущерб самому зданию . Конденсат может вызвать образование пятен, деформирование или гниение древесины, повреждение краски и порошкообразного бетона.

И не все источники влаги так бросаются в глаза, как протекающая крыша или труба. Читайте дальше, чтобы увидеть основные источники влаги, которые могут способствовать образованию влаги на ваших стенах и в них.

Общие внутренние источники влаги и способы их устранения

Многие источники внутри дома повышают относительную влажность в доме.

• Люди: Самыми неожиданными (и неконтролируемыми) источниками влаги в доме являются люди и домашние животные, которые в нем живут. Семья из 4 человек может дышать более галлона воды в день! ( источник )

• Бытовые действия s: Ежедневно мы выполняем широкий спектр действий, добавляя водяной пар в воздух. Готовка, купание, стирка и мытье посуды — все это большие источники. Вы можете уменьшить влажность:

• накрыть кастрюли
• Использовать вытяжные вентиляторы
• Правильно проветривать сушилки для одежды на улицу
• Подвешивать одежду для сушки на улице
• Открывать окна

• Приборы для сжигания: Газовые плиты и другие газовые приборы фактически создают водяной пар, особенно если он не вентилируется должным образом (что также может быть опасно).Обязательно убедитесь, что эти приборы имеют хорошую вентиляцию и что вентиляционные отверстия не заблокированы в целях безопасности.

• Хранение дров: Дрова, даже «сухие», содержат много воды, и их нельзя хранить внутри. Держите внутри только пару дней.

• Утечки на чердаке: Зазоры вокруг труб, дымоходов и другие утечки воздуха могут привести к попаданию влаги на чердак. Фактически, любая утечка воздуха может привести к попаданию влаги в дом. Чтобы исправить это, изолируйте любые утечки расширяющейся пеной.

• Новые строительные материалы: Интересно, что новое строительство занимает пару лет, чтобы «высохнуть», при этом выделяя влагу. Может помочь использование осушителя воздуха и / или регулярное включение вытяжных вентиляторов в это время.

• Комнатные растения: Комнатные растения могут добавлять пол-литра воды в день в воздух. Хотя они также фильтруют воздух, они повышают относительную влажность. Обеспечьте циркуляцию и не допускайте переливания воды.

• Увлажнители: Использование увлажнителя в помещении с уже высокой относительной влажностью — очевидный источник.Увлажнителей следует избегать любой ценой.

• Утечки в сантехнике: Этот очевидный источник может не только повредить пространство, но и добавить влаги в дом. Обнаружение и устранение утечек в водопроводе решит проблемы с влажностью, сэкономит строительные материалы и сэкономит деньги на счетах за воду.

Обычные внешние источники влаги

Наружные источники влаги часто более очевидны и заметны. В их число входят:

• Заблокированные водосточные трубы
• Заблокированные водостоки
• Бетонные плиты без барьера влаги
• Отвод воды на стены под землей
• Обратный поток на сайдинг

Повреждение кровли или облицовки

• Заблокированы вентиляционные отверстия для внешней циркуляции воздуха

Чтобы проверить наличие внешних источников влаги, проведите внешний осмотр.Ищите заблокированные вентиляционные и водосточные трубы, следы оттекания или обратного потока, а также любые поврежденные материалы кровли или внешней оболочки здания.

Исправляя эти проблемы, вы должны решить проблемы в вашем доме, которые привели к конденсации влаги на стене. Однако влага также может проникать внутрь стены, где вы ее не видите, вызывая сухую гниль.

Как защитить свой дом от сухой гнили

Сухая гниль возникает, когда водяной пар проникает в древесину, вызывая гниение.Было бы неправильно называть это сухой гнилью, потому что она вовсе не сухая — просто не влажная явно.

Большая часть влаги попадает в полости стен через утечку воздуха. Правильно загерметизируя любые желоба, которые проникают в ваш дом через стены или подвал, вы можете значительно снизить риск попадания влаги.

Сантехника и электропроводка — самые большие виновники, так как они проходят прямо через стены. Закройте их расширяющейся пеной, герметиком, устойчивым к плесени, или силиконом.

Убедитесь, что на полу подполья установлены влагозащитные барьеры.На поверхности также можно наносить пароизоляционные покрытия, такие как Visqueen (ссылка на Amazon) или пароизоляционная краска.

Наконец, достаточно утеплить стены и чердаки, особенно в старых домах, которые, как правило, менее герметичны. Изоляция уменьшит перепады температур, вызывающие конденсацию влаги на поверхностях.

Особый случай: современный энергоэффективный дом

Как ни странно, современные дома изолированы и герметизированы настолько хорошо, что проблемы с влажностью все еще могут быть проблемой, а в некоторых отношениях даже более серьезной. Поскольку влага не может развиваться или течь через пространство, она застревает внутри.

Особенно в регионах с холодным климатом разница между наружной температурой и внутренней температурой зимой может вызвать конденсацию, но поскольку естественный поток воздуха очень мал, участки остаются влажными дольше.

Исследование, проведенное Министерством энергетики США, показало, что усиление теплоизоляции внешней оболочки здания было лучшим способом решить эту проблему.

По сравнению с изоляцией внутри полости стены, которая фактически поддерживает более низкую температуру, внешняя изоляция поддерживает более высокую температуру обшивки, таким образом повышая относительную влажность ( источник ).

Что делать, если добавление внешней теплоизоляции просто невозможно для вашего нового дома? Затем почаще включайте вытяжные вентиляторы, одновременно открывая окно в противоположном конце дома. . Позволяя воздуху проходить через ваш дом, более холодный и сухой воздух снаружи будет собирать влагу и помогать ей выходить из дома.

Осушители также очень эффективны. Я установил один в своем гараже, чтобы справиться с проблемами влажности и конденсации.

Заключение

Независимо от того, какие симптомы влаги вы испытываете — затхлый запах, пятна на стенах, рост плесени или конденсат, и многие другие — важно найти источник и работать над его уменьшением или устранением.

Если вы заметили влагу на внутренних стенах, значит, уровень влажности в вашем доме, вероятно, превысил рекомендуемый уровень.

Водяной пар влияет на относительную влажность в доме и не только влияет на уровень комфорта, но и может повлиять на ваше здоровье и привести к серьезным проблемам со строительными материалами, таким как сухая гниль.

Многие источники чрезмерной влажности находятся внутри дома. Эти источники часто можно уменьшить, используя вытяжные вентиляторы, выходящие наружу.

Некоторые источники влаги возникают снаружи и требуют регулярного технического обслуживания и / или ремонта, чтобы вода не попала в ограждающую конструкцию здания.

В конце концов, устранение проблем с влажностью в вашем доме защитит вашу семью и ваш дом. Стремитесь поддерживать комфортный уровень относительной влажности в пределах 30-50%.

% PDF-1.7
%
10 0 obj
>
эндобдж

xref
10 90
0000000016 00000 н.
0000002447 00000 н.
0000002588 00000 н.
0000003848 00000 н.
0000003977 00000 н.
0000004132 00000 н.
0000004463 00000 н.
0000004856 00000 н.
0000004891 00000 н.
0000005407 00000 н.
0000005872 00000 н.
0000013987 00000 п.
0000021735 00000 п.
0000028680 00000 п.
0000035534 00000 п.
0000042400 00000 п.
0000042766 00000 н.
0000049628 00000 п.
0000056649 00000 п.
0000063473 00000 п.
0000066121 00000 п.
0000066232 00000 п.
0000066345 00000 п.
0000066375 00000 п.
0000066448 00000 н.
0000070297 00000 п.
0000070622 00000 п.
0000070685 00000 п.
0000070799 00000 п.
0000070829 00000 п.
0000070902 00000 п.
0000074517 00000 п.
0000074845 00000 п.
0000074908 00000 п.
0000075022 00000 п.
0000075134 00000 п.
0000075164 00000 п.
0000075237 00000 п.
0000077814 00000 п.
0000078139 00000 п.
0000078202 00000 п.
0000078316 00000 п.
0000078385 00000 п.
0000078489 00000 п.
0000109632 00000 н.
0000109892 00000 п.
0000110372 00000 п.
0000110397 00000 н.
0000111014 00000 н.
0000111514 00000 н.
0000111764 00000 н.
0000113166 00000 н.
0000113505 00000 н.
0000113883 00000 н.
0000115205 00000 н.
0000115543 00000 н.
0000115908 00000 н.
0000117446 00000 н.
0000117799 00000 н.
0000141791 00000 н.
0000142038 00000 н.
0000142476 00000 н.
0000170977 00000 н.
0000171230 00000 н.
0000171773 00000 н.
0000175233 00000 н.
0000175270 00000 н.
0000178398 00000 н.
0000178435 00000 н.
0000183629 00000 н.
0000183666 00000 н.
0000222203 00000 н.
0000222240 00000 н.
0000260777 00000 н.
0000260814 00000 н.
0000264341 00000 п.
0000264378 00000 п.
0000271598 00000 н.
0000271635 00000 н.
0000271708 00000 н.
0000271824 00000 н.
0000272128 00000 н.
0000272201 00000 н.
0000272505 00000 н.
0000272578 00000 н.
0000272880 00000 н.
0000280268 00000 н.
0000288634 00000 н.
0000293519 00000 н.
0000002096 00000 н.
трейлер
] / Назад 298356 >>
startxref
0
%% EOF

99 0 объект
> поток
hb«g`R1GbbFLHIMF \ wϒӖZ + 1TjtT? = CC: j @ 6> q0W1fx! k «c»% cKF0

1dV

КОНТРОЛЬ КОНДЕНСАЦИИ В БЕТОННЫХ СТЕНАХ

ВВЕДЕНИЕ

Конденсация — это один из видов влаги, которому потенциально могут подвергаться здания.Помимо атмосферных осадков, дождя, снега и льда, а также высокой влажности, на ограждающие конструкции зданий также могут влиять несколько форм подземной влаги ниже уровня земли. Бетонные стены меньше подвержены проблемам, связанным с проникновением влаги и конденсатом, чем другие строительные материалы (например, коррозия, гниение, плесень, расслоение, образование пузырей и изменения объема). Однако длительное накопление влаги может привести к снижению эффективности некоторых видов теплоизоляции, временному образованию наледи и / или выцветанию.К счастью, этих проблем можно в значительной степени избежать при правильном проектировании и строительстве стен.

Стратегии контроля над уровнем выше и ниже уровня конденсации включают: ограничение утечки воздуха и диффузии водяного пара, использование адекватного количества теплоизоляции, минимизацию холодных пятен, использование свободно дренируемых отливов и капель, а также возможность высыхания. Поскольку потенциал конденсации в конкретной сборке может варьироваться в зависимости от строительной сборки, типа здания, использования здания, а также от условий окружающей среды и сезонных изменений климата, эти стратегии могут варьироваться от проекта к проекту.

КОНДЕНСАЦИЯ

Более теплый воздух может удерживать больше воды в виде пара, чем холодный. Когда теплый влажный воздух соприкасается с холодной поверхностью, воздух охлаждается и больше не может удерживать весь свой водяной пар — излишняя влага конденсируется.

Местные холодные точки в стене могут стать причиной образования небольших участков конденсата. Холодные точки обычно возникают из-за теплового моста или утечки воздуха. И того, и другого можно избежать с помощью соответствующих стратегий проектирования.См. TEKs 6-13B «Мосты холода в строительстве стен» и 6-14A «Контроль утечки воздуха в бетонных стенах» (ссылки 1, 2) для получения более подробной информации.

Ограничение потока водяного пара

Водяной пар может проходить через ограждающие конструкции здания за счет диффузии и утечки воздуха, поэтому необходимо учитывать оба механизма. Количество водяного пара, который перемещается за счет движения воздуха, может быть на несколько порядков больше, чем за счет диффузии. Следовательно, ограничение утечки воздуха является важной стратегией контроля водяного пара.Подробную информацию о снижении утечки воздуха см. В TEK 6-14A. Когда требуется материал для создания воздухонепроницаемого барьера, паропроницаемость материала необходимо оценивать в зависимости от его расположения в стене, чтобы гарантировать, что материал для создания воздухонепроницаемого барьера не способствует возникновению проблем с влажностью из-за диффузии пара.

Правильный дизайн и конструкция для уменьшения попадания жидкой воды в стеновые конструкции также помогут снизить потенциал конденсации за счет уменьшения площади поверхности влаги и связанной с этим диффузии водяного пара.Использование влагостойких строительных материалов, таких как бетонная кладка, также снижает потенциальный ущерб от конденсации и других источников влаги.

Для оптимальной эффективности предполагается сбалансированная механическая система, поддерживаемая соответствующей программой технического обслуживания. Подача подпиточного воздуха с регулируемой тягой для всех вытяжных вентиляторов снижает проникновение воздуха.

При необходимости используются замедлители образования водяного пара для ограничения диффузии водяного пара (по сравнению с движением влаги из-за утечки воздуха).Хотя основной характеристикой замедлителей образования водяного пара является паропроницаемость, другие соображения могут включать в себя механическую прочность, адгезию, эластичность, термическую стабильность, сопротивление огню и воспламеняемости, устойчивость к другим разрушающим элементам (например, химическим веществам, УФ-излучению), а также простоту применения и герметизация стыков.

Эффективность пароизолятора зависит как от его паропроницаемости, так и от расположения в стеновой конструкции. Кроме того, из-за большого потенциала движения влаги при движении воздуха, замедлитель образования пара в узле с высокой утечкой воздуха будет неэффективным.

Замедлители образования пара могут ограничивать движение водяного пара за счет диффузии, но также могут ограничивать способность сборки к высыханию. Оба результата необходимо учитывать при разработке. В некоторых случаях рекомендуется использовать полупроницаемый замедлитель парообразования или не использовать замедлитель пара для обеспечения надлежащего высыхания стеновой конструкции. Другие расчетные условия могут диктовать использование замедлителя образования пара с очень низкой проницаемостью. Каждую конструкцию следует оценивать с целью уравновесить необходимость ограничения диффузии пара и необходимость обеспечения высыхания.

Также доступны материалы, которые служат как замедлителем образования пара, так и замедлителем воздушного потока, и полезны, когда этого требует оценка управления потоком воздуха и диффузии пара.

Международный жилищный кодекс 2009 г. (ссылка 8) определяет три класса пароизоляции следующим образом:

• Класс I: допустимость <0,1, например, полиэтиленовый лист, листовой металл или алюминиевая облицовка.
• Класс II: 0,1–1,0 проницаемости, например, для крафт-войлока из стекловолокна и некоторых пароизоляционных красок.
• Класс III: 1,0–10 химической завивки, например, некоторые латексные или эмалевые краски.

КОНТРОЛЬ КОНДЕНСАЦИИ

Контроль конденсации направлен на минимизацию потока воздуха через стену, прерывание диффузии водяного пара, поддержание температуры выше точки росы для поверхностей, подверженных воздействию влаги, и обеспечение возможности высыхания.

Конденсация может происходить как летом, так и зимой. Стратегии проектирования для контроля влажности (включая влажный пар и влажный воздух) в условиях нагрева часто отличаются от таковых для условий охлаждения, хотя основные принципы переноса влаги одинаковы.

В холодном климате влага имеет тенденцию перемещаться из теплых влажных помещений в холодные и сухие снаружи. Контроль конденсации в этих условиях отдает предпочтение стратегиям, удерживающим влагу внутри изолированной оболочки. В жарком и влажном климате теплый влажный наружный воздух направляется в более прохладные и сухие внутренние помещения. В этом случае стена должна быть спроектирована таким образом, чтобы влага удерживалась снаружи стены. В большинстве климатов есть комбинация перечисленных выше условий. Кроме того, контроль влажности в зданиях определенных типов, таких как отели, мотели и холодильные камеры, часто выигрывает от использования рекомендаций для теплого влажного климата, независимо от местоположения здания.

Определения климатических зон для контроля конденсации основаны на климатических зонах, используемых в Международном кодексе энергосбережения (IECC) (ссылка 3). Карту, показывающую эти зоны, можно найти по адресу http://www1.eere.energy.gov/buildings/ residence / ba_climate_guidance.html. Климатические зоны США: субарктический, очень холодный, холодный, смешанно-влажный, жарко-влажный, жарко-сухой, смешанно-сухой и морской. Эти зоны показаны на рисунке 1 для континентальной части США вместе с соответствующими климатическими зонами IECC.

Рекомендации по климатической зоне

В следующих разделах описываются общие рекомендации Министерства энергетики США (ссылка 5) по контролю движения водяного пара и обеспечению высыхания в новом жилом строительстве, основанные на климатических зонах, показанных на рисунке 1.

Все рекомендации следует рассматривать как часть комплексной стратегии, которая касается вопросов, включая управление влажностью (включая жидкость и пар, а также потенциал сушки), энергоэффективность, проникновение воздуха и долговечность.

Все климатические условия

Некоторые рекомендации одинаковы для всех климатических условий:

1. Воздушное пространство, такое как правильно осушенные открытые стержни одинарной кирпичной стены или полость в стене с каменной кладкой, рекомендуется во всех климатических зонах. Воздушное пространство обеспечивает дренажную плоскость и способствует лучшему высыханию. Однослойные кирпичные стены с полностью заполненными пространствами для раствора высохнут дольше, чем бетонные стены с незаполненными сердцевинами или пустотами. Однако эти стены обладают большой гигроскопической влагоемкостью и, как правило, не повреждаются в результате более длительного периода высыхания.
2. Непроницаемые внутренние покрытия, такие как виниловые обои, не рекомендуются для наружных стен, потому что их воздухонепроницаемые свойства имеют тенденцию задерживать влагу, препятствовать высыханию и, следовательно, могут способствовать появлению плесени и грибка на таких покрытиях.
3. Внутренние полиэтиленовые замедлители образования паров обычно не рекомендуются, поскольку они ограничивают способность стены высыхать внутрь. В некоторых случаях это может быть предписано строительными нормами, особенно во влажном климате. В этом случае конструкции стен должны быть тщательно спроектированы с учетом строительных материалов, местных климатических условий и внутренней влажности.

В некоторых летних условиях к облицовке каменной кладкой следует дополнительно обращать внимание. Если каменная кладка не обработана для обеспечения водоотталкивающих свойств, вода может впитаться во время сильных дождей. Последующее солнечное нагревание приводит к испарению некоторого количества воды, повышая давление водяного пара в воздухе в стене и потенциально вызывая конденсацию. Этого можно избежать, используя поверхностные или встроенные водоотталкивающие агенты, чтобы ограничить смачивание кирпичной кладки, или применив обрезную бумагу или обшивочную бумагу на внешней стороне изоляции.

Холодный и очень холодный климат

Примерно в северной половине Соединенных Штатов преобладает жаркий климат. Однако во многих регионах также бывает жаркое лето, поэтому при проектировании контроля конденсации следует учитывать оба сезона.

В холодном и очень холодном климате воздушные барьеры и замедлители парообразования устанавливаются на внутренней стороне изоляции в конструкциях ограждающих конструкций здания при их использовании. Такой подход позволяет стеновой сборке высыхать по направлению к внешней стороне, если используются паропроницаемые внешние материалы.Для наружных каменных стен гипсокартон, окрашенный латексной краской (класс III), является достаточным замедлителем парообразования.

Горячий-сухой и смешанно-сухой климат

При проектировании для засушливого климата, как правило, меньше внимания уделяется контролю водяного пара, а больше — таким вопросам, как интенсивная солнечная радиация, кратковременные проливные дожди и управление рисками возгорания. Внутренние стены можно красить, но нельзя покрывать пластиковыми антипарами или непроницаемыми покрытиями, такими как виниловые обои.

Горячий и влажный климат

Влага является серьезной проблемой в этом климате с точки зрения как высокой влажности, так и большого количества осадков.Контроль проникновения этого влажного воздуха в оболочку здания и удержание влаги от холодных поверхностей являются целями проектирования и строительства в этой климатической зоне.

В идеале в этом климате изоляция войлока, если она используется, должна быть без облицовки. Тем не менее, правила могут ограничивать использование ватных изделий без облицовки при строительстве стен. Кроме того, из-за того, что изоляционный материал из войлока подвержен воздействию влаги, его обычно не рекомендуется использовать при сборке стен из каменной кладки. Хотя есть некоторые исключения, как правило, все внутренние стены и отделка стен, которые являются частью изолированной кирпичной стены, могут быть окрашены или обработаны иным образом, если это необходимо, при условии, что такие отделки и сборки являются воздухопроницаемыми и проницаемыми, как позволяют Кодекс и стандарты.В каменных зданиях во Флориде с успехом использовалась не дышащая эластомерная краска на внешней стороне стены в качестве замедлителя парообразования.

В жарком и влажном климате внутреннее пространство должно быть осушено. Оборудование для кондиционирования воздуха правильного размера поможет снизить влажность в помещении — следует избегать установки слишком больших размеров, поскольку они либо слишком часто включаются и выключаются, либо отключаются слишком долго для эффективного осушения.

Во влажном климате влага может конденсироваться на внешней стороне стен, поскольку температура стен может быть ниже точки росы окружающей среды.Такие области, как затененные входящие углы зданий, труднее сушить, поскольку они не испаряются под действием солнца и ветра. Кроме того, особый уход требуется для компонентов здания, склонных к образованию тепловых мостов, таких как стены, прилегающие к краям плиты или пола, а также парапеты, прилегающие к балкам крыши и настилам (информацию о контроле тепловых мостов см. В ссылке 1).

Смешанный влажный климат

Зона смешанного и влажного климата имеет в целом умеренные условия, но может быть очень холодной зимой и жарким влажным летом.В этих областях стеновые конструкции должны быть защищены от намокания как изнутри, так и снаружи, а также должны высохнуть снаружи или внутри.

Возможно, наименее затратный вариант — позволить водяному пару «течь», используя паропроницаемые строительные материалы как внутри, так и снаружи. Это позволяет водяному пару диффундировать через узел изнутри наружу в периоды нагрева и изнутри во внутрь во время периодов охлаждения.Если используется замедлитель образования паров, полупроницаемый (т.е. класс III) замедлитель образования пара только на внутренней стороне считается подходящим. Хотя Министерство энергетики предлагает латексную краску в качестве адекватного замедлителя парообразования в этих климатических условиях (ссылка 5d), проницаемость латексных красок зависит от конкретной краски, а также от количества и толщины слоев. Проконсультируйтесь с производителем по поводу конкретной проницаемости.

Не рекомендуется устанавливать паро-замедлители как внутри, так и снаружи, чтобы блокировать проникновение влаги с обоих направлений, так как любая влага, попадающая в стену, задерживается.

Морской климат

Морская климатическая зона также имеет умеренные условия большую часть времени, хотя иногда встречаются погодные условия, аналогичные тем, которые встречаются в соседних климатических зонах. Здания в морской климатической зоне сталкиваются с высокими внутренними и внешними влажностными нагрузками.

Подобно смешанному влажному климату, строительные конструкции должны быть защищены от намокания как изнутри, так и снаружи, и им следует дать высохнуть снаружи или внутри.Те же рекомендации по стенам применимы к морскому климату, что и к смешанному влажному климату, однако высокие нагрузки влажности в морской климатической зоне требуют тщательного учета паропроницаемости материала, нагрузок влажности и местных климатических условий.

Замедлители образования пара могут требоваться строительными нормативами, но существует возможность для инженерных конструкций стен, которые не требуют утверждения замедлителей образования пара со стороны строительных властей.

Рисунок 1 — Климатические зоны с контролем конденсации (см.4)

ОПРЕДЕЛЕНИЕ ПОТЕНЦИАЛА КОНДЕНСАЦИИ

Традиционно, потенциал конденсации оценивался с использованием стационарных расчетов давления водяного пара и давлений насыщения в различных точках сборки. Если рассчитанное давление пара превышает давление насыщения, конденсация вероятна, если предполагаемые условия возникают в поле.

Этот метод точки росы представляет собой упрощенный подход, который можно использовать для оценки среднесезонных условий (а не среднесуточных или даже средненедельных условий) (см. Рисунок 2).Однако у этого метода есть ряд недостатков. Например, циклы смачивания и сушки не могут быть проанализированы, поскольку не учитывается накопление влаги в строительных материалах, равно как и перенос влаги за счет воздушного потока. В результате анализ не может точно указать на потенциальное повреждение из-за конденсации. Полное описание метода определения точки росы представлено в Руководстве ASHRAE, Основы (ссылка 6).

Компьютерные модели переходных процессов, моделирующие реакцию на нагревание, воздух и влажность, являются альтернативой анализу точки росы.Их можно использовать для прогнозирования суточных или ежечасных условий влажности в сборках. Справочник ASHRAE «Основы» содержит обсуждение входных и выходных параметров, а также рекомендации по выбору программы и оценке результатов.

Рисунок 2 — Градиенты давления пара для стены полости, зимние расчетные условия

ОСНОВЫ

Контроль влажности в подвалах начинается с надлежащей защиты от жидкой влаги, например от дождя и влажной почвы.Эти соображения рассматриваются в TEK 19-3A, Предотвращение проникновения воды в бетонные стены низкого качества (ссылка 7). Если стена находится значительно выше уровня земли, необходимо следовать рекомендациям по контролю конденсации для соответствующего климата, описанным выше. Если уровень грунта существенно ниже уровня земли, стены подвала будут иметь гидроизоляцию или водонепроницаемость в соответствии с требованиями местного законодательства, которые, по сути, действуют как замедлитель образования паров снаружи. В этом случае следует избегать использования дополнительного внутреннего пароизолятора, так как он потенциально может задерживать влагу внутри стены.

Влага внутри стен подвала может быть вызвана либо конденсацией внутренней влаги, либо утечкой жидкой воды через стену. Чтобы определить причину, приклейте клейкой лентой квадрат из непроницаемого пластика (например, полиэтилена толщиной 6 мил) на той части стены, где возникает проблема с влажностью. Если под пластиком скапливается влага, следует подозревать внешний источник влаги. Если на пластике образуется влага, происходит конденсация.

Список литературы

1. Тепловые мосты в строительстве стен, ТЭК 6-13Б.Национальная ассоциация бетонщиков, 2010.
2. Контроль утечки воздуха в бетонных стенах, TEK 6-14A. Национальная ассоциация бетонных каменщиков, 2011.
3. Международный кодекс энергосбережения. Совет Международного кодекса, 2009.
4. Руководство по определению климатических регионов по округам, PNNL-17211. Тихоокеанская северо-западная национальная лаборатория и Окриджская национальная лаборатория, 2010 г.
5. Building America Best Practices Series: Справочник строителей и покупателей по повышению эффективности, комфорта и долговечности нового дома.Программа Министерства энергетики США по технологиям строительства. Доступно по адресу http://www1.eere.energy.gov/buildings/residential/ba_climate_guidance. html.
   5а. Том 1, Горячий и влажный климат, NREL / TP-550-36960, 2004.
   5b. Том 2, Горячий-сухой и смешанный-сухой климат, NREL / TP-550-38360, 2005.
   5c. Том 3, Холодный и очень холодный климат, NREL / TP-550-38309, 2005.
   5d. Том 4, Смешанный влажный климат, NREL / TP-550-38448, 2005.
   5e. Том 5, Морской климат, NREL / TP-550-38449, 2006.
6. Справочник ASHRAE, основы.Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха., Inc., 2009.
7. Предотвращение проникновения воды в бетонные стены ниже класса, TEK 19-3A. Национальная ассоциация бетонных каменщиков, 2001.
8. Международный жилищный кодекс. Совет Международного кодекса, 2009.

NCMA TEK 6-17B, доработка 2011 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Консультации — Инженер по подбору | Контроль точки росы

Автор: Лью Харриман, Mason-Grant Consulting, Портсмут, Нью-Йорк.

18 ноября 2009 г.

Просмотрите всю историю, включая все изображения и цифры в нашем ежемесячном цифровом издании.
Почему сегодня в зданиях так часто бывает сыро, неудобно и немного пахнет, скажем так, «землистым»? Причины сложны, даже если решение довольно простое: контроль точки росы.Немного истории важно понять, почему этот метод, впервые примененный Уиллисом Кэрриером в 1902 году, стал такой популярной современной практикой. Контроль точки росы просто и надежно решил некоторые очень сложные проблемы современности.

Совершенная буря невежества и добрых намерений

Не так давно проектировщикам систем отопления, вентиляции и кондиционирования воздуха не нужно было особо заботиться о влажности. Обладая большим количеством дешевой энергии, промышленность могла позволить себе охладить воздух с помощью мощного охлаждения, чтобы высушить его, а затем поджарить с повторным нагревом, чтобы он не заморозил людей.

Затем мы заинтересовались энергией и начали измерять (и регулировать) КПД. Но мы так привыкли к контролю влажности вместе с нашим охлаждением, что ни регуляторы, ни дизайнеры не заметили, что в погоне за разумной эффективностью охлаждения мы отказались от скрытой эффективности. Измерение эффективности и действенности осушения никогда не требовалось. Так что мы не получили этого, особенно в недорогом, высокоэффективном охлаждающем оборудовании постоянного объема, которое мы любим устанавливать на крышах домов.

Затем начались дебаты о вентиляции 1980-х годов, которые начались с того, что зданиям не хватало наружного воздуха, а закончились их затоплением. В период с 1981 по 1989 год интенсивность вентиляции утроилась. Немногие проектировщики осознали, что нагрузка по осушению также увеличилась почти втрое из-за этого вентиляционного воздуха. Итак, в 1990-х годах у нас было охлаждающее оборудование, оптимизированное для рационального охлаждения. Но ему приходилось иметь дело с огромными нагрузками по осушению. Не то чтобы мы знали истинный размер этой нагрузки по осушению наружного воздуха, даже когда мы потрудились ее вычислить.

Вот печальный факт. До 1997 года климатические расчетные данные ASHRAE даже отдаленно не описывали пиковую нагрузку по осушению. Исторически разработчики предполагали, что пиковая расчетная температура охлаждения по сухому термометру со средней температурой по влажному термометру представляет собой пиковые нагрузки как для охлаждения, так и для осушения.

Но на самом деле, как наконец показали новые данные, напечатанные в 1997 году, пиковая точка росы на открытом воздухе наступает в то время, когда температура по сухому термометру является умеренной, а не экстремальной4. Нагрузка по осушению при максимальной точке росы на открытом воздухе составляет от 25% до 40%. % больше, чем нагрузка по осушению при максимальной температуре наружного воздуха.

Итак, вот оно. На рубеже веков у нас было охлаждающее оборудование с низкой эффективностью осушения, когда адекватная вентиляция почти утроила нагрузку на осушение, плюс тот факт, что мы наконец осознали — благодаря исследованиям ASHRAE — что наши оценки пиковой нагрузки осушения для наружного воздуха всегда были равны примерно на 30% ниже реальной действительности.

Что делать? Что ж, когда ваш любимый инструмент — молоток (высокоэффективная система охлаждения), тогда все ваши проблемы выглядят как гвозди (должна быть нужна более мощная система охлаждения).Обычное стремление к тому, чтобы больше лучше, привело к тому, что большинство разработчиков систем отопления, вентиляции и кондиционирования воздуха увеличили размер системы охлаждения, чтобы контролировать влажность.

Но увеличение размеров охлаждающего оборудования дает прямо противоположный эффект. Когда система охлаждения слишком велика для ощутимой охлаждающей нагрузки, она очень быстро охлаждает пространство. Он охлаждается так быстро, что его незначительный эффект осушения происходит в течение такого короткого времени, что чистое осушение в течение тысяч непиковых часов почти равно нулю.5

Осушение прекращается, когда прекращается охлаждение.И охлаждение часто прекращается, потому что этот большой и эффективный блок так быстро охлаждает пространство. С другой стороны, вентиляция (с ее огромной нагрузкой по осушению) не прекращается. Таким образом, в помещении накапливается влажность из вентиляционного воздуха, что приводит к проблемам.

Этот идеальный шторм благих намерений и невежества помогает объяснить, почему так много гостиничных номеров такие сырые и почему так много зданий переохлаждены и неудобны, когда они должным образом вентилируются.

Проблема плесени также усугубляется, когда здания переохлаждены, но это еще одна долгая и сложная история.А пока достаточно повторить очевидное. Ни клиентов, ни юристов не впечатляют наши добрые намерения, когда эти красивые, большие и негабаритные охлаждающие устройства приводят к плесени. Но хватит истории и проблем. Поговорим о решениях.

Контроль точки росы

Точка росы — это температура, при которой влажность в воздухе начинает конденсироваться. Это абсолютное измерение количества водяного пара в воздухе, в отличие от относительной влажности или температуры по влажному термометру.Для влажности оба эти показателя являются относительными. Сами по себе они не указывают на абсолютное количество влаги в воздухе. Точка росы есть.

Если вы хотите предотвратить проблемы с влажностью и влажностью, очень полезно думать о точке росы.

Например, если точка росы на открытом воздухе выше точки росы в помещении, необходимо удалить водяной пар из вентиляционного воздуха. А если точка росы наружного воздуха в помещении ниже целевого значения, вам придется добавить водяной пар в вентиляционный воздух.Легко.

Другой пример: летом, если система охлаждения охлаждает воздуховоды, диффузоры или близлежащие стены и потолки ниже точки росы в помещении, вы можете ожидать конденсации на этих прохладных поверхностях. Зимой, если наружный воздух охлаждает наружные стены ниже точки росы в помещении, вы можете ожидать, что внутри этих холодных стен будет конденсат, поскольку влажность в помещении мигрирует наружу.

Кроме того, тепловой комфорт человека обусловлен различиями между точкой росы в насыщенном воздухе на поверхности кожи и точкой росы в окружающем воздухе.Чем больше разница, тем больше высыхает.

Это хорошо летом, когда нужно выпустить немного тепла, и плохо зимой, когда нужно сберечь тепло тела и не дать глазам высохнуть. В любом случае, если вы знаете точку росы в помещении, вы хорошо знаете о потенциале комфорта и дискомфорта в любое время года.

Для подавляющего большинства зданий практически во всех климатических условиях поддержание точки росы на уровне от 30 до 40 F в течение отопительного сезона и ниже 55 F в течение сезона охлаждения обеспечивает разумный компромисс между конкурирующими интересами энергии, комфорта и долговечности здания. .

Еще одна полезная функция контроля точки росы заключается в том, что это проще, чем регулировать на основе относительной влажности. Изменения температуры по сухому термометру в помещении означают, что относительная влажность (rh) широко варьируется по всему зданию, что заставляет систему «искать» контроль в пределах определенного диапазона относительной влажности.

Напротив, когда сигнал температуры / относительной влажности преобразуется в точку росы и используется в качестве контрольного значения, система не будет колебаться вверх и вниз по мере изменения ощутимых нагрузок в помещении.Абсолютная влажность будет оставаться почти постоянной, поэтому система в целом не будет дергаться.

Как это делается

Чтобы контролировать влажность, найдите нагрузки для осушения и удалите их как можно ближе к источнику. Таким образом, большие нагрузки не нарушат стабильность влажности в остальной части здания.

Рис. 1. Вентиляционный воздух создает самую большую нагрузку по осушению в большинстве зданий. Источник всех изображений: ASHRAE Humidity Control Design Guide

Практически во всех коммерческих и институциональных зданиях самая большая нагрузка — это избыточная влажность, вносимая в здание вентиляционным и подпиточным воздухом, как показано на Рисунке 1.Устраните эту нагрузку, осушив входящий воздух до того, как он попадет в остальную систему. Такой подход обеспечивает очень стабильную влажность в помещении.

То же самое касается увлажненных зданий в зимний период. Самым большим дефицитом влажности будет сухость вентилируемого и подпиточного воздуха. Таким образом, добавление влажности в этом месте снова имеет большое значение для стабилизации влажности во всем здании.

На рисунках 2 и 3 показано, как это достигается. Отдельная установка обеспечивает предварительное кондиционирование и дозирование приточного и вентилируемого воздуха в здании.Затем другая система обеспечивает отопление и охлаждение, необходимые для компенсации нагрузок, возникающих внутри здания в каждой зоне.

В последние годы такие устройства осушения вентиляционного воздуха стали известны как специализированные системы наружного воздуха или устройства DOAS. В дополнение к своей основной функции удаления избыточной влажности, блоки DOAS часто включают в себя функции рекуперации энергии, а также измерение и контроль переменного объема наружного воздуха. Это снижает годовое потребление энергии и позволяет избежать недостаточной или чрезмерной вентиляции здания.Неаккуратная вентиляция — очень распространенная проблема в зданиях, когда вентиляция и приточный воздух поступают через множество отверстий, а не через одну или две специальные системы наружного воздуха.7

Рис. 2. Глубокая осушка вентиляционного воздуха позволяет контролировать точку росы в помещении.

Кто это делает и почему

В 2002 г. в Руководстве по проектированию ASHRAE для контроля влажности в коммерческих и общественных зданиях рекомендовалось регулирование точки росы вместо контроля относительной влажности для зданий, отличных от музеев.Кроме того, чтобы избежать недооценки нагрузки по осушению, в Руководстве по проектированию также рекомендуется производить расчеты вентиляционной нагрузки относительно точки росы наружного воздуха 0,4% вместо температуры 0,4% по сухому термометру8. Эта рекомендация теперь более четко закреплена в стандарте ASHRAE 62.1— Вентиляция для обеспечения приемлемого качества воздуха в помещении, а также в главах с информацией о климатическом проектировании изданий 2001, 2005 и 2009 гг. Руководства ASHRAE — Основы.

В апреле 2003 года Служба общественных зданий U.Администрация общего обслуживания изменила механические требования своих Стандартов к оборудованию P-100, чтобы требовать наличия специальных систем наружного воздуха.9 С этой даты новые конструкции должны сушить входящий вентиляционный воздух — с использованием специальных устройств — до точки росы 50 F. время, когда точка росы наружного воздуха выше этого уровня, даже если в здании мало людей. Учитывая требования к вентиляционному воздуху офисных зданий, такой уровень сухости вентиляционного воздуха будет поддерживать в здании точку росы на уровне 55 F или ниже.

Рисунок 3: Специальные системы наружного воздуха (DOAS) могут обеспечить более точный контроль как точки росы, так и количества вентилируемого воздуха в каждом помещении.

В 2008 г. в Руководстве ASHRAE для зданий с жарким и влажным климатом точка росы в помещении 55 F описана как разумный максимум для зданий с механическим охлаждением, позволяющий избежать проблем с плесенью и влажностью без чрезмерных затрат на электроэнергию.10

В 2009 году Агентство по охране окружающей среды США приняло максимальную точку росы в помещении 55 F.11

Наконец, в конце 2009 года Требования ВВС США по снижению риска образования плесени также включают как специальные устройства осушения для вентиляции наружного воздуха, так и максимальную точку росы внутри помещений для зданий с механическим охлаждением.12

Все эти ориентированные на точку росы рекомендации основаны на постоянной заботе о том, чтобы избежать проблем с качеством воздуха в помещении и повреждений, вызванных влажностью, при одновременном сведении затрат на энергию, связанных с вентиляционным воздухом, до абсолютного минимума. Сосредоточение внимания на точке росы в помещении помогает как дизайнерам, так и владельцам зданий уравновесить и настроить проблемы с энергопотреблением и комфортом, избегая путаницы, вызванной традиционным вниманием к относительной влажности.

Надежный подход

С акцентом на точку росы все это руководство по сути возвращается к подходу, открытому Уиллисом Кэрриером в 1902 году. Будучи молодым инженером, всего в 18 месяцев после окончания Корнельского университета, его попросили контролировать влажность для Sackett-Williams Lithographing Co. в Бруклине, штат Нью-Йорк,

Компания

Carrier быстро решила, что способ управления влажностью в помещении — это контролировать точку росы входящего воздуха для вентиляции и подпиточного воздуха. Именно это он и сделал для этого проекта, который, по мнению многих, помог ускорить более широкое внедрение технологии механического охлаждения для кондиционирования воздуха в зданиях в Соединенных Штатах.

Интересно, что уровень контроля влажности в помещении, выбранный для этого проекта, был точкой росы 53 F — не сильно отличался от того, что публикации ASHRAE, Федеральная служба общественных зданий и Агентство по охране окружающей среды вернулись к столетию спустя. Обстоятельства и особые проблемы немного изменились за 100 лет. Но очевидно, что осушение вентиляционного воздуха и поддержание точки росы в помещении ниже 55 F остается хорошей идеей.

Список литературы

Купер, Гейл.Кондиционирование воздуха Америка: инженеры и контролируемая среда 1900-1960. 1998: Издательство Университета Джона Хопкинса. AHRI Стандарт ANSI / ARI 210 / 240–2003 Унитарное оборудование для кондиционирования воздуха и воздушного теплового насоса (процедуры проверки эффективности охлаждения для коммерческого оборудования для кондиционирования воздуха). ANSI.org. ASHRAE Стандарт 62.1-81,89,07 Вентиляция для обеспечения приемлемого качества воздуха в помещении. www.ashrae.org. ASHRAE Справочник — основы 1997, 2001, 2005, 2009. Глава 14 — Информация о климатическом проектировании. www.ashrae.org. Шири, Дон Б. III и Хендерсон, Хью. «Осушение при частичной загрузке». Журнал ASHRAE, апрель 2004 г., стр. 42-47. www.ashrae.org. Harriman , Brundrett G. and Kittler, R. Руководство по проектированию контроля влажности ASHRAE для коммерческих и общественных зданий.2002 г. www.ashrae.org. Персили , Андрей; Горфаин, Джош; Бриннер, Грегори. «Дизайн и характеристики вентиляции в офисных зданиях в США». Журнал ASHRAE, апрель 2005 г., стр. 30-35. www.ashrae.org Расчетное значение 0,4% согласно ASHRAE — это точка росы, которая вряд ли будет превышена более чем на 35 часов в течение обычного года (8760 x 0,4% = 35). U.S. GSA Глава 5 — Машиностроение — Стандарты помещений P100 для службы общественных зданий. 2003 г. www.gsa.gov. Гарриман , L.G. и Lstiburek, J. Руководство ASHRAE для зданий в жарком и влажном климате (2-е издание). 2009. www.ashrae.org. Агентство по охране окружающей среды США . Контроль влажности в общественных и коммерческих зданиях: Руководство для специалистов по проектированию, строительству и обслуживанию, 2009 г. www.EPA.gov. HQ USAF Агентство поддержки гражданского строительства. Снижение риска плесени: 10 основных практик, 2009 г. www.afcesa.af.mil.

Информация об авторе

Гарриман — директор по исследованиям в Mason-Grant Consulting. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
