Схема ленточного фундамента для дома, подготовка и разметка

В предыдущей статье, я рассказывал о том, как правильно рассчитать фундамент под кирпичный дом, ну а сегодня мы рассмотрим схему самого фундамента и определим, под какими стенами он необходим. Так же, в этой статье, я расскажу о том, как подготовить участок и правильно разметить все стены, под которые будет заливаться бетон.

О том, какой фундамент для кирпичного дома лучше, мы уже разобрались, и, в нашем случае, выбор пал на ленточный, ну а чтобы не повторяться – сразу приступим к схеме.

Для того, чтобы определиться со схемой ленточного фундамента, давайте взглянем на схему расположения комнат в доме.

Как мы видим – стен в доме очень много, и заливать монолитную железобетонную ленту под каждую из них – нецелесообразно, так как в этом случае, стоимость фундамента возрастет, как минимум, в два раза.

В большинстве случаев, достаточно устройство фундамента только под несущими и тяжелыми стенами. А тонкие и относительно легкие перегородки можно будет возвести на черновом бетонном (железобетонном) полу.

Несущие и самонесущие стены

Теперь давайте взглянем на схему самого фундамента, а далее я объясню, по какому принципу были выбраны внутренние несущие стены.

Несущие стены №1 и №2 предназначены для того, чтобы более равномерно перенести нагрузку от кровли на фундамент. Дополнительное их предназначение – не дать значительного «провисания» деревянным потолочным балкам, так как между противоположными наружными стенами очень большое расстояние.

Ниже на схеме видно, как будут располагаться потолочные деревянные балки, на которые будет опираться вся крыша.

В связи с этим, эти стены будут, как минимум 20 – 25см толщиной, а это значит они уже будут иметь относительно большой вес. Помимо этого, на них еще будет опираться крыша, а отсутствие фундамента под такими стенами – чревато последствиями.

Стена №3 отделяет гараж, от основного дома. Насколько хорошо бы не отапливался гараж, все равно, в зимний период, это будет самое холодное помещение в доме из-за постоянно открывающихся ворот.

Так вот, в связи с вышесказанным, для удержания тепла в доме, решено было эту стену сделать утолщенной, такую же, как и все наружные стены. Хотя она и будет, практически, самонесущей, все равно будет иметь значительный вес, что подразумевает собой, наличие под ней достаточного фундамента.

Остальные стены, разделяющие комнаты и другие помещения между собой, можно сделать тонкими перегородками, нагрузку от которых без проблем выдержит армированный бетонный пол, залитый по грунту. Другими словами, фундамент под самонесущими тонкими перегородками заливаться не будет.

Толщина фундамента под несущими стенами

В предыдущей статье, в которой мы рассчитывали фундамент под кирпичный дом, я говорил, что вся монолитная железобетонная лента будет толщиной 40 см, несмотря на то, что общая толщина наружных стен будет около 50 см.

Ниже на схеме видно, как будет располагаться стена шириной 50см на цоколе шириной 38 см. (Почему фундамент 40см, а цоколь 38см – читайте в предыдущей статье).

Схема достаточно приблизительная и, соответственно, без соблюдения пропорций. Такие параметры, как толщина песчаной подушки, толщина монолитной железобетонной плиты и т.д. — мы рассмотрим позже, в соответствующих темах.

Так как поверх цоколя сразу будет залит черновой железобетонный пол, «провисания» стены не будет, а для прочности и опоры на грунт, подошва фундамента в 40 см, будет достаточной. Это позволит сэкономить на фундаменте.

Главным Вашим врагом в процессе разметки фундамента является трава и неровности грунта, из-за которых происходит большая часть ошибок в замерах. Поэтому, перед разметкой, будущий строительный участок был очищен от высокой растительности (травы, кустарников и т.д.). В большинстве случаев, для очистки и подготовки участка достаточно использовать триммер (бензо- или электрокоса).

Выравнивать ничего не пришлось, так как строительная площадка и так оказалась, более или менее ровной.

Конечно, на очистку было потрачено какое-то время и силы, но это позволило более точно разметить фундамент и в последствии значительно облегчило и ускорило работу.

Стоит добавить, что в нашем регионе следят за чистотой участков, а заброшенные и заросшие предполагают значительный штраф собственнику.

Разметка ленточного фундамента

Разметка производилась с помощью рулетки, шнура, колышков, сделанных из арматуры d8мм, и молотка, с помощью которого эти самые колышки забивались.

Первым делом, мы определяем месторасположение дома на участке. Схематично это выглядит вот так:

Прежде чем размечать расположение дома на участке, внимательно изучите документы, разрешающие строительство. Там должны быть прописаны основные правила размещения дома, относительно красной линии и соседских участков. На схеме красная линия внизу.

Теперь, необходимо разметить прямоугольный периметр всего дома. Ниже на схеме, периметр обозначен красными точками.

Только после этого, можно приступать к разметке фундамента. Теперь есть от чего отталкиваться и разметить все стены не составит особого труда.

Порядок и технология точной разметки фундамента под дом, без использования дорогих инструментов и приборов, очень проста и подробна описана в одной из предыдущих статей. В нашем случае, она производилась точно так же, поэтому не будем на этом останавливаться.

После точной разметки периметра дома, с проверкой совпадения размеров диагоналей, мы разметили все внешние стены, а затем и внутренние. Таким образом, все было готово к следующему этапу строительства нашего будущего дома.

Стоит добавить, что разметка производилась вдвоем около 2 часов, так как дом огромный с большим количеством углов. Кстати говоря, разметку можно провести и одному человеку, но это достаточно долго и тяжело сделать точно.

Ну вот, в принципе, и все, что касается схемы фундамента под дом, а также всех подготовительных работ. Ну а в следующей статье мы приступим непосредственно к устройству самого фундамента под кирпичный дом.

чертеж и схемы в разрезе

В настоящее время самым популярным типом фундамента в частном строительстве является ленточный. Он достаточно универсален и несложен в исполнении, возвести его под силу даже новичкам, не имеющим опыта в области строительства. Началу строительных работ всегда предшествует этап проектирования. От того, насколько точным и продуманным будет чертеж ленточного фундамента, зависит качество основания дома и, соответственно, надежность всего здания целиком.

Виды ленточных фундаментов

Ленточные основания по своему конструктивному устройству бывают двух видов:

• Монолитные – осуществляется равномерная заливка бетонного раствора в опалубку.
• Сборные – состоят из готовых железобетонных конструкций и бетона, которым они заливаются.

План фундаментов разного типа, разумеется, будет иметь отличительные особенности.

Фундамент в разрезе: разные типы

Какие факторы берутся в расчет?

Составляя план фундамента, необходимо брать в расчет следующие факторы:

• Особенности грунта. Необходимо знать глубину промерзания поверхности, уровень, на котором располагаются грунтовые воды, и качественный характер состава почвы. Эти показатели будут в первую очередь определять глубину заложения фундамента.
• Нагрузка, испытываемая основанием. Определяется она итоговым весом будущего здания. Причем учитывать необходимо не только вес стройматериалов, фактически ушедших на стенки, кровлю и перекрытия, но и массу мебели, людей, находящихся внутри, а также нагрузку, оказываемую ветром и снежным покровом.

Как правильно делать чертеж фундамента?

Итак, вот основные рекомендации, которые помогут вам максимально качественно прорисовать фундамент на плане:

1. Выбирайте масштаб 1:100 либо 1:400.
2. Рекомендуемая толщина линий – 0,5-0,8мм. Каждая линия должна быть точной и четкой.
3. В первую очередь обозначьте подошву фундамента. Места углублений и отверстий, предназначенных для размещения коммуникаций, обозначайте пунктиром.
4. В случае необходимости дополняйте чертеж ленточного фундамента сносками и пояснительными заметками.
5. Если планируется возводить сложный фундамент, чертеж целесообразно разделить на несколько частей. Каждый сложный участок лучше всего представить отдельной схемой. Разрез фундамента со сложными конструктивными элементами удобнее рисовать в масштабе 1:25 или 1:50.

Помимо непосредственно чертежа рекомендуется отдельно нарисовать схему арматурного каркаса, а также, при необходимости, схему расположения гидро- и теплоизоляционных материалов.

Заглубление фундамента

Этот показатель зависит от природных факторов, характерных для местности, а также от технических параметров возводимого здания.

Если дом будет тяжелой постройкой с подвалом, мансардой или имеющими большой вес перегородками, то приоритетным является фундамент глубокого заглубления. В таких случаях требуется усиленное армирование основания. Мелкозаглубленные фундаменты применяются для легких построек на грунтах с хорошими несущими характеристиками.

В любом случае при любом типе фундамента нижний его уровень должен как минимум на 0,25м быть ниже отметки, на которой промерзает грунт.

Самостоятельный чертеж

Если планируется небольшая дачная постройка, то вполне подойдет выполнение простого бумажного эскиза. Если речь идет о серьезном строительстве дома, то лучше отрисовать схему в специальном графическом редакторе – Автокаде, Компасе или Архикаде.

План ленточного фундамента: чертеж

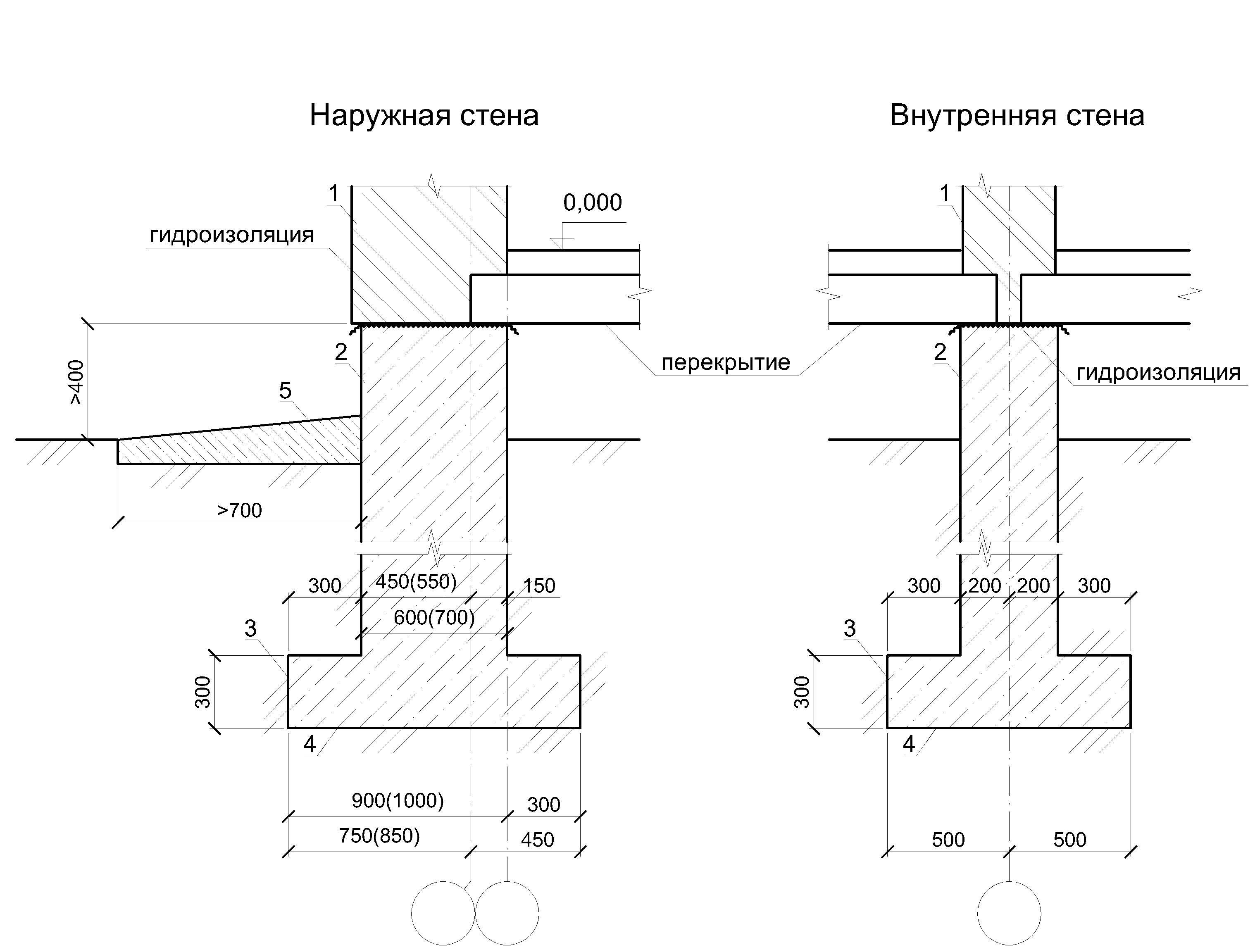

Ленточный фундамент в разрезе

Схемы фундаментов

Основные характеристики фундамента — глубина его залегания и конструкция — определяются только после того, как на участке выполнено изучение характеристик грунта и гидрогеологических условий.

Основные конструкции фундаментов под малоэтажный дом:

Столбчатый фундамент

— используется в том случае, если нецелесообразным признается сооружение ленточного фундамента. В качестве материала для изготовления столбов может быть использовано дерево, бетон, кирпич, камень, в настоящее время применяются и железобетонные и металлические столбы. Столбы могут быть заложены либо на максимальную глубину, либо на глубину промерзания грунта.

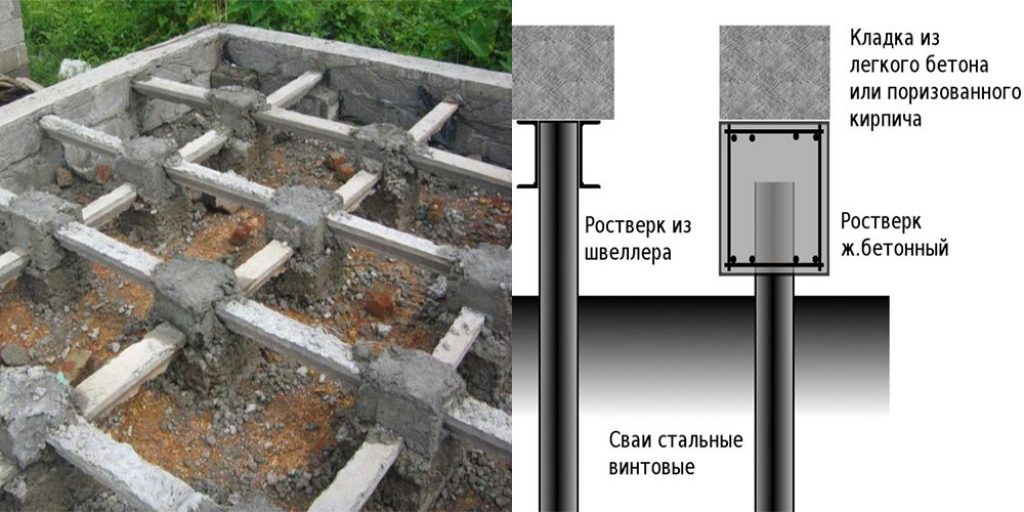

В конструкцию столбчато-ленточного фундамента входят столбы, которые закладываются на глубину промерзания. Верхние их оголовки соединяются лентой-ростверком, в результате чего получают единую конструкцию.

Подобные фундаменты имеют одну особенность: под лентой остается воздушный зазор, величина которого может составлять 10-15 см. С наружной стороны он закрывается отдельной отмосткой, которая не связана с ростверком. Если грунты являются пучинистыми, наличие подобного зазора позволяет компенсировать их расширение. Если же грунт непучинистый, положительная роль зазора заключается в том, что он позволяет дому наиболее мягко опираться на основание.

Ленточный фундамент

— монолитная или сборная конструкция. Нагрузка, оказываемая строением на такой фундамент, является равномерной.

Изготовление монолитного ленточного фундамента может вестись непосредственно на месте строительства. С этой целью используется бетон.

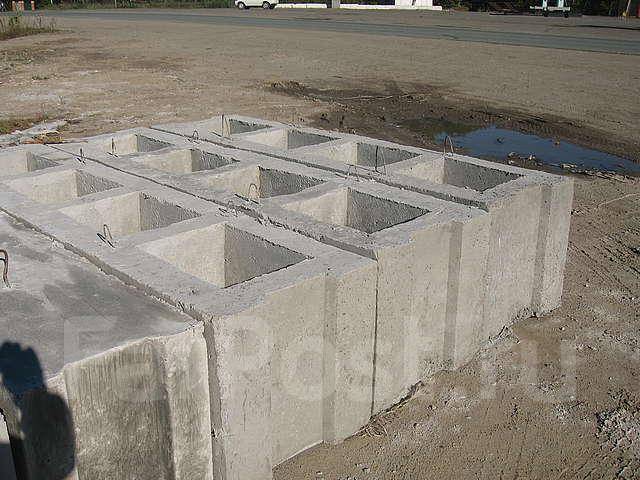

Сборные фундаменты собираются из железобетонных блоков, которые доставляются к месту строительства в уже готовом виде.

Сплошной фундамент

— представляет собой монолитную решетку или плиту. Применение подобной конструкции дает возможность значительно снизить уровень удельных нагрузок, которые приходятся на основание.

Такие фундаменты целесообразно использовать на просадочных или слабых, насыщенных водой грунтах, а также на насыпных грунтах.

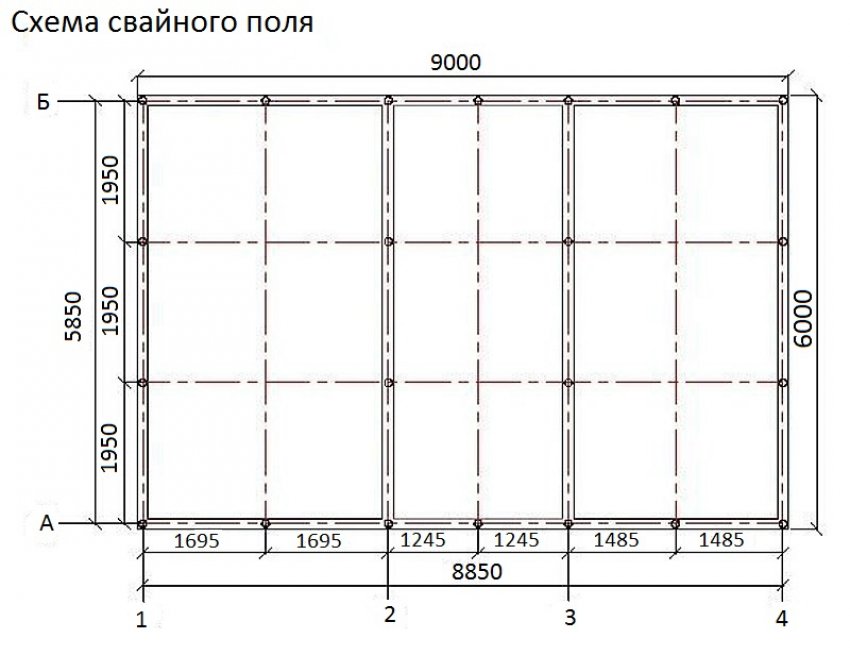

Свайный фундамент

— является предпочтительным для слабых грунтов, а также в других случаях, когда их использование признается целесообразным для достижения естественного основания.

 Различают два вида свай:

• Забивные. Это готовые железобетонные конструкции, забивка которых в грунт производится с использованием специальных ударных механизмов
• Набивные. Такие сваи изготавливаются прямо в грунте — скважина заполняется бетоном.

В зависимости от того, каким образом сваи передают нагрузку на основание, также разливают два вида:

• Висячие сваи. Нагрузка при их использовании передается за счет трения, которое осуществляется по боковым поверхностям
• Сваи-стойки. Нагрузка передается их нижней частью, которая опирается на устойчивые слои грунта.

Для сооружения фундаментов подобного рода, применяются специальные средства, использование которых может быть недоступно индивидуальным застройщикам. Поэтому в частном строительстве они практически не применяются.

Подвал

По периметру дома может быть выполнен подвал. Его можно рассматривать как элемент фундамента, задача которого — передать на основание вес строения. В качестве опоры для стен подвала может использоваться плита или лента.

Полезно знать: Укладка бетона. Технологии, приемы работ.

В зависимости от глубины заложения, выделяют следующие виды фундаментов:

Заглубленные. Подошва таких фундаментов находится на глубине промерзания или ниже ее

Мелкозаглубленные. Подошва находится выше глубины промерзания

Незаглубленные. Подошва таких фундаментов может находиться на поверхности грунта или даже выше ее.

При выборе фундамента, необходимо учесть особенности конструкции строения. Если в ней есть наличие террасы, крыльца, их фундамент должен быть связан с основным фундаментом здания.

Полезно знать: Опалубка своими руками

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Содержание статьи

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см², а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

проектирование для частных домов, проекты и чертежи, планировка для малоэтажного жилого коттеджа

План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства. Важно знать все нюансы работы, чтобы не допустить грубейших ошибок.

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы. Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа.

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта. Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения.

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

Для постройки жилого дома может использоваться ленточное, свайное или плитное основание.

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Свайный фундамент

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Плитный фундамент

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Согласно правилам составления плана фундамента, в проекте важно указывать все подготовительные работы.

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Для приготовления качественного раствора рекомендуется использовать марку цемента не ниже М250, крупный или средний песок и щебень.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Дополнительная документация

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

• сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;
• развертку и план монтажа сборных опор;
• схему армирования участка с учетом нагрузки здания на основание;
• схемы расположения гидро- и теплоизоляционных слоев;
• таблицы с указанием эксплуатационных характеристик опор основания;
• данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

🔨 чертежи и схемы, ГОСТ, технология

Компания «Богатырь» специализируется на изготовлении прочных железобетонных свайных фундаментов. В нашей компании работают высококвалифицированные специалисты, обладающие всеми необходимыми навыками при реализации данной задачи.

Оглавление:

Фундамент под дом является важно составляющей, поэтому к его изготовлению следует относиться ответственно и профессионально. В условиях различного характера почвы, наши специалисты выбирают фундамент соответствующего типа.

Чертежи и схемы монолитно-ленточного фундамента

Залог успешного результата зависит от хорошо продуманных действий наперед. Перед тем как произвести изготовление монолитно-ленточного основания, специалисты приступают к разработке чертежа. Получившаяся схема должна содержать в себе такие данные:

• Наличие основных конструктивных элементов.
• Точные размеры будущего сооружения.
• Расстояние между отдельными элементами.
• Указывается точная глубина погружения фундамента в почву.
• Схема изготовления гидроизоляции и теплоизоляции. Обязательно на чертежах обозначается используемый строительный материал для тепло- и гидроизоляции.
• На схеме обозначается место формирования цоколя и отмостки.
• Обустройство будущего напольного покрытия.

Совет эксперта! Во всех этих значениях предоставляемая информация должна быть максимально точной. Небольшие отклонения могут привести к серьезным проблемам.

Рис. 1.1: на схеме виден чертеж монолитно-ленточного фундамента. Здесь имеются обозначения и конкретные размеры.

Как показывает наша практика, залог успеха во многом зависит от точных измерений и вычислений на этапе подготовки. Для этого мы привлекаем лучших технологов компании. Благодаря точным данным, мы значительно сокращаем перерасход строительных материалов, а закупка стройматериалов осуществляется строго по проекту.

ГОСТы на основание

Закладка фундамента осуществляется при использовании ЖБИ плит. Их производство должно соответствовать ГОСТу 13580-85. За счет этого, готовое изделие идеально подходит для эксплуатации в грунтах как сухих, так и насыщенных влагой. Соблюдение ГОСТов при производстве, позволяет использовать изделие при минусовой температуре до 40℃. Это также идет в полном соответствии с СНиПом 23-01-99.

Рис. 1.2: на схеме изображаются размерные характеристики железобетонной плиты по ГОСТу.

Соблюдение ГОСТа позволяет укладывать ленточно-монолитный фундамент в зоне с сейсмической активностью, достигающей до 9 баллов. Данный вид плит идеально адаптирован к почве с наличием агрессивных веществ.

Принятие ЖБИ плит осуществляется, отталкиваясь от ГОСТа 13015-2003, которому соответствуют следующие данные:

• ГОСТ 10060-87 показатель морозоустойчивости.
• ГОСТ 10180-90 указывает на прочностные характеристики.
• ГОСТ 13015.0-83 обозначает контроль геометрии изделия.
• ГОСТ 1270.0-78 определяет степень водопоглощения.

Немаловажно и соблюдать ГОСТ при формировании песчаной подушки. Здесь задействуется ГОСТ 8736-93. В частности, в нем оговаривается плотность используемого песка, которая не должна быть большей 2,8 г/см. При формировании опалубки для ленточного фундамента соблюдается регламент и требования ГОСТа Р 52085-2003. Когда приходит время армирования, то мы учитываем требования из ГОСТа 5781-82.

Рис 1.3: пример изготовления ленточного фундамента, согласно требованиям, изложенным в ГОСТе.

Методика обустройства фундамента

Вся работа состоит из нескольких последовательных этапов. Если нарушить изложенную технологию, то достичь полного соответствия по качеству и ГОСТу вам не удастся. По этой причине к этой работе мы привлекаем лучших специалистов, разбирающихся во всех нюансах строительства фундамента.

Рис. 1.4: на схеме пример иллюстрирующий ленточно-монолитный фундамент, изготовленный согласно все требованиям ГОСТа.

Так, процесс работы от специалистов компании «Богатырь» проходит так:

• Геологические изыскания. Это выполняется в первую очередь для определения характера почвы, например, заболоченность, степень промерзание и прочее. При этом процессе учитываются климатические условия того или иного региона страны.
• Разметка. Обозначив угол будущего фундамента, от него прокладываются две перпендикулярные линии. Ширина основания не должна быть меньше 400 мм. Это также определяется на стадии разметки.
• Выполняется обноска основания. Требуется обноска с той целью, чтобы зафиксировать точки разметки на расстоянии двух метров от дома. Обноска изготавливается из дерева.
• Полное удаление слоя плодородной почвы. Как правило, это глубина до 200 мм. Далее строго по разметке выполняется копка траншеи. Если грунт рассыпчатый, то дополнительно укрепляются стенки траншеи.
• Укладка песчаной подушки, толщиной до 200 мм. Предварительно на дно засыпается гравий, а потом песок. Эта смесь тщательно трамбуется.

Совет эксперта! Перед заливкой фундамента, мы осуществляем изготовление дренажной системы. Это позволит исключить затопление всего сооружения.

• Далее выставляется опалубка из деревянных щитов.
• Внутрь опалубки помещается армированный пояс.
• Дополнительно изготавливаются отверстия для прокладки инженерных коммуникаций.

После всех подготовительных работ наши специалисты выполняют заливку монолитно-ленточного фундамента. Когда бетон приобрел свою прочность, выполняются гидроизоляционные и теплоизоляционные работы.

Где лучше заказывать изготовление фундамента

Фундамент монолитно-ленточного типа является оптимальным решением для почвы сильно плотной. Если на вашей территории грунт не подпадает под эту характеристику, то мы изготовим вам качественный и долговечный фундамент на забивных жб сваях (в том числе мини-сваях). Все работы будут выполнять квалифицированные специалисты, знающие все тонкости этой работы. Компания «Богатырь» является лидером в России по предоставлению услуг в этой сфере.

Схема армирования ленточного фундамента своими руками

Что такое фундамент дома? Это его обязательная основа, корень, на который ложится вся нагрузка. Из этого следует, что он должен быть очень крепким, прочным. Из всех современных видов фундамента ленточный – самый популярный. В данной статье мы рассмотрим, как должна быть проведена грамотно схема армирования ленточного фундамента своими руками.

Немного про основу

Ленточная разновидность фундамента – это железобетонная конструкция замкнутого типа. Она может быть монолитной или же сборной. Укладывается такая основа под всеми главными стенами помещения, а масса здания распределяется по всему квадрату или прямоугольнику (смотря, какая геометрическая форма используется при возведении фундамента).

Такое основание проще всего возводить своими силами. Сложные виды заборов, подразумевающих установку на пучинистых грунтах и другие конструкции различного типа легче всего ставить как раз на ленточный фундамент. Долговечность и надежность, способность выдерживать серьезные, колоссальные нагрузки – это все о нем.

Выше было сказано, что фундамент подвергается большим нагрузкам. Это не только вес здания, но и движение грунта, морозное пучение и другие физические явления.

Внимание! Основание испытывает нагрузки колоссального свойства. Следует различать их по типу. Бывают нагрузки, способствующие растяжению или сжатию конструкции. Как правило, нижняя часть армированного каркаса более подвержена первому типу давления, верхняя часть – второму.

Возводя такой фундамент, надо помнить, что арматура, уложенная неграмотно, способна привести к дальнейшему разрушению каркаса, что, несомненно, приведет к порче всего здания.

Основа и арматура

Итак, перейдем непосредственно к схеме укладывания ленточного фундамента своими руками:

• первый этап работ подразумевает подготовку: территория расчищается под строительство, роется траншея по всей границе будущего здания;
• далее устанавливается опалубка для того, чтобы стены были пропорциональными;
• с опалубкой проводится и армирование;
• затем заполняется бетоном, организовывается гидроизоляция и прочие работы.

Как видно из схемы, опалубка и армирование устанавливается одновременно. Сначала возводится опалубка: внутренняя область рва обрабатывается пергаментом, что позволяет в будущем упростить демонтаж.

Каркас создается по следующей схеме:

• арматурные стержни вбиваются в дно траншеи. Как и было сказано выше, должны соблюдаться правильные расстояния;
• на дно траншеи устанавливаются подставки размером 80-100 мм, на которые укладывается нижний продольный ряд арматуры;

Совет! В качестве подставок подойдут обычные кирпичи, уложенные на торец.

• продольные ряды прутьев фиксируют перемычками к забитым в грунт.

Зачем нужно армирование? Этот процесс важен для усиления всей конструкции, благодаря ему увеличивается в значительной степени срок эксплуатации здания.

Выбор арматурных изделий

Приобретая арматуру для такой основы, надо обратить внимание на индекс изделия:

• «С» – будет означать устойчивость изделий к сварке;
• «К» — стойкость к растрескиванию от коррозии (последнее возможно при больших нагрузках).

Внимание! Если на изделиях нет одного из приведенных выше индексов, такую арматуру брать не рекомендуется.

Кроме индекса, арматуру принято делить и по категориям:

• А3 идеально подходит для продольного укладывания. На эти стержни приходится основная нагрузка;
• А1 используется уже для остальных способов укладывания. Диаметр прутьев желательно подбирать в пределах 6-8 мм.

Полезный совет. Укладывать прутья рекомендуется методом единого хомута. Это поможет связать все стержни в целостный, прочный каркас.

Важные моменты: правильное армирование

К сведению: армировать среднюю часть бетонного основания нет необходимости, так как она в действительности не испытывает никаких нагрузок.

Что касается стандартных канонов армирования:

• продольные стержни надо располагать внутри каркаса;
• соединенные друг с другом стержни арматуры – это гарантия целостности бетона, нераспространения трещин и фиксация прутьев в верном положении;
• удаленность продольного прута от поперечного регулируется строительными нормами;
• определяя расстояние между прутьями, надо принимать во внимание диаметр самой арматуры, расположение прутьев, способ укладки и многое другое;

Внимание! Расстояние между прутьями продольной конструкции должно быть таким, чтобы оно не превышало 2-кратной высоты сечения элемента.

• нельзя использовать сварку при соединении арматурных стержней. От этого искажаются свойства металла, снижается качество, но как говорилось выше, если арматура подобрана по индексу «С», сварка допускается;

Внимание! Если арматура не соответствует индексу «С», то связывать между собой прутья можно только при помощи прочной вязальной проволоки.

• ни в коем случае нельзя допускать, чтобы арматура соприкасалась с грунтом или опалубкой. В противном случае металлическим прутьям грозит коррозия;
• соблюдается также расстояние до наружных поверхностей будущего основания здания;
• важно оставлять вентиляционные отверстия, которые способствуют повышению амортизационных характеристик фундамента, предотвращают процесс коррозии и т. д.

Особое внимание при армировании надо уделить углам примыкания ленты основания. Помним, что именно угол железобетонной конструкции испытывает наибольшую степень нагрузки.

Надо знать, что, если арматура в углу ленточного фундамента будет установлена неправильно и передача усилий от стержня к стержню не будет осуществлена на должном уровне, монолитное основание потеряет прочность. Это уже не жесткая, монолитная рама, а набор отдельных балок, который никак не может рассматриваться, как надежный фундамент.

Пример грамотного армирования фундамента под забор

Инструкция:

• для начала подбирается арматура с сечением 8-10 мм;
• возводится каркас, подразумевающий соединение всех стержней в единое целое (соединение: сварка или связывание).

К сведению: армирование ленточного фундамента под забор подразумевает создание такого каркаса, который был бы в два раза меньше по ширине, чем по высоте.

Приведенные выше советы по армированию плиты фундамента, схемы и полезная информация помогут осуществить возведение ленточного фундамента своими руками. Главное – основа будущего здания будет надежной и прочной, что допускает постройку различных монолитных конструкций.

Видео:

фундаментов зданий — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки для их поддержки.

Существует очень широкий диапазон типов фундаментов, подходящих для различных применений, в зависимости от таких факторов, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.

[править]

Ленточный фундамент обеспечивает непрерывную полосу опоры для линейной конструкции, такой как стена.Для получения дополнительной информации см. Ленточный фундамент.

Фундаменты для засыпки траншеи представляют собой разновидность ленточных фундаментов, при которых выемка траншеи почти полностью залита бетоном. Для получения дополнительной информации см .: Фундамент с заполнением траншеи.

Фундаменты из траншеи из щебня — это еще одна разновидность фундаментов с засыпкой траншеи и традиционный метод строительства, при котором используется рыхлый камень или щебень для минимизации использования бетона и улучшения дренажа. Для получения дополнительной информации см. Фундаменты из щебеночных траншей.

[править] Падовые основания

Фундамент

— это прямоугольные или круглые опоры, используемые для поддержки локализованных нагрузок, таких как колонны. Для получения дополнительной информации см. Фундаменты площадки.

[править] Плотные фундаменты

Плотные фундаменты — это плиты, которые покрывают большую площадь, часто всю площадь здания, и подходят там, где грунтовые условия плохие, вероятна оседание, или где может быть непрактично создавать отдельные ленточные или блочные фундаменты для большого количества индивидуальные нагрузки.Фундаменты на плотах могут включать балки или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках. Для получения дополнительной информации см. Фундаменты на плотах.

[править] Сваи

Свайные фундаменты — длинные, тонкие, колонны, как правило, из стали или железобетона, а иногда и из дерева.

Обычно сваи классифицируются как; сваи с торцевыми опорами (где большая часть трения возникает у носка сваи, опираясь на твердый слой) или фрикционные сваи (где большая часть несущей способности сваи создается за счет касательных напряжений по сторонам сваи, подходит, когда более твердые слои слишком глубоки).

Чаще всего встречаются сваи; забивные сваи, предварительно изготовленные за пределами площадки, а затем забиваемые в землю, или буронабивные сваи, которые заливаются на месте. Если бурение и заливка происходят одновременно, сваи называются сваями непрерывного действия (CFA).

Для получения дополнительной информации см. Свайные фундаменты.

[править] Мини-сваи (или микрогруды / микрошваи)

Мини-сваи используются там, где доступ ограничен, например, для опорных конструкций, пострадавших от осадки.Это могут быть забивные или винтовые сваи. Для получения дополнительной информации см. Micropiles.

[править] Свайные стены

Путем размещения свай непосредственно рядом друг с другом можно создать постоянную или временную подпорную стену. Это могут быть близко расположенные смежные стены свай или пересекающиеся секущие стены, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенами.

[править] Перегородки

Мембранные стены изготавливаются путем выкапывания глубокой траншеи, обрушение которой предотвращается за счет заполнения инженерной жидкостью, такой как бентонит, а затем траншея заполняется железобетонными панелями, стыки между которыми могут быть водонепроницаемыми.

Обычно используется для строительства сверху вниз, когда подвал сооружается одновременно с наземными работами.

Для получения дополнительной информации см. Мембранная перегородка.

[править] Кессон

Кессоны — это водонепроницаемые удерживающие конструкции, погруженные в землю путем удаления материала со дна, обычно это может быть подходящим для строительных конструкций ниже уровня воды. Для получения дополнительной информации см. Кессон.

[править] Компенсационные фонды

Если выкопано очень большое количество материала (например, если есть глубокий подвал), может быть достаточно, чтобы снятие напряжения из-за выемки грунта было равно приложенному напряжению от новой конструкции.В результате должно быть небольшое эффективное изменение напряжения и небольшое урегулирование.

Для получения дополнительной информации см. Компенсированный фундамент.

[править] Якоря грунтовые

Грунтовые анкеры переносят очень высокие нагрузки за счет использования анкера с цементным раствором для механической передачи нагрузки от связки на землю. Они могут быть предварительно натянуты или растянуты приложенной нагрузкой.

Для получения дополнительной информации см. Анкер заземления.

Схема армирования ленточного фундамента своими руками

Что является фундаментом дома? Это обязательная основа, рут, на которую несут полную нагрузку.Это означает, что он должен быть очень прочным и долговечным. Из всех современных видов фундамента наиболее популярным является планка. В этой статье мы рассмотрим, как нужно правильно выполнить схему армирования ленточного фундамента своими руками.

Фундамент ленточного типа представляет собой железобетонную конструкцию закрытого типа. Он может быть монолитным или командным. Уложен этот фундамент на все капитальные стены, а строительная масса распределяется по всему квадрату или прямоугольнику (в зависимости от того, какая геометрическая форма используется при возведении фундамента).

Такую основу проще всего построить самостоятельно. Сложные виды заборов, которые вы устанавливаете на пучинистых грунтах и ​​другие конструкции различного типа, проще всего поставить только на сплошное основание. Прочность и надежность, способность выдерживать серьезные нагрузки — все это про него.

Выше было сказано, что фундамент подвергается большим нагрузкам. Это не только вес здания, но и движение грунта, морозное пучение и другие физические явления.

Внимание! База — это множество огромных свойств. Их необходимо различать по типу. Есть нагрузки, которые способствуют растяжению или сжатию фитингов. Как правило, нижняя часть армированного каркаса более подвержена первому виду давления, верхняя часть второго.

Возводя такой фундамент, надо помнить, что арматура, заложенная неграмотно, может привести к дальнейшему разрушению каркаса, что, несомненно, приведет к порче всего здания.

Итак, переходим непосредственно к схеме укладки ленточного фундамента своими руками:

• Первый этап предполагает подготовку: участка, очищенного под строительство, рытье траншеи по границе будущего здания;
• Далее, установили опалубку для стен пропорционально;
• с выполненной опалубкой и армированием;

Затем

• залили бетоном, организовали гидроизоляцию и другие работы.

Как видно из схемы, опалубка и арматура устанавливаются одновременно.Сначала возводится опалубка: внутренняя часть траншеи обрабатывается пергаментной бумагой, что позволяет в дальнейшем упростить демонтаж.

Кадр создается по следующей схеме:

• арматурные стержни, забитые на дно траншеи. Как было сказано выше, необходимо соблюдать правильное расстояние;
• на дне траншеи устанавливаются подстаканники размером 80-100 мм, на которых размещается нижний продольный ряд задвижек;

Совет! В качестве опор подойдут обычные кирпичи, уложенные вертикально.

• Продольные ряды штанг крепятся к забитым в землю поперечинам.

Зачем нужна арматура? Этот процесс важен для укрепления всей конструкции, благодаря ему во многом увеличился срок службы здания.

Покупая арматуру для такого каркаса, необходимо обратить внимание на индекс продукции:

• «С» — будет означать устойчивость изделий под сварку;
• «К» — устойчивость к растрескиванию от коррозии (последнее возможно при высоких нагрузках).

Внимание! Если изделие не одного из вышеперечисленных показателей, такую ​​арматуру брать не рекомендуется.

Помимо индекса, арматурный стержень можно разделить и по категориям:

• A3 подходит для продольной намотки. Эти стержни представляют собой основную нагрузку;
• A1 уже используется для других способов укладки. Диаметр стержней желательно выбирать в пределах 6-8 мм.

Полезный совет. Укладывать стержни рекомендуется методом одинарной коромысла.Это поможет связать все стержни в единый прочный каркас.

Примечание: армировать среднюю часть бетонного фундамента не нужно, так как она действительно не имеет нагрузок.

Что касается стандартных канонов армирования:

• продольные стержни должны быть размещены внутри рамы;
• соединенных между собой стержней арматуры — это гарантия целостности бетона, нераспространения трещин и фиксации стержней в нужном положении;
• Расстояние продольной штанги и поперечной регулируется строительными нормами.
• определяя расстояние между стержнями, необходимо учитывать диаметр стержня, расположение стержней, способ установки и многое другое;

Внимание! Расстояние между стержнями продольной конструкции должно быть таким, чтобы оно не превышало 2-х кратную высоту сечения элемента.

• Вы не можете использовать сварку в арматурных стержнях. От этого искажаются свойства металла, качество ухудшается, но, как было сказано выше, если задвижка выбрана индексом «С», сварка разрешена;

Внимание! Если клапан не совпадает с индексом «С», тяги только с прочной стяжкой.

• ни в коем случае нельзя допускать контакта арматуры с землей или опалубкой. В противном случае металлическим стержням грозит коррозия;
• заметил расстояние внешних поверхностей будущего фундамента здания;
• Важно оставить вентиляционные отверстия, улучшающие амортизационные характеристики фундамента, предотвращающие процесс коррозии и т. Д.

Особое внимание при армировании необходимо уделить углам примыкания планок основания.Помните, что угол наклона бетонных конструкций испытывает наибольшую степень нагрузки.

Необходимо знать, если клапан находится в углу планки, фундамент будет установлен неправильно и передача от терминала к терминалу не будет реализована на должном уровне, твердое основание потеряет прочность. Это не жесткий монолитный каркас, а набор отдельных балок, которые нельзя рассматривать как прочный фундамент.

Инструкция:

• для запуска задвижки выбирают сечение 8-10 мм;
• возведен каркас, подразумевающий соединение всех стержней в единое целое (соединение: сварка или обвязка).

Обратите внимание: усиление планки фундамента под забором предполагает создание такого каркаса, который был бы в два раза меньше по ширине, чем по высоте.

Приведенные выше советы по армированию фундаментной плиты, схемы и полезная информация помогут сделать строительство ленточного фундамента своими руками. Самое главное — основа будущего здания будет надежной и прочной, что позволяет возводить различные монолитные конструкции.

Видео:

Связанные с контентом

Разница между ленточным фундаментом и подушечным фундаментом »Engineering Basic

Ленточный и блочный фундамент — это обычно наиболее распространенные типы фундамента / фундамента на строительной площадке.

Чаще всего ленточный фундамент используется для поддержки линии нагрузки, особенно несущей стены. В то время как фундамент Pad используется для выдерживания сосредоточенных нагрузок от точечной нагрузки, такой как структурные колонны.

ЛЕНТОЧНЫЙ ФУНДАМЕНТ

Ленточный фундамент — это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, подобных тем, которые встречаются во многих жилых домах низкой и средней этажности, где можно использовать массивный бетонный фундамент из ленточных фундаментов . В других ситуациях может потребоваться железобетон.

ПОДКЛАДКА ФУНДАМЕНТ

Падовый фундамент — это, как правило, неглубокий фундамент, но в зависимости от грунтовых условий он может быть глубоким.Они представляют собой форму основания, образованного прямоугольными, квадратными или иногда круглыми бетонными «подушками», которые выдерживают локализованные одноточечные нагрузки, такие как несущие колонны, группы колонн или каркасные конструкции. Эта нагрузка затем распределяется подушкой на несущий слой почвы или скал ниже. Подушечки фундамента также можно использовать для опоры фундаментных балок.

Обычно они имеют одинаковую толщину, но иногда верхняя поверхность может быть наклонной или ступенчатой. Их форма в плане будет зависеть от характера приложенной нагрузки и допустимой несущей способности нижележащих слоев.Их толщина должна быть достаточной для распределения нагрузки по форме в плане. Как правило, они армируются на всех конструкциях, кроме самых маленьких, причем армирование позволяет создавать более высокие нагрузки и строить более мелкие опоры, которые требуют меньше земляных работ и используют меньше бетона.

Любите этот пост, и вам нравится получать копию

Нажмите кнопку ниже, чтобы получить файл PDF и прочитать его в автономном режиме.

Типы фундаментов и решения по просадкам

Фундаменты бывают двух видов: неглубокие и глубокие.Мелкий фундамент используется там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов.

Подавляющее большинство домов и легких жилых домов построено с использованием неглубоких фундаментов, с глубокими фундаментами, используемыми для размещения подушек на более слабых грунтах или там, где требуются значительно более высокие нагрузки.

Geobear предлагает решения, когда фундамент разрушается из-за проседания или осадки.

Типы фундаментов мелкого заложения

Полоса (вики по проектированию зданий)

Ленточный фундамент

Этот тип фундамента представляет собой неглубокий фундамент, используемый для обеспечения опоры линейной конструкции, такой как стена.Ленточные фундаменты используются во многих грунтах и ​​особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих жилых домах; обычно используется массивный ленточный бетонный фундамент.

Почему они терпят неудачу?

Эффект просадки заставляет полосу проседать в одном углу или по всей длине стены. Обычно это является следствием усадки глинистого грунта или эрозии грунта под фундаментом из-за избытка воды, например, утечек из дренажей.

Решения Geobear

Чаще всего наши геополимерные решения используются для домов, подверженных просадке. Мы идентифицируем пораженный участок с помощью исследования почвы и разрабатываем решение, которое позволяет видеть луковицы геополимерного материала, вводимые через определенные промежутки времени под ленточный фундамент. Материал расширяется и образует прочную основу под существующей полосой, предотвращая дальнейшее движение (оседание). Решение обычно используется перед подкреплением, что является более старым традиционным методом.

Падовый фундамент

Фундамент

— это прямоугольные или круглые опоры, используемые для поддержки локализованных нагрузок, таких как колонны. Они чаще встречаются в более крупных сооружениях, таких как промышленные предприятия или другие коммерческие здания, для поддержки больших конструкций с крышей.

Почему они терпят неудачу?

Отказ подушки встречается реже, чем проседание ленточного фундамента, но в том случае, если это произойдет, есть несколько возможных причин.Причиной может быть оседание, то есть нагрузка от здания выше, чем может выдержать грунт под подушкой, это может быть вызвано уплотнением грунта. Оседание также может произойти из-за эрозии из-за избытка воды.

Решения Geobear

Мы можем укрепить землю под подушкой, чтобы предотвратить дальнейшее движение. Мы вводим материал на несколько глубин под подушку, в зависимости от степени слабого грунта, и он затвердевает, создавая прочное основание под подушкой.

Выбранный материал, который мы используем, также обеспечивает дополнительную несущую способность грунта, что позволяет переносить большие нагрузки на существующий подушечный фундамент. Это идеальное решение при строительстве нового этажа или крыши.

Плотные фундаменты

Плотный фундамент состоит из железобетонных плит, которые часто покрывают всю площадь здания. Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента и обычно используются для легких жилых домов на более бедных почвах.

Почему они терпят неудачу

Фундаменты на плотах склонны к оседанию со временем и спроектированы таким образом, чтобы выдерживать движение вниз. Однако чрезмерное движение вниз может быть вызвано плохим уплотнением заполняющего материала под ним или проникновением воды через трещины, вызывающими образование пустот.

Решения Geobear

В этих случаях Geobear разработает решение, при котором геополимерный материал вводится непосредственно под плиту в виде сетки через пораженную область.Материал будет расширяться, чтобы заполнить пустоты и уплотнить существующую заливку, и в некоторых случаях мы можем использовать наш материал, чтобы поднять плиту обратно на базовые уровни.

Если требуется, чтобы фундамент выдерживал большую нагрузку, мы также можем использовать наш материал на определенных участках, чтобы улучшить прочность грунта, это позволит закрепить новые опорные колонны на плоту.

% PDF-1.5
%
1 0 объект
>>>
эндобдж
2 0 obj
>
эндобдж
3 0 obj
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.% + & [2: 6U] X5g ~ mbi $ u} c.2 (SAhahP`hΫD; e! HvcfY? BXt> = ڎ E | 1 $:
kHAcXDDǰ $ Z = FUahH Z = «bhHVqh-AzZ =» b ҃VkH_b @ o \] 3
F7Loxm + rͣ;] nL
конечный поток
эндобдж
5 0 obj
>
эндобдж
6 0 obj
>
эндобдж
7 0 объект
>
эндобдж
8 0 объект
>
эндобдж
9 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595. i>.U & qL4sAwo ‘&} ً Bu ~ & XMy $ ZIy> GC! UQbWIVDBZ 릂 L.Ă] NF
\ dhrhk $ JJ.SϠ / N% {zhYFq ((wΟACKǸ5fbe * (9QL> kzě + *} * 湞, uY} h 9Zfb # —
d [H ׃ Hp˽ + AF {~ @ ‘+ l:.%

5b}] (_ ##’ FI_> daZ & biB͗E

& \ {TqwS8} u_I’g ׀ Nnwmch_
\ egĕx% c? ejQBF «DFst _0aP _» t4f2 P25sxŎAet: 9xhCrn: JzU7e19W:? NU: F; zSi7 {JeW
mP.f ߨ ~ rj`a & Nw {0 / (/ {tf {> R, (u $ Q + O bh) F’ɩqHoM2G {Je \ NNщ
] 6QM8 {R8d] * u1w1792 ~} u F ~ 7CC 狙 GMf * y * 9ao
b1Oa ׽ $. 냈 f1 ~ c # zOUg3tm = պ v ~ [
q7 \) / L8 /> b3 @> Ib $ «v ~ 7 \, %% ˕-ƣh (k {Nk $ -aD59Nc1] Z5 NJLY0hfA) jfO`V0

ƀi \ 6CTa (Cm7R7уa [.wCOp + u XLQjC; 2L8.cND? + ZB2V; S;] V ad [! hdœ98 \> ju̢ ߰ dlia9L] DY
bz {rX TA_ {G2o3 | QK8w) CST3 ߎ
/% GuI (ſ’wg, C \ ZUI
O% a6c / $ 5] 6djP «g |

Когда и как подрезать ступенчатый фундамент на наклонной площадке

При значительных изменениях уровня на строительном участке или, если профиль приличной несущей толщины наклонен, При рытье фундамента может быть сложно решить, как снизить затраты.

Если вы врезаетесь в склон, это может привести к очень глубоким земляным работам и большим деньгам, чтобы увезти отвалы и заменить их бетоном.

Установка ступеньки или ступенек в фундамент может сэкономить время и деньги и при этом гарантировать, что здание является структурно прочным, если оно выполнено правильно.

Руководство по тому, как это должно быть сделано, дано в Утвержденном документе A 2E2 (d-e). Там написано:

г) Фундаменты, ступенчатые на отметку, должны перекрываться на удвоенную высоту ступеньки, на толщину фундамента или на 300 мм, в зависимости от того, что больше. Для фундаментов с засыпкой траншеи перекрытие должно быть в два раза больше высоты ступеньки или 1 м, в зависимости от того, что больше.

д) Ступеньки в фундаменте не должны быть выше толщины фундамента:

Итак, если вы собираетесь залить ленточный фундамент и хотите добавить ступеньку 300 мм (S), тогда бетон должен иметь толщину не менее 300 мм (T) и выступать за ступеньку (L) как минимум на 600 мм (2xT, 2xS и больше 300 мм).

Если вы заливали фундамент траншеи глубиной 900 мм (T) и хотите добавить ступеньку (S) 300 мм, то фундамент должен выступать за ступеньку (L) 1 м, так как она больше 2S (600 мм).

Фундамент должен быть сплошным (объединяться) при каждом изменении уровня.

Опалубка, установленная на боках траншеи в правильном положении для формирования ступеньки, позволяет заливать бетон за один раз. Если бетон заливается поэтапно, то следует использовать стальные анкерные стержни (не менее 2 стержней диаметром 12 мм и длиной 600 мм с бетонным покрытием не менее 50 мм на каждую заливку) или арматурную сетку, чтобы обеспечить полное соединение между двумя заливками.

Хотите узнать больше об этом виде работы? Эти выборы могут вам помочь:

Обратите внимание: были приняты все меры, чтобы информация была верной на момент публикации.Предоставленные письменные инструкции не заменяют профессионального суждения пользователя. Ответственный за выполнение работ или лицо, выполняющее работы, обязаны обеспечить соблюдение соответствующих строительных норм и правил или применимых технических стандартов.

Критерии выбора фундамента для зданий

🕑 Время чтения: 1 минута

Критерии выбора фундамента для зданий зависят от двух факторов: факторов, связанных с условиями грунта (грунта), и факторов, связанных с нагрузками от конструкции.Характеристики фундамента основаны на взаимодействии нагрузок от конструкции и опорного грунта или пластов.

Природа и условия каждого из них различаются, поэтому выбор подходящего основания становится необходимым для этих изменений в зависимости от обстоятельств.

Критерии выбора фундамента для зданий

1. Нагрузки на конструкцию

Условия нагрузки, исходящие от конструкции, являются одним из факторов, определяющих выбор фундамента.На нее влияют тип здания, тип строительного материала, факторы окружающей среды, сейсмостойкость.

Выбор материала, такого как кирпич, камень, сталь и бетон для строительства, влияет на выбор фундамента. Расчет осадки фундамента — еще один фактор, который связан с нагрузками на конструкцию и влияет на выбор фундамента.

В случае малоэтажного строительства предпочтительнее неглубокий фундамент. Однако для многоэтажного строительства требуется глубокий фундамент.2 и выше эффективны для фундаментов мелкого заложения до 4 этажей. Однако более высокие конструкции могут рассматриваться как плотный фундамент при условии, что модуль реакции земляного полотна не должен быть превышен при расчетах.

3. Типы почв

Существуют разные типы почв, такие как песчаная почва, рыхлая почва, глинистая почва и обширные почвы. Поверхность на глубине до 3 м называется верхним слоем почвы, а подпочва начинается после глубины 3 м. Характеристики, в частности несущая способность верхнего и нижнего слоев почвы, в значительной степени определяют выбор фундамента.

Для грунта с низкой несущей способностью должен быть выбран более прочный и подходящий фундамент по сравнению со случаем, когда грунт имеет прочную несущую способность. Несущая способность — это способность грунта безопасно выдерживать структурные нагрузки без разрушения при сдвиге и недопустимой осадки.

Рис.2: Типы почвы

3.1 Глиняная почва

Глиняный грунт обладает большой способностью удерживать воду, поэтому в этом типе грунта ожидается большое расширение и усадка. В результате конструкция фундамента может страдать от сильной осадки и подъемного давления, поэтому глинистый грунт нежелателен.Применимые нормы, такие как британский стандарт, рекомендуют минимальную глубину 1 м для фундамента и 3 м, если вокруг есть деревья.

Плот / мат — лучший тип фундамента для строительства на глинистой почве, в него можно добавить ребра и балки, чтобы увеличить его жесткость. Если плотный фундамент является дорогостоящим, прикладываемые нагрузки велики или на небольшой глубине отсутствует прочный слой грунта, то следует выбирать просверленную сваю.

В глинистой почве рекомендуется собирать и отводить дождевую воду, расширять фундамент на глубину, где не происходит колебаний влажности, удалять слабый и неглубокий слой почвы, такой как чернохлопковая почва, выполнять строительство в засушливый сезон, если это возможно, и распределять нагрузки на конструкцию. как можно более единообразно.

В случае, если неглубокий твердый слой почвы перекрывает мягкий слой глинистой почвы, рекомендуется использовать широкий армированный ленточный фундамент. Таким образом снижается влияние нагрузок на слабый слой почвы. Свайные фундаменты рекомендуются для высотных зданий и там, где ожидается подъем.

Рис.3: Распространение основания в твердой или илистой глине

3,2 Торфяной грунт

Это значительно пористая, легко сжимаемая почва темно-коричневого или черного цвета, которая обычно встречается вблизи водно-болотных угодий.Он подвергается расширению и усадке из-за колебаний влажности, чрезвычайно слаб по условиям или несущей способности.

Значит, следует либо убрать прочный слой, либо ленточный фундамент в этом случае будет хорошим вариантом. Если толщина торфяного грунта велика и его удаление неэкономично, следует выбрать другие типы фундамента.

Например, бетонные сваи, простирающиеся до твердого слоя грунта ниже, подушечка и фундамент из балок выдерживают сильный удар пласта для небольших проектов или плотный фундамент для случая, когда твердые пласты недоступны на разумной глубине, но есть твердые слои корки с 3 слоями. -4м толщиной подходящей несущей способности.

3,3 Ил

Гладкий на ощупь илистый грунт, как правило, не подходит для конструкции фундамента из-за его расширения, которое оказывает давление на фундамент и повреждает его.

Ил удерживает влагу и плохо отводит воду. Если ил или илистая глина жесткие и простираются на большую глубину, уместны железобетонные покрытия и изолированные опорные площадки. Глубина фундамента должна быть больше зоны размыва и зоны набухания и усадки.

3,4 Песок и гравий

Песок и гравий пропускают воду, поэтому не вызывают смещения конструкции. Влажное уплотнение почвы и песка является хорошей опорой для конструкции фундамента.

Сухой плотный гравий или гравийно-песчаные грунты подходят для насыпных и ленточных фундаментов. Обычно допустима глубина 700 мм, если грунт имеет достаточную несущую способность.

Рис.4: Распространение основания в песчаной почве

Если гравий погружен в воду, несущая способность уменьшается вдвое.Вот почему важно держать фундамент как можно выше. Может подойти неглубокий, усиленный, широкий ленточный фундамент.

Песок достаточно хорошо удерживается вместе, когда он влажный, уплотненный и однородный, но траншеи могут обрушиться, и поэтому для удержания грунта в траншеях до заливки бетона часто используют шпунтовые сваи.

Если рыхлый песок расширяется на большую глубину, рекомендуется утрамбовать его и использовать раскладывающуюся опору. В качестве альтернативы можно выбрать плот, забивную сваю, забивную сваю или набивную сваю без использования энергии уплотнения.

Рис.5: Плотный фундамент на рыхлом песке, увеличенный на большую глубину

3,5 Камень

Обычно такие породы, как известняк, коренная порода и песчаник, обладают существенно высокой несущей способностью. Это делает его пригодным для поддержки фундаментов коммерческих и жилых зданий.

3,6 суглинок

Суглинок

— лучший вариант опоры для фундамента из-за его равномерно сбалансированных характеристик. Он поддерживает сбалансированную скорость воды и, следовательно, не сжимается и не расширяется настолько, что повреждает фундамент.Суглинок — это смесь глины, ила и песка, темного цвета и мягкая; сухой; и рассыпчатая на ощупь.

Изолированный фундамент — наиболее желаемый тип фундамента для глинистой почвы. Глубина и площадь фундамента зависят от несущей способности, глубины уровня грунтовых вод и глубины несущего слоя.

3,7 Ранее использовавшаяся почва

Если участок ранее использовался для строительства жилых, горнодобывающих, промышленных или других построек, то препятствие, такое как загрязнение почвы, может помешать немедленным земляным работам.Такие соображения необходимо учитывать при выборе типа фундамента.

Если, например, рыхлый песок простирается на большую глубину, можно выбрать плотный фундамент для равномерного распределения нагрузки, а для тяжелых конструкций, таких как многоэтажные здания, потребуется свайный фундамент.

3.8 Горные и лесные почвы

Горные почвы и лесные почвы, скорее всего, содержат валуны на разной глубине, поэтому свайные фундаменты не подходят.Для одно- и двухэтажных жилых домов подходят изолированные армированные фундаменты. Для одноэтажных домов подходит ленточный железобетонный фундамент.

4. Простота конструкции

При выборе фундамента следует учитывать легкость его выполнения / строительства на месте. Возведение фундаментов разного типа требует труда разной квалификации и разного уровня подготовки.

5.Уровень грунтовых вод

Уровень грунтовых вод — еще один важный критерий, влияющий на выбор фундамента. нельзя укладывать фундамент на почву, которая расширяется и сжимается из-за колебаний уровня грунтовых вод. Таким образом, это должно быть строительство на полностью сухой почве или на полностью влажной почве.

Если уровень грунтовых вод расположен ниже уровня образования фундамента, то следует выбрать неглубокий фундамент, например, изолированный или комбинированный фундамент. Кроме того, для более высокого уровня грунтовых вод следует предложить опору для плота / циновки.

Это необходимо для противодействия подъемному давлению и противодействию воздействию воды, чтобы избежать опрокидывающих моментов на ранней стадии строительства. Если этот вариант не может быть реализован, то следует рассмотреть возможность создания глубоких фундаментов, таких как микрошваи или буронабивные сваи, для обеспечения необходимого сопротивления поднятию.

6. Прилегающая конструкция / водоемы / откосы

Прилегающие конструкции, водоемы, откосы — параметры, которые необходимо учитывать при выборе типа фундамента.Когда фундамент соседней конструкции находится очень близко к фундаменту, который будет возводиться, это может повлиять на выбор и безопасность прилегающей конструкции.

Если фундамент примыкающей конструкции находится очень близко к целевому фундаменту, это может повлиять на выбор, поскольку безопасность примыкающей конструкции имеет первостепенное значение. Выбор правильного типа фундамента будет более сложной задачей, если соседнее здание представляет собой высотное здание или старый дом.

При подсчете следует учитывать такие факторы, как близость к реке, озеру, естественному водостоку или близость к склону.Фундаменты с изолированной подкладкой из RCC под сваями обычно предпочтительнее для зданий на наклонных участках. Запрещается возводить жилые дома на склонах крутизной более 25 градусов.

7. Стихийные бедствия и экстремальные погодные условия

Если в данном районе в прошлом были серьезные природные явления или экстремальные погодные условия, то эти параметры следует выбирать с учетом этих параметров. Прошлые записи или данные о стихийных бедствиях и экстремальных погодных условиях следует использовать в качестве основы для выбора фундамента.

8. Экономическое проектирование

Когда существует ряд возможных вариантов фундамента для данной проектной площадки, экономический фактор может повлиять на выбор фундамента.

Свайно-винтовой фундамент своими руками + пошаговая инструкция

Фундамент представляет собой основу любого строения. В некоторых случаях установка массивного плитного или монолитного ленточного основания невозможна, поэтому происходит использование винтовых свай. Перед тем, как сделать свайный фундамент своими руками, необходимо подробнее узнать о процессе проведения, работ, так как только при соблюдении всех правил можно создать надежное основание для дома.

Достоинства и недостатки свай

К преимуществам свай можно отнести:

1. Возможность повторной установки. Если сваи использовались длительное время в качестве опор для дома, их можно применять и после того, как конструкция будет разобрана. Демонтируются винтовые сваи без каких-либо повреждений.
2. Отсутствие необходимости в проведении большого объема земельных работ. Стоит отметить, что возведение свайно-ростверкового фундамента своими руками может происходить на участках с подвижным грунтом.
3. Скорость проведения работ. Создание свайного фундамента может происходить в течение 2 дней.
4. Возможность создать дом сразу же после возведения основания.
5. Универсальность. Свайный фундамент подходит для строительства различных типов построек.
6. Длительный срок службы. Свайный фундамент может использоваться в течение 150-200 лет.
7. Относительно низкая стоимость, если сравнивать с ленточным основанием.
8. Отсутствие строительного мусора после проведения работ.

Но у подобного типа фундамента имеются и недостатки. К ним можно отнести:

1. Невозможность построить конструкцию на скальном грунте.
2. Проседание грунта в случае если обследование участка было произведено неверно.
3. Деформирование опор, происходящее из-за нарушения технологии. В пример можно привести не вкручивание опор, а их установку в заранее выкопанные ямы. Также причиной деформации может стать неправильно созданная обвязка опор.
4. Возможность установки только небольших домов.

Так как многие загородные дома создаются одноэтажными, свайный фундамент набирает все большую популярность.

Когда выбирается свайный фундамент

Свайное основание может создаваться при строительстве как промышленных, так и жилых построек. Такие опоры применяются даже при строительстве двухэтажных построек на слабых грунтах. Сваи позволяют сократить время создания дома и количество затрачиваемых средств. Такой фундамент создается по следующим причинам:

1. Наличие слабого верхнего грунтового слоя. Такие грунты обычно содержат перегной, торфяную примесь и глину. В таком грунте обычно присутствует большое количество воды. В таких условиях необходимо перенести нагрузку на более плотные слои грунта.
2. Увеличенная плотность грунта. В таком случае применение свайного фундамента позволяет уменьшить объем земельных работ. При этом снижаются расходы на подготовку участка, ведь перед установкой свайного основания не нужно создавать траншею или котлован и нанимать тяжелую строительную технику.

Стоит отметить, что свайный фундамент может быть ростверковым, винтовым и ленточным. Каждый указанный тип основания имеет определенные преимущества. Перед тем как сделать свайный домовой фундамент стоит тщательно подготовиться к проведению работ.

Проведение подготовительных работ

Винтовой фундамент может создаваться как под небольшое строение, так и под загородный дом. Сваи можно создавать самостоятельно, учитывая параметры таких изделий. Поместить сваи в грунт также можно собственными руками, не нанимая профессиональных строителей.

При создании винтового основания не стоит экономить на материалах, так как от этого зависит надежность будущего строения. Все сваи перед проведением работ необходимо очистить от ржавчины, если она имеется. Для защиты от влаги их стоит покрыть специальным составом.

Важно обратить внимание на качество сварного соединения лопасти и трубы. Если элементы будут сварены плохо, во время установки дома они могут деформироваться, что приведет к проседанию опоры.  Если сваи создаются самостоятельно, необходимо предусмотреть отверстия для продевания штанги, которая будет использоваться для вкручивания. Перед тем как сделать свайно-винтовой фундамент, необходимо составить чертеж и перенести его на участок.

Разметка

Перед монтажом конструкции важно точно произвести расчеты, определив места, в которых должны располагаться сваи. Стоит отметить, важно точно определять размер нагрузки на опоры. Если неправильно произвести расчеты, ростверк в некоторых местах может начать провисать. Это приведет к перекосу стены и появлению трещин.

Все опоры должны располагаться таким образом, чтобы нагрузка на каждую из них распределялась равномерно. Чтобы точно рассчитать нагрузку, необходимо составить план будущего строения и определить места, где именно на фундамент будет действовать наибольшая нагрузка. Площадь, на которой будет создаваться строение, необходимо разделить на прямоугольники.  При этом важно учитывать, что сваи должны находиться под несущими балками дома.

Рассчитав нагрузку на фундамент можно точно определить количество свай, зная какую нагрузку может выдержать каждая опора. После создания плана необходимо установить колышки и натянуть между ними шнур, чтобы точно знать, где необходимо разместить сваи. После разметки территории важно проверить расстояние между отмеченными точками, чтобы быть уверенным в том, что все рассчитано верно.

Этапы выполнения работ

Перед началом работ необходимо изучить пошаговую инструкцию по созданию основания своими руками. Строительство происходит в несколько этапов:

1. Сначала происходит создание лунок глубиной не более 15 см в месте, где будут устанавливаться сваи. Ширина лунок должна быть больше диаметра устанавливаемых опор примерно на 3 см.  Некоторые опытные строители совершают создание свайного фундамента без выкапывания лунок. Это способствует повышению устойчивости сваи. Но стоит помнить, что при ручном ввинчивании опоры такие лунки позволяют использовать меньше усилий. Нельзя выкапывать ямы и устанавливать в них опоры, так как в таком случае они будут ненадежно закреплены в грунте. Важно учитывать, что сваи должны вкручиваться в грунт, на котором ранее не производились земляные работы. В противном случае основание будет ненадежным.
2. После выкапывания лунок происходит установка сваи и ввинчивание ее при помощи штанги. Во время выполнения такой работы необходимо постоянно проверять вертикальность устанавливаемой опоры. Для этого лучше работать втроем, чтобы не отвлекаться на слежение за положением сваи. Погружение должно производиться ниже уровня промерзания грунта.
3. На следующем этапе осуществляется выравнивание всех свай по уровню. Излишки необходимо срезать при помощи болгарки.
4. Затем происходит заливка в установленные сваи бетонного раствора. Это способствует увеличению прочности опор и снижение скорости возникновения коррозии.
5. После этого происходит приваривание к сваям металлических пластин с отверстиями, сделанными для закрепления ростверка. Их нужно изготовить или приобрести заранее. Если используется деревянный ростверк, происходит соединение при помощи болтов. Затем нужно сделать обвязку и проверить надежность всех соединений.

Во время создания ростверка необходимо следить за тем, чтобы все его элементы находились в горизонтальном положении. Перед тем, как сделать цоколь на свайном фундаменте, стоит выбрать определенный материал. Часто используются декоративные панели, так как они имеют низкую стоимость и не требуют большого количества времени на установку. Для создания цоколя сначала устанавливается деревянная обрешетка, на которой и закрепляется облицовочный материал.

Для получения более подробной информации о проведении работ стоит посмотреть представленное видео о создании свайного фундамента своими руками.

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

• Сейсмическая активность в районе (длина сваи от 4 метров).
• Залегание твердого грунта (зависит от его состава, определяется испытаниями).
• Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

• Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
• Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Фундамент на винтовых сваях — плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

2. Многолопастные – с несколькими лопастями.

3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

• Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

• Экономичность – обходится на 20–30% дешевле иных вариантов;

• Отсутствие строительного мусора и больших объемов выемки земли;

• Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

• Возможность создания практически на любых типах грунтов;

• Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

• Большое количество модификаций наконечников и оголовков;

• Возможность повторного применения;

• Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

• Невозможность обустройства внизу под полом цокольного этажа или подвала;

• Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

1. Производится контрольное вкручивание для определения прочности грунтов.

2. Выполняются расчеты с подготовкой плана размещения опор.

3. Делается разметка участка.

4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

5. Осуществляется заливка бетона внутрь опоры.

6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры

Вставляем в приямок

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

Если завинчивать становится тяжело, то приглашаем помощников

Первая закручена точно по уровню

Размечаем вторую — угловую на этой же стороне от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Аналогично наклонами корректируем расстояние между столбами

После соблюдения расстояний — закручиваем третью

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей

Закручиваем сваю и следим за отметками уровня и бечевки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки

Болгаркой обрезаем все опоры по уровню

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

монтаж ручным способом. (фото, видео) — Домина

Хотите создать надежную опору для временного сооружения? Вам может подойти вариант — ввинчивание многовитковых свай своими руками. В этой записи приведен один из методов монтажа там, где нет доступа к проезду технике. Винты были выбраны небольшой длины, а именно – F76х1600х220.

Конечно же, для капитальной постройки такие сваи не подходят, а в этом случае они предназначены, чтобы держать на себе временную (или сезонную) постройку, в данном случае — это будет летняя кухня. Несмотря на, казалось бы, свою небольшую длину (всего 1.6 метра!), такая опора способна выдержать около 1,5 Т! При этом, погружение происходит на глубину всего чуть более метра.

Сам процесс разметки и нивелировки мало чем отличается от типового закручивания спецтехникой. Переходник под рычаг (в роли рычага выступает закаленный лом) был изготовлен из старого переходника для буровой. Сверху основательно приварен отрезок трубы с толщиной стенки около 4 мм. Этого вполне достаточно.

Проблем с данным монтажом не возникало. Несмотря на пасмурную погоду процесс шел достаточно быстро. На одну сваю понадобилось около 15 минут. Для бОльшей длины (от 2.5 м и далее) рекомендуется изготовить более надежную насадку (ссылка имеется в конце).

При закручивании руками нужно знать один очень важный момент – если чувствуете, что свая идет туго, а до финальной отметки глубины осталось совсем немного – лучше не прерывайте закручивание! Дело в том, что она на глубине испытывает огромное давление, и для продолжения закручивания (сам момент срыва) может понадобиться намного больше сил! Бывает, что и ломы не выдерживают момента и сгибаются.

После увиденного, пожалуй, лучшего и надежного решения просто не найти, бытовка, в которой Вы будете жить, пока строится основной дом, кухни, любые другие не капитальные сооружения, такая небольшая длина отлично подойдет для таких целей. На этом плюсы не заканчиваются.. Недлинные винтовые сваи серии F или N можно без проблем ввинтить повторно, оцинкованная поверхность столба практически не страдает! При наличии крепких рук и желания, можно без проблем закрутить и бОльшей длины, например 2.5 или 3 метра, такие сваи уже выдерживают нагрузку в несколько тонн и пригодны для малоэтажного строительства.

Специально для заинтересованных видеоролик с места вкручивания:

На данном заказе был применён один из способов ручного закручивания, а их несколько и самые распространенные можно посмотреть здесь.

Свайный фундамент своими руками пошаговая инструкция с видео

Статья будет полезна новичкам каркасного строительства, в ней Вы найдёте пошаговую инструкция о том, как возвести свайный фундамент своими руками, с помощью двух мужчин и приспособления для вкручивания свай.

Фундамент на винтовых сваях используется для возведения домов, коттеджей, дач, турбаз и пансионатов по каркасной технологии строительства. Существует три способа монтажа свай для такого фундамента ручной, ручно-механический и с применением спецтехники. Мы рассмотрим самый простой и дешевый способ строительства свайно-винтового фундамента для каркасного дома – ручной.

Винтовые сваи состоят из трёх элементов:

• Торец сваи имеет заострённую форму и к нему приварены лопасти, для легкого вкручивания.
• «Тело» сваи представляет собой цилиндрическую трубу определённого диаметра.
• Опорная площадка сваи с отверстиями для установки рычагов, используемых для ввёртывания сваи.

Диаметр сваи это важный параметр, его следует выбирать, исходя из предполагаемой нагрузки строения – чем выше вес, тем больше диаметр свай. Сваи изготавливаются из металла и покрываются антикоррозийной защитой от воздействия влаги.

Другой важный параметр при выборе сваи для Вашего свайного фундамента это тип грунта на участке. Винтовые сваи изготавливаются под различных типов грунтов и делятся на 3 типа:

• Сваи со специальным зубчатым торцом и имитацией лопастей. Такие опоры применяют для фундаментов на грунтах, подверженных сильному промерзанию. Нижний торец сваи имеет неширокие лопасти и зубчатую форму, в результате чего, при ввёртывании ее в грунт, он заполняет внутренние полости сваи. Такая форма торца сваи укрепляет опору всей конструкции.
• Сваи для средних широт и нормальных грунтов с глубиной промерзания до 1.5 метра. Эти сваи наиболее распространены в Украине и предназначены для фундаментов под дома небольшого веса.
• Сваи с широкими лопастями используется на пучинистых или рыхлых грунтах. За счет широких лопастей сваи, они укрепляет опору всей конструкции. Сами лопасти должны иметь не менее двух полных оборотов вокруг сваи.

Теперь Приступаем к Возведению Самого Фундамента

ШАГ 1
Прежде всего нам понадобятся сами сваи и инструмент для монтажа свай:

При этом длина и тип свай, а также их количество на метр фундамента зависит от многих факторов – почвы на участке, самой площади фундамента и как результат нагрузки на сваю. Также не забудьте освободить участок от кустарников и корней деревьев.

ШАГ 2
Размечаем участок под фундамент и начинаем бурение:

ЭТО ВАЖНО
Не забудьте прикрепить уровень к “телу” сваи, чтобы избежать перекосов.

ШАГ 3
После установки всех свай, крепим брус и свайно-винтовой фундамент дома готов

Для лучшего понимания рекомендуем посмотреть наше видео,
о том как сделать свайный фундамент своими руками:

Больше о технологиях в строительстве смотрите в нашем видео-блоге на этой странице:
https://masterovoy.com.ua/nashe-video/

Приглянулся проект? Мы Бесплатно Просчитаем Всё Для Вас (+ Акция…

Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

• территории с глубоким уровнем промерзания почвы;
• грунты со сложным рельефом;
• места с повышенной влажностью;
• территории, на которых уже есть обустроенный ландшафт;
• участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

• нагрузку, что способна выдержать каждая свая;
• вес всего здания;
• уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Расчёт количества свай

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Подготовка к раскладке

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м, а для более тяжёлых конструкций его сокращают минимум вдвое.

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Установка углов

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Снятие почвы под опоры

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Отверстия под крепление труб

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Термоусадочная муфта для свай

Делается это в определённом порядке:

1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
2. Фиксируют муфту при помощи сварки.
3. Сверху вставляют следующую сваю.
4. Тщательно заделывают швы сварочным аппаратом.
5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют гидроуровень или нивелир. Им отбиваются углы основания, а потом по этим ориентирам натягивается верёвка. Излишки отпиливают при помощи болгарки, ориентируясь на разметку.

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона. Это послужит дополнительной защитой от коррозии внутри сваи и сделает фундамент более жёстким.

Заливка бетона

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

• квадратной:
• круглой;
• U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Тип материала	Крепление	Особенности
Деревянные брусья	Фиксируется при помощи специальных болтов по дереву. Дополнительно можно использовать металлические скобы, тогда их углубляют, чтобы они не были длиннее самой сваи	Брусья перед началом строительных работ обрабатывают лаком на основе битума, чтобы снизить агрессивное влияние внешней среды. Под брусья обязательно укладывается гидроизоляция. Самый простой вариант – рубероид
Металлические швеллера	Приваривается к сваям или оголовкам по периметру конструкции	Нуждаются в обработке средствами против коррозии

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Обвязка винтовых свай брусом

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

Монтаж винтовых свай зимой

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

• нет возможности приступить к строительным работам в тёплый сезон года;
• ограничены сроки возведения фундамента;
• на территории под застройку болотистая почва;
• грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Определяем глубину заложения свай

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Очищаем площадку от снега

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Прогреваем верхний слой земли, с помощью костров

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Вкручиваем сваи, применяя спец технику

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Монтаж свай

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Присадка для бетона

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

Видео

Установка свайного фундамент под монорельс :

Установка винтовых свай при строительстве монорельсовой дороги в парке развлечений «Диво-остров», Санкт-Петербург

Презентация ЗВС Screw Piles:

свайные фундаменты в Ленобласти, в скальном грунте Кольского п-ва, возведение монорельса на Диво-Острове в Спб

«Мнение эксперта», Выпуск №2. Свайно-винтовой фундамент.

Выставка «Жилищный проект», Спб, октябрь 2014 г.

Компания Скру Пайлз приняла участие в работе Выставки-семинара «Жилищный проект», Санкт-Петербург, 04-05 октября 2014 г.

Установка свайно-винтового фундамента под SPA комплекс в Агалатово

В сентябре 2014-го года компания Скру Пайлз выполняла работы по устройству свайно-винтового фундамента под SPA комплекс Загородного клуба в Агалатово, Ленобласть.

Установка винтовых свай для загородного клуба в посёлке Отрадное

В октябре’14 компания Скру Пайлз приступила к реализации комплекса работ по установке винтовых свай для загородного клуба в посёлке Отрадное, Ленобласть.

Монтаж винтовых свай под шахту лифта

Монтаж винтовых свай под шахту лифта в Великом Новгороде. Проект уникален тем, это был фундамент под шахту лифта уже существующего дома. Работы были закончены за 1 день.

 Выставка недвижимости и строительства Exposfera 2013

Строительная выставка

В чем разница между винтовой опорой и винтовой сваей?

В чем разница между винтовой опорой и винтовой сваей?

Винтовая опора и спиральная свая — одно и то же

Когда дело доходит до использования этих двух терминов, возникает большая путаница. Дело в том, что на протяжении многих лет разные компании называли их разными названиями: одни называли их спиральными опорами, а другие — спиральными сваями.Винтовые сваи — это еще один термин, используемый для описания винтовых свай, винтовых опор, винтовых свай, спиральных анкеров, винтовых анкеров, винтовых фундаментов и винтовых опор. Все относятся к одному и тому же базовому продукту.

Как изготавливаются винтовые сваи?

На самом деле спираль — это круглый диск, похожий на стальную пластину, который прикреплен к стальному стержню сваи. Эта спиральная пластина предназначена для ввинчивания в землю и по мере того, как она проникает глубже в землю. К косозубой оси прикреплены дополнительные стальные валы.

Насколько глубоко заходят винтовые сваи?

Глубина установки будет определяться гидравлическими датчиками. Когда достигается необходимое давление, стальная плита фундамента прикрепляется к фундаменту и опоре для стабилизации фундамента. Пластина, которая крепится к вашему фундаменту, предназначена для установки небольшого гидравлического домкрата, который можно использовать для выравнивания фундамента. Смотрите фото ниже:

Кронштейны для спиральных и спиральных свай

• Спиральная опора
• Кронштейн для фундамента
• Кронштейн для винтовой сваи

Видео с винтовой сваей

Винтовая система свайного фундамента

Что такое винтовая свая?

Винтовые сваи обычно называют спиральными анкерами, спиральными опорами или винтовой сваей.Спиральные сваи — это форма системы глубокого фундамента, которая использовалась с начала 1900-х годов при сооружении фундаментов на набережной. Они работают, минуя более слабые слои почвы и передавая нагрузки конструкции на компетентные несущие почвы. Спиральные сваи представляют собой экономичное решение для поддержки конструкций в плохих грунтовых условиях и увеличения грузоподъемности существующих конструкций. Спиральные сваи идеальны для проектов, где вызывают беспокойство шум, вибрация, нарушение почвы или доступ к строительной площадке.

Узнать больше о Винтовые сваи

Установка спиральных свай

Винтовые сваи

устанавливаются с приложением крутящего момента для вращения винтовой сваи в земле, аналогично установке самореза по дереву.

Части винтовой сваи

Свинцовая секция

Ведущая секция винтовой сваи относится к первой устанавливаемой винтовой секции сваи. Ведущая секция отвечает за проникновение в почву и передачу нагрузки от центрального стального вала к почве через винтовые опорные пластины (спирали), которые приварены к центральному стальному валу.Спирали сформированы с тщательно контролируемым шагом, что позволяет свае вращаться в грунт

Расширения

Удлинения винтовой сваи состоят из центрального стального вала с муфтой на каждом конце (одна охватываемая, одна охватывающая). Первый удлинитель привинчивается к ведущей секции, а дополнительные удлинители привинчиваются до тех пор, пока винтовая свая не достигнет желаемого крутящего момента и / или глубины.

Окончания

Концевые заделки соединяют спиральную сваю или спиральный анкер с конструкцией, которую они поддерживают или связывают.В зависимости от приложения существует множество окончаний.

Преимущества винтовых свай

• Быстрая установка
• Подходит для самых разных почвенных условий
• Установлено с широким спектром доступного оборудования
• Сопротивление растягивающим, сжимающим и поперечным (поперечным) нагрузкам
• Не создает отходов для утилизации
• Устраняет необходимость в бетоне
• Отсутствие необходимости в обезвоживании
• Готов к немедленной загрузке
• Легко испытывается под нагрузкой

• Можно снимать и перемещать
• Без вибрации
• Монтаж с низким потолком
• Установки с ограниченным доступом
• Установочный крутящий момент может помочь проверить емкость
• Круглогодичная установка в любую погоду
• Спиральные основания можно снимать и повторно использовать для временного использования
• Могут быть установлены в ограниченном пространстве с минимальными повреждениями и нарушениями, что делает их идеальными для ремонтных работ

Винтовые сваи | Компания Florida Foundation Systems специализируется на строительстве спиральных свай

.

Винтовые сваи идеальны для новых строительных и реконструируемых проектов на нестабильных почвах.

Эта безвредная для окружающей среды система обеспечивает чистую и быструю процедуру установки, позволяющую выполнять проекты в срок. Гидравлический мотор-редуктор, установленный на мини-погрузчике или мини-экскаваторе, используется для ввинчивания винтовой сваи, оцинкованной методом горячего погружения, в почву, так как крутящий момент контролируется для достижения требуемой грузоподъемности. Затем поверх сваи приваривается стальная пластина и закладывается в новый бетонный фундамент. Сваю можно загружать сразу. Применения для винтовых свай включают в себя пристройку домов, бассейны, частные стены, бетонные плиты / настилы, площадки генератора, подкрепление существующего фундамента, подпорные стены, усиление существующего фундамента для пристройки второго этажа и т. Д.Возможна конструкция грузоподъемностью до 20 тонн с одобрения геотеха. Еще более высокие нагрузки могут быть достигнуты с помощью спиральных микросвай. Минимальная доступность шириной от 30 до 6 футов делает винтовые сваи идеальным решением в тесноте.

Винтовые сваи с кронштейнами

Винтовые сваи также могут использоваться в сочетании с кронштейнами для подкрепления существующего бетонного фундамента для предотвращения оседания или усиления для дополнительной нагрузки.В некоторых случаях гидравлические домкраты можно соединить вместе, чтобы одновременно поднять фундамент, закрыть трещины, выровнять полы и помочь восстановить стоимость имущества.

Опоры перекрытий

С помощью этой системы можно сохранить внутреннюю или внешнюю осажденную бетонную плиту. В плите просверливаются стержневые отверстия примерно в 5 ‘центрах, чтобы обеспечить установку винтовой сваи в сочетании с каналом из оцинкованной стали для поддержки плиты.Если возможно, плита затем стратегически поднимается и стабилизируется до исходного уровня. В некоторых случаях это может быть достигнуто без необходимости выезжать.

Пирс для крыльца

Эта система свай идеально подходит для стабилизации или поднятия периметра плиты, которая осела. Винтовая свая устанавливается рядом с плитой с низкопрофильным оцинкованным кронштейном для ее опоры. Резка плиты не требуется.

Винтовые подхваты

Винтовые анкерные анкеры — это системы анкеровки, используемые для горизонтального усиления и стабилизации постоянных и временных конструкций, подверженных боковым нагрузкам от земли и воды.Их можно использовать в сочетании с шпунтовыми сваями или залить бетоном для переборок дамб или подпорных стен.

спиральных свай в Джексонвилле, Орландо, Таллахасси

Микросваи, винтовые сваи и винтовые опоры во Флориде и Джорджии

Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции.Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи на подходящие несущие грунты и для достижения проектной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации. Винтовые сваи продвигаются (вкручиваются) в грунт с приложением крутящего момента.

Термины винтовые сваи, винтовые сваи, спиральные опоры, винтовые анкеры, спиральные опоры и спиральные анкеры часто используются спецификаторами как взаимозаменяемые.Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

Рекомендации по проектированию

Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи, чтобы одна лопасть не создавала значительных напряжений для несущего грунта соседней лопасти.Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении. Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.

Множественные сваи должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров самой большой спиральной лопасти (ICC-ES AC358). Вершины свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали.Для приложений с натяжением верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати (12) диаметров от поверхности земли (ICC-ES AC358).

Supportworks Модель 287 Винтовая свайная система

— Ознакомьтесь с нашей документацией о технических характеристиках системы спиральных свай —

Supportworks Модель 288 Винтовая свайная система

— Просмотрите нашу брошюру по продукту и документ о спиральных сваях —

Supportworks Модель 350 Винтовая свайная система

— Ознакомьтесь с нашей документацией о технических характеристиках системы спиральных свай —

Supportworks Модель 450 Винтовая свайная система

— Ознакомьтесь с нашей документацией о технических характеристиках системы спиральных свай —

1. В соответствии с требованиями AISC, допустимая нагрузка для одинарных болтов Ø3 / 4 ″ (HA150) или (2) Ø3 / 4 ″ (HA175) класса 8 при двойном срезе.
2. Регулируется подшипником в отверстиях для болтов.
3. Производственные мощности включают запланированную потерю толщины стали из-за коррозии черной стали без покрытия. Запланированные потери толщины рассчитаны на период 50 лет в соответствии с ICC-ES AC358.
4. Допустимые возможности сжатия основаны на непрерывном боковом ограничении грунта в грунтах с количеством ударов SPT ≥ 4. Сваи с незащищенными длинами или сваи, размещенные в более слабых или жидких грунтах, должны оцениваться инженером проекта в индивидуальном порядке.
5. Указанные механические характеристики относятся только к валу. Производительность системы также не должна превышать установленную нагрузочную способность с корреляцией по крутящему моменту или значения, указанные в соответствующих таблицах грузоподъемности кронштейнов.
6. Перечисленные по умолчанию коэффициенты Kt являются широко признанными отраслевыми стандартами. Как правило, они консервативны и соответствуют тем, которые перечислены в ICC-ES AC358. Коэффициенты K t для конкретного объекта могут быть определены для данного проекта с помощью полномасштабных нагрузочных испытаний.
7. Указанная вместимость грунта является предельными значениями при максимальном установочном моменте.Допустимые значения несущей способности почвы получаются путем деления конечных значений на соответствующий коэффициент безопасности (FOS). FOS обычно принимается равным 2.0, хотя более высокий или более низкий FOS может рассматриваться по усмотрению проектировщика винтовой сваи или в соответствии с требованиями местных норм.
8. Квадратные сваи вала могут быть рассмотрены для применения на сжатие в профилях грунта, которые обеспечивают достаточную непрерывную боковую поддержку; например, в грунтах с количеством ударов SPT ≥ 10. Даже в этих более прочных грунтовых условиях следует учитывать анализ продольного изгиба с учетом неоднородностей и потенциальных эксцентриситетов, создаваемых муфтами

— См. Технические характеристики нашей системы спиральных свай документ —

Определение вместимости

Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:

Q _u = ∑ [A _h (cN _c + qN _q )]

Параметры общего напряжения следует использовать для кратковременных и переходных нагрузок, а параметры эффективного напряжения следует использовать для длительных, постоянных нагрузок.Коэффициент запаса прочности 2 обычно используется для определения допустимой несущей способности грунта, особенно если во время установки винтовой сваи контролируется крутящий момент.

Как и другие альтернативы глубокого фундамента, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. Supportworks рекомендует, чтобы проектирование винтовой сваи выполнялось опытным инженером-геологом или другим квалифицированным специалистом.

Еще один хорошо задокументированный и принятый метод оценки несущей способности винтовой сваи — корреляция с крутящим моментом при установке.Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.

Q _u = KT

Где:

Отношение грузоподъемности к крутящему моменту не является постоянным и зависит от состояния почвы и размера ствола сваи.Нагрузочные испытания с использованием предложенной конфигурации спиральной сваи и спиральной лопасти — лучший способ определить значения K для конкретного проекта. Однако ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для системы спиральных свай модели 288 (диаметр 2 7/8 дюйма) — K = 9 фут-1.

Получите БЕСПЛАТНУЮ цитату!

Связанные страницы

Ищете цену? Получите бесплатную оценку без обязательств.

Винтовые опоры | Основание Bay Area

Если вам нужна система глубокого фундамента для нового строительного проекта, лучше всего подойдут винтовые опоры. С подробным геотехническим отчетом можно спроектировать винтовые опоры, чтобы обеспечить поддержку, необходимую для предотвращения оседания вашей новой конструкции. Они могут быть быстро установлены в любое время в течение года и являются экономичной альтернативой традиционным бетонным опорам.

Винтовые опоры (также называемые спиральными сваями) — это большие стальные фундаментные шпильки, похожие на винты.Они в основном используются для новых строительных проектов, требующих системы глубокого фундамента из-за неидеальных почвенных условий. Однако их иногда используют для подъема, выравнивания и поддержки уже оседающих фундаментов. Винтовые опоры воспринимают вес конструкции и переносят ее на несущий грунт.

Поскольку винтовые опоры для нового строительства (и ремонта осевших фундаментов) не требуют серьезных земляных работ, установка выполняется быстро и вызывает минимальные нарушения.Они превращаются в грунт с помощью винтового приводного двигателя до тех пор, пока не достигнут требуемой глубины и / или крутящего момента, указанных инженером-геотехником. Эта глубина может быть от 10 до 30 футов под землей или даже до 150 футов, если необходимо.

Винтовые опоры бывают разных размеров и конфигураций, поэтому подробный отчет о грунтах используется для проектирования опор в соответствии с требованиями к нагрузке, рекомендованными инженером-геологом. Диаметр спиралей зависит от типа почвы, для глинистой почвы требуются спирали большего размера.Иногда, в зависимости от почвенных условий, могут потребоваться опоры с более чем одной спиралью.

Другие названия винтовых опор включают винтовые сваи, винтовые анкеры, винтовые сваи, винтовые опоры, спиральные анкеры и грунтовые анкеры.

К преимуществам винтовых опор можно отнести,

• Быстрая установка.
• Меньше земляных работ по сравнению с другими типами опор.
• Опоры могут сразу же начать воспринимать нагрузки, как только они будут установлены на место. Напротив, просверленные бетонные опоры требуют времени для застывания.
• Хорошее решение для неустойчивой почвы или при высоком уровне грунтовых вод.
• Несколько опорных пластин повышают устойчивость.
• Подходит для экологически чувствительных участков.
• Возможна установка круглогодично.

Винтовые опоры могут использоваться для подъема и стабилизации фундаментов при осадке. Когда почва под фундаментом нестабильна — это может происходить по разным причинам — со временем фундамент может проседать неравномерно.Когда это происходит, мы говорим, что конструкция имеет «дифференциальную осадку». Поскольку дифференциальная осадка может вызвать серьезное повреждение фундамента, подрядчики иногда используют винтовые опоры для подъема и стабилизации фундамента.

Признаки дифференциального расчета включают,

• Неровные полы
• Двери и окна закрывающиеся
• Стены, отделенные от пола и / или потолка
• Трещины в полу, особенно от стены до стены
• Трещины в стенах, с прогибом или без него
• Порванные обои (это может указывать на трещину за обоями)
• Диагональные трещины, идущие от углов дверей и окон к потолку
• Поворотная стенка
• Молдинги, отделившиеся от стены и / или потолка
• Трещины ступеней в кирпичной кладке
• Наклонные дымоходы или веранды

Для получения дополнительной информации о поселении см. Расчетный фонд.

На протяжении десятилетий просверленные бетонные опоры были идеальным решением для нового строительства на обширных грунтах (расширяющиеся грунты — это грунты, которые легко впитывают и выделяют воду). Однако иногда бывает сложно установить просверленные бетонные опоры на глубину, необходимую для правильной поддержки фундамента. По разным причинам винтовые опоры являются экономичной и все более популярной альтернативой глубоким фундаментам, построенным на обширных почвах.

Поскольку стоимость опор винтового фундамента определяется размером опор, а размер опор определяется тем, что они должны поддерживать, мы не можем дать вам даже приблизительную цифру.Конечно, стоимость также будет зависеть от вашего географического региона.

Чтобы получить точную информацию о стоимости винтовых свай, обратитесь к профессиональному подрядчику по ремонту фундамента в вашем районе. Если вы находитесь в нашей зоне обслуживания — обычно мы обслуживаем домовладельцев в радиусе 75 миль от нашего офиса по адресу 5170 Fulton Dr. Suite C, Fairfield, CA 94534 — свяжитесь с нами для бесплатного осмотра и оценки.

Ущерб фундаменту от поселения снижает стоимость вашего дома. Поэтому важно не ждать, пока незначительная проблема с фундаментом превратится в большую проблему, решение которой будет стоить еще дороже.Все домовладельцы должны научиться определять проблемы с фундаментом на ранней стадии.

В Bay Area Underpinning мы гордимся тем, что можем предоставить вам наиболее экономичное решение для вашего проекта. Свяжитесь с нами сегодня, чтобы получить отличный сервис по разумной цене.

Архив продуктов — Shire Structural Engineers

QuickBase — это отмеченная множеством наград система перекрытий, балок и свай. Совершенно уникальная легкая фундаментная система для зимних садов и легких конструкций, революционизирующая традиционные методы строительства.

Легкая фундаментная система

Эта новаторская модульная легкая фундаментная система сочетает в себе высочайшее качество строительства с инновационными, техническими и экологическими преимуществами, а также экономию средств и времени. QuickBase основана на спиральных винтовых сваях, которые поддерживают легкие, частично переработанные пластиковые заземляющие балки, соединенные серией вставных соединений в каркас. Затем заземляющая балка заполняется безусадочным раствором специальной формулы для получения высокопрочной композитной балки.Каркас переносит нагрузку здания через сваи на подходящие несущие слои, что однозначно устраняет необходимость в массивном бетонном фундаменте.

Затем он оснащается предварительно изготовленной влагонепроницаемой плитой перекрытия, на которую возводится внутренняя стена зимнего сада или пристройки.

Фундаменты

QuickBase идеально подходят для других одноэтажных конструкций, таких как пристройки или модульные здания. Что особенно важно, они более чем соответствуют требованиям правил строительного контроля.

Экономичное решение для фундамента

QuickBase особенно экономичен при работе в ограниченном пространстве, где почвенные условия обычно требуют глубоких земляных работ, где ограниченная парковка ограничивает возможность удаления грунта, связанного с глубокими выемками, и где деревья находятся рядом с строительной площадкой.

Системы

QuickBase не требуют отделки методом «мокрой торговли», поэтому затраты на рабочую силу ниже, а время сборки сокращается. Основы могут быть быстро заложены утвержденными установщиками QuickBase, при этом подрядчики, желающие получить статус утвержденного установщика, могут пройти полное обучение.

В отличие от традиционных фундаментов QuickBase идеально подходит для не идеального грунта. Сваи, как правило, забиваются на глубину 4 м (при необходимости и глубже), что гарантирует наличие подходящего несущего слоя и позволяет избежать проблемных корней деревьев.

Полностью соответствует строительным нормам

QuickBase полностью соответствует Строительным нормам и правилам и разработан с учетом требований местного управления зданием.

Инженеры-проектировщики QuickBase работают в партнерстве как с местными властями, так и с частным строительным управлением, чтобы гарантировать соблюдение всех необходимых стандартов.QuickBase работает со всеми конфигурациями стен и перекрытий крыши.

Программное обеспечение

Design интегрируется с большинством ведущих систем проектирования зимних садов, архитектуры и модульных зданий. QuickBase — это решение номер один для гарантированно высококачественных, устойчивых к коррозии оснований, которое дает полное спокойствие покупателю жилья.

Подробнее о приложениях и часто задаваемых вопросах

Винтовые сваи и шнековые сваи, преимущества для обоих типов

При строительстве или ремонте фундамента существует два метода, позволяющих разместить вес конструкции не на самом фундаменте, а на нестабильном грунте.Винтовые сваи и сваи с шнековым литьем обеспечивают лучшую опору конструкции. Если вы считаете, что ваш дом нуждается в ремонте фундамента, свяжитесь с компанией Magnum Piering для оценки вашего фундамента.

Винтовая свая

Ни один человек за пределами строительного мира не имел бы понятия, что такое винтовые сваи, но они чрезвычайно важны для ремонта фундамента в доме или строении. Винтовая свая — это стальной вал со спиральными пластинами или лопастями, приваренными к валу. По сути, это гигантский винт.Свая — это глубокий фундамент, способный выдерживать растяжение и большие нагрузки. Спиральная свая просверливается или ввинчивается в землю с помощью крутящего момента, а кронштейны используются для крепления винтовой сваи и конструкции. Это можно сделать как при новом строительстве, так и при ремонте существующего фундамента. Винтовые сваи, винтовые сваи, винтовые опоры, винтовые анкеры и спиральные опоры используются как взаимозаменяемые. Однако термин «опора» в основном относится к сжатию, а «якорь» — к растяжению. Винтовые сваи имеют следующие преимущества:
Они устойчивы в любом климате и могут устанавливаться при отрицательных температурах.
Вращающаяся установка не производит вибрации, в отличие от традиционных забивных свай.
Их можно установить в ограниченном или ограниченном пространстве с помощью ручного оборудования, мини-экскаваторов или гусеничного оборудования большего размера.
Для временных конструкций можно использовать и снимать винтовые сваи.
Стальные сваи не требуют времени для затвердевания, как просверленные валы или шнековые сваи, поэтому бетон в фундамент можно заливать сразу после установки.

Шнековая куча

Шнековая свая — еще один метод создания альтернативной опоры фундамента.Шнек — это инструмент со спиральной коронкой для сверления отверстий в древесине, земле или других глубоких поверхностях. Шнековые литые сваи устанавливаются путем просверливания шнека с полым валом в почву на заданную глубину. При медленном извлечении шнека удаляются просверленные грунт и камни, а через полый вал перекачивается бетон или раствор. Затем к влажному бетону добавляется арматурная сталь в соответствии со спецификациями сваи, хотя использование арматурной стали не требуется. Шнековые литые сваи имеют как концевые подшипники, так и фрикционные.Эта техника поддерживает здания, башни и мосты. Преимущества шнековых свай:
В определенных ситуациях может возникнуть проблема коррозии стальных винтовых опор.

Свайно-ростверковый фундамент: плюсы и минусы строительства

Ростверк является составным элементом свайной фундаментной конструкции, объединяющим винтовые, железобетонные или буронабивные сваи. Кроме соединения опорных элементов, ростверк равномерно перераспределяет нагрузочные воздействия на опоры, увеличивает несущие возможности основания, создает дополнительную жесткость, препятствует неравномерной осадке здания. Свайно-ростверковый фундамент рекомендуется возводить при строительстве малоэтажных объектов независимо от состояния почвенного состава. Не следует делать ростверк под бревенчатый дом, потому что его функции исполняет нижний ряд бревен. Так же не устраивают ростверки для каркасного дома, имеющего снизу стальную обвязку.

Целесообразность применения

Свайный фундамент с ростверком используют в случаях:

• нестабильные почвенные составы достигают большой глубины до полутора метров и более. В данной ситуации нагрузка от объекта должна передаваться на грунт, обладающий нормальной несущей способностью. Если до этого уровня возводить фундамент, то расходы на его строительство увеличатся. Сваи в этом случае будут идеальным решением;
• на строительных площадках, имеющих большие перепады по высотам. В данном случае лучше воспользоваться различными по высоте свайными опорами, чем выравнивать поверхность площадки или обустраивать глубокую железобетонную ленту;
• при высоком угв фундаментная основа на сваях будет единственным вариантом для такого участка;
• при ведении строительных работ на жестком почвенном составе, чтобы уменьшить земляные работы;
• ростверковый фундамент с целью экономии денег следует устраивать под дом, строящийся по каркасной технологии;
• если вес объекта превышает 350 т, следует возводить свайный фундамент с монолитным ростверком, так как строительство железобетонной ленты или основания с монолитной плитой потребуют значительных финансовых затрат.

Следует помнить, что любая свайная основа по показателю прочности уступает ленточному или плитному фундаменту.

Достоинства и недостатки

Рассмотрим плюсы и минусы устройства фундамента с ростверком на сваях. Опорные элементы, погруженные на большую глубину, гарантируют устойчивость всей фундаментной ленте, расположенной сверху.

Устройство свайного фундамента с ростверком обойдется значительно дешевле, чем заливка монолитной основы на такую же высоту. А если верхние концы свай связать ростверком из металла, можно получить дополнительную экономию и выполнить усиление свайного фундамента. Такое основание можно возводить для небольшого кирпичного дома, для бани, для деревянного коттеджа в 2 этажа.

Итак, при строительстве свайно-ростверкового фундамента своими руками вы получаете следующие преимущества:

• возможность для строительства на заболоченной местности или на участке с уклоном;
• значительную экономию денежных средств и трудозатрат;
• отсутствие необходимости арендовать специальную технику.

Кроме того, технология строительства свайно-ростверкового фундамента на винтовых, бетонных или забивных сваях не вызывает сложностей, а показатель устойчивости основы получается высоким.

Строители также отмечают высокую скорость выполнения работ, особенно в случае, когда устраивается свайно-винтовое основание, исключающее бетонирование опор.

Набивные сваи можно изготовить самостоятельно, используя асбестоцементные трубы.

Определенные сложности возникают, когда опалубочную конструкцию приходится монтировать на некотором возвышении от земли. Кроме того, с таким фундаментом вы не сможете устроить подвальное помещение, понадобятся дополнительные расходы, связанные с утеплением пола.

Виды используемых свай

Опорные элементы, устанавливаемые под ростверки, подбираются с учетом предполагаемой нагрузки объекта, типом почвенного состава, климатическими особенностями местности. Изготавливаются сваи из стали, древесины или бетона, могут быть комбинированными.

Исходя из варианта погружения, свайные опоры бывают:

• забивными. Под них заблаговременно готовятся скважины, установка выполняется с привлечением специальной техники;
• буронабивные. В скважине монтируются опалубка и арматурный каркас, после чего выполняется бетонирование;
• буровые. Ростверк устраивается на бетонных сваях, установленных в скважины;
• винтовые. Представлены пустотелыми трубами, снизу имеющими лопасти и заостренные наконечники.

Винтовые опоры используются даже в районах с вечно замерзшей почвой.

Материалы, используемые для ростверков

Для изготовления ростверков на свайные фундаменты можно использовать стальные балки, брус из древесины, железобетон. Окончательный выбор определяется весом строящегося здания, особенностями почвы, наличием финансовых средств.

Ростверк из древесины

Простой и недорогой вариант. Изготавливается только в висячем или повышенном положении, так как дерево, находящееся на земле, начинает гнить. Рекомендуется для свайно-винтовых фундаментов, устанавливаемых под легкие объекты. При монтаже на бетонные опоры потребуется готовить стальные оголовки, чтобы выполнить связку.

Деревянную обвязку можно не утеплять, а вот гидроизоляция ростверка такого свайного фундамента потребуется. Под лежень и в места, где сваи соприкасаются с древесиной, закладывается вспененный полиэтилен.

Недостатком такого ростверка считается ограниченный эксплуатационный период.

Металлический ростверк

Считается надежным, используется под крупные сооружения. Устраивается чаще всего по винтовым столбам, но если предусмотреть арматурные выпуски, то такой ростверк отлично стыкуется на жб сваях.

Для изготовления используют двутавр, швеллер или стальной профиль с квадратным сечением. По отношению к поверхности почвы ростверк из металла располагается выше, бывает мелко- или глубоко заглубленным. В последнем случае поверхность металла придется обрабатывать специальными составами, защищающими от образования коррозии.

Основными достоинствами считаются прочность и жесткость конструкции. Правда, работы по монтажу занимают много времени и подразумевают применение сварочного агрегата.

Ростверк из бетона

На свайном фундаменте можно устраивать железобетонный ленточный ростверк, соединяющий опоры по всему периметру объекта и по расположению несущих стен. Конструирование ростверка может выполняться различными способами. Монолитный железобетонный ростверк бывает сборным (если проект составлен под блоки фбс), монолитным (ростверк заливается в подготовленную опалубку). Сборный вариант считается более дорогостоящим и сложным, с ним часто возникают затруднения со связкой элементов. В связи с этим многие застройщики предпочитают устраивать свайный фундамент с монолитным ростверком.

Иногда можно услышать понятие «фундамент с ростверком плитного типа». В этом случае имеется в виду не сама обвязка, а полноценный монолитный фундамент, расположенный на сваях.

При обустройстве бетонного ростверка в обязательном порядке устраивается каркас из арматурных прутьев, чтобы придать конструкции требуемую прочность.

Технология строительства

Перед началом строительных работ необходимо выполнить некоторые расчеты и составить чертеж.

Для начала рассчитываем свайное поле. Под винтовые сваи уточняются значения их диаметра и лопастей, глубина погружения и расстояние между сваями. Готовя расчеты под буронабивные свайные опоры, следует уточнить глубину установки, шаг и сечение, провести расчеты по армированию.

Подробней рассмотрим, как выполнить расчеты на железобетонный монолитный ростверк. Основными целями таких действий являются определение продавливания конструкции, возможности противостоять изгибам, уточнение сечения, способного противостоять поперечным давлениям. Все расчеты подробно расписаны в СНИП, но для частных застройщиков они достаточно сложны и нецелесообразны.

Если мы решили заливать фундамент самостоятельно, необходимо определить основные параметры обвязки:

• глубину закладки ростверка. Она зависит от типа фундаментного основания. Для висячего ростверка такое значение определять не надо, а вот мелко- и глубоко заглубленные варианты соответствующих расчетов требуют. Фундаментные сваи должны быть погружены минимум на глубину промерзания почвы, а ростверк – на 10 – 30 см ниже уровня грунта;
• ширину ростверка свайного фундамента. Для определения этого значения можно воспользоваться специальной формулой, задействуя данные веса объекта, длины ростерковой части, коэффициента несущих возможностей почвы. Но есть более простой способ для определения толщины ростверка – размер его ширины будет соответствовать свайному диаметру, к которому следует прибавить 250 – 350 мм;
• высоту ростверка свайного фундамента. Данное значение полностью зависит от используемых строительных материалов для возведения здания. Как показывает практика, минимальная высота ростверка начинается от сорока сантиметров.

Остается провести расчеты по армированию. Это легко сделать, зная оптимальные размеры ростверка, возводимого при свайном фундаменте. Строители рекомендуют для устройства армирующего каркаса ростверка использовать арматуру класса А3, закладывать по четыре – шесть прутьев, через каждые 30 – 40 см устраивая вертикальные вставки.

Этапы выполнения работ

Приводим пошаговую инструкцию для обустройства ростверка на свайном фундаменте.

Разметка

Готовим строительную площадку, убираем мусор, выравниваем поверхность, снимаем слой плодородной почвы. После этого выполняем разметку, отмечая места под установку опорных свай. Для выполнения такой работы понадобятся колышки и шнур. Разметочные линии проводятся строго диагонально. При малейшей неточности залитый вами фундамент искривится. При небольших высотных перепадах разметка выполняется легко, но, когда участок под застройку расположен на склоне, следует воспользоваться услугами опытных специалистов.

Пристальное внимание уделяется угловым участкам, которые должны составлять девяносто градусов.

Устройство траншеи

Определившись с границами основания, переходим к земляным работам. Сначала готовится траншея по ростверк, потом намечаются лунки под установку свай. Для таких работ понадобятся лопаты, лом и бур.

Под хозпостройки достаточно делать канаву шириной в 25 см, для жилых домов рекомендуется это значение увеличить до 80 см. Максимальная глубина – 0.7 м.

Дно и стенки траншеи лазерным уровнем проверяются на ровность, устраивается подушка из песка, минимальная высота которой составляет 20 см.

В подготовленные отверстия устанавливаются сваи.

Монтаж ростверка

Немаловажный этап строительных работ. Зачастую для ростверка используют стальные элементы, чтобы ускорить процесс их монтажа к металлическим оголовкам свай. Конструкция устраивается горизонтально, чтобы равномерно перераспределяла нагрузочные усилия.

В случае обустройства низкого ростверка из железобетона, выполняется подсыпка из щебенки. Кстати, это будет ответом на вопрос, задаваемый многими застройщиками – нужен ли дренаж.

Как только подготовка основания закончена, можно выставлять опалубочные щиты. Монтажные работы напоминают процесс установки опалубки под заливку ленточного фундамента. В установленную опалубку укладывается арматурный каркас.

Укладка закладных

Закончив все указанные работы, подумайте, как разместите коммуникационные системы. С этой целью устраиваются короба и закладываются трубы, по которым будут подаваться вода и электричество, осуществляться отопление и отвод канализационного слива.

Бетонирование

Заливка бетонного раствора – заключительный строительный этап. Марка бетона для ростверка по цементному составу должна соответствовать М300, при бетонировании выполняется вибрация, чтобы удалить воздух.

Сначала бетонируются отверстия для свай, после чего раствор подается в опалубку. Желательно данную работу выполнить за один раз, чтобы исключить образование неровностей.

При температуре воздуха в 20 градусов опалубку можно демонтировать через пять дней.

Возможно, потребуется выполнить работы, связанные с обратной засыпкой.

Если работы ведутся в зимний сезон, то застывающий ростверк потребует дополнительного утепления и подогрева.

Гидроизоляция и утепление

Рассмотрим, как правильно сделать надежную гидроизоляцию свайно-ростверкового фундамента. Этот вопрос особенно важен для заглубленных ростверков. Гидроизоляционный слой можно нанести битумом, наклеить на него рубероидный материал, распылить по поверхности водоотталкивающий состав или проникающий адгезивный раствор. Выбор варианта зависит от расположения грунтовых вод, вида ростверка, типа почвенного состава.

С помощью теплоизоляционного слоя вы предотвратите потери тепловой энергии. Под утепление ростверка используют пенопласт или плиты пенополистирола, напыляют пенополиуретан. Минеральную вату применять не рекомендуется, потому что она способна впитывать в себя влагу.

Утеплительный материал следует выбирать с таким расчетом, чтобы он выполнял функции звукоизоляции, не подвергался воздействию грызунов и агрессивных сред.

Для заглубленного свайно-ростверкового фундамента обустраивается отмостка, обеспечивающая герметичность основания и отводящая воду.

Ошибки при строительстве

Итак, мы разобрались, что это такое – свайно-ростверковый фундамент. Теперь послушаем советы специалистов, исключающие совершение ошибок при строительстве:

• к проведению расчетов необходимо отнестись серьезно, определить тип почвы, глубину закладки ростверка, чтобы исключить появление трещин и усадок;
• почвенный состав исследуется тщательно;
• сваи и ростверк связываются надежно, чтобы конструкция не разрушилась от давления грунта;
• компоновка возвышающегося ростверка выполняется таким образом, чтобы он не соприкасался с почвой, расстояние между сваями определяется с учетом предполагаемой нагрузки и диаметра опор;
• для строительства каркасного дома экономичней использовать металлический ростверк.

Заключение

Мы разобрались, как сделать ростверк к готовому свайно-винтовому фундаменту. Отзывы владельцев частных домов подтверждают, что достоинства такого фундамента перекрывают малочисленные недостатки, да и работы по его обустройству вполне можно выполнить своими силами.

Глубина заложения ростверка свайного фундамента: устройство и особенности

Для того чтобы любая постройка стояла прочно и прослужила не одно десятилетие необходимо устойчивое и прочное основание. Но иногда специфика грунта, а также неблагоприятные условия делают закладку фундамента дорогим удовольствием. В настоящее время уже давно нашлась отличная альтернатива – свайно-ростверковый фундамент. Но, разумеется, даже при таком типе основания необходимо точно знать чему будет равна глубина заложения ростверка свайного фундамента.

Ростверк

Прежде чем говорить об основании из свай, необходимо разобраться с таким понятием, что такое ростверк, зачем он нужен и каких видов он бывает. Ростверк представляет собой верхнюю часть фундамента, причем не только свайного, но и столбчатого. Наиболее часто применяют балки, которые монтируются таким образом, что вся нагрузка от несущих элементов конструкции равномерно распределяется на весь фундамент. Кроме того, ростверк служит и опорой для монтажа конструктивных элементов самого строящегося здания. Иногда вместо балок монтируют монолитные плиты.

Для легких конструкций ростверк может одновременно служить и фундаментом. К примеру, при строительстве хозпостроек, настил из бревен или бруса будет одновременно являться и фундаментом и ростверком всей конструкции. Его укладывают непосредственно на подготовленное и засыпанное щебнем, песком крупных фракций или гравием основание.

Различают ростверки трех типов:

• высокие;
• повышенные;
• низкие.

Высокий ростверк располагается значительно выше земли, при повышенном типе его основание расположено вровень с землей, а низкий ростверк заглубляется в землю. Такая техника в основном применяется во время строительства жилых многоэтажных конструкций.

В настоящее время ростверки изготавливают преимущественно из бетона или железобетона, а вот дерево и металл используются крайне редко.

Особенности применения

Если говорить о целесообразности применения оснований свайно-ростверкового типа, то сегодня это один из наиболее экономичных вариантов. Такой фундамент идеально использовать на грунтах, обладающих глубоким уровнем промерзания и на особо пучинистых почвах. В таких условиях сваи устанавливают ниже имеющейся глубины промерзания грунта.

Для того чтобы опоры, в качестве которых и используются сваи, обладали высокой несущей способностью, под каждой сваей монтируют плиту и жестко закрепляют. Это необходимо для того чтобы зимой, когда особо пучинистые грунты стремятся вытолкнуть сваю наружу за счет промерзания и увеличения в объеме, плита достаточно эффективно этому препятствовала.

Глубина заложения свайного ростверка в условиях сильной мерзлоты, должна быть такой, при которой теплообмен между самим основанием и грунтом сведен к минимуму. Если теплообмен будет осуществляться, возможна такая ситуация при которой значительно оттаявший грунт начнет проседать.

Следует отметить, что в настоящее время данный тип фундамента получил широкое распространение в частном строительстве, ввиду своей экономичности.

Несмотря на то, что во многих климатических зонах глубина промерзания почвы незначительна. Многие стараются закладывать именно свайные фундаменты. Основные причины заключаются в том, что такой фундамент обходится дешевле, его можно установить за короткое время, а прослужит он не меньше широкого распространенного бетонного основания. В основном опоры приходится заглублять на глубину от 1,5 метров. Для малоэтажных индивидуальных жилых домов их связывают поверху ленточным ростверком.

Устройство ростверка

Когда опоры станут достаточно прочными, между ними устраивают песчаный слой, который тщательно трамбуется. С двух сторон от опор выставляют опалубку. Расстояние между сваей и опалубкой равно толщине стен постройки. Высота равна высоте цоколя будущего здания. Далее в опалубку закладывают металлический каркас из прутков арматуры, который сваривают со стержнями на сваях. После этого заливают бетонный раствор, когда бетон полностью схватится, снимают опалубку, а песок удаляют.

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

1. От типа грунта.
2. Глубины промерзания почвы.
3. Уровня грунтовых вод.
4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Недостатки свайно-ростверкового фундамента

Следует отметить, что, несмотря на множество плюсов у данного типа фундамента есть и свои недостатки. Основной минус, как раз и получается от того что глубина заложения свайного ростверка в зависимости от строения и свойств грунта может способствовать трудностям при обустройстве цоколя. В основном это вызвано тем, что между поверхностью почвы и опорами образуется пустое пространство. Его обязательно необходимо заполнить и теплоизолировать, чтобы минимизировать потери тепла в холодное время года.

В основном, когда устройство фундамента этого типа выполняется самостоятельно, невыполнение основных строительных норма может привести к потерям свойств основания. Для того чтобы этого избежать следует рассмотреть самые частые ошибки, допускаемые застройщиками.

1. В процессе заложения основания не обеспечена жесткая сцепка между ростверком и опорами. Это приводит к тому, что зимой, когда грунт начинает вспучиваться, расширяясь в объеме, он стремится опрокинуть опору. Если опоры плохо зафиксированы, то тяжесть постройки может попросту вдавить их в землю. Учитывая, что при несвязанном каркасе, несущие нагрузки также не распределяются равномерно, столбы могут уйти в землю в разных частях конструкции, что приведет к повреждению самой постройки или даже ее разрушению.
2. Для участков с особо пучинистыми почвами, в опалубку необходимо устанавливать плиты пенополистирола. в дальнейшем они будут выполнять роль амортизаторов, распределяя нагрузку, и предотвращать подпол от промерзания.
3. Глубина заложения ростверка свайного фундамента должна соответствовать установленным нормам, как и глубина заложения самих свай. Если опоры недостаточно заглублены, то в случае, когда строение даст усадку, свободное пространство под полом может исчезнуть. А силы, возникающие при промерзании грунта, стремятся поднять фундамент. Силы воздействия неравномерны, поэтому на стенах могут появиться трещины и сколы.
4. Неправильный расчет несущей способности основания. Его необходимо выполнять от значения, на которое промерзает почва в зимний период, а также от свойств самой почвы. Самая маленькая плотность у песчаных и суглинистых грунтов. При ошибках в расчетах велика вероятность того, что будущее здание будет «гулять», опускаясь или поднимаясь в зависимости от разности температур.

Если избежать главных ошибок и учесть все нюансы при возведении свайного фундамента, то в результате можно получить очень прочное основание. Возводить свайный фундамент можно, не затрачивая больших средств. Но подготовительные работы и тщательная оценка и изыскание свойств грунта – обязательное условие для того, чтобы основание прослужило многие десятки лет.

STONE WOOD – Строительство домов под ключ

Свайно-ростверковым фундаментом называется заглубленный тип свайного фундамента, в котором сваи объединены лентой из бетона или металла. Эта соединяющая лента называется ростверком и служит для повышения прочности и надежности конструкции. Такой фундамент подходит для создания надежного основания при строительстве здания на неустойчивом грунте, на склонах и водоносных пластах.

Компания «STONE WOOD» предлагает профессиональные услуги по проектированию, расчетам и возведению свайно-ростверкового фундамента из высококачественных материалов в  Нижнем Новгороде и областях. Мы гарантируем выгодные цены, своевременное выполнение заказа, а также соблюдение современных строительных стандартов и требований.

Особенности и преимущества

Свайно-ростверковый фундамент применяется при строительстве зданий малой этажности. Технология монтажа предусматривает применение специальной техники. При необходимости устройства подвала или цокольного помещения требуются сложные инженерно-технические расчеты.

Устройство свайно-ростверкового фундамента пользуется популярностью благодаря следующим преимуществам:

• может использоваться на любых видах грунта;
• упрощает строительные работы на рельефной местности;
• конструкция не только экономична, но и долговечна;
• может монтироваться практически при любой погоде;
• хорошо выдерживает вертикальные нагрузки.

Виды и конструкции

Основная задача ростверка состоит в распределении нагрузки между всеми элементами фундамента. В зависимости от индивидуальных условий, типа грунта и массы здания, применяются различные конструктивные решения. Фундаменты могут различаться по конструкции, способу и глубине погружения в грунт, а также типу используемых свай.

Конструкция

Конструктивно различают три типа ростверков, применяемых при устройстве фундамента:

1. Сборный. Сваи соединяются с помощью отдельных элементов на сварном каркасе. Установка такого ростверка осуществляется с помощью подъемной техники.
2. Монолитный. Соединение свай выполняется при помощи литой плиты или ленты, которая сооружается прямо на месте.
3. Комбинированный. Представляет собой сочетание сборных конструкций, соединенных непосредственно на месте в монолитную систему.

Способ заглубления в грунт

Сваи для фундамента могут устанавливаться в грунт различными способами:

1. Забивание. Сваи вколачивают в землю с помощью гидравлического или дизельного молота.
2. Набивка. Сваю устанавливают в подготовленную скважину и бетонируют.
3. Вкручивание. Винтовые сваи заглубляют при помощи вращений по направлению лопастей с применением специнструмента.

Глубина

Ростверк фундамента может располагаться:

• ниже уровня земли — такой тип называется заглубленным;
• на поверхности земли — вплотную примыкает к верхней поверхности грунта;
• над грунтом — его еще называют висячим, так как он располагается на наземных опорах.

Тип ростверка определяется индивидуальными характеристиками объекта. Например, висячий тип чаще применяется при высоком уровне расположения грунтовых вод.

Тип свай

В зависимости от того, каким способом сваи будут устанавливаться в грунт, различают такие модификации:

• забивные — сваи с заостренным наконечником из дерева, железобетона или стали, предназначенные для машинной установки;
• буровые — железобетонные опоры для установки в скважину;
• буронабивные — опоры, предназначенные для установки в скважину с опалубкой и арматурой под последующее бетонирование;
• винтовые — полые трубообразные опоры с лопастями и острым окончанием для ввинчивания в землю.

Сечение свай может быть как круглым, так и квадратным.

Этапы возведения

После завершения проектирования и расчетов начинается поэтапное сооружение свайно-ростверкового фундамента. Этапы включают:

1. Подготовительные работы. Они включают удаление мусора, верхнего слоя земли и растительности, а также нанесение разметки в соответствии с проектом.
2. Земляные работы. Они заключаются в рытье траншей для ростверка и трамбовке песком.
3. Бурение скважин и установка свай. Дно скважин также трамбуют песком, после чего выполняются гидроизоляционные мероприятия и устанавливаются сваи.
4. Установка элементов коммуникаций. Если в фундаменте проектом предусмотрено залегание бытовых коммуникаций, об этом заботятся заранее, чтобы не допускать вмешательства в готовую конструкцию.
5. Монтаж ростверка. Включает подготовку опалубка, установку арматурного каркаса и заливку бетоном.
6. Бетонирование скважин. Производится одновременно с заливкой опалубки.
7. Демонтаж опалубки. Производится после того, как бетонный раствор затвердеет (процесс занимает около 10 суток).

Чтобы получить консультацию по вопросам сооружения свайно-ростверкового фундамента, сделать заказ и получить предварительный расчет стоимости, достаточно позвонить менеджерам компании «STONE WOOD» по указанным на сайте телефонам.

плюсы и минусы, технология обустройства

До недавнего времени для строительства жилых домов использовались только четыре вида фундаментов — ленточный, плитный, столбчатый и свайный. Самым распространённым являлся ленточный, так как глубина его заложения зависит от промерзания грунта. Это даёт гарантию, что возводимое строение будет надёжно защищено. Но в последнее время особую популярность стал приобретать свайно-ростверковый фундамент, который обладает массой положительных качеств при гораздо меньшей стоимости.

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Свайно-ростверковый фундамент представляет собой модернизированный вариант свайного основания. Несущие опоры объединяются при помощи деревянного, бетонного или железобетонного ростверка, который укладывается на сваи.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

• висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
• наземный — ростверк лежит на поверхности земли без заглубления в грунт;
• заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Преимущества и недостатки

К преимуществам свайно-ростверкового фундамента можно отнести следующее:

• простая технология монтажа — работы по обустройству фундамента выполняются силами небольшой бригады рабочих, состоящей из 3–4 человек. За счёт этого снижается общая стоимость выполняемых работ;
• скорость возведения — в отличие от ленточного или блочного основания, при монтаже свайно-ростверкового фундамента используется гораздо меньшее количество материалов, что снижает срок возведения несущего основания и строения в целом;

  Свайно-ростверковый фундамент возводится быстрее ленточного или монолитного

• универсальность — фундамент прекрасно подходит для возведения строений на рельефных участках с пучинистым и подвижным типом грунта. При этом наличие высоких грунтовых вод не оказывает никакого влияния на несущую способность конструкции;
• срок службы — в зависимости от типа ростверка срок эксплуатации фундамента варьируется от 50 до 100 лет.

Свайно-ростверковый фундамент рекомендуется к обустройству не только на подвижных и слабонесущих типах грунта, но и на почвах с повышенной плотностью, когда подготовка котлована и проведение других земельных работ под ленточный или монолитный фундамент неоправданно.

Среди существенных недостатков этого фундамента можно отметить, что в возводимых домах вряд ли удастся обустроить полноценный цокольный этаж. Даже при обустройстве свайного фундамента с заглубленным ростверком потребуется вложение больших средств, чтобы получить утеплённое и функциональное помещение.

При обустройстве фундамента обязательно используется спецтехника, позволяющая забить сваи на нужную глубину. Это не относится к существенным недостаткам, но перед сооружением основания следует не только просчитать его несущую способность, но и продумать план проезда техники.

Как сделать свайно-ростверковый фундамент

Прежде, чем приступить к сооружению свайного фундамента с ростверком, следует провести подготовительные работы. Для этого потребуется определиться с типом несущих опор и рассчитать их минимальное количество. После этого необходимо составить проект или план-схему, где потребуется расположить опоры согласно размерам будущего строения.

Какие сваи лучше использовать

В зависимости от способа погружения в грунт и основного материала, из которого изготавливается опора, можно выделить следующие виды свай:

• набивные — полые опоры, которые погружаются в заранее подготовленную скважину в земле. Пространство между стенками заполняется бетонной смесью. Для усиления конструкции в бетон погружается армирующий каркас из стальной арматуры;

  Набивные сваи предсталяют собой бетонную конструкцию с армирующим каркасом

• забивные — самый распространённый тип свай, используемый на территории России и стран СНГ. Опора представляет собой железобетонную конструкцию, которая погружается в грунт методом забивки или лидерного бурения. Для забивки используется специальная пневматическая установка;
• винтовые — стальные сваи, погружаемые в грунт методом завинчивания. Изготавливаются из полой трубы с наконечником из высокопрочных литых или сварных изделий. На конце ствола сваи располагаются лопасти, позволяющие опоре беспрепятственно проходить плотные слои грунта.

В промышленном строительстве, помимо перечисленных типов свай, используются вибропогружаемые и вдавливаемые типы свай. Оптимальными по соотношению цены к качеству являются винтовые сваи. Их несущей способности достаточно для постройки брусовых и бревенчатых малоэтажных домов.

По конструкции винтовые сваи подразделяются на три типа: однолопастные, многолопастные, узколопастные. Однолопастные сваи применяются редко в силу низких эксплуатационных качеств. Являются наиболее дешёвым и доступным типом изделий для постройки свайных фундаментов.

Многолопастные винтовые сваи применяются при строительстве домов на большинстве типов грунта. Имеют высокие прочностные и эксплуатационные качества. Способны выдерживать вес одно– и двухэтажных строений весом более 70 тонн.

Винтовые сваи позволяют обустроить ростверк из бруса, швеллера, двутавра и железобетона

Узколопастные винтовые сваи — это специализированный тип изделий, предназначенный для постройки свайных фундаментов на каменистых и твёрдых типах грунта. За счёт уменьшенного диаметра лопастей сваи легко вкручиваются в каменистый грунт. При этом небольшого диаметра лопастей вполне достаточно для удерживания опоры.

Расположение свай в ростверке

При обустройстве свайно-ростверкового фундамента существует несколько способов расположения свай:

• одиночный — сваи располагаются только в местах с наибольшей нагрузкой на несущее основание. При этом строение возводится на классическом ленточном фундаменте;
• ленточный — сваи заглубляются по периметру будущего строения с определённым шагом, подобранным под расчётный вес возводимого здания и тип грунта, представленный на месте проведения работ;

  Сваи фундамента распологаются по площади фундамента с определённым шагом, который просчитывается заранее

• полосный — сваи устанавливаются под несущими стенами постройки по рядам. В основном этот способ применяется для возведения двух- и трёхэтажных домов или тяжёлых бань из бруса;
• кустовой — сваи в определённом количестве (3–5 шт) располагаются на участках и местах с наибольшей нагрузкой на основание;
• шахматный — свайное поле напоминает шахматную доску, когда сваи устанавливаются по всей площади строения с определённым шагом. Обычно применяется совместно с монолитным типом ростверка.

Как расставить сваи на плане дома

Чтобы самостоятельно расположить сваи по периметру и площади участка, где будет обустраиваться фундамент, необходимо знать параметры возводимого здания. Исходя из этого, составляется примерный план-схема с изображением основания строения и свай в уменьшенном масштабе. Для этого можно использовать обычную бумагу и карандаш.

Несущие опоры обязательно должны располагаться на углах и в местах пересечения с простенками. Если расстояние между опорами превышает 3 м, то на этом участке необходимо предусмотреть установку промежуточной сваи. Оптимальное расстояние между промежуточными сваями — 2–3 м. После расположения свай можно переходить к их выбору с учётом способа заглубления и материала.

При составлении схемы обязательно обозначаются размеры и расстояние между сваями

Точное количество свай и их опорная площадь зависит от проектной массы возводимого здания. Несущая способность свай определённого типа должна быть указана в спецификации к изделию, которую можно найти на сайте производителя или в точке продаж, где будут приобретаться сваи.

Исходя из расстояния между сваями и их несущей способности, высчитывается минимально необходимое количество изделий.

Расчёт свайно-ростверкового фундамента

В качестве примера рассчитаем количество винтовых свай, необходимых для постройки каркасного дома, имеющего размер 8×8 м. Общий вес здания будет составлять 30 тонн. Строение будет возводиться на грунте средней плотности.

Шаг между сваями не должен превышать 3 м

Расчёт свай на фундамент выполняется в следующей последовательности:

1. Полезная нагрузка — 8 * 8 *150 = 9600 кг.
2. Снеговая нагрузка — 8 * 8 * 180 = 11520 кг.
3. Общая нагрузка на фундамент — 30000 + 9600 + 11520 = 51120 кг. С учётом коэффициента надёжности: 51120 * 1,1 = 56232 кг.
4. Количество свай — 56232 / 2000 = 28,116 шт, но так как свая является цельным изделием, то в нашем случае понадобится 29 шт. Длина сваи 2500 мм. Шаг между опорами — 2 м.

Коэффициенты, используемые в формулах, были взяты из СНиП 2.01.07–85 «Нагрузки и воздействия».

Технология заливки фундамента

После составления плана и расчёта минимального количества необходимых свай, можно закупать материал и приступать к подготовке места под фундамент. Для этого потребуется провести разметку на выбранном участке земли и выполнить земляные работы.

Разметка места под фундамент

Для разметки участка под строительство фундамента используются деревянные колышки и капроновый шнур. В первую очередь необходимо тщательно разровнять участок при помощи подручных средств и садового инструмента. Если участок сильно рельефный, то может понадобиться спецтехника, при помощи которой месту необходимо придать равномерный уклон.

После установки колышков или стальных прутов между ними натягивается капроновая нить

Дальнейшие действия по разметке места под фундамент таковы:

1. Деревянные колышки вбиваются в землю при помощи ручного инструмента с учётом размеров будущего строения.
2. Между выставленными колышками натягивается капроновая нить или прочная верёвка.

   Колышки вбиваются не только по периметру фундамента, но и по его площади

3. После этого выставляют внутренний ряд колышков, который будет указывать на толщину обозначенной стены.
4. В завершение выставляют колышки для внутренних стен и перегородок, между которых также натягивается нить.

В результате должна получиться разметка, показывающая размеры несущего фундамента. Это позволит определить точки, где будут ввинчиваться или заливаться сваи.

Земляные работы и заливка свай

Земляные работы, которые необходимо провести перед постройкой фундамента, во многом зависят от выбранного типа свай. Для обустройства свайного фундамента ростверкового типа, предназначенного для жилых строений, наиболее часто используются винтовые или буронабивные сваи.

Винтовые сваи вворачиваются в землю вручную или при помощи специальной установки без предварительной подготовки скважины. В качестве ориентира по высоте используется шнур, который натягивается относительно горизонта.

Подготовка скважин и заливка буронабивных свай выполняется следующим образом:

1. При помощи спецтехники пробуриваются скважины в земле на глубину 80–100 см. Диаметр скважины зависит от общего веса строения и сечения используемой насадки. Если есть необходимость, то скважину можно расширить при помощи обычной лопаты.

   Перед заливкой бетонной смеси в скважину устанавливается армирующий каркас

2. Внутренние стенки каждой скважины обсаживаются изоляционным материалом. Например, можно использовать обычный рубероид. Для этого необходимо обрезать полотно рубероида длиной 50–70 и аккуратно вставить в скважину.
3. После изоляции на дно скважины насыпается 5 см слой гравия фракции 20–40, который слегка утрамбовывается деревянной рейкой. Далее, в скважину устанавливается армирующий каркас из стальной арматуры Ø18–22 мм.

   Для заливки буронабивных свай используется бетон марки М500

4. Стандартный вариант каркаса представляет собой 4 прута, соединённых поперечинами из арматуры Ø 14–16 мм с шагом 20 см. Примерная схема вязки показана на фото выше. Верхняя часть каркаса обязательно должна выходить из скважины на 15–20 см. Это необходимо для его дальнейшего соединения с ростверком.
5. После всех подготовительных действий производится заливка бетонной смеси. Для этого используют бетон марки М500 от производителя. Если планируется самостоятельное замешивание раствора, то рекомендуется использовать бетономешалку и готовые сухие смеси.

Если позволяют возможности и навыки, то вязку каркаса можно сделать при помощи сварки. В противном случае используется стальная нержавеющая проволока. При заливке свай рекомендуется проводить трамбовку бетона. Это можно сделать при помощи стального прута арматуры или деревянной рейки. Это поможет избежать образования пустот в бетоне.

Устройство ростверка и установка опалубки

Для установки ростверка из стальных балок используется сварка. В процессе работ необходимо приварить сборную конструкцию ростверка к оголовкам свай в виде армирующего каркаса.

Армирующий пояс ростверка должен быть надёжно прикреплён к каркасу свай

Для установки заглубленного железобетонного ростверка потребуется выполнить следующее:

1. По периметру и площади строения, где планируется заливка монолитного ростверка, производится подготовка основания. Для этого засыпается несколько слоёв щебня общей толщиной 15 см. Каждый слой тщательно утрамбовывается.

   Для изготовления опалубки можно использовать крепкую доску или толстую фанеру

2. Если вместо щебня используется песок, то общая толщина песчаной подушки для заглубленного ростверка должна составлять не менее 30 см. Для наземного ростверка — 15 см. Для трамбовки песка можно использовать виброплатформу.
3. На гравийную или песчаную подушку устанавливается опалубка. Для изготовления опалубки используется обрезная доска и бруски подходящего сечения. С внешней стороны опалубка обязательно подпирается при помощи досок или бруса.

   Обрезная доска скрепляется в щиты опалубки при помощи деревянного бруска 40×40 или 50×50 мм

4. В качестве армирующего каркаса используется нижний и верхний пояс арматуры, соединённый более тонкими прутами. Аналогичный подход применяется при обустройстве ленточного основания. Дополнительно каркас соединяется со сваями при помощи стальной проволоки или сварки.

Вместо обычной доски для изготовления опалубки можно использовать толстую фанеру или листы металла. При изготовлении опалубки стоит помнить, что её высота должна быть выше уровня ростверка на 5–10 см.

Установка закладных деталей и заливка ростверка

Перед заливкой бетонной смеси необходимо проложить трубы, которые позже будут выступать в роли каналов под различные коммуникации: отопление, канализация, водопровод.

Продухи обустраиваются на противоположных стенах фундамента или ростверка

И также в конструкции ростверка должны быть предусмотрены продухи. Обычно они располагаются на противоположных сторонах фундамента, что обеспечивает естественный уровень тяги без монтажа дополнительных приспособлений.

Для устройства вентиляционных отверстий и дальнейшей заливки ростверка потребуется выполнить следующее:

1. Внутрь армирующего пояса укладывается короткая труба, длина которой равна ширине будущего фундамента. Можно использовать и более длинную трубу, но для этого потребуется выпилить отверстие в опалубке при помощи дрели с корончатой насадкой по дереву.
2. Трубы укладываются с определённым шагом на противоположных стенах будущего ростверка. Если фундамент предусматривает внутренние перегородки, то в них также устанавливаются трубы. С примерной схемой можно ознакомиться на фото выше.

   Вентиляционная труба закладывается между прутьями арматурного каркаса

3. После прокладки труб можно переходить к подготовке бетонной смеси на основе цемента марки М500. Перед заливкой выступающая часть свай и внутренняя поверхность опалубки изолируется рубероидом.
4. Бетонная смесь заливается от любого угла опалубки. В процессе заливки бетон трамбуется при помощи специального инструмента или подручных средств. Важно, чтобы полная заливка ростверка была выполнена за одну рабочую смену. Верхний слой бетона выравнивается при помощи правила и проверяется по уровню.

   Полное отвердевание бетона произойдёт через 25–28 дней с момента заливки

5. После заливки конструкция закрывается полиэтиленовой плёнкой. Если ростверк был залит при температуре выше 20 ^оС, то через 4–5 дней опалубку можно снять, а через 7–10 дней приступить к выполнению дальнейших строительных работ.

Если работы по обустройству свайно-ростверкового фундамента проводились при температуре ниже 10–15 ^оС, то снимать опалубку можно только через 14–16 дней.

Видео: свайно-ростверковый фундамент своими руками

Свайно-ростверковый фундамент является наиболее удачной конструкцией несущего основания, которая сочетает в себе высокие эксплуатационные качества ленточного и свайного фундамента. Этот тип фундамента прекрасно подойдёт как для строительства жилых домов по каркасной технологии, так и для сооружения бань, саун или построек технического назначения.

Свайно-ростверковый фундамент: Плюсы и Минусы

Свайно-ростверковый фундамент в частном строительстве — это гибридный тип фундамента, в котором используются бетонные столбы или сваи, соединенные между собой бетонной лентой или сплошной бетонной плитой, расположенной поверх этих свай. Изначально технология разрабатывалась для применения при возведении зданий с очень большой массой. Основную нагрузку несли набивные или буронабивные сваи, на каждую из которых приходилось несколько десятков а то и сотен тонн веса. В строительстве частных домов изготовление таких мощных столбов нецелесообразно и совмещать обычные бетонные столбы с лентой ростверка стали по другим причинам, о которых далее в статье.

Виды свайно-ростверковых фундаментов

Объеденить сваи или столбы между собой цельной бетонной лентой можно тремя различными способами.

Заглубленный. Изготовление столбов происходит так, чтобы верхняя их граница находилась под уровнем промерзания грунта. Таким образом, связывающая их лента фундамента будет достаточно глубокой, чтобы предотвратить деформацию основания под воздействием сезонных изменений уровня грунта. В этом виде свайно-ростверковый тип фундамента используется при строительстве тяжелых зданий, так как требует большого количества бетона для создания глубокой ленты. Кроме затрат на большой ростверк, немало средств потребуется вложить и в установку свай.

Мелко- или незаглубленный. Тут столбы устанавливаются над уровнем промерзания грунта и лента фундамента получается неглубокой. Именно эта разновидность свайно-ростверкового фундамента чаще всего используется в частном строительстве и ещё иногда называется свайно-ленточным основанием. Сразу хотим предупредить, что несмотря на своё значительное распространение, уместность использования данной технологии под большим вопросом, о чём в подробностях рассказано в последующих разделах.

Подвесной. Его применение наиболее обосновано при возведении небольших частных домов, создающих минимальную нагрузку на основание. Бетонную ленту делают навесной для того, чтобы между ней и грунтом было свободное пространство. Именно оно обеспечивает защиту ростверка от неравномерных нагрузок на ленту, вызванных пучением грунта в результате замерзания в нём воды зимой. Набольшее распространение эта технология получила под названием ТИСЭ. Соблюдая все инструкции по созданию свай и ростверка, которые описаны в ней, можно изготовить вполне надежное основание под лёгкую постройку.

К содержанию ↑

Плюсы или преимущества конструкции

Преимущества и недостатки будем рассматривать только относительно второй и третьей конструкций: мелкозаглубленного и подвесного свайно-ростверкового фундамента. Заглубленная технология практически не применяется в частном строительстве вследствие высокой стоимости, а также потому, что условия, при которых нужно изготавливать такой сложный тип фундамента, встречаются крайне редко.

Плюсом незаглубленного свайно-ростверкового фундамента является ощутимая экономия средств на возведение основания, в сравнении с обустройством полноценного ленточного фундамента. С одной стороны несущая способность такой ленты будет гораздо выше, чем просто у мелкозаглубленного ленточного основания без свай, с другой суммарное количество бетона на сваи и ростверк будет гораздо меньше, чем на получение заглубленной бетонной ленты без дополнительных опор.

Именно эта причина, как правило становится главной в процессе принятия решения об изготовлении основания дома из неглубокого ростверка, соединяющего опорные столбы. Других преимуществ у данной конструкции перед ленточным фундаментом нет, а сравнивая её с обычным столбчатыми опорами можно сказать только одно — опоры, соединенные ростверком, конечно, обладают большей несущей способностью, чем просто отдельные столбы или сваи.

Относительно подвесного свайно-ростверкового фундамента, то здесь также главное преимущество находится в сфере низких затрат на строительство. Кроме того при обустройстве бетонной ленты над землей, не возникает необходимости предварительно подготавливать грунт под заливку фундамента. Не нужно рыть котлован и обустраивать опорную подушку из песка.

К содержанию ↑

Недостатки свайно-ростверкового фундамента

Этот раздел по праву занимает основное место в статье и должен быть обязтельно принят ко вниманию каждым, кто собирается использовать данный тип фундамента в строительстве своего дома. Как можно видеть из предыдущего раздела у незаглубленного свайно-ростверкового фундамента есть только одно преимущество — его сравнительно невысокая стоимость. А вот недостатки такого основания гораздо более многочисленны и требуют списка для перечисления:

• Необходимость расчёта совместной работы ростверка и свай по распределению нагрузки между ними. Для строительства дома всегда нужно проводить расчёты фундамента, на котором он будет возведен — это необходимость. В то же время, гибридная конструкция из свай и бетонной плиты имеет очень сложную методику расчёта. Если при заливке ленточного основания вполне допустимо использовать расчеты фундамента из аналогичных по весу здания и типу грунта проектов, то здесь без специального расчёта с привлечением опытных специалистов никак не обойтись.
• Низкая несущая способность свай. Это обстоятельство ограничивает сферу использования конструкции только небольшими по весу строениями из лёгких материалов.
• Высокий риск разрушения основания под воздействием движений грунта вследствие их промерзания в морозную погоду. Именно про свайно-ростверковый фундамент говорят, что это причина № 1 деформации и разрушения частных домов.
• Необходимость утепления грунта вокруг дома и фундамента для предотвращения негативных последствий воздействия силы пучения грунта на ростверк и сваи.
• Технологические сложности с изготовлением бетонных свай правильной конструкции. У столбов такого фундамента должна быть расширения в нижней части для увеличения их несущей способности. Чтобы сделать такую сваю правильно нужно изготовить технологически подходящий бетон, без ошибок и неточностей, а также согласно всем требованиям провести его армирование, что выполнить достаточно сложно.

Если говорить про изготовление навесного роствёрка, то тут также есть свои нюансы.

• В процессе выполнения работы для дополнительной экономии и из-за кажущейся простоты самостоятельного изготовления всех деталей конструкции нередко принимается решение сделать всё своими руками. На практике эта процедура значительно более трудозатратна, чем заливке бетона при создании ленточного основания. Даже с подготовкой грунта, изготовлением опалубки и армированием, заглубленную ленту сделать легче, чем свайно-роствёрковую конструкцию.
• Бетонная лента с зазором между ней и грунтом приводит к необходимости защиты подпольного пространства от неизбежных тепловых потерь связанных со свободно продуваемым пространством под полом дома.
• Необходимость строго соблюдения технологии создания свай и большой риск в дальнейшем получить деформированное основание при допущении одной-двух ошибок. А также Невысокая несущая способность фундамента.

В заключении следует сказать, что свайно-ростверковый фундамент не рекомендуется к использованию в индивидуальном жилищном строительстве ввиду больших сложностей с расчётом правильного соотношения размеров бетонного ростверка и свай. Даже если все расчеты были проведены верно, технология создания каждого элемента должна быть полностью соблюдена в соответствии с проведенными расчётами, что не всегда может быть выполнено на практике.

Когда вам настоятельно предлагают выбор именно данной конструкции, то уточните у застройщика, какие гарантии он даёт и предоставят ли вам все расчеты будущей конструкции. Узнайте, какие именно сложности обычно возникают при создании этого основания и с учётом информации, полученной в этой статье сделайте правильные выводы об уровне компетенции строителя, с которым планируете иметь дело.

монолитный ростверк + ленточный фундамент

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня — свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

Что такое ростверк и зачем он нужен?

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

Свайно-ростверковый фундамент в разрезе

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

• Одиночный – когда сваи находится каждая под своей опорой.
• Ленточный – когда они равномерно расположены по всему периметру бани.
• В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
• Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
• В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

• Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
• Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

• Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.

• Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

• Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

с высоким и низким ростверком, свайно-ленточный.

Что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

• по месту обустройства;
• по используемым стройматериалам;
• по конструктивному решению.

По месту расположения:

• Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Вид заглубленного ростверка в разрезе

• Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

По конструктивному решению:

• Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.
• Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Технические характеристики

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

• для постройки кирпичного дома;
• в каркасном строительстве;
• для сооружений из газосиликатных блоков;
• на почвах с повышенной плотностью;
• при высоком размещении грунтовых вод;
• на нестабильной почве с плывунами.
  Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

• Минимум земляных работ.
• Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
• Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
• Грунт не просаживается при подтоплении или во время морозного пучения.
• Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
• Сокращение расходов на возведение фундамента на 20%.
• Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

• Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
• Сборные. Их выстраивают из железобетонных балок. Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают.
• Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Материалы, используемые для ростверков

Для изготовления ростверков на свайные фундаменты можно использовать стальные балки, брус из древесины, железобетон. Окончательный выбор определяется весом строящегося здания, особенностями почвы, наличием финансовых средств.

Ростверк из древесины

Простой и недорогой вариант. Изготавливается только в висячем или повышенном положении, так как дерево, находящееся на земле, начинает гнить. Рекомендуется для свайно-винтовых фундаментов, устанавливаемых под легкие объекты. При монтаже на бетонные опоры потребуется готовить стальные оголовки, чтобы выполнить связку.

Деревянную обвязку можно не утеплять, а вот гидроизоляция ростверка такого свайного фундамента потребуется. Под лежень и в места, где сваи соприкасаются с древесиной, закладывается вспененный полиэтилен.

Недостатком такого ростверка считается ограниченный эксплуатационный период.

Металлический ростверк

Считается надежным, используется под крупные сооружения. Устраивается чаще всего по винтовым столбам, но если предусмотреть арматурные выпуски, то такой ростверк отлично стыкуется на жб сваях.

Для изготовления используют двутавр, швеллер или стальной профиль с квадратным сечением. По отношению к поверхности почвы ростверк из металла располагается выше, бывает мелко- или глубоко заглубленным. В последнем случае поверхность металла придется обрабатывать специальными составами, защищающими от образования коррозии.

Основными достоинствами считаются прочность и жесткость конструкции. Правда, работы по монтажу занимают много времени и подразумевают применение сварочного агрегата.

Ростверк из бетона

На свайном фундаменте можно устраивать железобетонный ленточный ростверк, соединяющий опоры по всему периметру объекта и по расположению несущих стен. Конструирование ростверка может выполняться различными способами. Монолитный железобетонный ростверк бывает сборным (если проект составлен под блоки фбс), монолитным (ростверк заливается в подготовленную опалубку). Сборный вариант считается более дорогостоящим и сложным, с ним часто возникают затруднения со связкой элементов. В связи с этим многие застройщики предпочитают устраивать свайный фундамент с монолитным ростверком.

Иногда можно услышать понятие «фундамент с ростверком плитного типа». В этом случае имеется в виду не сама обвязка, а полноценный монолитный фундамент, расположенный на сваях.

При обустройстве бетонного ростверка в обязательном порядке устраивается каркас из арматурных прутьев, чтобы придать конструкции требуемую прочность.

Как выполняется подвешенный бетонный ростверк?

Сваи после установки обрезаются до нужного уровня.

1. На землю укладывается подложка по всей длине ростверка. В качестве подложки можно использовать фанеру, установленную на бруски (чтобы до земли было не менее 5 см), или листы пенопласта. Можно также выкопать траншею шириной в ростверк и не менее 30 см глубиной, в которую засыпать песок, пролить его водой и хорошо утрамбовать.
2. Сверлятся сквозные отверстия.
3. Через отверстия проводится арматура. Ее диаметр необходимо подбирать с учетом нагрузки на ростверк.
4. С каждой стороны сваи вяжется еще по одному ряду арматуры. На каждую вертикальную «нитку» арматуры должно приходиться еще 2 «нитки» – слева и справа. Сколько вертикальных рядов, столько же должно быть и горизонтальных.
5. Получившаяся пространственная конструкция связывается вертикально арматурой меньшего диаметра.
6. По бокам ростверки собирается опалубка. Укреплять ее нужно тщательно, т. к. при заливке бетон может разорвать плохо скрепленные части опалубки, и работа будет загублена.
7. Внутрь опалубки заливается бетон. Марку бетона необходимо подбирать соответствующую будущим нагрузкам ростверка.
8. Через 4 дня после заливки, опалубка снимается и выбивается нижняя подложка, если она деревянная. Ростверк отстаивается в подвешенном состоянии 24 дня до полного застывания и набора прочности. Если подложка песчаная или выполнена из пенопласта, она остается на месте и служит демпфером от подъема почвы. Устройство свайного фундамента с обвязкой завершено.

Как видите, технология монтажа свайного ростверка практически полностью повторяет возведение ленточного основания, но за счет того, что обвязка «висит» над землей, мы получаем серьезную экономию средств по сравнению с классической, заглубленной «лентой».

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Этот тип фундамента хорош тем, что подходит для строительства в таких местах, где использование ленточного или плитного невозможно либо слишком затратно.

Где используется СРФ?

1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Проектирование и расчет

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

• массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
• опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
• размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

1. бурение скважины;
2. установка арматурных каркасов;
3. заливка бетоном;
4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

Последовательность возведения свайного фундамента с ростверком

Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность действий:

• Расчистить участок. Необходимо снять плодородную почву, чтобы под основанием не росла трава.
• Создать свайное поле.
• Собрать и установить каркас арматуры ростверка. Он должен иметь минимум два ряда арматурных прутков, скрепленных вертикальными элементами через каждые 30-40 см.
• Закрепить каркас на сваях, уделяя особое внимание углам основания. Здесь арматурные прутья должны загибаться в разные стороны. Контур каркаса полностью замыкается по всему периметру.
• Соорудить опалубку. В нее будет залит бетон для ленты. При устройстве висячего ростверка между сваями монтируют дополнительные элементы опоры. Это относится как к ленточному, так и к монолитному ростверку из плиты.
• На завершающем этапе устройства свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля

На этом этапе тоже придется следовать определенному порядку действий. Сначала делают разметку участка для свайного поля. В точках, где будут забиты сваи, в землю погружают прутки арматуры. Между ними натягивают бечевку и проверяют точность геометрии основания.

Затем выполняют такие действия:

• Разгрузка сваебойной установки. К участку подвозят буронабивные сваи и машину для их погружения в землю. Установка обладает небольшими размерами и оборудована болотоходным шасси. Это позволяет сохранять покрытие участка в целости.
• Транспортировка свай по территории. Железобетонные элементы выгружают в одном месте, а сваебойная машина доставляет их до точки монтажа. Часто сваи перемещают по участку на тележке.
• Подготовка к установке. Сначала сваи опускают и фиксируют на земле, а затем поднимают стрелу. Сваи поднимают лебедкой.
• Забивка свай. Сваи помещают в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль установки железобетонных конструкций осуществляется при помощи нивелира.
• Срезание окончаний свай. Частично сваи подрезают до оголения арматурных прутьев. Работу выполняют перфоратором.

Свайное поле при оперативной работе создается за несколько часов.

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

• Горячий битум.
• Битумная мастика.
• Оклейка рубероидом.
• Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

Утепление ростверка

При строительстве жилых и общественных зданий важным является проведение работ по теплосбережению строения. В случае использования свайно-ростверкового или ленточного фундамента повысить температуру в помещениях поможет утепление бетонного основания.

Потребуется приобрести жидкую битумную мастику и плитный утеплитель – пенополистирол или пенополиуретан. Технология процесса не сложна. Предварительно вся поверхность монолитного ростверка промазывается мастикой. Ее можно наносить кистями, валиками, при невысокой вязкости – разбрызгиванием. Затем даем массе высохнуть.

Обработанную поверхность утепляем плитами утеплителя. Крепить их к бетону можно специальными клеевыми составами или механически. В последнем случае потребуется сверло с твердосплавными напайками и множество специальных пластиковых крепежей – грибков с большими плоскими шляпками.

Для каких строений рассчитан свайно — ростверковый фундамент.

Чаще всего сборные железобетонные ростверки используют в дачном строительстве для небольших легких домов из:

• клееного бруса;
• оцилиндрованного бревна;
• нетяжелого кирпича;
• керамзитоблоков, пеноблоков;
• сендвичпанелей;
• каркасно-щитового.

При каком грунте рекомендуется использовать такой фундамент.

Свайно-ростверковое основание отлично подойдет на пучинистой почве с высокими грунтовыми водами, на берегу рек, озер, практически на любой почве, кроме каменистых. Для постройки на неуверенной местности хорошо бы осмотреть дома, которые уже давно построены и не имеют перекошенных свай. С таких зданий нужно взять пример для более уверенного строительства. Если такой возможности нет, то лучше обратиться к специалистам.

Ошибки при строительстве

Итак, мы разобрались, что это такое – свайно-ростверковый фундамент. Теперь послушаем советы специалистов, исключающие совершение ошибок при строительстве:

• к проведению расчетов необходимо отнестись серьезно, определить тип почвы, глубину закладки ростверка, чтобы исключить появление трещин и усадок;
• почвенный состав исследуется тщательно;
• сваи и ростверк связываются надежно, чтобы конструкция не разрушилась от давления грунта;
• компоновка возвышающегося ростверка выполняется таким образом, чтобы он не соприкасался с почвой, расстояние между сваями определяется с учетом предполагаемой нагрузки и диаметра опор;
• для строительства каркасного дома экономичней использовать металлический ростверк.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

• • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки
• Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
• Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
• Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
• Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
• Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

Источники

• https://stroim-domik.org/stroitelstvo/fundament/svajnyj/sv-rostverkovyj
• https://stroy-podskazka.ru/fundament/svajno-rostverkovyj/
• https://2proraba.com/fundament/fundament-svajnyj-s-rostverkom.html
• https://betonov.com/fundament/svajnyj-stolbchatyj/svajno-rostverkovyj-fundament.html
• https://www.zavod-svai.ru/svaynyy-rostverk/
• https://ownhouse.pro/fundament/vidy/svajnyj/svajno-rostverkovyj.html
• https://DomZastroika.ru/foundation/texnologii-vozvedeniya-svajno-rostverkovogo-tip-fundamenta.html
• https://expert-dacha.pro/stroitelstvo/fundament/svajnyj-f/rostverkovyj-montazh.html
• https://sdelai-lestnicu.ru/fundament/svajnyj-fundament-s-rostverkom-certezi-zalivka-svoimi-rukami
• https://prorab2.ru/fundament/svaynyy-fundament/svayno-rostverkovyy-fundament-plyusy-i-minusy.html

[свернуть]

Какие бывают типы фундамента из ростверка и его устройство

Несущая способность грунта играет очень важную роль при выборе типа фундамента под сооружение. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверк.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики во время установки, решетчатый фундамент может быть выбран вместо стандартного мелководного фундамента. Они состоят из вертикальных решеток, пронизывающих морское дно.Во время вертикальной нагрузки, если допускается достаточное проникновение, несущая способность обычного наземного фундамента может быть получена от решетчатого фундамента.

Что такое Grillage Foundation?

Фундамент ростверка состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов.Однако их сборная форма очень полезна для временных работ, особенно когда необходимо повторно использовать фундамент. Фундаменты, устанавливающие морскую инфраструктуру на морское дно, очень популярны.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Это не требует глубоких земляных работ, но все же может обеспечить необходимую площадь для несущей способности почвы. Для свай, кессонов и опор требуется глубокая выемка грунта, что является большим недостатком в случае ограничений площадки.

Пригодность ростверка

1. Этот тип ростверка подходит для строительства конструкций из легких строительных материалов на слабом грунте.
2. На основании фундамента фундамент рассчитывает сэкономить до 30% стоимости.
3. Где не допускается строительство других типов фундаментов на участках со слабыми грунтовыми свойствами и условиями залегания.
4. Для ростверкового фундамента следует ожидать, что нагрузка на конструкцию будет относительно небольшой.

Назначение ростверка

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент представляет собой единую железобетонную конструкцию. Сопротивление обеспечивает металлическая конструкция.

Виды фундаментов ростверков

Фундаменты ростверков бывают трех видов по материалу.

1. Ростверк стальной
2. Лесной ростверк
3. Бетонный ростверк

Фундамент стальной ростверк

Фундамент стальной ростверк состоит из стыков или стальных балок, выполненных в одинарном или двойном слое.Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых катаными стальными балками.

Оставьте как минимум 10 см покрытия снаружи внешней балки и над верхним фланцем верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Он может защитить стальные балки от загрязнения грунтовых вод, которое в противном случае могло бы вызвать коррозию.Затем с помощью трубного разделителя первый слой балок ложится на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонтальная линия второго луча оказывается под прямым углом к ​​горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также закапываются в бетон, чтобы сделать стыки прочными.

Деревянный ростверк

Обеспечивает фундамент деревянной конструкции для мощной каменной стены из деревянных колонн. Фундамент особенно подходит для затопленных участков, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН / м2.

Вместо стальных балок использованы доски и балки. Между деревянными стыками нет бетонной окантовки.

Однако бетонное дно стальной решетки заменено деревянной платформой, построенной из досок. Уровень выемки фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см расположите рядом, не оставляя промежутков между ними.

Вверху этого слоя деревянные балки того же поперечного сечения, что и сваи, размещены под прямым углом. Затем снова поместите еще один слой древесины под прямым углом к ​​направлению луча. Верхнего слоя планки может быть 7.5-10 см. Толстый, простирающийся по всей ширине основания кирпичной стены.

Фундамент бетонный ростверк

Решетка может быть изготовлена ​​из сборных сборных железобетонных элементов или выполнена в виде монолитной ленты.

Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Он может быть выполнен из кромочной пластины в виде прямоугольной прорези и должен быть установлен так, чтобы зазор между нижней частью будущей сетки и землей составлял около 6-8 дюймов.

Внутри кожуха следует использовать стяжные провода для создания рамы для усиления соединения. Такой каркас может быть выполнен в виде одного или двух рядов клапанов, соединенных перекрещенными стержнями, или в виде сетки для укладки, в которой два ряда соединяются специальными изогнутыми зажимами.

Меньшее количество принадлежностей необходимо разместить на высоте основания примерно 25-3o мм, чтобы их можно было полностью погрузить в бетон при заливке. Минимальное расстояние от каркаса до боковины опалубки должно быть таким же.

Заливка заглушек. Стальные стержни соединяются с одной и той же связующей линией, и стальные стержни освобождаются. Используйте бетономешалку, чтобы приготовить необходимое количество бетона и непрерывными циклами заливать его в опалубку.

В процессе заливки бетона необходимо обращать внимание на его плотную упаковку, чтобы избежать незаполненных пустот. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заполнения сетки выровняйте поверхность фундамента и укладывайте ее до полного высыхания бетона.Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снимать.

Сборный фундамент ростверка предоставляется для поддержки конструкции, сборный фундамент ростверка включает в себя: множество анкерных элементов, которые определяют решетку для опоры на поверхность ниже; и основание, соединенное с сеткой. В сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые расположены на расстоянии друг от друга, а также соединение между, по меньшей мере, первым основанием и вторым основанием.По крайней мере, один соединительный элемент.

Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить подходящую площадь основания, необходимую для того, чтобы земля могла выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свешивался с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и поперечным силам.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит комбинированный эффект балки и бетона. Способы строительства и погрузки должны быть совместимы с потребностями проектирования.

Согласно исследованию (на сайте researchgate.net) На основе испытаний маломасштабной модели, поведения ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также существующей модели на основе пластика для прогнозирования несущей способности и деформация была применена и развита.Модель проверена базой данных модельных испытаний.

По сравнению с аналогичными грязевыми подушками с твердой поверхностью и такой же вертикальной несущей способностью, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при нагрузках V-H (при эксплуатации).

В песках средней и плотной плотности горизонтальная способность хорошая, а в рыхлом — немного заниженная. Во всех тестовых случаях было доказано, что при вертикальной нагрузке решетка может заменить твердую грязевую подушку.

Если ростверк-прототип устанавливается под собственным весом и весом опорной конструкции (нормальное проникновение), несмотря на значительное смещение фундамента (горизонтальное и вертикальное) под действием начальной горизонтальной нагрузки, первоначальное проникновение при установке будет небольшим.

И наоборот, если фундамент чрезмерно проникает до начального проникновения, оно будет больше, но можно использовать незначительное дополнительное проникновение для мобилизации значительной горизонтальной пропускной способности.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения вертикального проникновения. При больших смещениях эти два фундамента в конечном итоге покажут одинаковую несущую способность и общее проникновение.

Хотя при нормальном проникновении большая часть проникновения будет происходить при использовании, в то время как при чрезмерном проникновении большое частичное проникновение произойдет во время установки.

Емкость ростверка в песке по вертикали

Если допускается достаточное проникновение в фундамент, может быть получена эквивалентная емкость плоского фундамента.Необходимое смещение увеличивается с увеличением шага, толщины сетки, количества ростверков и плотности грунта.

Ссылка: researchgate.net

Эти этапы заложены в устройство фундамента ростверка,

1. Для массивных монолитных решеток необходимо изготовить и установить рамы. Мы предпочитаем эту решетку, потому что она более надежная.
2. Опалубка изготовлена ​​из кромочной плиты в виде прямоугольной прорези. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома.Зазор между каждой сеткой должен быть 6-8 дюймов.
3. Внутри опалубки мы должны использовать стяжные тросы для установки рамы стального соединения. Минимальное расстояние от рамки до боковой части шаблона такое же.
4. Подключите арматурный стержень той же стяжной проволокой, которая использовалась ранее.
5. Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Принадлежности необходимо разместить на высоте примерно 25-30 мм, чтобы они полностью погрузились в бетон.Бетон следует заливать осторожно, чтобы не было лишних полостей.
6. После заливки поверхность необходимо выровнять и просушить. После высыхания шаблон можно снимать. Фундамент готов.

• Меньше времени и материалов, необходимых для установки;
• Так как он не применяется к мерзлому грунту, он может уменьшить теплоотдачу дома с помощью фундамента.
• Снижает уровень вибрации дома (это очень актуально, если дом построен рядом с дорогой.

• Необходимо построить сваи на достаточной глубине.
• Пространство под решеткой необходимо заполнить и обогреть.

(PDF) Высота фундамента ростверка по вертикали

Bransby, M. F. et al. Ge

«Техника» [http://dx.doi.org/10.1680/geot.9.P.131]

1

Высота фундаментов ростверков

MF BRANSBYB, JA KNAPPETT †, MJ BROWN † и P. HUDACSEK †

Фундаменты ростверков могут обеспечить экономичную альтернативу морским «грязевым» фундаментам для инфраструктуры морского дна

благодаря их улучшенным гидродинамическим характеристикам

, которые важны во время установки.

Фундамент ростверка состоит из сетки вертикальных решеток

, которые проникают в морское дно во время погрузки. Морская нагрузка —

нагрузки на эти типы фундамента, вероятно, будут состоять из

вертикальных (в основном собственного веса) нагрузок и горизонтальных нагрузок «внутри-

». Однако на сегодняшний день не существует общепринятого метода проектирования

, так как несущая способность фундамента

может значительно отличаться от таковой для обычных сплошных неглубоких фундаментов

.В данной статье представлен аналитический метод

, предназначенный для расчета изменения несущей способности вертикального подшипника

при проникновении решетки в песок. Результаты показывают

, что ростверки могут достигать той же мощности, что и

твердых фундаментов такой же ширины, но для этого требуется

значительного проникновения в ростверк. Следовательно, выбор проекта

, вероятно, будет зависеть от суммы осадки

, которую может выдержать конструкция.Были представлены упрощенные аналитические уравнения

, позволяющие рассчитать реакцию нагрузки на оседание

и рассчитать, сколько осадки

требуется для мобилизации емкости плоской плиты

твердой забойной плиты той же общей ширины. Методология

была проверена путем сравнения результатов

с результатами модельных испытаний.

КЛЮЧЕВЫЕ СЛОВА: несущая способность; опоры / фундаменты; модель

испытания; морское проектирование; пески

Les fondations a

‘grillage pourraient offrir une Альтернативная

e

‘ Economique aux fondations a

‘radier en mer pour des

Инфраструктура на море, en raison de leurs pro-

´te

´s hydrodynamiques supe

´rieures, qui sont impor-

tantes au cours de l’installation.Les fondations a

` grillage

comportent un treillis de grilles verticales pe

´ne

´trant dans

le fond matin au cours de la charge. Les charge en mer

de ces type de fondations, которые включают вероятные обвинения

verticales (a

`poids mort) et Horizontales« en

service ». Toutefois, jusqu’a

` pre

´sent, aucune me

´thode

d’e

´tude reconnue n’a e

´te

´e

car ´tabite

´des

fondations pourrait e

€ tre sensiblement diffe

´rente de celle

des fondations pleines Традиционные профоны —

deur.Cette communication pre

´sente une me

´thode analy-

tique conc¸ue pour calculer la change de la force

portante en fonction de la pe

´ne

´tration de la grille dans le

соболь. Les re

´sultats montrent que les grillages permettent

de re

´aliser la me

ˆme force portante que des fondations

pleines de me

ˆme largeur, a

`

0002 pe

´ne

´tration значительно дю ростверк.En cons

´ sequence, les

choix de principe de

´pendront вероятностный du degre

´de

tassement que la structure pourra

´rer. Des e

´quations

analytique simplei ´s

´es sont pre

´ssente

´es for permettre le

calc de la re

´action charge / tassement, et du degre

tassement ne

´cessaire pour mobiliser la force de dalle

plate d’un radier plein de la me

´me largeur globale.На

valide

´cette me

´thodologie en compare les re

´sultats avec

des re

´sultats obtenus sur maquette.

ВВЕДЕНИЕ

Морская инфраструктура, такая как концевые манифольды

(PLEM), концевые заделки трубопроводов (PLET) и временные анкеры

, могут поддерживаться мелкими фундаментами. В таких случаях

фундаменты могут состоять из одного большого фундамента —

тонов («mudmat») или иногда нескольких фундаментов, поддерживающих

одной и той же конструкции (Fisher & Cathie, 2003).Неглубокие фундаменты

могут либо опираться на поверхность, либо иметь плинт

, если ожидаются большие нагрузки.

Когда морская инфраструктура размещается на морском дне, она

первоначально подвергается вертикальной структурной нагрузке собственным весом

, W. Во время эксплуатации дополнительные нагрузки, вероятно,

будут горизонтальными, H, в результате (a) расширение трубопровода или

перемычек, (b) задерживающие нагрузки (от траления или постановки на якорь),

или (c) гидродинамические нагрузки (на мелководье).В большинстве случаев

они будут применяться относительно близко к уровню морского дна

(поскольку конструкции манифольда имеют относительно fl на

по сравнению с их шириной), так что моментные нагрузки M обычно невелики. Следовательно, комбинация вертикального собственного веса

и дополнительной горизонтальной нагрузки определяет выбор типа и размера фундамента для

.

Трубопроводные конструкции размещаются на морском дне путем спуска

их с судна.Если конструкция относительно велика, операцию

можно проводить только в хороших морских условиях,

, потому что в противном случае опускание конструкции через зону разбрызгивания

опасно. Это означает, что установка может потребовать

дополнительного дорогостоящего времени на судне в ожидании соответствующих погодных условий

.

Фундамент с ростверком — привлекательная альтернатива традиционному грунтовому основанию

, уменьшающая собственный вес и гидродинамическую нагрузку

в зоне заплеска.Фундамент ростверка —

(рис. 1 и 2) состоит из множества тонких вертикальных решеток

, жестко соединенных вместе, образуя фундамент. Как правило,

толщина решетки t¼5 –10 мм, высота решетки

D¼50 мм и расстояние между центрами smay

могут варьироваться от 20 мм до 80 мм в зависимости от конструкции. Преимущество этих фундаментов

в том, что вода может свободно перемещаться между решетками

, и поэтому конструкция может быть легко опущена

через зону брызг даже при плохой морской погоде.Очевидно, что

будет иметь финансовые преимущества для подрядчика, так как

, вероятно, сократит время установки на море. Кроме того, существует вероятность того, что для фундаментов

может потребоваться меньше стали

, чем для обычных фундаментов с забойными покрытиями.

На сегодняшний день ростверковые фундаменты использовались в нескольких морских проектах

. Однако пока не существует общепринятого метода

для расчета их несущей способности при

, будь то чисто вертикальная или комбинированная вертикально-горизонтальная нагрузка.

Кроме того, неясно, как на несущую способность

влияет расстояние между решетками и их толщина t (или, скорее всего,

, скорее всего, отношение расстояний, s / t) для различных почвенных условий.

еще предстоит выяснить для каких грунтовых условий и отношения

несущая и комбинированная грузоподъемность

Рукопись получена 4 ноября 2009 г .; принята исправленная рукопись

12 апреля 2011 г.

Редактор приветствует обсуждение этой статьи.

 Advanced Geomechanics, Australia (ранее Университет Дана —

dee, UK).

† Университет Данди, Великобритания.

Винтовые сваи | Проектирование свайного фундамента

Что такое винтовые сваи?

Винтовые сваи — это стальные валы с серией полукруглых стальных спиральных пластин с низким шагом, приваренных в стратегических точках вдоль вала. Плиты придают фундаменту несущую способность как при растяжении, так и при сжатии, что позволяет использовать их для широкого спектра применений во многих отраслях и секторах.

Сваи могут быть соединены в группы с помощью стального ростверка для передачи нагрузки и закручены непосредственно в грунт с помощью гидравлического или электрического бурового оборудования, установленного на машине. Благодаря спиральным сваям использование бетона для фундаментов осталось в прошлом.

Винтовые сваи Преимущества

Винтовые сваи

относительно недороги, потому что их очень быстро установить. Они специально разработаны для условий грунта и требований к применению и бывают разной длины и толщины.Спиральная свая — это универсальная, экологически чистая и экономичная технология, которая находит широкое применение в различных отраслях гражданского строительства, таких как строительство, транспорт и связь.

Другие преимущества:

• Экономичная, быстрая установка
• Не требуется бетон, экономия времени и денег на отверждение
• Малая конструкция основания для использования в ограниченных зонах
• Съемная и многоразовая
• Низкий уровень шума и минимальная вибрация во время установки

Где можно установить винтовые сваи?

Наши инженеры проектируют винтовые сваи с учетом условий грунта на каждом отдельном участке.Эта технология является одним из самых быстрых существующих фундаментных решений, и это, в сочетании с уменьшенным воздействием на окружающую среду и простотой установки в местах с ограниченным доступом, является причиной того, что эта технология так популярна и широко используется сегодня.

В зависимости от расположения и спроектированного решения, винтовые сваи могут быть установлены:

• Наклонные под углом до 45 °
• Выступающие из земли или заглубленные
• В любой почве
• Для поддержки конструкций при сжатии и растяжении
• На уклоне, на насыпях и в шламах
• При низких температурах — в отличие от бетона
• В нестандартных ситуациях в соответствии с вашими требованиями

?>

[PDF] Фундаменты электропередачи История случая: спиральные сваи Hydro One Networks Inc.

Скачать историю болезни фундаментов передачи: спиральные сваи Hydro One Networks Inc ….

®

История: Фундаменты для передачи винтовых свай | Case Hydro One Networks Inc.

www.hubbellpowersystems.com

В конце 2008 года воздушный патруль обнаружил три башни 500 кВ с частично разрушенным фундаментом на линии электропередачи между трансформаторной подстанцией Пинар и трансформаторной подстанцией Porcupine в системе Hydro One.Это была серьезная проблема. Линия передает электроэнергию от генерирующих станций Оттер-Рапидс, Хармон и Киплинг на 100 миль вниз до Тимминса.

Пример ростверка под башнями.

Членов, отколовшихся льдом

2

ВИНТОВЫЕ СВАИ: новая конструкция фундамента возрождает разрушающиеся опоры 500 кВ. Автор — Дуг Хадспет. Руководитель линии Hydro One Networks Inc. Онтарио, Канада

Hydro One владеет почти 30 000 км высоковольтных линий. линии электропередачи в Онтарио.

Эти башни имеют V-образную форму, опираются на единую опорную основу и четыре растяжных троса. Утопленный в земле фундамент пьедестала построен из решетчатой ​​стали — четыре ножки угловых утюгов, которые сужаются, уходя вниз, пока не станут шириной 3 фута. Оттуда они простираются еще на 5 футов вниз. Углы поддерживаются диагональными элементами (плоскими стержнями и уголками). Постамент установлен на сети из стальных уголков и деревянных циновок. Никакого бетона здесь нет. После того, как вертолетный патруль обнаружил проблему, наземный патруль вышел для оценки ситуации.Участок болотистый, и зимой мороз поднимает и опускает землю. Это движение оторвало часть диагоналей от основания ростверка. Без поддержки диагональных элементов основные опоры фундамента погнулись, и фундамент начал проседать. Три конструкции частично обрушились, но не опрокинулись полностью. Требовался быстрый ремонт, чтобы предотвратить полное разрушение фундамента, но доступ к конструкциям с помощью большого оборудования / крана был невозможен без обширного строительства дороги.Вместо этого был произведен временный ремонт. Наша передвижная бригада из Садбери установила блокировку, чтобы выдержать вес конструкций, до тех пор, пока не будет сделан постоянный ремонт. Быстро приближалась зима, и в 2008 году было уже поздно делать что-либо еще.

Выбор решения Еще в 1980-х годах компания Hydro One использовала несколько свай Chance® в аналогичных условиях, но никого из тех, кто работал над этим проектом, не было. и работа не была хорошо задокументирована. Но, изучив ситуацию, было решено, что горизонтальные балки, сваренные на винтовые сваи, будут лучшим вариантом.При таком подходе нам не нужно будет раскапывать или удалять и заменять существующие фундаменты. Таким образом, нам не потребуется ввозить крупногабаритную землеройную технику.

3

®

Болотистая местность и небольшие зазоры усложняли работу. Обратите внимание на приспособление справа, которое позволяет оператору буровой установки визуально проверять угол сверления. Мы знали, что Hubbell Power Systems взяли на себя Chance, и у нас хорошие отношения с нашим представителем Hubbell, Роджером Мелансоном, поэтому мы позвонили ему, и он сказал, что определенно может нам помочь.Он познакомил нас с Шоном Дауни, экспертом по спиральным сваям и анкерам Hubbell, который приехал с визитом в начале 2009 года. Для этой встречи мы пригласили группу инженеров-проектировщиков Hydro One. Вместе они рассмотрели характеристики грунта и определили, какую нагрузку должны выдерживать сваи. (Зная, что нам потребуются точные данные о нагрузке на грунт на участке, мы просверлили штифты в земле и измерили крутящий момент. Мы обнаружили около 7 футов плохого материала и ниже этой хорошей несущей глины.) Команда также учла длину секций сваи. Были некоторые опасения по поводу зазора с башней во время установки. Также учитывался крутящий момент нашего приводного двигателя. После встречи Шон Дауни вернулся и разработал систему крепления, которая отвечала бы всем нашим требованиям. Он был очень любезен.

4

Hydro One также рассмотрела все возможные экологические проблемы и проблемы. К счастью, это место не входило в «зону особого лечения».«Это то, что мы проверяем каждый раз, когда нам нужно выйти на полосу отвода.

The Big Fix Постоянный ремонт был произведен в начале 2009 года. Работы выполняла бригада Sudbury Traveling Line Crew под руководством Роба Бинжа. Роб — Супервайзер экипажа (или Торговый Супервайзер Союза II, как его называют в Hydro One). Роб и его команда предложили несколько новаторских идей, которые позволили выполнить работу безопасно и эффективно. Это был действительно хороший проект. Это было что-то интересное, и я знаю, что команде понравилась работа.Бригада установила сваи у трех башен за два дня. Работы должны были закончиться раньше, но между башнями оставалось некоторое расстояние. На завершение работ у каждой башни уходил один день. Для начала на экскаватор установили приводной двигатель, который использовался для установки винтовых свай через слабый грунт в подстилающую глину. Бригада использовала

На этом этапе все четыре винтовые сваи были забиты на место. Следующие шаги — земляные работы, резка и сварка двутавров.

— это экскаватор, а не экскаватор с радиальной стрелой, потому что оператор может лучше управлять приводным двигателем и устанавливать сваи под более точным углом. Экипаж также построил приспособление для визуального ориентира. Шаблон представлял собой штатив с ножками, расположенными под правильным уклоном бурения (в двух разных направлениях). Оператор буровой установки мог сравнить угол забиваемых им свай с уклоном кондуктора. Угол был важен, потому что винтовые сваи должны были располагаться довольно близко к основанию башни наверху, но они должны были сужаться от башни, чтобы обеспечить боковую устойчивость и очистить фундамент ростверка под ней.Оператор привинчивал сваи до достижения необходимого крутящего момента. Это происходило на разной глубине, но в среднем на глубине около 20 футов. Передняя часть винтовой сваи имела длину 10 футов (включая сплошной квадратный вал 7 футов на 2 дюйма со спиральными пластинами диаметром 10, 12 и 14 дюймов, увенчанный трубой диаметром 3 фута на 8 дюймов / коробчатая муфта). Затем мы использовали два удлинителя, каждая длиной 10 футов и диаметром 8 дюймов.

5

Продолжение на следующей странице >>

®

Подъем опоры 500 кВ.После вбивания рабочие срезают сваи по горизонтали на точной высоте, позволяющей установить балки, не требуя от нас изменения высоты башни. После того, как двутавровые балки были приварены, они должны были быть идеально горизонтальными, а все двутавровые балки под каждой башней должны были находиться на одинаковой высоте. Для этого один из наших техников использовал лазерный уровень. (Мы закончили тем, что немного приподняли башни — примерно половину отверстия под болт диаметром 3⁄4 дюйма. Этого места было как раз достаточно, чтобы вывернуть болты.) Hydro One также наняла сварщика для сварки двутавровых балок поперек сваи перпендикулярно направлению линии. Эти балки стали платформой для первого набора временных двутавровых балок, которые были размещены параллельно направлению линии и использовались в качестве основы для подъема башен. Затем рабочие отрезали верхнюю часть ростверка ниже уровня земли (остальное оставили на месте), и постоянные опорные балки были вставлены под башню и приварены. Затем башня была опущена на новые балки и растянуты растяжки.Во время проекта нам не пришлось проводить много земляных работ, и мы не хотели этого. В этом месте, как только вы выкопаете яму, она наполняется водой. Нам повезло в нескольких местах: мы выкопали глубину примерно на 2 фута, и воды не было слишком много. Больше всего пострадал сварщик. Ему пришлось лечь на спину — в яму — чтобы приварить балки к сваям после стачивания цинкования свай. К августу 2009 года все работы были завершены, и у нас больше не было проблем с морозным пучением на этих участках.

Документирование работы Этот проект был тщательно задокументирован. Инженеры определили и записали все веса и напряжения для работы, а затем мы создали рабочий документ — пошаговое руководство того, что мы собирались делать. Когда работа началась, на объект вышел техник по методам работы, чтобы задокументировать работу над первой структурой. Теперь у нас есть хорошо задокументированная процедура работы, готовая для следующего человека, который через 20 лет должен будет сделать то же самое.

6

За исключением обратной засыпки, все работы завершены.

Внизу: Готовый продукт.

Дуг Хадспет, автор, окончил колледж прикладных искусств и технологий Мохавк в 1987 году по специальности «инженер-технолог по управлению электротехникой». В течение короткого времени он работал на сталеплавильном заводе, прежде чем в 1988 году пришел в Ontario Hydro (предшественник Hydro One). Он работал в различных проектах по обслуживанию линий электропередачи в качестве техника, прежде чем стать менеджером техников линий электропередачи.

Для получения подробной информации о CHANCE® Helical Foundations обратитесь к местному представителю Hubbell Power Systems или см. Раздел 4B нашего каталога по адресу http: // www.hubbellpowersystems.com/catalogs/anchoring/

7

®

О компании Hubbell Power Systems Компания Hubbell Power Systems (HPS) производит широкий спектр продуктов для передачи, распределения, подстанций, OEM и телекоммуникационных продуктов, используемых коммунальными предприятиями. Продукция HPS также используется в гражданском строительстве, на транспорте, в газовой и водной отраслях. Наша линейка продуктов включает в себя строительные и коммутационные изделия, инструменты, изоляторы, разрядники, оборудование для полюсных линий, кабельные аксессуары, испытательное оборудование, вводы трансформаторов, корпуса из сборных полимеров и площадки для оборудования.

Предварительно напечатано для 16-го тома Hubbell за 2012 год.

СОВЕТЫ И НОВОСТИ

Компания Hubbell придерживается политики постоянного совершенствования своей продукции. Мы оставляем за собой право изменять дизайн и технические характеристики без предварительного уведомления. © Copyright 2012 Hubbell Incorporated Напечатано в США 02 / 12RGS2M

Бюллетень 02-1201

www.hubbellpowersystems.com

Grillage Foundation — Типы, преимущества и недостатки

Фундамент ростверк

Фундамент ростверка из двух и более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки на большой площади.

Фундамент, состоящий из двух или более чем двухъярусных балок, наложенных на слой бетона для распределения нагрузки по большой площади, относится к фундаменту Grillage.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает исключить необходимость в глубоких земляных работах для фундамента. Он находится в основании колонны.

Балка ростверка одного яруса находится на перпендикуляре балок ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и подмостей массивных конструкций.

Фундамент и ростверк выглядят одинаково, но их функции различаются. Фундамент передает нагрузку от конструкции к земле, а ростверк распределяет тяжелую нагрузку по широкой площади земли.

Виды фундаментов ростверков

По материалу различают два типа ростверка.

• Стальной ростверк
• Деревянный ростверк

Стальной ростверк Фундамент

Этот фундамент состоит из одно- или двухъярусных соединений RSJ (стальных прокатов), залитых цементным бетоном.RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена для давления на почву в допустимых пределах.

Обычно этот фундамент имеет пределы, построенные путем установки двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Фундамент ростверка может состоять только из одного яруса, если стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса на месте используется распорка диаметром 30 мм или разделитель труб диаметром 25 мм.

Минимальный зазор между полками соседней балки должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен до 300 мм или в 1,5–2 раза больше ширины полки, в зависимости от того, что меньше.

Если балки разнесены на расстояние, превышающее максимально допустимое, вполне вероятно, что бетон между балками может не действовать монолитно с лучами, и это может стать причиной разрушения фундамента.

Минимальное бетонное покрытие толщиной 100 мм поддерживается по всей открытой поверхности и концам балок для защиты балок от коррозии.Бетонное покрытие под нижним ярусом балок должно быть не менее 150 мм.

Также считайте — Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Фундамент из деревянных ростверков состоит из деревянных досок, а деревянные балки также могут использоваться для выдерживания больших нагрузок на слабых грунтах. Этот фундамент подходит для земли, которая всегда остается заболоченной .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 до 75 мм, установленных друг на друга.

Над этой платформой расположен нижний ярус бруса размером почти 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной площадки.

Наконец, массивное бревно используется в центре каркаса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на изображении.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, размещенные непосредственно под колонной.

Наконец, нижний ярус передает всю нагрузку на грунт фундамента через деревянную платформу.

Иногда можно использовать фундамент из деревянных ростверков и под постоянными стенами. Но в таком случае древесину необходимо беречь от возможных вредных воздействий.

Также прочтите — Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Характеристики фундамента ростверка

Фундамент из ростверка помогает соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку на дом.

В основном это монолитная конструкция ПКР, прочность которой придает металлический каркас.

Проектирование фундамента ростверка

• Для целей проектирования важно рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте необходимую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению можно определить количество и размеры балок для каждого слоя ростверка.
• Это поможет определить размеры балок, необходимые для противодействия поперечным силам и изгибающим моментам.
• Способы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования фундамента ростверка для зрительного зала

Порядок строительства фундамента ростверка

Фундамент ростверка из стали или деревянных швов ступенчато установлен. Распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
• Поверх бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см. Эта длина двутавра равна ширине фундамента.
• Затем заливается бетон, чтобы заполнить пространство между двутаврами. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливается бетон во внутреннее пространство, чтобы заполнить его.
• Теперь закрепите стальные стойки, соединив их с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Как правило, ростверк используется для тяжелых зданий, таких как ратуши, башни и фабрики.

Также прочтите — Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и поперечной балкой

Преимущества ростверка

• Процесс установки прост и быстр.
• Сталь, из которой изготовлены стальные фундаменты ростверков, можно многократно использовать повторно, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что сделает его подходящим для различных применений.
• Помогает снизить вибрацию дома возле шоссе или железной дороги.
• Он также служит для уменьшения тепловыделения в доме.
• Подходит для почвы с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

Недостатки ростверка

• Стальные стыки требуют защиты от коррозии бетоном.
• Для большей глубины в этом фундаменте необходимо устройство свай.
• Пространство под ростверком необходимо залить и утеплить.
• Не подходит для многоэтажных домов.

Также читать

Кессон или фундамент скважины — типы и компоненты

Что такое свайный фундамент? — Типы свайных фундаментов

Комбинированные опоры — определение и типы

Разница между предварительным натяжением и последующим натяжением

Архив портфолио

OTW | Винтовые сваи | Фундаментные решения | GTL | ЭкспертыСваи спиральные | Фундаментные решения | GTL

Описание проекта

Министерство нефти Ирака выбрало консорциум под руководством Kuwait Energy Irak Limited Company (KEIL) для разработки месторождения природного газа Siba.KEIL планирует провести полную разработку месторождения Сиба.

Дальнейшее развитие проекта приведет к строительству газоперерабатывающих заводов и трех основных экспортных трубопроводов к заранее определенным узлам учета.

По оценкам, газовое месторождение Сиба содержит приблизительно 2,9 миллиарда кубометров (м3) газа.

Газовое месторождение Сиба расположено в южной части Ирака, в мухафазе Басра, примерно в 30 км к юго-востоку от Басры и простирается на северо-восток до реки Шатт-эль-Араб.Поле представляет собой антиклинальную структуру северо-восточного и юго-западного направления с множеством кульминаций, разделенных структурными впадинами. Длина поля составляет около 21 км, ширина — от 6 до 13 км. Его площадь составляет около 200 км2.

GTL был назначен во время FEED консультантом по инженерно-геологическим вопросам и проектированию фундаментов, а затем включал в себя проектное проектирование свайных фундаментов.

Топография

Само месторождение Сиба имеет длину около 21 км и ширину 6-13 км. Он расположен в бассейне Загрос-Форленд.Этот бассейн ограничен на востоке горами Загрос, на западе Аравийской плитой и на юге прибрежными районами Персидского залива. На северо-западе находится долина Евфрата. Общий уклон равнины составляет 1 м на 20 км. Основными геоморфологическими единицами речного происхождения аккумуляции являются террасы, конусы выноса, равнины поверхностного стока, поймы, мелководные впадины, болота и озера, сабхи. Есть ряд отдельных болот и озер, которые образовались в неглубоких впадинах в различных частях Месопотамской поймы и распределены по трем основным районам.Нефтяное месторождение расположено в районе, известном как Центральные болота, к северу от Евфрата

.

Геология

Всю территорию Ирака можно разделить на семь физико-географических провинций. В средней части развита равнина Месопотамии, которая начинается от Персидского залива и простирается на северо-запад примерно на 730 км, достигая высоты около 150 м (над ур. М.), Недалеко от Байджи. Он состоит из аллювиальных отложений рек Тигр и Евфрат с их притоками, а также Шат-эль-Араб, демонстрирующих различные геологические опасности, такие как наводнения, трубопроводы, сабхи, вторжение морской воды и впадины.

Приповерхностная геология на проектной территории включает четвертичные отложения, подстилаемые осадочными породами третичного плиоценового возраста формаций Дибдиба и Махмудиа. Эти ссылки указывают на то, что подошва отложений четвертичного возраста в районе проекта находится примерно на 100 м ниже существующего уровня поверхности земли. Четвертичные отложения включают пойменные отложения голоценового возраста (мощностью до 20 м), которые подстилаются отложениями плейстоценового возраста рек Евфрат и Тигр.В целом пойменные отложения голоценового возраста представлены илами, глинами и песками. Вертикальные границы между различными материалами могут быть как плавными, так и резкими, а толщина отдельных слоев может варьироваться от нескольких сантиметров до нескольких метров. Глины часто содержат карбонатные конкреции и гипс (в виде порошка мелких кристаллов). Пески обычно мелкозернистые, серые и коричневые, могут содержать гальку. Более толстые слои песка могут присутствовать в заброшенных (погребенных) руслах рек.

Плейстоценовые отложения включают прослои галечных песков, песчаного гравия, песка, ила и илистой глины.Пески залегают в виде тонких слоев, переслаиваемых алевритами и глиной, или толстой толщи. Пески могут быть цементированы гипсом или карбонатами, образуя горизонты материала, подобного песчанику.

Реки Тигр и Евфрат несут большое количество солей, и из-за комбинированного воздействия чрезмерного орошения и наводнения, а также высокого уровня грунтовых вод с плохим поверхностным и подземным дренажем эти соли сконцентрировались на поверхности почвы. Ухудшение качества почвы также произошло из-за загрязнения пестицидами, неочищенных промышленных стоков, работ на нефтяных месторождениях, строительства больших плотин и неочищенных (или частично очищенных) сточных вод, образующихся выше по течению.Эти антропогенные воздействия усугубили высокий естественный уровень солености.

Несмотря на эту широко распространенную деградацию, из-за низкой гидравлической проводимости, низкой скорости потока грунтовых вод и сезонных колебаний направления потока вполне вероятно, что загрязнение из точечных источников (например, сбросы с месторождений) переместилось в грунтовые воды только на ограниченные расстояния (MOEN, 2006). ).

Приповерхностная геология на проектной территории включает четвертичные отложения, подстилаемые осадочными породами третичного плиоценового возраста формаций Дибдиба и Махмудиа.Эти ссылки указывают на то, что подошва отложений четвертичного возраста в районе проекта находится примерно на 100 м ниже существующего уровня поверхности земли. Четвертичные отложения включают пойменные отложения голоценового возраста (мощностью до 20 м), которые подстилаются отложениями плейстоценового возраста рек Евфрат и Тигр. В целом пойменные отложения голоценового возраста представлены илами, глинами и песками. Вертикальные границы между различными материалами могут быть как плавными, так и резкими, а толщина отдельных слоев может варьироваться от нескольких сантиметров до нескольких метров.Глины часто содержат карбонатные конкреции и гипс (в виде порошка мелких кристаллов). Пески обычно мелкозернистые, серые и коричневые, могут содержать гальку. Более толстые слои песка могут присутствовать в заброшенных (погребенных) руслах рек.

Плейстоценовые отложения включают прослои галечных песков, песчаного гравия, песка, ила и илистой глины. Пески залегают в виде тонких слоев, переслаиваемых алевритами и глиной, или толстой толщи. Пески могут быть цементированы гипсом или карбонатами, образуя горизонты материала, подобного песчанику.

Реки Тигр и Евфрат несут большое количество солей, и из-за комбинированного воздействия чрезмерного орошения и наводнения, а также высокого уровня грунтовых вод с плохим поверхностным и подземным дренажем эти соли сконцентрировались на поверхности почвы. Ухудшение качества почвы также произошло из-за загрязнения пестицидами, неочищенных промышленных стоков, работ на нефтяных месторождениях, строительства больших плотин и неочищенных (или частично очищенных) сточных вод, образующихся выше по течению.Эти антропогенные воздействия усугубили высокий естественный уровень солености.

Несмотря на эту широко распространенную деградацию, из-за низкой гидравлической проводимости, низкой скорости потока грунтовых вод и сезонных колебаний направления потока вполне вероятно, что загрязнение из точечных источников (например, сбросы с месторождений) переместилось в грунтовые воды только на ограниченные расстояния (MOEN, 2006). ).

Конструкция с винтовой сваей

Было спроектировано более 800 свай разной глубины и диаметра для обеспечения конструкции модульного типа.

Расчет фундаментной сваи был выполнен как расчет по предельным состояниям, при этом было проведено различие по предельным состояниям (ULS) и предельным состояниям эксплуатационной пригодности (SLS).

Предельные состояния относятся к проектным ситуациям, которые классифицируются как постоянные, переходные, аварийные и сейсмические расчетные ситуации.

В соответствии с режимами эксплуатации надстройки, аварийные проектные ситуации упоминаются и классифицируются в проекте сваи фундамента.

Ценностное предложение

Это ценностное предложение сосредоточено на устранении объема работ в лагере и уменьшении неопределенности в уровне оплаты труда и производительности.

В целом это было достигнуто

• Уменьшение количества людей для размещения в лагере. Число, полученное на этапе разработки концепции, не позволяло иракскому персоналу выезжать из местных городов на места.
• Уменьшение объема строительных работ, особенно перемещаемых объемов песка / грунта
• Использование технологий повышения производительности строительства для снятия значительного объема строительных работ

Это ценностное предложение предназначено для снижения стоимости и графика работы лагеря для постоянного проживания (PAC) за счет использования винтовых (винтовых) свай.VP не покрывает другие гражданские сферы, связанные с фондами, но сокращение затрат будет такого же размера.

Независимый концептуальный отчет

Ключевыми рисками, ограничениями и драйверами, которые, как известно, влияют на стоимость проекта, являются:

• Количество материалов для гражданского строительства — неопределенность, связанная с объемом материала, необходимого для строительной площадки
• Подготовка из-за отсутствия геотехнических данных и предварительного уровня определения планировки.
• Нормы гражданского строительства — неопределенность, связанная с нормативами человеко-часов на подготовку площадки и / или производительностью из-за отсутствия участия местного подрядчика (например, для оценки наличия рабочей силы и / или оборудования).
• Норма оплаты труда на строительной площадке — неопределенность, связанная с затратами на человеко-час, поскольку ставки ожидаются на уровне
• обусловлено уровнем активности в регионе.
• Тарифы на рабочую силу на производственных объектах — такие же, как и вышеупомянутые ставки на строительных площадках, неопределенность, связанная с тарифами на рабочую силу на перерабатывающих предприятиях (т.е. установка модулей, подключение, ввод в эксплуатацию).
• Стоимость оборудования и материалов — неопределенность, связанная с общей стоимостью оборудования, сыпучих материалов, трубопроводов и зданий в зависимости от рынка, а также результатов этапа торгов.
• Нормы строительства объектов — неопределенность, связанная с нормативами человеко-часов на установку и безопасность строительства — неопределенность, связанная с общей стоимостью безопасности проекта в зависимости от потенциальных будущих беспорядков в регионе, которые могут значительно повысить требуемый уровень безопасности, а также затраты на рабочую силу и инфраструктуру./ или производительность из-за отсутствия участия местного подрядчика (например, для оценки наличия рабочей силы и / или оборудования).

Значение

Затраты снижаются примерно на 85%.

График сокращен. Это не было специально рассчитано, но ожидается экономия от 50% до 80% по графику. Пример — бетонный фундамент для забора будет примерно 40 рабочих дней. Фундамент HSP для забора будет примерно 10 рабочих дней.

Неопределенность, связанная с затратами на строительные работы (материалы, рабочая сила, оборудование), снижена. HSE, и риски, связанные с безопасностью, уменьшены за счет более короткой продолжительности.

Использование винтовых свай значительно снижает затраты, связанные с

• Удаление песка и замещение грунтом инженерной чистоты (устранено полностью)
• Укладка бетонного фундамента (возможно только одно здание)
• Дополнительные затраты, связанные с неопределенностью в отношении затрат на рабочую силу и оборудование

Использование винтовых свай сокращает время, необходимое для установки модульных блоков, но только в том случае, если используется контроль размеров, позволяющий установить блоки «с первого раза».

Значительное сокращение человеко-часов на объекте способствует снижению воздействия инцидентов, связанных с HSE и безопасностью. Чем меньше времени вы проводите на месте, тем меньше вероятность возникновения инцидентов. «Стоимость безопасности» не учитывалась при расчетах затрат.

PAC — это небольшой объем работ, но можно спрогнозировать расходы, чтобы покрыть строительные работы на базе, CPF, речной станции сбора, узловых и магистральных линий.

Свайный фундамент | Типы свайных фундаментов

Сваи обычно имеют форму высокого бетонного цилиндра, стали, дерева и т. Д.который вбивается в землю для передачи нагрузки надстройки на землю или подпочву. Весь процесс установки свай известен как свайный фундамент. Так же подробно обсуждаем типы свайных фундаментов, приступим.

Что такое свайный фундамент?

Нагрузка надстройки передается через сваю, где имеется низкая несущая способность грунта, а нагрузка конструкции превышает несущую способность грунта.

Свая забилась в твердый слой почвы или твердый слой, с помощью которого может передаваться нагрузка, а также фрикционная свая, которая передавала нагрузку за счет трения.

При каких обстоятельствах используется свайный фундамент

1. Несущая способность грунта недостаточна.
2. Уровень грунтовых вод высокий.
3. Строительная площадка рядом с рекой, морем, каналом, плотиной и заболоченной зоной.
4. Удаление воды из траншеи затруднено из-за сильного притока фильтрации.
5. Нагрузка конструкции превышает несущую способность грунта.
6. При уплотнении почвы на мелководье.
7. Выемка грунта на глубине желания невозможна.
8. Где больше шансов оседания почвы.
9. Стоимость фундамента является основным фактором, если стоимость другого фундамента превышает стоимость свайного фундамента, это лучший выбор для подрядчика.

Типы свайных фундаментов

Свайные фундаменты классифицируются по двум различным функциям. Обычно свайные фундаменты бывают разных типов, но здесь мы обсудили их типы в зависимости от процесса установки и их функции.

Забивная свая

Забивная свая — это такие сваи, которые забиваются в землю или закапываются с помощью машины давления с некоторым шумом и вибрацией. который обычно производится машинами.

Эти сваи используются там, где почва зернистая и рыхлая. Сваи забиваются за счет уплотнения, которое вытесняет грунт равного объема и уплотняет грунт, что увеличивает несущую способность грунта.

Забивные сваи также известны как уплотняющие сваи , которые забиваются с помощью молотка и пресса.

Буровая свая

Эти сваи монолитные и сборные, которые забиваются в ствол скважины или в скважину, которая передает нагрузку колонны на грунт.

Концевая опорная свая

В концевой опорной свае нижний конец сваи опирается на твердый слой почвы или на скалу, которая находится под мягким грунтом. Нагрузка здания передается через сваю на прочный грунт или на скалу.

Обычно сваи действуют как столб под грунтом, нагрузка передается через сваю сначала на мягкий грунт, а затем на прочный грунт, который распределяет всю нагрузку конструкции на всю породу.Эта свая также попадает под буровую сваю.

Сваи трения

Сваи трения переносят нагрузку от конструкции на почву за счет силы трения между поверхностью сваи и окружающей почвой, например песком или глиной. Эти сваи представляют собой буронабивные сваи.

Толщина сваи прямо пропорциональна глубине сваи. Более того, площадь поверхности сваи увеличивает силу трения между грунтом и сваей. Также предпочтительно, если поверхность сваи будет шероховатой, что увеличивает силу трения в несколько раз.

Для изготовления концевой опоры и фрикционной сваи используется материал бетон, брус, стальная свая. Они похожи на высокую колонну из бетона, стали и дерева, которая вбивается в почву или забивается в нее молотком.

Прочтите также: — Что такое Grillage Foundation? | Top 6 Awesome Bridge Foundation

Стальные сваи

Стальные сваи — это забивные сваи, которые забиваются в землю для передачи нагрузки.Это стальные сваи цилиндрической формы и двутаврового или двутаврового сечения. К нему прилагается тяжелая нагрузка, чтобы закопать его в почву с помощью забитой или тяжелой техники.

Где-то вместо H-образного сечения стальная свая также используется для забивки свай, после забивки стальной сваи в нее заливается бетон. Трубу легко вбить в почву из-за меньшей площади поперечного сечения. Диаметр ворса варьируется от 10 дюймов до 24 дюймов.

Винтовые сваи или Винтовые сваи

Фундаменты на винтовых сваях — это тип свайного фундамента со спиралью у носка сваи, а также между стальными элементами на рекомендованном расстоянии, чтобы сваи можно было вкручивать в землю.Количество самореза в свае прямо пропорционально несущей способности.

Если спираль больше, чем меньше осадка грунта, спираль предотвращает забивание стальной сваи в грунт, когда нагрузка идет от надстройки к грунту.

Шпунтовая свая

Шпунтовая свая, обычно используемая для предотвращения эрозии почвы, действует как подпорная стена. Эти сваи используются там, где требуется большая выемка грунта, это временная подпорная стена после завершения работ, которую можно снять и повторно использовать на другой строительной площадке.

Мини-свая

Эти сваи похожи на стальные сваи, в которых используются небольшие стальные или бетонные сваи, диаметр сваи варьируется от 100 мм до 400 мм.

Монолитная свая и Сборная свая

Эти сваи относятся к типу буровых свай, эти сваи также используются в сваях с торцевыми опорами и фрикционных сваях.

Фундаменты из бетонных блоков: опорно-столбчатый и ленточный

Использование бетонных фундаментных блоков (ФБС) значительно ускоряет и облегчает возведение фундаментов под одно- и многоэтажные дома различного назначения. Блоки изготавливают из тяжелых бетонов способом вибропрессования. Фундаменты из этих стандартизированных изделий немного уступают монолитным основаниям по жесткости, но значительно выигрывают по скорости и стоимости возведения, а также простоте процесса.

Преимущества сборных фундаментов из фундаментных блоков

Использование ФБС обеспечивает:

• Простоту сборки, не требующую особых навыков. В конструкции бетонных блоков предусмотрены пазы, выемки под толщину раствора, монтажные петли, значительно облегчающие укладку элементов фундамента. При необходимости столбы или ленту можно разобрать и собрать по новой.
• Возможность сооружать блочное основание на сложных грунтах. При грамотном армировании сборная фундаментная конструкция лучше сопротивляется деформациям при сезонных пучениях, по сравнению с монолитной. В условиях, когда монолитная лента разрывается, блочная конструкция может только слегка выгнуться.
• Широкий ассортимент размеров бетонных блоков для фундамента. Позволяет выбрать блочные элементы для оснований различной конструкции и габаритов.
• Возможность вести фундаментные работы в сложных погодных условиях (ливень, снег), когда монолитным бетонированием заниматься нельзя.

Недостатком такого конструктивного решения является необходимость использования подъемной техники. Вручную блочные элементы укладывать невозможно.

Типы сборных фундаментов из бетонных блоков

Ленточные основания из блочных элементов бывают незаглубленными, мелко- и глубокозаглубленными. На ненадежных грунтах устраивают заглубленные ленты с расширенным основанием из блоков-подушек.

Опорно-столбчатый фундамент из бетонных блоков – наиболее дешевый и простой в исполнении. Как и ленточный, бывает мелко- и глубокозаглубленным. Заглубленные конструкции устанавливают в шурфы, незаглубленные – на подушку, устроенную из дренирующих материалов: песка и щебня. Опорно-столбчатые основания могут использоваться на любых грунтах, кроме болотистых, под нетяжелые каркасные строения, беседки, теплицы.

Как сделать ленточный заглубленный фундамент из бетонных блоков

Важный этап возведения основания дома – проектирование, которое обычно поручают инженерам-строителям. При сооружении небольших строений нежилого назначения можно воспользоваться компьютерной программой онлайн-проектирования. Чаще всего ширина первого ряда блочной конструкции составляет 40 см, верхних рядов – 30 см. Если запланирован вывод коммуникационных систем через основание дома, необходимо приобрести блоки с предварительно изготовленными отверстиями.

При подготовке строительной площадки предусматривают место для установки автокрана, с помощью которого будет вестись укладка фундаментных блоков.

Этапы устройства траншеи под фундамент:

1. Определяют углы строительной конструкции, вбивают колья.
2. Натягивают между кольями шпагат.
3. Устанавливают колышки в местах будущего расположения стен.
4. Роют траншею, глубина которой обычно превышает глубину промерзания на 200-250 мм.

Как сделать фундамент из фундаментных блоков своими руками – этапы работ

Блочный фундамент дома может располагаться на песчаной подушке. При строительстве в нестойких грунтах требуется заливка монолитной бетонной подошвы.

Этапы устройства фундаментной конструкции с бетонной подошвой:

1. Выравнивают стенки и дно траншеи, засыпают на дно песчаный слой толщиной 100-150 мм, проливают его водой, трамбуют.
2. Насыпают щебневый слой, трамбуют.
3. Монтируют опалубку из досок толщиной 25 мм, которые скрепляют саморезами, выравнивают ее с использованием строительного уровня.
4. В опалубку укладывают арматурный каркас с двумя горизонтальными рядами, связанный или сваренный из арматурных стержней с профильной и гладкой поверхностью.
5. В опалубку с арматурным каркасом заливают бетонную смесь, из которой штыкованием удаляют лишний воздух. Поверхность разравнивают. Марочную прочность бетон набирает в течение 28 дней.
6. После набора прочности на монолитную бетонную подошву укладывают ФБС с помощью автокрана. Работы начинают с углов. Для кладки применяют цементно-песчаный раствор марки М150 и выше. Качество работ проверяют строительным уровнем.
7. Для гидроизоляции блочных фундаментов обычно применяют обмазочные гидроизоляционные материалы – жидкие пластичные составы (битумные, полимерные, полимерцементные).

При сооружении тяжелых строений по верхнему блочному ряду для усиления фундамента устраивают железобетонный армопояс. Для этого по верхнему периметру фундаментной ленты устанавливают опалубку, в которую укладывают арматурную сетку. В опалубку заливают бетон, смесь штыкуют, поверхность выравнивают.

При грамотном соблюдении технологических правил использование ФБС позволяет получить надежное и долговечное основание под дом даже на нестабильных грунтах, подверженных сезонным пучениям.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

Фундамент из железобетонных блоков ленточный и сборной

Сборный фундамент из блоков фбс: особенности блоков и их монтаж

Какой фактор является самым важным при постройке дома? Необходимо, чтобы здание было крепким и надежным. Чтобы этого добиться, необходимо уметь правильно выбирать тип фундамента.
